在日前舉辦的“IMW 2025”上,三星電子關於下一代 DRAM 和下一代 NAND 快閃記憶體的演變。
在DRAM部分,三星首先回顧了DRAM單元多年來的演變。
在 1990 年代,平面 n 溝道 MOS FET 是單元選擇電晶體(單元電晶體)的標準。然而,進入21世紀,短溝道效應和關斷漏電流已變得無法忽視。一種在不縮短溝道長度的情況下使橫向(水平)方向微型化的電晶體結構被設計出來並被用於DRAM單元電晶體。隨著光刻技術的不斷縮小,DRAM單元的面積可以不斷縮小。
與此同時,DRAM 單元陣列布局在 2010 年代得到了改進。 DRAM單元的尺寸是根據設計規則(或最小加工尺寸)“F:特徵尺寸”進行比較的。原則上,可能的最小單元是 2F(垂直尺寸)x 2F(水平尺寸)= 4F2,但這極難實現。
2010年代,透過改進DRAM單元陣列的佈局,單元面積從傳統的“8F2”縮小到“6F2”。即使加工尺寸相同,單元面積也減少了25%。這種“6F2”佈局至今仍是大容量DRAM使用的標準。

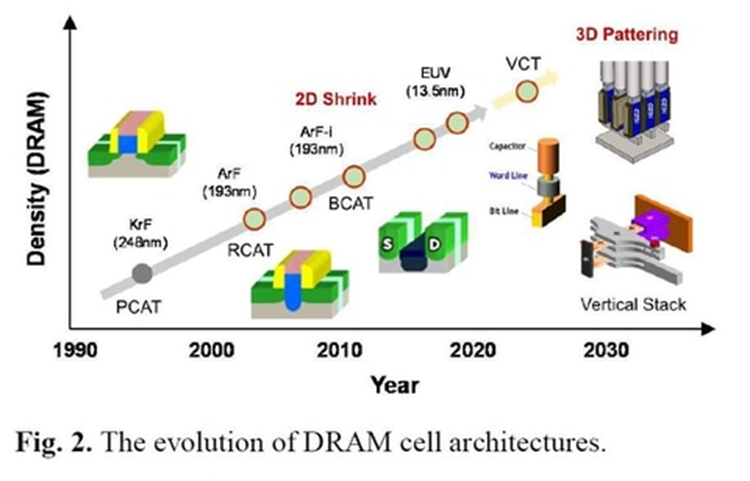

圖注:DRAM 單元的演變
(1990 年代至 2030 年代)
在“6F2”佈局中,透過將字線和溝道嵌入到襯底中,單元電晶體的面積得以減小。源極和漏極水平(橫向)佈局。單元電晶體的垂直結構從襯底側開始依次為字線(WL)、溝道、位線觸點(BLC)、電荷儲存節點觸點(SNC)、位線和單元電容器。字線間距為2F,位線間距為3F。
10nm代(1X代及以後)的DRAM單元基本維持上述結構,但透過改進電容結構、字線材料等延續了七代,依次稱為“1X→1Y→1Z→1A→1B→1C→1D”代。不過,下一代“0A”代(10nm以下第一代)將無法維持“6F2”佈局,有很大機會轉向“4F2”佈局。
10nm 以下 DRAM ,如何實現
實現“4F2”佈局的單元電晶體的基本結構是溝道垂直排列的結構。它被稱為“VCT(垂直溝道電晶體)”。位線、溝道(側面有字線)和電容器從基板側垂直排列。

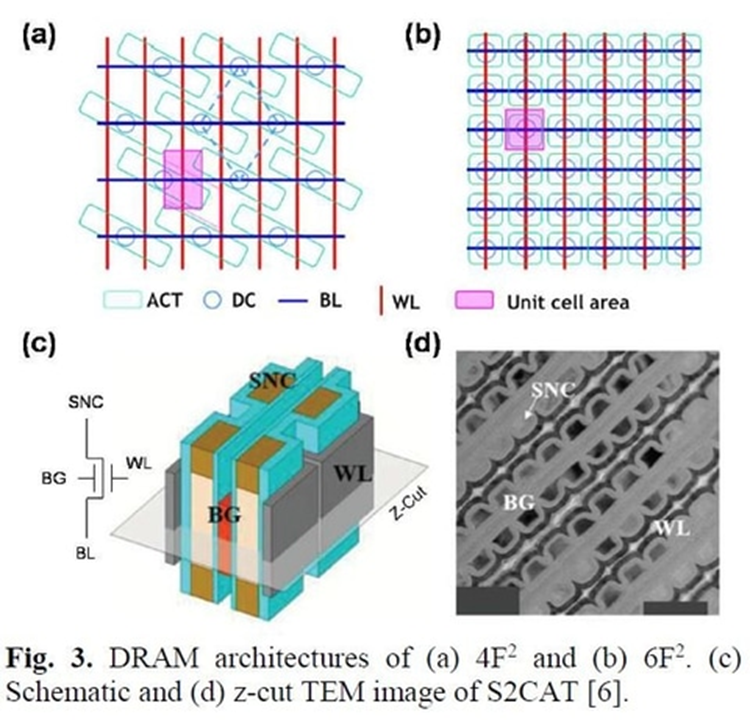

圖注:DRAM 單元陣列布局架構和垂直通道電晶體的示例。左上為“6F2”佈局,右上為“4F2”佈局。左下角是三星發明的VCT(垂直通道電晶體)結構的示例(稱為“S2CAT:自對準2間距單元陣列電晶體”),右下角是用透射電子顯微鏡(TEM)觀察到的原型單元陣列的橫截面影像。
實現更高記憶體密度的嘗試是三維 DRAM(3D DRAM)。透過垂直堆疊水平較長的 DRAM 單元(一端有位線,中間有通道,另一端有電容器)來增加記憶體容量。

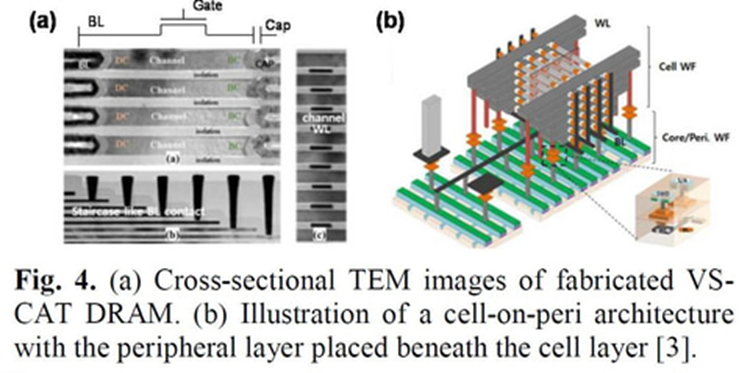

圖注:三維動態隨機存取儲存器(3D DRAM)的原型。這是由三星構思並製作的原型。它們被稱為“VS-CAT(垂直堆疊單元陣列電晶體)”。左圖顯示了用透射電子顯微鏡 (TEM) 觀察到的原型 DRAM 單元陣列的橫截面。左上角顯示 3D 堆疊電晶體和電容器,左下角顯示位線提取結構(階梯式),右側顯示字線和通道的橫截面(一個通道夾在兩條字線之間)。右側的結構圖展示了透過堆疊儲存單元陣列和外圍電路來減少矽面積的想法。將儲存單元陣列晶圓(Cell WF)與周邊電路晶圓(Core/Peri. WF)鍵合在一起。
3D NAND快閃記憶體超越極限
從這裡開始,將收官對有關NAND快閃記憶體(以下簡稱“NAND快閃記憶體”)的介紹部分進行簡單說明。自上世紀90年代中期開始實用化的NAND快閃記憶體(平面NAND快閃記憶體)已經經歷了密度和小型化的極限。
最初,記憶體容量和密度主要透過小型化來增加,但到 2010 年代初,小型化已經達到了極限。這是因為,即使存在被認為具有最高絕緣效能的氣隙,也無法再抑制相鄰單元(單元電晶體)之間的干擾,並且單元可以儲存的電荷量已減少到無法再防止干擾的程度。

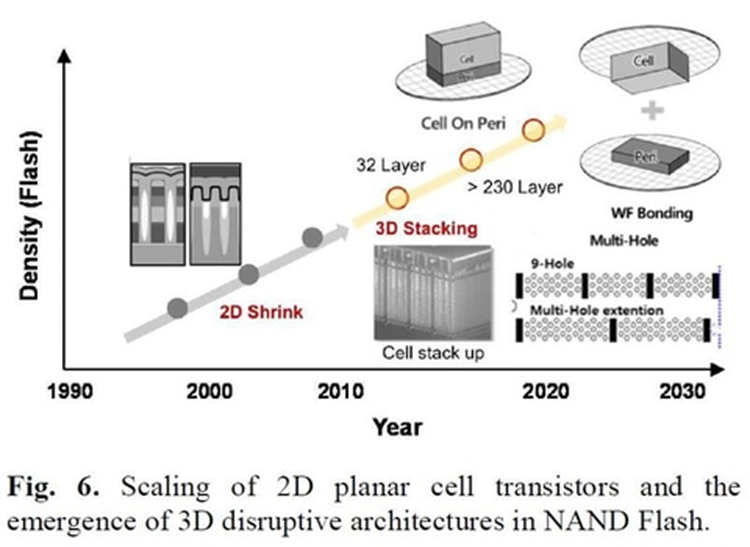

圖注:NAND快閃記憶體的演變
(1990年代至2030年代)
當時的突破(突破限制的手段)就是 3D 化。作為NAND快閃記憶體基本電路的單元串(一系列單元電晶體)已從水平方向轉換為垂直方向。結果,單元可儲存的電荷量大大增加,相鄰單元之間的干擾大大減少。
此外,該公司還利用三維NAND快閃記憶體(3D NAND快閃記憶體),成功實現了傳統半導體儲存器難以實現的“多值儲存”成為標準規格,即在一個單元中儲存三位資料。
垂直單元串透過增加堆疊單元電晶體的數量,快速增加了密度和容量。 2010 年代初期的產品有 32 層。到 2020 年代中期,它已發展到 300 多層,高度約為其原始高度的十倍。此外,將儲存單元陣列堆疊在外圍電路上方(CuA:CMOS under Array)的佈局已投入實際使用,從而減少了矽片面積。
與此同時,3D NAND快閃記憶體面臨著與其前身平面NAND快閃記憶體類似的挑戰。隨著堆疊的增加,形成單元串溝道的孔變得更深,使得蝕刻更加困難。為了緩解這個問題,單元電晶體的柵極(字線)和字線之間的絕緣膜已經逐漸變薄。這會增加同一單元串中相鄰單元之間的干擾,並減少可積累的電荷量。
此外,構成單元串通道的孔(儲存孔)之間的間距也逐漸縮小,有助於提高儲存密度。這增加了相鄰單元串之間的干擾。
為了解決這個問題,人們嘗試用電荷陷阱單元中的鐵電膜代替作為柵極絕緣膜的氮氧化物 (ONO) 膜。電荷陷阱法是透過在ONO膜的捕獲能級中積累電荷(主要是傳導電子)來決定邏輯值(1bit的“高”或“低”)。鐵電薄膜的邏輯值由極化方向決定,而不是由電荷決定。
透過在單元電晶體中使用鐵電膜,可以實現降低程式設計電壓和抑制閾值電壓波動等效果。這兩者都有助於減少小區之間的干擾。在單元級別上也已確認可以支援“多值儲存”,即將單元電晶體的閾值電壓從兩個值增加到八個值(3 位)或 16 個值(4 位)。

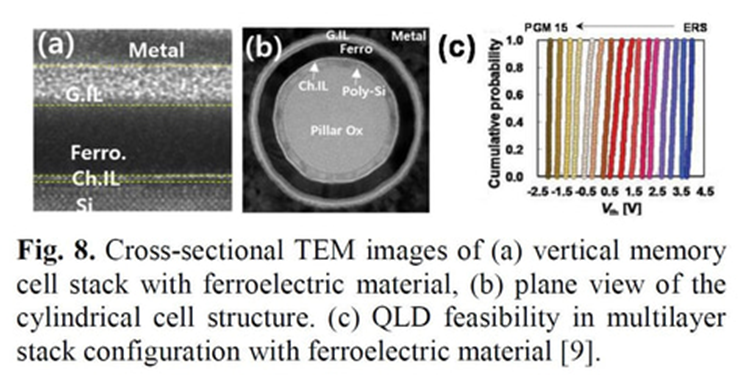

圖注:將鐵電薄膜應用於 NAND 快閃記憶體單元電晶體的嘗試示例。最左邊的影像(a)是包含鐵電膜(Ferro)的絕緣膜的橫截面影像(透過 TEM)。中心(b)是將鐵電薄膜納入類似於 NAND 快閃記憶體的圓柱形結構的單元電晶體的橫截面影像(TEM)。最右邊(c)顯示了閾值電壓以16種不同的方式變化時的測量結果(相當於4位/單元)
DRAM 和 NAND 快閃記憶體都面臨著許多阻礙其未來發展的挑戰。三星在主題演講中提到的只是其中的一部分。我希望能夠找到解決這些問題和其他問題的解決方案,並且希望進步能夠繼續下去。
更多技術分享
在演講中,來自全球的企業和專家對DRAM和NAND的未來做了豐富的分享。
例如imec首次公佈純金屬柵極技術,該技術可將層間距縮小至30nm,同時確保3D NAND快閃記憶體的可靠性。鎧俠也分享了其多級編碼技術,該技術可實現快閃記憶體的高速隨機存取。應用材料公司開發出一種快速外延生長3D NAND的Si溝道的技術。
除了3D NAND,GLOBALFOUNDRIES還將展示相容28nm HKMG CMOS邏輯的分柵嵌入式快閃記憶體技術。他們演示了一個34Mbit嵌入式快閃記憶體宏的原型。
在“DRAM”領域,開發3D儲存器技術的風險投資公司NEO Semiconductor將講解與3D NAND結構類似的3D DRAM技術“3D X-DRAM”。記憶體供應商 Macronix International 將展示一種改進的 3D DRAM 技術,該技術由兩條水平字線、一條垂直位線和柵極控制閘流體組成。半導體能源實驗室 (SEL) 透過使用氧化物半導體單片堆疊平面 FET 和垂直通道 FET,製造出了原型 1M 位 3D DRAM。
在“鐵電儲存器”領域,美光科技講解了其高效能、長壽命鐵電儲存器的材料工程技術。佐治亞理工學院將描述一種非揮發性電容器的製造工藝,該工藝能夠實現鐵電電容器的小訊號無損讀出。GLOBALFOUNDRIES 也討論了互補 FeFET 儲存器中發生的電荷捕獲問題,該儲存器旨在嵌入 CMOS 邏輯。
在“電阻式儲存器/交叉點”領域,清華大學將展示相容40nm高壓CMOS工藝的3.75Mbit嵌入式電阻式儲存器宏。此外,旺宏國際開發了AsSeGeS和GeN異質結構,優化了交叉點儲存器中使用的OTS選擇器的效能。
