序言
華擎主機板中的Phantom Gaming幻影電競系列,一直是主打面向遊戲玩家的且涵蓋了各個級別的產品家族,本次來到的為搭載了AMD主流級B850晶片組的ITX主機板, B850I Lightning WiFi.
產品規格
本款ASRock B850I Lightning WiFi為ITX版型小板,配備2根DDR5記憶體插槽,最大可支援超頻至8200Mhz+頻率.擴充套件性方面配備一根PCIe 5.0 x16插槽,以及兩個1個5.0 M.2 SSD插槽和1個4.0 M.2 SSD插槽.外圍裝置方面,配備了為遊戲最佳化的Killer E3100有線2.5G網口,以及滿足Wi-Fi 6E和藍牙5.2技術的無線網絡卡,音訊方案則是ALC1220的單晶片方案.整體來說還算不錯.
產品解析
外包裝採用了PG系列一貫的藍紫色配色方案,表面印有產品大圖以及線段構成的PG徽標.
附件包括,說明書兩本.
附件包括WiFi天線兩根,捆線紮帶兩個,SATA線兩根,測溫線一根.
PG徽標貼一個,以及M.2 SSD固定螺絲兩個.
主機板背面,沒有配備全覆蓋背板.
不過在供電位置背面配備了一塊小背板以增強散熱能力.
散熱小背板,正面.
供電原件對應位置貼有散熱墊以輔助散熱.
後方I/O介面設有,2.5Gbps有線RJ45網口,1個USB 10Gbps Type-C介面(支援DP 1.4a), 2個USB 10Gbps Type-A介面,1個USB 5Gbps Type-A介面,4個USB 2.0,2個3.5和1個光纖輸出的組合音訊介面,1對無線網絡卡天線埠,以及一個CMOS更新按鈕.其中兩個黃色的USB埠為遊戲最佳化介面,可提供更為低延遲的連線速度,為遊戲玩家帶來更低的輸入延遲
主機板本體正面,採用黑色作為主色調,加入一些藍紫色漸變元素作為點綴裝飾.
CPU供電散熱模組為後側單側式佈局,模組側面未做開槽設計.
散熱模組兩端為非封閉式,以加強散熱通風.
後I/O上蓋採用散熱模組一體式設計,表面設裝飾元素.
上半部分採用藍紫色漸變裝飾貼片.
PG徽標以及周邊一圈飾邊為高亮風格,並搭配半透明磨砂線段圖案增加質感.
下側採用拉絲工藝表面,搭配黑色的線段花紋以及Lightning標識裝飾.再配以一道斜切開槽以及高亮的倒角裝飾進行點綴.
供電散熱模組本體.
內側未設定額外的散熱開槽,I/O上蓋則是採用一體式設計以增加散熱面積.
在WiFi網絡卡模組位置還貼有散熱墊以進行輔助.
透過導熱墊接觸MOSFET和電感,接觸面壓力良好.
下部的PCIe擴充套件區位置.正面設有一根M.2 SSD插槽,配備獨立式散熱片.
散熱片表面設有三道斜線開槽以及金屬拉絲表面,並配以Phantom Gaming的系列LOGO,以及Blazing M.2暗色字樣,和暗色的斜紋裝飾條.
散熱片正面.
散熱片側面,具有一定厚度,兩側設有多道的散熱開槽以增加散熱面積和通風效果.

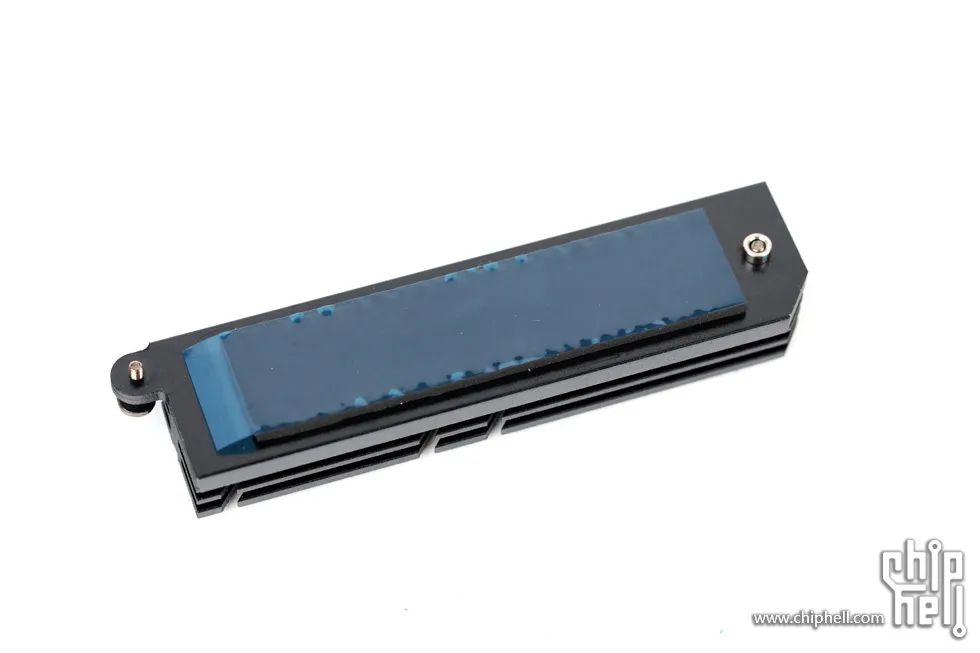

內側設有散熱墊,貼合M.2 SSD正面.
去除正面M.2 SSD散熱片後,可以看到下方還有一塊散熱片,為晶片組的散熱模組.模組表面並沒有設定散熱墊以兼顧M.2 SSD背面.
晶片組散熱模組正面.
模組側面上端設有隆起和前伸,並配有開槽,以加強散熱.
背面,設有散熱墊以貼合晶片組.
主機板正面無遮擋全貌.
主機板背面無遮擋全貌.
黑化的AMD AM5 LGA1718插座,支援AMD Ryzen 7000/8000/9000系列CPU.
採用單8pin的CPU供電輸入.
採用10+1+1相供電設計.
CPU核心和SOC每相搭配一顆R2209004HB0 (110A).
核心供電主控為RAA229620.

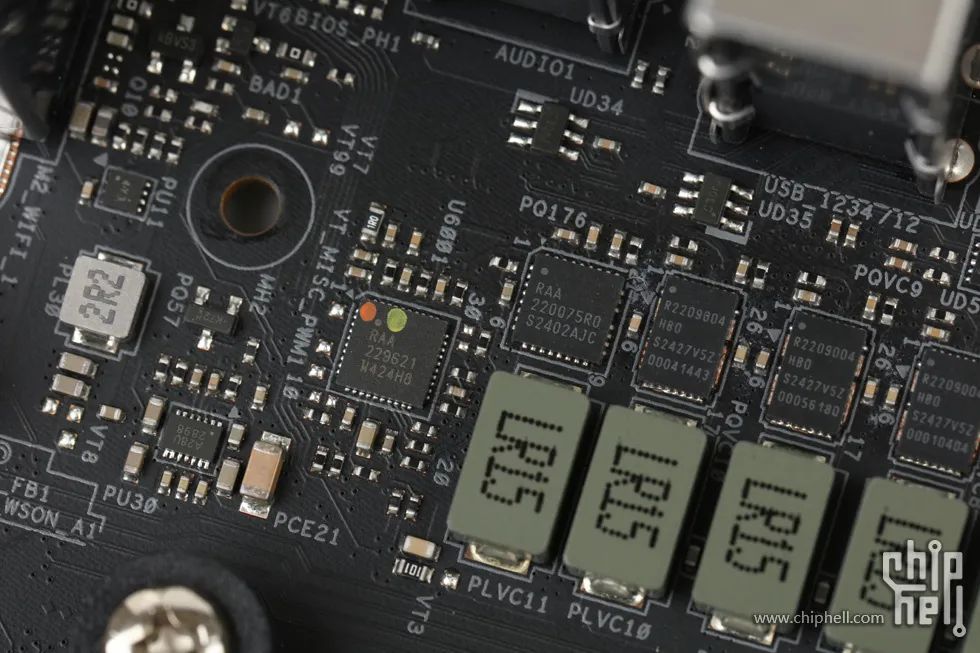

一相Misc,搭配一顆RAA220075R0 (75A),左側為該供電的RAA229621主控.
兩條DDR5記憶體插槽,原生最大支援5600Mhz,可支援OC至8200+Mhz,容量最大可安裝128GB(2*64GB).支援XMP 3.0超頻檔以及AMD EXPO超頻檔.
一條加固型PCIe 5.0 x16擴充套件插槽.
共板載2條M.2 SSD插槽,
位於主機板正面的為M.2_1插槽,最大支援PCIe 5.0 x4,由CPU提供通道,尺寸規格僅相容2280.
另一條位於主機板背面的為M.2_2插槽,最大支援PCIe 4.0 x4,由晶片組提供通道,尺寸規格僅相容2280.
主機板右側,設定有2個原生SATA3介面.
1組前置USB 5Gbps介面.
1個USB 5Gbps Type-C前置介面.
1組USB 2.0前置介面.
共設有2組板載RGB燈光介面,以及3個板載風扇介面.
其中CPU/AIO水泵風扇介面,以及2組5V ARGB介面,均位於主機板頂部位置..
機箱風扇介面,位於主機板左下角.
板載音訊區.
基於Realtek ALC1220 Codec單晶片方案.
AMD B850晶片組.
用於提供主機板整體狀態監控等功能的NCT6686D晶片.
用於提供主機板前置Type-C介面正反盲插的ASM1543晶片.
Realtek 5452E晶片,提供後置Type-C介面的PD功能.
Intel Killer E3100G晶片,為2.5Gbps有線網口主控,並提供遊戲最佳化支援.
依舊是模組化設計的Wi-Fi子卡模組.
拆開後可以看到是來自於聯發科的MT7922A22M,支援WiFi-6E以及藍牙5.2技術.
BIOS選項簡介
本代BIOS的佈局以及排布邏輯依舊延續了以往的介面,在顏色上則適配了PG風格的藍紫漸變色.
進入BIOS後預設為簡易模式,可檢視整機執行概覽,並設有一些常用的選項進行一些快速調整,例如CPU目標溫度限制,啟動項調節,記憶體超頻檔選擇等.按F6切換成進階模式.
OC Tweaker介面,有關於超頻例如頻率電壓等各類設定都被收錄在該介面中,同時BIOS檔案儲存功能也放置在此頁面,並支援從USB裝置匯入或匯出.
設有遊戲模式以提升遊戲效能;並針對Zen5處理器還有專門的延遲最佳化模式.
設有105W的快速TDP設定開關;以及針對Cinebench的效能Boost提升模式,以及預置多種的組合式PBO效能最佳化檔案.
CPU的每個CCD核心以及集顯的倍頻可供自由調節,並且可覆寫Core VID電壓.
記憶體的規格顯示和XMP/EXPO開關位於DRAM Profile Configuration子選單內,並設有2個等級的記憶體效能提升模式可供選擇.
而詳細的記憶體時序選項,則設定位於另一個DRAM Timing Configuration子選單內.
調節記憶體比率的UCLK DIV1調節選項則是被放在主頁面中;而BCLK頻率雖然聯動PCIe但也提供了調節選項.
CPU/SOC的負載防掉壓選項,以及一些其他額外電壓調節,則被收錄在額外電壓子選單中.
主機板可提供的電壓調節條目模式以及數值:

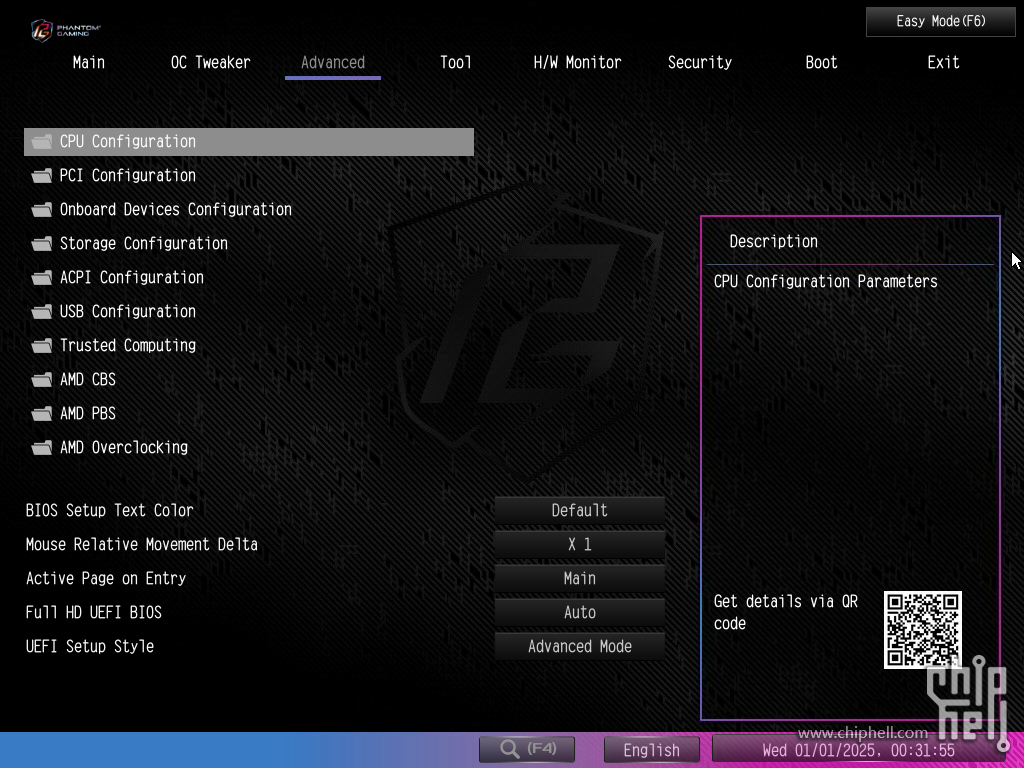

Advanced介面,可對CPU特性,儲存裝置,USB,板載裝置,信任模組等進行設定.頁面中還可選擇進入BIOS後的預設介面.BIOS字型顏色等雜項.
CPU特性子選單,可調節一些CPU特性的功能開閉;板載裝置子選單,可選擇開閉RGB,整合音效卡,網絡卡,藍牙等裝置,並可指定首選顯示輸出裝置.
介面中還提供AMD原廠超頻選項選單.例如經典PBO選單,除了自動和開閉以外,還開放高階的手動調教模式,以及Curve最佳化修正.
還提供AMD PBS選項選單.
各個通道Gen模式的指定也被放置在該PBS選單中,並支援通道拆分.
AMD CBS選項選單也一併提供.
Tool介面,提供板載RGB燈控調節和重置,以及BIOS重新整理工具,SSD安全擦除功能等.
H/W Monitor介面,提供溫度/電壓/風扇轉速的監控,以及各個風扇介面的調節.
每個介面都預設自定義/安靜/標準/效能/全速,共五個風扇模式,除CPU Fan介面固定溫度來源以外,其餘介面均可自定義溫度來源,並都支援風扇停轉技術.手動模式下提供4點曲線調節,且機箱風扇可以切換成連線水泵用途.
還提供圖形化風扇曲線調節以簡化操作.
Boot介面,可對啟動引導項,以及一些開機啟動設定進行修改.
總結
作為華擎主打電競方向的系列主機板,我們照舊可以在該款ASRock B850I Lightning WiFi上看到多處針對遊戲的獨特最佳化特色,例如低延遲的USB連線口設計,以及可最佳化網路延遲的Killer E3100G有線網絡卡等等設計,都可使遊戲玩家獲得更好的體驗.而在核心基礎配置,該板也毫不吝嗇的給出了10相110A的核心供電能力,即使是對於9950X這種級別的處理器來說在正常情況下也足夠使用.儲存擴充套件上也提供了一條PCIe 5.0和一條PCIe 4.0的M.2 SSD擴充套件,對於ITX主機板來說已經配置的非常全面.因此從整體來說,這塊ASRock B850I Lightning WiFi雖然是一塊基於B850晶片組打造的主機板,但基於ITX的板型來說已經完全可以滿足其擴充套件性,加之在該級別主機板裡十分強力的供電設計,對於非X870晶片組剛需的使用者來說,無疑是一塊非常適配且具有價效比的AMD ITX遊戲主機板選擇.
