序言
七彩虹的CVN系列主機板一直是兼具顏值,效能,以及價效比的產品系列,本次帶來的為搭載了AMD主流級晶片組B850的ITX主機板款式.
產品規格
該款Colorful CVN B850I Gaming Frozen V14為ITX規格主機板,配備2跟DDR5插槽,原生支援4800Mhz,最大可OC至8000Mhz+頻率.PCIe擴充套件插槽上自然只有一條x16插槽,儲存方面配備1個5.0 M.2 SSD插槽,和1個4.0 M.2 SSD插槽.其他外圍裝置方面,單2.5G有線網路,以及支援WiFi-6E+BT5.3標準的無線網絡卡,和採用ALC897的單晶片音訊方案,整體來說比較常規.
產品解析
外包裝依舊是CVN系列一貫的白色外觀,配以清晰的產品大圖以及晶片組型號標註.
附件配有說明書一本.
SATA線兩根.
立式WiFi天線座一個.
一套M.2 SSD固定附件.
主機板正面,整體配色依舊沿用了CVN系列一貫的銀白配色風格,同時使用一些黑色進行點綴.
主機板背面,無背板設計.
後I/O介面方面,包括一個BIOS升級按鈕,一個DP 1.2,一個HDMI 2.0,兩個USB 10Gbps介面(1A+1C),四個USB 2.0介面,兩個USB 5Gbps介面,一個2.5 Gbps網口,Wi-Fi無線接線端,和3個3.5mm的組合音訊介面.
單側式的CPU供電散熱模組,側面未做開槽設計..
一體化的後I/O頂蓋設計.
頂蓋上半段採用黑色波紋狀的裝飾貼片來進行外觀點綴,並配有CVN Gaming字樣.
中部採用三道斜切作為分割線,在最下方配上橙色的仿船舷號85字樣以及B850i小字.
CPU供電散熱模組,正面.
內側,可以看到採用一體式上蓋結構設計,以增加散熱面積.
在內側設有大量的散熱開槽來進一步提升散熱面積,且兩側未作封口設計,以提高內部通風效果.
透過導熱墊接觸MOSFET和電感,接觸面壓力良好.
下部的擴充套件區和及晶片組位置.
正面設有一根M.2 SSD插槽,配備獨立式散熱片.
散熱片表面左側採用斜切紋裝飾.
右側則是黑色波浪紋裝飾貼片,並配以銀色CVB LOGO和M.2字樣.
散熱片正面.
內側鋪有散熱墊,對應M.2 SSD正面.
散熱片具有一定厚度,在兩邊側面還設有較深的開槽以加強散熱效果.
去除正面M.2 SSD散熱片後,可以看到下方還有一塊散熱片,以兼顧M.2 SSD的背部散熱片.但該散熱片其實為晶片組的散熱模組.
晶片組散熱模組正面,散熱墊以應對M.2 SSD背面.
背面,也設有散熱墊,以貼合晶片組.
主機板正面無遮擋全貌.
AMD AM5 LGA1718插座,支援AMD Ryzen 7000/8000/9000系列CPU.
採用單8pin CPU供電輸入插口.
採用9+2+1相供電設計.
每相搭配一顆60A的MP87661.
核心供電主控為MPS的MP2825.
設有兩條DDR5記憶體插槽,原生最大支援4800Mhz,可超頻至最大8000+Mhz,容量最大可安裝96GB(2*64GB).支援XMP 3.0超頻檔以及AMD EXPO超頻檔.
設有一條加固型PCIe 5.0 x16插槽.
共板載2條M.2 SSD插槽,
位於主機板正面的為M.2_1插槽,最大支援PCIe 5.0 x4,由CPU提供通道,尺寸規格僅相容2280.
主機板背面的為M.2_2插槽,最大支援PCIe 4.0 x4,由CPU提供通道,尺寸規格僅相容2280.
主機板右側面,設定有2個原生SATA3介面.
提供1個USB 10Gbps Type-C前置介面,1組USB 5Gbps介面,以及1組USB 2.0介面
共設有2組板載RGB燈光介面,以及3個板載風扇介面.
CPU/水泵/機箱風扇介面,以及5V ARGB 1,均位於主機板頂部位置..
5V ARGB 2介面位於SATA插座左側.
主機板設有四顆LED自檢燈,位於5V ARGB 1介面下方.
板載音訊區.
基於Realtek ALC897 Codec單晶片方案.
AMD B850晶片組
Realtek RTL8125BG主控,提供後置2.5Gbps有線網口.
GL850G HUB晶片,提供後置USB 2.0介面擴充套件.
IT5201FN晶片,為後置Type-C介面主控.
主機板背面,提供主機板整體狀態監控等功能的NCT5584D晶片.

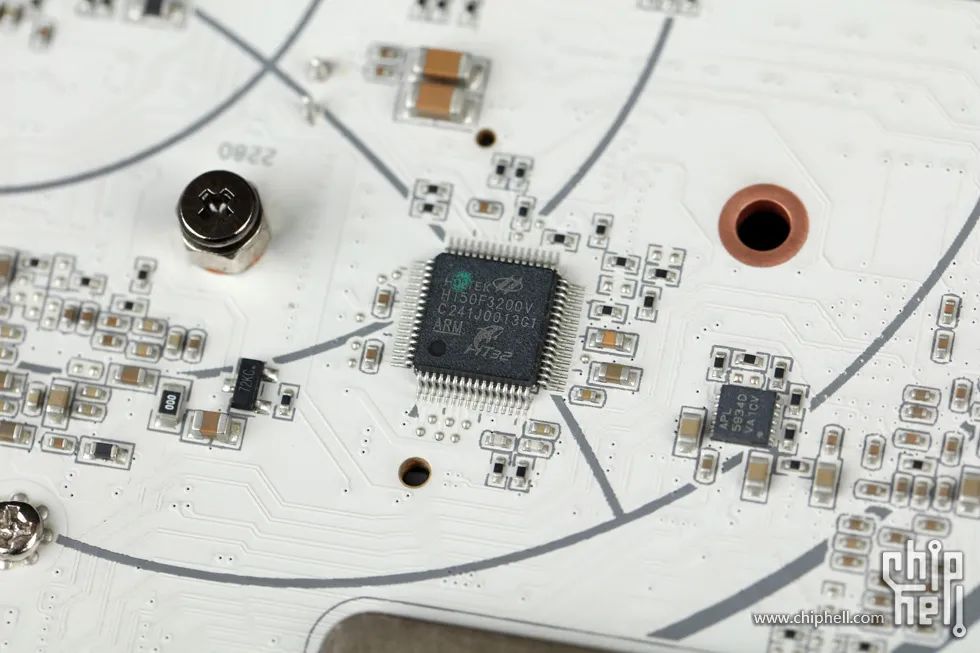

為主機板提供RGB燈效控制的Holtek微控制器晶片.
單BIOS ROM晶片.
子卡形式的WiFi網絡卡模組.
拆開後可以看到網絡卡來自於Intel AX210NGW,支援WiFi-6E以及藍牙5.3技術.
BIOS選項簡介
本代七彩虹主機板在BIOS上採用了全新的全高畫質介面設計,邏輯和排布更加清晰.皮膚上則是適配了CVN的特色風格.
進入BIOS後預設為EZ模式,可對主機執行狀況進行一個概覽,並提供一些例如XMP開啟,裝置開關等常用的快速設定,並提供圖形化的風扇曲線邏輯修改介面.
按下F7可切換為高階模式,
系統主選單可完整展示當前主機板資訊,以及所搭載的硬體資訊.
OC主選單,提供與超頻有關的可調設定.
CPU頻率的倍頻可選擇全核心統一調節,或是每個CCD單獨調節.
CPU電壓則只支援手動覆寫模式.
並提供一鍵105W的TDP快捷開關,以及針對X3D系列處理器最佳化的遊戲模式.
高階CPU設定子選單,設有PState調節,SOC/非核心全頻率執行,AVX512,以及FCH展頻設定開關.並提供AMD Overclocking層級選單,可進行一些OC方面的設定.
經典PBO選單,除了自動和開關以外,還提供高階的手動模式,以及Curve最佳化修正.
並提供CPU核心計數控制.
記憶體設定子選單,提供了相對完整的記憶體引數和相關設定可供調節,例如XMP/EXPO模式的選擇,UCLK DIV1模式以及與記憶體有關的電壓調節專案也在放置於在該頁面中.
主機板可提供的電壓調節條目模式以及數值:
Advanced主選單,可對平臺的一些特性,外圍裝置,和若干雜項等進行設定.
CPU設定,可選擇超執行緒,C狀態,睿頻開關等設定.
晶片組設定,可選擇SVM虛擬化開關,集顯相關條目,以及PCIe和M.2 SSD插槽的Gen模式選擇,Re-Size BAR支援等設定.
電源設定,可調整喚醒條件,前後USB供電,以及RGB LED開關.
裝置設定,可選擇板載音訊與網路的開關設定.
此外,還提供AMD原生的CBS/PBS/Overclocking選單.
Boot主選單,可對啟動的相關設定,以及引導順序進行設定.
Monitor主選單,可檢視CPU和主機板的溫度/電壓.風扇轉速等即時執行引數.其風扇介面的調節入口也被放置其中.
所有風扇介面均提供基本/全速/安靜/手動四個預設模式,其中手動模式支援四溫度點曲線設定.
工具介面,提供隨身碟BIOS升級,BIOS檔儲存,以及收藏夾功能.
隨身碟可用於升級BIOS,也可選擇備份BIOS至隨身碟.BIOS檔儲存則最多支援8組檔案,並支援匯出至隨身碟或從隨身碟載入.
總結
作為一塊具有價效比的ITX規格的主機板,本次的Colorful CVN B850I Gaming Frozen V14採用的AMD B850晶片組其實已經非常夠用,配備2根CPU直連的M.2 SSD插槽,放在ITX主機板上基本已經可滿足大部分小機箱使用者的要求.核心配置方面則配備了9相60A的核心供電,對於不超頻的9950X也已經夠用.外觀上,採用CVN一貫的銀白配色,再搭配一些黑色點綴,使得整體具有科技感且具備一些軍工風格,從質感上還是相當精良的.整體來說,該主機板繼承了CVN一貫的既要效能又要價效比的市場定位,對於追求這種均衡配置的使用者來說相當合適.
