序言
本次到來的主機板依舊是我們熟悉的七彩虹CVN系列.自從AMD的新晶片組系列釋出以來,七彩虹一直只有偏向主流的B850晶片組主機板產品,而這塊CVN X870 Ark Frozen V14將會是七彩虹的首款X870產品,同時Ark方舟也是AMD平臺的CVN系列旗艦型號.
產品規格
本款Colorful CVN X870 Ark Frozen V14採用常規ATX版型.核心配置上,提供四條DDR5記憶體插槽,原生最大支援4800Mhz,OC最卡支援8200Mhz+.PCIe擴充套件方面提供一條PCIe 5.0 x16插槽,一條PCIe 4.0 x4和一條PCIe 4.0 x1插槽.高速儲存擴充套件方面,提供2個PCIe 5.0 M.2 SSD插槽,和1個PCIe 4.0 M.2 SSD插槽.其餘外圍裝置方面,包含單5Gbps有線網絡卡,和支援Wi-Fi 6E+BT 5.2規格的無線網絡卡,以及Realtek ALC1220單晶片音訊方案,無線網絡卡和音訊晶片對於旗艦定位來說稍顯普通.
產品解析
主機板外包裝依舊是一貫的CVN白底風格,表面印刷有產品彩圖以及大大的Ark型號和X870晶片組標識.
附件包括,一本說明書,兩根SATA線,
立式WiFi天線.
以及兩根RGB線材,USB和機箱前面板的跳線插頭各一,以及M.2固定附件三套.
主機板背面沒有配備背板.
PCB上印有CVN特色的軍工元素與星艦概念的風格裝飾.
主機板正面,仍舊是CVN特色的白PCB配銀灰裝甲的配色風格,.
後I/O部分,配備一個DP介面,一個HDMI介面,BIOS更新按鈕,四個USB 5Gbps介面,兩個USB 2.0介面,一個USB 10Gbps Type-C介面,一個USB 4介面,一個5Gbps有線網口,無線網絡卡天線端,以及5個3.5mm+1個S/PDIF光纖輸出的音訊介面組.
常規L形兩段式CPU供電和散熱佈局.
兩端的側面設有大量橫向開槽以儘可能提升散熱面積.
頂部模組表面,設有Ark的文字和線條裝飾,配以橙黃色的斜線段點綴.
表面採用拉絲質感底面.
一體式後I/O上蓋設計,以擴充額外的散熱面積,表面則是傳統的磨砂質感.
與下方散熱塊的過渡位置採用了階梯設計,以增強視覺立體感,

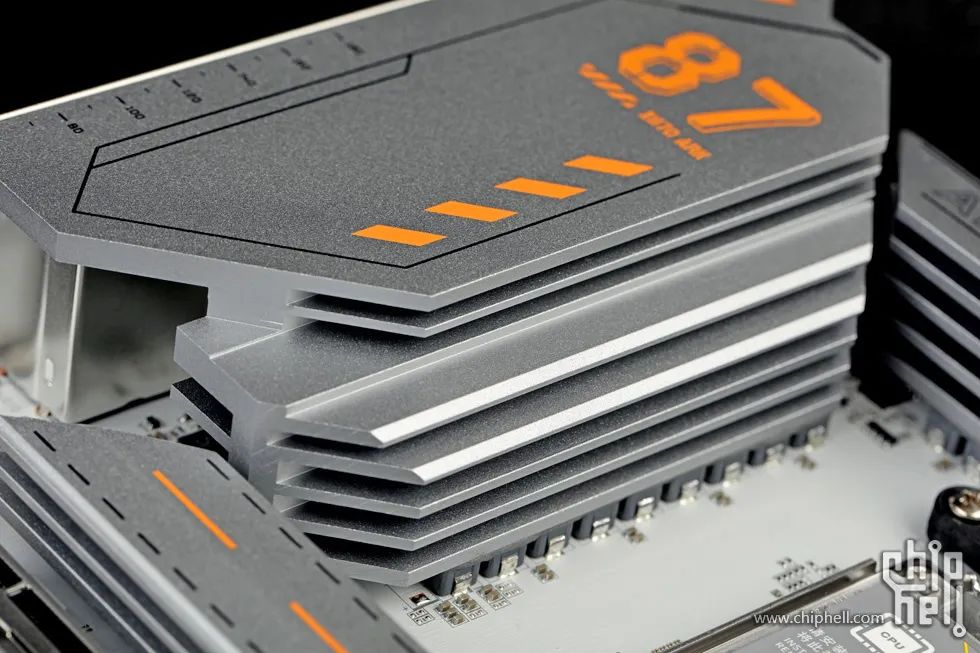

表面設有橙黃色的三角和線段裝飾,並延續了該系列的“舷號”元素,作為X870主機板自然以87數字作為裝飾.
類似船側的吃水線刻度表裝飾,也頗具意思.
在散熱模組背側,也具有一定的延伸散熱開槽.
兩段CPU供電散熱模組.
後段模組內側,可以看到一體式的I/O上蓋.
側面有一些延伸段以輔助散熱,但不多.
突出的小模組以負責USB 4主控晶片的散熱.
小模組正面設有多道散熱開槽.
後部與頂部的散熱模組均透過導熱墊接觸MOSFET和電感,接觸面壓力良好.
頂部散熱模組後部的延伸區域,面積相對較大且設有多道開槽.
主機板中下部的擴充套件區以及晶片組位置,共設有3條M.2 SSD散熱片.
最上部的獨立M.2 SSD散熱片,表面設有類似於飛機跑道的圖案裝飾,中線位置採用橙黃色加強視覺效果.
右下角設有橙黃色M.2文字樣式.
表面中間呈現微凸造型.
散熱片具有一定厚度,且兩側設有開槽,以應付PCIe 5.0 M.2 SSD的高發熱.
中部的M.2 SSD散熱片,以及下部的長條M.2 SSD散熱片,在表面裝飾以及標識上都與頂部的散熱片保持一致風格.
中下部的散熱片在厚度上就是常規的較薄款式.
三塊M.2 SSD散熱片.
內側,在對應位置貼有散熱墊.
去除散熱片後,下方各設有一條M.2 SSD插槽,均未配備散熱背板.
方正的晶片組散熱模組,表面上方設有橫向開槽作為裝飾,同時可起到加強散熱的作用.
下方則是金屬豎紋質感的CVN LOGO.
晶片組散熱模組正面.
內側採用散熱墊貼合晶片組.
第一條PCIe插槽尾部配備顯示卡快拆設計.
採用較為獨特的類似燈具的開關設計,好處是無需一直按壓就可保持持續解鎖狀態.
主機板正面無遮擋全貌.
AMD AM5 LGA1718插座,支援AMD Ryzen 7000/8000/9000系列CPU.
採用雙8pin CPU電源輸入.
供電採用14+2+1相設計.
核心/SOC/Misc每相搭配一顆80A的MP87670.
搭配兩顆MPS的MP2825供電主控.
配備四條DDR5記憶體插槽,原生最大支援4800Mhz,可超頻至最大8200+Mhz,容量最大可安裝1926GB(4*48GB).支援XMP 3.0超頻檔以及AMD EXPO超頻檔載入.
PCIe擴充套件插槽,包含CPU提供的一條加固型PCIe 5.0 x16插槽,由晶片組提供的一條加固型PCIe 4.0 x4全長插槽,以及一條PCIe 4.0 x1插槽.
共板載3條M.2 SSD插槽.
最上方的標號為M.2_1插槽,最大支援PCIe 5.0 x4,由CPU提供通道,尺寸規格上相容2242/2260/2280/22110四種.
中間的標號為M.2_2插槽,最大支援PCIe 5.0 x4,由CPU提供通道,尺寸規格上相容2242/2260/2280/22110四種.(與PCIe 4.0 x4插槽共享頻寬)
最下方的標號為M.2_3插槽,最大支援PCIe 4.0 x4,由晶片組提供通道,尺寸規格上相容2242/2260/2280/22110四種.
主機板側面設有四個側置式SATA3介面,一個前置USB 10Gbps介面.
一組前置USB 5Gbps介面.
主機板底部還有2組前置USB 2.0介面.
主機板右上角設有LED自檢燈四顆.
共設有4組板載RGB燈光介面,以及6個板載風扇介面.
CPU風扇.AIO水泵介面,以及5V_ARGB_2,位於主機板頂部右上角.
5V_ARGB_3,位於主機板右側頂部.
機箱風扇4介面,位於主機板右側24pin口下方.
機箱風扇3介面,位於主機板右下角.
機箱風扇2介面,位於主機板右下角.
機箱風扇1介面,5V_ARGB_1,12V_RGB位於主機板底部偏左.
板載音訊區,基於Realtek ALC1220 Codec單晶片方案,表面覆蓋有遮蔽罩.
AMD X870晶片組
主機板為單BIOS ROM設計.
提供執行狀態監控等功能的Nuvoton NCT6796D-S晶片.
Nuvoton M482SIDAE微控制器.
負責燈光控制的Holtek主控.
ASM1164晶片可支援PCIe轉換出4個SATA介面,為SATA介面提供支援.
兩顆ASM2480B,用於PCIe 4.0訊號切換.
Realtek RTL8126 5Gbps LAN有線網絡卡晶片.
IT8856FN晶片,為USB 4晶片提供PD充電支援.
ASM4242控制器,為USB 4介面主控.
GL3532擴充套件晶片,為後置USB 5Gbps Type-A介面提供HUB支援.
WiFi無線網絡卡為子卡形式提供.
拆開後可以看到,型號為聯發科的MT7925,支援Wi-Fi 7和藍牙 5.4協議.
BIOS選項簡介
介面相比上代的七彩虹X570主機板做了全新高畫質化重置,佈局都做了重新設計,整體邏輯更加清晰簡介.皮膚上則是適配了CVN的專屬風格.
進入BIOS後預設為EZ模式,可對主機執行狀況進行一個概覽,可一鍵開啟PBO,並提供一些例如XMP載入,外圍裝置開關等常用的快速設定,並提供圖形化的風扇曲線調整介面.
按下F7可切換為高階模式,
系統主選單可查詢當前的主機板資訊,以及檢視所搭載的硬體資訊.
OC主選單,提供與超頻有關的各類可調選項.可調整對CPU倍頻進行超頻,並提供一鍵105W的TDP快捷開關,以及針對X3D系列處理器最佳化的遊戲模式.

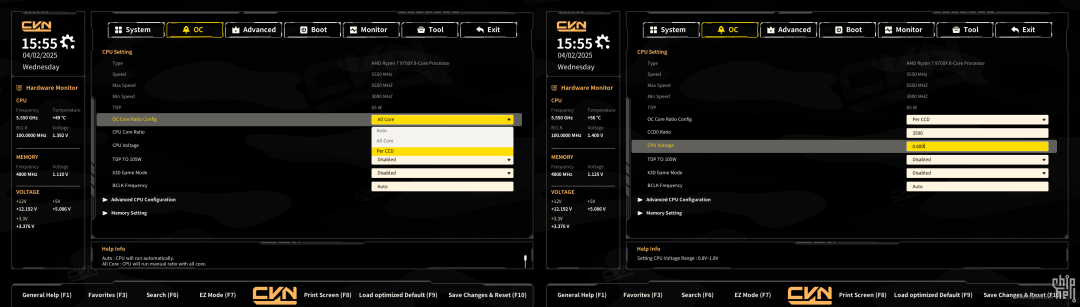

CPU頻率的倍頻可選擇全核心統一調節,或是每個CCD單獨調節.並設有CPU電壓可供調節.
作為子選單收錄的高階CPU設定,設有PState調節,SOC/非核心全頻率執行,AVX512,以及FCH展頻設定開關.並提供AMD Overclocking層級選單,可進行一些其他OC方面,例如SMT控制,LN2模式之類的高階設定.
經典AMD PBO,除了自動和開啟關閉模式以外,還提供高階的手動模式,以及Curve最佳化修正.
AMD Overclocking中還提供CPU核心計數控制.
記憶體設定子選單,提供了相對完整的記憶體引數和相關設定可供調節,例如XMP/EXPO模式的選擇,記憶體頻率,FCLK頻率,UCLK DIV1模式,延遲加速等,以及與記憶體有關的電壓調節專案也在放置於在該頁面中.
主機板可提供的電壓調節條目模式以及數值:
Advanced主選單,可對平臺的一些特性,外圍裝置,以及若干雜項等進行設定.
CPU設定,可選擇超執行緒,C狀態,加速模式等設定.
晶片組設定,可選擇SVM虛擬化開關,集顯相關條目,以及PCIe插槽和M.2 SSD插槽的Gen模式選擇,顯示卡的Re-Size BAR支援等設定.
電源設定,可調整喚醒條件,前後USB供電供給,以及RGB LED開關.
裝置設定,可選擇板載音訊與網絡卡的開關設定.
另外在介面中還提供AMD原生的CBS/PBS/Overclocking子選單.
Boot主選單,可對啟動的相關設定,以及引導順序進行設定.
Monitor主選單,可檢視CPU和主機板的溫度,各類電壓等.風扇轉速等即時執行引數.包括風扇介面的調節入口子選單也被放置其中.
所有風扇介面均提供基本/全速/安靜/手動四個預設模式.手動模式下支援4溫度點曲線設定.
Tool主選單,提供隨身碟BIOS升級,BIOS檔儲存,以及收藏夾功能.
隨身碟可用於升級BIOS,也可選擇備份BIOS至隨身碟.BIOS檔儲存則最多支援8組檔案,並支援匯出至隨身碟或從隨身碟載入.
總結
作為七彩虹CVN登陸艦系列主機板的旗艦型號,本次的X870 Ark Frozen在核心硬體配置上還是捨得下本的,藉助80A的14相供電以及非常優秀的散熱模組設計,即使是9950X3D此類的旗艦級處理器也可輕鬆應對,哪怕是再日常小超一下也不在話下,同時記憶體方面可滿足8200Mhz+的超頻,對於高頻下的支援度也相當不錯,整體效能設計優秀.擴充套件性方面,設有多條的PCIe擴充套件插槽,除了安裝顯示卡以外還可滿足其他的擴充套件卡安裝.三條M.2 SSD插槽,其中兩條為超高速的5.0規格,對於有大容量高速擴充套件需求的使用者來說也基本可以滿足其需求.因此整體來說,該款Colorful CVN X870 Ark Frozen V14不僅在核心效能上的用料設計非常到位,在擴充套件性設計上也預留的較為充足,可滿足使用者的自由擴充套件搭配需求.外觀方面也延續了CVN一貫的銀白色風格以及較為硬朗的軍工風格,對於喜愛此類配色和設計,並對效能有一定要求,還要兼具價效比的全都要使用者來說,具有非常好的選擇優勢.
