Intel的Ultra 200S系列處理器上市已經有一段日子了,首發的晶片組為偏向高階的Z890平臺;那麼今天我們終於迎來了面向主流級的B860晶片組.本次首發的B860選手之一為我們熟悉的華碩ROG,帶來的也是其中較為中高階的ASUS ROG Strix B860-F Gaming WiFi.
產品規格
本款ASUS ROG Strix B860-F Gaming WiFi為標準ATX主機板,配備四條DDR5記憶體插槽,原生支援最大6400Mhz,可OC至9066Mhz+,PCIe擴充套件方面配備一根5.0 x16插槽以及一根4.0 x4全長插槽,SSD介面方面則是提供了4個M.2 SSD插槽,其中1個支援5.0規格.其餘外圍裝置,提供了2.5Gbps單有線網口,和Wi-Fi 7+BT 5.4規格無線網絡卡的網路方案,以及Realtek ALC4080 + Savitech SV3H712 AMP的組合音訊方案,均屬於目前中高階主機板裡較為常見的方案.
產品解析

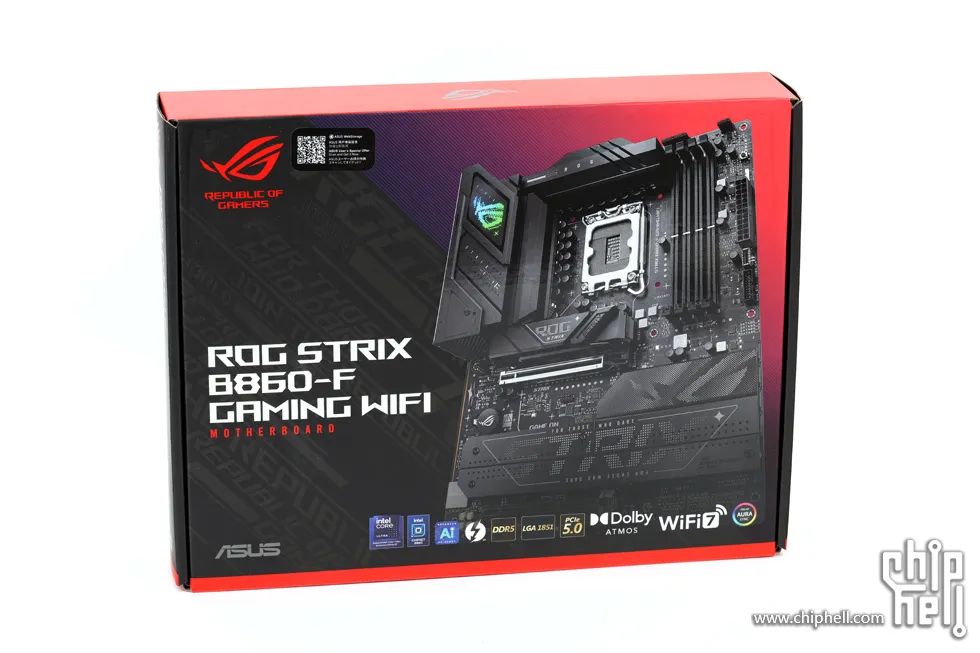

外包裝依然是ROG Strix一貫的紫紅色搭配ROG文字的配色風格,並配有產品型號以及大圖.
附件包含,說明手冊一本,ROG貼紙一張.
SATA線兩根.
ROG鑰匙環一副.
立式WiFi天線一個.
對應數量的M.2 SSD配件,以及理線紮帶若干.
主機板背面,為無背板設計.
在中下部區域的PCB印有灰白色的經典畫素風ROG之眼圖案,以及點陣文字裝飾.
後方I/O介面,提供1個HDMI 2.1介面,1個DP 1.4介面,1個雷電4,1個USB 20Gbps Type-C,1個USB 10Gbps Type-A,6個USB 5Gbps Type-A,1個2.5Gbps 有線LAN,雙天線無線網絡卡天線接線端,一個Clear CMOS按鈕,一個BIOS FlashBack按鈕,以及2個3.5mm+1個S/PDIF光纖輸出的音訊介面組.
主機板正面,全板為全黑配色,搭配一些灰白色的裝飾圖案.造型上則延續了部分的經典斜切設計元素.
供電和散熱模組排布為主流的L型兩段式.
I/O段側面,從外表上看只有個橫向大開槽,其實從側面可以看到在裡面設有多道開槽來提升散熱面積.
從側面看猶如一個斜向的大罩蓋將開槽都包裹在內.
頂端側面,設有兩道橫向開槽來提升散熱面積..
側面視角,同樣採用傾斜設計以保證視覺一致性.
頂段背面也設有較大的延伸段以提高散熱能力.
頂段散熱模組表面,在左側配有ROG的裝飾字以及圖案,右側則是經典的斜切設計..
I/O段散熱模組表面,一部分延伸至I/O上蓋作為散熱擴充面積,其餘地方則由單獨的塑膠上蓋進行覆蓋.
上蓋延伸部分,表面設有Strix字樣和圖案以及暗色點陣裝飾.
塑膠頂蓋部分,上部設有經典畫素風的ROG之眼RGB燈.
靠下部分印刷了暗色的一些ROG Strix的字樣和裝飾圖案,以及一個小小的ROG之眼LOGO.
塑膠頂蓋在高度上也做了些微的疊加造型,以提高視覺立體感.
兩段式供電散熱模組,為無熱管設計.
頂段的背面設有較大的延伸面積.
整體長度上也比MOSFET規模的長度長出一些,以擴充散熱能力.
透過導熱墊接觸MOSFET和電感,接觸面壓力均勻良好.
I/O段散熱模組內側.
上蓋和散熱模組為分離設計.
上蓋採用塑膠材質,在內側設有RGB燈板.
上蓋左右兩側為鏤空開槽,以提供更好的內部通風效果.
散熱模組部分,內側設有額外的延伸段和開槽,並融合一部分至I/O上蓋,以提高散熱面積.
透過導熱墊接觸MOSFET和電感,接觸面壓力均勻良好.
主機板中下部的PCIe擴充套件區,M.2 SSD插槽以及晶片組位置.
CPU插座下方的獨立式M.2 SSD散熱裝甲.表面設有點陣的ROG以及斜向的Stirx裝飾字,並在左側配以斜切作為裝飾.
尾部的鎖釦推杆,表面設有Strix字樣.
推下後實現解鎖裝甲固定.
獨立式M.2散熱裝甲正面.
側面,可以看到厚度較厚,並在兩側設有散熱開槽以應對PCIe 5.0 M.2 SSD的高發熱.
內側設有散熱墊.
頂部的插入式固定銷.
尾部的推杆式固定鎖鉤.
去除散熱裝甲後可以看到下方的M.2 SSD插槽配備了散熱背板.
靠下位置的兩片M.2 SSD散熱裝甲,以及晶片組散熱模組.
三塊區域共同組成大幅的點陣樣式Strix裝飾字,並設有黑色點陣裝飾以及一些slogan標語,裝飾圖形,和文字.
主機板右側的4個SATA介面被隱藏在其下方,以提升美觀度.
左側上方的為較短的M.2 SSD散熱裝甲,以應對一個M.2 SSD插槽.
下方的則是整板長度的M.2 SSD散熱裝甲,對應兩個M.2 SSD插槽..

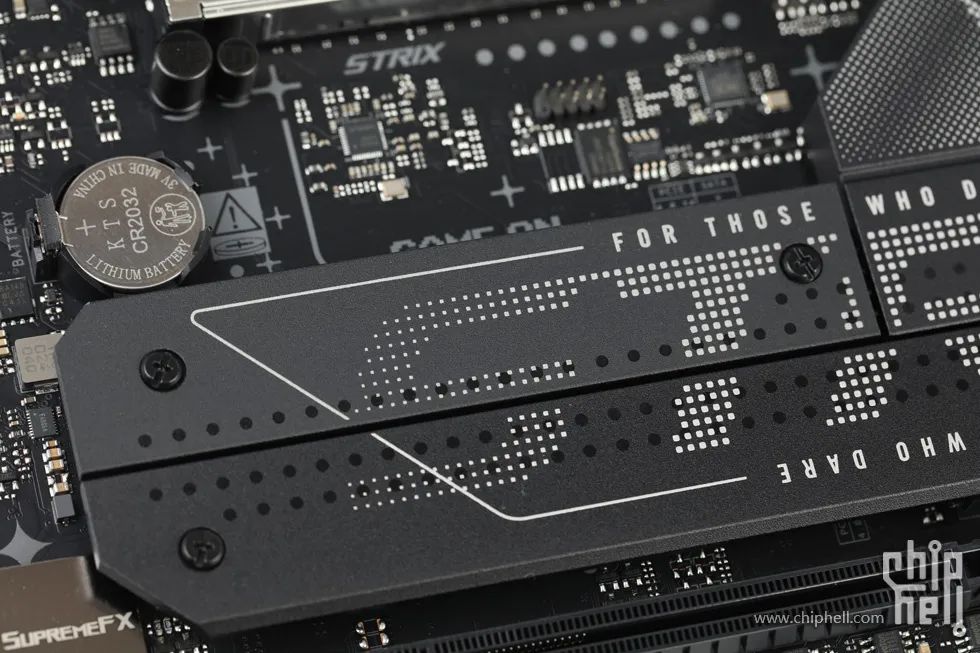

兩塊M.2 SSD散熱裝甲正面.
內側,貼有對應SSD的散熱墊.
下方的三條M.2 SSD插槽,均未配備背部散熱片.
晶片組散熱模組.上半部分為不同大小的密集點陣構成的ROG之眼LOGO,乍看之下甚至有些裸眼3D的視覺觀感;下半部分則是融合裝飾圖案的一部分.
晶片組散熱模組正面.
內側,採用散熱墊接觸晶片組.
主機板正面無遮擋.
Intel LGA1851插座,目前支援Intel Ultra 200系列處理器.
CPU供電輸入採用雙8pin介面.
採用16+1+2+1相供電設計.
Core/GT/SA/VNNAON每相均搭配一顆80A的SiC629.
核心供電主控為華碩定製的ASP2442.
配有4條雙通道DDR5記憶體插槽,標稱支援最大192GB(24*48GB)的原生DDR5-6400記憶體,支援XMP 3.0超頻檔技術以及華碩AEMP III和DIMM Fit技術,最大可支援OC至9066Mhz+.
PCIe插槽,設有一條由CPU提供的加固型PCIe 5.0 x16全長插槽.
插槽尾部配備華碩Q-Release Silm技術,只需從前部先將顯示卡拎起,尾扣即自動解鎖.
以及一條由晶片組提供的PCIe 4.0 x4全長插槽,與M.2_4插槽共享頻寬.
共板載4條M.2 SSD插槽.
靠近CPU插座的標號為M.2_1插槽,最大支援PCIe 5.0 x4,由CPU提供通道,尺寸規格上相容2242/2260/2280三種.
主機板下方左側兩條插槽,
上面的為M.2_2插槽,最大支援PCIe 4.0 x4,由晶片組提供通道,尺寸規格上相容僅相容2280.
下面的為M.2_3插槽,最大支援PCIe 4.0 x4,由晶片組提供通道,尺寸規格上相容2280/22110兩種..
主機板下方右側的為M.2_4插槽,最大支援PCIe 4.0 x4,由晶片組提供通道,尺寸規格上相容僅相容2280.
主機板側面設有四個單獨側置SATA3介面,均為原生.
設有一組前置USB 5Gbps介面,和一個前置USB 10Gbps Type-C介面.
前置USB 5Gbps介面由RTS5411S晶片擴充套件而來.
ASM1543晶片,提供前置Type-C介面的正反盲插.
主機板下部還設有兩組USB 2.0前置介面,但其中USB_7只可延展出一個USB 2.0.
主機板右上角設有4顆LED自檢燈,以及快捷開機按鍵.
共設有7個風扇介面和3個ARGB介面.
CPU風扇/CPU附加,以及AIO水泵介面位於主機板右上角.
機箱風扇1位於後I/O下方.
機箱風扇2/3/4,以及ARGB_2/3位於主機板底部.
ARGB_1位於24pin介面上方.
主機板在底部還設有雷電4附加卡插口.
以及測溫感測器,COM_Debug,以及機箱開啟檢測插口.
主機板音訊區,基於Realtek ALC4080 Codec以及Savitech SV3H712 AMP.在Codec上加了一個遮蔽罩蓋.
Intel B860晶片組.
採用單BIOS ROM,旁邊的為BIOS Flashback刷寫晶片.
用於燈光控制的AURA晶片.
提供執行狀態監控等功能的Nuvoton NCT6701D晶片.
Intel I226-V晶片,提供2.5Gbps有線LAN網路支援.
ASM1074晶片,為後置USB介面提供HUB擴充套件.
Intel的JHL9040R雷電4 Retimer晶片.
Realtek RTS5439晶片,用於支援Type-C介面的PD等功能
Realtek RTD2151晶片,為HDMI介面提供輸出支援.
兩顆ASM2480B晶片,用於PCIe 4.0通道切換.
WIFI網絡卡為子卡式設計,型號為MTK MT7925B22M,支援WiFi 7和藍牙5.4協議.
BIOS選項簡介
介面依舊維持ROG一貫的紅黑配色以及佈局,並採用了Full HD高畫質化.
預設為EZ模式,可進行一些基礎的概覽,以及進行一些常用項快速調整.按F7切換至高階模式Main介面,可檢視主機板的詳細資訊.
Ai Tweaker主介面,提供了與效能有關的各類調節選項.包括CPU頻率,記憶體頻率,以及相關的電壓和功耗設定等可調整條目.對於較為常用的條目直接放置在主介面中,不太常用以及更為高階複雜的則按類歸納在各個子選單中.
設有效能偏好選項,可以選擇是CPU的執行是嚴格遵循Intel出廠規範,還是根據華碩自家的主機板最佳化策略.
華碩APE 3.0功能,可選擇Auto模式對各類限制牆進行自動調節,或是選擇所有牆限制全開/全關都可,並且90度溫度上限選項在本代中繼續保留.
OC Tuner功能,可對CPU以及記憶體進行效能自動最佳化提升,設有2檔位可選擇.
CPU頻率調節,P/E核均提供全核心同步,以及根據核心使用情況來進行調節,但基於B系列晶片組的限制,調節上限不能超過CPU的最高數值.
提供AVX功能開關,但沒有Offset功能.
記憶體時序控制子選單.提供了相對全面的時序以及開關設定可供調節,並且支援DIMM Fit功能,可使記憶體在超高頻下更加的穩定.相對進階的Skew Control,RTL IOL Control,動態記憶體頻率切換,Msic等設定同樣提供.
DIGI+ VRM供電主控子選單,可對CPU核心/集顯/VCCSA的防掉壓機制以及最大允許的電流支援,供電相數控制,供電轉換頻率等各類的供電選項進行調整.
CPU功耗管理選項子選單,可調節包括最大的CPU核心溫度牆上限,功耗牆的PL1/PL2功率以及時長,AC/DC負載線調整,各類CEP保護開關等,與功耗和供電有關的各種選項和引數進行設定.
Tweakers Paradise子選單,放置了一些高階的調整項和電壓引數.
部分電壓設有手動以及偏移調節,但沒有核心相關的電壓選項.
進階記憶體電壓子選單,可對記憶體的PMIC模組,以及其他與記憶體超頻有關的各項配套電壓設定進行設定.
主機板提供可調節的電壓條目,模式,數值:
Advanced主介面,收錄了主機板平臺各類介面和外圍裝置的所有可調節雜項彙總.
CPU設定子選單,可對CPU的各項支援特性進行開關,例如虛擬化支援,P/E核心啟用的核心數量調整選項;幷包含能耗管理設定,例如加速模式,SpeedStep加速技術,以及C狀態等專案調整.
SA調節子選單選項,涵蓋了CPU SA提供的各種通道設定,包含集顯方面調節, CPU直連通道PCIe插槽Gen模式等條目進行調整.
PCH調節子選單選項,可選擇由晶片組提供的PCIe擴充套件通道的Gen模式.
雷電設定子選單,可對雷電介面的相關選項和功能進行設定.
板載裝置設定選單,可對PCIe 4.0插槽與M.2_4的頻寬通道進行分配,以及對其外圍裝置如網絡卡,音效卡,LED燈等裝置進行開關設定.
監控主介面,包含四個子選單,分別為溫度監控,風扇轉速監控,電壓監控,以及Q-Fan風扇轉速設定.並可設定LED狀態用於指示CPU溫度的功能,以及機箱侵入檢測開關.
Q-Fan風扇轉速設定頁面,可對整板所有的風扇介面進行調整.
每個介面均支援基礎/靜音/效能/全速/手動,五種轉速曲線模式.手動模式下支援8個溫度點曲線設定,除了CPU風扇以外都支援風扇停轉功能,且溫度源也同時支援多個來源獲取.
工具主介面,包含EZ Flash BIOS重新整理程式,記憶體SPD檢視器,BIOS使用者儲存檔,F3/F4熱鍵功能指定等功能.BIOS使用者檔支援儲存最多8組設定檔,並可從隨身碟匯出或是匯入.
新引入的Q-Dashboard介面,提供視覺化的即時硬體檢視器,透過點選相關位置可直接跳轉到選中硬體的BIOS相關設定條目位置,以提高易用性,方便使用者快速找尋所需條目.
總結
整體而言,雖然B860是面向主流的晶片組平臺,但作為ROG Strix的中高階產品,該款ASUS ROG Strix B860-F Gaming WiFi在效能用料上依舊保持了較高級別的水準,配以80A的16相核心供電,以及較為足夠的散熱模組,因此哪怕是Ultra 9 285K來說在預設情況下也是足夠勝任一切工況,且B860平臺並不支援超頻,這套供電方案可以說是完全充裕的.擴充套件性方面,提供了一條PCIe 5.0的x16插槽用於顯示卡安裝,以及一條PCIe 4.0 x4全長插槽用以安裝其他擴充套件卡,考量還是比較妥帖的.高速儲存方面,設有3條4.0 M.2 SSD和1條5.0 M.2 SSD,雖然其中1條4.0 M.2 SSD插槽與PCIe 4.0插槽為共享頻寬,但對於該級別主機板的目標使用者來說已經是較為充裕的.配合主機板時尚電競的外觀設計,針對尋求ROG品牌以及要求相對高階一些的B860潛在使用者來講,該主機板還是具有不錯的吸引力.
ASUS ROG Strix B860-F Gaming WiFi 官網連結:
https://rog.asus.com/motherboards/rog-strix/rog-strix-b860-f-gaming-wifi/
