序言
ROG Strix小吹雪系列作為目前市面上為數不多較為高階的M-ATX主機板陣營,具有優秀的白色和二次元外觀,以及較為不錯的硬體水平,深受年輕玩家的喜愛.那麼隨著Intel B860主流級晶片組的上市,最新的ASUS ROG Strix B860-G Gaming WiFi S小吹雪也來到了我們的面前.
產品規格
本次的ASUS ROG Strix B860-G Gaming WiFi S小吹雪在板型上仍舊維持M-ATX規格,配備四條DDR5記憶體,最大可OC至9066Mhz+頻率.PCIe擴充套件性上僅配備一條PCIe 5.0 x16插槽,儲存方面板載4個M.2 SSD插槽,其中一個支援PCIe 5.0 x4規格,以及搭配4個SATA介面.其它外圍裝置方面,搭載ALC1220P Codec+SV3H712 AMP的板載音訊方案以及單2.5Gbps有線和WiFi-7無線網絡卡的網路方案,基本屬於目前的主流配置.
產品解析
外包裝採用了吹雪系一貫的青白拼色包裝,並印有相應的卡通形象以契合整體風格.
附件包括說明書一本,吹雪特色貼紙一張,ROG卡片一張.
立式WiFi天線一副.
天線上帶有吹雪專屬青色圖案.
配套數量的M.2 SSD附件,以及紮帶若干.
SATA硬碟線兩根.
主機板本體,背面為無背板設計.
整體PCB採用灰色底色,並配以白色的二次元卡通形象以及一些LOGO和字元作為裝飾.
主機板正面,則是採用白銀配色方案.
供電和散熱模組,採用主流的兩段式L型排布.
後段散熱模組的底部和頂部設有一條橫向開槽,其餘的內側開槽由斜面罩蓋將其隱藏在內.
頂段散熱模組側面則是明面的散熱開槽,造型上也做了相仿的斜面設計.
頂段背面設有額外延伸段以增大散熱面積.
頂段散熱模組表面配有經典斜切開槽,並配以白底灰字的slogan裝飾字.
後段散熱模組表面,一部分延伸至I/O上蓋區域作為散熱擴充面積,其餘地方則由單獨的塑膠上蓋進行遮蓋.
散熱模組延伸部分,表面設有裝飾圖案和字.
塑膠頂蓋部分,上部設有點陣風格的ROG之眼RGB燈,並配以三角群裝飾.
點亮後的燈光效果.
上蓋最下部位置印有吹雪姬的專屬文字標識.
兩段式供電散熱模組,均為無熱管設計.
後段模組內側.
可與上蓋單獨分離.上蓋為塑膠材質製成.
上蓋內側設有RGB燈板.
左右兩側為鏤空開槽,以提供更好的內部通風效果.
後段散熱模組內側,設有額外延伸段和開槽,並融合一部分至I/O上蓋,以提高散熱面積和效率.
透過導熱墊接觸MOSFET和電感,接觸面壓力均勻良好.
從側面可以看到正面斜罩下的隱藏式開槽.
頂段的背面設有額外延伸突起以增加散熱面積,但沒有開槽設計..
透過導熱墊接觸MOSFET和電感,接觸面壓力均勻良好.
後方I/O介面部分,提供1個HDMI 2.1介面,1個DP 1.4介面,1個雷電4,1個USB 20Gbps Type-C,1個USB 10Gbps Type-A,3個USB 5Gbps Type-A,4個USB 2.0,1個2.5Gbps 有線LAN,無線網絡卡雙天線接線端,一個Clear CMOS按鈕,一個BIOS FlashBack按鈕,以及2個3.5mm+1個S/PDIF光纖輸出的音訊介面組.
主機板中下部的PCIe擴充套件區,M.2 SSD插槽以及晶片組位置.
CPU插座下方的獨立式M.2 SSD散熱裝甲.
中部位置配有青銀漸變色的金屬裝飾片,表面設有吹雪和ROG的立體亮面裝飾圖案.
尾部配有鎖釦推杆,並在表面設有Strix字樣.
推下後即可解鎖固定.
獨立式M.2散熱裝甲正面.
側面整體厚度很厚,並在兩側設有散熱開槽以應對PCIe 5.0 M.2 SSD的高發熱.
內側設有散熱墊.
頂部的插入式固定銷.
尾部的推杆式鎖止機構.
靠下位置整片式M.2 SSD散熱裝甲,以及晶片組散熱模組,共同組成ROG吹雪的組合裝飾圖.
左大半邊為整片式M.2 SSD散熱裝甲.
在左下角位置設有灰色的ROG元素字元.

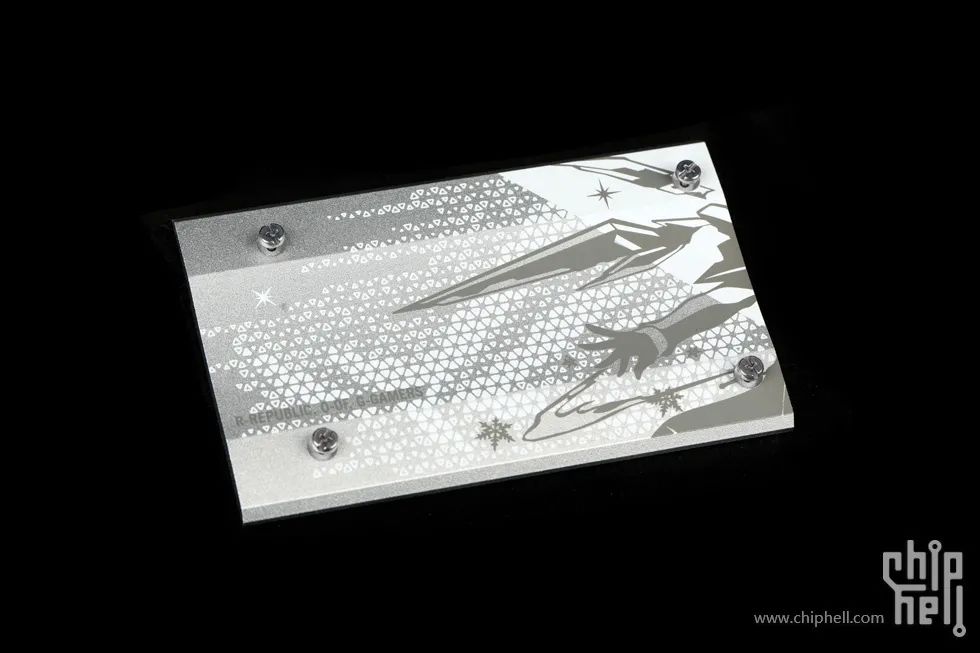

整片式M.2 SSD散熱裝甲正面.
內側,貼有對應三條SSD的散熱墊.
總共四條板載M.2 SSD插槽,只有最上部的插槽配備了M.2 SSD散熱背板.
右小半邊為晶片組散熱模組.
內側,採用散熱墊接觸晶片組.
主機板正面無覆蓋全覽.
Intel LGA1851插座,目前支援Intel Ultra 200系列處理器.
CPU供電輸入採用雙8pin介面.
採用14+1+2+1相供電設計.
Core/GT/SA/VNNAON每相均搭配一顆80A的SiC629.
CPU核心供電主控為華碩定製的ASP2442GQW.
設有四條DDR5記憶體插槽,原生最大支援6400Mhz,可超頻至最大9066+Mhz,容量最大可安裝256GB(4*64GB).支援Intel XMP 3.0超頻檔以及華碩AEMP III和DIMM Fit技術
PCIe擴充套件插槽,僅設有一條由CPU提供的加固型PCIe 5.0 x16全長插槽.
插槽尾部配備華碩Q-Release Silm快拆尾銷.
共板載4條M.2 SSD插槽.
位於CPU插座下方的為M.2_1插槽,最大支援PCIe 5.0 x4,由CPU提供通道,尺寸規格上相容2242/2260/2280三種.
下方3條插槽,均為晶片組提供的PCIe 4.0 x4 M.2 SSD插槽.上部的為M.2_2,中部的為M.2_3,長度上僅支援2280長度.下部的為M.2_4插槽,長度上支援2230/2280兩種.
主機板右側邊,
底端設有4個原生SATA3介面.
中部設有一組前置USB 5Gbps介面,和一個前置USB 10Gbps Type-C介面.
ASM1543晶片,提供前置Type-C介面的正反盲插.
主機板下部還設有兩組USB 2.0前置介面,但其中靠右的USB_7只可延展出一個USB 2.0.
主機板頂部右側設有4顆LED自檢燈.
共設有5個風扇介面和3個ARGB介面.
CPU風扇/CPU附加,以及AIO水泵介面位於主機板頂部右側.
機箱風扇1位於主機板底部中間.
ARGB_1和ARGB_2位於主機板右側頂部.
機箱風扇2和ARGB_3位於主機板底部右側.
主機板音訊區,基於Realtek ALC1220P Codec以及Savitech SV3H712 AMP.在Codec上加裝了一個遮蔽罩蓋.
Intel B860晶片組.
單BIOS ROM設計,並設有BIOS Flashback專用刷寫晶片.
用於RGB燈光控制的AURA晶片.
提供執行狀態監控等功能的Nuvoton NCT6701D晶片.
RTS5411S晶片,提供USB 5Gbps介面擴充套件.
Intel I226-V晶片,提供2.5Gbps有線LAN網路支援.
一顆Intel JHL9040R雷電4 Retimer晶片.
Realtek RTS5439晶片,用於提供Type-C介面的PD等功能支援.
ITE IT66318FN晶片,用於集顯HDMI輸出介面重定時緩衝.
WIFI網絡卡為子卡式設計,型號為MTK MT7925B22M,支援WiFi 7和藍牙5.4協議.
BIOS選項簡介
介面佈局維持了ROG一貫的設計路線,且升級至Full HD解析度.
預設為EZ模式,可進行一些基礎的概覽,以及進行一些常用項快速調整.按F7切換至高階模式Main介面,可檢視主機板的詳細資訊.
Ai Tweaker主介面,提供了與效能有關的各類調節選項.包括CPU頻率,記憶體頻率,以及相關的電壓和功耗設定等可調整條目.對於較為常用的條目直接放置在主介面中,不太常用以及更為高階複雜的則按類歸納在各個子選單中.
效能偏好選項,可以選擇CPU的執行邏輯是嚴格遵循Intel出廠規範,還是根據華碩自家的主機板最佳化策略.
華碩APE 3.0功能,可選擇Auto模式對各類限制牆進行自動調節,或是選擇所有牆限制全開/全關都可,並且90度溫度上限選項在本代中繼續保留.
OC Tuner功能,可對CPU以及記憶體進行效能自動最佳化提升,設有2檔位可選擇.
CPU頻率調節,P/E核均提供全核心同步,以及根據核心呼叫數量來進行階梯調節,不過基於B系列晶片組的限制,調節上限不能超過CPU的出廠倍頻最高數值.
提供AVX指令集開關,但沒有Offset偏移功能.
記憶體時序控制子選單.提供了相對全面的時序以及開關設定可供調節,並且支援DIMM Fit功能,可使記憶體在超高頻下更加的穩定.相對進階的Skew Control,RTL IOL Control,動態記憶體頻率切換,Msic等設定同樣提供.
DIGI+ VRM供電主控子選單,可對CPU核心/集顯/VCCSA的防掉壓機制以及最大允許的電流支援,供電相數控制,供電轉換頻率等各類的供電選項進行調整.
CPU功耗管理選項子選單,可調節包括最大的CPU核心溫度牆上限,功耗牆的PL1/PL2功率以及時長,AC/DC負載線調整,各類CEP保護開關等,以及其他與功耗和供電有關的各種選項和引數進行設定.
Tweakers Paradise子選單,則是收錄了一些偏向高階的調整項和電壓引數.
部分電壓設有手動以及偏移調節,但沒有提供與CPU核心相關的電壓選項.
進階記憶體電壓子選單,可對記憶體的PMIC模組,以及其他與記憶體超頻有關的各項配套電壓設定進行設定.
主機板提供可調節的電壓條目,模式,數值:
Advanced主介面,收錄了主機板平臺各類介面插槽和外圍裝置的所有可調節雜項彙總.
平臺雜項設定,可調節各個PCIe插槽的ASPM以及L1節能狀態.
CPU設定子選單,可對CPU的各項支援特性進行開關,例如虛擬化支援,P/E核心啟用的核心數量調整選項;幷包含能耗管理設定,例如加速模式,SpeedStep加速技術,以及C狀態等專案可供調整.
SA調節子選單選項,涵蓋了CPU SA提供的各種通道設定,包含集顯方面調節,CPU直連通道PCIe插槽Gen模式等條目進行調整.
PCH調節子選單選項,可選擇由晶片組提供的PCIe擴充套件通道的Gen模式.
雷電設定子選單,可對雷電4介面的相關選項和功能進行設定.
板載裝置設定選單,可對外圍裝置例如網絡卡,音效卡,LED燈等裝置進行開關設定
監控主介面,包含四個子選單,分別為溫度監控,風扇轉速監控,電壓監控,以及Q-Fan風扇轉速設定.並可開啟LED燈狀態用於指示CPU溫度的功能.
溫度監控/風扇轉速監控/電壓監控介面.
Q-Fan風扇轉速設定介面,可對整板所有的風扇介面進行調整.
每個介面均支援基礎/靜音/效能/全速/手動,五種轉速曲線模式,且溫度源也同時支援多個來源獲取.手動模式下支援8個溫度點曲線設定,除了CPU風扇以外都支援風扇停轉功能,
工具主介面,包含EZ Flash BIOS重新整理程式,記憶體SPD檢視器,BIOS使用者儲存檔,F3/F4熱鍵功能指定等功能.BIOS使用者檔支援儲存最多8組設定檔,並可從隨身碟匯出或是匯入.而吹雪系列相比常規的ROG Strix主機板還多增加一個背景切換功能,可在二次元主題和普通主題之間進行切換.
一些其他BIOS新引入的改進,例如Q-Dashboard介面,提供視覺化的即時硬體檢視器,透過點選相關位置可直接跳轉到選中硬體的BIOS相關設定條目位置,以提高易用性,方便使用者快速找尋所需條目.風扇調節在保留了傳統選項式設定介面的同時,也加入了更為便捷好用的圖形化設定介面.
總結
作為目前為主不多主打偏向中端和高階感的M-ATX規格主機板,本次的ASUS ROG Strix B860-G Gaming WiFi S小吹雪按照系列慣例,依舊提供了較為不錯的基礎硬體能力,14相80A的核心供電能力加上還算不錯的散熱設計,使得即使應付例如Ultra 9系列的處理器來說也沒有太大問題.擴充套件性方面也佈置的非常合理,捨棄了在該等級平臺上除顯示卡插槽以外的其他不常用的PCIe擴充套件槽,來換取1個5.0 M.2 SSD插槽和3個4.0 M.2 SSD插槽,以提供更好的高速儲存擴充套件性,無疑是更加的符合大部分使用者的實際使用情況.最後在外觀上,小吹雪系列相比普通的ROG Strix主機板在外表上提供了白色配色,並融入了特色的二次元元素,在顏值上更迎合喜愛動漫風格的年輕群體的.加上ROG的金字招牌,在M-ATX版型的B860晶片組主機板中裡是個為數不多的高品質選擇.
