序言
偏向遊戲主機板界裡的經典價效比扛把子,MSI MAG迫擊炮系列相信大家都不陌生,一直以來以其該級別裡優秀的做工和用料在遊戲方向M-ATX主機板中佔有非常良好的口碑和使用率,那麼今天來到的為搭載AMD B850晶片組的MSI MAG B850M Mortar WiFi.
產品規格
該主機板為M-ATX版型,核心配置上配備12+2+1相核心供電,四根DDR5記憶體插槽,最大可支援超頻至8200Mhz+頻率.PCIe擴充套件上配備一根PCIe 5.0 x16插槽,以及一根PCIe 4.0 x4插槽.SSD方面支援2個PCIe 5.0 x4 M.2 SSD,以及一個PCIe 4.0 x2 M.2 SSD.其他周邊配套,包括單5G有線網路,支援Wi-Fi7+BT 5.4標準的無線網路,以及ALC4080的單晶片音訊方案,都為該級別主機板中較為領先的配置.
產品解析
外包裝為灰色條紋間隔樣式,表面應有MAG徽標以及產品型號,並配以AMD B850晶片組標識.
附加包括,一張功能型彩印貼紙,一張宣傳卡.
以及兩本說明書.
一根SATA線,一個機箱跳線快接線,一根EZ Conn擴充套件線.
配套數量的M.2附件和快捷安裝器一個.
簡易立式WiFi天線一副.
主機板採用無背板設計.
後部I/O介面,提供刷寫/清除BIOS按鈕各一,一個HDMI 2.1介面,1個5Gbps有線網路介面一個,3個USB 10Gbps Type-A介面,1個USB 10Gbps Type-C介面,4個USB 5Gbps Type-A介面,1個USB 20Gbps Type-C介面,無線網絡卡天線介面,和2個3.5mm+1個S/PDIF光纖口音訊介面組合.
主機板正面,本代迫擊炮採用黑色裝甲外表,搭配熒光綠圖案和字型進行配色.
L型的常規佈局CPU供電散熱模組.
兩側模組在側面都設有多道開槽以增加散熱面積.
背面視角,可以看到後側和內側也設有額外的散熱開槽段.
頂部散熱模組表面,設有MAG的熒光綠徽標.
邊緣處採用弧邊設計,並設有迫擊炮系列祖傳的打孔裝飾以提升其硬朗感.
一體式的的後部I/O上蓋.

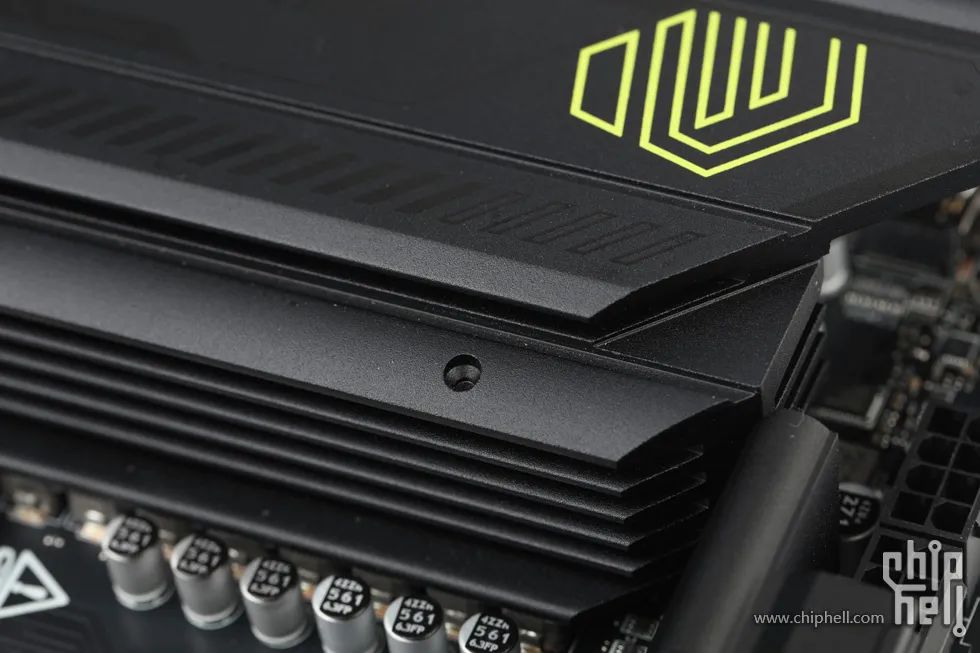

頂蓋與下方散熱模組之間做了一個階梯式過渡使其更加自然立體,並同樣配以打孔裝飾.
頂蓋上部分設有熒光綠的MAG圖形徽標.
下方則是暗色的條狀和斜紋裝飾線段,配以MSI LOGO以及MSI Arsenal Gaming字樣.
兩塊CPU供電散熱模組,為無熱管設計.
後端模組內測,可以看到一體式的I/O上蓋以擴大散熱面積,並在內測也有延伸段以及多道散熱開槽進一步提升散熱效果.
透過導熱墊接觸MOSFET和電感,接觸面壓力良好.
頂部模組背面也有延伸段以及多道散熱開槽,以保障散熱能力.
透過導熱墊接觸MOSFET和電感,接觸面壓力良好.
主機板下部為擴充套件區和晶片組位置.
M.2 SSD散熱片與晶片組的裝飾圖案為融合式整體設計.
左側較大面積的為M.2 SSD散熱片.表面設有熒光綠Mortar系列LOGO,以及暗色點狀圖案和文字裝飾.
配備按壓快拆功能,以熒光綠三角標進行標準,並配有01和02兩個槽位指示.
M.2 SSD散熱片正面..
內側,設有2條散熱墊,對應2條M.2 SSD的正面.
位於頂部(左側)的按壓式快拆卡扣.
底部(右側)的固定尾插.
去除散熱片後露出下方的兩條M.2 SSD插槽,配備SSD背部散熱片.
插槽尾部的散熱片固定插扣.
以及前部的固定碰珠.
右側的晶片組散熱模組部分.表面為熒光綠MSI Arsenal Gaming文字,搭配暗色的MAG徽標和斜線條紋裝飾.
晶片組散熱模組正面.
側面可以看到散熱模組具有一定厚度.
內側設有散熱墊以貼合晶片組.
在內側兩側還可以看到開槽以進一步加強散熱.
第一條PCIe插槽配備顯示卡快拆尾插.
按下位於記憶體插槽底部右側的按鈕即可解鎖尾插,且即使放開按壓也不會復位,非常方便使用者拆裝顯示卡..
主機板正面無遮擋全貌.
AMD AM5 LGA1718插座,支援AMD Ryzen 7000/8000/9000系列CPU.
CPU電源輸入採用雙8pin介面.
供電整體採用12+2+1相設計.
核心和SOC每相搭配一顆60A的MP87661.
核心供電主控為MPS的MP2857.
1相Misc供電,搭配一顆55A的BR00.
Misc供電主控為立錡RT3672EE.
佈置有四條DDR5記憶體插槽,原生JEDEC最大支援5600Mhz,可OC超頻至最大8200+Mhz,容量最大可安裝256GB(4*64GB).支援XMP 3.0超頻檔以及AMD EXPO超頻檔載入.
PCIe擴充套件插槽,包含CPU提供的一條加固型PCIe 5.0 x16插槽,
以及晶片組提供的一條PCIe 4.0 x4不封尾插槽.
共板載3條M.2 SSD插槽,主機板正面配置2條.
靠上的為M.2_1,最大支援PCIe 5.0 x4,由CPU提供,尺寸規格上相容2280/2260兩種.
靠下的為M.2_2,最大支援PCIe 5.0 x4,由CPU提供,尺寸規格上相容2280/2260兩種.
第3條位於主機板背面,最大支援PCIe 4.0 x2,由晶片組提供,尺寸規格上只支援2280.
主機板右側面,設有4個SATA3介面.
1個前置USB 10Gbps Type-C介面.
主機板底部,1組前置USB 5Gbps Type-A介面.
2組前置USB 2.0介面.
主機板右側上部位置設有四顆LED自檢燈.
共設有4組板載RGB燈光介面,以及6個板載風扇介面.
CPU/水泵1/機箱1風扇介面,和ARGB_3位於主機板右上角.
機箱2/機箱3風扇介面,和ARGB_2位於主機板右下角.
機箱4風扇介面,以及一組EZ Conn介面(可額外再拓展出1組風扇介面,1組ARGB介面),位於主機板底部中間位置.
ARGB_1和RGB_1介面,位於主機板底部左側位置.
主機板左下角的板載音訊區.
基於Realtek ALC4080 Codec單晶片方案.
AMD B850晶片組.
主機板為單BIOS ROM設計.
ASM1543晶片,提供前置Type-C介面的正反盲插.
提供執行狀態監控等功能的Nuvoton NCT6687D-R晶片.
用於負責燈光控制的NUC1262YE4AE晶片.
Realtek RTL8126-VB 5Gbps LAN有線網絡卡主控.
另一顆ASM1543晶片,提供後置Type-C介面的正反盲插.
Genesys GL3523晶片,為後置USB 5Gbps介面提供HUB擴充套件支援.
Realtek RTD2151晶片,為集顯提供輸出支援.
數顆P13EQX晶片,提供USB訊號中繼.
數顆PCIe 5.0 Redriver IC中繼晶片.
WiFi無線網絡卡照例為子卡形式提供,型號為高通的QCNCM865,支援Wi-Fi 7和藍牙 5.4協議.
BIOS選項簡介
全新介面的Click Bios X,整體做了高畫質化重置,
進入BIOS後預設為EZ模式,可對常用選項進行快速調整,例如整合PBO功能調節,可以快速的根據喜好對其溫度牆或是增強模式進行設定,記憶體除錯的經典Memory Try It功能,X3D遊戲模式開關,輸出顯示卡首選項,預設首頁等.
右上角還常駐了一些小圖示,以對應其某些快速調整功能,例如,PBO切換開關,支援儲存/載入6組的BIOS儲存檔案,並支援從隨身碟匯入/匯出.以及CPU/記憶體引數檢視器.
經典好用的圖形化風扇曲線調節介面在本代BIOS中繼續延續,支援四點式溫控調節,並可選擇溫度獲取源以及風扇加速/減速延遲等.
按下F7可切換為高階模式.
系統狀態介面,可對整機的資訊和裝載硬體有一個整體概覽.
進階設定介面,可對平臺的設定進行更改,包括PCIe通道速率,ACPI設定,板載外圍裝置,集顯開關,USB設定,喚醒設定,資料加密等選項,以及AMD Overclocking設定選單也收錄於此.
PCIe相關選項,可對各個通道的Gen速率模式進行指定,並且PCIe 5.0插槽支援通道拆分,以及ASPM設定.
板載裝置設定,可以控制例如有線/無線網絡卡,音效卡的開閉,以及SATA工作模式的切換操作.
集顯相關設定,可以指定首要顯示順位,共享視訊記憶體大小以及是否啟用混合輸出.
AMD Overclocking選單.其中包括了大量的調整專案,例如可手動調節CPU OC引數,IF匯流排頻率,以及PBO選單等.EZ模式中調整的最佳化特性也會改變PBO中的數值,對於熟悉AMD平臺超頻的玩家來說更可以使用全手動模式來進行詳細調教.
OC介面,可以調整CPU,記憶體的電壓,頻率以及其他與超頻相關的內容,可選擇專家模式或是普通模式.
CPU倍頻模式可在傳統的全核以及每個CCD單獨調節.並設有補償模式.在補償模式下會出現一個Performance Switch選項,即可以自動在OC模式以及PBO模式之間選擇,根據負載由主機板自動在更高的PBO加速頻率以及超頻設定的保底全核頻率間進行切換.該模式預置Level1-Level3三檔一鍵調節,對於高階使用者也可進行更細緻的Advanced自行設定.
對於X3D處理器還設有遊戲最佳化模式,以實現更好的遊戲效能.
提供105W的快速TDP一鍵開關.
進階CPU設定子選單,可對CPU的支援特性進行開關和調節.還有原生的AMD Overclocking選項,以及AMD CBS設定等三級選單也收錄在此子選單內.在該AMD Overclocking選單內的PBO選項,除了預設的增強模式和手動修訂,還可支援一鍵溫度牆效能最佳化指定.
記憶體方面支援EXPO超頻檔併兼容XMP模式,並依舊保留Memory Try It功能,預設多組記憶體超頻設定,可以快速選取一些主流記憶體頻率和時序組合進行超頻嘗試.此外還預置有針對海力士顆粒的16G 6000Mhz專用最佳化調教檔案,在某些情況下可能對效能有進一步的提升.對於記憶體比例的UCLK DIV1模式切換也放置在主介面中.
進階記憶體子選單,提供主時序調節,以及其他各類詳細的第二第三時序和特性開關等選項.
DigitALL Power選單,提供CPU核心,SOC以及供電主控的調節與防掉壓選項.
CPU核心支援覆寫/偏移/組合以及AMD超頻,共四種調節模式.NB/SoC電壓支援覆寫/ AMD超頻兩種.
VDDG以及VDDP相關電壓則被單獨收錄成子選單進行單獨歸納.
主機板提供可調節的電壓條目,模式,數值:
主介面中還提供一些輔助工具,例如CPU特性檢視器,以及記憶體SPD檢視器.
Boot介面,可對啟動項資料進行調整,例如硬碟啟動順序,以及全屏LOGO顯示,Num區域狀態等.
總結
作為主打價效比遊戲平臺的主機板款式,本代的MSI MAG B850M Mortar WiFi維持了一貫的好用不貴傳統路線.核心配置方面,搭配12相60A的核心供電,以及同級別裡足夠優秀的散熱解決方案,對於9950X這類的頂級處理器在不超頻的情況來說也足夠應付.儲存方面給予了2條PCIe 5.0 x4超高速M.2 SSD插槽,可滿足大部分使用者對於超高速儲存的需求,還有一條PCIe 4.0 x2 M.2 SSD插槽,雖說在現如今的速度不能算快,但作為儲存盤來說也沒有太大問題.其他方面,外觀上由以往的銀白配色改成了黑綠搭配,從視覺上更顯科技感.外圍裝置,例如較高規格的有線/無線網絡卡,以及ALC4080的音訊解決方案,都是在該級別主機板中較為下本的配置.因此,綜合來說該款MSI MAG B850M Mortar WiFi在各個方面上都是在價效比遊戲B850主機板中相當具有競爭力的存在.
