今天拆一臺用料做工出色的大功率電源——全漢 Hydro PTM PRO 1650W PCIe5.1 開箱拆解。首先介紹下這款電源。這是老牌電源大廠全漢 FSP 擴充套件 Hydro PTM PRO 系列，應對下一代旗艦顯示卡/多顯示卡高功耗平臺新增的大功率型號，額定功率 1350W/1650W 可選，只有黑灰色（本次開箱 1650W 版本），採用全日系電解電容，APFC MOSFETS、APFC Controller、+12V MOSFETS 等主要元器件，多采用英飛凌、Nippon、東芝、美格納半導體等國際知名超一線品牌零部件。LLC 拓撲+DC-DC 結構設計，支援最新英特爾 ATX3.0 規範，能承受相當於 2 倍電源額定功率的瞬間峰值功耗，以及承受相當於 3 倍顯示卡 TDP 的瞬間峰值功耗（顯示卡 TDP x 3），標配 2 個最新的 PCIe5.1 12V-2×6 供電介面，顯示卡連線更安全。透過 80PLUS 白金牌、CYBENETICS PLATINUM 雙重認證，轉換效率 ≥92%，更高的轉換效率讓電源發熱、噪音更低，更穩定、高效。同時，外殼具有獨特保護塗層，內部 PCB 表面敷錫塗層，可保護其免受灰塵、汙漬和溼氣的影響。保證在惡劣的環境中提供更好和可靠的效能，並且經過測試可在高達 95% 相對溼度的環境中工作。全漢提供 10 年官方質保，售後無憂。文章分開箱和拆解兩個章節，電源用料做工好不好，拆了看看才知道。好了，下面首先進入開箱環節。
一、開箱環節。
來看電源外包裝。包裝採用黑色底色，銀灰色邊框勾邊，左上角印有全漢 FSP Logo，左下方印有 80PLUS 白金牌認證、CYBENETICS PLATINUM 雙重認證，防灰塵、汙漬和溼氣等，右上角印有醒目的 ATX3.0、最新的 PCIe 5.1 12V-2×6 規格介面支援，下方是 Hydro PTM PRO 電源所屬系列及 1650W 額定功耗、10 年質保等。中央則是電源的渲染圖。

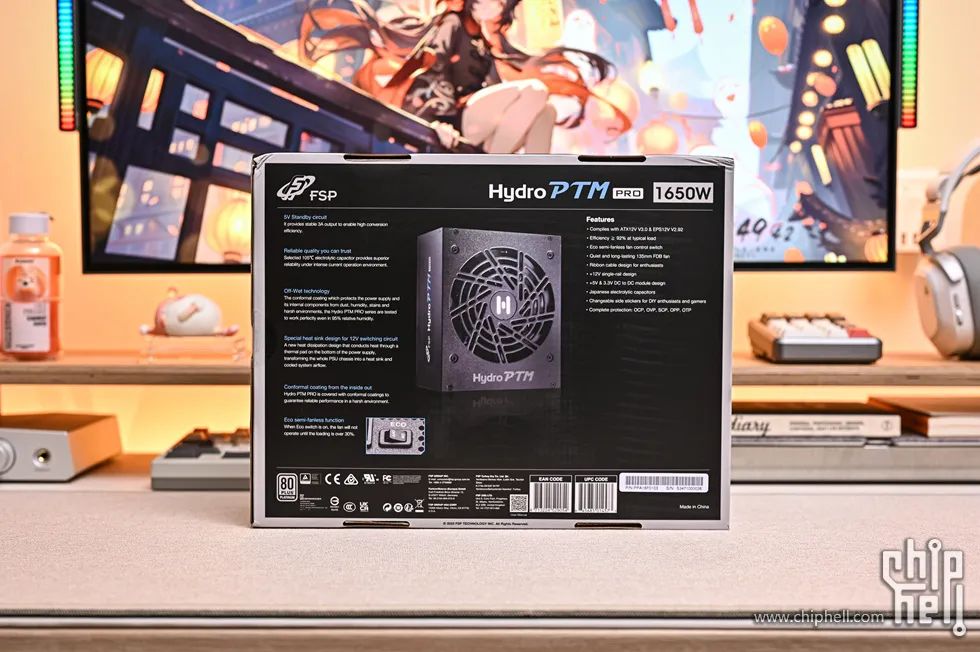

包裝背面則是深色配色風格，中央是電源正面渲染圖，環繞電源左右詳細介紹了這款電源的規格、功能及特色。≥92% 的轉換效率，ATX12V V3.0 & EPS12V V2.92、安靜長壽的 135mm FDB 風扇、單路 +12V、+5V & 3.3V DC-DC 設計等。

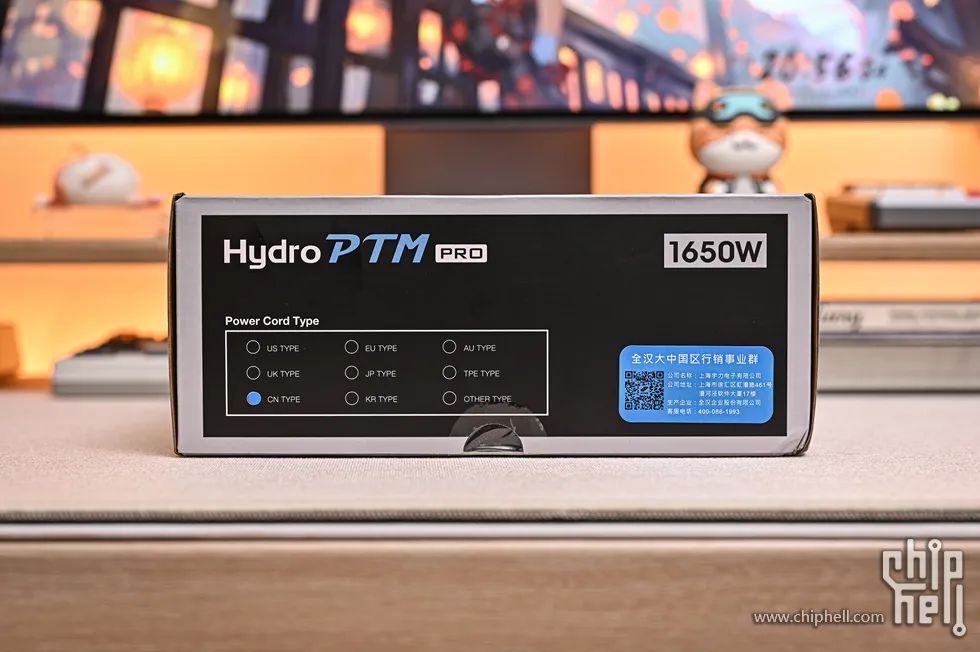

包裝右側面印有產品型號、適用國家版本以及大中華區銷售代理資訊。

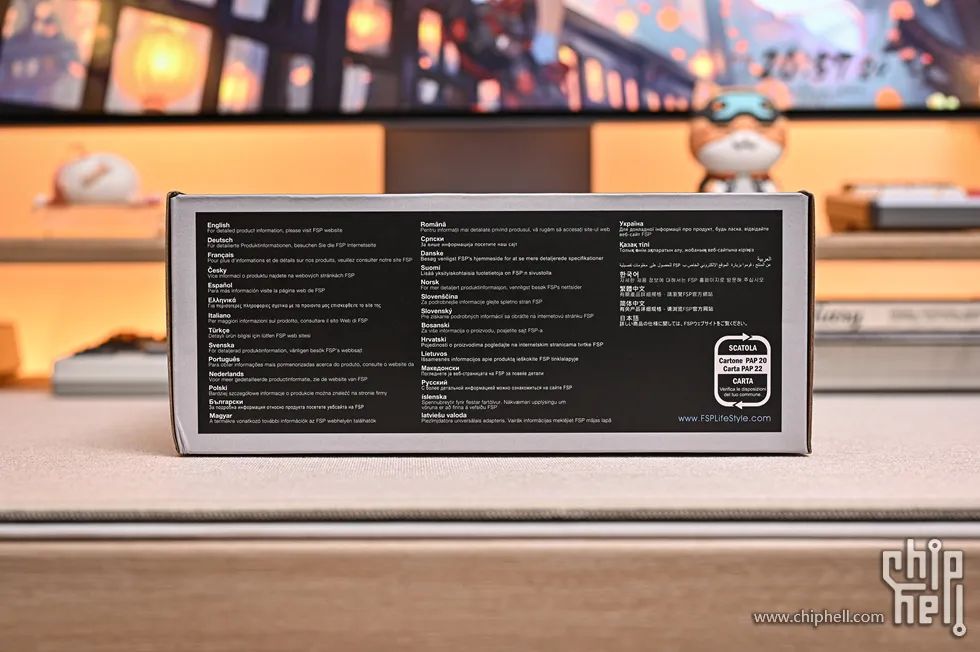

左側印有多國語言版本，大意是詳細瞭解產品規格訊息請參閱全漢 FSP 官方網站 https://cn.fsp-group.com/cn/index.html。
包裝底部則印有電源的各項效能指標列表，+3V、+5V 輸出各為 20A，合計 120W；+12V 輸出為 137.5A，合計 1650W；-12V 輸出為 0.3A，+5Vsb 輸出為 3A，合計 18.6W。右側還有風扇噪音曲線，30% 負載及以下風扇停轉零噪音。最右側為轉換效率曲線，50% 典型負載下轉換效率最高＞94%。
包裝頂部則印有電源配套線材規格和數量。值得一提的是這款電源配備了最新的 2 x PCIe5.1 12V-2×6 介面及配套線材，讓顯示卡連線更加安全可靠。

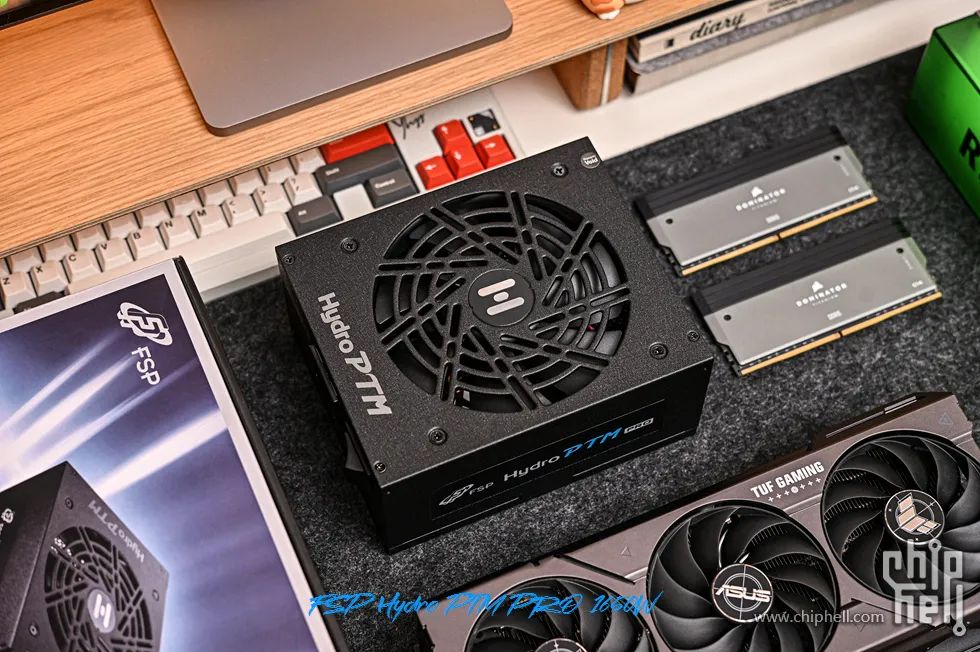

取出電源本體。首先來看電源正面，電源尺寸為：180 x 150 x 86 mm，這款電源外殼為黑灰色，為全漢 Hydro PTM Pro 系列獨特保護塗層，可保護其免受灰塵、汙漬和溼氣的影響。保證在惡劣的環境中提供更好和可靠的效能，並且經過測試可在高達 95% 相對溼度的環境中工作。

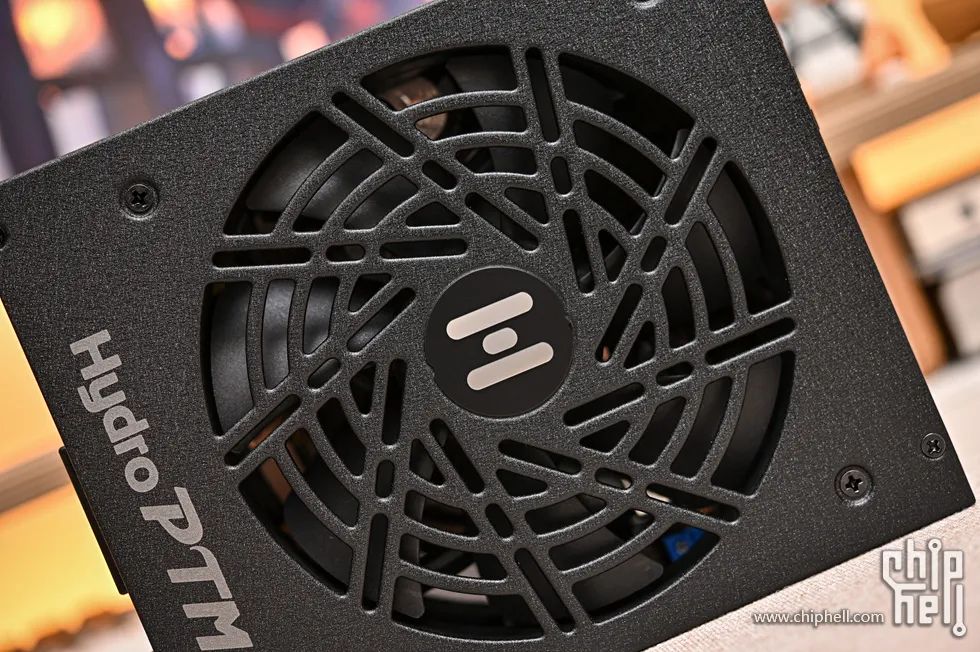

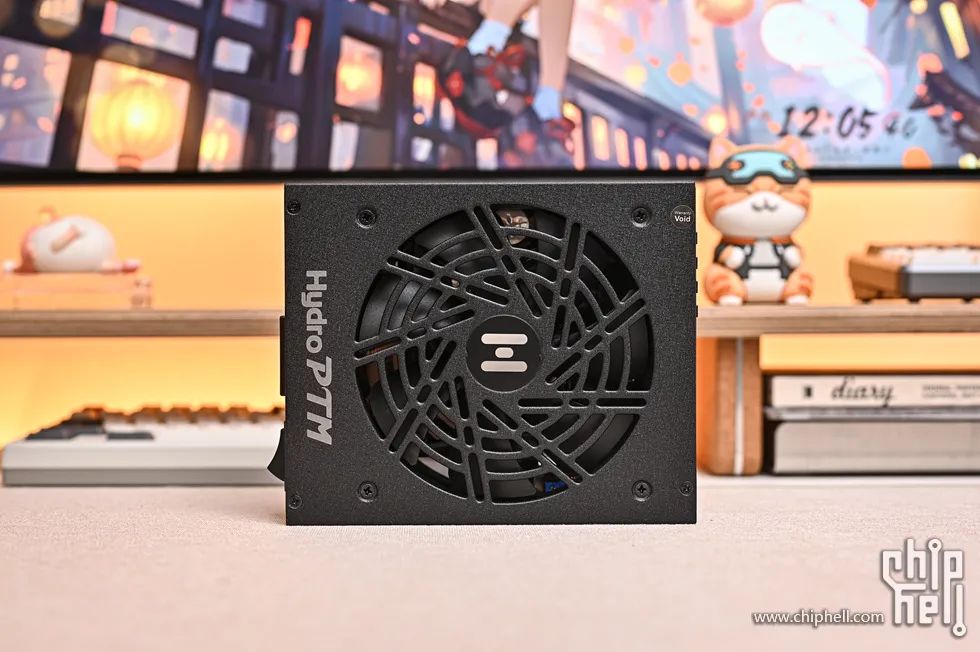

正面中央是黑色旋風格柵型風扇罩，內含 1 顆 135mm FDB 液態軸承風扇，能自動偵測電能轉換的負載情況進行智慧溫控自動調節風扇轉速，以及智慧防堵技術。30% 負載以內風扇停轉，滿轉速也只有 36dB(A)。

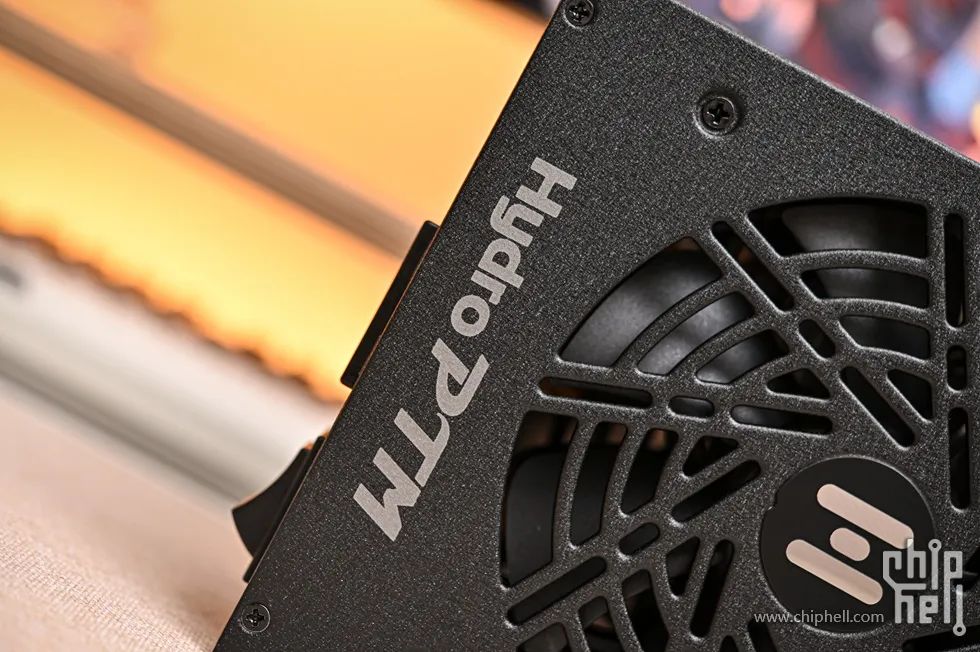

風扇罩左側印有全漢“Hydro PTM”字樣
來看電源背面。主要是電源規格引數以及生產訊息貼紙。這款電源採用 LLC 拓撲+DC-DC 結構設計，支援最新英特爾 ATX3.0 規範，可在 200% 負載下保持 100μs 電源正常輸出，能承受相當於 2 倍電源額定功率的瞬間峰值功耗（1200W x 2），能承受相當於 3 倍顯示卡 TDP 的瞬間峰值功耗（顯示卡 TDP x 3）。採用全日系 電解電容，大幅度延長電容使用壽命，提高用電效率和穩定性。同時，APFC MOSFETS、APFC Controller、+12V MOSFETS 等主要元器件，多采用英飛凌、東芝、意法半導體等國際知名超一線品牌零部件。全漢倡導綠色電力技術，各項指標符合更嚴格的 IEC 62368 標準。

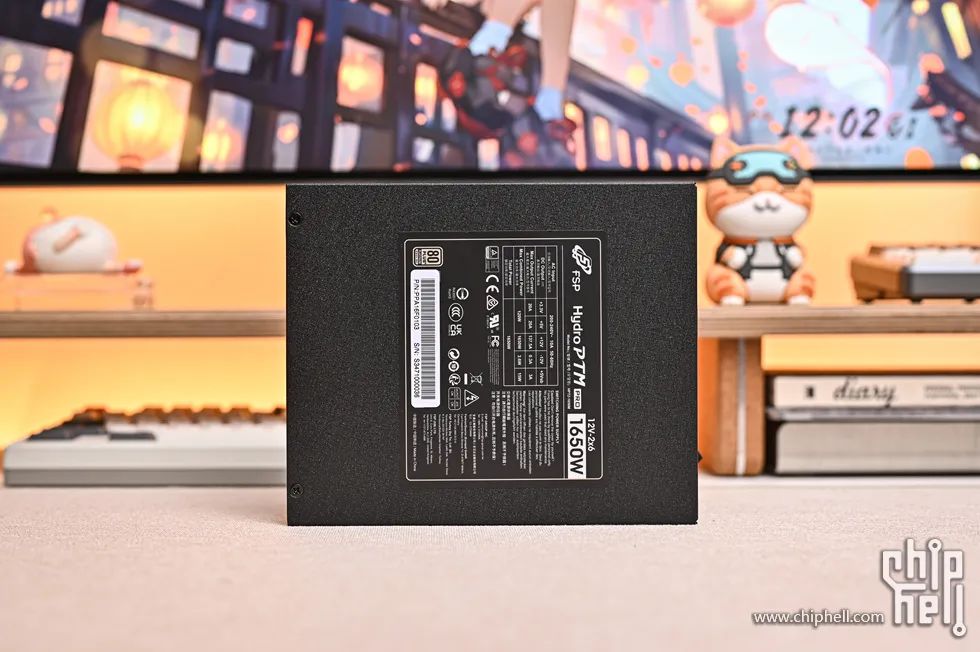

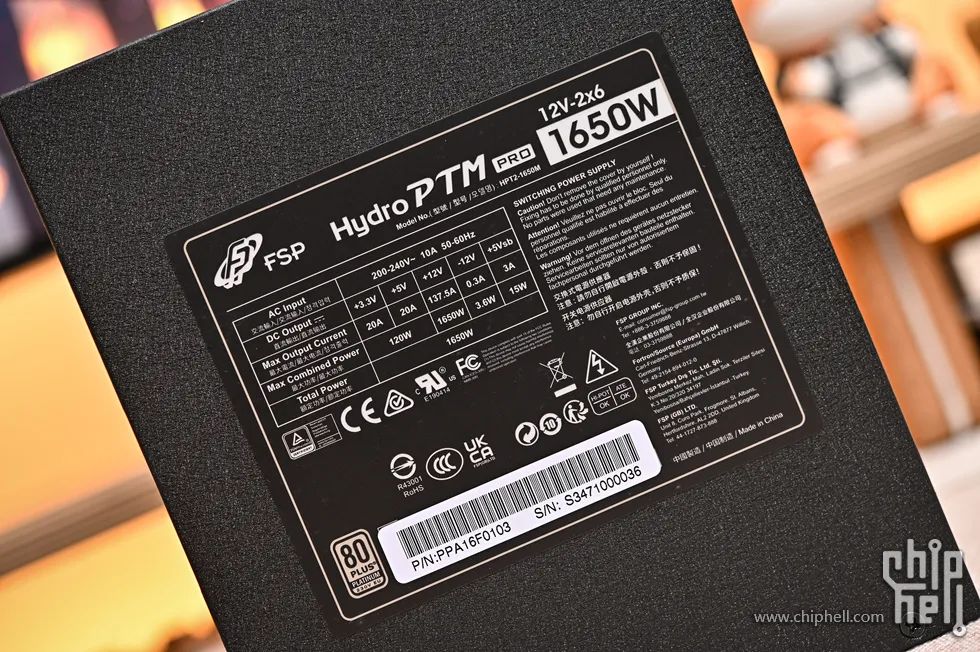

規格表直觀的展示了電源的各項效能指標。+3V、+5V 輸出各為 20A，合計 120W；+12V 輸出為 137.5A，合計 1650W；-12V 輸出為 0.3A，+5Vsb 輸出為 3A，合計 18.6W。

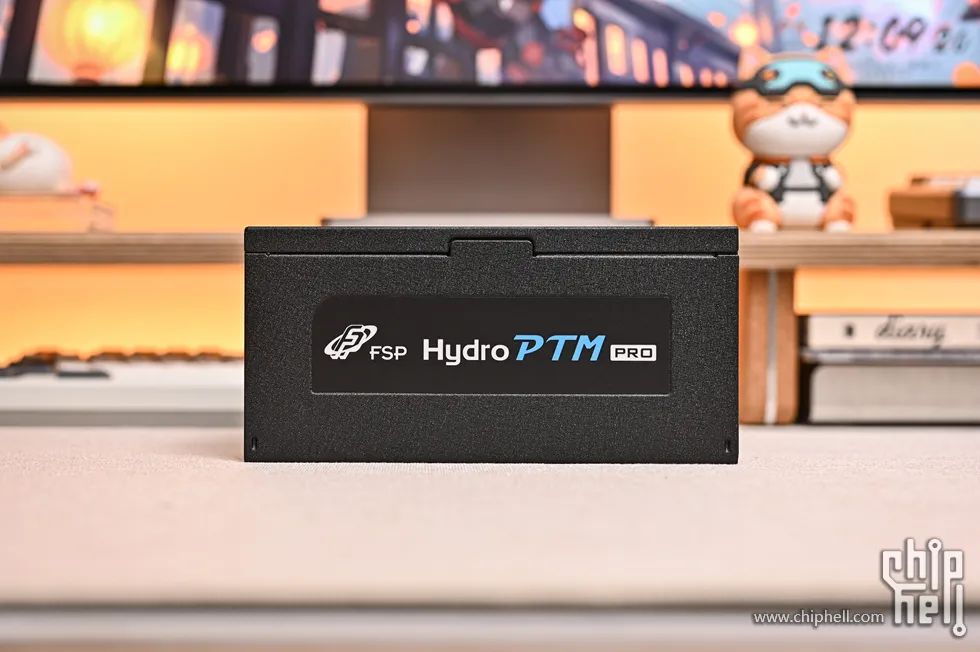

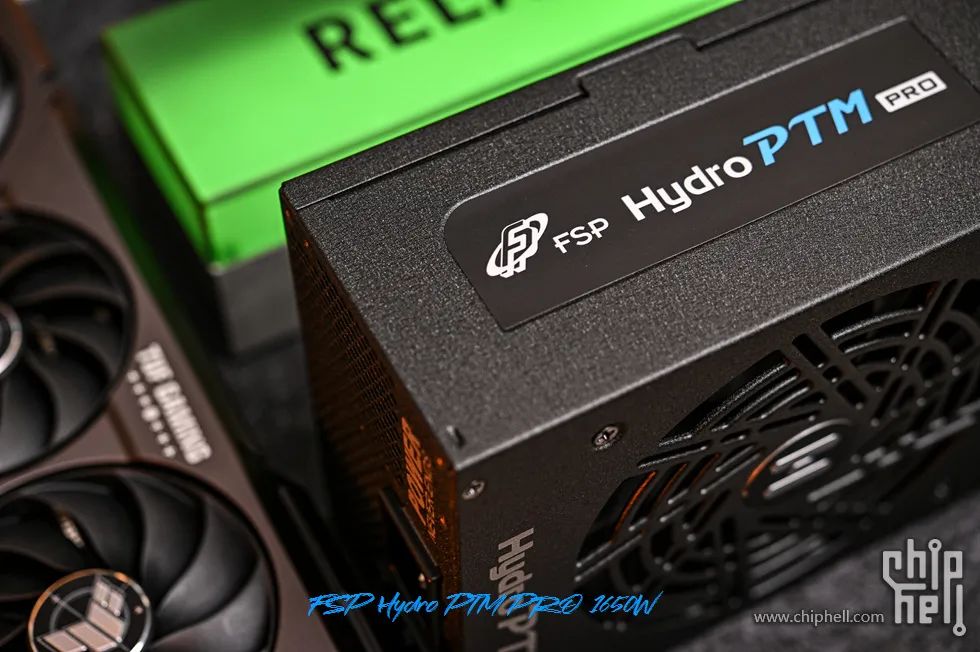

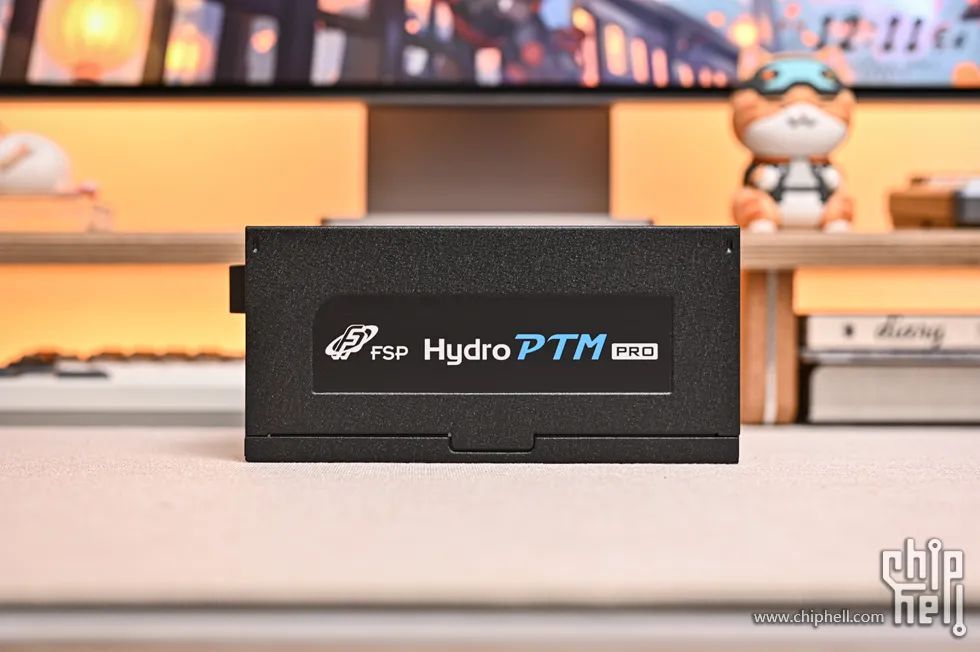

電源側面貼有 Logo 貼紙，上面印有“FSP Hydro PTM Pro”字樣。預設為黑藍色配色，額外贈送了綠色和紅色貼紙可供替換。
另一側為相同設計風格。

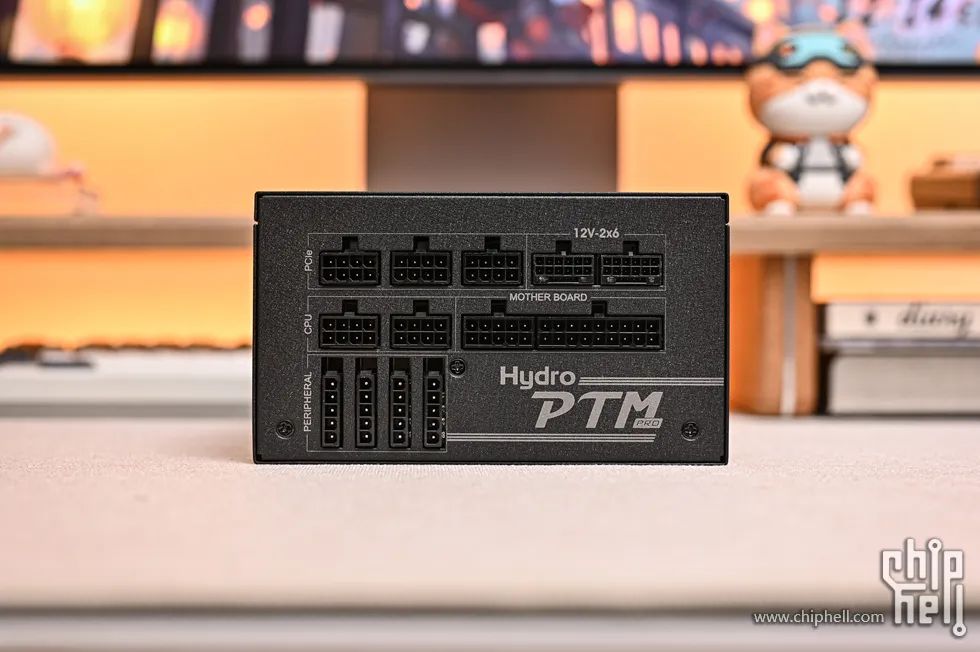

來看介面側。介面為全模組設計，按照功能進行分組劃分，方便玩家按功能接駁。介面下方區域則為藝術字體“Hydro PTM Pro”。

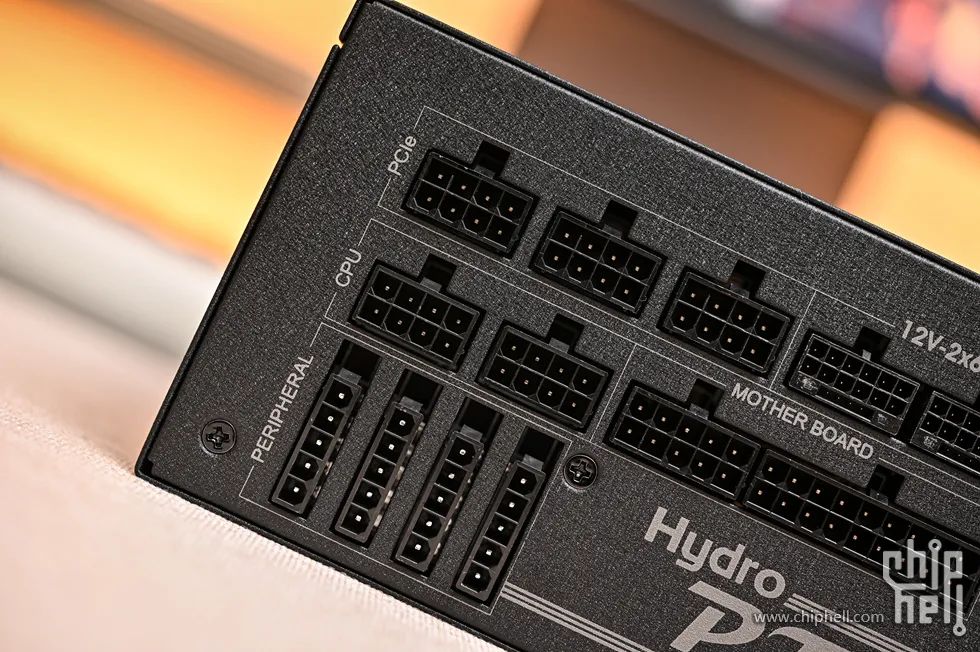

左側為：3 個 PCIe 供電介面，8Pin 顯示卡供電線得以保留，向下相容，滿足不同消費者需求；2 個 CPU 供電介面；電源介面最下方 4 組為 PERIPHEAL 供電介面，可連線電源的大 D 口、SATA 供電線。

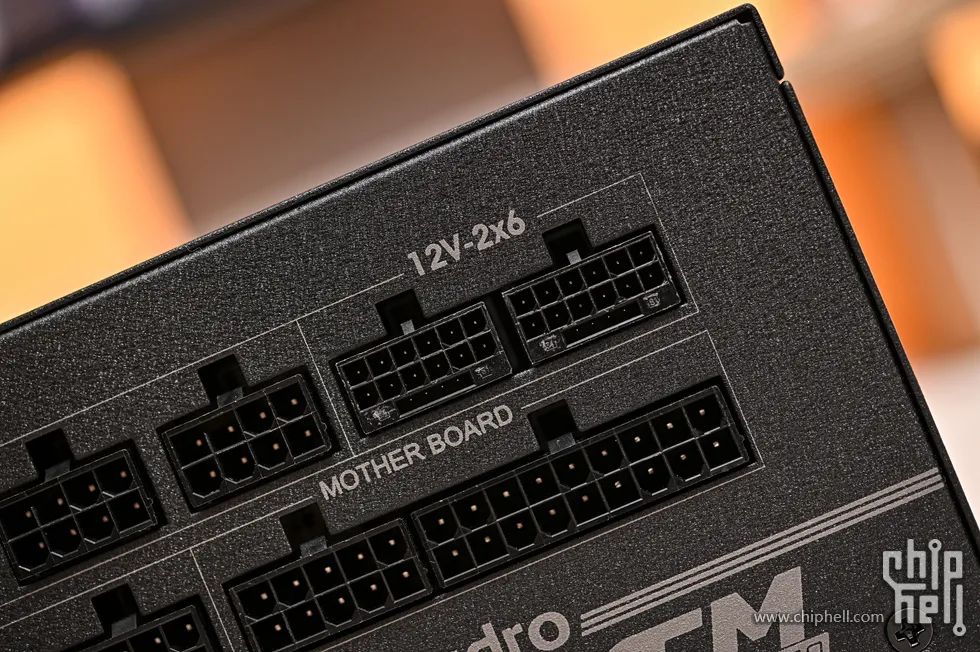

2 個最新的 PCIe 5.1 12V-2×6 供電介面，額定功率可高達 600W，更有助於玩家超頻體驗且提供穩定強大的電力輸出。為了配合新介面的安全設計，12V-2×6 介面的功率定義新增了 0W 的級別，也就是關斷輸出，當介面沒有被正確連線的時候，會停止輸出。簡單的說就是 12VHPWR 介面沒插到底的情況下仍然可以供電，可能會存在安全隱患。所有 12V 電源觸點的每個觸點額定電流高達 9.2A。下方為 1 組主機板 24Pin 供電介面；
12V-2×6 介面的 PCB 埠在針腳電性定義上與 12VHPWR 的 PCB 埠完全一致，但是內部針腳的長度並不一樣，特別是用於通訊與定義埠功率的小 4pin，其接針長度是要短於 12VHPWR 介面的。這個設計的好處，是提升介面的安全性，更短的接針可以使得 12V-2×6 介面在沒插到底的情況下，由於通訊與功率定義的小 4pin 未能良好接觸，而直接切斷對應埠的電源輸出，或者是限制功率輸出，從而起到保護用電裝置，又或者是促使使用者檢查接線的作用，可以理解為是一種“防呆”設計。

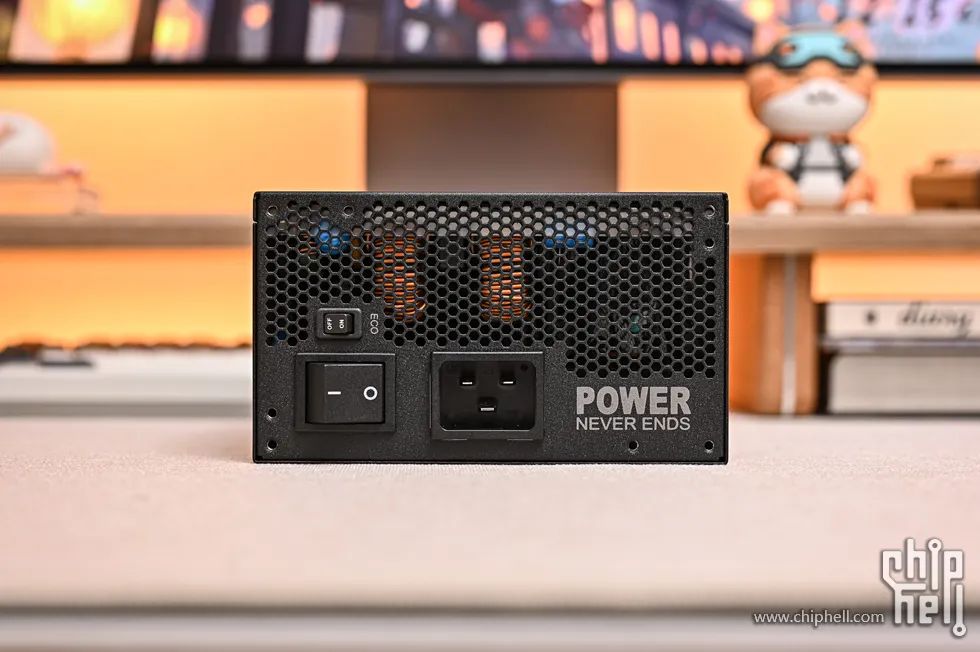

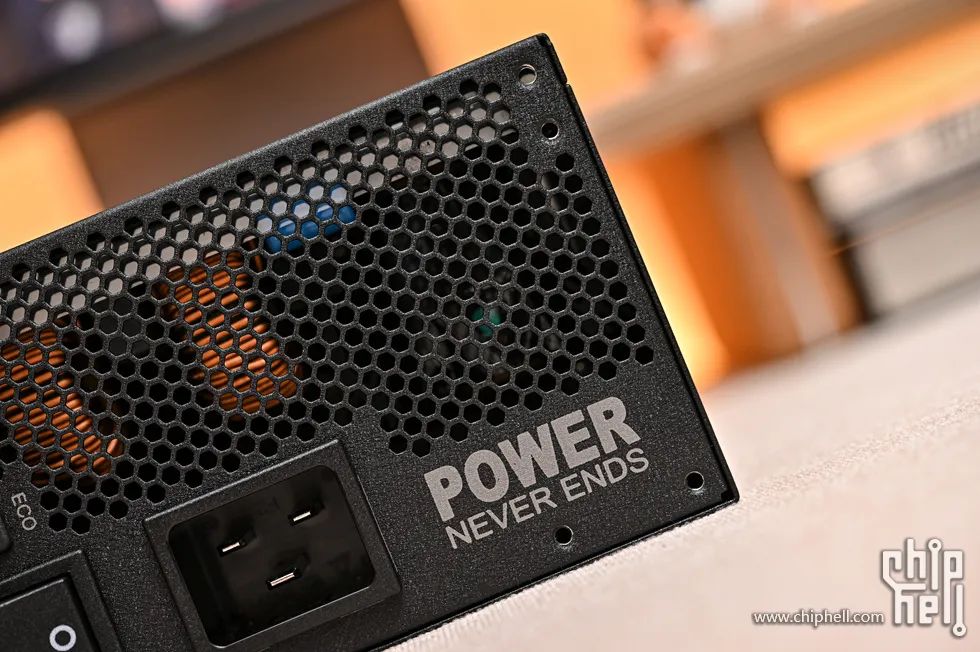

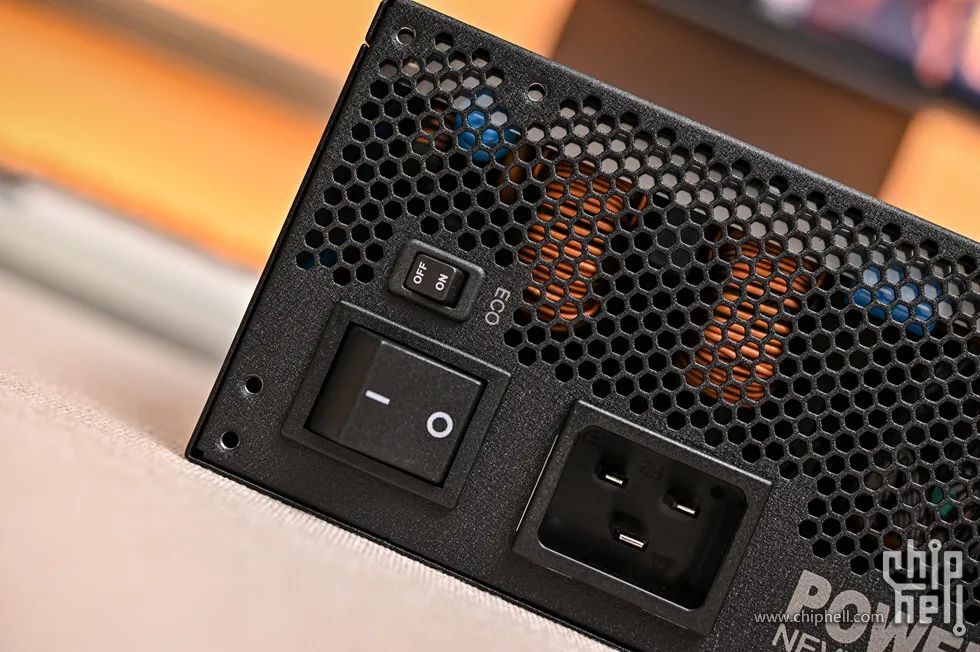

最後是電源背部。電源做了大面積鏤空，介面及功能按鍵主要集中在下方。

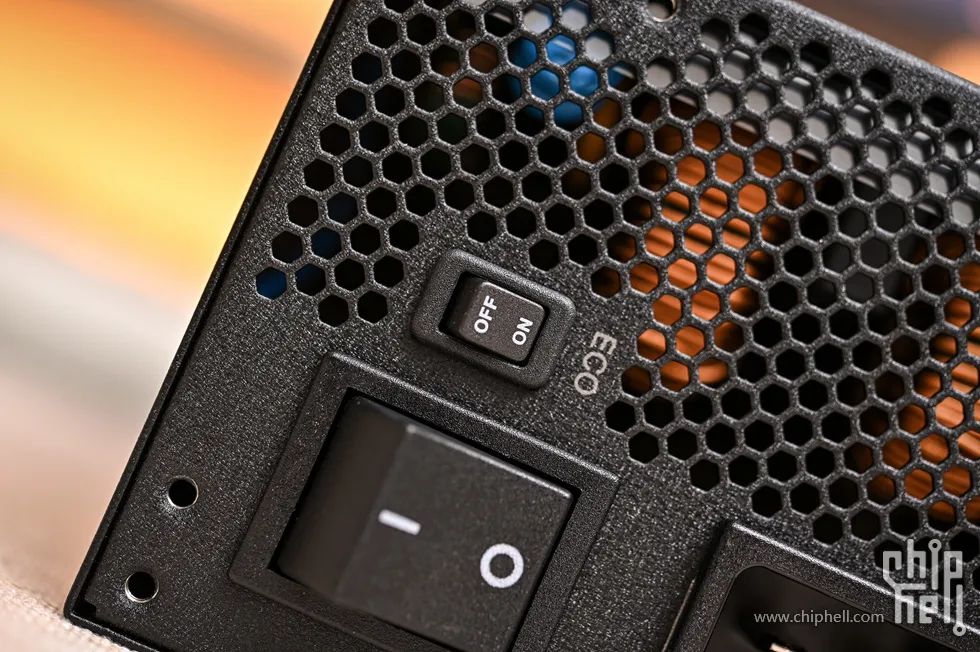

最左側上方為 ECO 切換按鈕，下方為電源開關鍵，右側為三孔一字型 16A 電源介面。
當 ECO 開關開啟時，電源負載在 30% 以下時，風扇將停轉，一鍵開啟，靜享低噪；當 ECO 開關關閉時，電源則根據負載和溫度，對電源風扇轉速進行線性調整，滿轉速噪音僅為 36dB(A)。

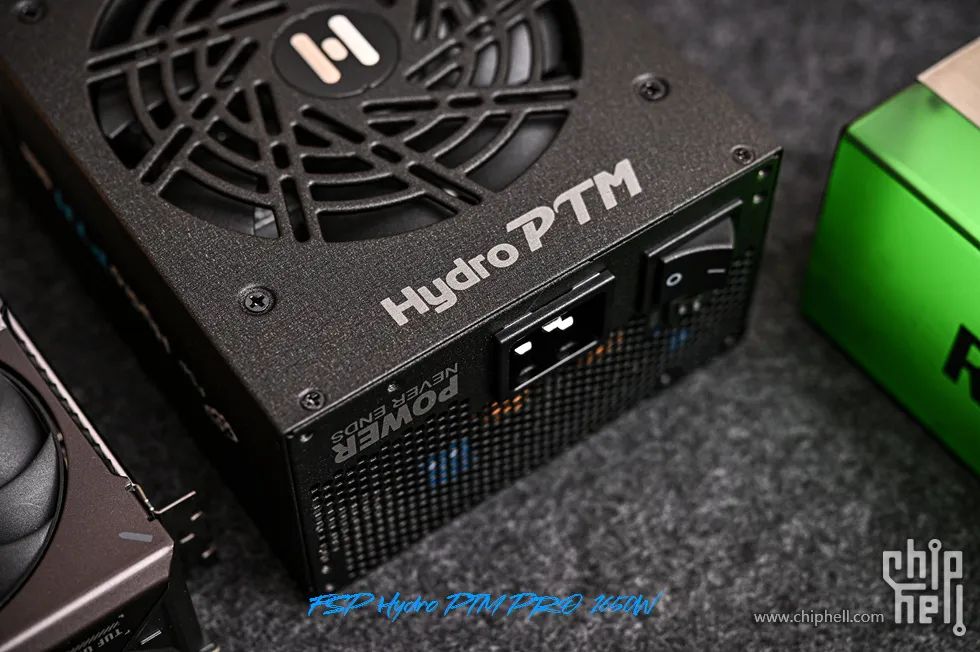

右下角還印有 POWER NEVER ENDS 標語。

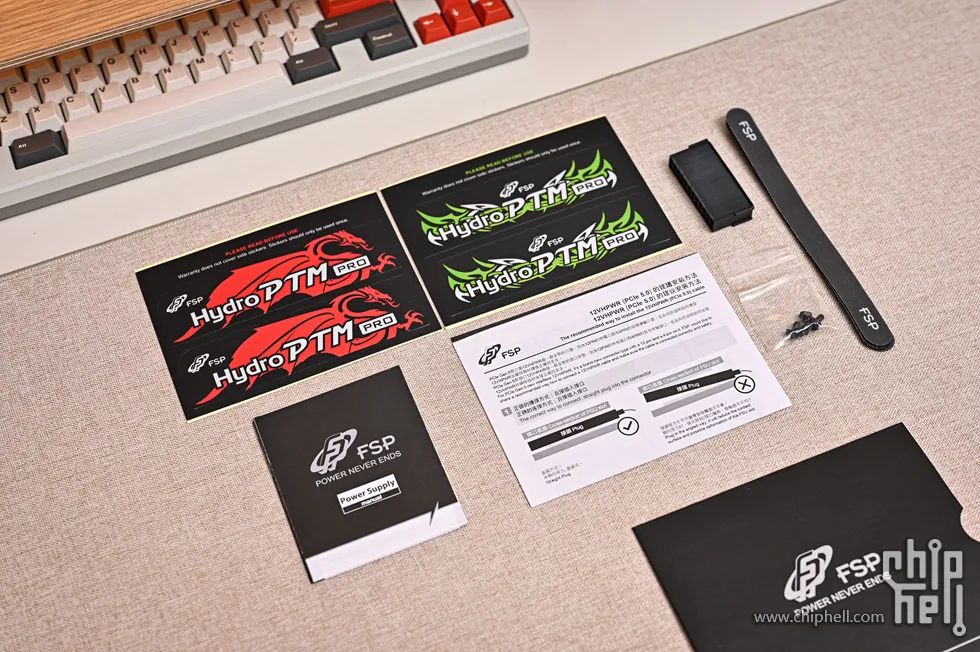

來看附件方面。2 x 彩色替換貼紙、1 x 說明書、1 x PCIe5.1 12V-2×6 介面使用指南、1 x 開機檢測器、3 x 魔術貼、4 x 電源固定螺絲。

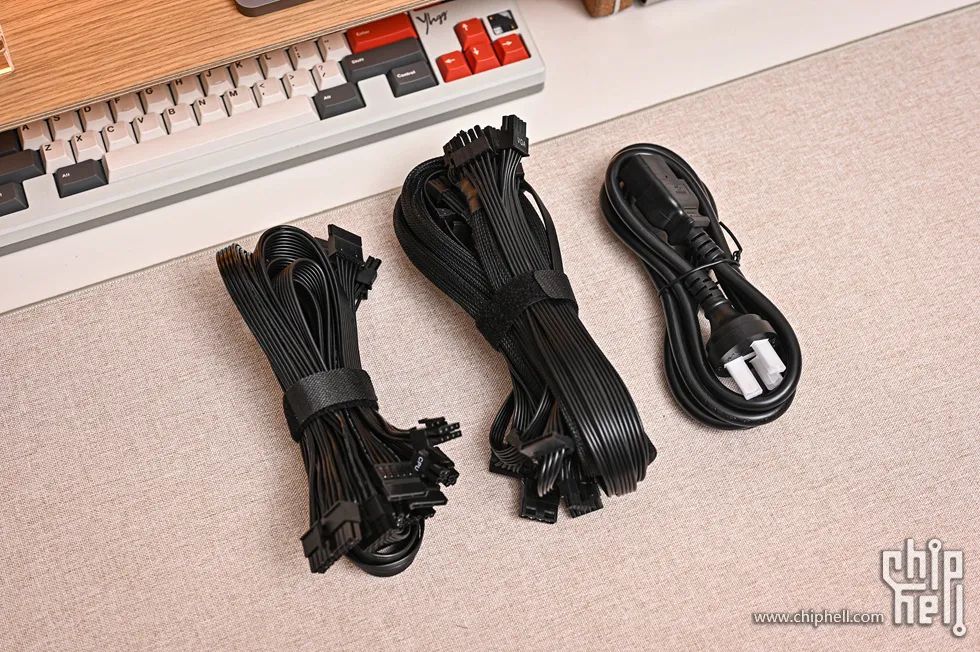

電源模組線及電源線包在一個黑色編織袋內。取出模組線，線材沒有采用單獨的捆紮方式，而是根據主要用途進行 2 組分類並使用魔術貼捆紮，使用是非常方便的。由於電源額定功耗達到 1650W，標配 1 根更安全的 16A 電源接線，選配插座需要注意。
來看模組線方面：1 x 主機板 20+4Pin 以及 2 x CPU 4+4Pin 模組線，全黑色扁平化設計，整齊美觀，同時佔用更少的機箱空間，走線更容易，也更有利於散熱。

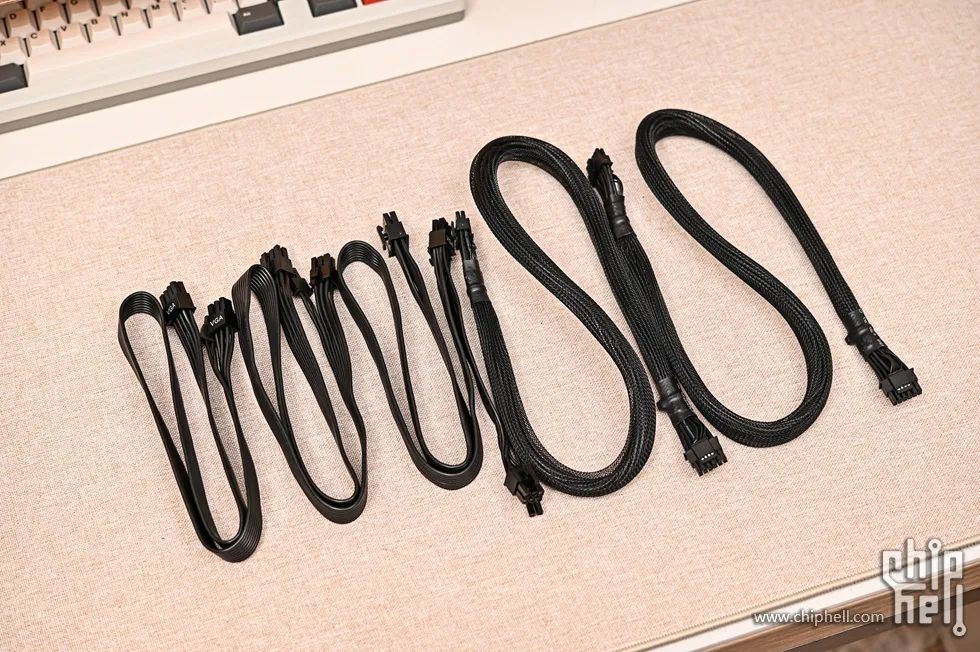

其他線材方面，包括：3 x PCIe 一分二 6+2Pin 模組線，共提供 4 個 6+2Pin 供電介面，可以對傳統 PCIe 顯示卡裝置進行相容；2 x PCIe 5.1 12V-2×6 12+4Pin 雙頭模組線，這 2 根線採用蛇皮包網設計，主要是因為介面 4Pin 線很纖細，走線凌亂，包網更規整，同時也讓最重要的顯示卡線更牢靠安全；

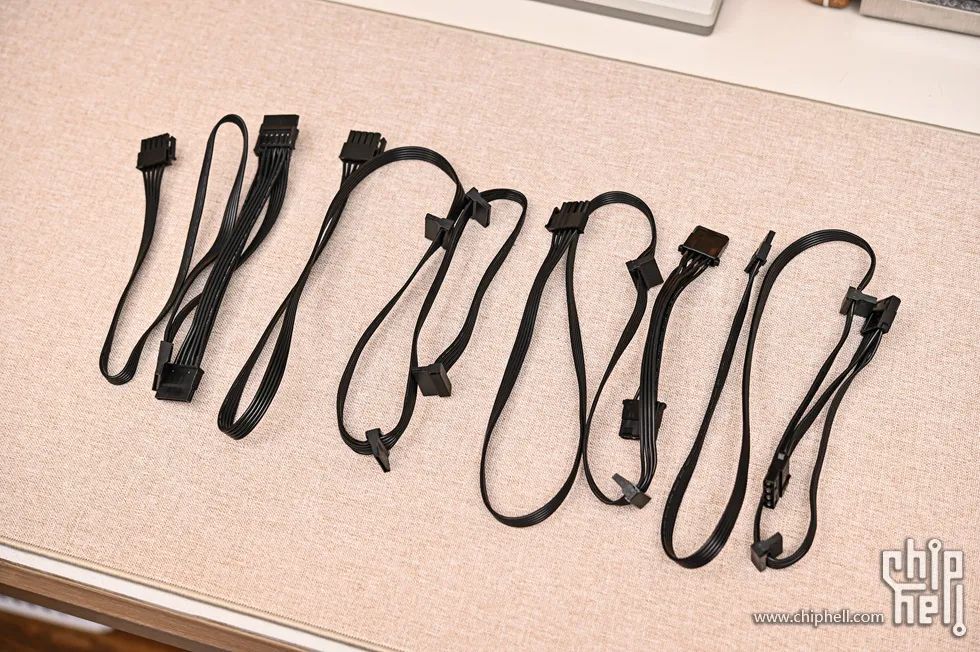

4 x SATA / Molex 模組線，提供 12 x SATA 介面、4 x Molex D 型介面。

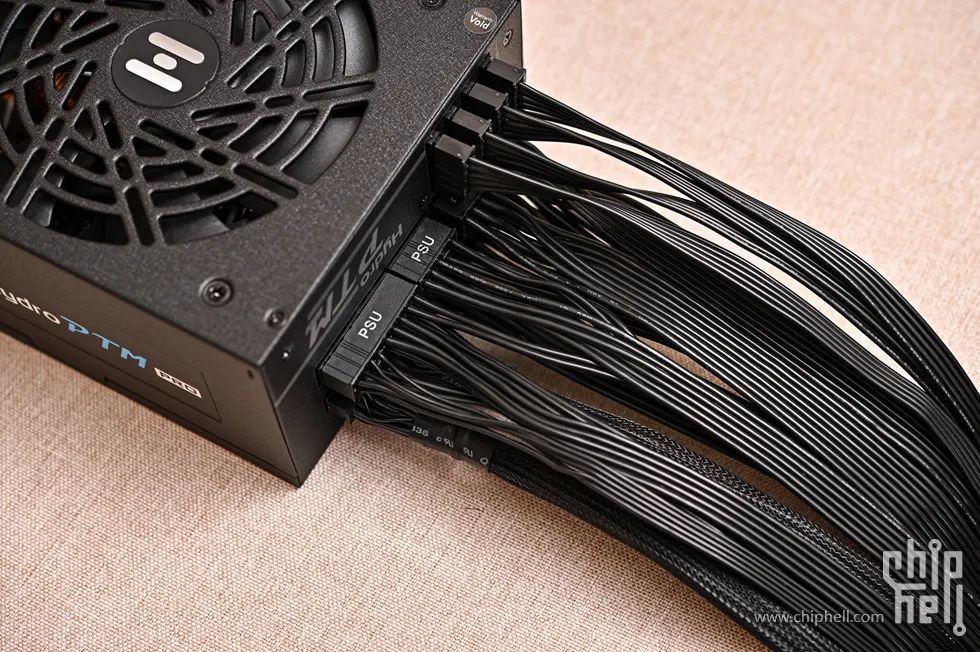

模組線電源埠接線效果。主機板 24Pin 特意最佳化，把線材比較亂的一端留給電源介面端，而主機板 24Pin 介面端則相對規整很多。大部分電源雖然配備了模組線，但是主機板 24Pin 介面端線材太凌亂，連線後的視覺效果不佳，而全漢的這個設計基本可以無需定製線了。
線材整齊劃一，根根分明。

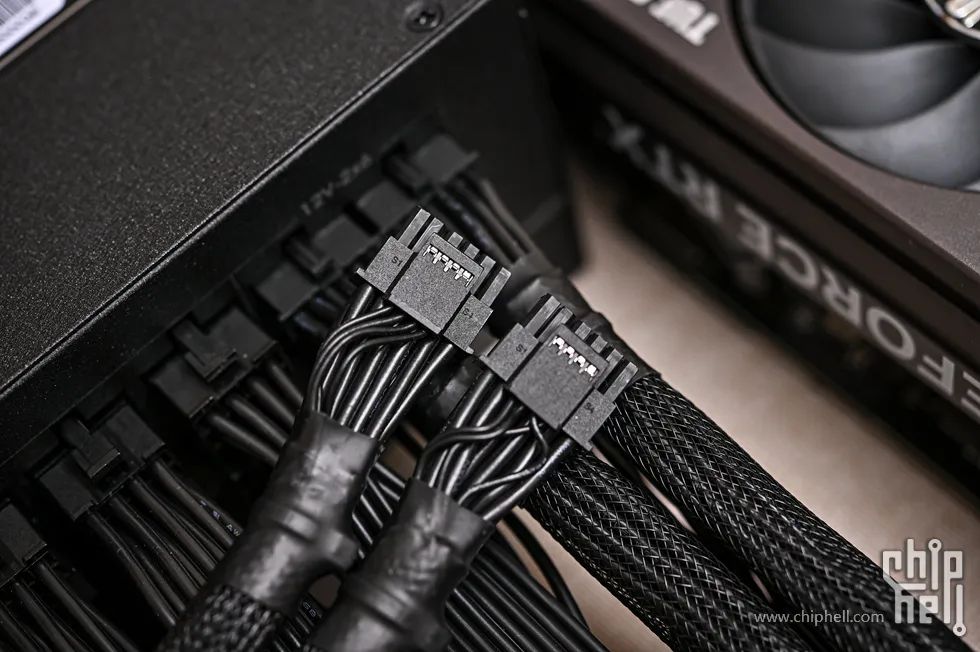

PCIe 5.1 12V-2×6 12+4Pin 模組線介面展示，關斷輸出特殊設計，連線更牢靠，避免燒顯示卡的情況發生。
二、拆解環節。
下面進入電源拆解環節。電源拆解會失去保修，個人使用者還是不要嘗試啦。準備一把十字螺絲刀，鬆開電源罩上面以及電源模組線介面的固定螺絲，輕輕移動頂蓋即可開拆。
首先來看頂蓋，頂蓋上面預裝風扇，使用 135mm 流體動力軸承（FDB）Protechnic 風扇。型號 MGA13512XF-A25，額定電壓為 12V，0.38A。風扇一側設定有氣流導風透明塑膠片。
底板和電源主機板透過螺絲固定，鬆開 4 顆固定螺絲，輕輕撬動 PCB 即可移除，底板與主 PCB 之間裝備有透明隔離板，防止短路。
電源主輸入插座、開關、風扇策略開關背部單獨的電路 PCB。設有專門的金屬隔離板，透過螺絲完成外殼接地。一級 EMI 濾波電路也設計在這個 PCB 小板上，提供第一道電流濾波服務。一級 EMI 濾波電路作為交流電輸入後所經過的第一組電路，能濾除電源線上的高頻雜波和同相干擾訊號，同時也將電源內部的干擾訊號遮蔽起來，構成了電源抗電磁干擾的第一道防線。一級 EMI 濾波電路是一種電子電路，它的主要作用是濾除電源線上的高頻噪聲，保護裝置免受電磁干擾（EMI）的影響。
PCB 小板邊緣設有 2 個 SMD Y 電容（CY1/CY2）。
2 個 Y 電容中央靠內的位置還有 1 個 X 電容（CX1）。

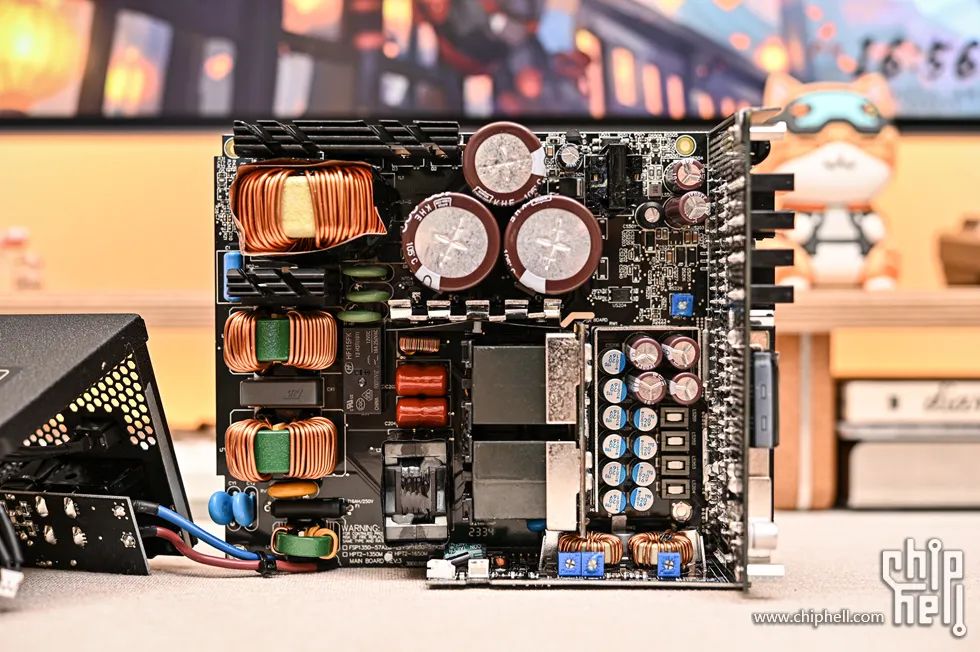

來看主 PCB 上個各元器件，電源主電路板正面一覽。

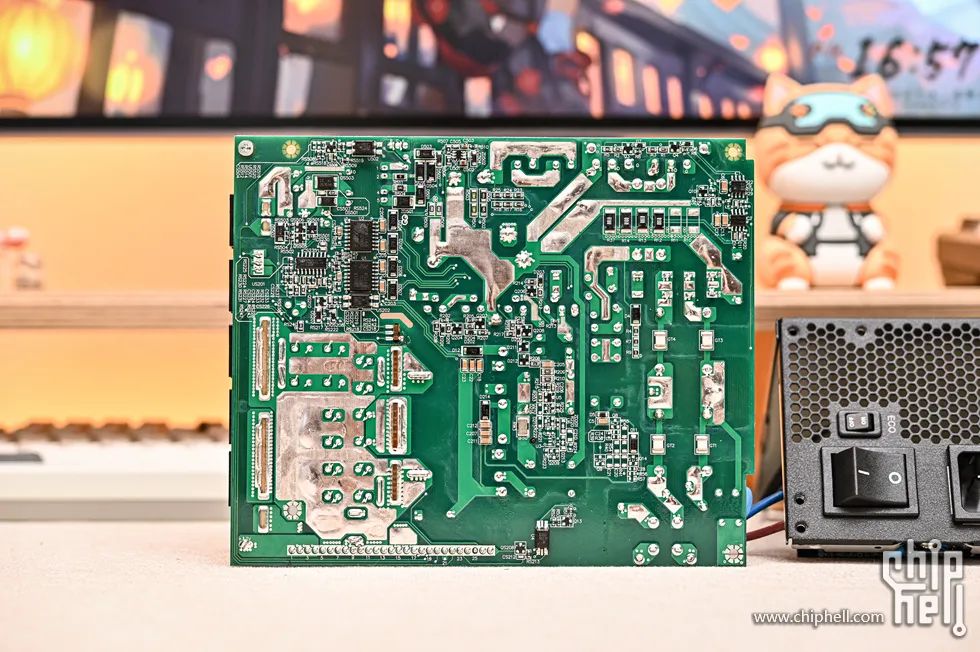

主電路板背部展示。整體做工紮實，焊點飽滿，主電流通路額外經過鍍錫處理，同時整個 PCB 表面預塗全漢科技三防塗層，提供更好的防塵、防潮、防腐蝕的全面防護。

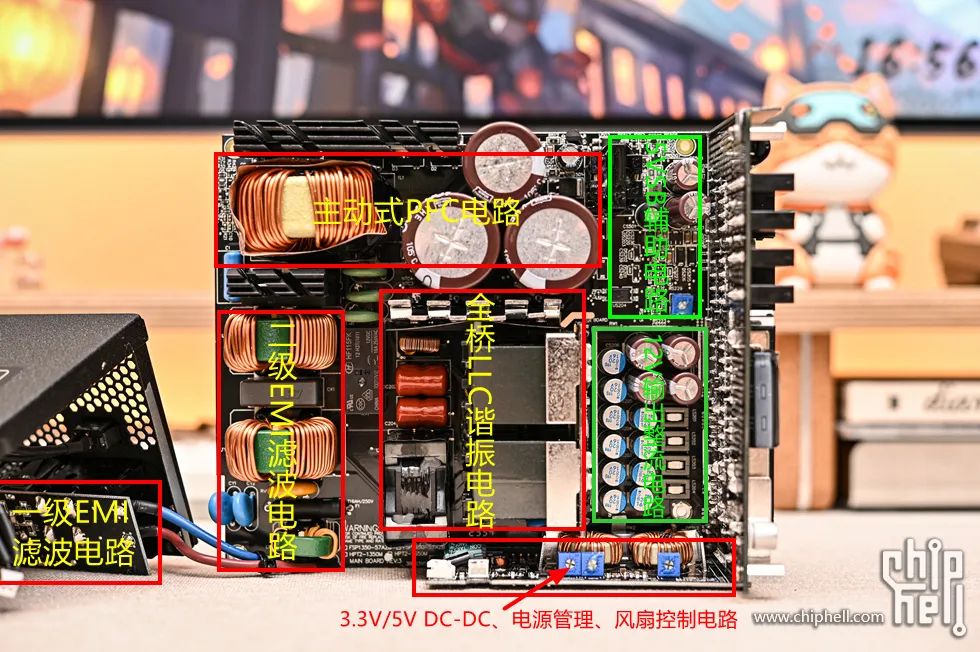

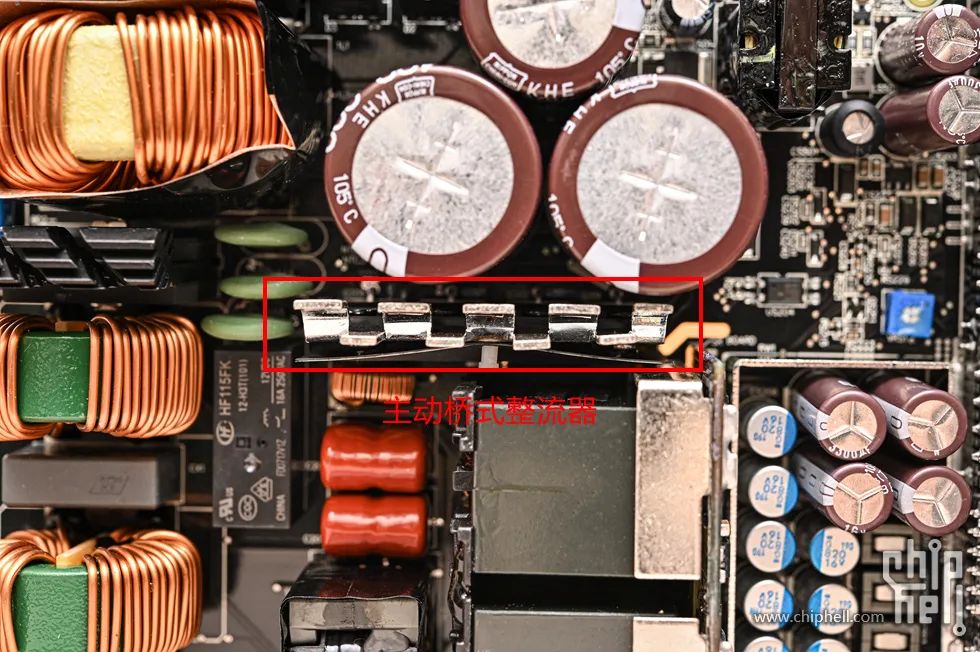

電源內部各功能區劃分圖。全漢 Hydro PTM PRO 1650W 採用主動橋式整流器，一次側為主動式 AFPC+LLC 全橋諧振，二次側為同步整流 12V，DC-DC 轉 3.3V/5V/-12V。配備了大量的散熱片，透過垂直子母 PCB 延伸元器件排布。

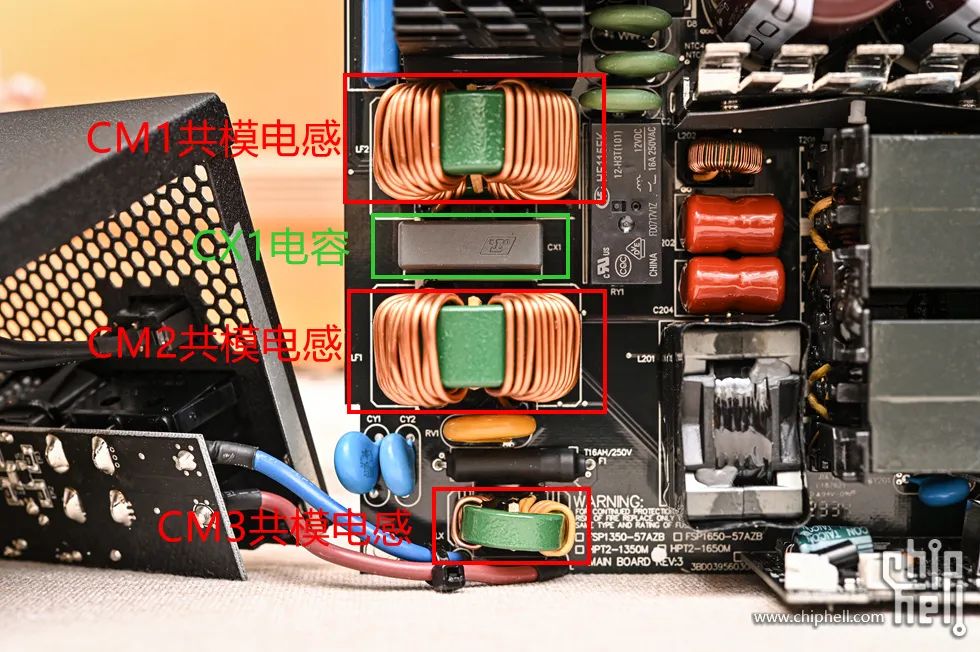

首先來看主 PCB 上的二級 EMI 濾波電路。二級 EMI 濾波電路，是一種用於濾除電磁干擾的電路。它的主要作用是在電源系統中對電磁干擾進行抑制，從而保證電子裝置的正常執行。二級 EMI 濾波電路的基本原理是利用電容器和電感器等元器件，透過選擇合適的引數和電路拓撲，實現對電磁干擾的濾波和抑制。全漢 Hydro PTM PRO 1650W 配備高達 3 個共模電感（CM1/CM2/CM3）、1 個 X 電容（CX1），更好的消除電磁干擾。

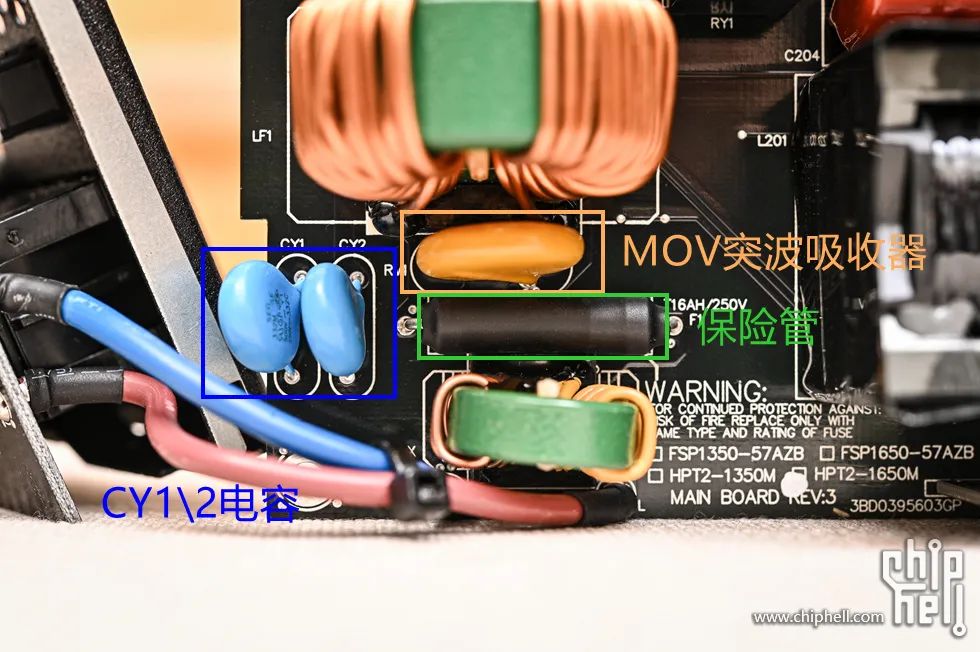

2 個 Y 電容（CY1/CY2）；1 個 MOV 突波吸收器，當瞬間突波電壓出現（超過突波吸收器之崩潰電壓時），該突波吸收器之阻抗會變低(僅有幾個歐姆)並造成線路短路，也因此電子產品或較昂貴之元件受到保護；1 個絕緣處理的保險管，當輸入電壓超過設定值時，保險絲熔斷，從而保護後端電路不受過高電壓的影響。

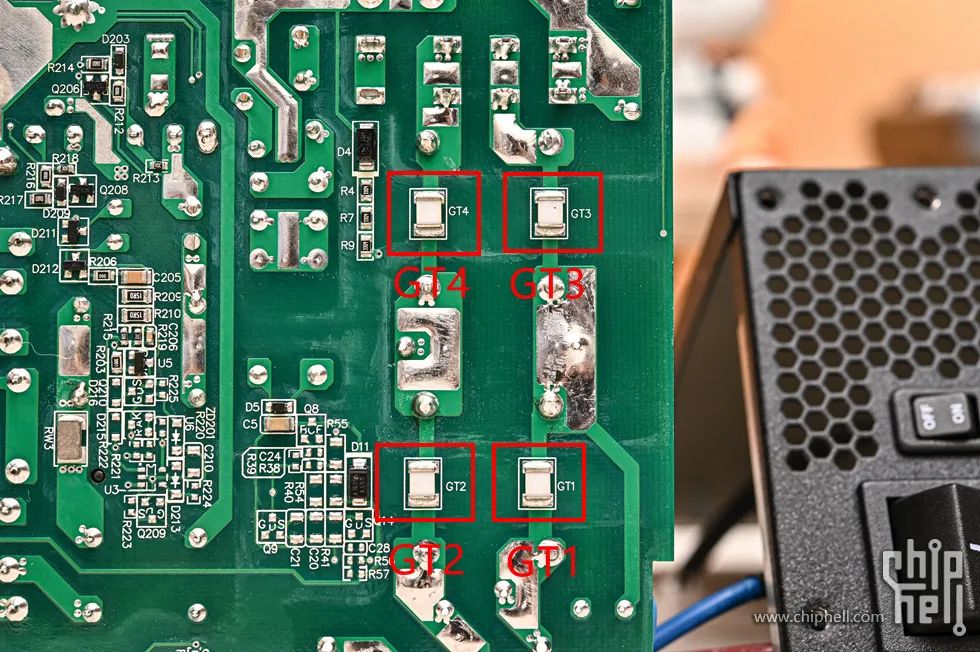

PCB 背面 EMI 電路還配備 4 個玻璃放電管（GT1/GT2/GT3/GT4）,用於防止浪湧電流或者過電壓對裝置造成損壞的產品。全漢 Hydro PTM PRO 1650W 可為玩家使用者提供全面保護（OCP/OVP/OPP/SCP/OTP/UVP）。

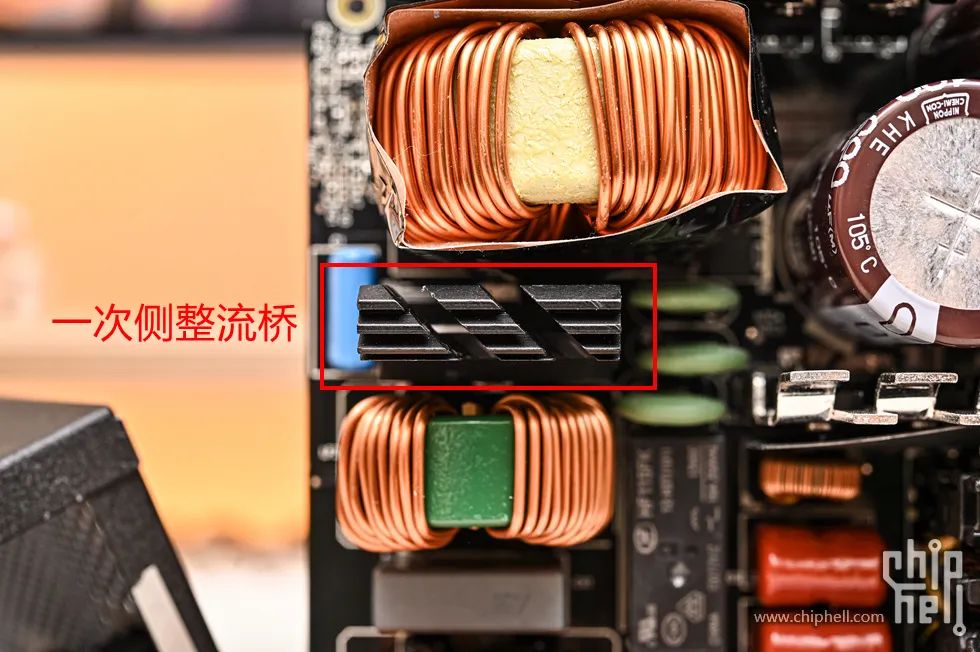

再來看一次側整流電路，主要提供將高壓交流電變為高壓直流電。中央為一次側整流橋。

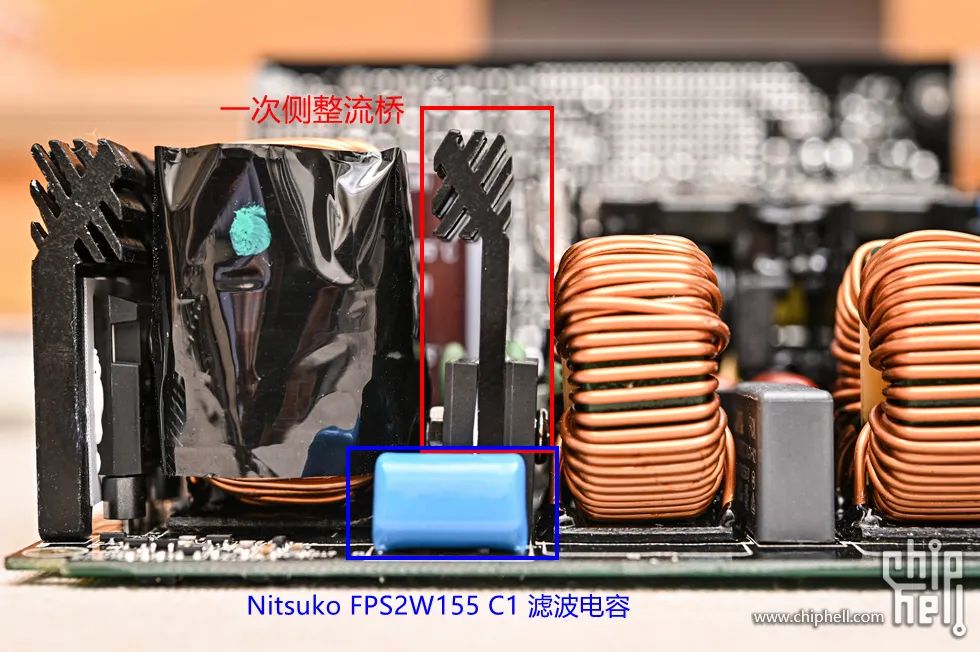

一次側整流橋左右各有 1 顆得捷 DigiKey GBJ2506P 整流器，規格為 600V、25A，遠超額定 1650W 額定功耗。最下方提供 1 顆日本日通工 Nitsuto FPS2W155 C1 PFC 降噪濾波電容。

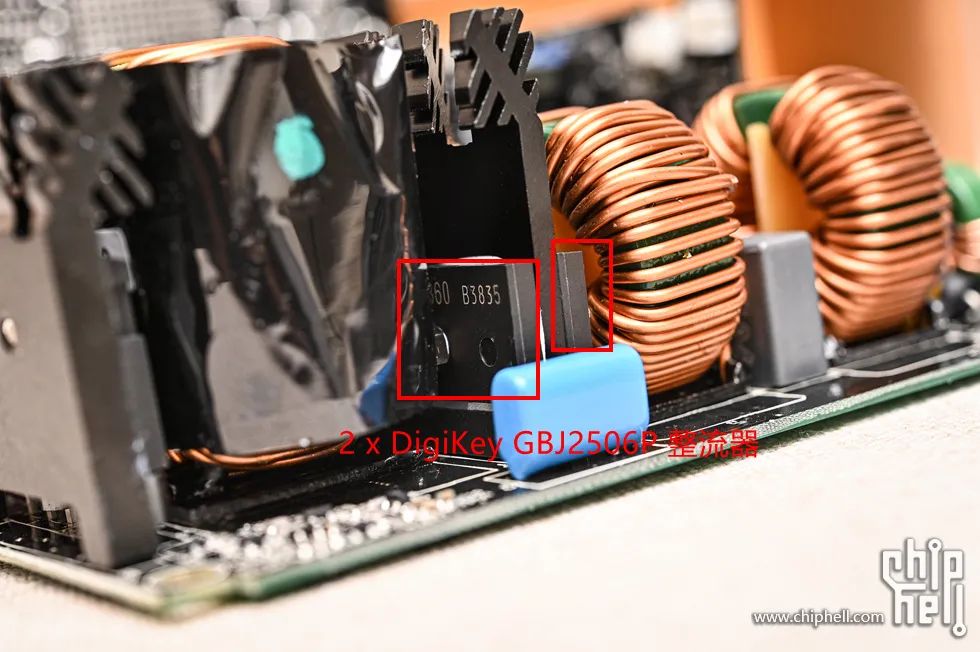

2 x 得捷 DigiKey GBJ2506P 整流器。
整流橋後方為 3 顆熱敏電阻（NTC） 用來抑制浪湧電流輸入，下方長條狀元器件為宏發 HF115FK-12-H3T 繼電器。熱敏電阻是一種感測器電阻，其電阻值會隨著溫度的變化而改變。具體來說，正溫度係數熱敏電阻（PTC）的電阻值隨溫度的升高而增大，而負溫度係數熱敏電阻（NTC）的電阻值隨溫度的升高而減小。這種電阻值與溫度之間的非線性關係使得熱敏電阻能夠精確地感知溫度的變化。而熱繼電器則是一種透過熱元件產生熱量來驅動觸點動作的保護電器。當流入熱元件的電流產生的熱量使雙金屬片發生形變達到一定距離時，就會推動連桿動作，使控制電路斷開，實現過載保護。

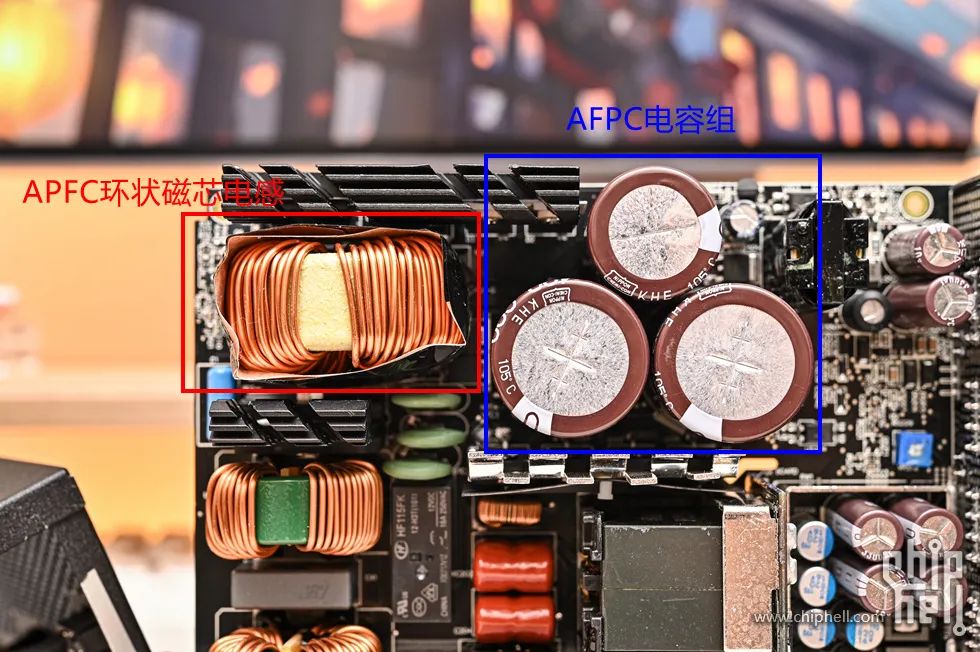

上方為主動式 PFC 電路區域。主動式 PFC 使用主動元件控制線路及功率型開關式元件，基本運作原理為調整輸入電流波型使其與輸入電壓波形儘可能相似，功率因素校正值可達近乎100%。圖上左側為 APFC 環狀磁芯升壓電感，右側則是 3 顆 APFC 主電容組。

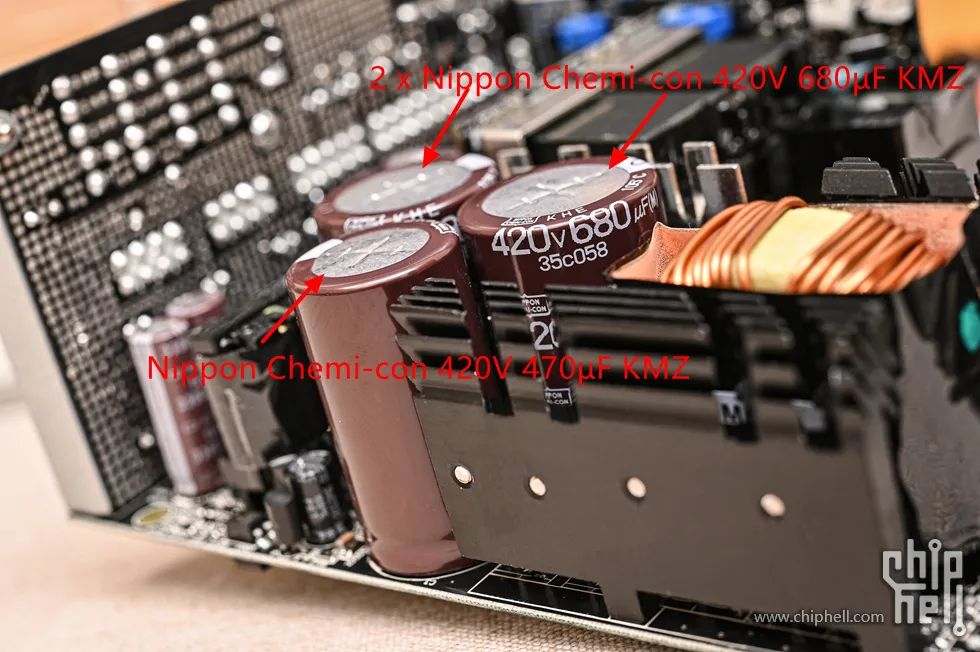

APFC 主電容組為 2 大 1 小共 3 顆。最大的 2 顆為日本貴彌功 Nippon Chemi-con 420V 680μF KMZ 105℃ 電解電容，最小的 1 顆為日本貴彌功 Nippon Chemi-con 420V 470μF KMZ 電解電容。並聯後總容量高達 1830μF，遠超額定功率的需求。

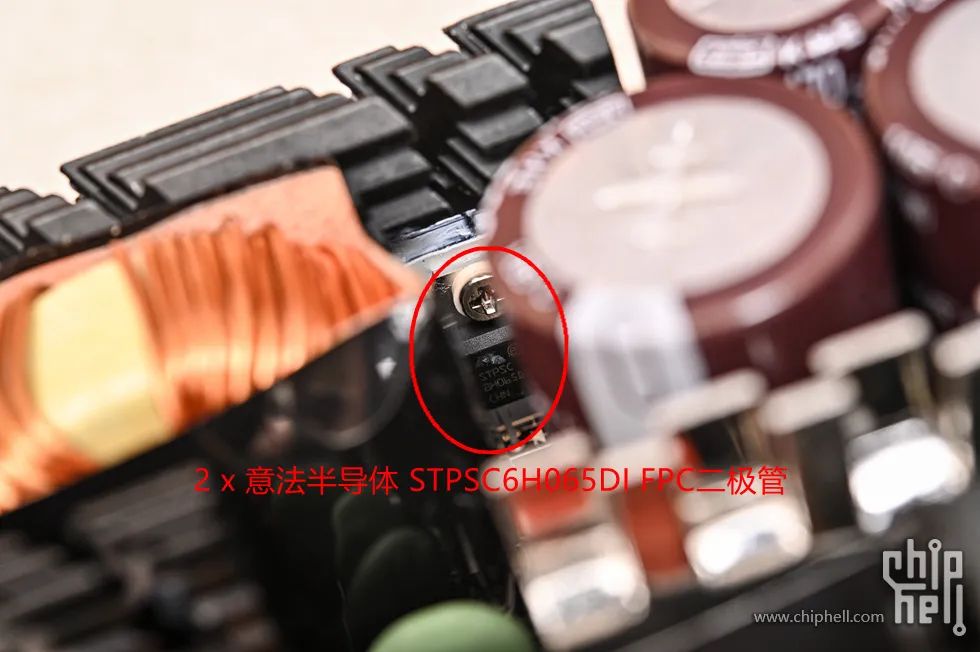

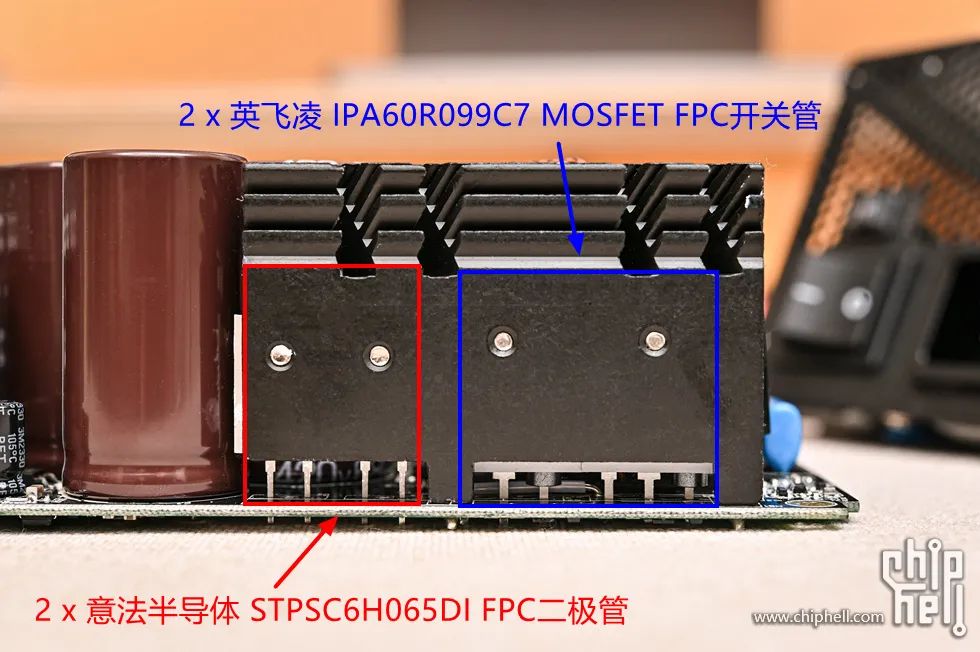

再來看開關電路方面。左側散熱片兩側為 APFC 功率相關的 2 個意法半導體 STPSC6H065DI FPC 二極體以及 2 個英飛凌 IPA60R099C7 MOSFET FPC 開關管，耐高壓、高溫、穩定可靠。對於升壓 PFC 電路中的開關管來說，保護是至關重要的。在開機瞬間或負載突變的情況下，PFC 電感上的電流可能會快速增加，導致開關管承受過大的電流壓力，甚至引發故障。而二極體的作用就在於提供一個可靠的充電路徑，使得電感上的電流能夠得到良好的限制和調節，從而保護開關管不受損害。

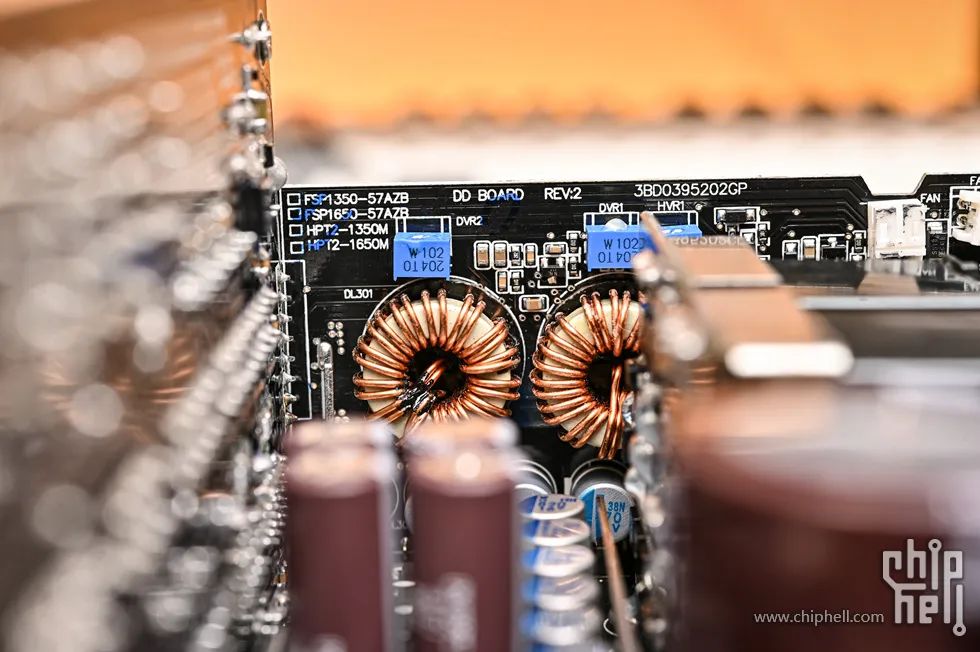

3.3V/5V DC-DC、電源管理、風扇控制電路共用 1 張子板，左側 2 個 DC-DC 環裝電感，下方還有 DC-DC 輸入/輸出用日本貴彌功 Nippon Chemi-con 470μF 16V 固態電容。
子卡背面中央靠右上為 Anpec APW7159C 雙通道同步降壓 PWM 控制器，負責控制 3.3V/3.5V，3.3V/3.5V 使用 6 個英飛凌 BSC0901NS MOSFE，左側區域還有 TAPW9010 風扇控制 IC，以及 Weltrend WT7527RA 電源管理 IC。

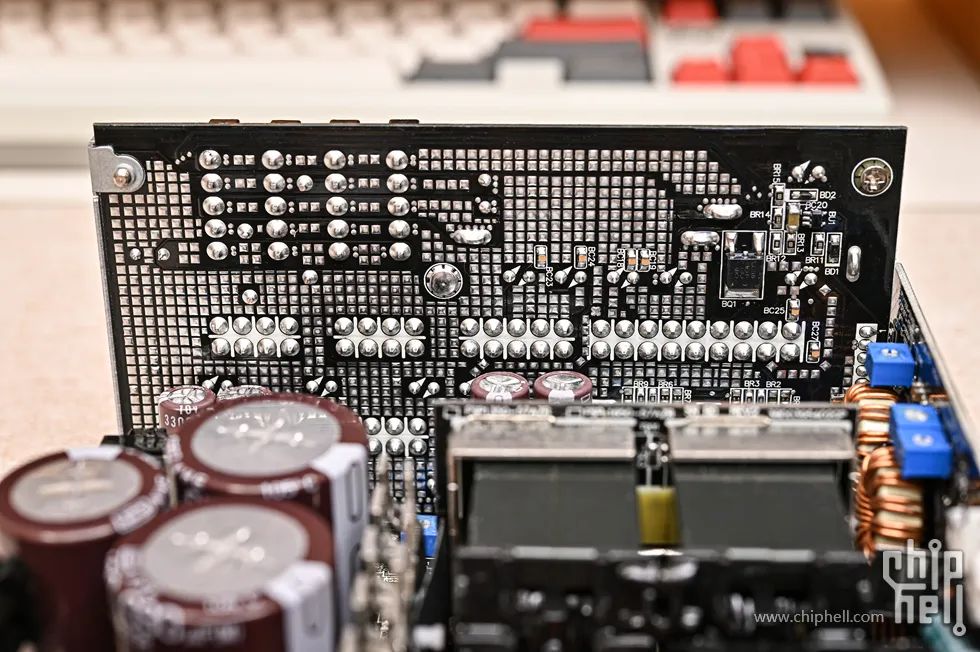

模組線介面背面紮實的焊點，表面敷錫提高過載電流能力。

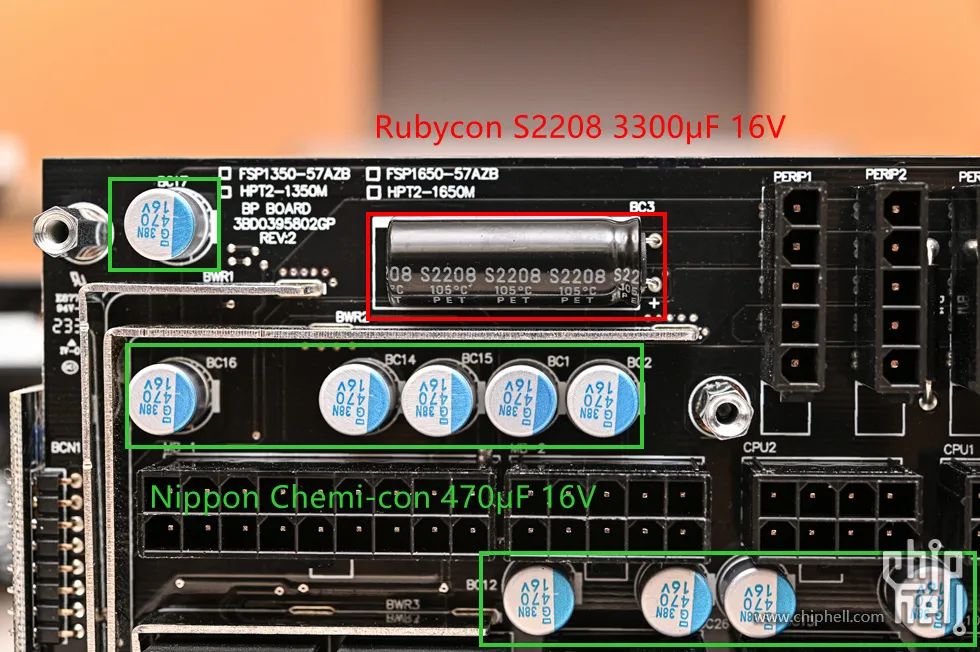

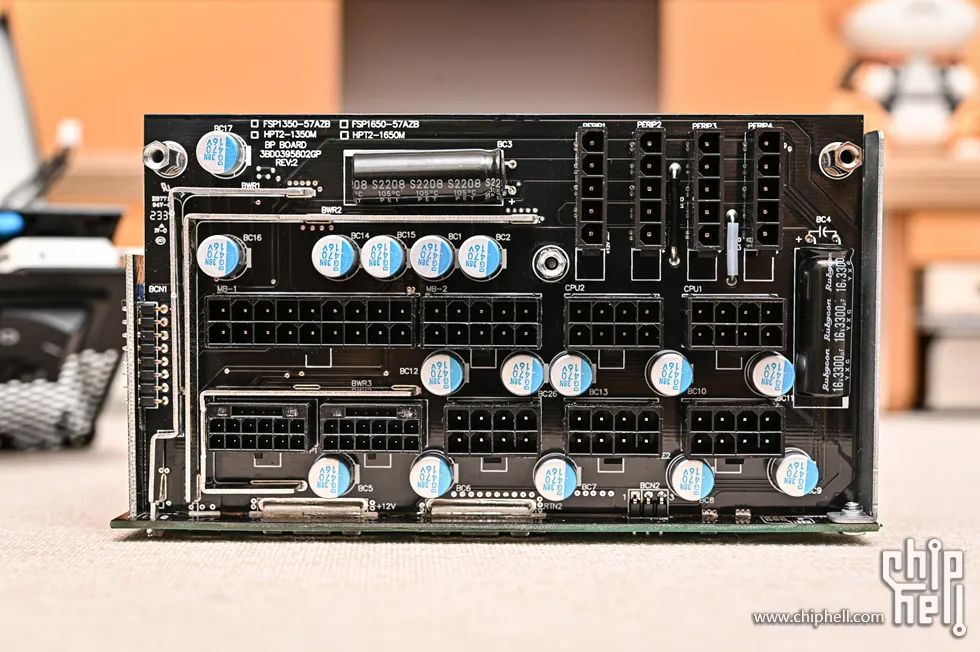

來看模組線介面正面。為二次側低壓濾波電路，模組線介面正面四周布有 16 個日本貴彌功 Nippon Chemi-con 470μF 16V 固態電容，2 個日本紅寶石 Rubycon 3300μF 16V 電解電容，耐溫105℃，也是遠超市面一眾常規電源配置，提供強大的輸出濾波以及去耦能力。
上方水平焊接的日本紅寶石 Rubycon 3300μF 16V 電解電容以及左側下方部分日本貴彌功 Nippon Chemi-con 470μF 16V 固態電容。
右側垂直焊接的日本紅寶石 Rubycon 3300μF 16V 電解電容以及右側下方部分日本貴彌功 Nippon Chemi-con 470μF 16V 固態電容。
總結
全漢 Hydro PTM PRO 1650W ATX3.0 白金全模組符合最新的 Intel ATX12V V3.0 和 EPS12V V2.92 標準，透過 80PLUS 白金牌、CYBENETICS PLATINUM 雙重認證，轉換效率 ≥92%，主動式 PFC+全橋 LLC 諧振+同步整流+DC to DC 的架構設計非常出色，透過拆解，可以看到電源採用全日系電解電容，APFC MOSFETS、APFC Controller、+12V MOSFETS 等主要元器件，多采用英飛凌、Nippon、東芝、美格納半導體等國際知名超一線品牌零部件，做工紮實，用料奢華，各元器件規格冗餘量都遠超額定標準，穩定性和壽命都大大提高，全漢提供 10 年質保。此外，標配 2 個最新的 PCIe5.1 12V-2×6 供電介面，顯示卡連線更安全，可接駁多張旗艦顯示卡，1650W 的超大功率可以滿足各類高效能硬體需求。如果你想買一塊適配下一代旗艦顯示卡/多顯示卡高功耗平臺的大功率高品質電源，全漢 Hydro PTM PRO 1650W 就是非常合適的選擇。
以上就是全部開箱拆解內容，如有疑問歡迎交流留言，謝謝收看！
一、開箱環節。
來看電源外包裝。包裝採用黑色底色，銀灰色邊框勾邊，左上角印有全漢 FSP Logo，左下方印有 80PLUS 白金牌認證、CYBENETICS PLATINUM 雙重認證，防灰塵、汙漬和溼氣等，右上角印有醒目的 ATX3.0、最新的 PCIe 5.1 12V-2×6 規格介面支援，下方是 Hydro PTM PRO 電源所屬系列及 1650W 額定功耗、10 年質保等。中央則是電源的渲染圖。
包裝背面則是深色配色風格，中央是電源正面渲染圖，環繞電源左右詳細介紹了這款電源的規格、功能及特色。≥92% 的轉換效率，ATX12V V3.0 & EPS12V V2.92、安靜長壽的 135mm FDB 風扇、單路 +12V、+5V & 3.3V DC-DC 設計等。
包裝右側面印有產品型號、適用國家版本以及大中華區銷售代理資訊。
左側印有多國語言版本，大意是詳細瞭解產品規格訊息請參閱全漢 FSP 官方網站 https://cn.fsp-group.com/cn/index.html。

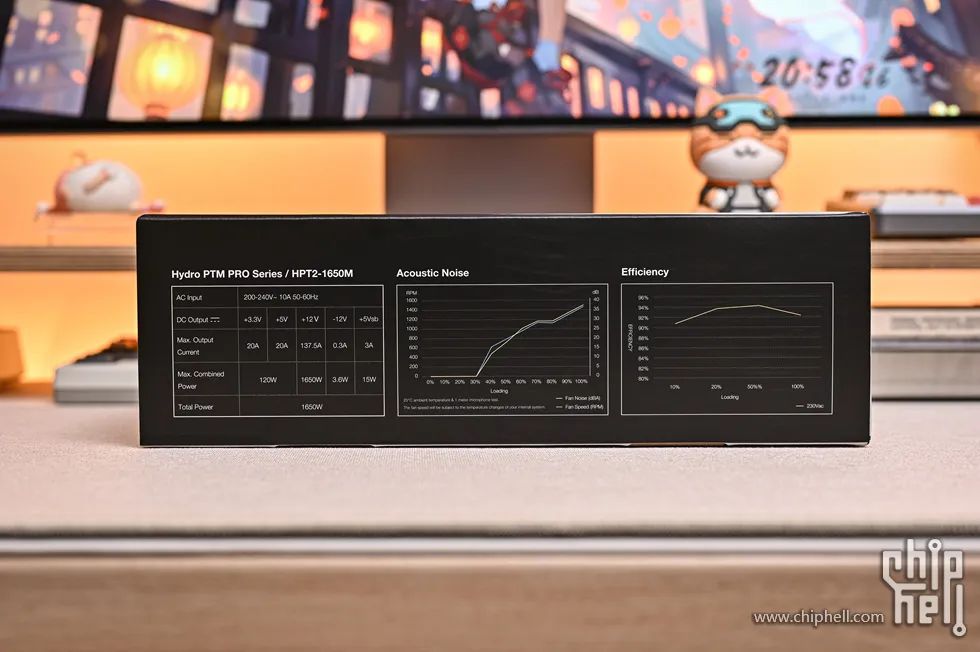

包裝底部則印有電源的各項效能指標列表，+3V、+5V 輸出各為 20A，合計 120W；+12V 輸出為 137.5A，合計 1650W；-12V 輸出為 0.3A，+5Vsb 輸出為 3A，合計 18.6W。右側還有風扇噪音曲線，30% 負載及以下風扇停轉零噪音。最右側為轉換效率曲線，50% 典型負載下轉換效率最高＞94%。
包裝頂部則印有電源配套線材規格和數量。值得一提的是這款電源配備了最新的 2 x PCIe5.1 12V-2×6 介面及配套線材，讓顯示卡連線更加安全可靠。
取出電源本體。首先來看電源正面，電源尺寸為：180 x 150 x 86 mm，這款電源外殼為黑灰色，為全漢 Hydro PTM Pro 系列獨特保護塗層，可保護其免受灰塵、汙漬和溼氣的影響。保證在惡劣的環境中提供更好和可靠的效能，並且經過測試可在高達 95% 相對溼度的環境中工作。
正面中央是黑色旋風格柵型風扇罩，內含 1 顆 135mm FDB 液態軸承風扇，能自動偵測電能轉換的負載情況進行智慧溫控自動調節風扇轉速，以及智慧防堵技術。30% 負載以內風扇停轉，滿轉速也只有 36dB(A)。
風扇罩左側印有全漢“Hydro PTM”字樣
來看電源背面。主要是電源規格引數以及生產訊息貼紙。這款電源採用 LLC 拓撲+DC-DC 結構設計，支援最新英特爾 ATX3.0 規範，可在 200% 負載下保持 100μs 電源正常輸出，能承受相當於 2 倍電源額定功率的瞬間峰值功耗（1200W x 2），能承受相當於 3 倍顯示卡 TDP 的瞬間峰值功耗（顯示卡 TDP x 3）。採用全日系 電解電容，大幅度延長電容使用壽命，提高用電效率和穩定性。同時，APFC MOSFETS、APFC Controller、+12V MOSFETS 等主要元器件，多采用英飛凌、東芝、意法半導體等國際知名超一線品牌零部件。全漢倡導綠色電力技術，各項指標符合更嚴格的 IEC 62368 標準。
規格表直觀的展示了電源的各項效能指標。+3V、+5V 輸出各為 20A，合計 120W；+12V 輸出為 137.5A，合計 1650W；-12V 輸出為 0.3A，+5Vsb 輸出為 3A，合計 18.6W。
電源側面貼有 Logo 貼紙，上面印有“FSP Hydro PTM Pro”字樣。預設為黑藍色配色，額外贈送了綠色和紅色貼紙可供替換。
另一側為相同設計風格。
來看介面側。介面為全模組設計，按照功能進行分組劃分，方便玩家按功能接駁。介面下方區域則為藝術字體“Hydro PTM Pro”。
左側為：3 個 PCIe 供電介面，8Pin 顯示卡供電線得以保留，向下相容，滿足不同消費者需求；2 個 CPU 供電介面；電源介面最下方 4 組為 PERIPHEAL 供電介面，可連線電源的大 D 口、SATA 供電線。
2 個最新的 PCIe 5.1 12V-2×6 供電介面，額定功率可高達 600W，更有助於玩家超頻體驗且提供穩定強大的電力輸出。為了配合新介面的安全設計，12V-2×6 介面的功率定義新增了 0W 的級別，也就是關斷輸出，當介面沒有被正確連線的時候，會停止輸出。簡單的說就是 12VHPWR 介面沒插到底的情況下仍然可以供電，可能會存在安全隱患。所有 12V 電源觸點的每個觸點額定電流高達 9.2A。下方為 1 組主機板 24Pin 供電介面；
12V-2×6 介面的 PCB 埠在針腳電性定義上與 12VHPWR 的 PCB 埠完全一致，但是內部針腳的長度並不一樣，特別是用於通訊與定義埠功率的小 4pin，其接針長度是要短於 12VHPWR 介面的。這個設計的好處，是提升介面的安全性，更短的接針可以使得 12V-2×6 介面在沒插到底的情況下，由於通訊與功率定義的小 4pin 未能良好接觸，而直接切斷對應埠的電源輸出，或者是限制功率輸出，從而起到保護用電裝置，又或者是促使使用者檢查接線的作用，可以理解為是一種“防呆”設計。
最後是電源背部。電源做了大面積鏤空，介面及功能按鍵主要集中在下方。
最左側上方為 ECO 切換按鈕，下方為電源開關鍵，右側為三孔一字型 16A 電源介面。
當 ECO 開關開啟時，電源負載在 30% 以下時，風扇將停轉，一鍵開啟，靜享低噪；當 ECO 開關關閉時，電源則根據負載和溫度，對電源風扇轉速進行線性調整，滿轉速噪音僅為 36dB(A)。
右下角還印有 POWER NEVER ENDS 標語。
來看附件方面。2 x 彩色替換貼紙、1 x 說明書、1 x PCIe5.1 12V-2×6 介面使用指南、1 x 開機檢測器、3 x 魔術貼、4 x 電源固定螺絲。

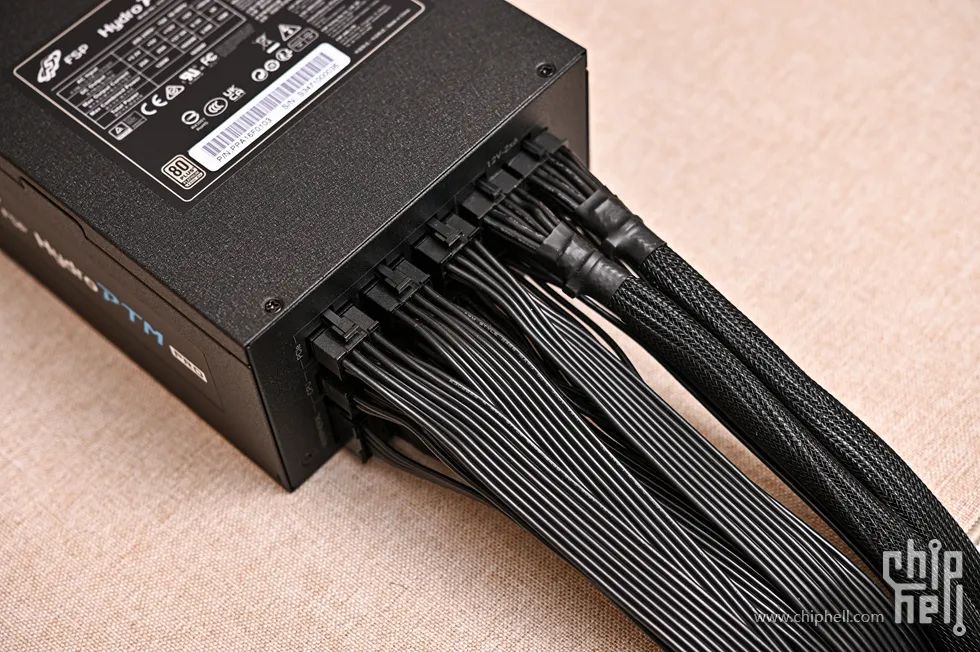

電源模組線及電源線包在一個黑色編織袋內。取出模組線，線材沒有采用單獨的捆紮方式，而是根據主要用途進行 2 組分類並使用魔術貼捆紮，使用是非常方便的。由於電源額定功耗達到 1650W，標配 1 根更安全的 16A 電源接線，選配插座需要注意。

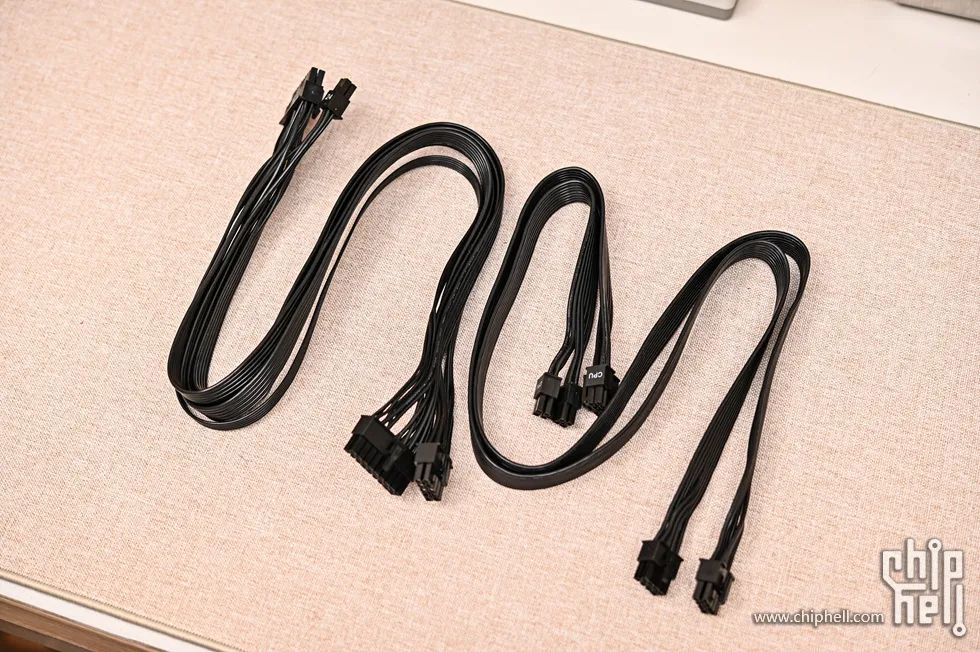

來看模組線方面：1 x 主機板 20+4Pin 以及 2 x CPU 4+4Pin 模組線，全黑色扁平化設計，整齊美觀，同時佔用更少的機箱空間，走線更容易，也更有利於散熱。
其他線材方面，包括：3 x PCIe 一分二 6+2Pin 模組線，共提供 4 個 6+2Pin 供電介面，可以對傳統 PCIe 顯示卡裝置進行相容；2 x PCIe 5.1 12V-2×6 12+4Pin 雙頭模組線，這 2 根線採用蛇皮包網設計，主要是因為介面 4Pin 線很纖細，走線凌亂，包網更規整，同時也讓最重要的顯示卡線更牢靠安全；
4 x SATA / Molex 模組線，提供 12 x SATA 介面、4 x Molex D 型介面。
模組線電源埠接線效果。主機板 24Pin 特意最佳化，把線材比較亂的一端留給電源介面端，而主機板 24Pin 介面端則相對規整很多。大部分電源雖然配備了模組線，但是主機板 24Pin 介面端線材太凌亂，連線後的視覺效果不佳，而全漢的這個設計基本可以無需定製線了。
線材整齊劃一，根根分明。
PCIe 5.1 12V-2×6 12+4Pin 模組線介面展示，關斷輸出特殊設計，連線更牢靠，避免燒顯示卡的情況發生。
二、拆解環節。
下面進入電源拆解環節。電源拆解會失去保修，個人使用者還是不要嘗試啦。準備一把十字螺絲刀，鬆開電源罩上面以及電源模組線介面的固定螺絲，輕輕移動頂蓋即可開拆。

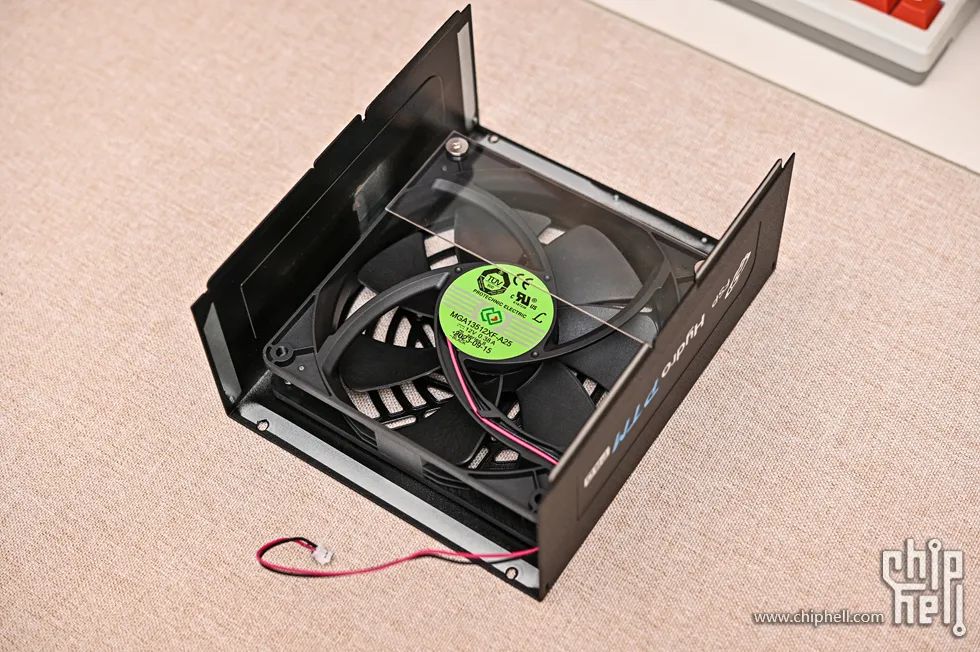

首先來看頂蓋，頂蓋上面預裝風扇，使用 135mm 流體動力軸承（FDB）Protechnic 風扇。型號 MGA13512XF-A25，額定電壓為 12V，0.38A。風扇一側設定有氣流導風透明塑膠片。
底板和電源主機板透過螺絲固定，鬆開 4 顆固定螺絲，輕輕撬動 PCB 即可移除，底板與主 PCB 之間裝備有透明隔離板，防止短路。

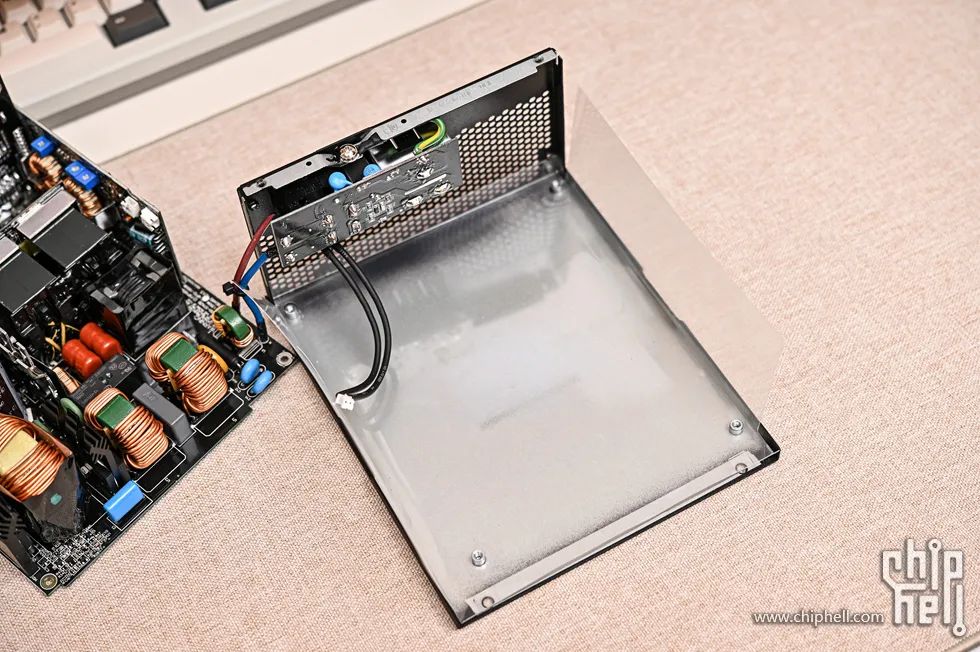

電源主輸入插座、開關、風扇策略開關背部單獨的電路 PCB。設有專門的金屬隔離板，透過螺絲完成外殼接地。一級 EMI 濾波電路也設計在這個 PCB 小板上，提供第一道電流濾波服務。一級 EMI 濾波電路作為交流電輸入後所經過的第一組電路，能濾除電源線上的高頻雜波和同相干擾訊號，同時也將電源內部的干擾訊號遮蔽起來，構成了電源抗電磁干擾的第一道防線。一級 EMI 濾波電路是一種電子電路，它的主要作用是濾除電源線上的高頻噪聲，保護裝置免受電磁干擾（EMI）的影響。

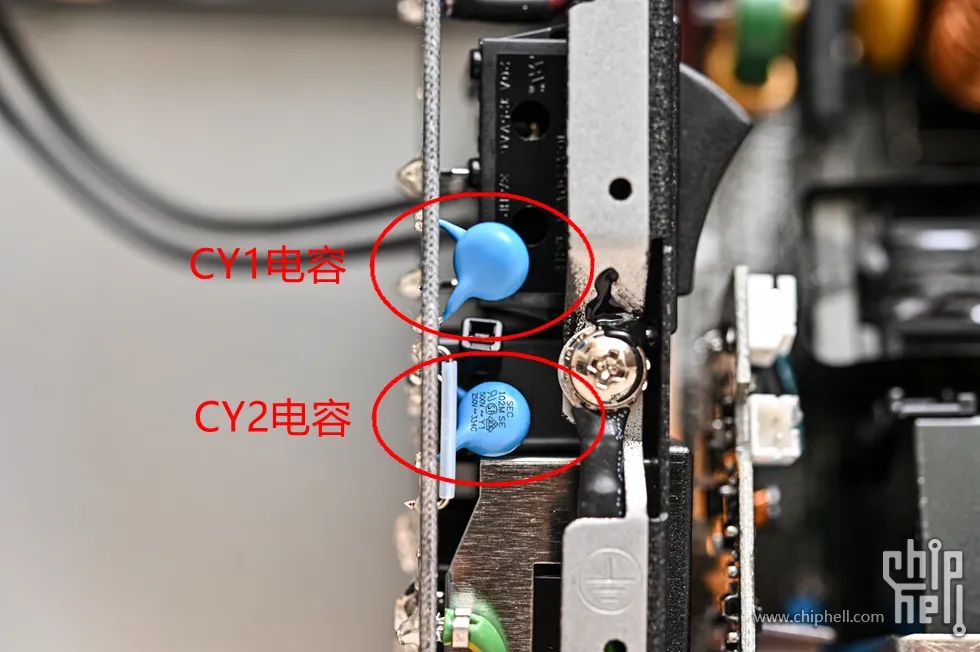

PCB 小板邊緣設有 2 個 SMD Y 電容（CY1/CY2）。

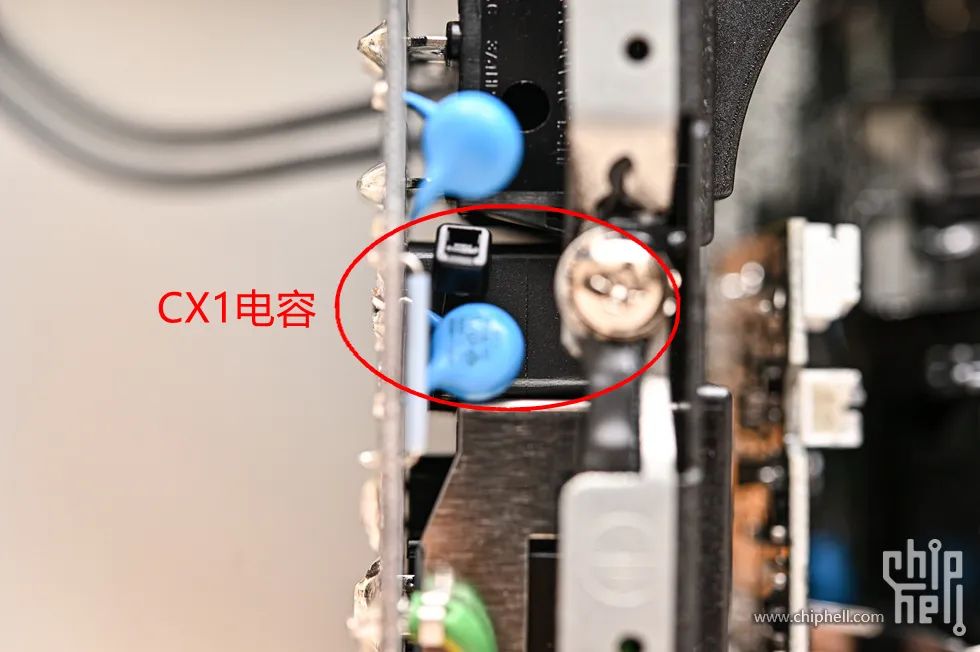

2 個 Y 電容中央靠內的位置還有 1 個 X 電容（CX1）。
來看主 PCB 上個各元器件，電源主電路板正面一覽。
主電路板背部展示。整體做工紮實，焊點飽滿，主電流通路額外經過鍍錫處理，同時整個 PCB 表面預塗全漢科技三防塗層，提供更好的防塵、防潮、防腐蝕的全面防護。
電源內部各功能區劃分圖。全漢 Hydro PTM PRO 1650W 採用主動橋式整流器，一次側為主動式 AFPC+LLC 全橋諧振，二次側為同步整流 12V，DC-DC 轉 3.3V/5V/-12V。配備了大量的散熱片，透過垂直子母 PCB 延伸元器件排布。
首先來看主 PCB 上的二級 EMI 濾波電路。二級 EMI 濾波電路，是一種用於濾除電磁干擾的電路。它的主要作用是在電源系統中對電磁干擾進行抑制，從而保證電子裝置的正常執行。二級 EMI 濾波電路的基本原理是利用電容器和電感器等元器件，透過選擇合適的引數和電路拓撲，實現對電磁干擾的濾波和抑制。全漢 Hydro PTM PRO 1650W 配備高達 3 個共模電感（CM1/CM2/CM3）、1 個 X 電容（CX1），更好的消除電磁干擾。
2 個 Y 電容（CY1/CY2）；1 個 MOV 突波吸收器，當瞬間突波電壓出現（超過突波吸收器之崩潰電壓時），該突波吸收器之阻抗會變低(僅有幾個歐姆)並造成線路短路，也因此電子產品或較昂貴之元件受到保護；1 個絕緣處理的保險管，當輸入電壓超過設定值時，保險絲熔斷，從而保護後端電路不受過高電壓的影響。
PCB 背面 EMI 電路還配備 4 個玻璃放電管（GT1/GT2/GT3/GT4）,用於防止浪湧電流或者過電壓對裝置造成損壞的產品。全漢 Hydro PTM PRO 1650W 可為玩家使用者提供全面保護（OCP/OVP/OPP/SCP/OTP/UVP）。
再來看一次側整流電路，主要提供將高壓交流電變為高壓直流電。中央為一次側整流橋。
一次側整流橋左右各有 1 顆得捷 DigiKey GBJ2506P 整流器，規格為 600V、25A，遠超額定 1650W 額定功耗。最下方提供 1 顆日本日通工 Nitsuto FPS2W155 C1 PFC 降噪濾波電容。
2 x 得捷 DigiKey GBJ2506P 整流器。

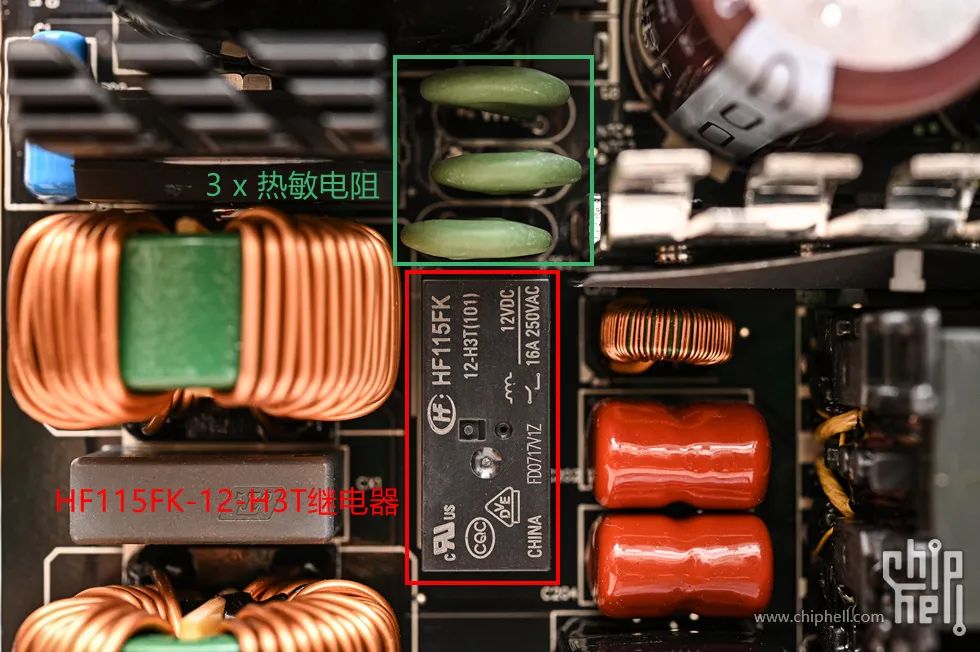

整流橋後方為 3 顆熱敏電阻（NTC） 用來抑制浪湧電流輸入，下方長條狀元器件為宏發 HF115FK-12-H3T 繼電器。熱敏電阻是一種感測器電阻，其電阻值會隨著溫度的變化而改變。具體來說，正溫度係數熱敏電阻（PTC）的電阻值隨溫度的升高而增大，而負溫度係數熱敏電阻（NTC）的電阻值隨溫度的升高而減小。這種電阻值與溫度之間的非線性關係使得熱敏電阻能夠精確地感知溫度的變化。而熱繼電器則是一種透過熱元件產生熱量來驅動觸點動作的保護電器。當流入熱元件的電流產生的熱量使雙金屬片發生形變達到一定距離時，就會推動連桿動作，使控制電路斷開，實現過載保護。
上方為主動式 PFC 電路區域。主動式 PFC 使用主動元件控制線路及功率型開關式元件，基本運作原理為調整輸入電流波型使其與輸入電壓波形儘可能相似，功率因素校正值可達近乎100%。圖上左側為 APFC 環狀磁芯升壓電感，右側則是 3 顆 APFC 主電容組。
APFC 主電容組為 2 大 1 小共 3 顆。最大的 2 顆為日本貴彌功 Nippon Chemi-con 420V 680μF KMZ 105℃ 電解電容，最小的 1 顆為日本貴彌功 Nippon Chemi-con 420V 470μF KMZ 電解電容。並聯後總容量高達 1830μF，遠超額定功率的需求。

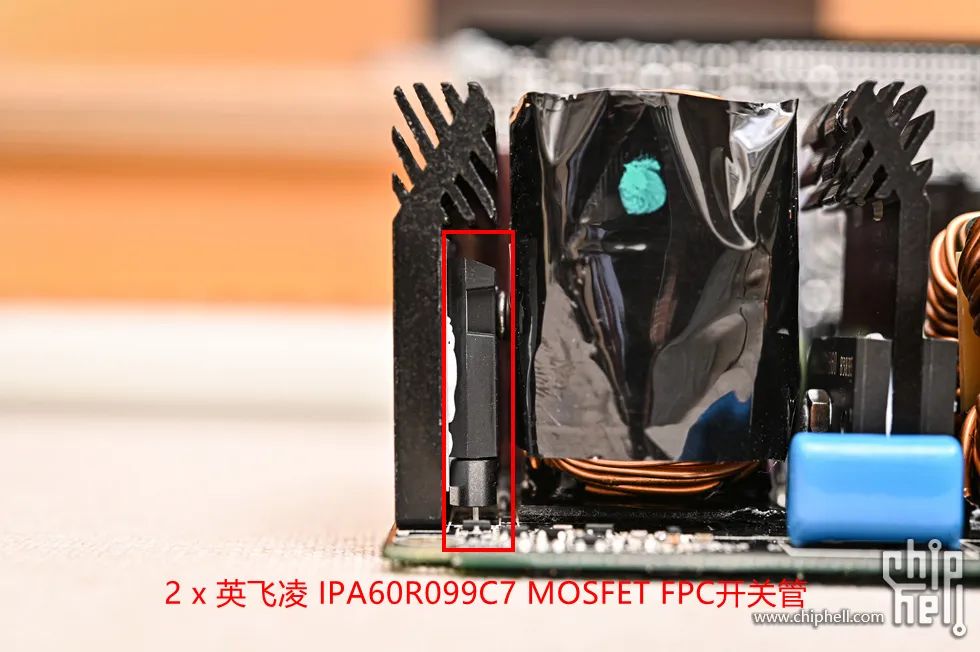

再來看開關電路方面。左側散熱片兩側為 APFC 功率相關的 2 個意法半導體 STPSC6H065DI FPC 二極體以及 2 個英飛凌 IPA60R099C7 MOSFET FPC 開關管，耐高壓、高溫、穩定可靠。對於升壓 PFC 電路中的開關管來說，保護是至關重要的。在開機瞬間或負載突變的情況下，PFC 電感上的電流可能會快速增加，導致開關管承受過大的電流壓力，甚至引發故障。而二極體的作用就在於提供一個可靠的充電路徑，使得電感上的電流能夠得到良好的限制和調節，從而保護開關管不受損害。

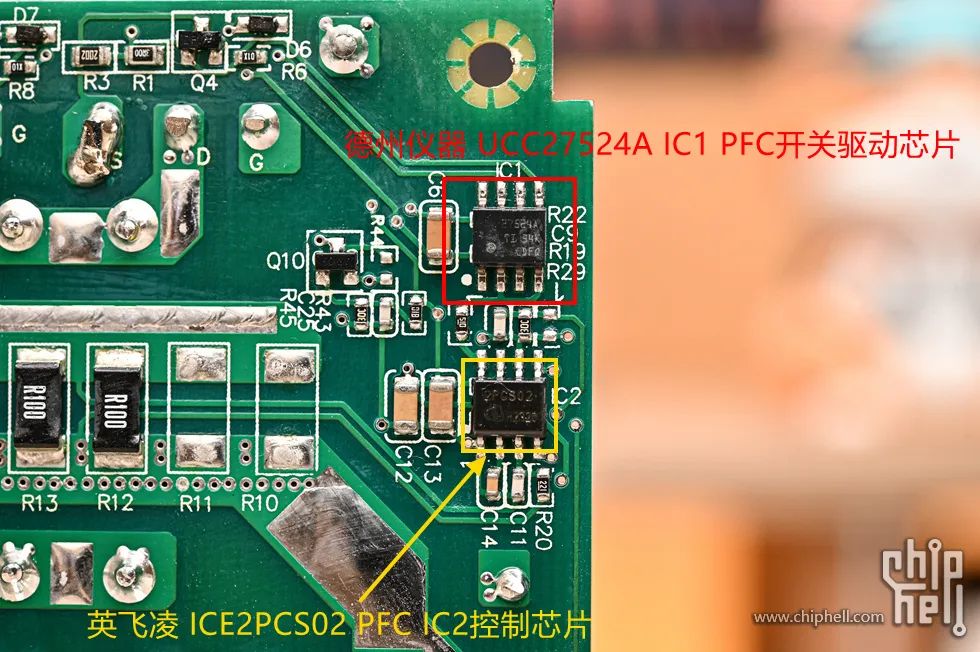

PCB 背部還有 1 顆德州儀器 UCC27524A IC1 PFC 開關驅動晶片以及 1 顆英飛凌 ICE2PCS02 PFC IC2 控制晶片，可為電源提供全面保護（OCP/OVP/OPP/SCP/OTP/UVP）。

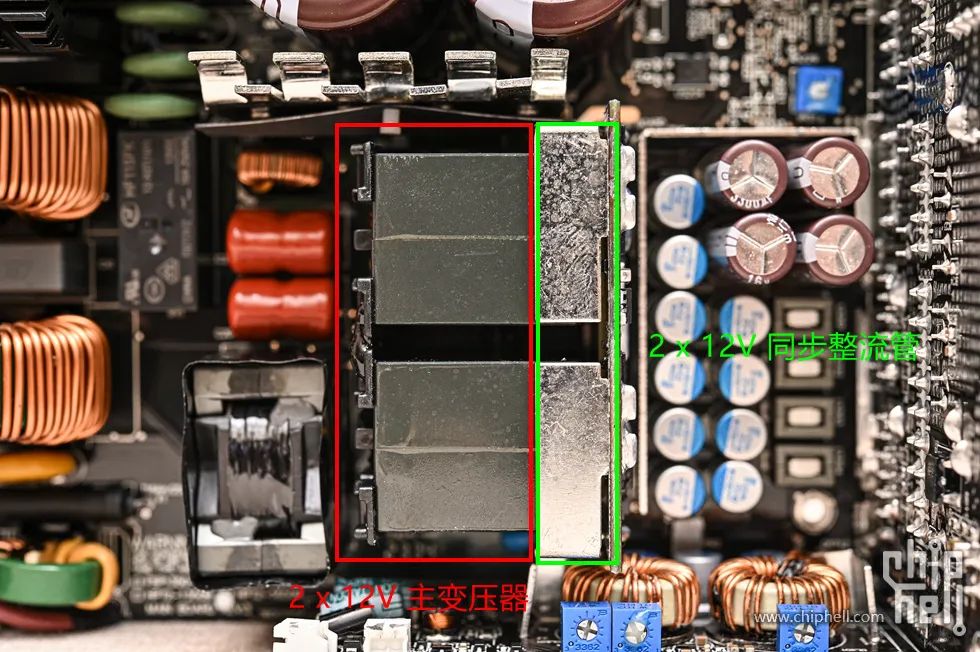

接下來是全橋 LLC 諧振電路。12V 主變壓電路使用 2 個 12V 變壓器，可提供強大電流保障並均衡負載與發熱。變壓器連線的 PCB 背部為 12V 同步整流管，直連無接線的方式可提升整流效率。

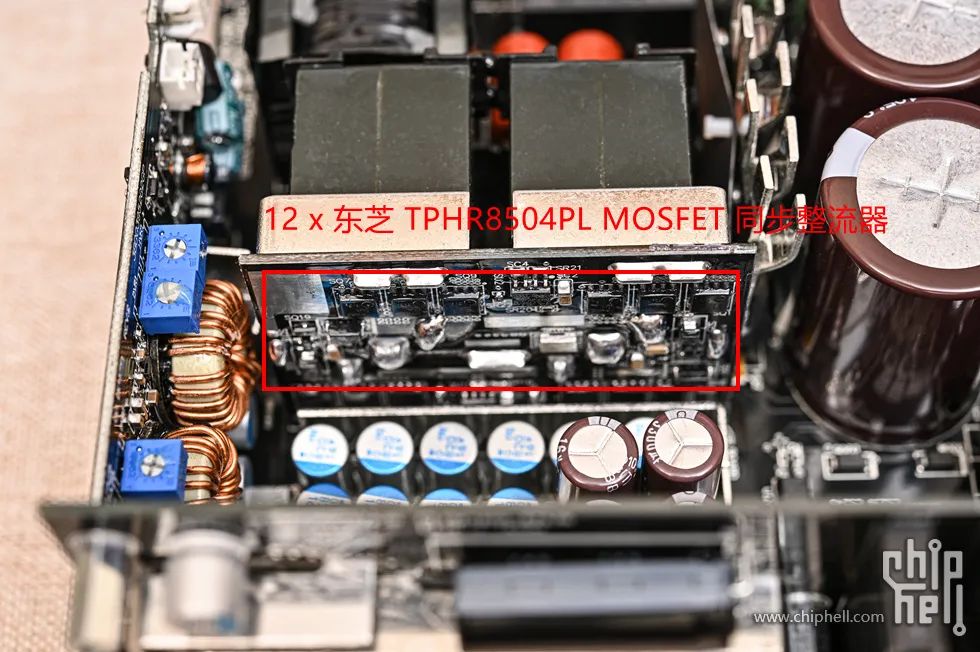

背部總共使用了 12 顆東芝 TPHR85 O4PL MOSFET 同步整流管，這種通態電阻極低的專用功率 MOSFET ，來取代整流二極體以降低整流損耗的一項新技術。它能大大提高 DC to DC 變換器的效率並且不存在由肖特基勢壘電壓而造成的死區電壓。

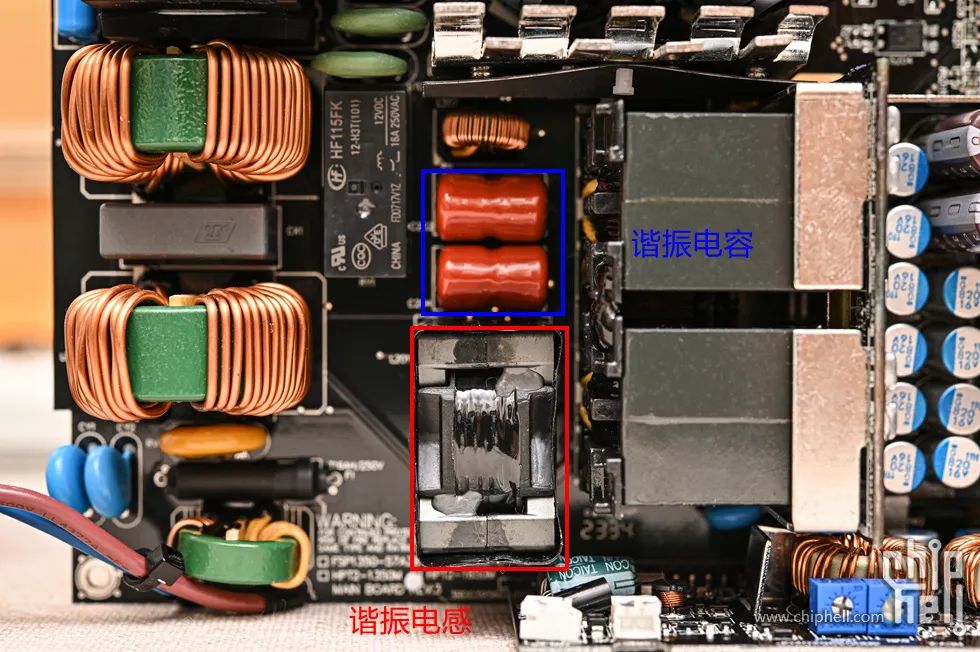

下方一次側諧振槽由 1 個諧振電感+2 個諧振電容構成。電容上方為一次側電流偵測用比流器，諧振電容旁有隔板，諧振電感外包覆黑色聚酯薄膜膠帶。
中央為電源交流輸入採用主動全橋 LLC 整流器。

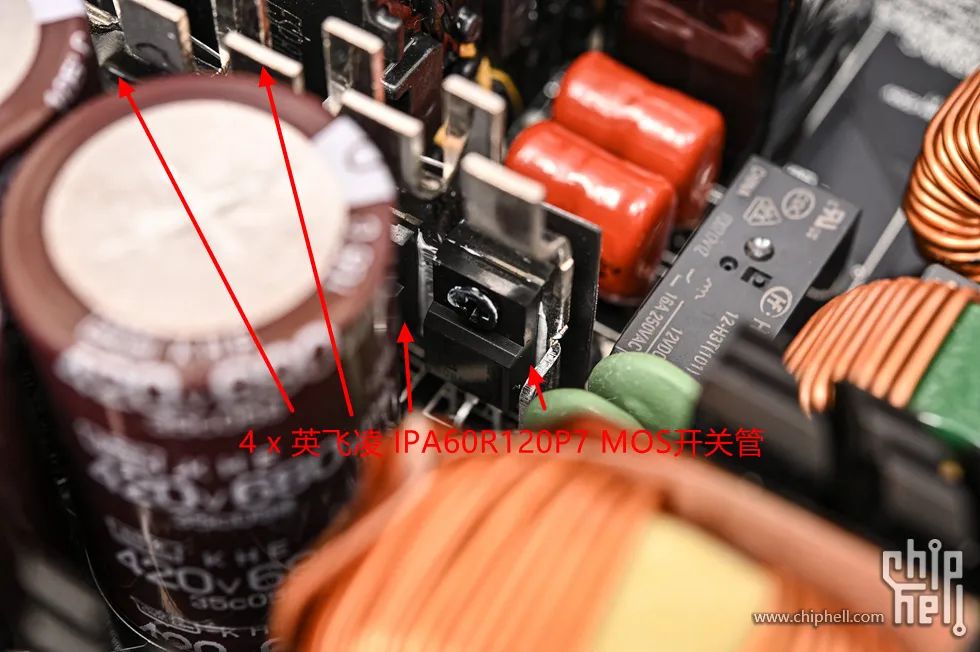

搭載 4 顆英飛凌 IPA60R120P7 MOS 開關管。

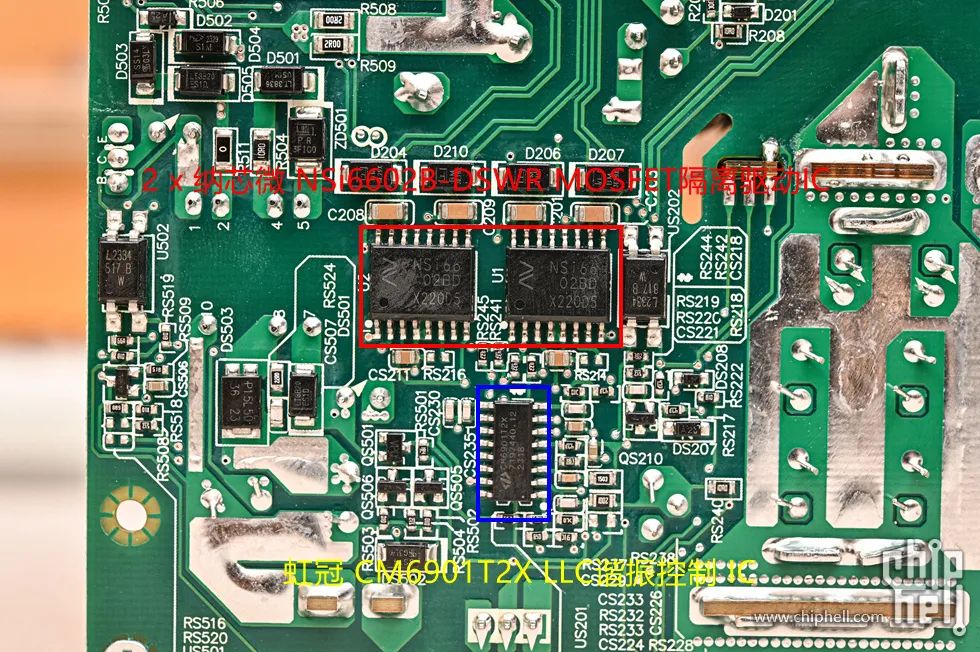

一次側 MOSFET 隔離驅動 IC 控在 PCB 背部，為 2 個納芯微電子 NSi6602B-DSWR。下方還有 1 個虹冠電子 CM6901T2X 負責12V 一次側諧振和二次側同步整流。

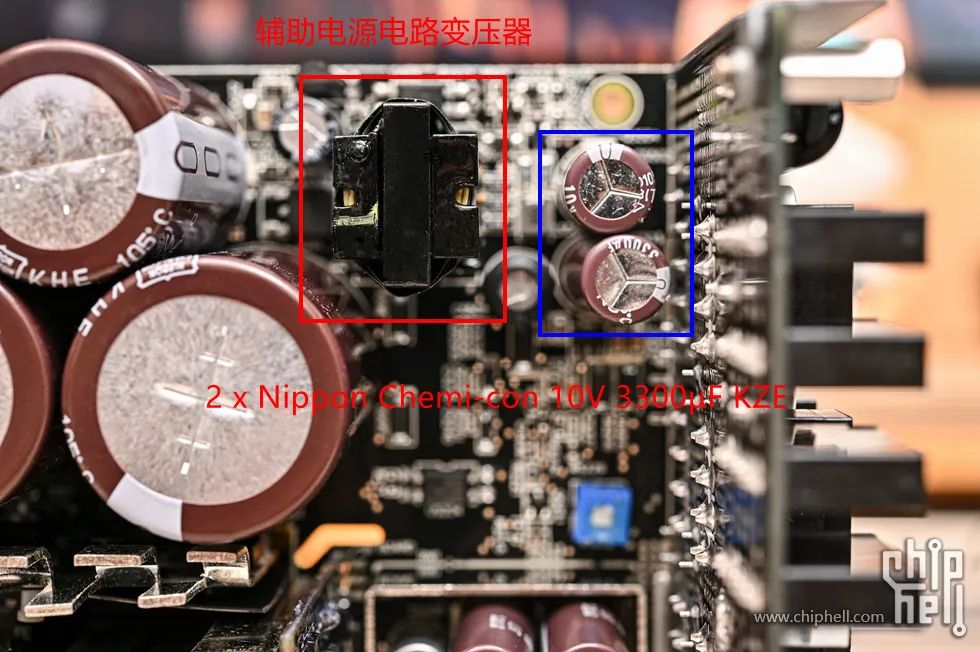

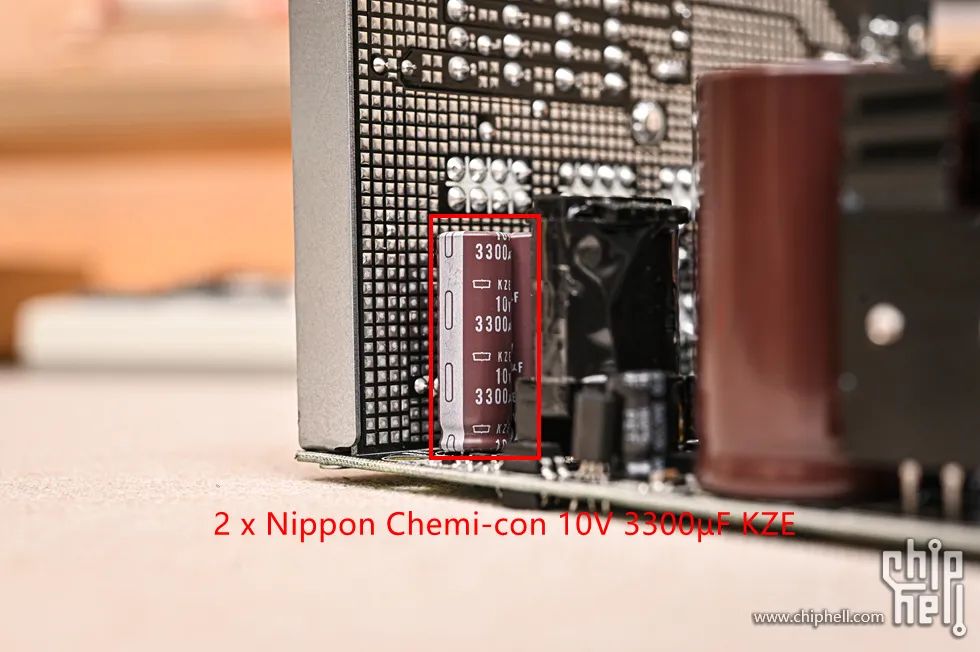

5VSB 輔助電路。為電腦電源的輔助電路，它提供給電腦待機器件電源的，主要提供給機箱開關，網絡卡等等需要喚醒電腦開機所需功能的部分供電。左側 1 顆包裹黑色絕緣膠帶的輔助電源電路變壓器，右側 2 x 日本貴彌功 Nippon Chemi-con 10V 3300μF KZE 電解電容。
2 顆日本貴彌功 Nippon Chemi-con 10V 3300μF KZE 電解電容。

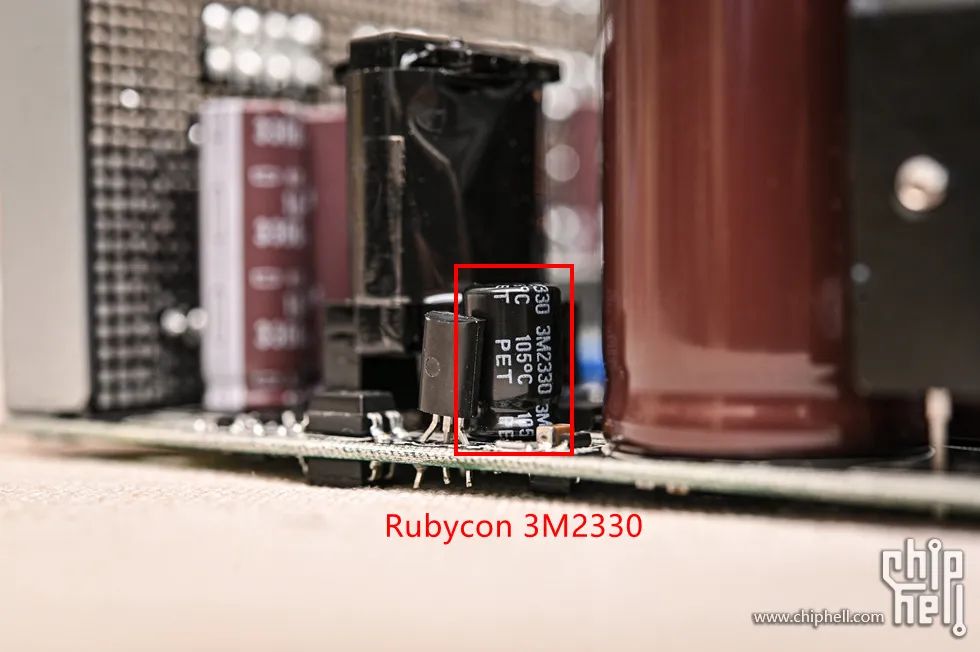

1 顆日本紅寶石 Rubycon 3M2330 電解電容。

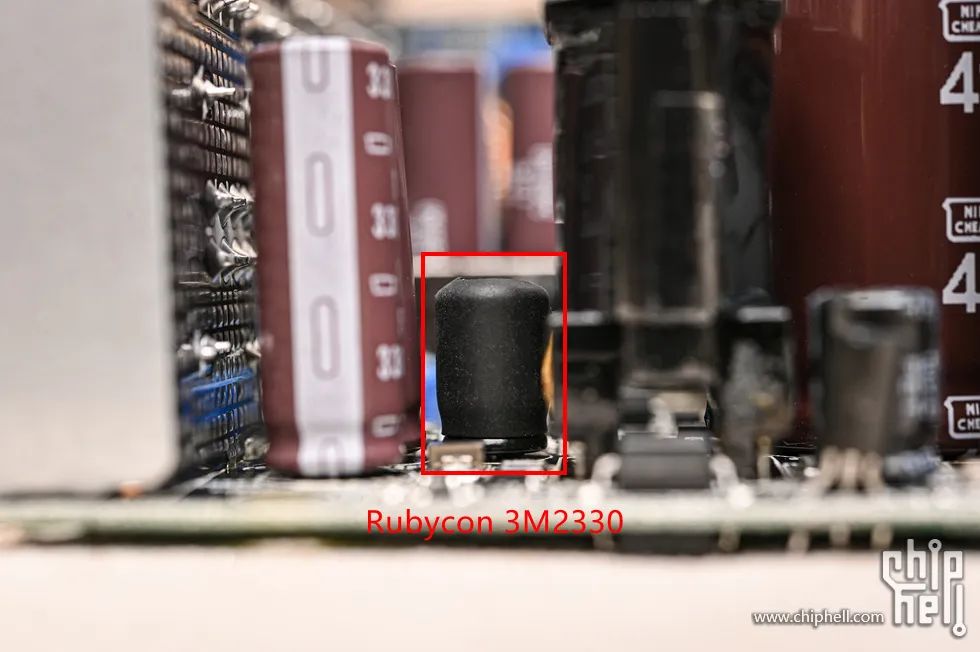

後方還有 1 顆包裹絕緣熱縮管的日本紅寶石 Rubycon 3M2330 電解電容。

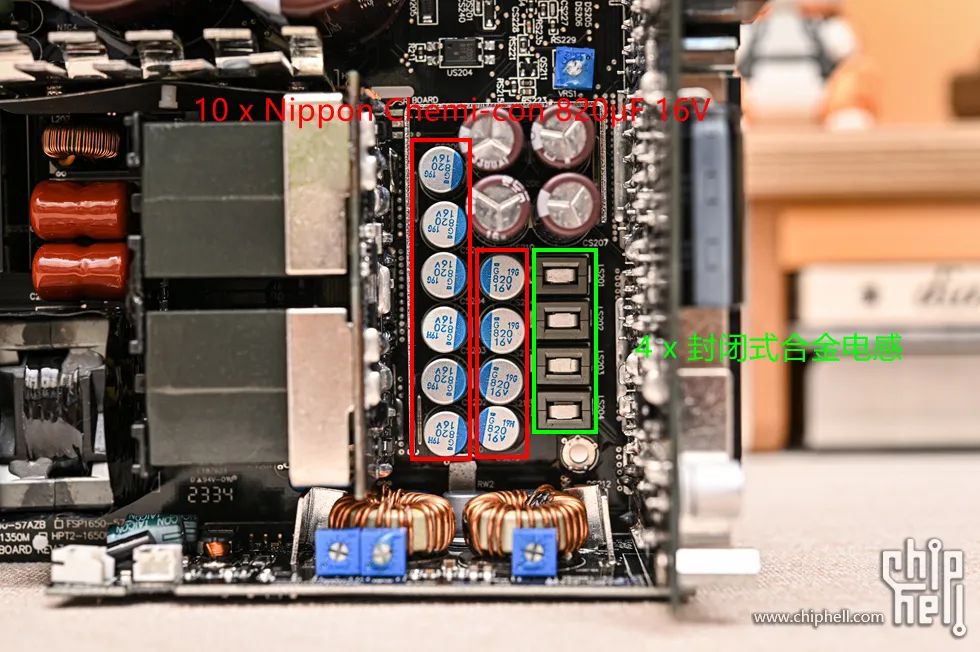

二次側低壓 12V 輸出整流電路配備了高達 10 個日本貴彌功 Nippon Chemi-con 820μF 16V 固態電容、4 個日本貴彌功 Nippon Chemi-con 3300μF 16V 電解電容，此外還額外配備了 4 個封閉式合金電感，可以說是非常奢華了，超大的容積可以為大功率 CPU、GPU 提供極低的輸出波紋。

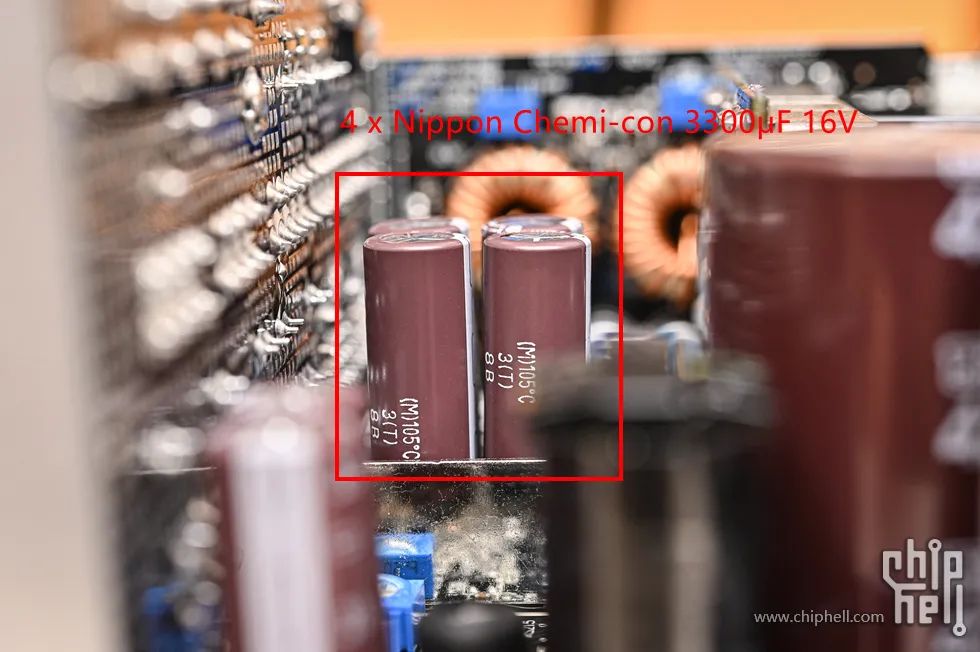

4 個日本貴彌功 Nippon Chemi-con 3300μF 16V 電解電容，容量共計 13200μF。
二次側低壓 12V 輸出整流電路背面整流區域

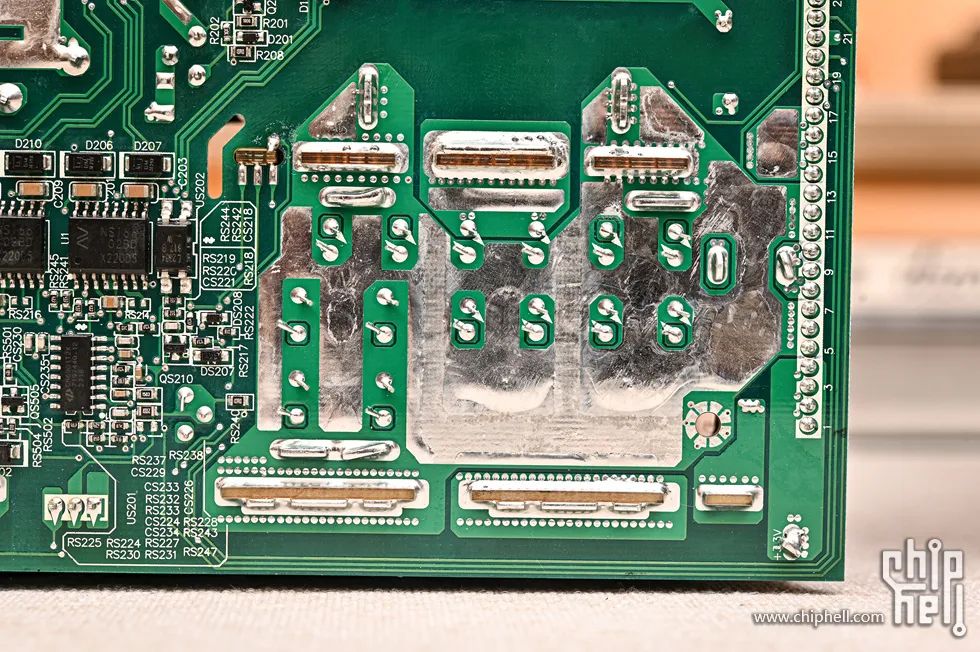

元器件周圍貼敷錫焊增強電流負載協助散熱，同時長方形焊點協助散熱傳導至主 PCB 正面散熱片。3.3V/5V DC-DC、電源管理、風扇控制電路共用 1 張子板，左側 2 個 DC-DC 環裝電感，下方還有 DC-DC 輸入/輸出用日本貴彌功 Nippon Chemi-con 470μF 16V 固態電容。

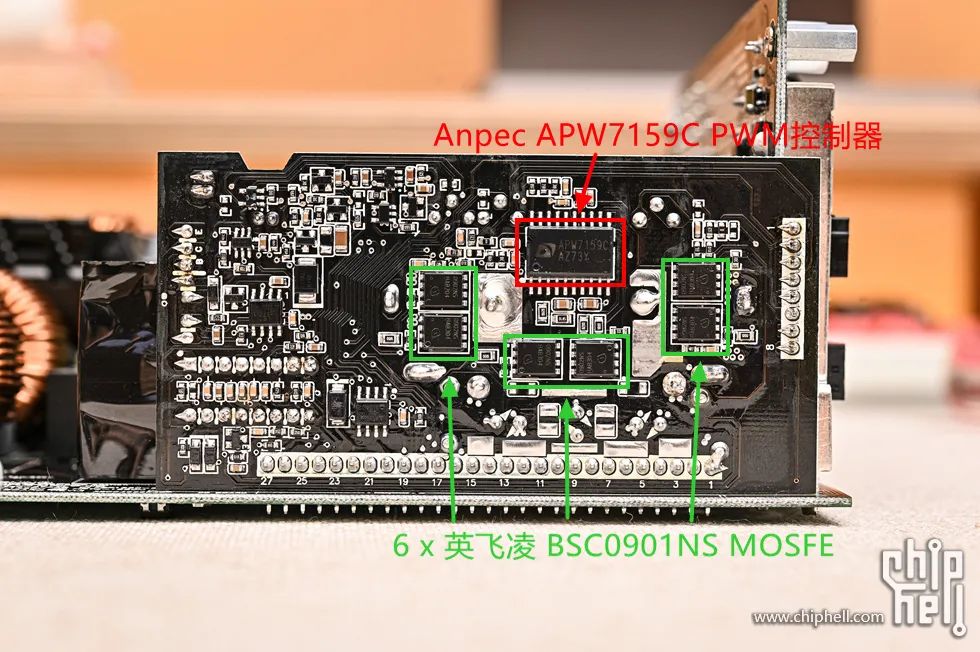

子卡背面中央靠右上為 Anpec APW7159C 雙通道同步降壓 PWM 控制器，負責控制 3.3V/3.5V，3.3V/3.5V 使用 6 個英飛凌 BSC0901NS MOSFE，左側區域還有 TAPW9010 風扇控制 IC，以及 Weltrend WT7527RA 電源管理 IC。
模組線介面背面紮實的焊點，表面敷錫提高過載電流能力。

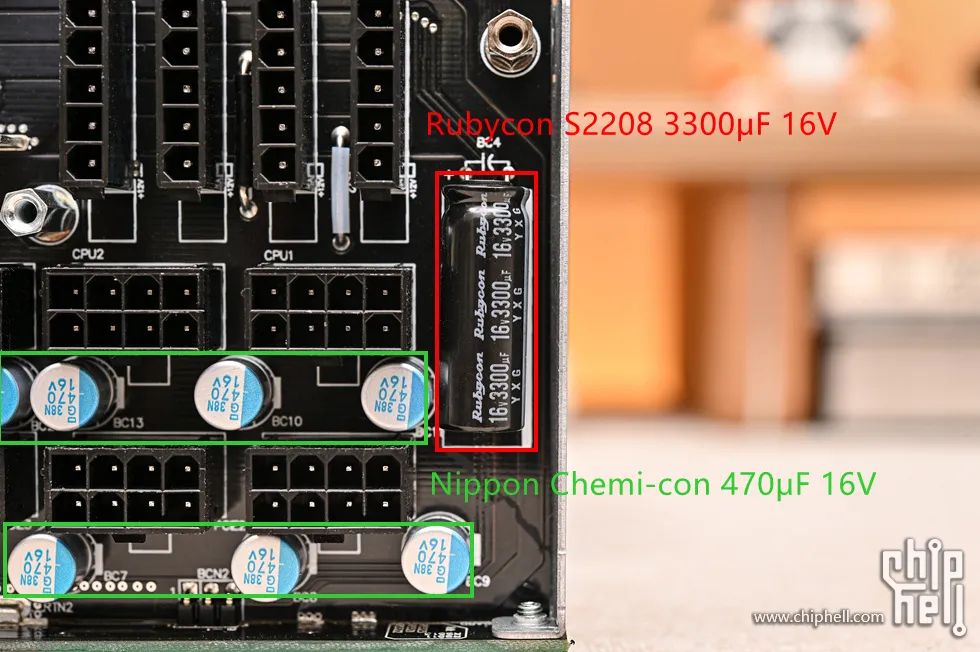

來看模組線介面正面。為二次側低壓濾波電路，模組線介面正面四周布有 16 個日本貴彌功 Nippon Chemi-con 470μF 16V 固態電容，2 個日本紅寶石 Rubycon 3300μF 16V 電解電容，耐溫105℃，也是遠超市面一眾常規電源配置，提供強大的輸出濾波以及去耦能力。
上方水平焊接的日本紅寶石 Rubycon 3300μF 16V 電解電容以及左側下方部分日本貴彌功 Nippon Chemi-con 470μF 16V 固態電容。
右側垂直焊接的日本紅寶石 Rubycon 3300μF 16V 電解電容以及右側下方部分日本貴彌功 Nippon Chemi-con 470μF 16V 固態電容。
總結
全漢 Hydro PTM PRO 1650W ATX3.0 白金全模組符合最新的 Intel ATX12V V3.0 和 EPS12V V2.92 標準，透過 80PLUS 白金牌、CYBENETICS PLATINUM 雙重認證，轉換效率 ≥92%，主動式 PFC+全橋 LLC 諧振+同步整流+DC to DC 的架構設計非常出色，透過拆解，可以看到電源採用全日系電解電容，APFC MOSFETS、APFC Controller、+12V MOSFETS 等主要元器件，多采用英飛凌、Nippon、東芝、美格納半導體等國際知名超一線品牌零部件，做工紮實，用料奢華，各元器件規格冗餘量都遠超額定標準，穩定性和壽命都大大提高，全漢提供 10 年質保。此外，標配 2 個最新的 PCIe5.1 12V-2×6 供電介面，顯示卡連線更安全，可接駁多張旗艦顯示卡，1650W 的超大功率可以滿足各類高效能硬體需求。如果你想買一塊適配下一代旗艦顯示卡/多顯示卡高功耗平臺的大功率高品質電源，全漢 Hydro PTM PRO 1650W 就是非常合適的選擇。
以上就是全部開箱拆解內容，如有疑問歡迎交流留言，謝謝收看！
