如今，無論什麼電子產品裡面都包含一塊PCB板子。而在PCB電路板出現之前，元器件之間都是依靠電線直接連線而組成完整的線路，俗稱搭棚焊。

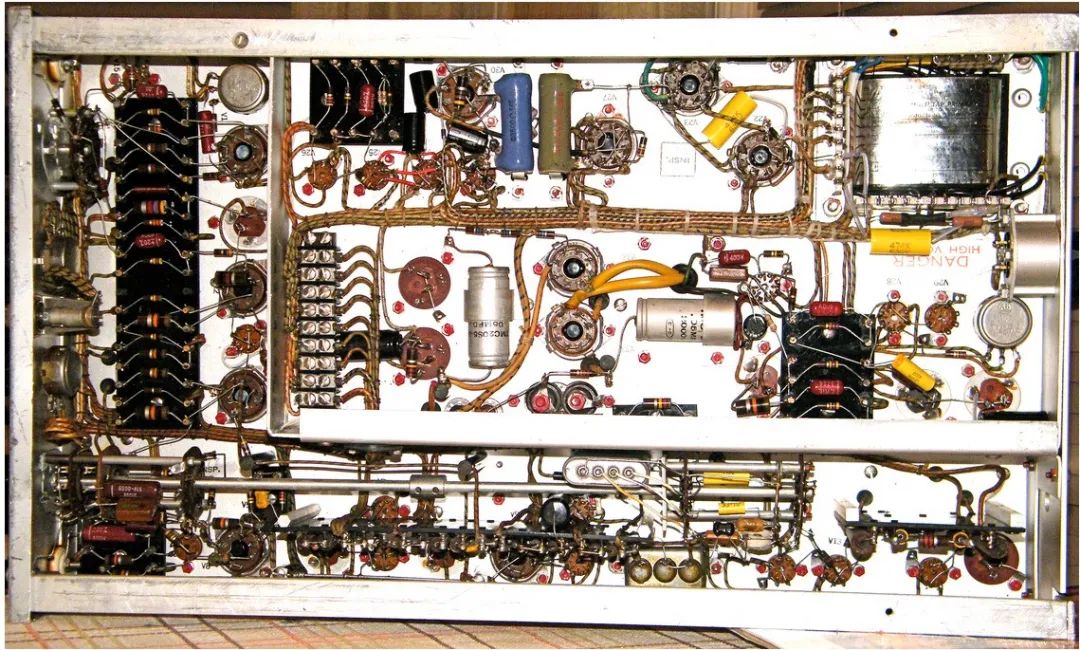

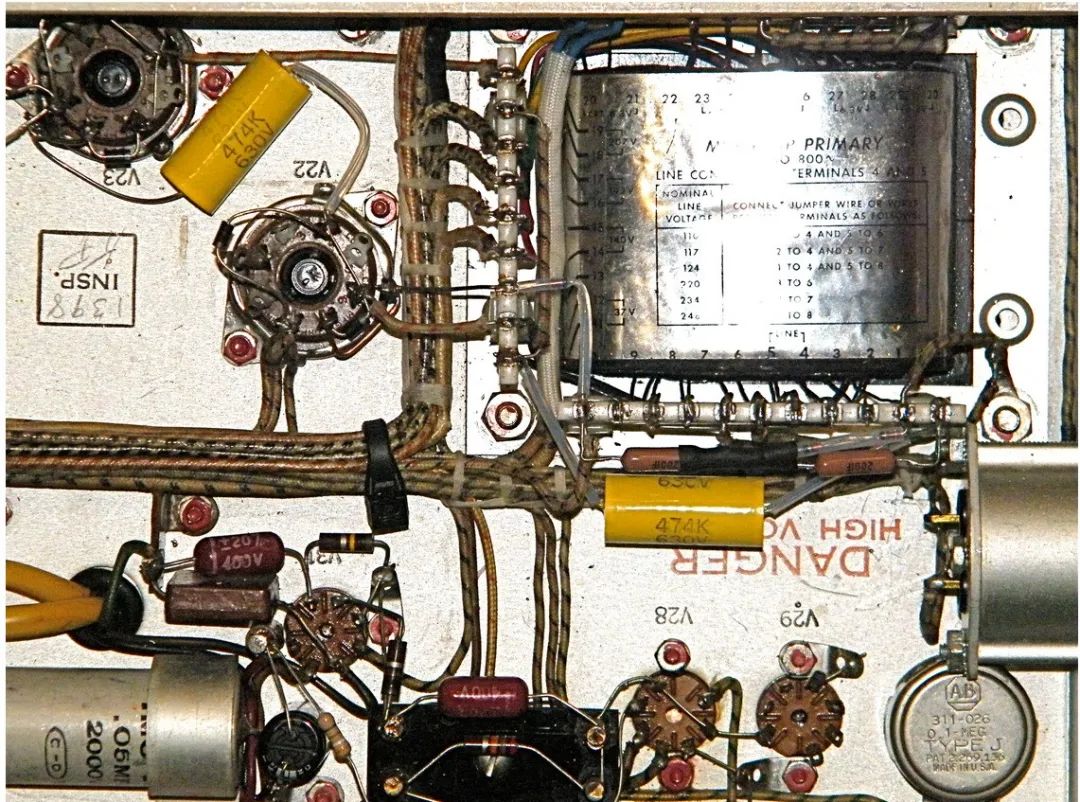

Tektronix 511A示波器內部，圖源：https://richardsears.wordpress.com/2012/01/07/near-the-beginning-of-an-era-the-tektronix-511a/
儘管電子技術已經發展到超精細工藝，但對於電子愛好者來說，由於PCB設計和製作需要一定學習成本，手工搭棚焊接依舊可以是一個簡單便利的做法。例如DIY一個膽機（電子管功放），元器件少，也不是批次生產，有些愛好者會選擇手工搭棚。更有一部分看法認為膽機使用搭棚式焊接才是極致，走線一目瞭然，聲音的表達上更為出色。
搭棚焊手工製作難度也不小，需要巧妙安排佈局排列。所以說是搭棚焊是“藝術”也不為過。
Mohit Bhoite 是一名高階硬體工程師，從事IoT產品研發製造。他還是一名DIY狂熱愛好者，將個人時間用於製作一些有趣生動的電子電路。

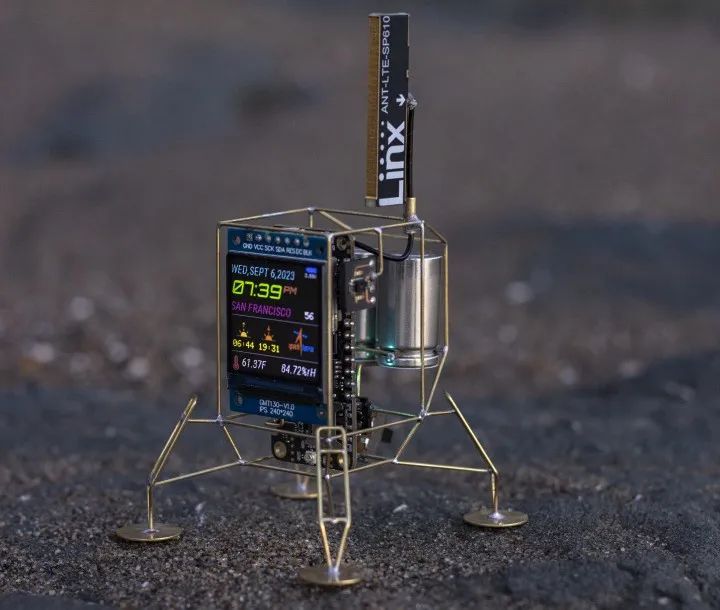

一款受行星著陸器啟發的電路DIY，具有蜂窩連線。包含 MCU 板，一塊1.3 英寸 240×240 IPS TFT ST7789 顯示屏，SHT31溫溼度感測器，14250 鋰離子電池，Linx ANT-LTE-SP610-T 蜂窩天線。顯示器以 3.3V 執行並透過 SPI 連線到 MCU，而感測器透過 I2C 通訊。圖源：https://www.bhoite.com/sculptures/

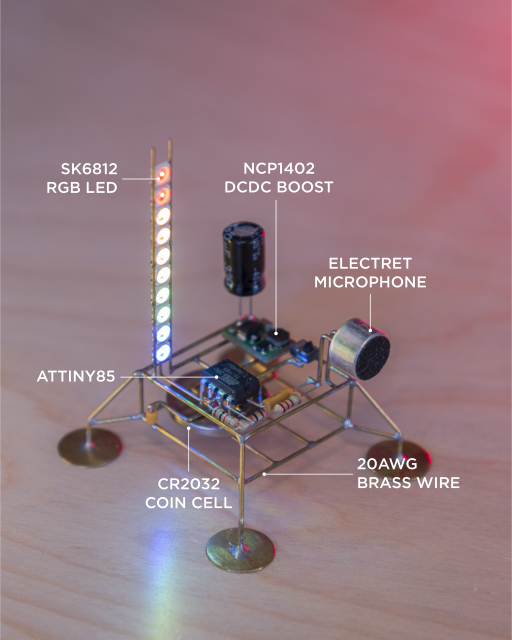

另一款“著陸器”，選擇使用 ATTiny85 微控制器和 SK6812 迷你（智慧）RGB LED 進行構建。這些 LED 需要至少 3.7V 才能執行，但 CR2032 最多隻能提供 3V。為了從 3V 升至 3.3V，添加了 NCP1402 DCDC 升壓轉換器，它可以將電壓從低至 0.8V 的輸入電壓升至 3.3V。圖源：https://www.bhoite.com/sculptures/

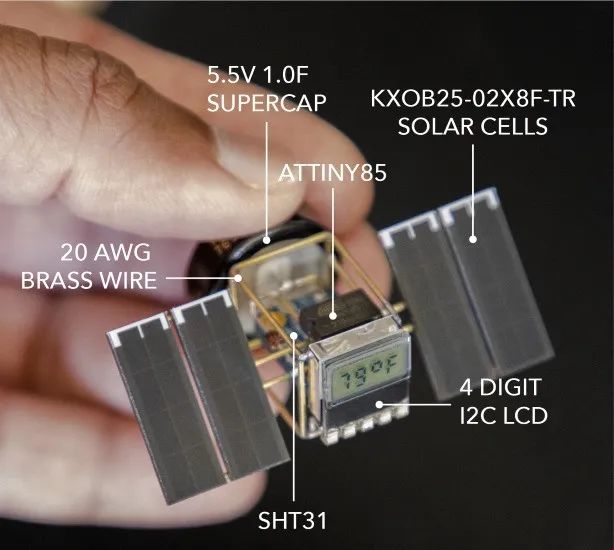

衛星形狀的電路。市面上的大多數 LCD 模組都是沒有驅動器或控制器的裸 LCD，而內建驅動器的 LCD 模組太大了。這裡用到了一個小型低功耗 LCD 模組，它帶有內建驅動器和控制器，可以透過 I2C 與之通訊。可以使用 ATtiny85 微控制器和 SHT31 感測器圍繞它建造一個“衛星”。並聯連線的四個太陽能電池為一個小型超級電容器充電。MCU 定期喚醒，進行感測器測量，顯示讀數，然後進入睡眠狀態以節省電量。

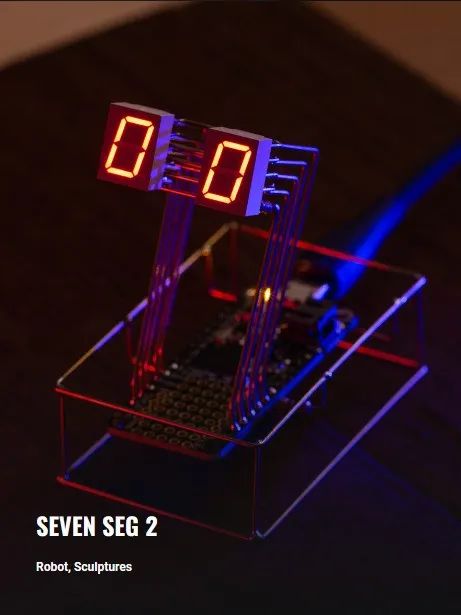

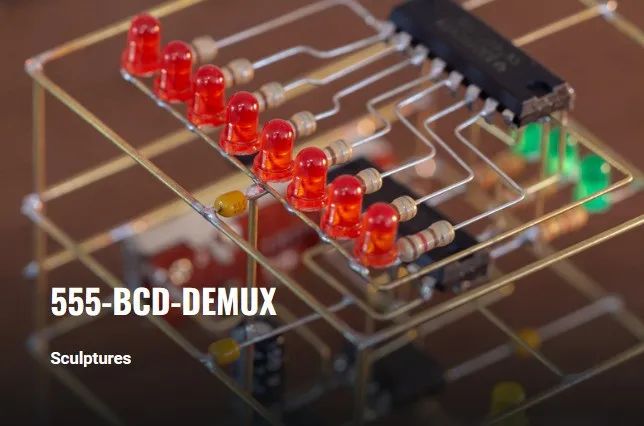

再來看看他的其他作品，太秀了！
圖源：https://www.bhoite.com/sculptures/
如何讓接頭如此乾淨？Mohit Bhoite說訣竅是在每個接頭上使用足量的助焊劑，使焊料順暢流動。然後用#0000級鋼絲絨清潔它，這樣可以使焊點表面光滑平整。Mohit Bhoite使用的是一把舊的 Weller WES50 烙鐵，一臺 Hakko FX888D。
末了，有個疑問，PCB設計中有佈局走線、EMC、熱設計等安規考慮，手工搭棚焊接有沒有類似的問題呢？
