1請列舉您知道的電阻、電容、電感品牌（最好包括國內、國外品牌）。

電阻：

美國：AVX、VISHAY 威世

日本：KOA 興亞、Kyocera 京瓷、muRata 村田、Panasonic 松下、ROHM 羅姆、susumu、TDK中國臺灣： LIZ 麗智、PHYCOM 飛元、RALEC 旺詮、ROYALOHM 厚生、SUPEROHM 美隆、TA-I 大毅、TMTEC 泰銘、TOKEN德鍵、TYOHM 幸亞、UniOhm 厚聲、VITROHM、VIKING 光頡、WALSIN 華新科、YAGEO 國巨

新加坡：ASJ

中國：FH 風華、捷比信

電容：

美國：AVX、KEMET 基美、Skywell 澤天、VISHAY 威世

英國：NOVER 諾華 德國：EPCOS、WIMA 威馬 丹麥：JENSEN 戰神

日本：ELNA 伊娜、FUJITSU 富士通、HITACHI 日立、KOA 興亞、Kyocera 京瓷、Matsushita 松下、muRata 村田、NEC、nichicon（藍寶石）尼吉康、Nippon Chemi-Con（黑金剛、嘉美工）日本化工、Panasonic 松下、Raycon 威康、Rubycon（紅寶石）、SANYO 三洋、TAIYO YUDEN 太誘、TDK、TK 東信

韓國： SAMSUNG 三星、SAMWHA 三和、SAMYOUNG 三瑩

電感：

美國：AEM、AVX、Coilcraft 線藝、Pulse 普思、VISHAY 威世

德國：EPCOS、WE

日本：KOA 興亞、muRata 村田、Panasonic 松下、sumida 勝美達、TAIYO YUDEN 太誘、TDK、TOKO、TOREX 特瑞仕

中國臺灣：CHILISIN 奇力新、Mag.Layers 美磊、TAI-TECH 臺慶、TOKEN 德鍵、VIKING 光頡、WALSIN 華新科、YAGEO 國巨

中國：Gausstek 豐晶、GLE 格萊爾、FH 風華、CODACA 科達嘉、Sunlord 順絡、紫泰荊、肇慶英達

2請解釋電阻、電容、電感封裝的含義：0402、0603、0805。

表示的是尺寸引數。 0402:40*20mil；0603:60*30mil；0805:80*50mil。

3請說明以下字母所代表的電容的精度：J、K、M、Z。

J——±5%；K——±10%；M——±20%；Z——+80%~-20%

4請問電阻、電容、電感的封裝大小分別與什麼引數有關？

電阻封裝大小與電阻值、額定功率有關；電容封裝大小與電容值、額定電壓有關；電感封裝大小與電感量、額定電流有關。

5如果某 CPU 有很多IO 埠需要接上下拉電阻，電阻範圍1~10K 歐姆均可。以下規格的電阻，您會選擇哪一種：1K/1%、4.99K/1%、10K/1%、1K/5%、2.2K/5%、4.7K/5%、8.2K/5%、10K/5%、3.9K/10%、5.6K/10%、4.7K/20%？說明你選擇該電阻的理由。

從理論上來說，1~10K 的電阻都可以採用，但如果從價格上考慮，當然是4.7K/20%的最合算。

6請簡述壓敏電阻工作原理。

當壓敏電阻上的電壓超過一定幅度時，電阻的阻值降低，從而將浪湧能量洩放掉，並將浪湧電壓限制在一定的幅度。

12如果一個LED 指示燈沒有定義顏色，紅、綠、黃、橙、藍、白色你會選擇哪一種，為什麼？

按照使用習慣，電源指示燈用紅色，訊號指示燈用綠色，這兩種顏色的LED 燈技術最成熟，價格最便宜。

13請簡述TVS 瞬態電壓抑制二極體的工作原理。

當TVS 上的電壓超過一定幅度時，器件迅速導通，從而將浪湧能量洩放掉，並將浪湧電壓限制在一定的幅度。

14請列舉您知道的二極體型號。

1N4148、1N5817、1N5819、1N5820、1N5822、1N4001、1N4007、SR160、SR360、BAT54A、BAT54C、BAT54S

15請列舉您知道的NPN 三極體型號。

2N2222、2N3904、2N5550、2N5551、M8050、S9013、S9014、S9018

16請列舉您知道的PNP 三極體型號。

2N3906、M8550、S9012、2SB1005、2SB1184、2SB1386、2SB1412、2N4403、2N4030

17列舉您知道的P-MOS 管型號。

AO3415、Si2301DS、Si2305DS、AP4435M、AP9435M

18列舉您知道的N-MOS 管型號。

IRF7809A、Si2302DS、BSS138

19為什麼OD（開漏）門和OC（開集）門輸出必須加上拉電阻？

因為MOS 管和三極體關閉時，漏極D 和集電極C 是高阻態，輸出無確定電平，必須提供上拉電平，確定高電平時的輸出電壓。

2020、列舉您知道的LDO（低壓差線性穩壓器）的型號。

AZ1084、AZ1085、AZ1086、AMS1117、AS1581、APL5102、BL8503、AP1184、AP1186、LM7805、 LM7812 、LM7905、R1114、RT9169、RT9172、TPS73701、XC6206、XC6210。

21請列舉您知道的DC-DC 控制器型號。

AP34063、AAT1160、APW7102、APW7136、BL8530、AP1507、LM2576、LM2596、RT8008、SP6123、 XC9201

23請問電荷泵升壓電路一般應用在什麼場合？電荷泵可以勝任大電流的應用嗎，為什麼？

電荷泵透過開關對電容充放電實現升壓，因為電路沒有電感元件儲能，驅動能力較弱，只可以用於小電流場合。

24請列舉您知道的復位IC 型號。

IMP809、IMP811。

25請列舉您知道的51 微控制器型號。

AT89C2051、AT89C51、AT89S52、W78E65、W78E516B。

26請列舉您知道的ARM CPU 型號。

S3C4510B、S3C44B0、S3C2440、S3C2442、S3C2443、S3C2410、S3C2412、S3C2416、S3C 6400、OMAP3530、AM3517

27請解釋WatchDog（看門狗）的工作原理。

看門狗有兩個重要訊號：時鐘輸入和復位輸出。電路工作時，CPU 送出時鐘訊號給看門狗，即餵狗。如果系統出現故障，CPU 無法送出連續的時鐘訊號，看門狗即輸出復位訊號給CPU，復位系統。

28請列舉三種典型的ESD 模型。

人體模型（HBM）、機器模型（MM）、帶電器件模型（CDM）。

29請問RoHS 指令限制在電子電氣裝置中使用哪六種有害物質？

限制使用鉛、汞、鎘、六價鉻、多溴聯苯（PBB）和多溴二苯醚（PBDE）等六種有害物質。

31多級放大電路的級間耦合方式有哪幾種？哪種耦合方式的電路零點偏移最嚴重？哪種耦合方式可以實現阻抗變換？

有三種耦合方式：直接耦合、阻容耦合、變壓器耦合。直接耦合的電路零點漂移最嚴重，變壓器耦合的電路可以實現阻抗變換。

35請問鎖相環由哪幾部分組成？

由鑑相器、環路濾波器和壓控振盪器三部分組成。

36請問RS-232C 標準的邏輯0 和邏輯1 電壓範圍是多少？

RS-232C 電氣標準是負邏輯，邏輯0 的電壓範圍是+5V~ +15V，邏輯1 的電壓範圍是-5V ~ -15V。-5V~+5V 為不穩定區。

37名詞解釋：UART、USRT、USART。

UART：Universal Asychronous Receiver/Transmitter，通用非同步接收器/傳送器，能夠完成非同步通訊。

USRT：Universal Sychronous Receiver/Transmitter，通用同步接收器/傳送器，能夠完成同步通訊。

USART：Universal Sychronous Asychronous Receiver/Transmitter，通用同步非同步接收器/傳送器，能完成非同步和同步通訊。

38請問序列埠非同步通訊的字元幀格式由哪幾部分組成？

由起始位、資料位、奇偶校驗位和停止位四部分組成。

39請列舉您知道的差分平衡電平介面。

RS422、RS485、RJ45、CAN、USB、LVDS。

40電磁干擾的三要素是什麼？

電磁干擾源、干擾傳播路徑和干擾敏感裝置。

41請解釋一下什麼是串擾和振鈴。

串擾：串擾是指一個訊號被其它訊號干擾，作用原理是電磁場耦合。訊號線之間的互感和互容會引起線上的噪聲。容性耦合引發耦合電流，而感性耦合引發耦合電壓。

振鈴：是因為訊號線本身阻抗不匹配導致訊號發生反射和疊加，從而使訊號出現了振盪波形。

42您所遇到的需要控制單端阻抗為50 歐姆、75 歐姆的訊號有哪些？您所遇到的需要控制差分阻抗為90 歐姆、100 歐姆、120歐姆的訊號有哪些？

一般的高頻訊號線均為50 歐姆~60 歐姆。75 歐姆主要是影片訊號線。USB 訊號線差分阻抗為90 歐姆，乙太網差分訊號線差分阻抗為100 歐姆。RS422、RS485、CAN 差分訊號的差分阻抗為120 歐姆。

43差分線走線有兩個原則：等長和等距。但在實際佈線中可能無法兩者都完全滿足，那麼請問是等長優先還是等距優先？

應該等長優先，差分訊號是以訊號的上升沿和下降沿的交點作為訊號變化點的，走線不等長的話會使這個交點偏移，對訊號的時序影響較大，另外還給差分訊號中引入了共模的成分，降低訊號的質量，增加了EMI。小範圍的不等距對差分訊號影響並不是很大，間距不一致雖然會導致差分阻抗發生變化，但因為差分對之間的耦合本身就不顯著，所以阻抗變化範圍也是很小的，通常在10%以內，只相當於一個過孔造成的反射，這對訊號傳輸不會造成明顯的影響。

44為什麼高頻訊號線的參考地平面要連續（即高頻訊號線不能跨島）？

參考地平面給高頻訊號線提供訊號返回路徑，返回路勁最好緊貼訊號線，最小化電流環路的面積，這樣有利於降低輻射、提高訊號完整性。如果參考地平面不連續，則訊號會自己尋找最小路徑，這個返回路徑可能和其他訊號迴路疊加，導致互相干擾。而且高頻訊號跨島會使訊號的特徵阻抗產生特變，導致訊號的反射和疊加，產生振鈴現象。

45請問什麼是半固化片？

半固化片是PCB 中的介質材料和粘合材料，由玻璃纖維和環氧樹脂組成，介電常數大概是4.0~4.5。在常溫下半固化片是固態，高溫加熱時半固化片膠狀化將上下兩側銅箔粘合起來，半固化片成為中間的介質。

46請問什麼是通孔、盲孔和埋孔？孔徑多大可以做機械孔，孔徑多小必須做雷射孔？請問雷射微型孔可以直接打在元件焊盤上嗎，為什麼？

通孔是貫穿整個PCB 的過孔，盲孔是從PCB 表層連線到內層的過孔，埋孔是埋在PCB 內層的過孔。大多數PCB 廠家的加工能力是這樣的：大於等於8mil 的過孔可以做機械孔，小於等於6mil 的過孔需要做雷射孔。對小於等於6mil 的微型孔，在鑽孔空間不夠時，允許一部分過孔打在PCB 焊盤上。

47請問過孔有哪兩個寄生引數？這兩個寄生引數對電路有什麼影響？

過孔有兩寄生引數：寄生電容和寄生電感。

寄生電容會延長訊號的上升時間，降低電路的速度。寄生電感會削弱旁路電容的貢獻，減弱整個電源系統的濾波效果。

48您知道的畫原理圖和PCB 的軟體都有哪些

原理圖軟體：Protel、OrCAD、PADS Logic

PCB軟體：Protel、Allegro、PADS Layout、Mentor Expedition

49您知道的計算PCB 阻抗的軟體都有哪些？

TXLine、Polar Si6000、Polar Si8000、Polar Si9000

50請列舉您知道的PCB 廠家。

嘉立創

51請列舉您知道的覆銅板廠家。

生益、建滔。

52示波器銘牌一般都會標識兩個引數，比如泰克TDS1002B 示波器標識的60MHz 和1GS/s，請解釋這兩個引數的含義。

60MHz 是指示波器的頻寬，即正常可以測量60MHz 頻率以下的訊號。1GS/s 是指示波器的取樣速率，每秒最多采樣1G個點。

55如果一個閘電路，輸入高電平閾值是2.0V，輸入低電平閾值是0.8V。那麼如果輸入一個1.2V 的電平，請問閘電路工作在什麼狀態？

狀態不確定。

56請問為何手持便攜電子產品，需要在眾多輸入輸出介面加ESD 器件？您認為選擇ESD 元件的時候需要注意哪些引數？如果一個時鐘線加了ESD 器件之後介面工作不正常，把ESD 器件去掉之後卻能正常工作，您認為是什麼原因，應該如何重新選擇ESD 器件？

手持裝置，眾多輸入輸出介面均可能受到靜電放電的損害，所以要加ESD 保護器件。ESD 元件的選擇需要注意三個引數：正常工作電壓、動作嵌位電壓和等效電容。如果等效電容過大，會影響訊號的工作頻率，所以需要根據訊號最大工作頻率來選擇ESD 器件的等效電容。

57如果以電路中的功放管的工作狀態來劃分，音訊功放可以分為哪幾類？那種功放的效率最高，哪種功放的效率最低？哪種功放存在交越失真？哪種功放的功放管導通時間大於半個週期且小於一個週期，哪種功放的功放管導通時間等於半個週期？功放管一直處於放大狀態的是哪種功放？

可分為四類：A 類、B 類、AB 類、D 類。D 類功放效率最高，A 類功放效率最低。B 類功放存在交越失真。AB 類功放的功放管導通時間大於半個週期小於一個週期，B 類功放的功放管導通時間是半個週期。功放管一直處於放大狀態的是A 類功放。

58將一個包含有32768 個基本儲存單元的儲存電路設計成8 位為一個位元組的ROM，請問該ROM 有多少個地址，有多少根資料讀出線？

有4096 個地址，資料線是8 根。

59在函式L（A，B，C，D）= AB + CD 的真值表中，L=1 的狀態有多少個？

7個。

60如果[X]補=11110011，請問[X]=？[-X]=？[-X]補=？

[X]補最高位是1，則[X]是負數，[-X]是正數。

[X]=10001101，[-X]=00001101，[-X]補=00001101。

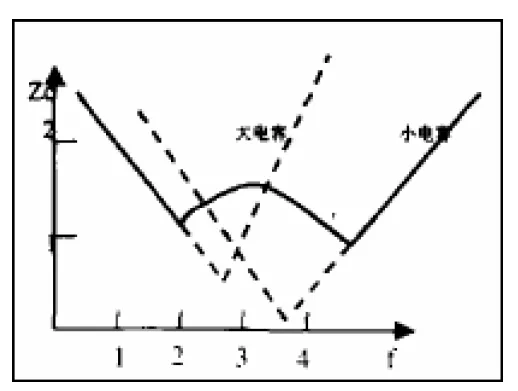

61電容的高頻等效模型為等效電阻R，等效電感L 和等效電容C 的串聯。請寫出該電容在高頻狀態下的阻抗表示式。請問該電容的諧振頻率fT 是多少？在什麼頻率下該電容呈容性？在什麼頻率下該電容呈感性？在濾波電路中應如何選擇電容的諧振頻率？

62數位電路中常採用0.1uF 貼片電容作為濾波電容，該電容的等效串聯電感典型值是5nH。請問該電容用於什麼頻率以下的雜訊的濾波？

63為何電源的濾波電路常常是大電容配合小電容濾波（比如220uF 電解電容配合0.1uF 貼片電容）？

由於製作材料的不同，各種電容的等效引數也不同。一般來說，電解電容和鉭電容的諧振頻率比較低，對低頻噪聲的濾波效果比較好；貼片電容諧振頻率比較高，對高頻噪聲的濾波效果比較好。對於電源電路，由於整個PCB 板上的噪聲都加到了它的上面，包括了低頻噪聲和高頻噪聲。要對電源噪聲實現比較好的濾波效果，濾波電路必須在較寬的頻率範圍內對噪聲呈現低阻抗，單獨用一種電容是達不到這種效果的，必須採取大的電解電容（或鉭電容）並聯貼片小電容的方式。

64某濾波器的傳遞函式為

請問該濾波器是什麼性質的濾波器（一階、二階、高通、低通、帶通、帶阻）？

這是一個二階低通濾波器。

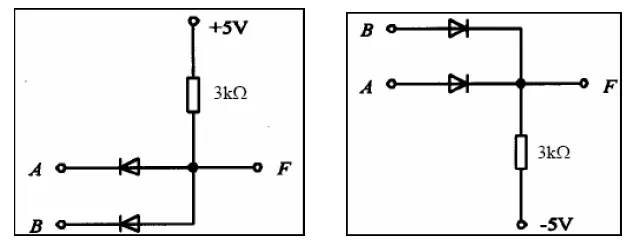

65請畫出二極體和電阻組成的二輸入與門、二輸入或門。

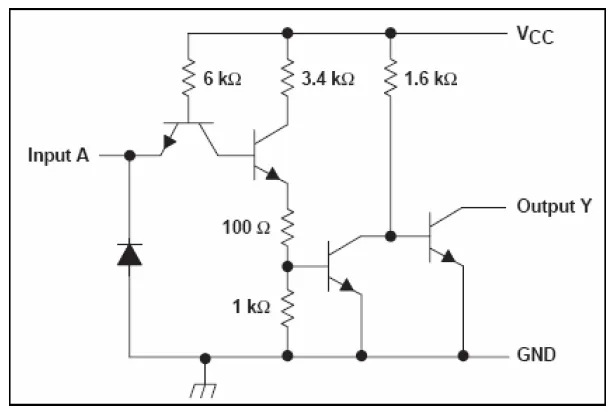

66下圖是SN7407 邏輯晶片其中一個門的電路圖，請寫出A 和Y 的邏輯關係式。請問這種邏輯閘有什麼用途？

Y=A，這是OC 輸出的Buffer，用於實現TTL 電平到MOS 電平的轉換，可增大輸出電壓和電流。輸入為TTL 電平（如3.3V TTL），輸出可上拉至15V 或30V，用於驅動指示燈或繼電器等。

67請寫出下圖中A 和Y 的邏輯關係。

Y=/A，這是CMOS 結構的非門。

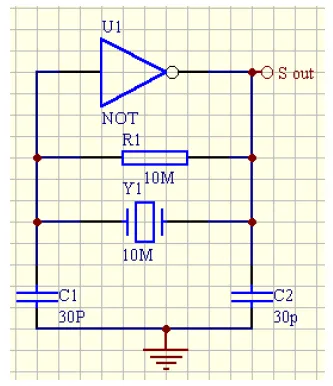

68請問以下晶體振盪器電路中電阻R1 有什麼作用？請問C1、C2 和晶體Y1 是串聯還是並聯的？如果C1=C2=30pF，晶體振盪迴路上的其他雜散電容之和為Cs=5pF，請問這個晶體的負載電容CL 是多少？C1、C2 應該比CL 大還是小？又或者C1=C2=CL？

R1 配合IC 內部電路組成負反饋、移相，並使反相器輸入端直流工作點為1/2 電源電壓，使放大器工作線上性區。C1、C2 和晶體Y1 是串聯關係。CL=C1*C2/（C1+C2）+Cs=30*30/（30+30）+5=15+5=20pF，所以C1 和C2 要比負載電容CL 大。

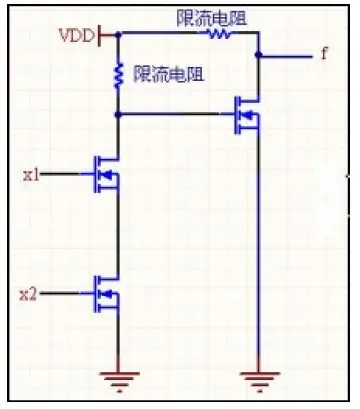

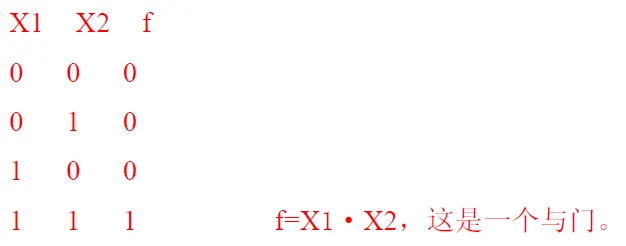

69請寫出下圖中x1、x2、f 的真值表和邏輯關係式（三個場效電晶體均為NMOS 管）

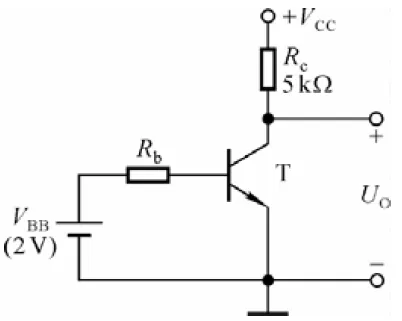

70下圖所示電路，已知Vcc=15V，β=100，UBE=0.7V。請問：（1）Rb=50KΩ 時，uo= ？（2）若T 臨界飽和，則Rb=?

（1）Ib=1.3V/50K=0.026mA，Ic=βIb=2.6mA，Uo=UCE=Vcc-Ic*Rc=15-13=2V

（2）臨界飽和時Uce=Ube=0.7V，Ic=14.3V/5K=2.86mA，Ib=0.0286mA，Rb=1.3V/0.0286mA=45.45KΩ

71請問下圖電路的作用是什麼？

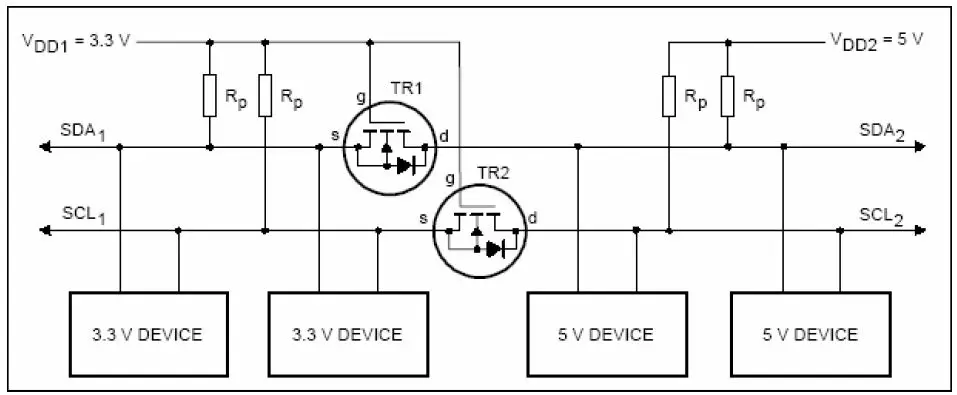

該電路實現IIC 訊號的電平轉換（3.3V 和5V 電平轉換），並且是雙向通訊的。上下兩路是一樣的，只分析SDA 一路：

1） 從左到右通訊（SDA2 為輸入狀態）：SDA1 為3.3V 高電平時，Vgs=0，NMOS 管截止，SDA2 被電阻Rp 拉高到5V。

SDA1 為低電平0V 時，Vgs=3.3V，NMOS 管導通，SDA2 為低電平。

2） 從右到左通訊（SDA1 為輸入狀態）：SDA2 為高電平時，Vgs=0（S 極被Rp 拉高至3.3V），NMOS 管截止，SDA1 為高電平3.3V。SDA2 為低電平0V 時，NMOS 管內部的二極體導通，S 極被拉低到零點幾伏，Vgs 為高電平，NMOS管導通，從而SDA2 將S 極電壓拉得更低，直至0V，SDA1 為低電平0V。

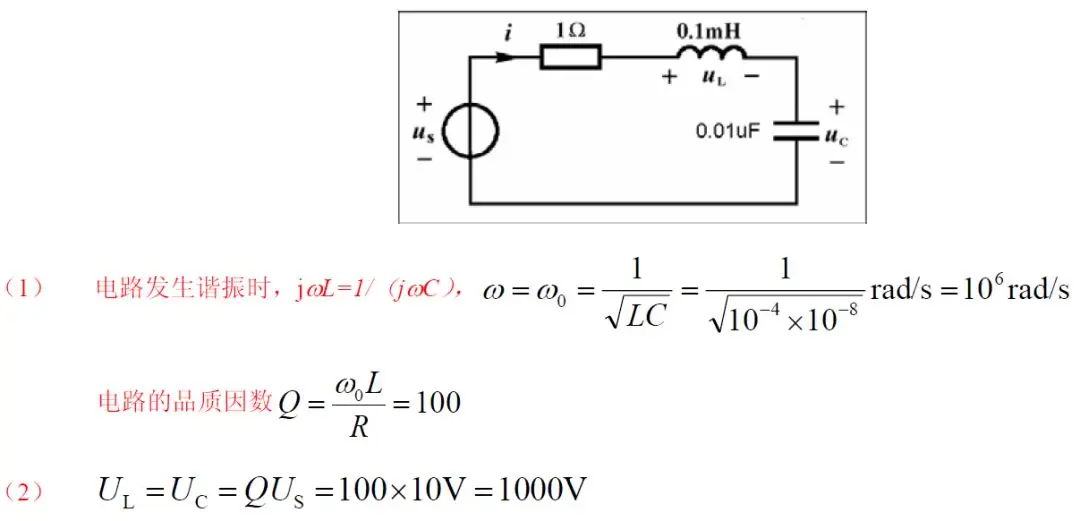

72電路如下圖所示。已知Us(t)=10*√2*cosωt（V）

求: (l) 頻率ω 為何值時，電路發生諧振？電路的品質因數Q 是多少？

(2)電路諧振時, UL 和UC 的有效值是多少？

73如果一個BGA 封裝的CPU 晶片焊接到PCB 上後，因為焊接不良的原因導致某些訊號開路，並且某些訊號與旁邊的訊號短路，請問如何定位這兩種故障，把開路和短路的訊號找出來？

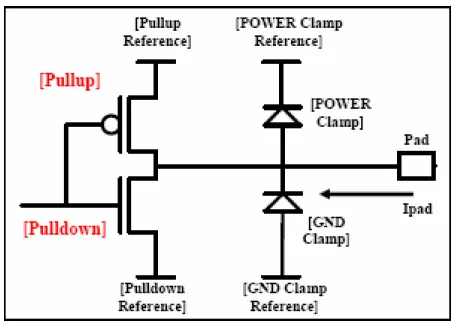

因為一般IC 的IO 埠都包含了類似下圖所示的保護二極體電路，所以可以用數字萬用表的二極體檔來判斷埠特性。測試方法是：正極接地，負極接需要測試的訊號焊盤。如果PCB 焊盤開路，則萬用表跟什麼都沒連線一樣，讀數沒有任何變化，萬用表顯示為“1”。如果有兩個以上的訊號短接在一起，則萬用表的讀數會比測量正常的訊號的讀數偏小，因為有兩個以上的保護二極體電路並聯到一起了。

74請簡述一下動圈式揚聲器（喇叭）的工作原理，並畫出動圈式揚聲器的結構圖。

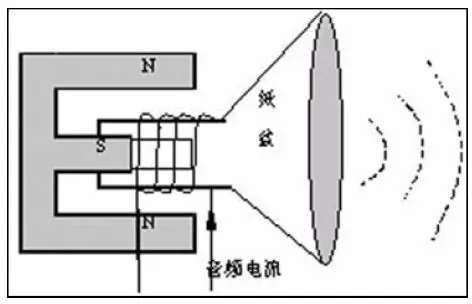

工作原理：動圈式揚聲器是利用電流在磁場中受到磁場力作用的原理製成的。如下圖所示，繞在紙盆上的導線構成的線圈處於同心圓盤形（截面是E 形）磁鐵的磁場中，放大器送出的音訊電流透過線圈，紙盆在磁鐵的磁場驅動下就振動起來，紙盤上的鼓膜產生音訊的振動，從而使鼓膜周圍的空氣振動起來而產生聲音。

75為何有源壓電式蜂鳴器只需要接上額定直流電壓即可發聲？這種蜂鳴器可以接音訊輸出訊號作為普通喇叭用嗎，為什麼？

有源壓電式蜂鳴器內部有振盪電路（由電晶體或積體電路組成）和驅動電路，所以只需提供直流電源即可發聲。又因為內部振盪電路的振盪頻率是固定的，所以只能發出一種聲音，不能用於普通喇叭電路。

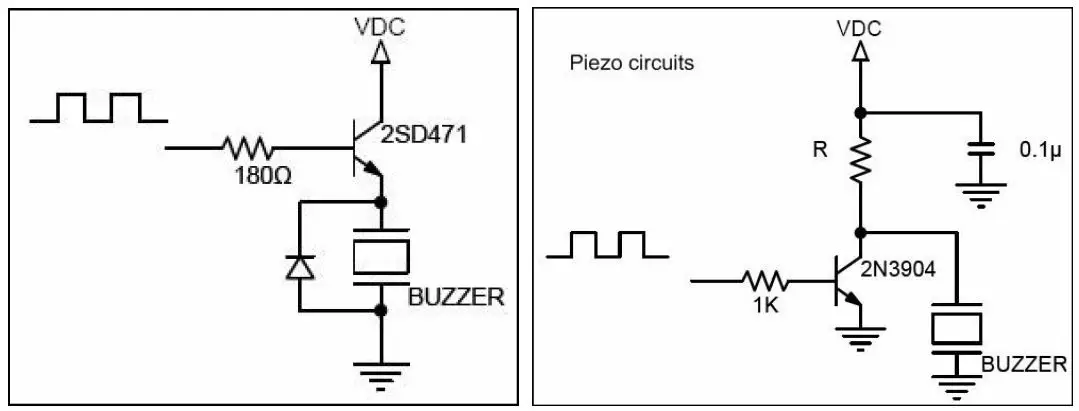

76如下左圖是有源電磁式蜂鳴器的驅動電路，右圖是有源壓電式蜂鳴器的驅動電路。請問為什麼左圖需要二極體而右圖不需要，左圖二極體的作用是什麼？

因為電磁式蜂鳴器內部有線圈，在三極體關斷的瞬間，線圈會產生一個反向的電動勢（圖中方向是下正上負），二極體的作用是給線圈提供一個電流的洩放通路，不至於對三極體造成損害。右圖因為壓電式蜂鳴器是靠壓電陶瓷片的振動發聲，內部沒有線圈等感性原件，所以不需要放電二極體。

77請解釋一下什麼是Setup-Time 和Hold-Time，什麼是Setup-Time 裕量和Hold-Time 裕量。

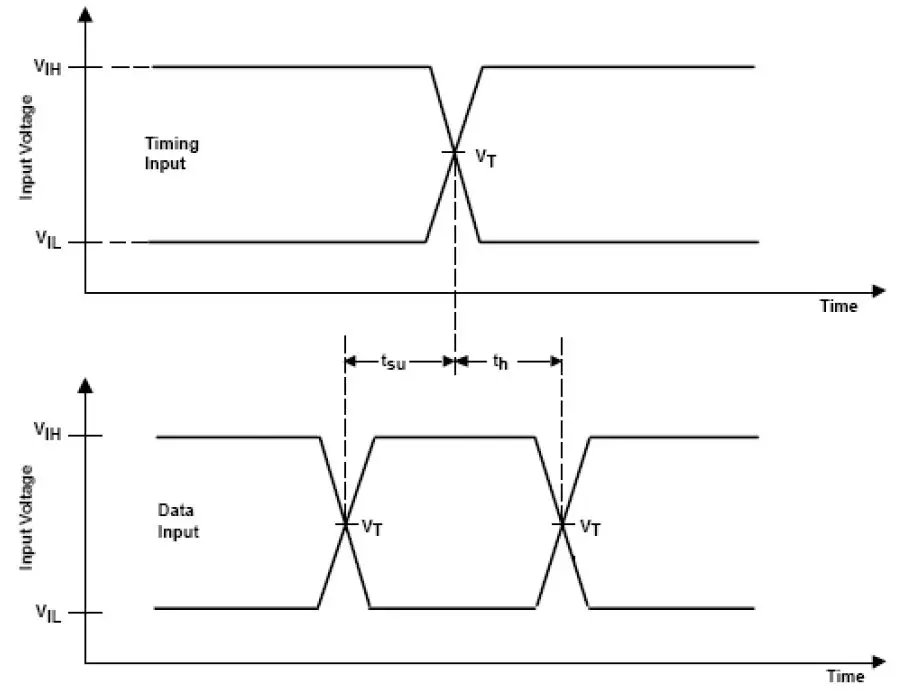

Setup-Time 和Hold-Time 是晶片對輸入訊號和參考時鐘訊號之間的時間要求。Setup-Time 是指參考時鐘沿到來之前輸入訊號保持穩定不變的時間，Hold-Time 是指參考時鐘沿過後輸入訊號保持穩定不變的時間。如果訊號的 Setup-Time 和Hold-Time不滿足要求，輸入訊號將不能打入觸發器。如果輸入訊號在參考時鐘沿前後穩定的時間均超過Setup-Time 和Hold-Time，那麼超過量就分別被稱為Setup-Time 裕量和Hold-Time 裕量。如下圖，tsu 為Setup-Time，th 為Hold-Time：

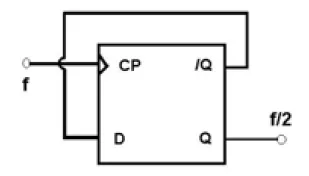

78請用D 觸發器畫一個二分頻電路。

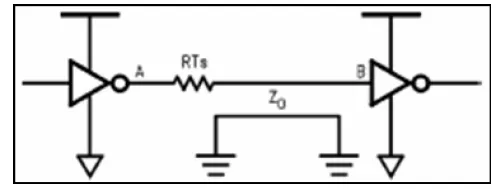

79下圖是一個傳輸線串聯匹配的模型，假設驅動端A 的輸出阻抗R0 為10~20 歐姆（輸出高電平和輸出低電平時輸出阻抗不一樣），傳輸線特徵阻抗Z0 等於50 歐姆，請問串聯匹配電阻RTs 應該如何取值？

RTs=Z0-R0，所以RTs 取30~40 歐姆，可以取標稱值33 歐姆。

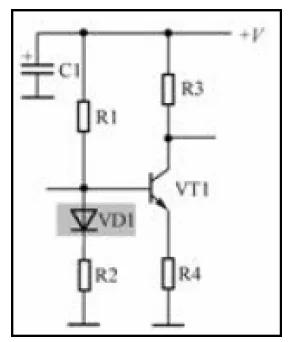

80請分析下圖三極體單管放大電路中的二極體VD1 的作用。

二極體VD1 起溫度補償作用：PN 結的導通壓降隨溫度升高而略有下降，如果沒有VD1 溫度補償二極體，放大電路會出現溫漂現象，電路輸出電壓會出現漂移。如果沒有VD1，溫度升高的時候三極體的Vbe 電壓降低，但Vb 不變，基極電流Ib增大；反之則溫度降低，Ib 減小。加入VD1 後可抵消三極體Vbe 的變化，穩定Ib 電流。

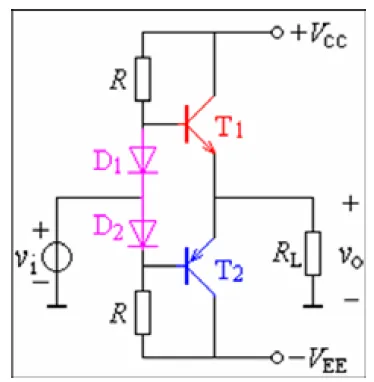

81請問下圖電路中二極體D1、D2 有什麼作用？

在Vi 輸入電壓接近於零時，D1、D2 給三極體T1、T2 提供偏置電壓，使T1、T2 維持導通，以消除交越失真。

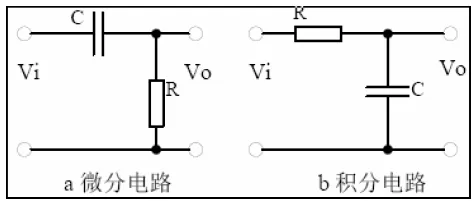

82請畫出RC 微分電路和RC 積分電路。

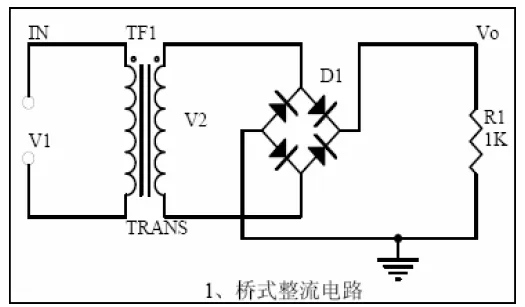

83請畫出交流降壓和橋式整流電路。

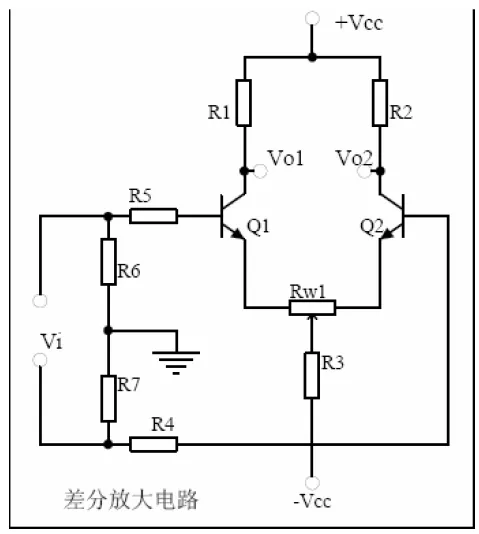

84請畫出一個電晶體級的差分放大電路。

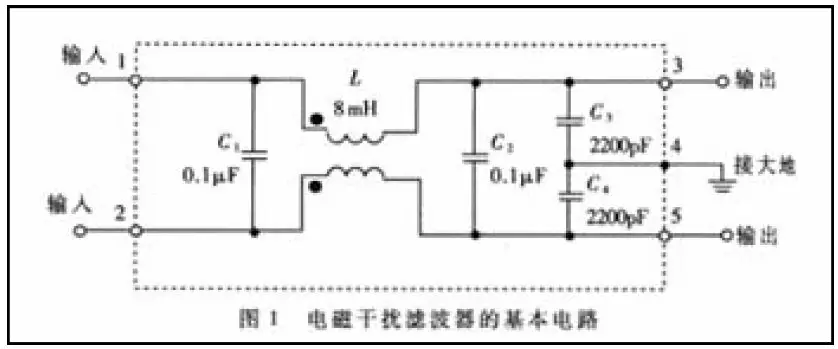

85請畫出一個220V 交流電源的EMI 濾波器的基本電路圖。

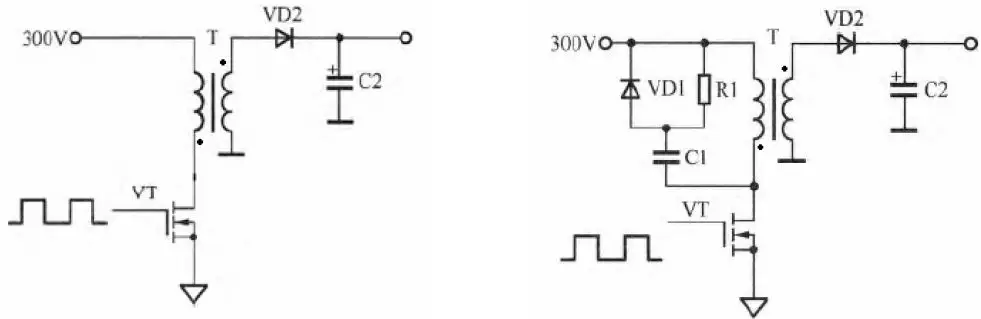

86下圖是反激式開關電源的區域性原理圖，請給反激式變壓器加上尖峰吸收電路。

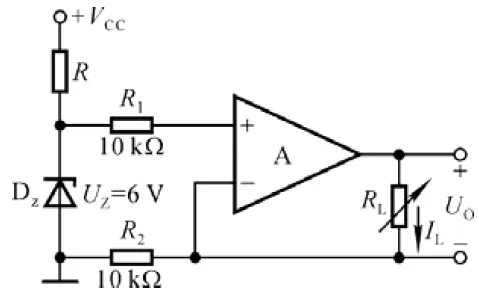

87如圖所示為恆流源電路，已知穩壓管工作在穩壓狀態，試求負載電阻中的電流IL。

IL=6V/10K=0.6mA

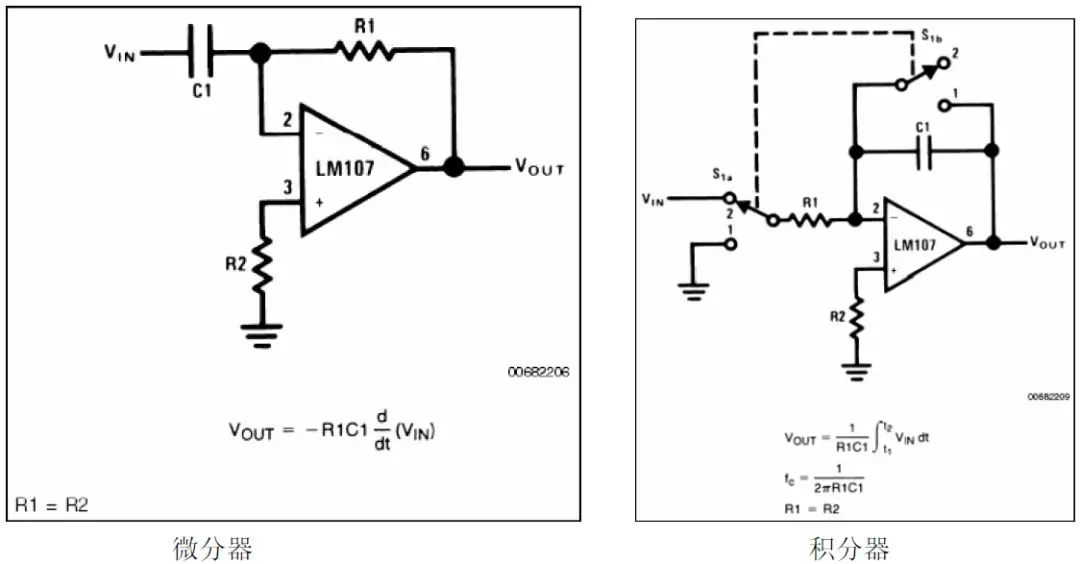

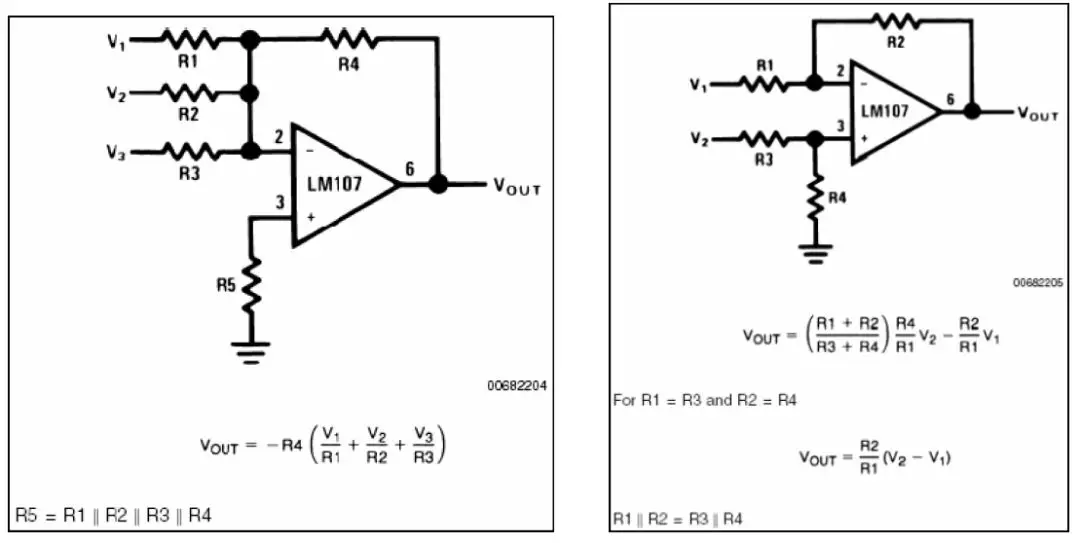

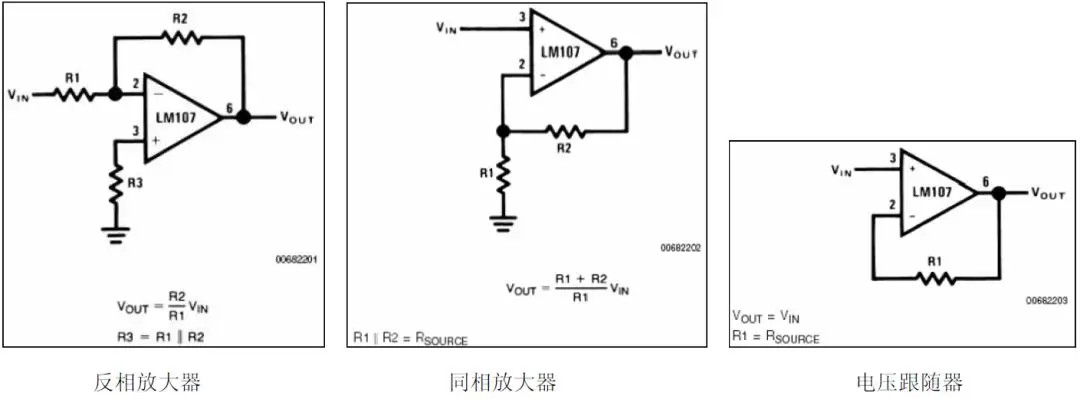

88請畫出運算放大器構成的反相放大器、同相放大器、電壓跟隨器、反相加法器、減法器、微分器和積分器電路。

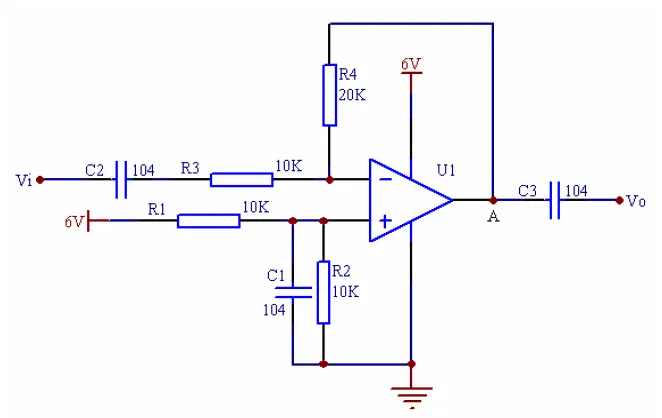

89下圖運放電路中的R1、R2 和C1 作用是什麼？電路的放大倍數是多少？

R1、R2 和C1 的作用是提供1/2 的電源電壓3V 作為參考電壓。 電路的放大倍數是-2。

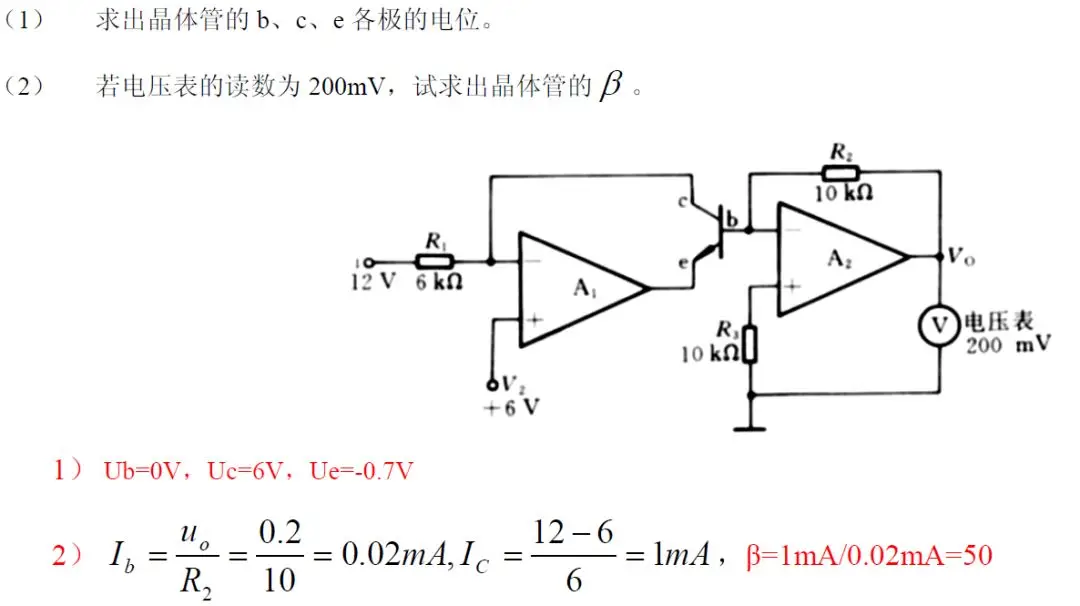

90由理想運算放大器組成的電晶體電流放大係數β 測試電路如圖所示，設電晶體的UBE=0.7V。

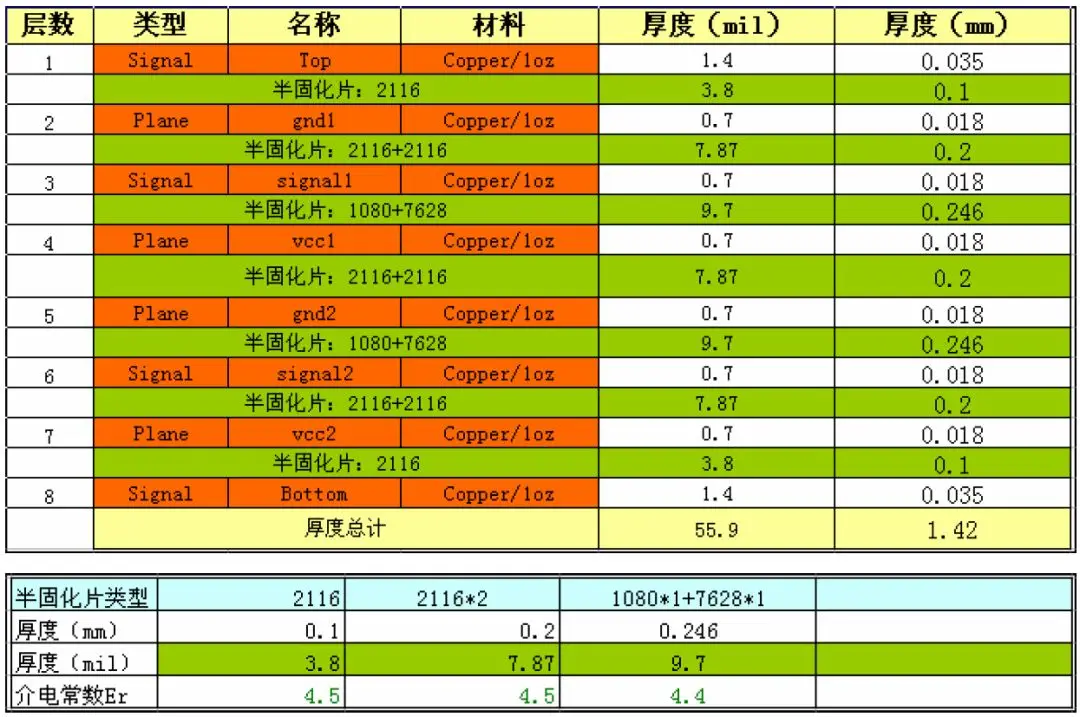

91請畫出您做過的一個四層以上PCB 的疊層結構。

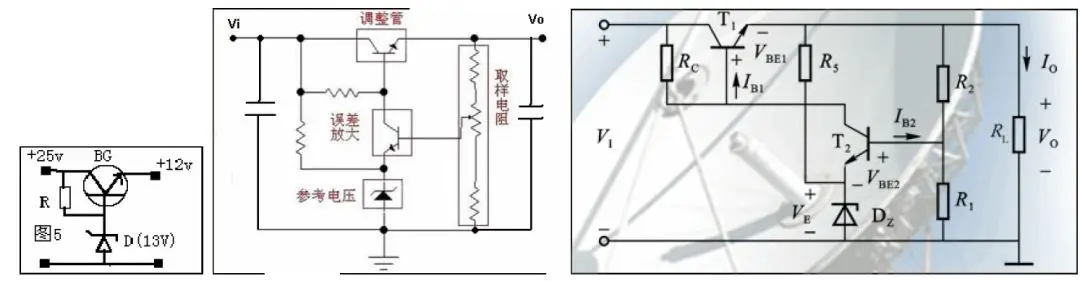

92請用三極體、穩壓二極體、電阻、電容粗略地畫出一個簡單的線性穩壓電源原理圖。

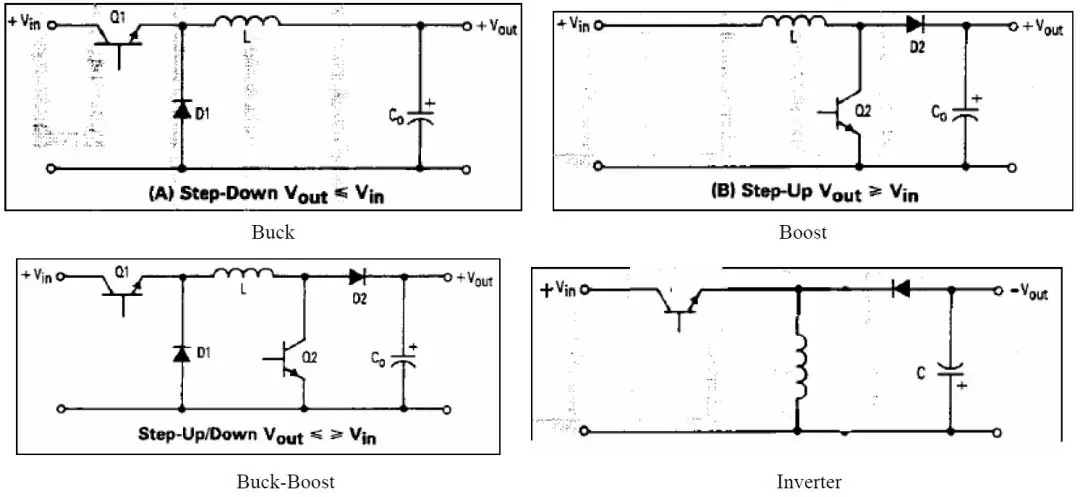

93請畫出DC-DC 電路的四種電路簡圖（Buck、Boost、Buck-Boost 和Inverter）。

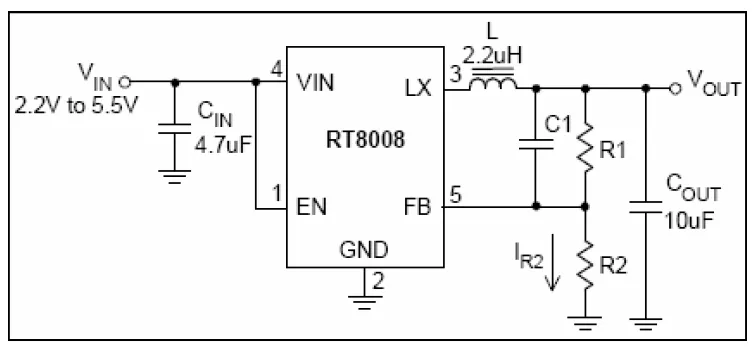

94請問以下電路中的R1、R2 和C1 的作用是什麼？

R1、R2 用於調整輸出電壓。C1 是相位補償電容，有加速穩定輸出電壓的作用。

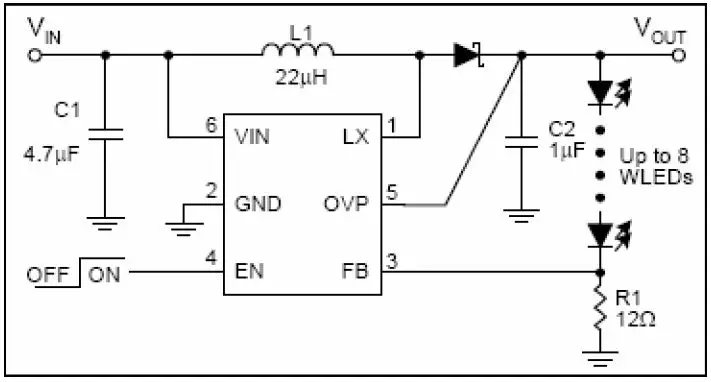

95下圖為一個LCD 的背光碟機動電路，請問這是升壓電路還是降壓電路？這是恆壓驅動型電路還是恆流驅動型電路？如果需要調整背光的亮度，則需要調整哪個元件的引數？

這是恆流驅動的升壓電路，可透過調整FB 引腳的對地電阻R1 來調整輸出電流，從而調整LED 的亮度，輸出電流Iled=Vfb/Rfb。透過調整EN 引腳的開關波形也可以調整LED 的亮度，比如EN 引腳輸入大於50Hz（小於50Hz 人眼會感到LED在閃爍）的PWM 訊號，改變PWM 訊號的佔空比即可調整LED 的亮度。

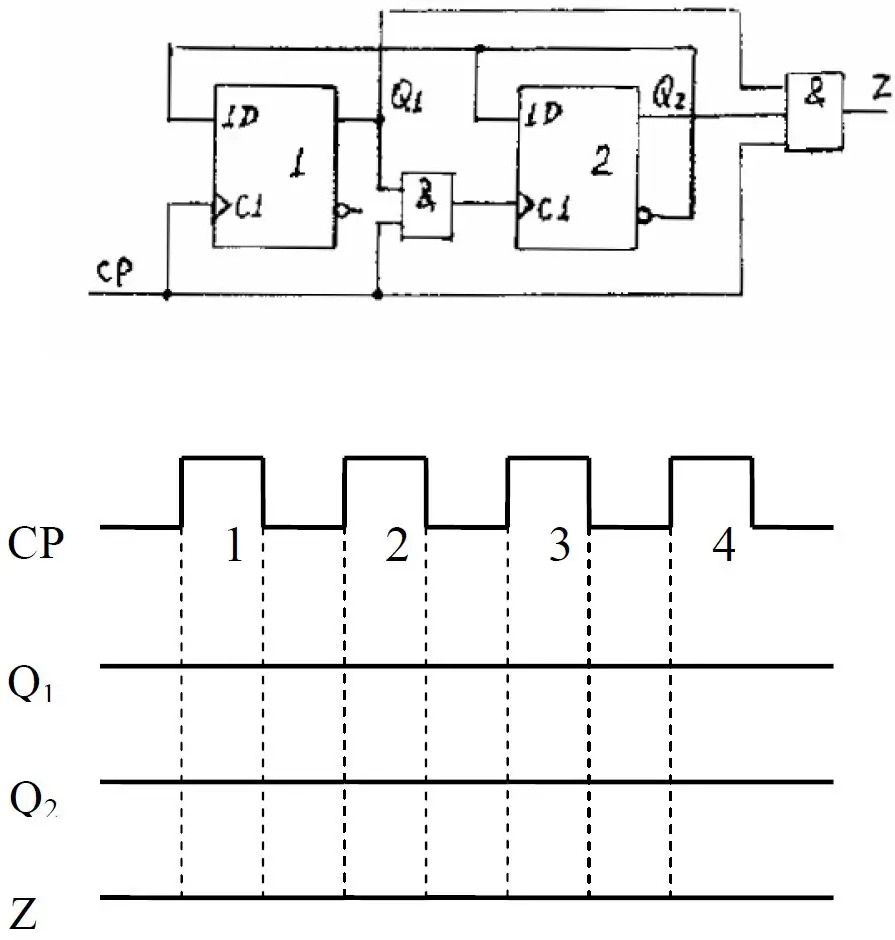

96分析下列時序電路，畫出連續4 個CP 脈衝作用下，Q1，Q2，Z 的輸出波形，說明是幾進位制計數器，有否自啟動功能。

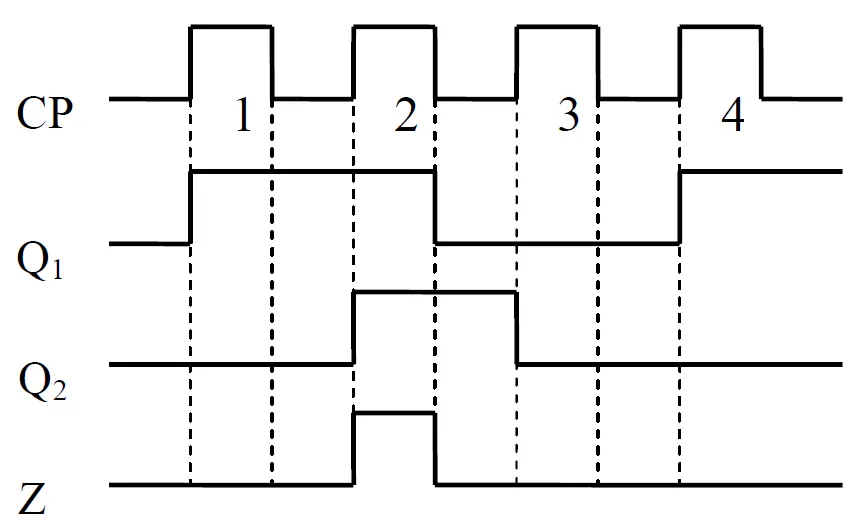

輸出波形如下：

該電路是三進位制計數器，無自啟動功能。

97下圖是某直流電源的輸入電路，請分析圖中每個元器件的作用。請問穩壓管Z1 可以放在保險絲F1 之前嗎？為什麼？

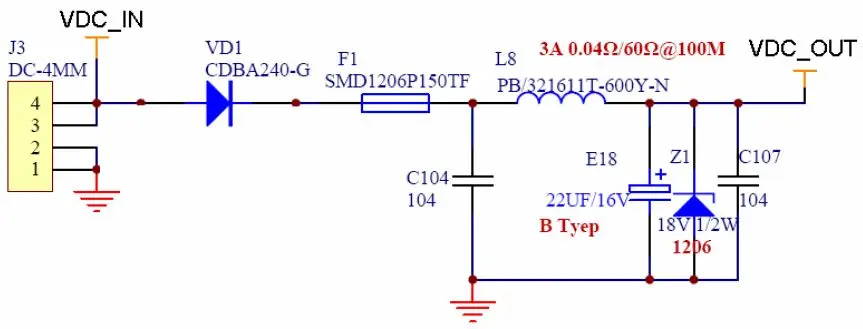

J3 是輸入插座，用於連線輸入電源。VD1 是防止反接的二極體，要選反向擊穿電壓大，正向導通電流大，導通壓降小的整流二極體，比如肖特基勢壘整流二極體。F1 是限流的保險絲，最好選擇有可恢復的，比如自恢復PTC 保險絲。C104、C107 是0.1uF 的濾波電容，和L8 一起組成一個π型濾波電路，濾除高頻噪聲。L8 是60Ω@100MHz 的磁珠，用於濾除高頻干擾，同時起到一定的限流作用。E18 是22uF 的B 型鉭電容，用於濾除電源中的低頻噪聲。Z1 是18V/0.5W 的穩壓二極體，防止輸出電壓大於18V。Z1 不能放在F1 之前，因為大多數穩壓二極體失效之後是短路狀態，這樣輸入電壓VDC_IN 經過VD1 被短路到地，沒有起到保護輸入電壓的作用。
