[電腦]華碩TUFGT302+Z790吹雪S+TUF4070TiSuper打造純白華碩裝備庫主機

CHH ID:AC♥小武
今天為大家帶來一套圍繞華碩白色TUF GT302彈藥庫機箱為主題的裝機分享,機箱有著創新的設計、不俗的做工以及出色的相容性!機箱主體採用0.8mm厚度的加強型SECC鋼材,除了支援常規ITX、M-ATX、ATX、E-ATX主機板外還同時相容BTF 2.0 背插主機板的安裝,機箱自帶的四枚加厚140mm風扇效能優異,為整機提供充足散熱能力。此次裝機選用常規硬體安裝:ROG Z790吹雪S主機板搭配英特爾14代14700K處理器;顯示卡使用華碩TUF 4070Ti Super搭配追風者顯示卡豎裝支架直立豎裝;CPU散熱器來自大鐮刀(SCYTHE) 朱雀 suzaku 360 一體式CPU水冷,整機搭配來自聯力積木4代LCD風扇,擁有無限稜鏡效果的冷頭與積木4代風扇,加之其獨創的LCD螢幕,為玩家提供可玩性十足的個性化定製空間。

CPU INTEL i7-14700K

散熱器  大鐮刀(SCYTHE)朱雀 360

主機板 華碩 ROG Z790-A 吹雪S
電源  安耐美 REVOLUTION D.F.12 850W
機箱 華碩 TUF GT302 裝備庫

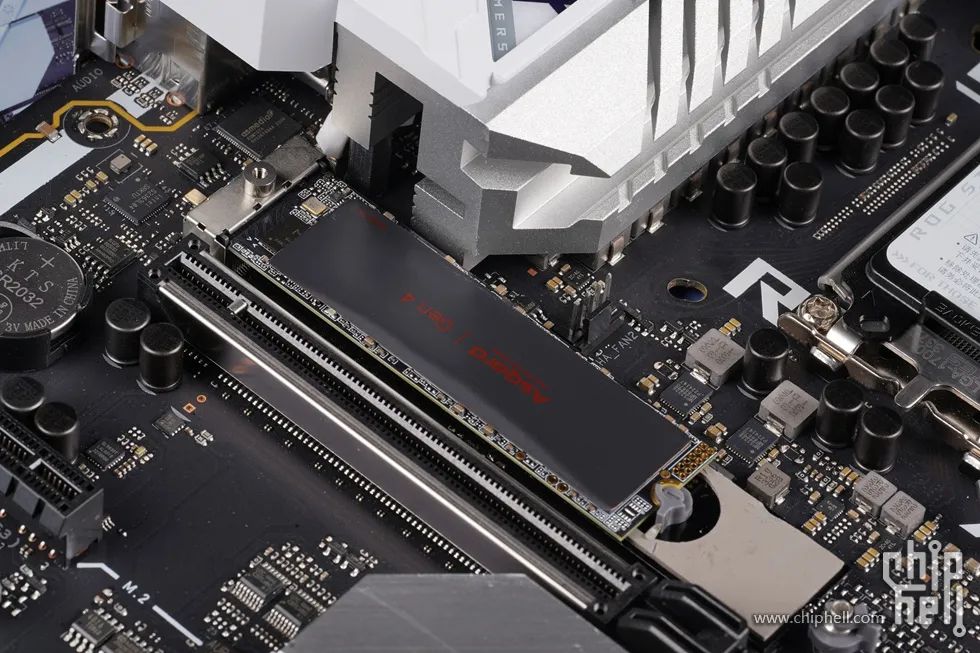

硬碟  Asgard AN4.0 Lite 2TB
顯示卡 華碩 TUF 4070Ti Super White
記憶體 宇瞻 ZADAK SPARK RGB DDR5 6400 32G

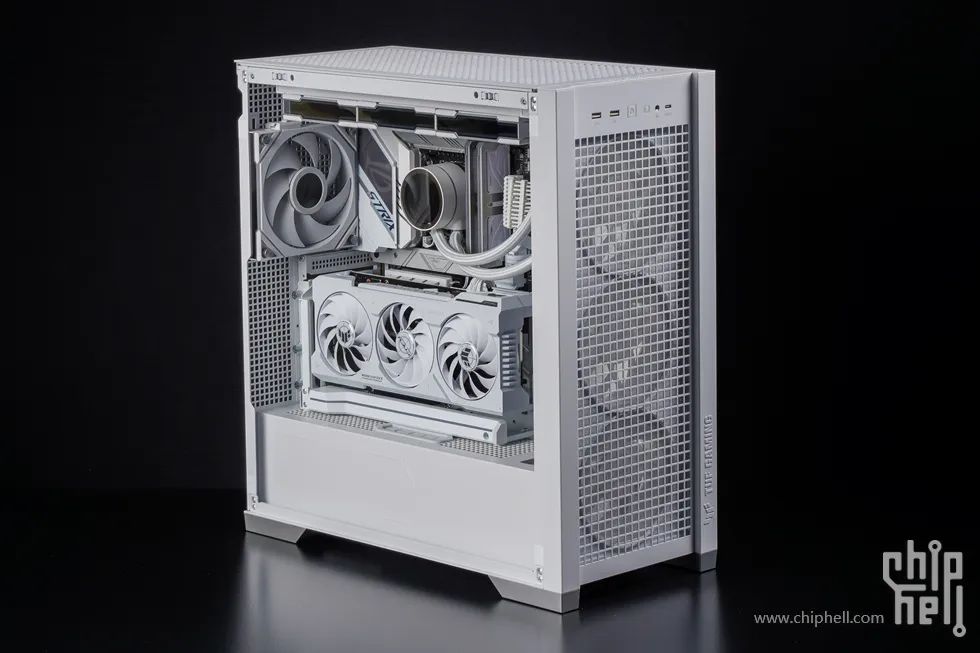

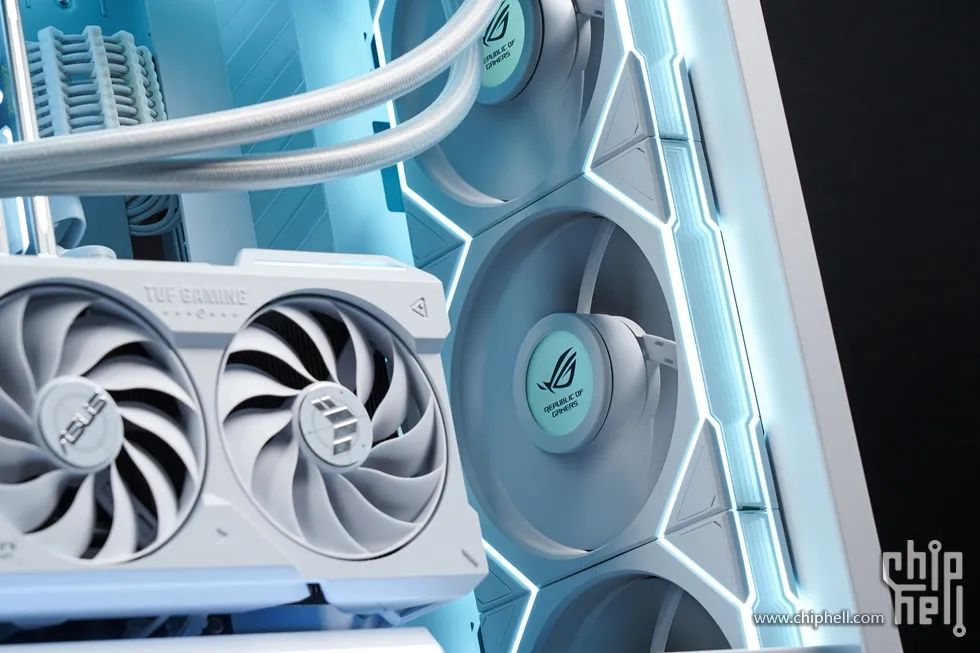

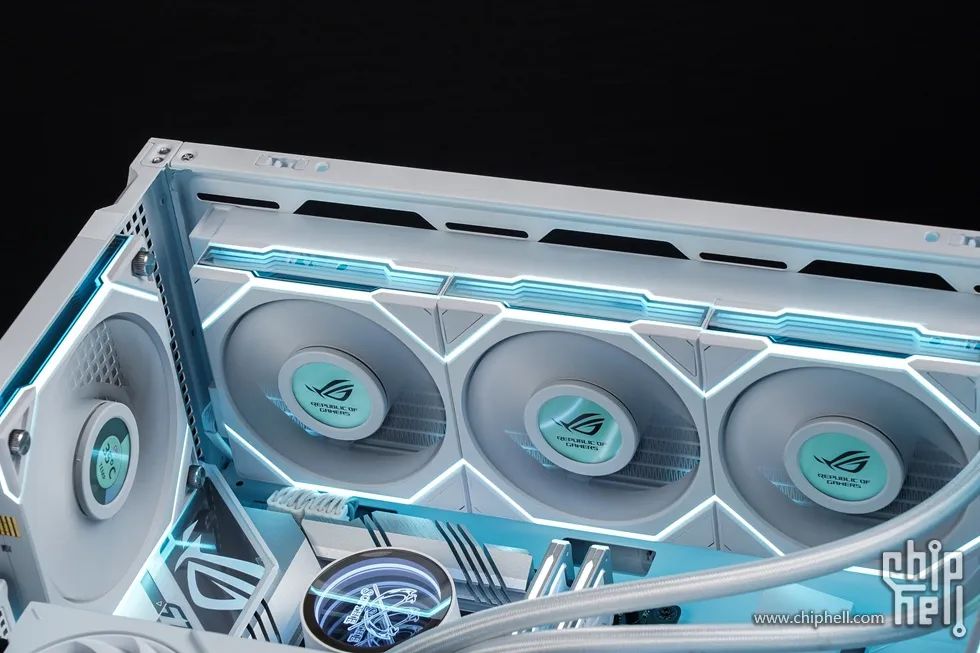

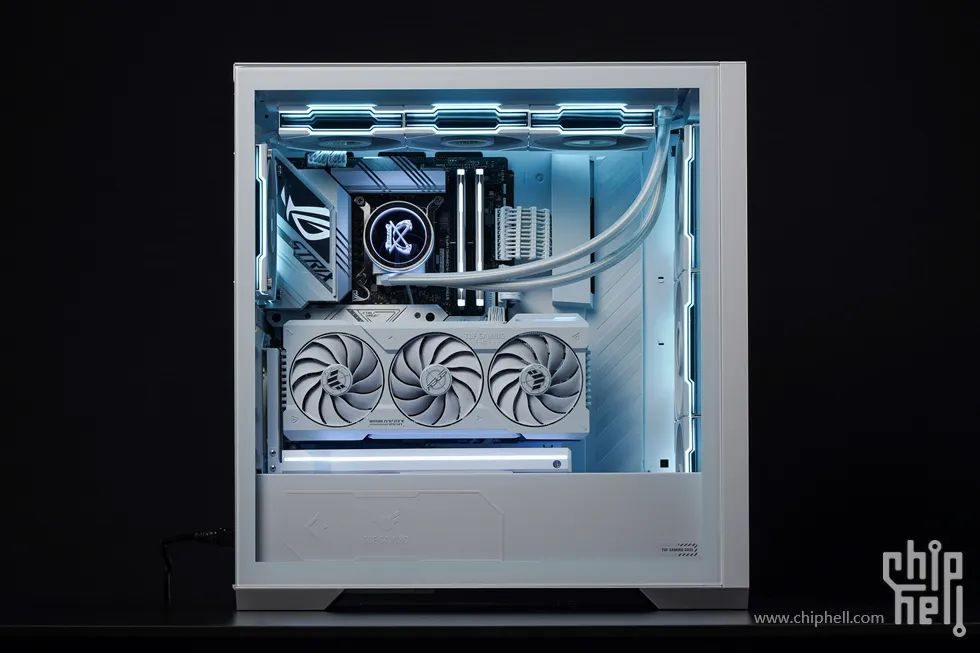

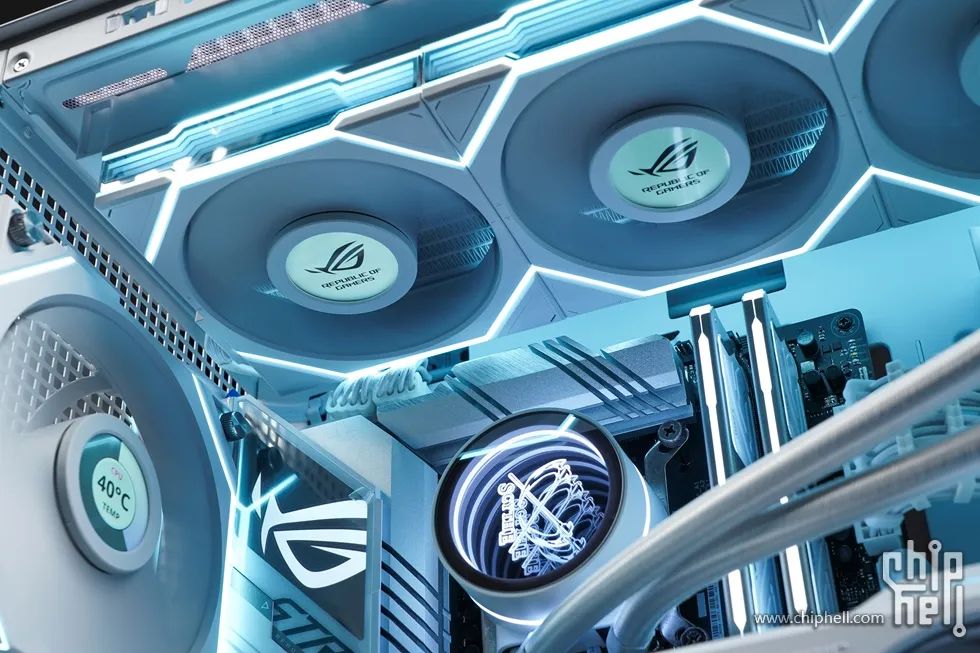

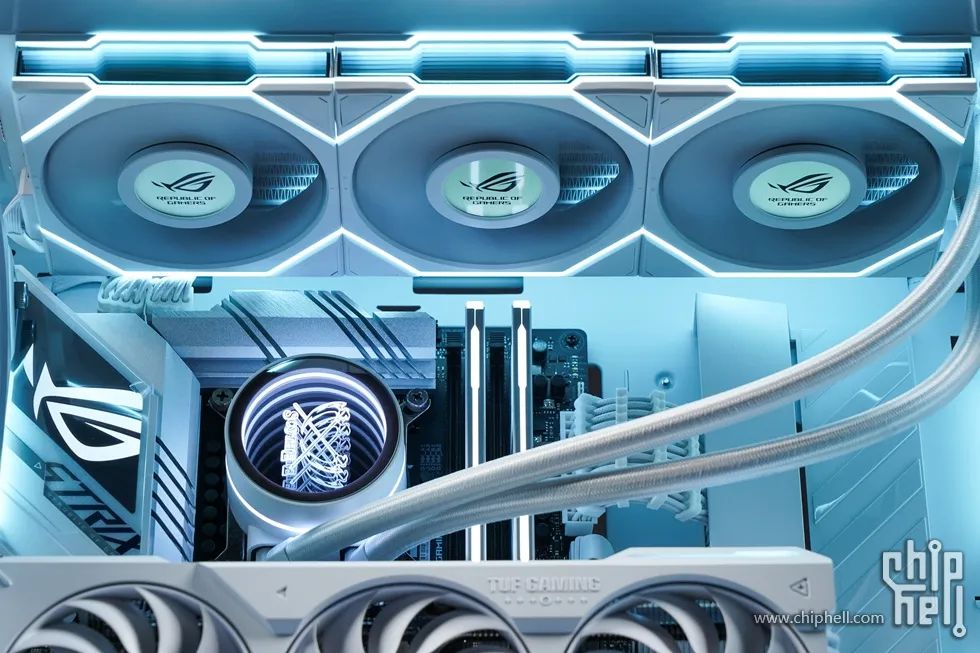

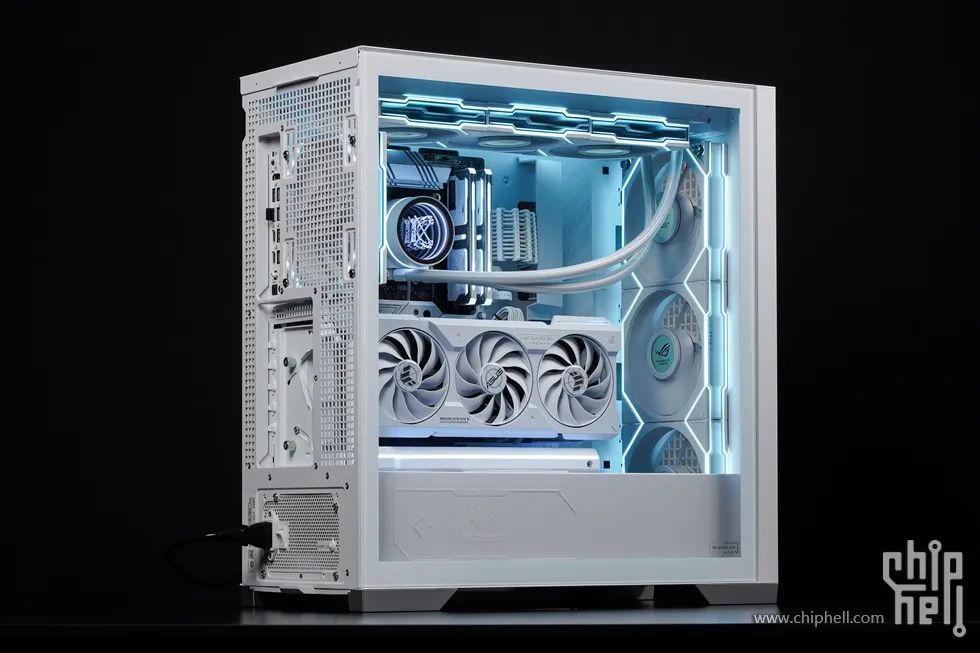

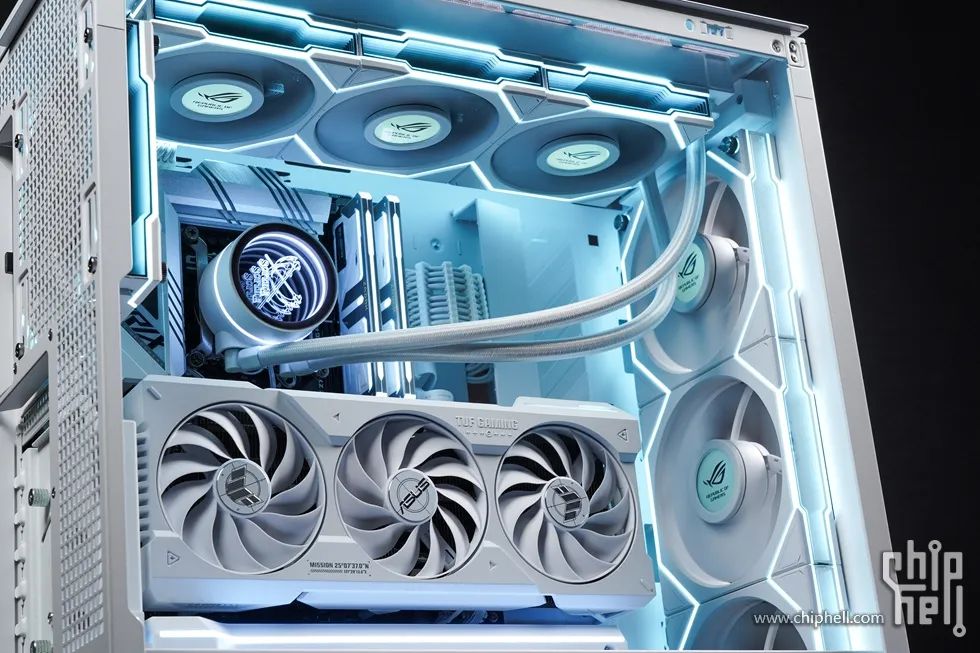

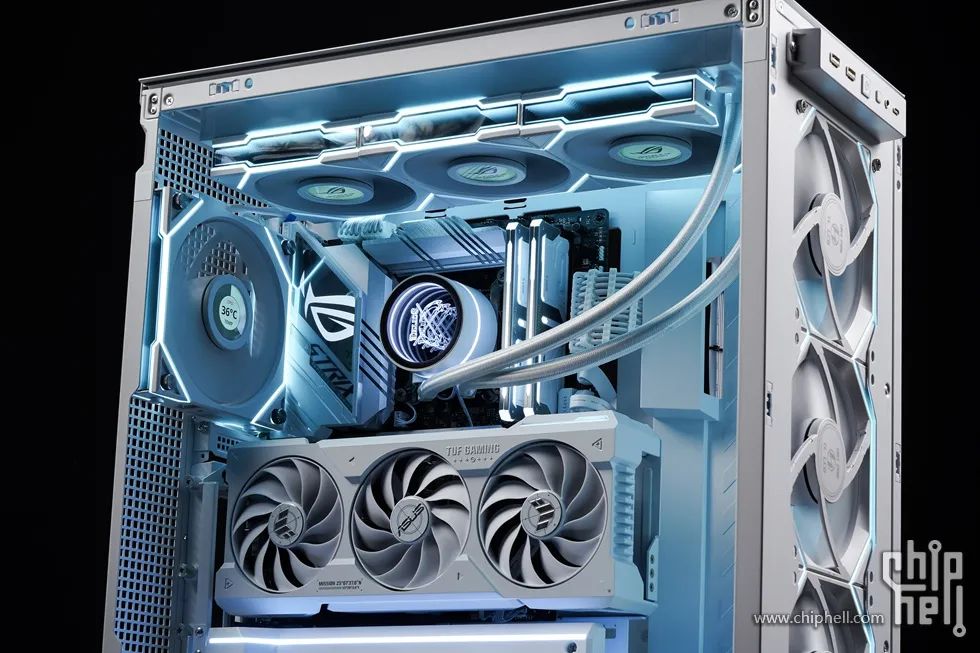

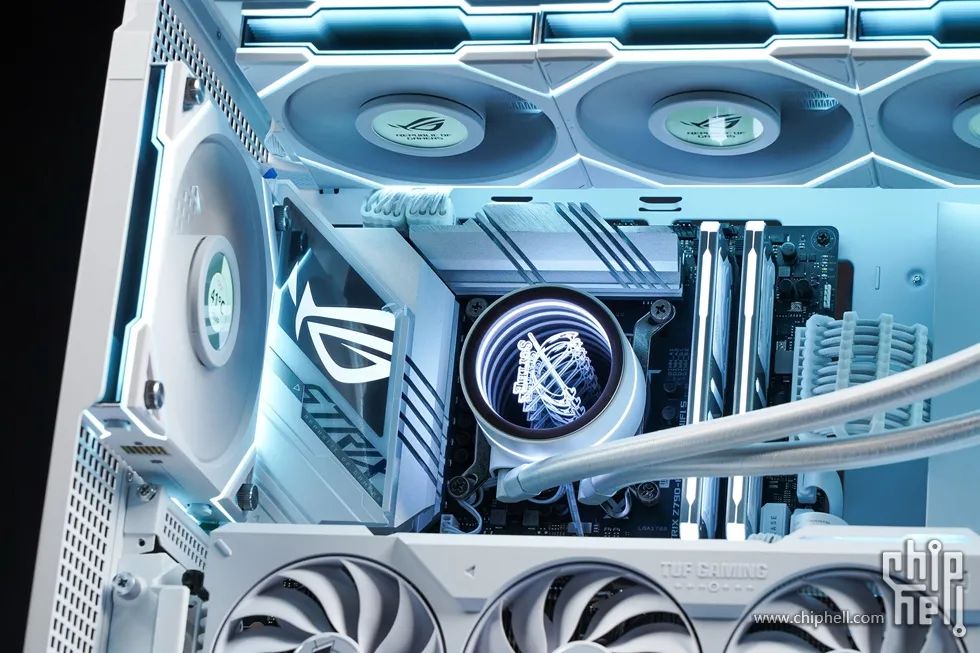

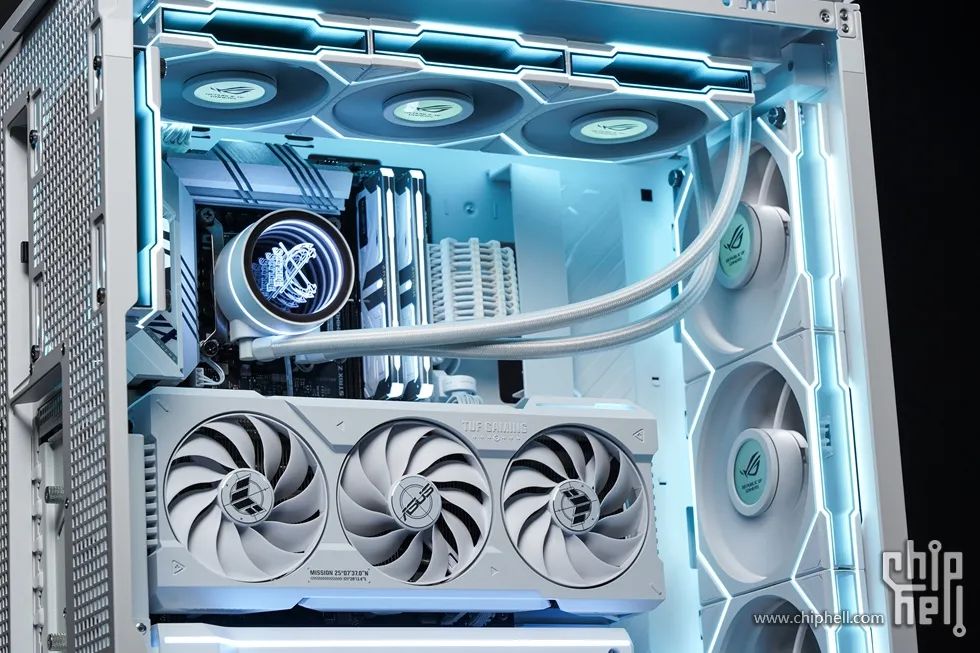

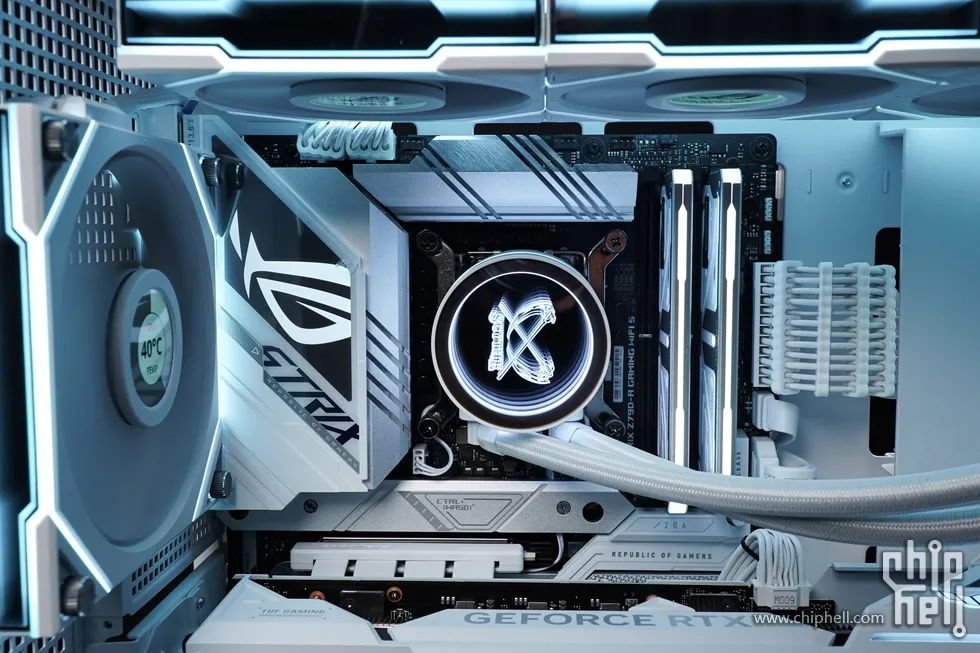

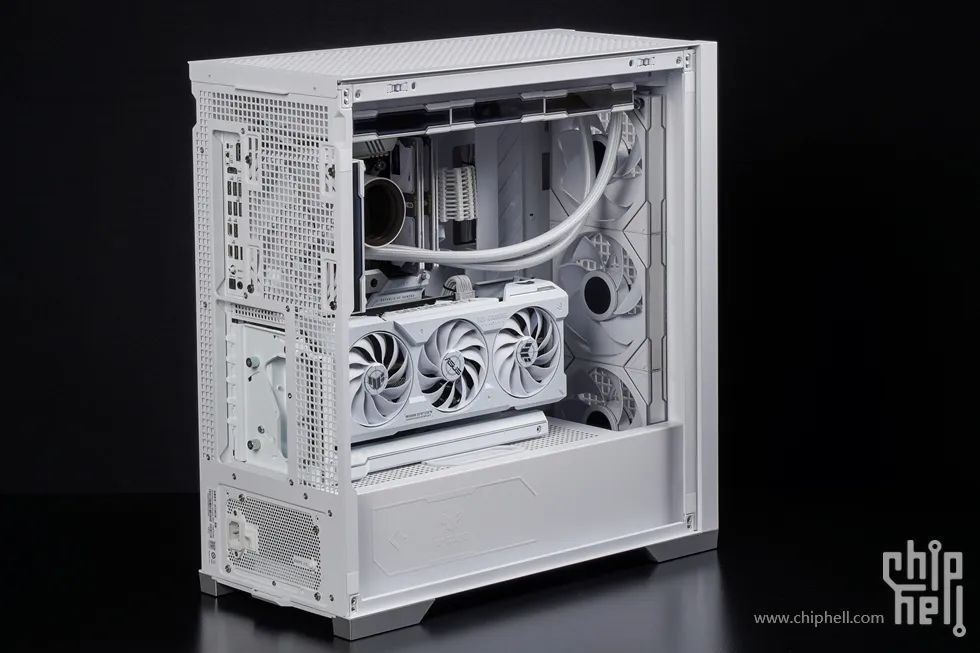

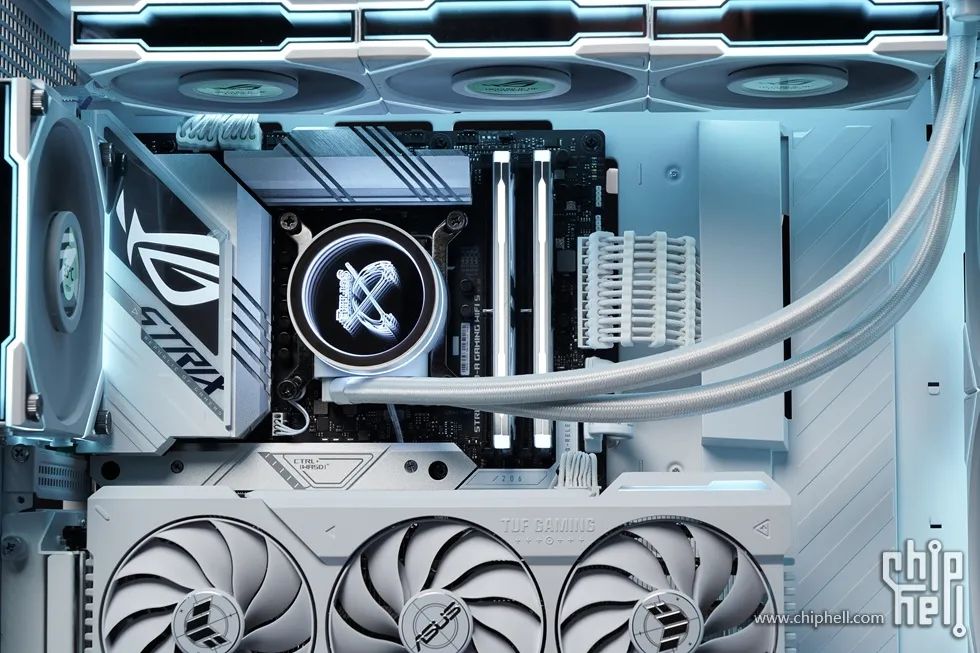

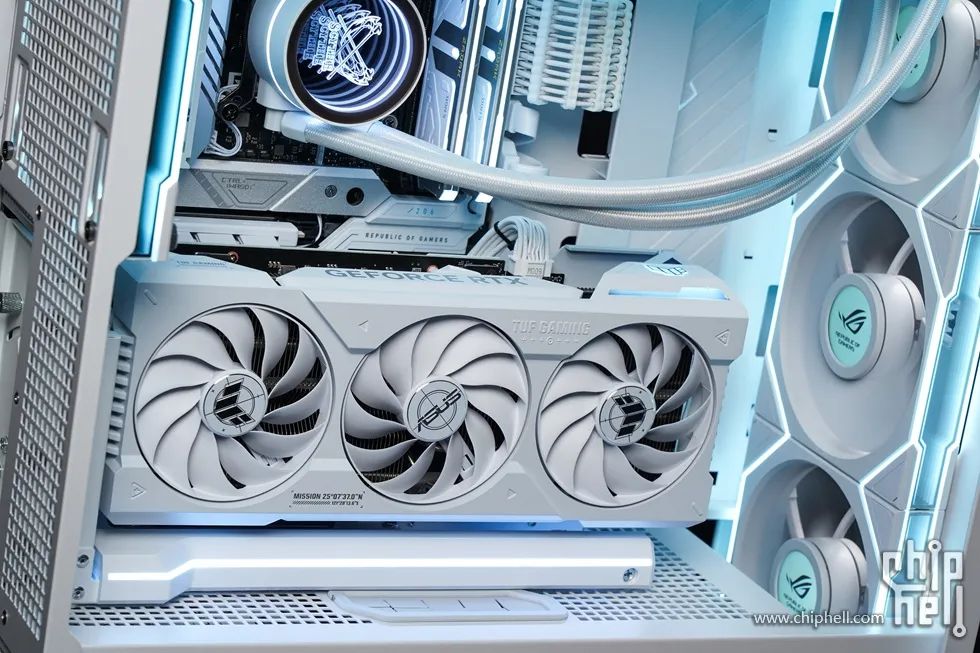

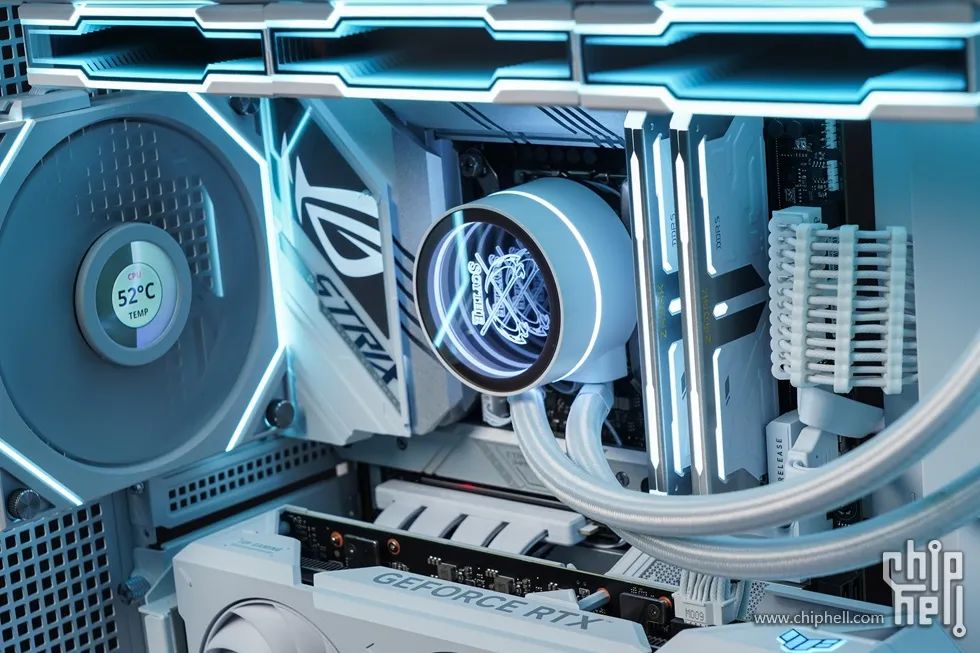

整機展示


硬體展示

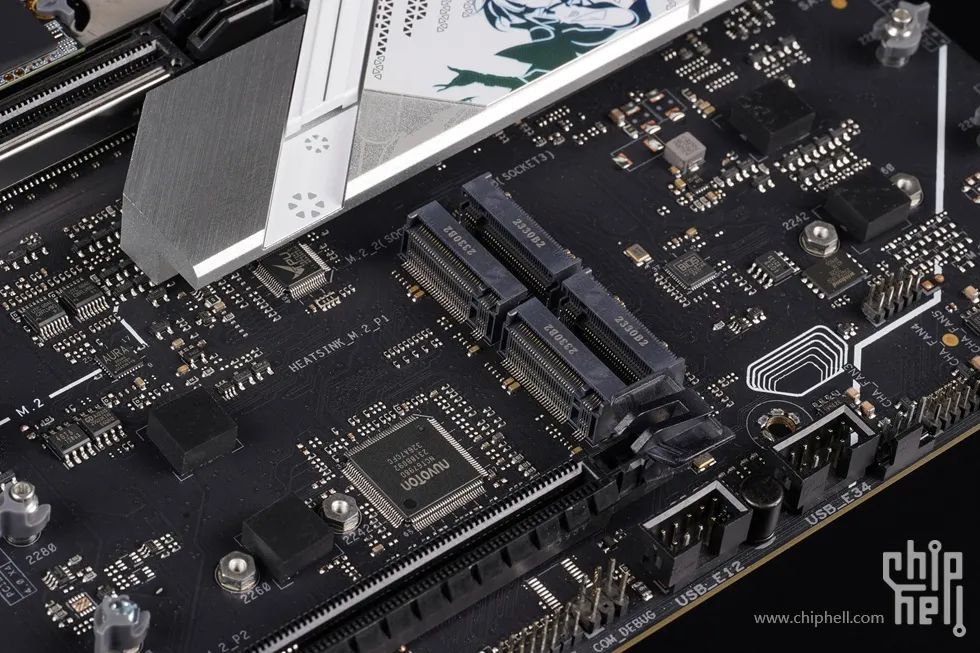

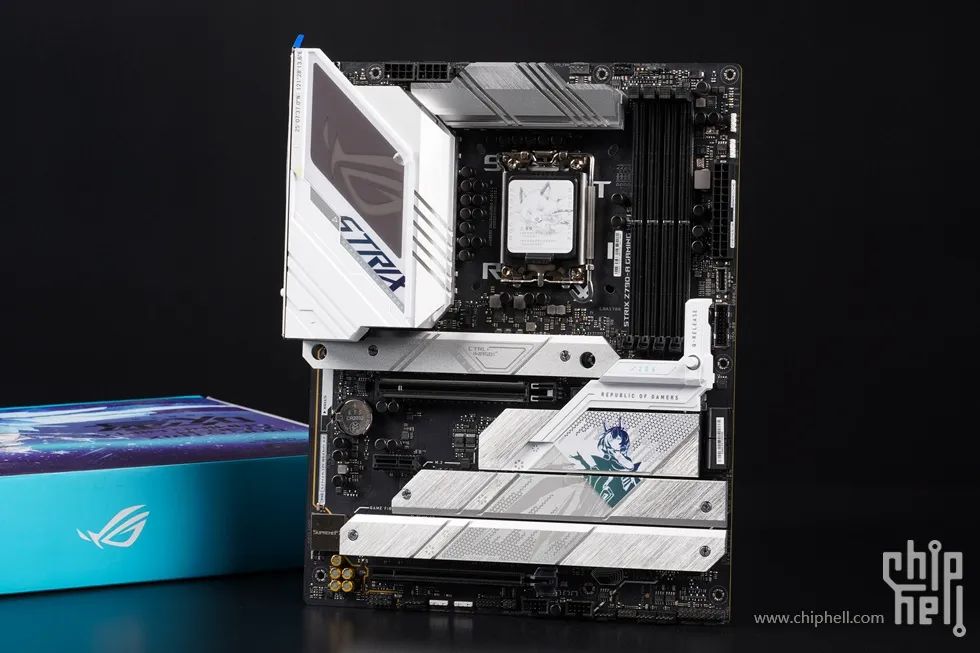

主機板來自華碩當紅熱門ROG STRIX Z790-A GAMING WIFI S。

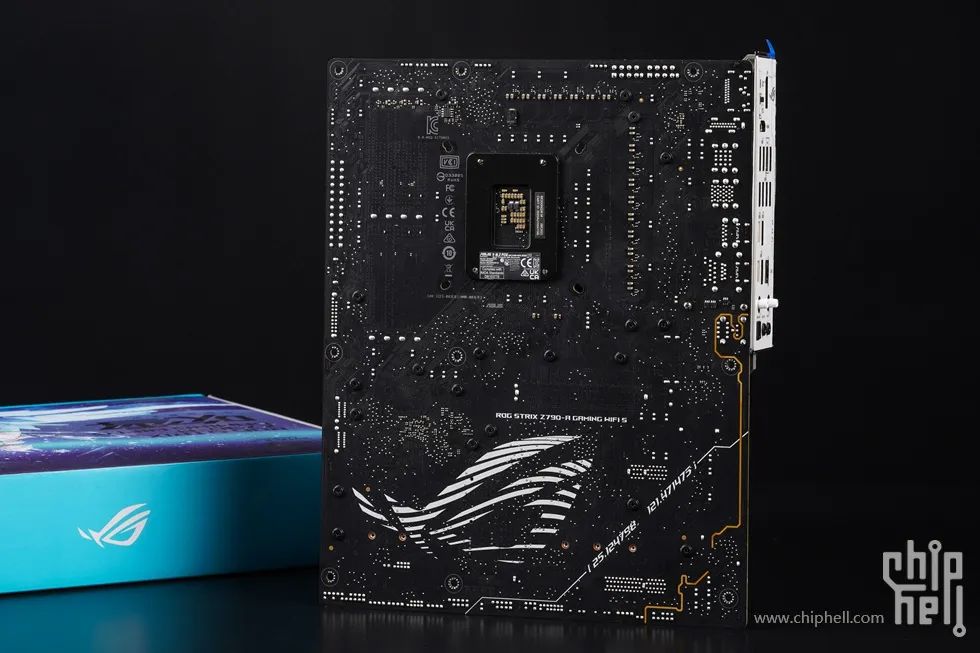

主機板背部設計非常規整,充分體現華碩ROG做工的細節與品質。

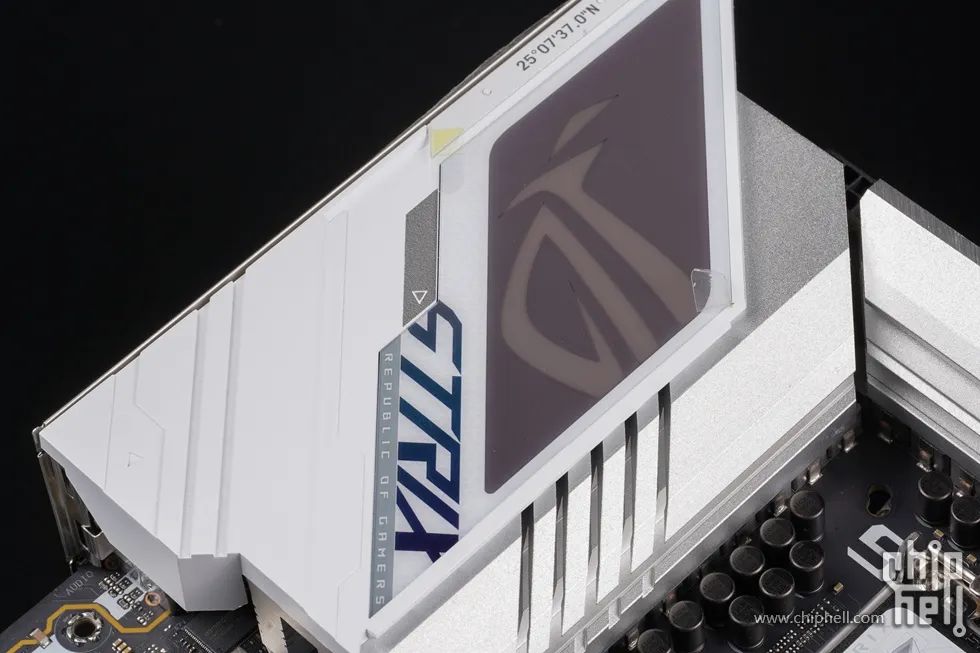

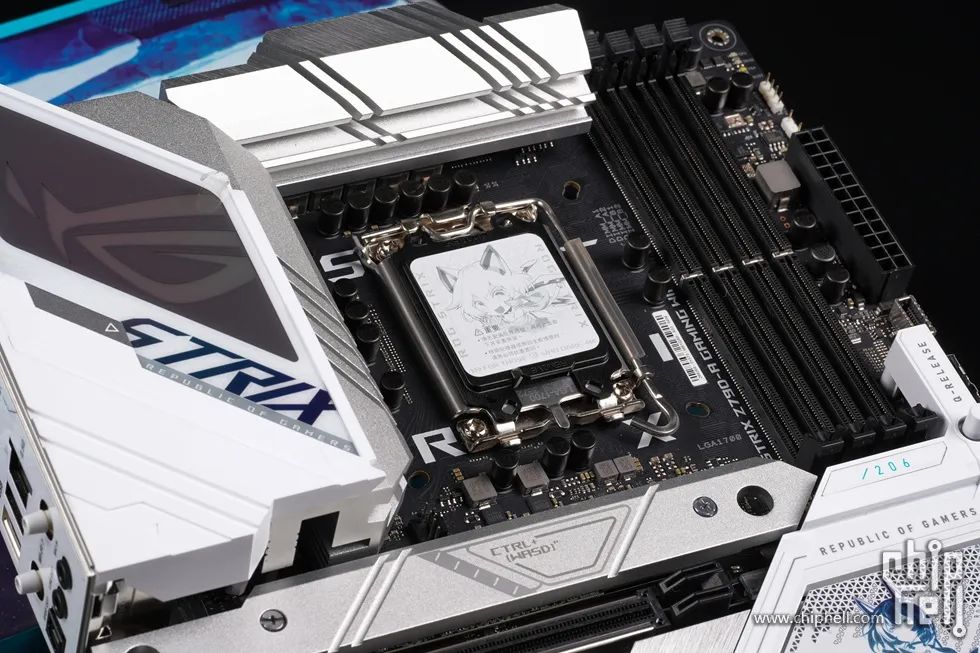

碩大的VRM散熱裝甲上有著ROG STRIX系列標識,ROG標誌性的敗家之眼支援ARGB燈效,點亮後非常有層次感。

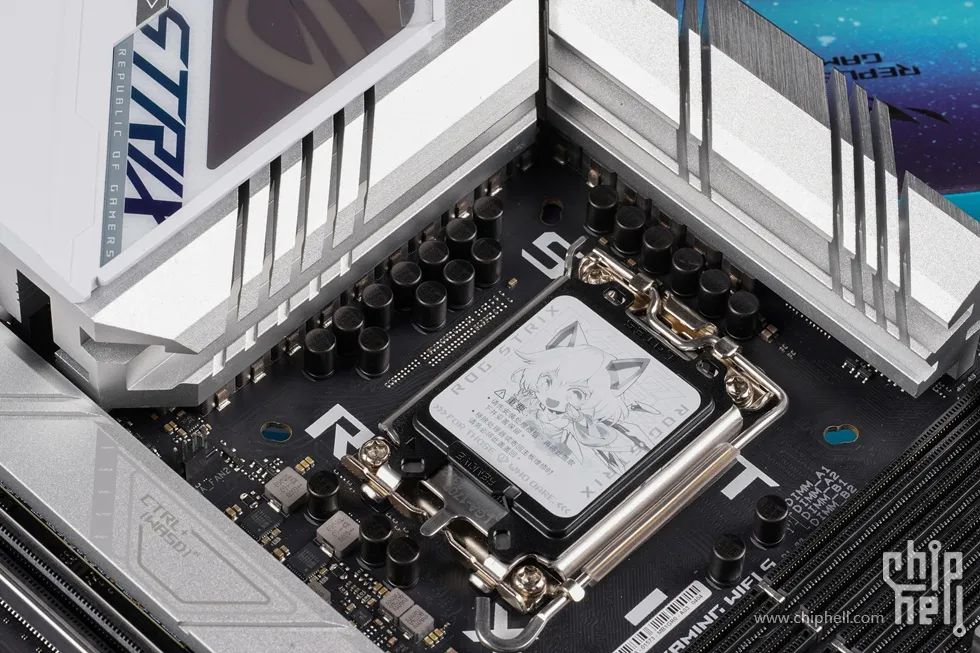

採用LGA 1700底座,相容Intel 14代酷睿處理器的同時也向下相容Intel 13、12代酷睿處理器。核心供電方面,主機板採用16+1+2供電模組,單相最大電流70A。

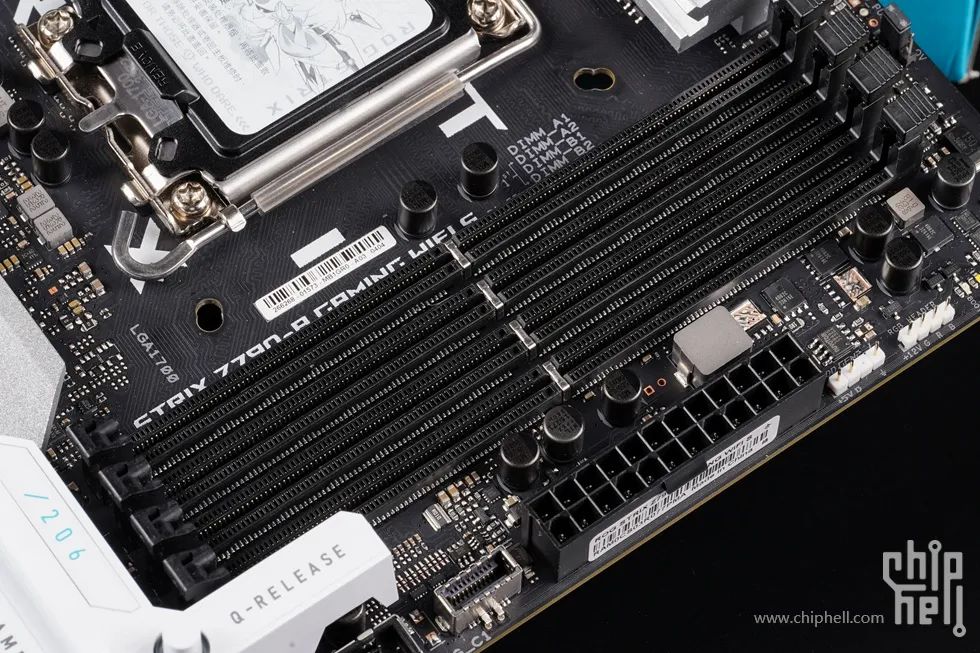

記憶體方面提供了四根單邊卡扣式的DDR5記憶體插槽,支援最大128G雙通道記憶體,最大OC頻率8000MHz。透過華碩AEMP II功能,Bios會自動檢測記憶體晶片,解鎖DDR5記憶體PMIC的限制,做到一鍵超頻,對於新手使用者更友好。同時,主機板配備華碩最新的 DIMM Flex 功能,一鍵開啟後,可根據記憶體的溫度智慧最佳化調整記憶體,在追求高效能的同時又能保持穩定。它基於板載記憶體插槽附近的熱感測器的即時溫度資料來進行頻率調整。

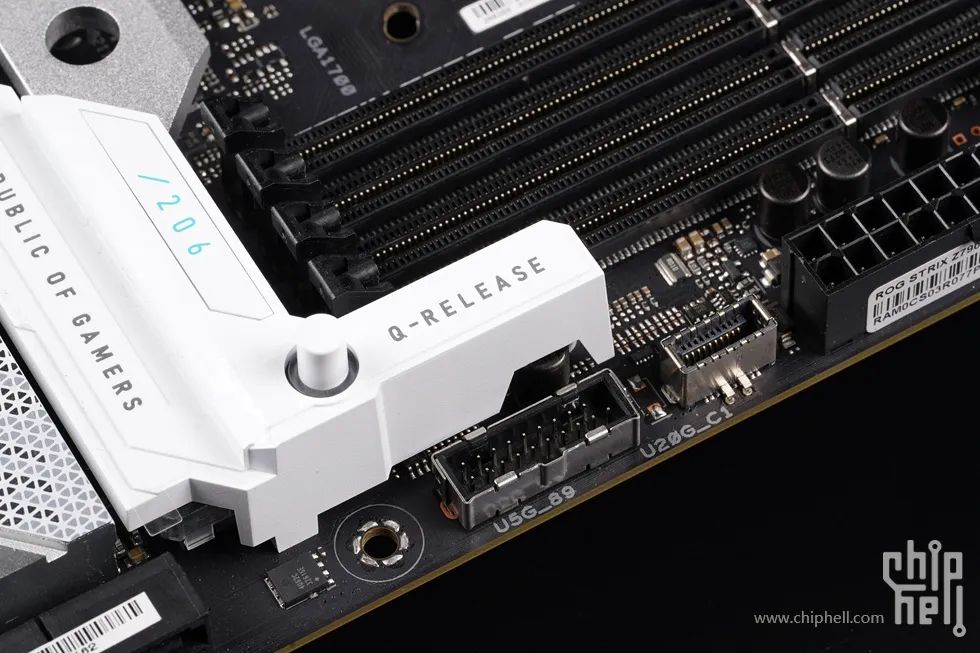

專為顯示卡設計的“Q-Release”快拆按鍵。

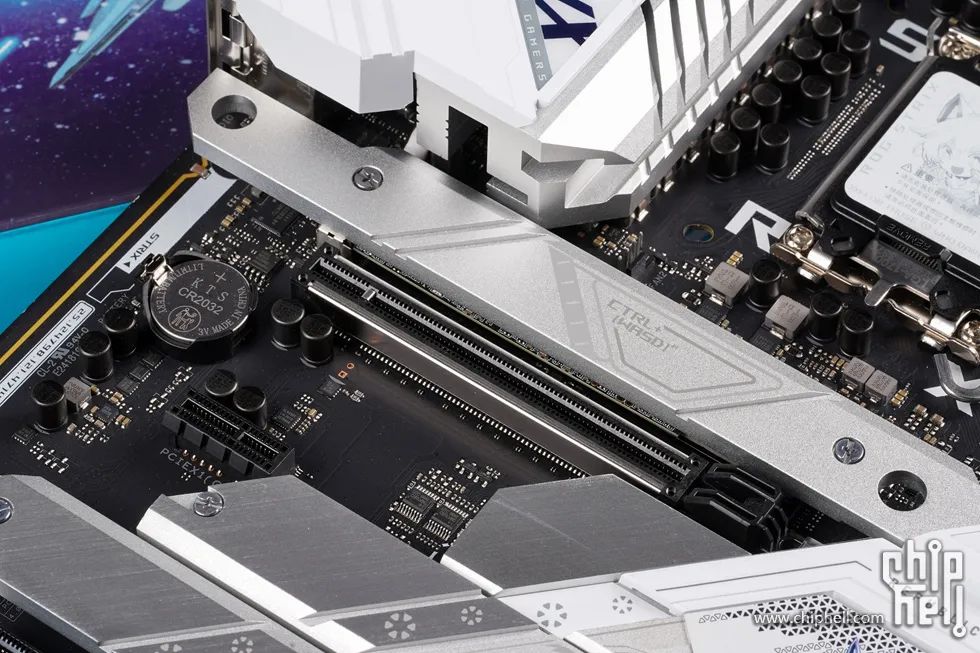

華碩Z790吹雪S主機板配備了3根PCIe x16長插槽,第一根PCIe x16長插槽頻寬為PCIe 5.0 x16直連CPU,同時做了金屬裝甲加固,剩下兩根為PCIe 3.0 x1和PCIe 4.0 x16插槽,走南橋晶片組。

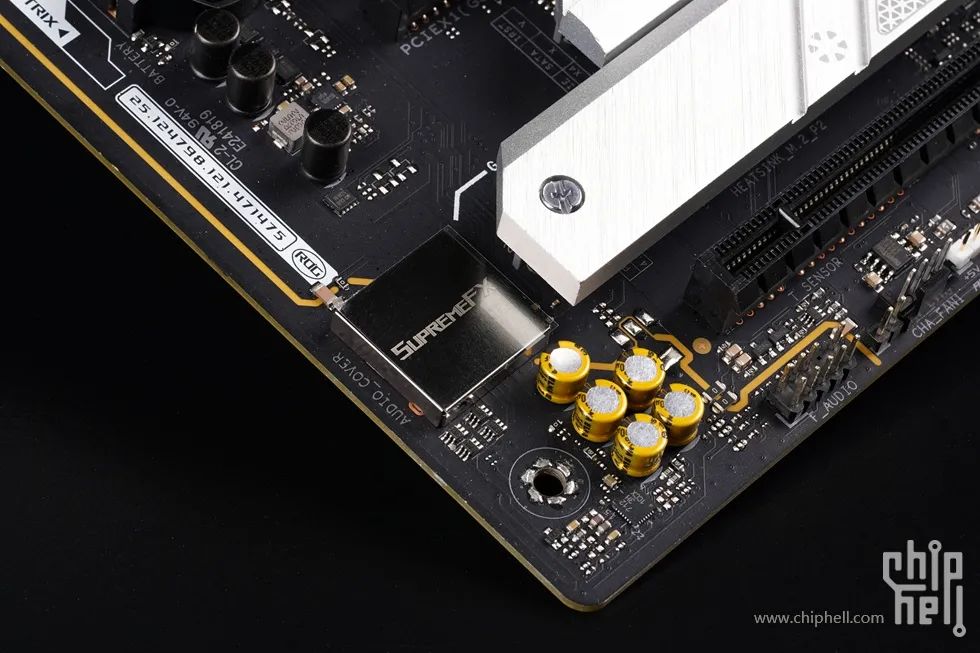

板載音訊搭載了ROG SupremeFX7.1音效技術,內建一顆ALC4080高品質音訊晶片與Savitech放大器,聲音解析度提升至32-bit/384kHz,可帶來出色的視聽體驗,搭配華碩雙向 AI 降噪技術,遊戲開黑通話告別噪音干擾,專注打造沉浸式電競氛圍。

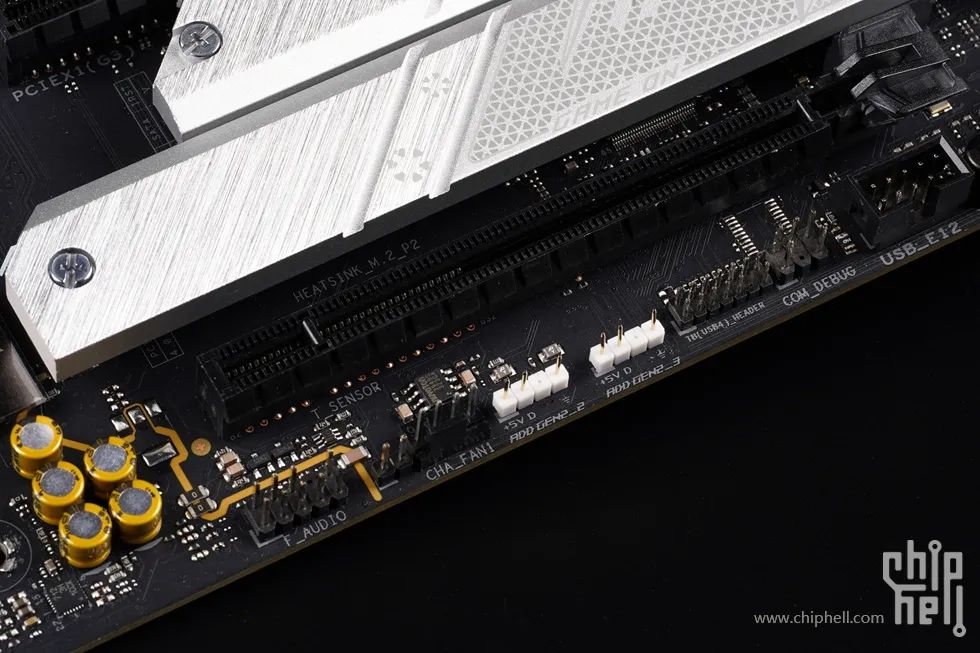

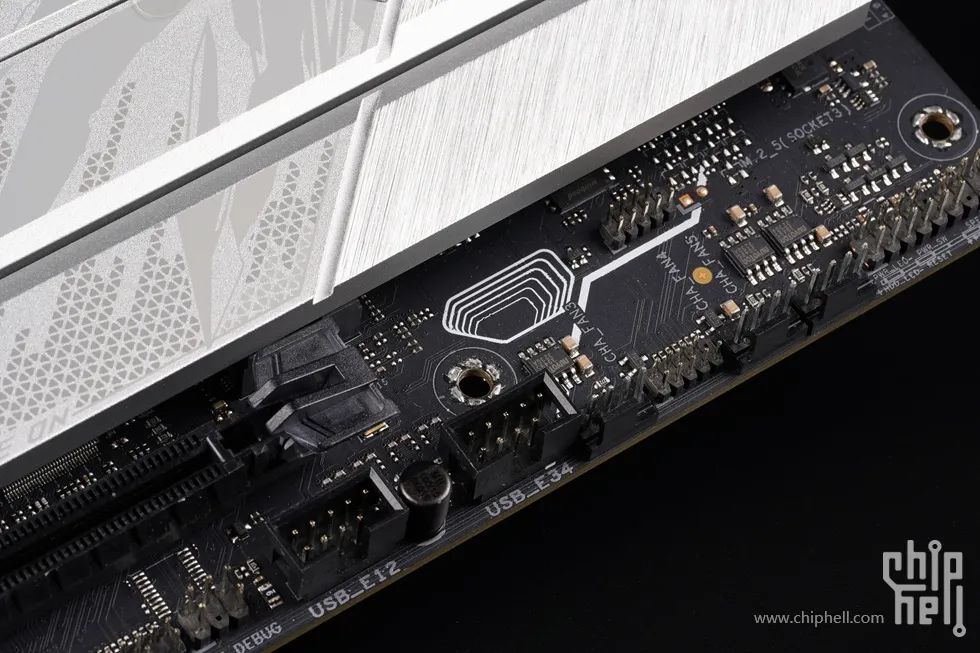

主機板提供非常豐富的介面一覽。

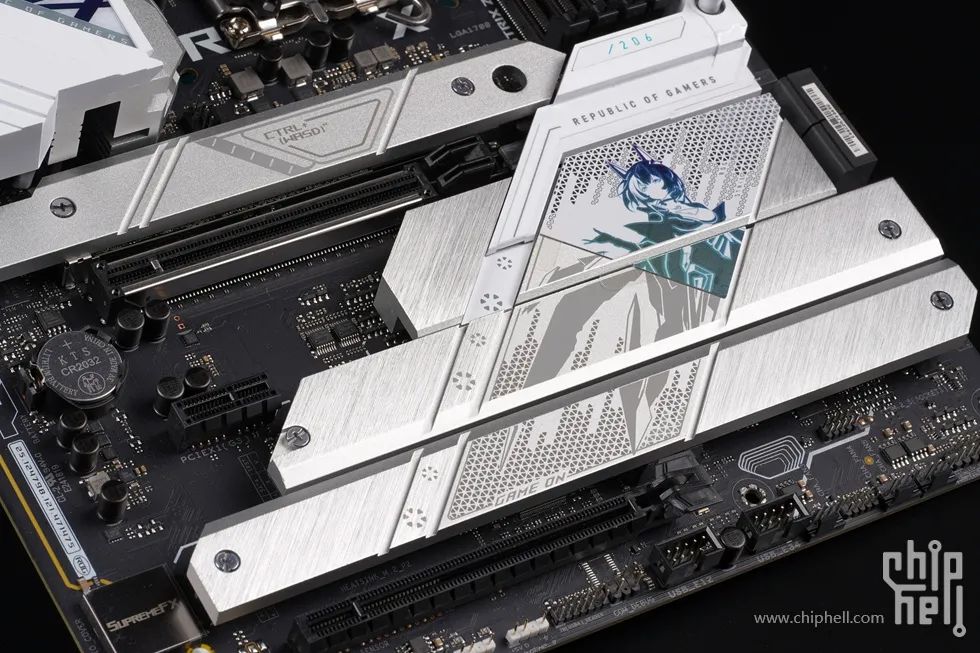

黑色PCB搭配大面積銀色散熱裝甲,超大的裝甲覆蓋面積,雪舞戰姬的二次元動漫形象,讓經典設計延續。

華碩Z790吹雪S主機板配備了3根PCIe x16長插槽,第一根PCIe x16長插槽頻寬為PCIe 5.0 x16直連CPU,同時做了金屬裝甲加固,剩下兩根為PCIe 3.0 x1和PCIe 4.0 x16插槽,走南橋晶片組。

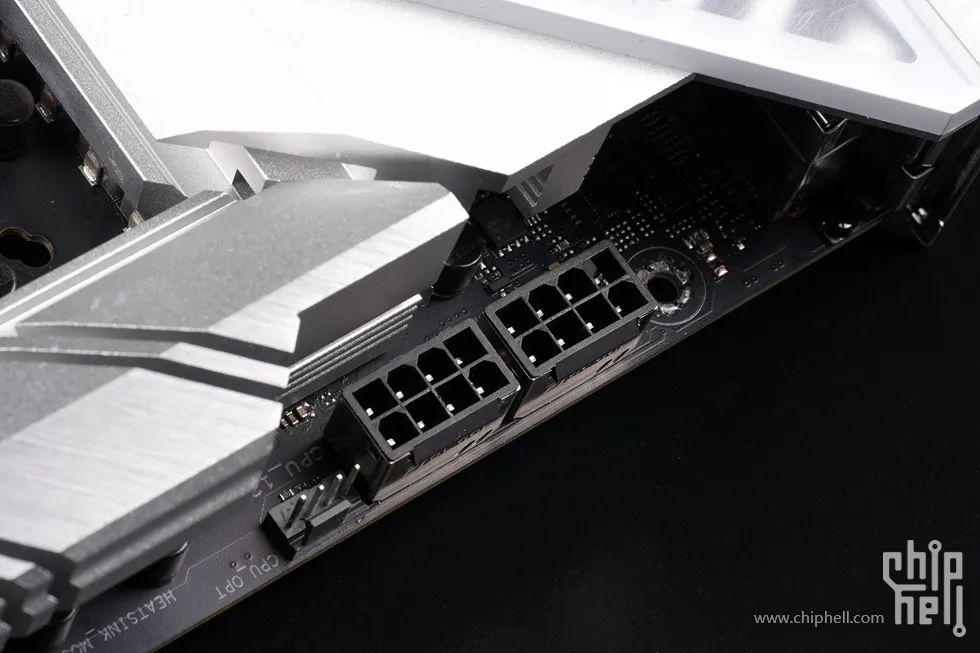

搭配雙8Pin ProCool II高強度供電介面,可充分發揮第14代英特爾酷睿處理器效能。

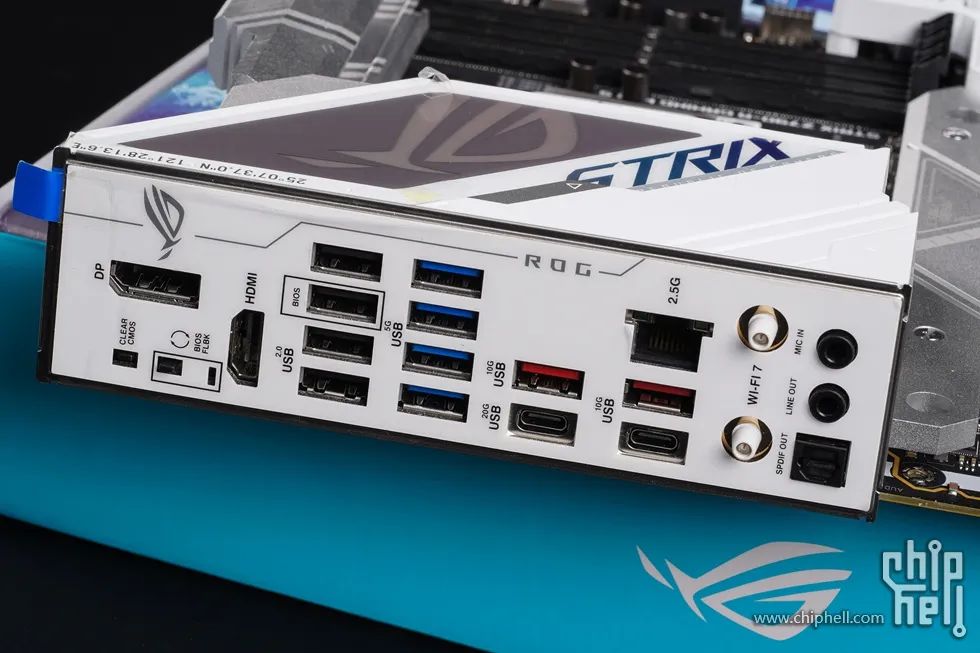

一體式的IO背板,同時做了白化處理,介面方面:DP/HDMI介面各1個、CMOS清空按鈕、BIOS更新按鈕、4個USB 2.0介面、4 個 USB 3.2 Gen1 5Gbps Type-A 介面、2個USB 3.2 Gen 2 10Gbps Type-A 介面、1個USB 3.2 Gen 2 Type-C介面、1個USB 3.2 Gen 2x2Type-C介面、2.5G有線網口、還有全新的Wi-Fi 7 易拆卸天線介面以及2個3.5mm+1個S/PDIF光纖輸出的音訊組合介面。

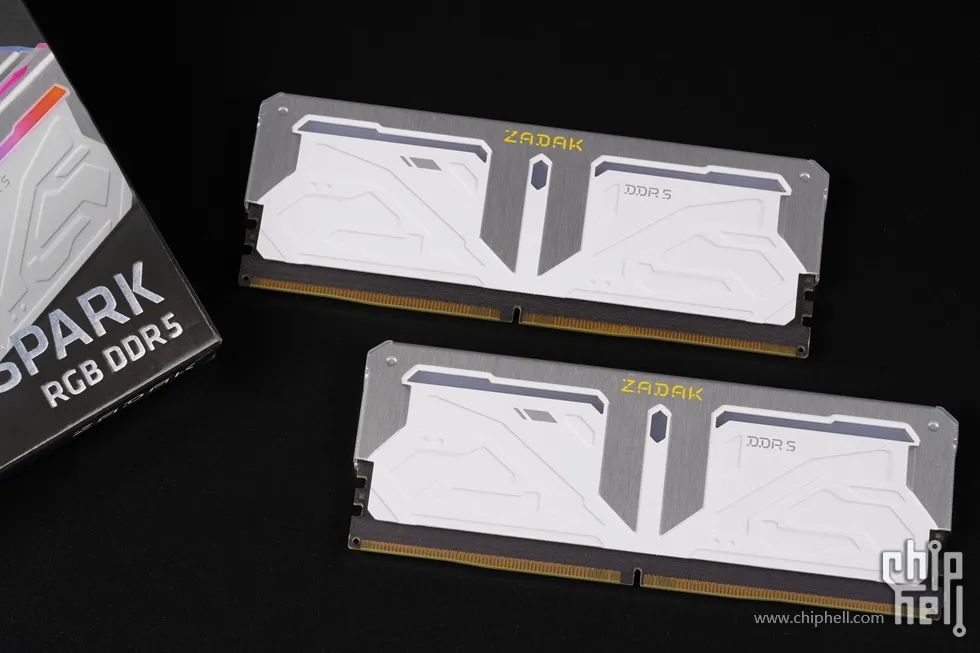

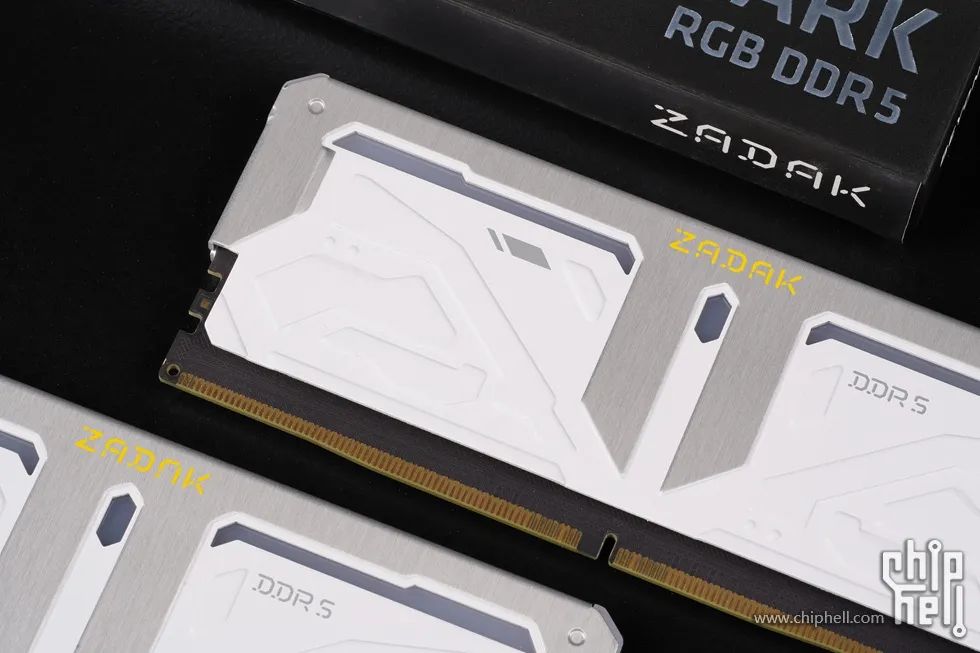

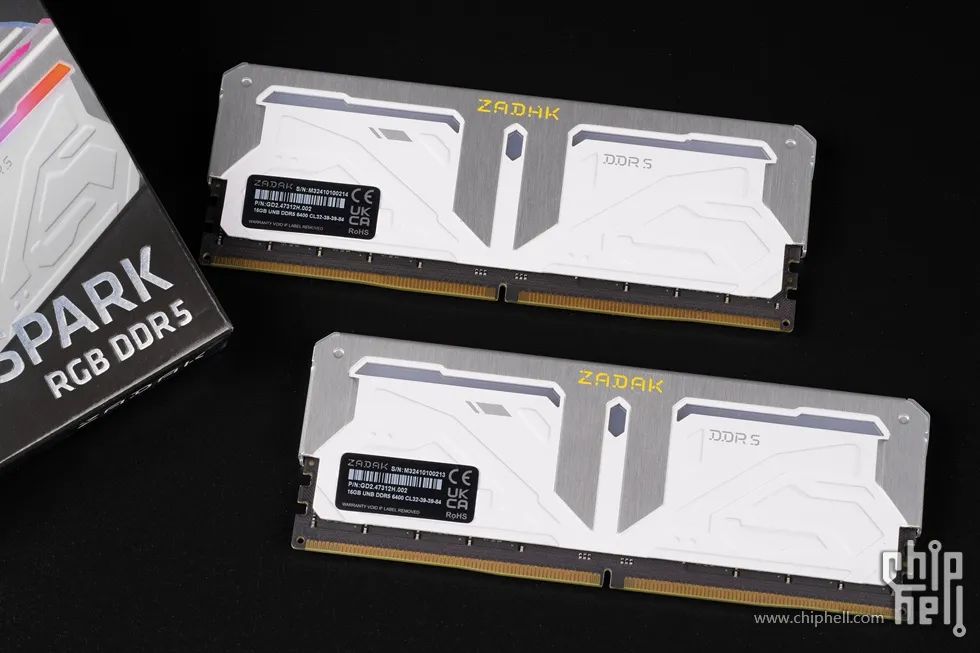

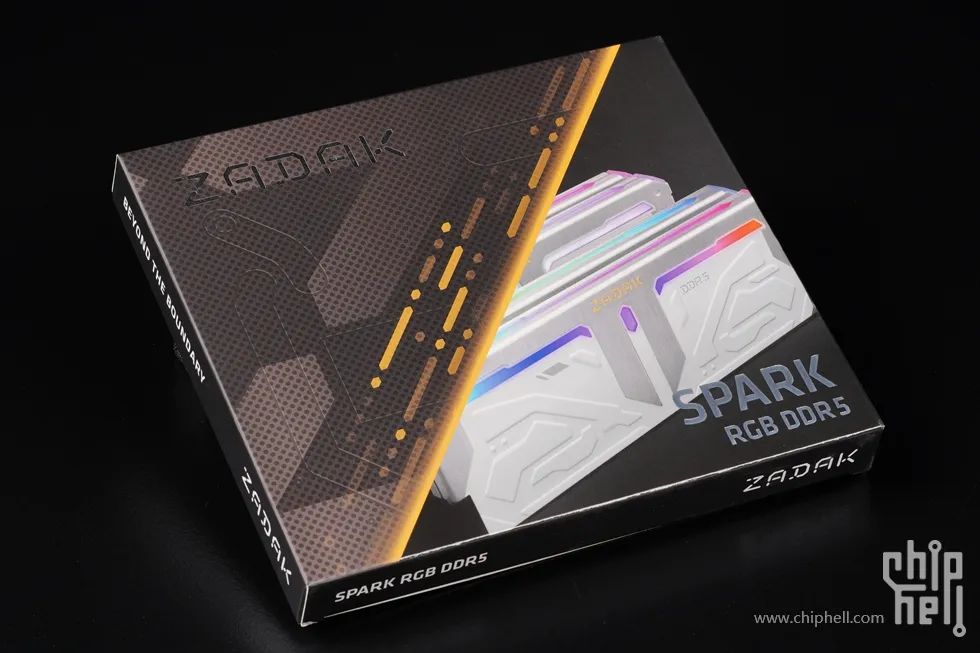

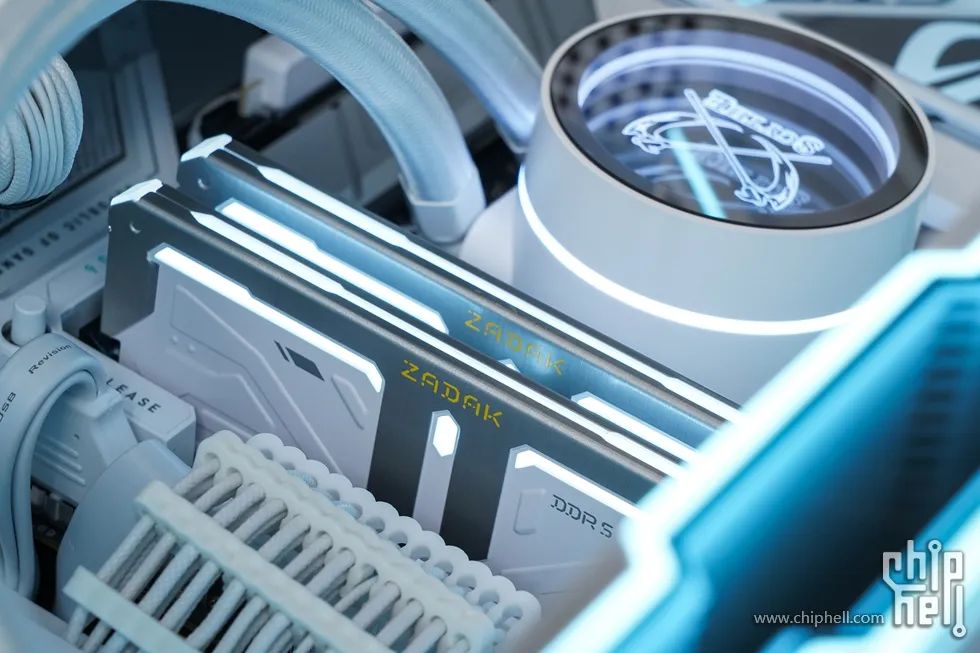

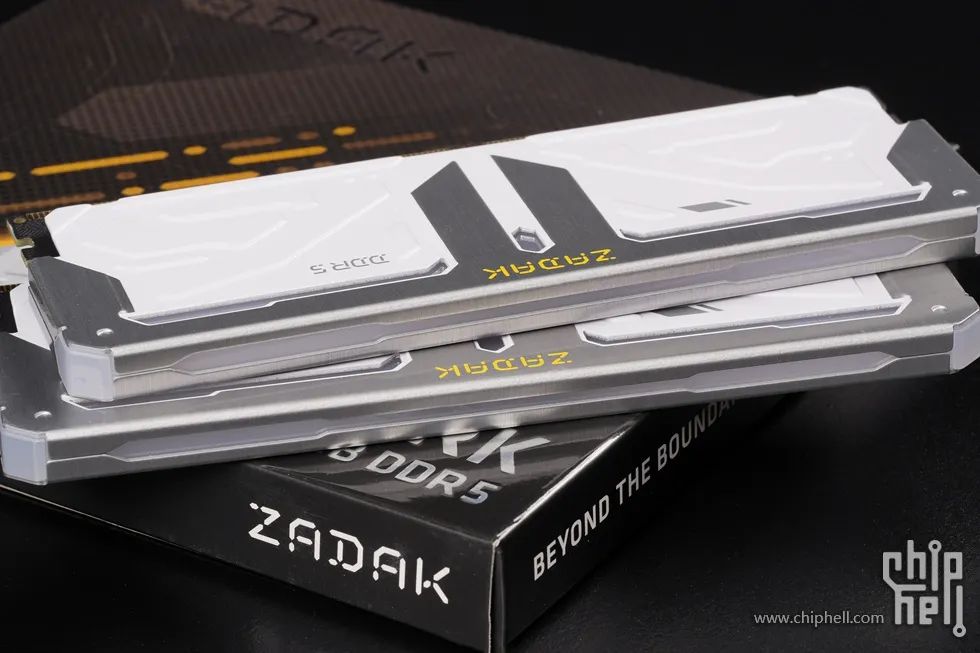

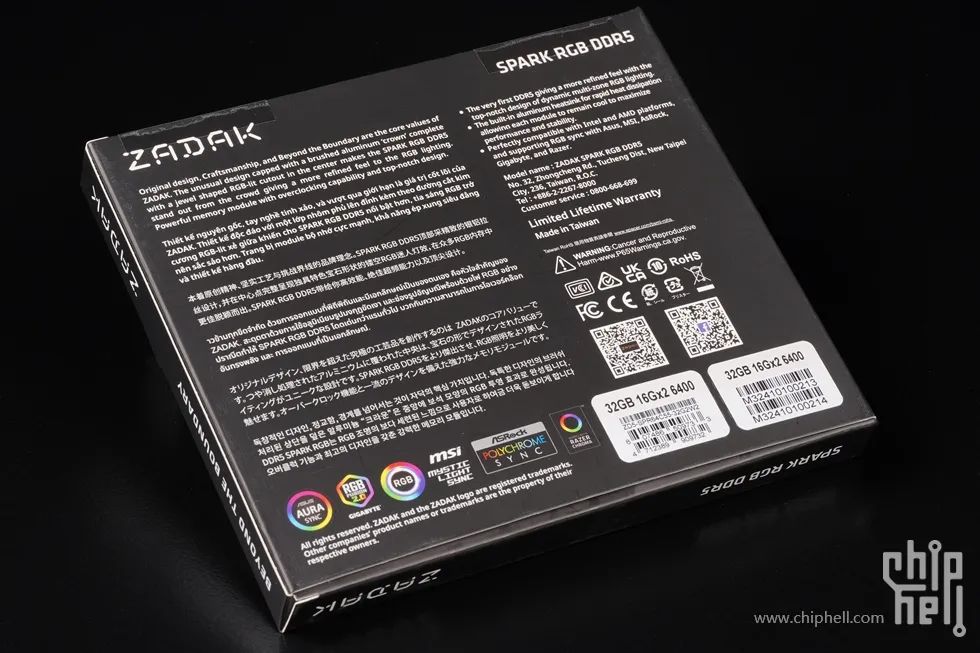

記憶體來自宇瞻的ZADAK SPARK RGB DDR5 6400 32G(16X2)套裝。

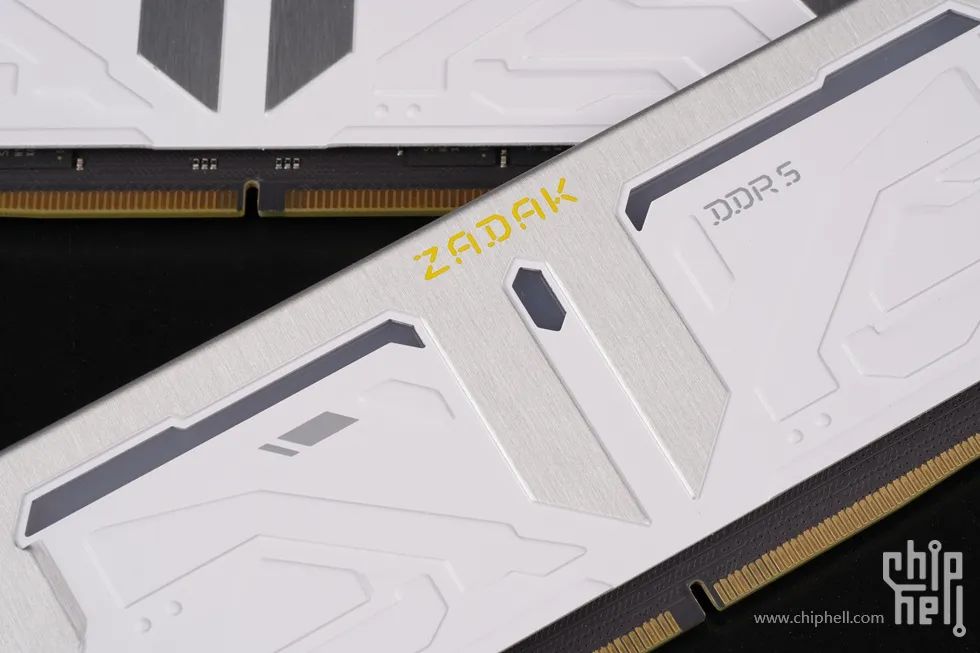

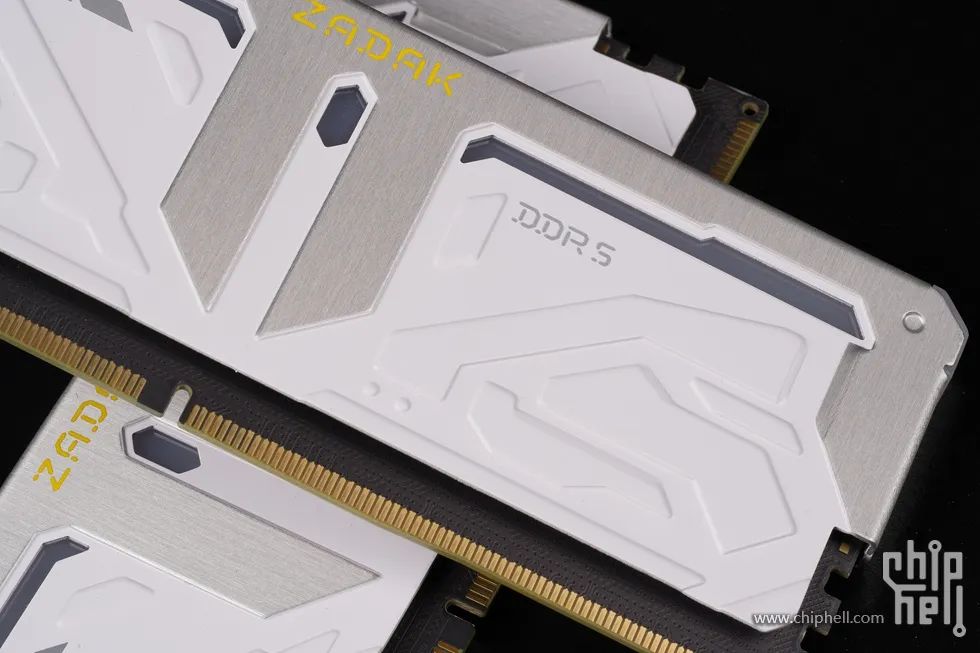

ZADAK的背面與正面設計一致,採用獨特的寶石造型導光設計。

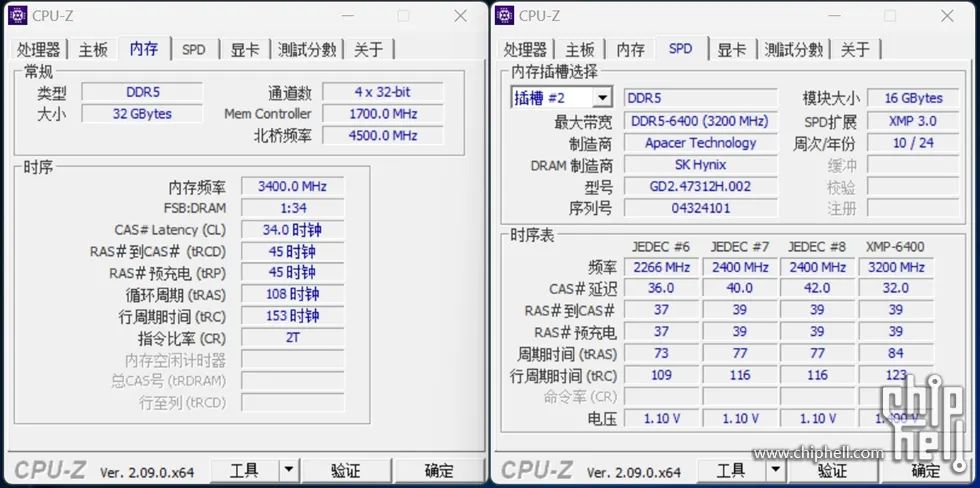

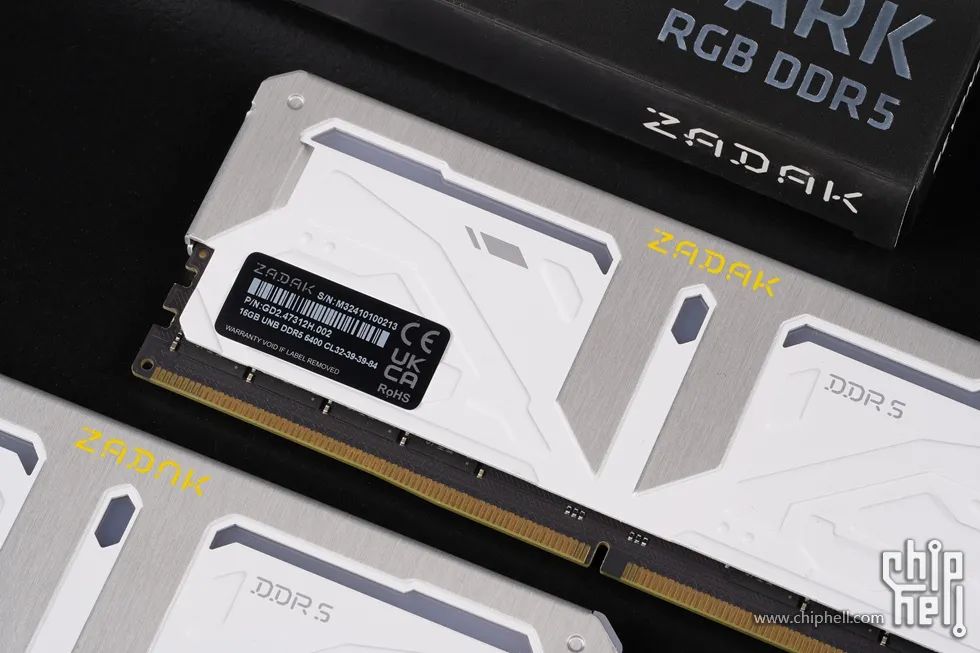

馬甲標籤標註了產品詳細引數資訊和S/N序列號,時序為:DDR5 6400 CL32-39-39-84,採用海力士A-Die顆粒,擁有AMD & Intel雙平臺自動超頻認證,支援AMD EXPO和Intel XMP 3.0自動超頻技術,輕鬆一鍵簡單操作即可發揮澎湃超頻效能。

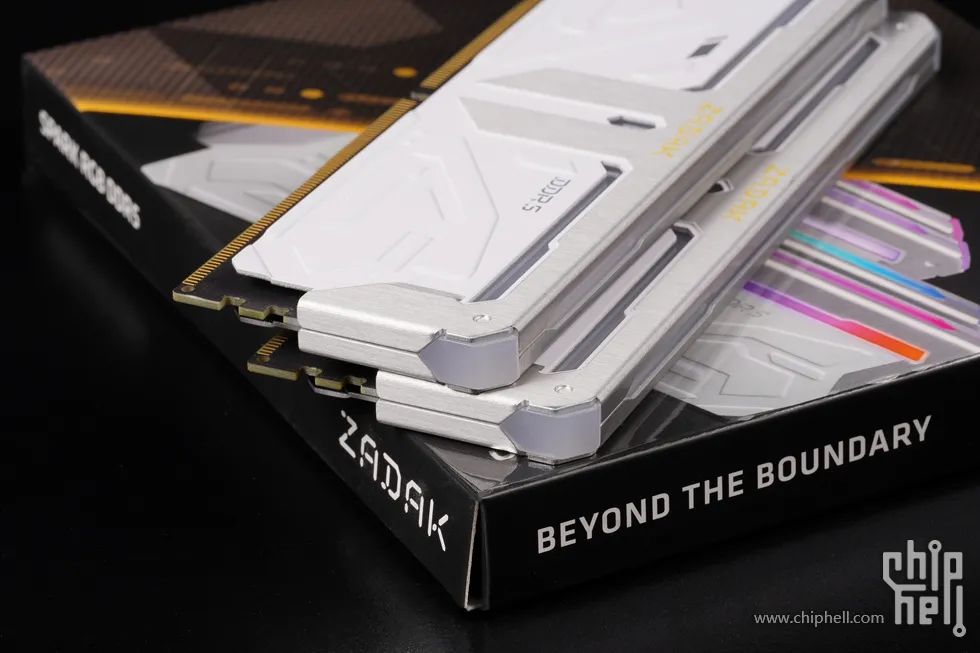

散熱片頂部包裹精緻的髮絲紋鋁合金,延伸至散熱片中央,中間綴有寶石形狀的鏤空導光設計效果,髮絲紋及白色霧面磨砂鋁合金交錯設計,呈現出高階的設計風格。

擁有五段式超廣角燈效設計,ZADAK透過特殊的專利運均光技術呈現璀璨燈效,帶來全新的視覺體驗,同時支援各大主機板及燈控軟體。

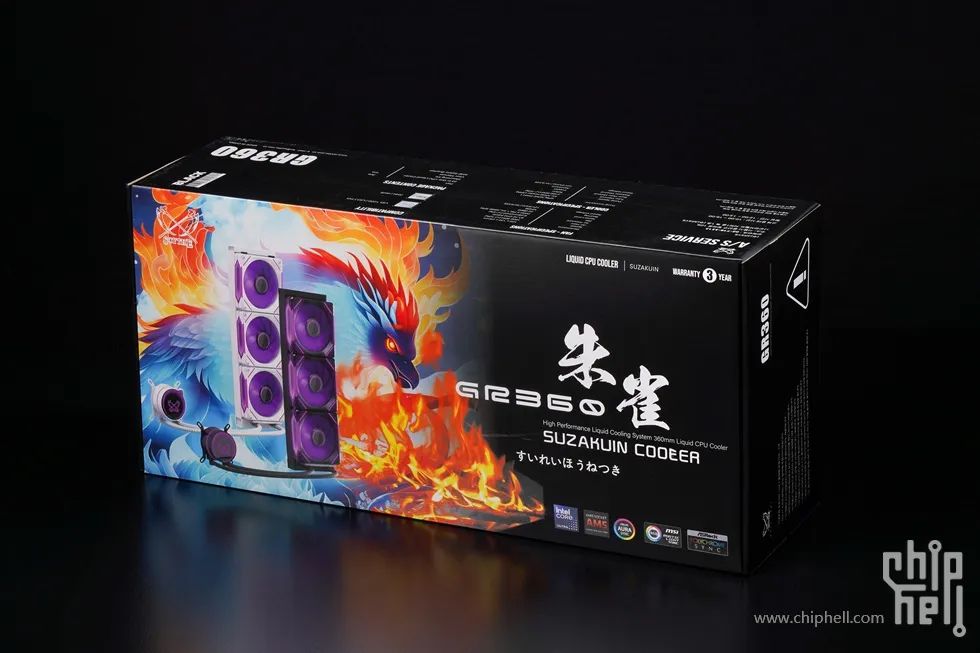

散熱器來自大鐮刀(SCYTHE) 朱雀 suzaku 360 一體式CPU水冷散熱器。

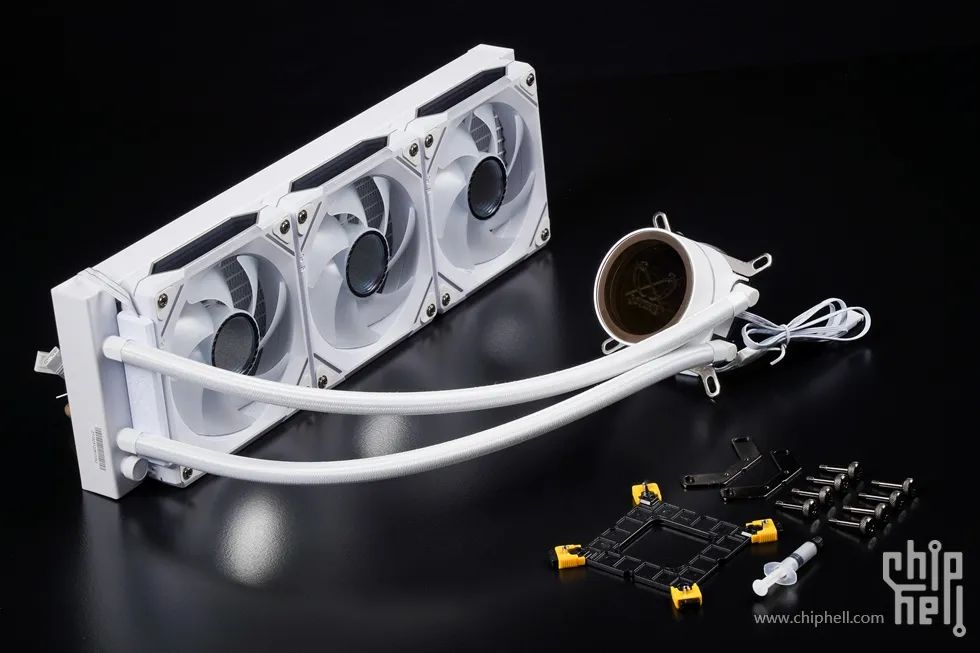

本體與配件一覽。

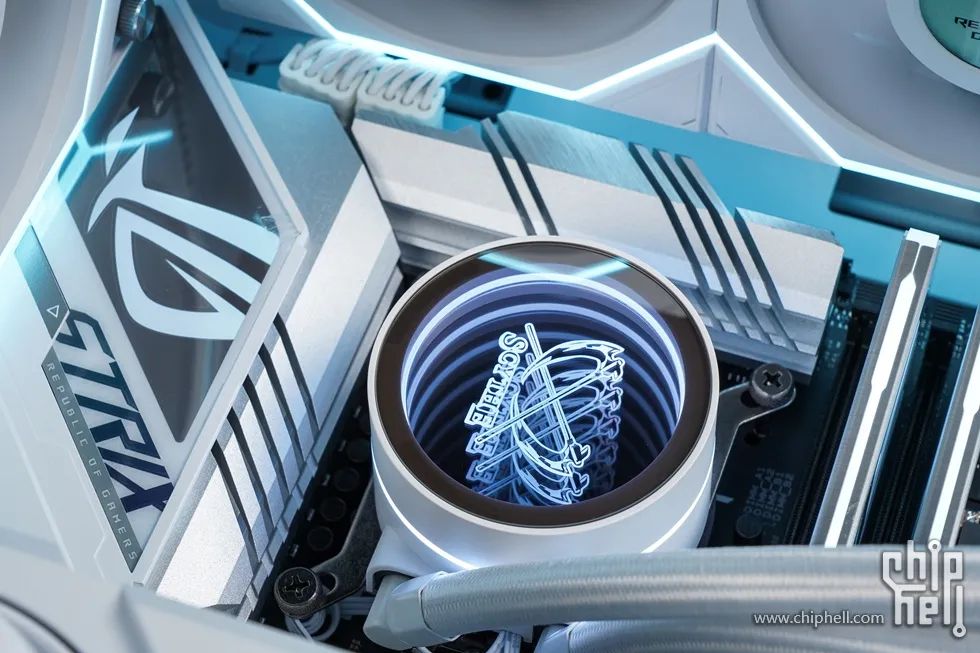

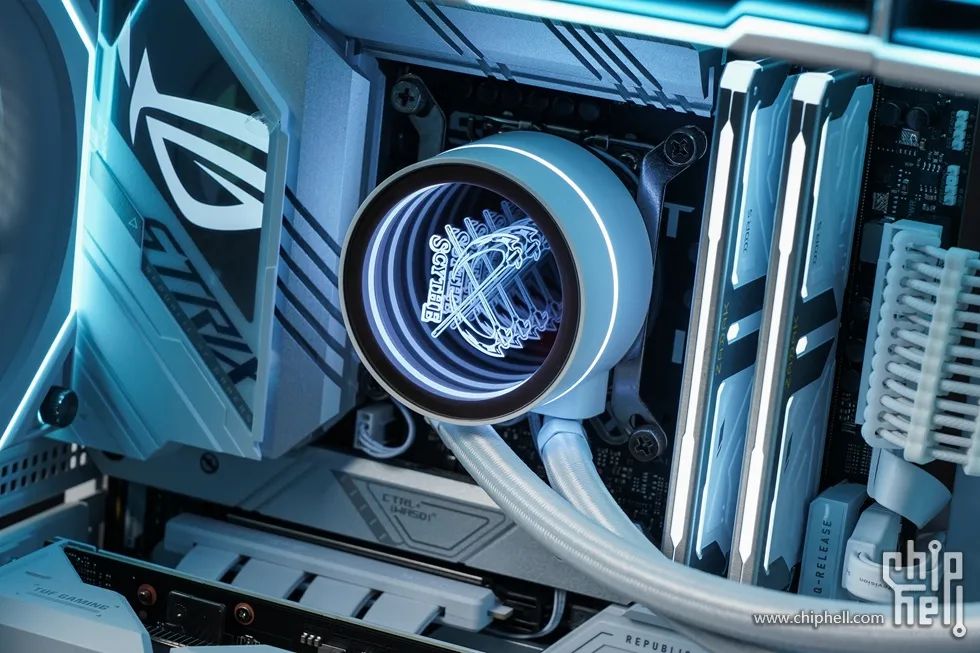

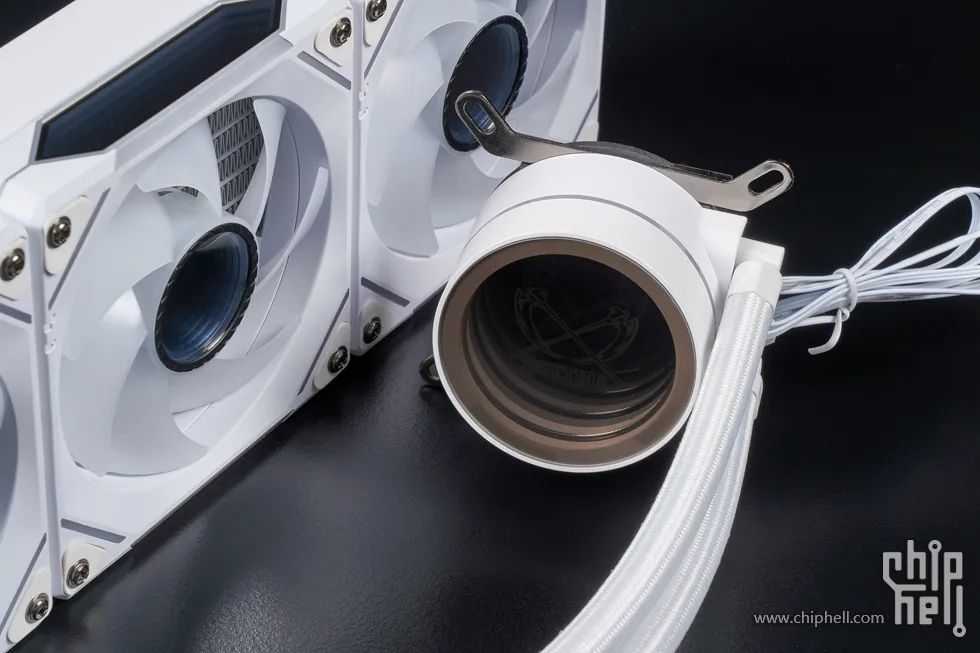

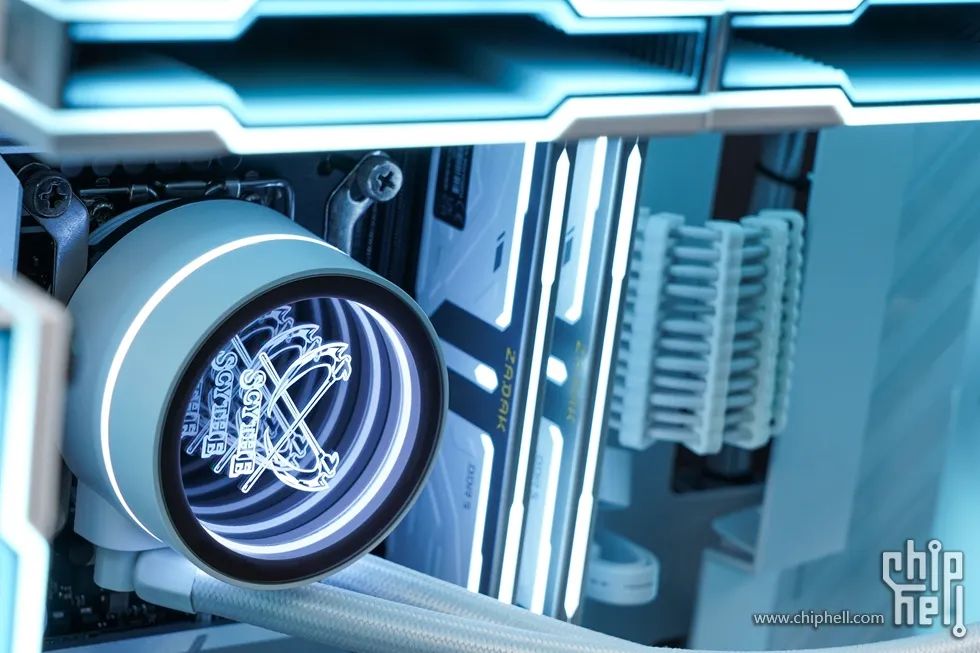

圓形設計的無限鏡冷頭,泵體採用日本塑剛材料注塑一體成型,搭載高效能低功耗的三相六級馬達,中央為大鐮刀LOGO。

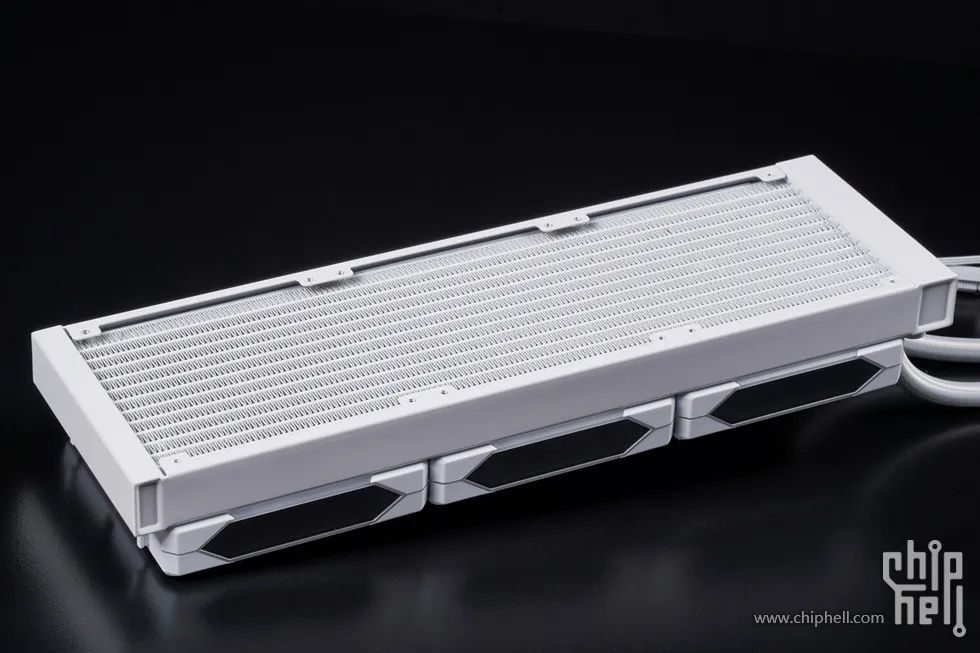

相較於傳統360水冷,其水冷具備14條微水道,散熱面積更大,冷卻更迅速。

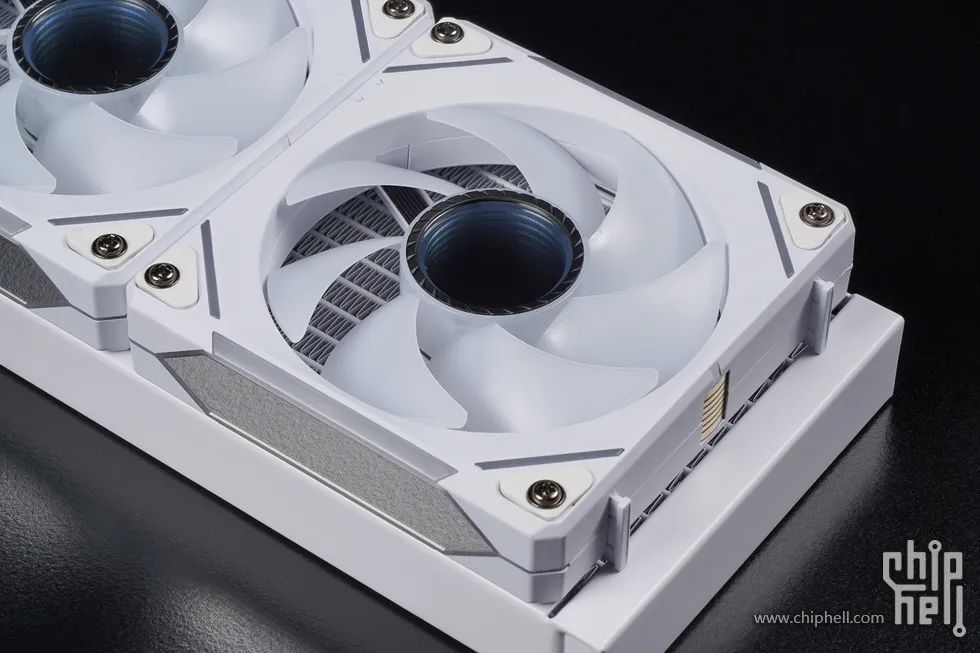

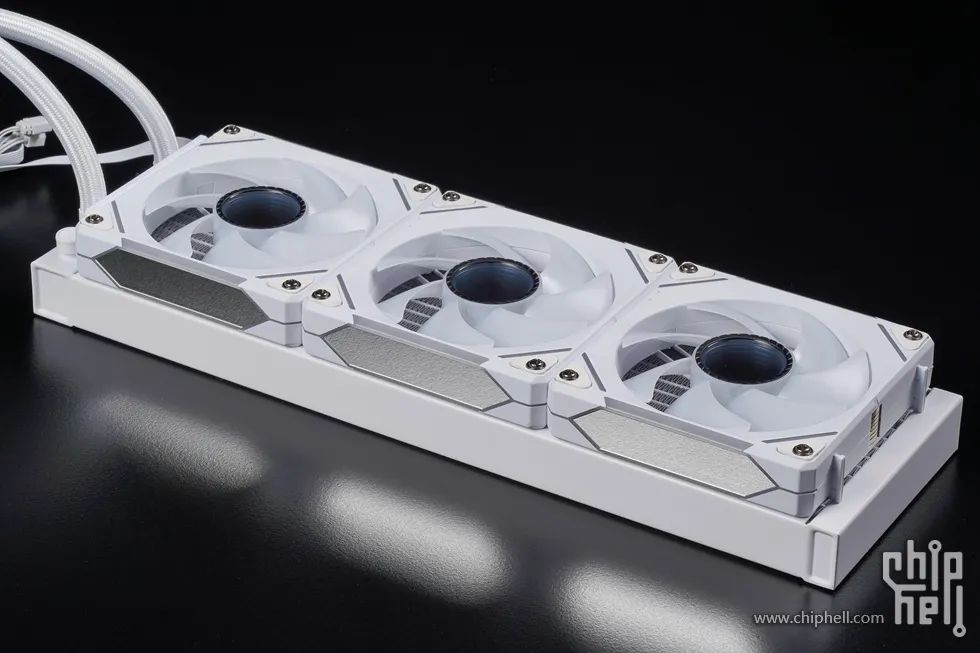

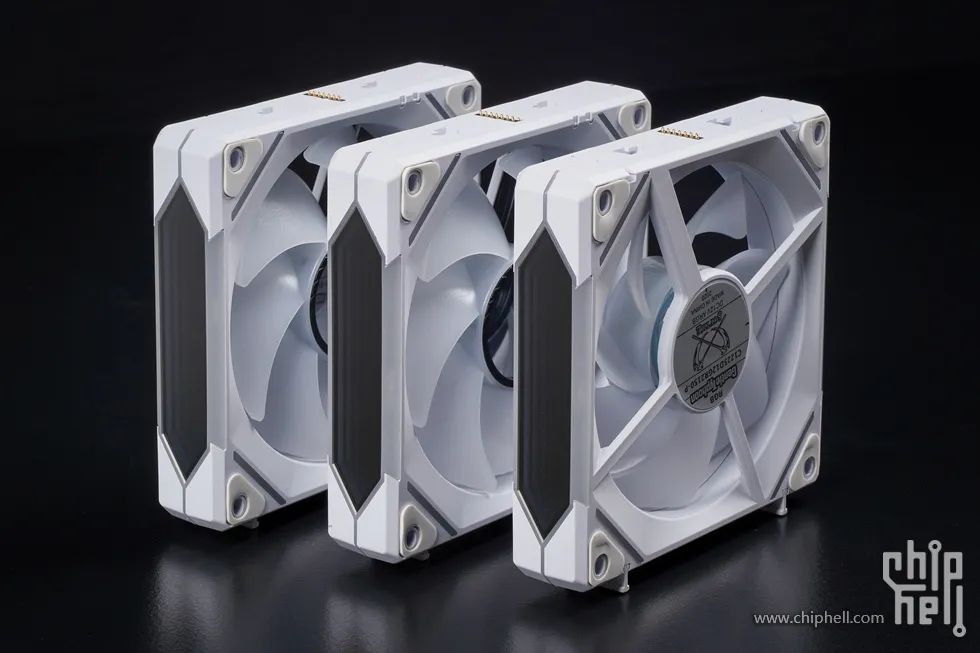

出廠預裝的3顆12CM ARGB無限鏡模組風扇。


採用7片扇葉設計,平衡噪音與風量,側面與風扇軸心採用ARGB稜鏡設計,光效炫酷柔和,質感均勻並且支援各大板卡廠商神光同步。

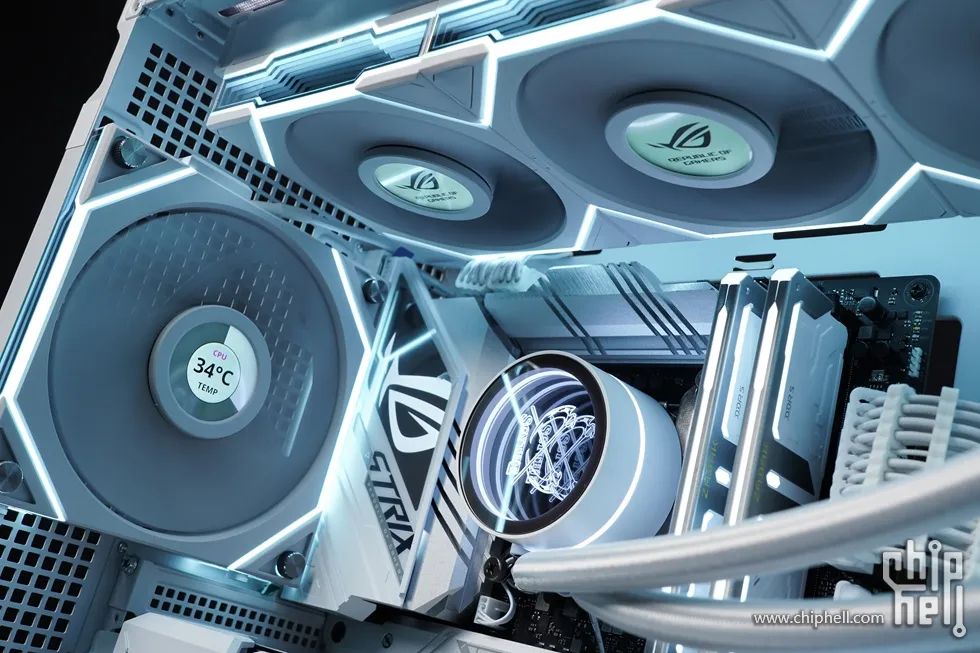

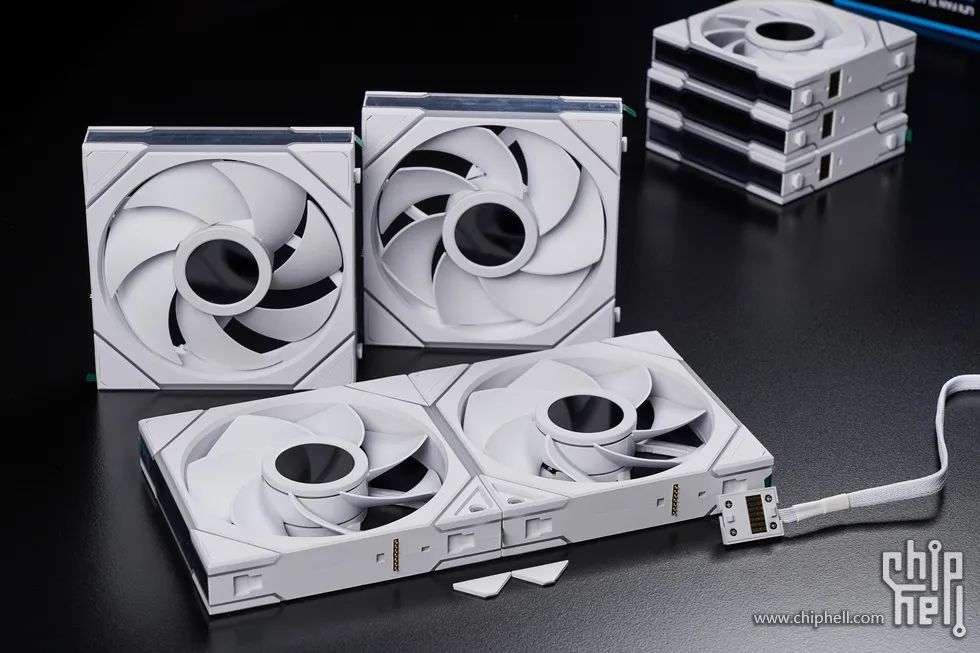

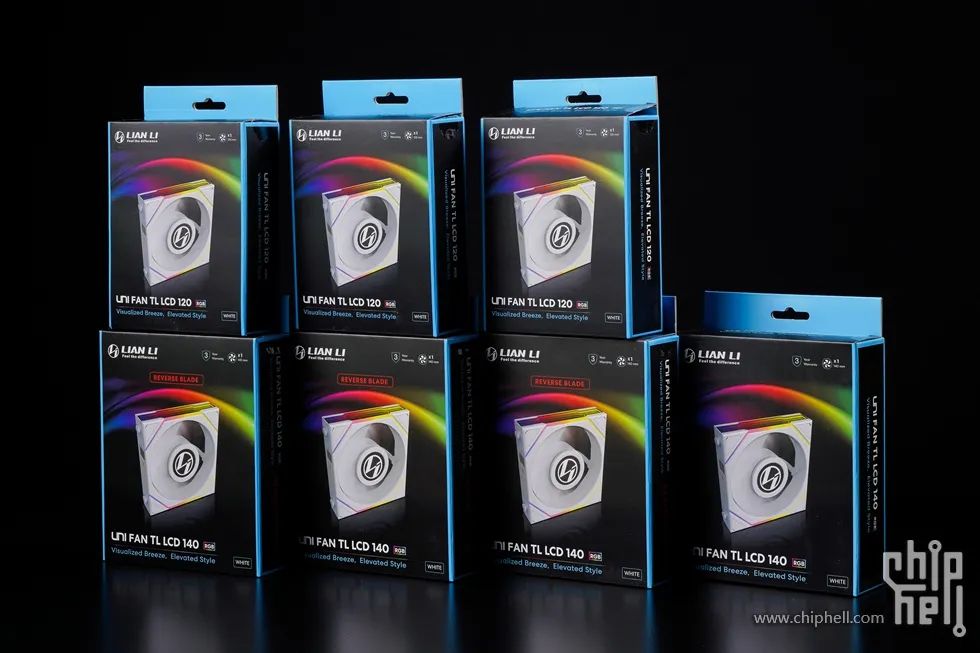

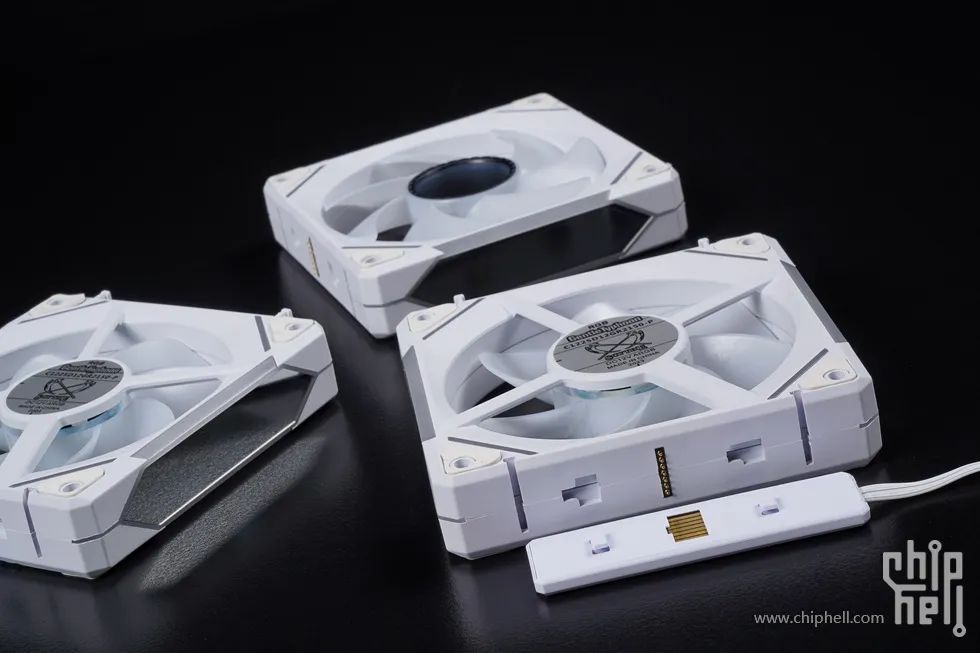

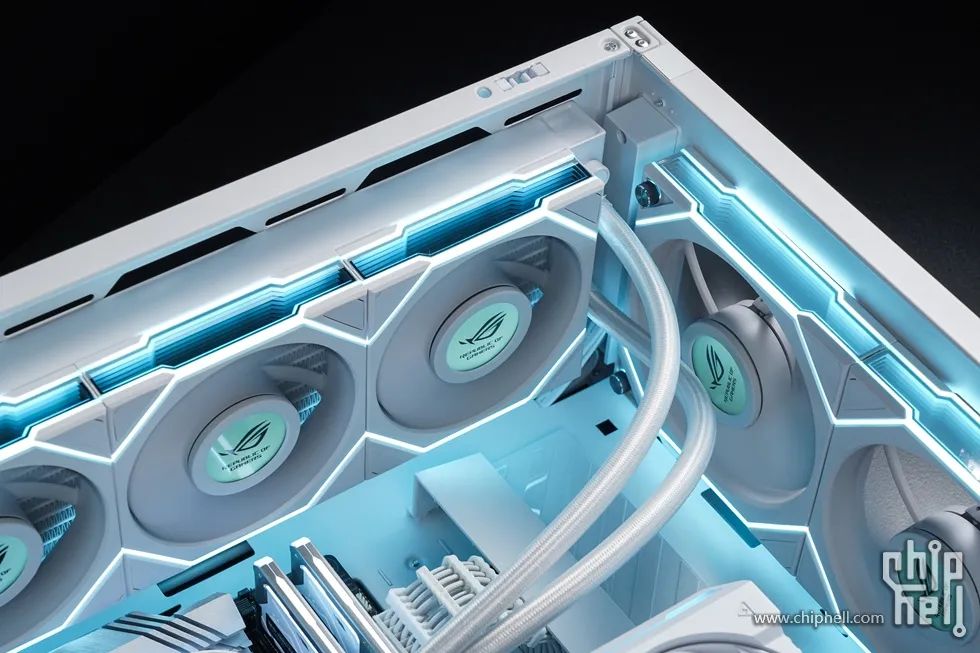

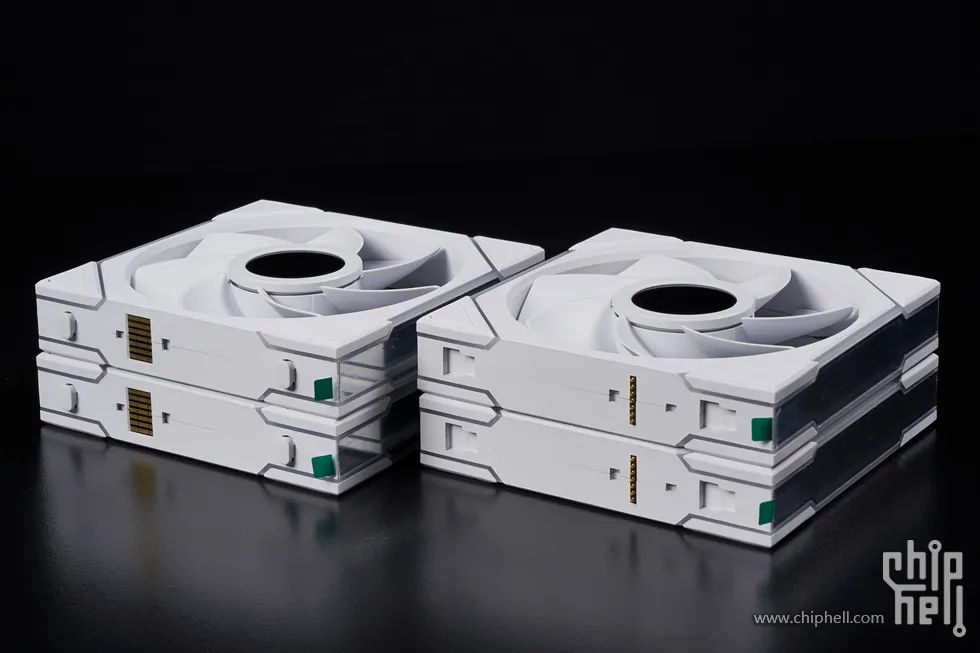

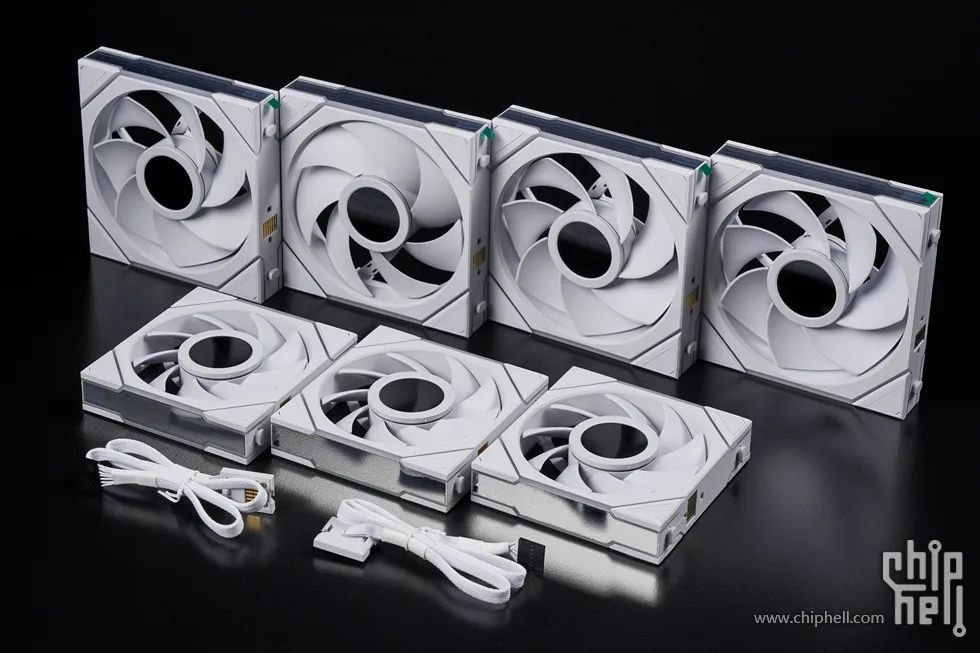

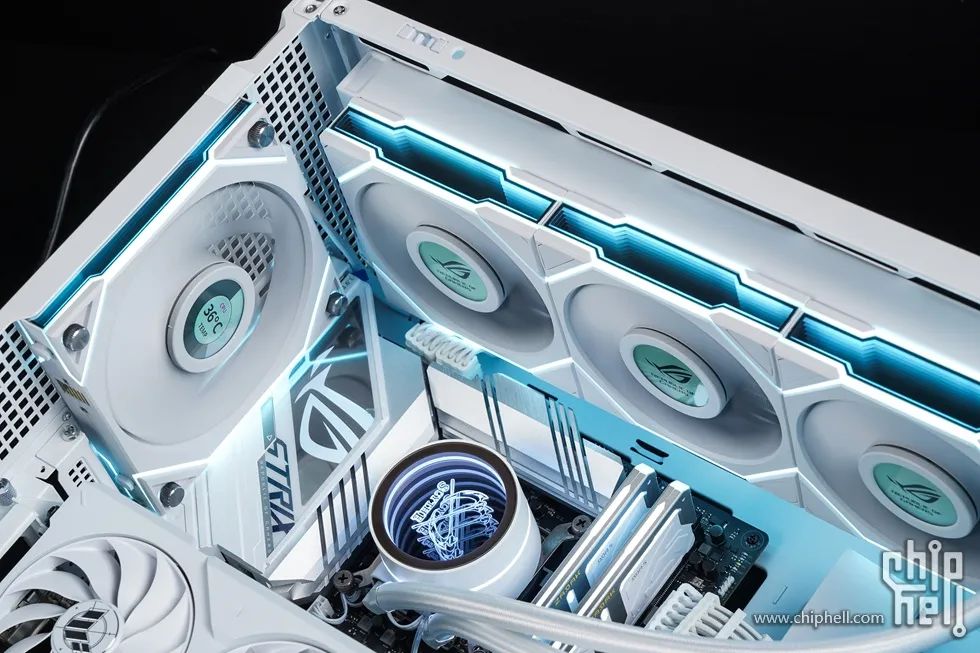

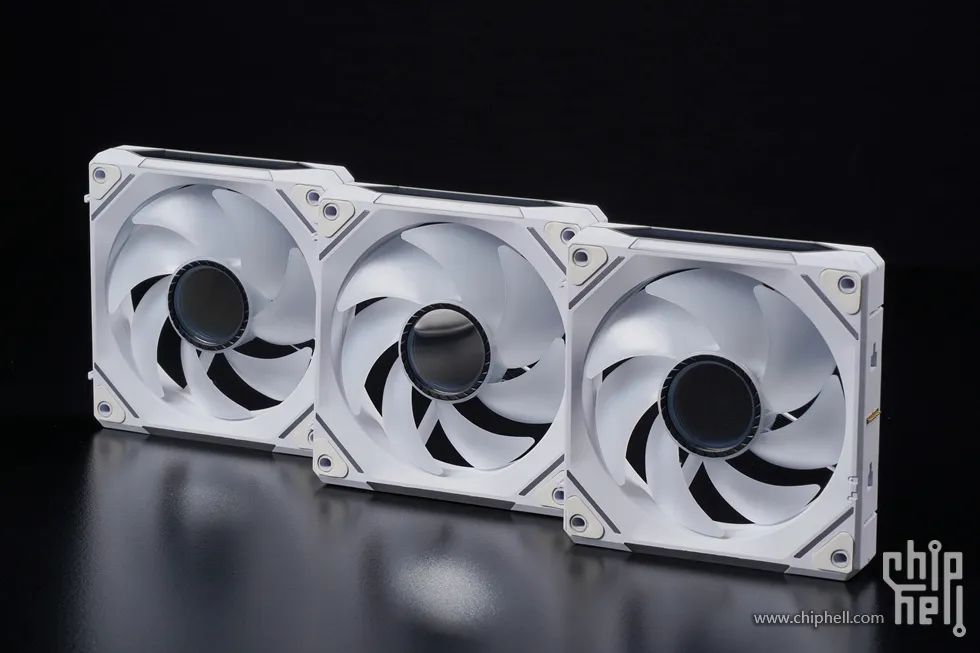

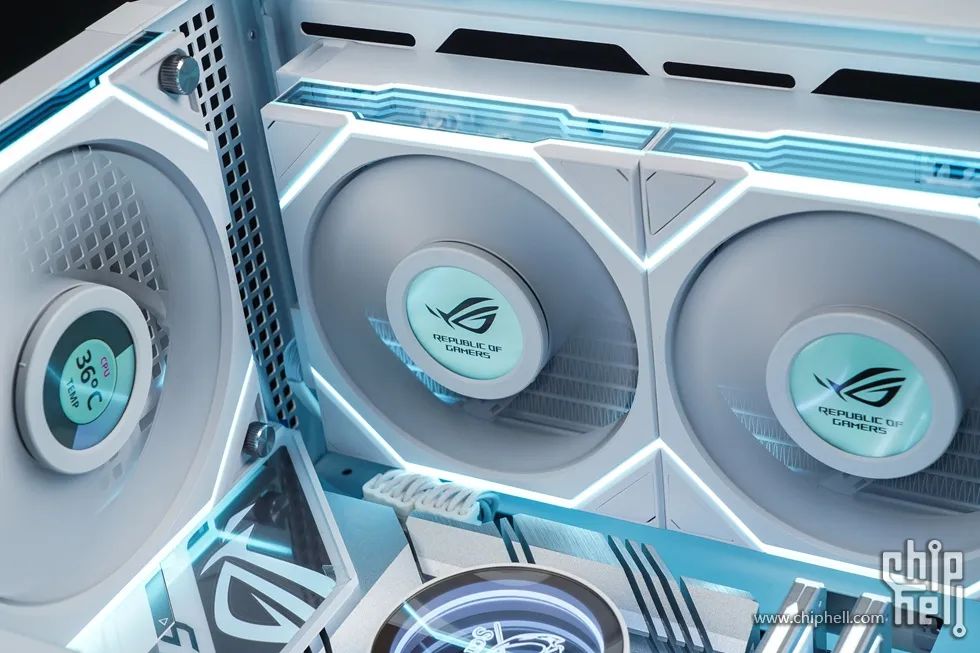

機箱風扇來自積木風扇4代 TL LCD 120+140。

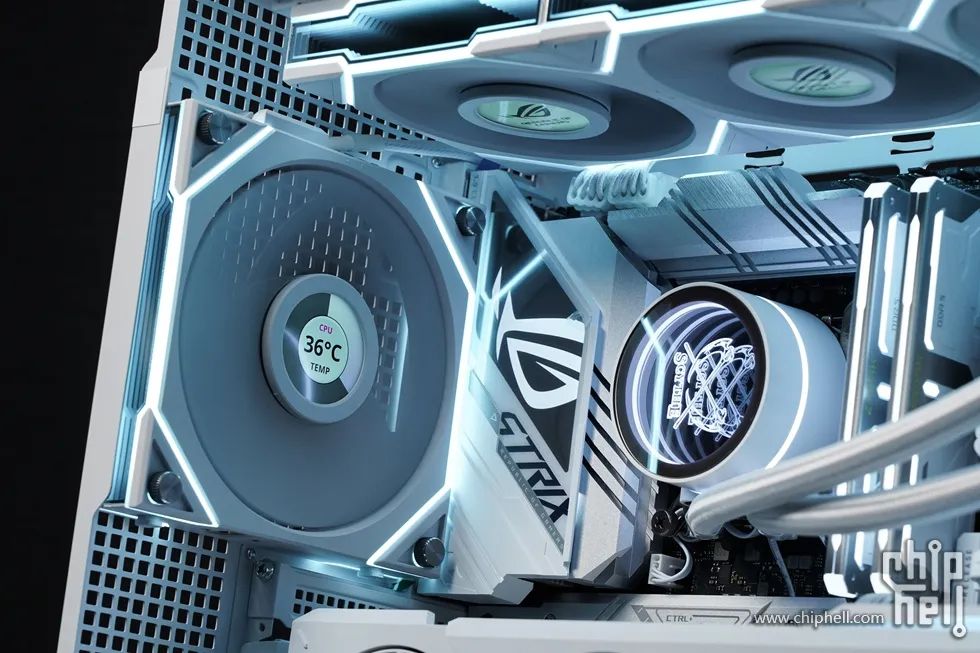

世界首款LCD螢幕的機箱風扇,擁有1.6“ips LCD螢幕,500nits亮度,sRGB 24bit色彩,400×400解析度,可透過L-Connect3進行豐富的個性化定製。

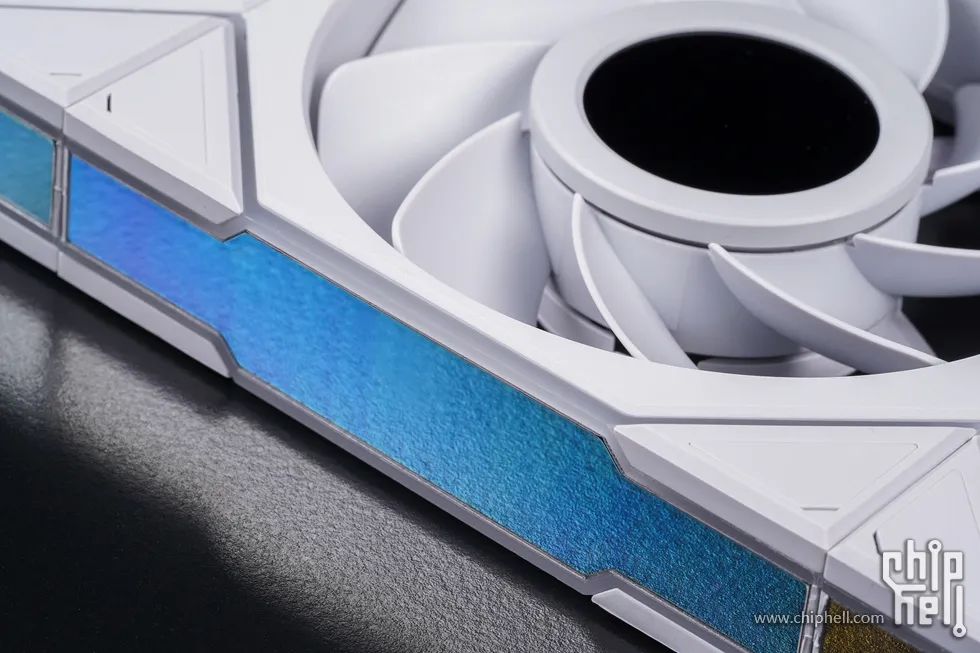

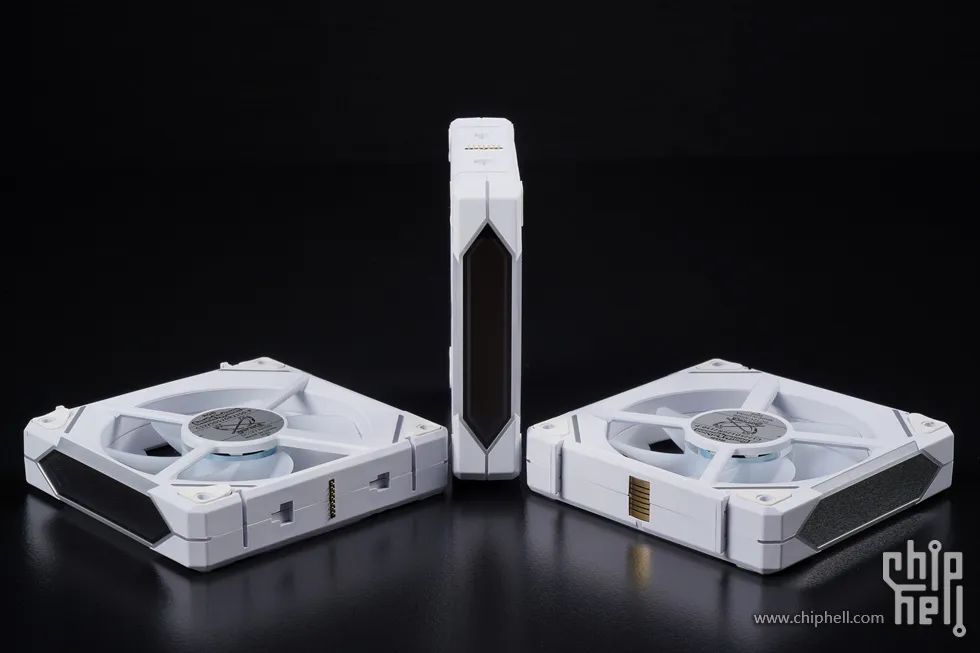

加厚的28mm風扇邊框,提升了風量與風壓,同時搭載FDB動壓軸承,有效減少了內部摩擦,提高了耐用性,並且四個角都有橡膠墊減震設計。

搭配26個LED燈珠,風扇兩側擁有更大面積的無限鏡。

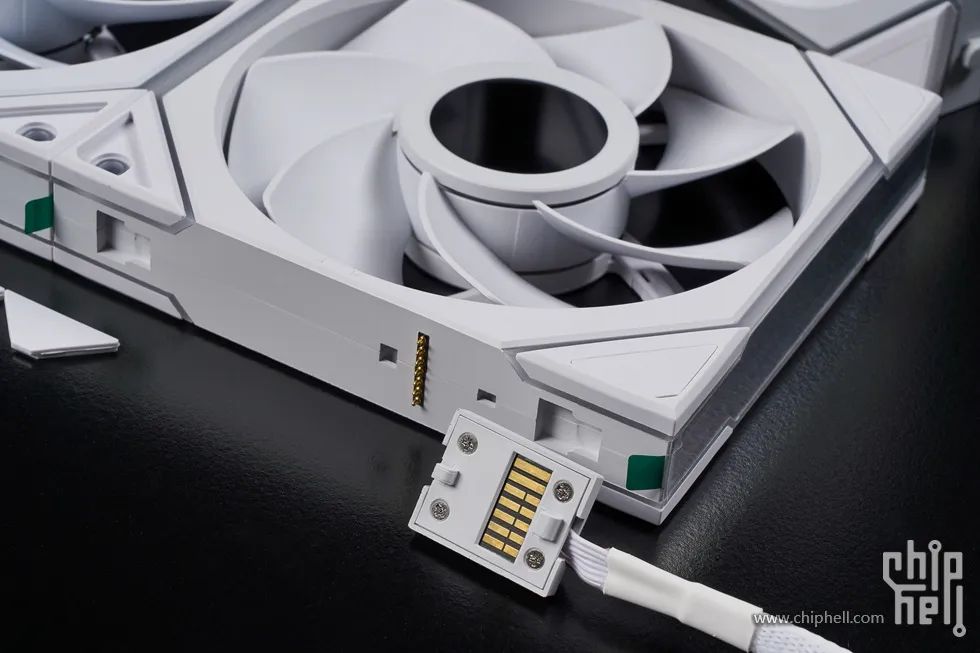

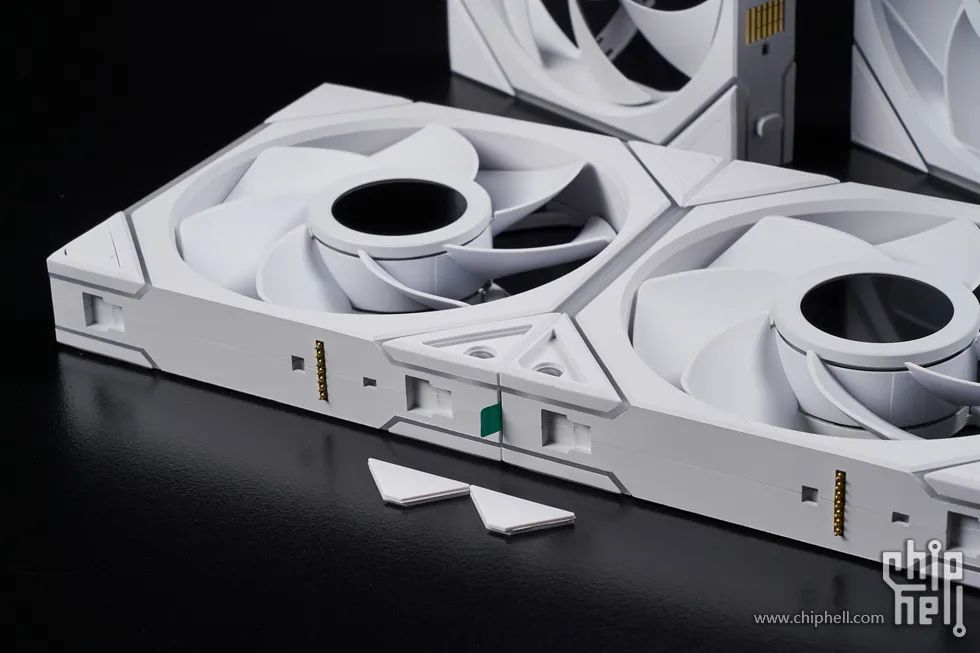

全新的連線設計,大幅簡化連線所需的線材以及難度,3顆TL LCD風扇只需要一條線材即可完成連線控制。

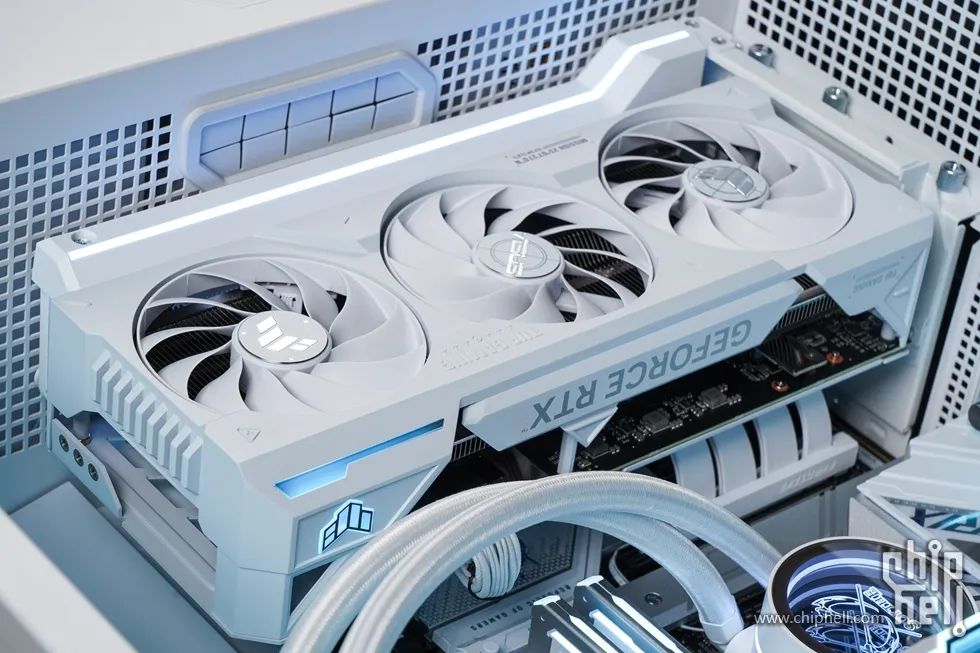

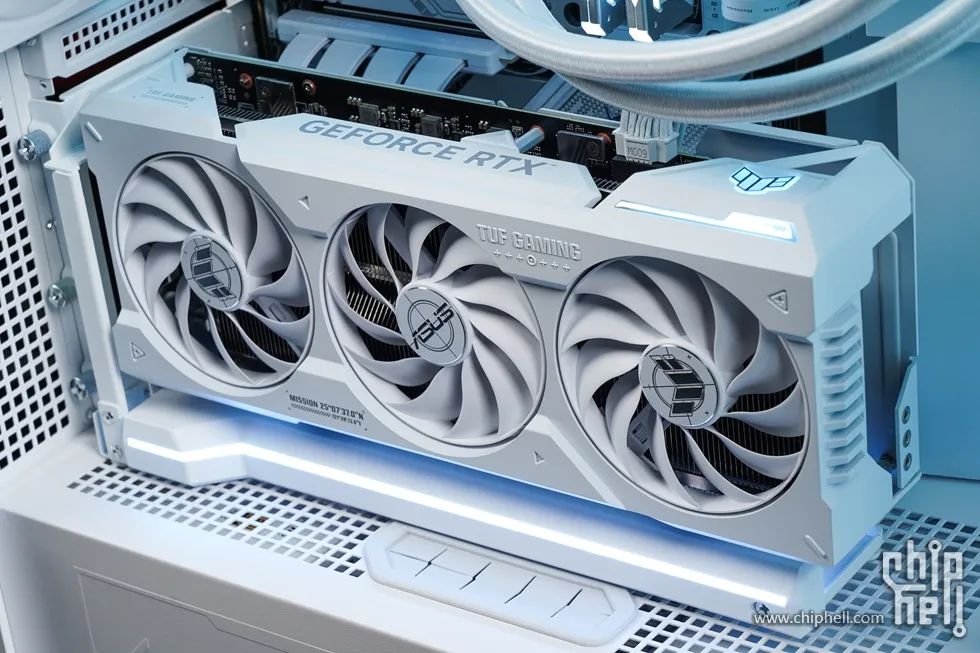

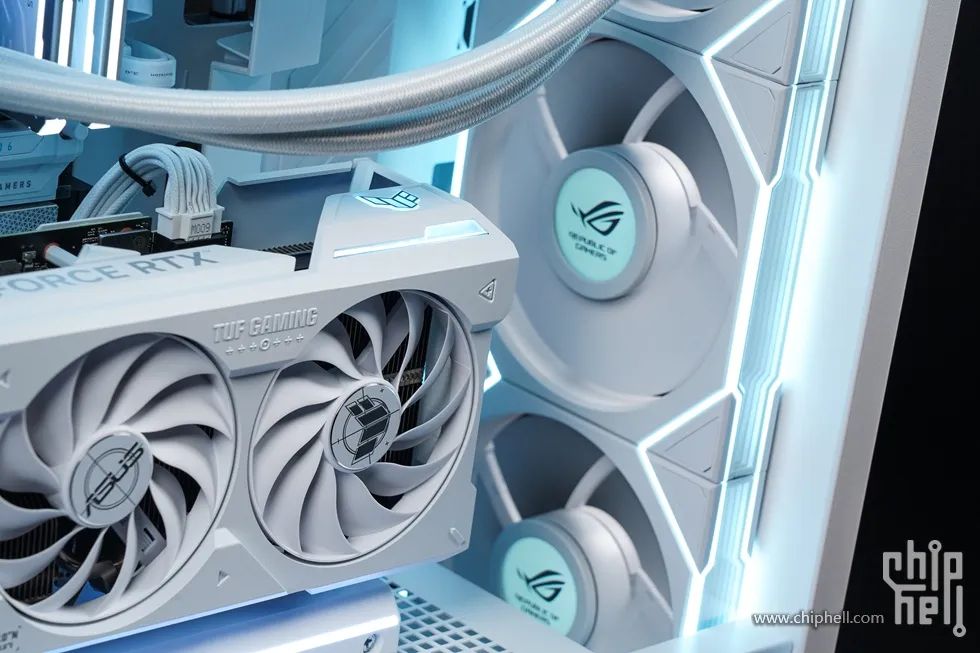

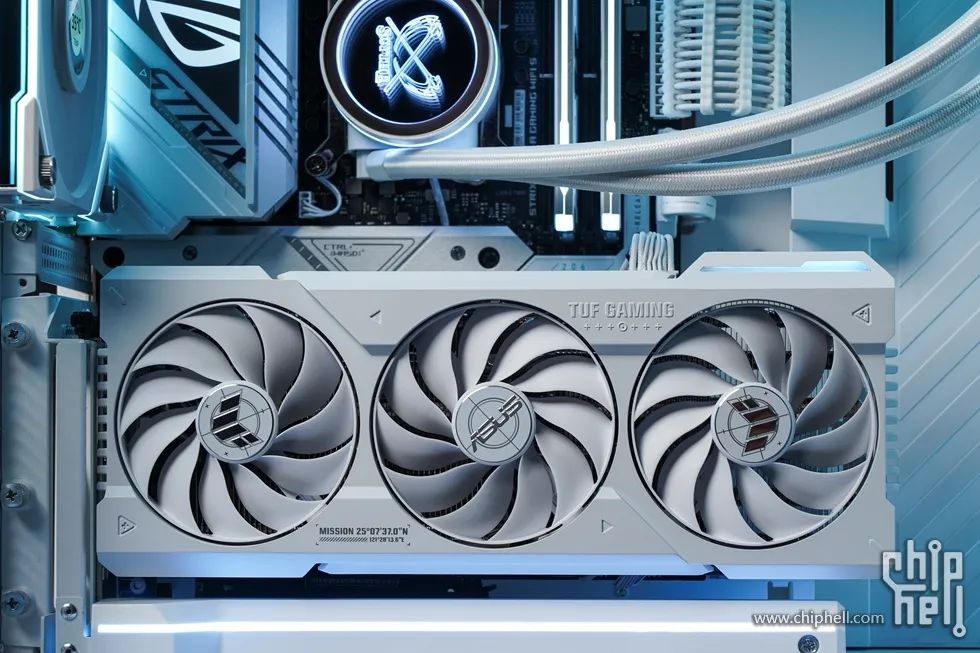

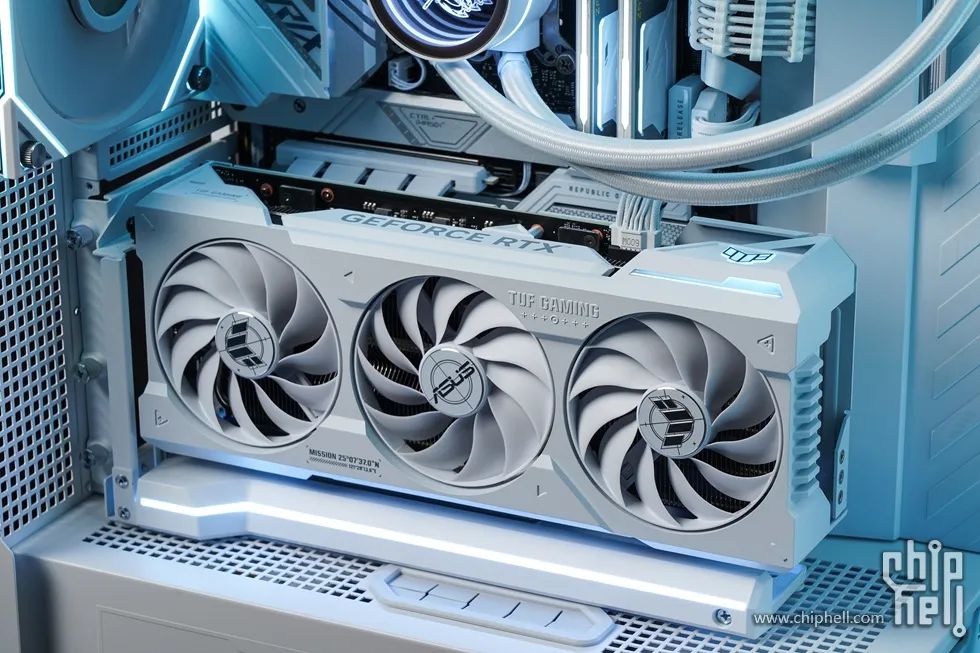

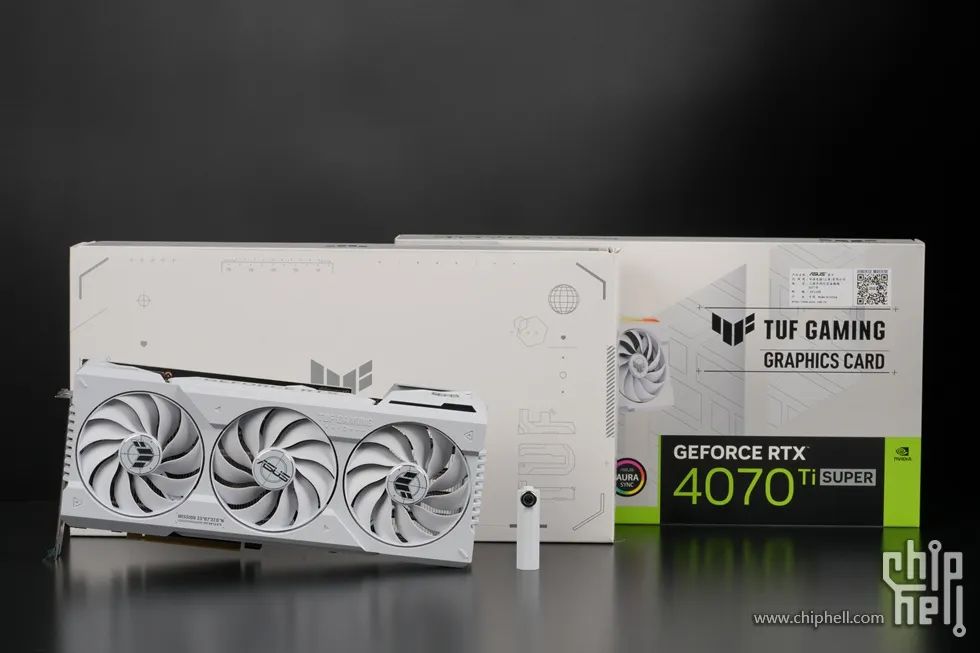

顯示卡來自華碩 TUF 4070Ti SUPER O16G WHITE。

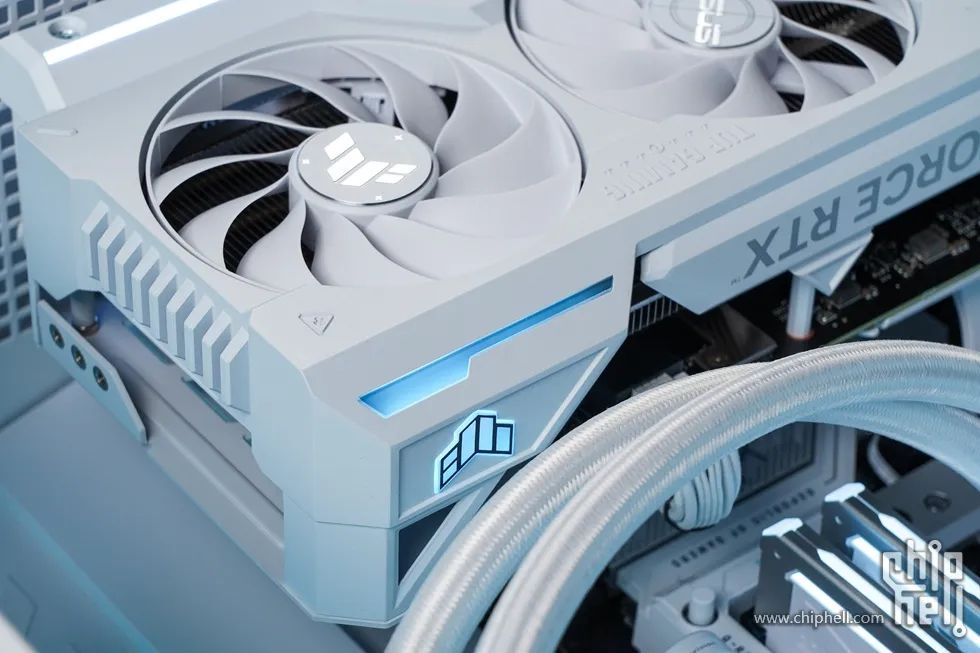

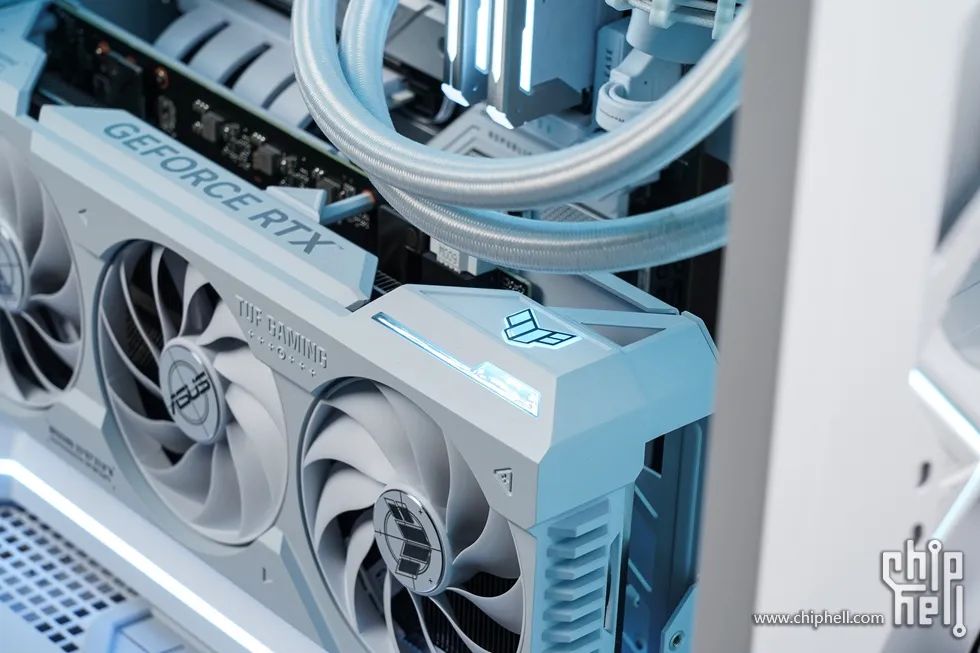

整卡設計沿用了新版TUF GAMING的家族式設計,外觀造型上依舊主打硬朗的軍事風格。顯示卡導流殼採用啞光白配色,表面的金屬拉絲紋理變為了磨砂處理,配合衝壓和切割造型,整體觀感非常的硬朗簡潔,質感提升明顯。

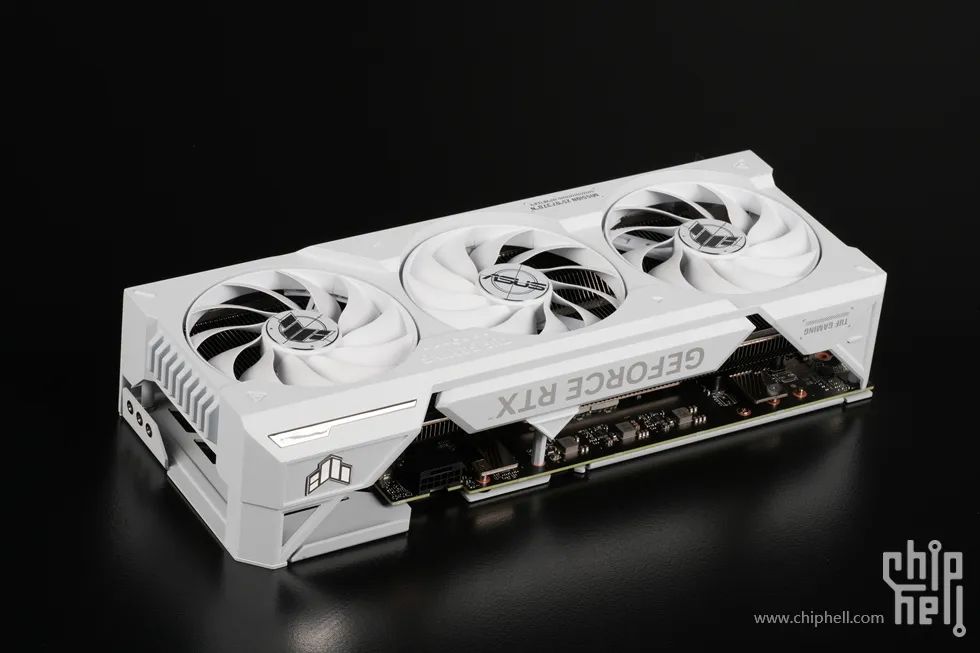

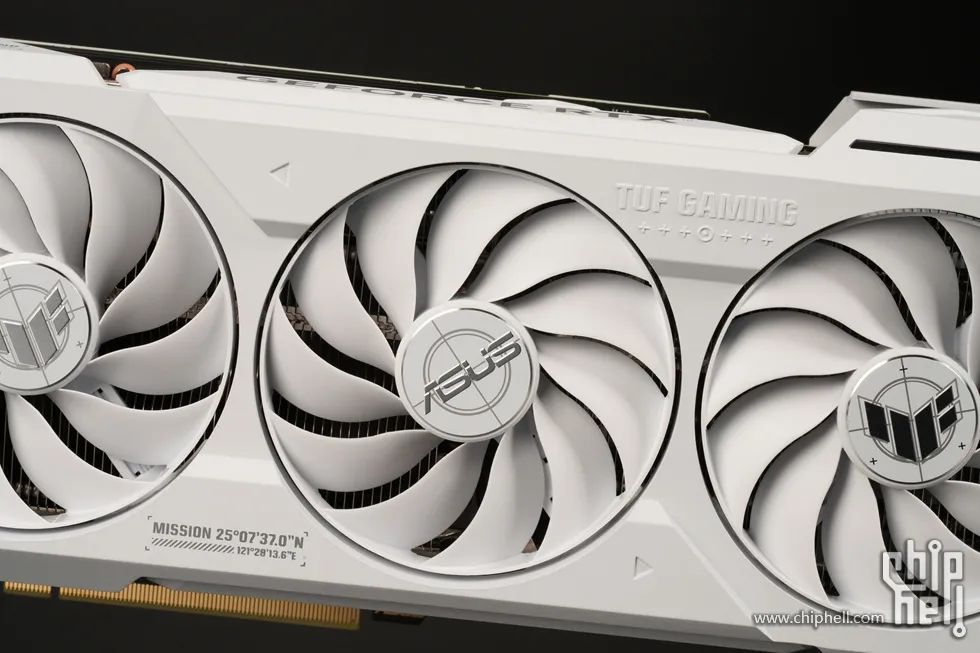

顯示卡正面採用了3枚全新的Axial-tech軸流風扇,中央風扇與兩側輔助風扇採用正逆轉工作設計,可以減少空氣亂流,提高散熱氣流利用率。3個風扇都保留了全高阻隔環,能大幅提升靜壓,使其更容易吹透鰭片。風扇也支援低負載完全停轉的技術,當GPU溫度低於50℃時風扇將停轉,降低顯示卡低負載執行時的噪聲,風扇中心印有華碩和TUF的品牌LOGO。

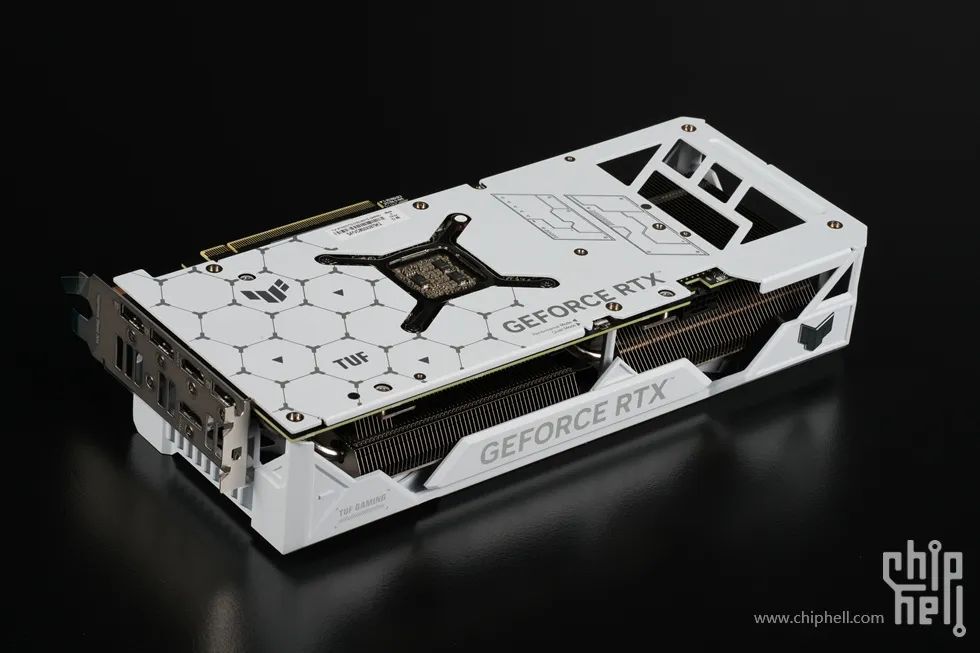

顯示卡背部採用全金屬背板覆蓋,並在尾部做了鏤空設計可以增加散熱效率。

顯示卡三維尺寸為:305mm×138mm×65mm,顯示卡厚度為3.25槽,採用大面積直角與三角切割設計,顯示卡側面的TUF LOGO,支援AURA SYNC神光同步。

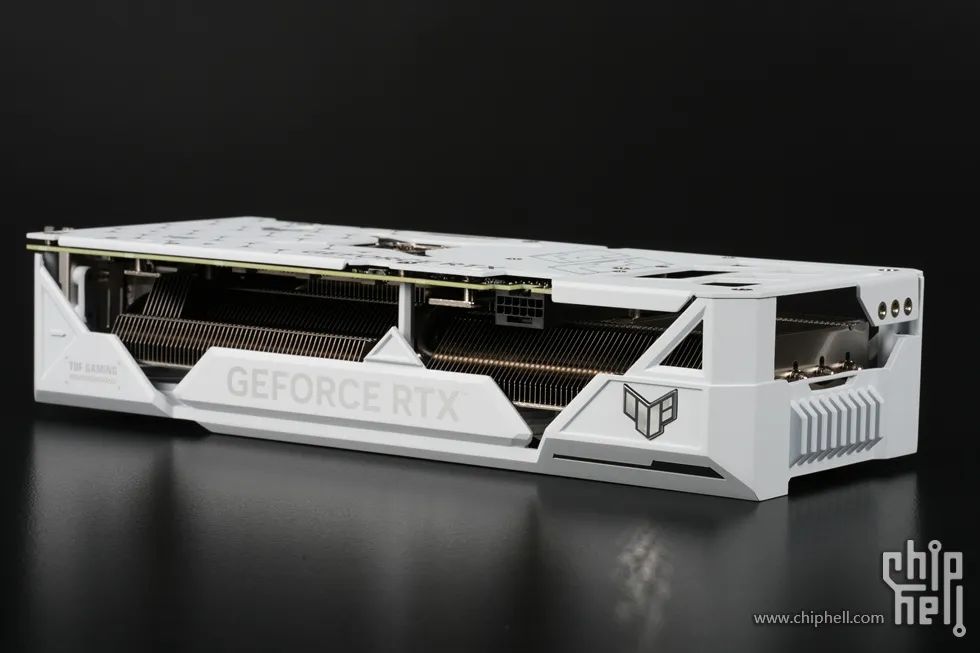

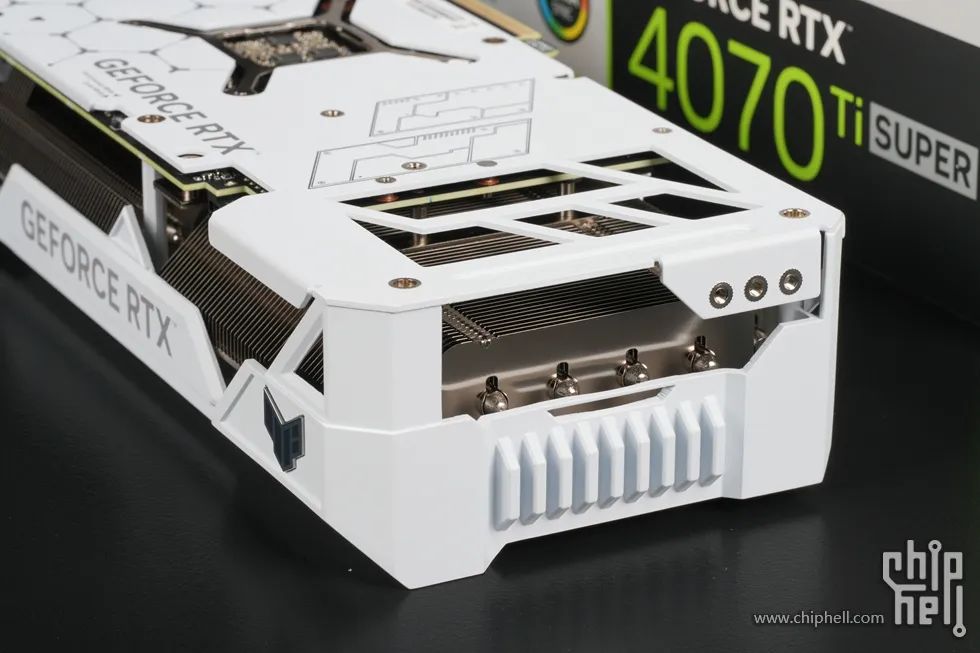

尾部包裹設計,同時設計有顯示卡固定使用的螺絲孔。

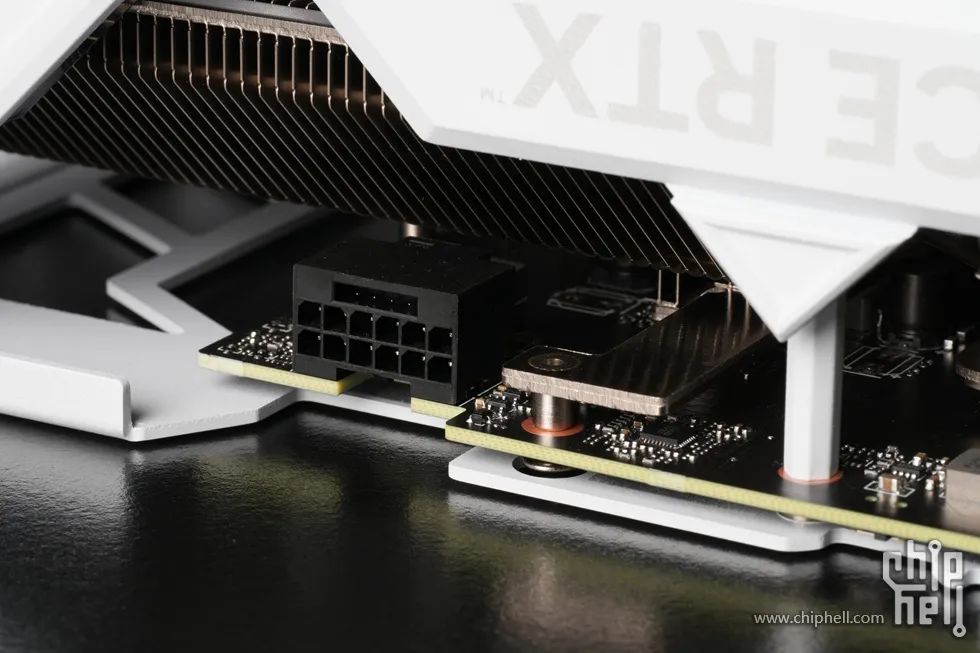

供電介面採用12VHPWR介面,由12個供電針腳+4個訊號針腳組成,供電可輕鬆達到600W。

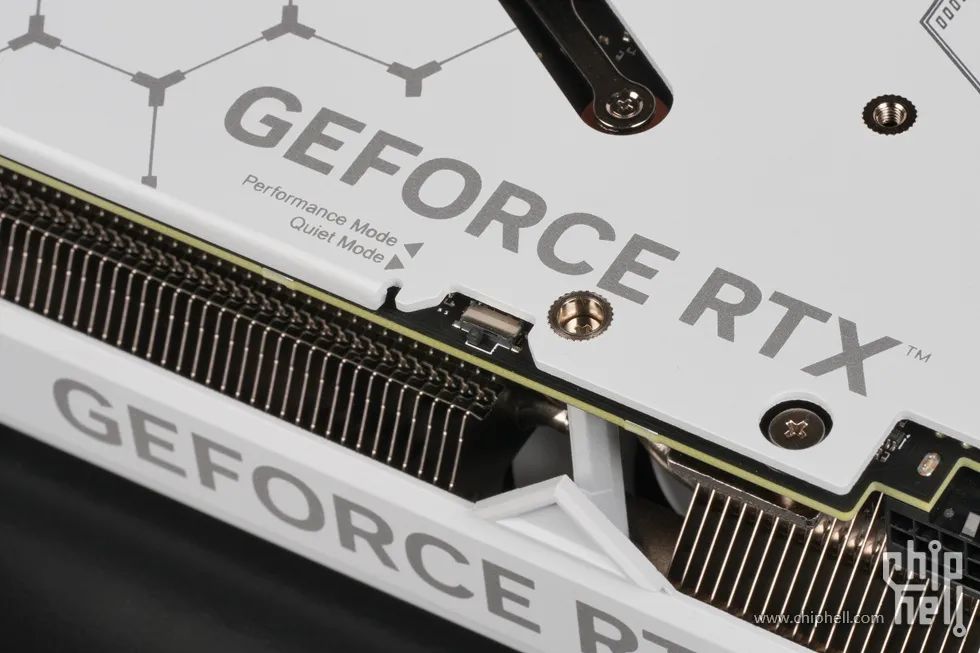

背板提供雙BIOS模式切換,輕鬆在“效能與安靜”之間進行切換。

搭載Ada Lovelace 架構的AD1003-275核心,視訊記憶體位寬來到了256bit,改掉了4070Ti上市被飽受詬病的192bit,向大哥4080看齊。

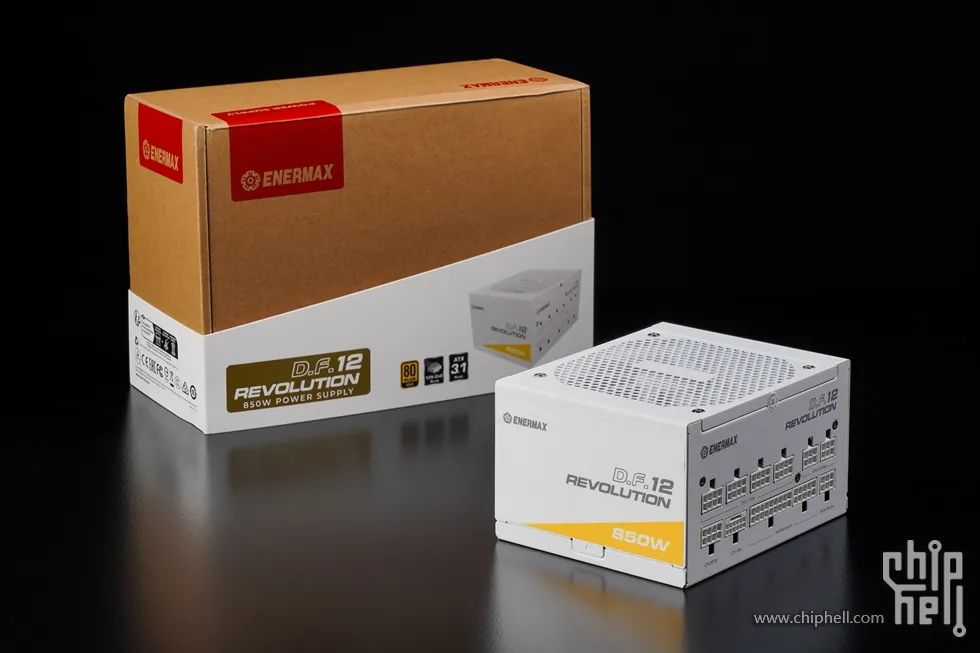

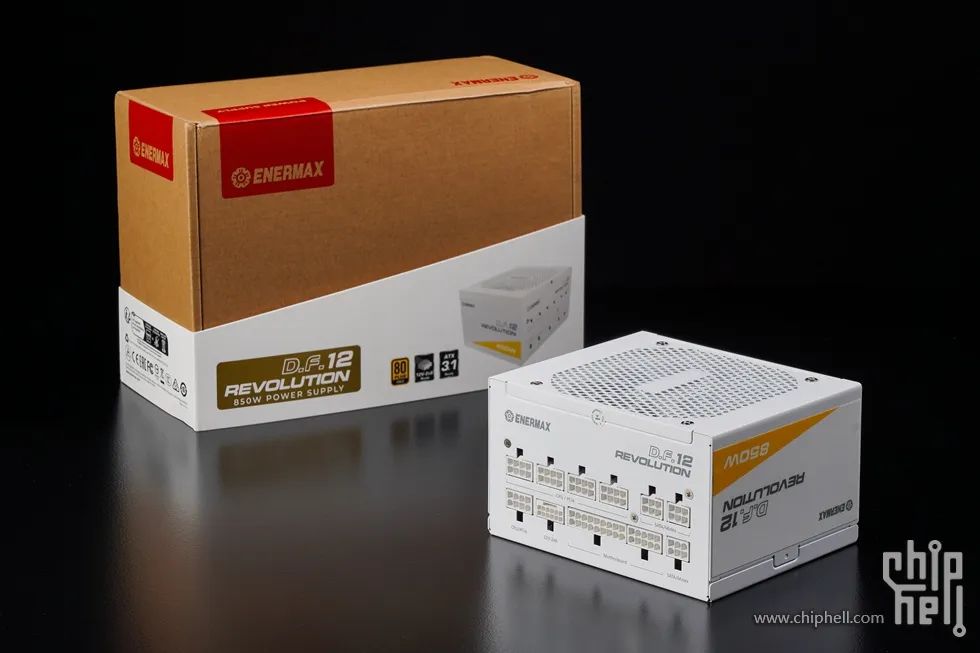

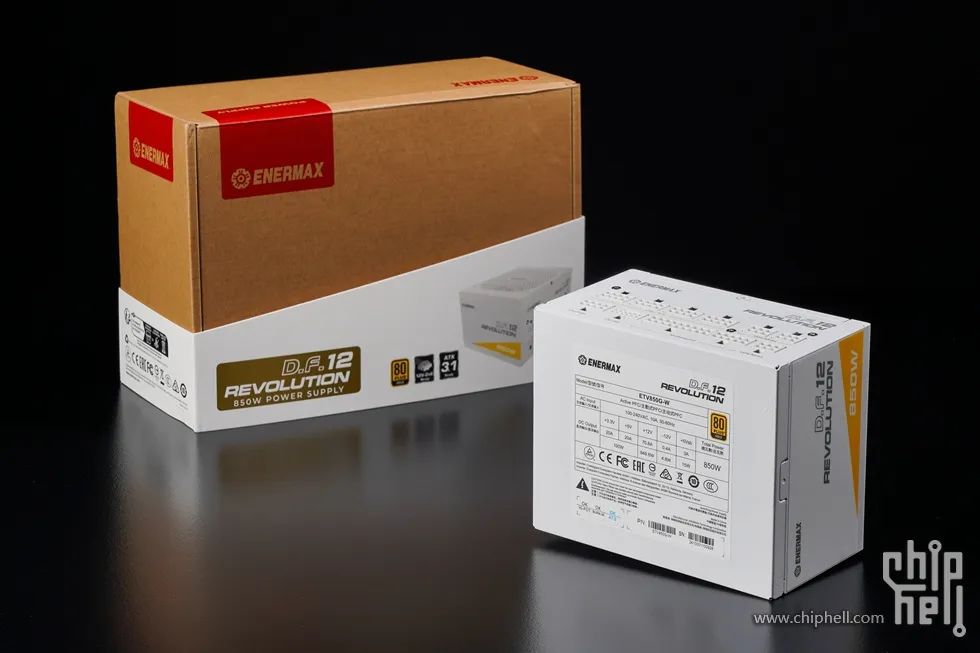

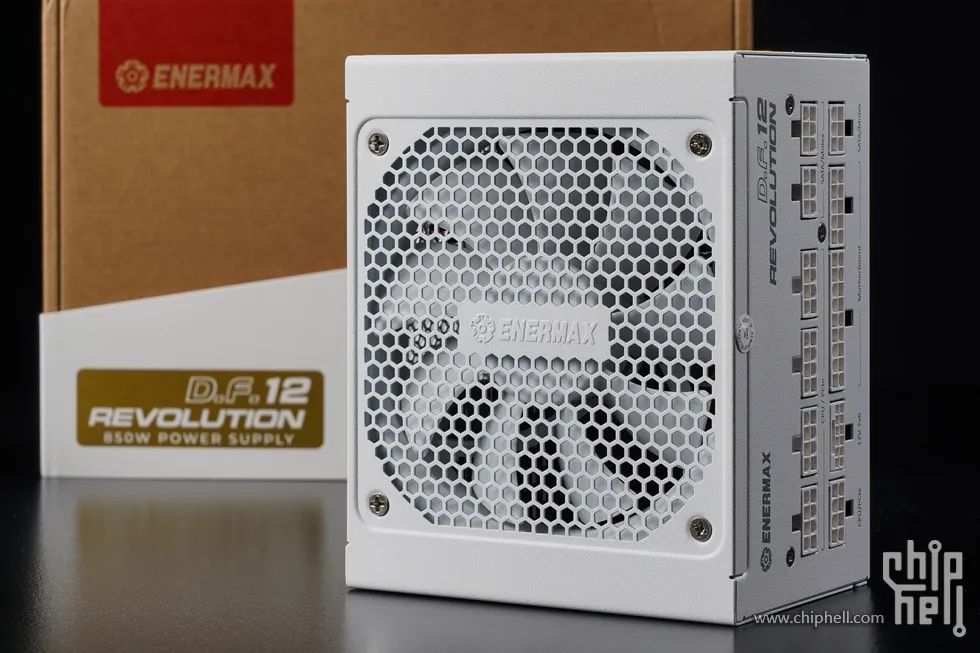

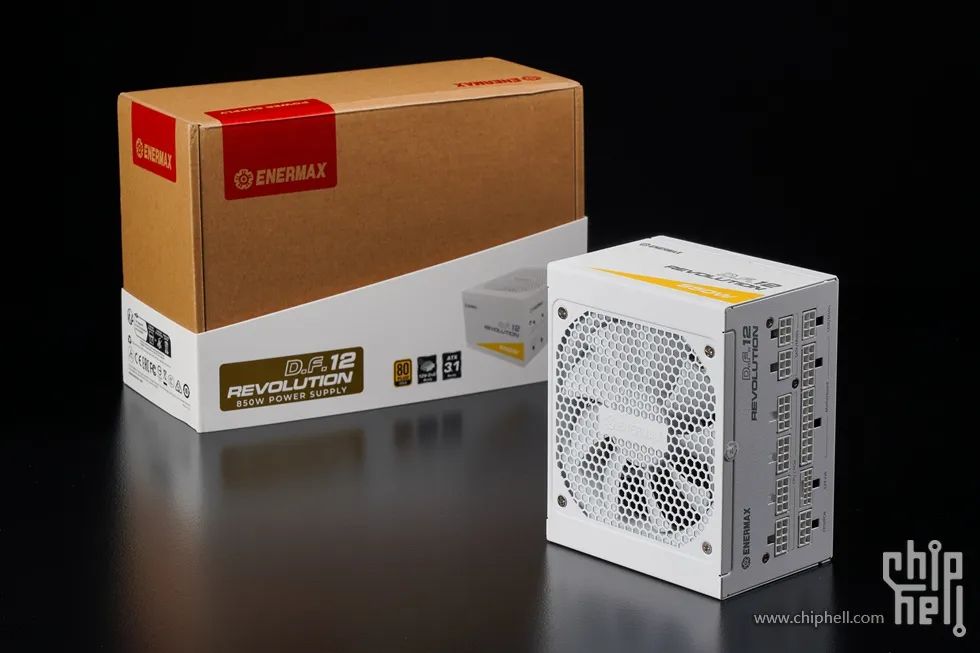

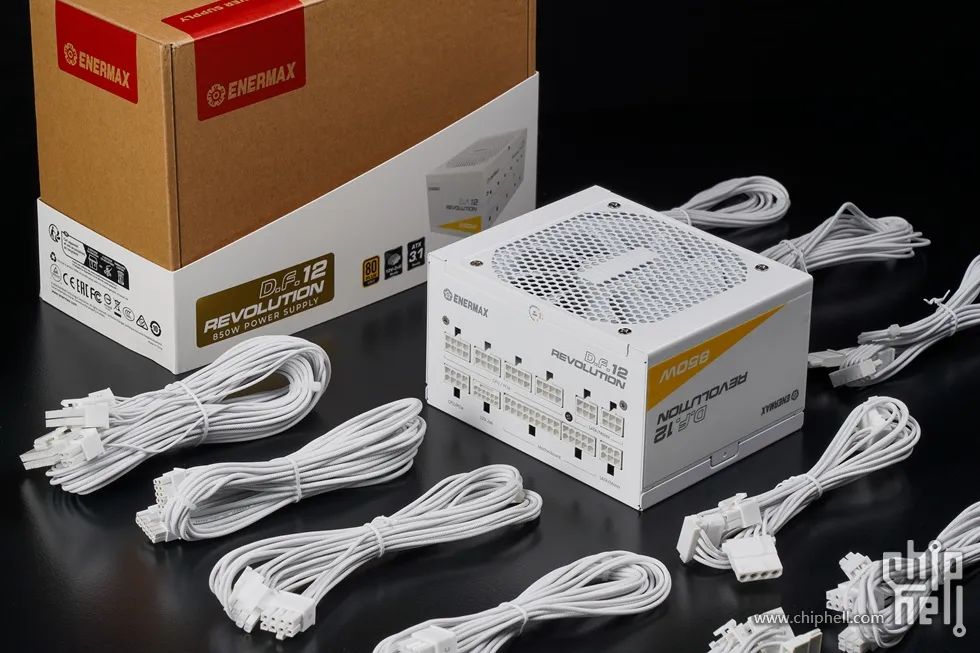

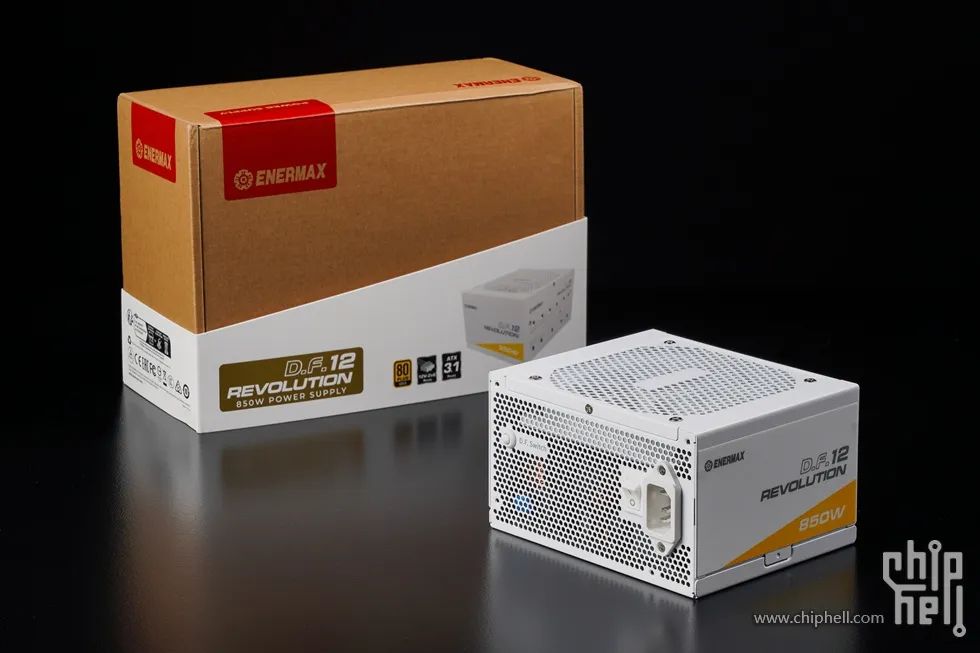

電源來自安耐美REVOLUTION D.F.12 850W,採用白色設計,作為一顆ATX電源,其三維尺寸僅為:122x150x86mm,及其短小的機身,卻可迸發優異效能,使它成為了市上最短的ATX電源之一。

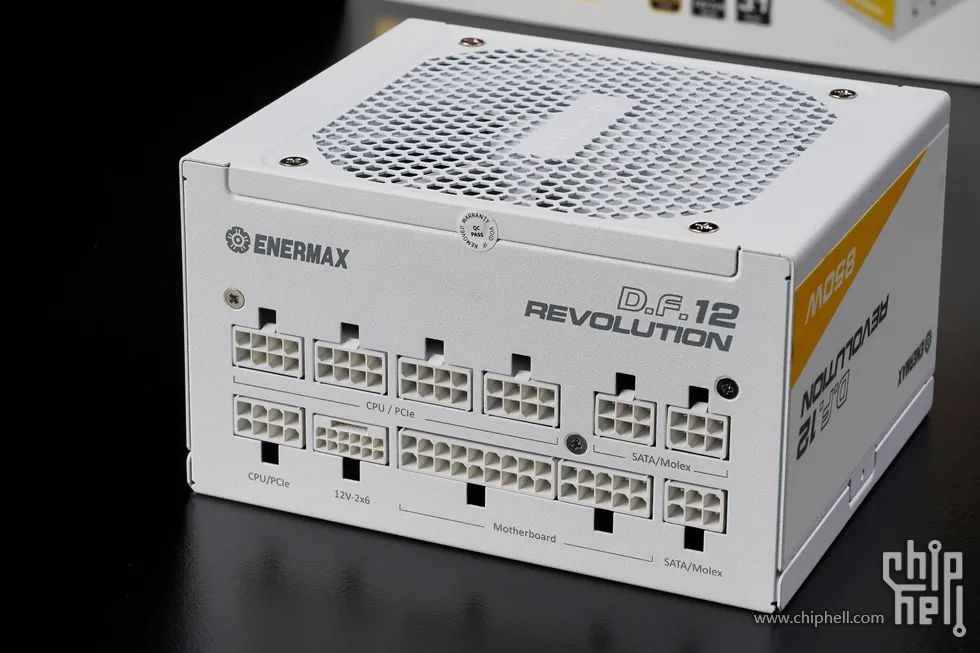

介面方面2組8pin CPU供電線和3組8pin PCIe供電線都是獨立介面,同時電源提供最新的PCIe 5.1標準12V2x6顯示卡介面,新介面可以提供最高55A的連續輸出電流,單介面最大功率600W,供電溫度更低,對顯示卡的安全性更高。

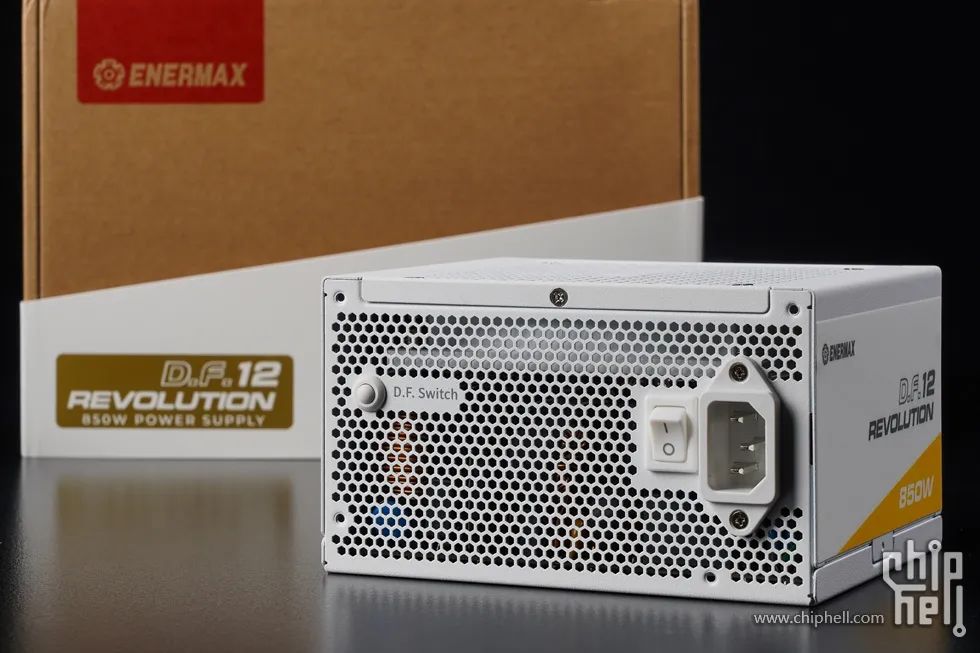

第二代逆轉彈塵技術,開機後風扇會自動反向旋轉15秒,清理風扇與電源內部的灰塵。使用者也可以透過電源的上D.F.Switch”按鈕,手動開啟你轉除塵功能,有效提升電源內部的衛生狀況,增加使用壽命。


風扇面採用一顆115mm大扇面雙滾珠風扇,為電源提供更久更穩更耐久的使用保障,搭載ECO智慧溫控,透過智慧節能技術,溫度感測+負載控制雙重智慧散熱機制,節能的同時更加精準的為電源散熱。

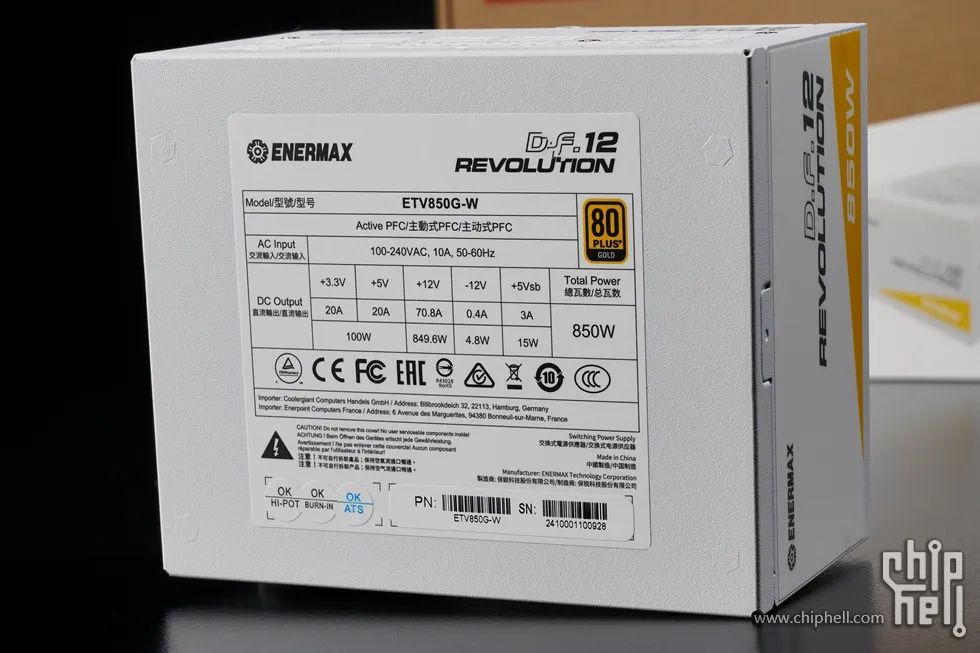

電源背面印有產品詳細引數標籤,電源採用主動式PFC+全橋LLC諧振+同步整流+DC-DC結構,全日系高品質電容,保證電源穩定性和耐用性。電源的額定功率是850W,其中+12V電路的輸出電流為70.8A,可以實現單路849.6W的輸出功率。

電源線材全部採用定製的壓紋線材,線材質地更加柔軟,彎折性更好,走線更加美觀、方便。提供1條20+4pin主機板供電(600mm)、2條處理器(4+4pin)供電(700mm)、1條12+4pin 12V-2×6顯示卡供電(600mm)、3條6+2pin PCIe顯示卡供電(600mm)、2條SATA供電(450mm+150mm+150mm+150mm)、1條PATA(大4pin)供電(450mm+150mm+150mm+150mm)。

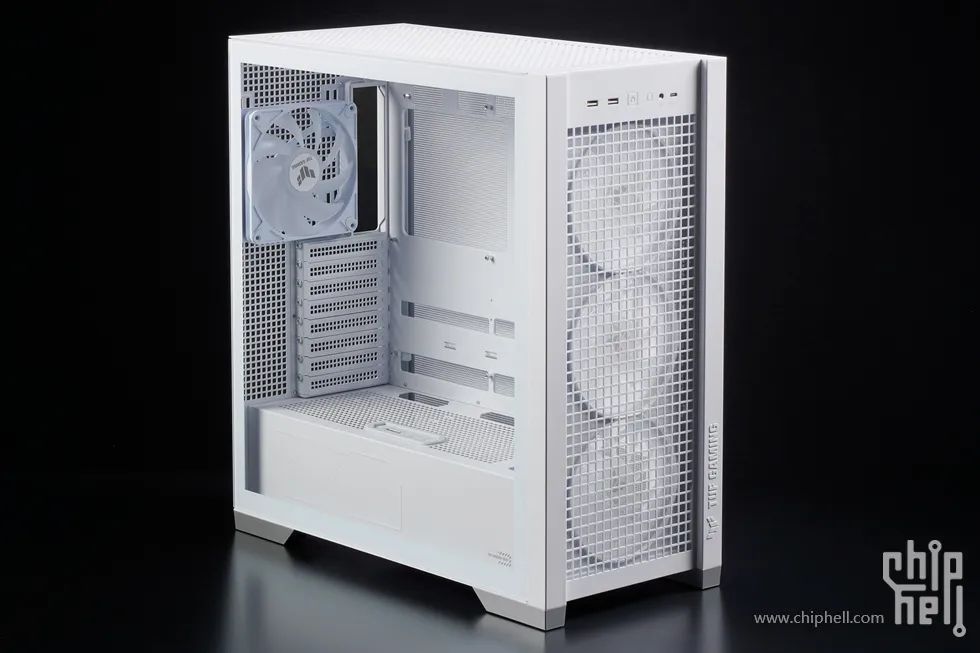

華碩 TUF GT302 裝備庫機箱定位為主打風道和散熱的中塔機箱,這款機箱支援BTF背插主機板,有黑白雙色兩種版本可供選擇。機箱的三維尺寸分別為:485*235*520mm,整體外觀簡約方正,主體採用 0.8mm 加強型SECC 鋼材。

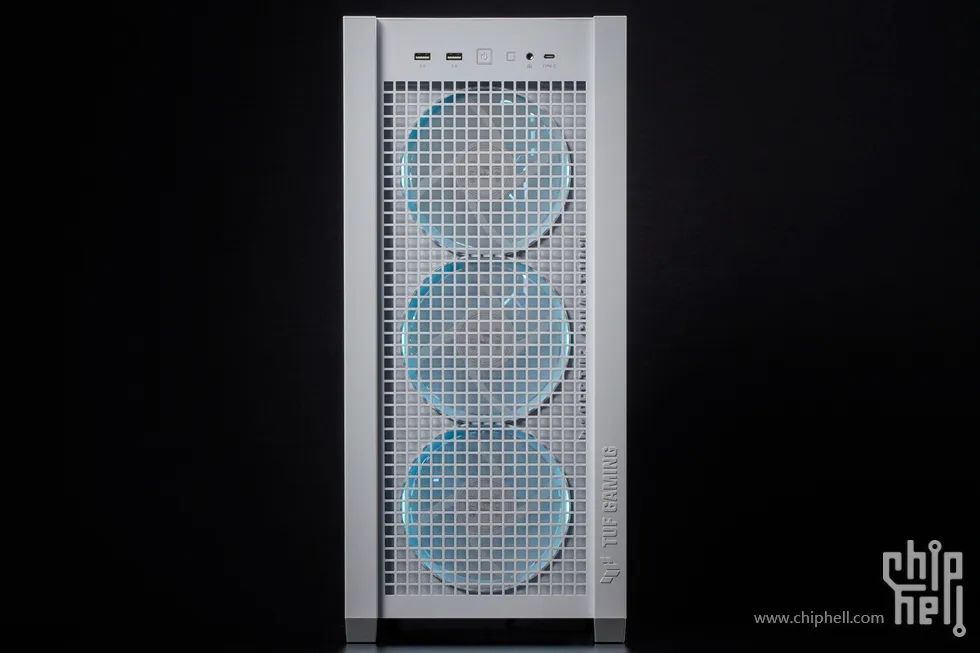

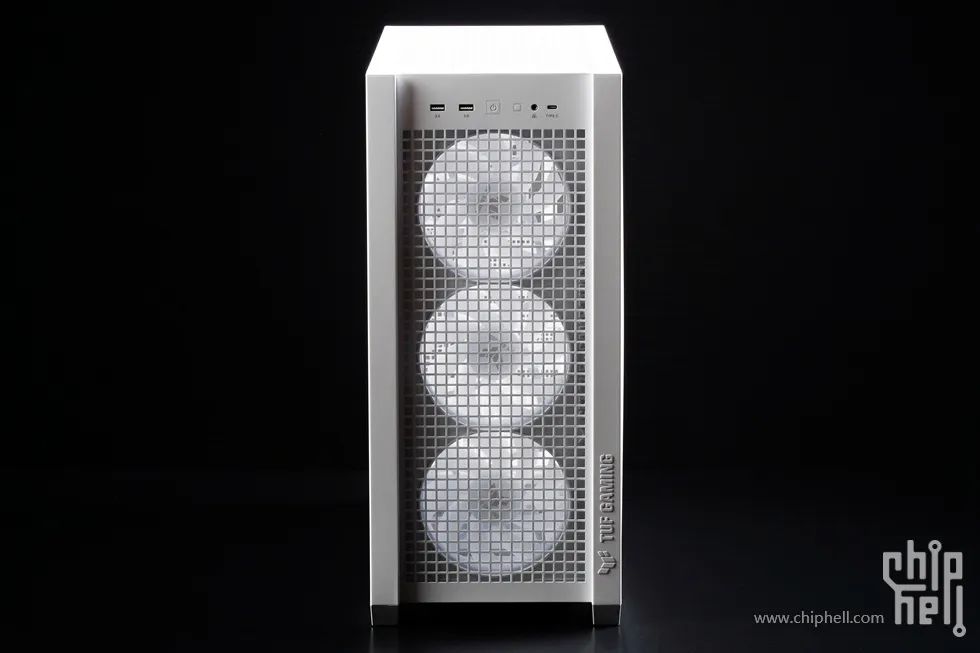

機箱左側面板為一整塊透光鋼化玻璃,前面板採用8mm大小的方形開孔網板設計。

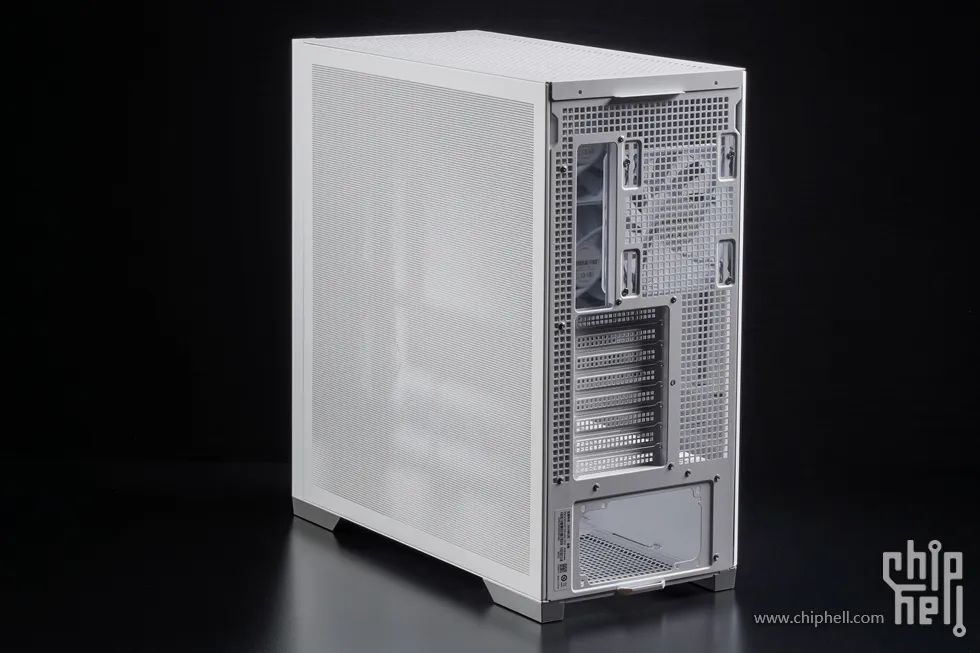

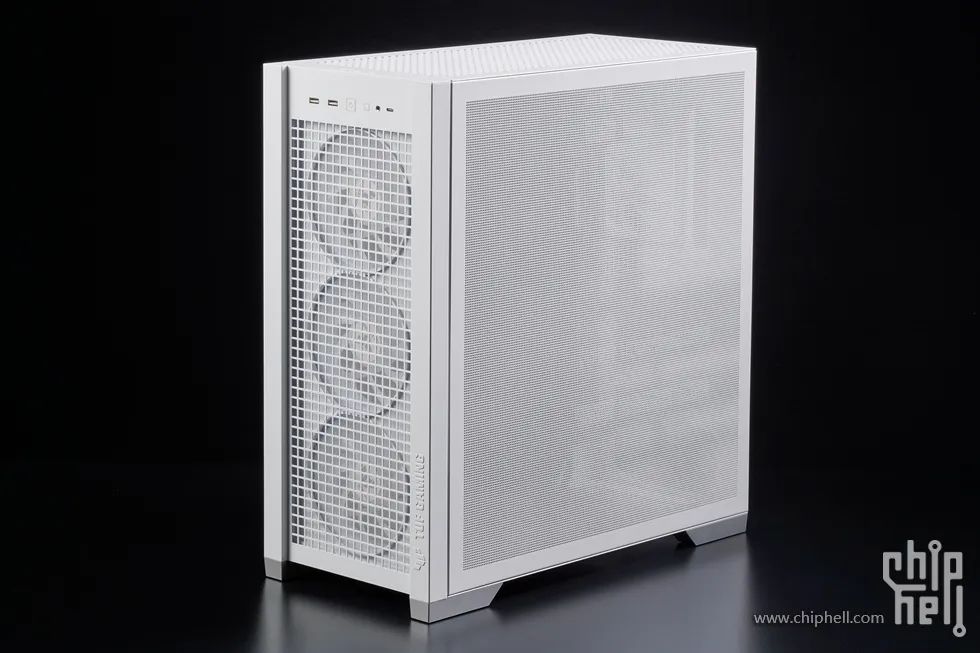

機箱背板為一整片MESH網孔面板設計,加大散熱效果。

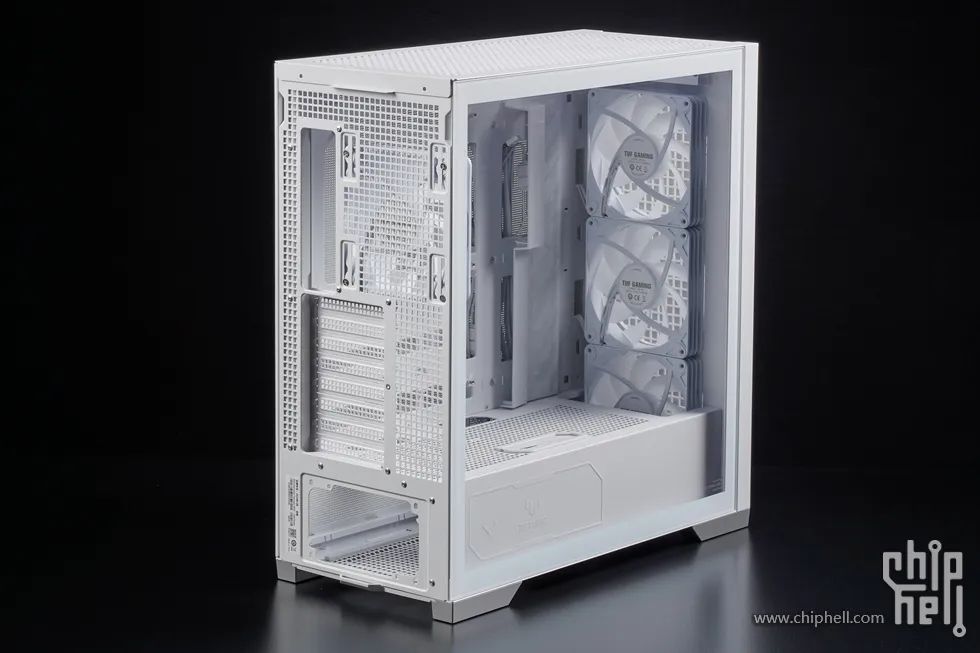

機箱尾部:採用經典的電源下置設計,配備有8條水平的PCI擴充套件槽。

機箱自帶的加厚140mm風扇,風量高達115CFM,靜壓為3mmH2O

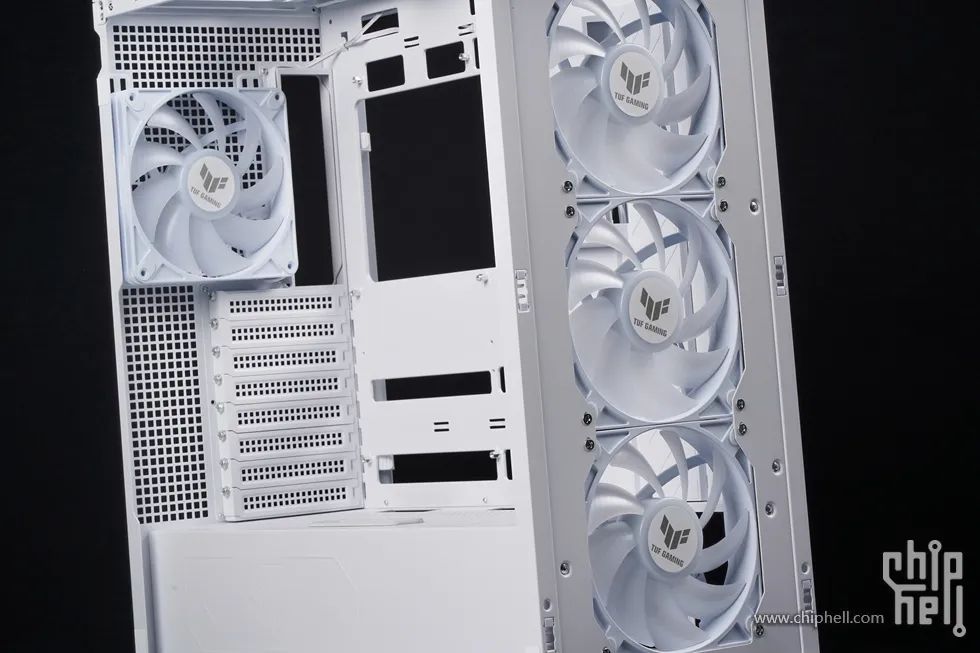

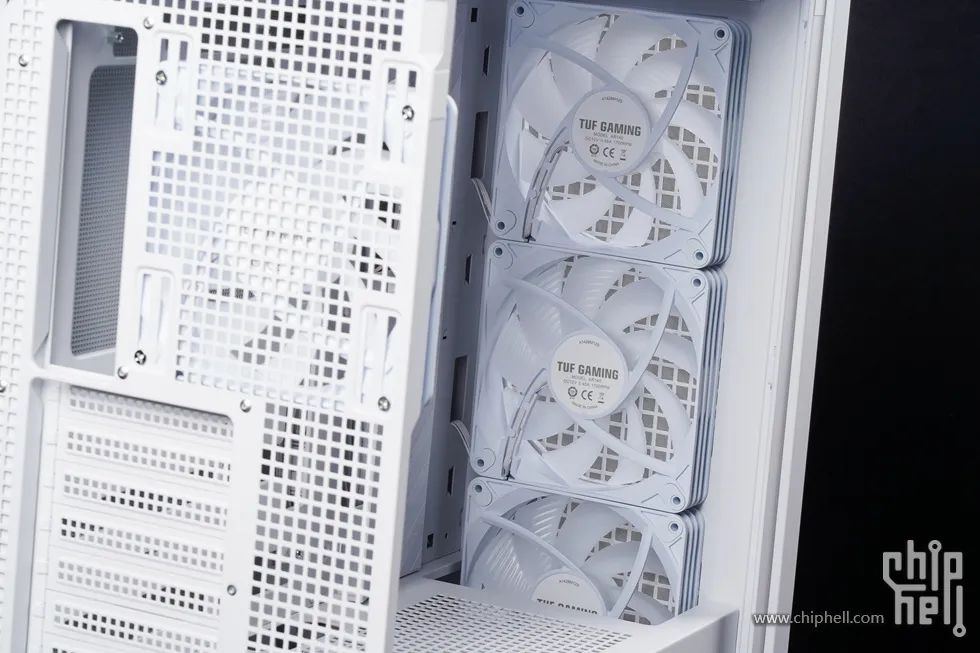

機箱前部以及尾部總共預裝了4枚 140x28mm ARGB風扇,可為機箱帶來強效的風流。

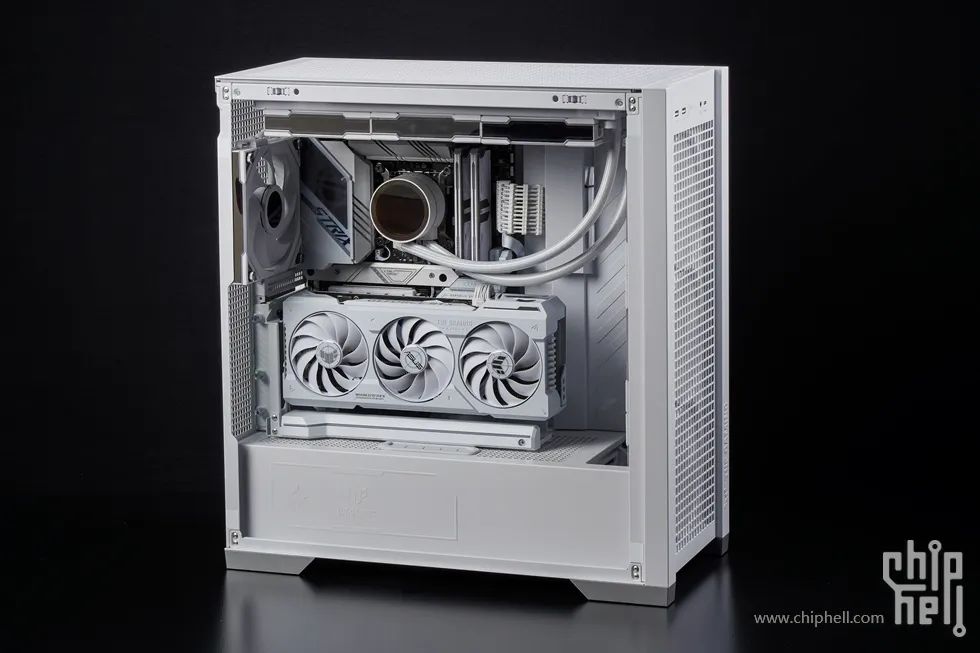

機箱內部空間比較充裕,支援常規ITX、M-ATX、ATX以及E-ATX主機板,同時相容BTF背插主機板的安裝,風冷散熱器限高163mm,顯示卡最長可支援到400mm,正面右側還配置有一塊藏線板。

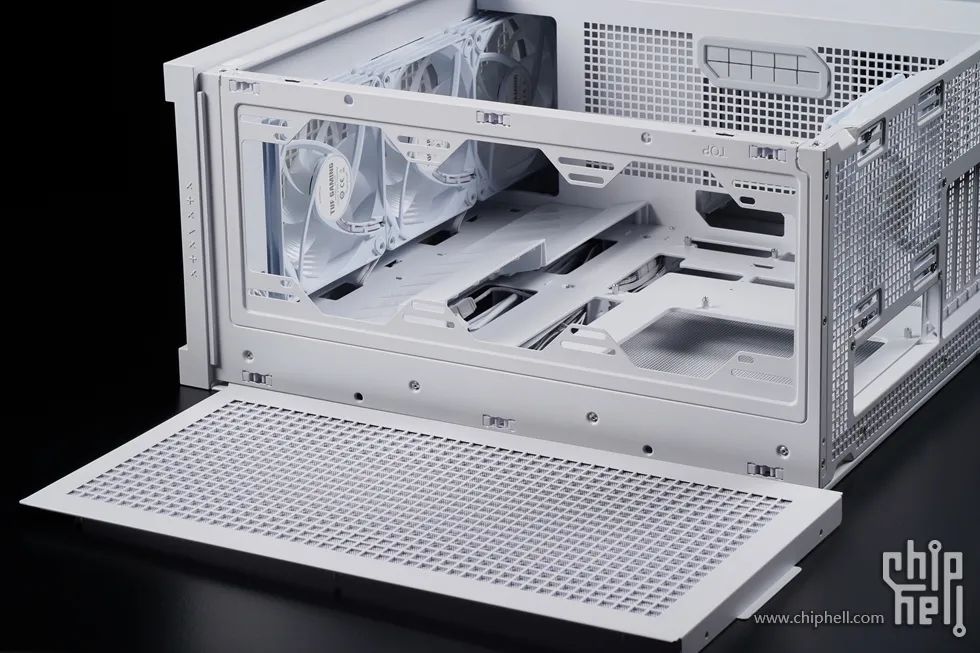

機箱頂部縱梁和冷排支架一體式設計,可以整體拆下,模組化的設計在裝機時候也比較輕鬆便捷,頂部可以支援安裝3枚120/3枚140mm的風扇,或者安裝240、280/360mm的冷排。

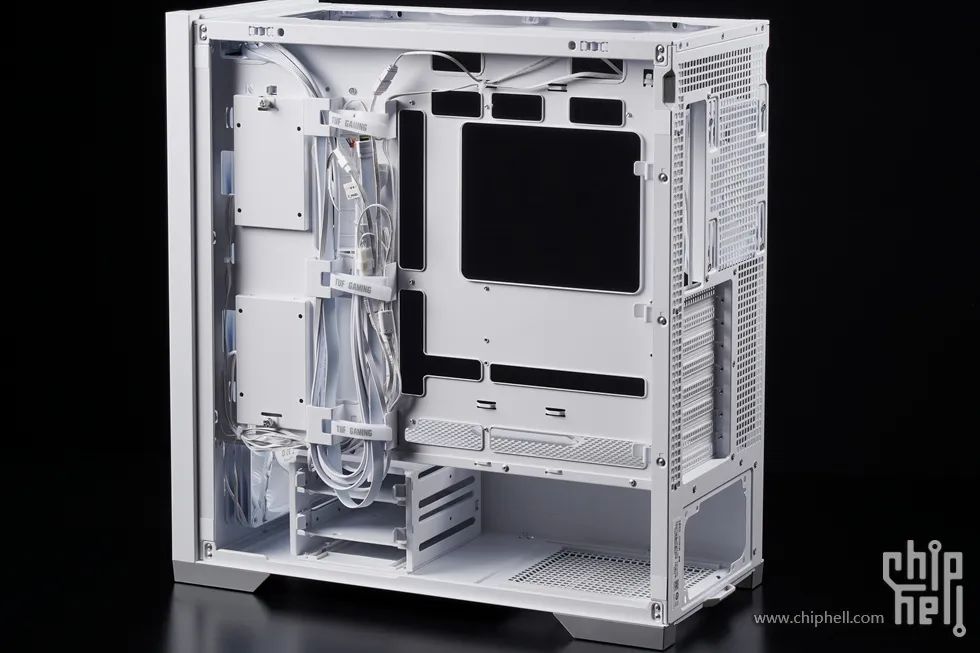

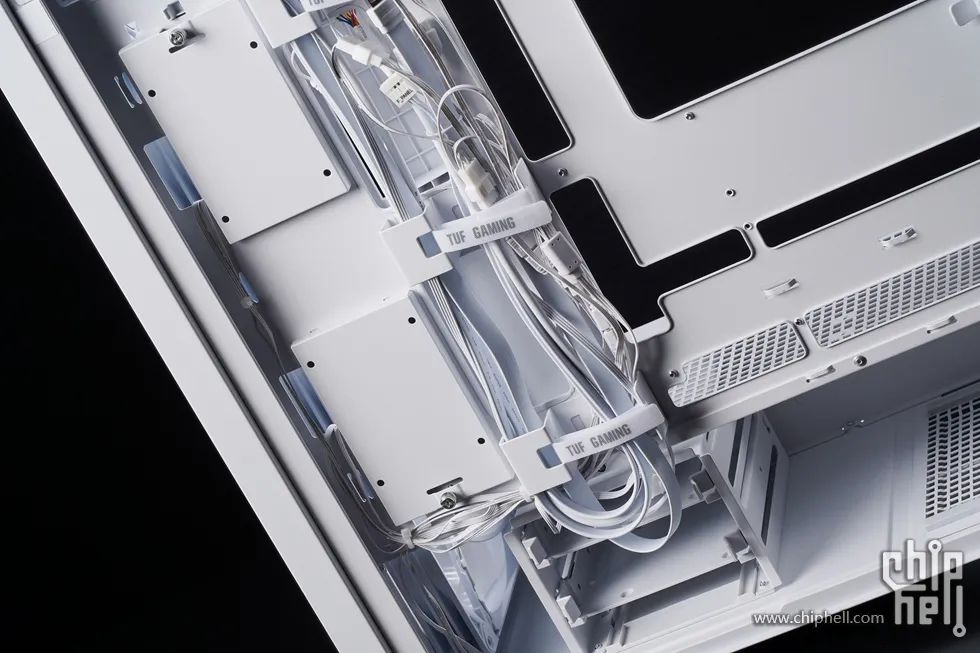

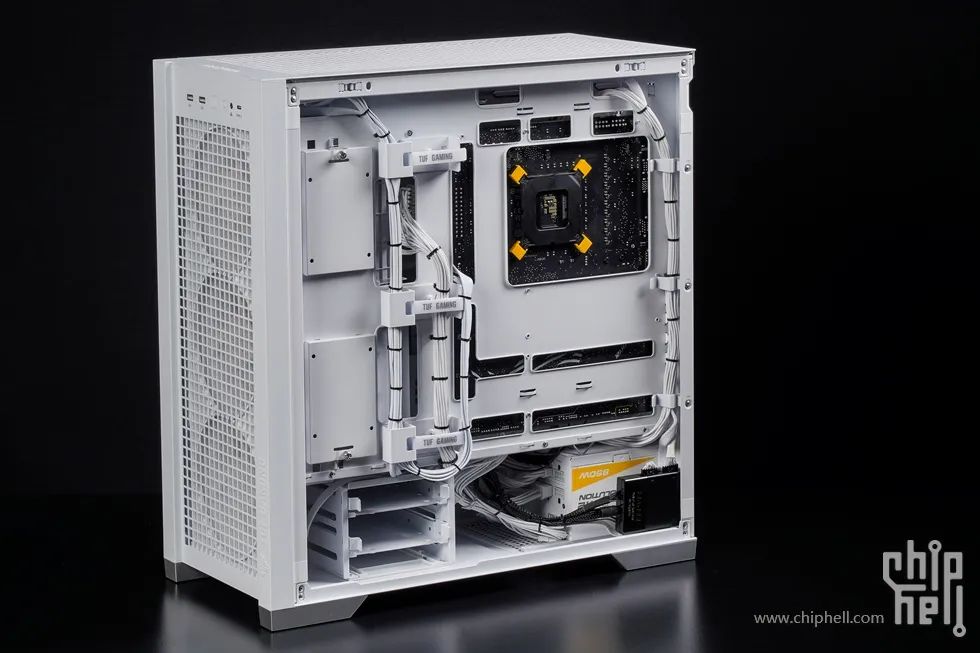

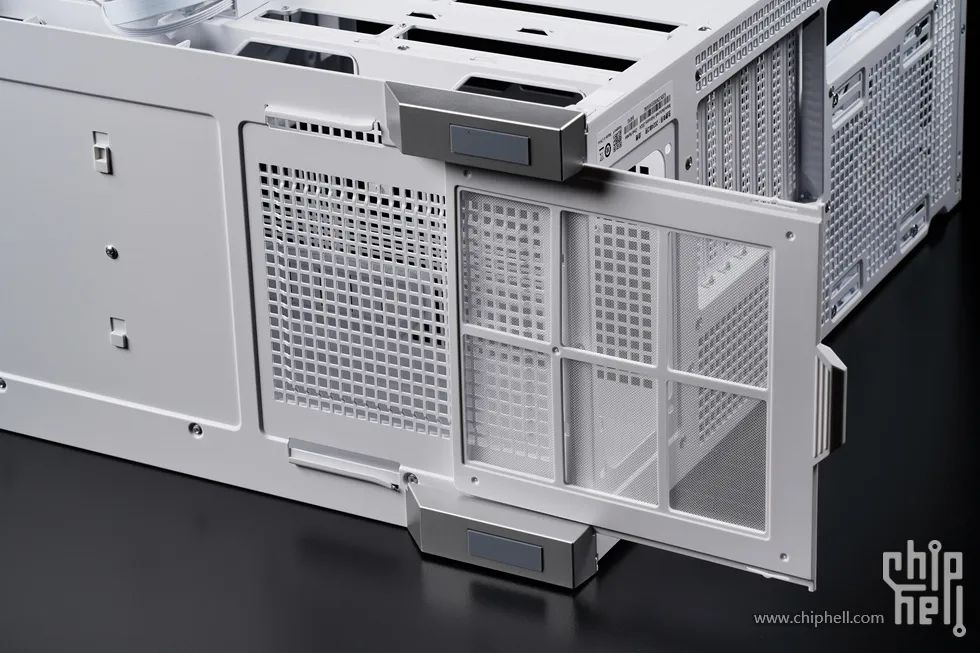

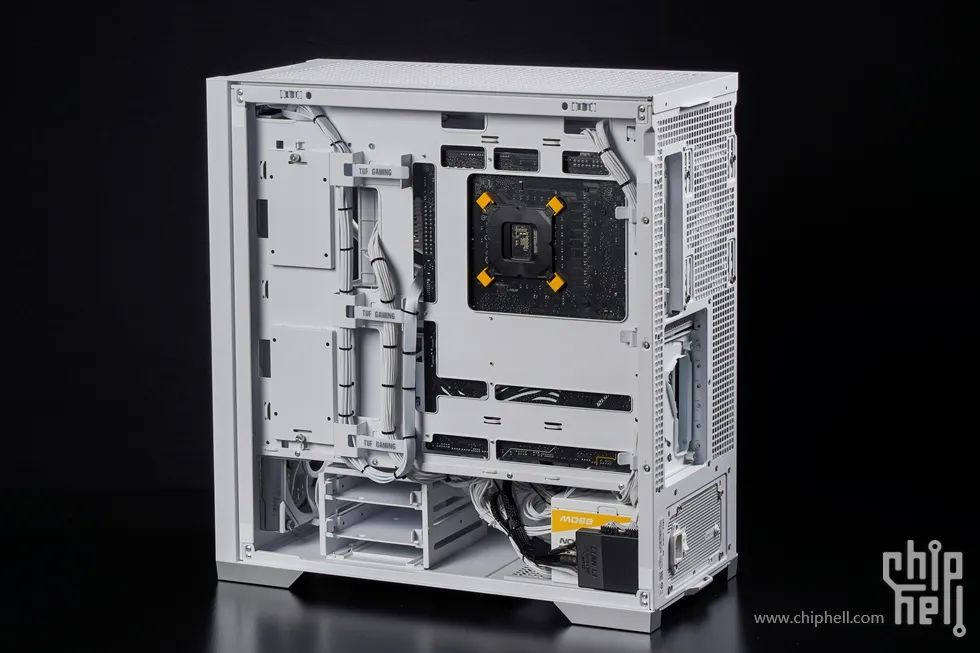

機箱背部,提供了2個2.5寸硬碟位和2個2.5/3.5寸混合硬碟位,背部理線空間達到了37mm,並提供有多功能可拆式理線架以及魔術貼,大大降低了理線難度讓機箱背部走線更加整潔輕鬆。

機箱底部電源倉位置覆蓋有一塊可拆卸的防塵網,方便日常維護打理,機箱四角都有長條狀的橡膠腳墊,可以避免機箱震動確保穩定可靠。

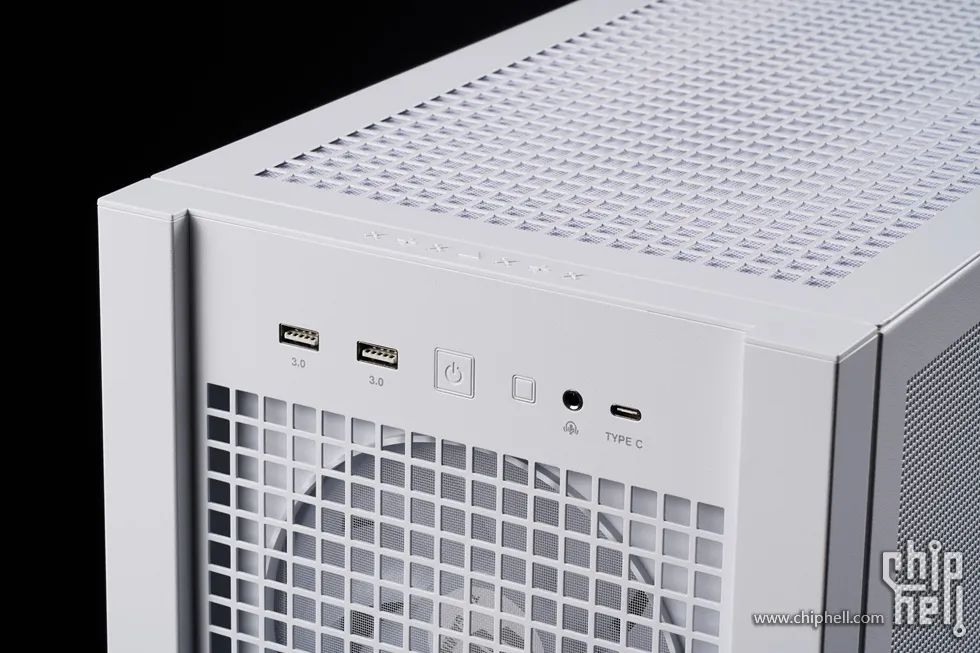

機箱I/O位於機箱頂部中央位置,配置有2個USB 3.0介面、電源開關按鍵、1個TYPE-C以及一個二合一音訊插孔。

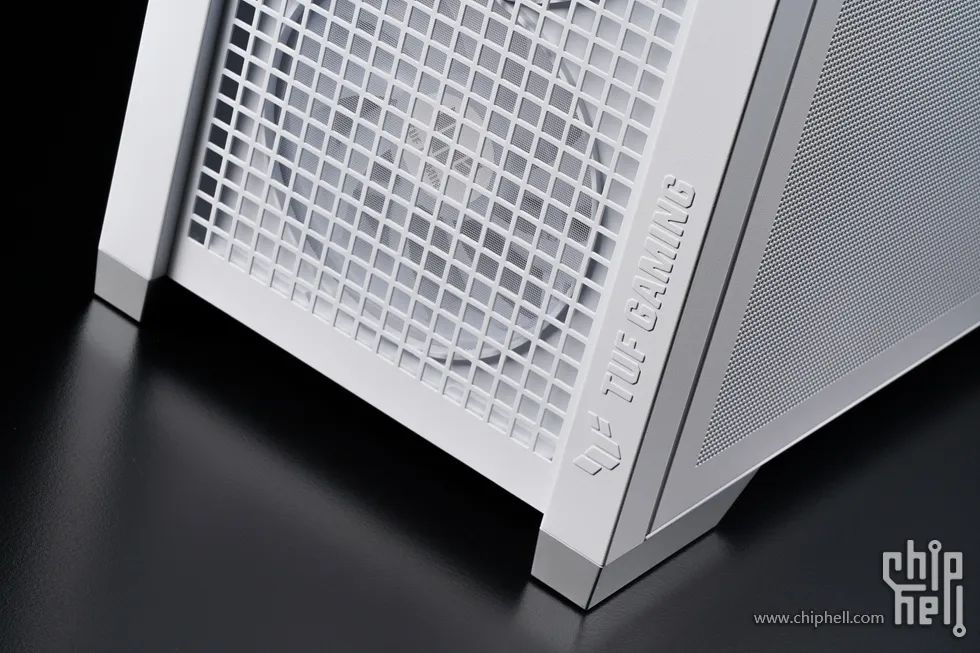

機箱前面右下角為TUF GAMING LOGO。

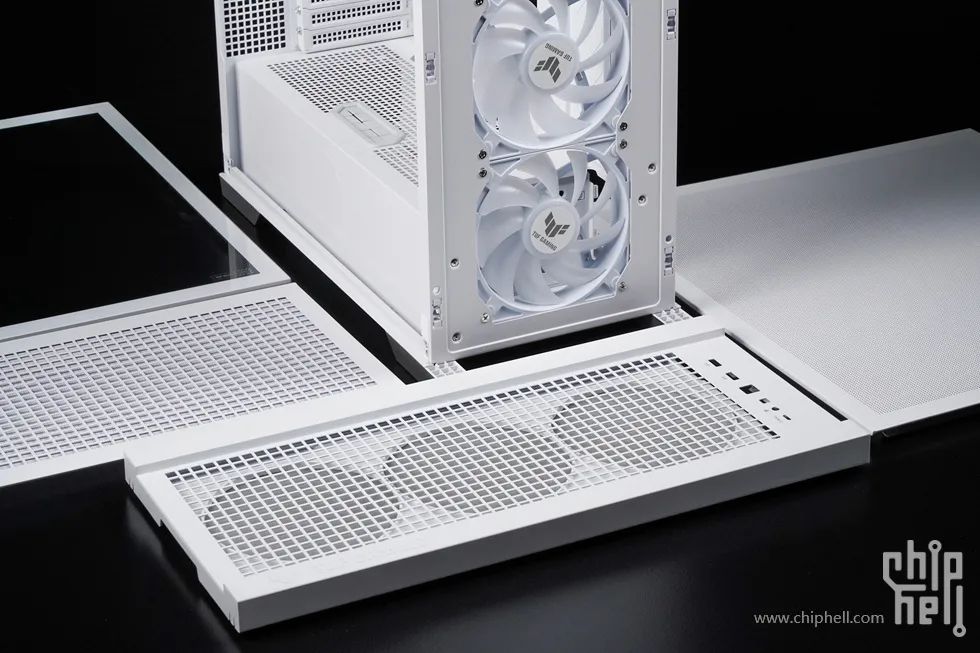

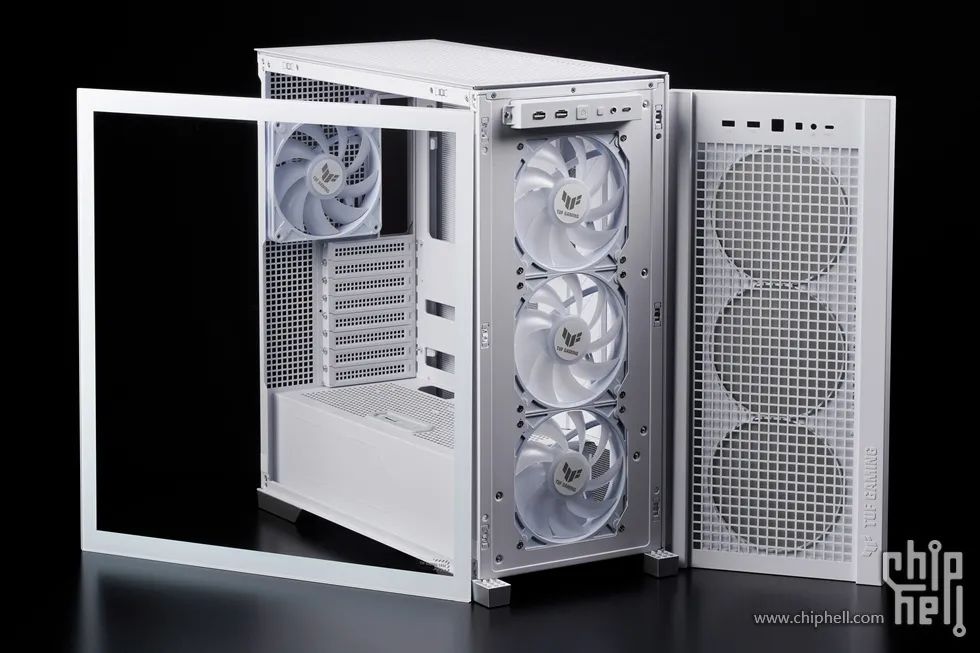

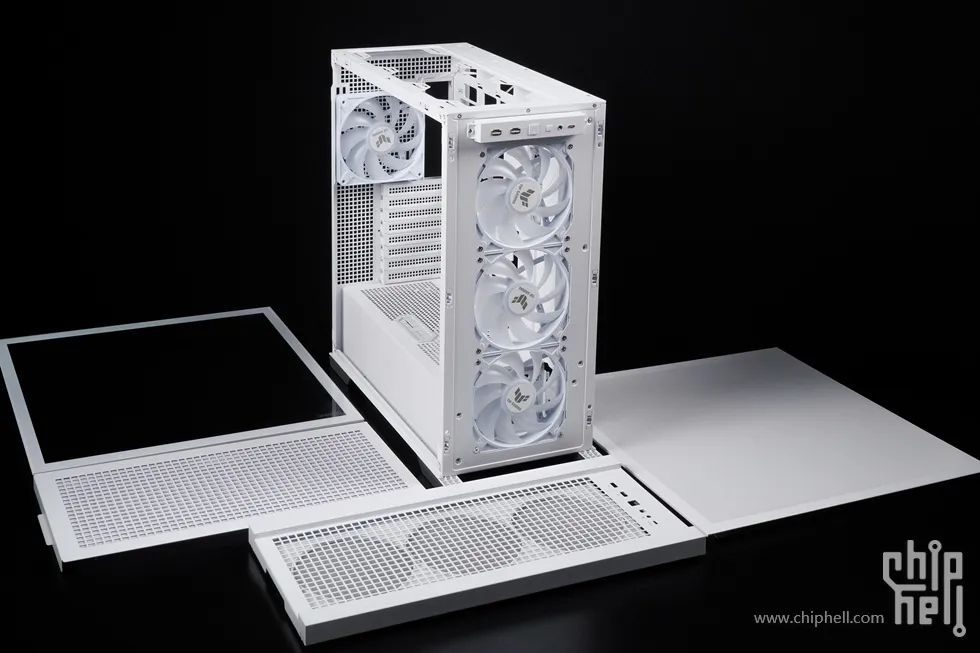

機箱四周面板均採用免螺絲快拆式設計,無論拆裝機還是日常打理都十分便利,值得一提的是,GT302機箱採用了可更換側板設計,使用者可以根據自己的喜好在鋼化玻璃面板和Mesh面板之間進行切換。

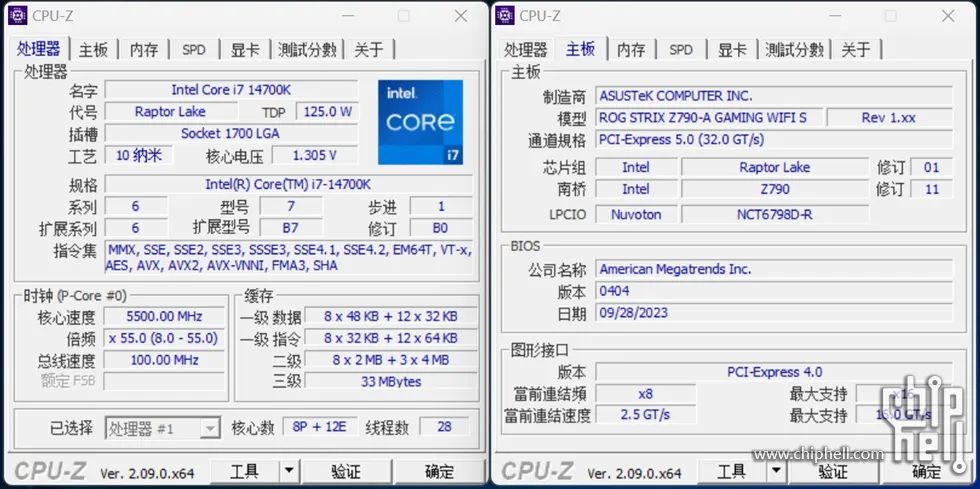

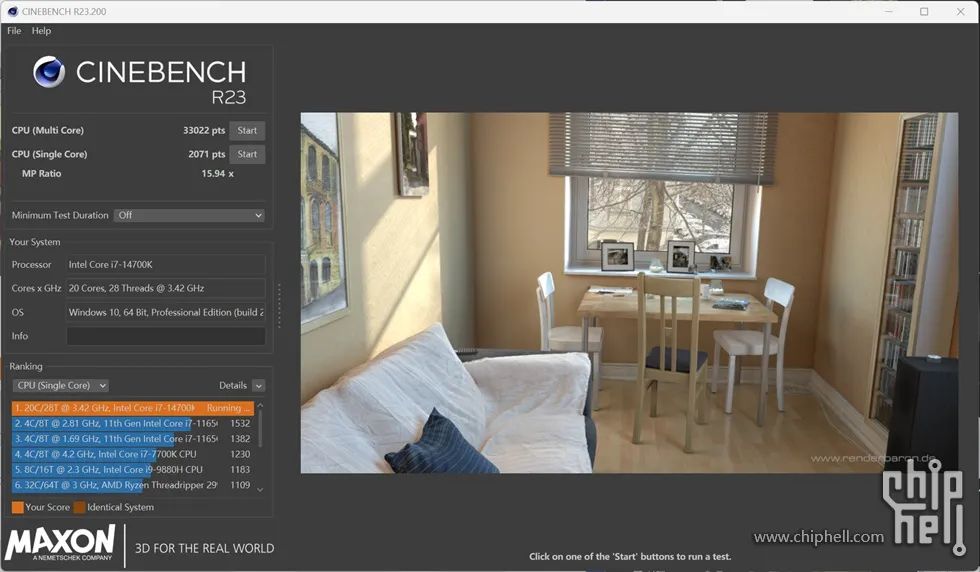

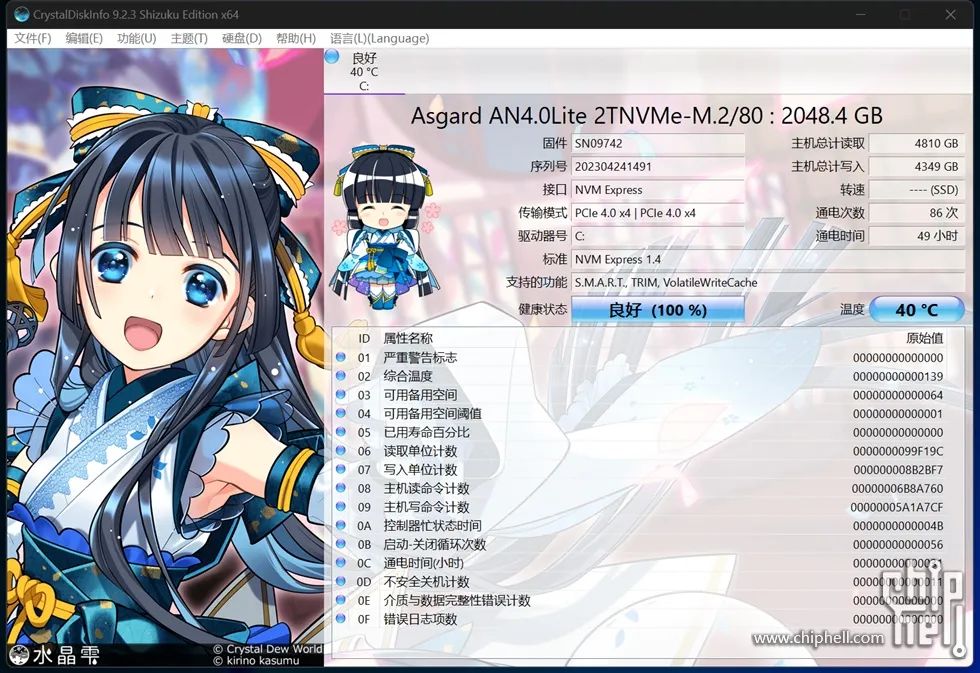

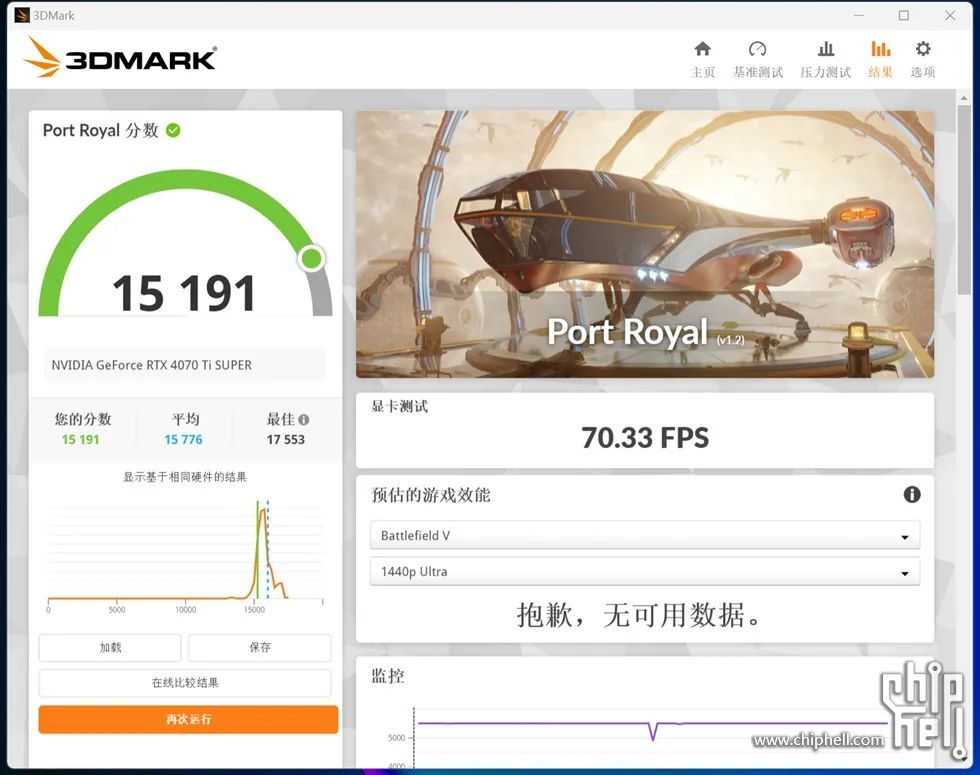

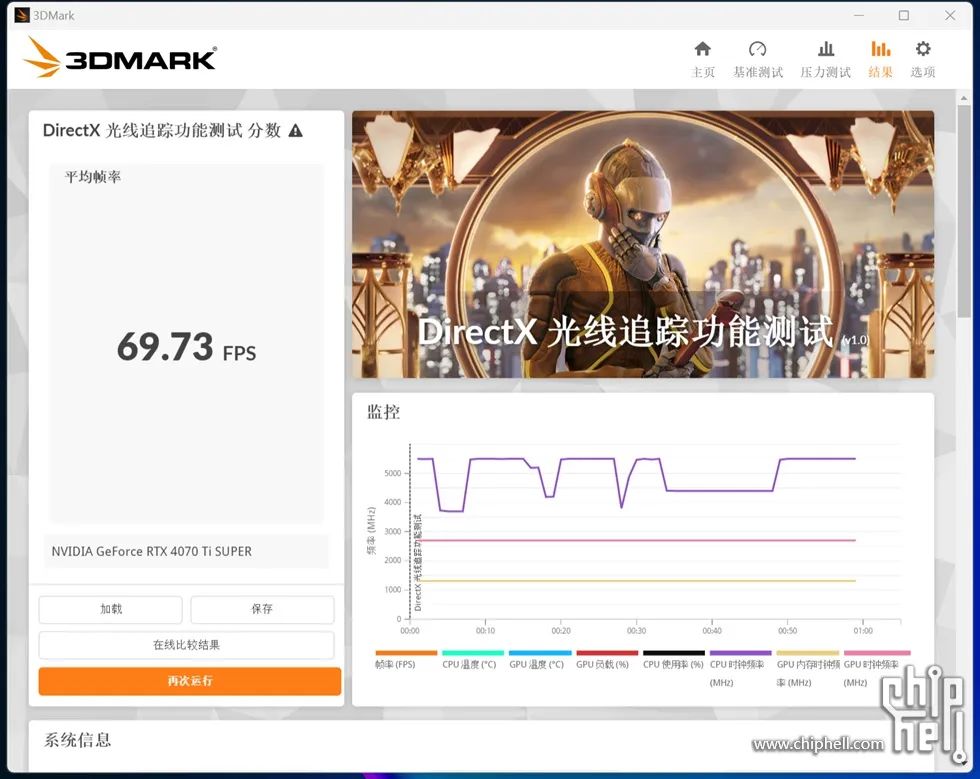

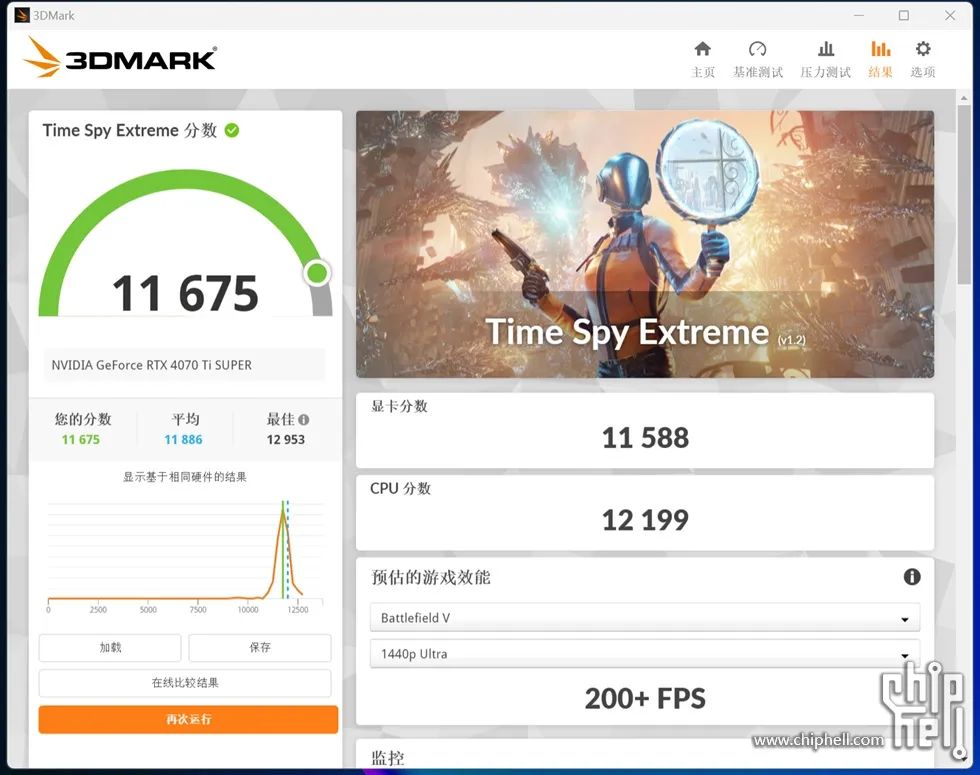

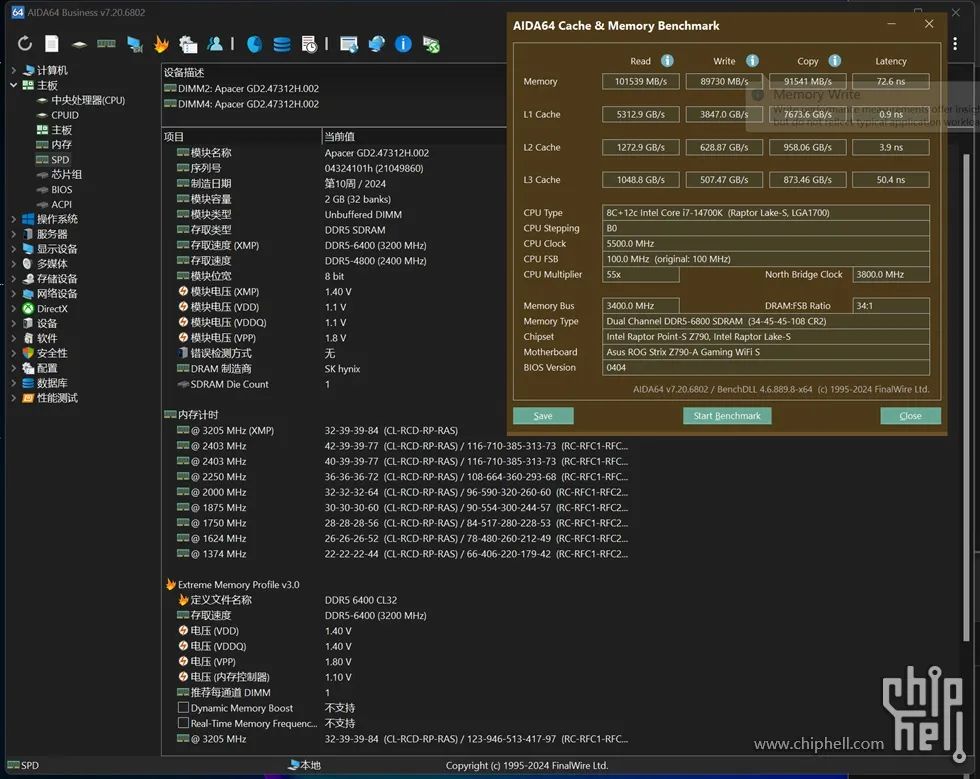

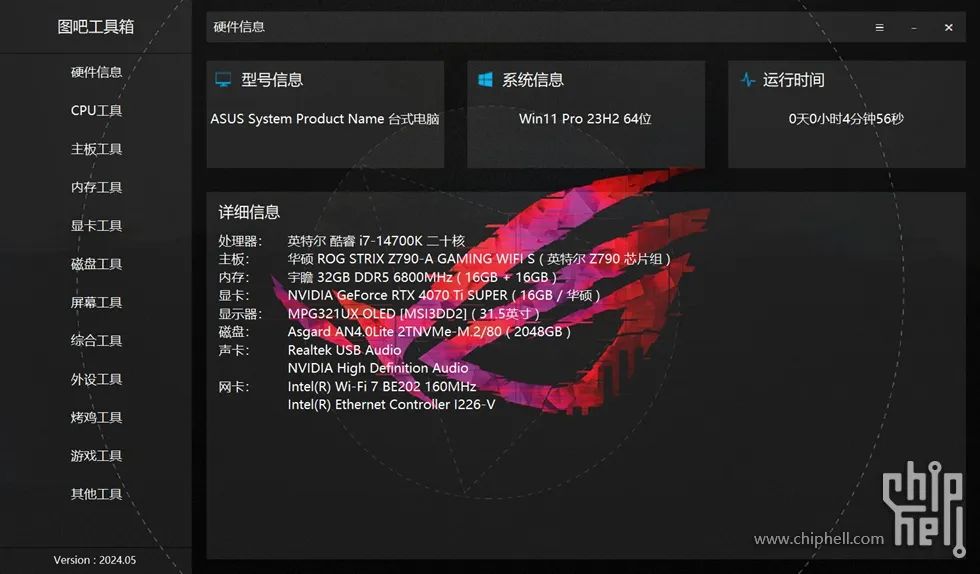

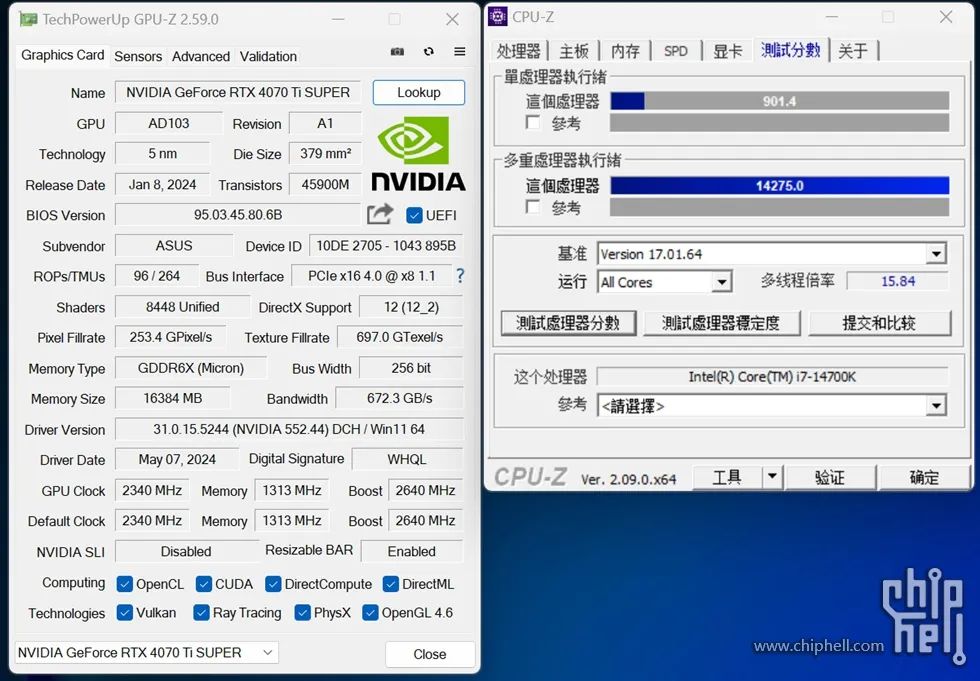

整機測試
