「 廢話前言 」
這次分享一臺顏控玩家的裝機方案,所選的配件基本都是因為其不錯的顏值外觀!首選最為重要的機箱外殼!選用的是分形工藝 Fractal Design North XL 機箱,其獨特前置胡桃木進風柵格設計,極簡的外觀設計風格,不僅為電腦增添了自然美感,還能完美融入到現代家居生活當中。與先行的版本相比,XL 版大幅提升了內部空間,相容最高至 E-ATX 主機板,可支援最大 420mm 的冷排和 413mm 長度的顯示卡。此外,機箱前置預裝了 3 顆 140mm 風扇,總之也就是增強了拓展性和可玩性。
內部硬體方面,主機板無腦選用了華碩 ROG MAXIMUS Z790 DARK HERO ( PS:只為 13 格 ),顯示卡則是為了搭配主機板的華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING ( PS:效能也還夠用,配套好看即可,且必須豎裝起來 ) ,記憶體為了好看,選用燈條後配 XIKII 散熱馬甲裝上,其它就比較平易近人了( 卡預算!),散熱器選用的是顏值不錯與價效比也不錯的最新屏顯 AIO 九州風神 冰暴 360 一體式水冷 ,不可見的電源則為主打耐性華碩 TUF GAMING 1000W ATX 3.0 等等等…. Emmm …. 那麼廢話不多說!後看圖描述,希望能夠給到大家一些有用的參考。
「 具體配置 」
CPU:英特爾 I7 14700K
主機板:華碩 ROG MAXIMUS Z790 DARK HERO
記憶體:芝奇幻鋒戟套 XIKII 散熱馬甲 24G×2 7200
儲存:XPG GAMMIX S70 1TB
顯示卡:華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING
散熱:九州風神 DEEPCOOL 冰暴 360 一體式水冷
風扇:海韻 SEASONIC Hydance 磁吸積木風扇
電源:華碩 TUF GAMING 1000W ATX 3.0
機箱:分形工藝 Fractal Design North XL
「 效果展示 」

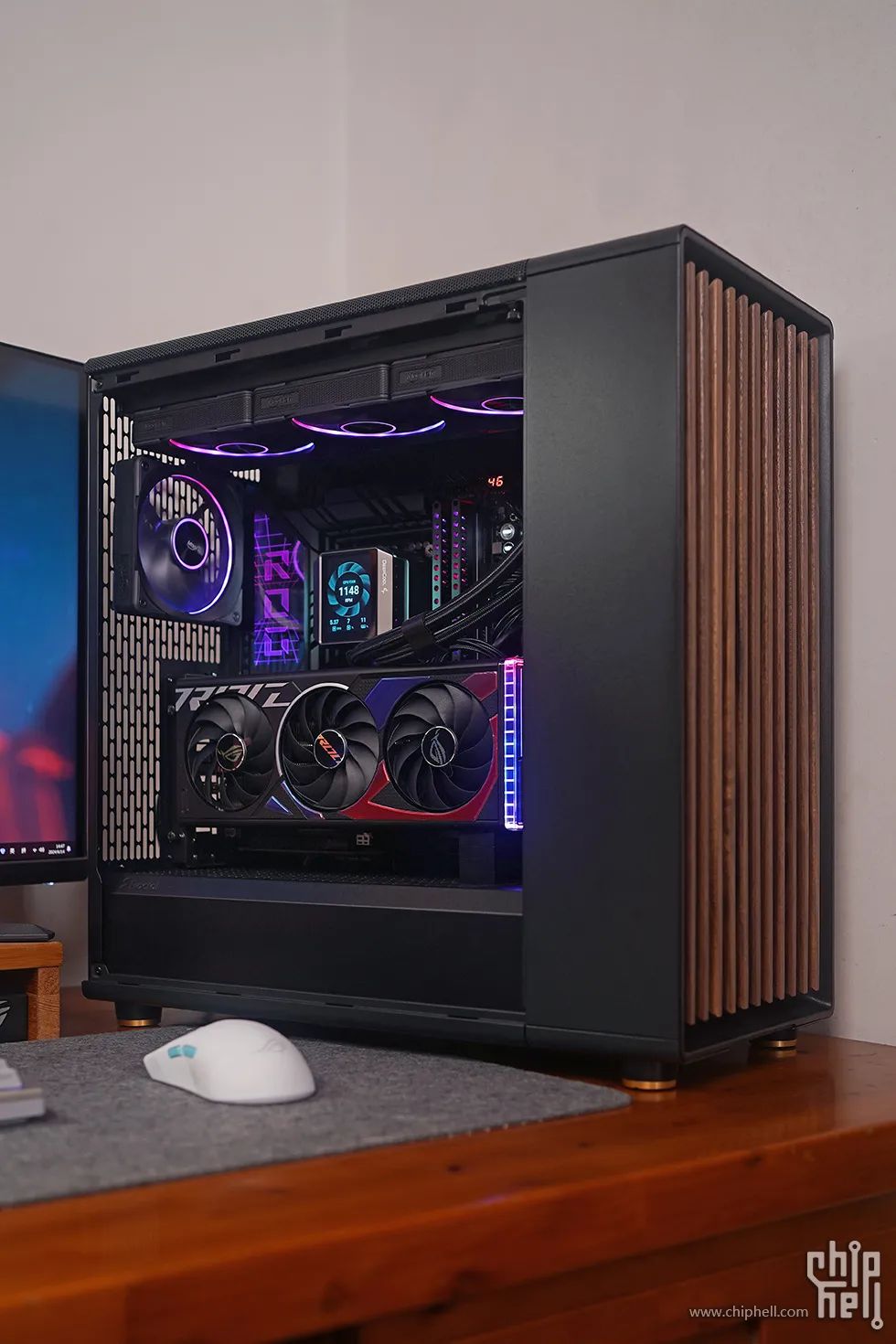

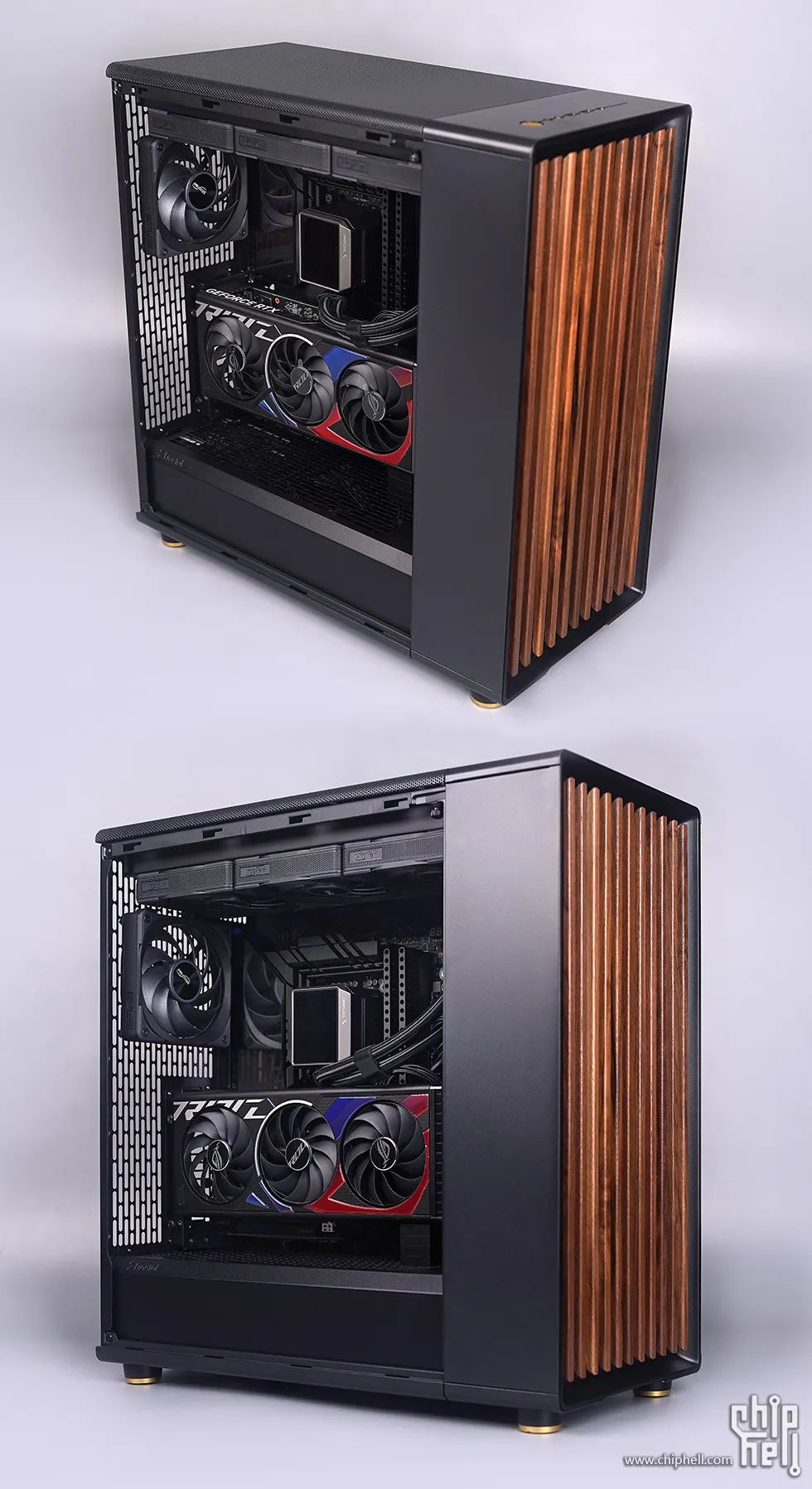

分形工藝 Fractal Design North XL 採用全塔尺寸設計,機箱尺寸長寬高:503×240×509mm,體積約 61 升左右,機箱最大的亮點也就是前置進風面板的設計,將天然實木應用其中(白色版本為橡木,黑色版本為胡桃木,另還有 MESH 側板版本可選 ),採用豎直格柵樣式,對應極簡的設計風格,給到電腦裝置不一樣的視覺效果,增添自然美感融入現代家居生活當中。
冰暴 360 配備的是 2.8 英寸的真彩 LCD 數顯螢幕,支援 1670 萬色,解析度高達 640 × 480 DPI,配套自家的驅動軟體,可自定義各種的系統監控、背景動畫和桌布。
另值得一提的是內部還標配了陀螺儀,能夠根據重力自動調整螢幕顯示方向,無需使用者手動調整。

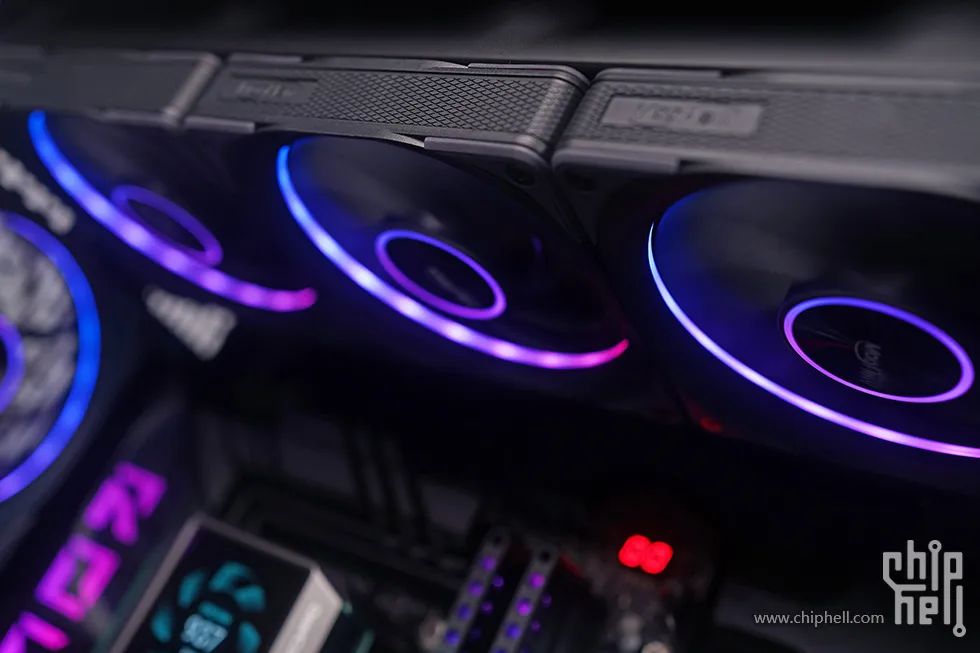

冰暴搭載的是無光風扇,這邊替換為海韻 SEASONIC Hydance 磁吸積木風扇。
採用磁吸拼接設計,為了可以減少線材的堆疊,提升視覺效果。其燈光效果偏向於低調設計,比較搭配到其它硬體的燈光效果。
「 配件介紹 」

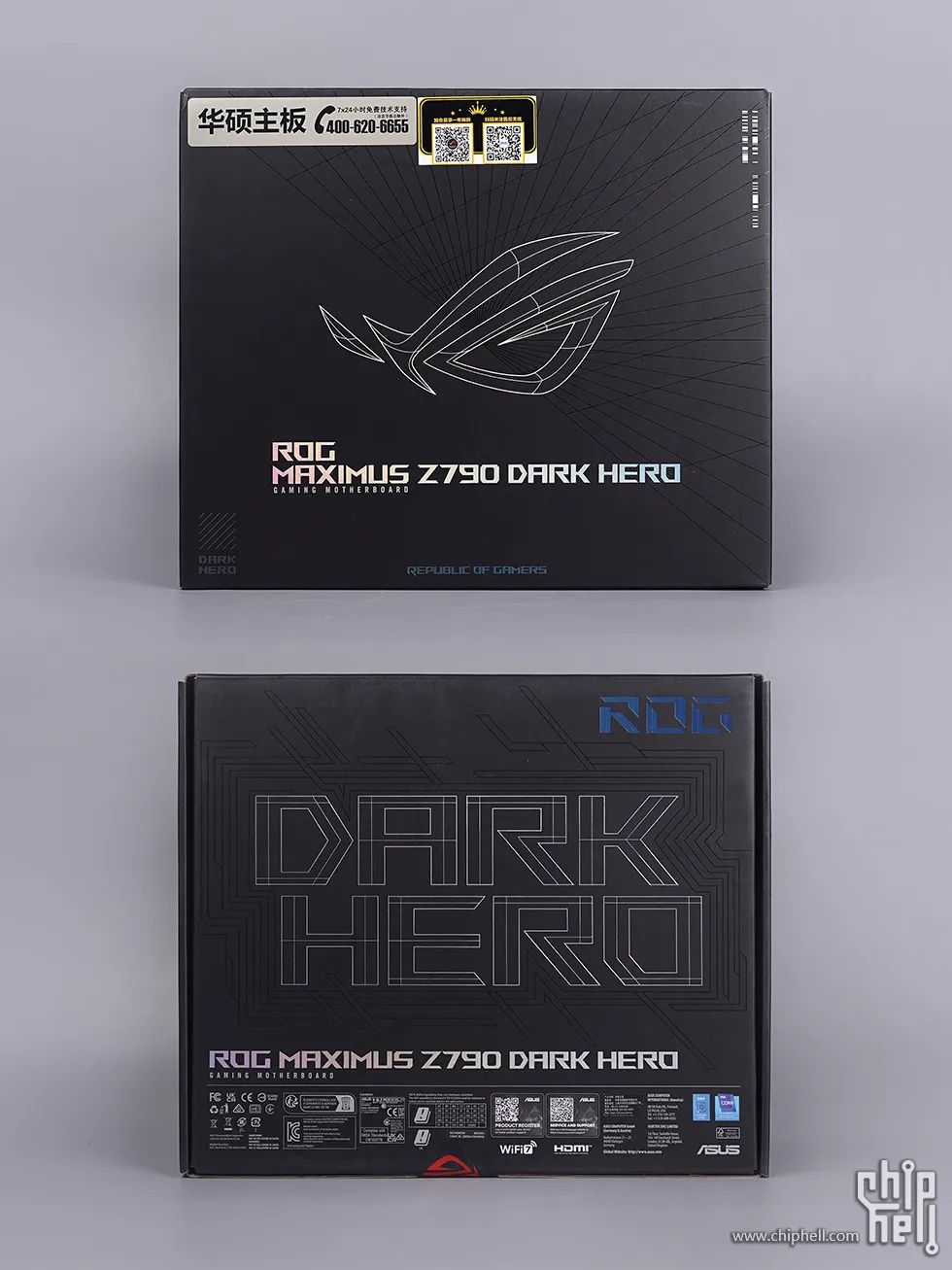

主機板選用高規格的華碩 ROG MAXIMUS Z790 DARK HERO,包裝一改常規版本的紅色配色,對應採用了簡約的暗黑風格。
正面碩大的 ROG 敗家眼,輔助網格圖案修飾、下沿型號標註;背面碩大 DARK HERO 文字圖案,上下型號與 ROG 標註。
正反的標識性內容均採用了燙銀鐳射工藝,可在不同角度下呈現出多彩光澤,使其包裝看著頗為的高階。

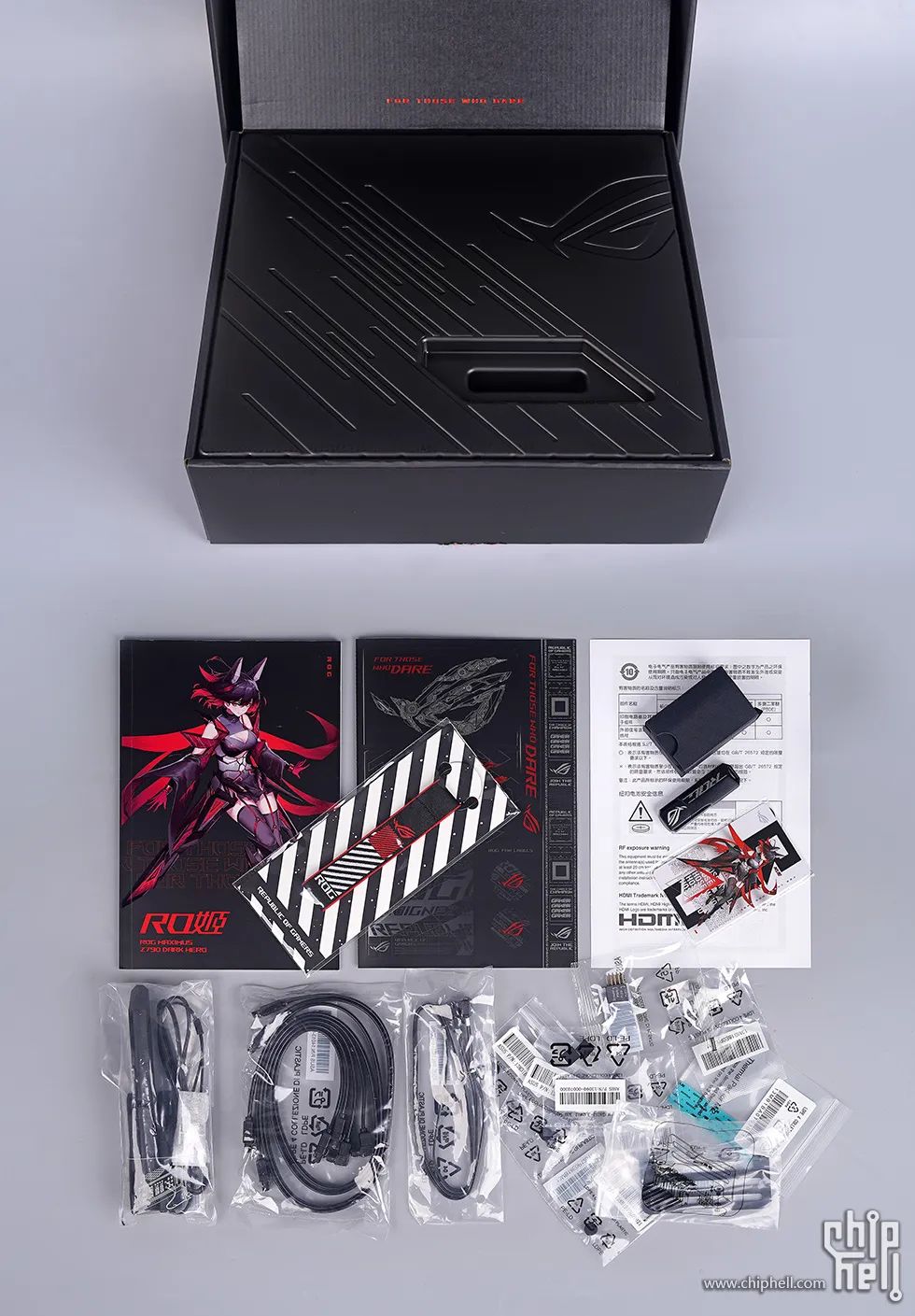

禮盒式包裝樣式,給到的附件會比較的豐富。
包含有說明書、 ROG 信仰貼紙、鑰匙扣、ROG入會卡片、驅動 U 盤、WIFI 天線、SATA 線,RGB 轉接線,顯示卡支架、I/O 跳線接頭、M.2 螺絲卡扣與導熱貼等等。

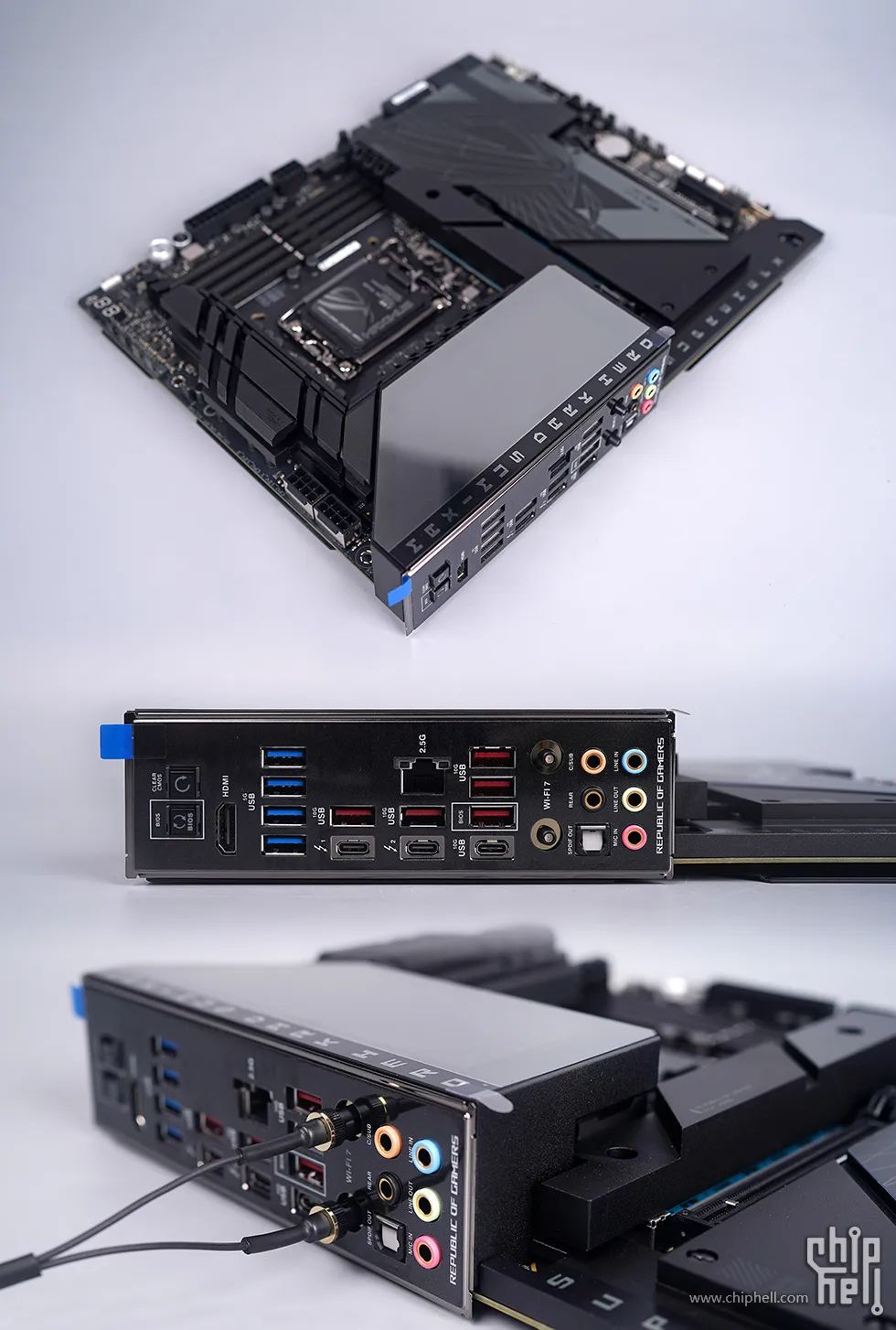

主機板採用標準的 ATX 版型規格,外觀大體延續了之前 Z790 HERO 設計風格,新款在功能與佈局細節方面做了些升級與改進。
此外,PCH M.2 散熱模組上的敗家眼 LOGO 圖案也做了替換(背部的金屬背板圖案亦是如此)。
I/O 馬甲搭載了鏡面燈光面板,具備 Polymo 動態燈效。
預設呈現兩種不同的圖案效果,亦可支援玩家透過奧創自定義選擇,邊上則帶有 MAXIMUS DARK HERO 的型號標註。
介面部分,介面從左到右,CMOS 復位按鈕、BIOS FLASHBACK 更新按鈕、HDMI 影片介面、四個藍色 USB 3.1 GEN1 介面、五個紅色 10GB USB 3.2 GEN2 介面、兩個 Thunderbolt4 雷電 Type-C 介面、一個 10GB USB 3.2 GEN2 Type-C 介面、2.5 LAN 介面、Wi-Fi 6E 藍牙天線介面、音訊介面。
值得一提也就是其 Wi-Fi 介面採用了最新的易插拔設計,使用起來會更加的方便快捷。

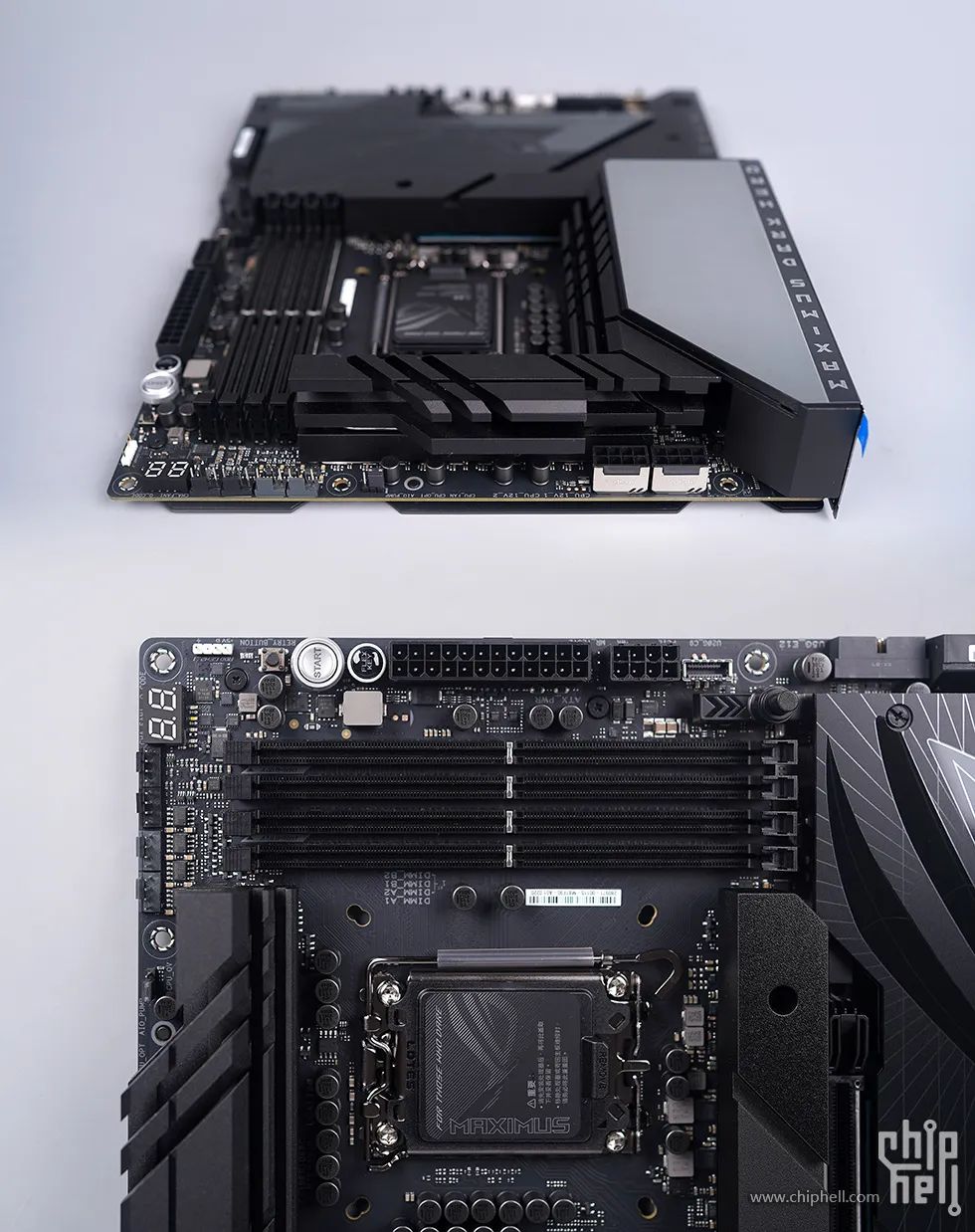

雙 8PIN 的 CPU 供電介面,做了金屬裝甲加固設計;邊上 CPU FAN / CPU OPT / AIO PUMP / CHA FAN1 介面等;左上角 Q-CODE 糾錯燈,且配備了裸機操作的開機及重啟按鍵,此外還有一個 FlexKey 自定義鍵( 可在 BIOS 內修改為安全啟動、直接啟動、進入BIOS或者主機板的燈光開關等 )。
配備了四條 DDR5 記憶體卡槽,單邊卡扣設計,單條支援 48GB,最高 198GB, 支援華碩 AEMP II技術,支援頻率最高可達 8000Mhz + OC。
24PIN 供電旁另有一個 6PIN 供電,給到 USB 3.2 Gen 2×2 Type-C 介面供電,使其支援 QD4+ 快充,最高 60W,有需要可以選擇插上。
儲存介面,4 個 SATA 6GB ( 支援 Intel® Rapid Storage RAID 0/1/5/10 ),此外,還有獨創的顯示卡易拆鍵,可以方便快捷的拆裝顯示卡。
主機板下沿的拓展介面該有都有,HD 音訊介面、COM 模組介面,Thunderbolt ( USB4 ) 介面、四個 4PIN 風扇介面、兩個 5V ARGB 介面、兩個 USB 2.0 介面等。
PCIe 擴充套件方面,搭載兩個帶金屬加固設計的 PCIe 5.0 ×16 插槽和一個 PCIe 4.0×4 插槽。
板載 M.2 插槽增加到了 5 個,其中一個支援 PCIe 5.0,相比上代雖然沒有配備單獨的 M.2 轉接卡,但是高整合度所帶來的安裝便捷也是不錯的。
顯示卡選用華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING。
包裝正面顯示卡渲染圖,鐳射印刷工藝的型號示意,標註 OC( 加速 2715MHz 超頻版本),8GB 視訊記憶體,ASUS AURA SYNC 等,下沿則為 NV 統一的系型號圖示。
包裝背面,圖文展示產品賣點、規格、特性等資訊。
附件還算豐富,給到有顯示卡支架、電源轉接線、理線魔術貼、手工裝飾牌、快速安裝指南、還有頗具玩味的戰力卡。
兩側大面積的鰭片外露,增強散熱效率。
外側左邊 GEFORCE RTX NV 強制圖示,右邊 ROG 英文全稱的 ARGB 燈標,前置 ARGB 燈環。
單 8PIN 供電介面,一旁配備有效能與靜音模式的雙 BIOS 切換開關,用料方面,採用數字控電控制與一系列大電流供電模組和 15K 電容,可確保顯示卡超頻穩定執行。
前置 ARGB 燈環,配置有兩外接 4PIN PWM 風扇介面,另給到有三個標準支架固定的螺絲孔。
整卡厚度約佔 3.1 個 PCI 卡槽,採用的是雙 PCI 卡槽規格,材質為華碩顯示卡喜聞樂見的 304 不鏽鋼( 抗衰老 ),輸出介面方面,提供了三個 DP1.4a 和一個 HDMI 2.1 介面。

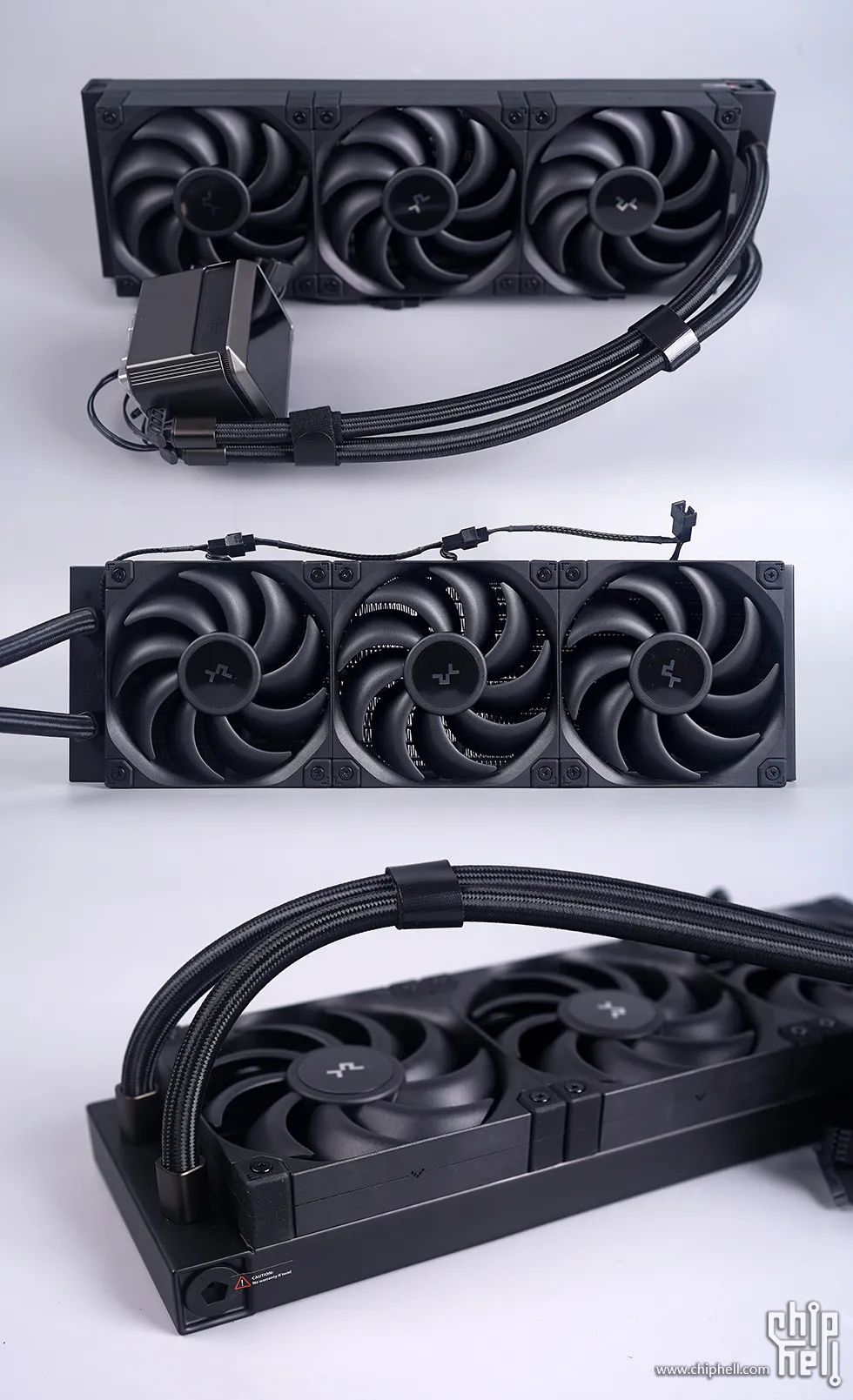

散熱本體,出廠預裝好了風扇,搭配的是無光效能風扇,採用 PBT 材質,FDB軸承,最大風壓 4.32 mmH2O,最大風量 72.45CFM,最高轉速為 2150±10% RPM。
風扇線纜為公母頭設計,且風扇線纜較短,串聯起來後視覺效果較為整潔。
水管官標長度 410mm,採用進口的 EPDM 高密封材料,喜聞樂見蛇皮網包裹保護,提升質感。
冷排目測有 14 條的水道,整體做工還不錯,漆面平整,給到的散熱鰭片蠻整齊的。水管與冷排的接入端,位置上標配有九州風神獨有的洩壓裝置, ANTI-LEAK 動態平衡技術,在冷排內增置洩壓囊,透過壓差改變冷液容積,使內部增加的壓力得到釋放,從而避免高壓漏液的風險。

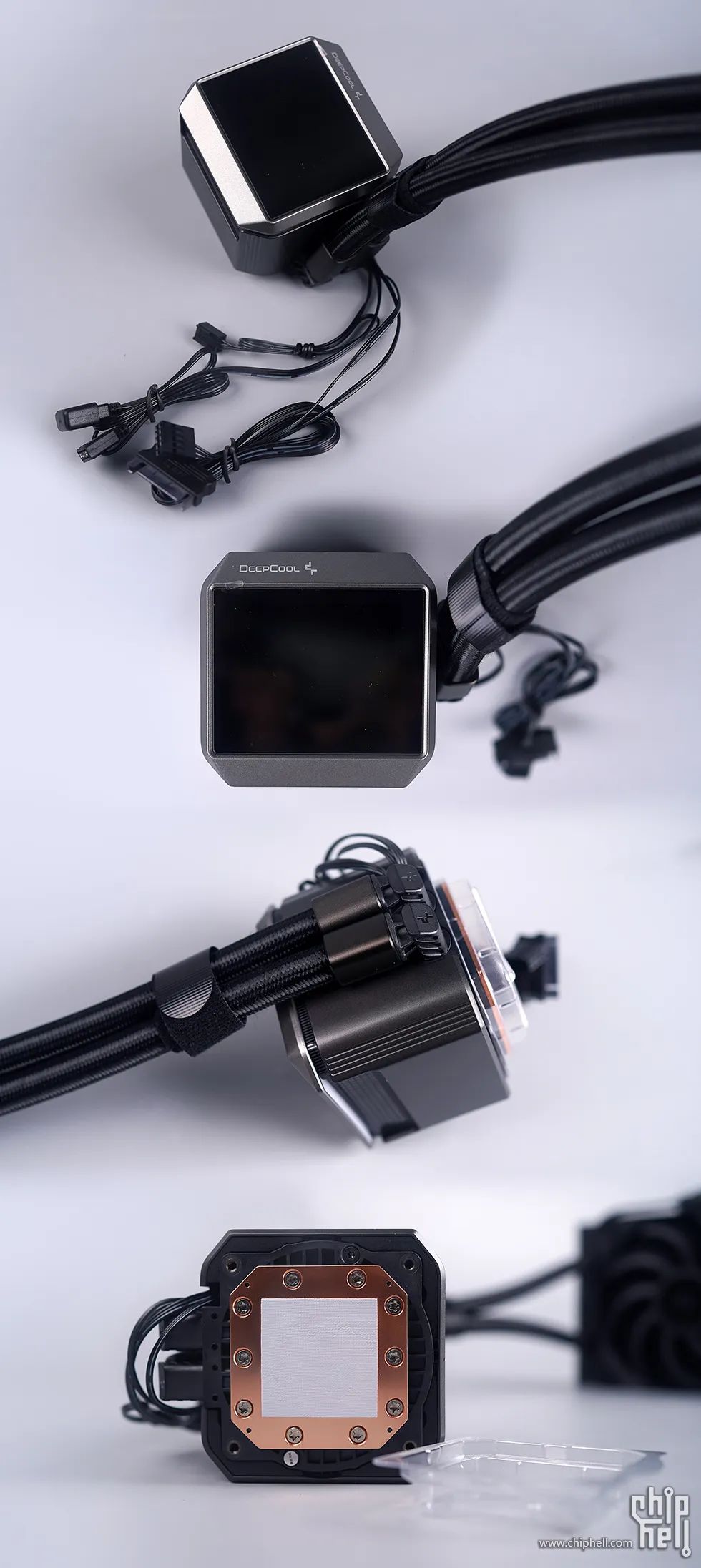

冷頭外觀非常的簡約幹練,顏色比較的特別,有點古銅色的感覺,搭載了 2.8 英寸的真彩 LCD 數顯螢幕,支援 1670 萬色,解析度高達 640 × 480 DPI,配套自家的驅動軟體,可自定義各種的系統監控、背景動畫和桌布。
另值得一提的是內部還標配了陀螺儀,能夠根據重力自動調整螢幕顯示方向,無需使用者手動調整。
大面積純銅散熱底座,表面預塗好了散熱矽脂,內部搭載了九州風神自研第 5 代高效能水泵,採用 3 相 6 槽 4 極馬達,其最高轉速為 3400±10% RPM,水泵的軸承與軸心均採用陶瓷材質,同時還改進了微水道,採用了 0.1mm 超密下沉鏟齒水道,流速更快,噪音更小。

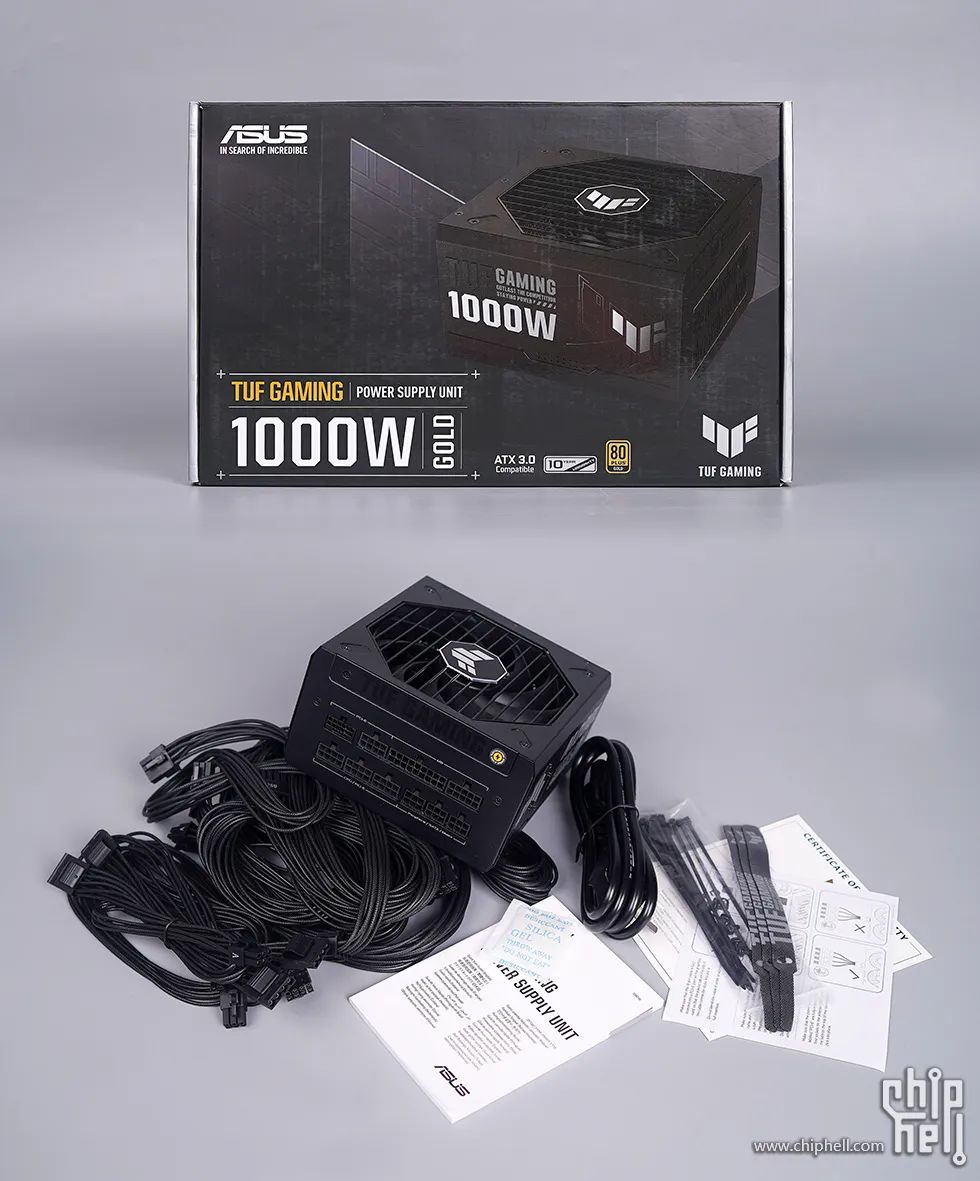

選用華碩 TUF GAMING ATX 3.0 1000W 金牌全模組電源。
包裝正面電源渲染圖示意,標註採用 ATX 3.0 設計、具備 10 年的質保時間 、80 PLUS 金牌認證等。
電源搭配黑色壓紋包網模組線,質感相當的不錯,材質相比普通模組線也來得更軟一些,更好的走線,更加的美觀,基本可以省去後做定製線的錢了。
電源本體,採用標準 ATX 電源尺寸規格,具體 150×150×86mm ( L x W x H )。
外觀有別於常規電源,TUF GAMING 上下左右兩邊做均倒角處理,有著非常不一樣的造型外觀。
機身兩側,品牌元素修飾,凸面 TUF GAMING … 組合型號文字,一側為 TUF LOGO 光亮處理。
風扇位置,採用八邊形鏤空設計,對應形狀的鋼絲風扇罩及軸心 TUF 裝飾標誌,風扇採用 135mm 雙滾珠軸承的軸流風扇,有著更好的散熱及靜音表現。
另值得一提的是內 PCB 採用保護性塗層設計,更具耐用性,不懼潮溼天氣,還有小強亂入。
對應另一面規格貼標,80PLUS 金牌認證,+5V 和 +3.3V 輸出電流 25A,合計輸出 130W,+12V 輸出電流 83.3.8A,提供最大 1000W 的功率,其它方面,帶有 OPP/OVP/UVP/SCP/OCP/OTP 保護功能,採用低 ESR 日系電容可提升效率並減少發熱源,降低噪音以及提高可靠性與穩定性,另獲得了 iST 宜特檢測實驗室多項測試認證。
最後看看機箱,Fractal Design 分形工藝 North XL,選用的是木炭黑鋼化玻璃款,另也還有白色及 MASH 網孔側板版本可選。
機箱採用全塔尺寸設計,機箱尺寸長寬高:503×240×509mm,體積約 61 升左右,
機箱最大的亮點也就是前置進風面板的設計,將天然實木應用其中(白色版本為橡木,黑色版本為胡桃木)。
採用豎直格柵樣式,對應極簡的設計風格,給到電腦裝置不一樣的視覺效果,增添自然美感融入現代家居生活當中。
內出廠預裝有三個 140mm PWM 風扇,亦支援安裝 120mm 風扇,冷排可支援 120/140/240/280/360/420mm。
面板為扣式固定,可以輕鬆拆卸與安裝,另附帶有防塵網,同樣支援拆卸,便於使用者玩家清理維護。
機箱尾部,下置電源安裝介面,全段式 7 個 PCI 擋板安裝位( 可支援市面上大部分的垂直轉接架)。
可支援安裝 120/140mm 風扇排風,空餘位置均做了豎條開孔處理,加強散熱進出風。

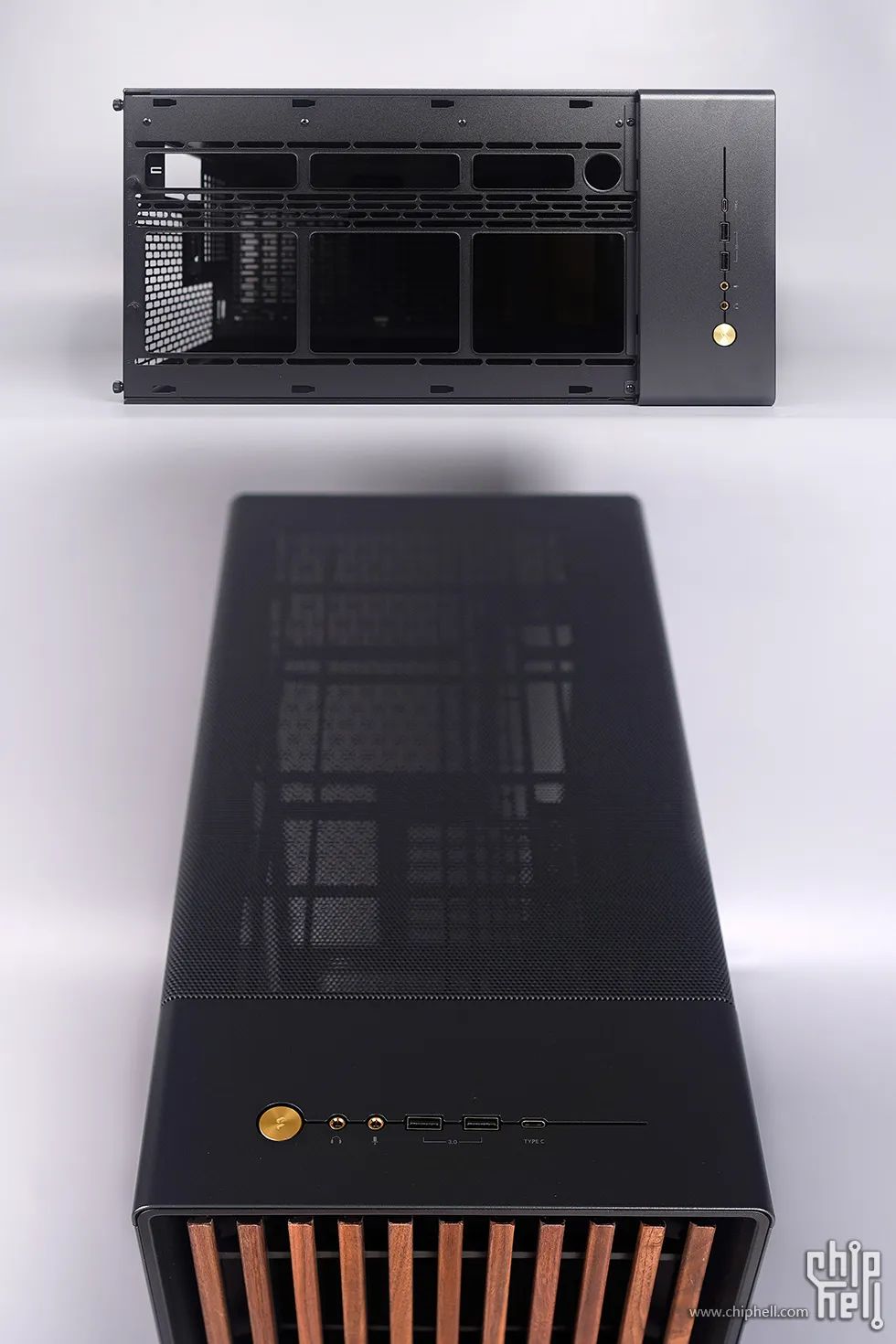

尾部頂上帶有一個皮標修飾,頂部面板直接抽拉即可開啟,兩側板透過手擰螺絲固定。
頂部位置支援安裝 120×3/140×2 風扇,冷排可支援 120/140/240/280/360。
需要注意的是頂部安裝 360mm 冷排,寬度限制 137 mm ,安裝 280mm 冷排,寬度限制 157mm 。
上置 I/O 介面設計,輔助線條修飾,有著相當不錯的設計感,從左到右分別是電源開關、音訊輸出輸入、兩個 USB 3.0 介面、 Type-C 介面,另線條右側內建了電源指示燈。
機箱內部,右側帶有裝飾面板,插槽搭手擰螺絲固定。
內部最高可支援到 E-ATX 主機板規格,塔式風冷最高支援 185mm( MESH 版本安裝側風扇支架則為 155mm ),顯示卡最長可支援 413mm( 前置安裝 360 後則只能支援 380mm )。
機箱背部,出廠自帶了一個 FAN HUB,用於前置風扇的安插,附有魔術貼掛扣( 出廠扣好了,合計 6 條 ),另給到有不少的軋帶掛鉤 …..
儲存方面,背部硬碟支架(支援掛置兩個 2.5 寸 SSD ),此外,電源倉內部有兩個 3.5 寸硬碟支架,附帶孔位共享支援 2.5 寸 SSD 同時安裝。
對應電源長度,安裝一個 HDD,限長 290mm,安裝兩個 HDD,限長 175mm。
「測試部分」
最後測試部分,室溫約為 30 度左右,BIOS 記憶體開啟 XMP, CPU 降壓模式 -1,WIN11 的系統,實際測試結果或多或少會有些許出入,僅供參考!
魯大師,具體的配置資訊,給到的綜合性能得分為 240446。
GPU-Z 基本資訊,華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING 採用全新 Ada Lovelace 架構和 TSMC 4N 工藝,具有 4352 個 CUDA 核心,基礎頻率為 2310MHz,加速 頻率 2715MHz 。
顯示卡 FURMARK 滿載測試下,過程 20 分鐘左右,核心溫度 62.1 度(結溫 73.2 度),顯示功耗 160W 左右。
CPU 滿載溫度表現,AIDA64 單烤 FPU 壓力測試,20 分鐘左右。
P-CORE 溫度最大值 88°C,E-CORE 溫度最大值 80°C,CPU Package 功耗 250W 左右。
雙烤測試,26 分鐘左右。
CPU P-CORE 溫度最大值 89°C,E-CORE 溫度最大值 80°C,CPU Package 功耗 250W 左右。
顯示卡核心溫度 60.8 度(結溫 71.9 度),功耗 160W 左右。
那麼以上就是這臺機箱裝機秀的全部內容了,如上僅供參考,所述僅代表個人觀點,謝謝您的瀏覽,歡迎大家留言交流!
這次分享一臺顏控玩家的裝機方案,所選的配件基本都是因為其不錯的顏值外觀!首選最為重要的機箱外殼!選用的是分形工藝 Fractal Design North XL 機箱,其獨特前置胡桃木進風柵格設計,極簡的外觀設計風格,不僅為電腦增添了自然美感,還能完美融入到現代家居生活當中。與先行的版本相比,XL 版大幅提升了內部空間,相容最高至 E-ATX 主機板,可支援最大 420mm 的冷排和 413mm 長度的顯示卡。此外,機箱前置預裝了 3 顆 140mm 風扇,總之也就是增強了拓展性和可玩性。
內部硬體方面,主機板無腦選用了華碩 ROG MAXIMUS Z790 DARK HERO ( PS:只為 13 格 ),顯示卡則是為了搭配主機板的華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING ( PS:效能也還夠用,配套好看即可,且必須豎裝起來 ) ,記憶體為了好看,選用燈條後配 XIKII 散熱馬甲裝上,其它就比較平易近人了( 卡預算!),散熱器選用的是顏值不錯與價效比也不錯的最新屏顯 AIO 九州風神 冰暴 360 一體式水冷 ,不可見的電源則為主打耐性華碩 TUF GAMING 1000W ATX 3.0 等等等…. Emmm …. 那麼廢話不多說!後看圖描述,希望能夠給到大家一些有用的參考。







「 具體配置 」
CPU:英特爾 I7 14700K
主機板:華碩 ROG MAXIMUS Z790 DARK HERO
記憶體:芝奇幻鋒戟套 XIKII 散熱馬甲 24G×2 7200
儲存:XPG GAMMIX S70 1TB
顯示卡:華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING
散熱:九州風神 DEEPCOOL 冰暴 360 一體式水冷
風扇:海韻 SEASONIC Hydance 磁吸積木風扇
電源:華碩 TUF GAMING 1000W ATX 3.0
機箱:分形工藝 Fractal Design North XL

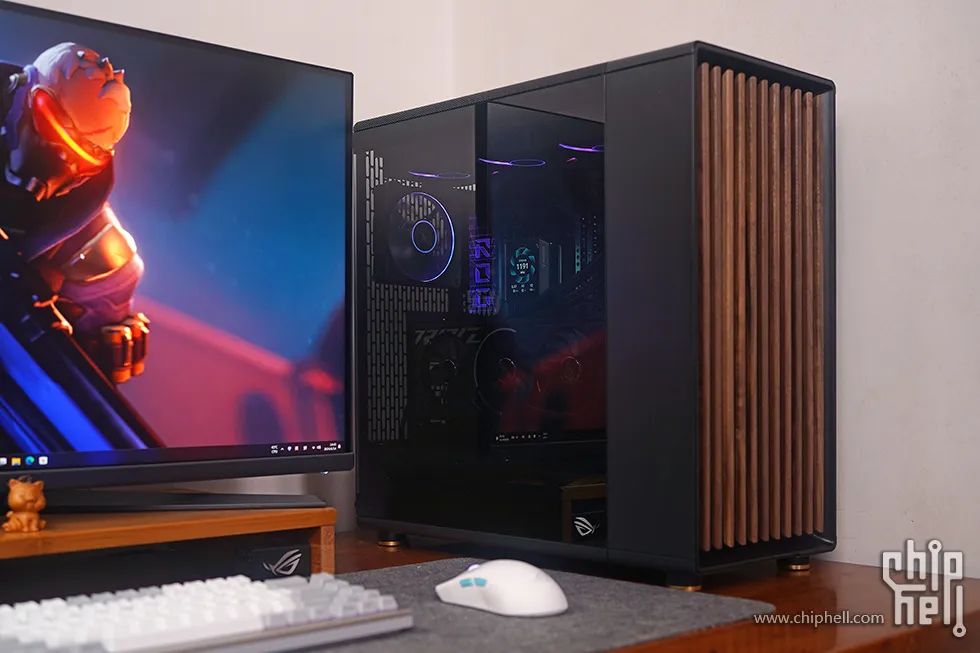

「 效果展示 」
分形工藝 Fractal Design North XL 採用全塔尺寸設計,機箱尺寸長寬高:503×240×509mm,體積約 61 升左右,機箱最大的亮點也就是前置進風面板的設計,將天然實木應用其中(白色版本為橡木,黑色版本為胡桃木,另還有 MESH 側板版本可選 ),採用豎直格柵樣式,對應極簡的設計風格,給到電腦裝置不一樣的視覺效果,增添自然美感融入現代家居生活當中。





選用主機板華碩 ROG MAXIMUS Z790 DARK HERO,純血 ROG 風格設計的主機板,定位於高階發燒玩家,有著更好的規格用料及拓展功能,以及酷炫的 RGB 燈光效果。

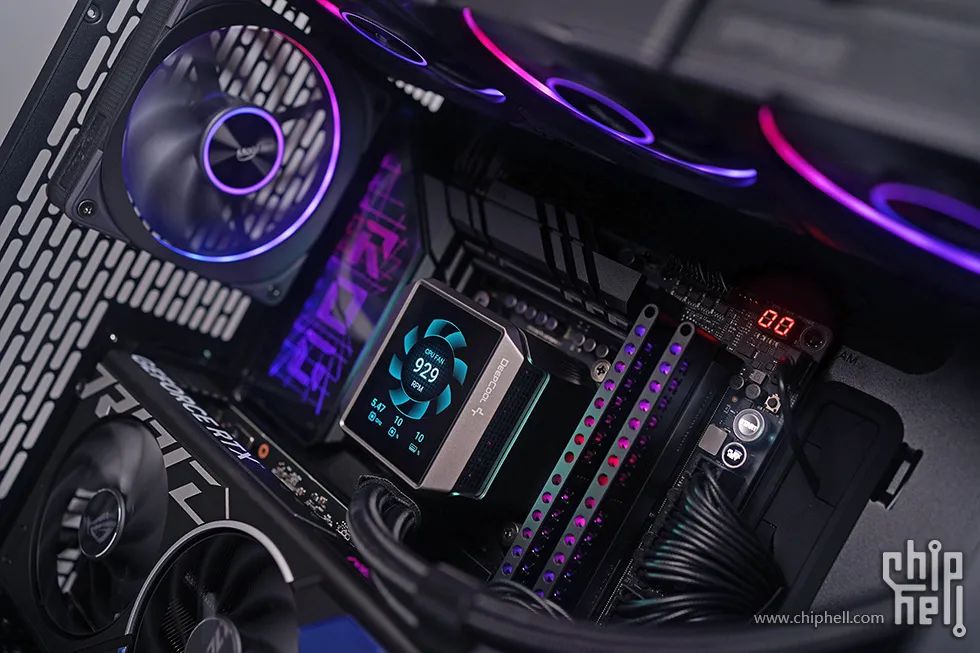

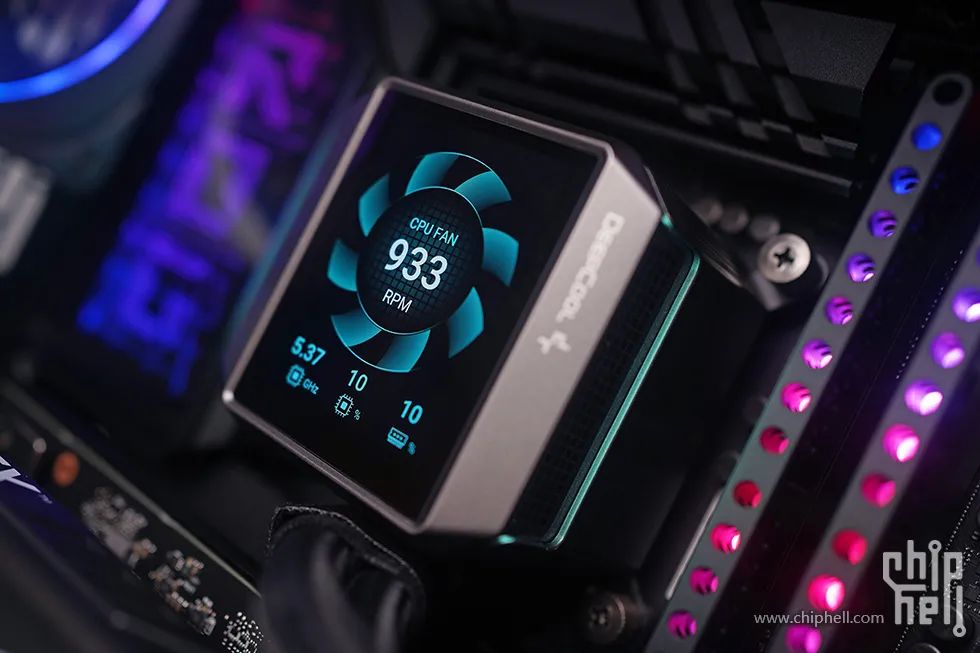

散熱選用的是九州風神最新推出的冰暴 360 一體式水冷,這款水冷定位旗艦高階,這也是九州風神推出的首款帶 LCD 螢幕的產品。

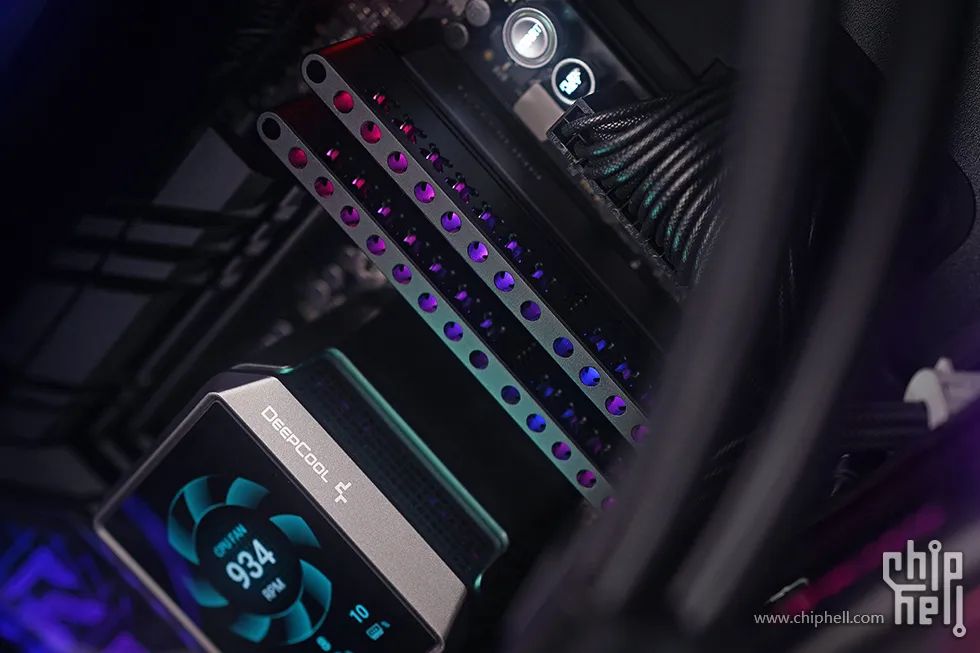

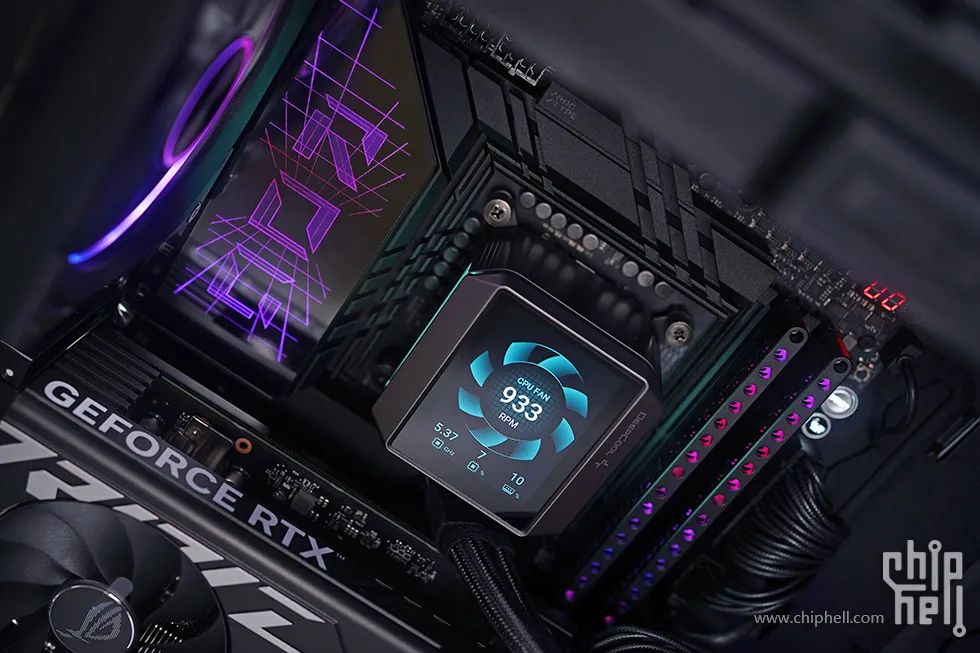

冰暴 360 配備的是 2.8 英寸的真彩 LCD 數顯螢幕,支援 1670 萬色,解析度高達 640 × 480 DPI,配套自家的驅動軟體,可自定義各種的系統監控、背景動畫和桌布。
另值得一提的是內部還標配了陀螺儀,能夠根據重力自動調整螢幕顯示方向,無需使用者手動調整。

冰暴搭載的是無光風扇,這邊替換為海韻 SEASONIC Hydance 磁吸積木風扇。
採用磁吸拼接設計,為了可以減少線材的堆疊,提升視覺效果。其燈光效果偏向於低調設計,比較搭配到其它硬體的燈光效果。

記憶體選用的是芝奇幻鋒戟 DDR5 7200HZ,後配了 XIKII 散熱馬甲套上,不求散熱!只因為這樣給到的燈光效果會比較的搭顯示卡。

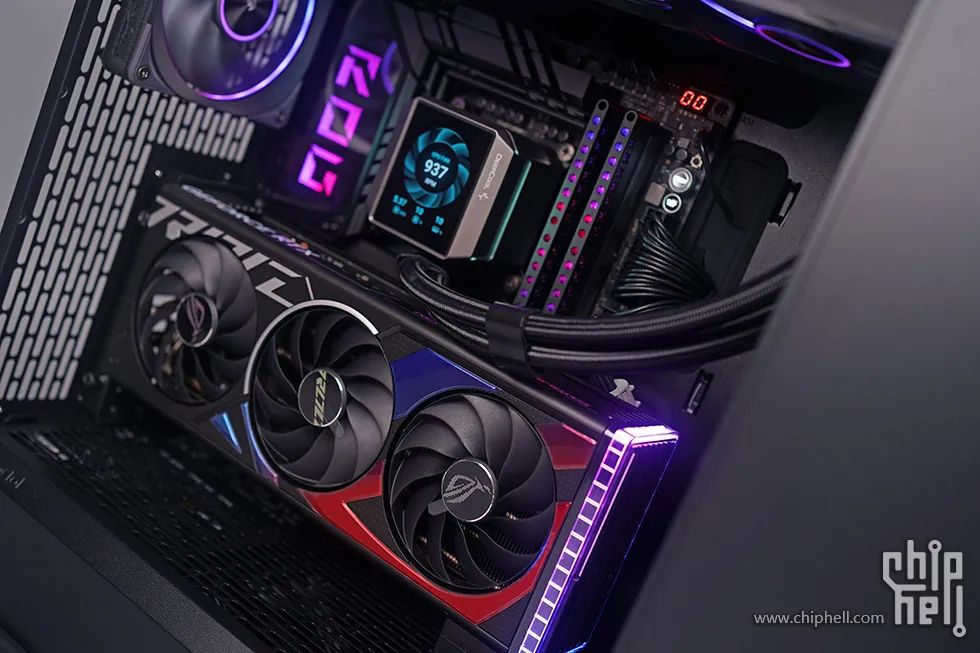

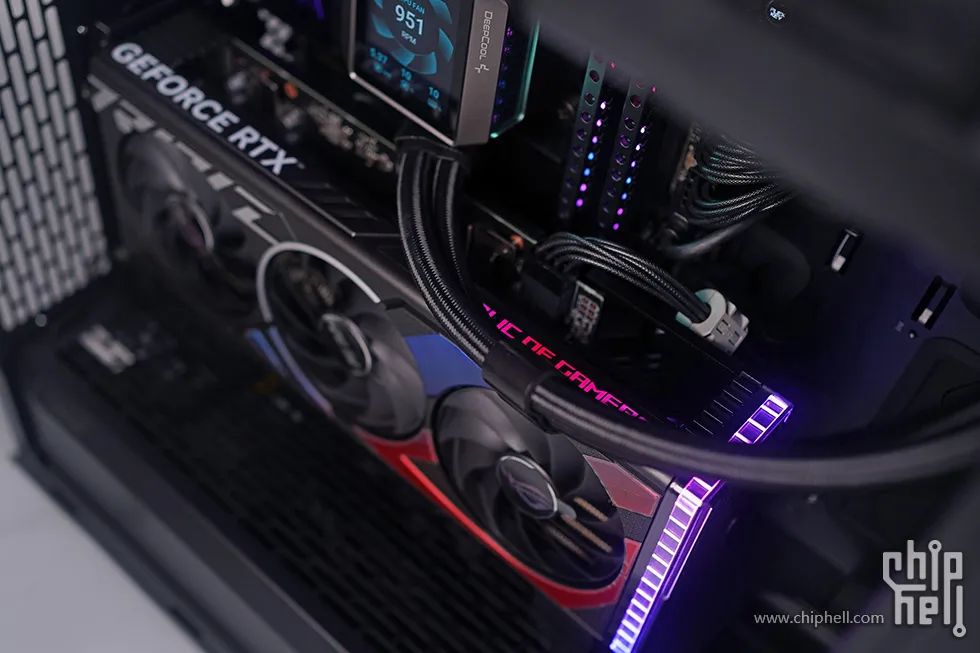

為了更好看一些,顯示卡後配了顯示卡豎裝支架安裝。

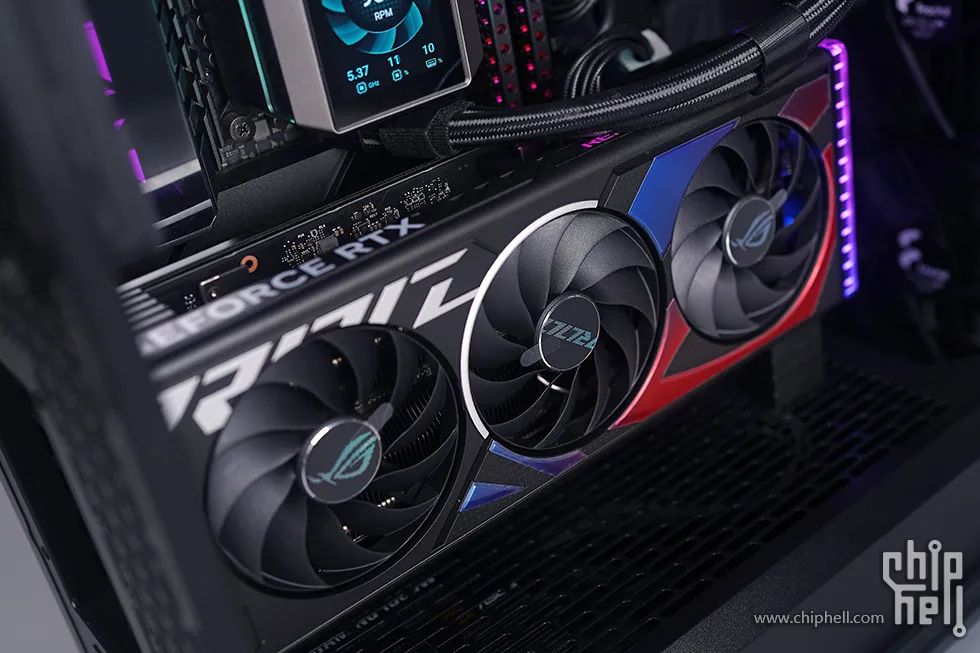

顯示卡選用的是華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING,效能也還夠用,主要是為了配套好看!且看著哄人!有著看似 4090/80/70 的樣子!ROG RTX 4060 Ti 也就是區域性進行了一些縮小和調整,最直觀的地方也就是風扇的樣式變了,扇葉多了很多,貌似還更顯得霸氣一些。

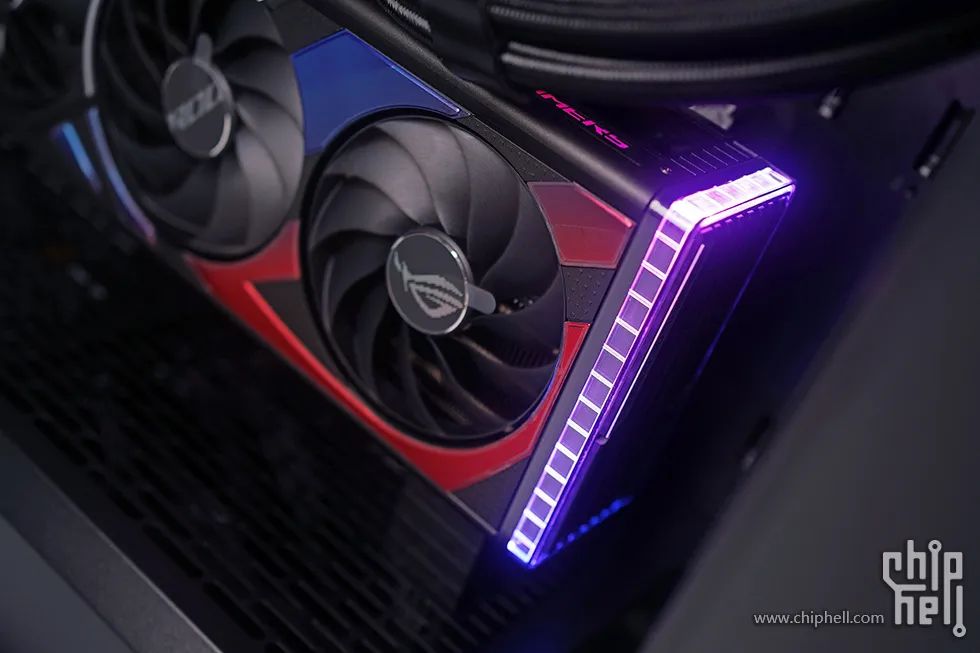

燈光依舊…. 側面 ROG 英文全稱的 ARGB 燈標,前置 ARGB 燈環。

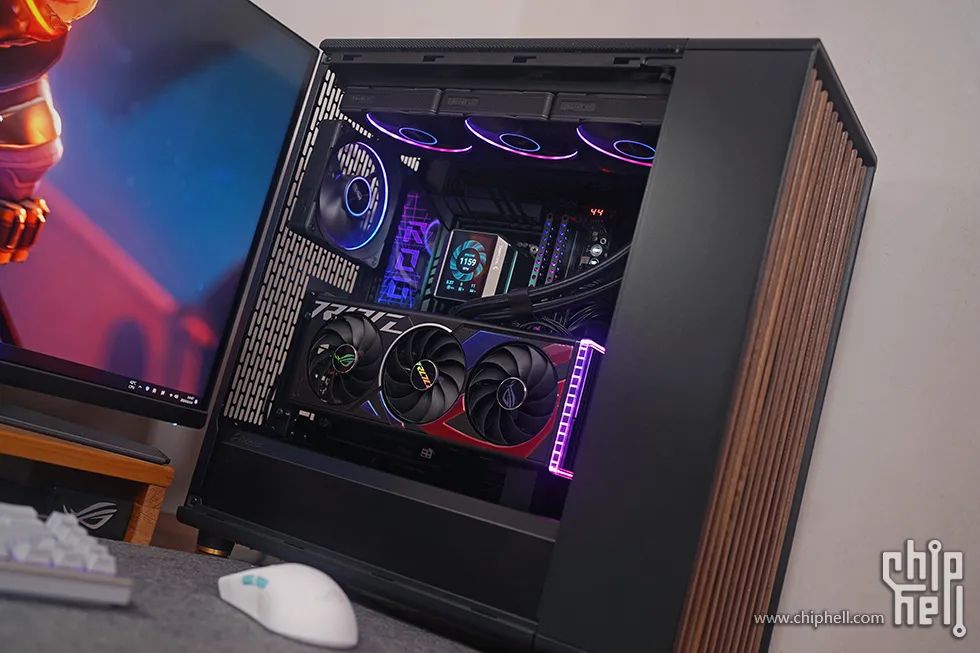

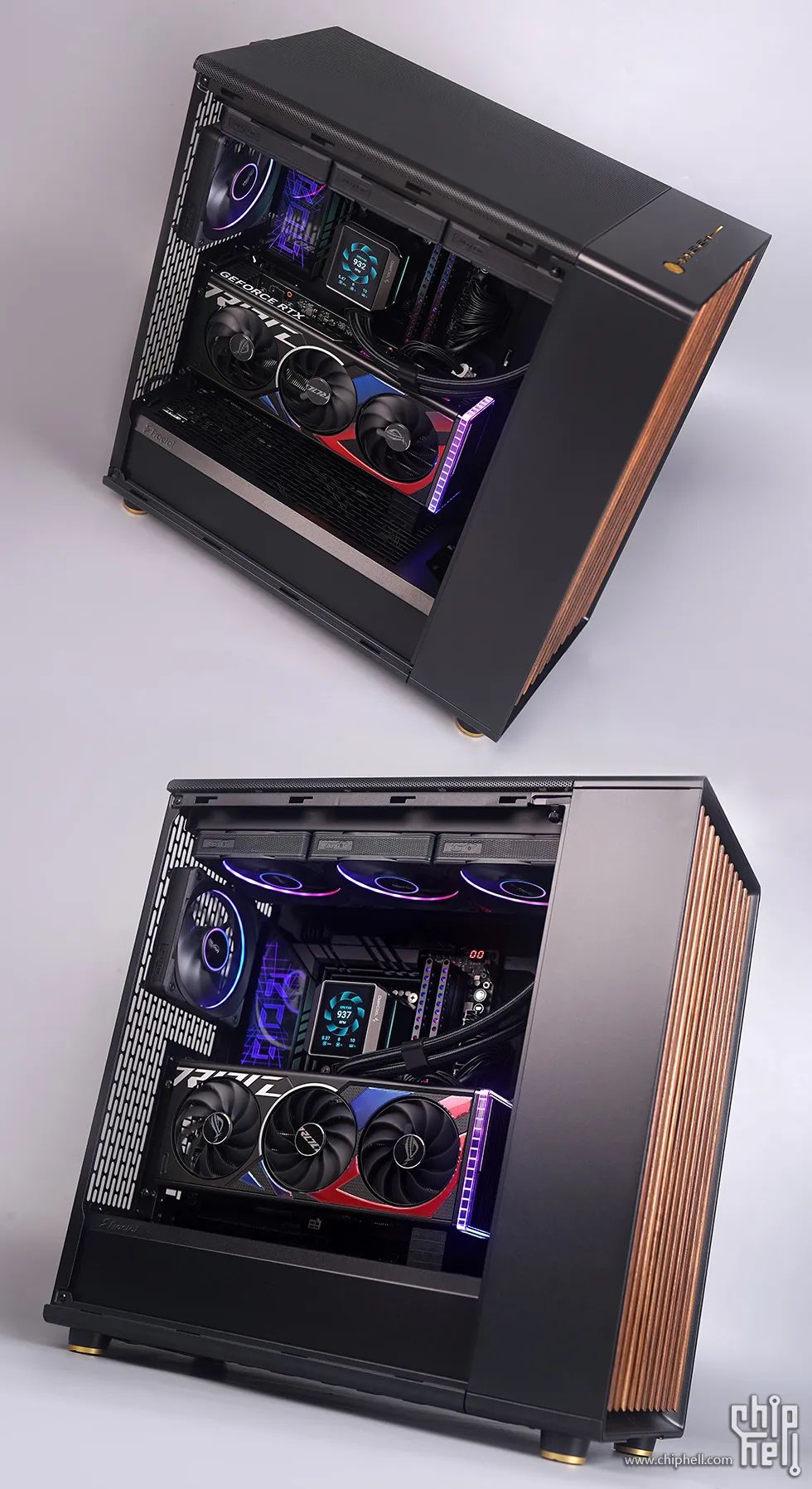

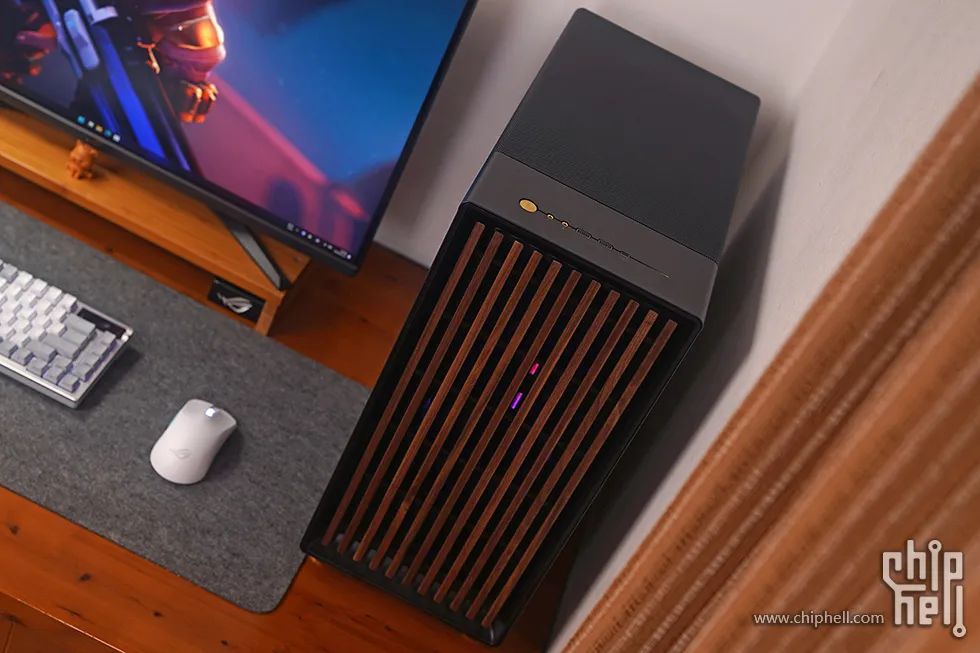

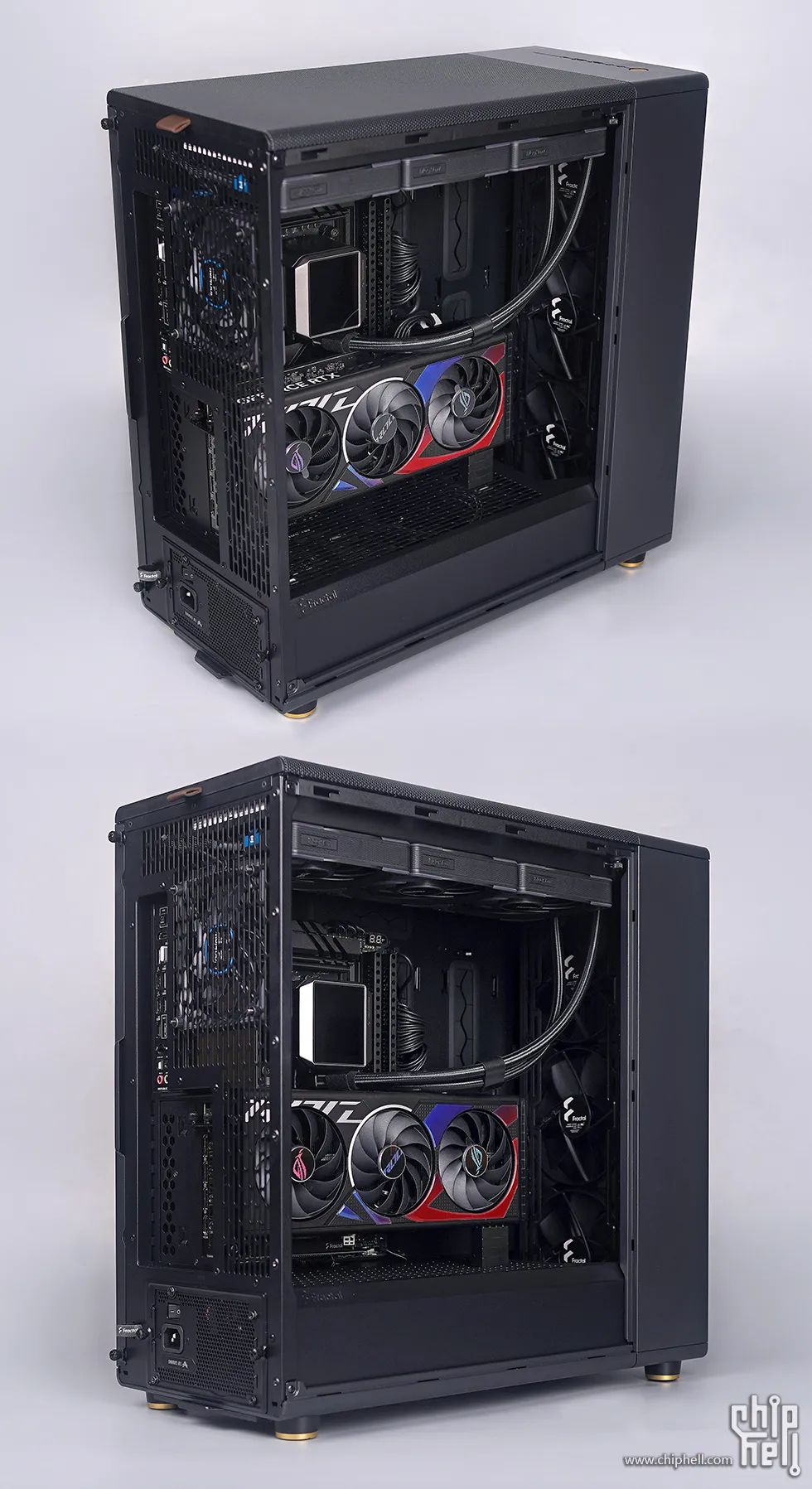

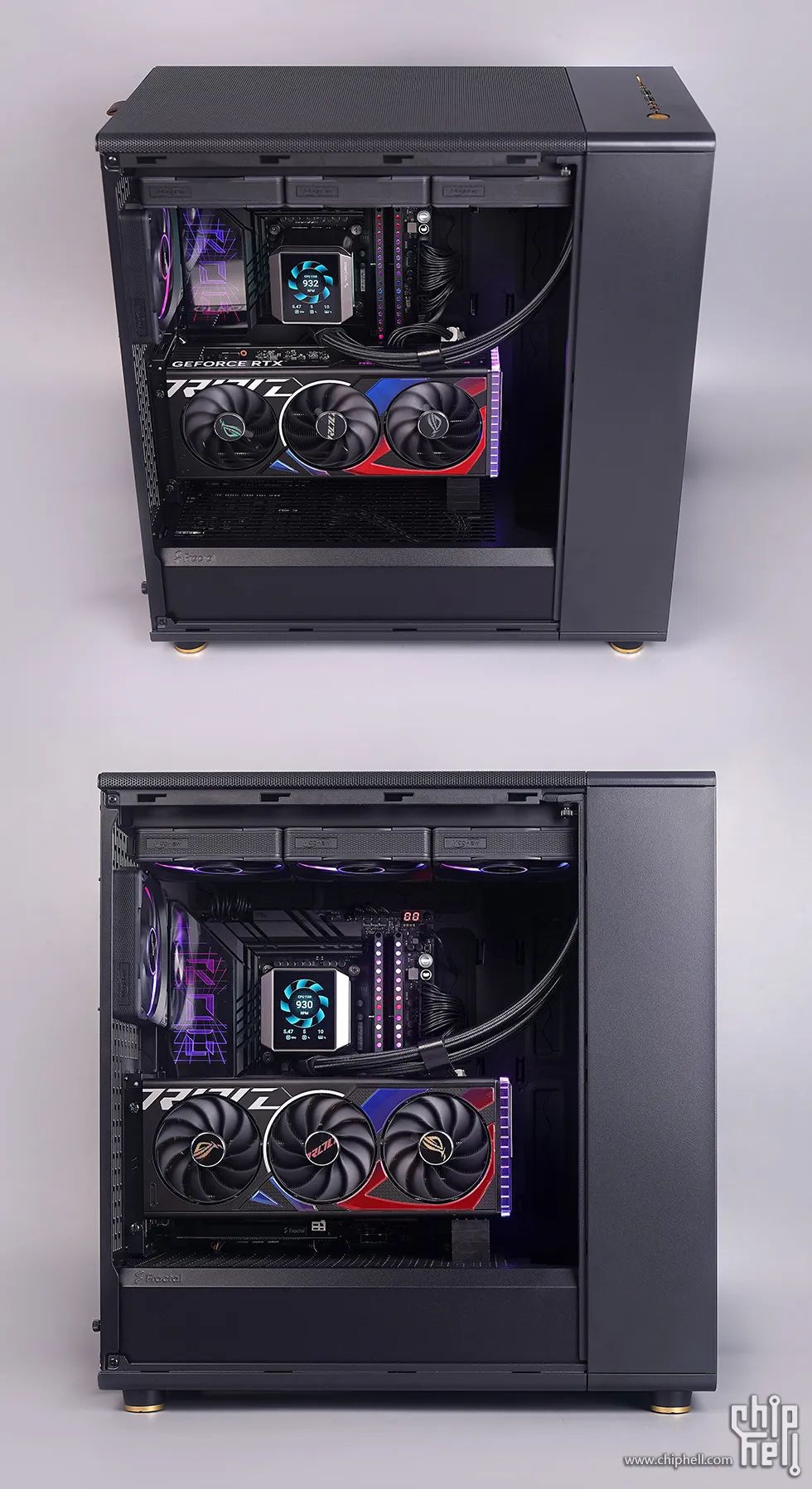

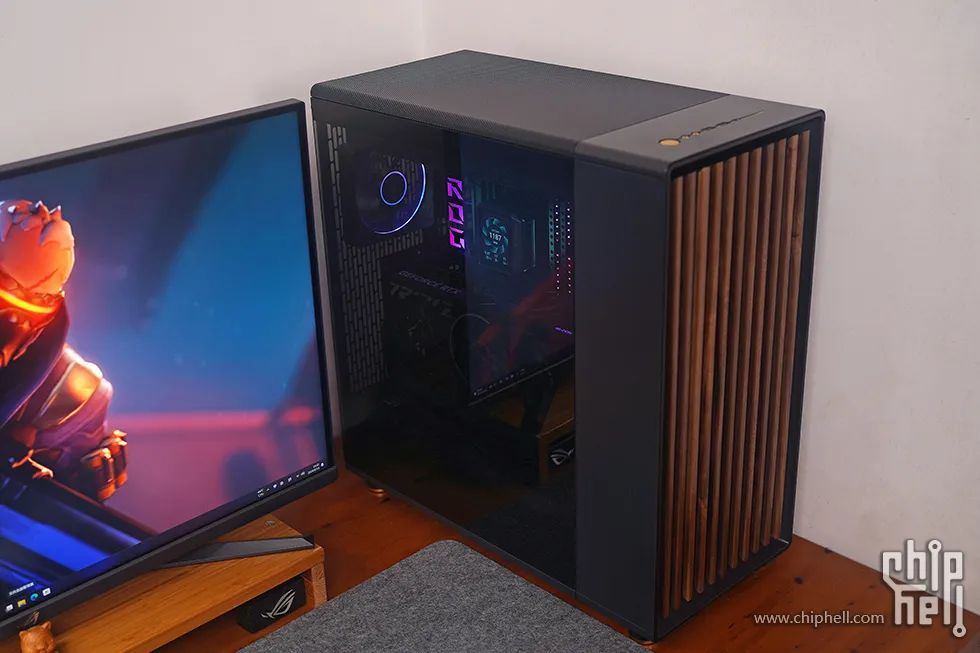

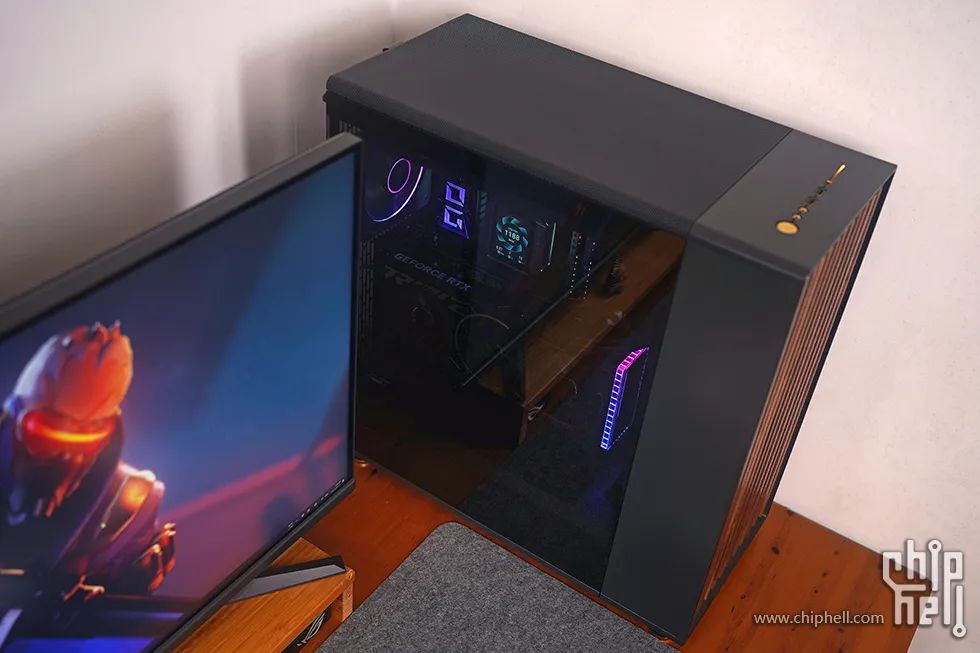

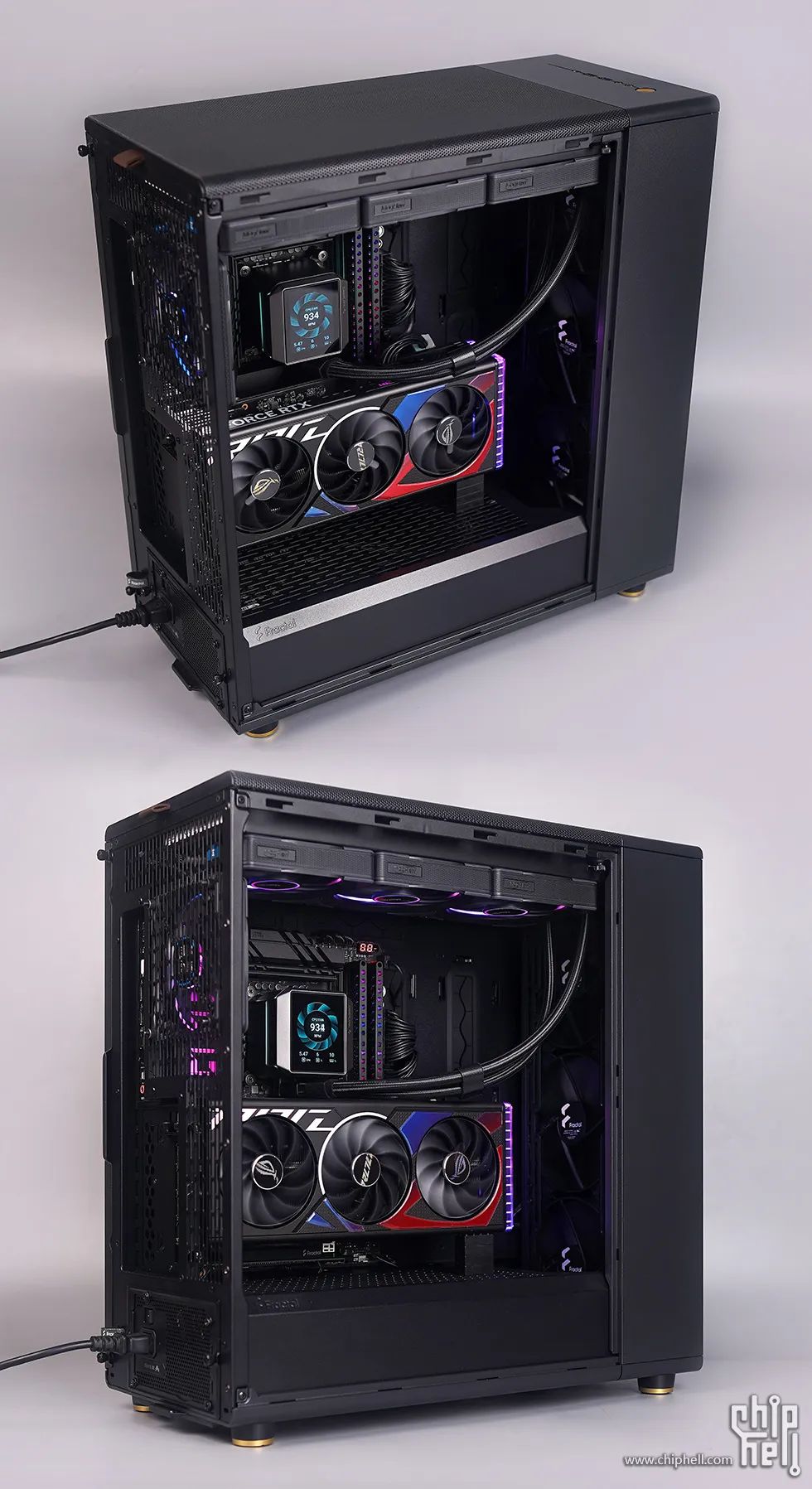

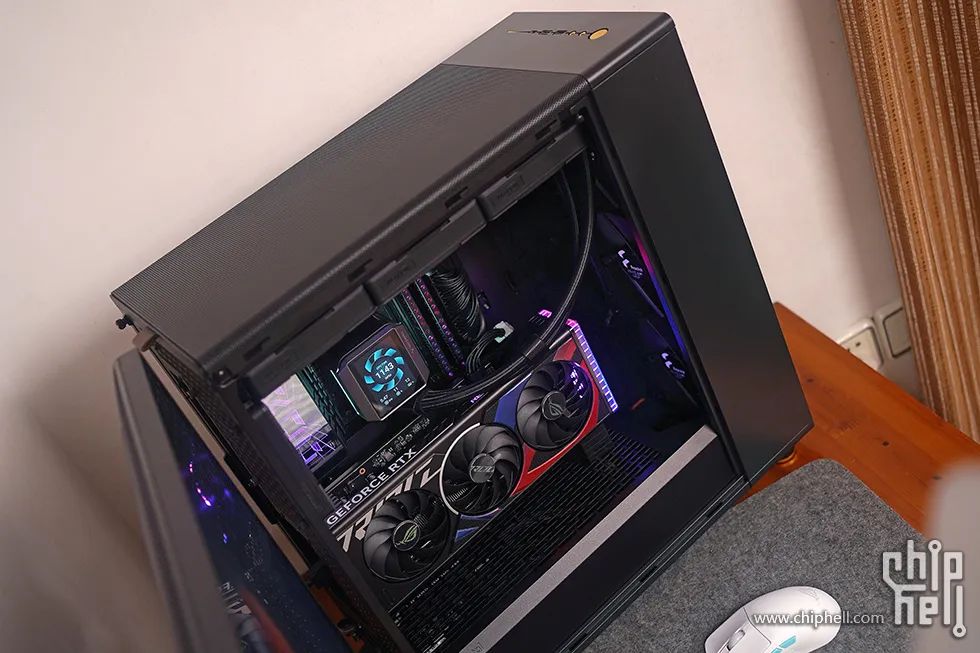

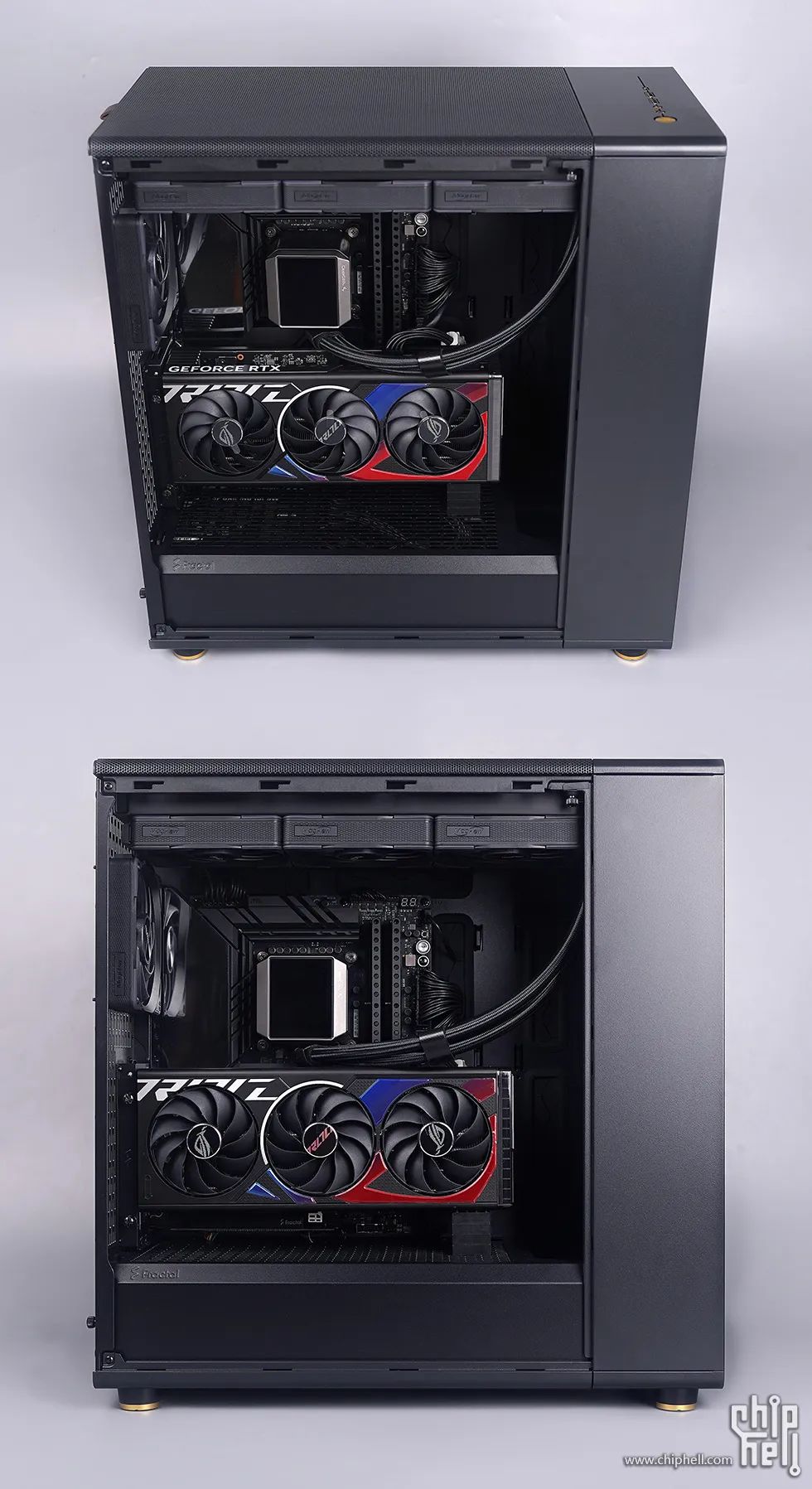

接著關機狀態下,主機不同角度的整體效果展示。

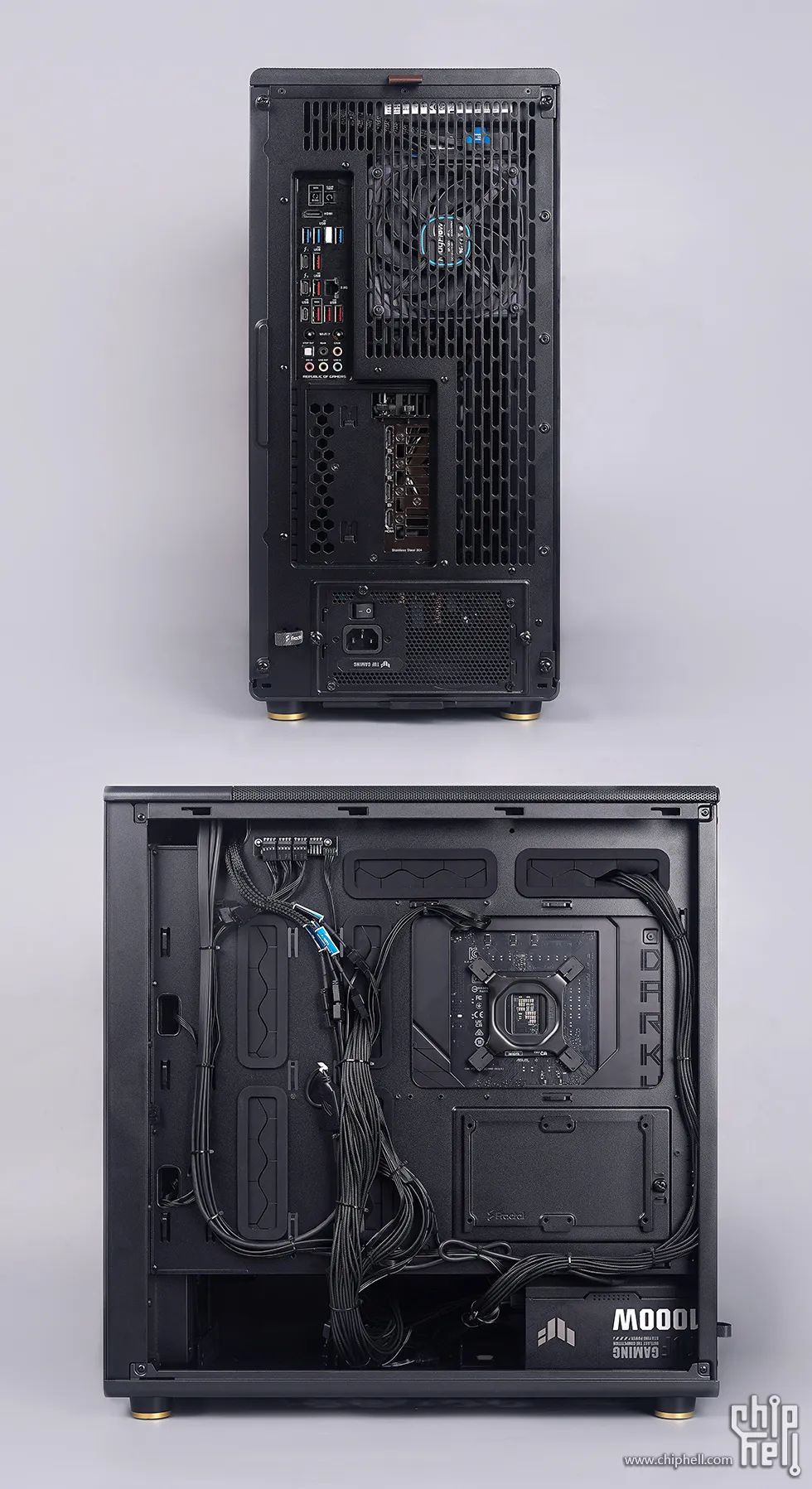

機箱菊花與背部的走線效果展示。

「 配件介紹 」
主機板選用高規格的華碩 ROG MAXIMUS Z790 DARK HERO,包裝一改常規版本的紅色配色,對應採用了簡約的暗黑風格。
正面碩大的 ROG 敗家眼,輔助網格圖案修飾、下沿型號標註;背面碩大 DARK HERO 文字圖案,上下型號與 ROG 標註。
正反的標識性內容均採用了燙銀鐳射工藝,可在不同角度下呈現出多彩光澤,使其包裝看著頗為的高階。

禮盒式包裝樣式,給到的附件會比較的豐富。
包含有說明書、 ROG 信仰貼紙、鑰匙扣、ROG入會卡片、驅動 U 盤、WIFI 天線、SATA 線,RGB 轉接線,顯示卡支架、I/O 跳線接頭、M.2 螺絲卡扣與導熱貼等等。

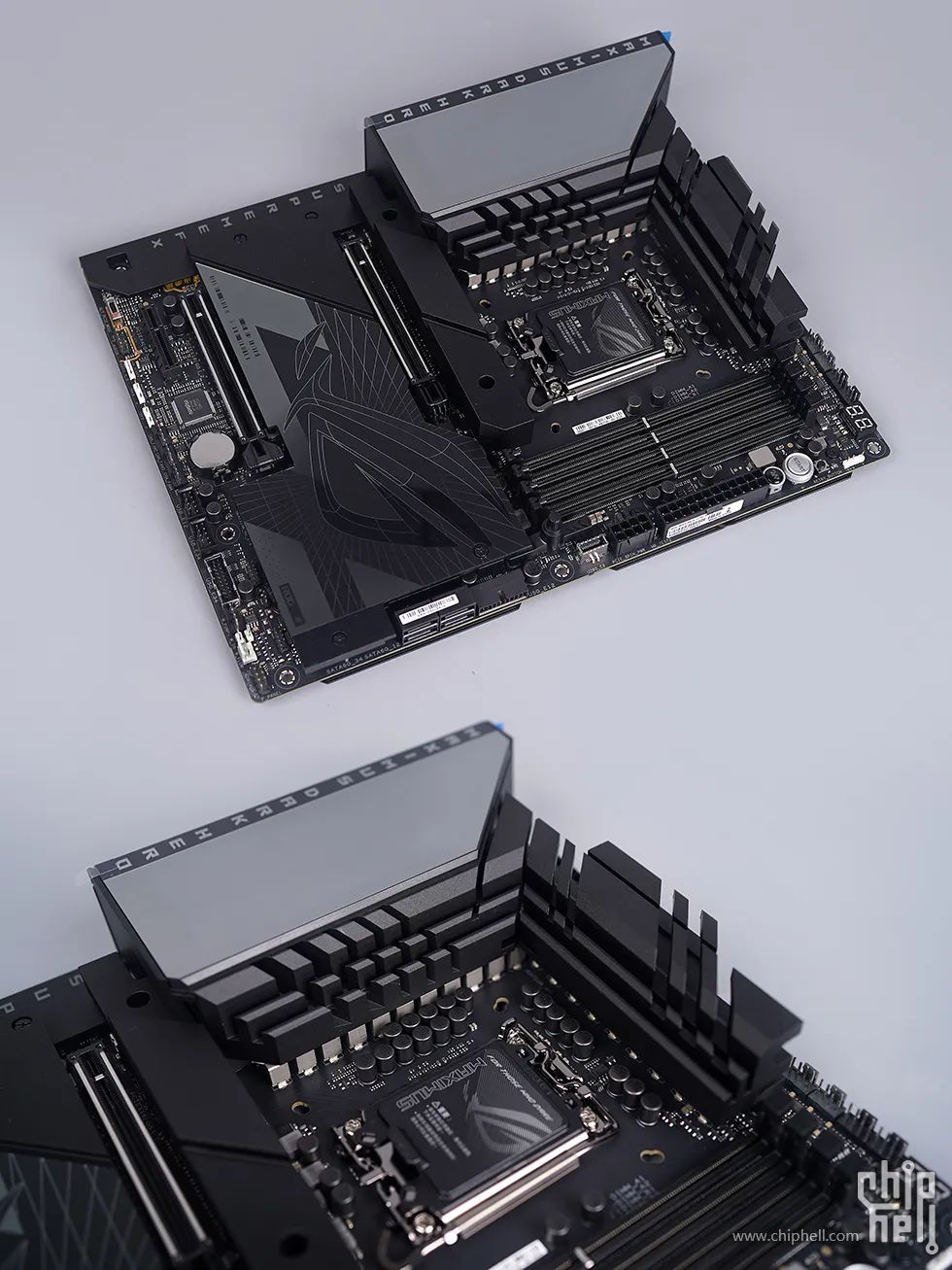

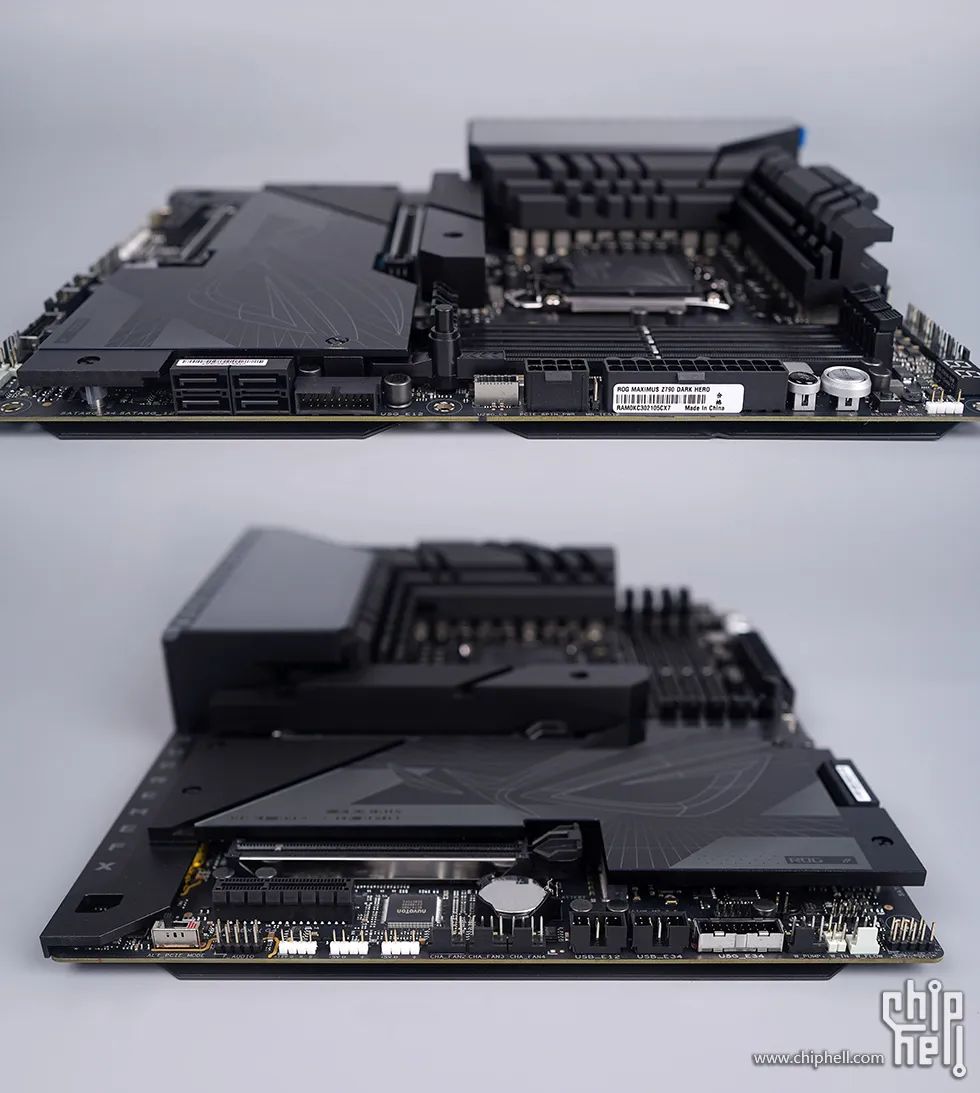

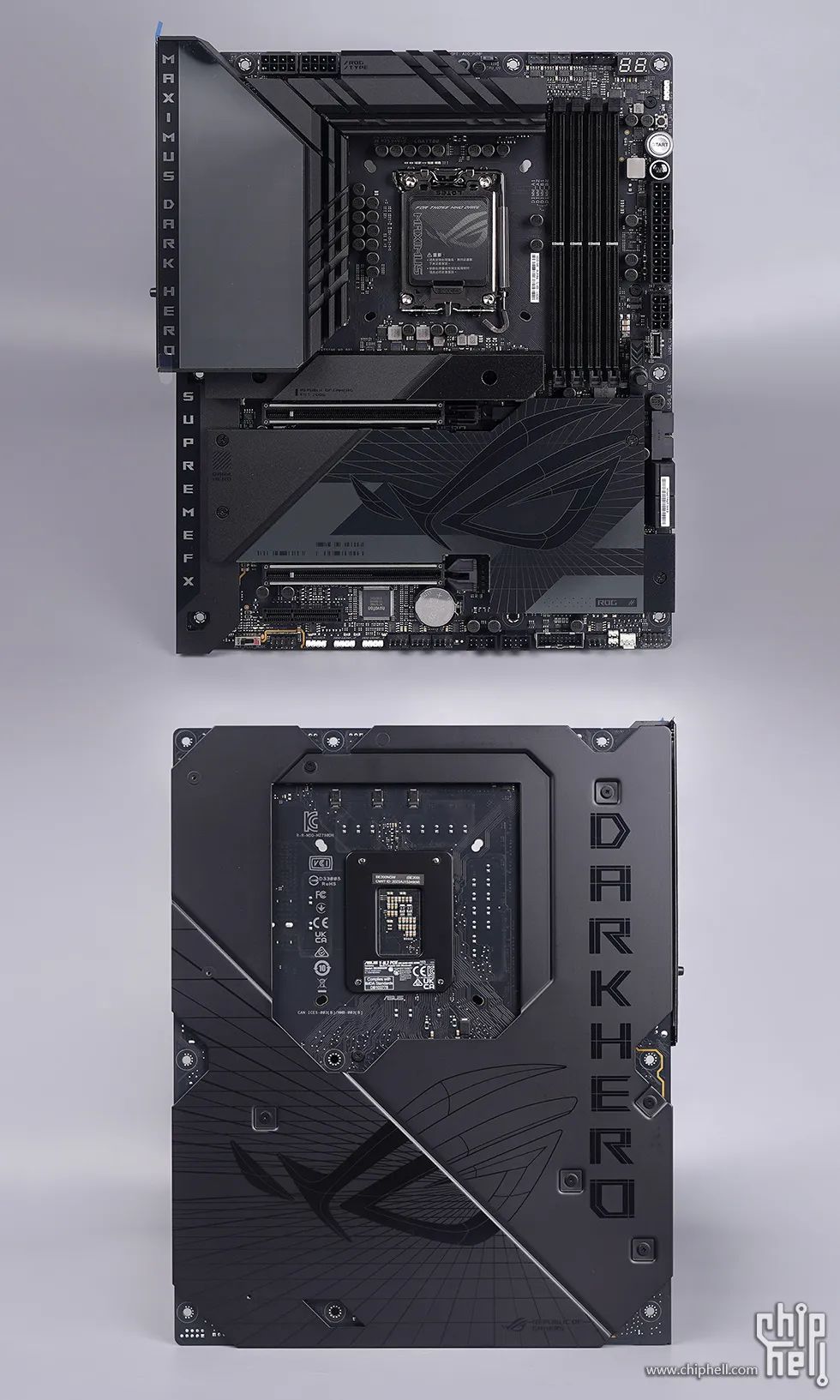

主機板採用標準的 ATX 版型規格,外觀大體延續了之前 Z790 HERO 設計風格,新款在功能與佈局細節方面做了些升級與改進。
此外,PCH M.2 散熱模組上的敗家眼 LOGO 圖案也做了替換(背部的金屬背板圖案亦是如此)。

新的 Z790 旗艦,依舊採用了豪華的 20+1 相供電,RAA229131 PWM 控制器,最大輸出能到 90A 的 DrMOS ,滿足部分發燒友的極限超頻需求,充分釋放新 14 代 CPU 的全部效能。

I/O 馬甲搭載了鏡面燈光面板,具備 Polymo 動態燈效。
預設呈現兩種不同的圖案效果,亦可支援玩家透過奧創自定義選擇,邊上則帶有 MAXIMUS DARK HERO 的型號標註。
介面部分,介面從左到右,CMOS 復位按鈕、BIOS FLASHBACK 更新按鈕、HDMI 影片介面、四個藍色 USB 3.1 GEN1 介面、五個紅色 10GB USB 3.2 GEN2 介面、兩個 Thunderbolt4 雷電 Type-C 介面、一個 10GB USB 3.2 GEN2 Type-C 介面、2.5 LAN 介面、Wi-Fi 6E 藍牙天線介面、音訊介面。
值得一提也就是其 Wi-Fi 介面採用了最新的易插拔設計,使用起來會更加的方便快捷。

雙 8PIN 的 CPU 供電介面,做了金屬裝甲加固設計;邊上 CPU FAN / CPU OPT / AIO PUMP / CHA FAN1 介面等;左上角 Q-CODE 糾錯燈,且配備了裸機操作的開機及重啟按鍵,此外還有一個 FlexKey 自定義鍵( 可在 BIOS 內修改為安全啟動、直接啟動、進入BIOS或者主機板的燈光開關等 )。
配備了四條 DDR5 記憶體卡槽,單邊卡扣設計,單條支援 48GB,最高 198GB, 支援華碩 AEMP II技術,支援頻率最高可達 8000Mhz + OC。

24PIN 供電旁另有一個 6PIN 供電,給到 USB 3.2 Gen 2×2 Type-C 介面供電,使其支援 QD4+ 快充,最高 60W,有需要可以選擇插上。
儲存介面,4 個 SATA 6GB ( 支援 Intel® Rapid Storage RAID 0/1/5/10 ),此外,還有獨創的顯示卡易拆鍵,可以方便快捷的拆裝顯示卡。
主機板下沿的拓展介面該有都有,HD 音訊介面、COM 模組介面,Thunderbolt ( USB4 ) 介面、四個 4PIN 風扇介面、兩個 5V ARGB 介面、兩個 USB 2.0 介面等。

PCIe 擴充套件方面,搭載兩個帶金屬加固設計的 PCIe 5.0 ×16 插槽和一個 PCIe 4.0×4 插槽。

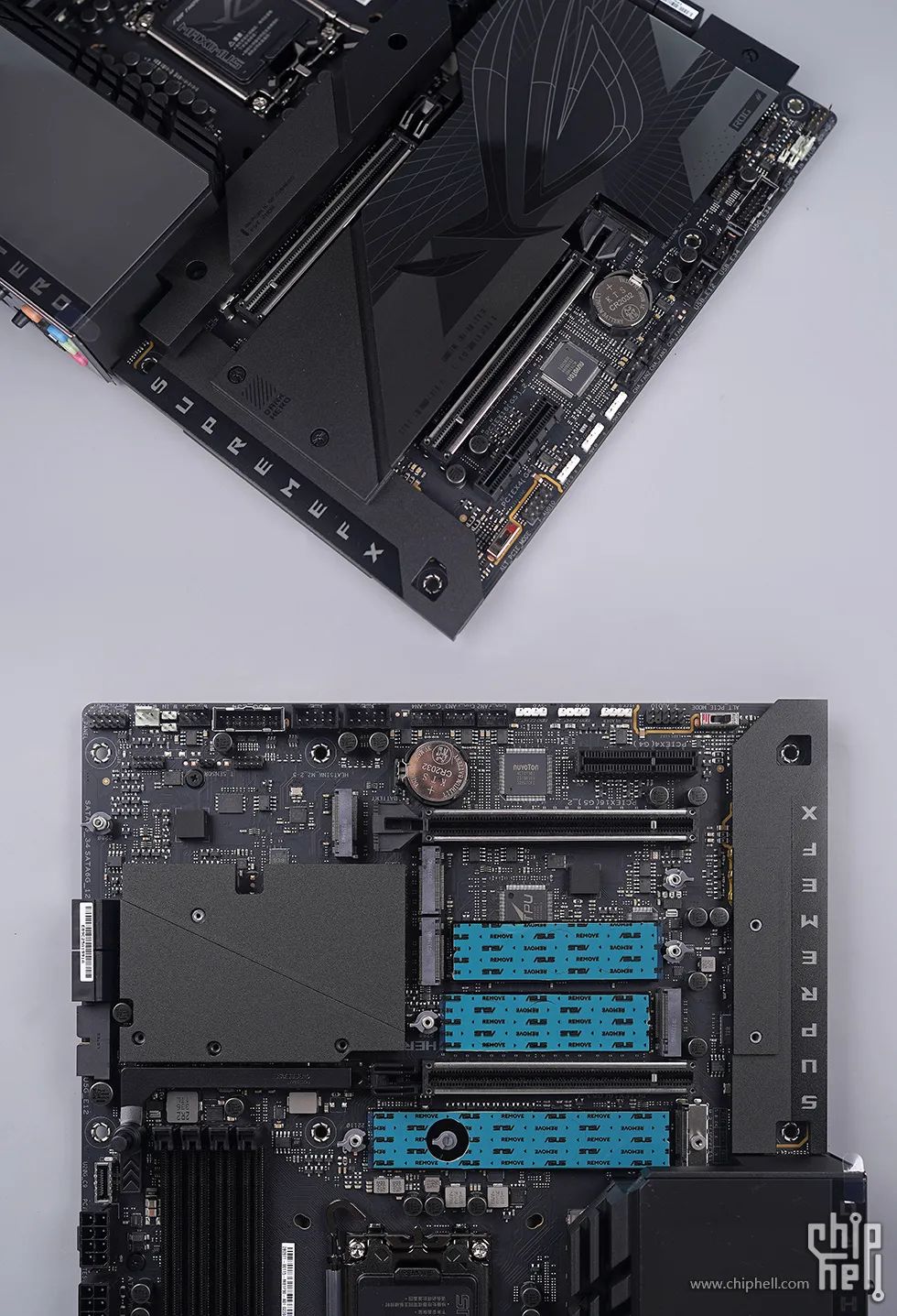

板載 M.2 插槽增加到了 5 個,其中一個支援 PCIe 5.0,相比上代雖然沒有配備單獨的 M.2 轉接卡,但是高整合度所帶來的安裝便捷也是不錯的。

顯示卡選用華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING。

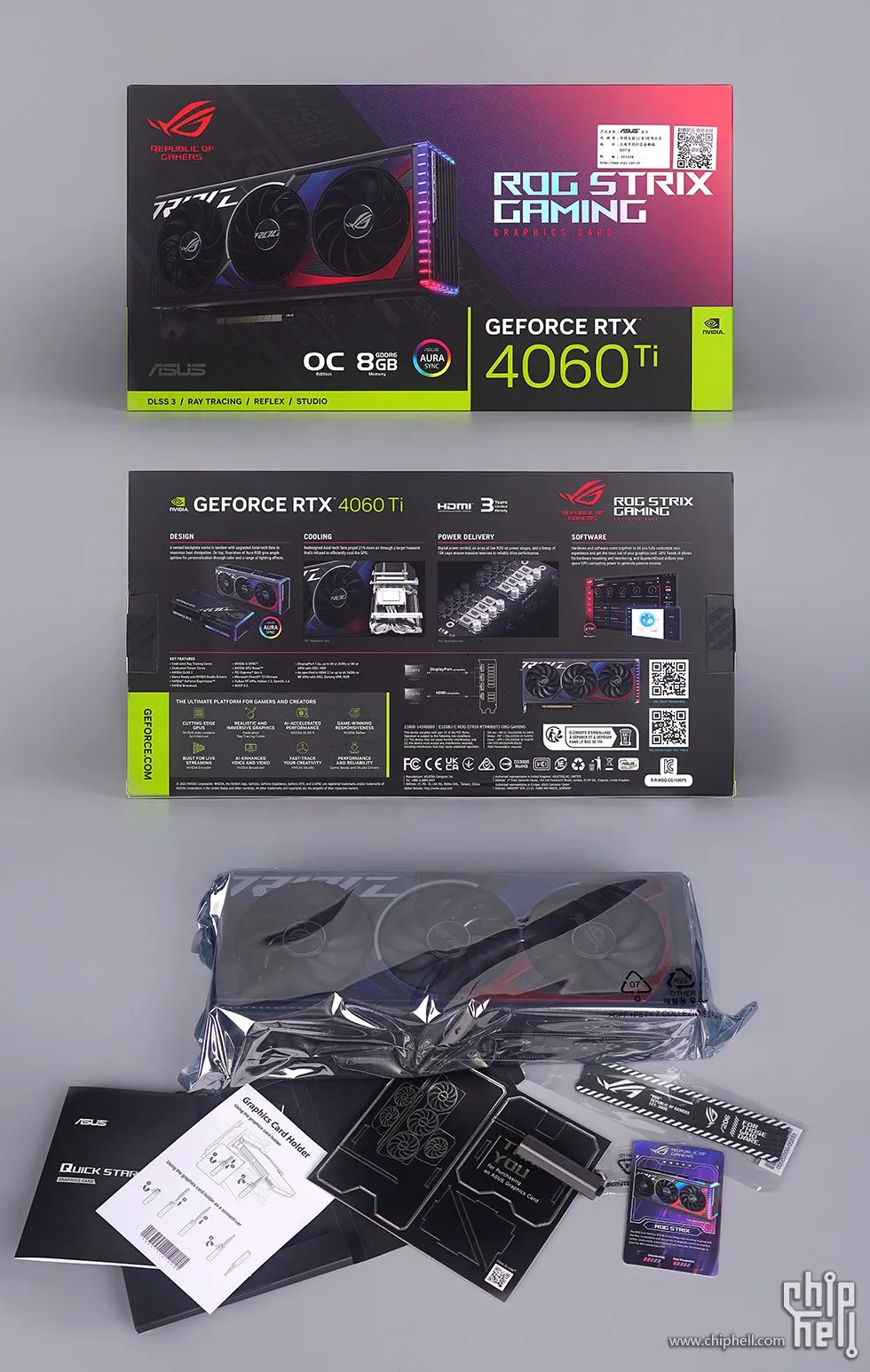

包裝正面顯示卡渲染圖,鐳射印刷工藝的型號示意,標註 OC( 加速 2715MHz 超頻版本),8GB 視訊記憶體,ASUS AURA SYNC 等,下沿則為 NV 統一的系型號圖示。
包裝背面,圖文展示產品賣點、規格、特性等資訊。
附件還算豐富,給到有顯示卡支架、電源轉接線、理線魔術貼、手工裝飾牌、快速安裝指南、還有頗具玩味的戰力卡。

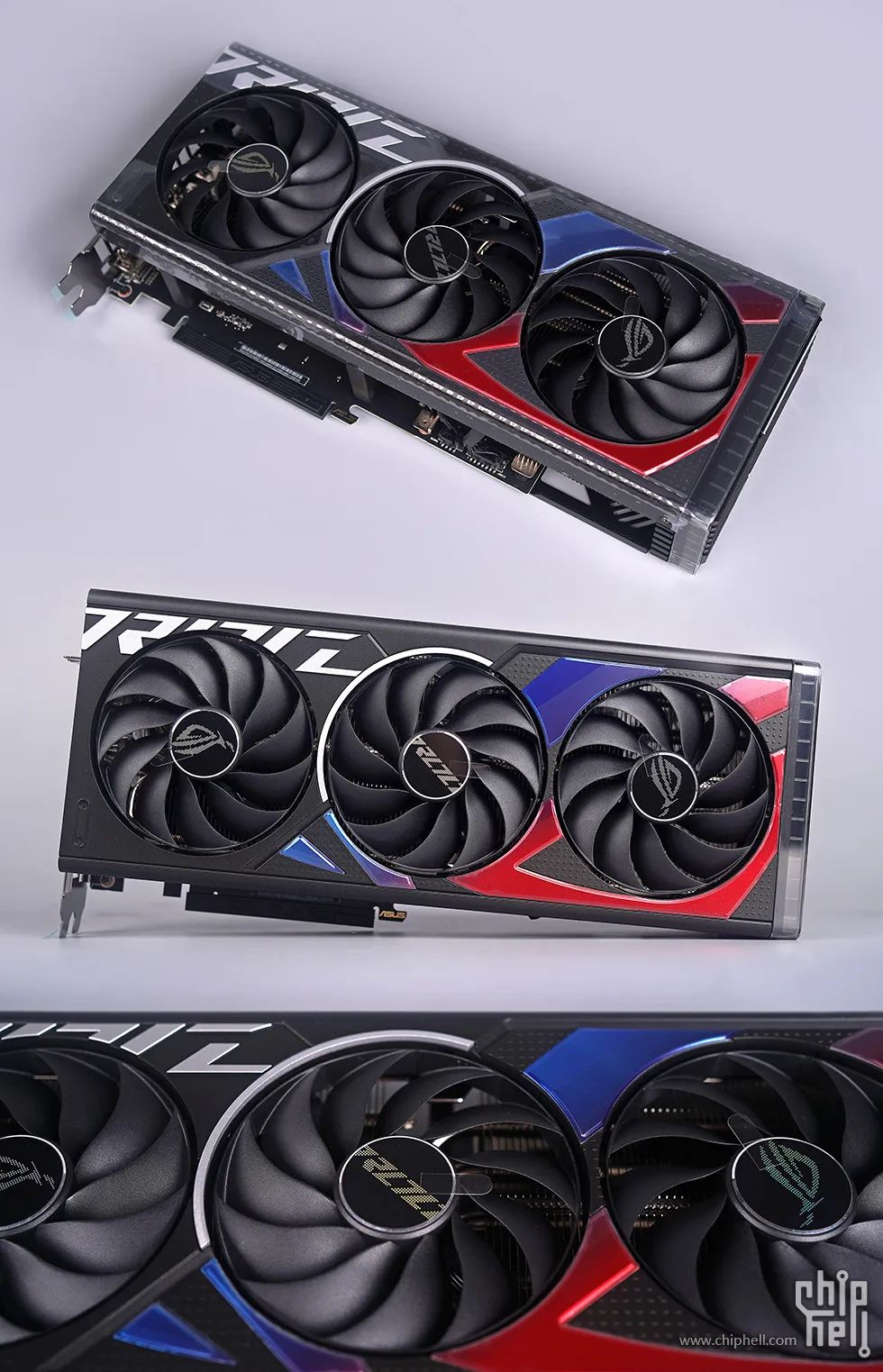

有著看似 4090/80/70 的樣子!,尺寸 311×134×62mm ( 長寬厚 ),外觀方方正正,表面 ROG 元素修飾,散熱由三顆 11 扇葉雙滾珠軸流風扇組成,中間風扇採用反方向旋轉設計,可減少空氣湍流,降低風扇噪音,支援風扇停轉技術,散熱模組為分段式鰭片設計,配置了 3 根 6mm 貫穿。

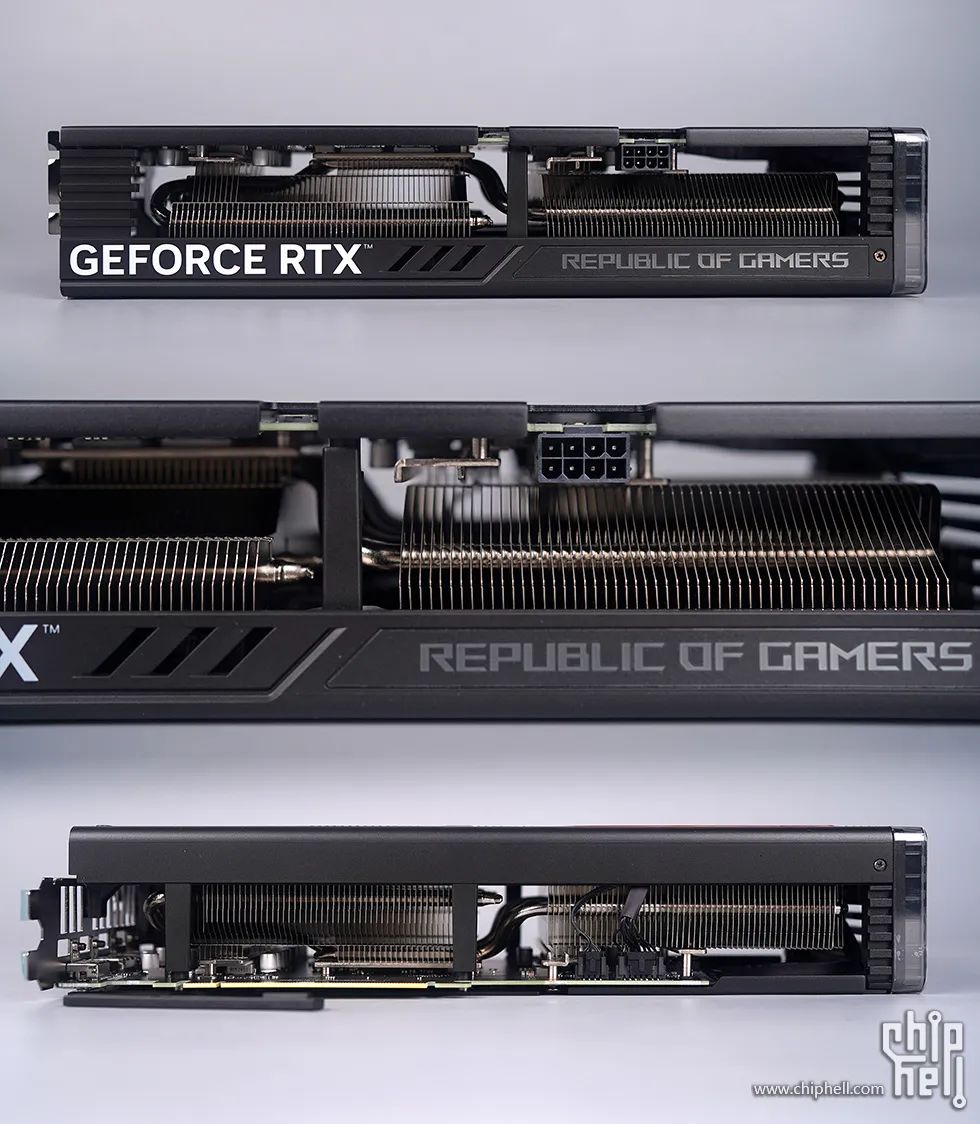

兩側大面積的鰭片外露,增強散熱效率。
外側左邊 GEFORCE RTX NV 強制圖示,右邊 ROG 英文全稱的 ARGB 燈標,前置 ARGB 燈環。
單 8PIN 供電介面,一旁配備有效能與靜音模式的雙 BIOS 切換開關,用料方面,採用數字控電控制與一系列大電流供電模組和 15K 電容,可確保顯示卡超頻穩定執行。

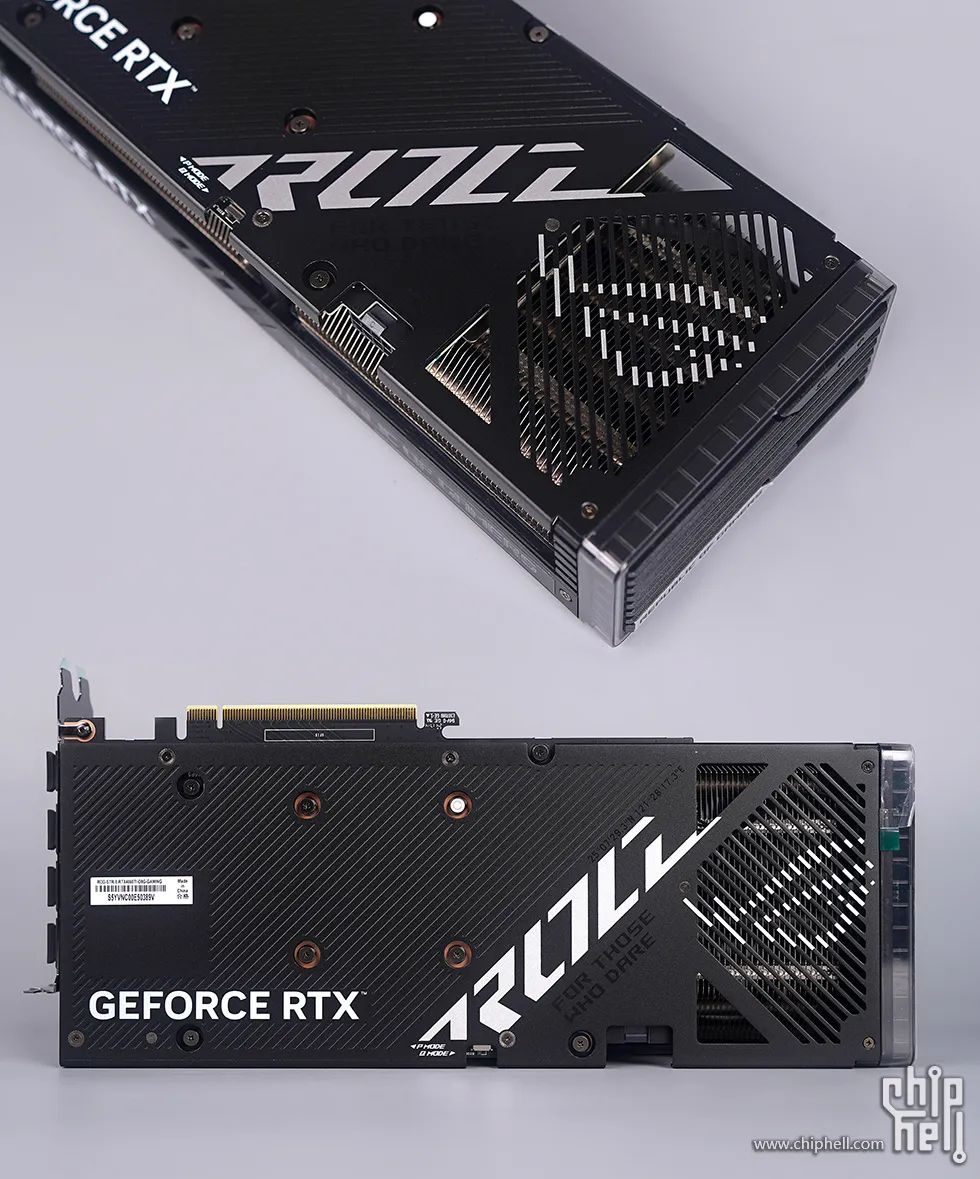

搭配金屬背板,表面 ROG 元素修飾,前置鏤空出風口,貫穿風流設計,採用斜線柵格樣式,輔以高光處理的敗家之眼點綴。

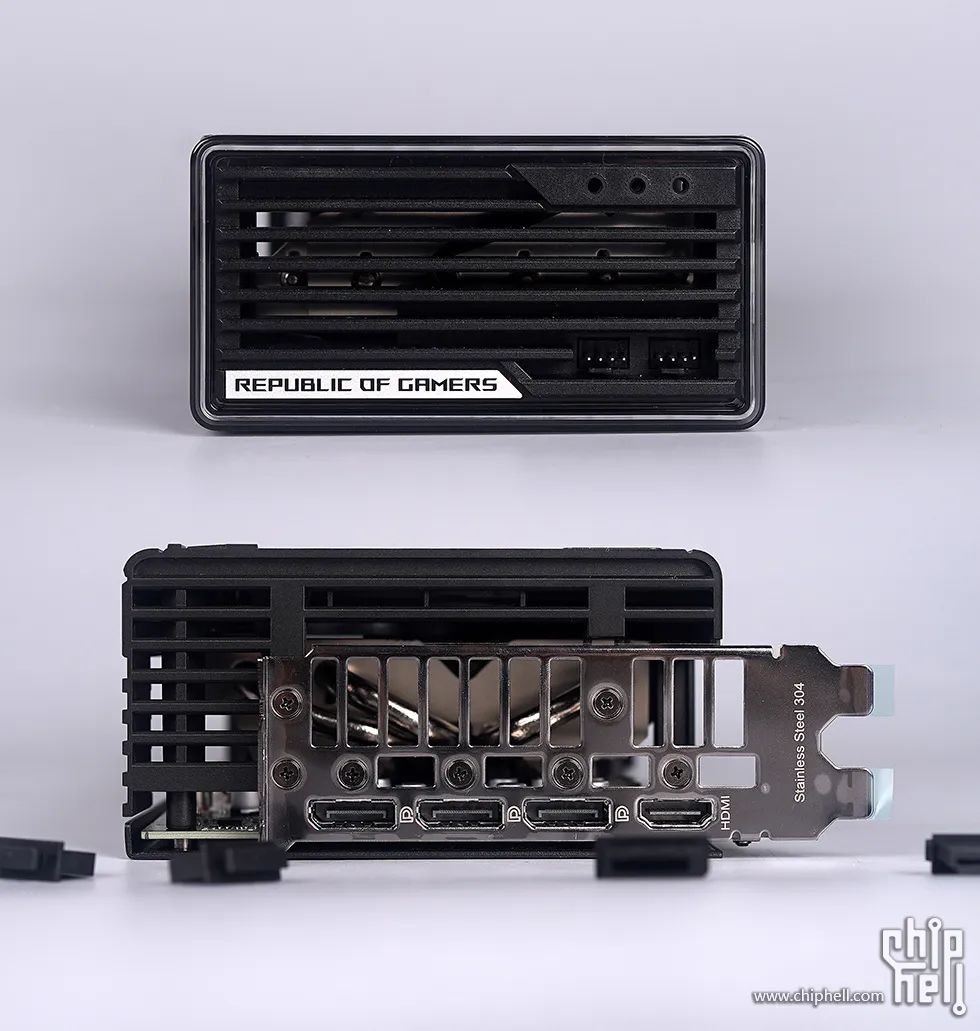

前置 ARGB 燈環,配置有兩外接 4PIN PWM 風扇介面,另給到有三個標準支架固定的螺絲孔。
整卡厚度約佔 3.1 個 PCI 卡槽,採用的是雙 PCI 卡槽規格,材質為華碩顯示卡喜聞樂見的 304 不鏽鋼( 抗衰老 ),輸出介面方面,提供了三個 DP1.4a 和一個 HDMI 2.1 介面。

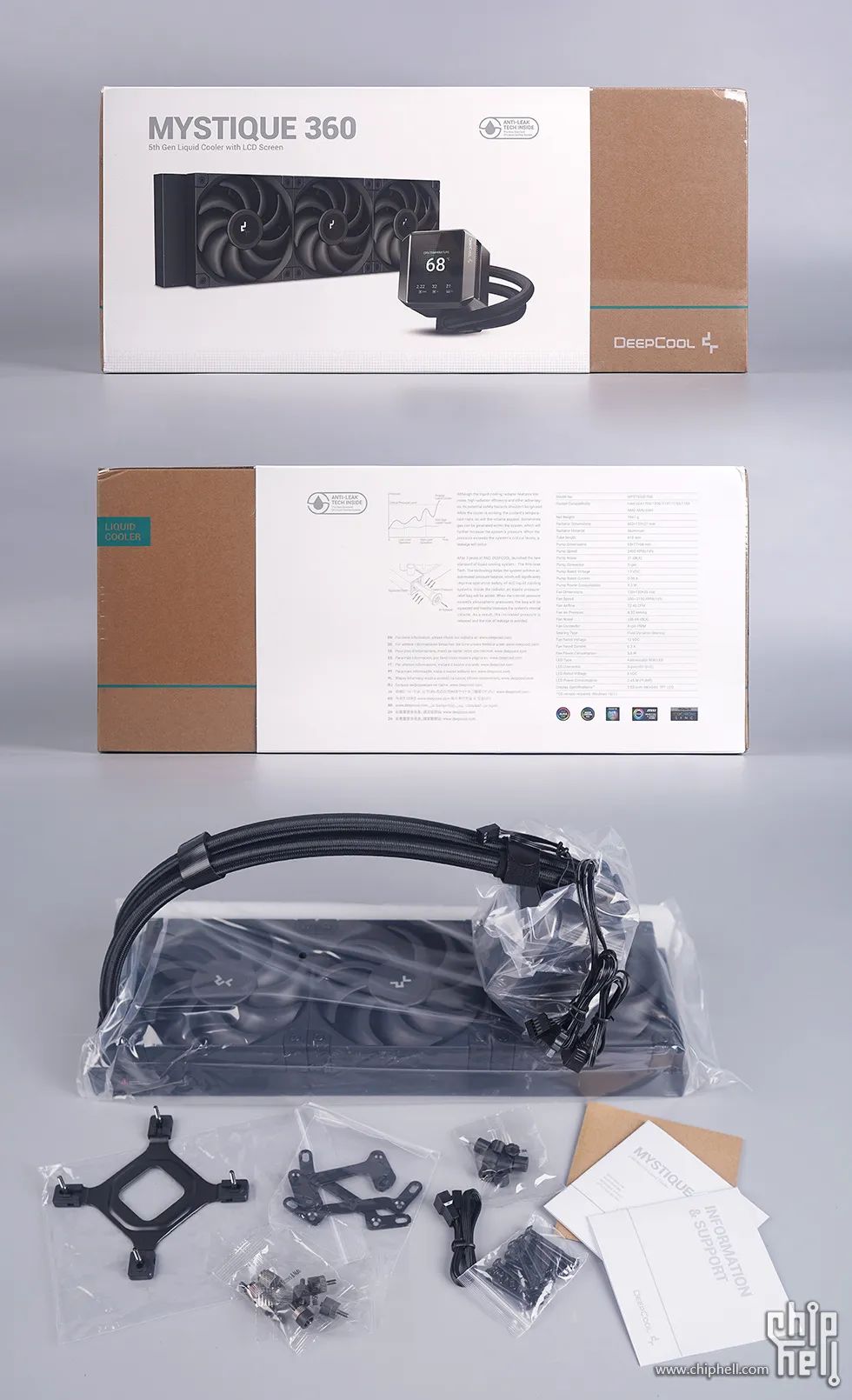

散熱器選用九州風神 DEEPCOOL 冰暴 360 一體式水冷,包裝採用簡約風格設計,抽拉形式,內牛皮紙外套白底產品外觀展示,標註型號 MYSTIQUE 360 英文標註規格及屬性,右上角 ANTI-LEAK LOGO,為自家的洩壓防漏液技術標識,則是產品該項技術的圖文示意壽命及其它的規格引數,另標註有各大主機板廠商燈游標識,支援搞一起燈光同步。平臺支援 LGA 1700/1200/115X 和 AM5/AM4。

散熱本體,出廠預裝好了風扇,搭配的是無光效能風扇,採用 PBT 材質,FDB軸承,最大風壓 4.32 mmH2O,最大風量 72.45CFM,最高轉速為 2150±10% RPM。
風扇線纜為公母頭設計,且風扇線纜較短,串聯起來後視覺效果較為整潔。
水管官標長度 410mm,採用進口的 EPDM 高密封材料,喜聞樂見蛇皮網包裹保護,提升質感。
冷排目測有 14 條的水道,整體做工還不錯,漆面平整,給到的散熱鰭片蠻整齊的。水管與冷排的接入端,位置上標配有九州風神獨有的洩壓裝置, ANTI-LEAK 動態平衡技術,在冷排內增置洩壓囊,透過壓差改變冷液容積,使內部增加的壓力得到釋放,從而避免高壓漏液的風險。

冷頭外觀非常的簡約幹練,顏色比較的特別,有點古銅色的感覺,搭載了 2.8 英寸的真彩 LCD 數顯螢幕,支援 1670 萬色,解析度高達 640 × 480 DPI,配套自家的驅動軟體,可自定義各種的系統監控、背景動畫和桌布。
另值得一提的是內部還標配了陀螺儀,能夠根據重力自動調整螢幕顯示方向,無需使用者手動調整。
大面積純銅散熱底座,表面預塗好了散熱矽脂,內部搭載了九州風神自研第 5 代高效能水泵,採用 3 相 6 槽 4 極馬達,其最高轉速為 3400±10% RPM,水泵的軸承與軸心均採用陶瓷材質,同時還改進了微水道,採用了 0.1mm 超密下沉鏟齒水道,流速更快,噪音更小。

選用華碩 TUF GAMING ATX 3.0 1000W 金牌全模組電源。
包裝正面電源渲染圖示意,標註採用 ATX 3.0 設計、具備 10 年的質保時間 、80 PLUS 金牌認證等。
電源搭配黑色壓紋包網模組線,質感相當的不錯,材質相比普通模組線也來得更軟一些,更好的走線,更加的美觀,基本可以省去後做定製線的錢了。

電源本體,採用標準 ATX 電源尺寸規格,具體 150×150×86mm ( L x W x H )。
外觀有別於常規電源,TUF GAMING 上下左右兩邊做均倒角處理,有著非常不一樣的造型外觀。
機身兩側,品牌元素修飾,凸面 TUF GAMING … 組合型號文字,一側為 TUF LOGO 光亮處理。

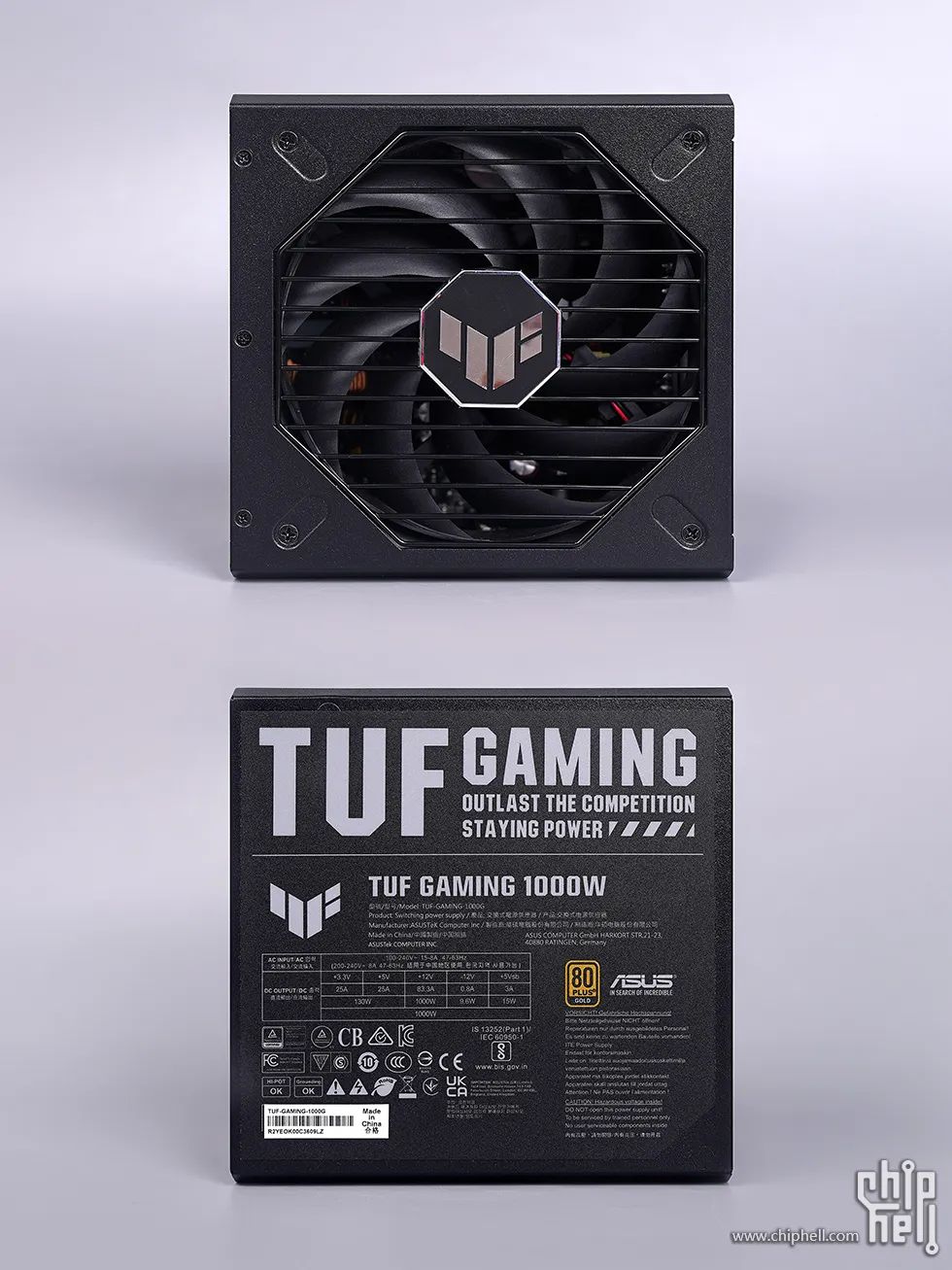

風扇位置,採用八邊形鏤空設計,對應形狀的鋼絲風扇罩及軸心 TUF 裝飾標誌,風扇採用 135mm 雙滾珠軸承的軸流風扇,有著更好的散熱及靜音表現。
另值得一提的是內 PCB 採用保護性塗層設計,更具耐用性,不懼潮溼天氣,還有小強亂入。
對應另一面規格貼標,80PLUS 金牌認證,+5V 和 +3.3V 輸出電流 25A,合計輸出 130W,+12V 輸出電流 83.3.8A,提供最大 1000W 的功率,其它方面,帶有 OPP/OVP/UVP/SCP/OCP/OTP 保護功能,採用低 ESR 日系電容可提升效率並減少發熱源,降低噪音以及提高可靠性與穩定性,另獲得了 iST 宜特檢測實驗室多項測試認證。

模組介面部分,配有文字示意,給到一個原生 16PIN PCIE 供電介面、常規 PCIE 和 CPU 8PIN 供介面則為通用設計 ( 合計 3 組 )、 3 組 6PIN PERIPHERAL/SATA/MOLEX 供電介面、主機板 24PIN 合二為一兩組;電源尾部,TUF 銘牌點綴,標準電飯鍋三插孔,搭配 AC 開關,一側大面積開孔出風設計。

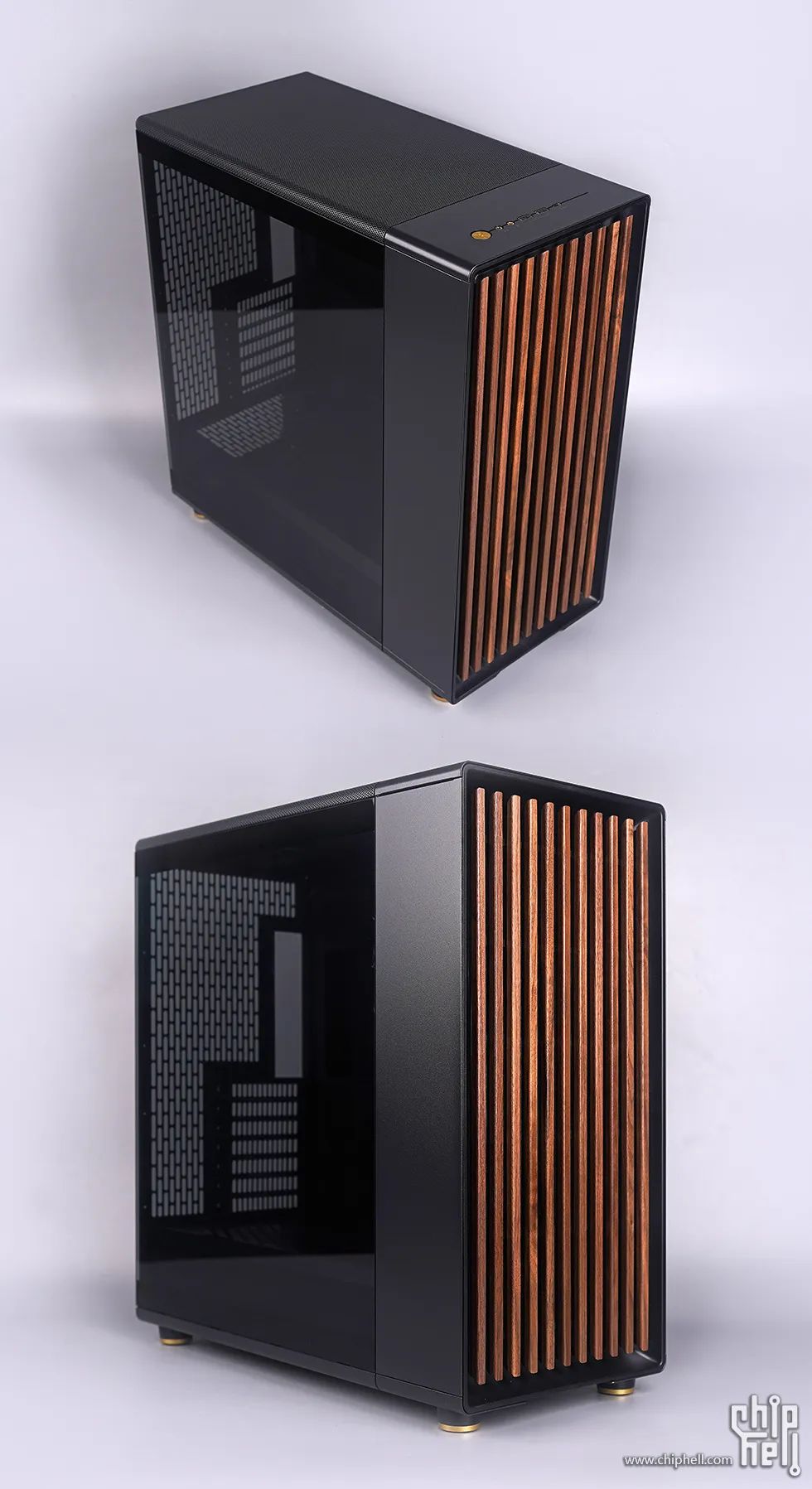

最後看看機箱,Fractal Design 分形工藝 North XL,選用的是木炭黑鋼化玻璃款,另也還有白色及 MASH 網孔側板版本可選。
機箱採用全塔尺寸設計,機箱尺寸長寬高:503×240×509mm,體積約 61 升左右,

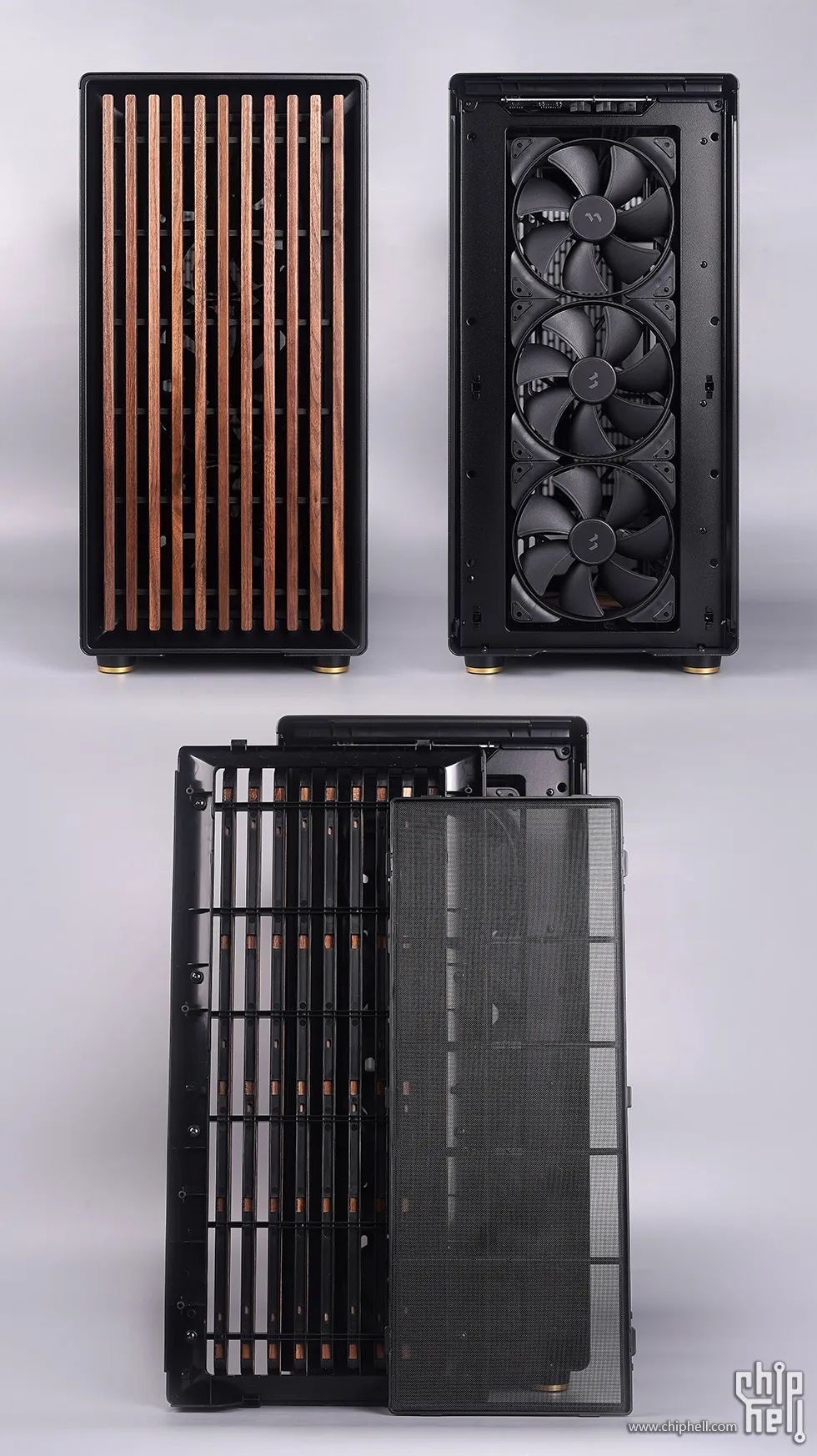

機箱最大的亮點也就是前置進風面板的設計,將天然實木應用其中(白色版本為橡木,黑色版本為胡桃木)。
採用豎直格柵樣式,對應極簡的設計風格,給到電腦裝置不一樣的視覺效果,增添自然美感融入現代家居生活當中。
內出廠預裝有三個 140mm PWM 風扇,亦支援安裝 120mm 風扇,冷排可支援 120/140/240/280/360/420mm。
面板為扣式固定,可以輕鬆拆卸與安裝,另附帶有防塵網,同樣支援拆卸,便於使用者玩家清理維護。

機箱尾部,下置電源安裝介面,全段式 7 個 PCI 擋板安裝位( 可支援市面上大部分的垂直轉接架)。
可支援安裝 120/140mm 風扇排風,空餘位置均做了豎條開孔處理,加強散熱進出風。
尾部頂上帶有一個皮標修飾,頂部面板直接抽拉即可開啟,兩側板透過手擰螺絲固定。

頂部位置支援安裝 120×3/140×2 風扇,冷排可支援 120/140/240/280/360。
需要注意的是頂部安裝 360mm 冷排,寬度限制 137 mm ,安裝 280mm 冷排,寬度限制 157mm 。
上置 I/O 介面設計,輔助線條修飾,有著相當不錯的設計感,從左到右分別是電源開關、音訊輸出輸入、兩個 USB 3.0 介面、 Type-C 介面,另線條右側內建了電源指示燈。

機箱內部,右側帶有裝飾面板,插槽搭手擰螺絲固定。
內部最高可支援到 E-ATX 主機板規格,塔式風冷最高支援 185mm( MESH 版本安裝側風扇支架則為 155mm ),顯示卡最長可支援 413mm( 前置安裝 360 後則只能支援 380mm )。

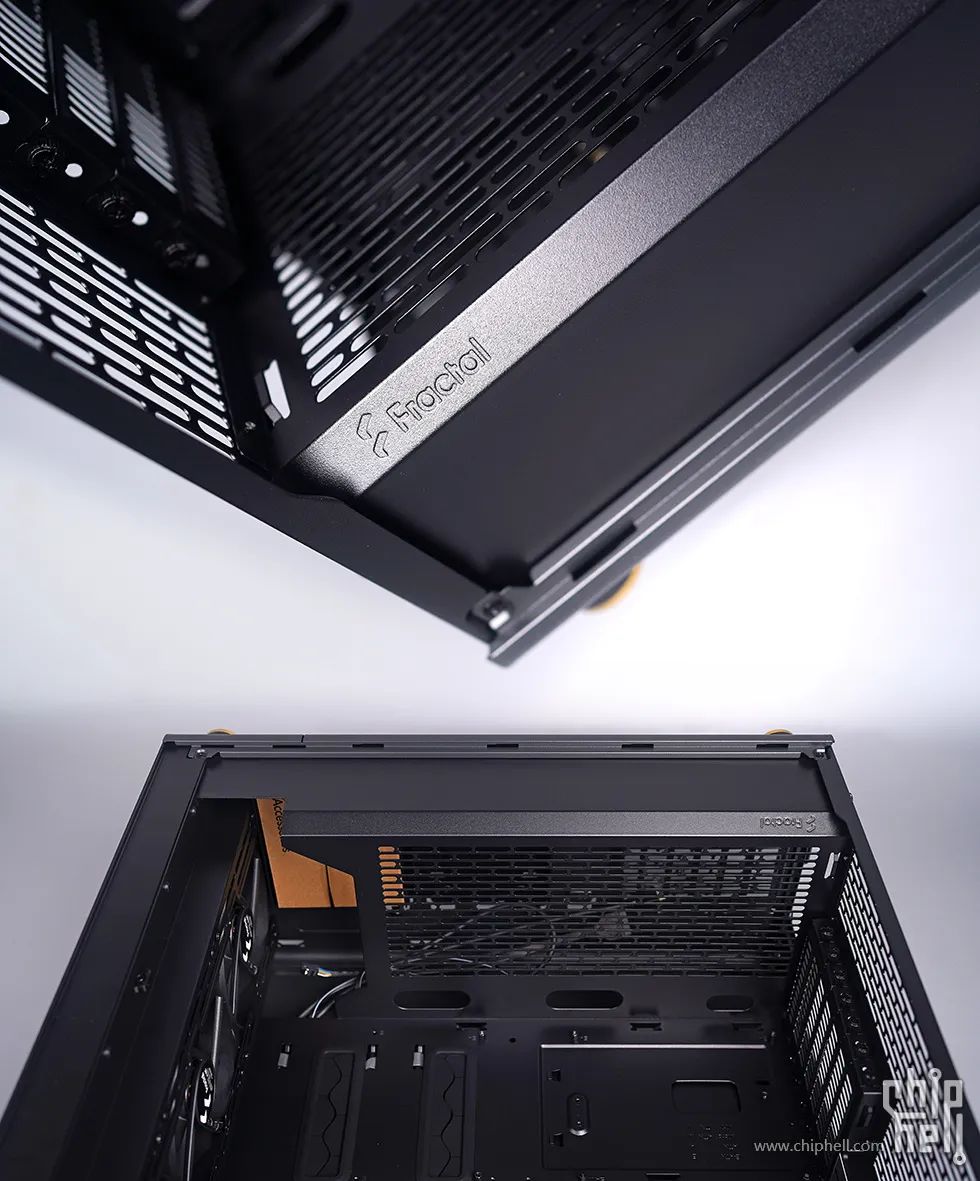

採用獨立的電源倉設計,倒角處帶有陰刻的 Fractal LOGO 裝飾,頂部也是大面積的豎條散熱開孔,此外,內沿給到了三個走線開孔,但這個位置並沒有附帶橡膠套。

機箱背部,出廠自帶了一個 FAN HUB,用於前置風扇的安插,附有魔術貼掛扣( 出廠扣好了,合計 6 條 ),另給到有不少的軋帶掛鉤 …..
儲存方面,背部硬碟支架(支援掛置兩個 2.5 寸 SSD ),此外,電源倉內部有兩個 3.5 寸硬碟支架,附帶孔位共享支援 2.5 寸 SSD 同時安裝。
對應電源長度,安裝一個 HDD,限長 290mm,安裝兩個 HDD,限長 175mm。

「測試部分」
最後測試部分,室溫約為 30 度左右,BIOS 記憶體開啟 XMP, CPU 降壓模式 -1,WIN11 的系統,實際測試結果或多或少會有些許出入,僅供參考!

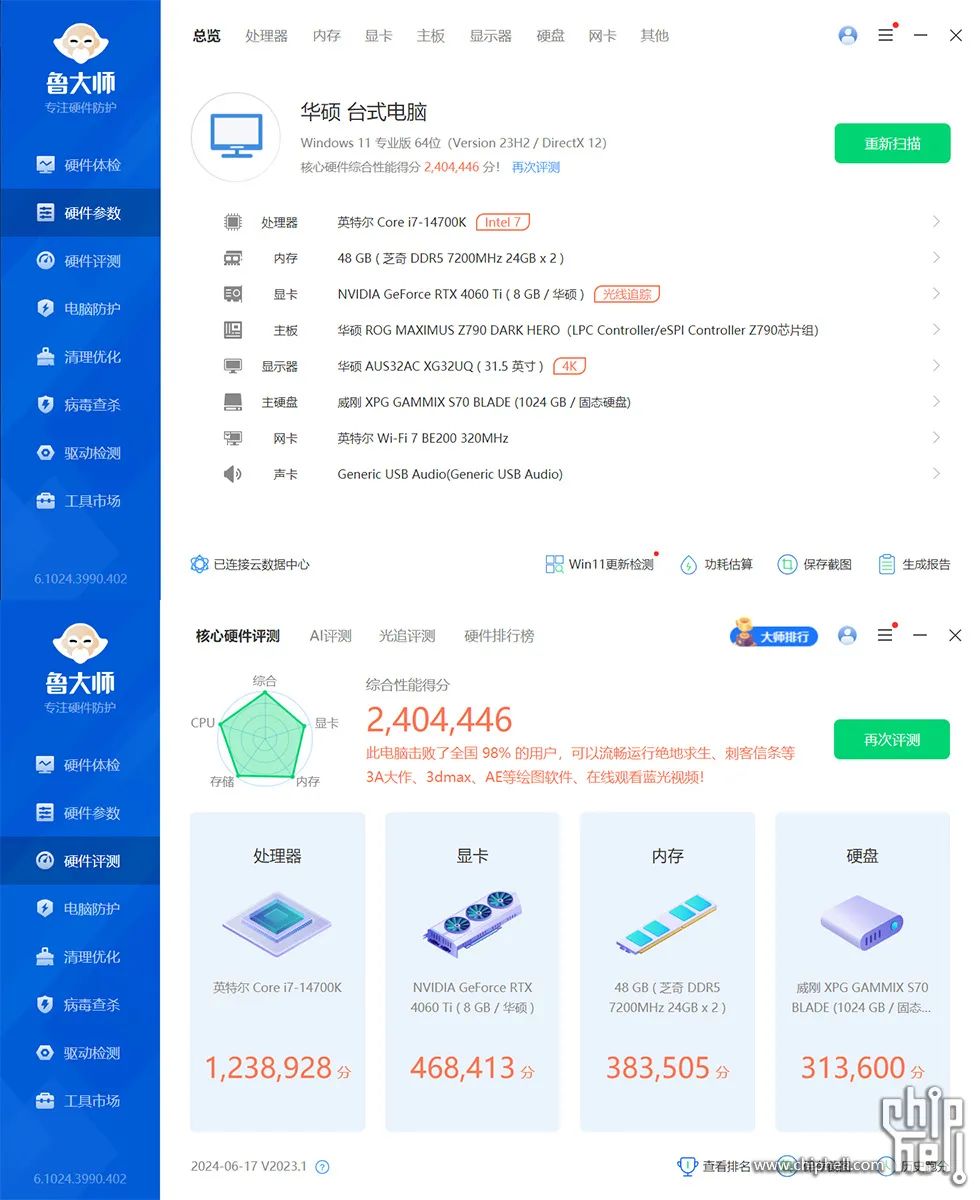

魯大師,具體的配置資訊,給到的綜合性能得分為 240446。

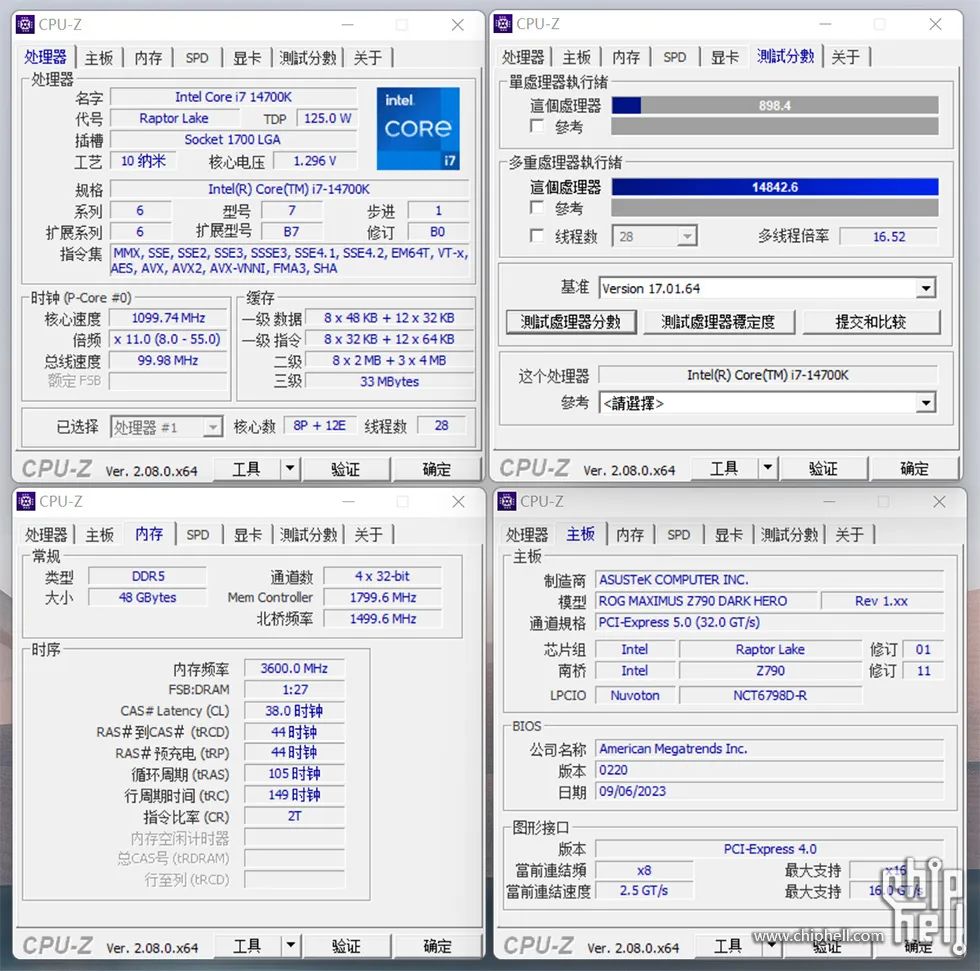

CPU-Z 跑分。

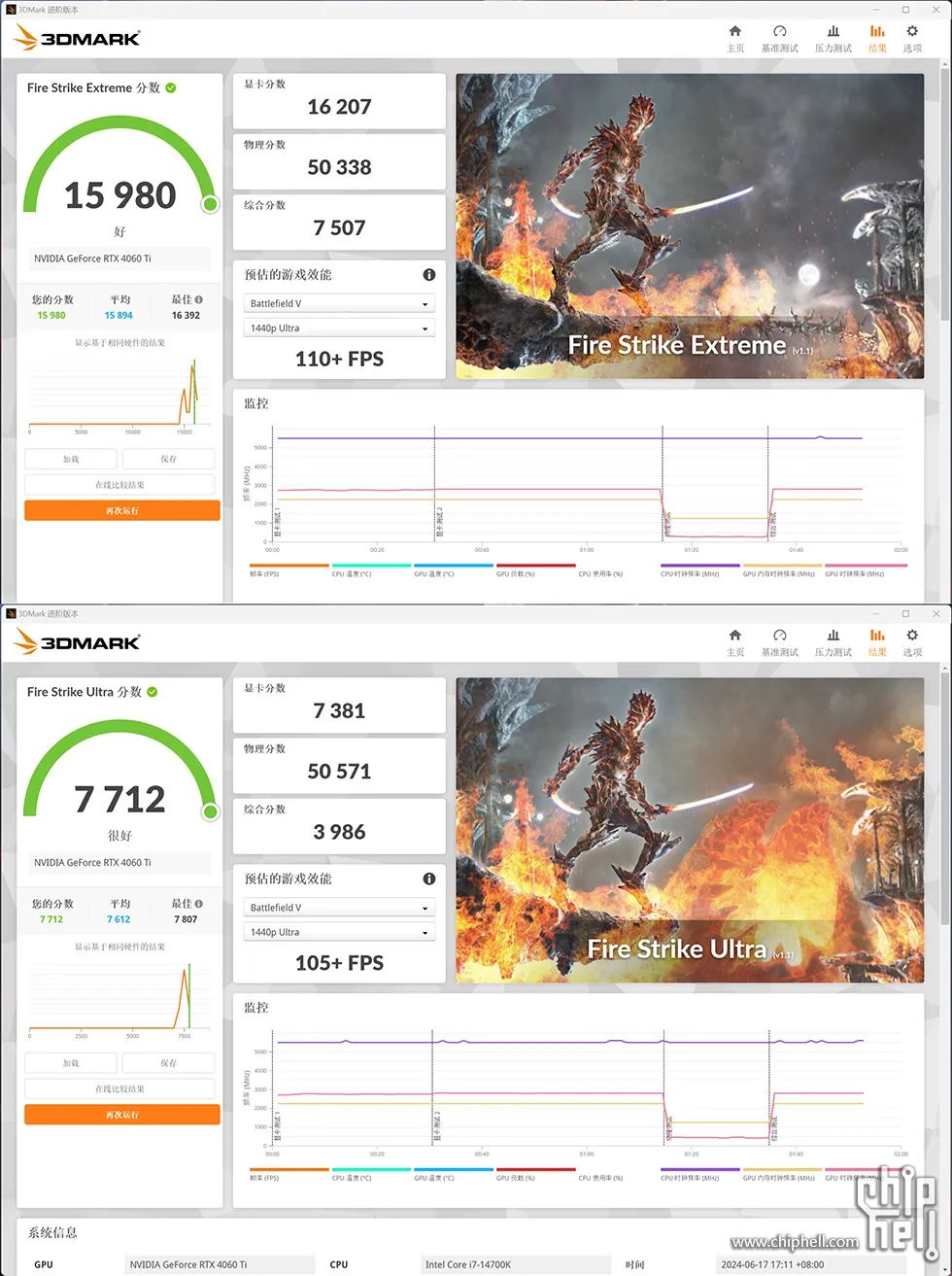

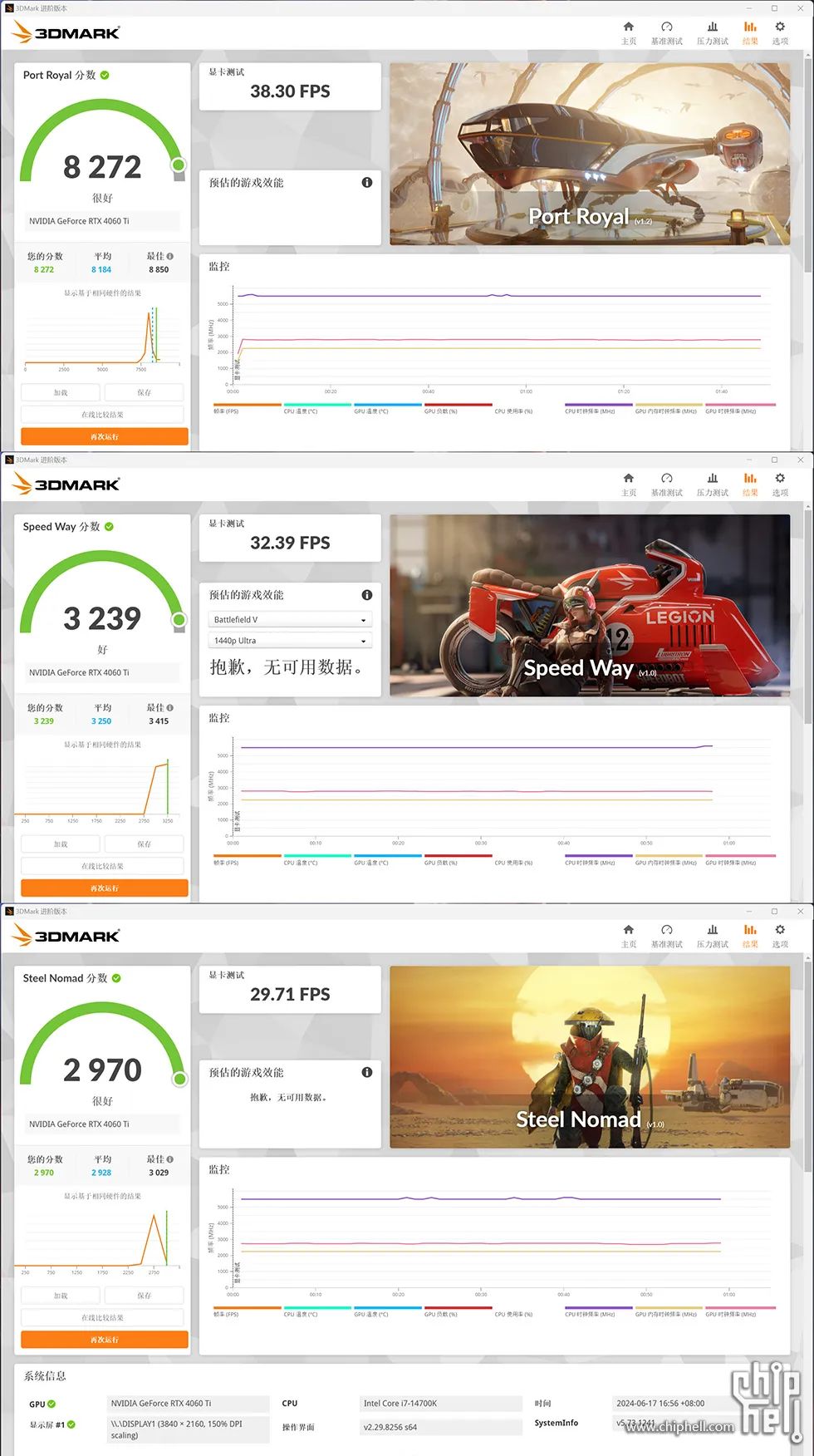

華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING,3DMARK 各種模式下的得分如下,相比上代 RTX 3060 Ti 有著 10%-15%左右的效能。

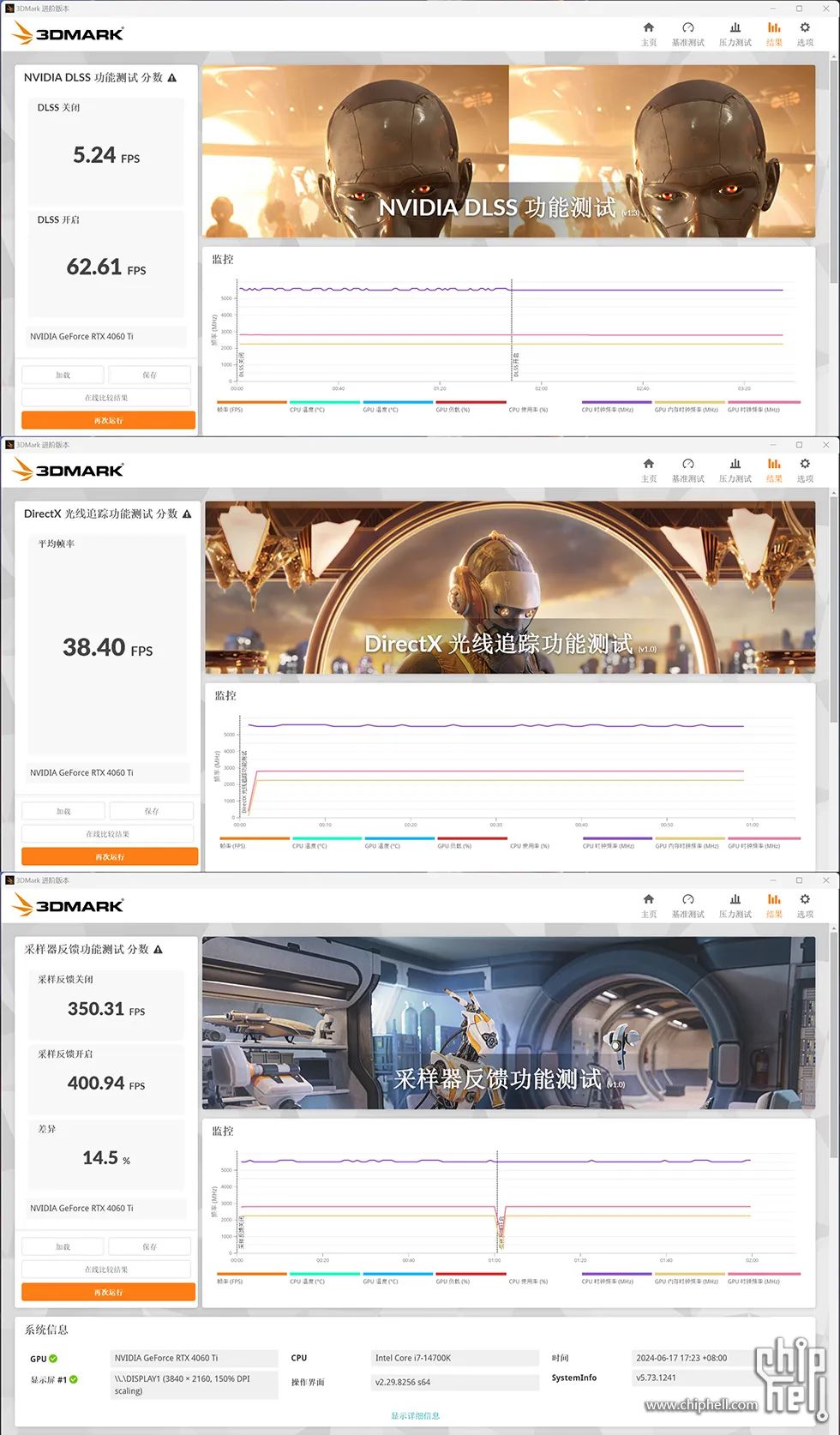

此外,具備 DLSS 3 加持,測試中關閉 DLSS 平均僅有 5.24 幀,開啟 DLSS 3 後,平均幀達到 62.61 幀,幀率超級翻倍,實際效果十分明顯。

遊戲測試,這邊就測了比較有代表性的頂級 3A 遊戲《賽博朋克 2077》, 分別為 1080P 解析度和 2K 解析度,結果如圖。

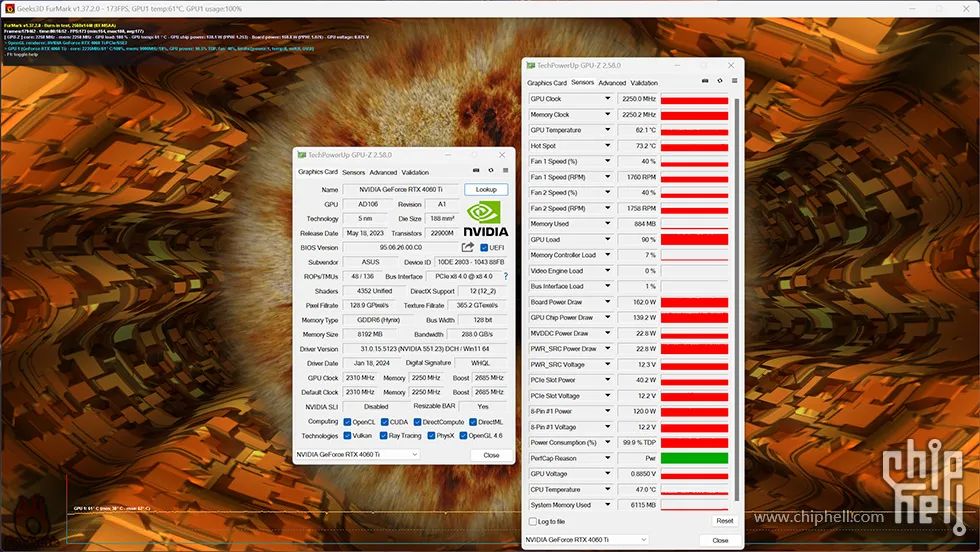

GPU-Z 基本資訊,華碩 ROG STRIX GeForce RTX 4060 Ti O8G GAMING 採用全新 Ada Lovelace 架構和 TSMC 4N 工藝,具有 4352 個 CUDA 核心,基礎頻率為 2310MHz,加速 頻率 2715MHz 。
顯示卡 FURMARK 滿載測試下,過程 20 分鐘左右,核心溫度 62.1 度(結溫 73.2 度),顯示功耗 160W 左右。

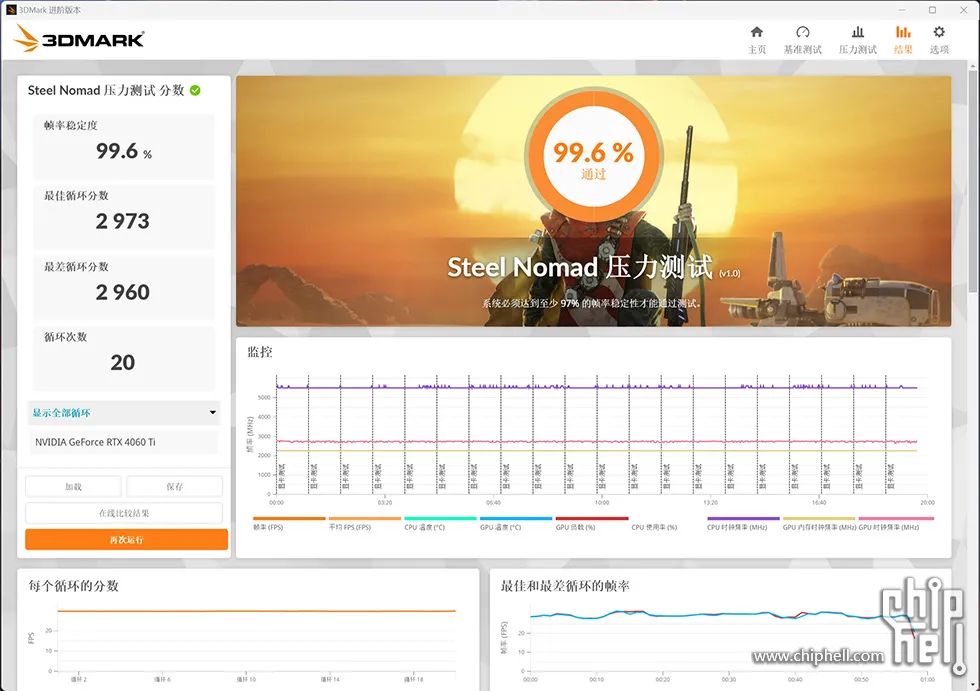

3DMARK 顯示卡壓力測試,透過率為 99.6%。

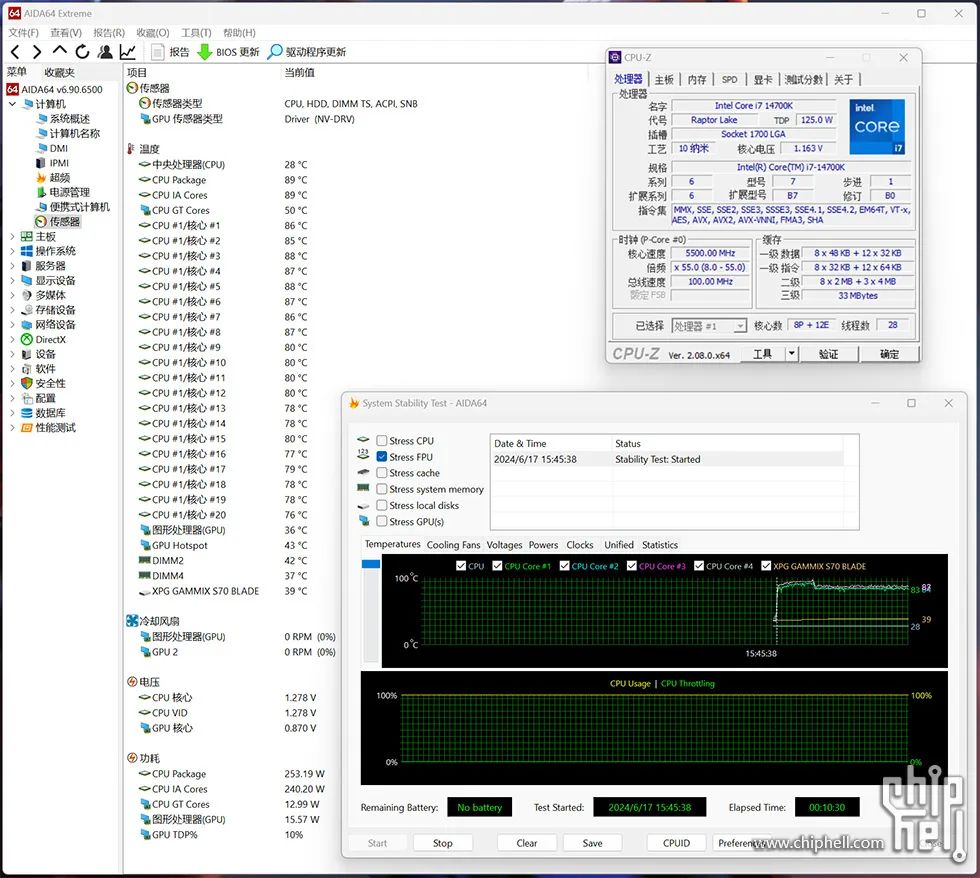

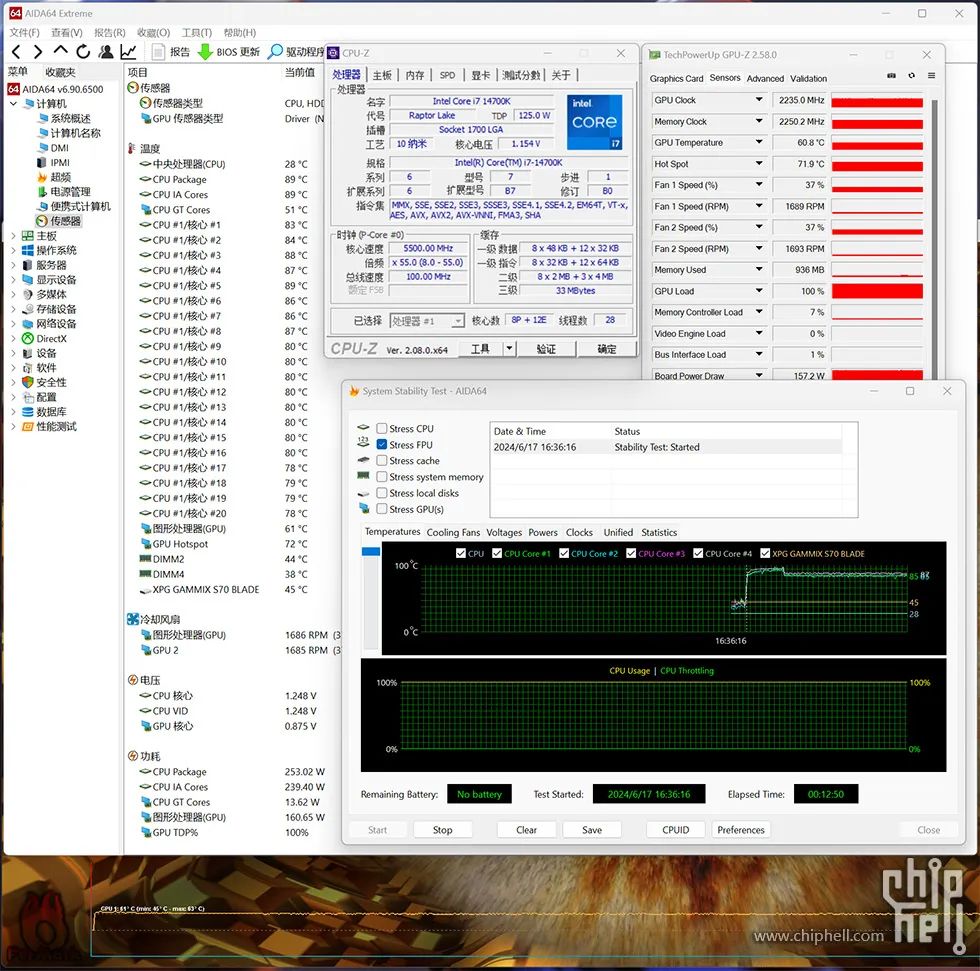

CPU 滿載溫度表現,AIDA64 單烤 FPU 壓力測試,20 分鐘左右。
P-CORE 溫度最大值 88°C,E-CORE 溫度最大值 80°C,CPU Package 功耗 250W 左右。

雙烤測試,26 分鐘左右。
CPU P-CORE 溫度最大值 89°C,E-CORE 溫度最大值 80°C,CPU Package 功耗 250W 左右。
顯示卡核心溫度 60.8 度(結溫 71.9 度),功耗 160W 左右。

那麼以上就是這臺機箱裝機秀的全部內容了,如上僅供參考,所述僅代表個人觀點,謝謝您的瀏覽,歡迎大家留言交流!
