序言
隨著二次元的流行,越來越多的廠家在硬體上添加了二次元的元素,而今天評測GIGABYTE B850M AORUS ELITE WIFI7 ICE-P,是技嘉第一款二次元聯名的主機板.刨除二次元聯名,這款主機板本身就是技嘉旗艦級別的AORUS ELITE系列,當然大家對這個系列的中文名更熟悉,小雕系列.下面來看看這塊小雕系列的主機板,表現如何吧.

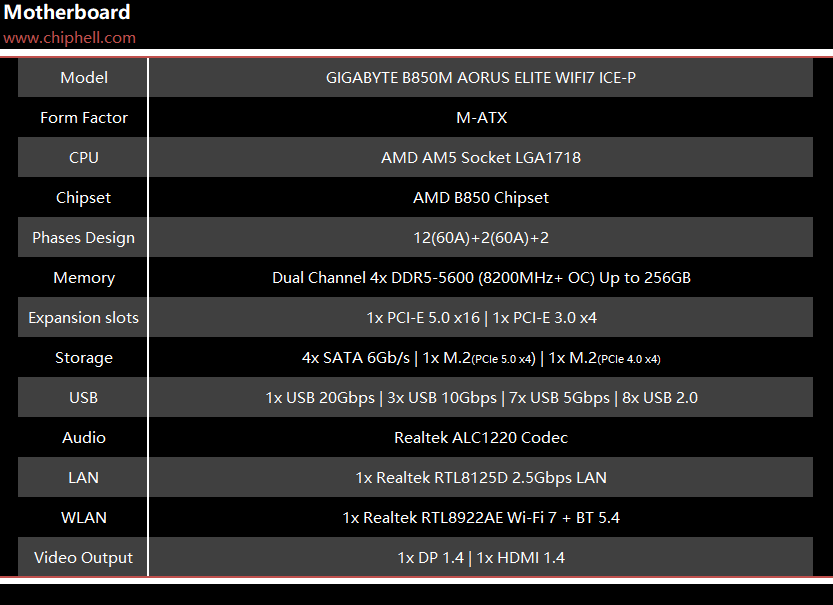

產品規格
本款GIGABYTE B850M AORUS ELITE WIFI7 ICE-P為M-ATX規格主機板,配備四條DDR5記憶體,原生支援5600Mhz,最大可OC至8200Mhz+頻率.PCIe擴充套件性上配備一條PCIe 5.0 x16插槽和一條PCIe 3.0 x4插槽.儲存方面板載2個M.2 SSD插槽,其中一個支援PCIe 5.0 x4規格,並搭配4個SATA介面.其它外圍裝置方面,搭載ALC1220 Codec的板載音訊方案以及單2.5Gbps有線和WiFi-7無線網絡卡的網路方案,處於目前中等級別主機板的主流配置.
產品解析
外包裝整體為白色,並印有國潮風格的雕妹二次元形象以及主機板型號.
附件包括說明書一本以及雕妹貼紙一張.

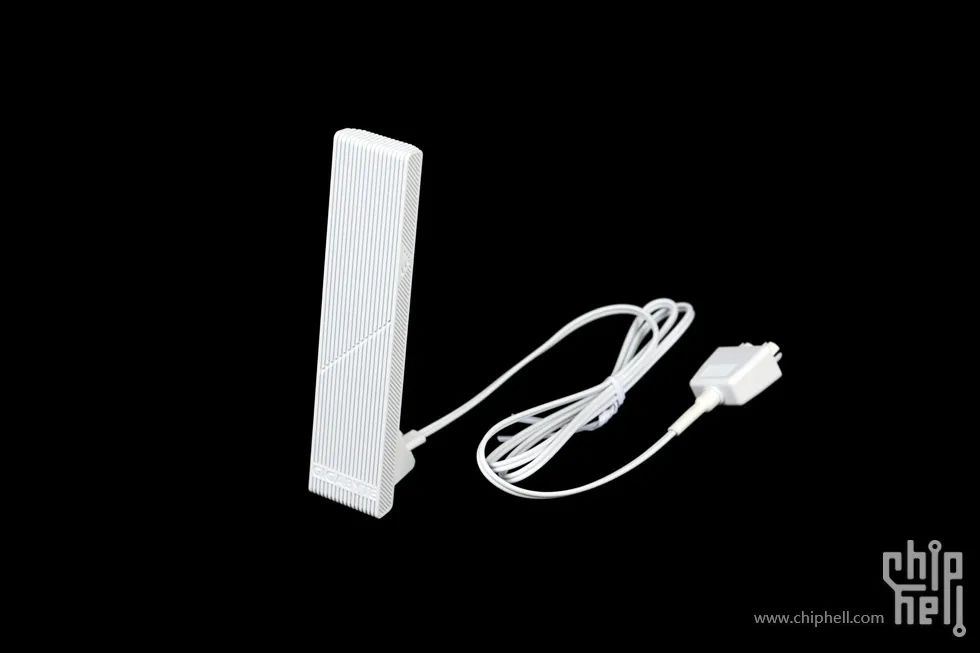

立式Wi-Fi天線一副.

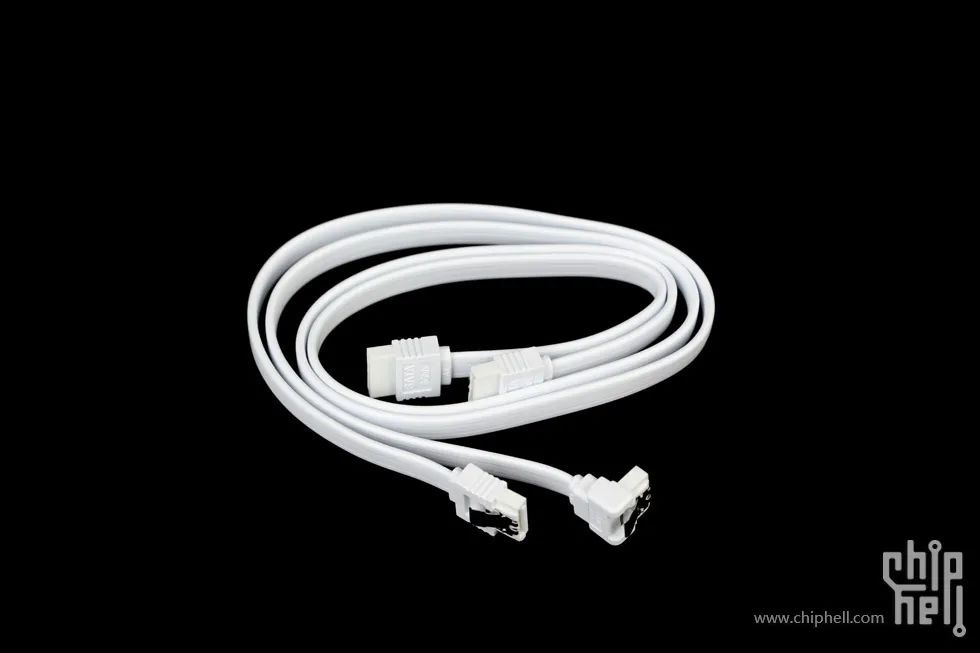

SATA硬碟線兩根.
對應配套數量的M.2 SSD安裝槽附件.
一個輔助插針工具.

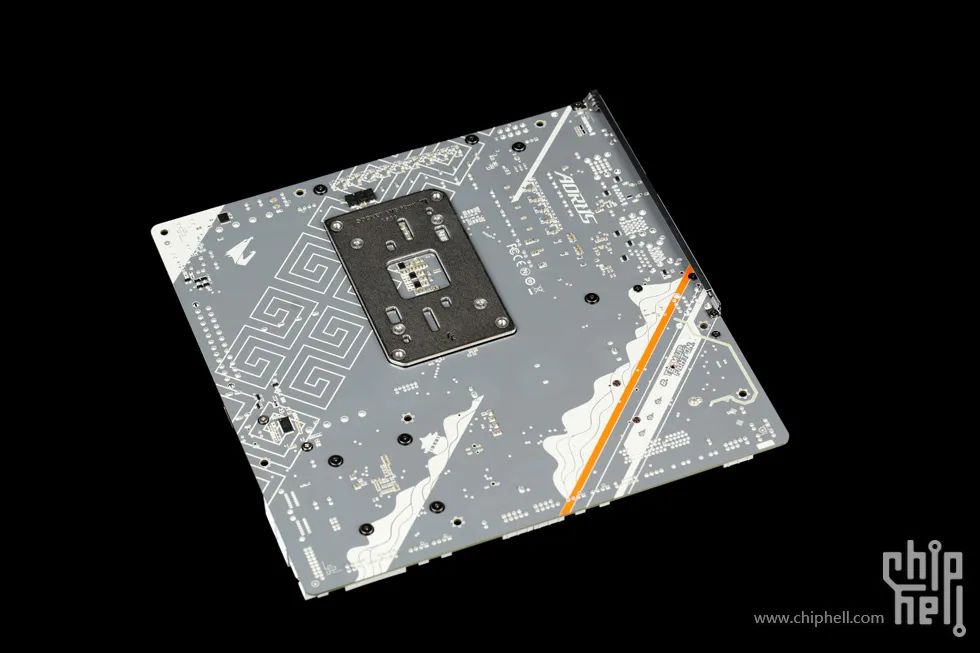

主機板本體,背面採用無背板設計.

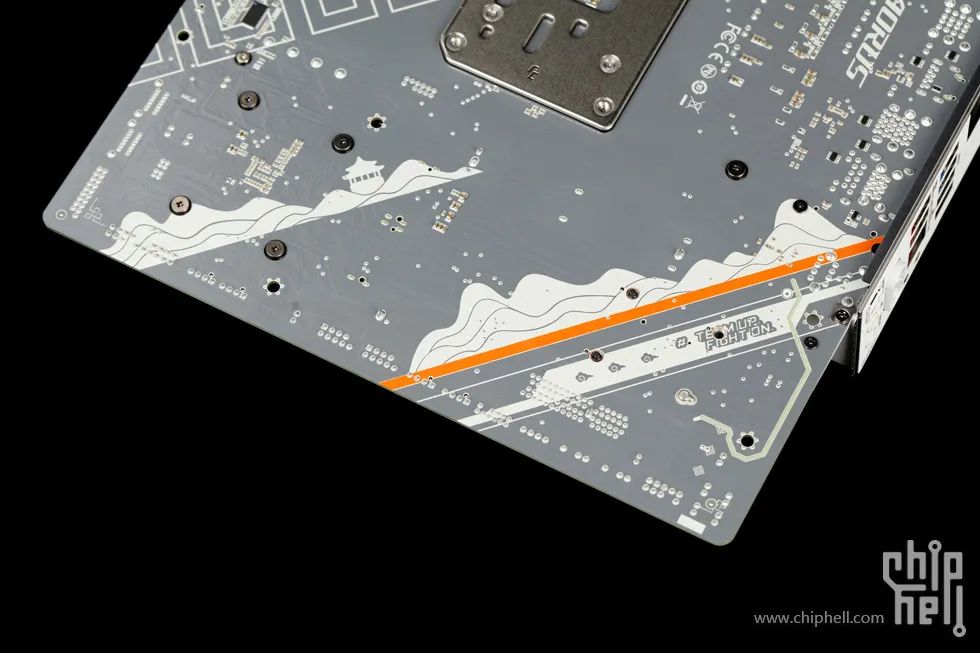

整體PCB採用灰色底色,並配以山水畫作為裝飾.

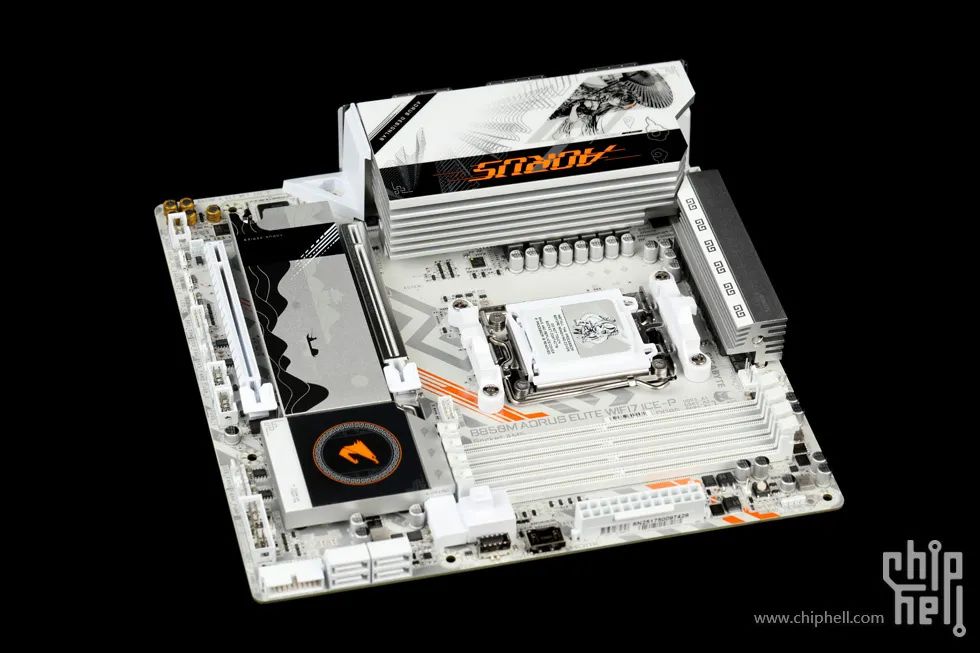

主機板正面,主體為白黑雙色,配以橙色作為點綴.
CPU供電和散熱模組,採用主流的L型排布.
散熱模組側面均設有多道橫向開槽,以增加散熱面積.
背面視角,可以看到其背部和內側還有額外的散熱開槽設計.

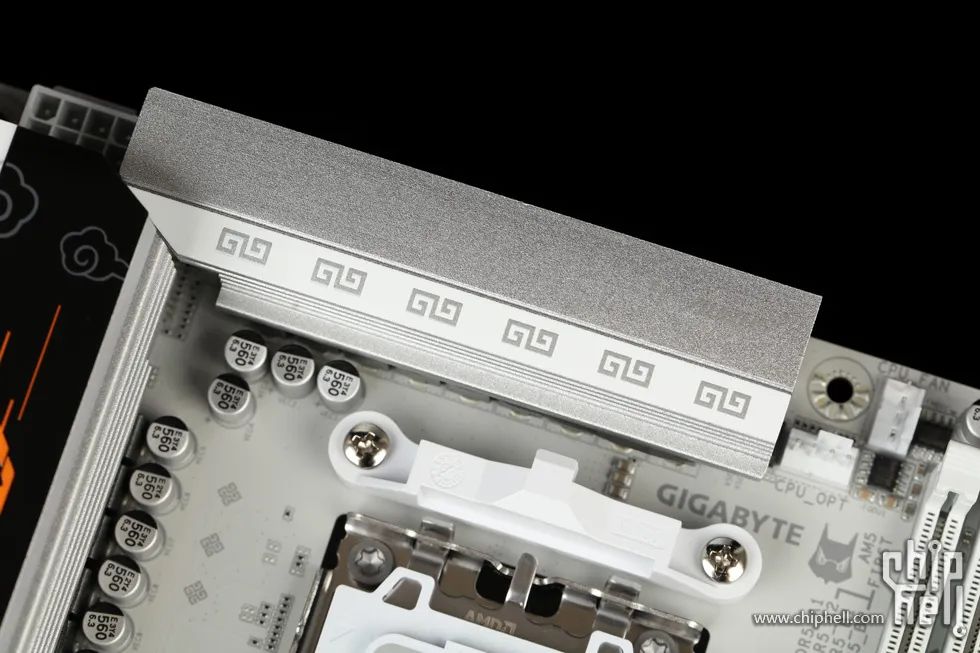

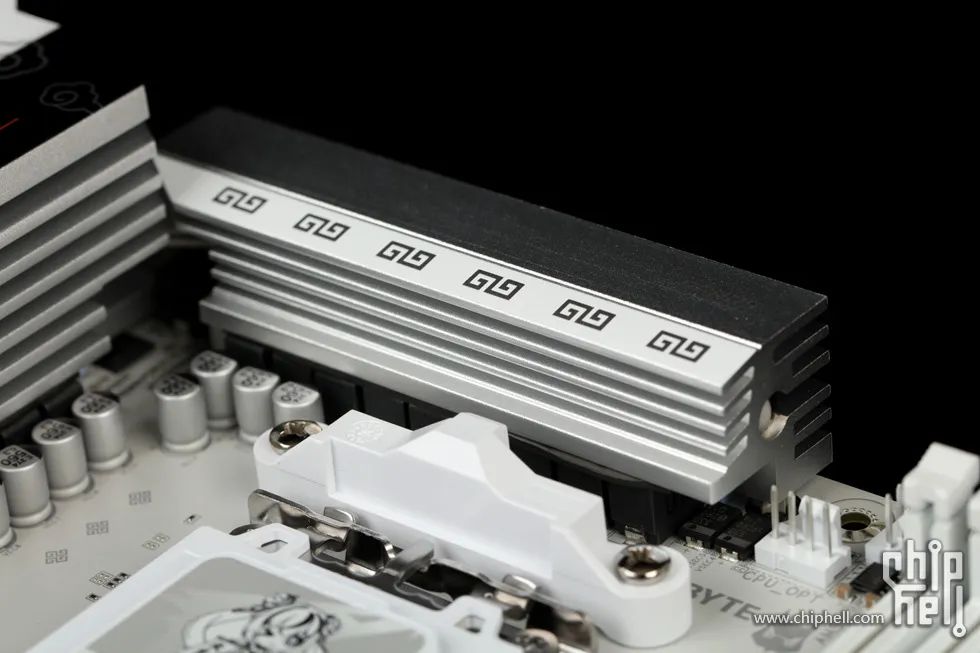

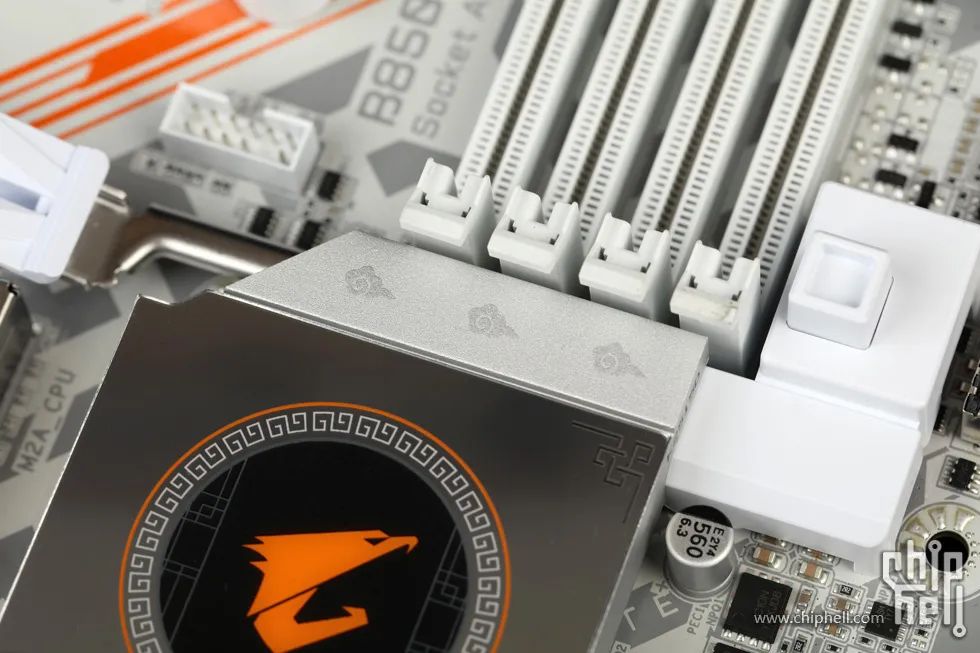

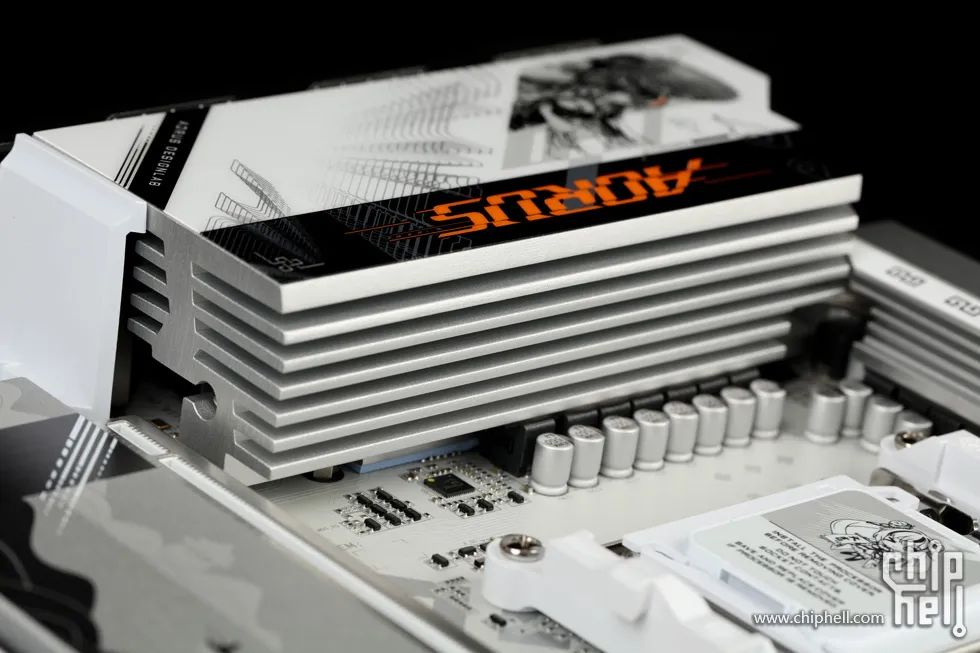

頂段散熱模組表面設有祥雲的裝飾圖案.

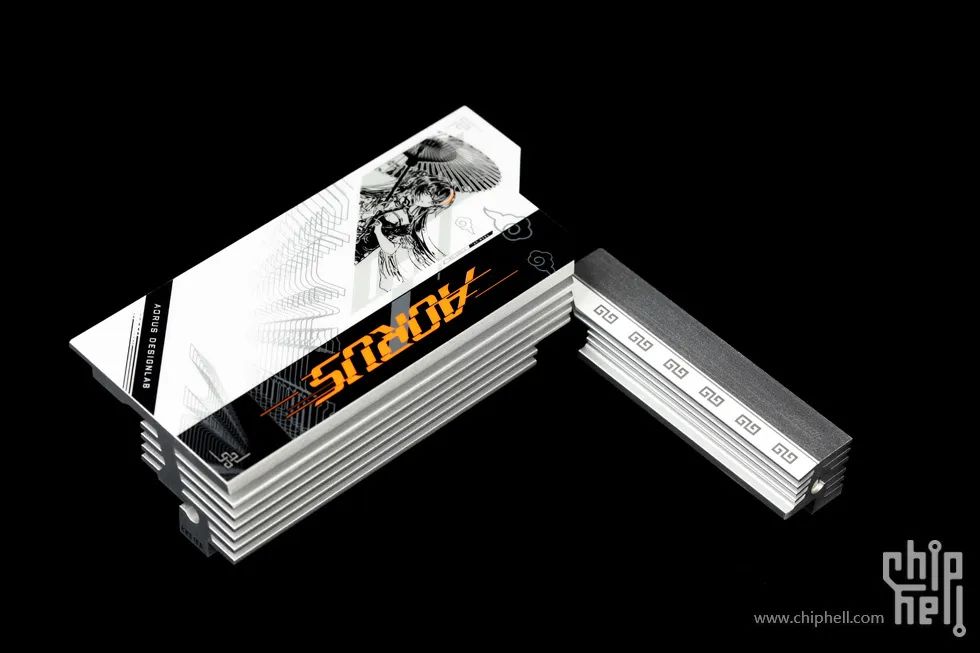

後段散熱模組.

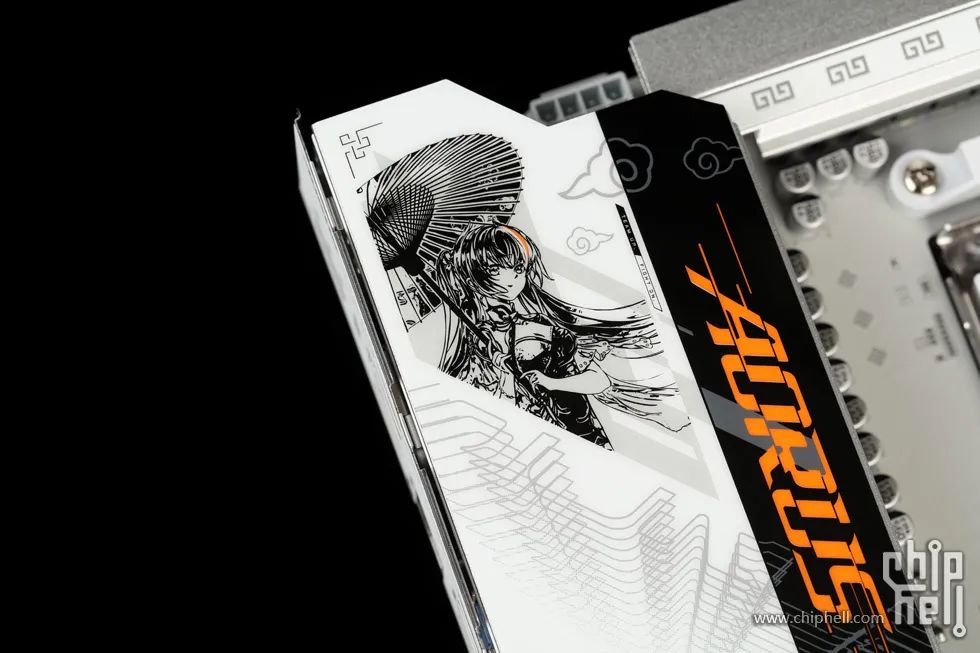

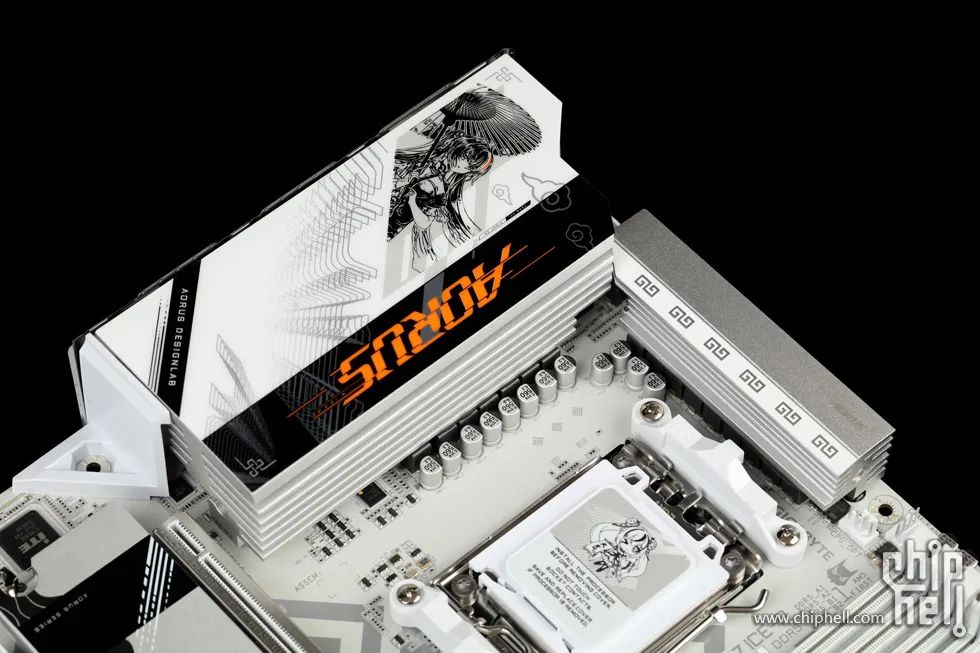

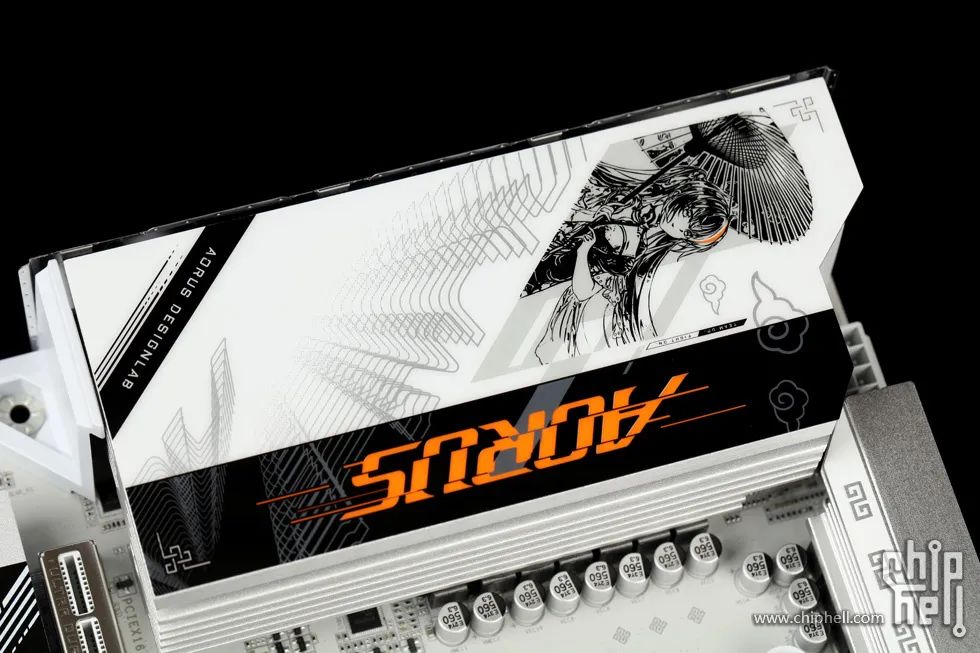

散熱模組頂蓋部分,左側為雕妹的圖案,右側為黑橙配色的AORUS圖示.

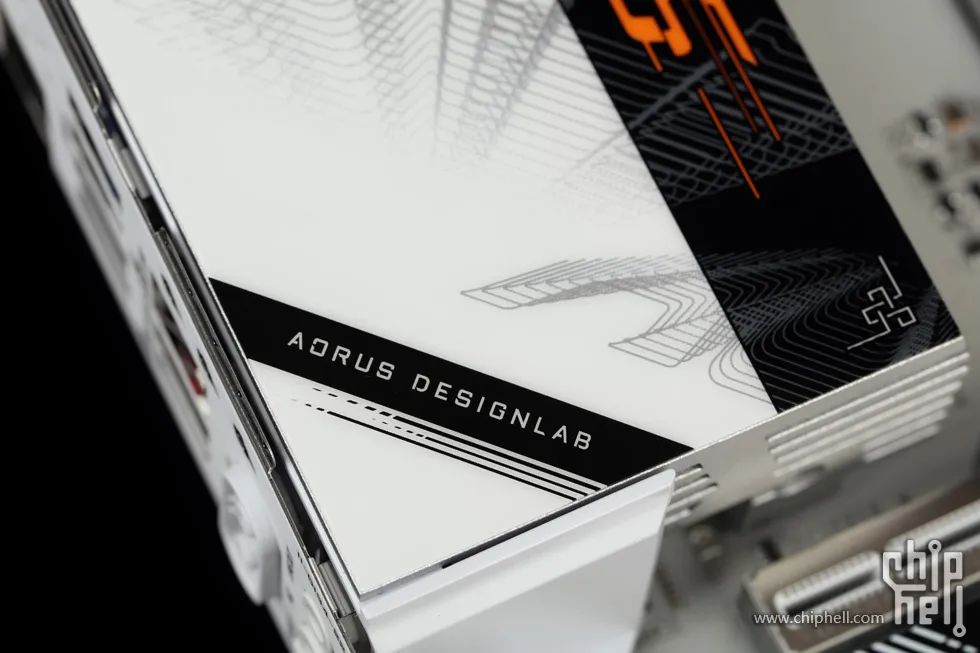

在最下方,設有AORUS DESIGNLAB的字樣.
供電散熱模組.

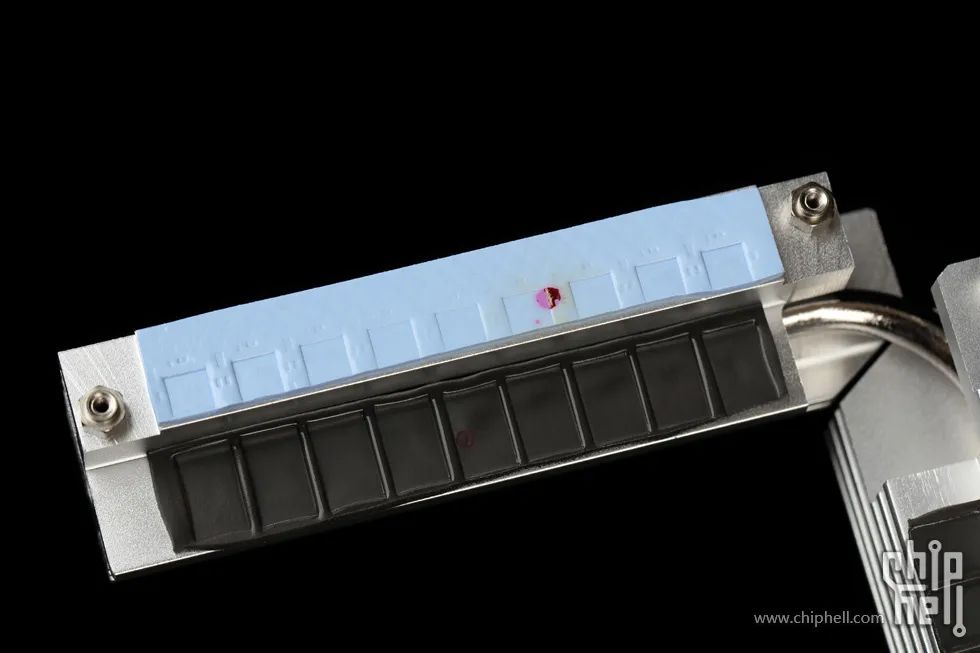

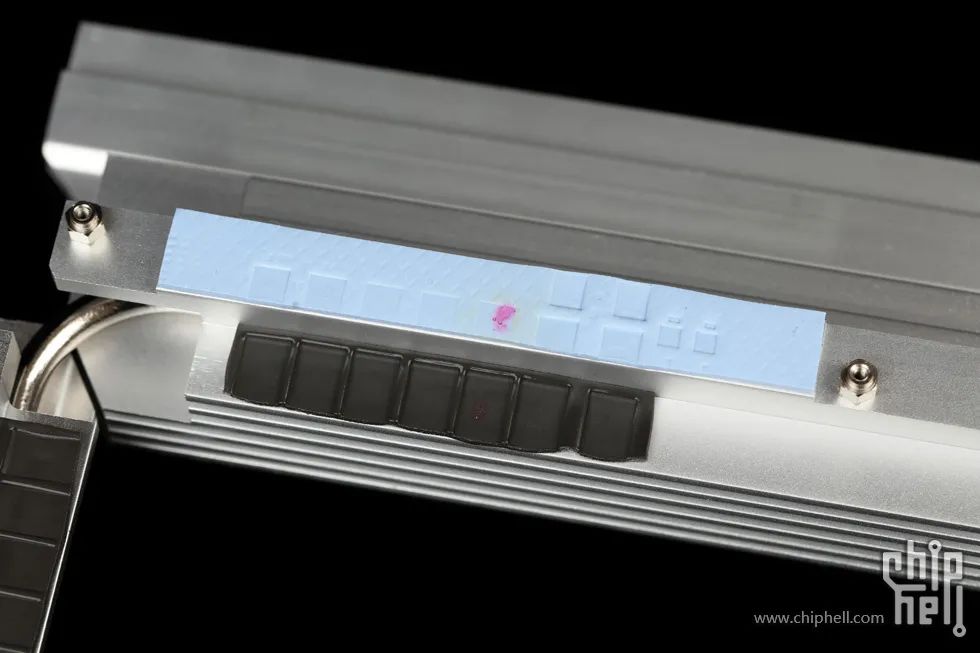

散熱模組均透過導熱墊接觸MOSFET和電感,接觸面壓力良好.

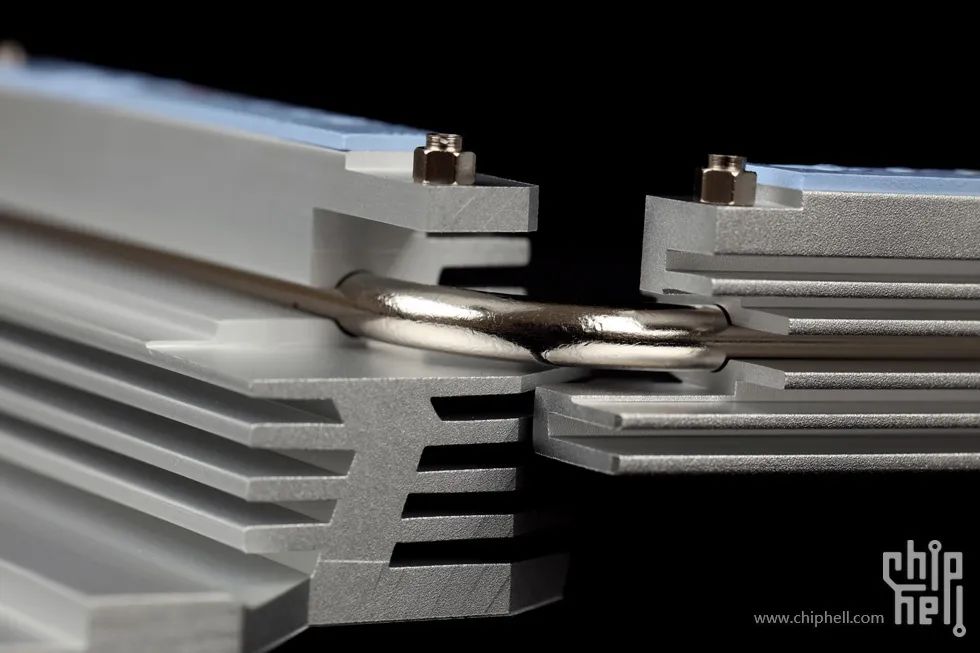

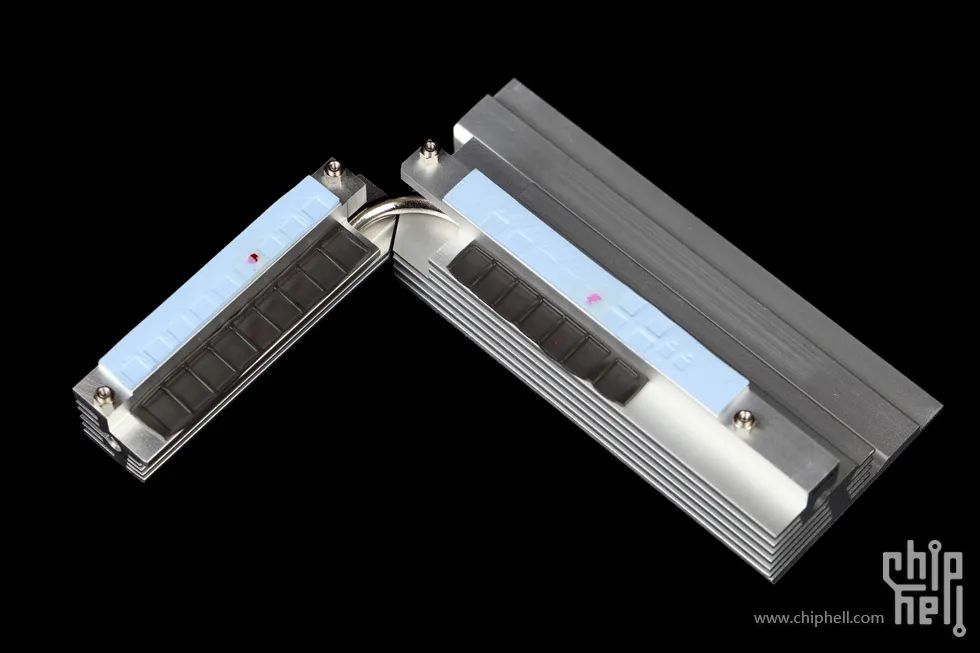

散熱模組配以一根熱管,貫穿兩個散熱模組,用於更好的均衡發熱.

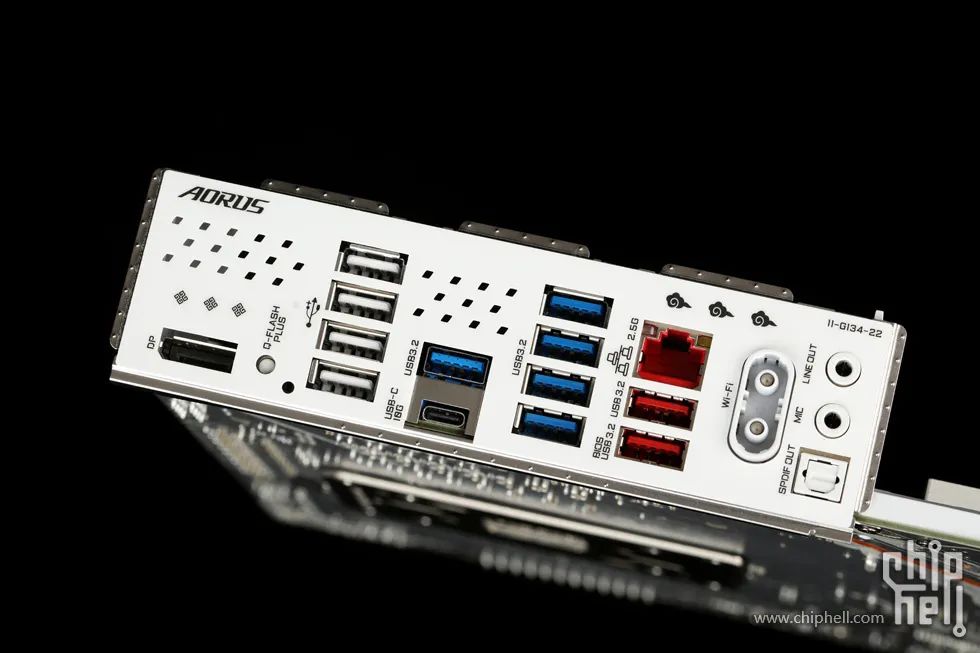

後方I/O介面,設有1個DP 1.4介面,1個Q-FLASH按鈕,4個USB 2.0,3個USB 20Gbps (1個Type-C+2個Type-A),5個USB 5Gbps Type-A,1個2.5Gbps有線網口, Wi-Fi 7無線網絡卡雙天線介面,以及一組2個3.5mm+1個S/PDIF光纖的音訊輸出組合.值得注意的是,擋板上設有多處通風孔,可以增強I/O處的散熱.

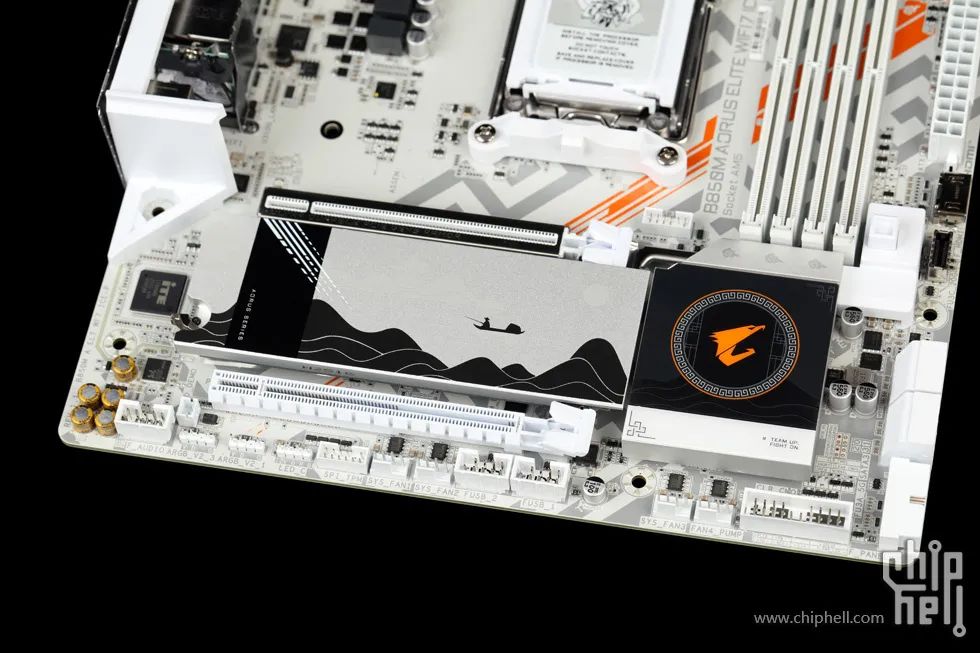

主機板中下部,為PCIe擴充套件區,M.2 SSD插槽以及晶片組區域.
左側M.2 SSD散熱片與右側晶片組散熱模組風格不同.

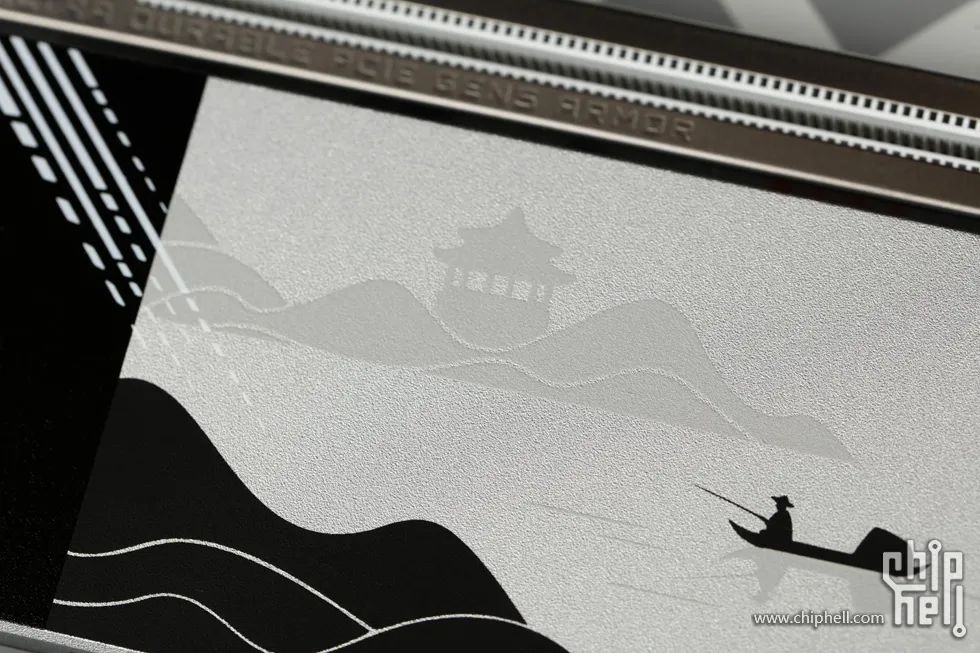

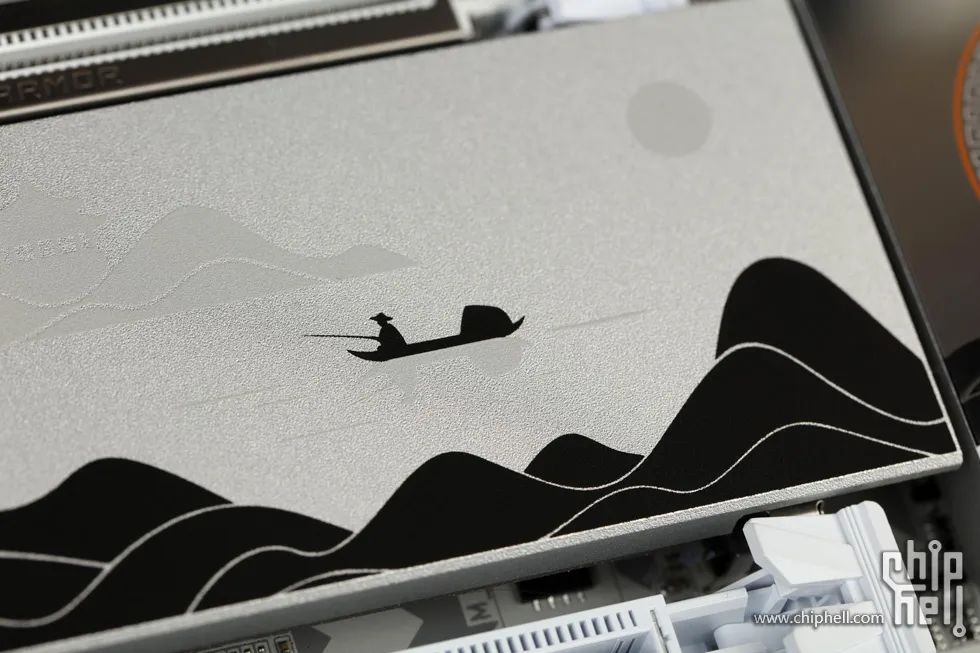

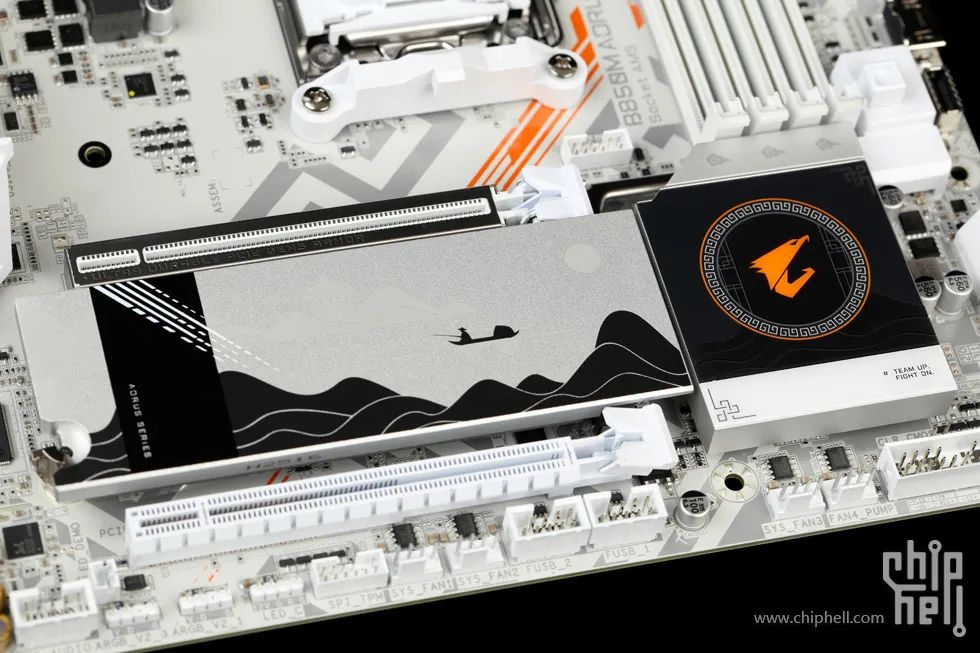

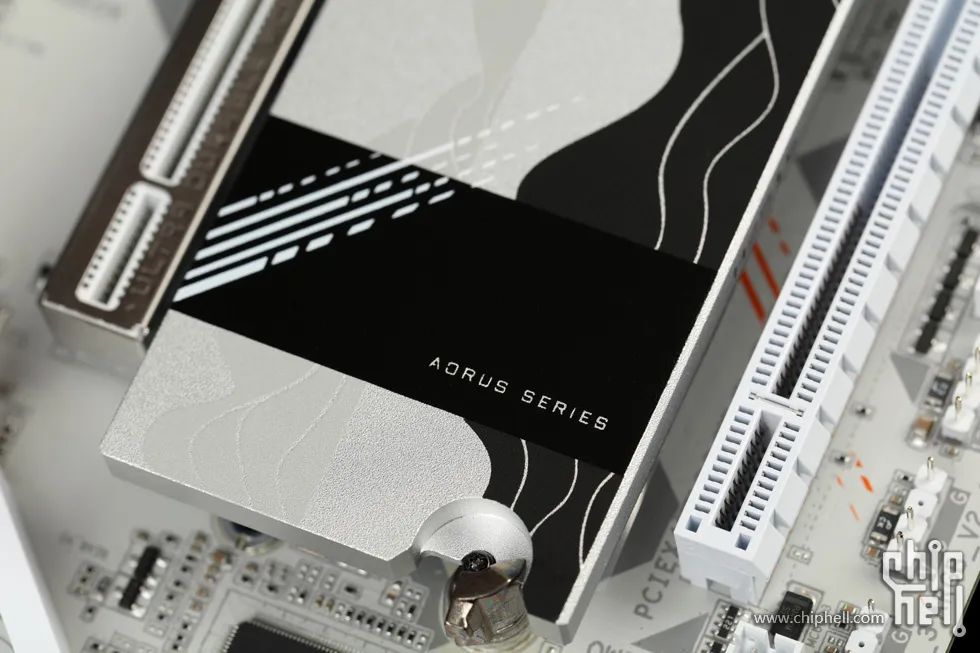

M.2 SSD散熱片部分.設有AORUS SERIES標識和一副山水畫.有山有水有小船有漁翁,還有夕陽西下的落日.
散熱片的解鎖機構位於左下角,向上撥動即可解鎖彈起.
M.2 SSD散熱片正面.

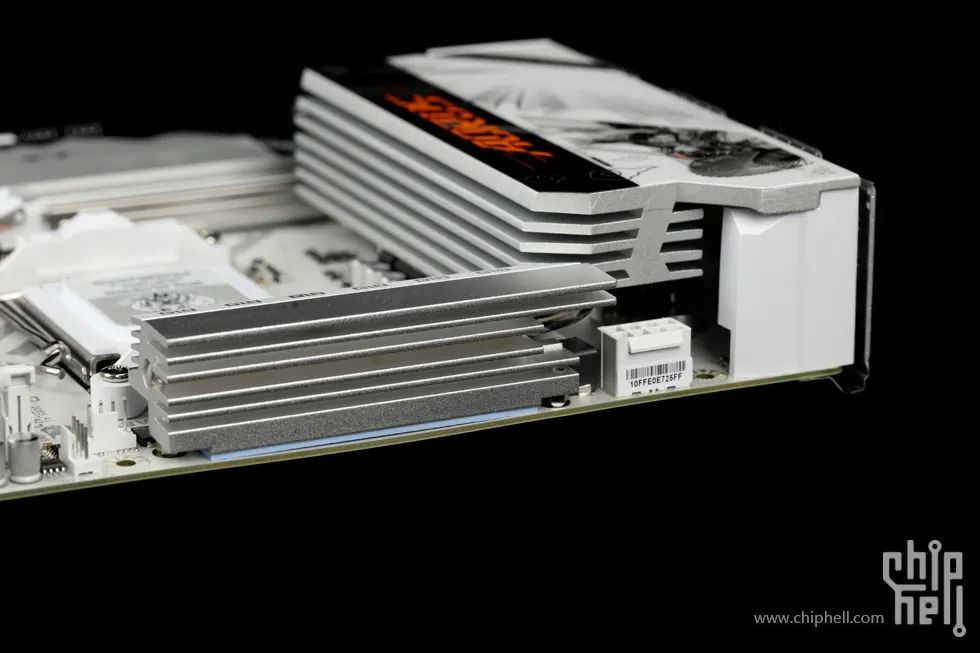

散熱片側面,厚度中規中矩.

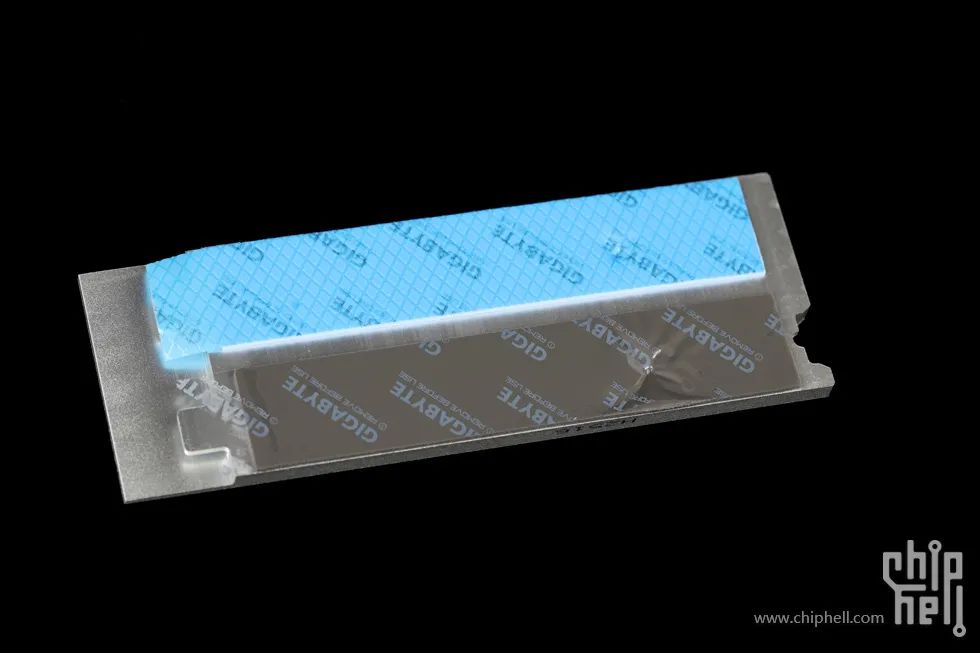

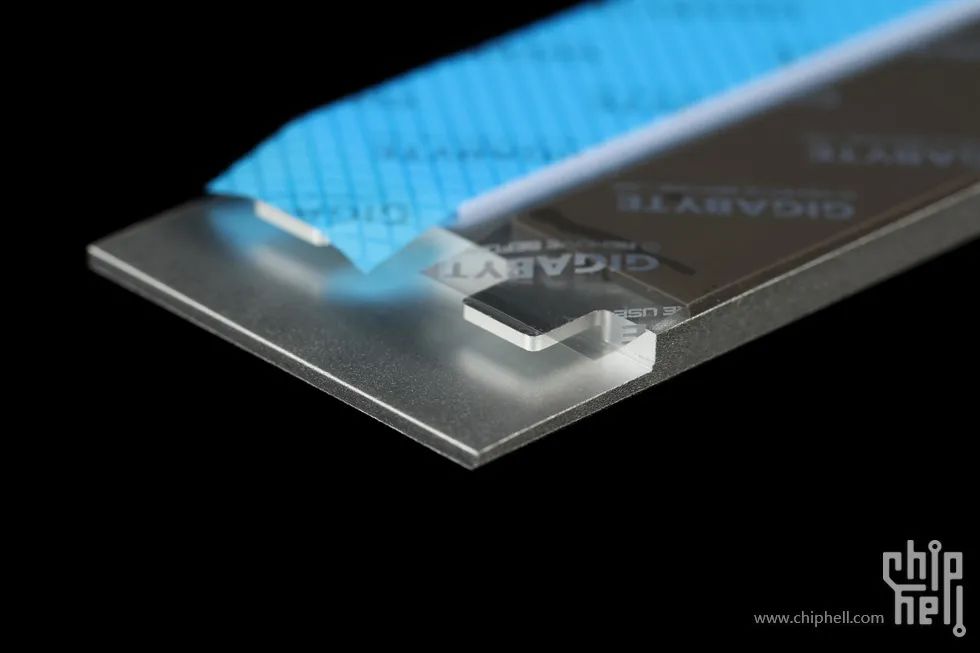

散熱片內側,設有對應的2條導熱墊.
散熱片插銷特寫.

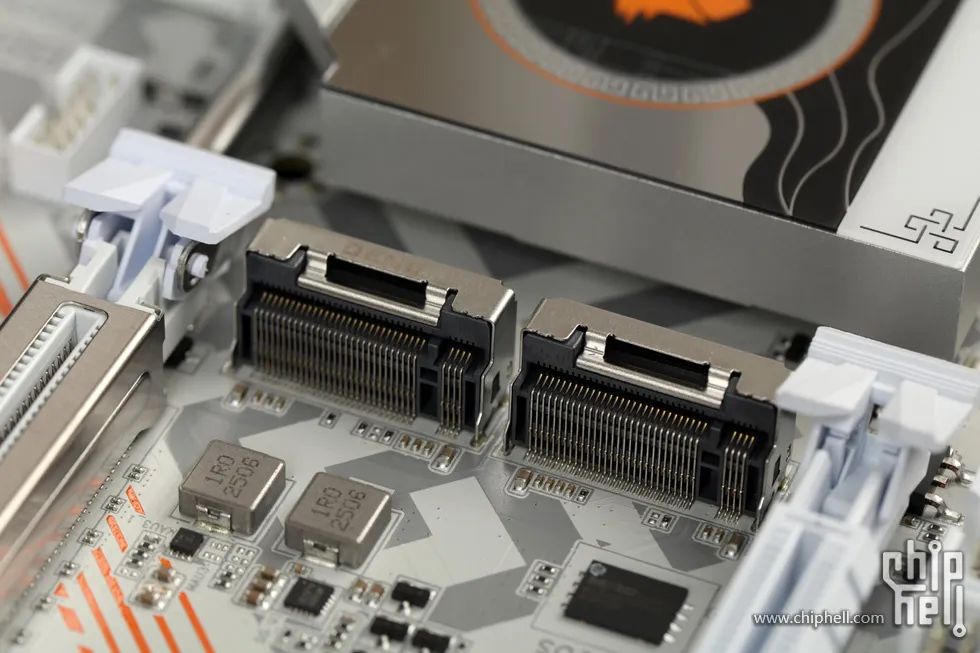

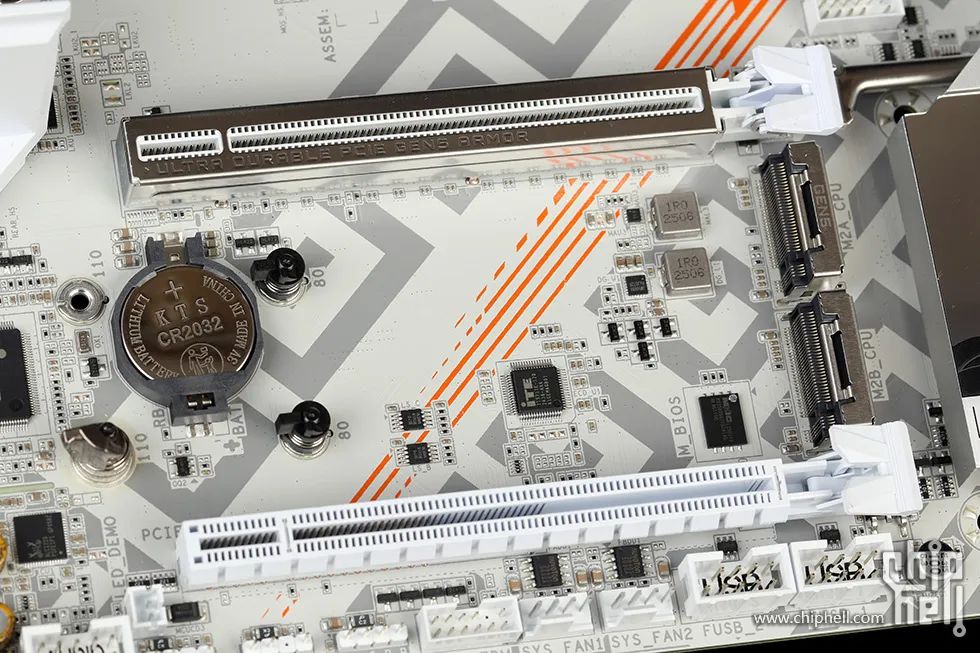

兩根M.2 SSD插槽,無散熱背板.
插槽上方的散熱片插槽孔位.

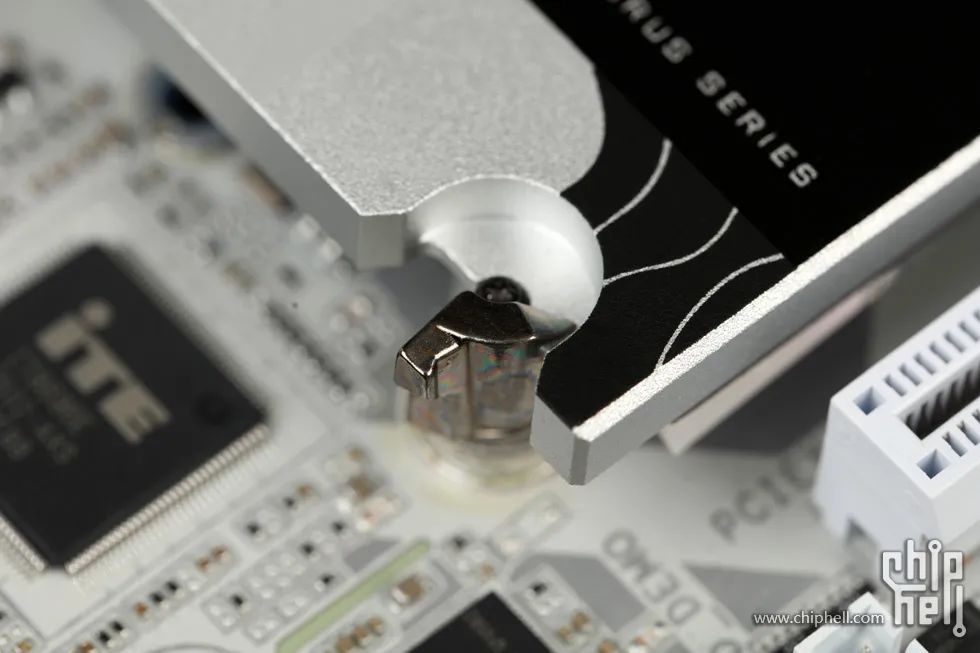

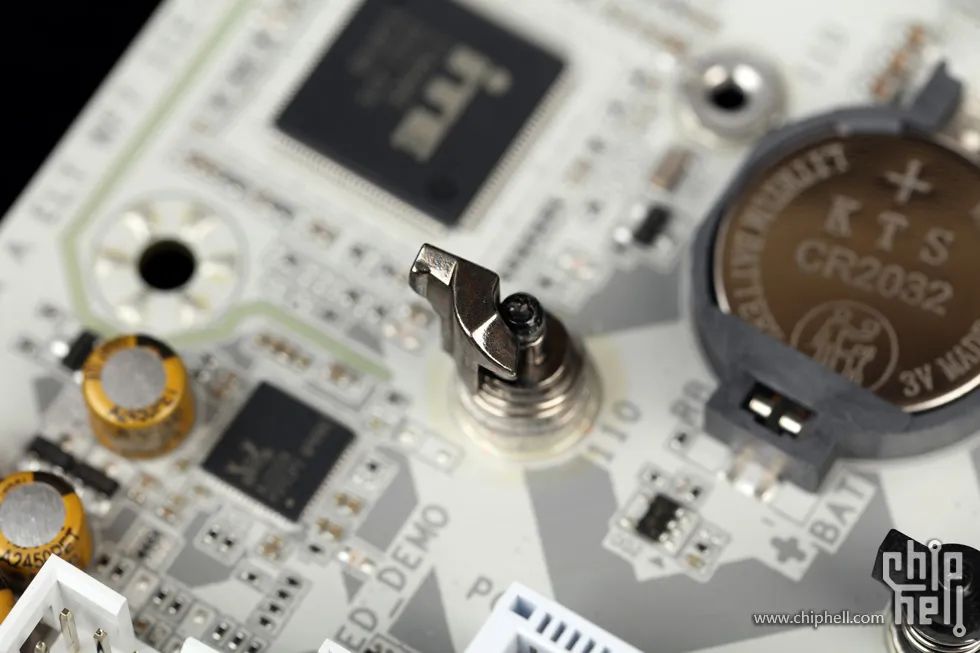

左側固定散熱片的旋轉式卡扣.

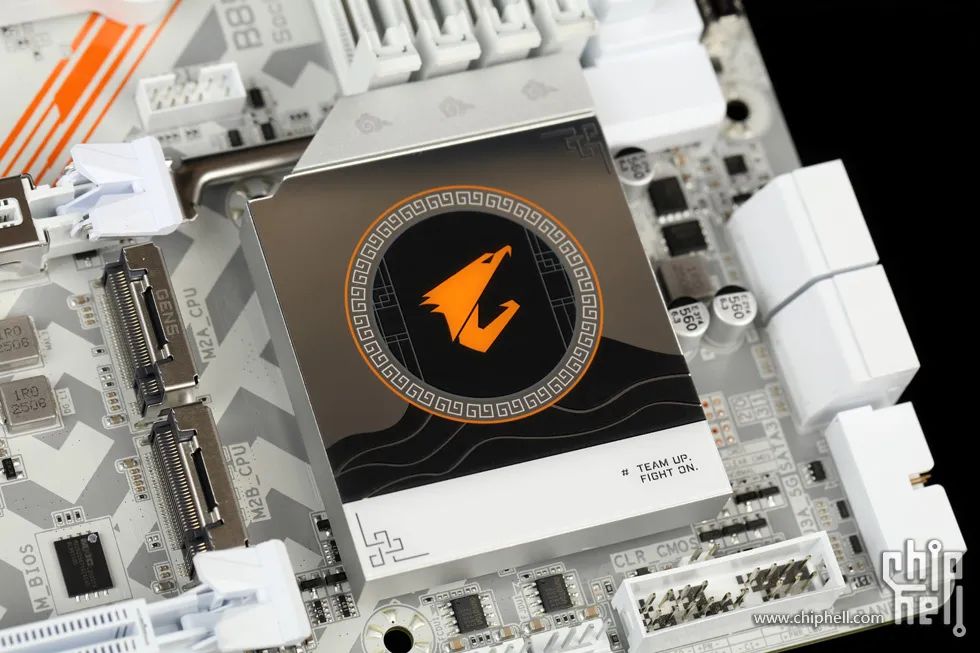

晶片組散熱模組,底部設有RGB燈珠.

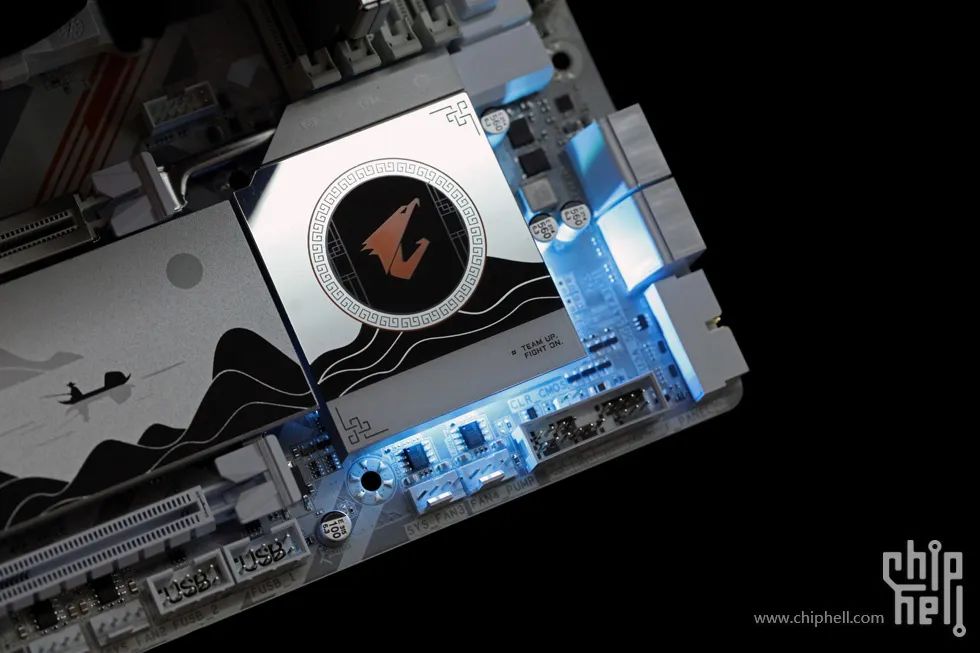

開機通電後的效果.
散熱模組上方設有祥雲的裝飾圖案.
從側面看晶片組散熱模組,整體較厚.

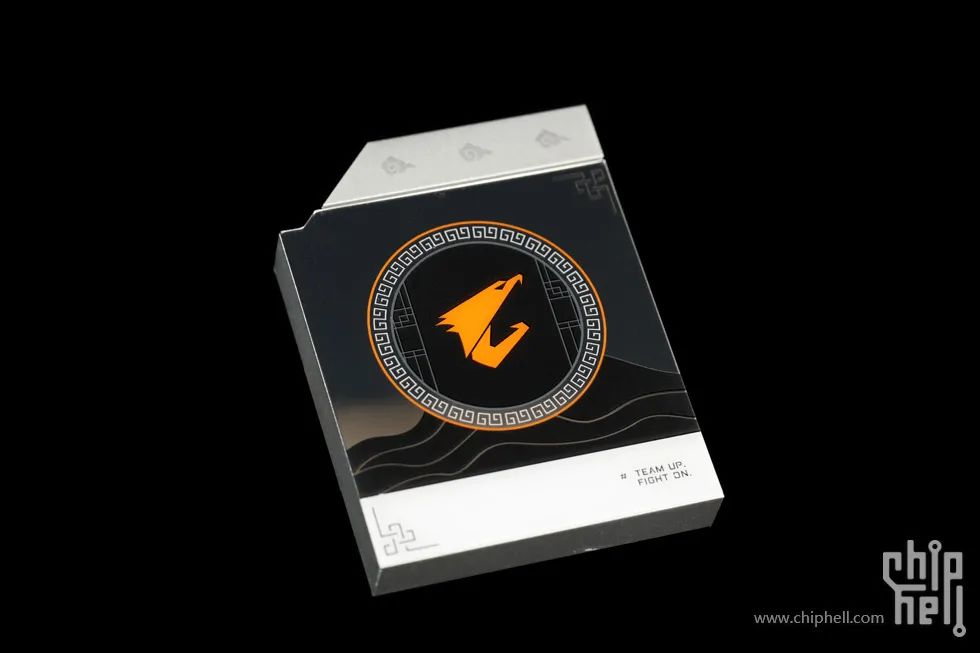

卸下的晶片組散熱模組.

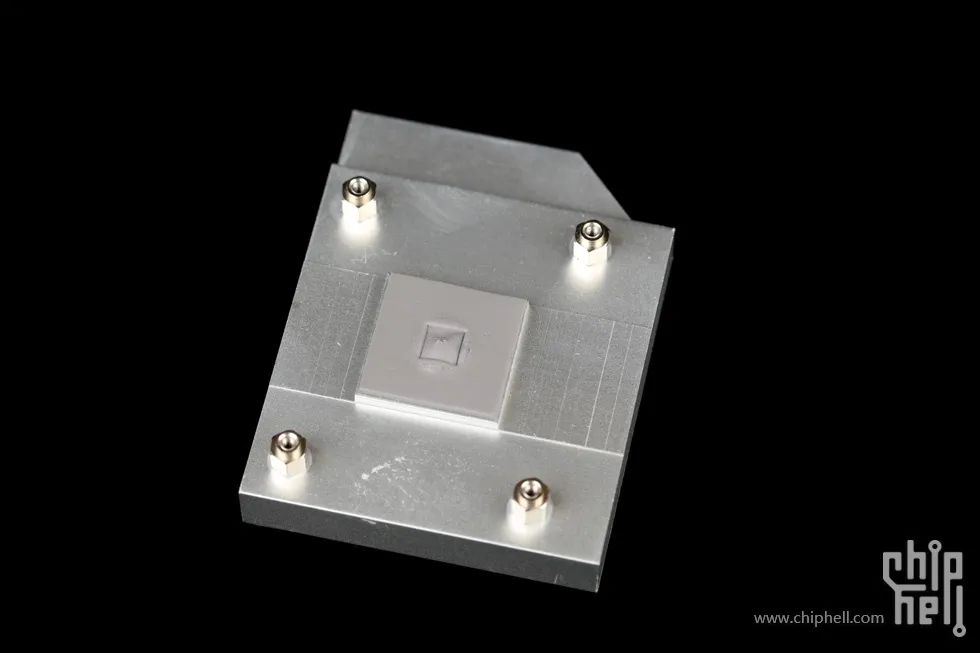

散熱模組內側,設有導熱墊.

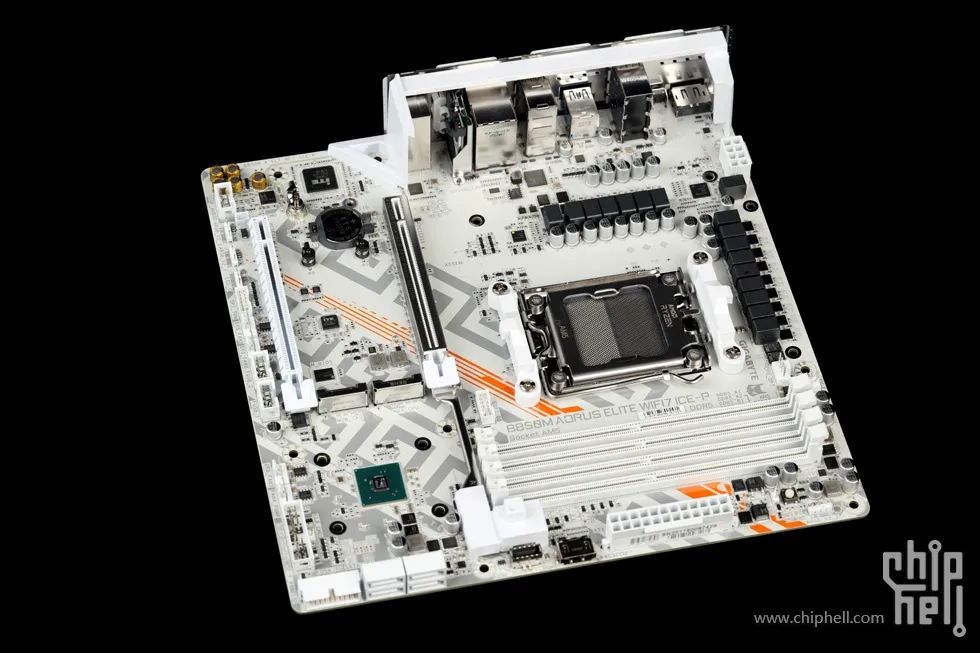

無遮擋的主機板正面.

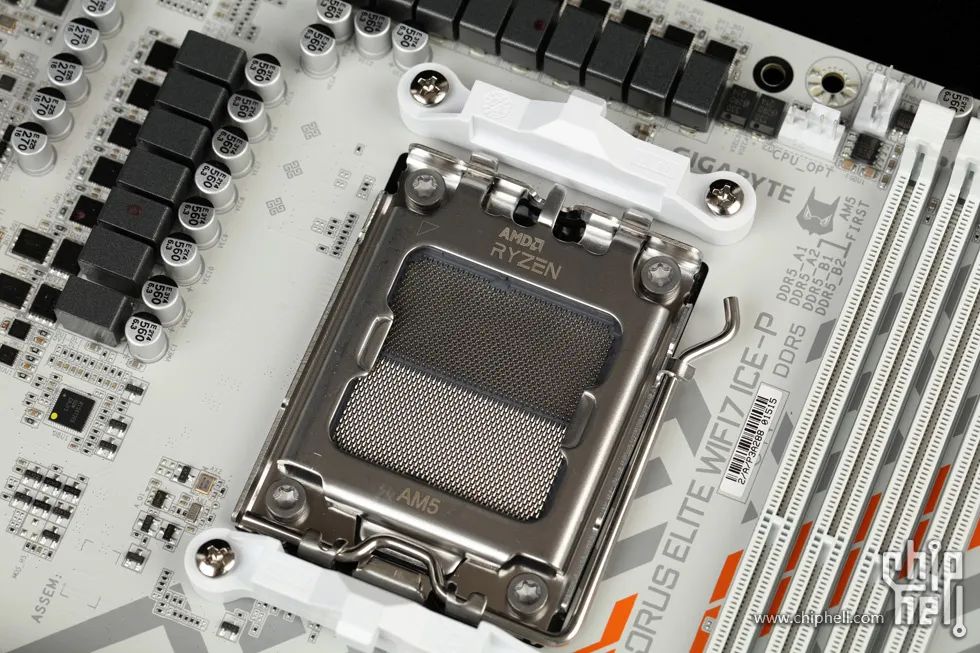

AMD AM5 LGA1718插座,支援Ryzen 7000/8000/9000系列CPU.

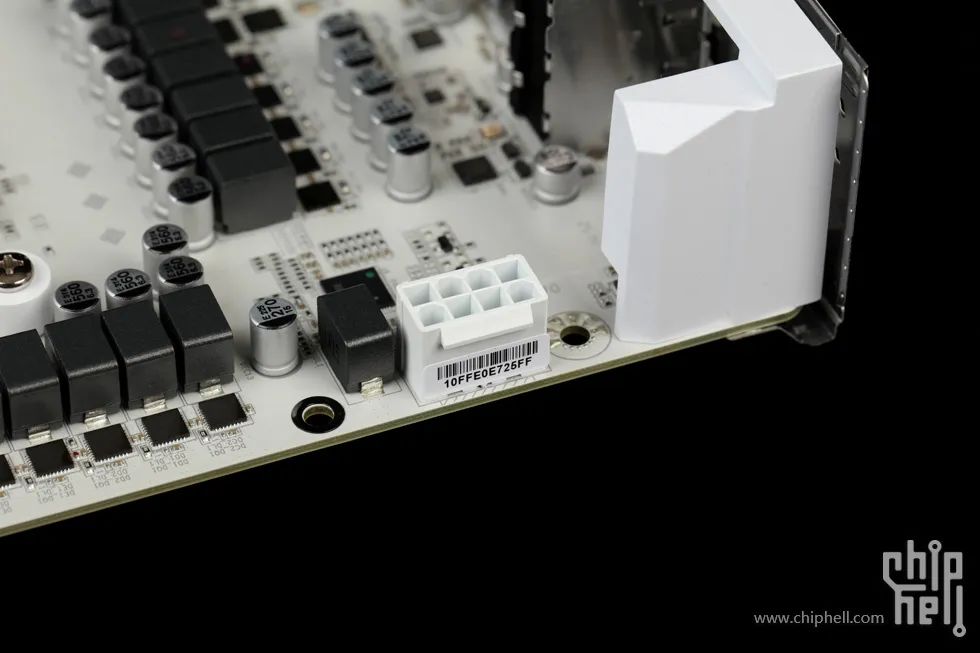

單8pin的CPU供電輸入介面.

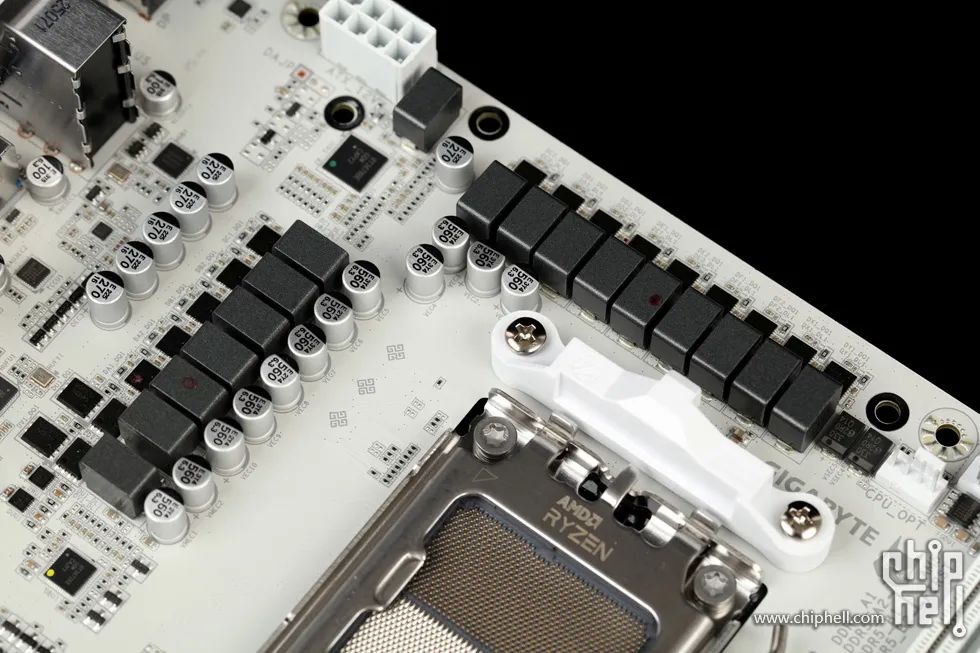

供電規模為12+2+2相.

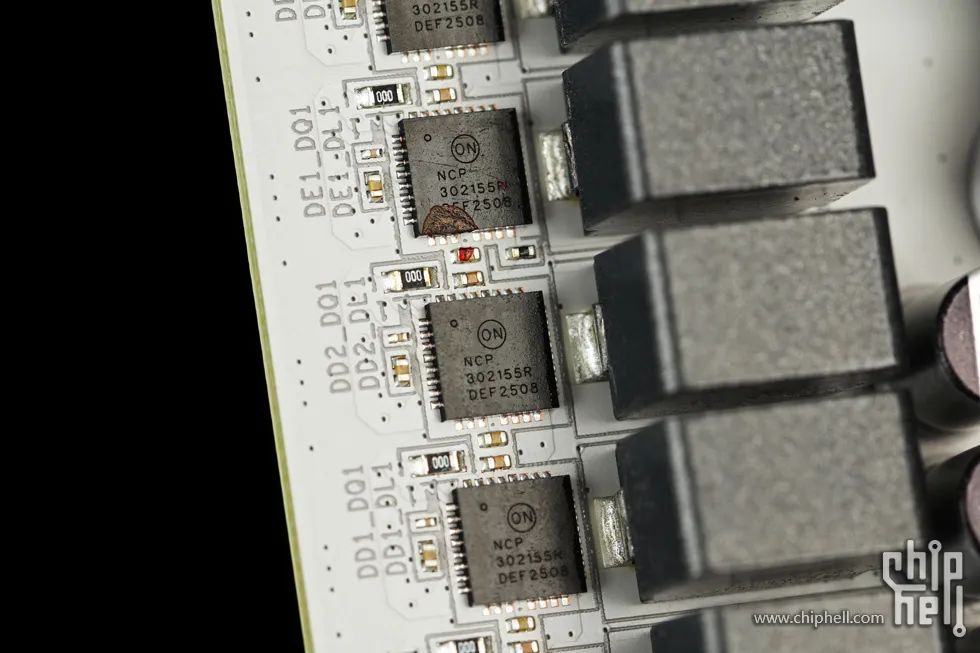

其中12+2相搭配NCP302155 MOFSET (60A).

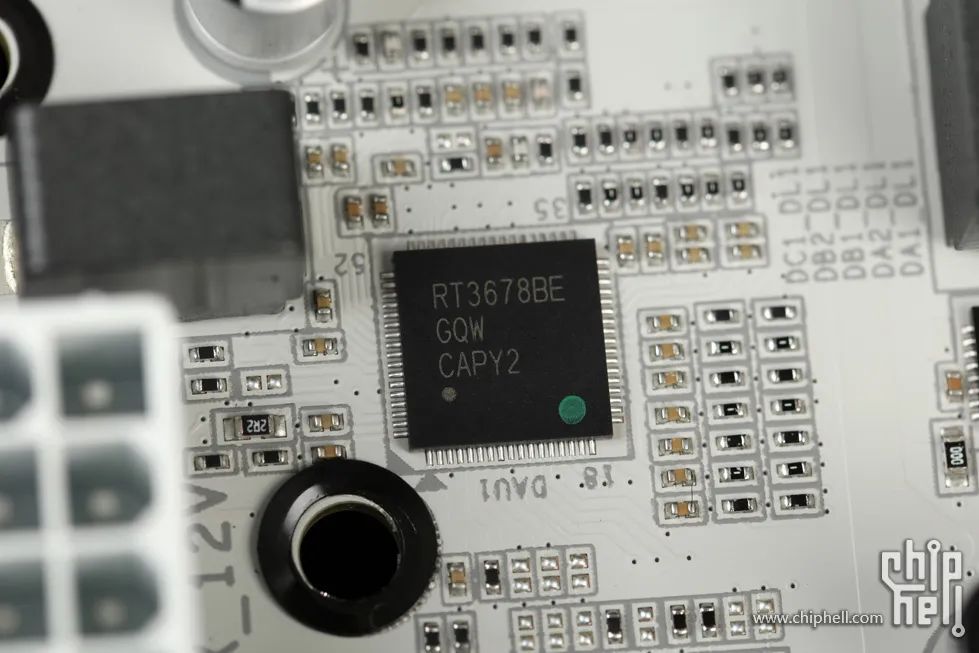

供電主控為RT3678BE,位於主機板左上角.

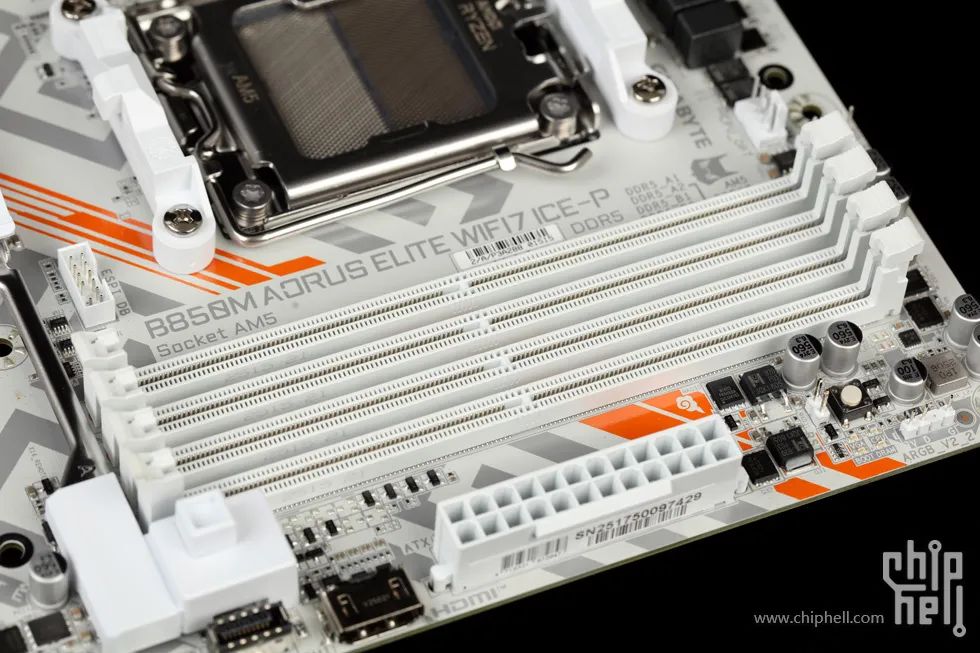

設有四條DDR5記憶體插槽,原生最大支援5600Mhz,可超頻至最大8200+Mhz,容量最大可安裝256GB(4*64GB).支援EXPO/XMP一鍵超頻.

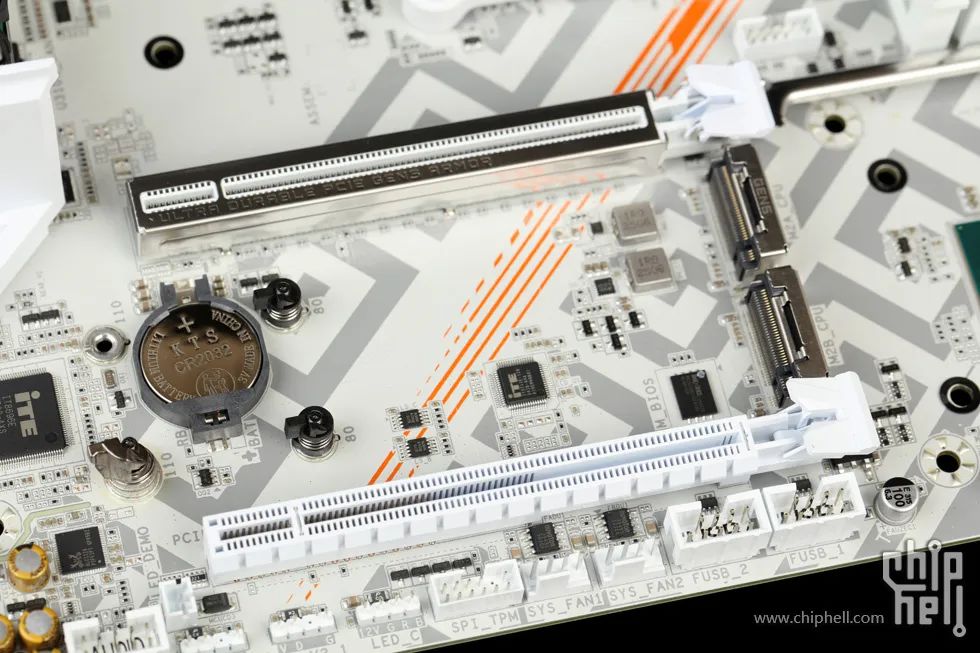

兩條PCIe擴充套件插槽.

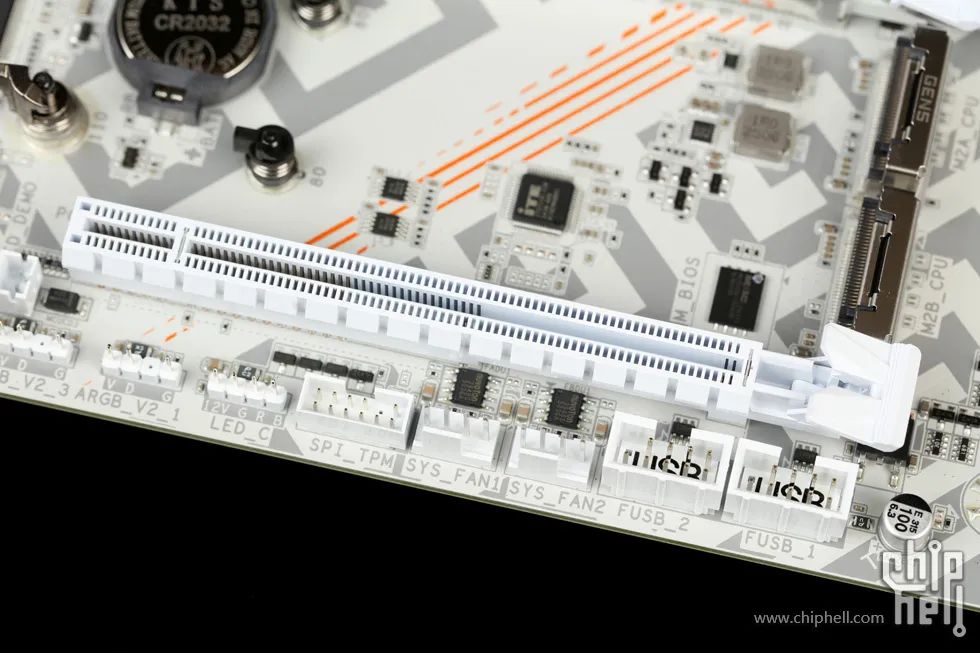

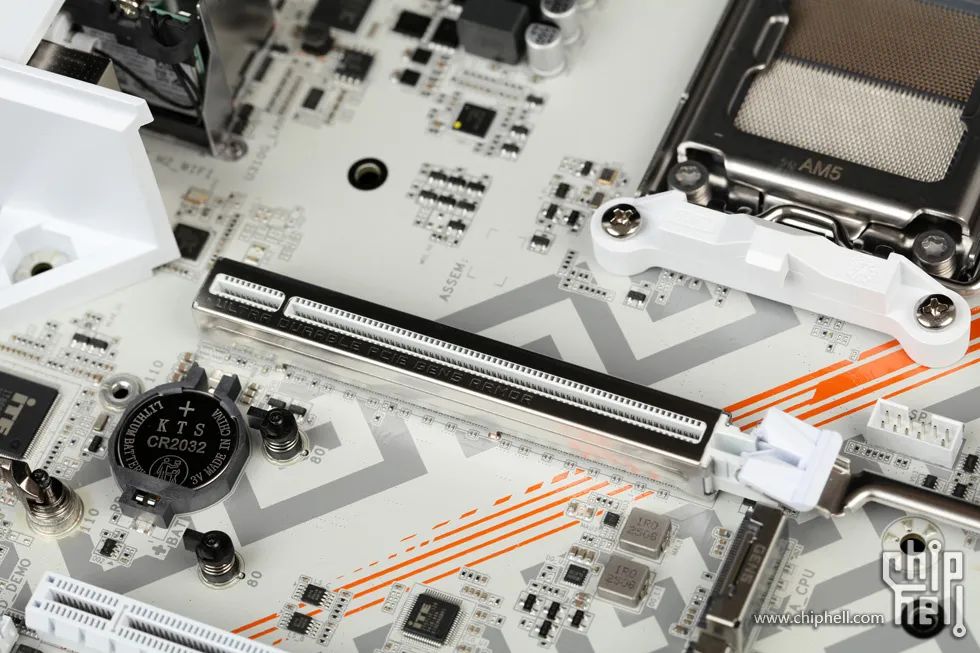

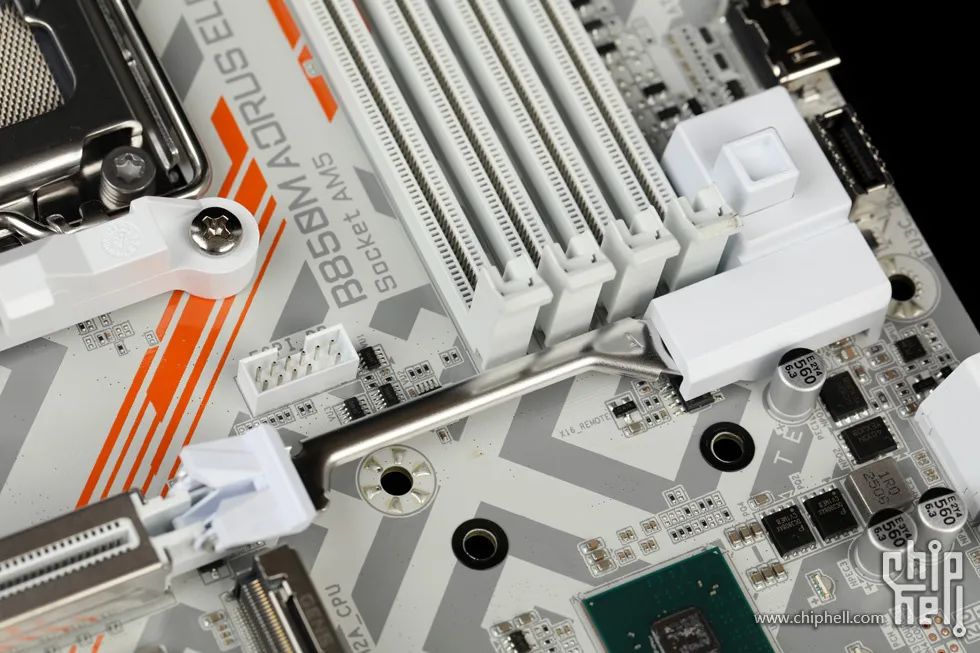

上方是一條由CPU提供的加固型PCIe 5.0 x16全長插槽.

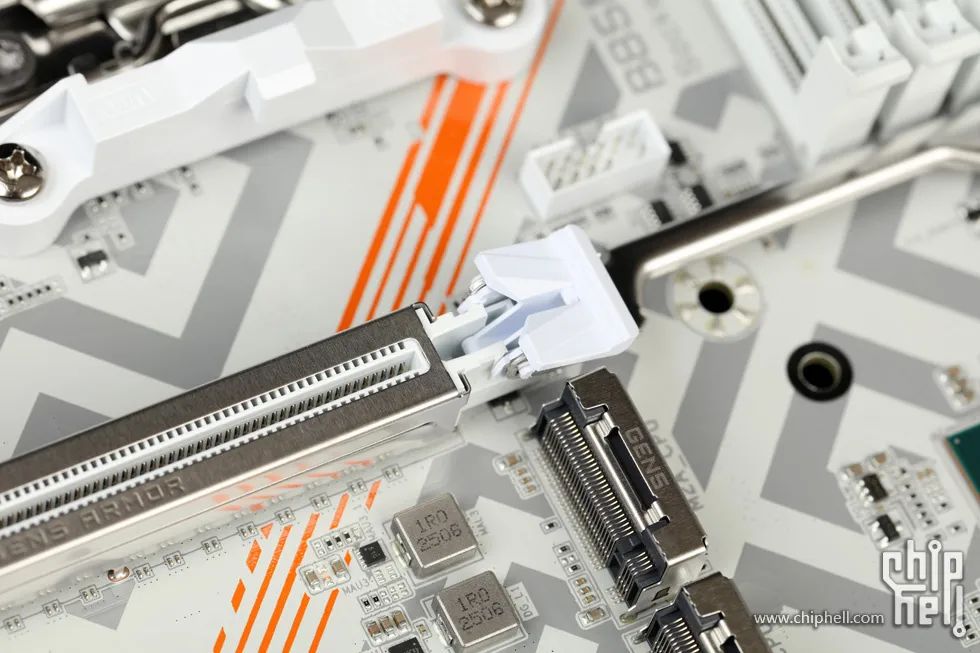

插槽尾銷配備技嘉顯示卡快易拆機構.
位於主機板下部的第二條擴充套件插槽,由晶片組提供,速率為PCIe 3.0 x4.

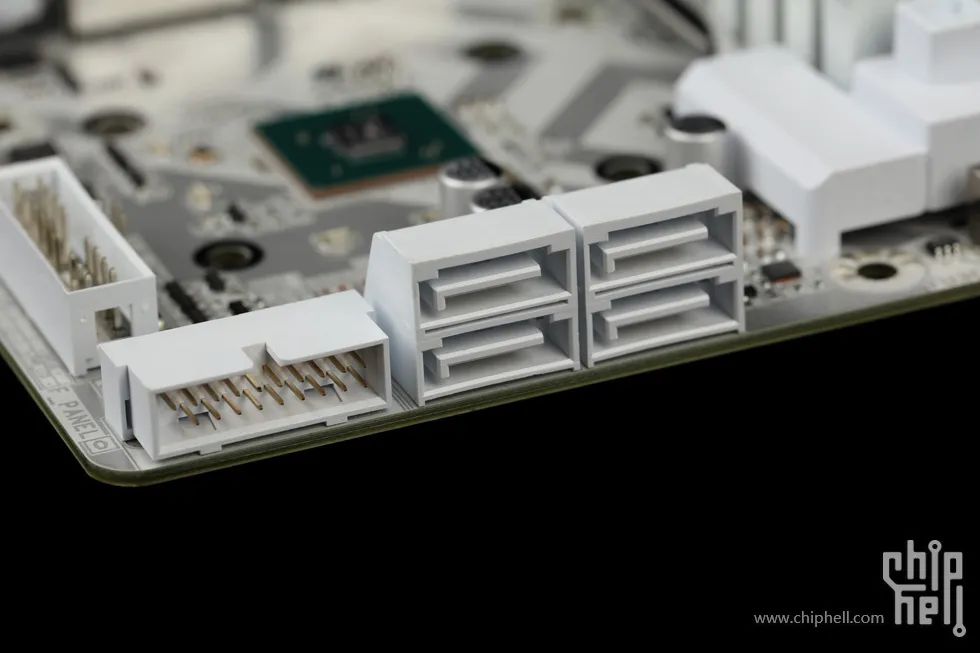

主機板右下角,配有四個原生SATA3介面和一個前置USB 5Gbps介面.

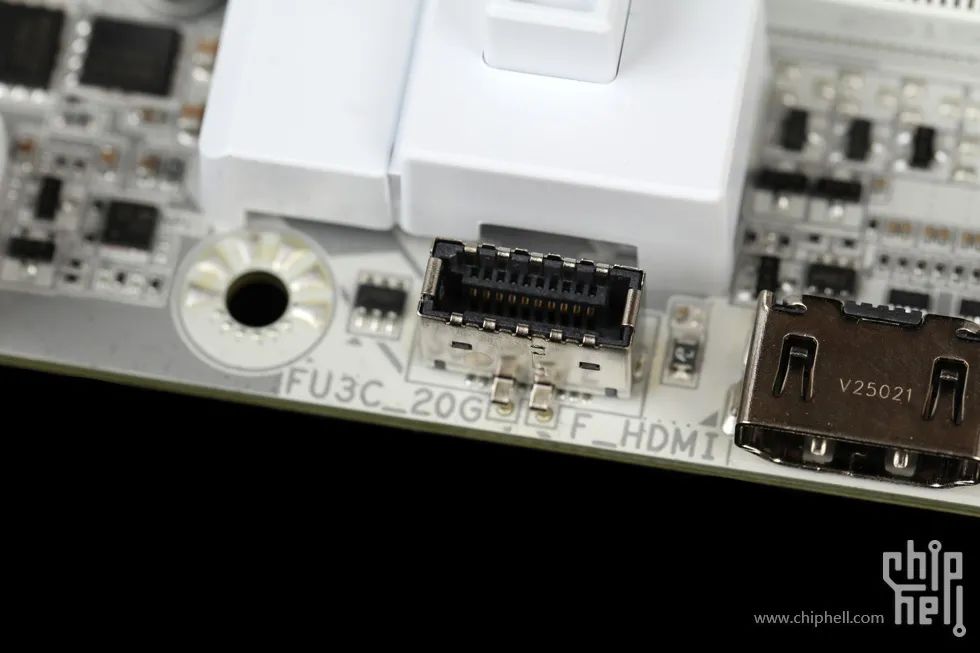

中部位置設有一個前置USB 20Gbps Type-C介面.

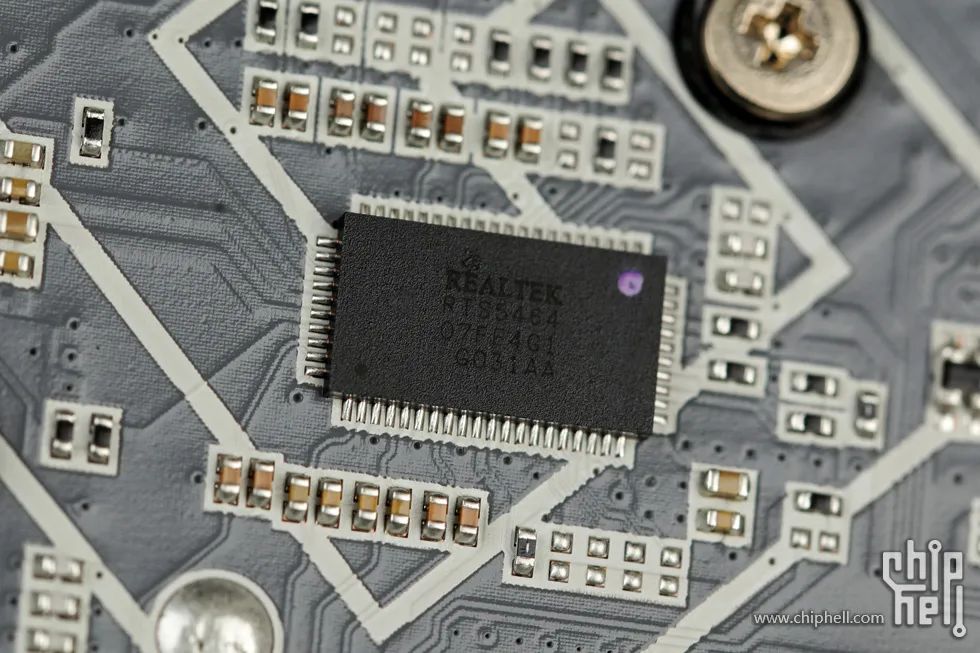

主機板背面的RTS5464晶片,為前置Type-C介面提供支援.
還有兩組USB 2.0前置介面,位於主機板底部.

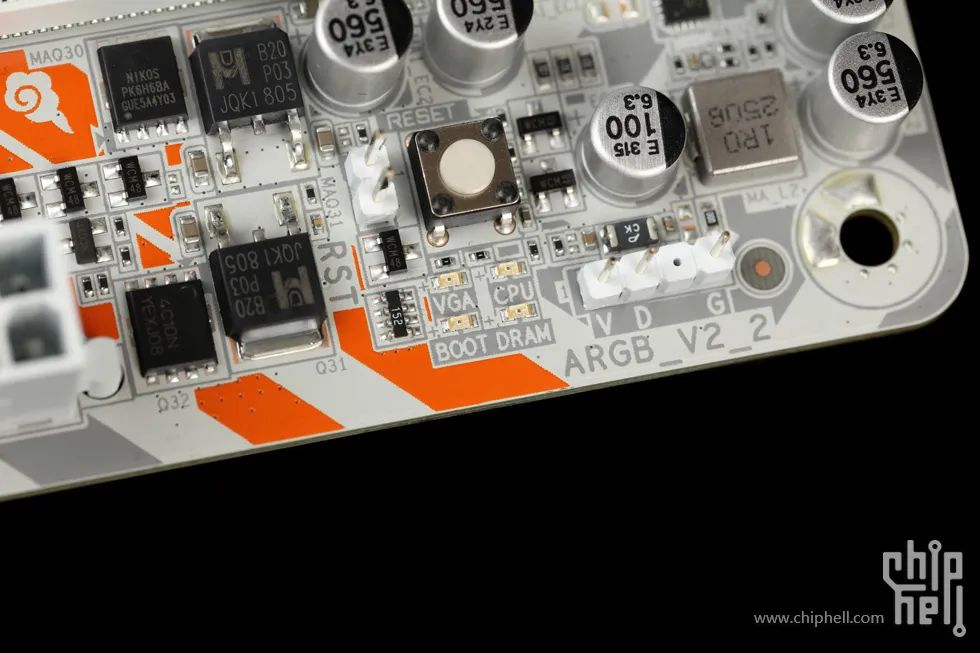

主機板配有四顆LED自檢DeBug燈,位於記憶體插槽上方靠右.
共配有6個風扇介面,以及4組ARGB介面.

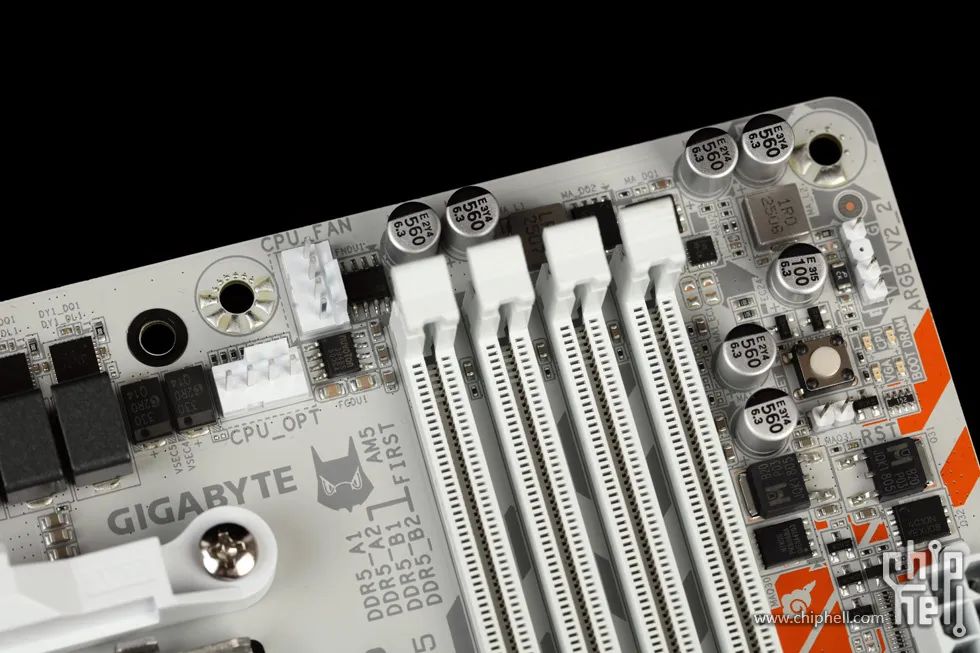

其中兩個CPU風扇介面位於記憶體插槽頂部左側,而右側設有一個ARGB介面.

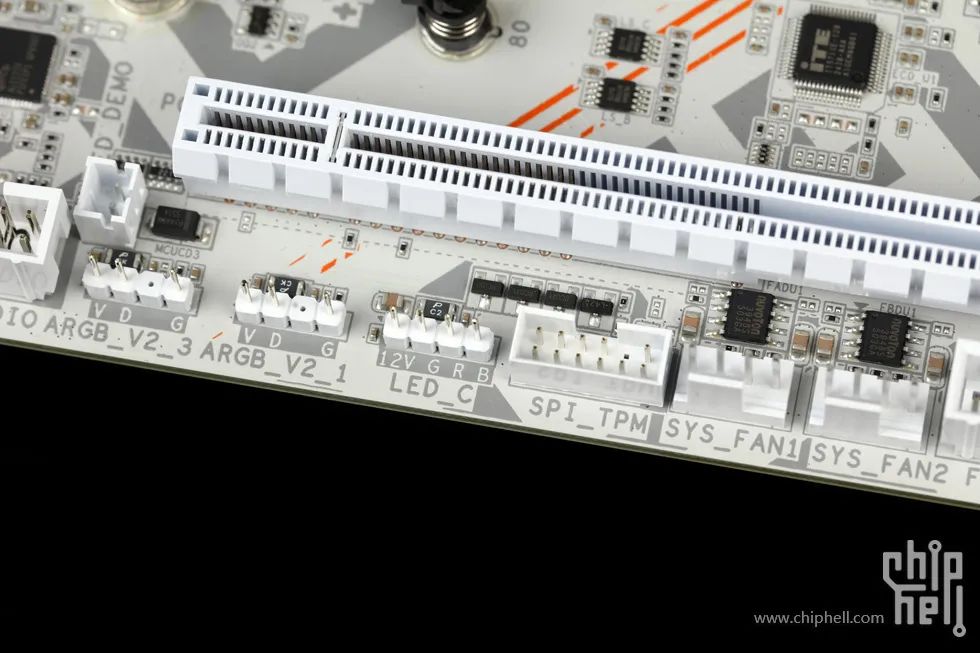

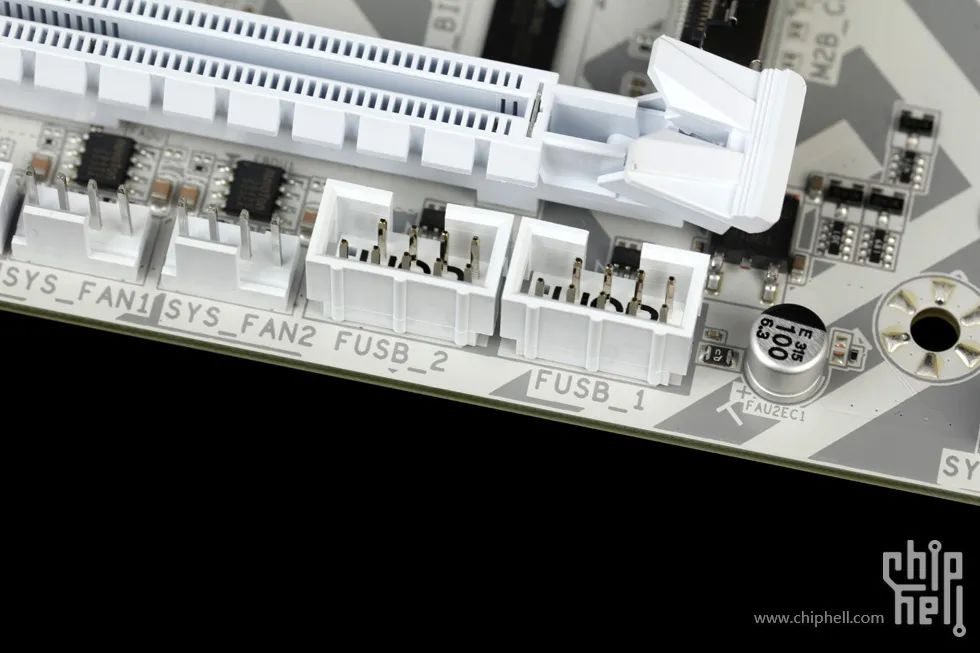

三個ARGB介面和兩個系統風扇,位於主機板底部.

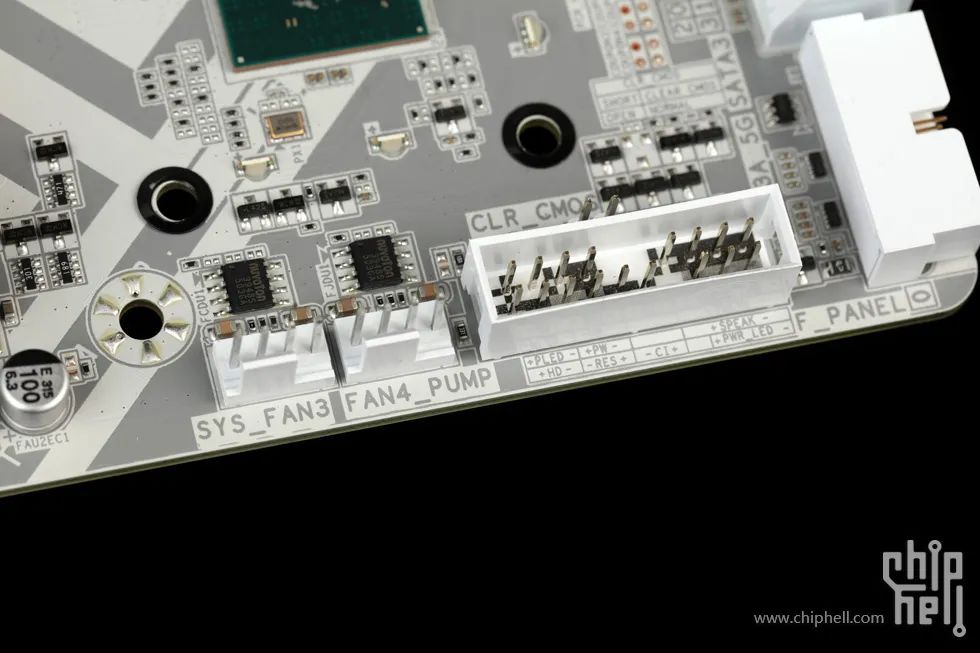

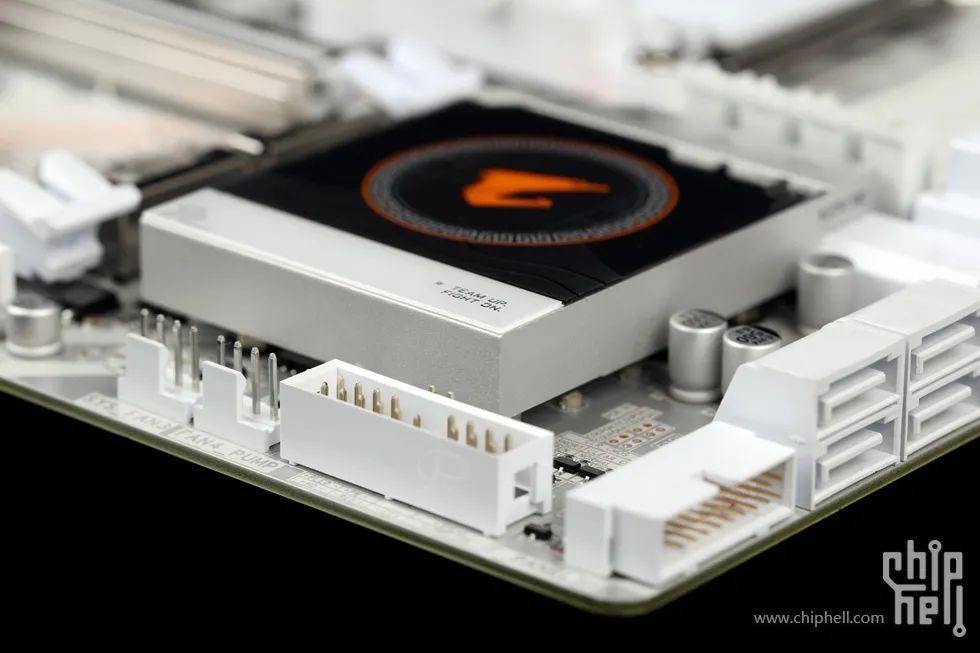

一個機箱風扇和一個水泵專用介面,均位於主機板右下角.

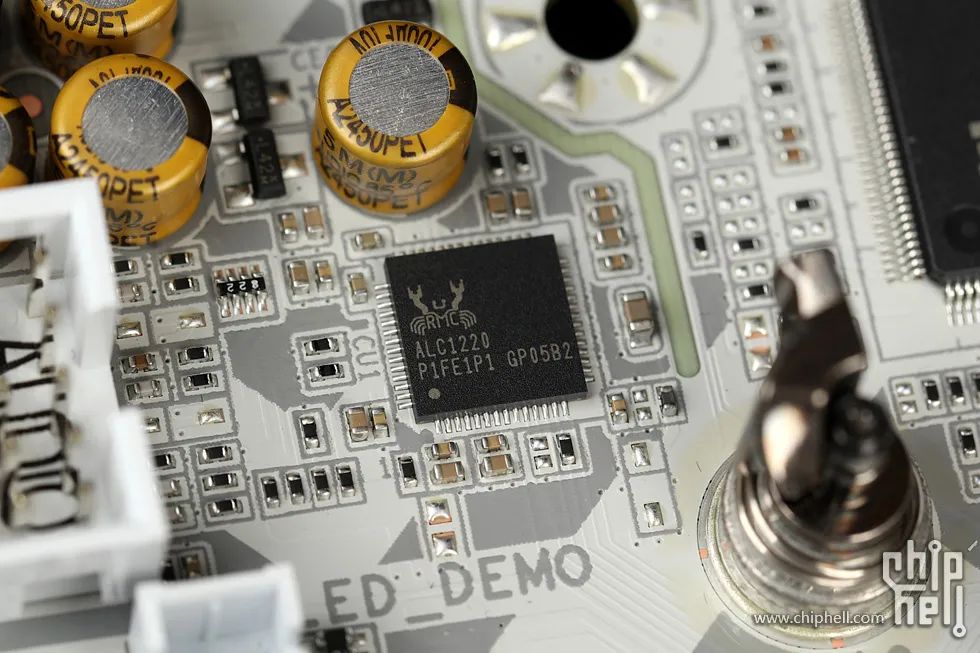

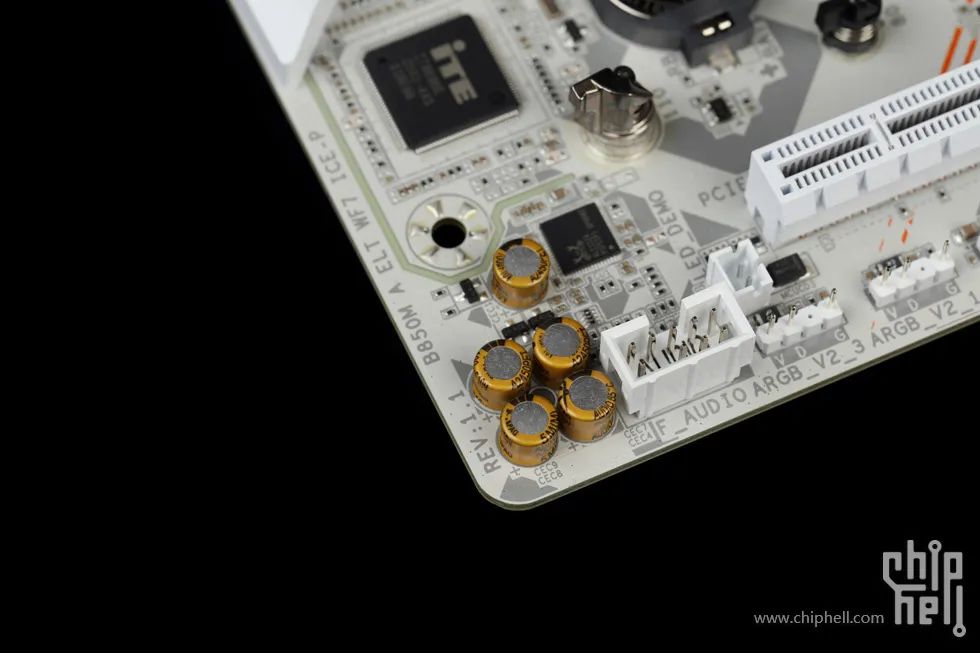

主機板音訊區域,基於Realtek ALC1220 Codec方案.

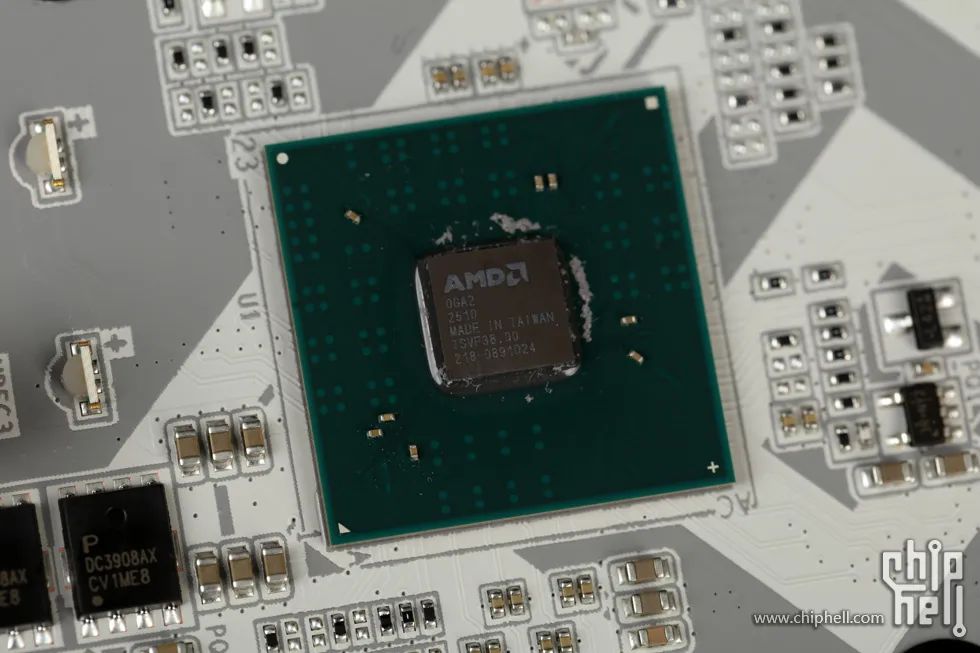

AMD B850晶片組.

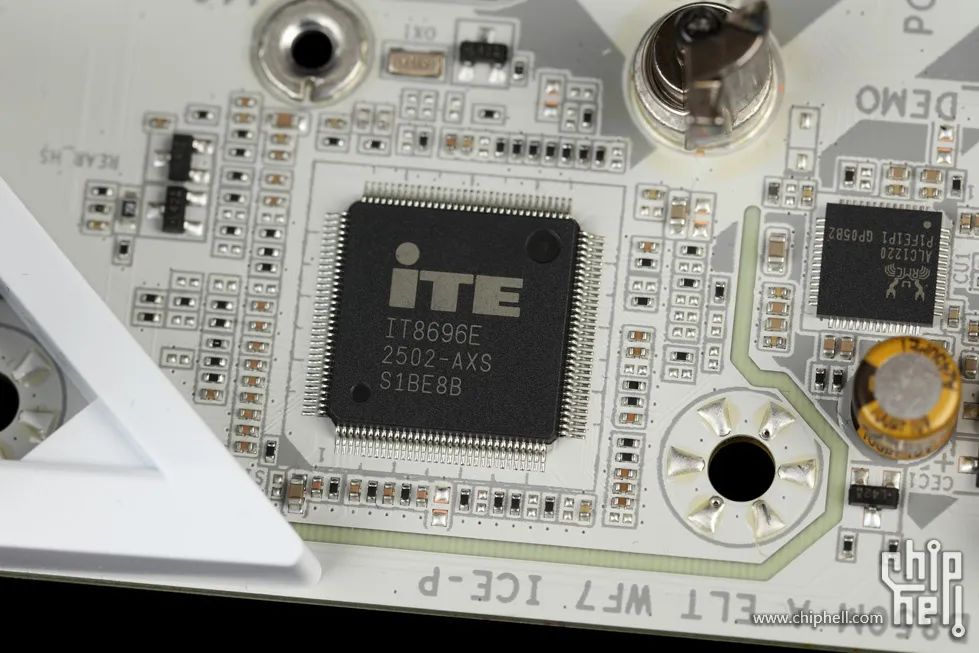

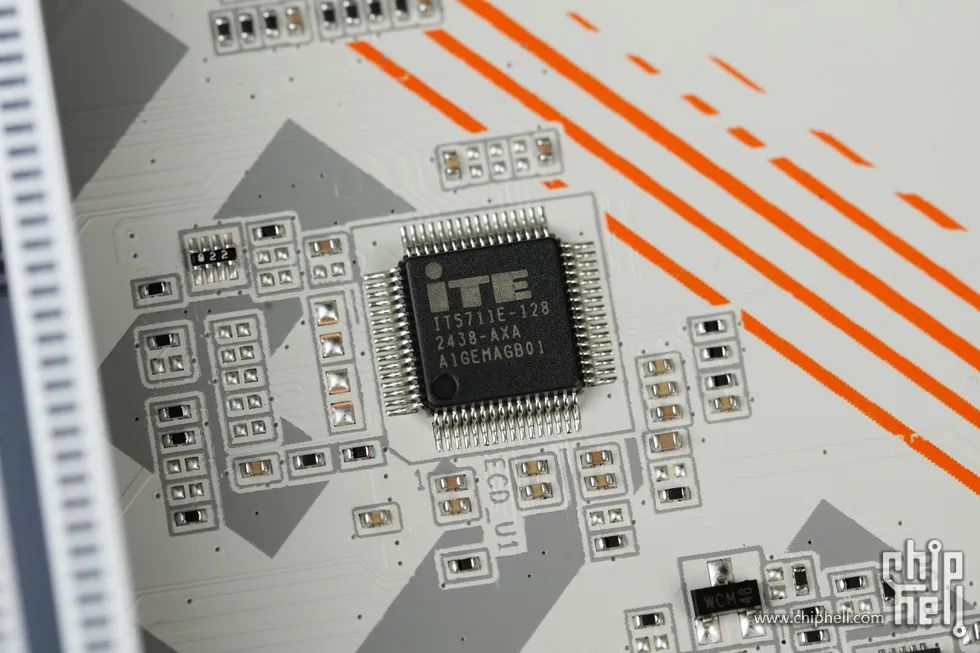

IT8696E和IT5711E晶片,用於監測主機板各項引數.

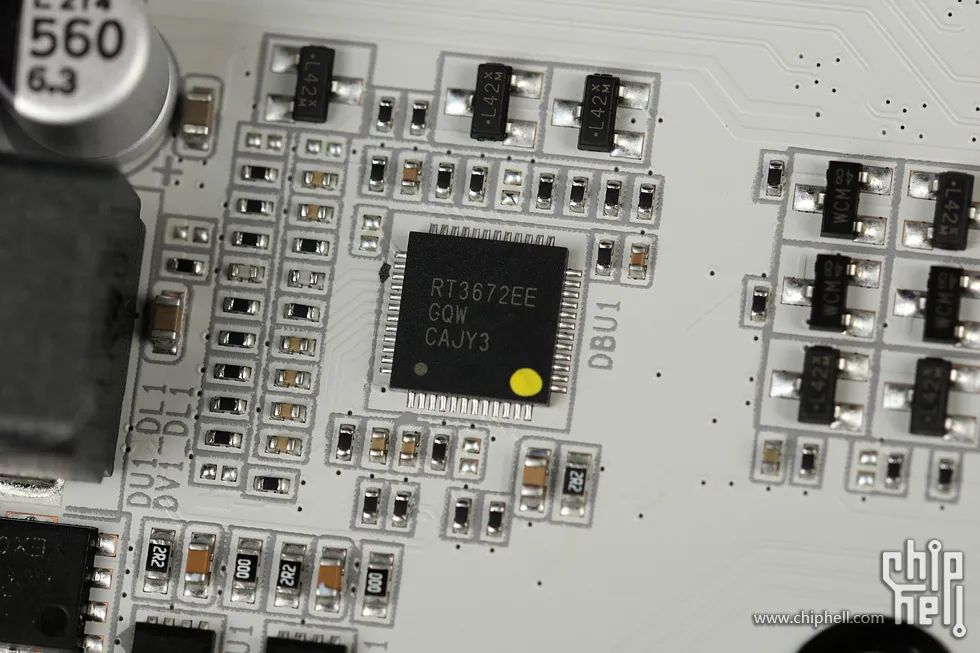

RT3672EE晶片,負責控制外圍I/O.

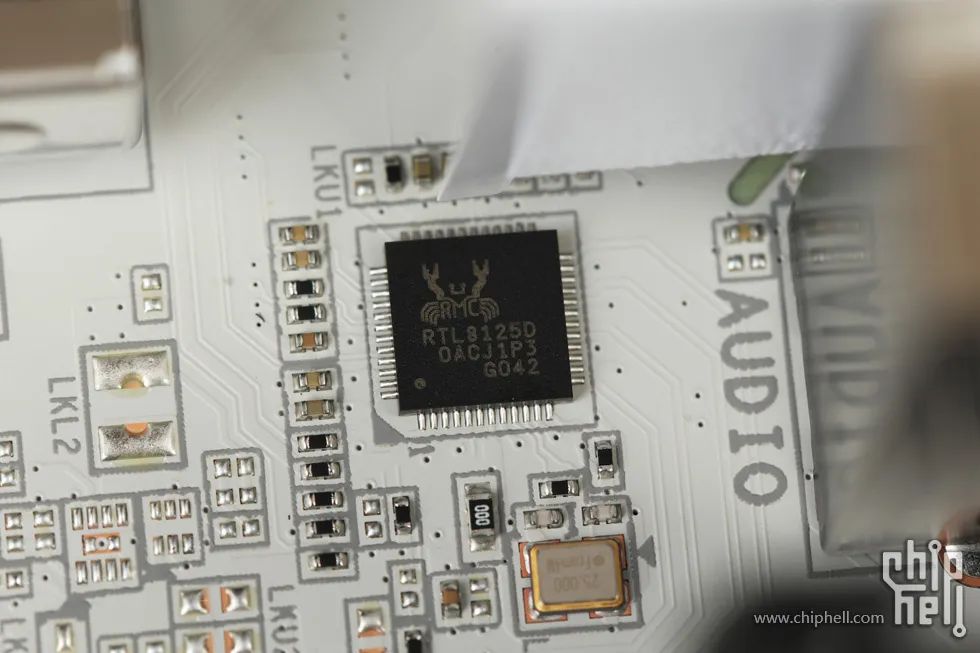

RTL8125D晶片,提供2.5Gbps有線LAN網路支援.

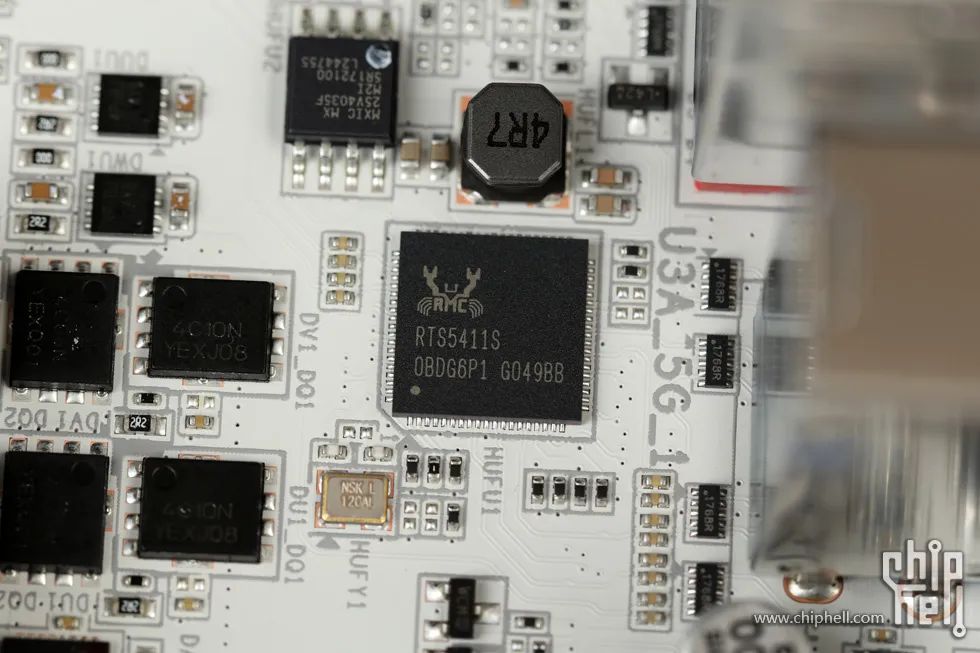

RTS5411S晶片,為後部USB 5Gbps介面拓展.

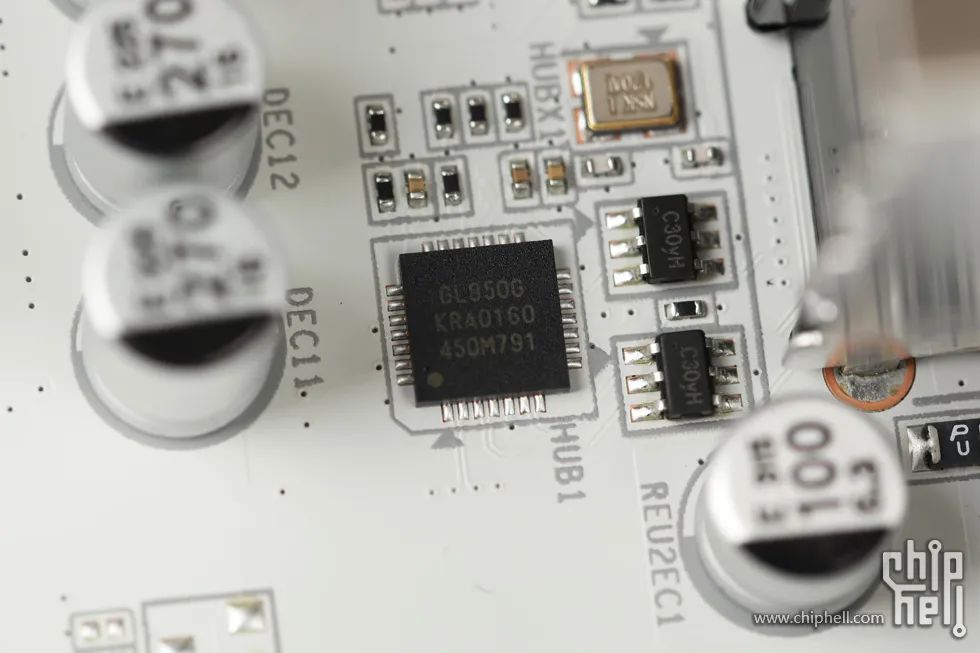

GL850G晶片,提供USB 2.0介面拓展.

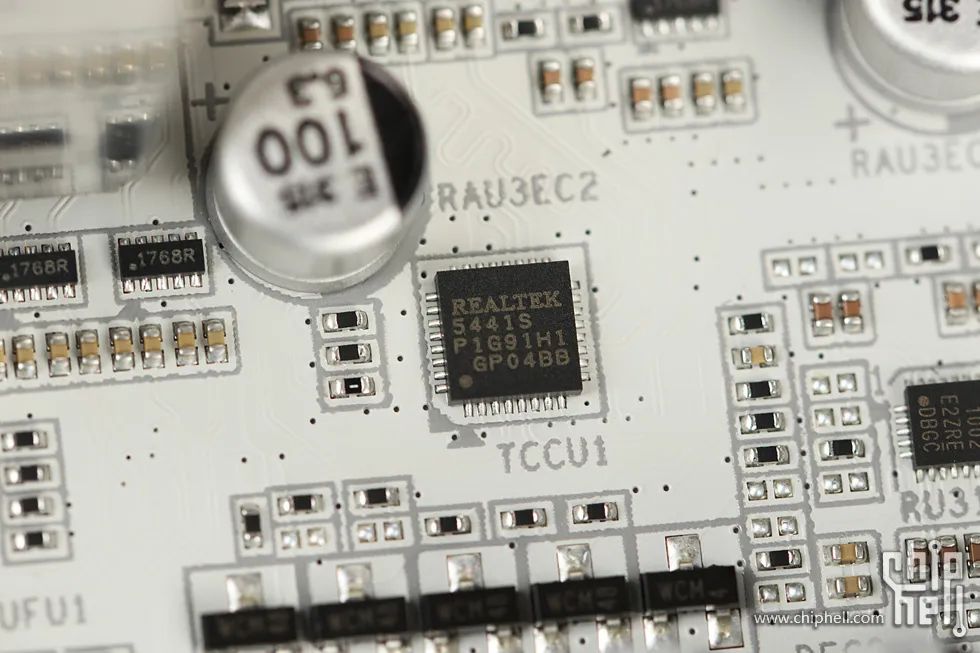

RT5441S晶片,為後部Type-C介面提供支援.

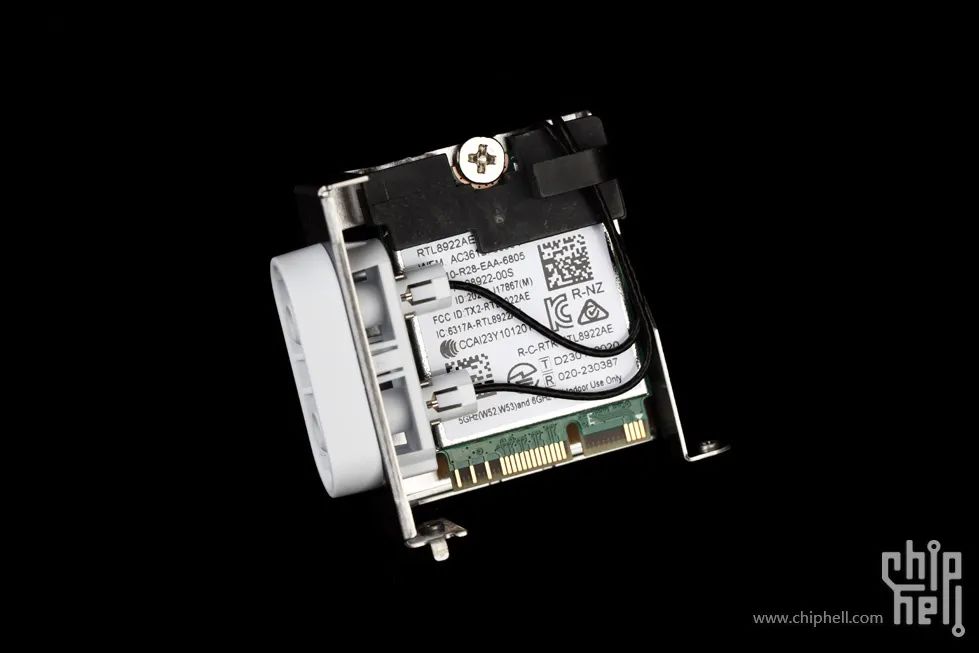

Wi-Fi網絡卡為RTL8922AE,支援Wi-Fi 7和藍牙5.4規格.
BIOS選項簡介

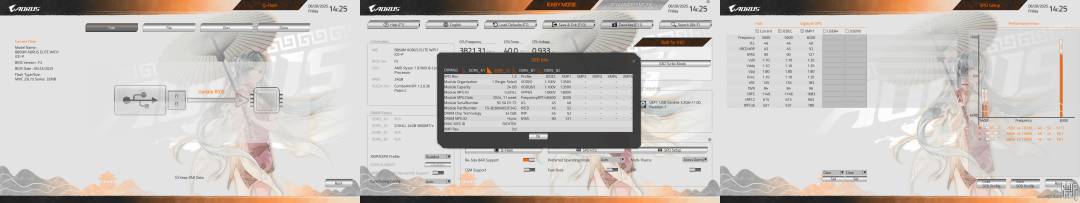

介面佈局維持技嘉一貫的扁平排布風格,介面上則換成了雕妹的圖片.

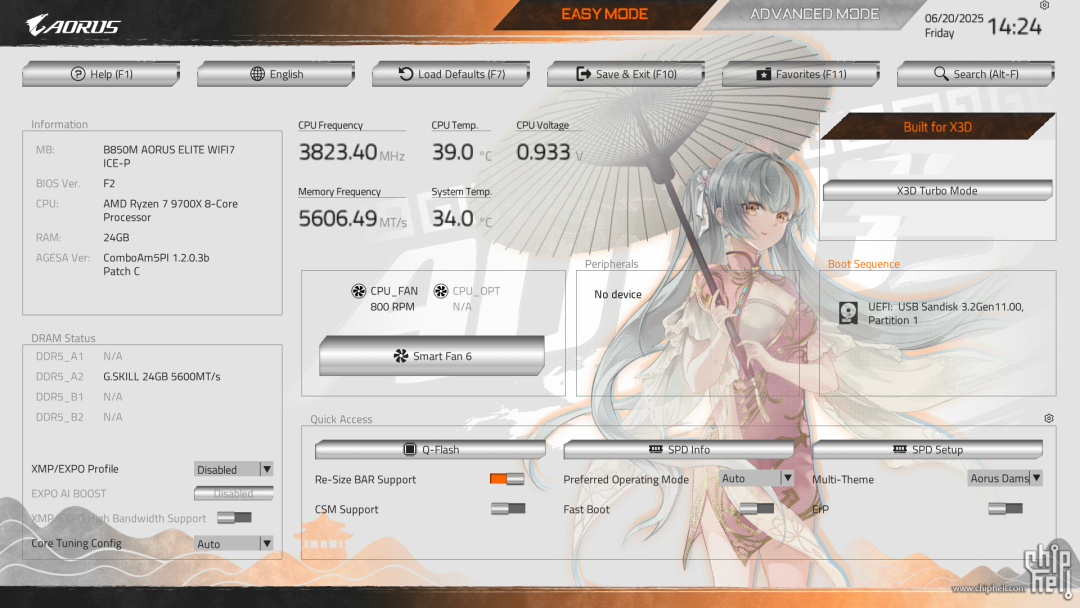

進入BIOS後預設為簡易模式,可查閱一些基本資訊,並可調節一些例如XMP/EXPO開啟,Smart Fan風扇調整,Q-Flash更新BIOS,記憶體SPD資訊和配置等.

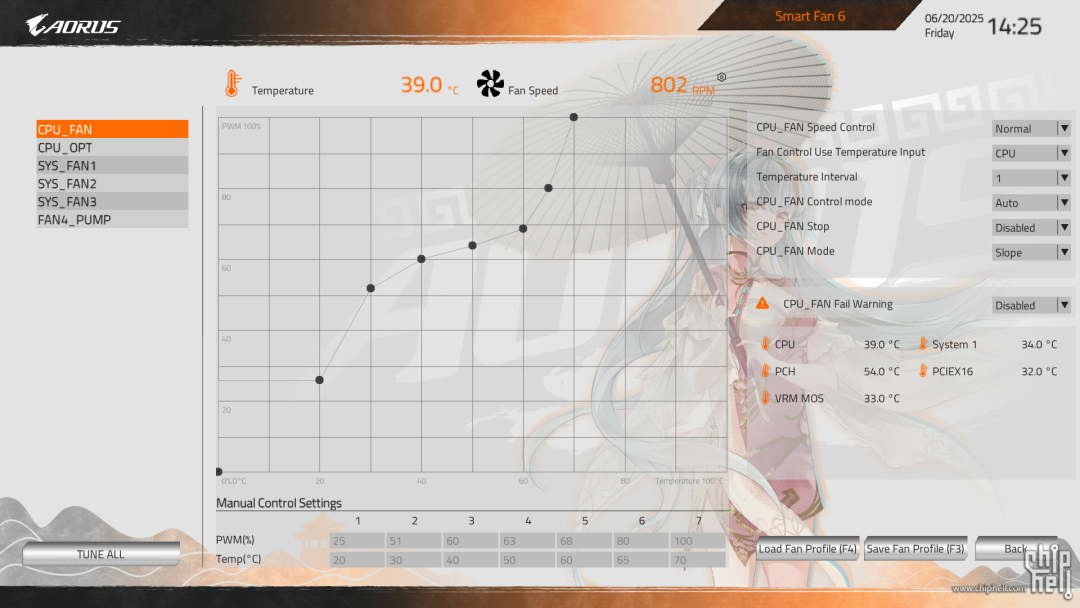

Smart Fan風扇調整提供了圖形化的介面,可供使用者更加方便的進行自定義.

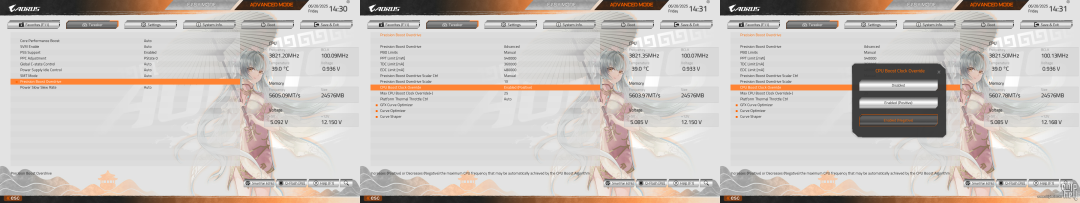

Q-Flash和記憶體配置相關頁面.

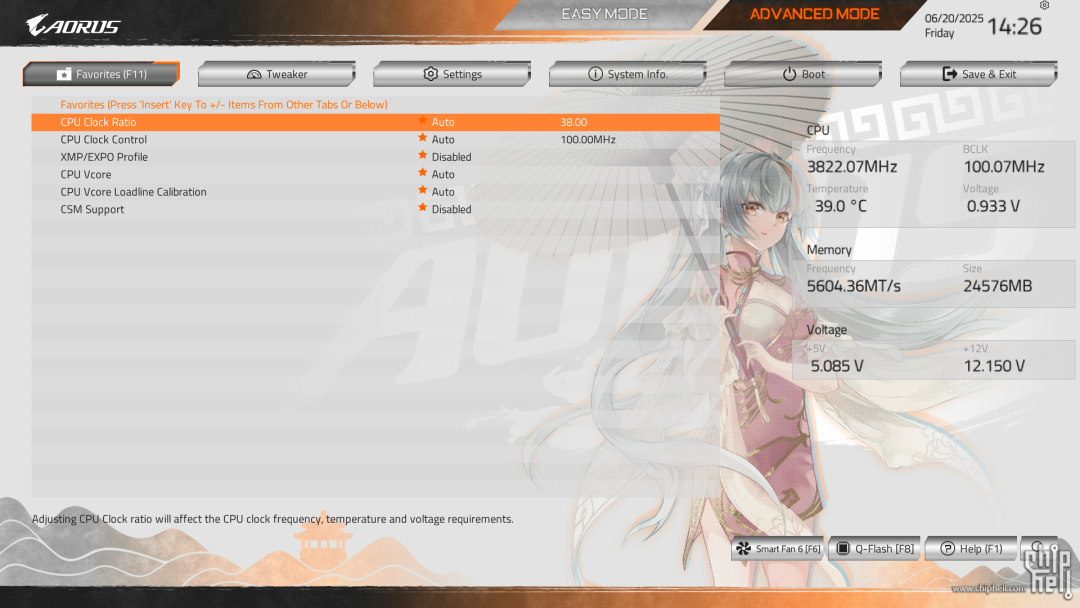

按下F7切換至高階模式,預設切換到Favorites主選單,可以收藏選項來方便快速進入.

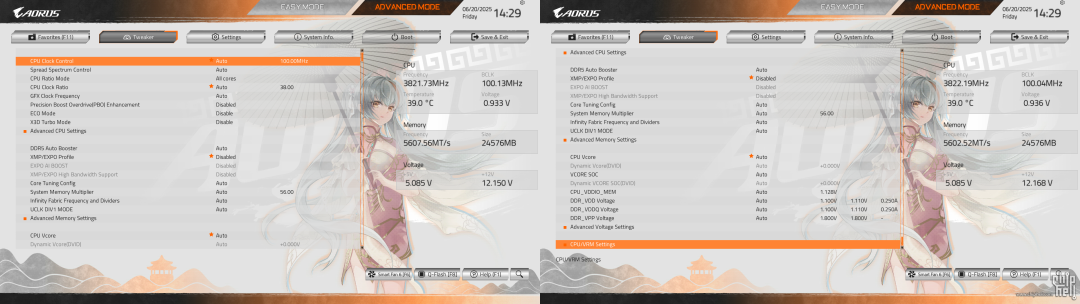

Tweaker主選單,提供了各種與效能相關的調節選項.包括CPU頻率,記憶體頻率以及對應的電壓和功耗等條目.
PBO選項,提供手動模式,可使得高階使用者可以進行更加精細的手動調節.
Curve Optimizer電壓曲線最佳化設定,透過調節PBO電壓對應的頻率曲線,可以實現降壓超頻.

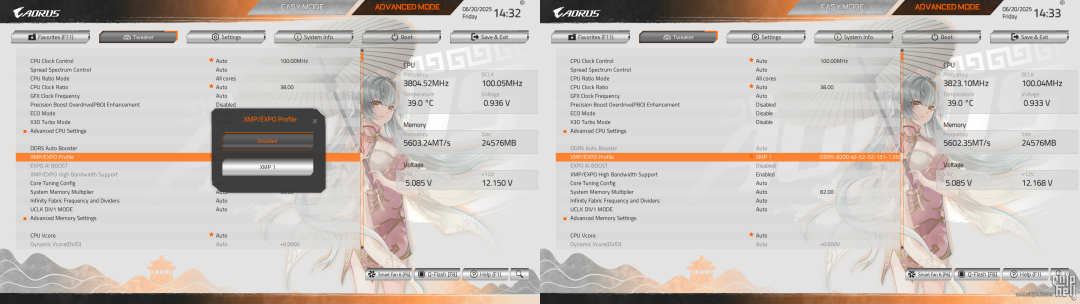

記憶體XMP/EXPO配置檔案一鍵載入,並設有對應調節的選項.

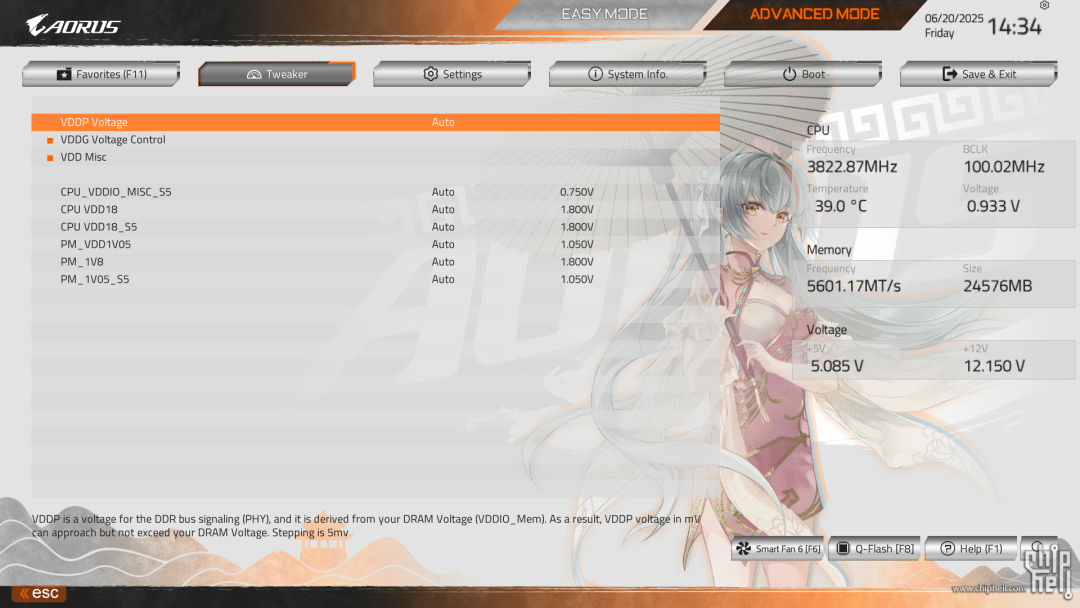

電壓控制子選單,如CPU核心和PM,Misc等電壓數值的調節.

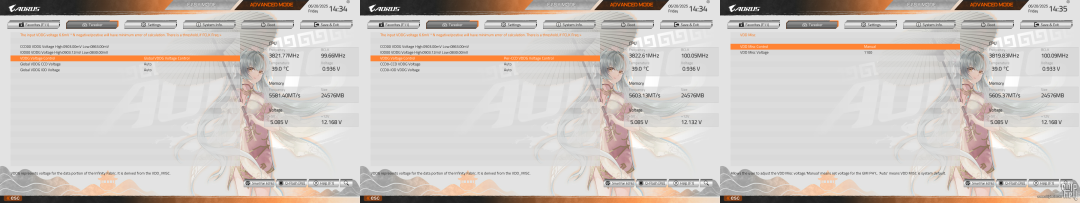

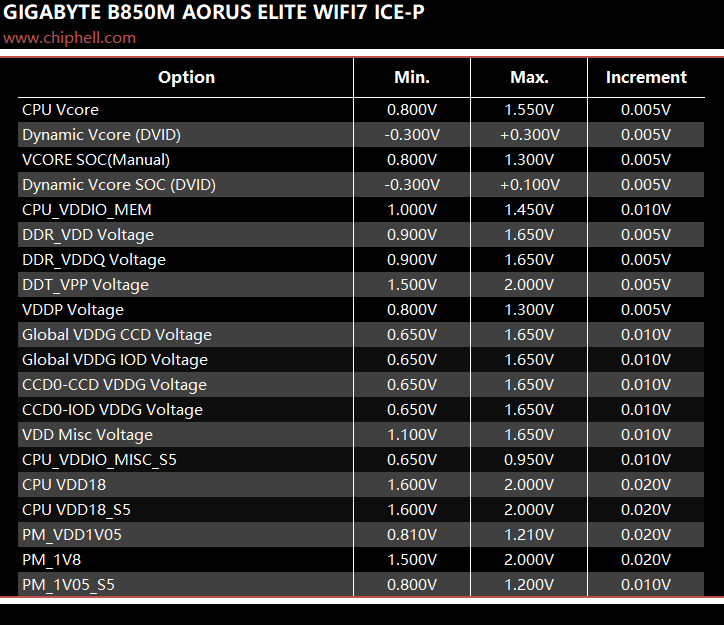

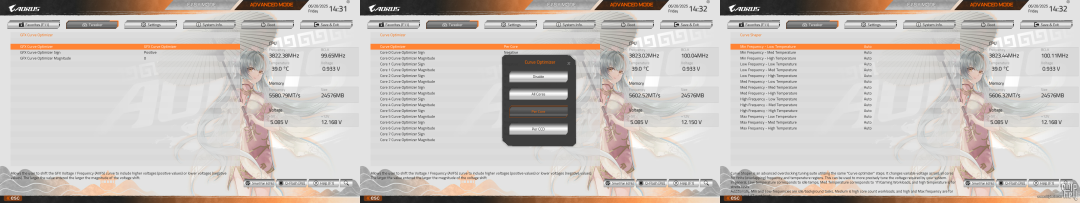

主機板提供可調節的電壓條目,模式,數值:

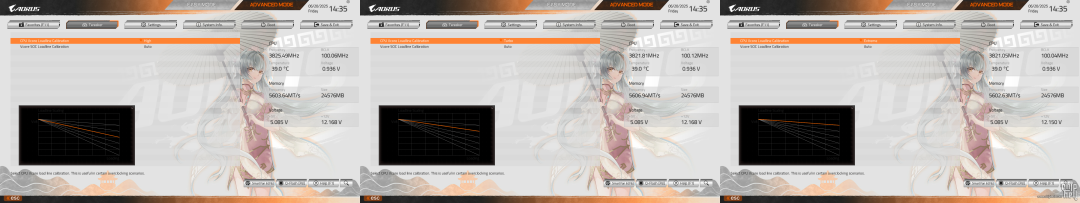

CPU防掉壓設定,設有Auto/Low/Medium/High/Turbo/Extreme總計6個調節選項.

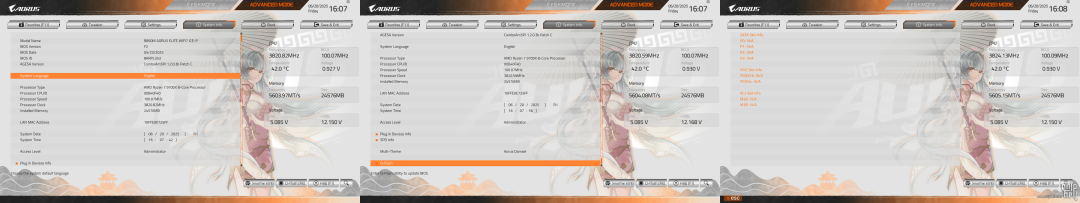

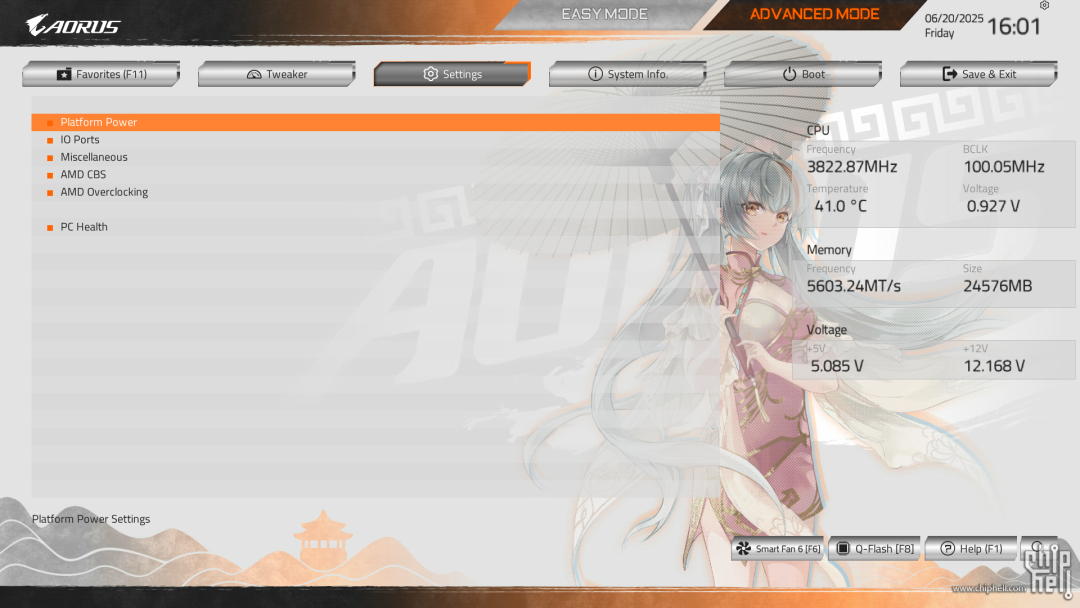

Settings主選單,包含電源選項,I/O介面,AMD CBS設定,AMD超頻選項以及電腦狀態.

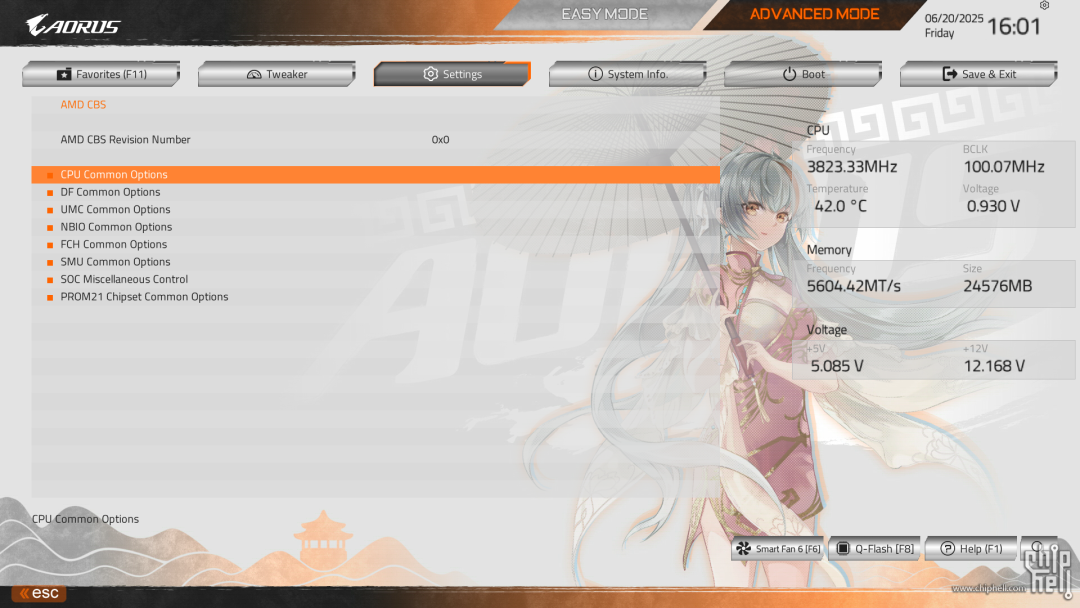

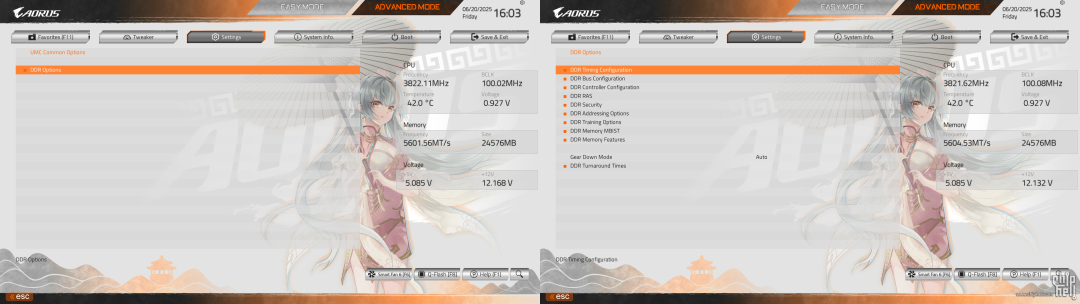

進入AMD CBS設定.

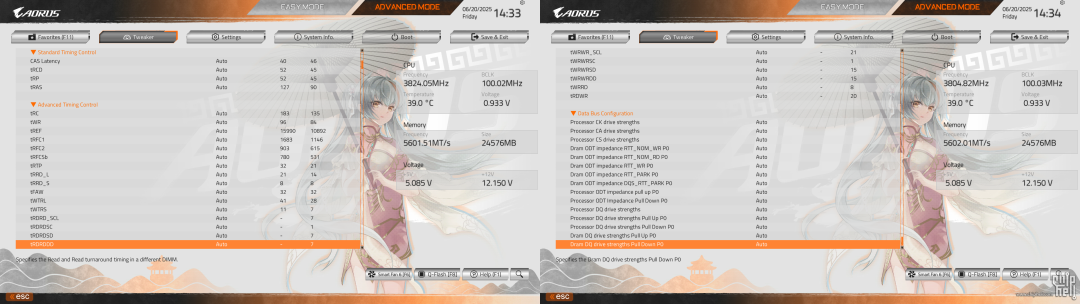

記憶體時序控制,提供了比較詳細的時序引數可供調節.

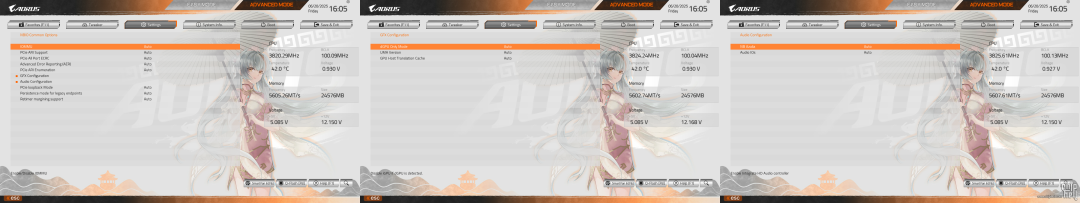

CPU通用選項,可以對核顯和音訊進行調整.
System Info主選單,可以看到當前主機板的狀態.

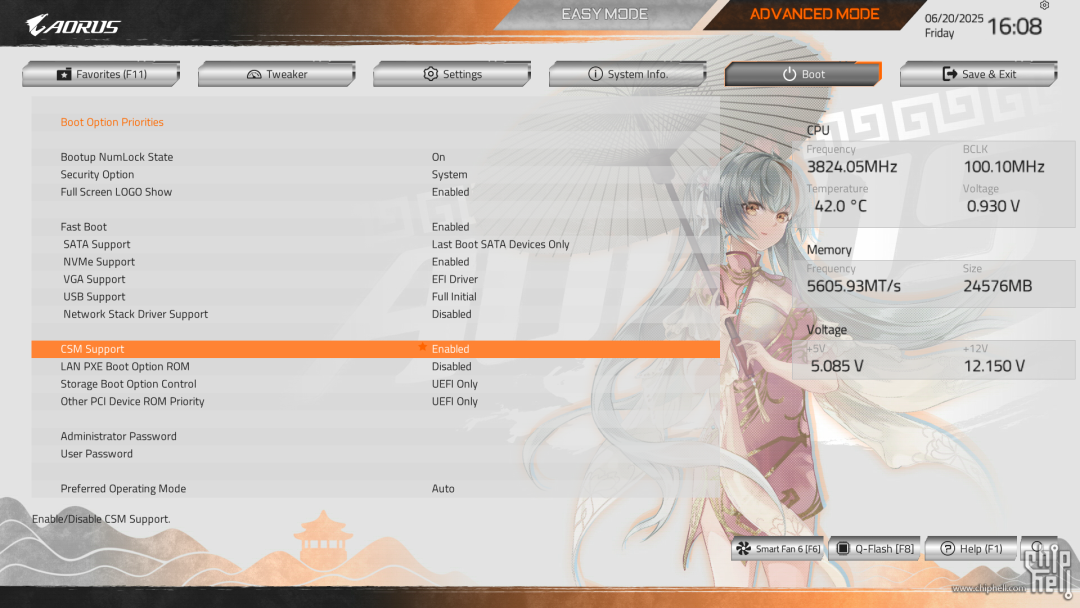

Boot主選單,可以修改啟動選項.
總結
作為技嘉旗下首款國潮二次元的主機板,本次的GIGABYTE B850M AORUS ELITE WIFI7 ICE-P在延續小雕系列一貫的相對高效能M-ATX主機板路線.在主要的核心規模上提供了12+2相60A的供電能力,以及同級別裡足夠優秀的散熱解決方案,對應9950X這類的頂級處理器在不超頻的情況下也足夠應對.拓展性方面只能說中規中矩,儲存只給到了一個支援PCIe 5.0 x4的M.2 SSD插槽和一個支援PCIe 4.0 x4的M.2 SSD插槽,而PCIe槽位佈置了一條PCIe 5.0 x16和一條PCIe 3.0 x4的槽位.其他方面,在外觀上採用了白色為主顏色的外觀,並加入了全新的國潮二次元雕妹,相對來說更加深受年輕人和二次元愛好者的喜愛.外圍配置方面,也給了還算可以的組合音訊解決方案,和2.5G有線+Wi-Fi 7無線的雙網路配置,整體使用體驗也較為舒適.因此對於喜歡雕妹且同時需要一點高效能的M-ATX使用者群體來說,該款主機板值得納入考慮的清單.
GIGABYTE B850M AORUS ELITE WIFI7 ICE-P 官網連結:
https://www.gigabyte.cn/Motherboard/B850M-AORUS-ELITE-WIFI7-ICE-P#kf
