序言
今天來到評測室的又是我們熟悉的七彩虹.七彩虹在近些時間裡對於主機板產品線上發力十分頻繁,那麼該款新品依舊是主打價效比的CVN登陸艦系列ITX小主機板,搭載了主流向的Intel B860晶片組.

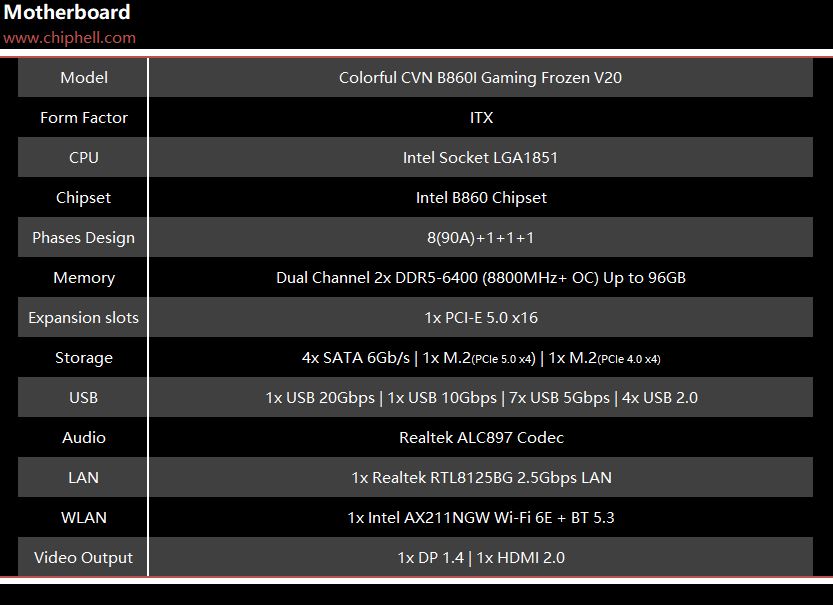

產品規格
該款Colorful CVN B860I Gaming Frozen V20為ITX規格主機板,配備2跟DDR5插槽,原生支援6400Mhz,最大可OC至8800Mhz+頻率.在PCIe擴充套件插槽上配有一條x16插槽,高速儲存方面配備1個5.0 M.2 SSD插槽,和1個4.0 M.2 SSD插槽.其他外圍裝置方面,單2.5G有線網路,以及支援WiFi-6E+BT5.3標準的無線網絡卡,和採用ALC897的單晶片音訊方案,都是較為常見的解決方案.
產品解析
產品外包裝依舊是七彩虹CVN系列的家族化白色外包裝,表面印有產品大圖和型號標識.
附件方面,包含說明書一本.

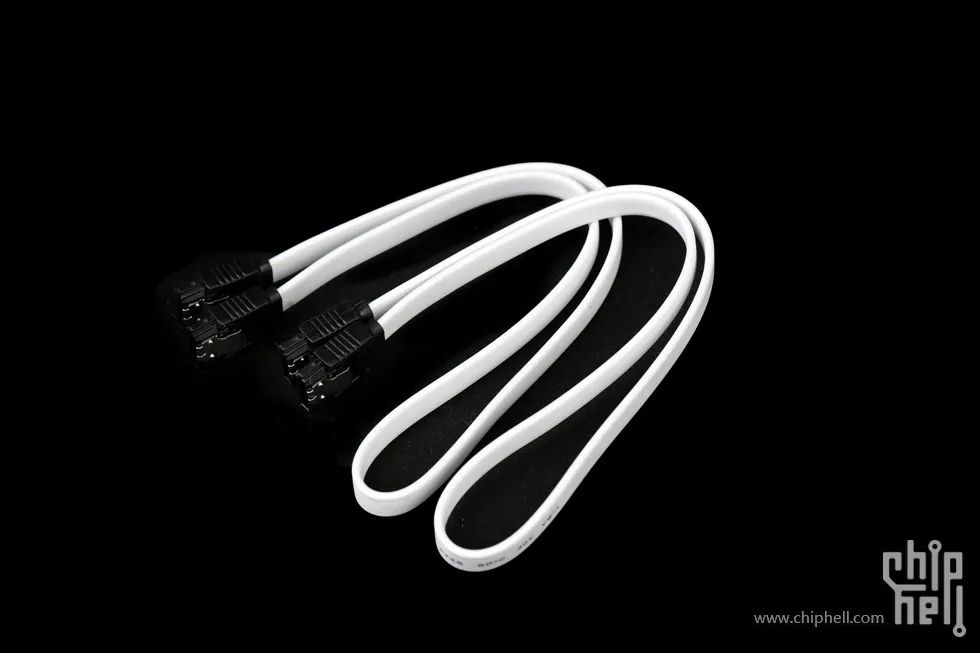

SATA線兩根.

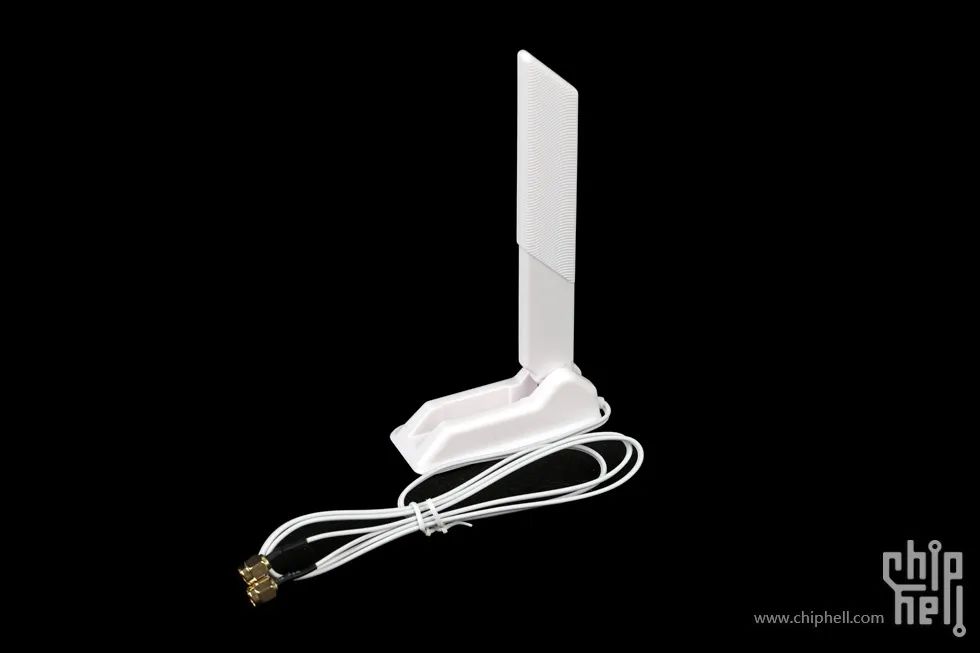

立座式WiFi天線一個.

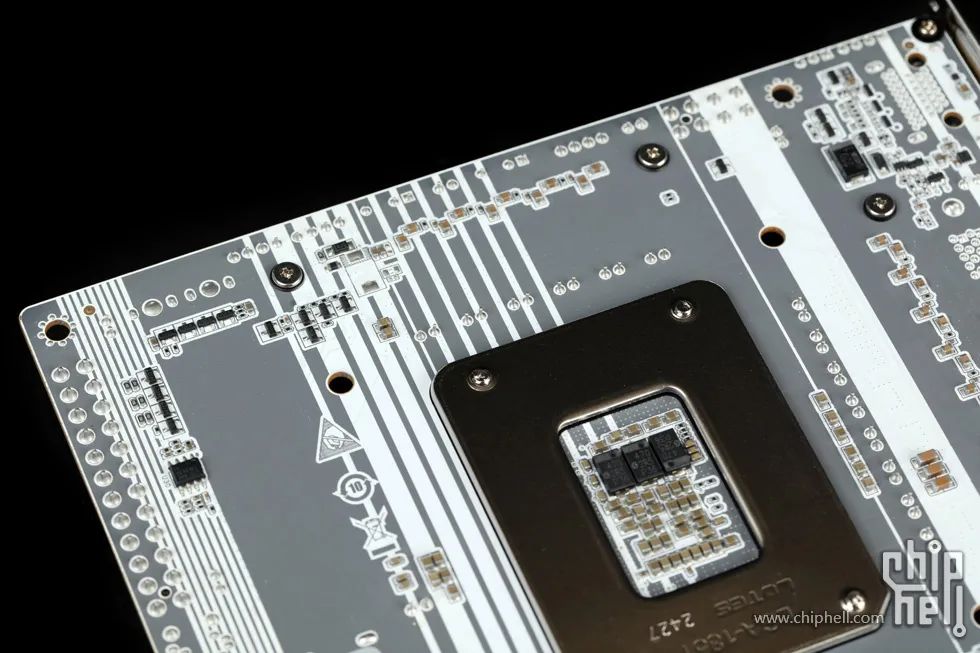

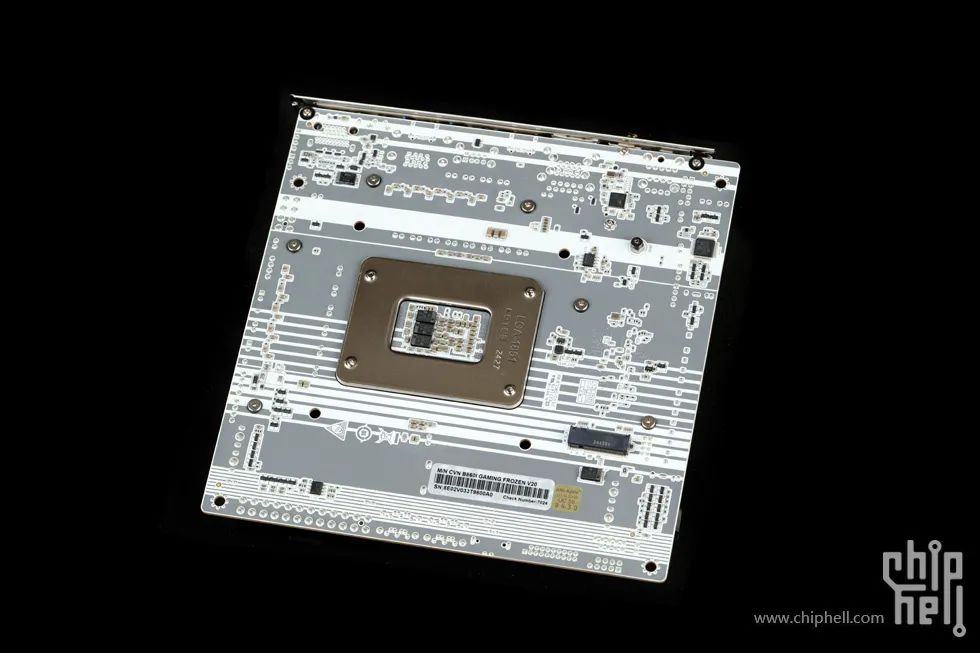

主機板背面,不配背板.
灰底,搭配一些粗細不一的白色豎狀線條裝飾.

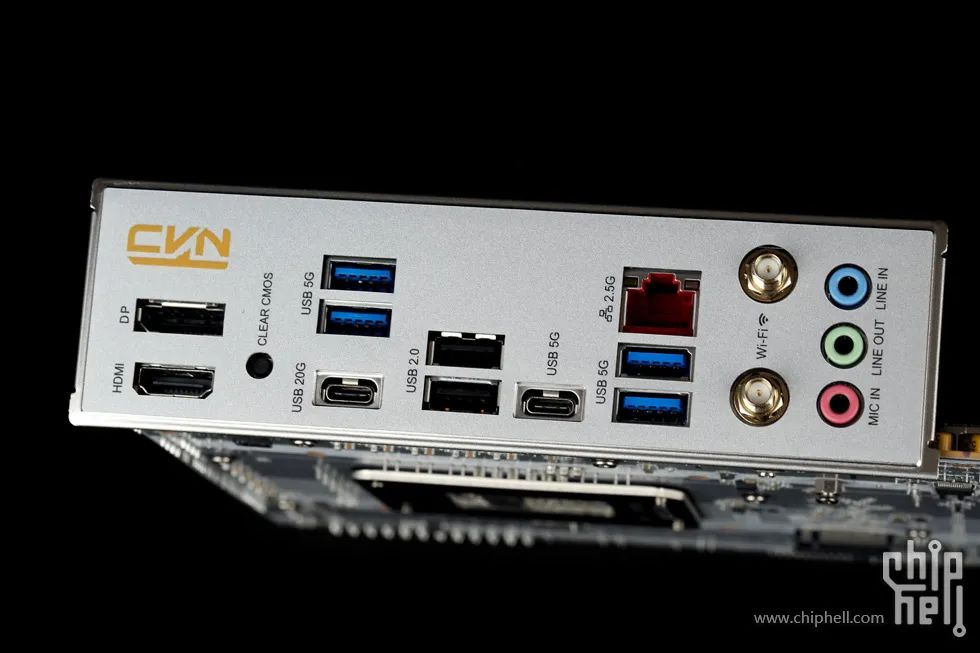

後I/O介面方面,包括一個BIOS清除按鈕,一個DP介面,一個HDMI介面,4個USB 5Gbps Type
-A介面,1個USB 5Gbps Type-C介面,2個USB 2.0介面,1個USB 20Gbps Type-C介面,一個2.5 Gbps網口,Wi-Fi無線接線端,和3個3.5mm的組合音訊介面.

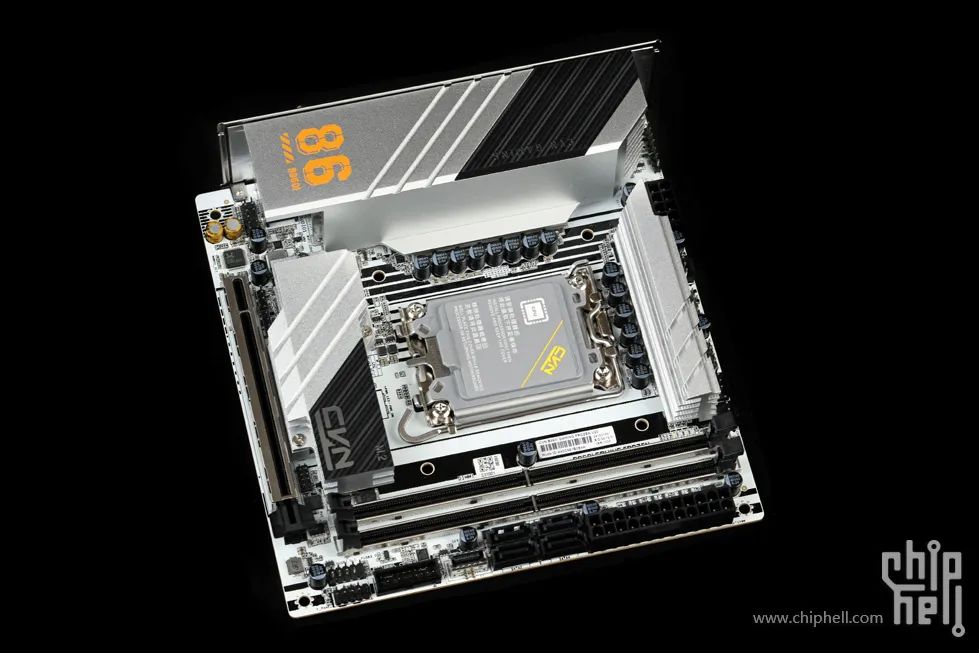

主機板正面,整體外觀仍舊是CVN系列家族化的銀白配色風格,同時搭配一些黑色裝飾片點綴.
採用L形兩段式供電佈置.
後側散熱模組側面未做開槽設計.

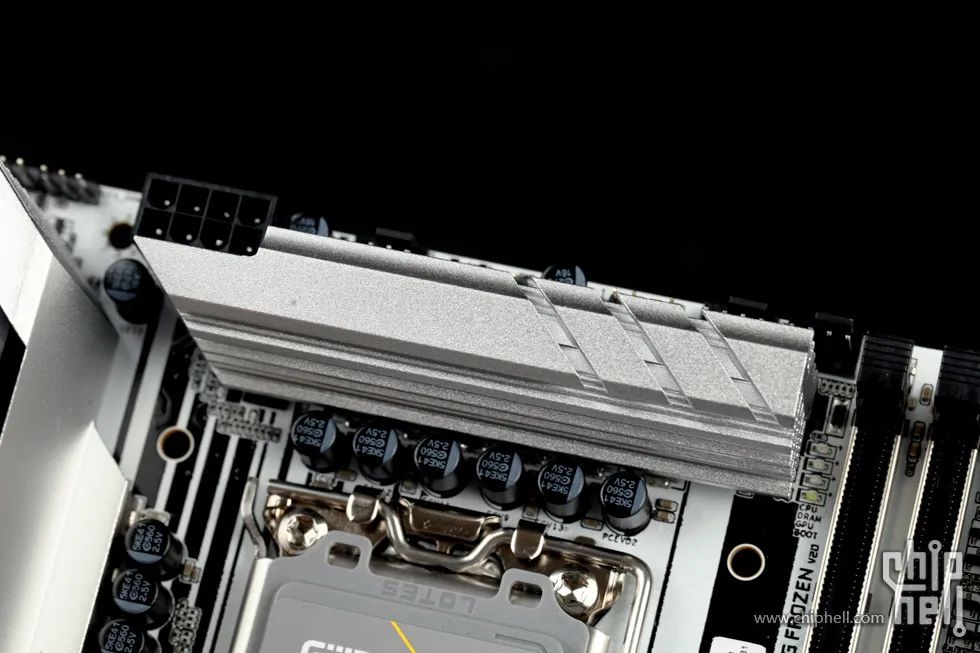

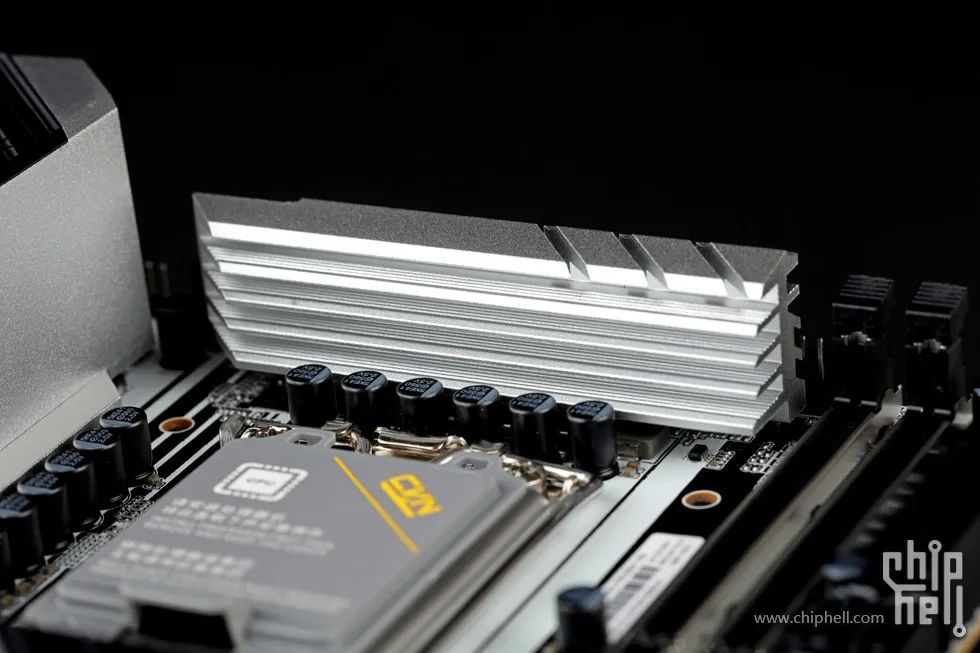

頂部散熱模組側面則設有多道開槽以加強散熱.

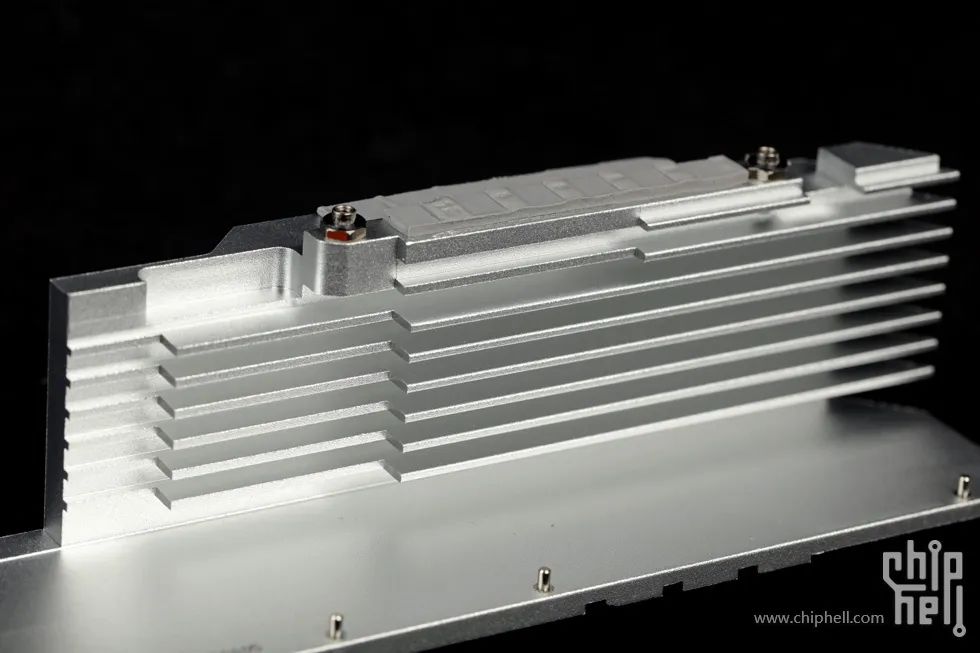

散熱模組背面,可以看到兩側均設有散熱延伸段,並設有開槽以進一步增大散熱面積.
頂部散熱模組表面沒有裝飾圖案,設有三道斜切以及在兩側邊緣採用弧形微造型作為裝飾.

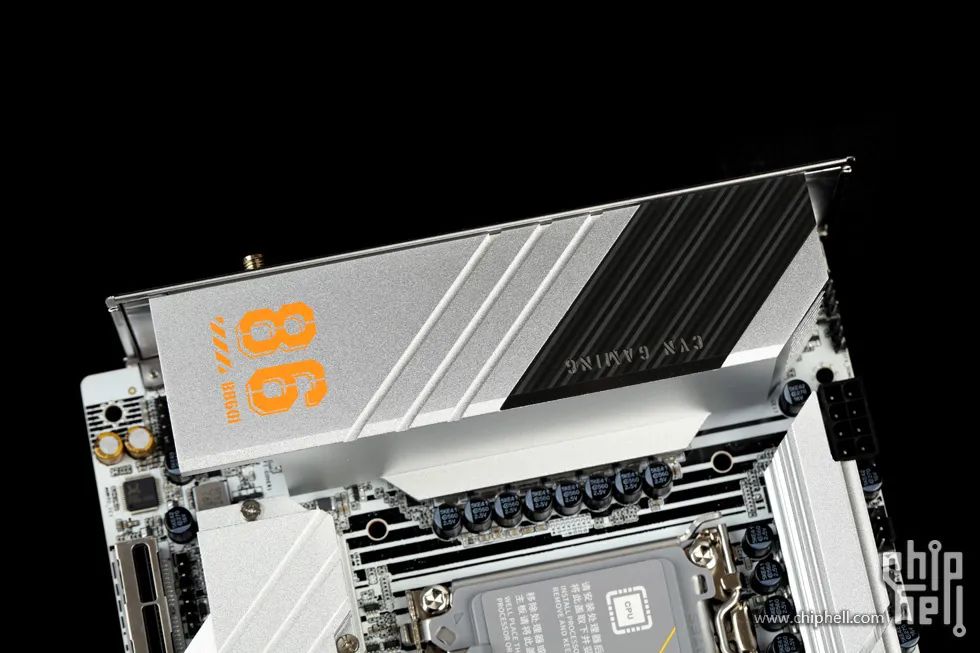

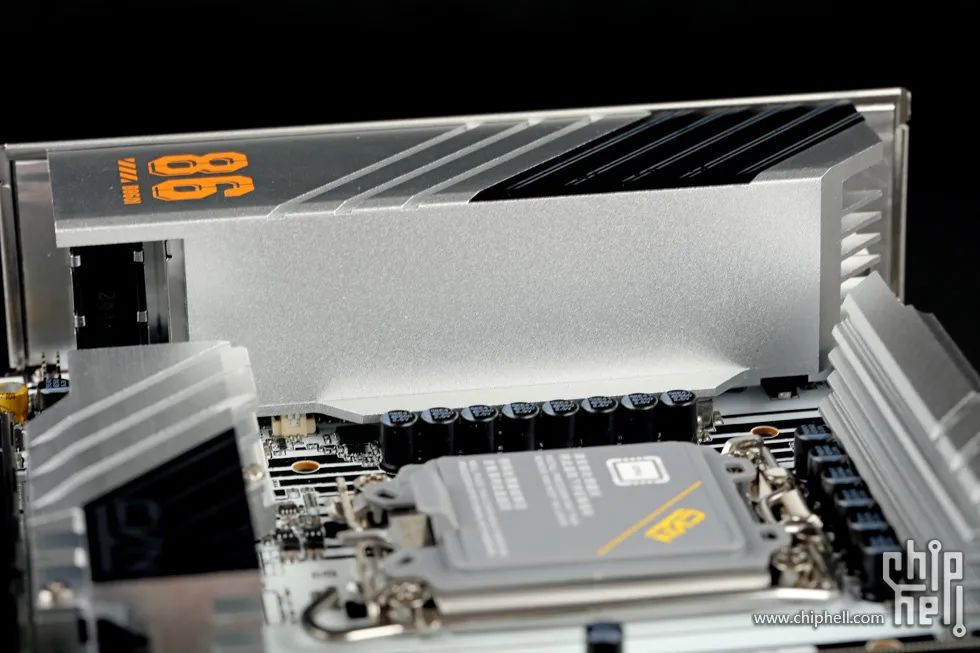

後側散熱模組表面則整合I/O頂蓋設計.

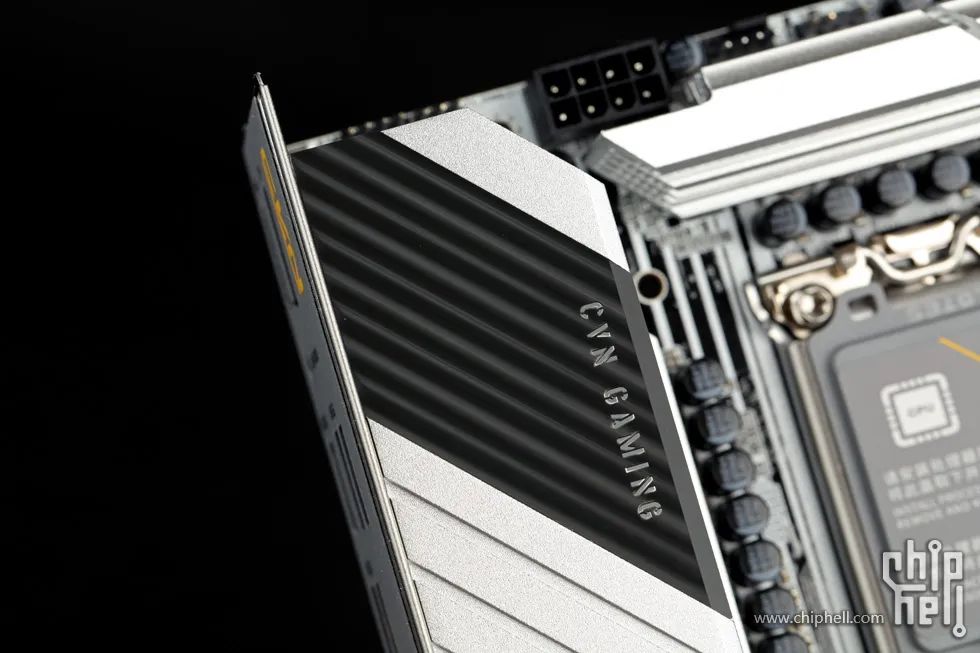

頂蓋上半段採用黑色波紋狀的斜向裝飾片來進行點綴,並設有CVN Gaming字樣.
下方的中部則是三道角度一致的斜切,來增加裝飾區域.
同時與M.2 SSD散熱片表面的斜切裝飾採用同角度延續設計,以構成整體性裝飾.

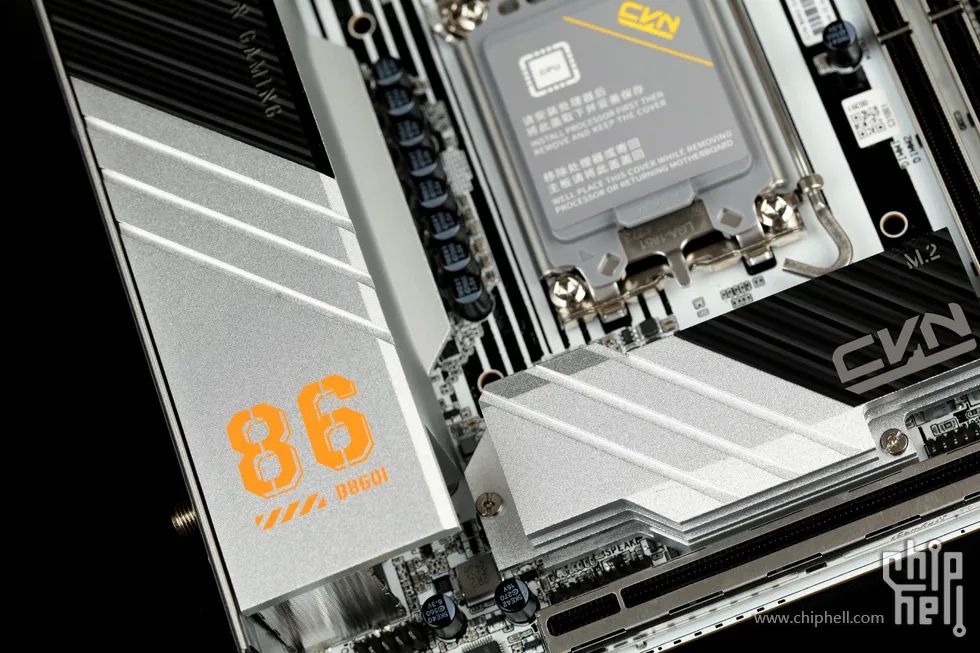

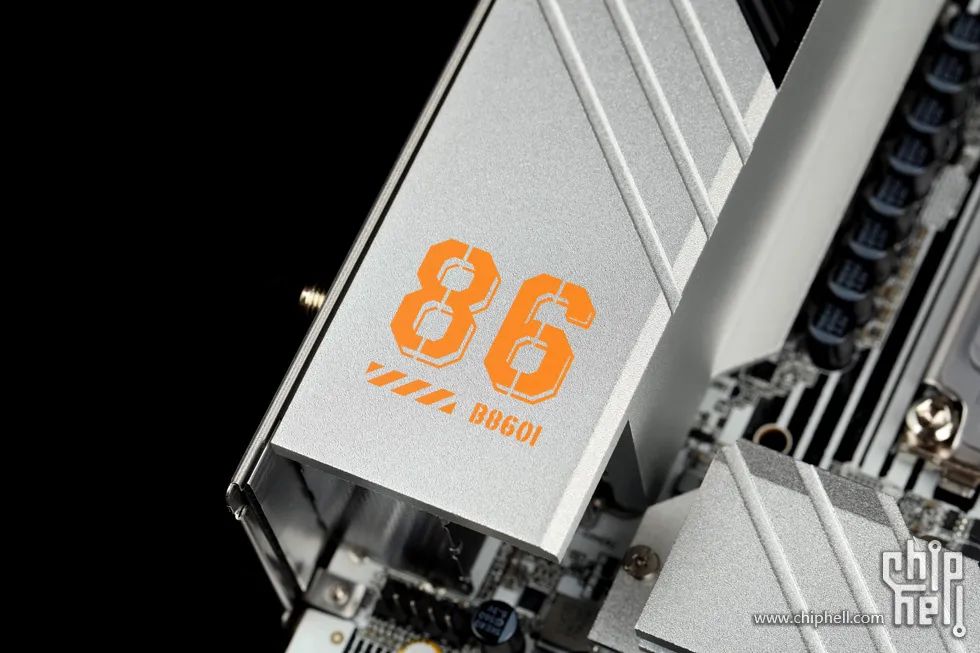

在最下方配上橙色的仿船舷號86字樣,以及表明身份的B860I小字.

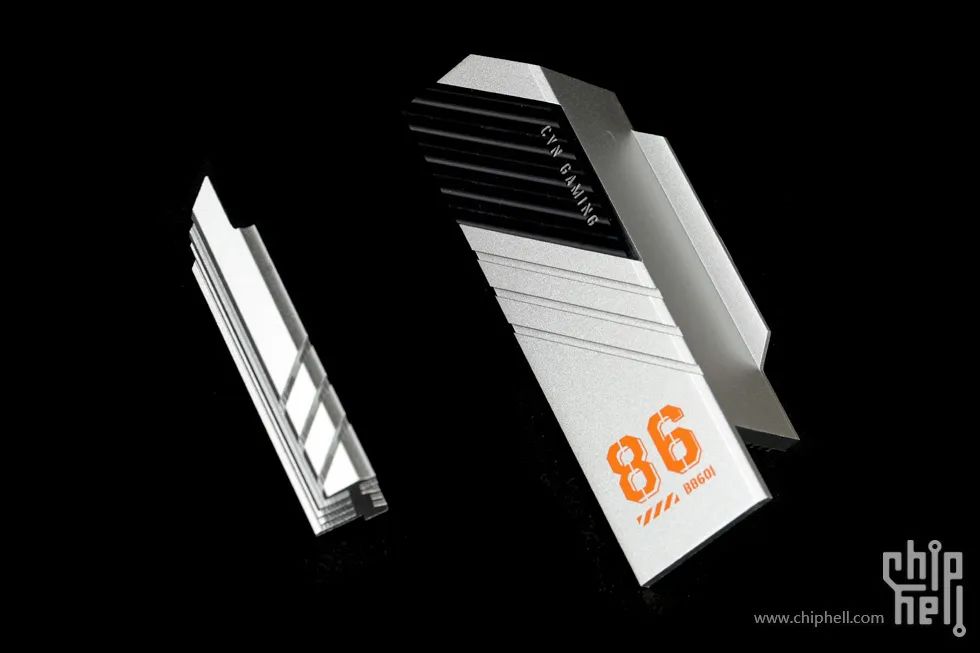

兩塊CPU供電散熱模組.

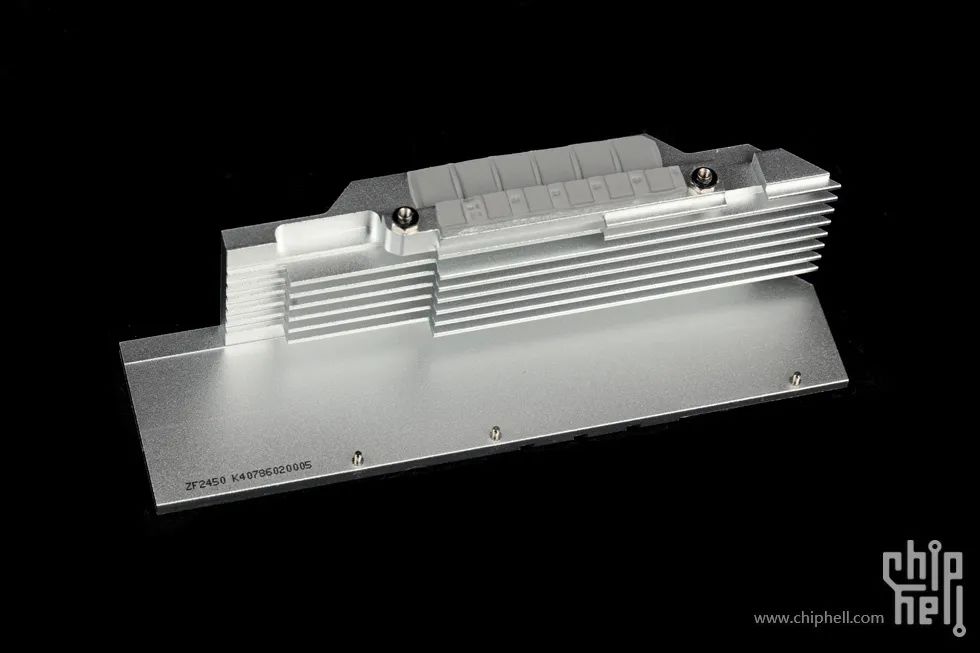

後端模組內測,採用一體上蓋結構設計,以增加散熱面積.
內側部分設有大量的散熱延伸以及開槽來增強散熱面積,且兩側未作封口設計,來提高內部通風效果.
頂端散熱模組背面也設有多道的散熱開槽以·加強散熱.

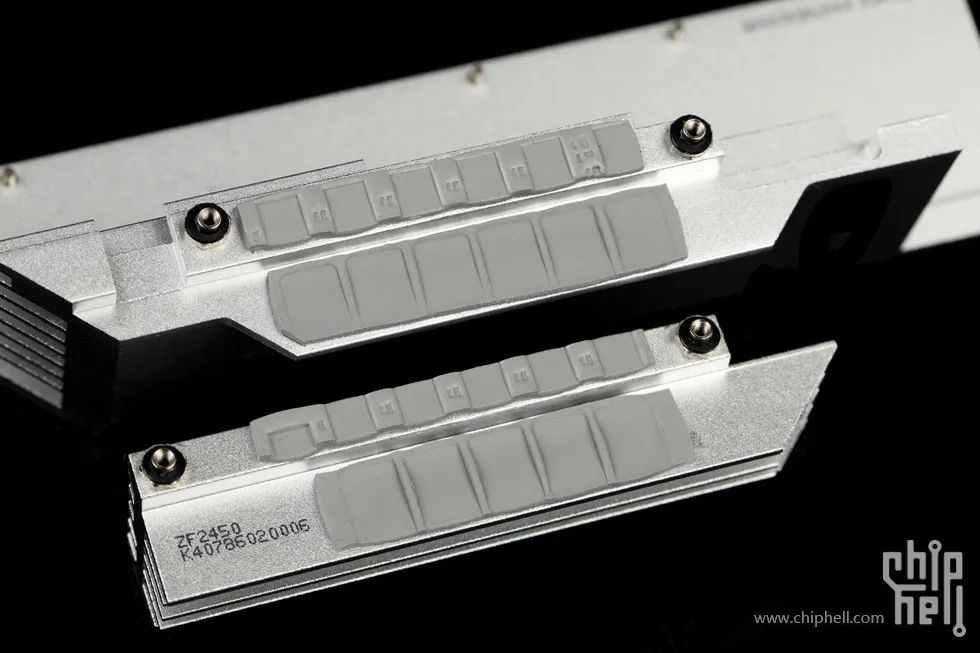

兩端的散熱模組均透過導熱墊接觸MOSFET和電感,接觸面壓力良好.

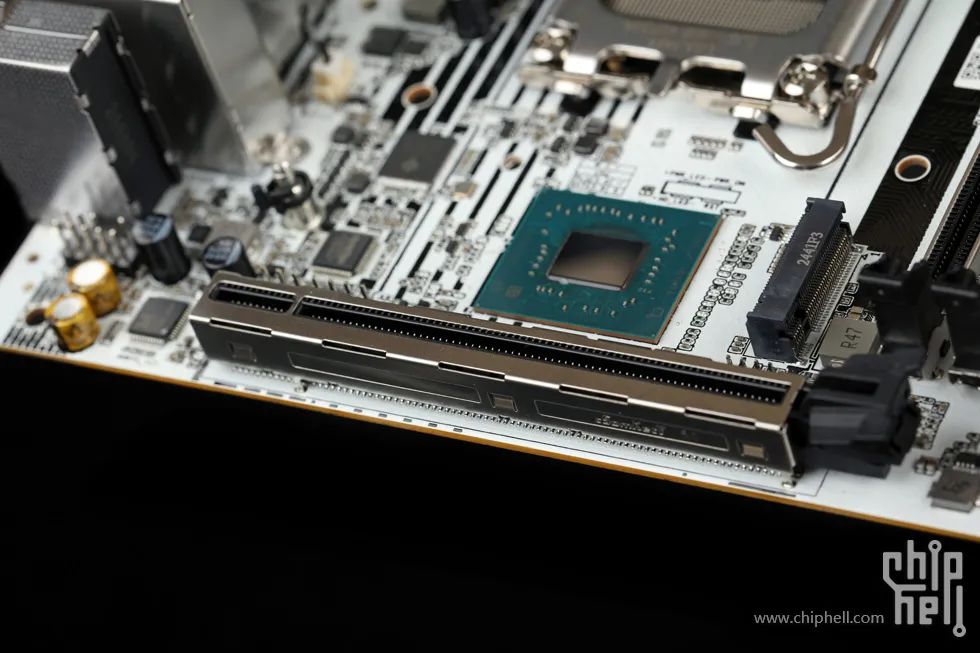

下部的擴充套件區和及晶片組位置.

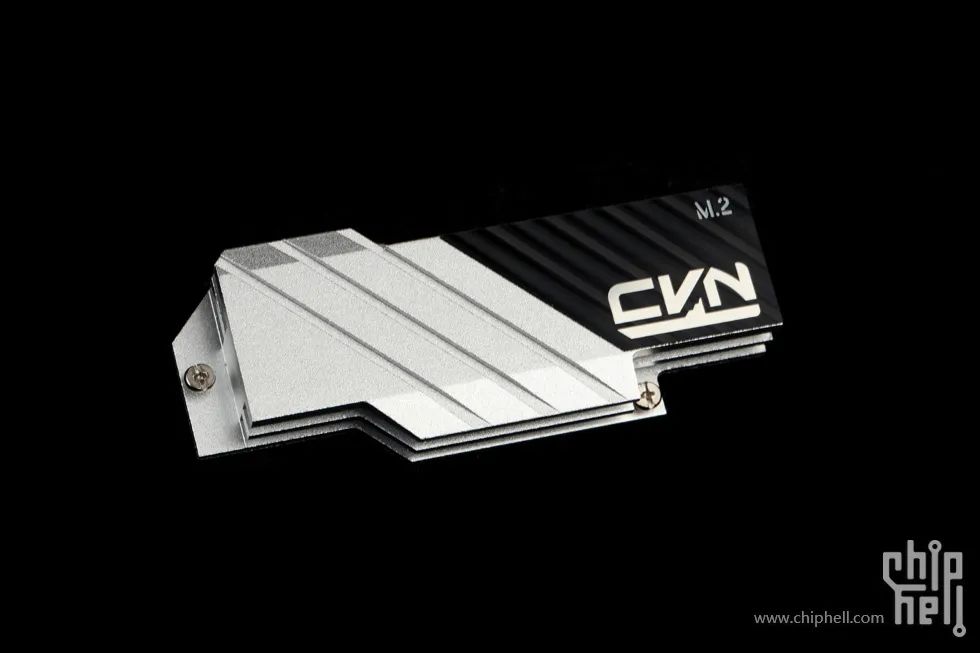

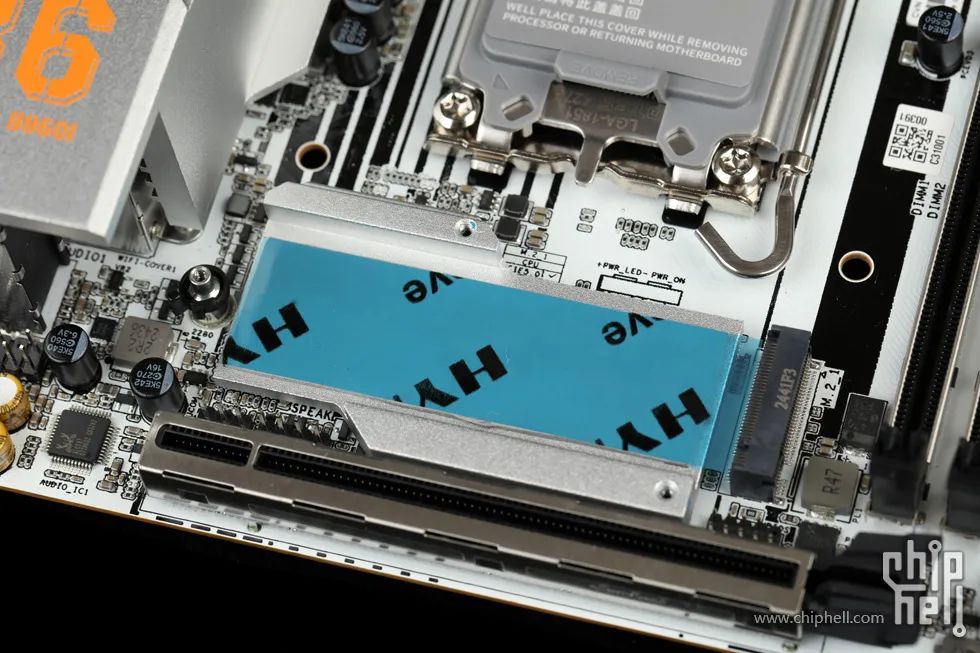

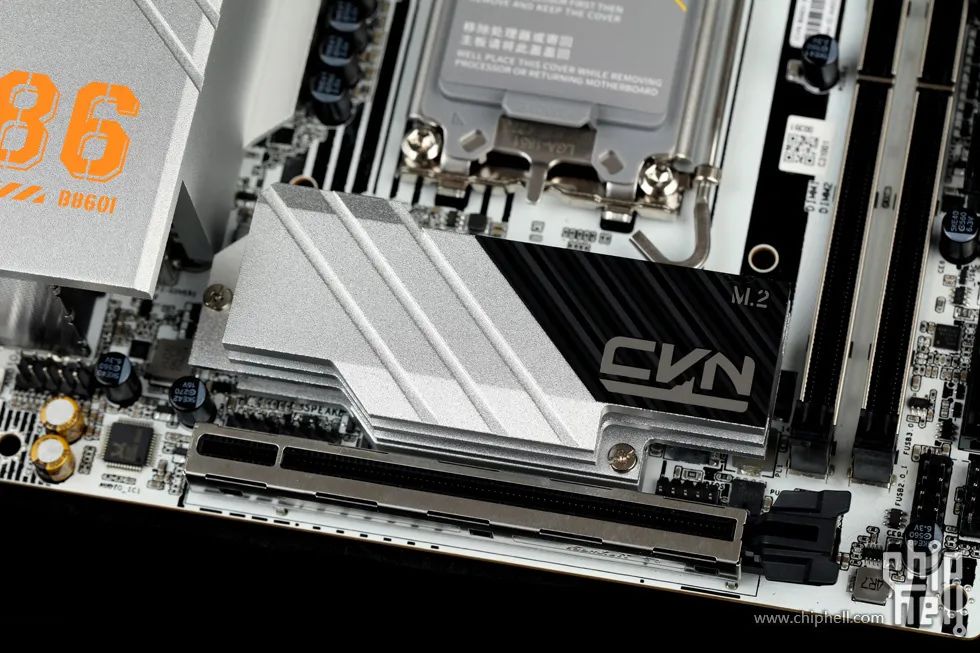

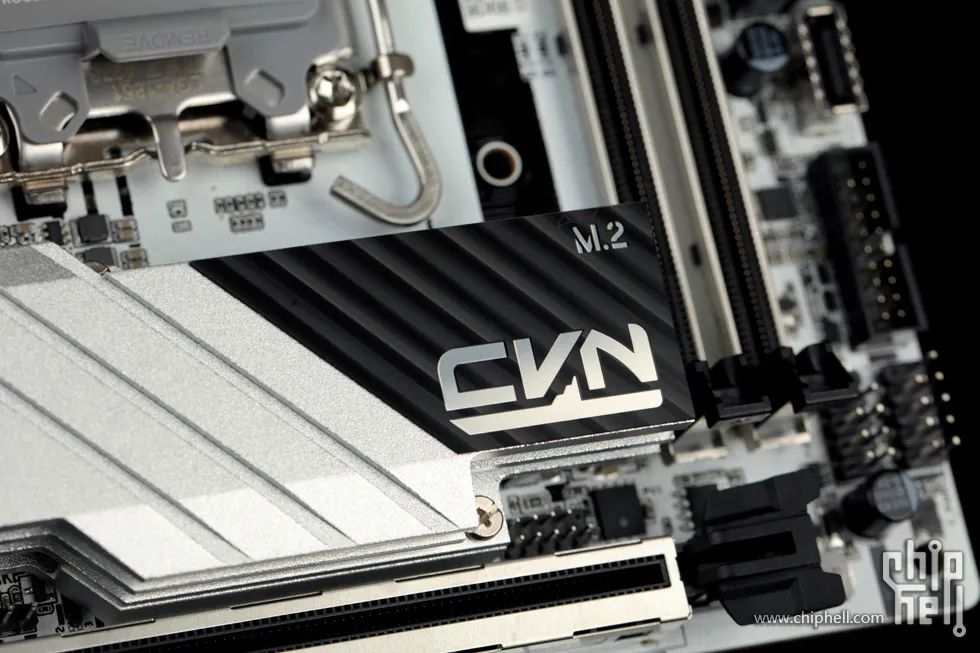

主機板正面設有一根M.2 SSD插槽,配備獨立式散熱片.表面配有一致的三斜切裝飾,和黑色波紋狀的斜向裝飾片
黑色裝飾片還配有亮面的CVN LOGO以及M.2字樣.

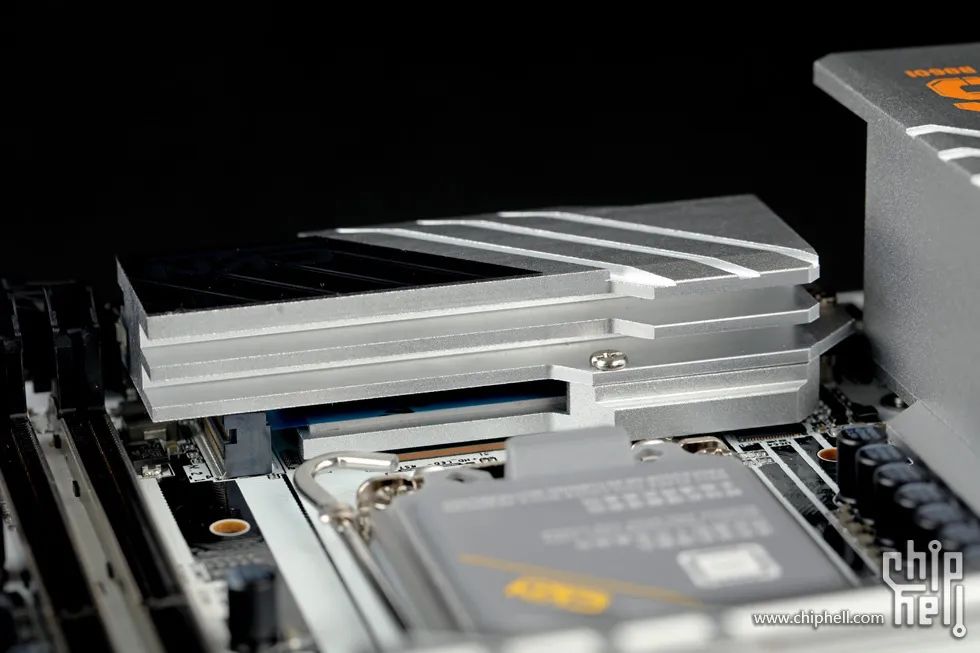

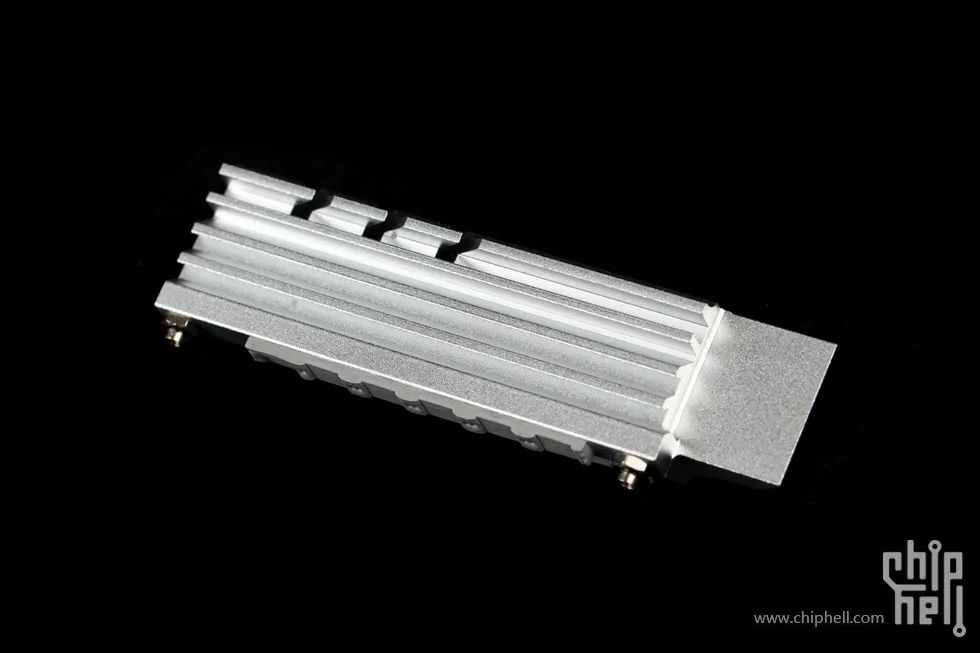

散熱片整體厚度較厚,並在兩側設有散熱開槽以應對5.0 M.2 SSD的高發熱.
M.2 SSD散熱片正面.
內側鋪有散熱墊,對應M.2 SSD正面.
去除正面M.2 SSD散熱片後,在下方還設有一塊散熱片,該散熱片為晶片組的散熱模組.但還設有散熱墊以兼顧M.2 SSD的背部輔助散熱作用.
晶片組散熱模組正面.

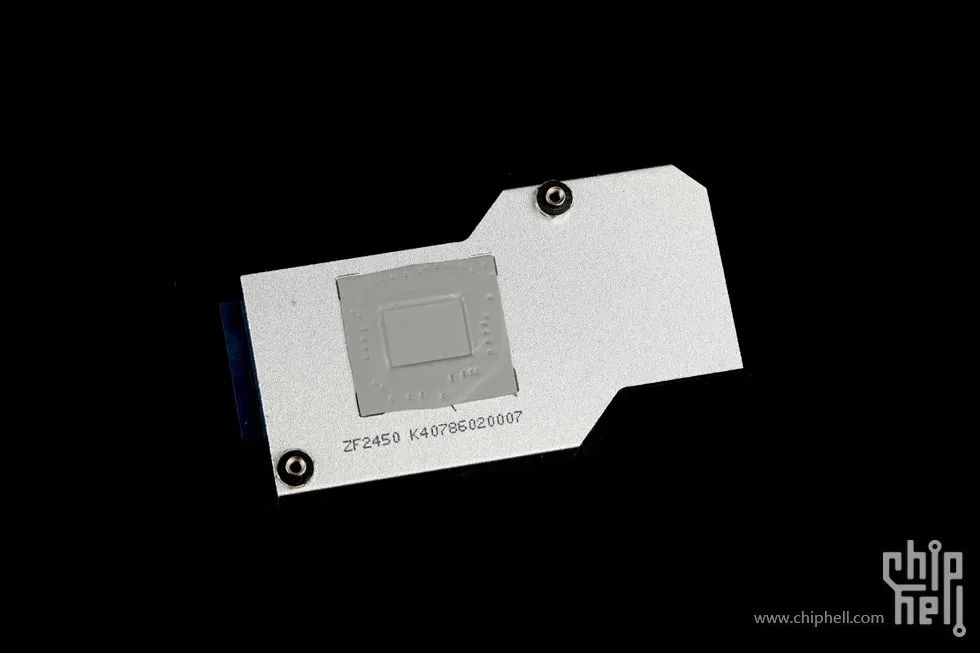

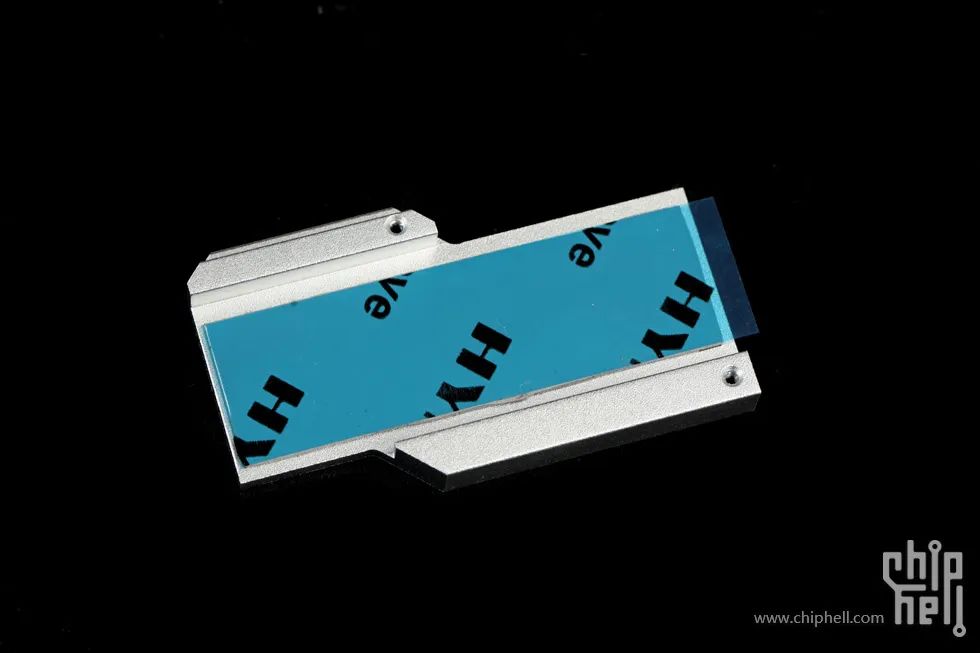

背面,採用散熱墊以貼合晶片組.

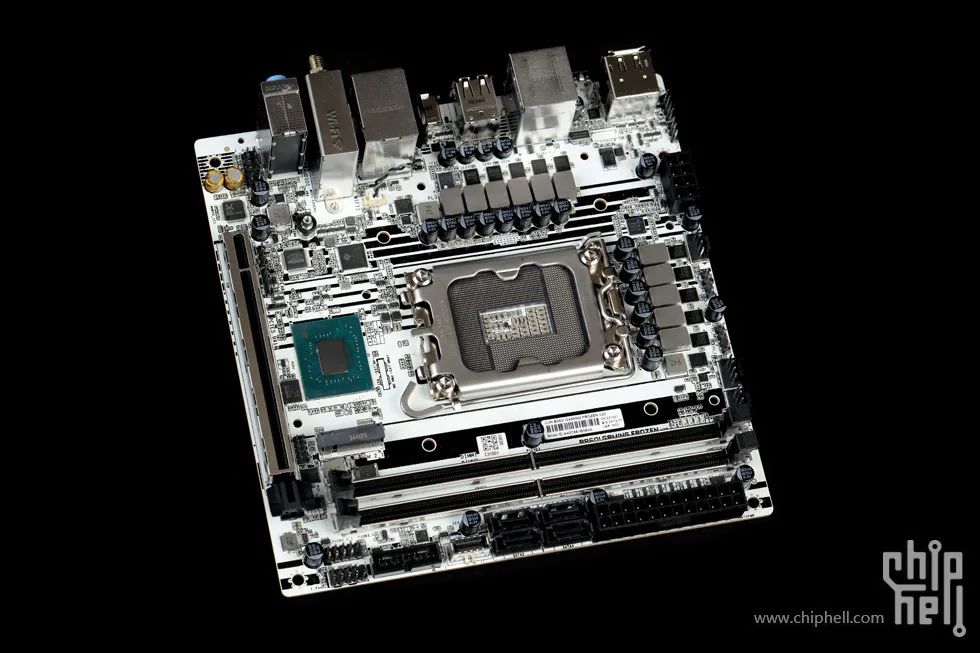

主機板正面無遮擋全貌.

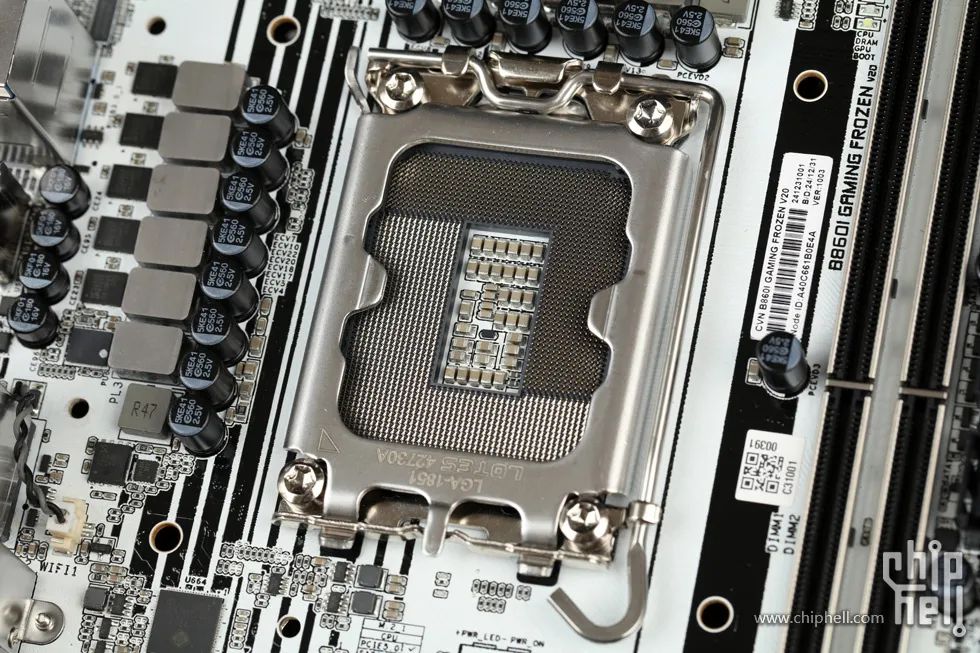

Intel LGA1851插座,支援安裝Intel Ultra 200系列處理器.

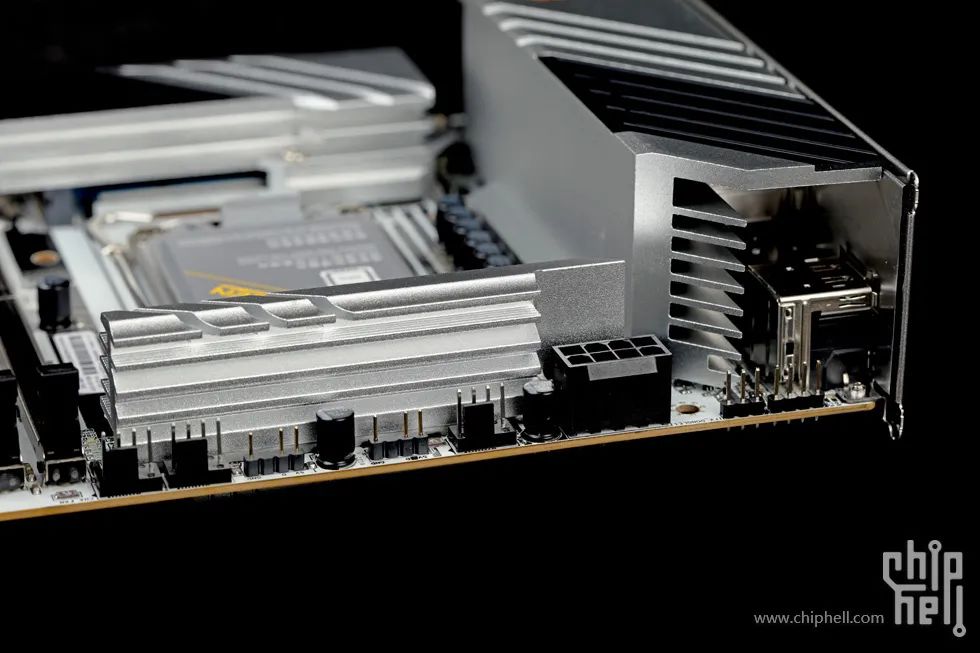

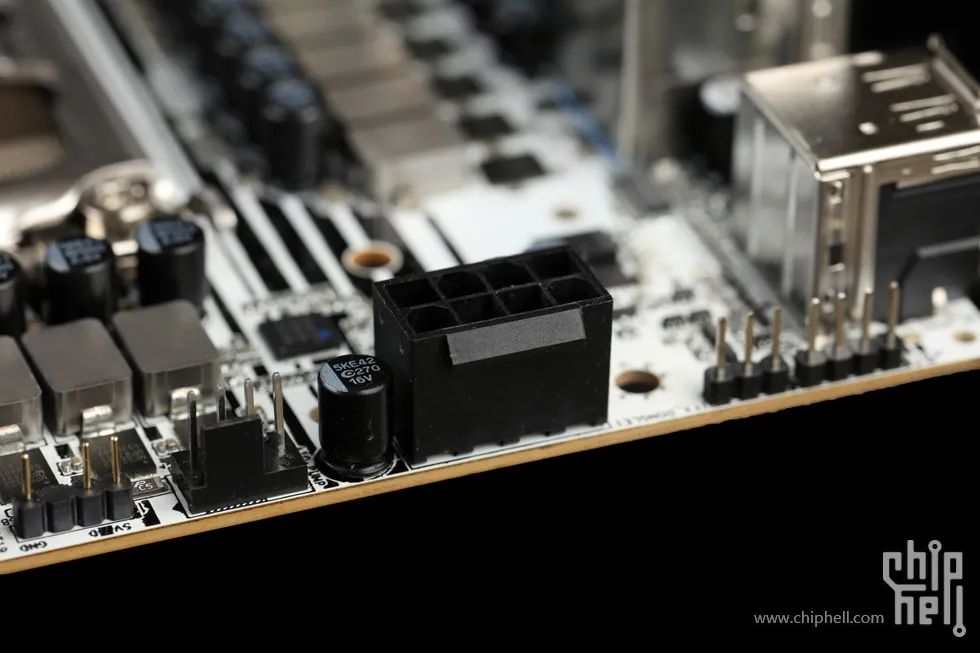

CPU供電輸入採用單8pin介面.

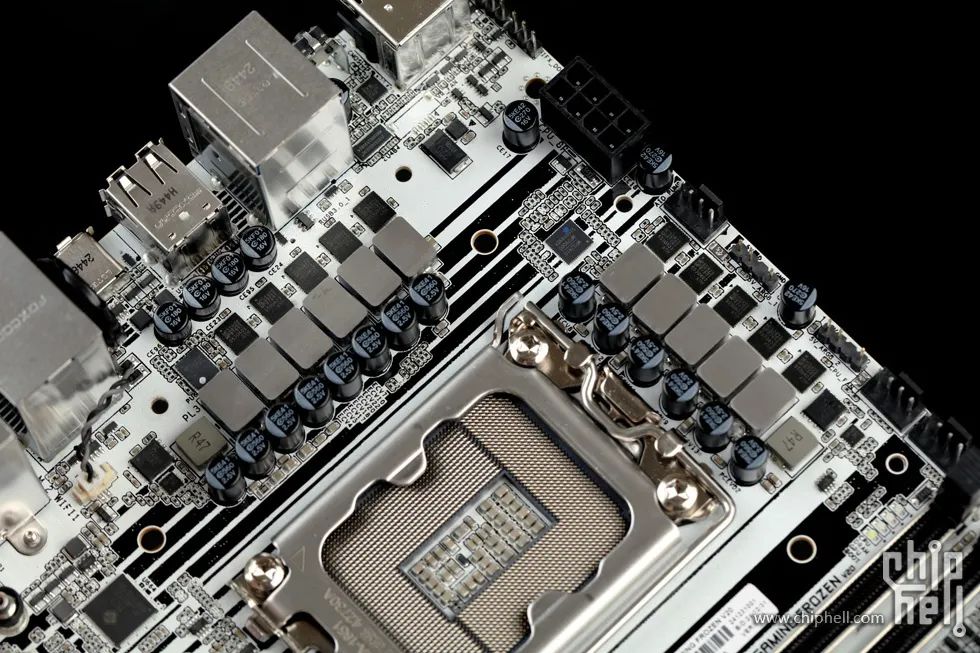

供電採用8+1+1+1相設計.

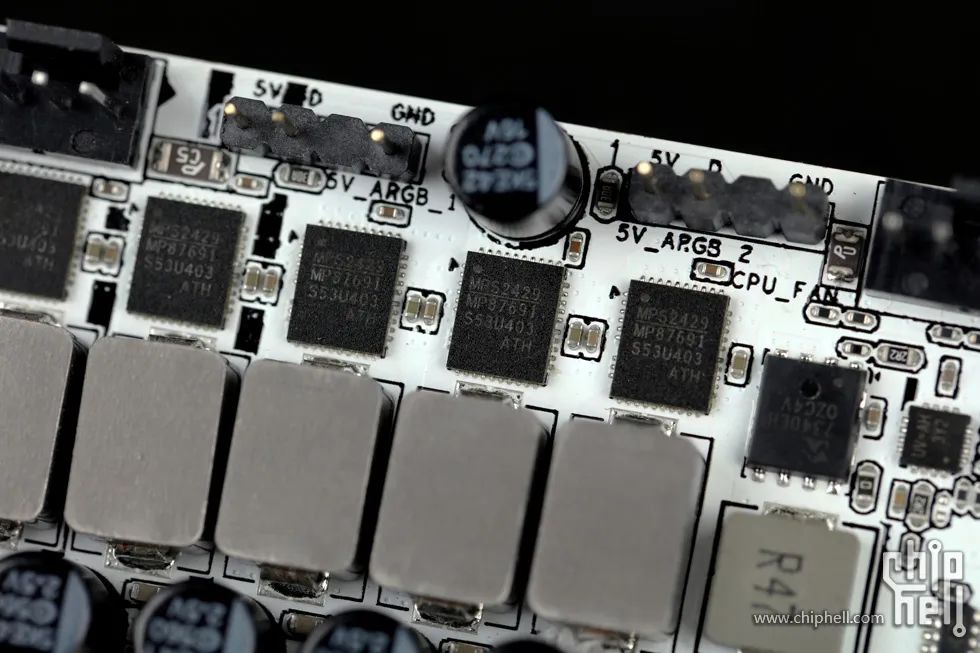

每相均搭配一顆90A的MP87691.

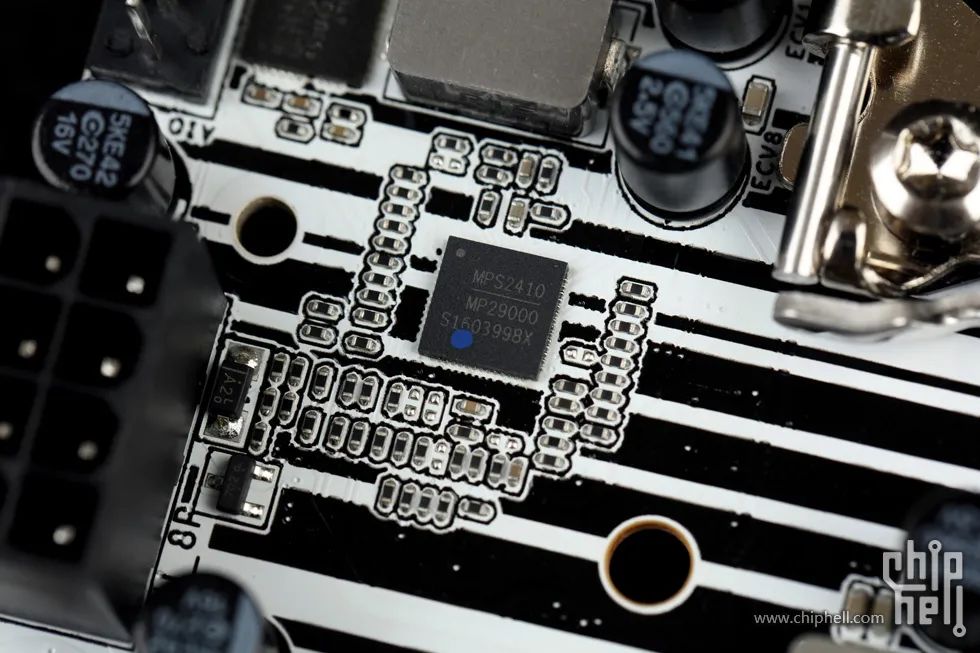

核心供電主控為MPS的MP29000.

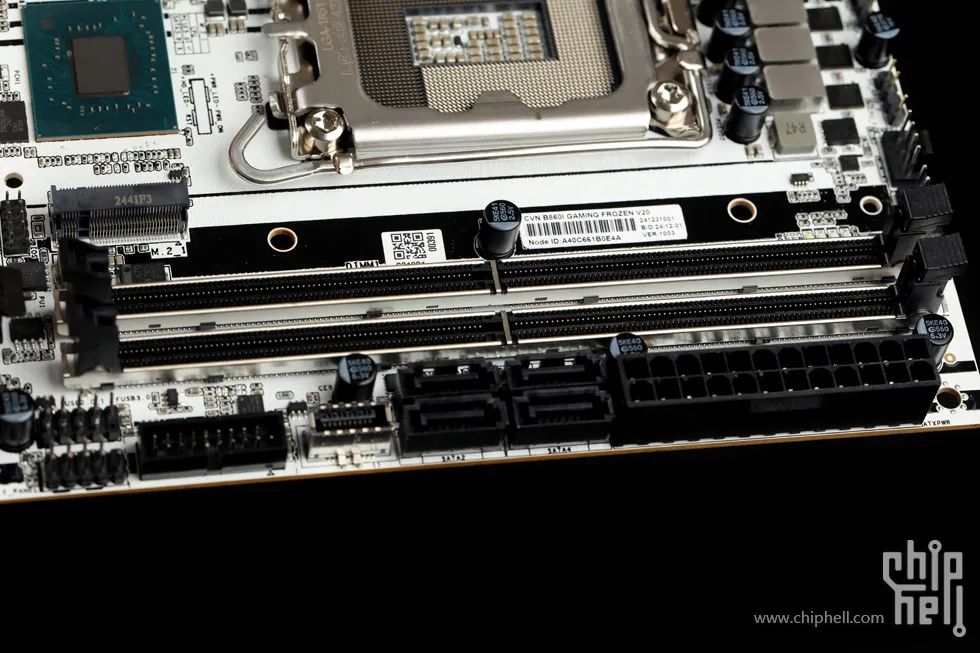

設有兩條DDR5記憶體插槽,原生最大支援6400Mhz,可超頻至最大8800+Mhz,容量最大可安裝96GB(2*64GB).支援Intel XMP 3.0超頻檔技術.

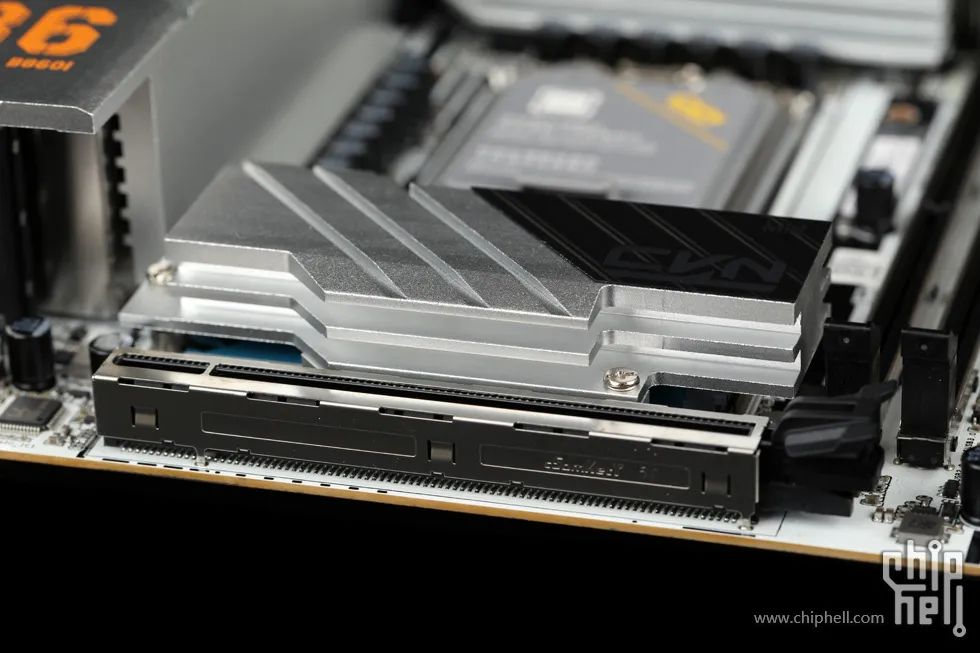

PCIe擴充套件設有一條加固型PCIe 5.0 x16插槽.
共板載2條M.2 SSD插槽,
主機板正面的為M.2_1插槽,最大支援PCIe 5.0 x4,由CPU提供通道,尺寸規格僅相容2280.

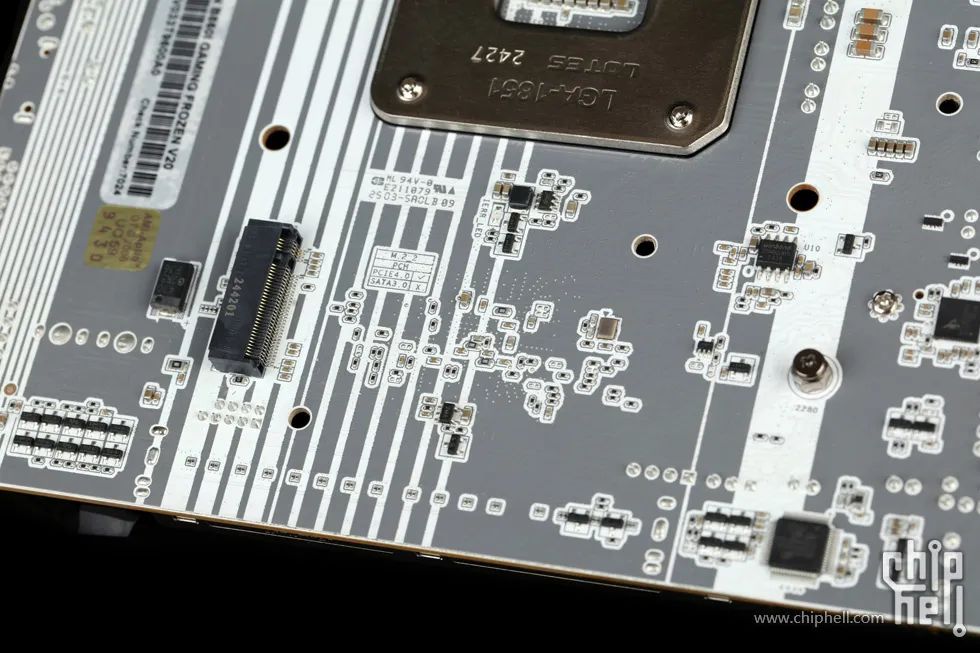

另一條M.2_2插槽位於主機板背面,最大支援PCIe 4.0 x4,由晶片組提供通道,尺寸規格僅相容2280.

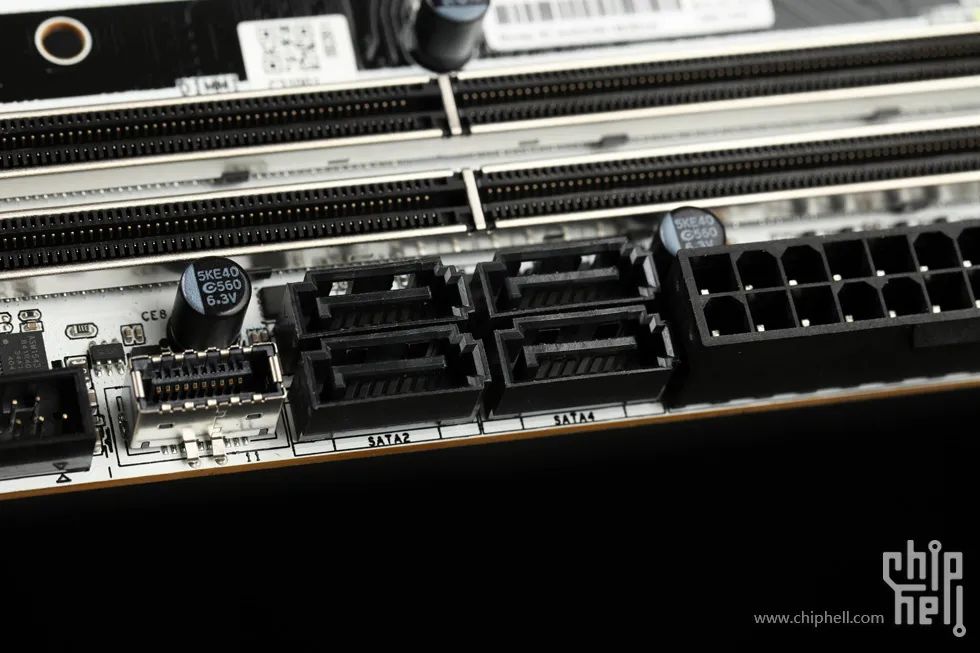

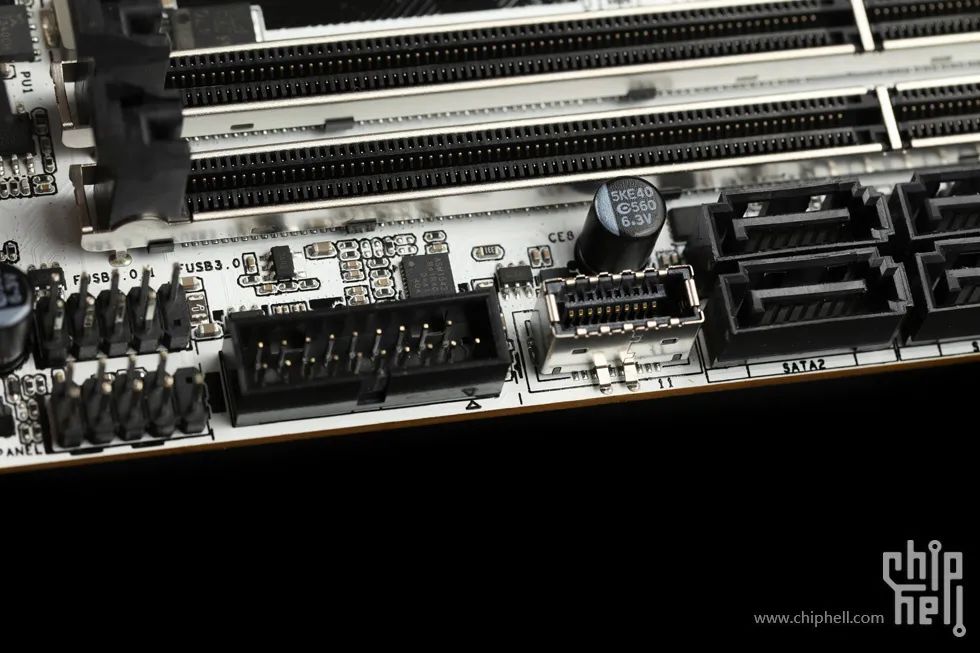

主機板右側面,設定有4個原生SATA3介面.
1個USB 10Gbps Type-C前置介面,1組USB 5Gbps前置介面.

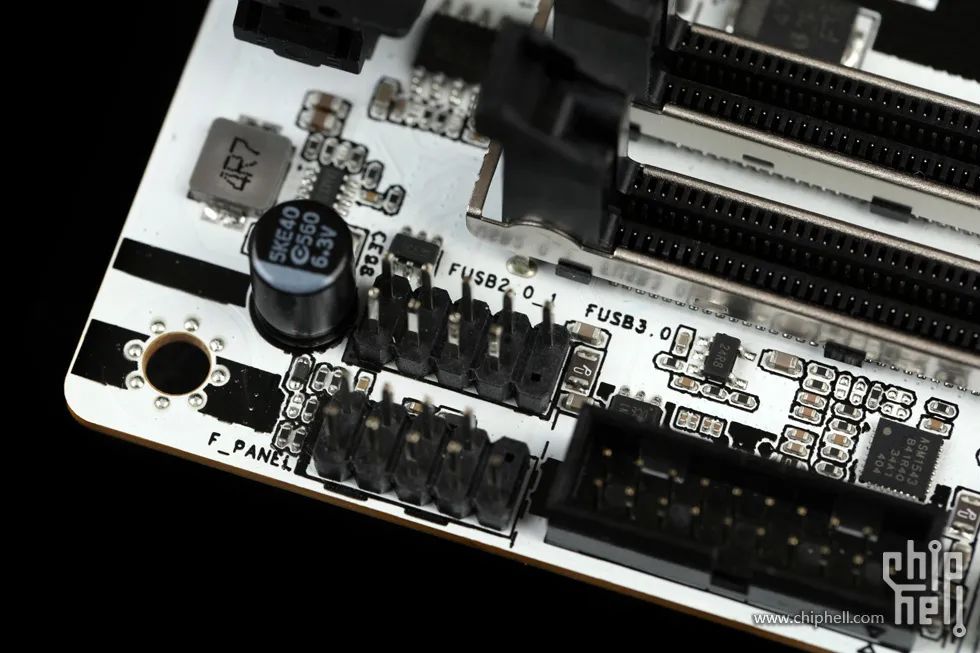

以及1組USB 2.0介面.

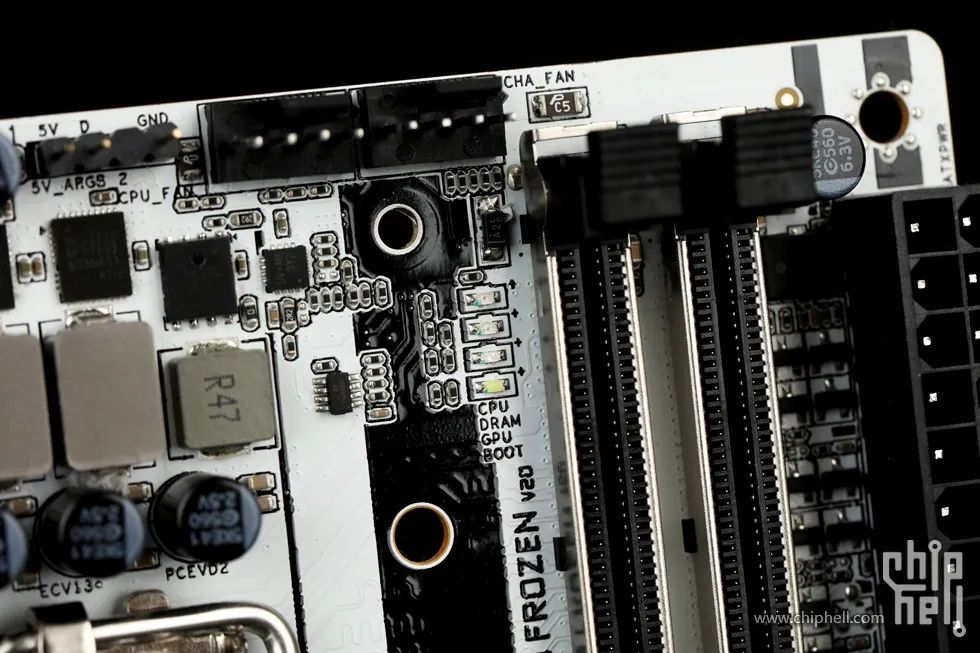

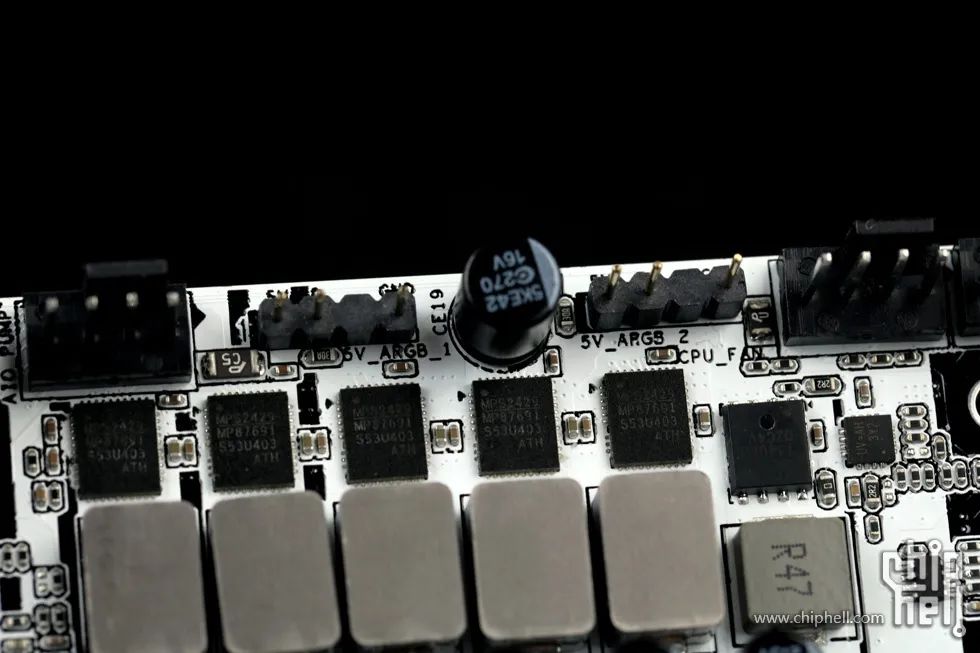

主機板頂部,提供2組5V ARGB介面.

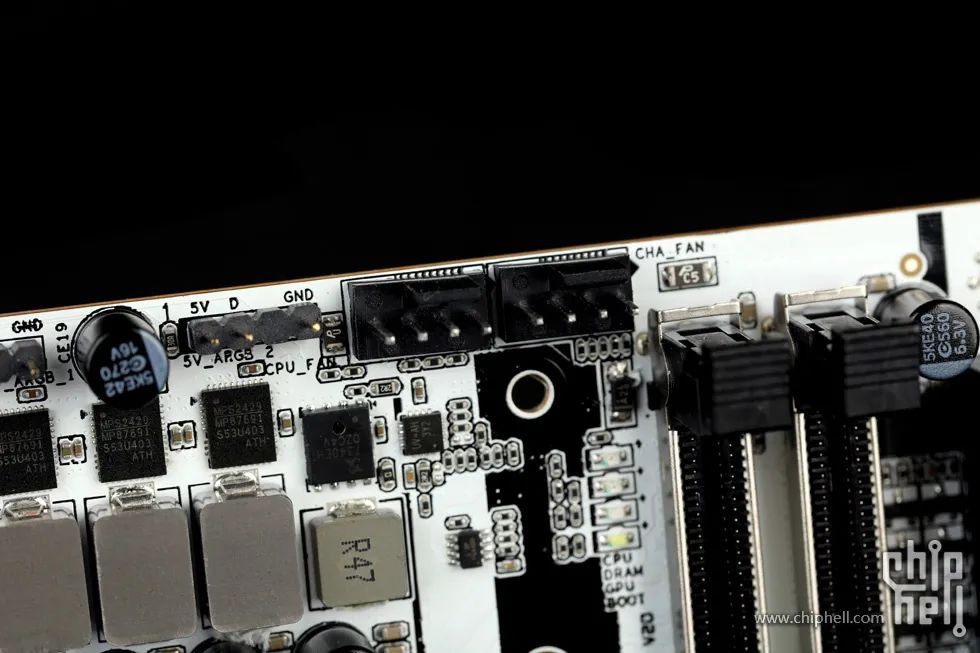

1個CPU風扇插口,1個機箱風扇插口.

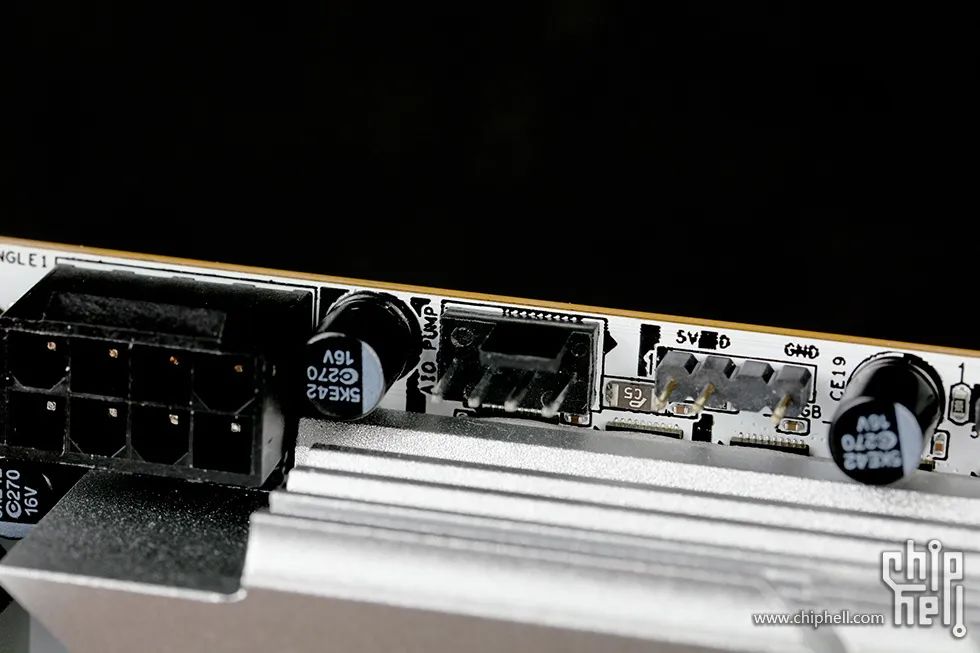

以及一個水泵插口.
在記憶體插槽上左側位置提供四顆LED自檢燈

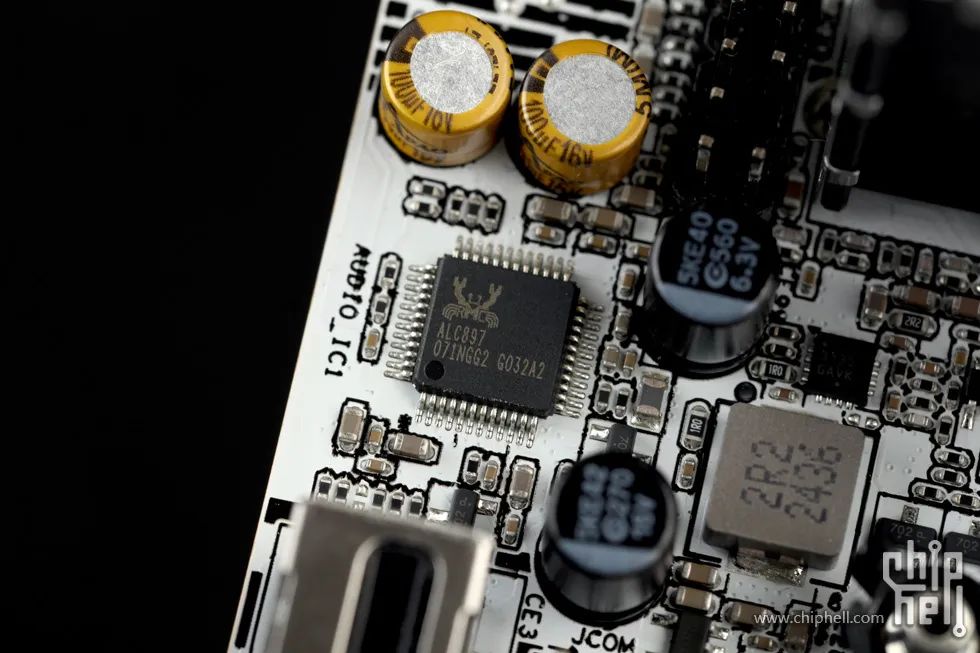

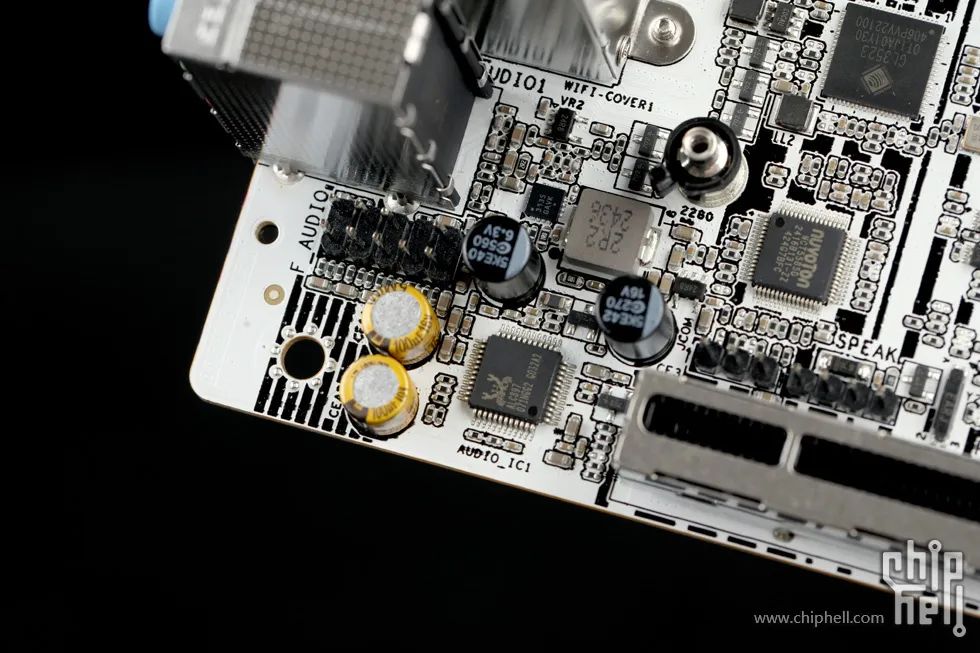

板載音訊區.
基於Realtek ALC897 Codec單晶片方案.

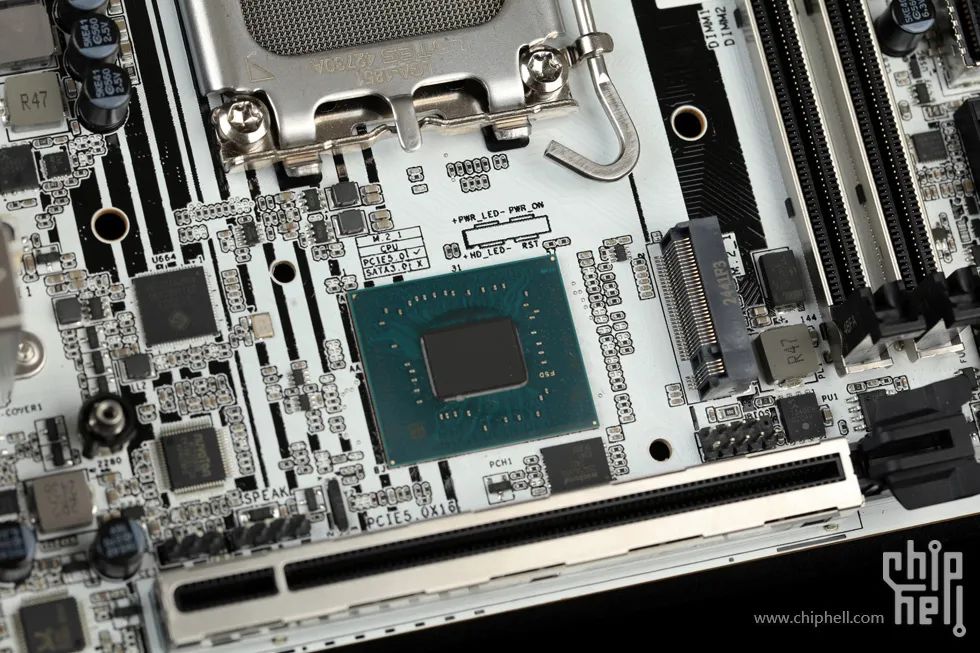

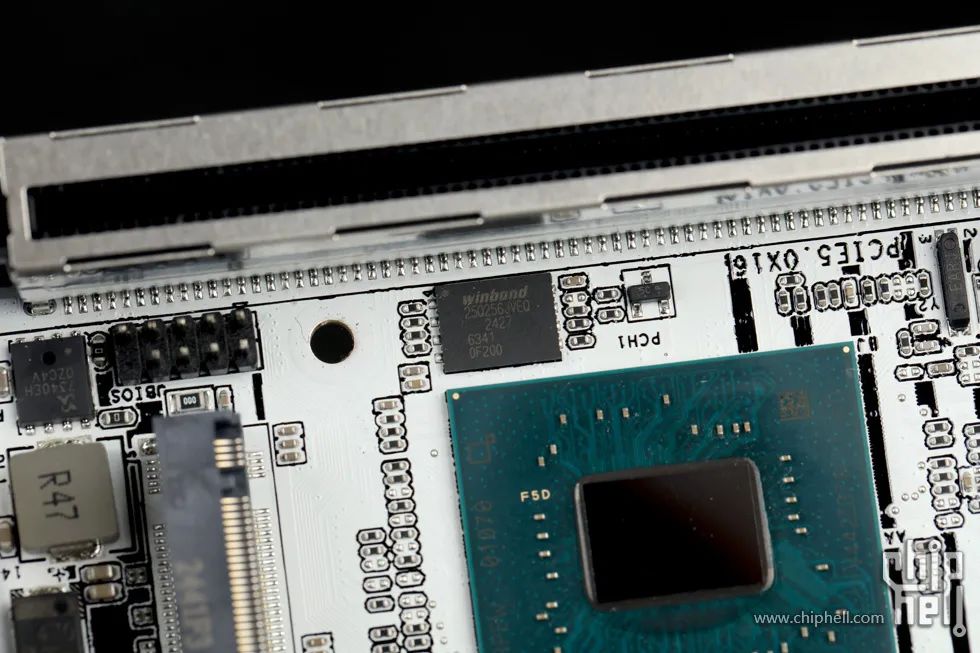

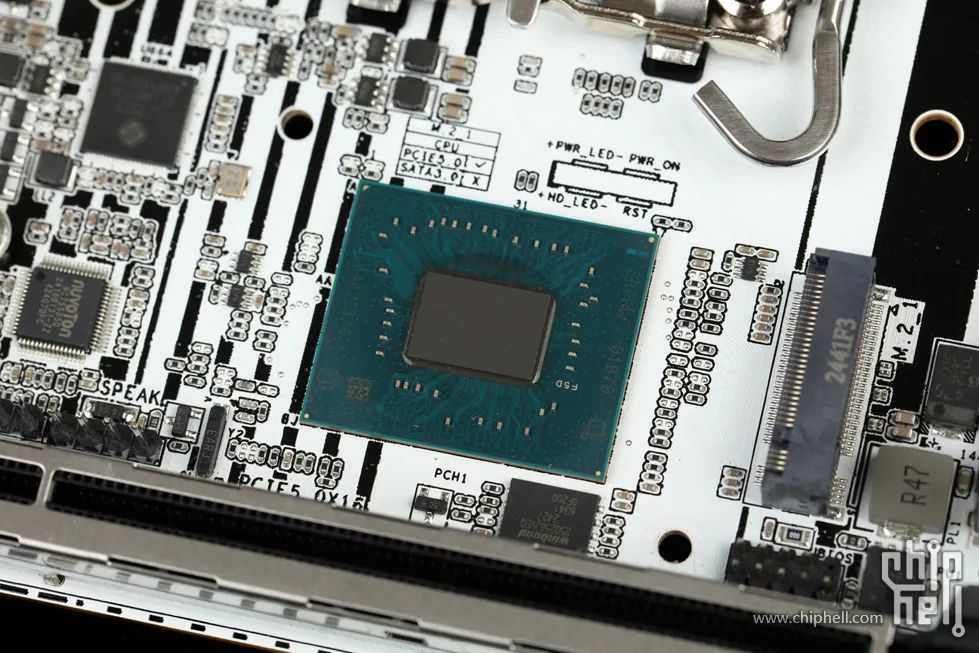

Intel B860晶片組.
單BIOS ROM設計.

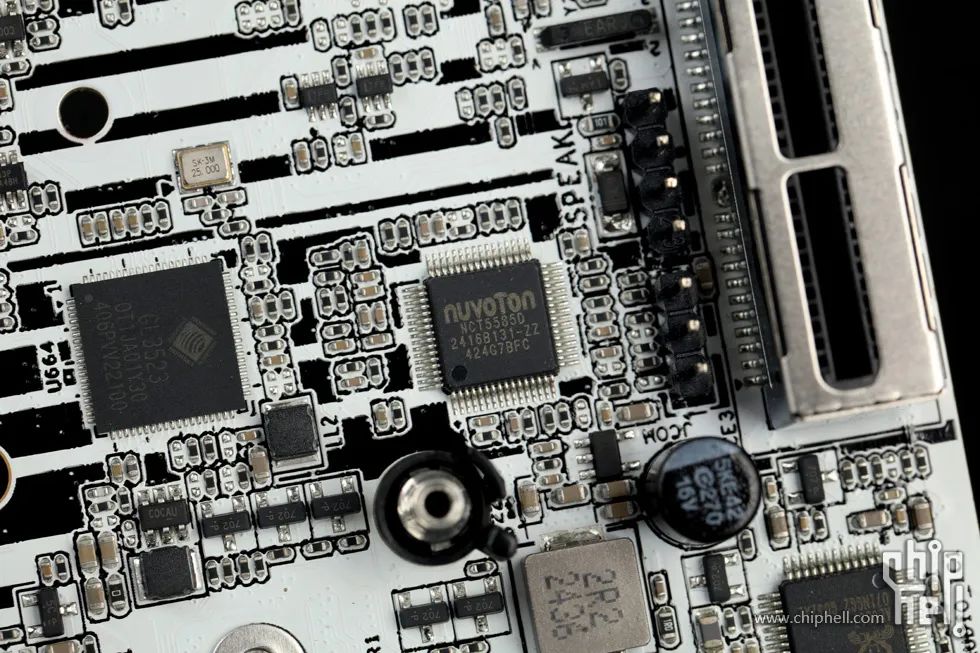

提供主機板整體狀態監控等功能的NCT5585D晶片.

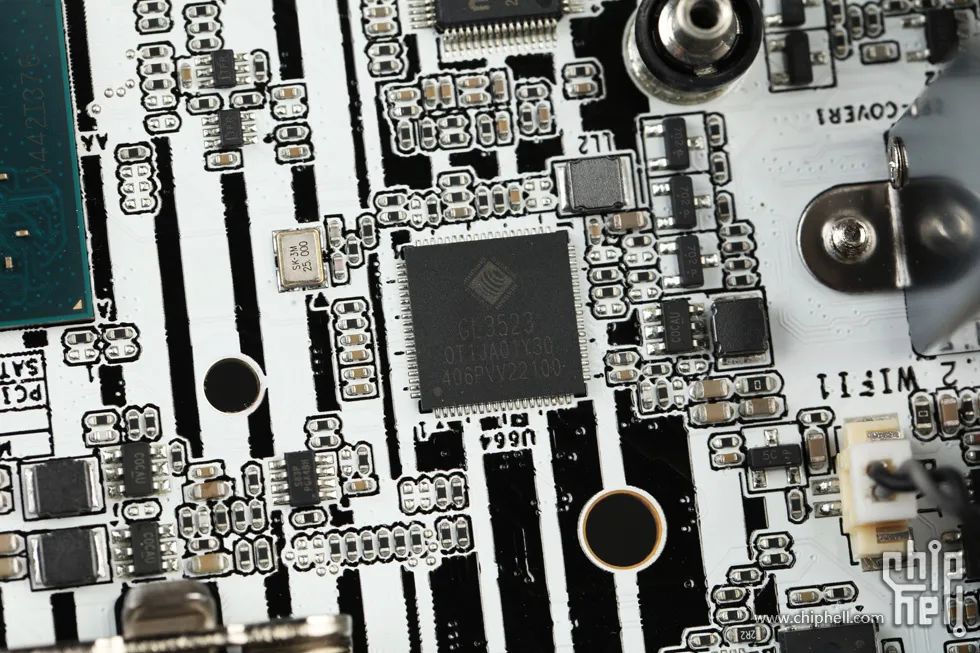

GL3523擴充套件晶片,提供USB 5 Gbps介面HUB功能.
ITE 8851FN晶片,提供USB Type-C介面的PD功能支援.

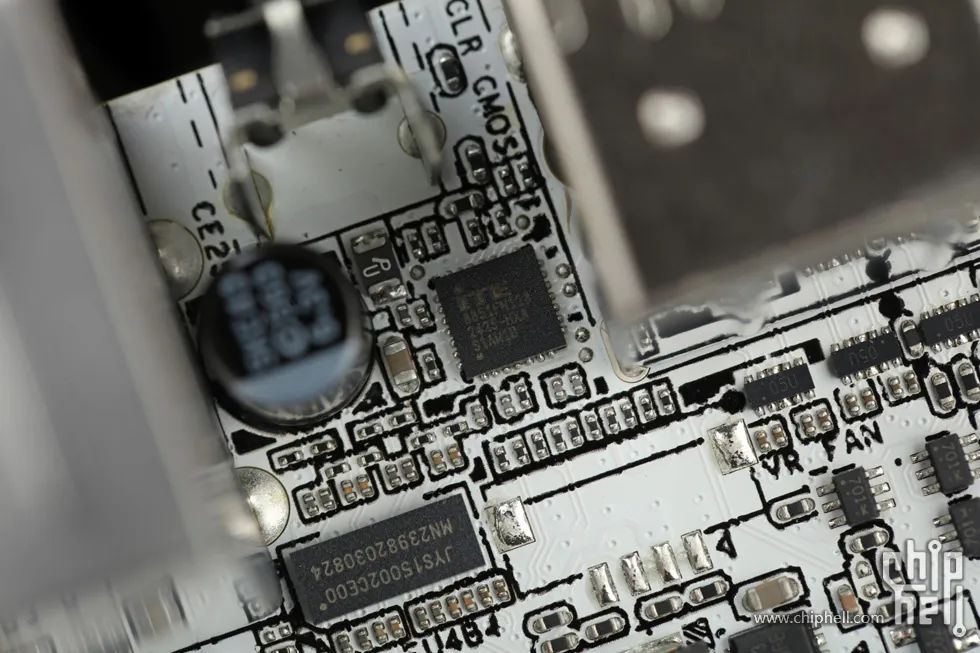

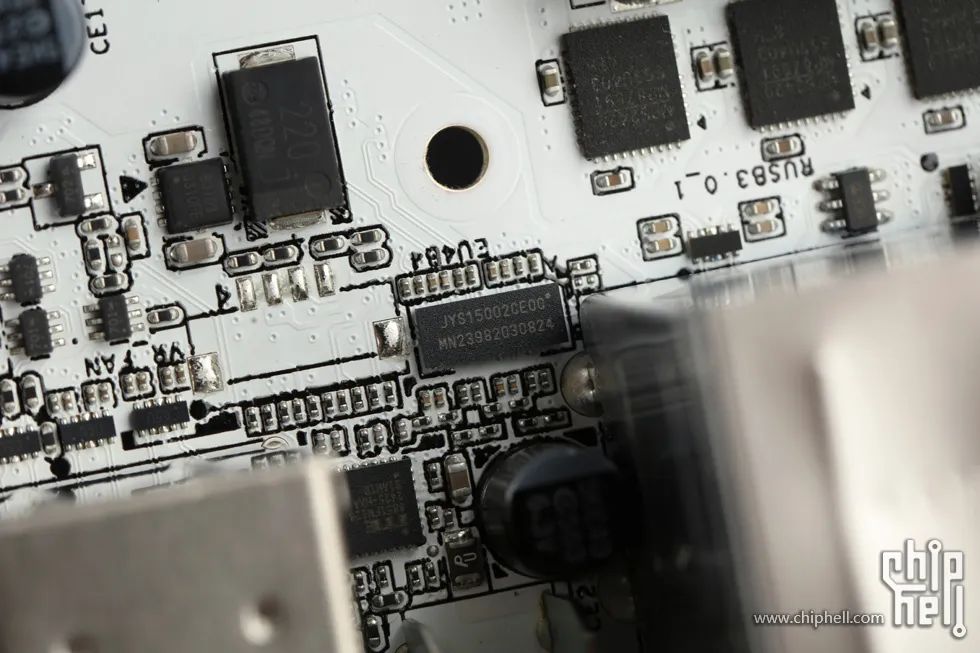

JYS15002CE00晶片,為USB Redriver中繼晶片.

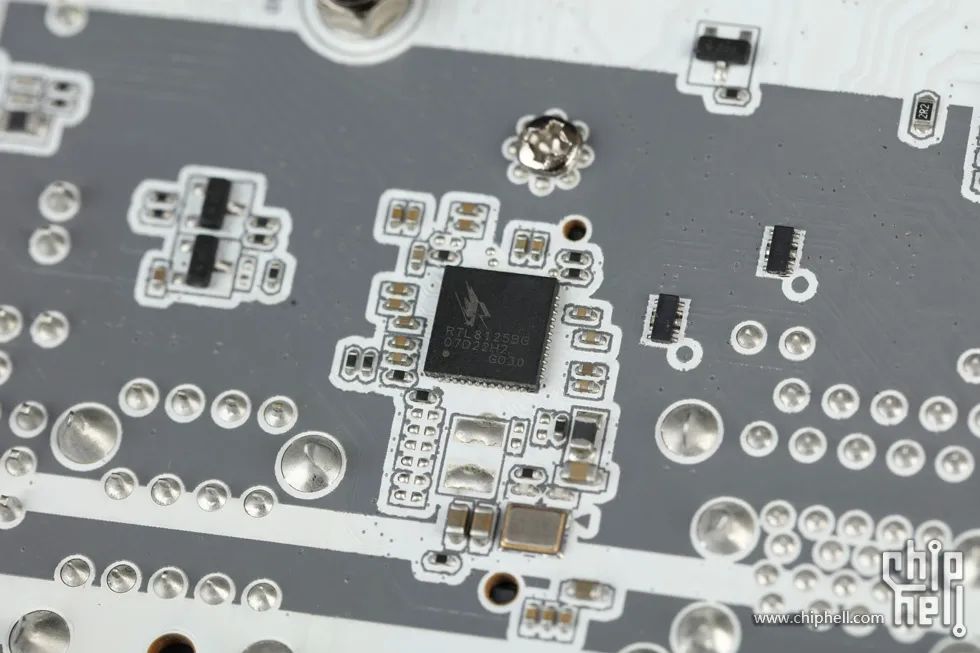

Realtek RTL8125BG主控,提供2.5Gbps有線網口支援.

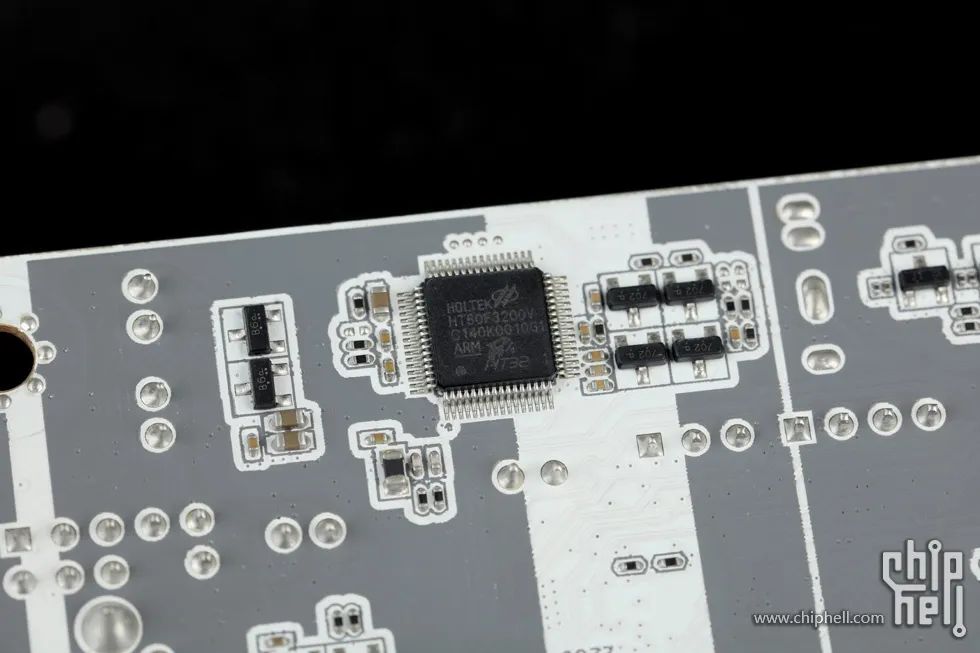

Holtek微控制器晶片,為主機板提供RGB燈效控制.

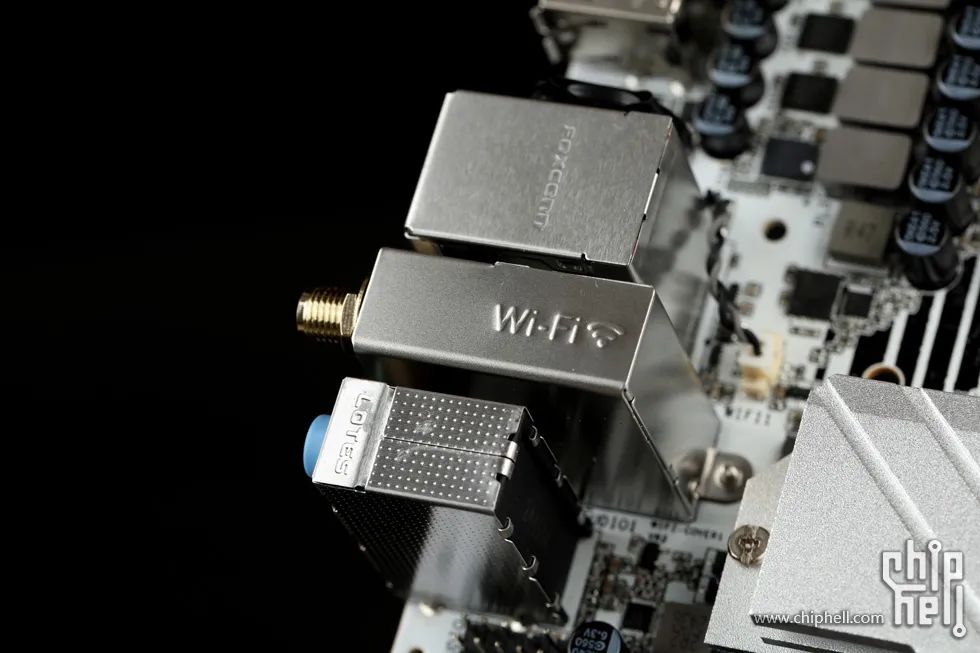

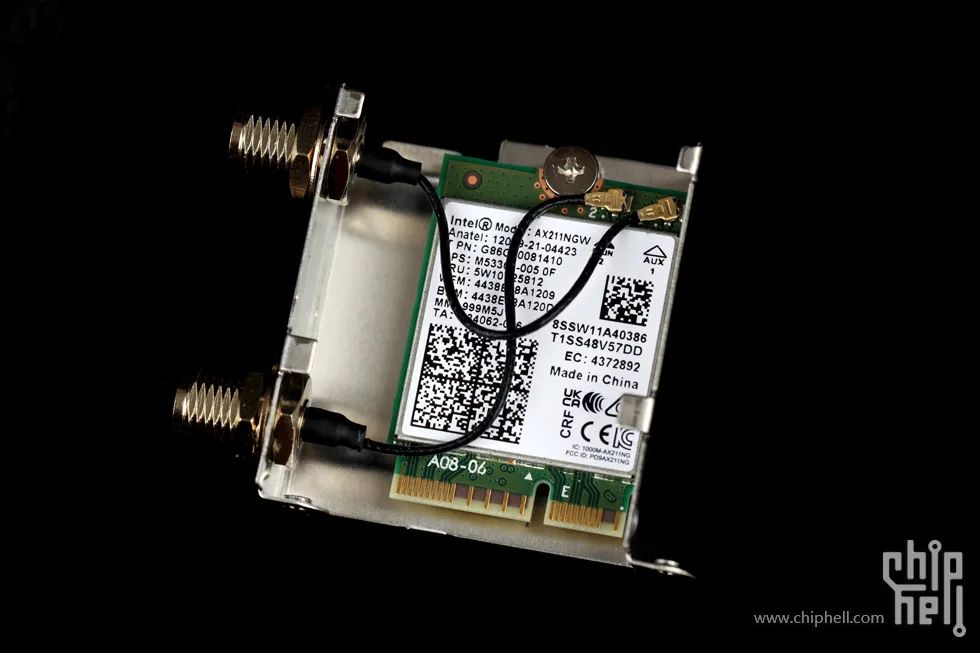

WiFi網絡卡模組為子卡形式提供.
模組內部,網絡卡來自於Intel AX211NGW,支援WiFi-6E以及藍牙5.3技術.
BIOS選項簡介
介面上適配了CVN的橙黑色專用主題,並在本代採用高畫質化處理,並使用全新的佈局和條目排布,整體相比原來的大紅框BIOS改動很大.

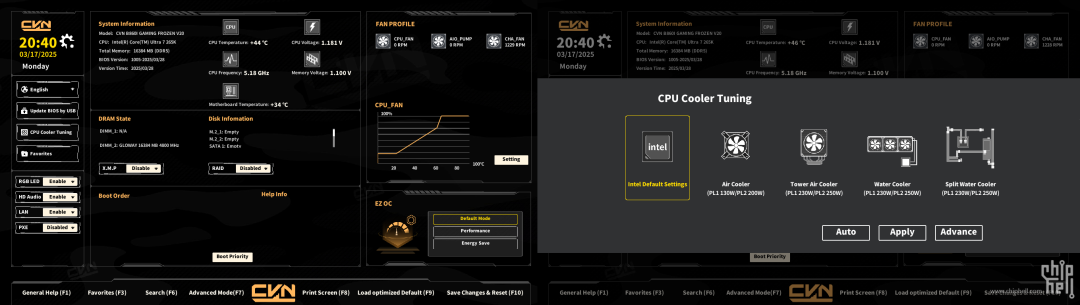

進入BIOS後預設為EZ模式,可檢視主機執行狀況的基礎概覽,並提供一些常用的快速設定,例如XMP開啟,板載裝置開關等,還可快速切換散熱模式(TDP功耗設定)等.

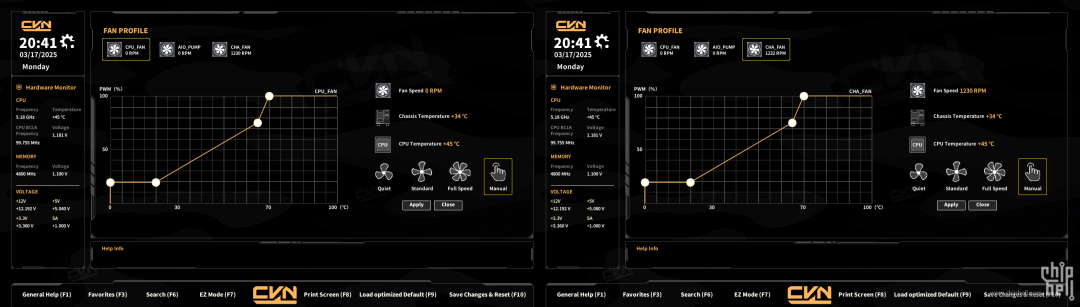

並提供圖形化的風扇曲線邏輯修改介面.
按下F7可切換為高階模式,

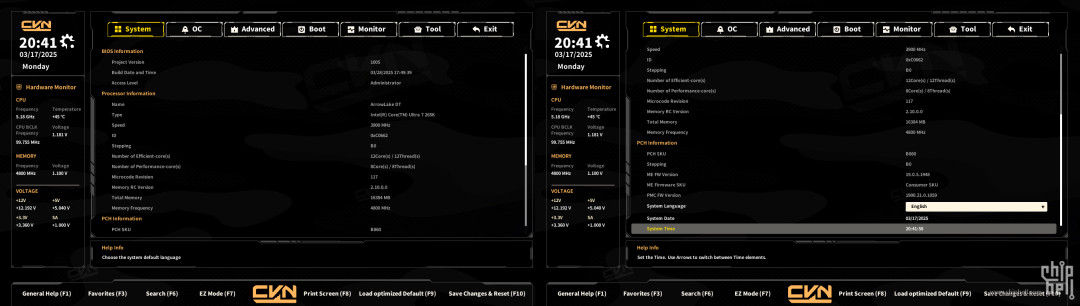

系統主選單,可檢視完整的當前主機板資訊,以及所搭載的硬體資訊.

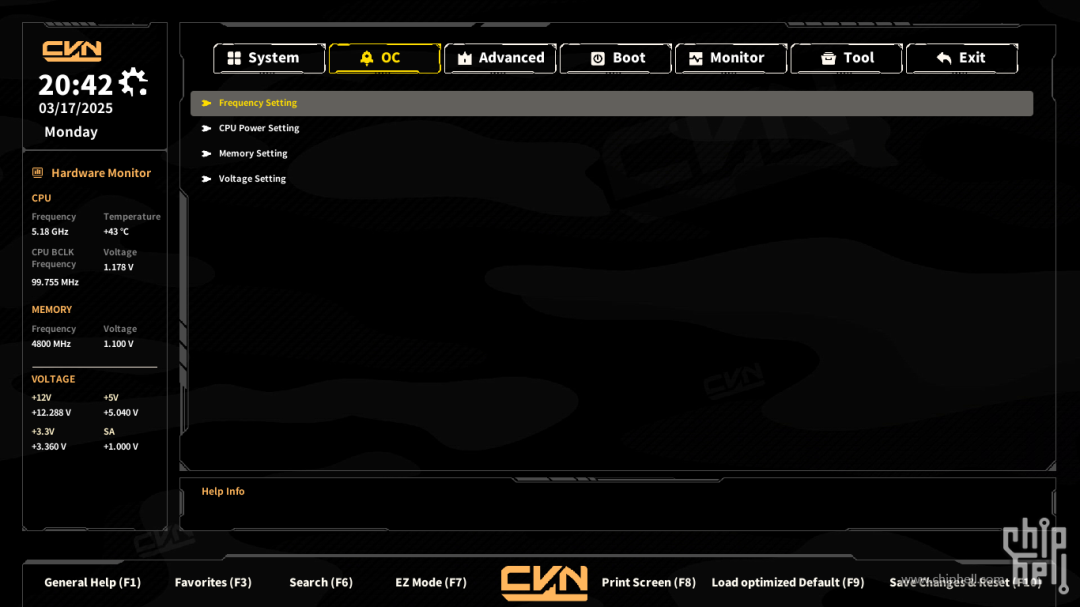

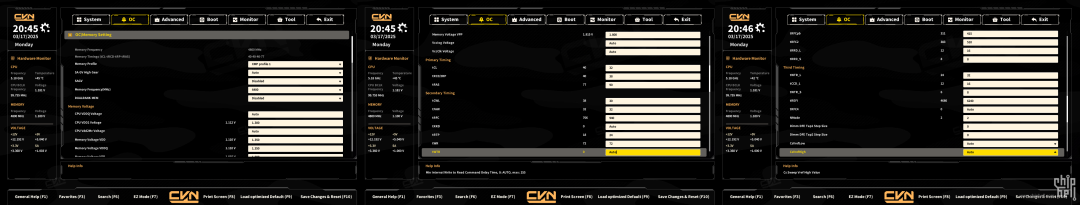

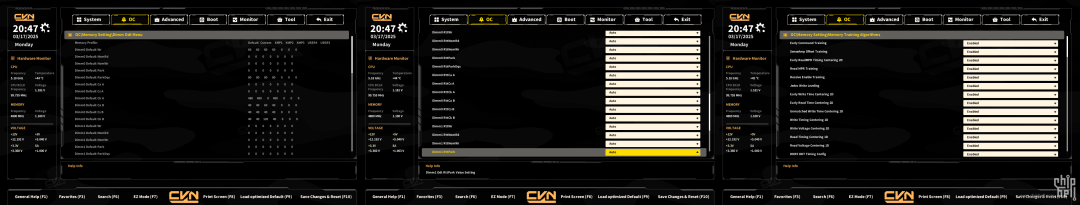

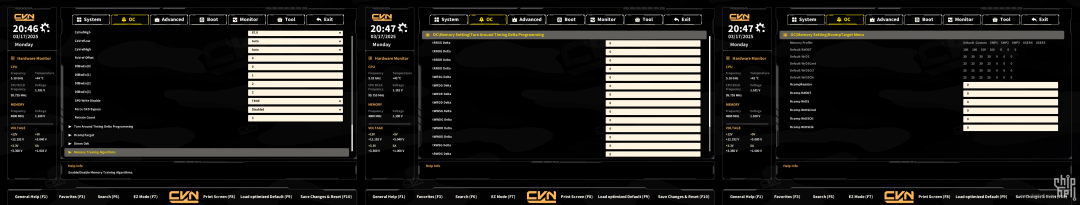

OC主選單,提供與超頻有關的可調設定,條目分別歸納在四個子選單中.

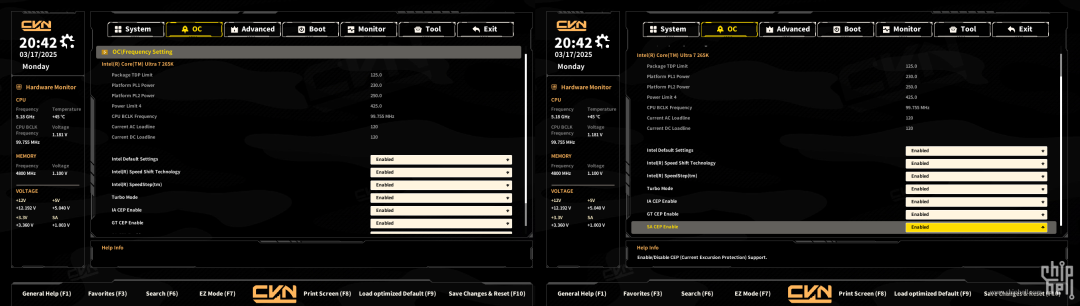

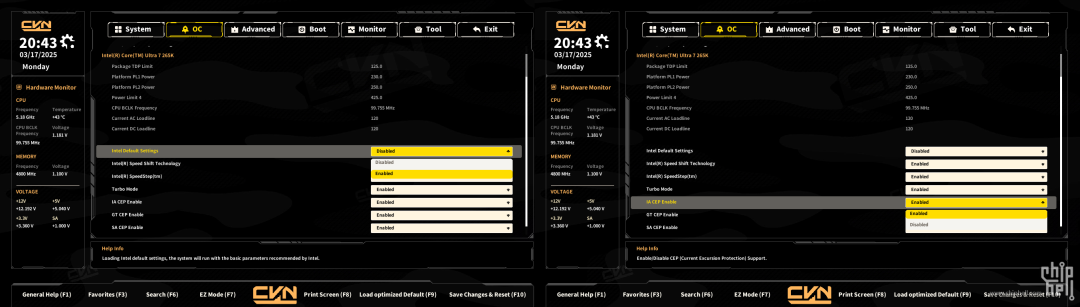

頻率設定子選單,提供例如Intel原廠設定開關,CPU加速特性設定,各類CEP保護開關等,但並未設有調節P/E核心頻率的有關專案.

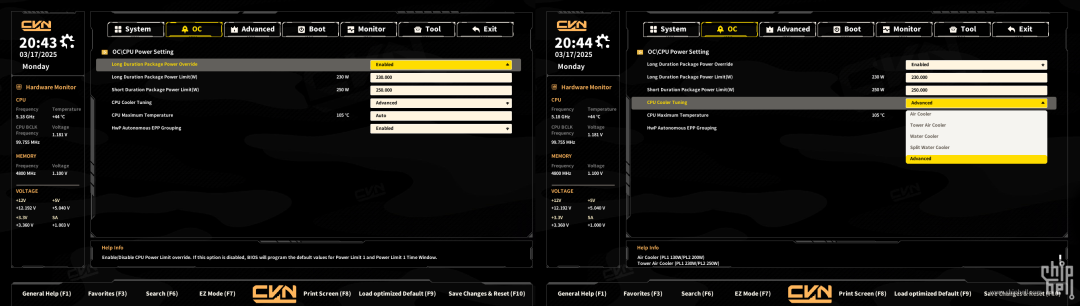

CPU電源設定子選單,提供PL1/PL2功耗的調節以及時間視窗,除了可透過主機板預置的四種散熱模式快速切換,也可使用高階模式進行自定義數值.
記憶體設定子選單,提供了較為全面的記憶體引數以及特性開關可供調節,XMP模式的選擇,Gear模式,雙RANK記憶體支援,以及與記憶體方面相關的電壓選項也在放置於在該頁面中.

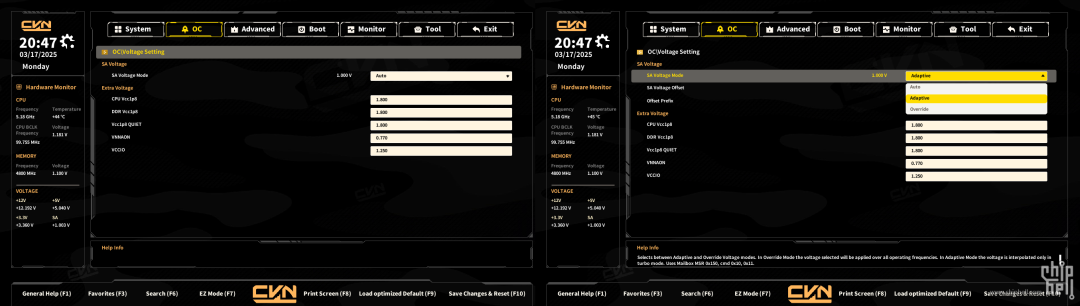

電壓設定子選單,可調節SA電壓,以及一些其他附加電壓.其中SA電壓支援覆寫和補償兩種模式.

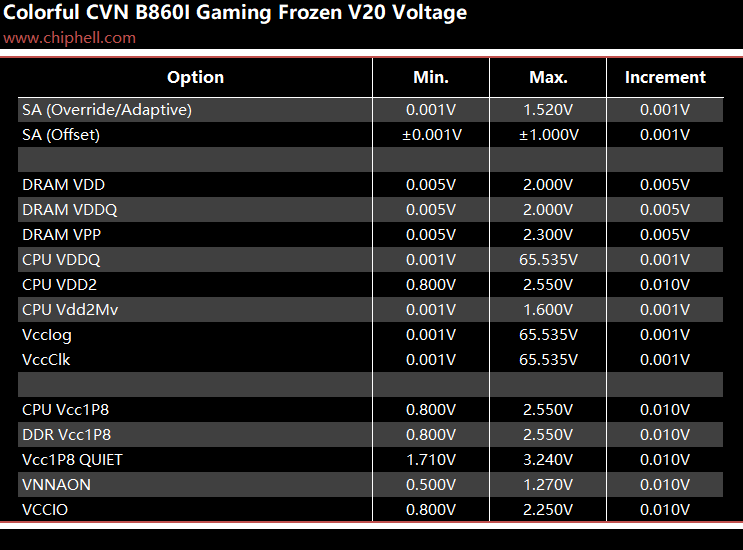

主機板可提供的電壓調節條目模式以及數值:

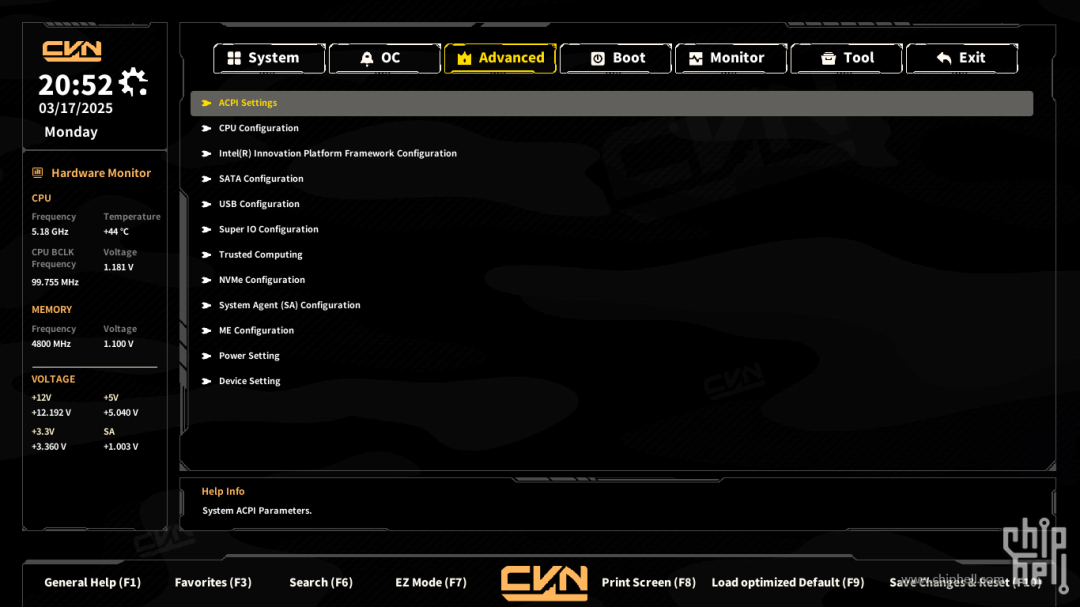

Advanced介面,可對平臺的一些特性,外圍裝置,和若干雜項等進行設定.

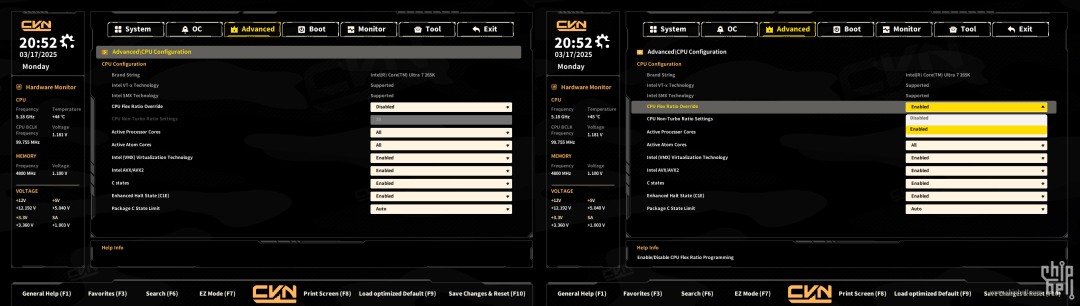

CPU配置子選單,可對CPU的一些特性進行調整,包括C狀態,虛擬化技術,AVX開關,啟用核心數量等選項,比提供CPU倍頻覆寫設定.

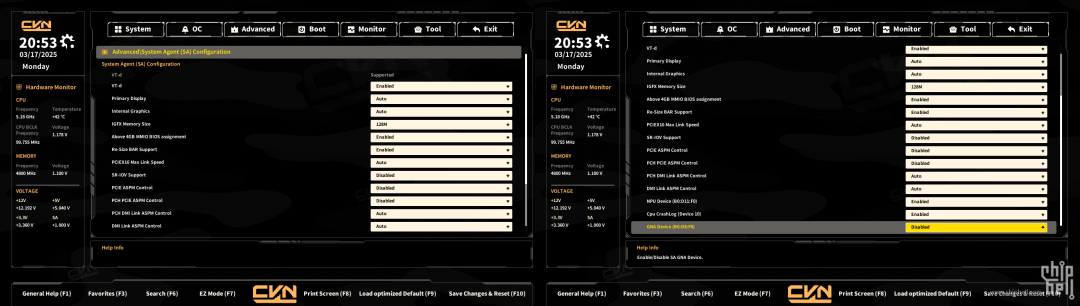

SA設定子選單,可調整CPU SA的相關設定,例如核顯開啟,共享視訊記憶體等;Re-Size BAR功能,以及PCIe 5.0 x16插槽的Gen模式調節,等相關設定.

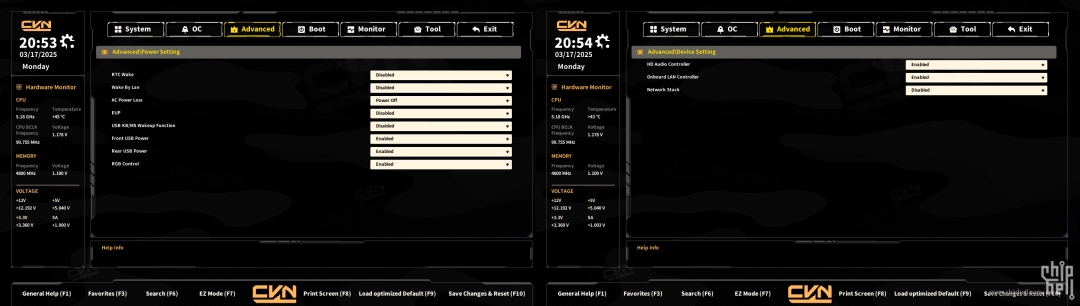

電源設定子選單,可設定主機板的網路喚醒方式,鍵盤/滑鼠喚醒,前後USB供電,以及RGB開關.
裝置設定子選單,可對板載的網絡卡和音效卡等進行開關控制.

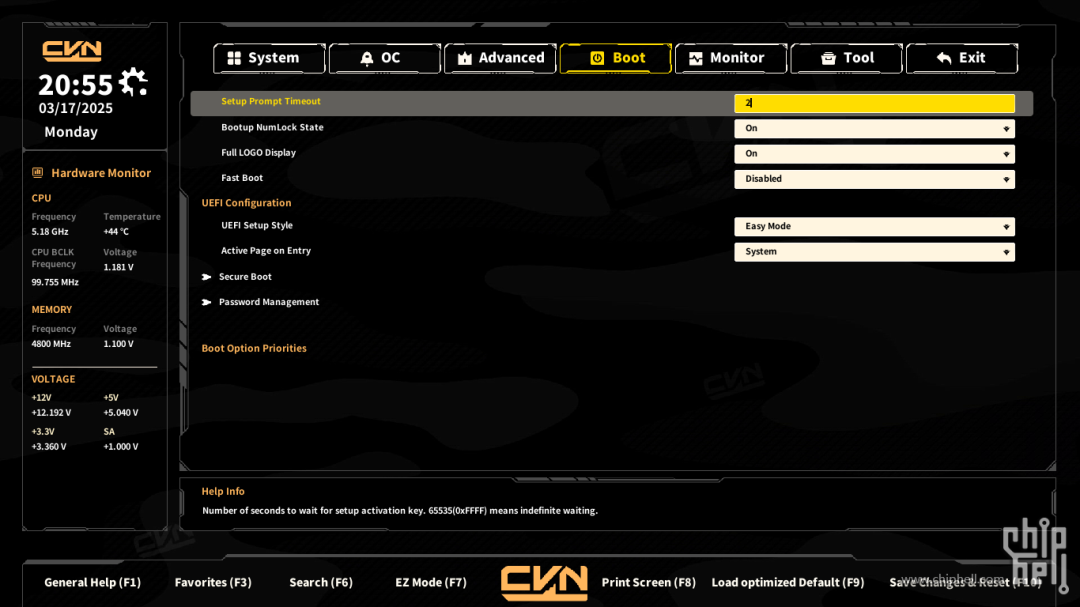

啟動設定子選單,可對開機的超時時間,快速啟動,引導順序等選項進行設定.

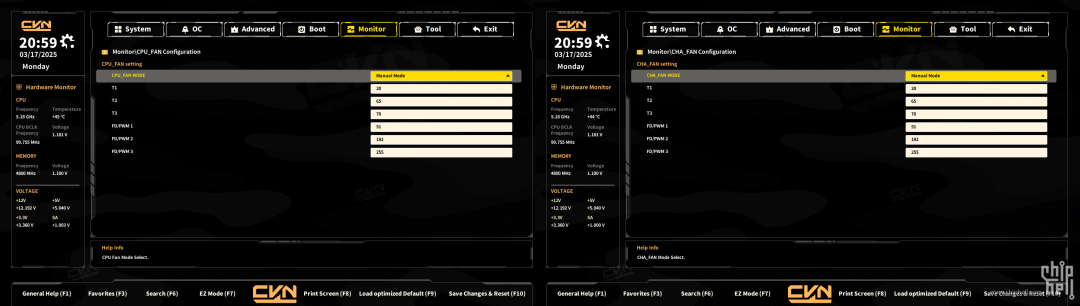

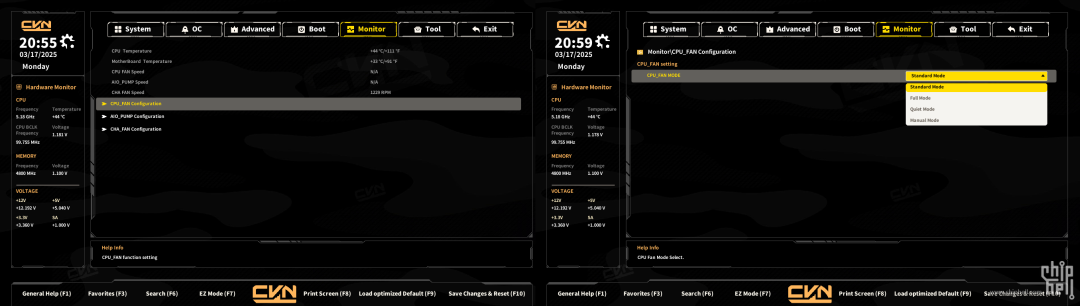

監控介面,可檢視主機的整體溫度/電壓,風扇轉速等即時執行引數.風扇的調節入口也被放置其中.所有風扇介面均提供基本/全速/安靜/手動四個預設模式,其中手動模式支援三溫度點曲線設定.

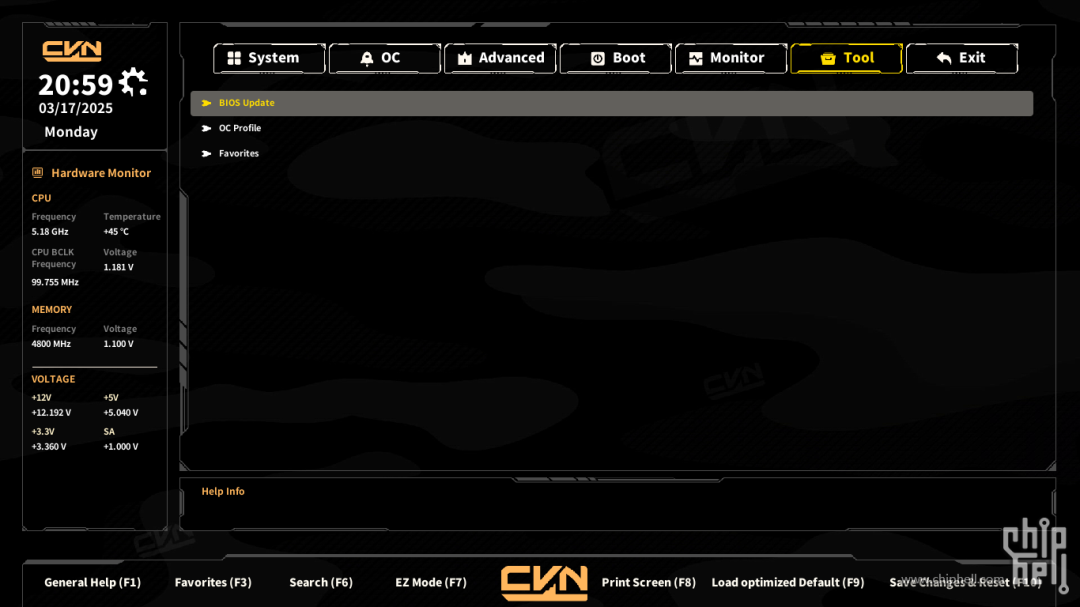

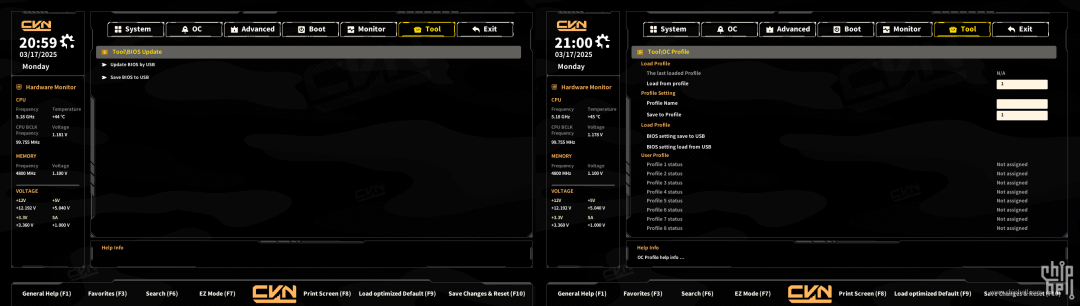

工具介面,提供隨身碟BIOS升級,BIOS檔儲存,以及收藏夾功能.
隨身碟可用於升級BIOS,也可以選擇備份整個BIOS至隨身碟.
BIOS檔儲存則最多支援8組檔案,並支援匯出至隨身碟或從隨身碟載入.
總結
作為七彩虹CVN家族的主機板,本次的Colorful CVN B860I Gaming Frozen V20依舊延續了其實在不貴的價效比路線.首先基礎配置方面,提供了8相90A的核心供電,配以面積相對富足的散熱模組,對於應付預設狀態下的Ultra 9 285K來說也是夠用的.擴充套件性方面,鑑於其ITX版型的限制,只設有2條M.2 SSD插槽,但其中一條支援PCIe 5.0規格,因此可以滿足基本的超高速擴充套件需求,對於想好選擇搭建ITX主機的使用者來說必定是不成問題的.其他方面,常規配置的外圍裝置沒有太多的亮點,符合其CVN系列走的高性價比的特徵,外觀方面也維持了CVN一貫的銀白配色加黑色點綴.因此整體來說,該主機板在基本的供電能力,外觀設計,以及高速儲存擴充套件性上都照顧的非常均衡不存在短板,對於追求年輕化的高性價比使用者來說具有非常不錯的吸引力.
