CHH ID：AC♥小武
今天為大家帶來一套MATX小鋼炮裝機分享——雅浚LYRA CASE7。機箱採用MATX版型，延續雅浚經典的無立柱海景房結構，前臉與側板均配備三面包邊的4mm厚鋼化玻璃，為玩家提供270°廣角展示，硬體細節一覽無餘，值得一提的是整機無論外觀件還是風扇框架均採用免工具快拆卡扣設計，為玩家提供十分便利的裝機條件，在399元這個價位的海景房中，無論在細節設計還是價格方面都更具優勢，是MATX小鋼炮裝機的高性價比選擇。核心設計亮點：
- 外觀與結構
- 採用立式M-ATX架構，無立柱海景房結構，配備三面包邊4mm厚鋼化玻璃，支援免工具快拆卡扣設計。
- 機箱底部配備磁吸防塵蓋板，內建6顆磁鐵，吸附牢固且便於清潔。
- 快拆卡扣、免工具風扇支架及預裝防塵網，大幅降低裝機難度。
- 優秀的相容性
- 支援MATX/ITX以及背插主機板，預留5個PCIe槽位。
- 相容20cm長電源，底部硬碟支架支援2塊3.5英寸硬碟。
- 最長支援400mm顯示卡，需注意槽位安裝（第一槽位支援3槽厚顯示卡，第二槽位限雙槽）。
- 優秀的散熱能力
- 下進上出垂直風道佈局，整體網孔面板設計，提升散熱效率。
- 擁有9個120mm風扇位（頂部3個，底部3個，前面板2個，尾部1個）。
- 支援360mm冷排（頂部/底部）及240mm側冷排以及180mm高度塔式風冷。
硬體配置：
- 處理器
- 主 板
華碩 TUF GAMING B850M-PLUS WIFI
- 風 扇
- 機 箱
- 散 熱
- 電 源
- 顯 卡
- 內 存
宇瞻 NOX 暗黑女神 DDR5 RGB 7600 C36

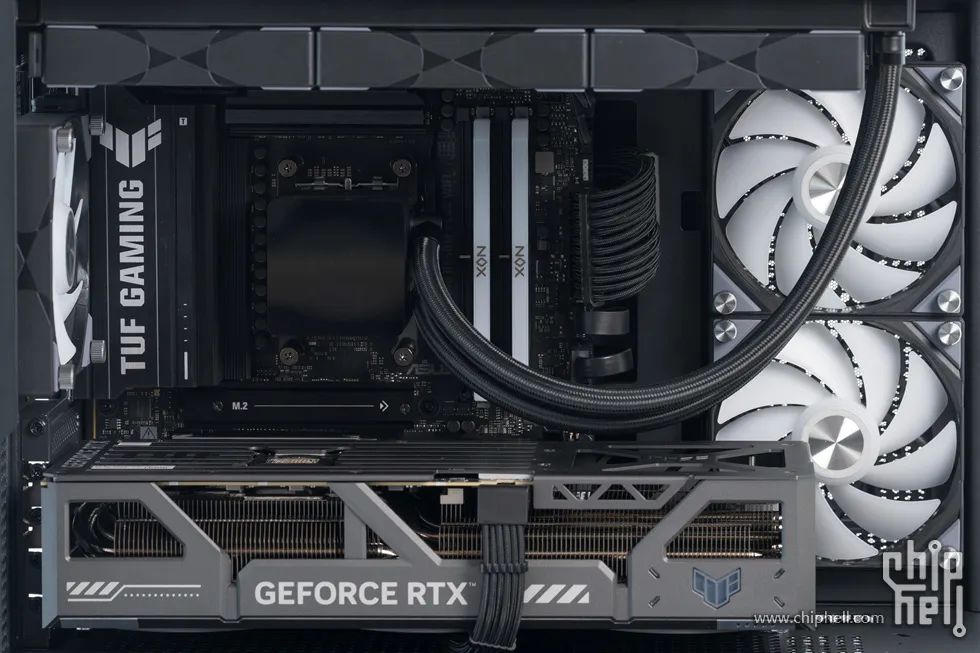

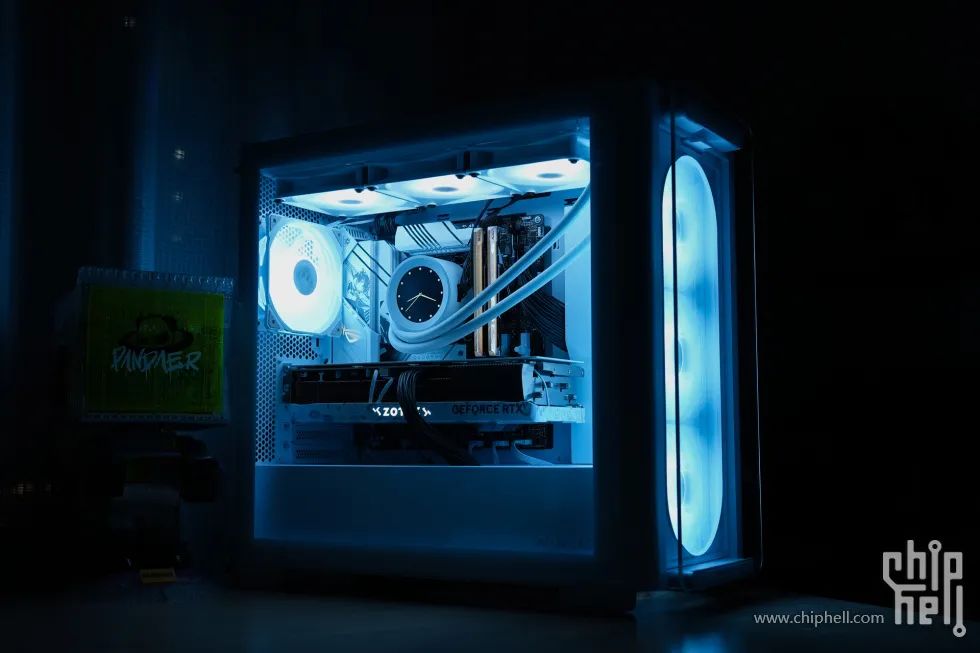

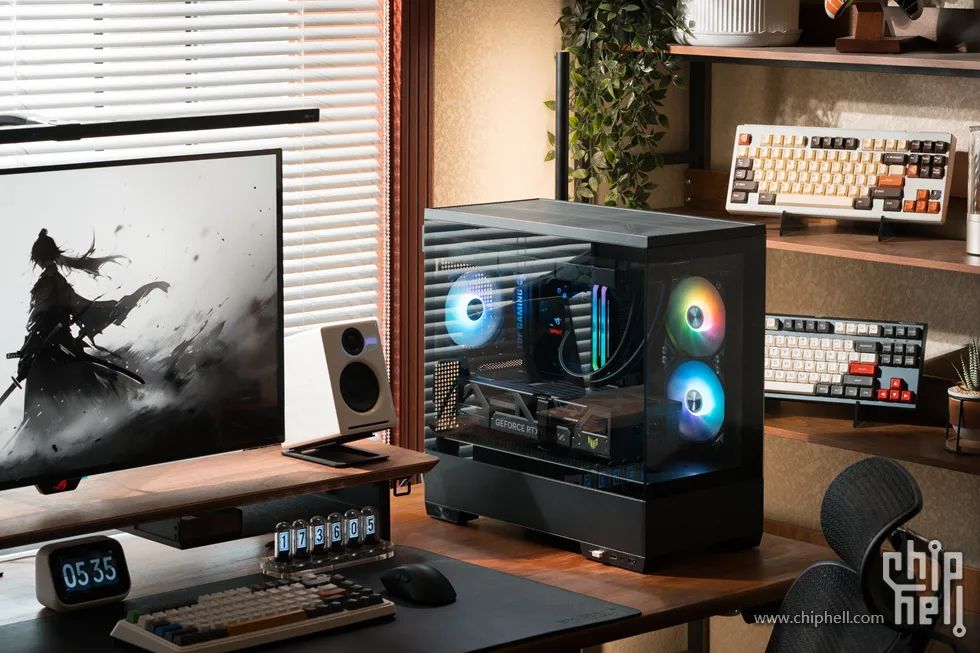

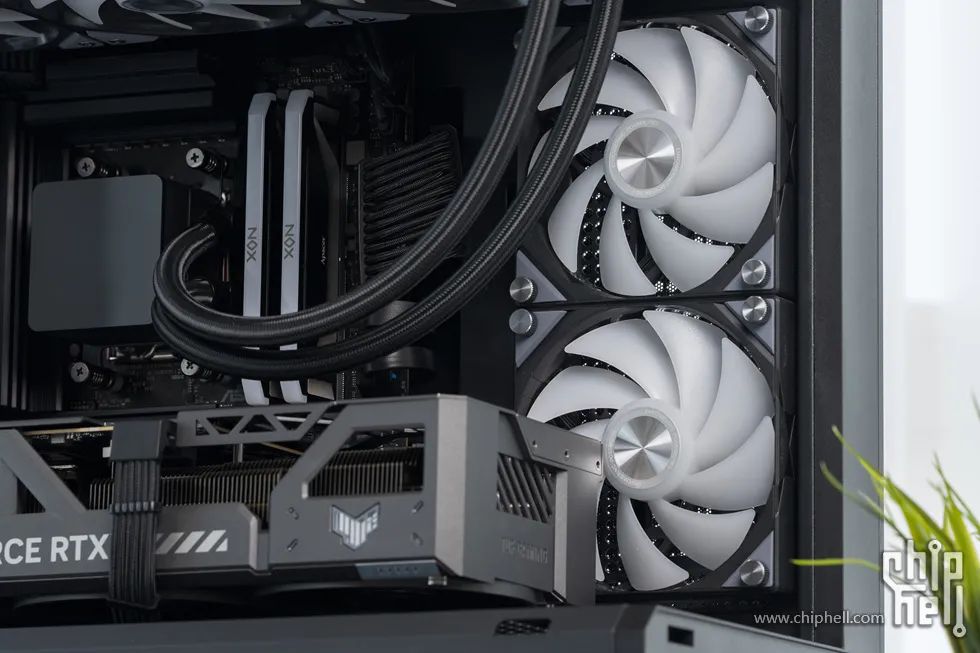

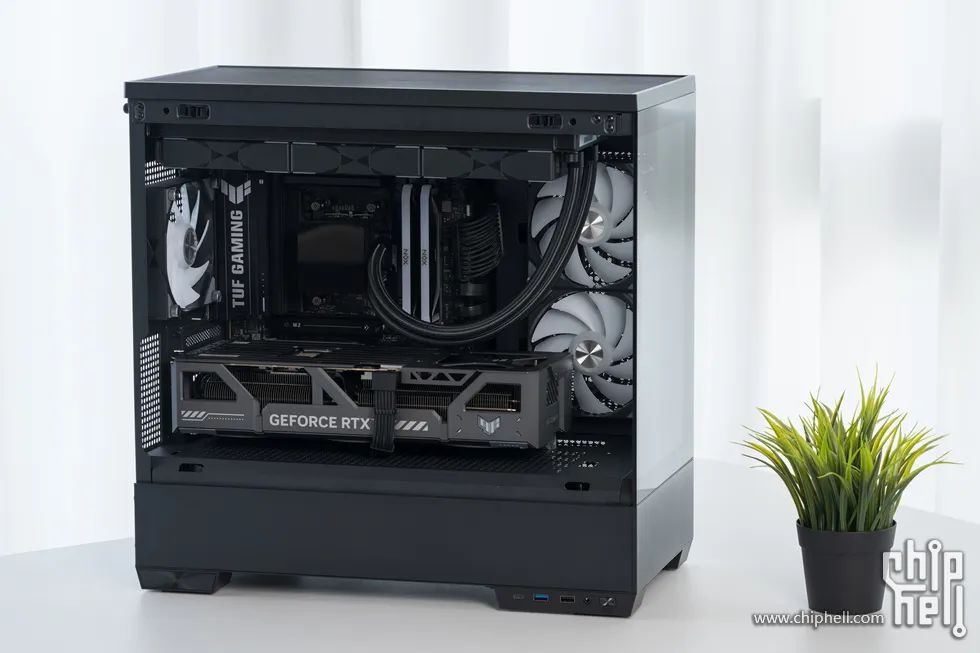

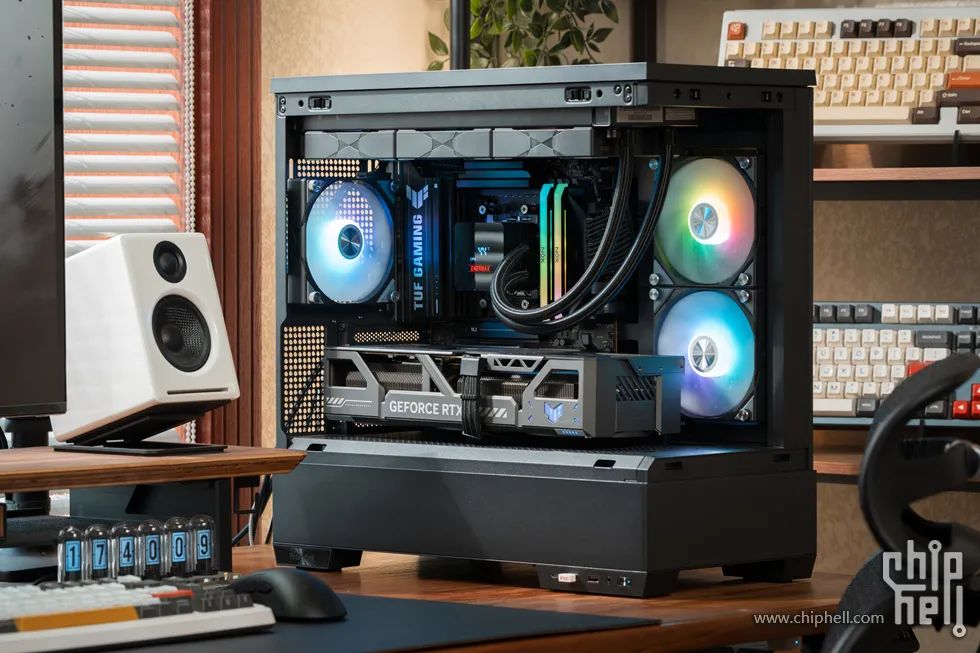

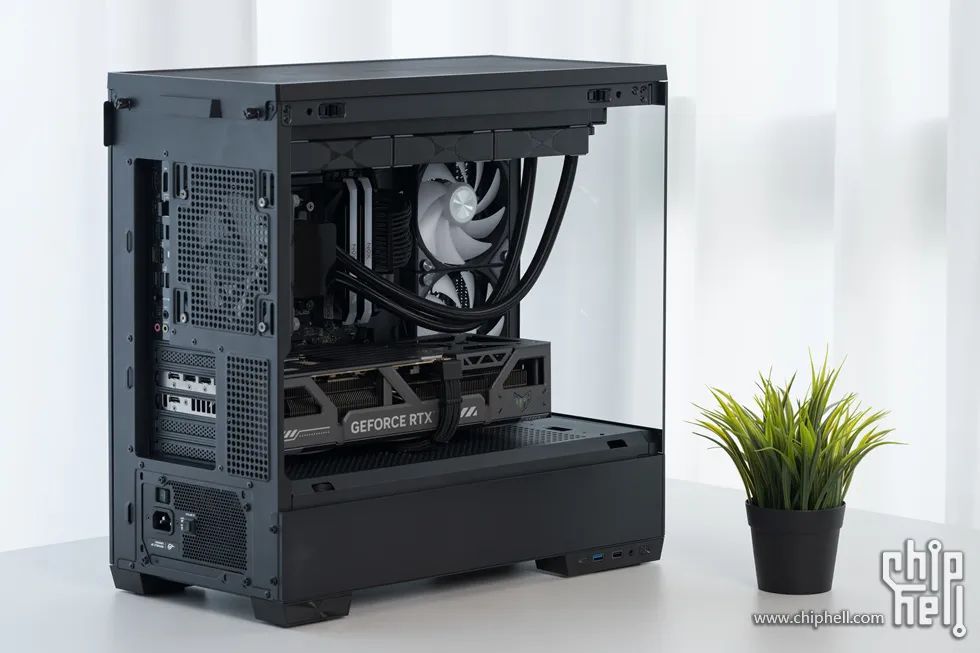

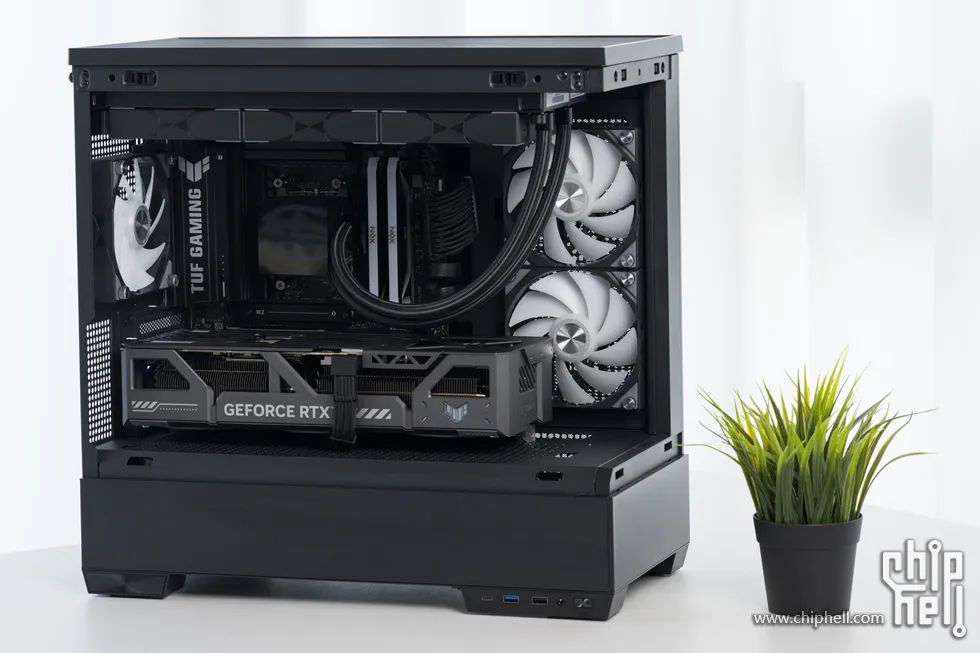

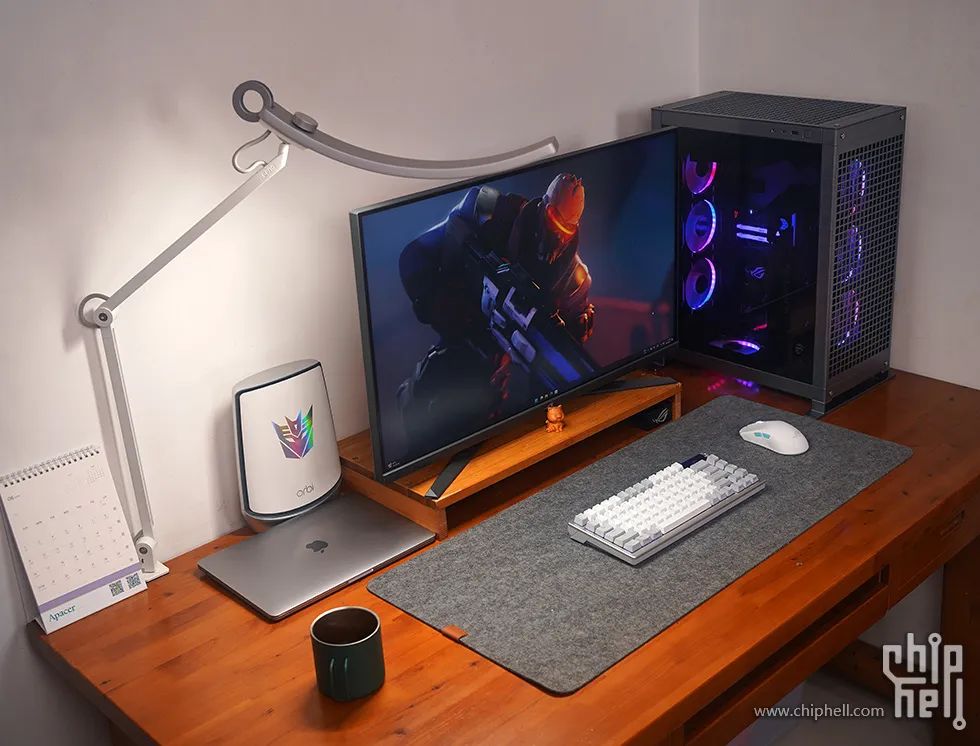

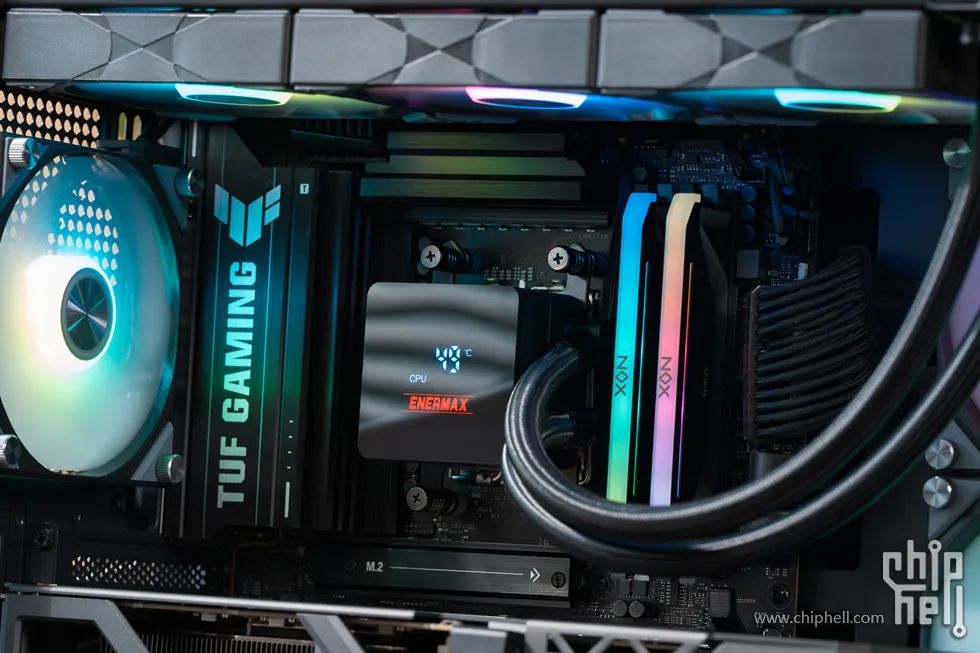

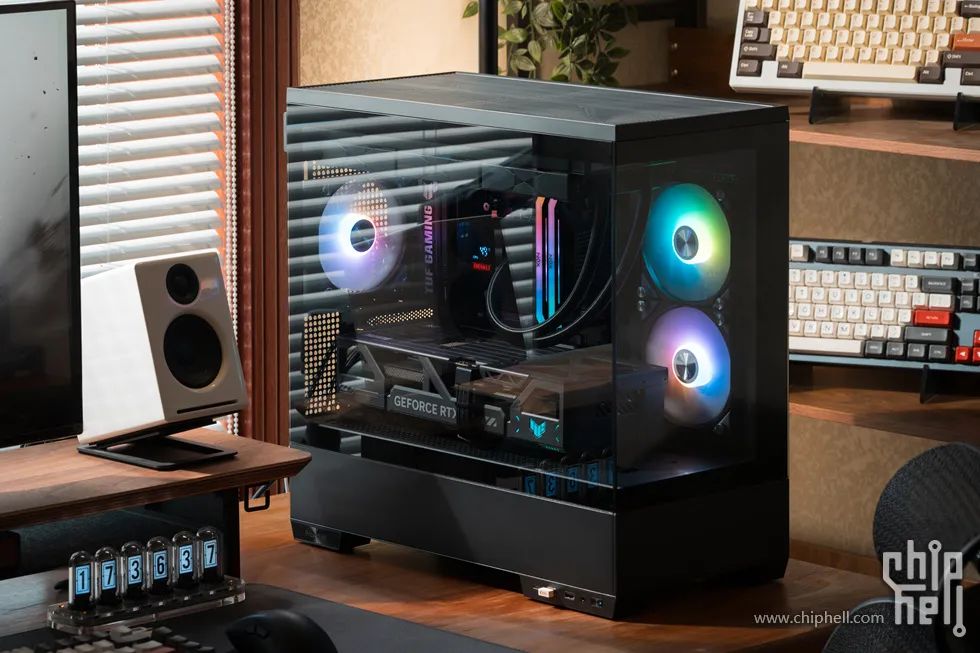

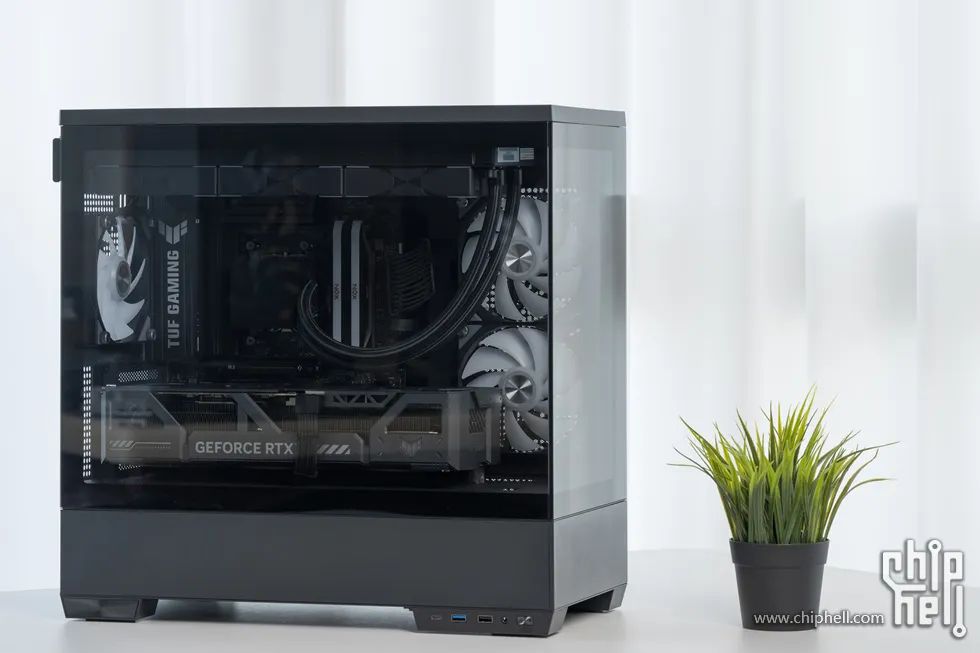

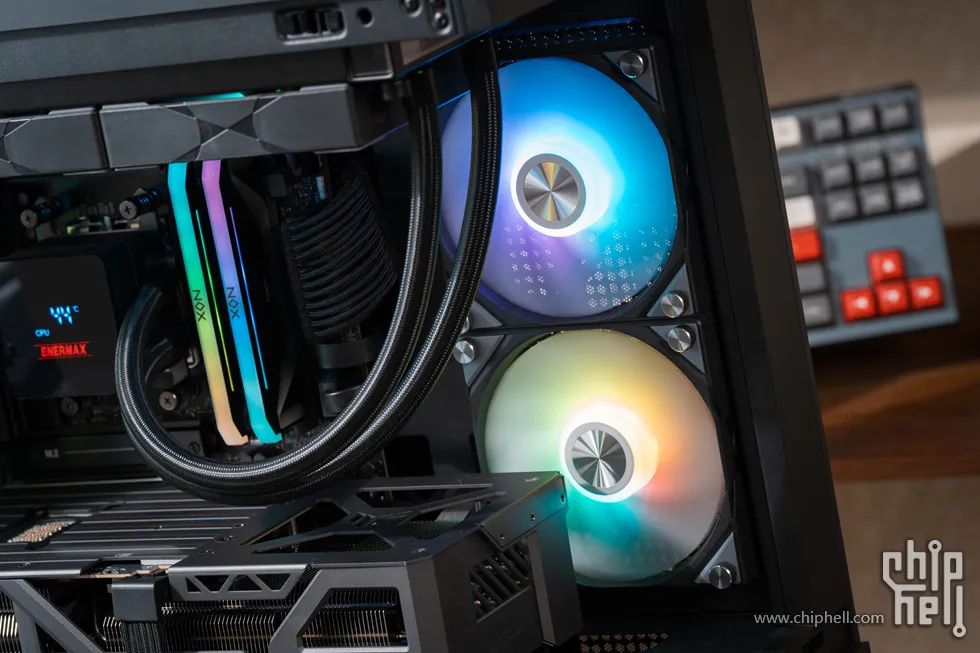

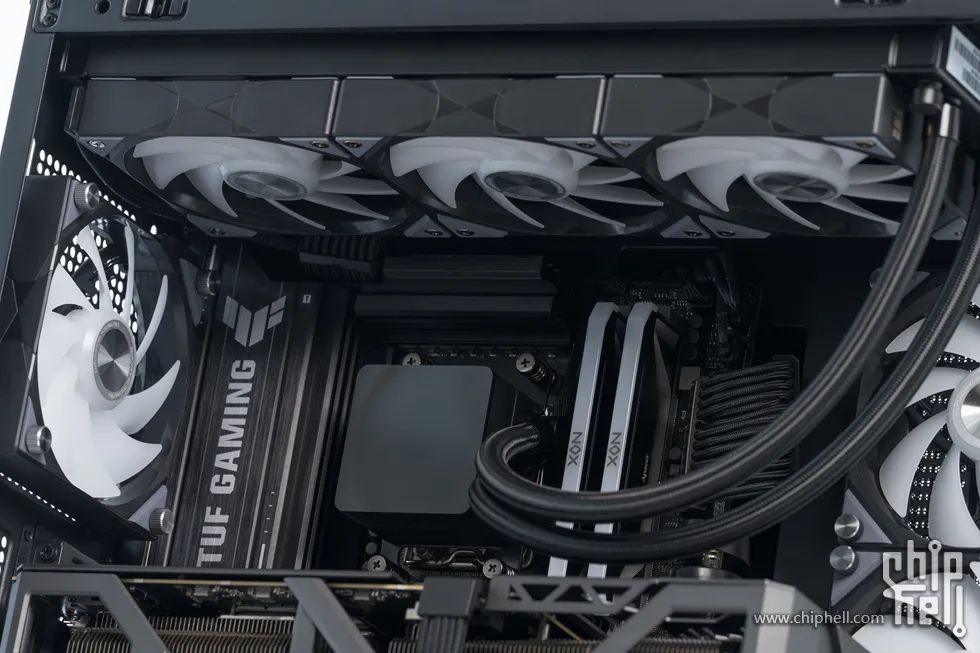

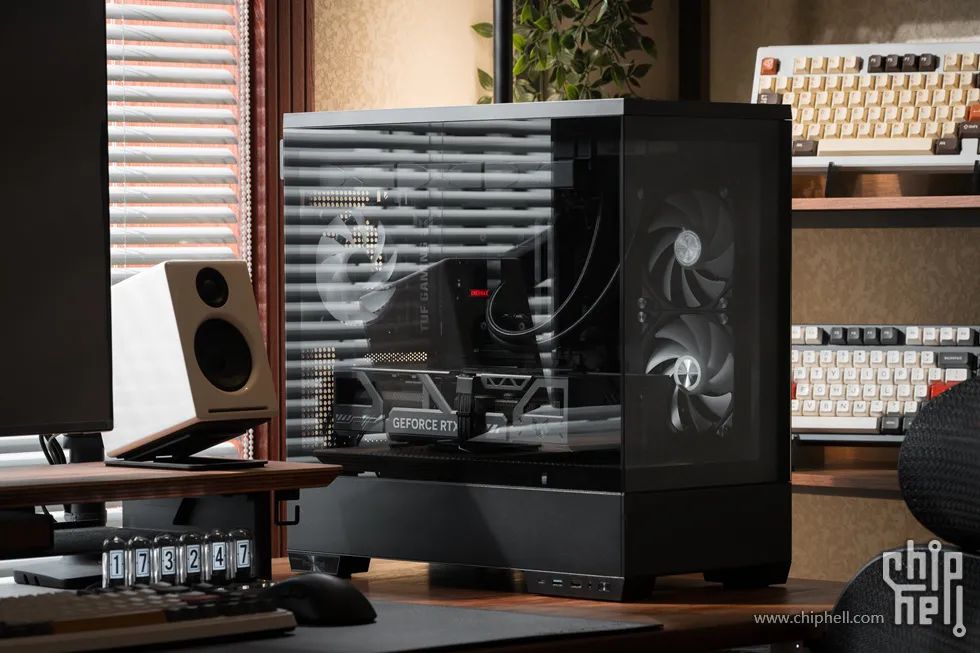

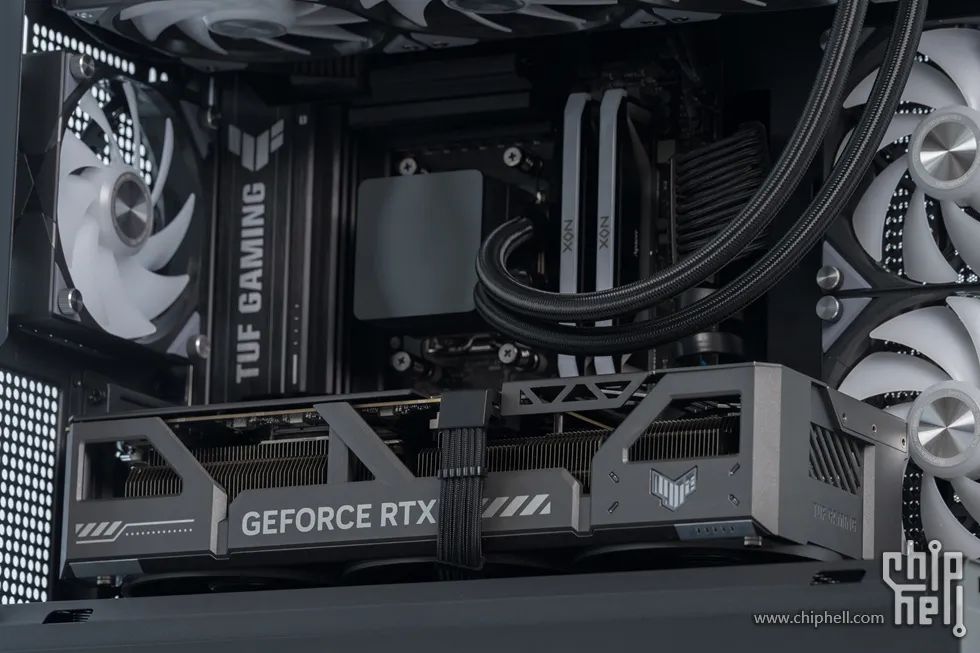

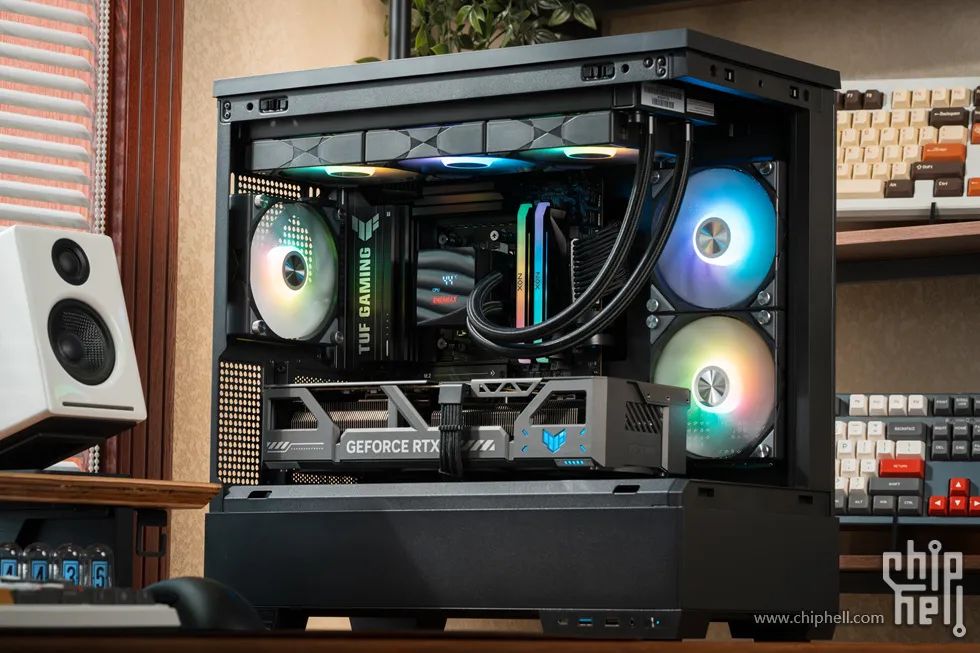

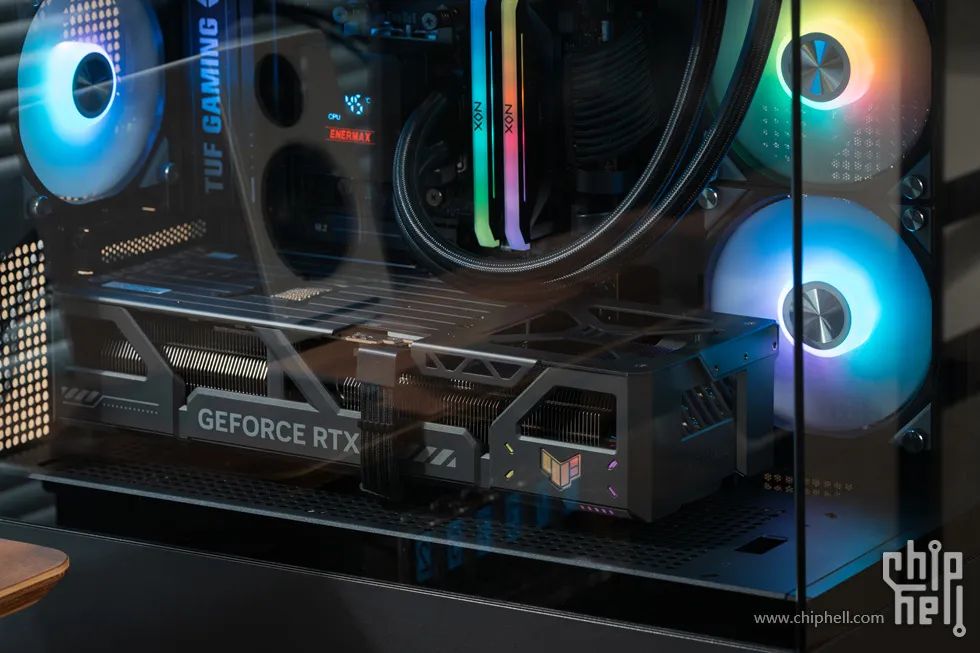

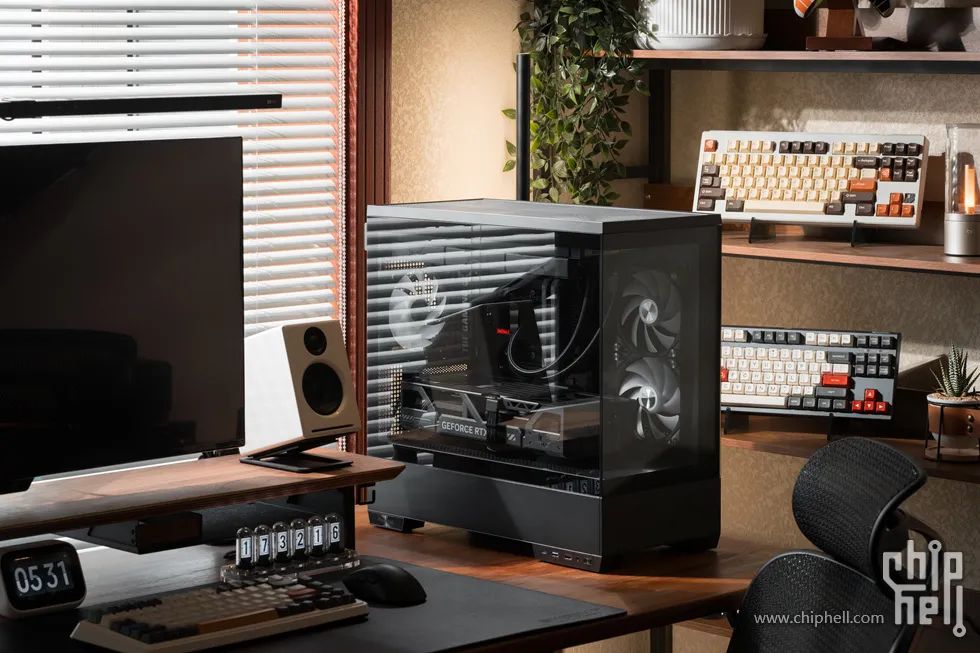

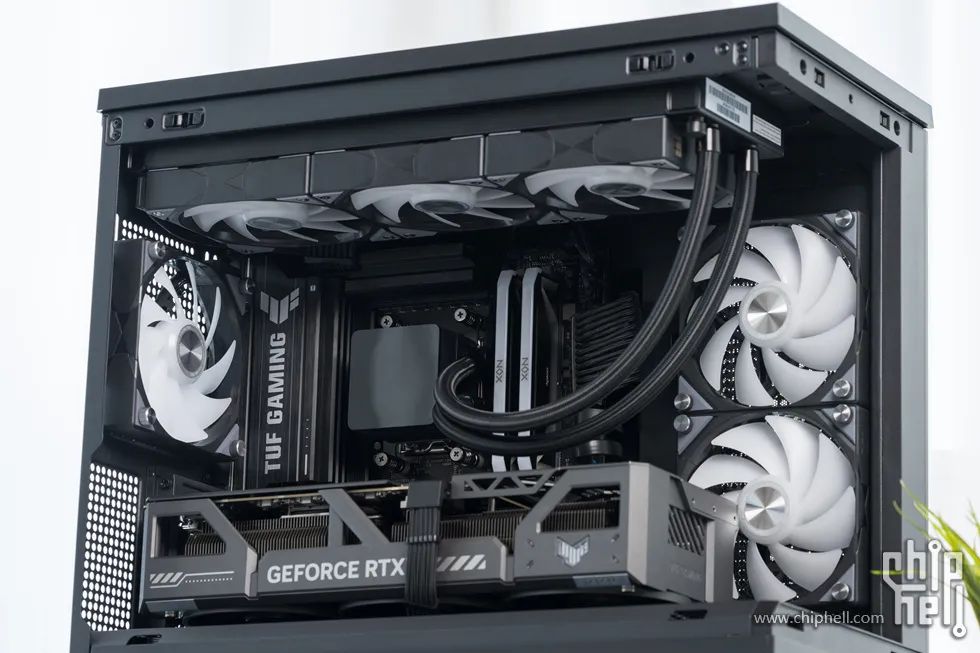

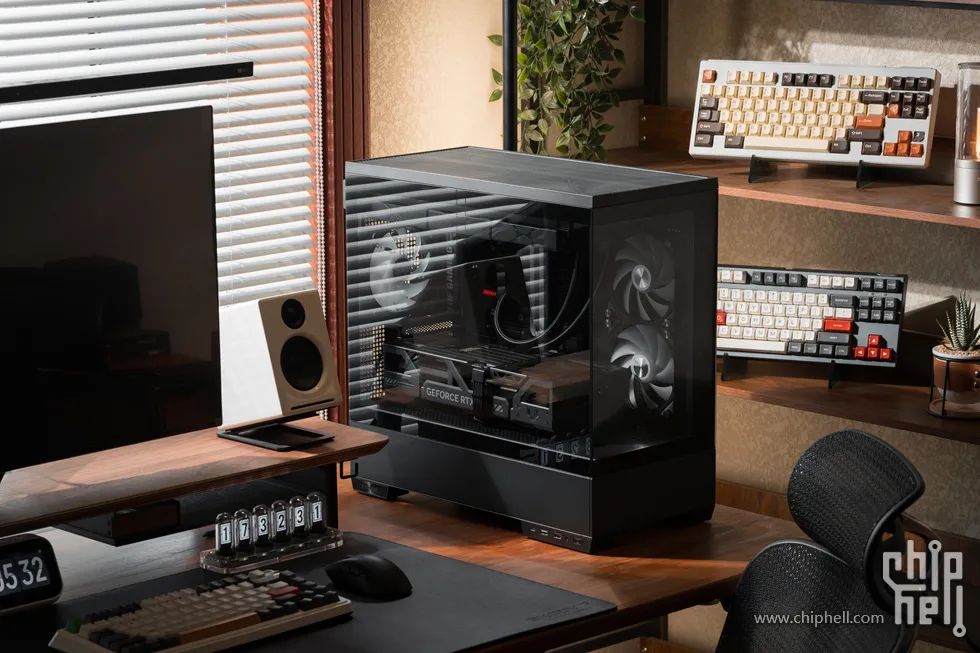

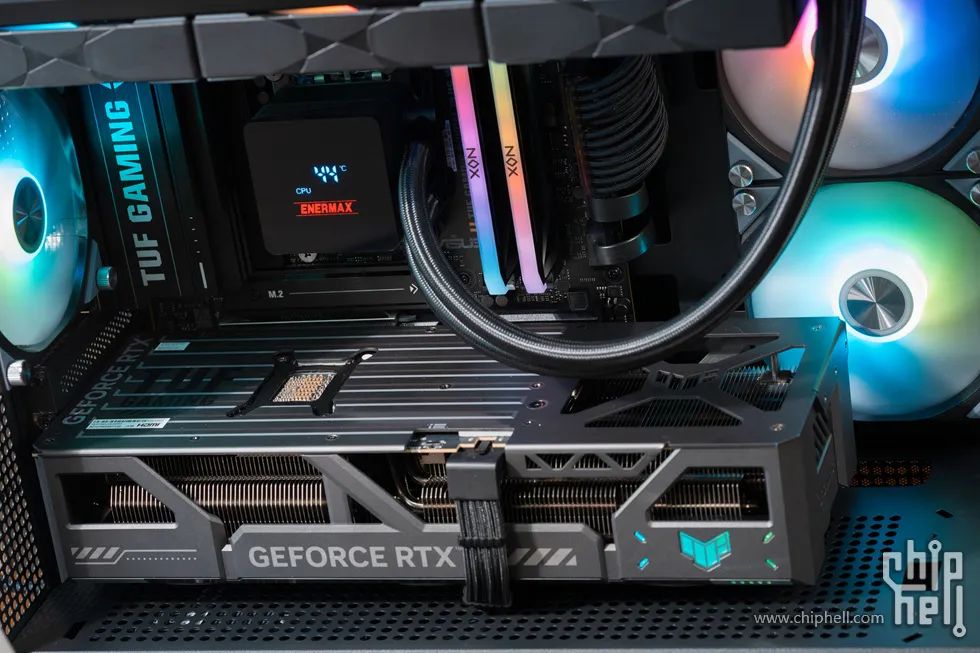

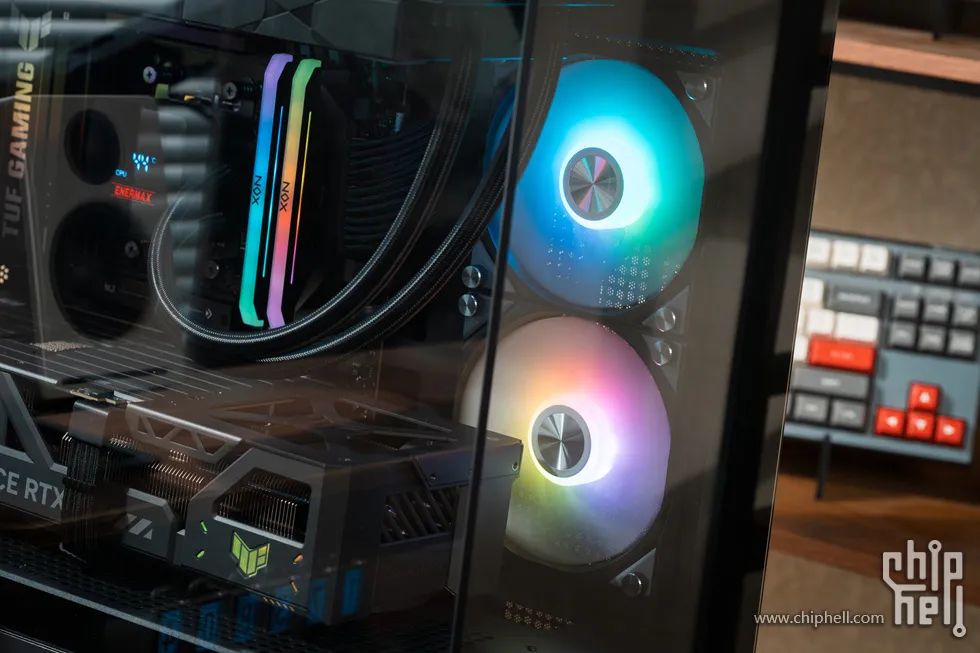

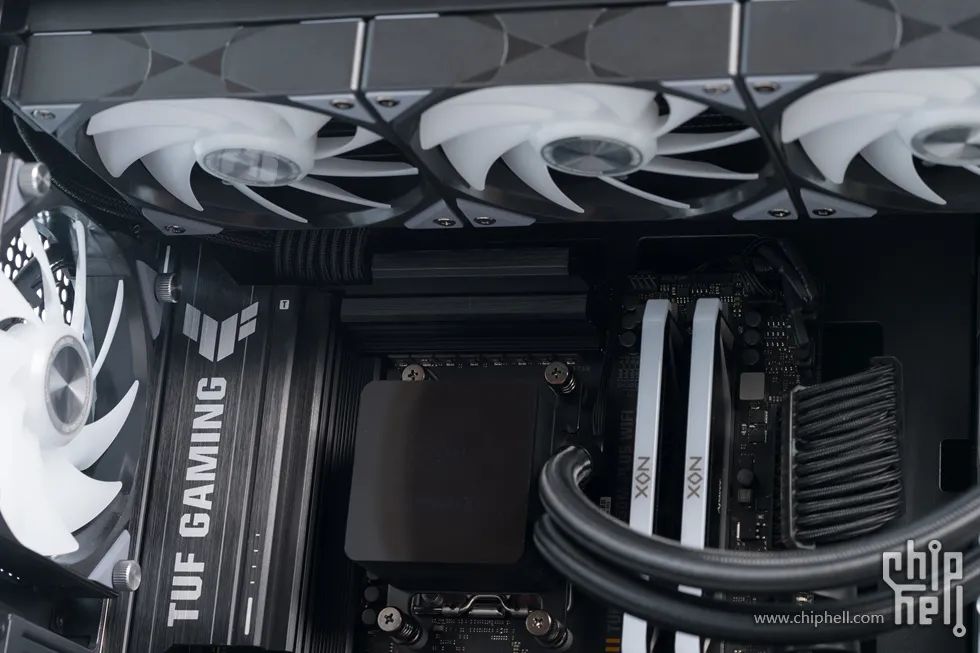

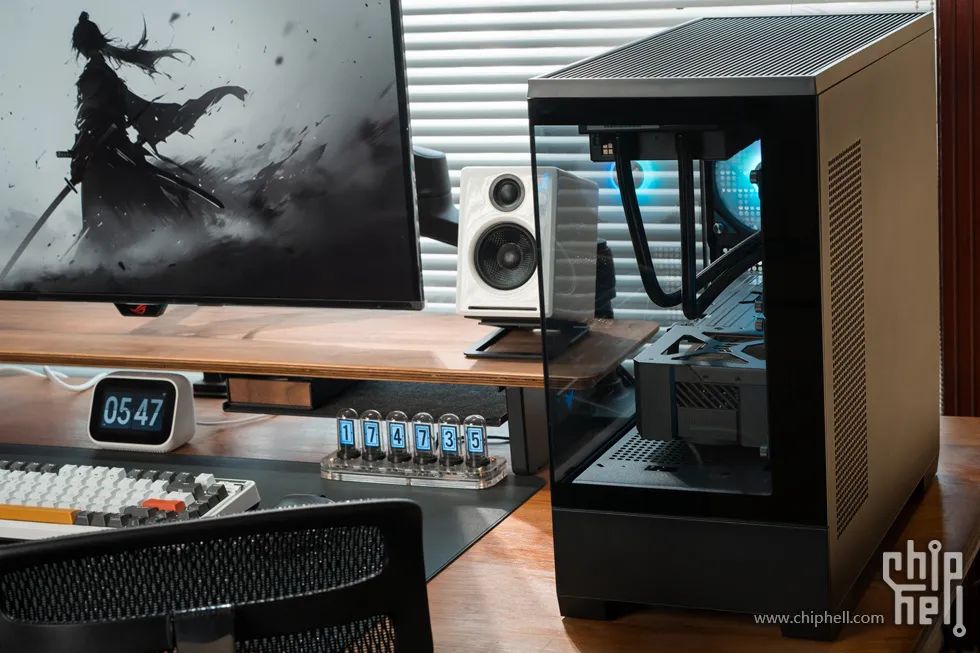

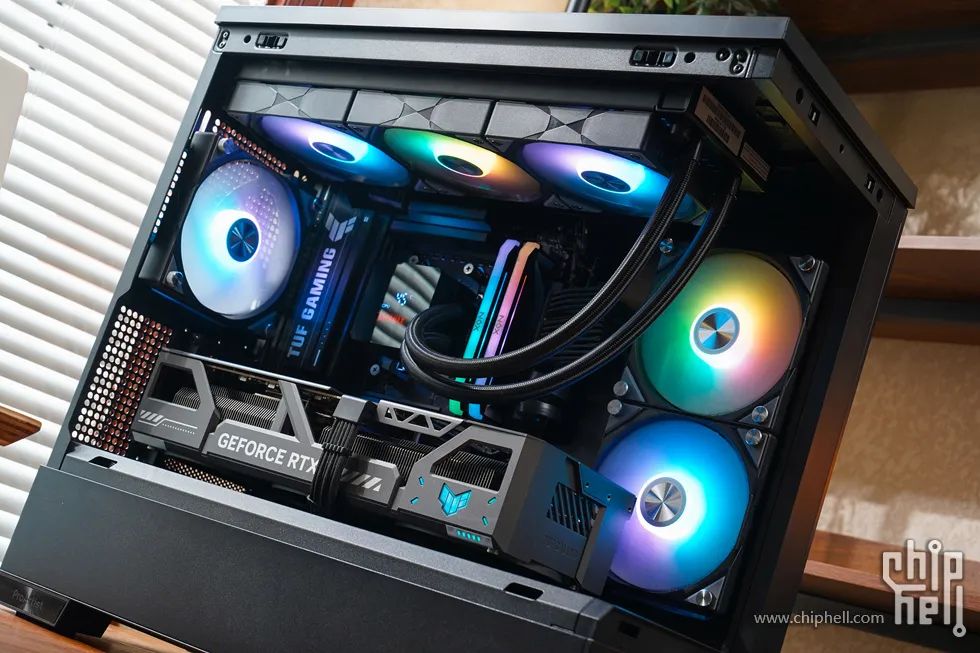

整機展示

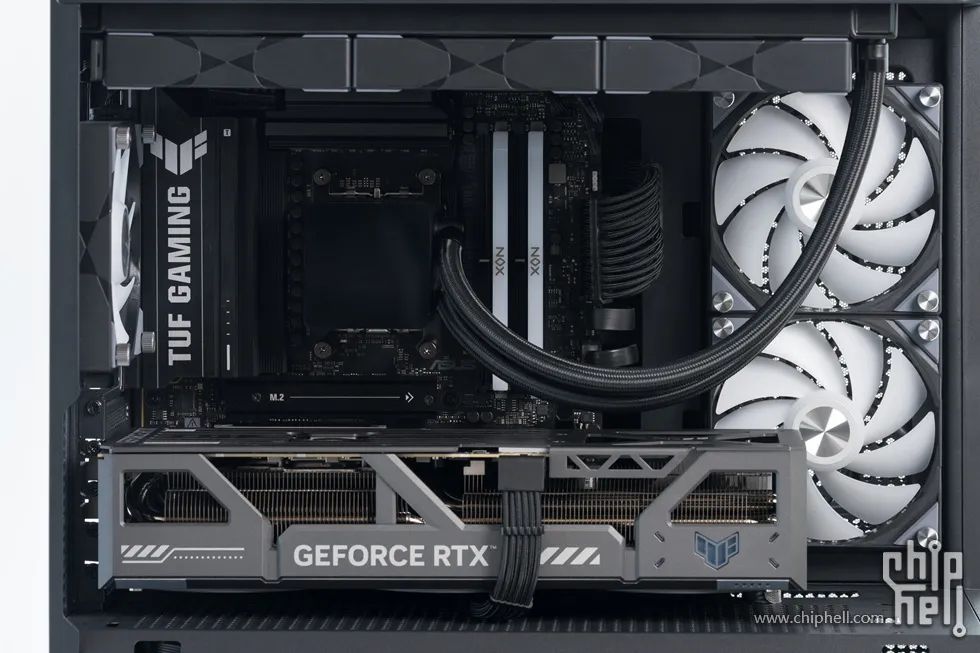

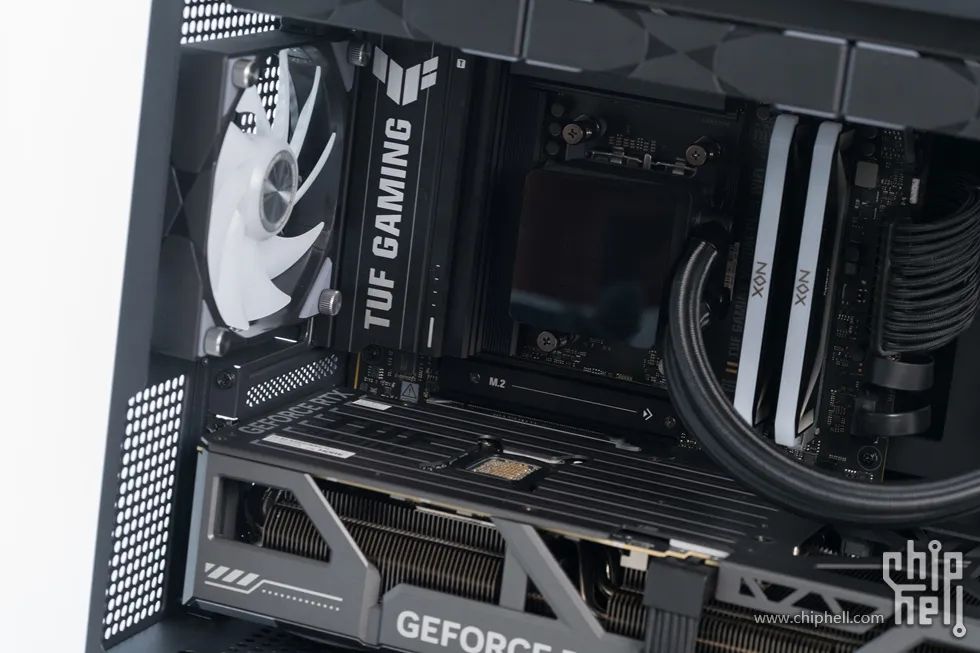

硬體展示

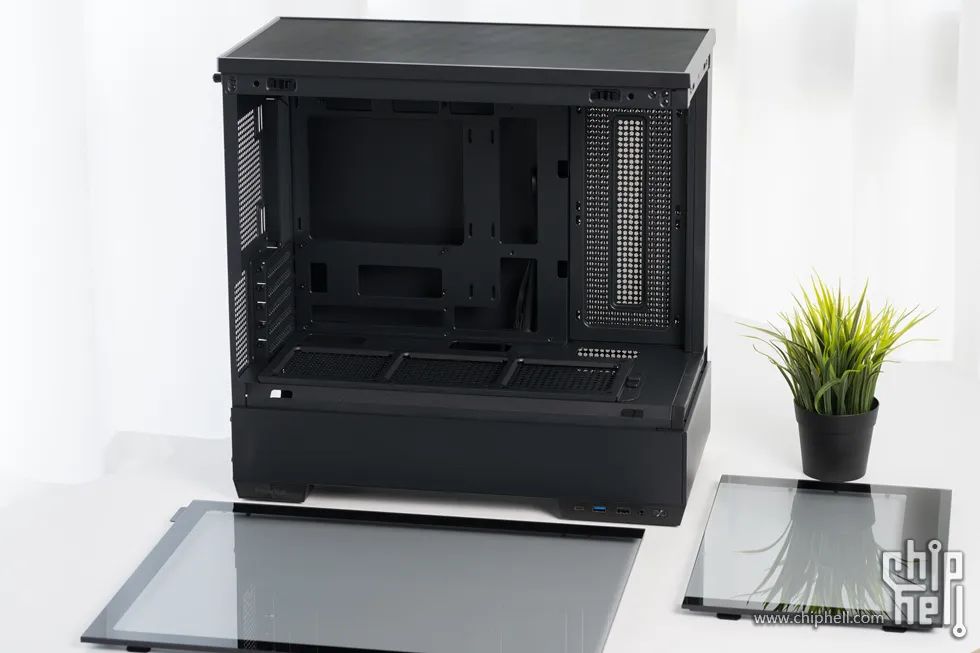

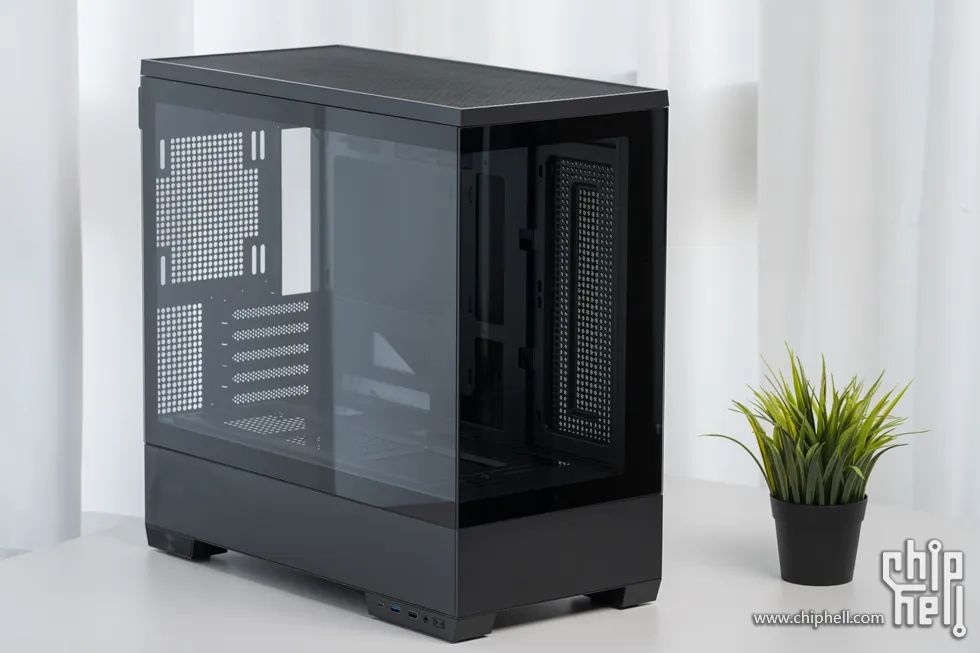

雅浚LYRA CASE7前臉與側板採用三面包邊的4mm厚鋼化玻璃，實現270°廣角展示，硬體細節一覽無餘。
兩側面板均採用快裝卡扣，無需螺絲刀即可完成拆裝。

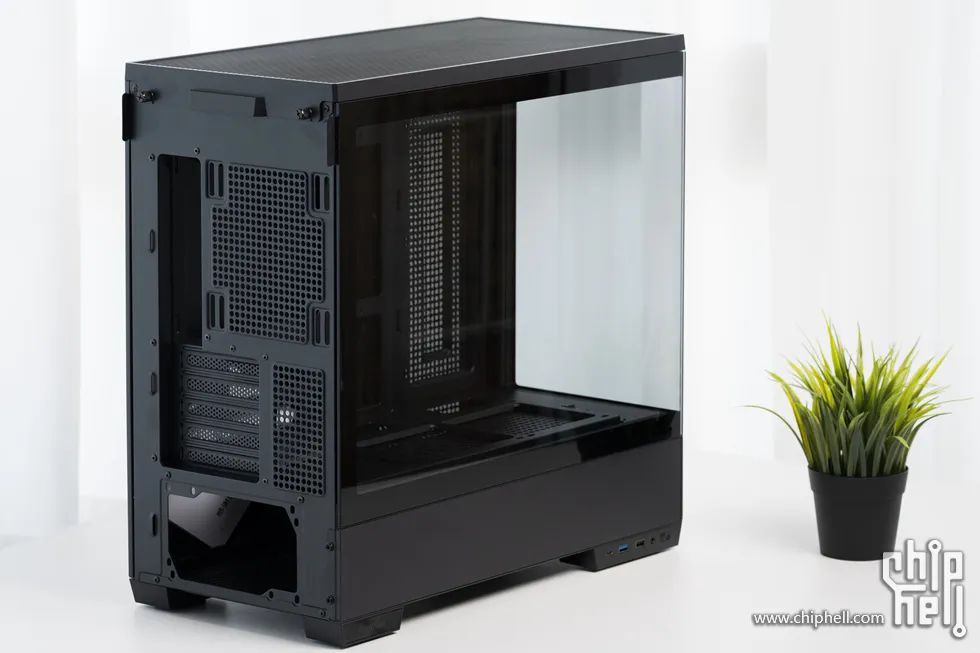

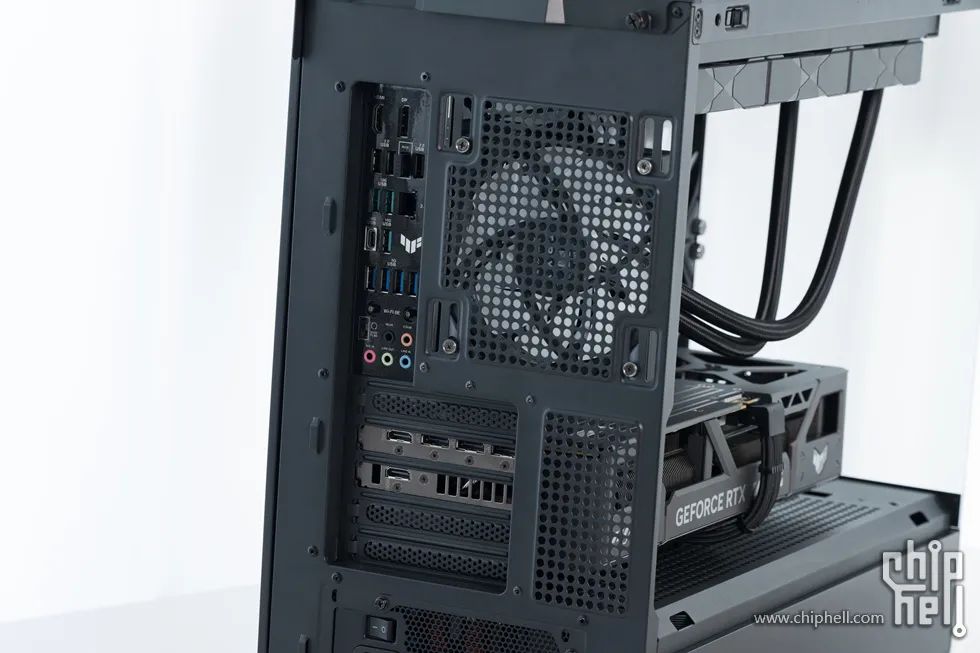

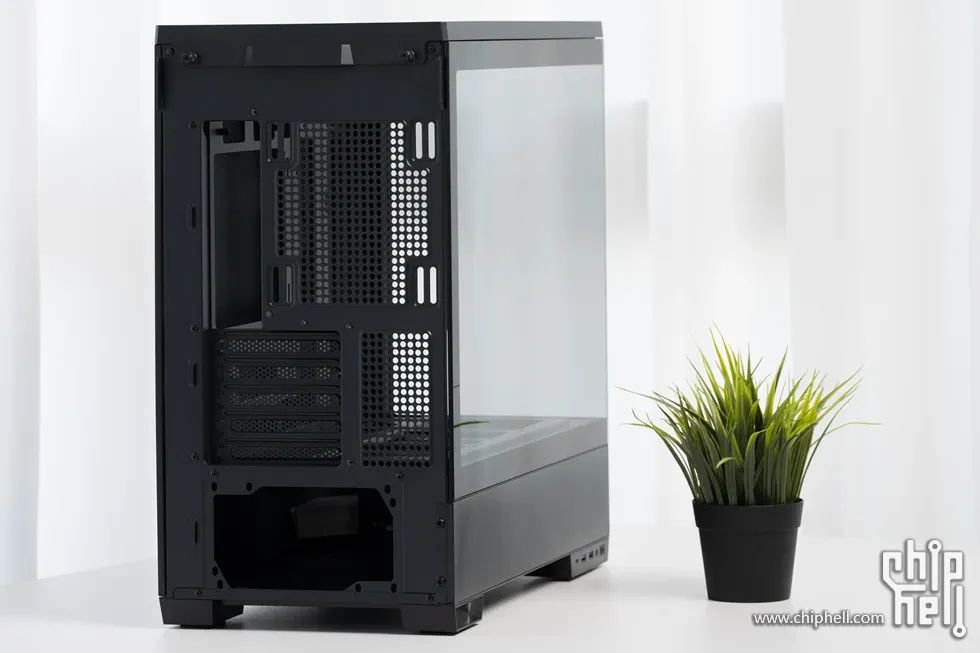

電源倉下置結構，尾部一個120mm風扇位，提供5個PCI插槽位。

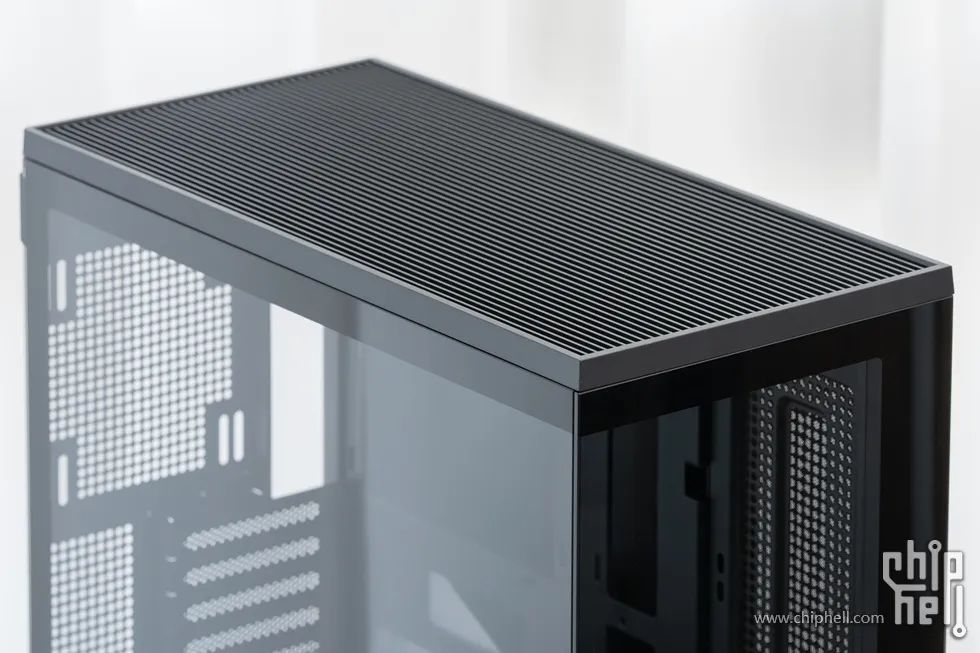

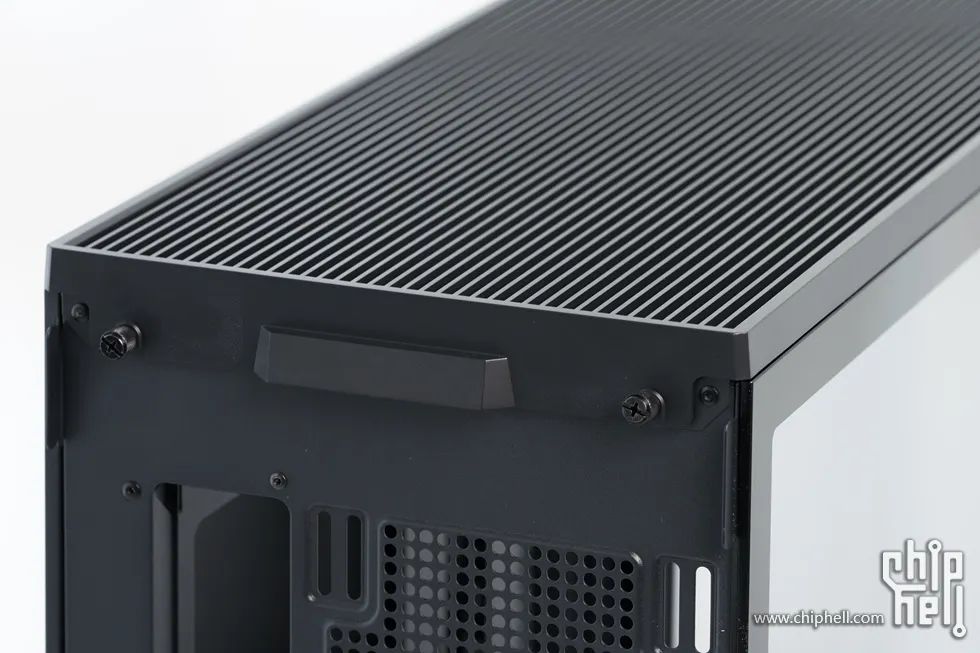

頂部蓋板為條狀格柵設計，內建不可拆卸防塵網。

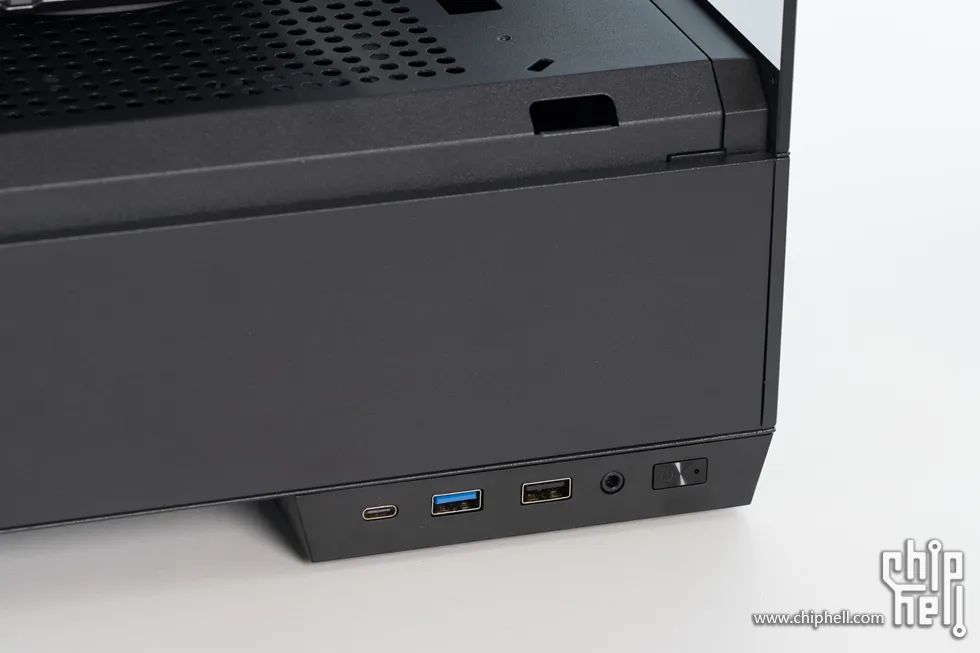

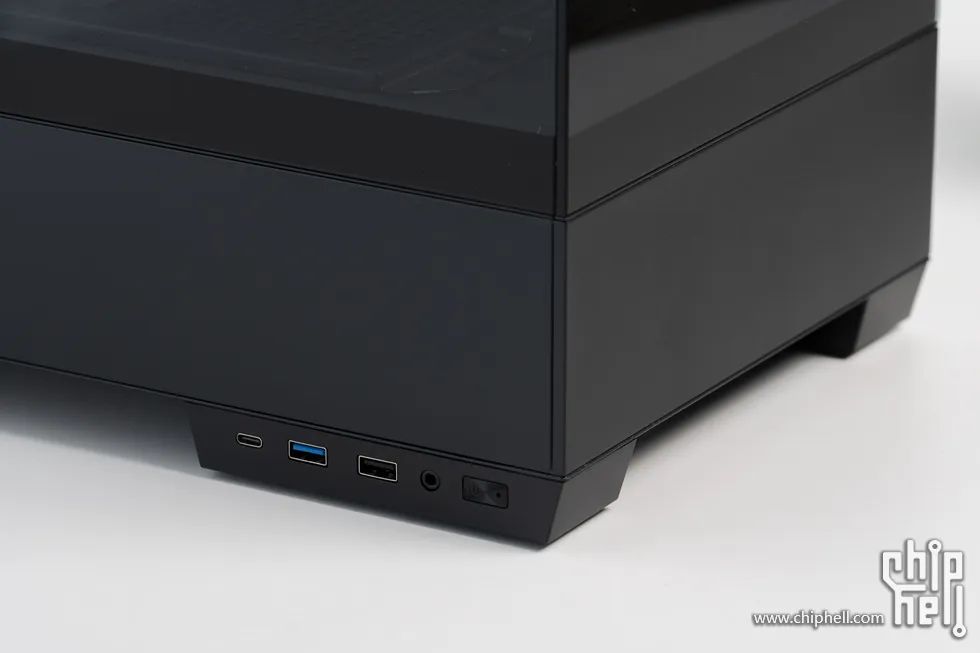

左側支撐腳整合1個USB 10Gbps Type-C、1個USB 3.2 Gen1、1個USB 2.0及音訊介面和開機鍵。
頂蓋兩顆手擰螺絲卸下即可拆除。

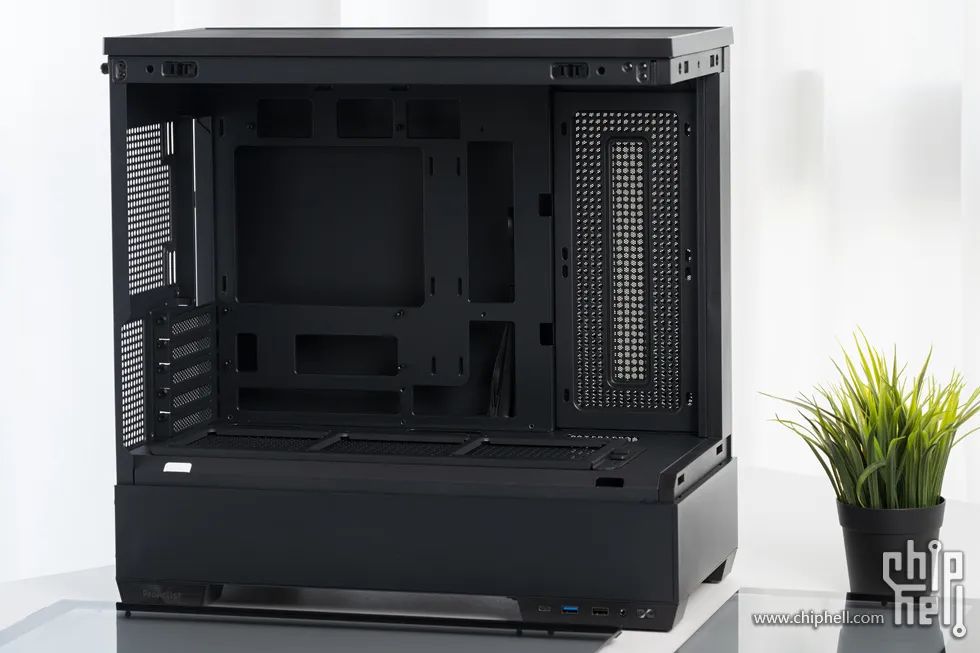

支援MATX/ITX主機板（支援背插），全塔風冷限高180mm，顯示卡限長340mm，電源倉相容20cm長ATX電源。
頂部支援360/280mm冷排或者3x120mm，2x140mm風扇。

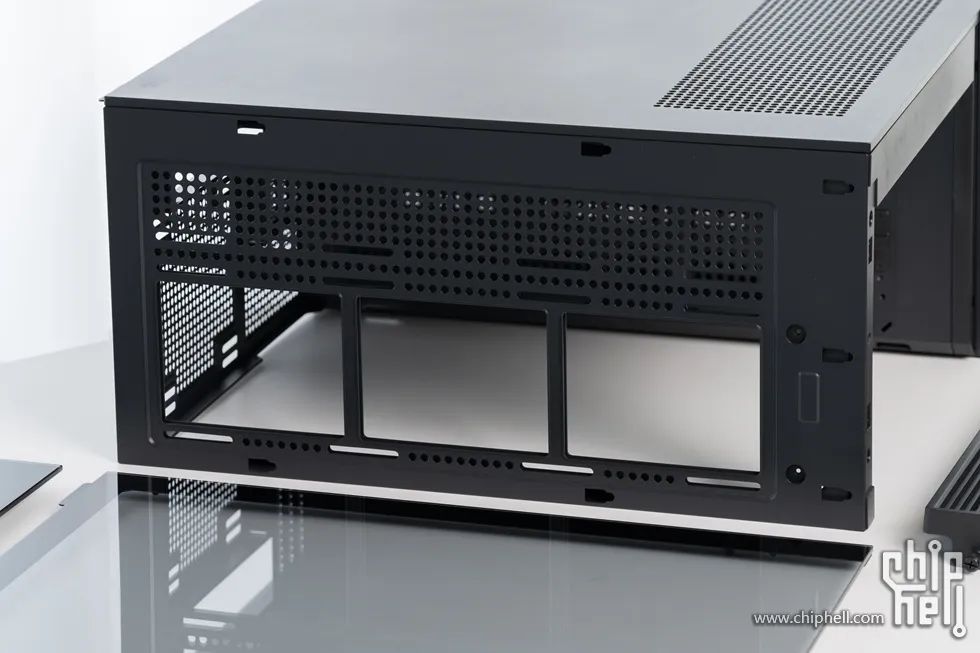

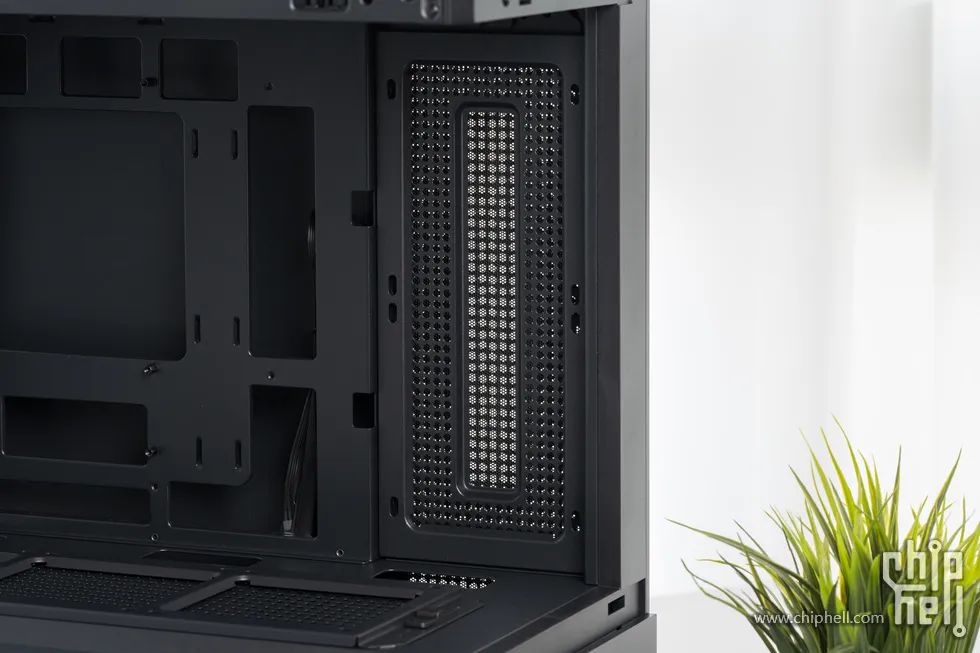

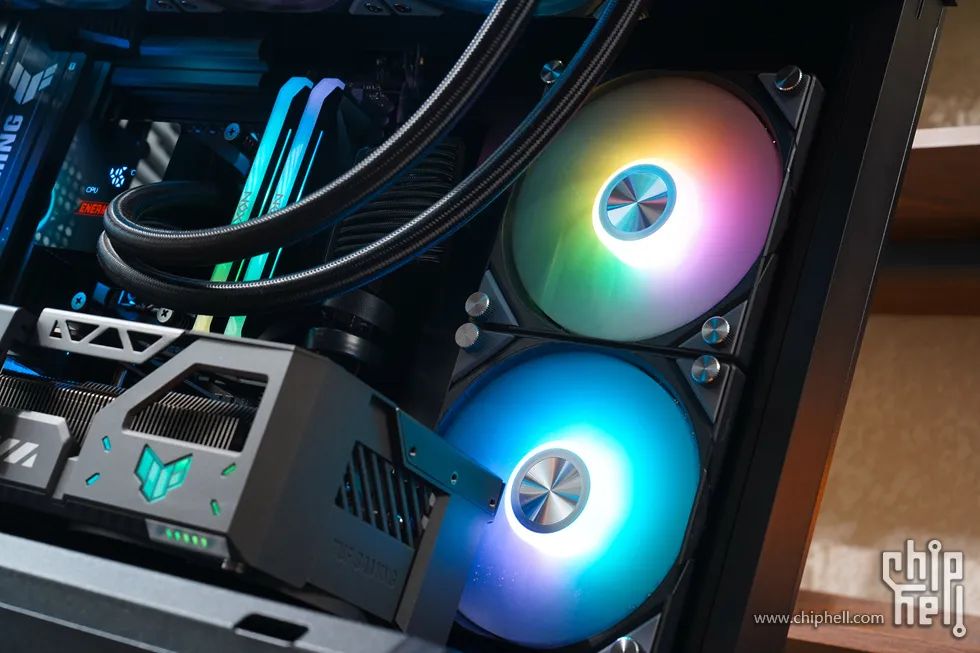

側面支援240冷排或者2x120mm風扇，風扇支架為快裝設計，可拆下方便風扇安裝。
底部支援3x120mm風扇，值得注意的是，如果主機板PCIE槽不在第一位，且安裝非標準雙槽顯示卡時，會影響風扇的安裝。
兩片鋼化玻璃為快拆設計，機箱為270度無立柱設計。

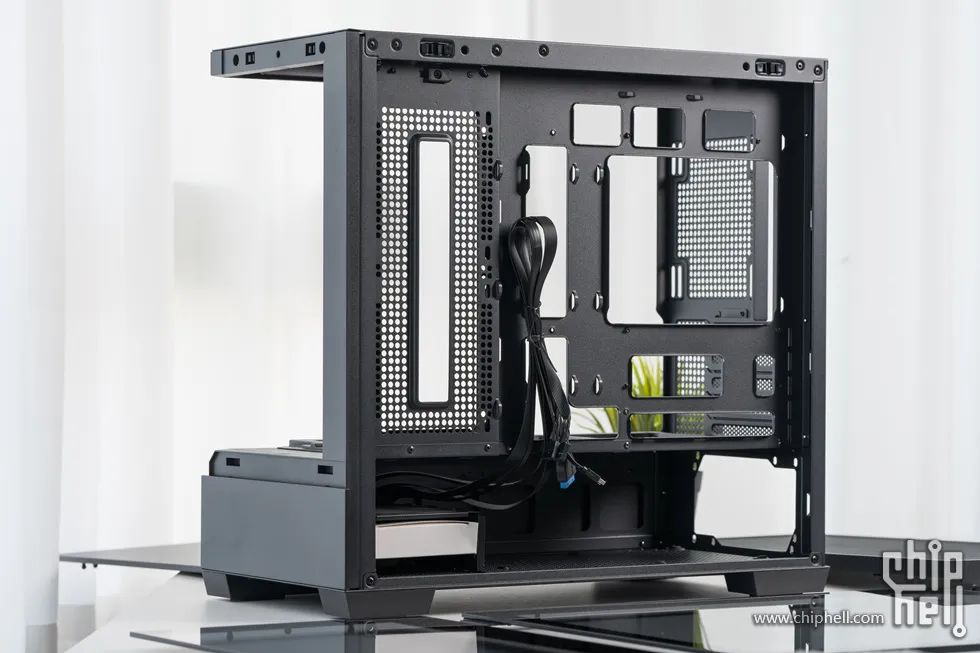

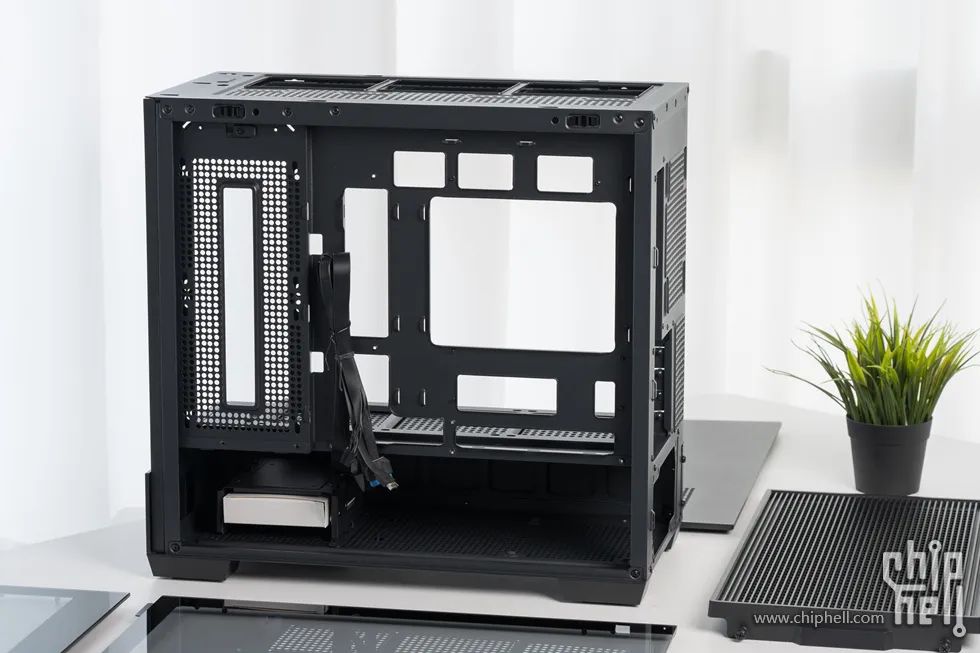

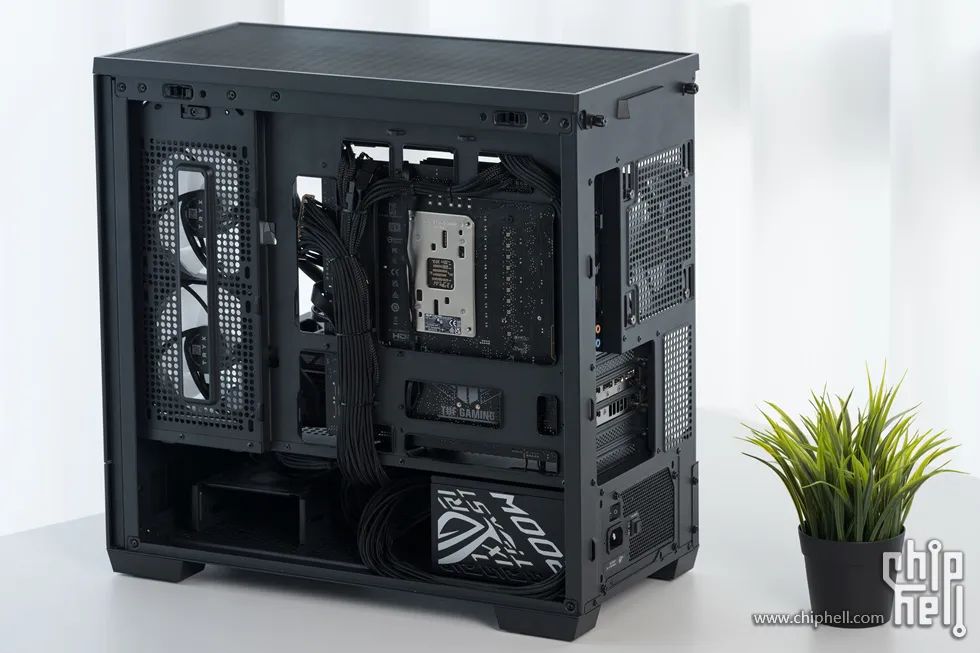

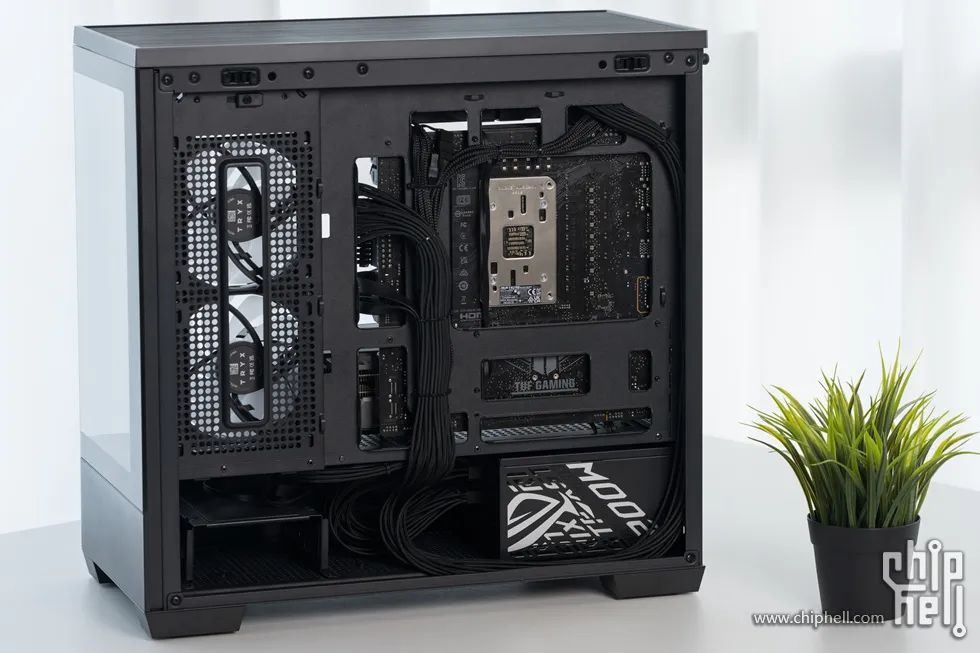

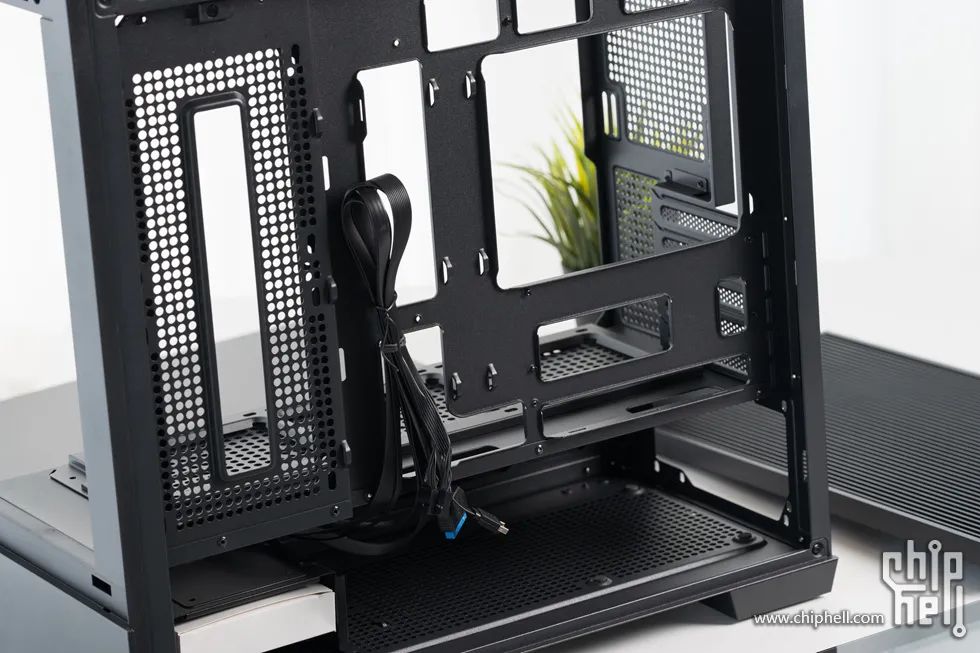

背部走線空間充足，且支援背插主機板，理線更整潔。
電源倉位內部有硬碟位，支援2xHDD或者1xHDD+1xSSD。

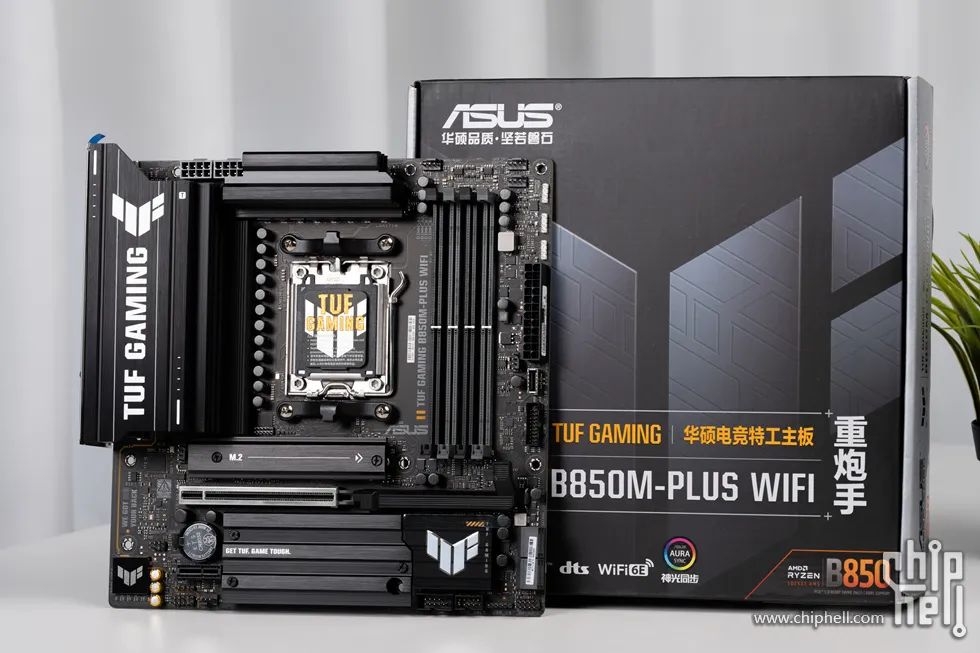

主機板來自華碩TUF B850M PLUS WIFI，標準MATX板型，延續了TUF經典的電競特工風格設計。

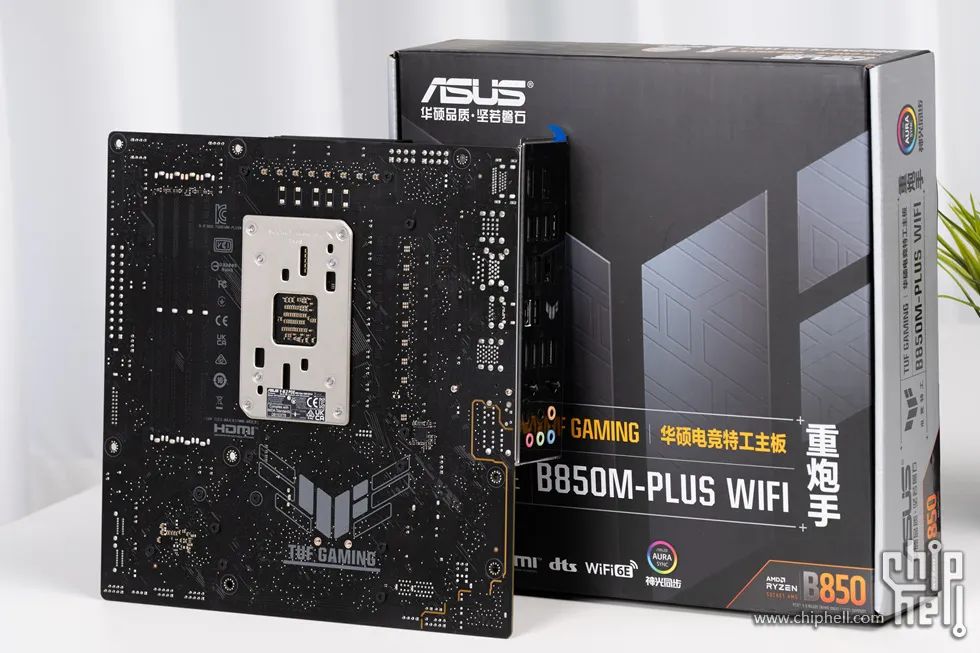

主機板背部一覽，TUF GAMING 噴繪。

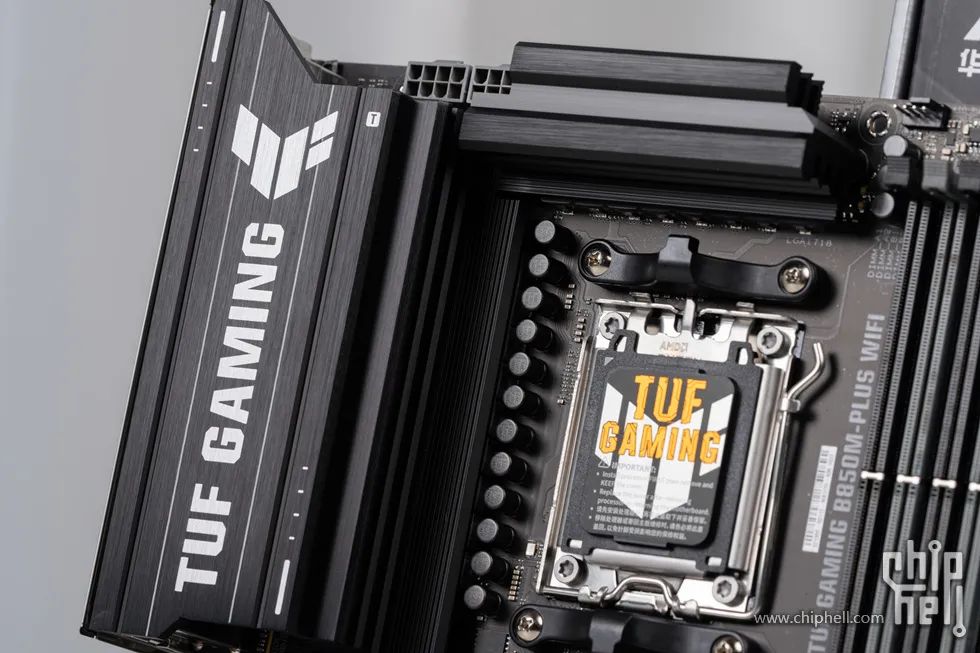

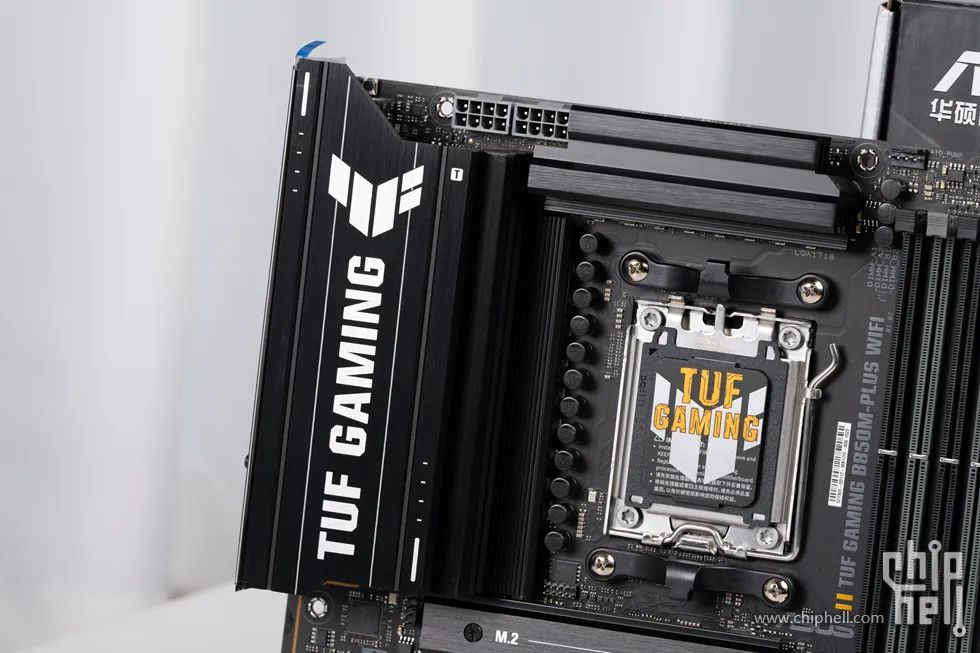

碩大的一體化VRM散熱裝甲上面為TUF GAMING LOGO設計。

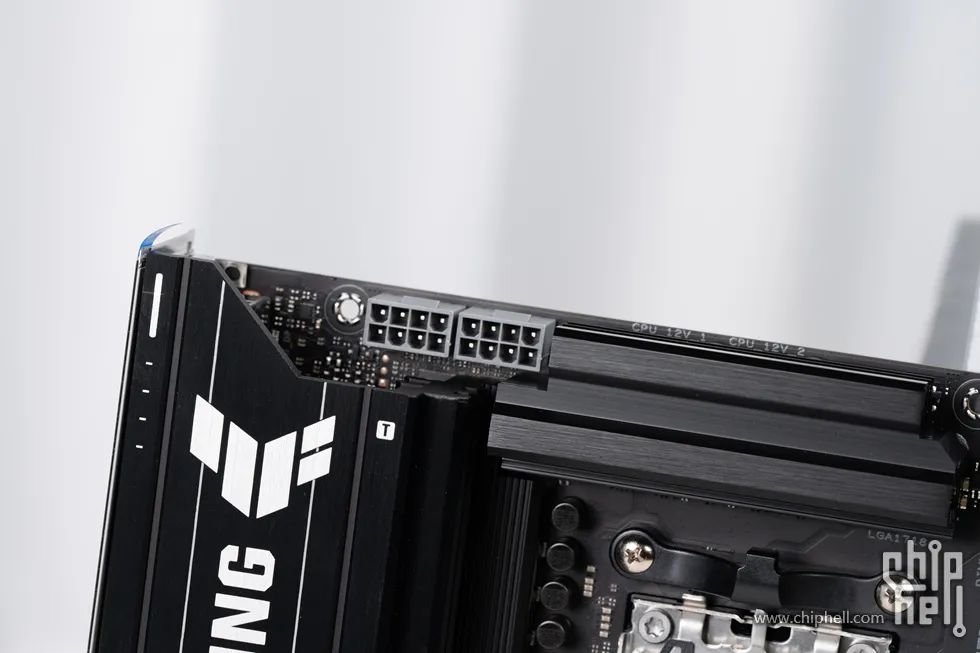

採用雙8Pin ProCool介面。
提供了豐富的5V ARGB與風扇4PIN接針，且都安排在了主機板右上角，方便統一走線，同時主機板Q-LED故障診斷燈也在這裡，方便玩家快速辨別故障。

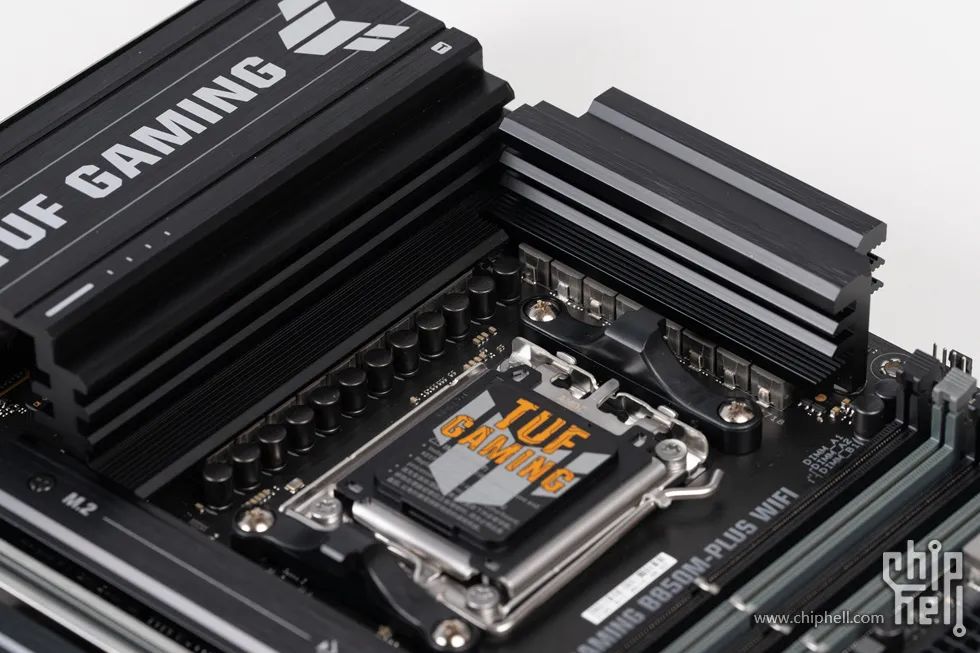

14+2+1相供電模組，提供穩定的效能釋放，輕鬆應對9950X3D旗艦處理器。

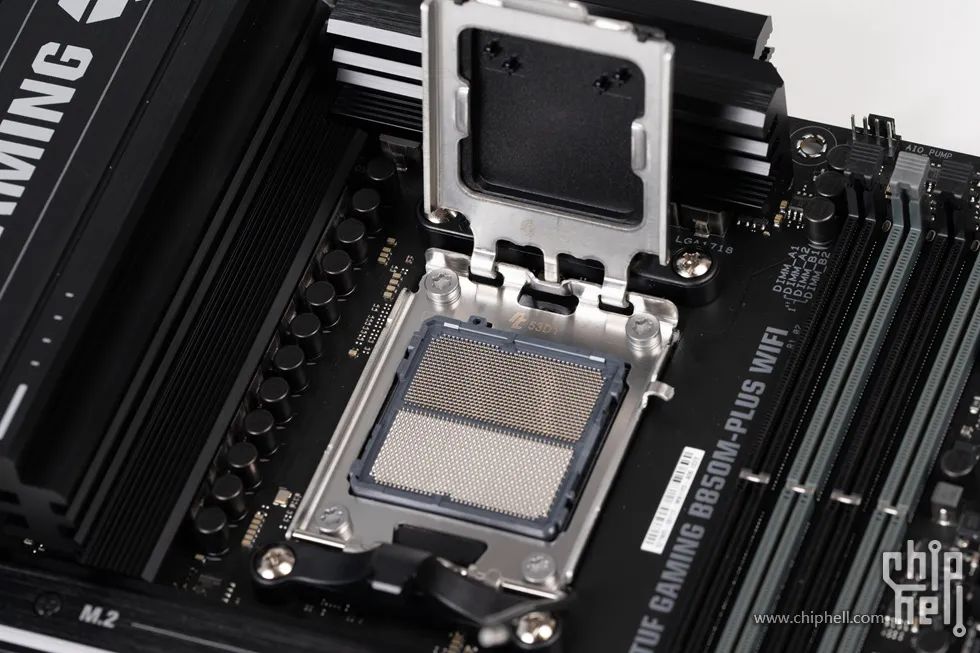

支援AM5全系列銳龍處理器。

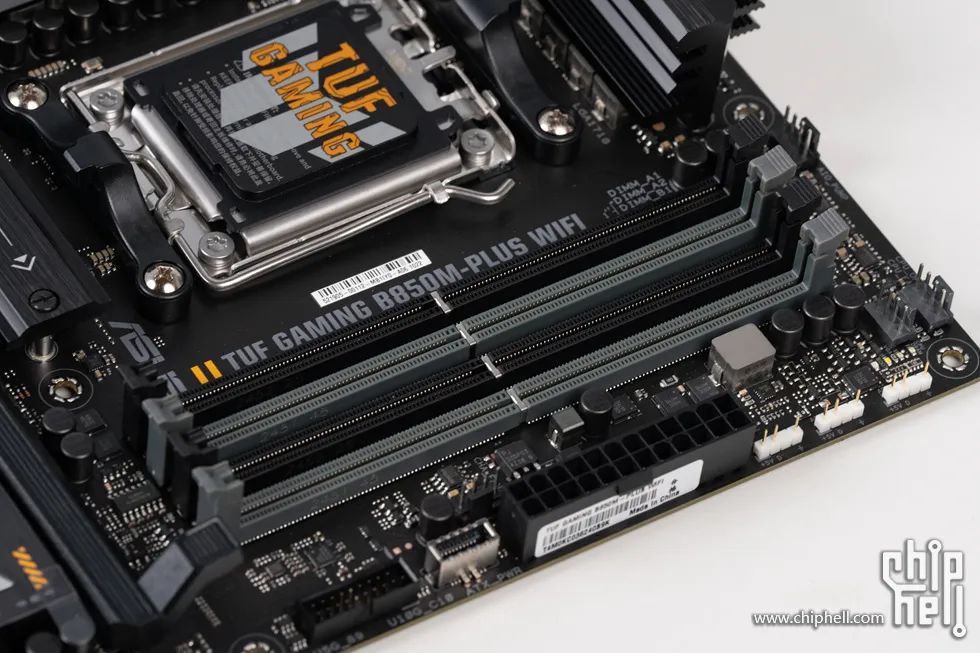

4條DDR5插槽，最高可OC至8000+，最大支援192GB。

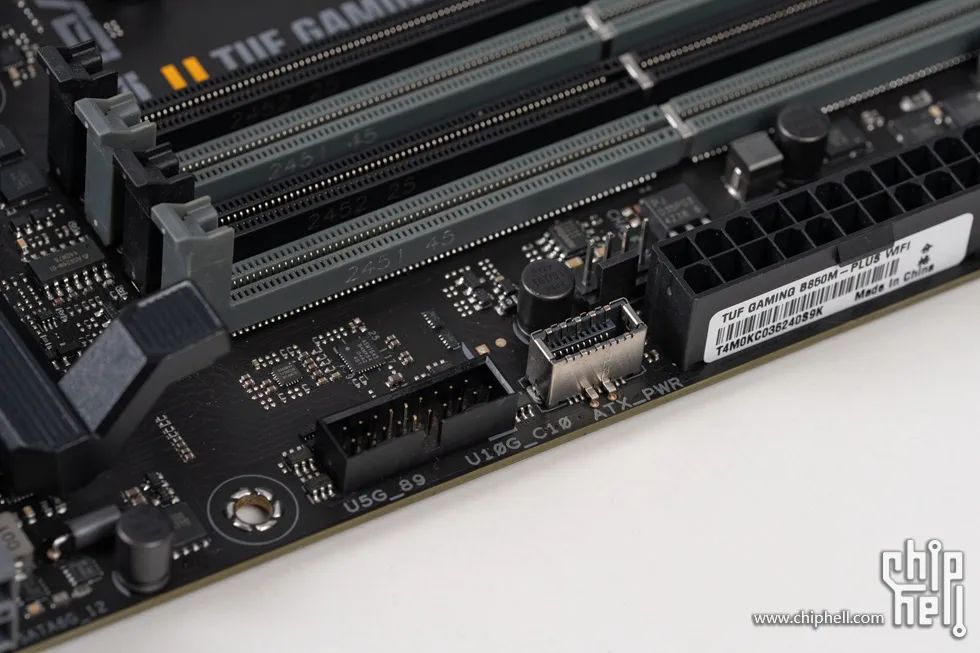

一個前置10Gbps Type-c介面以及一個前置USB 3.0接針。

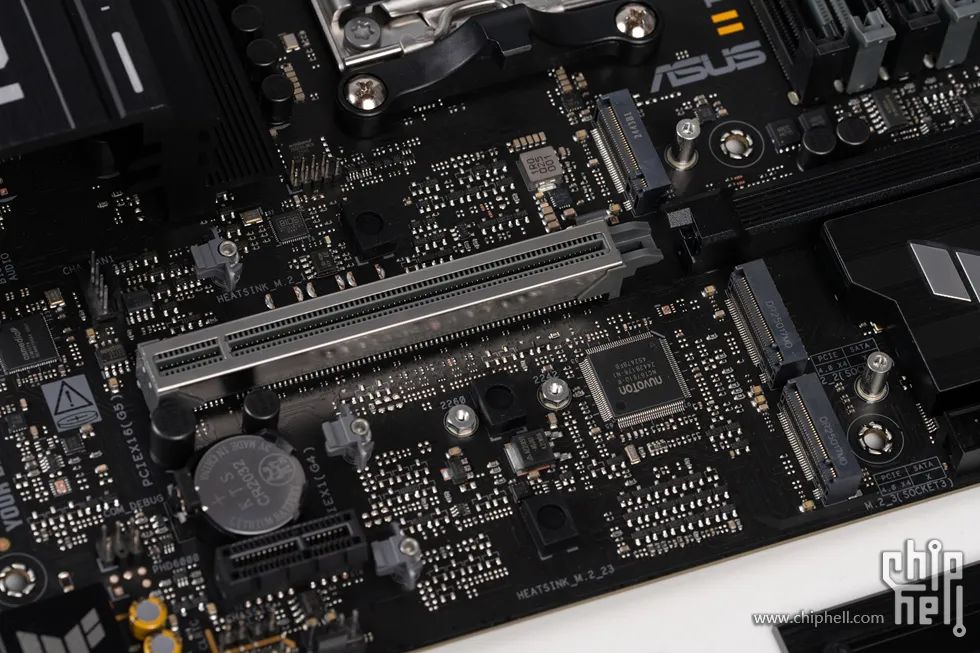

提供兩條PCIe插槽，其中PCIE5.0顯示卡插槽全金屬加固，採用了全新設計的顯示卡快拆按鍵。» 1 x PCIe 5.0 x16 SafeSlot» 1 x PCIe 4.0 x1

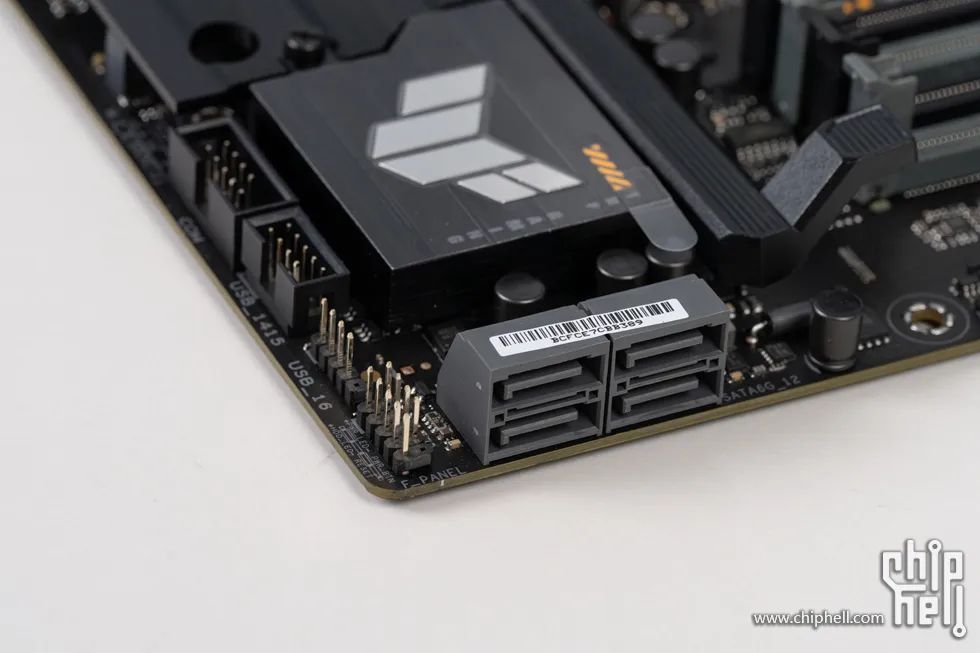

4個SATA側置介面。

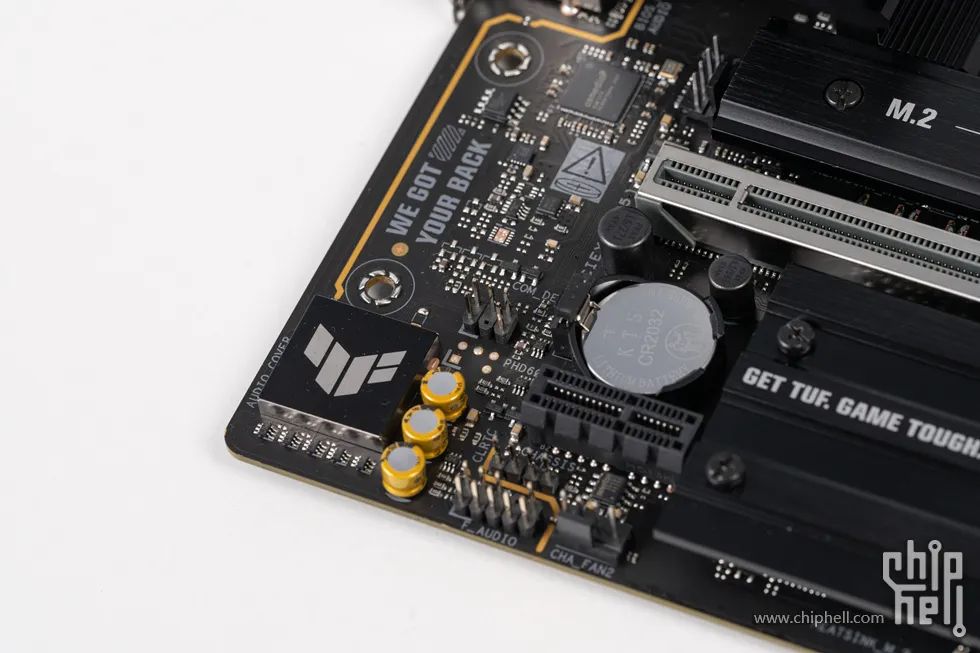

主機板音訊位置特寫，搭載Realtek ALC1220P，為玩家提供優秀的音質解碼。

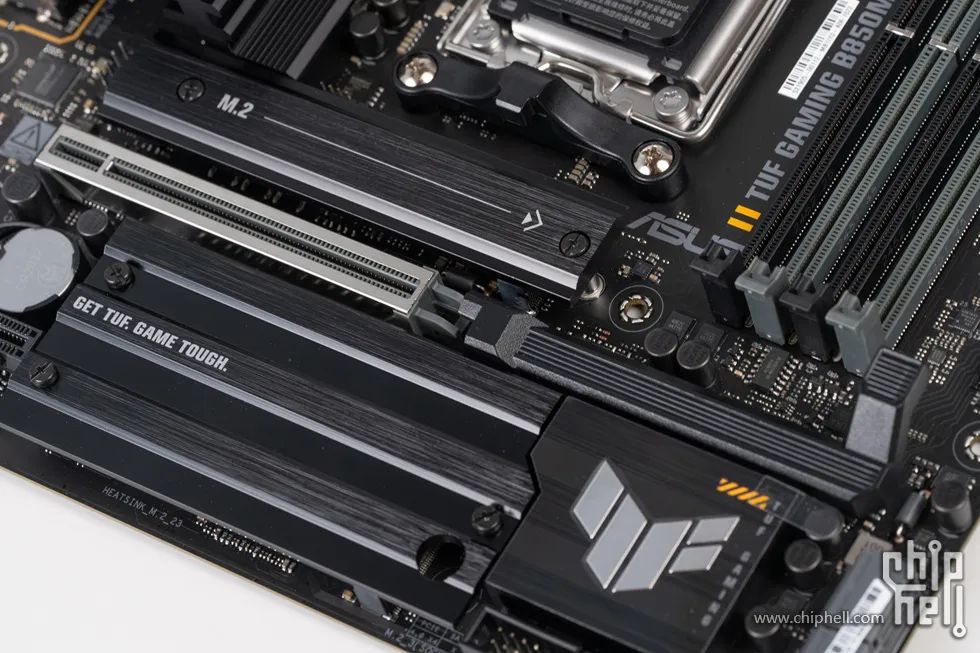

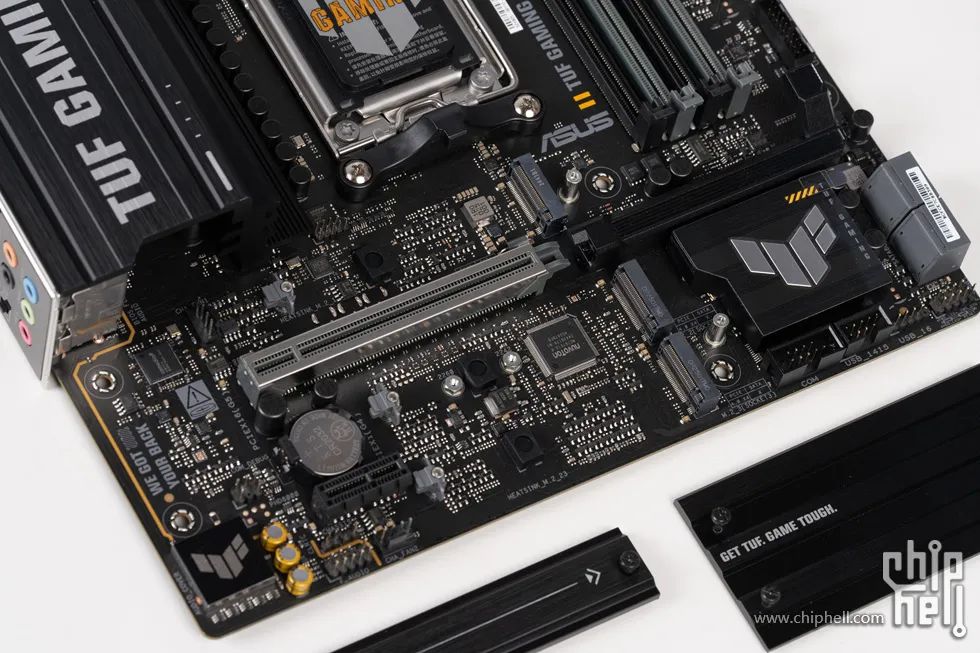

主機板M.2硬碟位均有散熱金屬裝甲覆蓋。
提供3個M.2插槽，其中1個為PCIe5.0x4，另外兩個位PCIe4.0x4。» 1 x M.2 2280 PCIe 5.0 x4» 1 x M.2 2242/2260/2280 PCIe 4.0 x4» 1 x M.2 2280 PCIe 4.0 x4

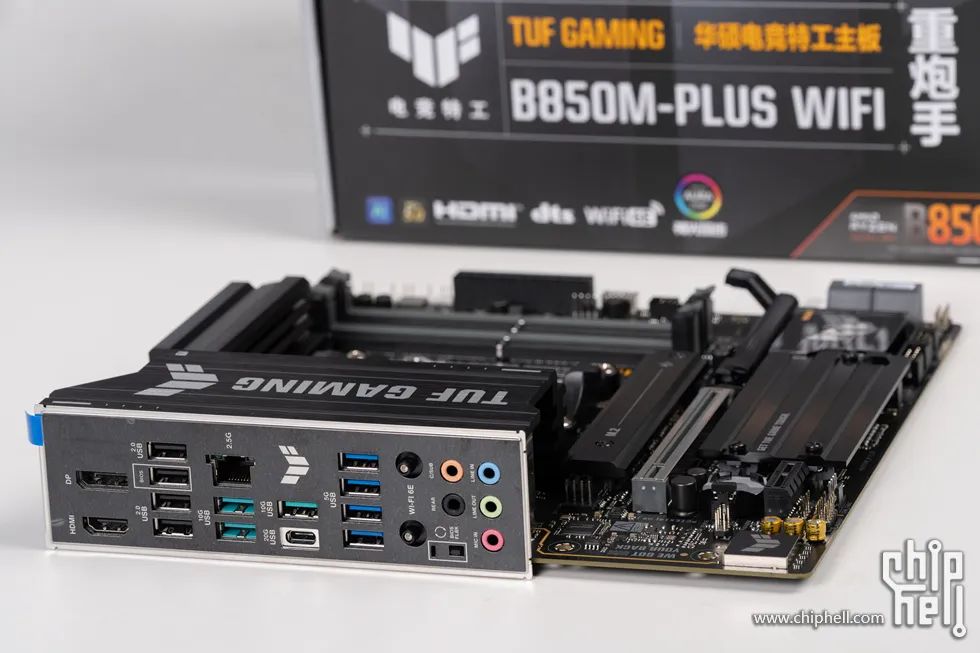

主機板IO面板位置，提供豐富的介面設計。» 1xDisplayPort» 1xHDMI» 4 x USB 2.0» Realtek 2.5G 有線網絡卡» 2 x USB 10Gbps» 1 x USB 10Gbps» 1 x USB 20Gbps Type-C» 4 x USB 5Gbps» WiFi 6E 快拆天線» BIOS FlashBack 一鍵升級 » 5 x 音訊插孔

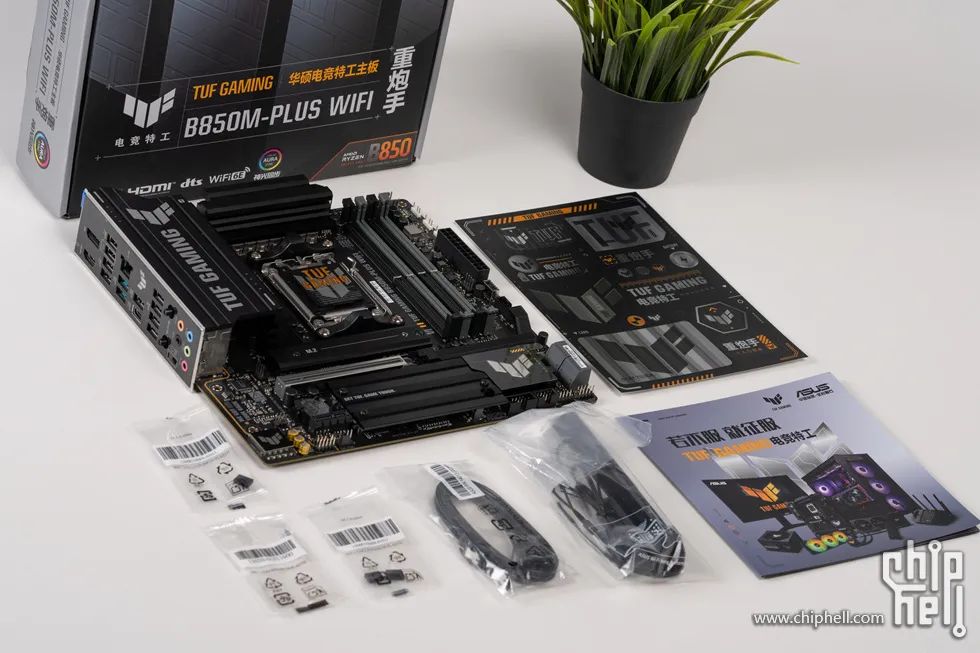

主機板以及全配件一覽。

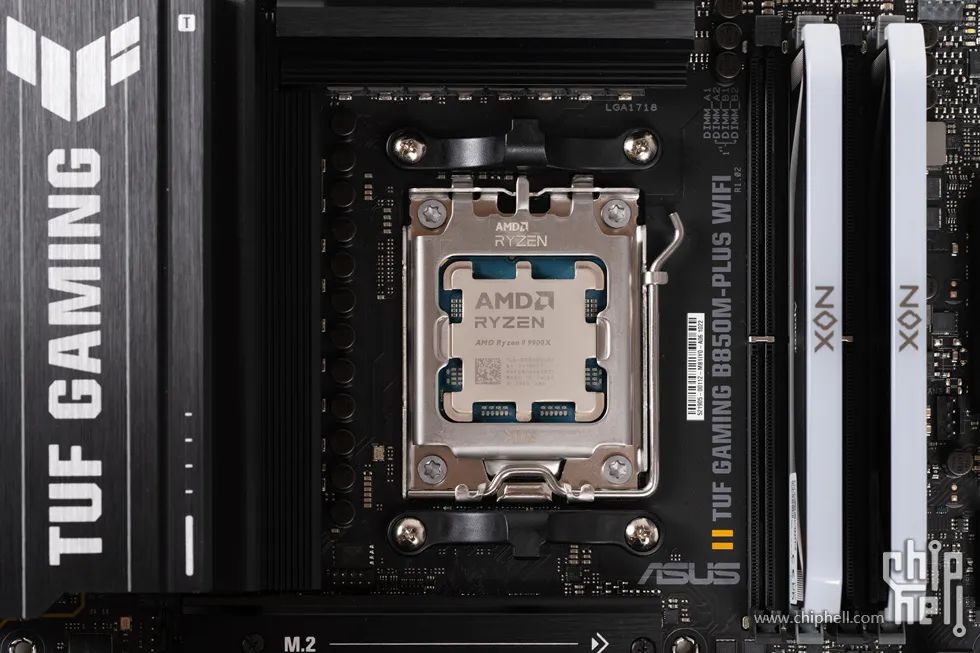

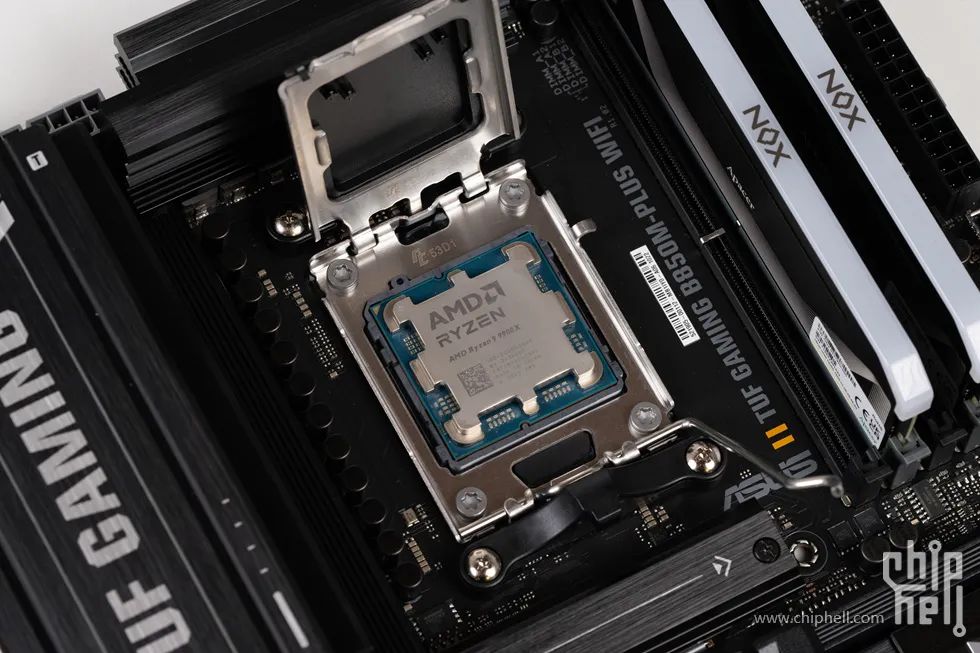

本次裝機使用AMD Ryzen9 9900x處理器。

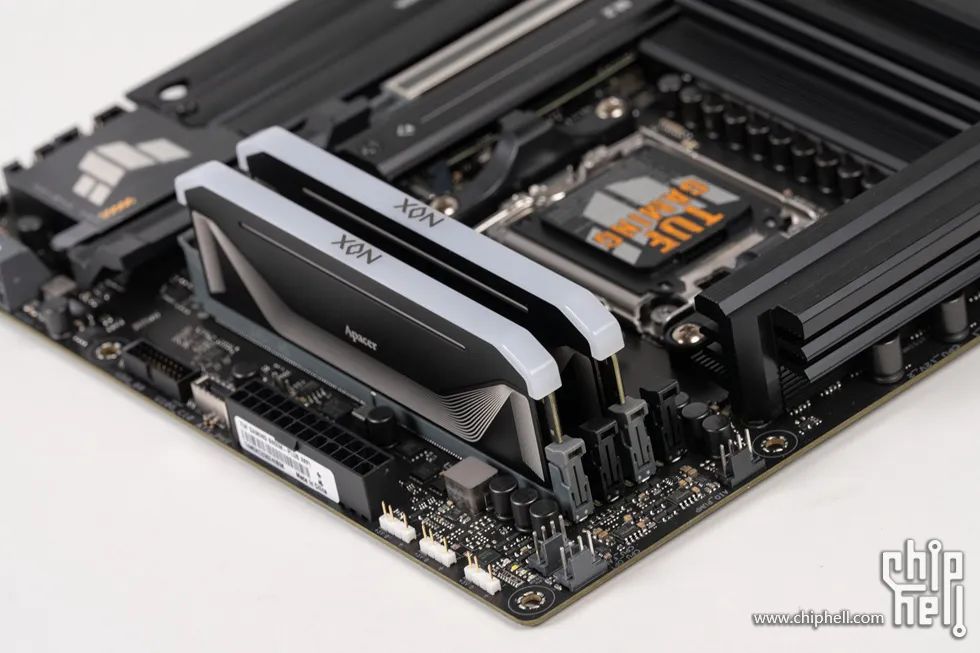

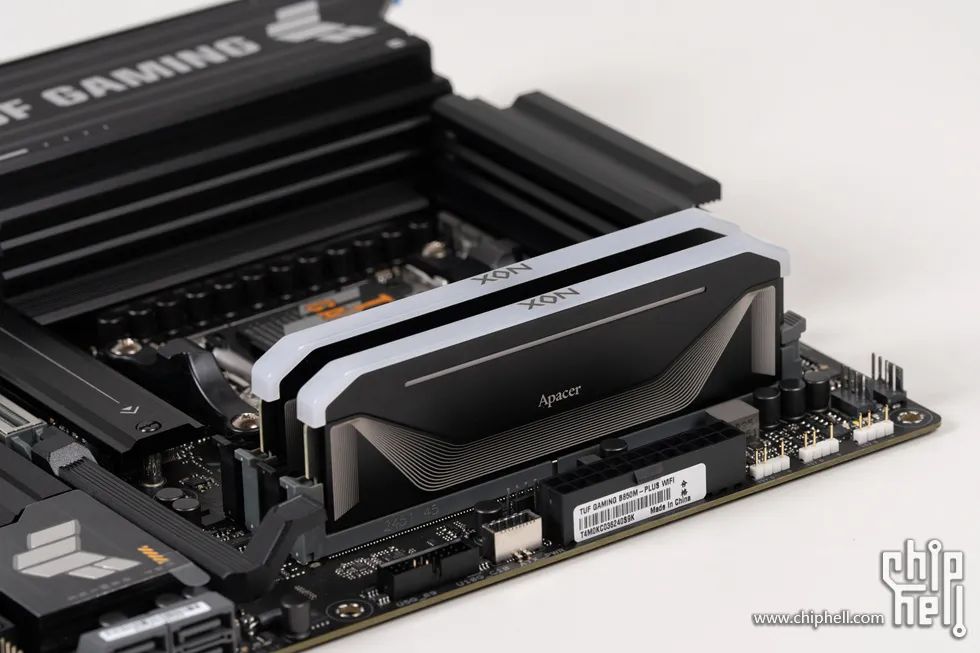

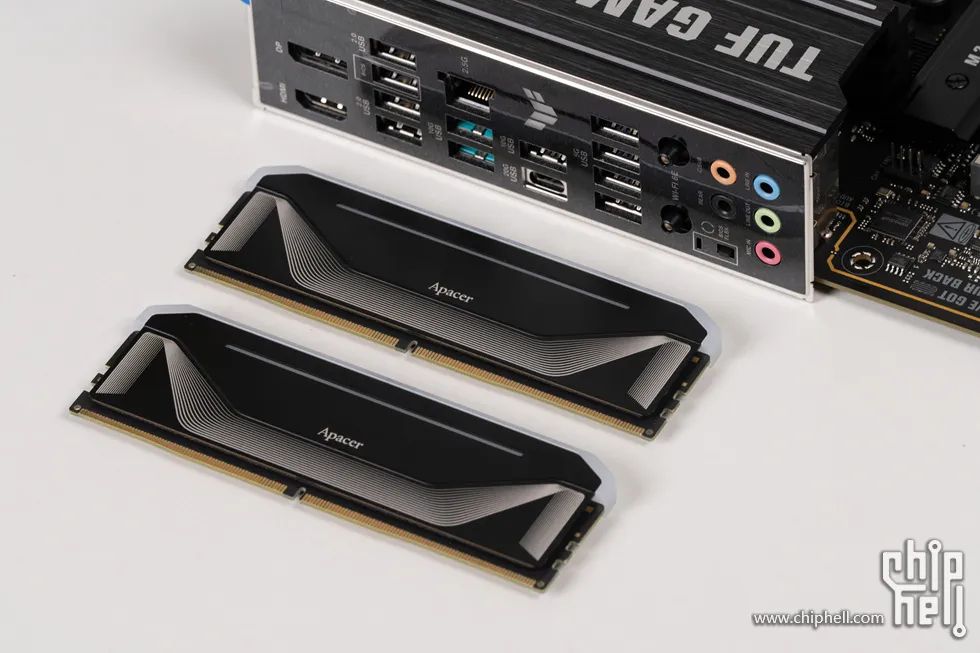

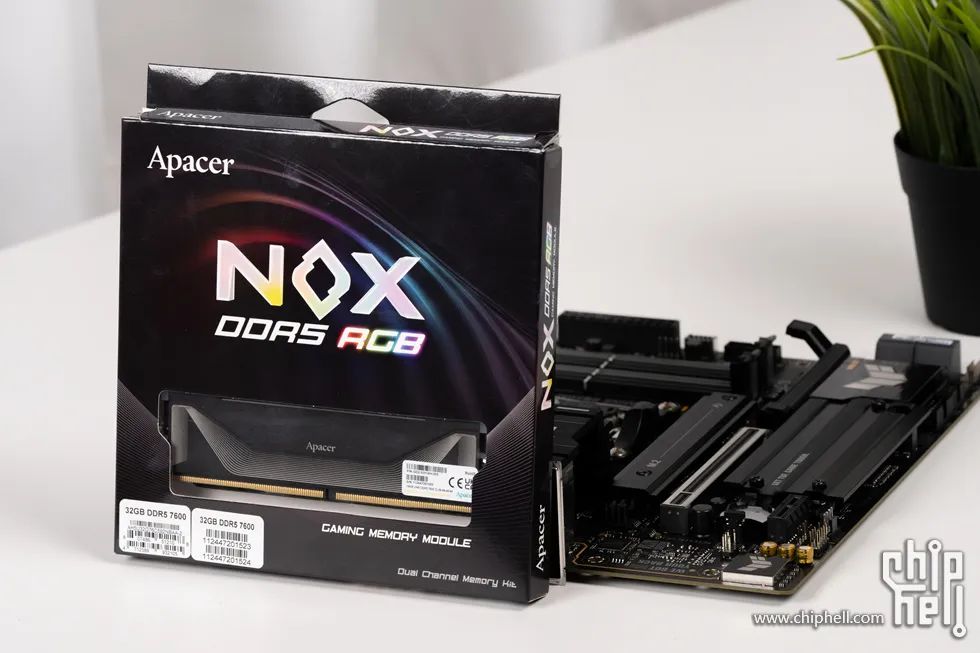

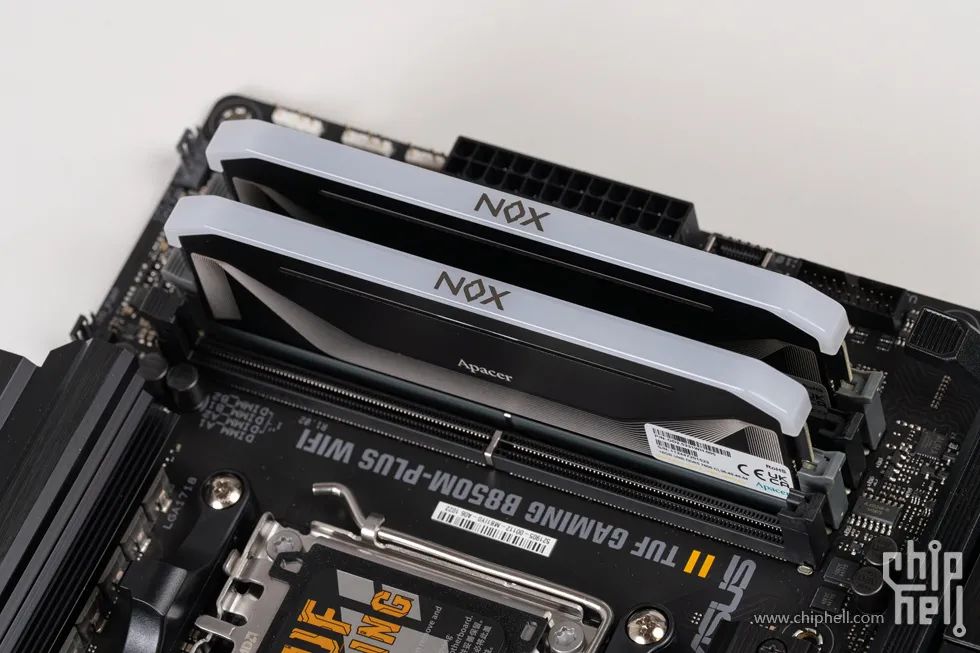

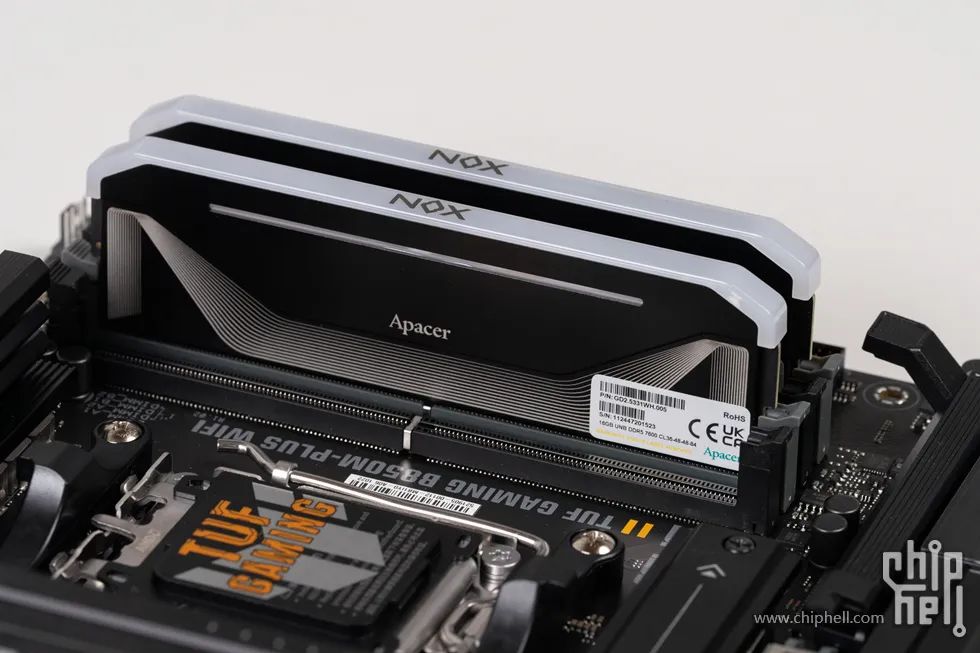

記憶體來自宇瞻 NOX DDR5 RGB。包裝採用正反面開窗設計，可直接展示記憶體本體及RGB燈效區域。
正面以黑色為主色調，中央印有「NOX」系列標識，左側標註「Apacer」品牌LOGO，底部貼紙標註容量、頻率等關鍵引數。
記憶體提供提供暴雪銀（金屬質感）和經典黑兩種配色，本次裝機選用為經典黑配色，整合PMIC電源管理晶片，提升供電穩定性與能效比，同時鋁合金馬甲結合單面顆粒佈局，超頻後溫度控制在50℃左右。
記憶體一側貼有引數標籤，7600 CL 36 48 48 84，採用海力士A-die顆粒，相容Intel XMP 3.0與AMD EXPO一鍵超頻。
頂部搭載廣角漫射導光條，支援主機板燈控同步（如華碩Aura Sync、微星Mystic Light等）。
鋁合金散熱片採用雙層高低落差設計，下層輔以條紋裝飾增強立體感，整體高度僅44mm，相容主流風冷散熱器。

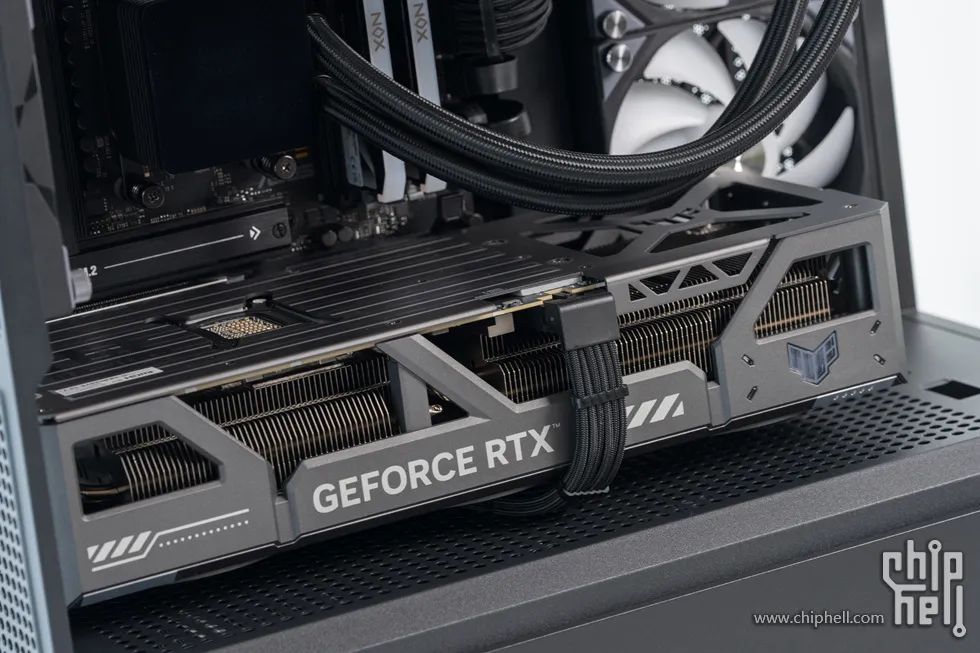

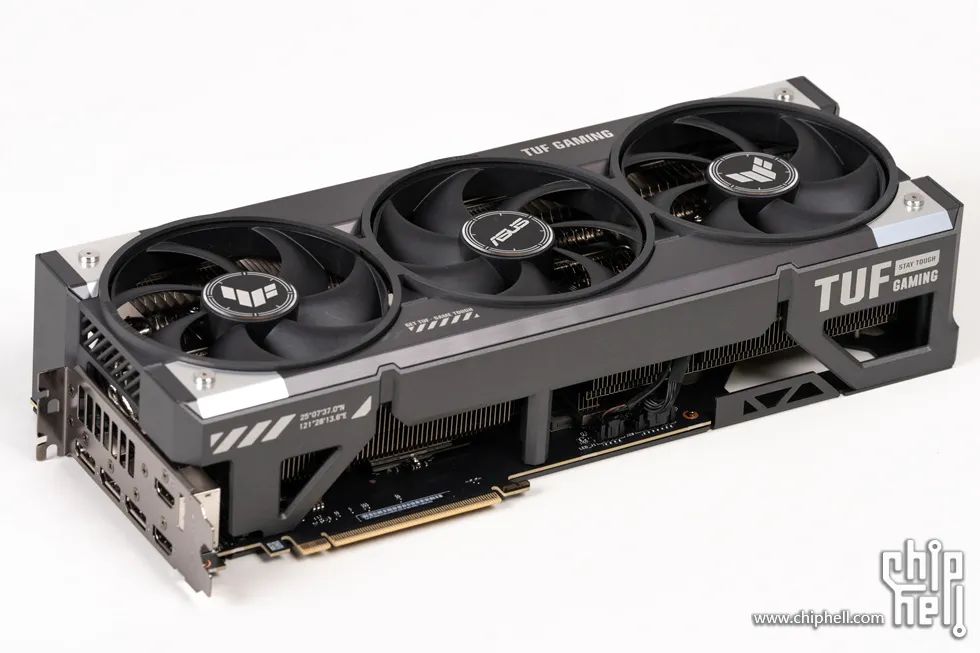

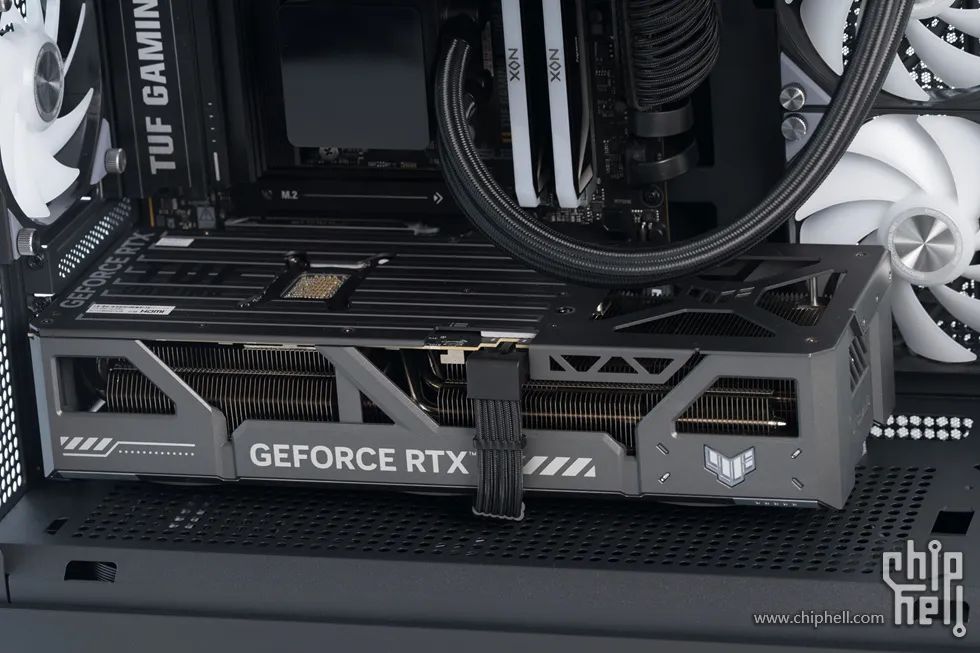

顯示卡來自華碩TUF GAMING RTX 5080 O16G GAMING。

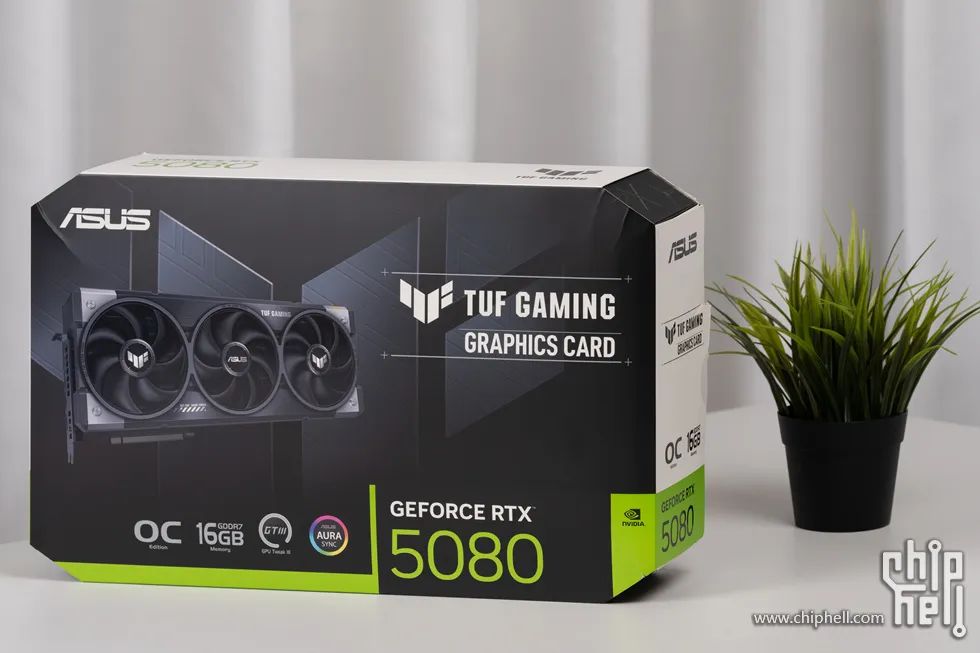

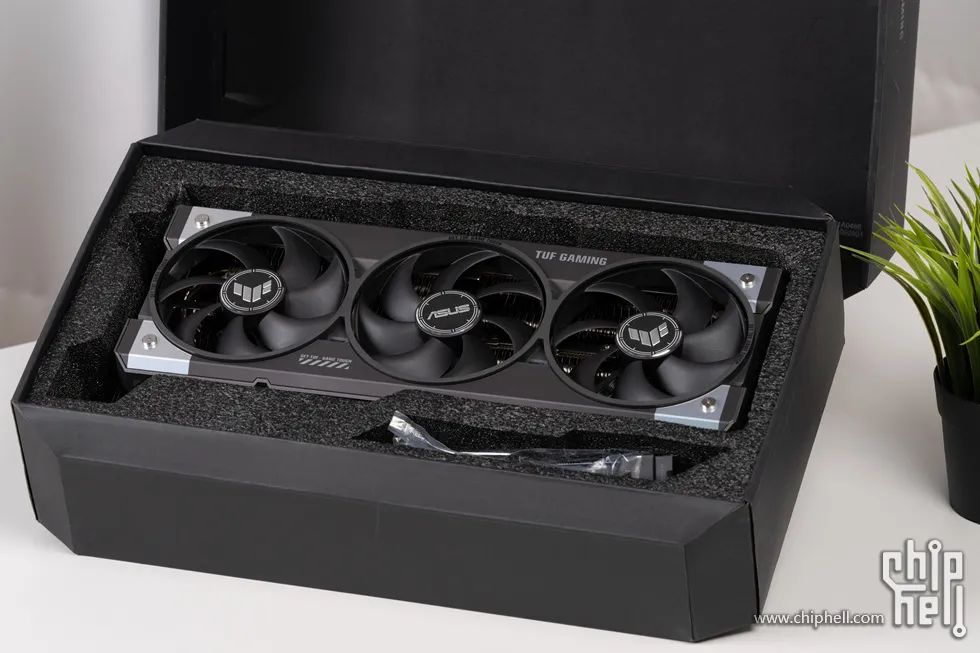

採用掀蓋式包裝設計。

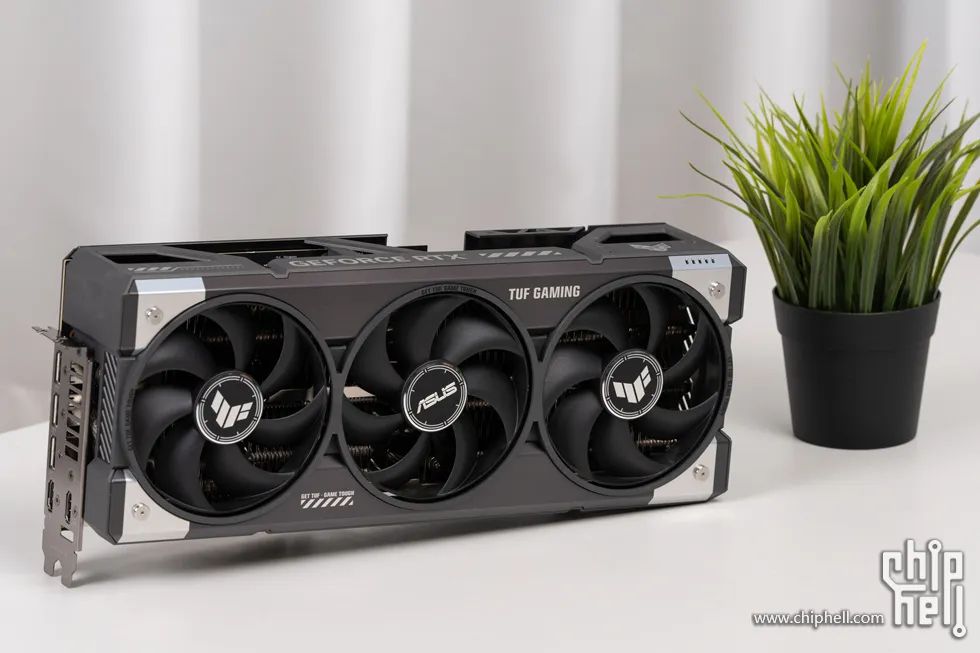

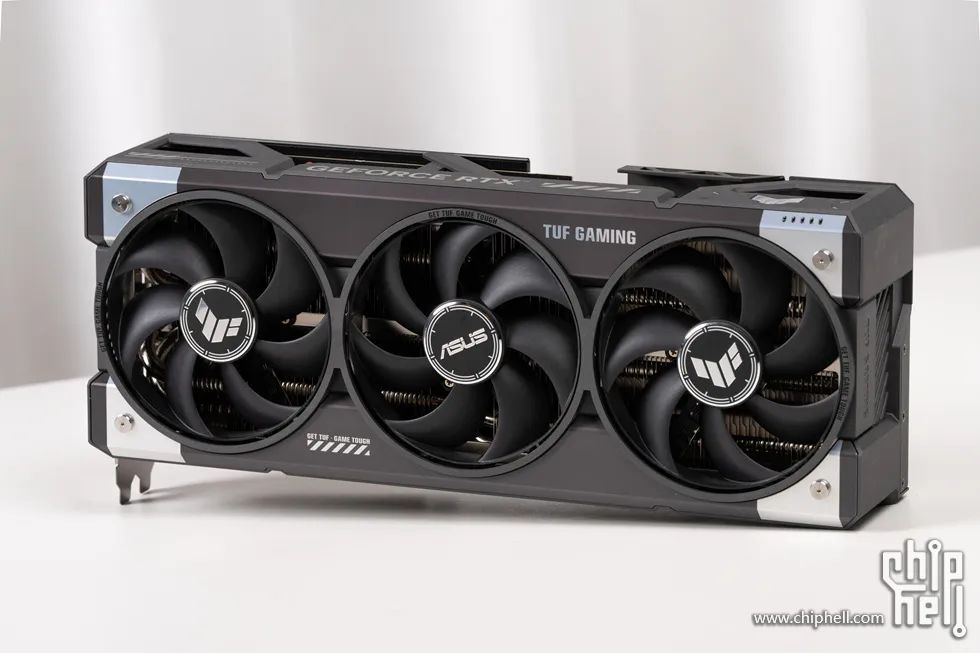

顯示卡採用全新 TUF GAMING 家族設計，啞光黑主色調，搭配銀色條帶紋理與鉚釘裝飾，設計理念形似武器彈藥箱。

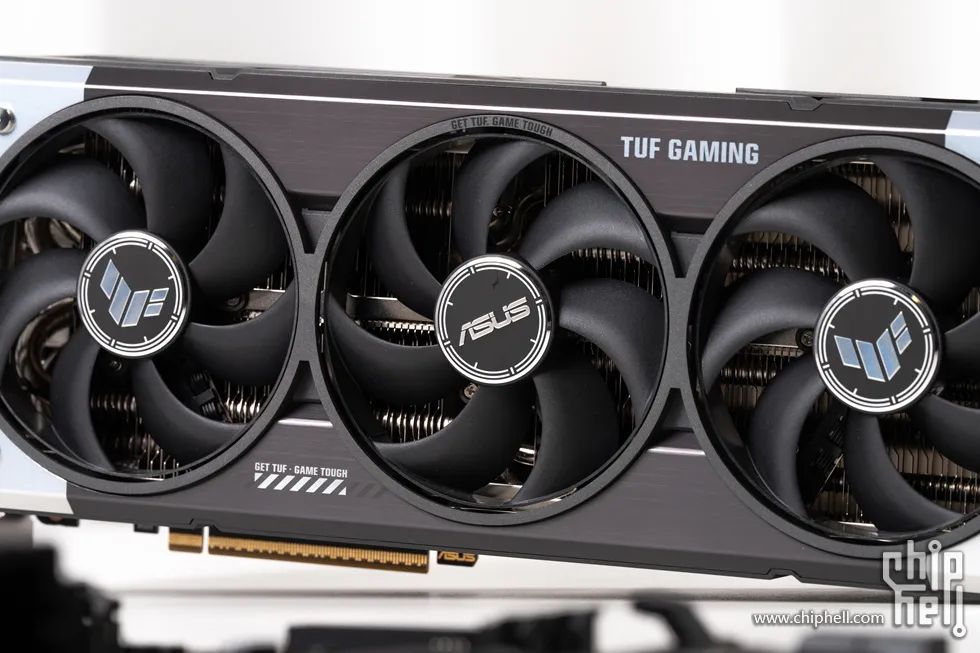

先進的散熱設計採用華碩 MaxContact 製程工藝、相變GPU導熱墊及高效的3個軸流風扇，確保顯示卡在高負載下也能維持出色的散熱效能與最佳化的氣流，實現靜音執行，同時支援智慧停轉，GPU溫度低於50℃時停轉，降低噪音。
採用 4根8mm+4根6mm熱管，結合MaxContact鏡面直觸技術和真空腔均熱板，提升散熱效率。
全金屬壓鑄導流殼+鋁製背板，防止PCB彎曲，並透過ASUS GPU Guard技術加固GPU安裝穩定性。

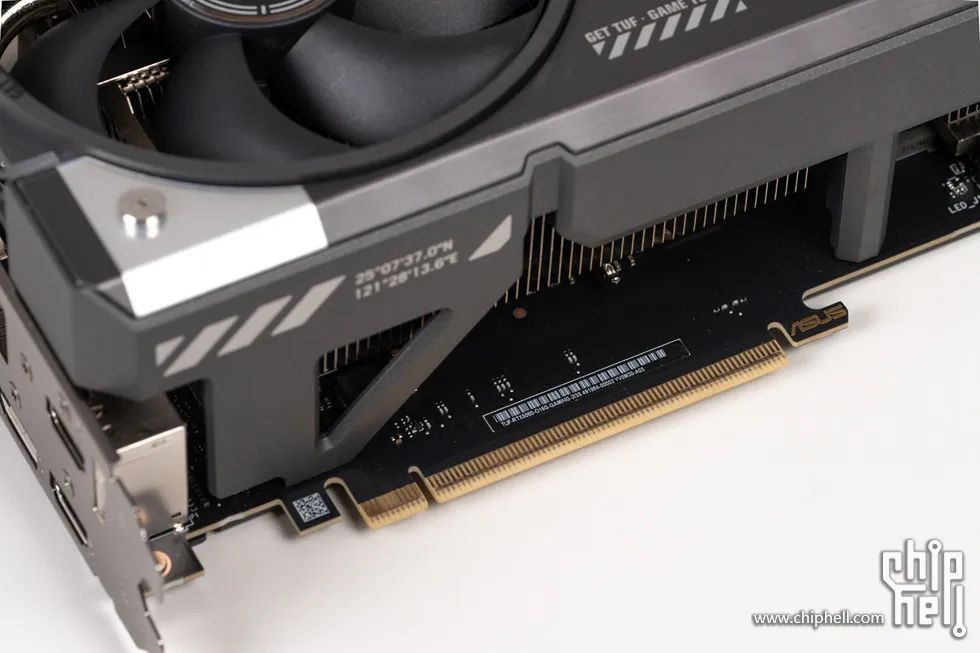

金手指特寫。

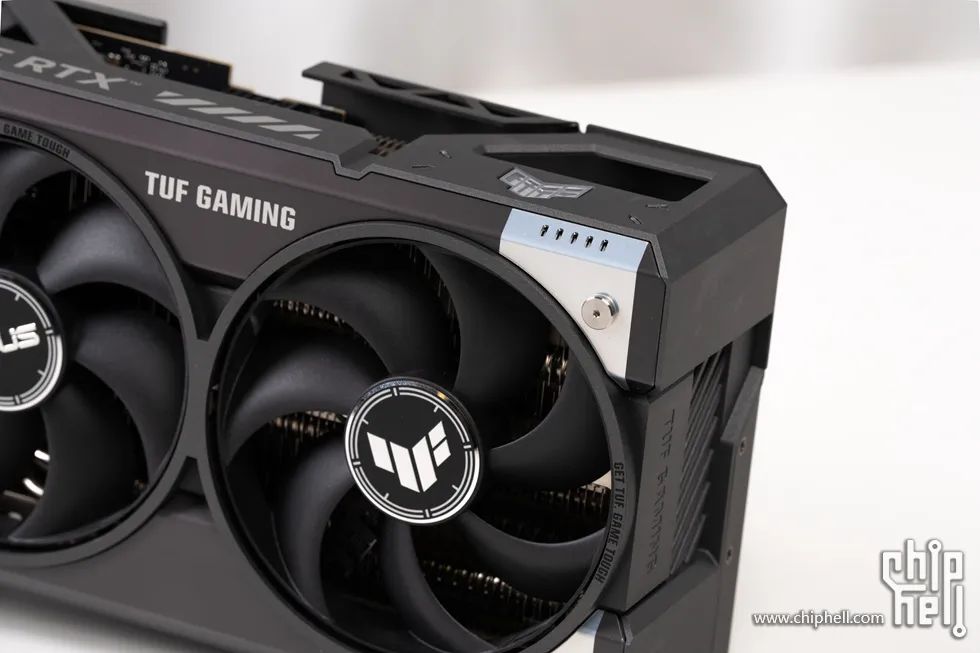

顯示卡四個角有銀色條帶裝飾與鉚釘裝飾，質感十足。

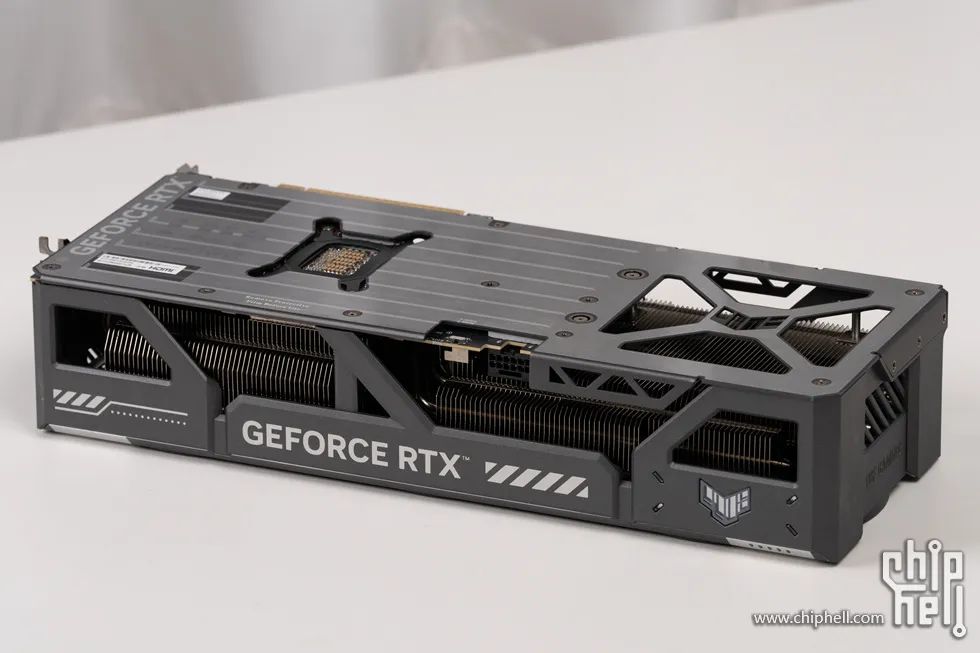

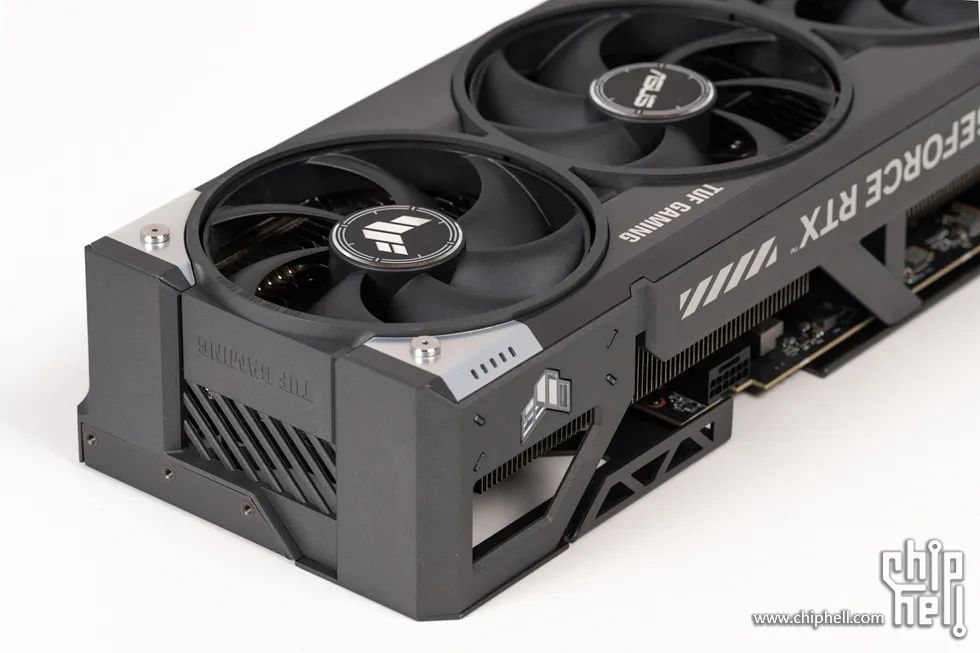

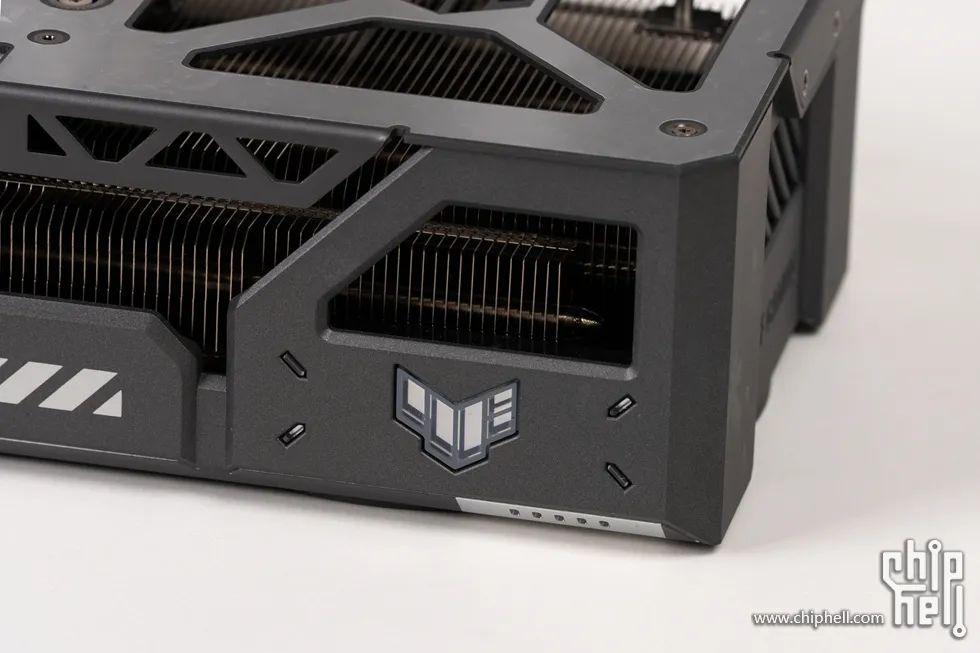

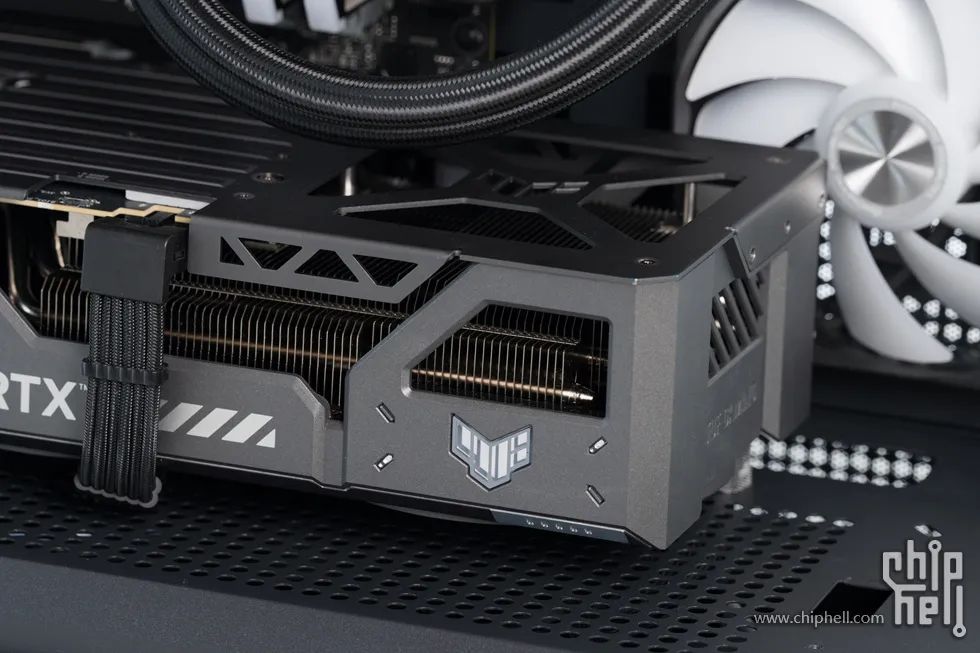

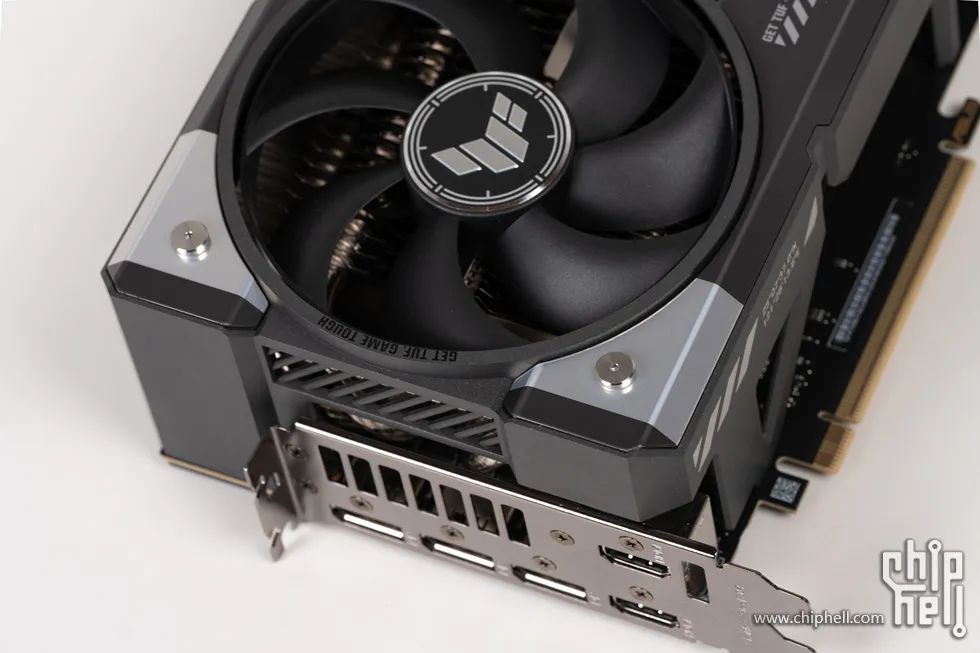

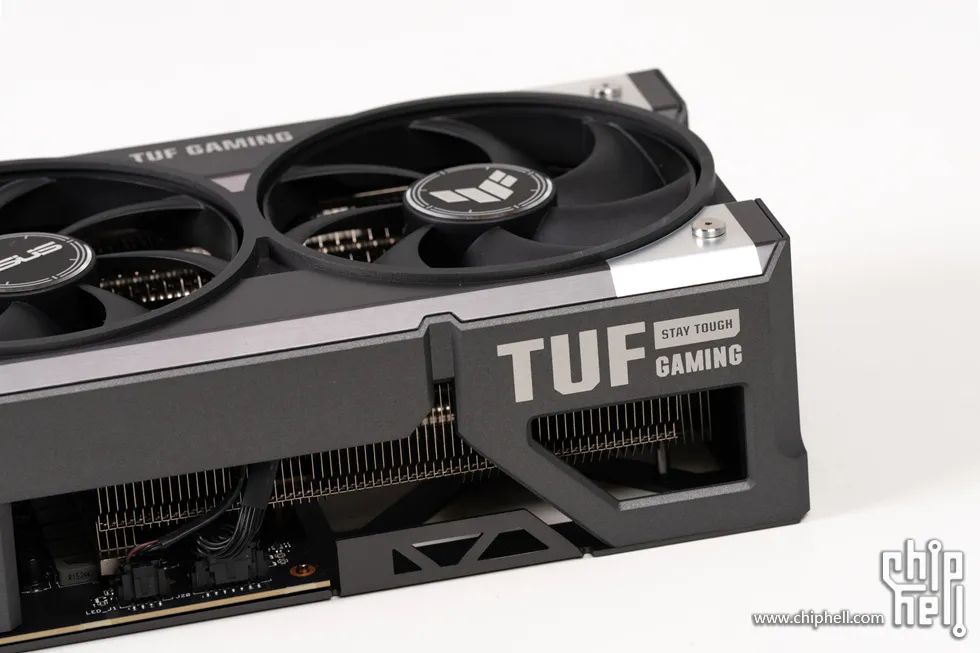

顯示卡尾部特寫，為全包裹式設計。

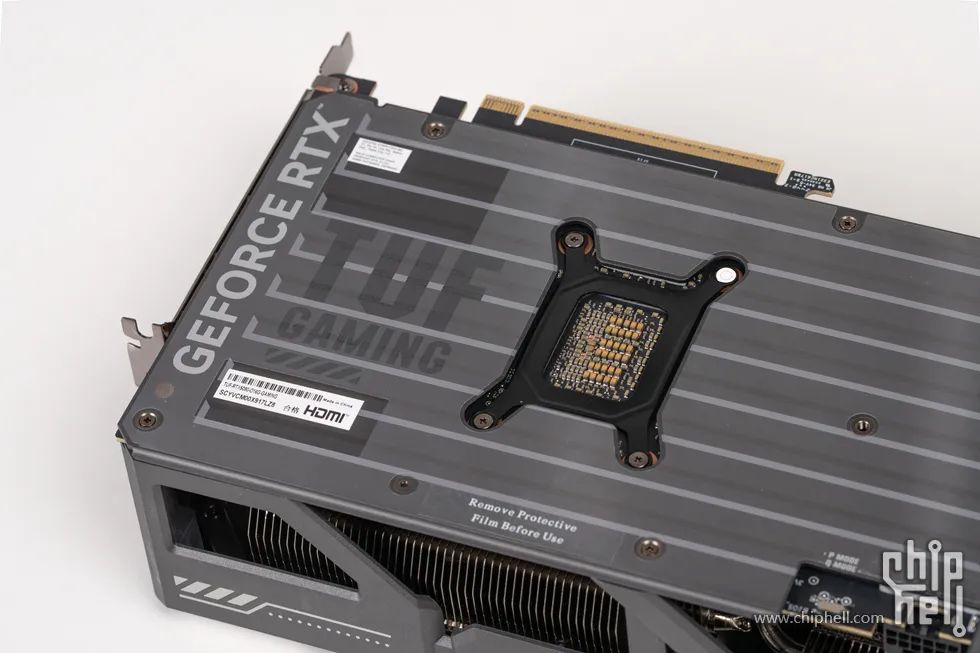

背板前半部分特寫，格柵式條紋設計與TUF GAMING LOGO標識。
側面RGB Logo支援AURA SYNC神光同步，可聯動其他硬體燈效。
另一側為TUF GAMING LOGO標識。

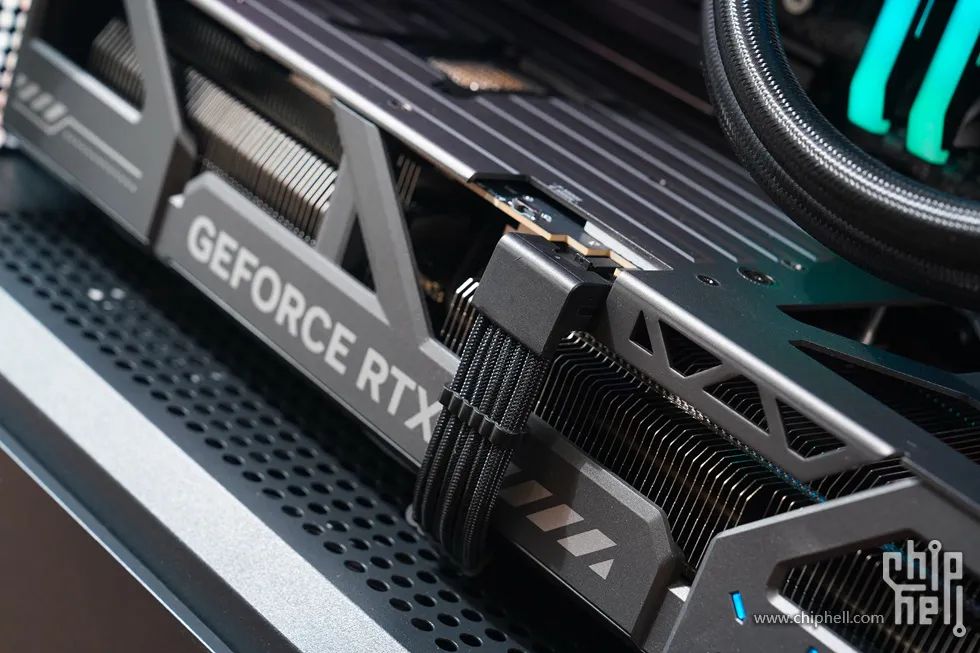

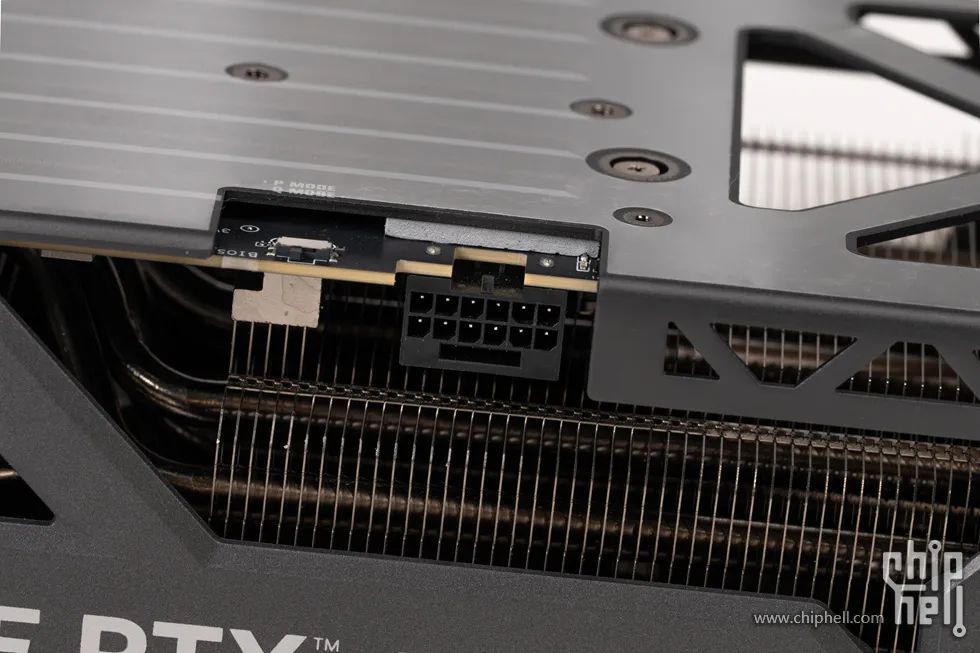

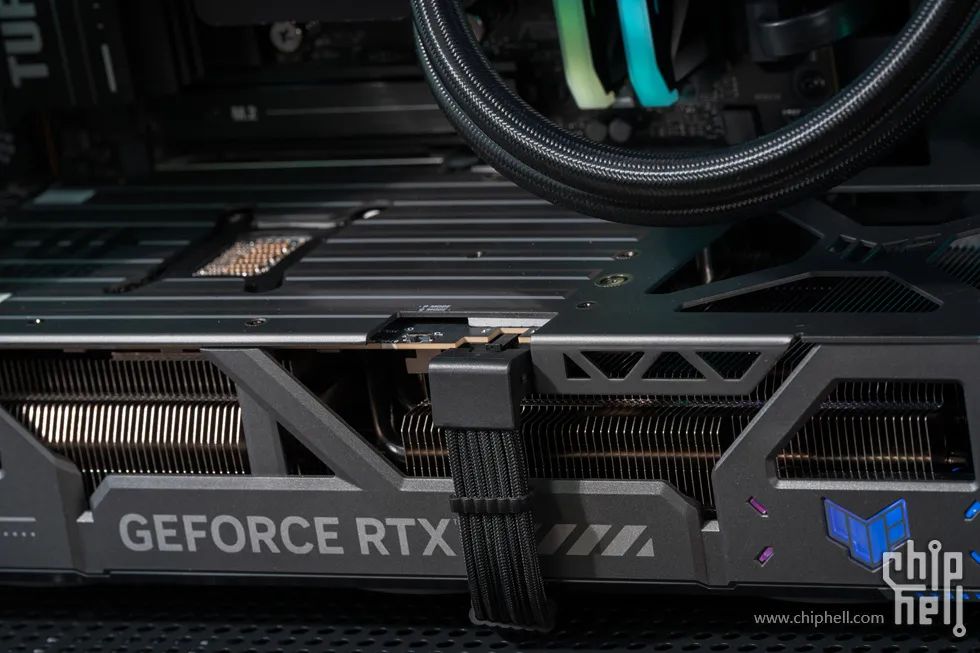

採用單16Pin供電介面，確保高負載穩定性

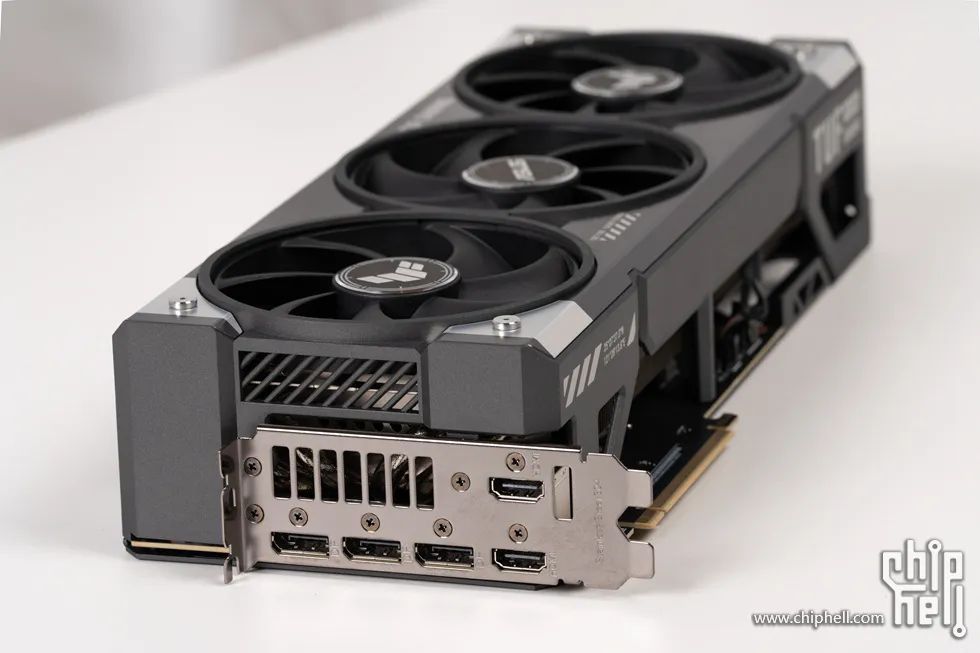

介面配置2×HDMI 2.1b + 3×DP 2.1b，支援8K多屏輸出。
水冷來自ENERMAX安耐美新品LIQMAX IV 360。

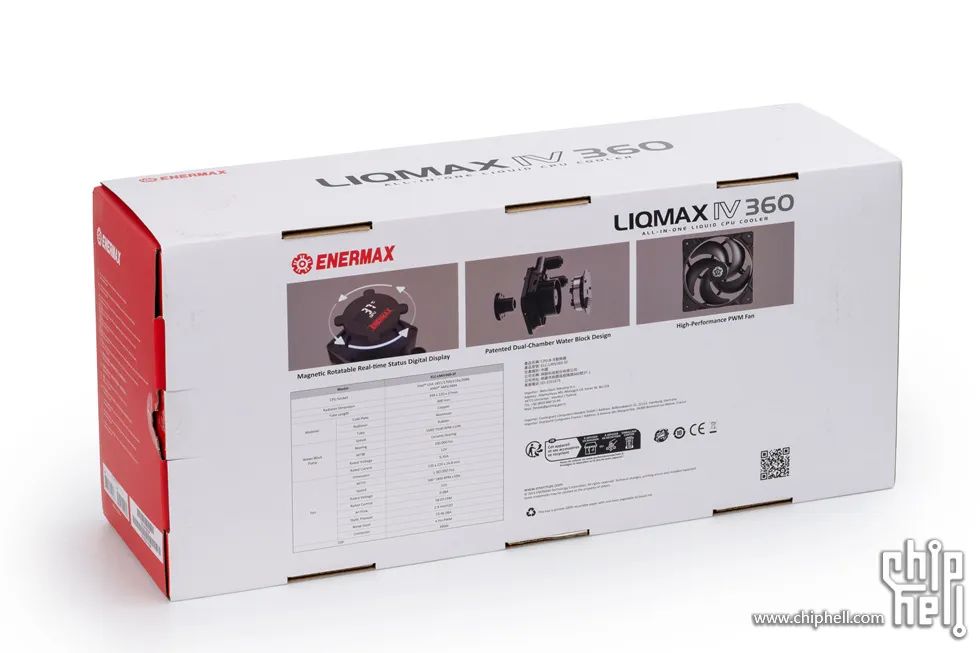

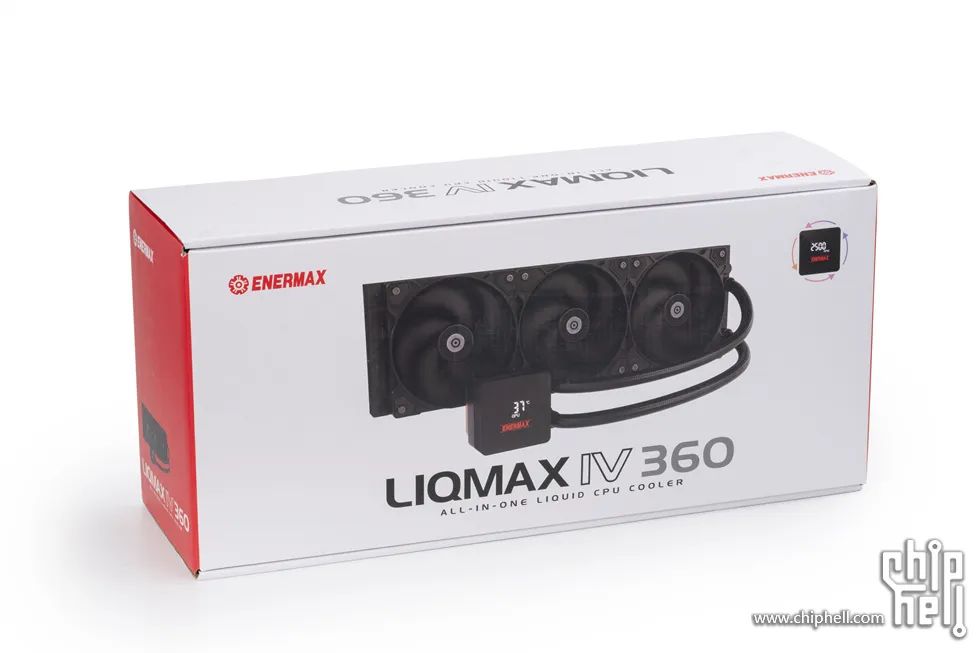

包裝為白紅設計，背部為產品引數資訊介紹。

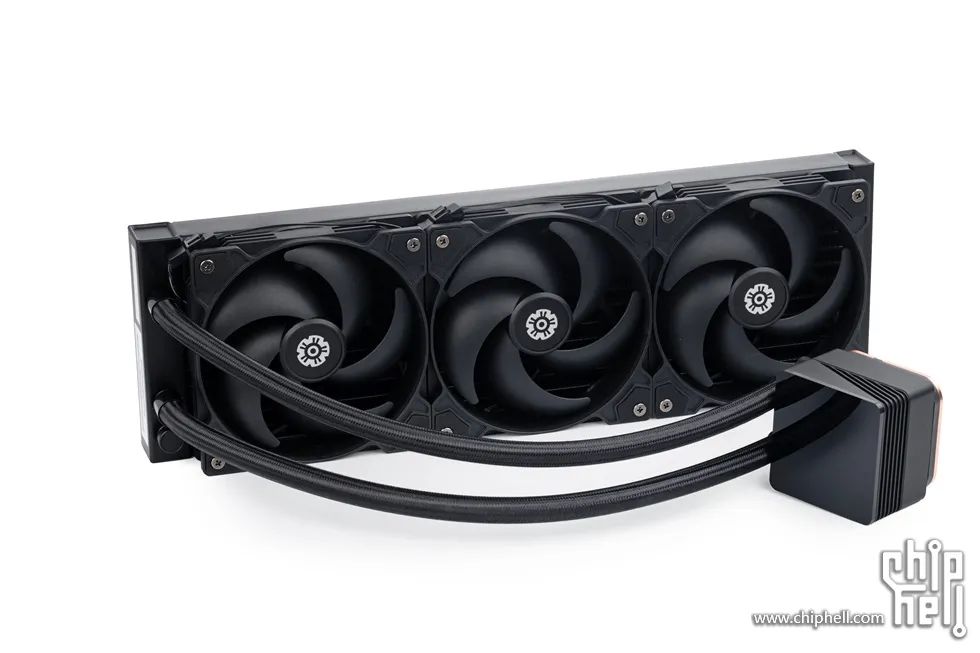

水冷採用全啞黑設計，風扇出廠預裝在冷排上，PWM控制的散熱器和水泵風扇，使散熱器在靜音和效能之間達到完美平衡。風扇轉速：500-1800RPM水泵風扇轉速：1500-3100RPM

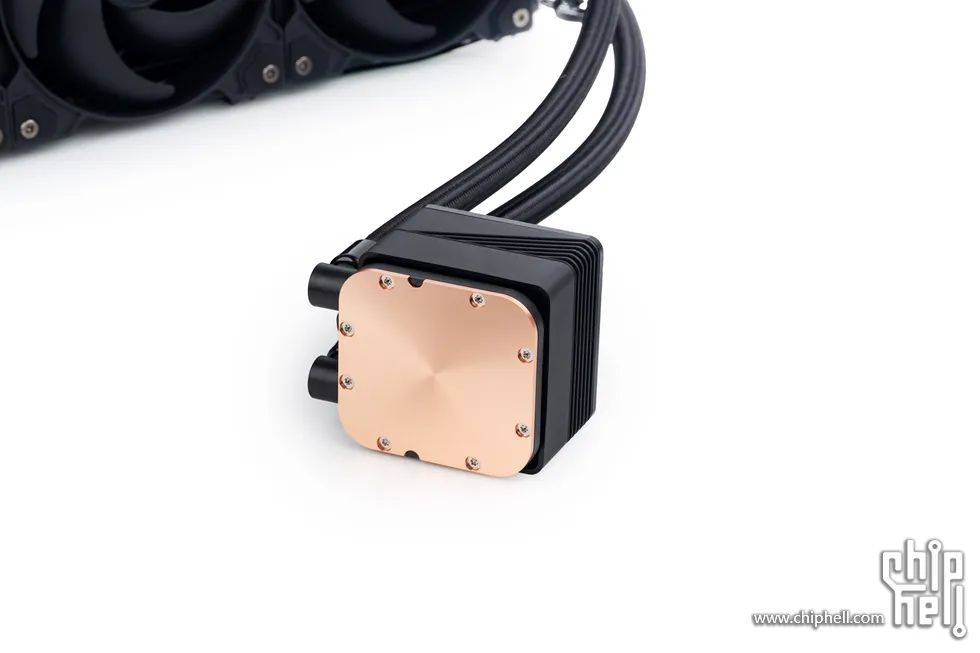

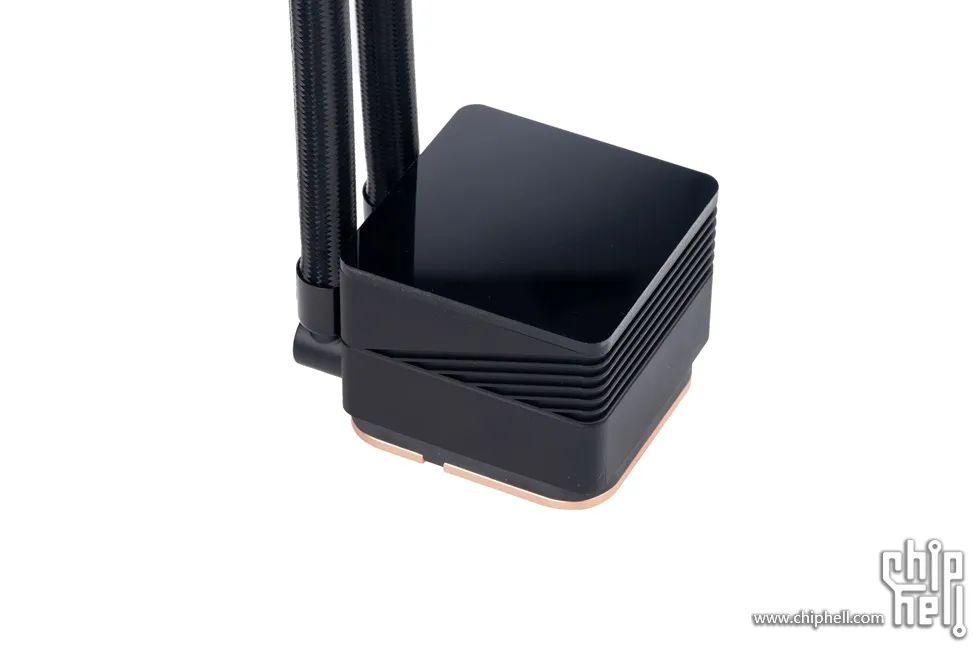

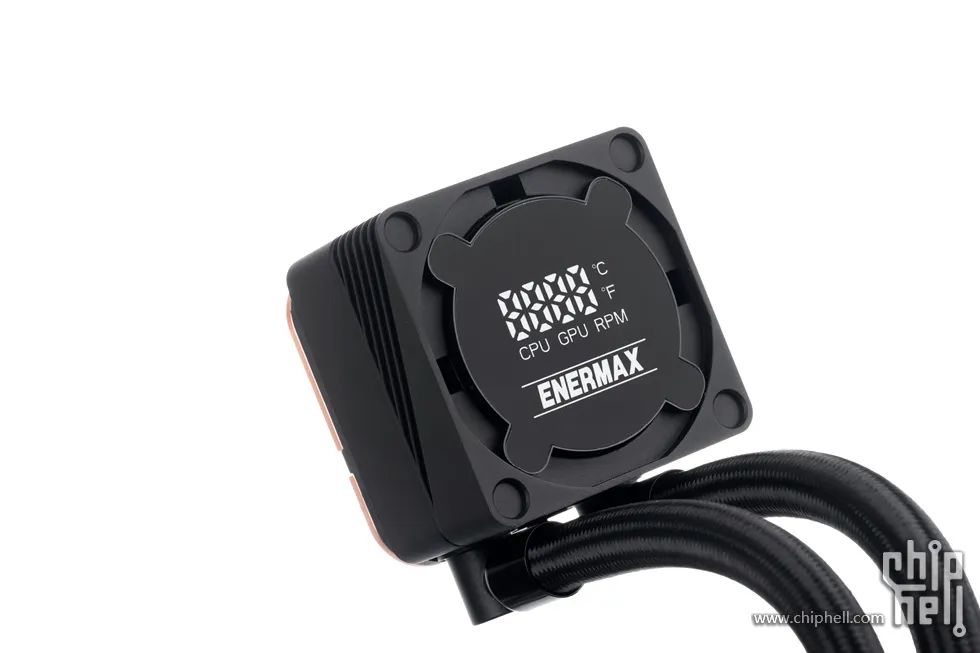

冷頭尺寸為64x64x52.2mm。

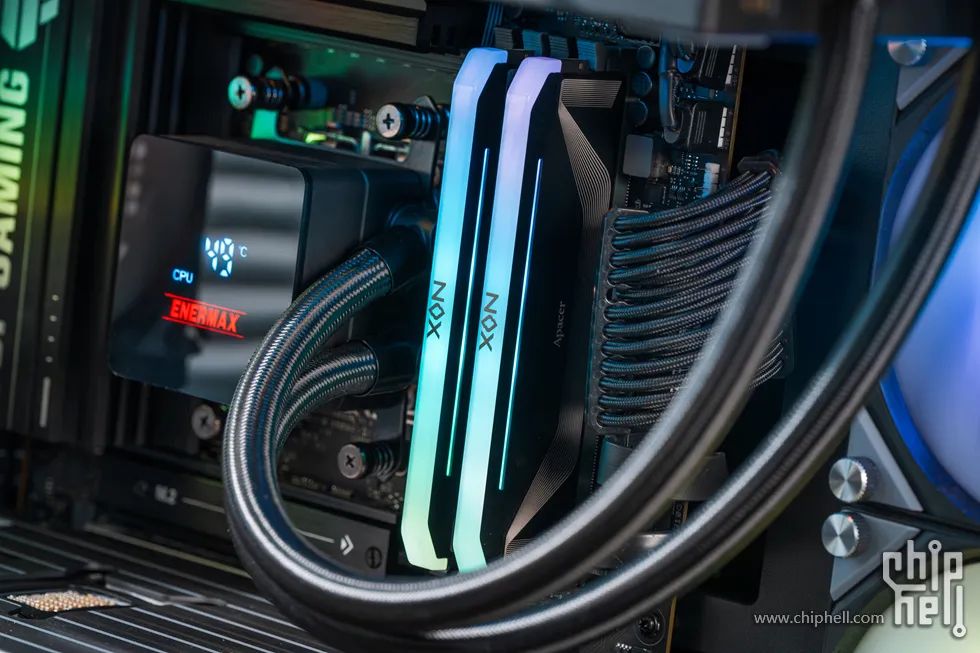

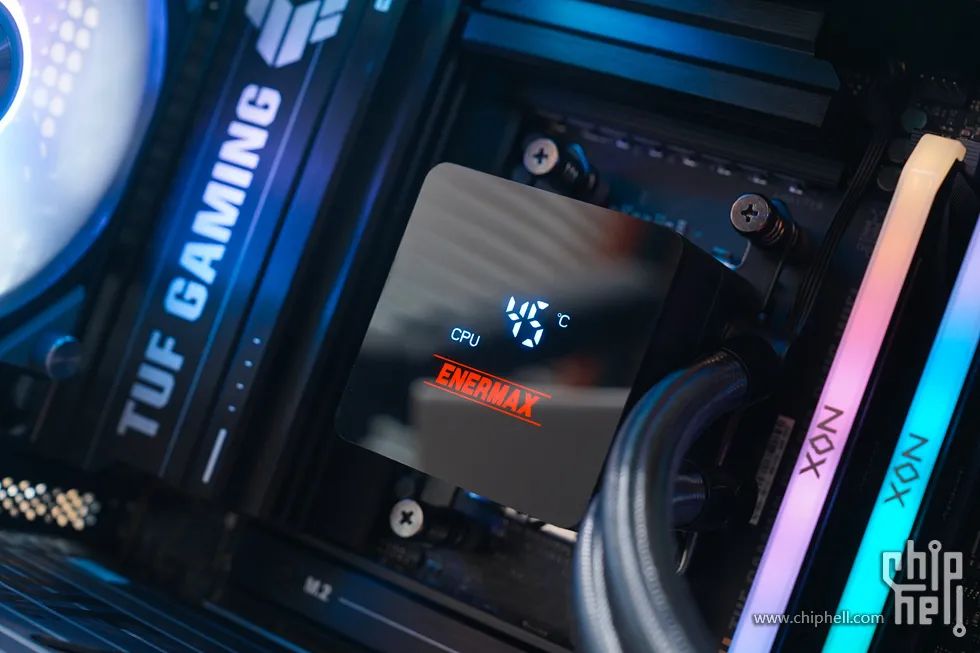

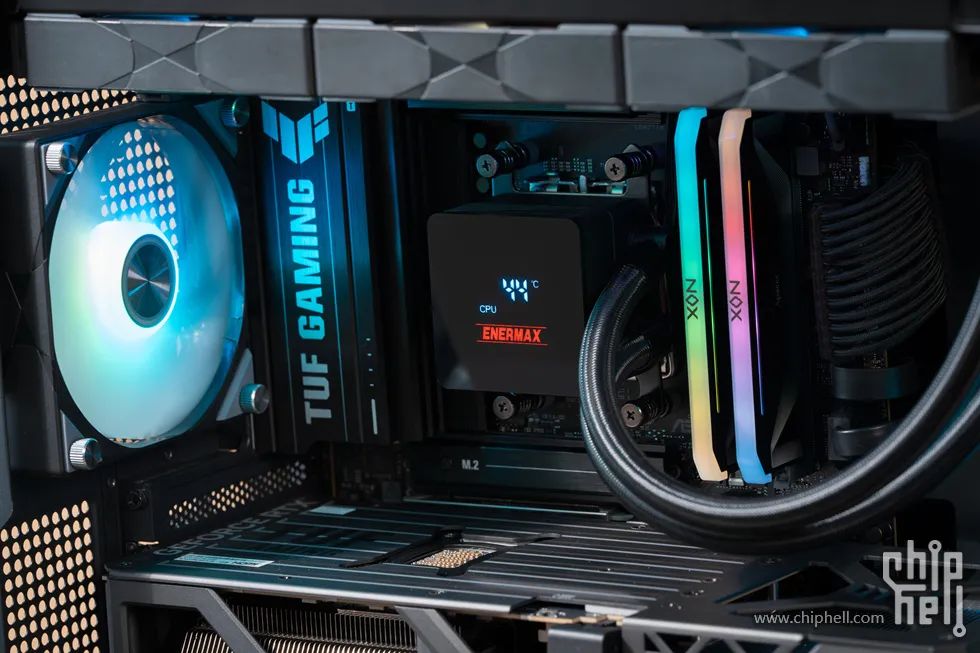

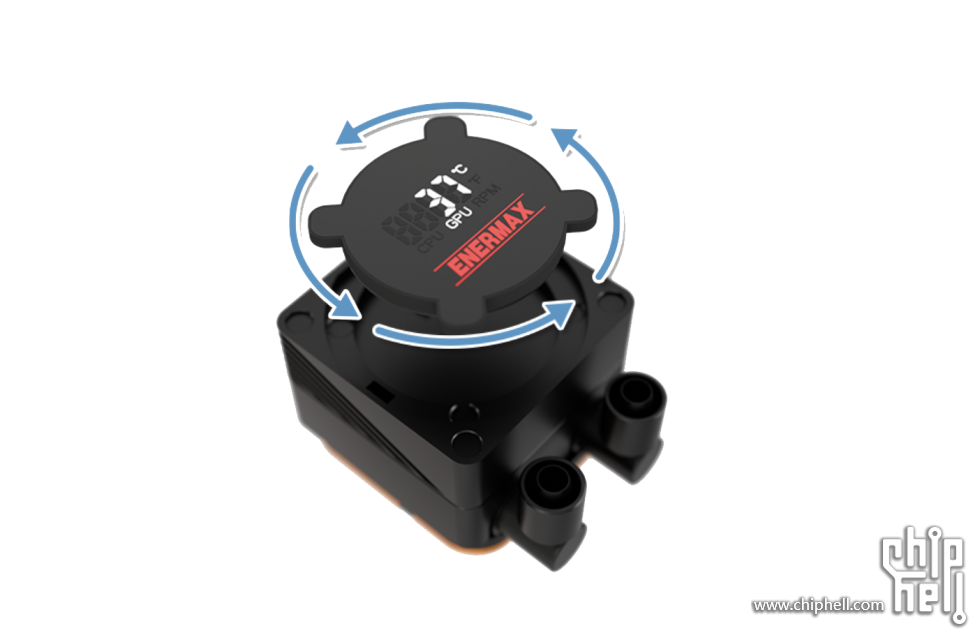

磁力旋轉即時狀態數字顯示，獨有的磁性數字顯示屏允許手動調整顯示方向。
ENERMAX Gen.2 Xtreme水泵技術採用加大35%的底座，顯著提升散熱效能，搭配最佳化的水泵流量提升31%，與市面上其他高效能液冷解決方案相比，這一組合可將250WCPU的溫度降低 5°C，確保即使是最苛刻的系統也能保持最佳效能。

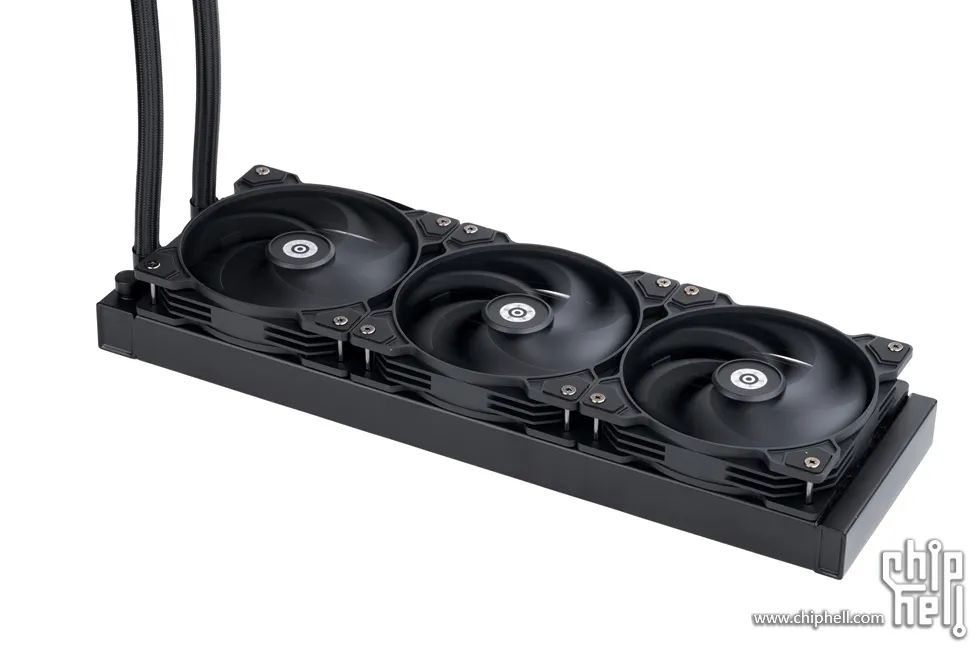

冷排尺寸為394x120x27mm。

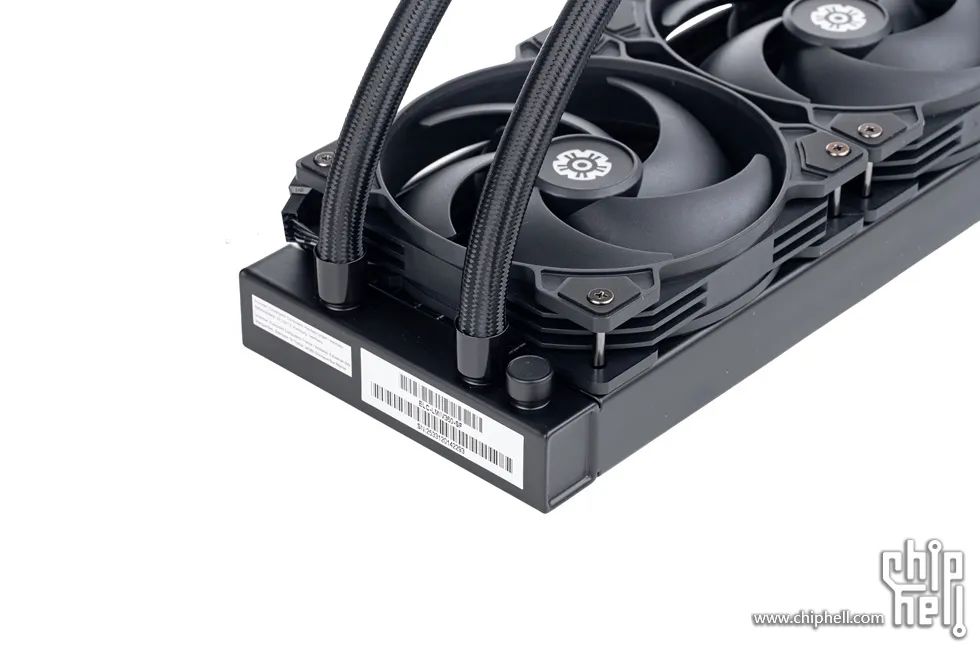

冷排水管介面處有加固保護。
出廠預裝安耐美PWM風扇，規格為120x120x26.8mm，風扇轉速500~1800RPM，最大風量58.03CFM，最大噪音23.46dB（A）。

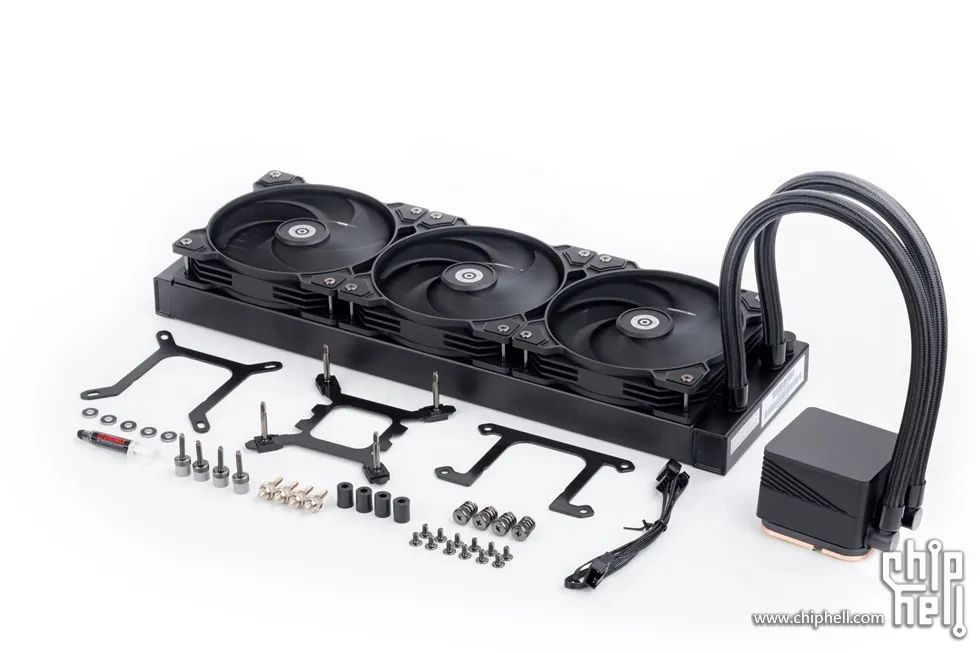

全配件一覽，支援Intel LGA 1851/1700/115x/2066以及AMD AM5/AM4全平臺安裝。

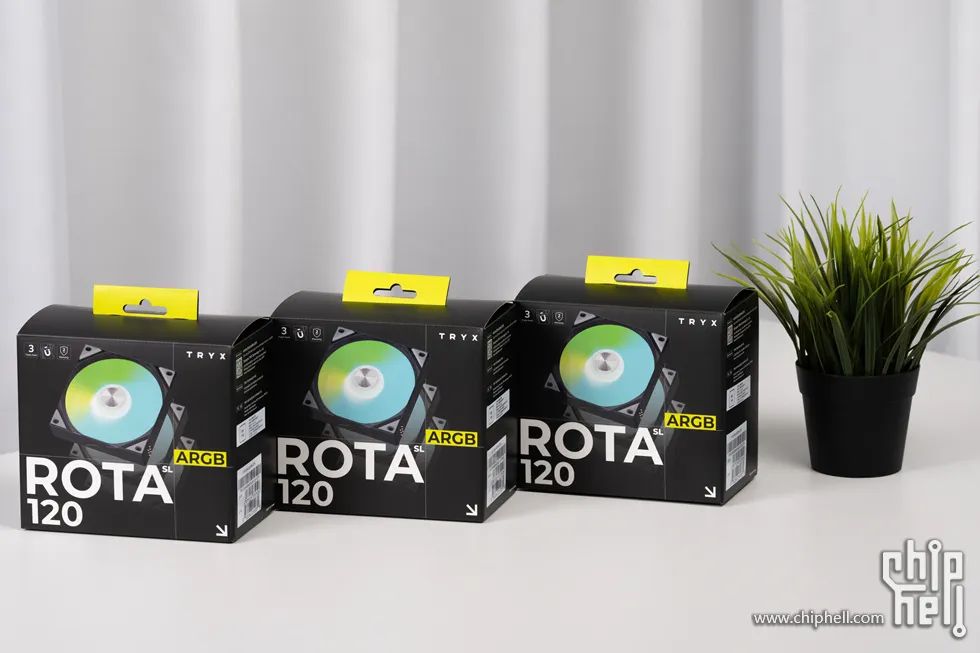

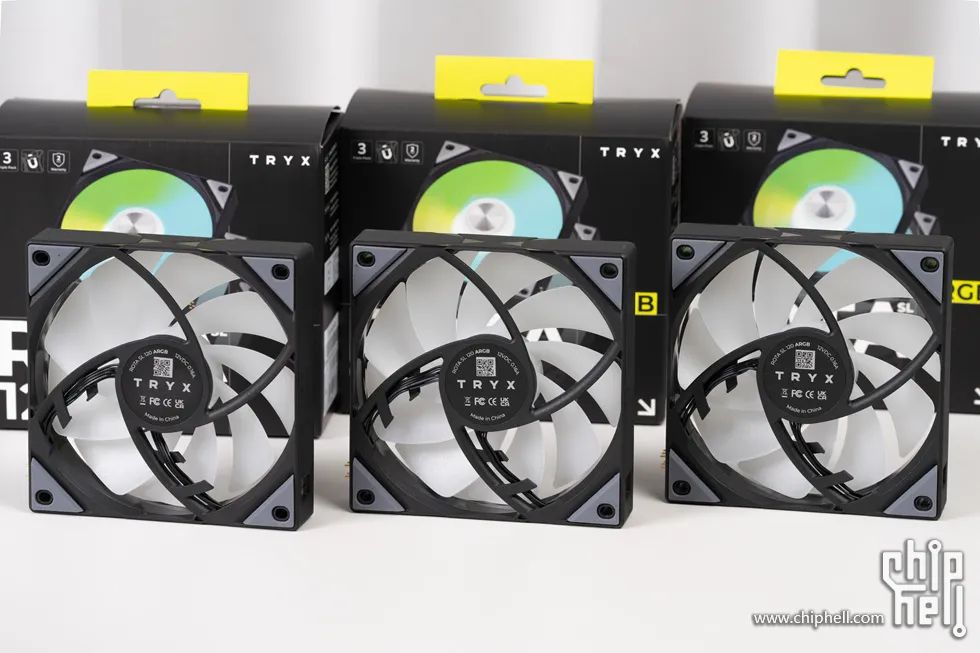

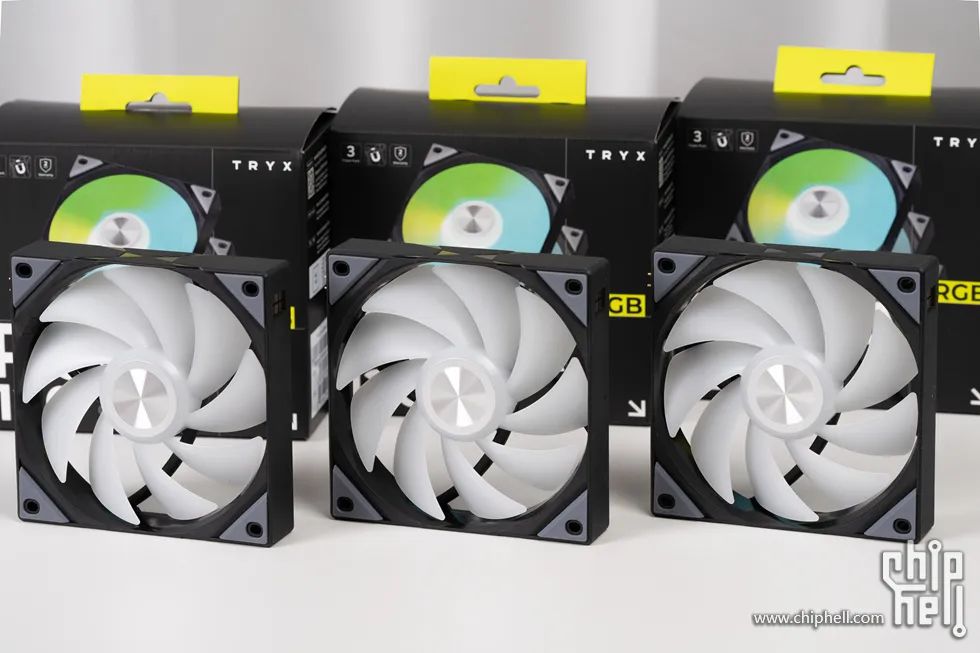

風扇來自TRYX創氪星系 ROTA 暗星 SL ARGB。

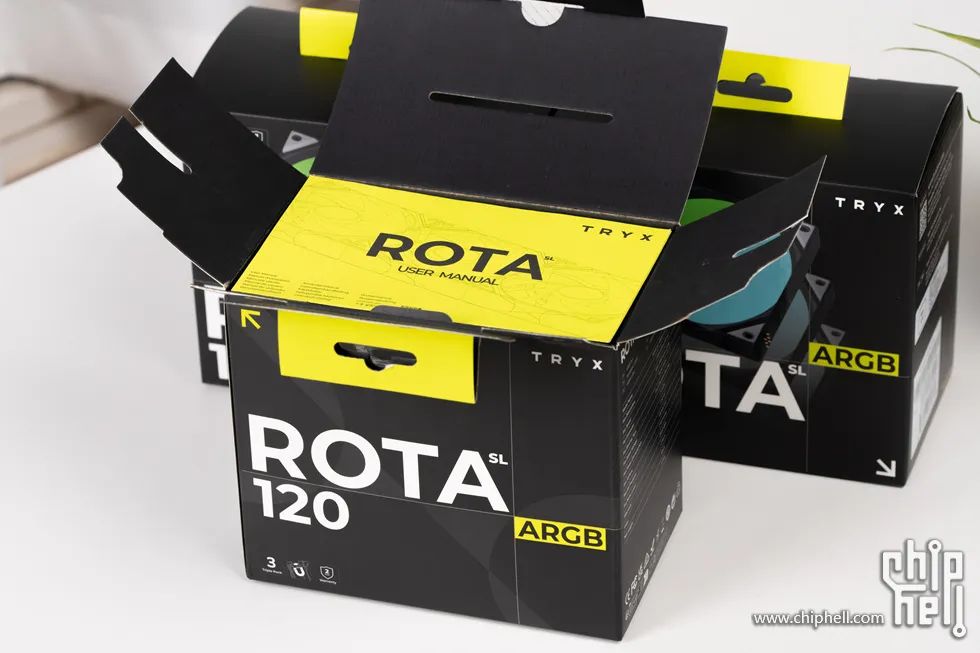

包裝側面有風扇詳細引數資訊介紹。

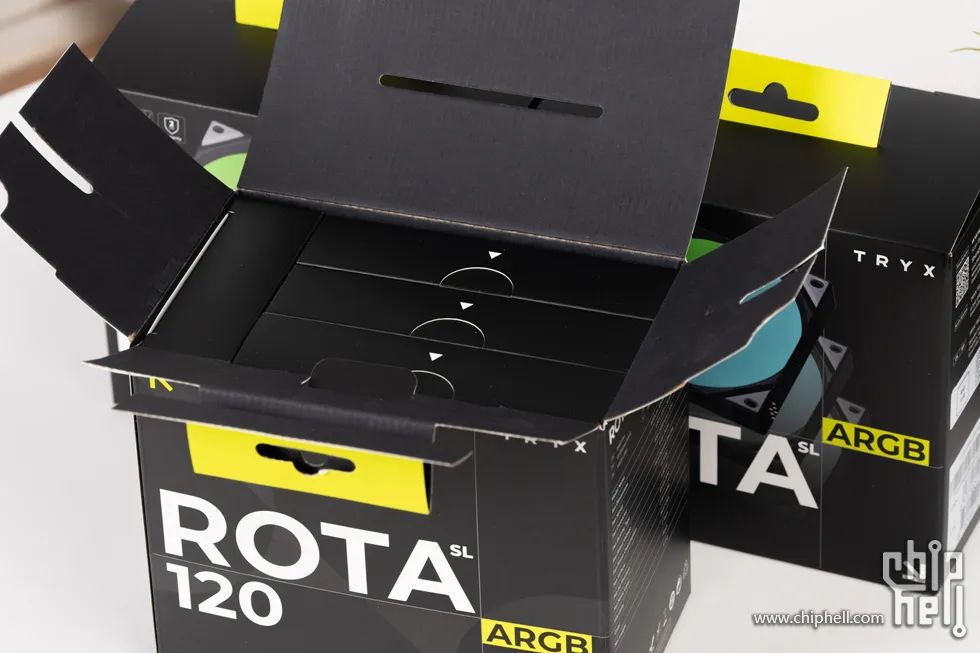

三連包設計非常用心，每一個風扇都有獨立的紙質包裝。

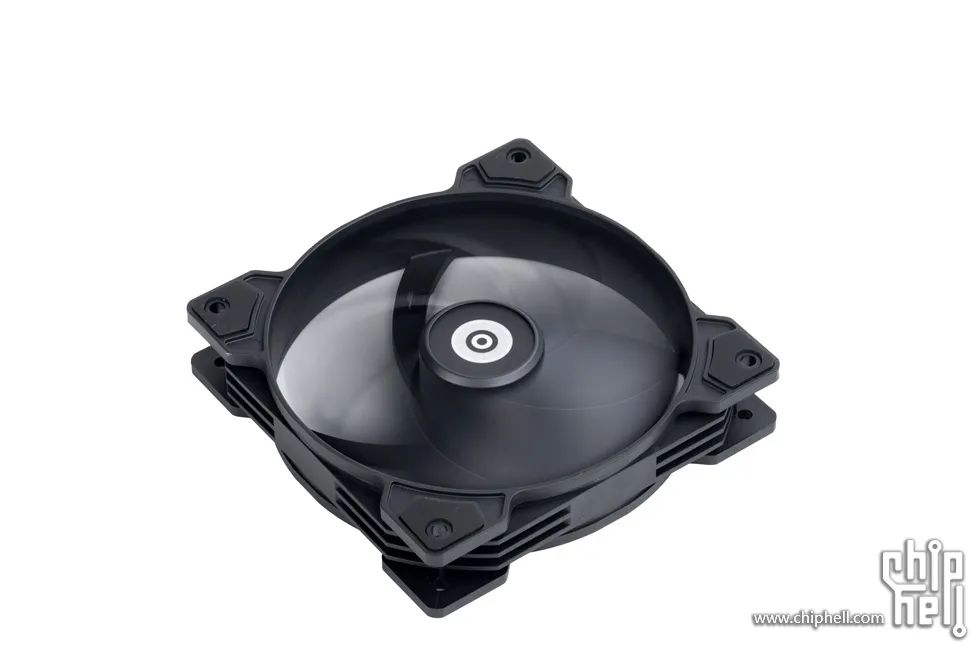

風扇搭載了8顆ARGB GEN2燈珠，可透過主機板以及各家燈控軟體控制呈現1670萬色彩。
採用FDB流體力學軸承，比普通油軸有更好的工作壽命和靜音效能，滿載時噪音僅為28.87dB（A）。

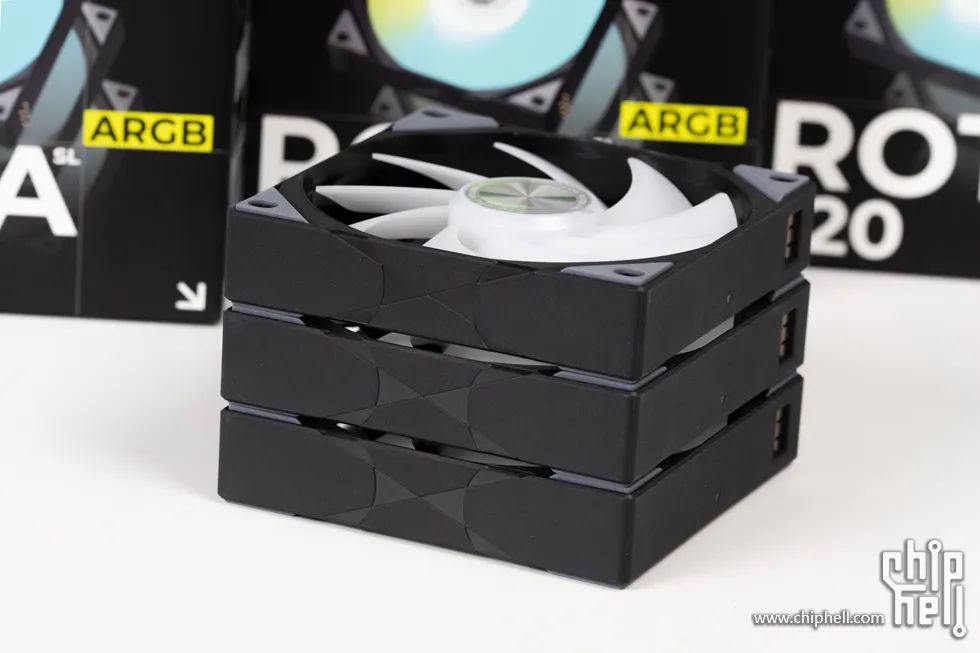

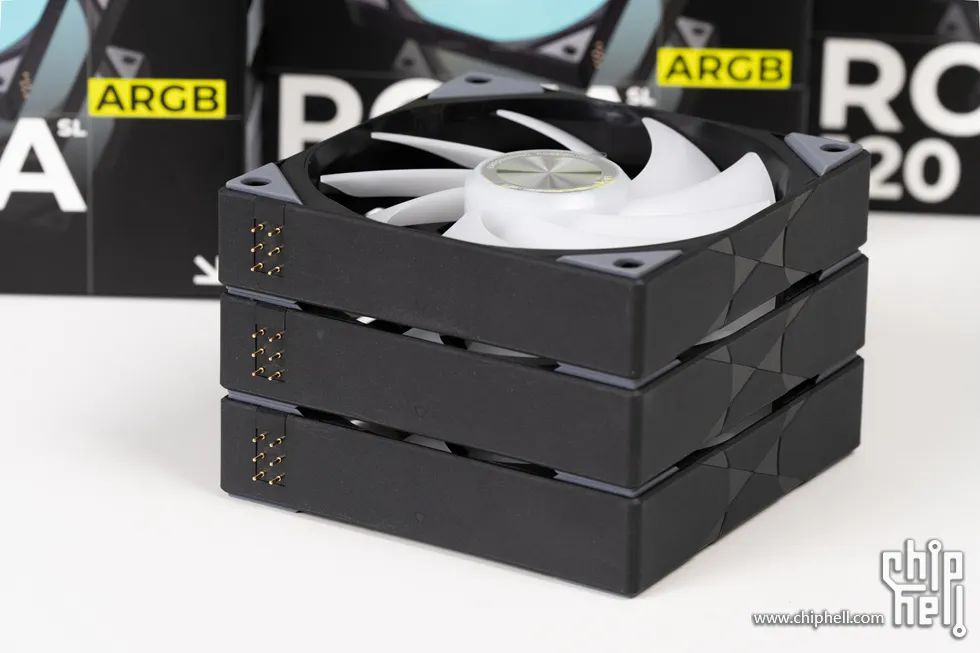

風扇側面為TRYX的標誌性“X”LOGO設計樣式。

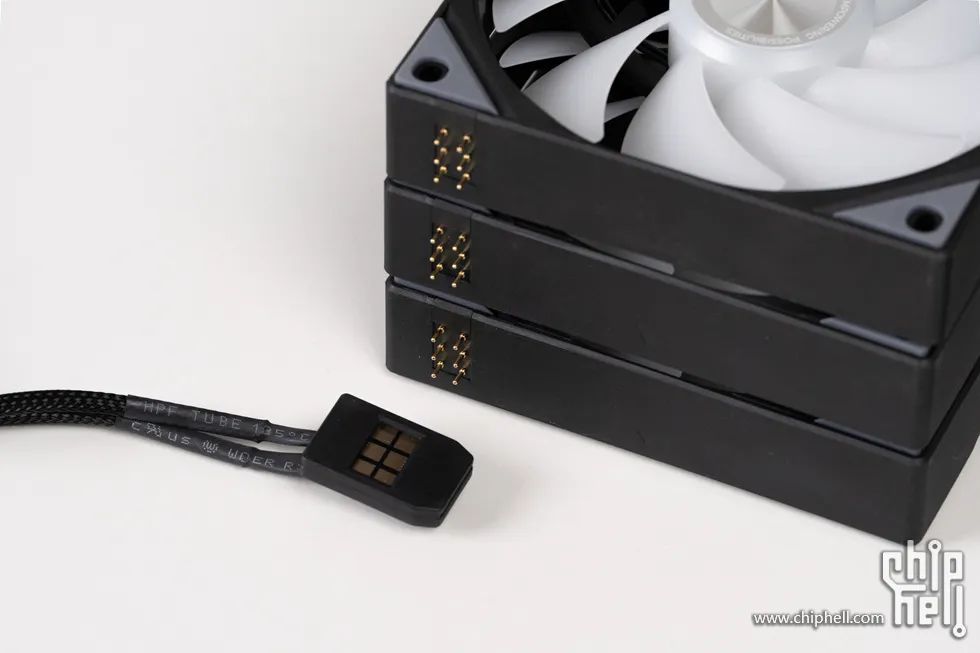

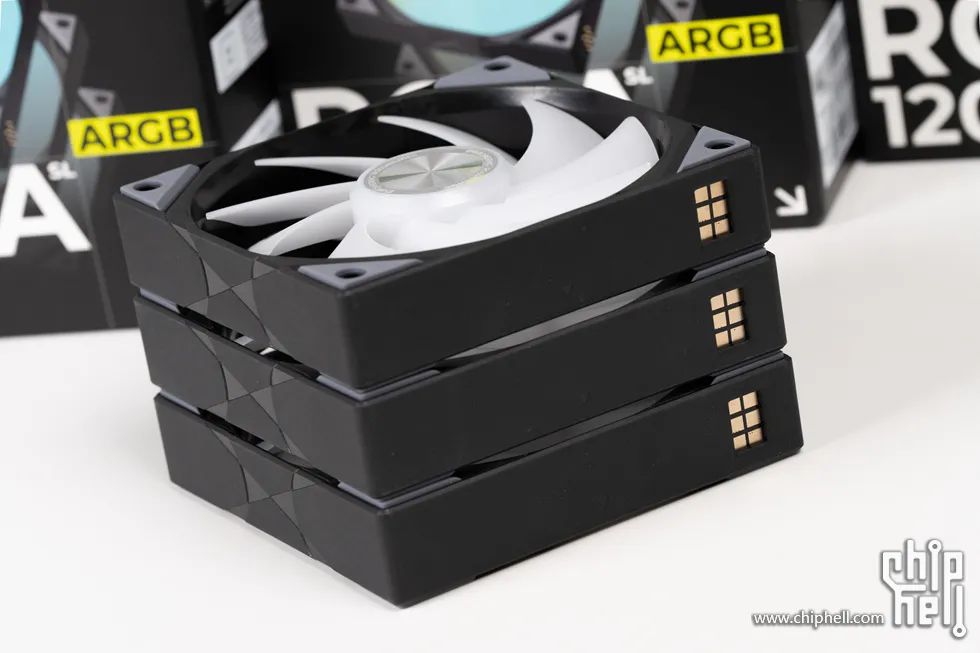

風扇採用全新設計的觸點進行供電和訊號傳輸，縮短電氣路徑，提升供電和調速訊號的穩定性。

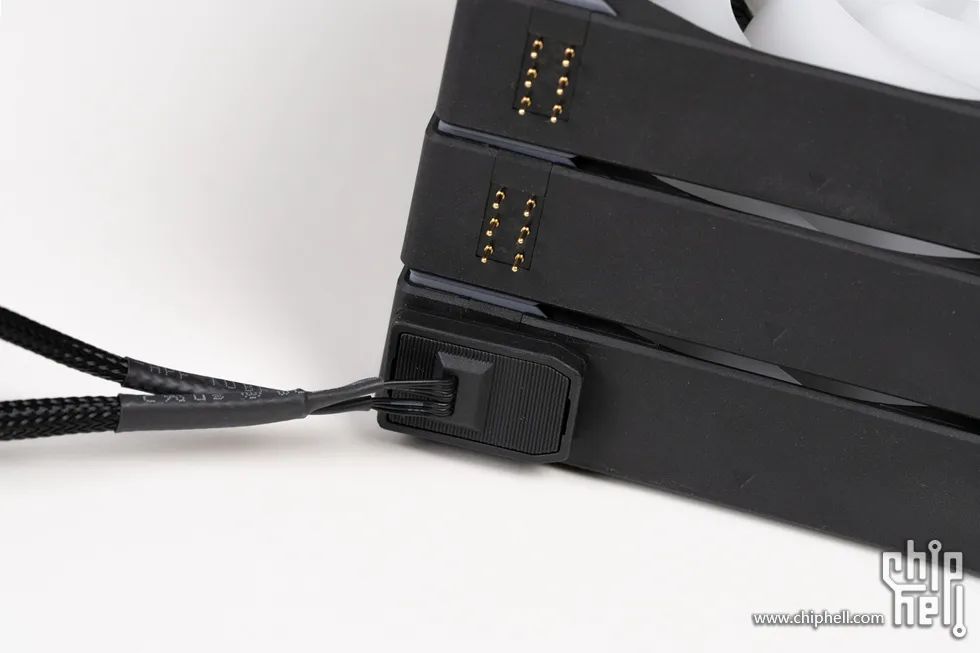

6觸點磁吸線進行連線，一根線完成對所有風扇的燈效與轉速設定，走線更加簡潔美觀。

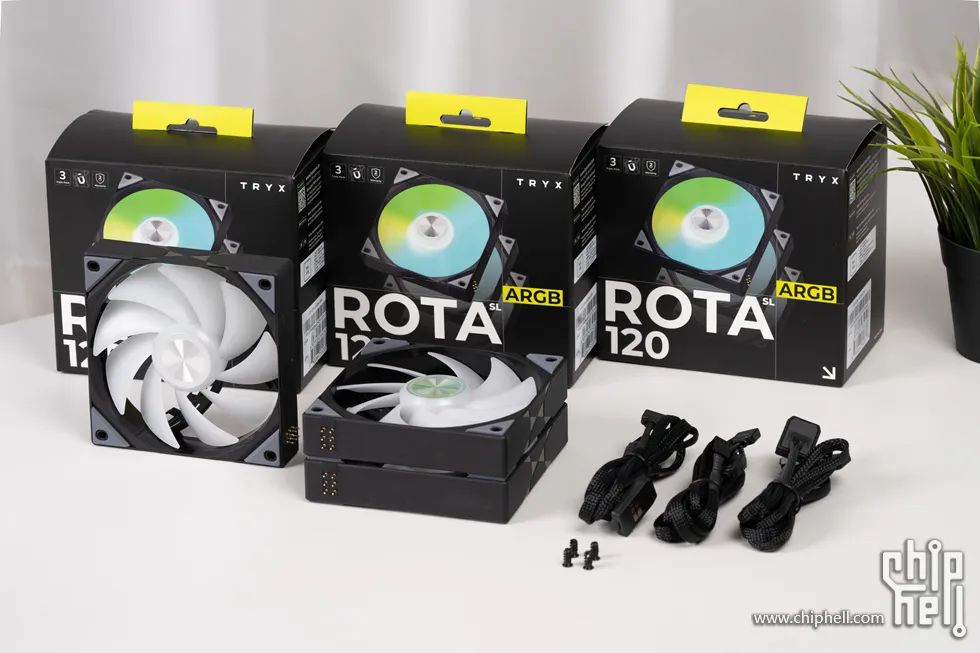

三連包附件含有3條磁吸線，以及風扇固定螺絲。

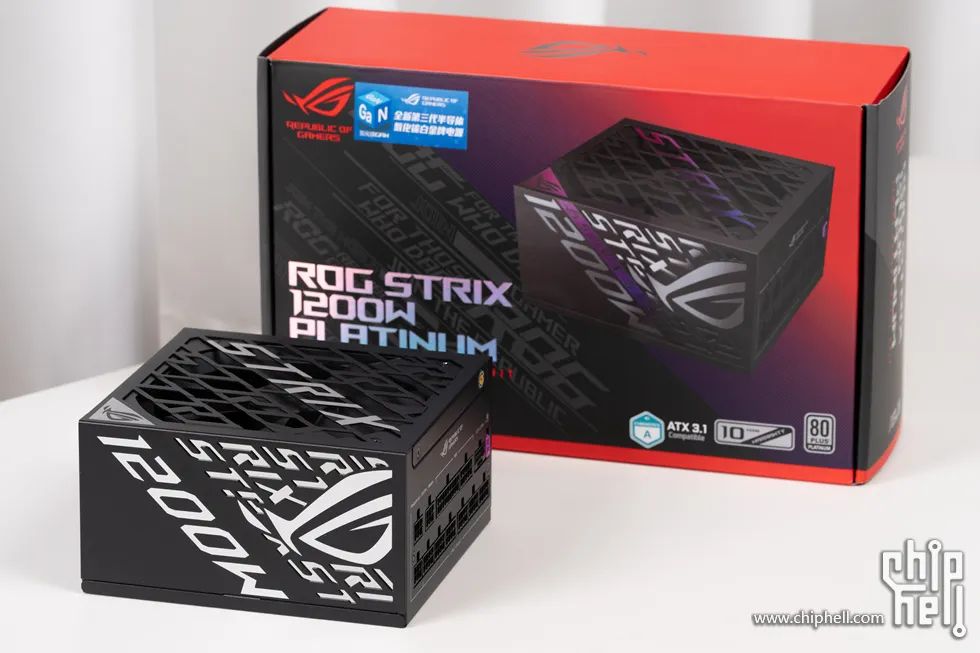

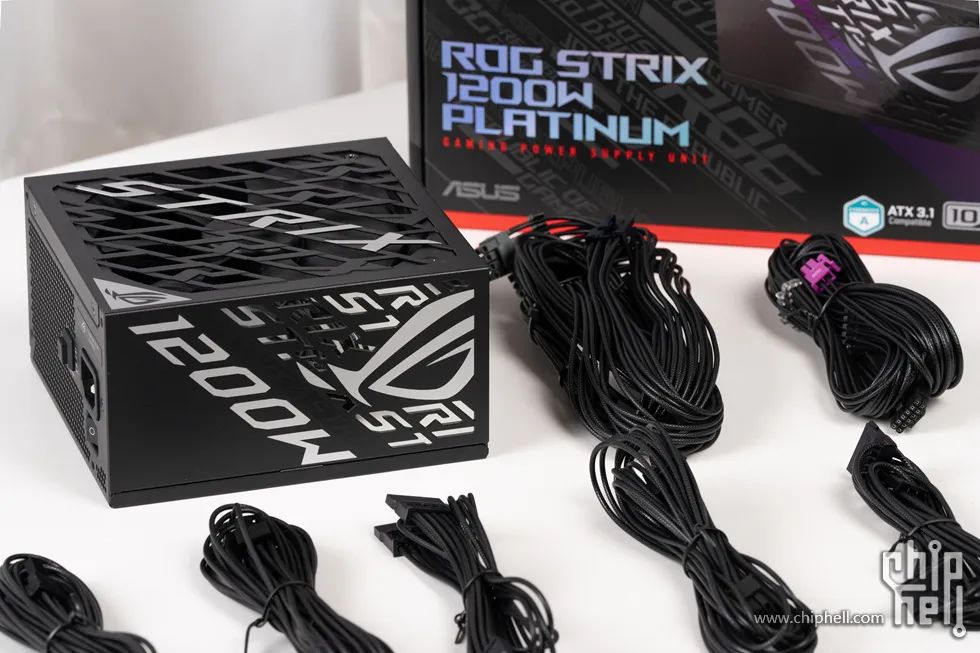

電源來自ASUS ROG STRIX 白金雷鷹氮化鎵 1200W。

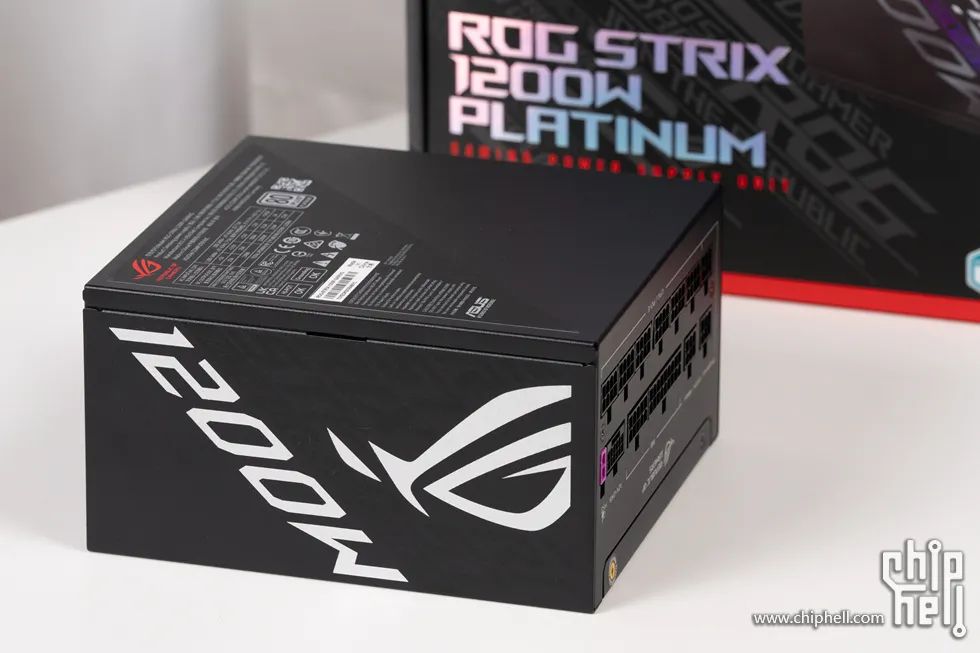

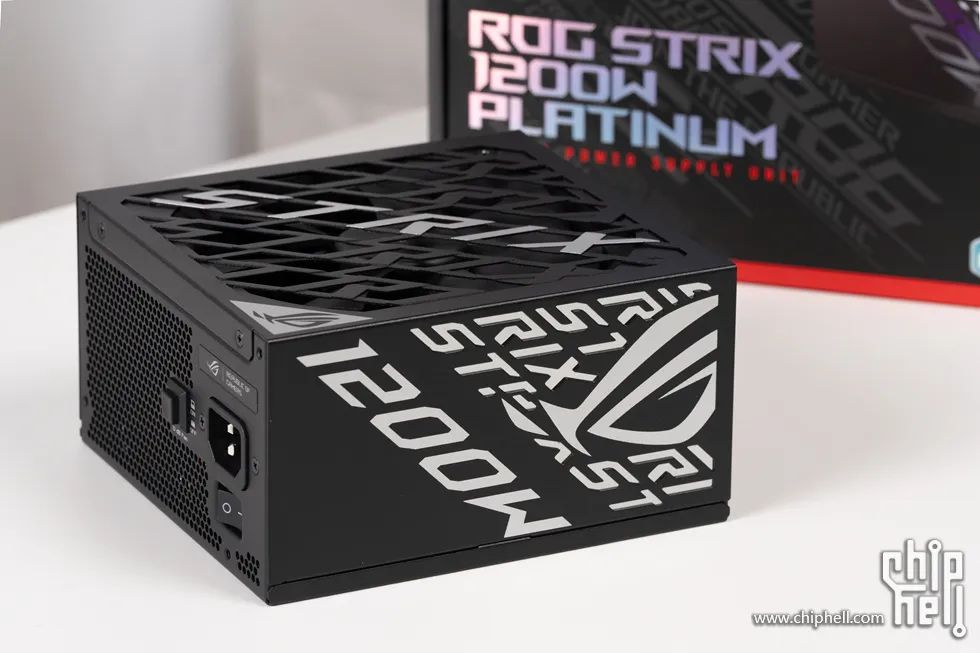

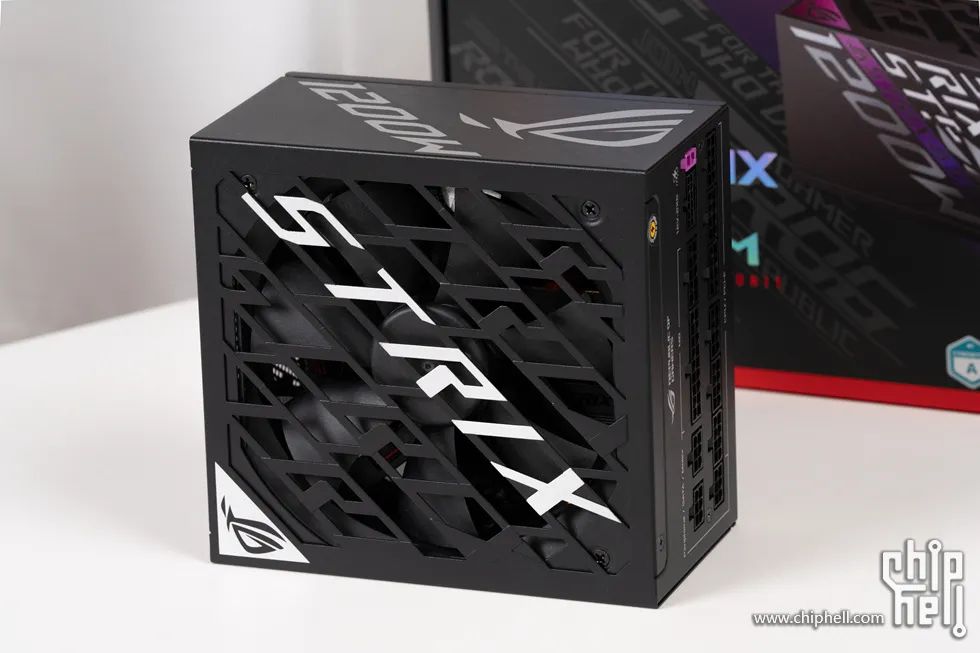

電源兩側作為裝機最重要的展示部分，設計十分驚豔，撞色設計的LOGO和STRIX字樣，透過鏤空加工，達到獨具一格的效果展示。
電源兩側相同設計元素，不僅有ROG眼睛與 STRIX LOGO，還有著1200W標識。
電源風扇面擁有STRIX的鏤空LOGO雕刻，內部為135mm雙滾珠軸流風扇，提供啟停技術。

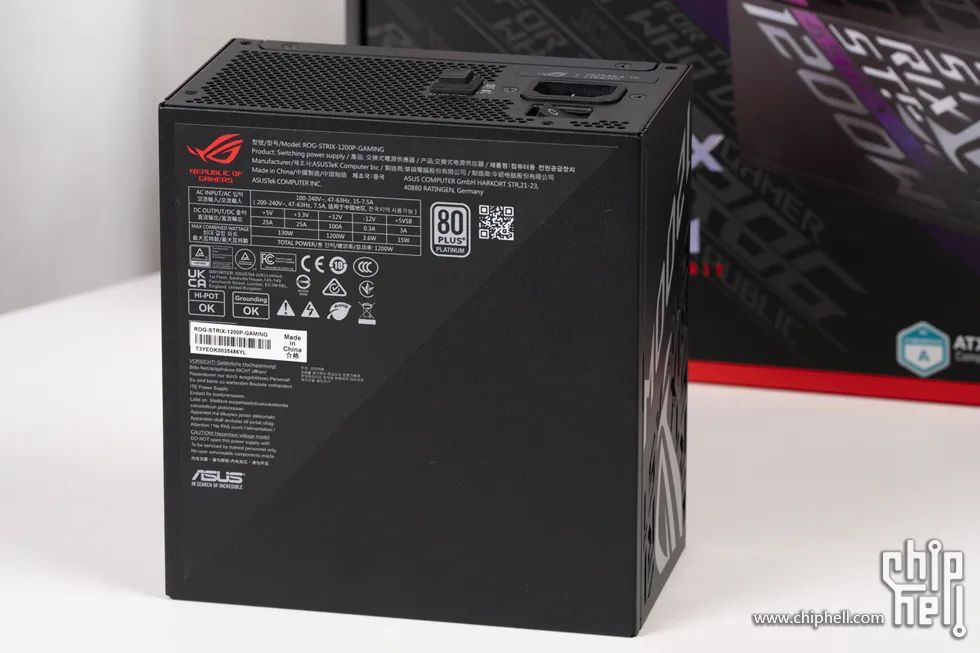

電源的背部標籤，鉑金牌的認證標識以及具體的供電引數，+12V額定輸出功率為1200W，+5V和+3.3V聯合輸出功率為130W。

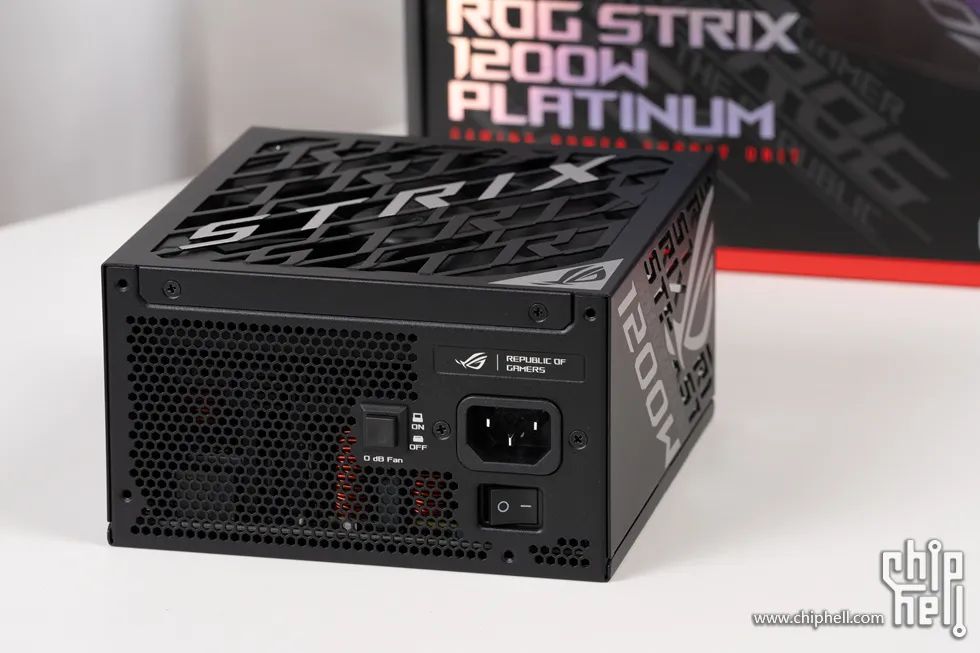

獨立開關AC輸入介面，“0 dB Fan”風扇智慧啟停功能開關按鍵。

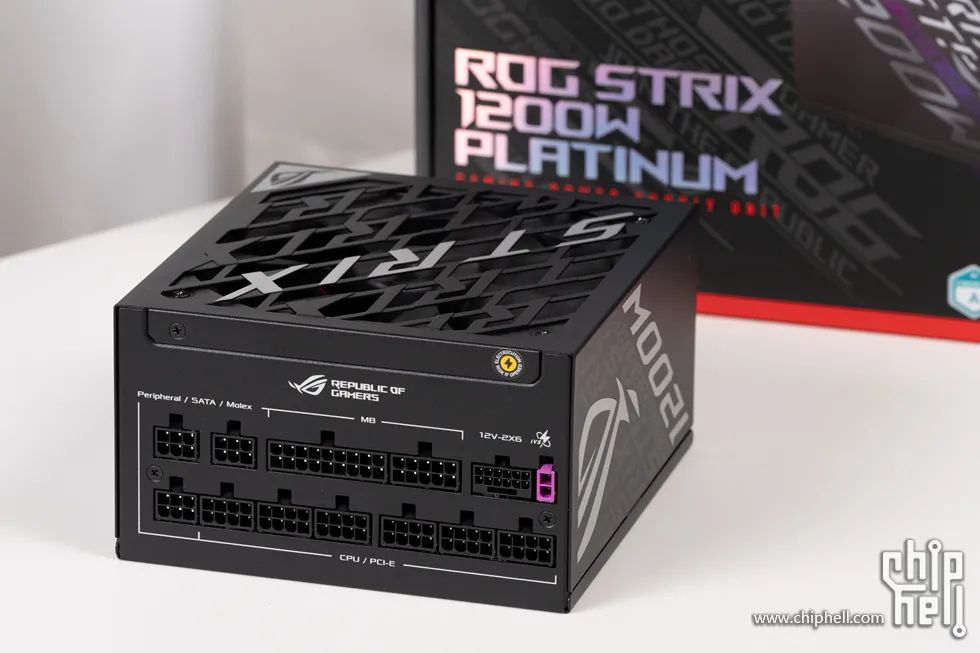

電源介面部分，18pin+10pin的24pin主供電介面；3個6pin介面共計6個SATA供電，以及3個D型4pin介面，6個8pinCPU和PCIE裝置供電，可擴充套件2個4+4pin CPU供電介面和4個6+2pin PCIE供電介面。值得注意的是其中兩個粉色的2pin介面，顯示卡16Pin滿足ATX 3.1規範12V-2×6介面同時，旁邊額外增加的2Pin介面，可用於顯示卡智慧穩壓，是這款電源的獨家特色功能。
電源採用全模組壓紋線設計，十分柔軟方便走線，質感十足。

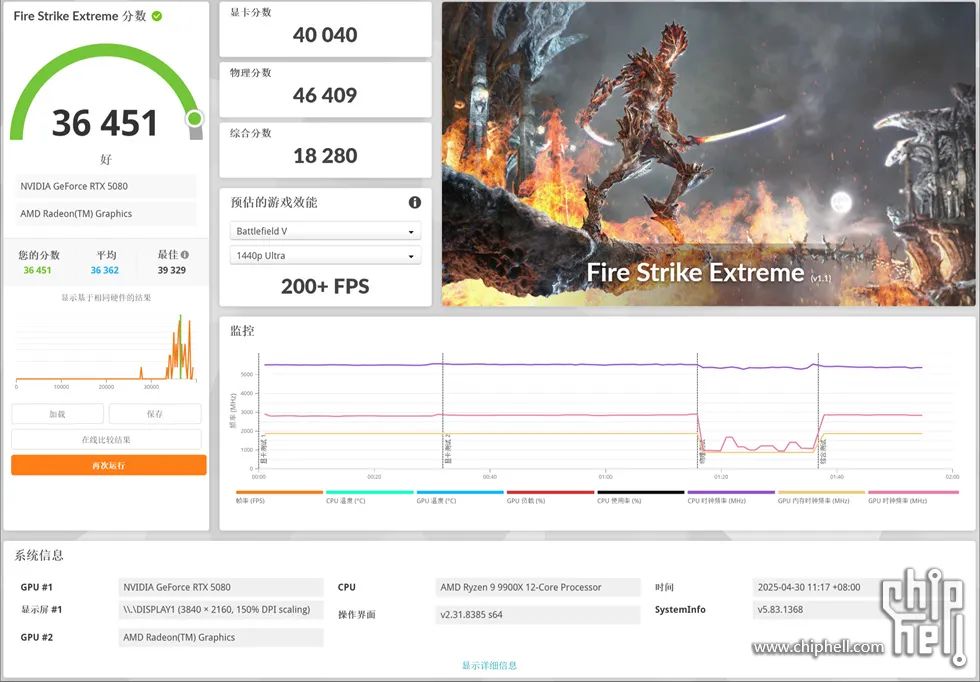

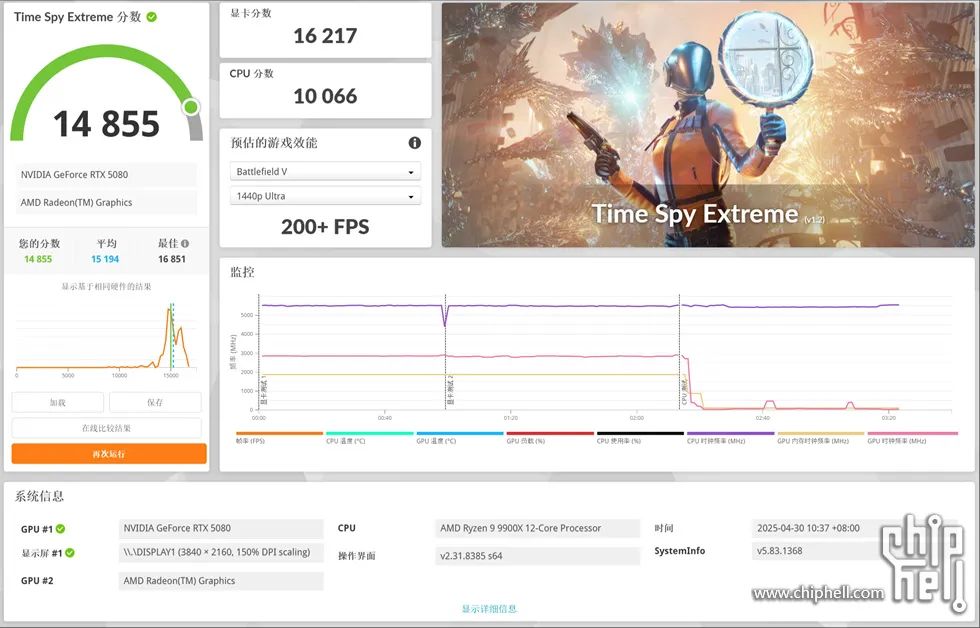

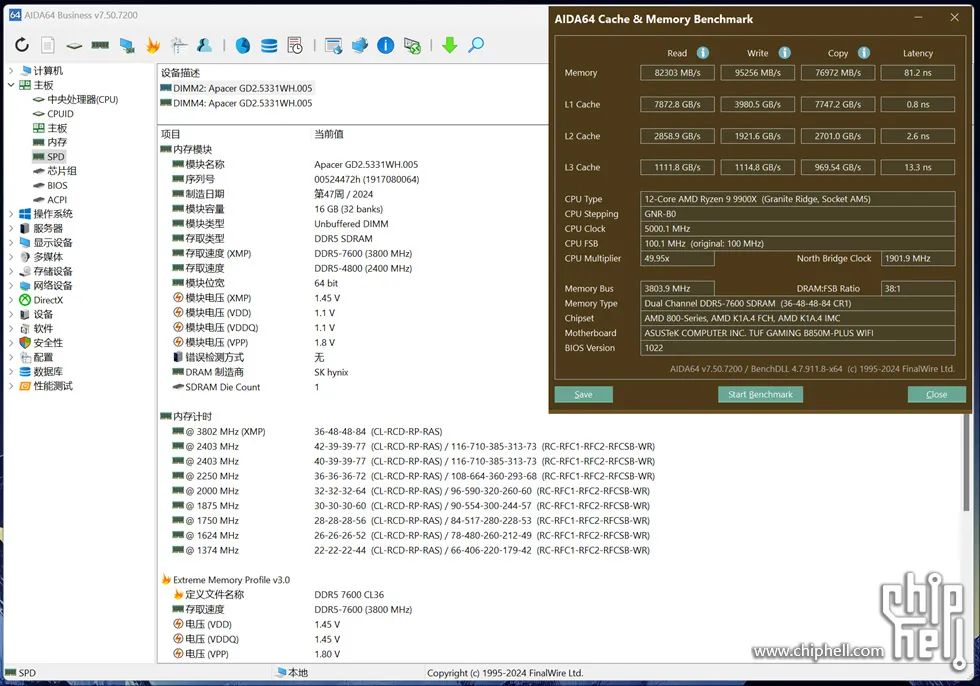

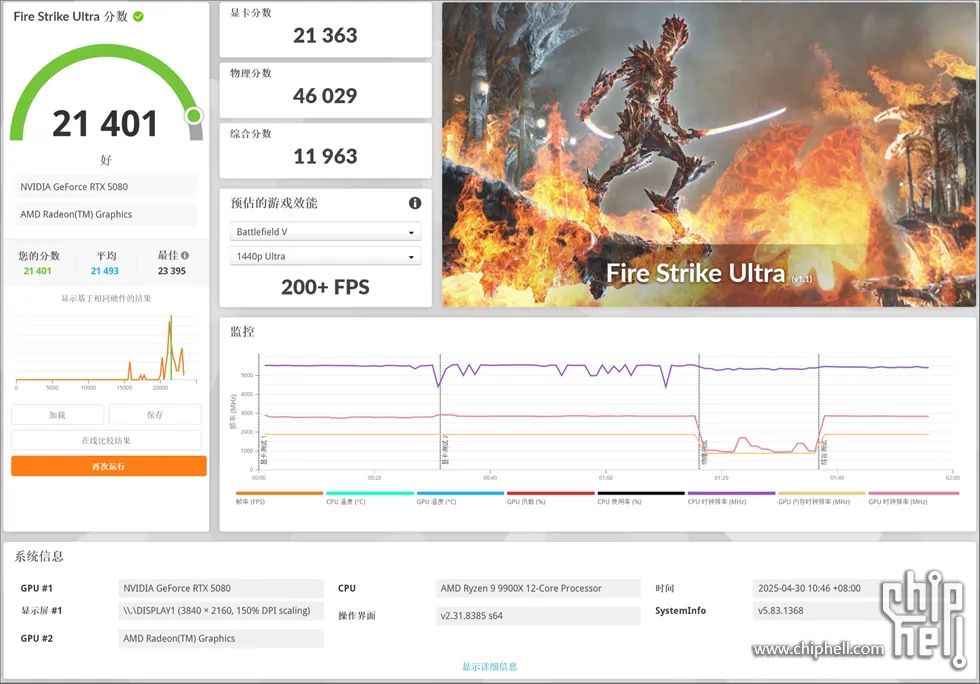

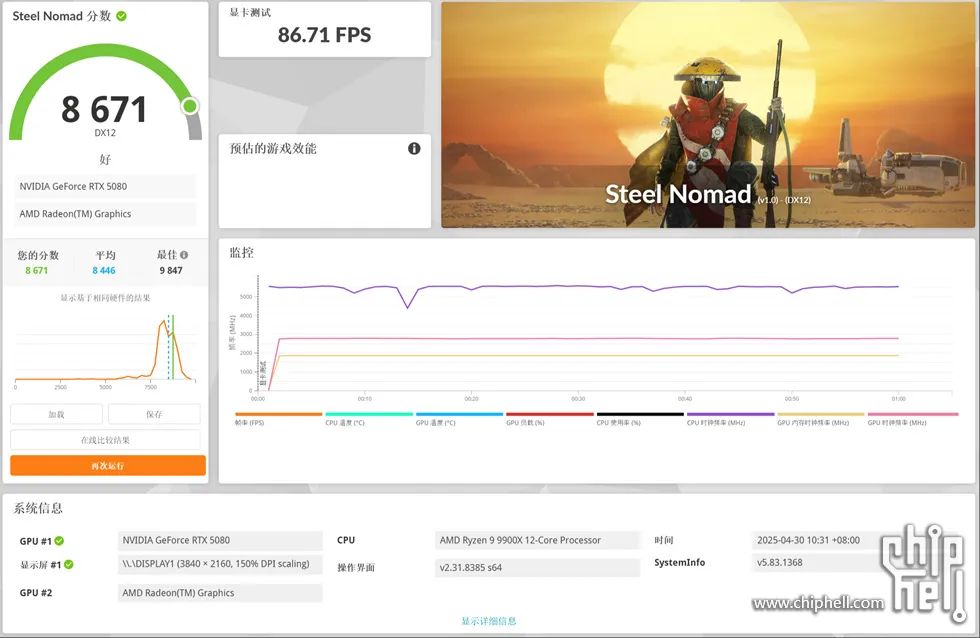

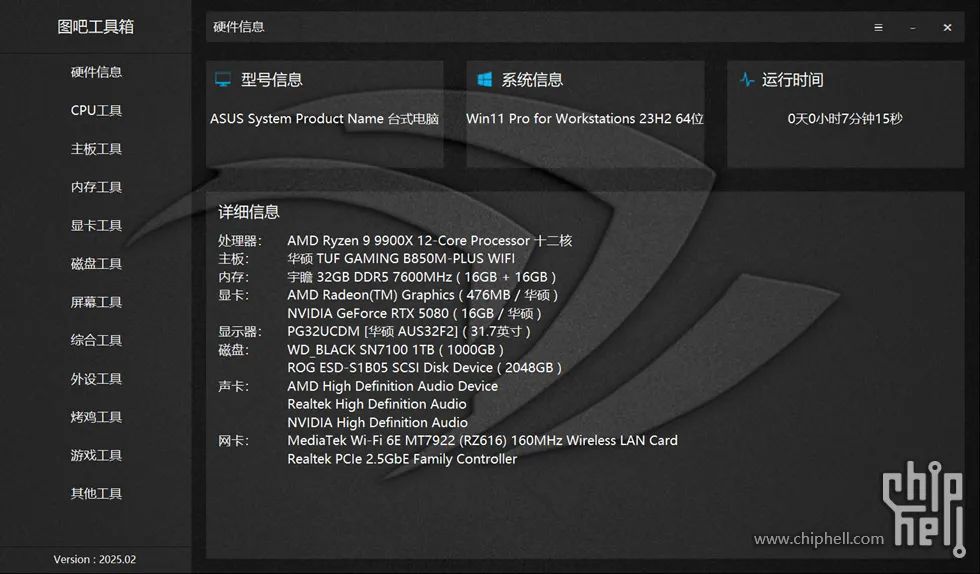

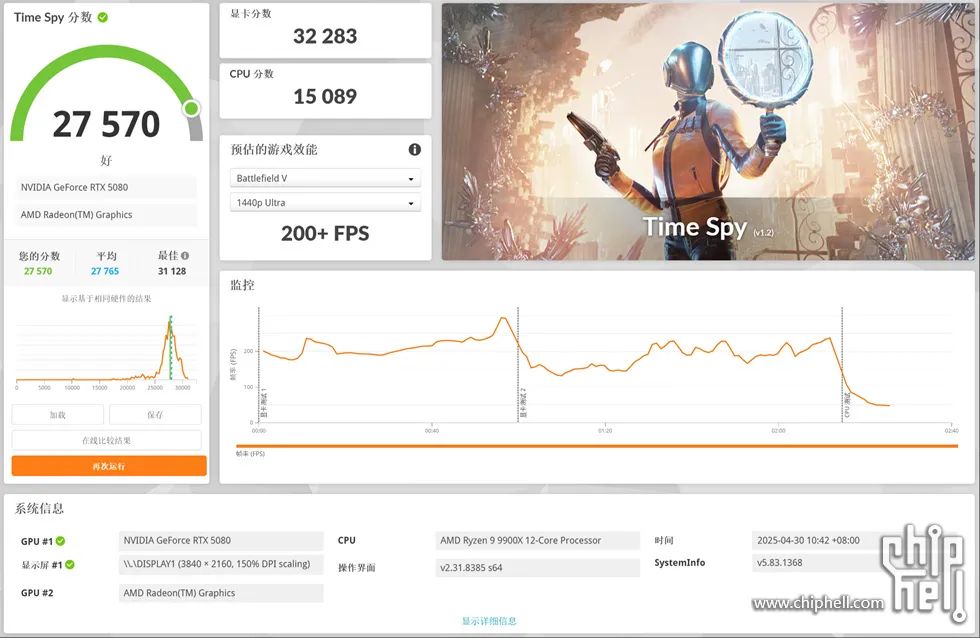

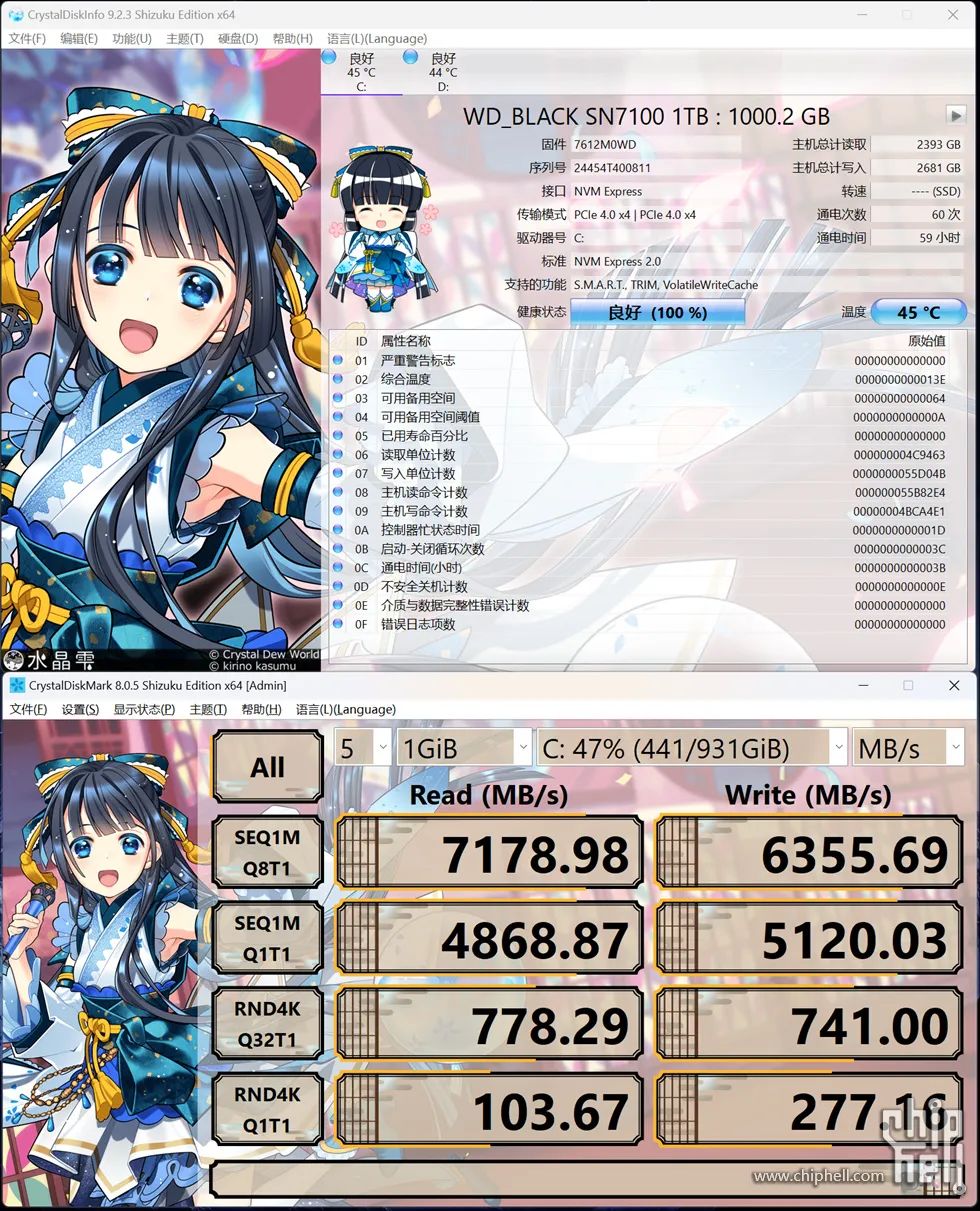

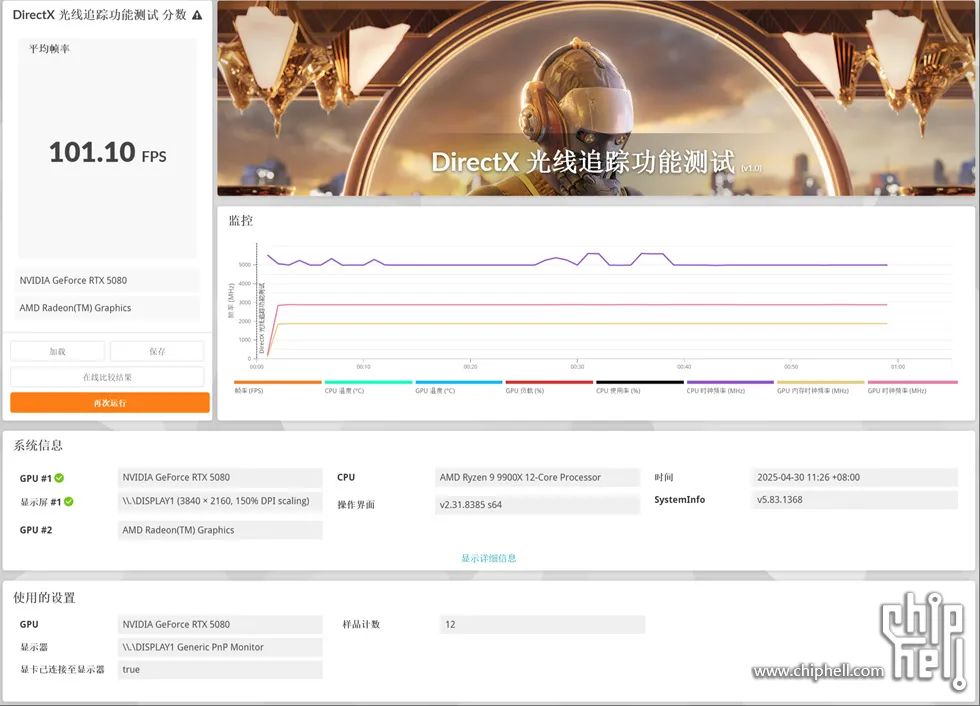

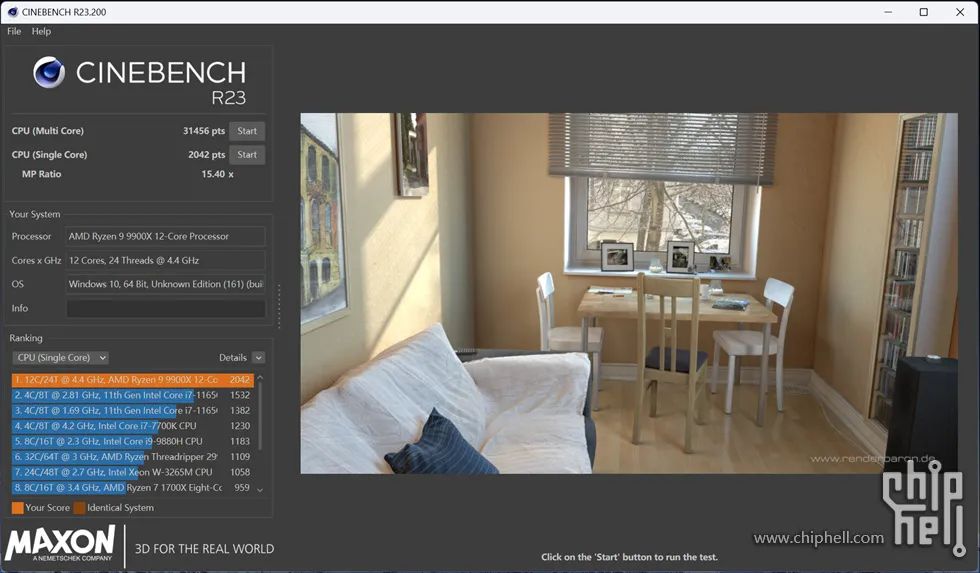

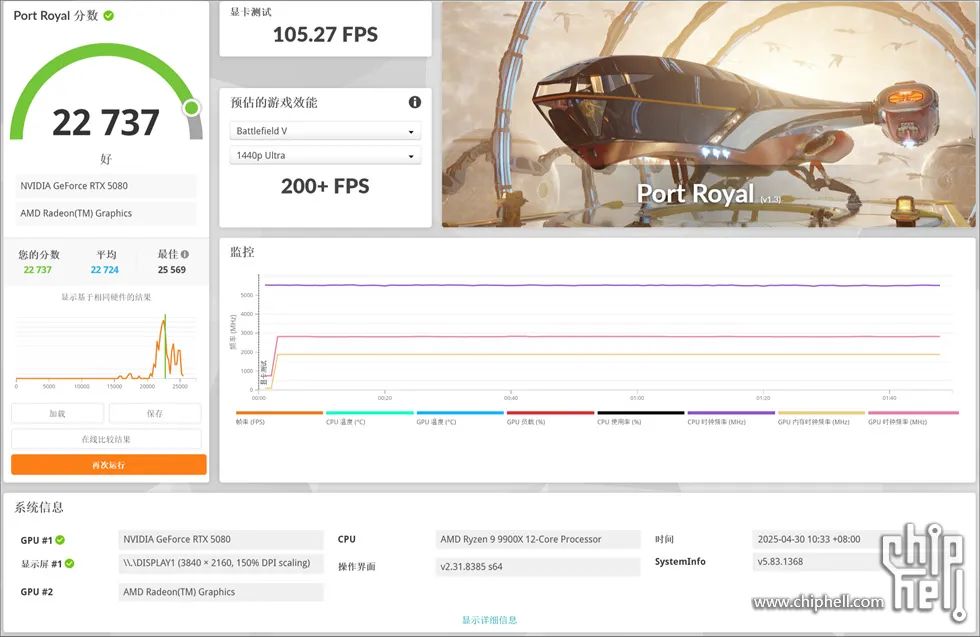

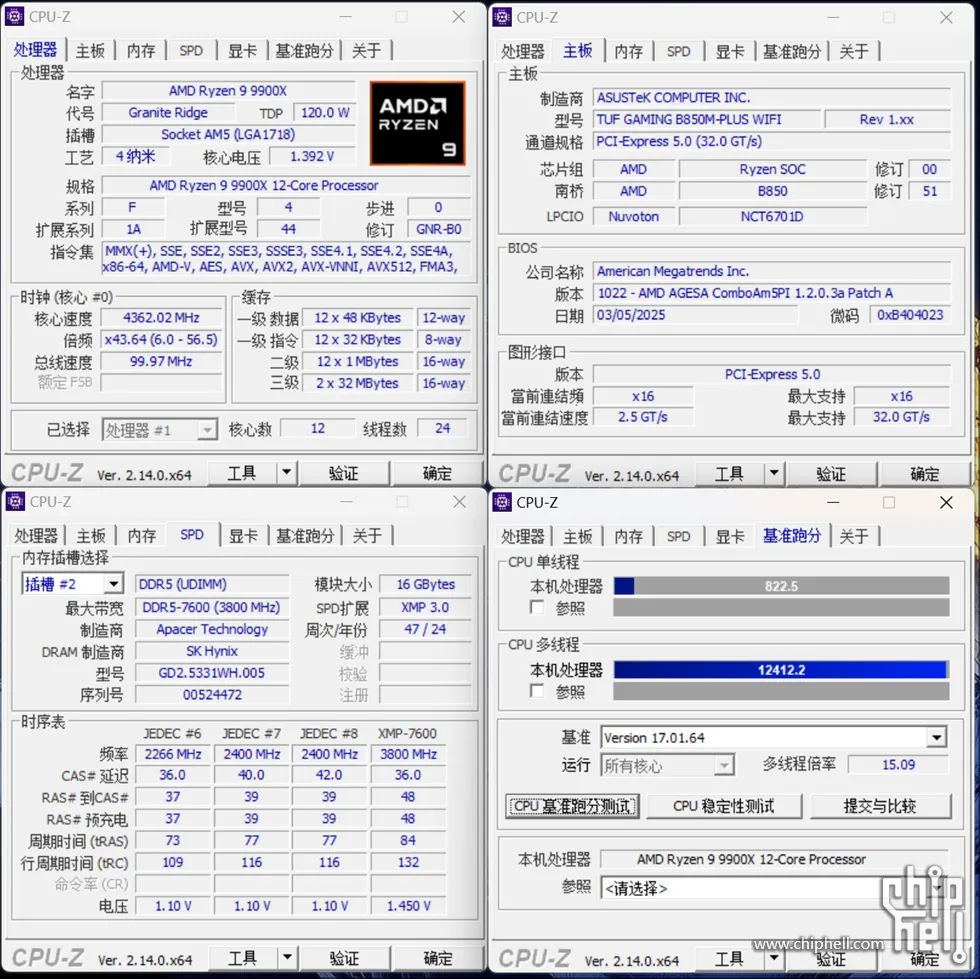

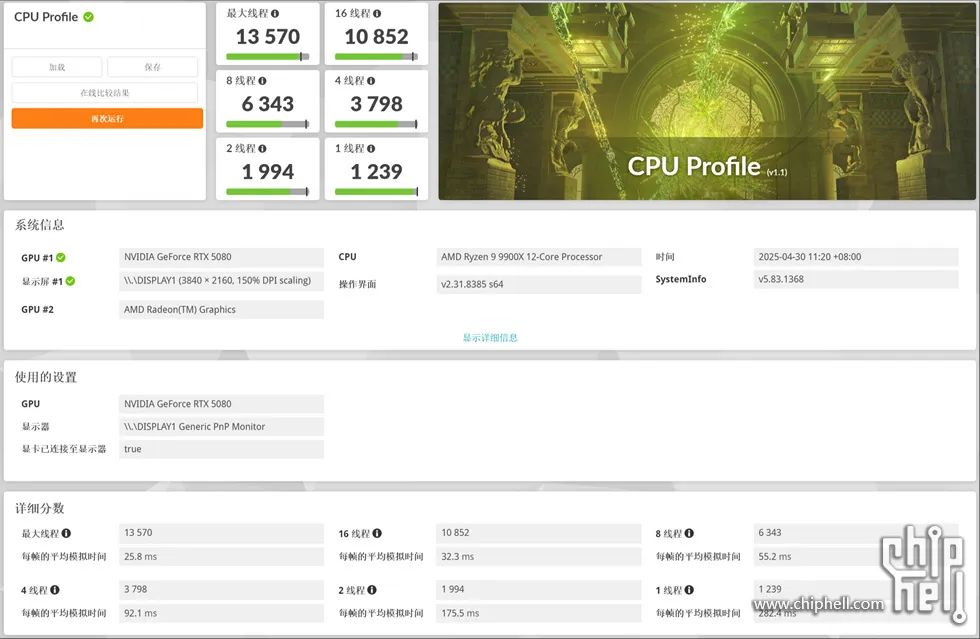

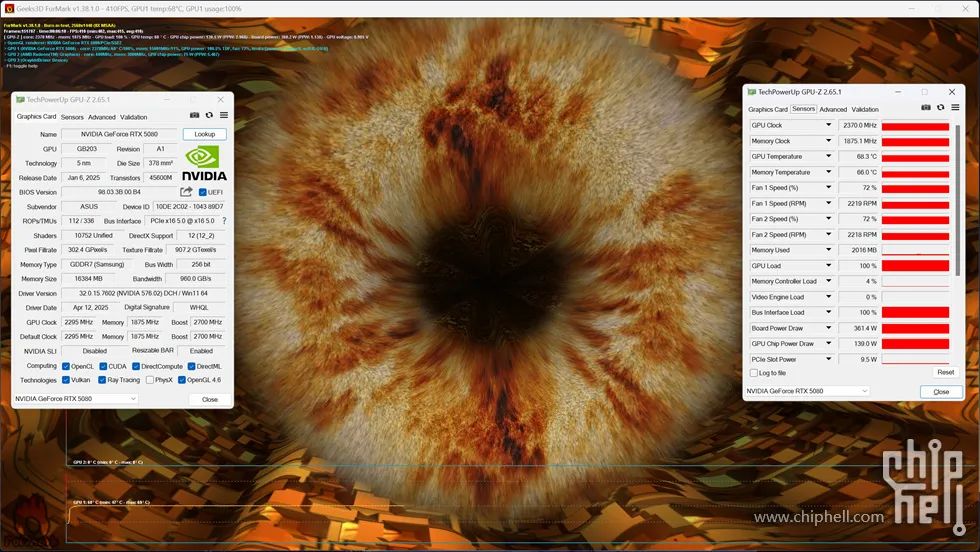

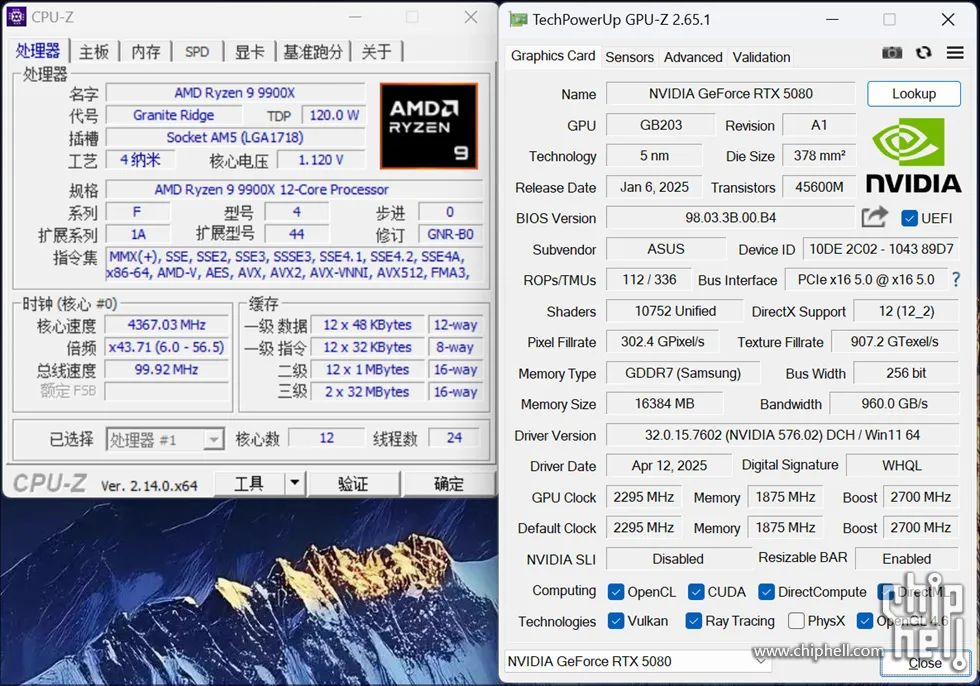

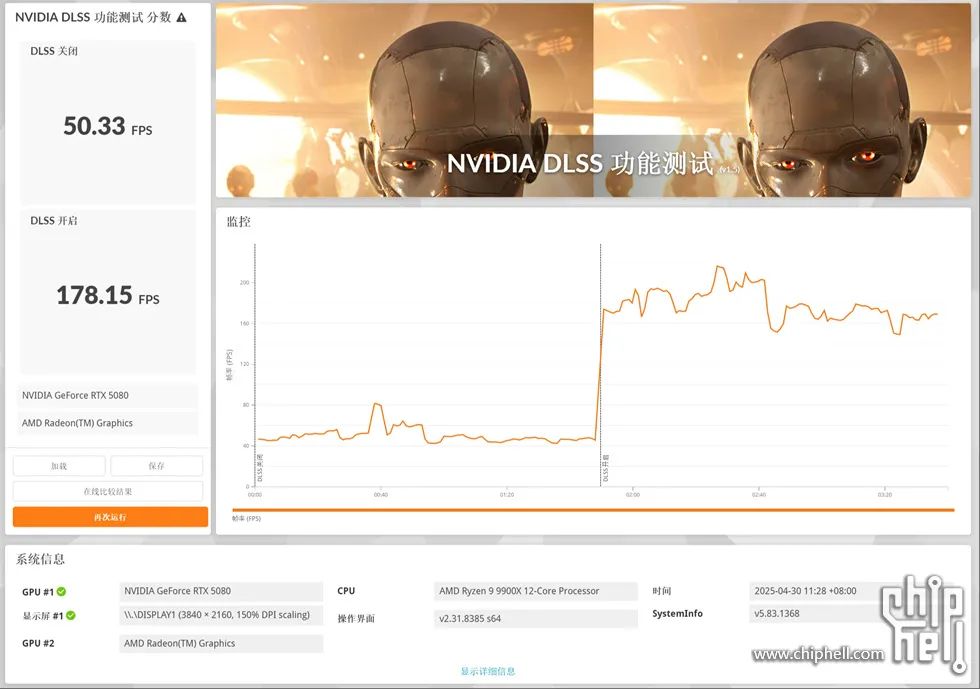

整機測試
