序言
華擎的Steel Legend鋼鐵傳奇系列,主打耐用性和銀白配色,一直是面向主流使用者和遊戲玩家,其系列產品涵蓋了主機板和顯示卡等.伴隨著B850晶片組的更新,本次的ASRock B850M Steel Legend WiFi來到了我們面前.

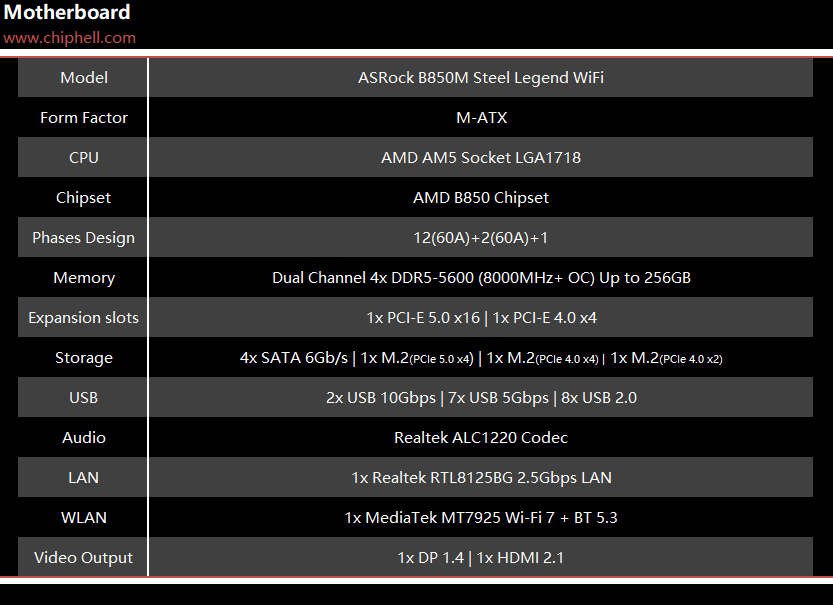

產品規格
本次的ASRock B850M Steel Legend WiFi為M-ATX規格主機板,配備四條DDR5記憶體插槽,最大容量為256GB,最高頻率可OC至8000MHz+.PCIe拓展性上配備PCIe 5.0 x16和PCIe 4.0 x4共兩條PCIe插槽,儲存方面板載了3個M.2 SSD插槽,其中一個支援PCIe 5.0 x4規格,以及搭配4個SATA介面.其他外圍裝置方面,音訊方案來自ALC1220 Codec,網路方面為單2.5Gbps有線+Wi-Fi 7無線的組合.整體規格屬於主流水平.
產品解析

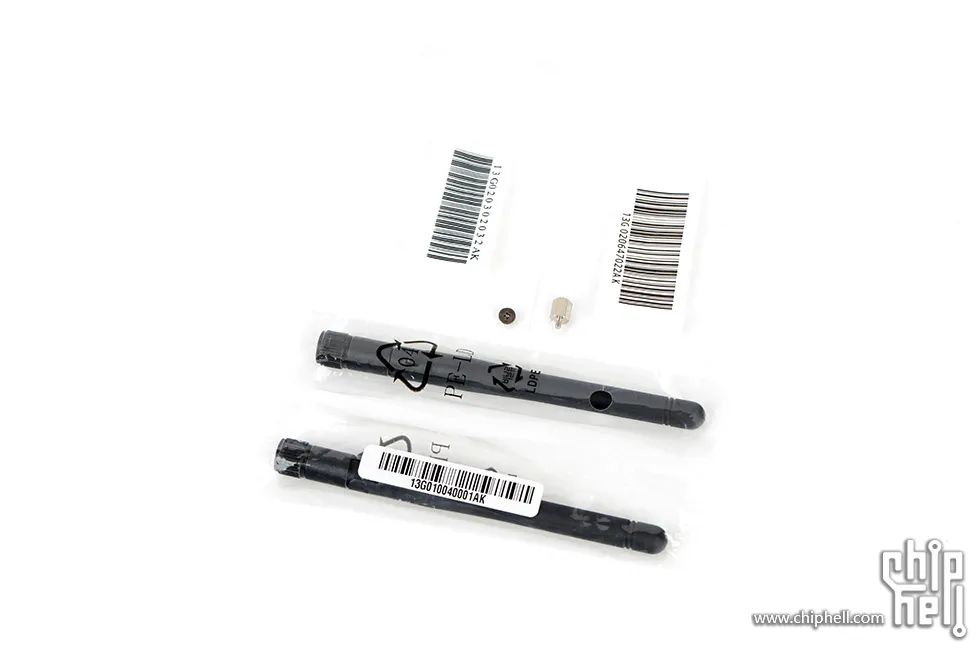

附件包括,兩根Wi-Fi天線,一套M.2螺絲配件.

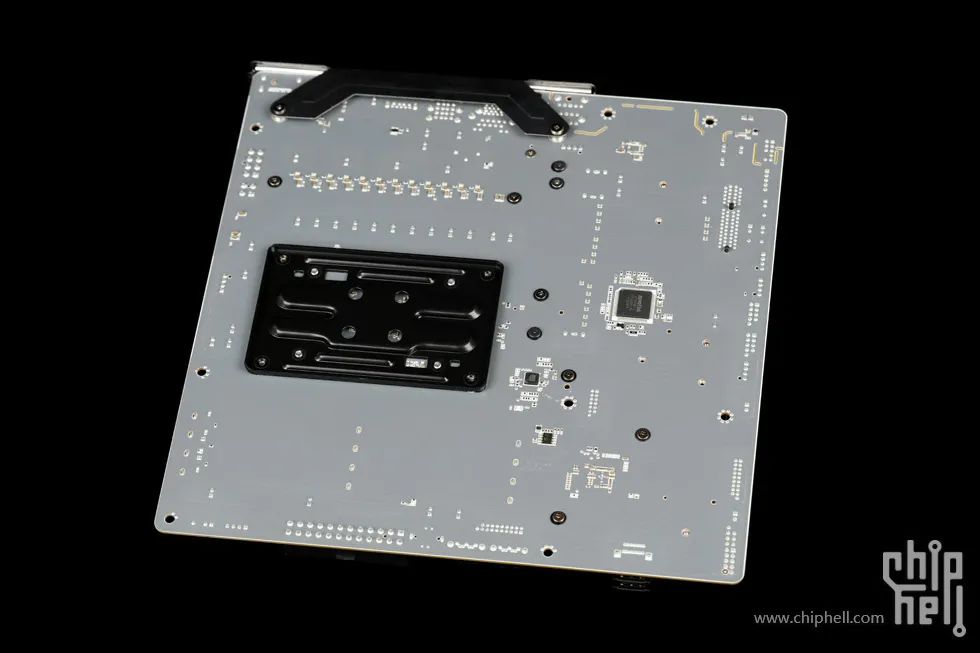

主機板背面,沒有配備全覆蓋背板.

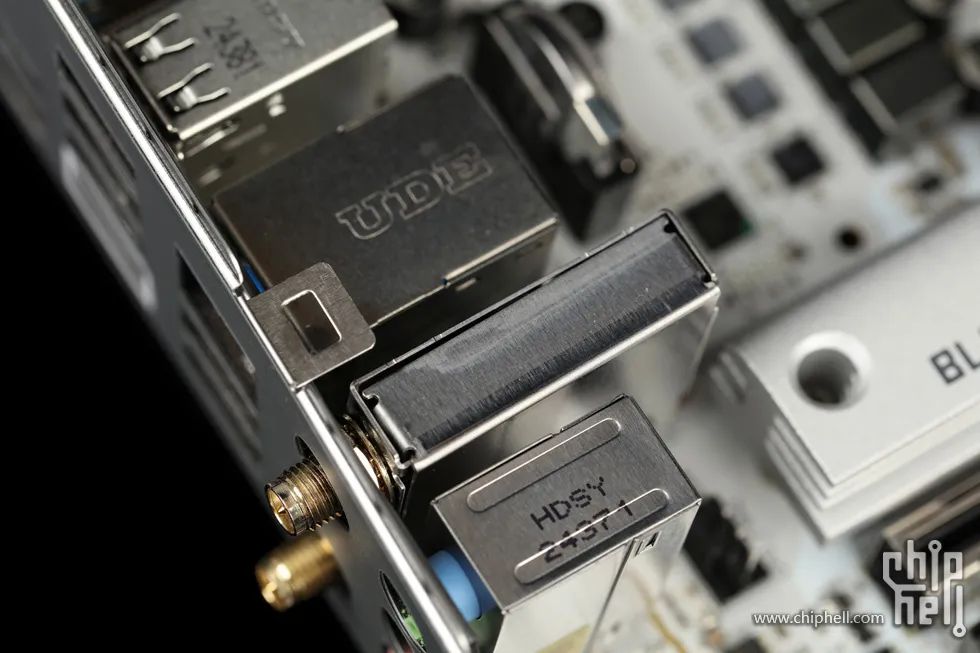

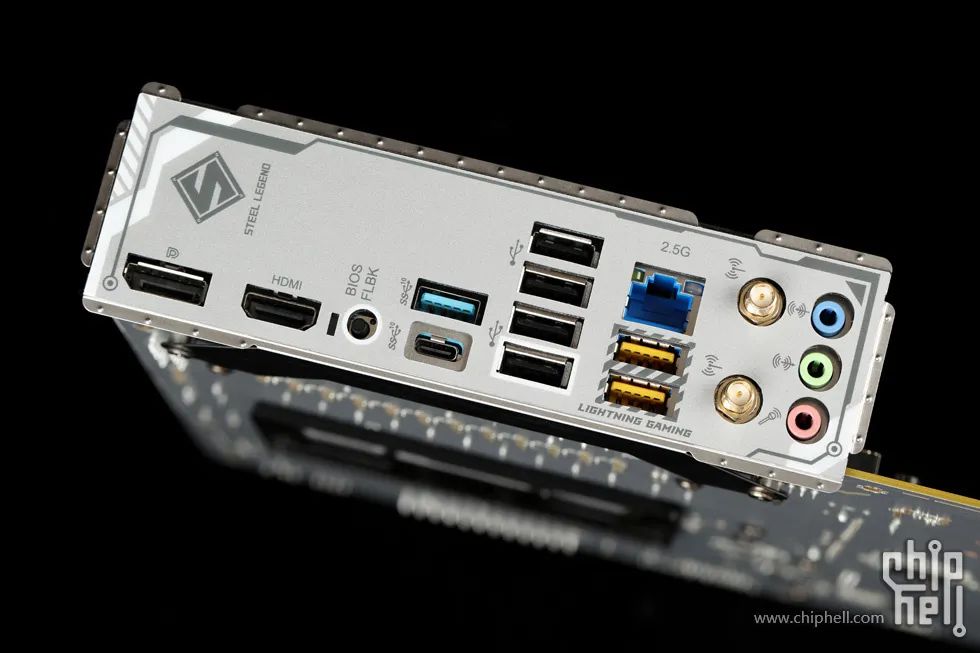

後方I/O介面,提供1個DP 1.4介面,1個HDMI 2.1介面,1個BIOS FlashBack按鈕, 1個USB 10Gbps Type-C介面, 1個USB 10Gbps Type-A介面, 4個USB 2.0介面, 2個USB 5Gbps Type-A介面,1個2.5Gbps有線網口, Wi-Fi 7無線網絡卡雙天線介面,以及3個3.5mm的組合音訊介面.

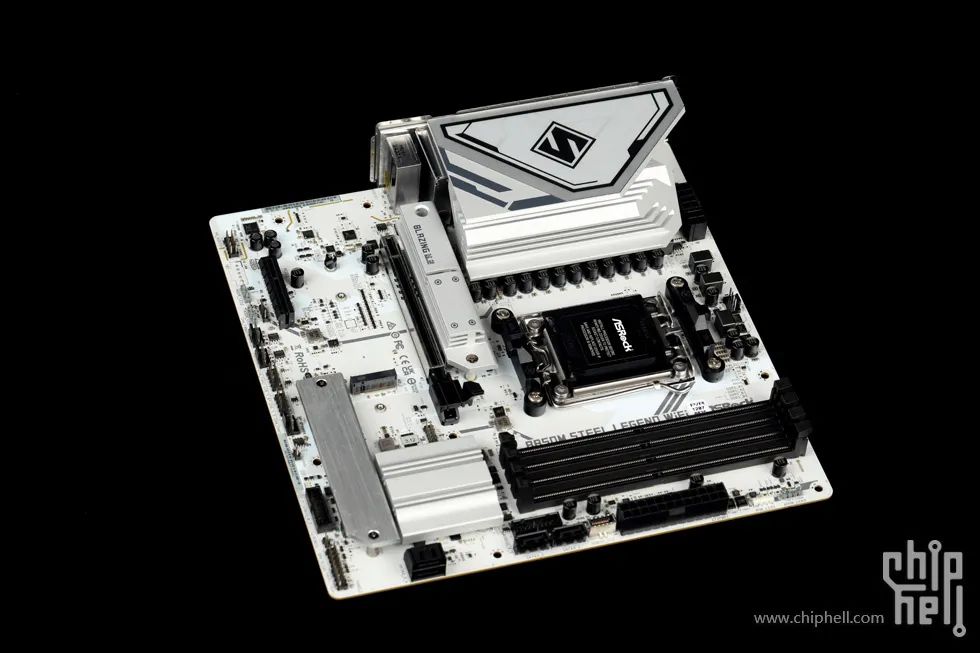

主機板本體正面,採用白色作為主色調,加入一些銀色元素作為點綴裝飾.

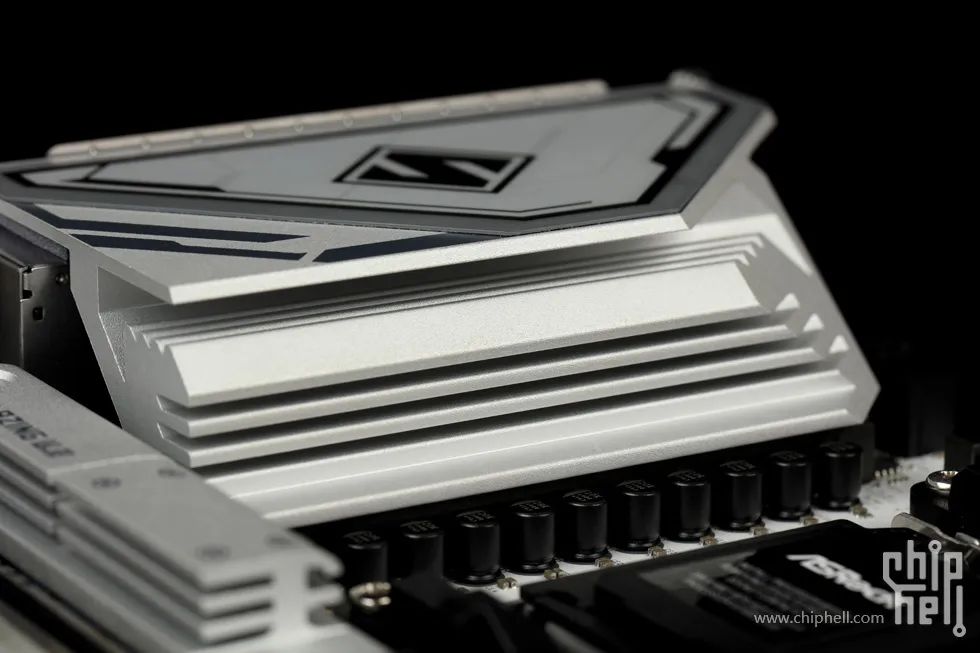

單側式的CPU供電散熱模組.
散熱模組側面均設有多道橫向開槽,以增加散熱面積.

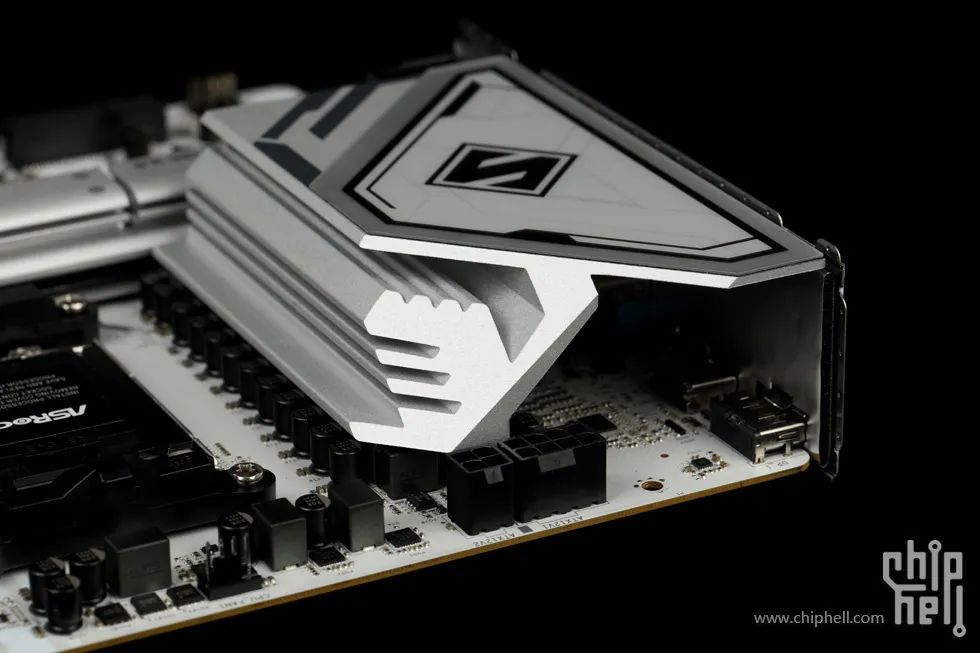

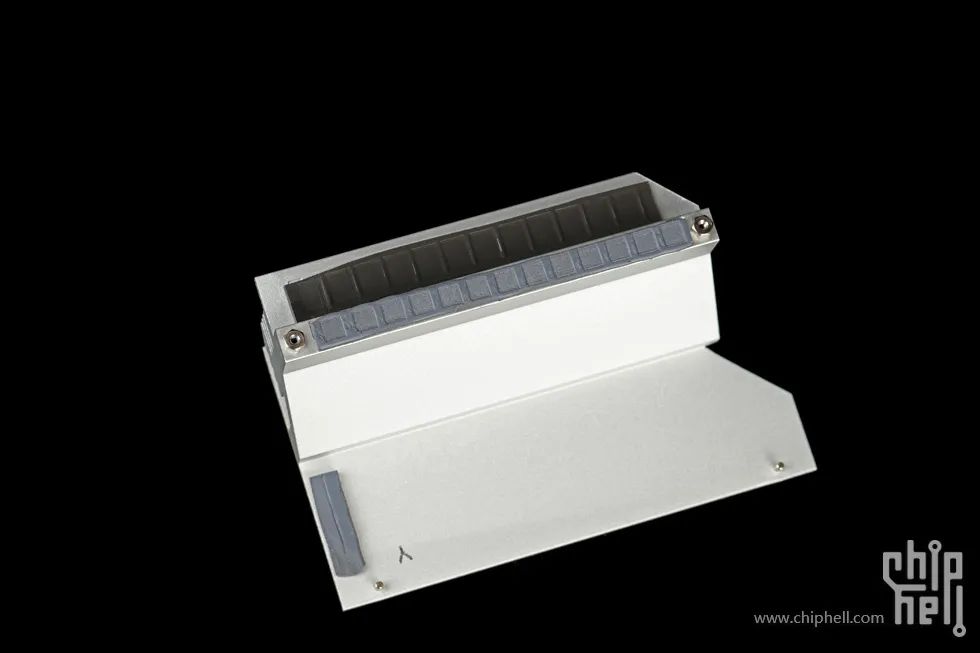

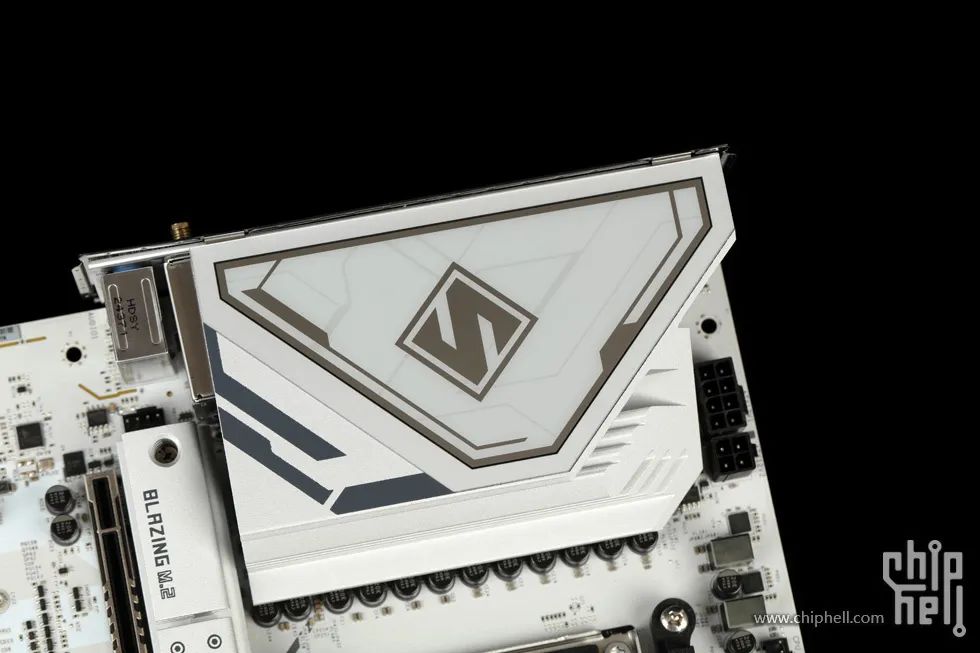

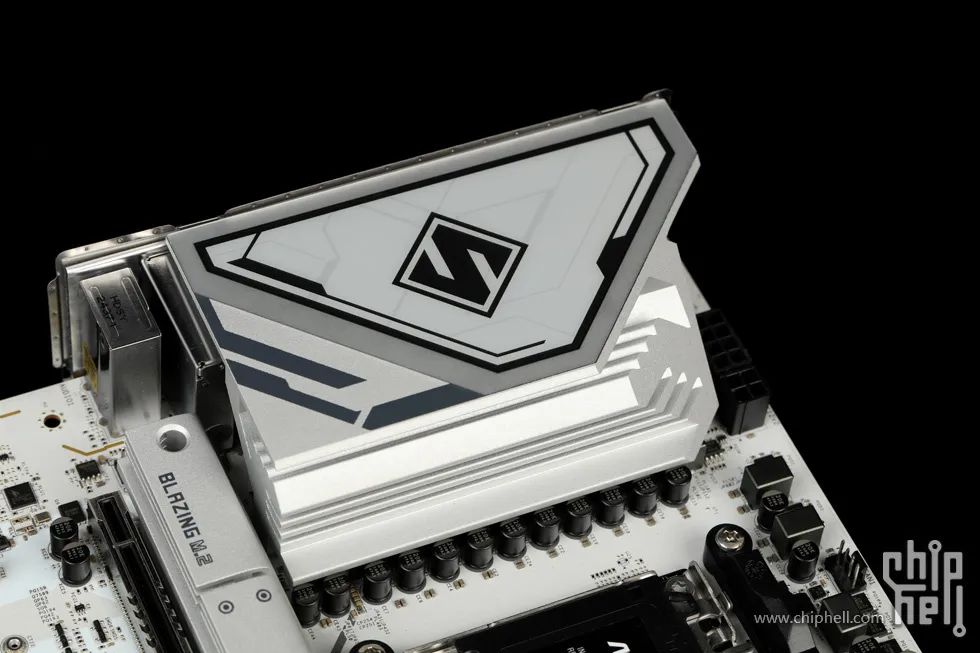

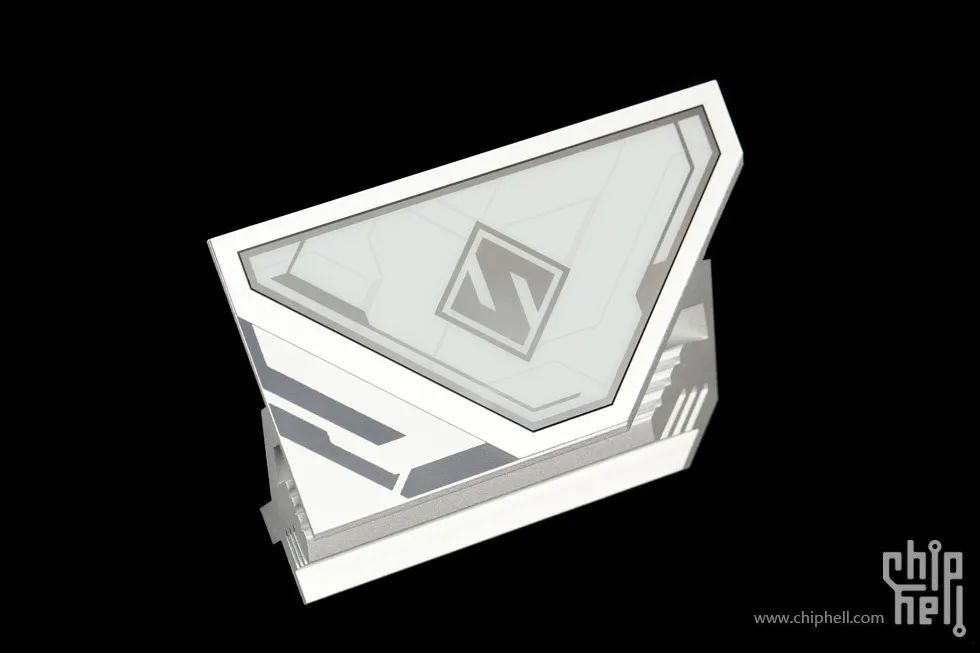

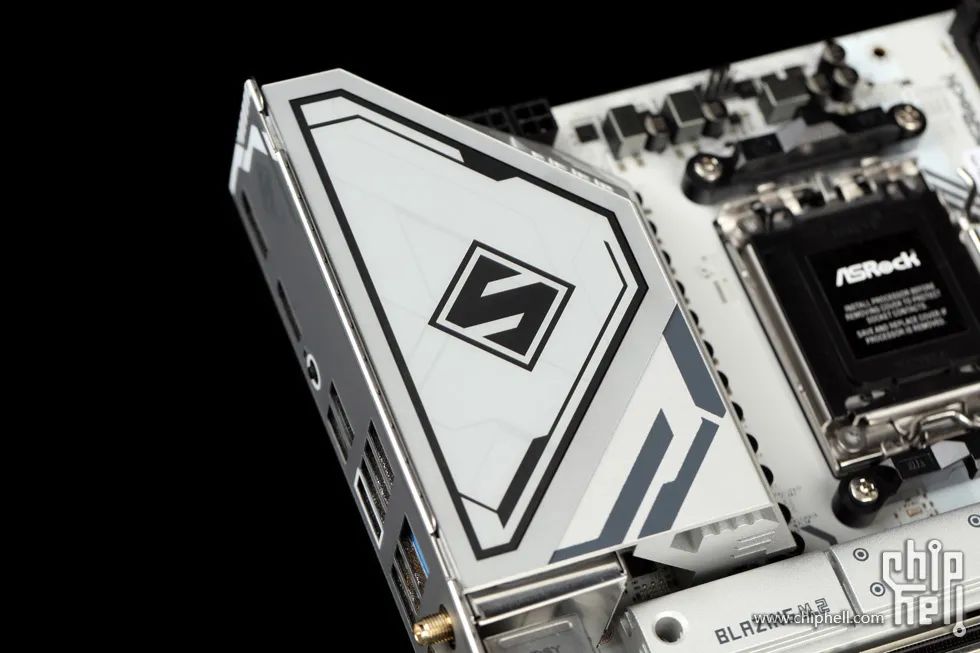

後I/O上蓋採用散熱模組一體式設計,表面設裝飾元素.
同樣為銀白配色,中間有字母LOGO.
CPU供電散熱模組.
散熱模組均透過導熱墊接觸MOSFET和電感,接觸面壓力良好.
額外的Wi-Fi網絡卡導熱措施.

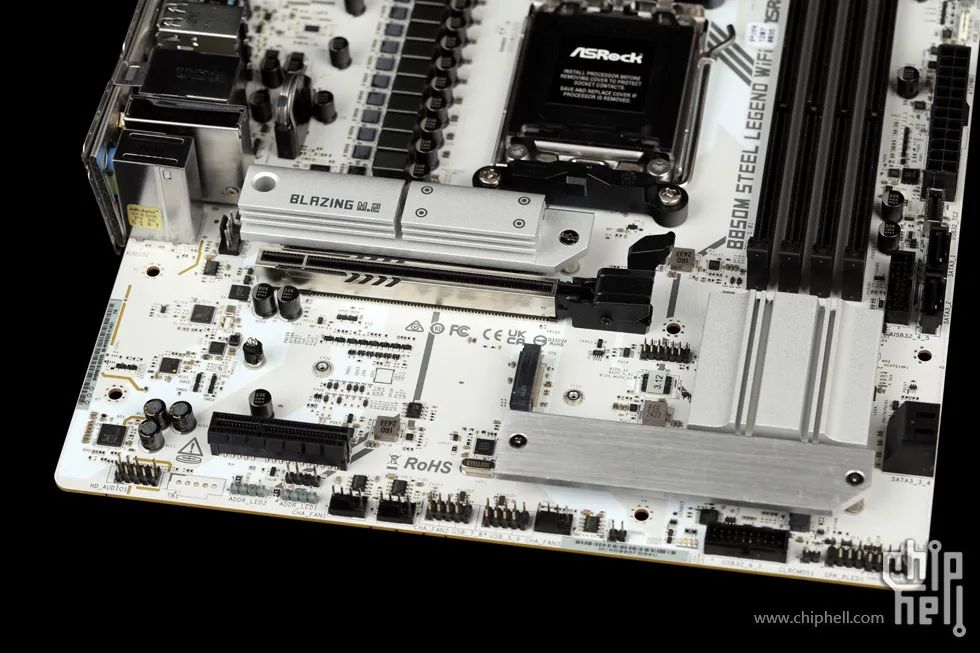

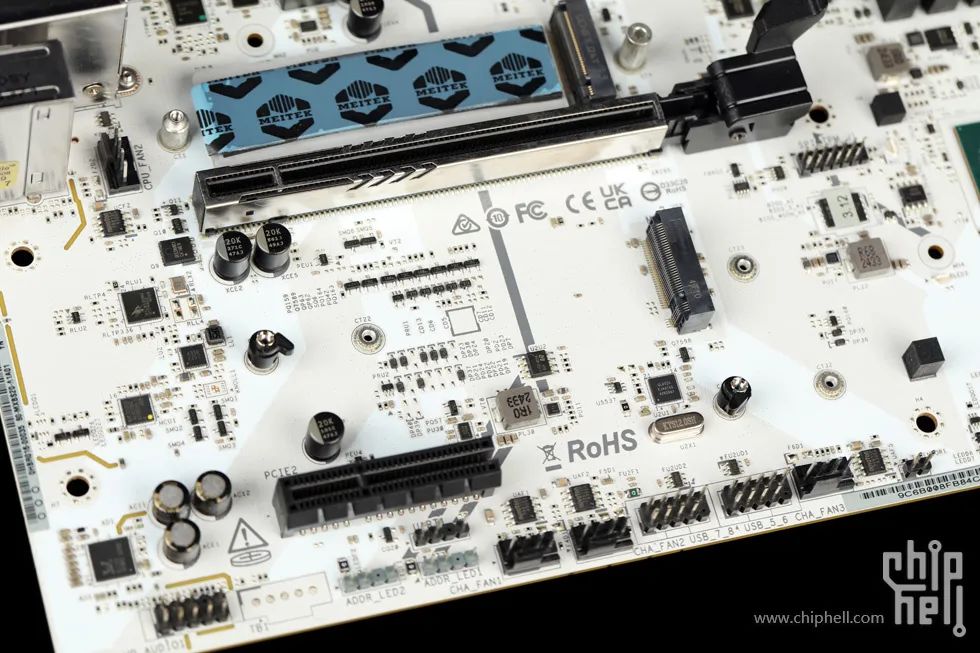

主機板中下部為PCIe擴充套件區,M.2 SSD插槽以及晶片組區域.

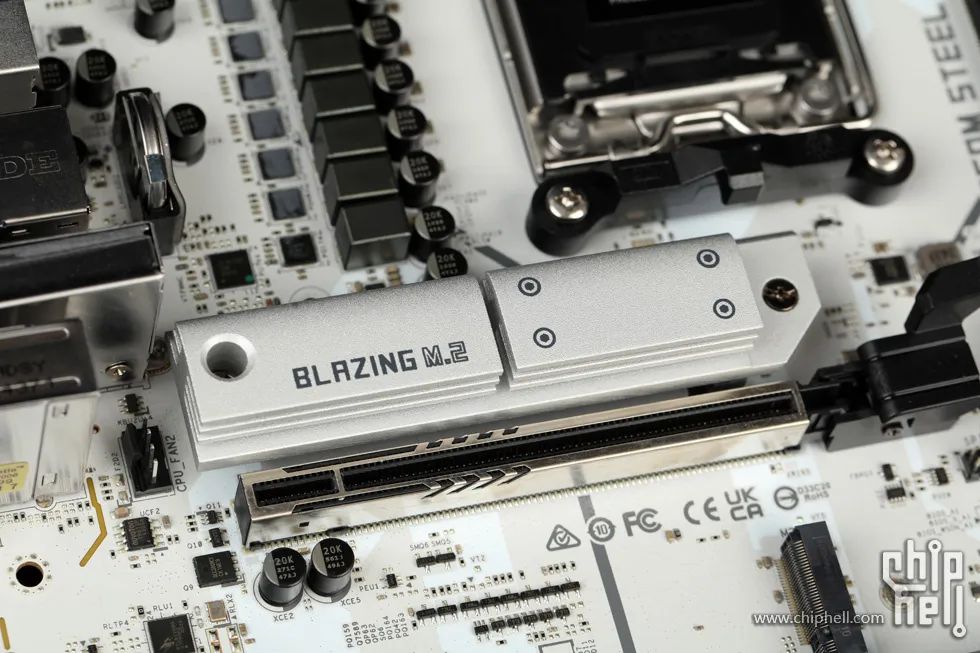

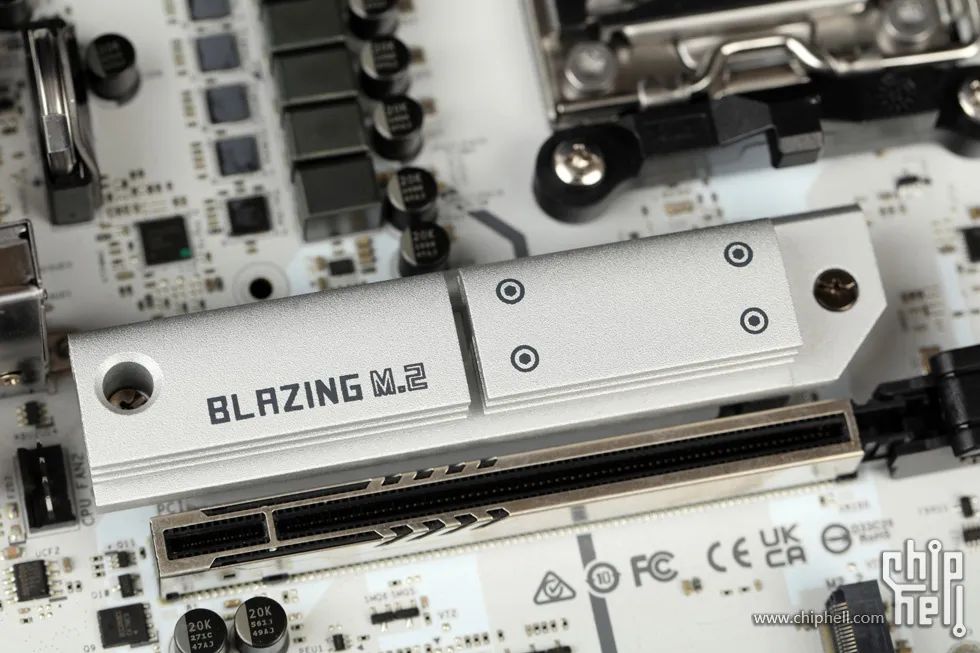

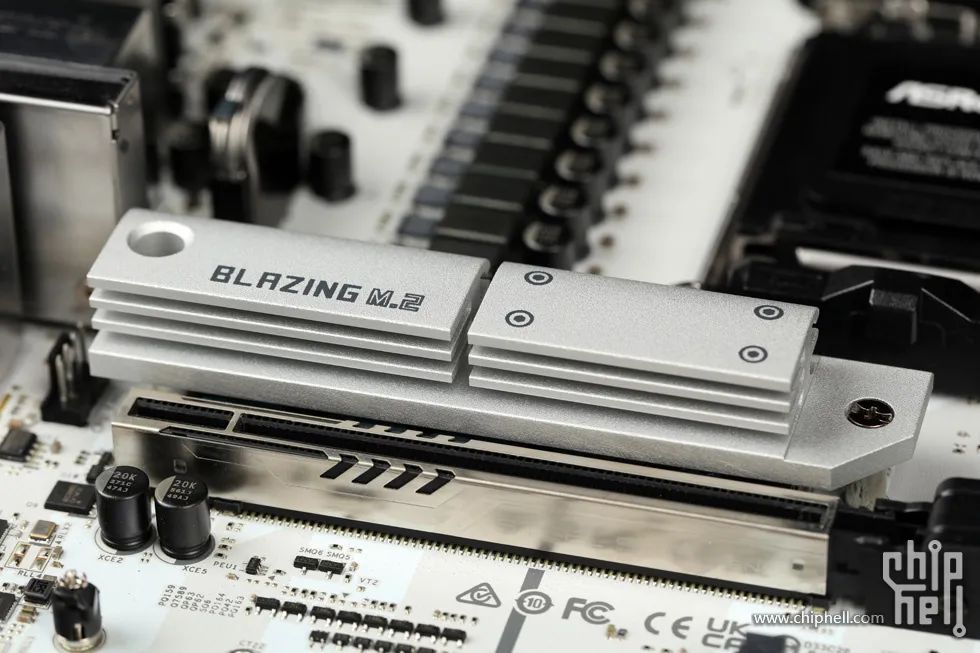

中部的獨立式M.2散熱裝甲,外觀上與主機板的風格保持一致.
側面來看,裝甲厚度中規中矩.
頂部中間的鏤空將散熱片一分為二,左側為裝飾字樣,右側為四個圓形圖案.

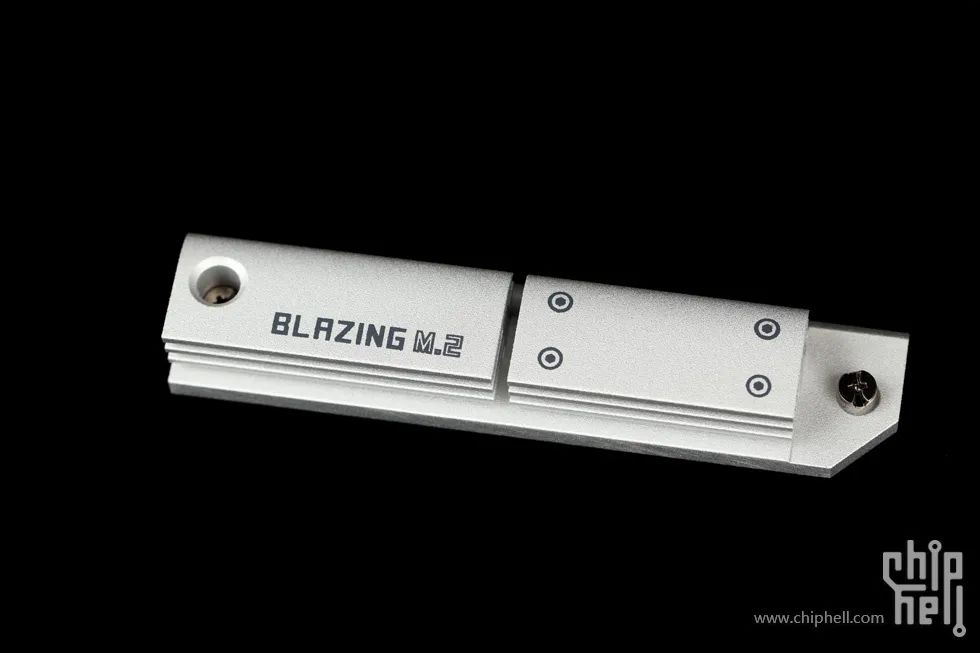

獨立式M.2散熱裝甲.

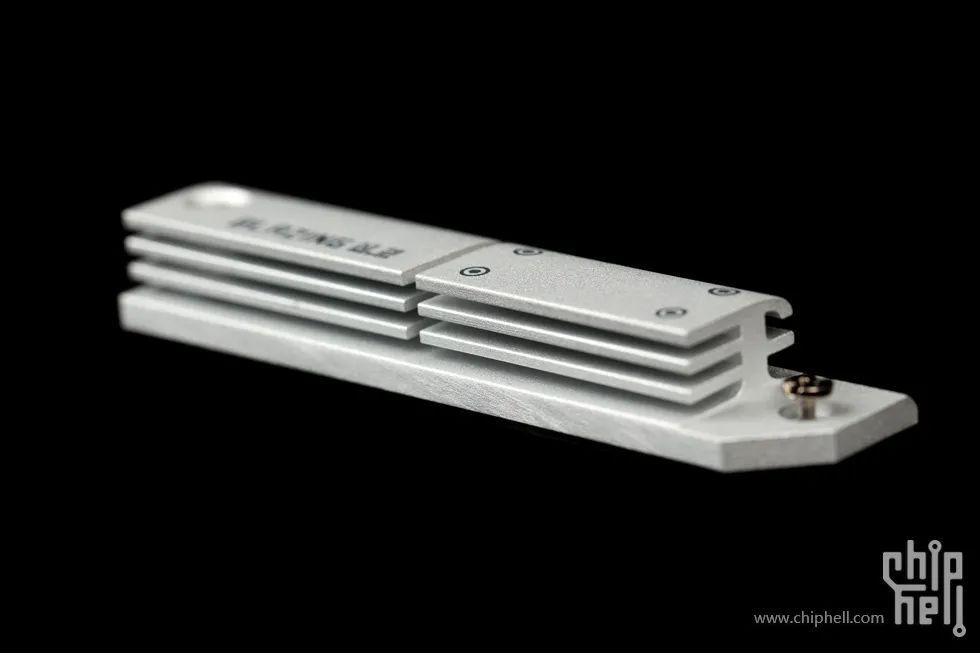

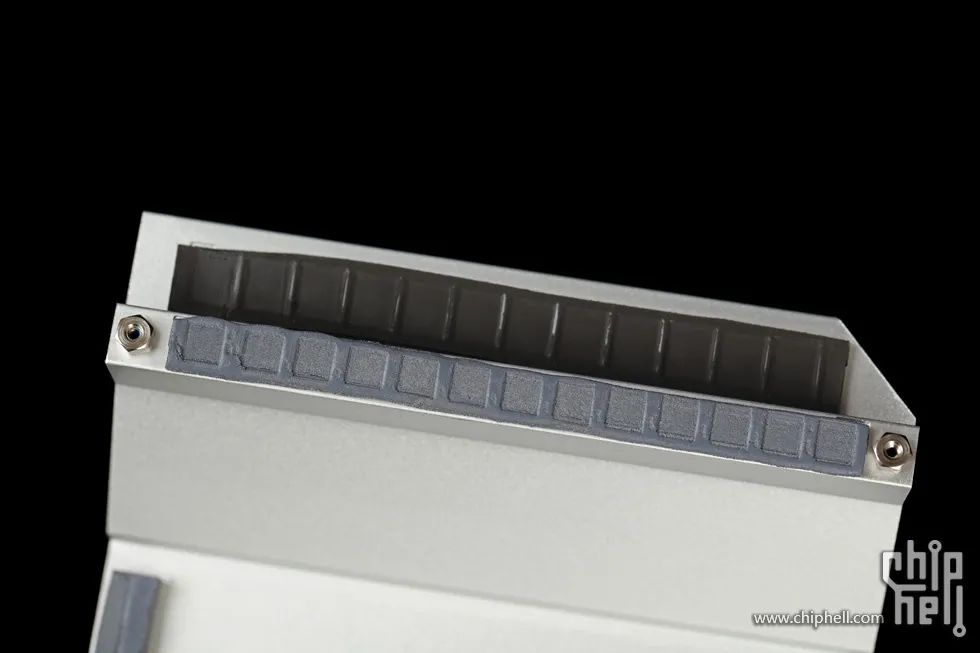

兩側的防脫螺絲,以及側面的散熱開槽.

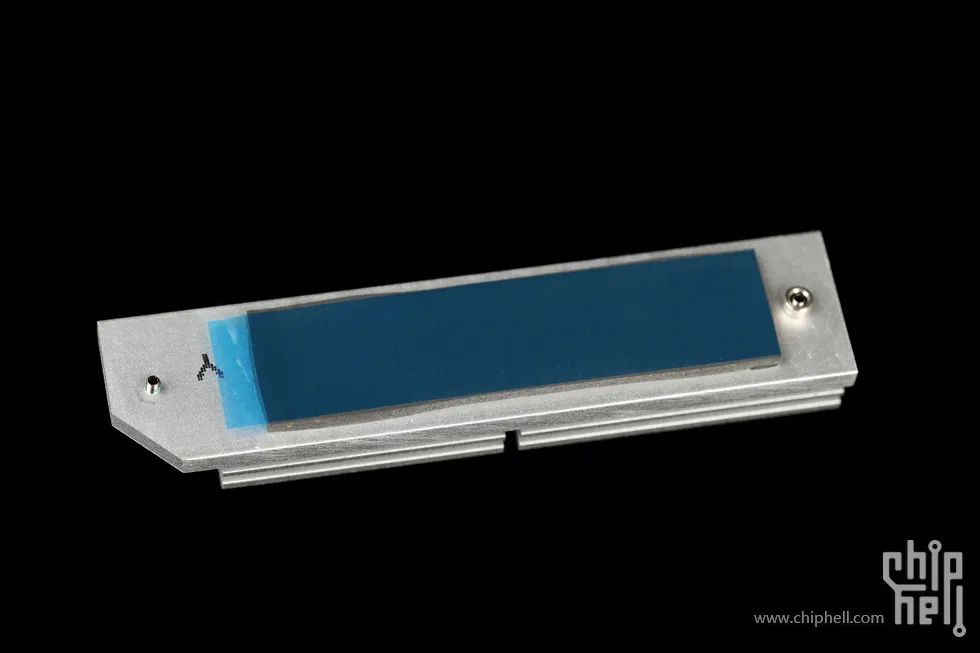

內側設有導熱墊.

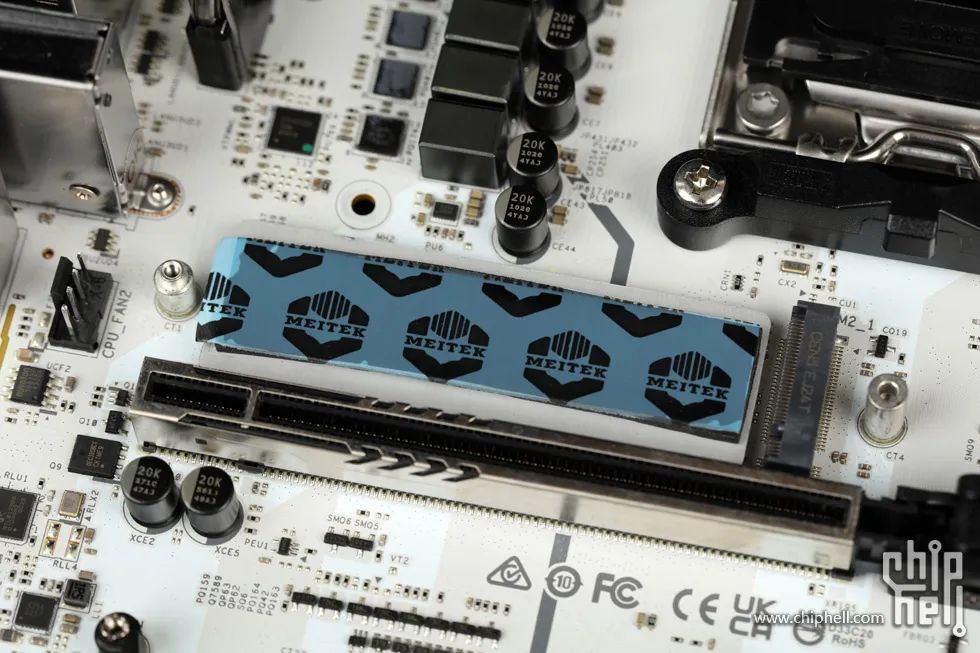

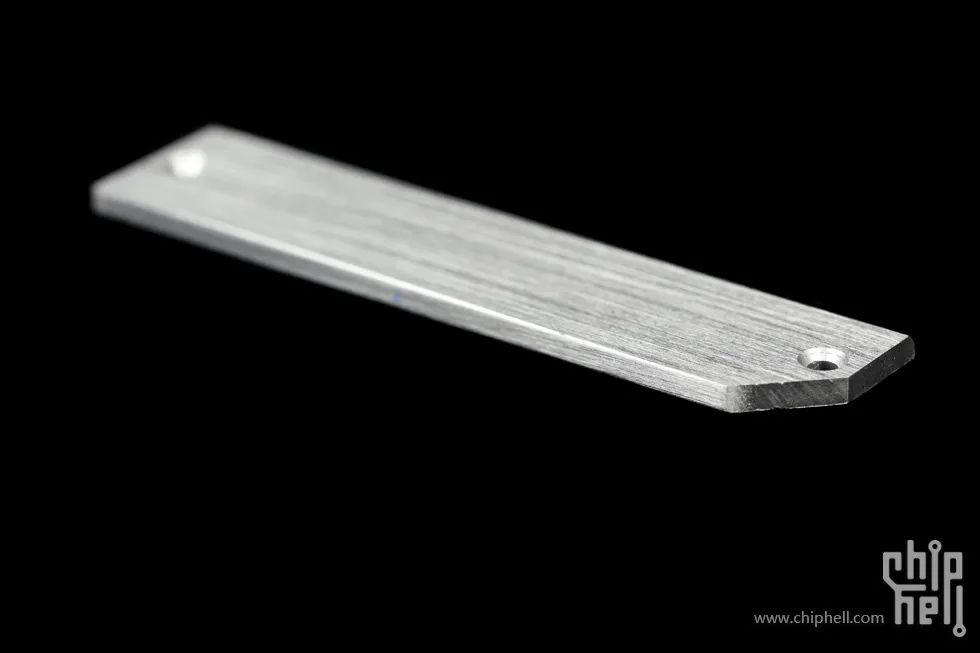

底下的M.2 SSD插槽配備了散熱背板和導熱墊.

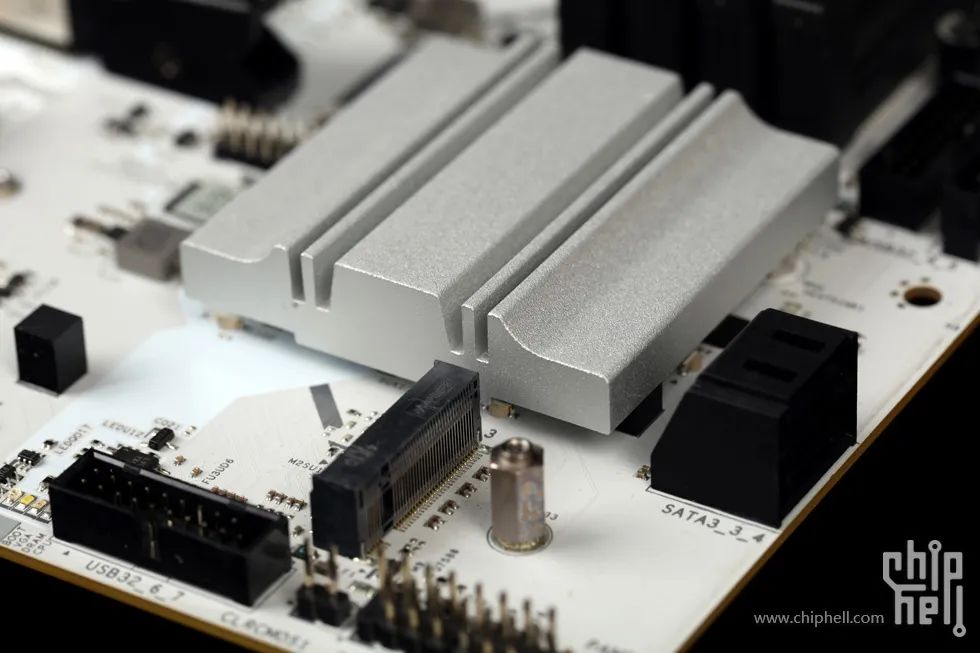

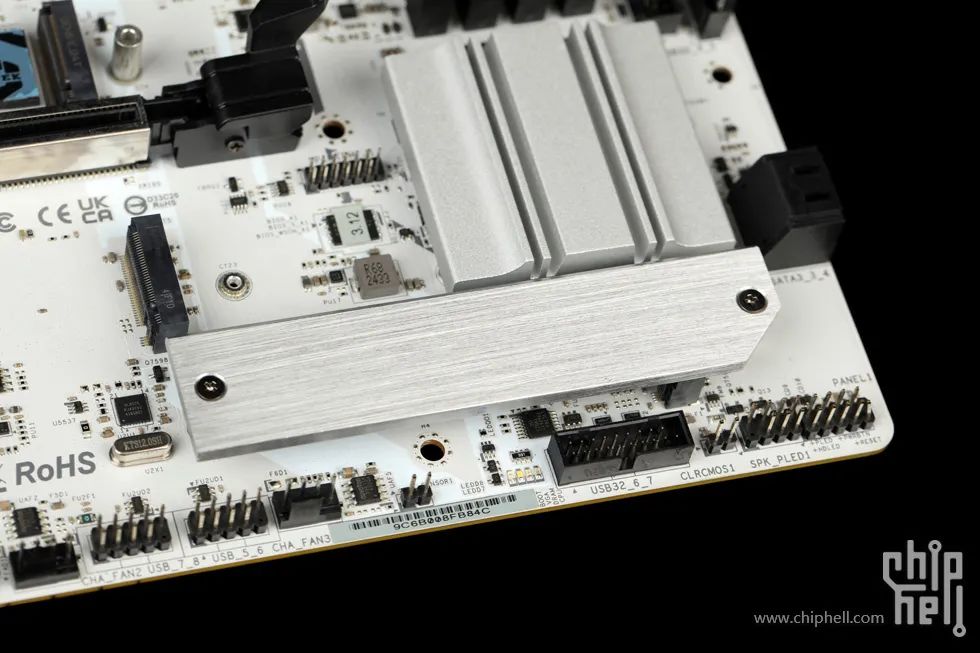

右下角的M.2散熱裝甲,無任何圖案或標識.

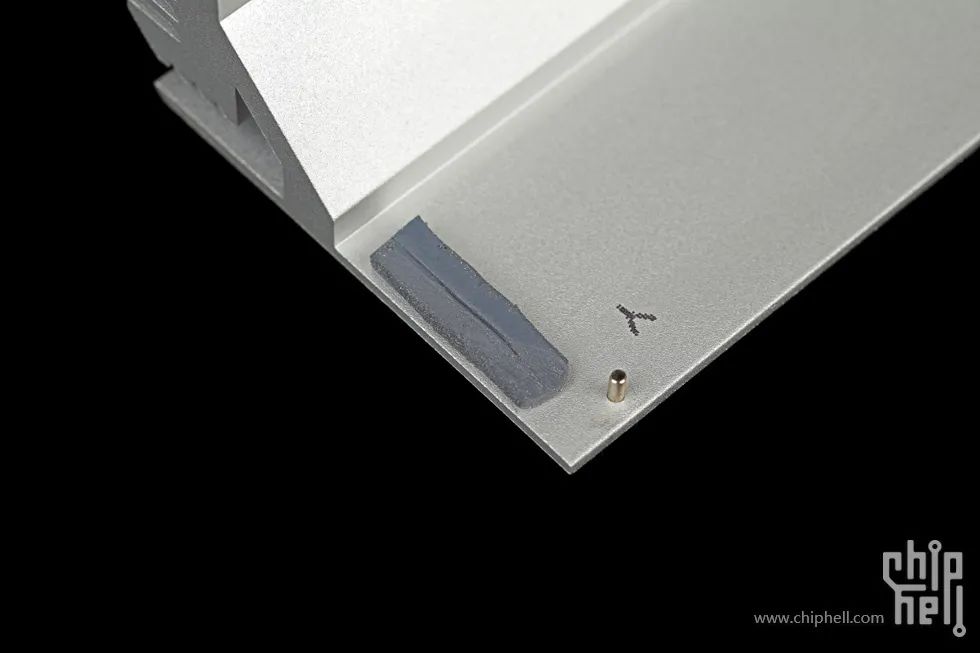

卸下後可以看到,厚度略薄.

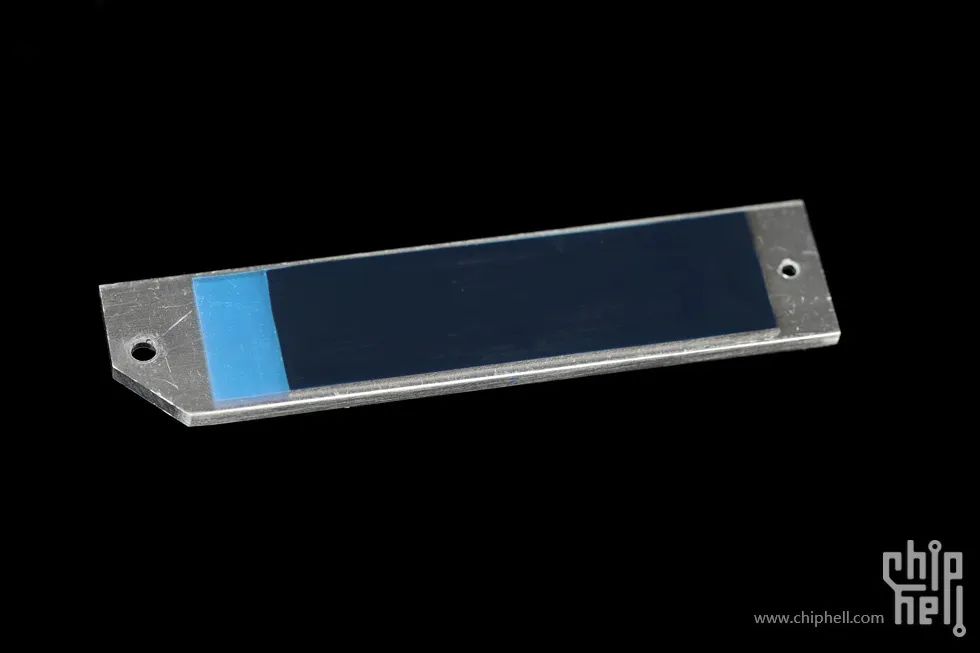

內側同樣配備導熱墊.

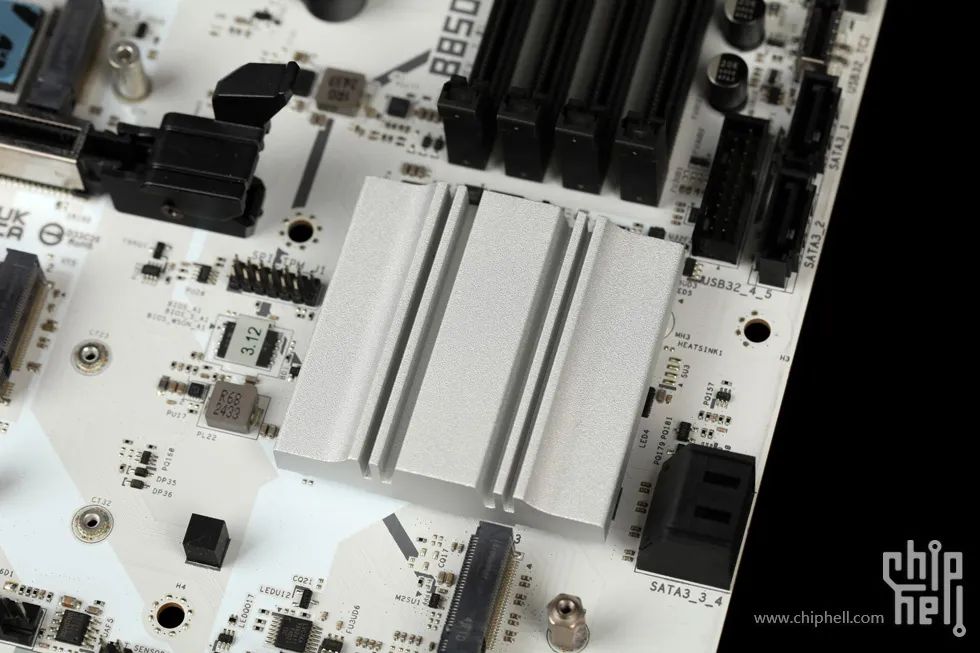

右側的晶片組散熱模組,底部設有RGB燈.
厚度中規中矩.

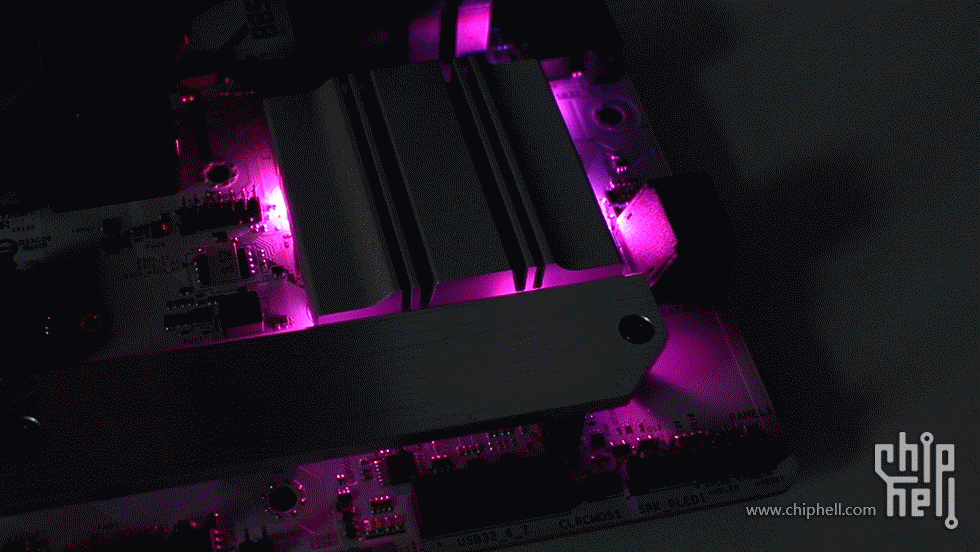

RGB燈效.

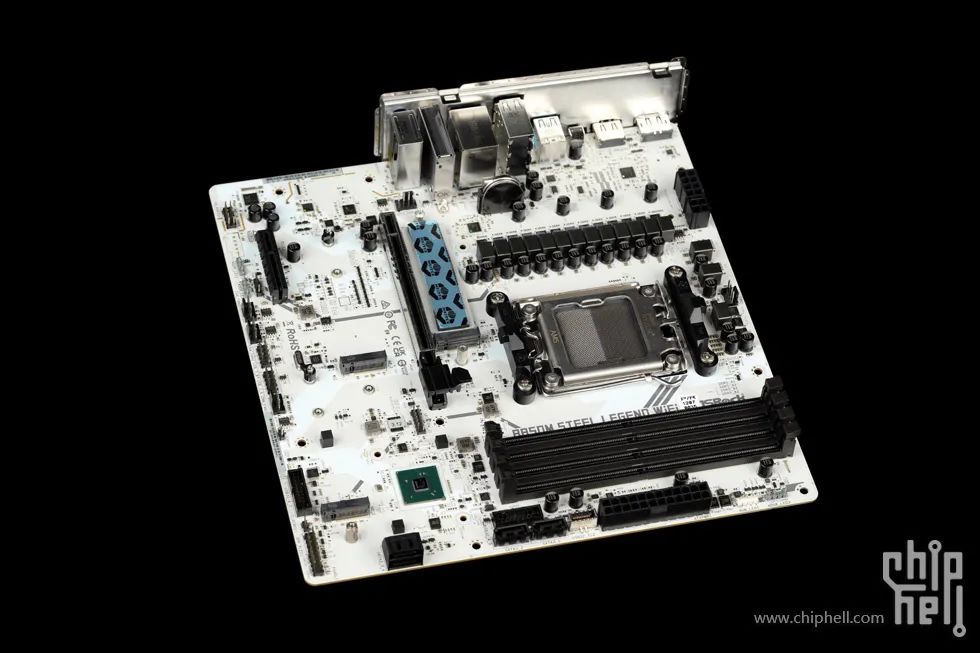

主機板正面無遮擋.

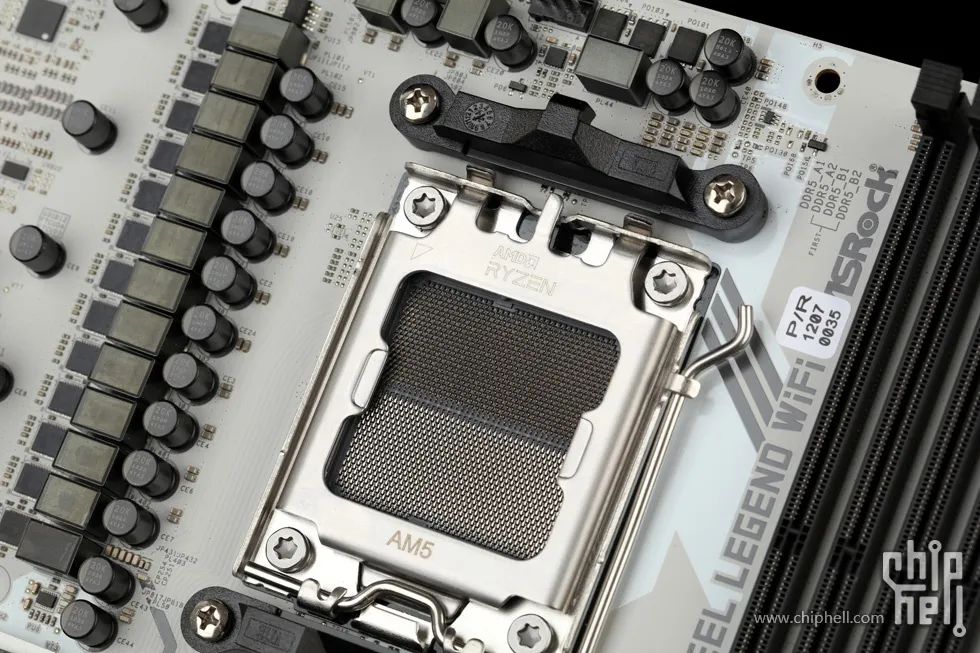

AMD AM5 LGA1718插座,支援Ryzen 7000/8000/9000系列CPU.

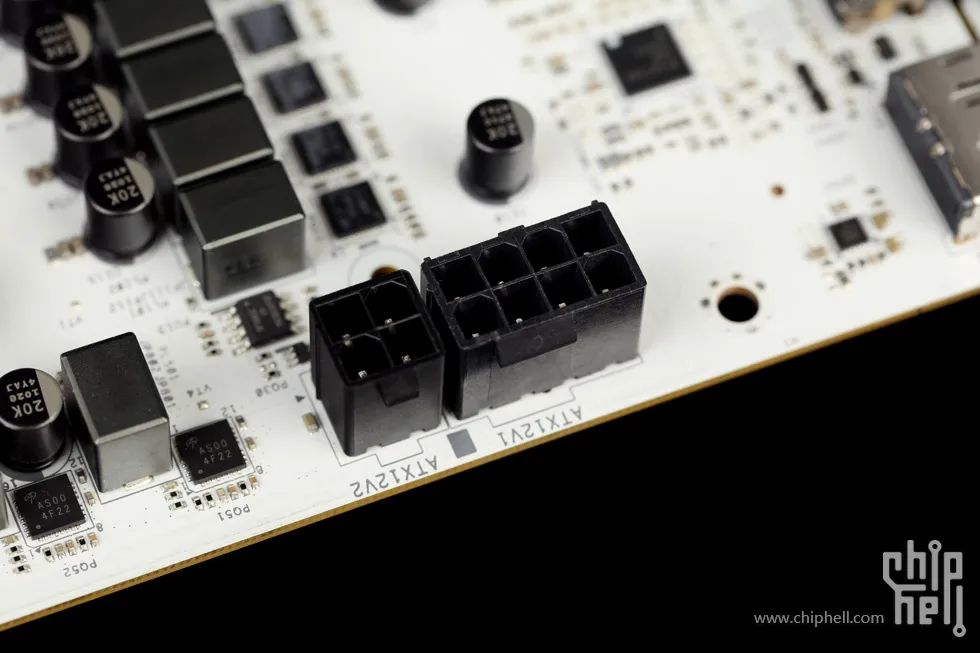

採用8+4pin CPU供電輸入.

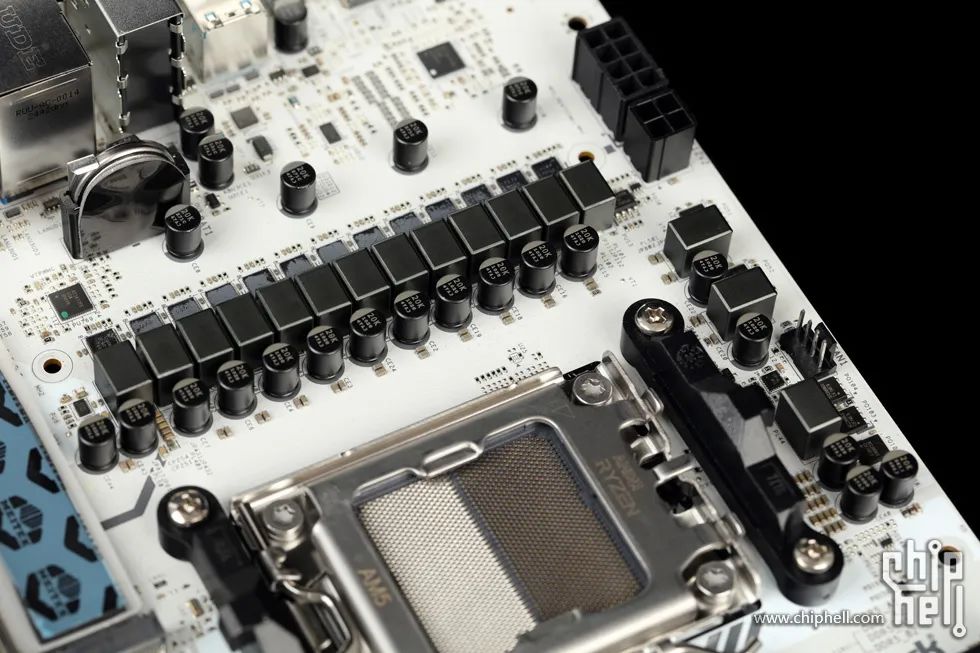

供電規模為12+2+1相.

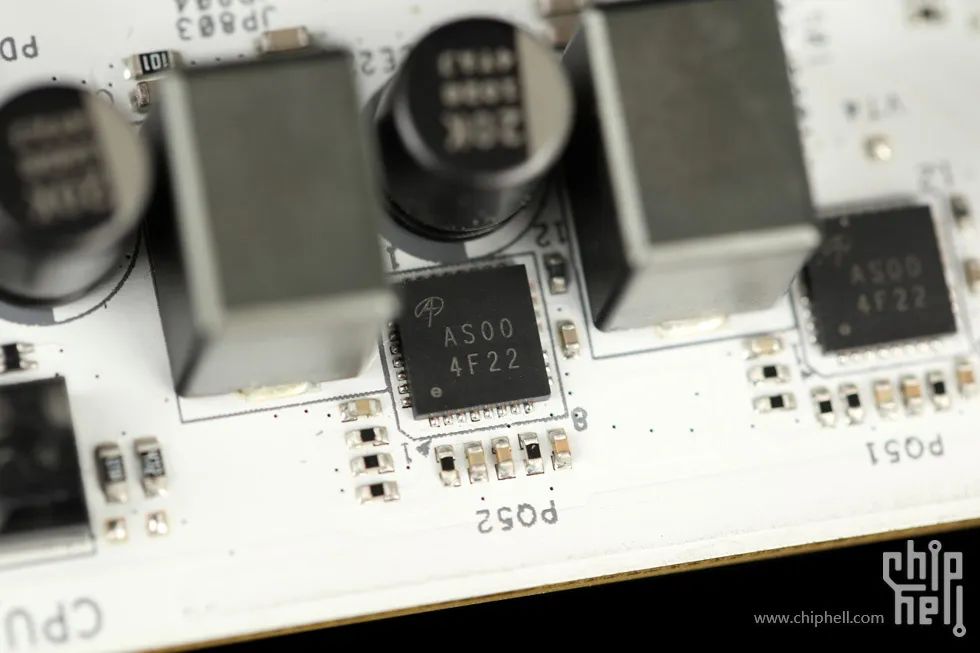

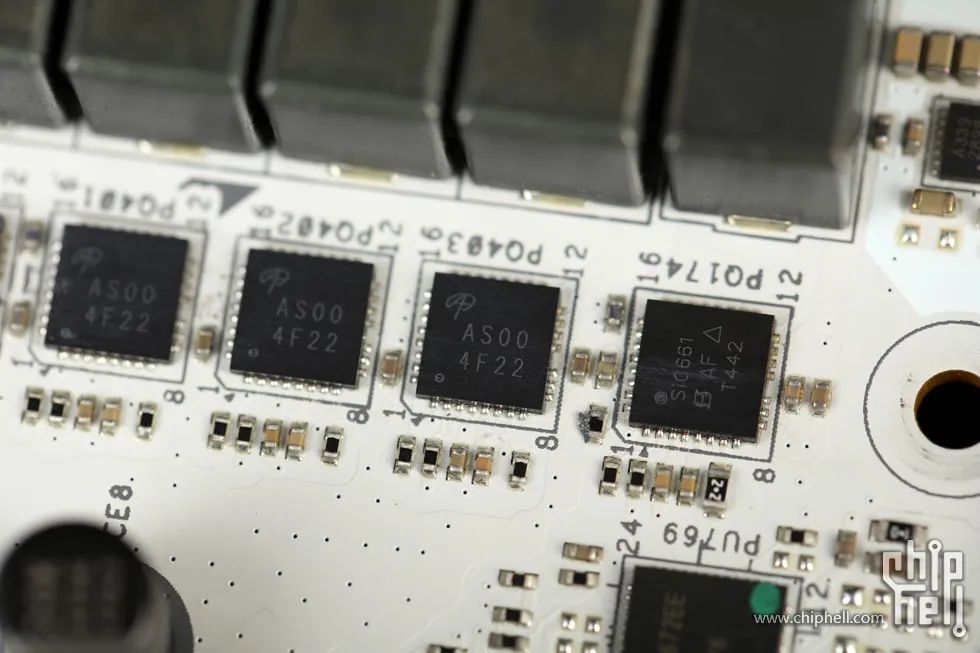

其中12+2相採用萬代AOZ5017QI (60A).
供電主控為RT3678BE,位於主機板左上角.

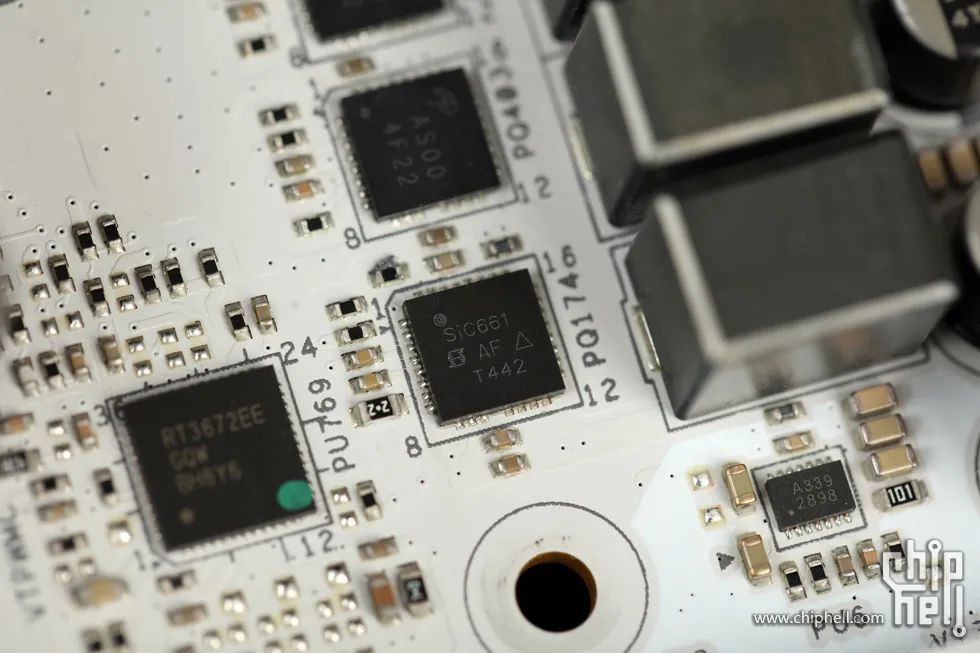

一相Misc,搭配一顆SiC661 (80A),左側為該供電的RT3672EE主控.

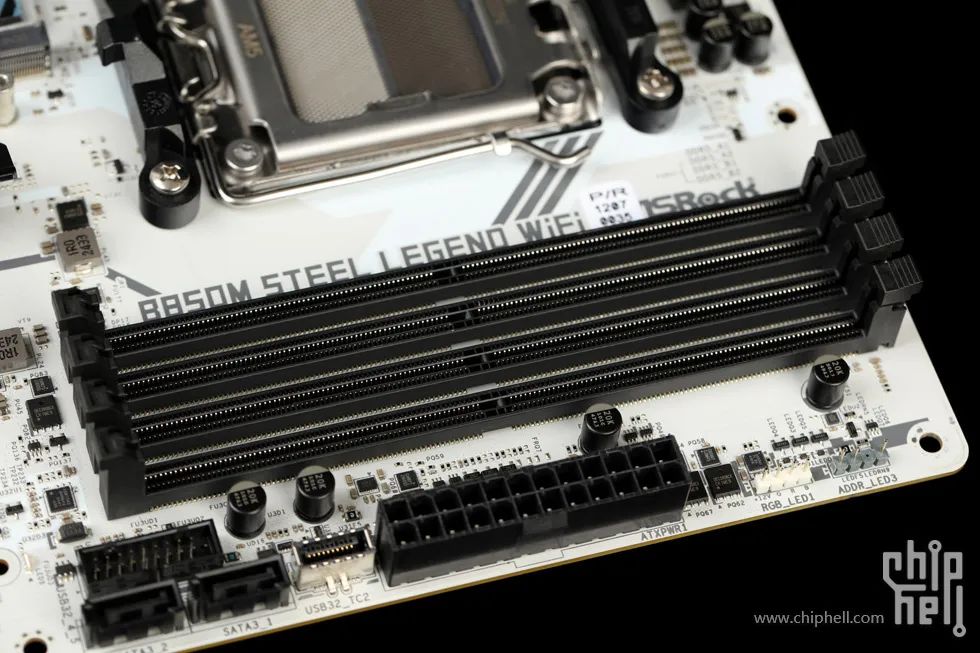

設有四條DDR5記憶體插槽,原生最大支援5600MHz,可超頻至最大8000+MHz,容量最大可安裝256GB(4*64GB),支援EXPO/XMP一鍵超頻.
兩條PCIe擴充套件插槽.

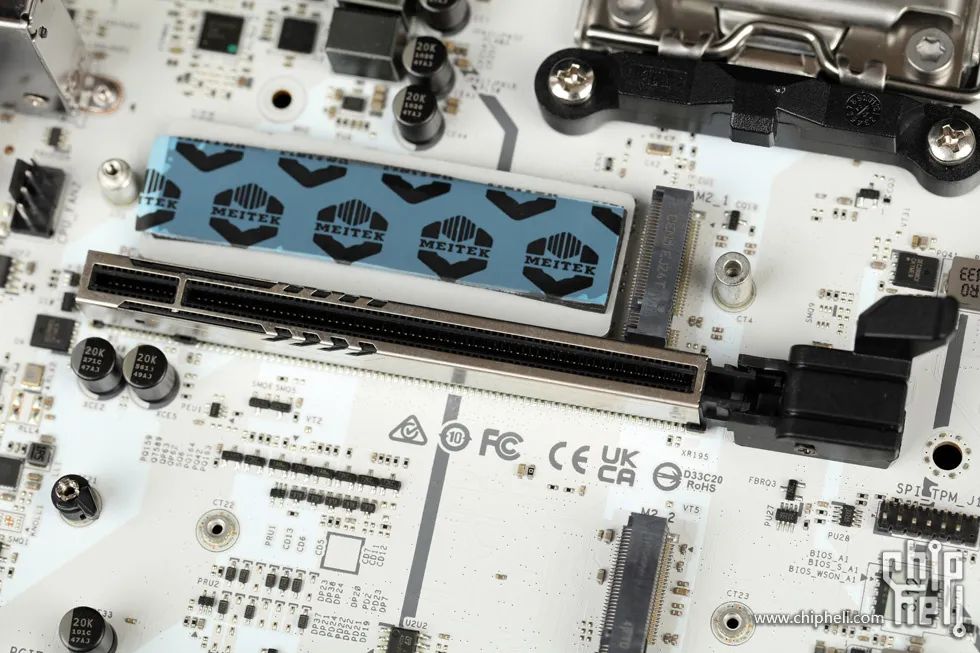

上方是一條由CPU提供的加固型PCIe 5.0 x16全長插槽.

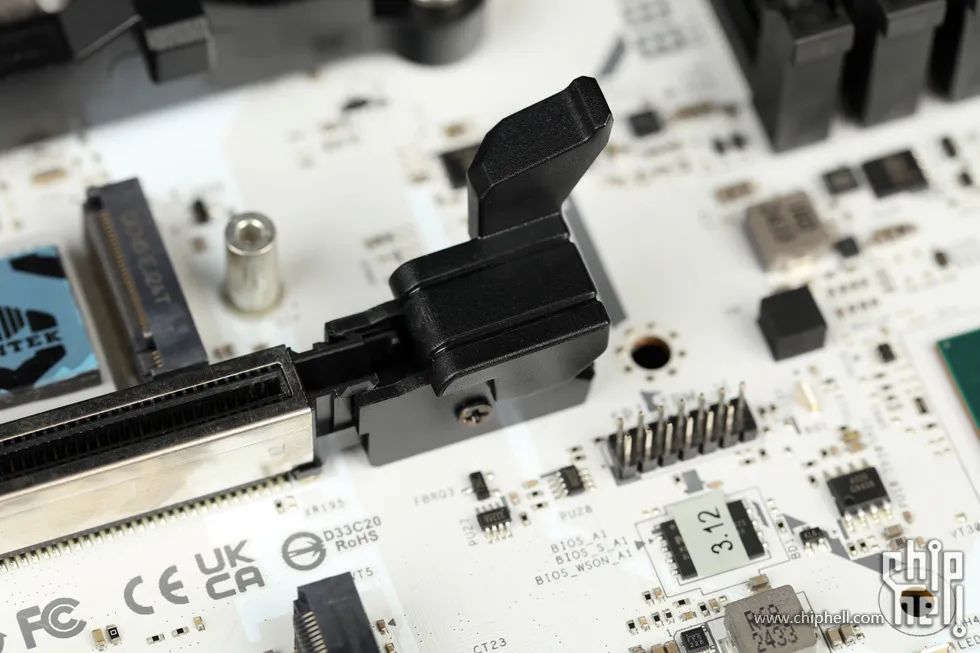

插槽尾銷配備全新設計的‘顯示卡Lite安裝’,加大卡榫便於按壓.
位於主機板下部的第二條擴充套件插槽,由CPU提供,速率為PCIe 4.0 x4.

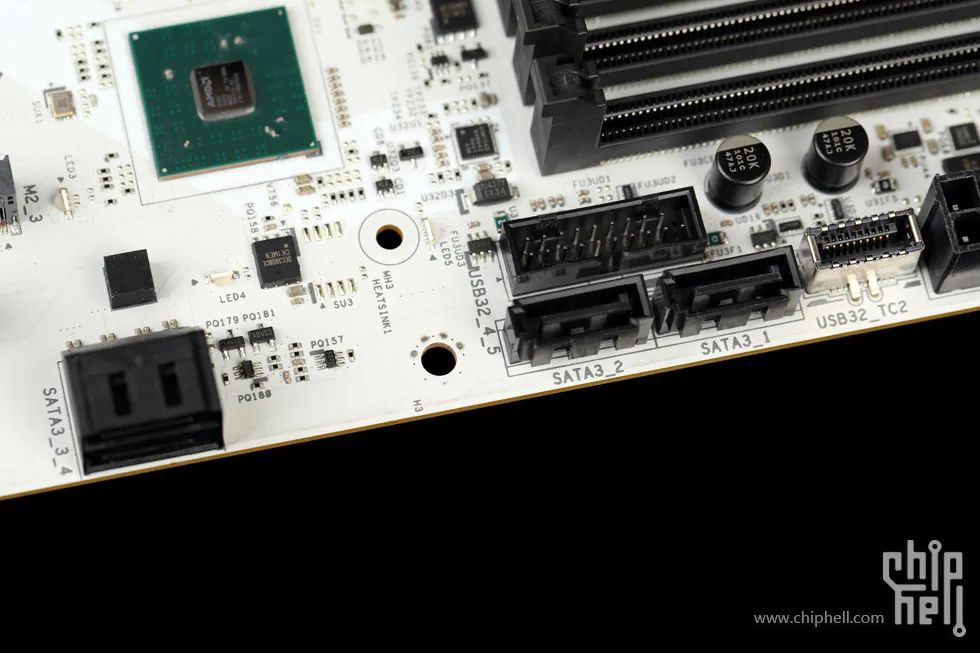

主機板右下角,配有4個SATA3介面,1個前置USB 5Gbps介面和1個前置USB 10Gbps Type-C介面.

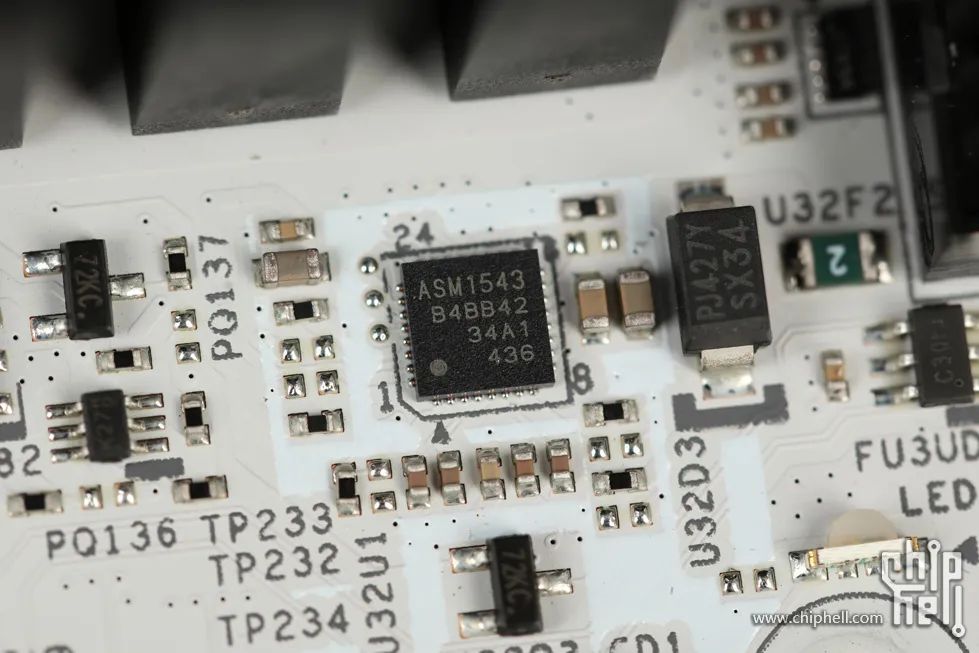

ASM1543晶片,提供前置Type-C介面的正反盲插.
主機板右下角的四顆LED自檢DeBug燈,1個前置USB 5Gbps介面,1個熱敏電阻電纜介面以及1組開機跳線介面.

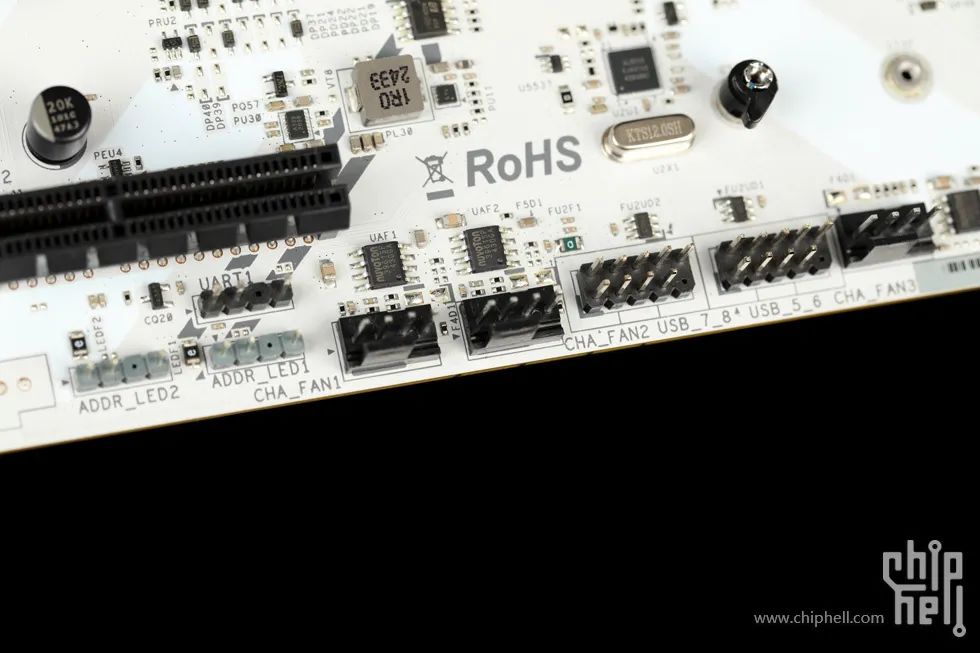

主機板下部的2個ARGB燈控介面,3個機箱風扇介面以及兩個前置USB 2.0介面.

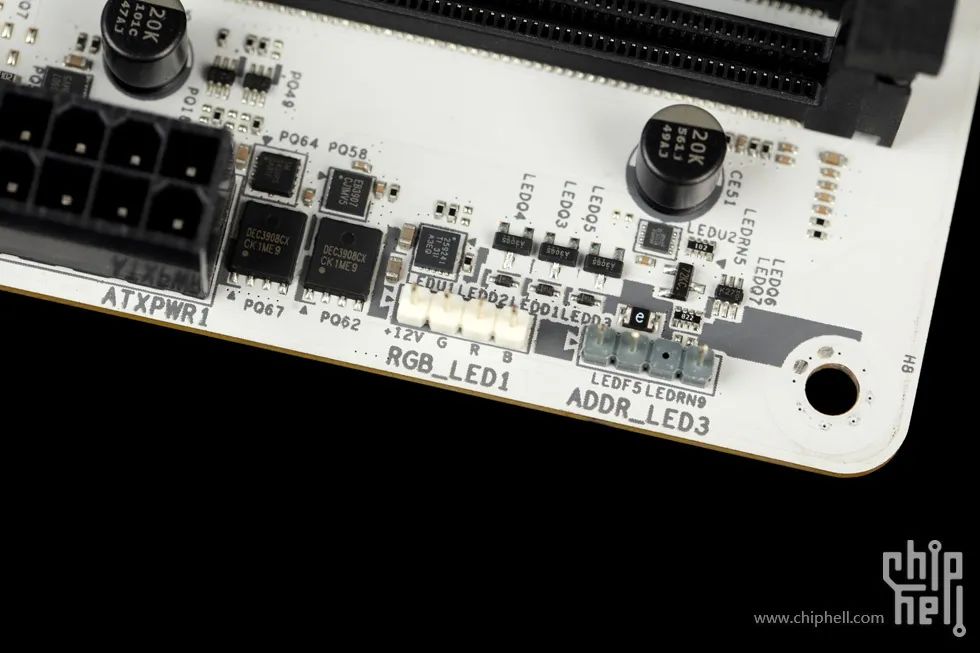

主機板右上角的2個ARGB燈控介面.

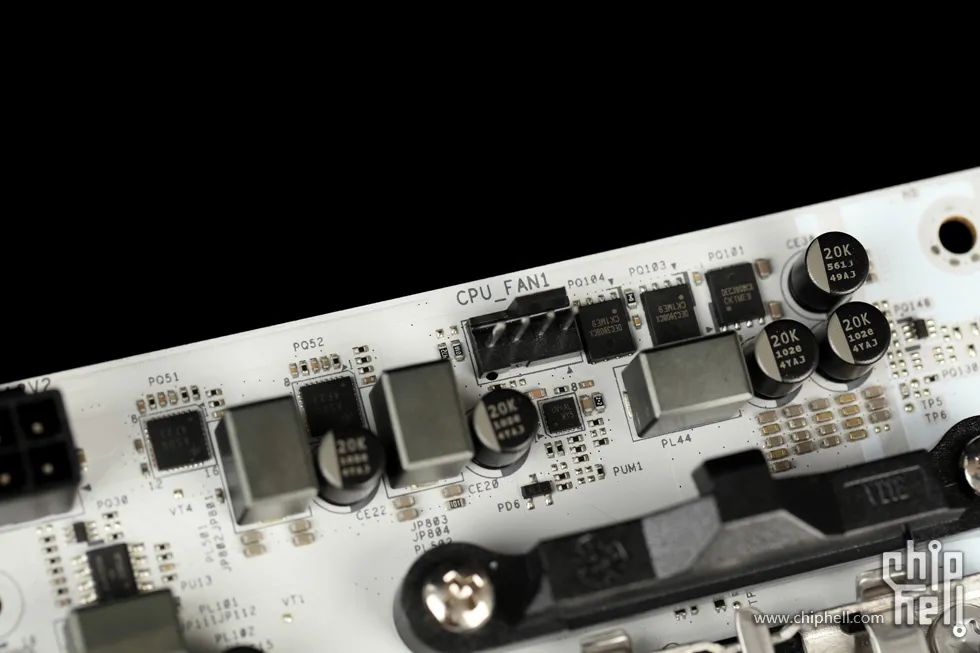

主機板上方的1個CPU風扇介面.

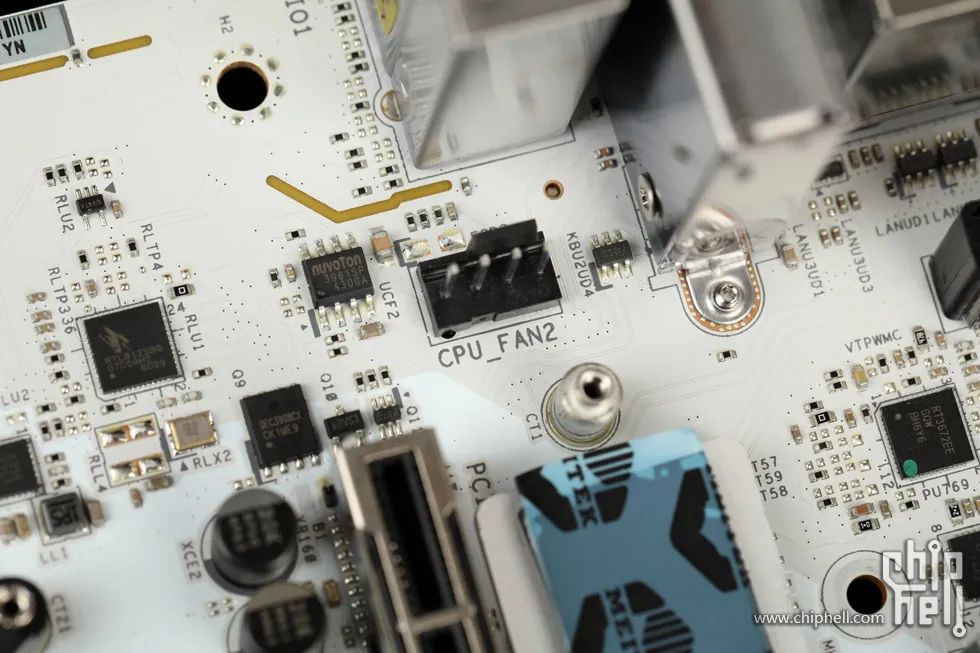

主機板左側中部的1個CPU風扇介面.

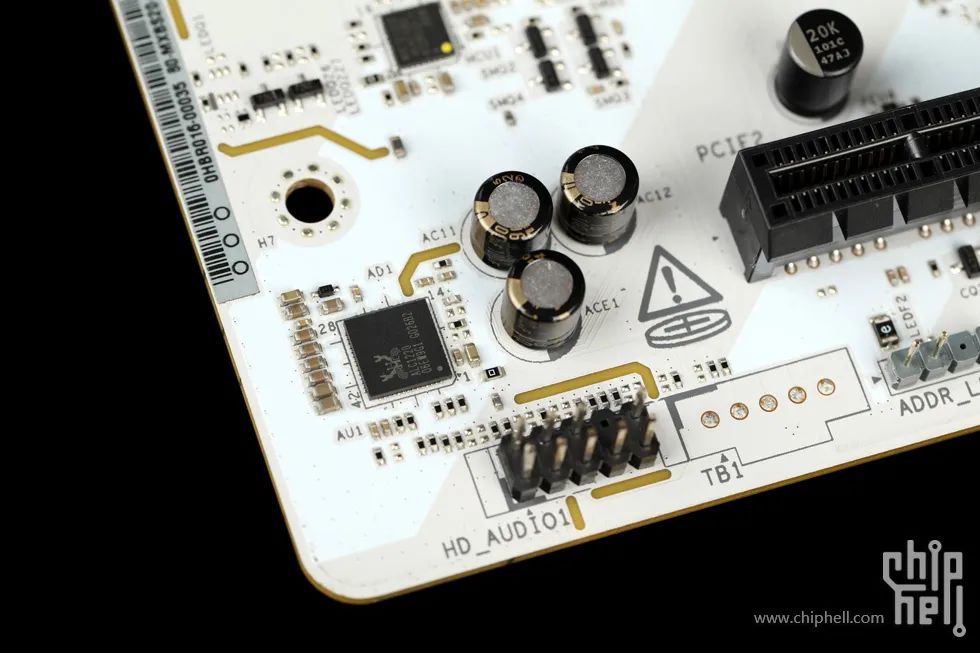

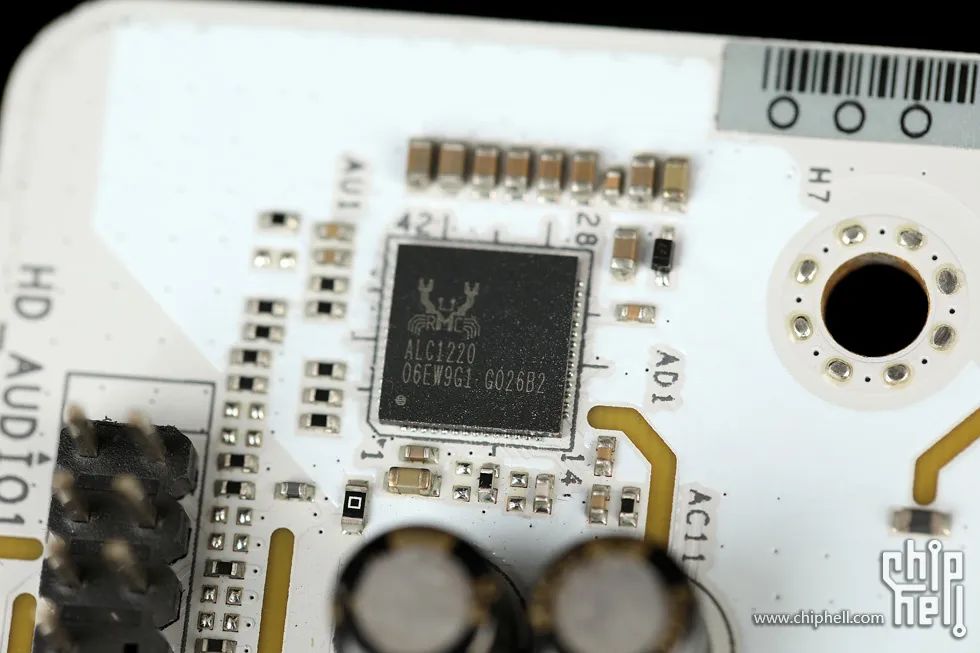

主機板左下角的音訊區域,基於Realtek ALC1220 Codec方案.

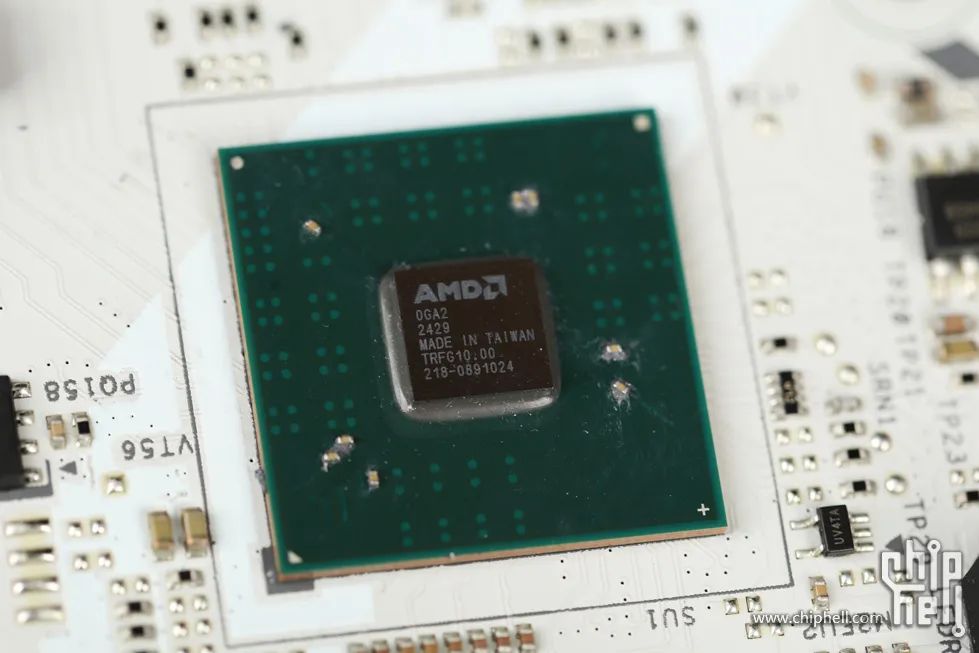

AMD B850晶片組.

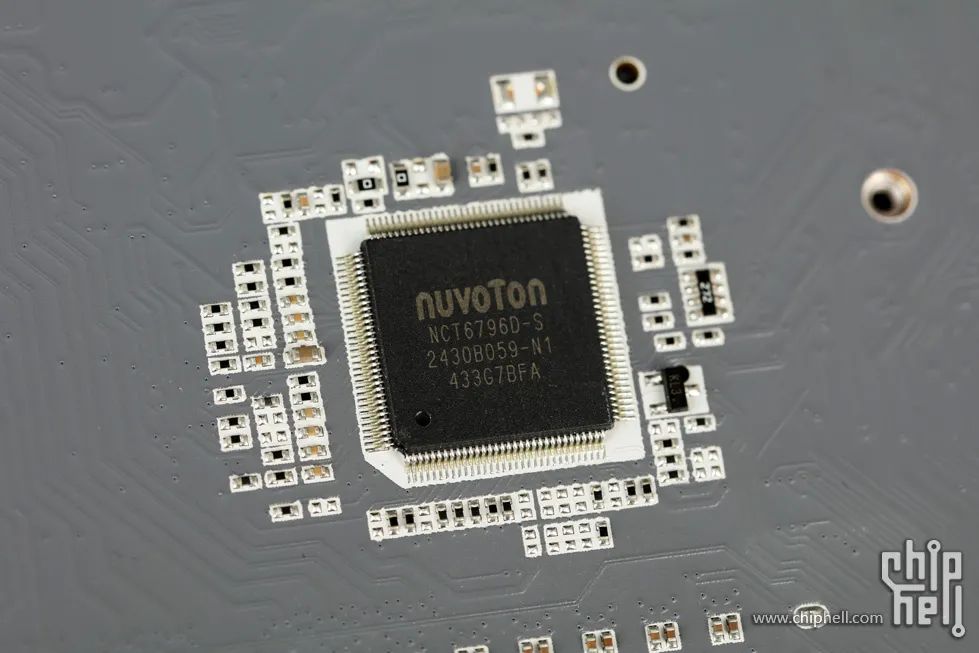

位於主機板背面的Nuvoton NCT6796D-S晶片,提供執行狀態監控等.

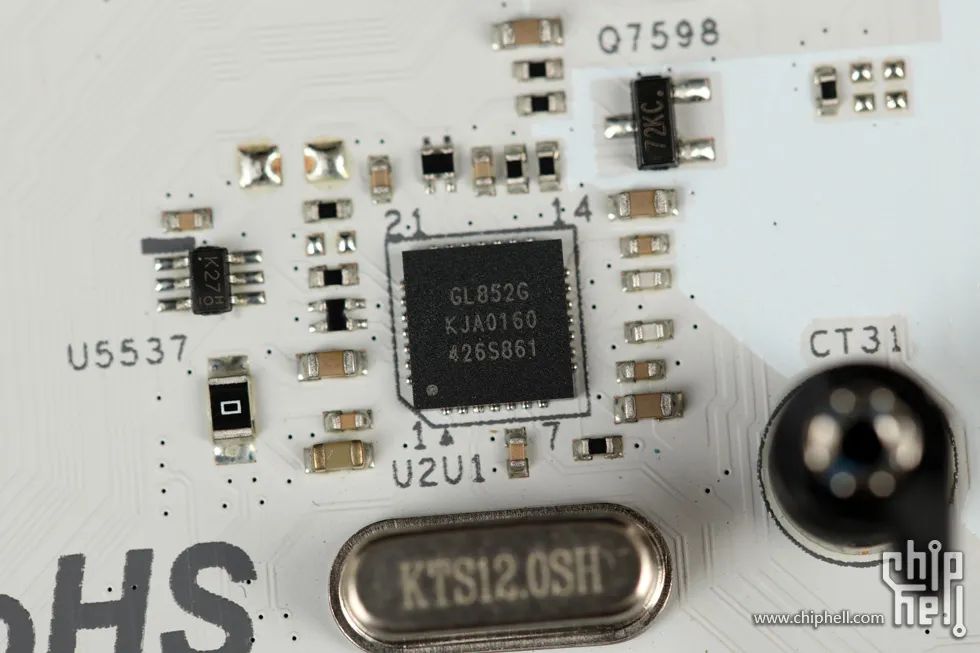

GL852G晶片,為主機板後部的4個USB 2.0介面提供支援.

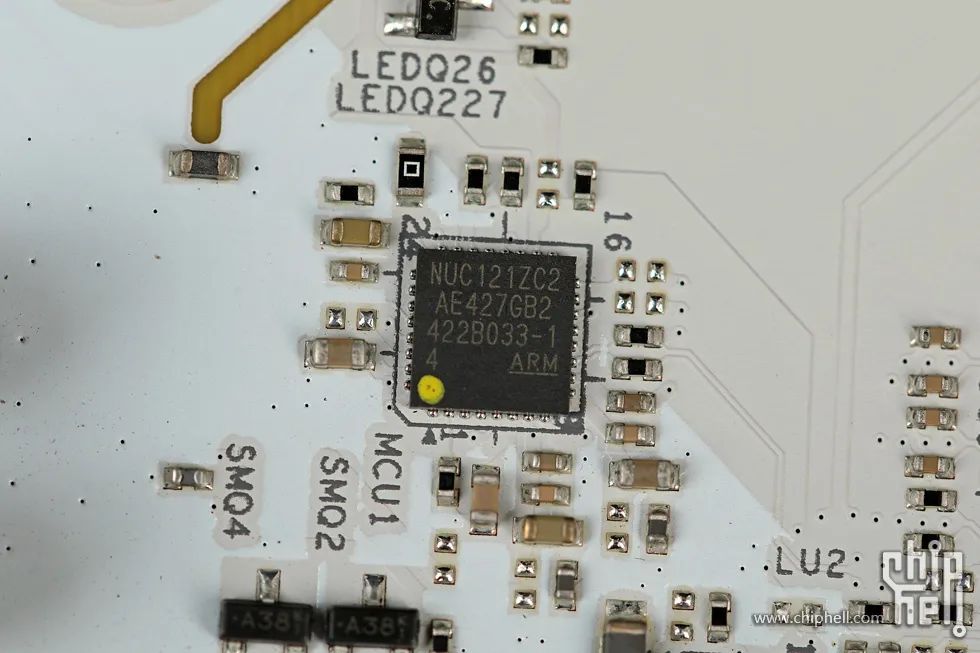

用於RGB燈效控制的NUC121ZC2晶片.

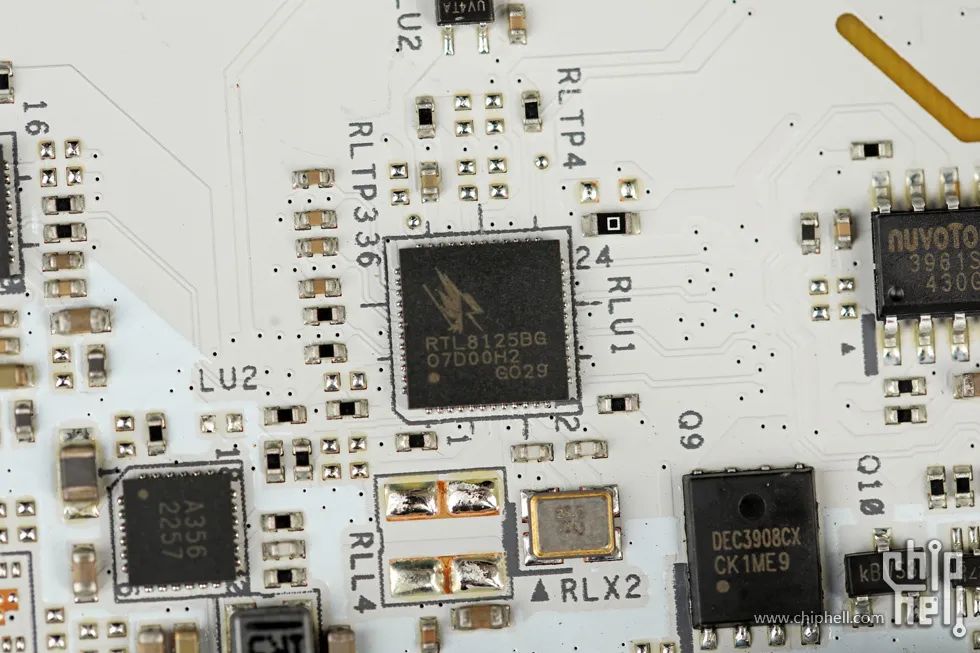

RTL8125BG晶片,提供2.5Gbps有線LAN網路支援.

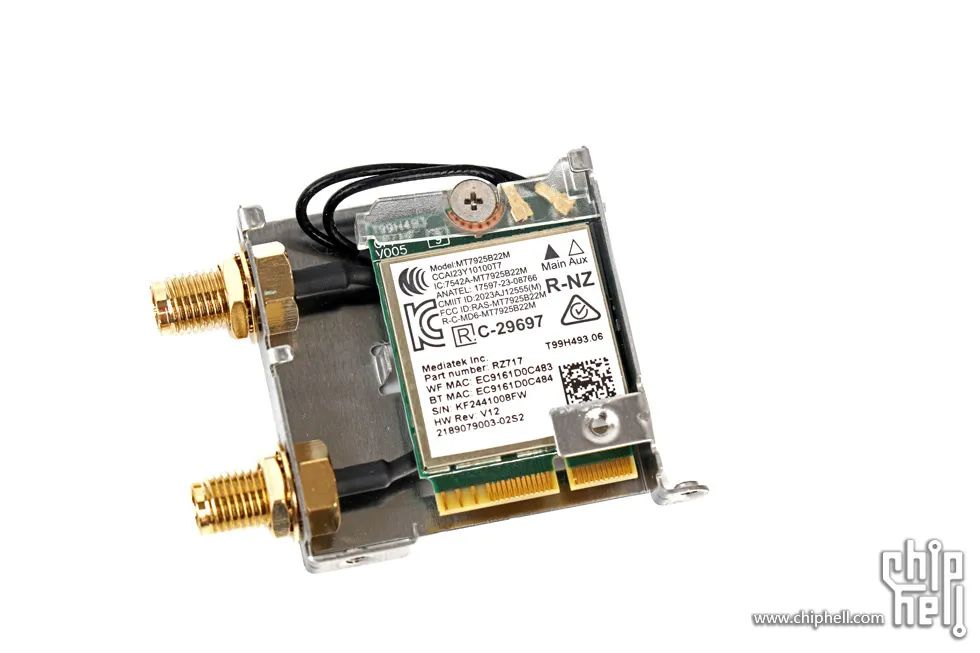

Wi-Fi網絡卡為MT7925,支援Wi-Fi 7和藍牙5.3規格.
BIOS選項簡介
本代BIOS的佈局以及排布邏輯依舊延續了以往的介面,在顏色上則適配了Steel Legend風格的銀白色.

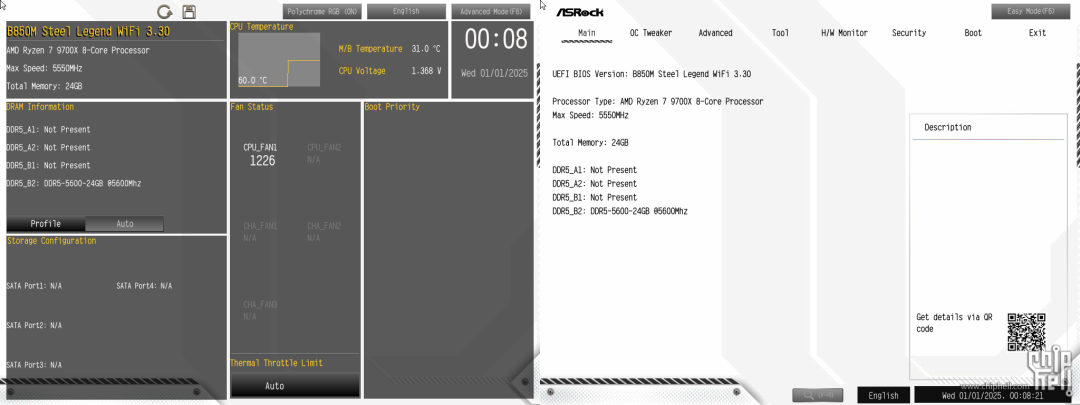

進入BIOS後預設為簡易模式,可檢視整機執行概覽,並設有一些常用的選項進行一些快速調整,例如CPU目標溫度限制,啟動項調節,記憶體超頻檔選擇等.按F6切換成進階模式.

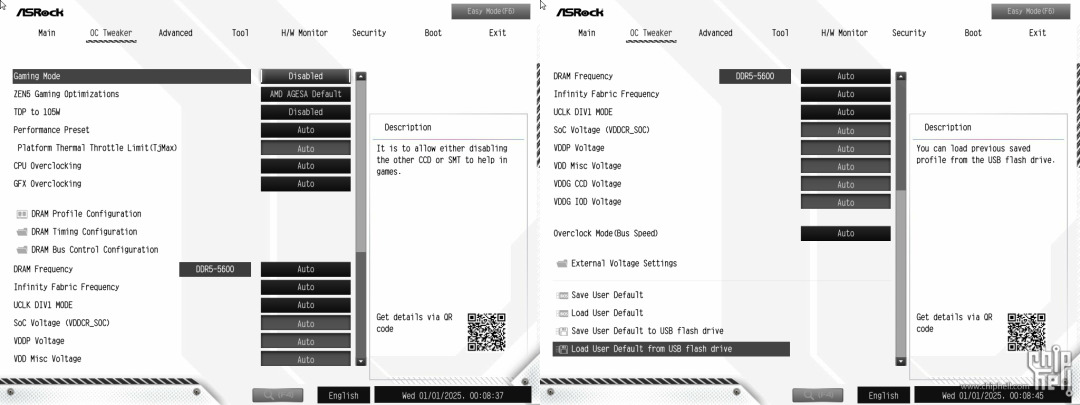

OC Tweaker介面,有關於超頻例如頻率電壓等各類設定都被收錄在該介面中,同時BIOS檔案儲存功能也放置在此頁面,並支援從USB裝置匯入或匯出.

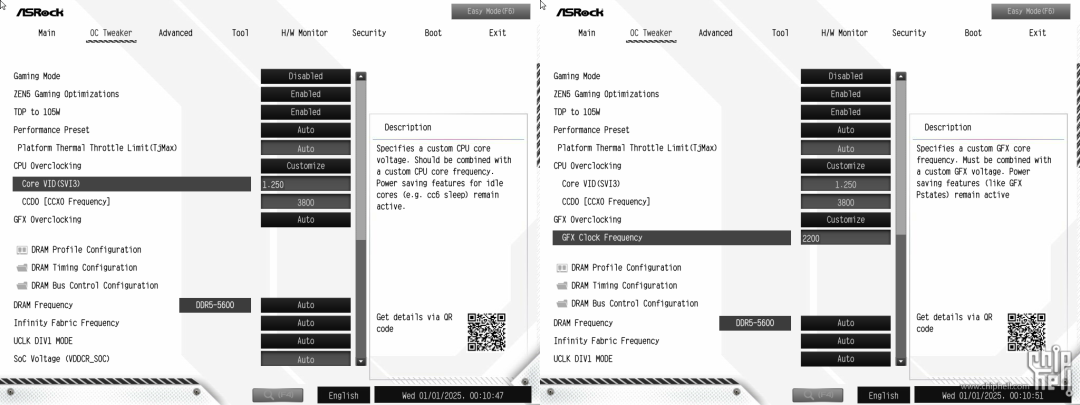

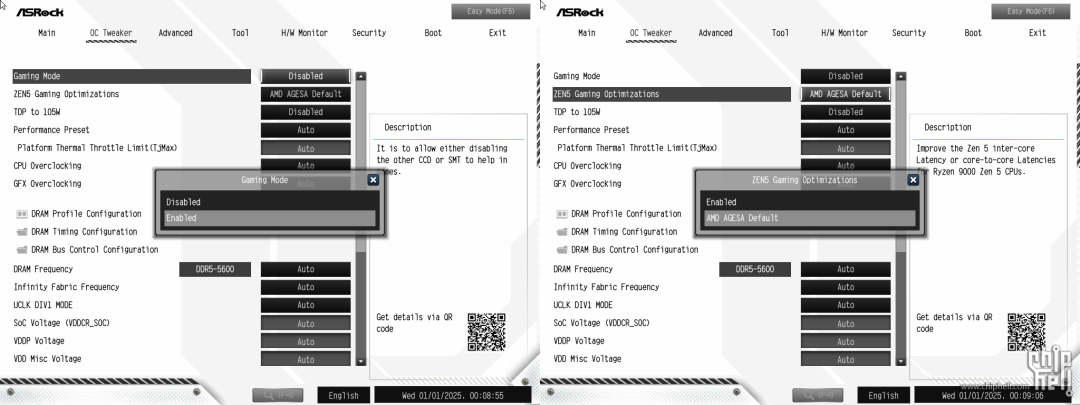

設有遊戲模式以提升遊戲效能;並針對Zen5處理器還有專門的延遲最佳化模式.

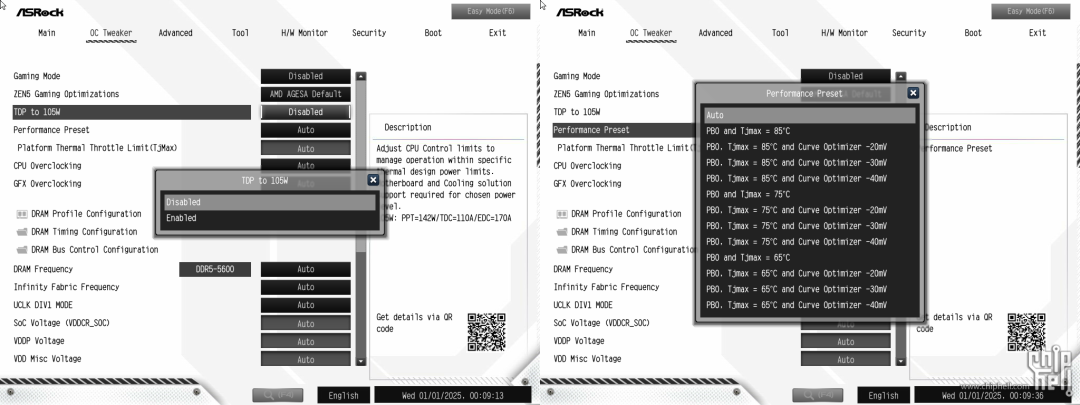

設有105W的快速TDP設定開關;以及針對Cinebench的效能Boost提升模式,以及預置多種的組合式PBO效能最佳化檔案.
CPU的每個CCD核心以及集顯的倍頻可供自由調節,並且可覆寫Core VID電壓.

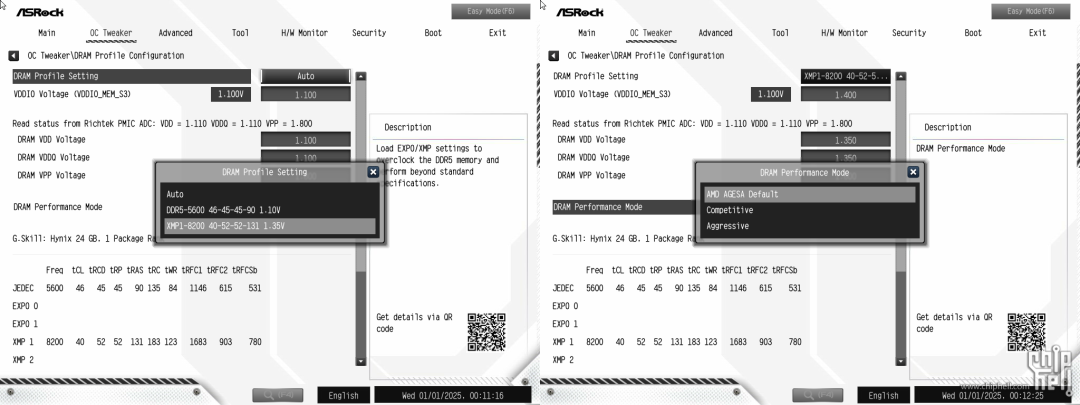

記憶體的規格顯示和XMP/EXPO開關位於DRAM Profile Configuration子選單內,並設有2個等級的記憶體效能提升模式可供選擇.

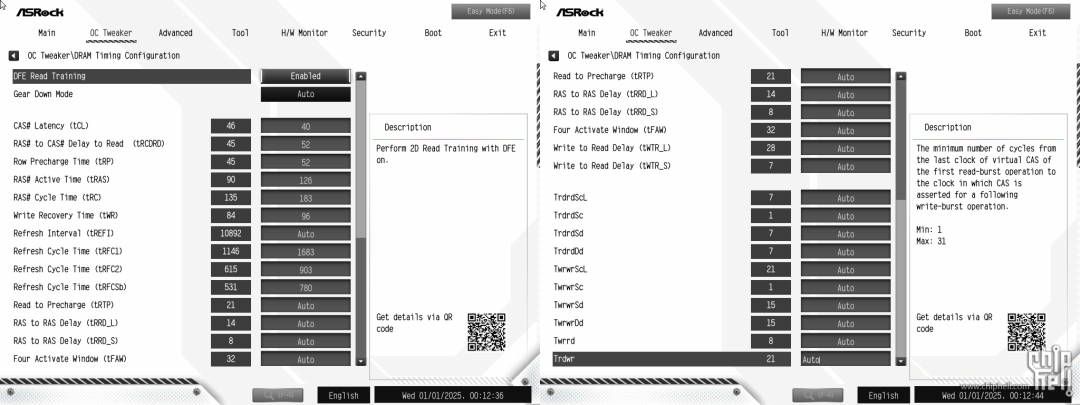

而詳細的記憶體時序選項,則設定位於另一個DRAM Timing Configuration子選單內.

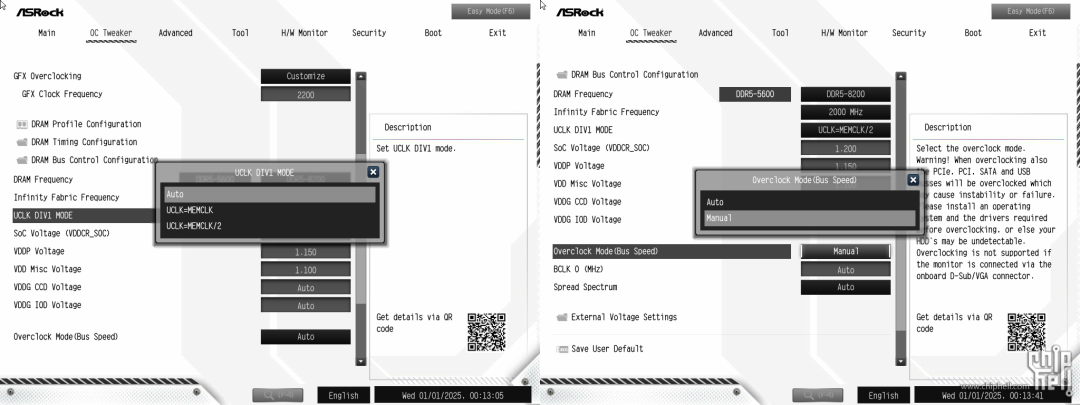

調節記憶體比率的UCLK DIV1調節選項則是被放在主頁面中;而BCLK頻率雖然聯動PCIe但也提供了調節選項.

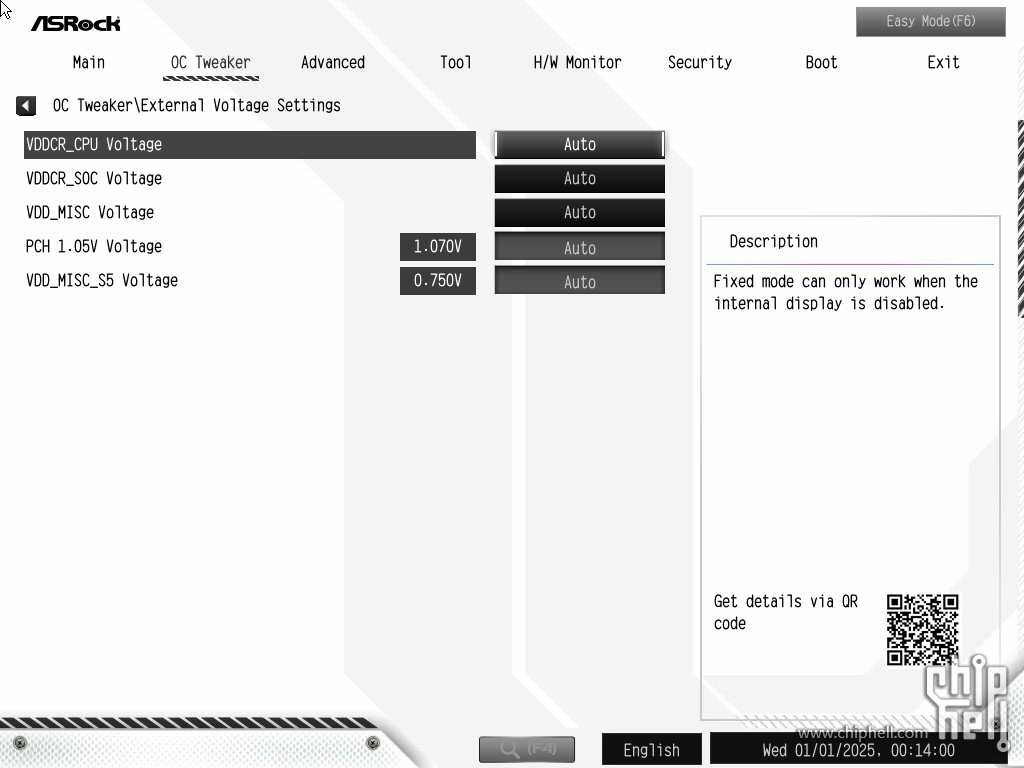

CPU/SOC的負載防掉壓選項,以及一些其他額外電壓調節,則被收錄在額外電壓子選單中.

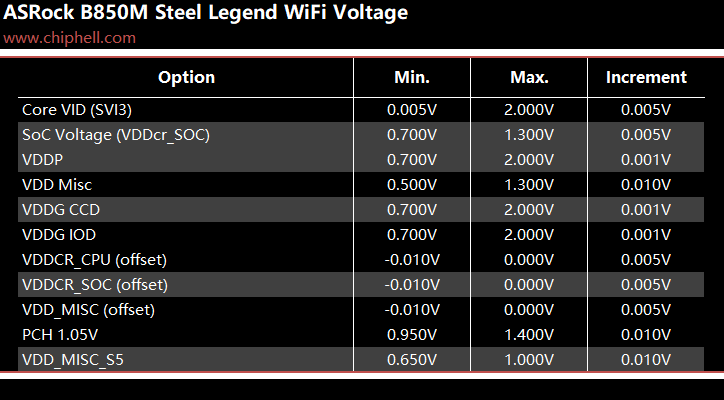

主機板可提供的電壓調節條目模式以及數值:
Advanced介面,可對CPU特性,儲存裝置,USB,板載裝置,信任模組等進行設定.頁面中還提供了AMD CBS,AMD PBS和AMD原廠超頻選項選單等雜項.

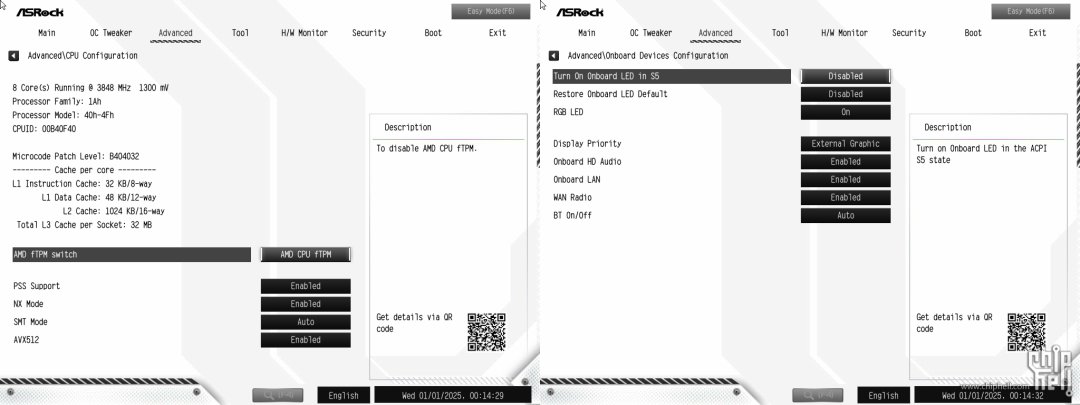

CPU特性子選單,可調節一些CPU特性的功能開閉;板載裝置子選單,可選擇開閉RGB,整合音效卡,網絡卡,藍牙等裝置,並可指定首選顯示輸出裝置.

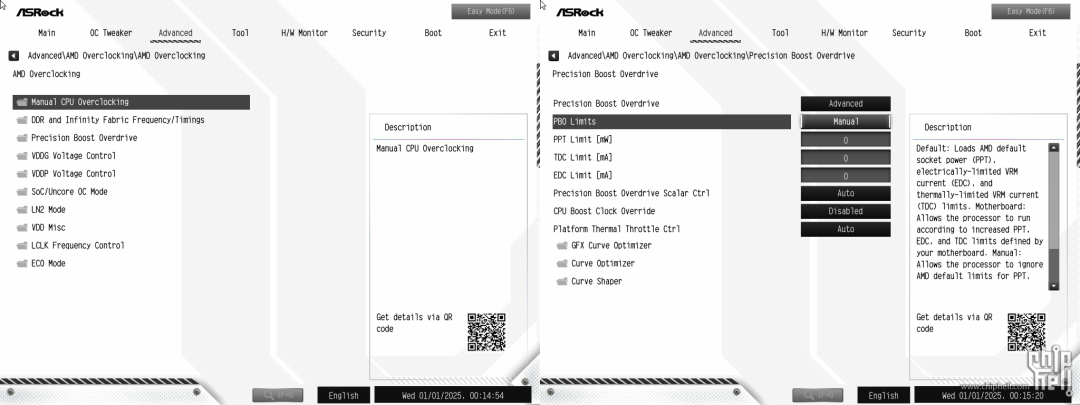

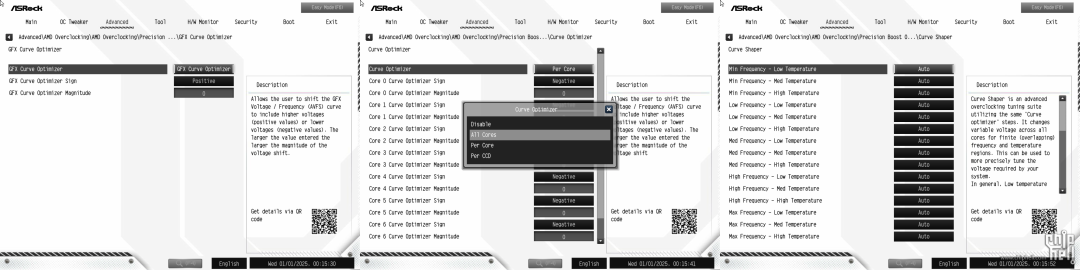

介面中還提供AMD原廠超頻選項選單,例如經典PBO選單,除了自動和開閉以外,還開放高階的手動調教模式,以及Curve最佳化修正.

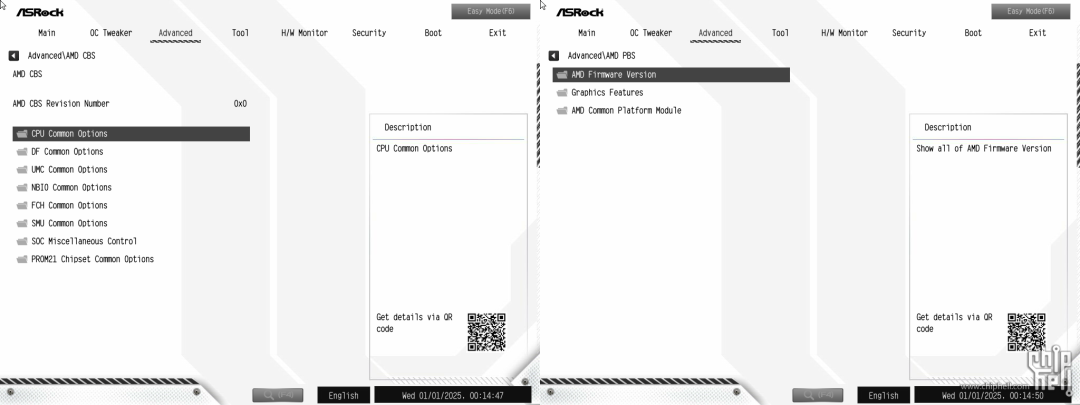

還提供AMD CBS和AMD PBS選項選單.
各個通道Gen模式的指定也被放置在該PBS選單中,並支援通道拆分.

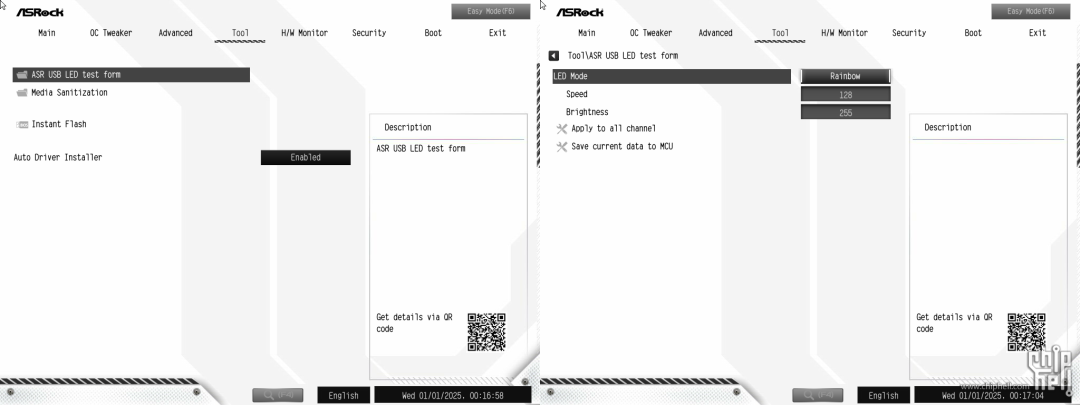

Tool介面,提供板載RGB燈控調節和重置,以及BIOS重新整理工具,SSD安全擦除功能等.

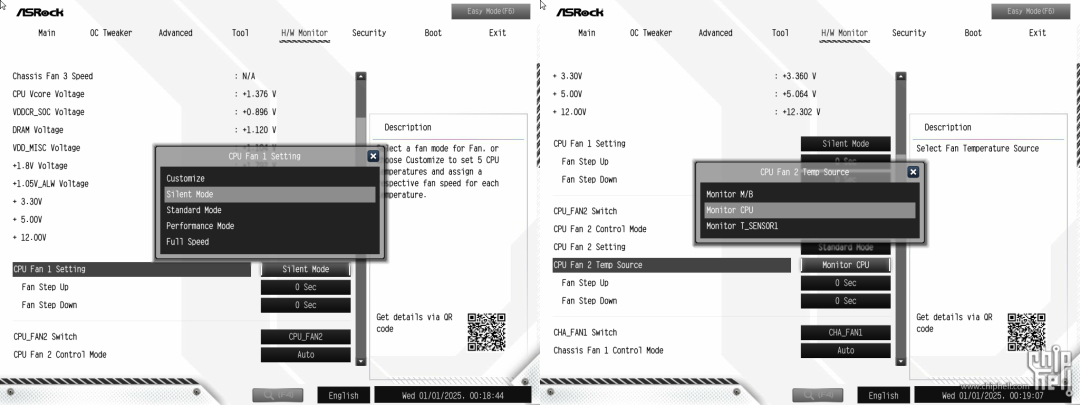

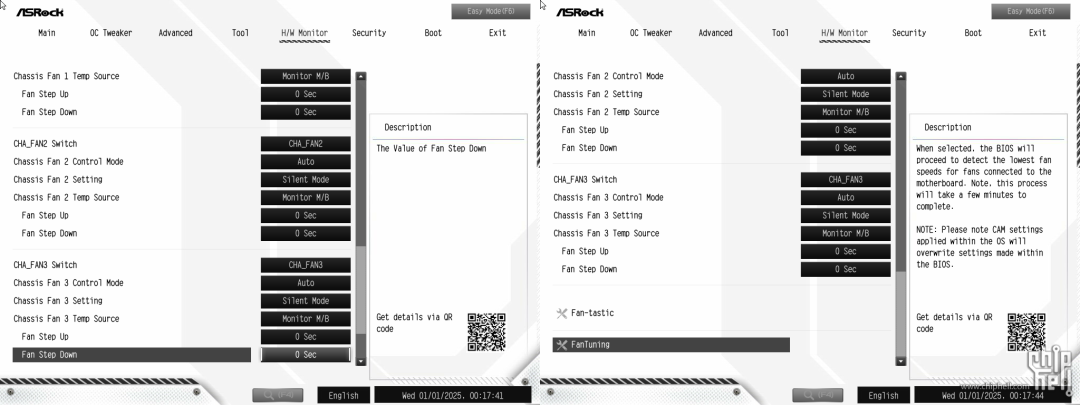

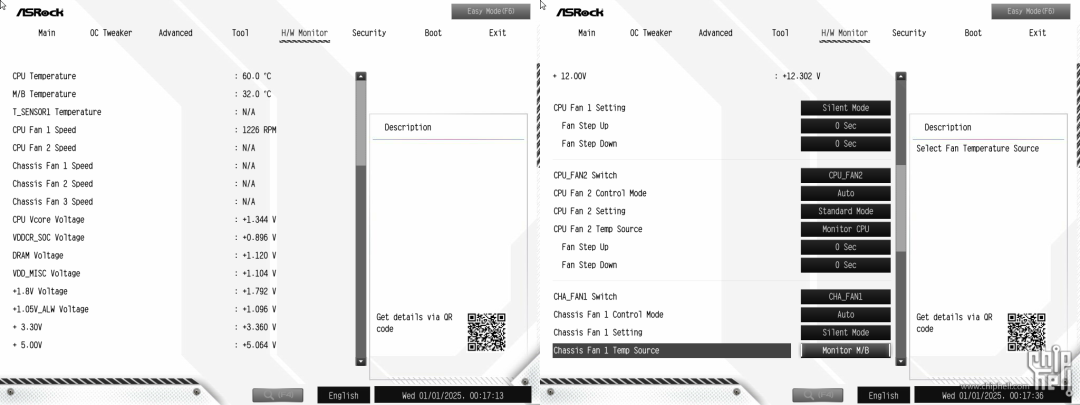

H/W Monitor介面,提供溫度/電壓/風扇轉速的監控,以及各個風扇介面的調節.
每個介面都預設自定義/安靜/標準/效能/全速,共五個風扇模式,除CPU Fan介面固定溫度來源以外,其餘介面均可自定義溫度來源,並都支援風扇停轉技術.手動模式下提供4點曲線調節,且機箱風扇可以切換成連線水泵用途.

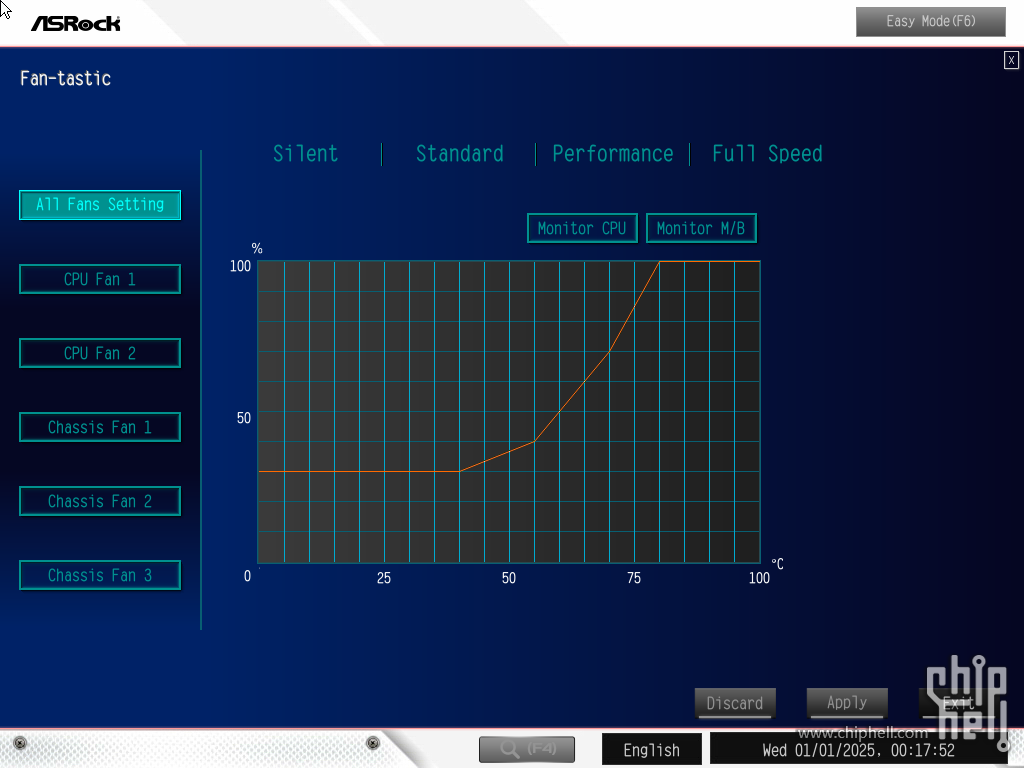

還提供圖形化風扇曲線調節以簡化操作.

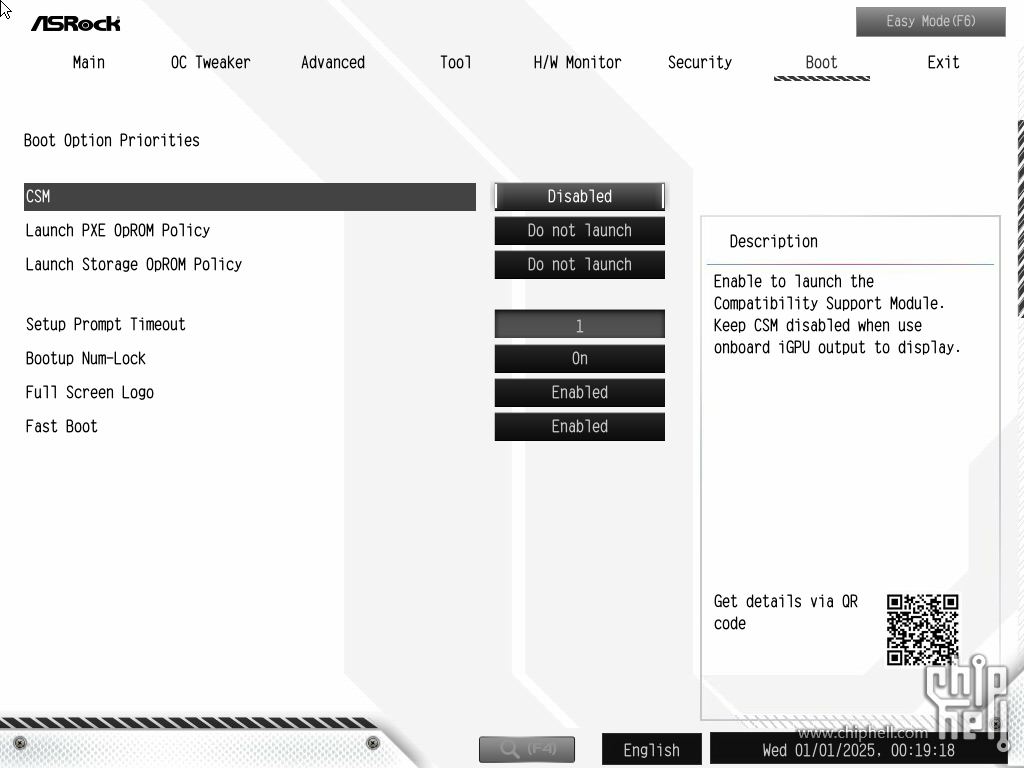

Boot介面,可對啟動引導項,以及一些開機啟動設定進行修改.
總結
作為華擎主打耐用性,面向主流使用者和遊戲玩家的這款ASRock B850M Steel Legend WiFi主機板,在保留了原有的遊戲低延遲USB連線口的同時,提供了12+2相60A的核心供電,對於9950X這類的頂級處理器預設的情況來說也足夠應付.儲存方面給予了同級少見的3個M.2 SSD插槽,速率分別為PCIe 5.0 x4,PCIe 4.0 x4和PCIe 4.0 x2,還提供4個SATA介面,這個儲存介面配置和數量,能夠滿足絕大部分使用者.其他外圍配置上,提供了2.5Gbps的有線網絡卡+Wi-Fi 7的無線網絡卡的網路配置,還有ALC1220的音訊晶片,都是該級別中的主流配置.因此,這款ASRock B850M Steel Legend WiFi在各個方面都是比較均衡的水平,如果你對儲存有一定的要求,那這塊主機板值得納入考慮.
