序言
今天迎來了一款全新的B850晶片組的ITX主機板,來自我們熟悉的微星刀鋒鈦系列.這個系列主打銀白色外觀以及兼具效能和價效比的產品定位.那麼讓我們一起來看看這款全新的MSI MPG B850I EDGE TI WIFI.

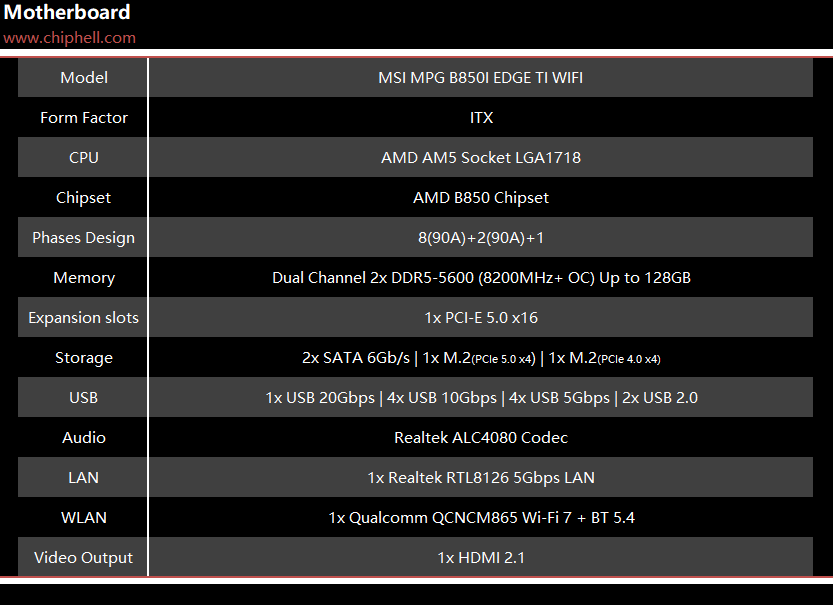

產品規格
本款MSI MPG B850I EDGE TI WIFI為ITX版型.核心配置上,提供兩條DDR5記憶體插槽,原生最大支援5600Mhz,最高可OC至8200MHz+頻率.PCIe擴充套件方面自然只有一條PCIe 5.0 x16插槽.儲存方面,提供1個PCIe 5.0 M.2 SSD插槽,和1個PCIe 4.0 M.2 SSD插槽.其餘外圍裝置方面包含單5Gbps有線網絡卡,和支援Wi-Fi 7+BT 5.4規格的無線網絡卡,以及Realtek ALC4080單晶片音訊方案,整體來說較為常規.
產品解析
外包裝採用了刀鋒鈦系列主機板統一的MPG家族式包裝,配色上使用了契合主機板的白銀配色,並配以藍青底色點綴以及產品大圖,右下角的橙色B850標識相當顯眼.
附件包括,紙質手冊2本.
MSI貼紙1張,宣傳卡1張.

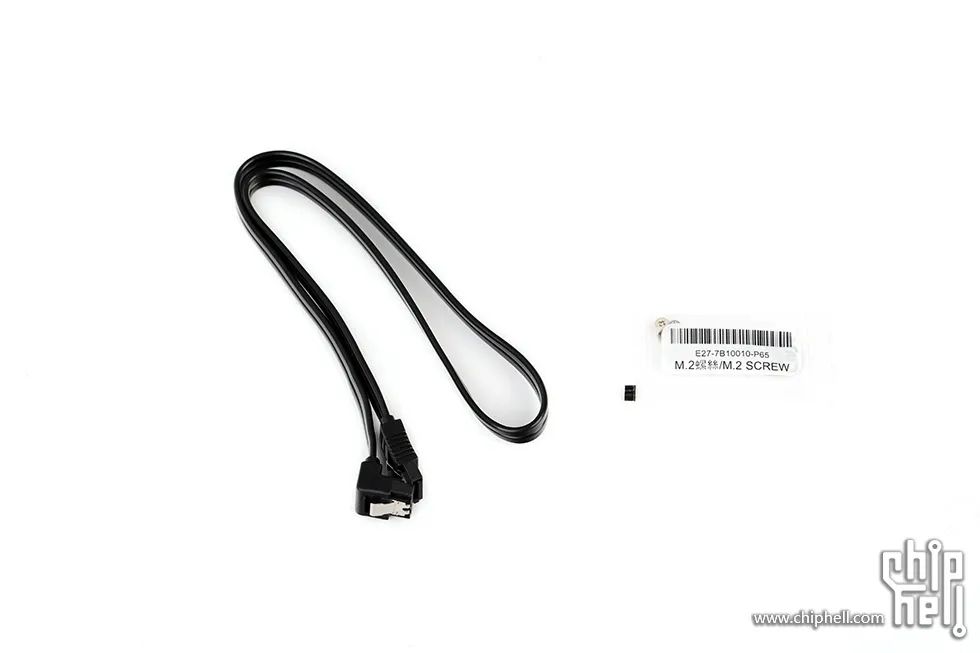

SATA線1根和M.2硬碟螺絲配件.
機箱跳線集線器線1根.

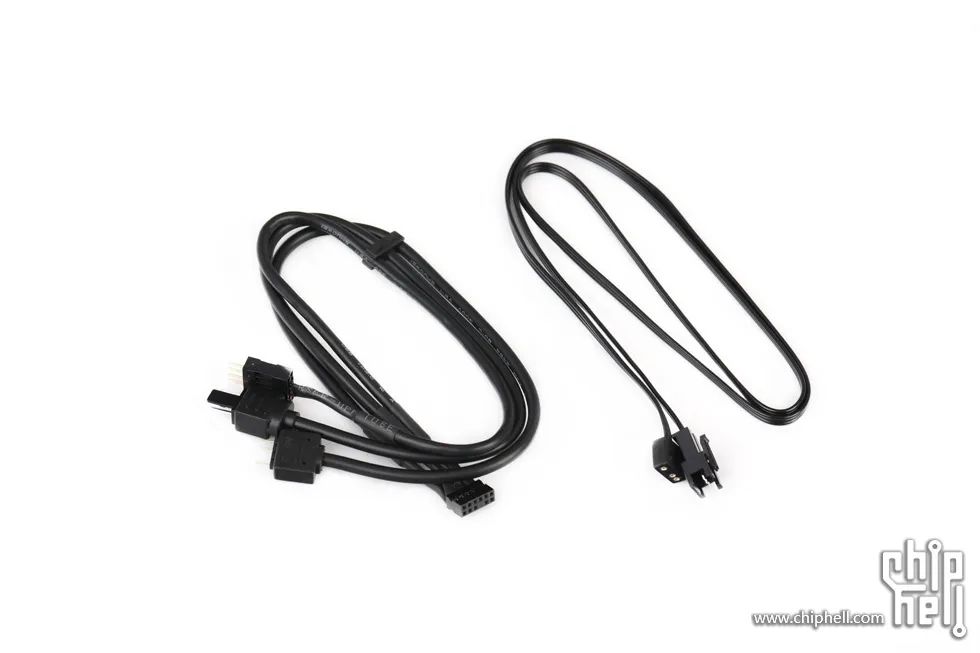

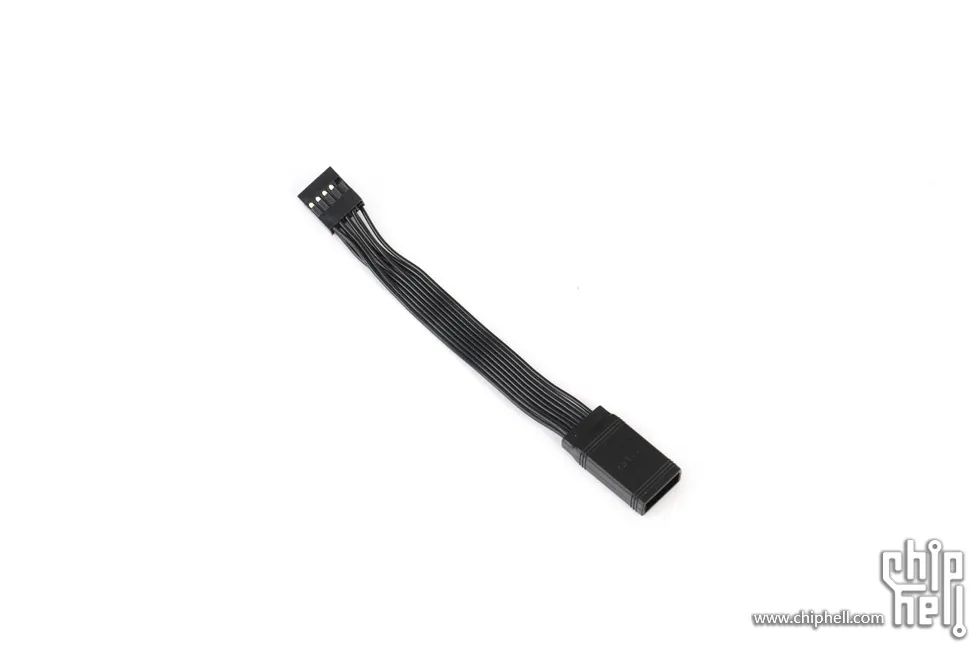

EZ Conn拓展線1根和ARGB拓展性1根.

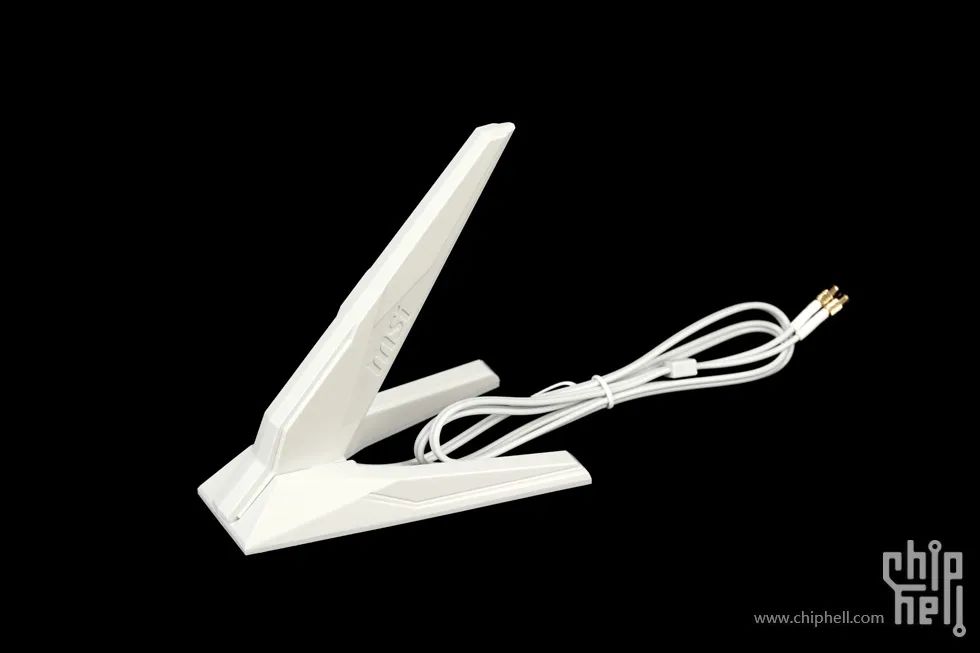

並配備白色的座式WiFi天線一副.
主機板正面,配色上採用了刀鋒鈦系列經典的銀白色.

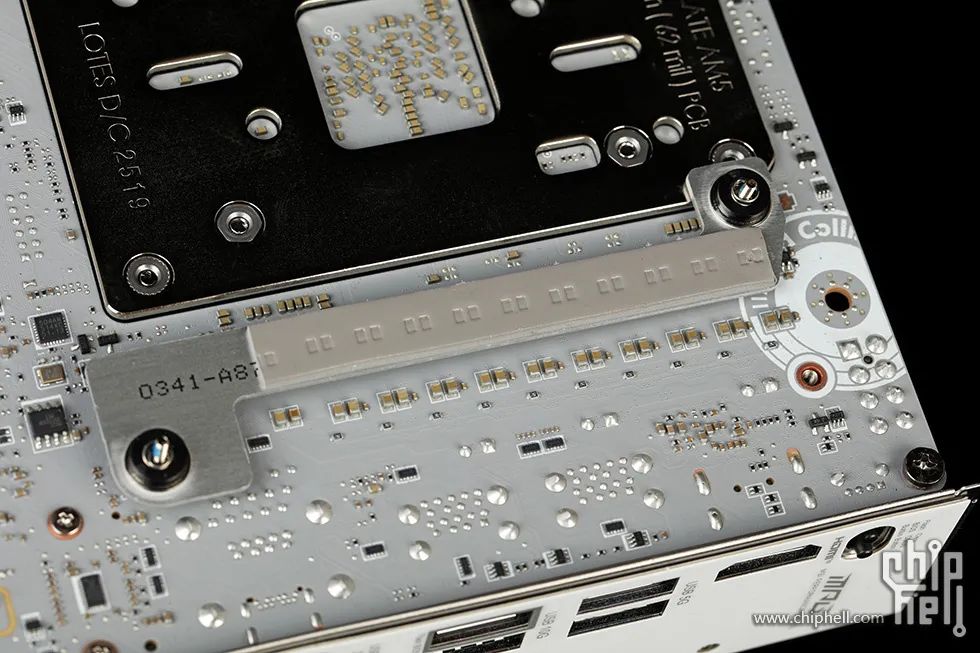

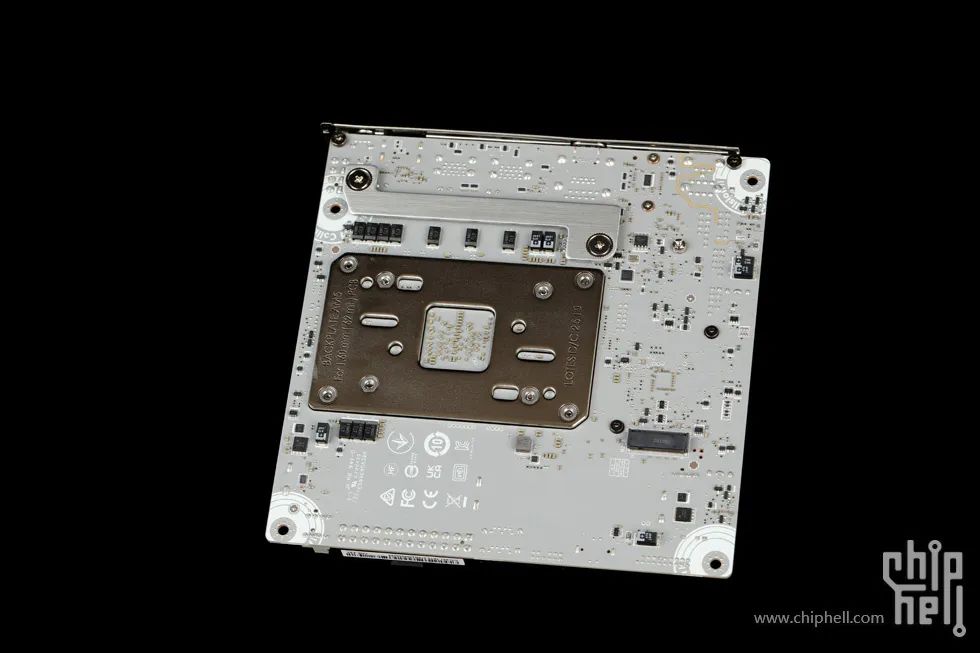

主機板背面,無背板設計.

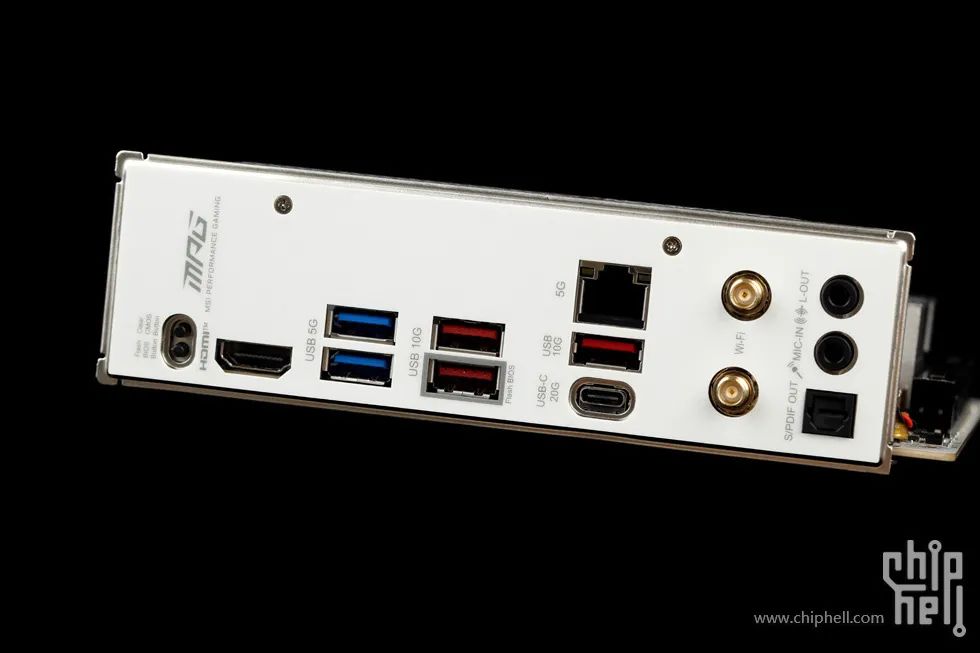

後置I/O區域,設有Clear CMOS和Flash BIOS按鈕,集顯HDMI 2.1介面,2個USB 5Gbps Type-A介面,3個USB 10Gbps Type-A介面,1個USB 20Gbps Type-C介面, 1個5Gbps有線網口,Wi-Fi雙天線介面,以及一組2個3.5mm+1個S/PDIF光纖的音訊輸出組合.

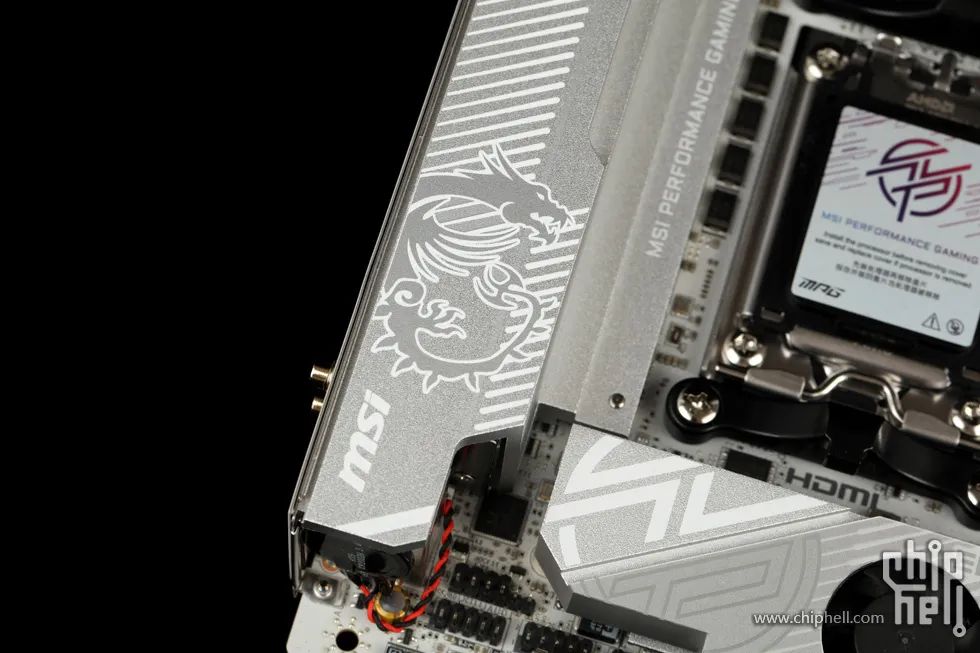

一體化的後置I/O頂蓋設計.

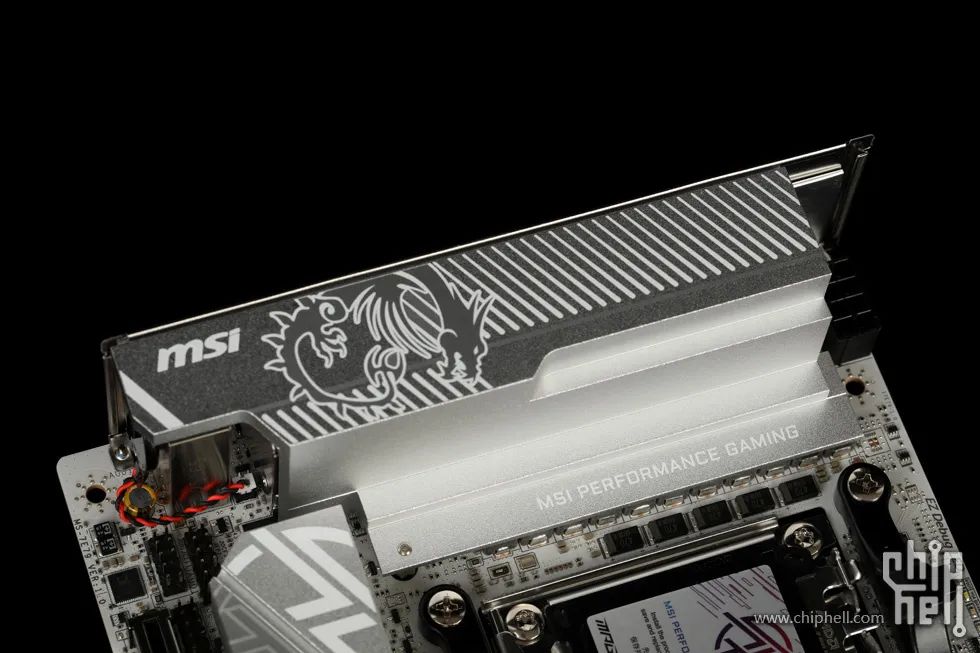

經典的龍圖騰LOGO,並配有斜向條紋設計.
卸下背面的供電散熱模組.

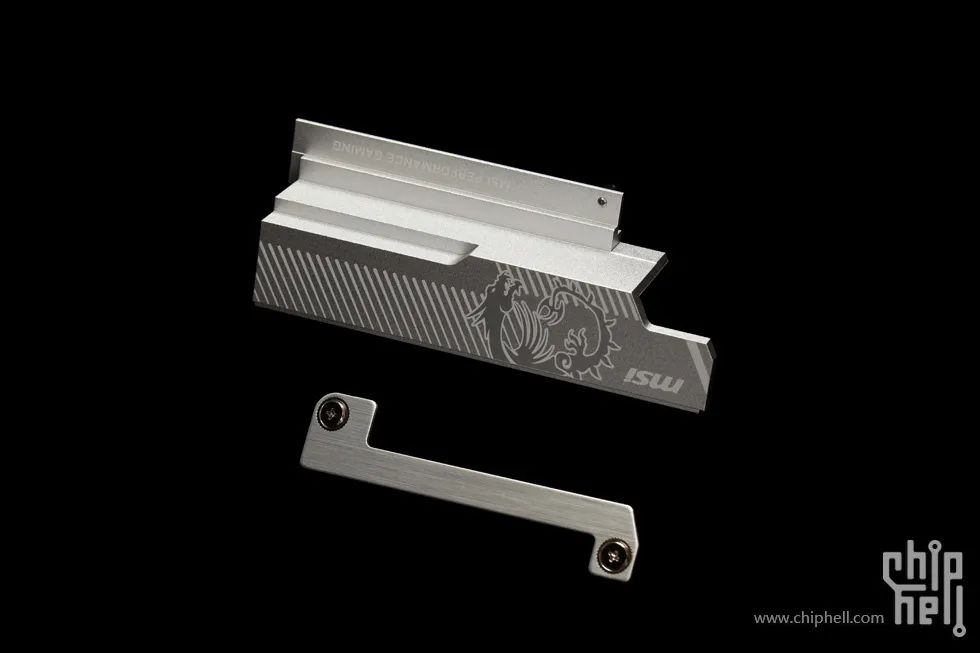

兩個供電散熱模組一覽.

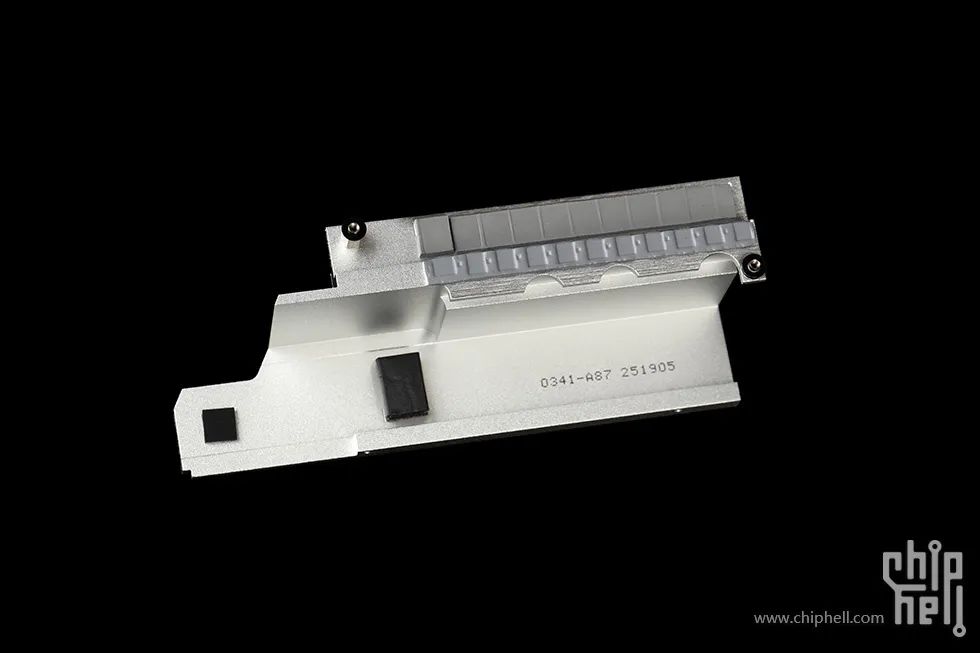

CPU供電散熱模組反面.
透過導熱墊接觸MOSFET和電感,接觸面壓力良好.

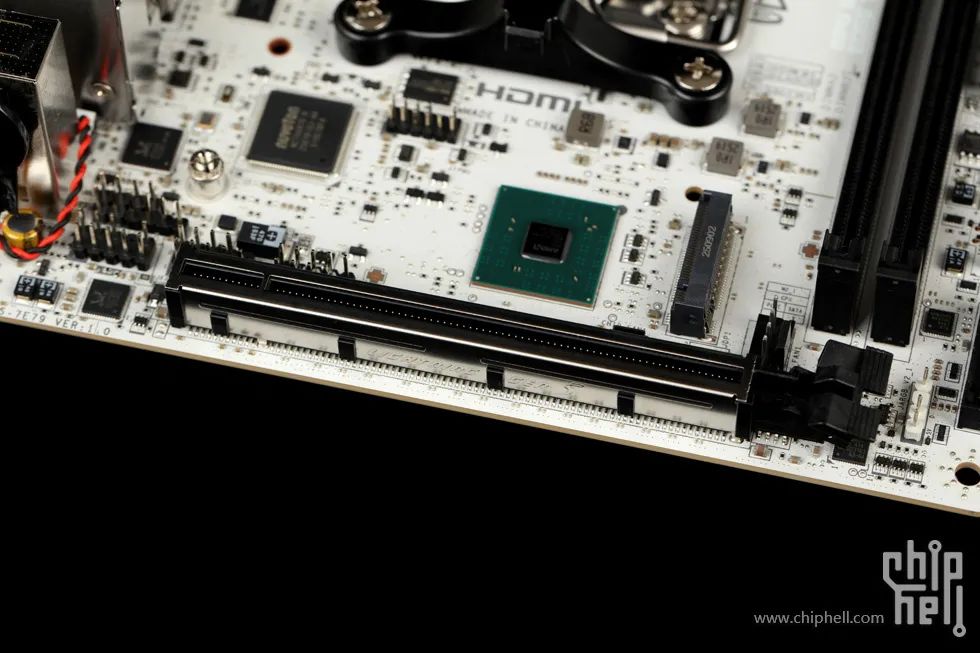

下部的擴充套件區和及晶片組位置.

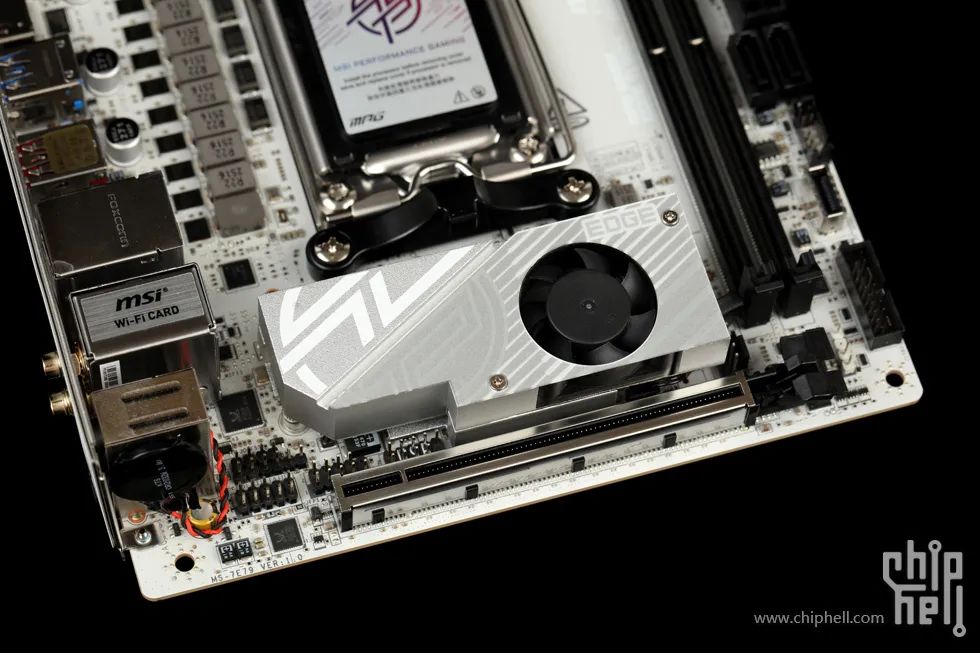

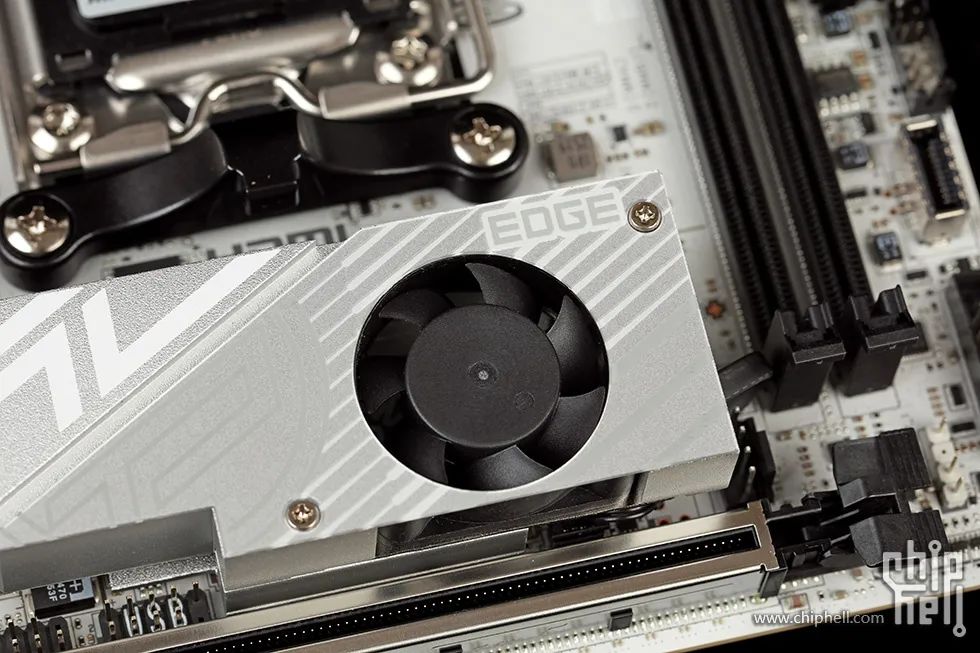

正面設有一根M.2 SSD插槽,配備獨立式散熱片.
散熱片表面的斜切和條紋裝飾.

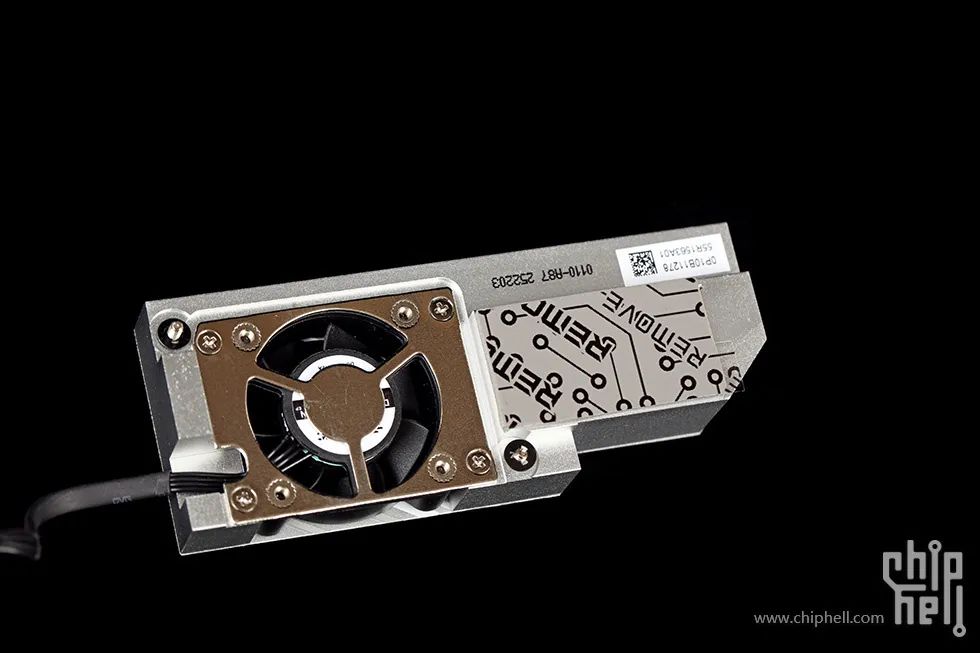

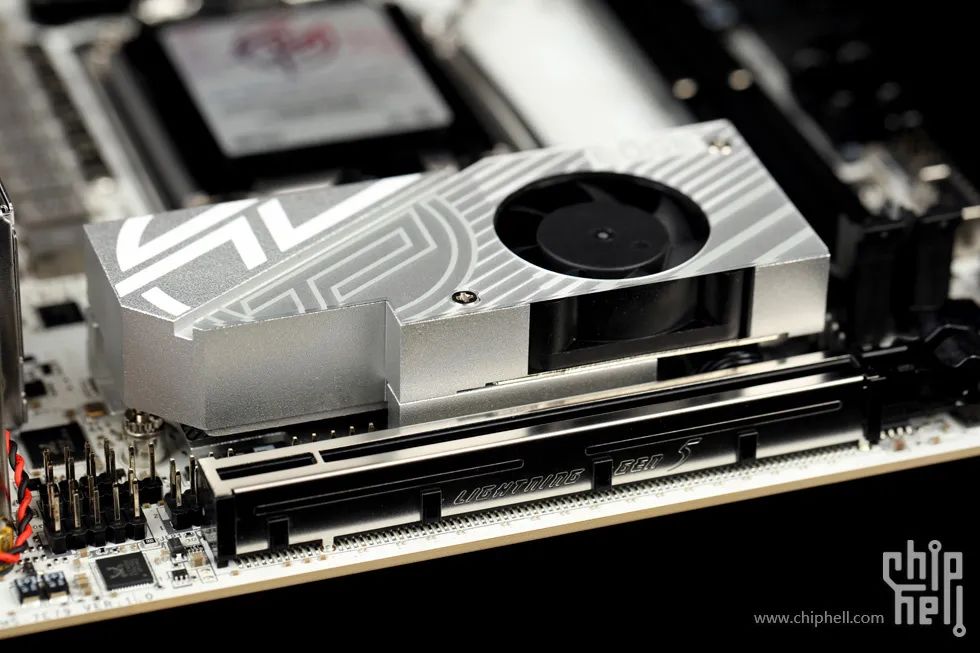

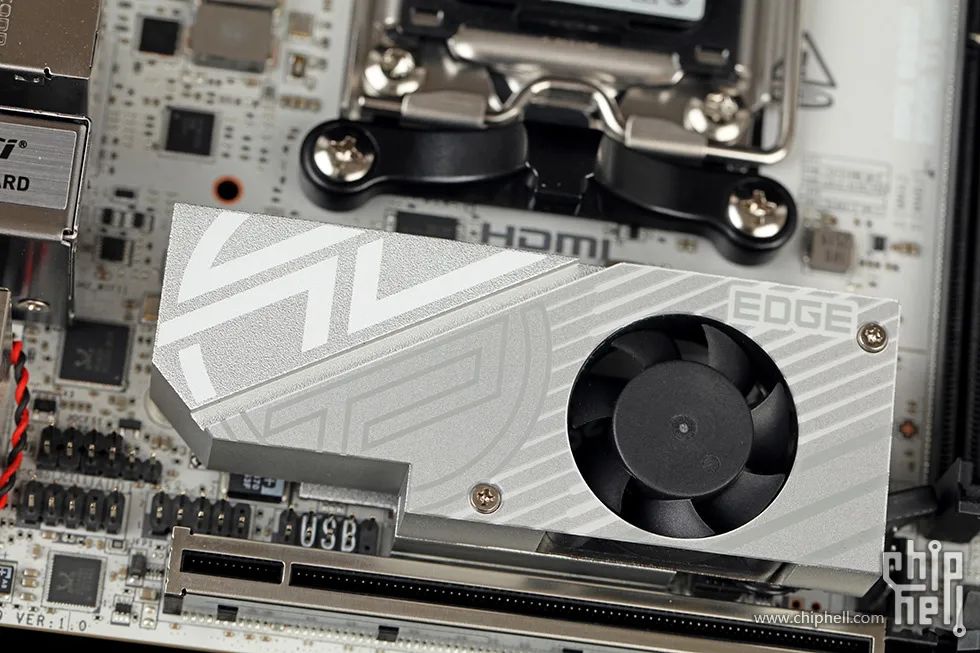

散熱片上的散熱風扇.
厚度非常敦實.

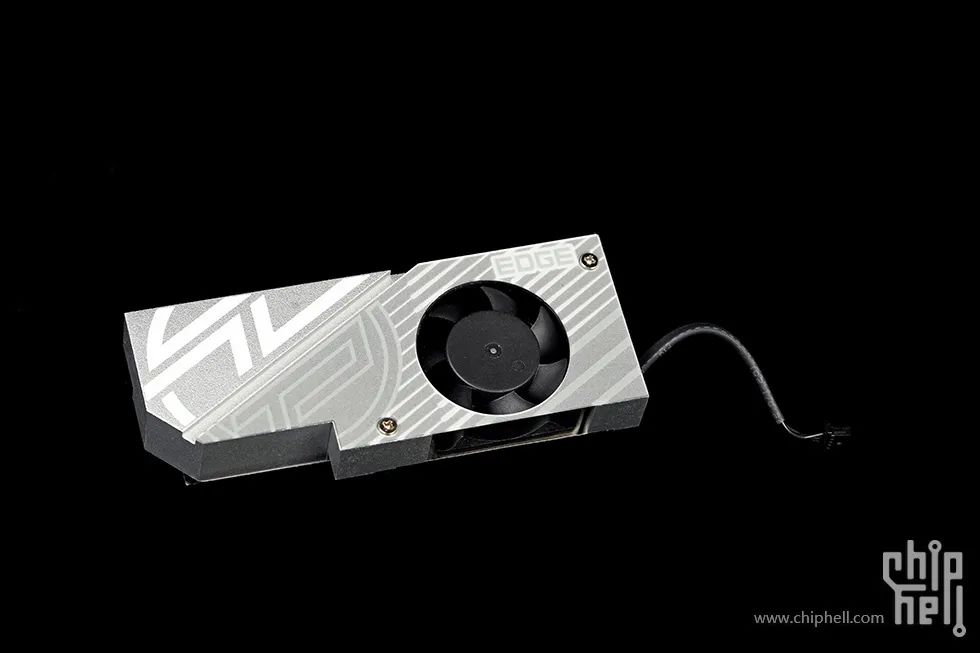

散熱片正面.
內側鋪有散熱墊,散熱風扇可以迅速吹走熱量.

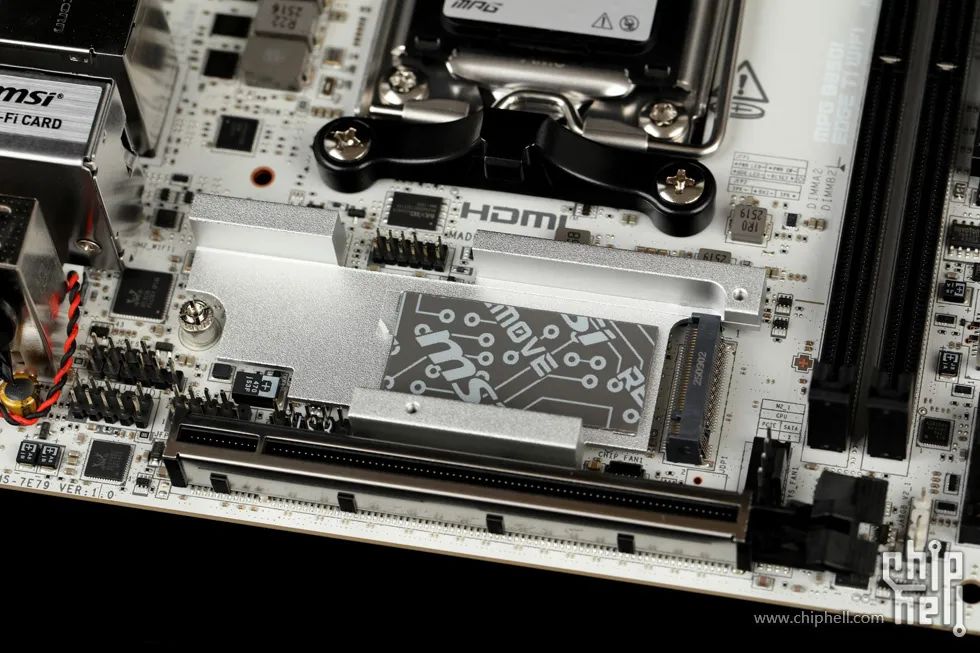

去除正面M.2 SSD散熱片後,可以看到下方還有一塊散熱片,以兼顧M.2 SSD的背部散熱片.但該散熱片其實為晶片組的散熱模組.

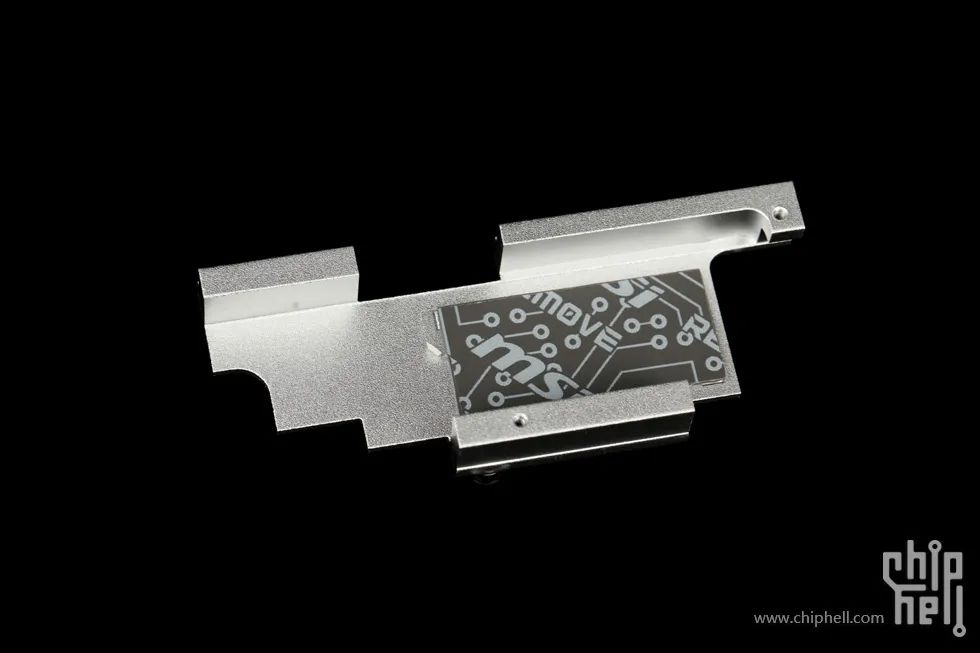

晶片組散熱模組正面,散熱墊以應對M.2 SSD背面.

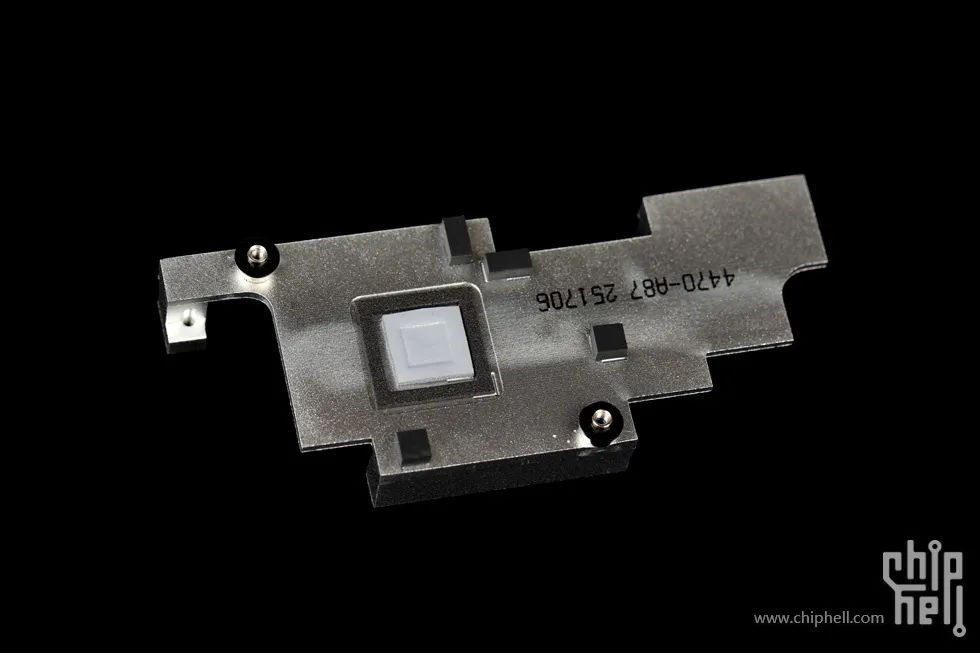

晶片組散熱模組背面,也設有散熱墊,以貼合晶片組.

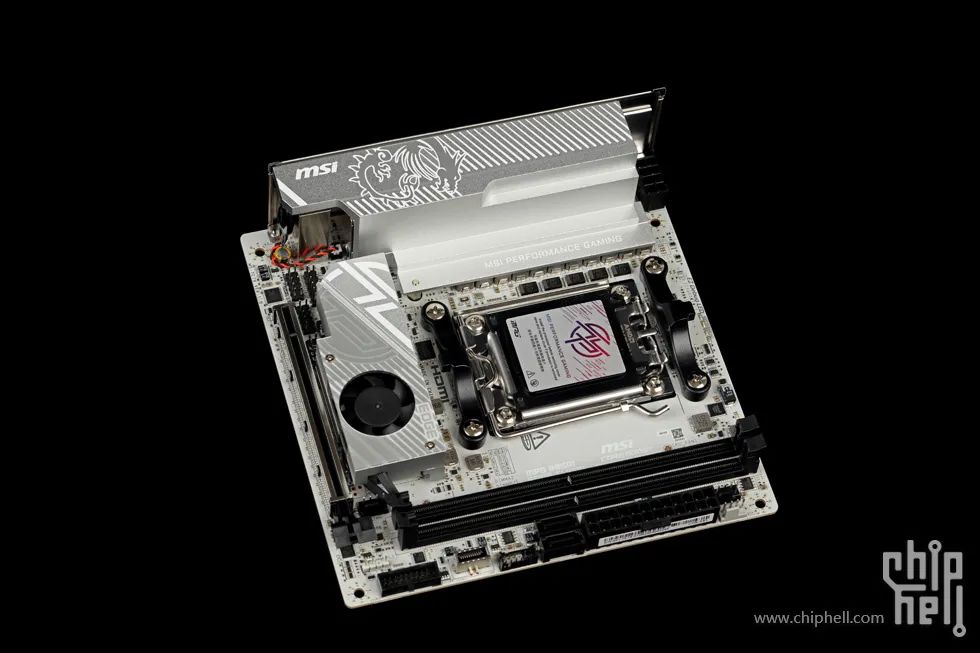

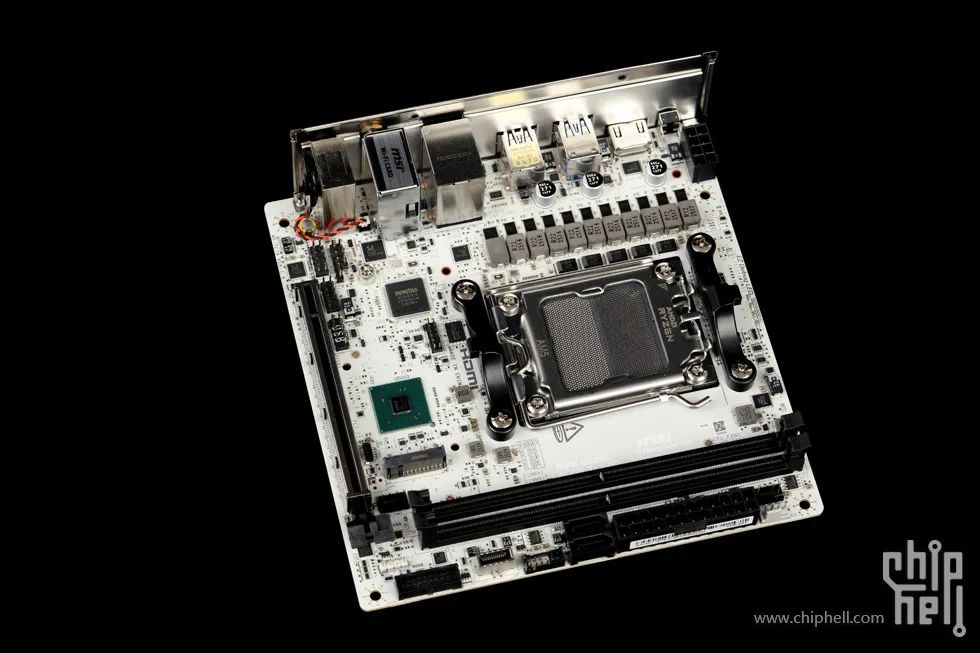

主機板正面無遮擋全貌.

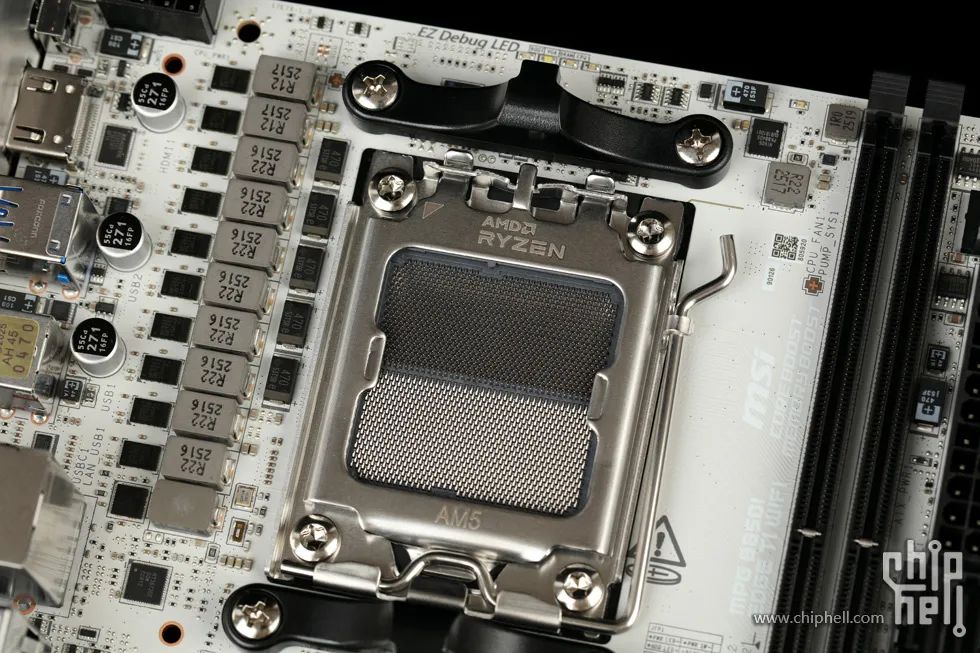

AMD AM5 LGA1718插座,支援AMD Ryzen 7000/8000/9000系列CPU.

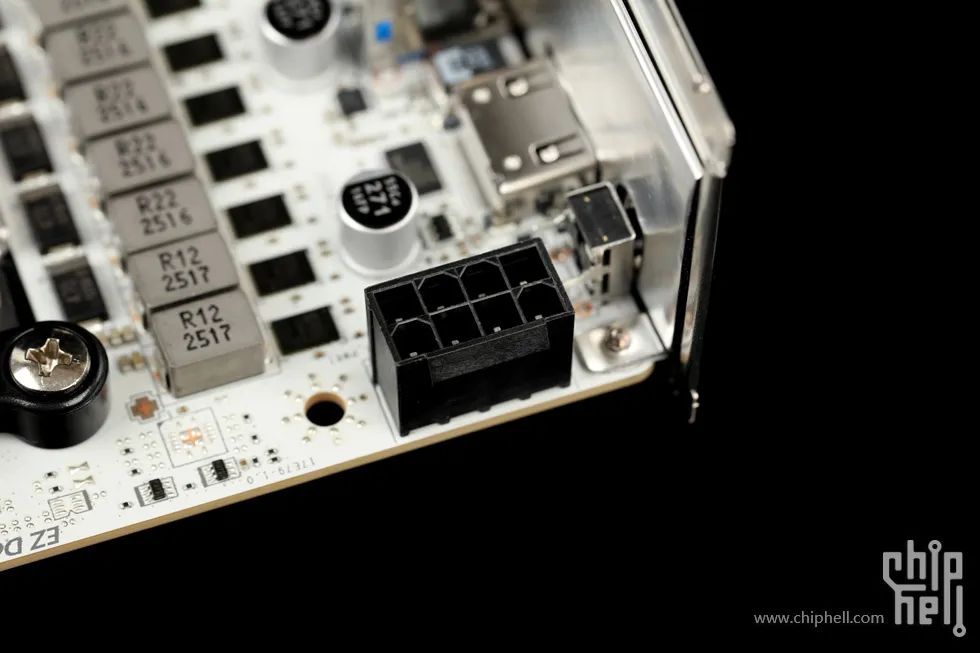

採用單8pin CPU供電輸入插口.

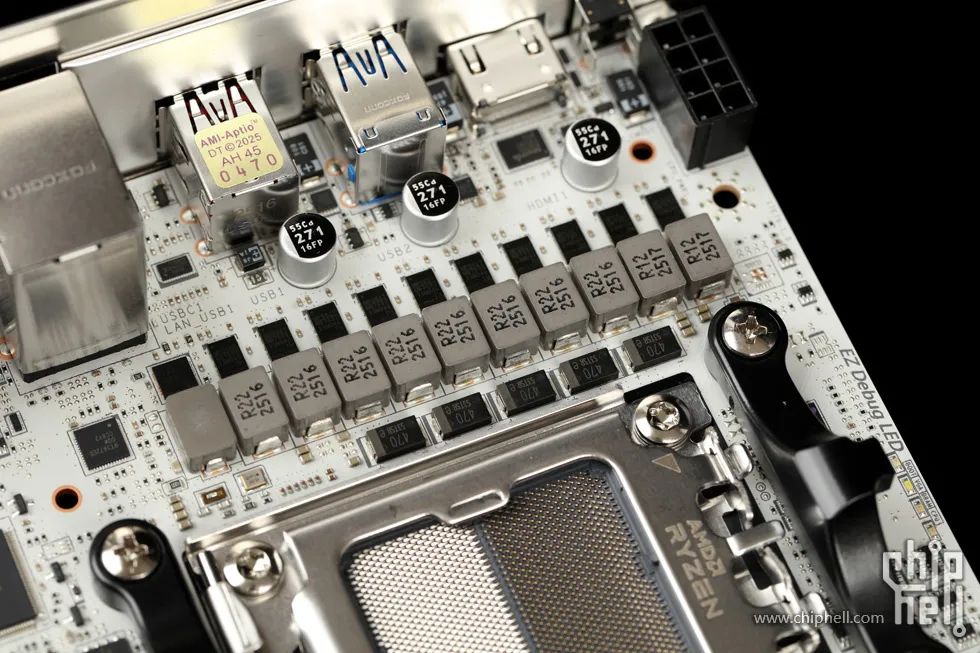

採用8+2+1相供電設計.
每相搭配一顆90A的MPS M87692

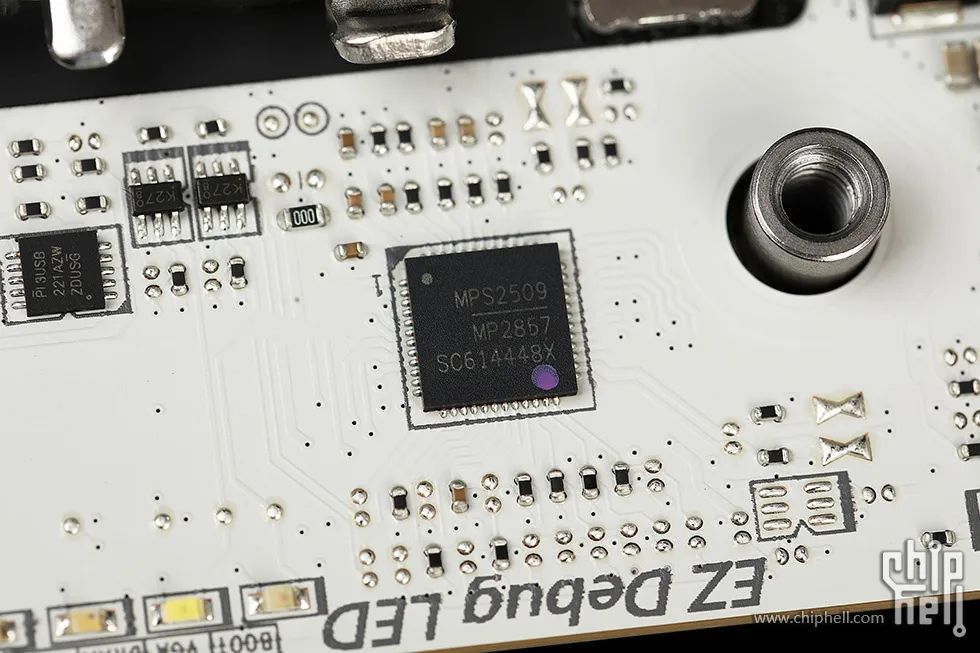

核心供電主控為MPS的MP2857.
設有兩條DDR5記憶體插槽,原生最大支援5600MHz,可超頻至最大8200+MHz,容量最大可安裝128GB(2*64GB).支援XMP 3.0超頻檔以及AMD EXPO超頻檔.
設有一條加固型PCIe 5.0 x16插槽.
共板載2條M.2 SSD插槽,
位於主機板正面的為M.2_1插槽,最大支援PCIe 5.0 x4,由CPU提供通道,尺寸規格僅相容2280.

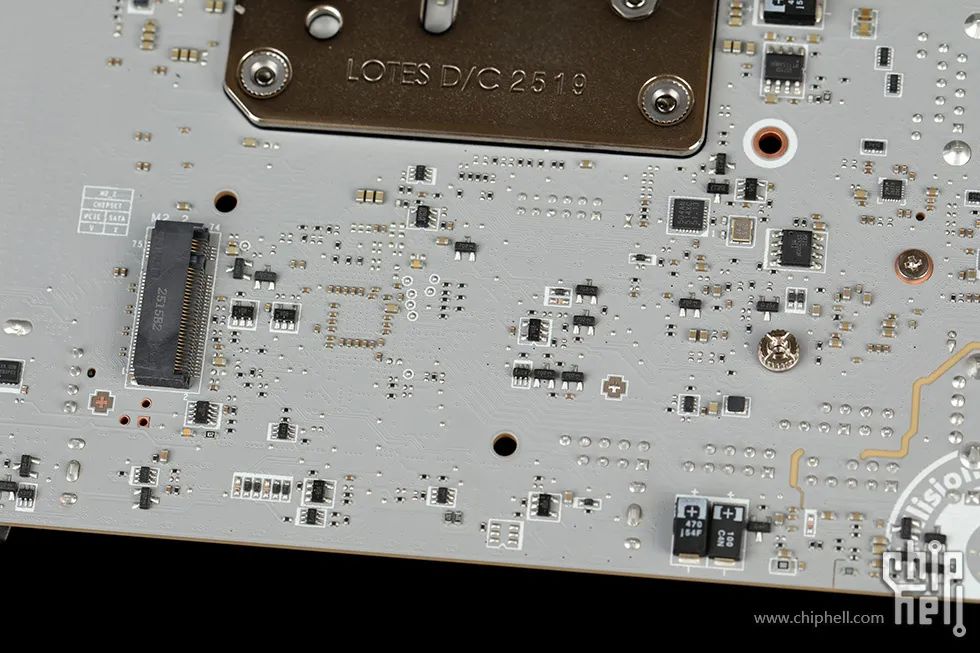

主機板背面的為M.2_2插槽,最大支援PCIe 4.0 x4,由CPU提供通道,尺寸規格僅相容2280.

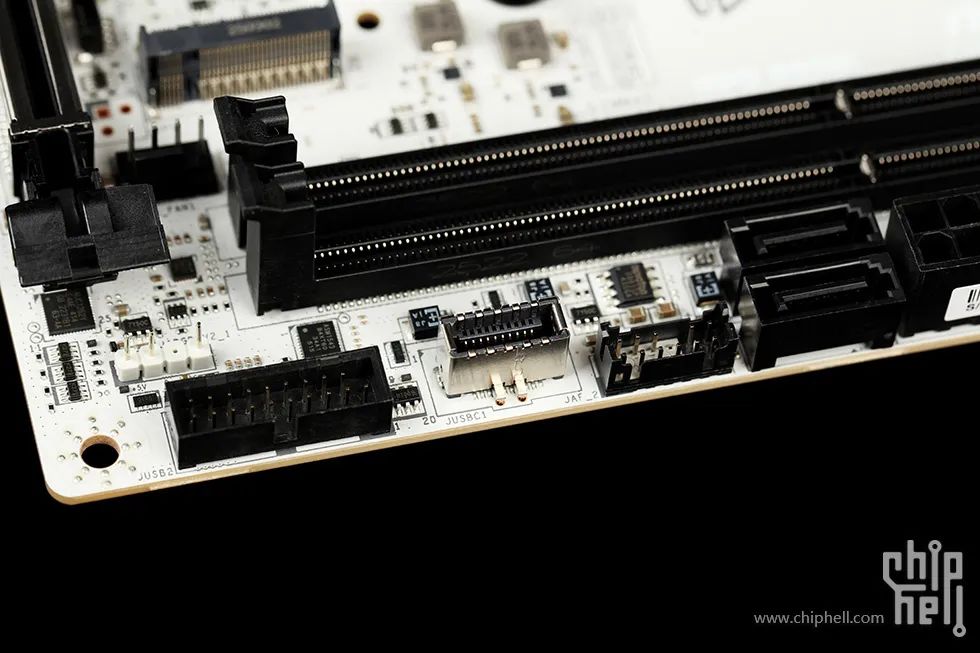

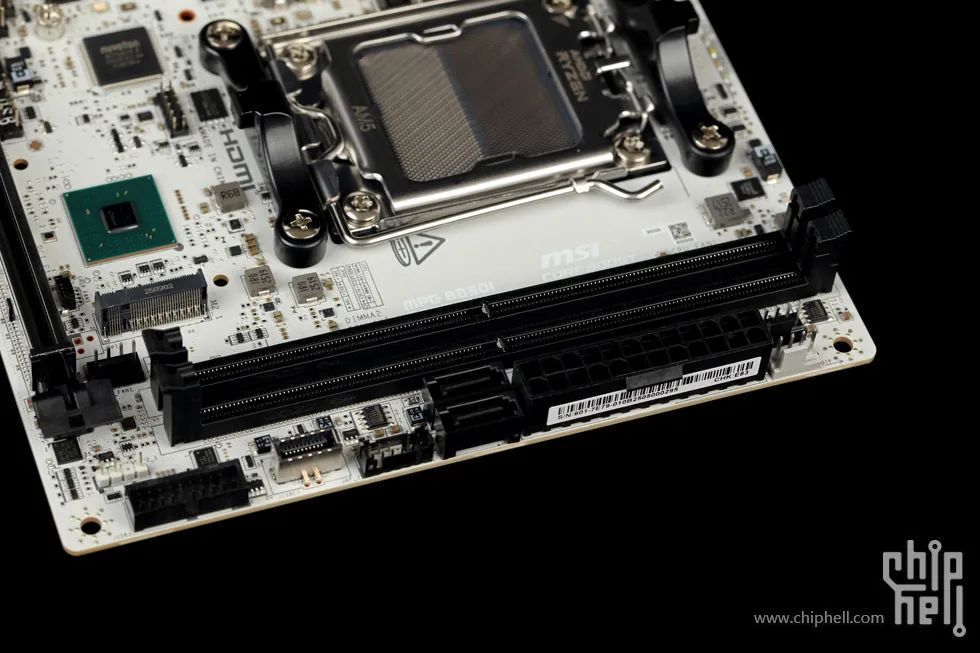

主機板右下角區域,提供1個USB 5Gbps介面,1個USB 10Gbps Type-C前置介面, 1個EZ Conn介面,以及2個原生SATA3介面.
主機板左下角區域,設有音訊介面,開機跳線以及USB插針.

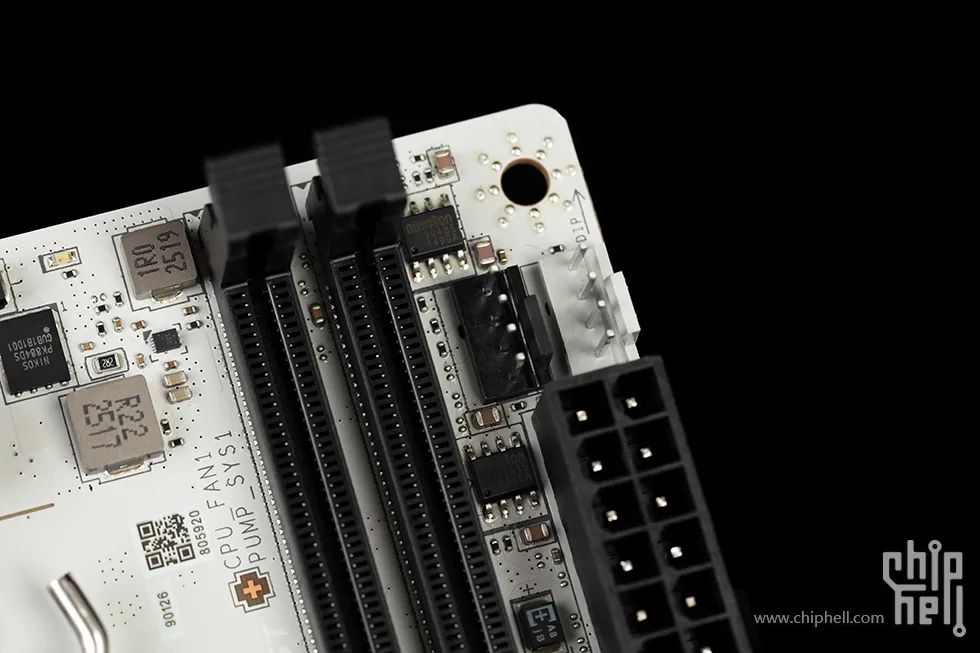

主機板右上角區域,設有1個CPU_FAN1介面和一個水泵PUMP_SYS1介面.

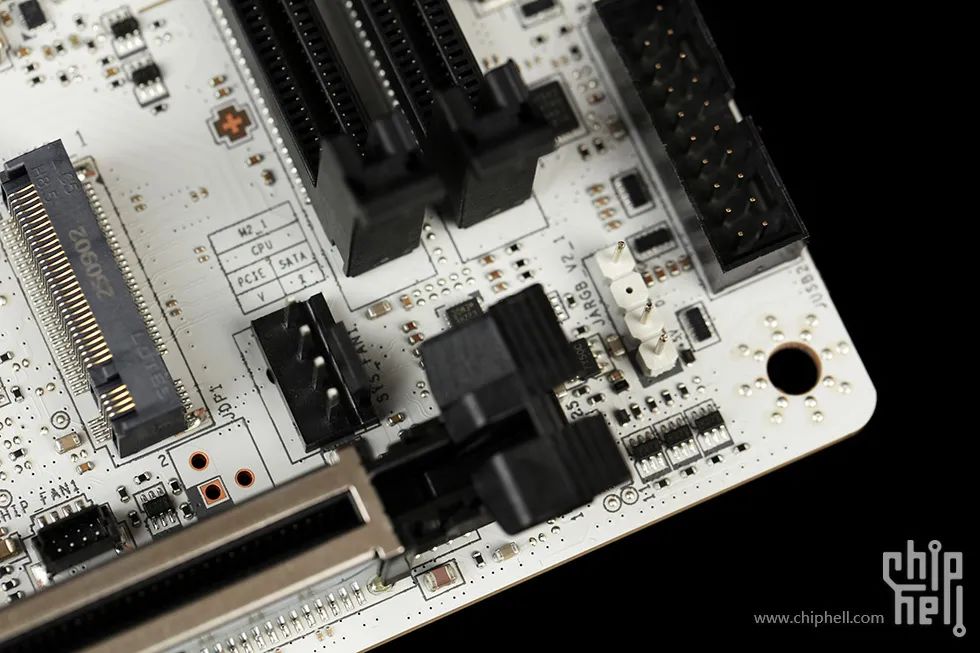

同時在主機板右下角還設有1個SYS_FAN1和1個ARGB介面.

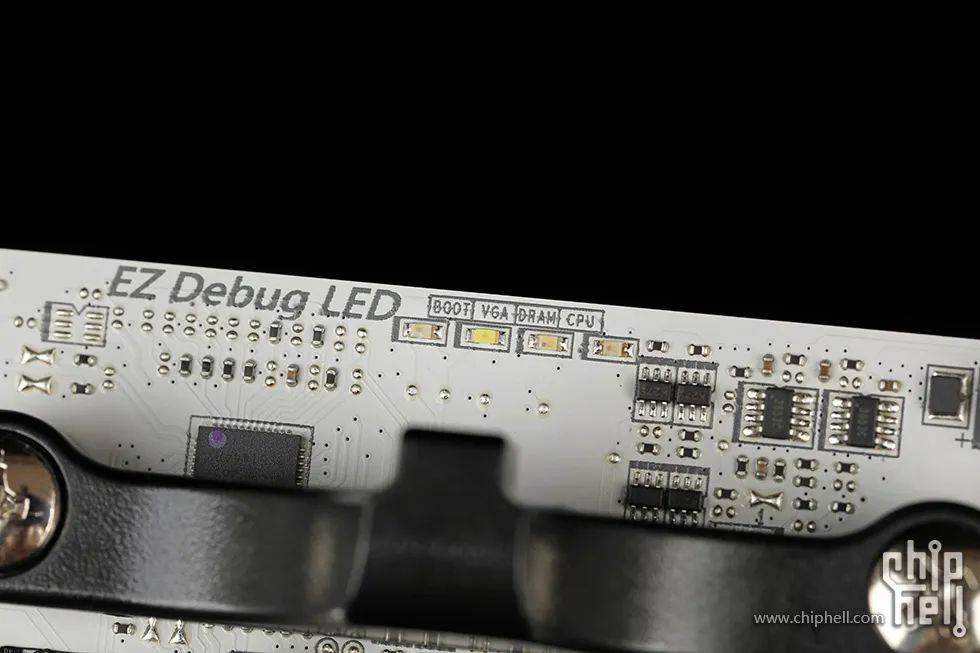

主機板設有四顆LED自檢燈,位於CPU插座上方.

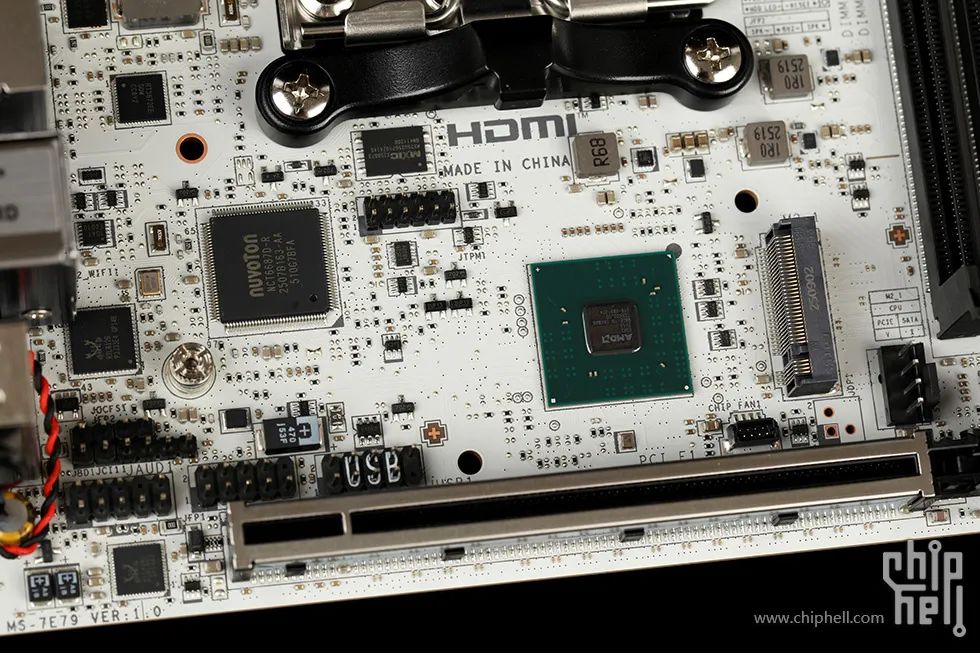

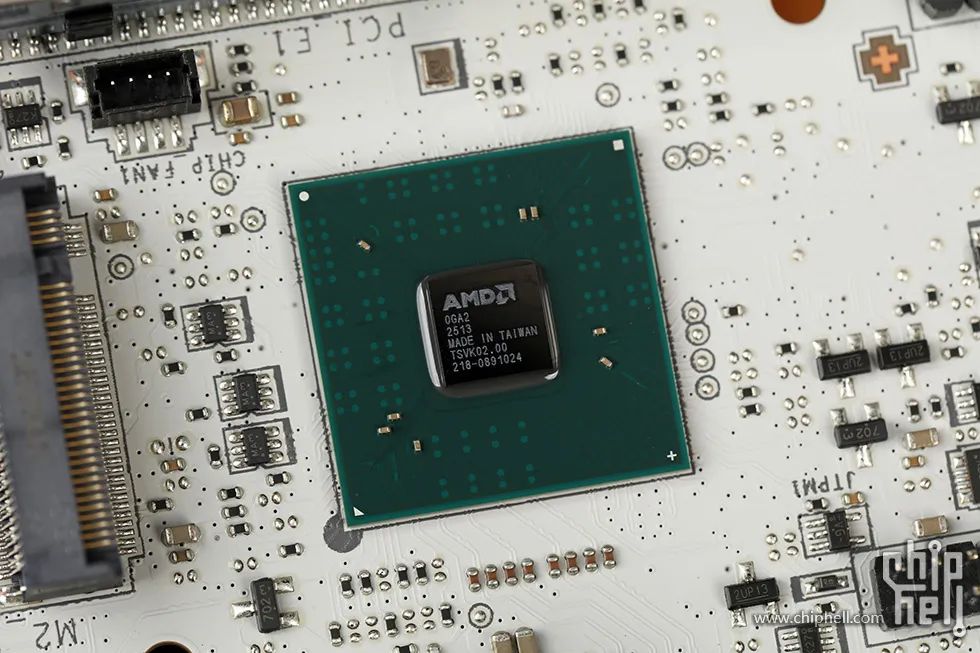

AMD B850晶片組.

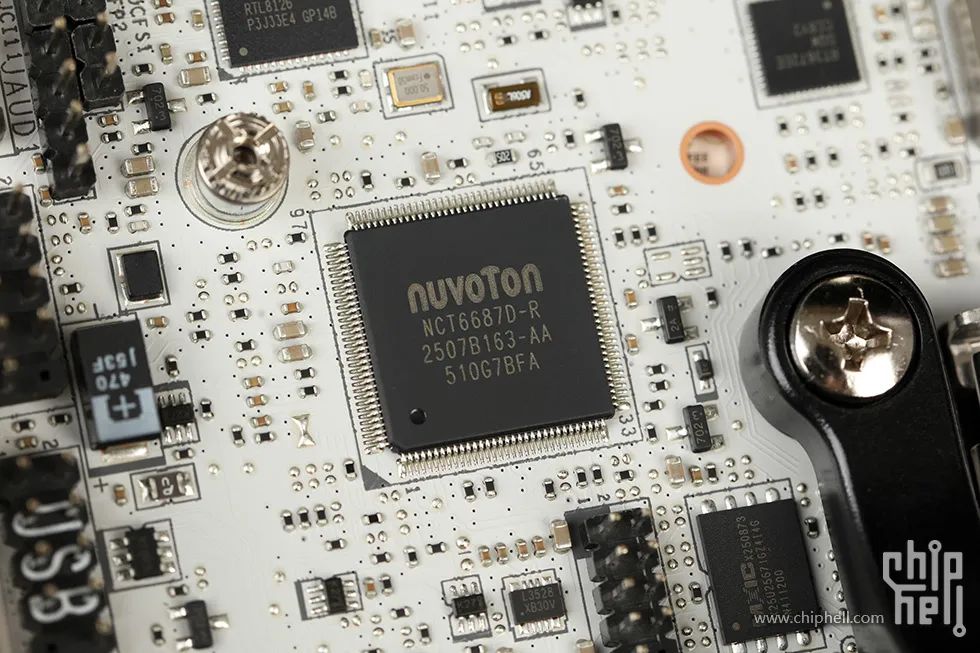

提供執行狀態監控等功能的Nuvoton NCT6687D-R晶片.

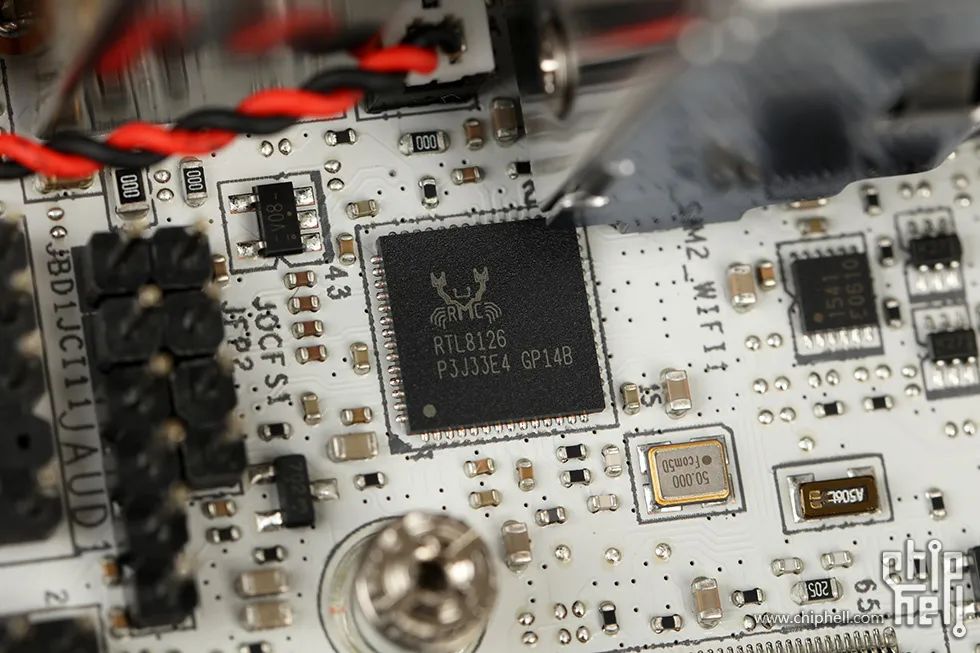

Realtek RTL8126 5Gbps LAN有線網絡卡晶片.

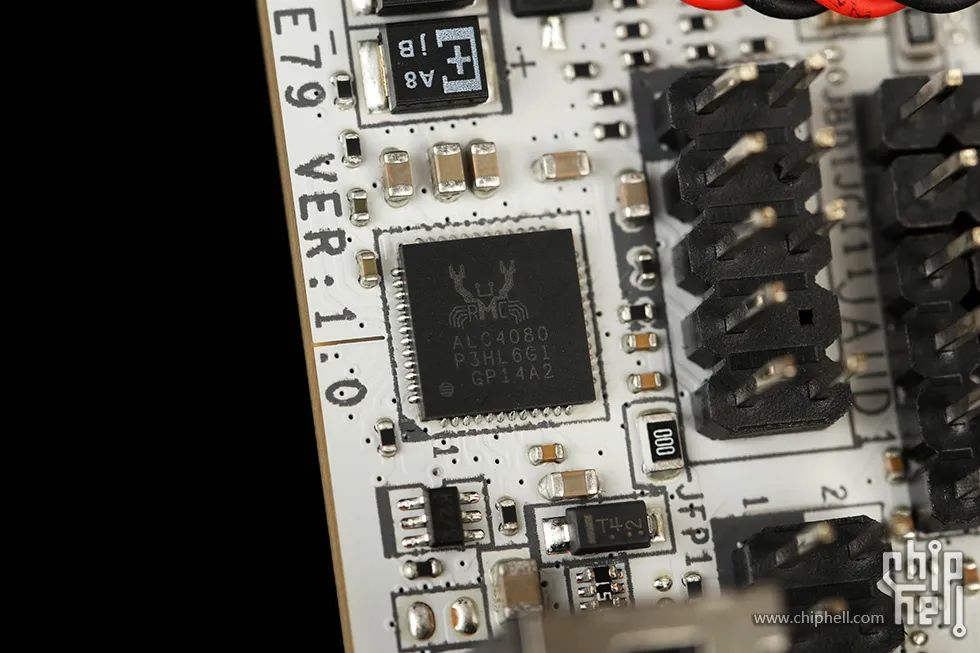

音訊基於Realtek ALC4080 Codec單晶片方案.

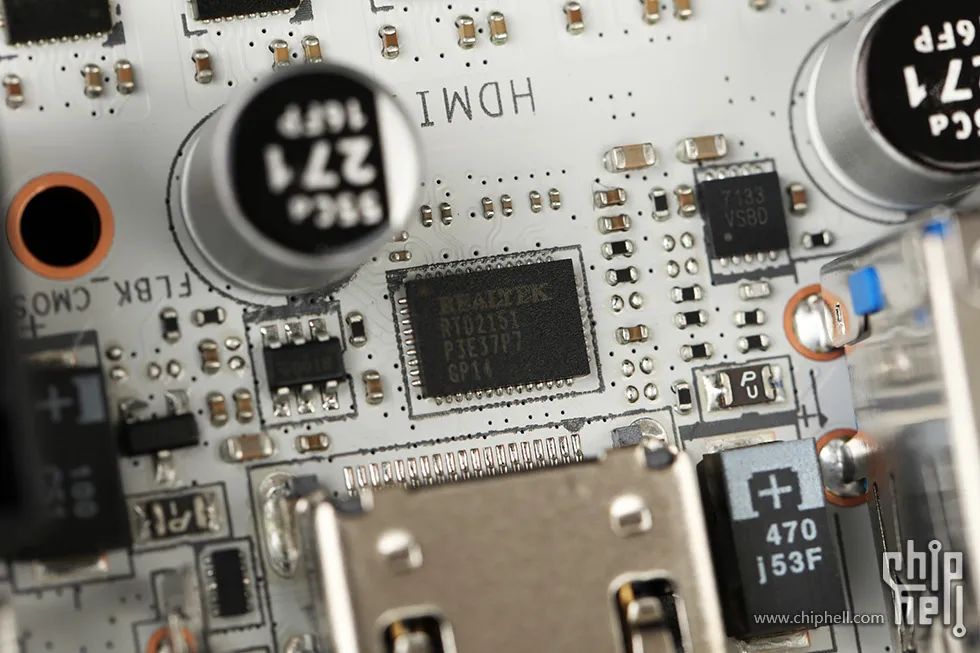

Realtek RTD2151晶片,為集顯輸出提供轉換支援.

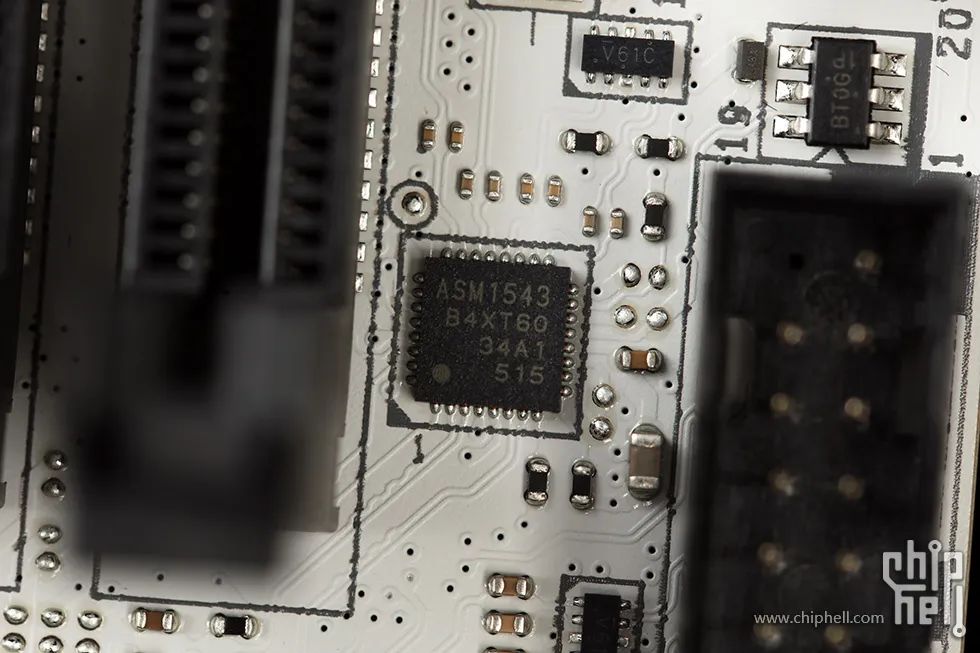

ASM1543晶片,為前置Type-C介面主控.

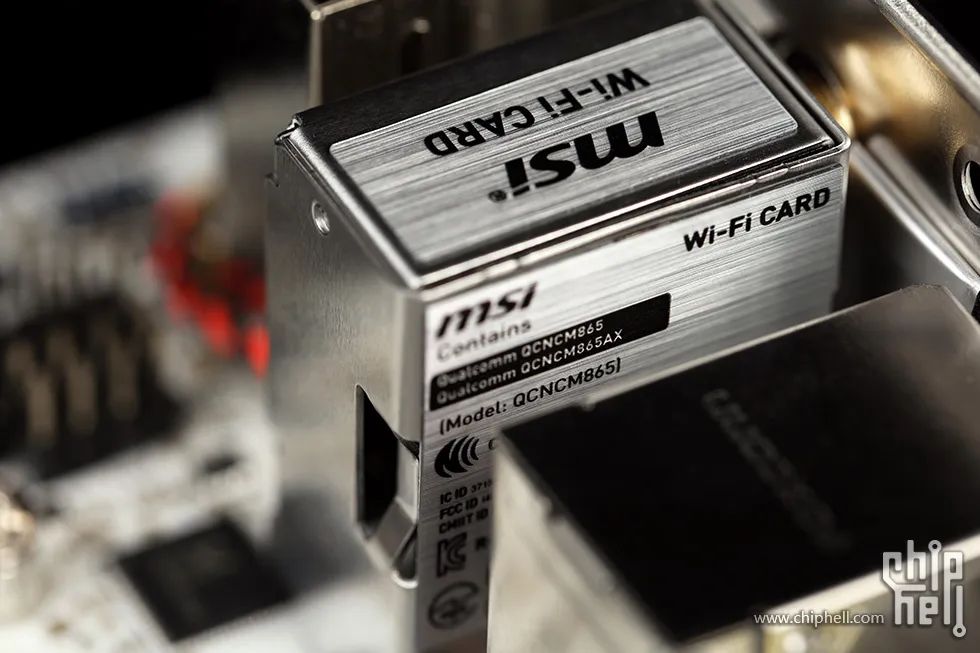

Wi-Fi網絡卡為高通的QCNCM865,支援最新的Wi-Fi 7和藍牙 5.4協議.
BIOS選項簡介
相比此前的主機板,本代的主機板做了全新的高畫質化介面更新,並命名為Click Bios X.

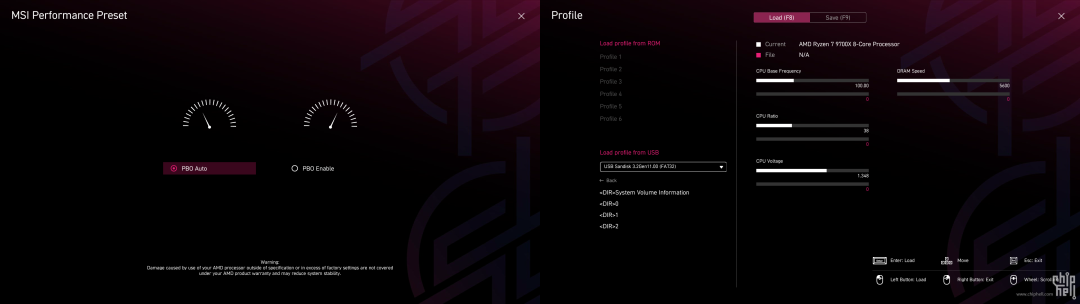

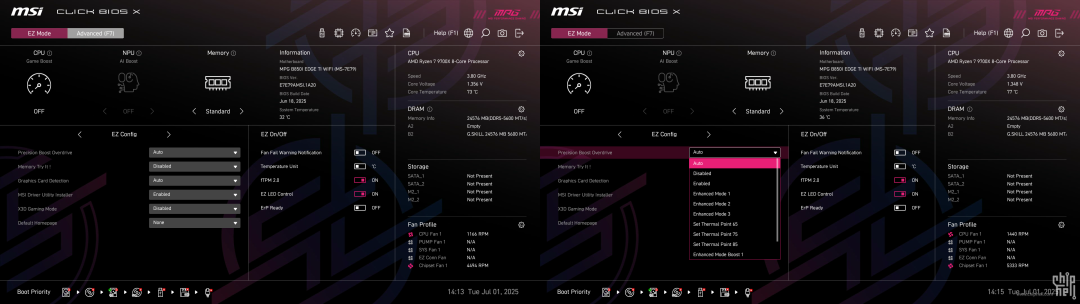

進入BIOS後預設為EZ模式,可對一些常用選項進行快速調整,並且集成了PBO功能調節,可以快速的根據喜好對其溫度牆或是增強模式進行設定.
右上角還常駐了一些小圖示,以對應其某些快速調整功能,
例如,PBO切換開關,簡易的CPU/記憶體引數檢視器.

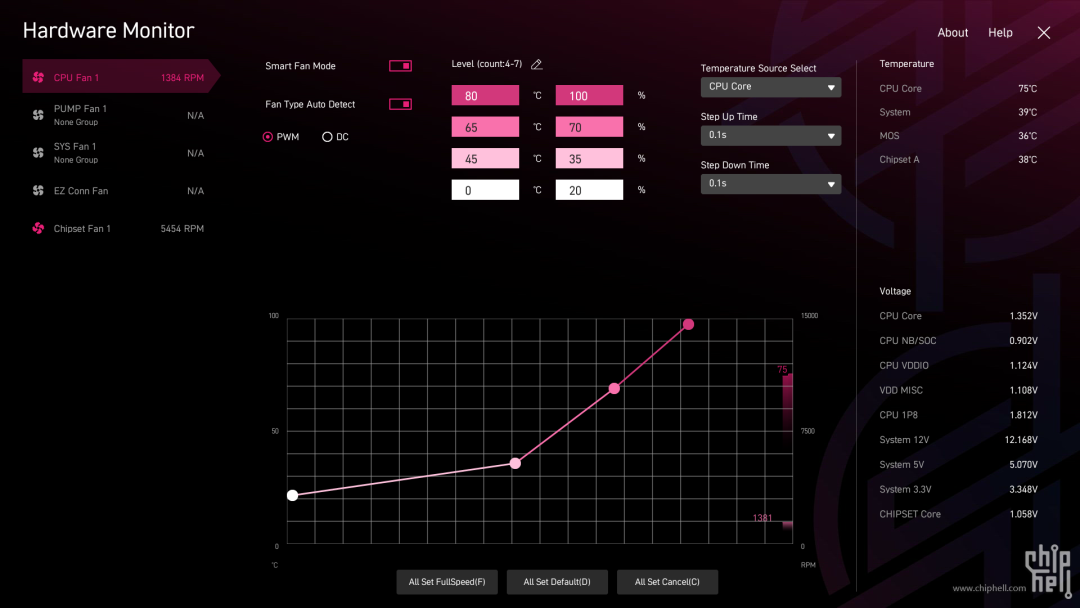

經典好用的圖形化風扇曲線調節介面依舊保留,支援四點式調節,可選擇溫度獲取源以及風扇加速/減速延遲等.

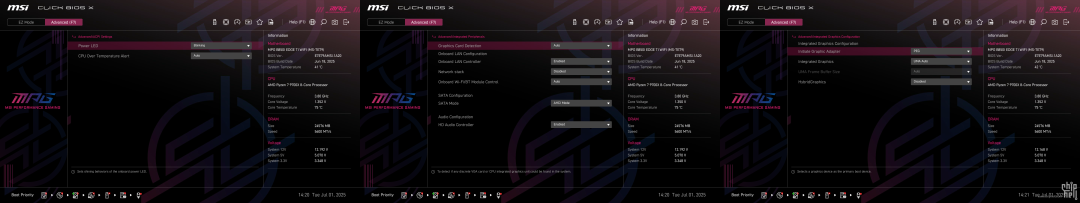

按下F7切換為高階模式,可進行更詳細的調整.

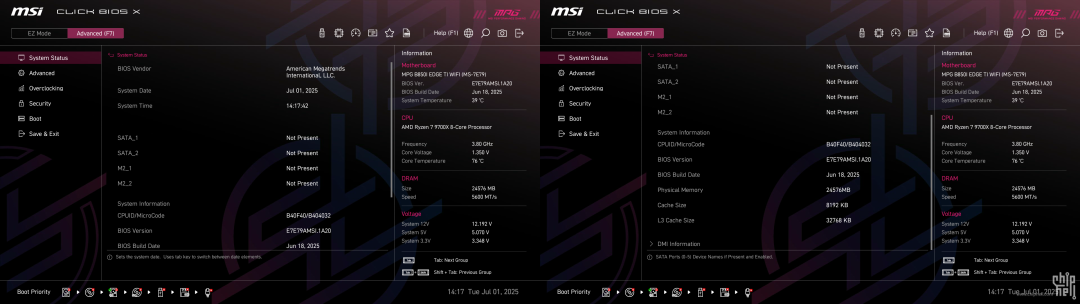

系統狀態介面,可對整機的安裝硬體有一個整體概覽.

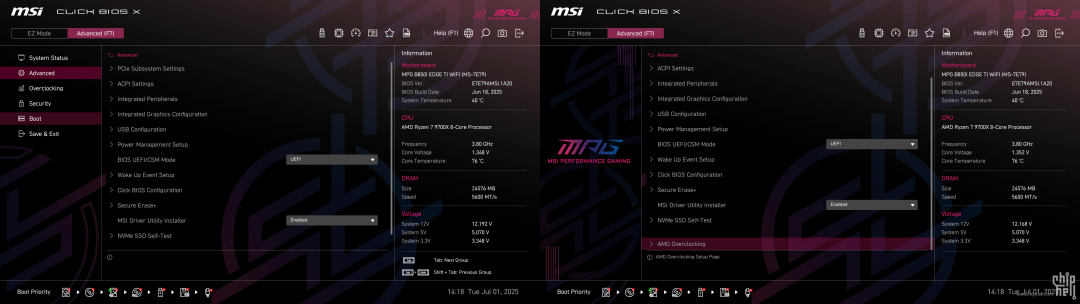

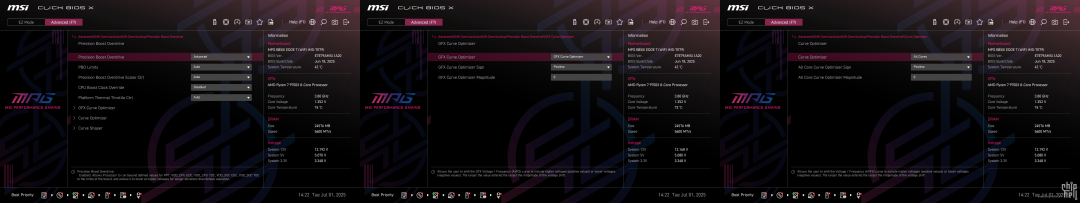

進階設定介面,可對平臺的設定進行更改,包括PCIe通道速率,板載外圍裝置,集顯開關等選項,以及AMD Overclocking設定選單也收錄於此.

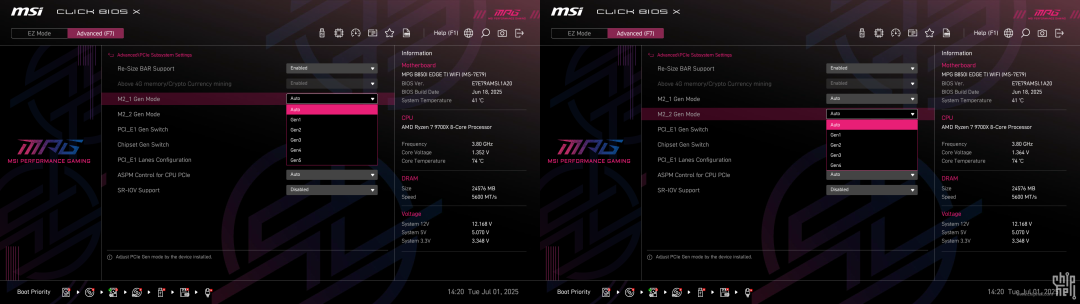

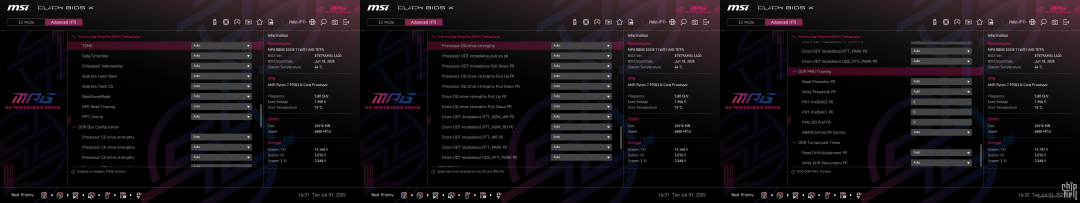

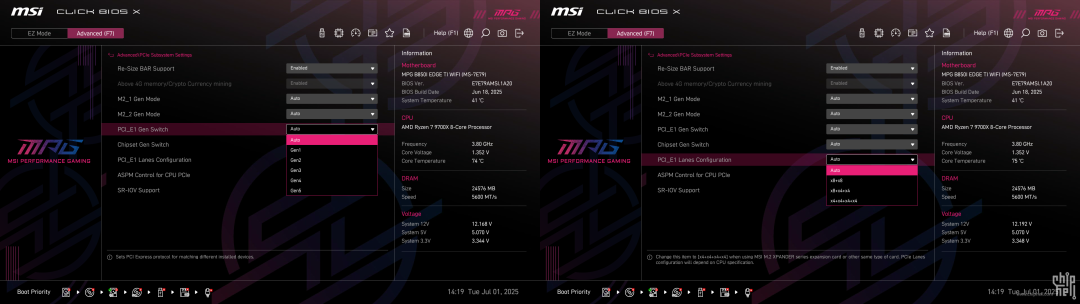

PCIe相關選項內可對各個通道的Gen速率模式進行指定,並且第一條PCIe 5.0插槽支援通道拆分.USB 4以及M.2_2的共享頻寬也可進行指定.

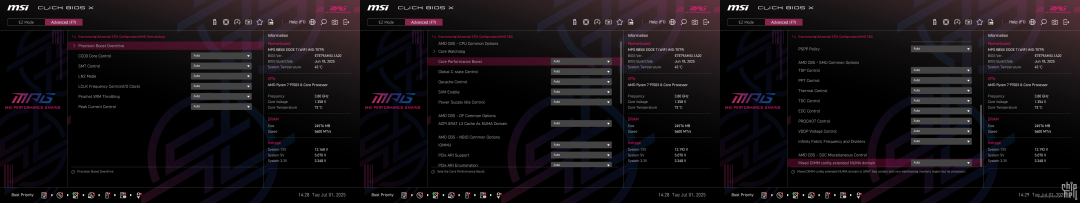

ACPI設定,可設定LED電源指示燈狀態和CPU高溫報警.
板載裝置開關,可以控制例如有線/無線網絡卡,音效卡的開閉,以及SATA工作模式的切換操作.
集顯相關設定,可以指定第一順位,共享視訊記憶體大小以及是否啟用混合輸出.

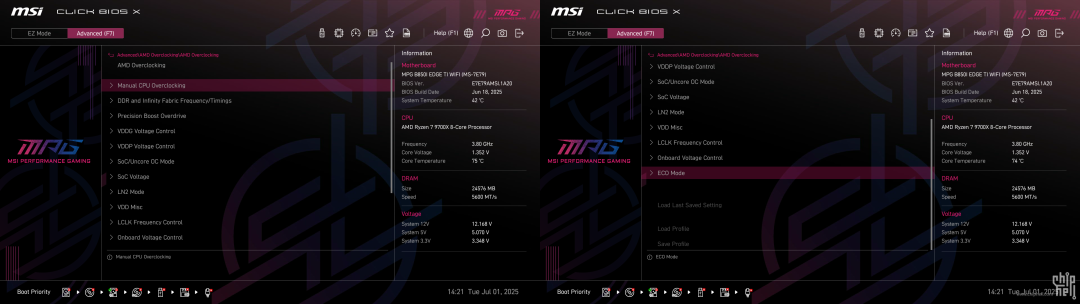

AMD Overclocking選單.其中包括了大量的調整專案,包括PBO.EZ模式中調整的最佳化特性也會改變此處的數值,對於熟悉AMD平臺超頻的玩家來說更可以使用全手動模式來進行詳細調教.
OC介面,可以調整電壓頻率以及其他超頻相關內容,可選擇專家模式或是普通模式.

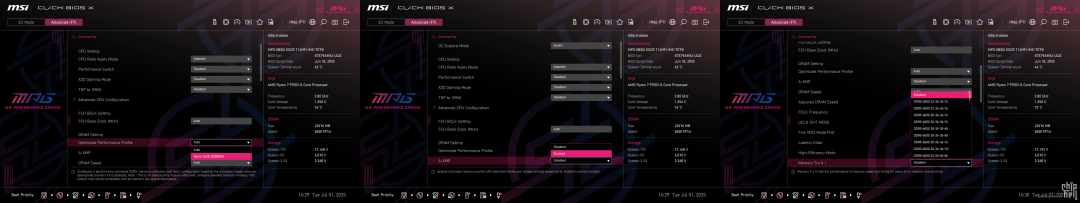

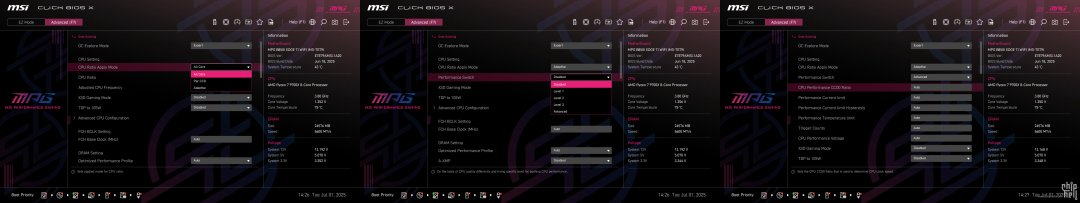

CPU倍頻模式可在傳統的全核以及每個CCD單獨調節.並設有補償模式.在補償模式下會出現一個Performance Switch選項,即可以同時在OC模式以及PBO模式之間,根據負載由主機板自動在更高的PBO加速頻率以及超頻設定的保底全核頻率間進行切換.該模式預置Level1-Level3三檔一鍵調節,對於高階使用者也可進行更細緻的Advanced自行設定.

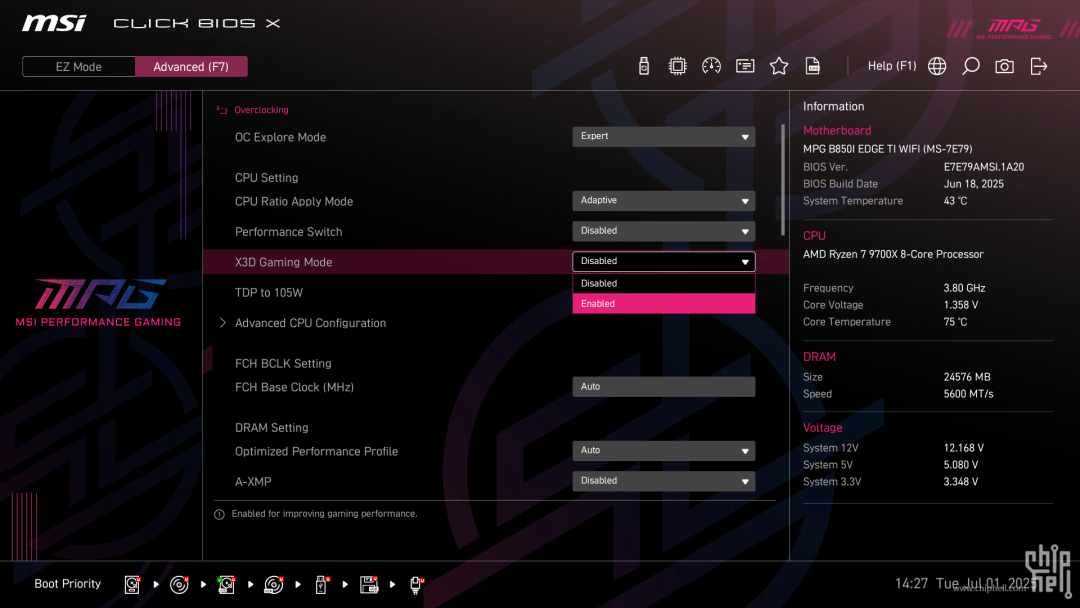

對於X3D處理器還設有遊戲模式,以實現更好的遊戲效能.

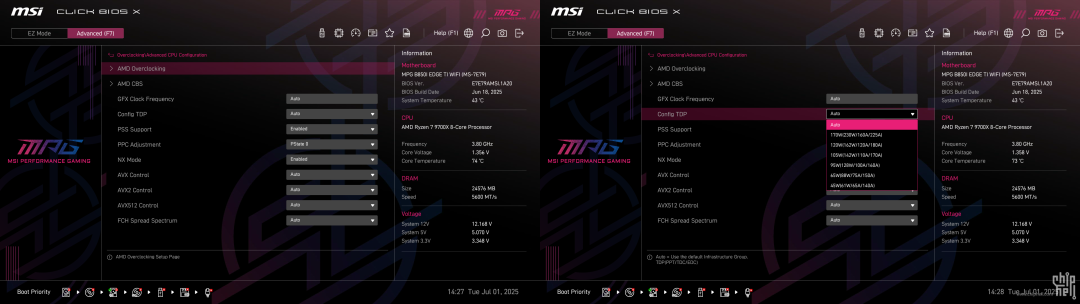

進階CPU設定子選單,可對CPU的支援特性進行開關和調節.並且設有Config TDP選項,可一鍵設定最高功耗和電流牆閾值.
還有AMD Overclocking, PBO選項,以及AMD CBS設定等三級選單也收錄在此子選單內.

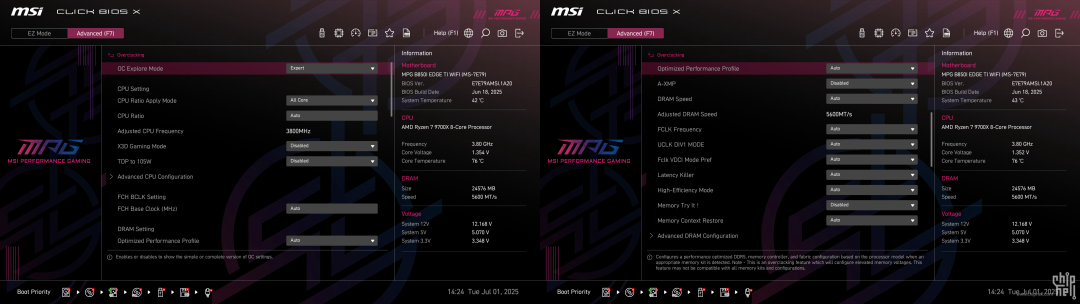

記憶體方面支援EXPO超頻檔併兼容XMP模式,並依舊保留Memory Try It功能,預設多組記憶體超頻設定,可以快速選取一些主流記憶體頻率和時序組合進行超頻嘗試.此外還預置有針對海力士顆粒的16G 6000Mhz專用最佳化調教檔案,在某些情況下可能對效能有進一步的提升.
進階記憶體子選單,包含主時序調節,以及其他各類詳細的可調時序和特性開關等選項.

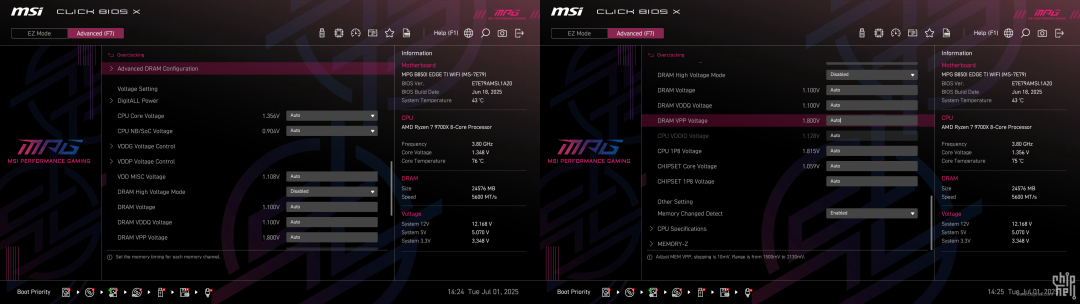

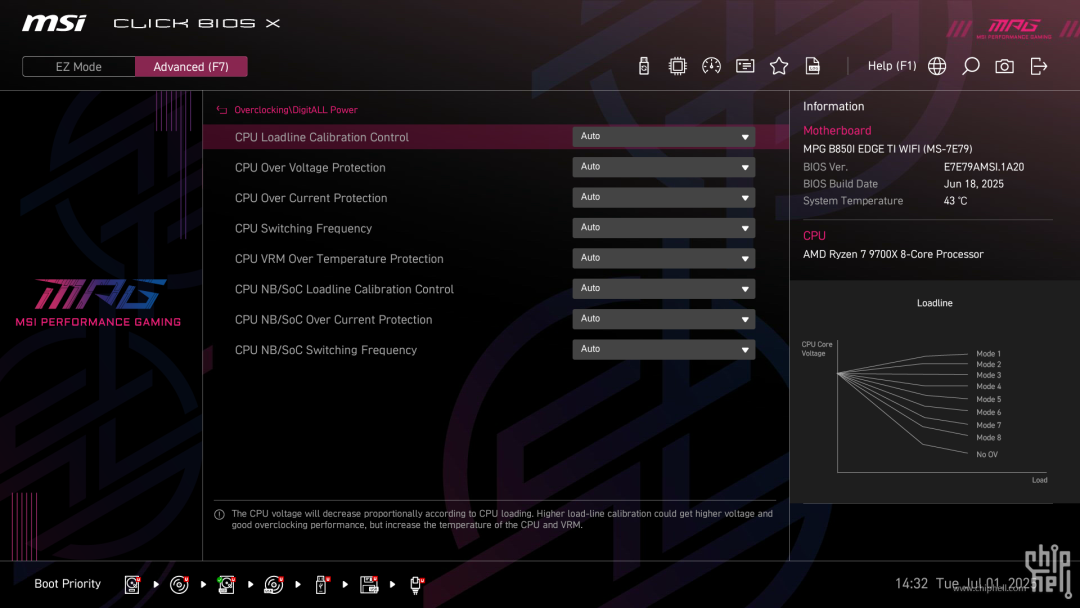

DigitALL Power選單,提供CPU核心,SOC以及供電主控的調節與防掉壓選項.

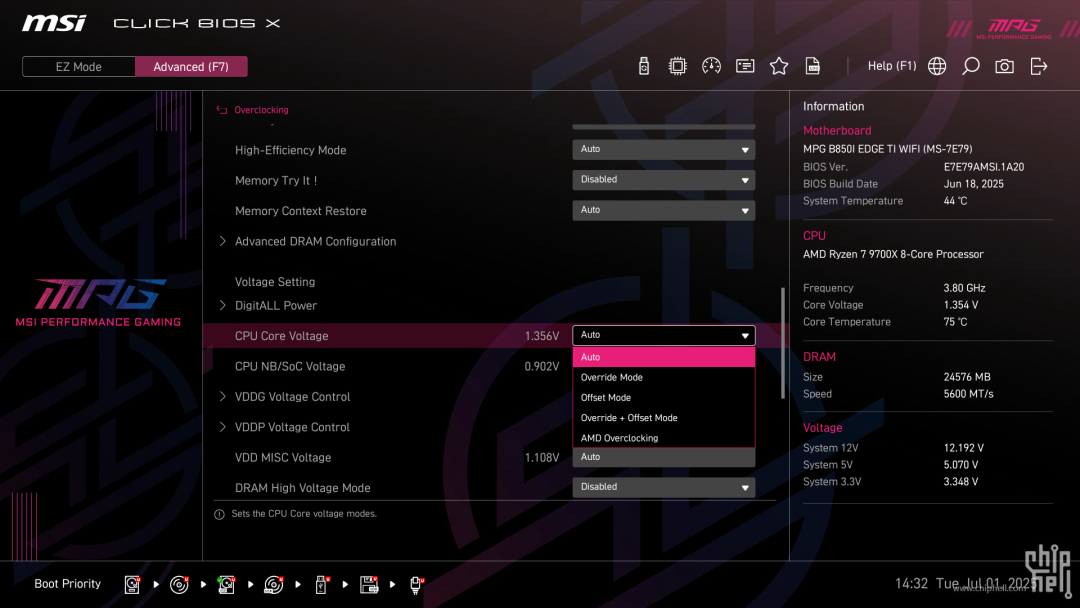

CPU核心和NB/SoC電壓支援覆寫/偏移/組合以及AMD超頻,共四種調節模式.

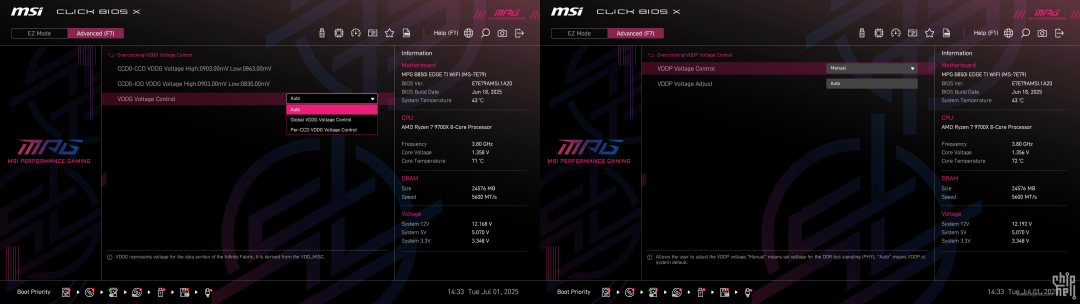

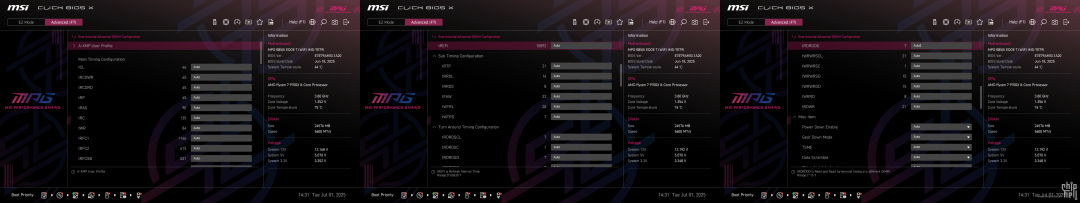

VDDG以及VDDP相關電壓則被單獨收錄成子選單進行單獨歸納.

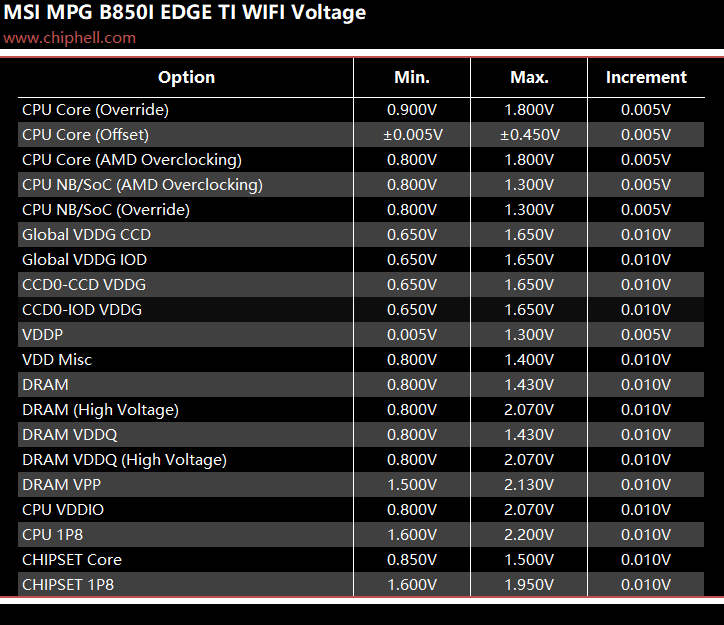

主機板提供可調節的電壓條目,模式,數值:

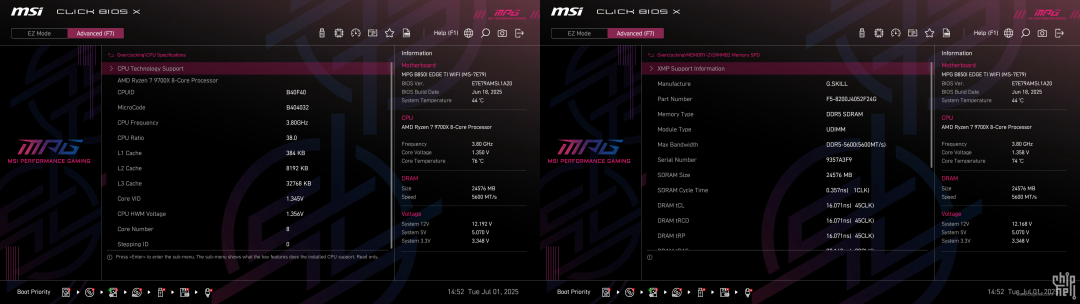

其他一些輔助工具,例如CPU特性檢視器,以及記憶體SPD檢視器等實用工具也被放置在該介面中.

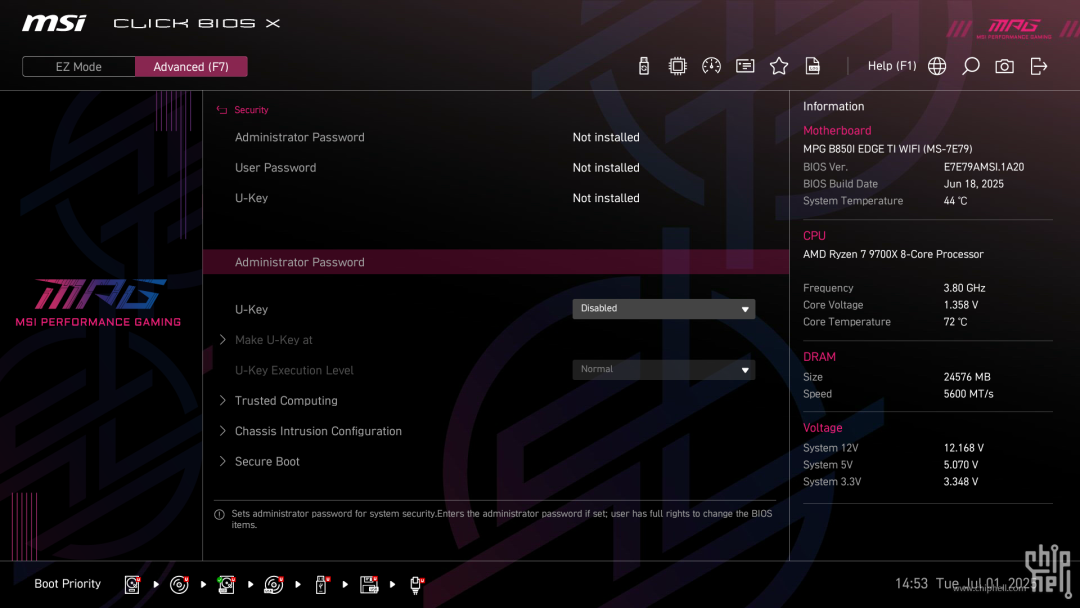

Securiy介面,可設定管理員密碼,U-Key,TPM設定,機箱入侵和安全啟動等.

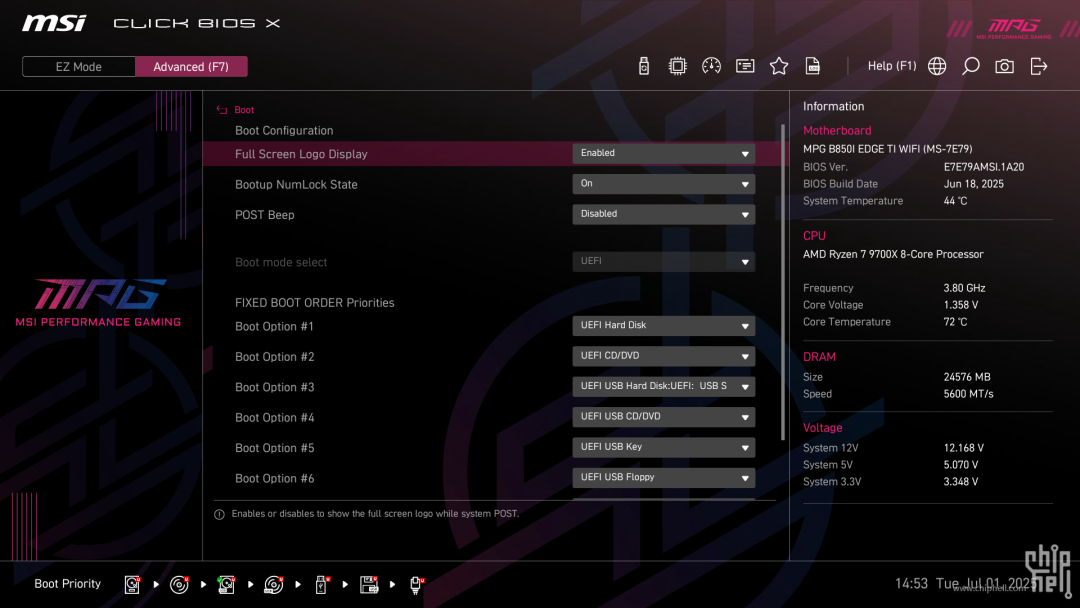

Boot介面,可對啟動項資料進行調整,例如硬碟啟動順序,以及全屏LOGO顯示,Num區域狀態等.
總結
作為市場上不多見的AMD平臺純白ITX主機板,本次的MSI MPG B850I EDGE TI WIFI從配置上依舊維持了該系列一貫的價效比高階風格,基礎的核心硬體上配備了9+2相的90A供電,可以輕鬆應對9950X這類的旗艦CPU.擴充套件性方面提供了1個5.0 M.2 SSD插槽和1個4.0 M.2 SSD插槽,是目前主流ITX主機板的基本配置,並且還有專門的散熱風扇來降低PCIe 5.0 M.2 SSD所帶來的高熱量,同時還可以照顧到B850晶片組的散熱.其他方面支援128GB的DDR5 8200MHz+記憶體,5Gbps的有線網絡卡,這些在同類產品中較有優勢.同時該主機板在外觀上也延續了刀鋒鈦系列經典的銀白素雅配色,適合全白或雙色主機的搭建.因此,本次的MSI MPG B850I EDGE TI WIFI追求顏值且具有一定高效能屬性,同時又相對具有一定的價效比,對於使用者選購時能同時滿足這三個條件的主機板可謂是不二之選.
