序言
華擎這個品牌,一直以來在主機板界都有”出妖板”的神奇稱號,那麼這次華擎給我們帶來了一塊隸屬於Phantom Gaming幻影電競系列下全新主機板,主打超頻的高規格型號Z790I Lightning WiFi,而其妖的點是,這竟是一塊ITX主機板.

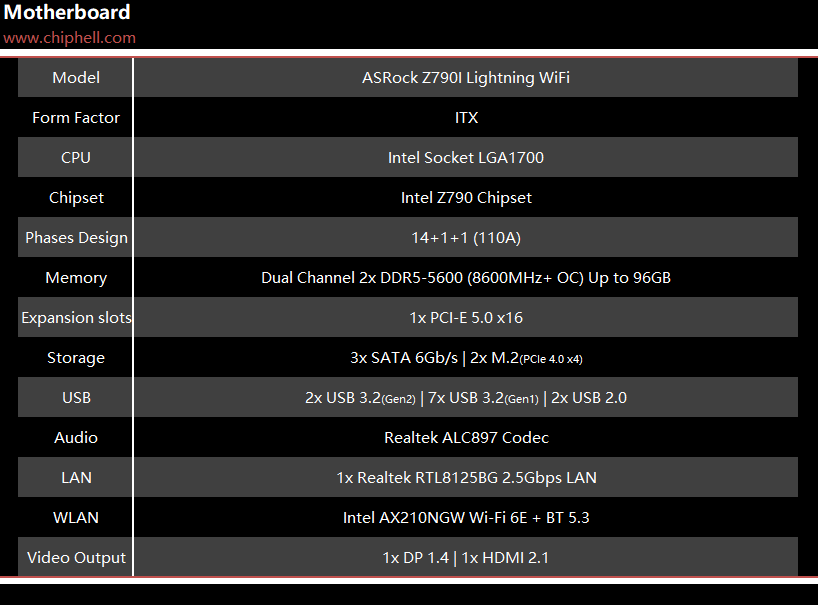

產品規格
該款主機板採用了ITX規格,配備兩條最大可支援超頻至8600Mhz+的DDR5插槽.在擴充套件插槽上為一條PCIe 5.0 x16全長插槽.高速儲存配置上設有2條板載PCIe 4.0 x4 M.2 SSD插槽.其餘外圍裝置則配備的比較常規,搭載單晶片Realtek ALC897板載音訊方案,以及WiFi 6E + BT 5.3的無線網絡卡型號.
產品解析
(產品送來的是工包,因此沒有外包裝,附件也可能提供不完整)

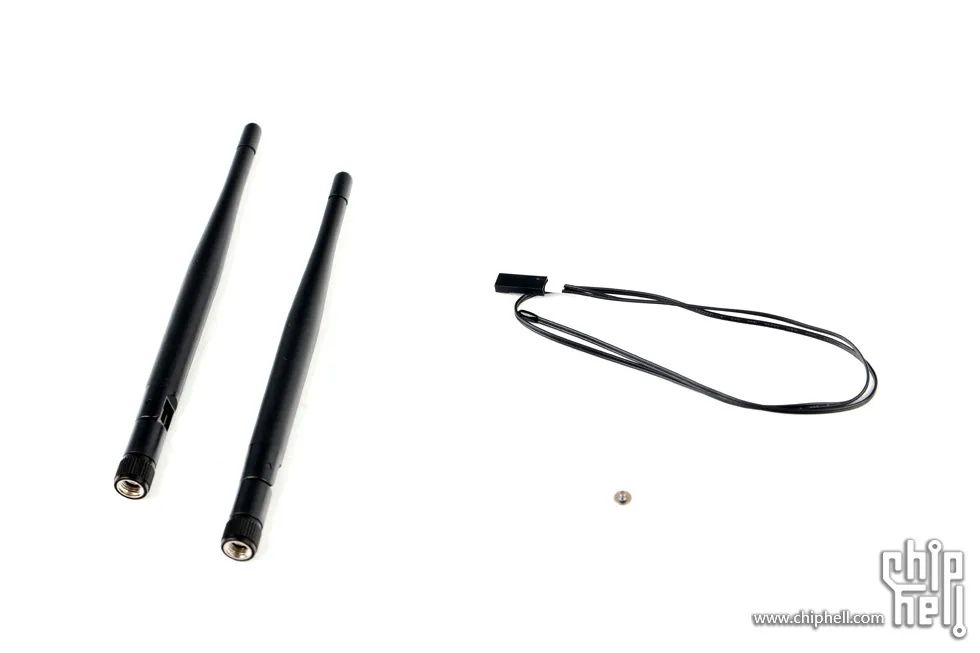

附件包括兩根WiFi天線,一根溫度探頭感測線,以及一顆M.2固定螺絲.
主機板本面,整個主機板都是黑黝黝的配色.

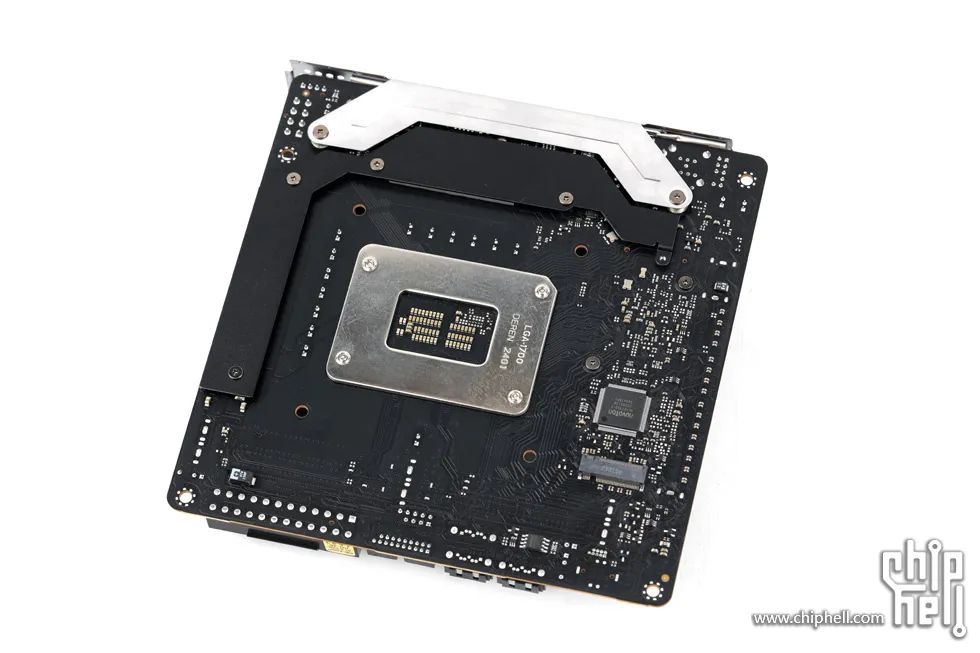

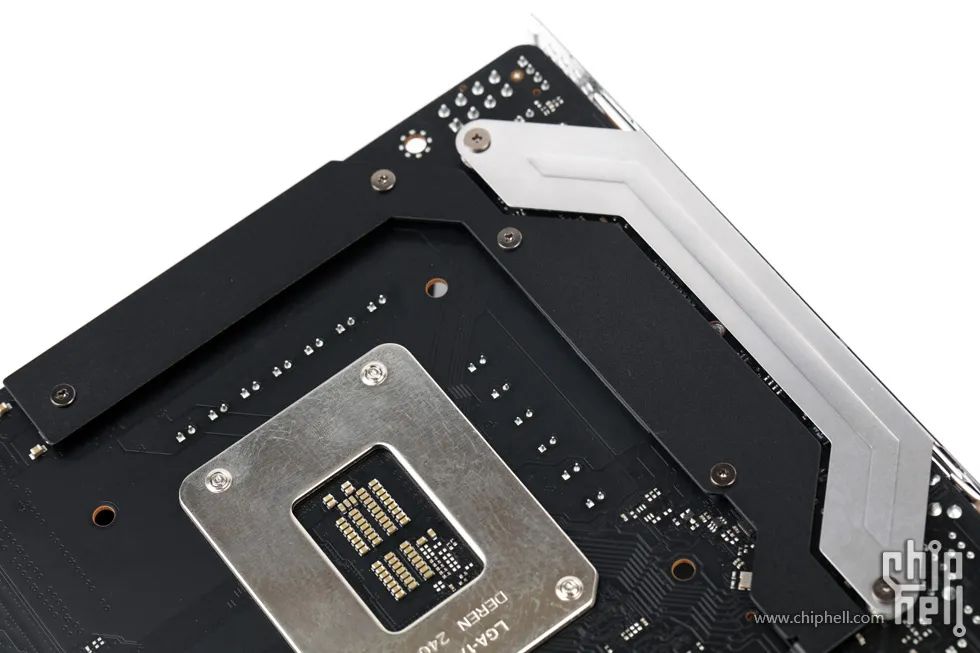

主機板為無背板設計.

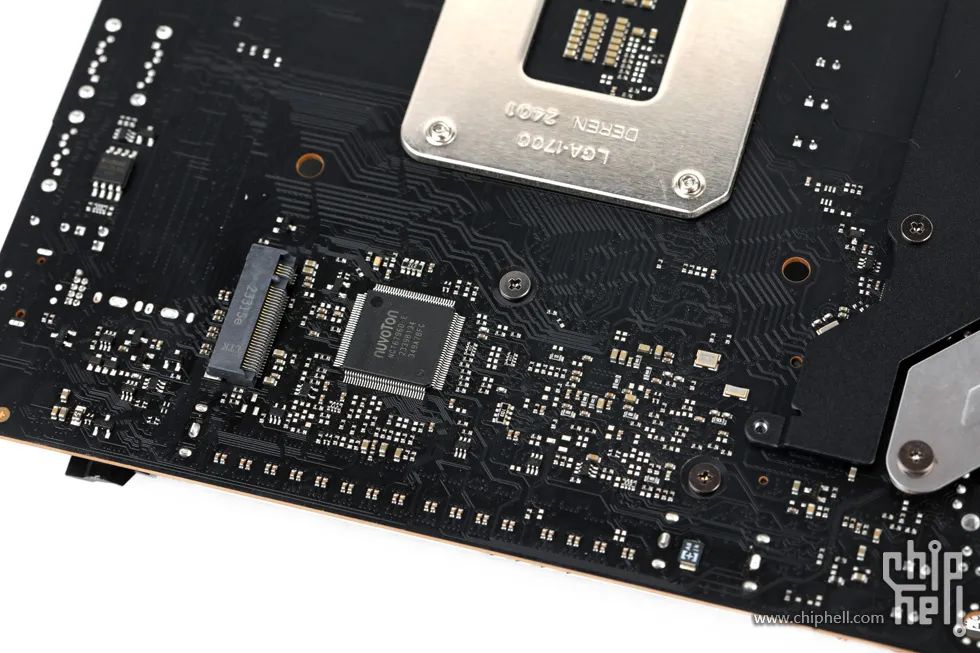

主機板背面設有一條M.2 SSD插槽,無散熱片.
供電位置做了輔助背側散熱片,I/O擋板也採用加強固定處理.

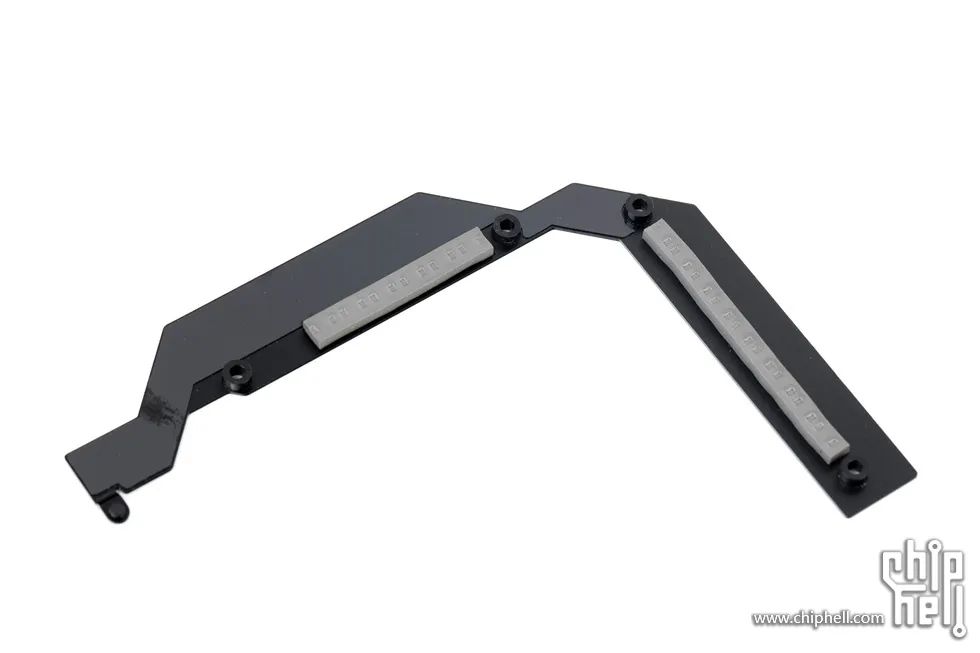

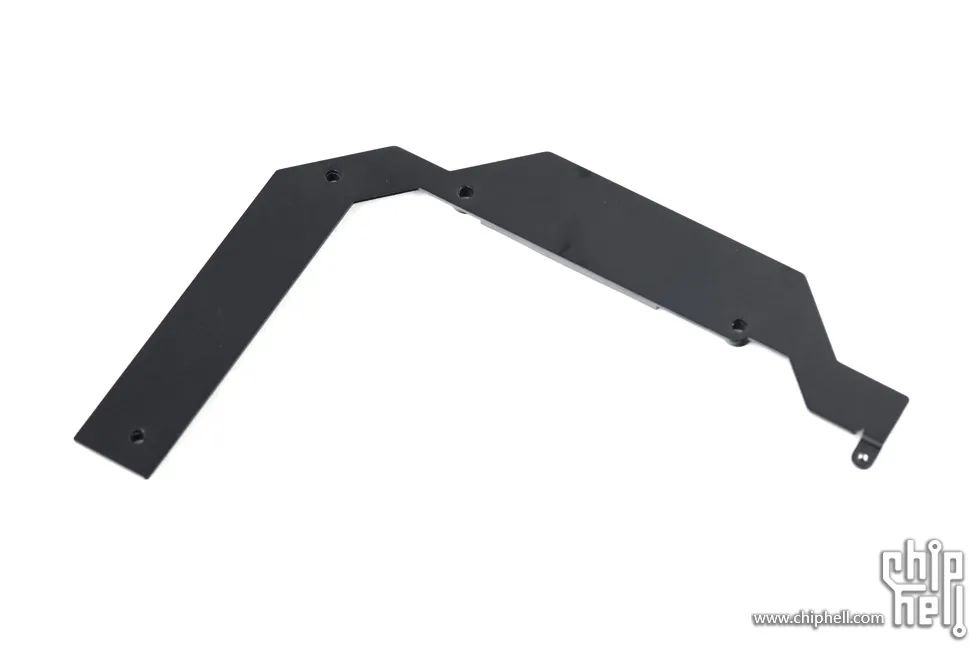

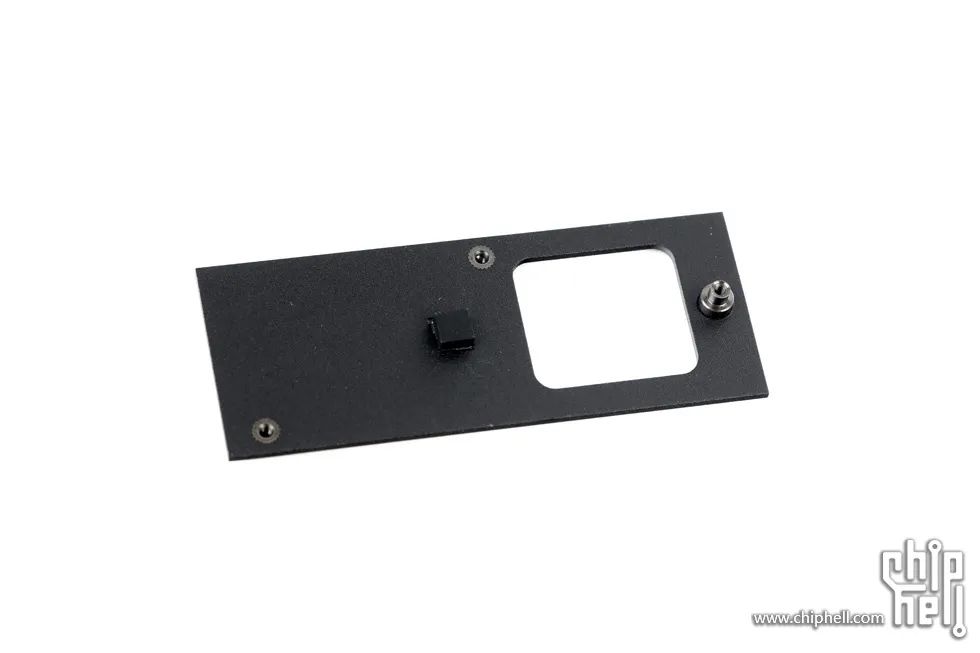

背側散熱片,連體設計.
內側鋪設有散熱墊.

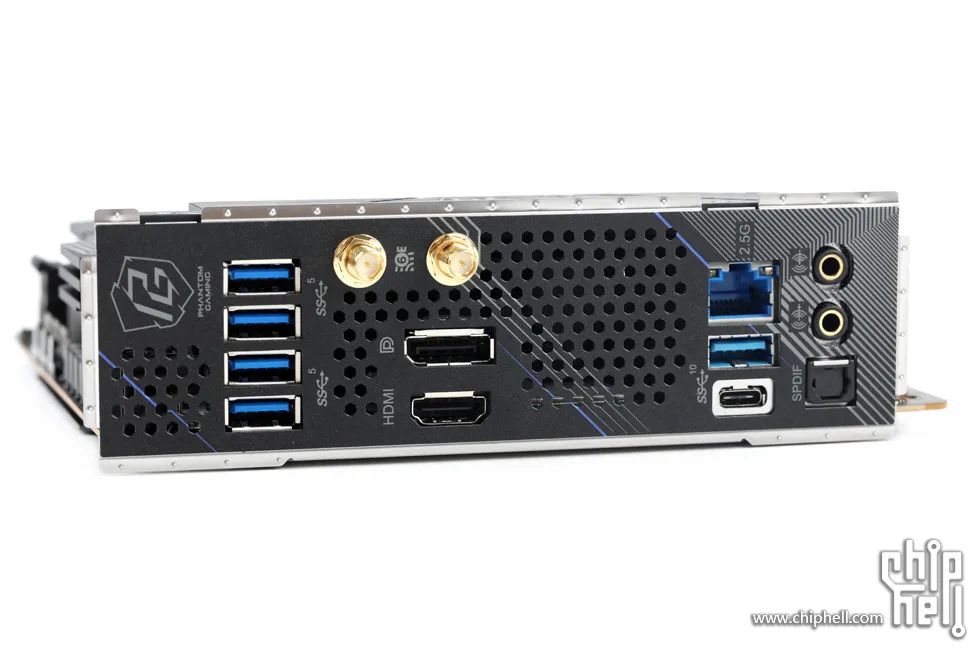

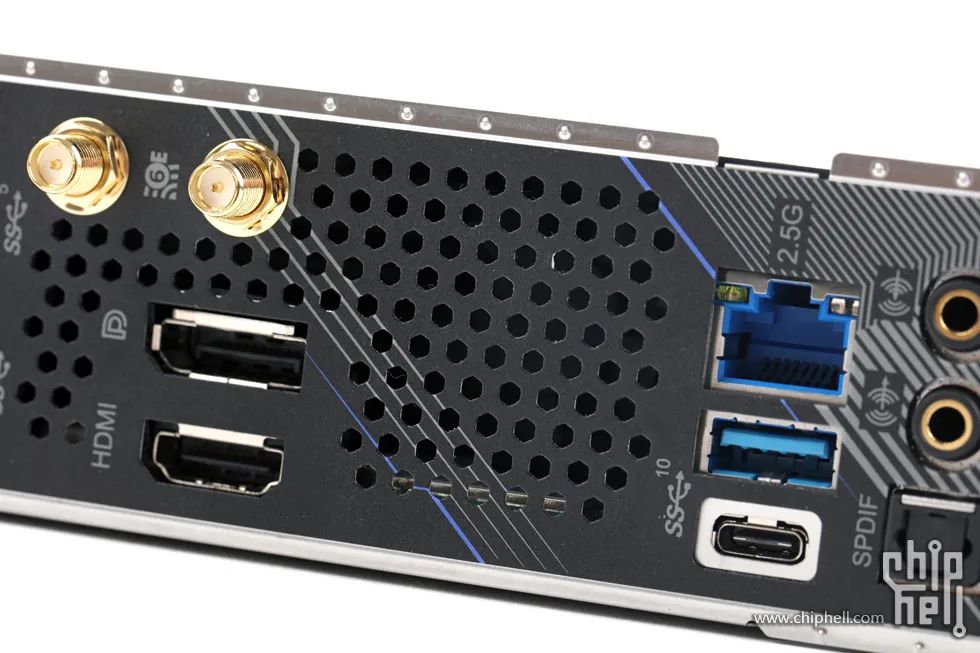

後方I/O介面,包含2個USB 3.2 Gen2(1x Type-A+1x Type-C), 4個USB 3.2 Gen1 Type-A, 1個核顯HDMI 2.1, 1個核顯DP 1.4, 1個2.5Gbps有線LAN和Wi-Fi無線接線端.音訊介面為2個3.5mm+1光纖輸出的組合.
擋板上還設有不少的開孔以供VRM風扇散熱.

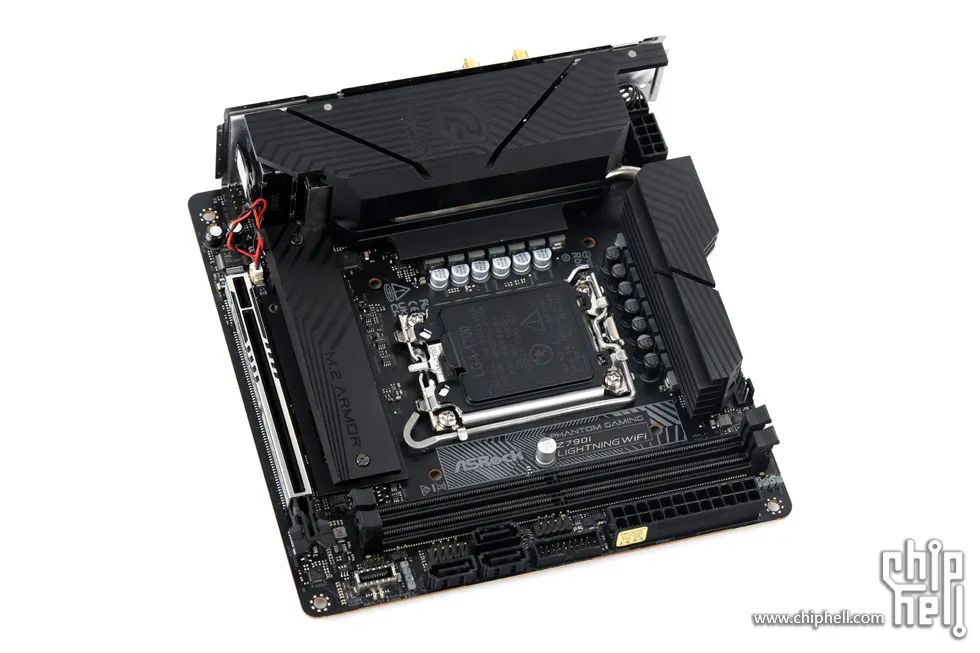

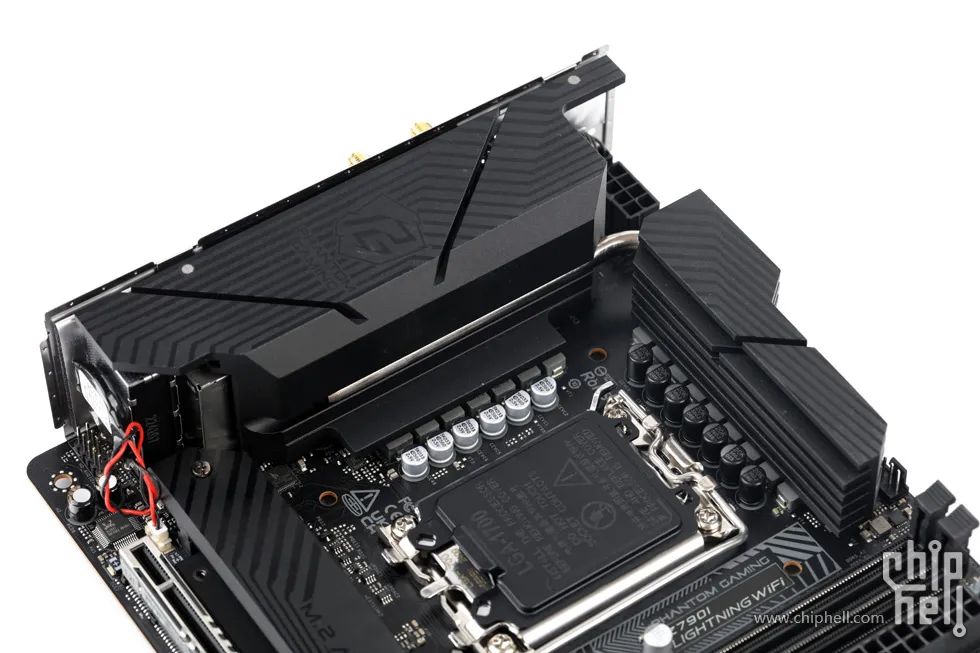

回到主機板正面,CPU供電散熱模組採用常規造型的L型兩段式結構.

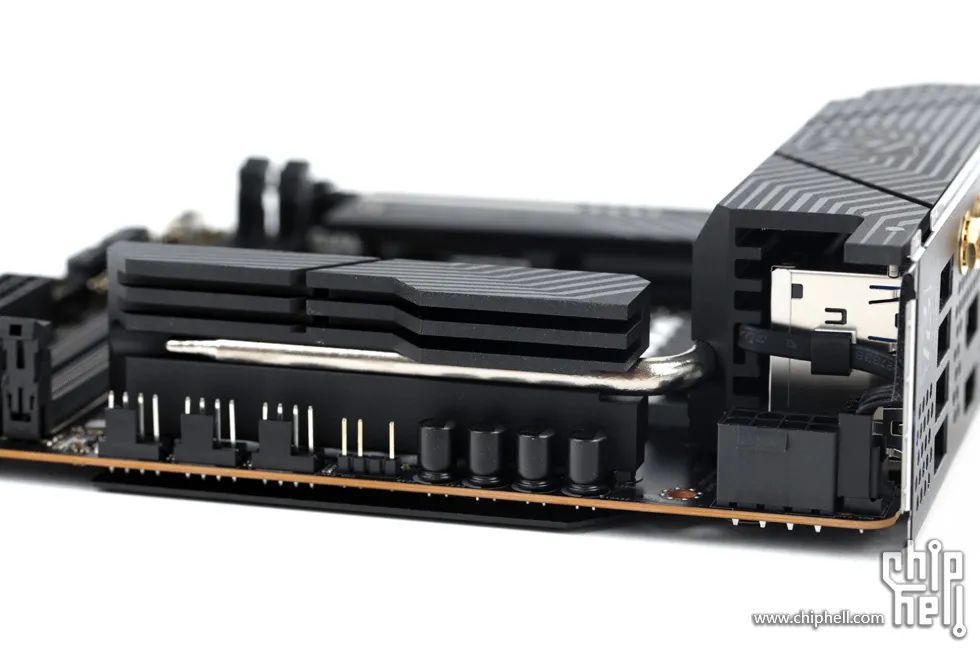

後部散熱模組側面無開槽設計,但可以看到其半裸露的熱管.

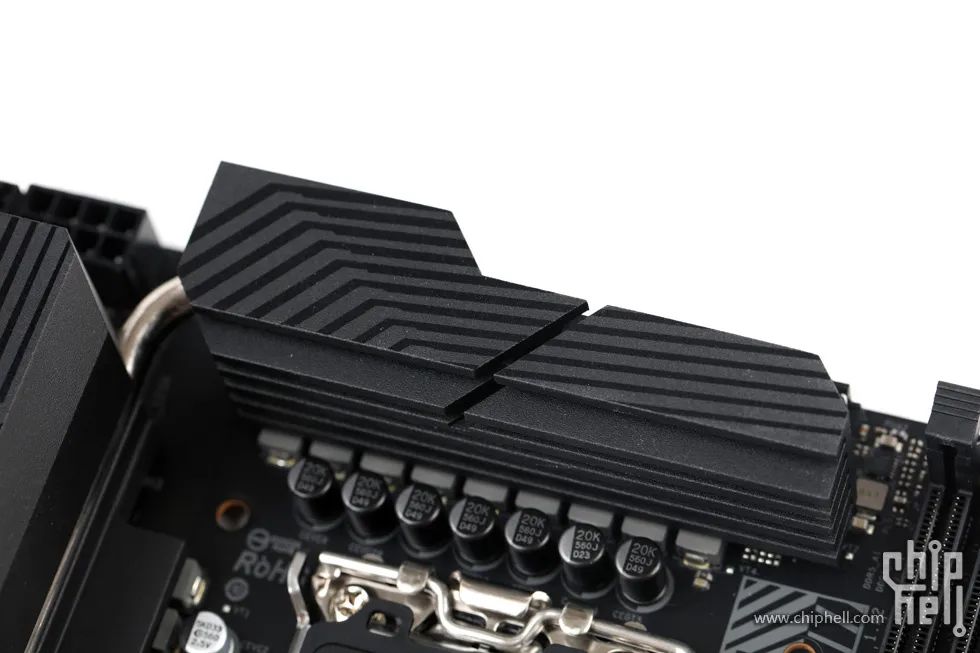

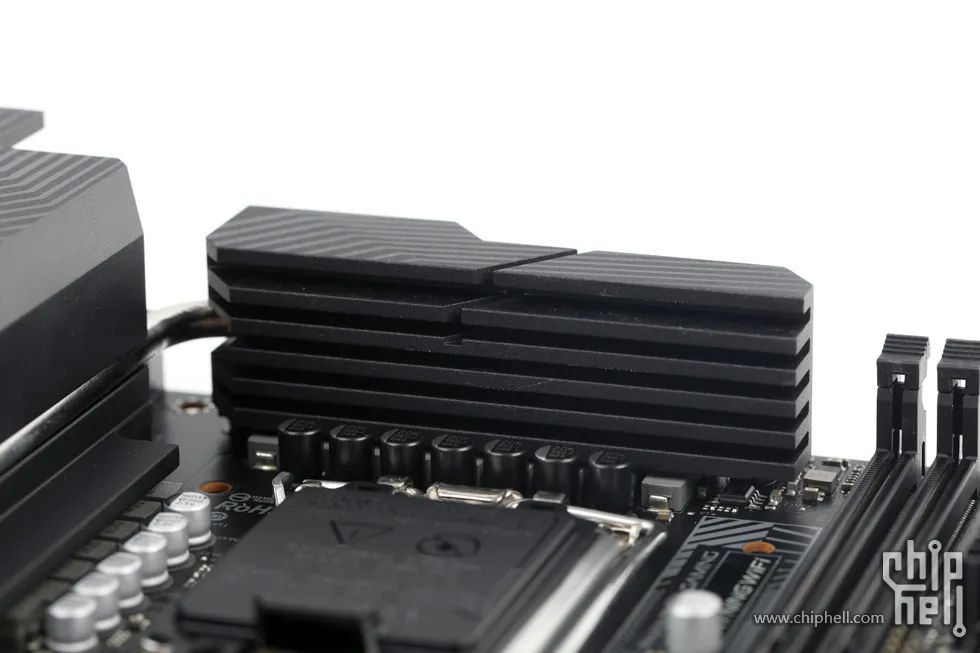

上部散熱模組側面則做了數道橫向開槽以提升散熱面積.
從背面可以看到都開設了額外的散熱開槽以更好的輔助散熱.
上部散熱片表面設有一道斜切以及暗色的條紋裝飾,講真這裝飾除非細看不然確實看不太出.

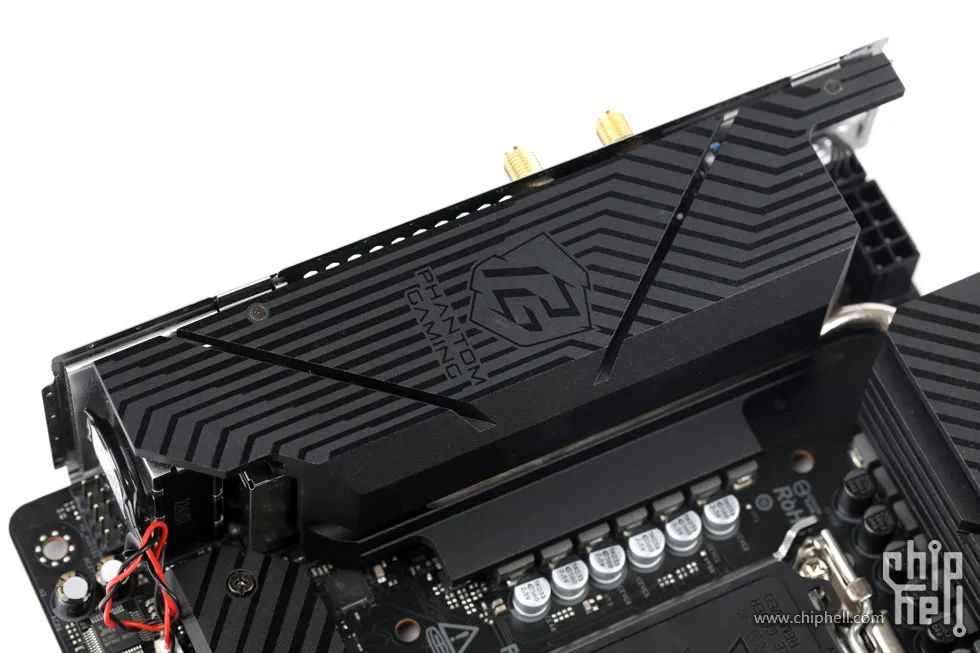

一體式的I/O上蓋,表面配有同樣不顯眼的暗色線條裝飾,並在中間配有Phantom Gaming的LOGO,再加上兩道斜切裝飾.

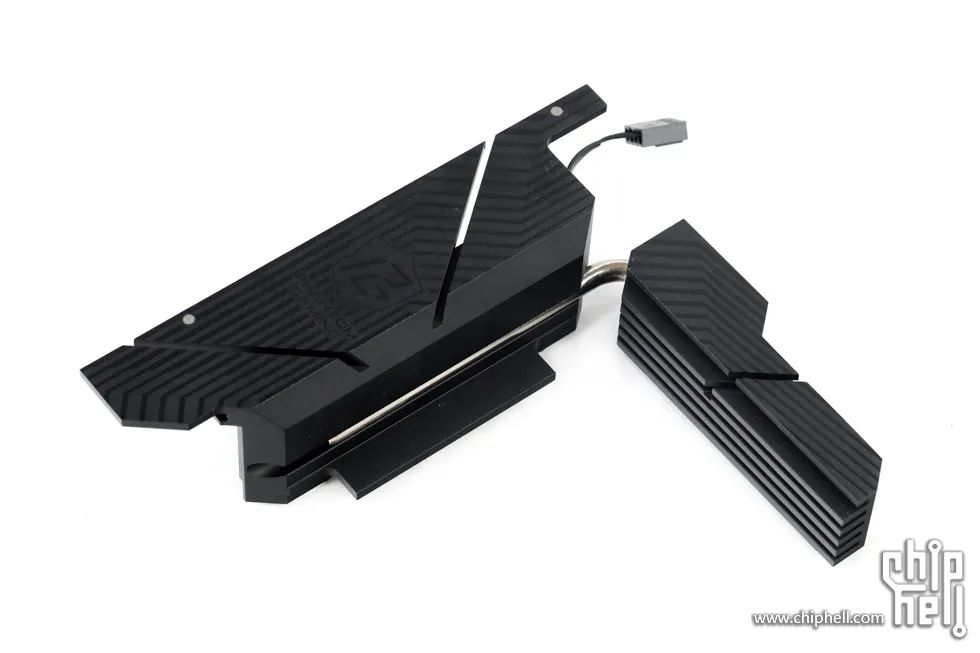

CPU散熱模組正面.

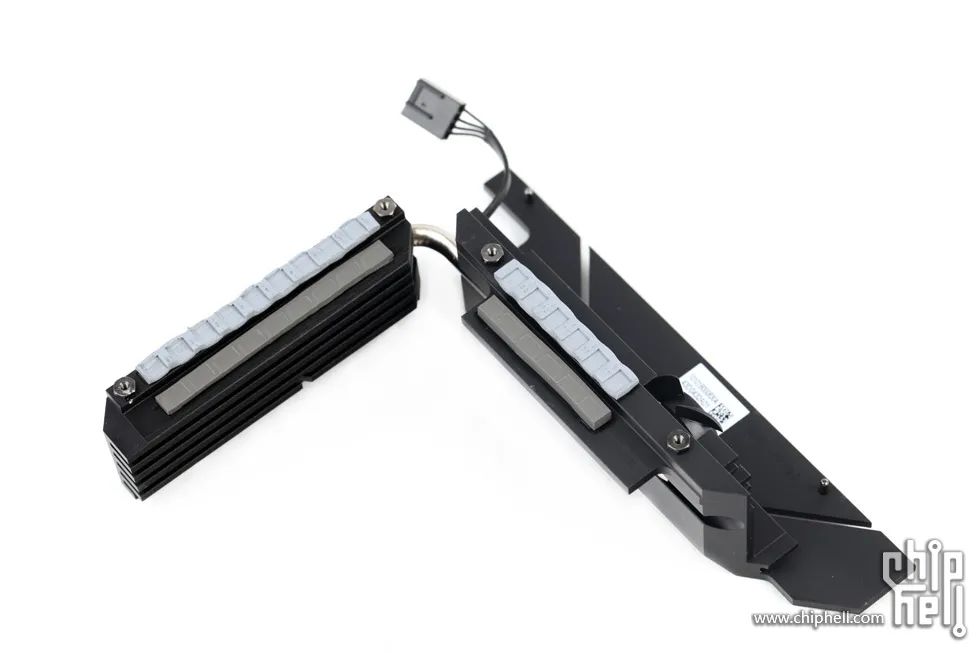

CPU散熱模組內側.

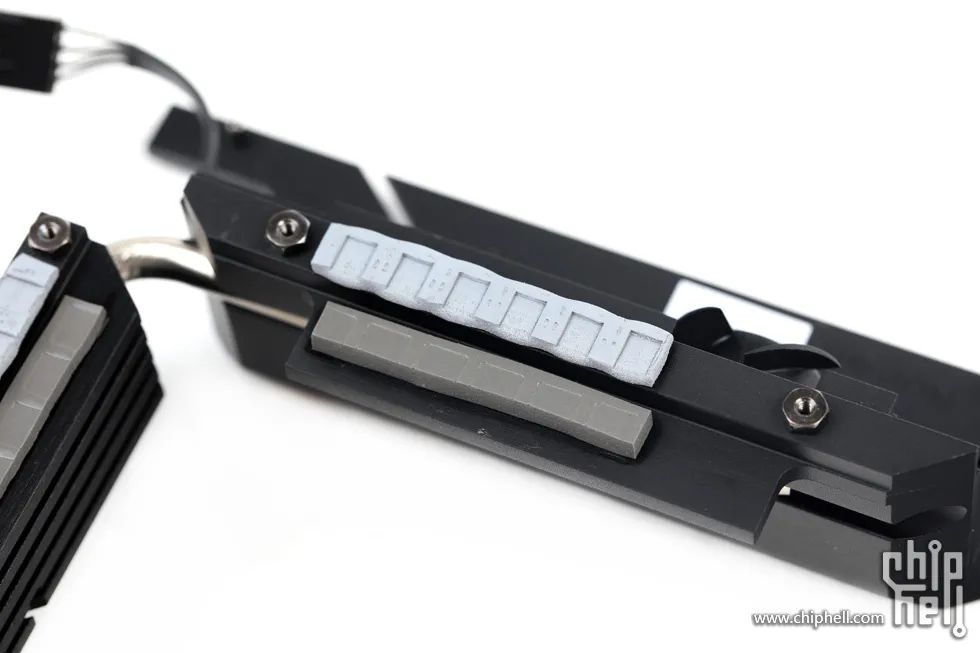

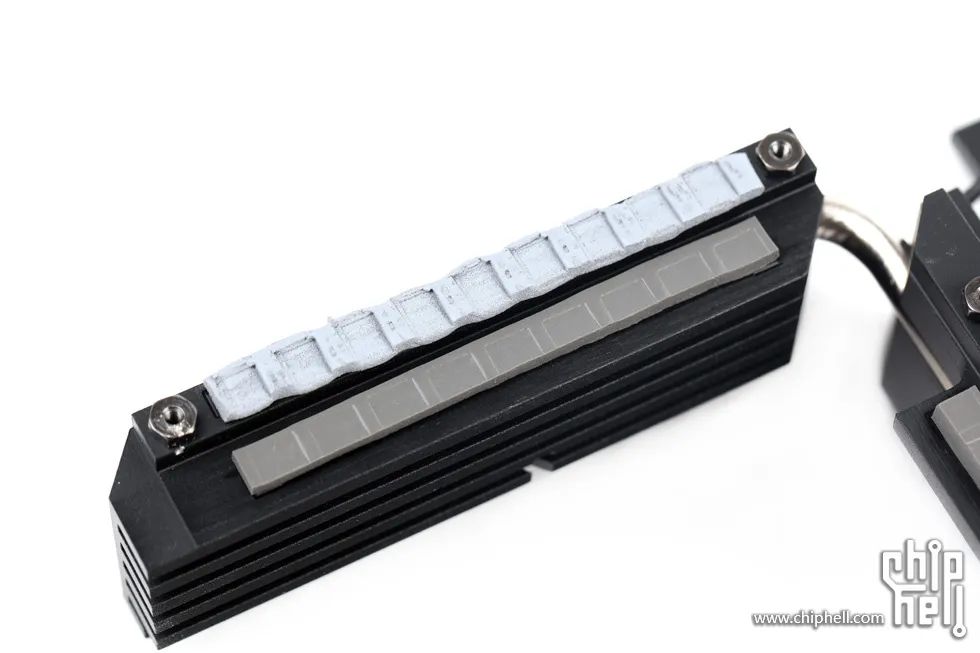

頂部與後部的散熱模組均透過導熱墊接觸MOSFET和電感,接觸面壓力良好.
一體式的I/O上蓋設計以增加散熱面積,同時在散熱模組內側也有較深的散熱開槽延伸.

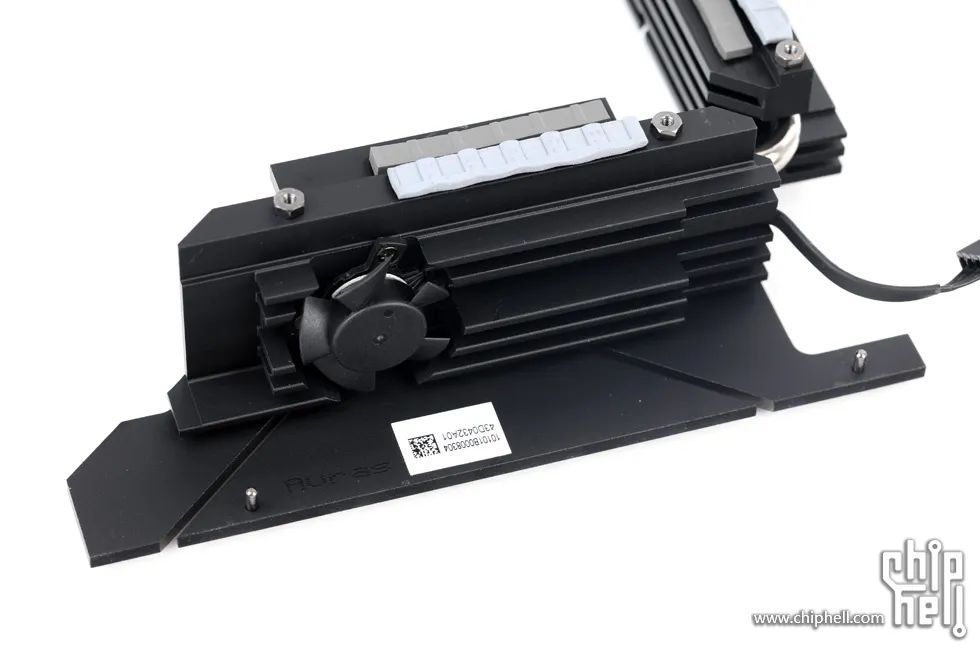

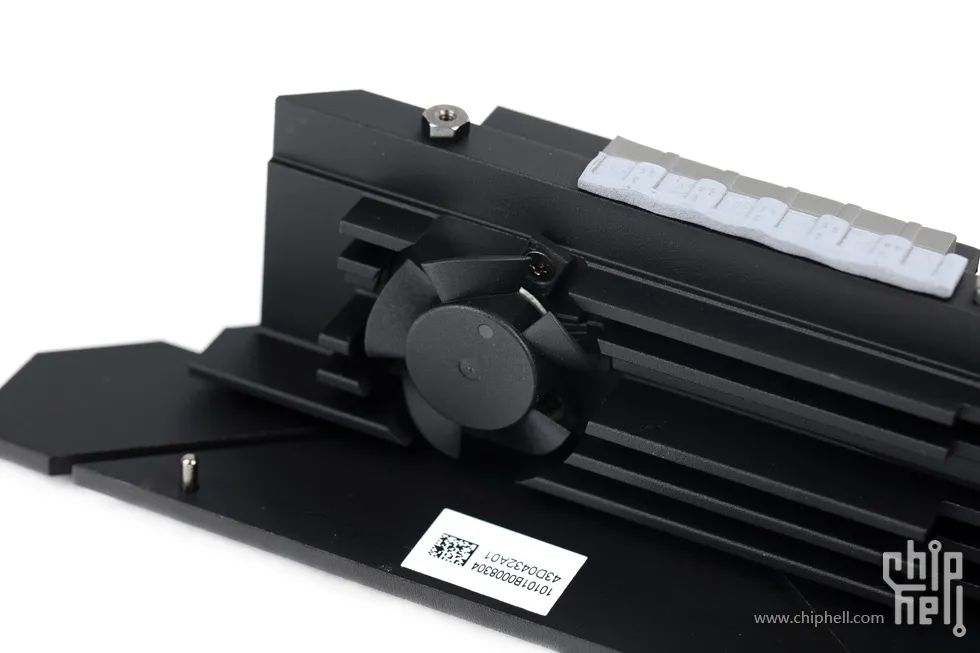

內側還額外配有一個小風扇以更好的輔助散熱能力.

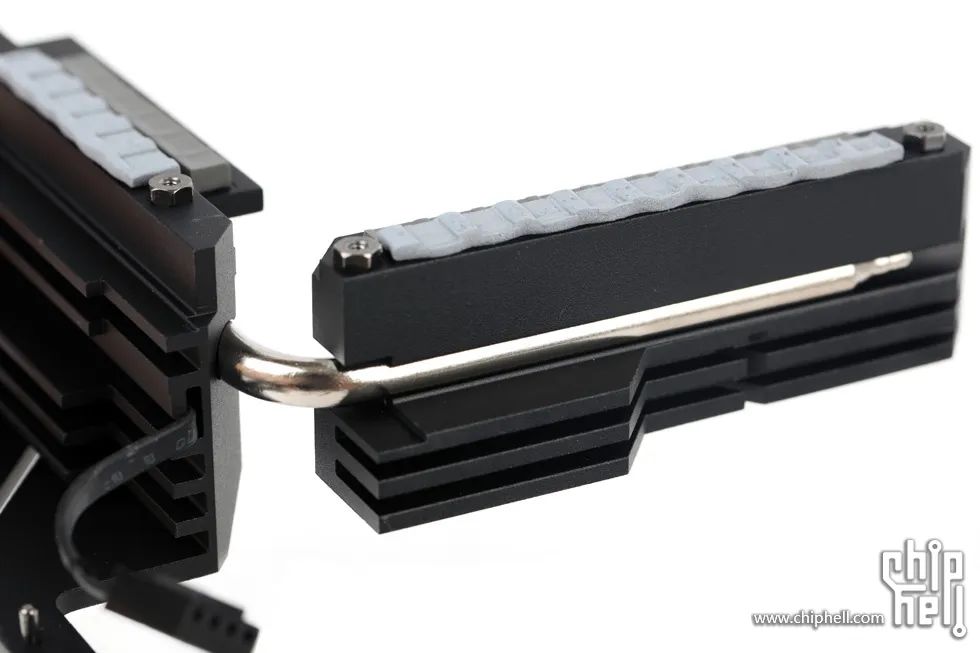

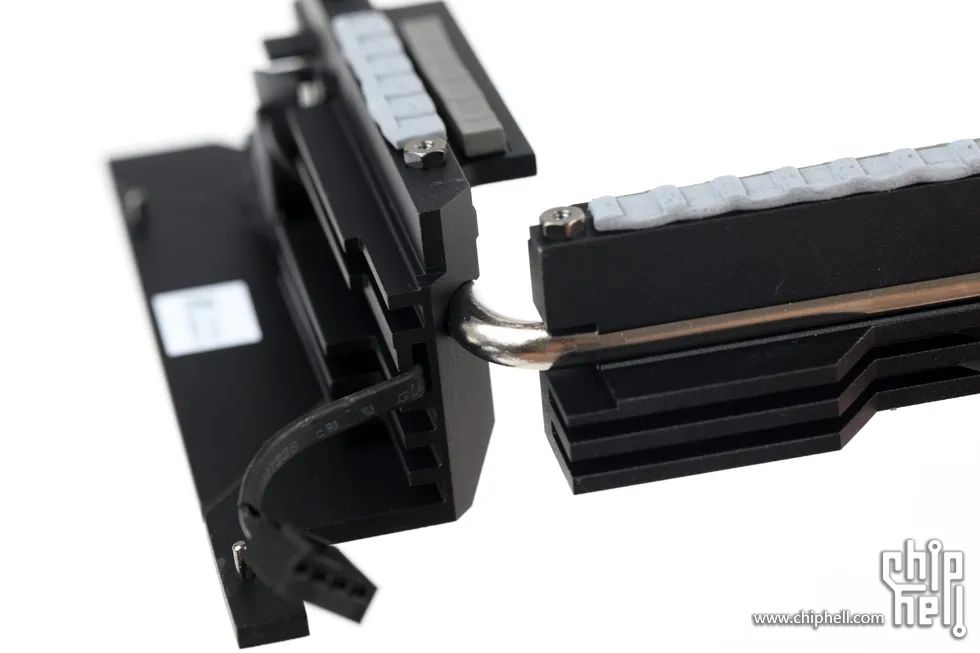

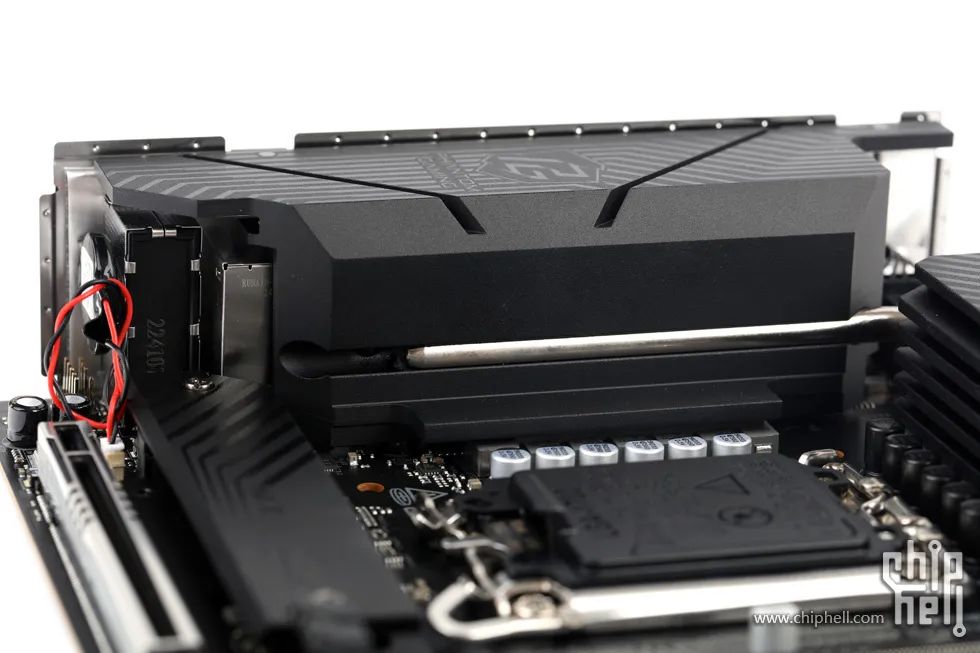

兩端的散熱模組透過一根內嵌的熱管互相連結,以更好地平衡整體發熱.
主機板下方的擴充套件區和及晶片組位置.

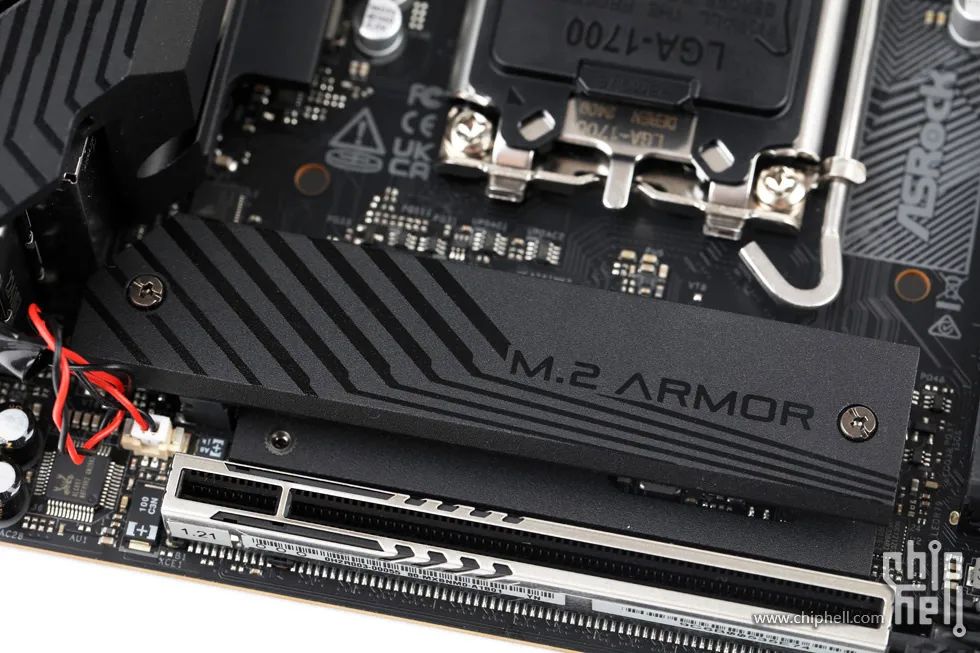

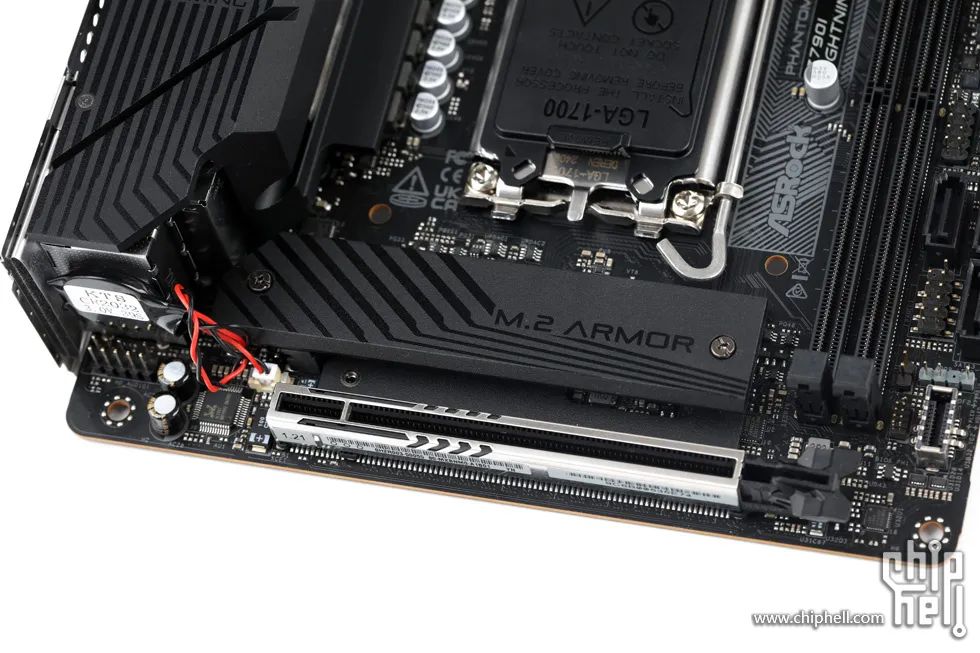

長條形的M.2 SSD散熱片,表面仍是暗色條紋裝飾配以M.2裝甲的英文字樣.
散熱片正面.

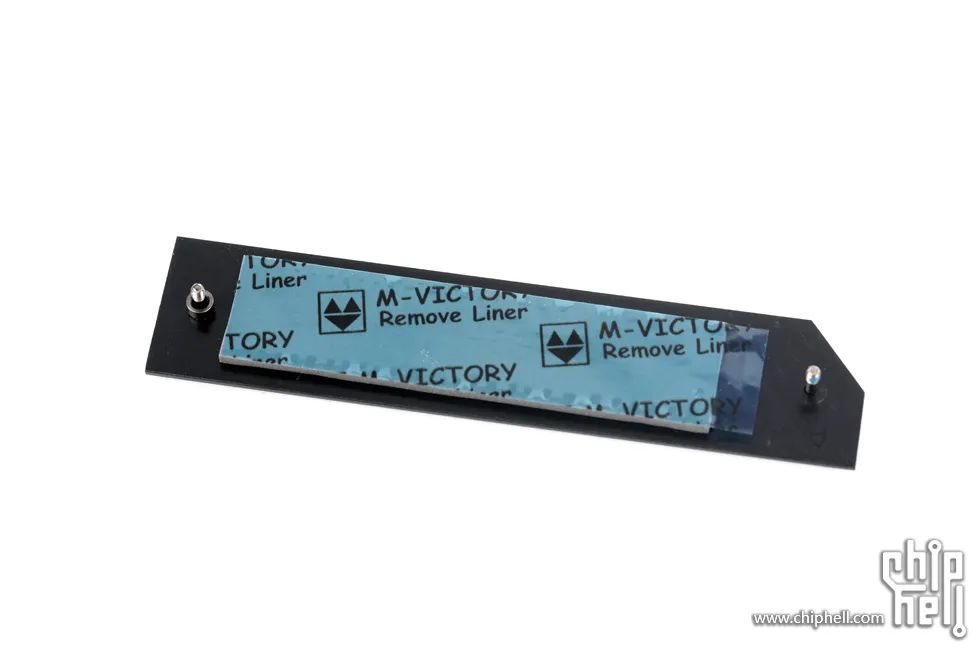

內側預置有散熱墊,用於M.2 SSD正面.

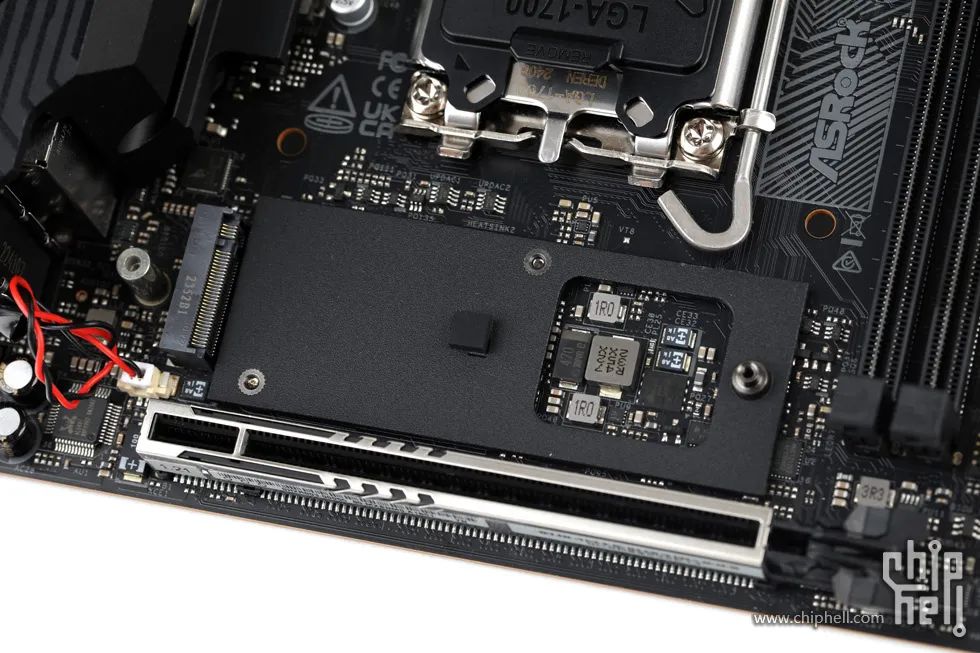

移除頂部散熱片後,可以看到再下方則是晶片組的散熱片.
晶片組散熱片表面沒有設定可輔助M.2 SSD背面的散熱墊.

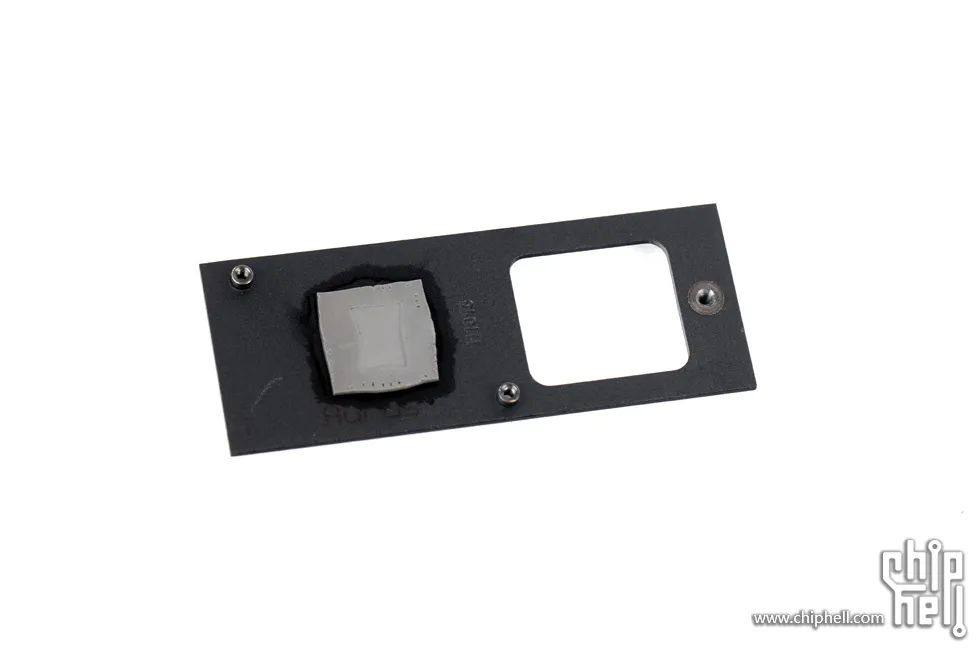

晶片組散熱片正面,整個散熱片非常的薄.
內側透過散熱墊與晶片組進行接觸.

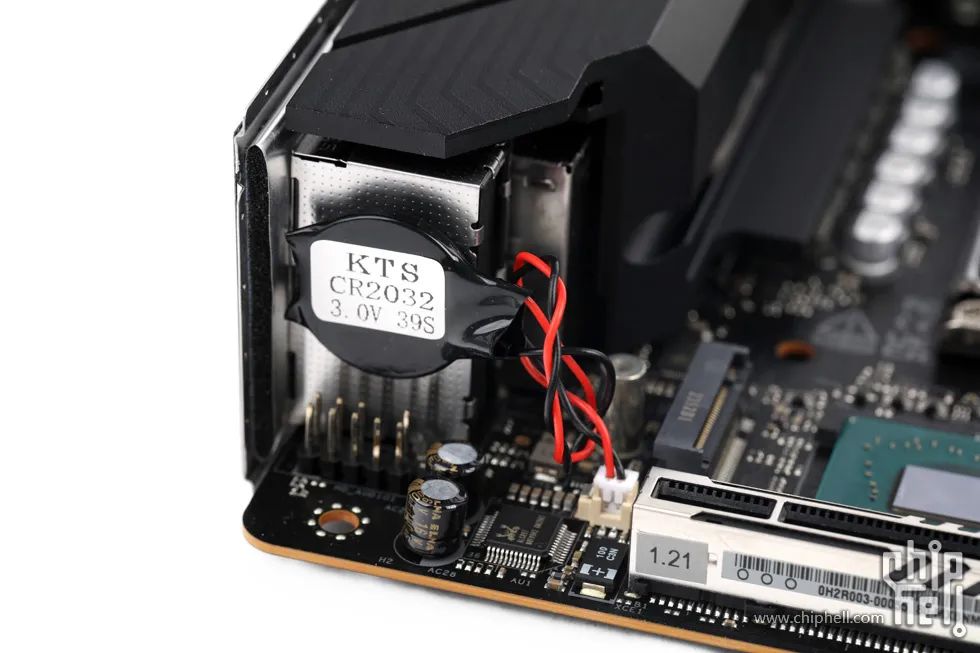

側貼式的主機板電池,雖說是普遍做法,但這根紅色線在整個黑黝黝的主機板裡實在是太過顯眼.

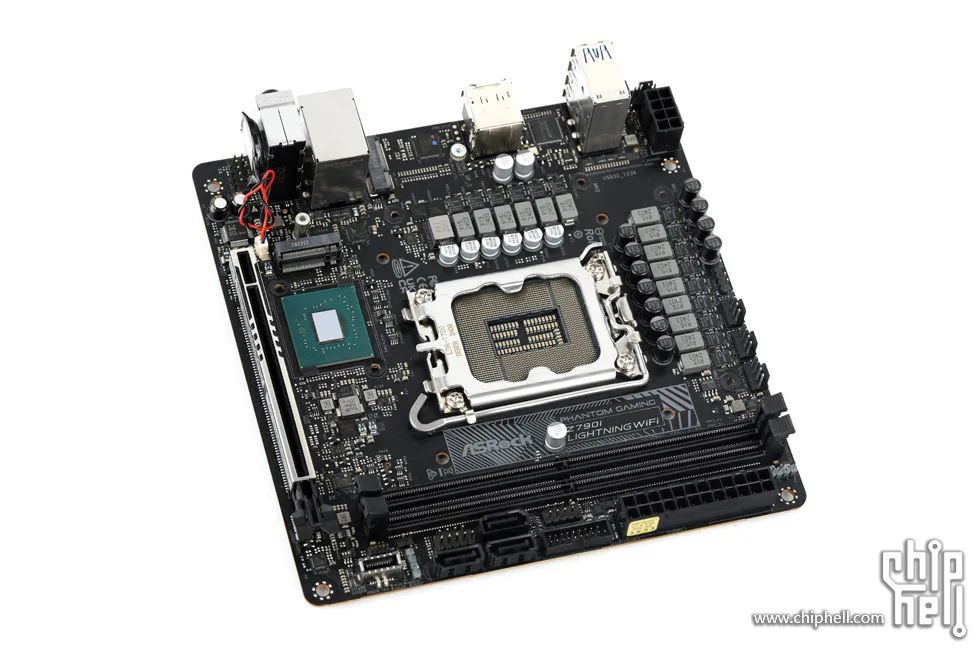

主機板正面無遮蓋全貌.

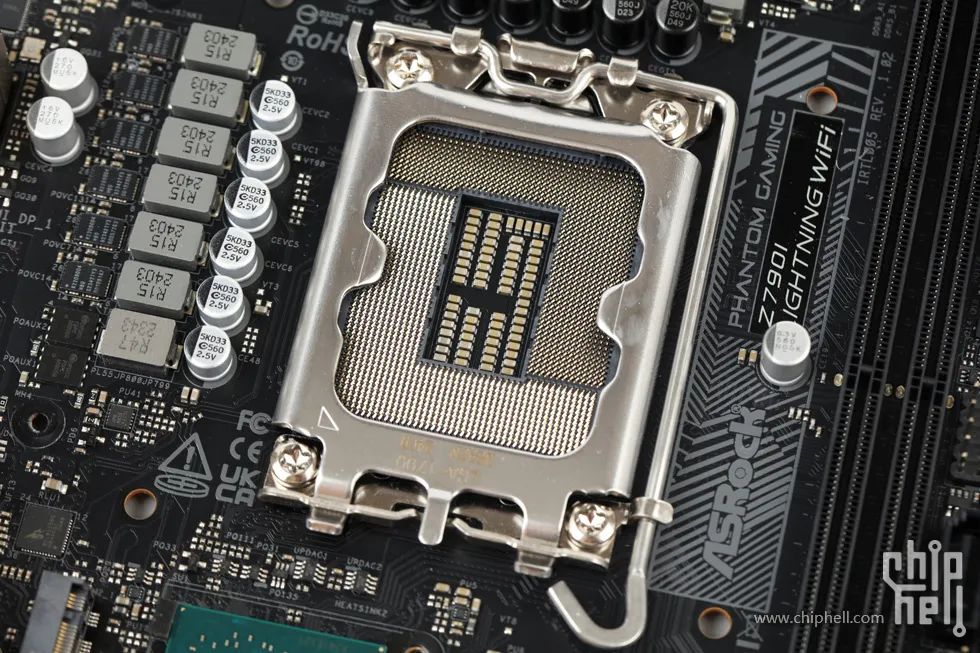

Intel LGA1700 CPU插座,支援12代/13代/14代酷睿處理器.

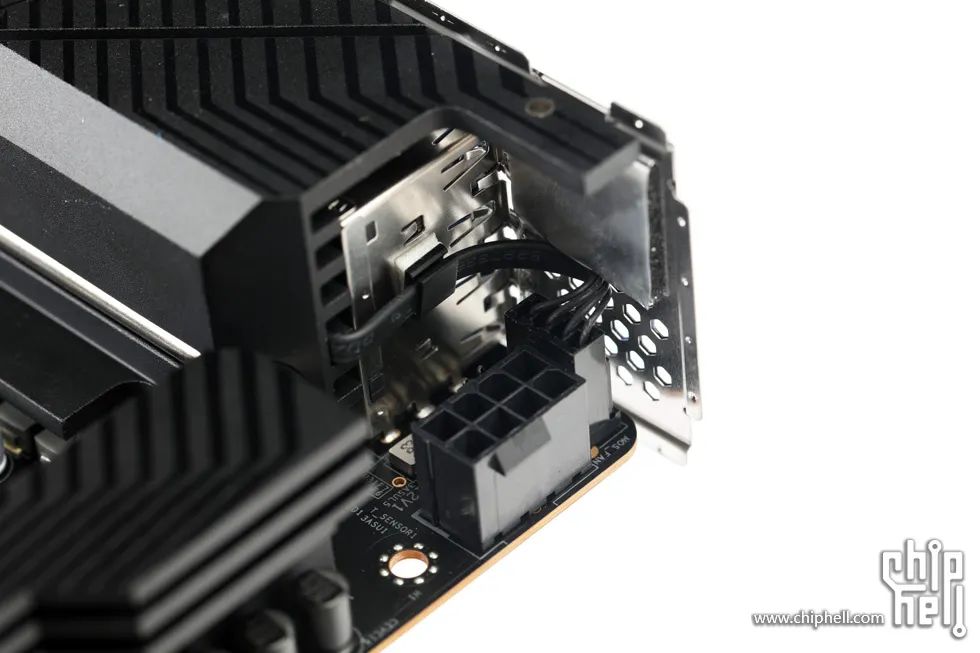

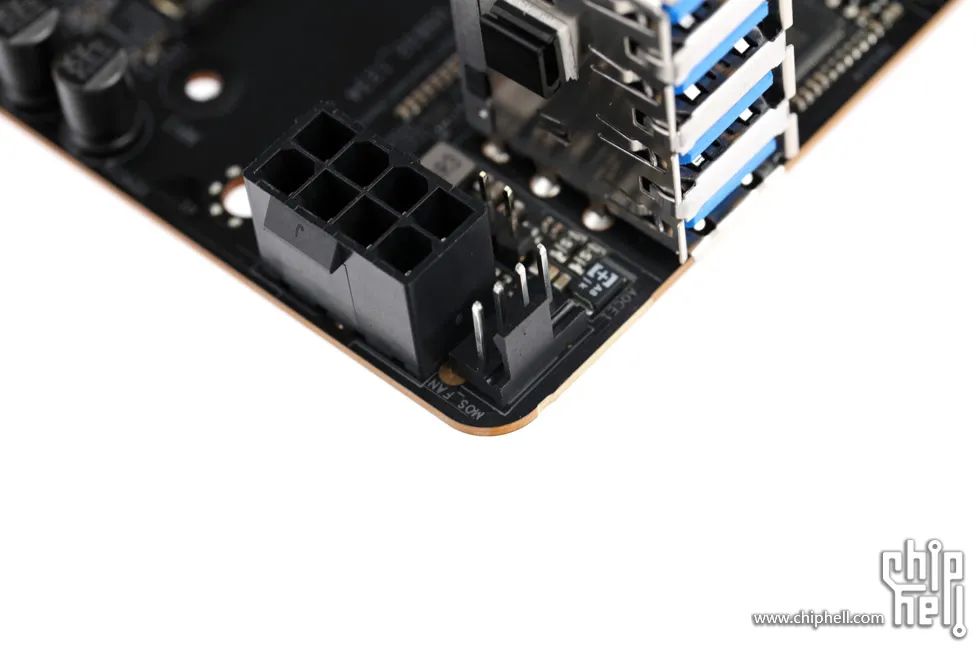

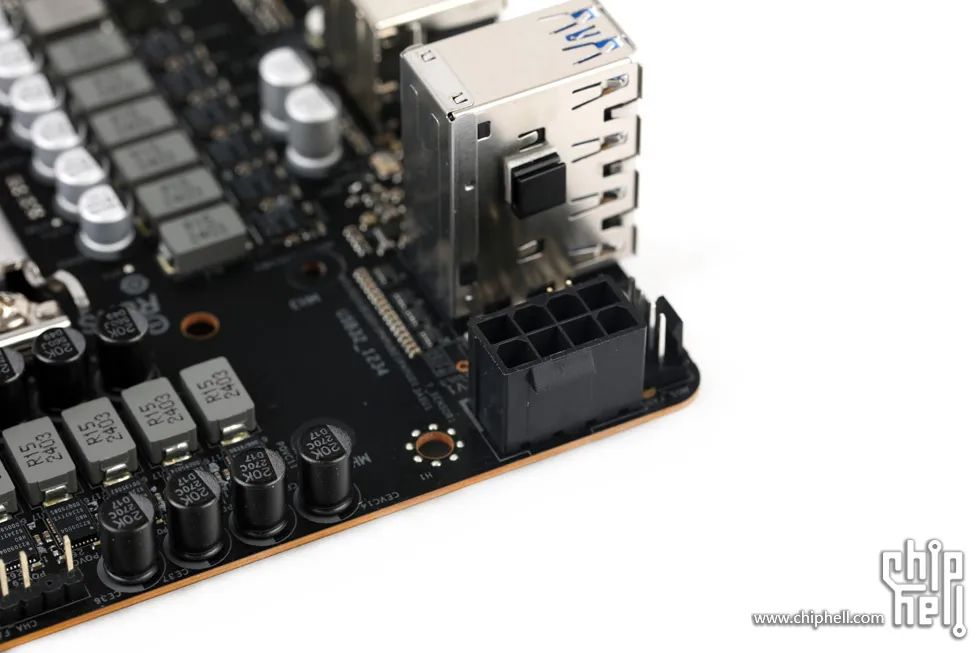

CPU輸入採用單8pin供電介面.

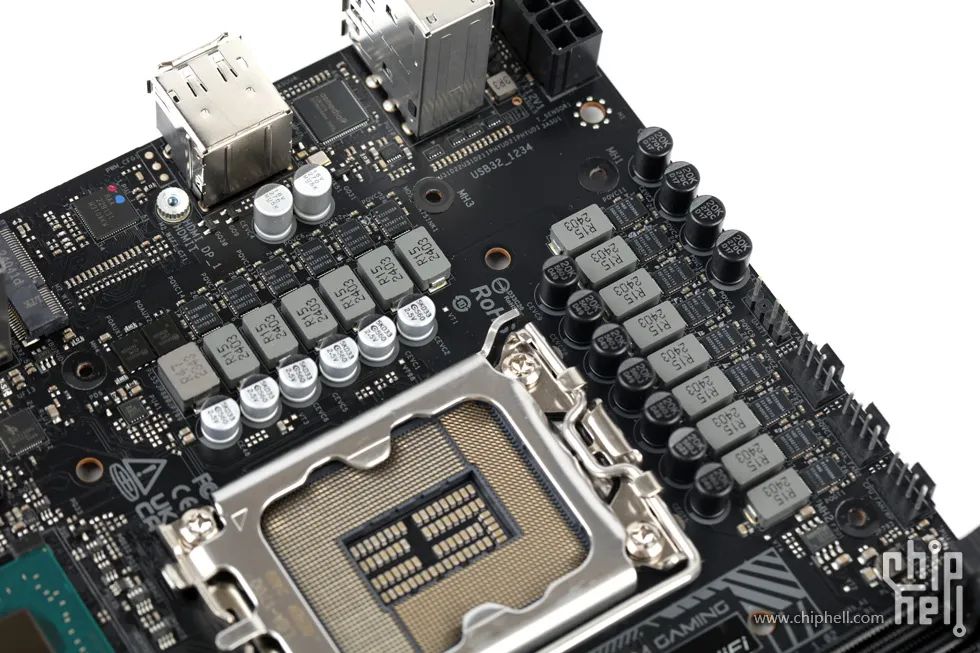

採用14+1+1相供電.

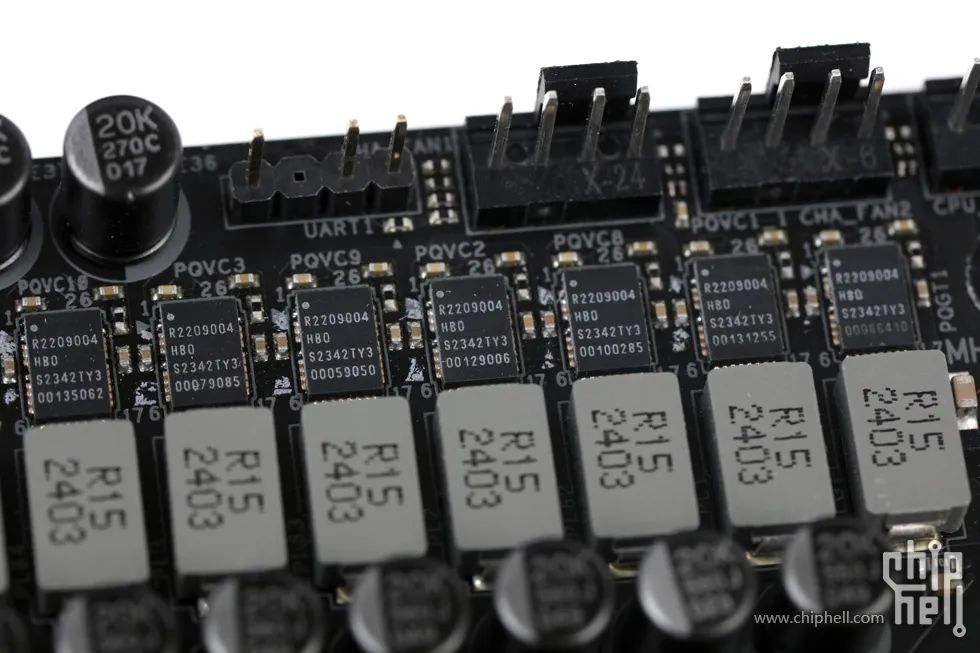

核心和集顯每相搭配一顆R2209004HB0 (110A).

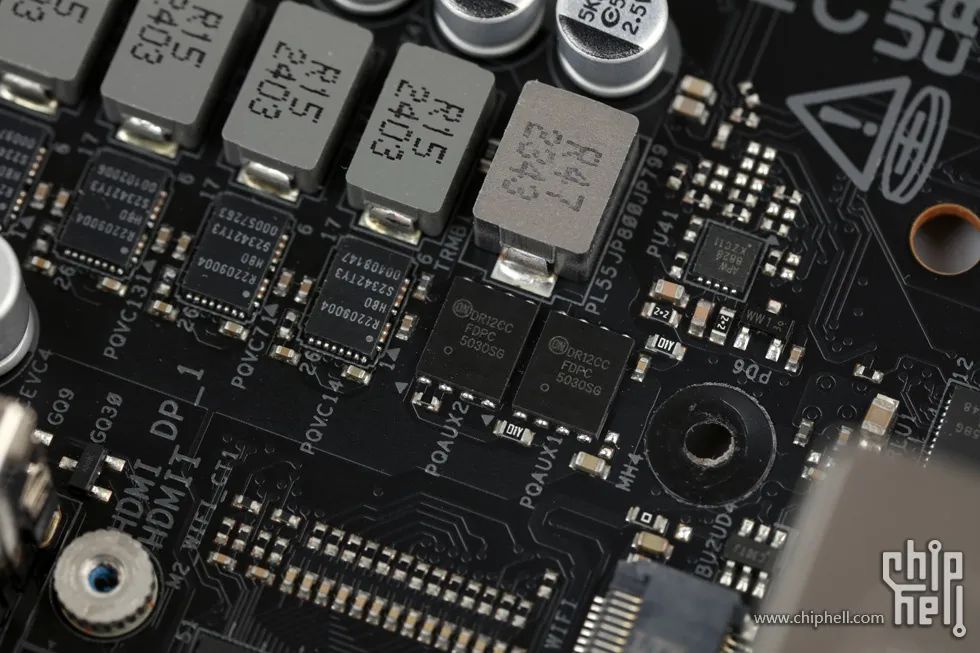

一相AUX外圍供電,搭配兩顆FDPC5030SG.

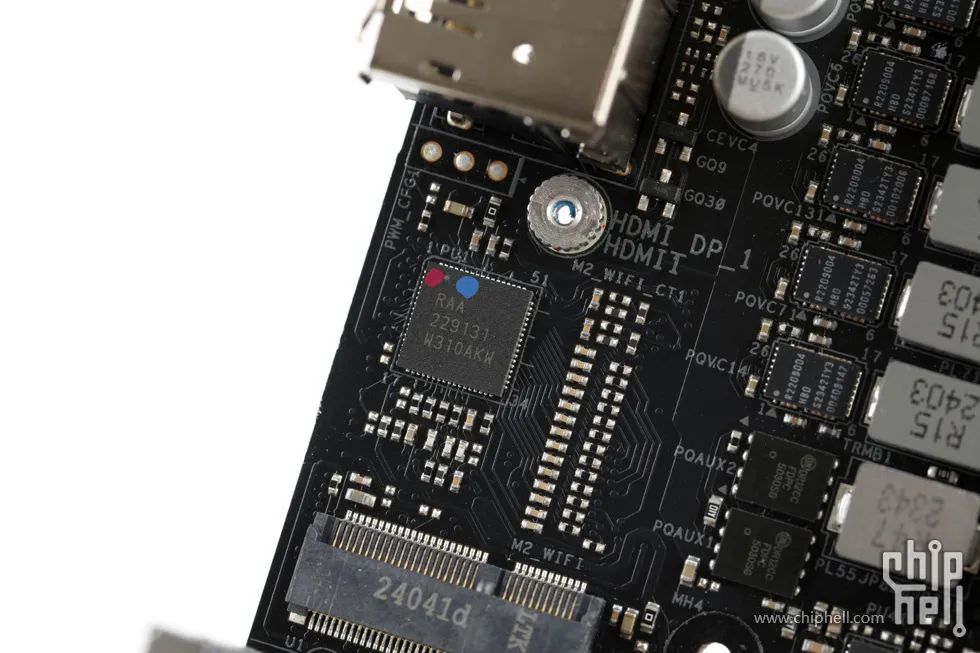

核心供電主控為RAA229131.
配備兩條DDR5記憶體插槽.標稱支援最大96GB(2x48GB)的DDR5-5600記憶體,超頻支援度最大可至8600MHz+,支援XMP 3.0標準.
擴充套件插槽方面,提供一條來自於CPU通道的加固型PCIe 5.0 x16全長插槽.
共板載兩條M.2 SSD插槽,位於主機板正面的標號為M.2_1,最大支援PCIe 4.0 x4,由CPU提供通道,尺寸只相容2280規格.

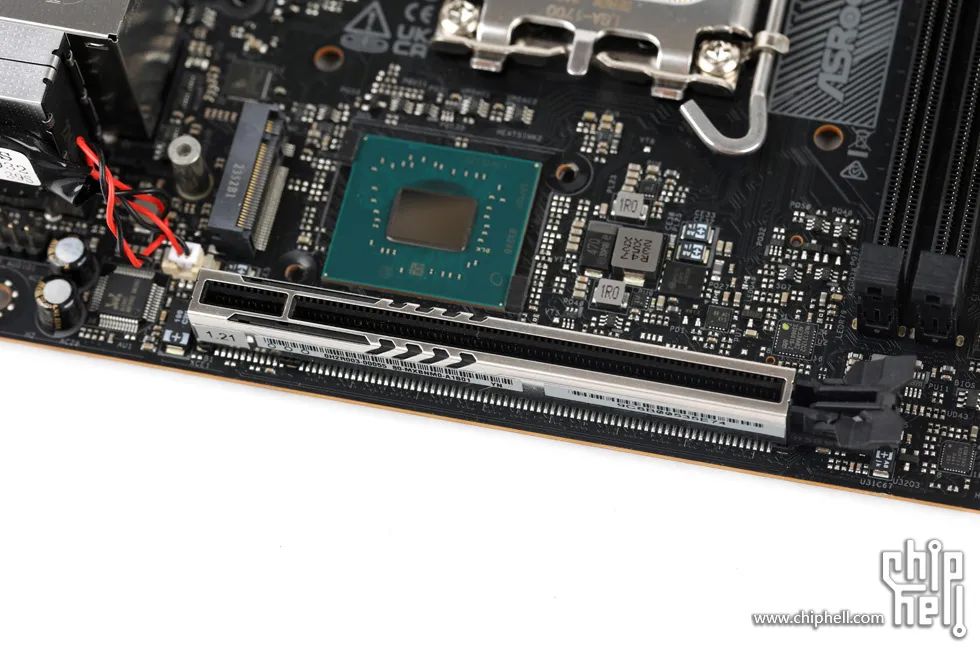

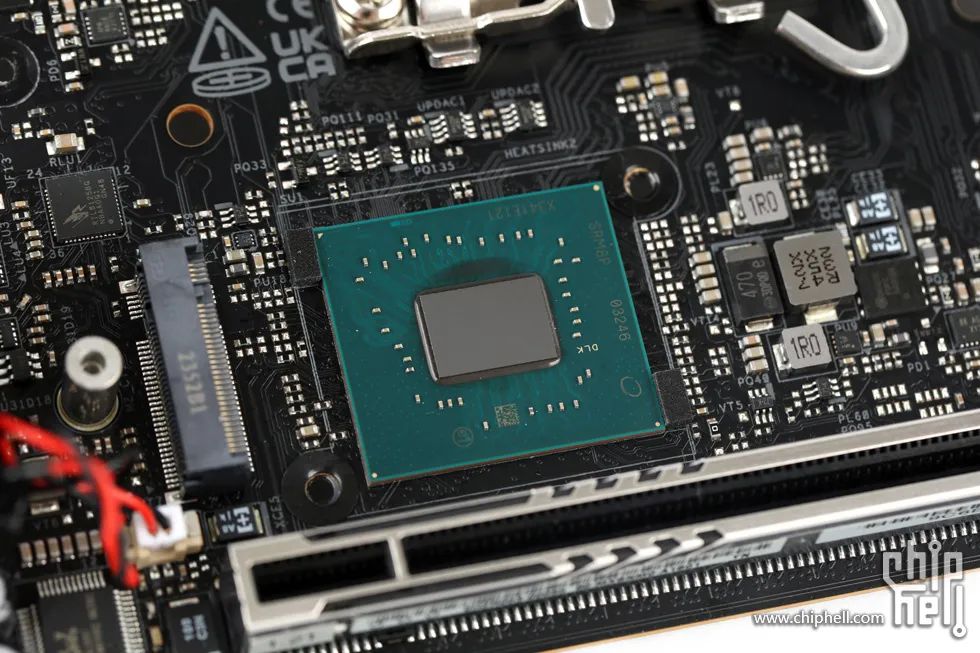

位於該M.2 SSD插槽位置下方的Intel Z790晶片組.
第二條M.2 SSD插槽位於主機板背面,標號為M.2_2.最大支援PCIe 4.0 x4,由晶片組提供通道,尺寸只相容2280規格.

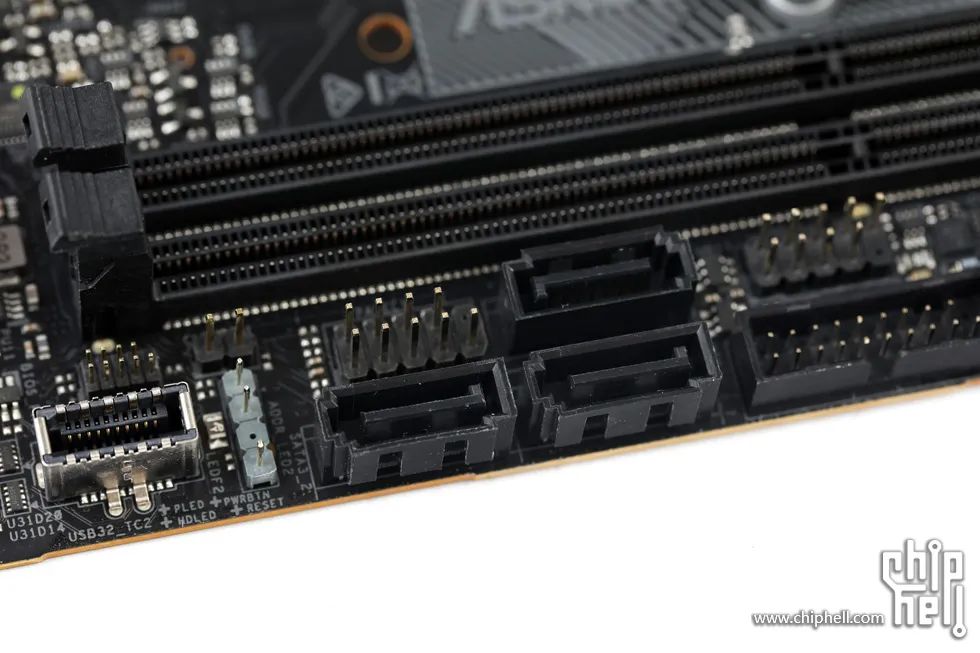

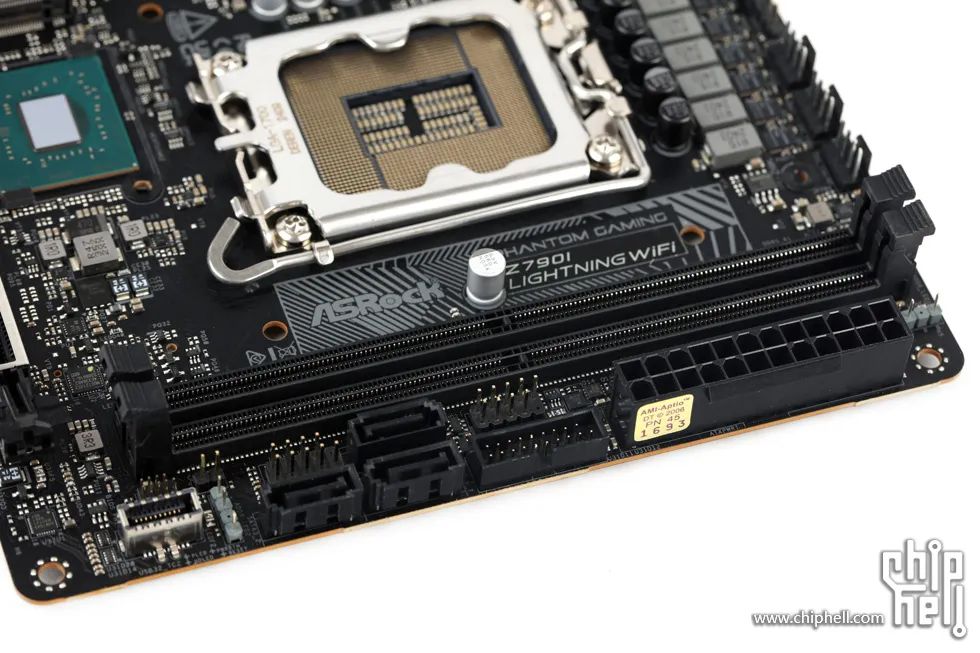

提供3個SATA3介面,位於主機板右側中部.

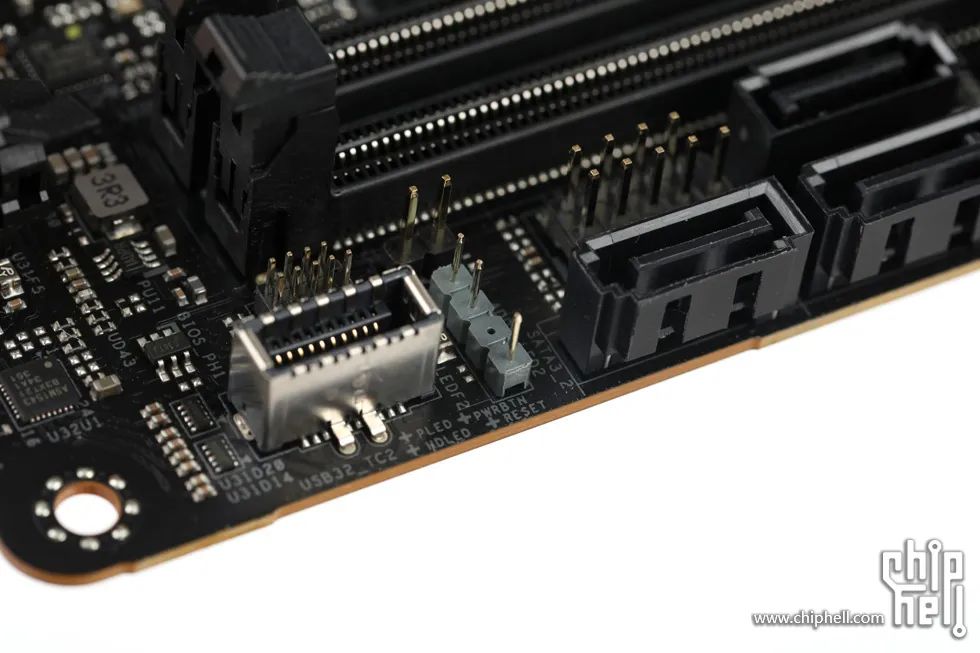

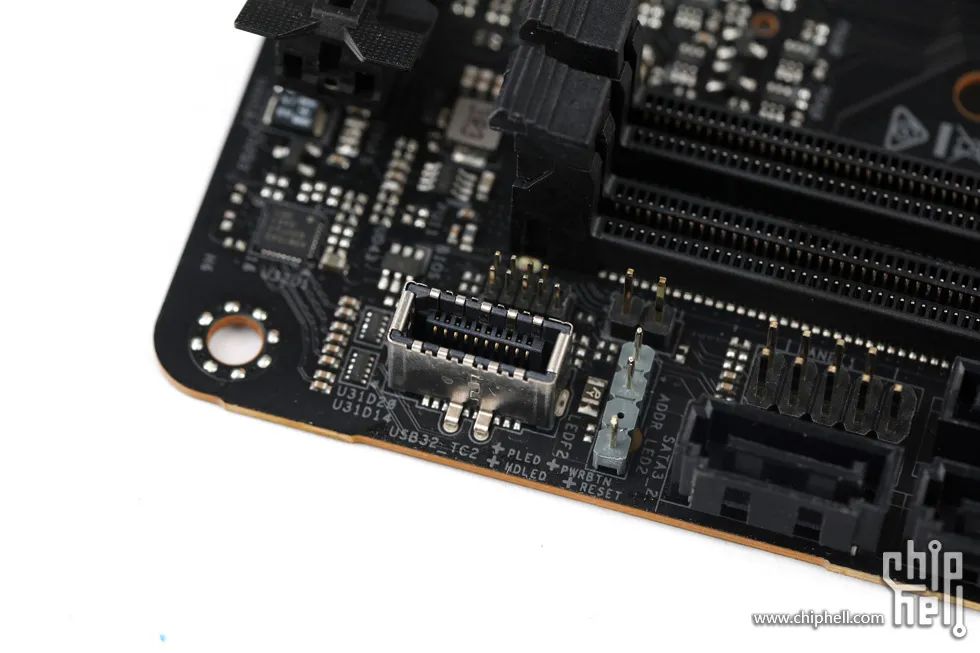

SATA3介面下方設有一個前置USB 3.2 Gen1 Type-C介面.

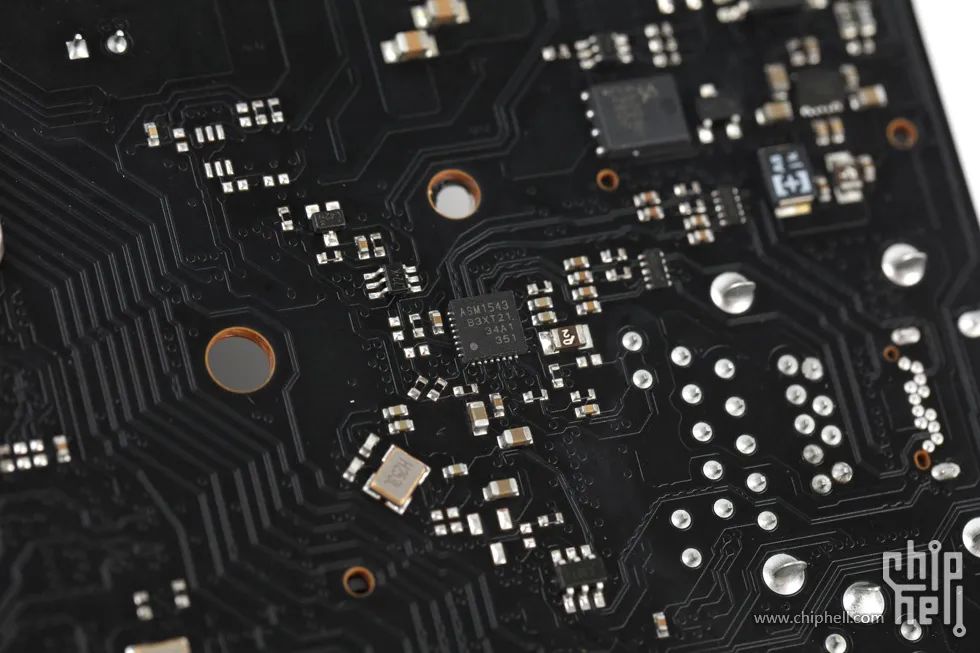

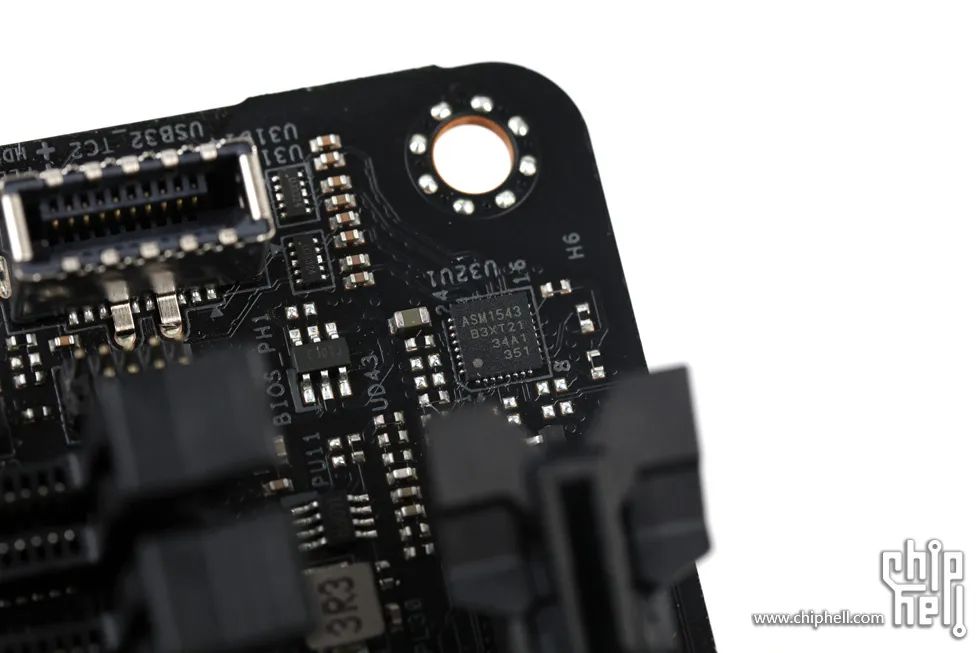

該介面由旁邊的ASM1543晶片提供正反盲插功能.

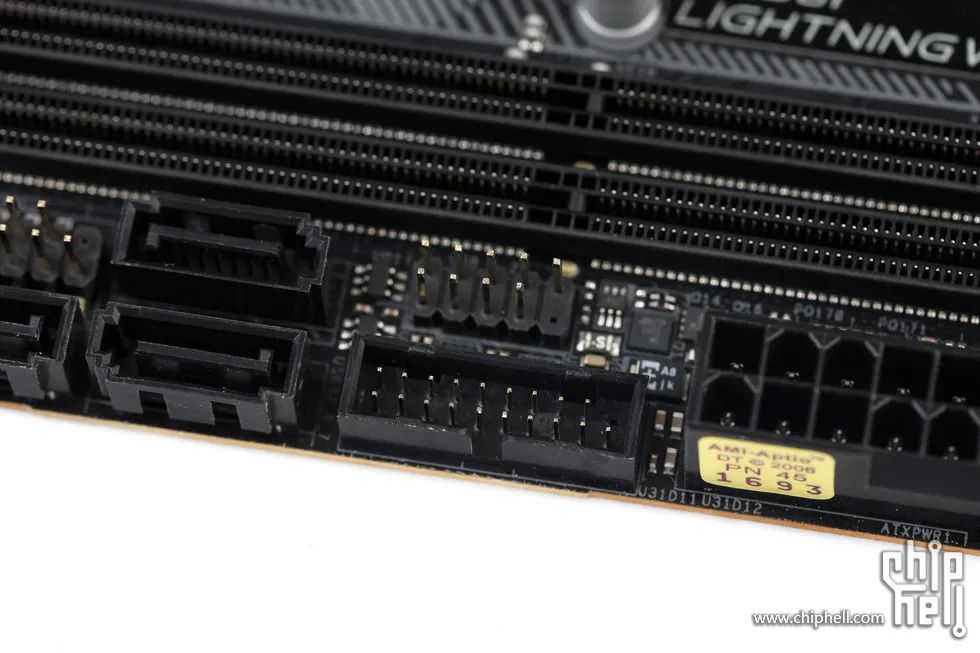

SATA3介面上方設定了一組前置USB 3.2 Gen1 19pin介面和一組前置USB 2.0.

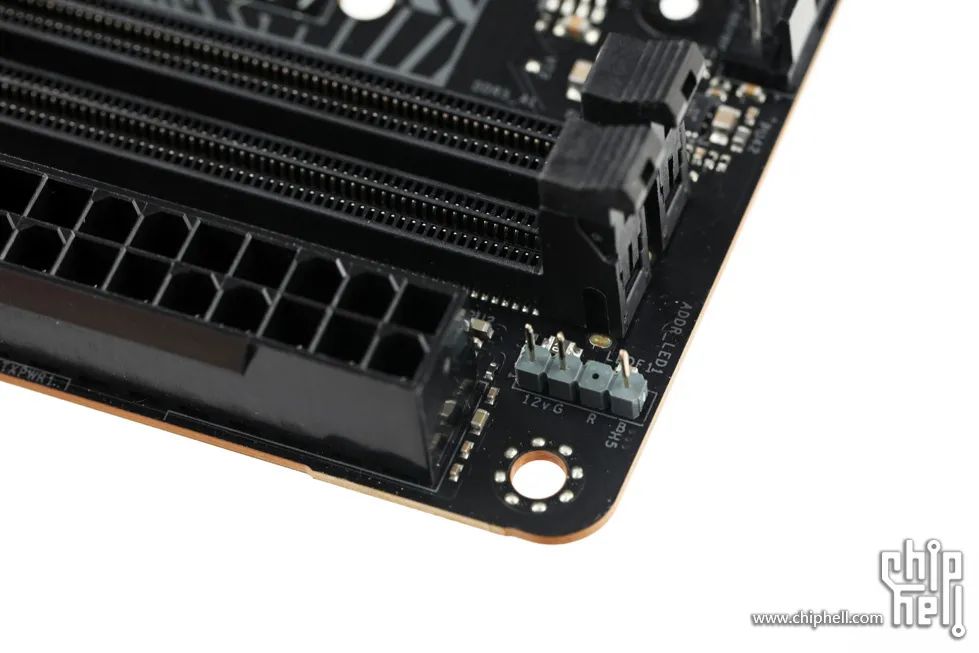

共兩組5V ARGB燈光介面,一個位於主機板右上角.
另一個位於前置Type-C和SATA3介面中間.

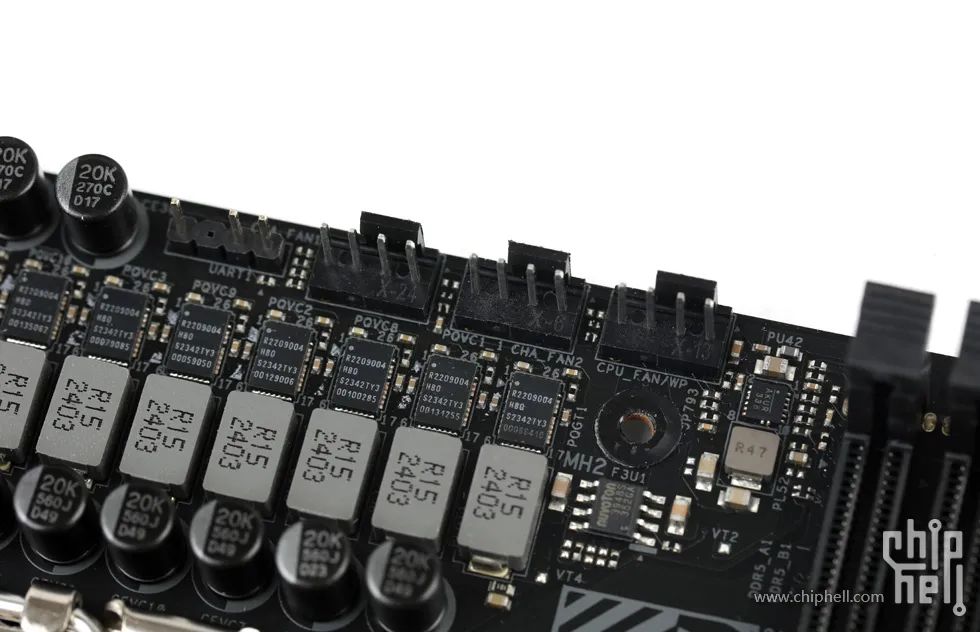

共三組可用風扇介面,從右至左分別為CPU風扇/水泵+機箱風扇2+機箱風扇1,位於主機板頂部中間.
主機板還有一個額外的4pin風扇介面,位於主機板左上角,但出廠已設計為VRM散熱模組風扇所用.

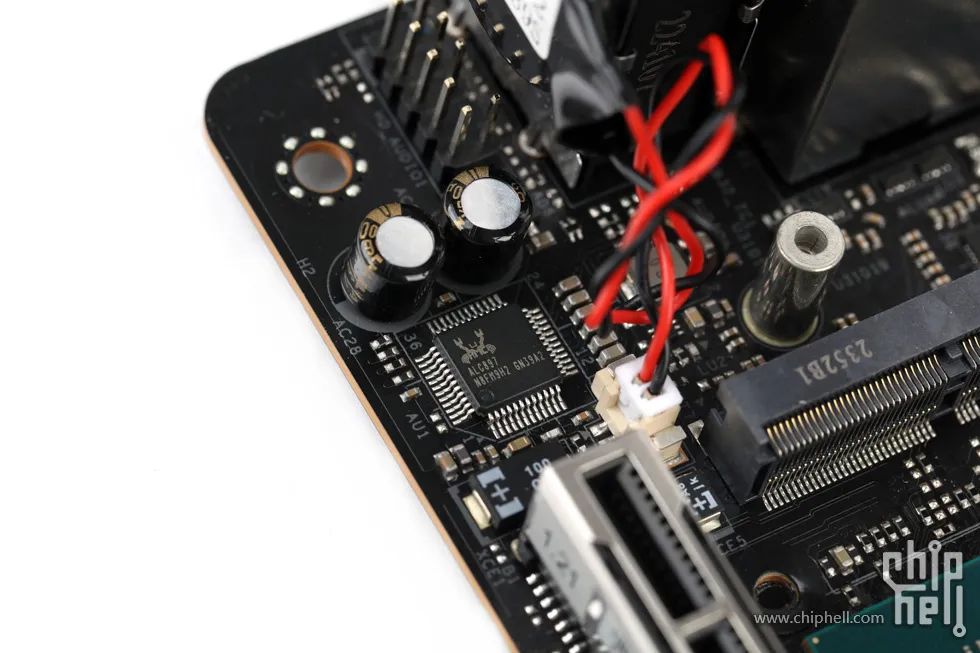

板載音訊區,基於Realtek ALC897 Codec單晶片方案.
提供執行狀態監控等功能的Nuvoton NCT6796D-E晶片.

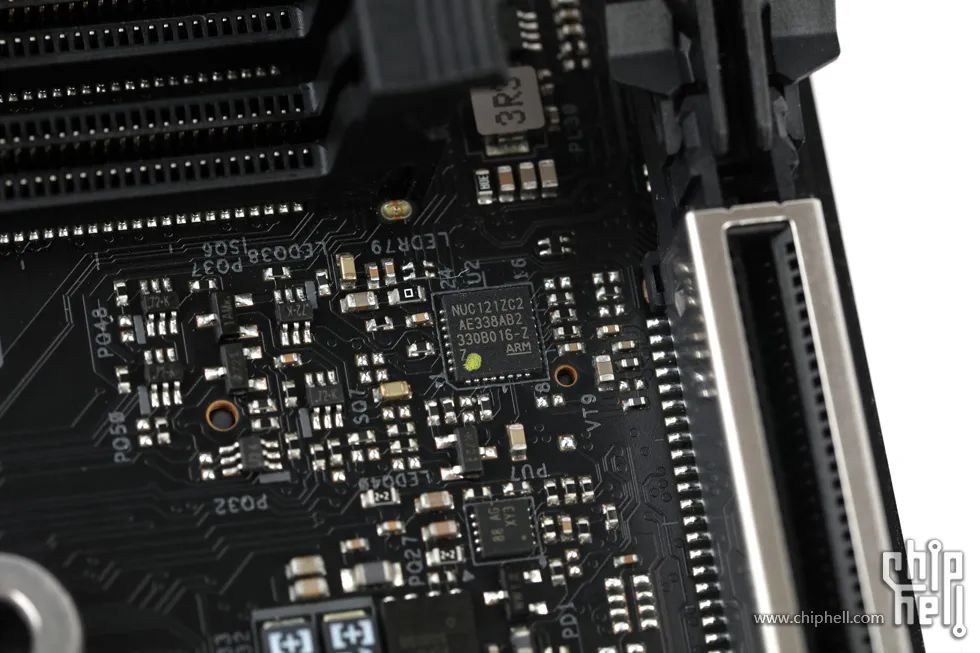

用於RGB燈效控制的Nuvoton NUC121ZC2AE晶片.
Realtek RTL8125BG網絡卡主控,用於2.5Gbps有線LAN介面.
另一顆ASM1543晶片,用於後置Type-C介面正反盲插.

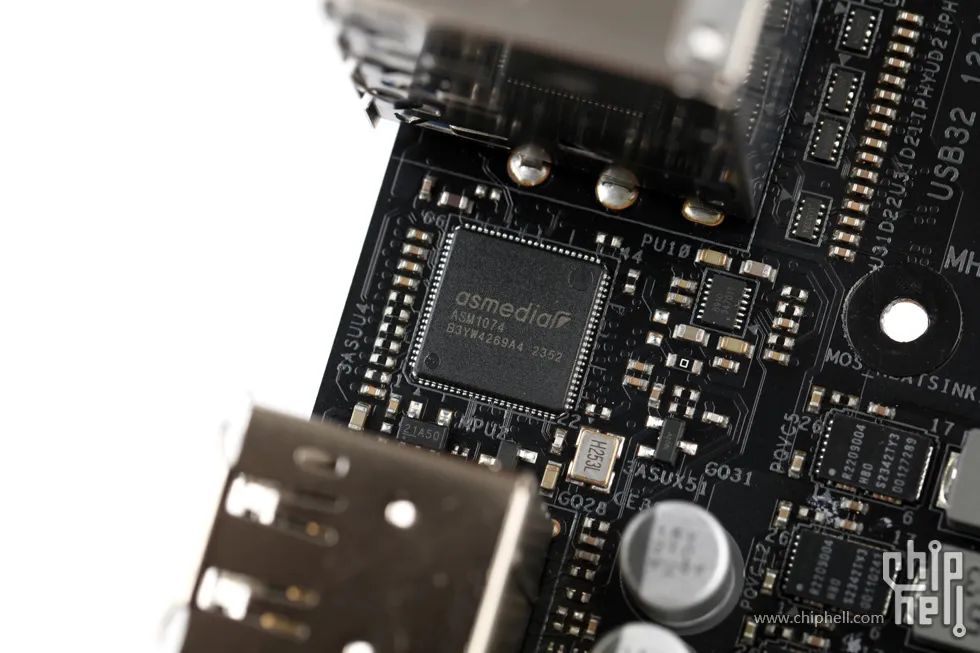

ASM1074晶片,用於後部的USB 3.2 Gen1 Type-A介面提供HUB支援.

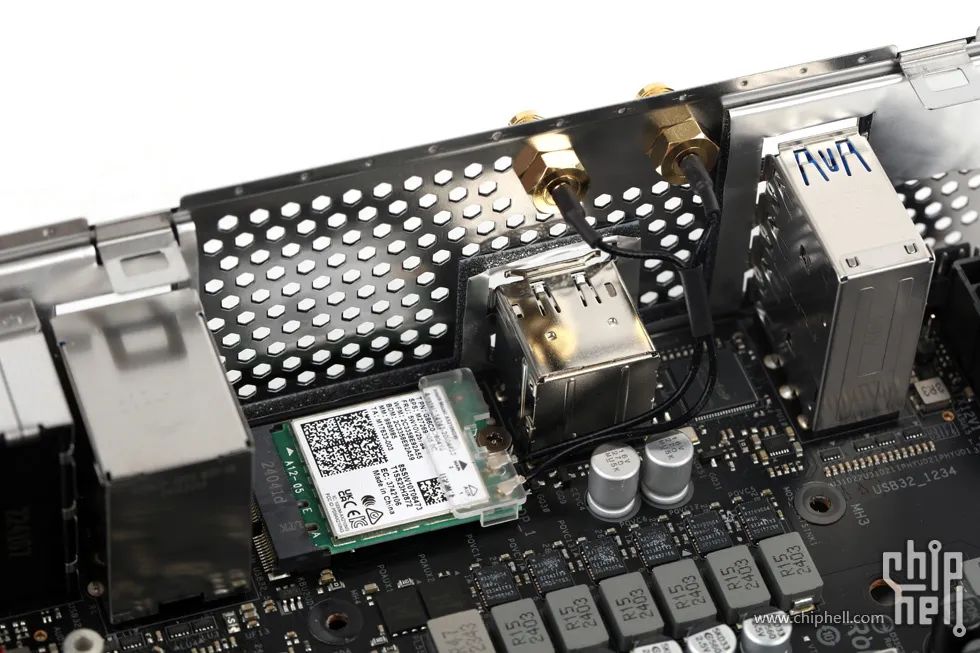

M.2 2230介面的插卡式無線網絡卡設計,兩根天線端子被固定在I/O擋板上.

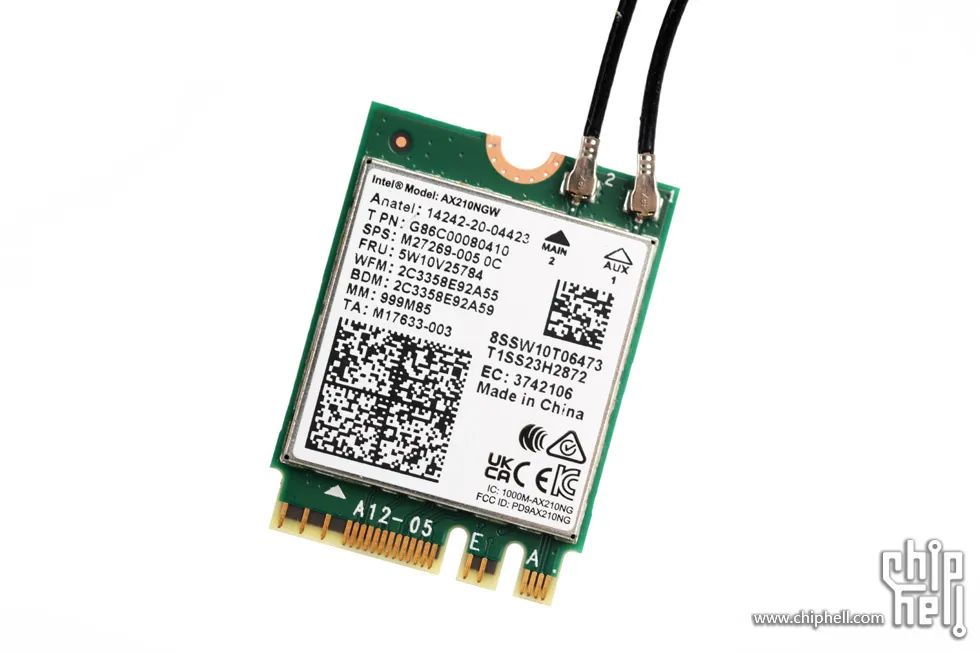

拆下後可以看到無線網絡卡為Intel AX210NGW,支援WiFi-6E以及藍牙5.3技術.
BIOS選項簡介
介面上仍舊是華擎的一貫設計,該款主機板隸屬的Phantom Gaming系列通常採用紅黑配色.從佈局以及各項標註的上手角度上來說,對於新手的挑戰一直是門檻偏高的.

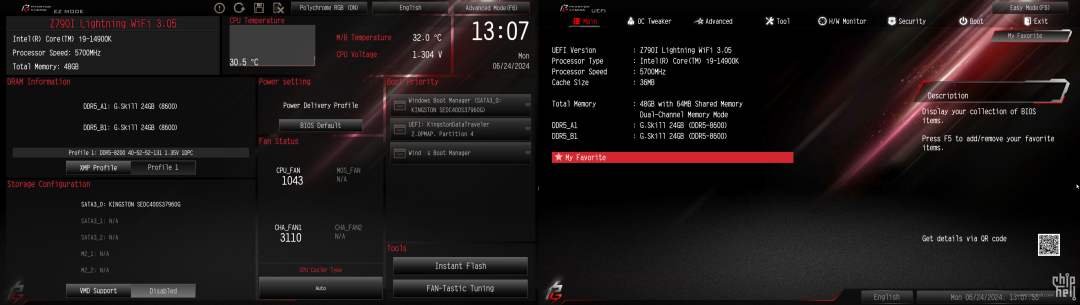

進入BIOS後預設為簡易模式,可對一些常用的選項進行一些快速調整,可透過F6切換成進階模式.

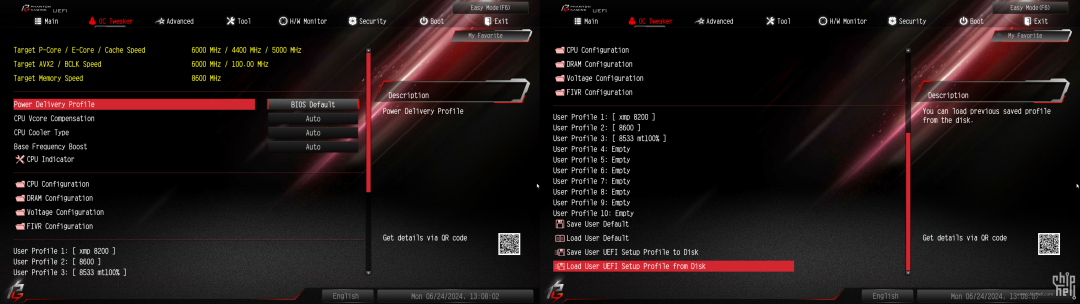

OC Tweaker大欄,有關於超頻的所有設定,例如CPU頻率,記憶體設定,以及電壓選項都分納入在四個子選單中.同時使用者儲存檔功能也設定在此頁面,共支援儲存10個檔案,並支援從USB裝置匯入或匯出.

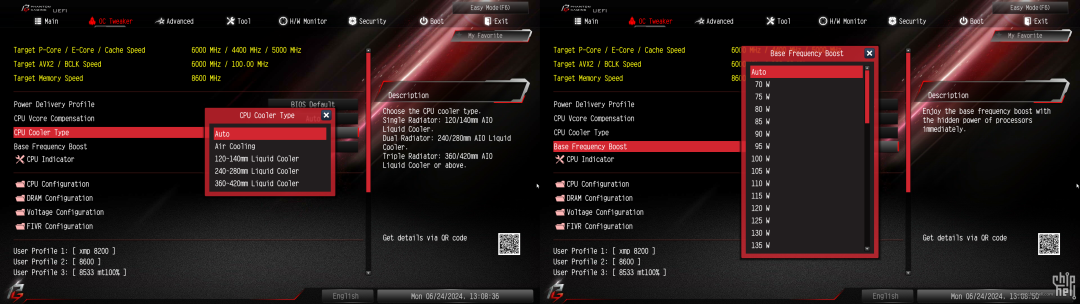

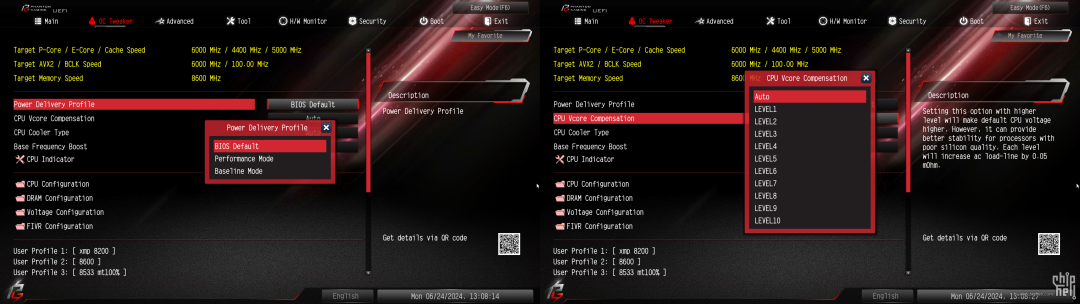

在該選單欄目裡設定了四個快捷選項,分別為Intel新推出的Baseline標準調節,可多級調整的CPU高電壓偏移,可根據散熱條件來快速設定CPU功耗牆範圍的功能,以及基準頻率動態提升技術.

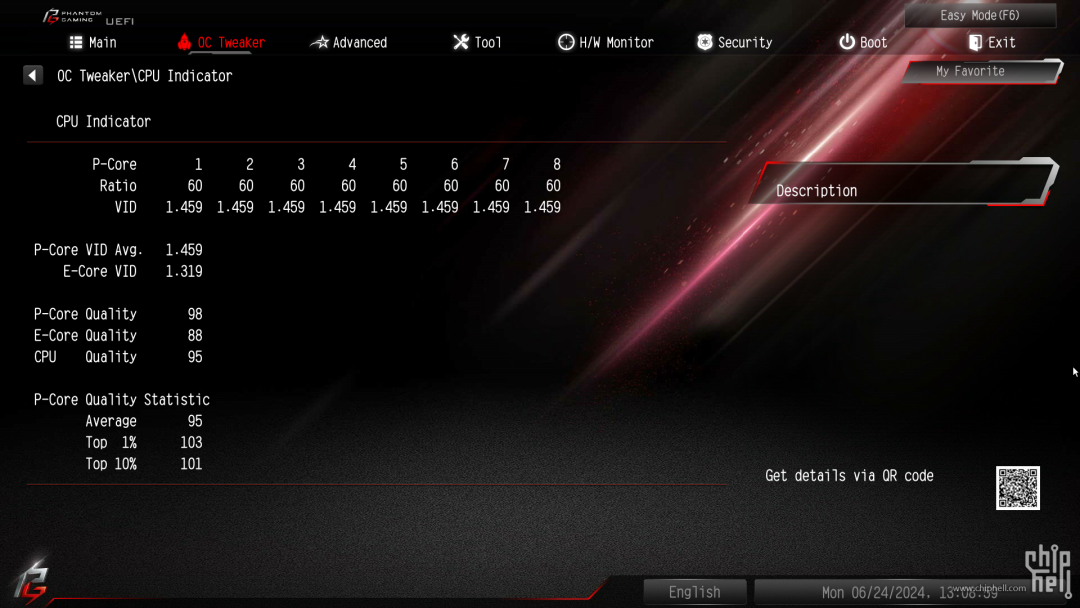

並附帶一個CPU指示器,可以對CPU目前的設定表狀況進行一個概覽,以及對核心的預估體質評分也在此頁面中.

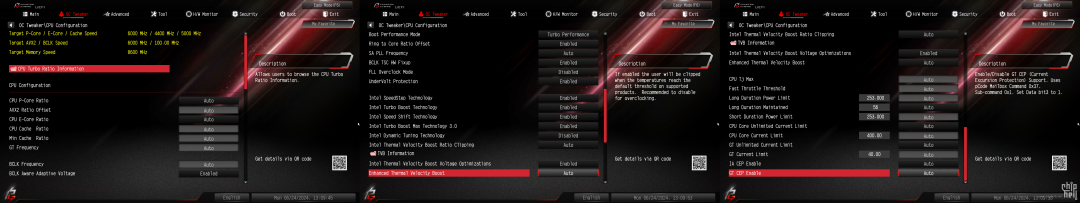

CPU選項子選單,可設定各項CPU頻率,睿頻的技術以及模式,以及PL2/PL1最大功耗,時長,最大允許電流,最大允許溫度, Fast Throttle Threshold真溫度牆等有關於CPU超頻的設定.

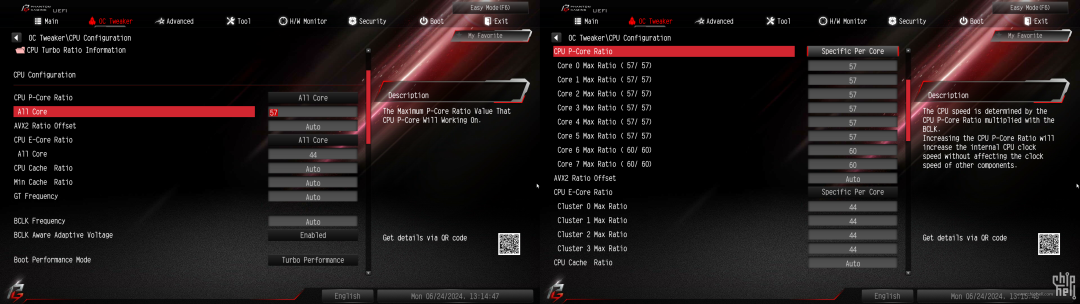

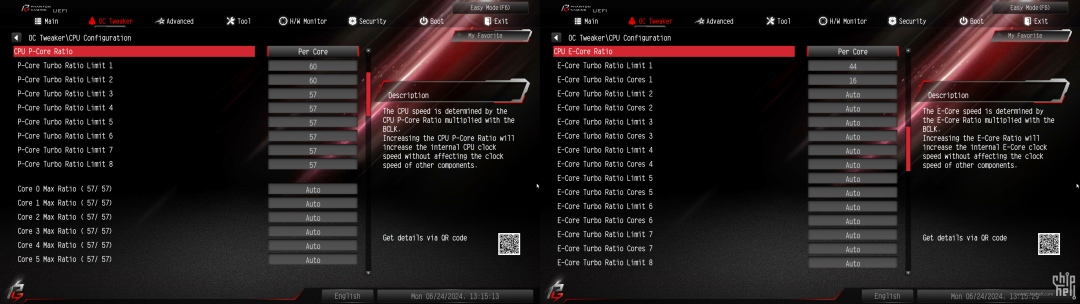

CPU的P大核和E小核頻率調節模式均支援全核/單獨核心最高倍頻/核心獨立倍頻調節三種模式.
在Specific Per Core調節模式下,P核支援以每個核心作為單位調節倍頻,E核則是4個核心作為一組.
Per Core模式則是根據負載下的使用核心數量的多少來對應執行不同種類的核心倍頻調節.
子選單內還設有TVB資訊可供查詢和調節設定.

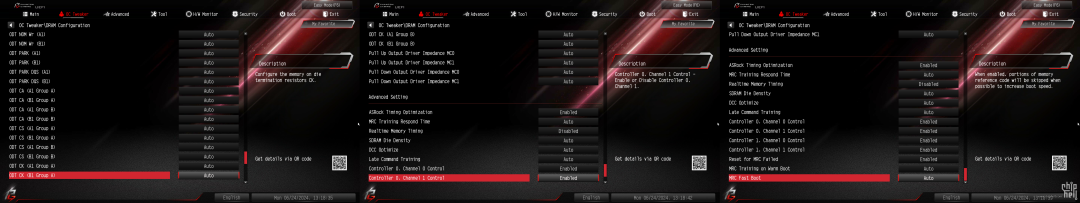

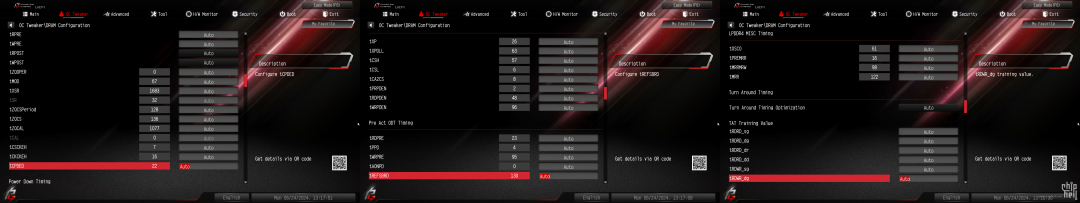

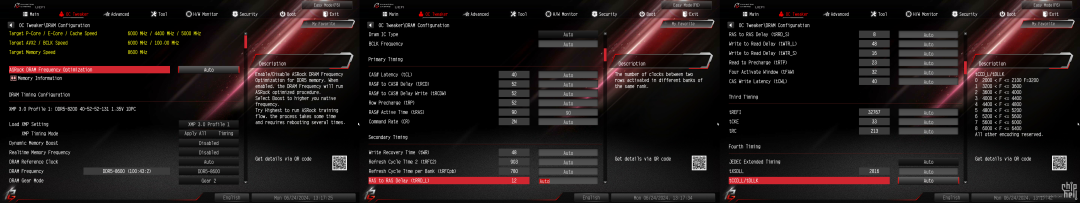

記憶體選項子選單,支援載入XMP 3.0以及EXPO的預超頻檔,提供完整的主次時序和特性選項,動態記憶體加速功能以及即時記憶體頻率功能開關也同樣提供.並還設有記憶體SPD檢視器.

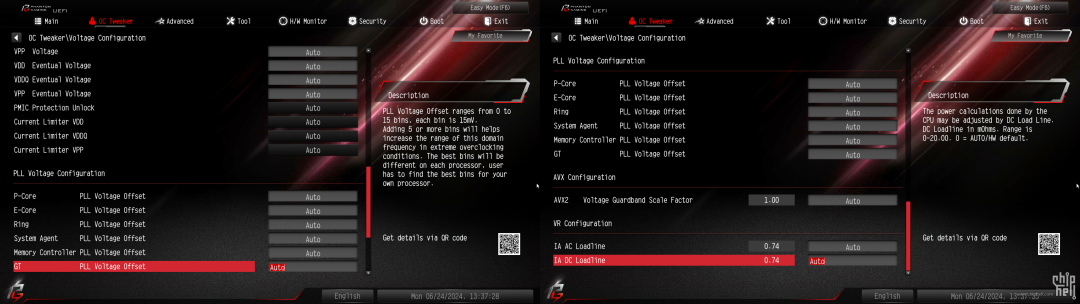

電壓選項子選單,可對CPU的核心/快取,核顯,記憶體,外圍輔助等電壓等電壓進行調節.其餘方面還提供更為進階的PLL電壓調節選項以及AVX2重負載下抬高電壓功能.其中CPU核心/快取支援選擇偏移或是修正模式,防掉壓選項也收錄在此頁面選單中.

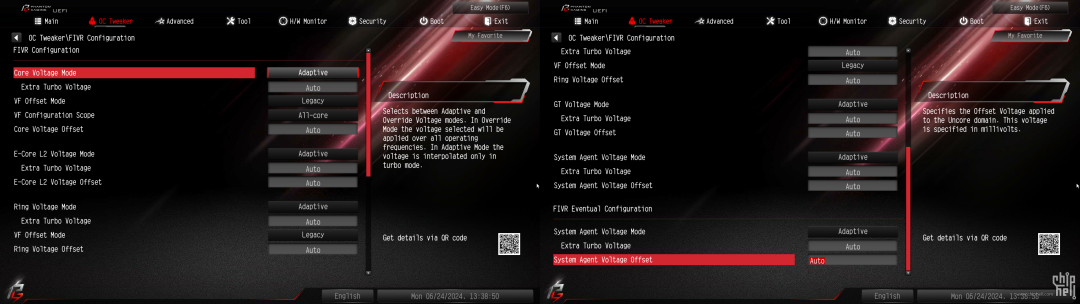

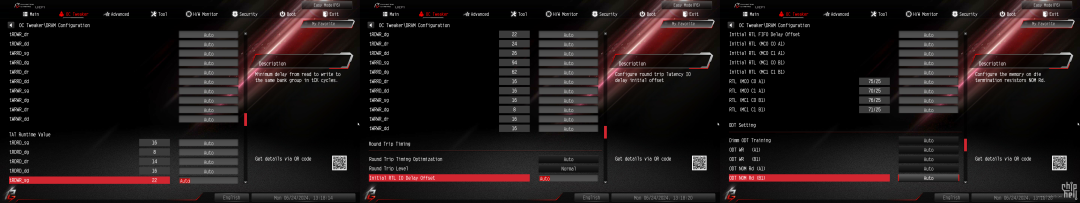

FIVR子選單,則可對CPU內建的整合輸入電壓調節模組進行調整,包括核心,L2,快取,SA等專案,一般來說用不太到該調整項.

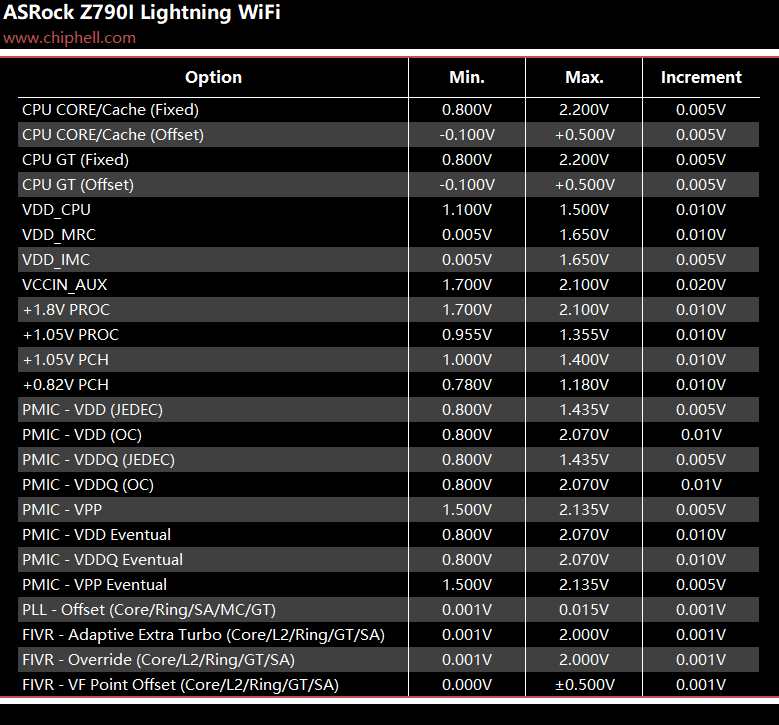

可調電壓專案和範圍參考:

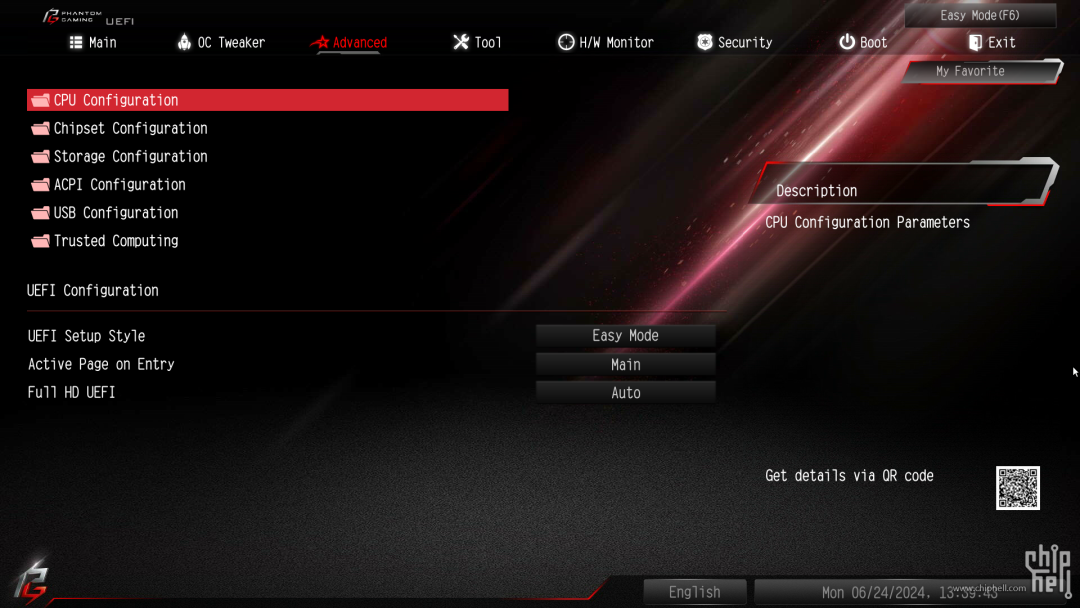

高階頁面大欄,可對CPU,晶片組,儲存裝置,USB,板載裝置,信任模組等進行設定.
該頁面中還可調節進入BIOS後的預設模式以及預設欄目.

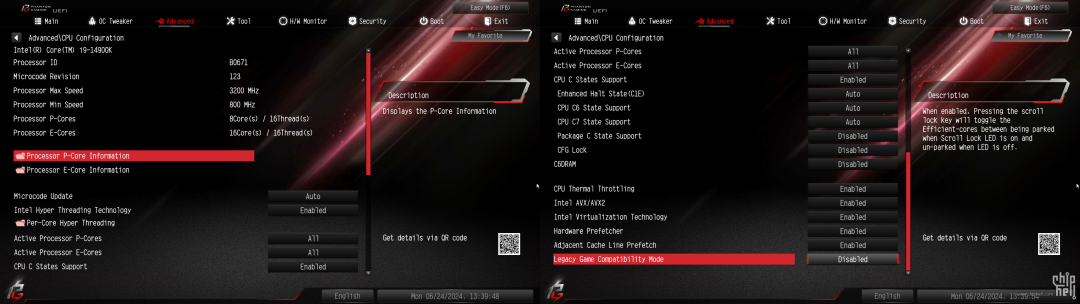

CPU設定子選單,可對CPU的各種特性進行開關,例如超執行緒,虛擬化,啟用核心數量等.幷包含C狀態節能調整.

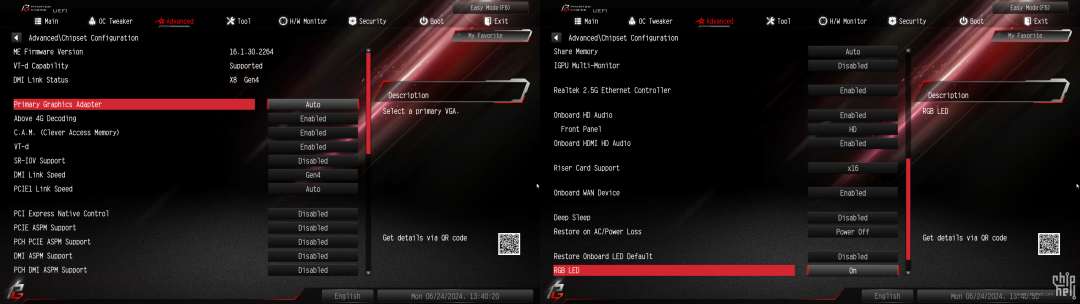

晶片組設定子選單,可調整PCIe插槽的Gen模式,集顯開關,以及對板載外圍裝置例如音效卡,有線無線網絡卡,RGB燈效等開關進行設定.

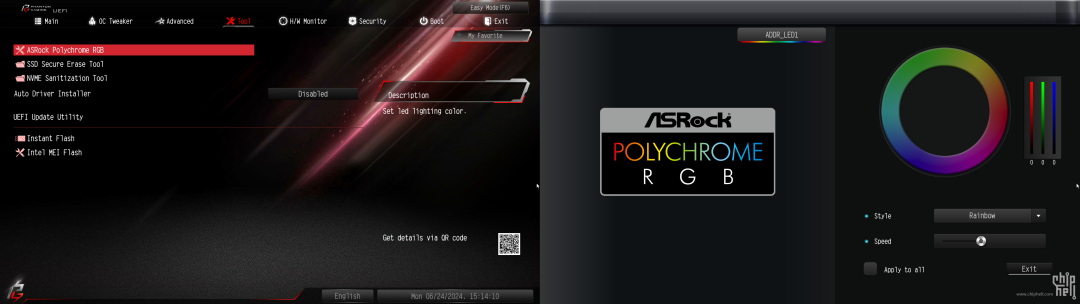

工具頁面大欄目,包含BIOS更新,SSD加密等功能.其中RGB可以直接在該頁面中進行調節,可以不依靠系統程式直接進行調節.

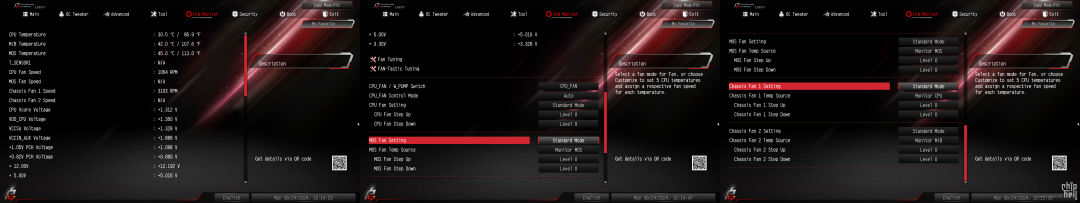

監控頁面大欄,可對主機板的即時執行電壓以及風扇轉速進行監控,並在該頁面中提供各個風扇介面的轉速模式進行調整.

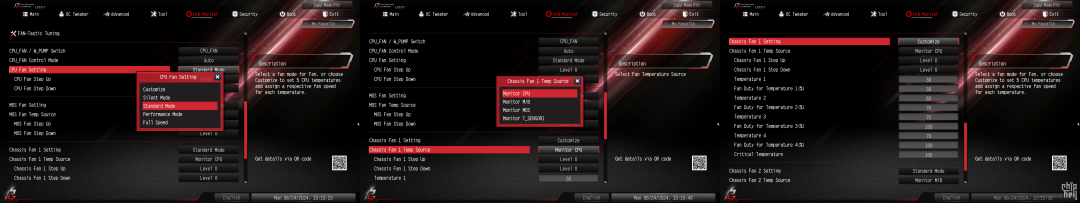

共預設自定義/安靜/標準/效能/全速,共五個風扇模式.除CPU Fan介面固定溫度來源以外,其餘介面均可完整自定義溫度來源和溫度曲線.
附加:記憶體超頻測試
作為以超頻作為賣點的主機板,官方給予的記憶體QVL最高甚至達到了8600Mhz,因此還額外進行了記憶體超頻測試,以驗證主機板在超高頻記憶體上的支援.

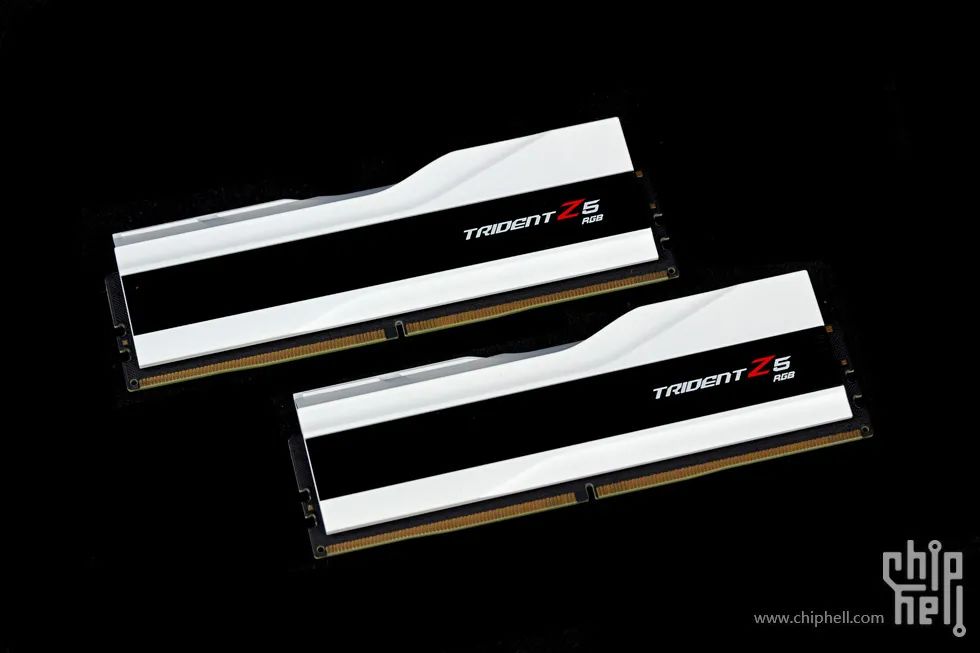

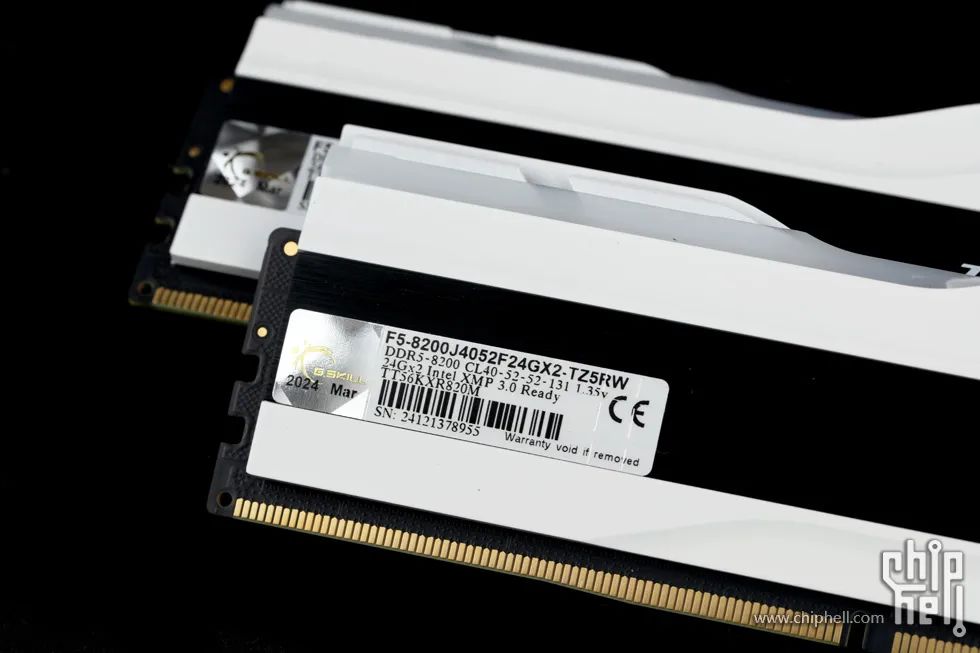

使用的記憶體為此前評測過的G.SKILL Trident Z5 RGB DDR5 8200Mhz C40 48G (24Gx2) [F5-8200J4052F24GX2-TZ5RW]

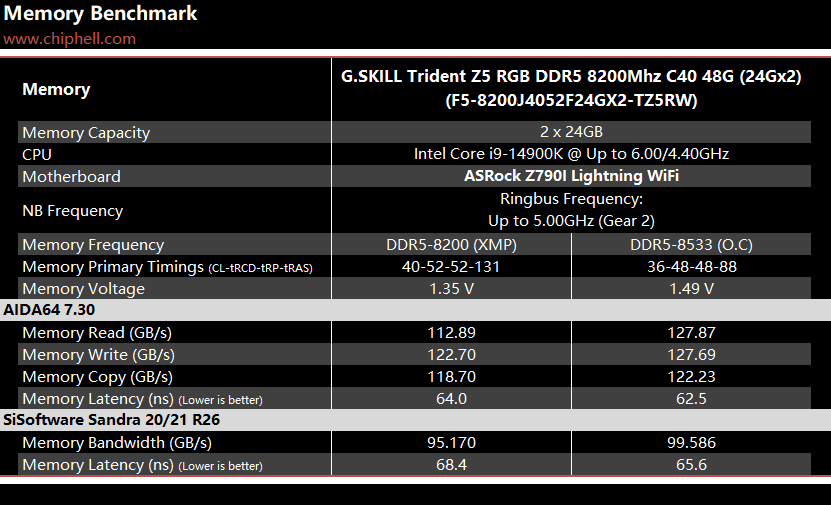

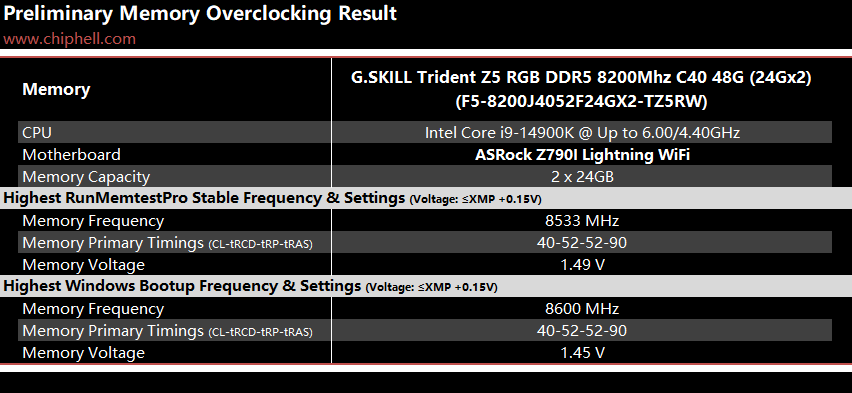

那麼我們可以看到,在這款ASRock Z790I Lightning WiFi主機板上不僅僅可以輕鬆的實現8200Mhz C40的超高頻XMP,其後在進一步的粗略手動超頻調教下,該套記憶體可在1.45V實現8600Mhz C40開機,並在1.49V下實現8533Mhz C40透過MT100%烤機,說明該主機板對於記憶體的超高頻支援相當的優秀,相信在有著更好的記憶體體制下以及詳細調教下實現8600Mhz+完全可以實現,甚至9000Mhz以上也有機會衝擊.

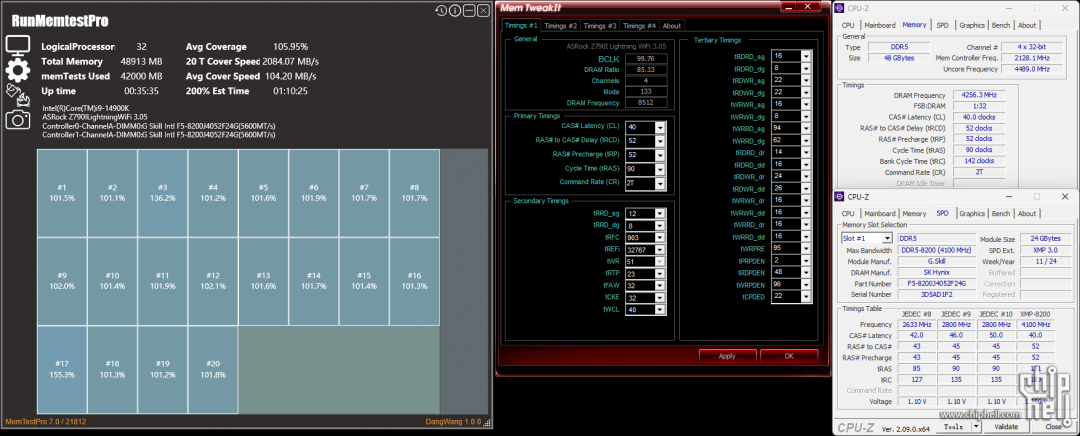

RunMemTest Pro 4.5(MemTest Pro 7.0)過測截圖:

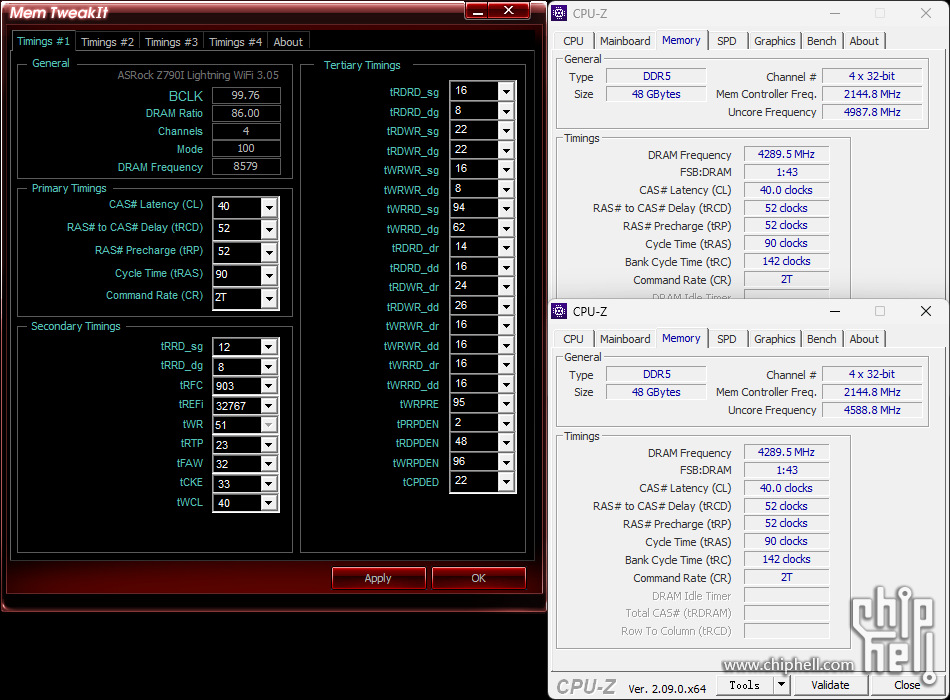

最大超頻啟動截圖:
總結
總的來說,這雖然是一款ITX主機板,但是”自古華擎出妖板”這句話放在這款ASRock Z790I Lightning WiFi主機板上可謂是非常貼切.核心配置上,一塊ITX主機板給CPU配備了14+1+1 (110A)的頂級供電規模,可以說是獨此一家了.並且配備了帶風扇的熱管散熱模組,也使長時間負載下的VRM供電溫度可控;同時,在超高頻記憶體的支援度上該主機板也相當的優秀,官方認證的QVL記憶體型號就高達8600Mhz,且經測試該資料幾乎沒有水分,可以說該主機板在超頻方面是技能點拉滿了.而除了超頻方面,其他的配置就普普通通了,常規的單晶片音訊方案,兩條PCIe 4.0速率的M.2 SSD,都非常的常規.外觀方面,也過於的低調,整體黑麻麻,沒有什麼特色的外觀裝飾.因此,對於喜愛小型桌上型電腦,但又是超頻愛好者來說,該主機板可謂是不二之選.
