序言
在影馳對於自家RTX 5060 Ti產品命名的方法中,並沒有選擇將視訊記憶體容量直接標註,而是通過後綴有無“MAX”來作為8GB/16GB的區分.而這款影馳RTX 5060 Ti 聖刃MAX OC則代表了16GB款且出廠預超頻的版本.“聖刃”則對應全新的“刃”系列中的白色版本.

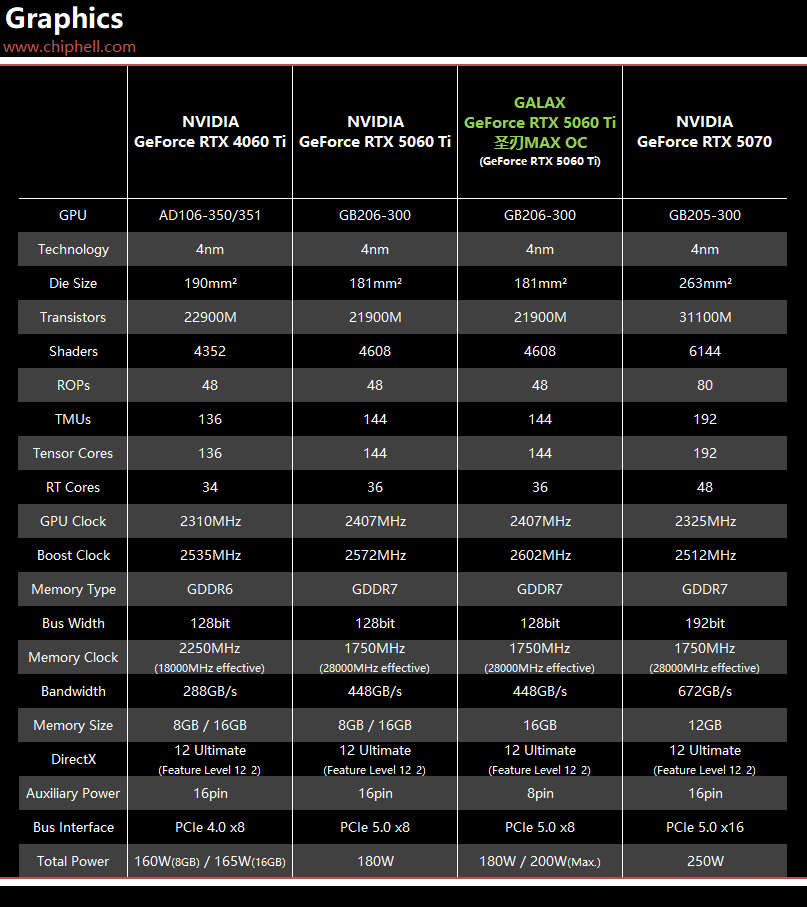

產品規格
這款影馳RTX 5060 Ti 聖刃MAX OC預設的標稱Boost頻率提高到了2607MHz.預設功耗限制仍為180W,但可手動解鎖到200W.

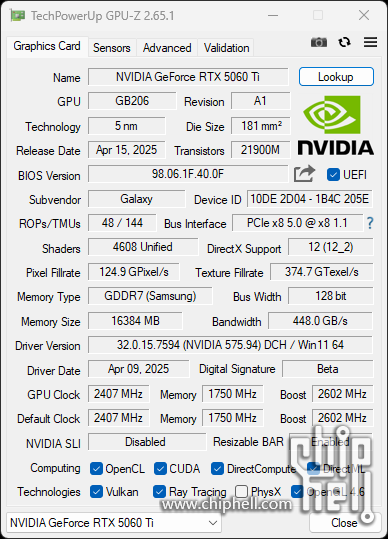

GPU-Z資訊圖:

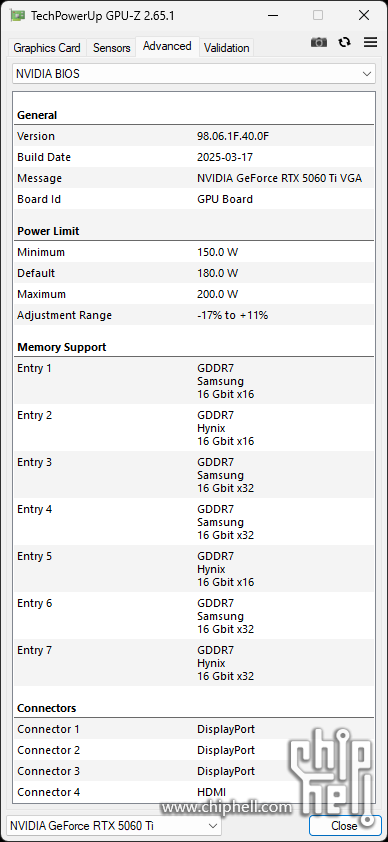

GPU-Z BIOS資訊圖:

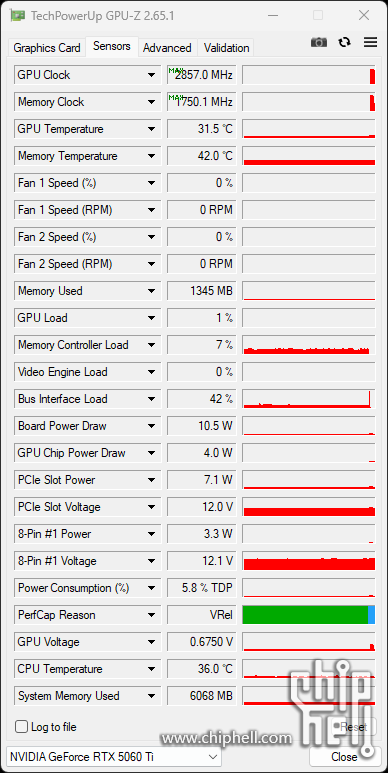

樣卡在基礎效能測試中最大GPU頻率達到2857MHz.
產品解析
包裝封面展示了刃系列的品牌概念圖.而白色的基底則對應產品的顏色版本.
附件包括一頁說明書.

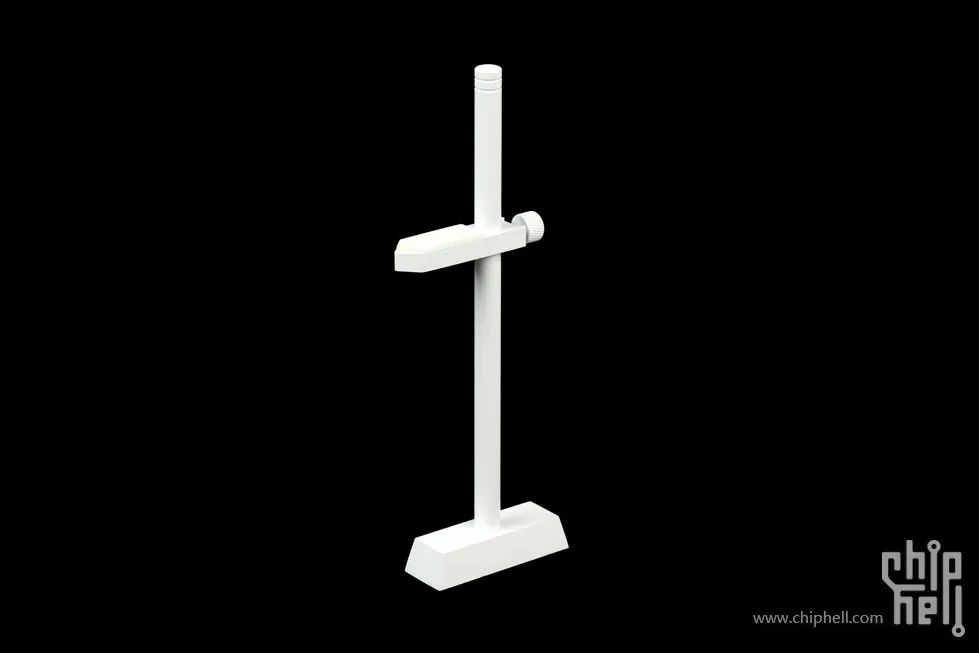

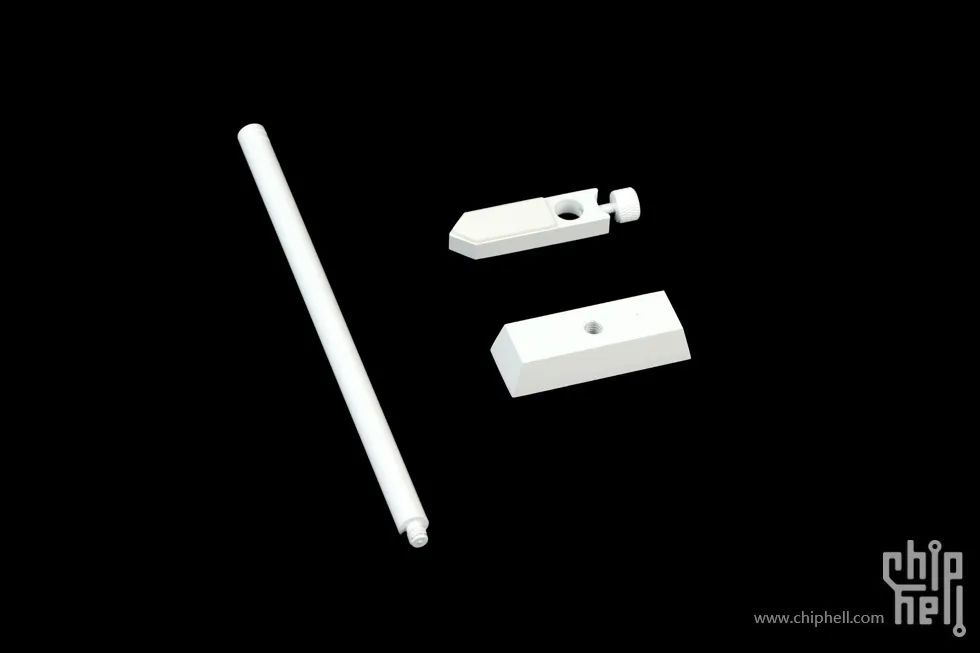

一套配套白色的支撐架
組裝後的全貌.

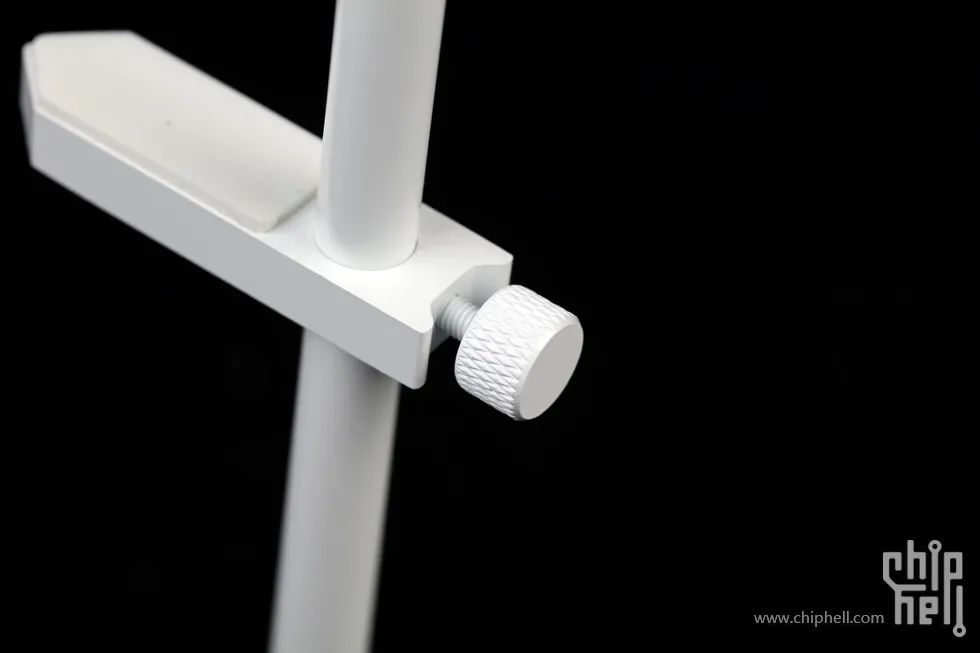

固定旋鈕和支撐板表面細節.

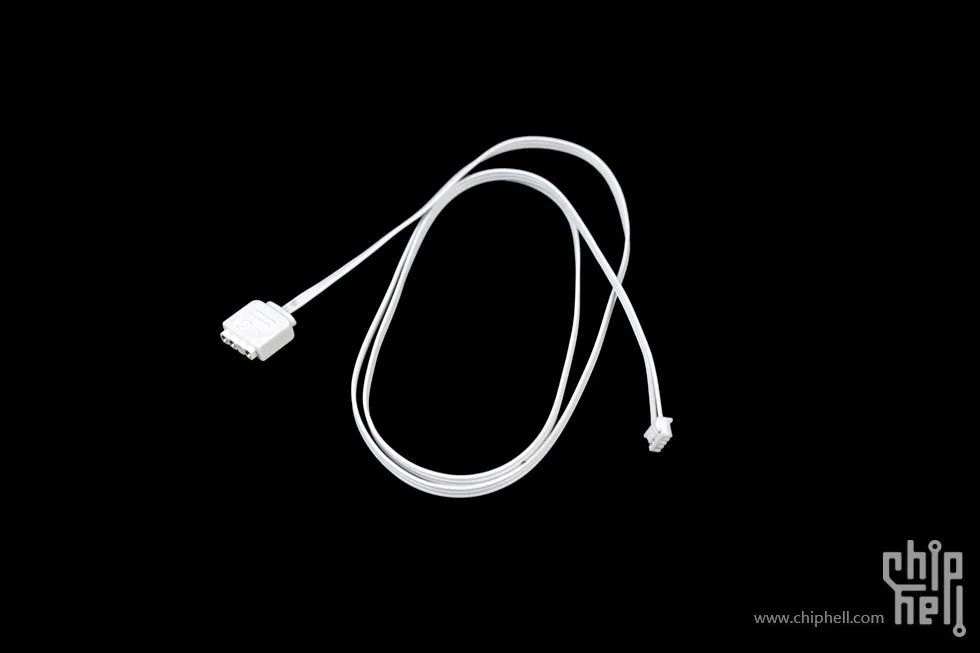

一條白色的ARGB燈光同步接線.

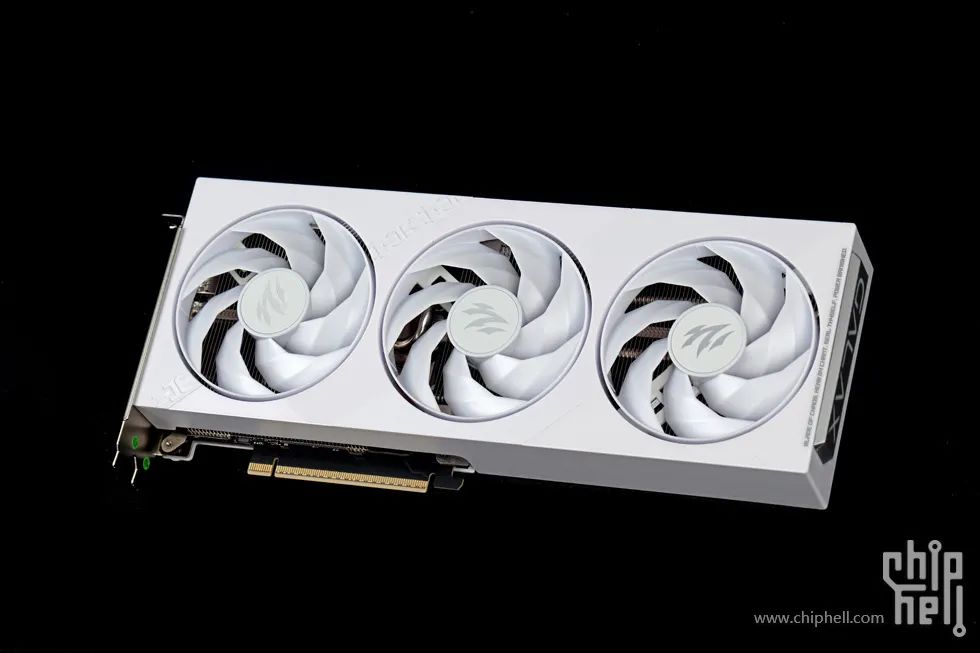

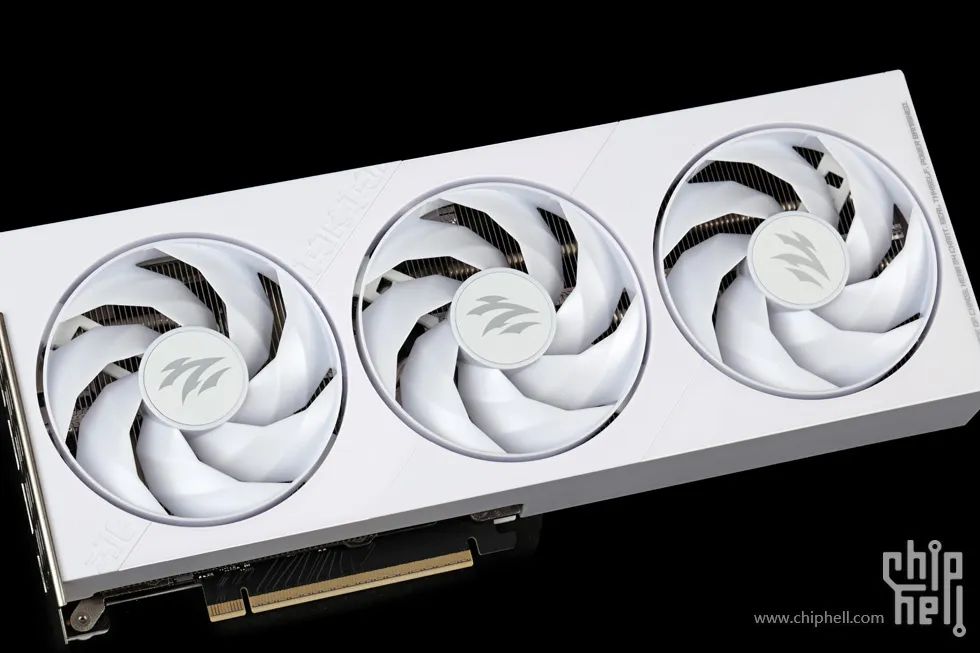

顯示卡正面. 傳統的三風扇開放式散熱結構,搭配簡潔的直角包圍式純白外殼.

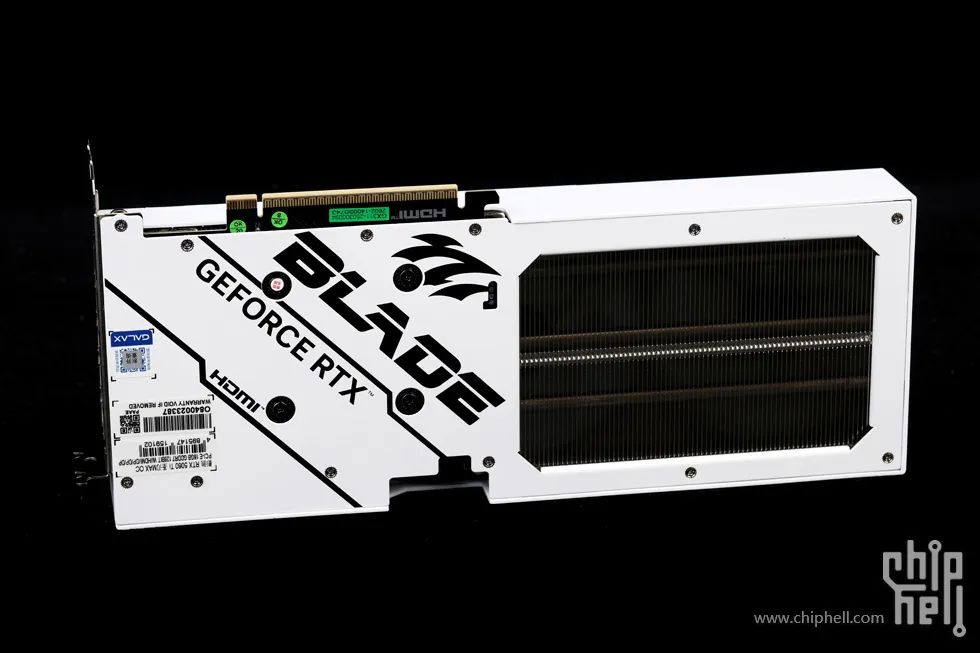

顯示卡背面.背板配有斜向排列的Logo與線條印花.

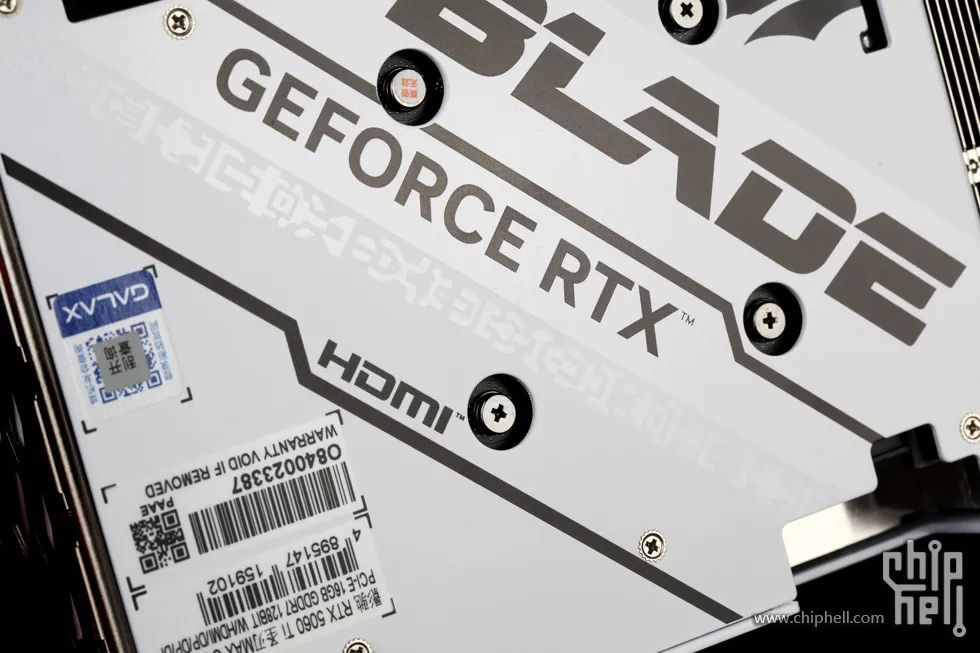

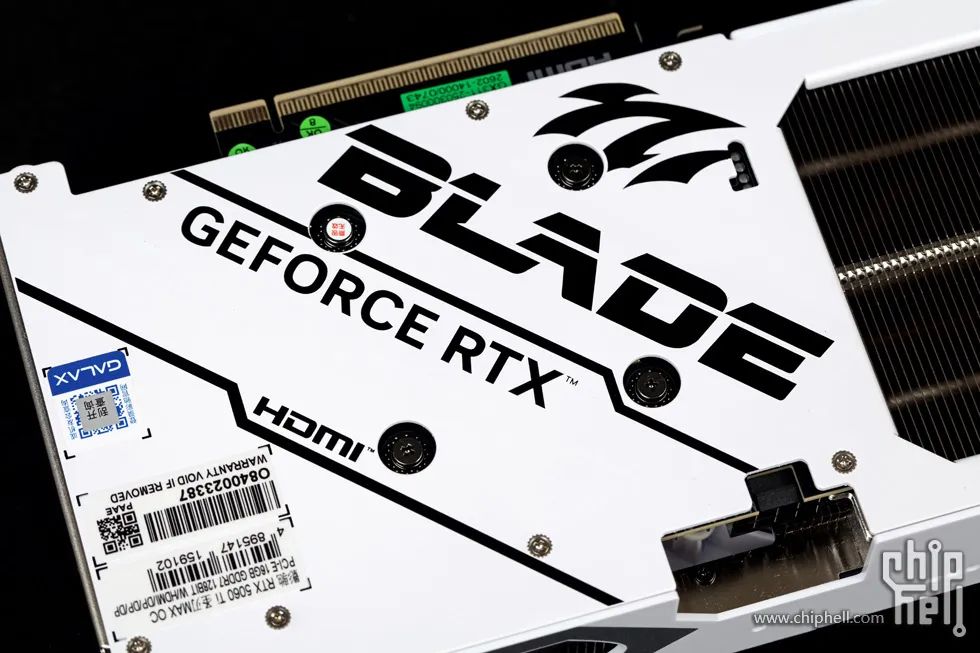

正中位置突出了刃(Blade)和GeForce RTX的標識.
符咒元素風格的裝飾.

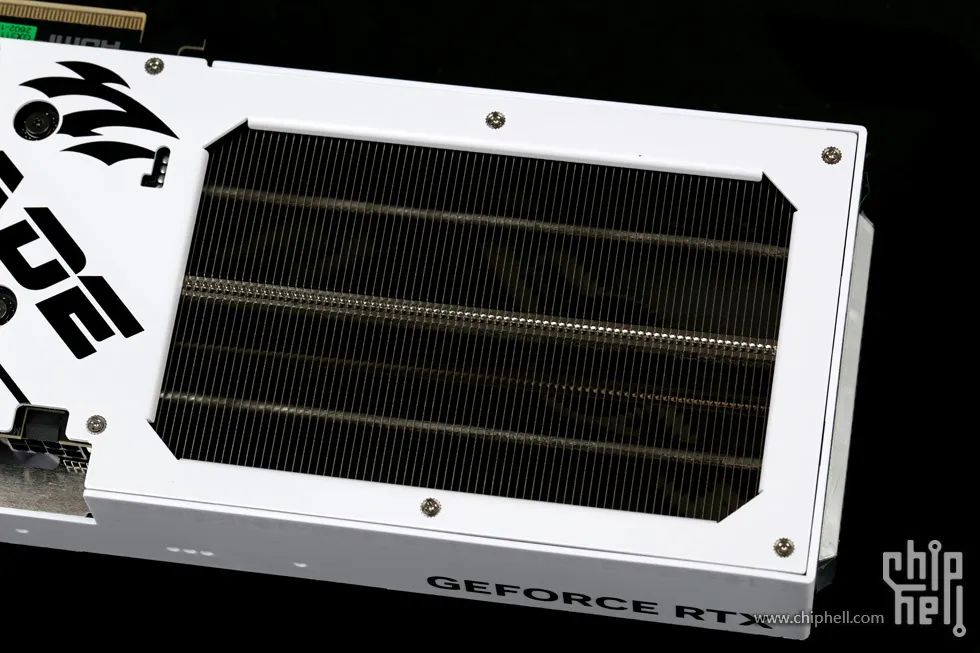

大面積的通風開孔.區域內不再作額外的造型設計.

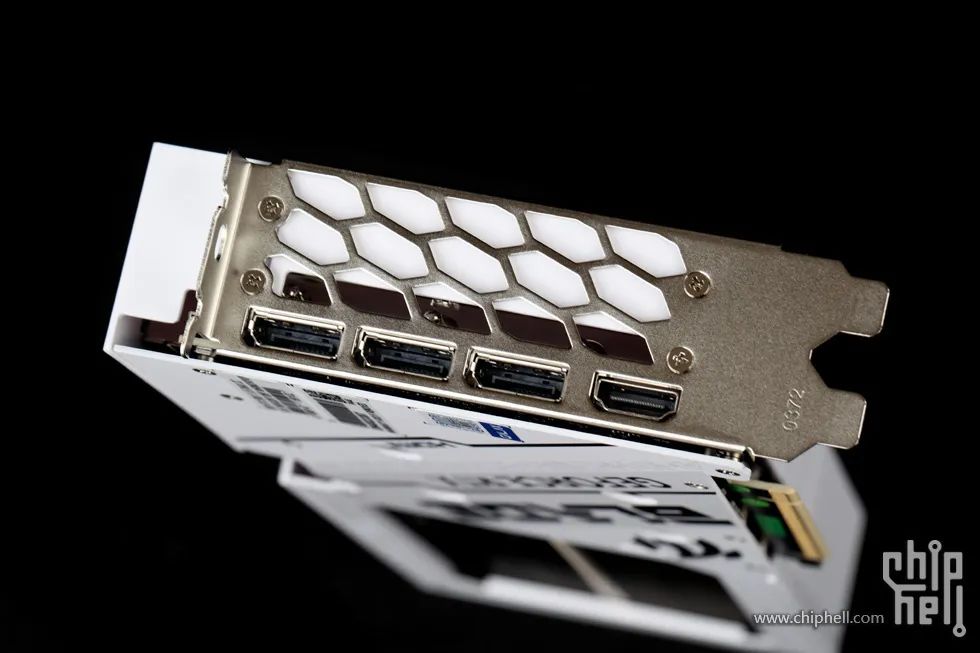

顯示卡輸出介面為標準的三個DP2.1b搭配一個HDMI 2.1b組合.厚度控制在雙槽內.

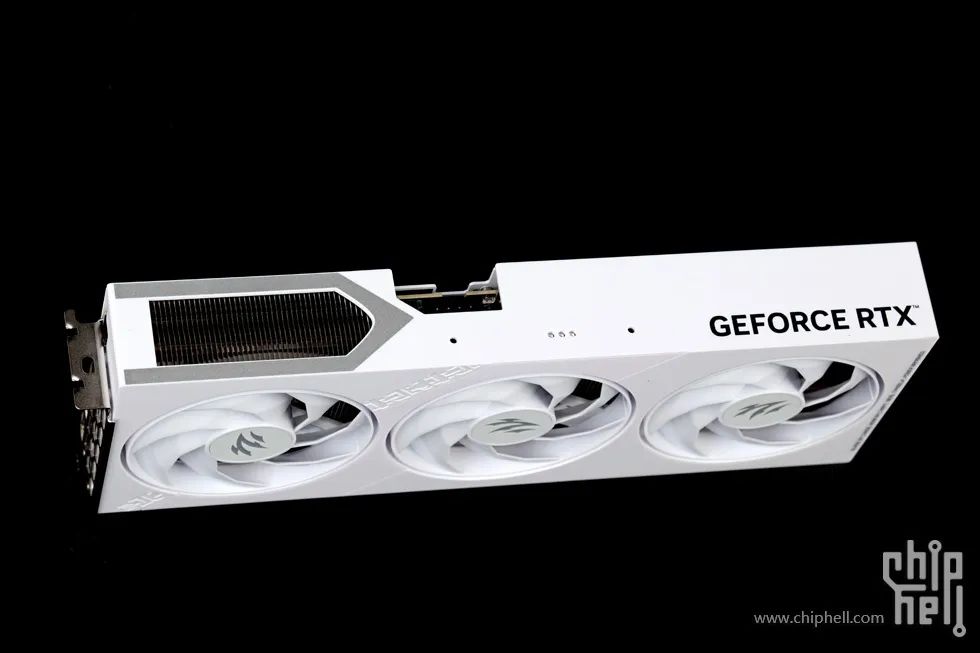

顯示卡頂部.基於RTX 5060 Ti的發熱水平且散熱器後半段已提供直接吹透的設計.為兼顧美觀,頂部後半段採用封閉式外殼.

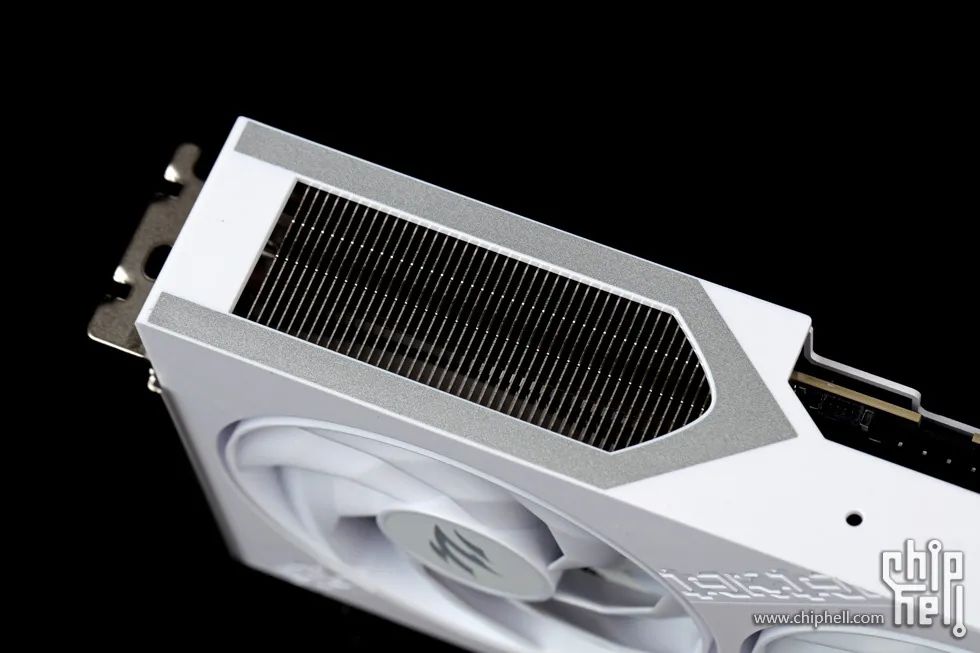

頂部前半段越肩段填充了加寬的散熱片並提供外排開孔.兩側搭配銀色的裝飾塗裝.

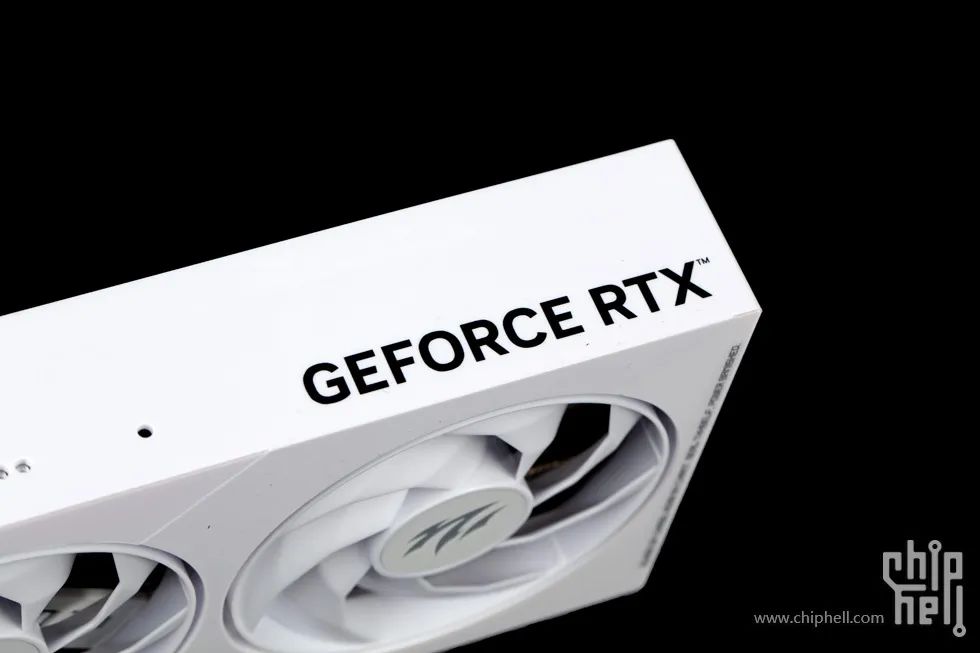

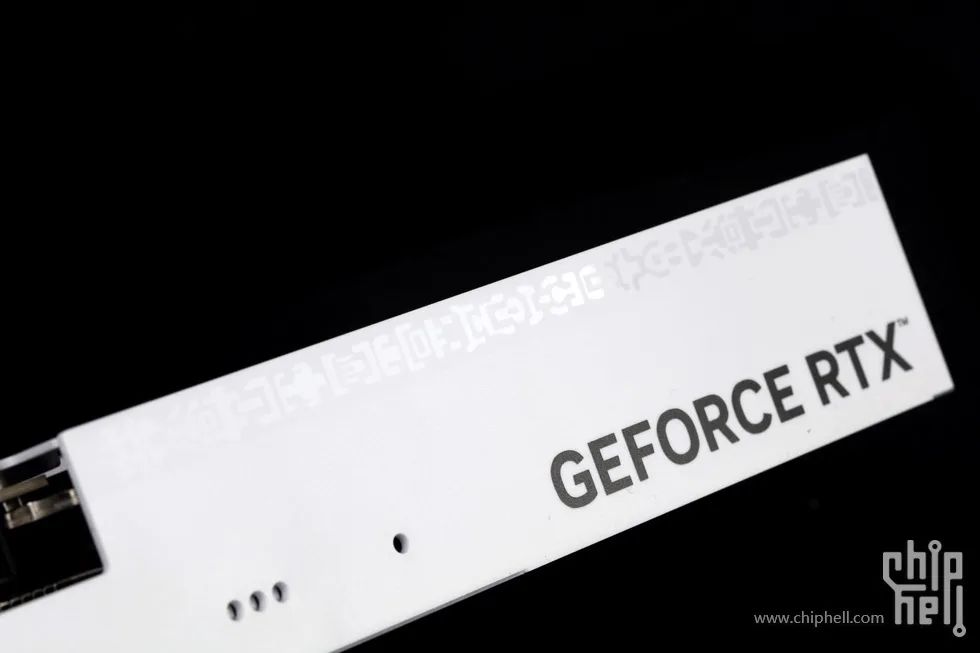

GeForce RTX的標識置於尾部靠近正面一側.

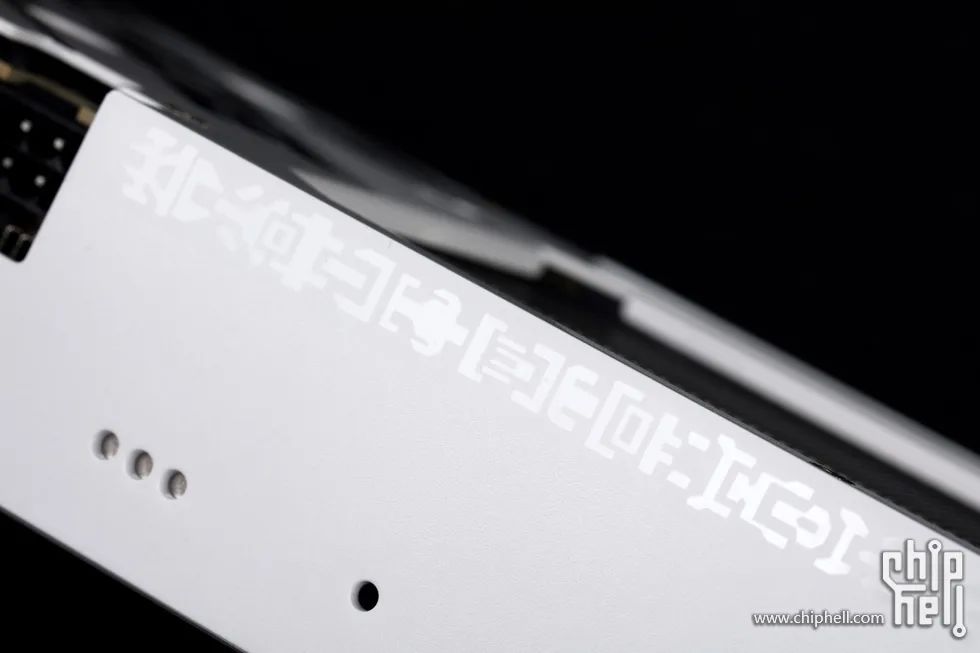

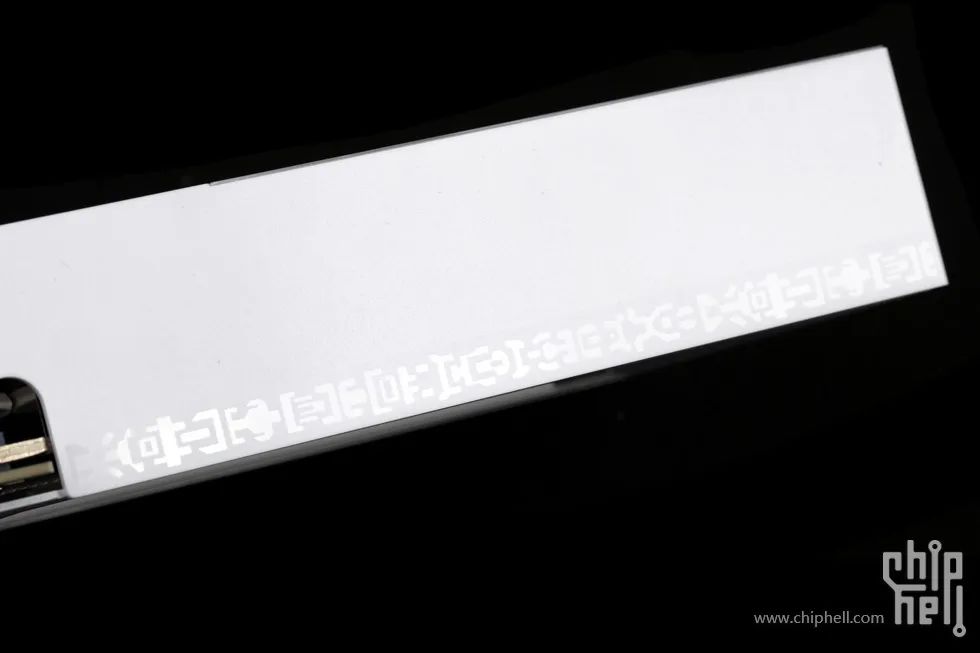

靠近背面的一邊則配有符咒元素設計的條紋裝飾.

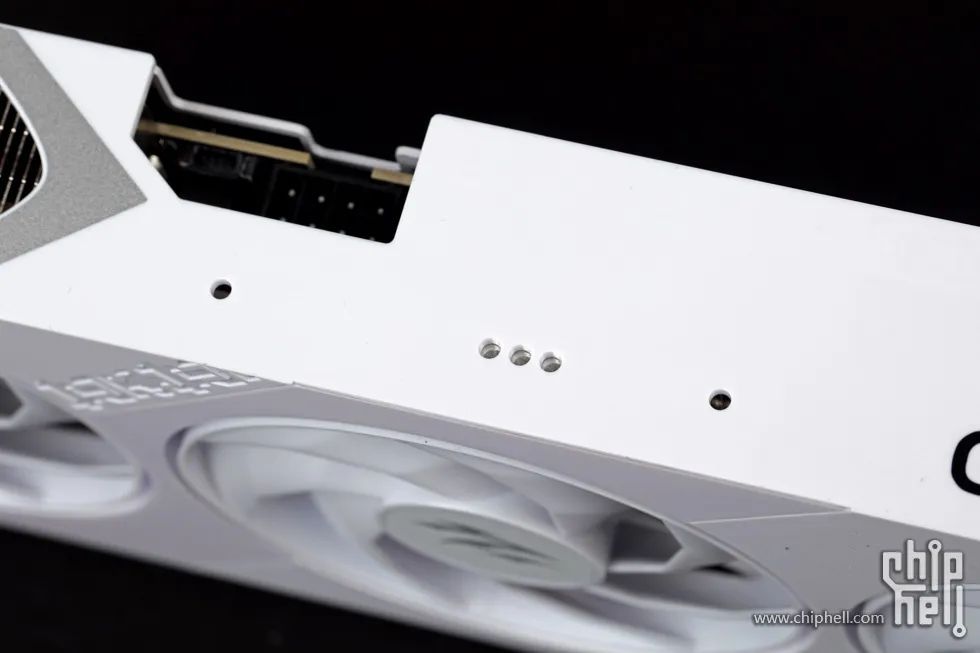

搭配磁吸式的RGB燈牌安裝用的小孔

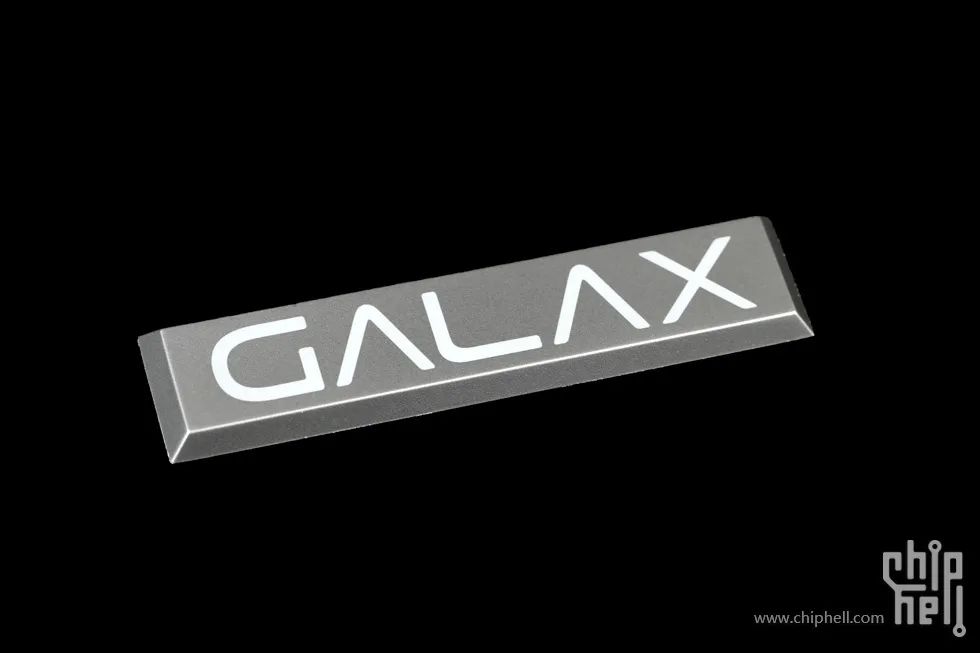

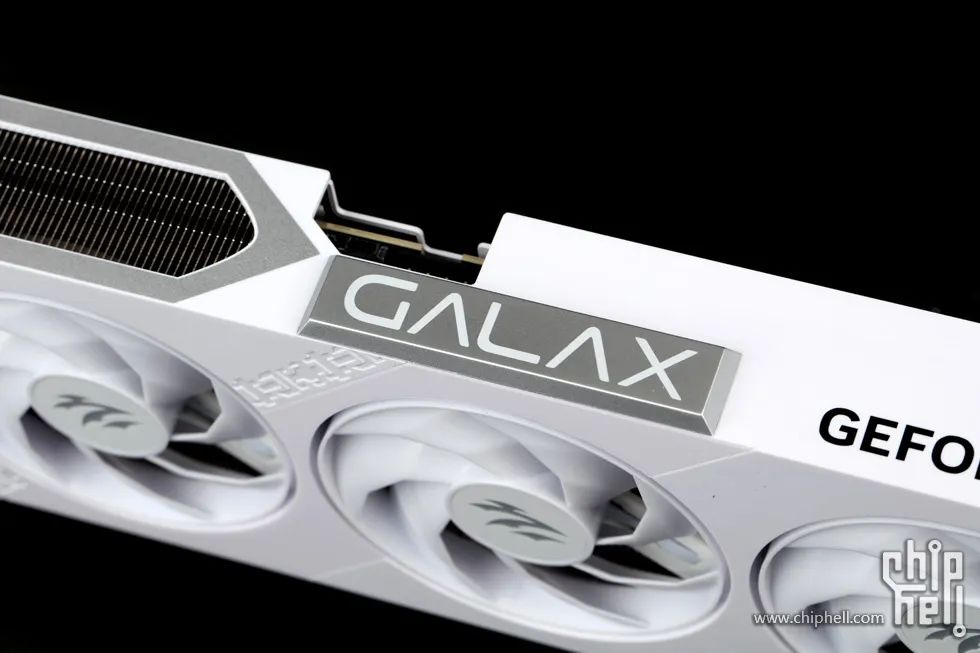

燈牌為銀底白字的樣式,展示超大號的GALAX Logo.

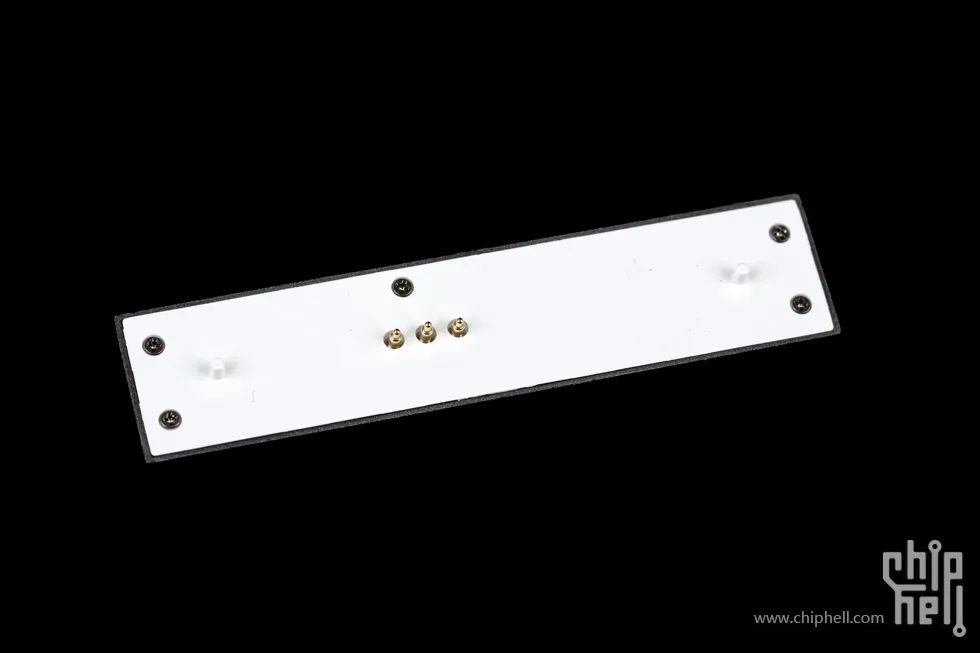

燈牌背面.非對稱的觸點作為防呆設計.

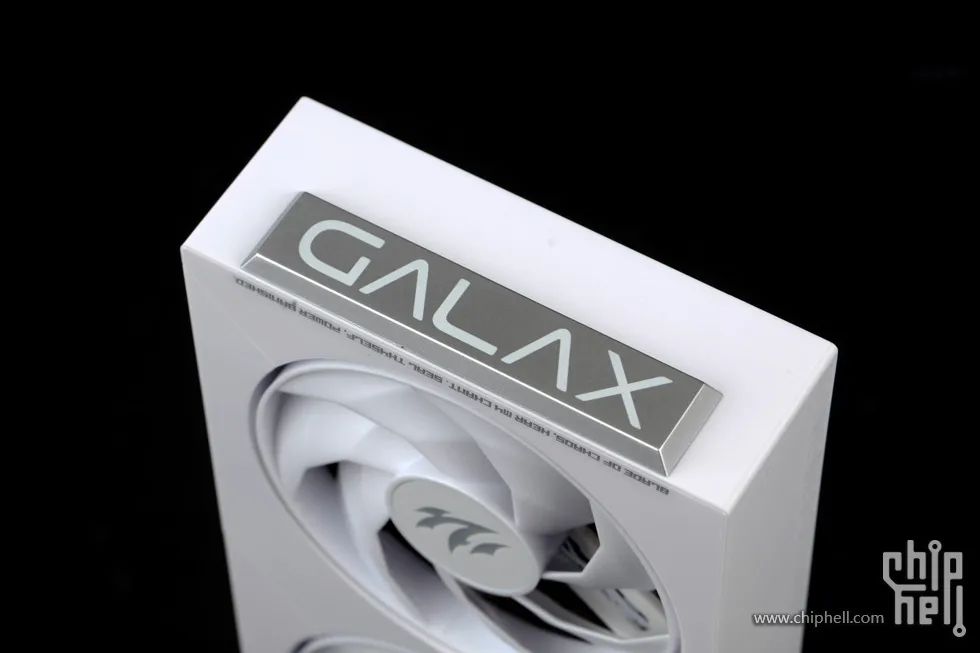

安裝組合.

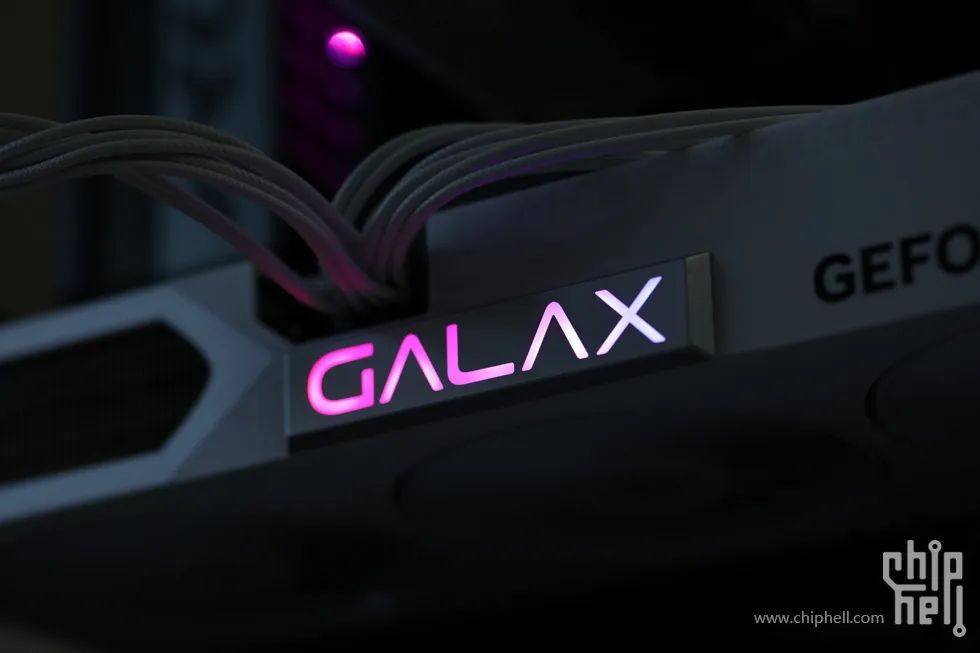

燈光效果.

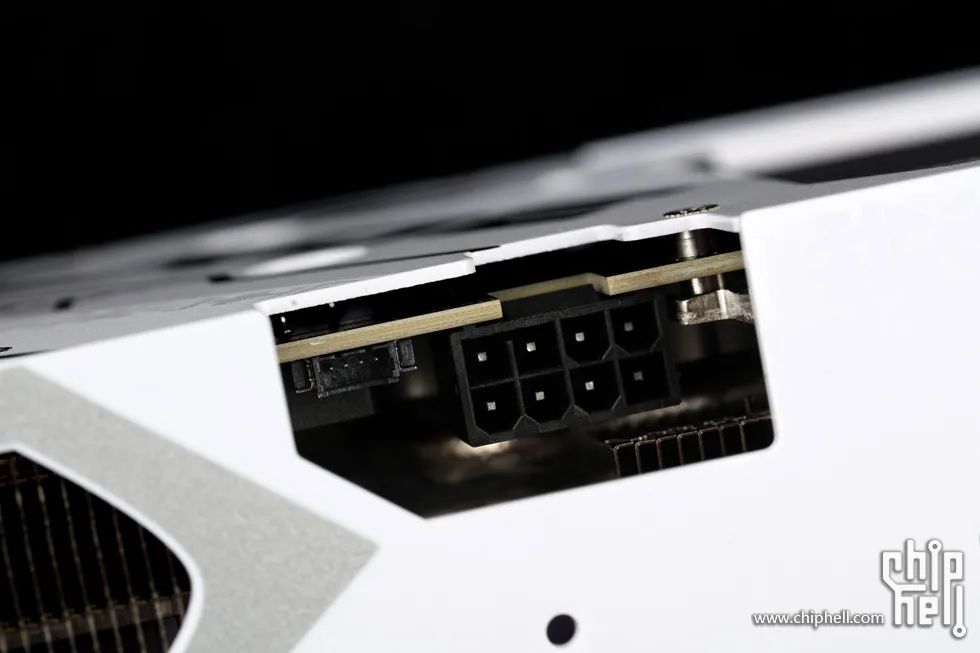

單個傳統的8-pin PCIe電源介面和RGB燈光同步接線口.

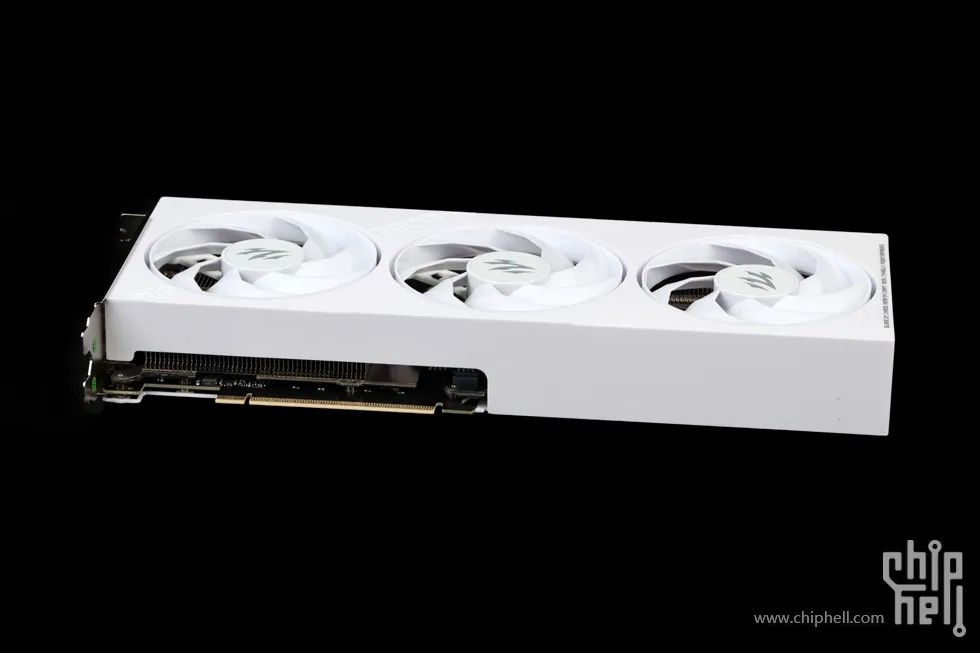

顯示卡底部..和頂部類似,後半段超出板卡長度的區域封閉處理.
靠近背面一邊搭配了符咒元素設計的裝飾線條.

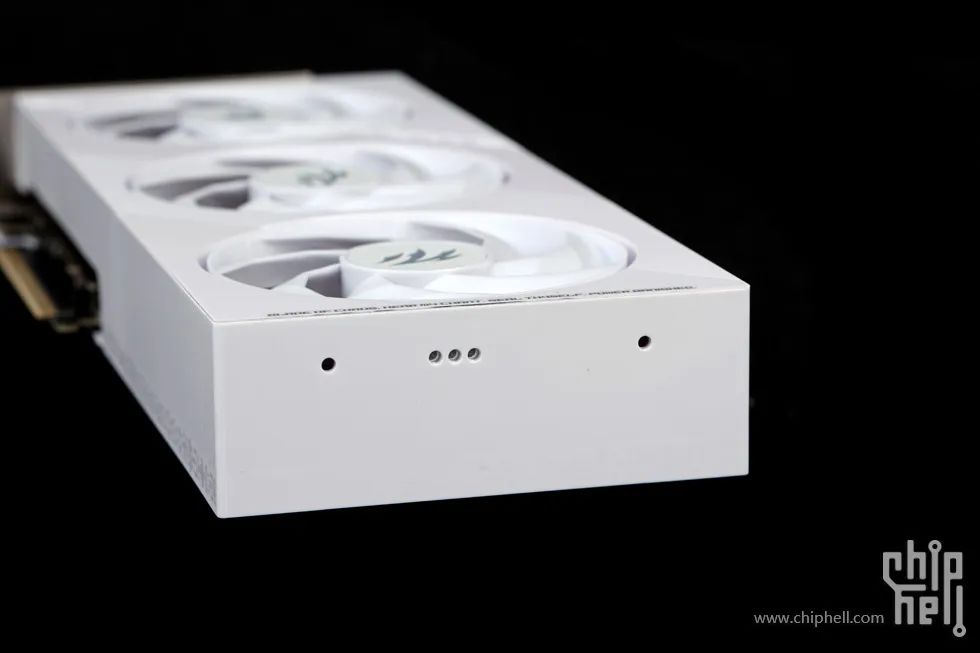

顯示卡尾部同樣為封閉式.不過並沒有提供支撐用的螺絲固定孔.
磁吸式的RGB燈牌也可選擇安裝在此處.

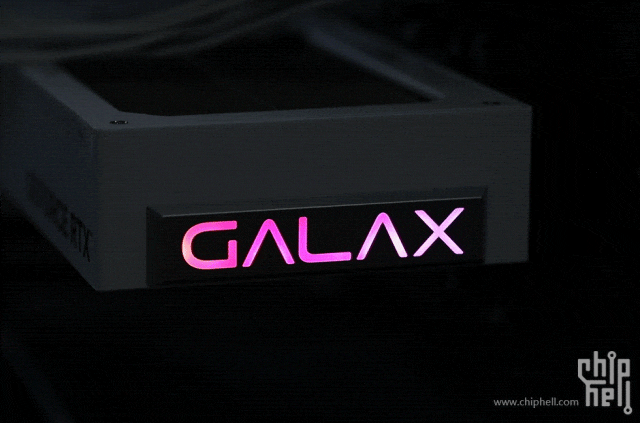

燈光效果.

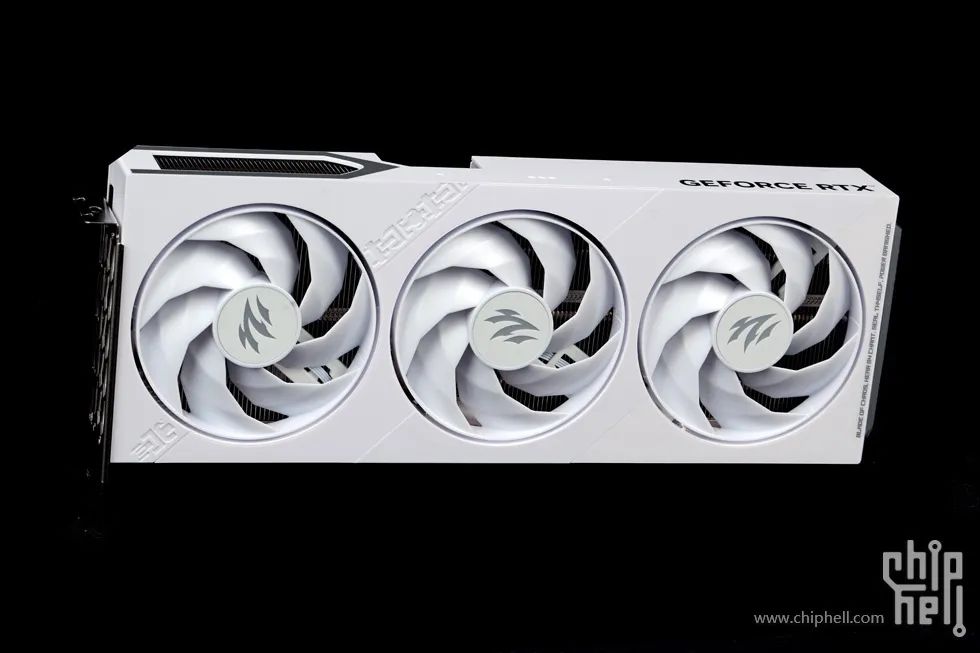

樸素的正面面板.

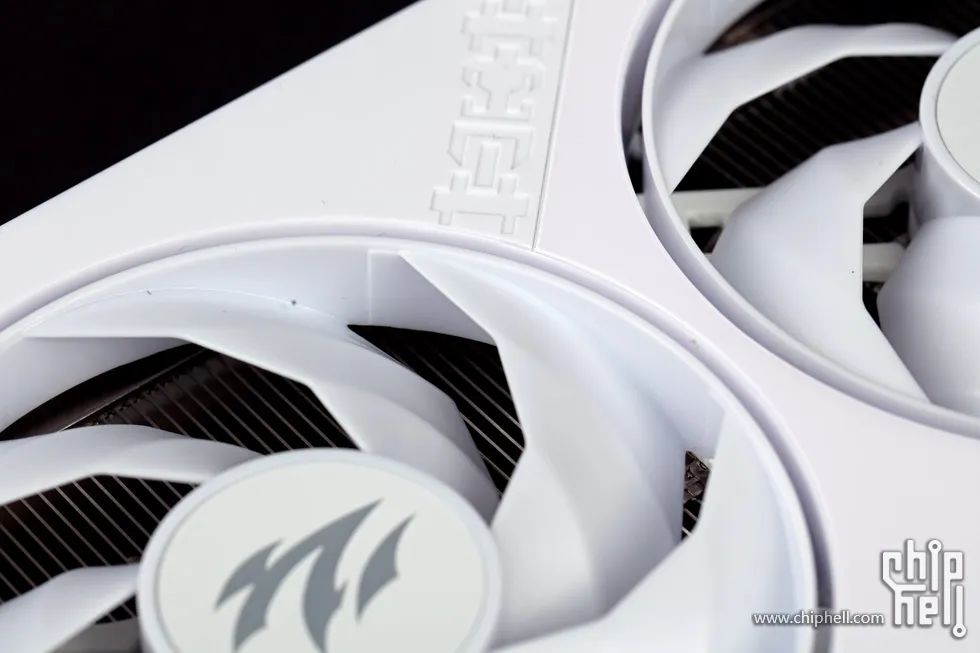

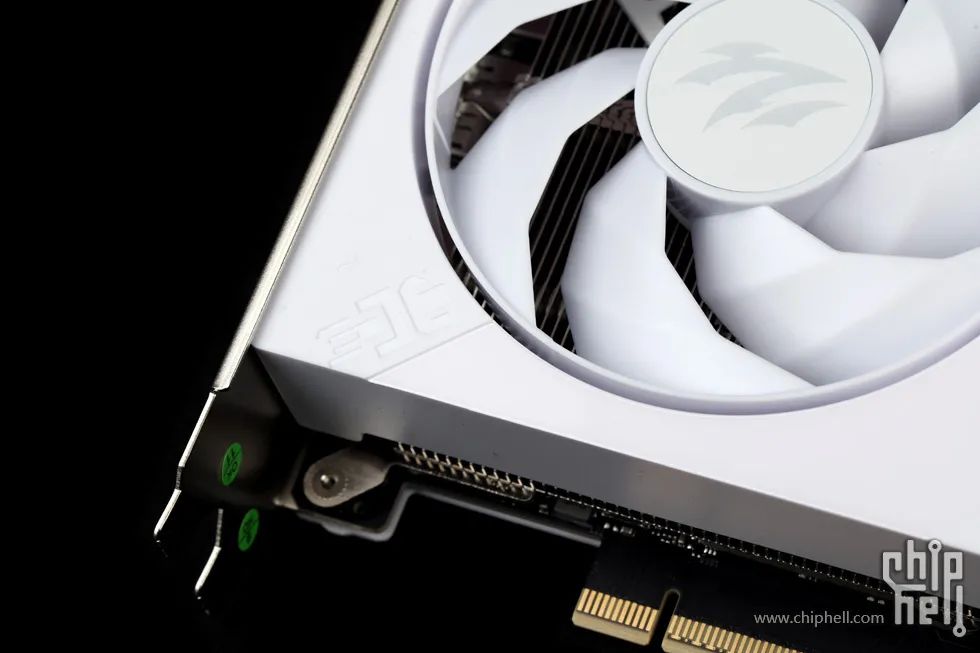

斜切分段的不同表面處理.搭配凹刻的符咒風格條紋裝飾.

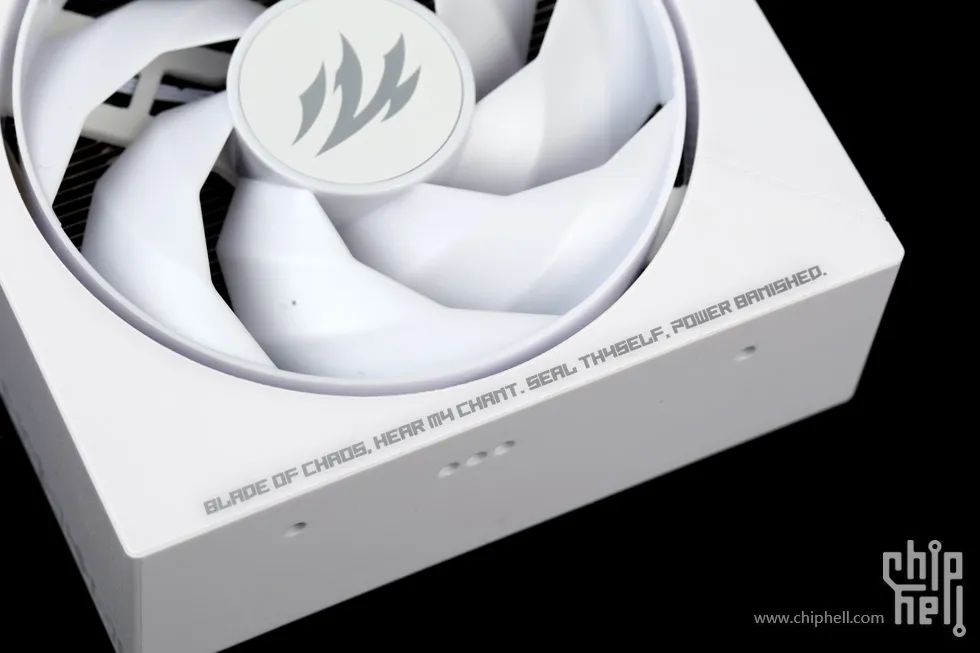

尾部配有刃系列設定相關詩句作為點綴.

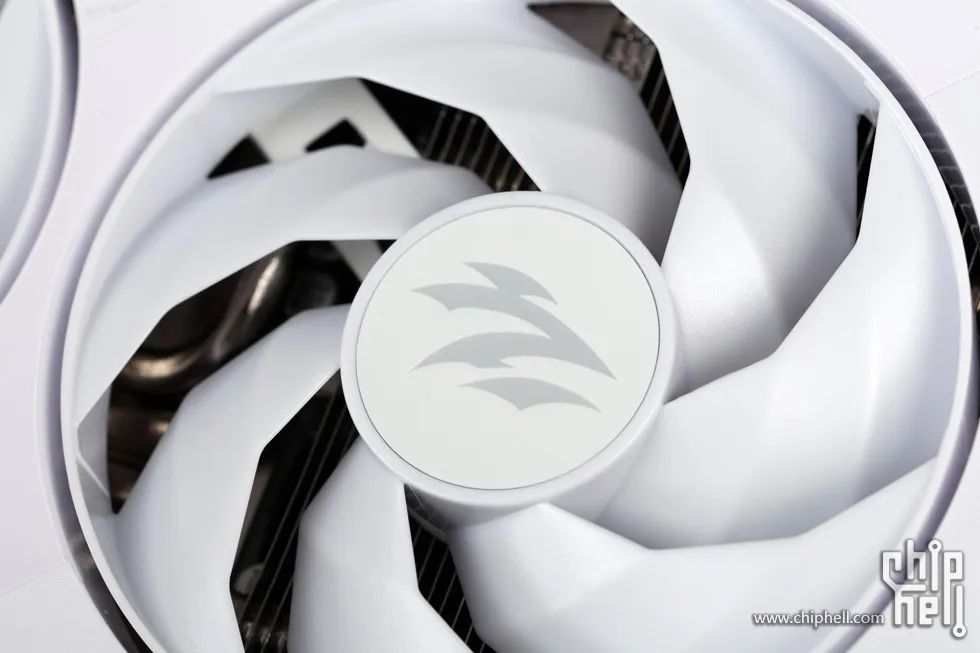

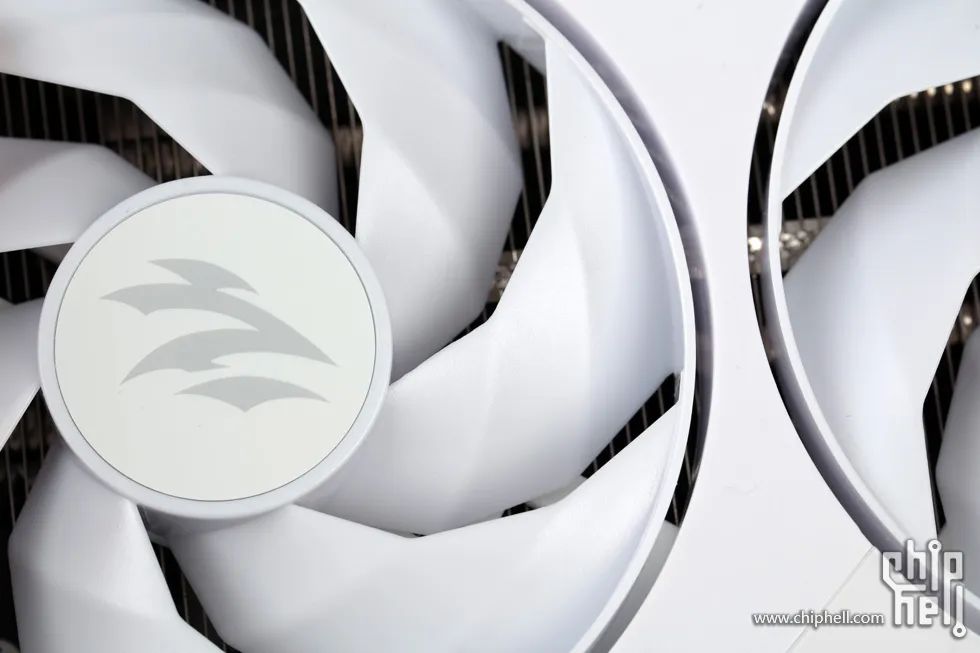

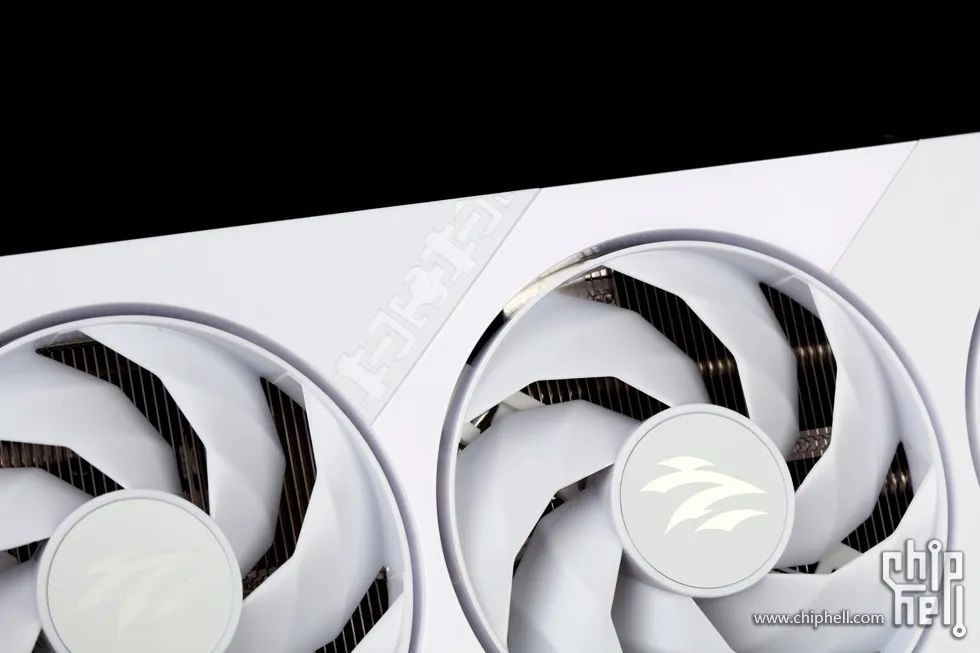

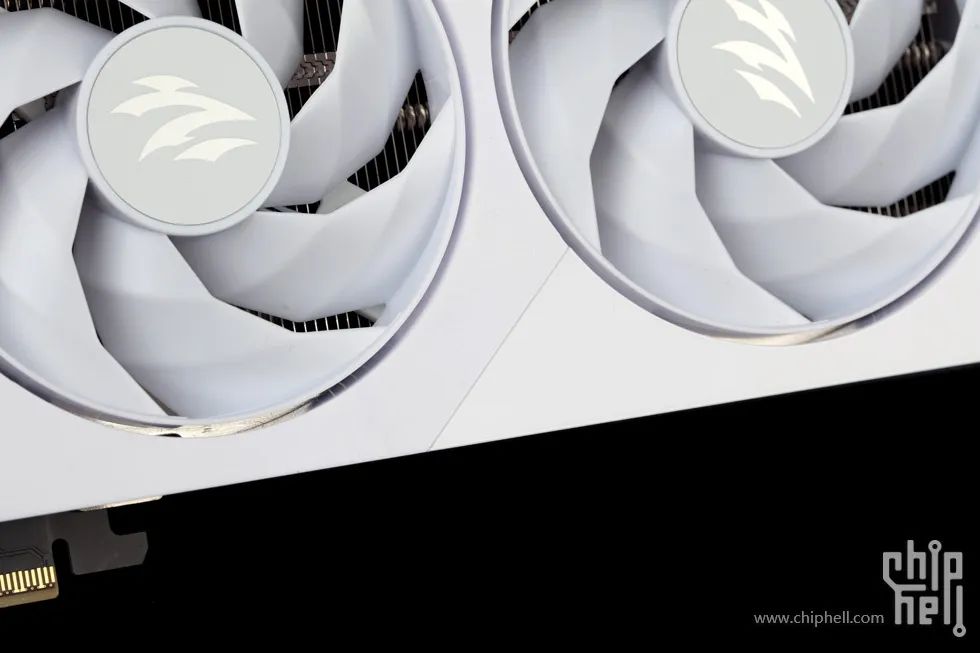

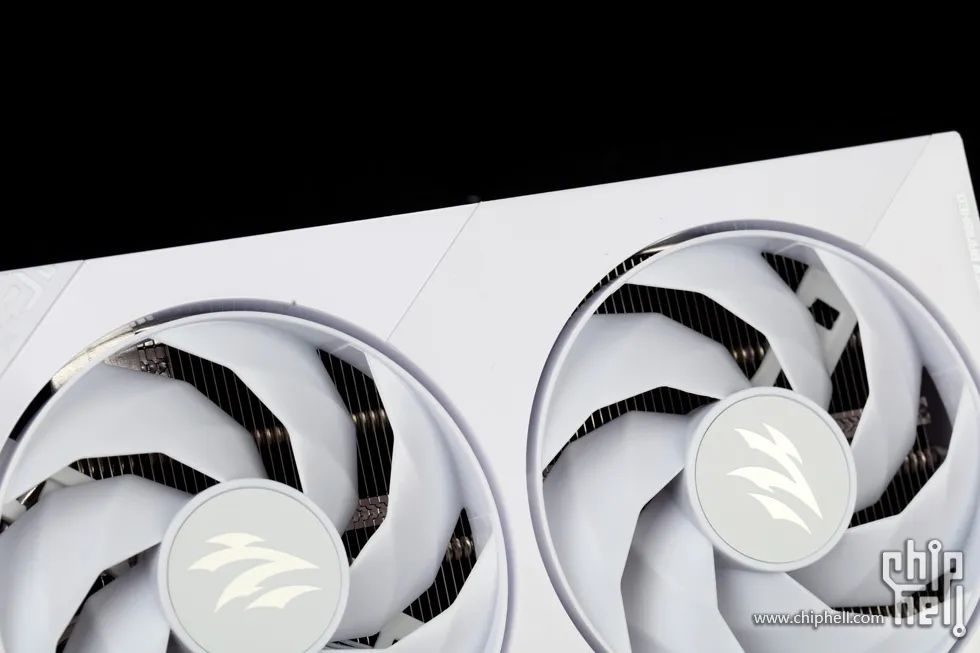

三把相同的七葉風扇.
三折式的葉片最佳化設計.
連框型結構.

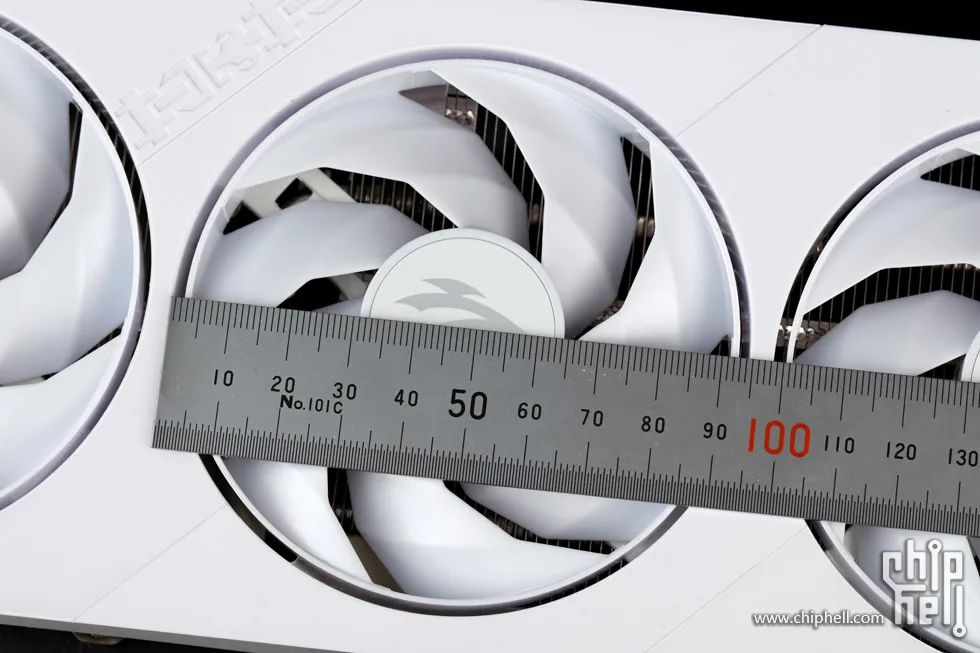

風扇直徑尺寸規格為93mm.

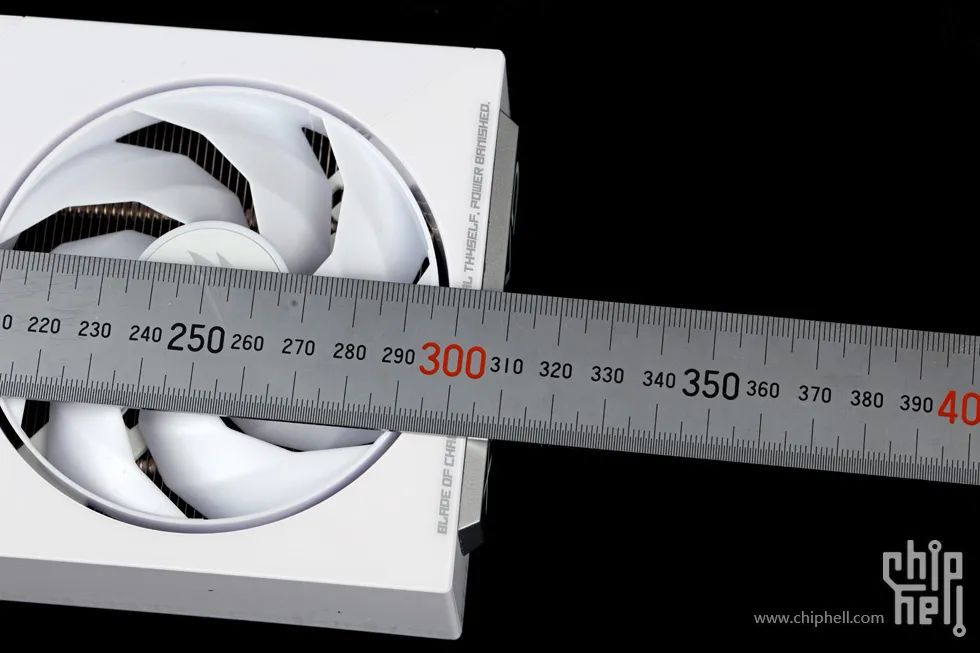

顯示卡長度(不含擋板)約304mm.RGB燈牌約4mm.

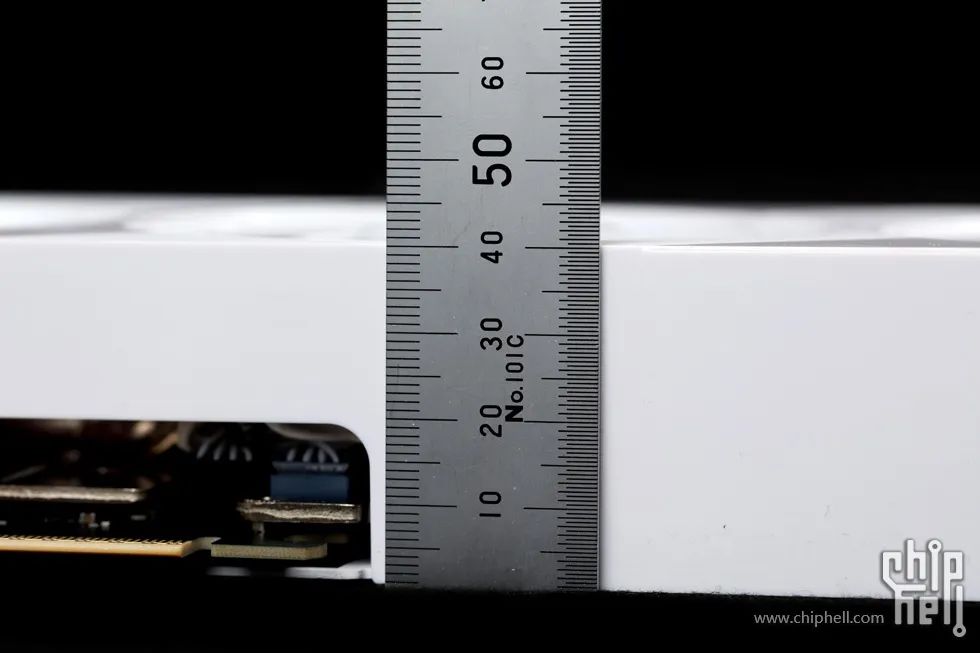

厚度約40mm.

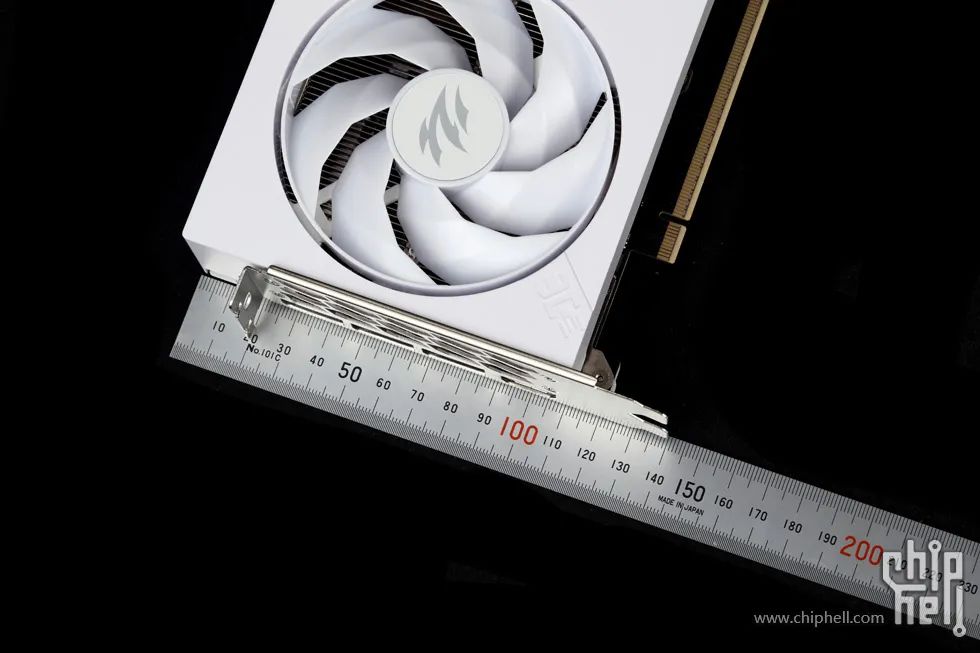

高度(含擋板)約140mm.

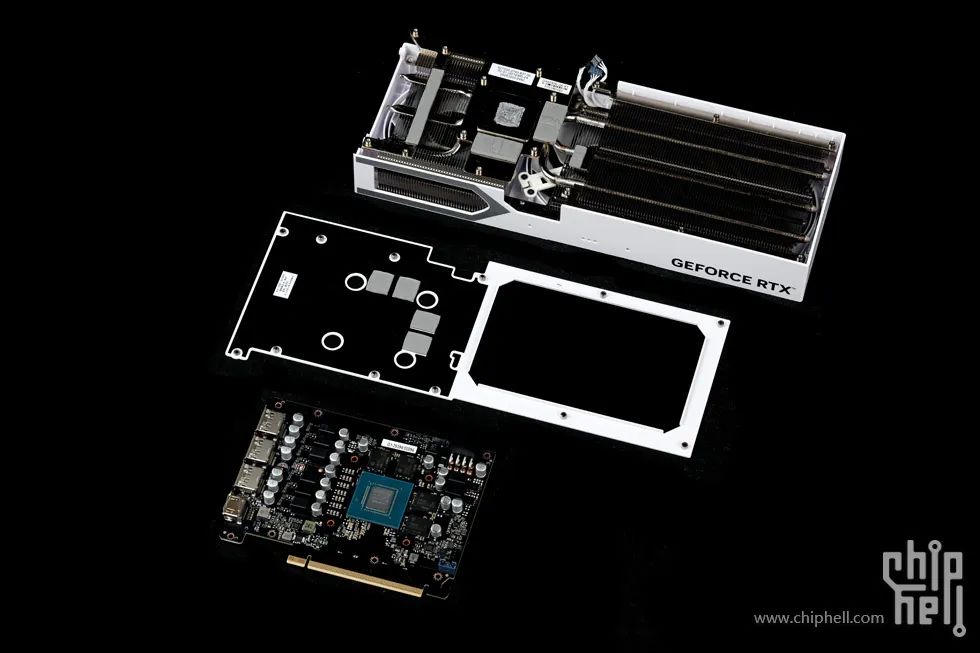

分解.

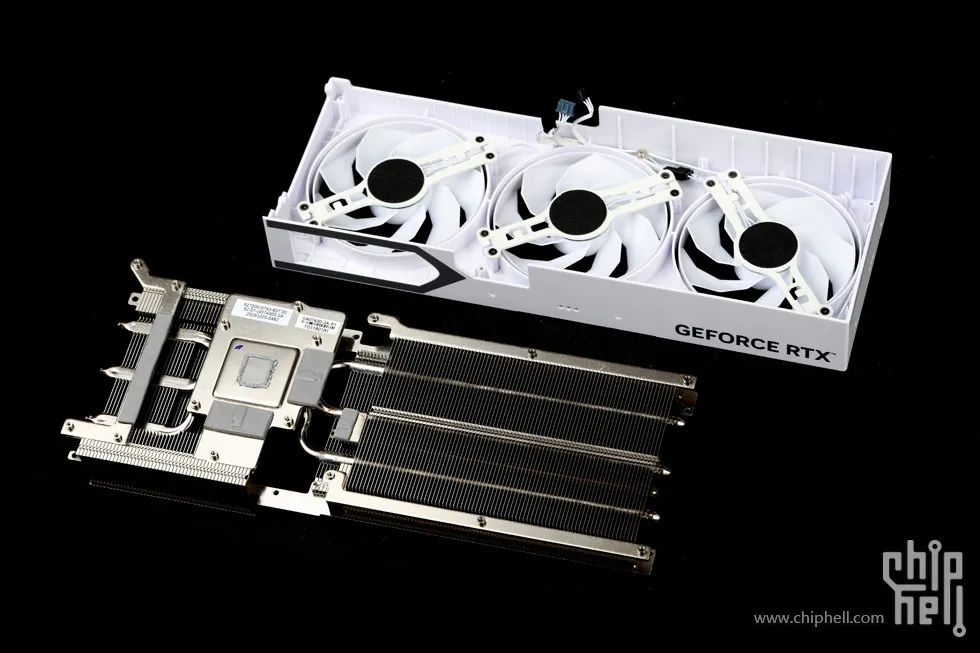

可繼續拆分為中框支架,散熱片主體和風扇外殼.

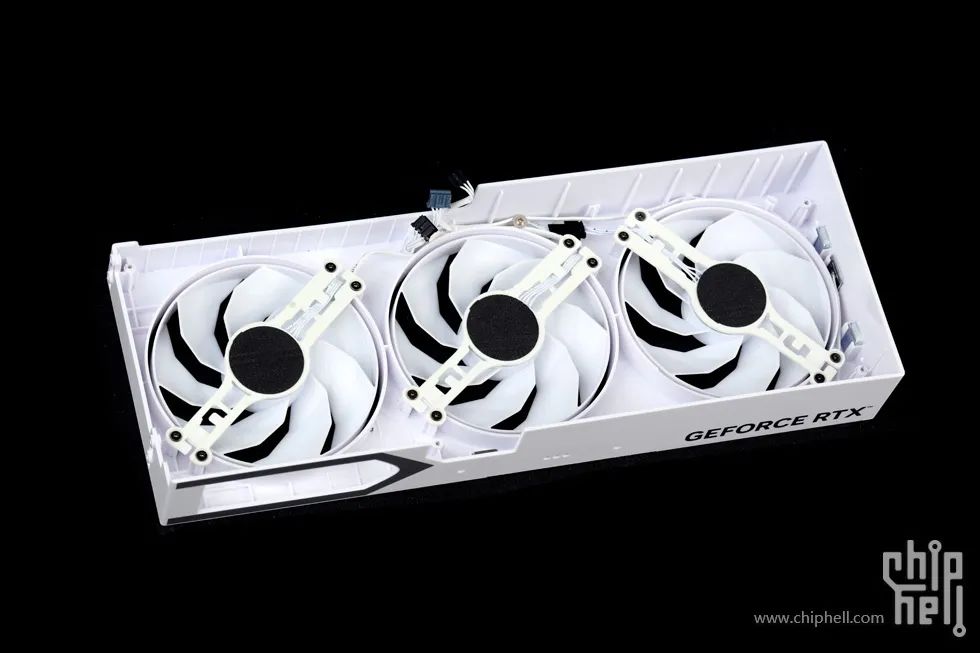

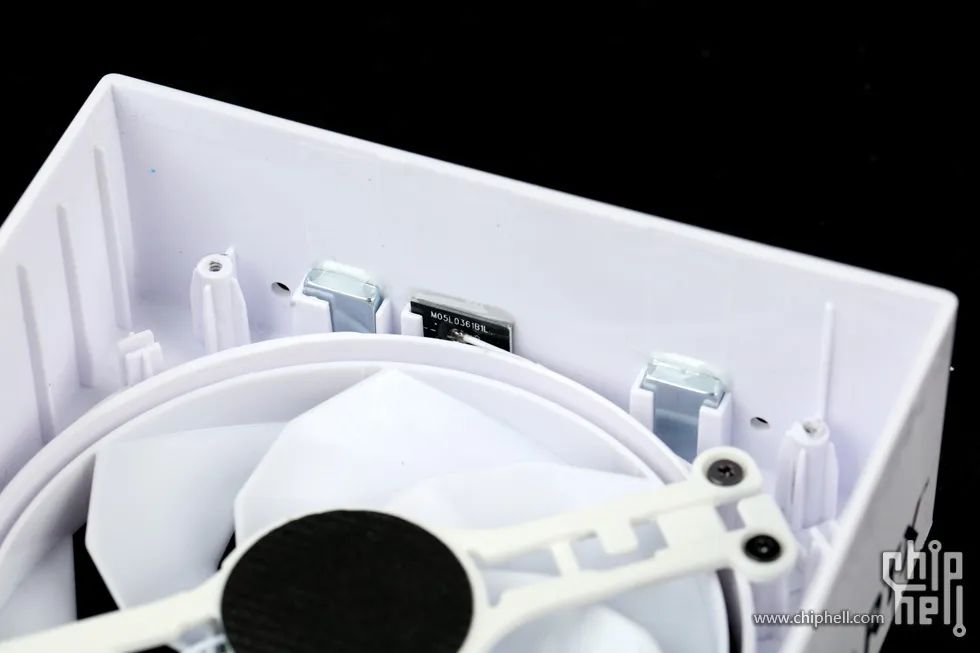

風扇外框內側.

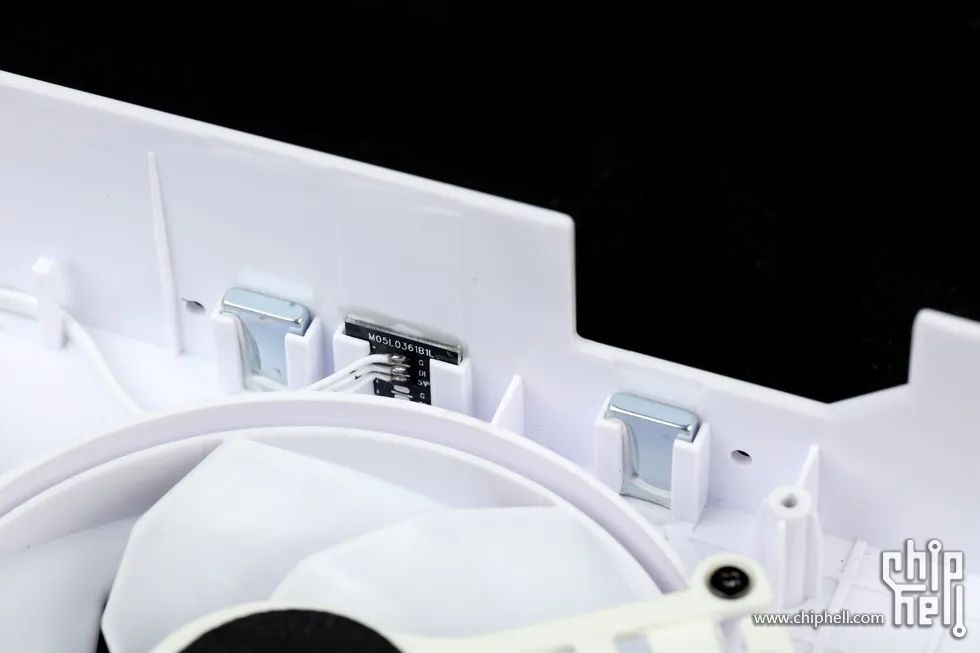

固定架遮擋了風扇銘牌.
燈牌觸點接線小板和磁鐵.

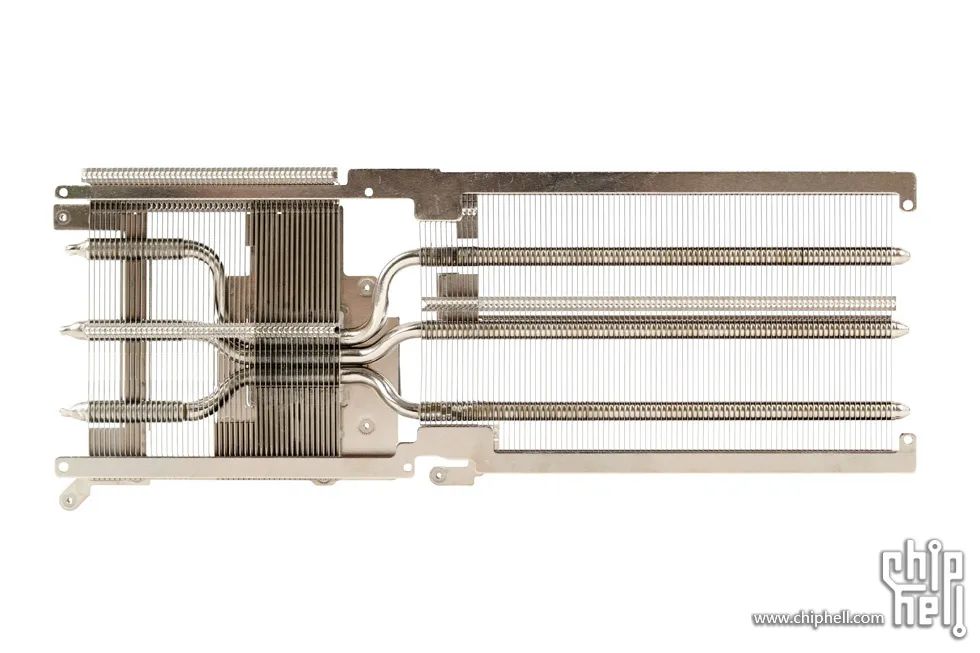

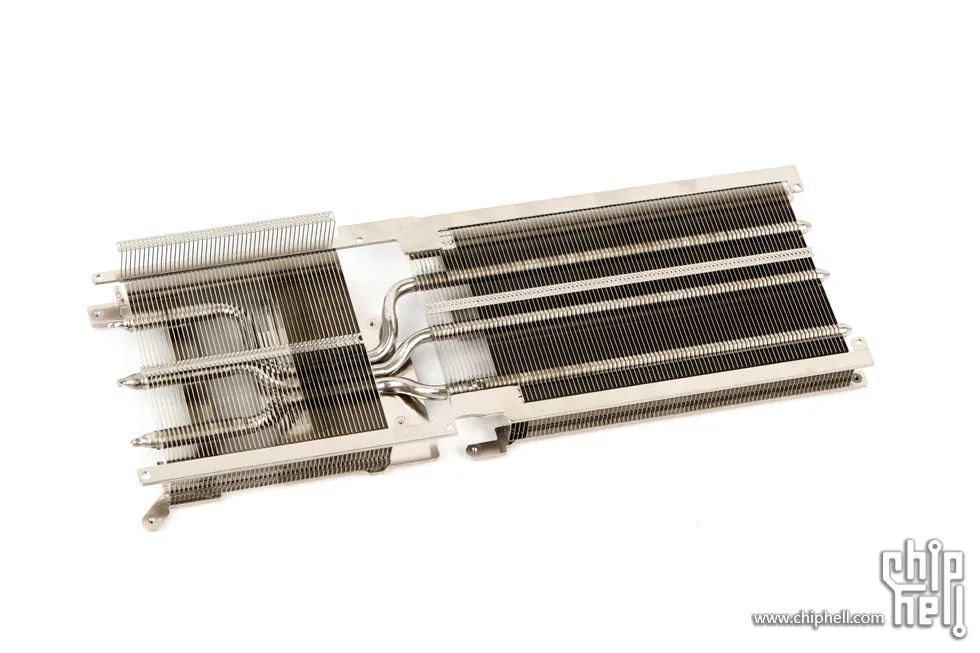

散熱片模組正面.

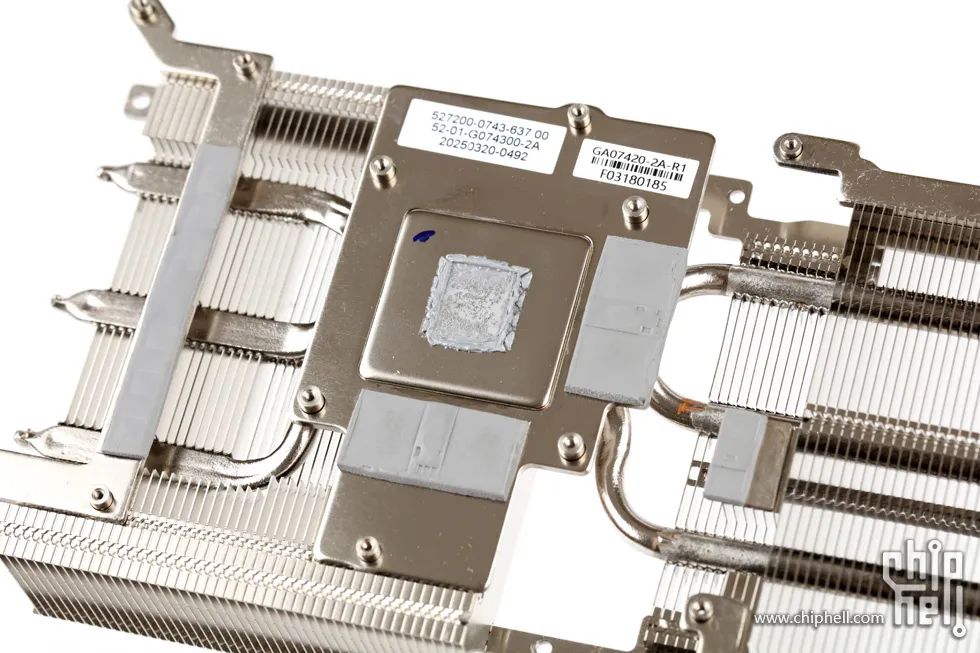

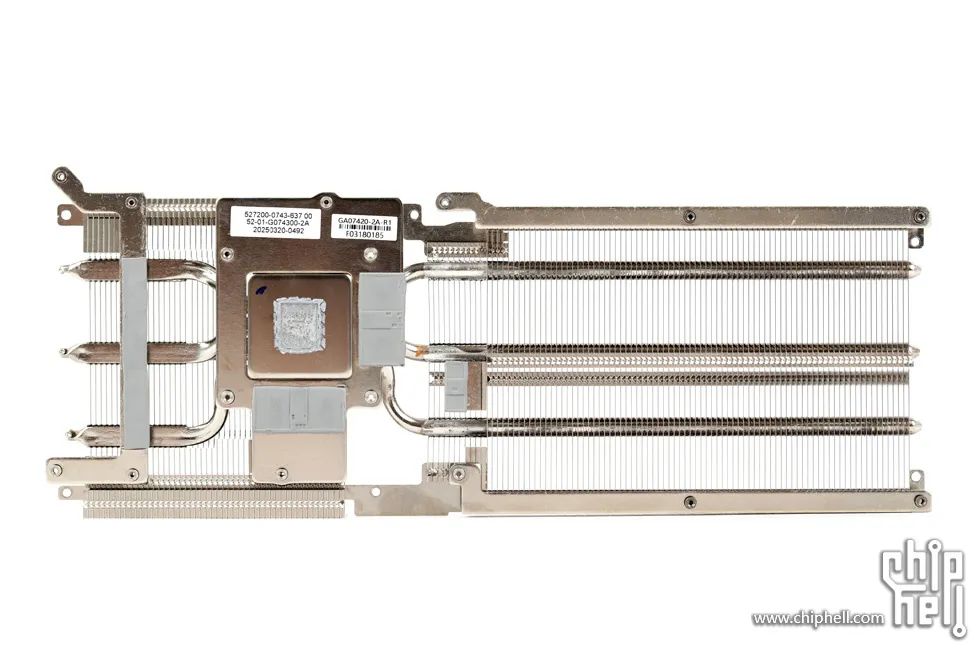

散熱器模組底面.
核心銅底僅覆蓋GPU. 視訊記憶體則透過固定底座板搭配導熱墊覆蓋.

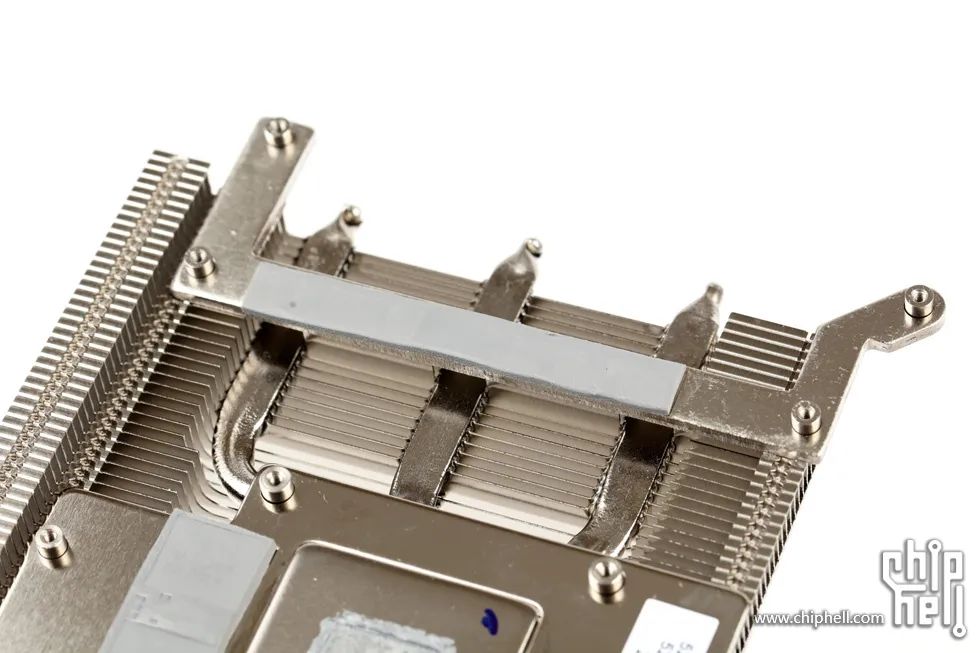

固定底座板部分不直觸散熱片.但仍與全部熱管連線.
供電MOSFET由其餘位置的固定座或定製位置的底板覆蓋.

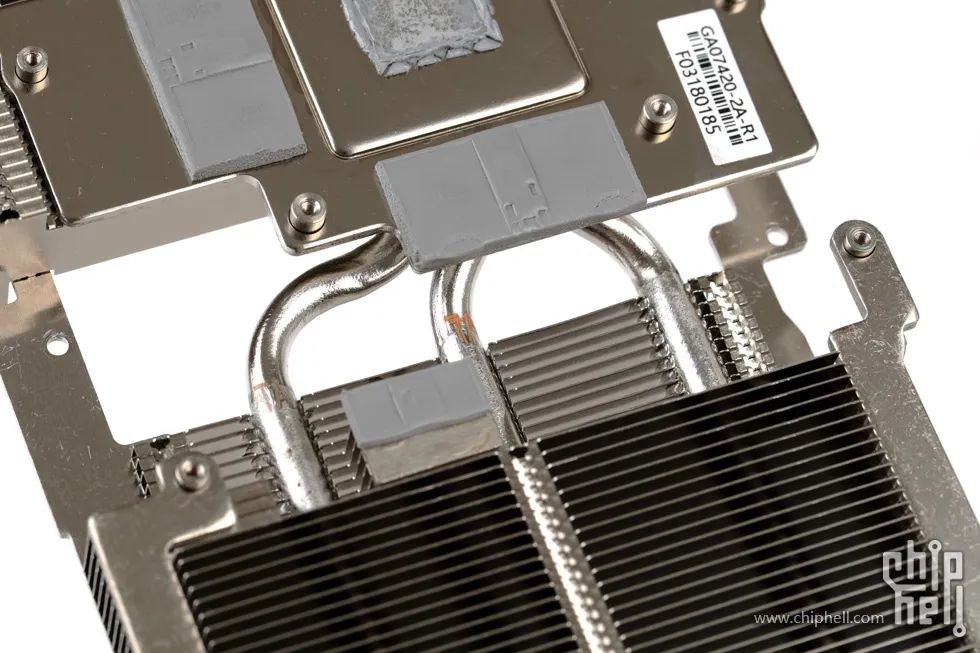

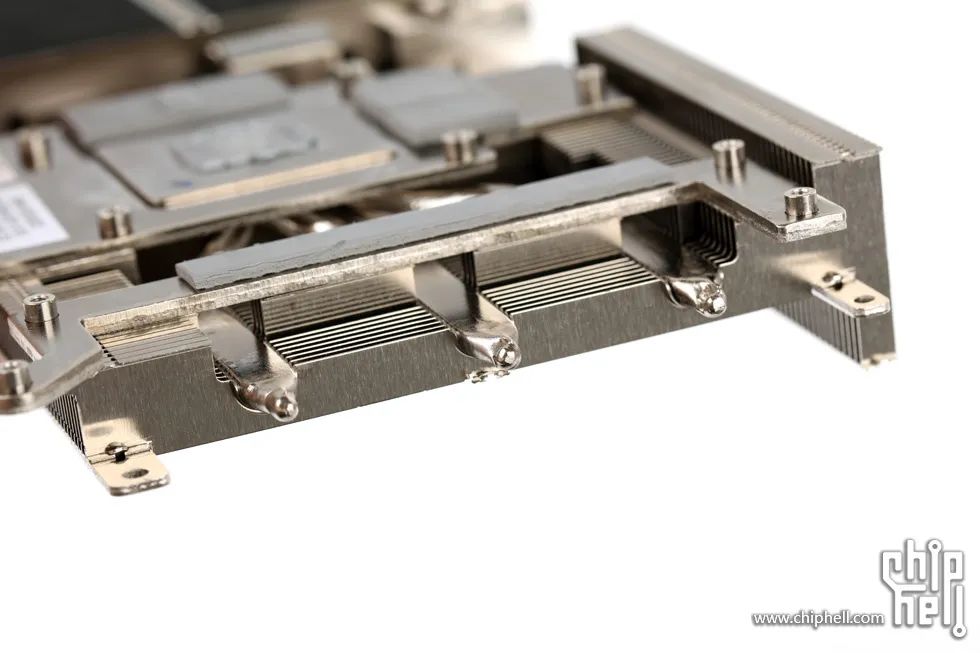

散熱器配備三條6mm熱管.為了簡化製造,熱管前半段均保持壓扁的形態.在近核心一側未被底部覆蓋的區域的散熱片也僅與熱管半包接觸.

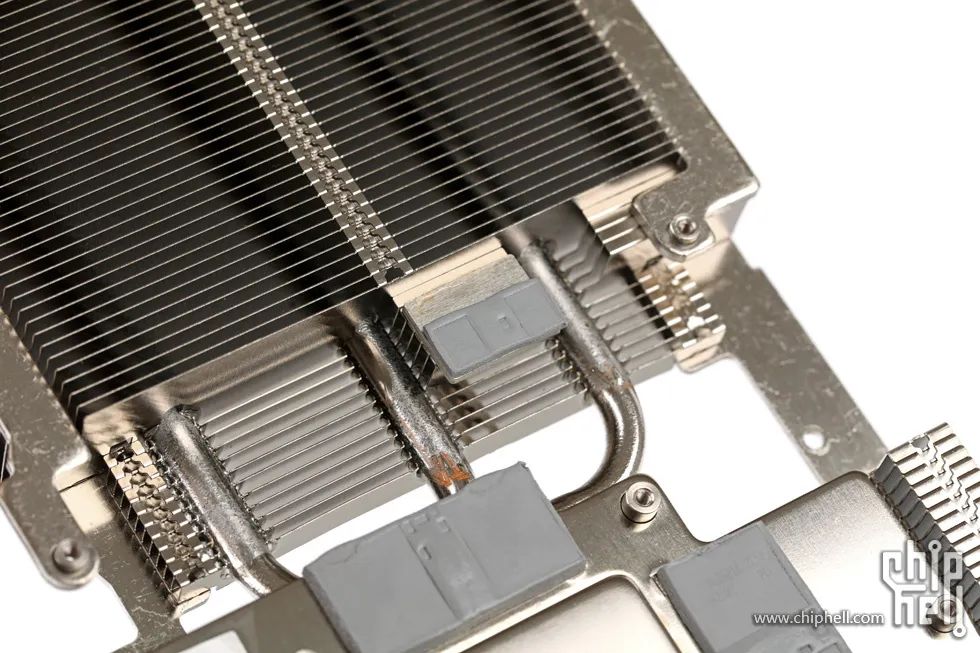

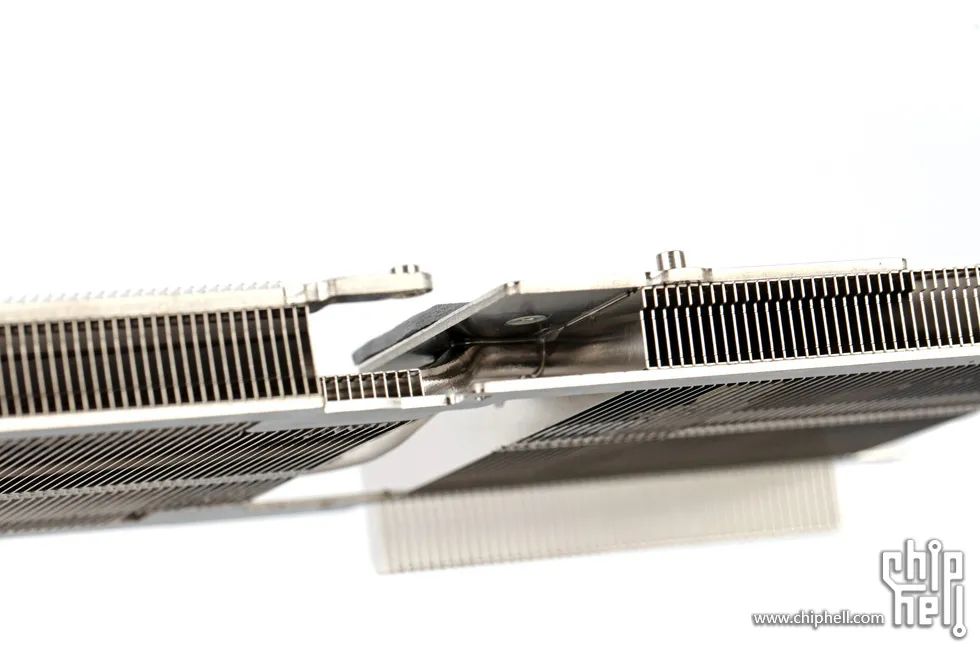

三條熱管借兩段散熱片中間分隔區域彎折後穿入後半段散熱片.

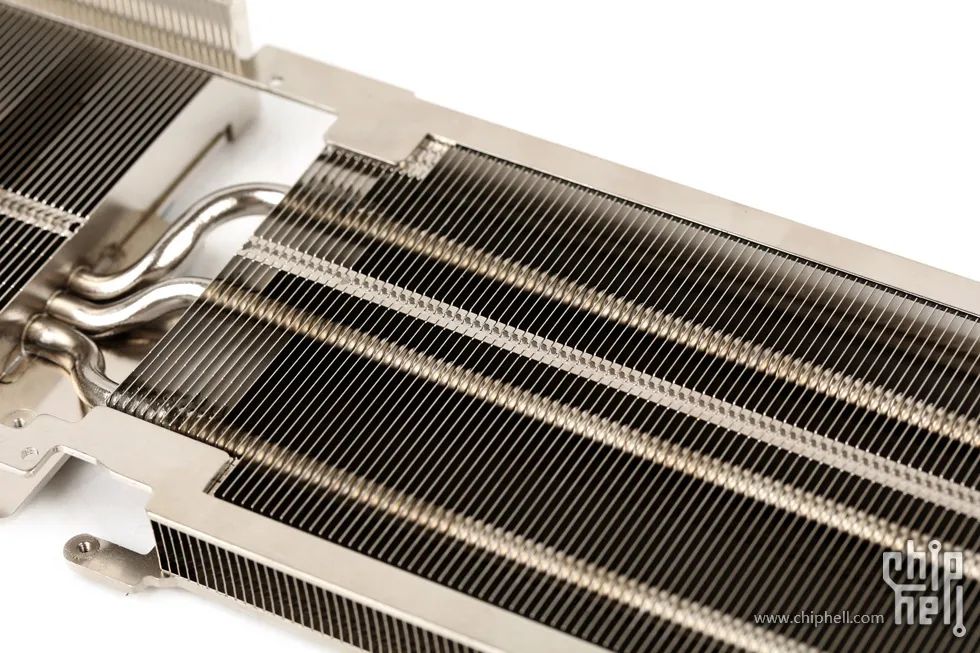

三條熱管一字排開並相對貼近風扇一側.
鰭片邊緣均保持平直的造型.

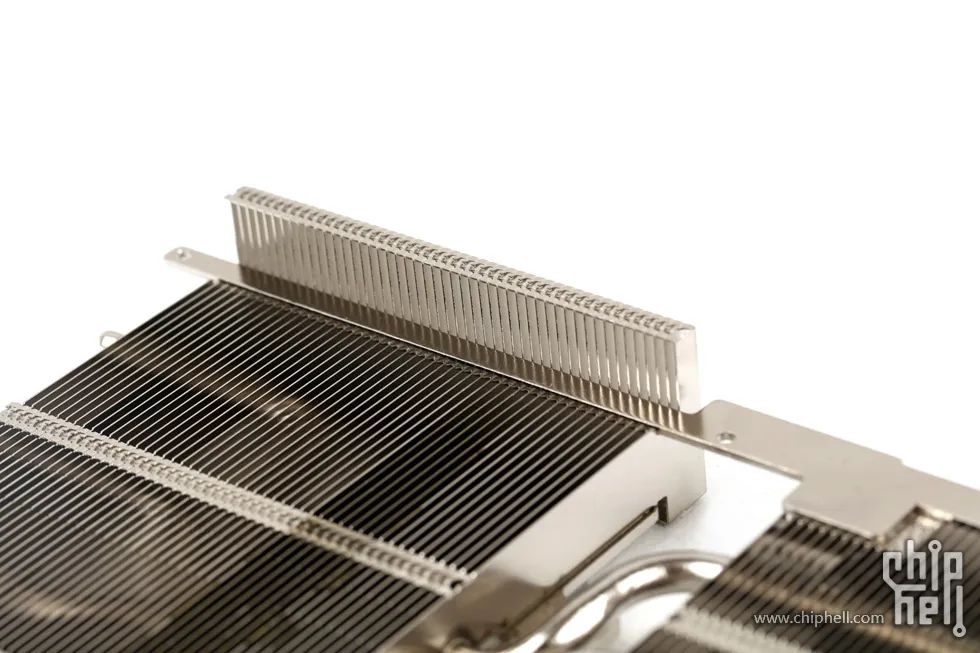

為填充越肩區域而加高的散熱片.

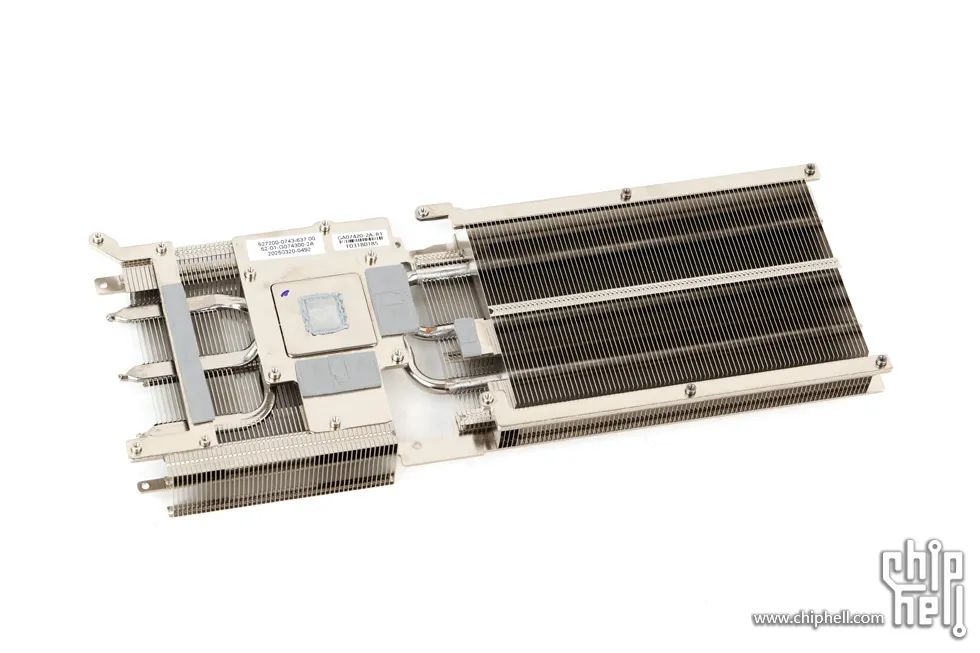

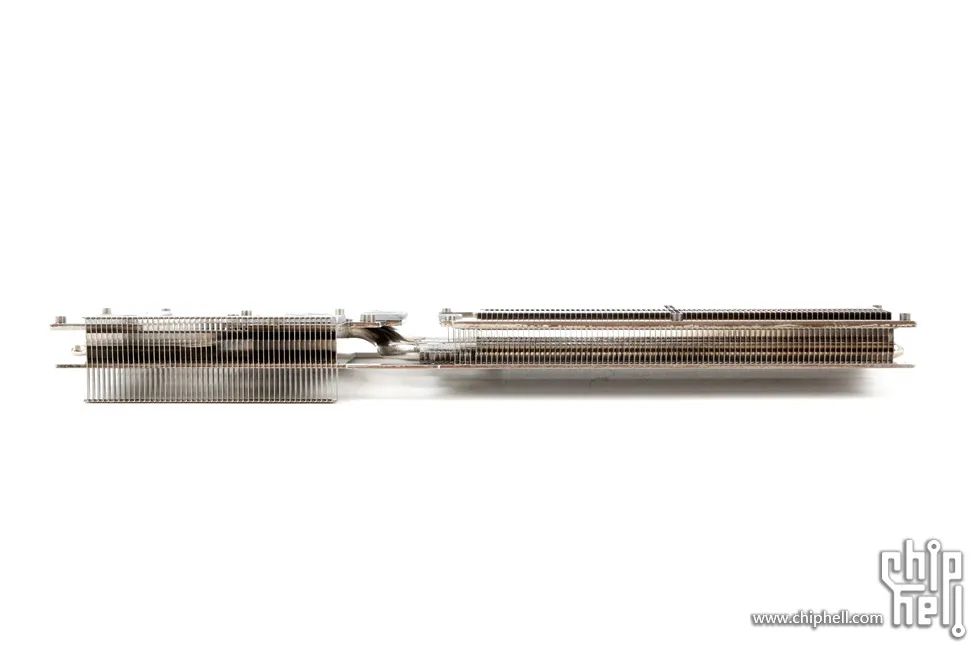

俯視與側視角度可以更清晰觀察熱管走向和整體結構.

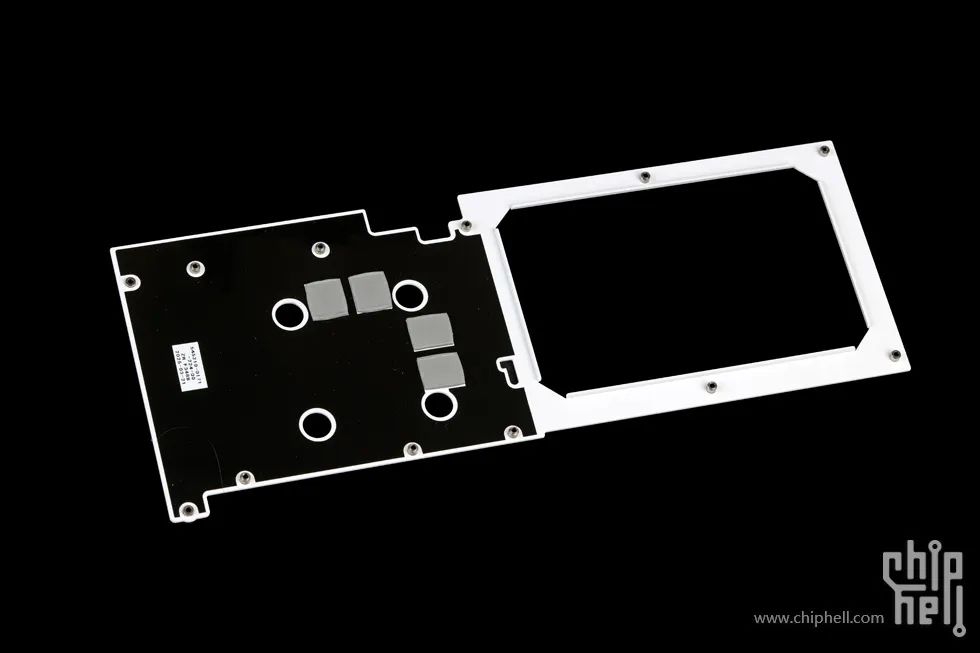

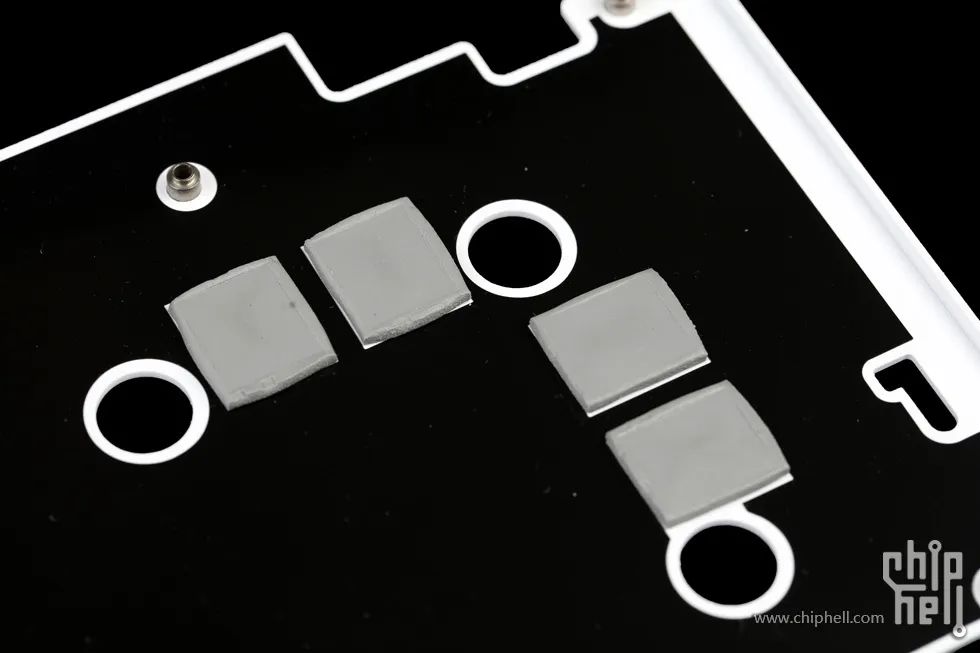

背板內側.視訊記憶體顆粒位置貼有導熱墊.

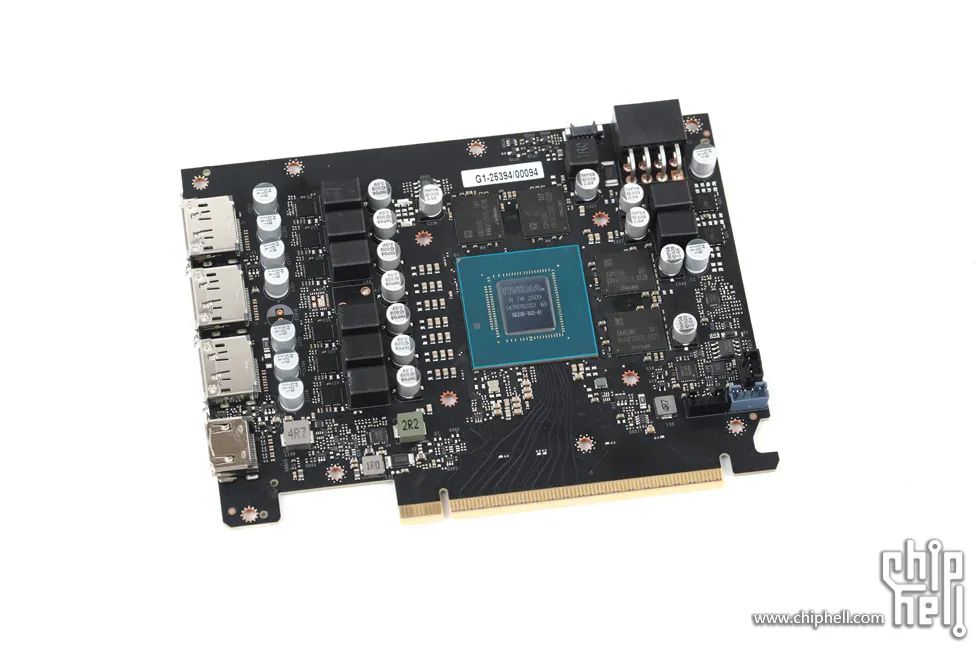

板卡正面.與PCIe x16插槽尾部齊平長度的緊湊型板型.

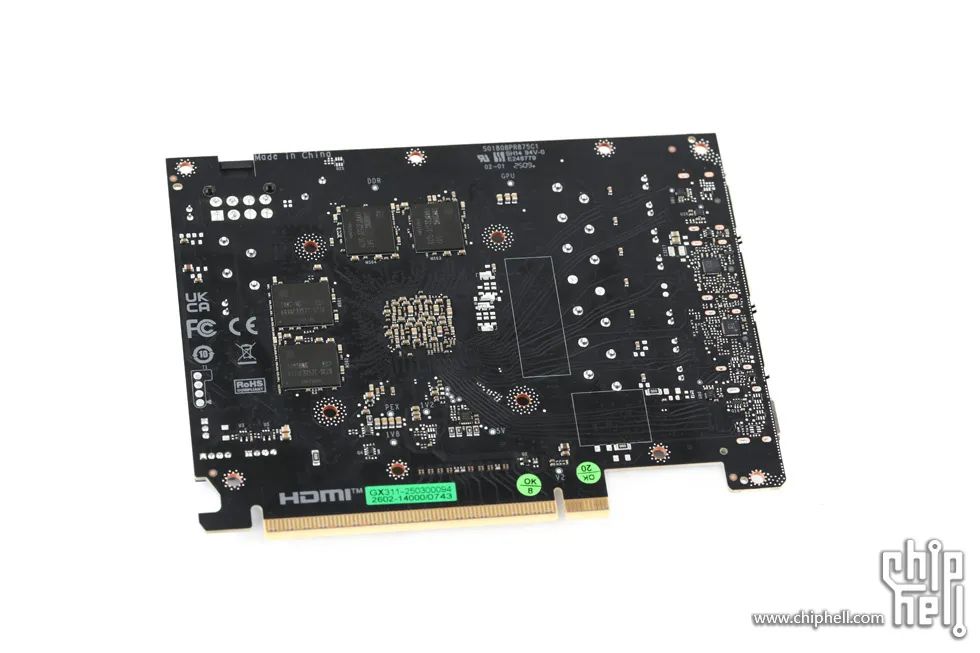

板卡背面.

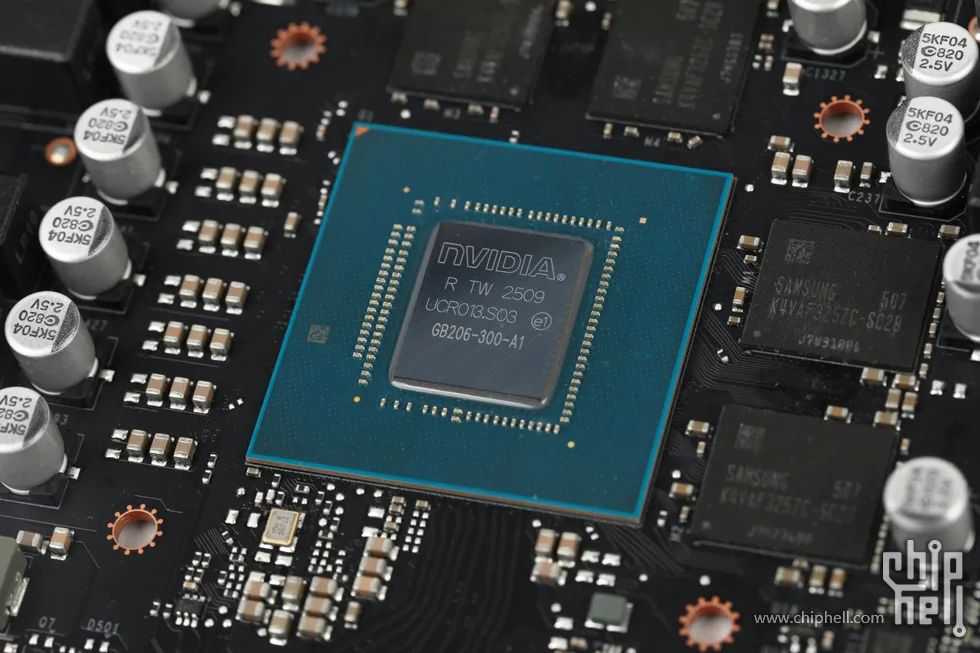

對應於GeForce RTX 5060 Ti的GB206-300 GPU.

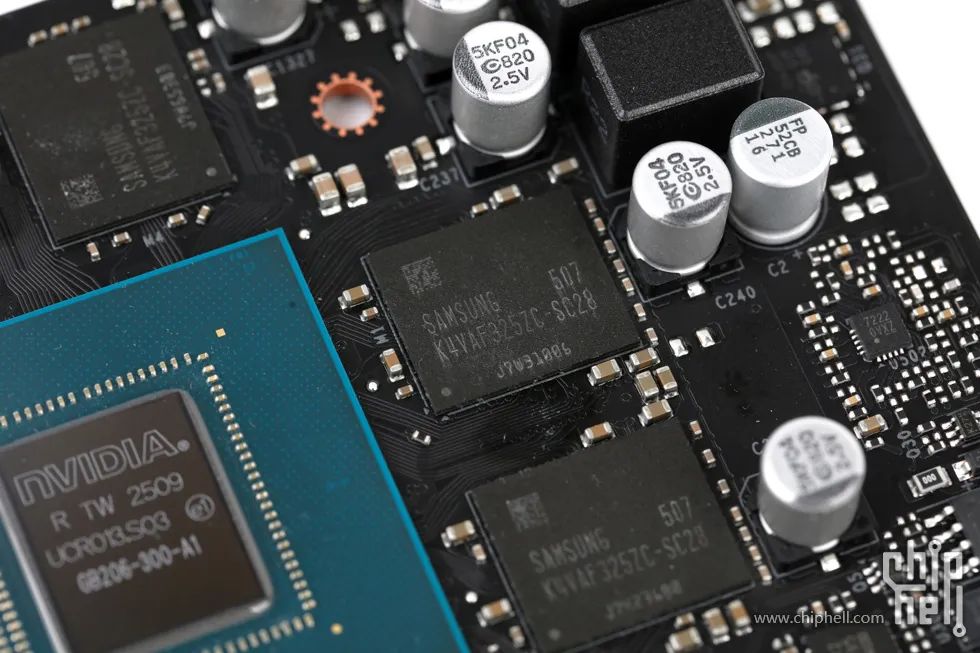

視訊記憶體由8片Samsung 16Gb 32bit 28Gbps GDDR7顆粒以雙面佈局組成16GB 128bit 28Gbps的配置.

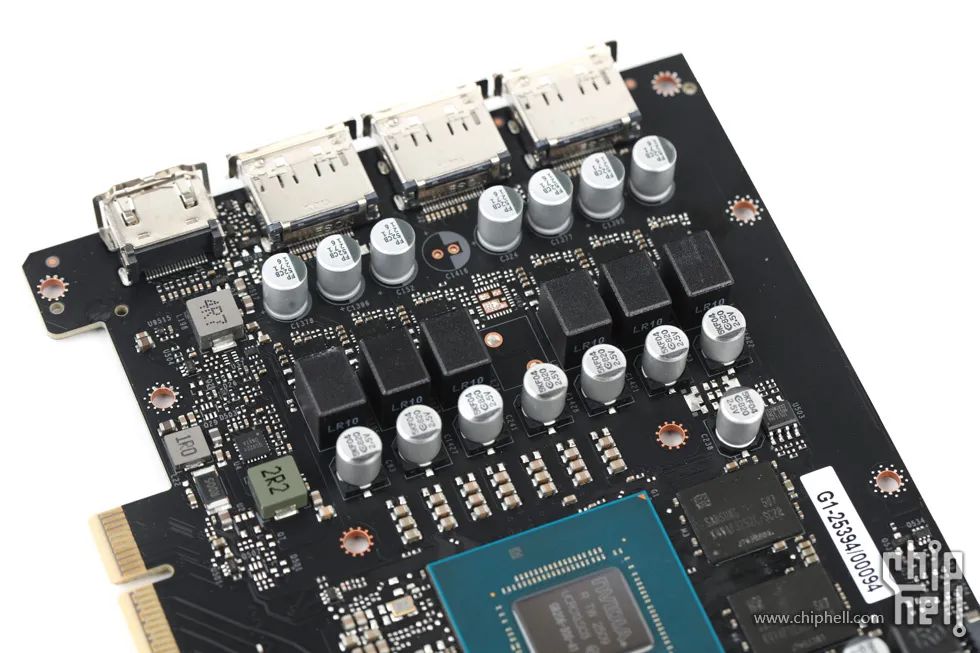

6相GPU供電和2相視訊記憶體供電.

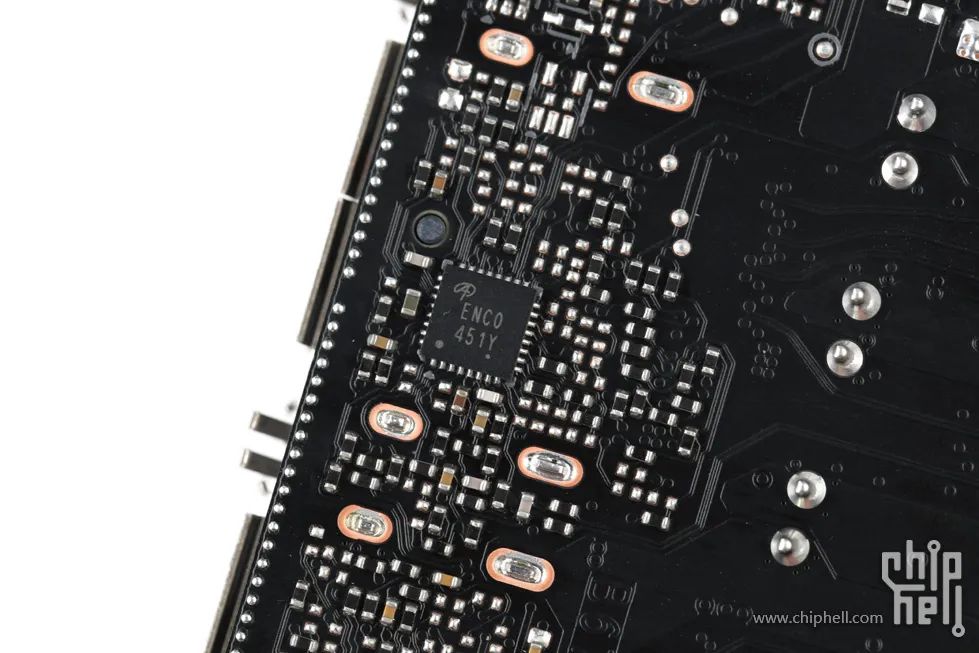

供電控制器AOS ENC0.

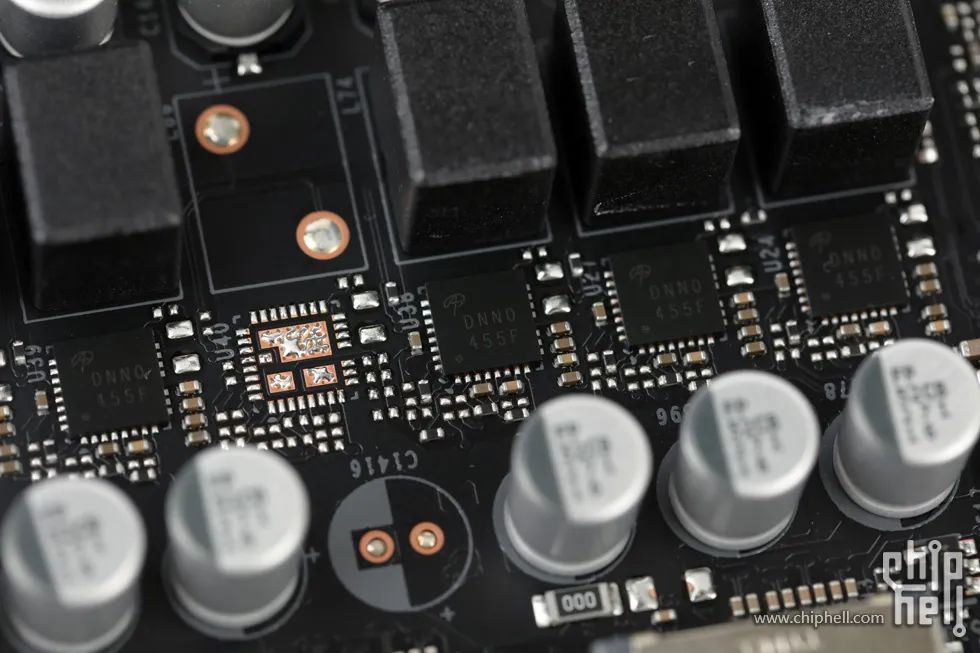

GPU供電每相都搭配一顆AOS DNN0(AOZ5310NQI-A)DrMOS(60A) MOSFET.

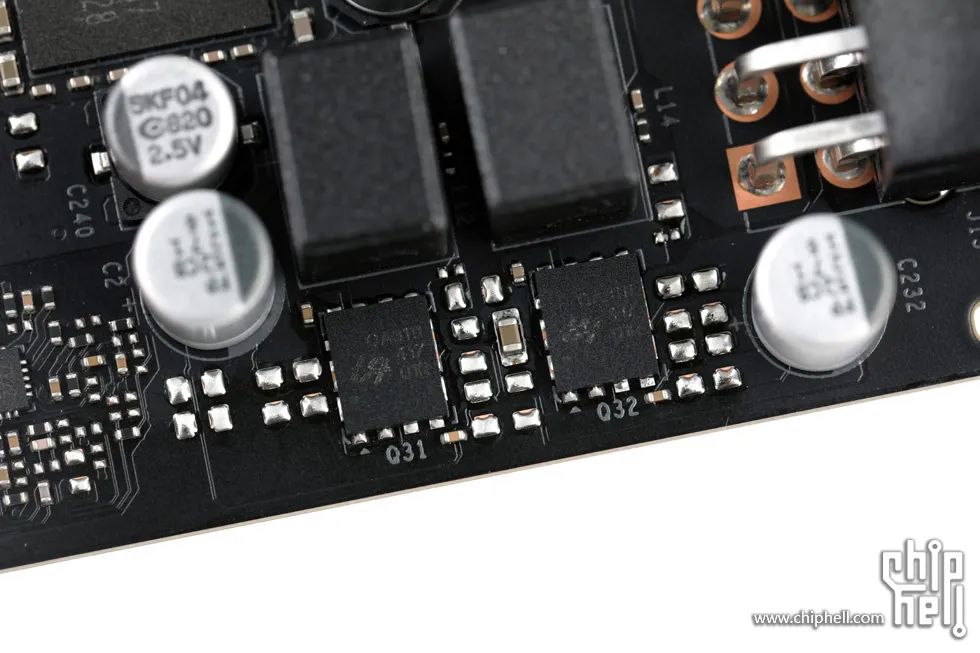

視訊記憶體供電MOSFET為uPI QA3111

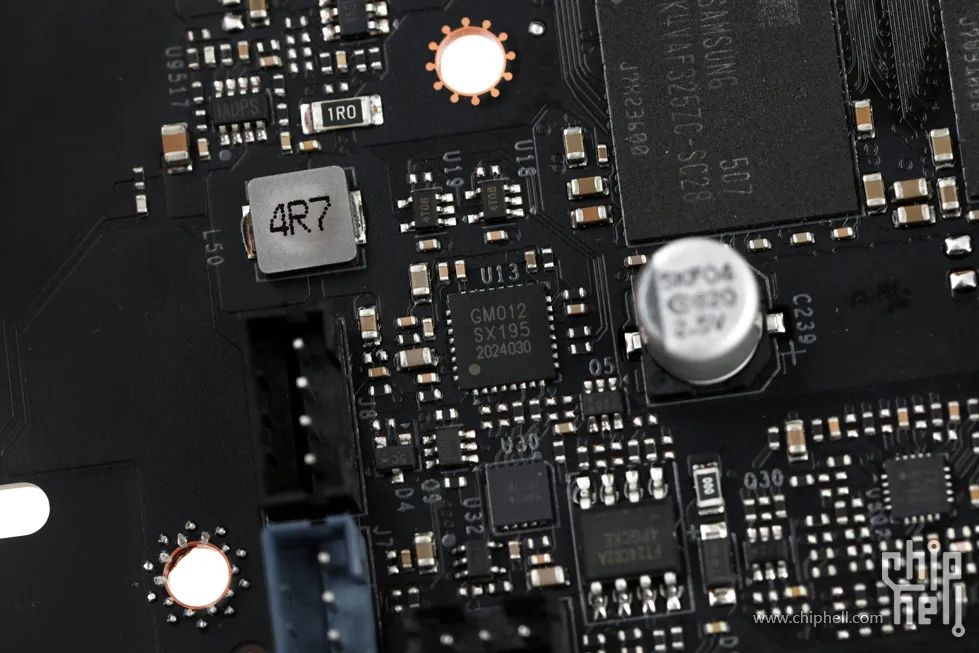

GM012燈控.
測試平臺
顯示卡:
GALAX GeForce RTX 5060 Ti 聖刃MAX OC
CPU:Intel Core Ultra 9 285K
主機板:ASUS ROG Maximus Z890 Hero
記憶體: Acer Predator Pallas II DDR5 8200MHz C36 32G(16Gx2)
硬碟:Samsung 980 Pro SSD 500GB
電源:Seasonic Vertex GX-1000 1000W
機箱:Corsair 5000D Airflow
散熱:DeepCool LT720 (360mm AIO Water Cooling)+ NF-A12x25 PWM chromax.black x3(CPU,機箱頂部)
Noctua NF-A12x25 PWM chromax.black PWM x3(機箱前置)
Noctua NF-A12x25 PWM chromax.black x1(機箱後置)
(機箱與CPU散熱器風扇均定速在約1000RPM)
驅動:
NVIDIA GeForce Game Ready Driver 575.94
系統:Windows 11 Version 24H2
軟體:GPU-Z 2.64
3DMark 2.31
Furmark 1.39.0

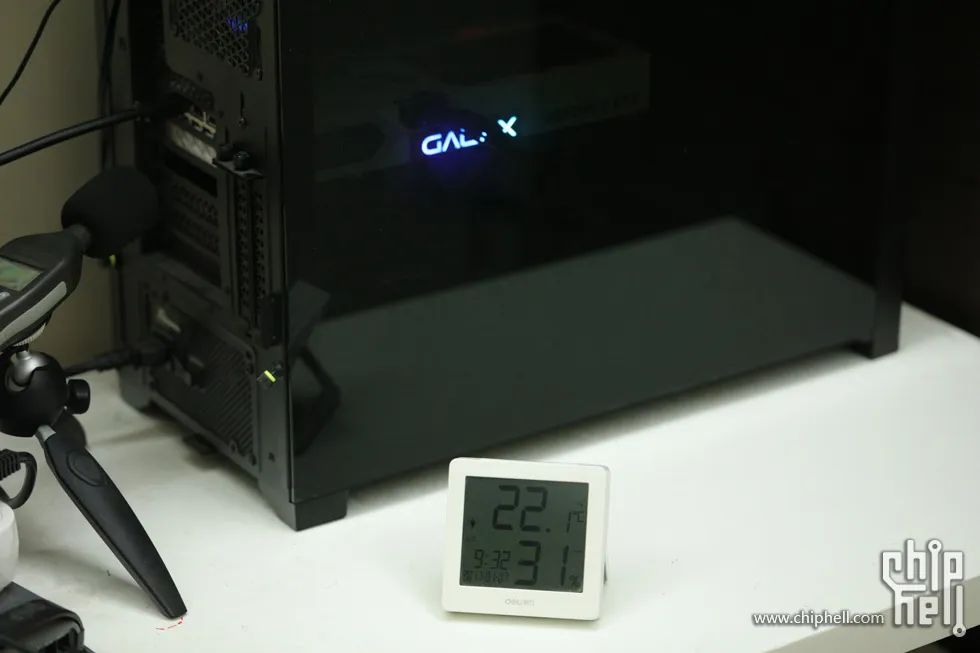

測試環境照:
效能測試

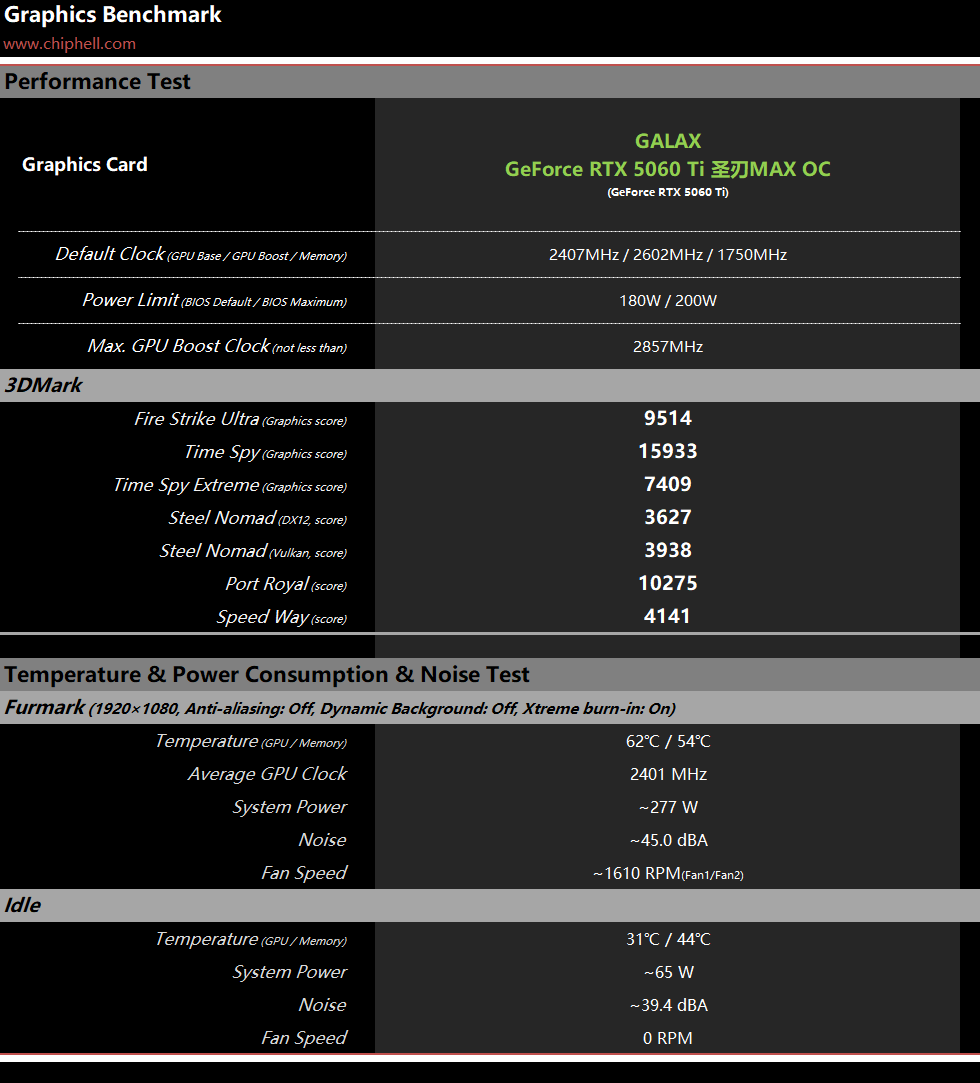

效能測試基於本站以往顯示卡評測的專案與流程方式:在封箱環境下進行3DMark效能,待機與Furmark壓力測試下的溫度,功耗,噪聲測試.為節省測試時間以及突出有效資訊,3DMark效能部分僅測試Fire Strike Ultra及更高的專案的顯示卡分數,結果以列表成績彙總.
效能方面,3DMark跑分符合RTX 5060 Ti應有水平.
Furmark烤機測試中,平均頻率達到2401MHz,風扇轉速達到約1610rpm並帶來62℃/54℃的GPU和視訊記憶體溫度控制.無論是調校傾向還是最終效果都顯得很“中庸之道”,也符合影馳一直以來的習慣.

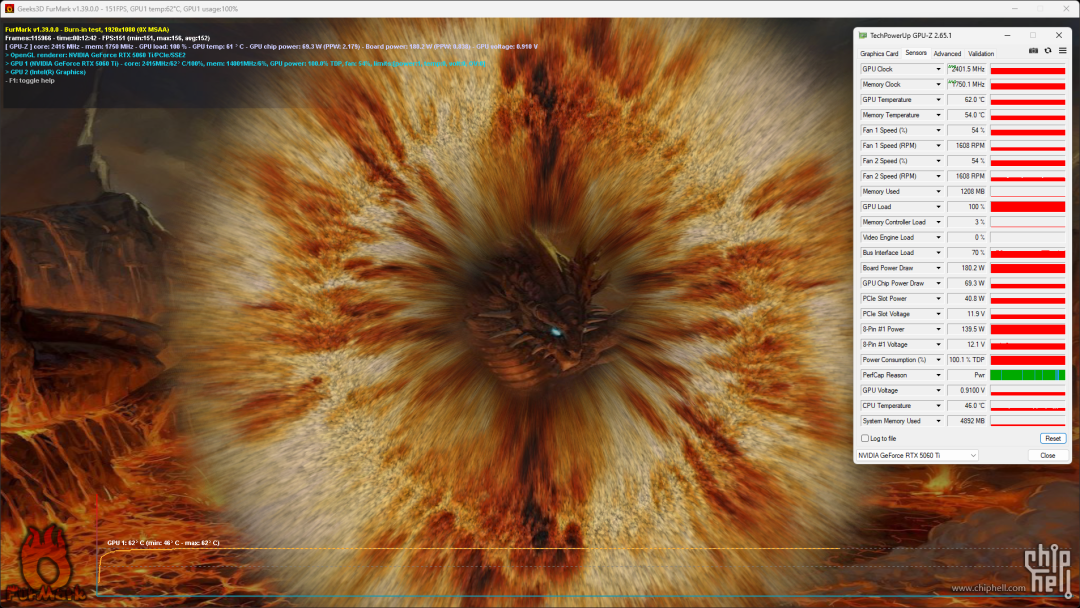

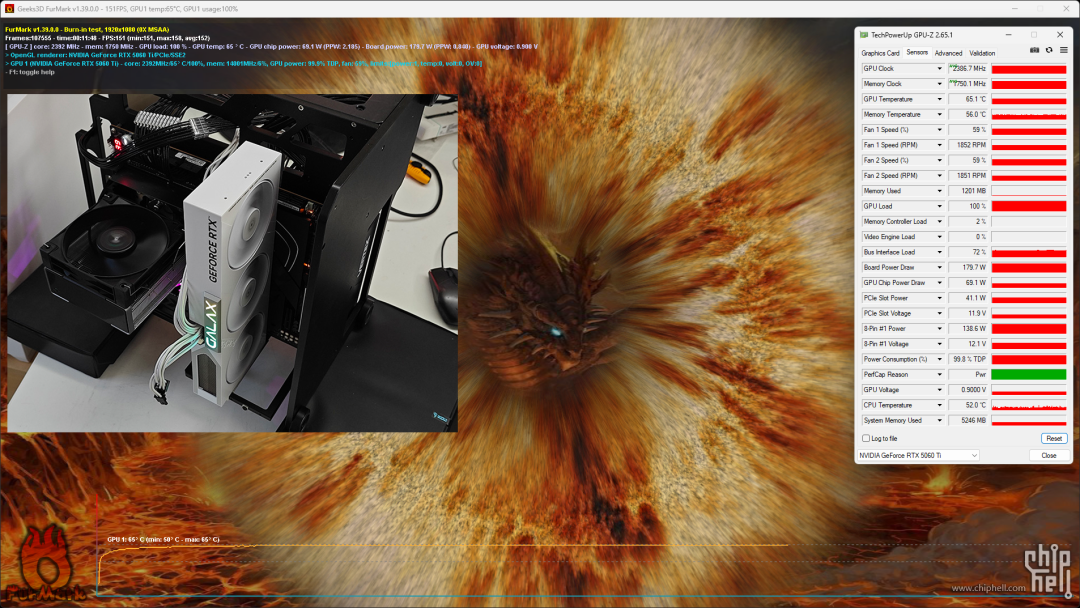

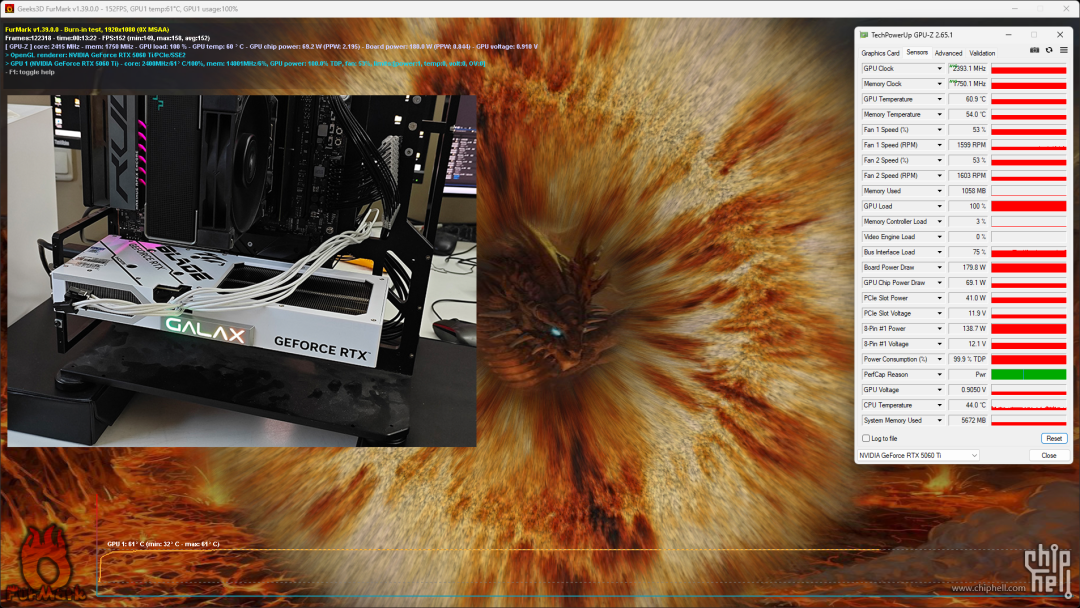

Furmark壓力測試10分鐘測試圖:
附加測試:不同擺放朝向對散熱效能影響的測試.
在開放式平臺下,對比三種擺放姿態下Furmark壓力測試時的GPU溫度表現.測試在另行搭建的平臺下進行.
標準橫置方向:
GPU約61℃.視訊記憶體約54℃,風扇轉速約1600RPM,平均頻率2393MHz.

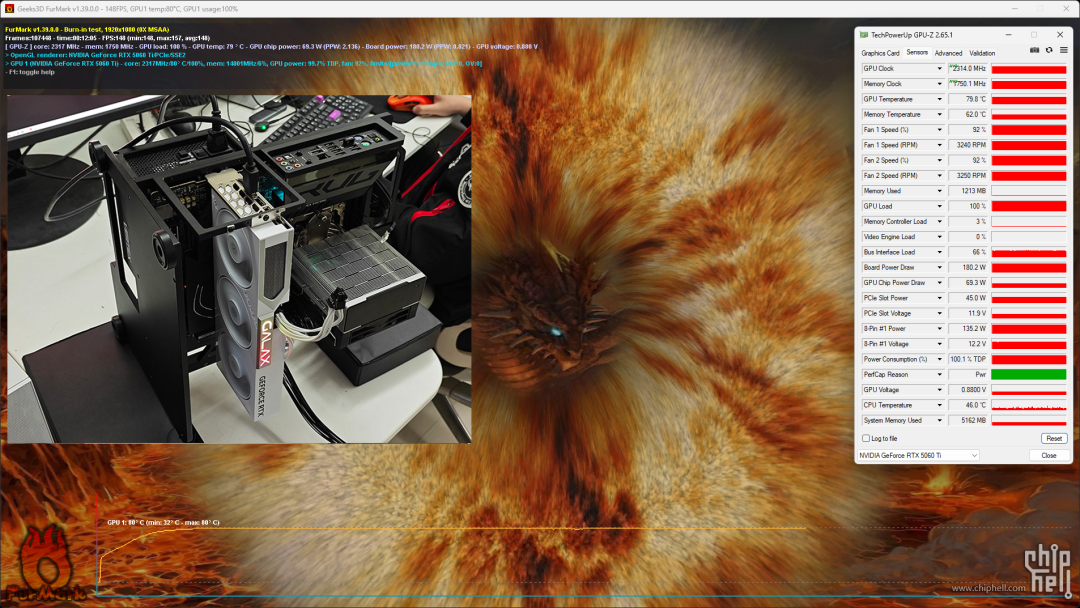

吊裝(I/O口朝上)方向:
GPU約80℃,視訊記憶體約62℃,風扇轉速約3250RPM,平均頻率2314MHz.
風扇轉速達到最大的同時GPU溫度仍大幅上升,已不能稱得上正常工作.
吊裝(I/O口朝下)方向:
GPU約65℃,視訊記憶體約56℃,風扇轉速約1850RPM,平均頻率2370MHz.
相比橫置時溫度和風扇轉速仍都明顯抬高,已開始影響使用體驗.
總結
這款影馳RTX 5060 Ti 聖刃MAX OC保持了品牌系列一貫中規中矩的風格.純白的外觀用於適配各類白色系的裝機方案.磁吸式可替換安裝位置的RGB燈標設計則與競品形成明顯的差異並具備一定實用性.不過散熱器由於結構和定位所需的用料等級仍不支援介面向上吊裝使用的特殊工況,因而無法滿足搭配此類形制機箱的使用者的裝機需要.
