今天的推送包含
4個建模練習的演示和步驟
。
在跟練之前，有一些問題需要注意：
-
演示中重複出現越多的技術，你越應該引起重視； -
如果某個環節卡住，不要停下來，先跳過去做其他的； -
完成模型的方法不止一種，如果你想技術更好，也可以試試用其他的方法去做； -
在實際創作中，你不一定要把模型做得那麼細緻，根據實際需要把模型推到適當的完成度即可； -
如果你對建模技術有更高的追求，還有非常多的建模技術（尤其是網格編輯技術）需要學習，你要做好投入比較多時間和精力成本的準備。
首先，從這裡下載本節教程的相關檔案：
也可以點選文末“閱讀原文”的連結。
大綱：
-
模型製作1——檯燈； -
模型製作2——茶几； -
模型製作3——櫃子； -
電腦模型最佳化。

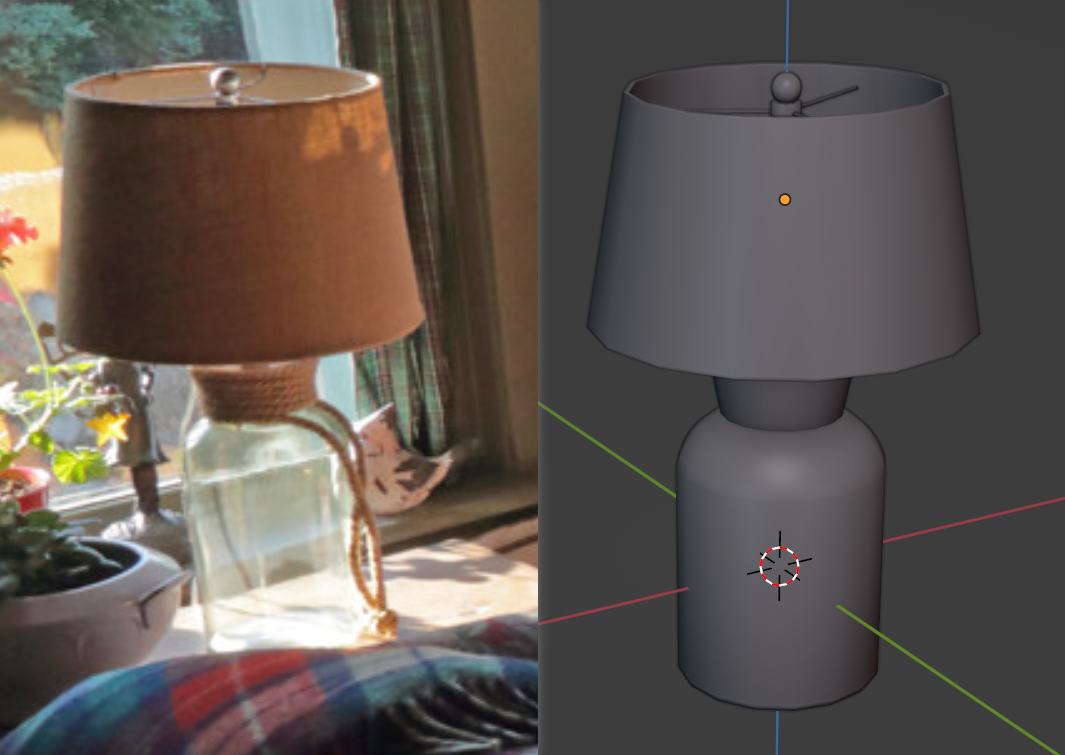

1.模型製作1——檯燈
對照影片——《7-10.模型製作1——檯燈》
這是一個很簡單，但是在建模技術上有代表性的案例。使用相關技術，你可以做出幾乎所有類似
瓶子、罐子
造型的概括模型。
模型很簡單，所以直接從燈座往上推著做就行了。

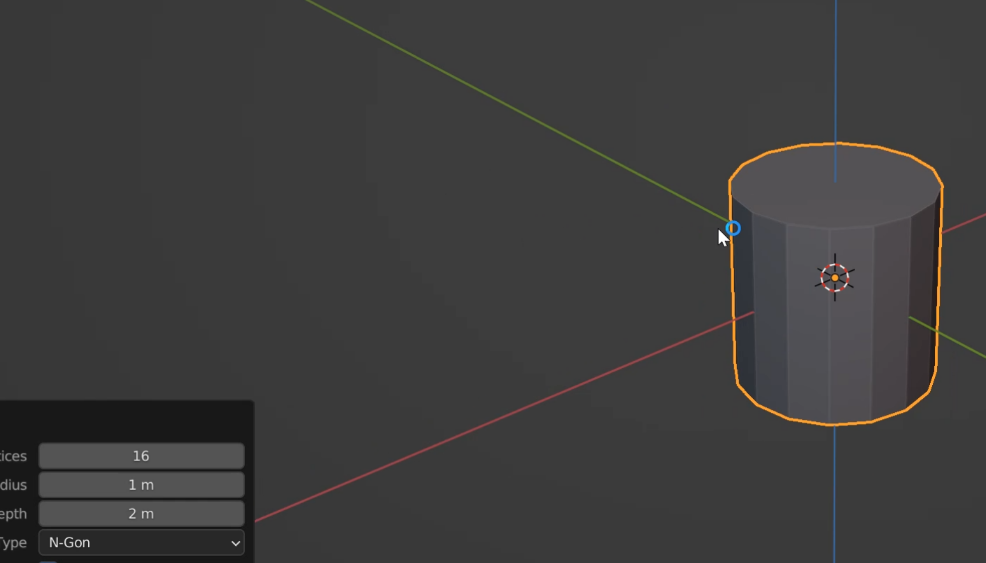

shift+A新增
一個圓柱體，小窗控制段數為
16
，然後
S 縮放
調整比例：

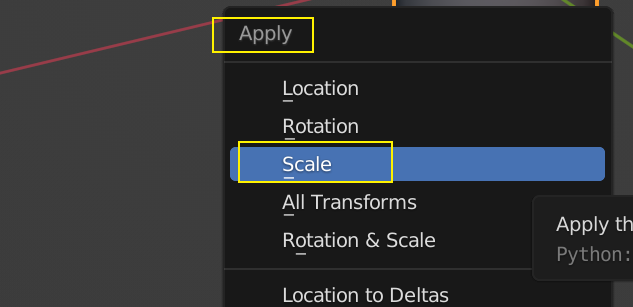

在物體模式下調整過比例的物體，要在物體模式選擇它，然後按 ctrl+A，點一下 Apply—Scale，應用當前比例，不然後面倒角什麼的要出問題：

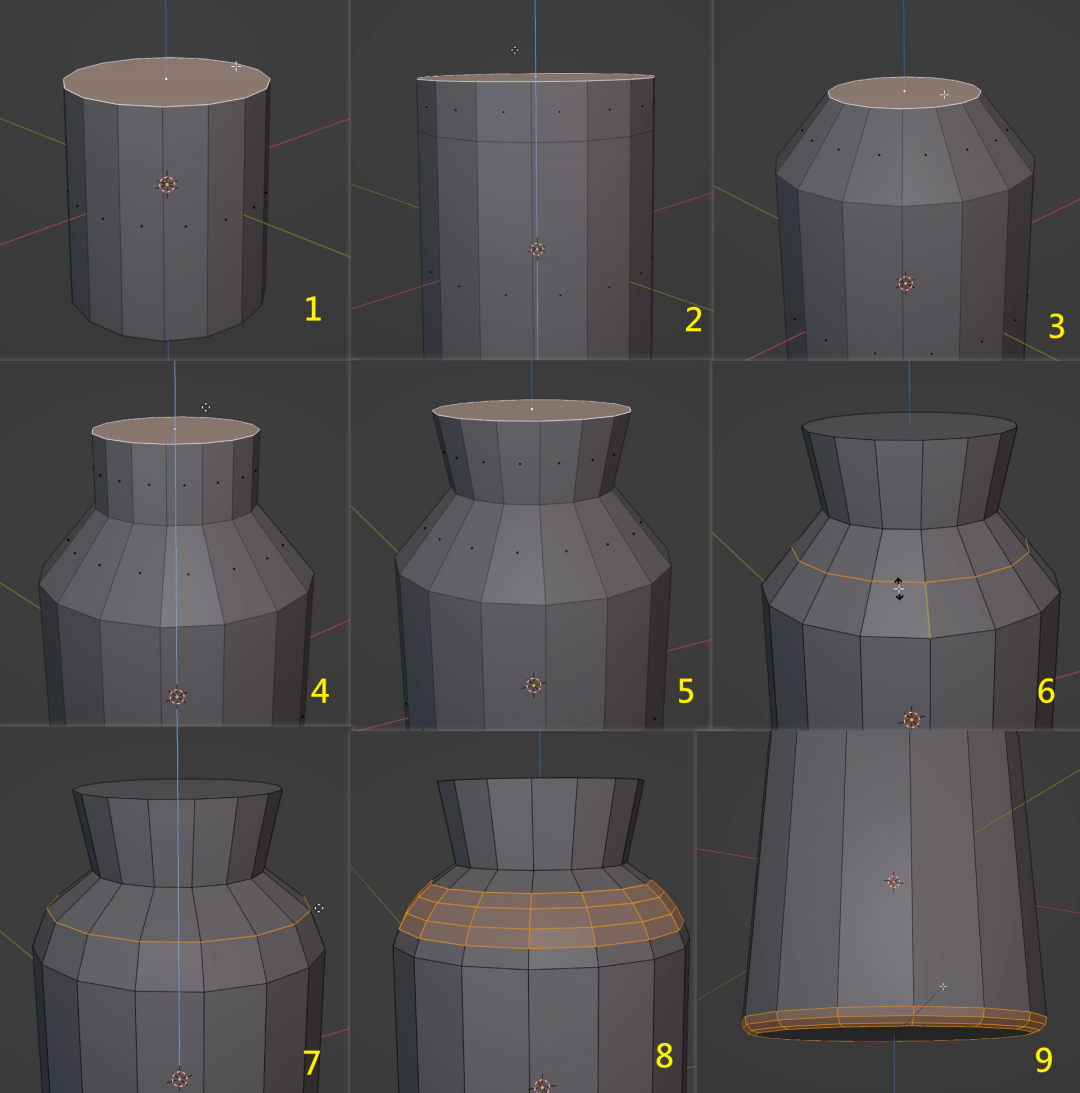

進入面編輯模式，選擇圓柱頂部的面（1）；
按 E 擠壓出一個高度（2）；
按 S 縮放，注意對照影片和原圖，分辨這是哪個部位（3）；
繼續按 E 擠壓出高度（4）；
按S 縮放，做出瓶口放大的概括造型（5）；
在圖（6）所示的分段中間按
ctrl+R
做一個
環切
；
按 S 縮放 和 G 移動，調整環切線的位置至近似弧面（7）；
ctrl+B 倒角 環切出來的線，儘量讓分段均勻一些（8）；
選擇底座底部的一圈線，按
ctrl+B 倒角
（9）：
這個流程是做瓶子、罐子類物體的常規操作，你也可以試試其他造型

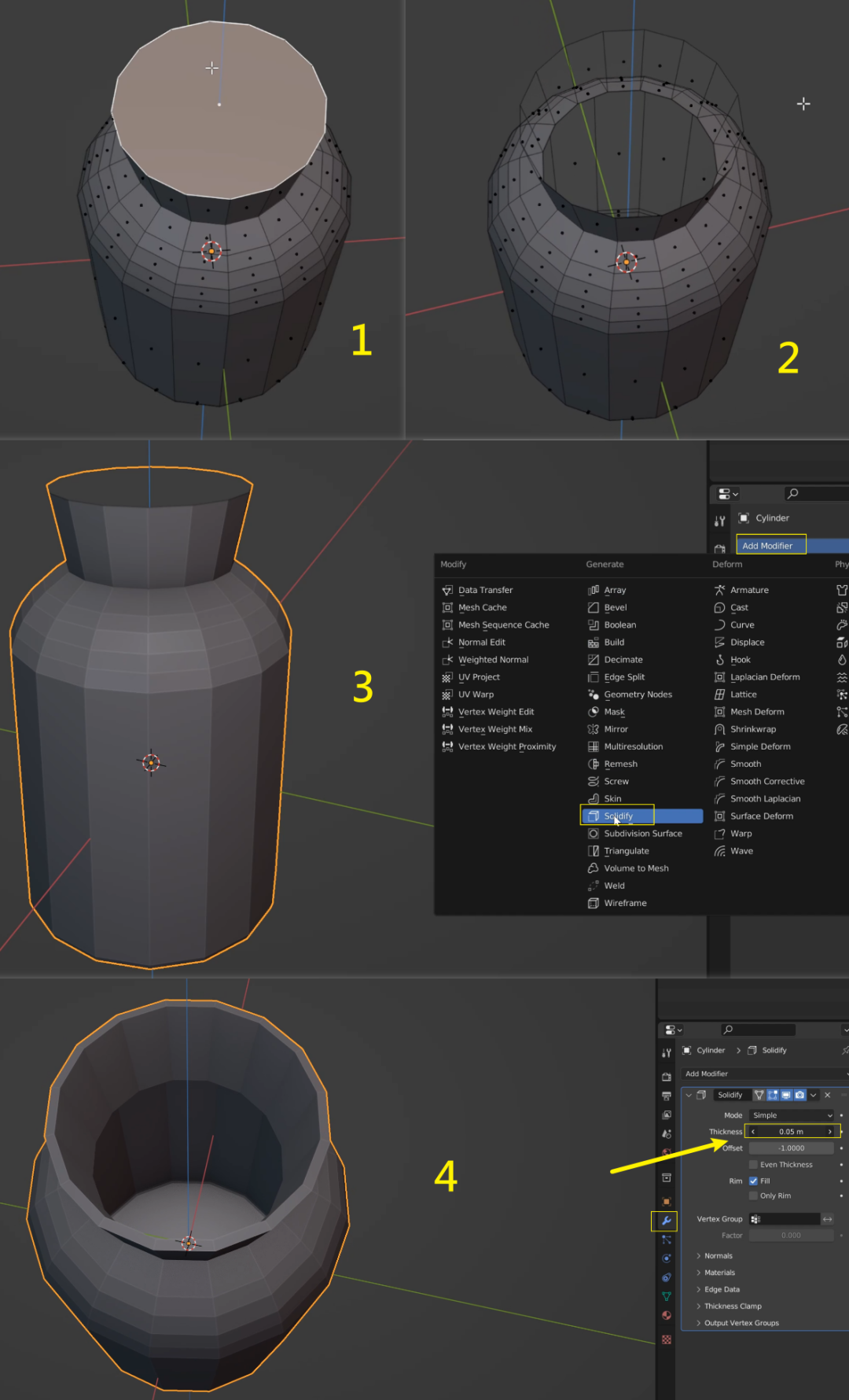

進入面編輯模式，選擇頂部的面（1）；
按
X 刪除
面，你可以看到模型是單面的（2）；
這裡學習一個新的修改器——
實體化修改器
，簡單說，它可以給單面的物體賦予厚度。退到物體模式，選擇物體，然後在點選屬性欄修改器圖示
（扳手）
，新增修改器
Solidify 實體化
（3）；
調整實體化修改器裡的
Thickness 厚度
，往內部增加一些厚度（4）：
這樣底座部分就完成了

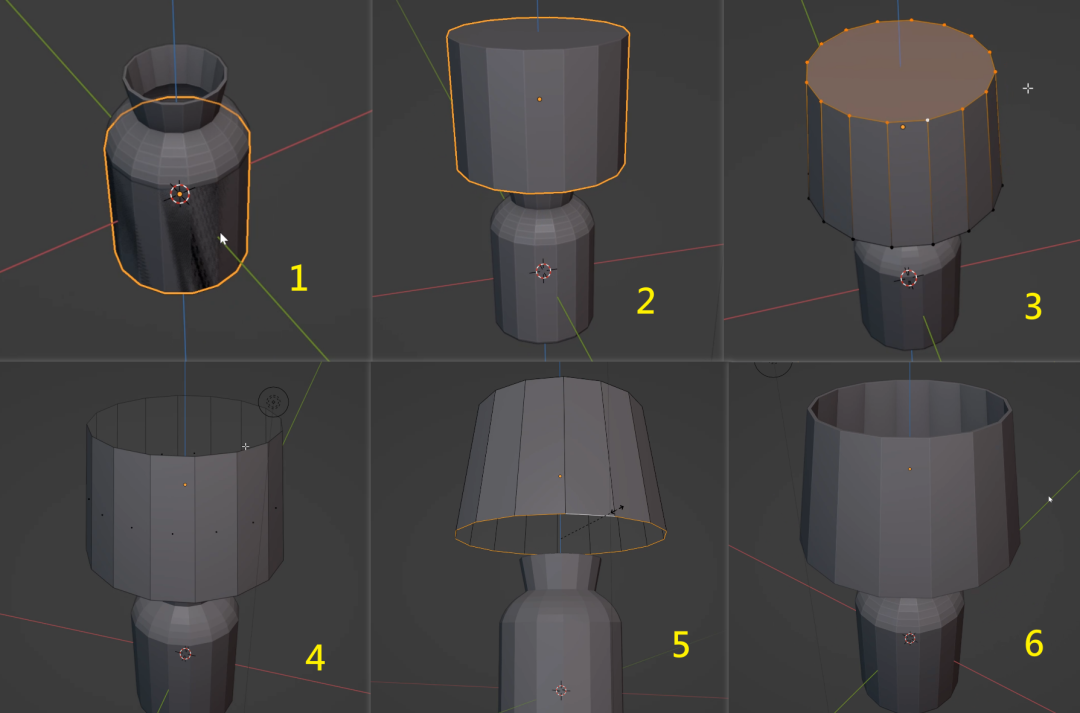

shift+A 新增一個圓柱體（1）；
G 移動
圓柱體到燈罩的位置，
S 縮放
到合適大小（2）；
進入圓柱的編輯模式，選擇頂面或底面，
S 縮放
調整形狀（3）；
X 刪除
圓柱的頂面和底面（4）；
繼續用 S 縮放 調整燈罩造型比例（5）；
按照前面的方法，給燈罩新增
實體化修改器
，增加一個厚度（6）：

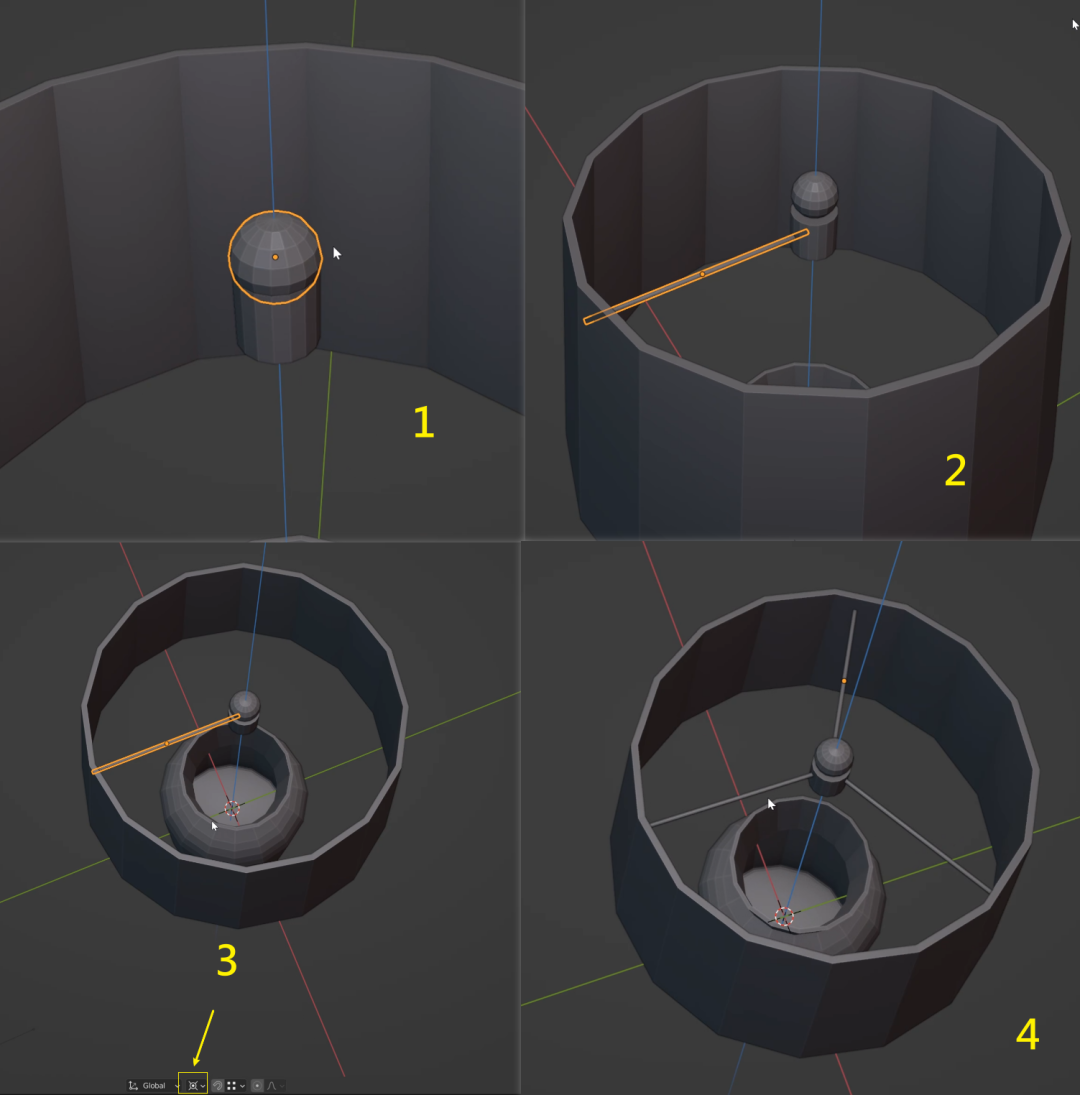

shift+A 新增圓柱體和球體做內部燈架造型，擺好位置（1）；
新增圓柱，
R 旋轉 S 縮放
後，如圖放置（2）；
把軸心變換改為
“以遊標為軸心模式”（完了之後記得改回中點模式）
，這樣我們可以以遊標為中心去旋轉複製支架（3）；
選擇圓柱體，然後連續按下命令“ shift+D 複製，R-Z-120 繞Z軸旋轉120度”，然後按 shift+R 重複這個命令，燈架的三叉造型就完成了（4）：
給檯燈裡新增一個燈泡吧~

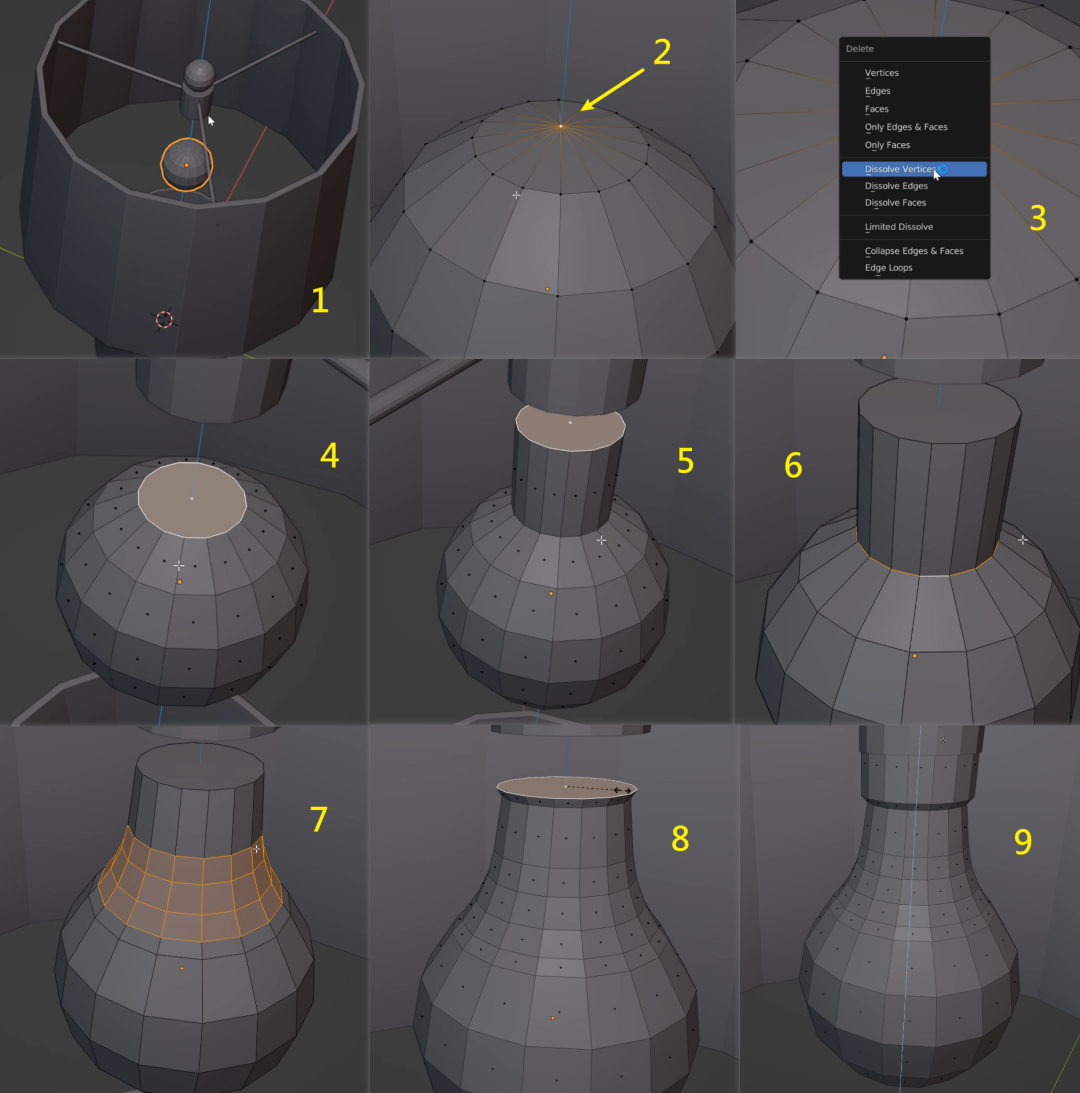

shift+A 新增
一個球體，縮放後移動到合適的位置（1）；
進入球體點編輯模式，選擇頂部的點（2）；
按
X
，選擇
Dissolve Vertices 融並點
，這樣可以獲得一個封閉的面（3）；
選擇面（4）
按
E 擠壓
出一個高度（5）；
環選
（6）裡的一圈線；
按
ctrl+B 倒角
，給它幾個段數，做出弧面（7）；
選擇燈泡頂部的面，配合 E 擠出、G 移動、S縮放，完成造型，把燈泡放到合適的地方（8）（9）：

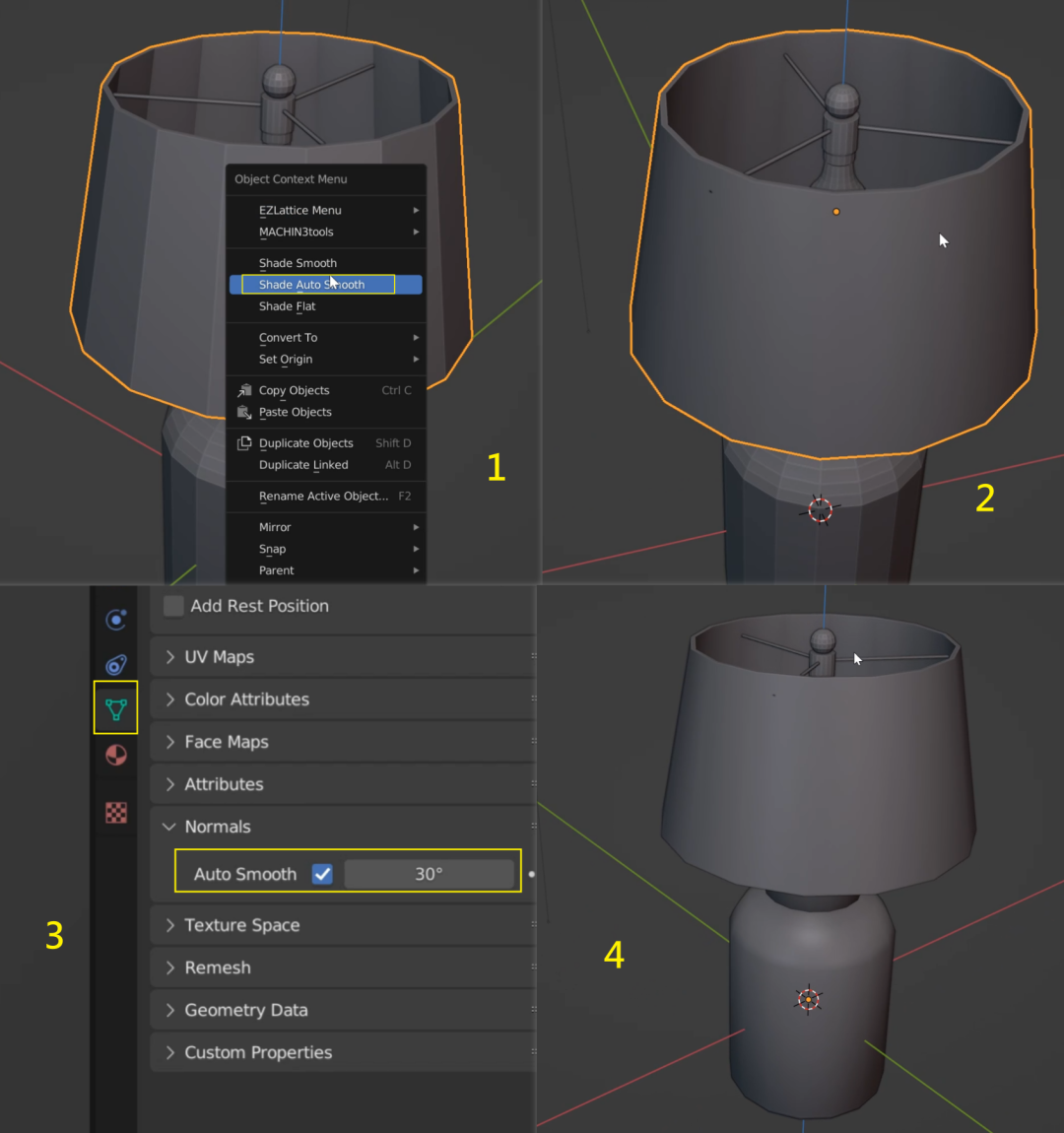

你可以在物體模式裡，選擇帶有弧面的物體，然後滑鼠右鍵選擇 Shade Auto Smooth自動光滑著色（1），可以讓弧面看上去光滑一些（2）（但並不會改變模型，只是好看一點）。
如果仍然看上去有奇怪的陰影，可以點選屬性欄三角圖示，選擇裡面的Normals ——把預設數值30°改得更大一些（別太大，看著沒毛病就行了）（3）；
把有弧面的東西都這麼弄一下（這不是必須的），就完成了（4）：

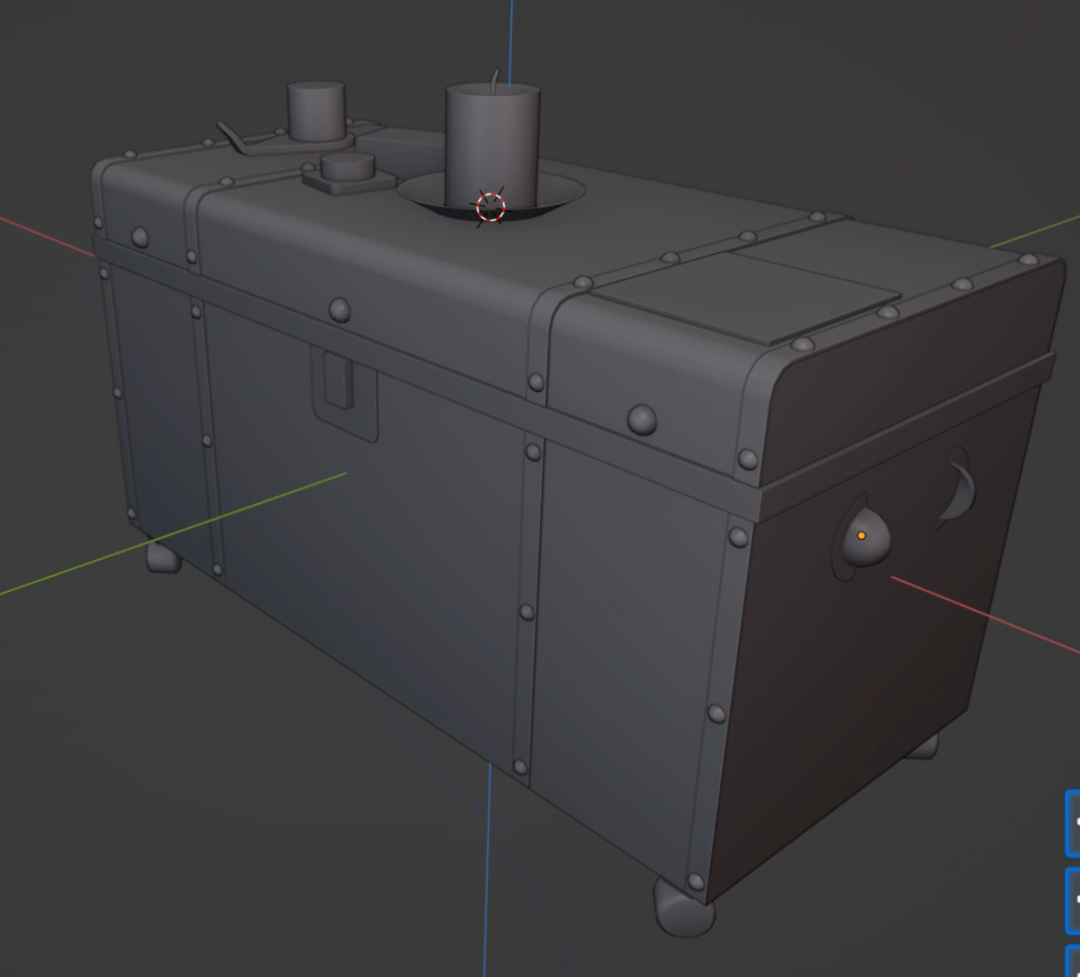

2.模型製作2——茶几
對照影片——《7-11.模型製作2——茶几》

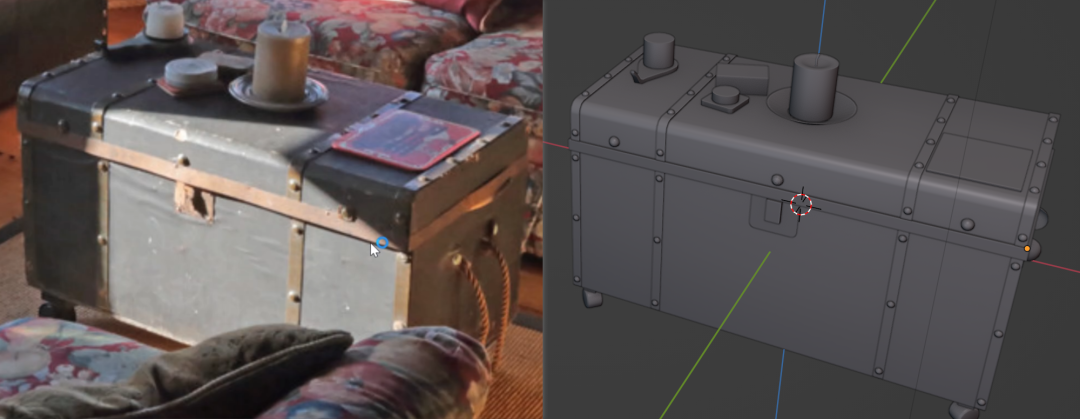

但凡能看出大致基本幾何體塊的，就先從基本幾何體塊考慮起肯定是沒錯的，這個茶几就是一個箱子——方塊，那麼正確的思路就是從一個方塊去修改網格建模。

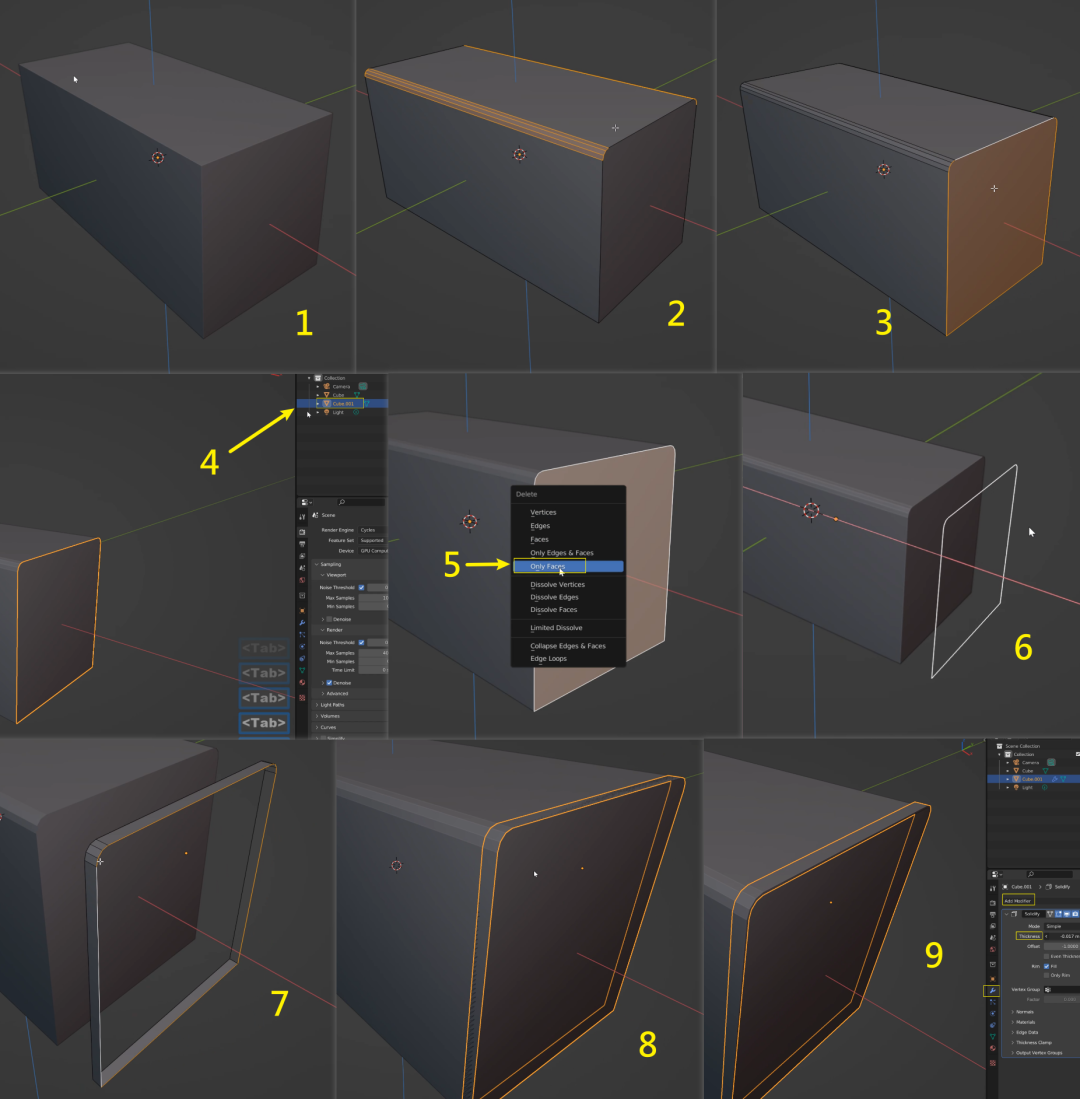

shift+A新增
一個方塊，
S 縮放
調整比例，確定比例後，選擇方塊，按
ctrl+A
，點一下
Apply—Scale，應用當前比例
（1）；
進入方塊的線編輯模式，
ctrl+B
對上面的兩條邊
倒角
（2）；
轉到面編輯模式，選擇方塊側邊的面（3），按
4複製到外部為單獨物體
（4）；
進入新物體的編輯模式，選擇面，按 X選擇 Only Faces 只刪除面（保留線和點）（6）；
轉到線編輯模式，全選線，然後按
E 擠出
一個面（7）；
G 移動
，配合
ctrl
鍵
臨時開啟捕捉
，對齊方塊側邊緣（8）；
退到編輯模式，給物體新增一個
實體化修改器
，向外做出一點厚度（9）：
物體模式，選擇做好的鐵環，
alt+D 關聯複製
一個，向中間移動一點（1）；
先選擇鐵環，然後選擇主體方塊，
shift+alt+X
以主體方塊為軸心做
映象
，兩個鐵環都得做（2）；

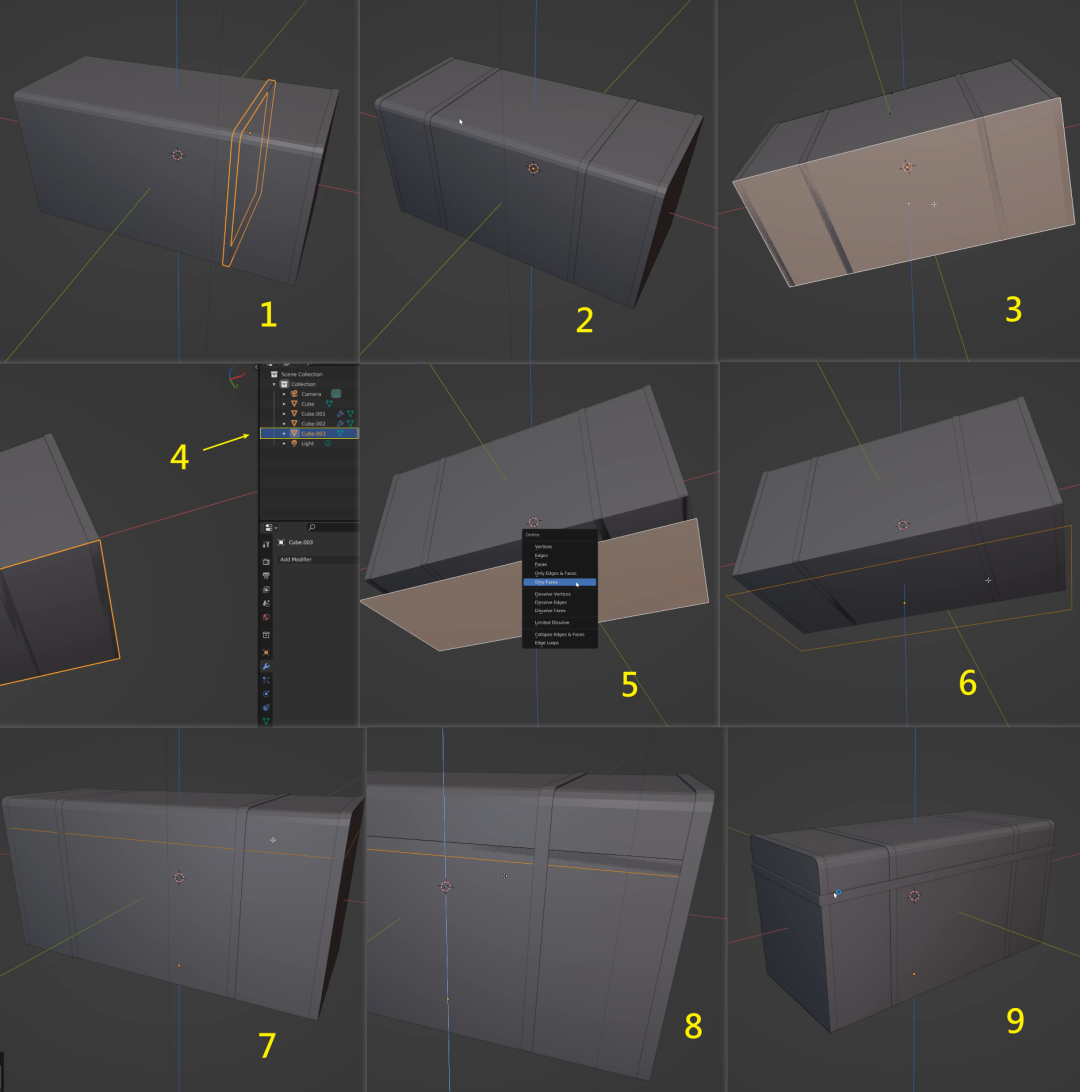

進入主體方塊的面編輯模式，選擇底部的面，複製到外部為單獨物體，然後刪除面（保留線），擠出面之後，用實體化修改器做出厚度，這一步和前面縱向的鐵圈做法是一樣的（3-9）：
接著開始製作鐵環上的鉚釘。

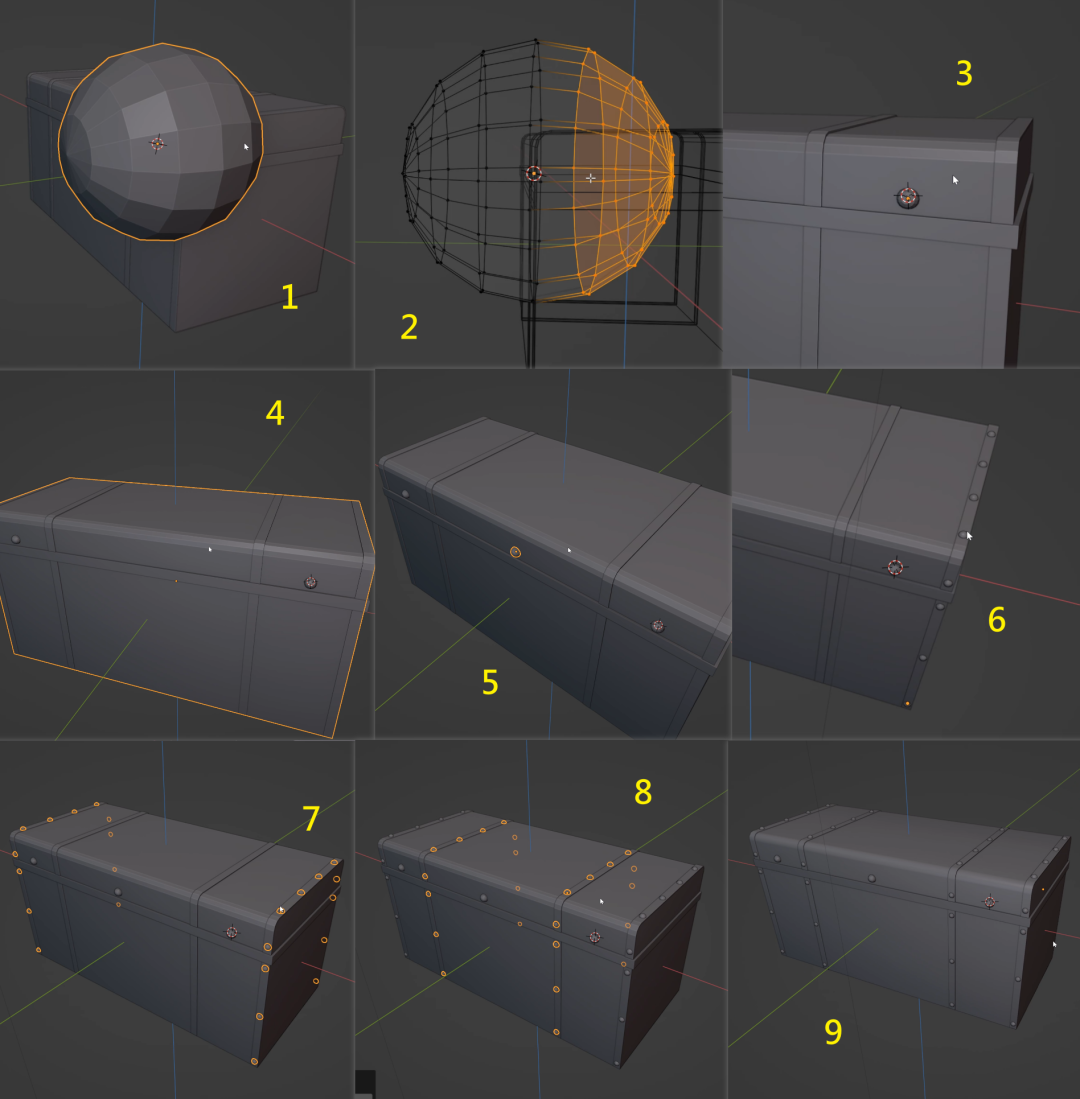

shift+A 新增
一個球體，
R-X-90 繞X軸旋轉90度
（1）；
進入球體點編輯模式，按下
shift+Z
開啟
線框觀察
模式，框選後半部分的點，
X 刪除
（2）；
S 縮放
半球體，然後把它放到（3）的位置；
選擇半球體，選擇主體方塊，然後 shift+alt+X 做映象（4）；
複製一個半球體放在中間，你可以用
alt+A 對齊
主體方塊中部（5）；
用
陣列修改器
和
映象修改器
做好一條縱向鐵環上的鉚釘（6）；
映象
鉚釘到茶几的另一側（7）；
alt+D 關聯複製鉚釘到中間的鐵環上（8）；
這樣箱體的主要部分都做完了（9）：

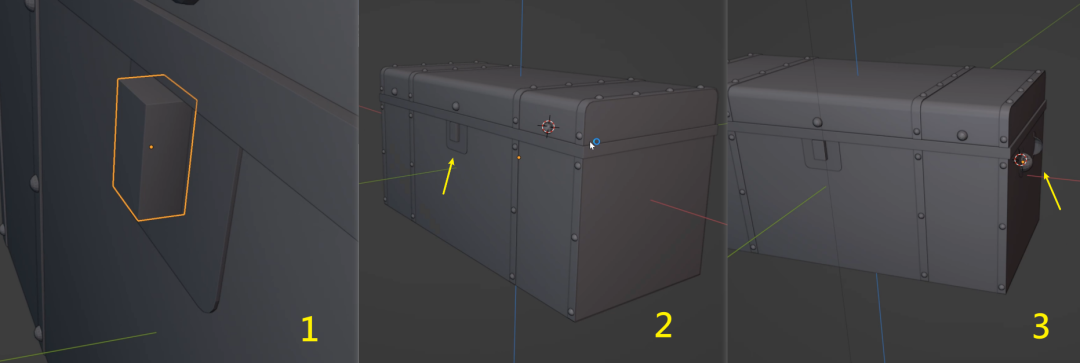

由於箱體上其他部件的結構看得不太清楚，就按感覺瞎做吧，具體看影片即可（1-3）：

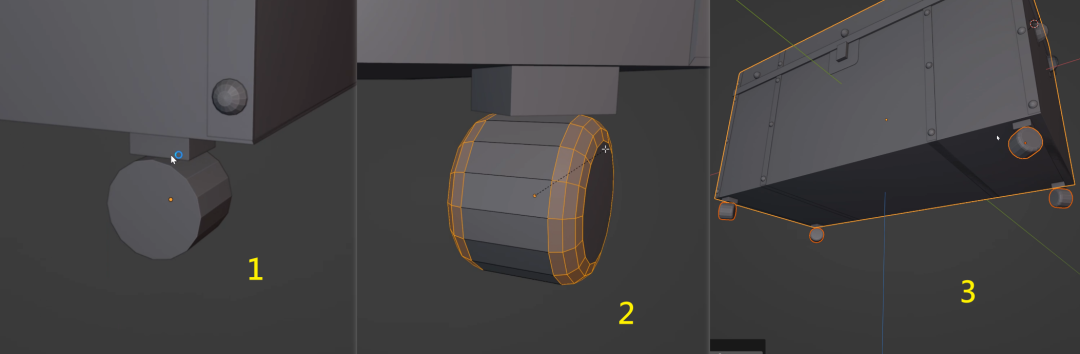

在茶几的一角新增方塊和圓柱，調整形狀後做成輪子狀態擺好（1）；
進入圓柱體的編輯模式，
ctrl+B
對圓柱體兩端做
倒角
（2）；
以主體塊為軸心，把輪子
shift+alt+X 映象
到四個角上去（3）：
另外也做了茶几上的一些物件，這部分基本上就是看著做就好，沒什麼難度：

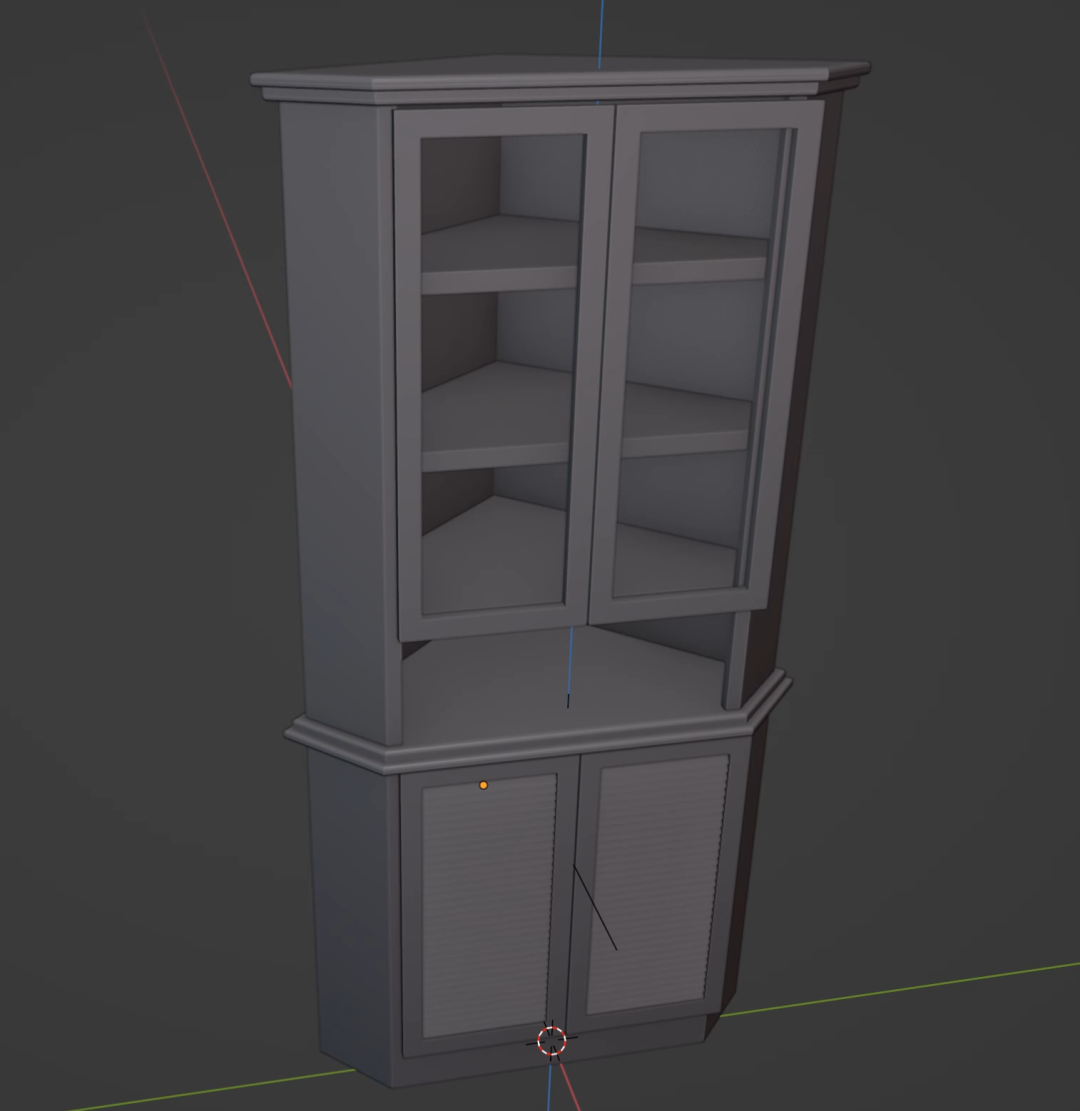

3.模型製作2——櫃子
對照影片——《7-12.模型製作3——櫃子》

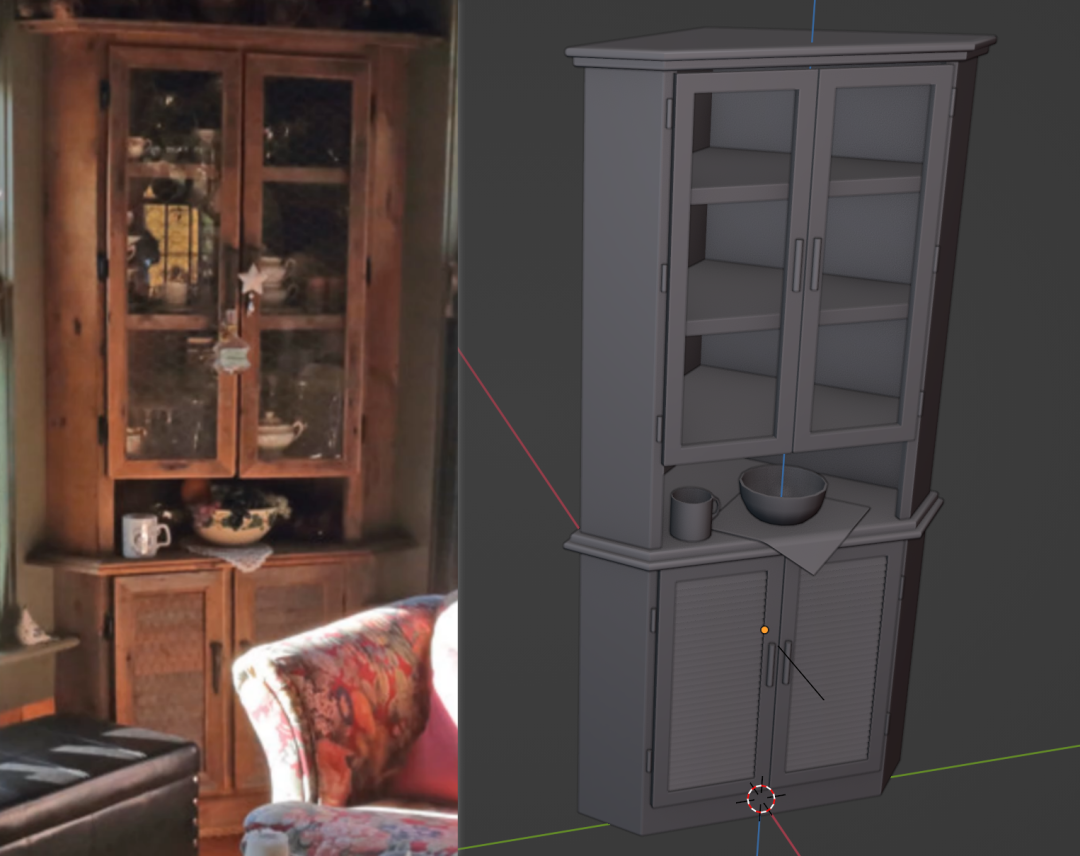

觀察原圖可以發現，雖然這個櫃子看著有點異形，但其實就是一個方塊做了一個大的倒角
（倒角是櫃子的正面）
，有了這個理解，我們就可以從方塊或者平面開始做起，這個案例我們從一個平面開始。

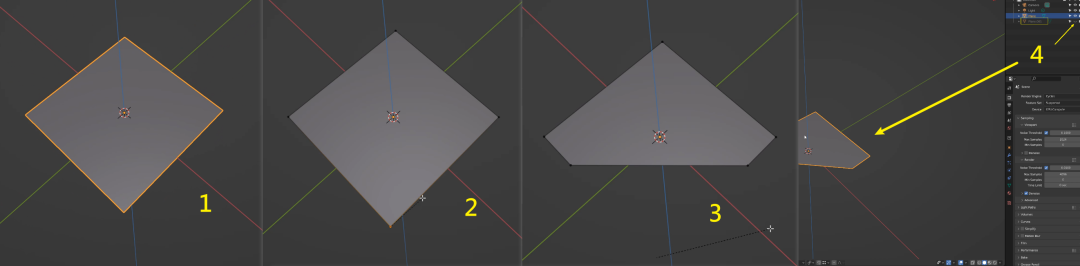

shift+A 新增
一個平面物體（1）；
進入平面的點編輯模式，選擇一個點（2），ctrl+B-V 對點進行倒角，拉到合適的倒角程度（3）；
退出到物體模式，選擇這個五邊形，shift+D 複製一個，因為後續可能會有用（圖中的Plane.001)，你可以在大綱檢視上把複製出來的物體的眼睛關閉顯示：

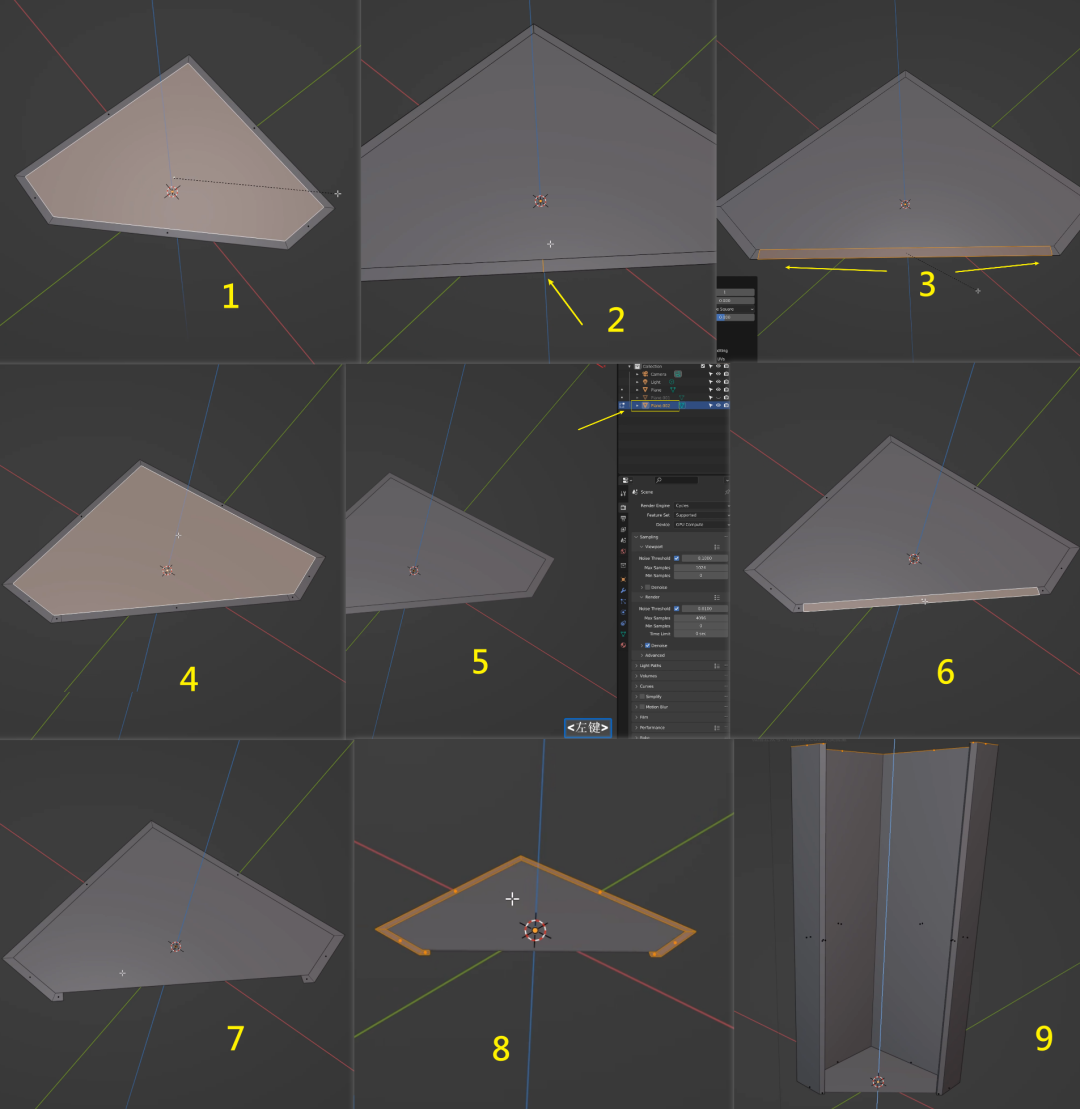

進入五邊形的面編輯模式，選擇面，按 I 內插面，這是櫃子周圍板材的厚度（1）；
滑鼠游標置於五邊形底邊，ctrl+R 做一個環切，找到前面的中線（2）；
選擇環切出來的中線，ctrl+B 倒角，把一條線分成兩條線，拉開到前櫃門的總寬度（3）；
面編輯模式，選擇內部的五邊形的面（4），按 4 複製到外部為一個單獨物體（圖中的Plane.002)，這個五邊形後期要用來做櫃子的隔板（5）；
回到五邊形，選擇底邊上的面（6），按 X 刪除面（7）；
選擇五邊形的外側幾個面（8），按
E 擠出
櫃子的高度（9）：

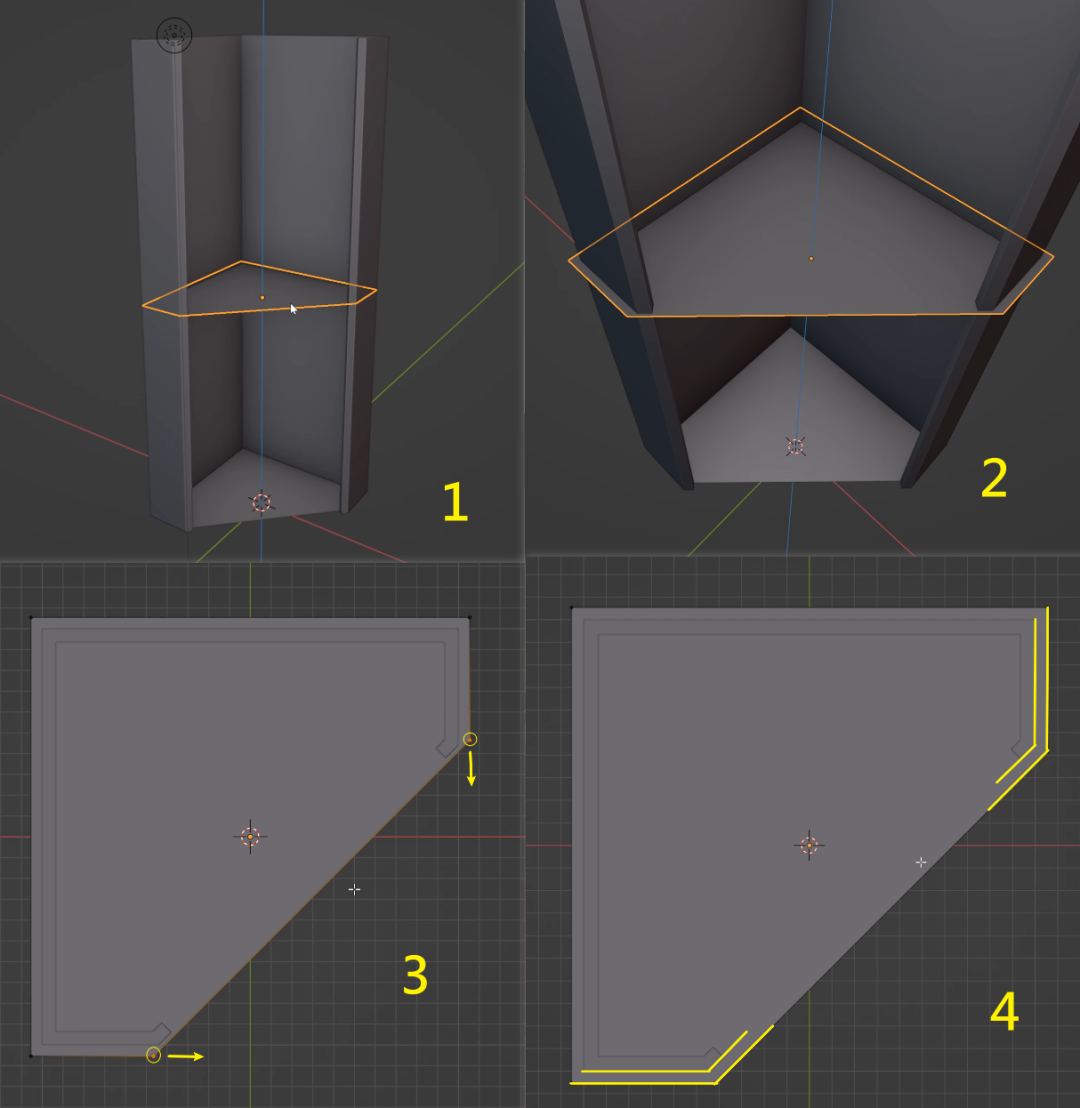

shift+D 複製
此前備份的五邊形
（Plane.001）
，拉到櫃子中部檯面處（1）；
S 縮放 把這個五邊形放大一些，可以看到五邊形底邊和櫃身之間的距離短了（2），需要調整網格點；
按
~
切換到頂檢視，進入五邊形的點編輯模式，調整圖中的兩個點，分別向箭頭所指方向移動一些距離（3）。注意，這
兩個距離要相等
才能保證角度正確
（移動後在左下角小窗更改數值）
；
移動兩個點直到邊緣距離接近就可以了（4）；

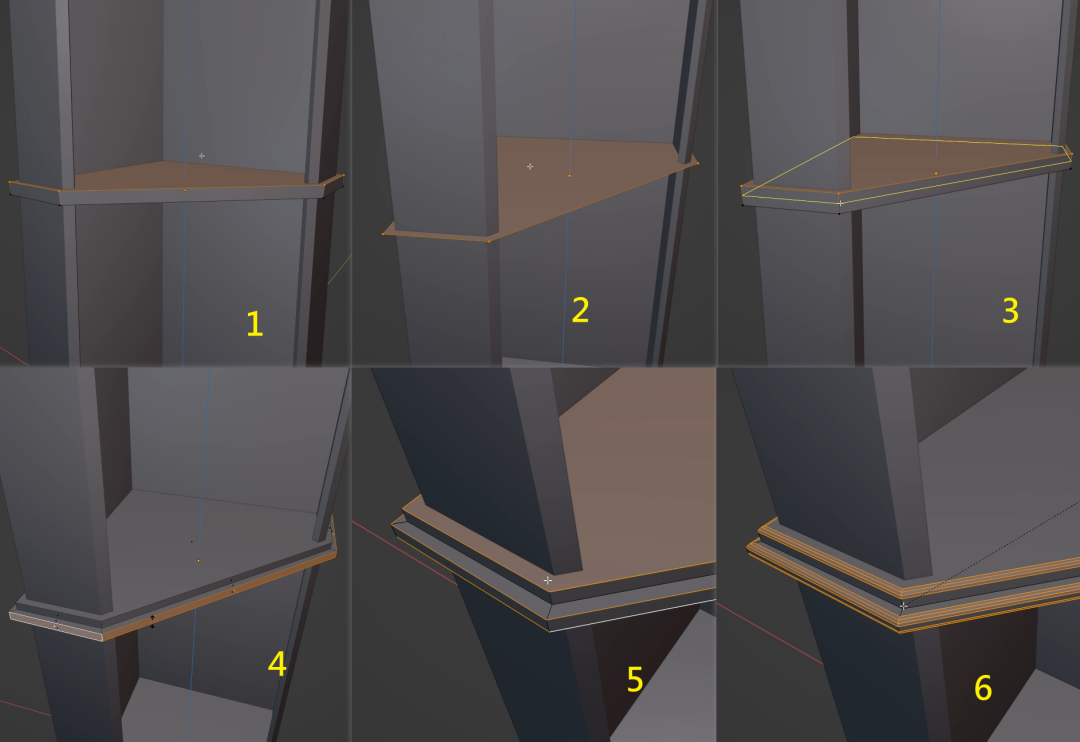

選擇中部的五邊形
（步驟圖的順序錯了，應該先是2）
；
按E擠出一個厚度（1）；
ctrl+R
在厚度中段做一個
環切
（3）；
選擇下面的一圈面，
alt+E
，選擇
沿法線方向擠出
一段長度（4）；
選擇（5）中的幾圈線條；
按
ctrl+B 倒角
（6）：
回到物體模式，選擇中部隔板（1）；
shift+D
向上
複製
一個，拖到高處（2）；
進入編輯模式，按
A 全選
網格點（3）；
按
ctrl+M-Z
，
按Z軸映象物體網格點
（4）；
如果面是反的，全選面，按
shift+N反轉法線
就可以了（5）；
這樣，頂部和中部的板子都做出來了（6）：

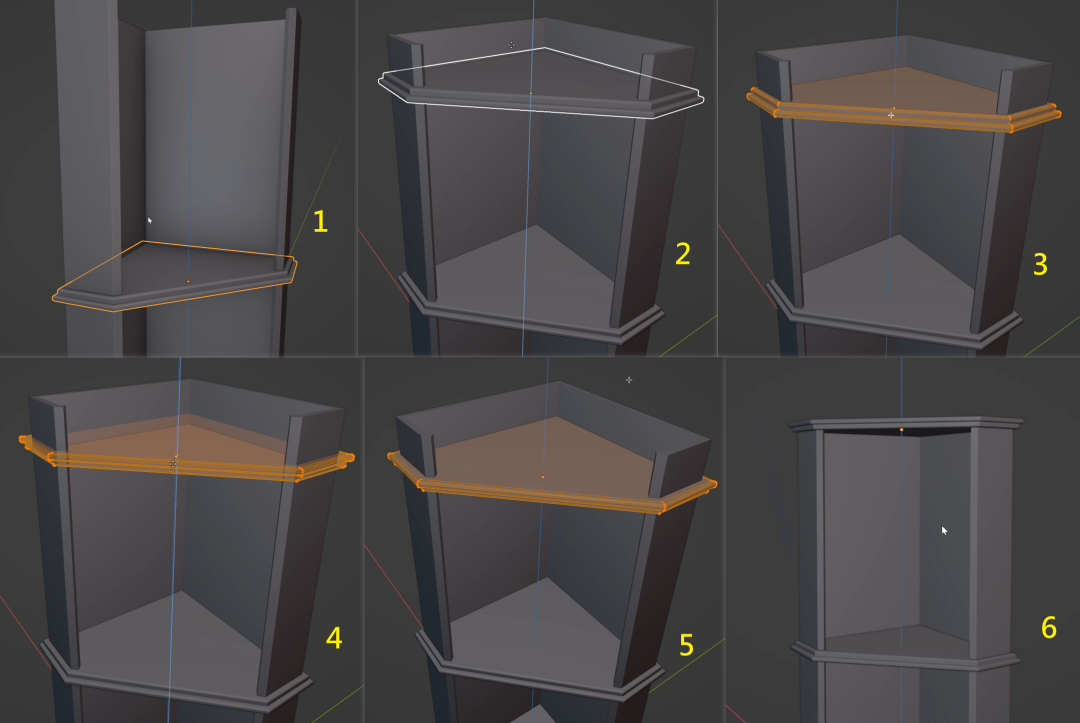

shift+D複製此前備份的內部五邊形（Plane.002），拉到櫃子上部（1）（2）；
進入五邊形的面編輯模式，按
E 擠出
內部隔板的厚度（3）；
回到物體模式，選擇隔板，在修改器裡新增一個
陣列修改器
，向上陣列一共三份（4）；
內部隔板做完了（5）：

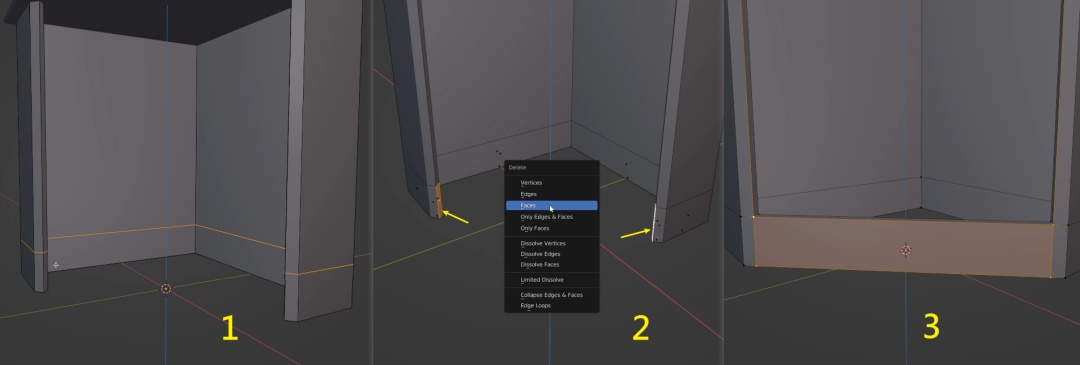

進入櫃體的編輯模式，按
ctrl+R
在底部做一圈
環切
（1）；
X 刪除
箭頭所指的這兩個面（2）；
用
F 連線/封面
，把底部連起來（3）：
下面開始做櫃門。

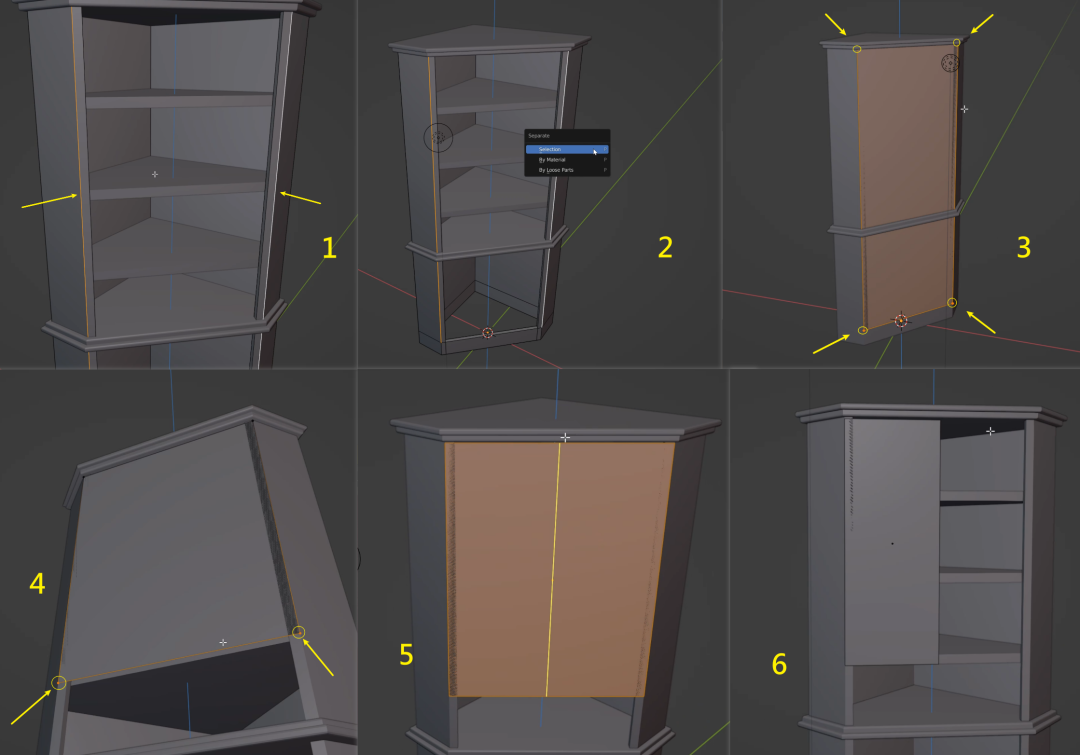

進入櫃身的線編輯模式，選擇箭頭所指的兩條線（1）；
shift+D 複製
這兩根線，按
P
把它
複製到外部為單獨物體
（2）；
進入兩根線的點編輯模式，按 F 把兩根線的四個點連線封面（3）；
把封好的面的下面兩個點，沿 Z 軸，G 移動 到合適的位置（4）；
ctrl+R
在面的中部
環切
（5）；
選擇右邊的面，
X 刪除
，完全做好左邊的櫃門後，再映象即可（6）：

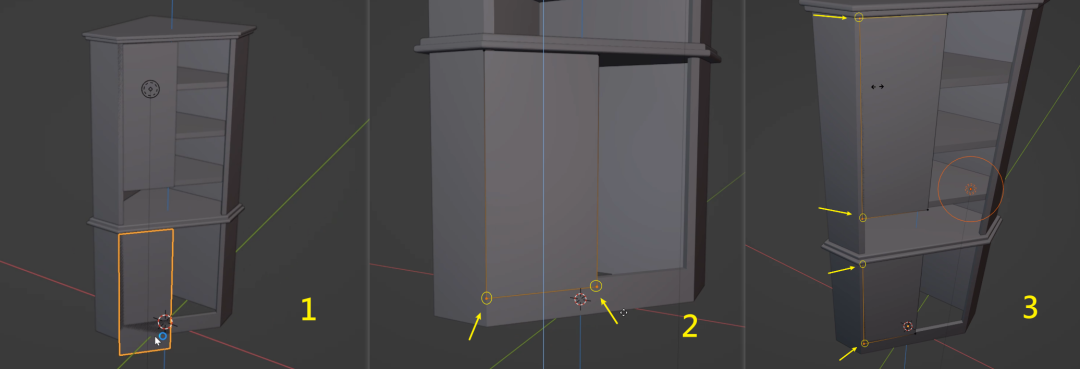

退回物體模式，選擇上方的櫃門面，shift+D 複製一個放到下方（1）；
進入下方櫃門面的編輯模式，選擇下方的兩個點，移動到合適的位置（2）；
此時發現櫃門的外緣應該要更進去一些
（要留出安裝合頁的位置）
，所以選擇上下櫃門面，進入編輯模式，選擇箭頭所指的4個點，按
GG沿著線（上下邊）移動
到裡面一些，完成（3）：

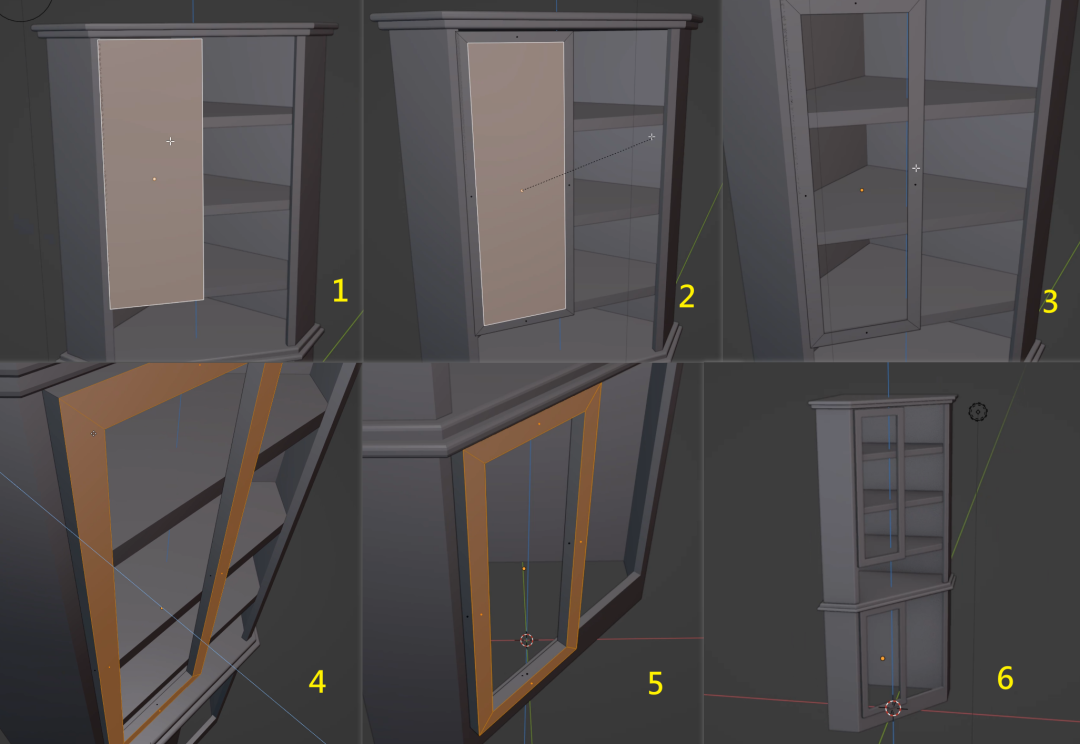

進入上櫃門面的面編輯模式，選擇面（1）；
按 I 內插面，做出櫃門框的寬度（2）（這個寬度需要記錄一下，因為下櫃門框也要按這個資料來）；
X 刪除
內部的面（3），
（我們暫時不做玻璃，如果要做玻璃，就把內部的面按 P 分離到外部為單獨物體即可）
；
全選面，按
E 擠出
櫃門厚度（4）
（這個厚度也需要記錄）
；
按照前面記錄的內插面寬度/櫃門厚度，把下櫃門也給做出來（5）：
這樣，上下櫃門的櫃門框都做好了（6）：
現在開始做下櫃門的百葉。

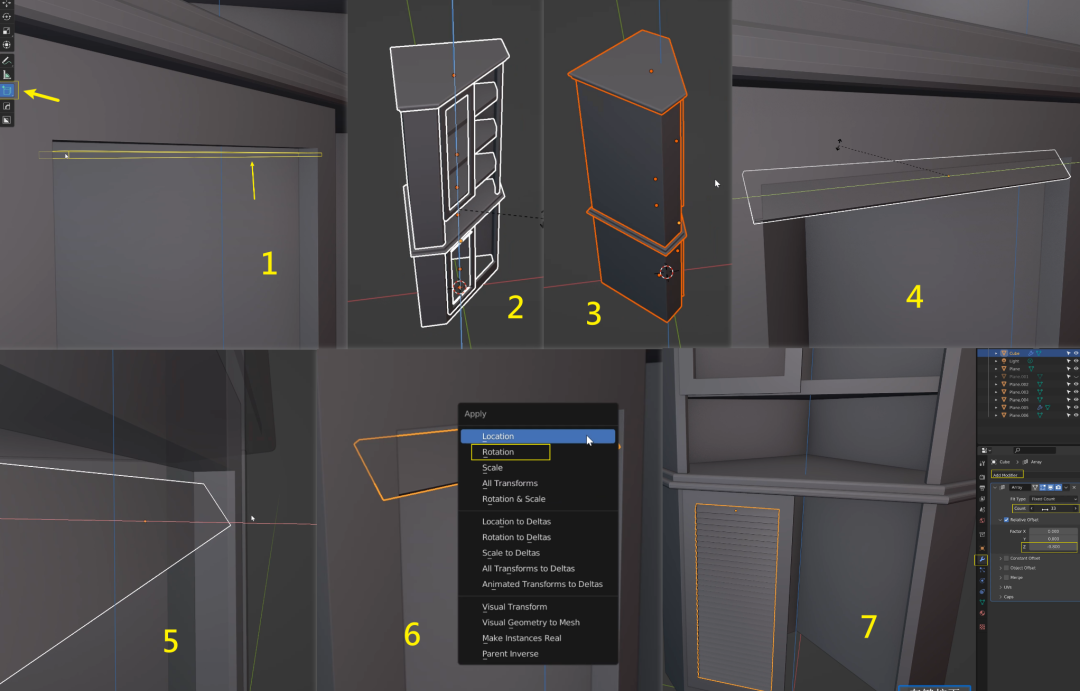

用工具條上的
Make 工具
，在下櫃門框內拉出一片百葉（1）；
我們需要旋轉百葉，但是櫃子目前是斜面對著XY軸，可能會不好做，你可以旋轉整個模型，也可以切到百葉本身座標系旋轉（2-3）；
向下旋轉百葉（4），可以按
alt+Z
模式開啟
X光模式
，調整百葉在櫃門框內的位置（5）；
物體模式下，選擇百葉，按
ctrl+A — Apply — Rotation應用
一下目前物體的
旋轉狀態
（6），不然做陣列會出問題 ；
給百葉新增 陣列修改器 ，使其充滿整個櫃門：
上下櫃門都做好了，選擇櫃門，我添加了一個空物體為軸心，
shift+alt+X
做
映象
：

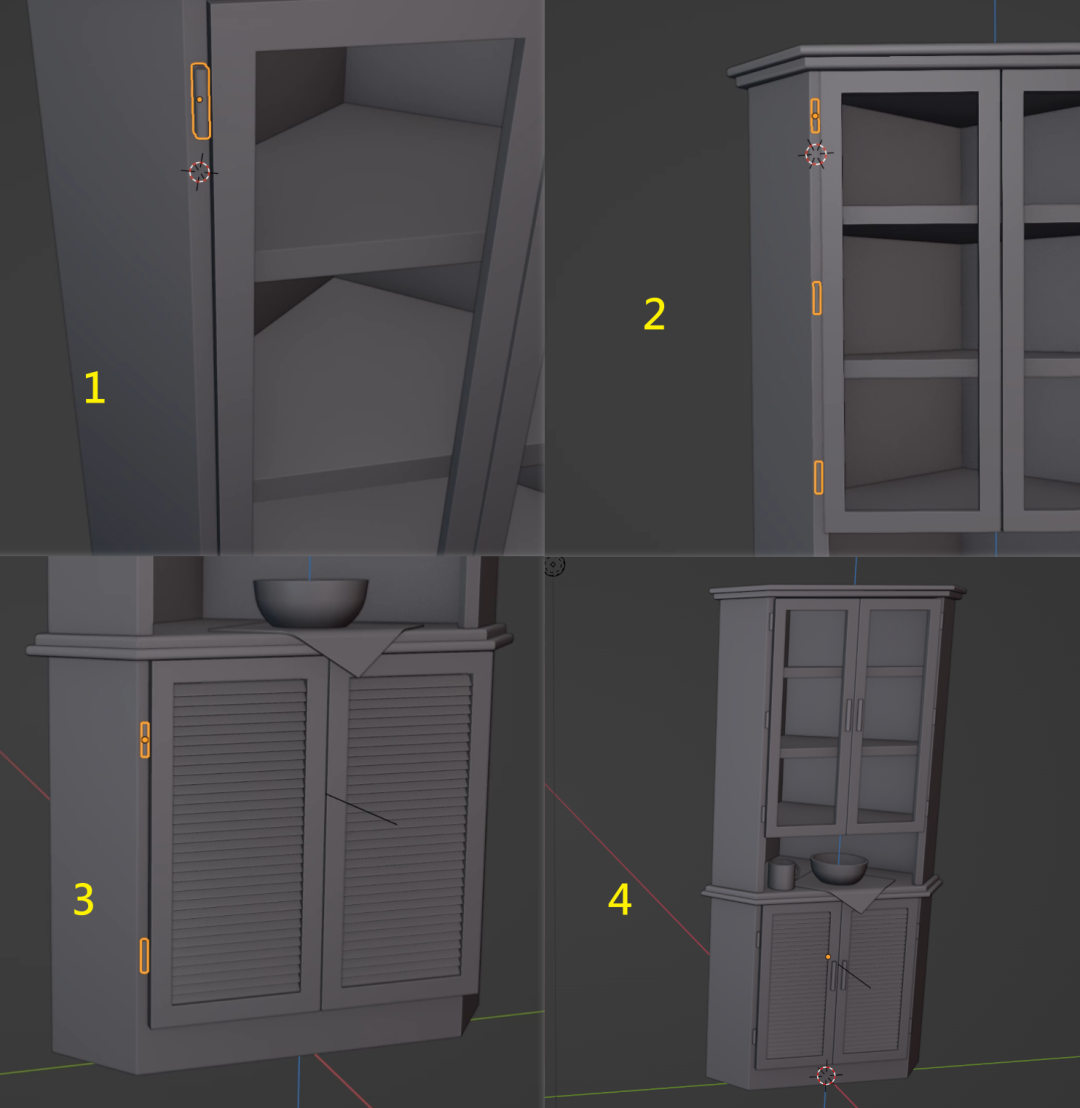

shift+A新增圓柱，S 縮放後放到合適的地方做合頁（1）；
給圓柱新增
陣列修改器
（2）；
下櫃門的合頁也是同樣的做法（3）；
把左側的合頁，以前面新增的空物體為軸心，
shift+alt+X
做
映象
（4），又花了點時間把中部隔板上的幾個小東西做了出來，具體看影片吧：
4.電腦模型最佳化
對照影片——《7-13.電腦模型最佳化》
我還利用網格編輯的技巧，對此前做過布林運算的電腦模型做了一些改進，都是一些瑣碎的技巧，就不列步驟來講了，大家對照影片來理解操作吧。

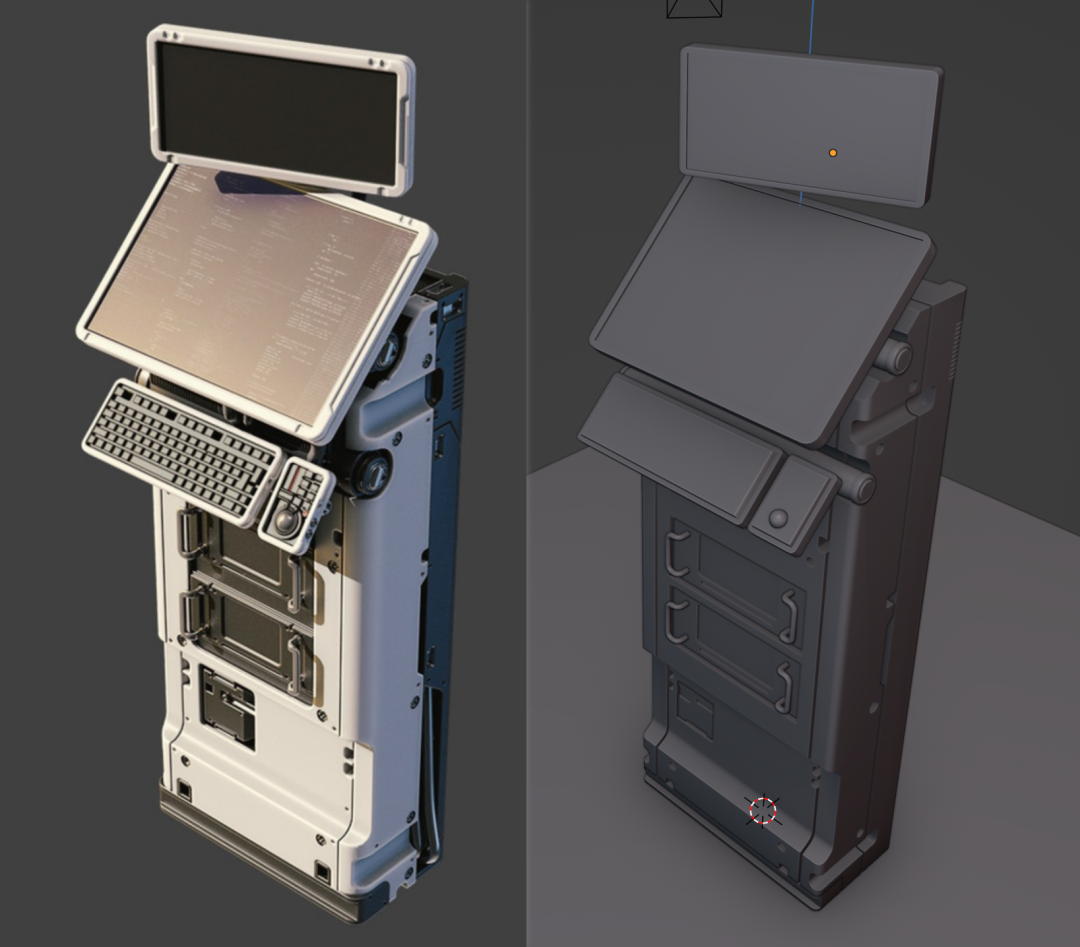

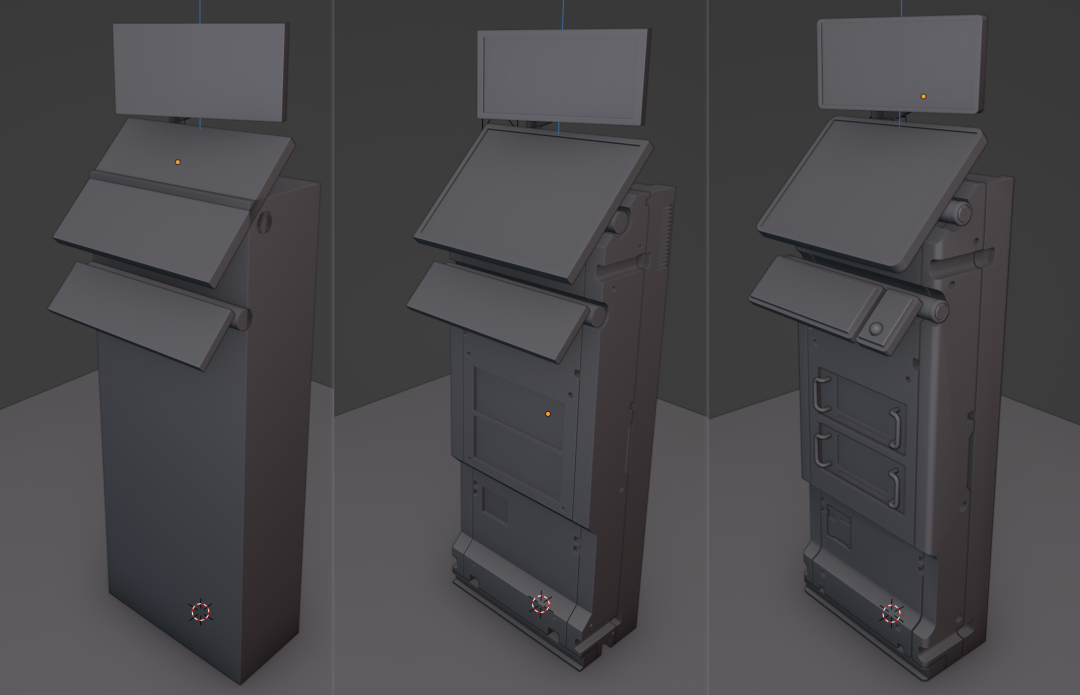

現在我們看看這個電腦模型在
“體塊堆疊”
、
“布林運算”
和
“網格編輯”
階段各是怎樣推進完成度和細節的：
體塊堆疊——布林運算——網格編輯
當你想在創作中使用3D輔助的時候，按照需要在這個推進流程中選擇“完成度和效率”的平衡即可，沒有必要把每個東西都推進到帶有很多細節的網格編輯的階段。
但從另一方面來說，如果想提升3D軟體的操作水平和熟練度，找一個場景儘可能把每個東西的完成度做到最好，確實是一個提升技術的好辦法。
從下一期推送開始，我會補充介紹一些其他比較瑣碎的建模方式，比如製作管狀物體的曲線等等。
然後我們就要進入材質/燈光和渲染了。
下次見。
