在 blender 裡，70%的物體都可以透過此前介紹的
“體塊堆疊、布林運算和編輯網格”
被做出來，但還有少部分特殊造型的東西需要其他的建模技巧。

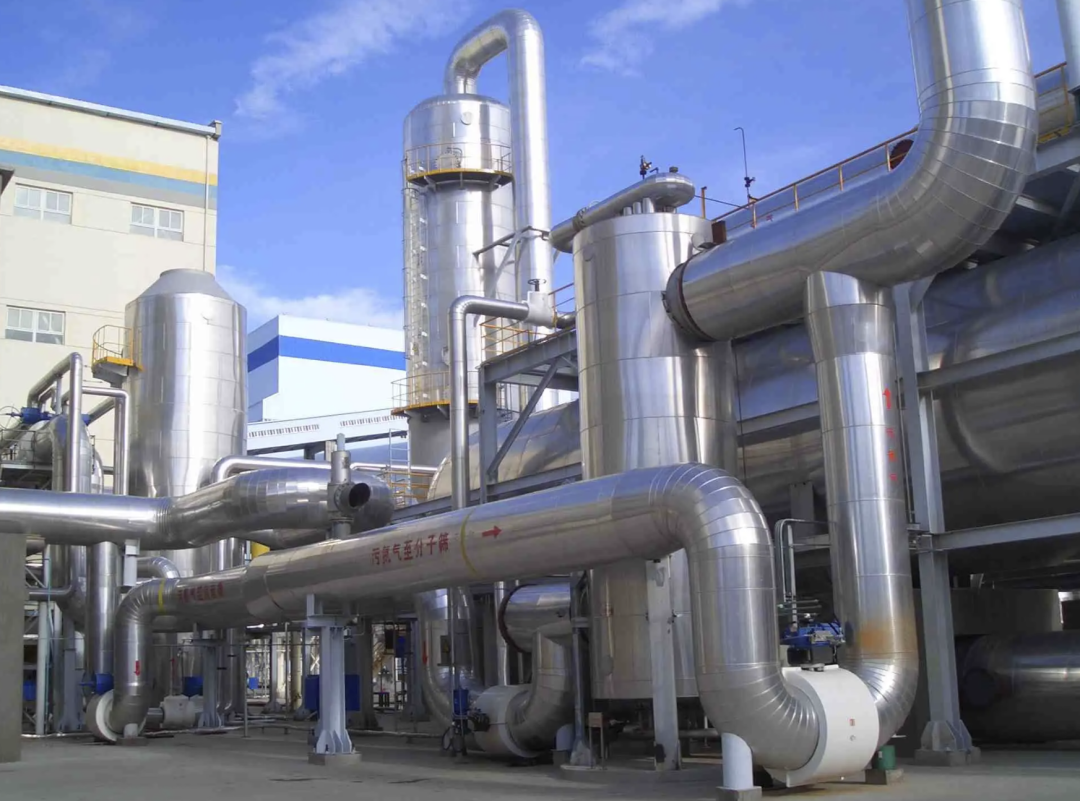

比如下面這種類似管道造型的東西：
這種造型特徵的物體，適合用 Blender 裡的曲線工具來做。
本期的主要內容是曲線工具的常規應用，包含了3種簡單用法，即
曲線和網格的互相轉換
，以及
Grease pencil 在曲線工具裡的配合使用
，最後也介紹下我們最初安裝的外掛之一
Ezlattice 的用法
。
首先，從這裡下載本節教程的相關檔案：
連結：https://pan.baidu.com/s/1MhuzwNF1pxRKH438W-8ogw
提取碼：zuau
也可以點選文末“閱讀原文”的連結。
大綱：
-
-
-
-
1.曲線轉網格
對照影片——《8-1.曲線轉網格》
在三維建模中，除了常見的、能夠被基本幾何體
（球柱方錐）
概括的造型之外，你還可能遇到一些帶有
“線狀”
、
“管狀”
造型特徵的東西，比如下圖中這個茶几兩側的
拉手繩子
：
這類東西如果用網格建模，不僅效率低，還不方便調整造型。這個時候就應該使用
曲線工具
了。
下面，我們就試著給之前建好的茶几模型新增兩側的拉手繩子，順便掌握曲線造型的相關技巧。
首先，開啟茶几模型
（如果你還沒做過這個模型，也可以先在我之前附上的我的模型上做）
：

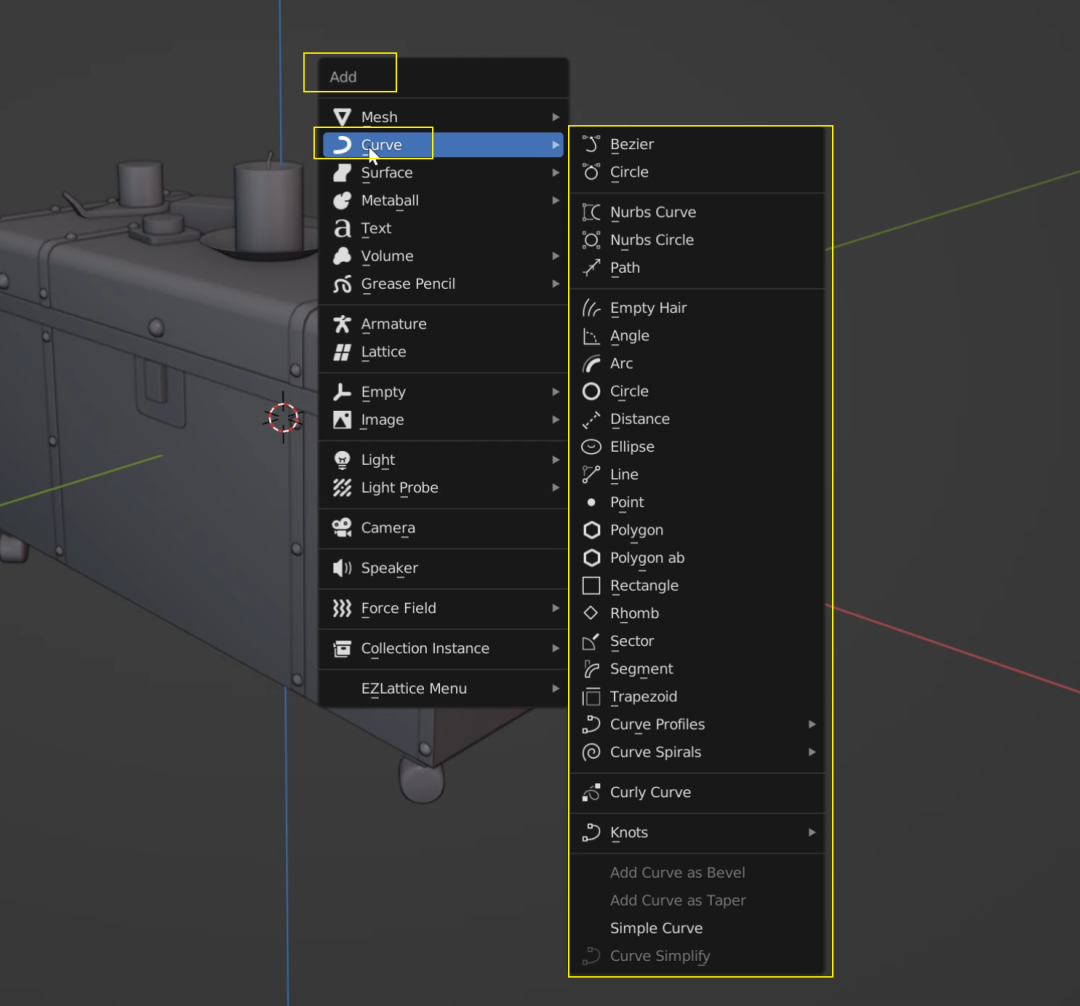

按
shift+A 新增
，可以在選單裡看到
Curve 曲線
，在它的子選單裡，有各種各樣的曲線預設，你如果感興趣可以都新增看看，一般我比較常用的是前兩種——
Bezier 貝塞爾曲線
和
Circle 圓
：

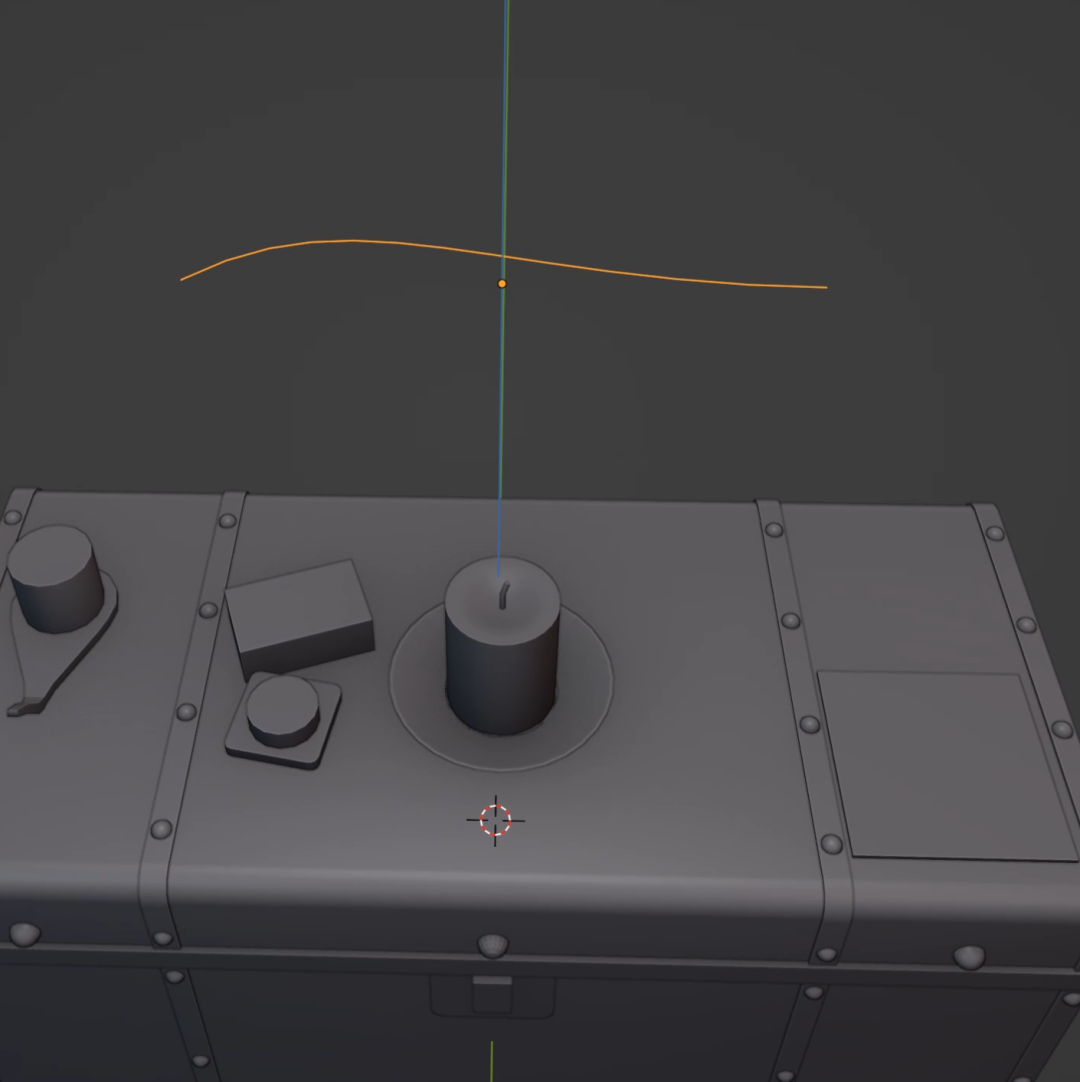

點選選單中的
Bezier 貝塞爾曲線
，即可在你場景裡的遊標處新增一段
貝塞爾曲線
，你可以選擇它把它挪到便於操作的地方：

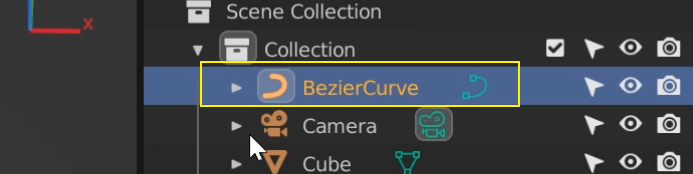

你在大綱檢視中，可以看到曲線物體的左側圖示
（曲線）
和之前的網格物體
（三角形）
不一樣，這種
曲線圖標的物體，都是曲線物體
：

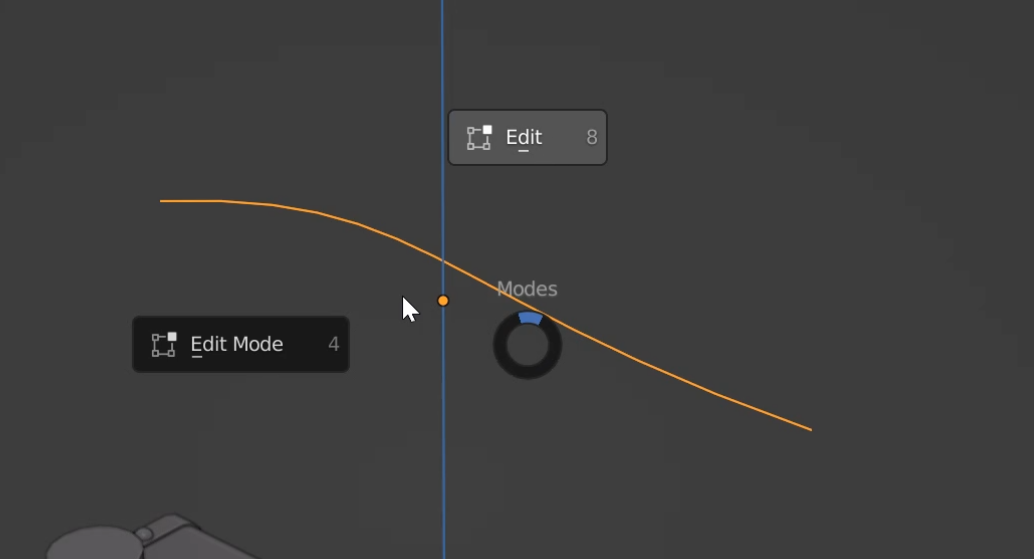

選擇曲線物體，然後按
tab 鍵
可以看到編輯模式。是的，曲線物體和網格物體一樣，也有
編輯模式
：
餅選單中的兩個沒什麼太大區別，都是進入曲線的編輯模式

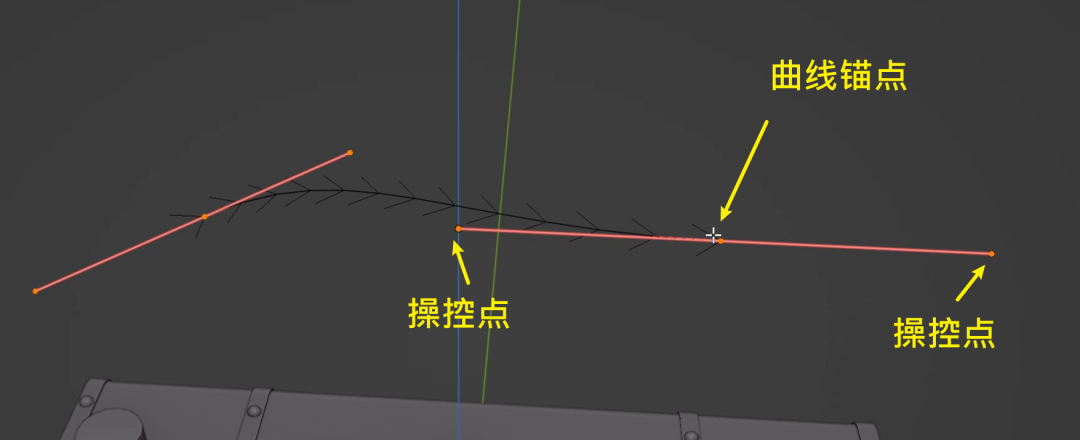

進入貝塞爾曲線編輯模式後，你會看到這個曲線和 PS 裡的路徑曲線很像，它的兩端有曲線錨點，曲線錨點可以被移動，
移動 G/旋轉 R/縮放 S
操控點也可以改變曲線造型，這個你們一試就知道了：
調整好曲線的形狀之後，再按
tab
退回到物體模式，形狀就固定下來了。

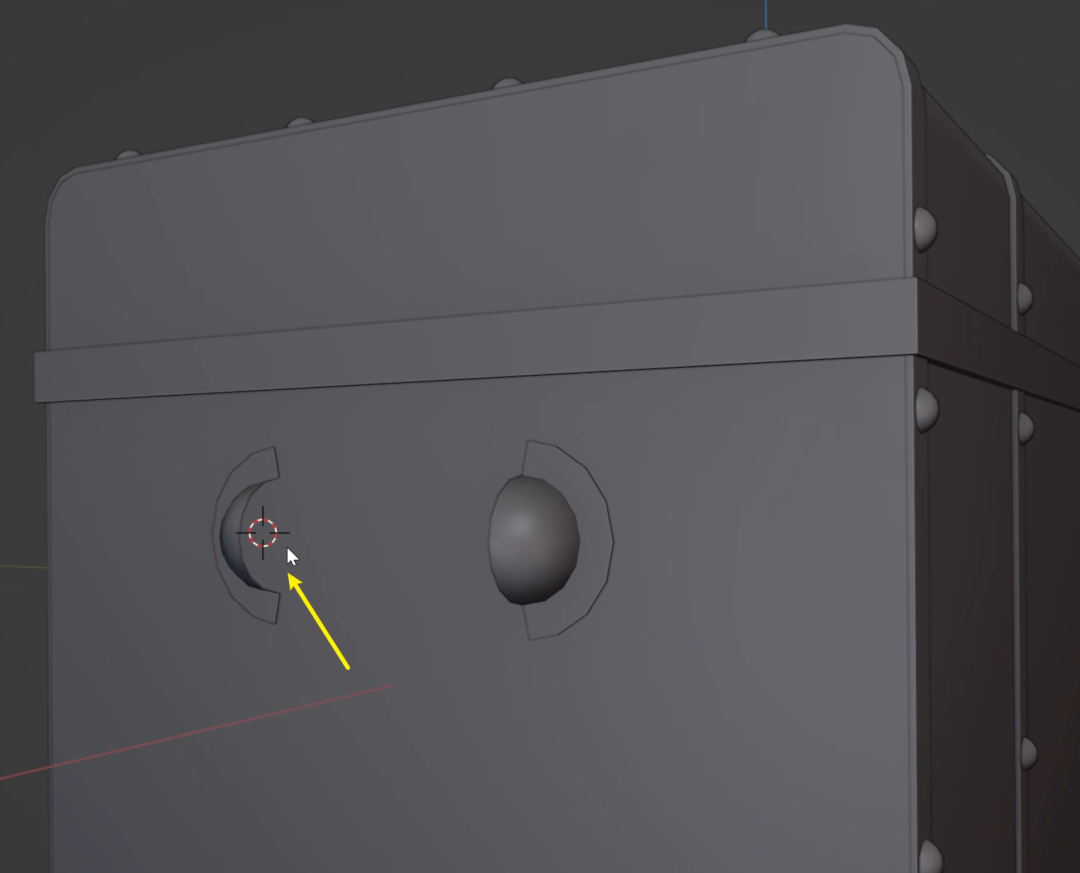

按住 shift，配合滑鼠右鍵點選
，把
遊標
設定在箱子側邊：

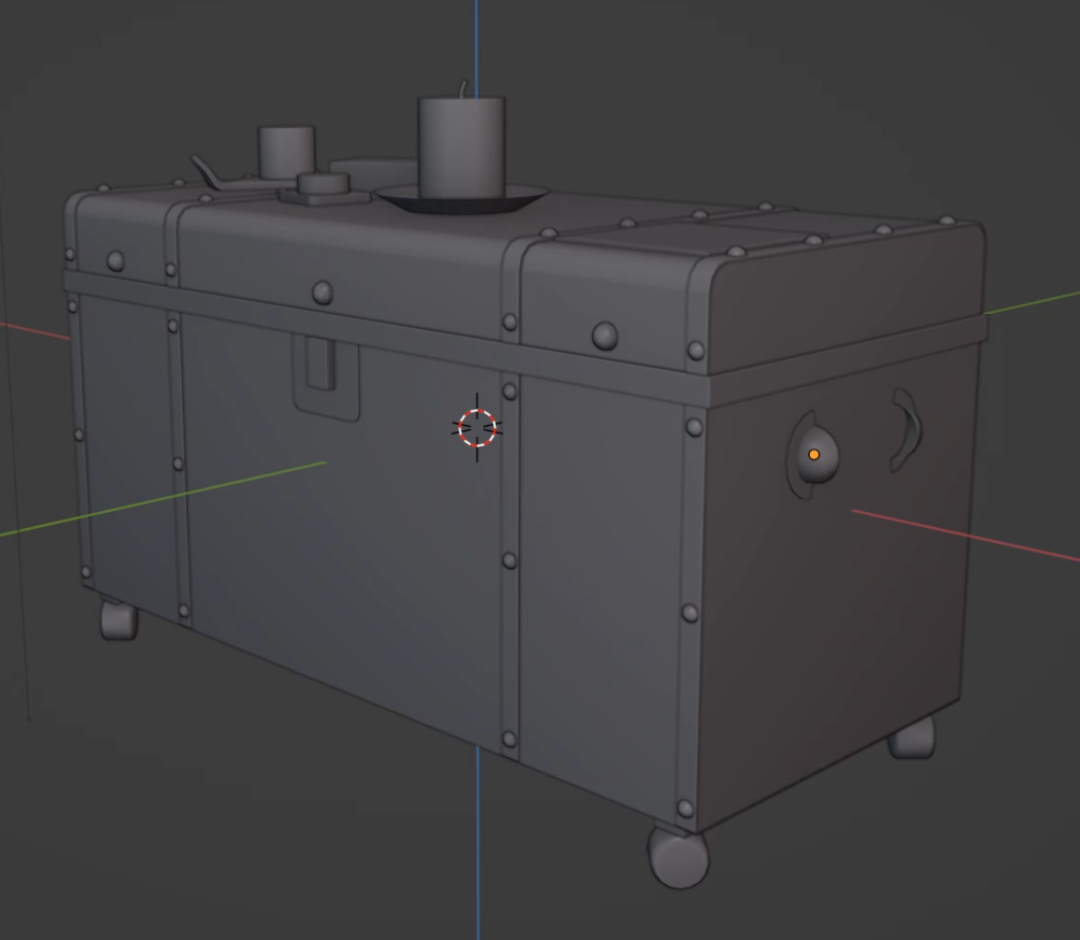

shift+A 新增——Curve 曲線 ——Bezier 貝塞爾曲線：
透過
移動 G/旋轉 R/縮放 S

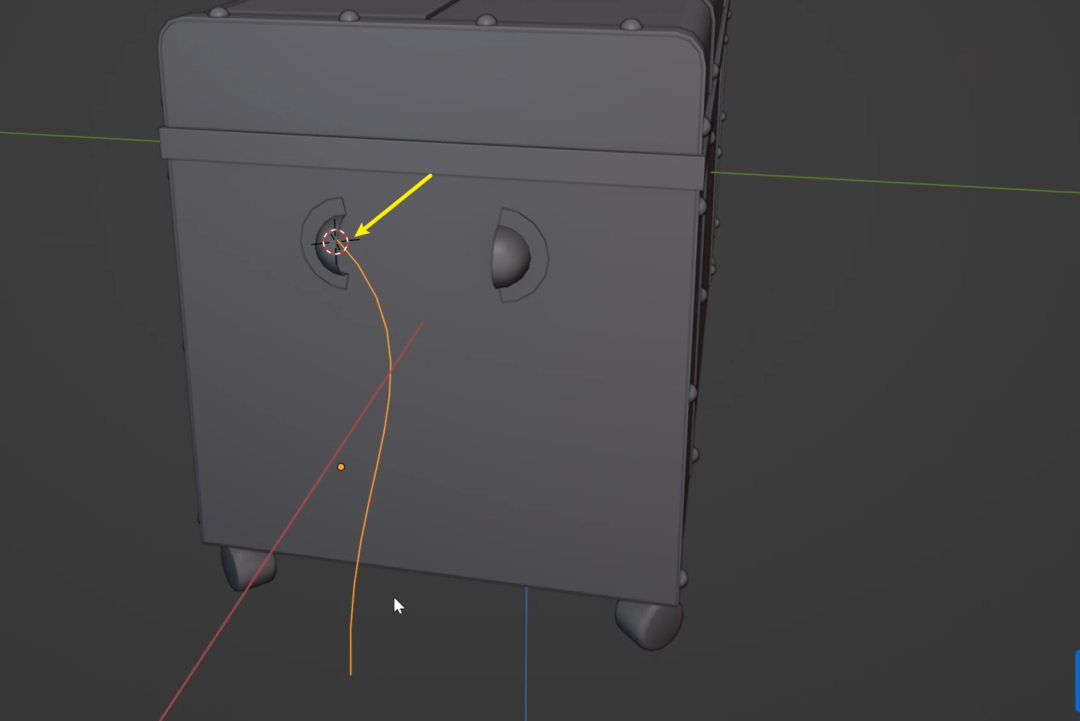

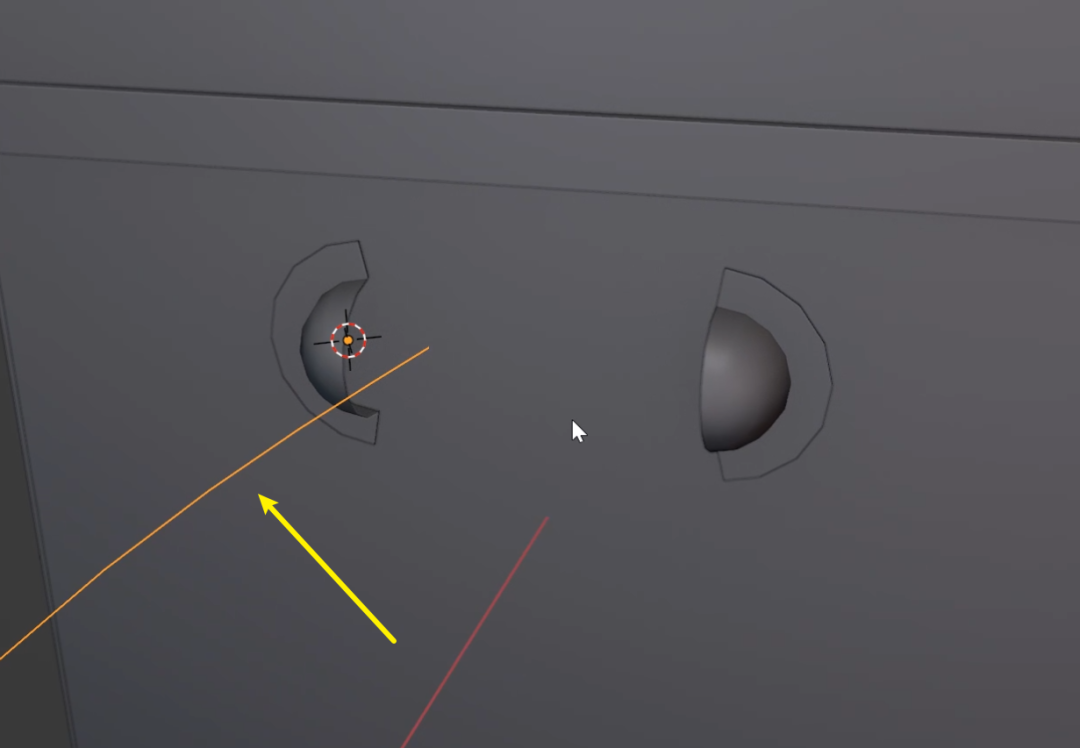

把曲線一端移到下圖箭頭所指處：

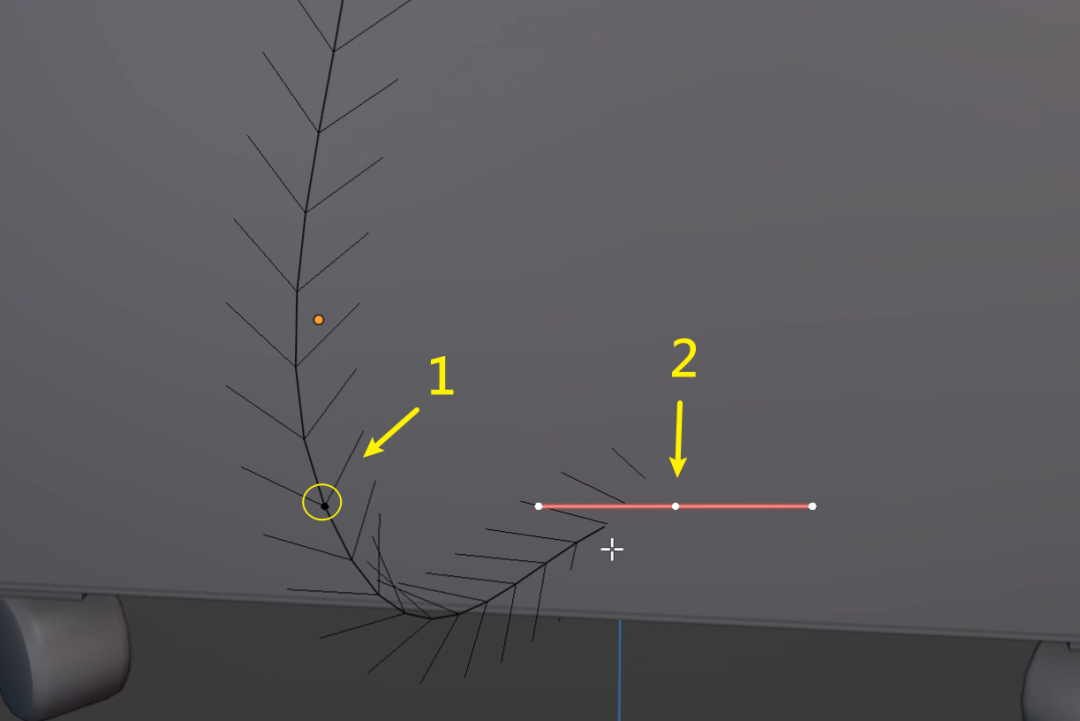

選擇曲線下端的錨點（1），然後
按住 ctrl 滑鼠右鍵點選
（2），可以
延伸曲線（新增新的錨點）
：

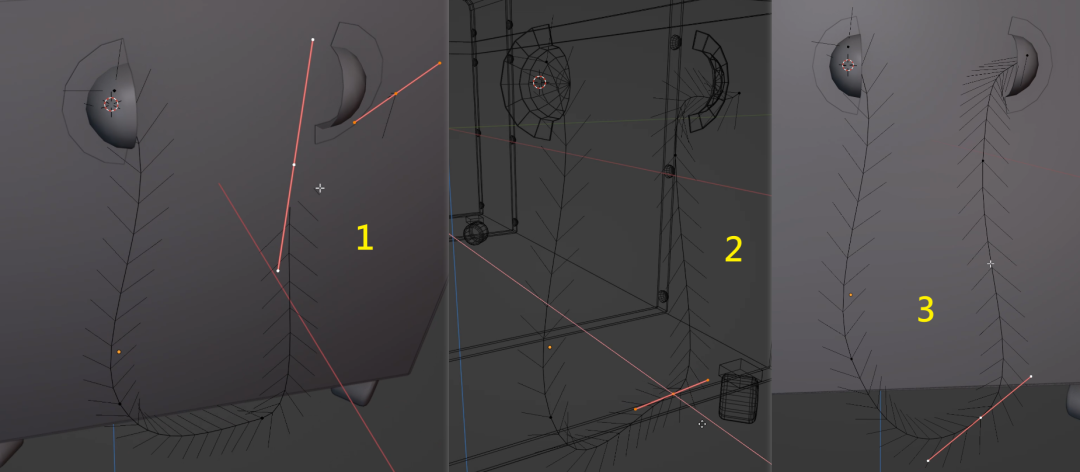

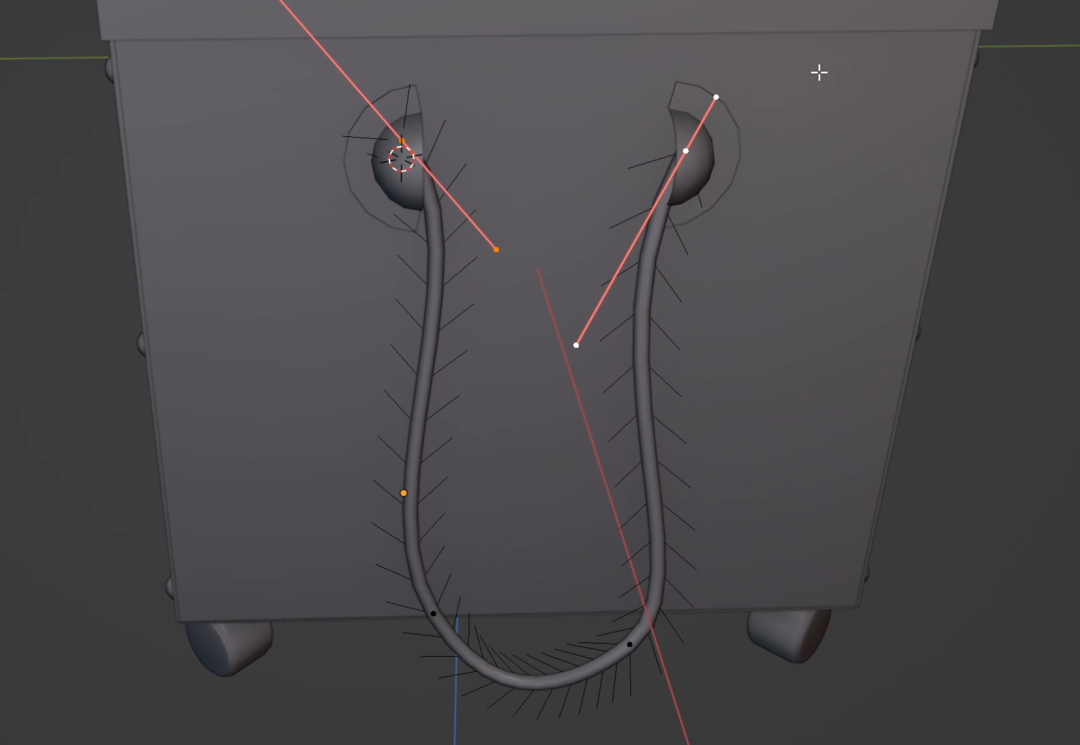

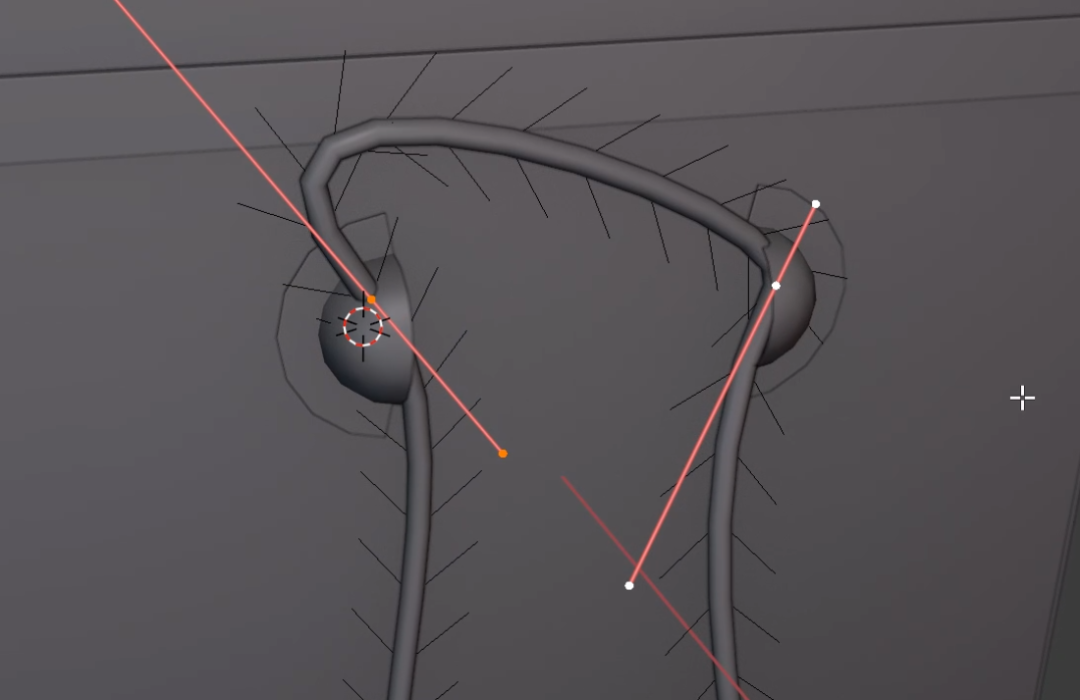

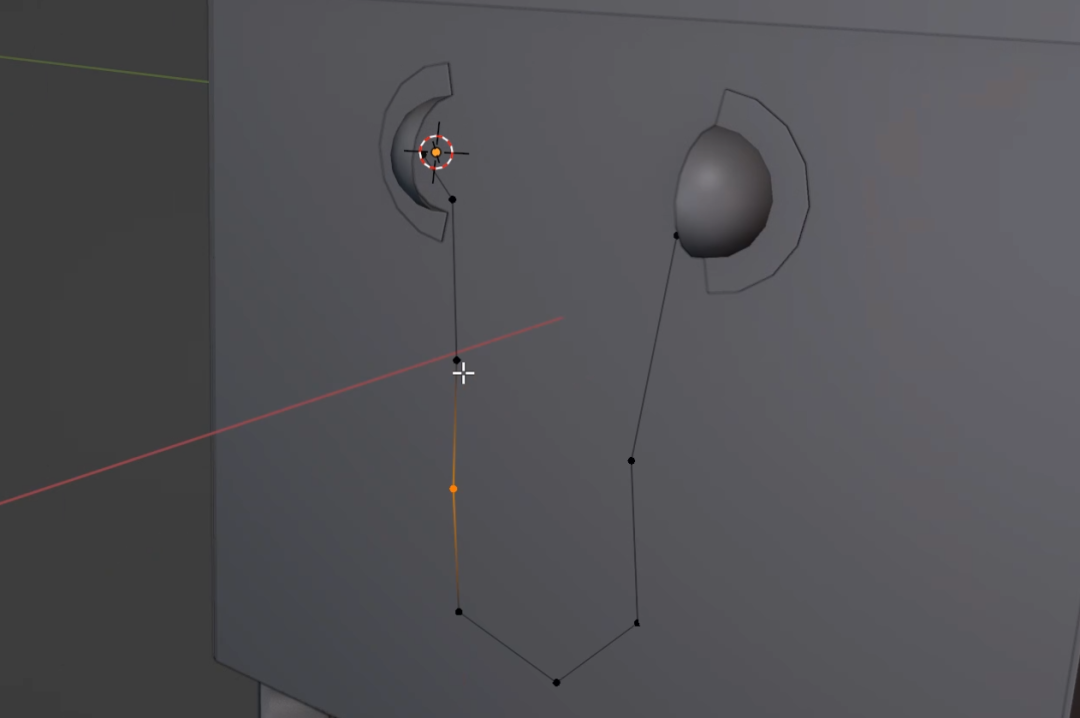

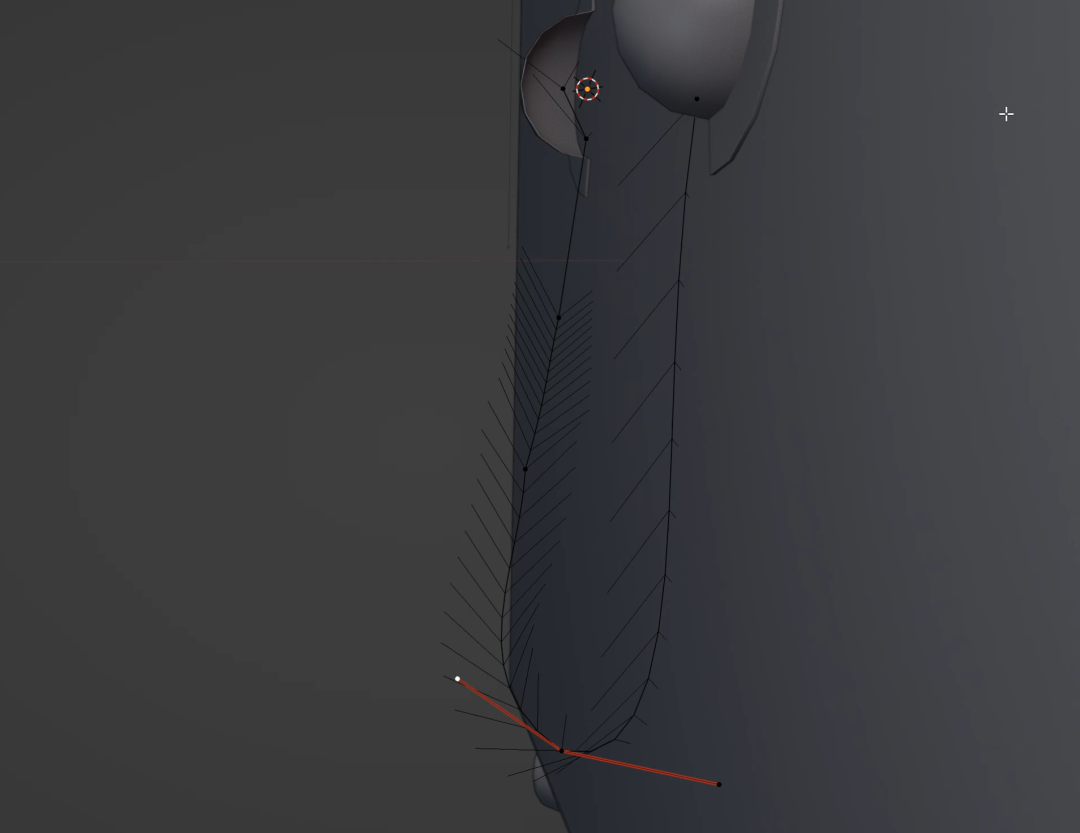

用同樣的方法，延伸曲線（1），你可以按 shift+Z 開啟線框顯示，方便選擇操作錨點和操控點（2），總之，把它擺成繩子該有的狀態就行了（3）：

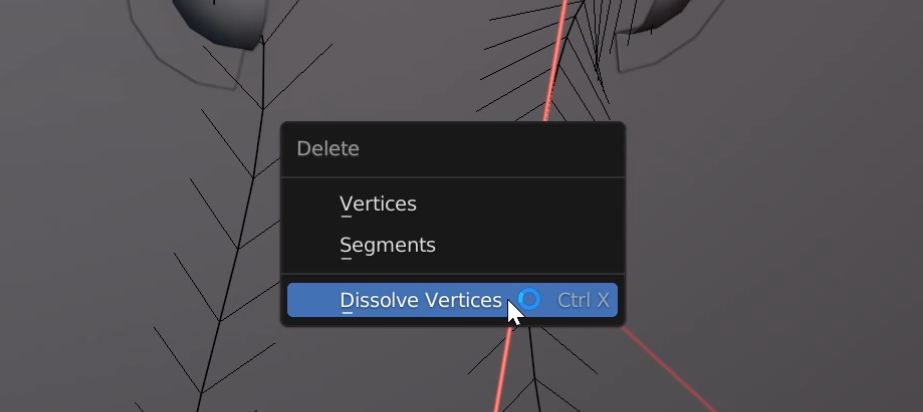

在這個過程中，你可以選擇錨點後，按
X
點選
Dissolve Vertices 融並
不想要的錨點：

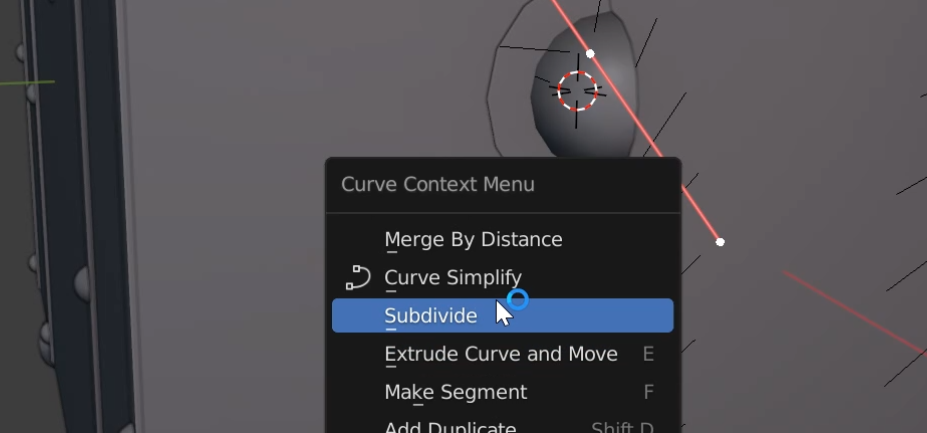

也可以選擇兩個
（或兩個以上）
的錨點，然後
右鍵
點選
Subdivide
在它們之間
增加新的錨點
：

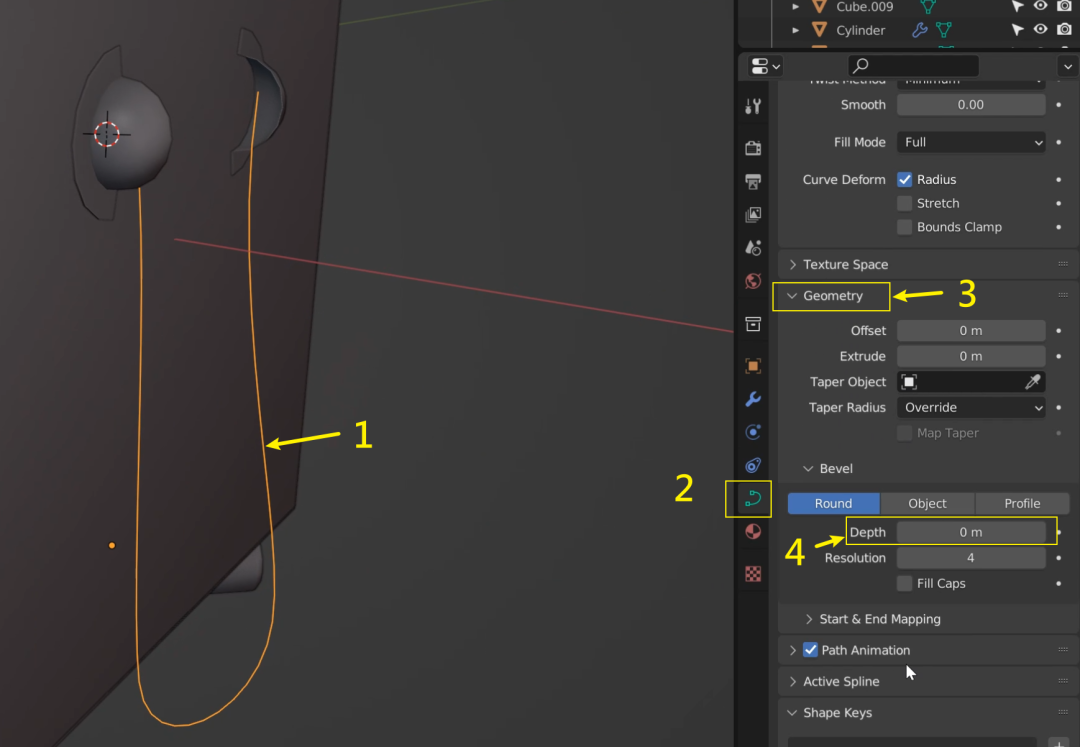

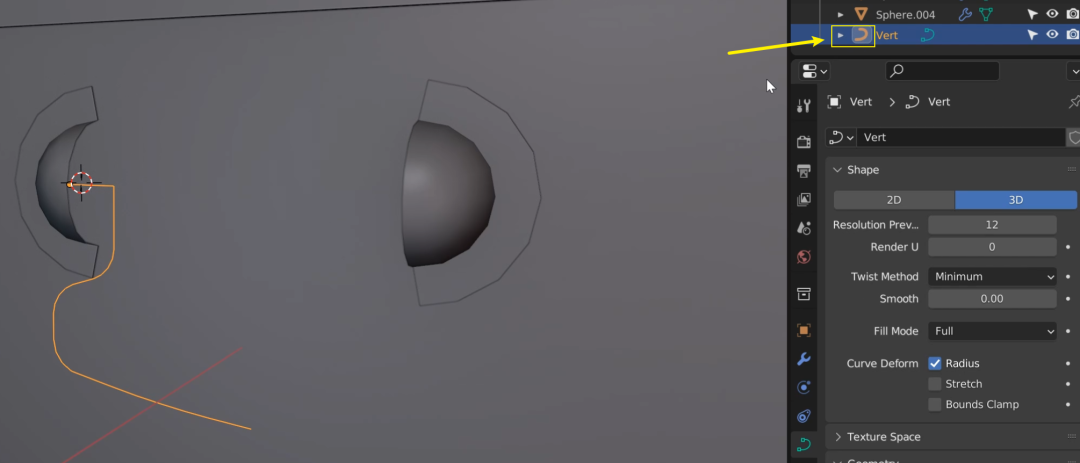

選擇曲線（1），到屬性欄點開
曲線屬性選單
（2），找到
Geometry 幾何形狀
（3）——拉大
Depth
（4）即可增加曲線
粗度
：

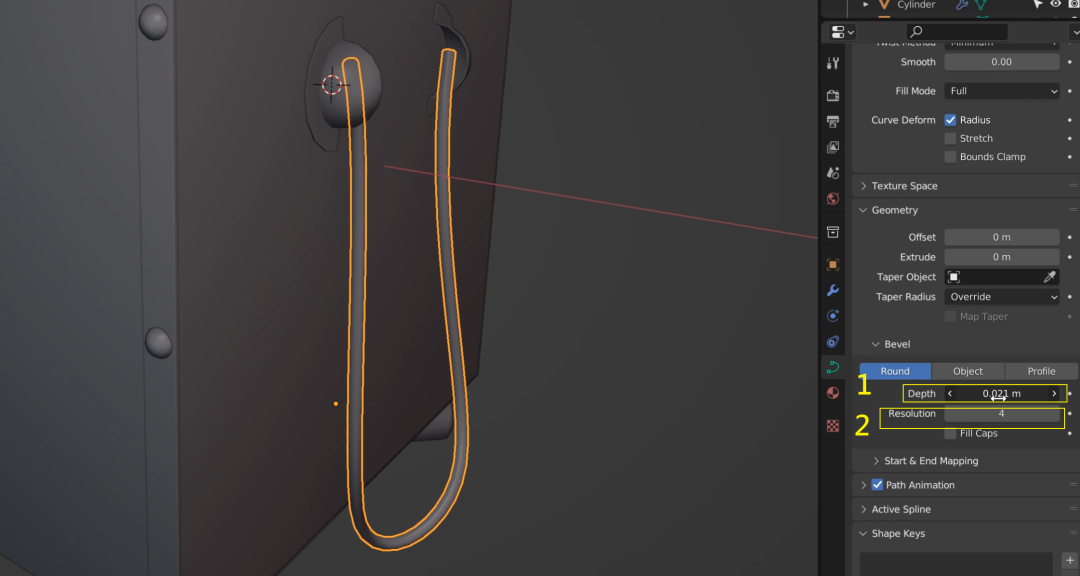

如果把下方的
Resolution
拉大（2），就是
增加截面的分段數（變得更圓，但通常不需要調這個）
：

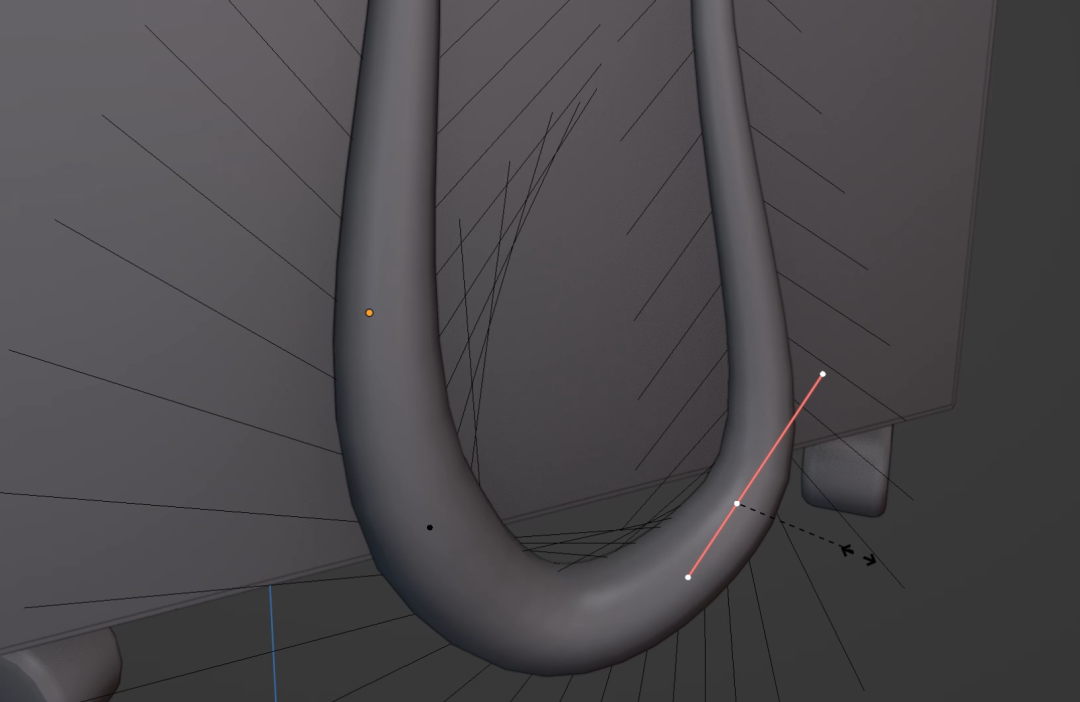

在你給曲線增加粗度之後，你仍然可以按
tab
鍵進入它的
編輯模式
調整曲線的形狀：
PS：如果選擇曲線的兩個端點，按
alt+C
，可以把曲線
首尾相連
：

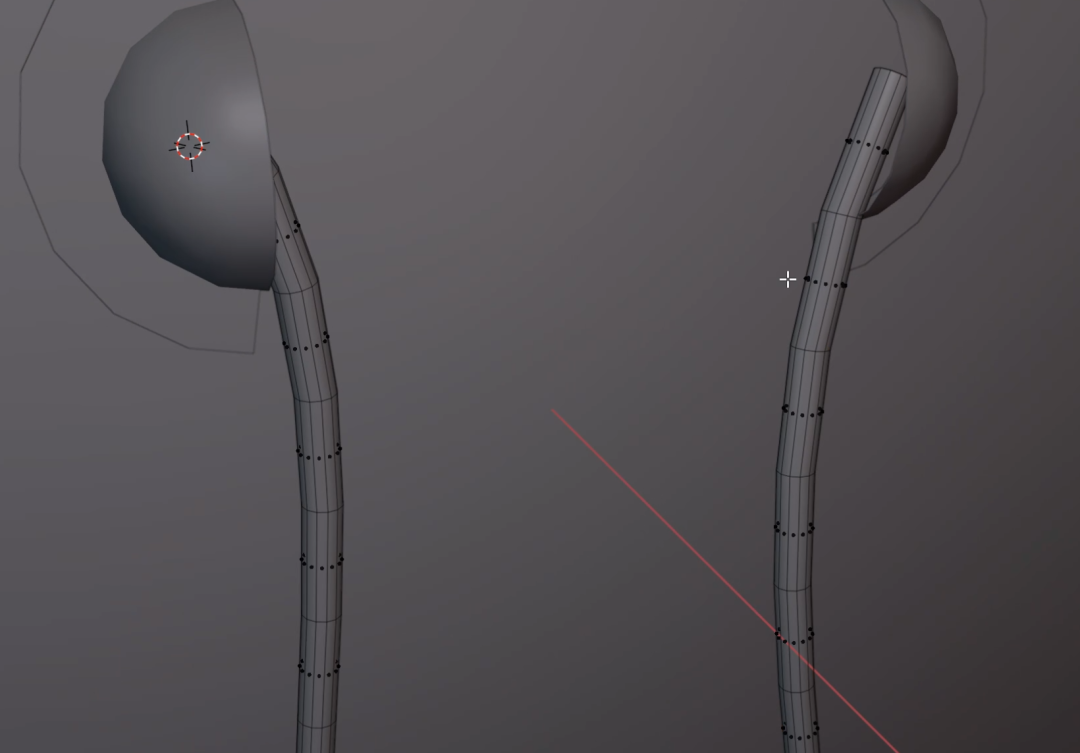

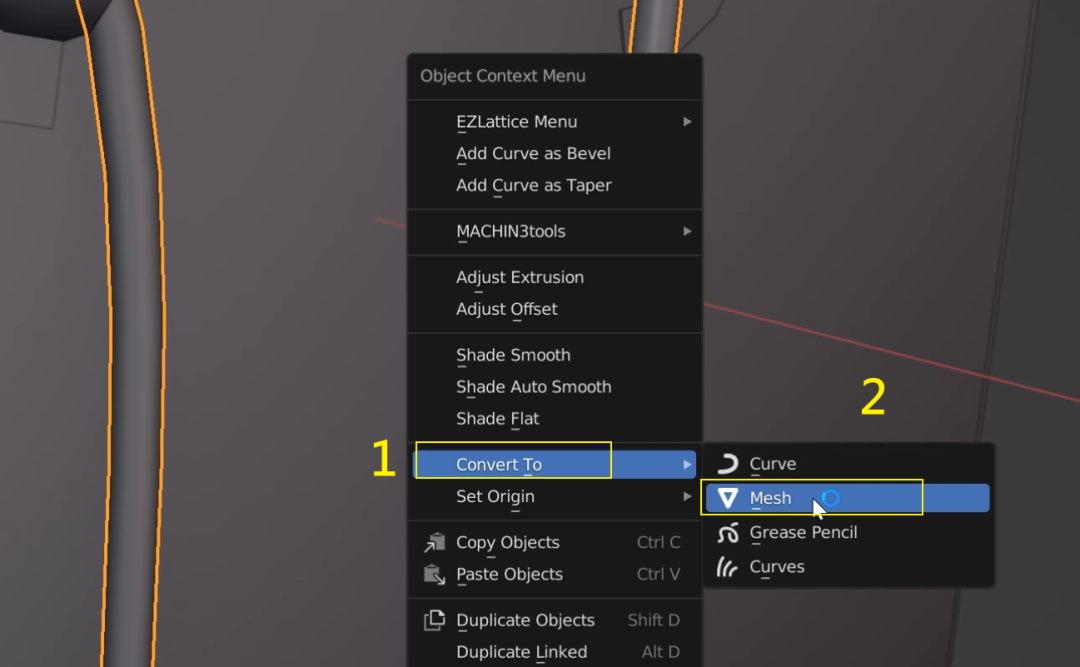

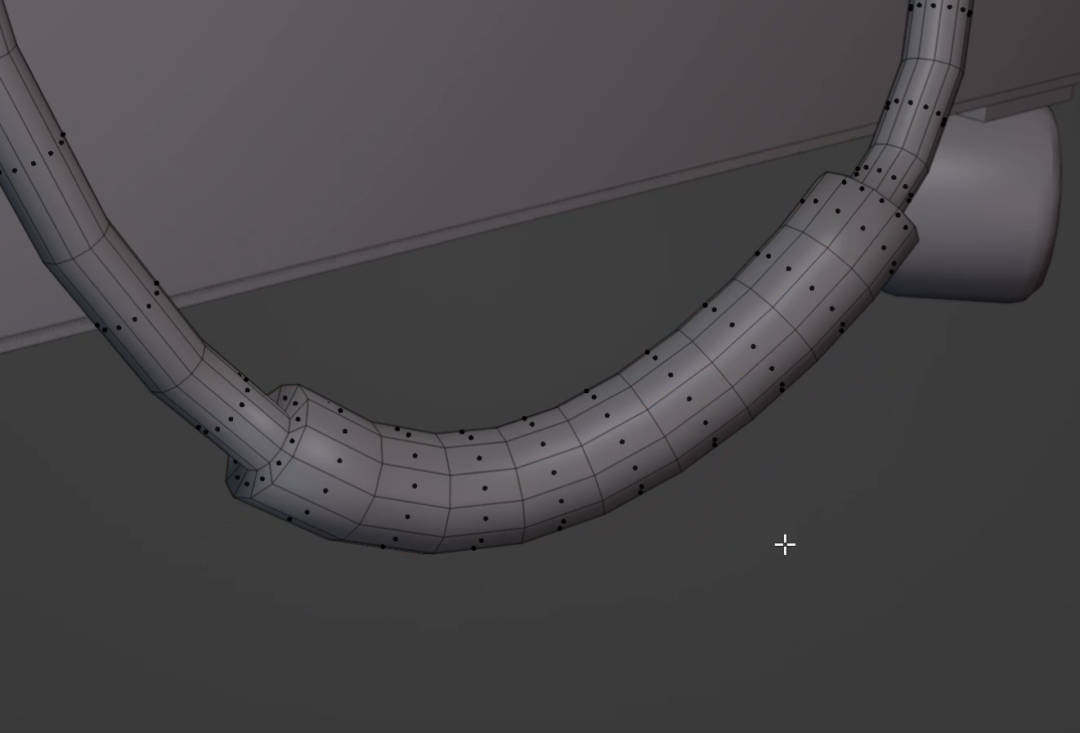

此外，曲線也可以轉變為網格物體。選擇曲線，然後右鍵 Convert To 轉化為（1），選擇 Mesh 網格（2）：
此時你會發現大綱視圖裡原來的曲線變成了網格物體，前面的圖示也變成網格物體的三角形了：
進入它的編輯模式，會發現錨點和操控點已經不存在了，取而代之的是
網格
：
在這種狀態下，你可以像編輯普通網格物體一樣處理點線面，但是將
難以改變線條的曲線造型
了
（所以一般儘量不要轉化為網格，除非真要操控細節）
：
PS：最後補充一個不太常用的技巧，你可以在曲線狀下，選擇錨點，然後按
alt+S
，然後拖動滑鼠，可以
改變錨點處的截面大小
：
2.網格轉曲線
對照影片——《8-2.網格轉曲線》
上一個案例中，你知道曲線可以變成網格，從而編輯曲線在造型上的細節。

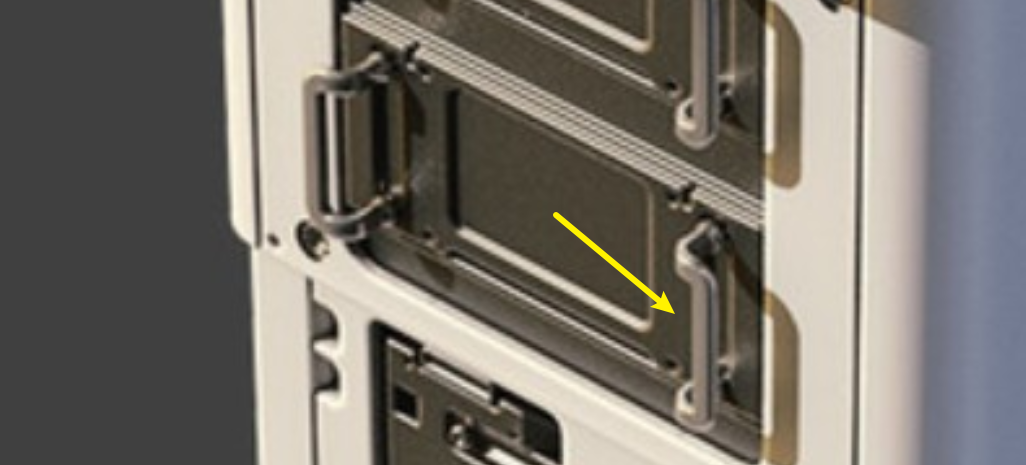

反過來，我們也可以先做網格，然後把網格轉化為曲線。下圖中這種比較規則的管狀結構，從貝塞爾曲線開始做是很麻煩的，但從網格開始就很容易：
接下來，我們模擬上面這類造型，給茶几模型做一個形狀規則的拉手。

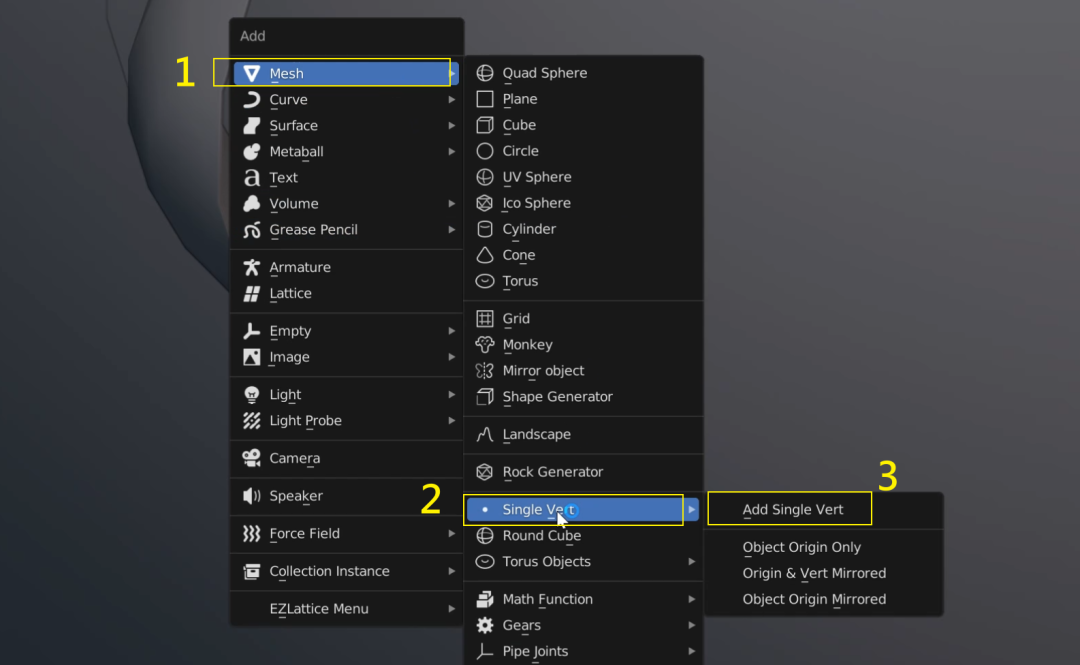

把遊標定到茶几側邊，然後
shift+A 新增
一個
Mesh
（1）——
Single Vert
（2）——
Add single vert 新增一個單獨的點
（3）：

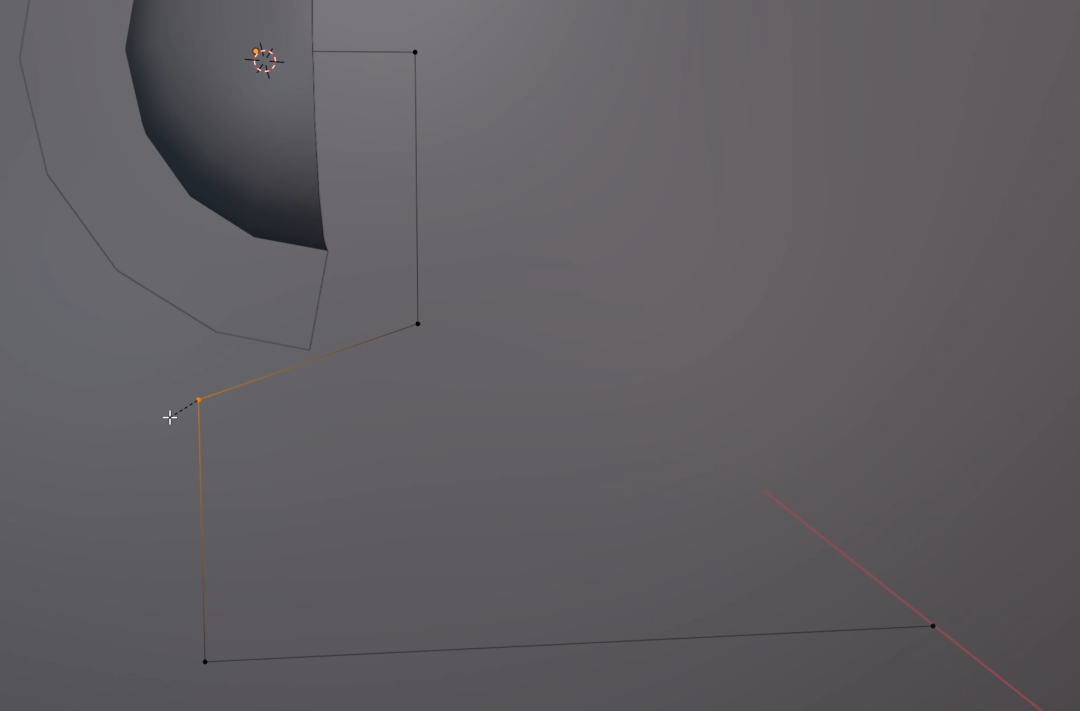

然後配合
E 擠出
和
移旋縮
，做出拉手的基本造型
（由於是對稱物體，做一半即可）
：
你也可以選擇點，然後按
ctrl+B-V
來
對點做倒角
：

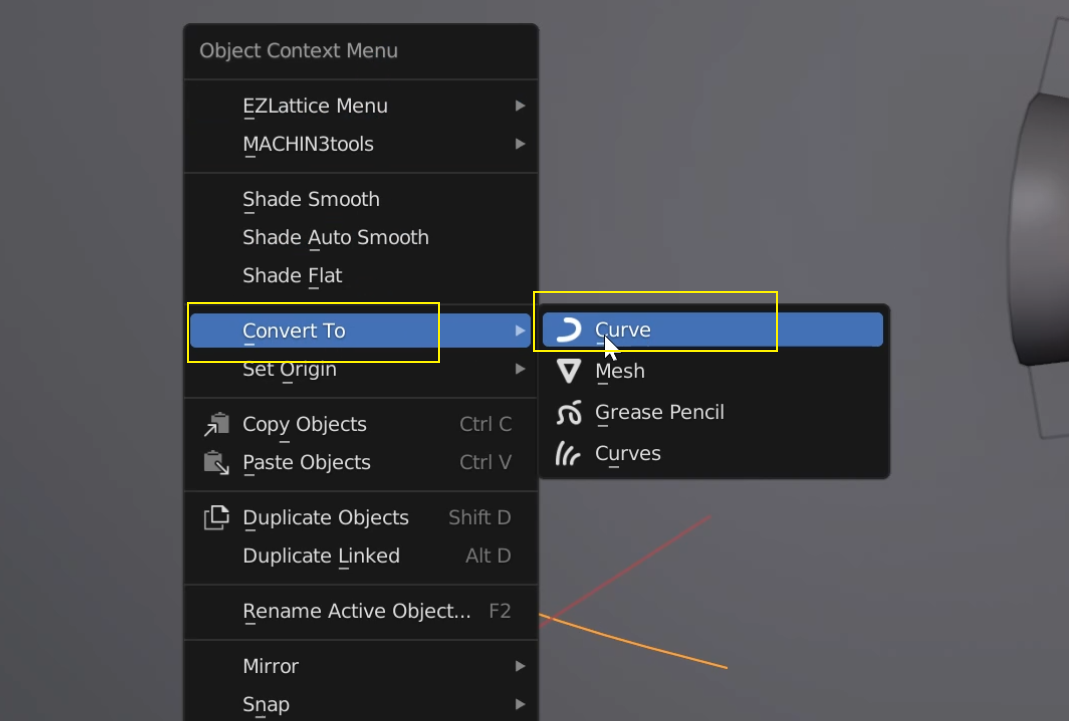

確定造型後，退到物體模式中，選擇它然後

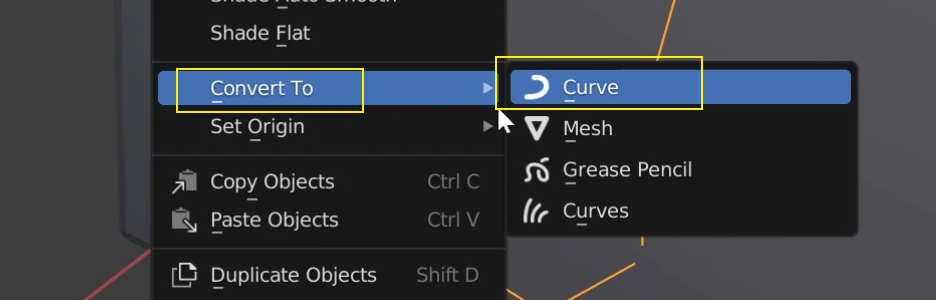

右鍵 Convert To 轉化為，選擇 Curve 曲線
：

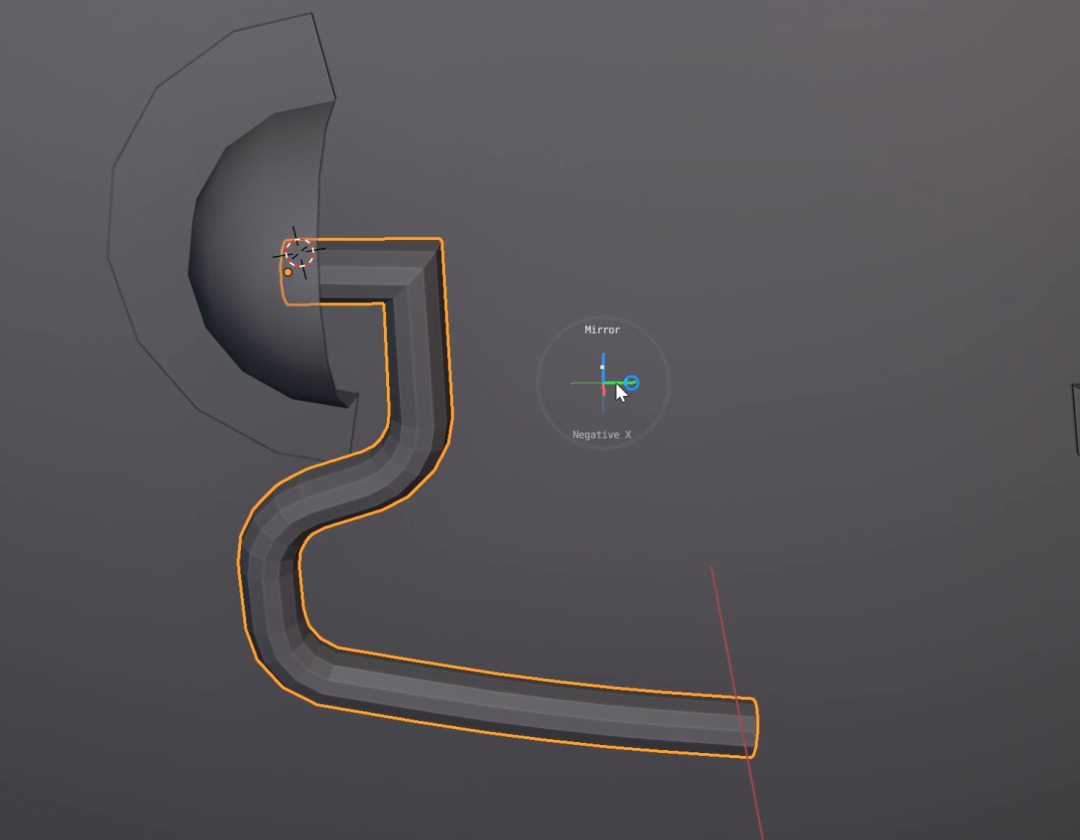

選擇這半個拉手，按
shift+alt+X
,往右邊做
映象
：

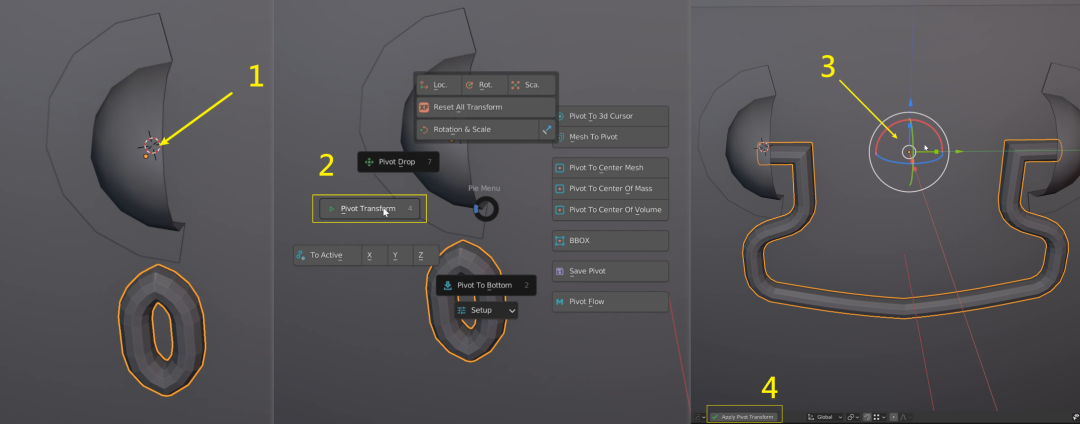

映象之後，由於軸心點位置不對（1），看起來有點怪；所以按
shift+alt+A
選擇
Pivot Transform
（2）改變軸心點位置；把軸心點向中間拉，直到看起來沒毛病（3）；最後別忘了點（4）
應用軸心點的位置
：

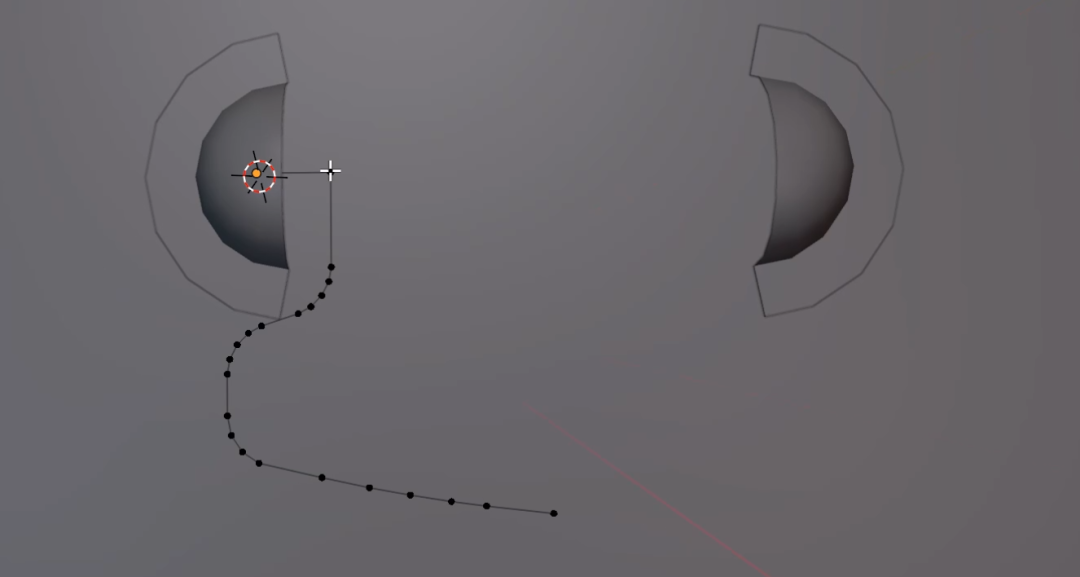

PS：如果你不擅長調整貝塞爾曲線（如第一個例子那樣），你也可以在一開始做下面的繩子的時候，從網格點開始，新增單獨的網格點，然後大致擺出繩子的造型：
然後
右鍵把它 Convert To 轉化為 Curve 曲線
：

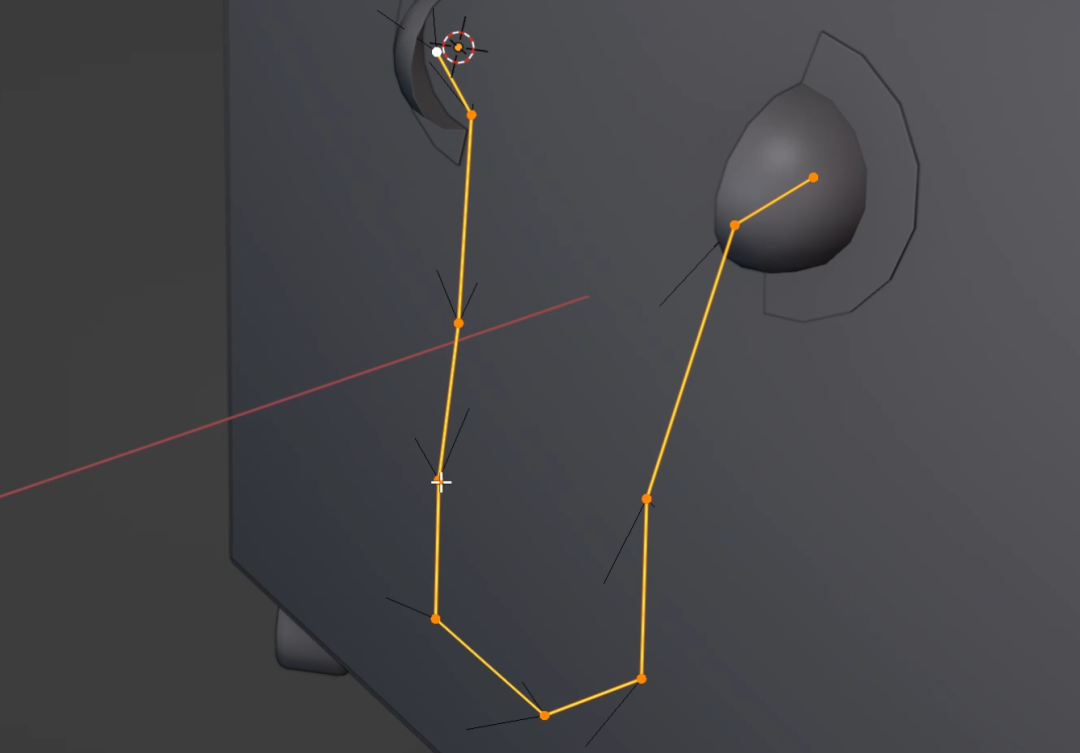

那麼到轉化之後的
曲線的編輯模式
裡，它會是這樣的曲線：

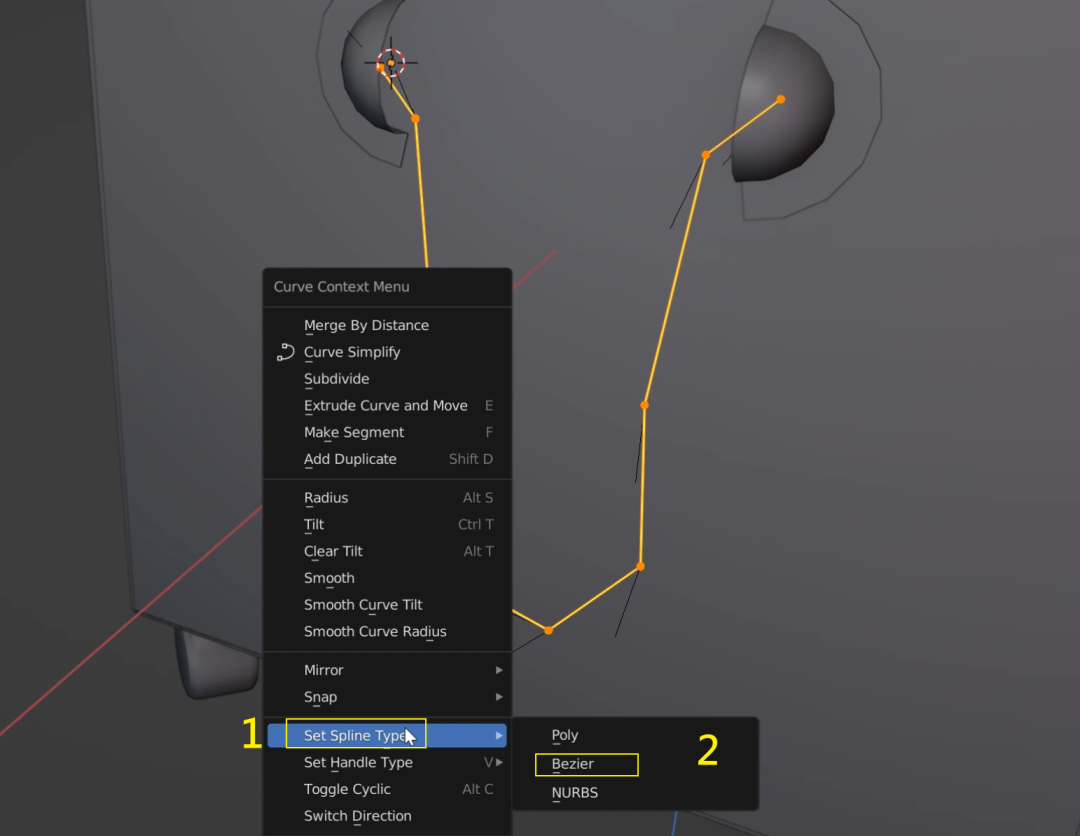

全選所有的點，然後
右鍵 Set Spline Type 設定樣條線的型別
（1）——
Bezier 貝塞爾曲線
（2）：
這樣錨點就會變成帶有操控點的貝塞爾曲線狀態，你把造型調整好就行了，其餘後續操作和第一例相同：
3.G-pencil轉曲線轉網格
對照影片——《8-3.G-pencil轉曲線轉網格》
觀察下圖中摺疊起來的窗簾，你可以把它理解為一段波浪線（截面）的擠出（高度）：
截面的波浪線可能是一個很隨意複雜的曲線，用貝塞爾去摳可能會不太自然，在 Blender 裡提供了一種可以畫出線條，然後把它轉為曲線的工具——
Grease Pencil
。
首先，按
~
到
頂檢視
中去，

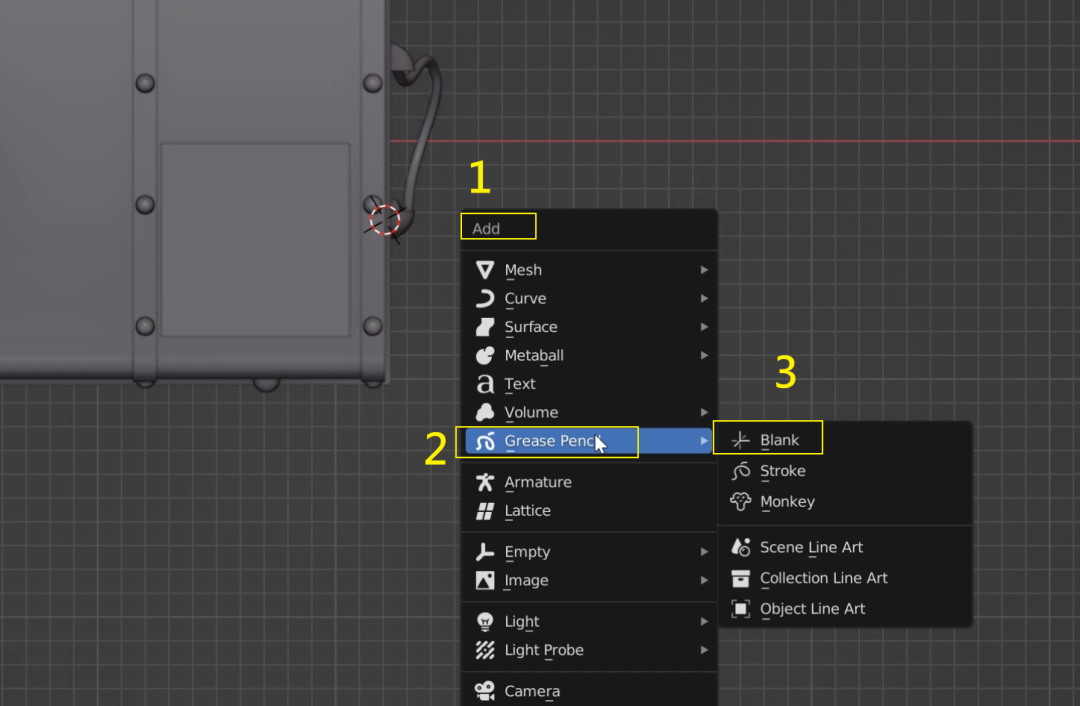

shift+A新增
一個
Grease Pencil ——Blank 物體
：

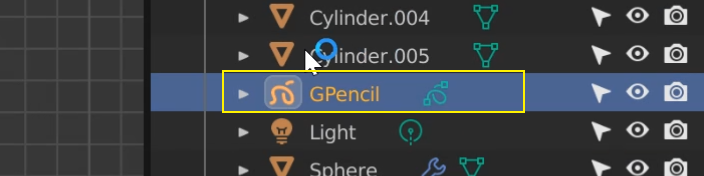

場景裡什麼也不會增加，但在大綱視圖裡，你可以發現多了一個
GPencil 物體（注意它的圖示）
：

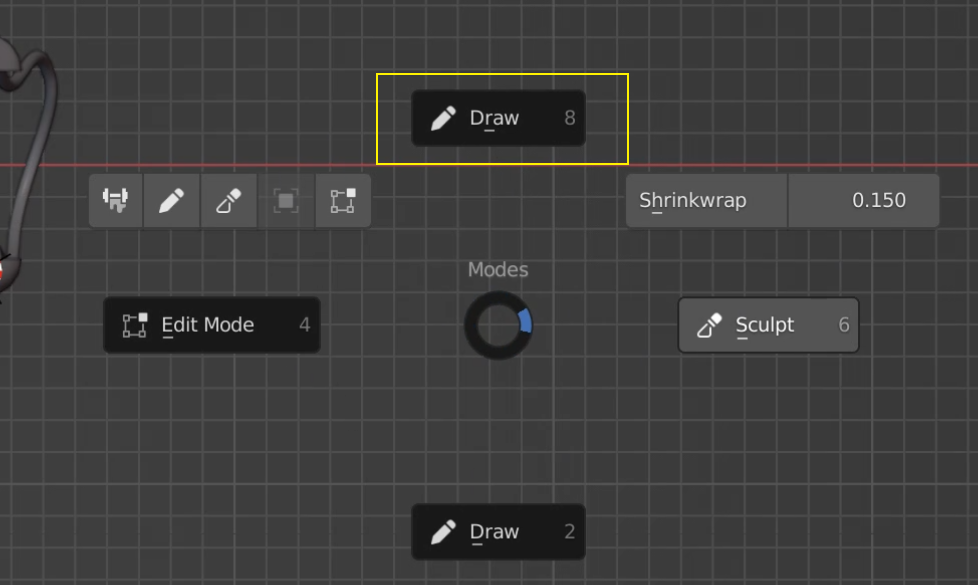

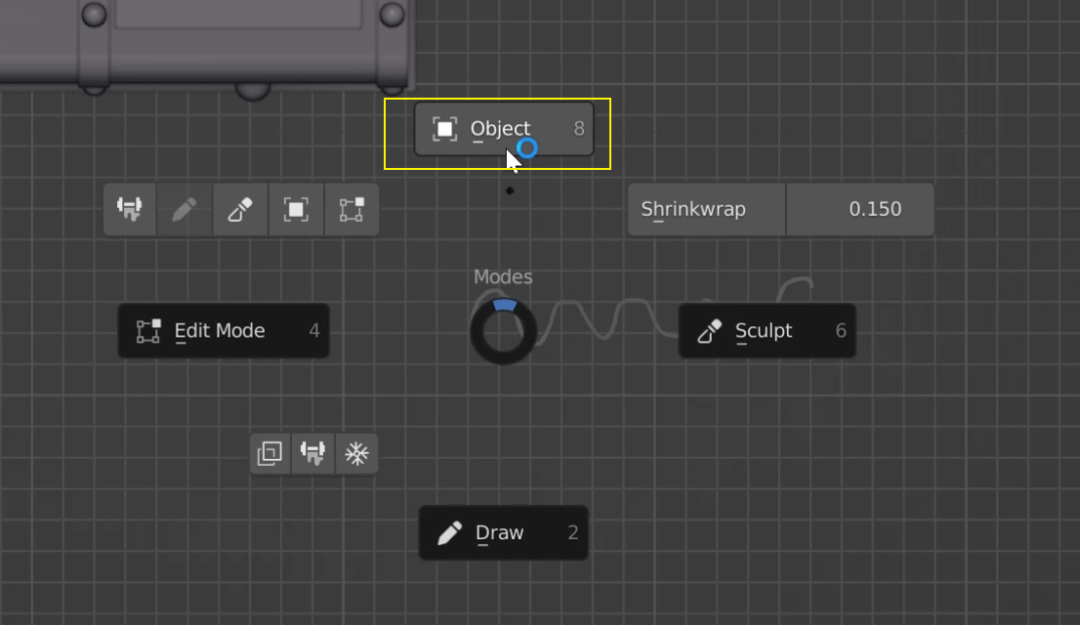

在場景中，無需選擇物體，直接按 tab 鍵，我們可以點選 draw 進入 GPencil 的繪製中去：
上下兩個Draw並沒有不同

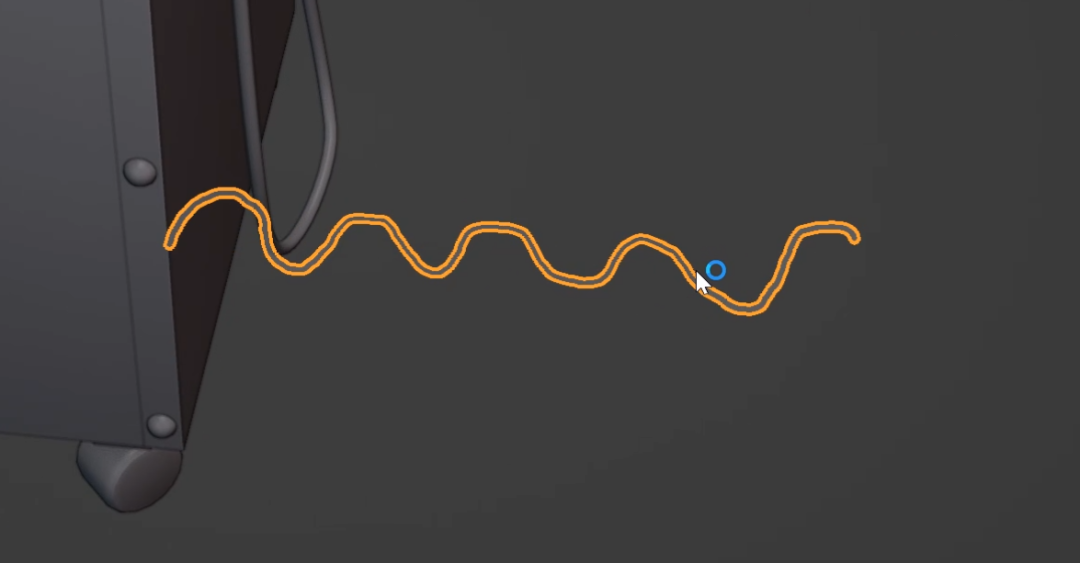

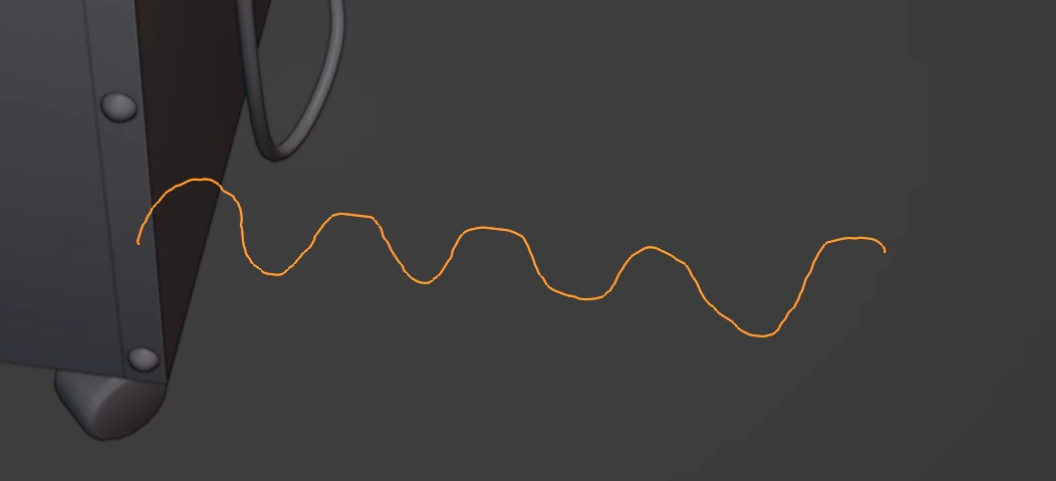

進入 Draw 模式後，游標會變成一個小點，畫一段下面這樣的波浪線
（注意，千萬別亂畫多餘的東西，不然一會兒所有的筆觸都會變成曲線）
：
當游標變成正常狀態後，你剛剛畫的東西就可以被選擇了：

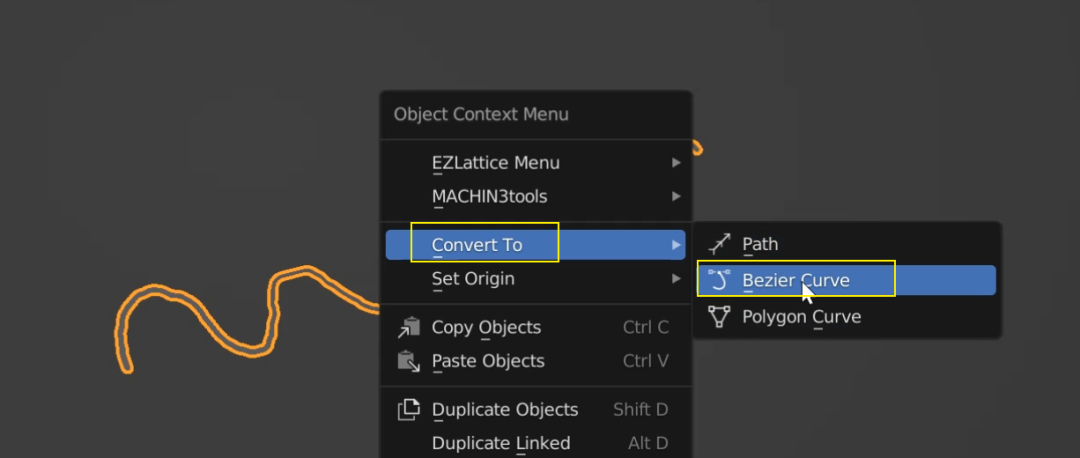

選擇它，
右鍵把它 Convert To 轉化為 Bezier Curve 貝塞爾曲線
：
然後大綱裡就多了一個曲線物體（2），原先的 GPencil 物體並不會消失，你可以把它刪掉，或者關閉眼睛圖示隱藏起來：

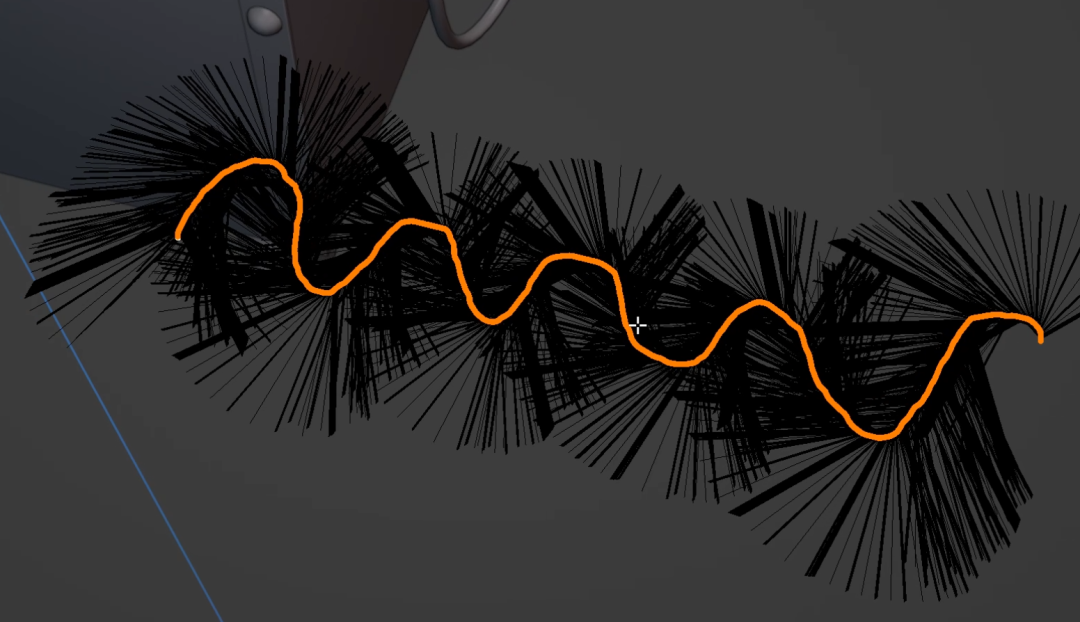

進入它的編輯模式，你會發現它是一段由巨多錨點組成的貝塞爾曲線：
我們不可能去操控這麼多錨點，所以需要簡化這個曲線。

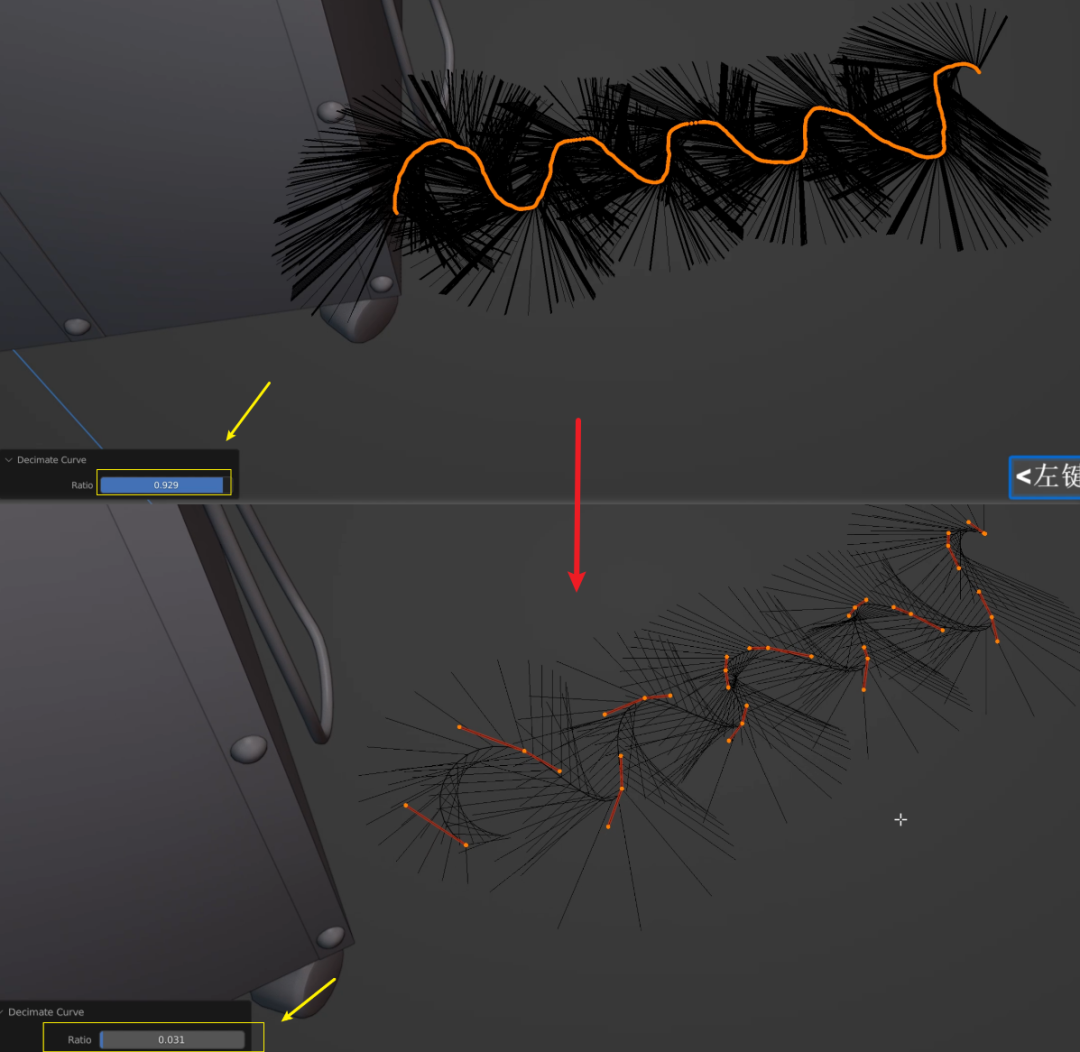

按
A 全選

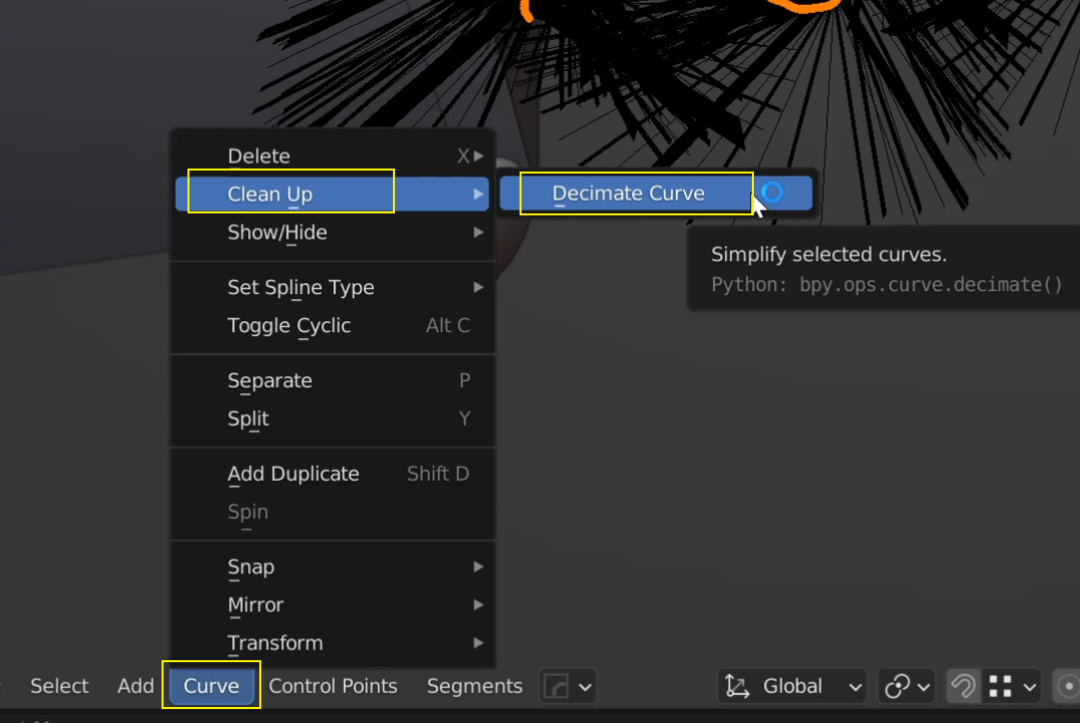

錨點，點選下方的
Curve 曲線小選單
——
Clean up 清理——Decimate Curve
：
拉動左下角的數值，減少到錨點不多，但又不影響基本造型的程度為止：
按
tab

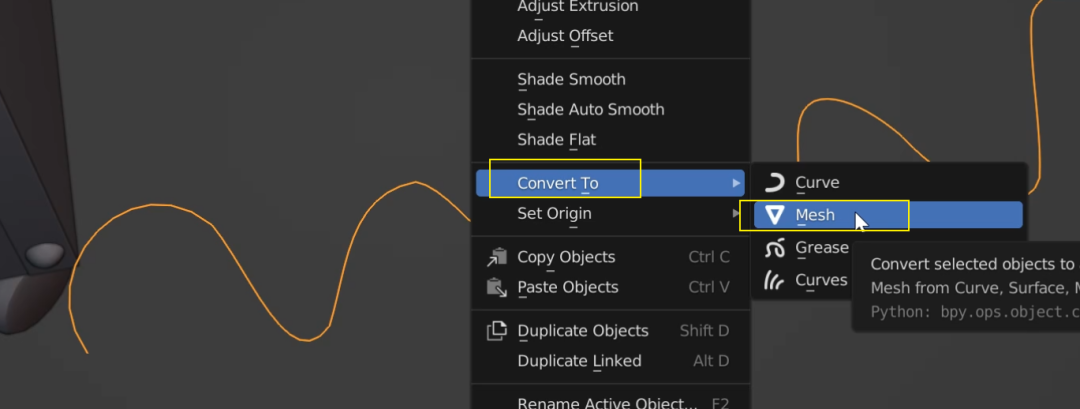

回到物體模式，選擇它，然後
右鍵 Convert To 轉化為 Mesh 網格
：

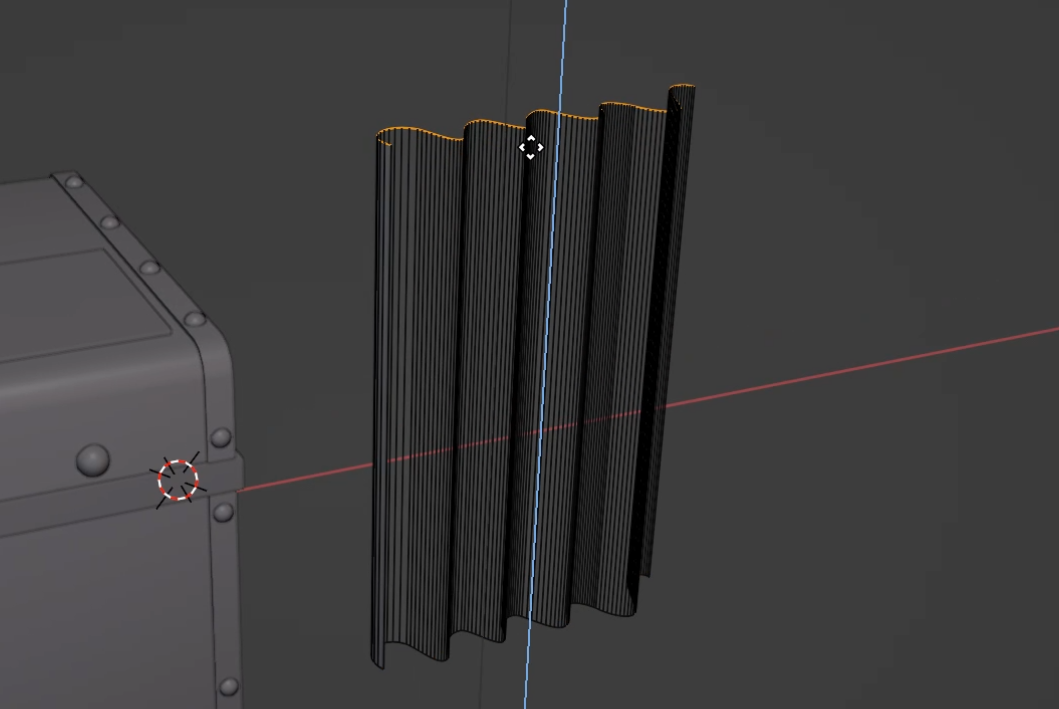

進入物體的編輯模式，全選，然後按
E 擠出
一個高度：

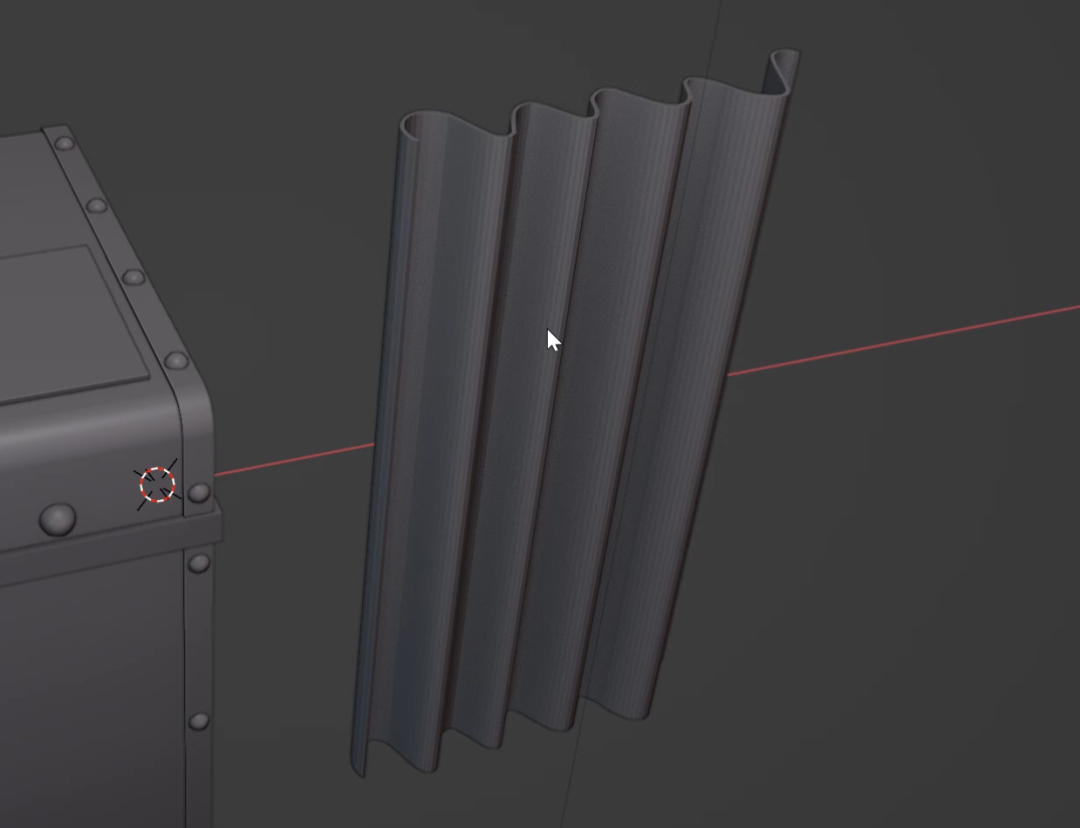

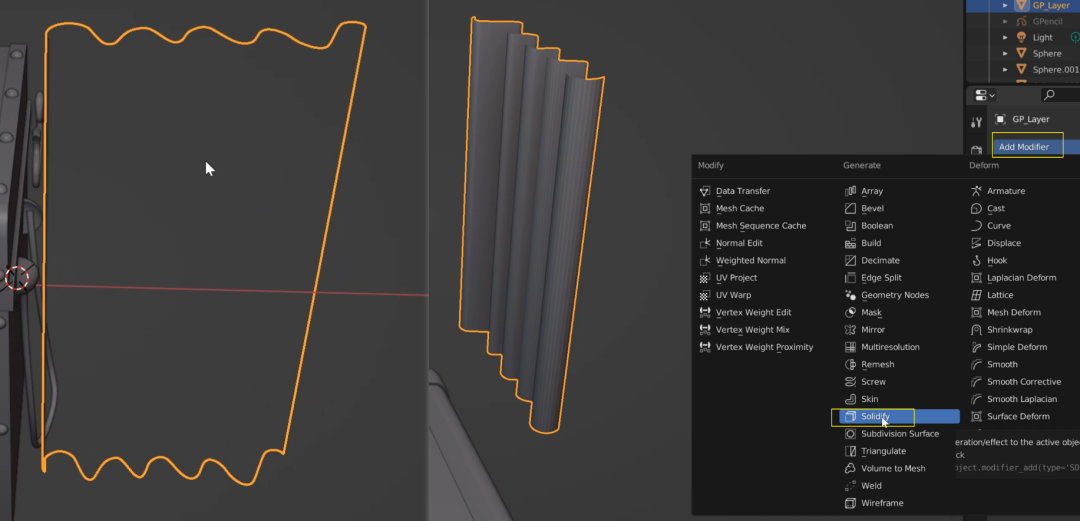

目前它是單面的，你可以退到物體模式，然後給它增加一個
實體化修改器
，給它增加一個厚度：
下面我們利用改進窗簾模型的機會，來講解一下
Ezlattice
這個外掛的用法
（這個外掛我們已經在第一講中安裝上了）
。
4.Ezlattice外掛的運用
對照影片——《8-4.Ezlattice外掛運用》
Ezlattice 外掛是幹嘛用的？
簡單說，它是用來調整形狀的——它可以在你建完模型之後（或者建模過程中）調整模型區域性或者整體的比例關係，也可以創造扭曲的造型：
由於它本質上是一個修改器，你可以在物體模式下去操作它，這讓它變得非常方便。

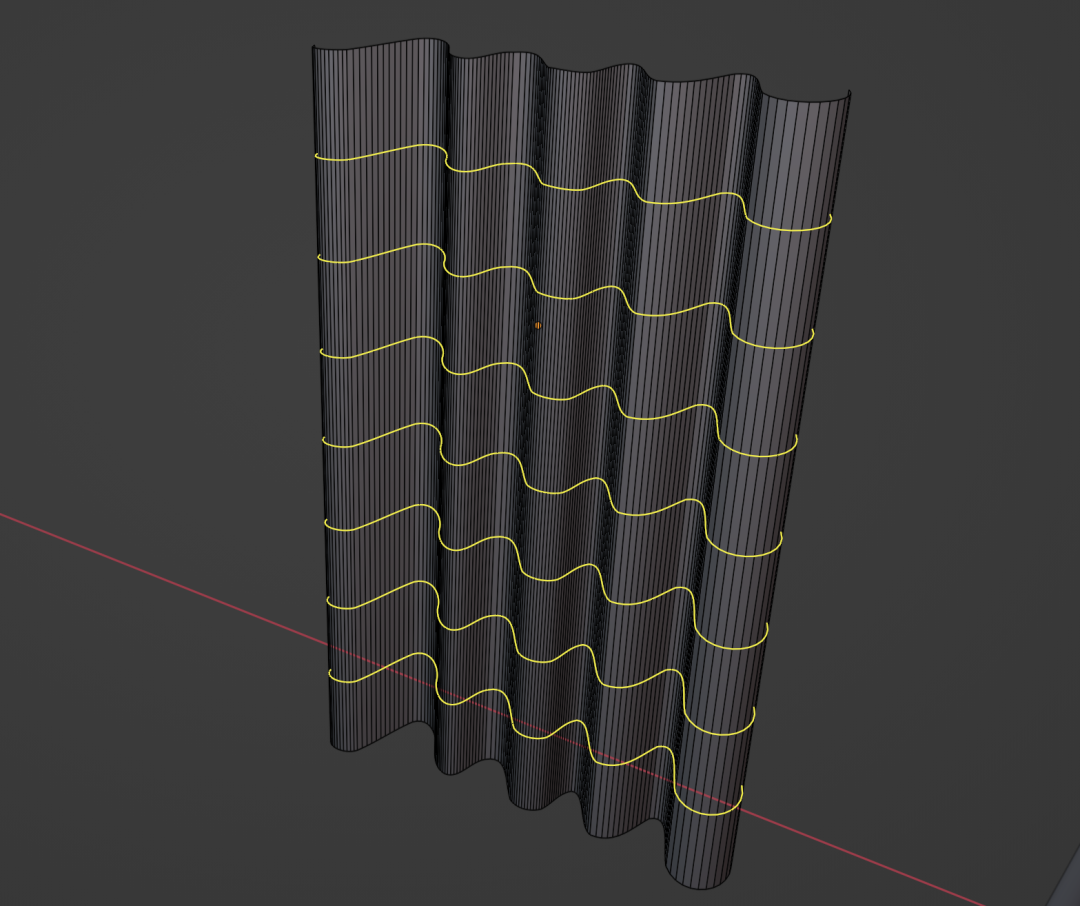

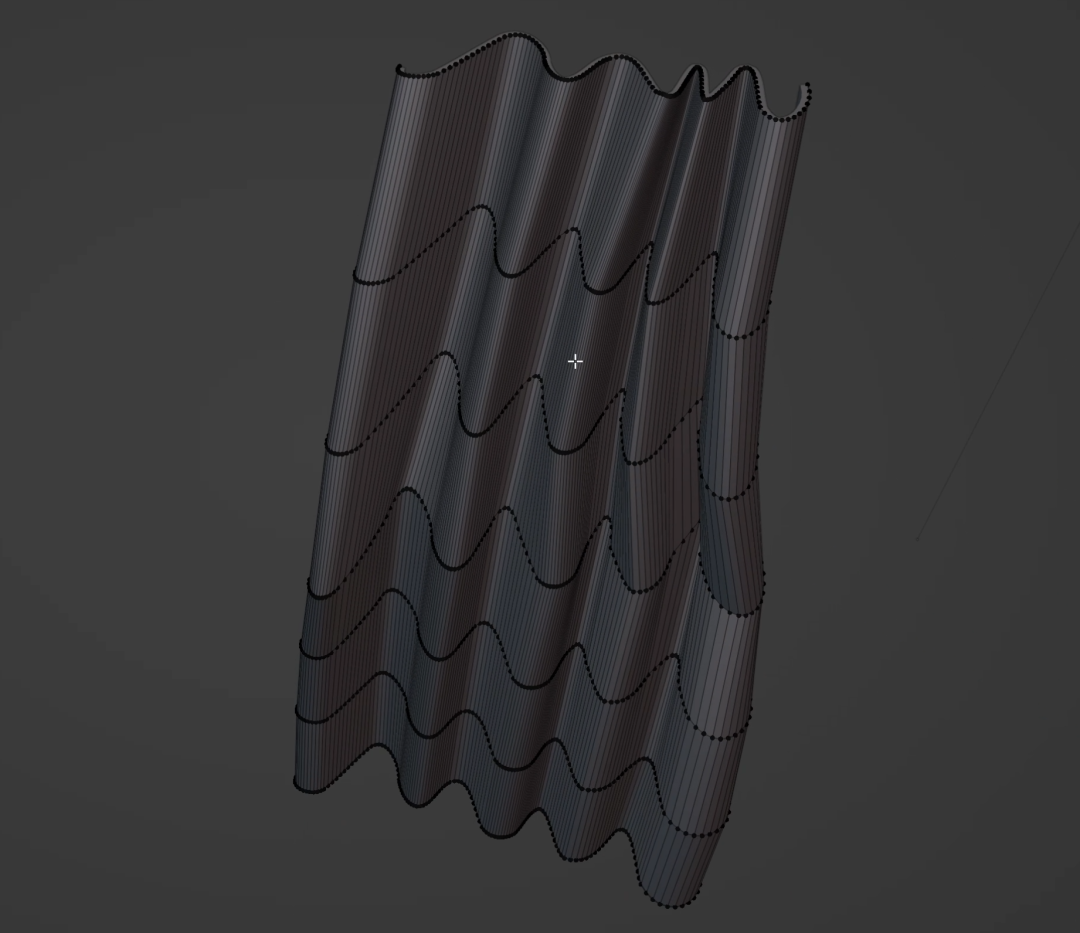

首先，我們先處理一下窗簾模型，進入它的編輯模式，然後
ctrl+R
在它的縱向做一些
環切
，然後退回物體模式：

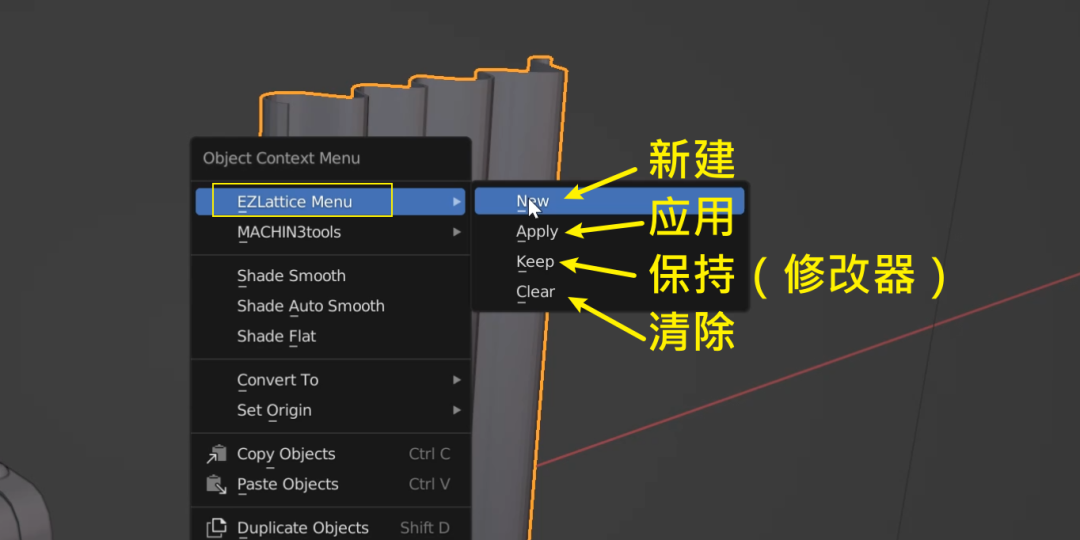

物體模式下，選擇窗簾模型，點選滑鼠右鍵，下圖中這個 Ezlattice Menu 裡的4個功能就是它的所有功能：

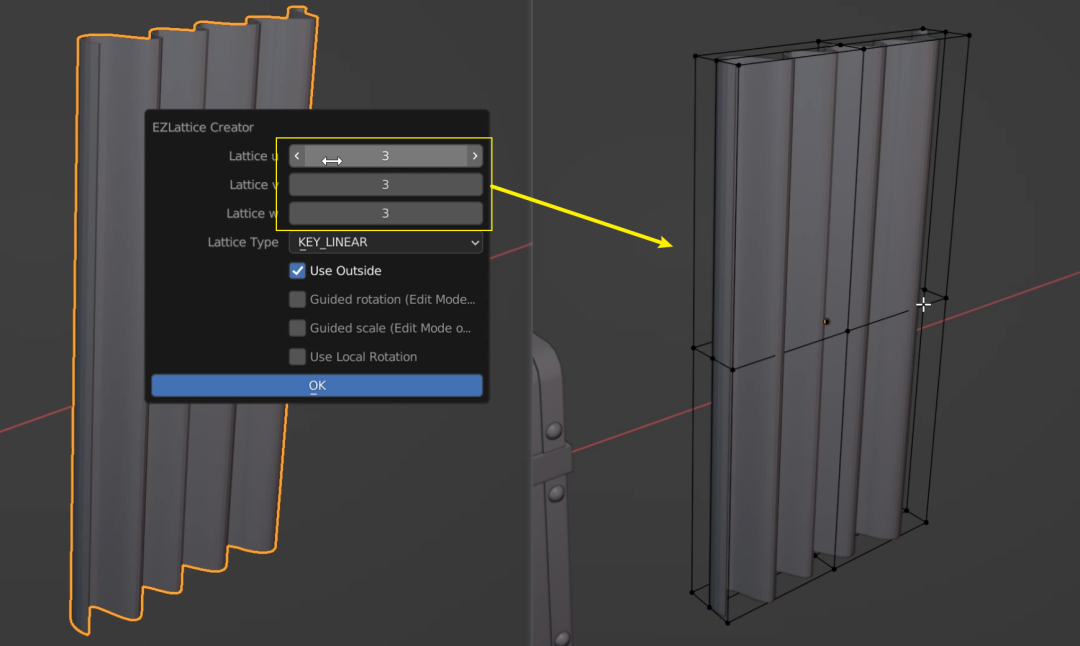

點選 New 新建，彈出小窗裡的三個數值，是右圖中包裹在模型外部的段數：

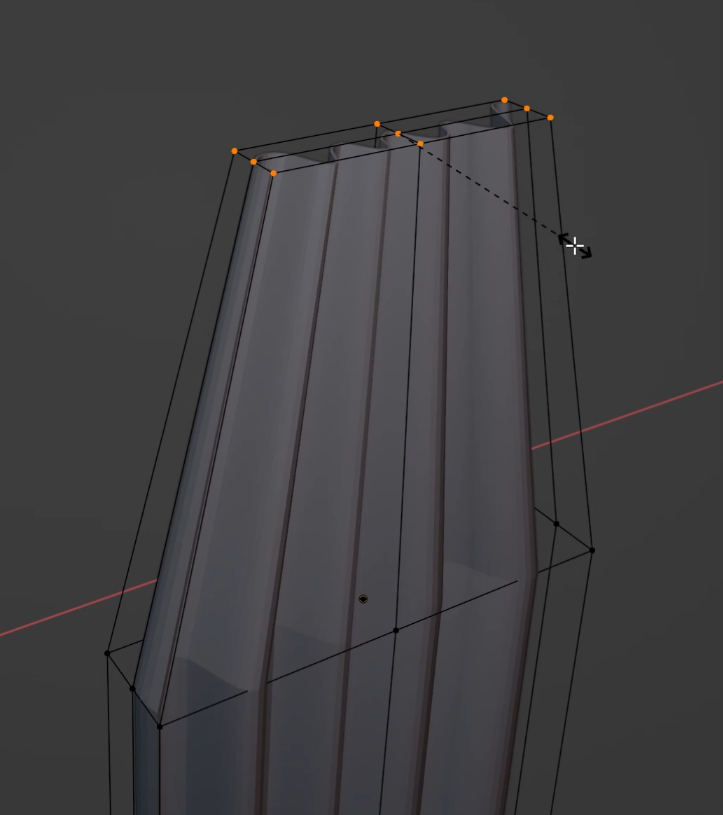

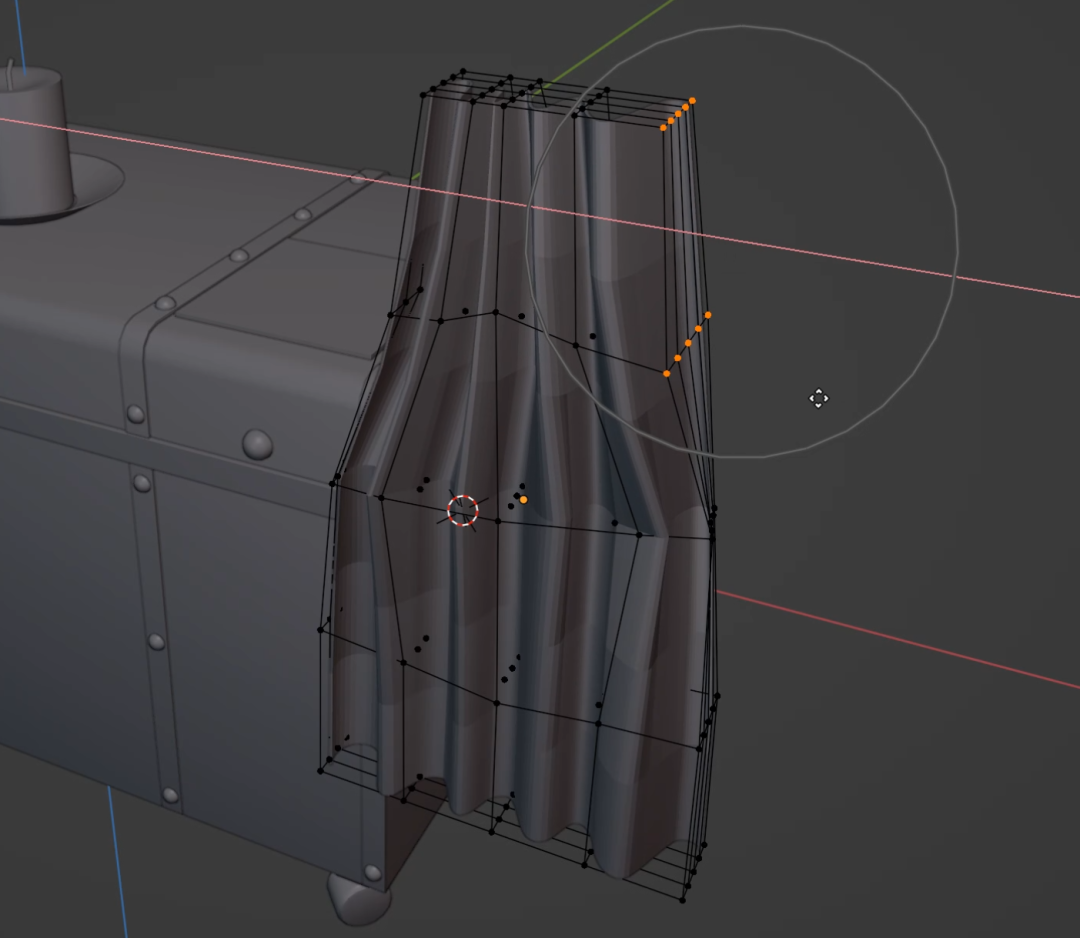

選擇包裹框架裡的網點，移動旋轉縮放它們，當包裹框架被操控的時候，裡面的模型結構也會跟著變化：

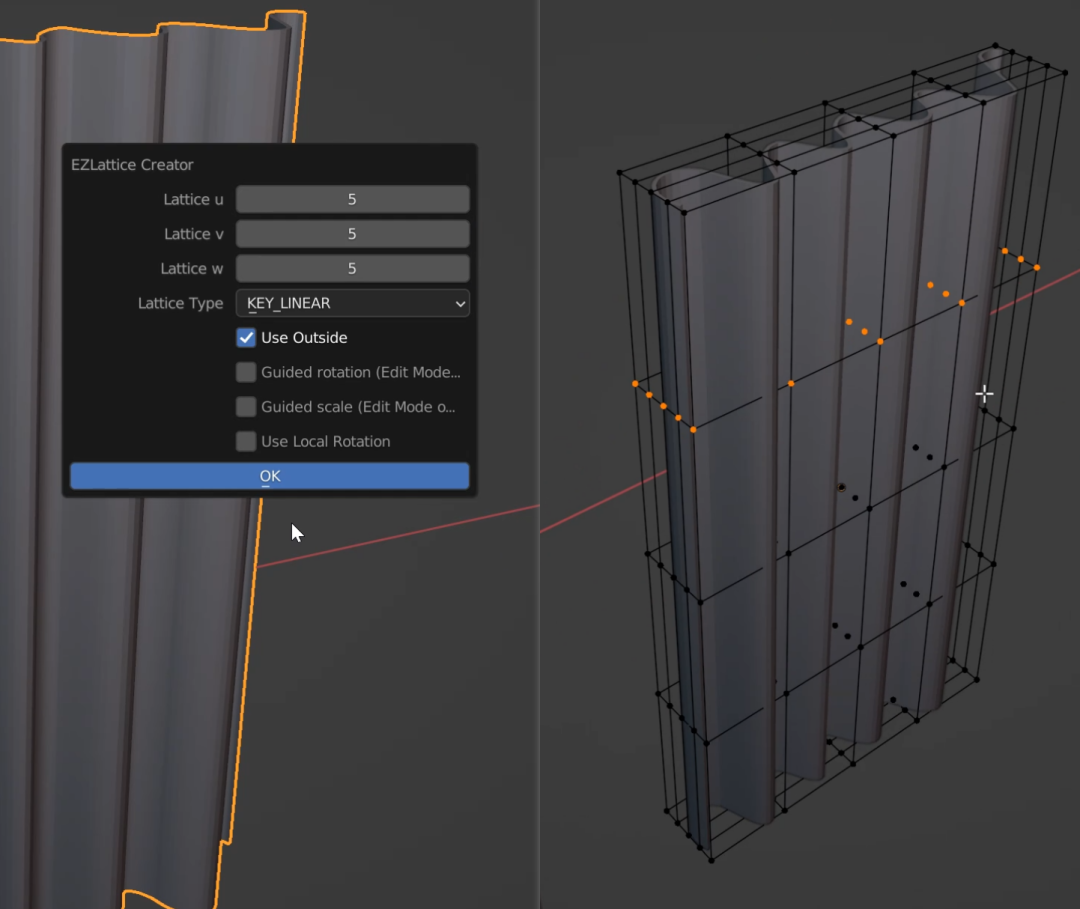

如果你在起初設定更大的數值，生成的包裹框架的網點也會更多，這樣會變得更容易操控區域性細節，但網點並不是越多越好（太多了反而不方便操控）：
你也可以按
O
開啟
軟選擇
去操控這些網點，會獲得更自然
（帶有衰減）
的變形效果：
注意：如果窗簾在前面沒被環切
（增加更多網格點）
，它是彎折不了的，因為
有網格點才能產生形變
。

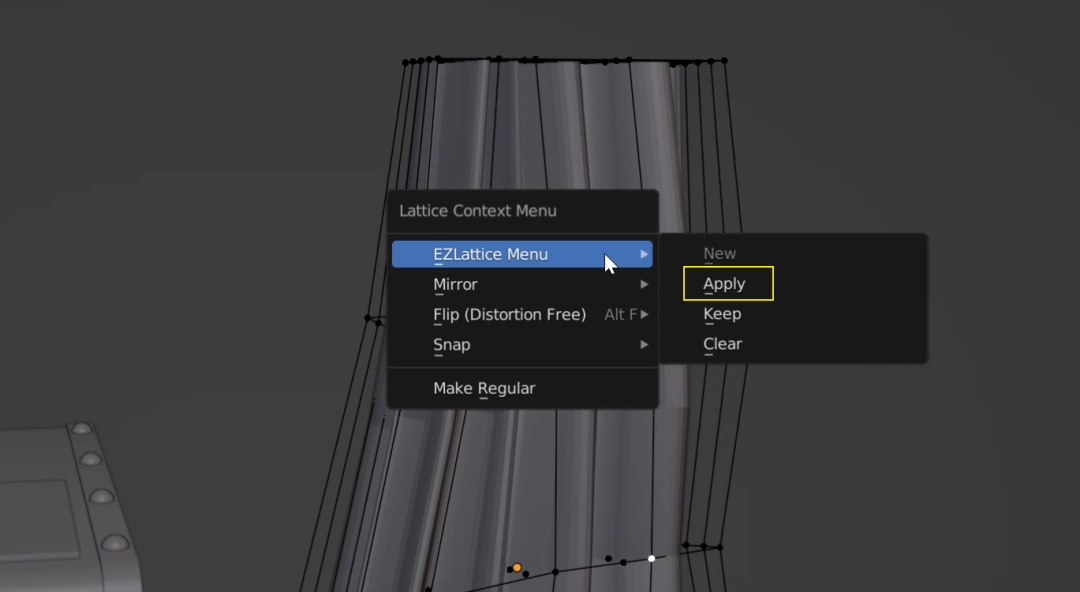

當你覺得造型符合需求之後，可以點選滑鼠右鍵
Apply 應用
：

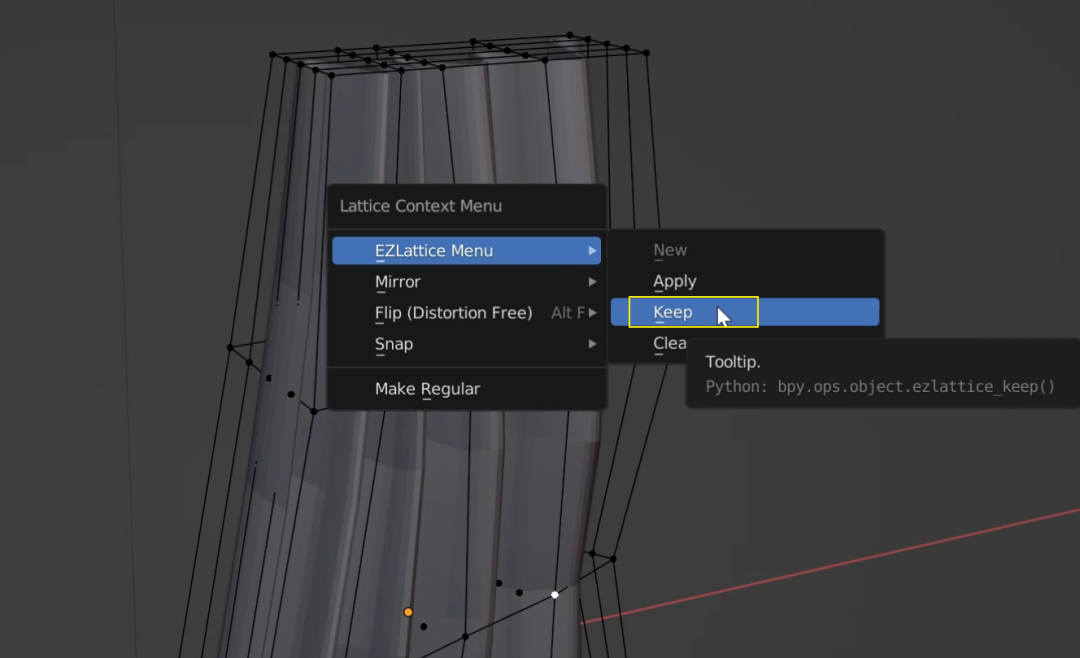

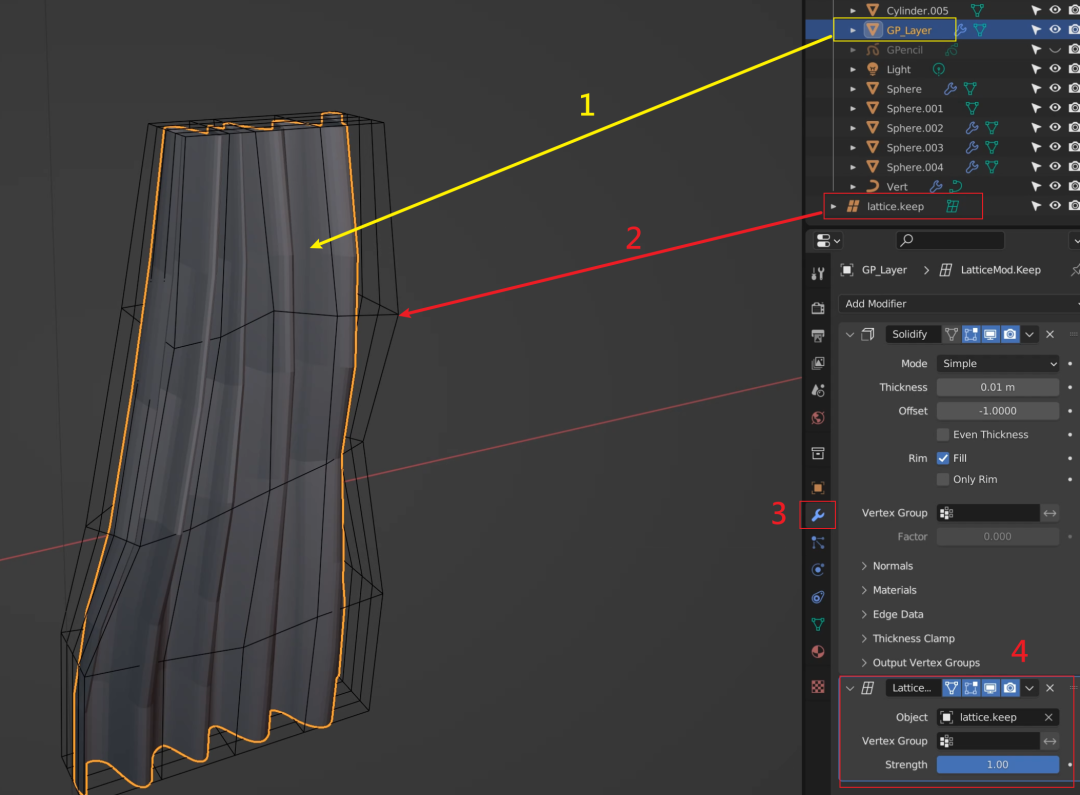

你會在大綱裡看到，除了原物體（1），大綱裡還會有一個包裹網格物體（2）。
然後在物體的修改屬性（3）裡，你還能看到一個
網格的修改器
（4）。
是的，Keep 本質上就是把修改器給保留下來了
（之前的 Apply 是直接應用了修改器）
，你可以把（2）和（1）
繫結父子關係
，然後點選眼睛隱藏（2），這樣修改器就會跟隨窗簾物體，如果你想把窗簾恢復原狀，進入修改器屬性欄裡，刪除修改器（4）即可：

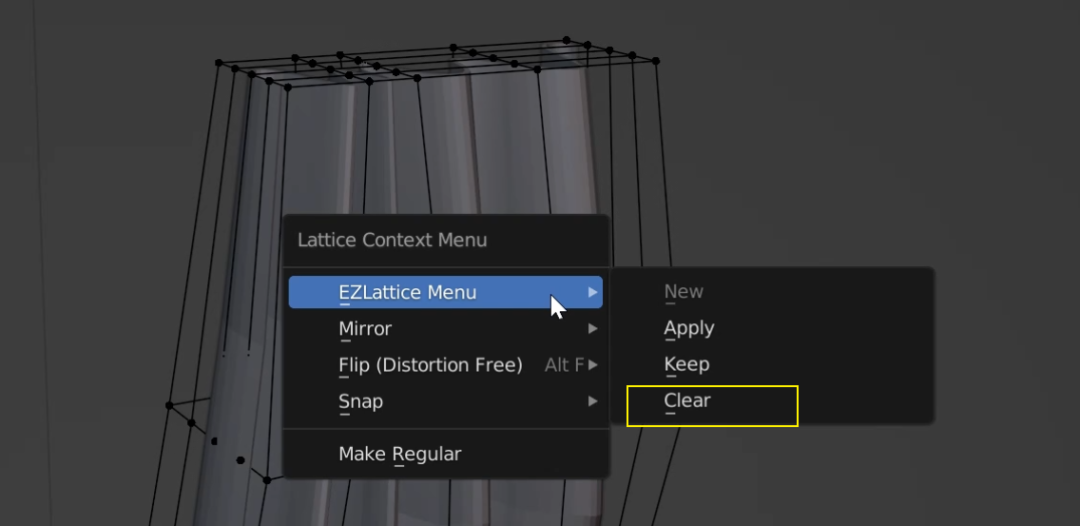

最後，如果你在調整包裹網格的過程中，不想要這個效果，可以直接右鍵點選
Clear 清除
，相當於刪除了這個修改器：
這個外掛不僅適合調整結果，也適合在初期調整大體比例，讓造型在新增細節之前更符合我們的需要。
特殊造型的建模裡，還包括一個很大的板塊——雕刻。
Blender 本身也帶有雕刻的功能（雖然和 zbrush 還是不能比 ），適合去做一些比較不規則或者偏有機造型的東西。
原本考慮過，但最終我還是不想把它放在這個 Blender 教程系列裡，一方面是我自己雕刻功能用得很少，談不上經驗的總結；另一方面，也在於雕刻系統要“能用”和熟練度是密切相關的，它不像布林運算，會了就是會了，即便不熟練，也一樣好用。
如果有對雕刻感興趣的同學，可以到網上
（比如B站）
裡找一找，大量相關教程都非常棒，它們應該會對你們有所幫助。
下一章開始，我們終於可以進入不那麼枯燥的燈光、材質和渲染裡去了
。
