序言
對於GeForce RTX 5060 Ti這樣面向主流級定位的顯示卡,MSI的Gaming Trio. MSI Gaming Trio魔龍系列的“高效能遊戲顯示卡”的定位已經夠的上其對應高配款式.本次隨首發評測而來的同樣是NVIDIA主打的16GB版本.

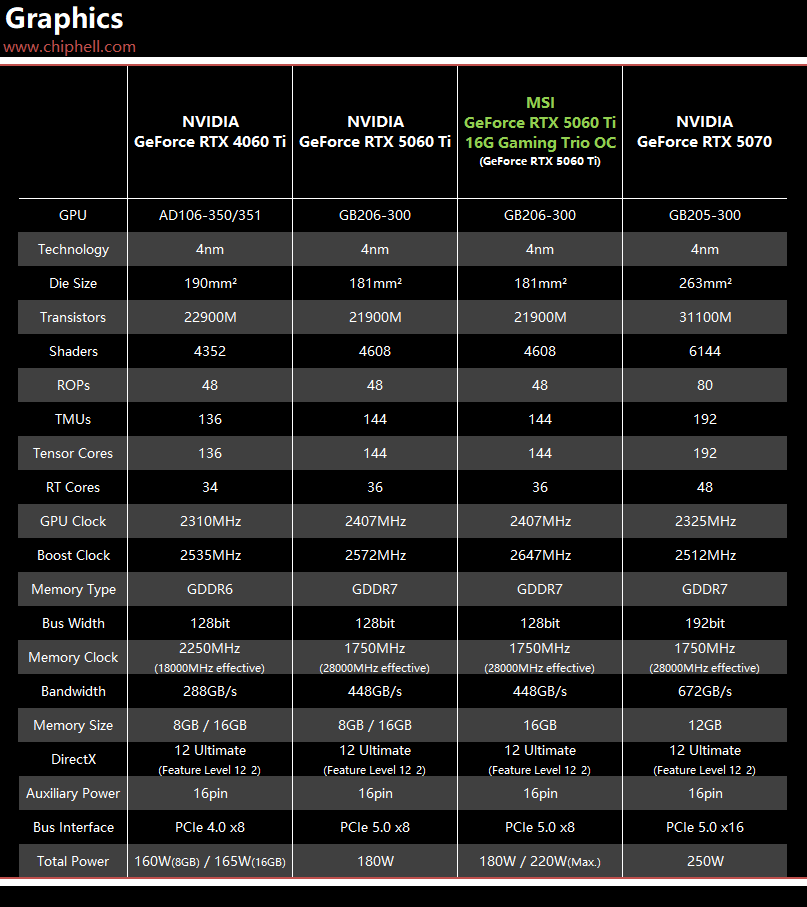

產品規格
基於RTX 5060 Ti本身主流級的定位, 2647MHz的標稱Boost頻率和最大可調至220W上限的功耗設定以及12V-2×6 16pin的電源介面的配置無一不在傳達這一資訊.
GPU-Z資訊圖:

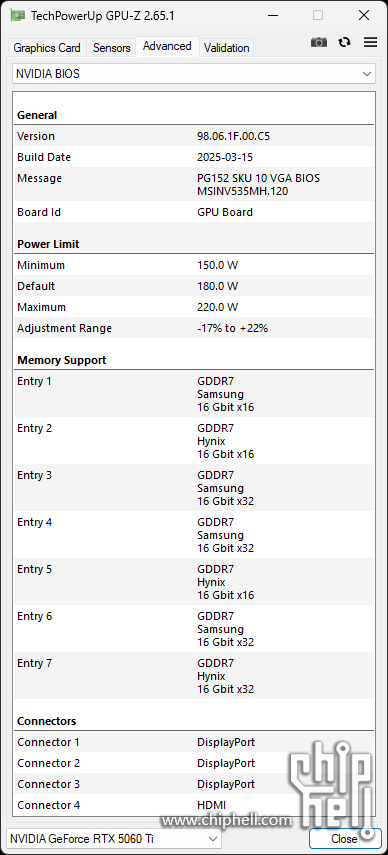

GPU-Z BIOS資訊圖:

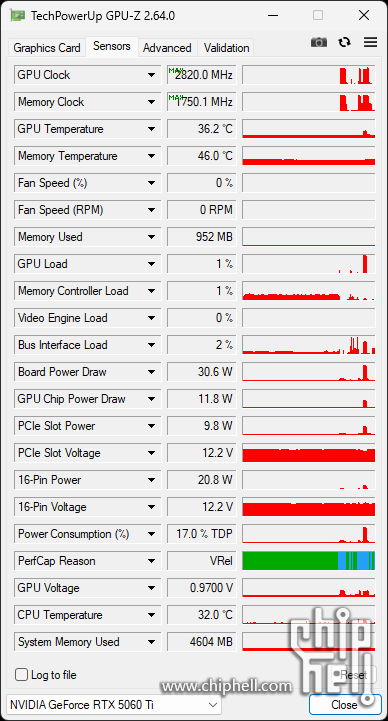

樣卡在基礎效能測試中最高GPU頻率達到2820MHz.
產品解析
包裝封面展示顯示卡外觀並搭配了炫光特效.
附件包含一頁說明書.

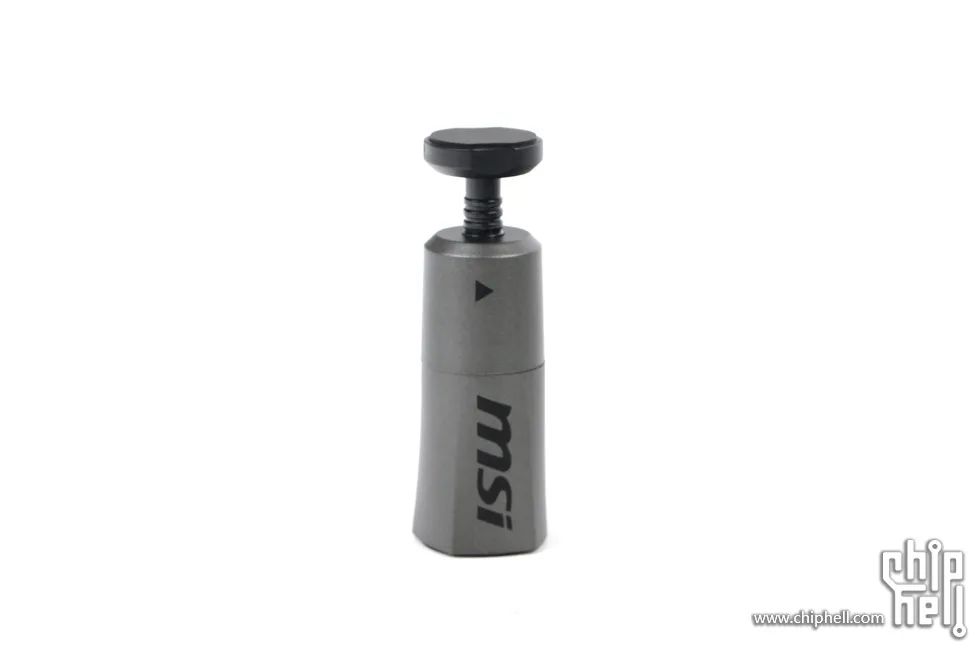

一支小型撐杆.

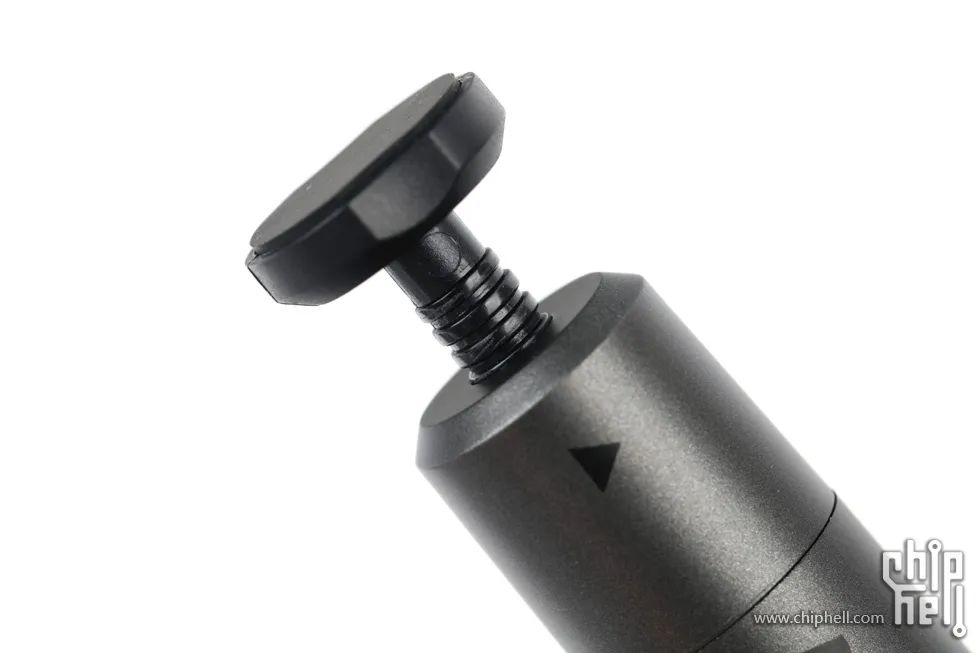

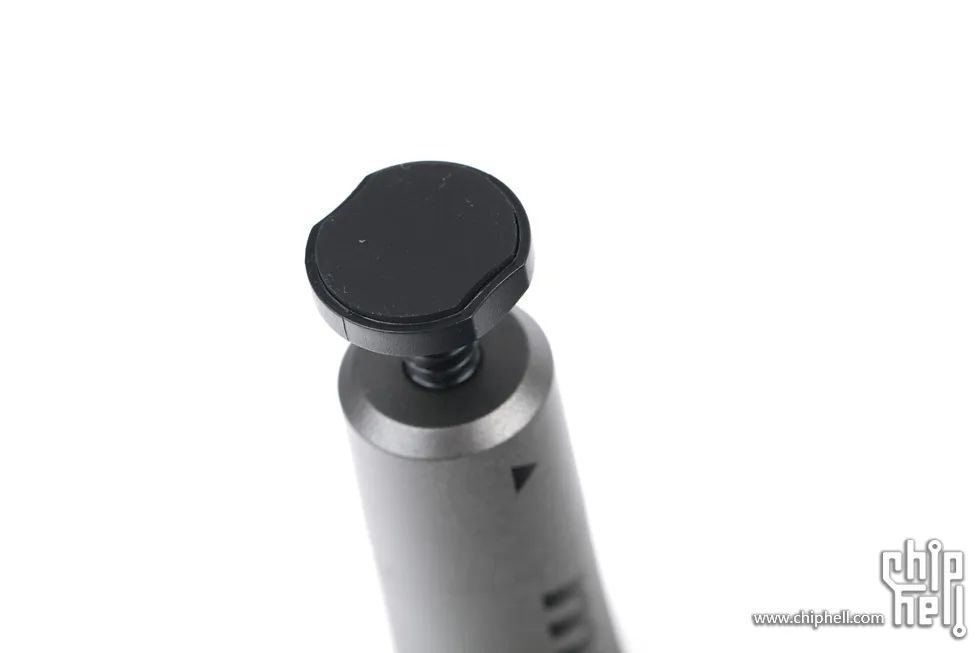

螺絲旋鈕式高度調節.
頂部配有防滑橡膠.

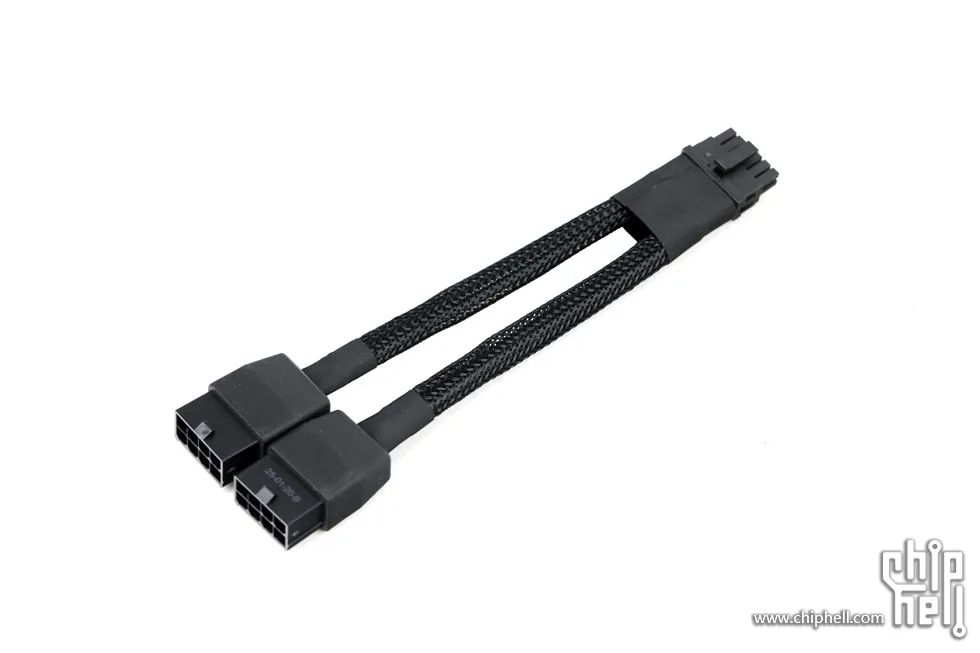

一條電源轉接線.規格配置為兩個傳統PCIe 8-pin母口轉單個16-pin(12V-2×6/12VHPWR通用)公頭.

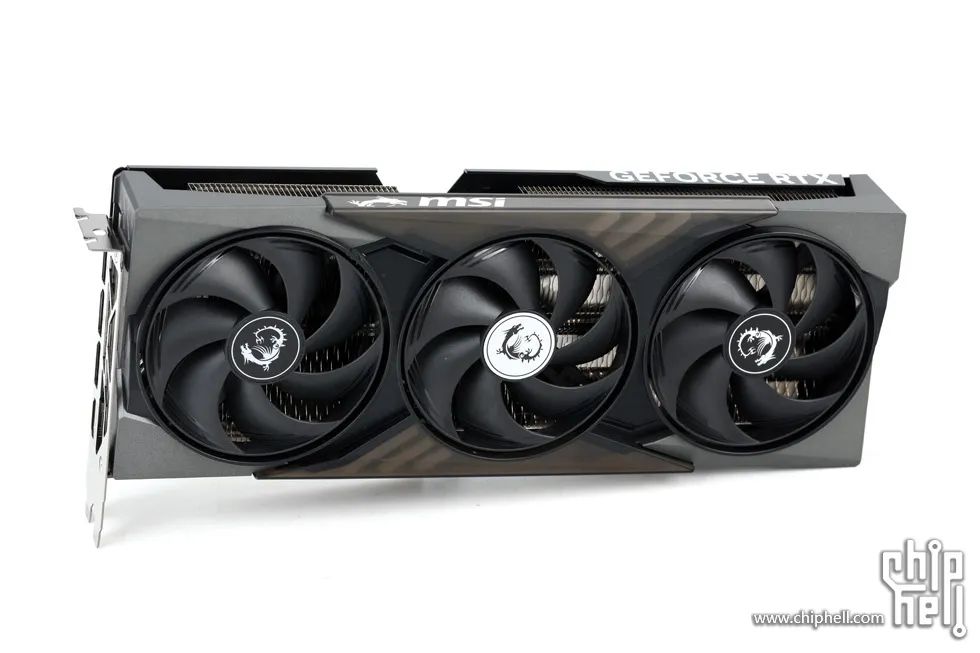

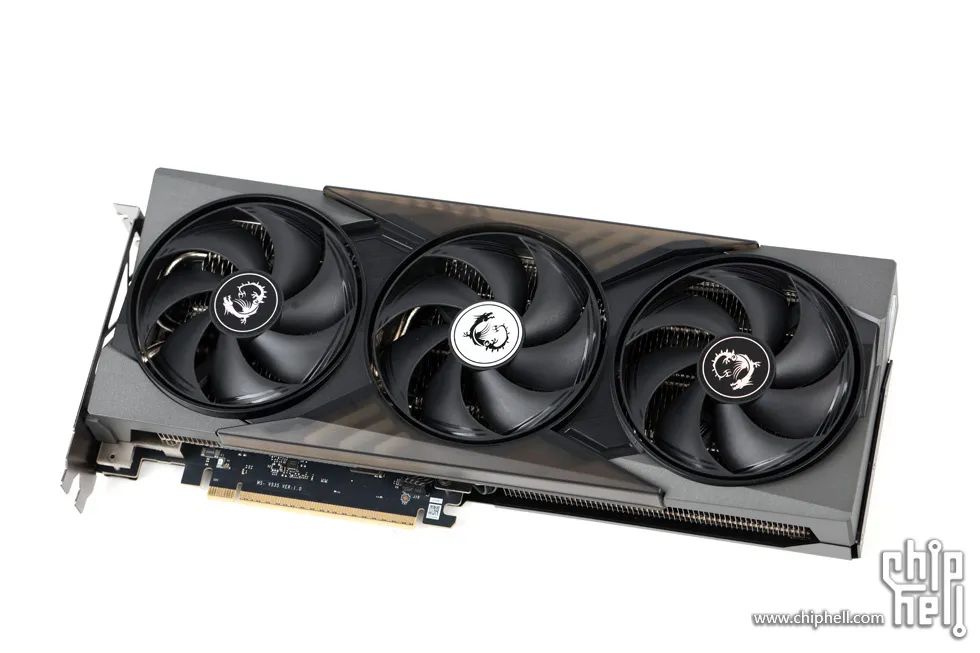

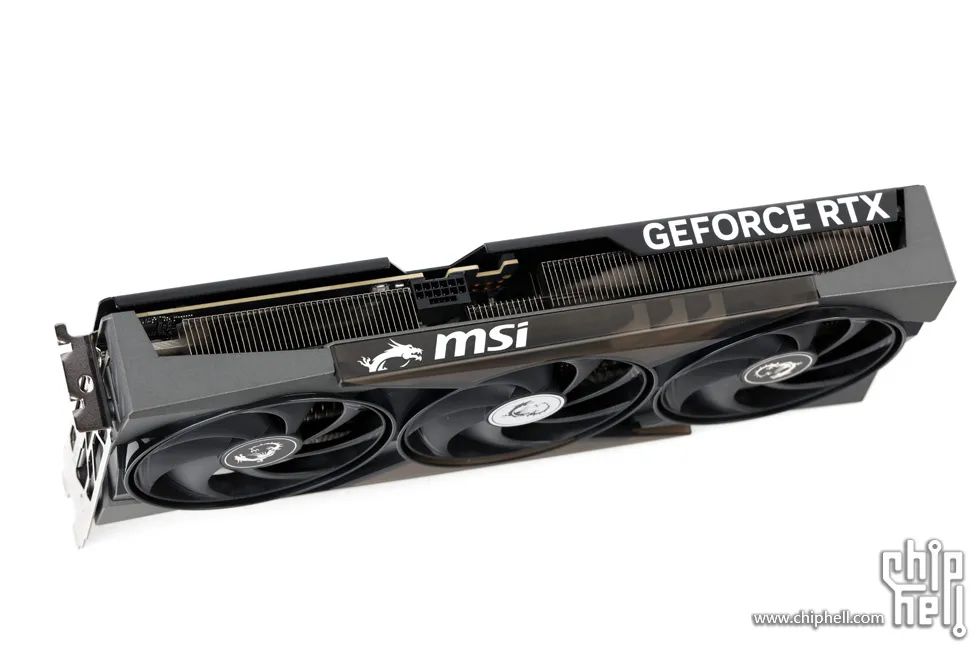

顯示卡正面.傳統的三風扇開放式散熱器設計.灰色主色調搭配銳利硬朗風格的外殼.

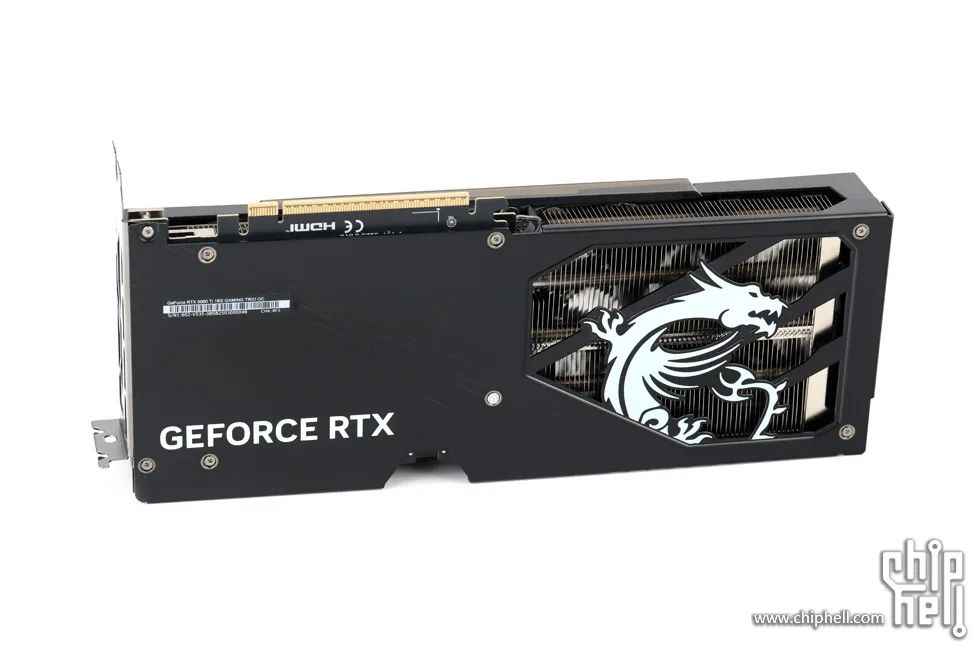

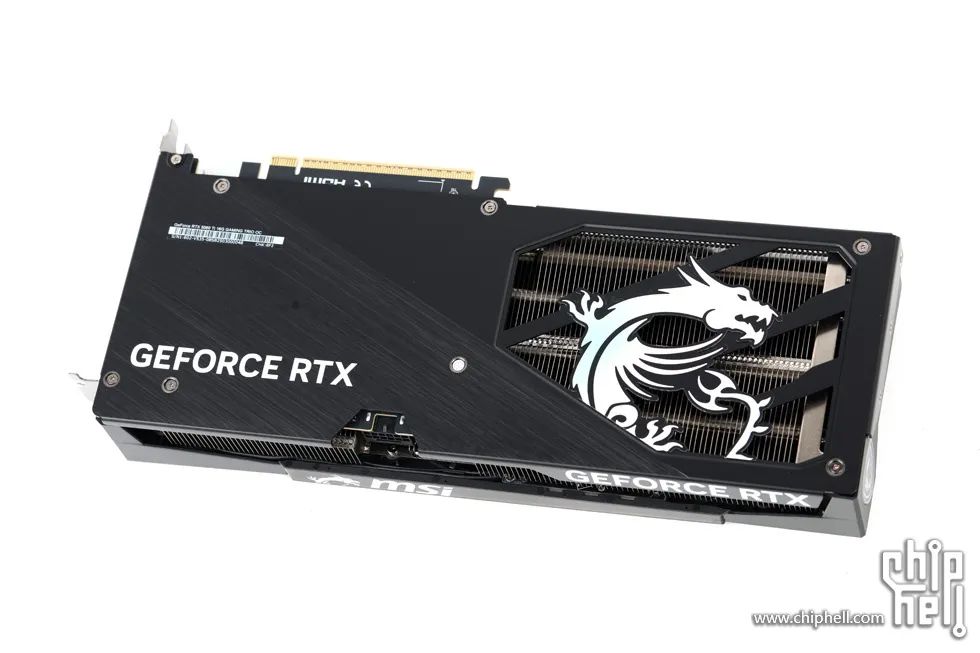

顯示卡背面.

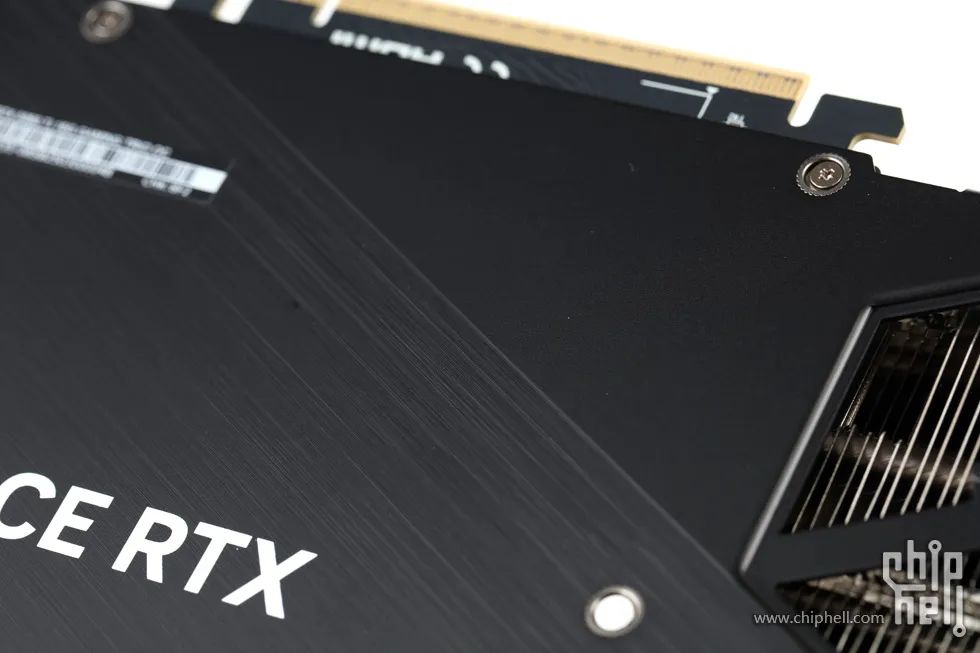

與散熱開孔區域的一條邊共線的斜切線的上下兩側分別採用不同的表面工藝,

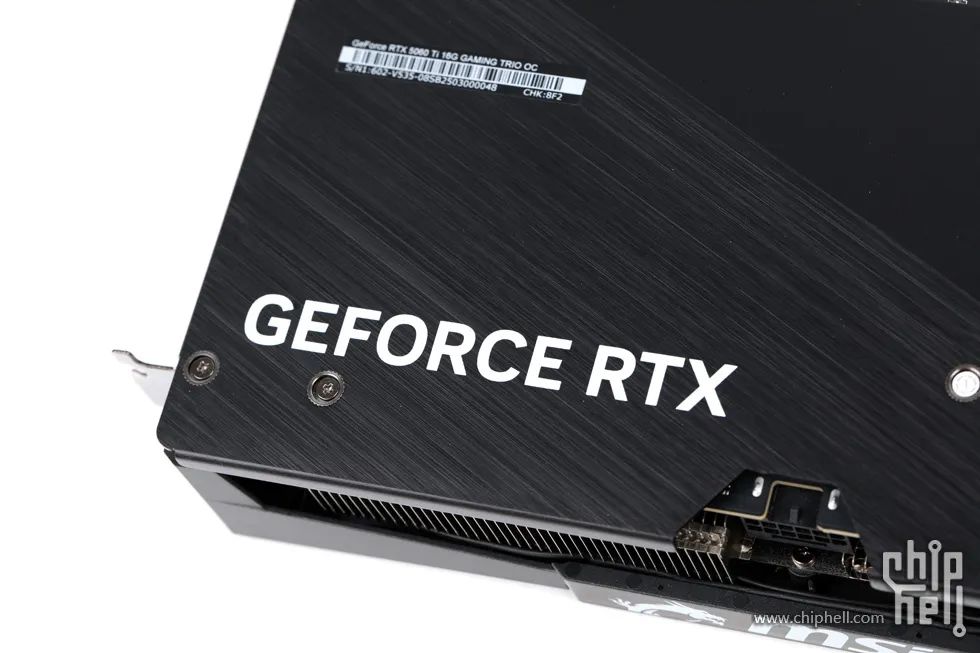

GeForce RTX標識.

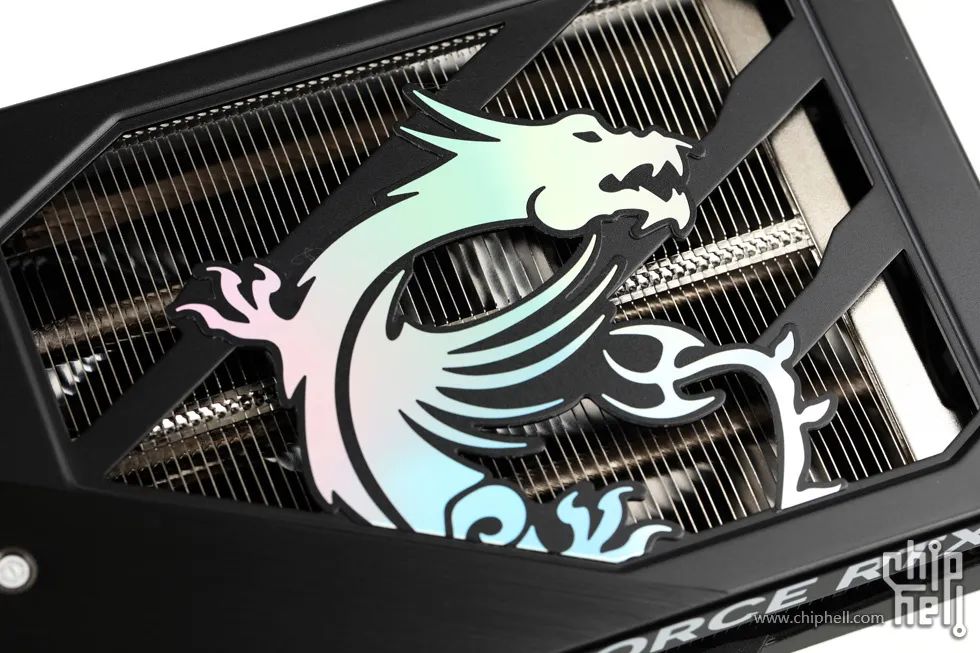

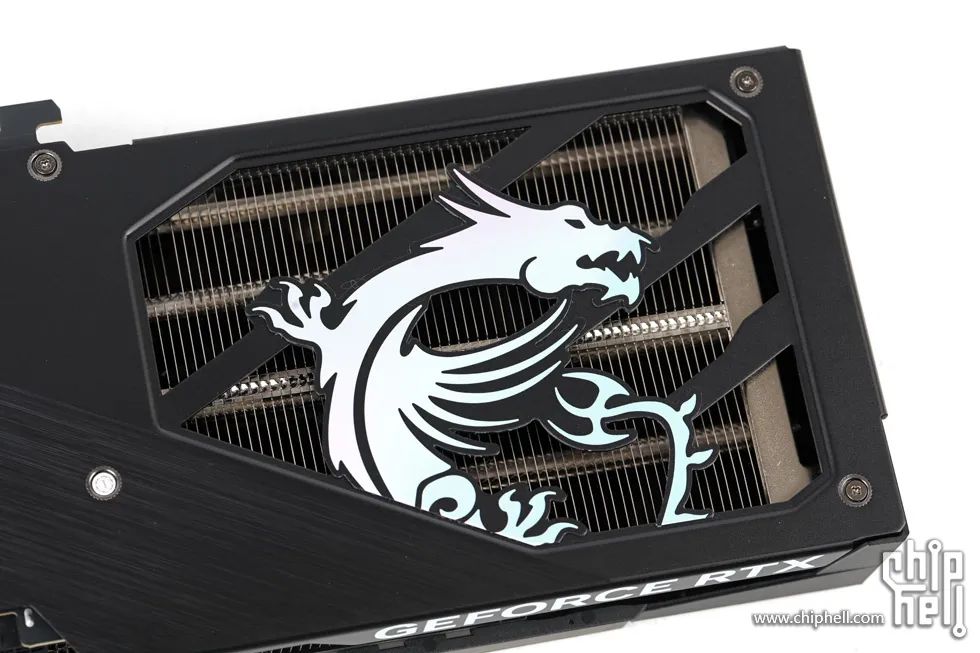

背部散熱的鏤空區域以一塊巨大的拋光的MSI Gaming經典龍形圖案作為裝飾.
透過不同角度能反射出不同色彩.

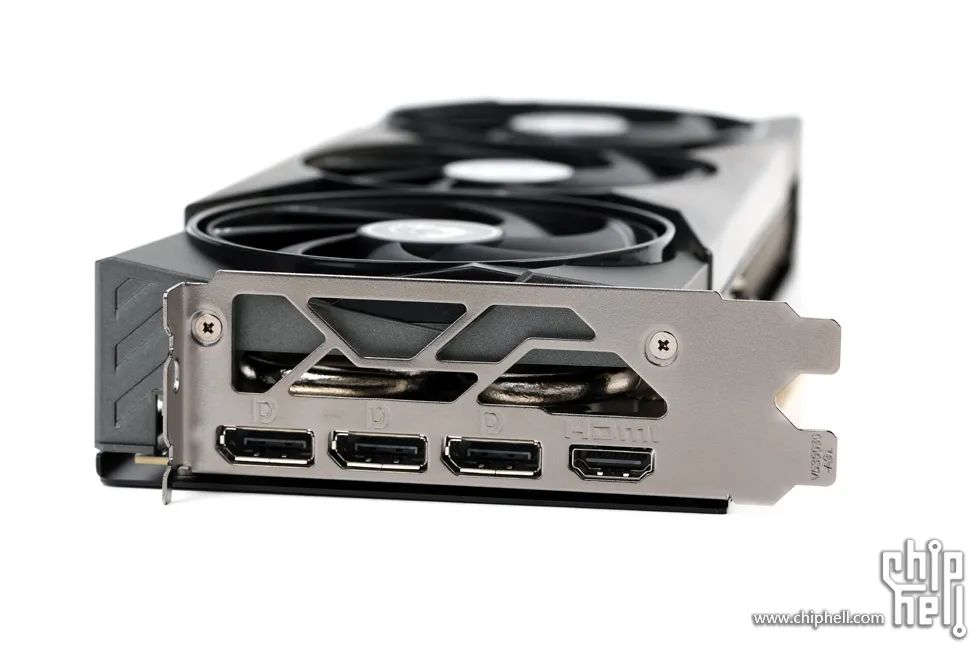

介面為標準的三個DP 2.1b和一個HDMI 2.1b的組合.正面外殼厚度控制在雙槽擋板範圍內.越肩區域作了包裹並配上了魔龍系列經典的“三道槓”.

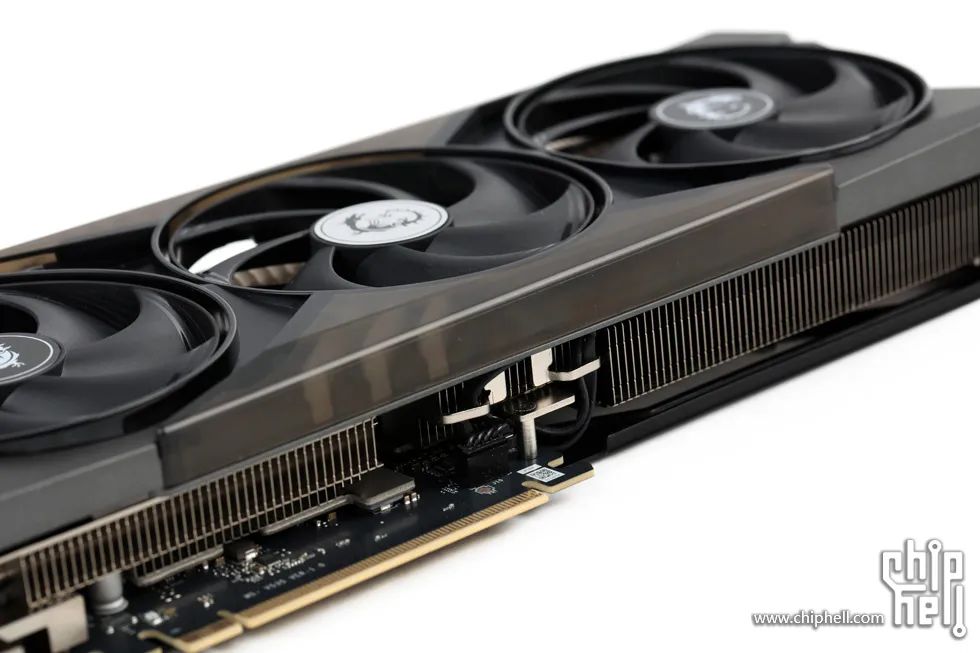

顯示卡頂部.包框式結構,中間留出風區域..

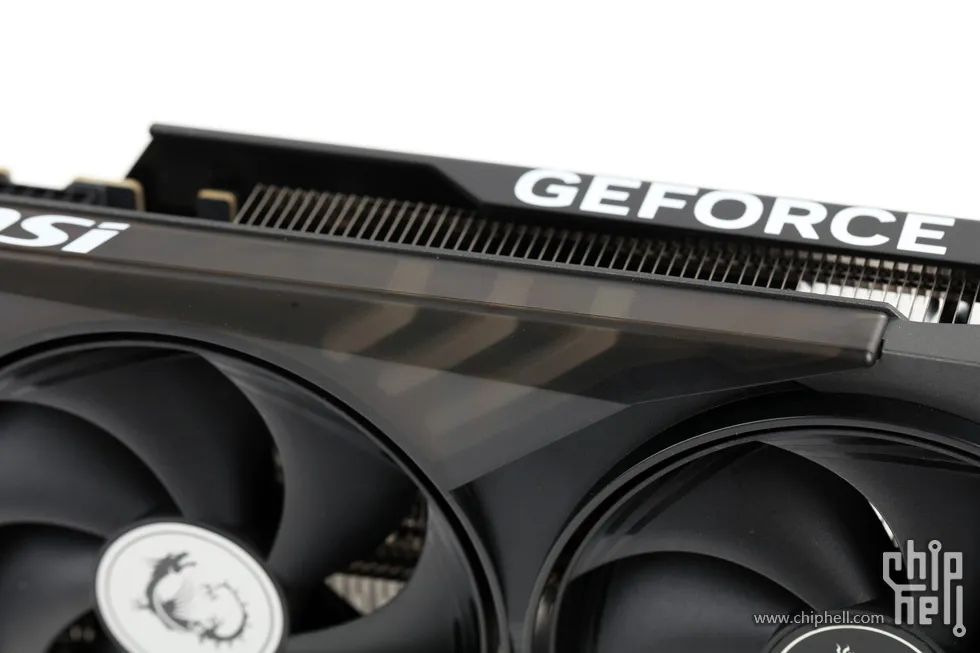

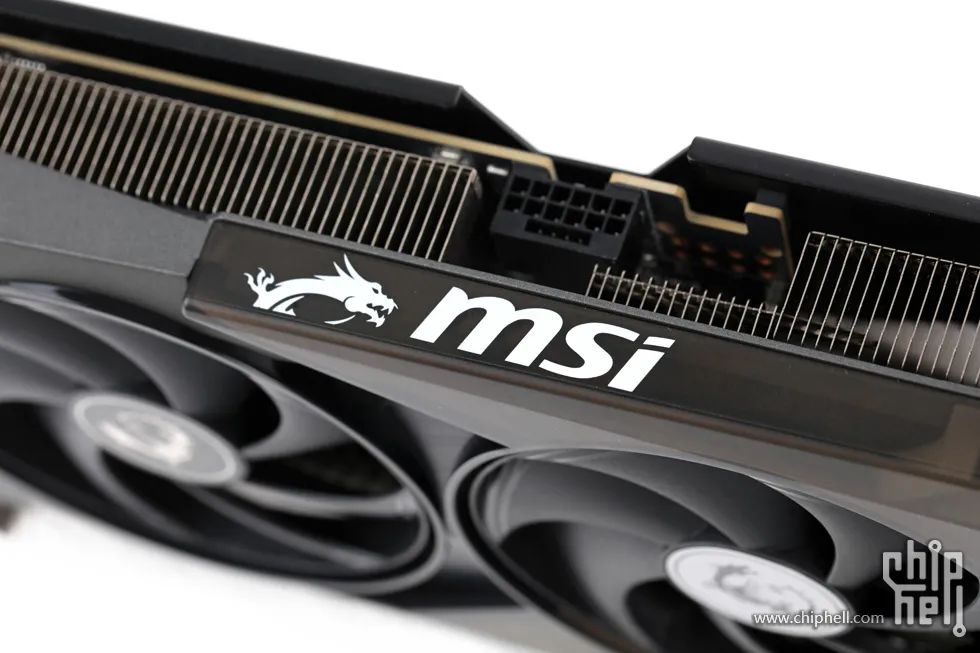

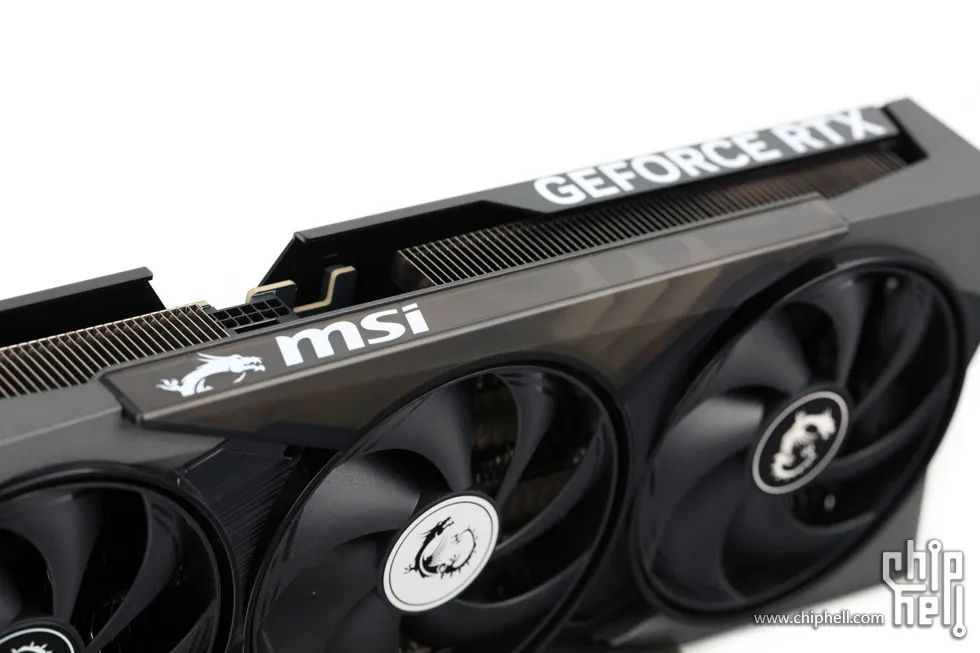

中間區域為與正面一體的半透裝飾板.頂上印有經典的MSI Gaming龍圖騰和品牌Logo.

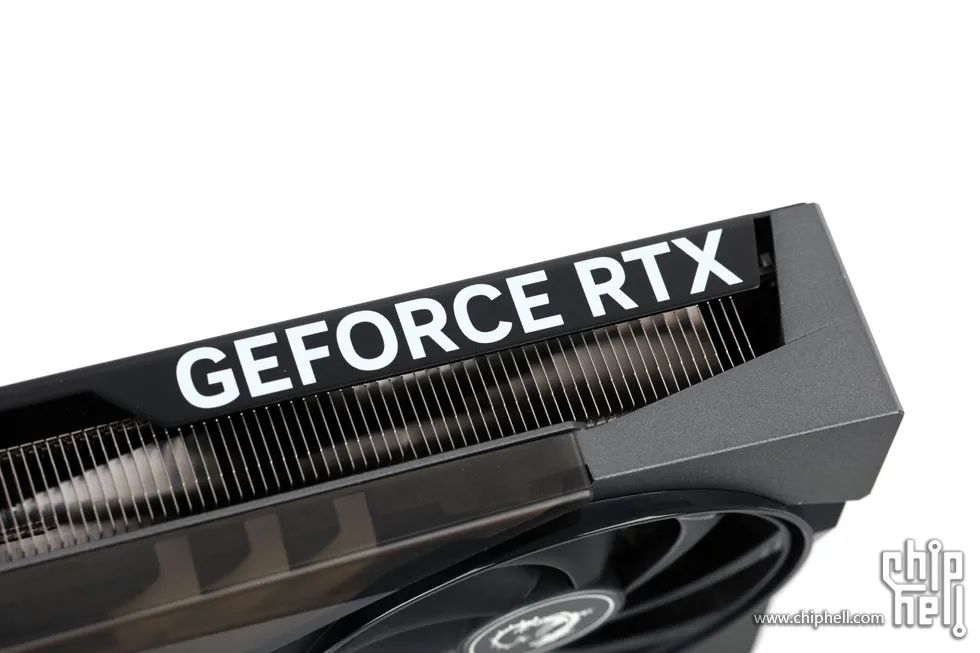

背板在尾部彎折以加強結構並與正面外殼形成包圍的同時也作為顯示卡頂部展示GeForce RTX標識的區域.

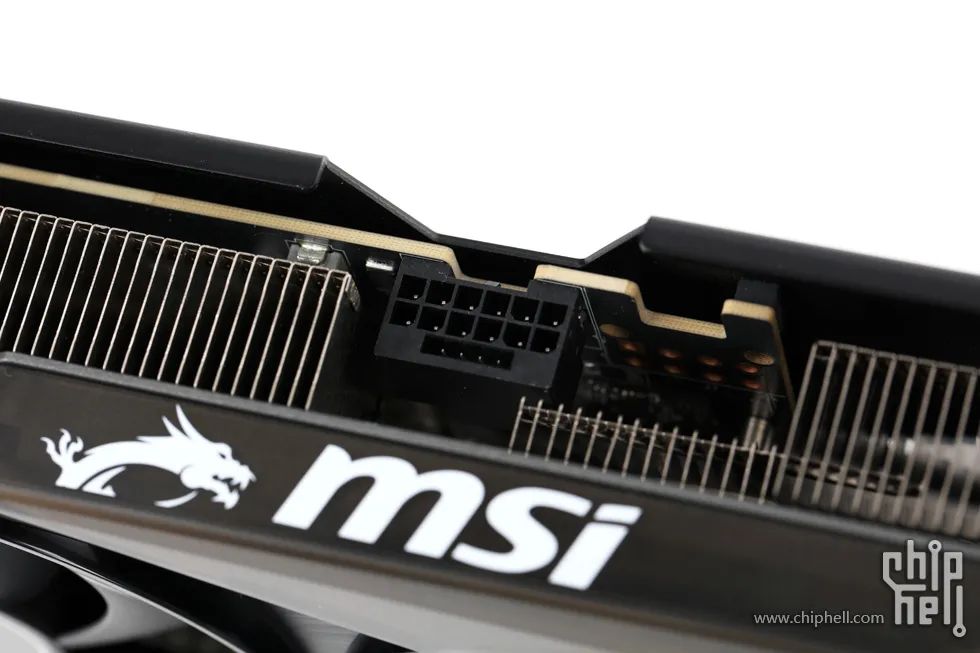

電源介面為RTX 5060 Ti上較少見的12V-2×6 16-pin介面.更有意思的是還採用了反置朝向(即卡扣一側朝向背部以更方便拆裝),與稍早時上市的MSI其他更高階等級的RTX 50系列的朝向不同.
顯示卡底部.

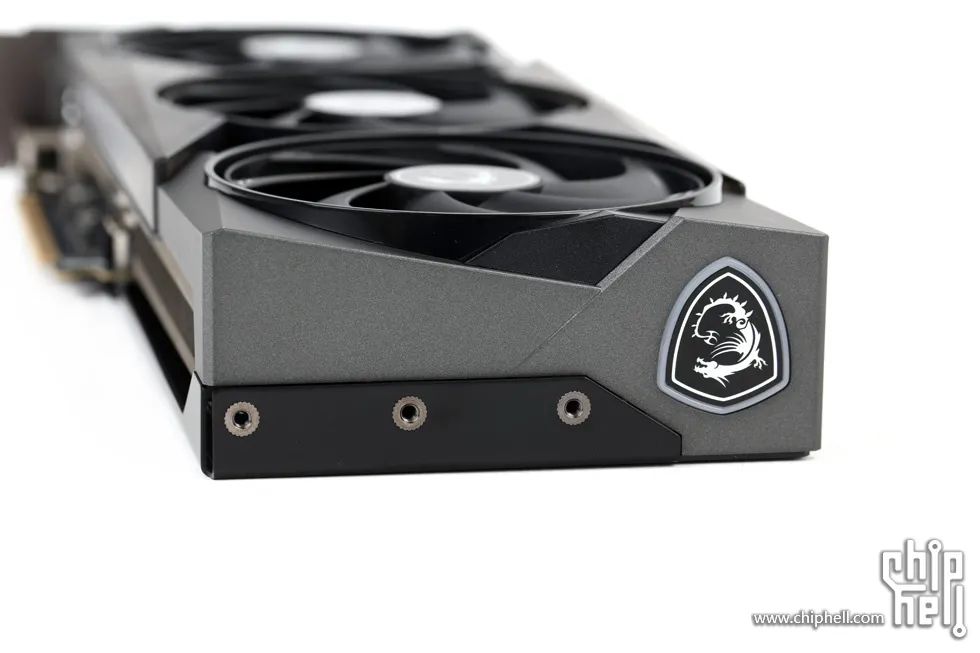

顯示卡尾部.封閉式結構.背板彎折並提供支架固定孔位.
經典的不規則外殼造型.

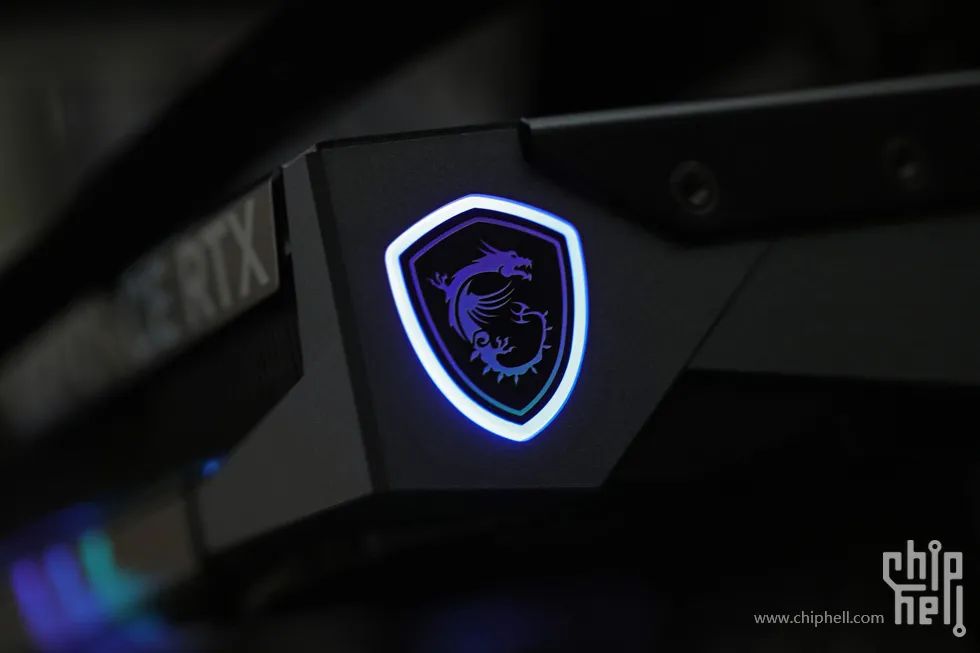

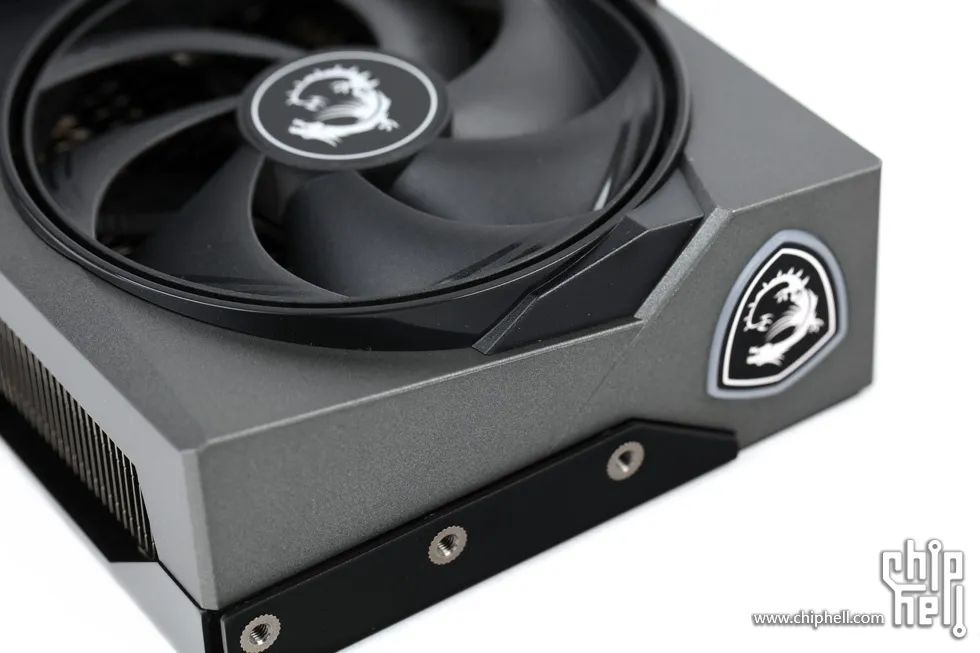

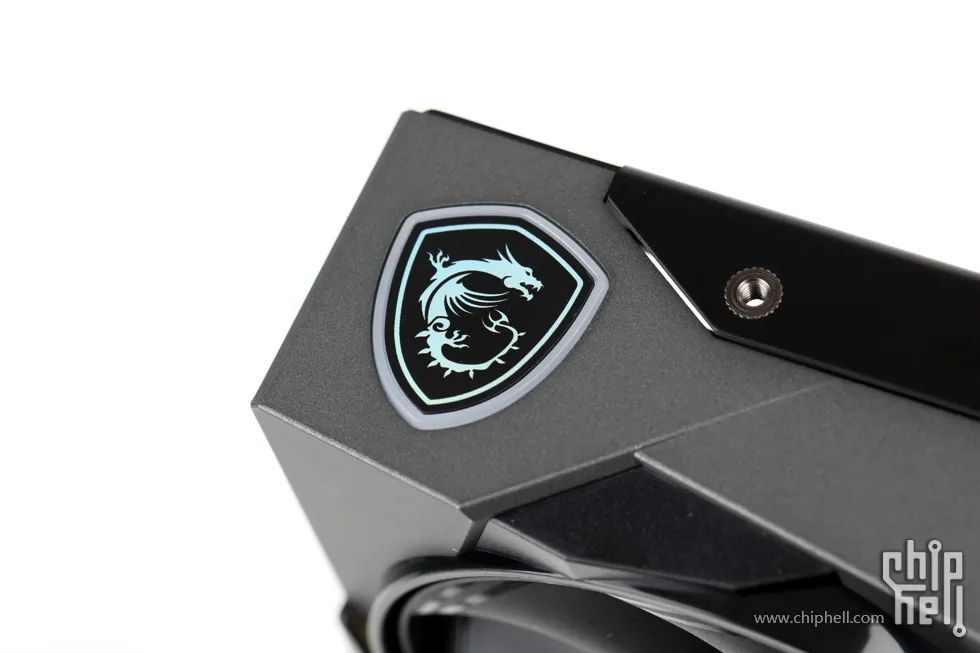

MSI Gaming的盾牌式龍圖騰Logo燈標.拋光的龍圖案和背部一樣有異色效果.

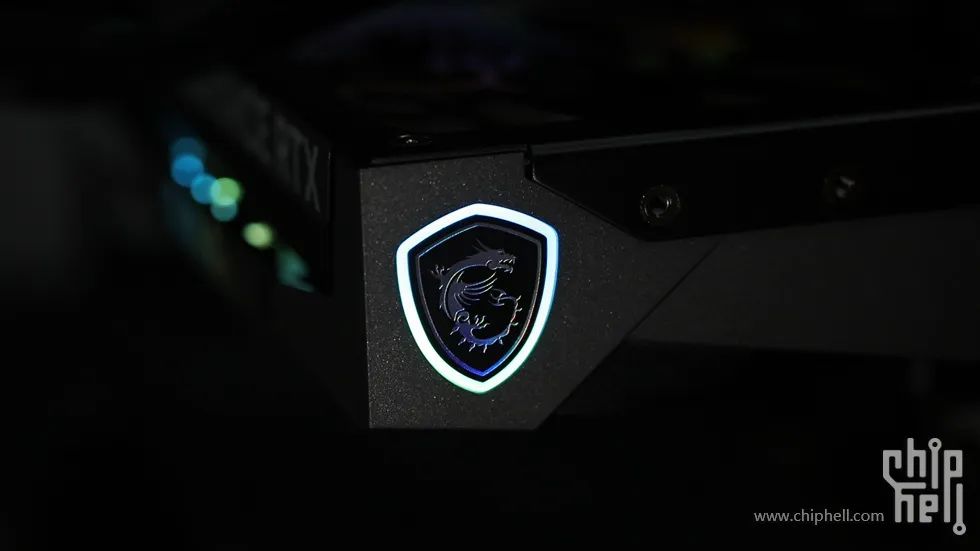

周圍一圈則是RGB燈效.

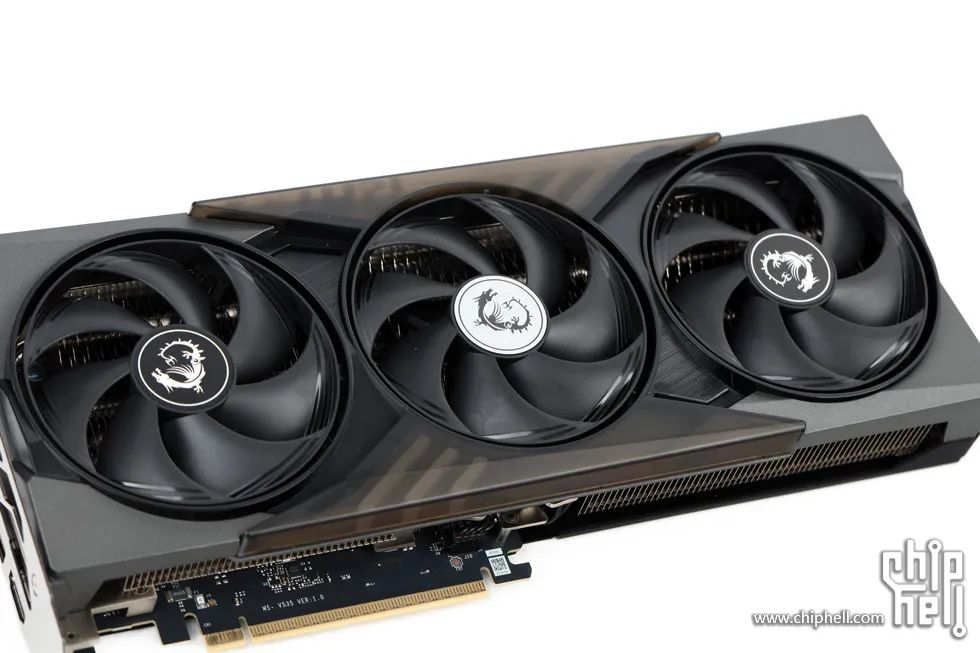

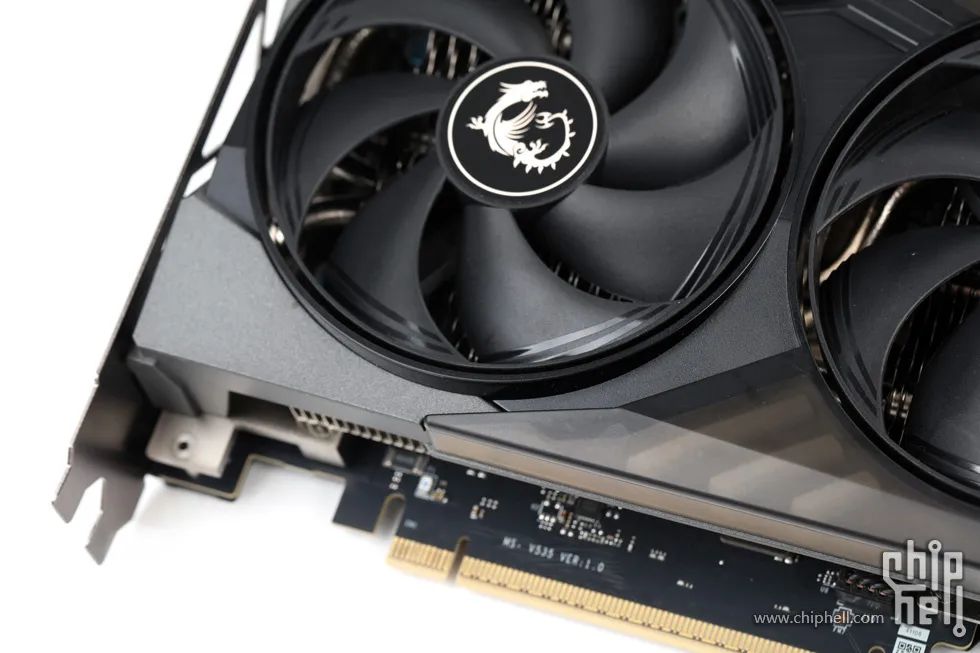

正面面板.
硬朗切角搭配多層級式的結構,
四周邊角為灰色的細紋表面處理.

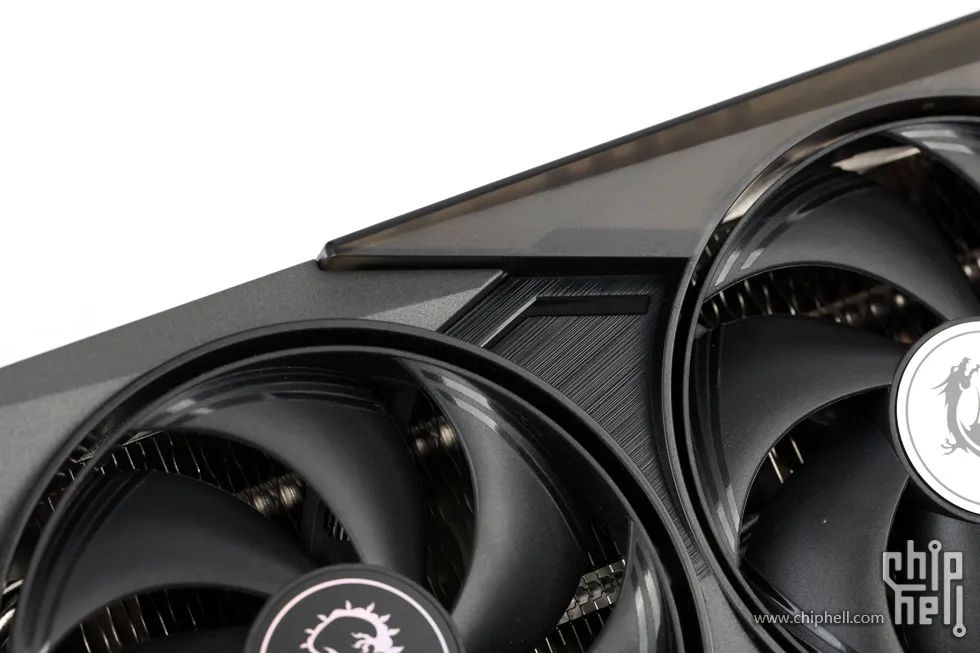

中間下沉區域則改為黑色與表面拉絲.

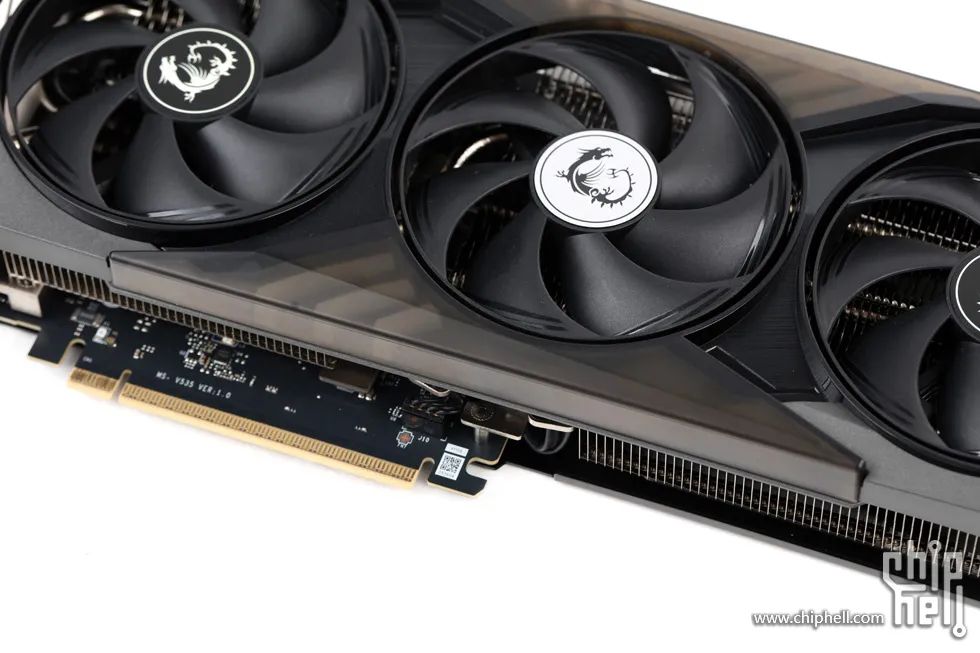

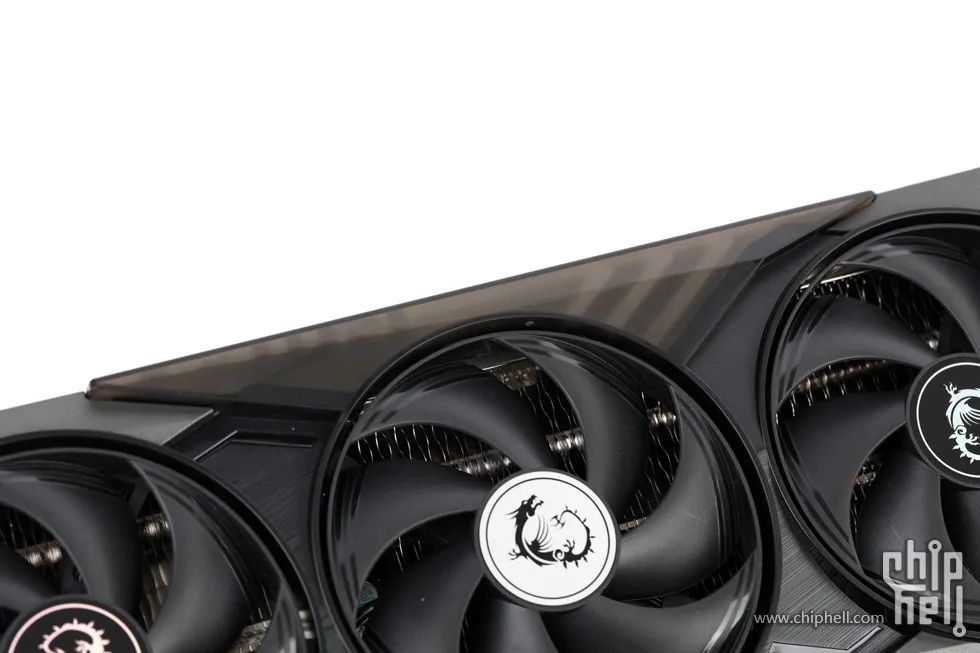

中間區域的X型半透裝飾外殼延展到頂部和底部兩邊.

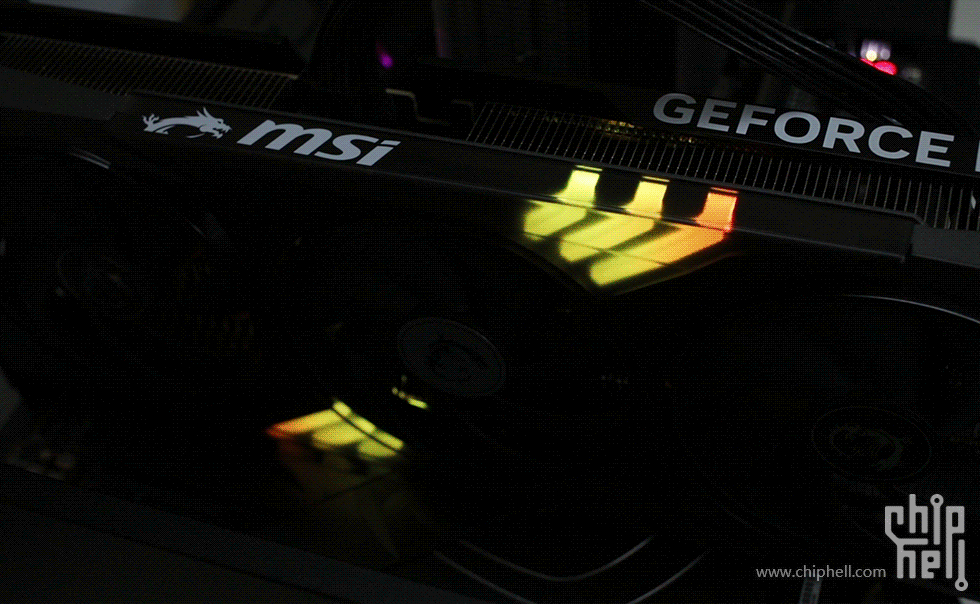

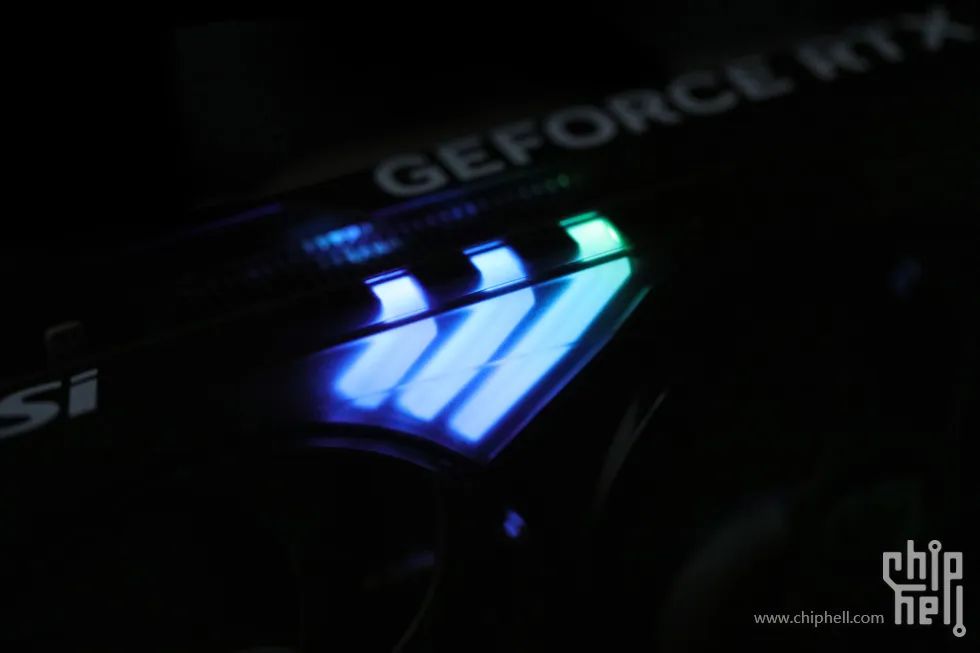

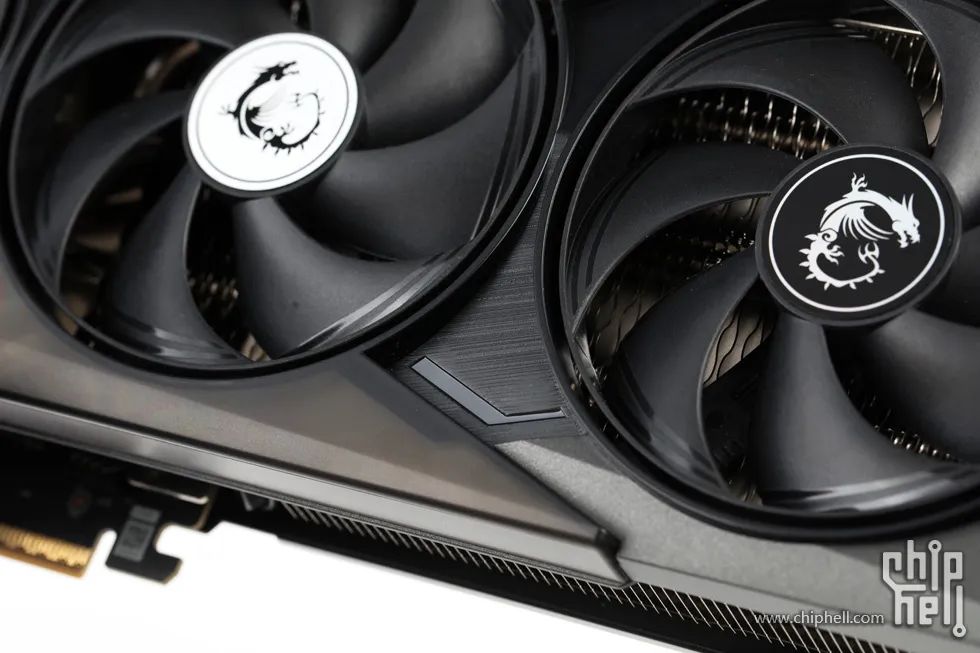

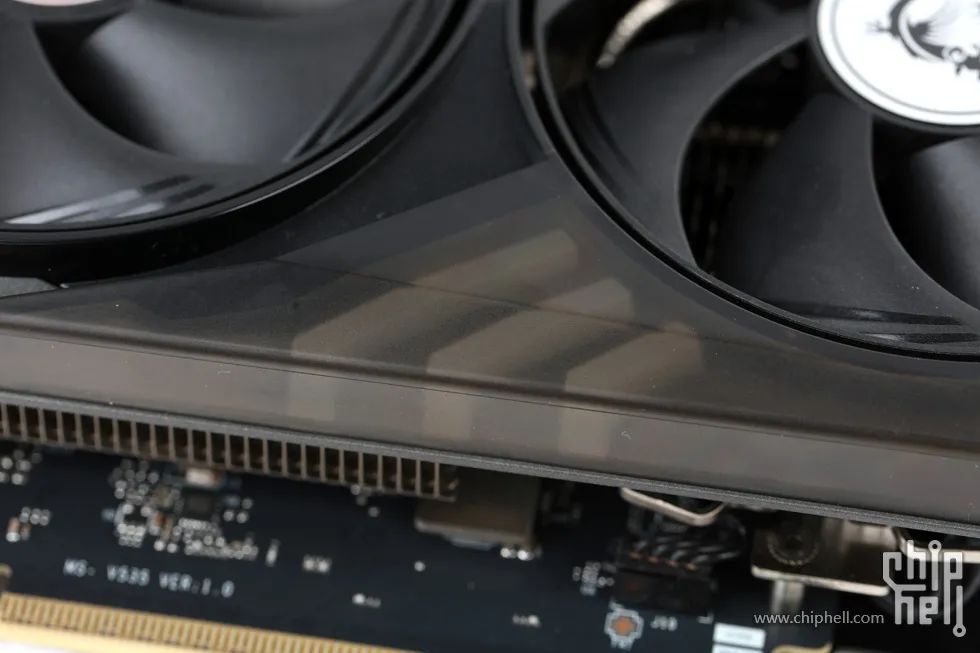

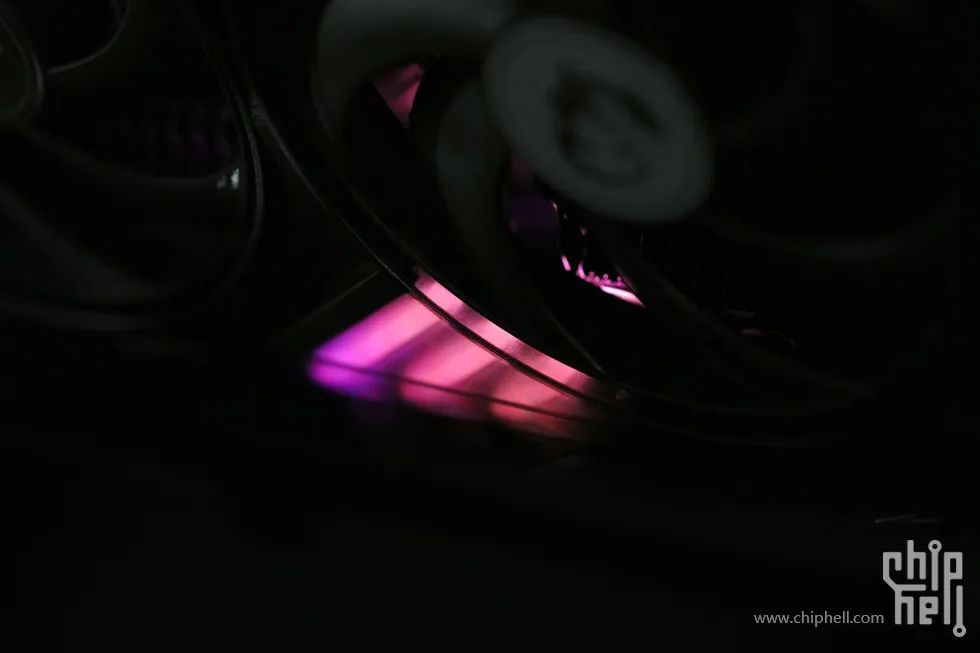

半透的外殼下,在中間風扇的對角兩側埋入魔龍系列經典的“三道槓”龍爪裝飾.並提供RGB燈光效果.

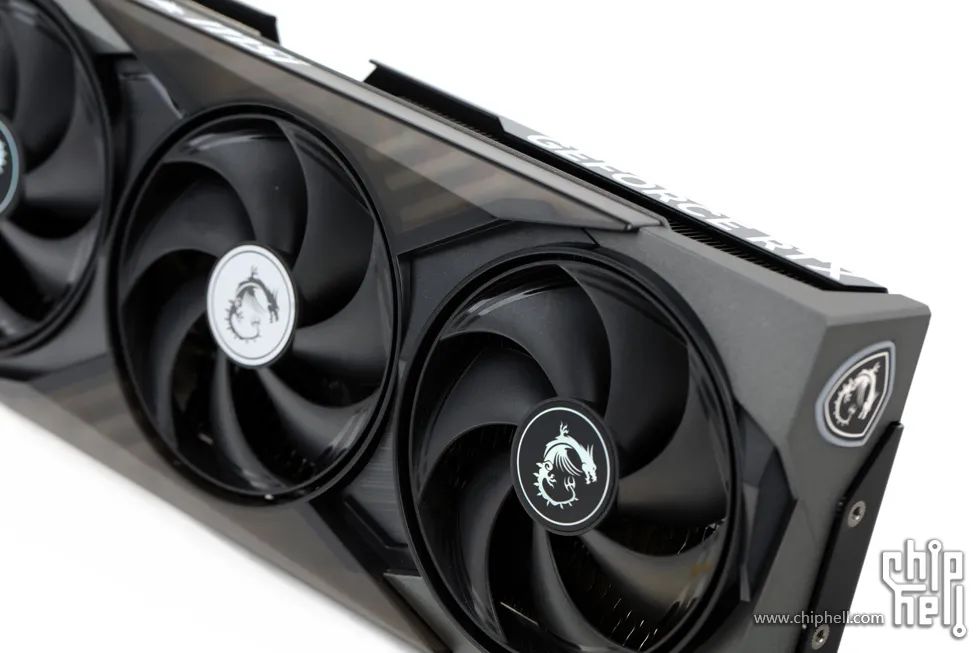

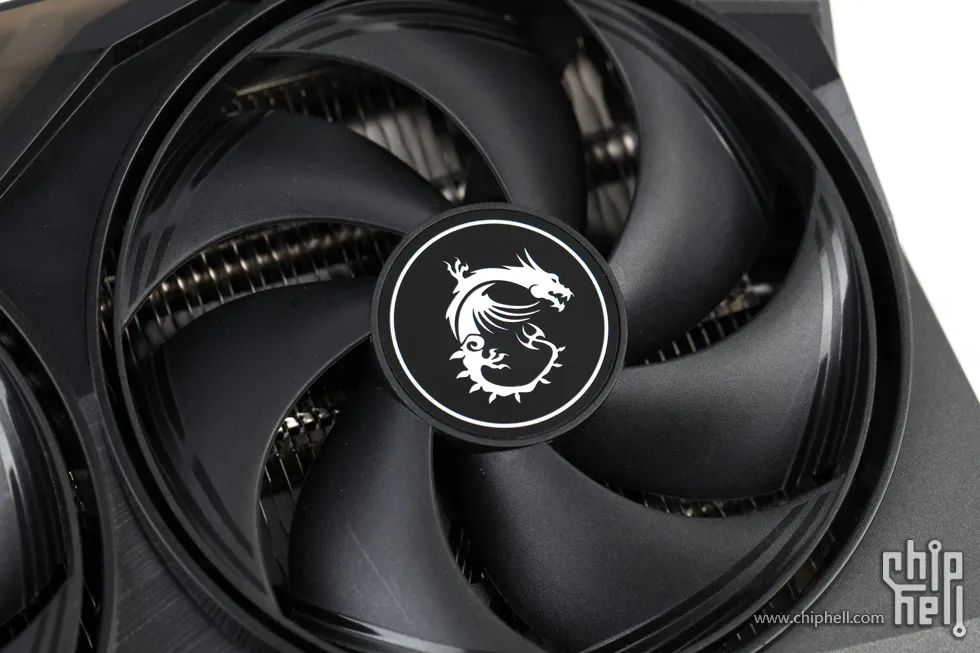

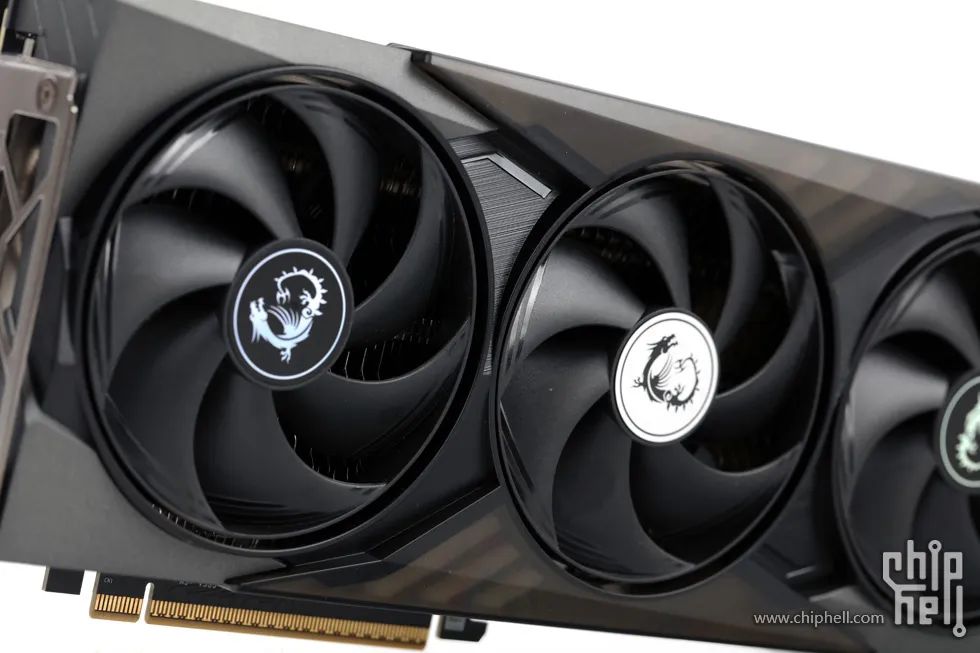

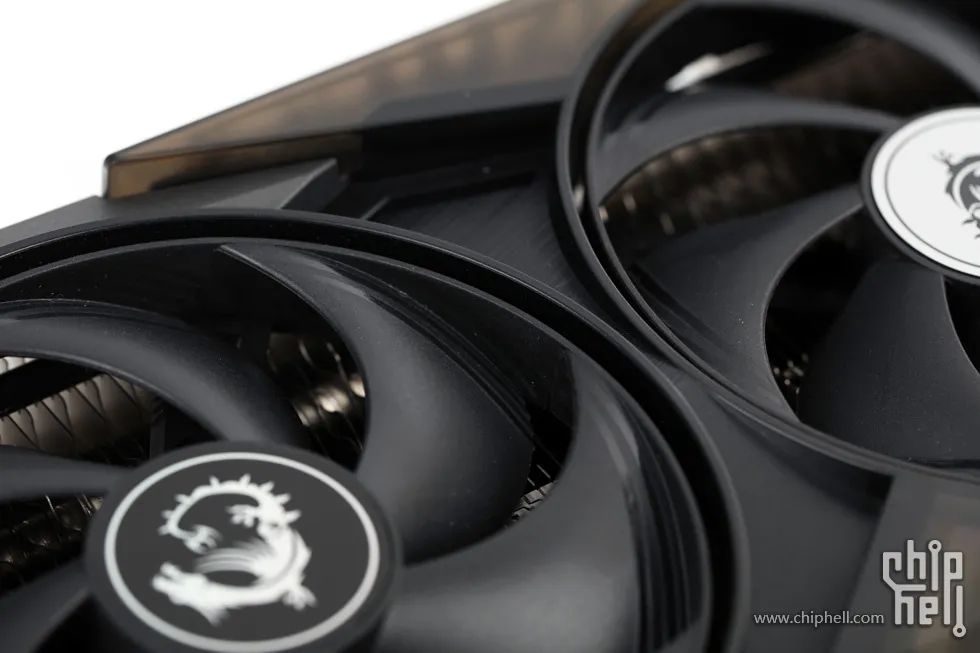

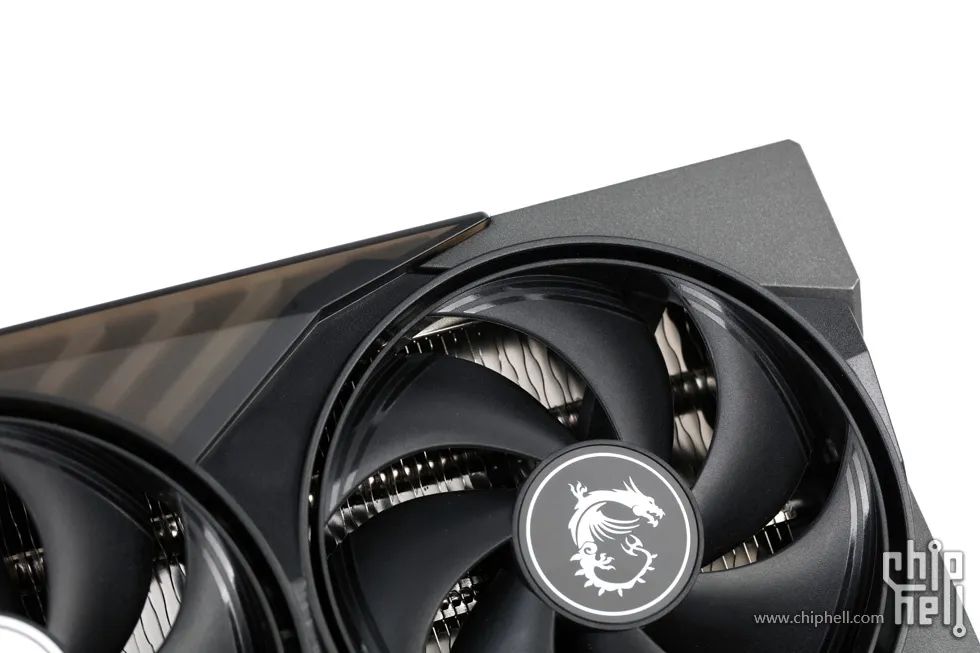

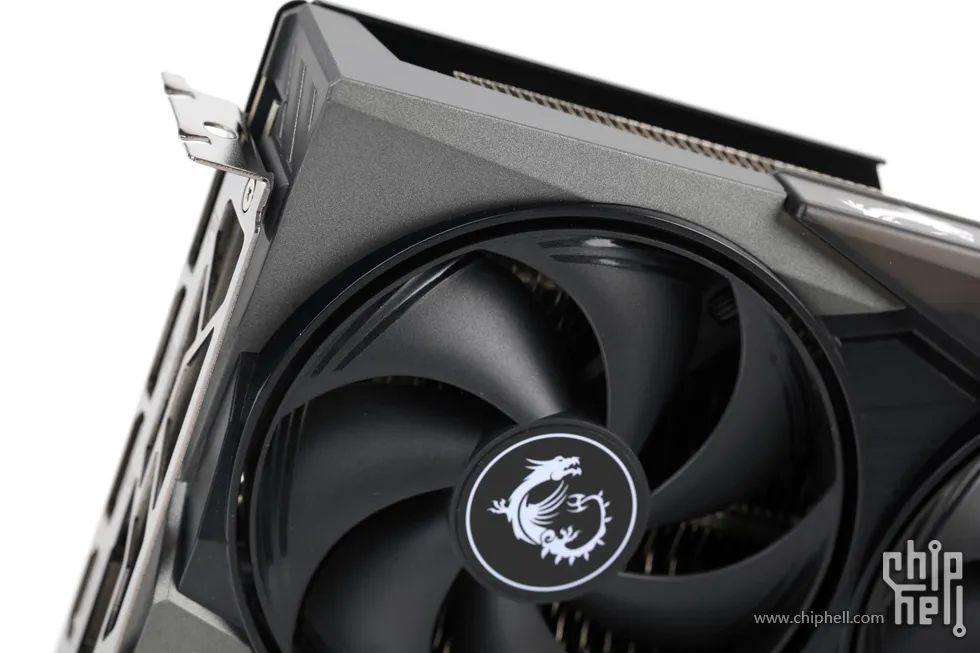

風扇依舊是本代標配的名為“MSI暴風7”的七葉風扇.

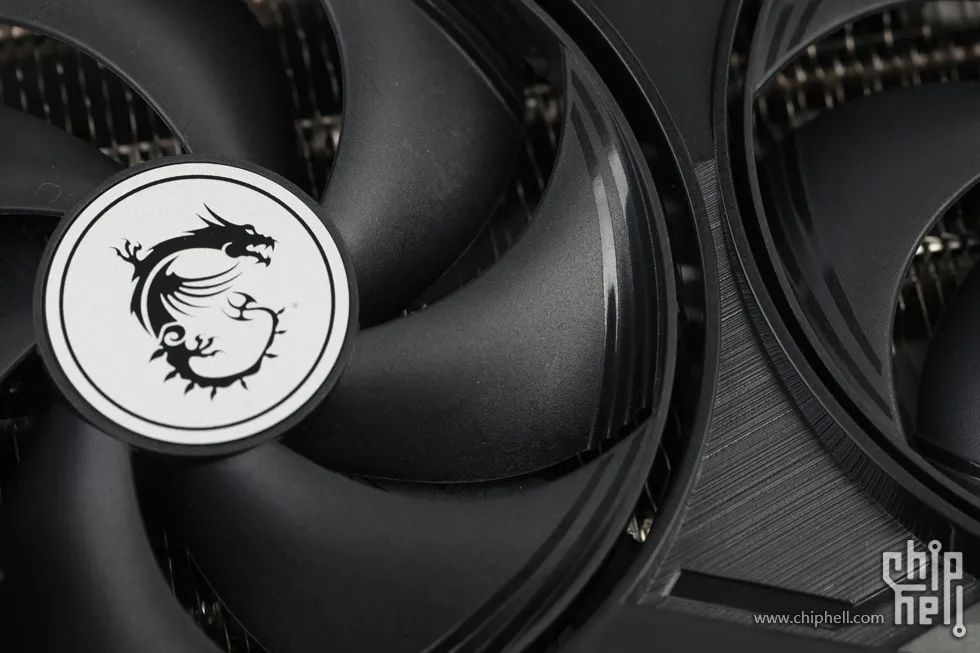

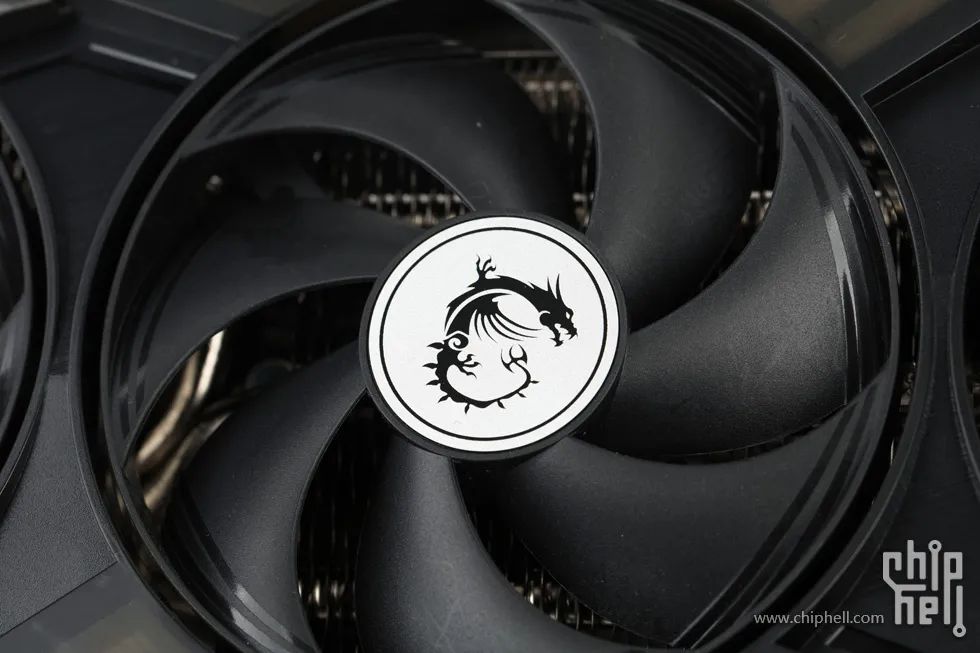

中部風扇軸的MSI Gaming龍形Logo裝飾貼顏色與兩側的反相.
扇面邊緣配有兩道導流紋理.
連框式扇葉結構.

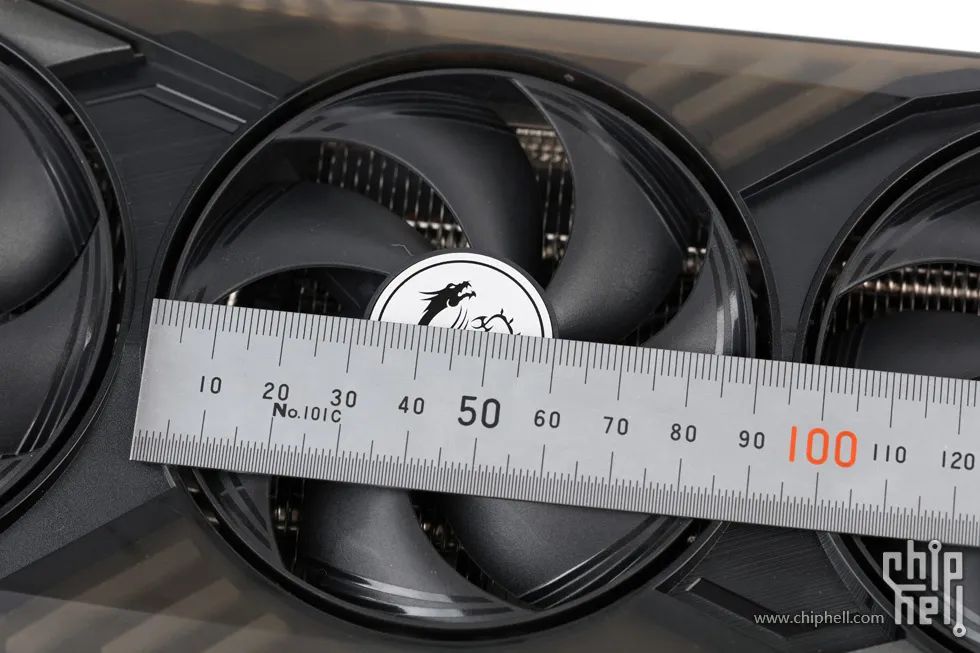

風扇直徑尺寸為92mm.

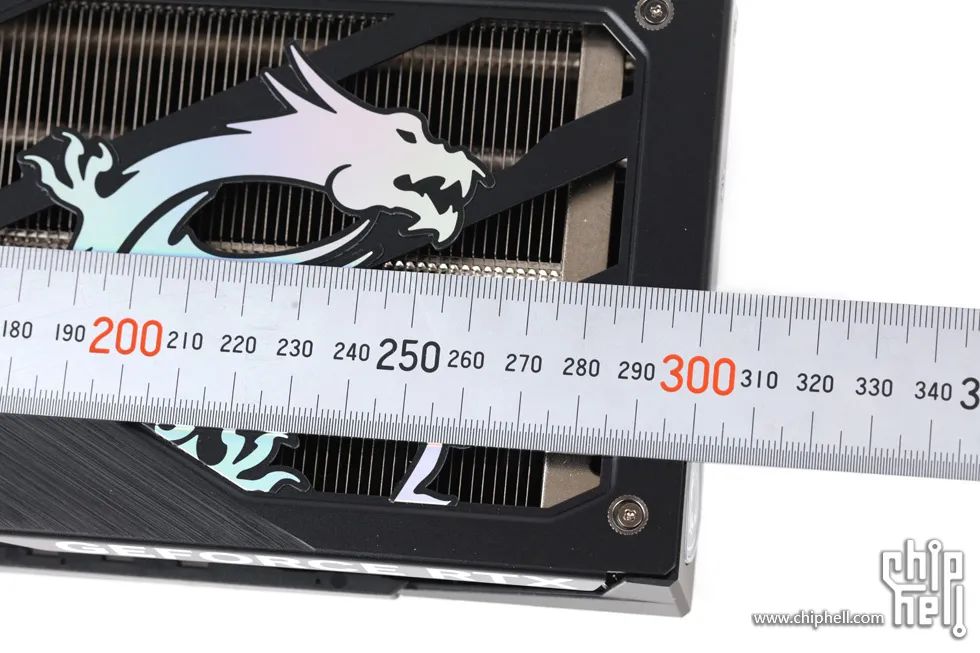

顯示卡長度(不含擋板)約301mm.

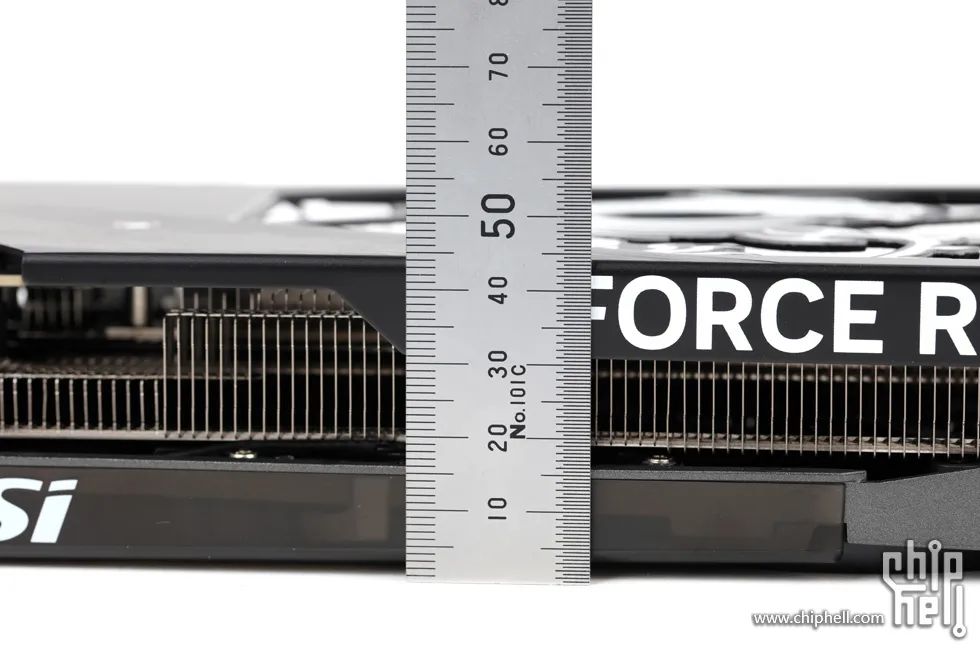

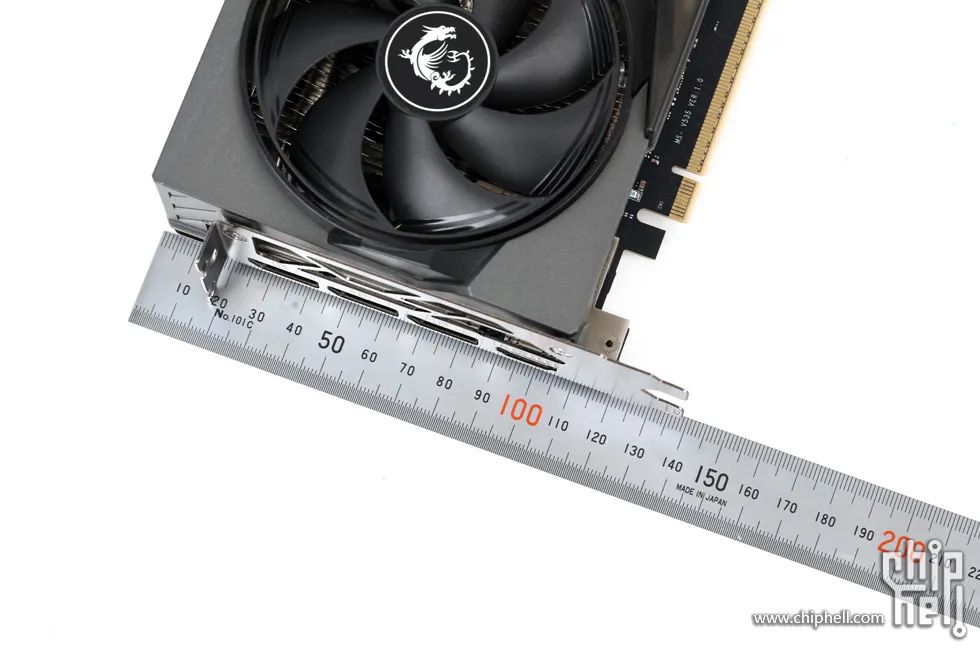

厚度約45mm.
高度(含擋板)約140mm.

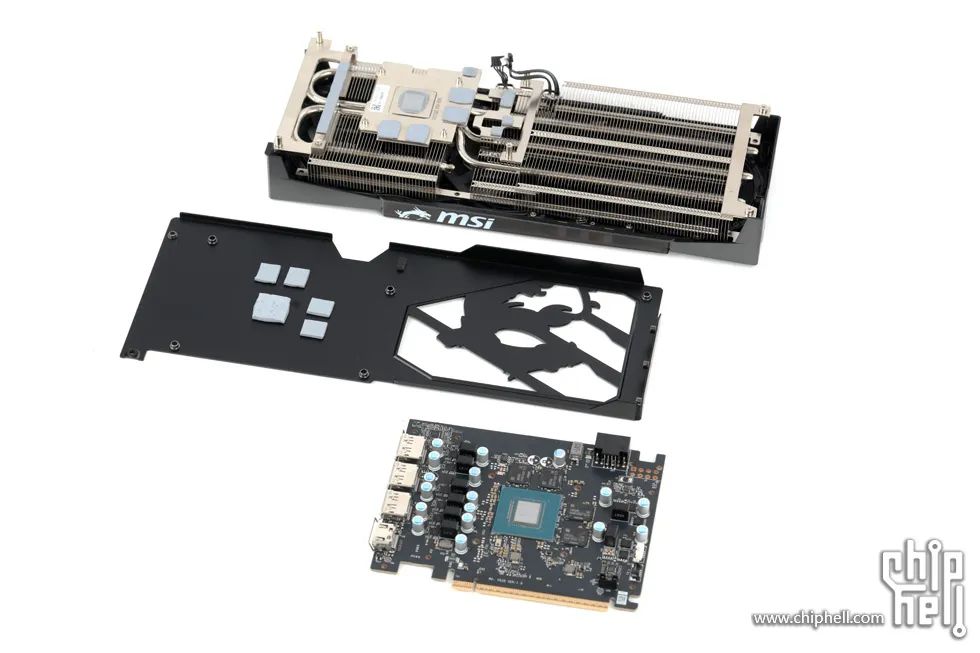

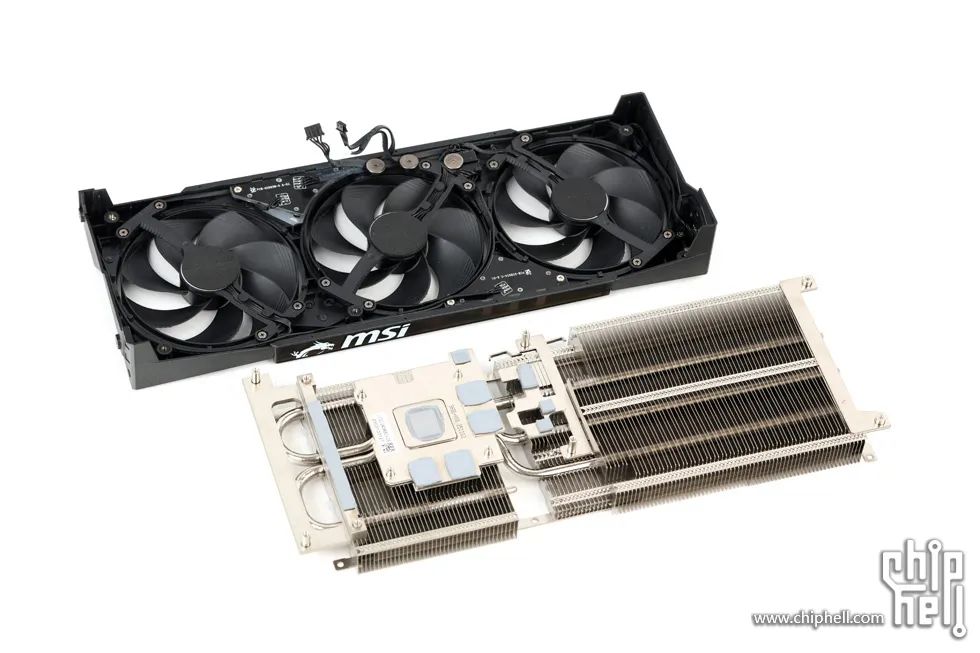

分解.
散熱器為無中框結構,散熱器本體和風扇外框可以直接分離.

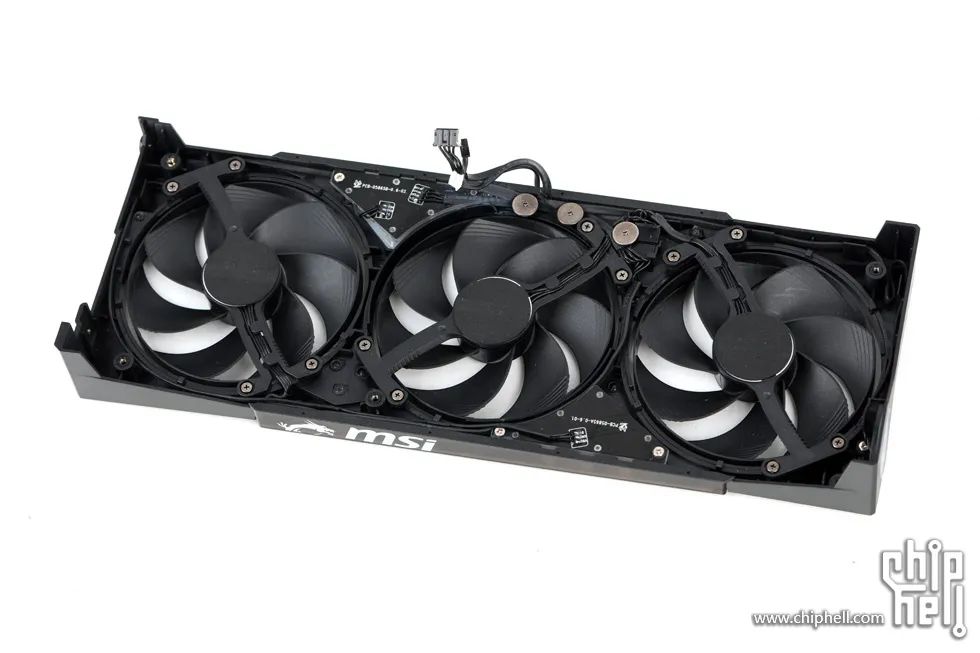

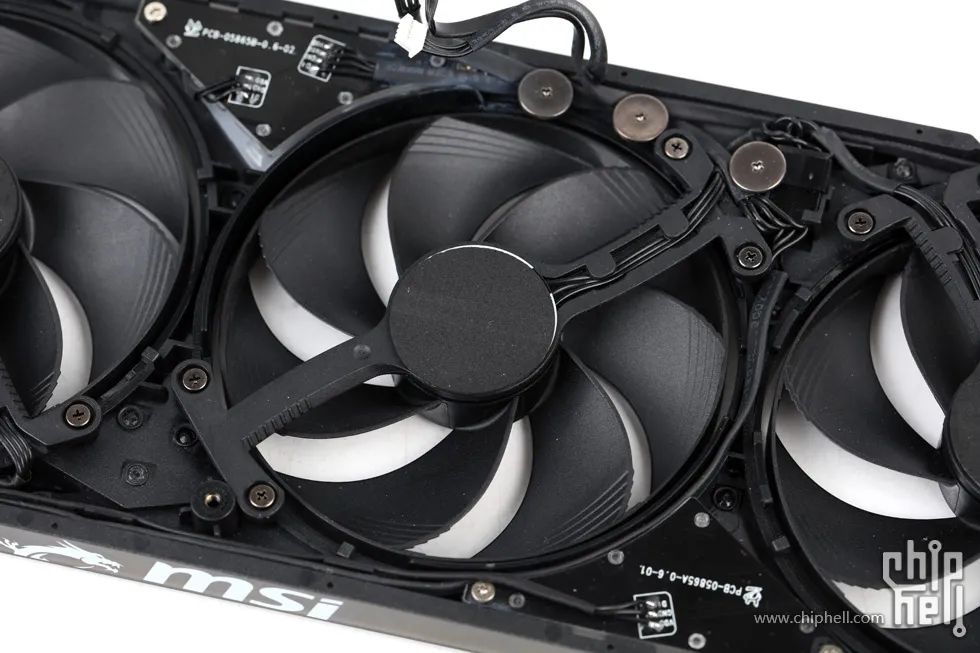

風扇外框內側.
固定架遮擋了風扇銘牌.
RGB裝飾燈板.

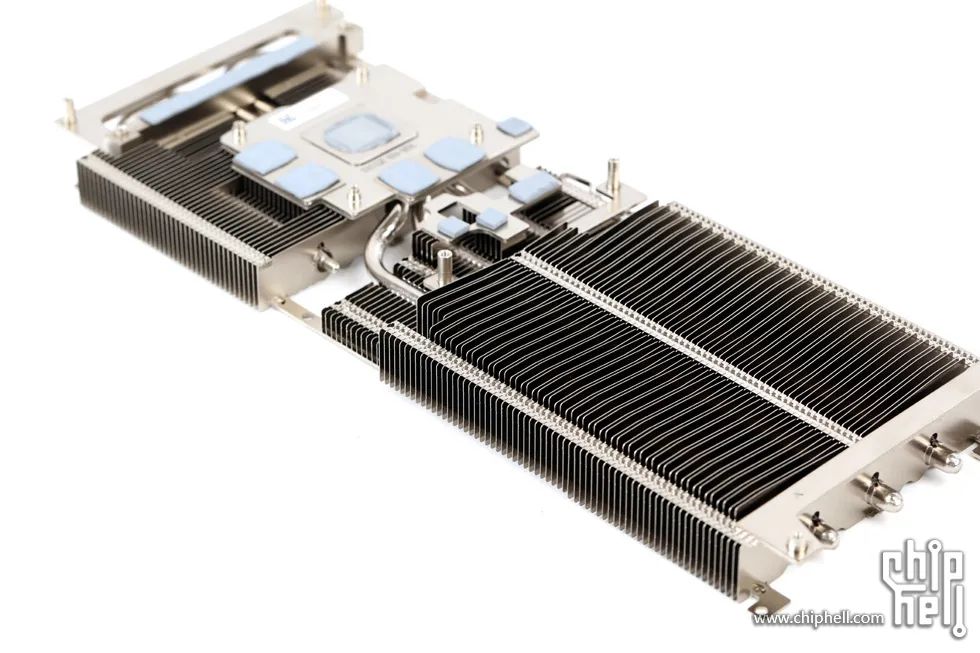

散熱器模組正面.

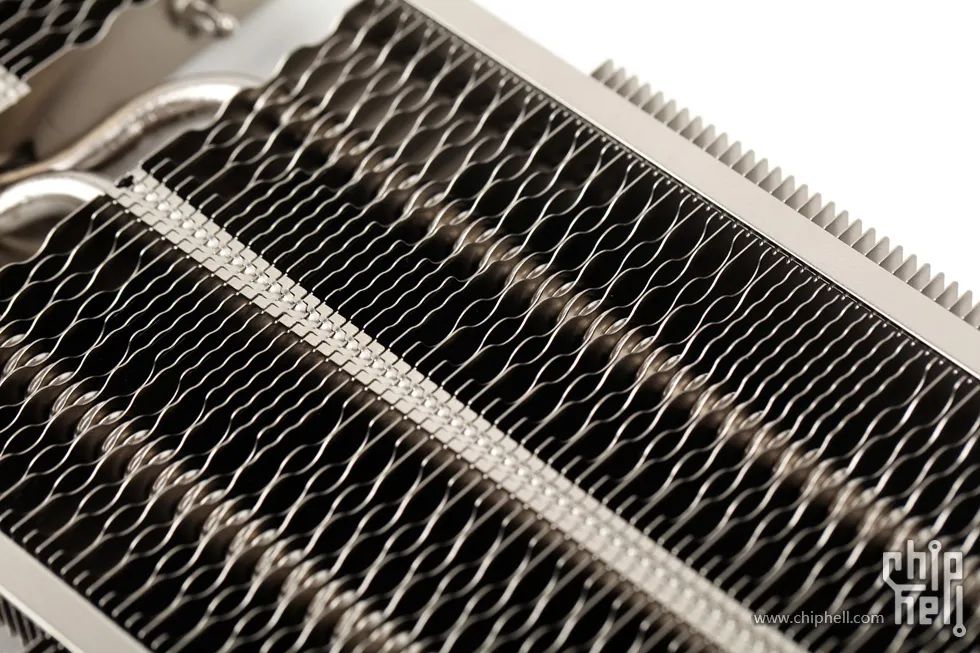

靠近風扇一面的鰭片邊緣做了波浪形處理.

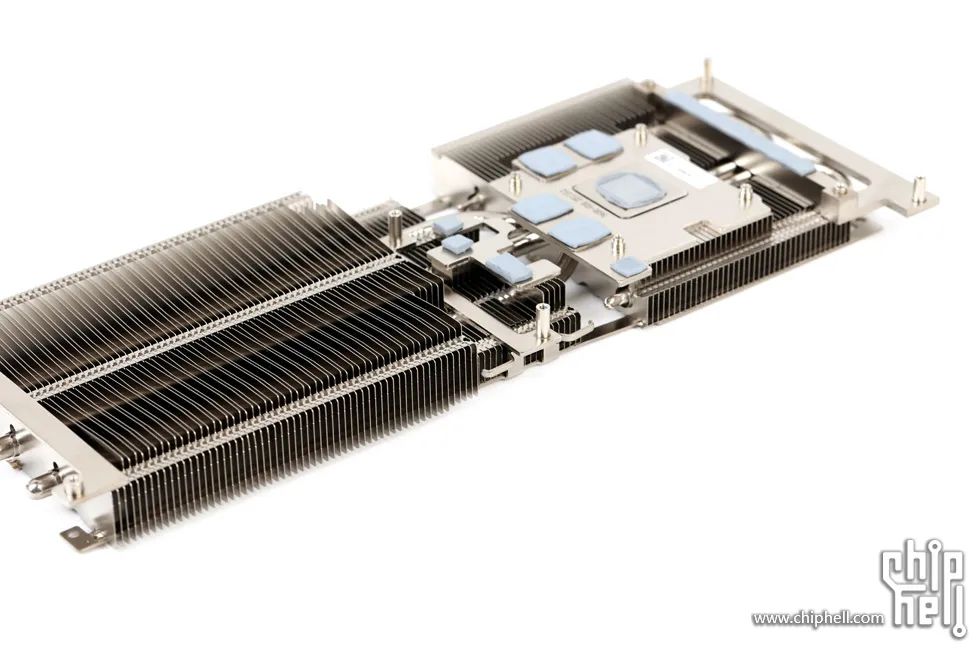

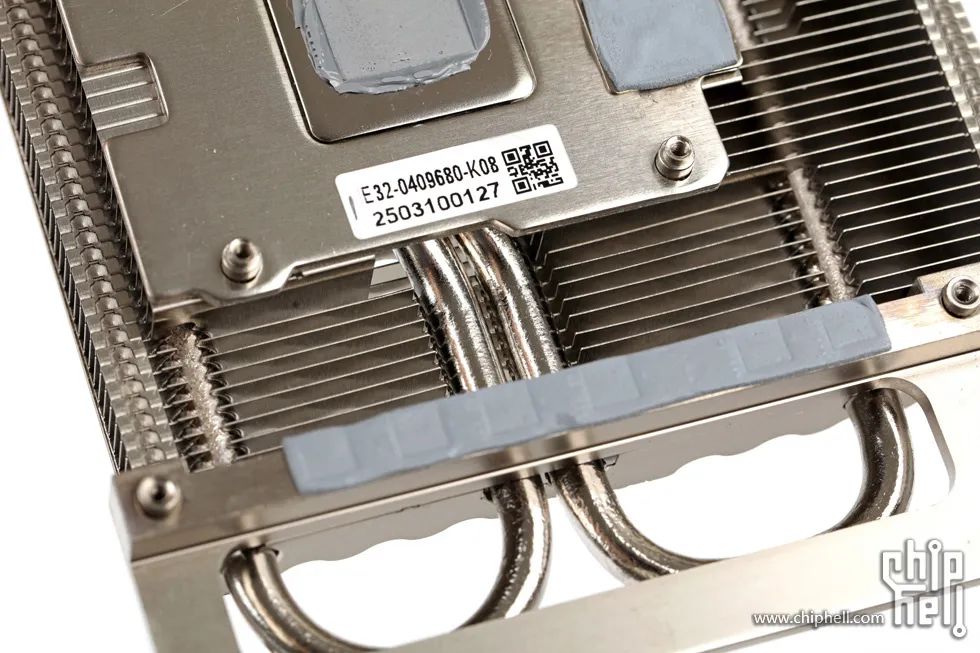

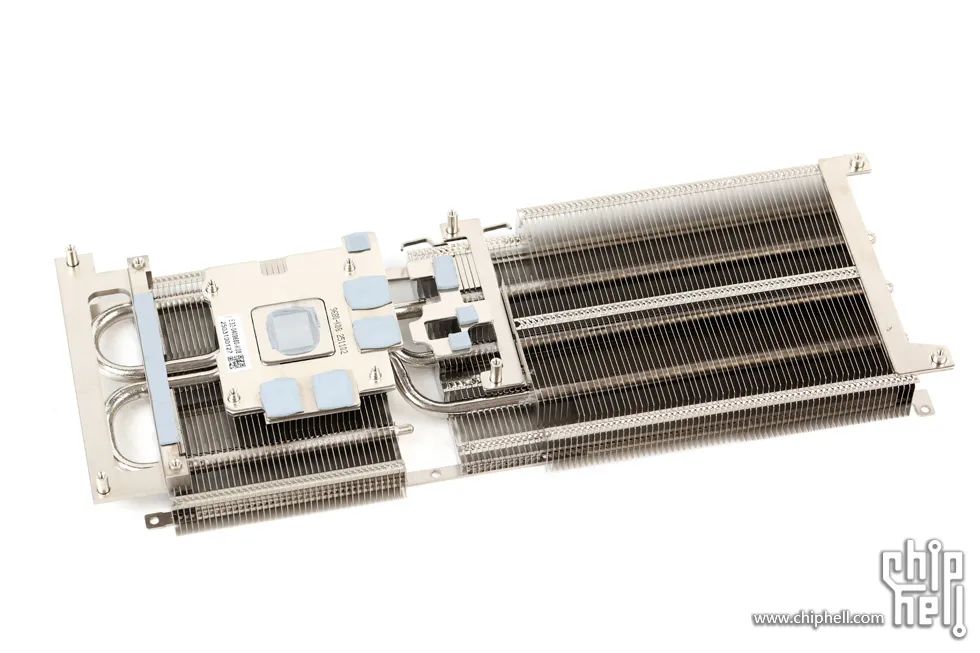

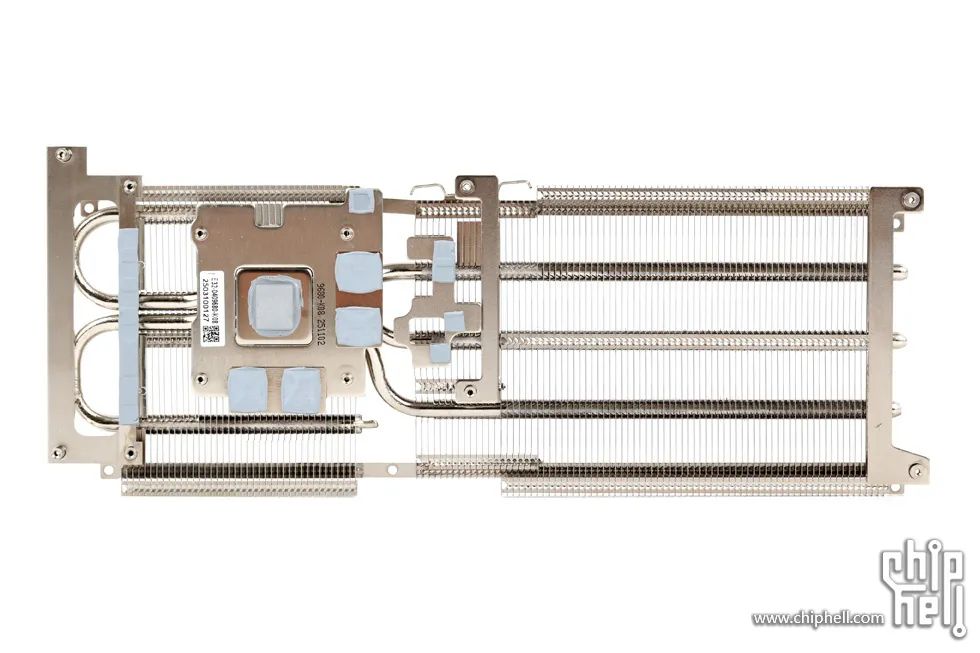

散熱器底部.

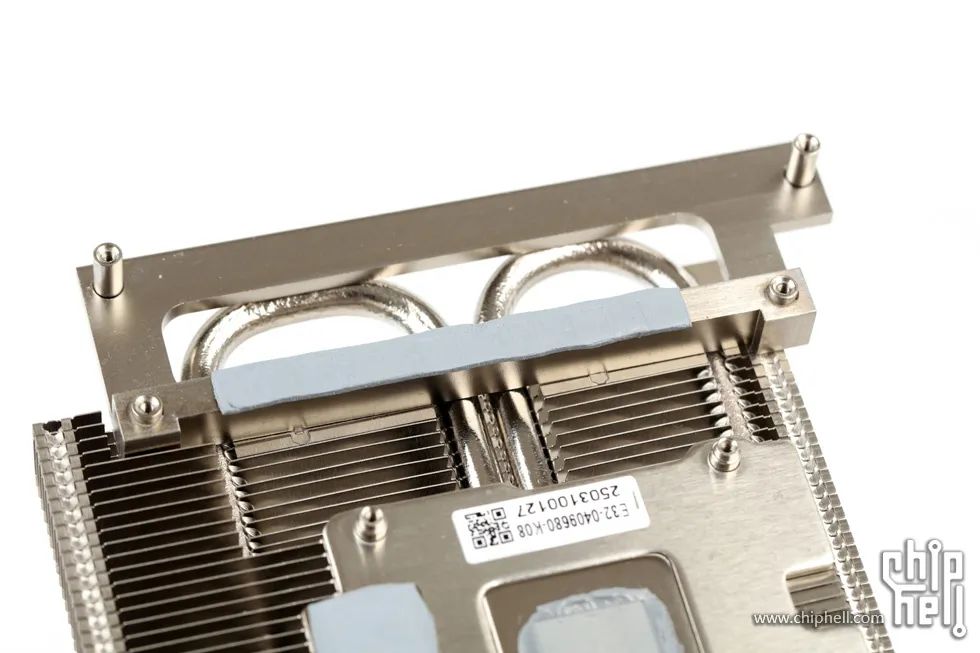

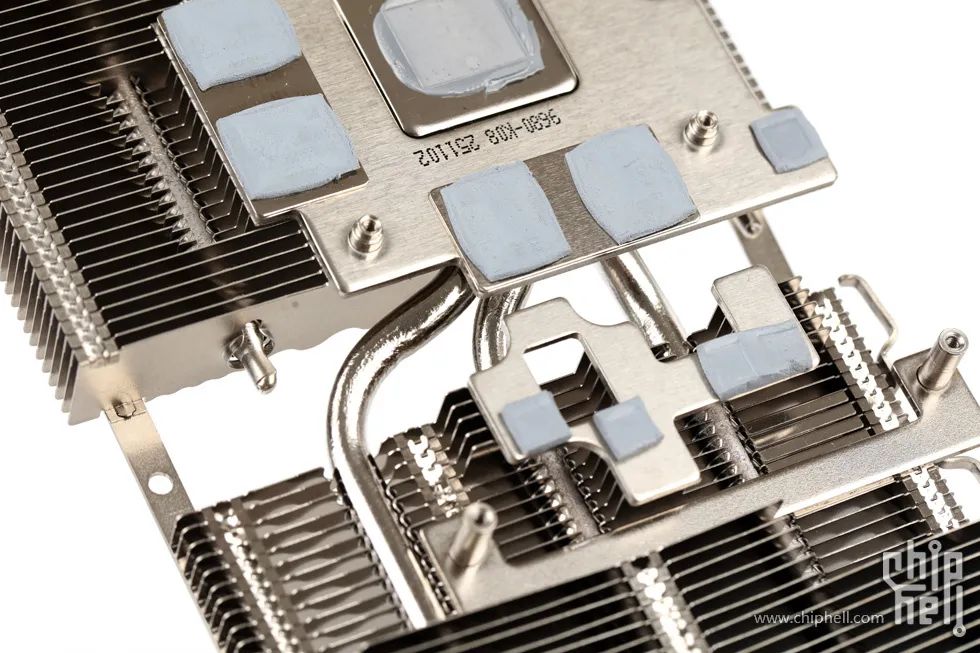

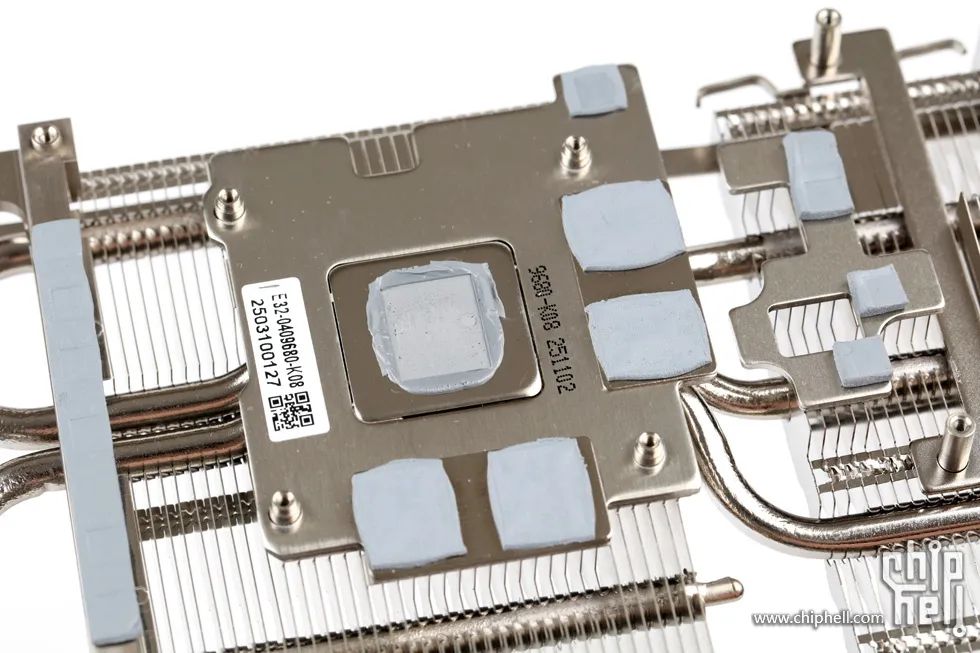

核心銅底搭配相變導熱矽脂覆蓋GPU.視訊記憶體則有固定底座板再焊連墊高搭配導熱墊覆蓋.
固定底座板部分不直觸散熱片.但仍與全部熱管有所連線.
供電MOSFET由其餘位置的固定座或定製位置的底板覆蓋.

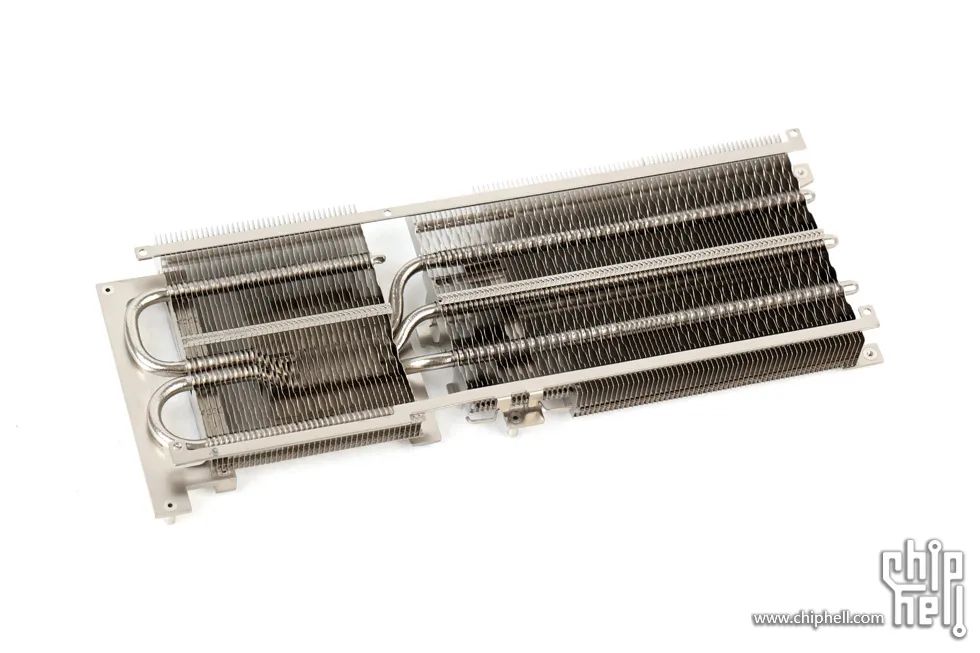

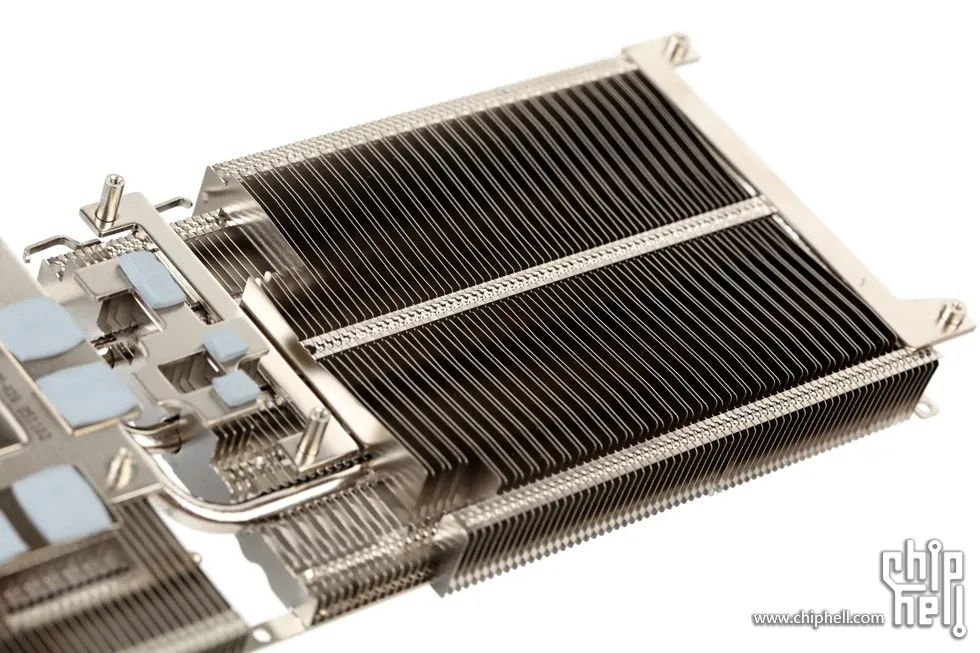

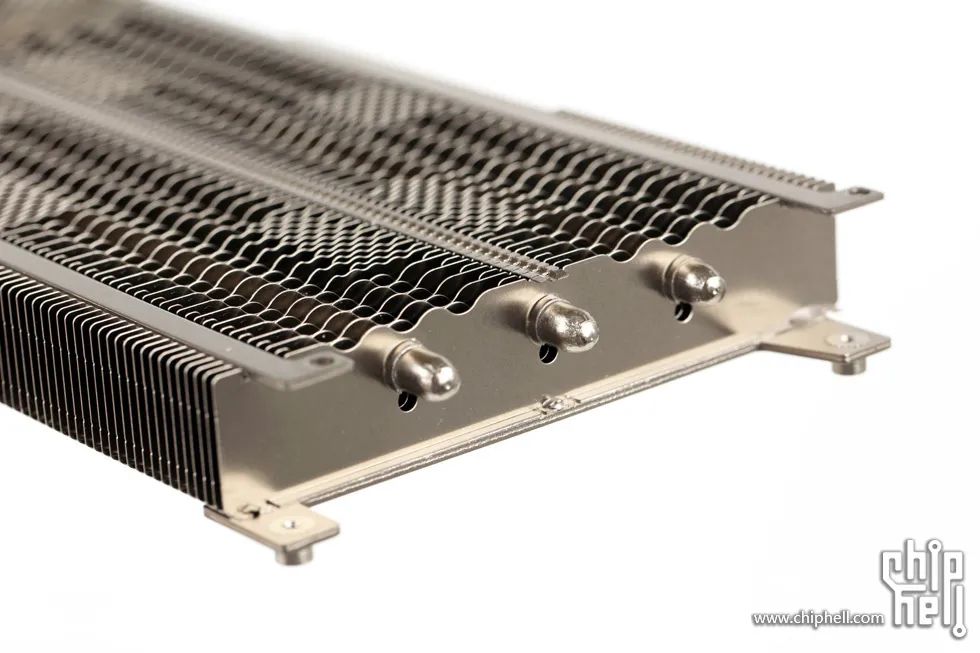

搭載三條熱管.其中兩條的頭部往散熱器前部延展並回穿.
三條熱管借兩段散熱片中間分隔區域彎折後穿入後半段散熱片.
三條熱管更靠近散熱片中心,且貼近風扇一側.

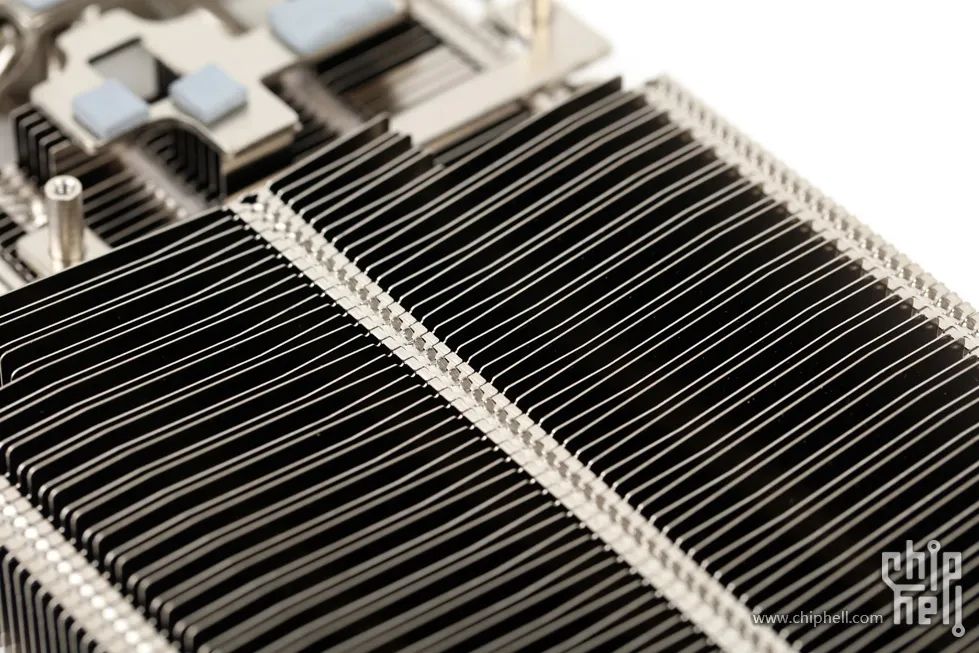

後半段散熱片在底面一側兩邊高而朝中心收矮.
同時調整了鰭片間距.
規整的兩側邊緣處理.

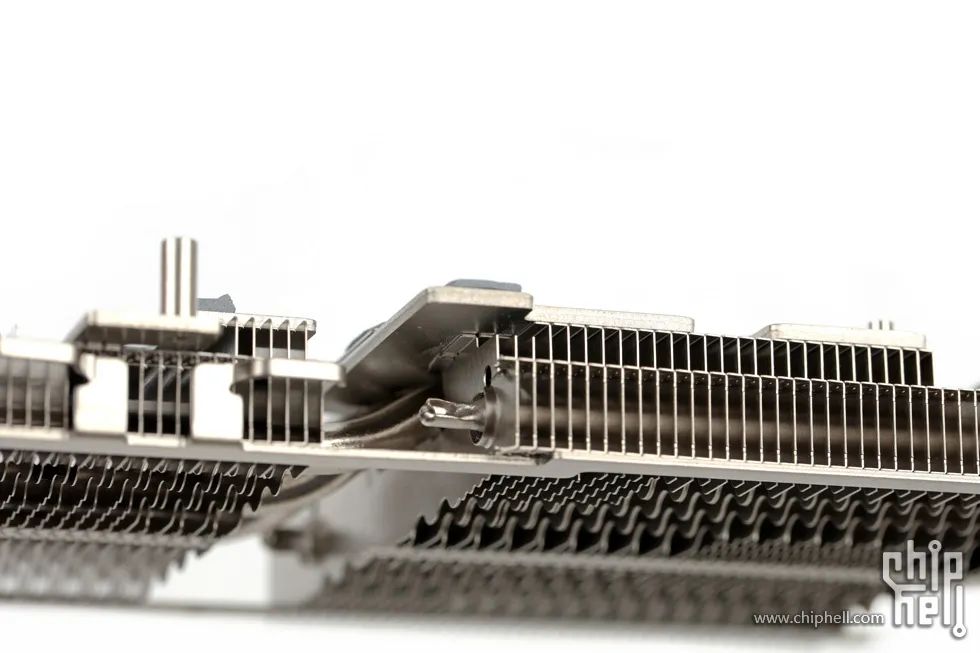

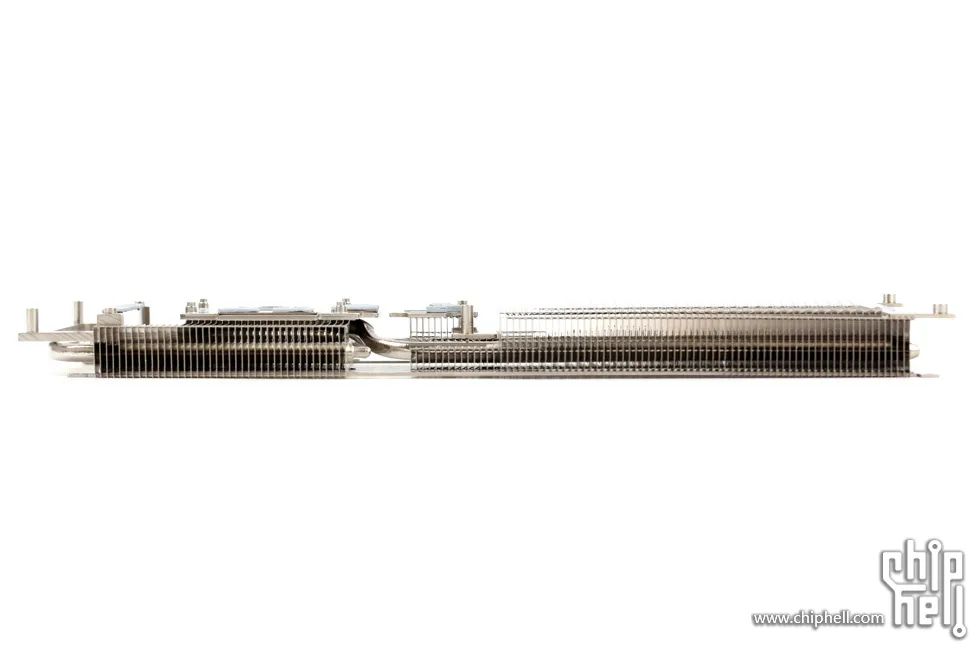

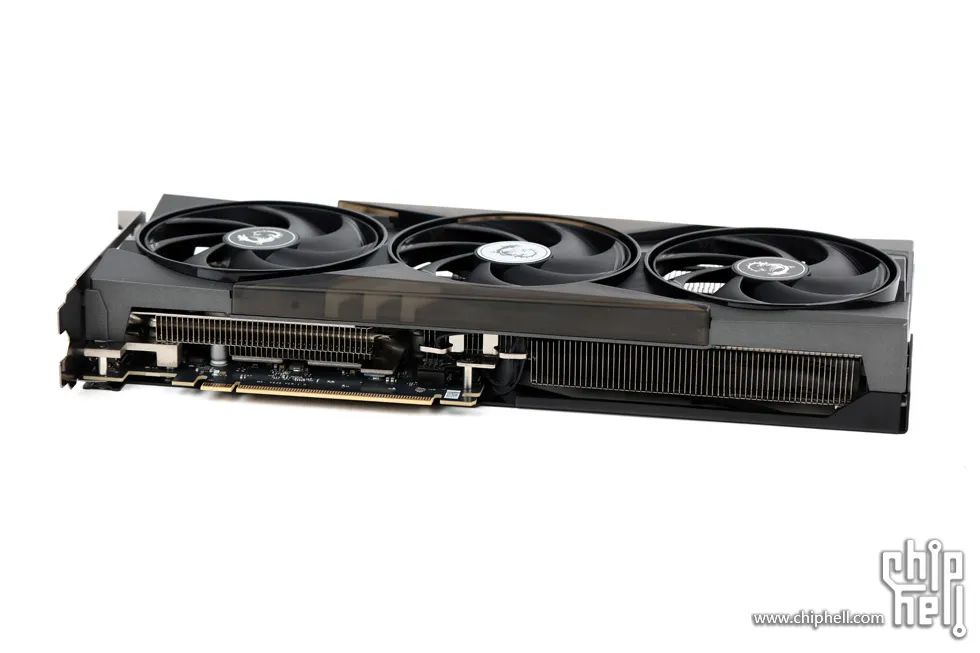

俯視和側視角度可以更清晰地觀察整體結構.

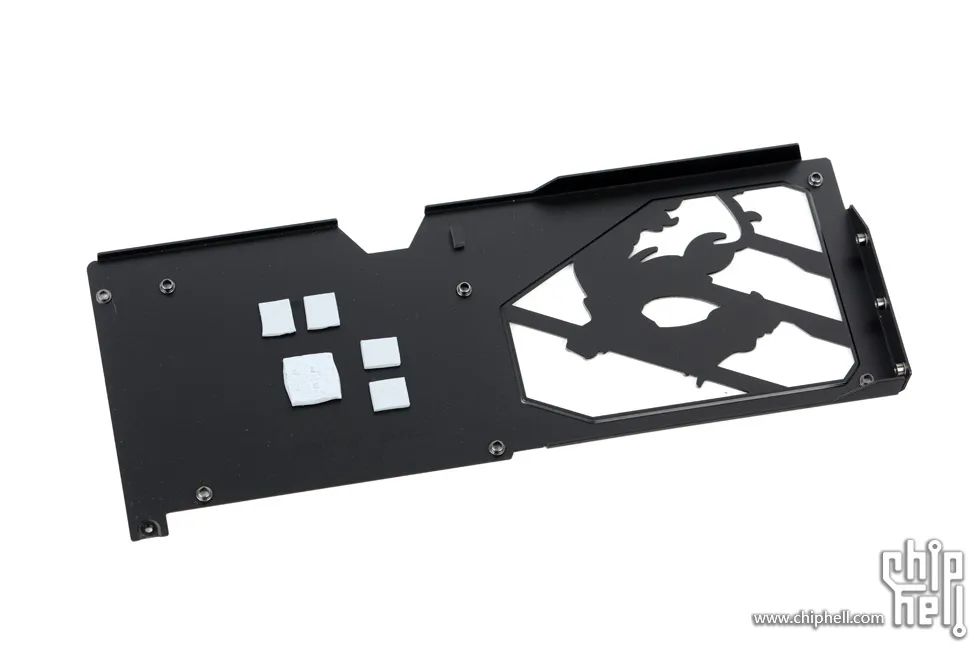

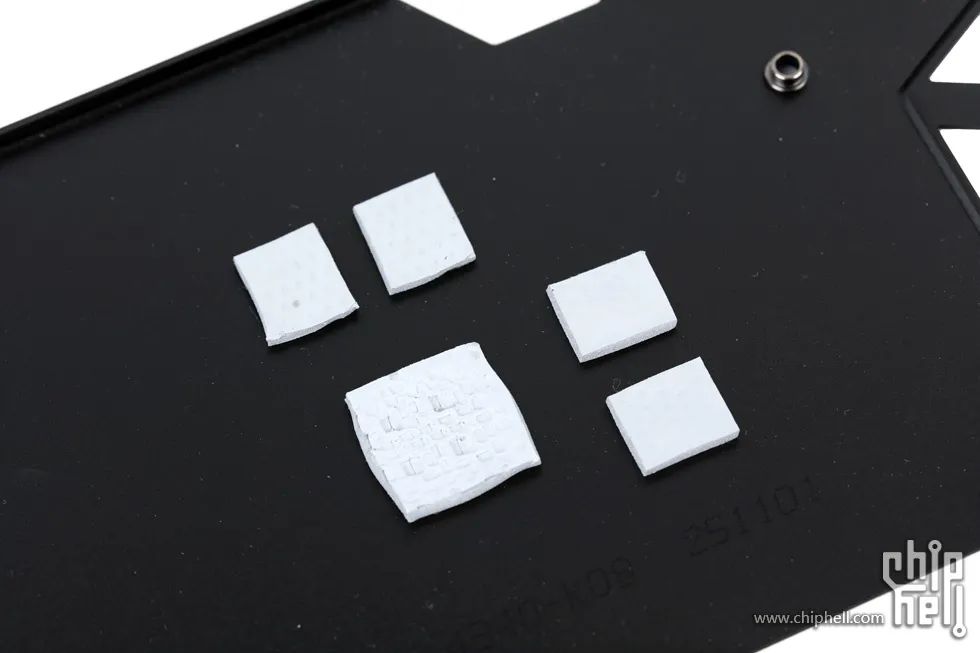

背板內側.核心背部與視訊記憶體顆粒位置貼有導熱墊.

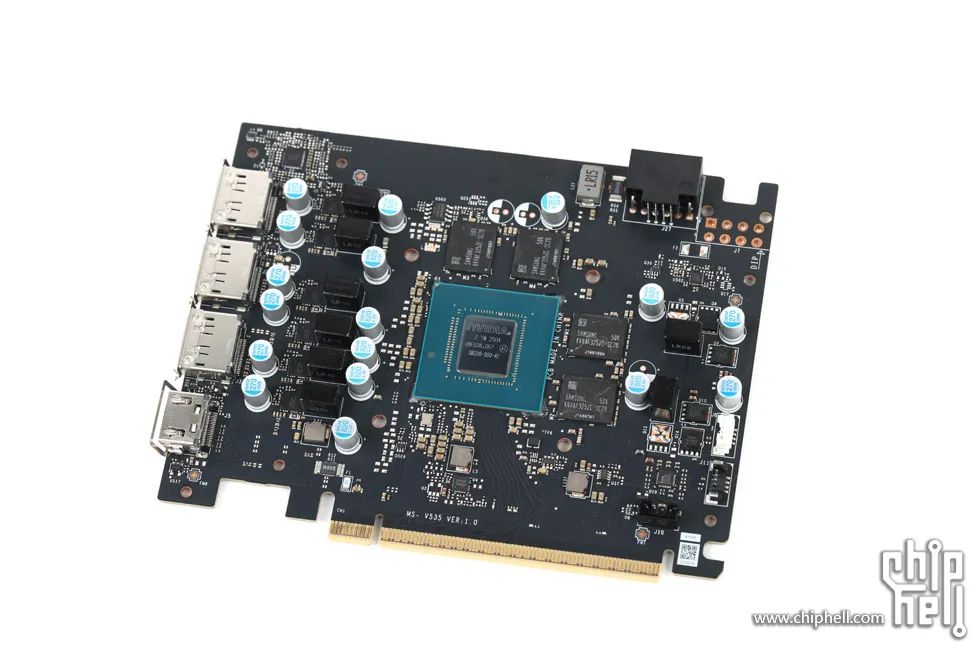

板卡正面.與PCIe x16插槽尾部齊平長度的緊湊型板型.

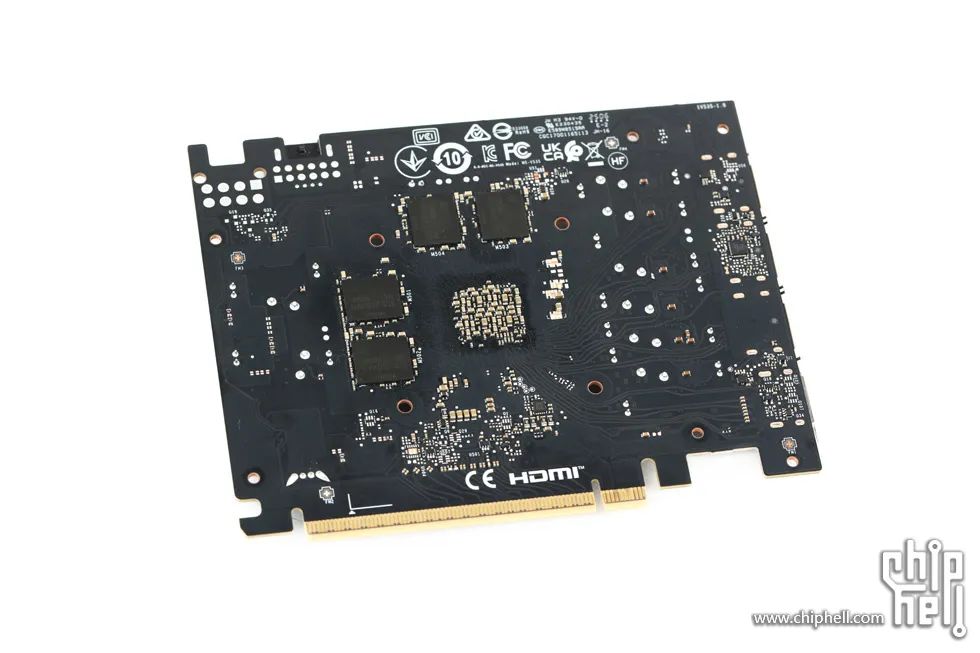

板卡背面.

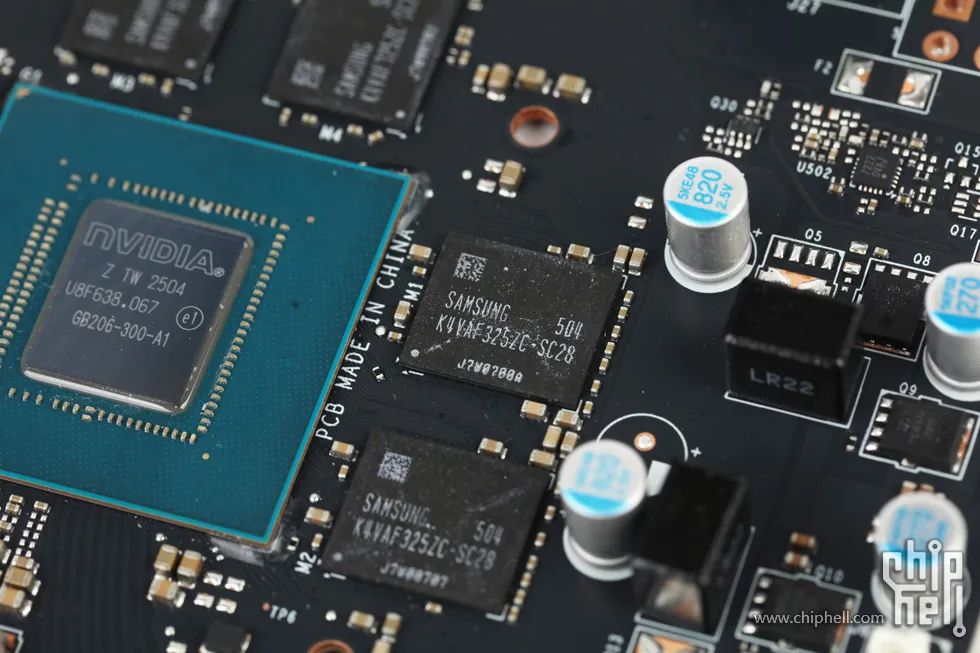

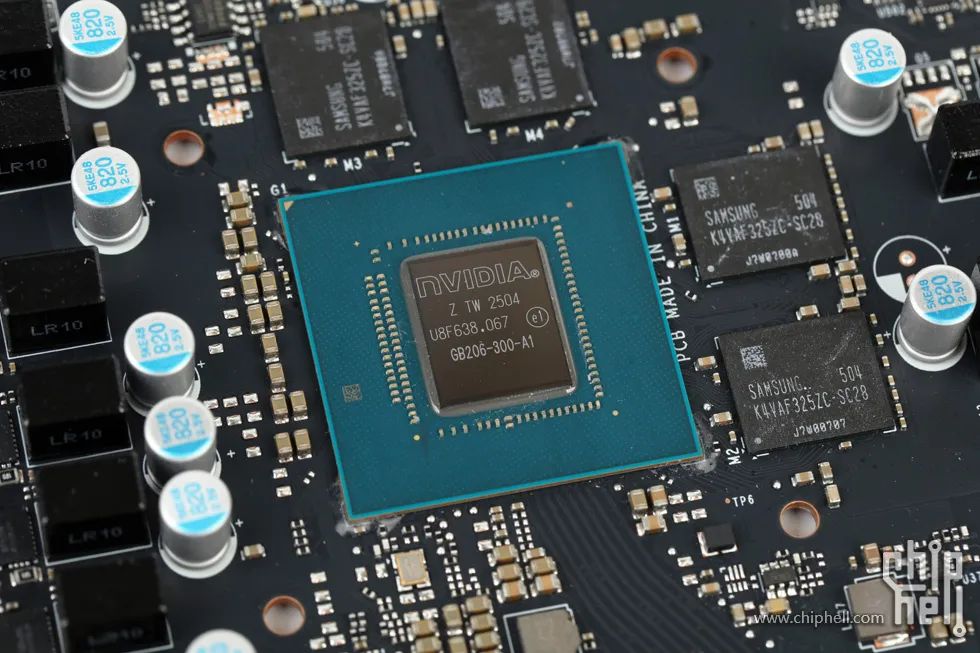

對應於GeForce RTX 5060 Ti的GB206-300 GPU.

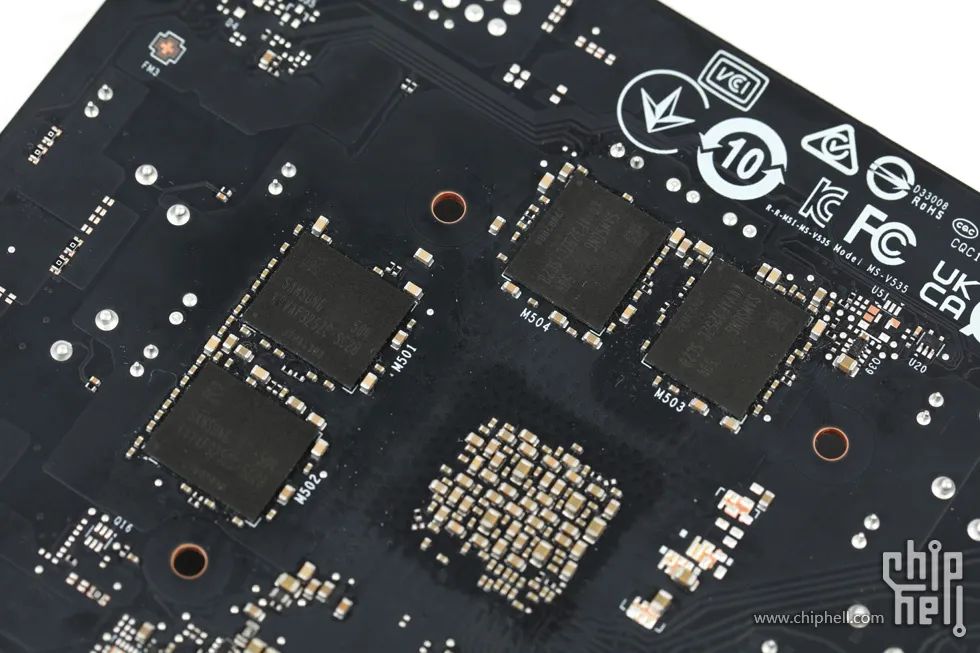

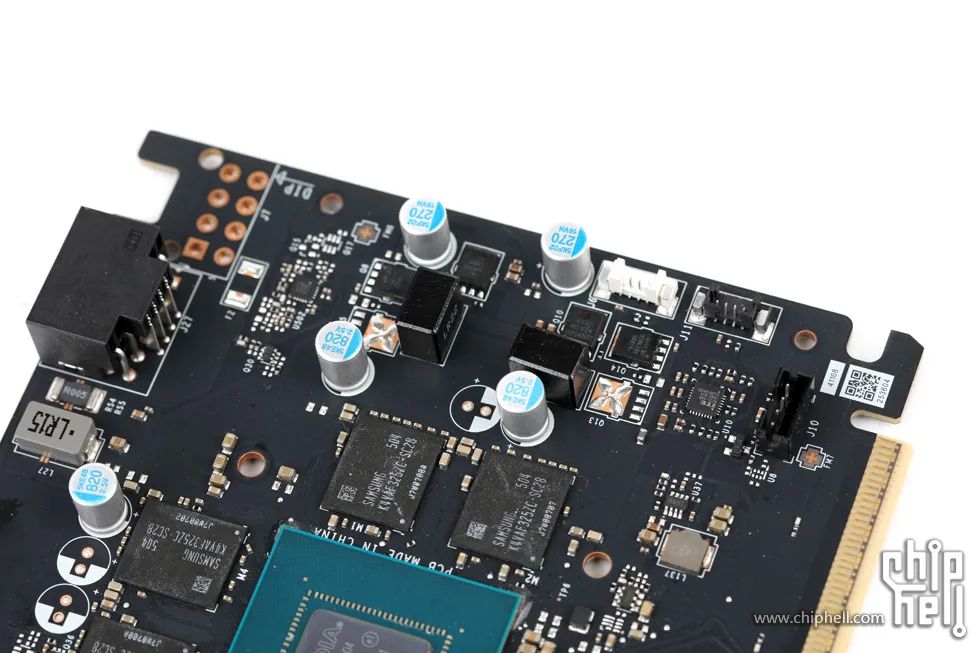

視訊記憶體由8片Samsung 16Gb 32bit 28Gbps GDDR7顆粒以雙面佈局組成16GB 128bit 28Gbps的配置.

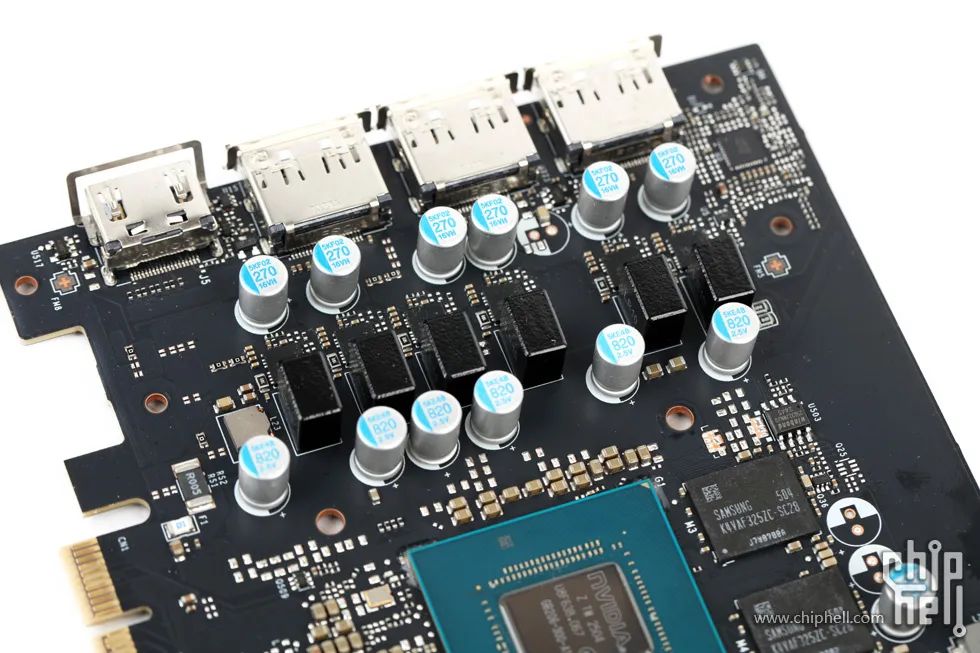

6相GPU供電和2相視訊記憶體供電.

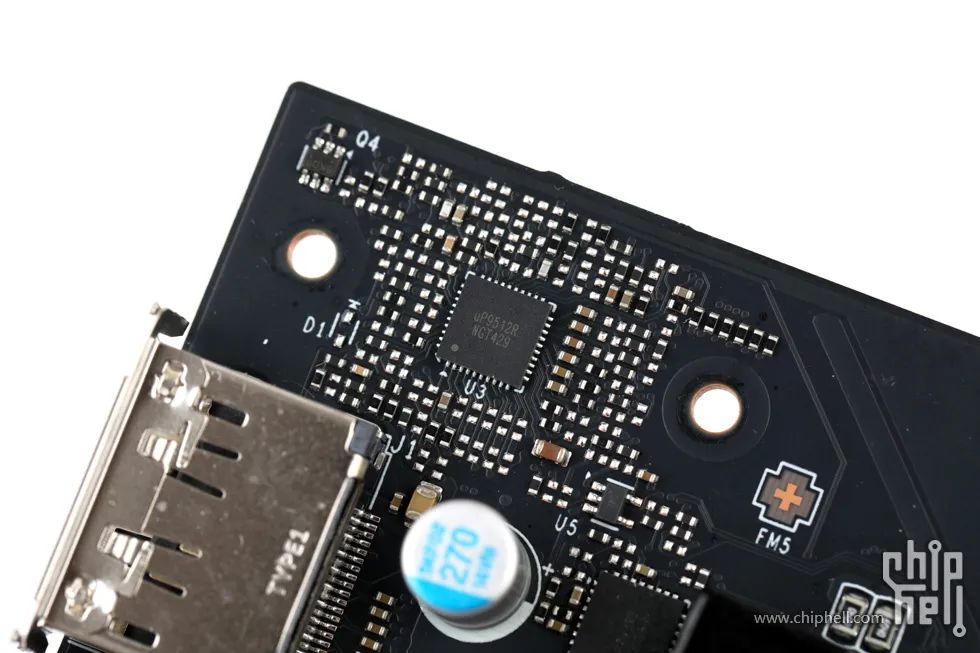

供電主控uPI uP9512R.

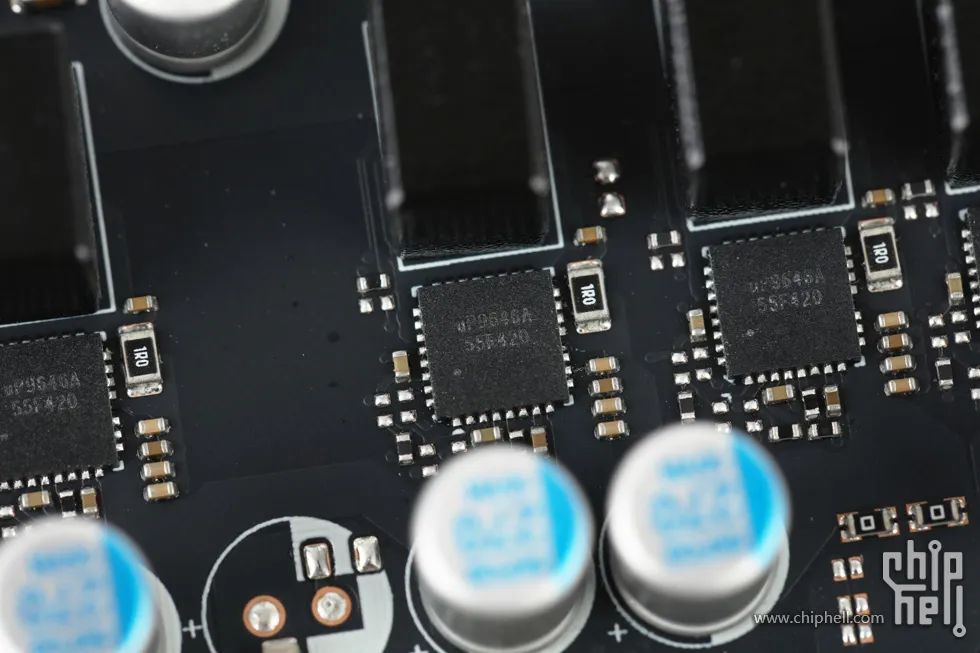

GPU供電每相搭配一顆uPI uP9646A DrMOS MOSFET.

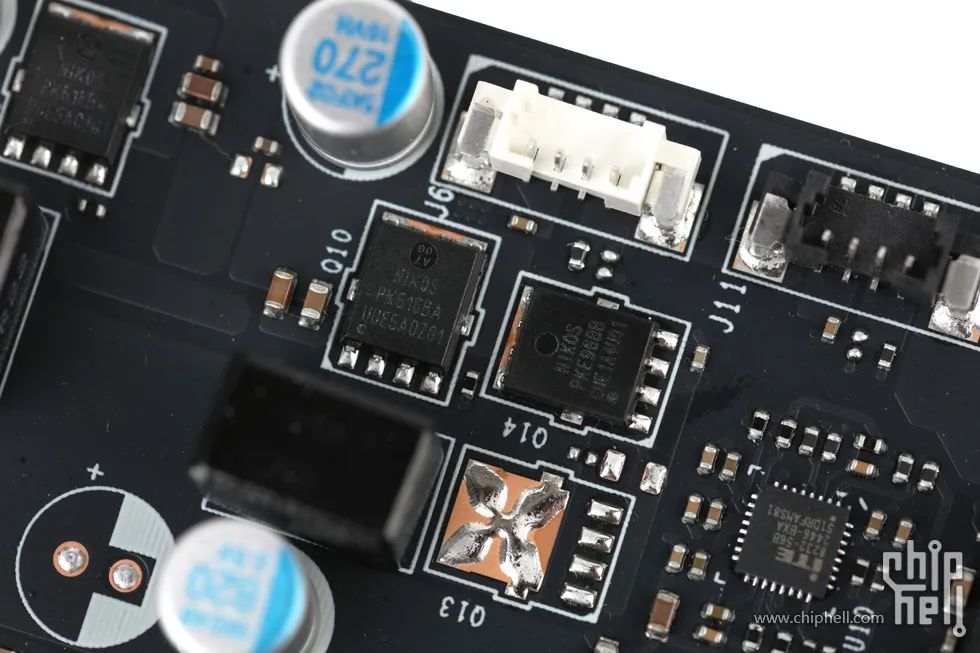

視訊記憶體供電每相搭配NIKO-SEM PK616BA + PKE96B上下橋MOSFET組合.

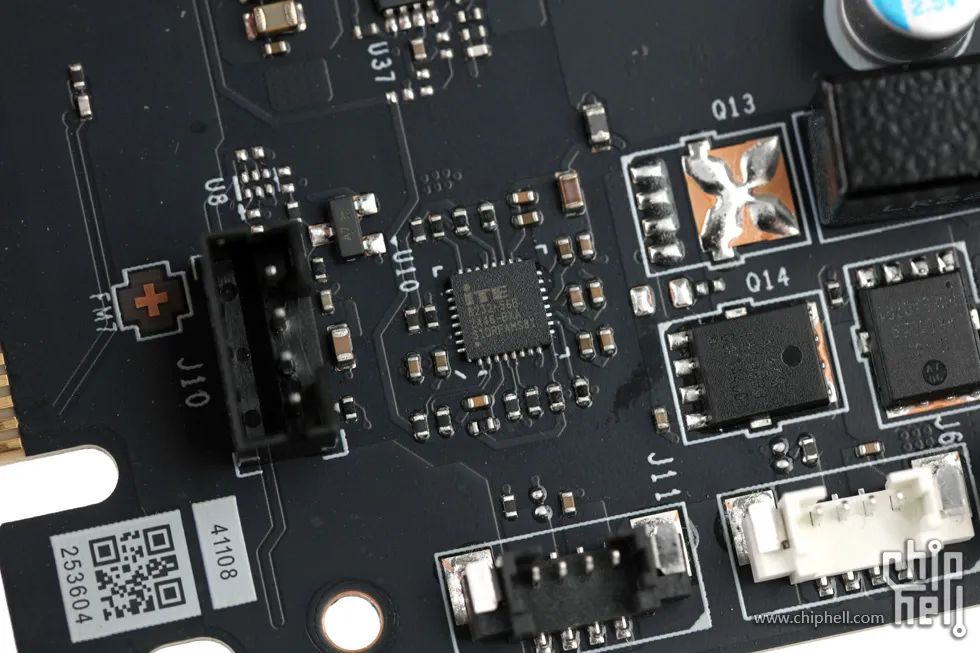

ITE 8232-56B提供燈光控制.
測試平臺
顯示卡:MSI GeForce RTX 5060 Ti 16G Gaming Trio OC
CPU:Intel Core Ultra 9 285K
主機板:ASUS ROG Maximus Z890 Hero
記憶體: Acer Predator Pallas II DDR5 8200MHz C36 32G(16Gx2)
硬碟:Samsung 980 Pro SSD 500GB
電源:Seasonic Vertex GX-1000 1000W
機箱:Corsair 5000D Airflow
散熱:DeepCool LT720 (360mm AIO Water Cooling)+ NF-A12x25 PWM chromax.black x3(CPU,機箱頂部)
Noctua NF-A12x25 PWM chromax.black PWM x3(機箱前置)
Noctua NF-A12x25 PWM chromax.black x1(機箱後置)
(機箱與CPU散熱器風扇均定速在約1000RPM)
驅動:
NVIDIA GeForce Game Ready Driver 575.94
系統:Windows 11 Version 24H2
軟體:GPU-Z 2.64
3DMark 2.31
Furmark 1.39.0

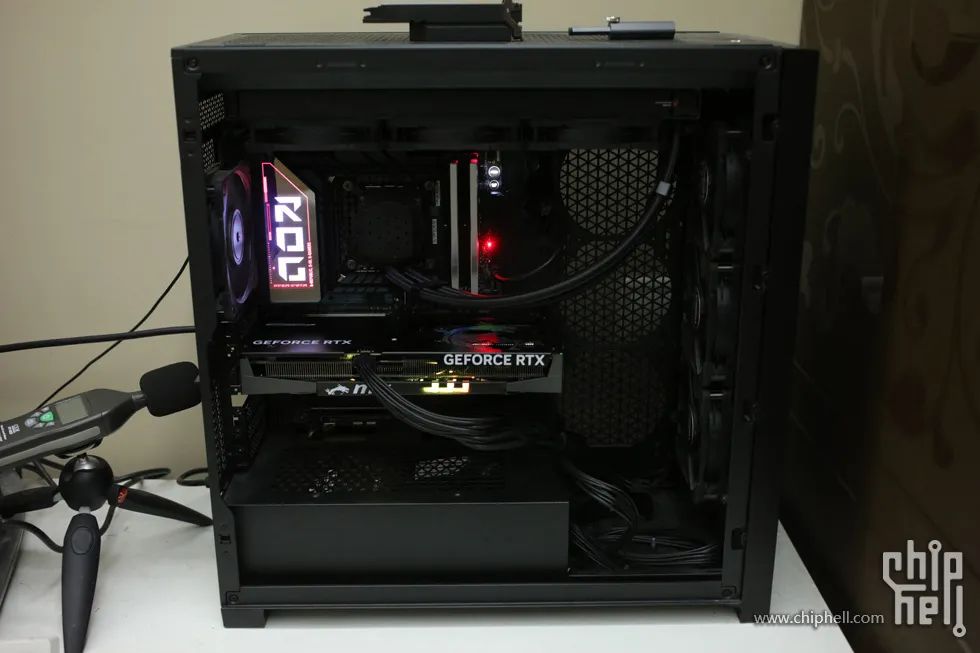

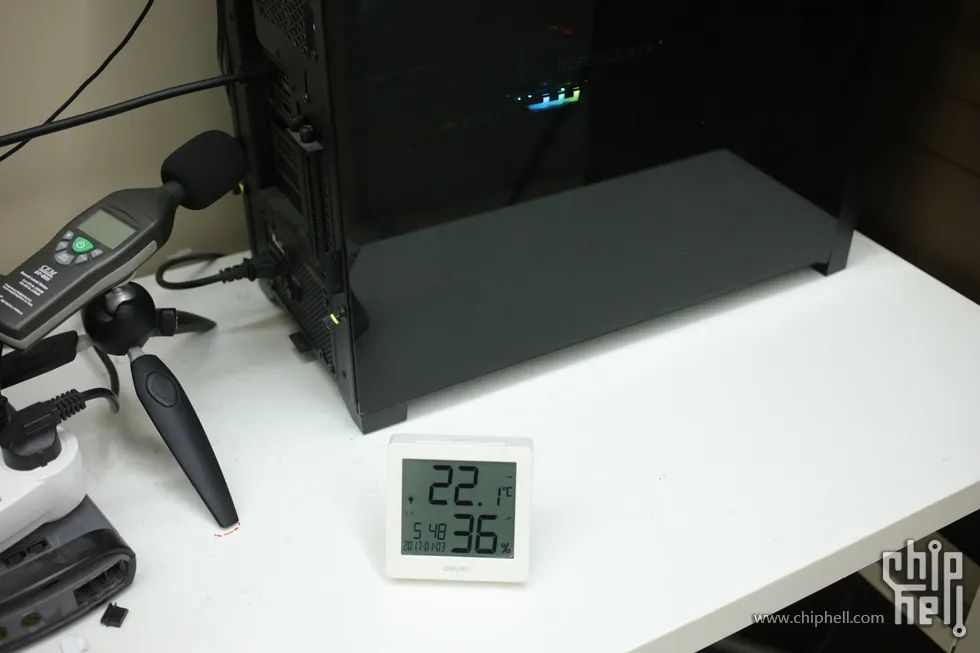

測試環境照:
效能測試

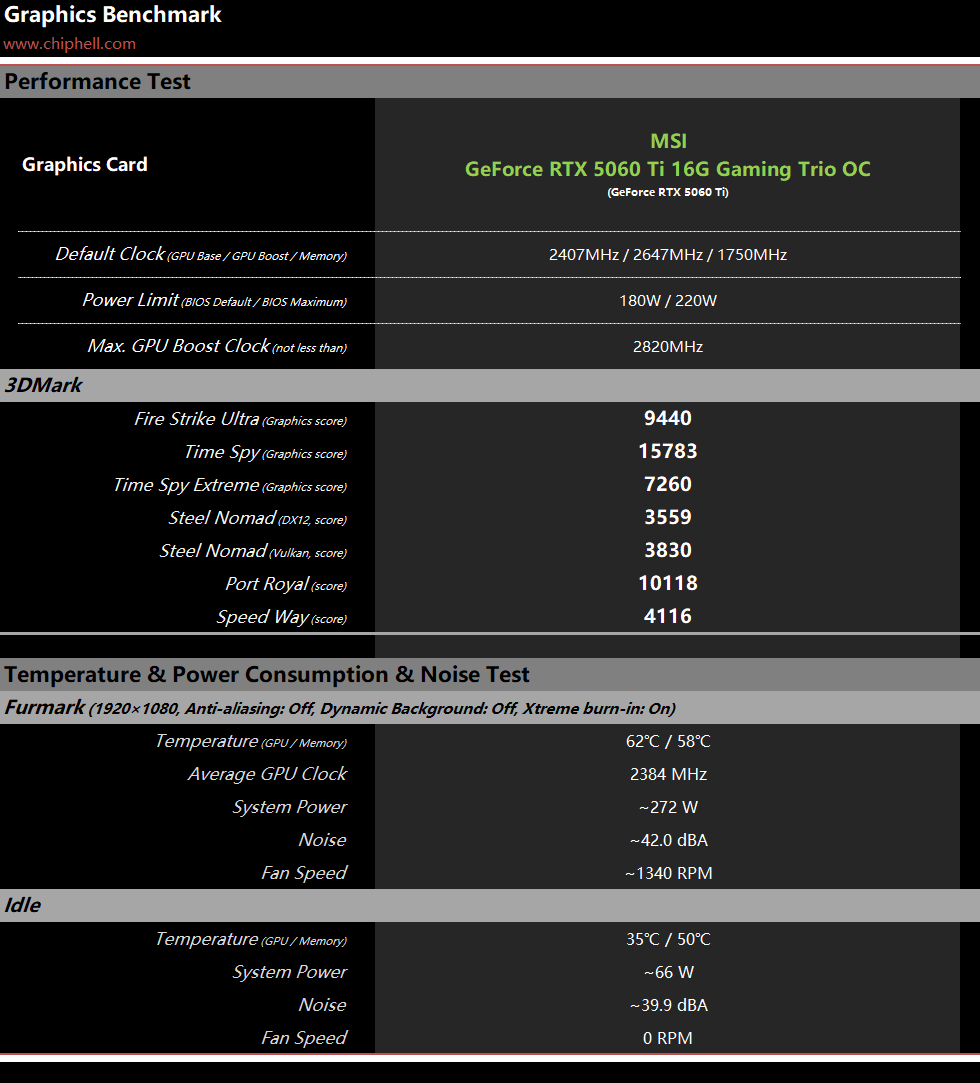

效能測試基於本站以往顯示卡評測的專案與流程方式:在封箱環境下進行3DMark效能,待機與Furmark壓力測試下的溫度,功耗,噪聲測試.為節省測試時間以及突出有效資訊,3DMark效能部分僅測試Fire Strike Ultra及更高的專案的顯示卡分數,結果以列表成績彙總.
效能方面,考慮到近兩代MSI的調校更偏靜音和低溫取向.3DMark跑分仍在超頻版RTX 5060 Ti的合理預期內.Furmark烤機測試中.62℃/58℃的GPU/視訊記憶體溫度控制結合約1340rpm在測量機箱尾部近顯示卡位置獲得的42.0dBA噪聲表現都讓使用體驗相當安逸.

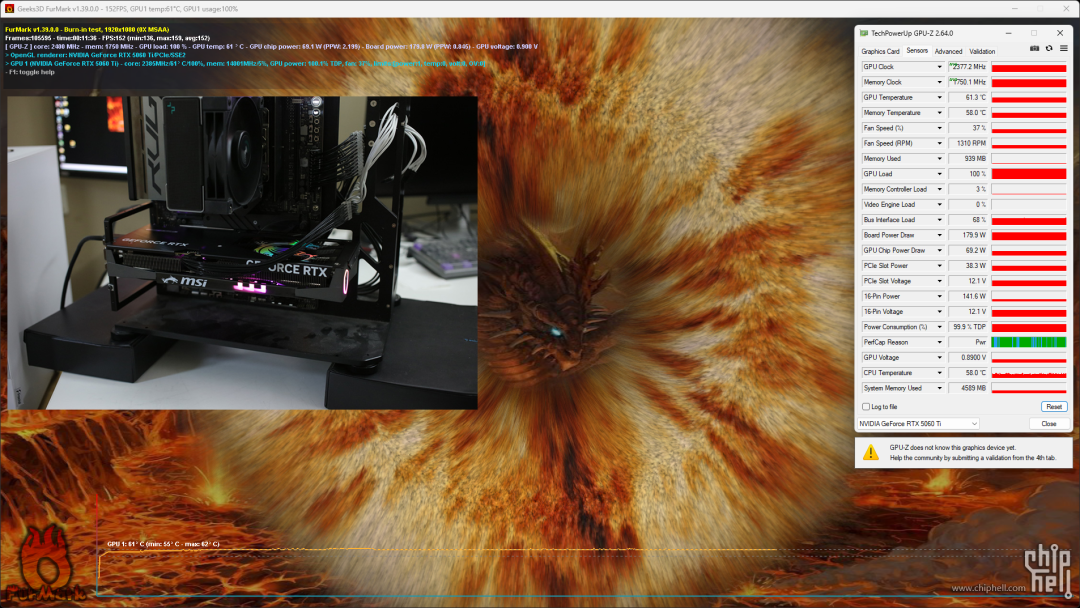

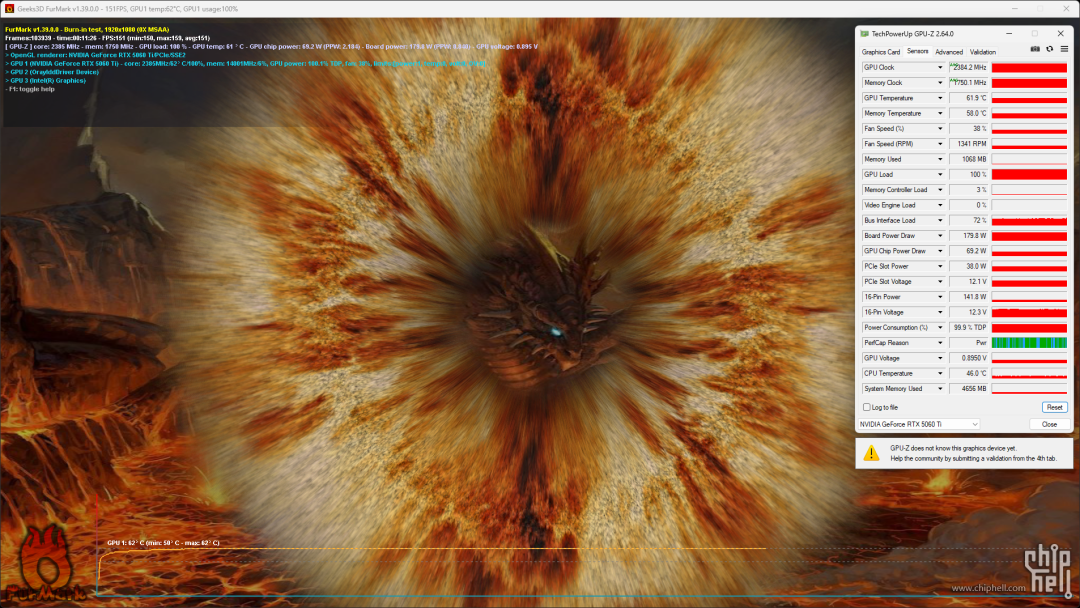

Furmark壓力測試10分鐘測試圖:
附加測試:不同擺放朝向對散熱效能影響的測試.
在開放式平臺下,對比三種擺放姿態下Furmark壓力測試時的GPU溫度表現.測試在另行搭建的平臺下進行.
標準橫置方向:
GPU約61℃.視訊記憶體約58℃,風扇轉速約1310RPM,平均頻率2377MHz.

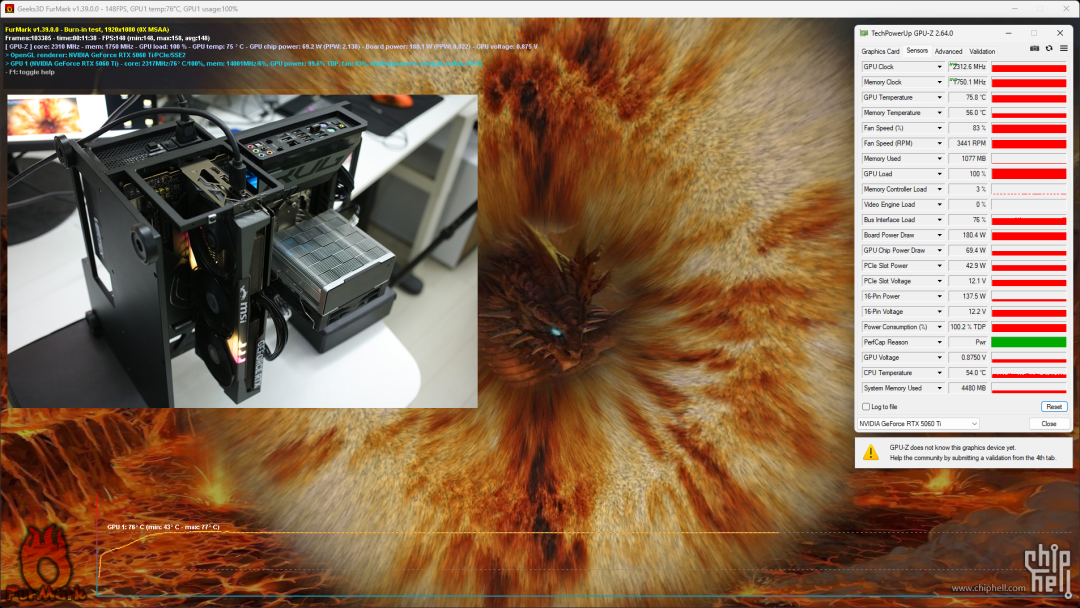

吊裝(I/O口朝上)方向:
GPU約76℃,視訊記憶體約56℃,風扇轉速約3440RPM,平均頻率2313MHz.
風扇轉速達到最大的同時GPU溫度仍大幅上升,已不能稱得上正常工作.

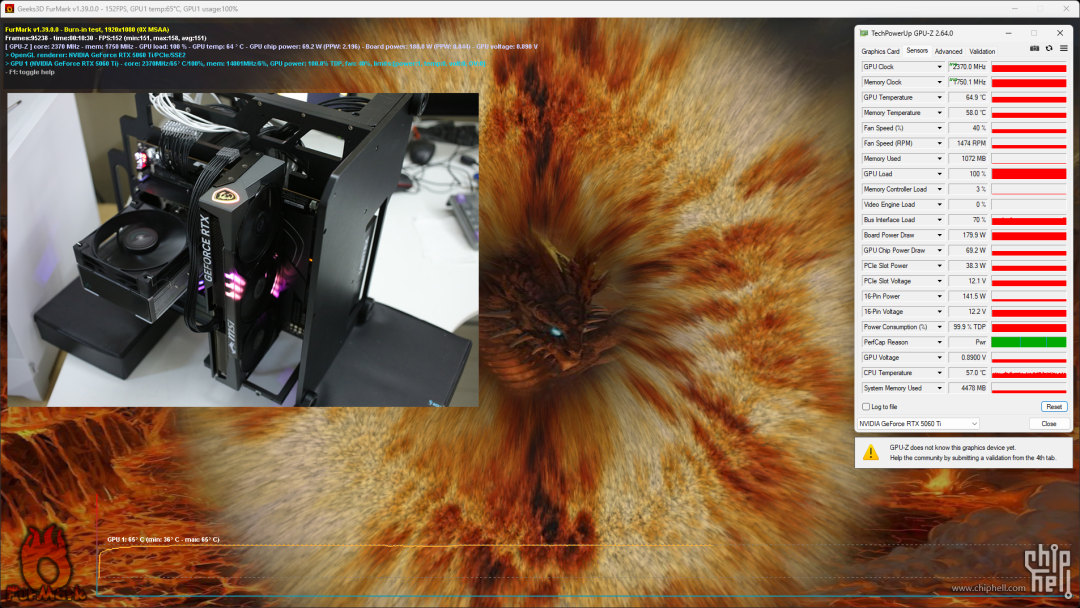

吊裝(I/O口朝下)方向:
GPU約65℃,視訊記憶體約58℃,風扇轉速約1470RPM,平均頻率2370MHz.
相比橫置時溫度和風扇轉速均有小幅提高.體驗略有下降但仍可接受.
總結
儘管Gaming Trio魔龍已不再定位於旗艦級,但作為MSI歷史悠久且深入人心的高效能遊戲顯示卡系列,其配置定位對於RTX 5060 Ti而言已足夠體面.做工複雜的外形,三風扇規模的散熱器搭配較高的預設頻率和支援大功率的介面和BIOS的組合,在外觀質感和效能表現兩方面上都有充分的保證.高素質的風扇和偏靜音的調校方向也帶來不俗的低噪表現.遺憾的是這套散熱限於結構和定位所需的用料等級仍不支援介面向上吊裝使用的特殊工況,因而無法滿足搭配此類形制機箱的使用者的裝機需要.
