序言
近些年的MSI微星始終都在不斷調整自家產品線的分類.在RTX 50系列顯示卡產品上引入的則是全新的Vanguard系列,中文名為“神龍”.定位上介於自家“Suprim“(超龍)和“Gaming Trio/Duo魔龍”之間,主打擁有更豐富的RGB燈光裝飾的外觀特色以強調其“旗艦級遊戲顯示卡”的品牌屬性.為了慶賀新系列的誕生.這次隨RTX 50系列還特地推出了“首發限定版”.相比後續的常規版本擁有更大的包裝以及隨機的一款微星小龍玩偶的盲盒.本次評測的RTX 5070 Ti也屬於這一系列.
產品規格
作為MSI全新的高階系列,這款RTX 5070 Ti神龍提供了2588MHz的標稱Boost頻率,並支援手動解鎖功耗限制到350W.均屬於較高的水準.且依照慣例提供了名為遊戲模式和靜音模式的兩組BIOS.兩者也都採用了上述標定,主要差別在於風扇轉速策略區別.
GPU-Z資訊圖:
(左為遊戲模式,右為靜音模式)
GPU-Z BIOS資訊圖:
(左為遊戲模式,右為靜音模式)
樣卡在基礎效能測試過程中最大頻率達到2812MHz(遊戲模式)/2805MHz(靜音模式)
產品解析
本次的型號神龍系列的首發限量版,外包裝的體型較為龐大.
最外層的套子採用抽條式開啟,一旦開啟將無法還原.
實際的內包,表面印有帶反光的型號標識以及裝飾圖案.
翻蓋式包裝.
蓋頭內印有MSI代表吉祥物的小龍游世界卡通圖案.
包裝的第一層則是一張小龍游世界的宣傳卡,以及小龍限量版玩偶.
小龍玩偶總計共10款,因此每塊顯示卡附帶的玩偶都是隨機的.
附件包括,說明書一本.
提供了一支小型撐杆.
頂部配有防滑橡膠.
一條電源轉接線.款式為三個傳統PCIe 8-pin母口轉單個16-pin(12V-2×6/12VHPWR通用)公頭. 12V-2×6公頭採用MSI在自家電源產品配件上也應用的雙色外殼.更容易看清是否插緊到位.
顯示卡正面.採用黑灰雙拼色,搭配傳統的三風扇開放式散熱器設計.
顯示卡背面,採用具有拉絲工藝的鋁製金屬背板,並融入一些具有未來感的裝飾和衝壓設計.
左下角設有經典的龍圖騰裝飾.
上方則是指定的Geforce RTX標識.
後部,兩片仿碳纖維造花紋的裝飾貼片,配有白色MSI標識.
尾部的散熱開口則是順著衝壓圖案邊緣進行設定,在保證面積的同時也起到更好的美學視角.
尾部的兩側工藝則是做了彎折和收邊設計.
雙BIOS切換開關.
顯示卡前側,介面為標準的三個DP 2.1b和一個HDMI 2.1b的組合.固定擋板為雙槽位.
擋板上方設有條紋式裝飾.
顯示卡頂部,採用包框式結構,中間則留為出風區域..
左上角的Geforce RTX標識.
16pin(12V-2×6)電源介面.傳統朝向設計.
尾部配有MSI的透明RGB LOGO燈,並採用碳纖維花紋作為基底.下方的裝飾條內部也配有RGB燈光.
預設動態燈效.
在最尾部的地方還設有條紋裝飾來填補空白.
顯示卡底部,開放式設計.
兩頭邊角處設有條紋裝飾以填補空白.
顯示卡尾部.封閉式處理,外形上採用複雜的不規則造型.靠近背部位置留有固定螺絲孔位.
透明的龍圖騰LOGO燈,搭配碳纖維裝飾元素.
LOGO燈下方同樣為碳纖維基底裝飾.
預設動態燈效.
回到顯示卡正面,配備三把暴風7風扇.
正面的灰色裝飾面板在折角處均設有高亮倒角邊,以提亮整體視覺效果.
黑色區域則是採用了斜向裝飾帶和碳纖維底紋,以及立體的造型作為裝飾元素.
在黑色與灰色的交界處,還設有內藏式的RGB燈條.
預設動態燈效.
風扇中間設有金屬龍圖騰LOGO裝飾貼.
扇面細節,邊緣配有導流紋理,且採用連框式扇葉結構..
風扇直徑尺寸規格為11cm.
顯示卡長度(不含擋板)約356.5mm.
顯示卡高度(含擋板)約163mm.
顯示卡厚度約66mm.
分解.
散熱器為無中框結構,散熱器本體和風扇外框可以直接分離.
風扇外框內側.
中框骨架加固連線,在下方還設有內藏燈條的PCB.
散熱器正面.
正面鰭片採用波浪形設計以最佳化風噪和擾流.

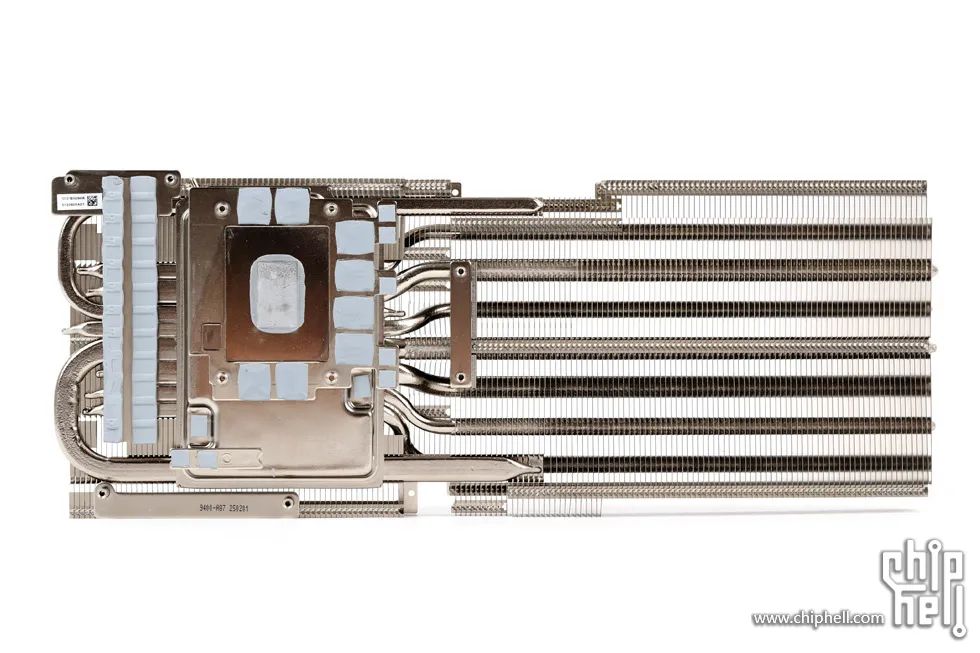

散熱器底面.
大面積的VC均熱板底座.
均熱板厚度來到了9mm.

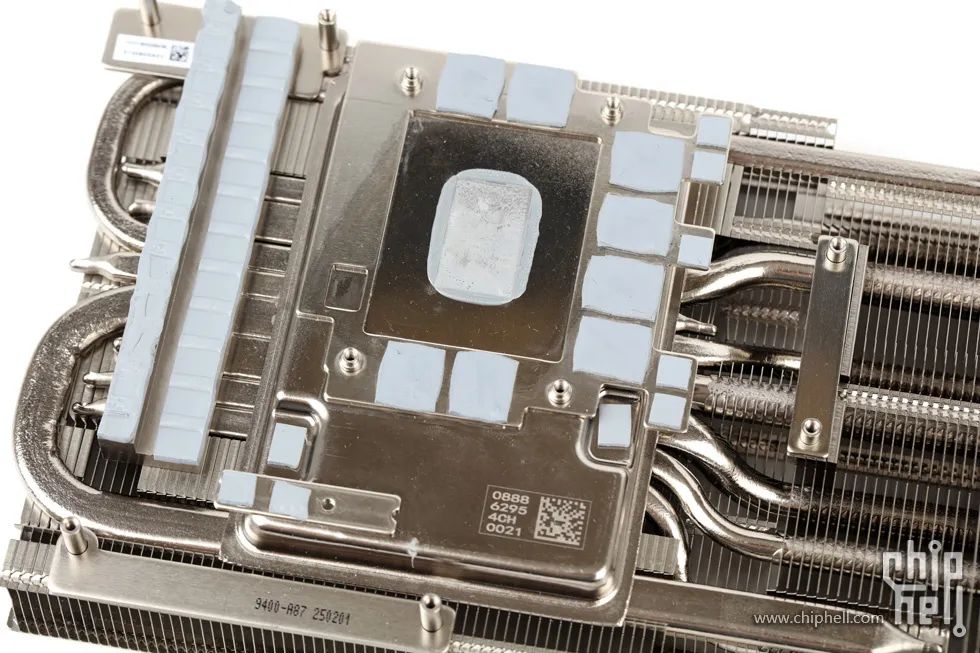

視訊記憶體與GPU右側位置的供電MOSFET透過固定底座覆蓋.其中視訊記憶體顆粒仍位於均熱板區域內.
設定在鰭片上的額外散熱加高底座,則覆蓋左側其餘供電的MOSFET和電感.
散熱器共配備3根8mm熱管,和5根6mm熱管.
其中頭部位置1根8mm和1根6mm透過U形彎折反穿回鰭片後端.
其中7條熱管透過底座後穿至後端散熱鰭片.1根熱管止步於前端.
七條熱管以凸字型上下排列,以起到更好的均衡散熱.
散熱器後半段.散熱片採用兩翼式陣列,並且每片鰭片之間採用一高一低間隔,以起到更好的導流效果.
散熱器兩側基本都填充的相當充實,除了一些必須要避讓的區域以外沒有什麼留白的空間.
頂部俯視角度下更方便觀察整體結構設計.
側面視角,可以看到熱管的整體走向.
背板內側.
核心背面位置貼有導熱墊.
板卡正面.短高板型設計.
板卡背面.
GB203-300-A1 GPU.對應GeForce RTX 5070 Ti.
視訊記憶體由8片Samsung 16Gb 32bit 28Gbps GDDR7顆粒組成16GB 256bit 28Gbps的配置.
18相GPU(15)和視訊記憶體(3)供電
供電主控MPS MP29816-A.
每相都搭配一顆MPS MP87993 DrMOS MOSFET.
ITE 8232-56B提供燈光控制.
測試平臺
顯示卡:
MSI GeForce RTX 5070 Ti 16G Vanguard SOC Launch Edition
CPU:Intel Core Ultra 9 285K
主機板:ASUS ROG Maximus Z890 Hero
記憶體: Acer Predator Pallas II DDR5 8200MHz C36 32G(16Gx2)
硬碟:Samsung 980 Pro SSD 500GB
電源:Seasonic Vertex GX-1000 1000W
機箱:Corsair 5000D Airflow
散熱:DeepCool LT720 (360mm AIO Water Cooling)+ NF-A12x25 PWM chromax.black x3(CPU,機箱頂部)
Noctua NF-A12x25 PWM chromax.black PWM x3(機箱前置)
Noctua NF-A12x25 PWM chromax.black x1(機箱後置)
(機箱與CPU散熱器風扇均定速在約1000RPM)
驅動:
NVIDIA GeForce Game Ready Driver 572.43
系統:Windows 11 Version 24H2
軟體:GPU-Z 2.62
3DMark 2.31
Furmark 1.38.1
測試環境照:
效能測試
效能測試基於本站以往顯示卡評測的專案與流程方式:在封箱環境下進行3DMark效能,待機與Furmark壓力測試下的溫度,功耗,噪聲測試.為節省測試時間以及突出有效資訊,3DMark效能部分僅測試Fire Strike Ultra及更高的專案的顯示卡分數,結果以列表成績彙總.
效能方面,3DMark跑分符合該頻率和功耗限制設定的應有預期.由於標定相同,雙BIOS的跑分差異細微.
Furmark烤機測試中,兩種模式能夠保持的平均頻率依舊接近.兩種模式的風扇轉速相差大約350rpm,對應有大約4℃的GPU和視訊記憶體溫差.使用者可按自己偏好低溫還是低噪的使用習慣進行選擇.而從絕對錶現上來說,溫度和噪聲控制都相當出彩.
遊戲模式Furmark 10分鐘壓力測試圖:
靜音模式Furmark 10分鐘壓力測試圖:
附加測試:不同擺放朝向對散熱效能影響的測試.
在開放式平臺下,對比三種擺放姿態下Furmark壓力測試時的GPU溫度表現.測試在另行搭建的平臺下進行.
標準橫置方向:
GPU約57℃.視訊記憶體約52℃.風扇轉速約1430RPM,平均頻率2480MHz.
吊裝(I/O口朝上)方向:
GPU約62℃.視訊記憶體約56℃.風扇轉速約1680RPM,平均頻率2460MHz.
溫度和風扇轉速都有較為明顯的提高,散熱效能有明顯損失.已開始影響使用體驗,但整體表現依舊尚可.
吊裝(I/O口朝下)方向:
GPU約59℃.視訊記憶體約54℃.風扇轉速約1540RPM,平均頻率2474MHz.
表現介於以上兩種工況之間,更接近於標準橫置時的表現.
總結
作為MSI全新推出的旗艦遊戲顯示卡系列.Vanguard神龍提供了Suprim神龍系列不具備的RGB多彩張揚的外觀風格.而同樣對標旗艦級設計的目標,使整卡的做工質感,散熱與供電設計的用料水準都處於很高的水準.帶有VC均熱板的超額規模的散熱器搭配素質優秀的風扇與合理的轉速設定能夠始終將這款RTX 5070 Ti的溫度壓制在極低的水準並擁有不錯的噪聲表現.且即使面對並不擅長的向上吊裝工況時也依舊能夠仍持基本體面的使用效果.而“首發限定版”更為豪華的外包裝以及附帶的小龍盲盒,對於愛好分享購物所得的使用者而言無疑也是一筆額外的情緒價值.
