124層印刷電路板在不增加7.6毫米標準板厚的情況下，突破了長期存在的108層的行業上限。
OKI Circuit Technology 推出了一款124 層印刷電路板 (PCB)，這是高密度電子封裝領域的一項里程碑式進展，這是迄今為止已知的半導體測試應用的最高商用堆疊高度。這一進步突破了長期以來 108 層的上限，並可能標誌著人工智慧、國防、航空航天和先進通訊技術領域基板設計的新紀元。

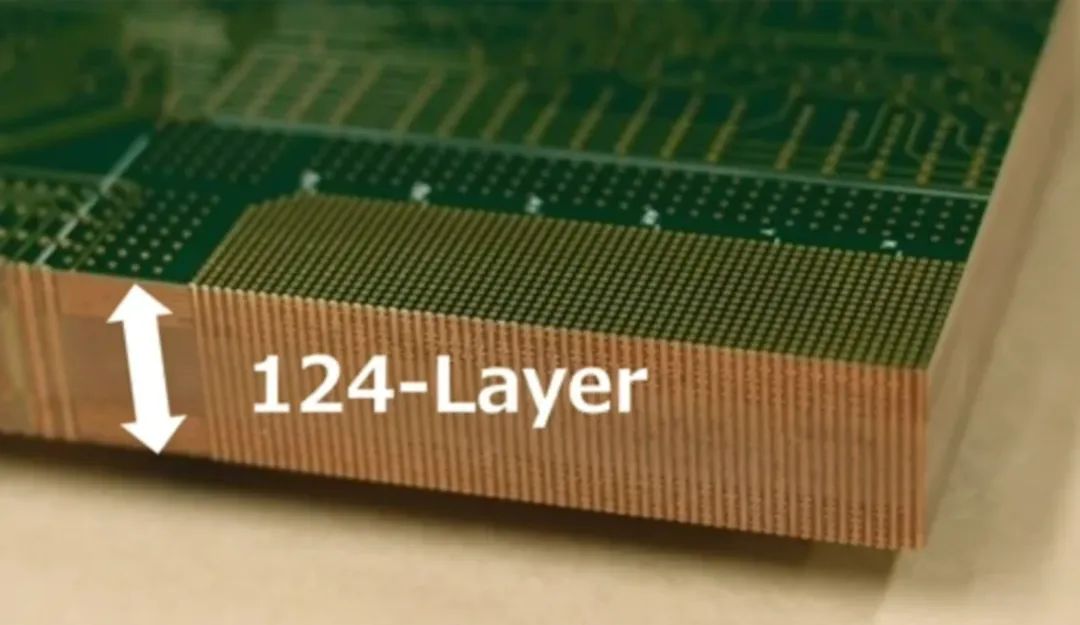

124層PCB的橫截面
PCB分層的新高峰？
從紙面上看，從108層到124層的躍升可能微不足道，但在追求精密的PCB製造領域，這標誌著PCB製造能力的根本性轉變。訊號層數增加15%的同時，並沒有增加標準的7.6毫米板厚，而這是晶圓級測試裝置現有尺寸限制的限制。
這絕非易事。由於樹脂流動、導通孔塌陷以及層間對準等挑戰，傳統 PCB 設計在達到 100 層之前就已達到機械和熱效能的極限。迄今為止，可靠地超過 108 層通常意味著必須接受更厚的電路板或降低可靠性——而 OKI 有效地避免了這些妥協。
該解決方案實現了前所未有的訊號密度和垂直互連，對於用於 AI 加速器的下一代高頻寬儲存器 (HBM) 的晶圓探測尤其重要。每增加一層，設計人員就能在緊密相鄰的環境中佈線更多訊號，整合更多接地層，並更好地管理 PCIe Gen6 和 CXL 3.0 等協議所需的高速差分對。
124層PCB的深遠影響
長期以來，提升PCB 層數一直受到對準精度、過孔可靠性和熱完整性的限制。OKI 的突破源於一系列改進，而非單一的發現。該設計的關鍵在於使用每層厚度僅為 25 µm 的超薄介電材料，其低損耗特性適用於 112 GHz 以上的頻率。這些材料（可能是 Megtron 7 等高效能層壓板）可實現嚴格的阻抗控制 (±5%)，同時支援高功率 AI 晶片至關重要的熱傳導。

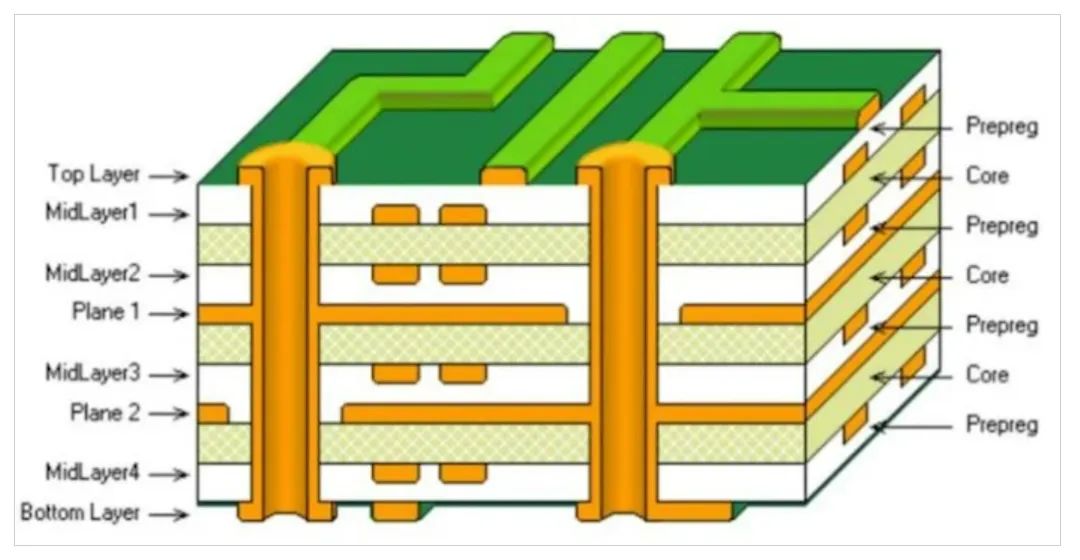

多層 PCB 佈局示例
這種 124 層配置或將為人工智慧半導體測試開闢新的方向，因為堆疊 HBM 模組的晶圓級檢測需要精確、高速的訊號完整性。每增加一層，佈線容量和遮蔽潛力都會增加。在人工智慧伺服器中，OKI 的高層板支援整合接地層和微孔陣列，可最大限度地減少串擾和訊號損耗，同時改善散熱效能。這些功能也將使該技術成為航空航天和國防應用的理想之選。這些 PCB 採用對稱疊層設計，並在超過 1,000 次熱迴圈下達到 MIL-STD-883G 可靠性標準，理論上能夠承受極端環境，同時保持電氣完整性。
擴充套件和成本的限制
高複雜性自然帶來高昂的成本。OKI 124 層 PCB 每平方米的物料成本高達 4,800 美元，生產時間長達 16 周，良率徘徊在 65% 左右。這遠低於 108 層 PCB 的典型良率 85%。
熱迴圈引起的機械應力，尤其是在銅與FR-4邊界處，會超過80 MPa，有時會導致細間距BGA封裝中的焊盤凹陷或訊號衰減。在堆疊層中排除此類故障通常需要破壞性橫截面積分析，這使得診斷過程變成了一場賭博。
與大多數尖端技術一樣，當前的應用僅限於利基、高效能領域，但其底層創新可能會隨著時間的推移逐漸滲透。增材製造和人工智慧驅動的EDA工具的進步最終或許能夠以更少的層數或更低的成本實現類似的效能。
OKI 的 124 層 PCB 雖然未能超越電裝 (Denso) 在 2012 年創下的 129 層世界紀錄，但它的突出之處在於實用性，而非純粹的極限。透過保持常規的電路板厚度並確保可製造性，OKI 的工作很可能有助於彌合理論極限與可擴充套件生產之間的差距。
