前言
非常榮幸能參加CHH和微星舉辦的這次《雙刃出擊 SHOW出戰力——微星黑刃/白刃機箱全家桶裝機活動》，同時也感謝CHH與廠家微星的信賴，能夠在第一時間體驗到微星的新款白刃PLUS機箱，微星的這款MAG PANO 100L PZ刃系列有黑白雙色，此次活動使用了白色，俗稱白刃，與其他海景房不同的時，刃PLUS採用前臉雙面高透鋼化玻璃的整體三面環抱式海景房，不一樣的海景房又不一樣的設計語言。
在整體體驗上，尺寸為518.7x290x482mm的長寬高，主要是雙倉結構都會比較寬些，當然好處也是顯而易見的能支援3個360冷排，底部最大還能支援2x160mm風扇位，當然至高支援EATX主機板，併兼容背插設計，以及相容顯示卡水平&豎直安裝，得益於雙倉設計，背部理線空間最大90mm，並有兩塊背板，能接入最多2塊3.5HDD和3塊2.5SSD；
最大相容166mm的塔式散熱和380mm顯示卡長度以及200mm電源。
在整機的配置方面，使用了14700K+微星（MSI）MPG Z790 EDGE TI MAX WIFI主機板+微星（MSI） GeForce RTX 4070 SUPER GAMING X SLIM WHITE 白龍的黃金搭檔清楚系白色組合。
微星Z790 EDGE TI MAX WIFI 在保持原刀鋒90A 16+1+1的供電規模以及第三代鈦金電感的同時，最佳化升級支援高頻記憶體，5條M.2的第一條也已支援PCIE5.0 X4 M.2協議，以及加入了WIFI7無線網絡卡等主要特點，依然是白色系的當紅小生。
而顯示卡則是微星最佳化尺寸的GeForce RTX 4070 SUPER GAMING X SLIM WHITE 白龍，僅有307x125x46mm的精簡身材，即可完成對4070super的完美效能釋放，是不可多得的瘦身三風扇雙槽顯示卡。
電源則是微星的白色限定款MAG A850GL PCIE5 850W金牌全模組電源，DC TO DC 電路與全橋LLC諧振拓撲結構，可提供2X整機峰值功耗和3X顯示卡峰值功耗的ATX3.0電源。
其餘配置上，記憶體為宇瞻ZADAK SPARK 32G 6000 DDR5白色燈條32GB套裝，銀白風格與刀鋒鈦MAX風格契合，固態硬碟是是星曜7000 Plus SSD，它採用TSMC臺積電12nm製造的四通道主控PS5027-E27T和TLC快閃記憶體顆粒，產品標稱順序讀寫速度就分別達到了7000MB/s、6000MB/s。
最後散熱器是利民的MJOLNIR VISION 360 ARGB WHITE 雷神之錘一體式水冷，3.5寸螢幕與利民TL-K12風扇以及利民全新CORE V1.0架構使得降壓的14700K能涼快穩定執行。
配置清單如下：
CPU：英特爾（Intel）14代 酷睿 i7-14700K 處理器
主機板：微星（MSI）MPG Z790 EDGE TI MAX WIFI 主機板
顯示卡：微星（MSI） GeForce RTX 4070 SUPER GAMING X SLIM WHITE 白龍
電源：微星（MSI） MAG A850GL PCIE5 850W金牌全模組電源
機箱：微星（MSI） MAG PANO 100L PZ WHITE 白刃PLUS機箱
記憶體：宇瞻 ZADAK SPARK 32G 6000 DDR5白色燈條 16×2 套裝
SSD：影馳 （GALAX） 星曜7000 Plus 1T SSD
散熱：利民（Thermalright）MJOLNIR VISION 360 ARGB WHITE 雷神之錘 一體式水冷
風扇：利民（Thermalright）TL-K12W白色效能風扇
裝機展示：

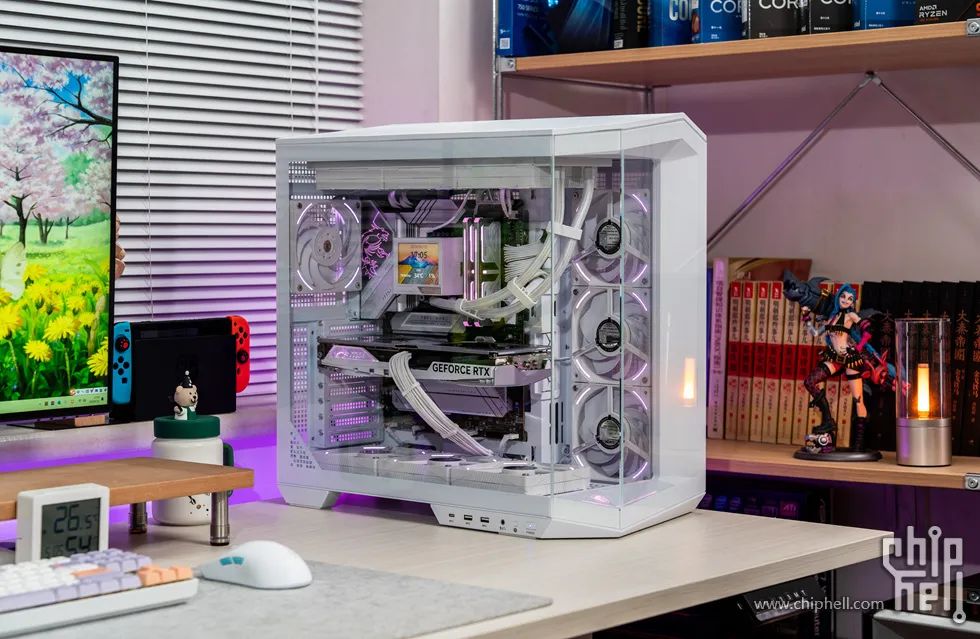

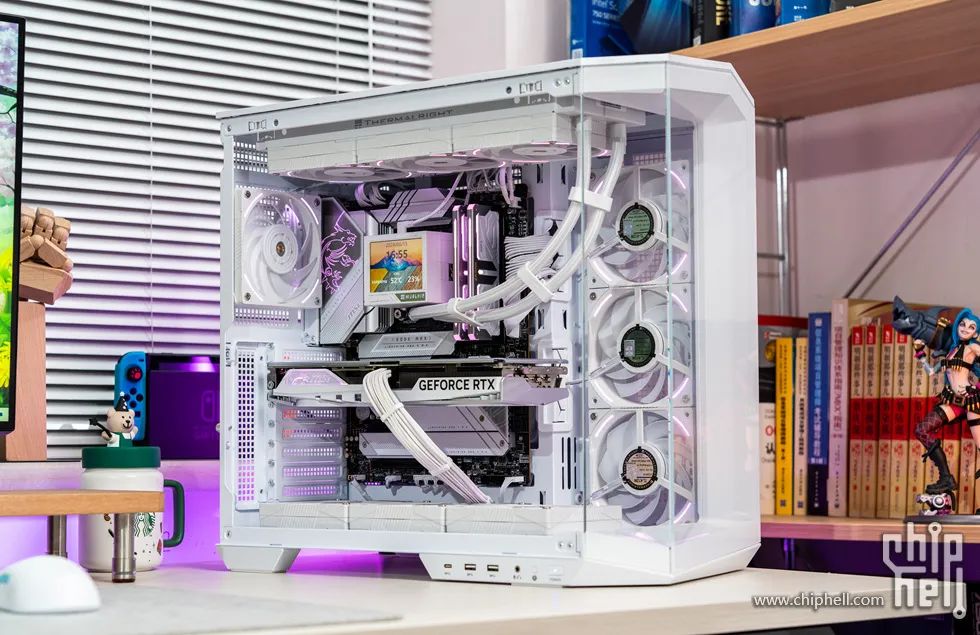

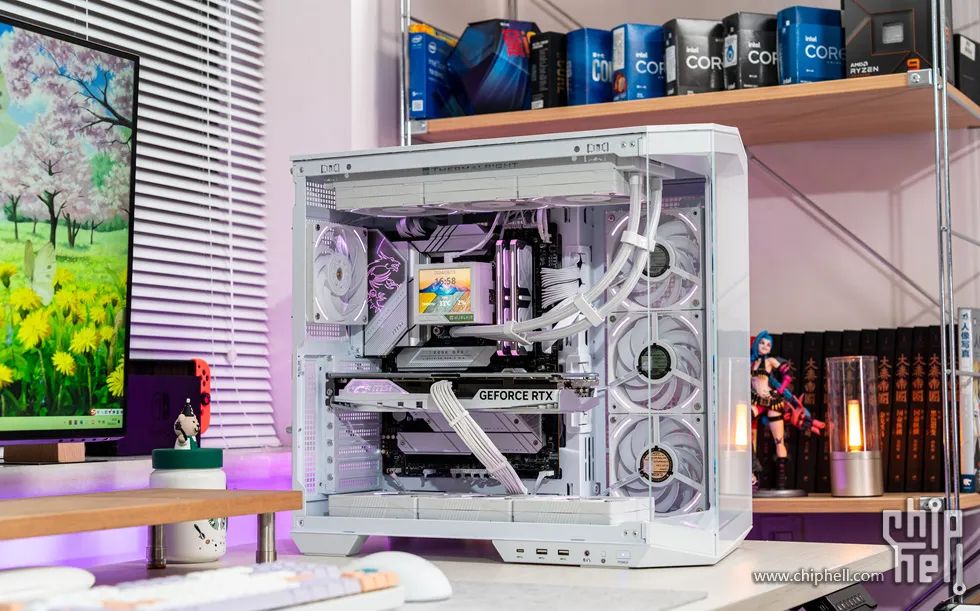

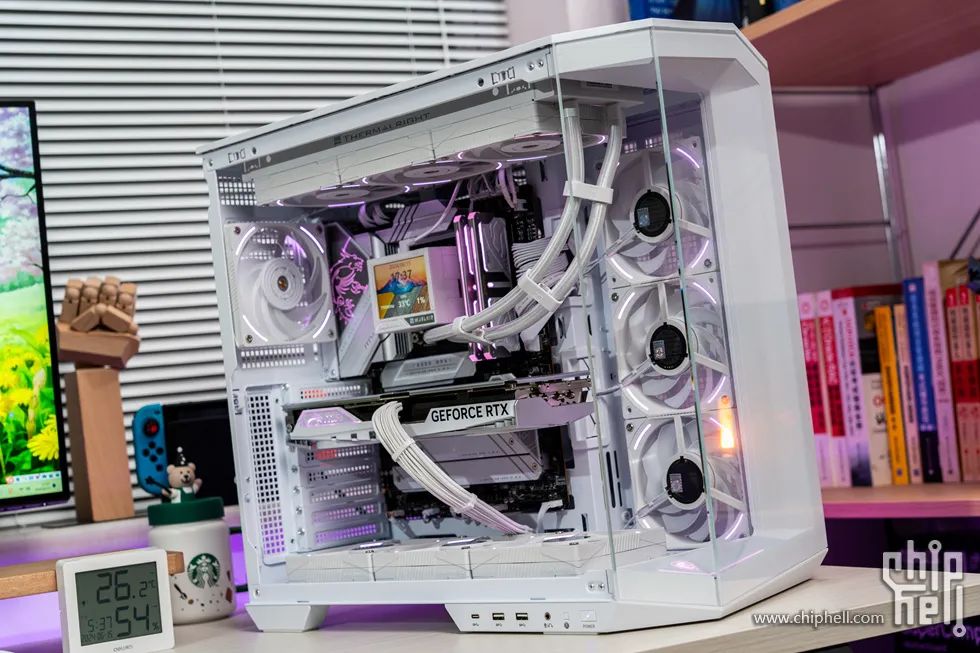

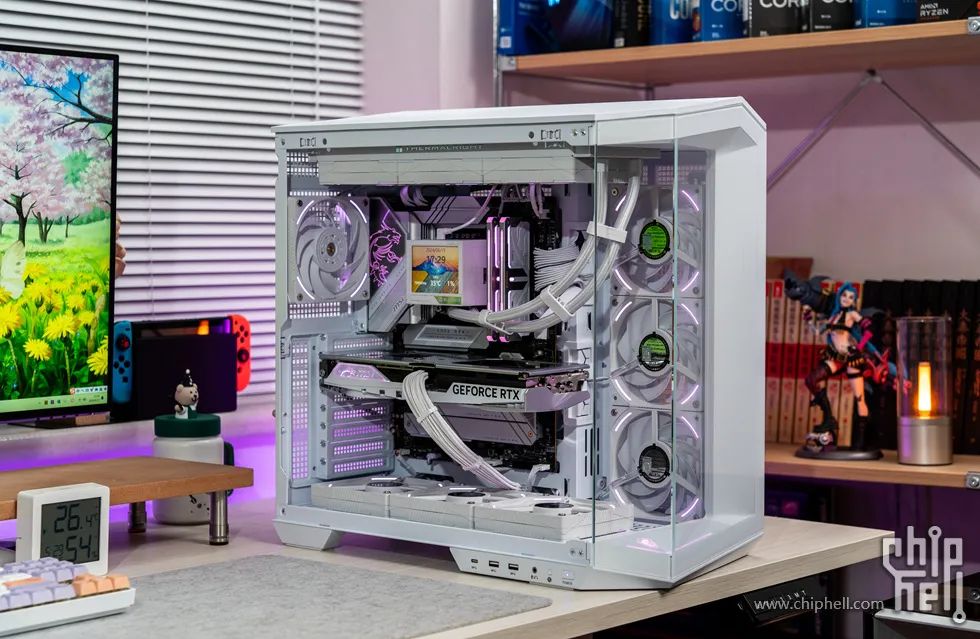

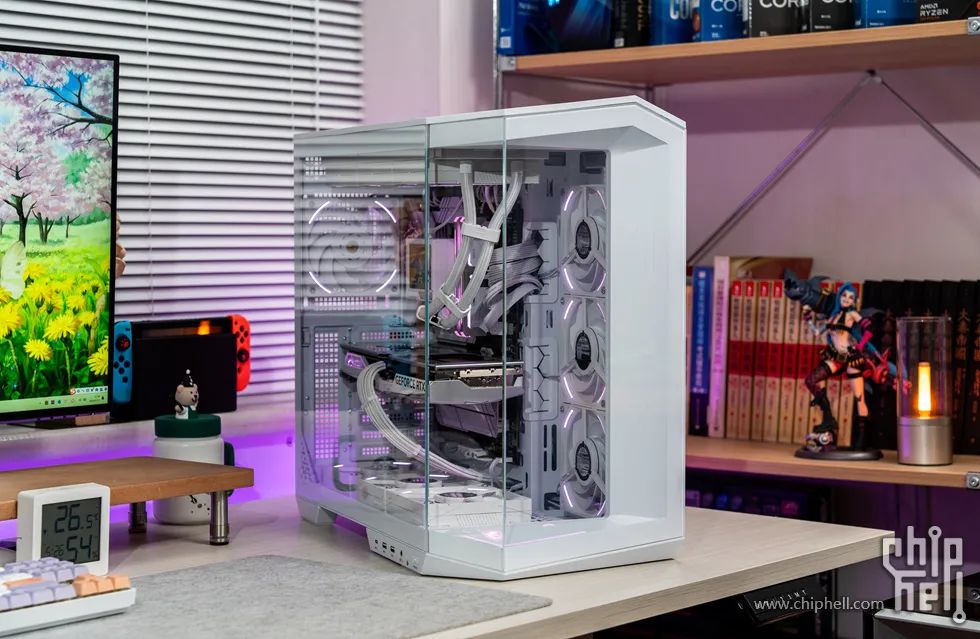

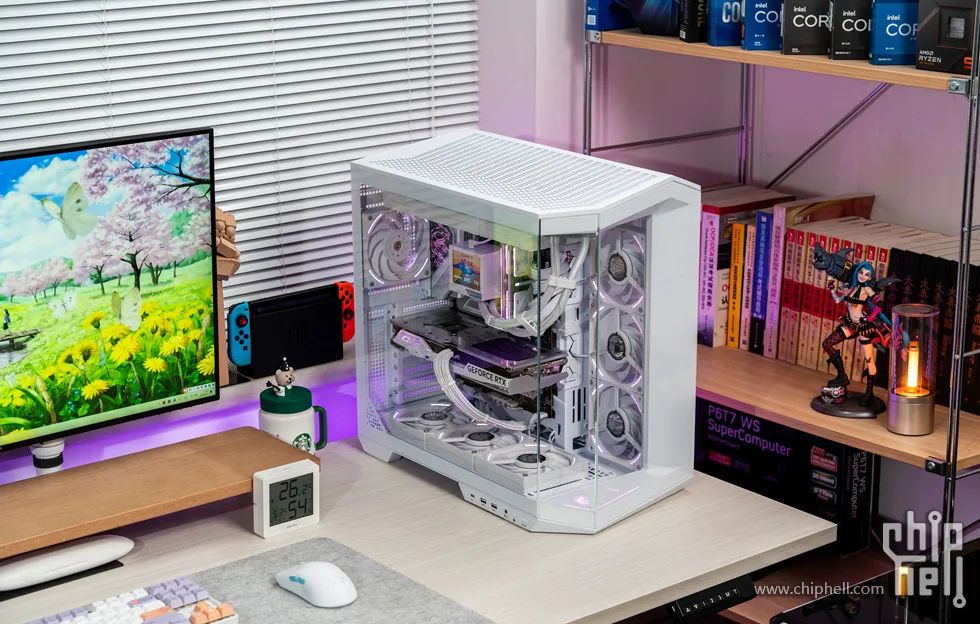

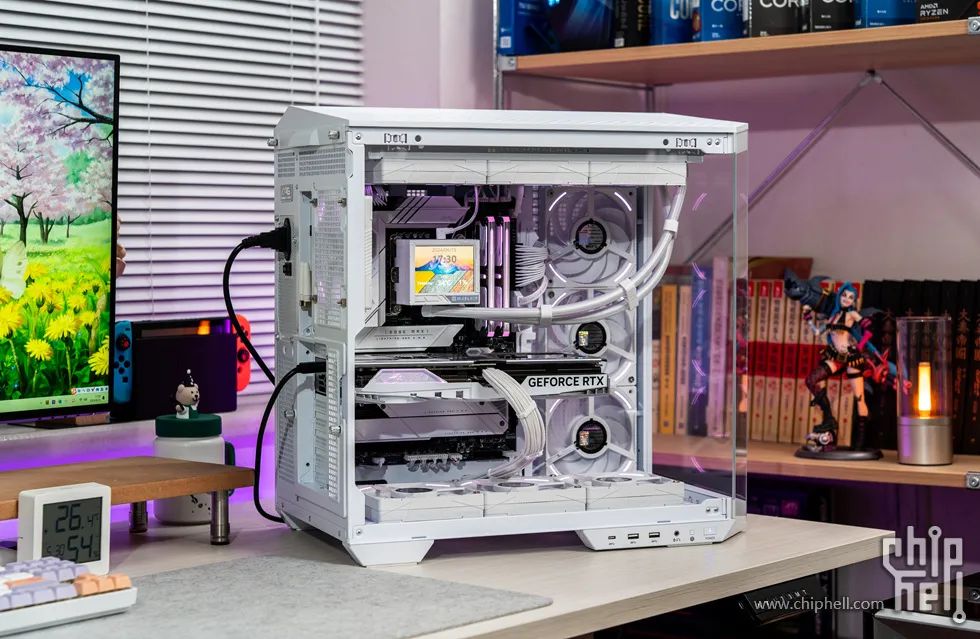

整機桌面全覆蓋三面鋼化玻璃展示
三面環抱的270°海景房
前面板上下都有直線切割設計，只有玻璃也不呆板

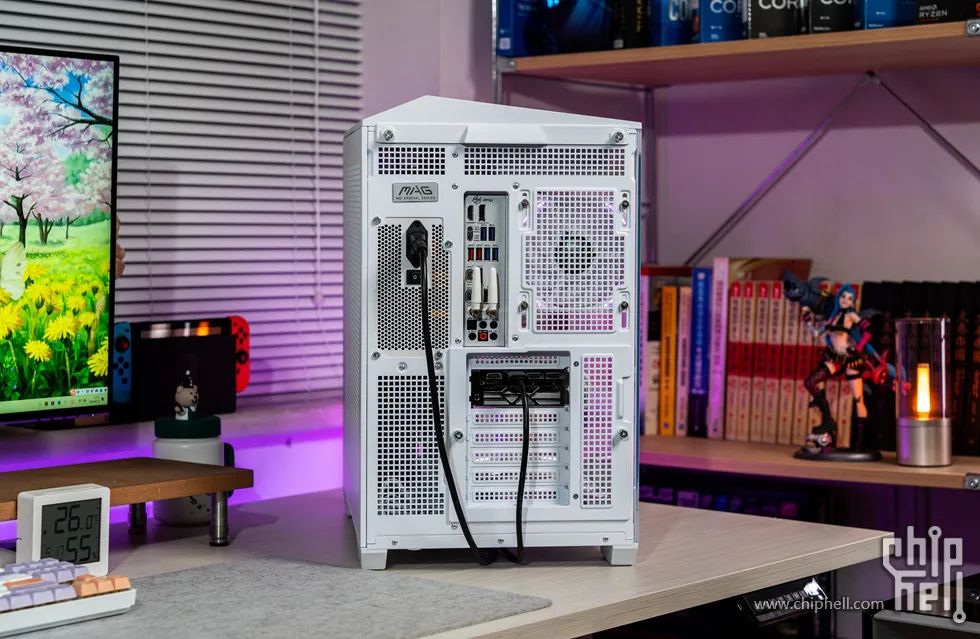

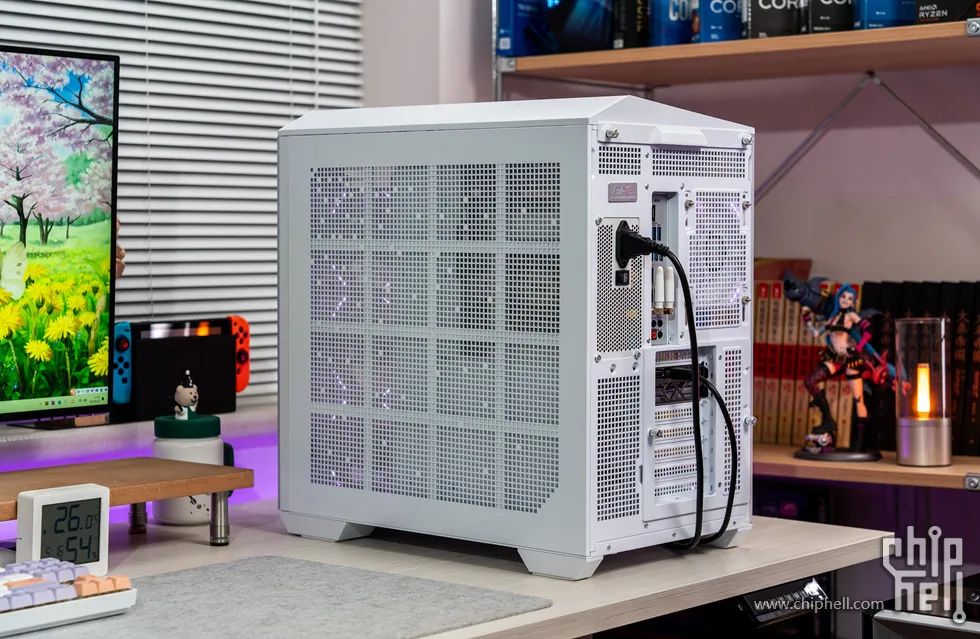

整體的背面
前面板雖然為兩塊鋼化玻璃，但中間一片較小，而右側一片則又再次做了切割，使得機箱頂部麵包具有不同角度的兩面切割
前面板的兩片鋼化玻璃

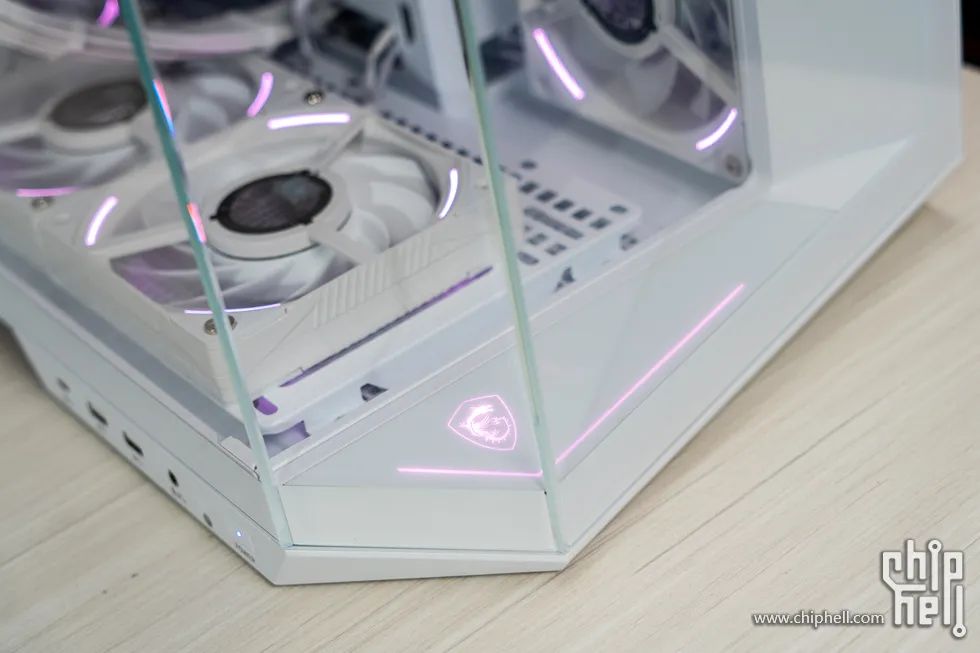

兩片鋼化玻璃的底部固定中間具有ARGB的龍盾logo與兩條導光條

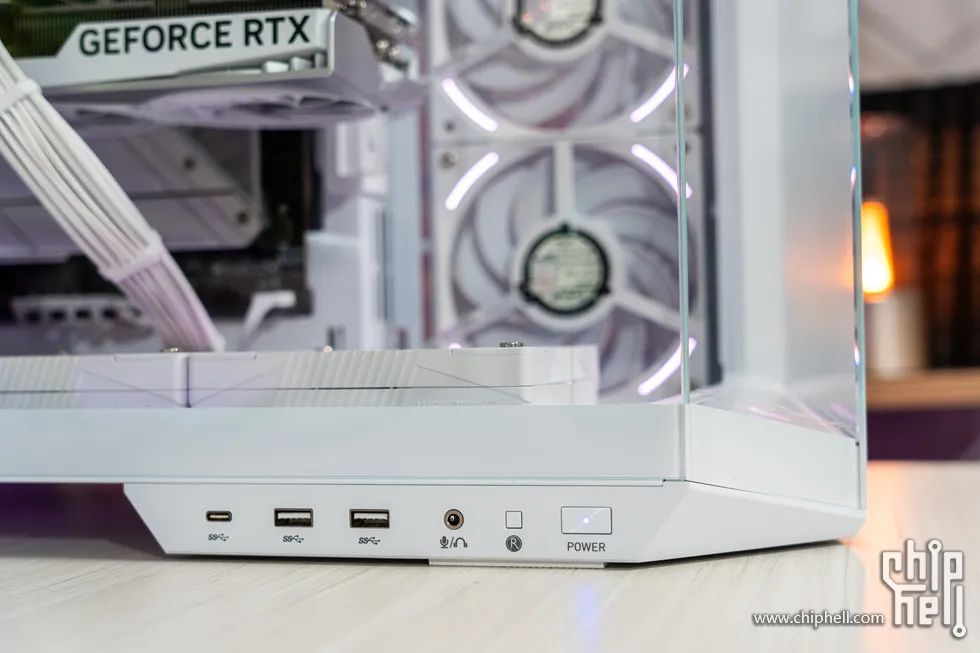

前置IO位於單獨設計的機箱腳上，佈置了1xUSB3.2 Gen2x2 Type-C、2個USB3.2 Gen 1Type-A、音訊麥克風二合一、重啟按鈕、電源按鈕

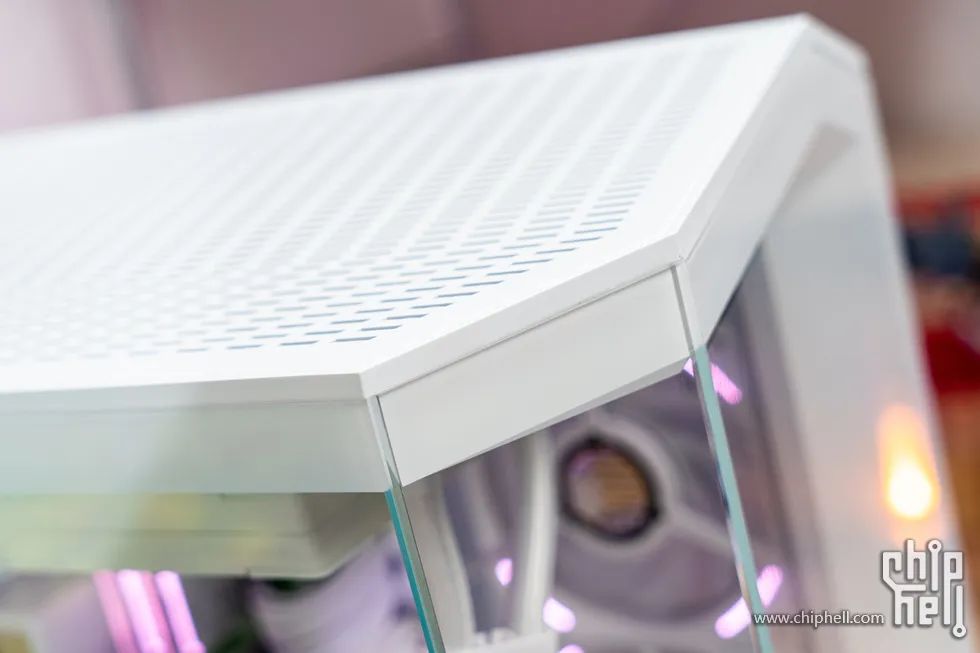

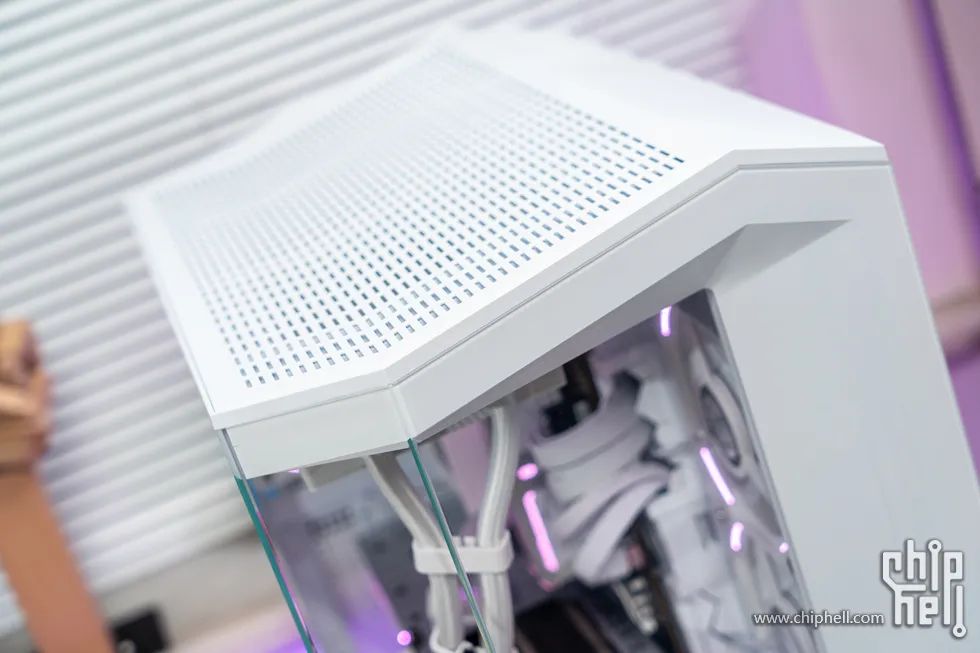

頂部的長條形鏤空也是經過了特殊設計

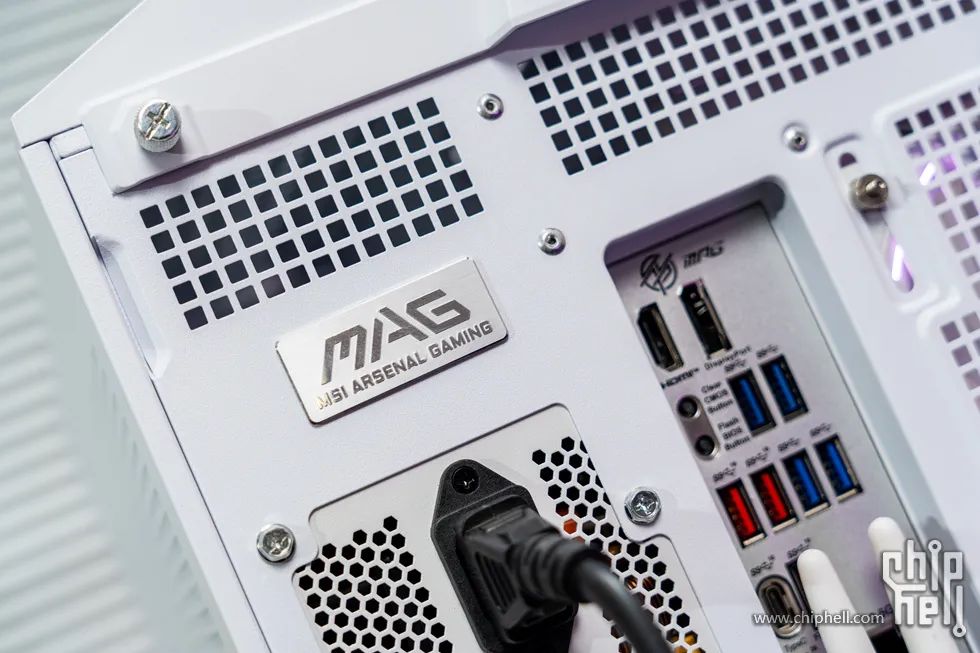

機箱尾部的微星MAG 系列logo鋁合金銘牌

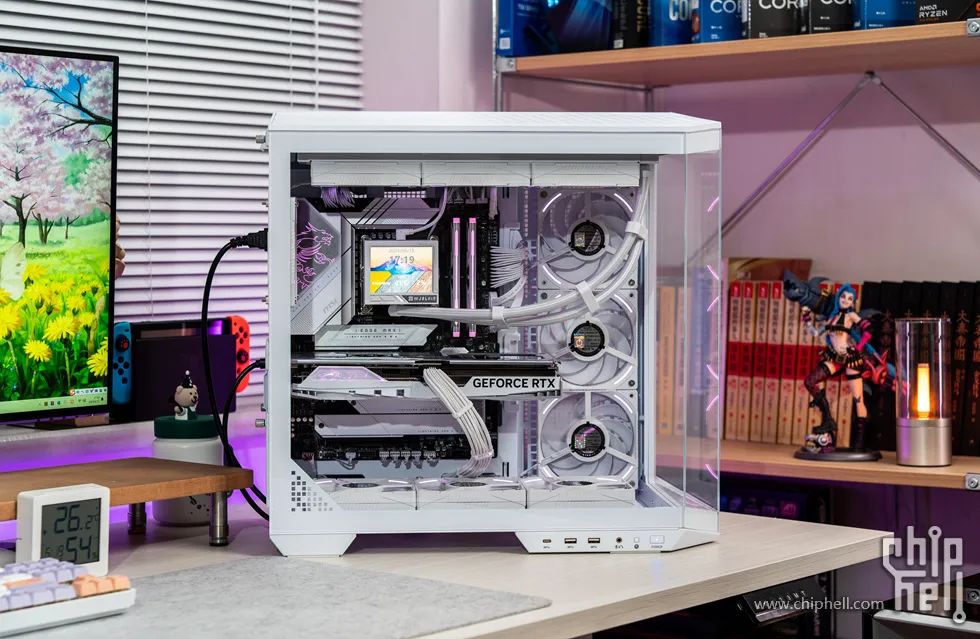

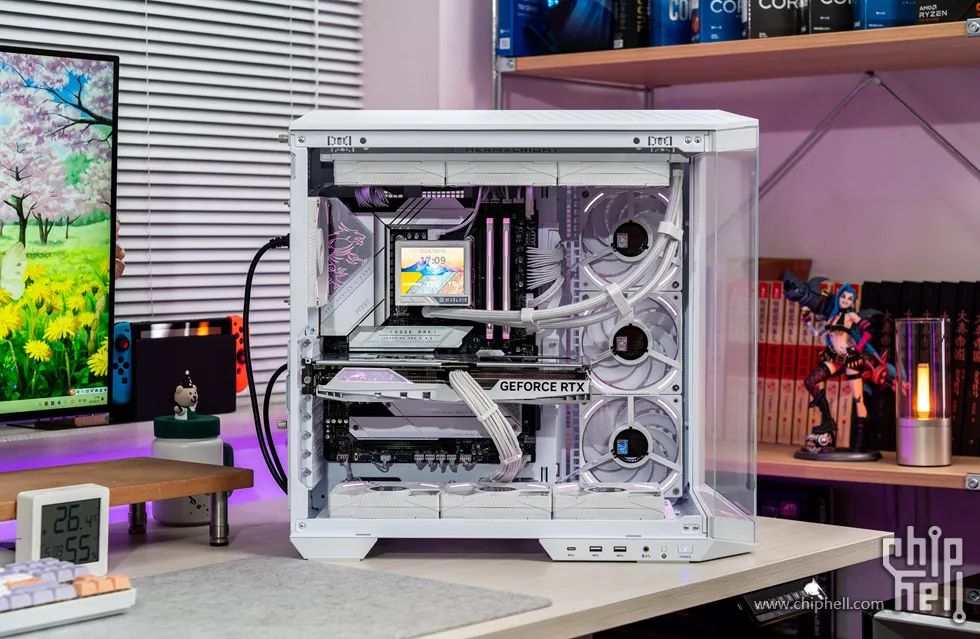

90°的側面
開啟鋼化玻璃側板非常簡單，尾部上方開啟卡扣即可取下，內部一覽無餘

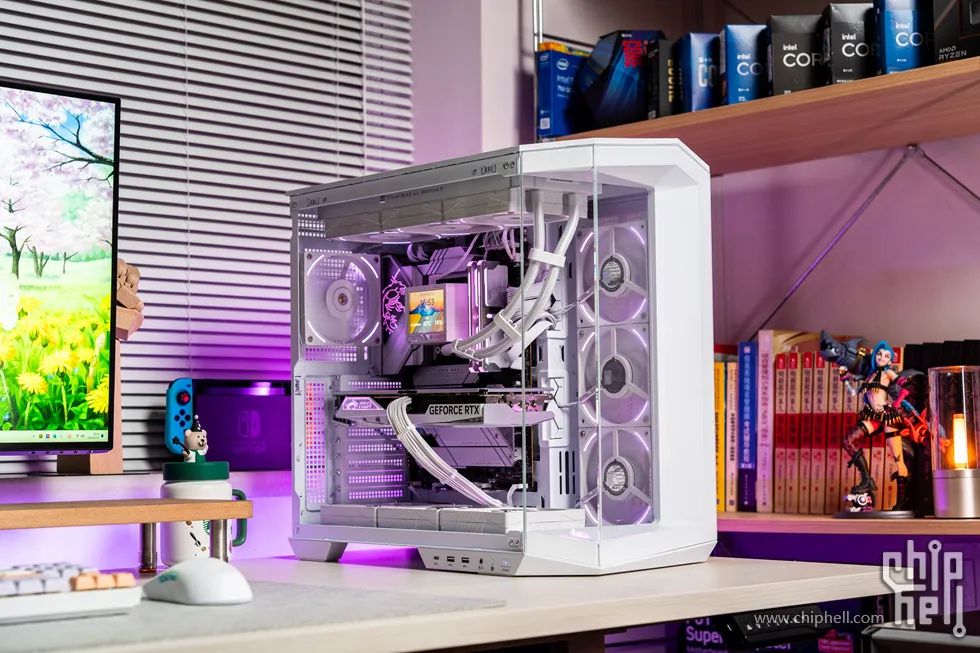

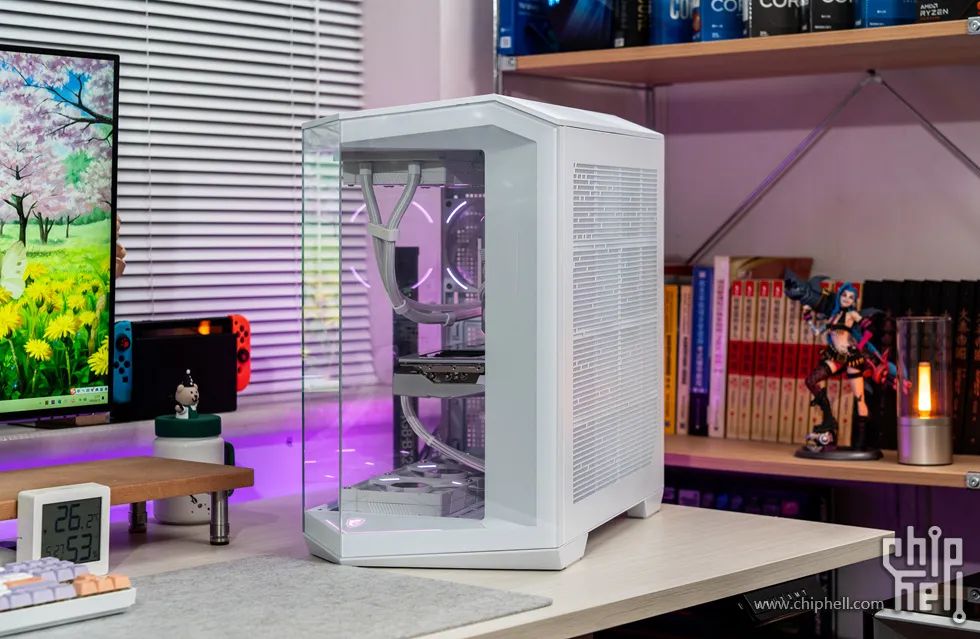

45°展示

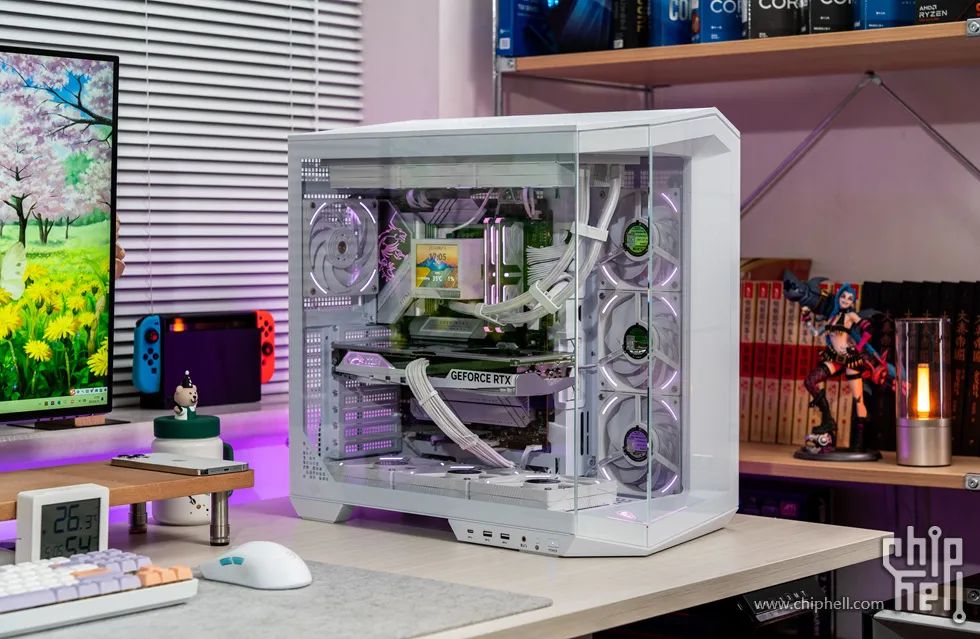

45°展示

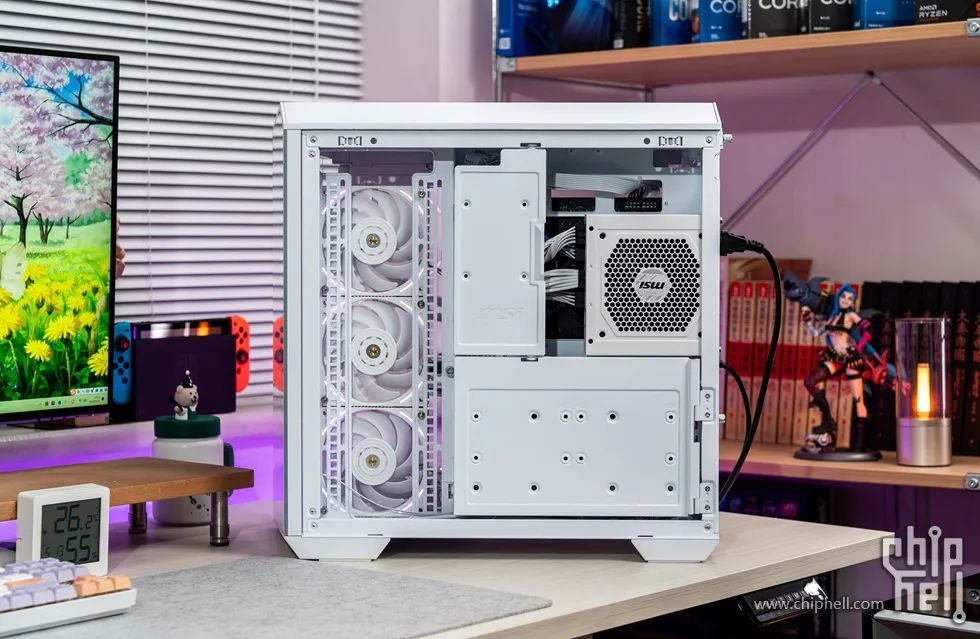

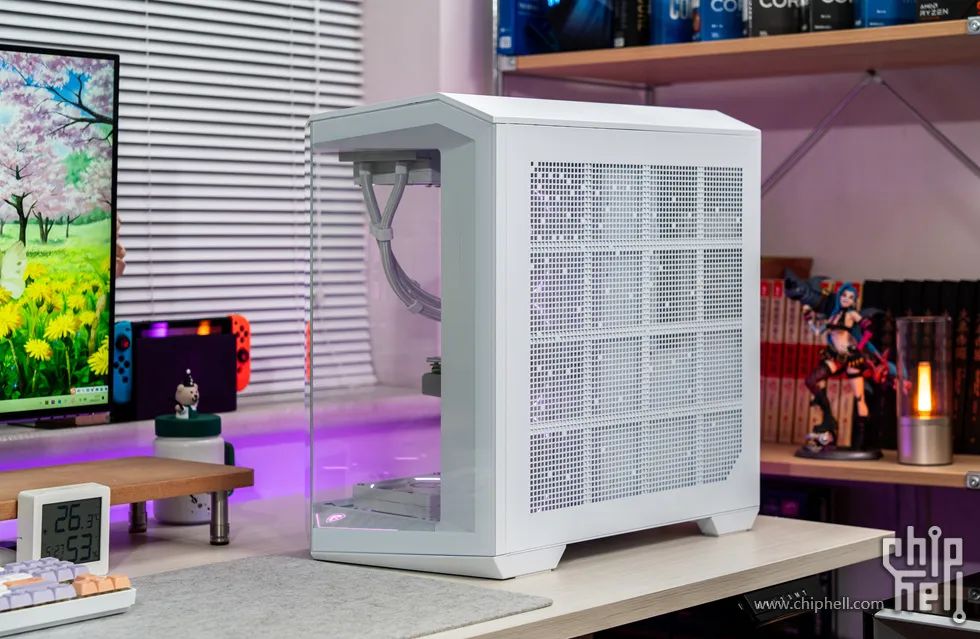

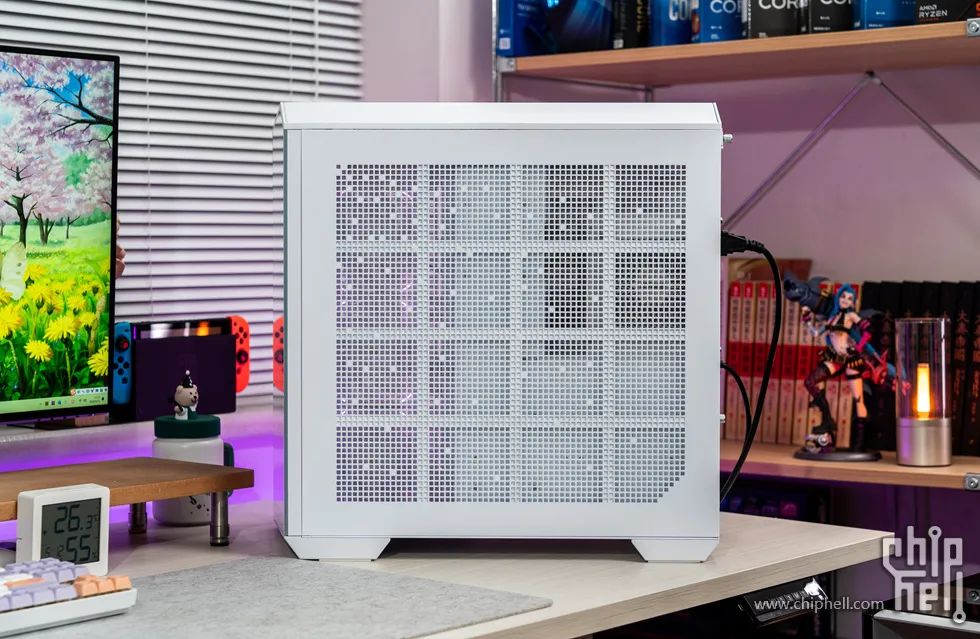

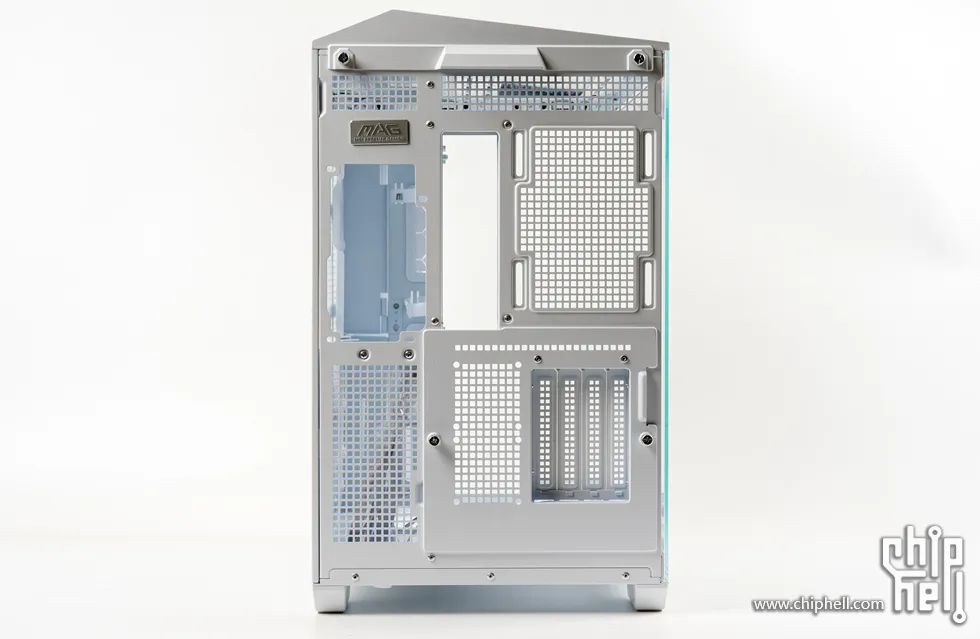

機箱的大面積通風背板展示，同樣的頂部卡扣拆卸非常方便
內部可見兩片合頁式遮線板，小的可裝1塊2.5SSD，大的可裝2塊3.5HDD

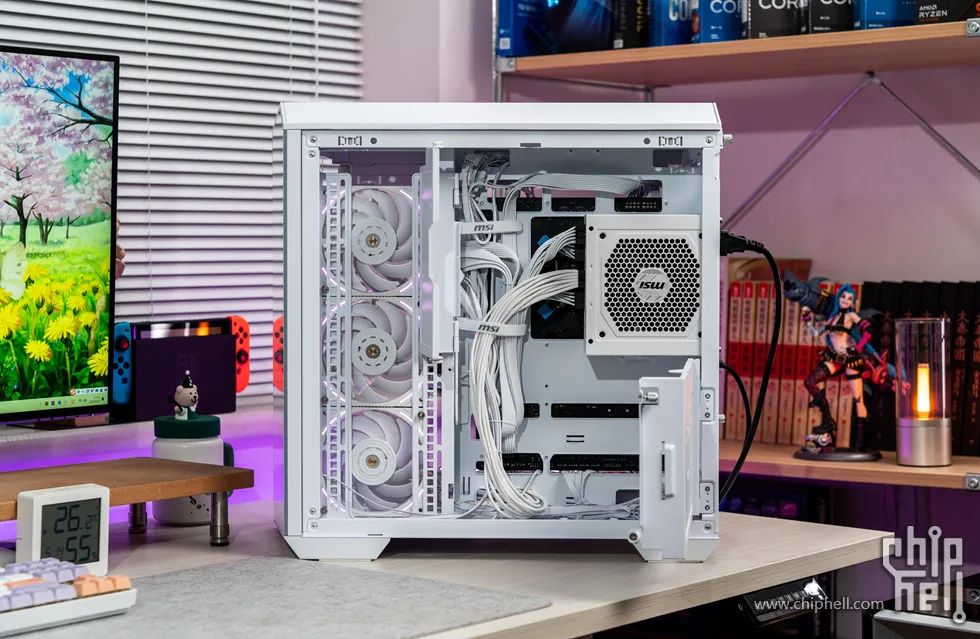

開啟合頁遮線板，內部扎線孔非常之多，畢竟白刃PLUS還支援背插主機板，電源採用雙倉內部的頂置安裝
機箱的尾部
側面展示

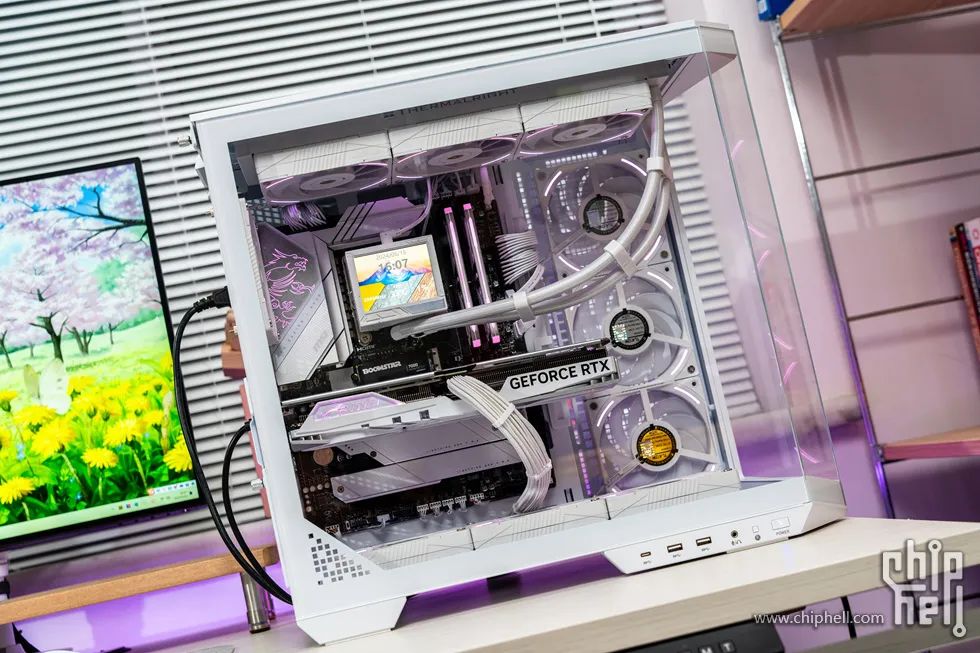

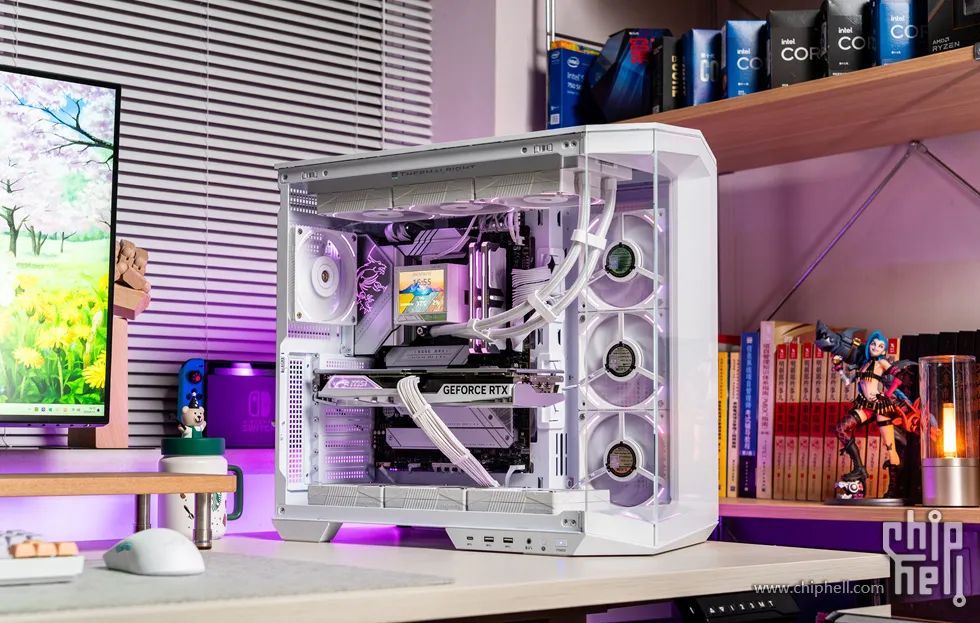

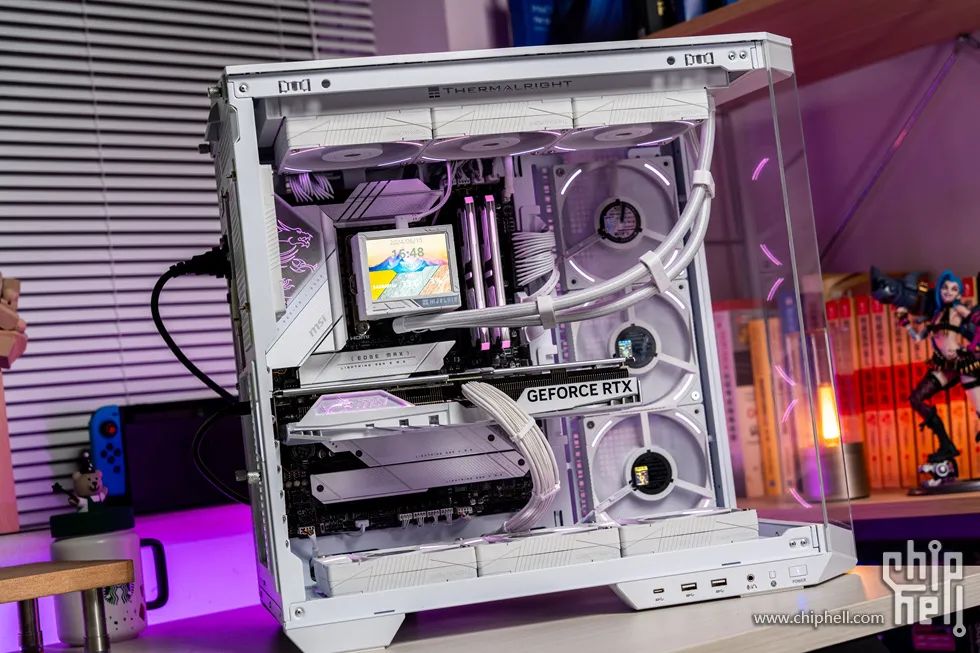

開啟鋼化玻璃側板的內景展示
Z790刀鋒鈦MAX的供電區域龍圖騰徽標，低調色系
三面環繞CPU的樣式，第一條快拆式M.2支援PCIE5.0X4

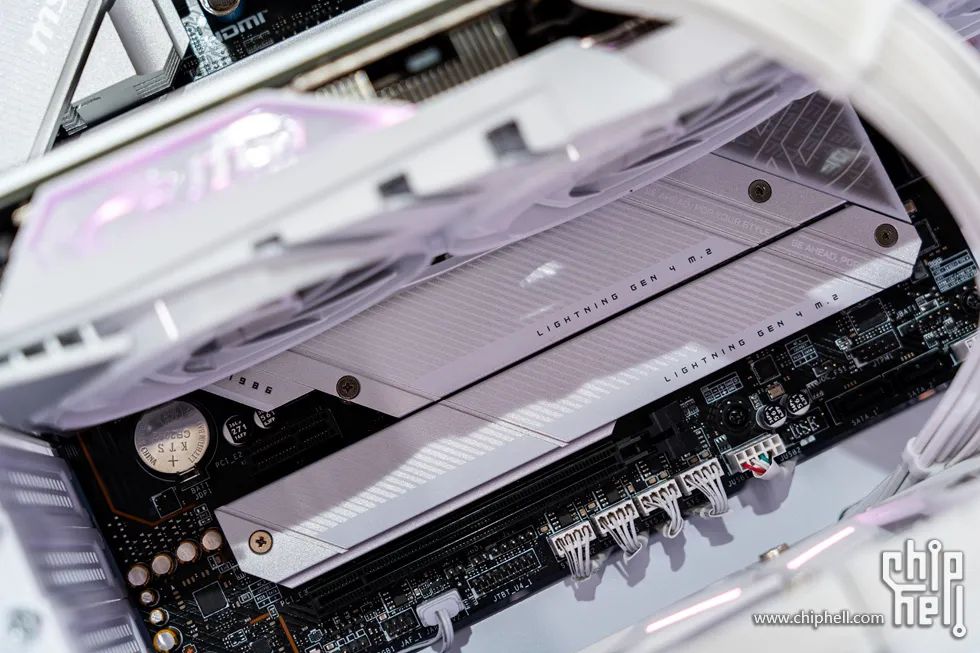

主機板底部這裡還有3個M.2，顯示卡下還有1個M.2，主機板一共可支援5個M.2
Z790刀鋒鈦MAX提供了多個USB介面以滿足絕大部分使用者的需求

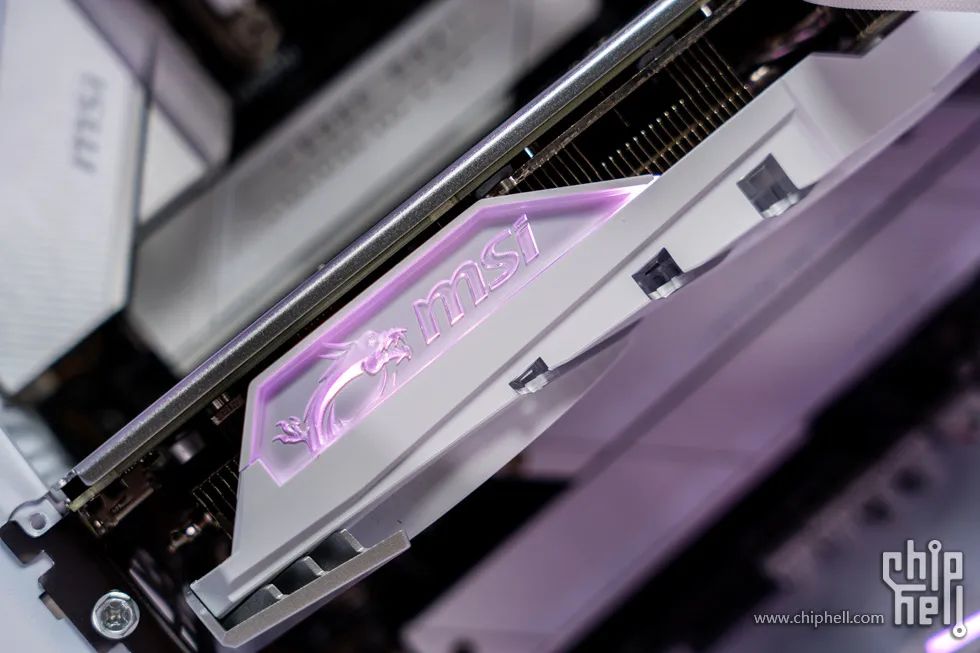

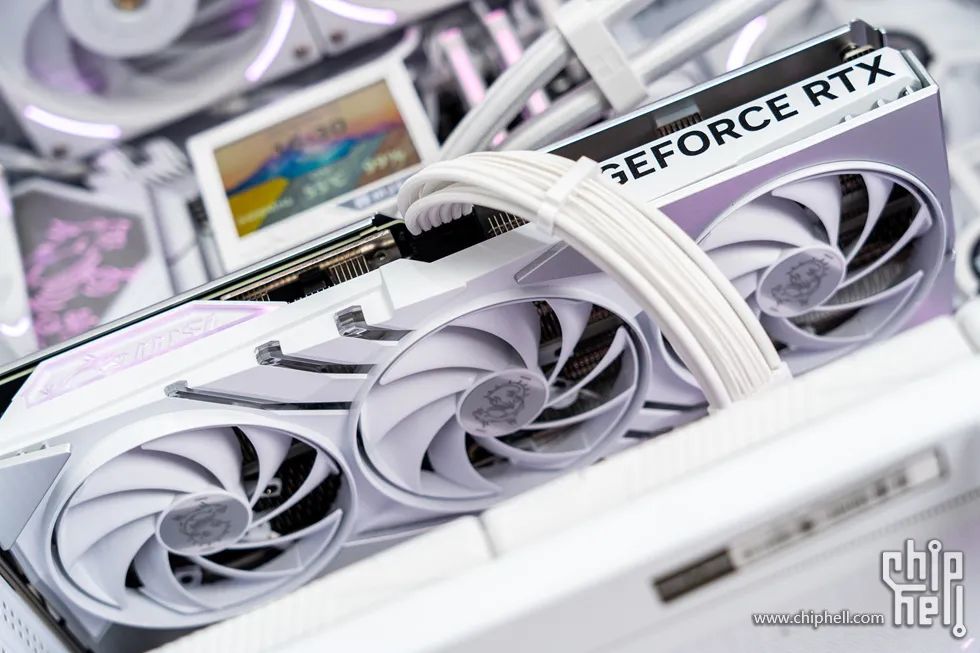

GeForce RTX 4070 SUPER GAMING X SLIM WHITE 白龍顯示卡頂部的帶ARGB的小白龍圖案與微星MSIlogo

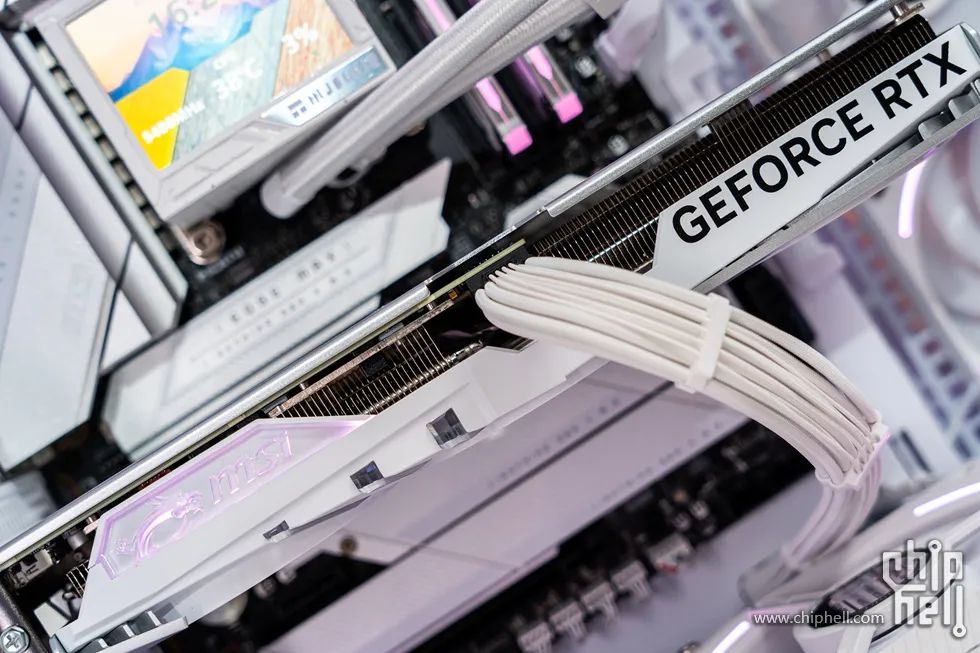

整體頂部的雙槽厚度顯示卡

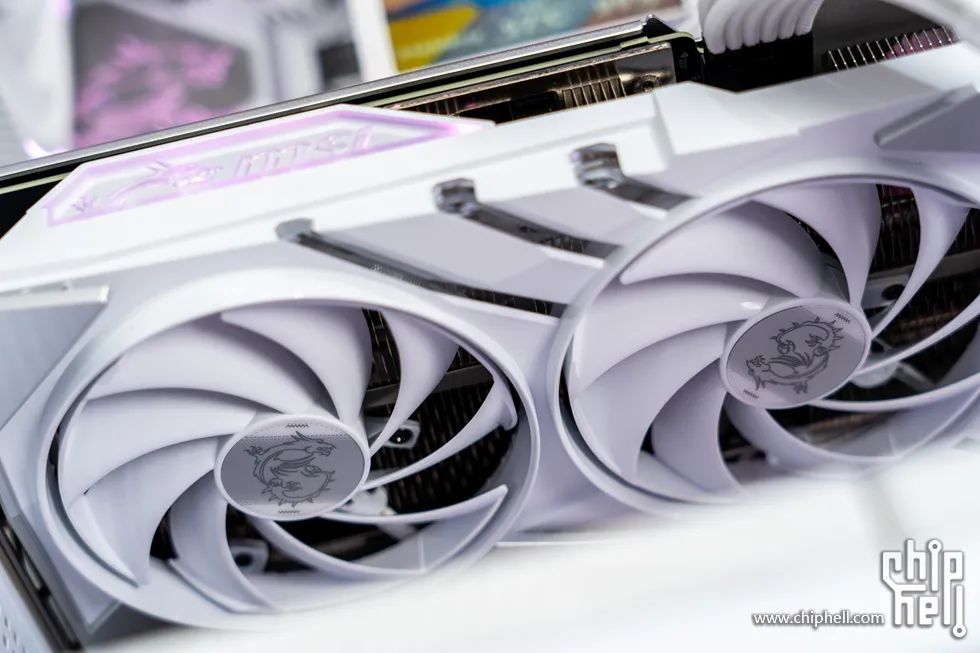

GeForce RTX 4070 SUPER GAMING X SLIM WHITE 白龍顯示卡的TRI FROZR3散熱器正面造型，全白設計配合兩條三爪印記的導光
刀鋒7代風扇為9葉雙滾珠軸承設計，可提升風壓並增加吹到散熱鰭片上的氣流，相比普通軸流風扇能增加23%，將三組傾斜22度的扇葉連線成環形的設計，使得在較慢的轉速下也能保持高壓氣流

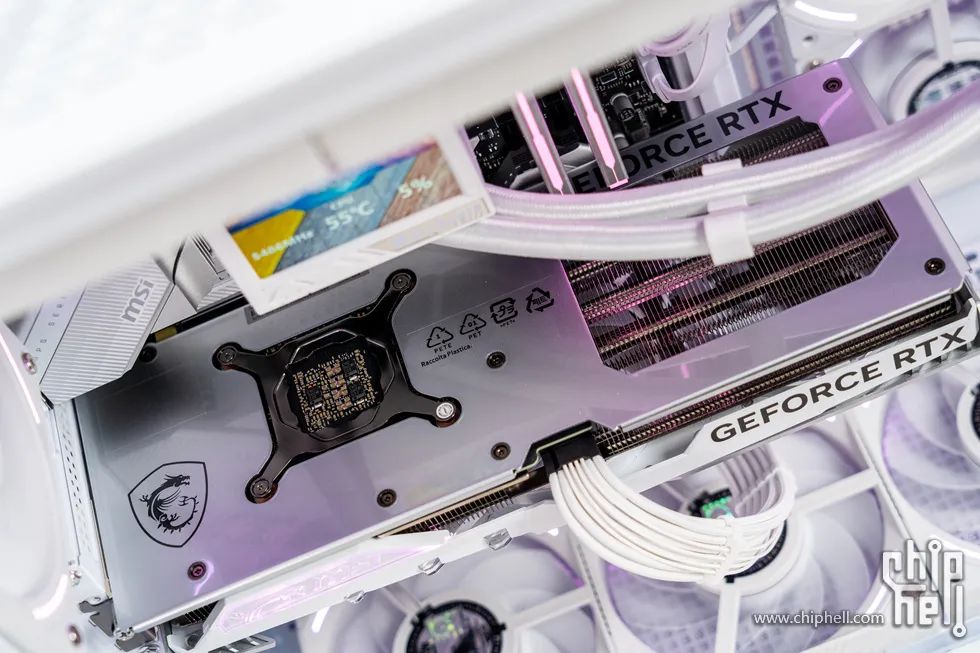

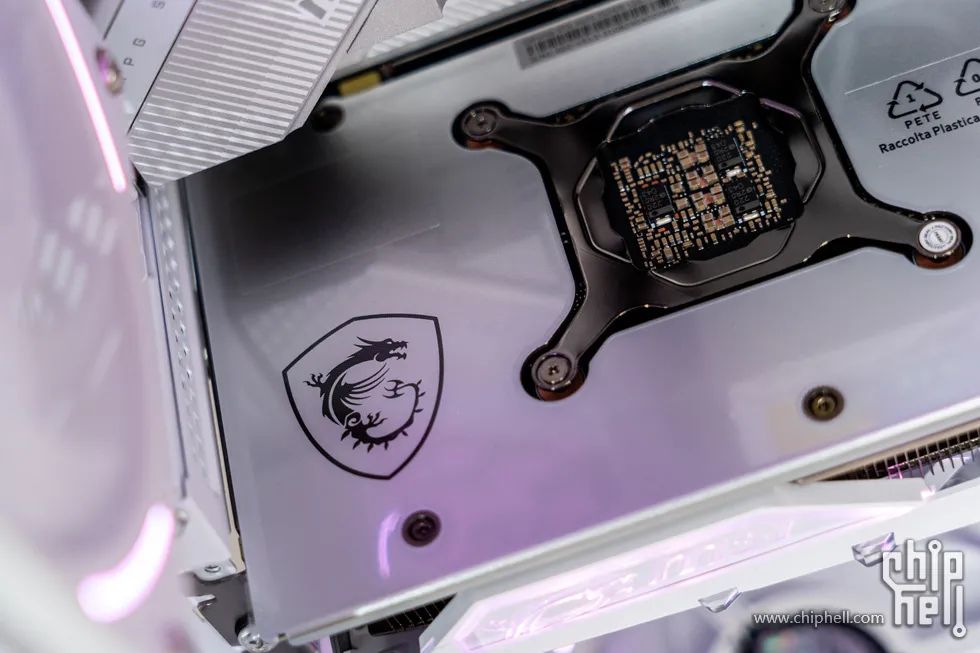

顯示卡的全金屬背板，大面積鏤空通風也是一大特點
擋板一側的龍盾徽標

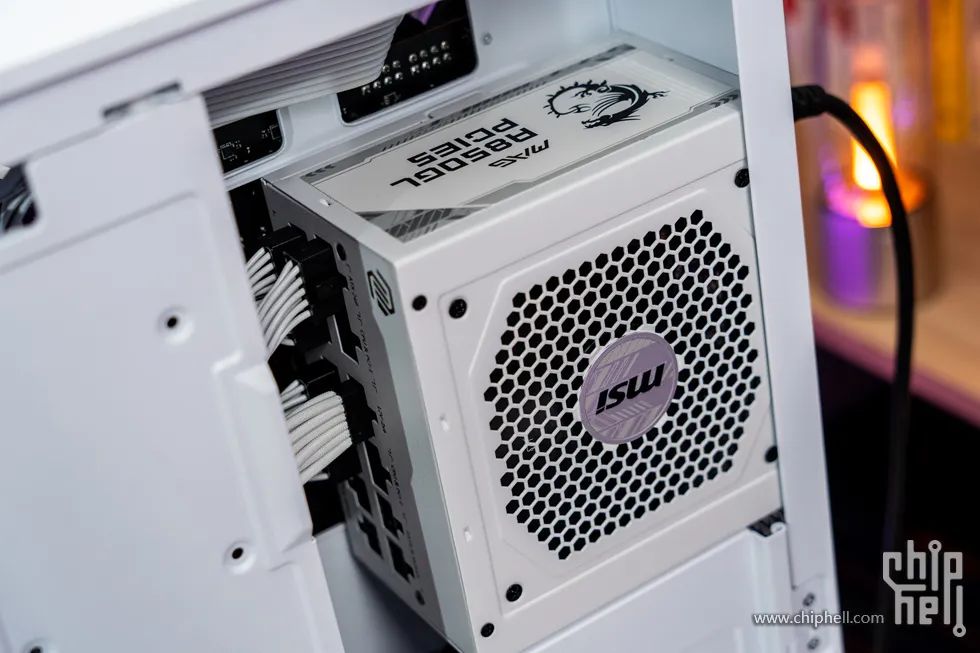

雙倉內側的微星白色限定電源MAG A850GL PCIE5 850W
利民的MJOLNIR VISION 360 ARGB WHITE 雷神之錘一體式水冷

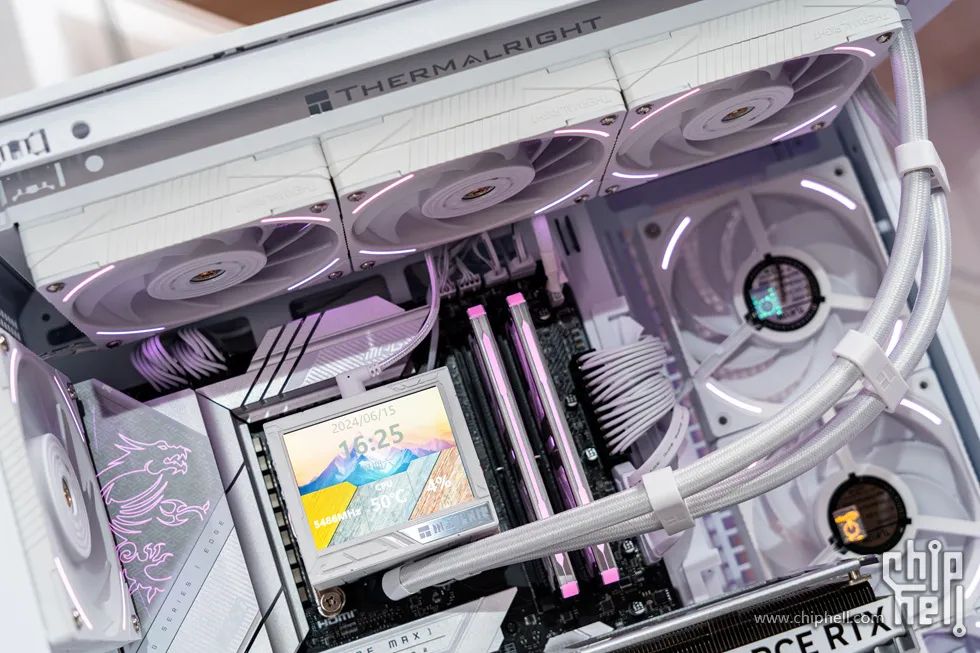

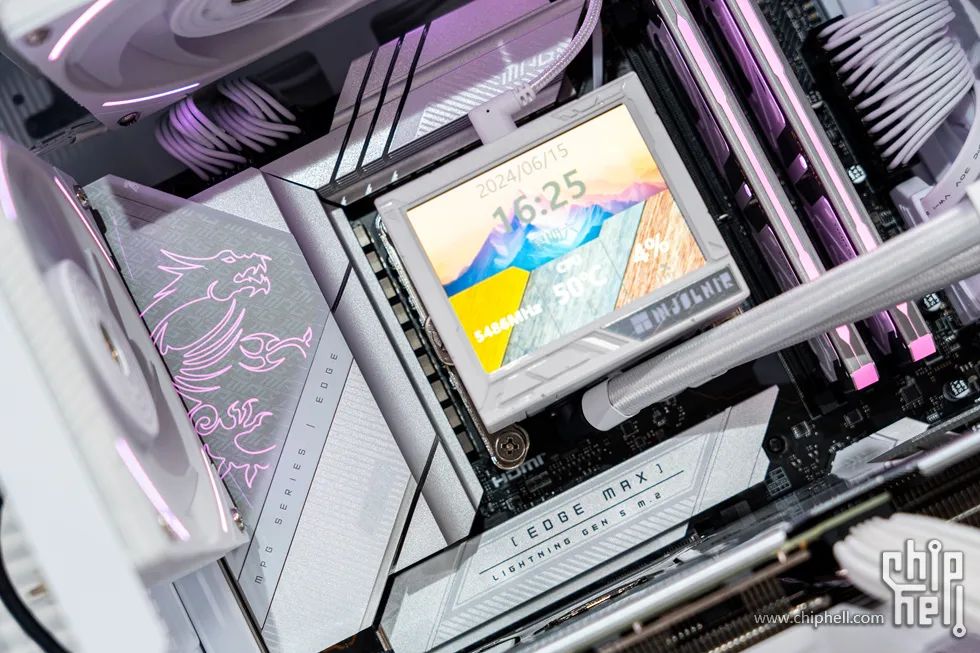

3.5寸，320*240解析度的IPS方形液晶屏水冷顯示器，右下角為型號標識MJOLNIR，安裝更方便只需要連線一根type-C線即可，TRCC軟體可DIY主題創造多種自定義樣式

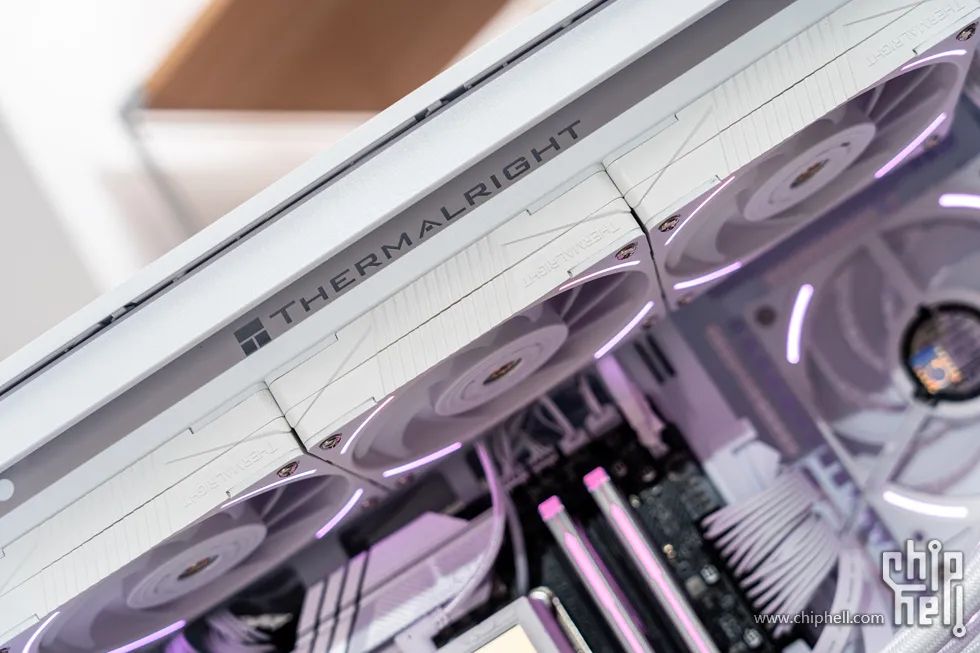

雷神之錘冷排上側邊的利民金屬logo“THERMALRIGHT”

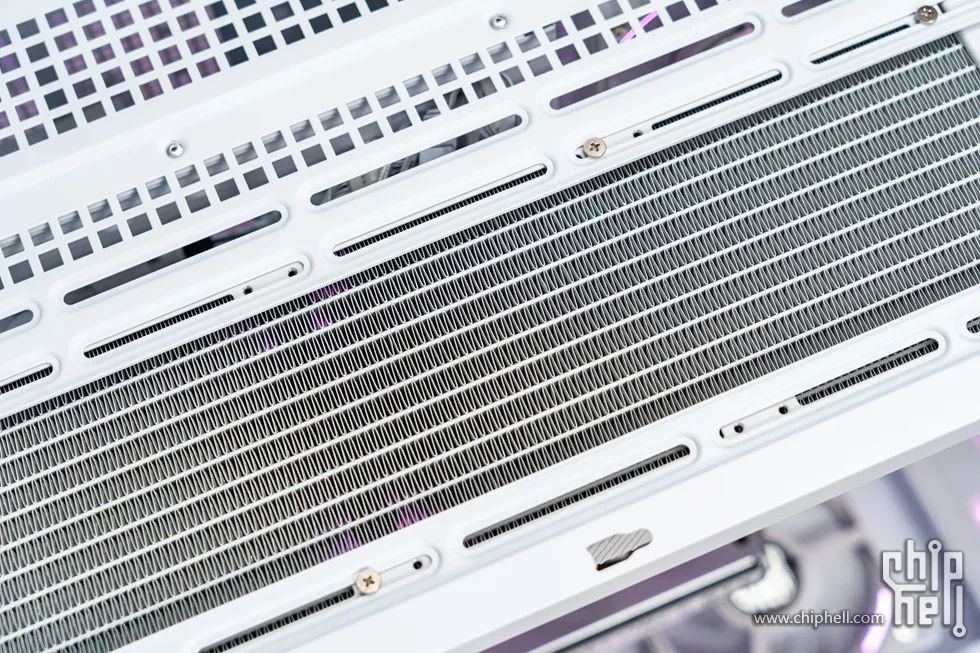

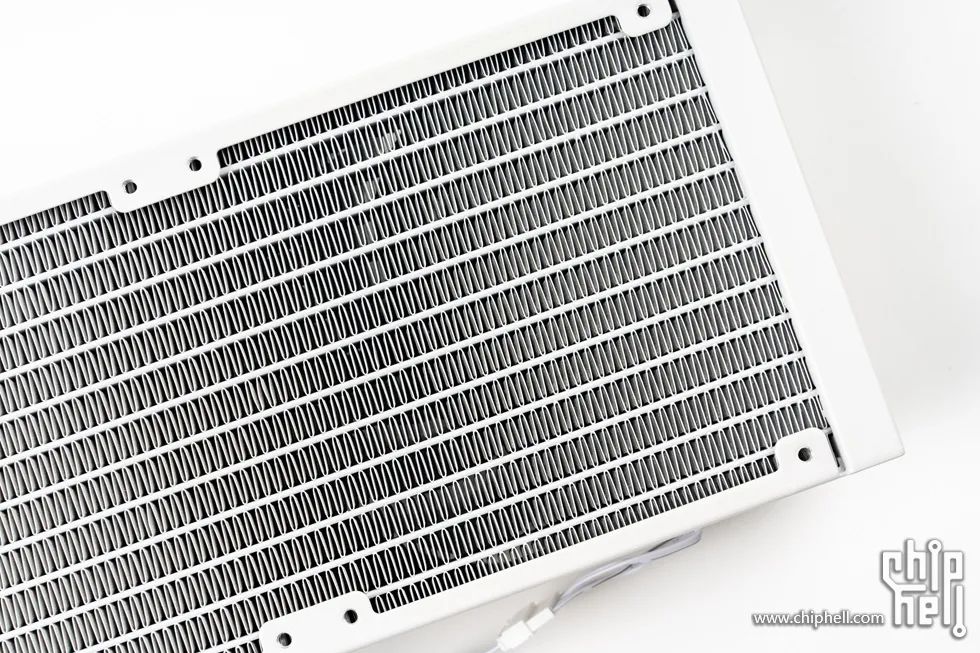

360冷排鰭片做工非常規整，整齊無歪片

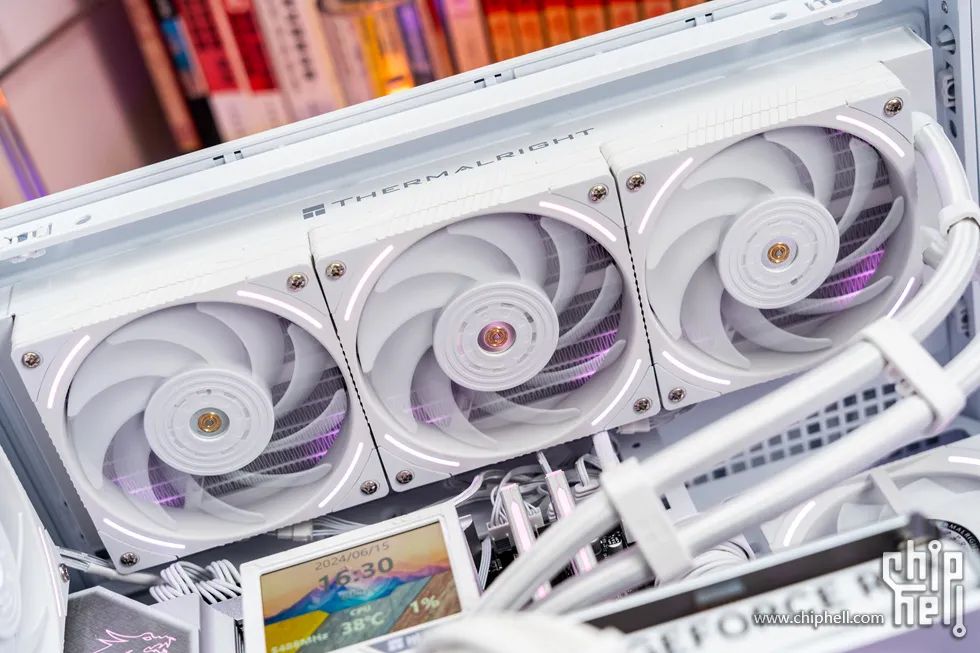

水冷的3把利民TL-K12效能級風扇，低調的導光條

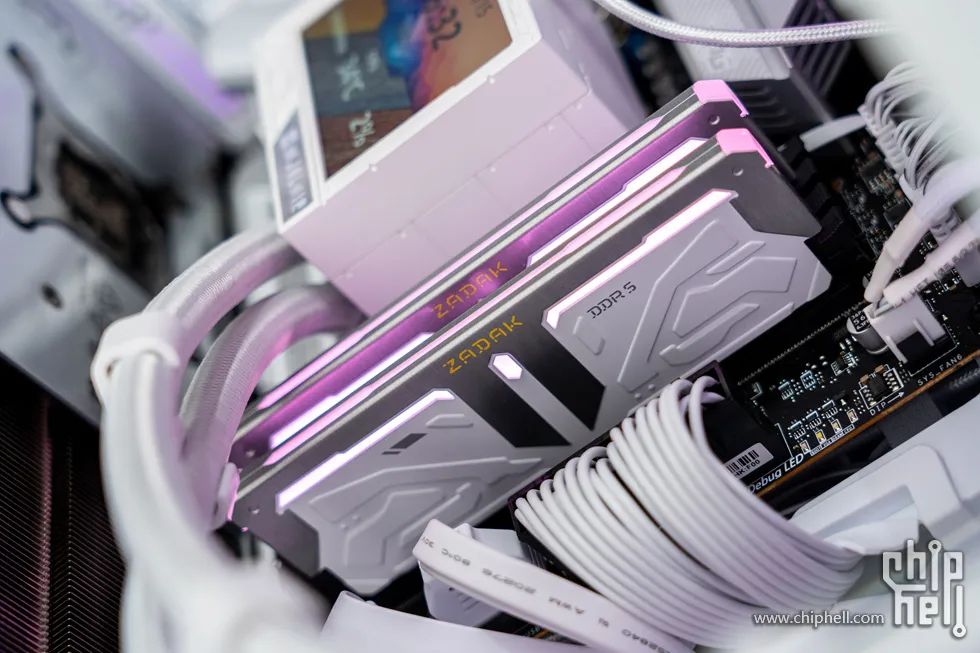

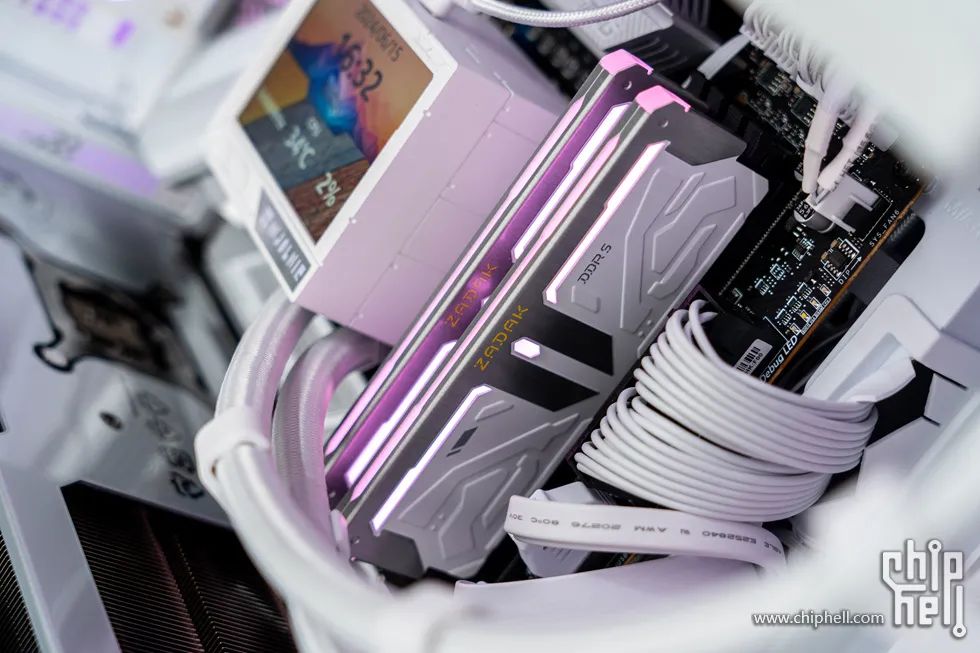

宇瞻ZADAK SPARK 32G 6000 DDR5白色燈條記憶體，白色塗裝與鋁合金邊框修飾，正好與Z790刀鋒鈦MAX風格一致
記憶體多種條紋設計與頂部的導光條為整機做了良好的點綴

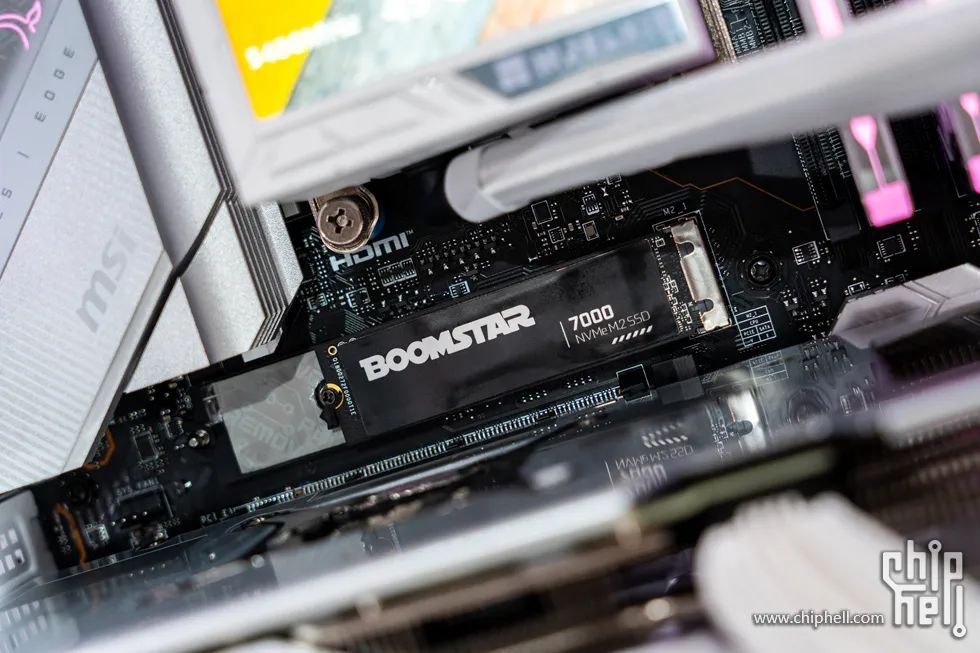

在第一個M.2位上工作的影馳星曜7000PLUS固態硬碟
星曜7000 Plus SSD的主控為群聯PS5027-E27T，並且採用的TLC顆粒，順序讀寫速度就分別達到了7000MB/s、6000MB/s

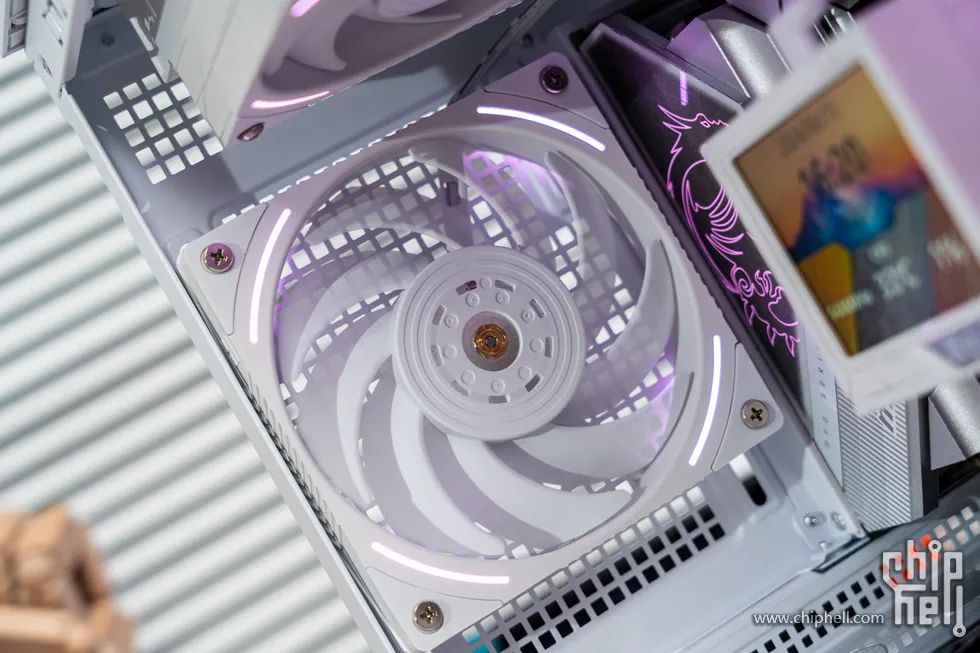

尾部出風口使用了1把利民的TL-K12效能級風扇

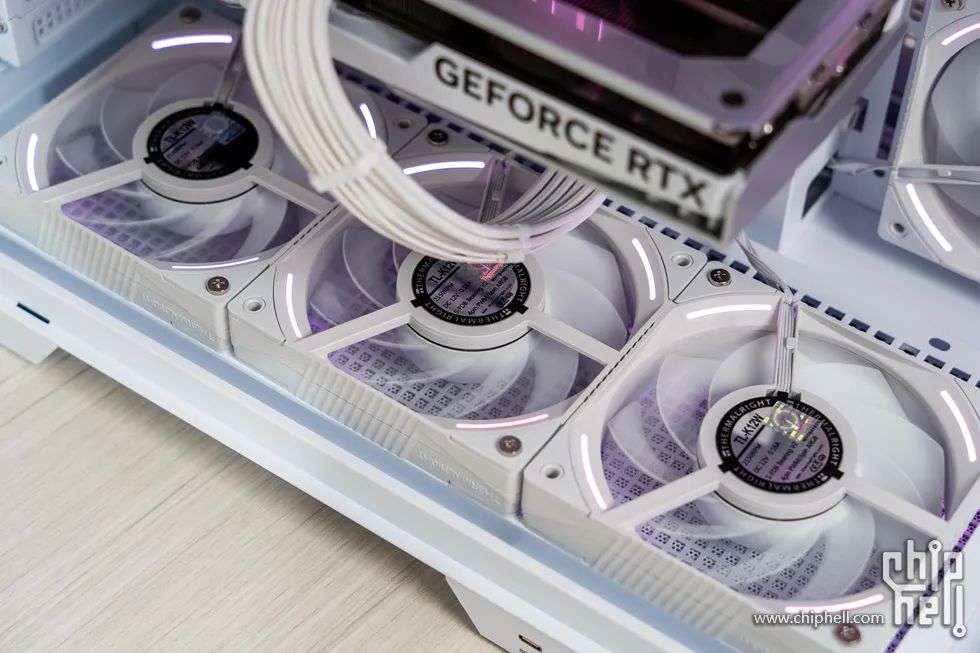

底部也使用了3把利民的TL-K12效能級風扇進風

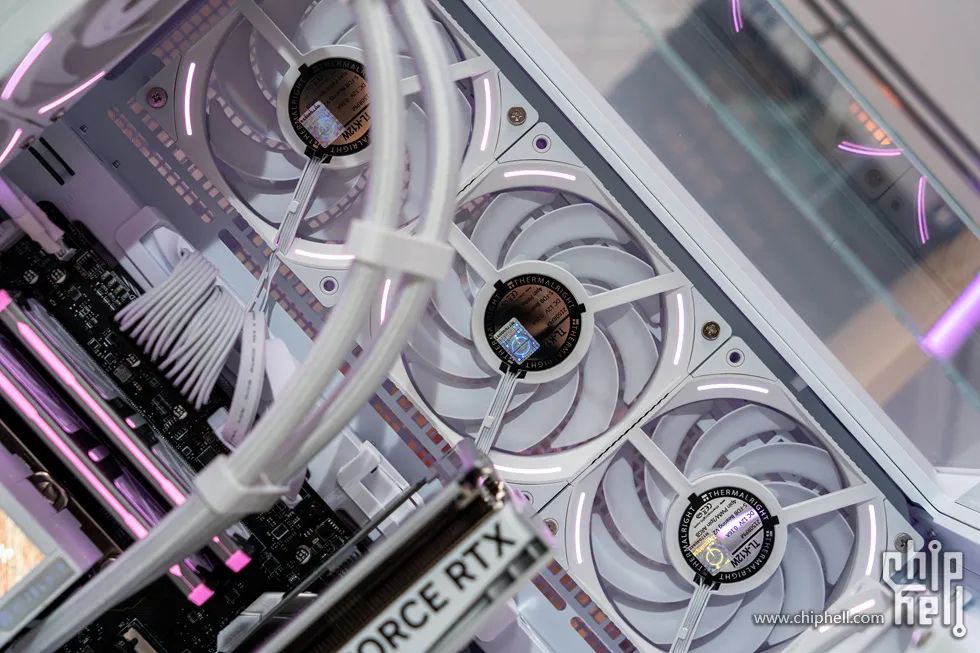

側板也使用了3把利民的TL-K12效能級風扇進風
整機6進4出的正壓差設計
配件解析
微星（MSI） MAG PANO 100L PZ WHITE 白刃PLUS機箱

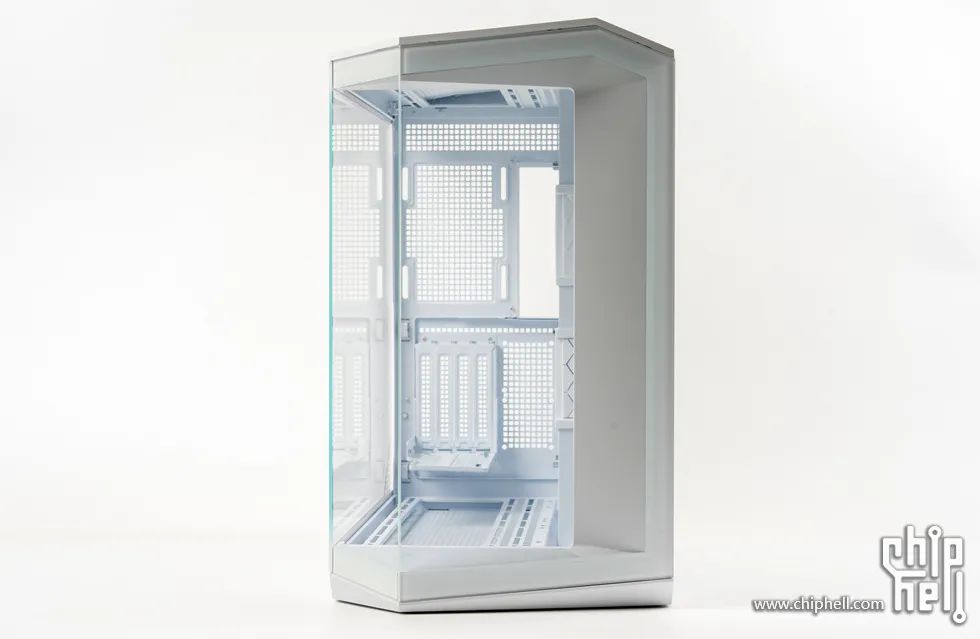

微星的新款MAG PANO 100L PZ刃系列有黑白雙色，此次活動使用了白色，俗稱白刃，整體雙倉海景房設計，尺寸為518.7x290x482mm的長寬高，尺寸上有點大主要是雙倉會比較寬，當然好處也是顯而易見的能支援3個360冷排，底部最大還能支援2x160mm風扇位，當然至高支援EATX主機板，併兼容背插設計，以及相容顯示卡水平&豎直安裝，得益於雙倉使得背部理線空間最大90mm，並有兩塊背板，能接入最多2塊3.5HDD和3塊2.5SSD；
最大相容166mm的塔式散熱和380mm顯示卡長度以及200mm電源
雖然是雙倉設計，但白刃機箱依然設計了頂部底部和頂部的三面可拆卸式防塵網，便於清潔和保證通風

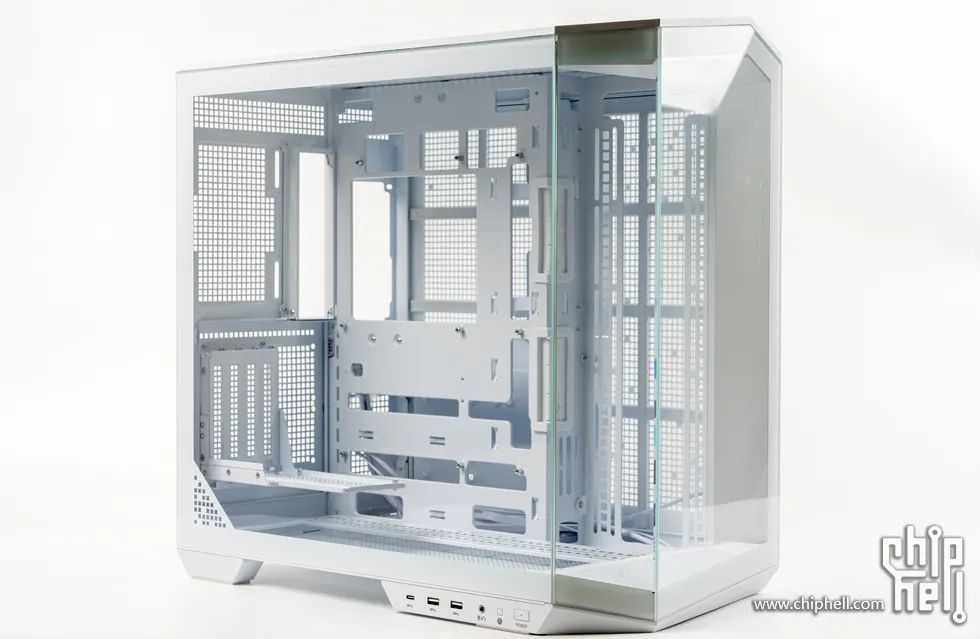

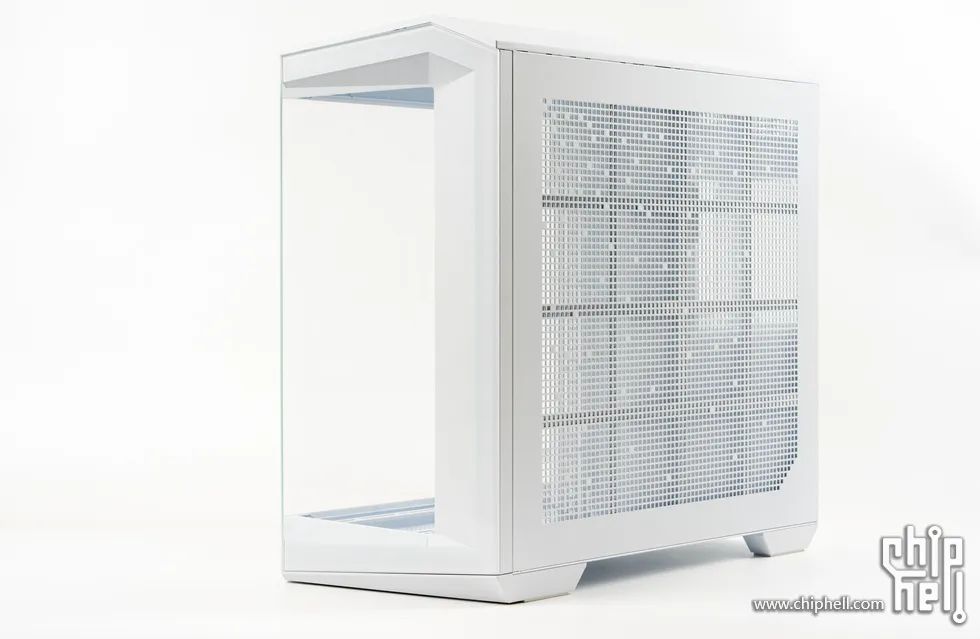

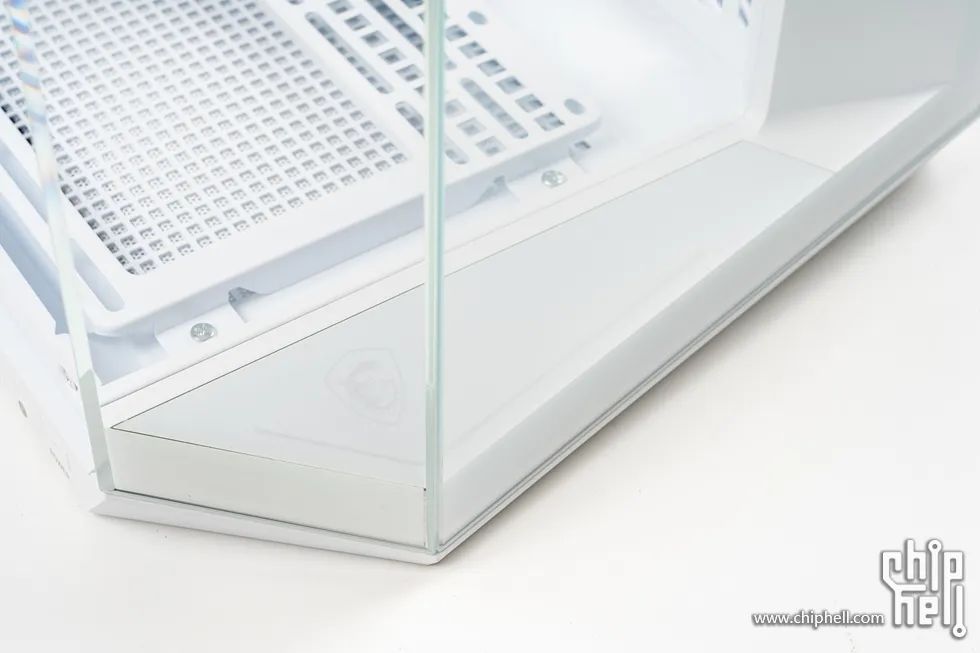

側面角度，鋼化玻璃側板做了白色包邊，左下角也有裝飾設計

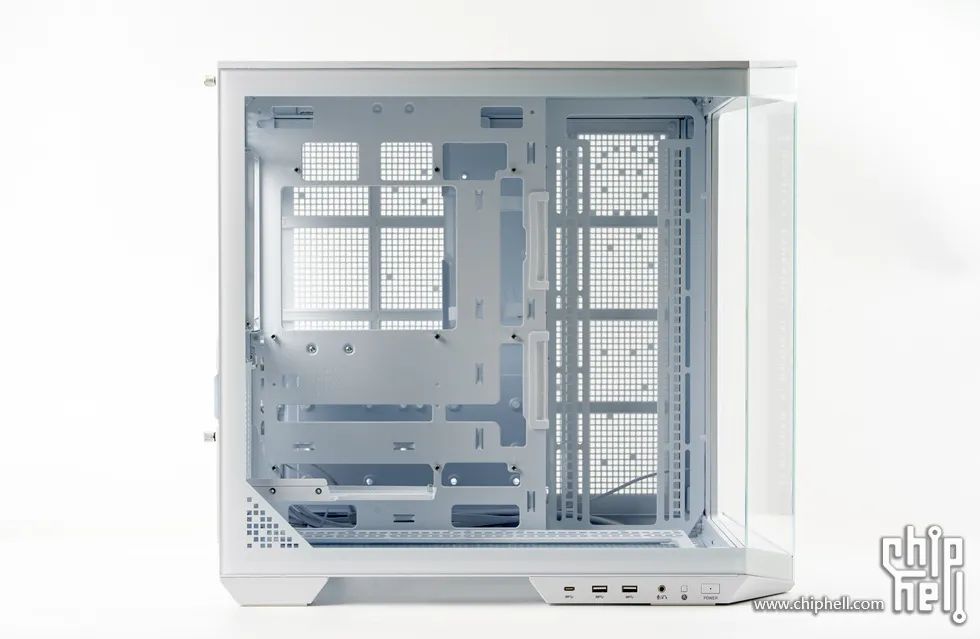

內部主機板位不僅支援EATX，還能相容背插，且背板鏤空+防塵網使得整個機箱的背部看起來通風非常流暢
前面板為兩片鋼化玻璃的拼接切角設計，底部和頂部做了多邊形的切割設計，整體看起來像是七邊形的前臉

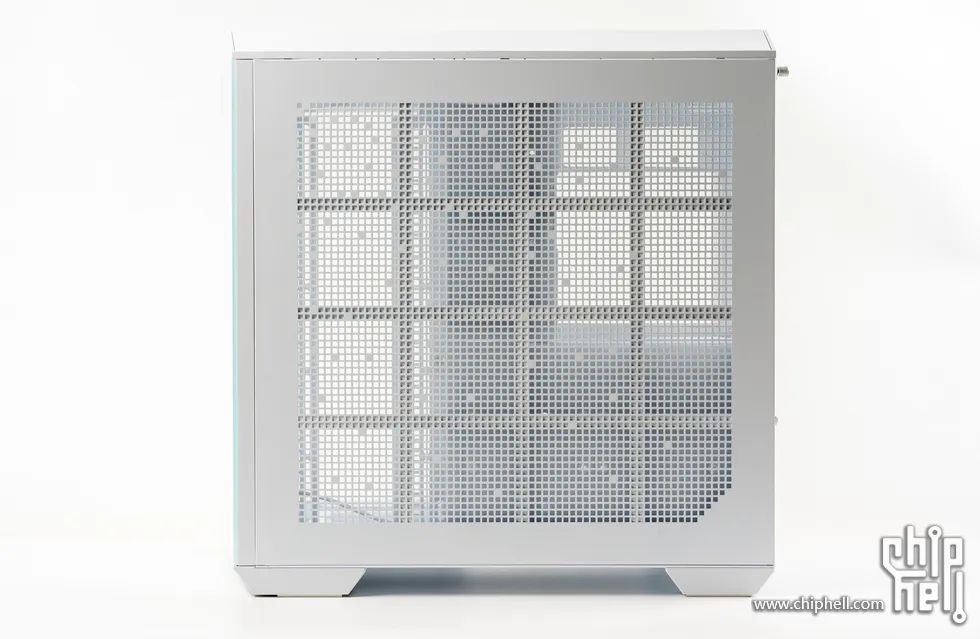

背板屬於大面積的鏤空，內部還有防塵網進行防塵處理，清理方面不需要擔心

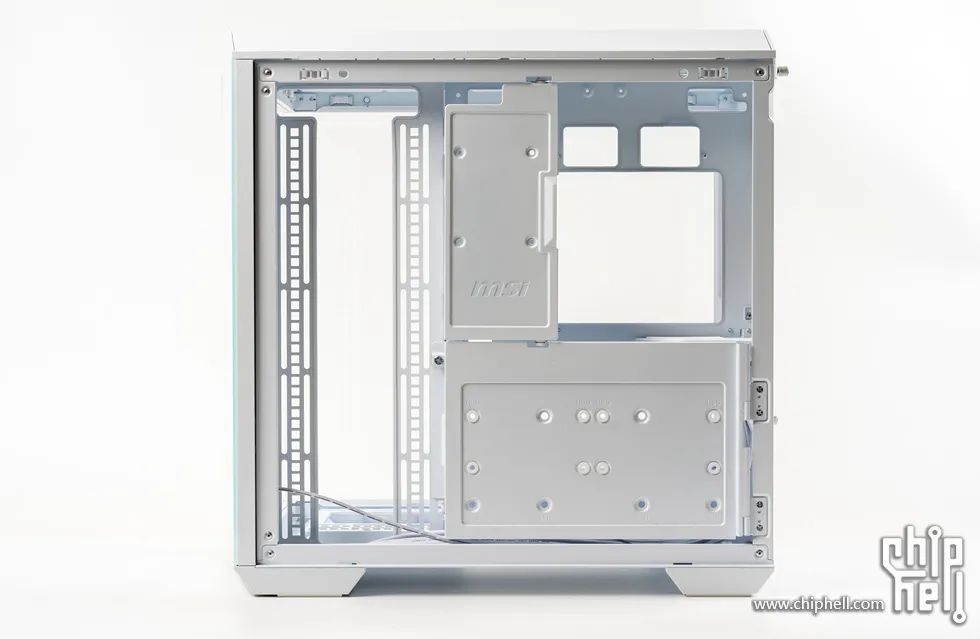

開啟背板，內部是兩塊遮線板

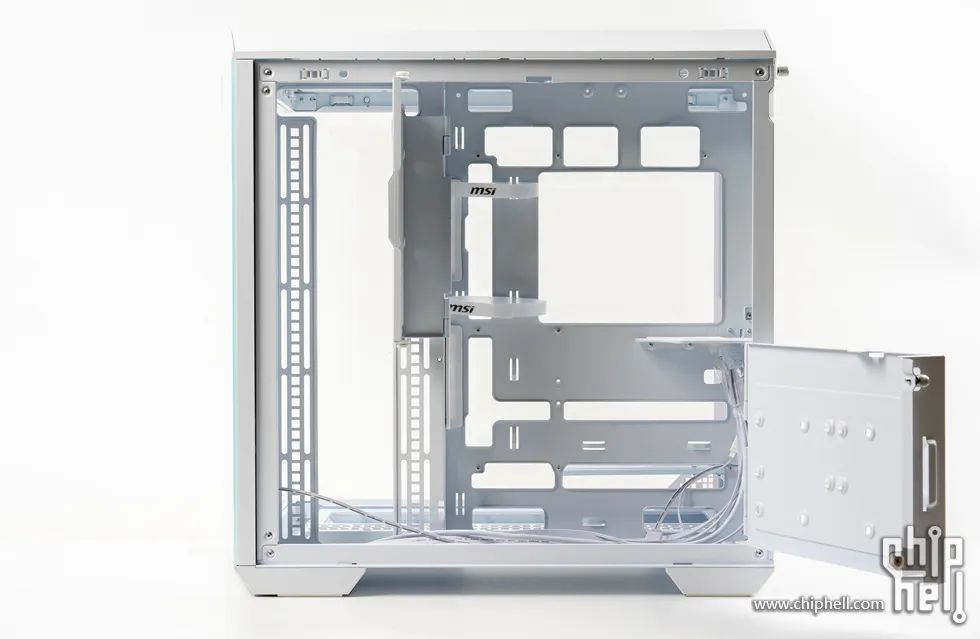

遮線板左右合頁式開啟設計

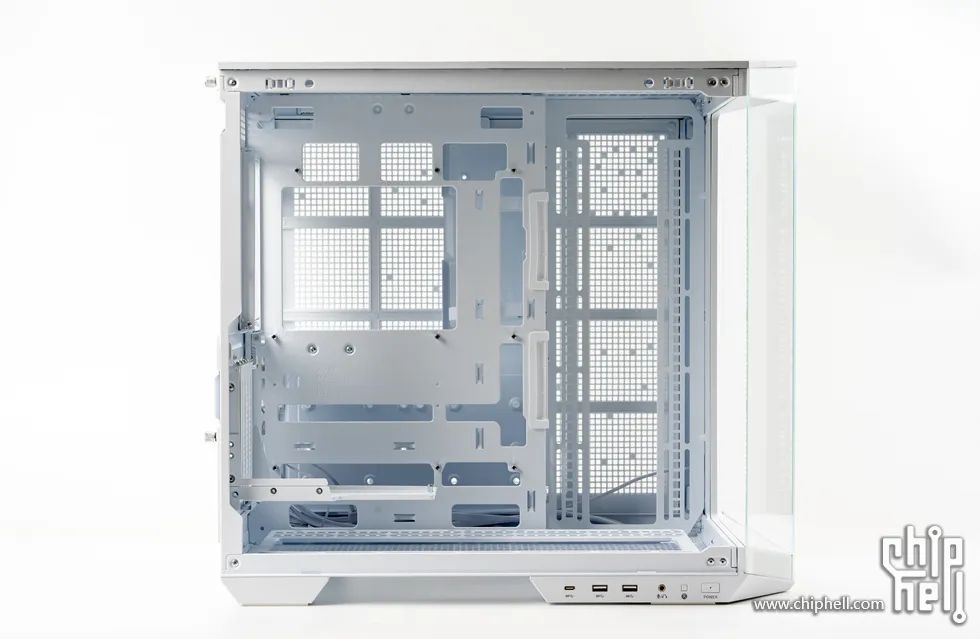

背板標準雙倉結構，PCIE位預設安裝了豎裝擋板，標配不帶PCIE延長線

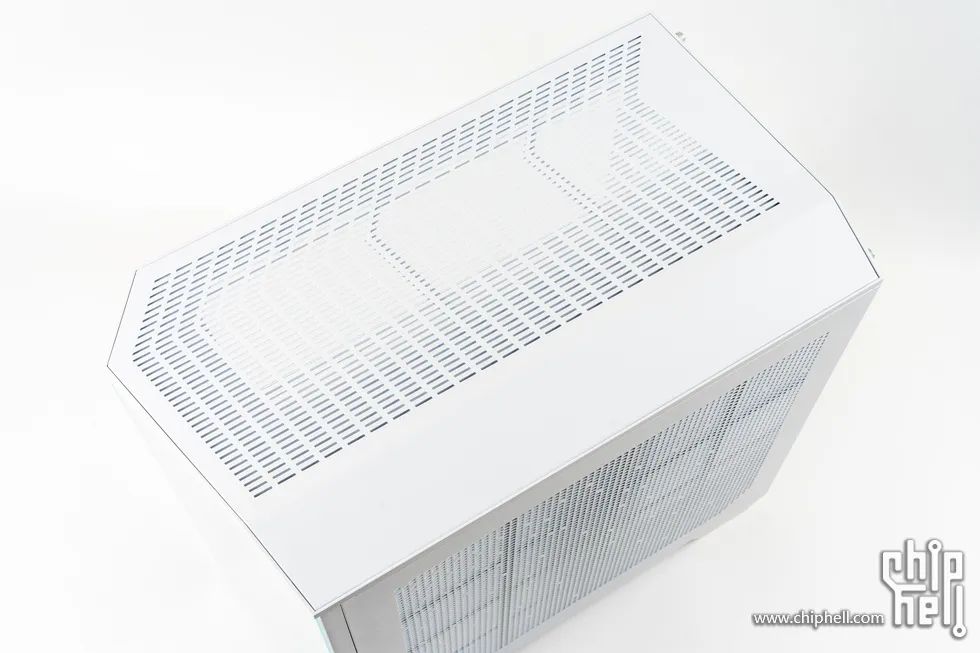

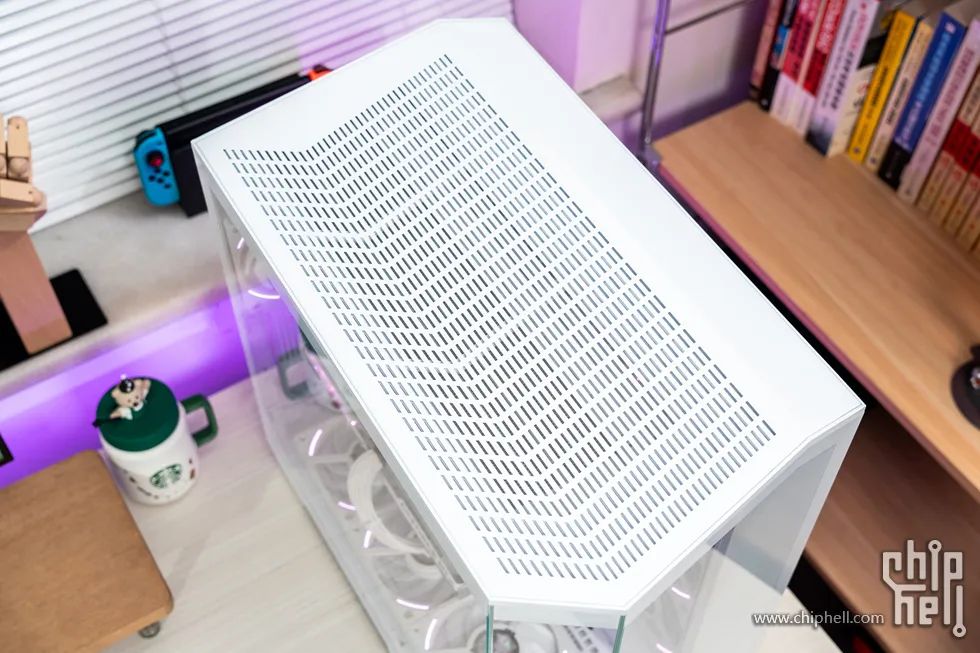

頂部也是三面行的頂板，大面積豎條紋鏤空

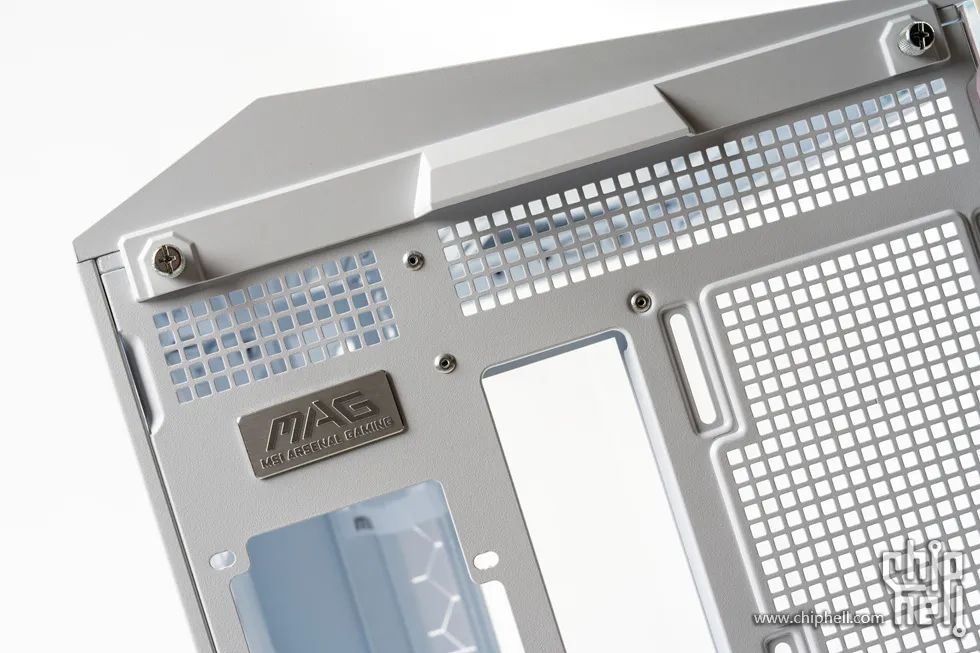

尾部這裡的微星MAG金屬銘牌

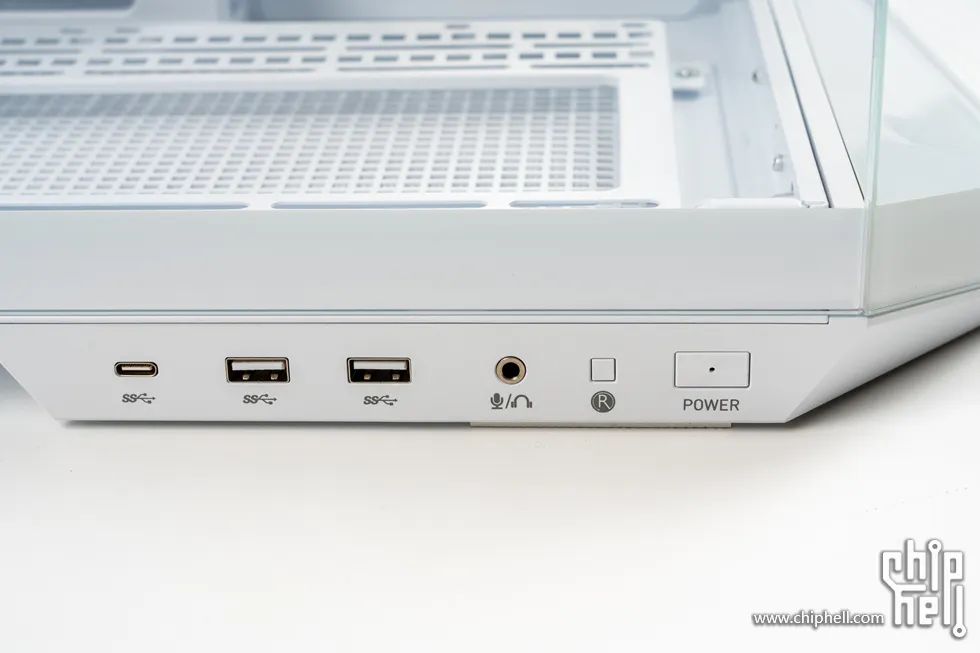

前置IO位於左側板的下方，佈置了1xUSB3.2 Gen2x2 Type-C、2個USB3.2 Gen 1Type-A、音訊麥克風二合一、重啟按鈕、電源按鈕
前面板不僅做了雙面鋼化玻璃拼接的設計，底部也是具有傾斜平臺，同時切角中間還有一個支援ARGB聯動微星龍圖騰logo和兩條ARGB導光條

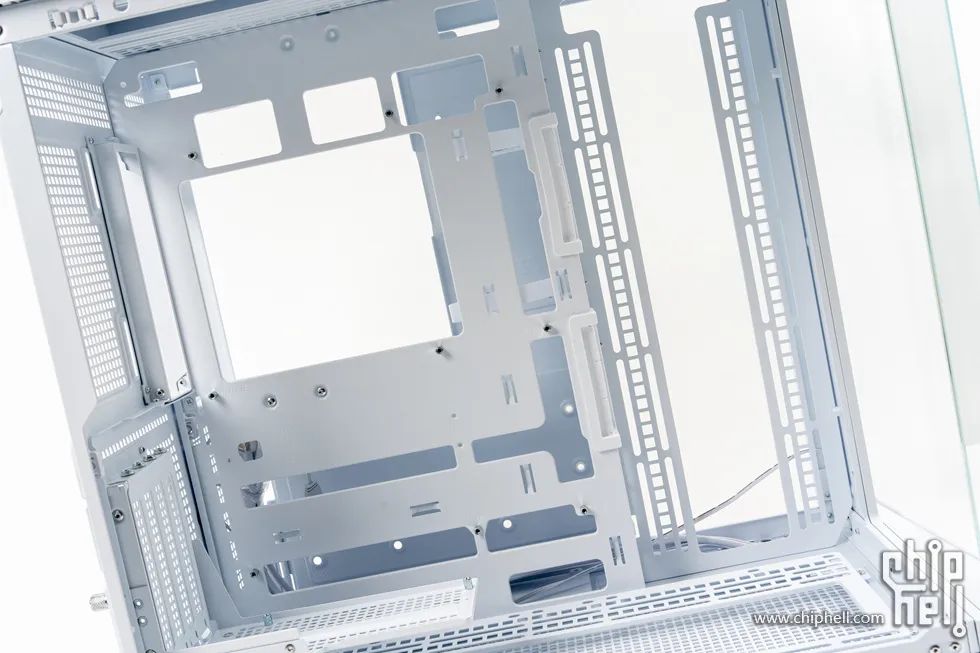

內部的主機板托盤位設計，支援背插確實非常多的鏤空，右側走線孔還佈置了矽膠過線孔，右側的風扇冷排位也做了內凹設計，也是為了相容長顯示卡等不擋冷排設計

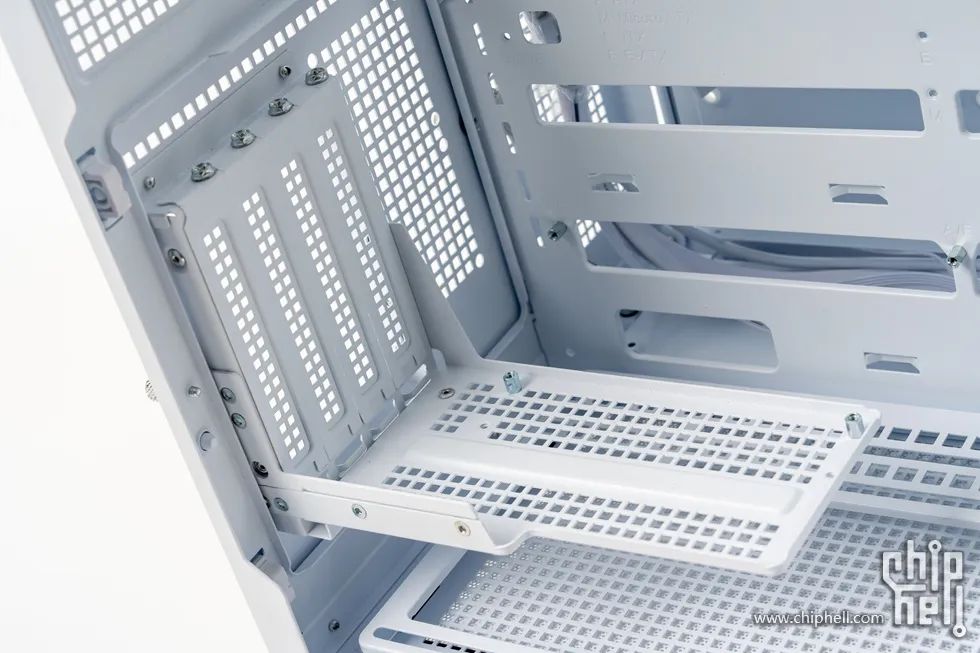

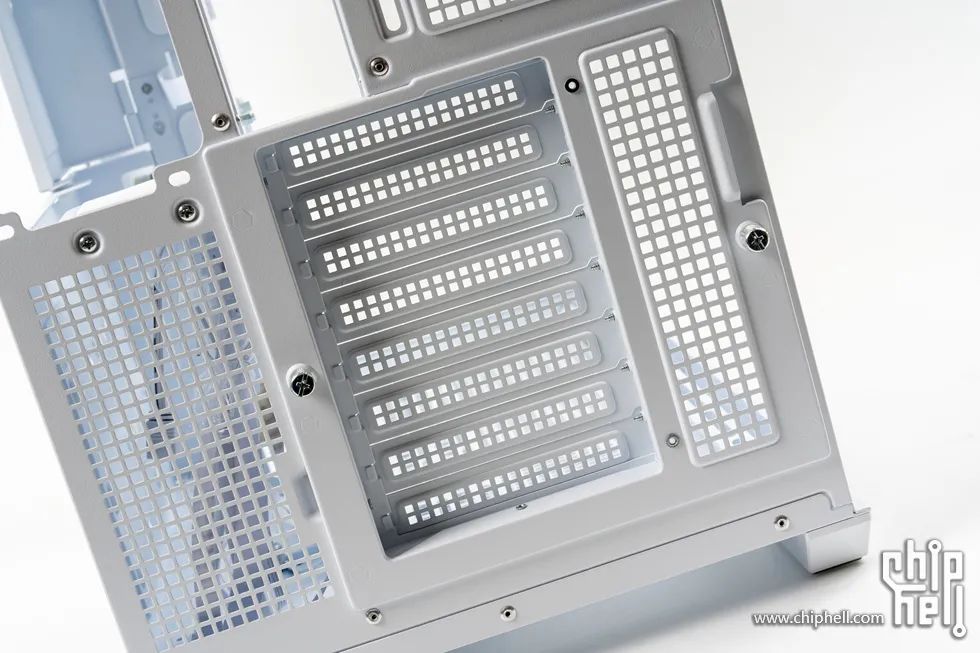

預設的四槽豎裝支架，只是不帶PCIE延長線，
當然附件中還是帶了標準PCIE擋板的

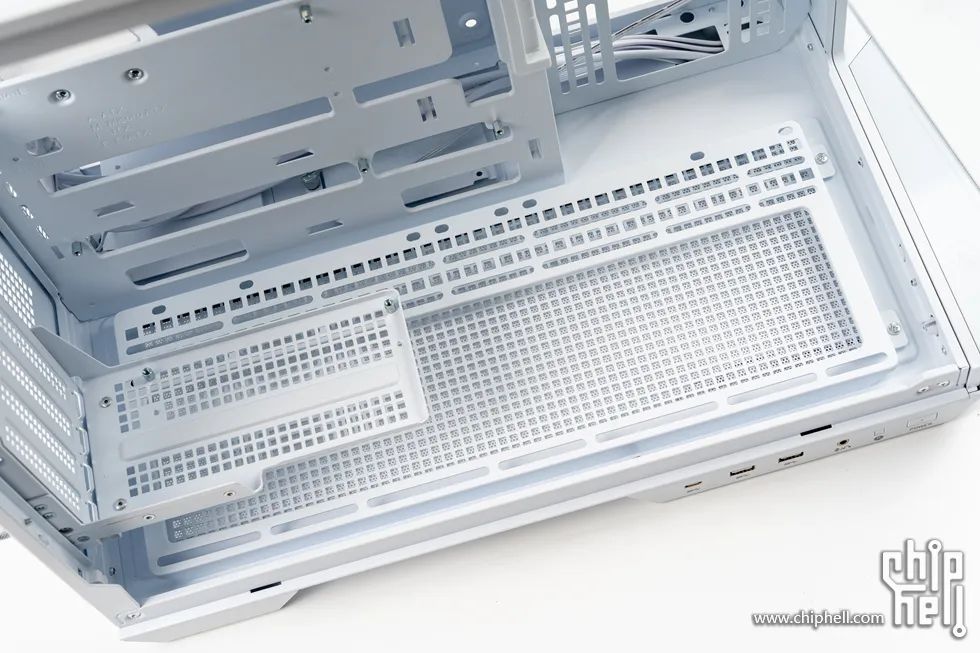

底部的螺絲孔位有三擋，3x120mm、3x140mm、2x160mm

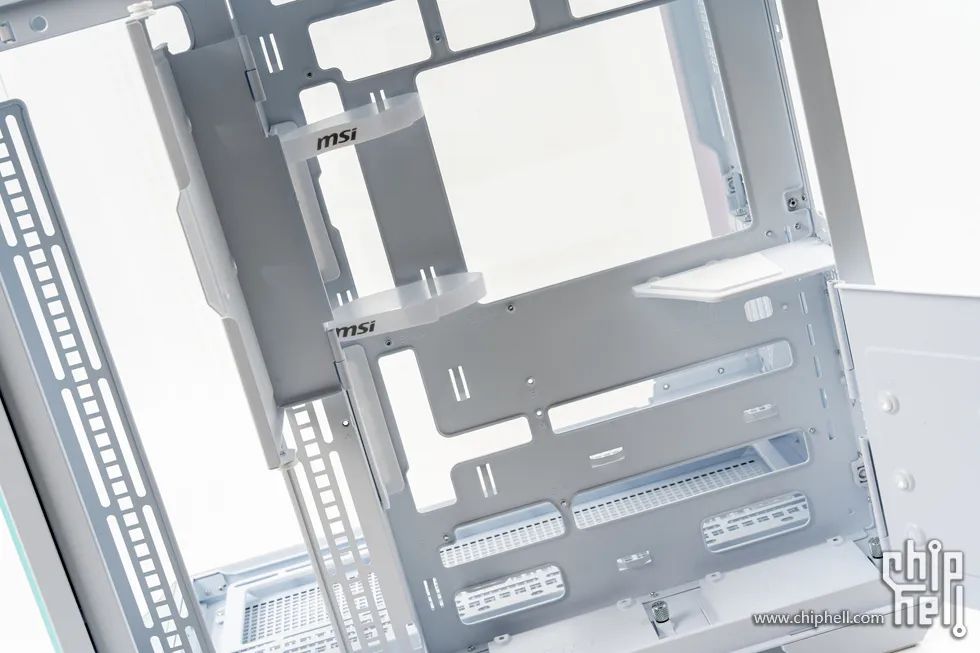

主機板背面也是預置了多個扎線孔位，方便各種主機板的穿線整理
微星MPG Z790 EDGE TI MAX WIFI 主機板
此次活動的主機板是微星Z790 EDGE TI MAX WIFI新刀鋒，它在保持原有刀鋒主機板90A 16+1+1的供電規模以及第三代鈦金電感的同時，對14代處理器進行了最佳化，升級支援了高頻DDR5記憶體，而5條M.2的第一條也已支援PCIE5.0 X4 M.2協議，還有WIFI7高通無線網絡卡的加入，另外還有4個SATA介面也增加為6個

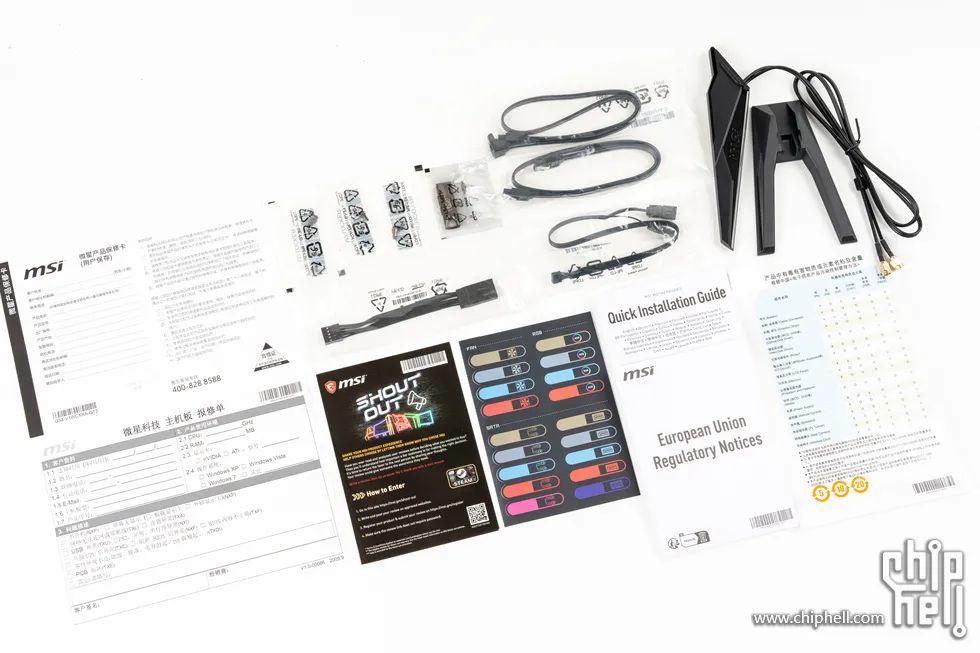

配件也比較多，包含M.2快拆扣、ARGB線、SATA線、說明書、保修卡、多彩貼紙、快速安裝指南、有害物質成分表、驅動優盤、新版鯊魚鰭天線
鯊魚鰭天線設計使用方便，介面也是快插快裝設計

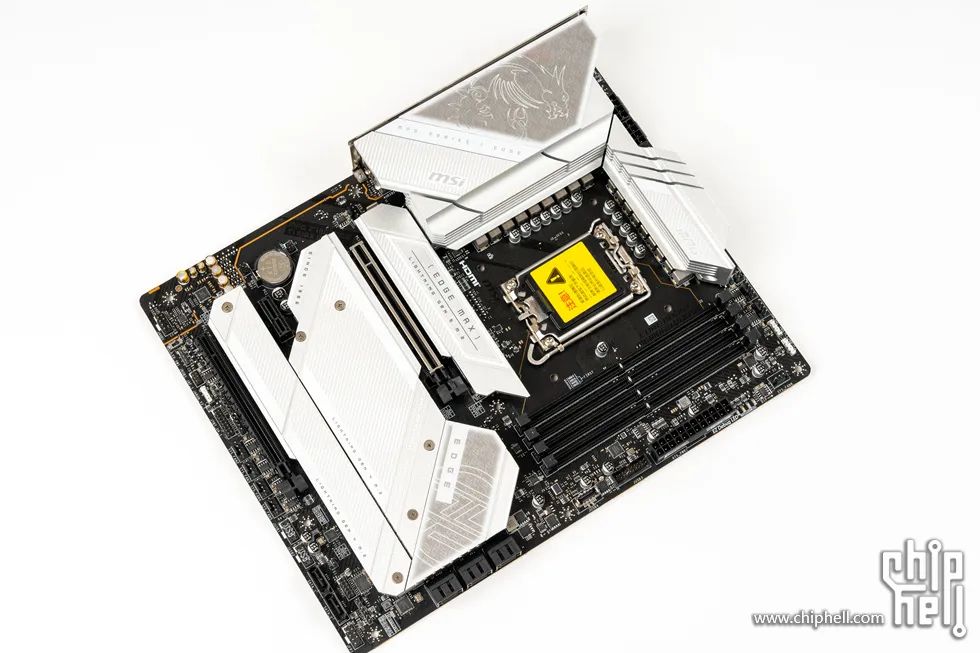

MPG Z790 EDGE TI MAX WIFI 主機板的本體，得益於白銀相間的多塊散熱片，可以很好的搭配各種淺色主題

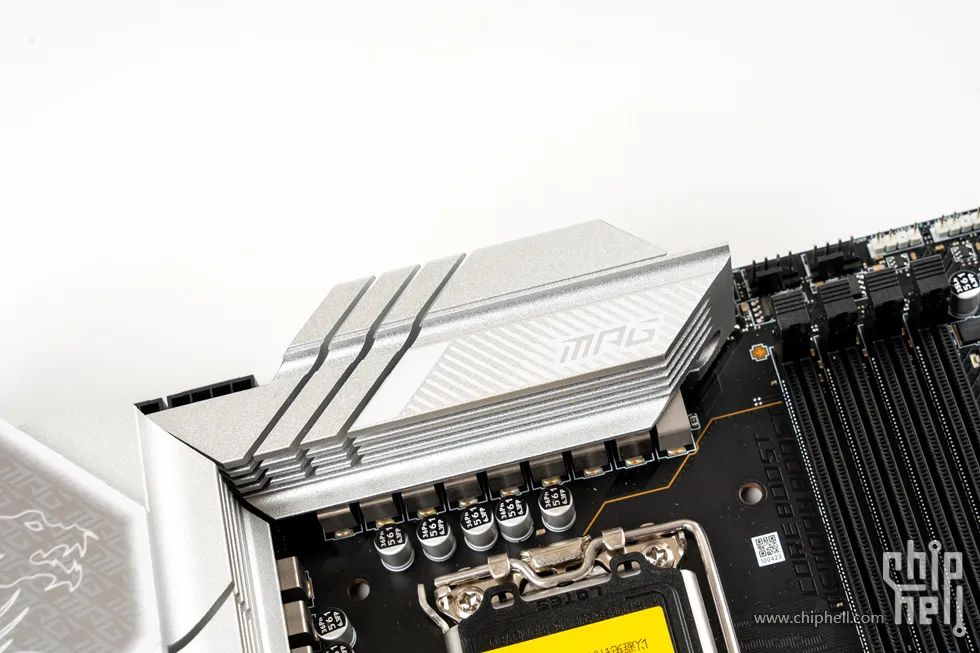

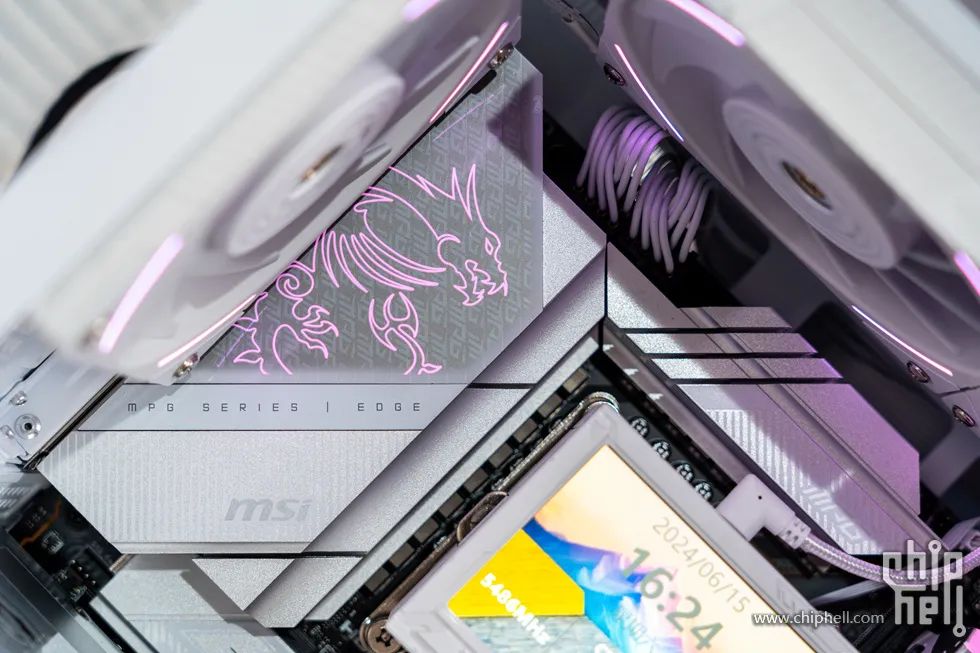

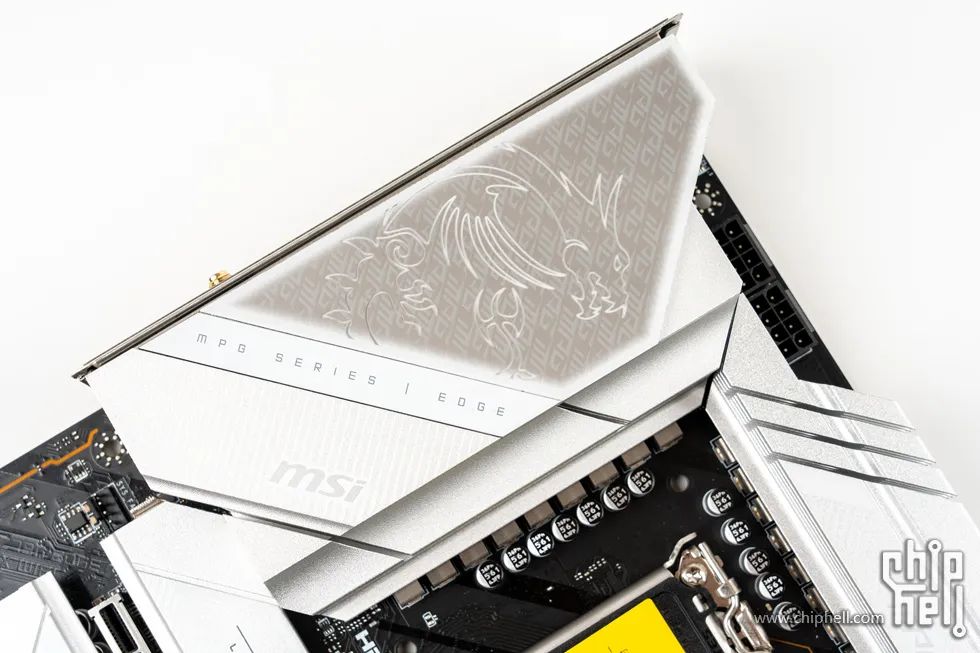

主機板供電的VRM主散熱片，上面的MPG底印的龍圖騰logo與MSI的標記，中間則是MPG SERIES | EDGE，而且龍圖騰支援微星的MSI CENTER的 燈效控制
頂部的散熱片與主VRM散熱片一樣做了四層開槽與三條切割，讓整個散熱片的散熱面積有所增加，並且兩塊散熱片也有銅管相連線達到更好的平衡散熱的目的
巨大的散熱規模下是第三代鈦金電感，供電規模為16+1+1，PWM主控晶片來自Renesas（瑞薩）的RAA229132，16相供電是來自90A的瑞薩晶片ISL 99390

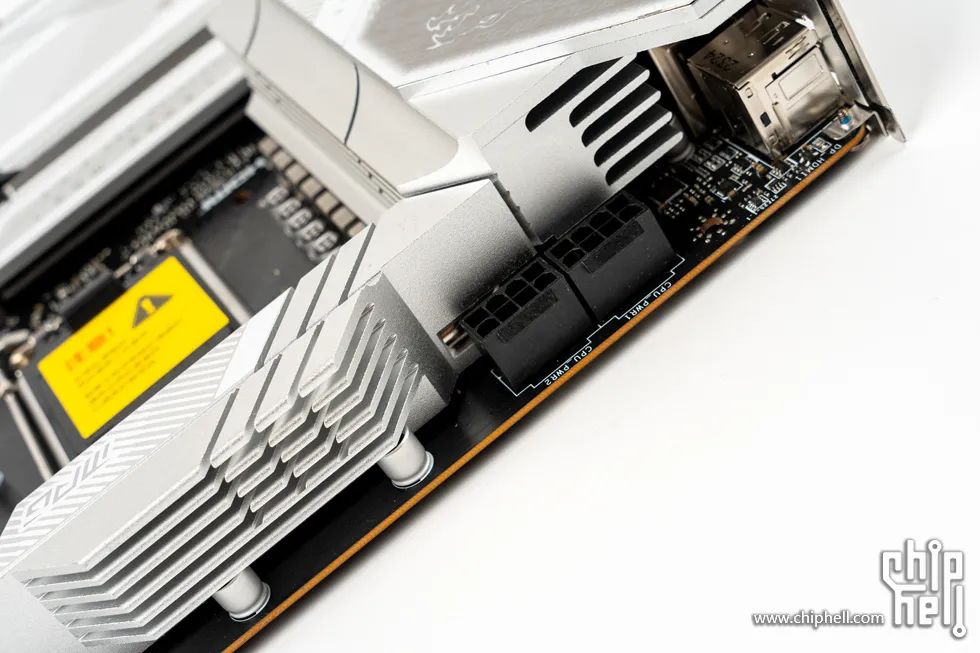

頂部這裡的雙CPU 8PIN供電介面，為intel的12代、13代、14代CPU的頂級處理器提供穩定的電力供應

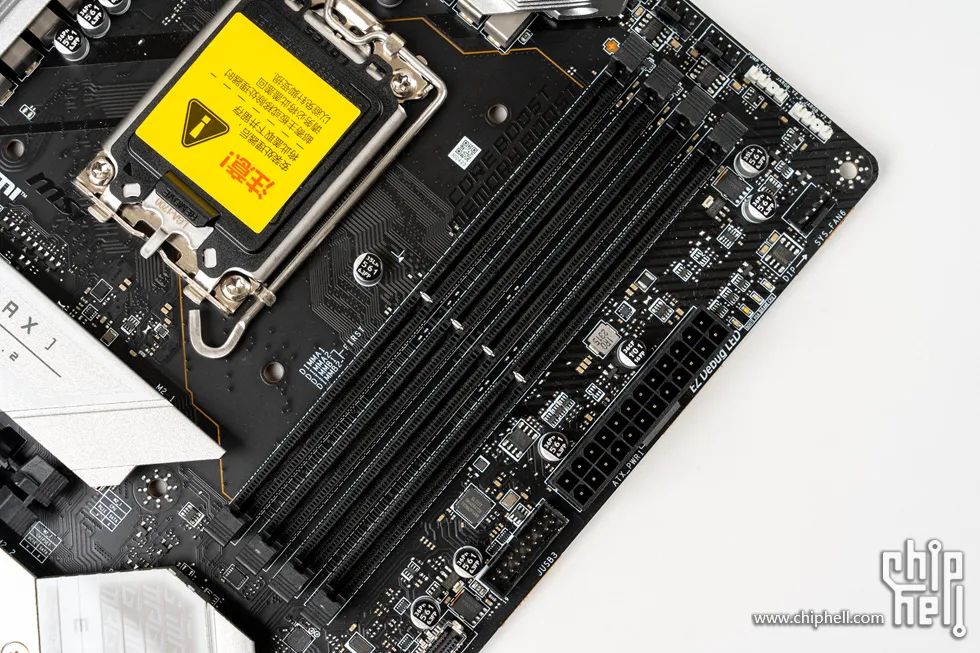

四條DDR5 記憶體插槽為雙邊卡扣設計，支援微星的MEMORY TRY IT!記憶體超頻功能，它可以根據不同廠商記憶體顆粒最佳化的預設配置檔案進行快速超頻，並且記憶體線路獨立設計與降低阻抗並減少電路干擾，從而可以保障記憶體高頻訊號的穩定性與可靠性
主機板PCIe區域，提供了一條鋼鐵裝甲加固的PCIE 5.0 X16，以及一條PCIe3.0 X1 和一條全長的PCIe4.0 X4

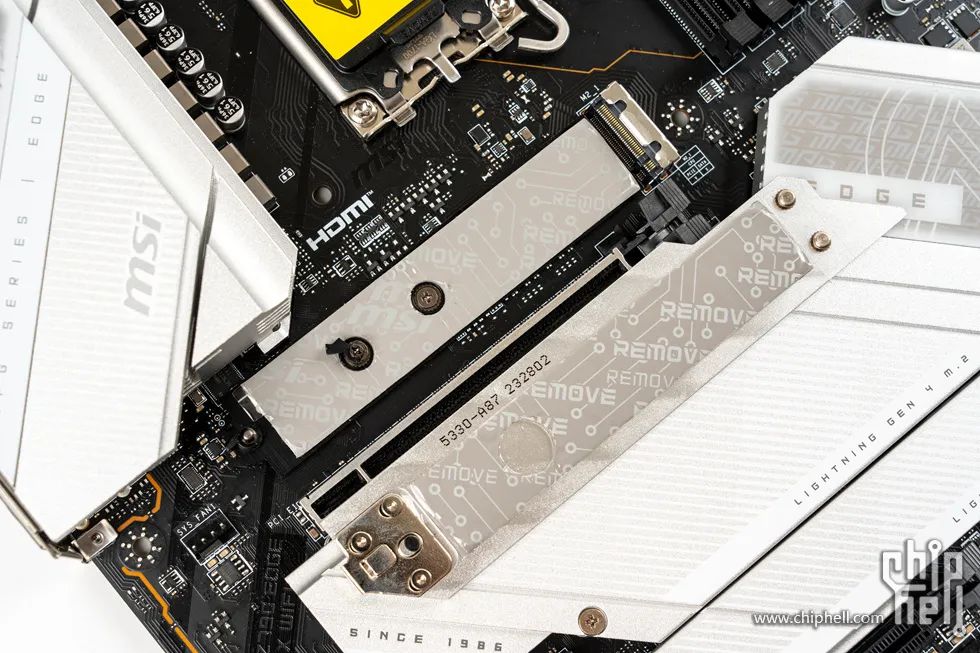

第一條PCIE為PCIE5.0 X4協議，切散熱盔甲為快拆設計，左邊彈扣只要向右按下即可直接提取，無需螺絲刀或者使用其他便捷卡扣

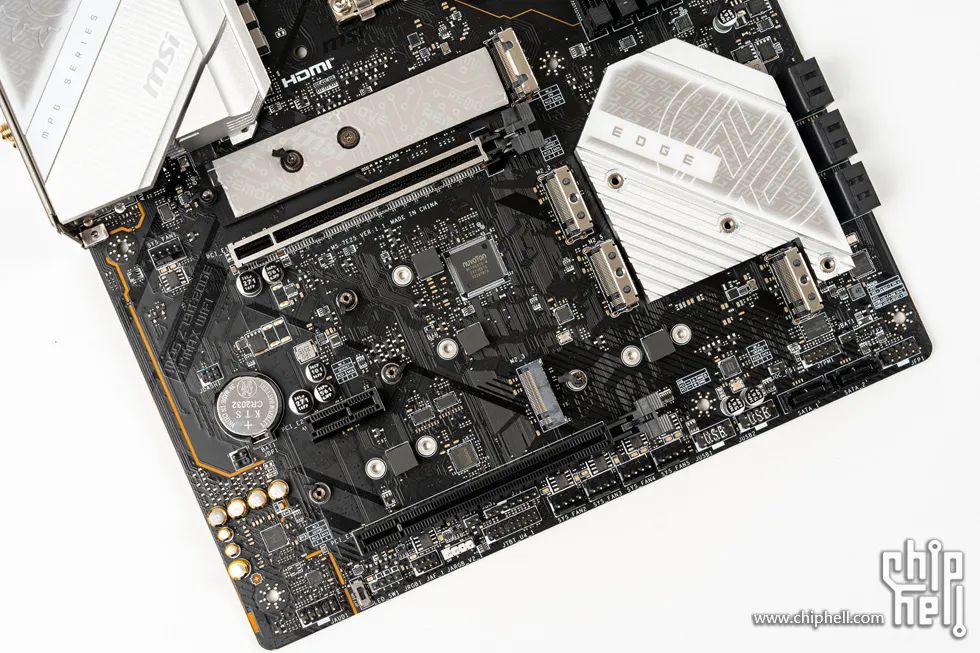

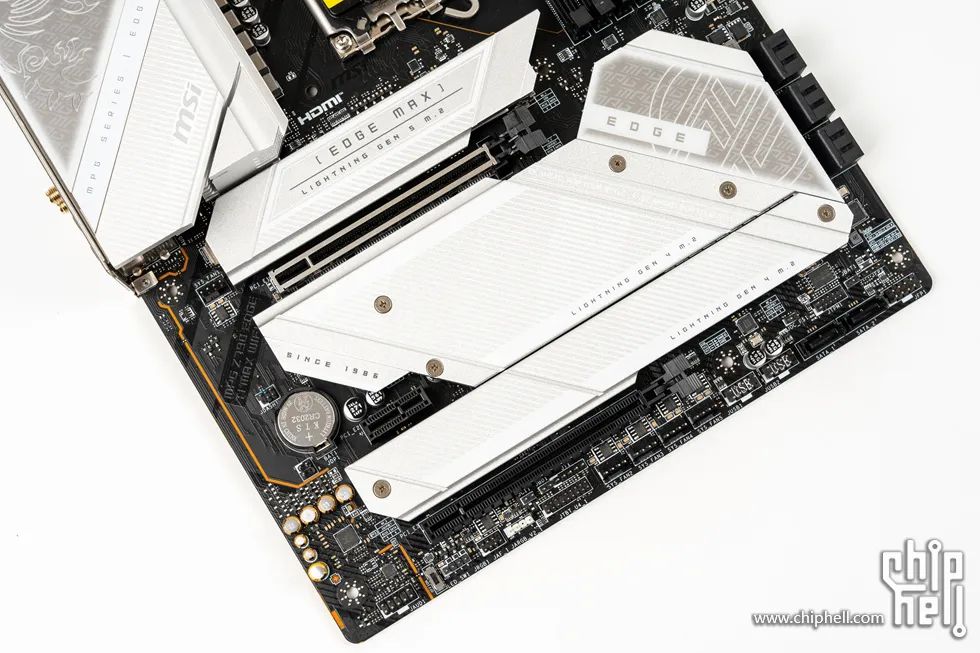

PCIE區域一共佈局了5條M.2插槽，並配備5個冰霜鎧甲，可為多條SSD提供強有力的支援

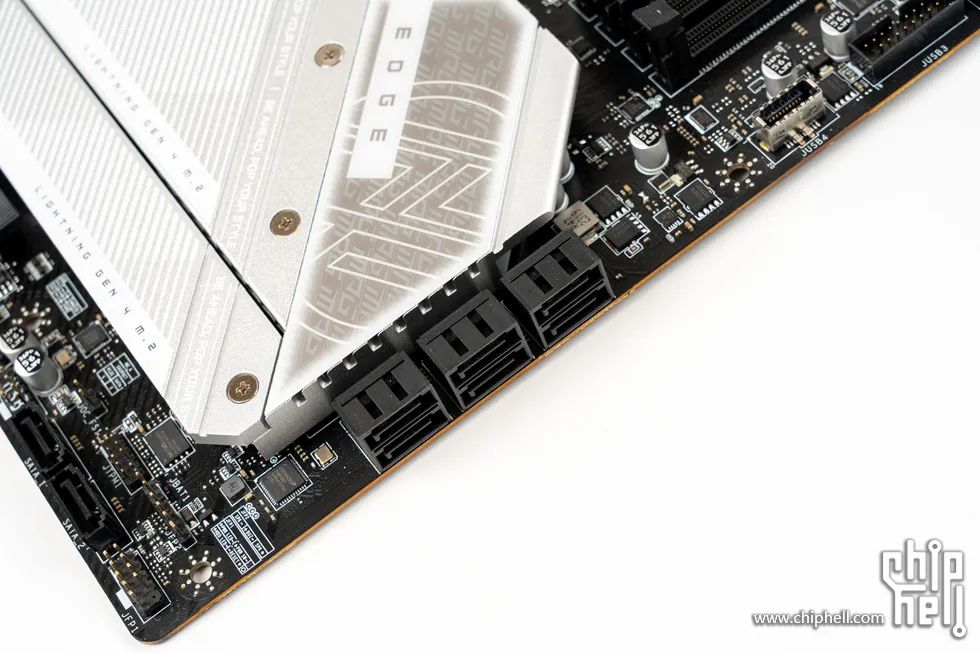

側出的6個SATA和2個直立的SATA，右邊還有前置USB3.0和前置TYPE-C

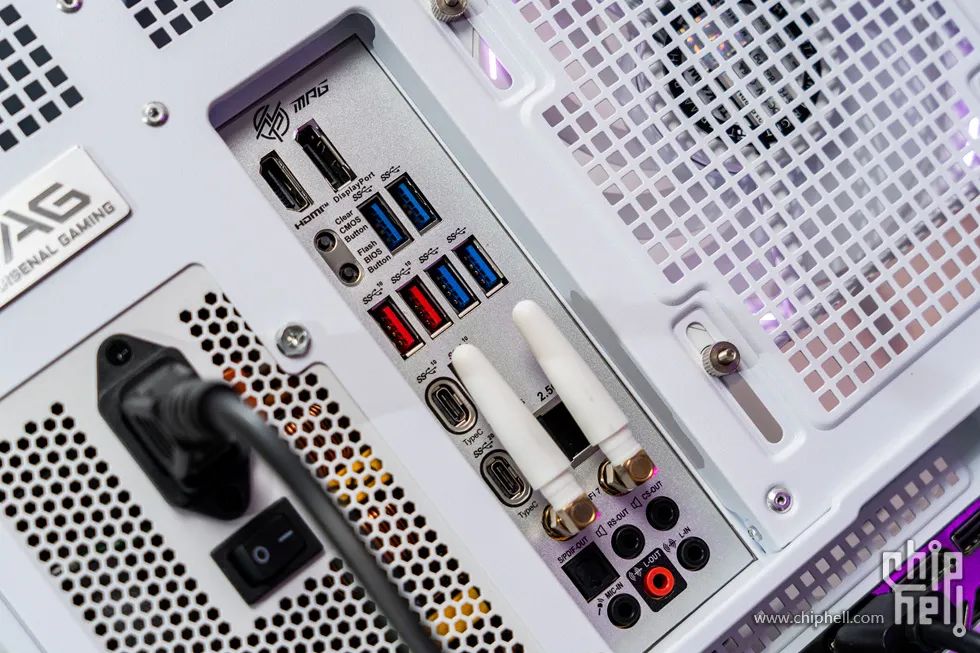

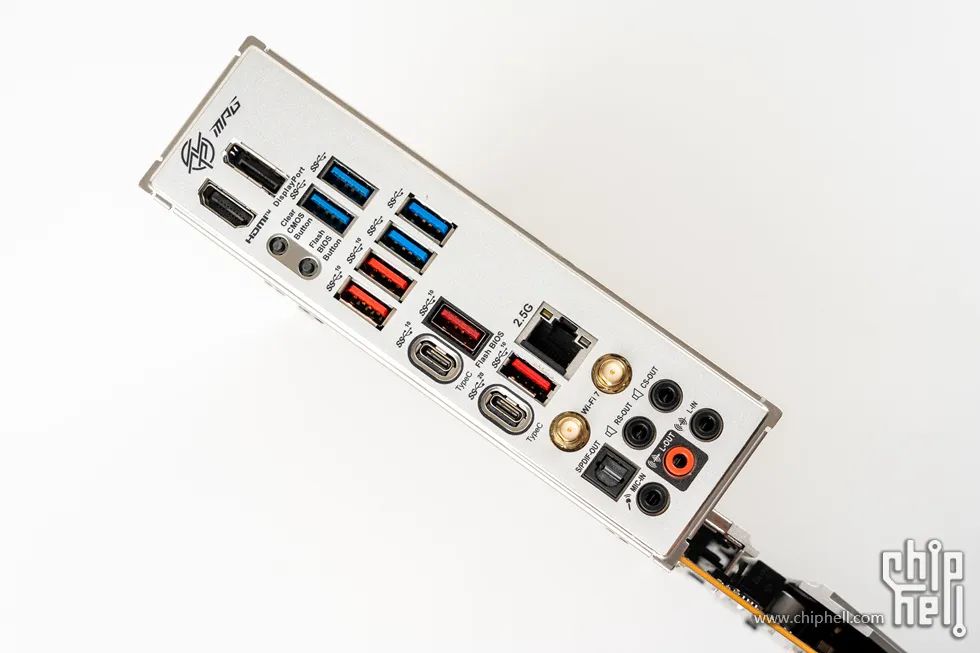

主機板背面的介面也是非常的豐富，上面還有MPG的logo，依次提供了集顯的DP1.4、HDMI2.1、Clear CMOS、FLASH BIOS、4個藍色的USB3.2 GEN1 5Gbps、4個紅色的USB3.2 GEN2 10Gbps、1個TYPE-C USB3.2 GEN2 10G、1個TYPE-C USB3.2 GEN2X2 20G、一個2.5G LAN 、WIFI 7 雙天線介面、音訊輸入輸出口
GeForce RTX 4070 SUPER GAMING X SLIM WHITE 12G 白龍
顯示卡是微星的GeForce RTX™ 4070 SUPER 12G GAMING X SLIMWHITE白龍顯示卡，白龍系列是魔龍系列的輕巧白色款，在延續魔龍充滿個性的外觀以及強勁效能的基礎上，做了輕量化，以及新穎的造型。
它採用NV Ada Lovelace架構、TSMC 4N工藝的AD104-350核心，56組SM單元，7168cuda處理器，電晶體數量為358億個，視訊記憶體是12GB、192bit、21Gbps速度、504GB/s頻寬的GDDR6X視訊記憶體，加速頻率2640MHZ，尺寸方面SLIM設計只有307x125x46mm的精簡身材

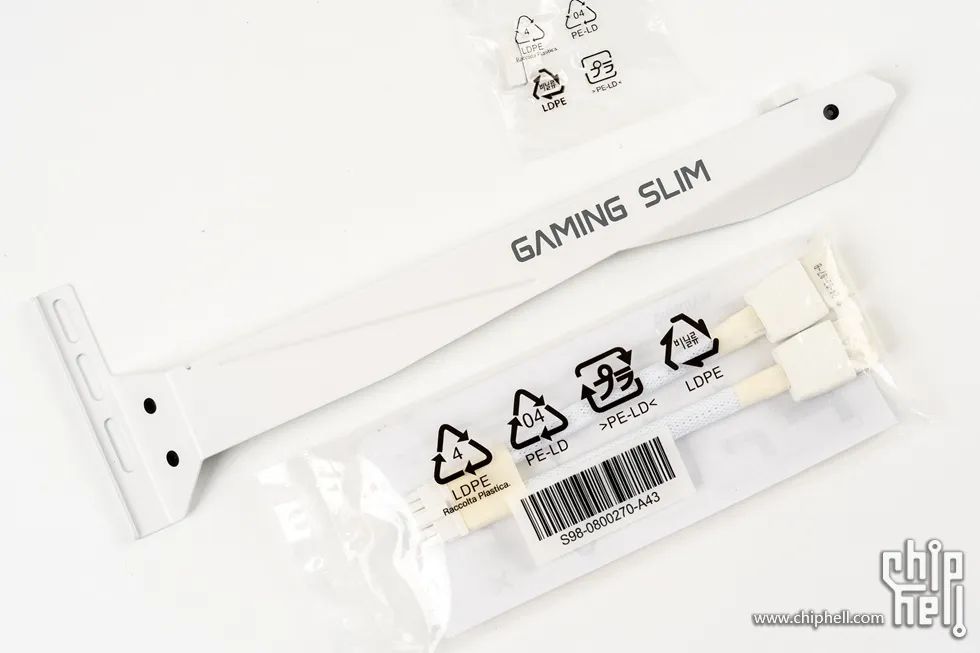

配件是一根PCIE擋板安裝的顯示卡支架，以及一根白色包網2合一的12VHPWR顯示卡線纜

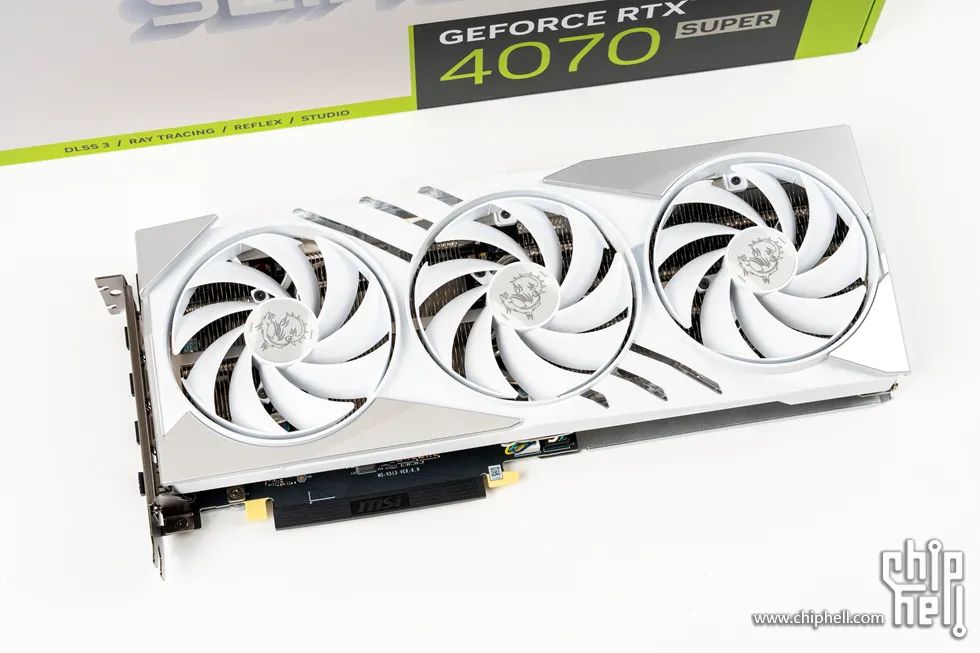

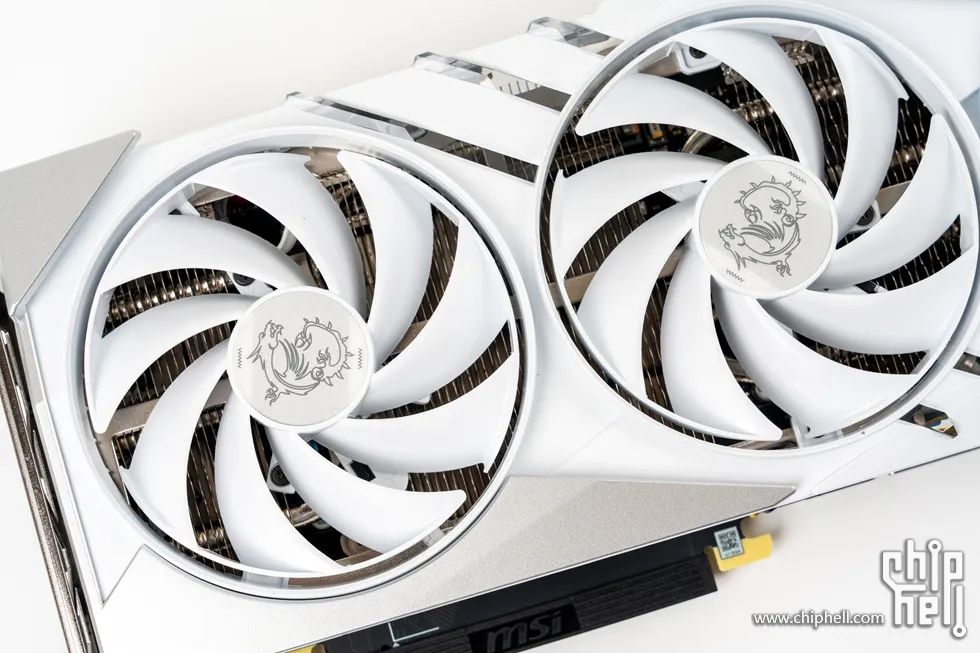

4070 SUPER 12G GAMING X SLIMWHITE白龍顯示卡的本體，TRI FROZR3 散熱設計，刀鋒7代風扇、方形散熱熱管和氣流導向技術

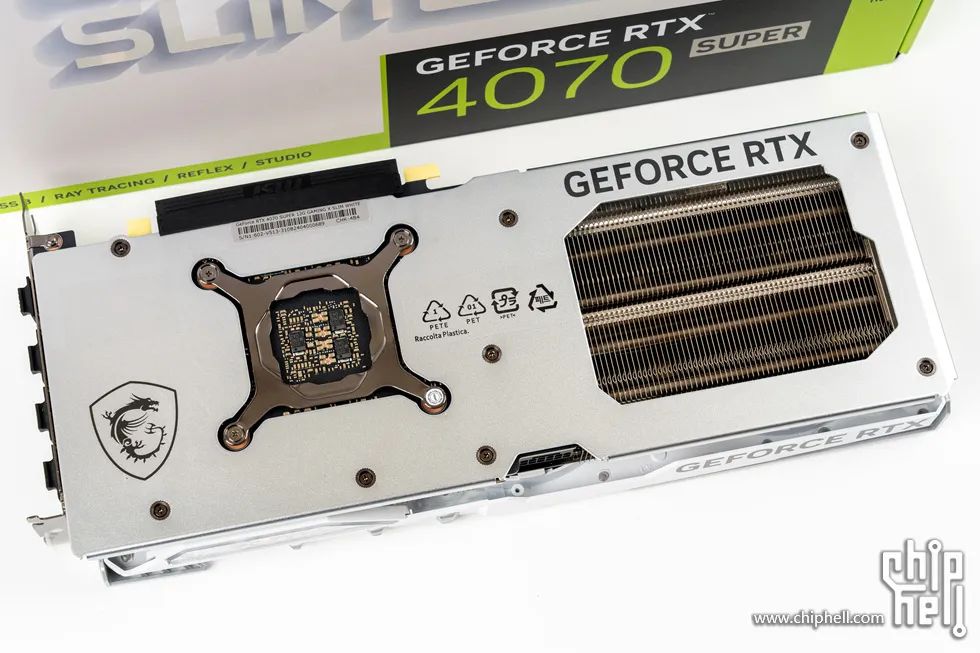

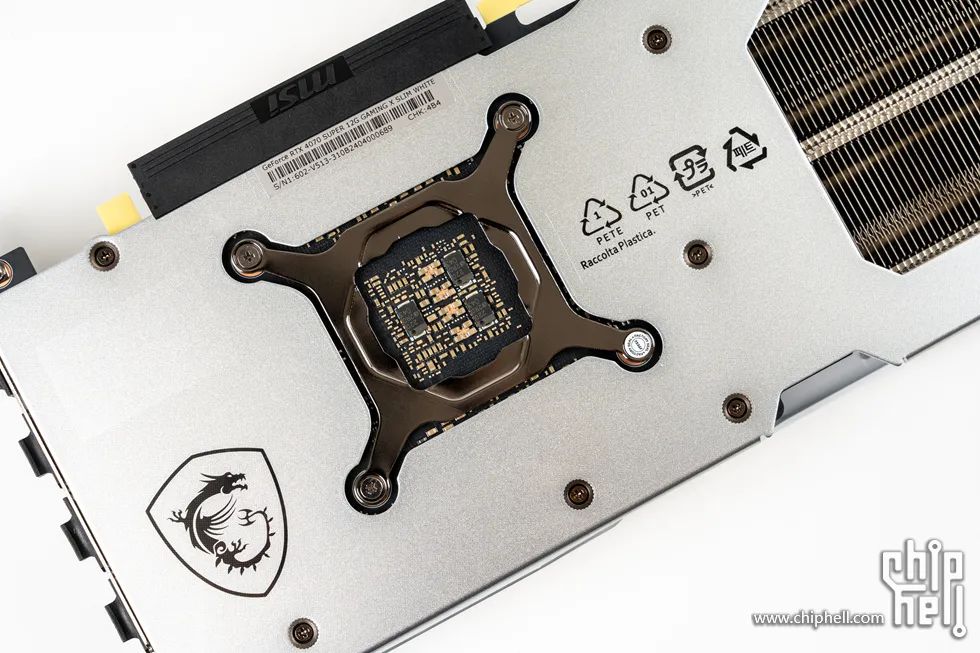

顯示卡的背板也是全金屬設計，具有微星龍盾圖案和GEFORCE RTX的logo，微星顯示卡還附帶有MSI引以為傲的afterburner進行超頻和MSI CENTER進行監控與燈光控制
顯示卡的頂部，薄型雙槽顯示卡的設計獲得更好的相容性，本體DrMos解決方案具有效率高、功率損耗低和電壓控制增強的特點，並採用大量的高效導熱墊提供額外的散熱輔助

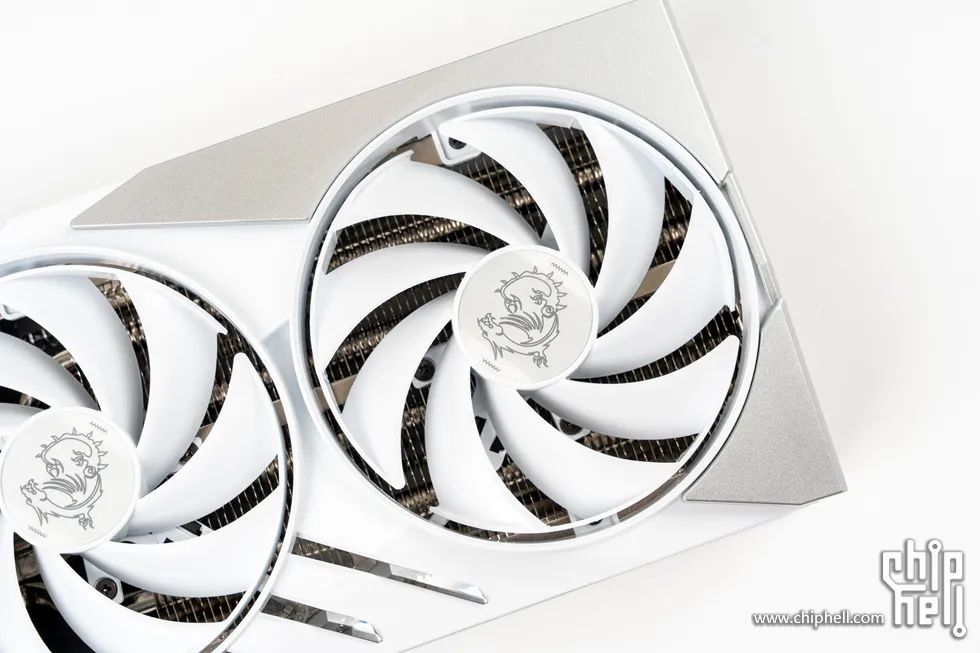

刀鋒7代風扇為9葉設計，可提升風壓並增加吹到散熱鰭片上的氣流，相比普通軸流風扇能增加23%，將三組傾斜22度的扇葉連線成環形的設計，使得在較慢的轉速下也能保持高壓氣流
風扇還設計採用雙滾珠軸承增加壽命與耐用型，軸承中間是一條龍圖案，側邊有銀色裝飾，大部分為白色設計，中間三條爪印的ARGB透明導光條

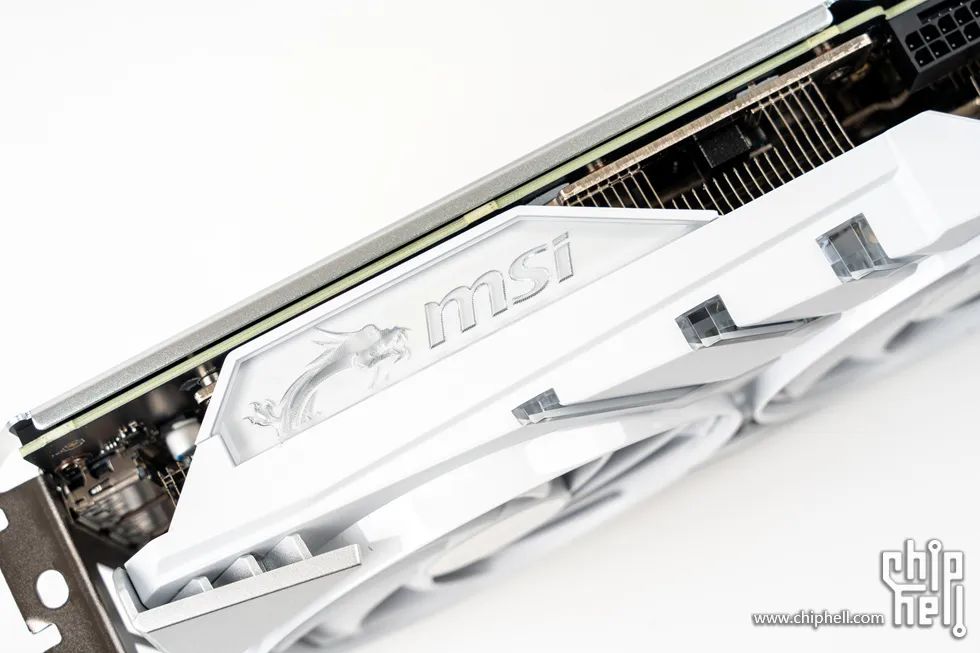

而頂部這裡則是微星的龍頭圖案與MSI的微星logo，都帶ARGB導光

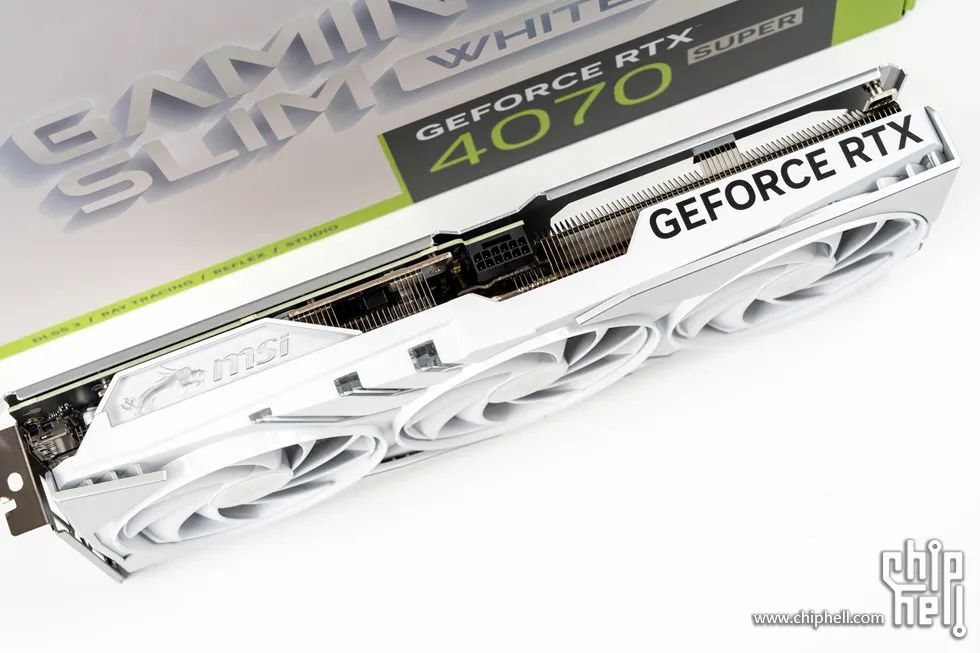

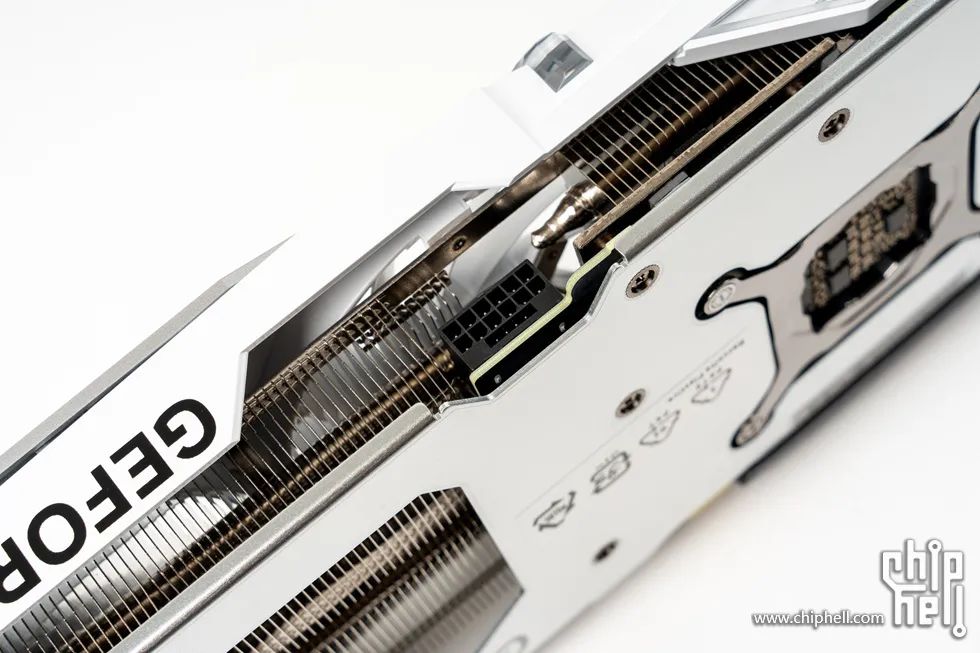

顯示卡提供了標準的16針新顯示卡介面

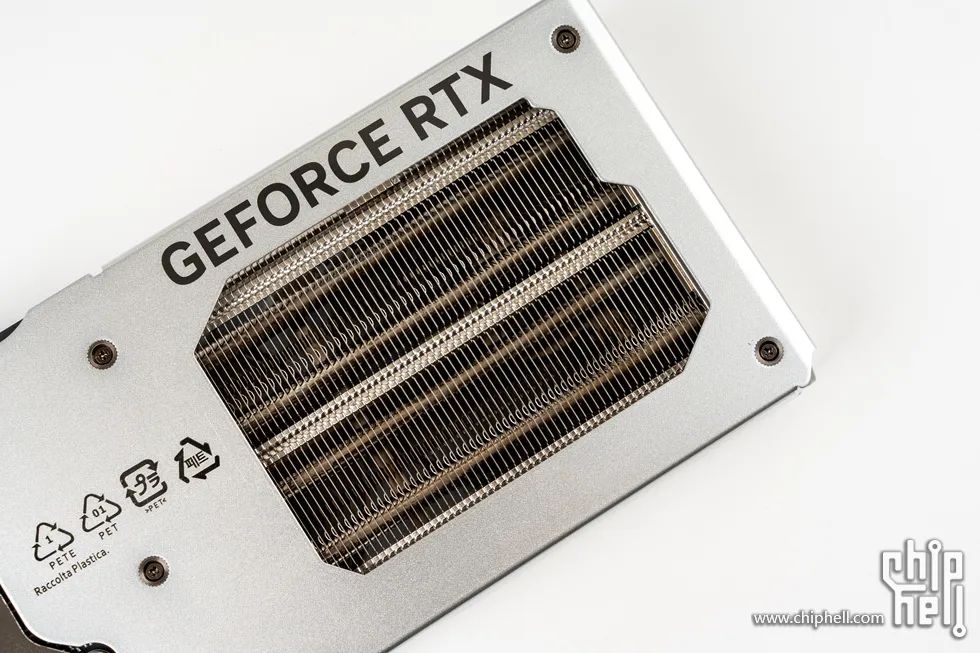

背板上巨大面積的開孔有助於熱空氣無障礙透過

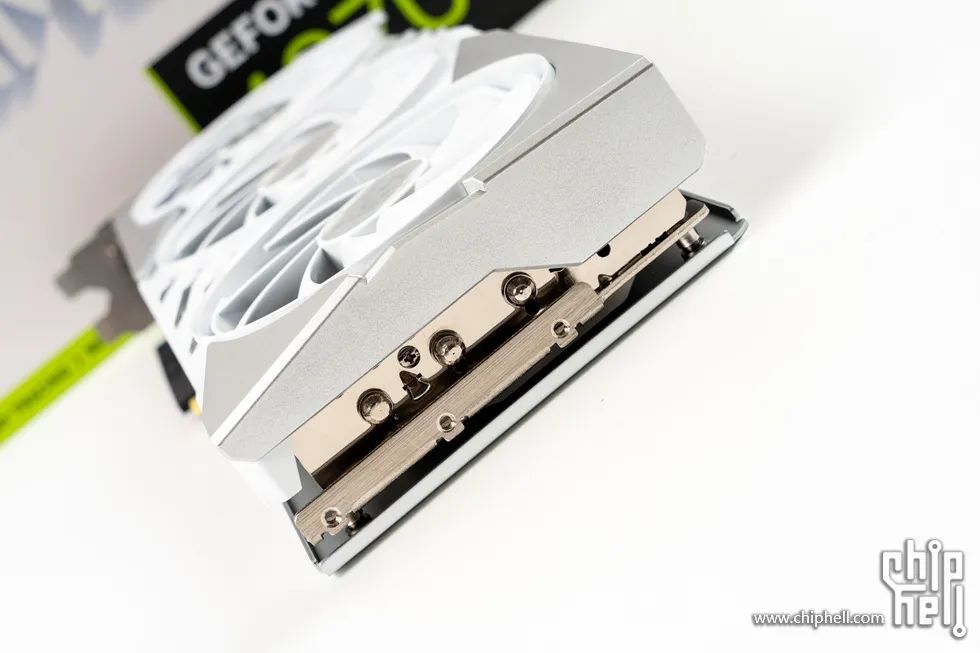

散熱器內的底部為鍍鎳銅底座，配合4根方形的核心熱管，最大限度利用空間接觸GPU核心表面積，提升散熱效率
貫穿連線至散熱器尾部的4根熱管

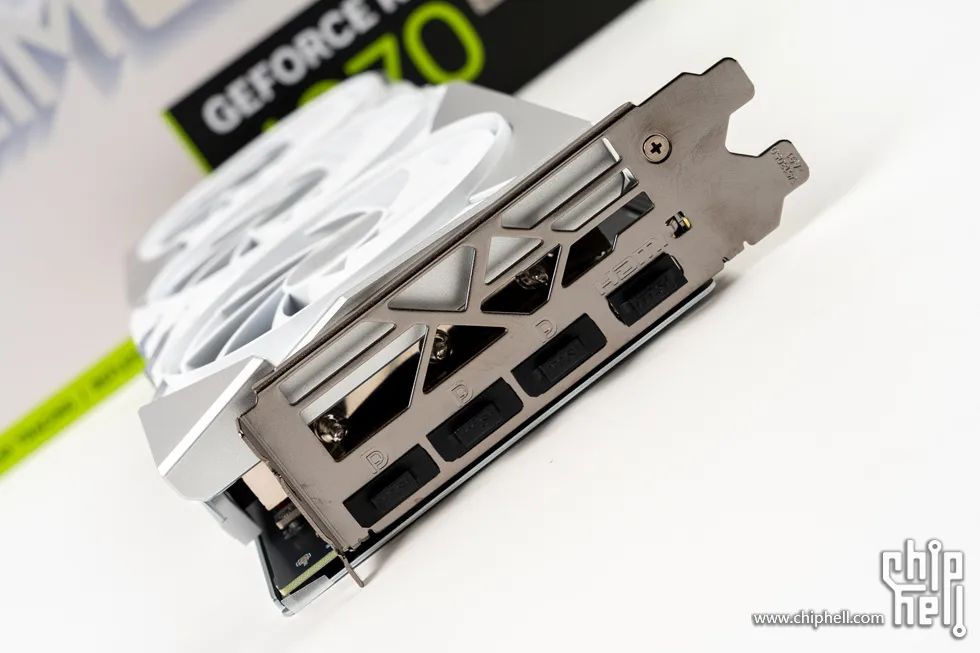

40系標配的3DP1.4A+1HDMI2.1A的介面設計
微星（MSI） MAG A850GL PCIE5 850W金牌全模組電源

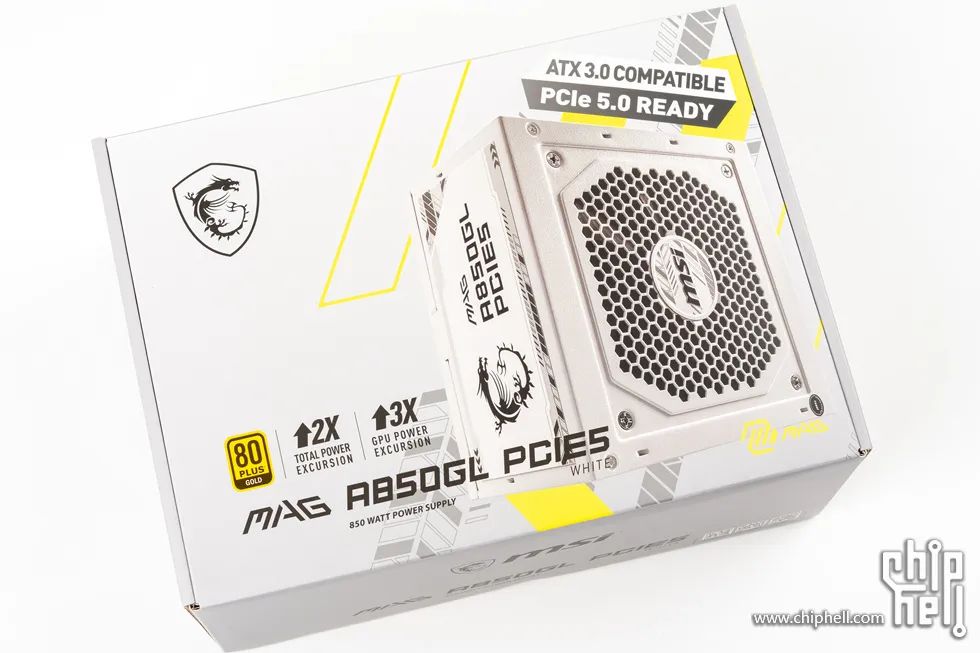

微星的這款純白電源MAG A850GL PCIE5 WHITE電源，支援新一代PCIE5.0與ATX3.0規格，採用DC TO DC 電路與全橋LLC諧振拓撲結構，可提供2X整機峰值功耗和3X顯示卡峰值功耗，風扇為120mm FDB動態液壓軸承，並使用140mm的短身機殼和全模組設計，提供了7年質保並通過了金牌認證，提供的模組線中12VHPWR線纜為雙色設計更容易鑑別顯示卡介面是否插緊

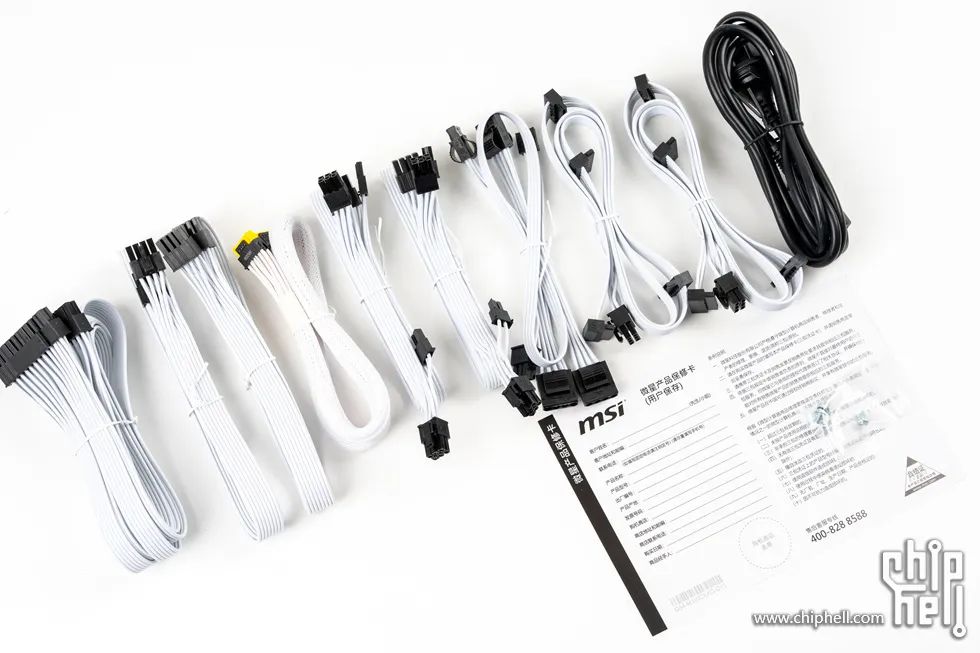

標配的扁平模組線，軟硬適中，走線和塑型倒是非常方便

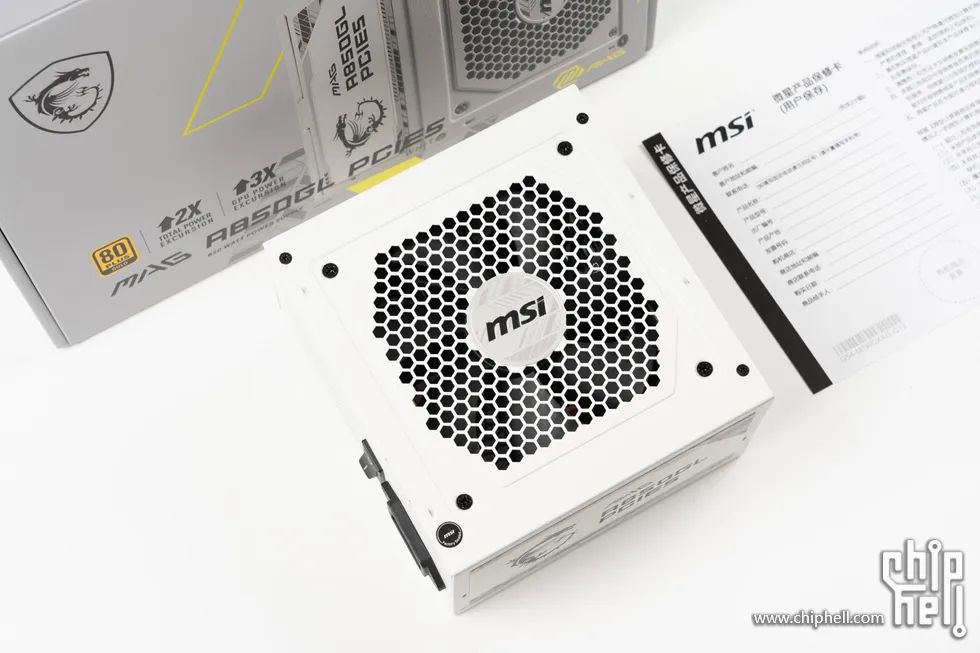

顯示卡的進風口為蜂巢通風孔設計，中間是MSI的logo，內部採用120mmFDB動態液壓軸承風扇

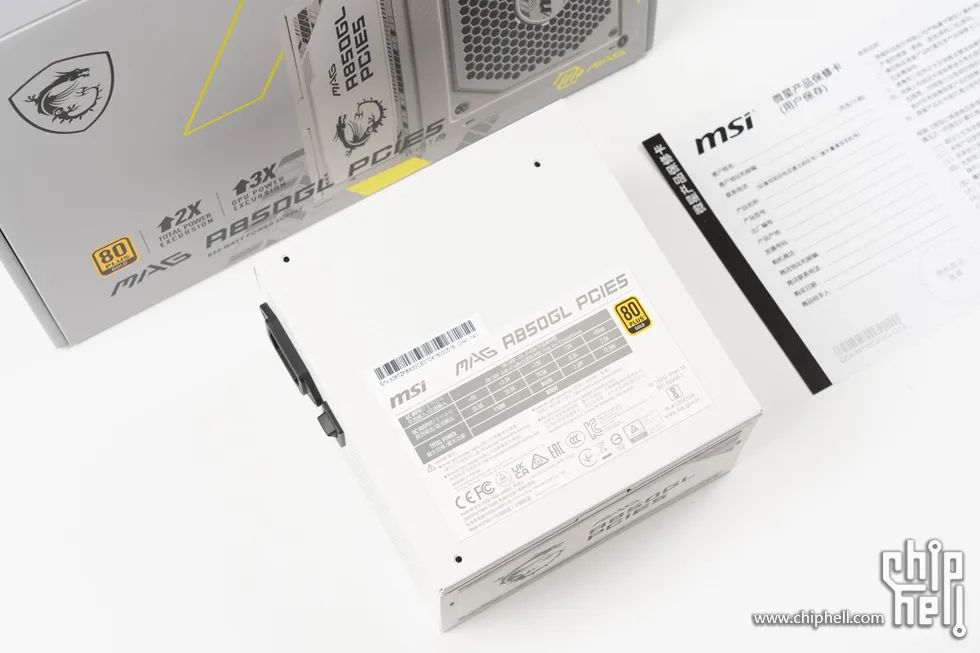

電源的銘牌本體上標註了其各項電壓額定功率，並有多個國家與歐盟等的安規認證

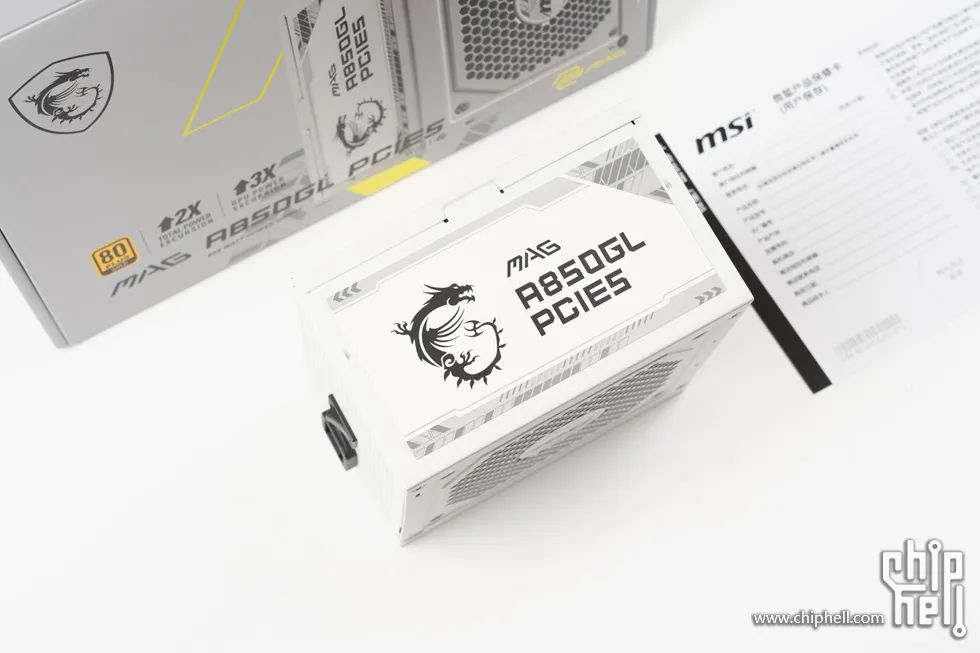

電源本體的側面是微星的龍圖騰，側面標註了其型號為MAG A850GL PCIE5

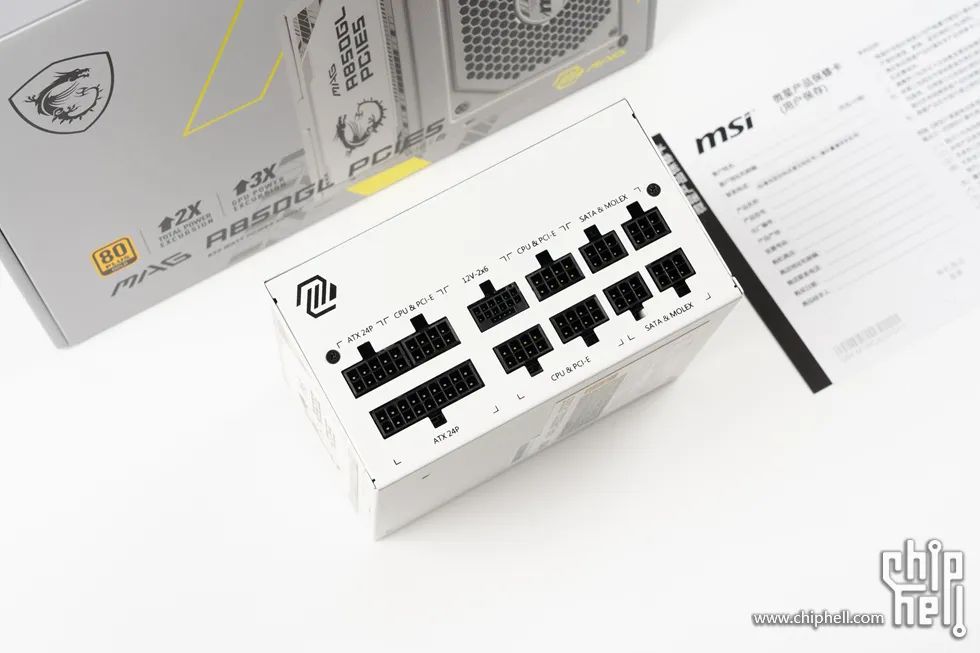

全模組的設計與12V-2X6的新顯示卡介面，更安全可靠

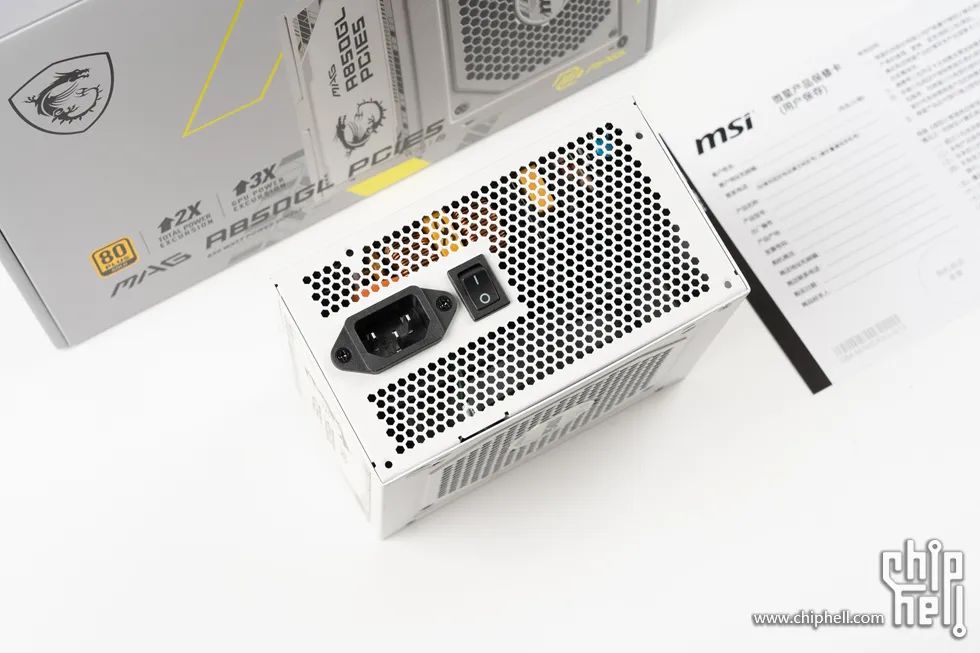

電源的出風口，140mm的短機身配合120mm的FDB動態液壓軸承風扇使執行更安靜

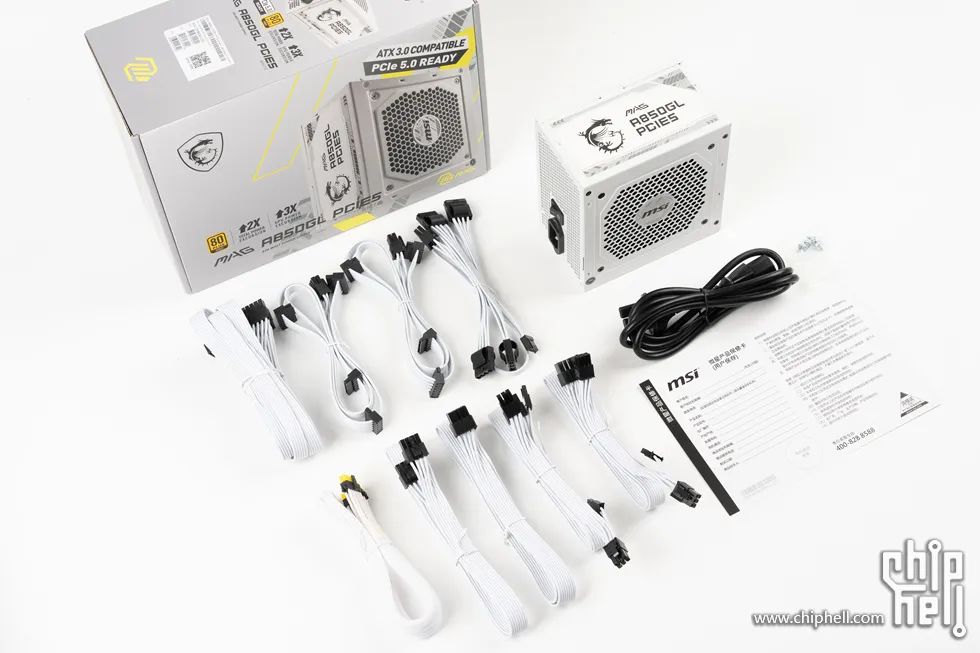

電源的全家福
宇瞻 ZADAK SPARK 32G 6000 DDR5白色燈條 16×2 套裝

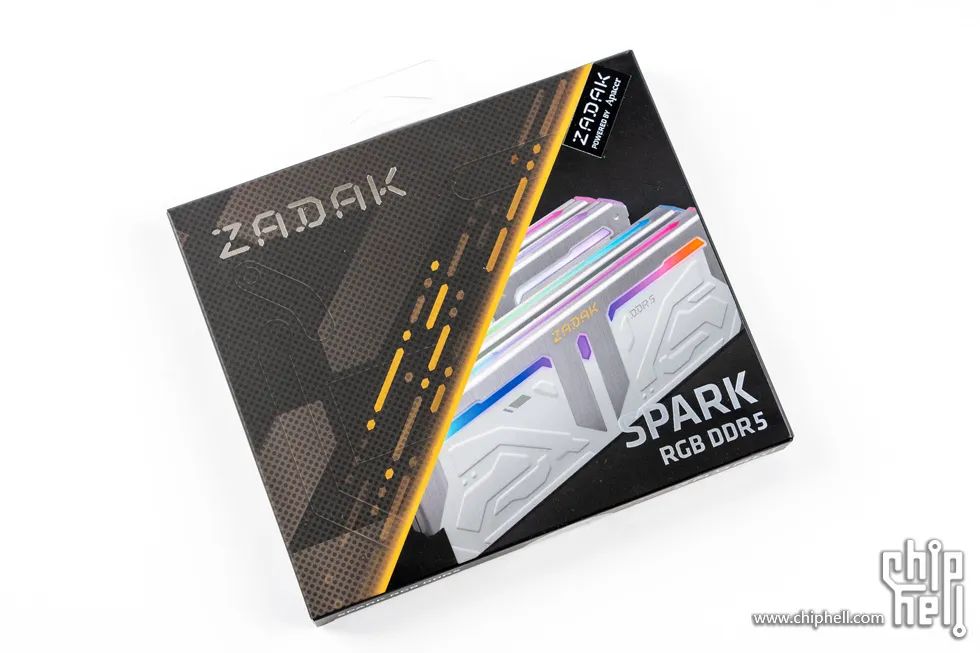

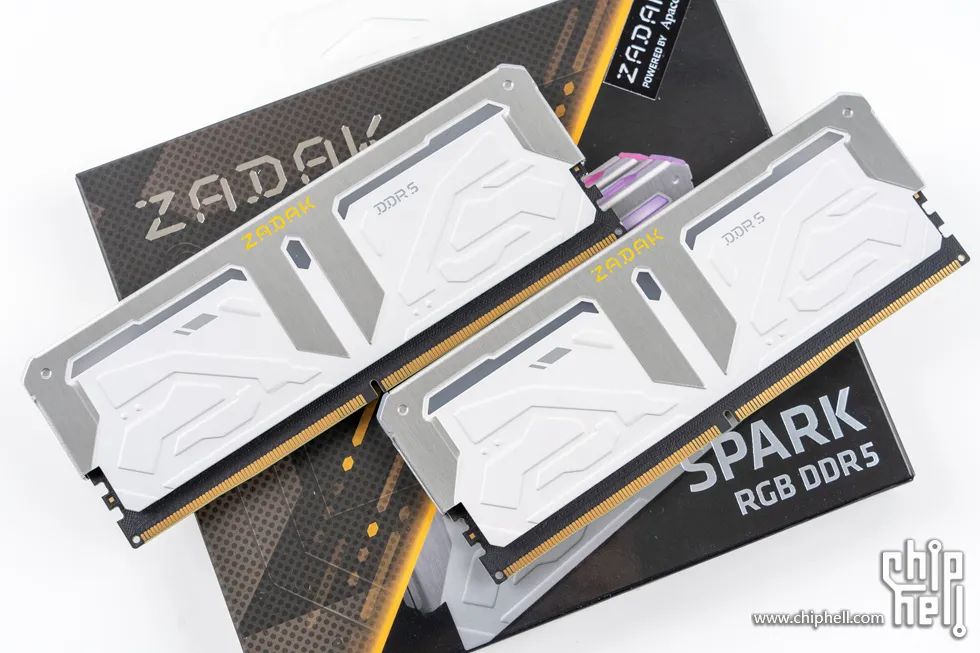

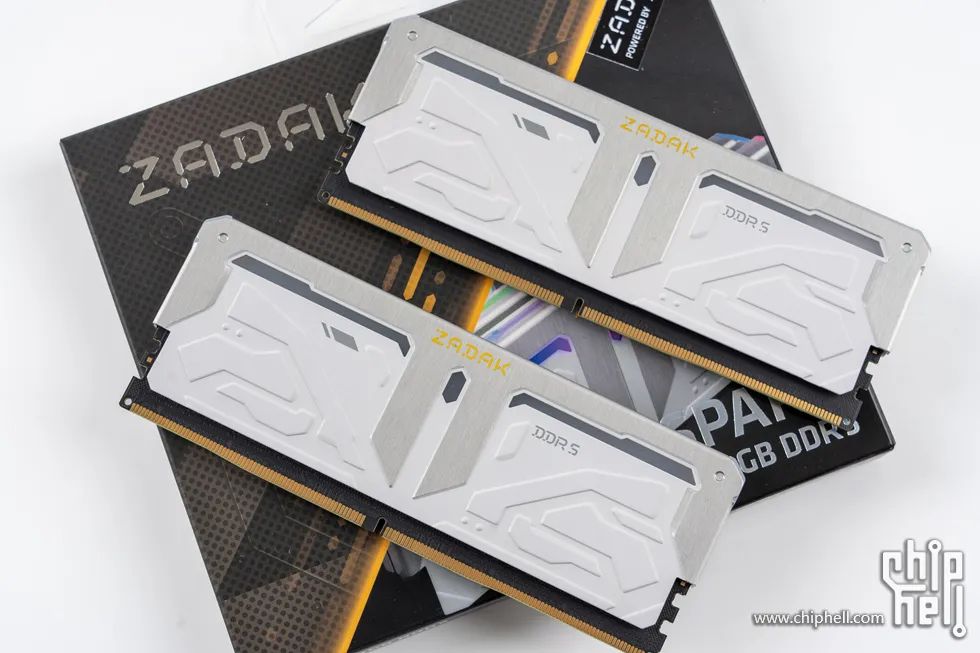

宇瞻的ZADAK SPARK 32G 6000 DDR5白色燈條 16Gx2 套裝，時序為C40-40-40-96，，且該記憶體支援XMP 與EXPO 雙平臺技術

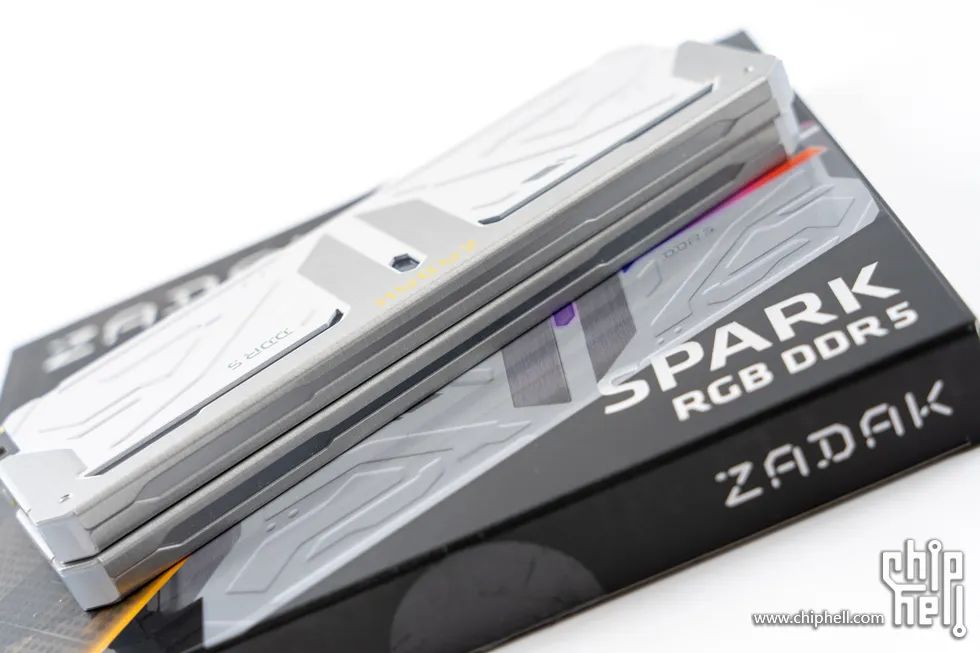

ZADAK造型別具一格具有鮮明的特點與其他常規記憶體有所不同，寶石造型的導光與精緻的外形設計，整體的尺寸為5cm高度、13.6cm寬度、0.79cm厚度，單條重量60g
整體銀色鋁合金散熱與白色塗裝都與白色主題相呼應
頂部的材質交錯設計，呈現綴有寶石形狀的鏤空導光效果，髮絲紋及白色霧面磨砂質感

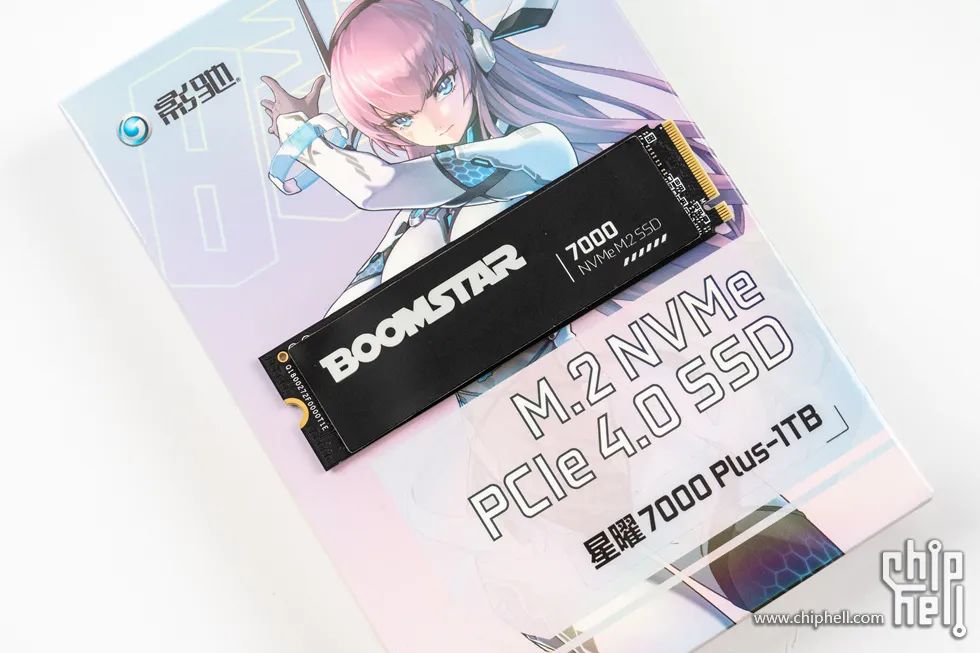

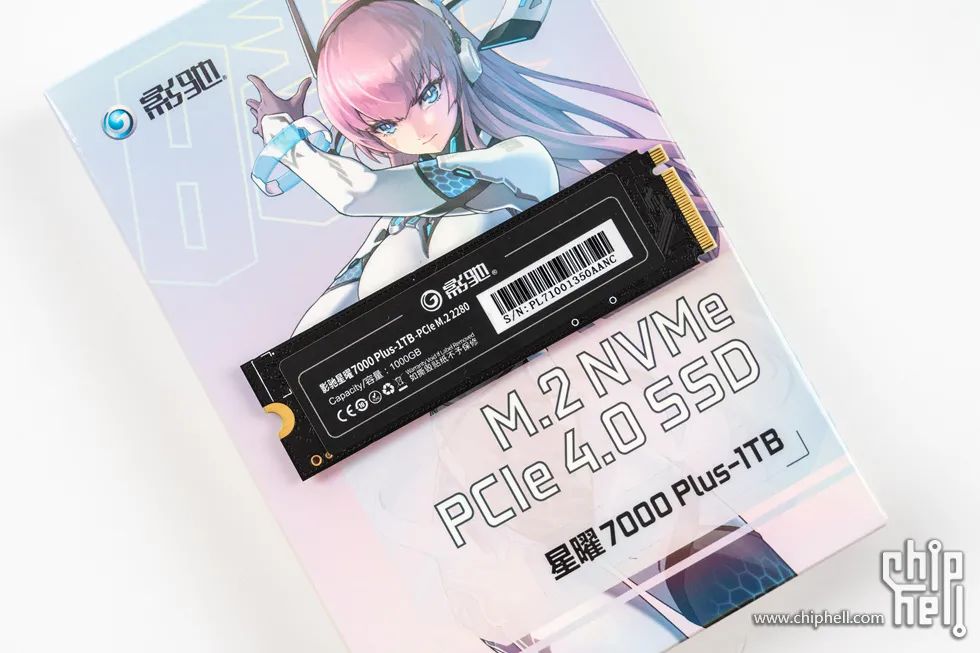

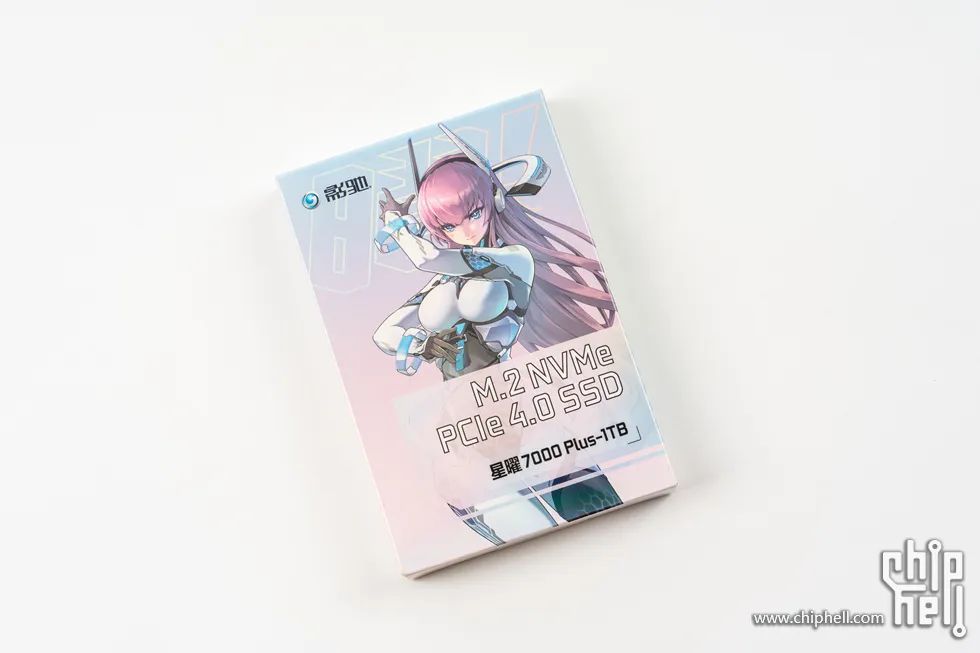

影馳 （GALAX） 星曜7000 Plus 1T SSD
這次使用的固態硬碟是來自影馳的主流PCIe 4.0 SSD：
星曜7000 Plus SSD。
它的產品標稱順序讀寫速度就分別達到了7000MB/s、6000MB/s，就如同它的名字一樣。
其主控為群聯PS5027-E27T，並且採用的TLC顆粒
PS5027-E27T是一款專門為遊戲PC、以及像PS5這樣的遊戲主機打造的主控晶片，它由TSMC臺積電12nm生產工藝製造，基於單處理器架構，內建32bit微控制器，支援NVMe 1.4協議，是一款無獨立快取型的四通道主控
群聯PS5027-E27T主控最大的升級之處在於它還支援搭配Toggle 5.0或ONFi 5.0介面的3D TLC NAND、3D QLC NAND的快閃記憶體，其支援的快閃記憶體介面傳輸速率最高可達3600MT/s
利民（Thermalright）MJOLNIR VISION 360 ARGB WHITE 雷神之錘 一體式水冷
這次的白刃主題使用了的白色360一體水冷——利民的新款MJOLNIR VISION雷神之錘 ，它採用利民最新的CORE V1.0獨立水泵框架與TL-K12W效能風扇，以及次世代3.5寸IPS大螢幕，為INTEL 14代+AMD RYZEN 7000雙平臺相容支援
新的SS2扣具體系採用全套金屬扣具，支援intel的LGA1700/1851/115X/1200/20XX，和AMD的AM5/AM4平臺，並標配了一根TF7矽脂

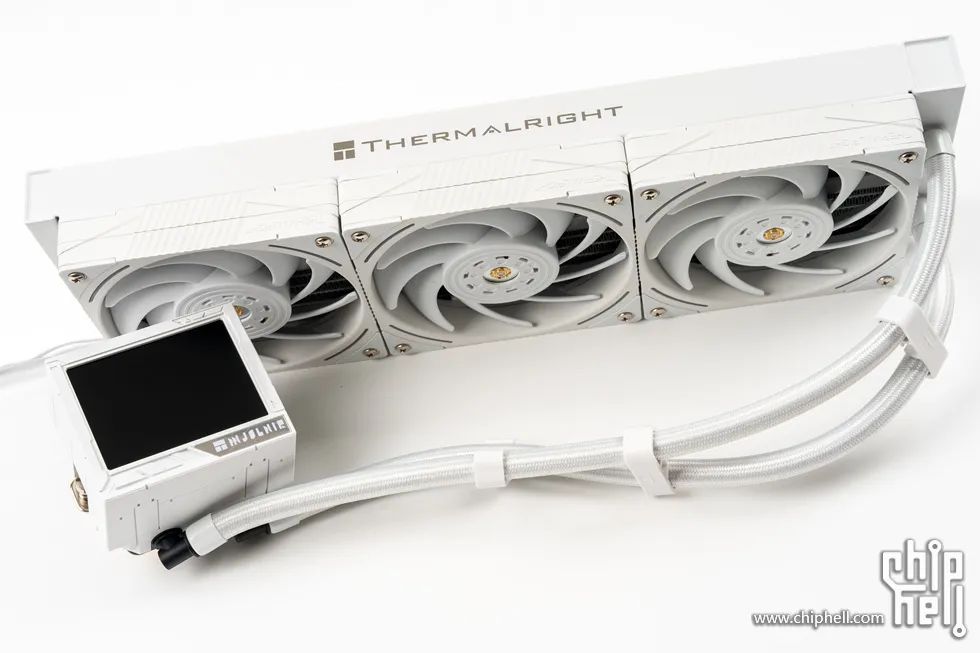

MJOLNIR VISION雷神之錘 360白色水冷的本體，純白設計

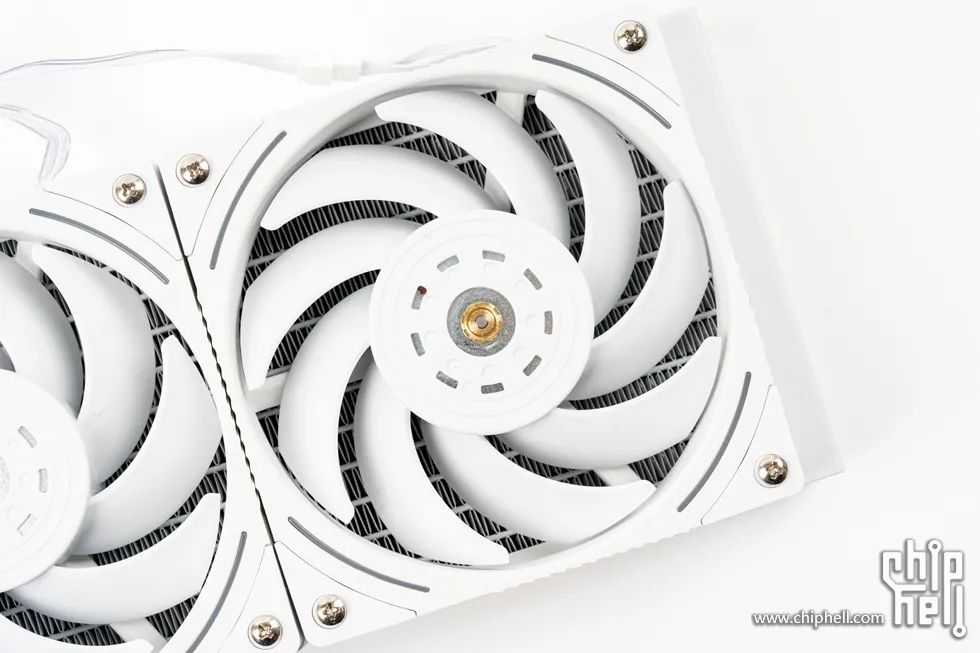

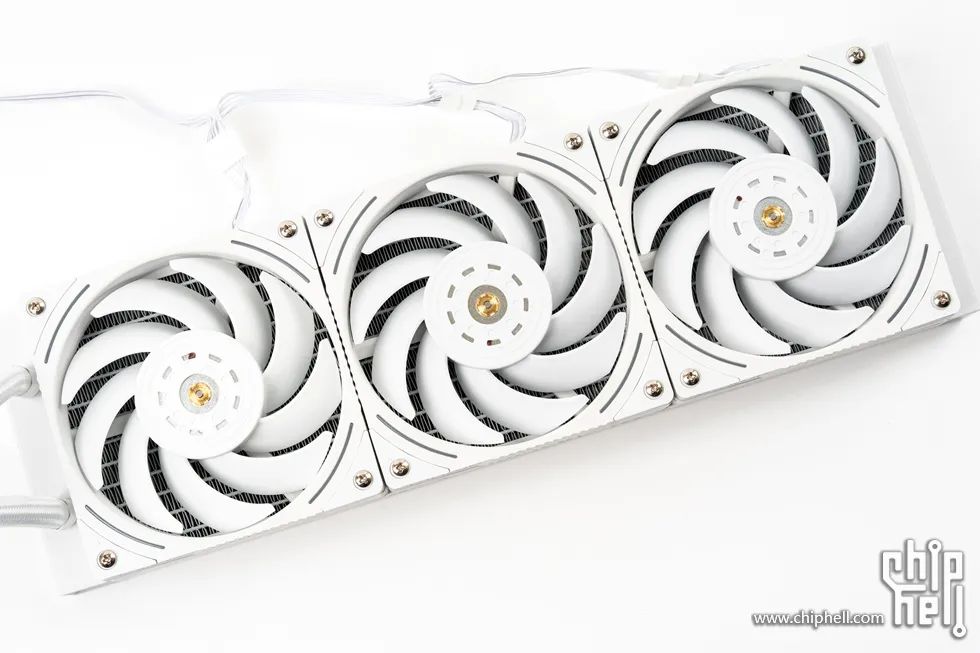

標配的三把利民TL-K12W白色效能風扇，並使用7針併線支援串接形式，預裝風扇便於安裝
風扇在2150RPM下可提供最大風量69CFM、最大風壓2.87mmH2O，採用的SFDB V2軸承與無光設計

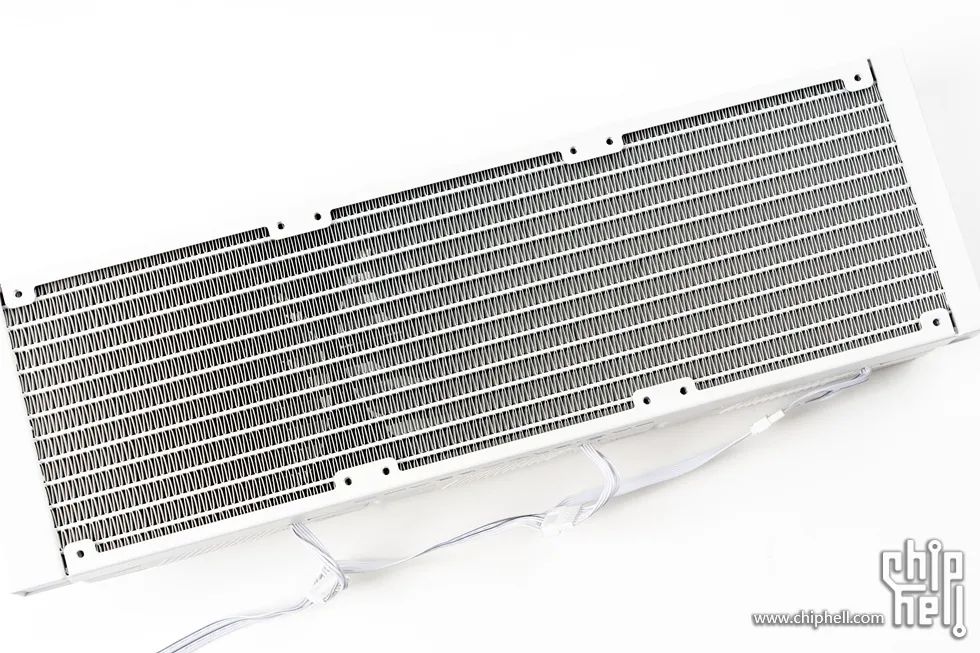

冷排為標準的27mm厚度鋁排
12條微水道結構

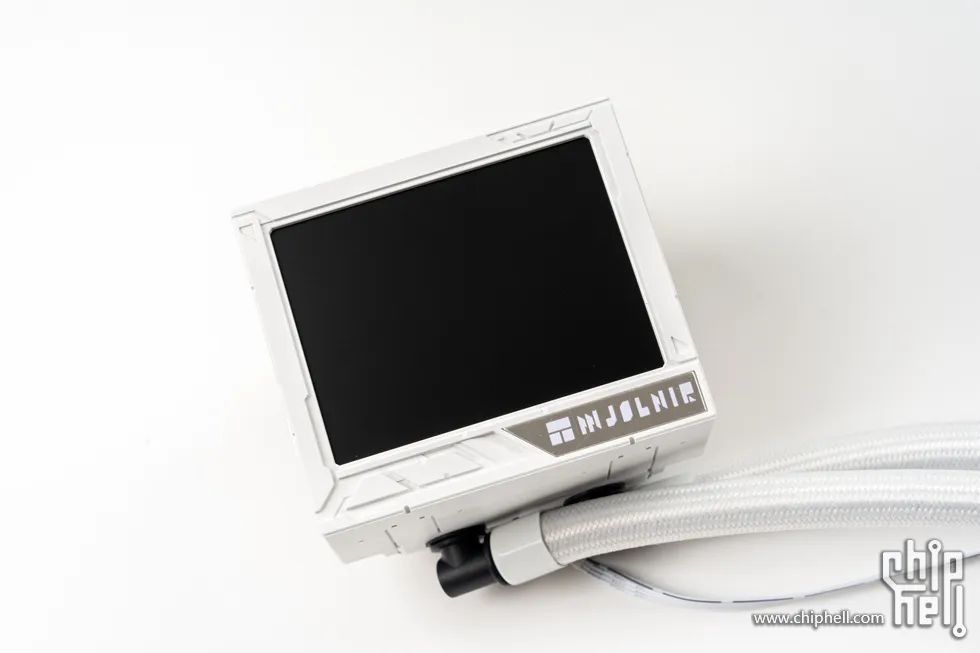

3.5寸，320*240解析度的IPS方形液晶屏水冷顯示器，右下角為型號標識MJOLNIR，安裝更方便只需要連線一根type-C線即可，TRCC軟體可DIY主題創造多種自定義樣式

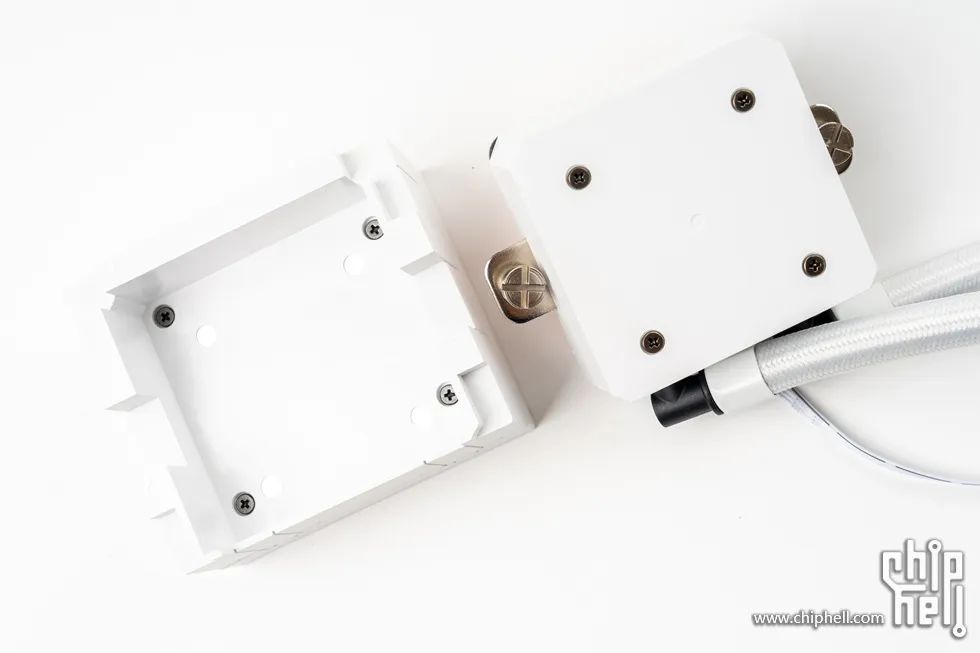

磁吸結構固定的冷頭螢幕，底部的冷頭採用全新一代CORE V1.0獨立水泵框架，九級轉子馬達、新型流體葉輪、微密鏟齒工藝
冷頭的大銅底上依然有安裝前撕開此膜的WARNING

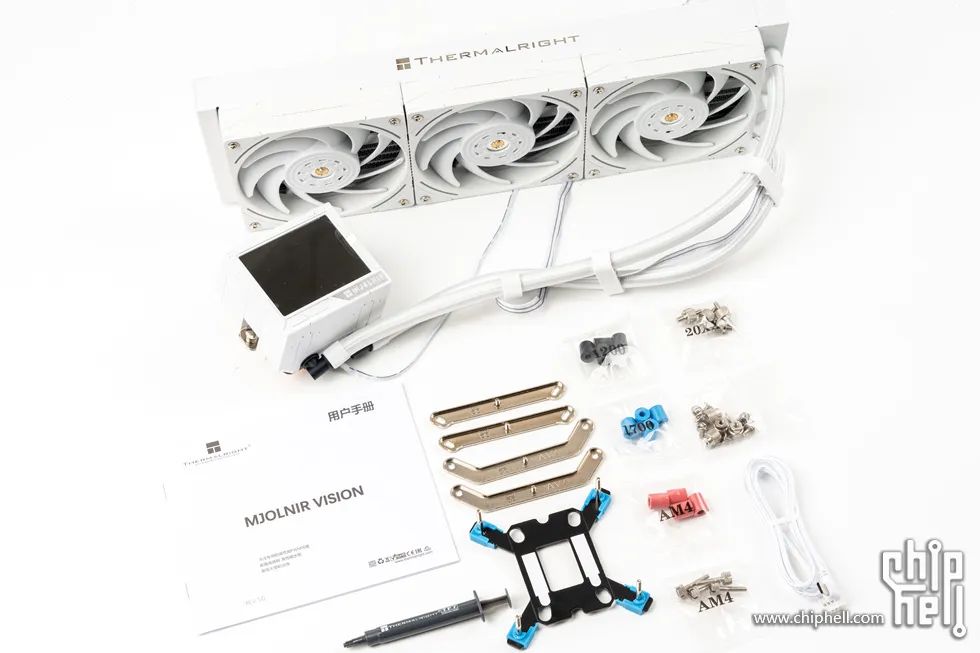

雷神之錘360白色水冷的全家福
利民（Thermalright）TL-K12W

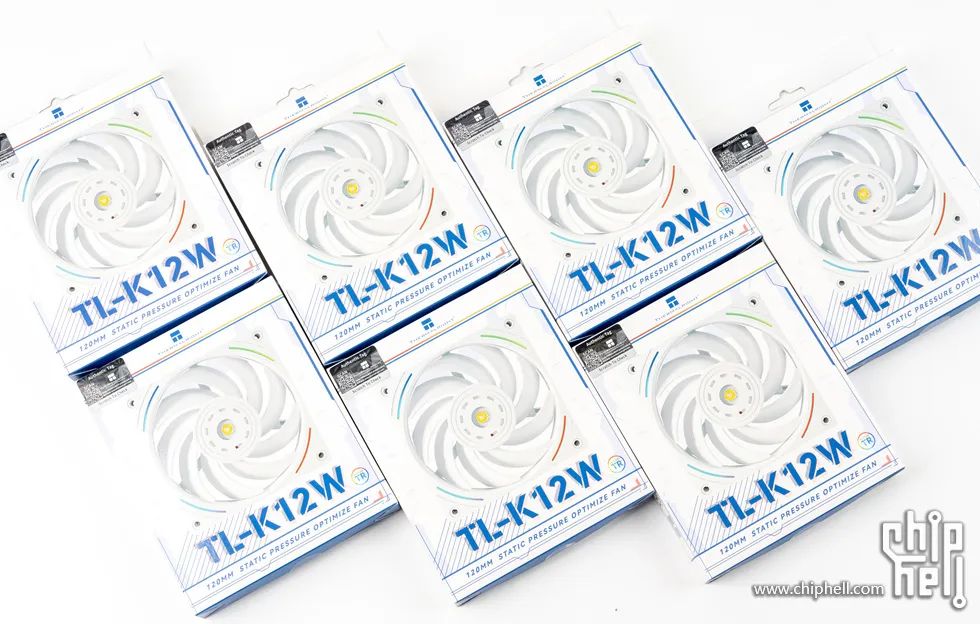

海景房的機箱為了飽滿都比較廢風扇，已經有利民360雷神之錘白色水冷的情況下，採用了7把同樣型號的利民TL-K12W風扇作為機箱進出風風扇正好補足機箱

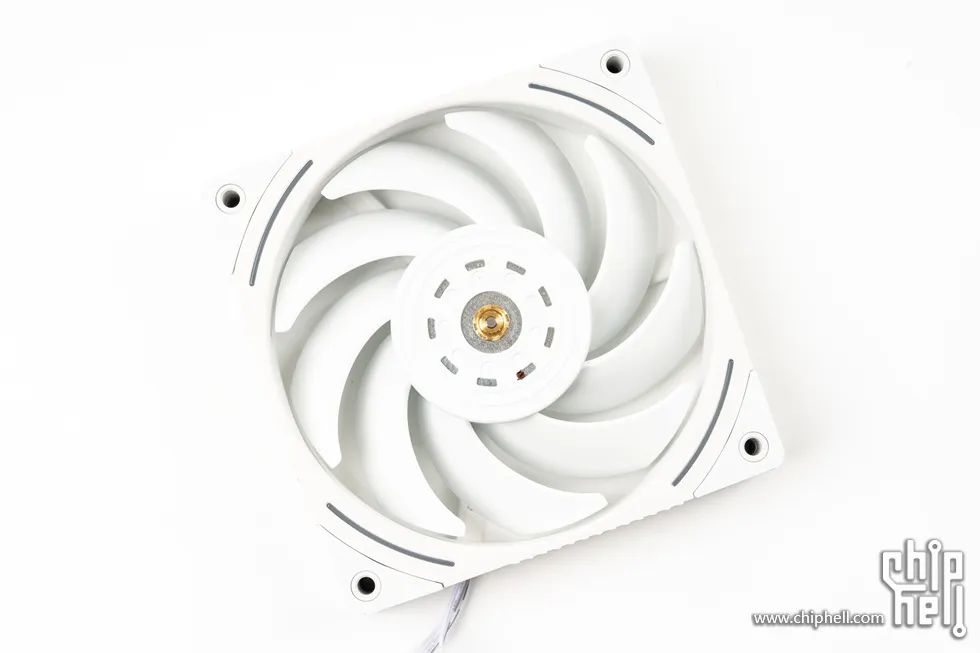

利民的TL-K12殿堂級次世代效能風扇採用了利民的點膠3軸向動平衡工藝、極簡ARGB幻彩燈效、伺服機S-FDB V2軸承，以及PBT材質用料和經典的9葉設計

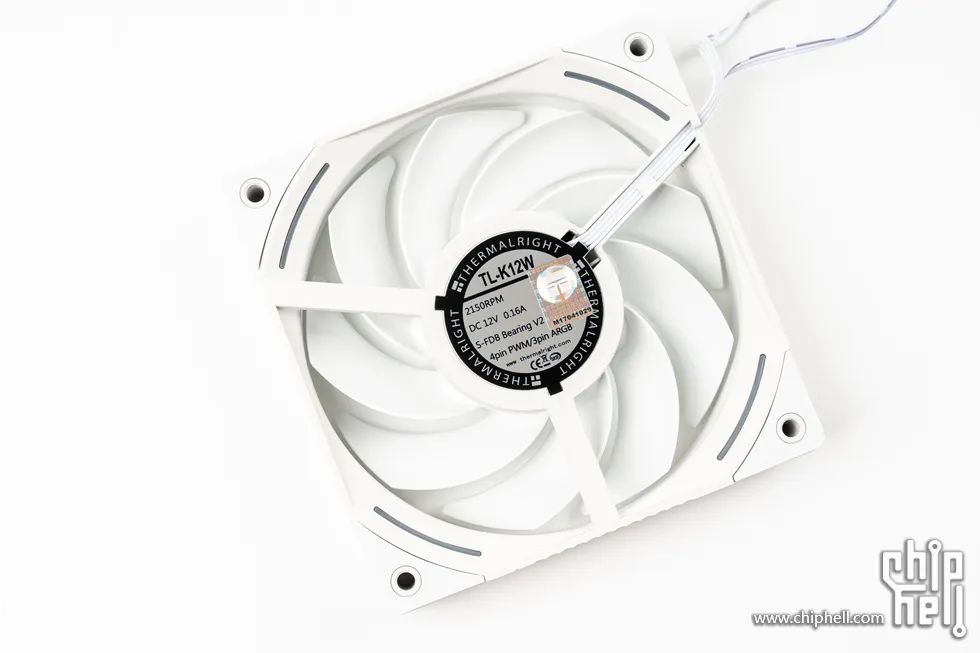

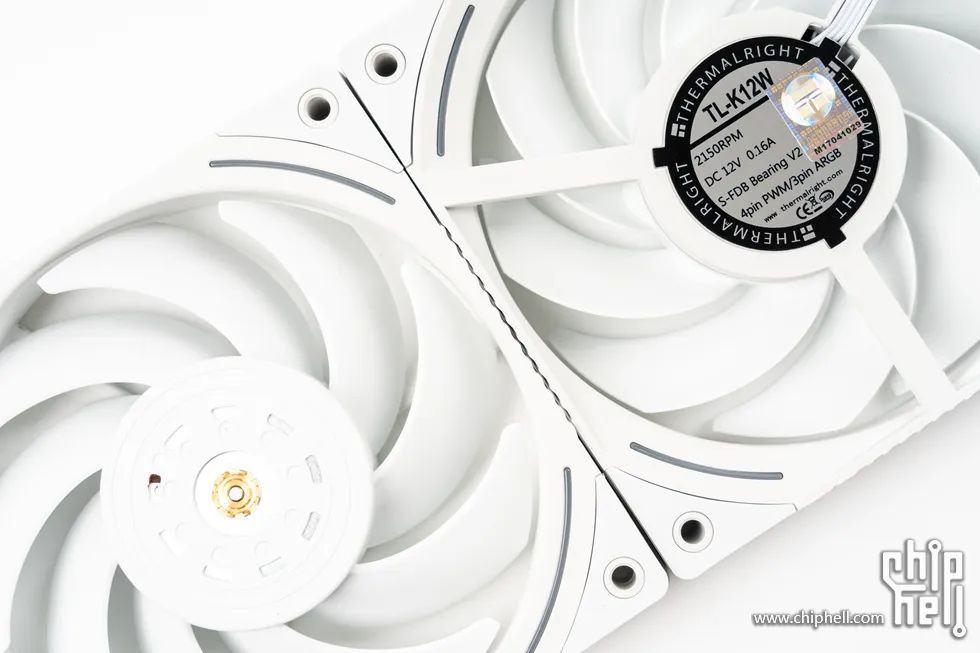

風扇的背面是銘牌，在2150RPM下可提供最大風量69CFM、最大風壓2.87mmH2O，噪聲值最大27dB（A）

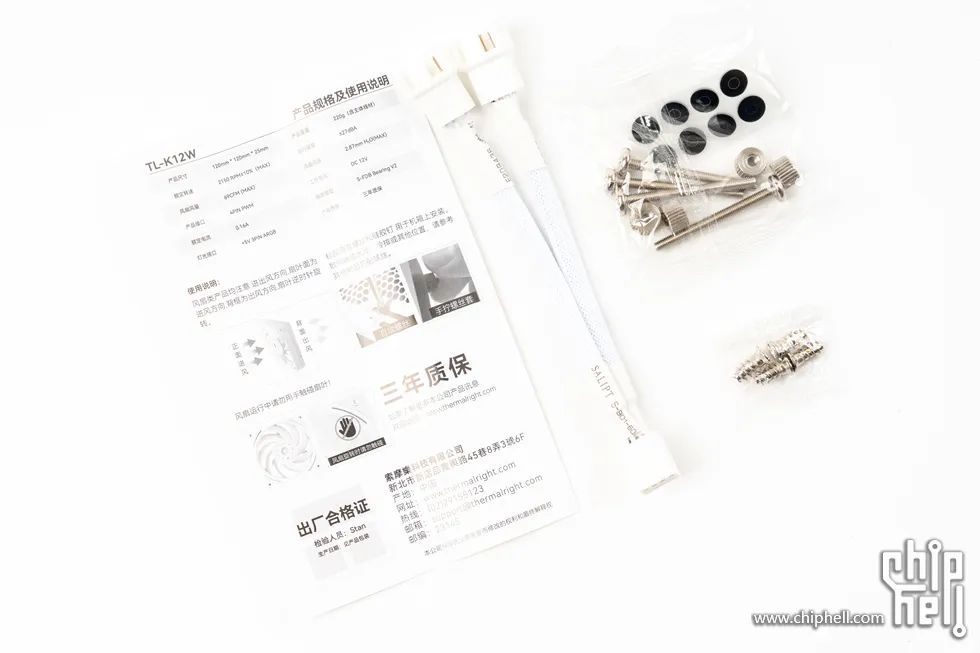

風扇的配件是4個長手擰螺絲和4個自攻螺絲，以及1根1分2包網PWM線纜

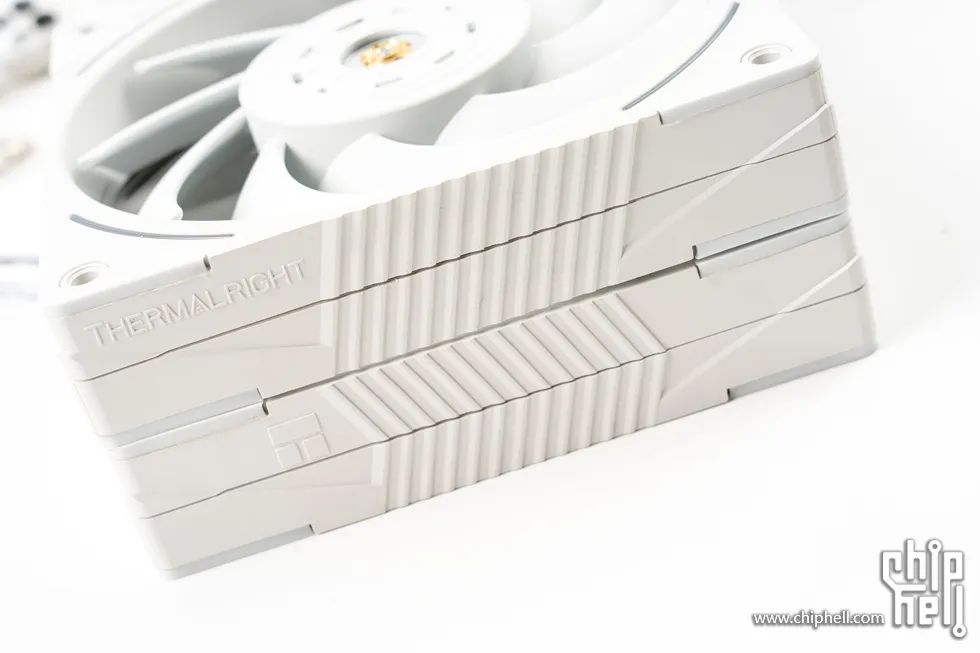

風扇的側面也具有利民的商標THERMALRIGHT和logo，邊框都有斜條紋增加摩擦力
扇葉與扇框間距較小，扇框的斜紋可以很好的配對安裝，八個腳都有矽膠腳墊減震
風扇採用大無光只四個角四條光線點綴
整機測試

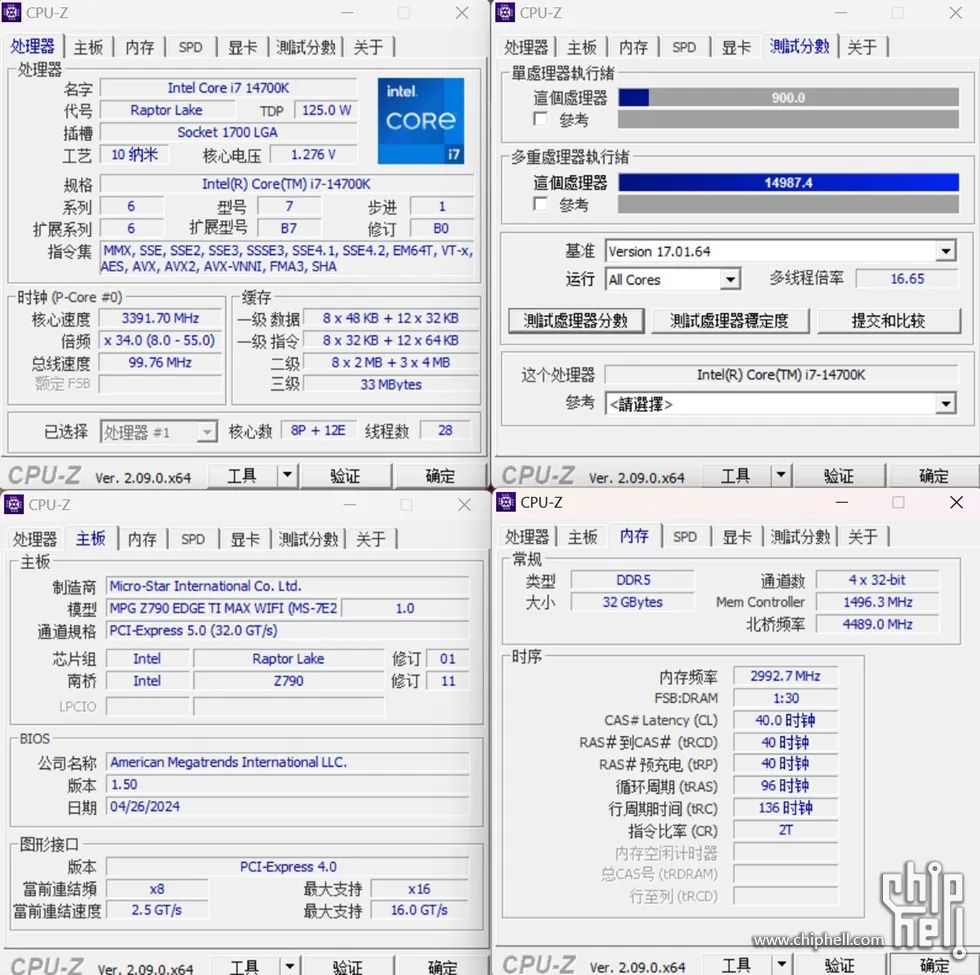

CPUZ 測試14700K的單核900.0分，多核14987.4分

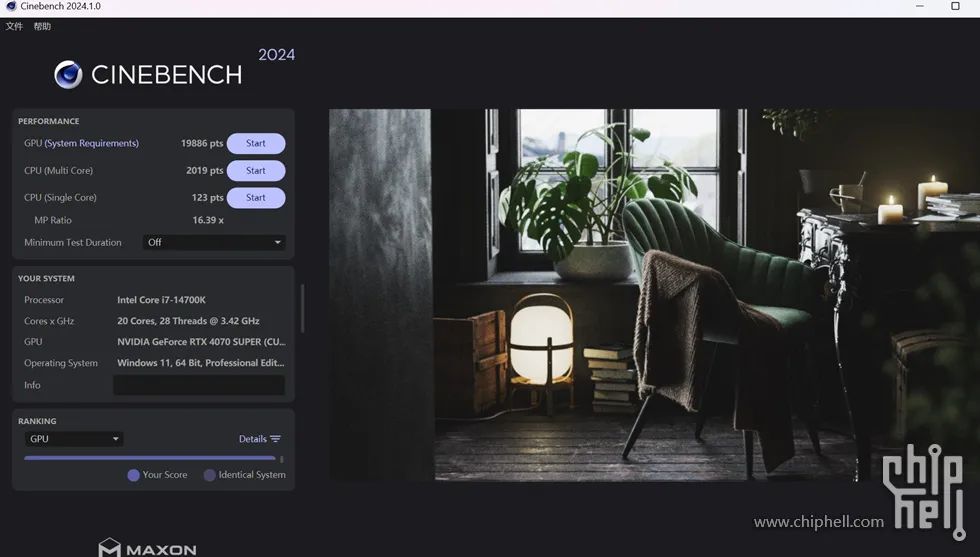

CineBench R24新版軟體測試成績GPU成績19886、 多核2019、 單核123

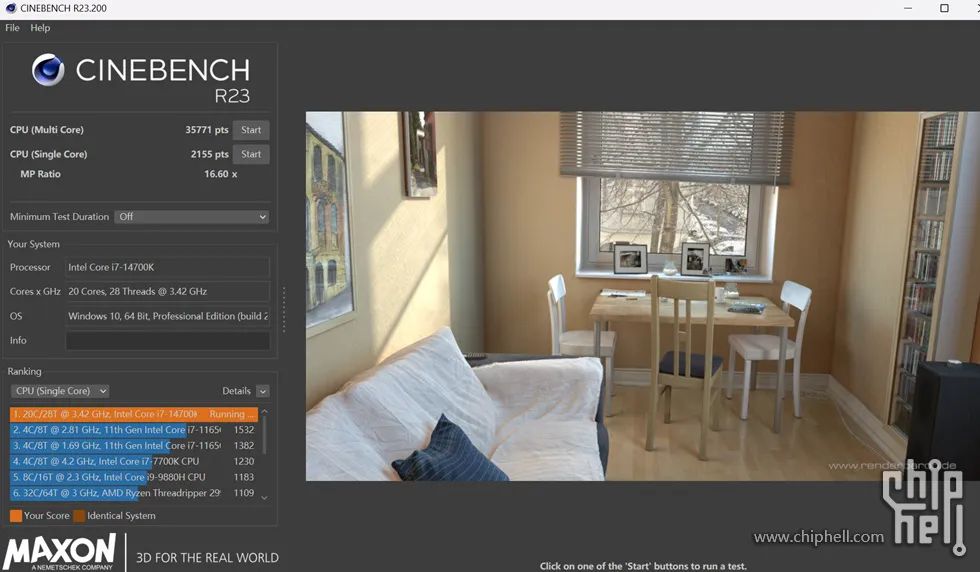

CineBench R23 測試成績單核2155、 多核35771

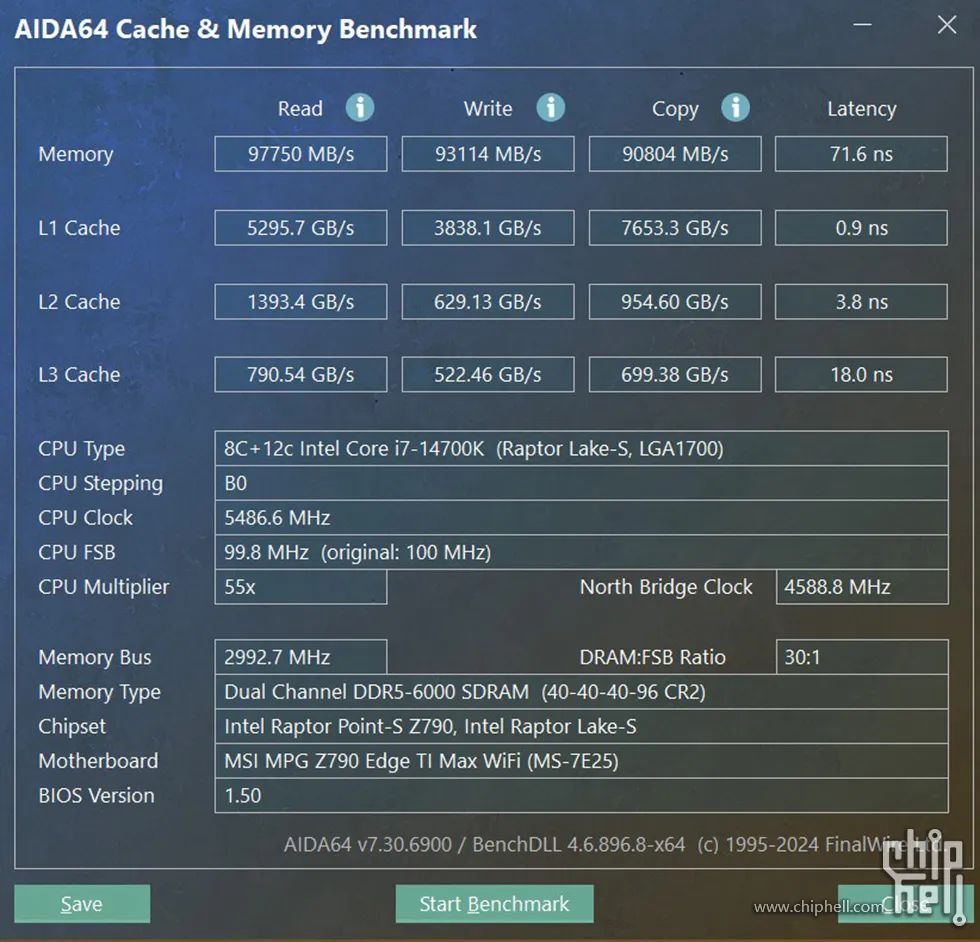

宇瞻ZADARK SPARK DDR5 6000 32GB套裝燈條記憶體，在預設的XMP超頻之後測試記憶體的頻寬讀取97.75GB/S、寫入93.11GB/S、複製90.80GB/S，延遲71.6ns
SSD的 CrystalDiskMark測試成績

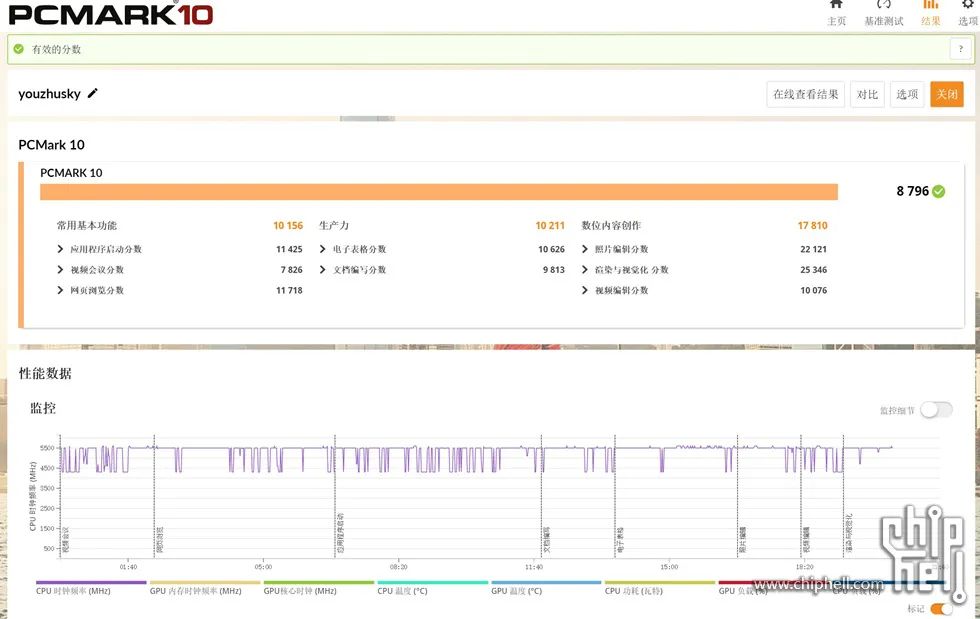

PCMARK10 測試成績8796

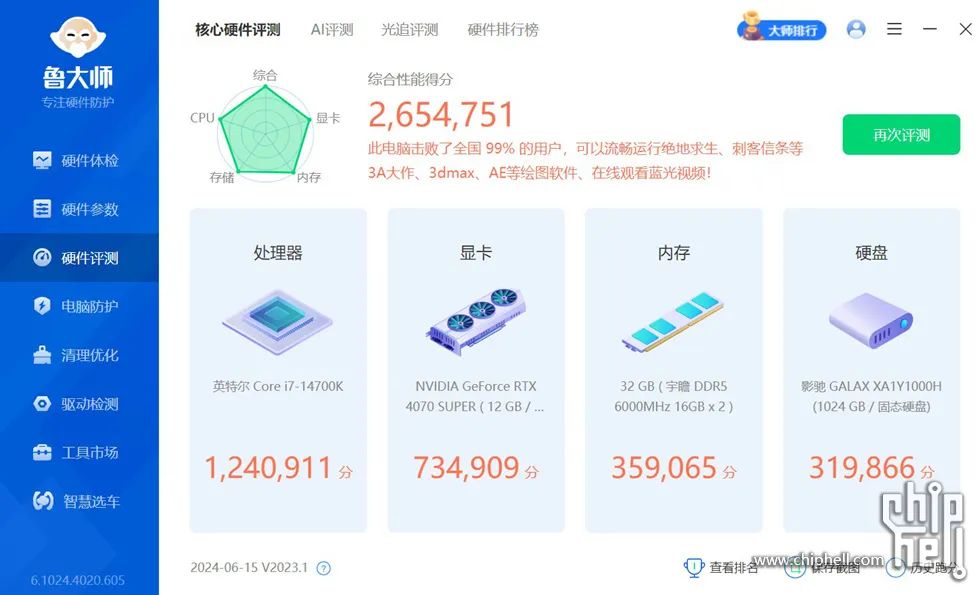

魯大師綜合性能得分 265萬

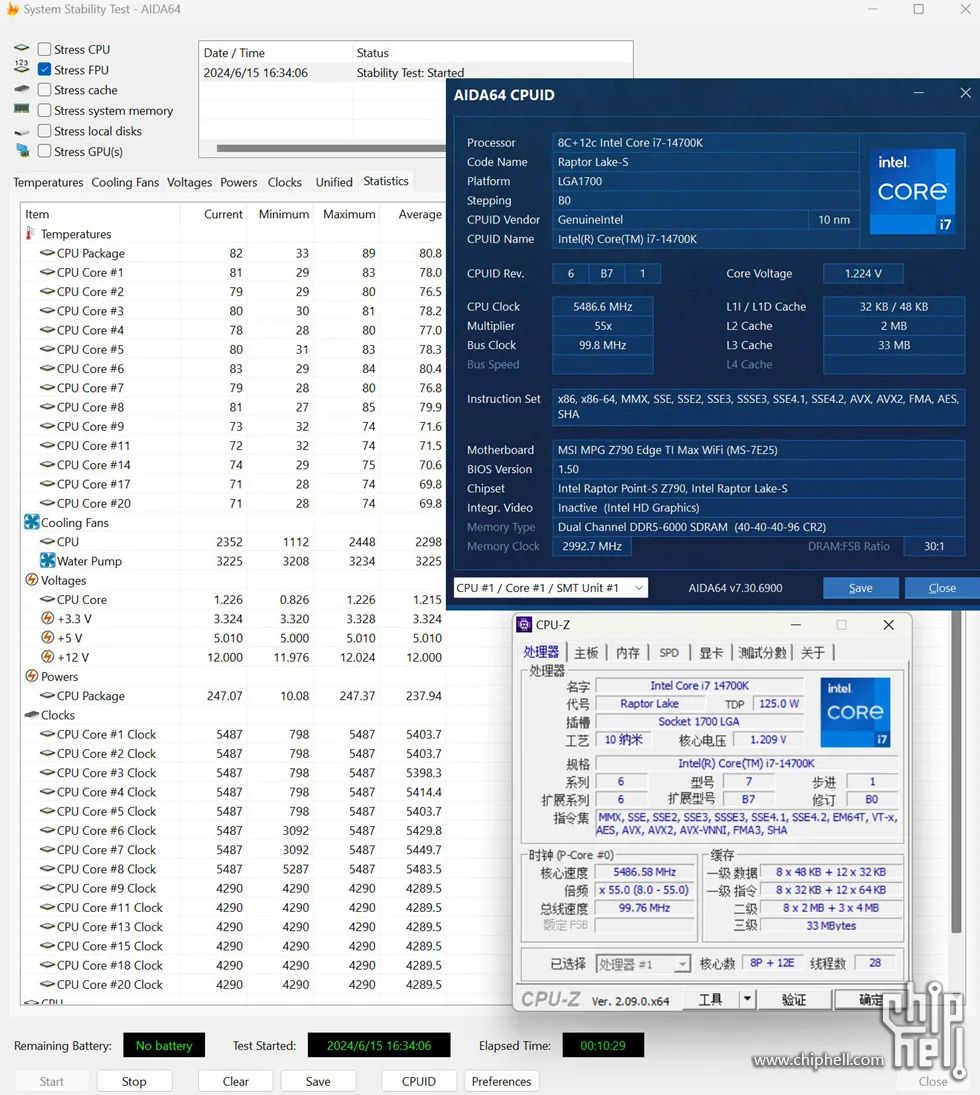

對cpu進行offset-0.05v，單烤機FPU10分鐘之後，14700k功耗在247W左右，溫度基本在82°左右，並且保持在全大核5.5G與全小核心4.3G的頻率

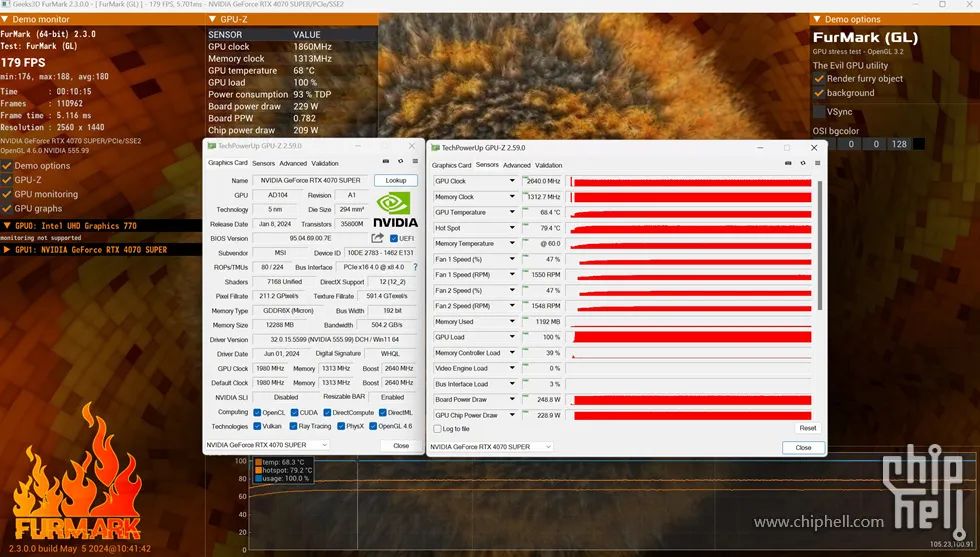

甜甜圈測試微星4070SUPER顯示卡在10分鐘甜甜圈烤機之後溫度為最高核心68.4°，熱點79.4°，視訊記憶體60°，風扇只有1550轉的47%，功耗在250W左右

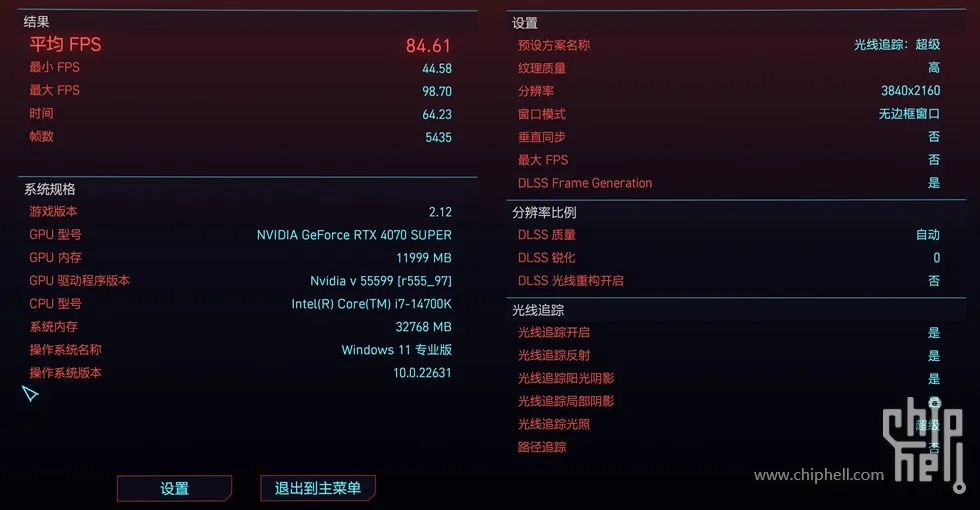

2077在4K解析度光線追蹤·超級的特效下開啟幀生成的DLSS3以及DLSS的情況下的測試平均84.61FPS

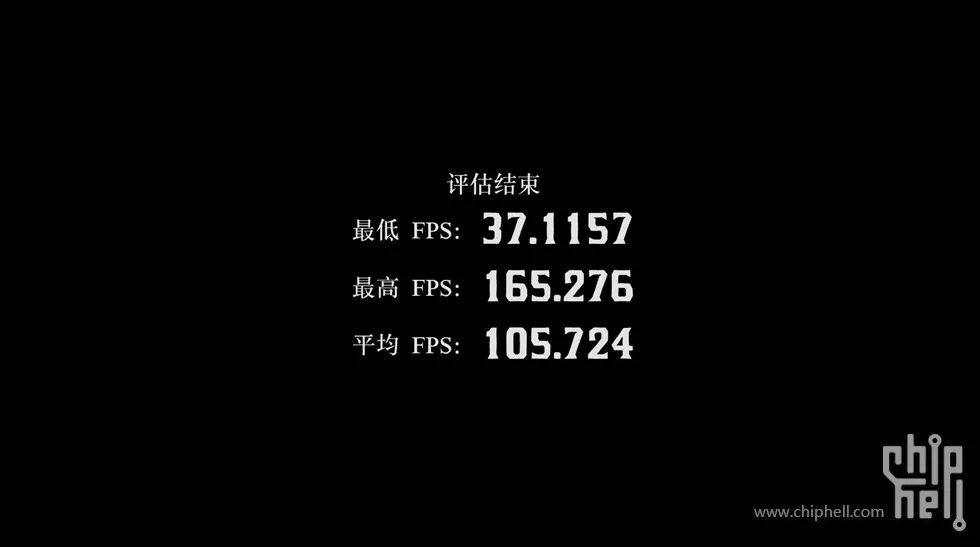

荒野大鏢客2在4K解析度最高特效下開啟自動DLSS3測試平均105.7PS
GEARS5戰爭機器5在超高解析度下測試平均80.2FPS

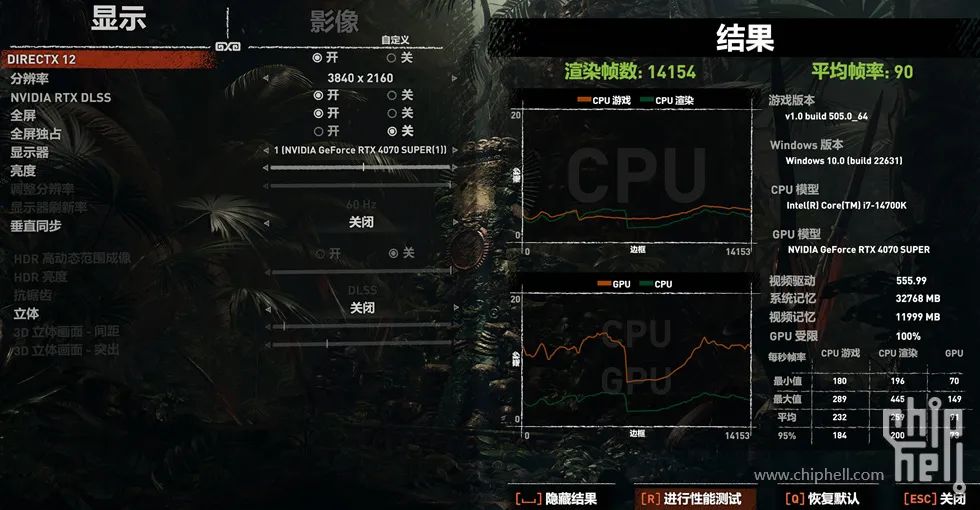

古墓麗影·暗影在4K解析度開啟超高光線追蹤和DLSS的特效下測試平均90FPS

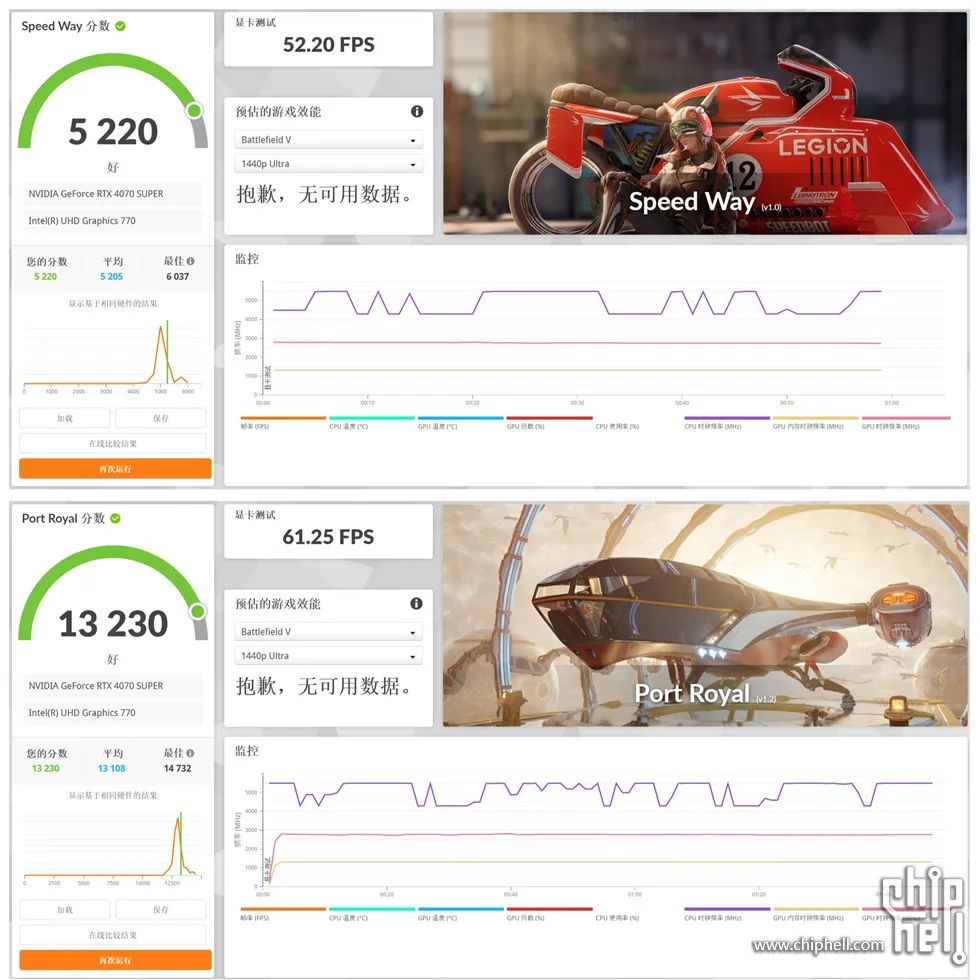

3D MARK SPEED WAY DX12測試成績 5220
3D MARK PORT ROYAL 光線追蹤測試成績 13230

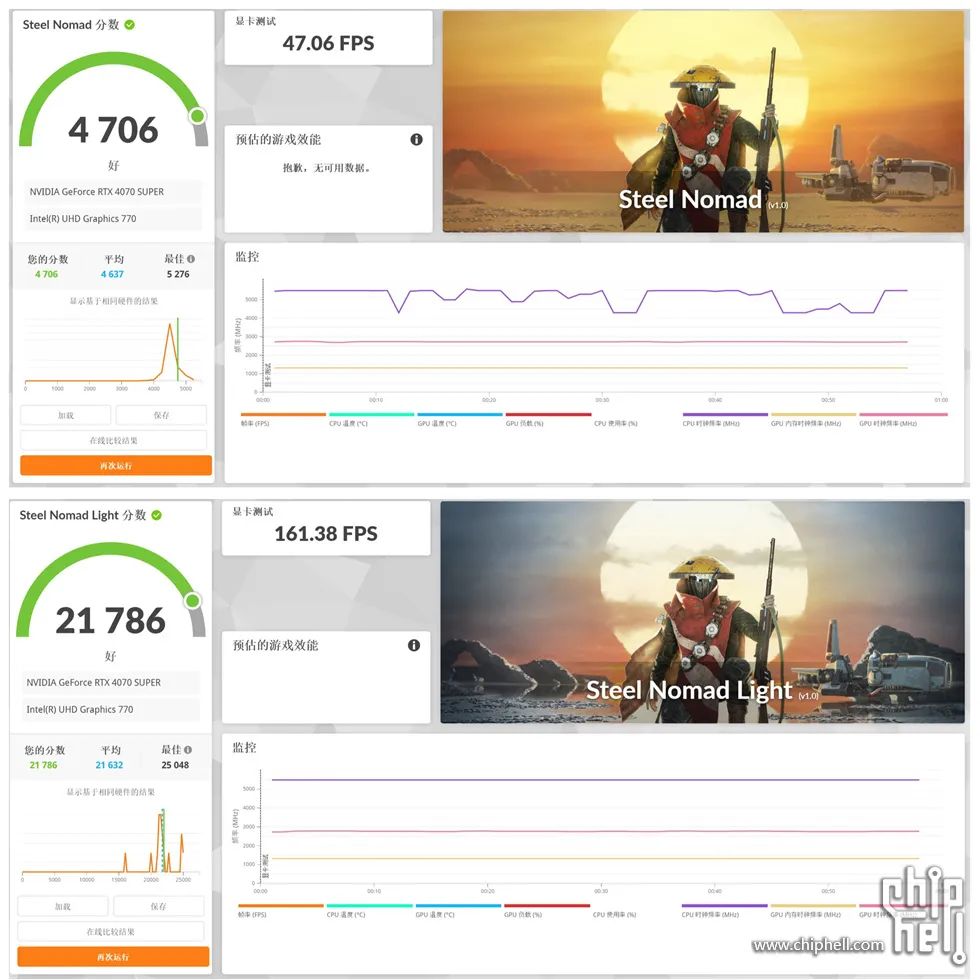

3D MARK STEEL NOMAD測試成績 4706
3D MARK STEEL NOMAD LIGHT測試成績 21786

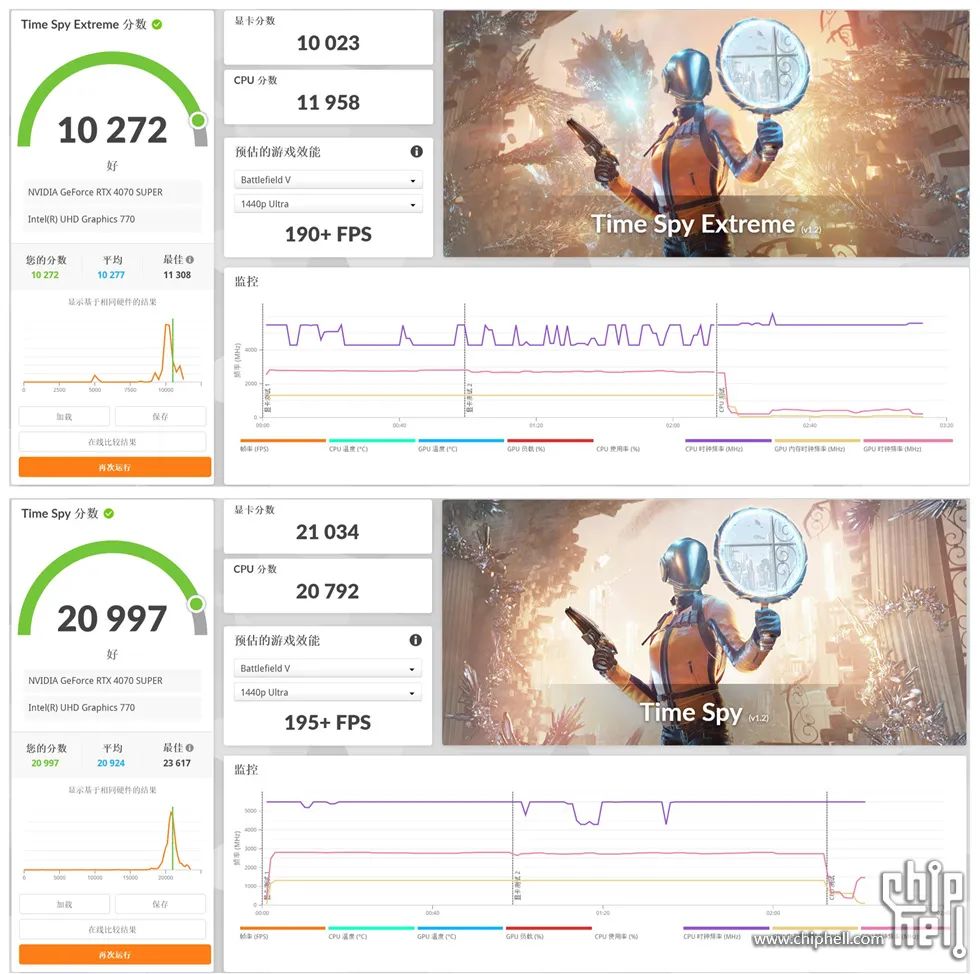

3D MARK TIME SPY EXTREME 測試成績 10272
3D MARK TIME SPY 測試成績 20997

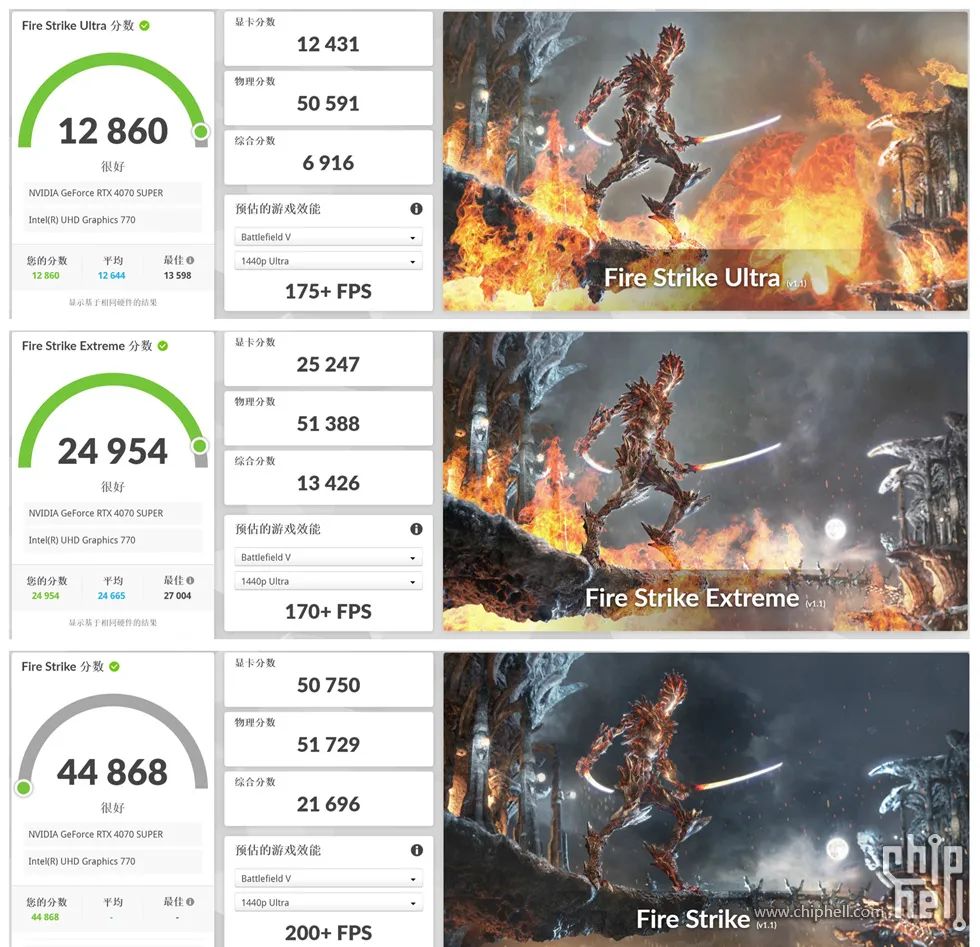

3D MARK FIRE STRIKE ULTRA 測試成績 128860
3D MARK FIRE STRIKE EXTREME 測試成績 24954
3D MARK FIRE STRIKE 測試成績 44868
最後，再次感謝CHH與微星舉辦的這次活動！
