今天主要是關於：PCB電源設計的7個注意事項。
一、PCB電源設計
電源設計的目的不僅僅是將交流電轉換為直流電。電源的功能是以正確的電壓和電流向電路元件提供給電力。未來電壓低至1.8和1.2V器件還是會比較常見。畢竟低電壓對電源噪聲的容忍度比較低。
電源還需要電流限制來限制最大電流。因此電源的重要引數是電壓、最大電流、電壓紋波和最大電流時的熱損耗。
電子電路中的典型功率流框圖
電源電子電路的典型功率流如上圖所示，電子電路需要1.8V至12V範圍的電壓。1.2V、1.8V、3.3V、5V和12V是最常用的電壓。
在第一級中，230V/10VAC的輸入交流電壓被轉換為6-12V範圍內的隔離直流電壓。第二極採用降壓開關穩壓器，將6-12V電壓轉換為5V或者3.3V。此外，使用LDO（低壓差穩壓器）將3.3V轉換為1.8V或1.2V。
在開關模式電源（SMPS-開關電源）出現之前，鐵芯變壓器用於將高壓230VAC/110VAC轉換為12VAC.二極體橋式整流器進一步將整流為最大約為12*1.4=16.8VDC。線性穩壓器用於將電壓降低至所需水平。
開關電源的使用提高了將電壓轉換為低電平的效率，減少了電源的PCB佔用空間，並減少了紋波。
二、PCB電源的設計
對於電源設計，工程師需要良好的PCB佈局。下面是在PCB電源設計時的7個注意事項：
1、合適的穩壓器
一般來說，會選擇線性穩壓器或者開關模式穩壓器。線性穩壓器提高低噪聲輸出，但散熱較高，需要冷卻系統。開關模式穩壓器在較寬的電流範圍內效率很高，但開關噪聲會導致響應出現尖峰。
關於穩壓器的更多內容，歡迎閱讀以下文章：
還搞不懂穩壓電路？一定要看這一文，穩壓電路工作原理+電路設計
穩壓器
1）線性穩壓器：
-
輸入電壓高於輸出電壓，因為電壓壓降最小
-
會產生比較大的功率損耗和散熱，因此會降低線性穩壓器的效率。
-
簡單、便宜，可以提供異常的無噪聲的電壓輸出。

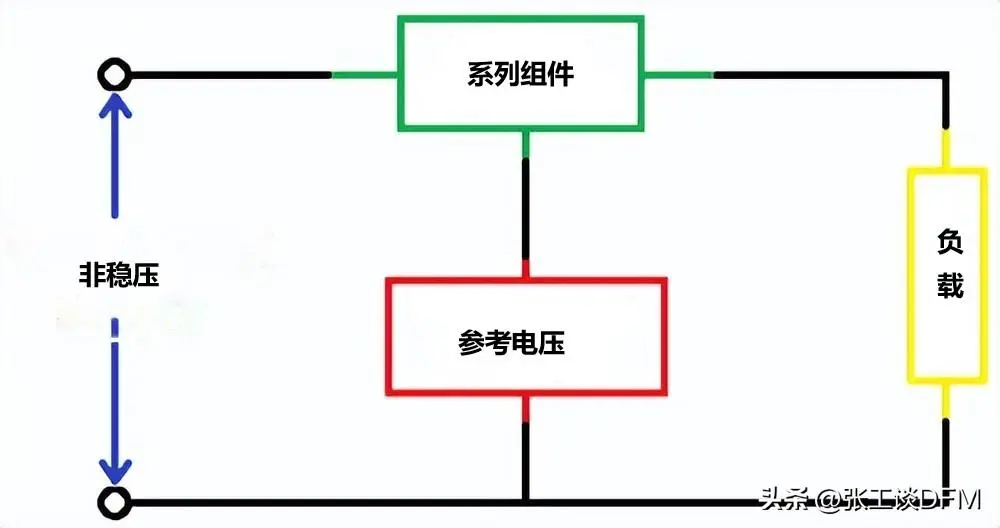

線性穩壓器
如果你選擇線性穩壓器，就需要考慮具有低壓差的穩壓器，並且在進行製造之前進行熱分析。
2）開關穩壓器：透過在電感中臨時儲存能量，在不同的開關事件以不同的電壓釋放該能量，將電壓轉換為另一種電壓。
-
使用快速開關MOS管，高效穩壓器的輸出可以透過改變脈寬（PWM）的佔孔比來調整，效率取決於電路的散熱，在這種情況下散熱較低。
-
開關穩壓器的PWM開關會在輸出中產生噪聲或紋波。開關電流可能會導致其他訊號中的噪聲串擾。因此開關電源需要與關鍵訊號隔離。
-
價格較高，需要連線較多的無源器件，但不容易發熱。

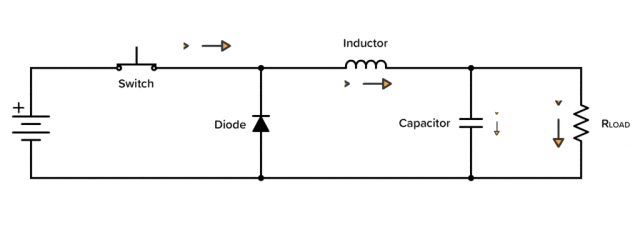

開關穩壓器
如果你選擇開關穩壓器，需要考慮電磁相容性。（因為開關穩壓器會發出EMI噪聲，但是沒有辦法消除EMI，只能透過濾波、減少電路環路、接地層和遮蔽等降低EMI）
2、PCB電源的熱管理
電源的效能直接取決於散熱，大多數電子元件在電流透過時都會發熱。發出的熱量取決於元件的功率水平、特性和阻抗。如面所述，合適的穩壓器可以減少電路中的散熱。開關穩壓器的效率很高，因為散發的熱量較少。

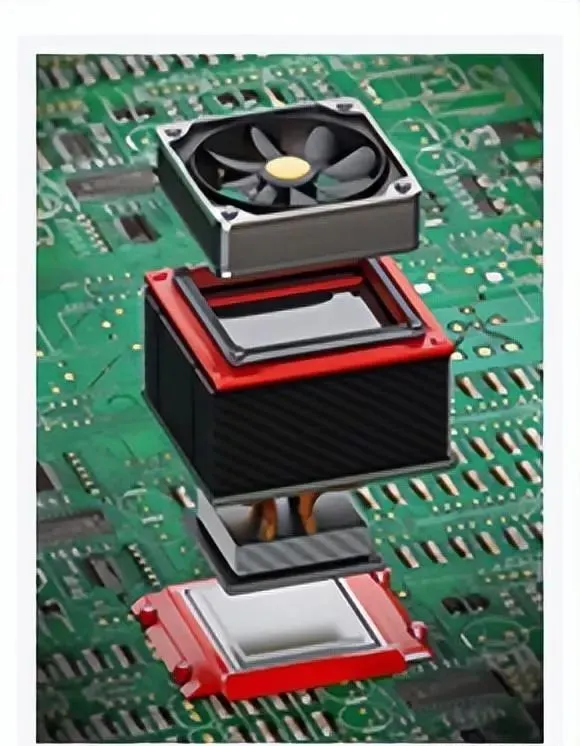

PCB散熱
為了保證裝置在環境溫度下工作，工程師應該考慮適當的冷卻方法。
如果選擇線性穩壓器，建議使用散熱器或者其他冷卻方法，如果裝置的散熱量很高，可以考慮使用風扇。

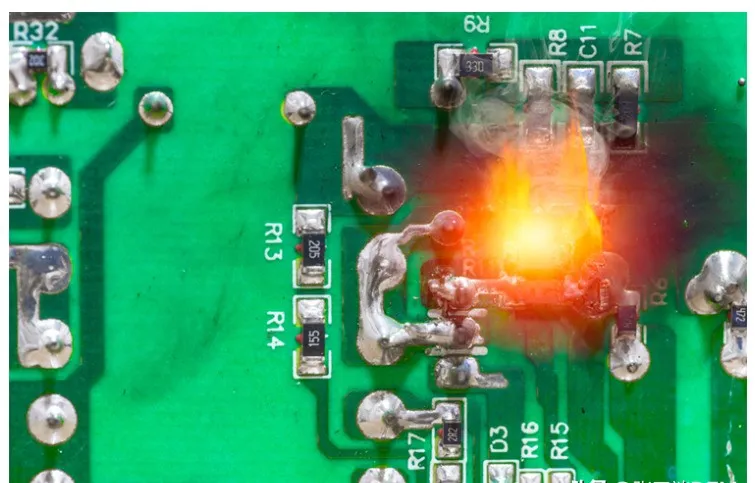

PCB散熱
整個PCB的散熱可能不均勻，具有高額定功率的元件可能會散發大量熱量，從而在周圍形成熱點。可以在元件附近使用散熱孔。

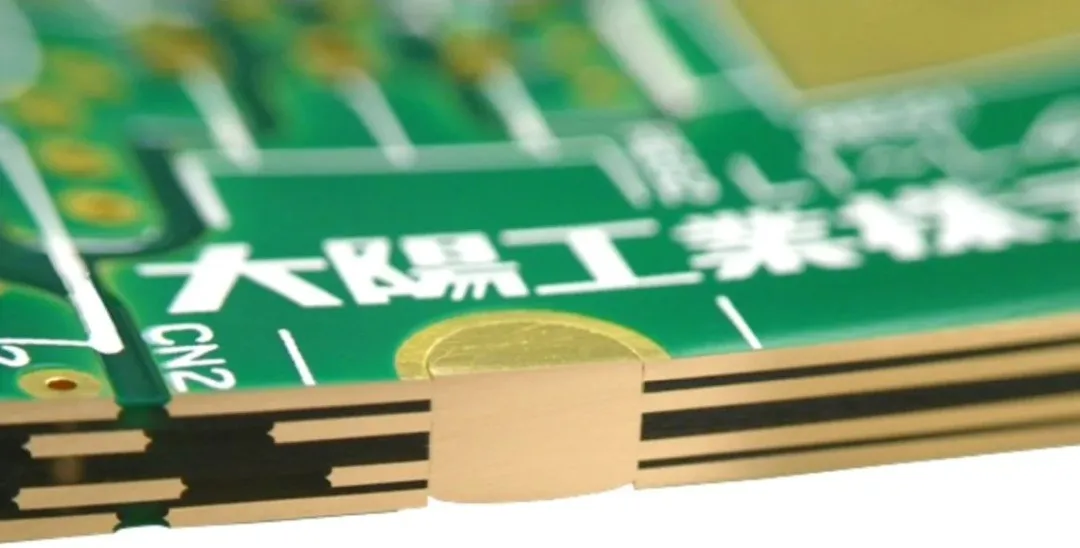

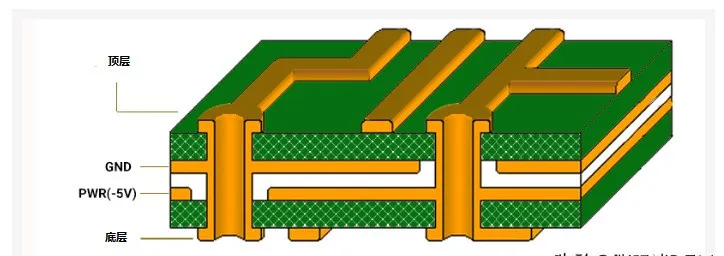

3、接地層和電源層，以實現更好的PCB供電
接地層和電源層是用於電力傳輸的低阻抗路徑。電源需要單獨的接地層來分配功率、降低EMI、最大限度低減少串擾並減少電壓降。電源層專用於電力傳輸到PCB的所需區域。
工程師需要單獨處理接地網路的各個部分。在多層PCB中，一層或者多層可以專門用於接地層和電源層。此外，還可以透過在2個有源訊號之間放置階地層來減少干擾和串擾，從而有效地用地包圍訊號走線。
關於PCB設計接地的更多內容，歡迎閱讀以下文章：
PCB接地端怎麼處理？PCB接地系統詳細講解，14種PCB接地方案總結
4、去耦電容和旁路電容
當電源分配到整個板上的元件時，不同的有源元件將導致電源軌中的地彈和振鈴。在這種情況下，工程師應該要在電源引腳附近使用去耦和旁路電容，滿足裝置電流需求的短尖峰。
去耦主要是降低電源和接地之間的阻抗，去耦電容充當輔電源，提供IC所需的電流。充當本地電荷源以及支援切換。所有去耦電容都必須靠近IC的電源引腳連線，另一端直接連線到到低阻抗接地層。需要使用短走線連線去耦電容和接地過孔，以最大程度地減少此連線的串聯附加電感。
旁路電容旁路噪聲並減少電源匯流排的波動，放置在靠近裝置或者IC的位置。連線在電源和接地之間，補償許多IC同時開關電源和接地層電勢的變化。

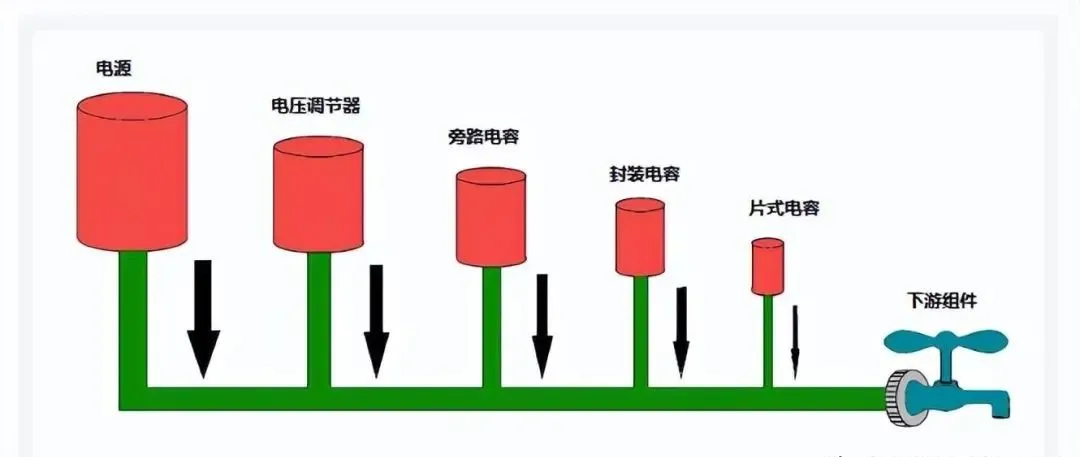

去耦電容和旁路電容
5、EMI濾波
工程師都希望電源的EMI水平保持在他們定義的頻譜限制以下。因此，在電源輸入點使用EMI濾波器來降低傳傳導噪聲。
關於EMI的更多內容，歡迎閱讀以下文章：
如何抑制MEI電磁干擾傳導？如何選擇EMI濾波器？看這一文，秒懂

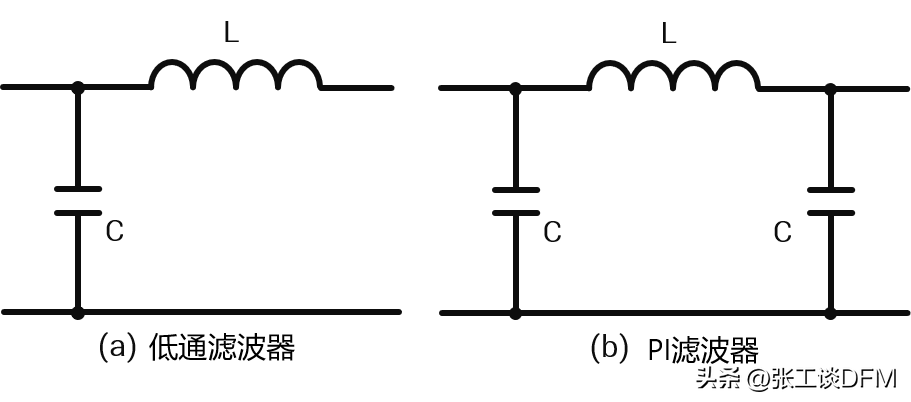

EMI濾波器
6、電力傳輸系統的頻率響應
當電源突然載入時，例如從空載到滿載，電壓輸出將趨於短暫下降並恢復到正常電壓。
在某些情況下，在在電壓穩定到正常之前，輸出會振盪一段時間。如果振盪超出設計眼制，則需要調整輸出電容和補償電容。
例如，對於LM7805，建議在輸出引腳旁邊放置一個0.uF的電容。同樣，調節器的突然解除安裝可能會導致過沖和振盪。
為了獲得更好的電路設計響應，請確保所選元件在設計限制範圍內。無論電路是交流還是直流都有不同的響應。交流和直流電路應分開考慮。
7、電源完整性 (PI)
工程師應該要確保電源設計的電源完整性。
電源完整性就是輸送到電路的電源質量。它衡量系統內功率從電源傳輸到負載的效率，確保為所有電路和裝置提供適當的功率，從而實現電路所需的效能。
噪聲較小的電源可以確保更高的電源完整性。電源完整性設計只不過是管理電源噪聲。

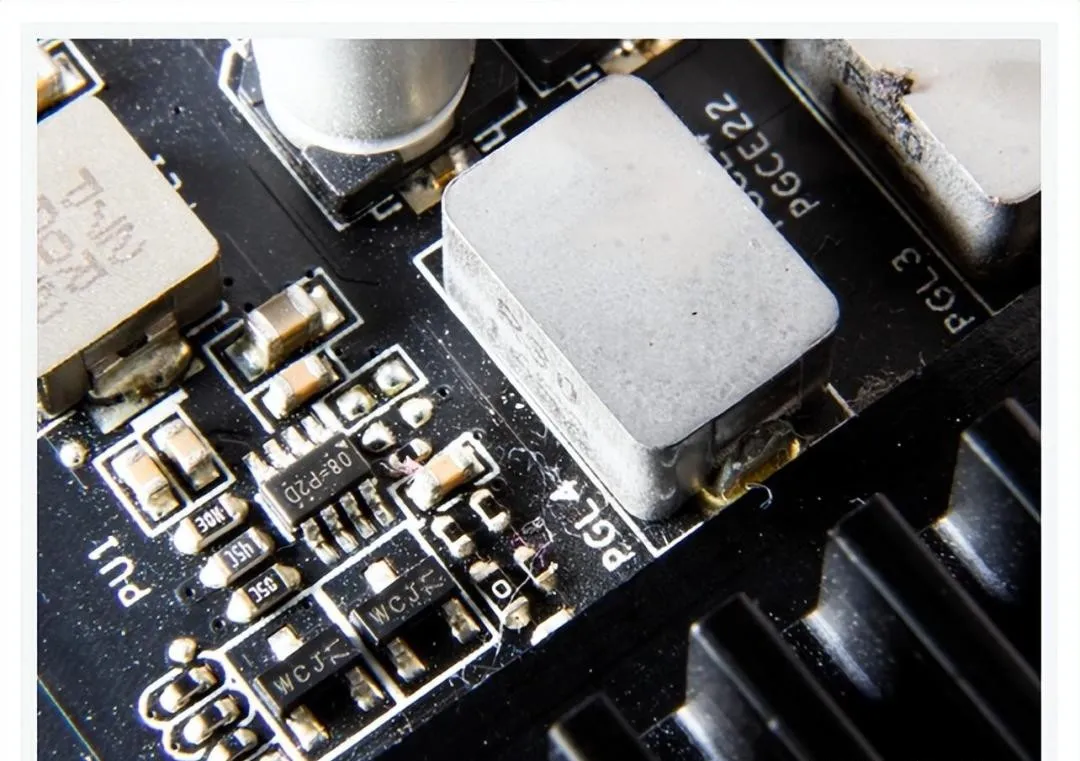

電源完整性
以上就是關於PCB電源設計的7個注意事項總結。
