專案簡介
該專案是使用ESP32模組復刻的Nokia1110，可執行NES遊戲模擬器和LVGL，主要功能包括彩屏顯示，ADC按鍵，Type-C充電，USB轉序列埠，DAC音樂播放，SD卡讀寫，WS2812指示燈。
再加個gsm模組是不是真的就可以打電話了 = =

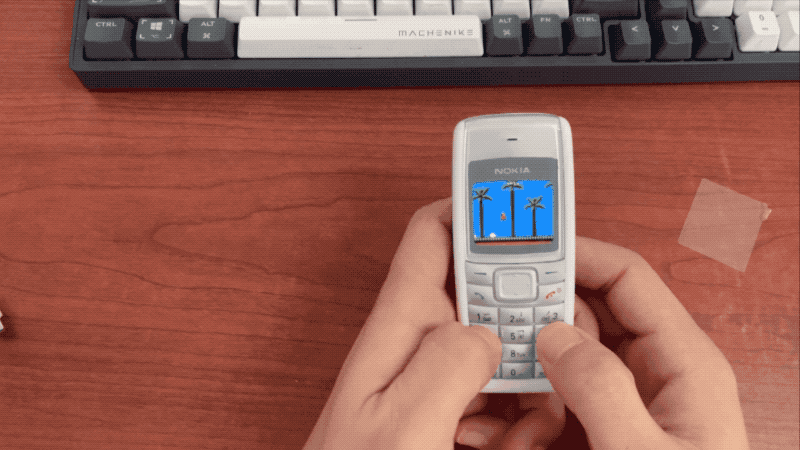

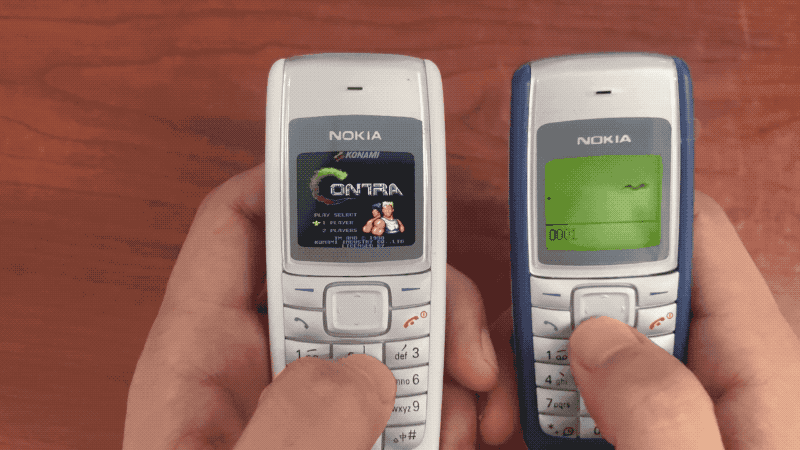

▼ 完整影片演示
02
正文
小時候一直都非常好奇手機是怎樣工作的，幻想有一天自己也能做一臺獨一無二的手機。現在手機的功能越來越多，系統也越來越複雜，單憑一個人的力量做一臺完整功能的手機確實很難。
但是運用簡單的電子知識，設計一款電路板，並且把它塞到之前的功能手機外殼裡，也將會是一個非常有趣的製作。

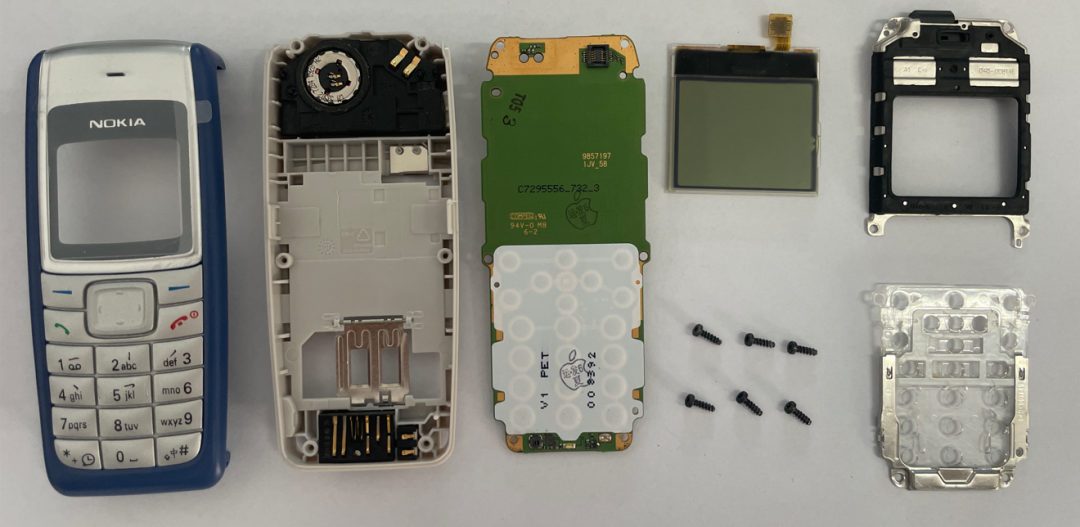

為了尋找更多靈感，筆者斥資購買了一臺原版Nokia 1110手機，號稱全球銷量最高的手機（超過2.5億臺），然後將其拆開，研究了其內部結構，如下圖所示：
電路板應該是原廠生產的，外殼肯定是翻新的，只是電路板上那兩個蘋果的印記讓我感到很迷惑

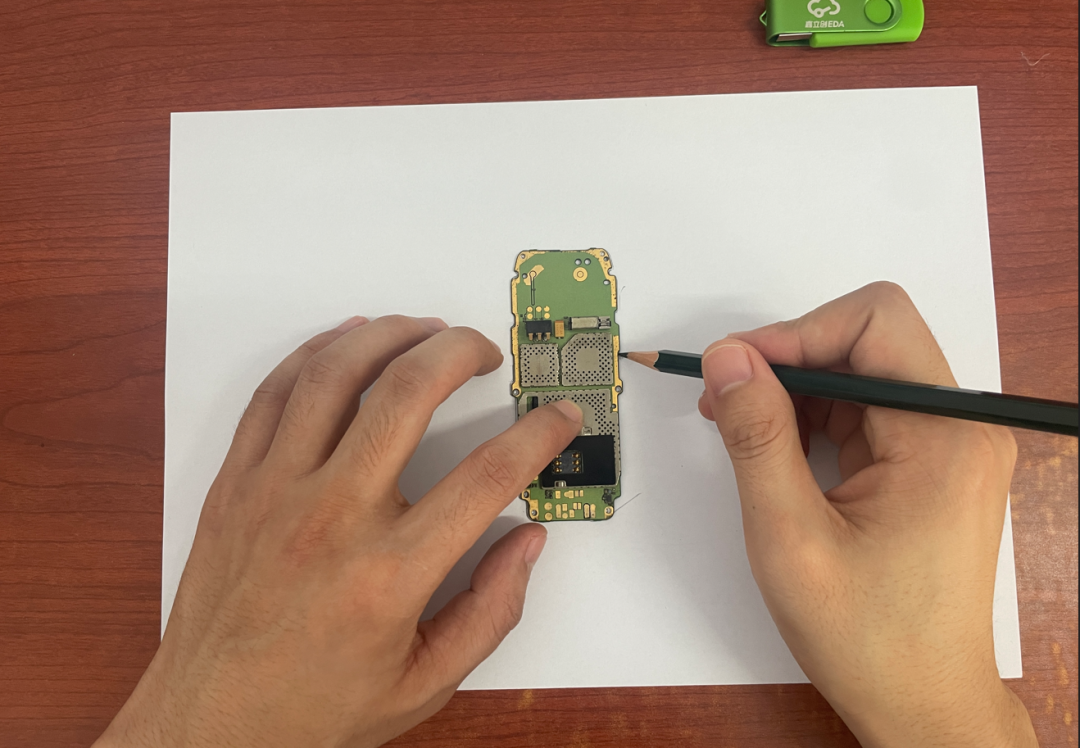

原版的手機裡面只有一塊電路板，仿製起來也很簡單，直接用鉛筆在紙上把PCB的輪廓畫出來：
根據原版手機PCB的尺寸，重新設計了裡面的電路，主控晶片採用ESP32，實現的彩屏顯示，按鍵驅動，聲音播放，SD讀取，鋰電池充電等功能。

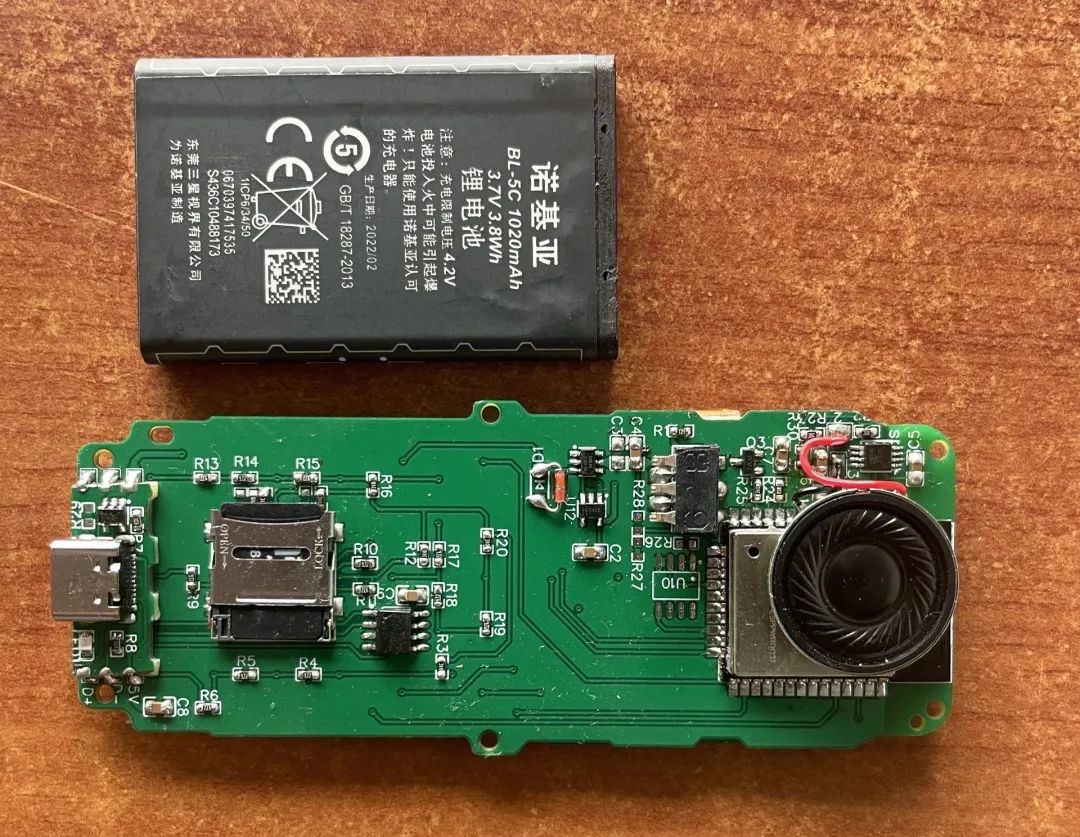

可執行NES遊戲模擬器，也可透過WiFi、藍牙進行通訊，完成之後的裝置照片如下圖。
03

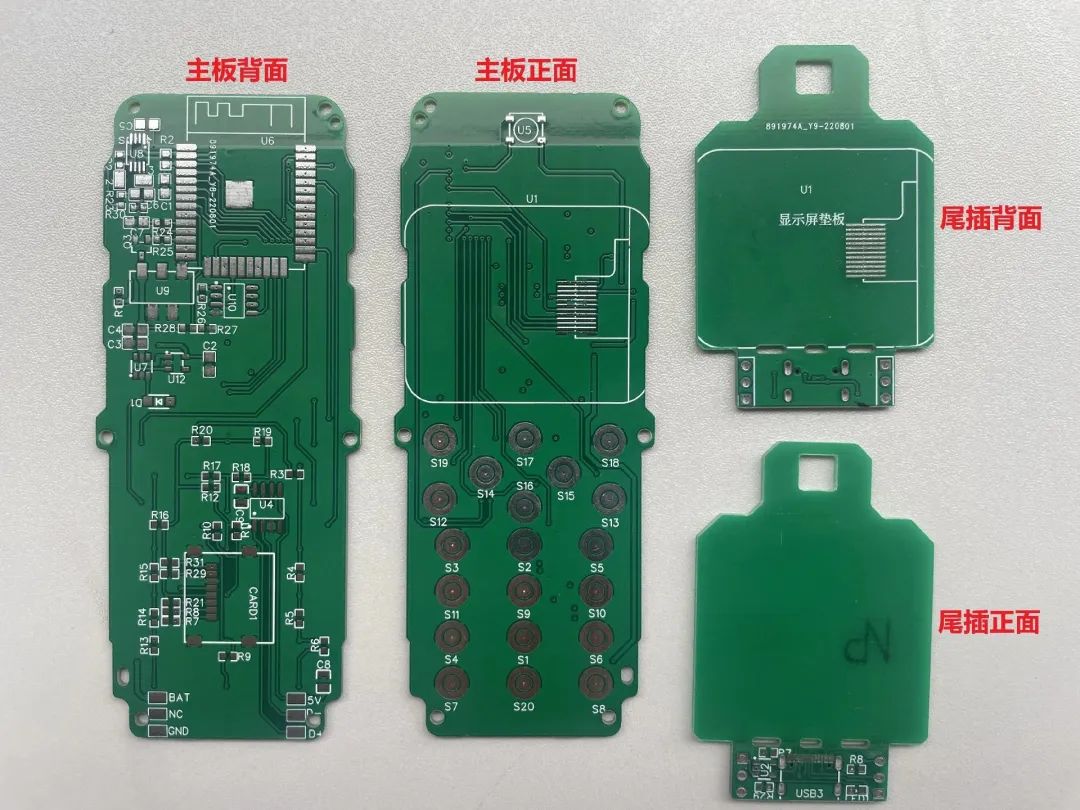

主機板採用的是4層板，1.2MM厚度，螢幕墊板採用的是雙層板，1.6MM厚度。

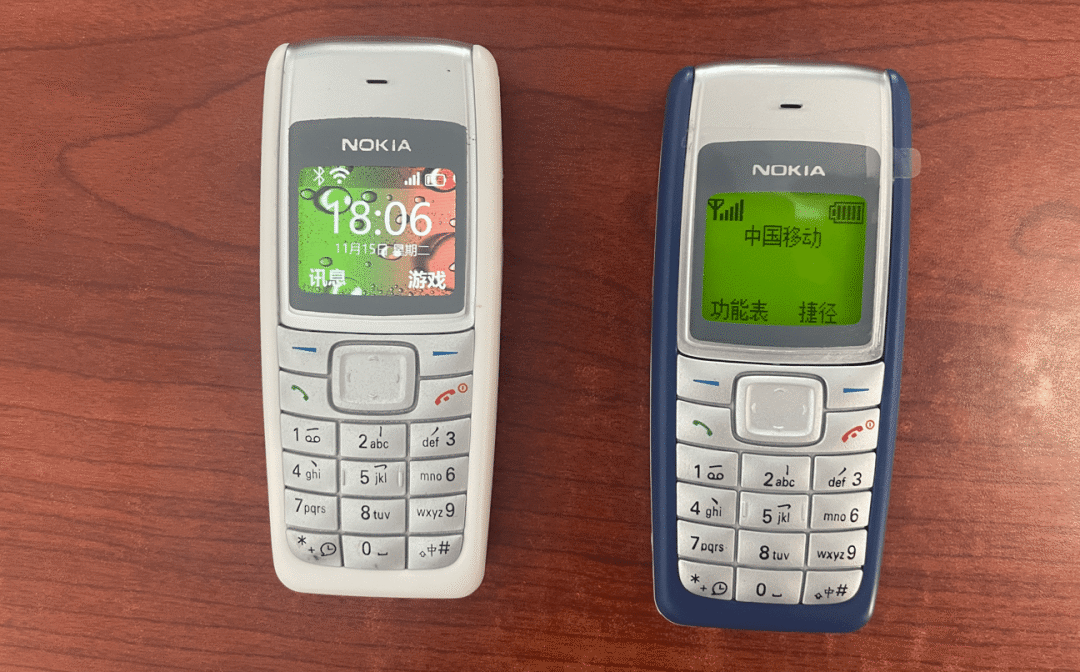

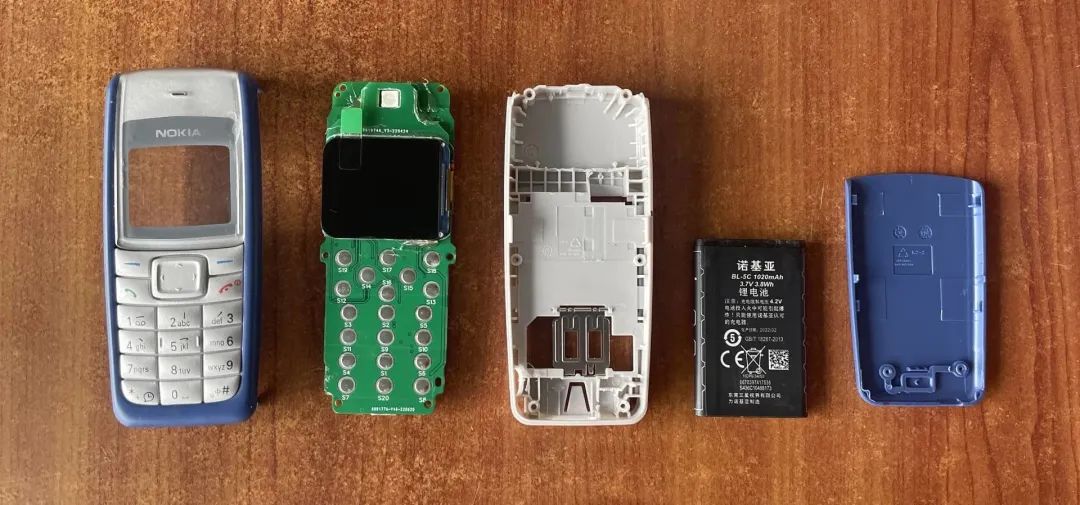

復刻的手機與原版手機對比如下圖：
元器件選擇
核心元器件如下所示：
-
ESP32-WROOM-32 -
LCD 1.69寸 ST7789V 240*280 -
電池座子 BC-2-351 -
BL-5C 電池 -
鍋仔片按鍵 4MM -
8Ω 0.5W 揚聲器 20MM -
TF 卡座 翻蓋式 -
WS2812燈珠 5050 -
USB轉序列埠晶片：CH340N -
鋰電池充電晶片：TP4055 -
3.3V穩壓晶片：RT9013-33G -
長按開關機晶片：EC190708
其他電容電阻二極體三極體可自己檢視BOM！
關鍵電路介紹

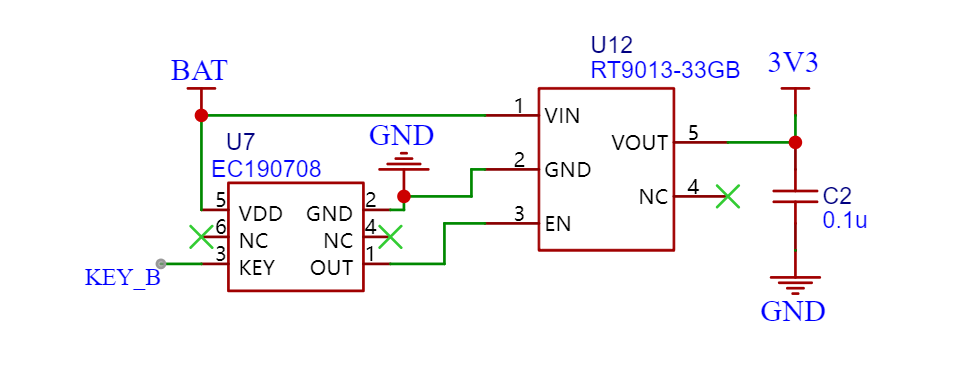

長按開關機電路
該部分電路採用的整合晶片EC190708和帶有使能引腳的LDO晶片RT9013-33G。EC190708晶片的Key引腳連線按關機按鈕，關機常態下將Key引腳接地3S，OUT將輸出高電平，使能LDO，使整個裝置通電。開機狀態下降KEY引腳接地3S，OUT引腳將輸出低電平，關閉LDO，整個裝置斷電。EC190708的工作電流約6uA，關機狀態下也會有一定的電能損耗，對於1000mAh的鋰電池來說，該損耗可以忽略不計。

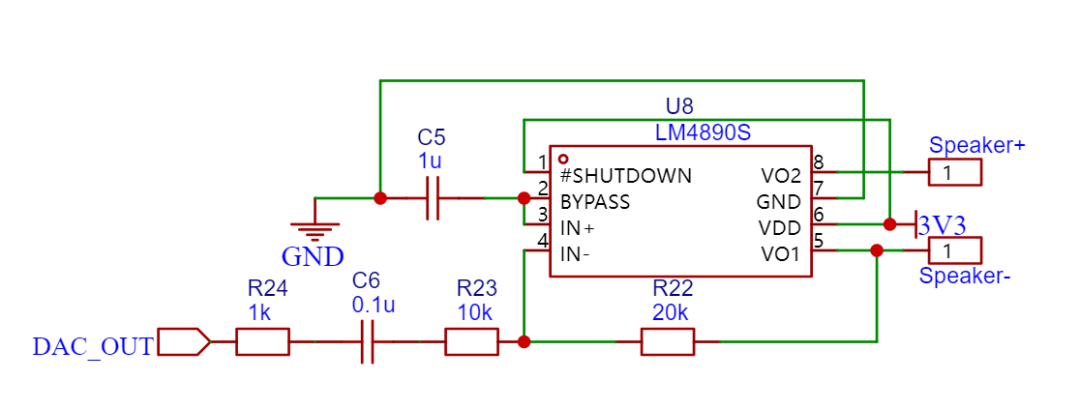

DAC音訊輸出電路
該部分採用的是常用的功放晶片LM4890，按照晶片手冊推薦的電路使用即可。目前R24連線的是一個訂製電阻，可將其換成可調電阻來實現音量調節的目的。
ADC按鍵

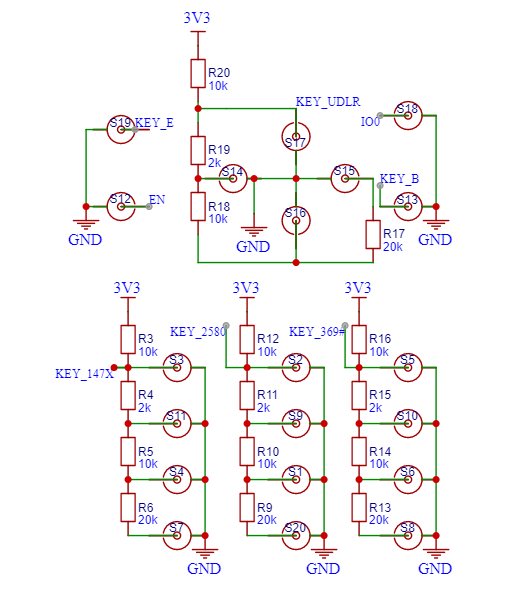

手機上以共有20個按鍵，使用個獨立的按鍵IO引腳顯然是不夠用的，所裡這裡採用了ADC按鍵，一共使用了四路ADC，每路ADC上掛接四個按鍵。上下左右、147*、2580,、369# 各使用一路ADC，原理圖如下圖所示：
在電阻選擇上使用了10K，2K，10K，20K的序列，同一路按鍵按下的電壓分別是 0V，1/6 VCC，6/11 VCC，16/21 VCC。
04
軟體設計
該裝置相當於是一個開發板，可以使用Arduino，MicroPython等寫程式，當然也能用晶片原廠的ESP-IDF進行開發，目前移植了LVGL和NES遊戲模擬器(參考M5Stack)，NES遊戲模擬器韌體及遊戲燒錄方式如下圖，韌體和遊戲可以從附件中下載，目前的韌體中已將包含了6個遊戲。
軟體程式碼完全開源：

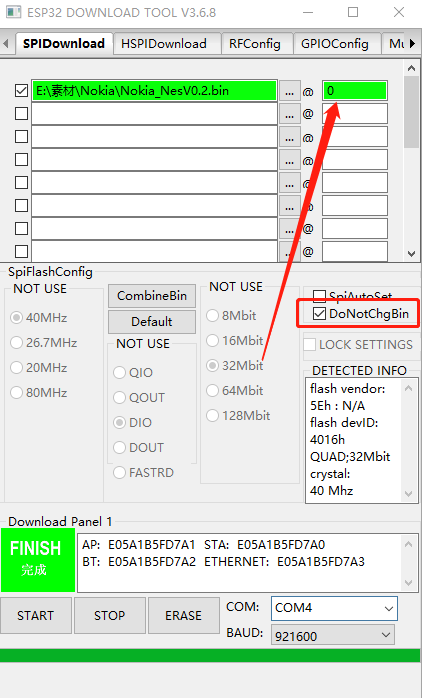

https://github.com/ospanic/Nokia1110_ESP32如果您不會編譯該軟體，也可以按照下圖方式直接使用我編譯好的韌體(文末附件中下載)：

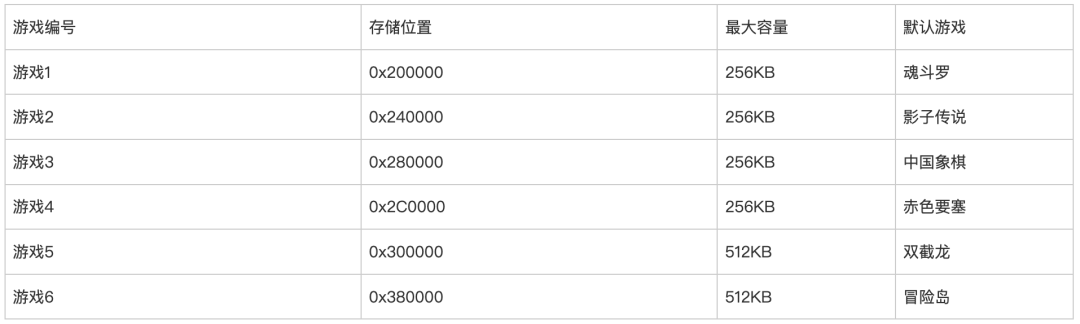

裝置內部一共可以存放6個遊戲，每個遊戲在Flash中的位置及大小如下表所示：

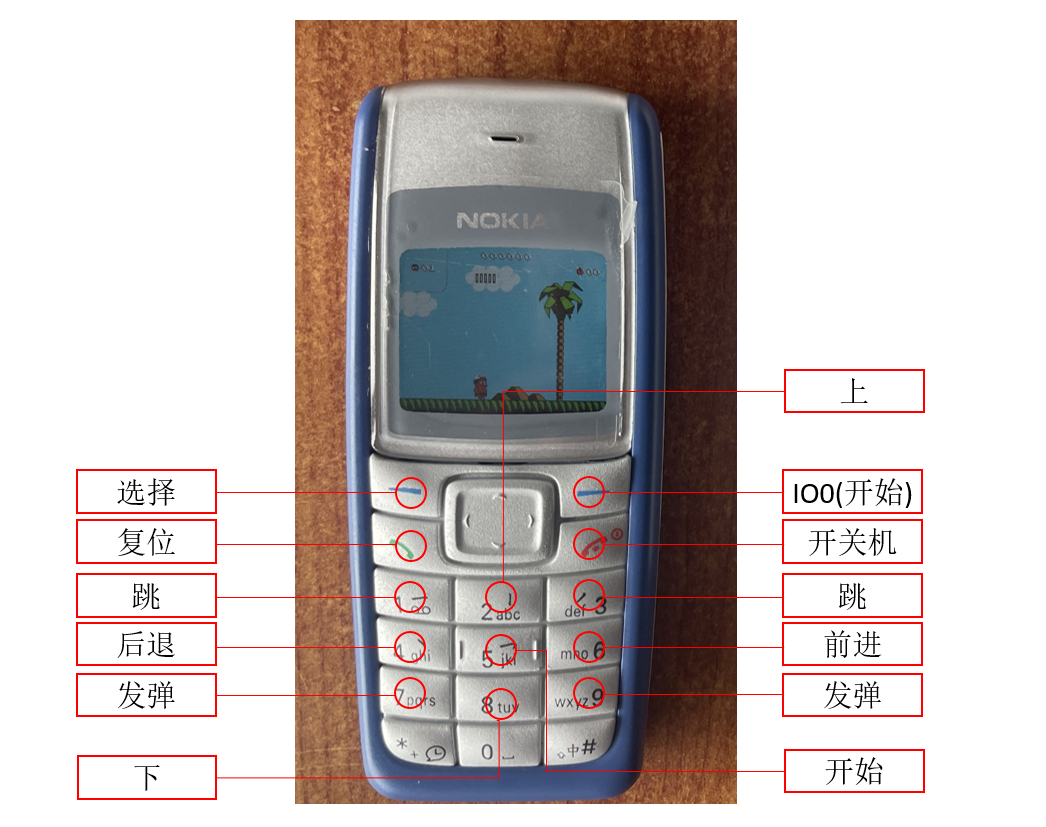

使用者也可以自己將別的Nes遊戲燒錄到上述位置進行替換，遊戲操作過程中按鍵功能如下圖所示：
相關材料

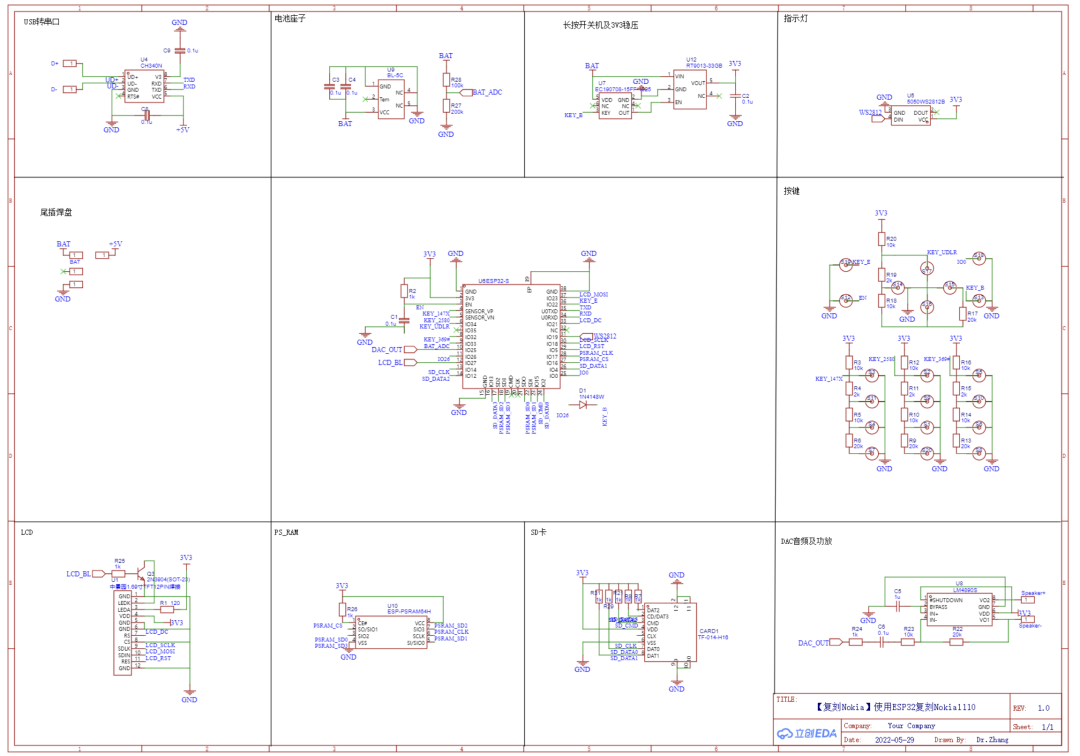

裝置主機板

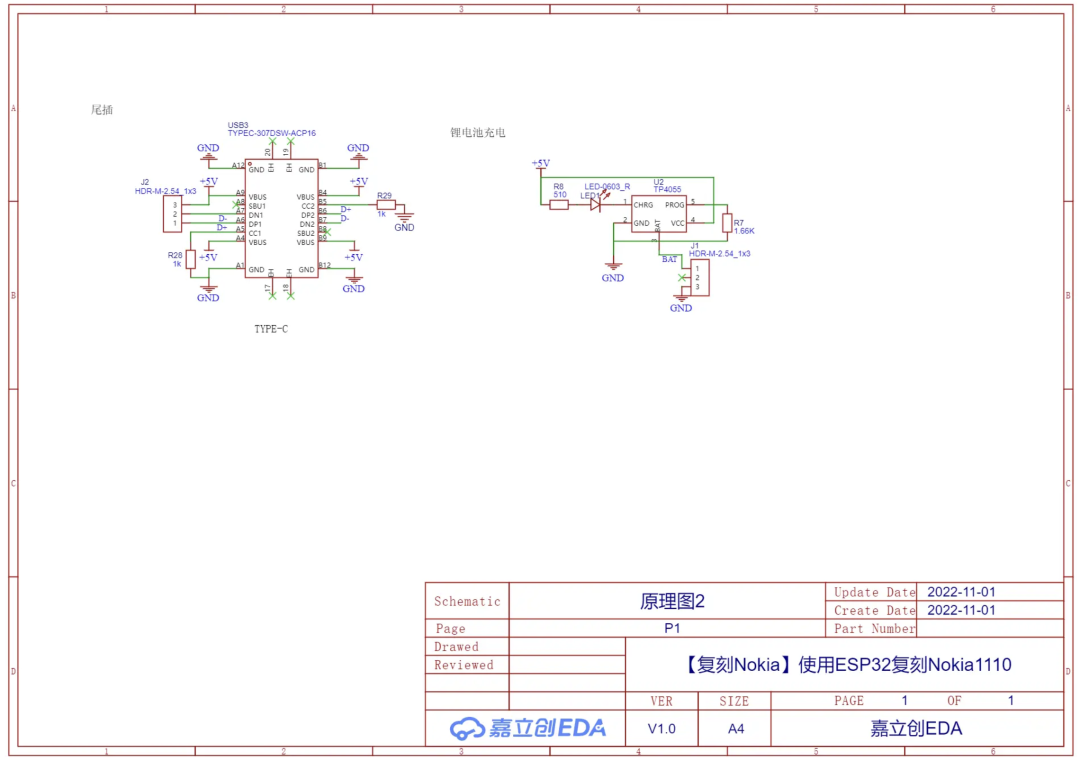

尾插及螢幕墊板

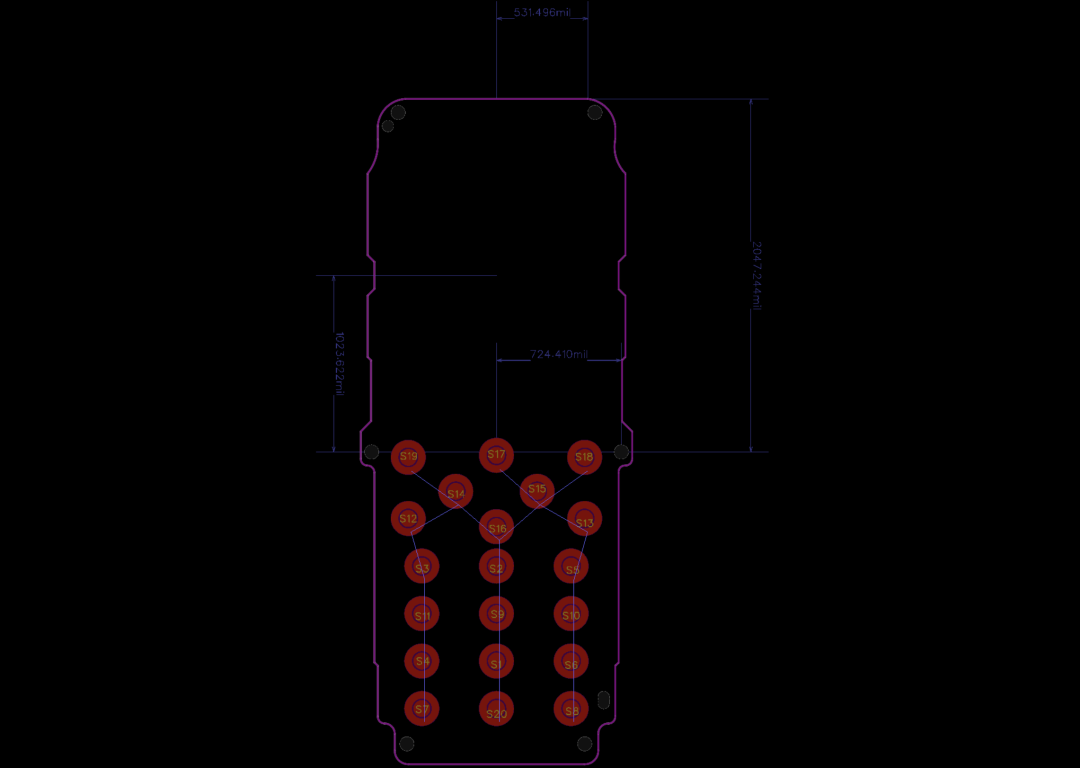

板框尺寸

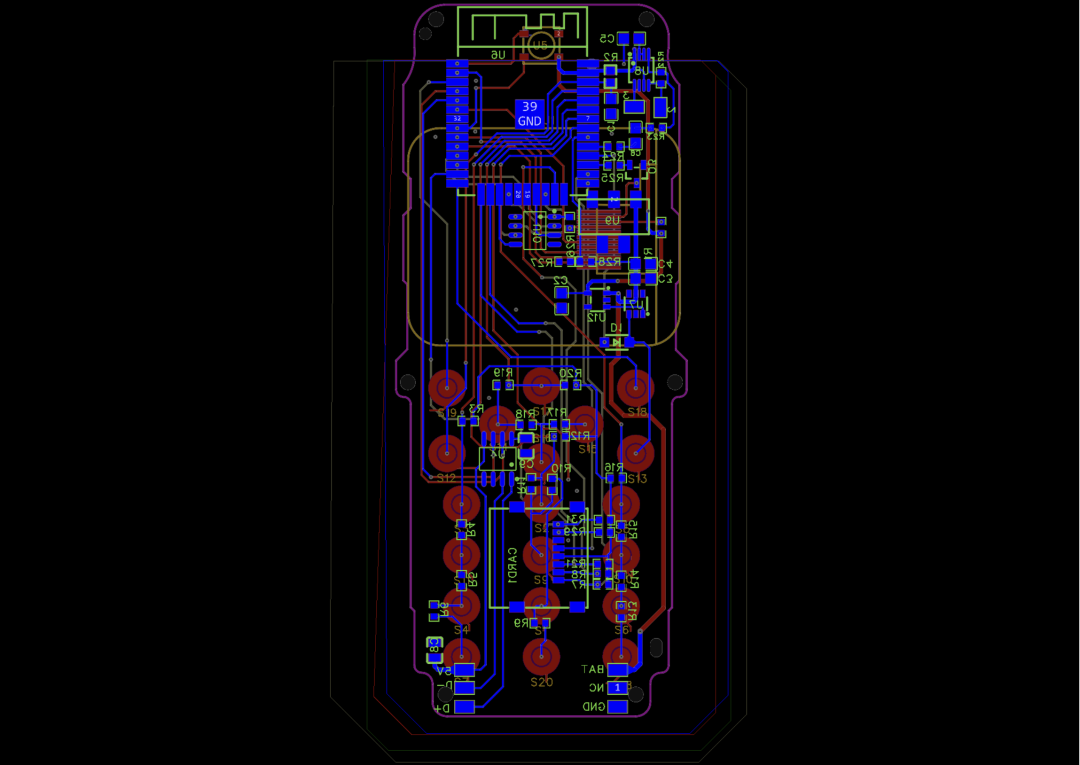

PCB
原文連結：https://oshwhub.com/dr.zhang/Nokia1110-ESP32
專案作者：Dr.Zhang
轉載請註明來源資訊
