[第十屆機王爭霸賽]水冷組——真•機王爭霸byilas

CHH ID：ilas

轉眼間機王爭霸賽已經來到了第十屆，回想起第一次參賽彷彿是昨天的事，不知道大家還記不記得我的第一臺水冷主機，初生牛犢第一臺就嘗試ITX分體水冷，亂搞一通還好沒漏水。從第四屆開始，嘗試製作圍繞某個主題的作品，希望可以賦予作品更多意義，而不是單純裝一臺機器。步入中年，使用電腦的時間也越來越少，但是裝機依然是我最大的愛好，參加機王大賽可以和大家一起互相學習也是很有樂趣的一件事。這次整個作品從構思，到選擇硬體，安裝硬體，都是圍繞機王爭霸賽這個主題來進行，從機王爭霸LOGO獲得靈感，提取中間的“真”字作為主題字，整機配色採用CHH的紅白配色，加上LOGO的鈦金色，希望大家能喜歡。整機詳細配置：CPU：intel CORE ULTRA7 265K主機板：ASUS ROG Maximus Z890 Apex記憶體：G.SKILL Trident Z5 Royal DDR5-8000 CL40 48GB (2x24GB)顯示卡：MSI GeForce RTX 4070 Ti Super 16G ExpertSSD：WD_BLACK SN7100 NVMe SSD 1TB電源：Seasonic Vertex GX1000 ATX 3.0 white機箱：Fractal Meshify 3 XL – Ambience Pro RGB風扇：機箱自帶14cm RGB 風扇 ×3 Fractal Design Prisma AL-14/PWM × 3 Fractal Design Aspect 12 RGB PWM × 3水冷：ROG RYUJIN 龍神3代 WB 白色版水冷頭 ×1EK-Quantum Kinetic FLT 120 DDC PWM D-RGB – Plexi ×1EK-Quantum Torque 6-Pack HDC 14 – Nickel ×2EK-Quantum Torque Rotary Offset 7 – Nickel ×1EK-Quantum Torque Rotary 90° – Nickel ×6EK-Quantum Torque Extender Static MF 14 – Nickel ×1EK-Quantum Torque Extender Static MF 7 – Nickel ×1EK-Quantum Torque Plug w/Badge – Nickel ×5EK-CryoFuel Blood Red (Premix 1000mL) ×1EK-Quantum Surface P420M – White ×1Watercool HEATKILLER RAD L white 360×1顯示卡定製電源線：發燒友水冷一如既往的白色風格，沒有過多裝飾，簡簡單單，乾淨整潔

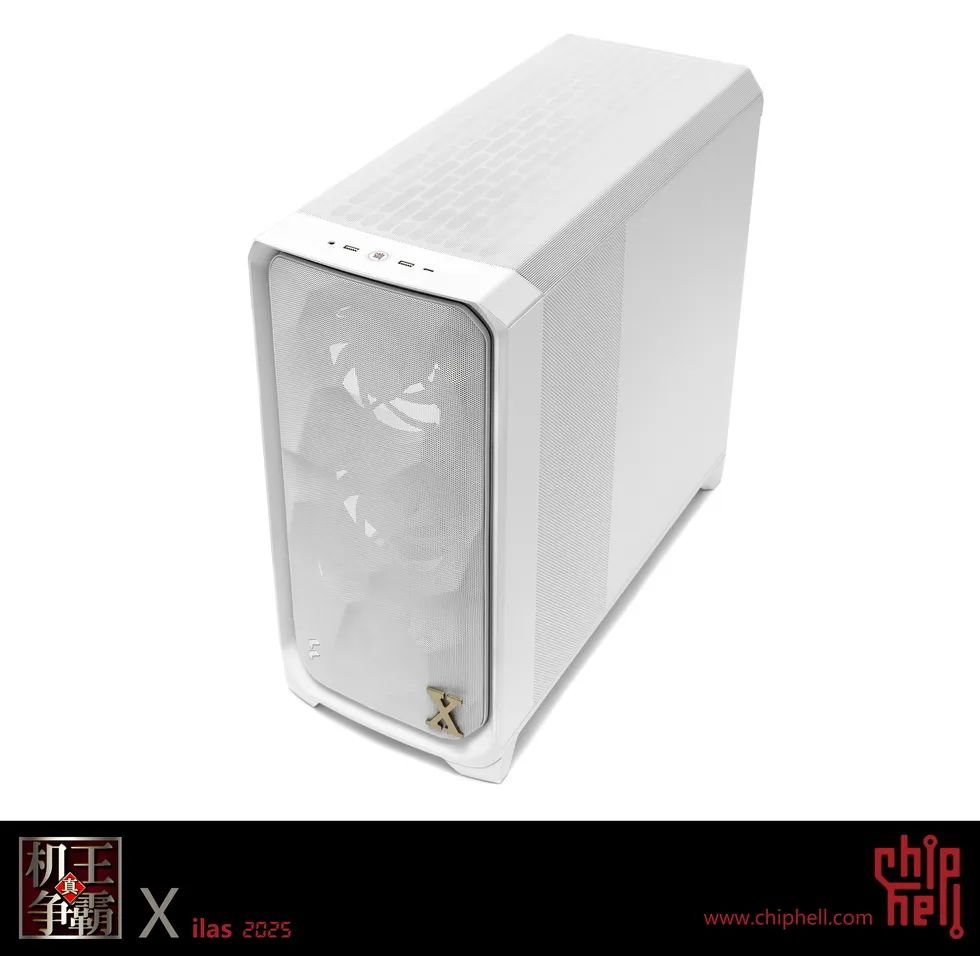

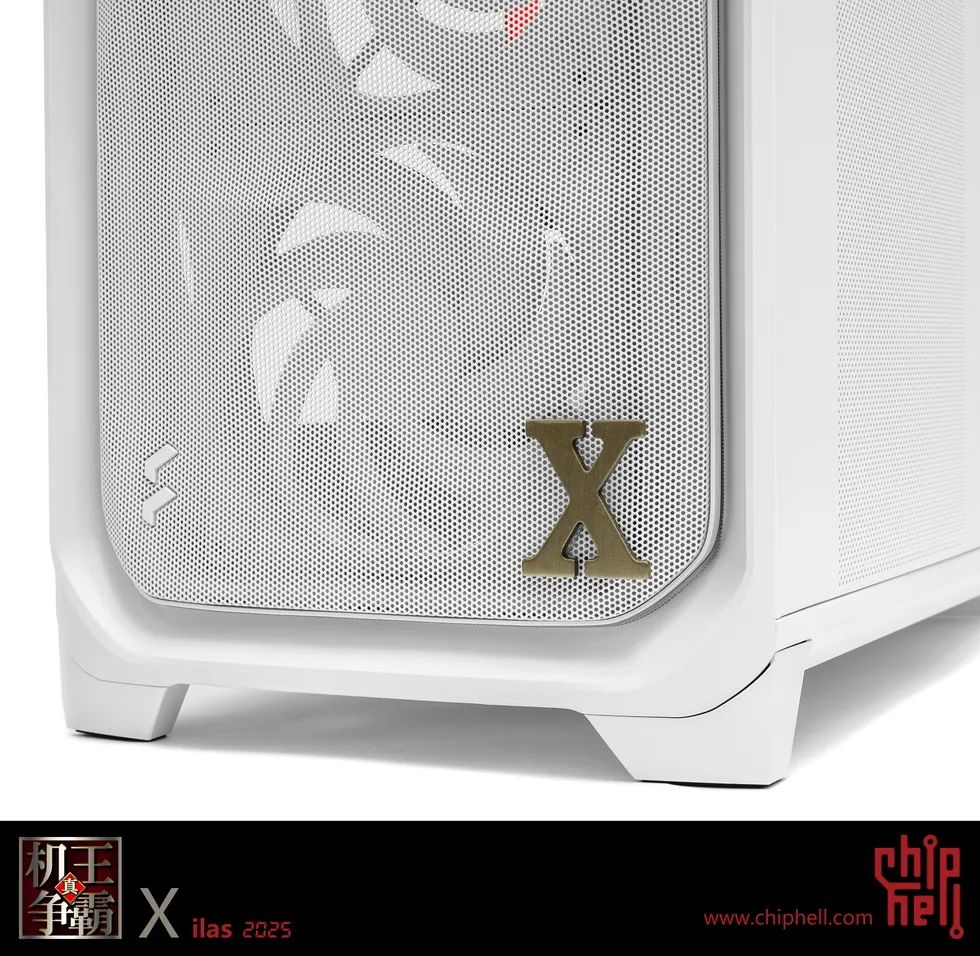

前臉底部的鈦金色羅馬數字“X”代表機王爭霸賽第十屆

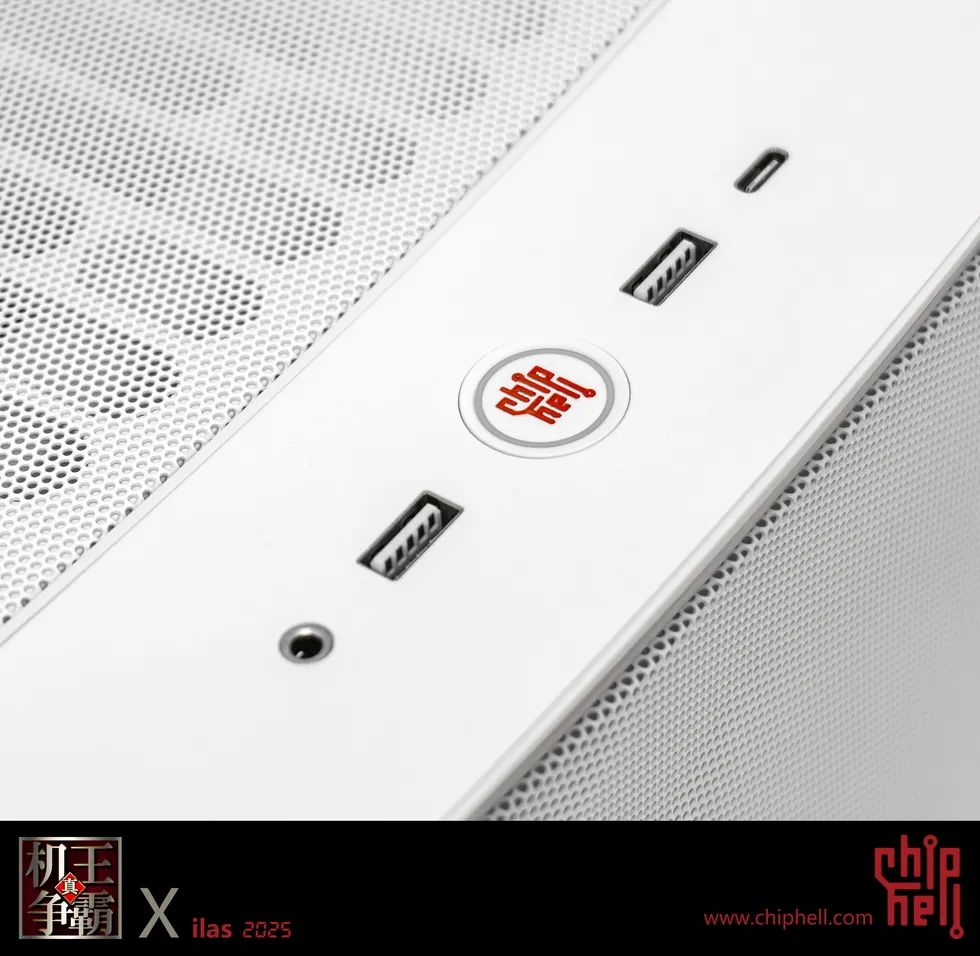

開關機鍵貼上CHH的logo

作品主題色：白色，紅色，鈦金色

這次水路非常簡單，只有CPU水冷，顯示卡未採用水冷散熱主要原因是沒有合適配色的水冷頭，直接選擇了微星的4070 Ti Super Expert

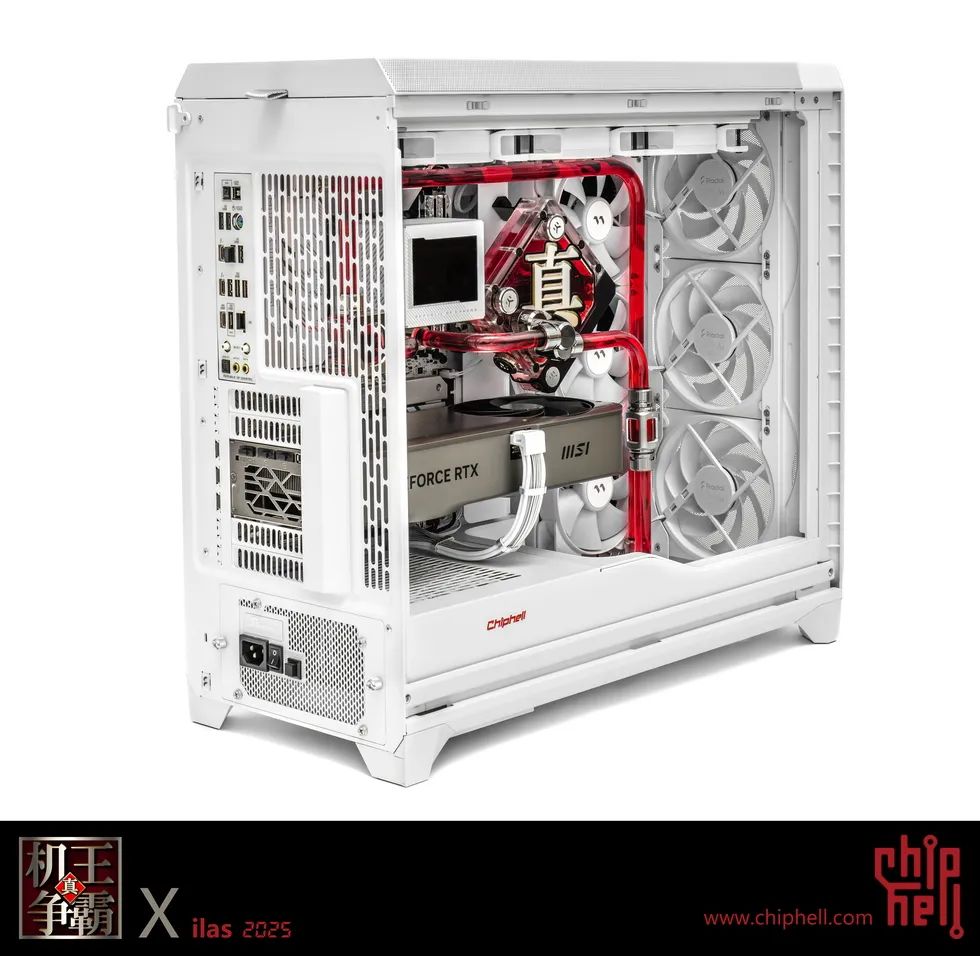

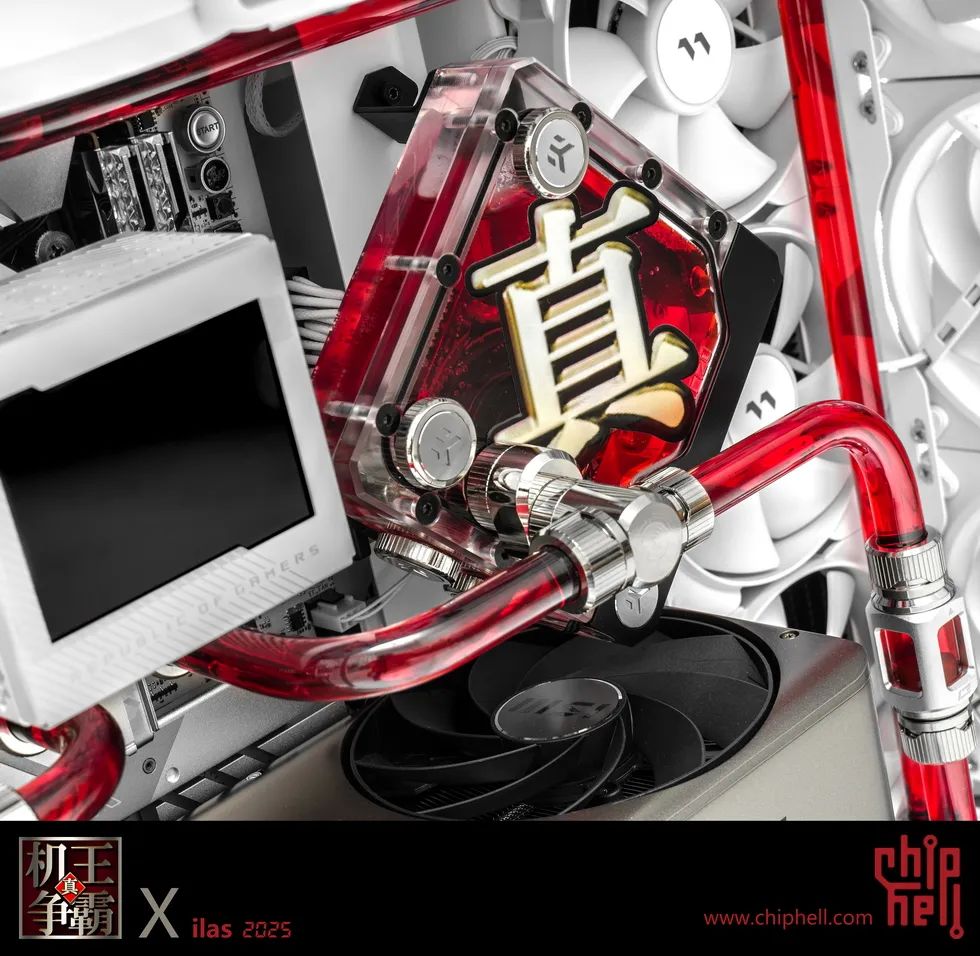

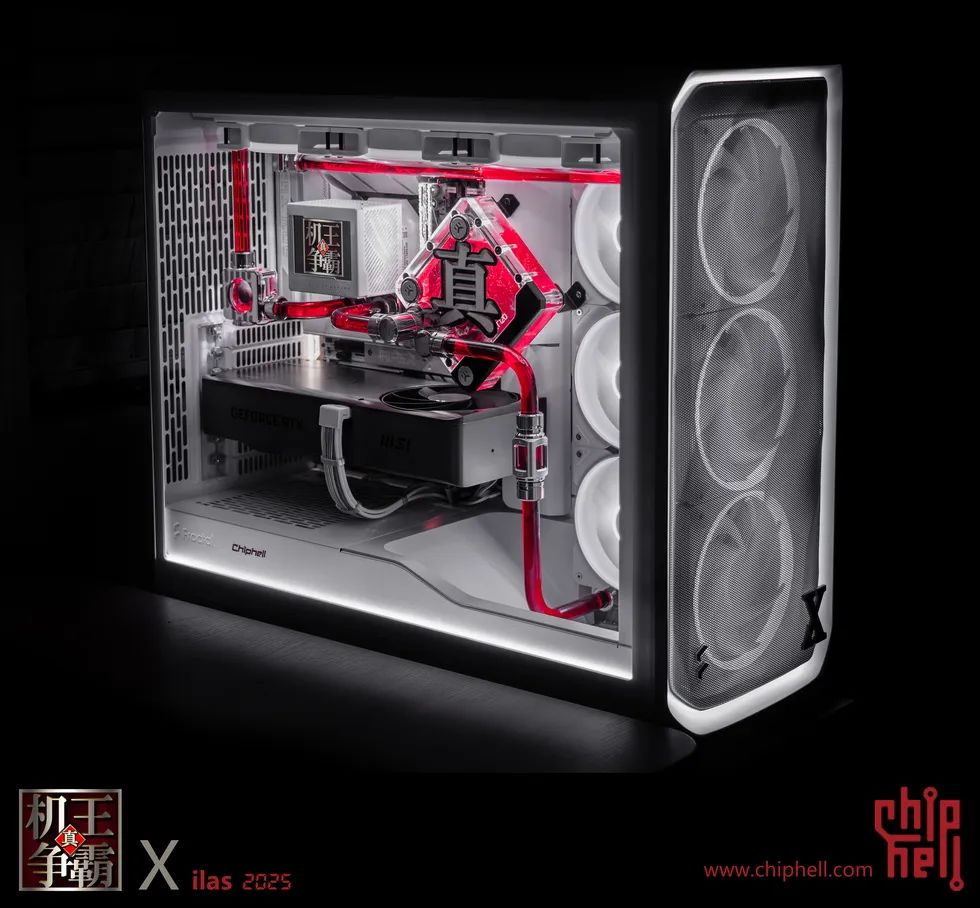

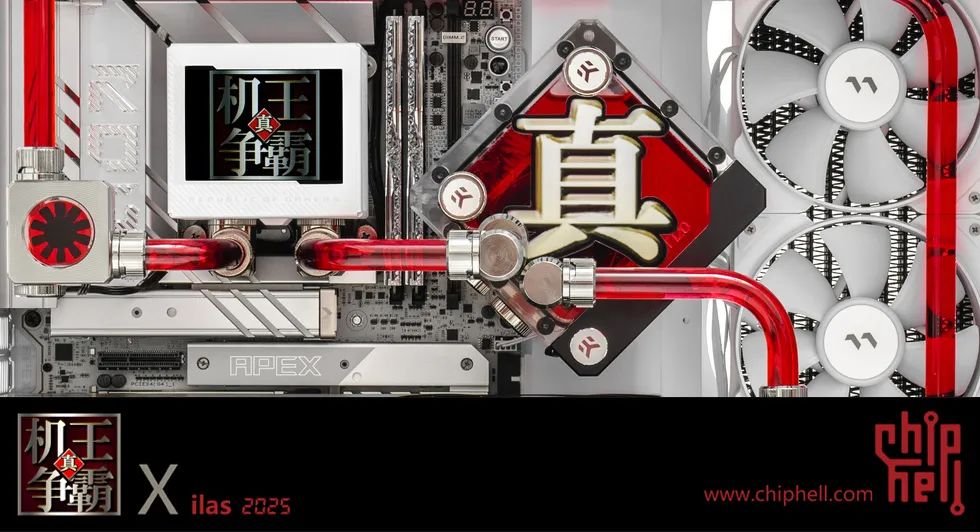

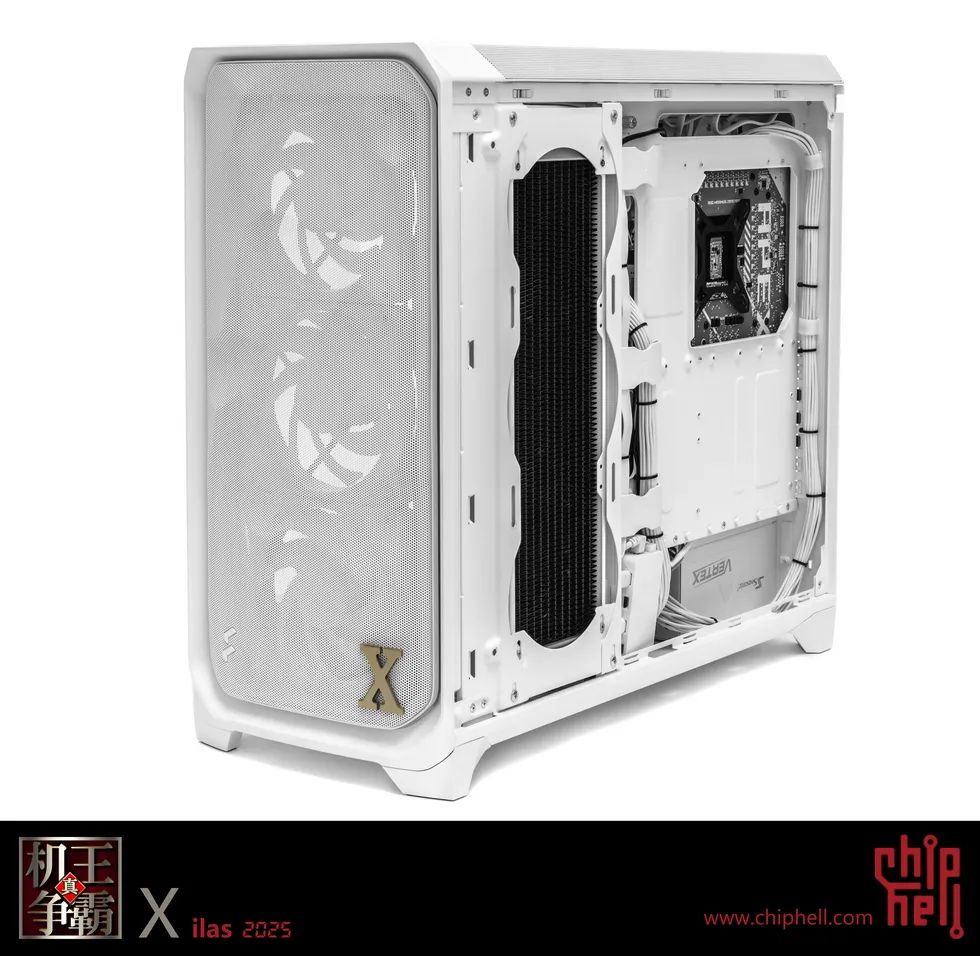

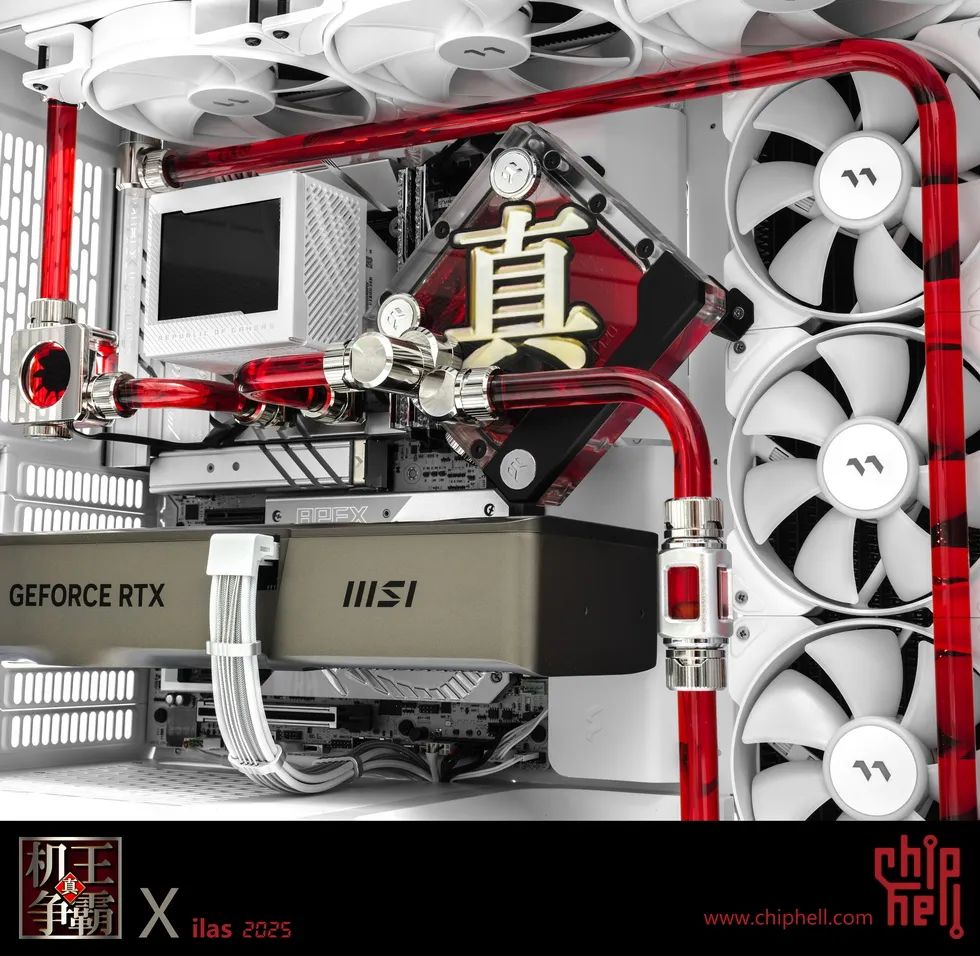

這次最大的亮點是水箱，為了跟機王logo對應上，把水箱旋轉了45度角，選來選去，只有Meshify 3 XL機箱結構符合安裝要求

整機一共九枚機箱風扇，尾部因為走管的需要，沒有安裝風扇

水箱雖然僅用兩枚螺絲安裝，但是加上水管的固定，很牢固

可惜找不到金屬材質的“真”字，只能定製貼紙，缺少了質感

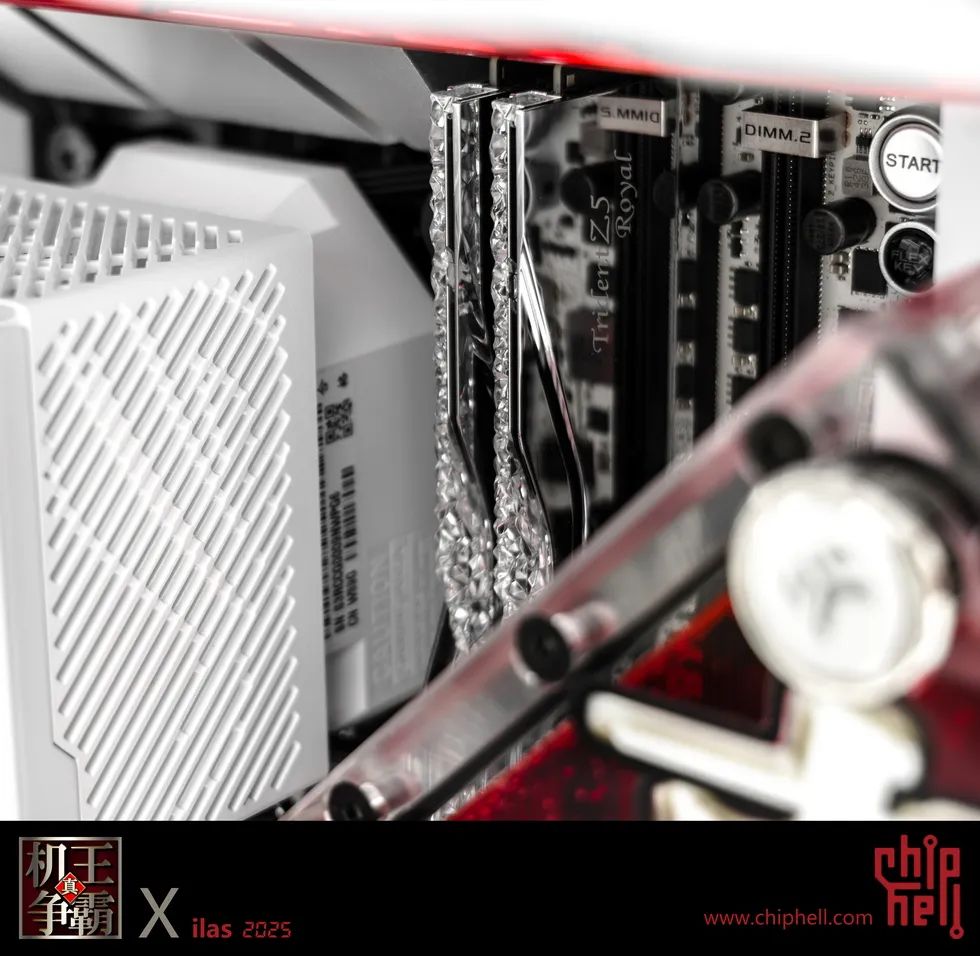

水路不會阻擋記憶體插拔

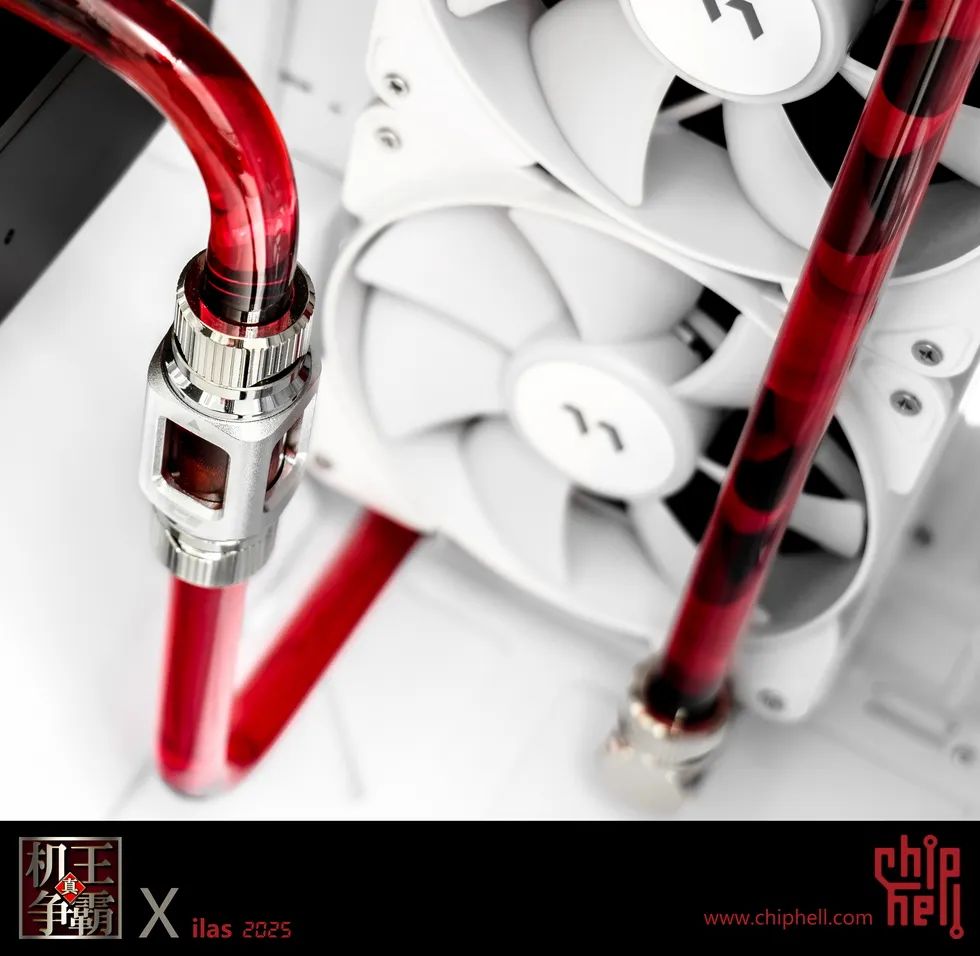

過濾器除了過濾功能，還可以降低彎管難度

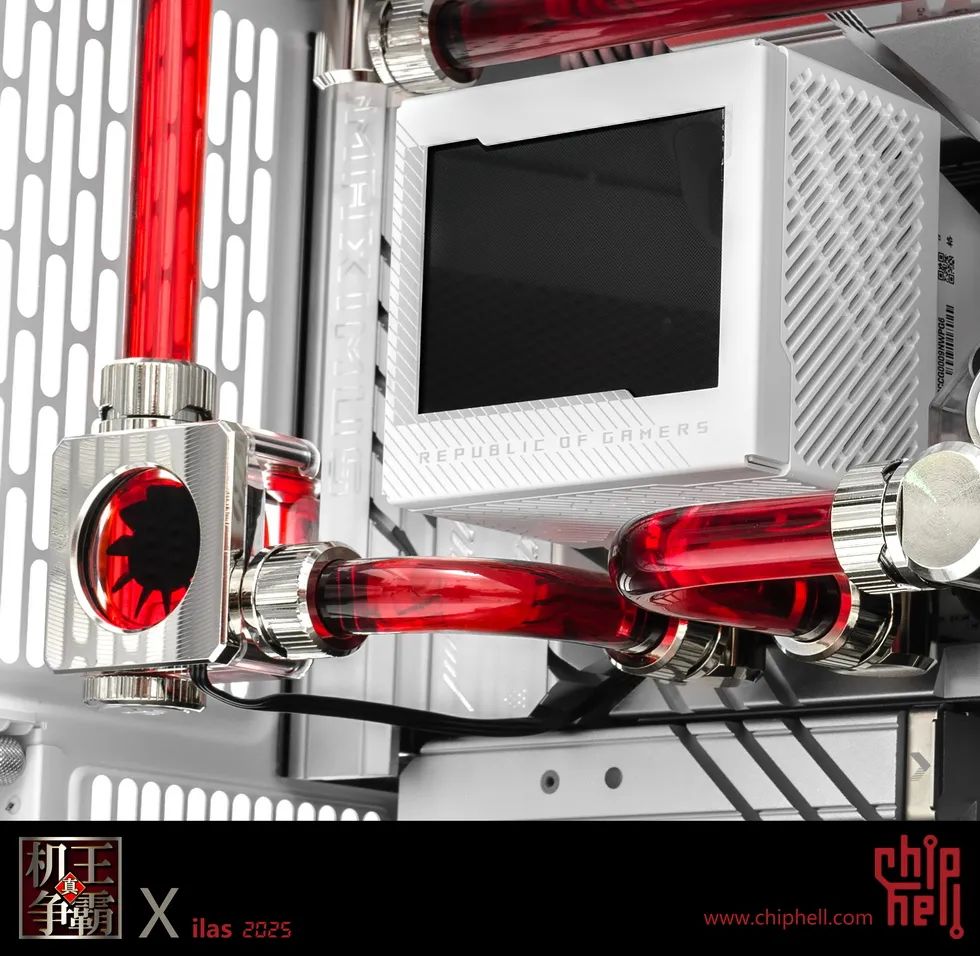

ROG RYUJIN 龍神3代 WB 白色版水冷頭帶有顯示屏，可以顯示各種資訊

EK的水流計，挺好，就是貴

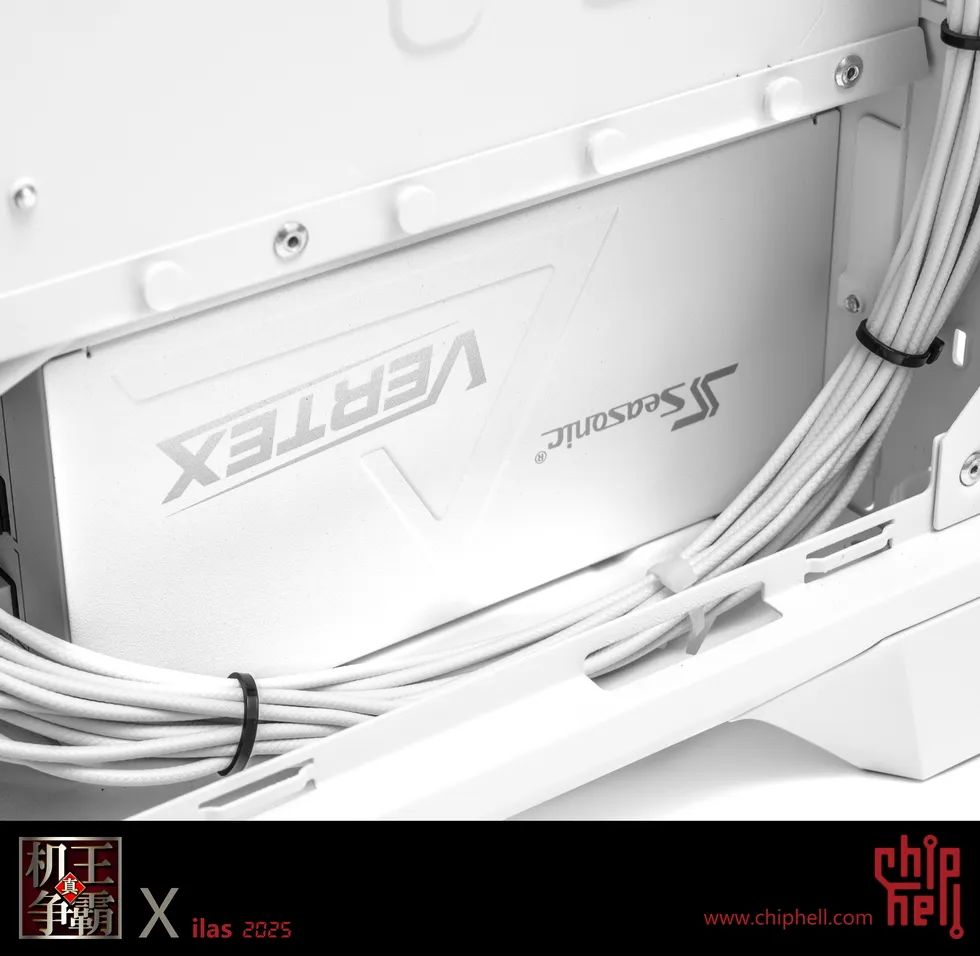

電源位的CHH logo

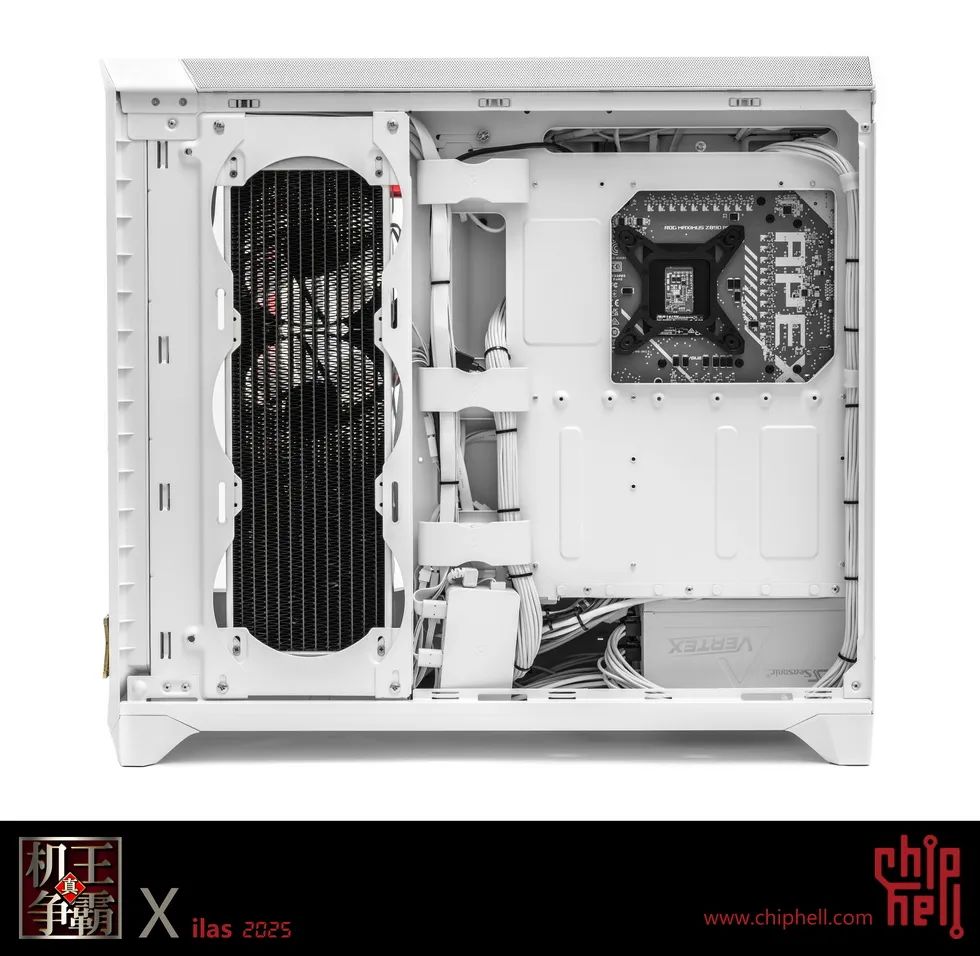

開啟側板看看理線，這次理得不怎麼樣，下次努力

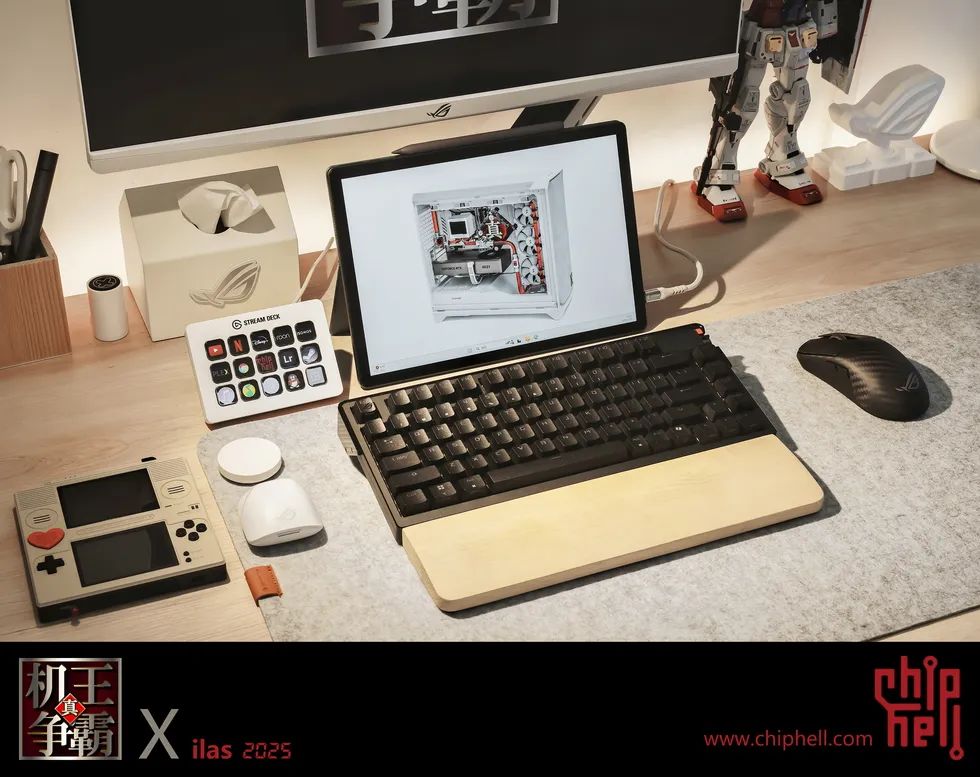

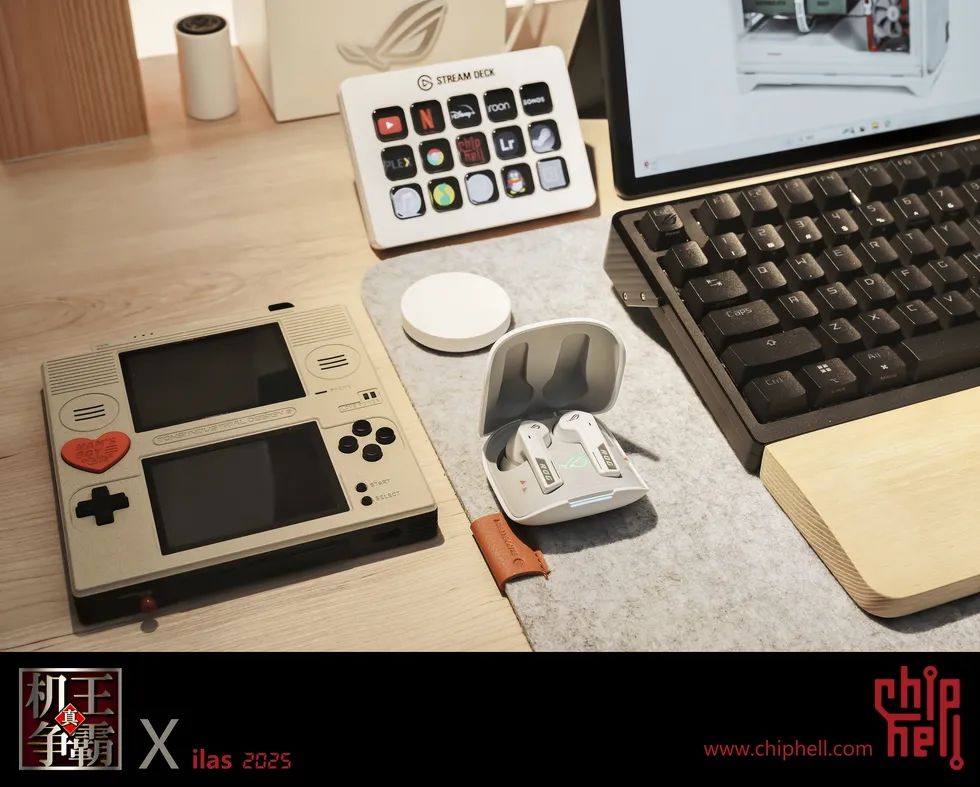

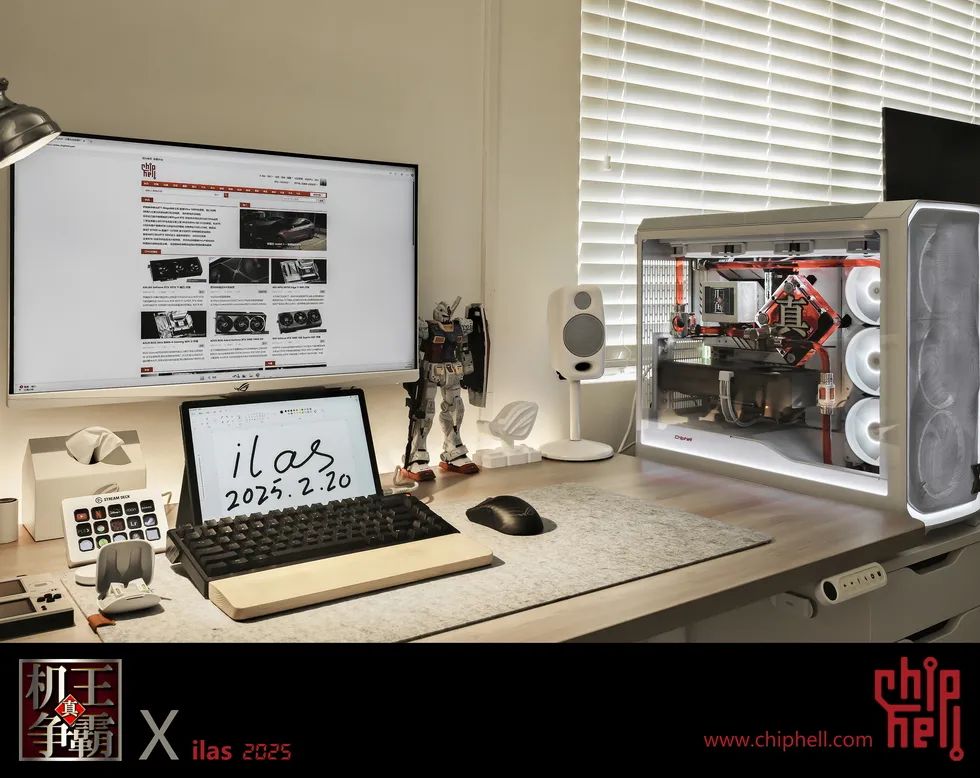

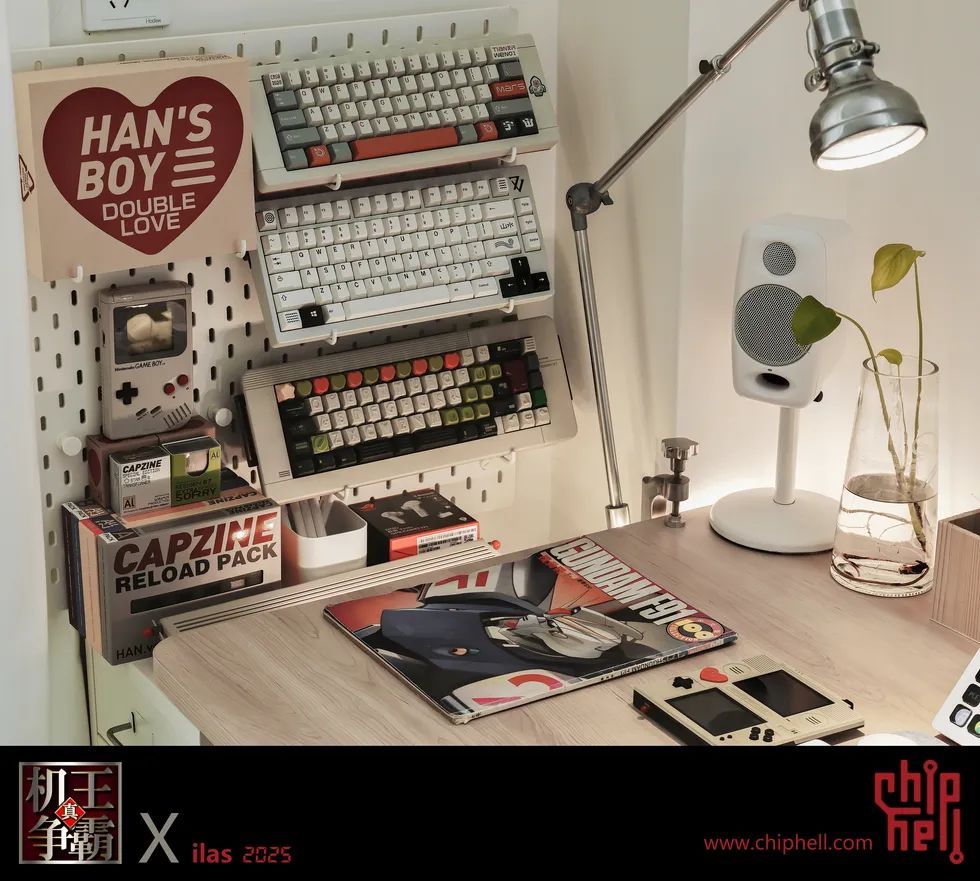

接下來是桌面效果

因為機箱延期釋出，導致作品沒有按時提交，在這裡跟大家說聲抱歉，下屆繼續努力，交出更好的作品，感謝大家的圍觀，我們下屆再見！

配件開箱：

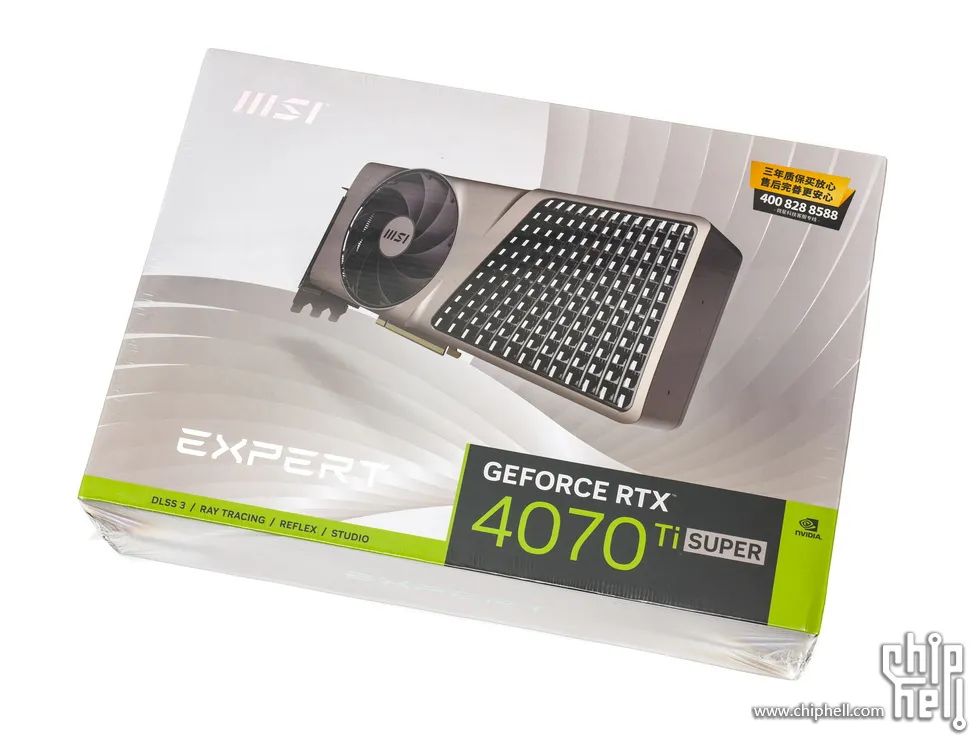

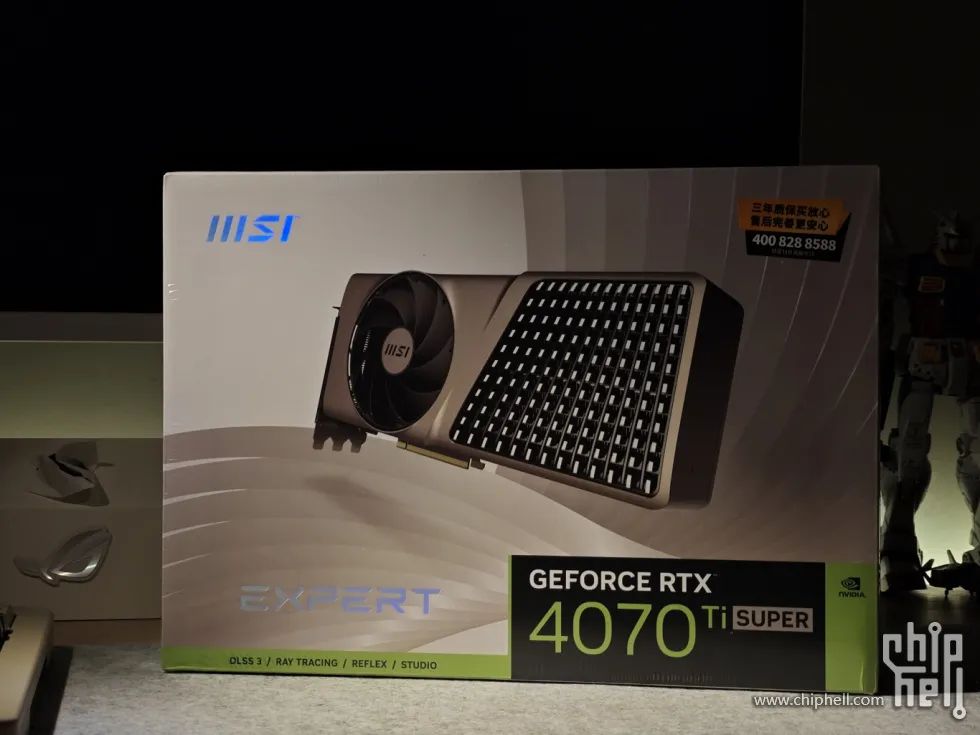

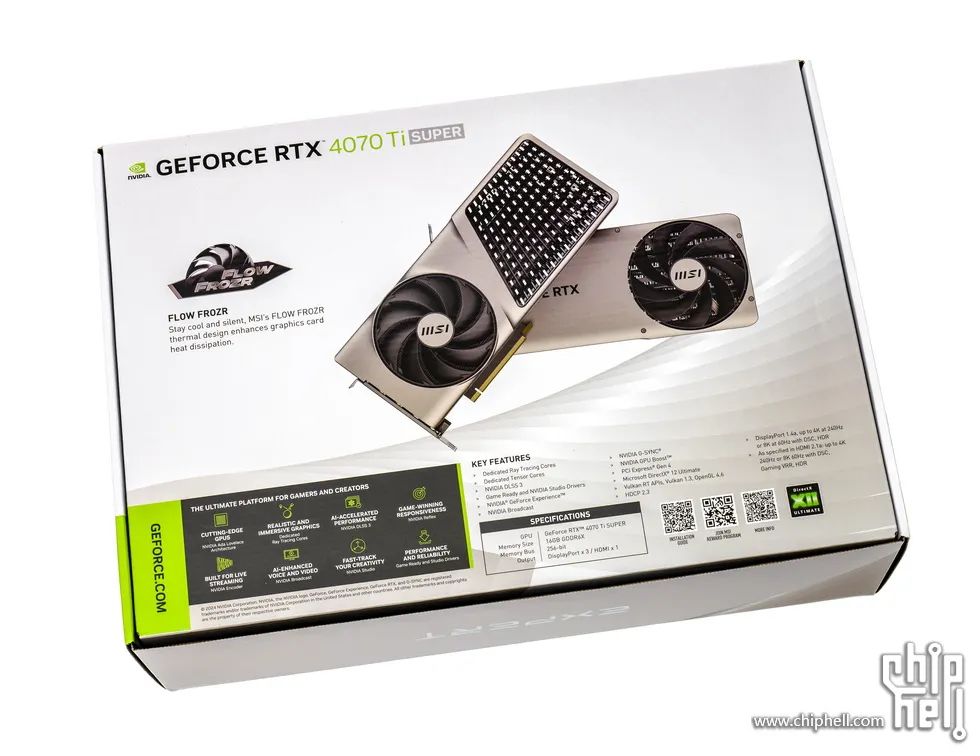

顯示卡（MSI GeForce RTX 4070 Ti Super 16G Expert）外包裝以白色和鈦金色搭配

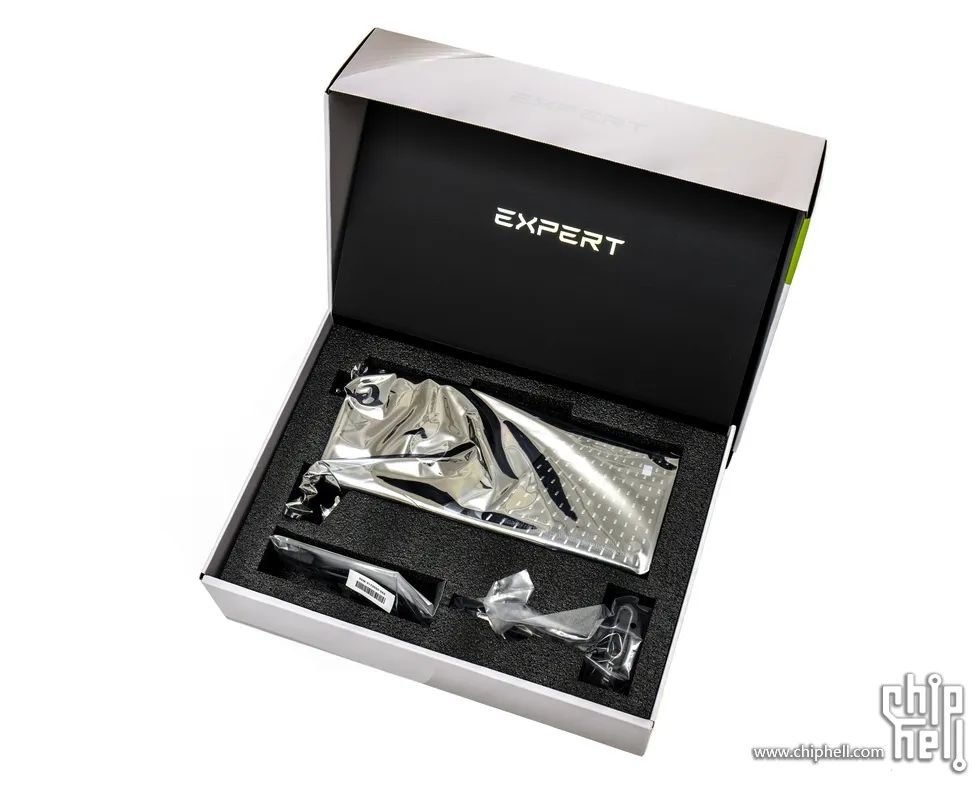

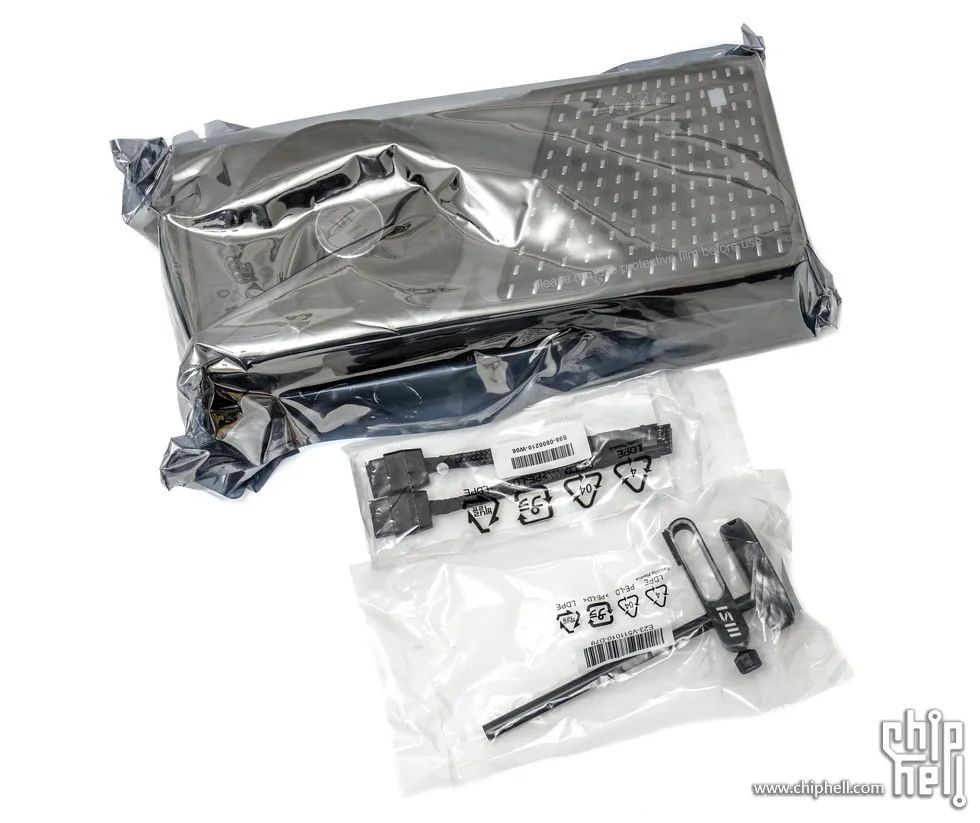

附件有電源轉接線和顯示卡支架

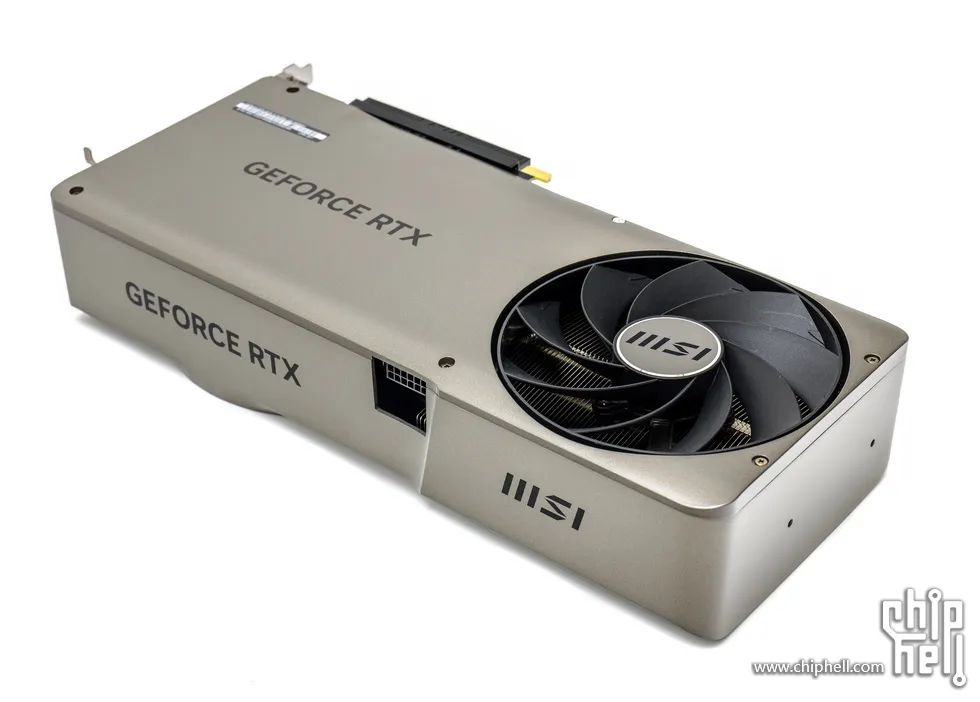

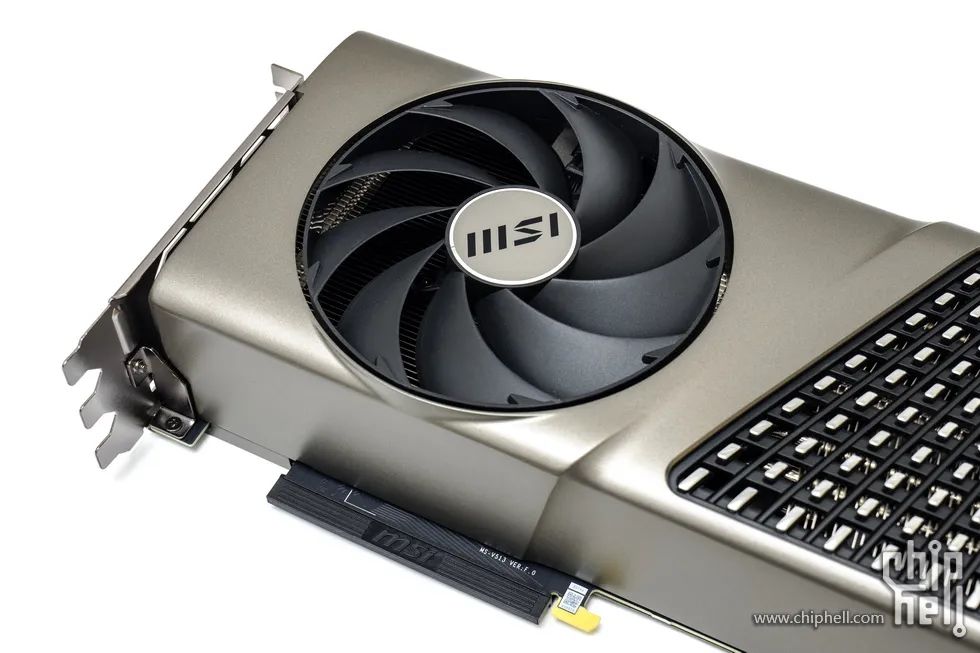

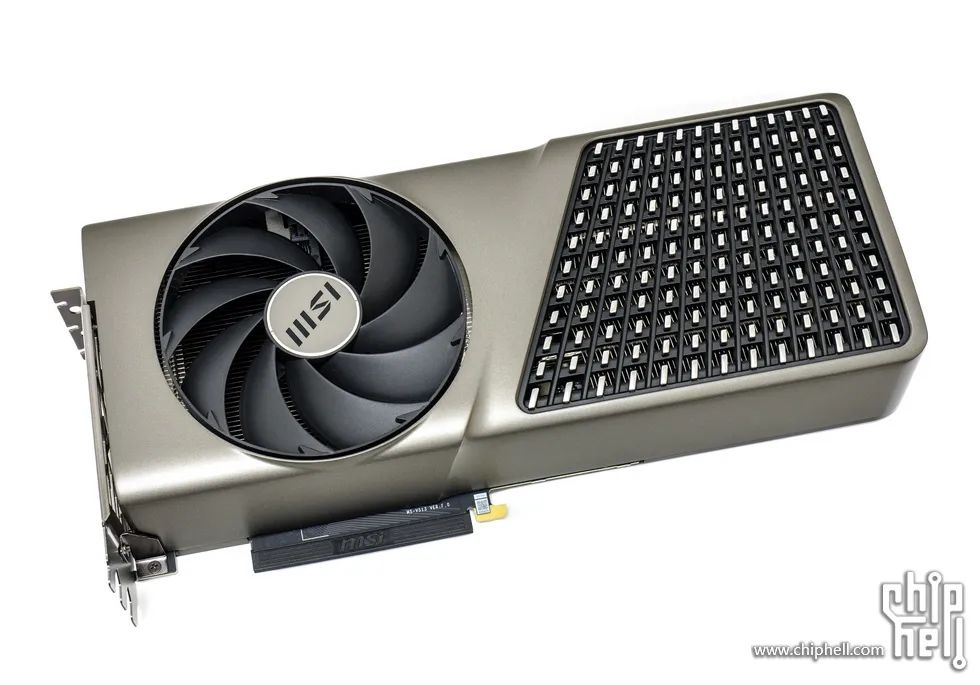

顯示卡外觀採用了比較少見的鈦金色，整體佈局是原廠卡風格

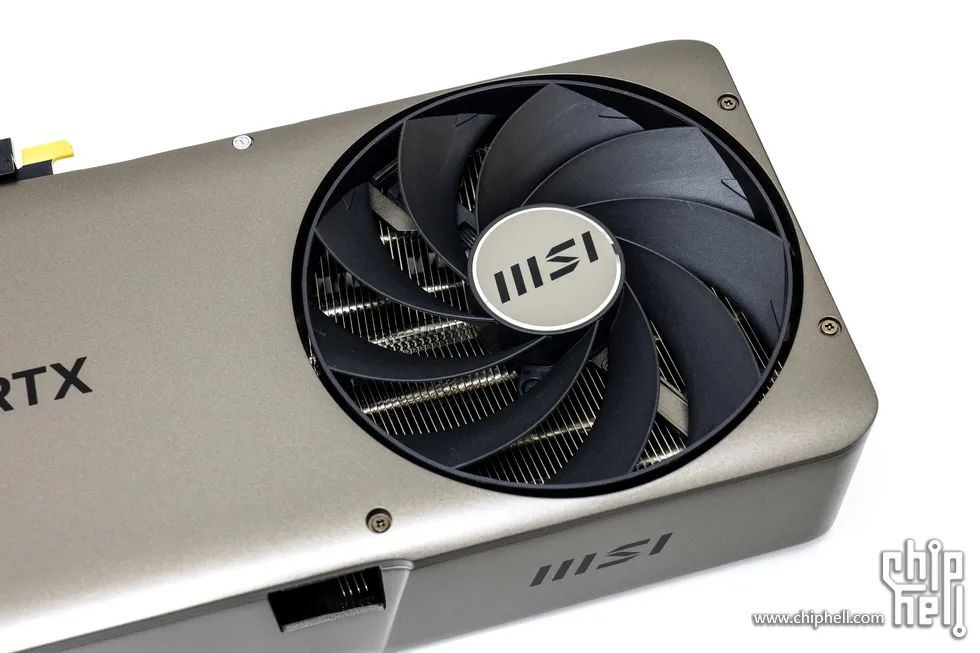

正面風扇規格為120mm

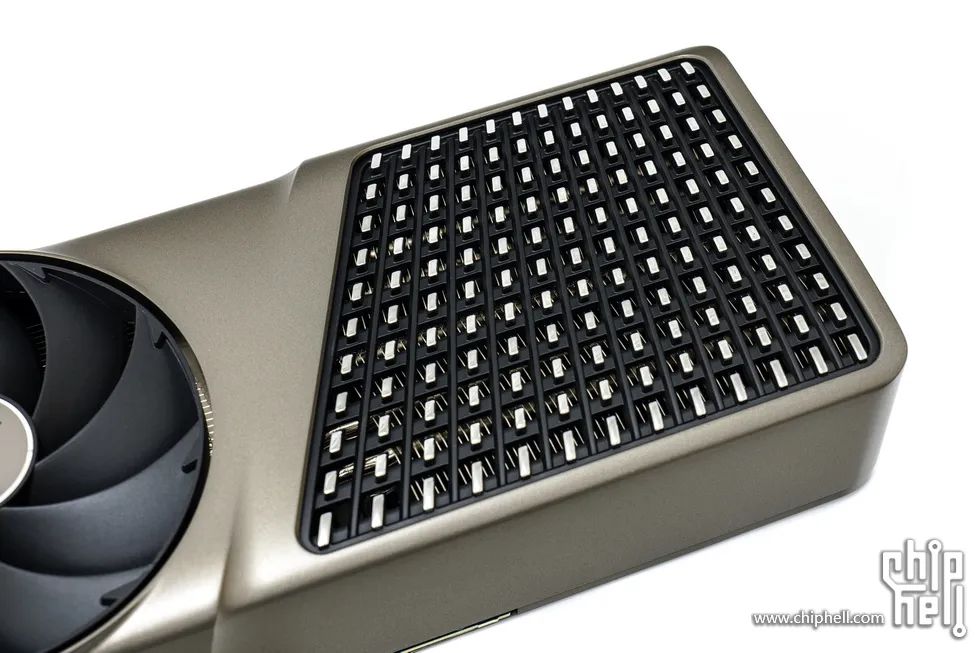

尾部是背部風扇的通風格柵

顯示卡背面相對於正面要平坦

背面風扇同樣是120mm，只不過是反向，正面吹，背面抽，讓熱空氣更快排出

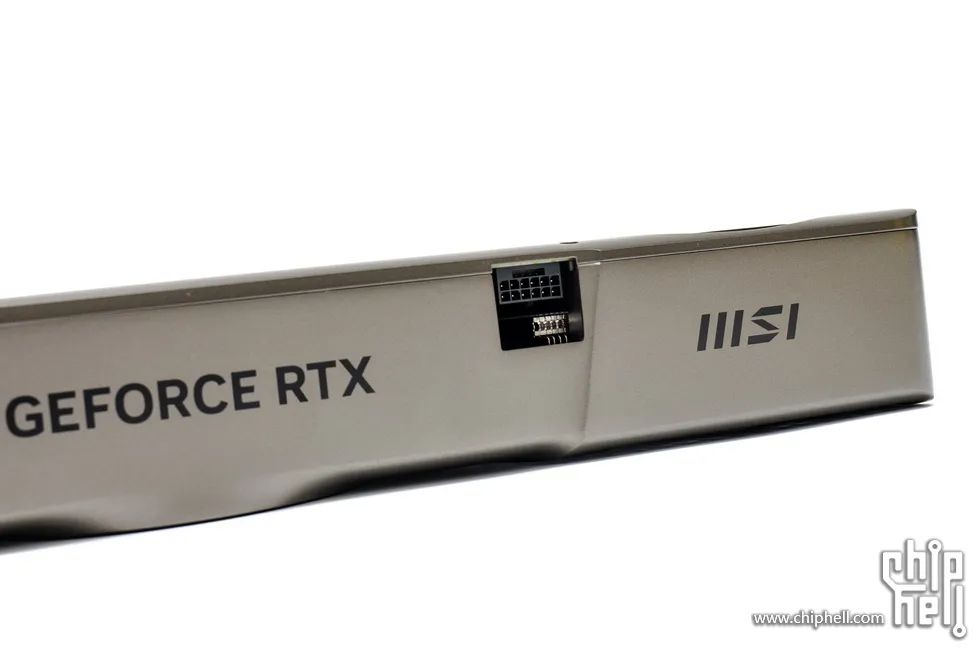

側面的16-pin電源介面

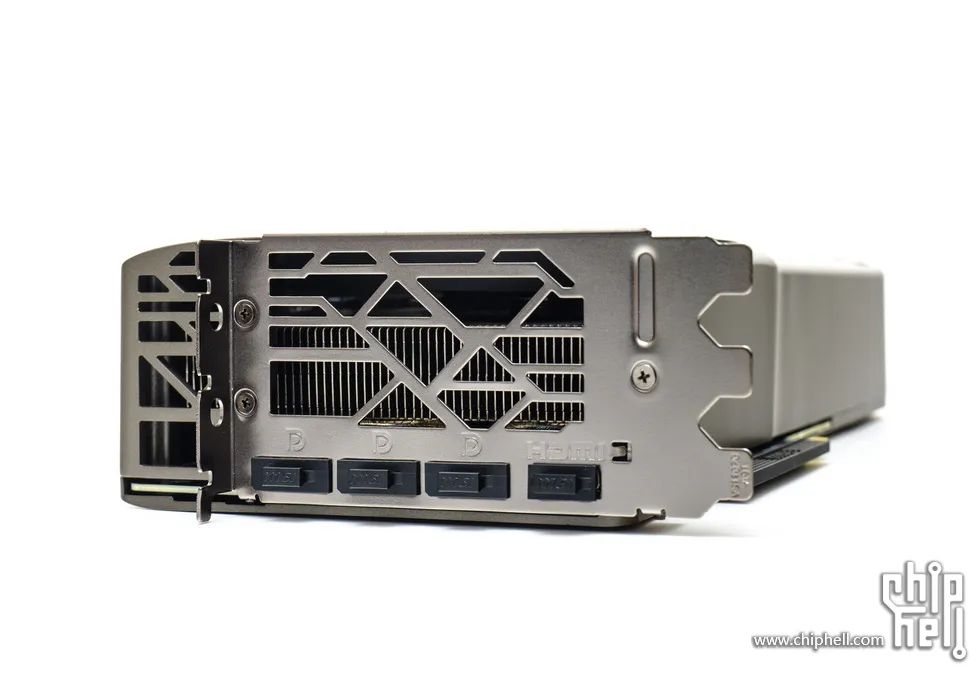

DP 1.4a×3，HDMI 2.1×1，厚度為三槽

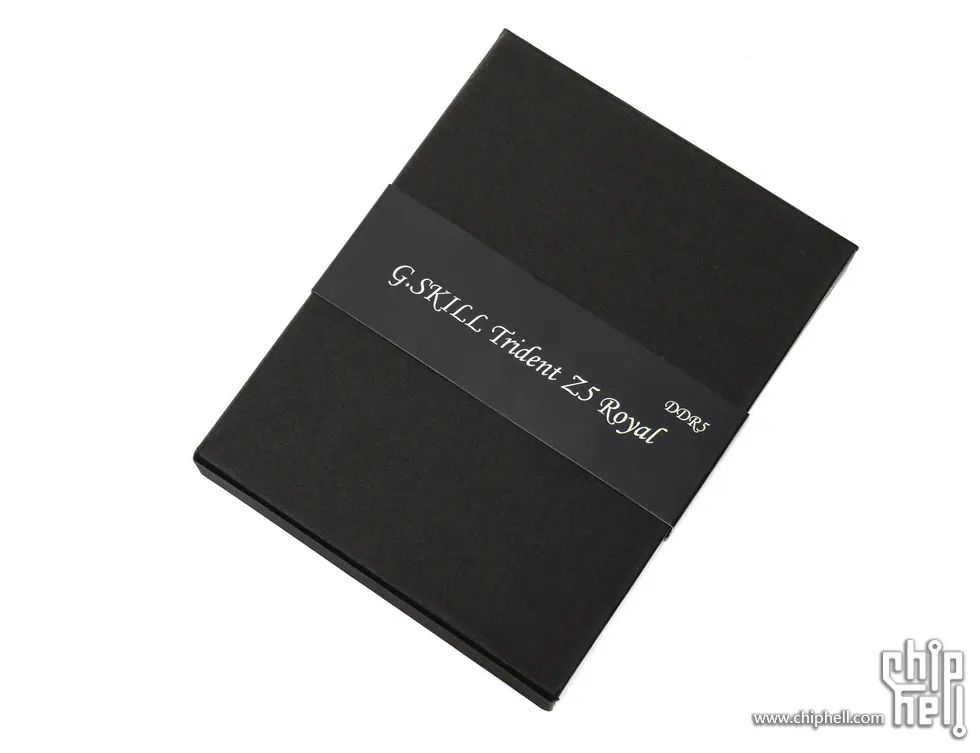

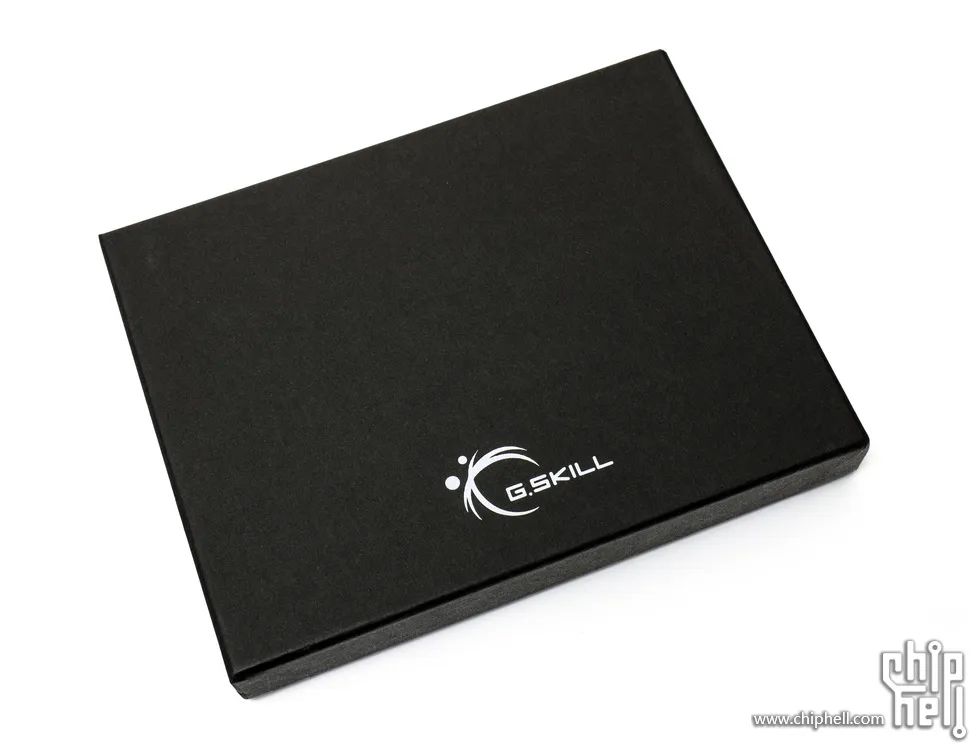

記憶體（G.SKILL Trident Z5 Royal DDR5-8000 CL40 48GB）這次還是老朋友芝奇，之前用過白色，磨砂銀色，這次用鏡面銀色外包裝全黑，還有標有型號的綁帶

綁帶下的白色芝奇LOGO

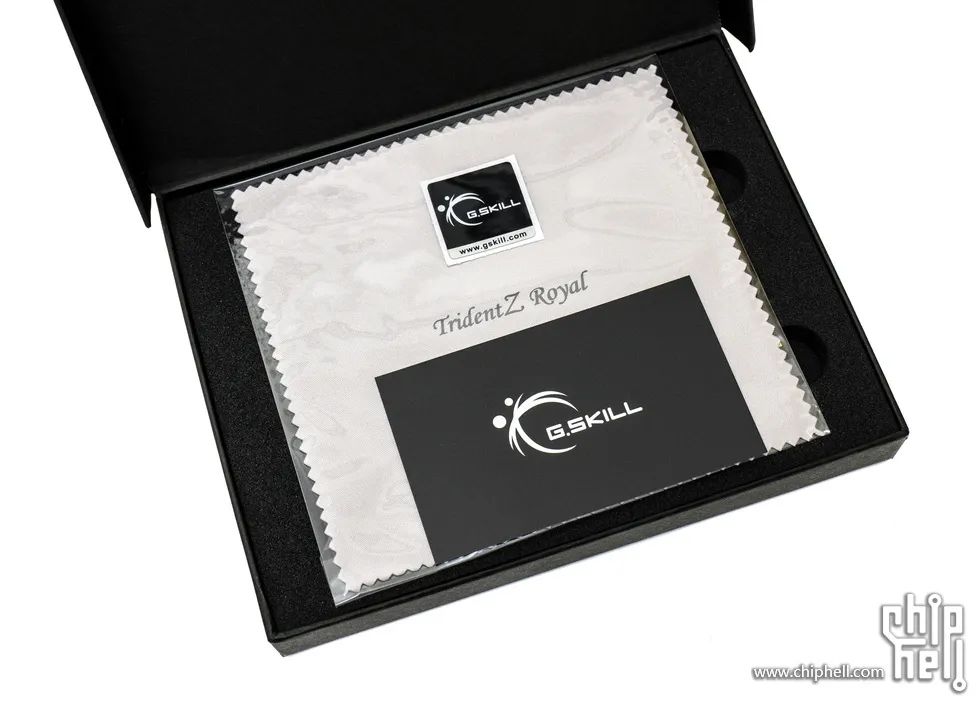

包裝內除了記憶體，還有擦拭布，LOGO貼紙和操作提示卡

記憶體有保護膜保護，防止運輸刮花

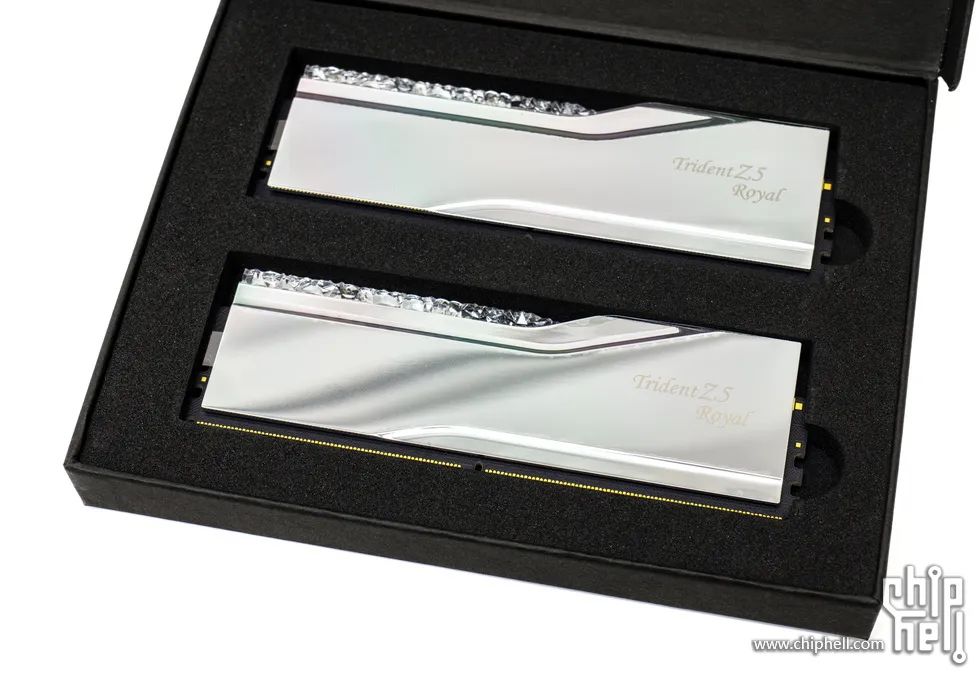

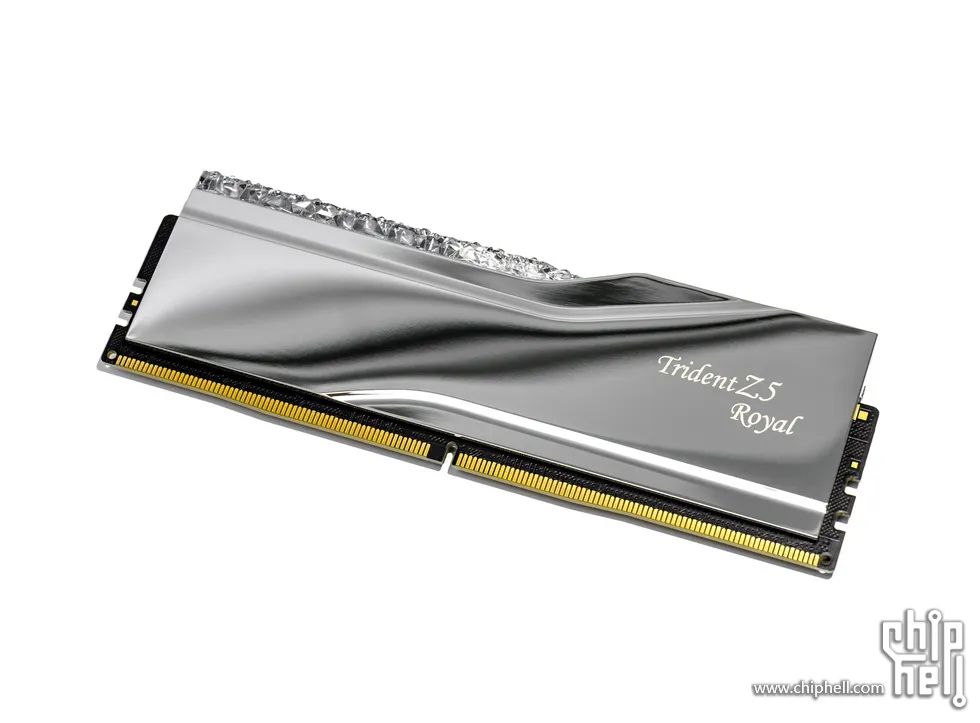

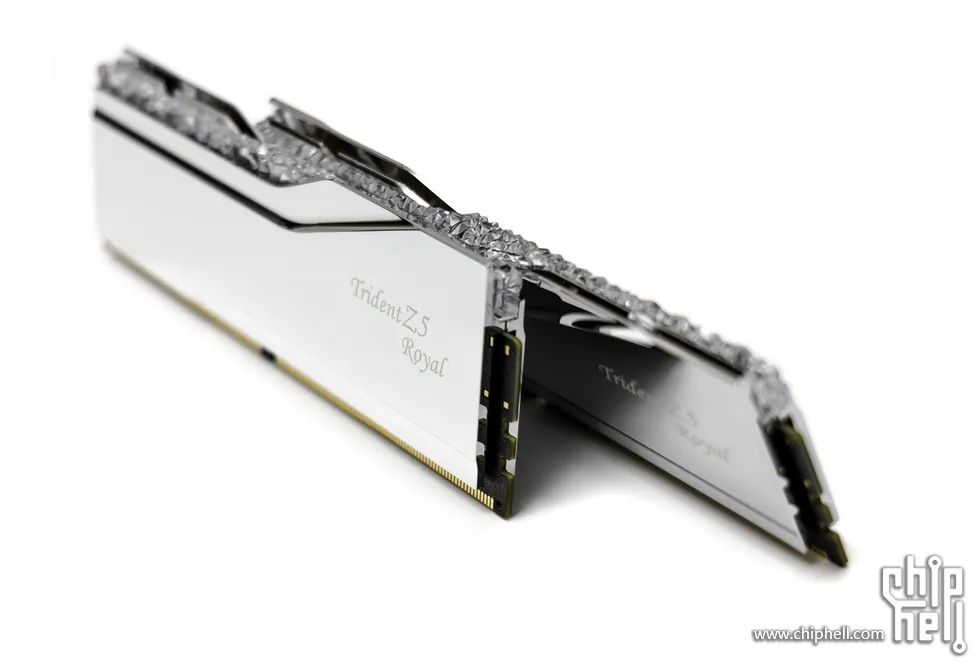

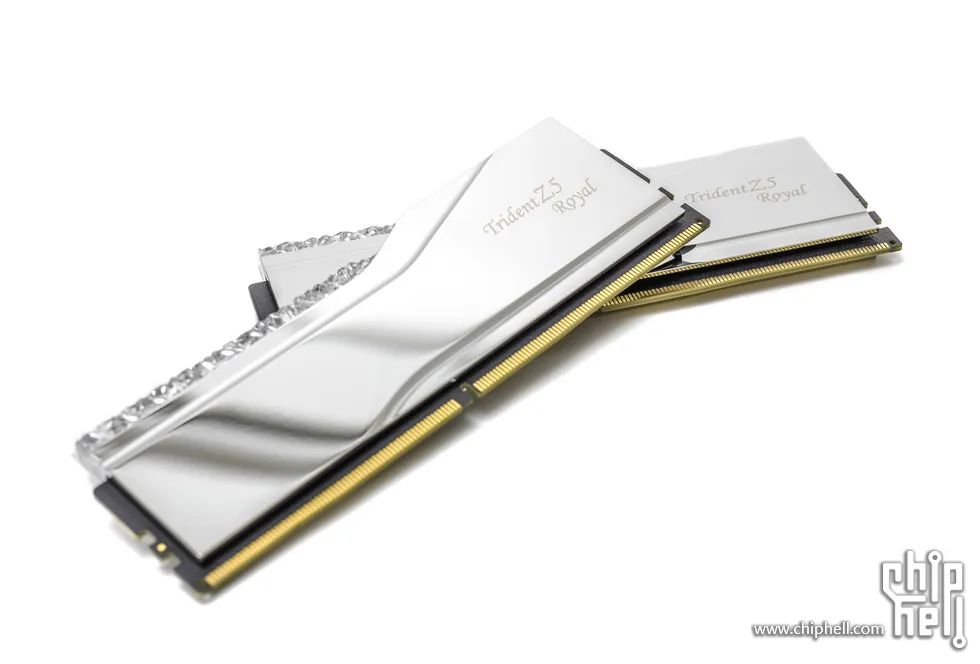

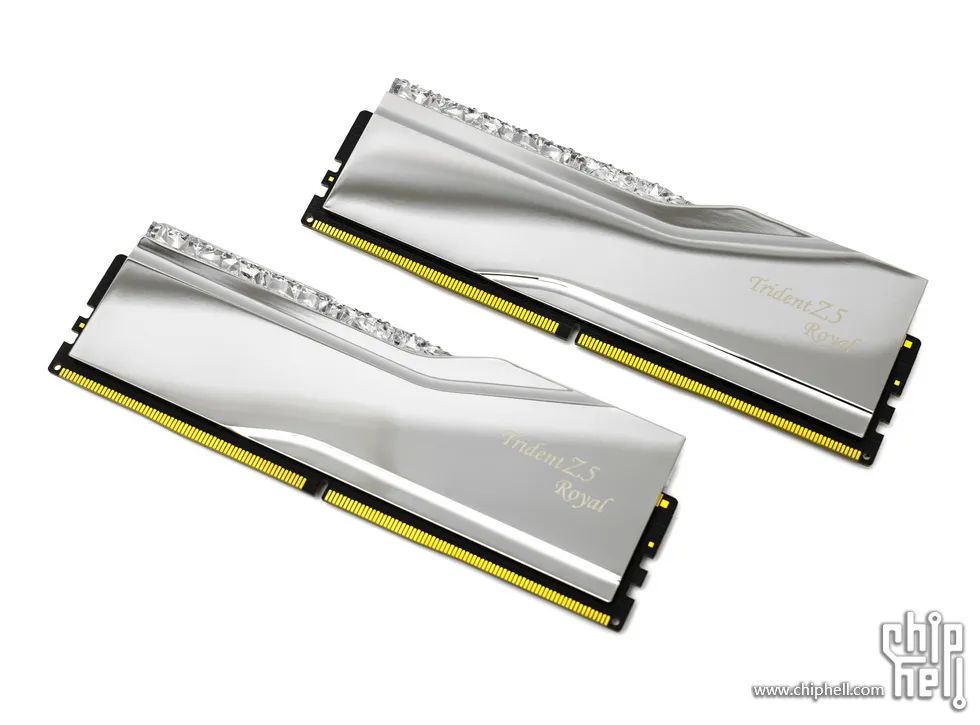

記憶體的外觀大家都很熟悉了，鏡面銀色加上頂部的寶石裝飾條整體很帥氣，光線倒映在散熱片上有種絲綢的感覺

背面型號規格標籤

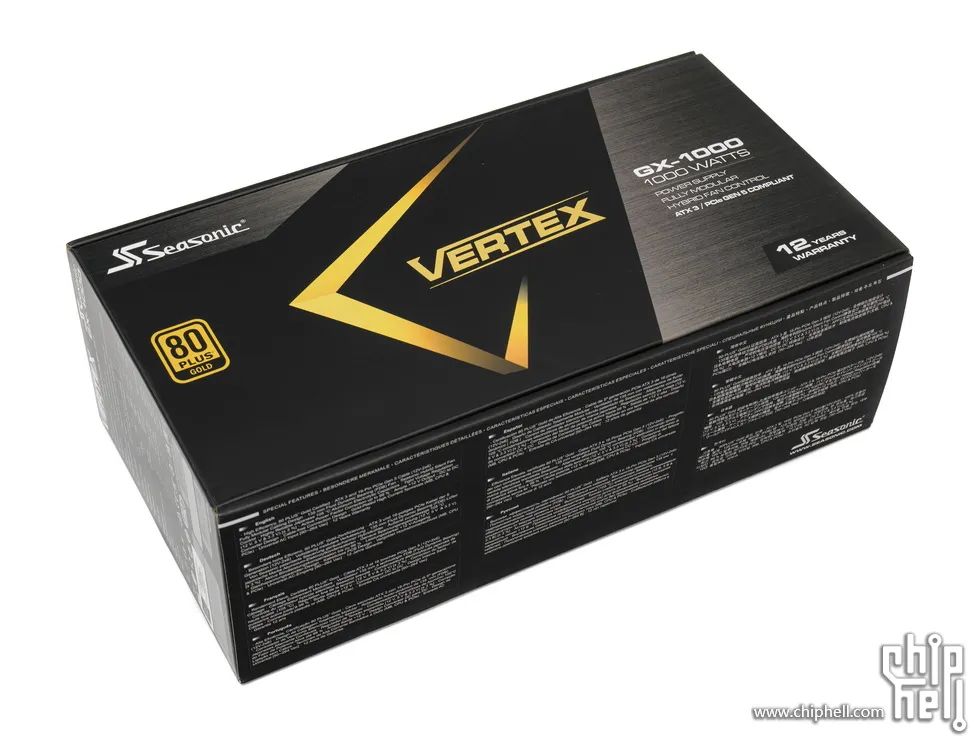

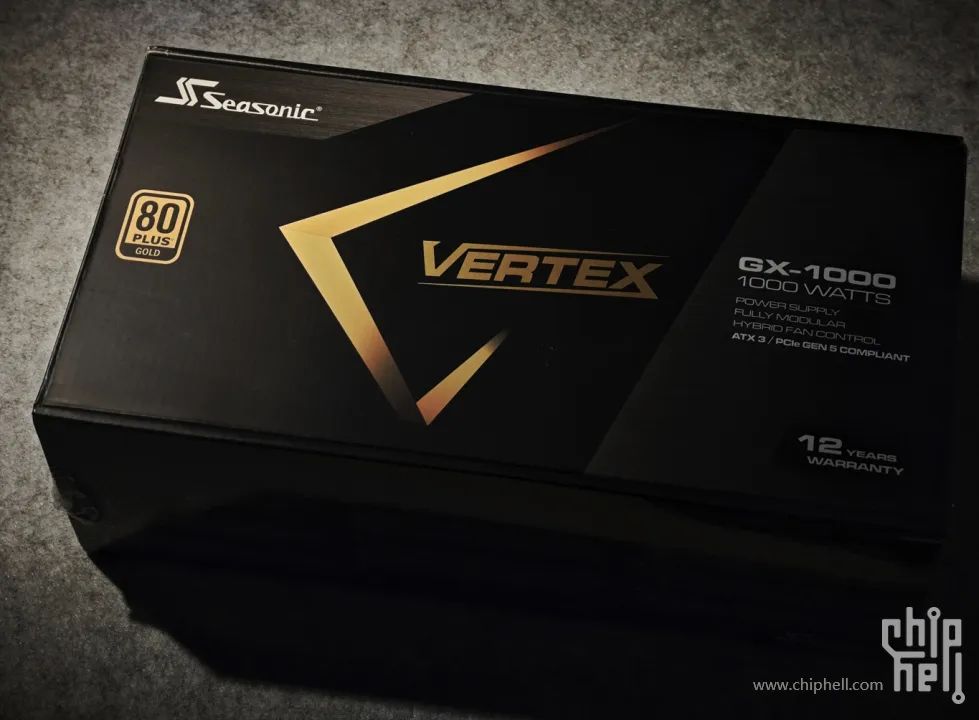

電源（Seasonic Vertex GX1000 ATX 3.0 white）也同樣是老朋友的海韻，跟上屆一樣的Vertex GX1000 ATX3.0 白色，有一個小變化，外包裝上的10年質保延長至12年

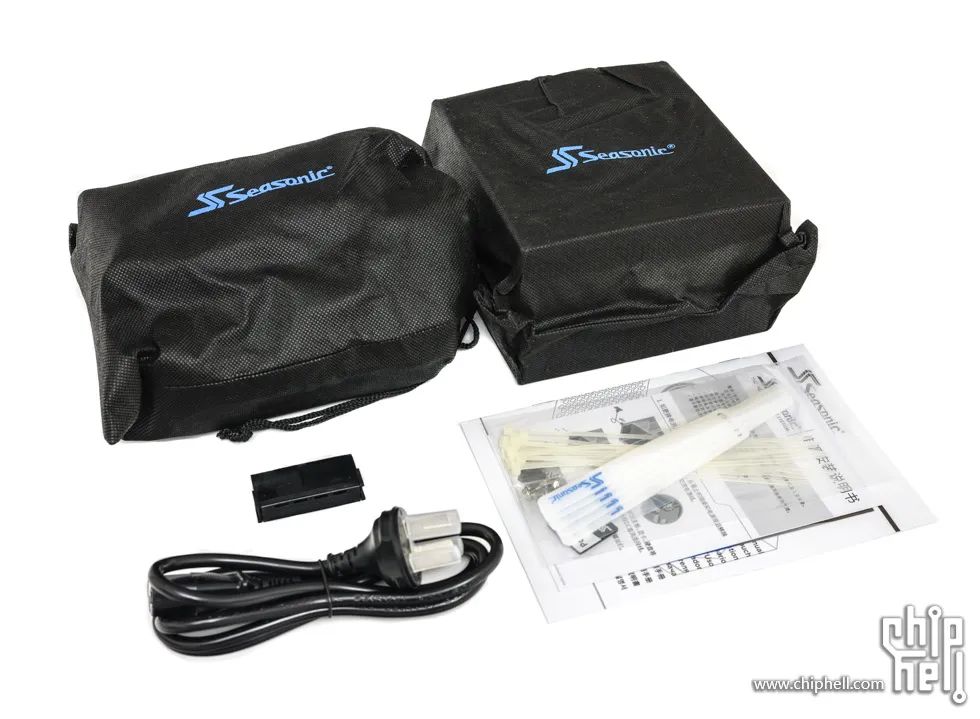

全家福，附件有電源線，檢測器，白色紮帶，螺絲，說明書

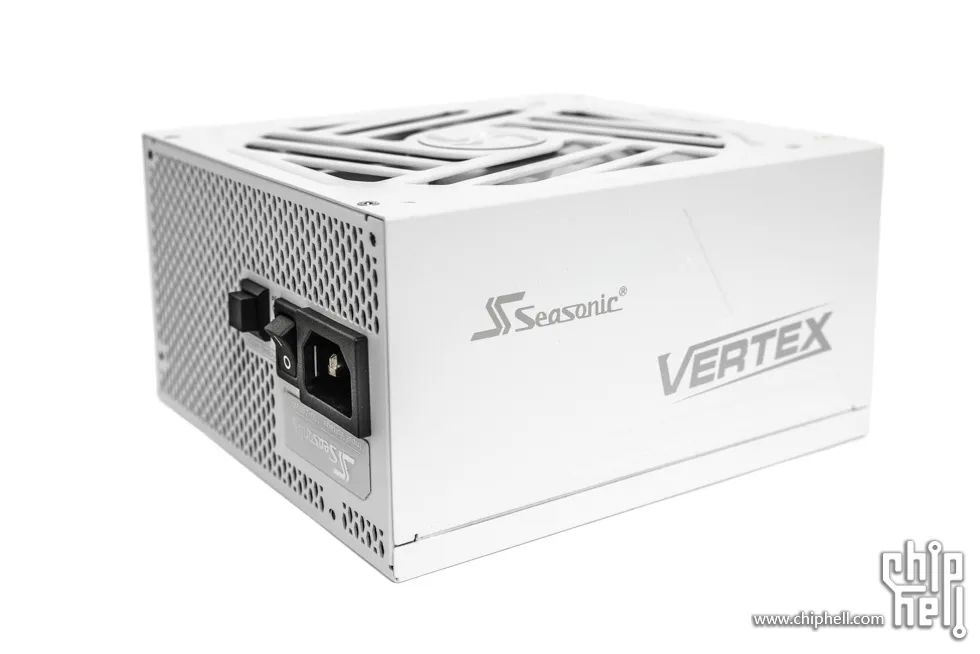

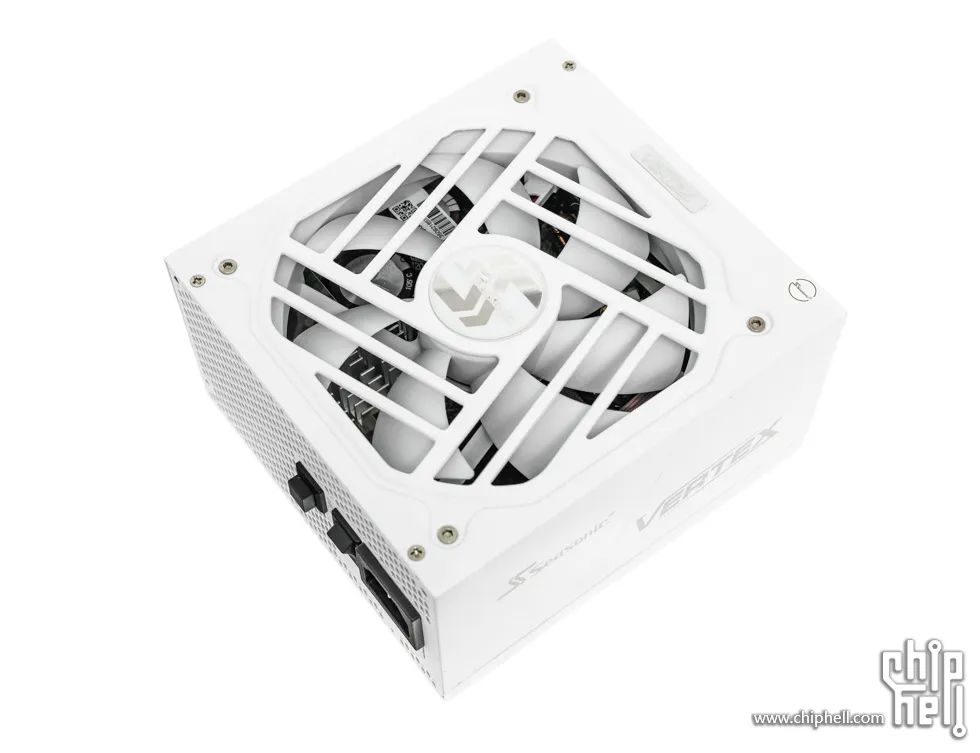

白色的外觀，搭配白色靜音風扇

側面是海韻和Vertex logo

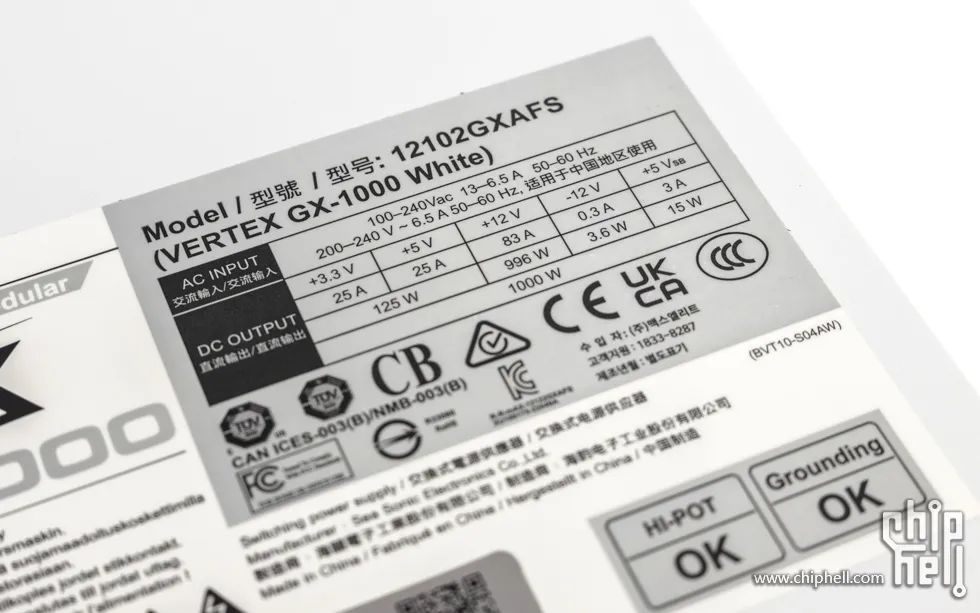

電源規格引數

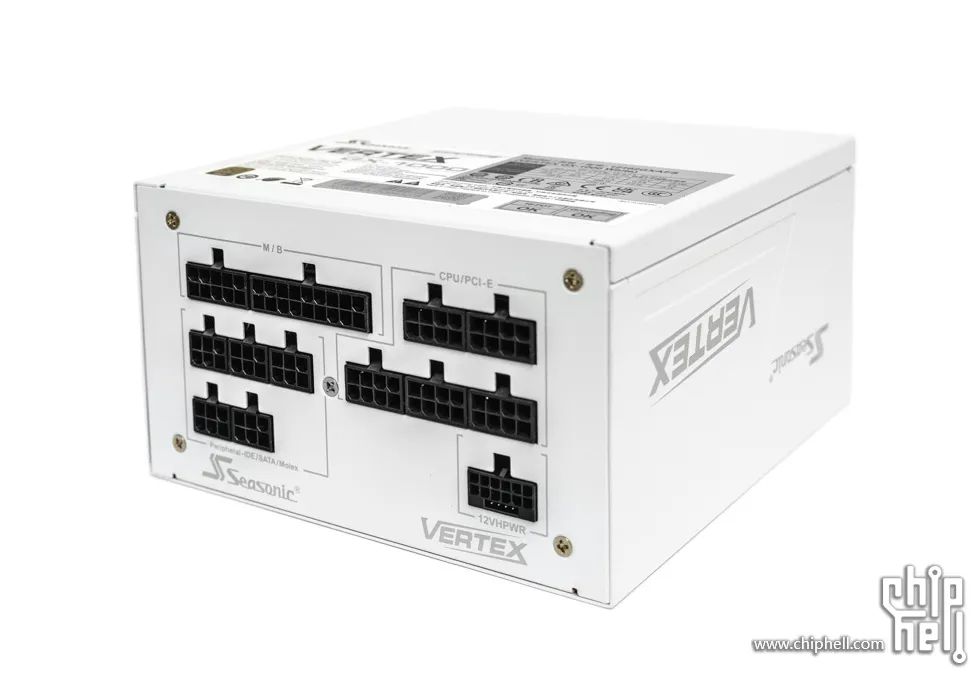

全模組介面，標配的原生12VHPWR介面，支援最高600W輸出功率

散熱風扇為135mm FBD 軸承風扇

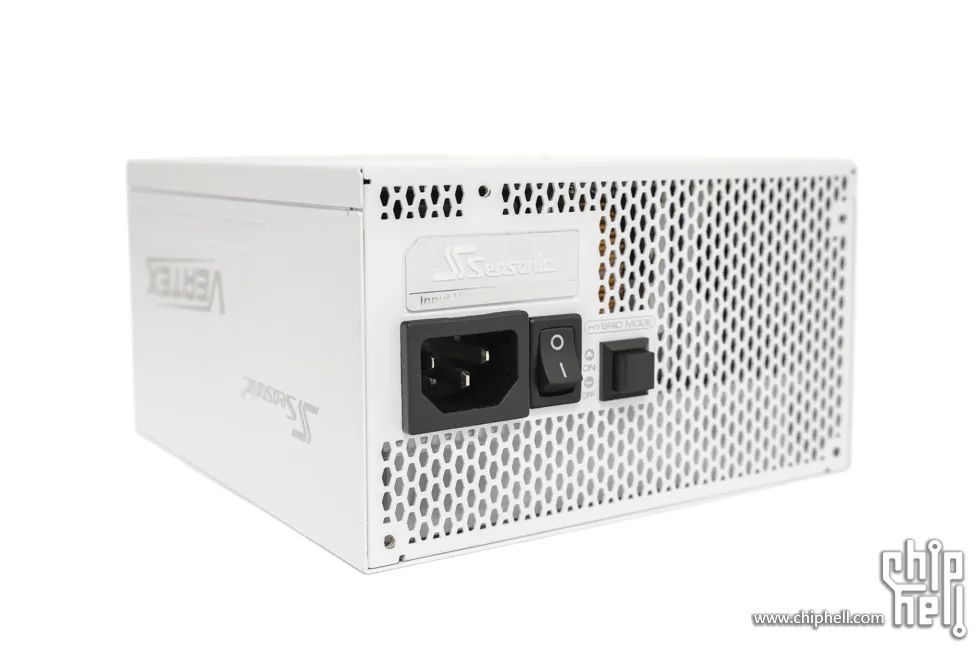

電源尾部，帶有HYBRID MODE按鈕

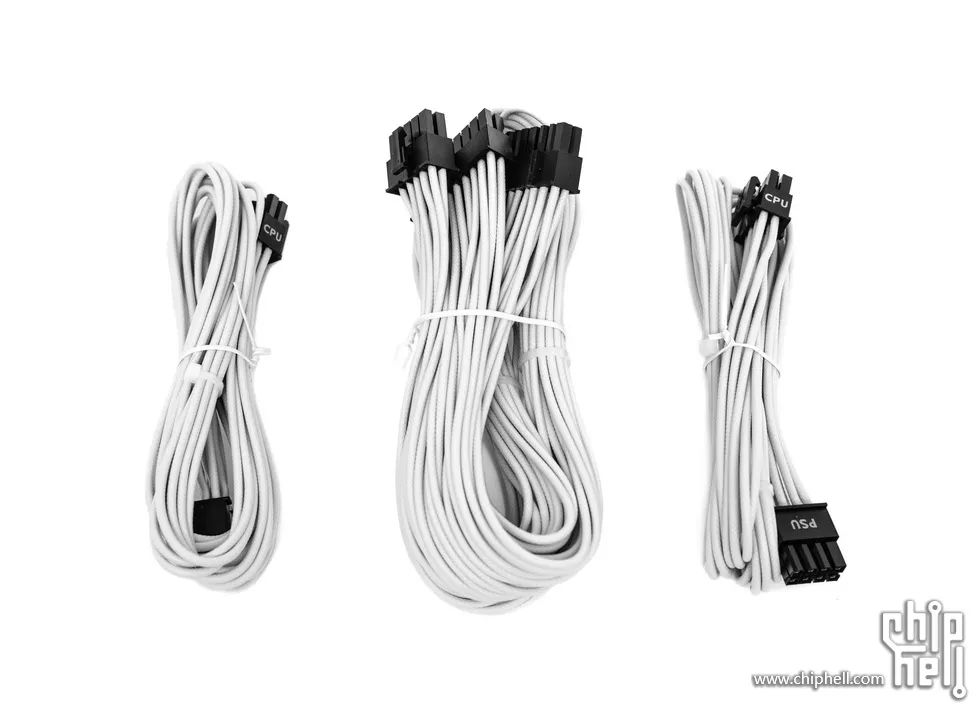

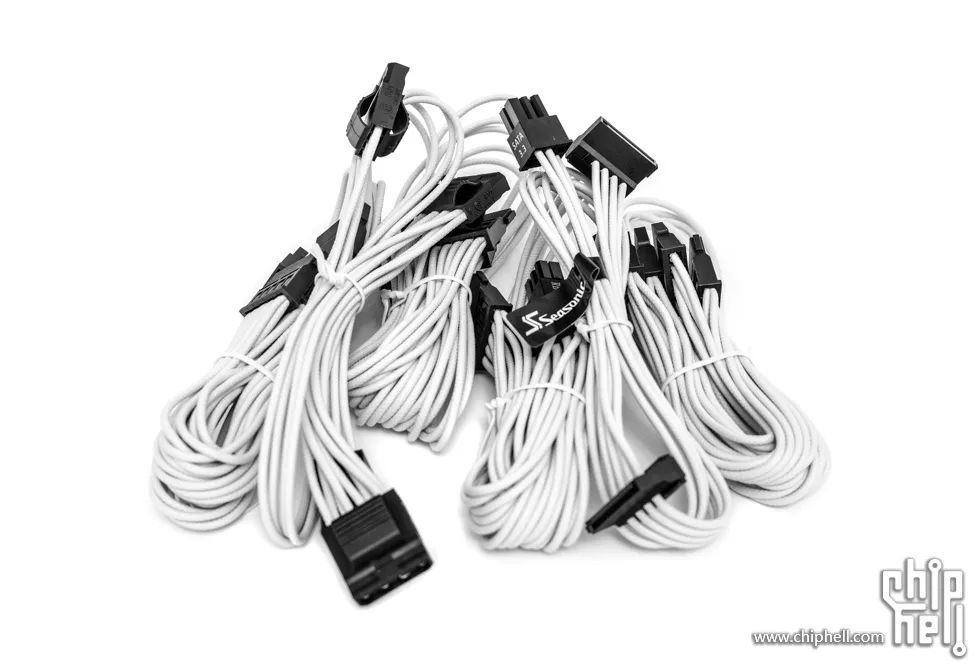

白色模組線，24pin×1，4+4pin×2

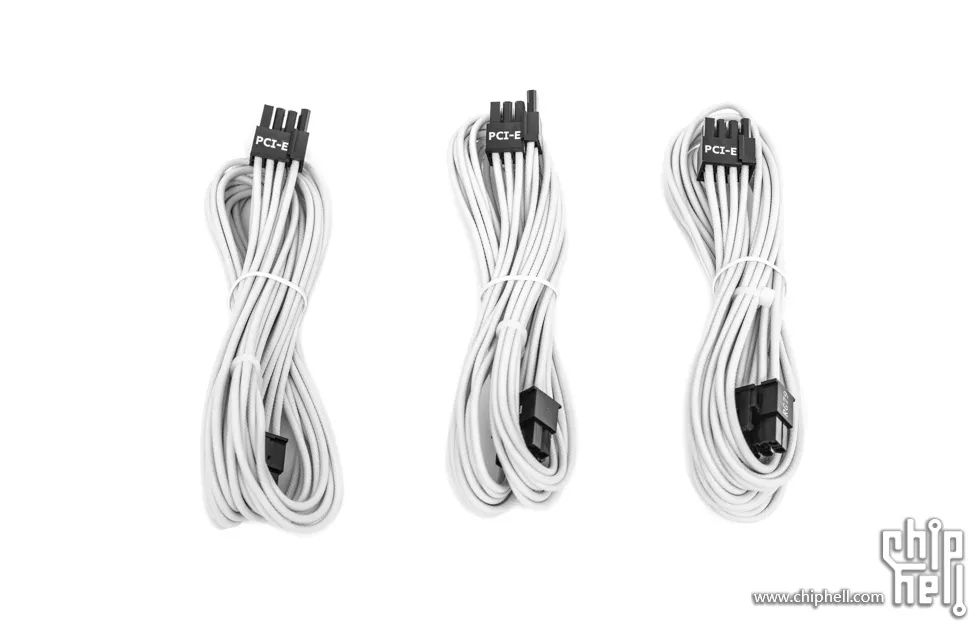

6+2pin PCIE×3

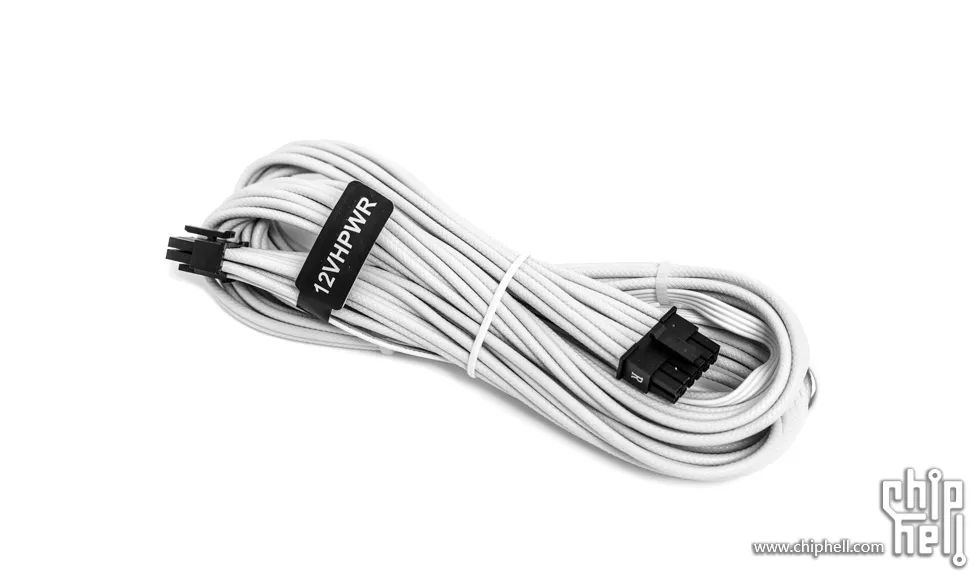

12VHPWR 12+4pin×1

一堆SATA + D型4pin

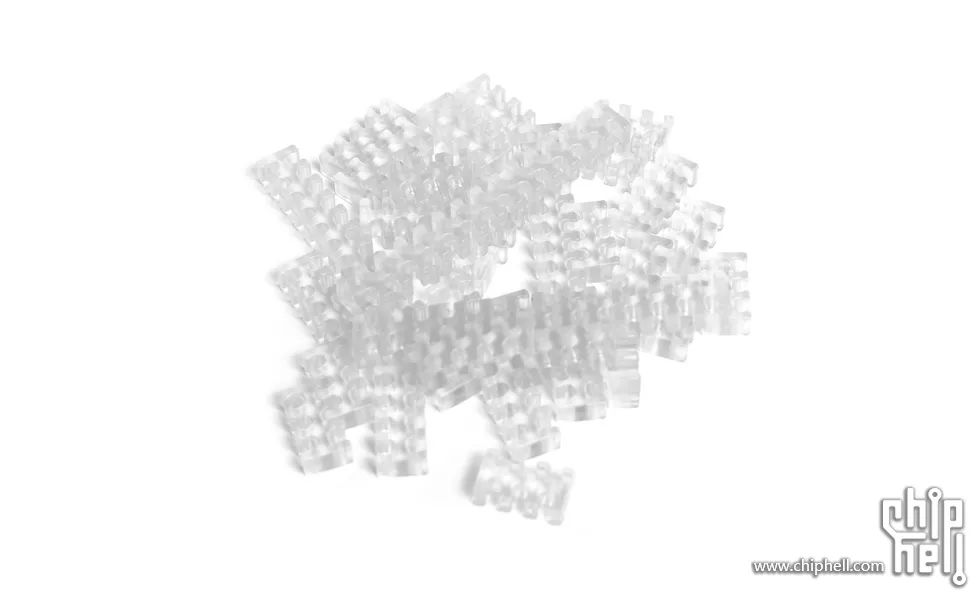

還自帶理線梳

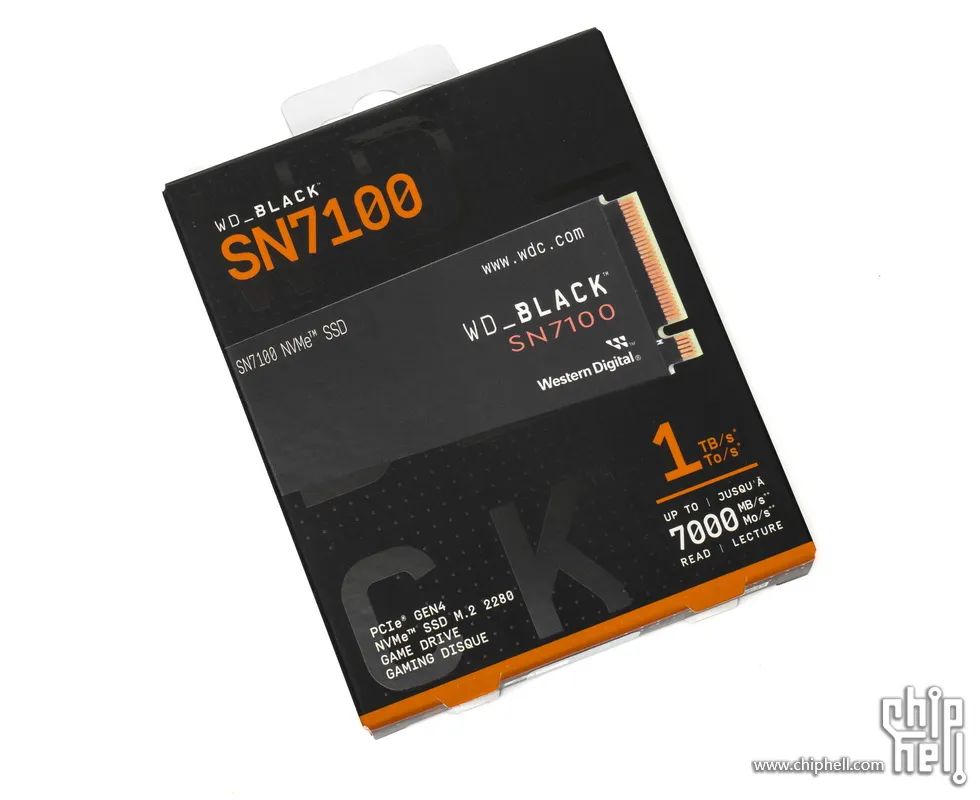

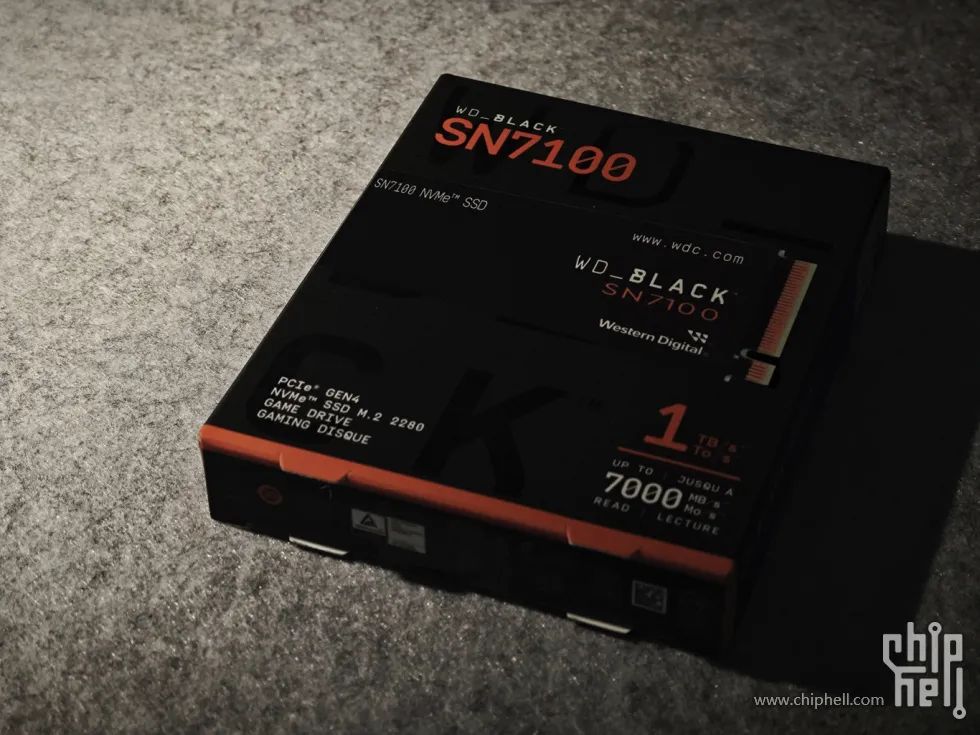

固態硬碟（WD_BLACK SN7100 NVMe SSD 1TB）最新型號SN7100包裝外觀一如既往的黑色加橙色字型風格，規格為PCIE Gen4×4 NVMe，這次入手的是1TB

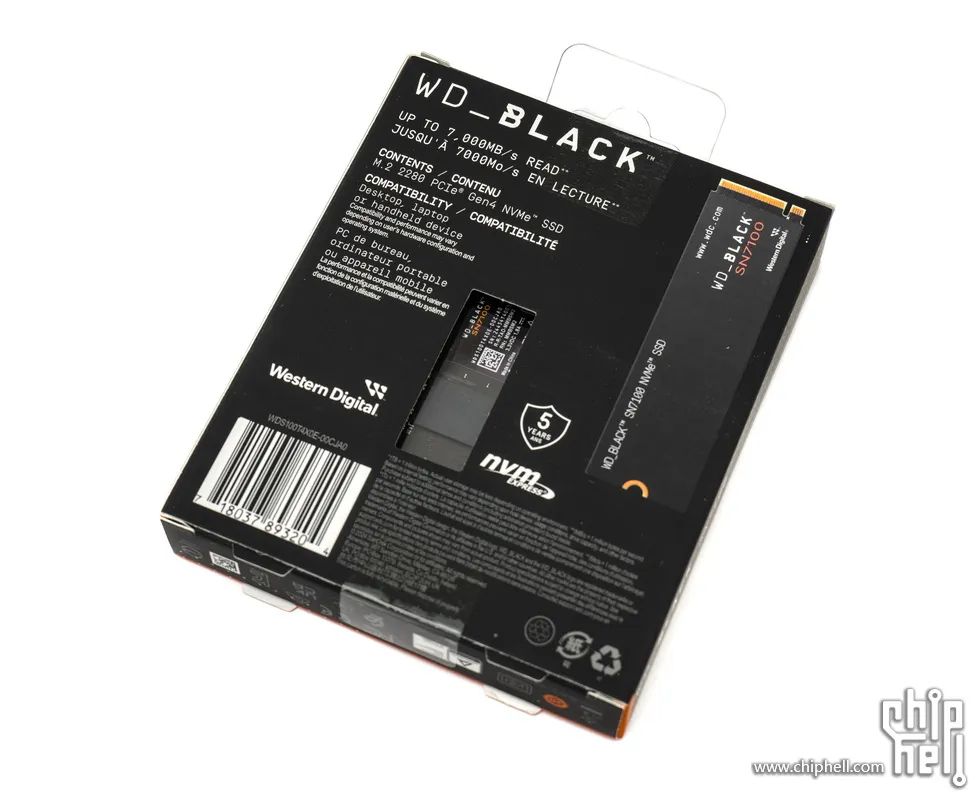

包裝背面，順序讀取高達7,000MB/s

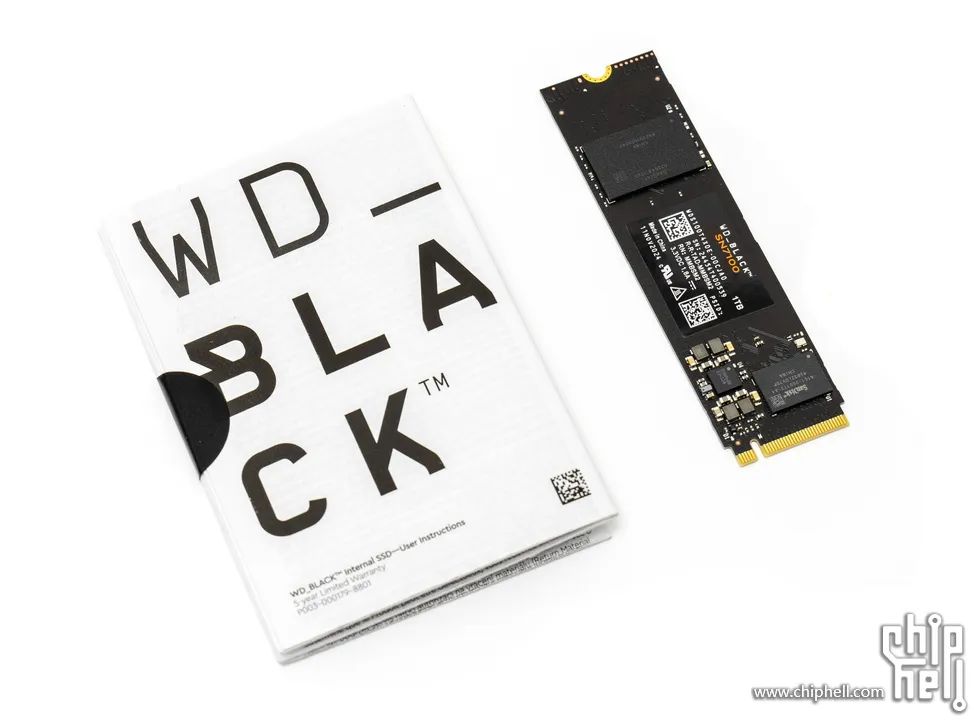

說明書和固態硬碟本體

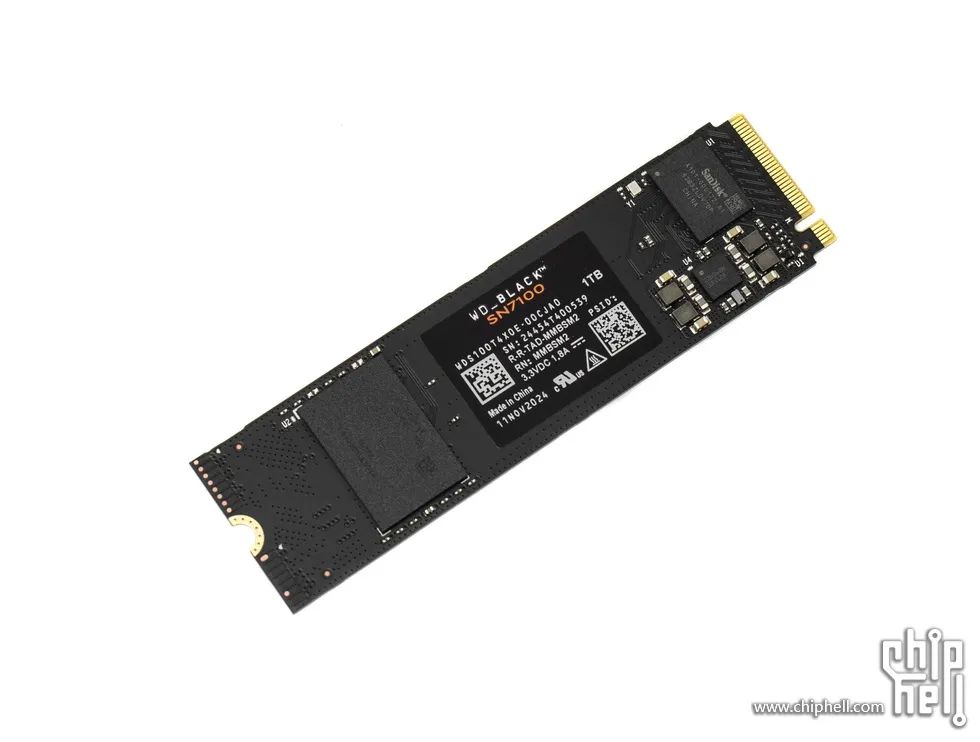

正面，2280規格，採用單面無獨立快取設計

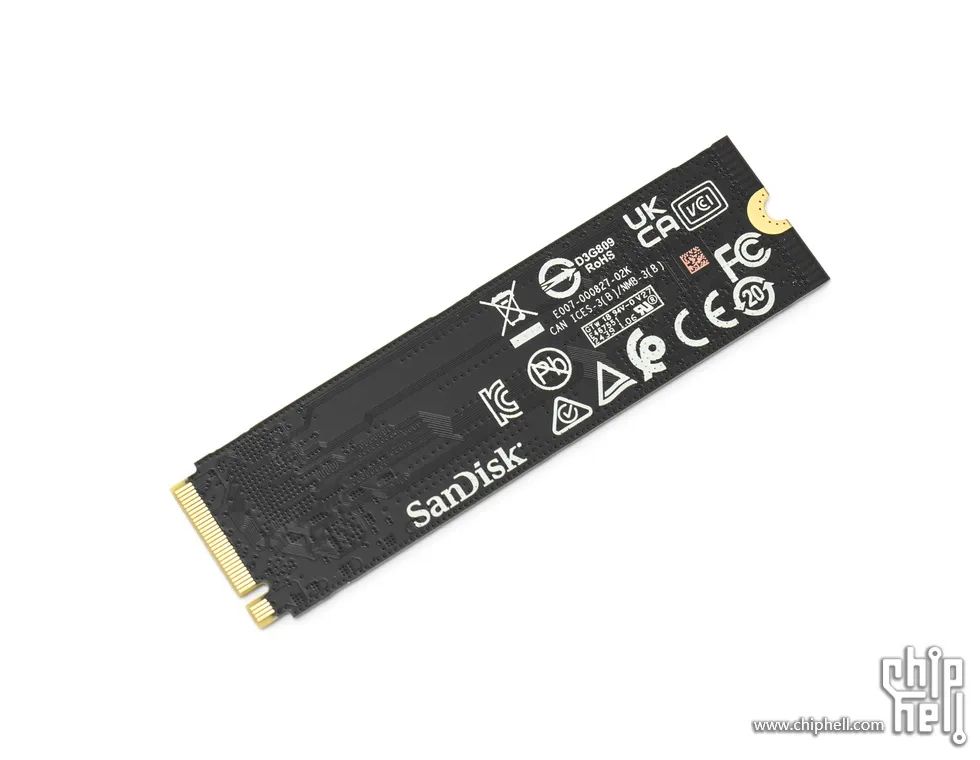

背面無任何元器件

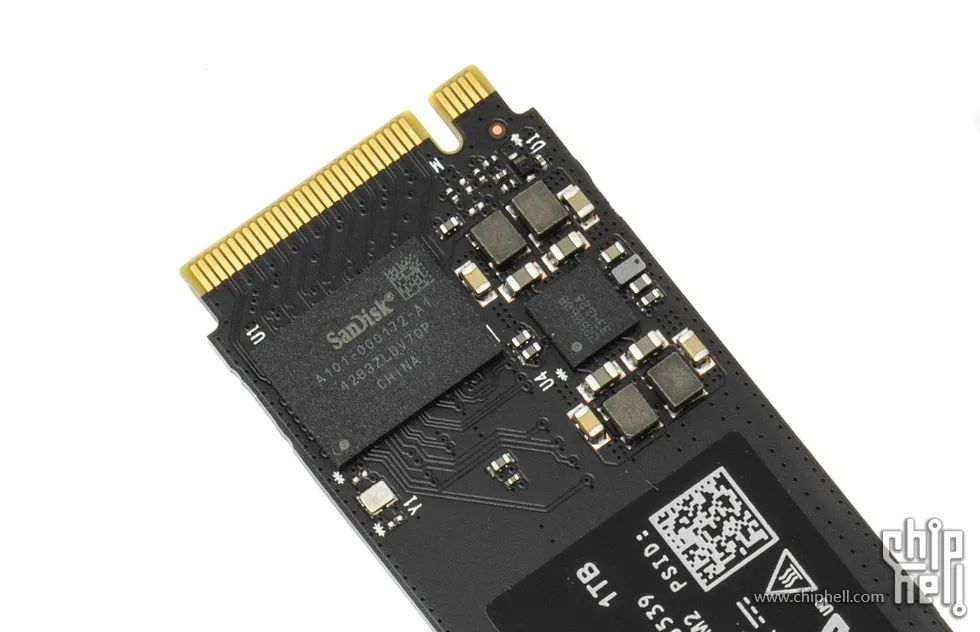

主控為SanDisk的A101000171 A1，12nm工藝製成，支援HMB技術

單顆容量1TB，顆粒型號為022644 1T00

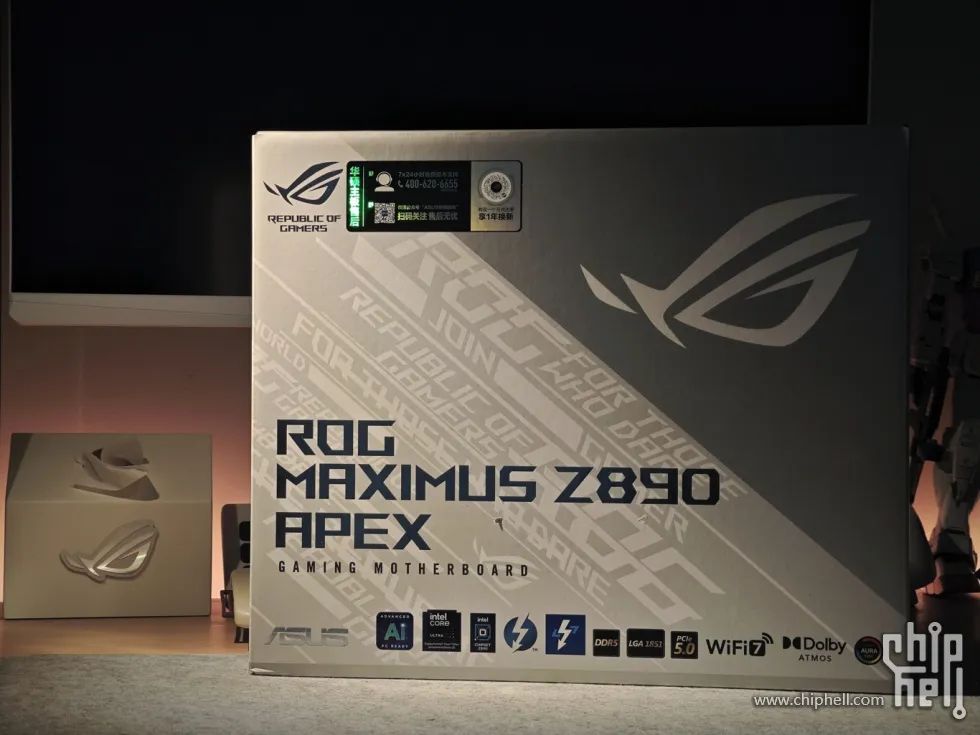

主機板（ASUS ROG Maximus Z890 Apex）前幾屆的主機板除了FORMULA就是APEX，這兩個系列是作品裡的常客，除了超強的效能就是我喜歡的銀白色外觀，這次Z890也是選擇APEX外包裝一改之前的全黑色風格，這次換成和主機板統一的銀白色

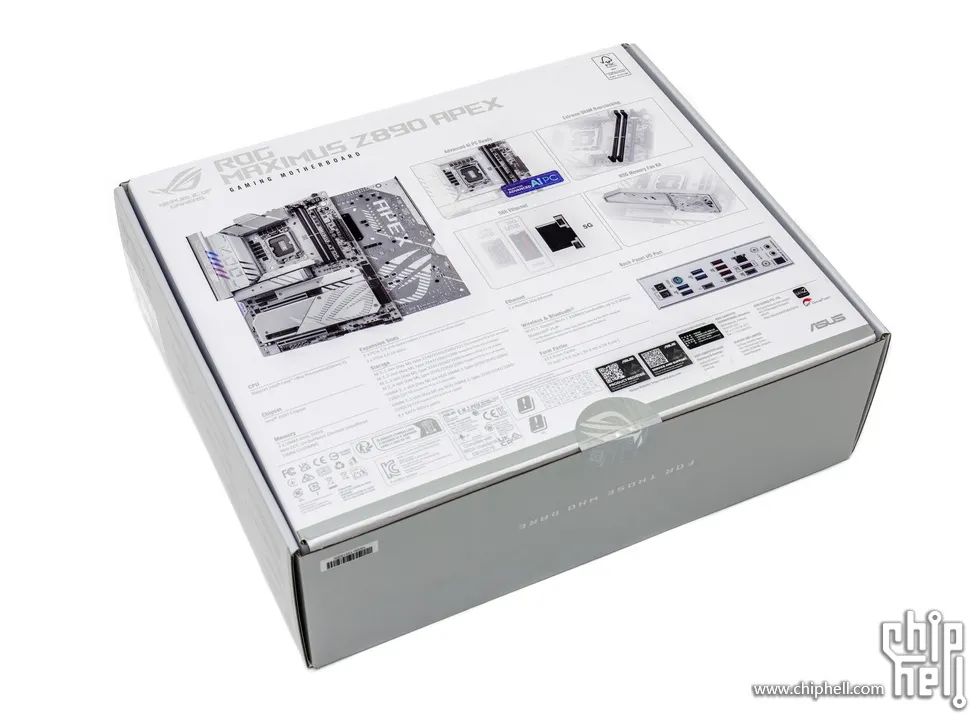

背面是主機板外觀和規格引數介紹

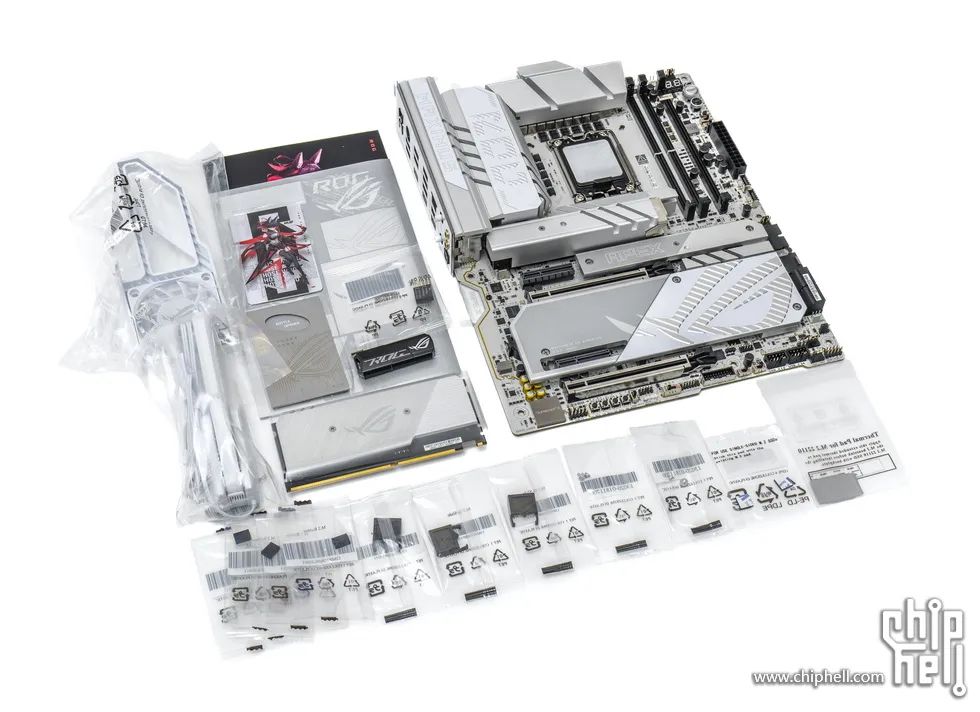

全家福，有說明書，貼紙，ROG金屬開瓶器，ROG會員卡，驅動隨身碟，WIFI天線，記憶體散熱風扇，DIMM.2擴充套件卡，M.2 SSD配件，機箱跳線整合接頭

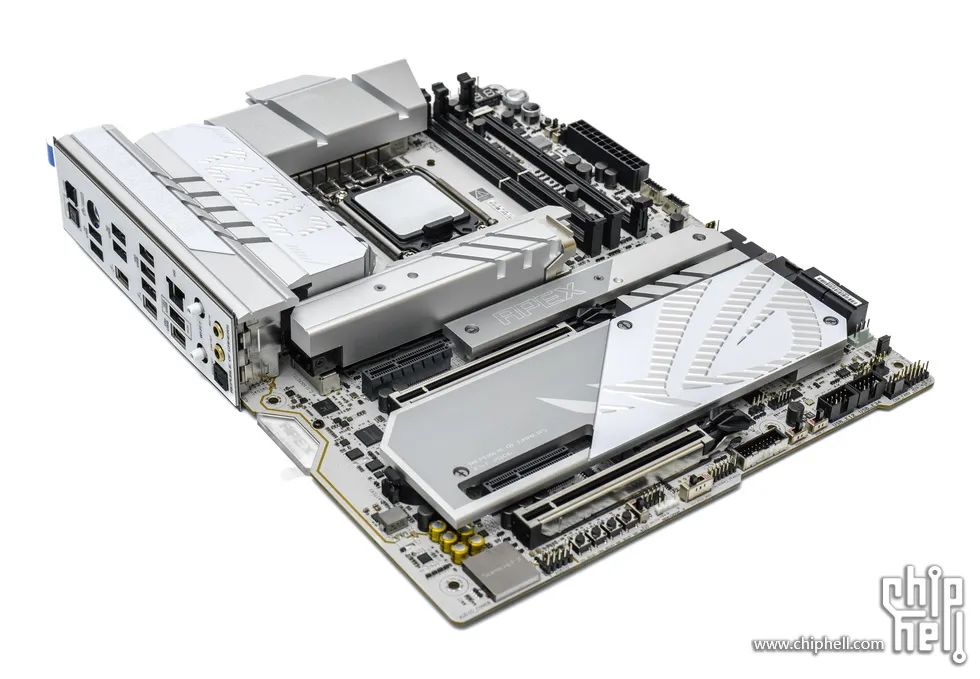

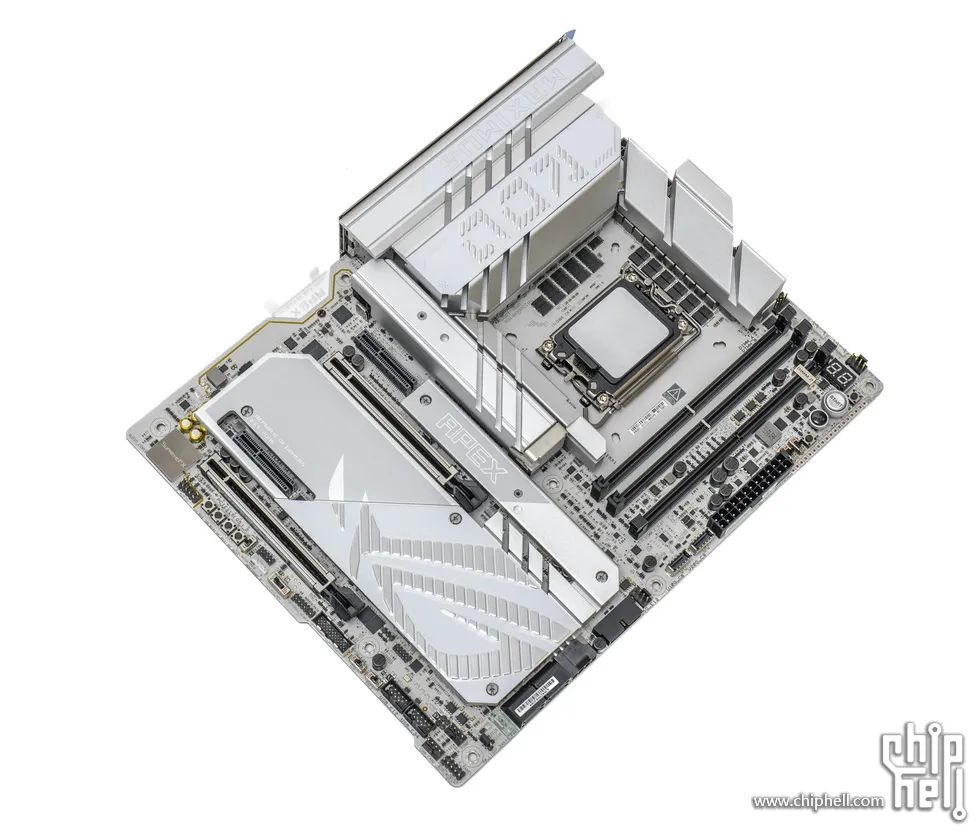

主機板從最初的銀白色到Encore的黑色，還以為會一直黑下去，沒想到再次迴歸銀白色，那必須拿下

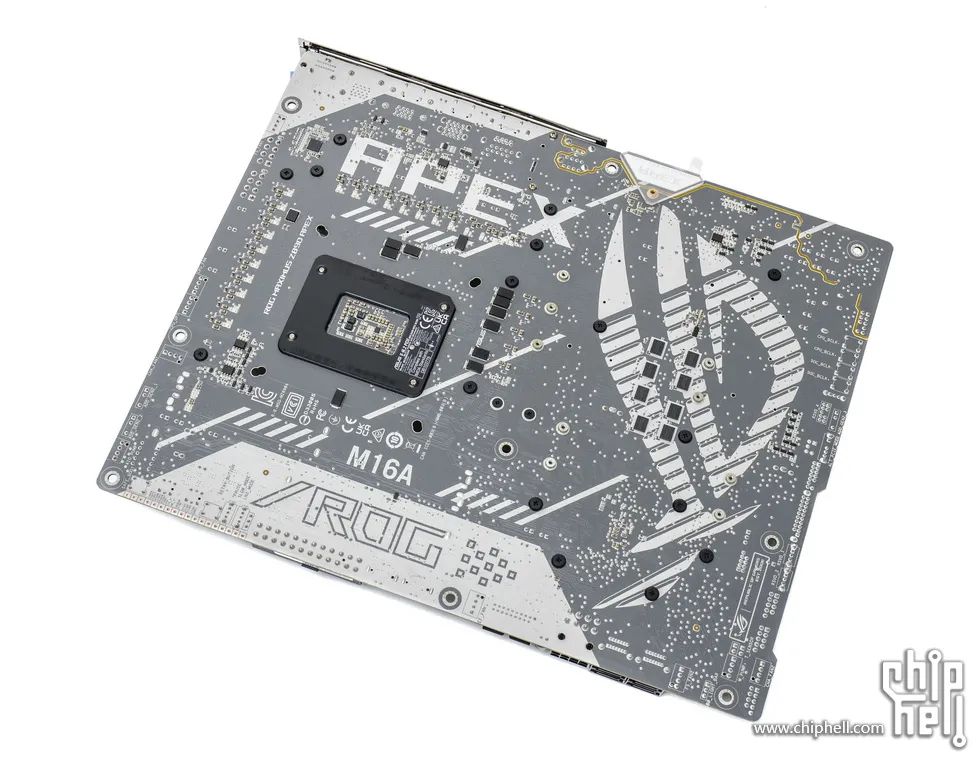

背面依然是無裝甲保護

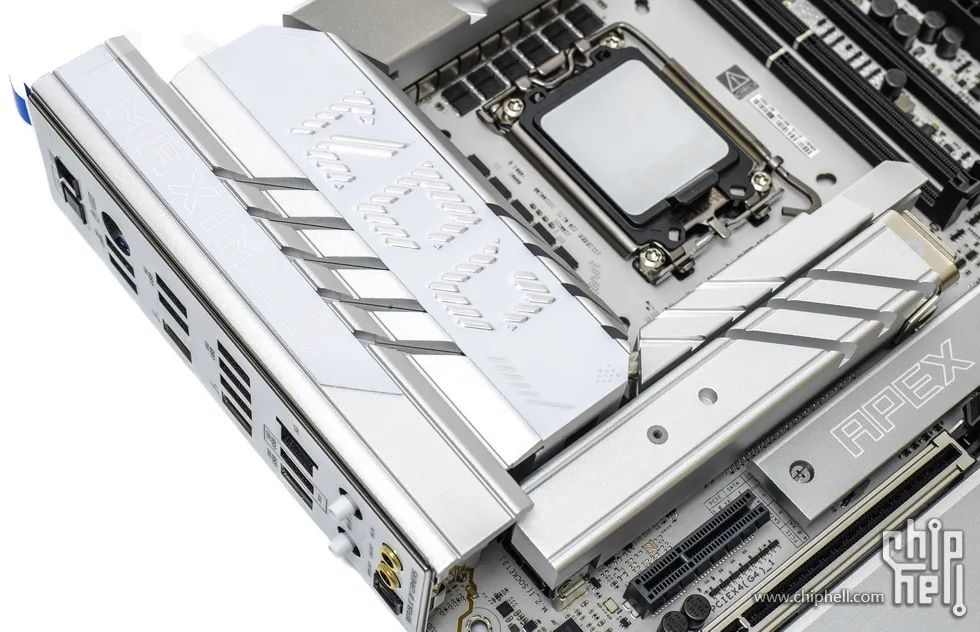

散熱模組帶有ROG logo，並且加入RGB燈效

IO介面，Clear CMOS×1，BIOS Flashback×1，PS/2介面×1，USB 5Gbps Type-A×4，USB 10Gbps Type-A×4，雷電4介面(支援DP集顯輸出)×2，USB 20Gbps Type-C×1，5Gbps有線網口×1，無線網絡卡天線介面×2，3.5mm音訊介面×2，S/PDIF光纖×1

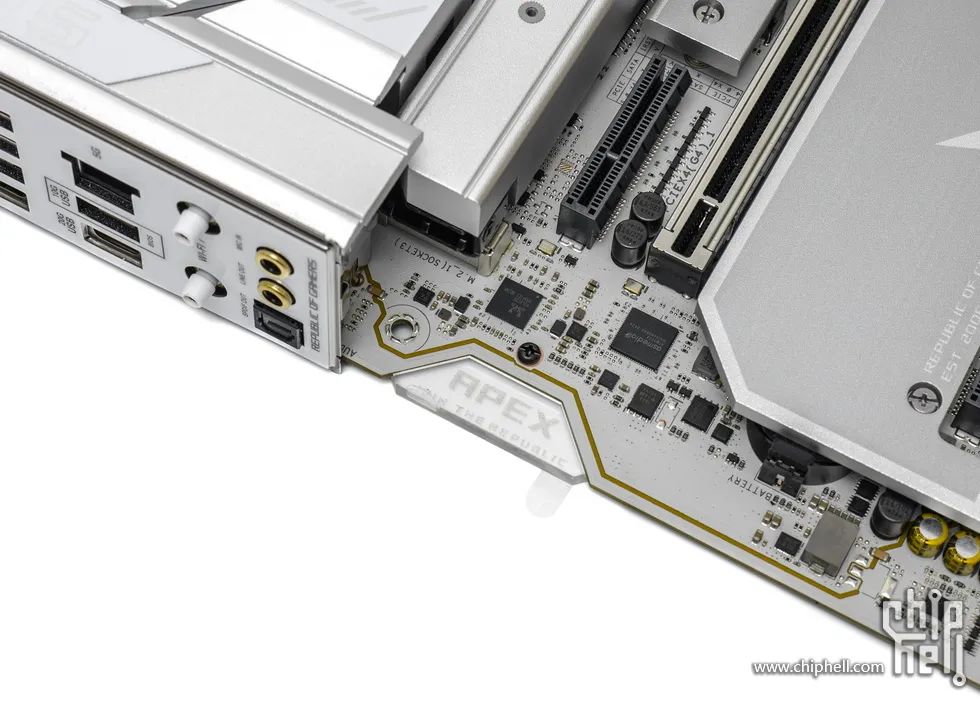

介面底下的APEX小燈牌

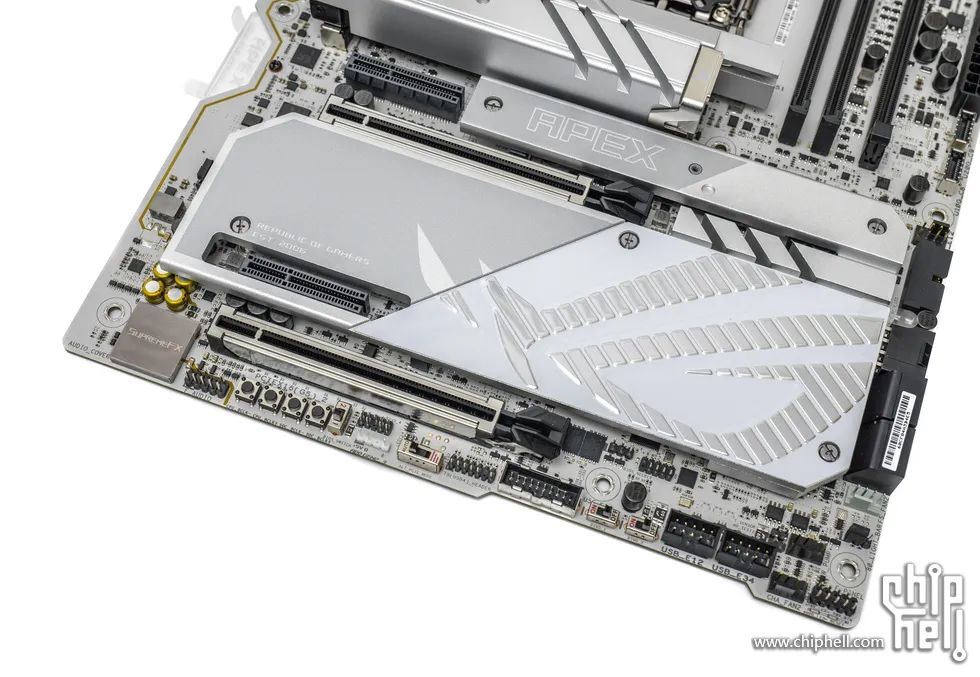

主機板下半部分位置為儲存擴充套件區，

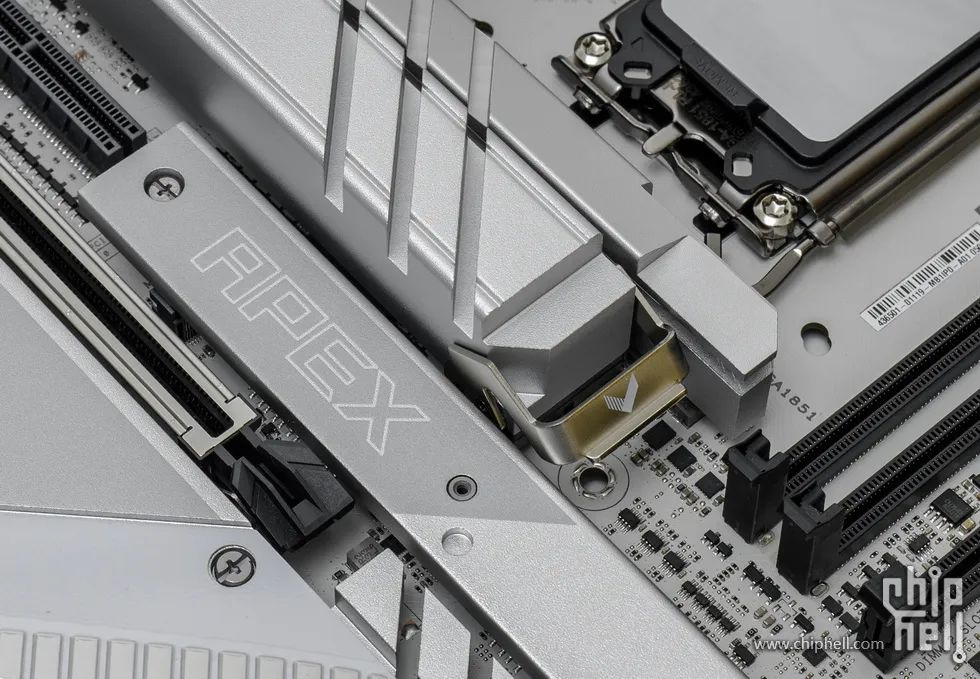

CPU插座旁的M.2 SSD插槽配備獨立散熱片，採用卡扣設計，無需擰螺絲，很方便的設計

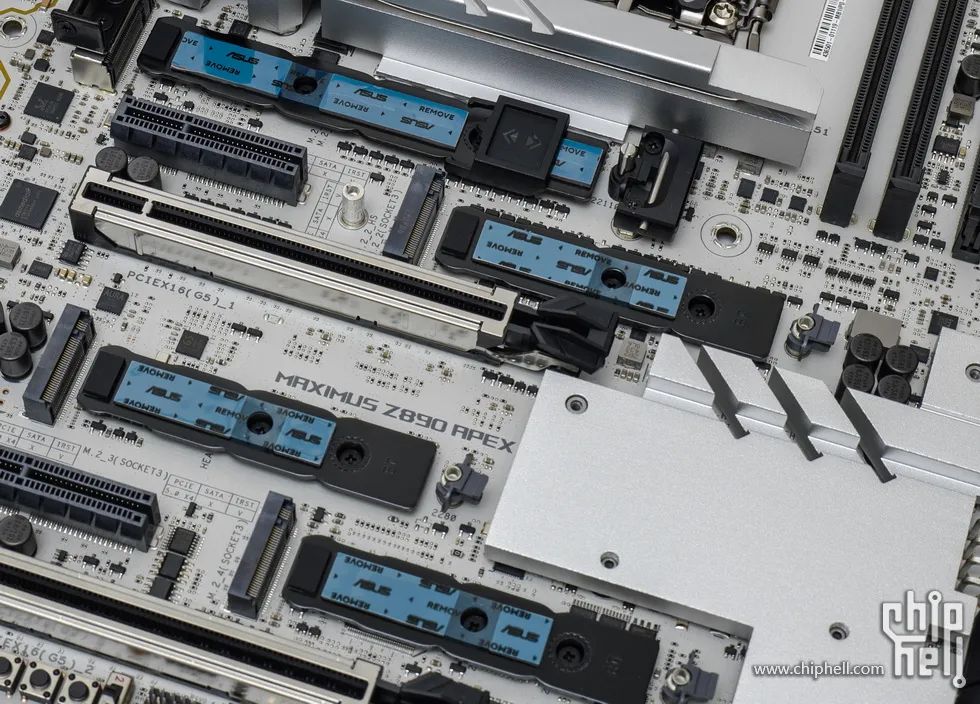

散熱片全拆掉，可同時安裝四條M.2 SSD，不過需要注意的是，當M.2_3插槽啟用時，第一條PCIe 5.0插槽會被降至×8，第二條PCIe 5.0插槽被降至×4，M.2_3和M.2_4插槽一起啟用時，第一條PCIe 5.0插槽會被降至×8，第二條PCIe 5.0插槽則會被關閉

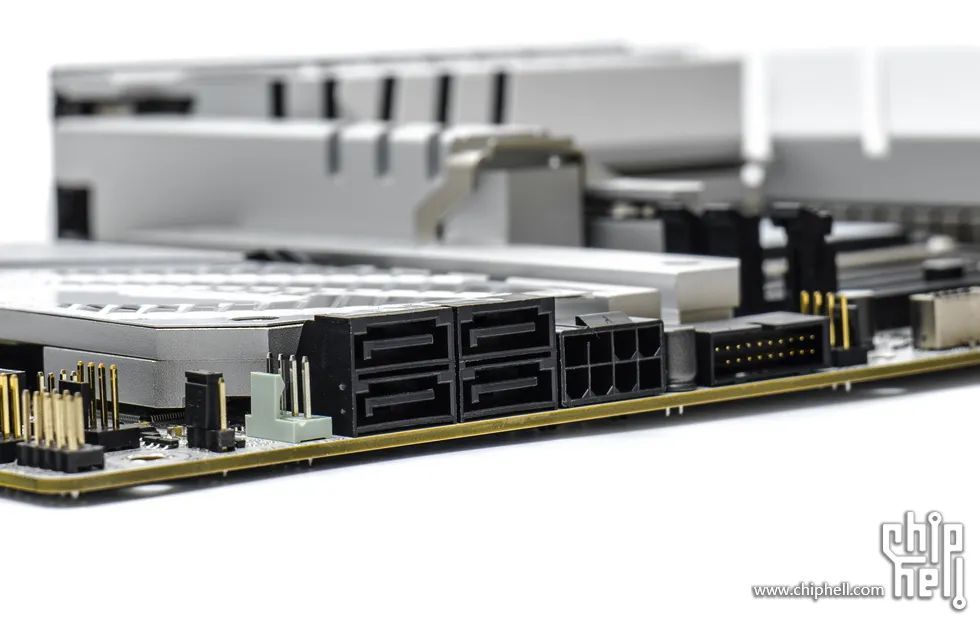

SATA III介面×4，前置USB 5Gbps介面×1，提供前置USB 20Gbps Type-C介面PD供電支援的8pin電源介面×1

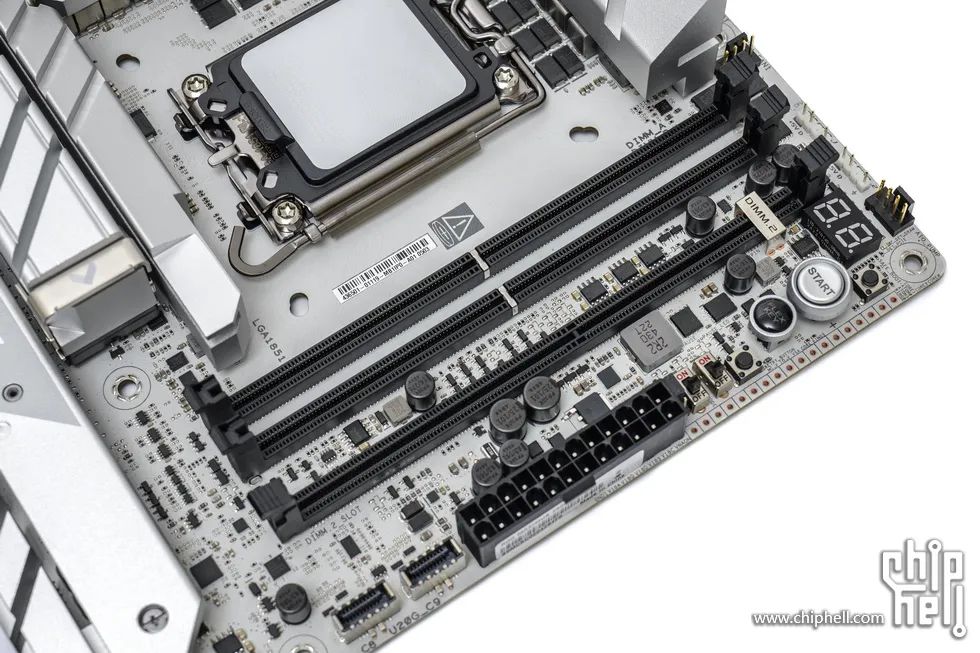

雙通道DDR5記憶體插槽，可以支援最大96GB（48GB×2）的原生DDR5-6400記憶體，支援XMP3.0超頻，支援華碩AEMP III技術，最大可OC至9600Mhz+，並且插槽採用了華碩NitroPath DRAM技術，改進了佈線來最佳化記憶體訊號，並提升了插槽的牢固程度，旁邊第三條插槽是華碩獨有的DIMM.2插槽，使用DIMM.2擴充套件卡支援另外兩條PCIe 4.0 ×4 M.2 SSD

強化加固的雙8pin CPU電源介面

CPU供電為22+1+2+2相設計

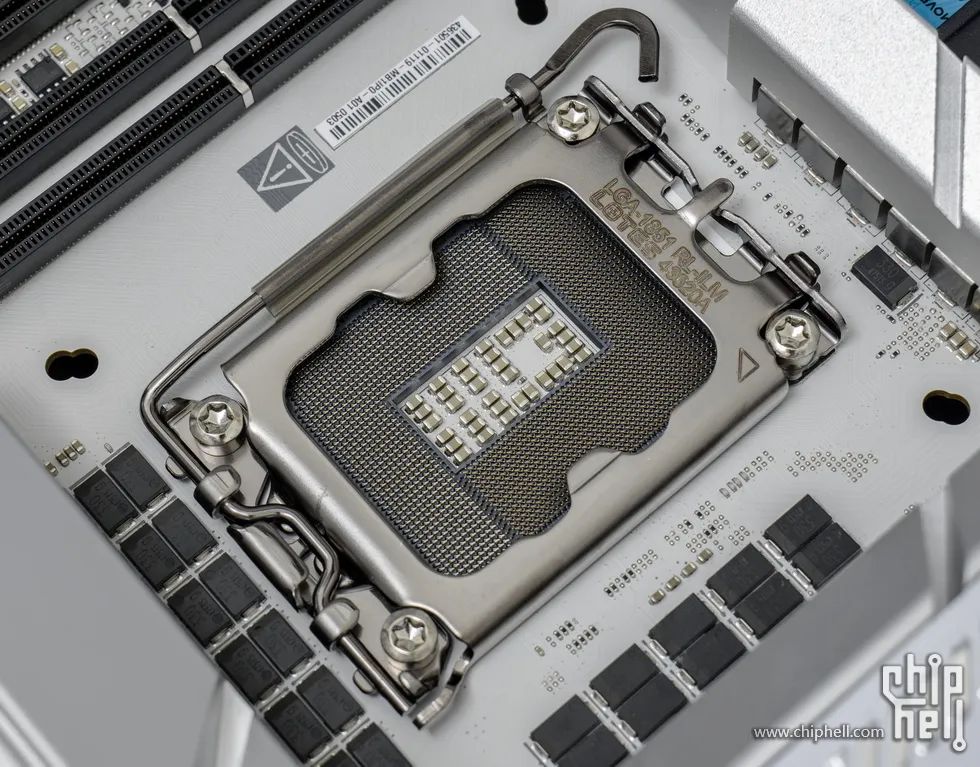

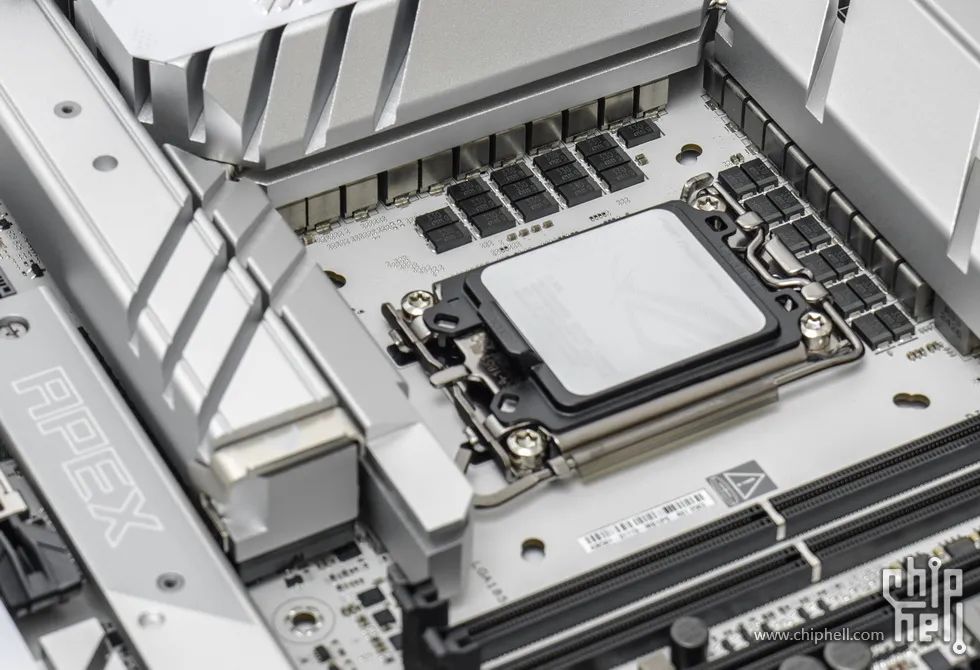

Intel LGA1851插座，支援Intel Ultra 200系列處理器

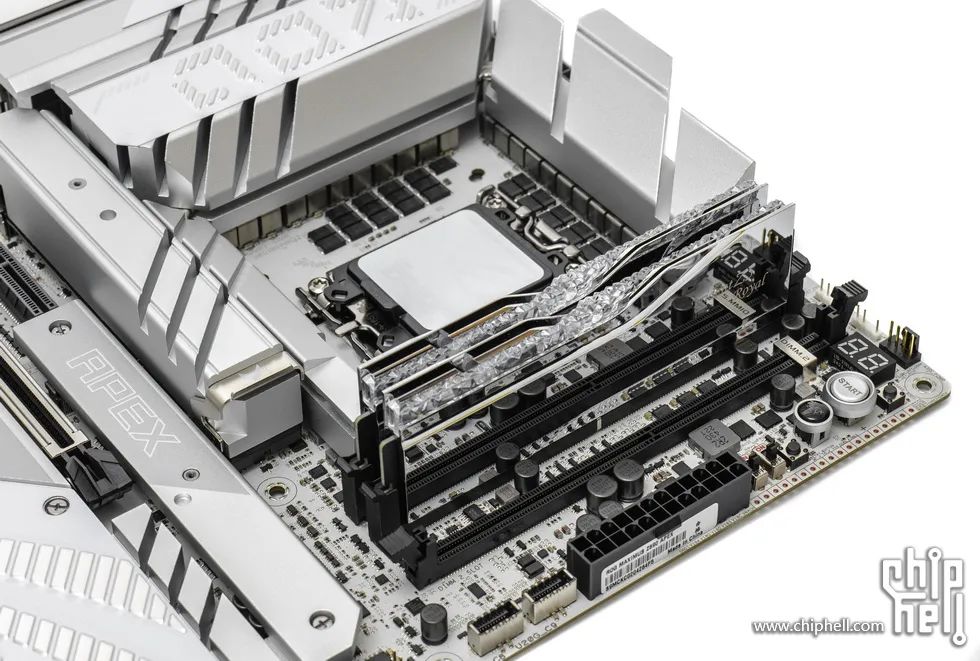

插上記憶體

插上DIMM.2擴充套件卡，這次終於是跟主機板一樣的銀色

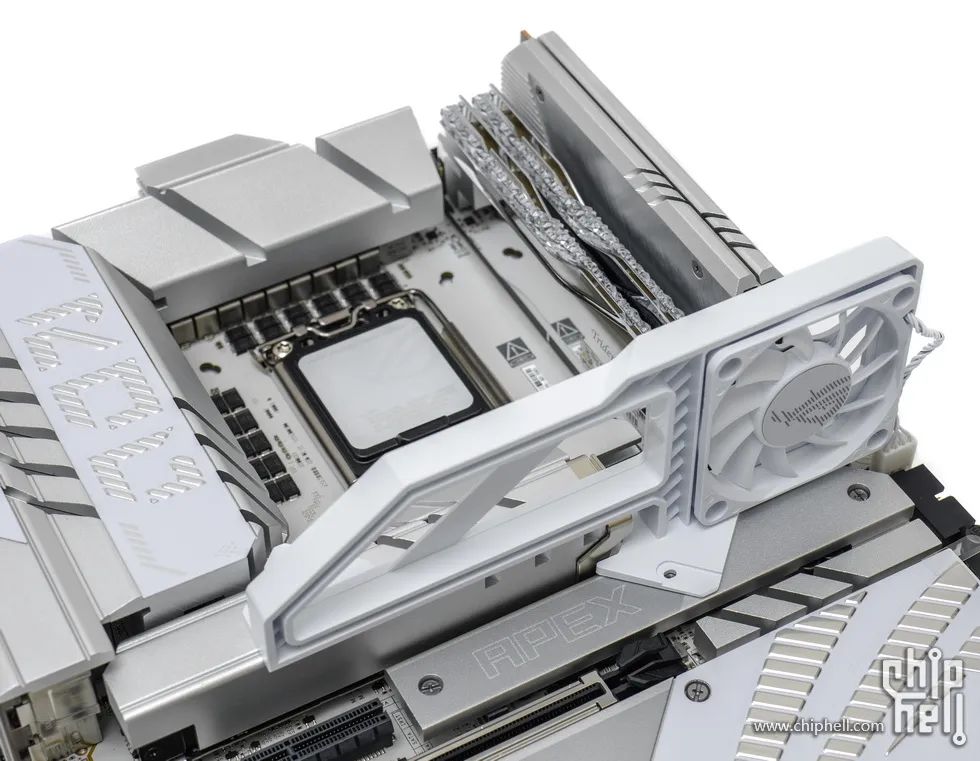

記憶體散熱風扇演示一下

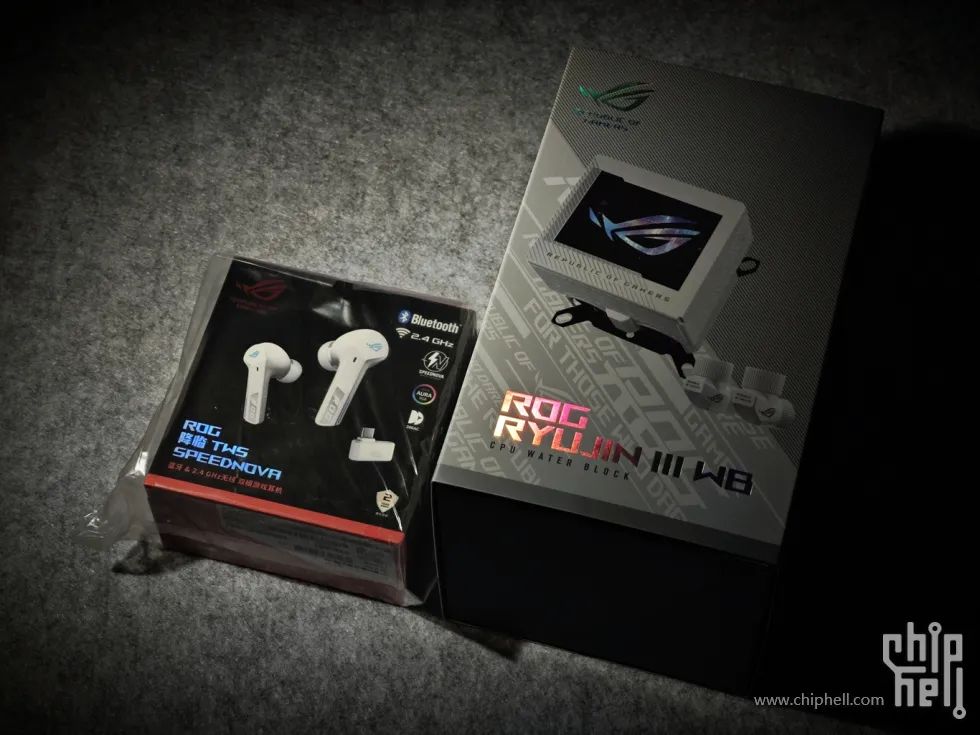

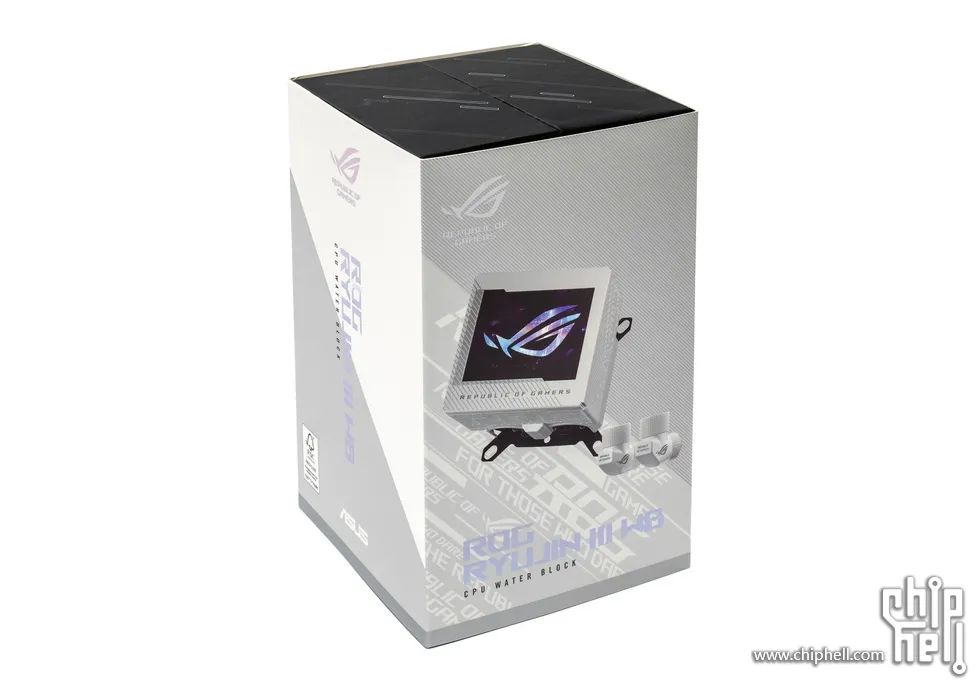

CPU水冷頭（ASUS ROG RYUJIN 龍神3代 WB 白色版）這次CPU水冷頭選用華碩的龍神3代水冷頭，去掉了一體水冷的冷排水泵和水管，只保留了冷頭部分，搖身一變成了分體水冷的水冷頭，試試看效果怎麼樣銀白色的外包裝，印有產品展示圖

開啟內部，最上面就是冷頭本體

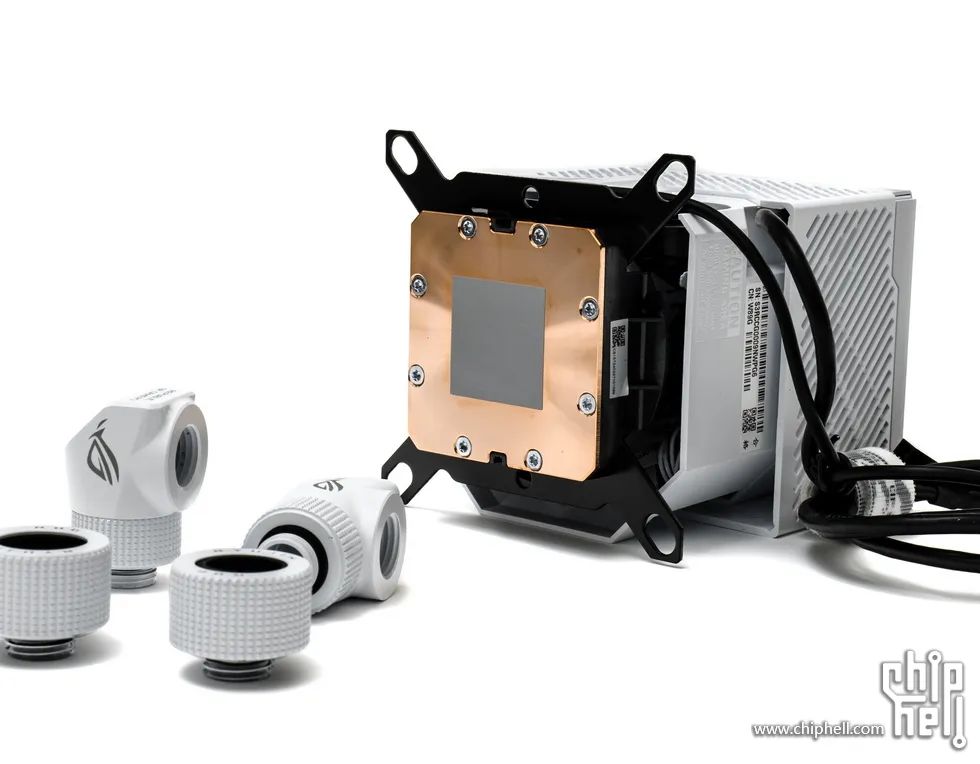

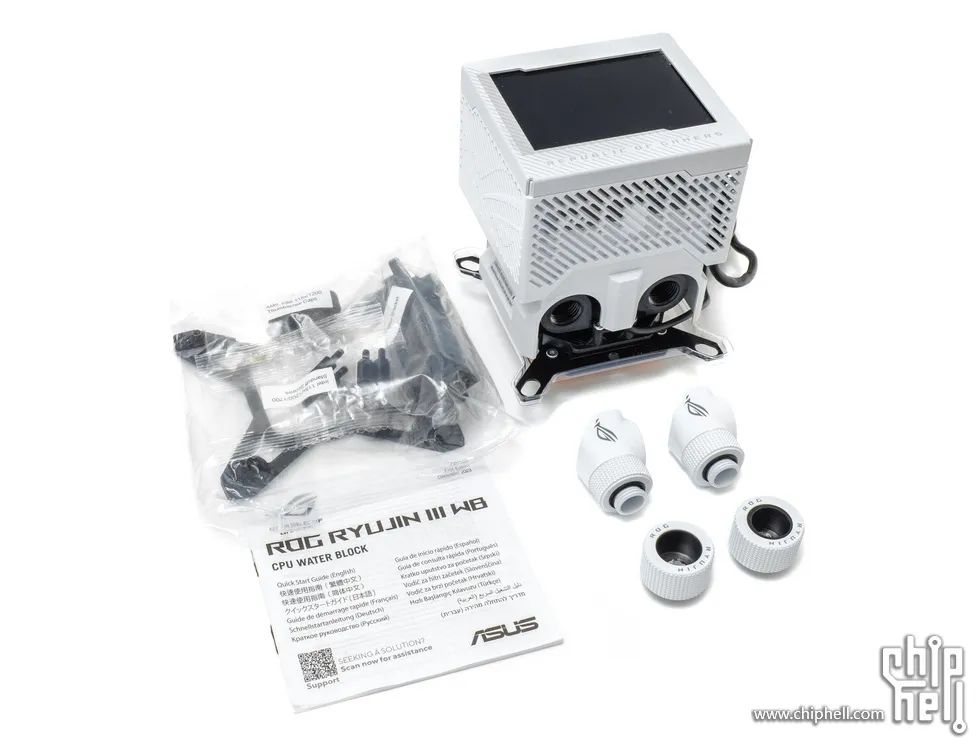

全家福，冷頭，扣具底座，硬管快擰

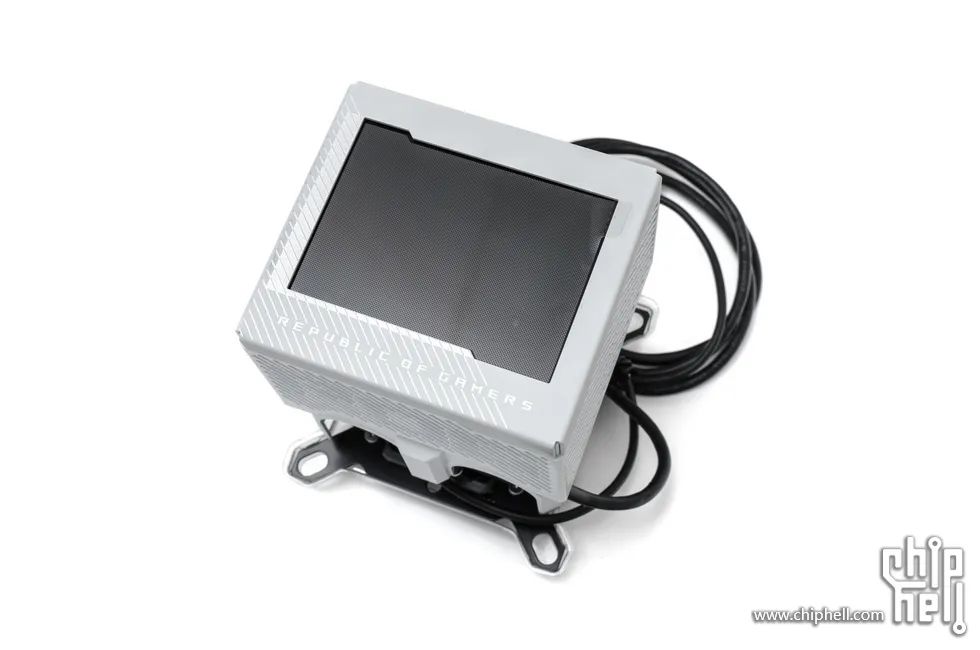

配備3.5英寸 LCD 屏，支援60Hz 重新整理率

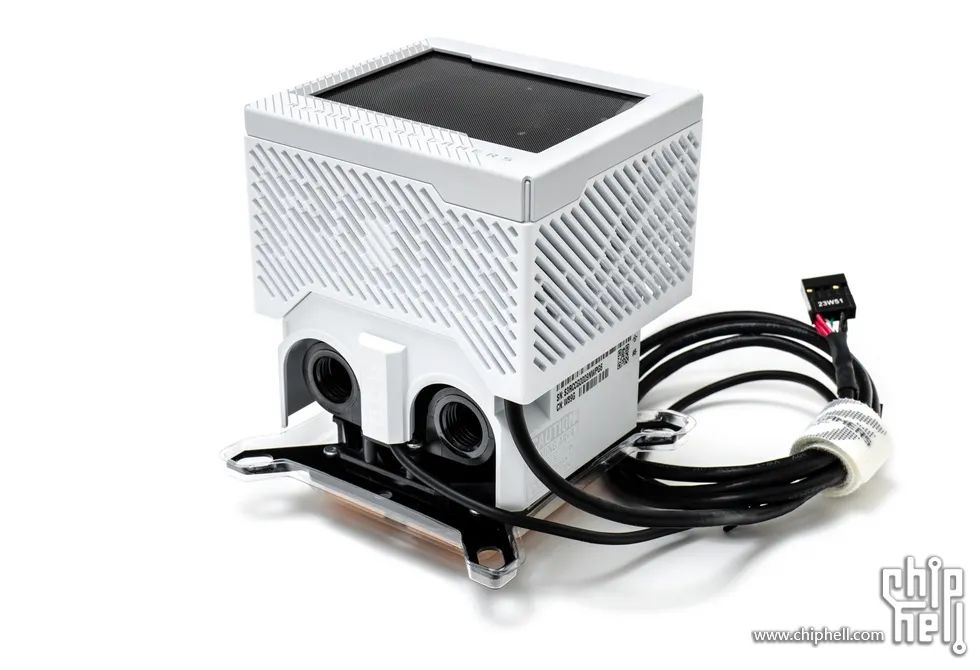

側面佈滿了散熱孔，散熱孔隱約能看出是ROG和敗家之眼的圖案

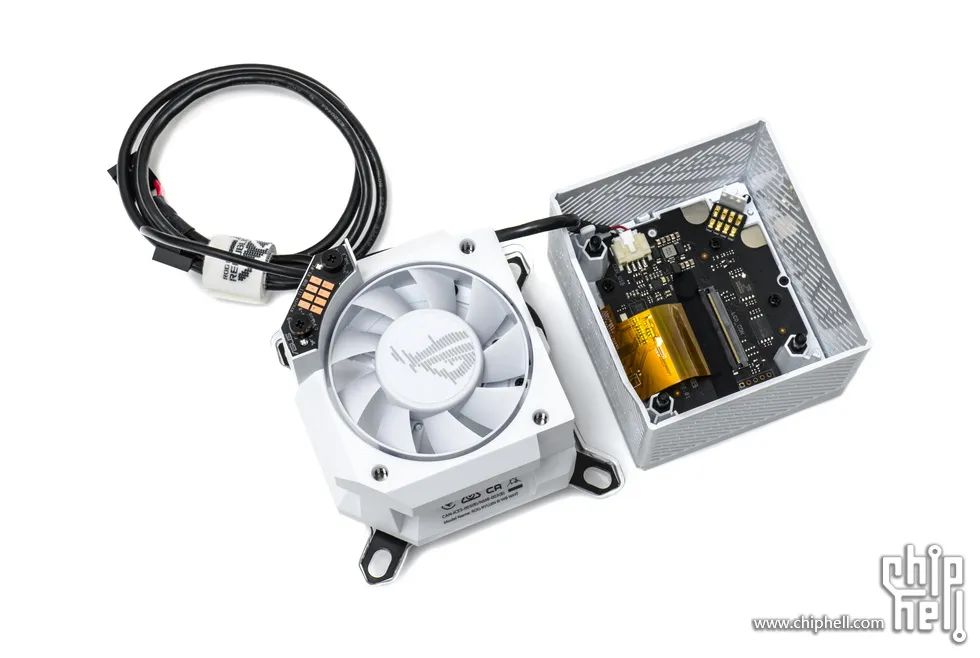

頂蓋為磁吸安裝，開啟可以看到內嵌的軸流技術風扇，最大轉速可達5100 RPM，最大風量達到21.08 CFM，最大風壓為5.53 mmH2O，可輔助主機板VRM散熱

採用 Asetek 支援的水冷頭，具有 178 個微型散熱鰭片和銅合金散熱板

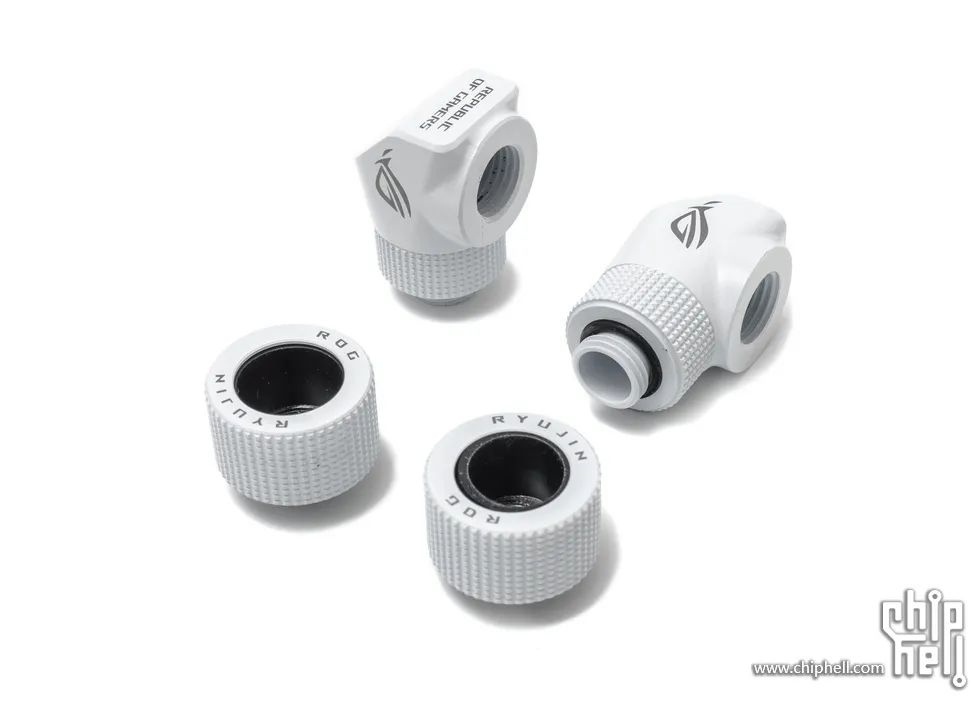

純銅硬管快擰組合，看外觀我猜是BA代工

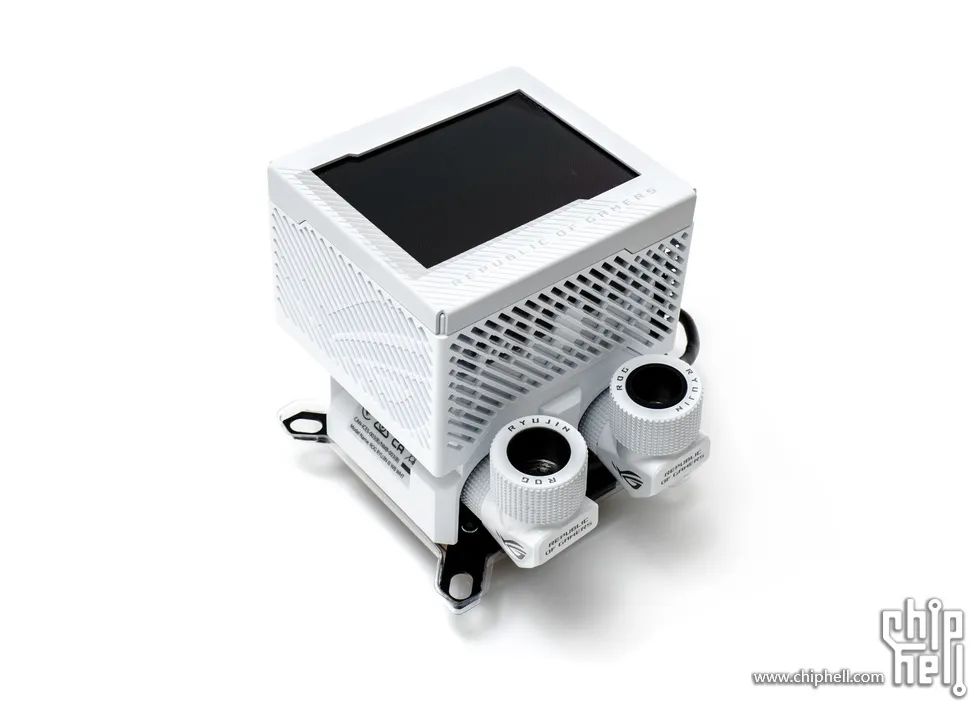

組合完成

耳機（ASUS ROG 降臨 TWS 真無線遊戲耳機）之前的大耳給兒子用了，這次搞個小耳機試試，先來看看外包裝，配色ROG風格

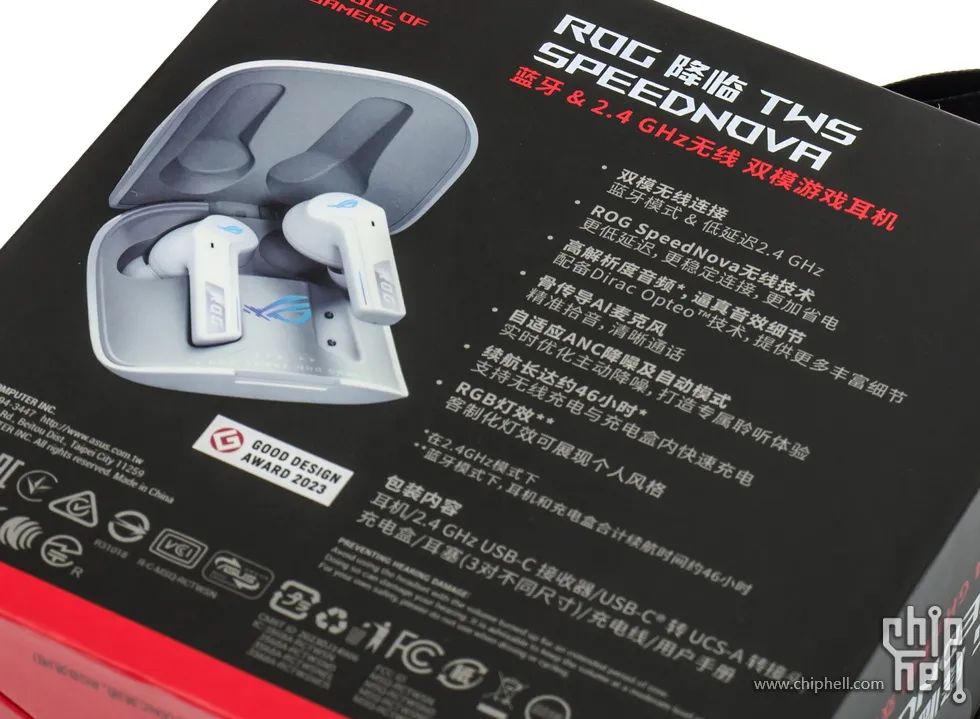

包裝背面是產品規格，除了藍牙連線，還支援2.4GHz連線功能，延遲跟有線耳機幾乎無差別，另外還支援ANC主動降噪

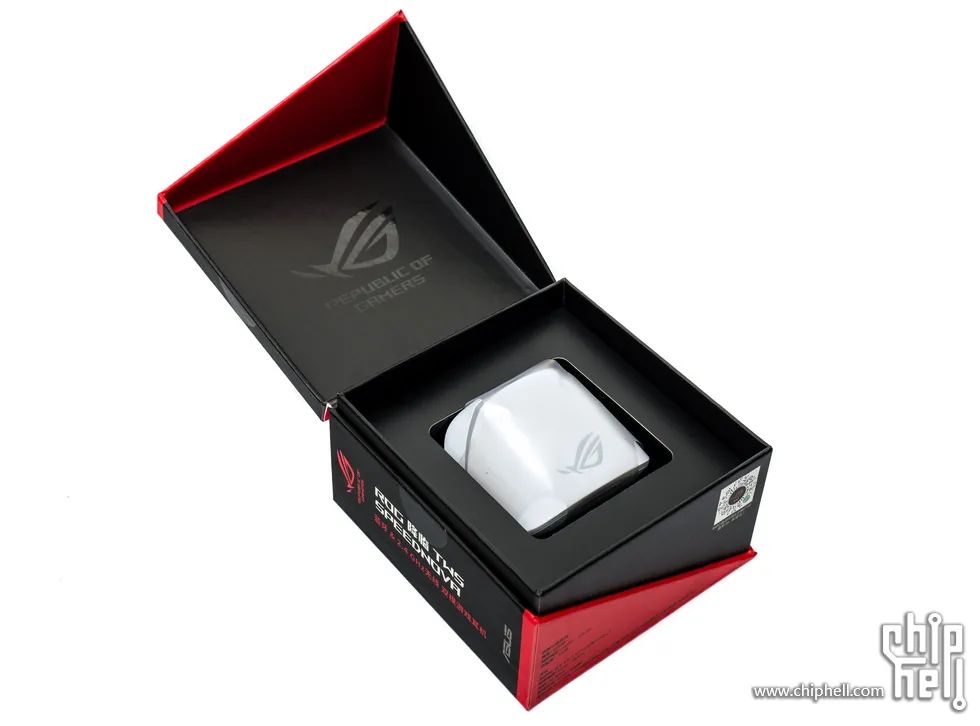

開啟包裝即看到耳機充電盒

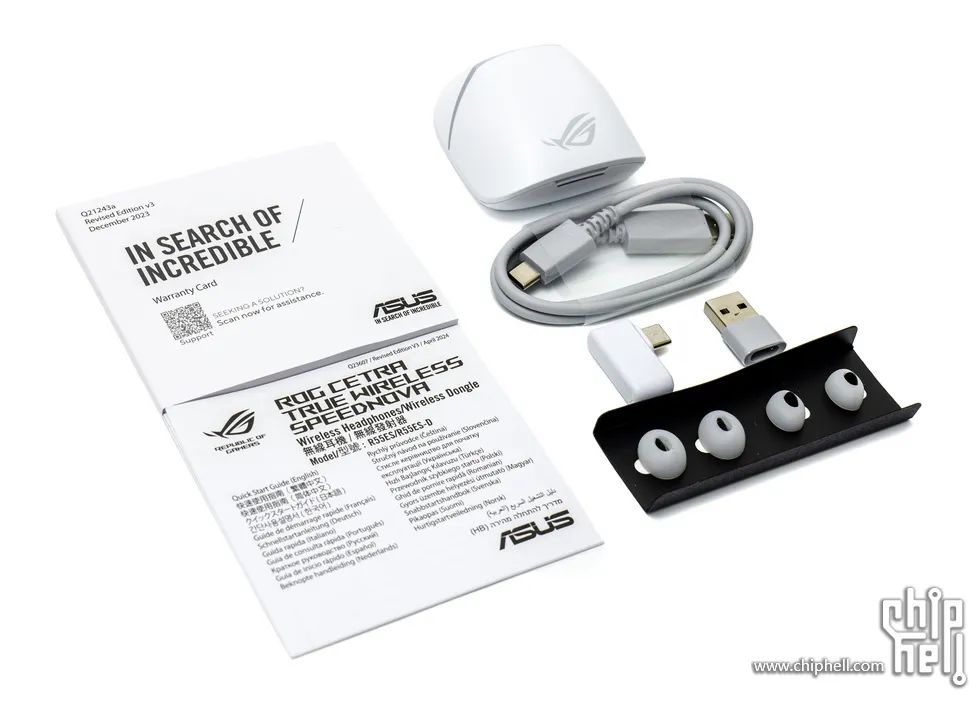

全家福，使用者手冊，耳機，充電盒，充電線，2.4 GHz 接收器，C轉A 轉接頭，額外配置兩對耳塞套，加上耳機上的耳塞套，一共是三對不同尺寸的耳塞套，滿足不同需求

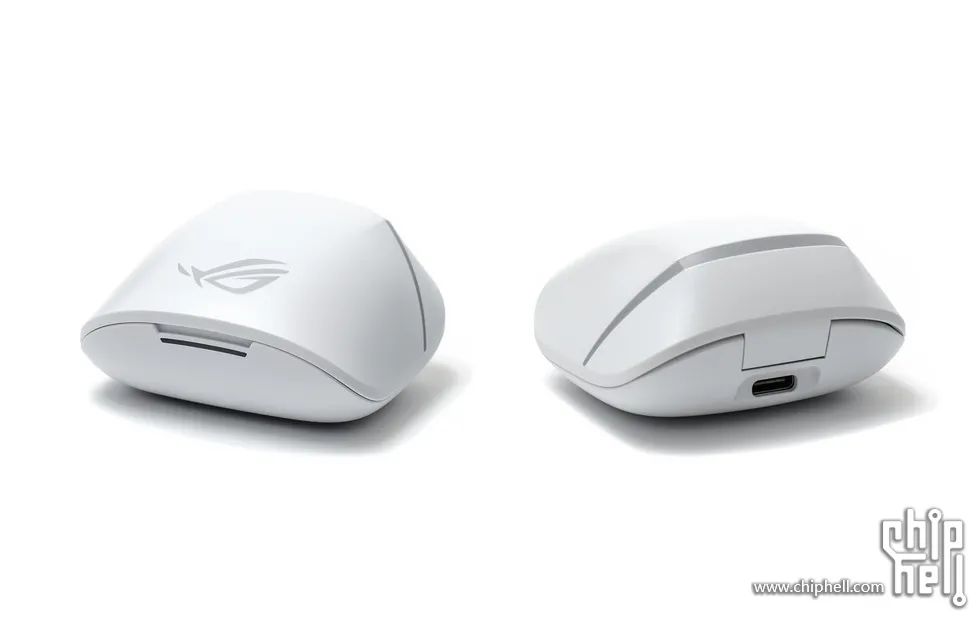

充電盒外觀白色帶灰色裝飾條和灰色LOGO，背面是USB-C充電口，充電盒底部還支援無線充電

開啟充電盒，內部的LOGO有RGB燈光，前面還有一條RGB燈帶，充電時燈帶會亮起

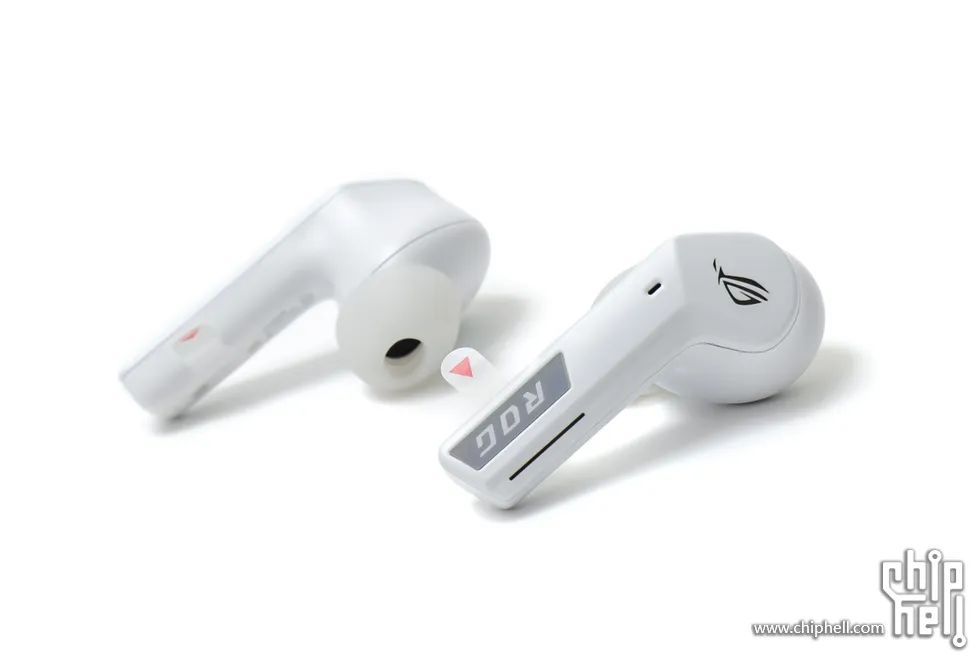

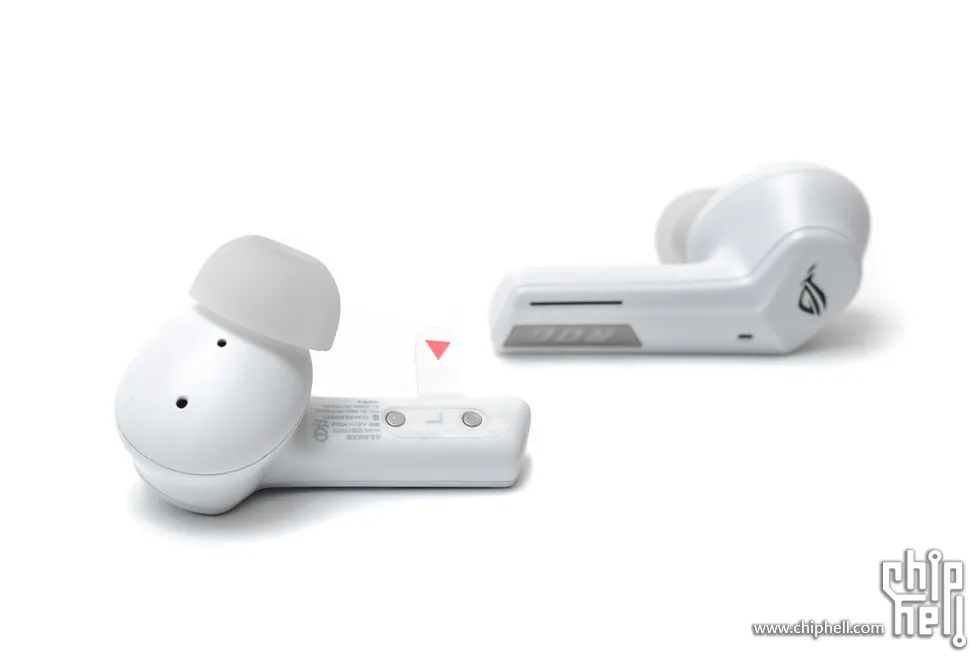

連線成功後，耳機上的敗家之眼會亮起RGB燈光，點選LOGO頂部區域還能快速進行各項功能操作，左右耳功能不同

支援IPX4防水等級

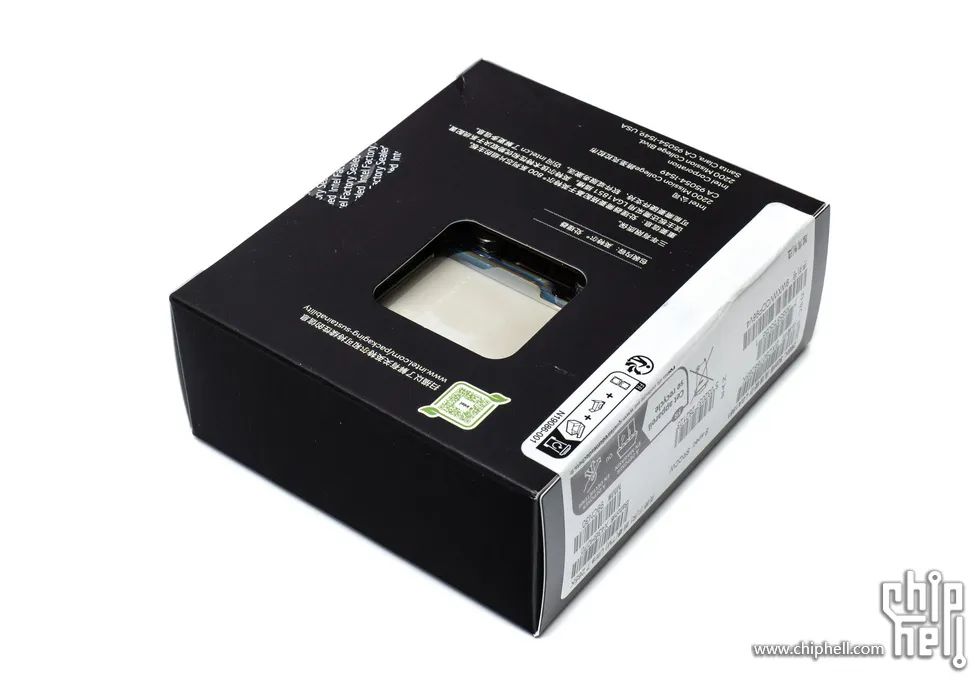

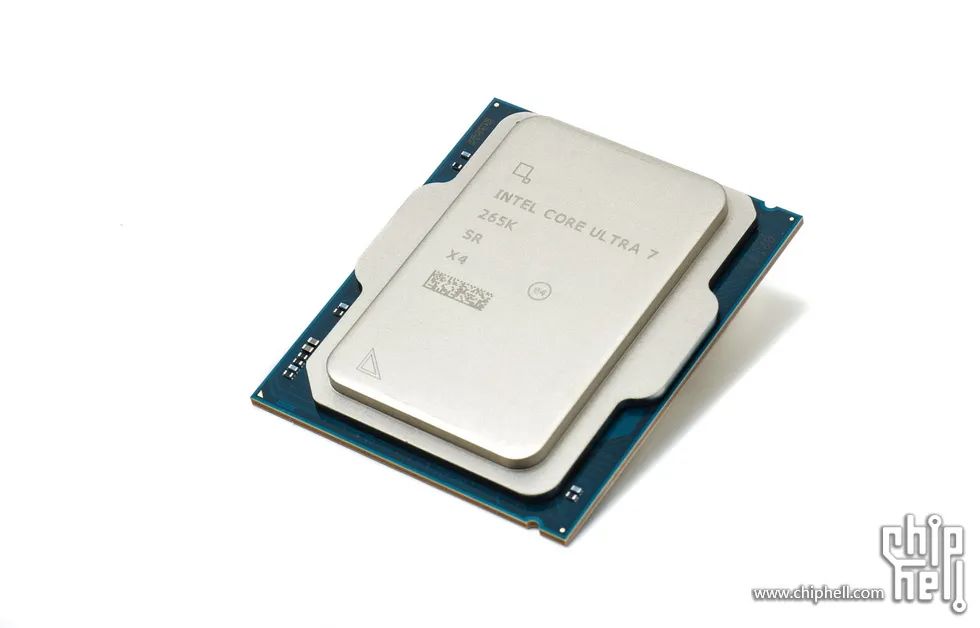

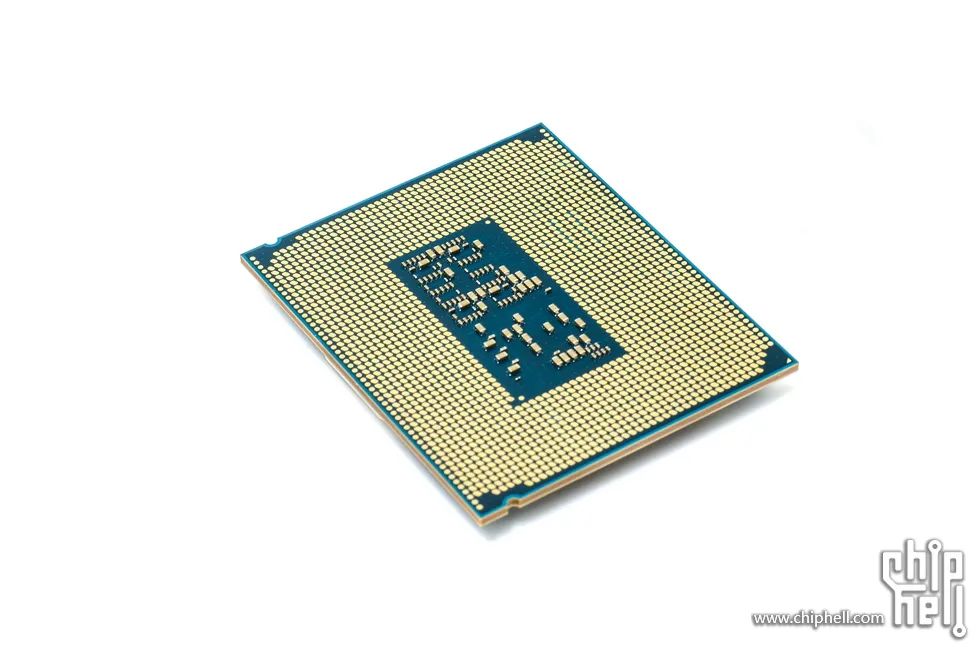

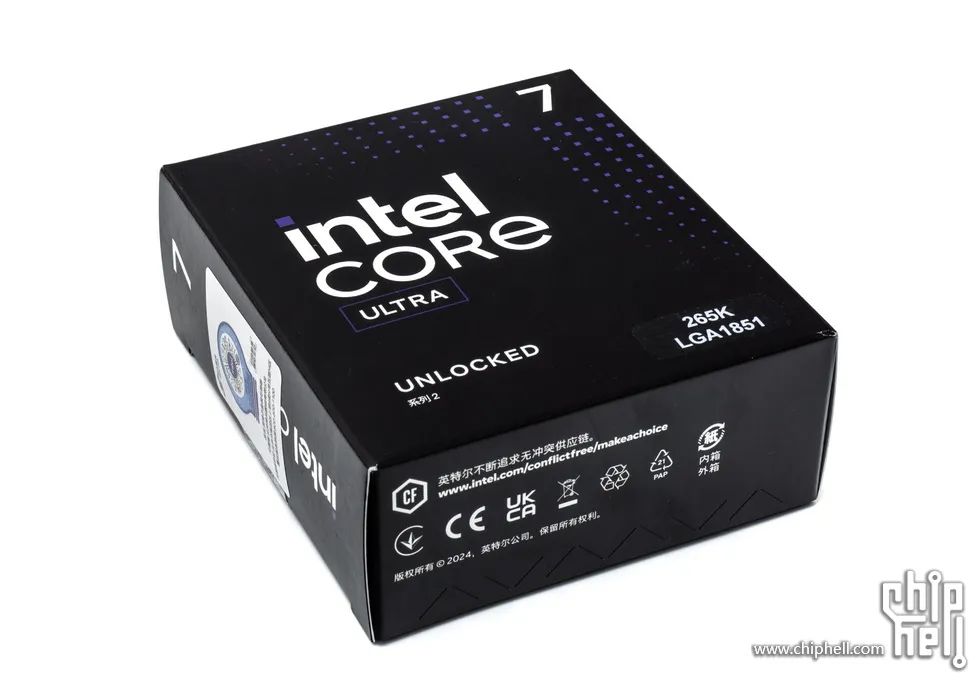

CPU（intel CORE ULTRA7 265K）這次用U7裝機，直接看圖

全家福

核心數組合為8P+12E，最高主頻5.50GHz，配備30MB的L3快取，配備了全新Xe-LPG架構核顯

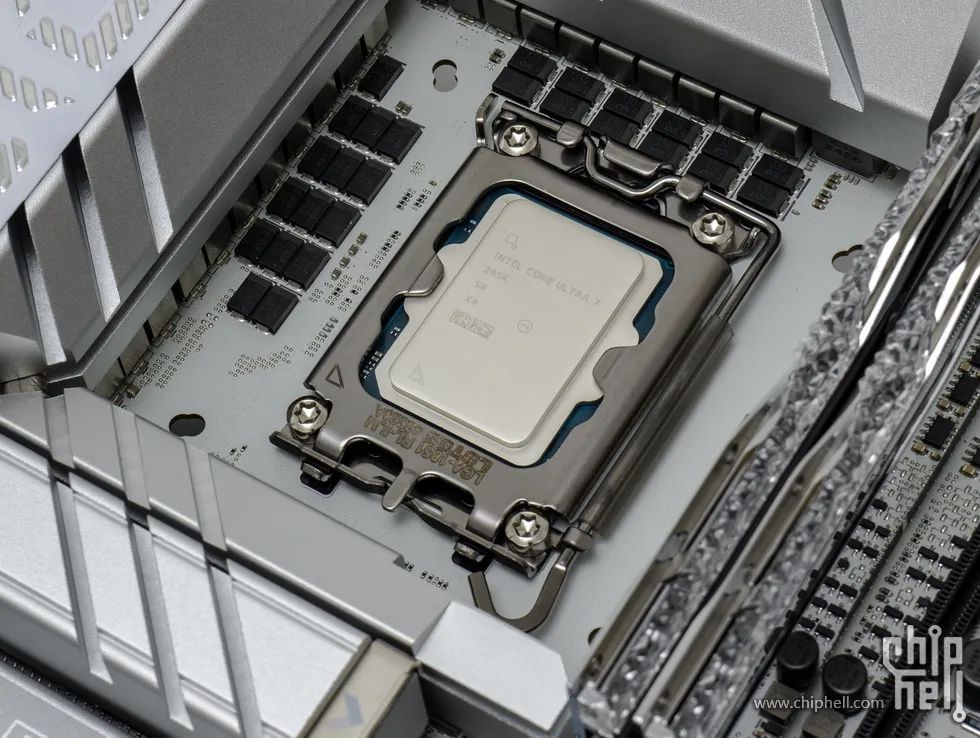

與主機板合體

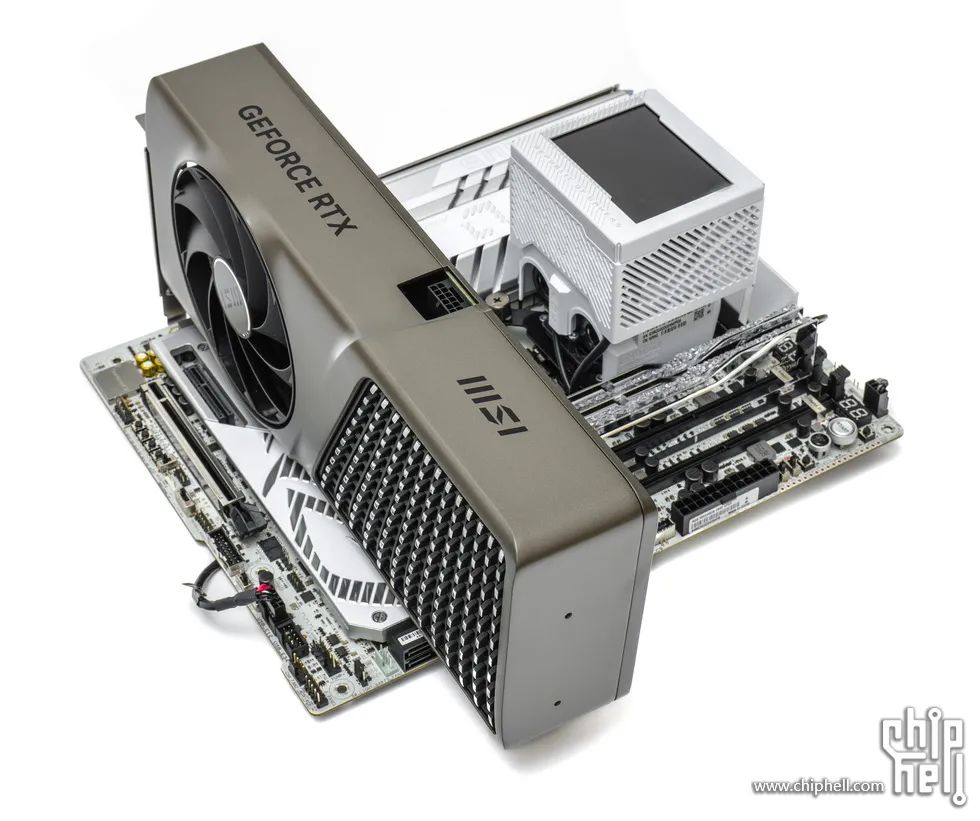

完整體

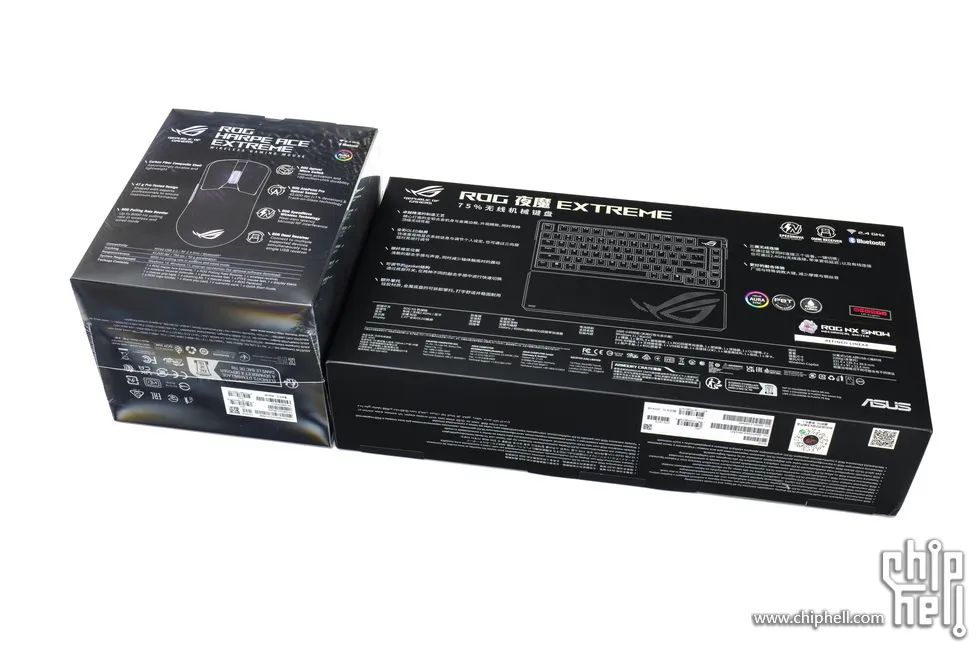

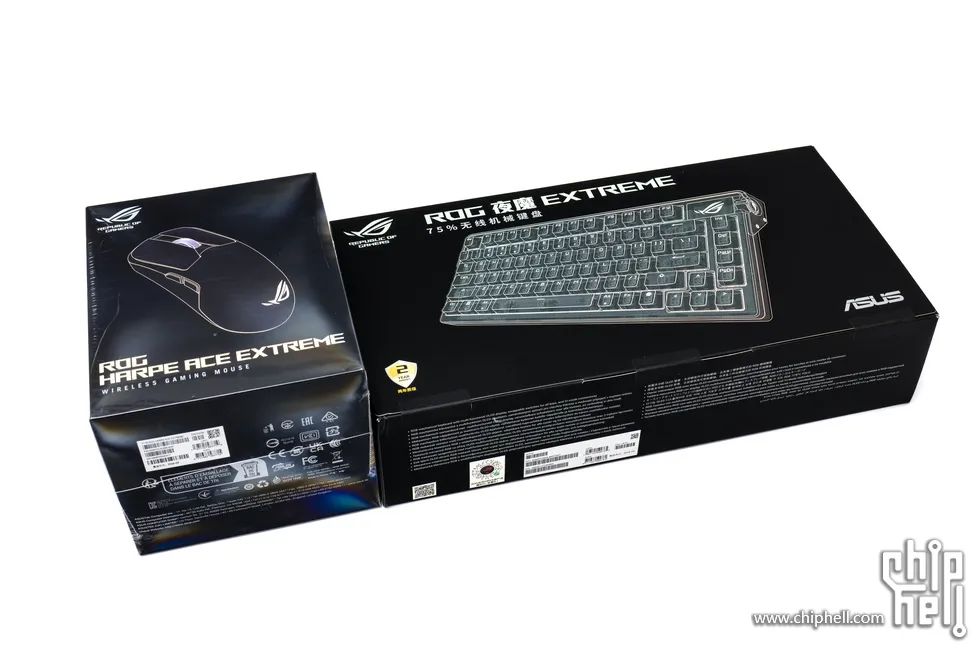

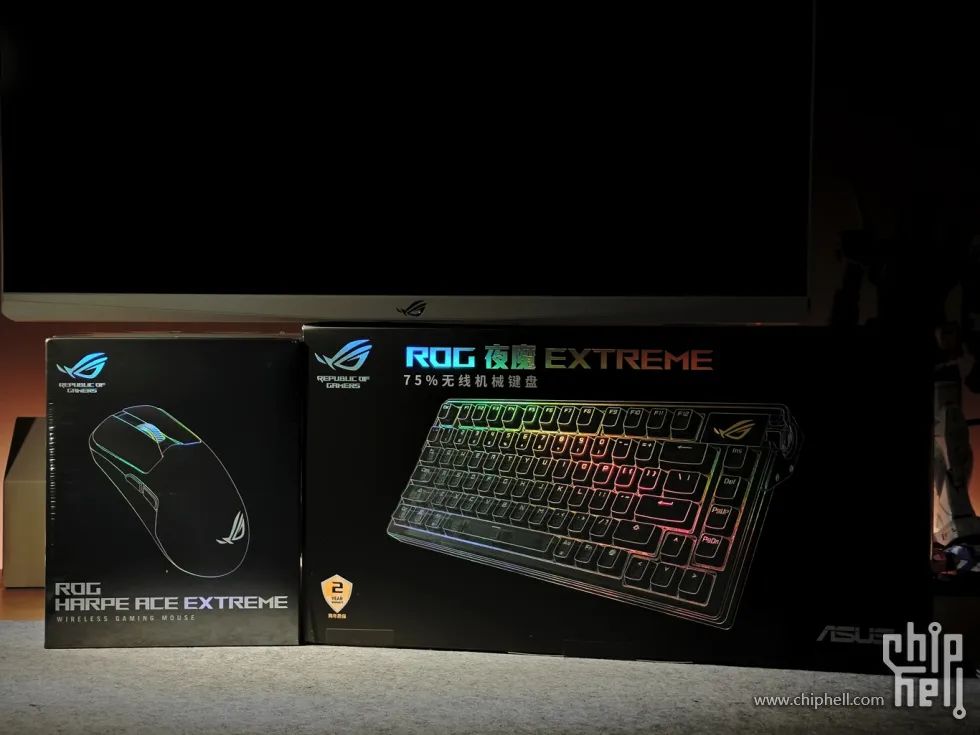

滑鼠&鍵盤（ROG 龍鱗 Ace Extreme & ROG 夜魔 Extreme）全黑色的外包裝

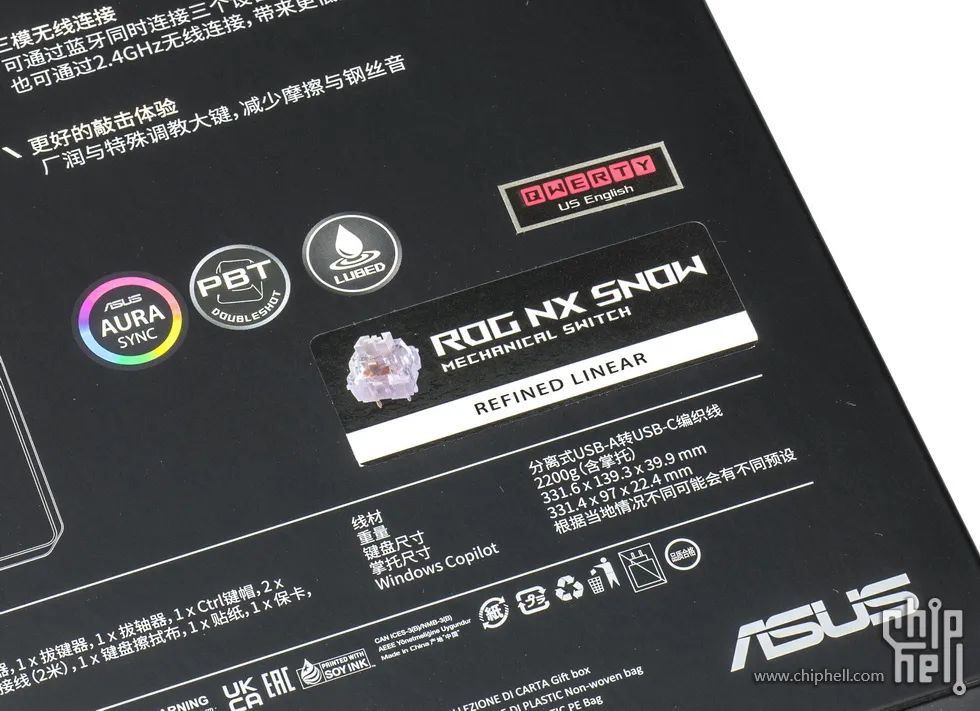

雪武白軸

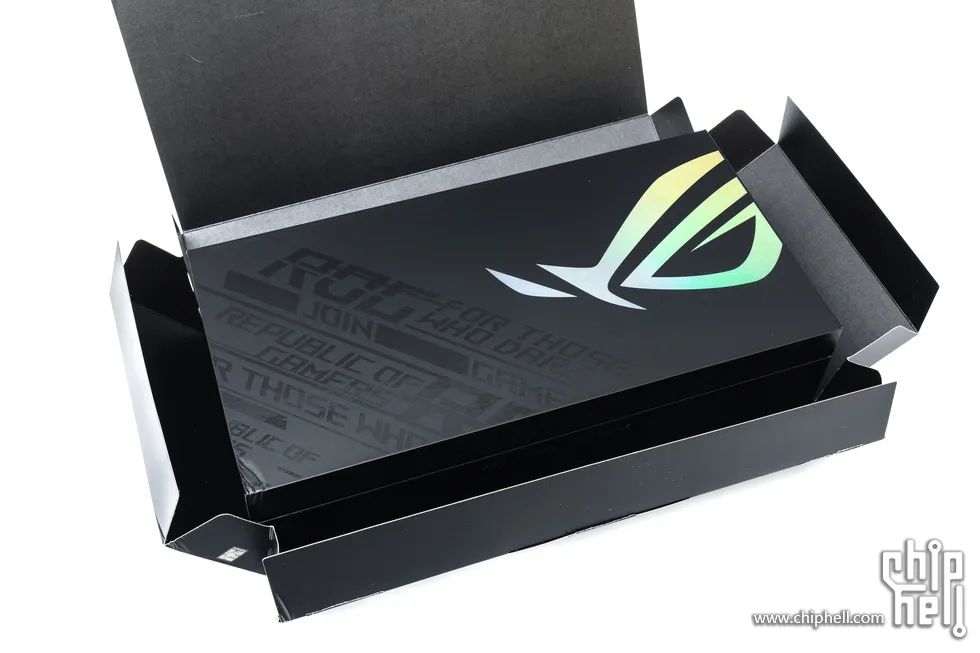

先來看鍵盤，內部黑盒子印有超大敗家眼

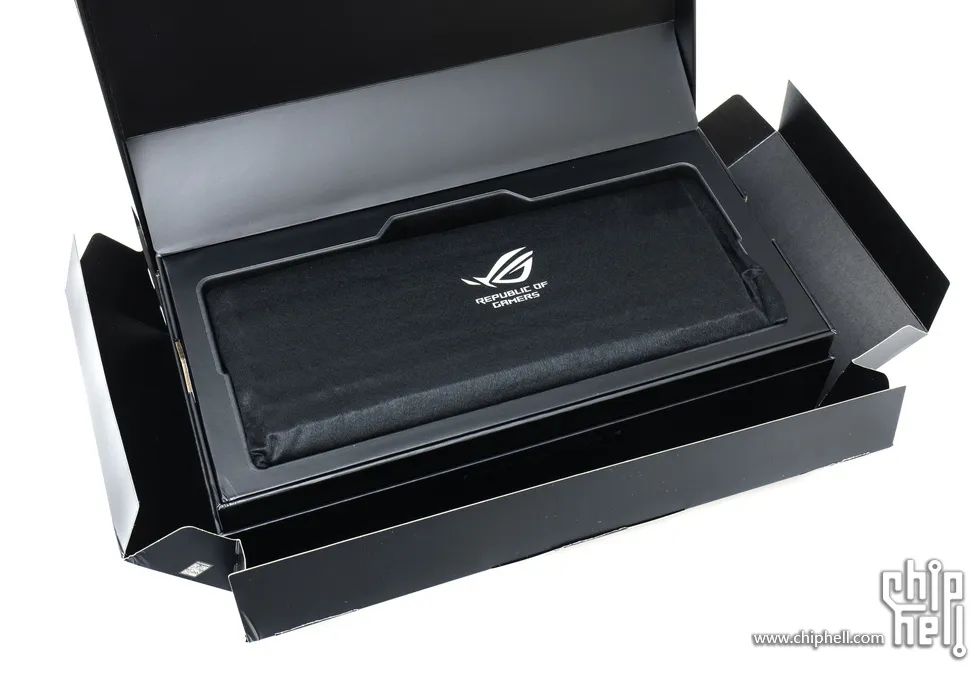

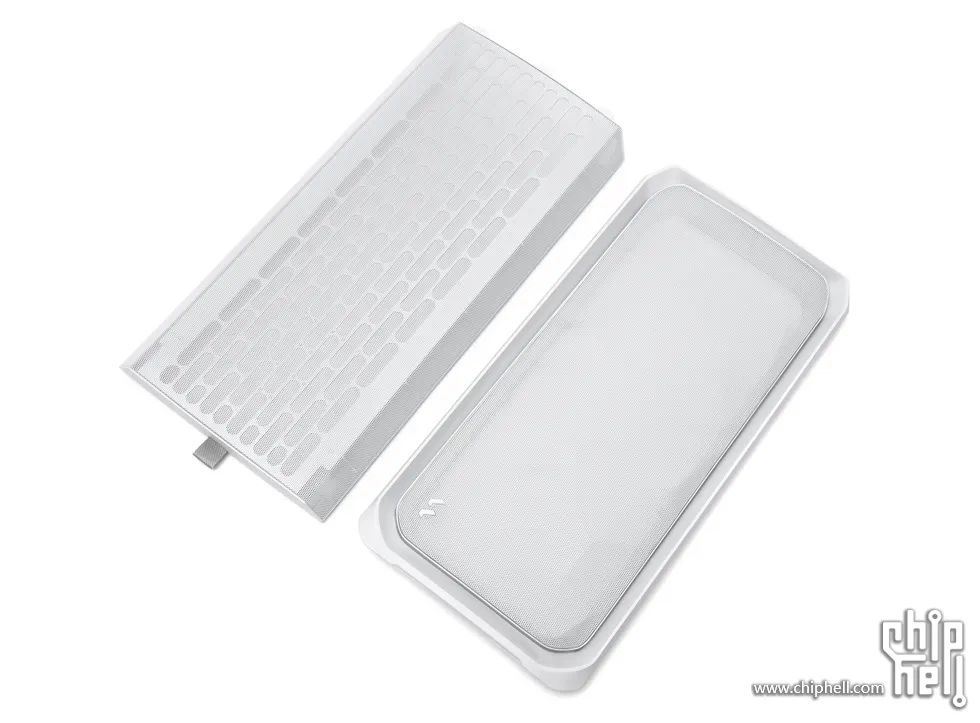

開啟蓋子，看到鍵盤很好的被絨布袋保護著

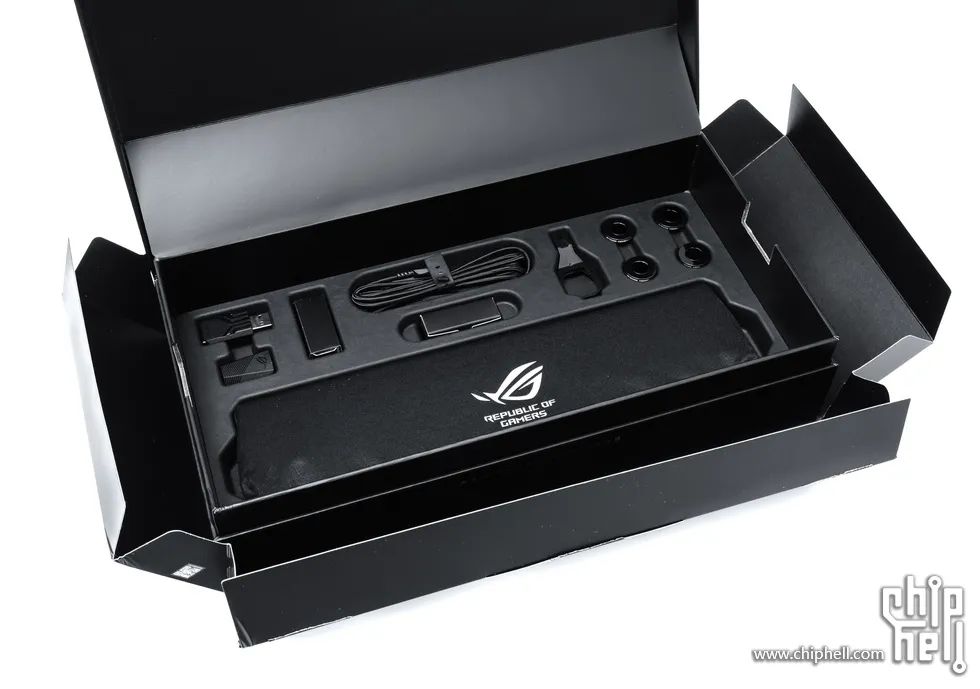

拿開鍵盤，底部是各種配件，掌託，8KHz回報率加速器，USB介面卡，USB延長器，USB C 轉 USB A資料線，拔鍵器，拔軸器，磁性金屬腳墊2套，Ctrl 鍵帽，ROG NX 開關，清潔布，矽膠別針，泡沫貼紙，金屬銘牌

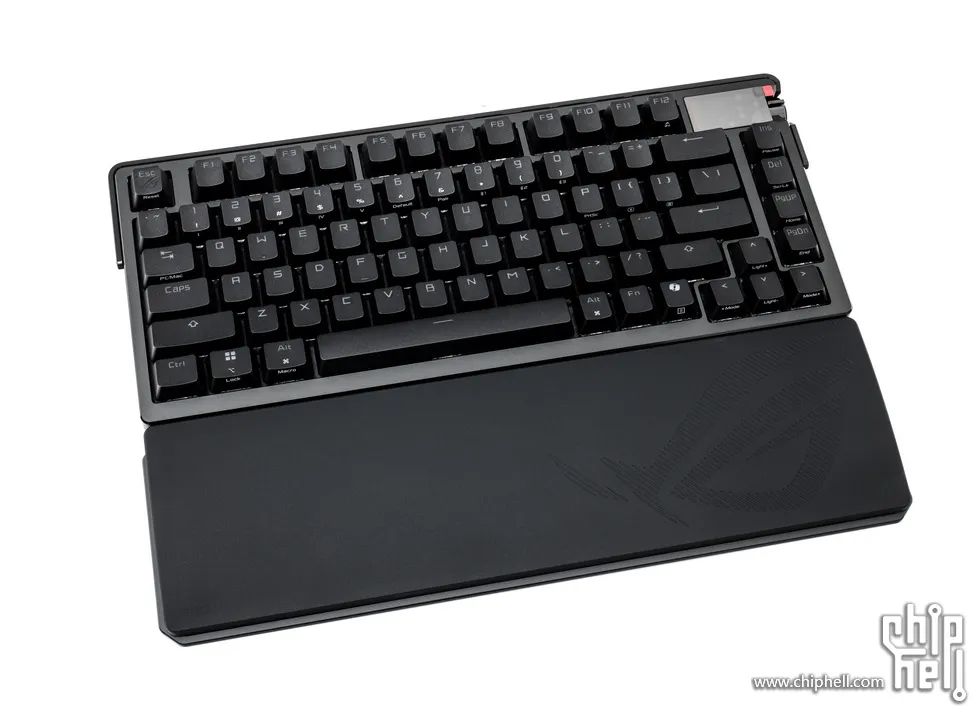

鍵盤和掌託展示，75%配列，採用碳纖維定位板和三層減震設計，掌託為矽膠材質

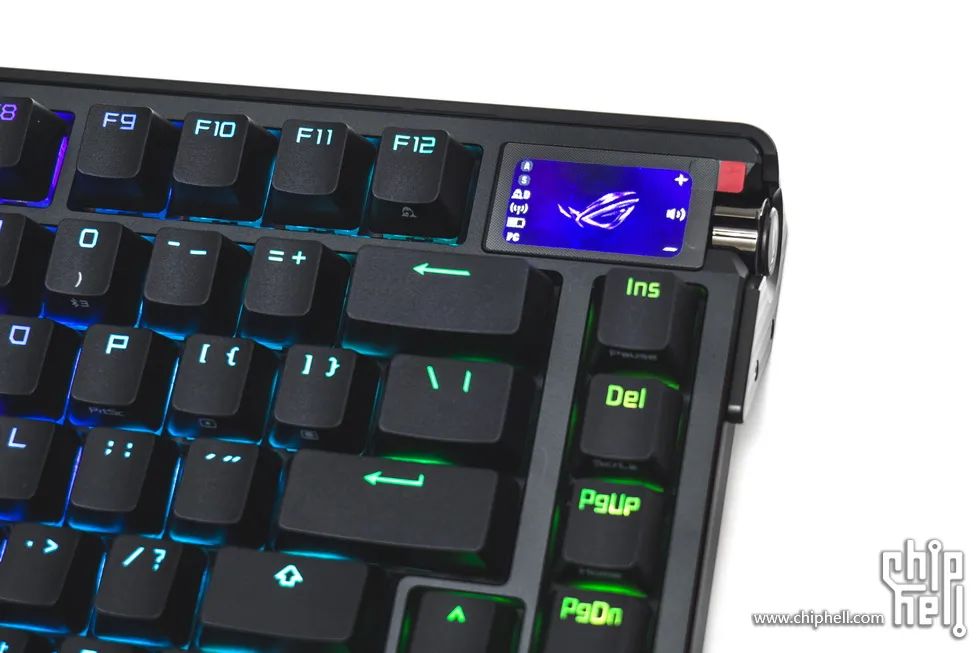

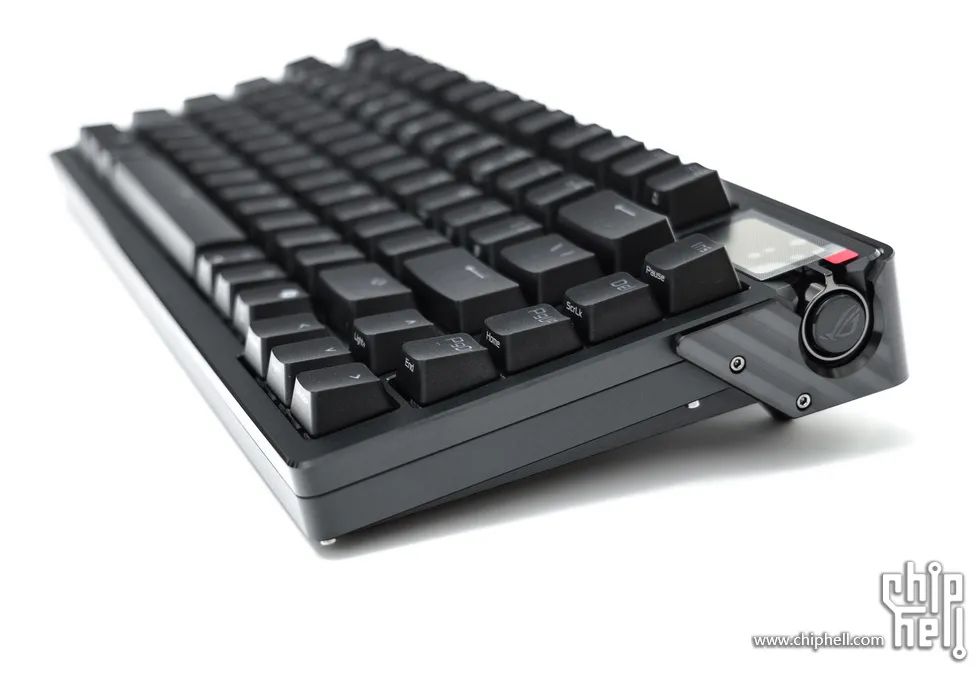

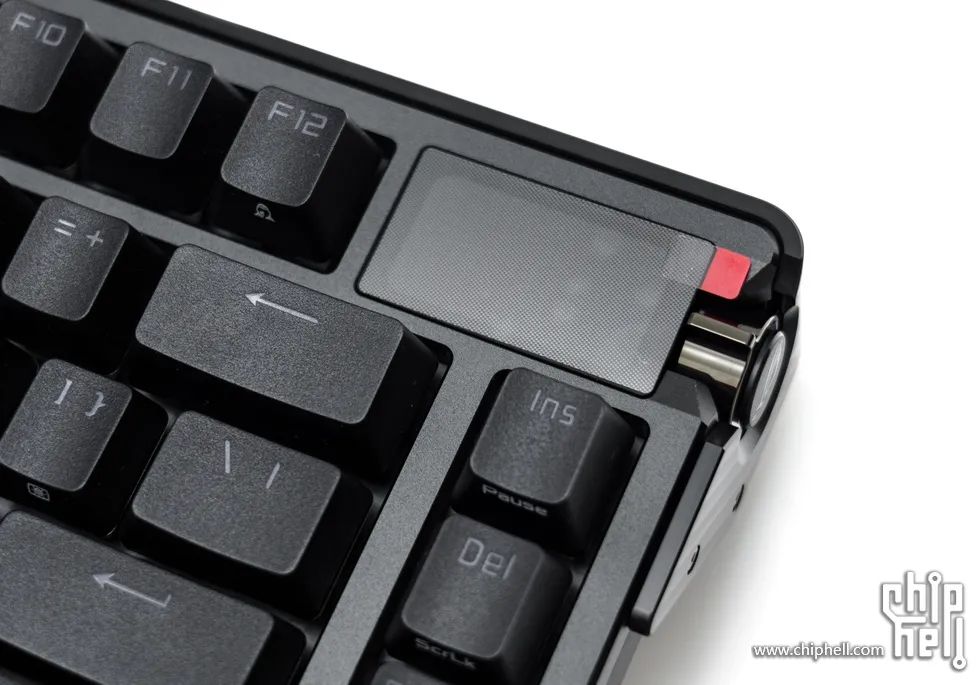

鍵盤最右邊配有三向旋鈕開關

1.47寸全綵OLED觸控式螢幕，可以顯示動畫和各種系統資訊

左邊ESC鍵帶有敗家眼LOGO

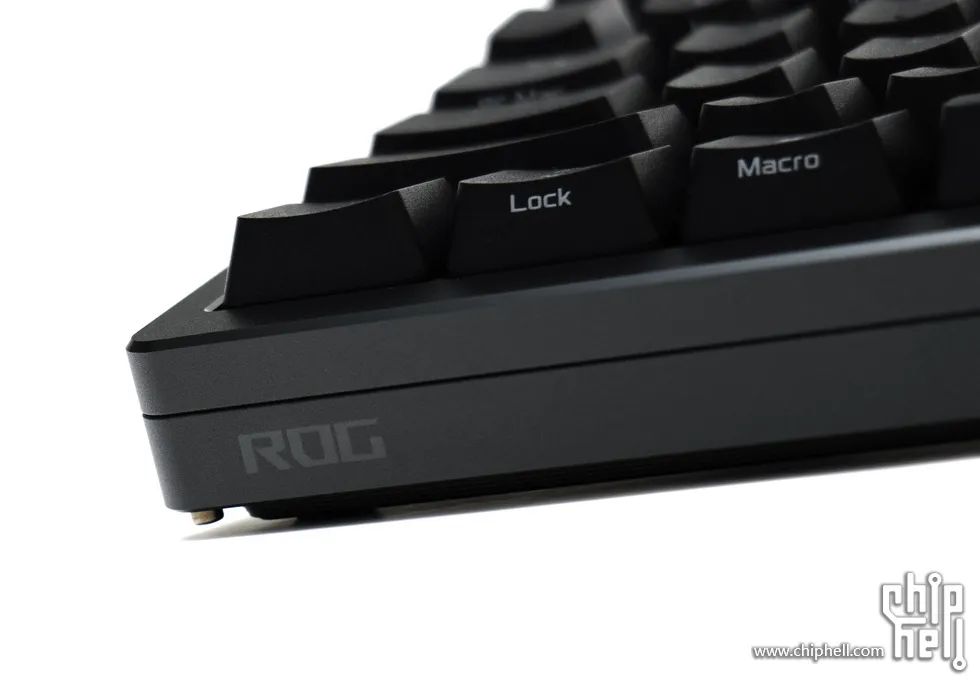

底下側面有ROG LOGO

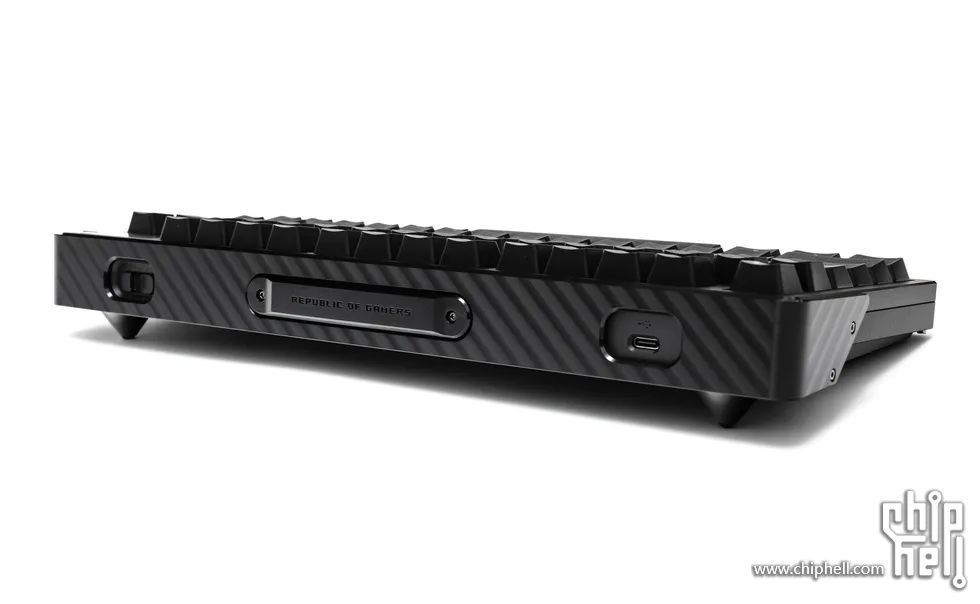

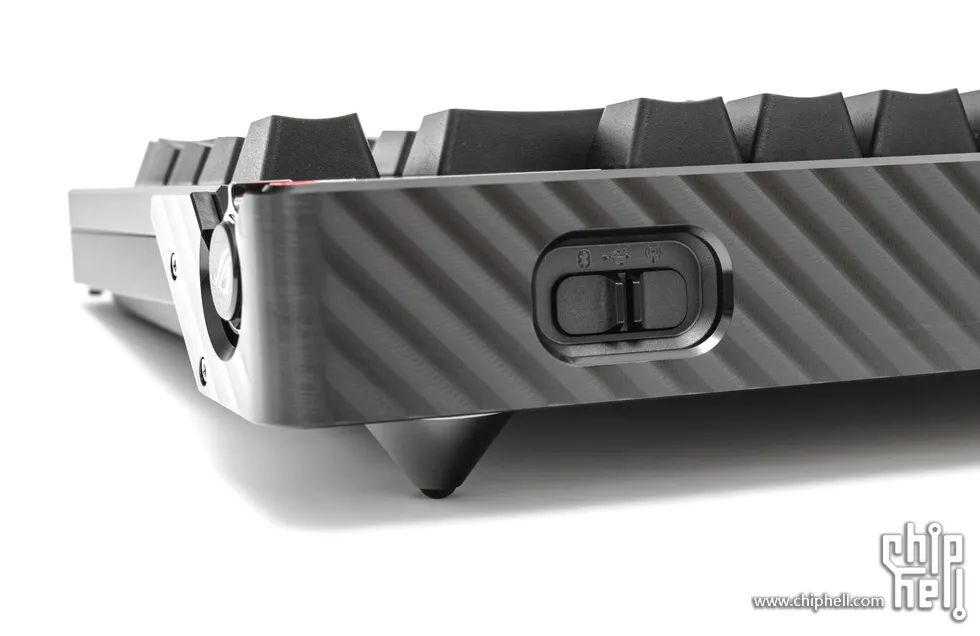

頂部側面，左邊是TYPE-C資料介面，中間是ROG銘牌，右邊是模式切換開關

支援三模，藍牙，2.4G，有線

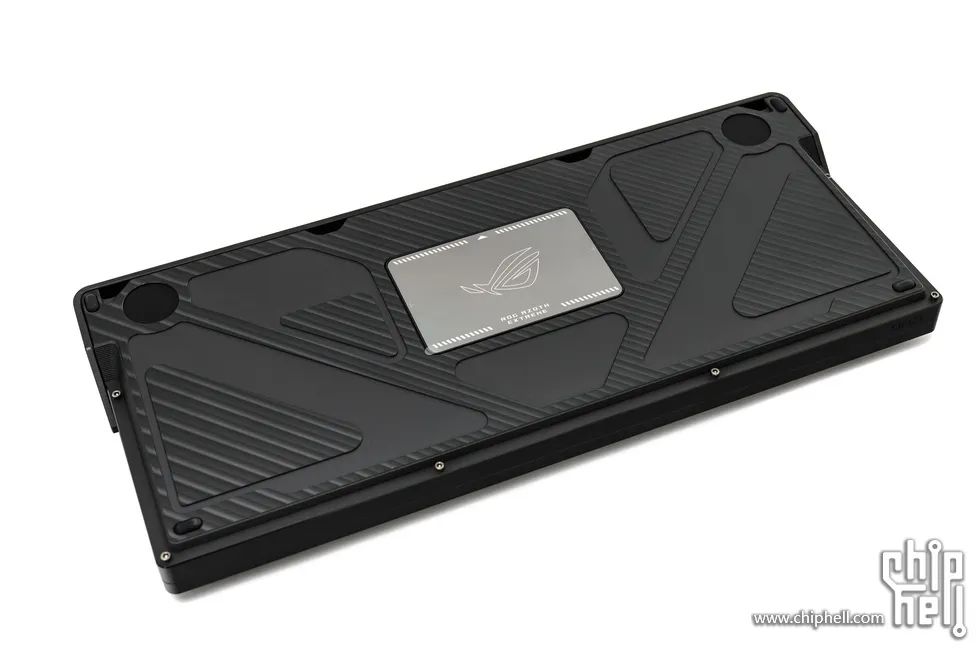

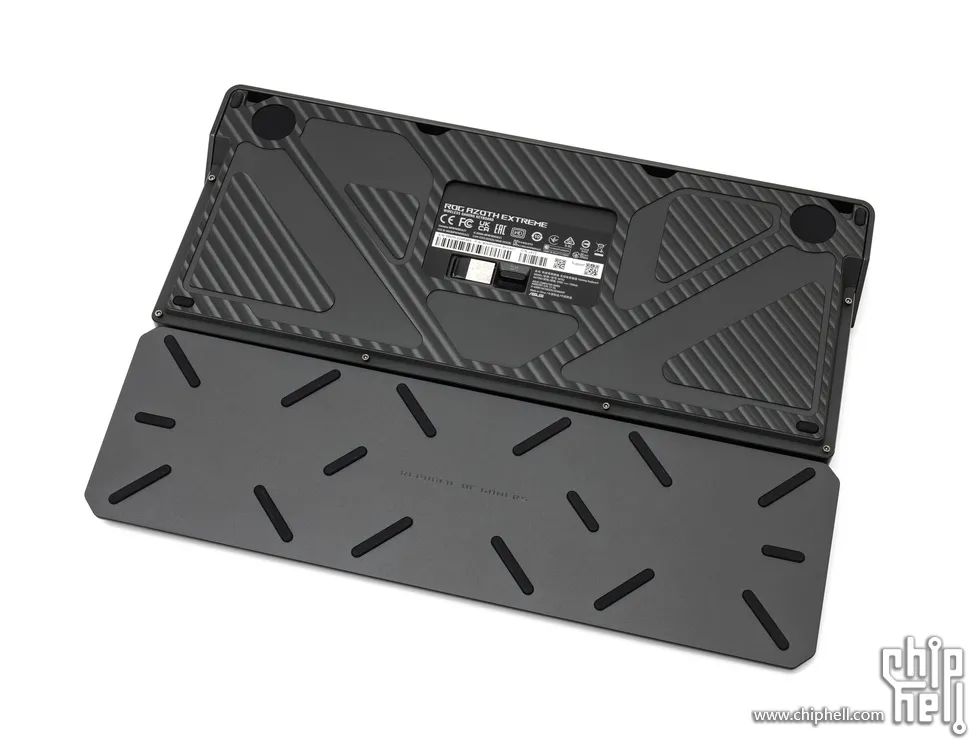

鍵盤背面採用噴砂，樣機，CNC等12道工序製作，掌託配有鋁合金底座

中間可以收納無線接收器，還有Gasket結構切換撥杆，可調節鍵盤軟硬手感

附件裡有一張銘牌

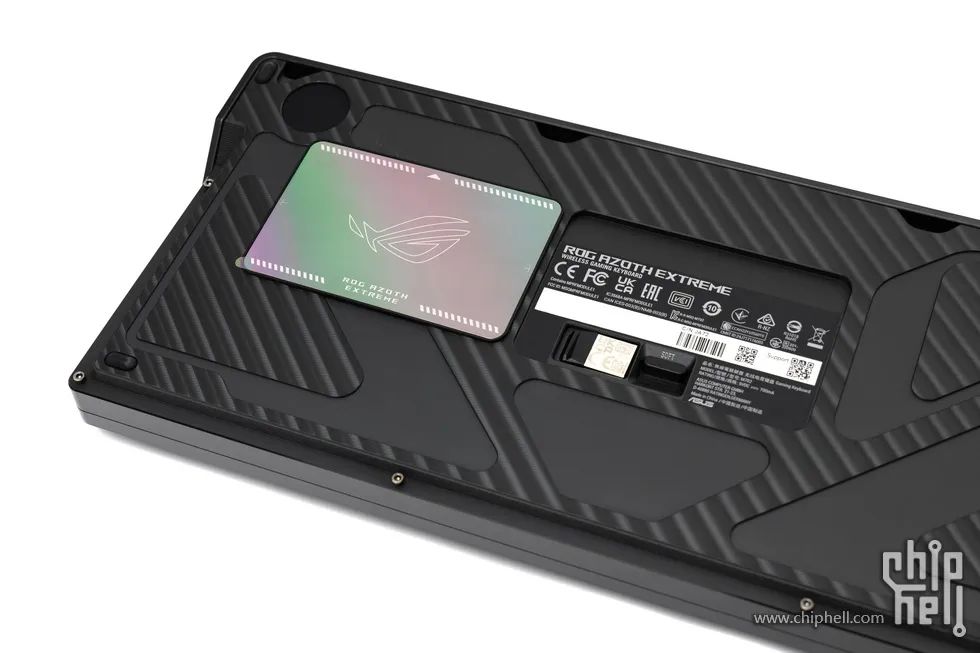

可以磁吸在鍵盤底部中間，按壓銘牌頂部箭頭可以拆卸銘牌

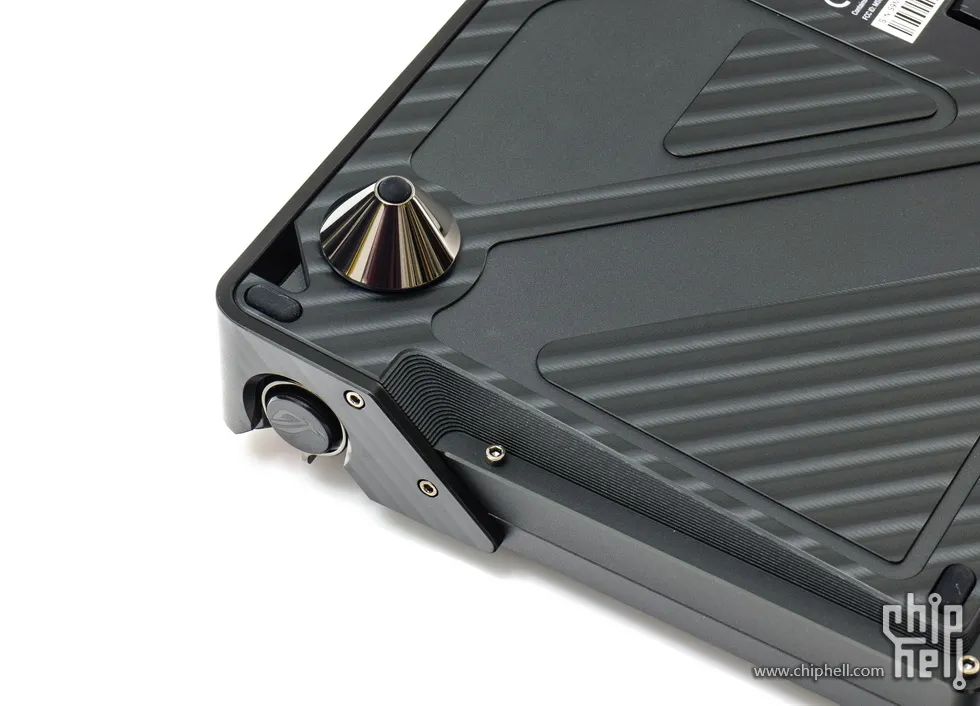

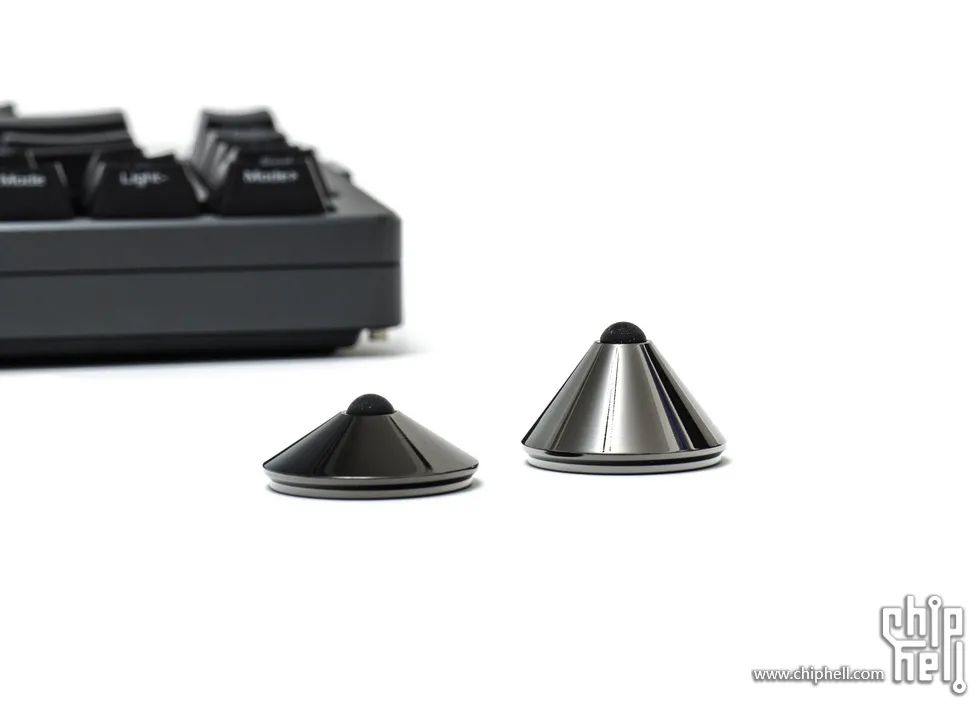

兩種高度的金屬腳墊

磁吸安裝

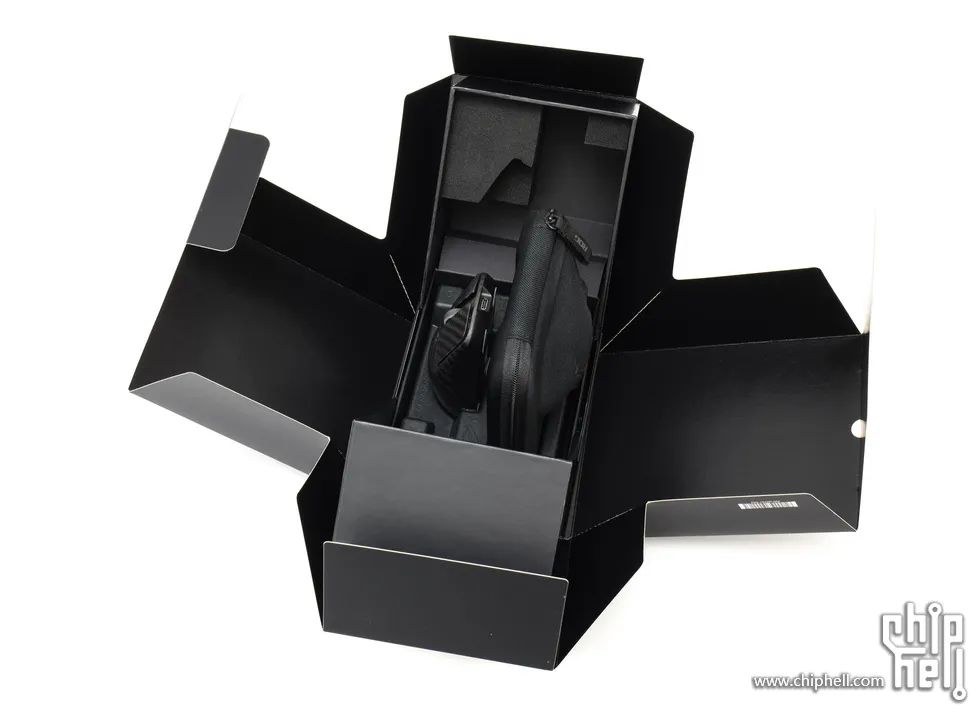

接著看滑鼠，開啟包裝很有儀式感

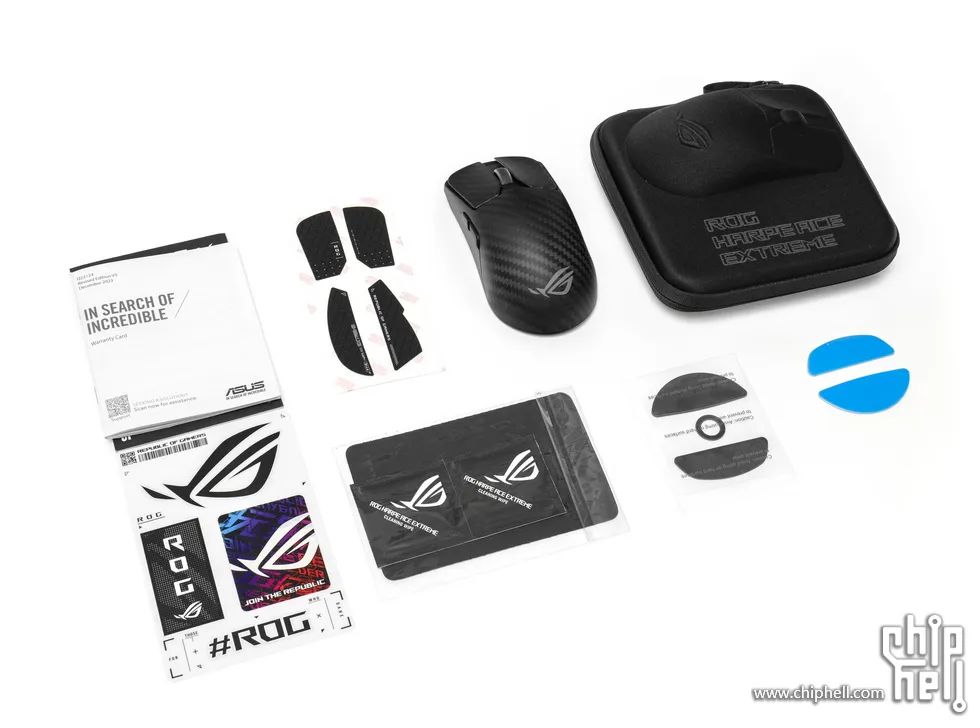

全家福，貼紙，防滑貼，PTFE 替換腳貼，玻璃腳貼，清潔工具，展示支架，感謝卡，使用者手冊，保修卡，收納包

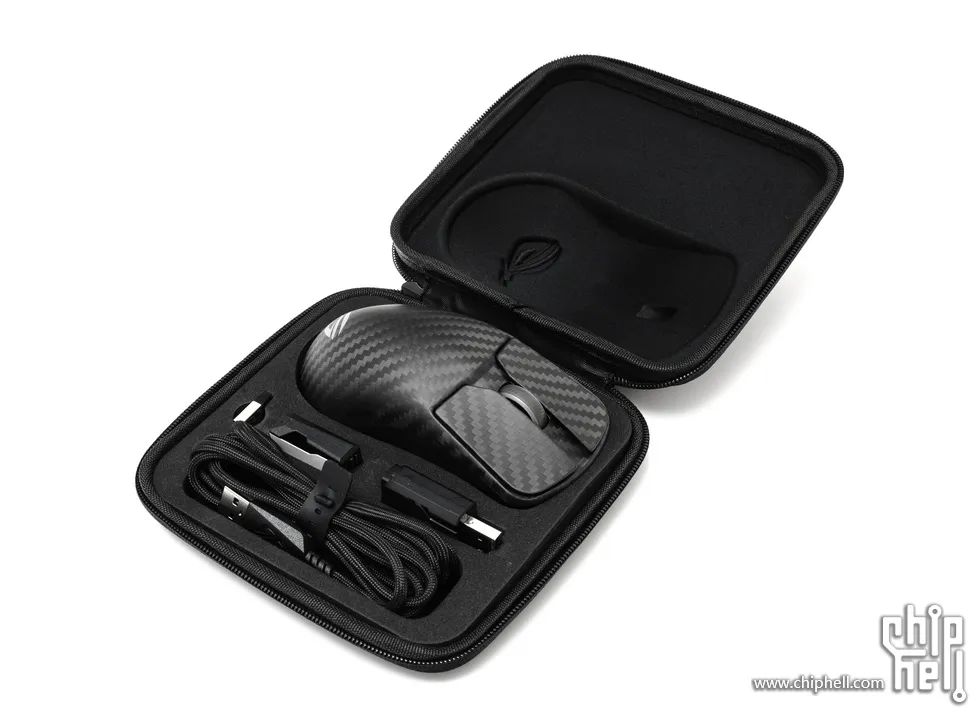

收納包裡面不光可以收納滑鼠，還可以收納接收器，8KHz回報率加速器，USB延長器，1.8米傘繩資料線

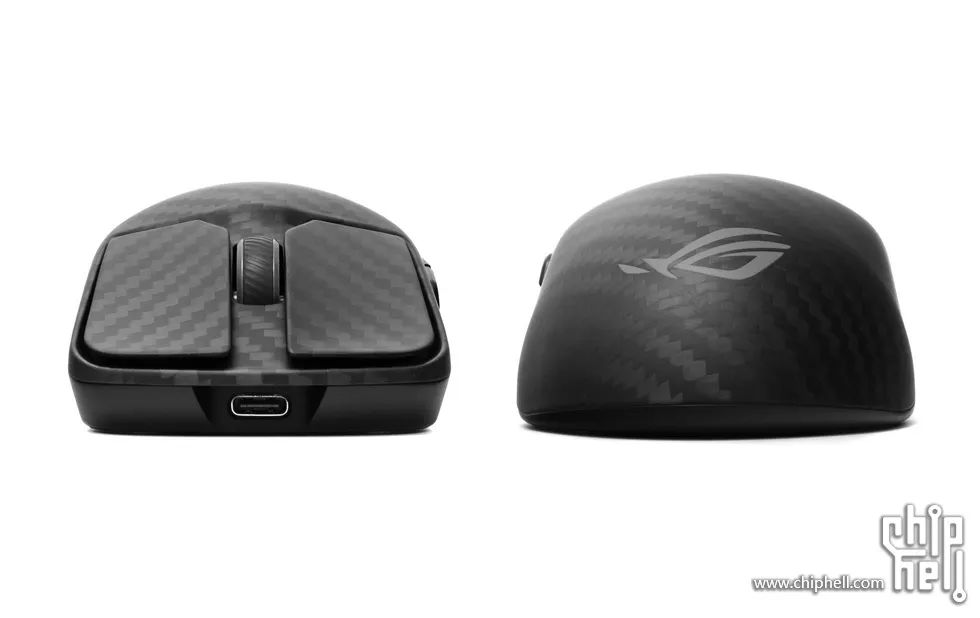

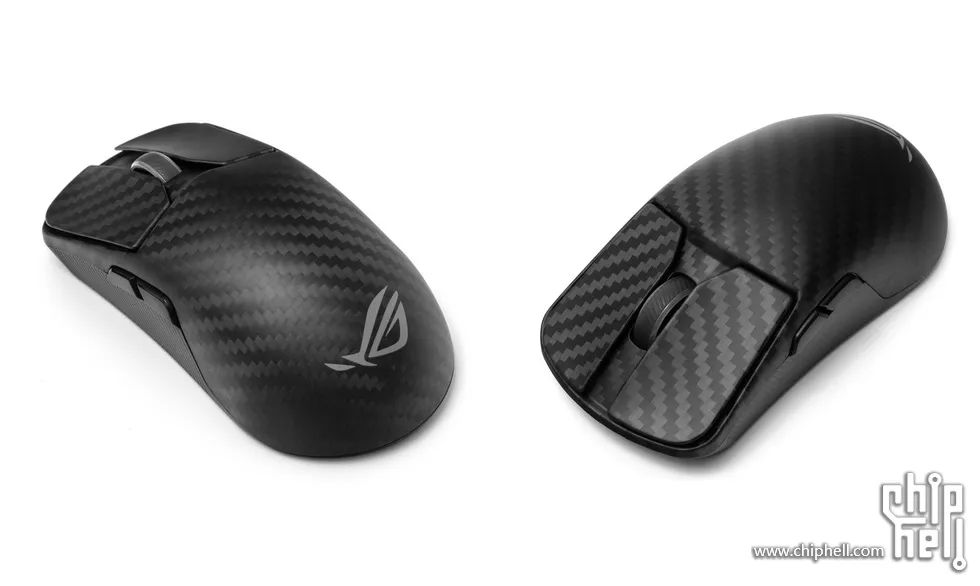

滑鼠採用碳纖維外殼，重量僅47克，碳纖維還提升了質感和耐腐蝕性，比其他材料更強韌

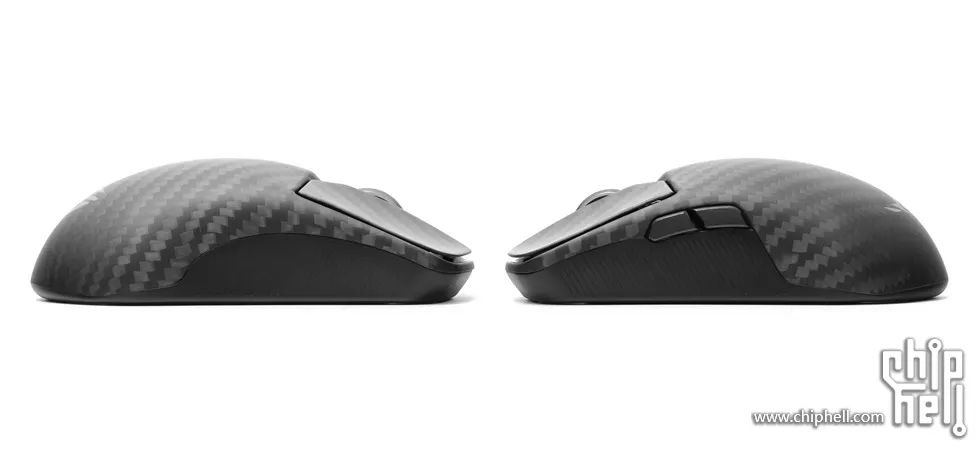

整個外形跟普通龍鱗是一樣的

微動是ROG 光微動，滾輪是TTC金輪，背上的敗家眼不發光

感測器採用AimPoint 42K，支援8KHz回報率，主控晶片採用諾迪克52840

很帥的一套，值得擁有

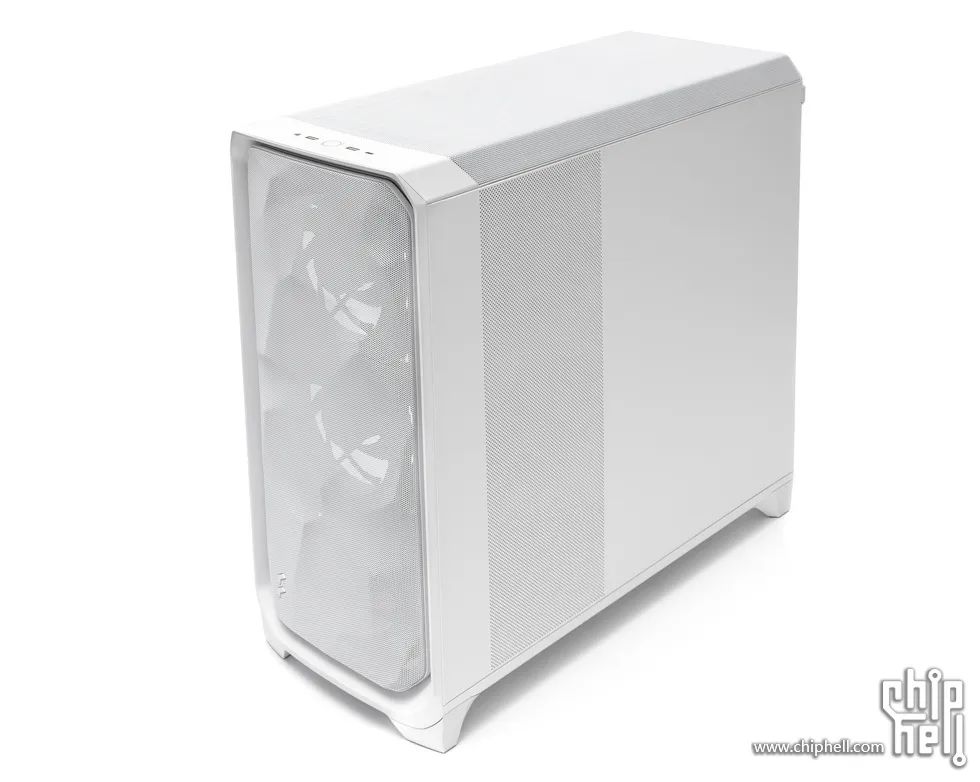

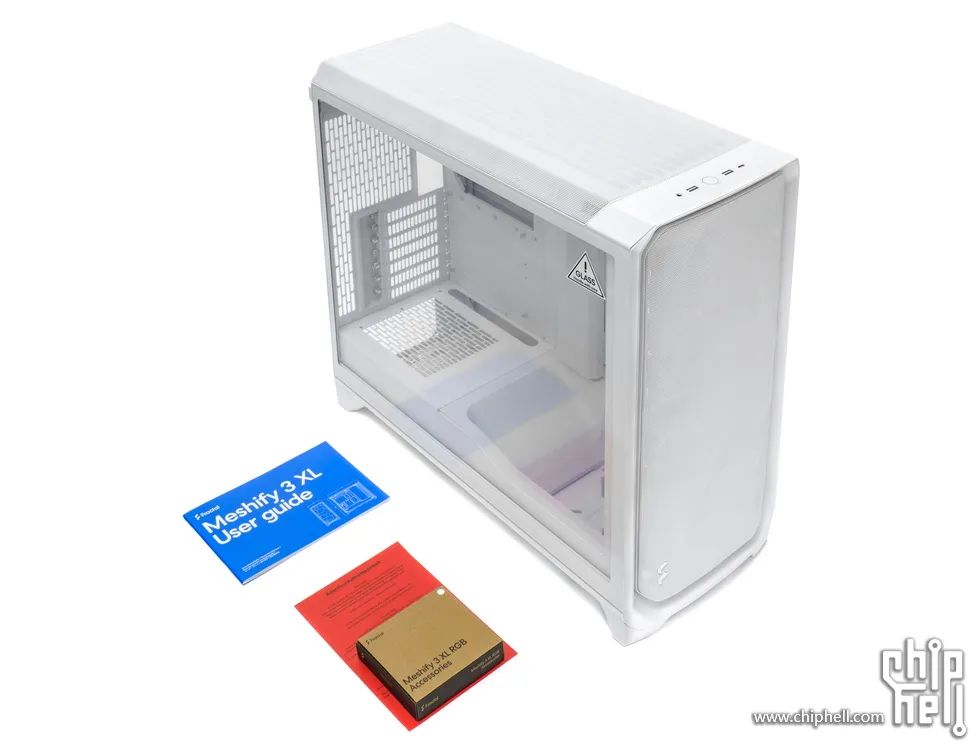

機箱（Fractal Meshify 3 XL – Ambience Pro RGB）這次選擇的是分形工藝的新款機箱Meshify 3 XL，選擇的是頂配版本，白色側透，標配全新rgb風扇和網際網路燈光調節

前臉延續了Meshify系列比較個性的不規則立體網面設計，側面增加散熱

頂上的開關和前置IO介面

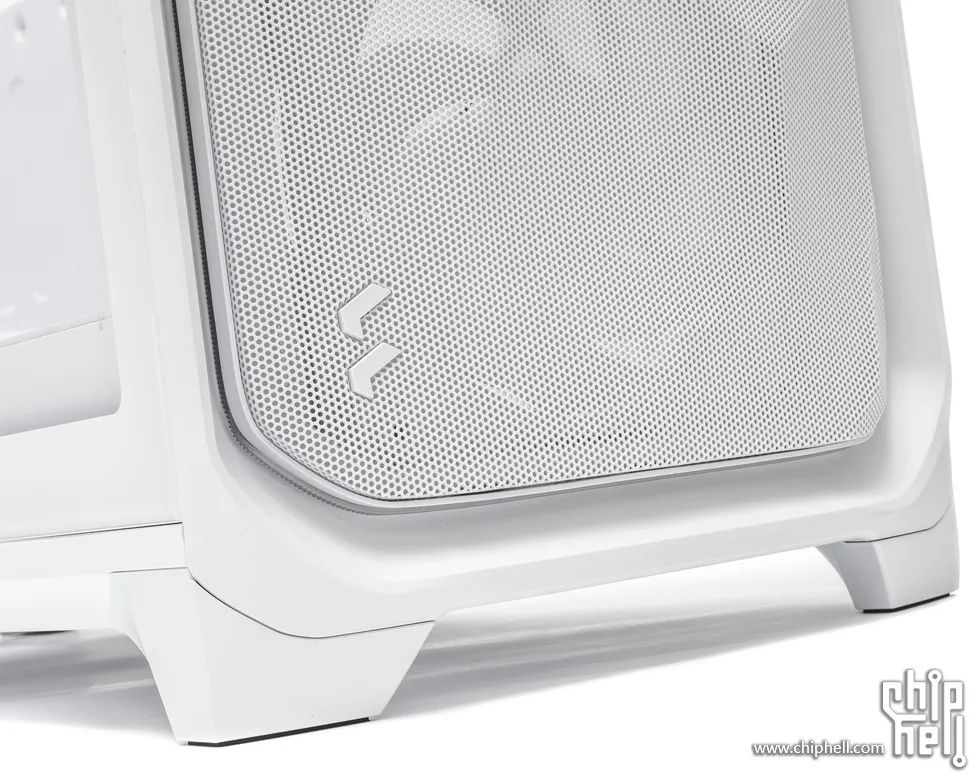

前臉下面的logo很低調

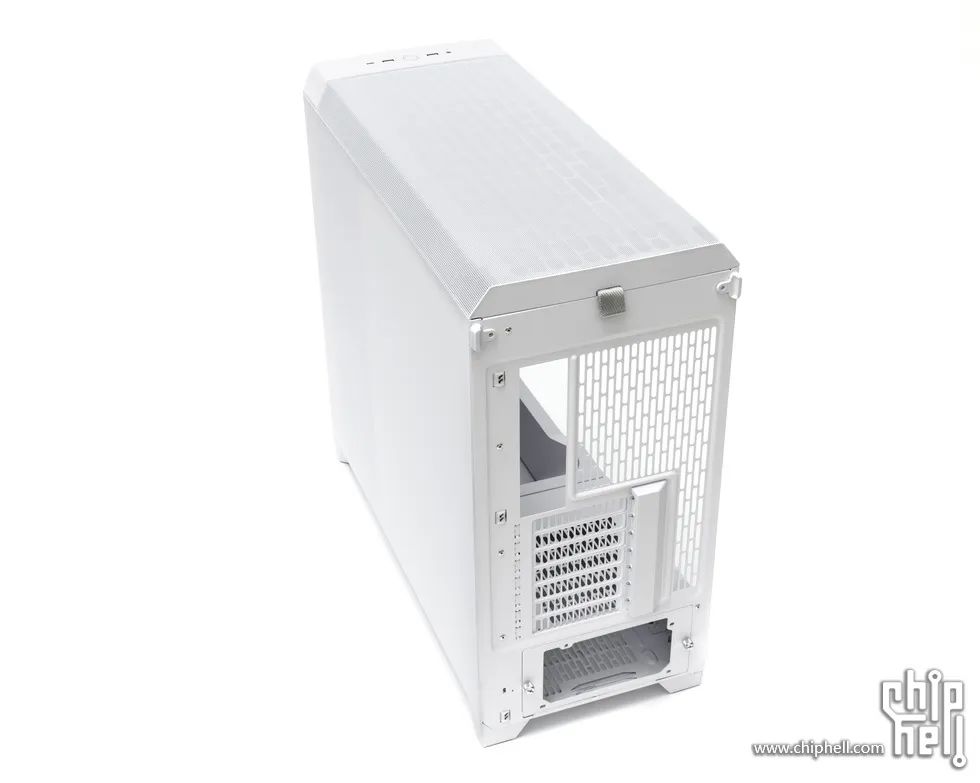

機箱尾部，電源下置

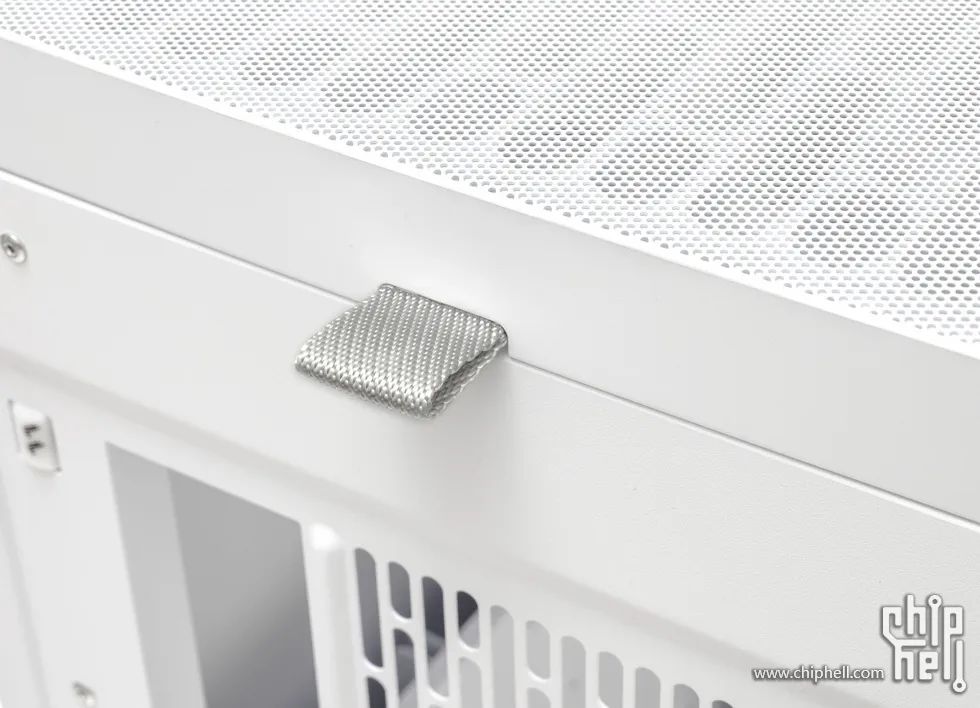

頂蓋有布藝拉手，方便拆卸

前面板和頂部蓋板

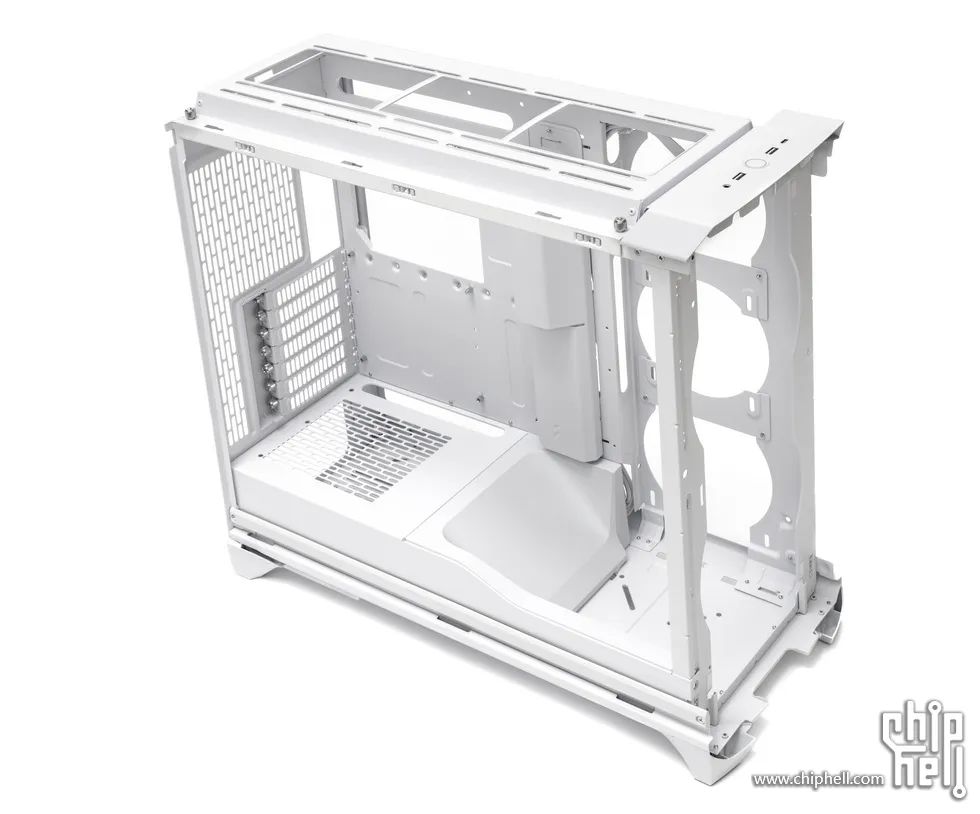

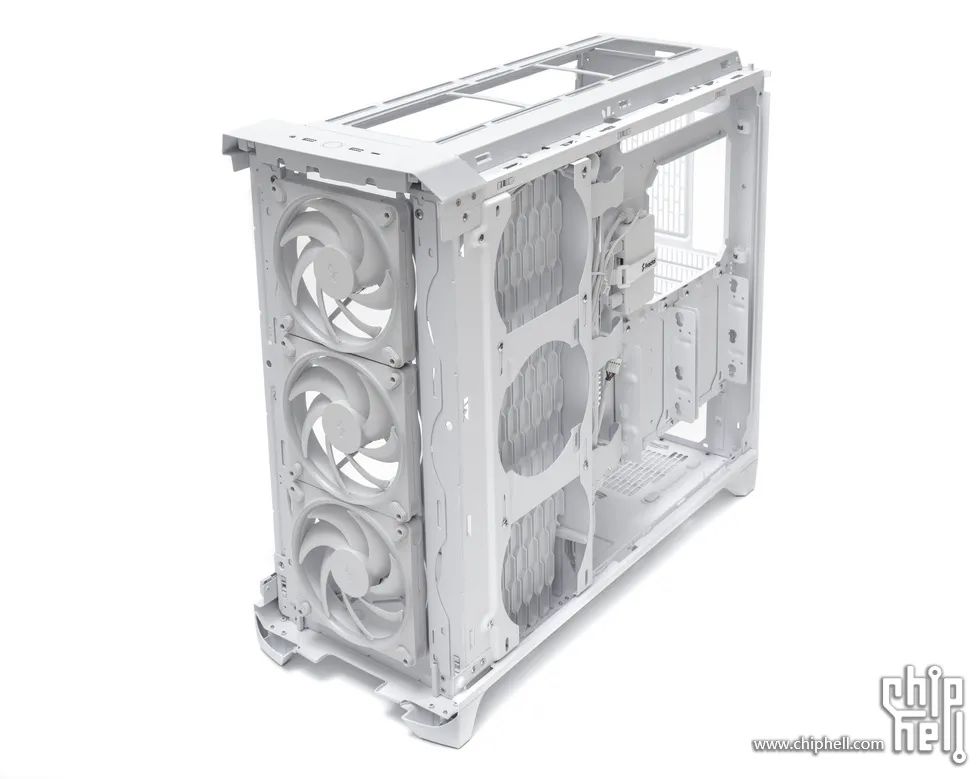

拆卸全部面板，可以看到前臉側面頂部尾部最多一共十個風扇位，均可支援140mm風扇，前臉還能直接支援雙180mm風扇

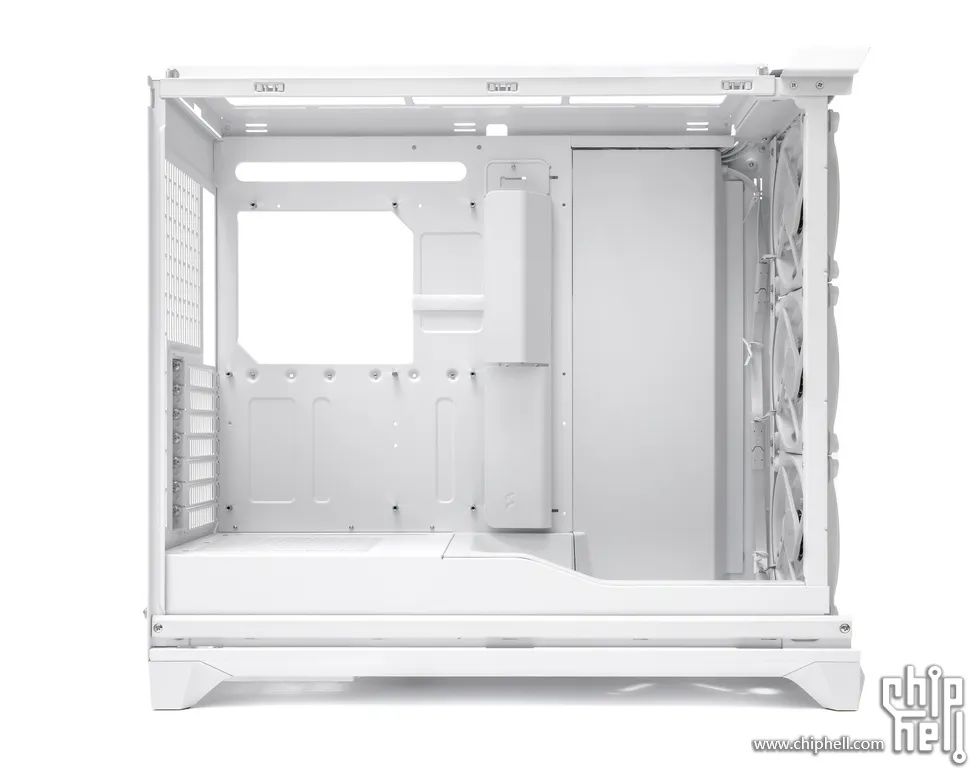

左側結構

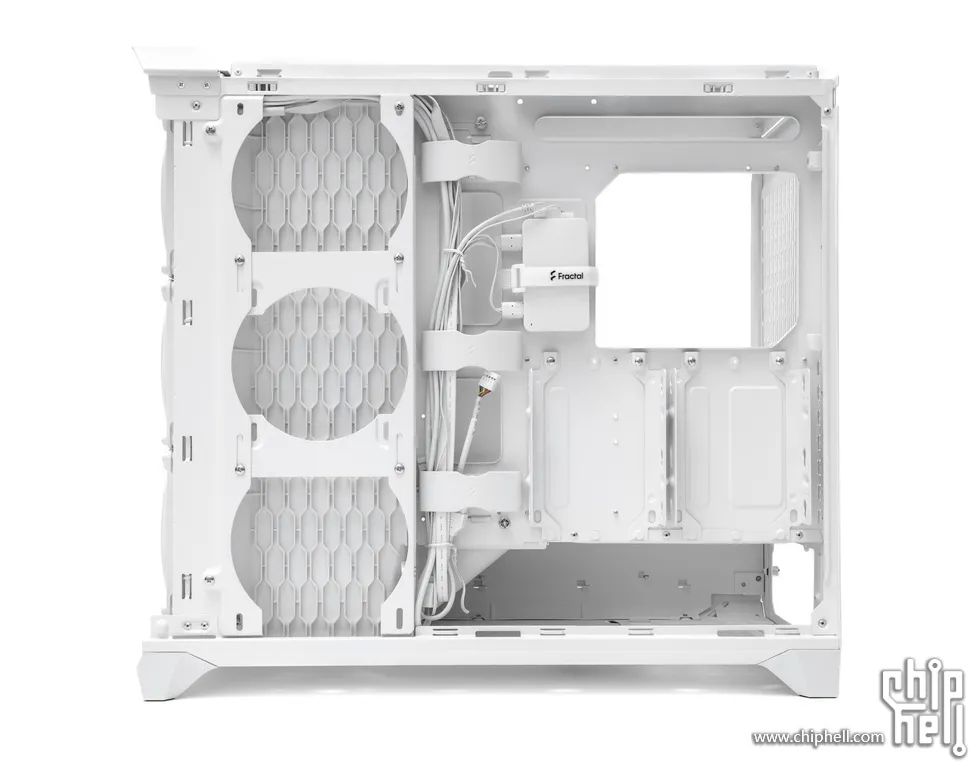

右側結構

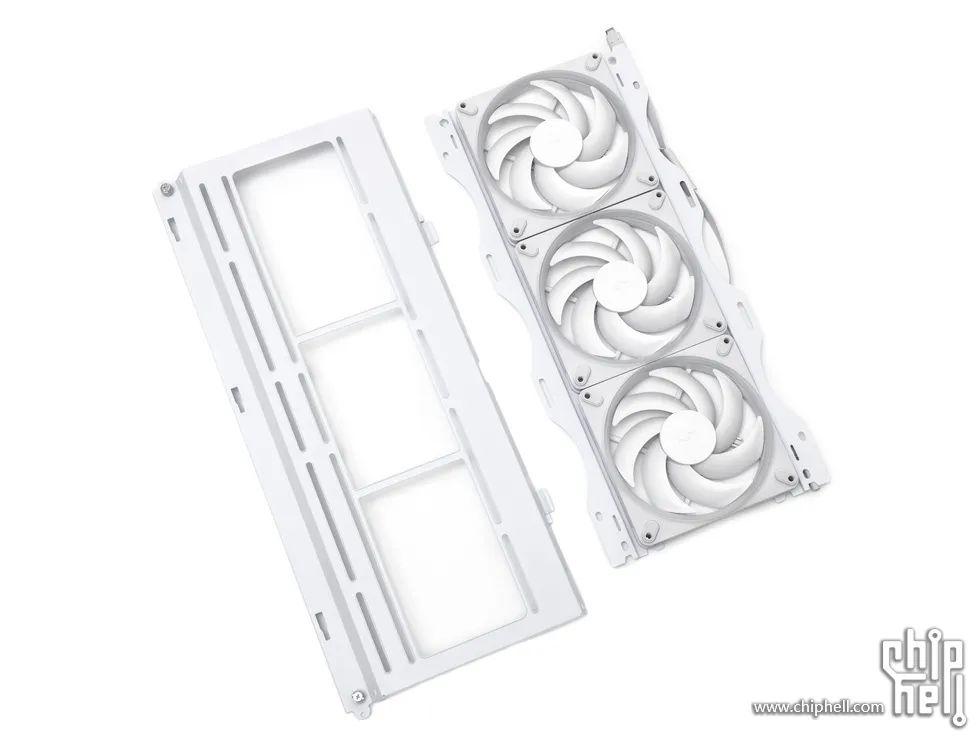

前置風扇架和頂部風扇架

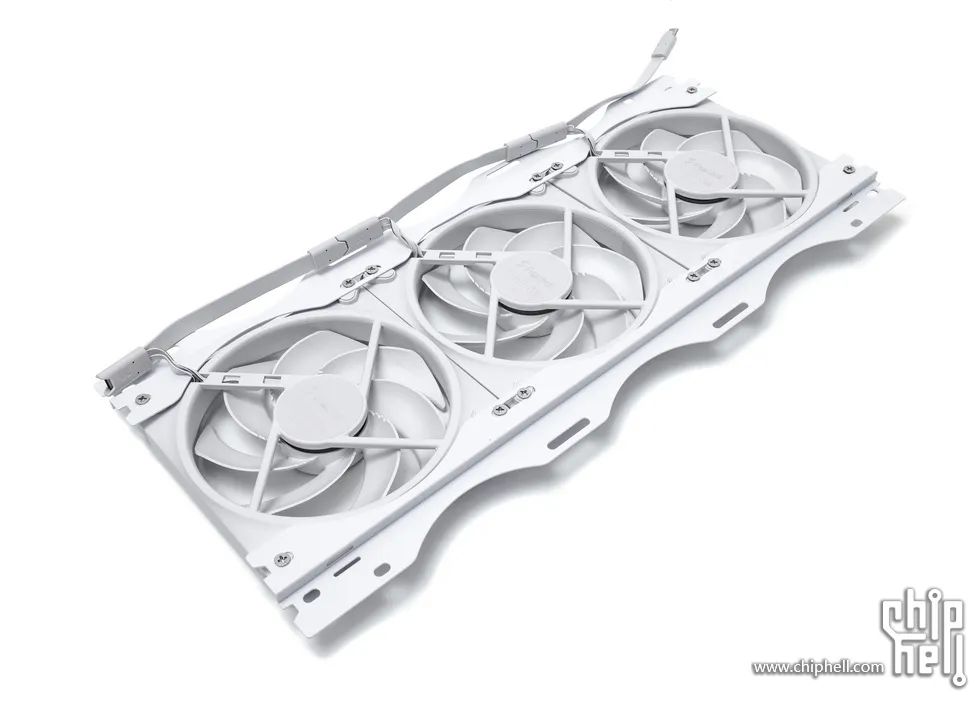

前部自帶三枚分形工藝最新款140mmRGB風扇

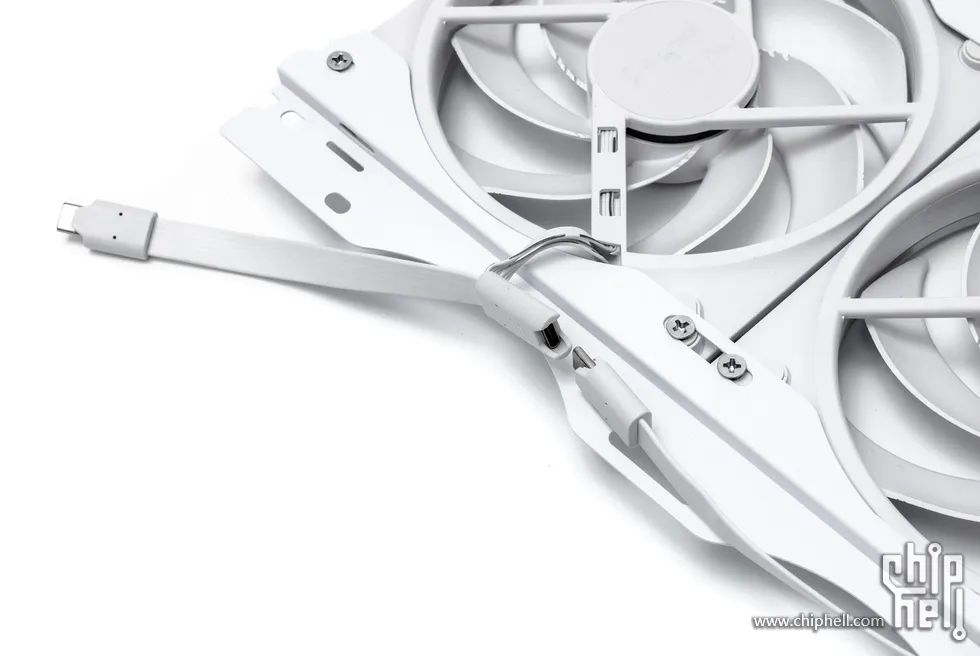

風扇跟風扇之間使用type-c介面連線

風扇的規格，最高轉速1800轉，自帶RGB燈效

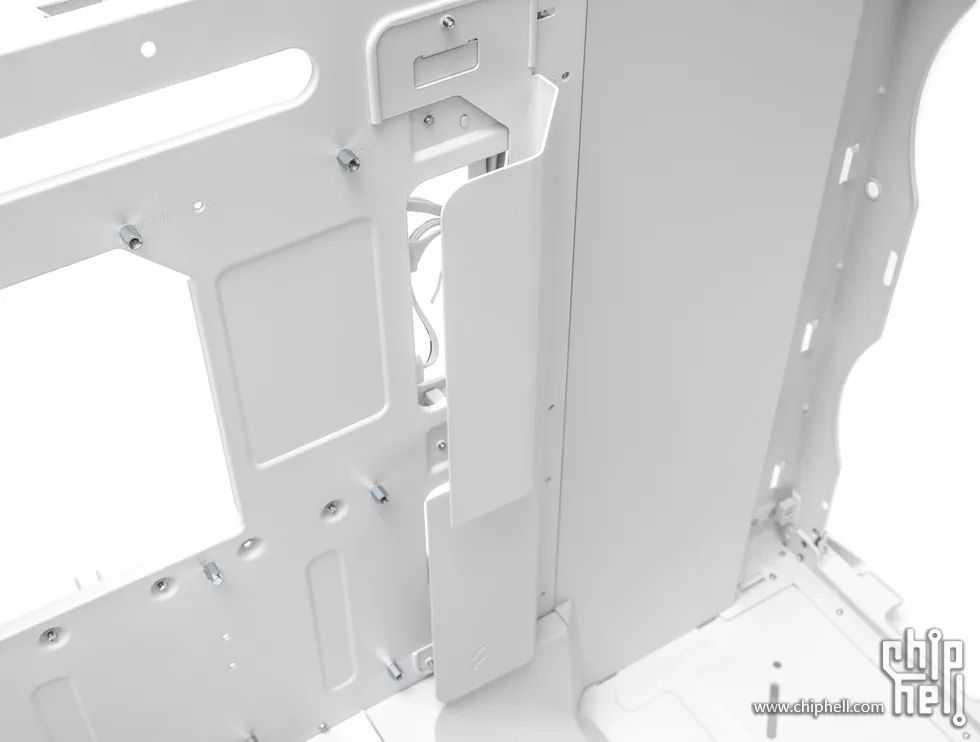

走線處設計了擋板進行遮擋，位置可以移動或者拆卸，方便理線

側面風扇位擋板

拆掉側面風扇位擋板後，可以安裝三枚140mm風扇，可惜最大隻能支援360冷排

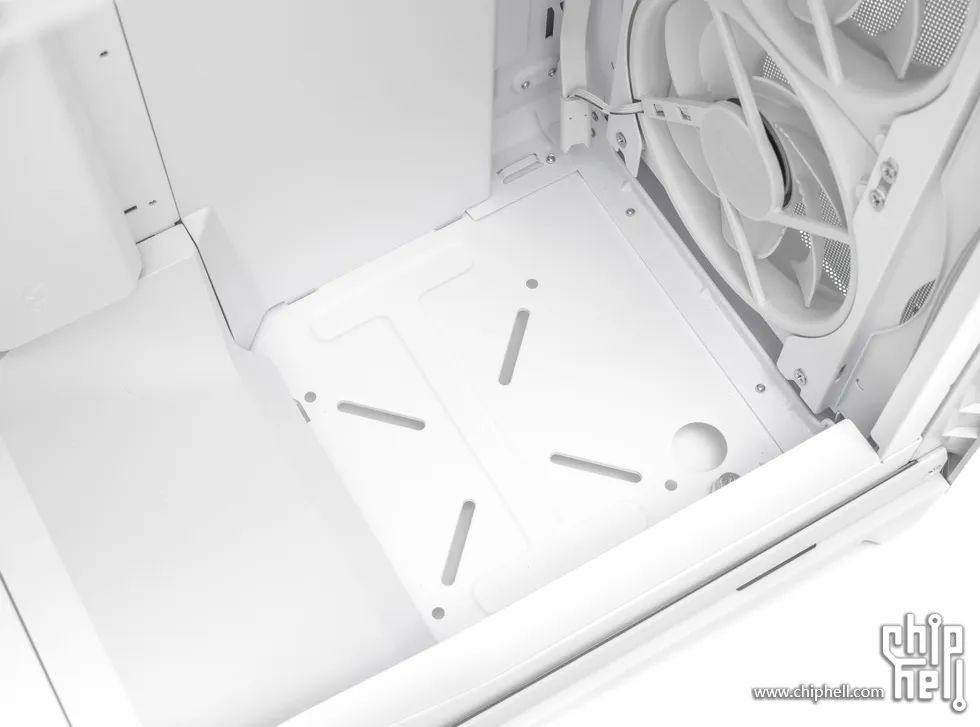

底部設定了水箱支架安裝位和排水口

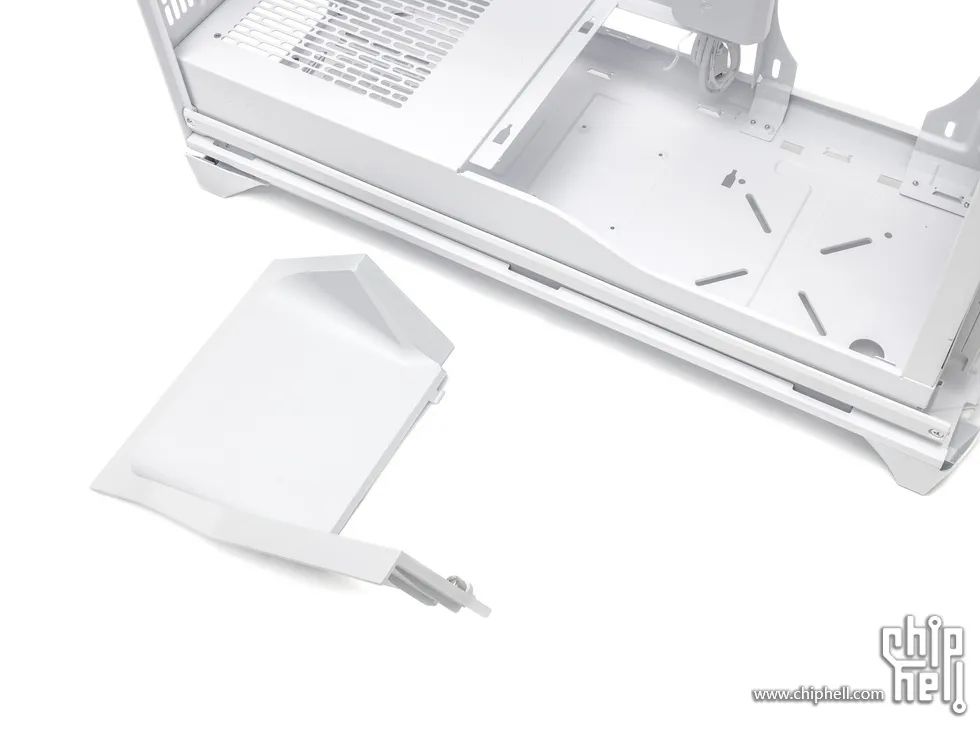

底部的導風罩

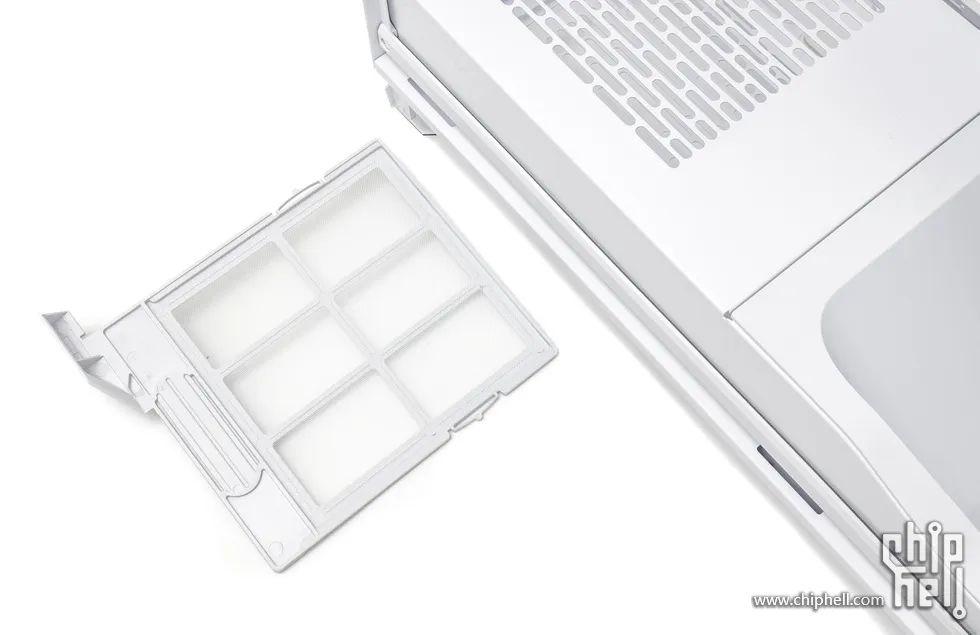

電源位防塵網

尾部的IO擋板

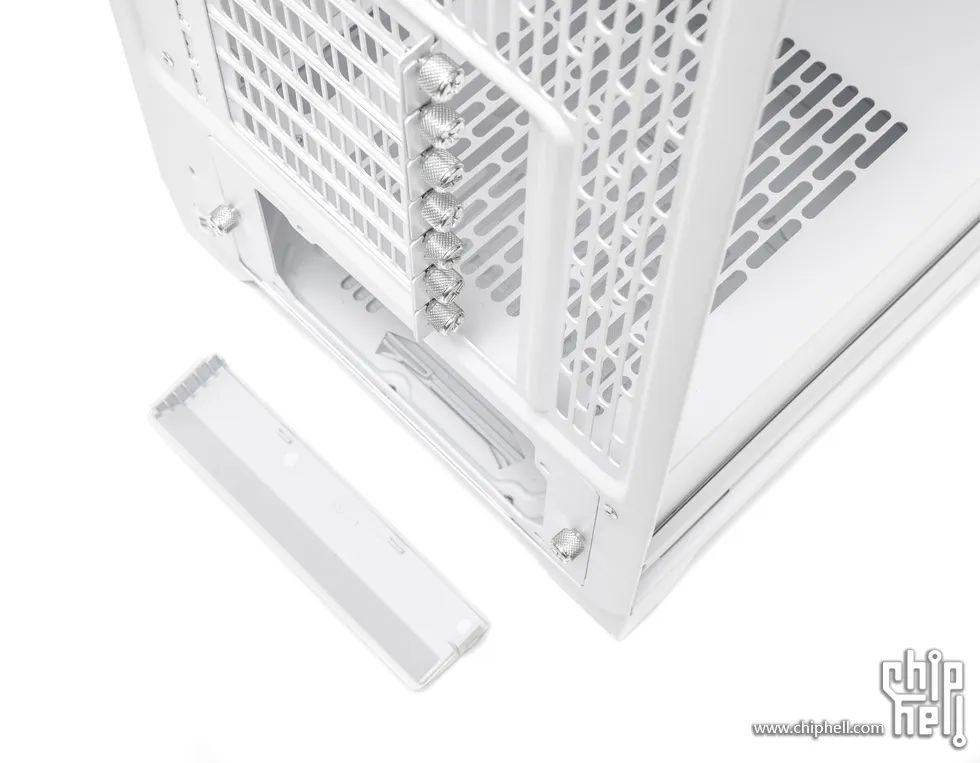

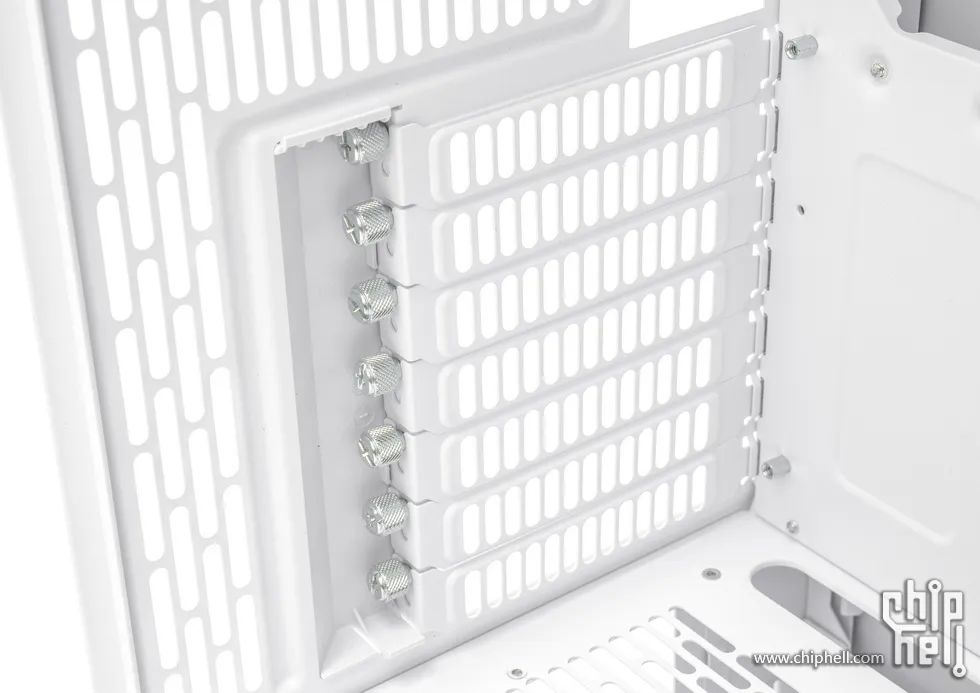

IO位置設計了擋板，防止螺絲外露

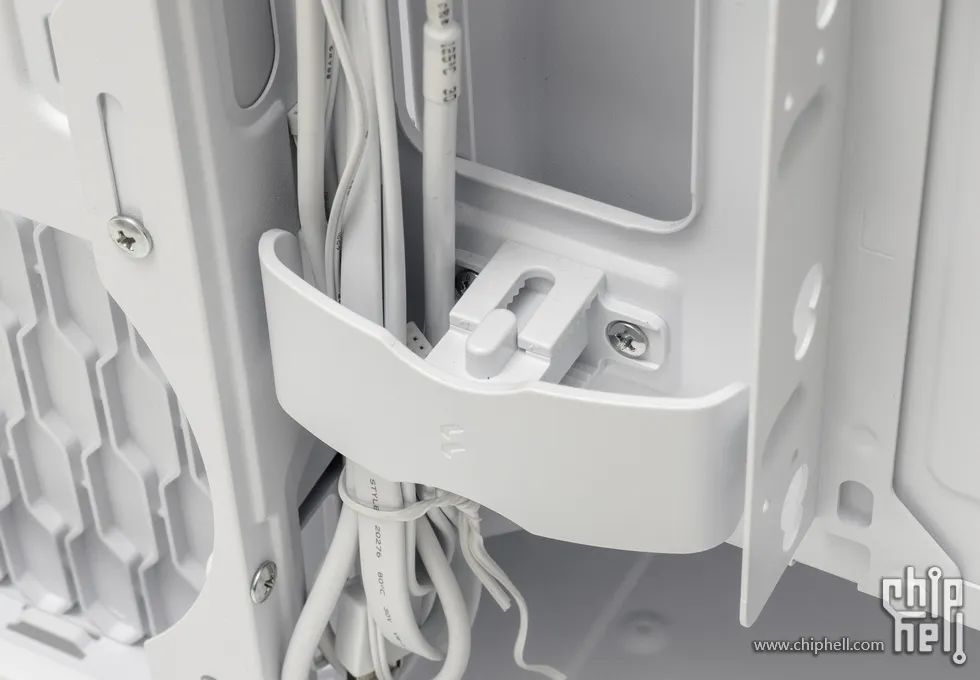

自帶的理線夾很方便，能伸縮調整

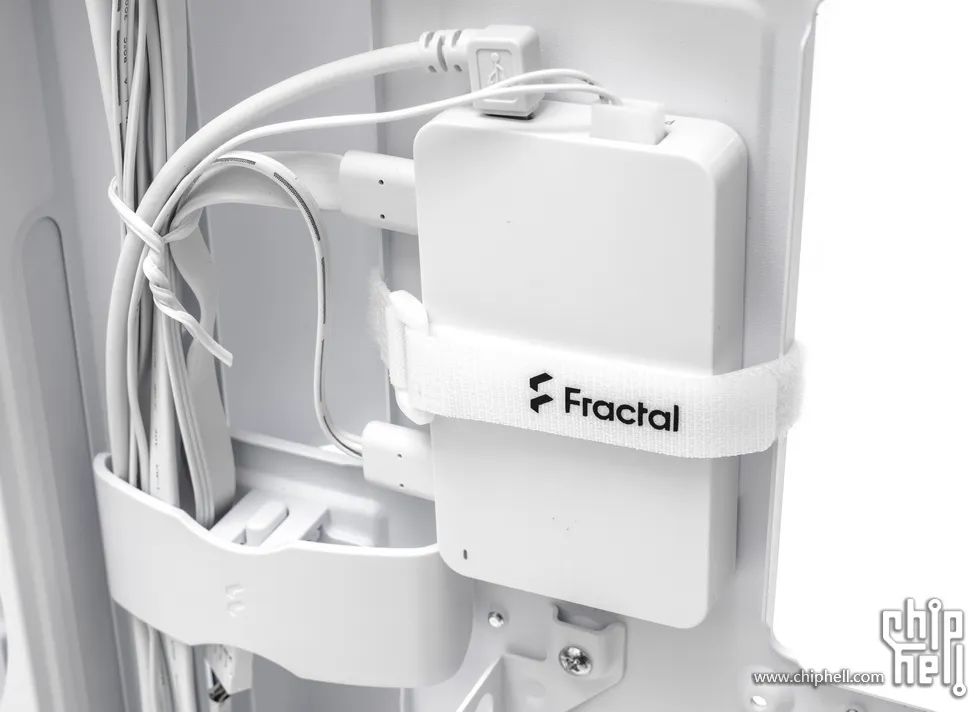

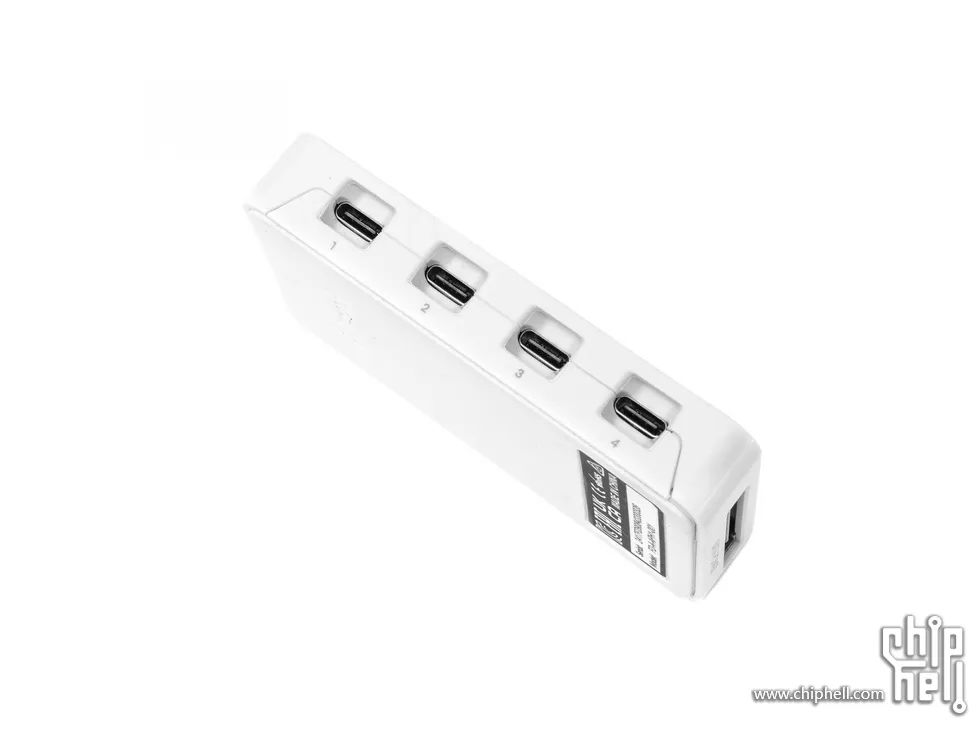

自帶的風扇/RGB集線器

全部是TYPE-C介面

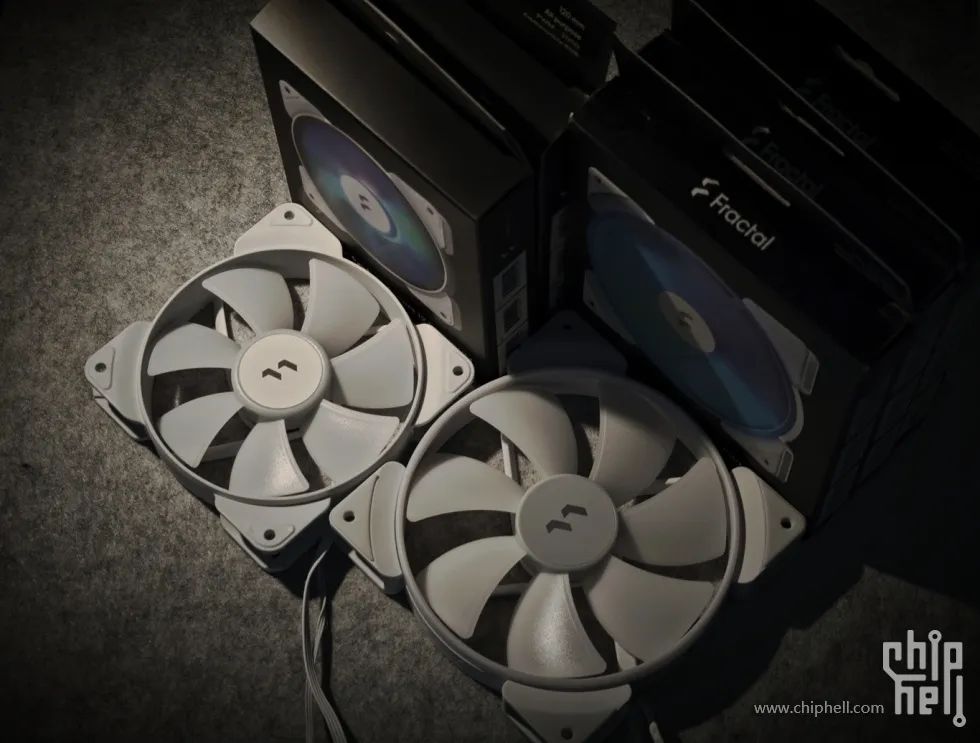

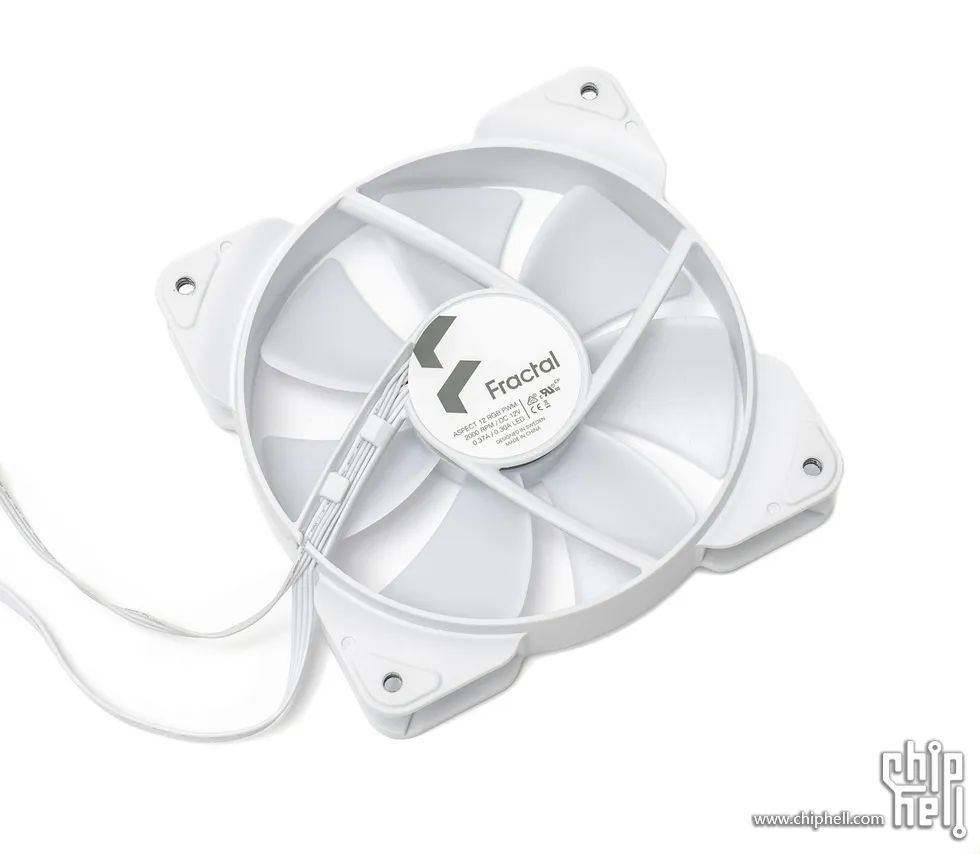

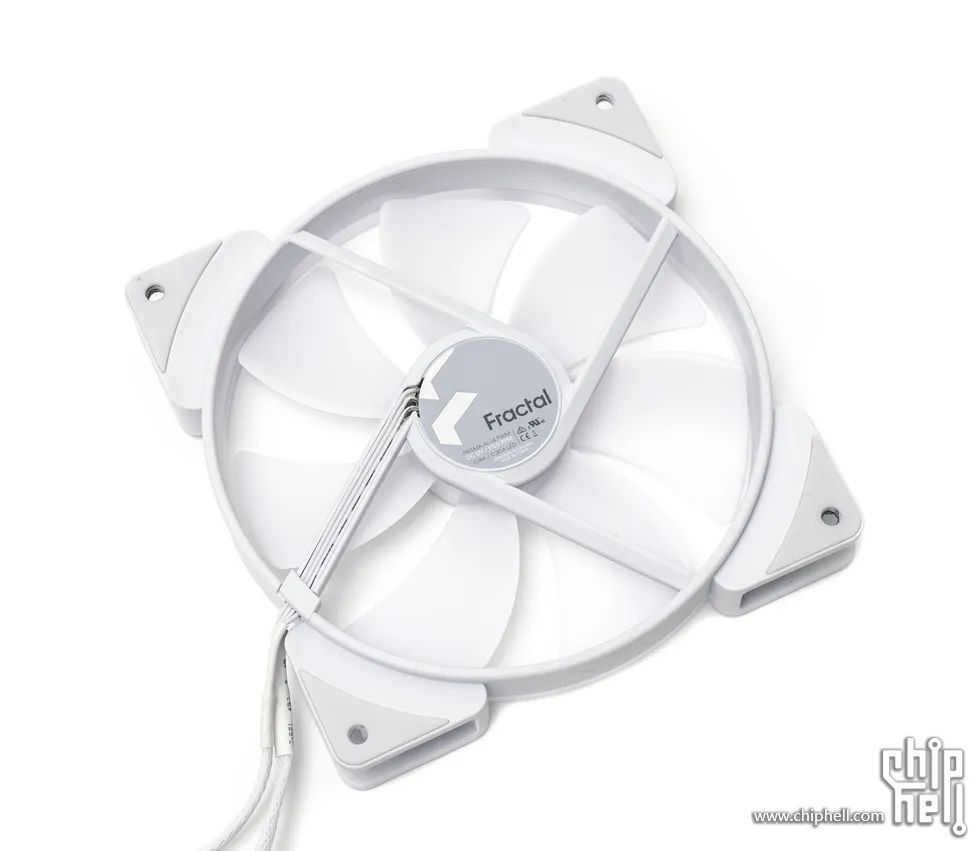

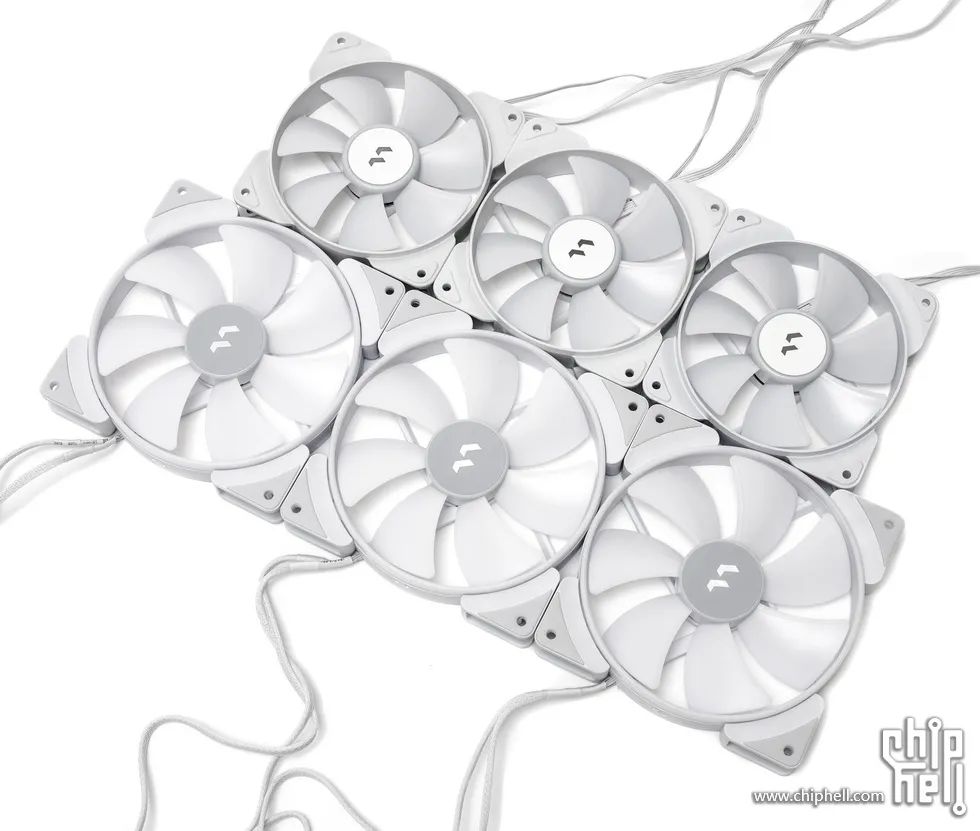

除了原配的三枚140mm風扇，另外增加了Fractal的Aspect 12 RGB PWM和Prisma AL-14 PWM風扇，各三枚

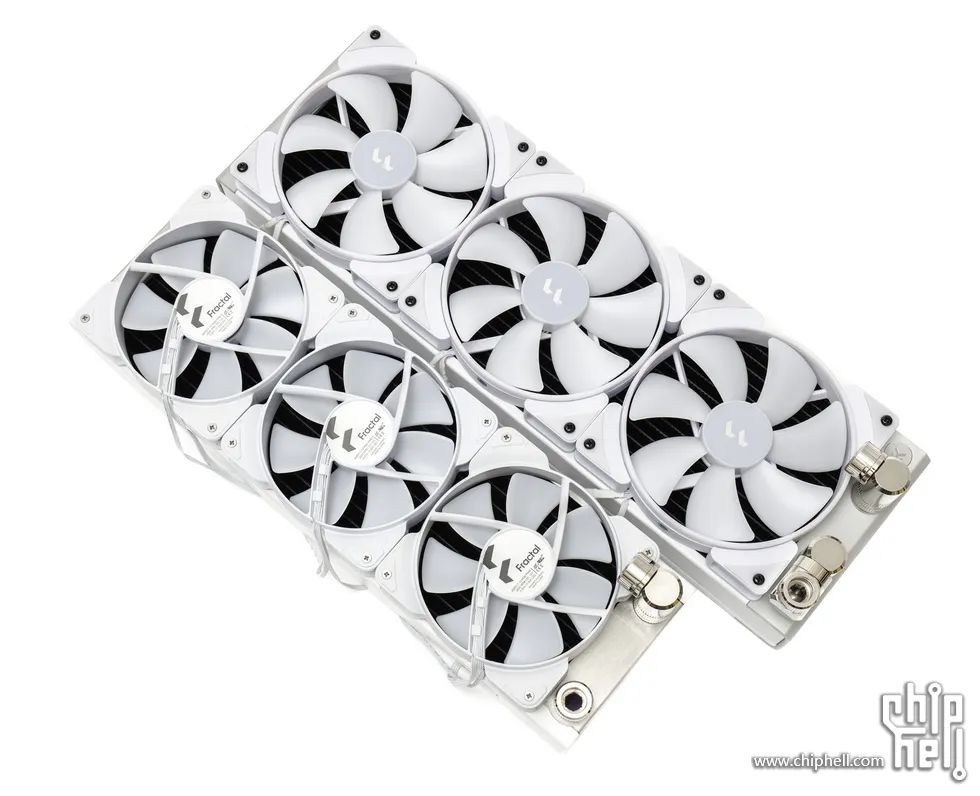

與冷排合體

024年12月21日，海口，多雲，21°今天收到MSI GeForce RTX 4070 Ti Super 16G Expert，這次為了配色選了這張顯示卡，不打算上冷頭了，直接風冷
