張老溼：發完這篇教程，科研示意圖從分子到細胞以及實驗耗材都有了相應的方法，應該比較全面了，所有教程用的軟體都是PPT，但是思路可以借鑑到AI等向量繪圖軟體。
蛋白質分子在生命科學模式示意圖中幾乎是必備的一類圖形，很多時候我們直接採用簡單的幾何圖形即可進行各種示意，但是如果蛋白質分子種類比較多，或者想要表現得更加高階一點，則需要進行一些變通。
本教程集中講述常見蛋白質分子的示意圖，受寫作時思路所限，舉例未必全面，但是方法是相通的，讀者可以自行舉一反三。

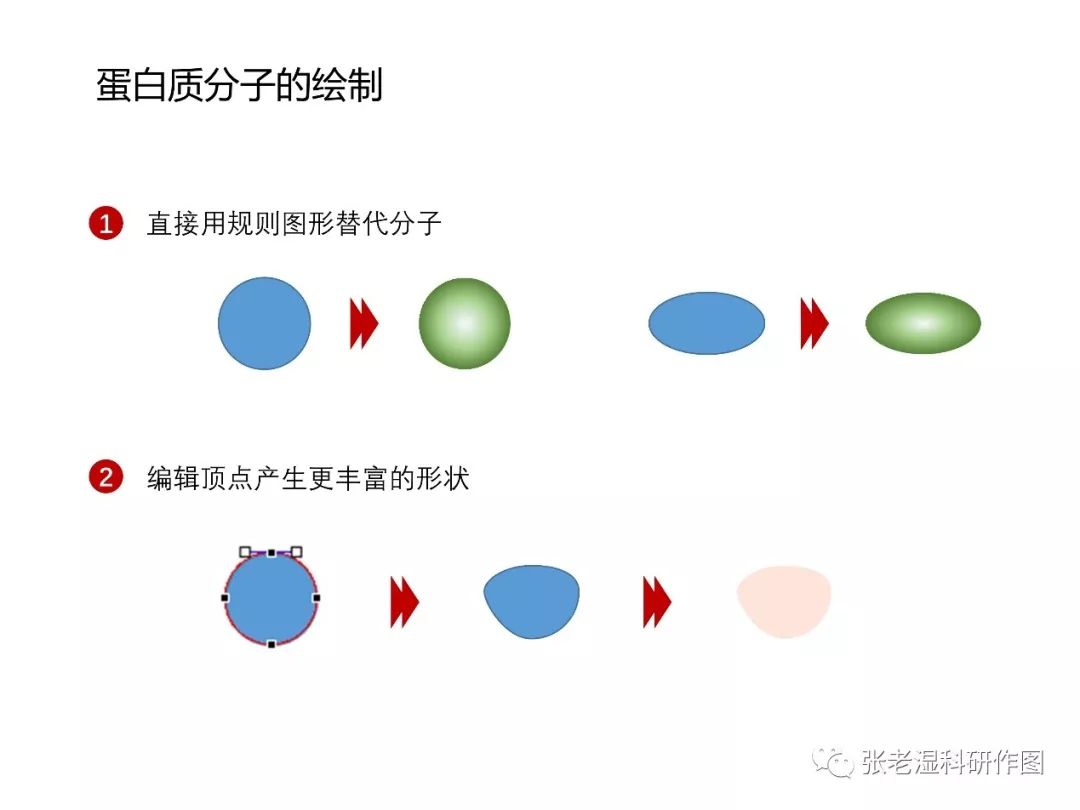

常見的方法有三類：一是直接使用規則圖形替代蛋白質分子，但是規則圖形無非圓形（球形）、橢圓、矩形、圓角矩形、多邊形，三角形和梯形之類的圖形則基本不會用到；二是在上述規則圖形上面進行頂點編輯，使得可用圖形進一步豐富。

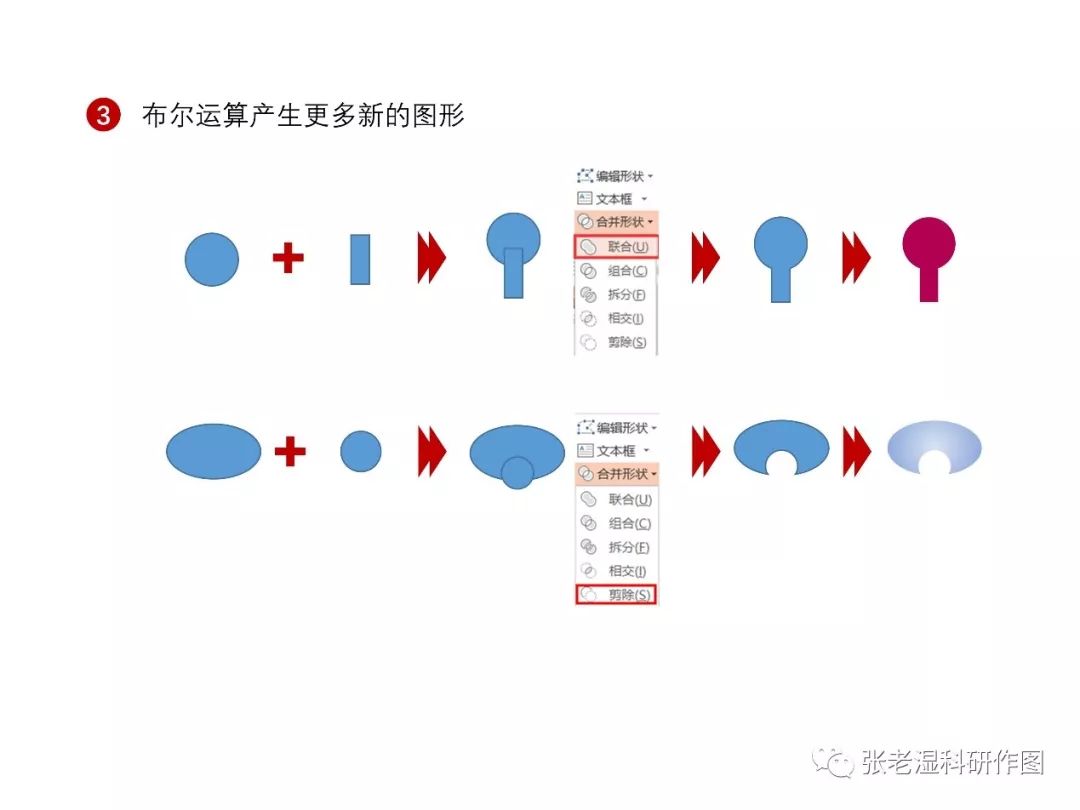

第三類方法是透過布林運算，利用簡單規則圖形產生大量新的圖形，這是較為高階也較為常用的方法，我們往往使用兩個形狀聯合或剪除（有時候還用到拆分）產生新圖形。
事實上，用來進行布林運算的圖形超過三個，可以產生更多意想不到的效果！比如下圖我們不拘泥於兩個圖形的布林運算，並配合頂點編輯和顏色填充，產生了更豐富的示意圖形！可以說只有我們想不到，沒有畫不出的示意圖。

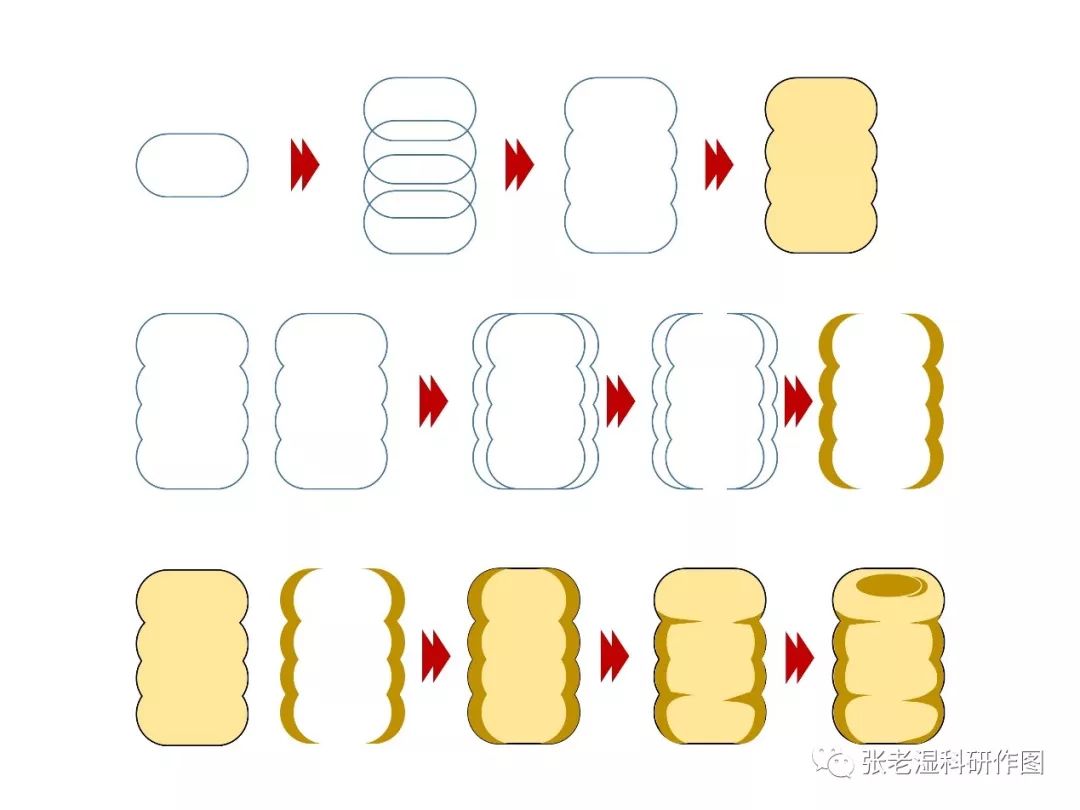

這種布林運算產生新圖形的過程也可以用於細胞器的繪製，比如下圖這種袋狀物可以定義為蛋白酶體或者溶酶體。
具體到某類蛋白而言，我畫過相對特殊的有兩類，一是免疫球蛋白，二是跨膜蛋白，在這裡也大概說一說。

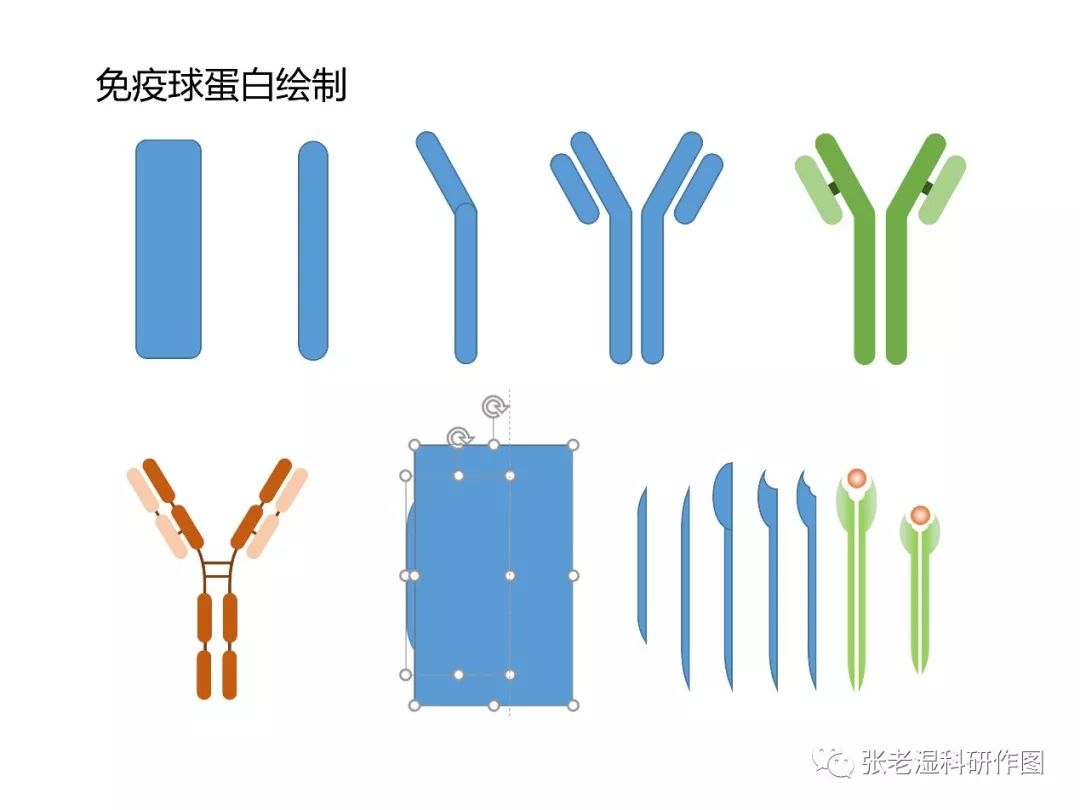

對於免疫球蛋白，我畫過的有以下三種方式，比較簡單，無非是形狀拼合，最多剪除出來之後再拼合。

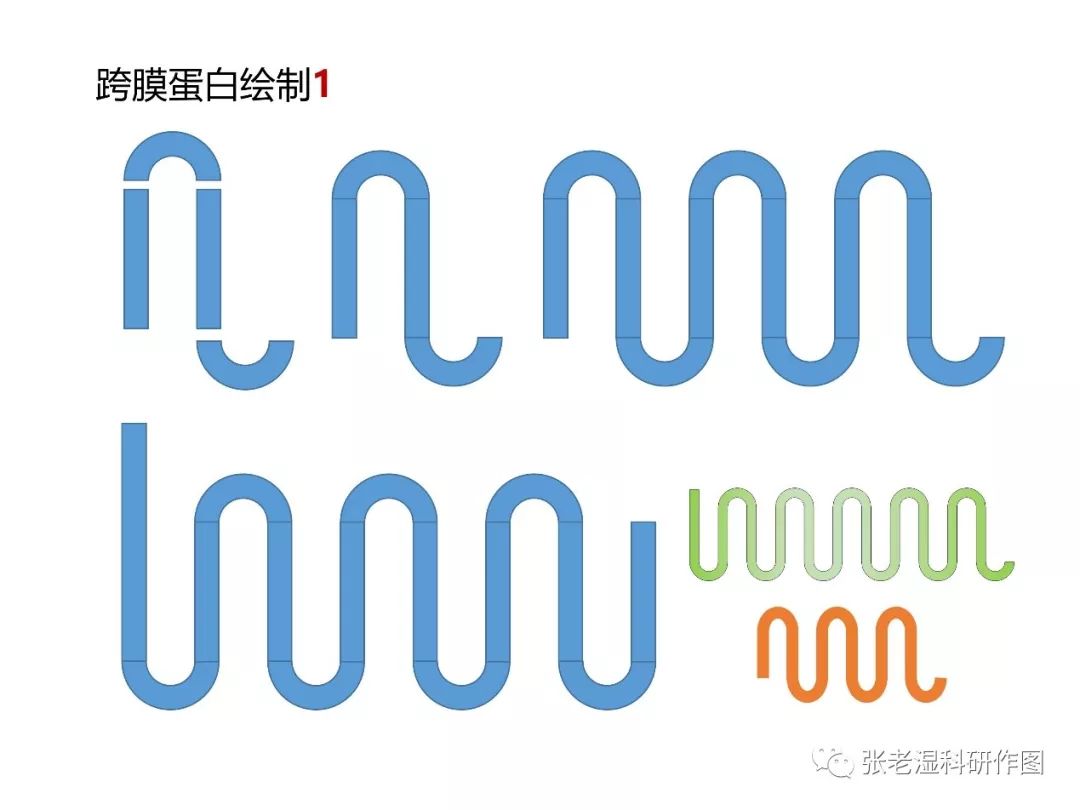

跨膜蛋白也比較常見，一般用一條波浪曲線來表示，不過PPT並不直接提供波浪曲線插入，可以採用弧線+直線的方式繪製波浪曲線；如果需要有一定寬度並且描邊，則可以採用剪除出來的半環形+矩形拼接形成波浪線，這點PPT不如AI方便，AI直接有波浪效果，還可以進行形狀擴充套件。

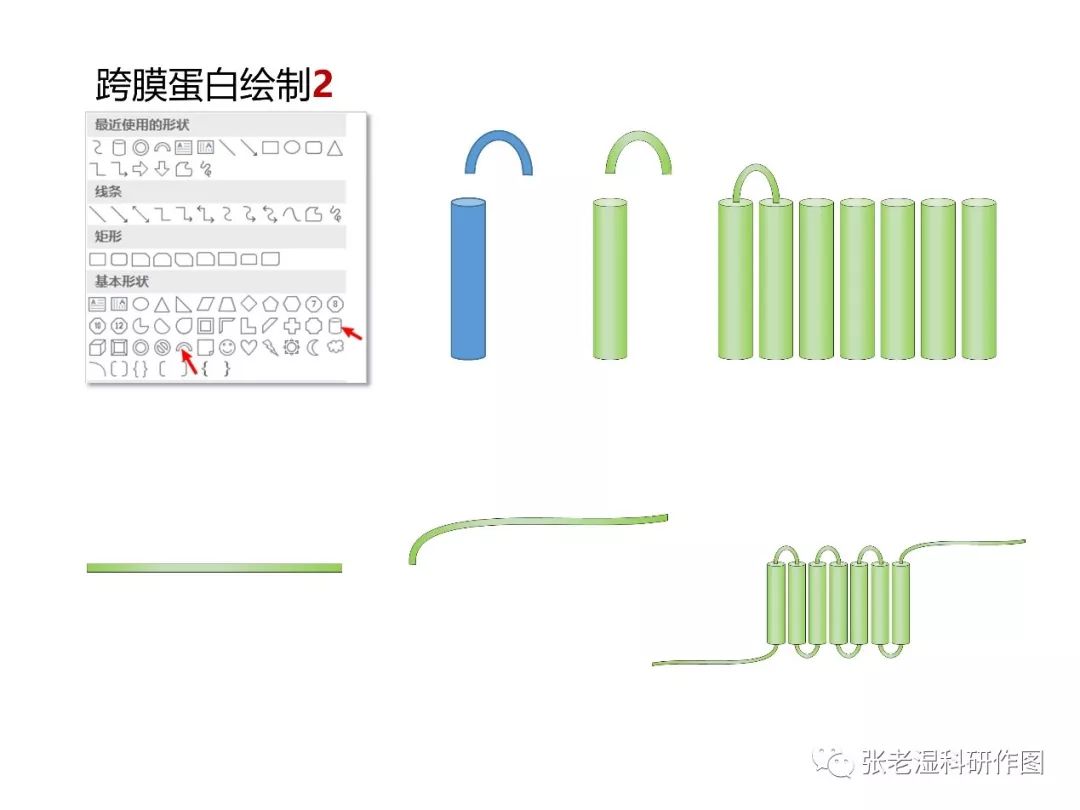

也可以採用圓柱體+條帶的方式來表示：圓柱體在PPT裡面有現成的圖形，並不需要橢圓+矩形的方式拼接，連線所用的曲線帶可以用剪除環形的方式來獲得，兩端的曲線則由矩形變形而來。
