一位女硬體工程師的獨白…

學電子的女生

偶然查資料的時候，看到麵包板這個網站，此時的心情無比沮喪，所以就想寫點東西宣洩一下。

我是一個學電子的女生，因為我媽媽覺得將來工作好找，所以給我填的志願，可是我自己知道我的邏輯思維能力並不好，應該是學文科的，可是為了一些原因選擇了理科。

我不知道女生選擇這個專業是不是一個錯誤，反正我大專和本科兩個班的女生大概有16個，到目前為止仍然堅持這個行業的只有我一個。

我大學愛好畫板，誓言跟自己說我以後要成為工程師

，我要朝這方面努力，但是這條路走的很艱難。

第一份工作在一家玩具廠，寫寫簡單的程式，畫畫簡單的板，就這樣混了兩年半，後來覺得不該這樣沉淪，毅然辭職選擇了一家很小的公司，做電子秤和電子煙的，工資不高，事情很多：畫板、焊接、寫規格書、測試，但是我知道我主要目的是學習一點東西，所以我並不抱怨。但是做了一年後我結婚了，考慮到要生孩子，焊接工作不能在做，我只能辭職。

第三份工作也是畫板，但不需要焊接，做的是MTK系列產品，我根本沒接觸過高頻的東西，也不會PADS，只會AD畫板，但是老闆還是把我留下來了（後來才知道這家公司之前倒閉了，是重新開始，所以急需要人）我一進公司，老闆就要我畫塊2G小模組，而且給我一週的時間，那時候我還住福永，公司在南山西麗，

每天還要來回奔波，但是我就是這樣一星期學會了PADS以及畫出了人生的第一塊4層板。

後面慢慢的就熟練了起來，但是因為沒有儀器，目前仍然不會用儀器除錯訊號。

後來這個公司還是沒撐住，併購給了一家稍微大的公司，這家公司很多型別的產品都要做，需要自己設計電路，畫板，焊接，除錯以及生產。

這個時候的我已經是6個月的孕媽了，一直上到九個月才請假，等孩子三個多月的時候又開始上班了，我不知道從什麼時候開始記憶力越來越不好了，晶片型號，規格引數，即使我很想記住，可是過不久又忘記。我也很無奈，畢竟有時候別人問起了的時候，答不上來只能說等我查閱下電腦。

因此，捱了不少軟體工程師的罵，說我不行，說我到底上過大學沒有，說我焊接水平很爛。我沒辦法反駁，因為事實就是如此，我就是腦袋有時候轉不過彎，電路設計能力確實不行，排查錯誤的能力也不好，焊接水平也有限。我心裡不舒服不是因為別人說我，而是因為他說的是事實。

可是我回想我一路走來，確實也進步不少

，雖然速度很慢。回顧了這麼多，羅裡吧嗦了這麼多，我想我還是會堅持做這行，別人越怎麼說我，我就越要努力，我自己知道自己在進步就好。好了，心情舒暢一點了，明天又是新的一天！

暖心評論：

@通宵敲程式碼：毫不客氣的給你點了個贊。誰還還沒有個被虐的時候啊，挺過來就好了。

@憶輕狂：女同志能堅持下來的不容易。

@淺唱夜曲：加油，這行女工程師真是稀有了

@7631001：很好的女孩工程師！前進吧！

@hansliu888：努力！沒有神人，能做成這樣已經很不錯了！

@726911032：一點點來，不怕，可以用筆去記，引數麼，實在沒必要記，知道元器件特性就好了

@使用者1645518：能看到、承認和這樣坦誠的說出自己的缺點真的很難，所以你是一個值得欽佩的人！做事先做人，態度決定一切，你的付出必有回報，也願周圍的人給予更多的包容和幫助！

轉行的真的多：

@使用者1844472：堅持下來就值得尊敬,好樣的。我們電子系14年就我一個漢子南下從事電子行業，其他全部轉行，還有個別從事電子周邊行業~（我以前住西麗，後來在新公司工廠在福永要經常去工廠那邊新產品跟線，現在還一直住在福永！）

@Evan.i：我們系女生12個吧，堅持下來的男生都不多，女生大概就一兩個了。

我畫的PCB檔案

上篇博文字是自己的一份隨筆，但是很意外得到一些朋友的鼓勵，非常謝謝你們，雖然不認識，還是表示很感激。其中有朋友讓我曬曬我的PCB作品，我有點不好意思，因為畫的不是很好，也沒有人教我，都是自己去領悟的。

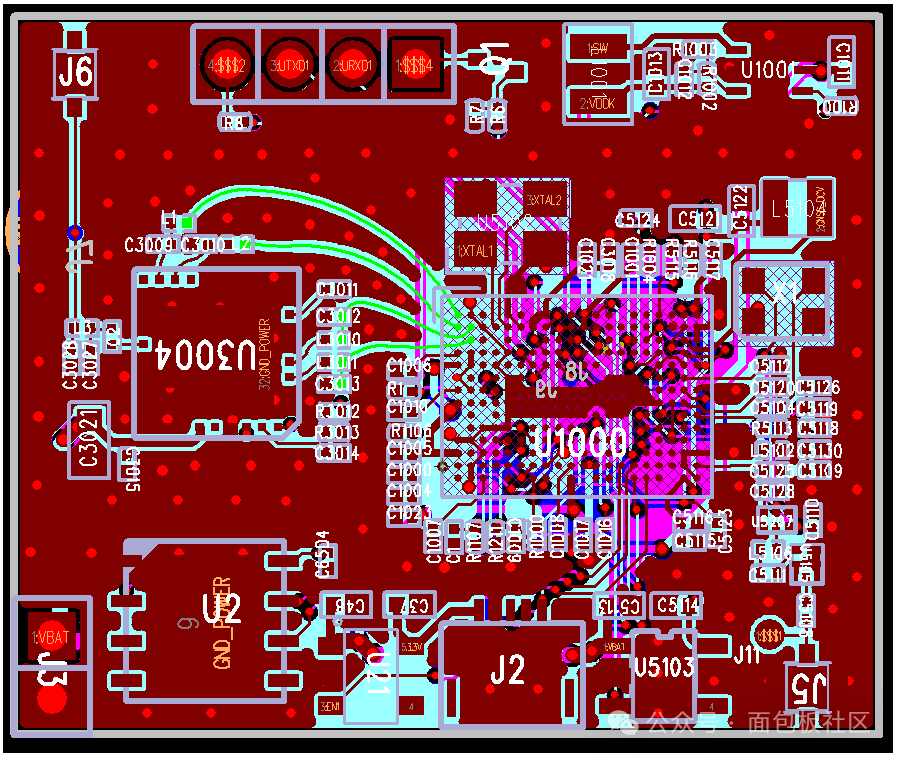

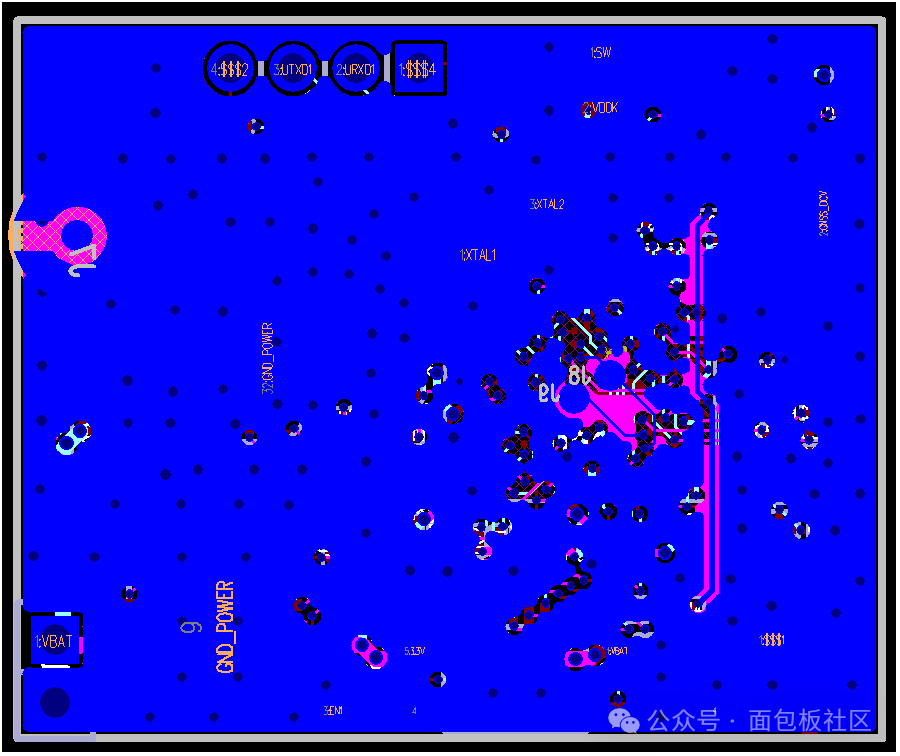

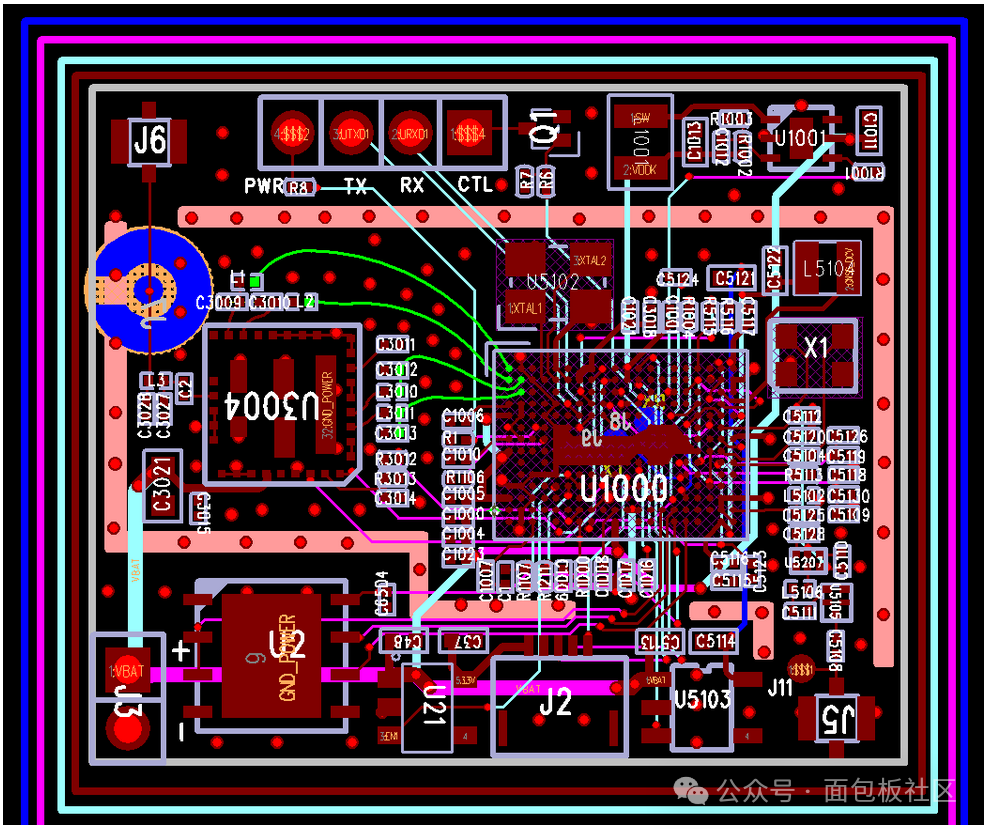

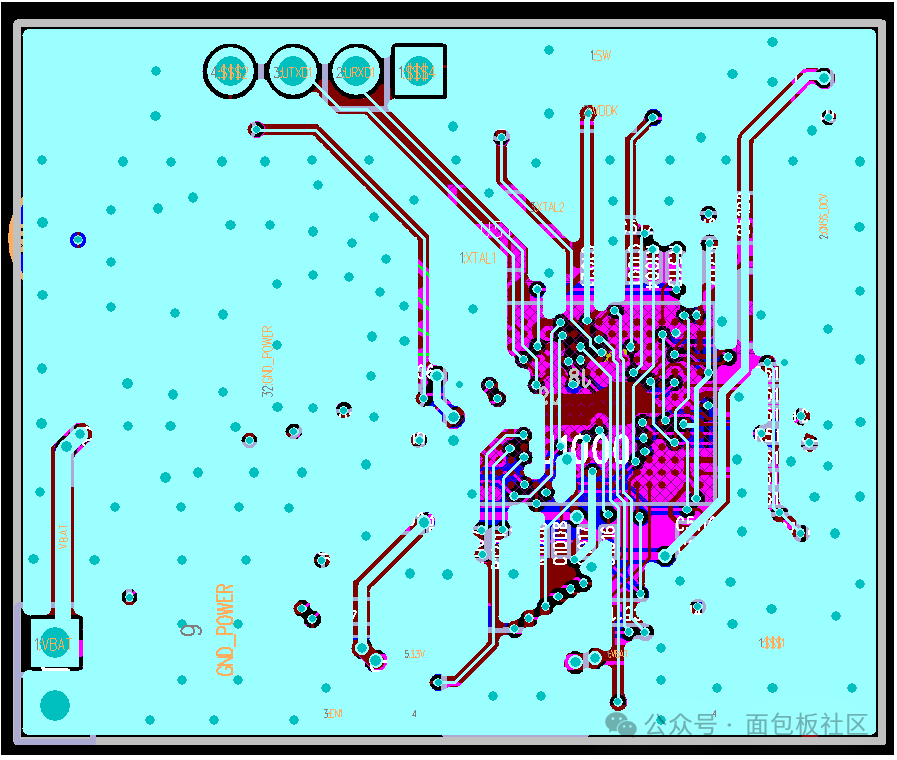

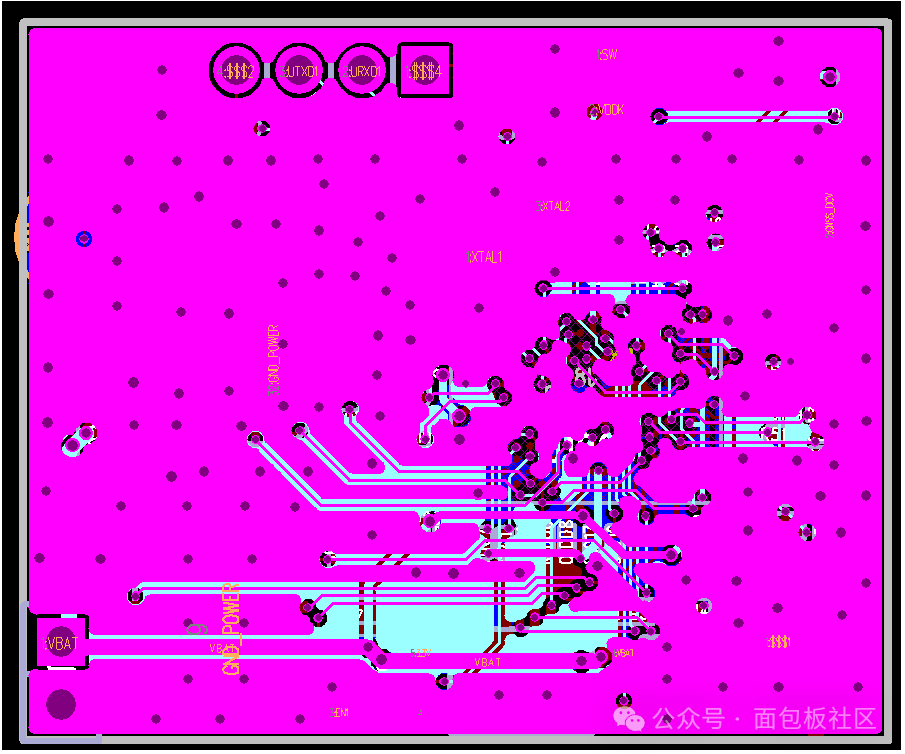

最近看到某網站一些學員的畫板，更加自愧不如，我要多多學習，變的更好。我就曬一塊我去年畫的一款MT2503的四層板吧，板子是可以用的，但是還有小部分問題暫時還沒修改，請大家多多指教！

我的焊板心得

最近焊了兩塊板子，發現自己進步很多，我很感謝我另一個畫板的同事，向他學習到了很多，包括設計電路部分和焊接部分，他焊接的水平真的很好，看起來像貼出來的一樣。我以前焊板毛毛躁躁，有時候會焊的煩躁流汗，而且總是不小心燙到。

因為我方法不是很對，我就看我同事焊，然後自己慢慢上手越來越順了。雖然跟他還有很大差距，但是比我以前焊的好多了，今天那個433模組都是自己從另外一個板子上吹下來的，哈哈，其實試過才知道也挺簡單的。網上那些技巧我就不復制了，我現在歸納幾點自己總結的：

1.像0603,0402這種小小的電容電阻，可以用鑷子輔助，先把板子上錫均勻，然後鑷子夾住一個電阻對準後一邊上錫膏固定，再另一邊上錫，如果左右不平，用焊洛鐵壓一下就平了，刀口的焊洛鐵更好壓。我也看過厲害的不用鑷子的，直接焊洛鐵點一下就上去了，我目前水平有限，臣妾做不到啊！

2.像sop封裝的就是先對角焊牢固，然後其他腳焊錫，連成一片也沒關係，後面可以用洛鐵拖錫，就會斷開。至於怎麼拖錫，網上很多講解的，最重要的是自己多試幾次就會了。

3. 像板子上L0630封裝的電感焊洛鐵沒法焊就只能用風槍吹。我板子上433也是先從別的板子上吹下來，怕吹壞所以要從板子底部朝上吹，一手均勻拿風槍繞圈圈，一手用鑷子把元件慢慢夾起來。

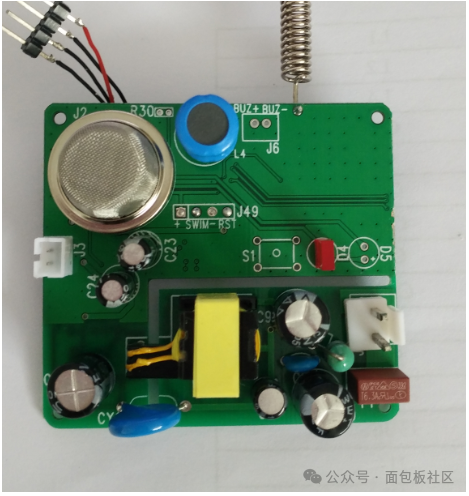

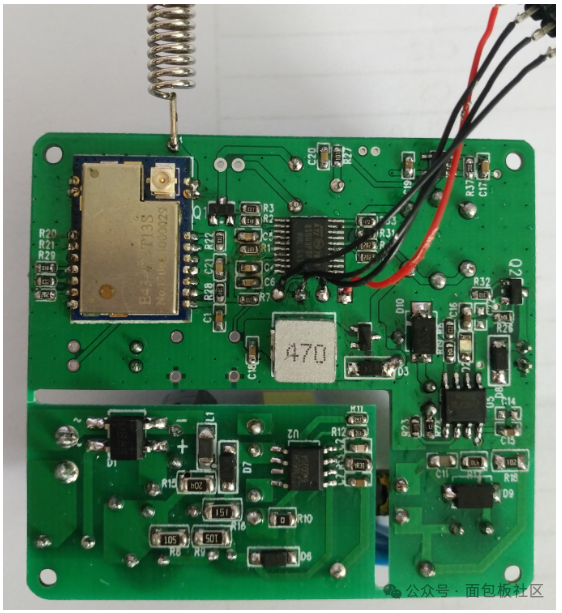

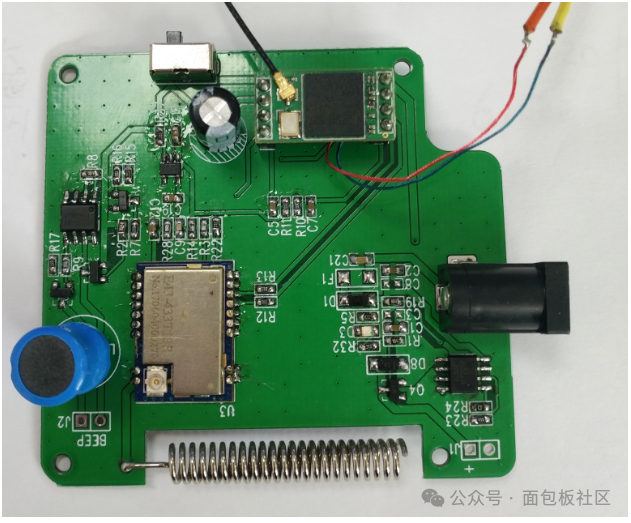

總之，要心平氣和，有耐心，還要勤練手。好了，說了這麼多，我發幾張上午焊的板的圖，也是我自己畫的，請大家多多指教！

第一次畫軟板分享

挑一個剛做不久的東西，是需要做一塊燈板，要求比較亮，能彎曲，可調色，能遙控。首先的方案想的是3W的RGB燈，這麼大功率的燈散熱是問題，只能用鋁基板，把板分成6塊，之間用線連線，達到了彎曲效果，用JDY-10M藍牙模組實現組網連線（因為還有兩塊小燈板要控制），做出來了，效果還可以，想變什麼顏色都行，圖我就不上傳了。

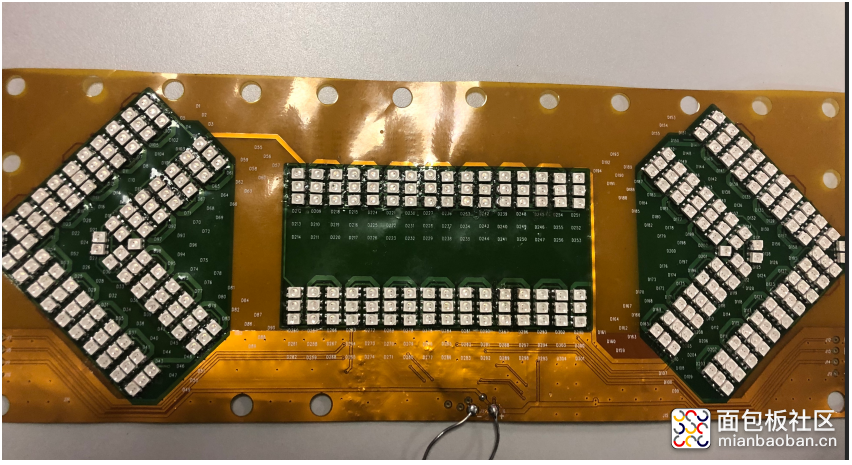

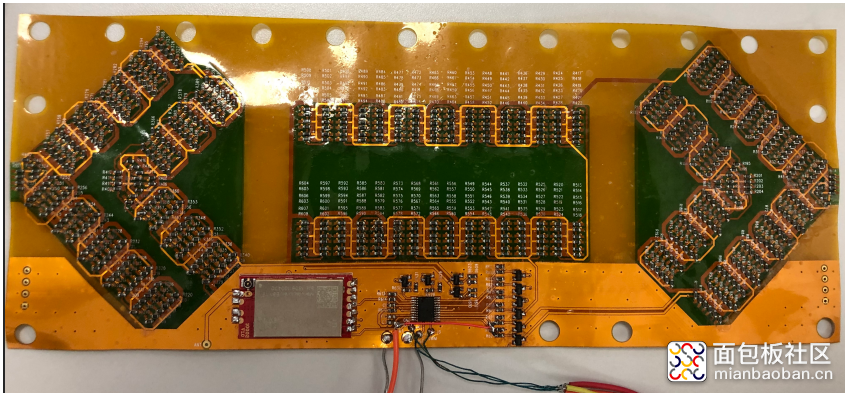

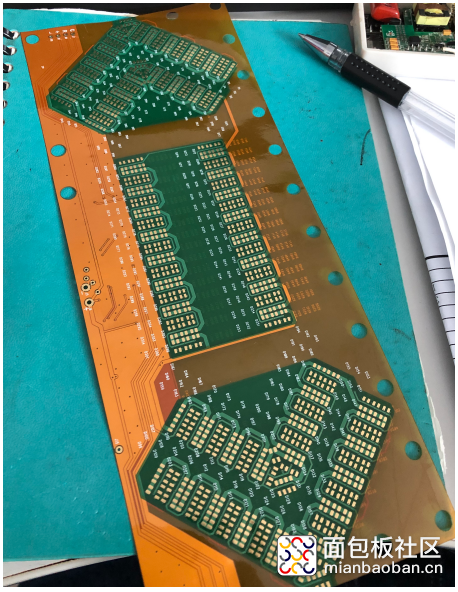

後來領導改方案想用軟板，普通的燈做密集一點也非常亮呀，只挑紅黃雙色就可以，畫板雖然不難，但是焊接好費時間，硬是花了我一天半才焊好，軟板溫度只敢調200度吹，後期還要用烙鐵加固一下，下面我就放幾張圖片：
