01
確認問題
手裡有一個 STM32F407G-DISC1的開發板，MCU是STM32F407VGT6，剛好最近要用該板做個測試，發現居然不工作了，果然放久了吃灰，容易壞。
進行了一下故障排查，先測試了下關鍵電源節點對地都沒有短路，上電測試相應得電源節點也OK，沒有發熱。
測試了RST等關鍵訊號也沒問題，但是測試VCAP1，VCAP2處都是0，該處的電容是給晶片內部的LDO使用，為核心電壓記得沒錯的話應該是1.8V左右，為0說明LDO沒有工作，懷疑是晶片掛了。
這塊板子是STM官方的，價格還不便宜，現在也不好買，丟了重新買，一方面太浪費了，一方面也需要時間。
那就修一修，換個MCU，就能【變廢為寶】了，這也是我們一貫的節約(qiong)的作風。
作為嵌入式開發工程師，寫得了程式碼，焊得了板，修得了鍋(前面一篇已經分享了修鍋)，補得了鏟是基本技能。
02
準備物料

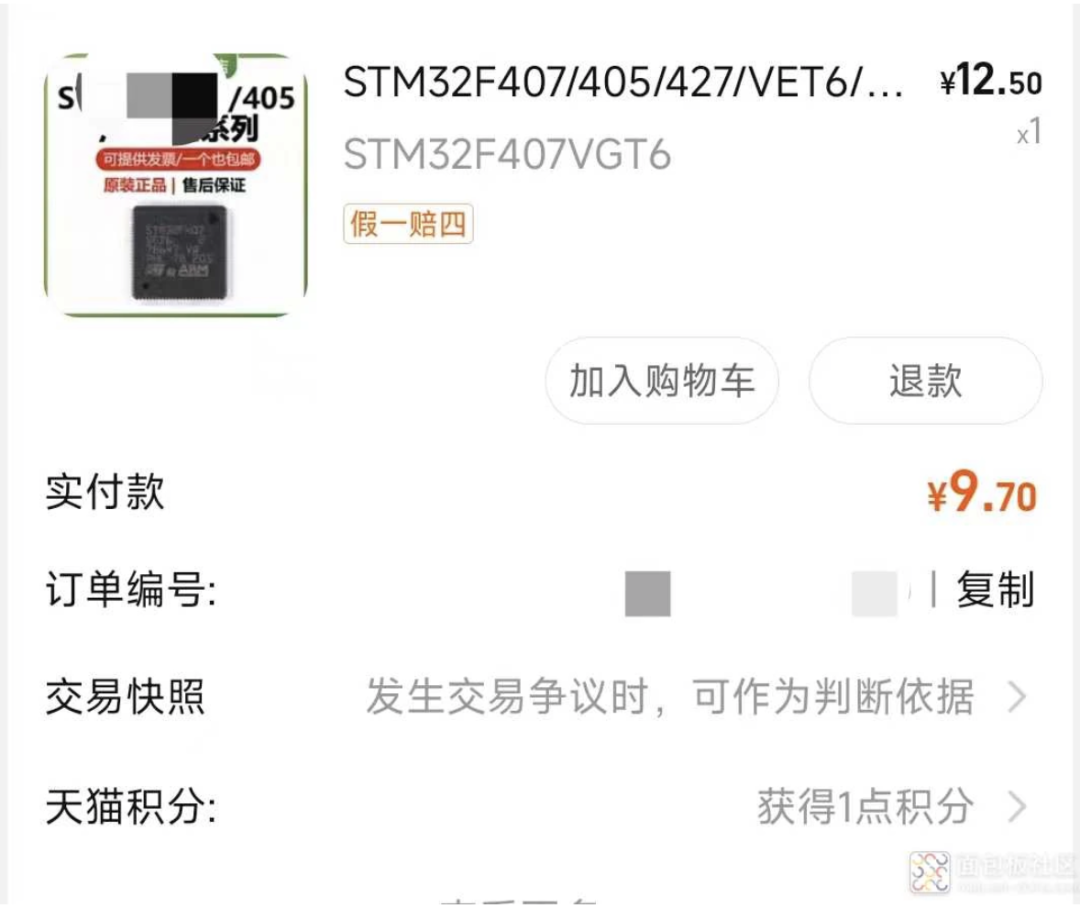

先去萬能的某寶淘MCU，發現很多都只需要10塊錢出頭，還能用個券，算下來不到10塊包郵，對於我等qiong人來說，真的是感動的痛哭流涕，畢竟被前兩年的價格蹂躪過，前兩年F4系列好歹也要50以上的價格了。可惜高興的太早，後來發現這個價格擺在這腳踏車還是變不了摩托車。
作為嵌入式開發工程師來說，電絡鐵，熱吹風，吸錫器，鑷子，酒精，等工具是必備的了。一應俱全只等晶片到。
03
開換

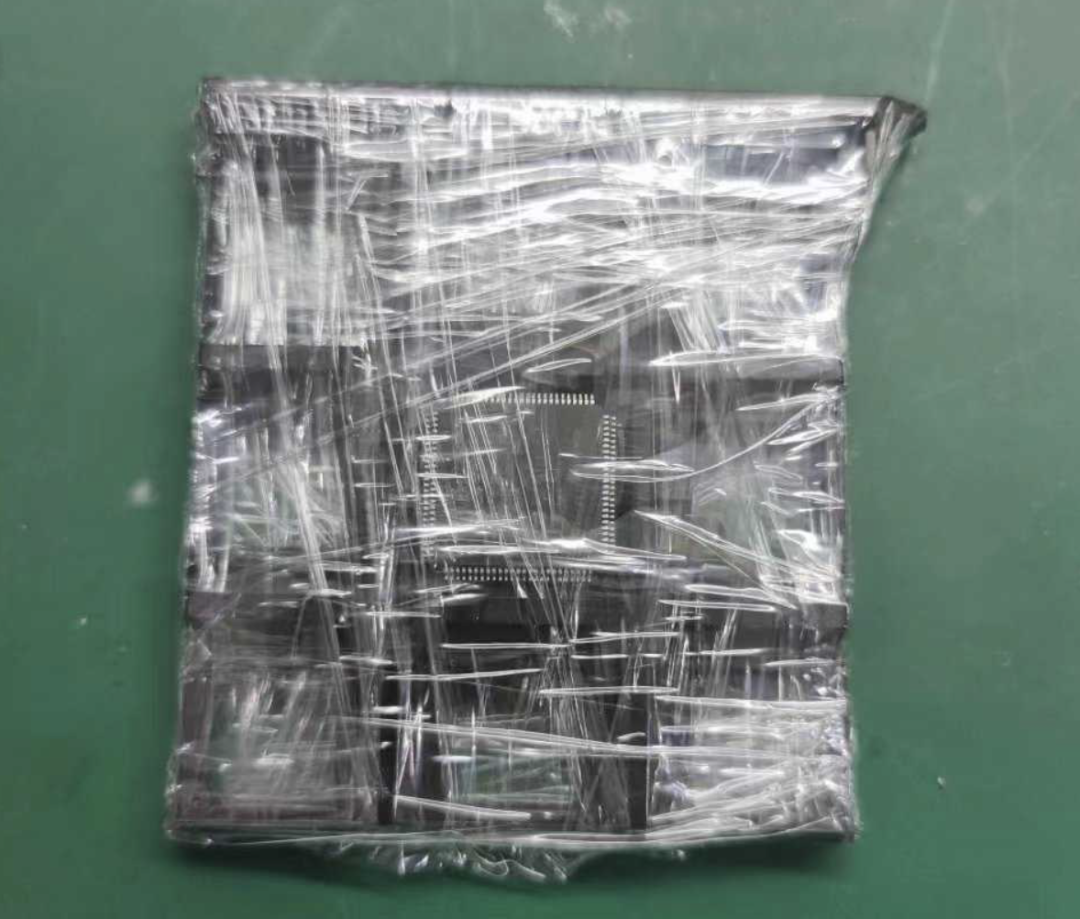

晶片到了，看包裝還挺好。

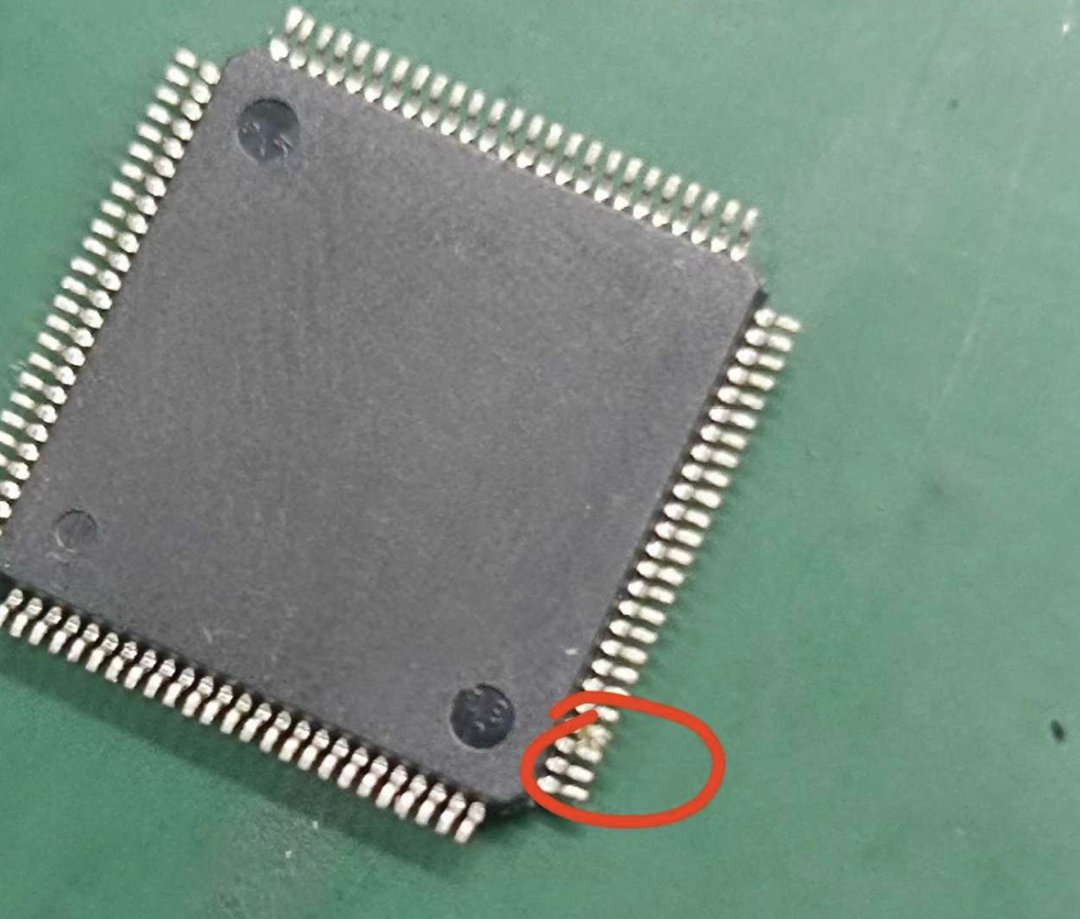

趕緊拆開看看，尷尬了，引腳上居然還有焊錫，那就是翻新件無疑了，賣家還打著全新的標號，果然低價無好貨。
不過作為有正義感的人士，雖然只能這個價要不了什麼摩托車，但是也要和賣家battl一下，做人要誠實是不，賣翻新件就賣翻新件，不丟人，翻新件做全新賣就是違商德了，甚至違法了。

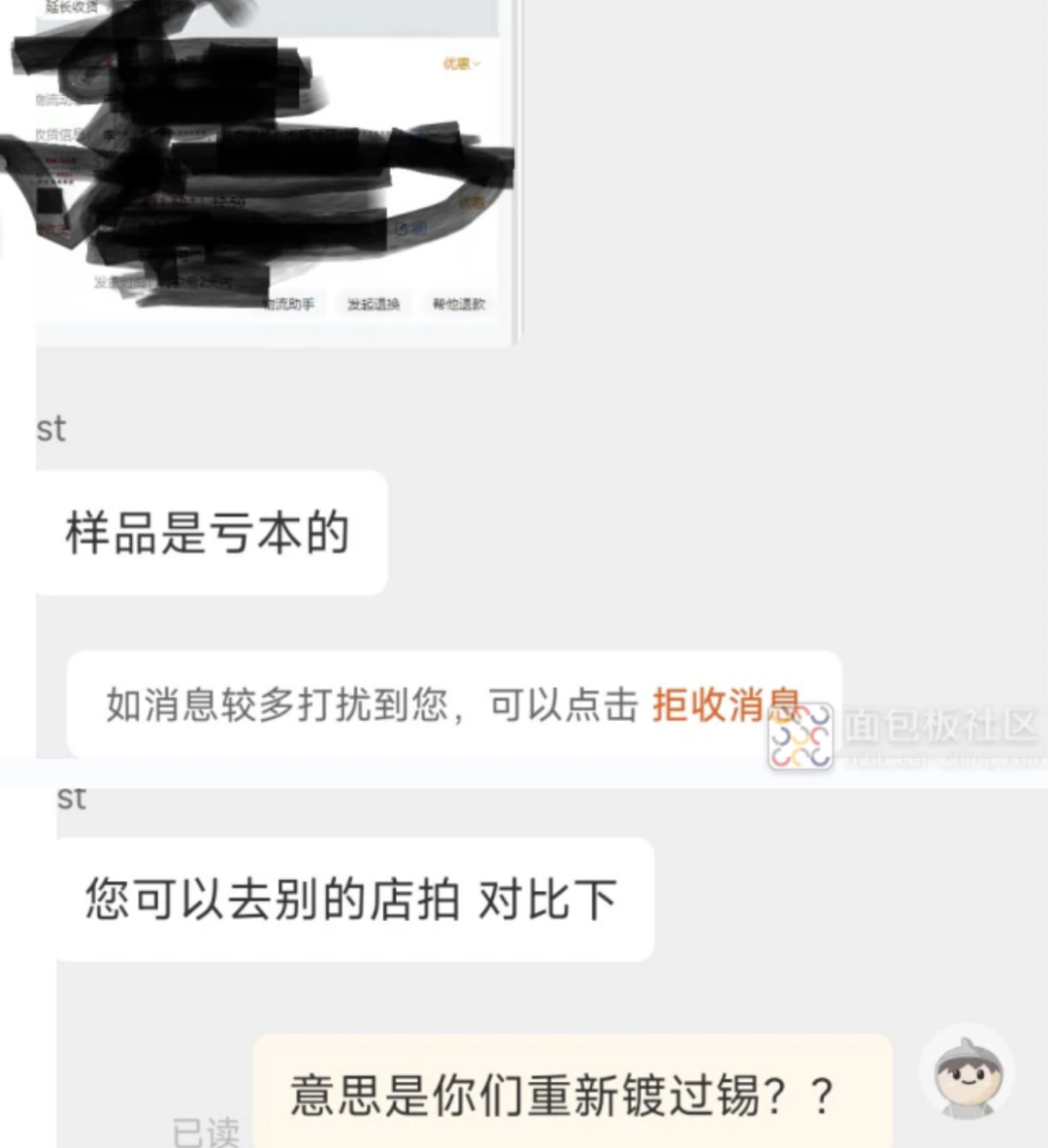

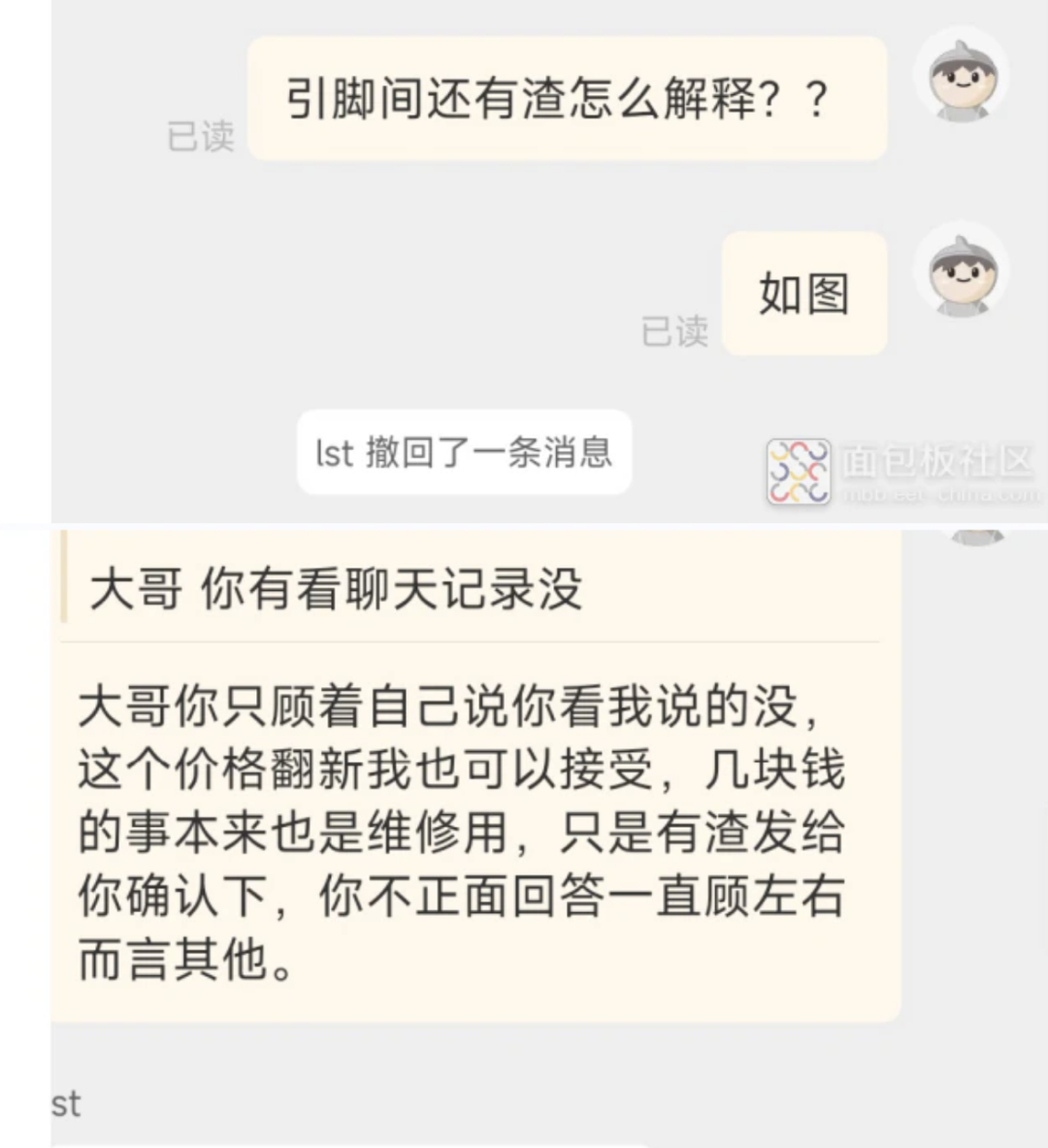

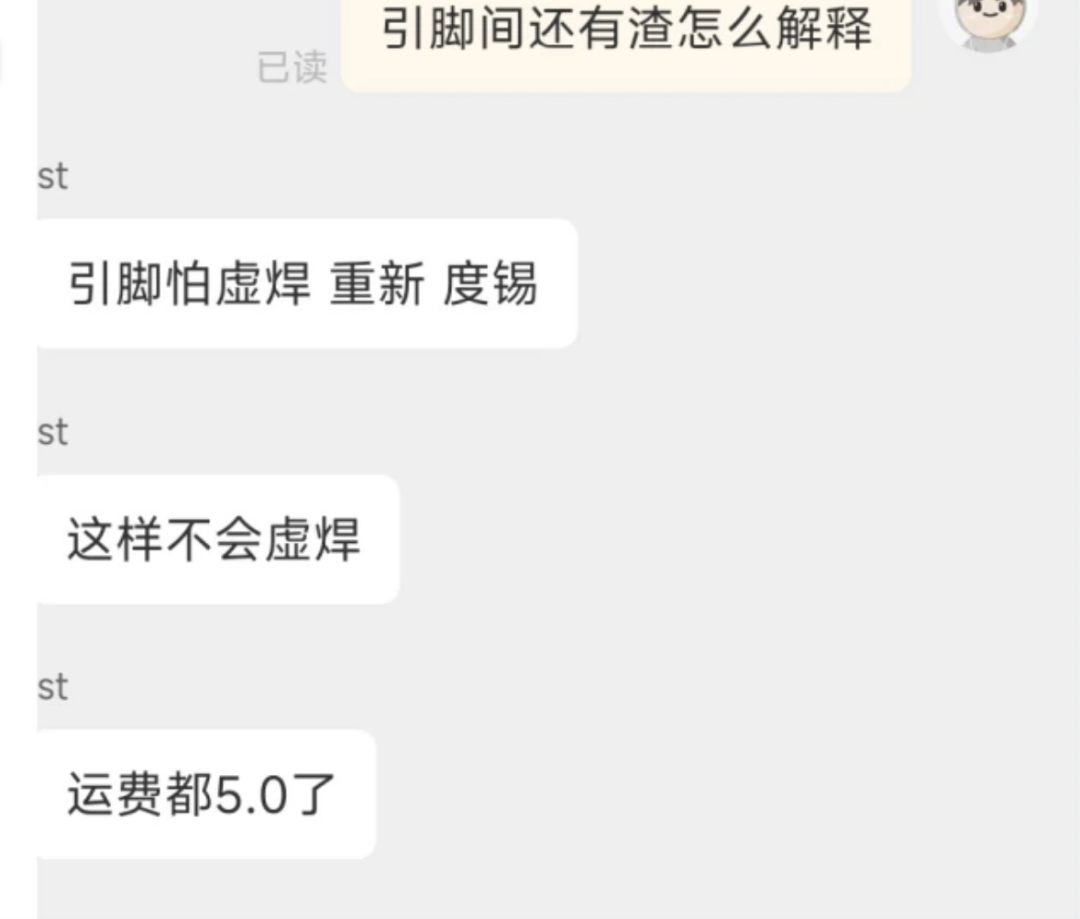

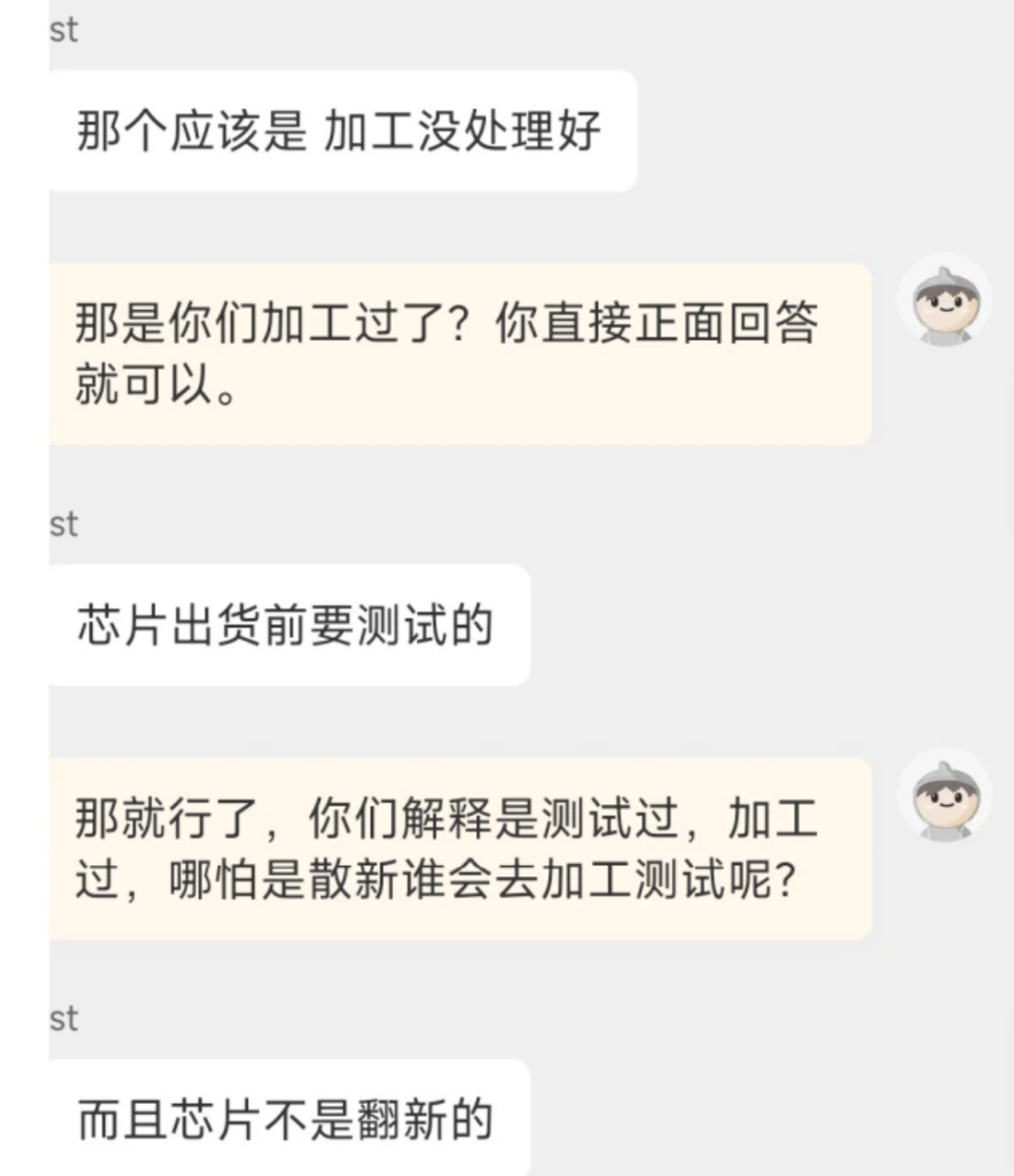

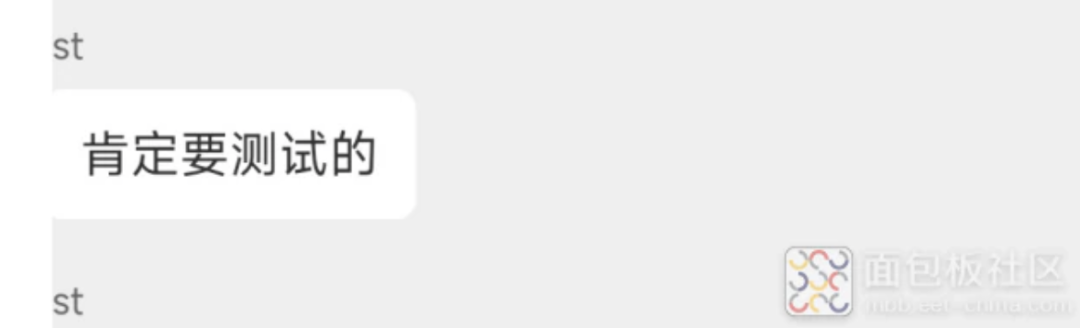

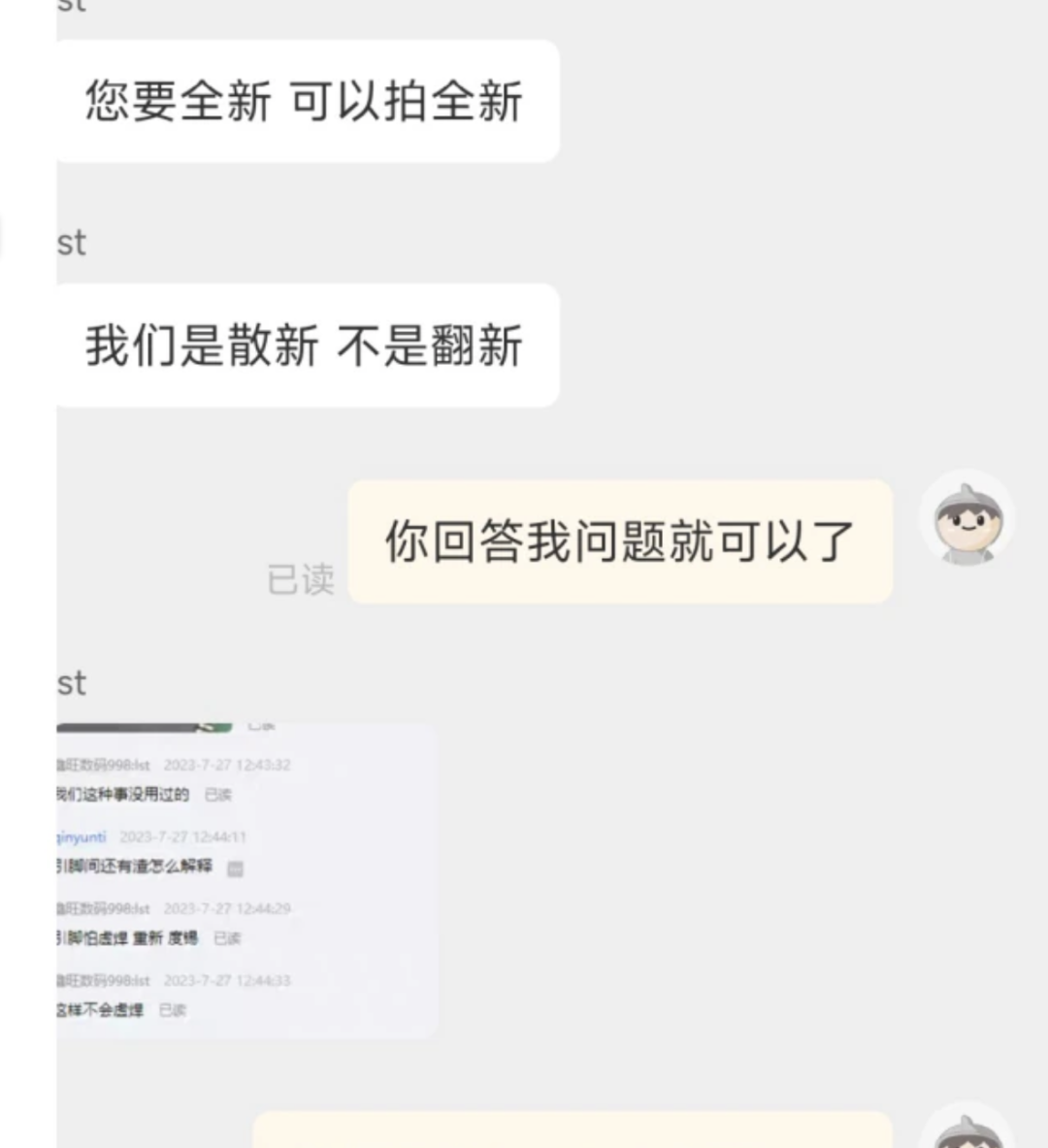

於是和賣家溝通了下，其實本來也就想賣家稍微打個哈哈就過去了，也沒想著要怎麼著，不過賣家還挺嘴硬，對話還挺有意思得，放出來大家消磨下時間。不過最後看賣家也只是閃爍其詞，態度也沒有太惡劣，就算了，畢竟大家都不容，這個價格也都懂，但是呢做人還是要誠實，賣什麼東西就怎麼標就行。
言歸正傳，我們還是幹正事，開換。
04
開始焊接

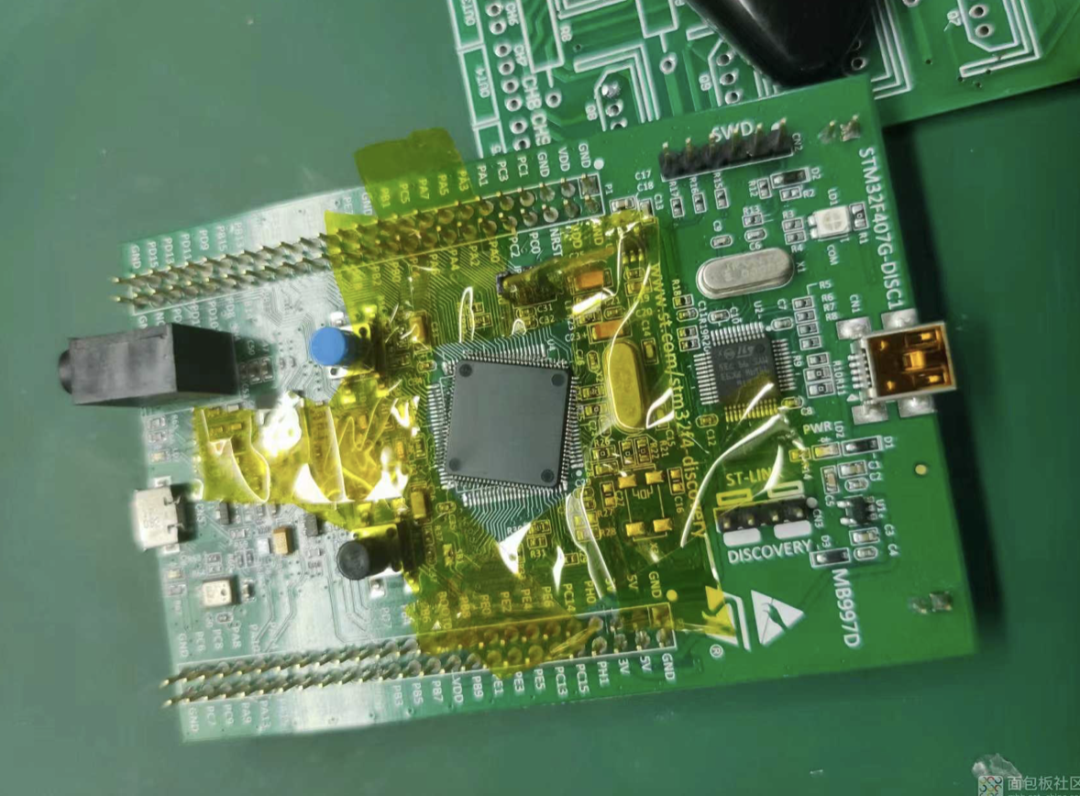

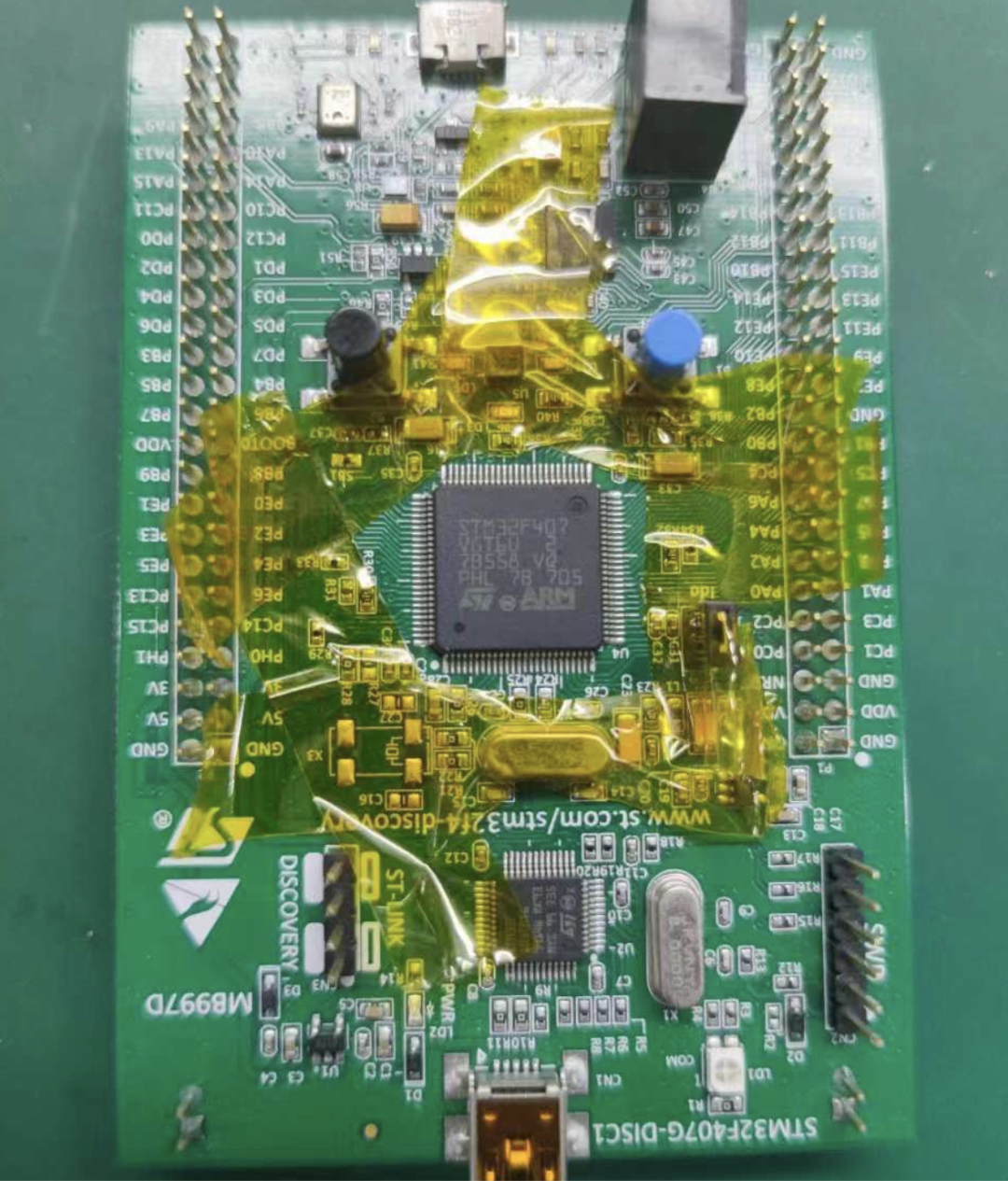

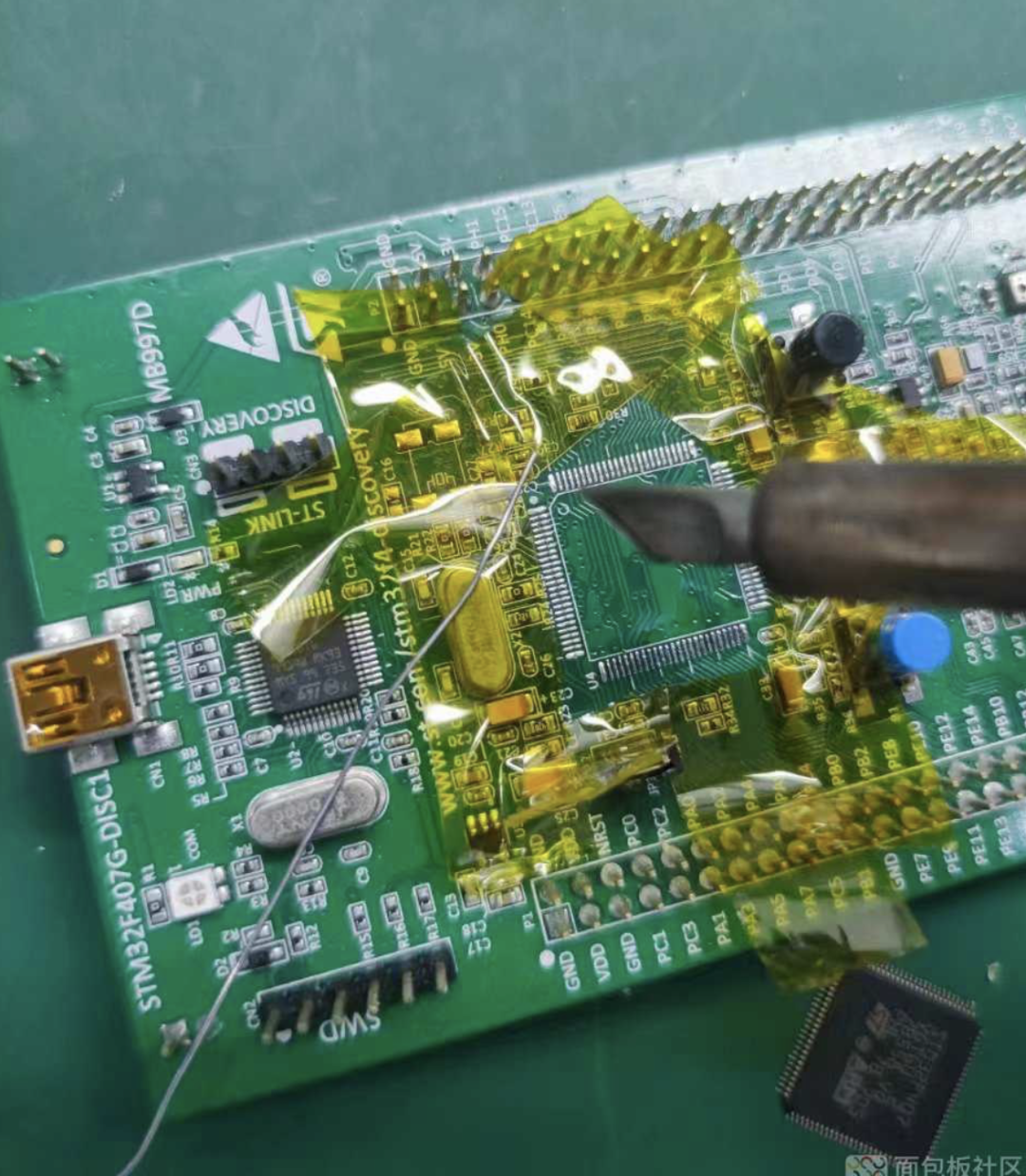

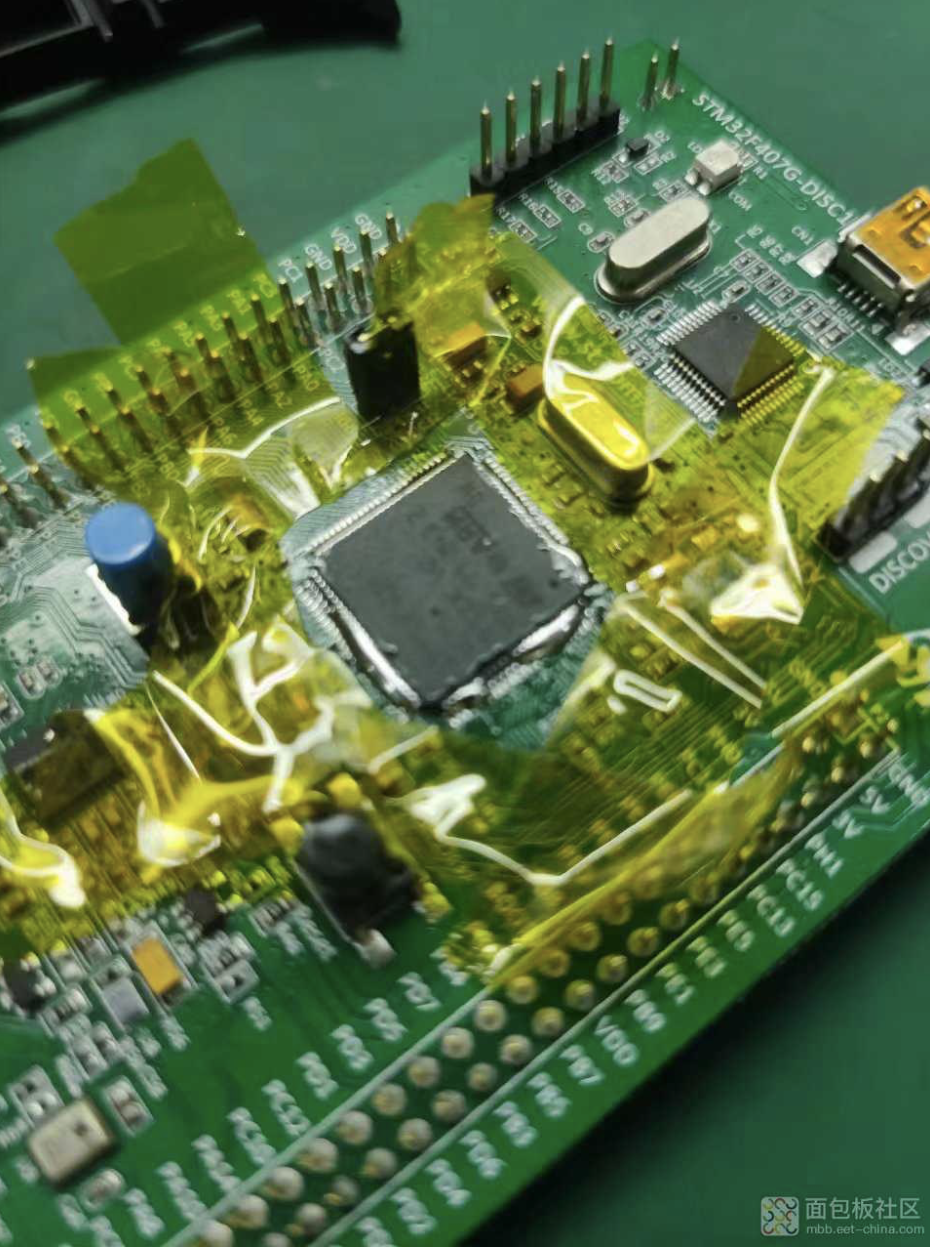

第一步先用耐熱高溫膠布，覆蓋住晶片四周，等一下避免熱吹風，吹掉旁邊得小器件也在焊接時保護。

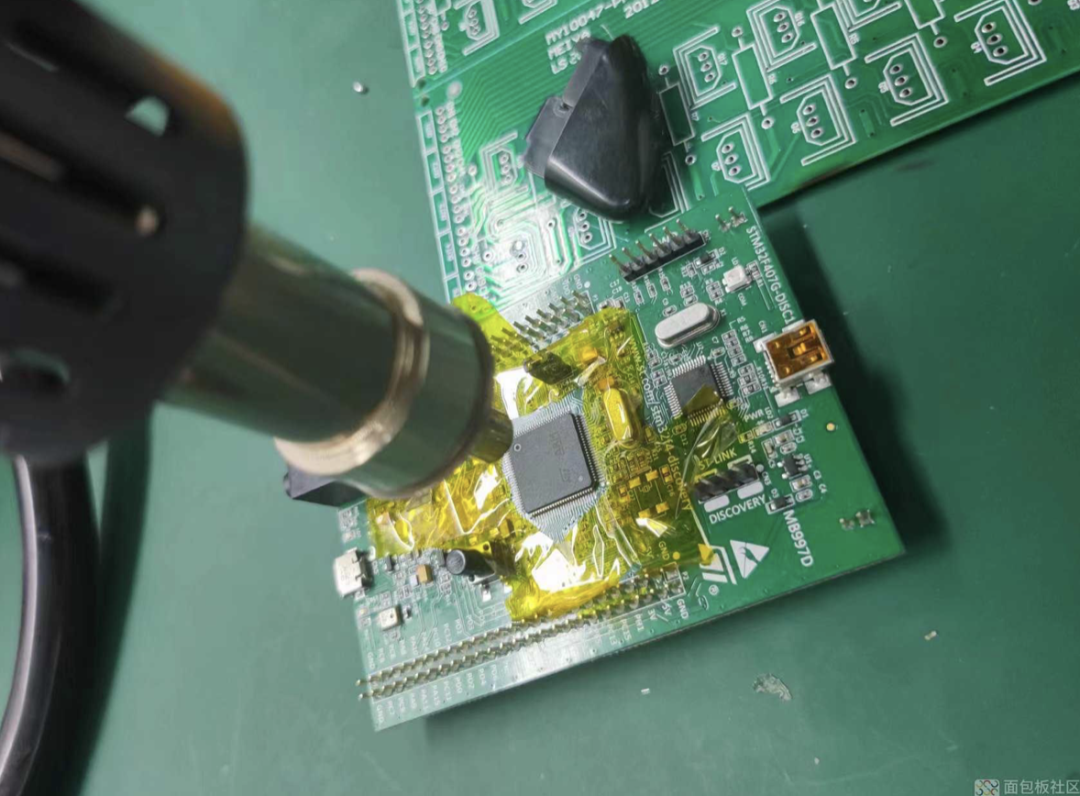

用熱吹風將MCU吹下來，慢慢得四周轉動，不著急。360°左右溫度，然後用鑷子慢慢試探鬆了沒有，鬆了就用鑷子撬開挪走。

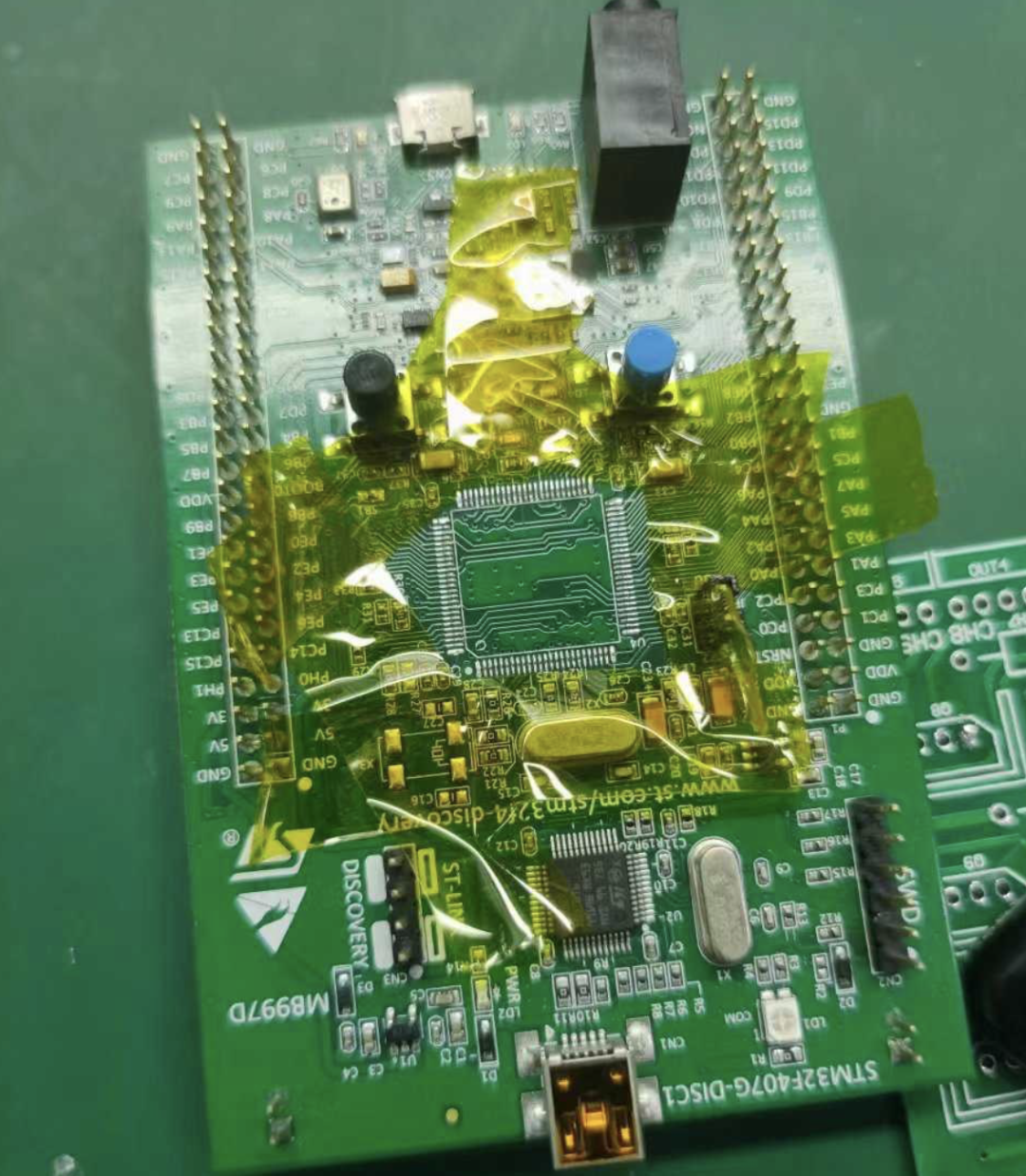

吹下來效果。

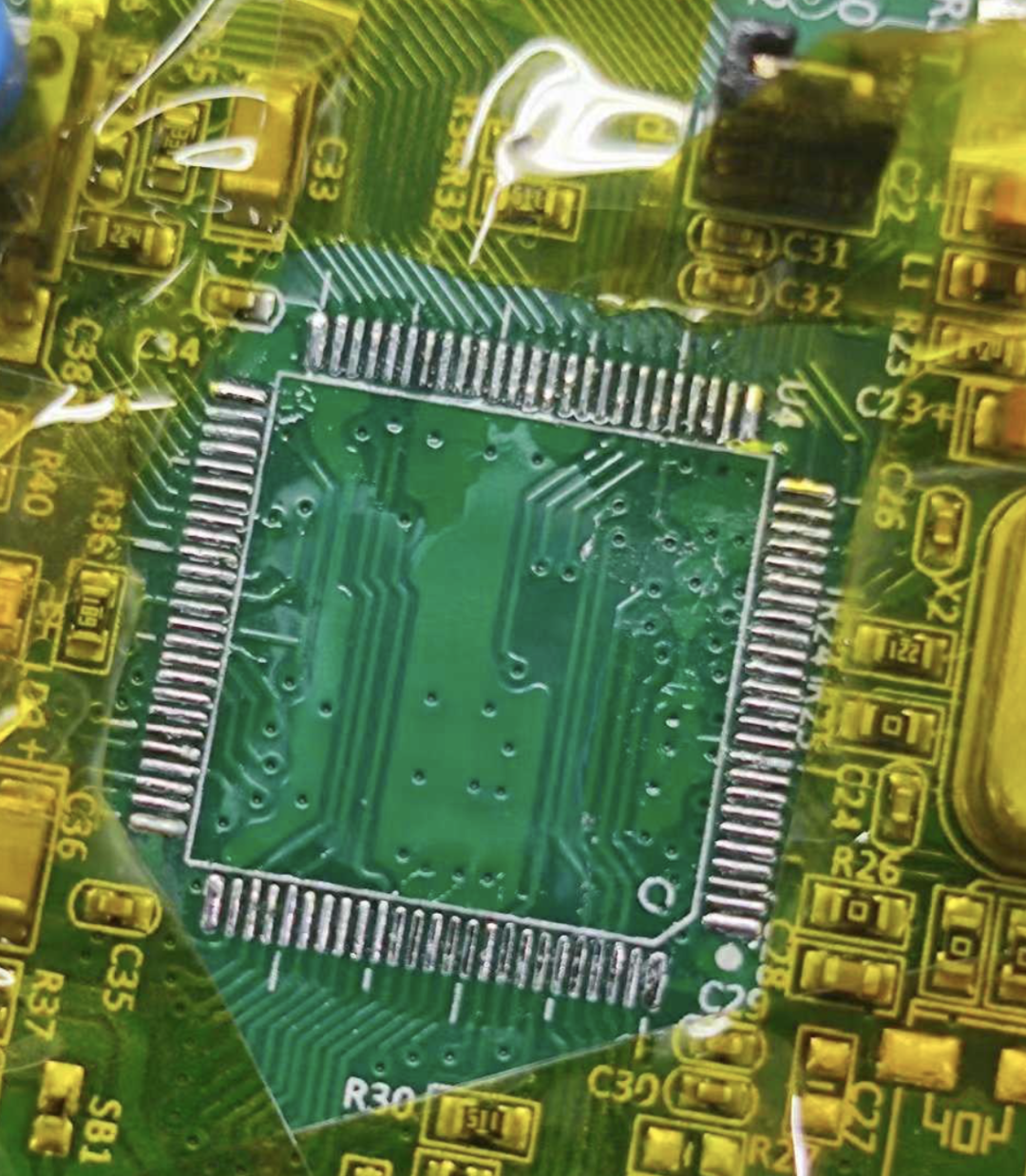

然後用電絡鐵，平整下焊盤，要刮平刮乾淨，可以先加點錫再刮，刮完用酒精清洗下。
然後將MCU放上去，對齊，對齊很重要不能急，慢慢得用鑷子微調，一定要對齊，四周都要確認不能歪，好像MCU和焊盤對的不是很齊，有點懷疑不僅僅是翻新件，還可能是山寨片了？心裡嘀咕了哈哈。

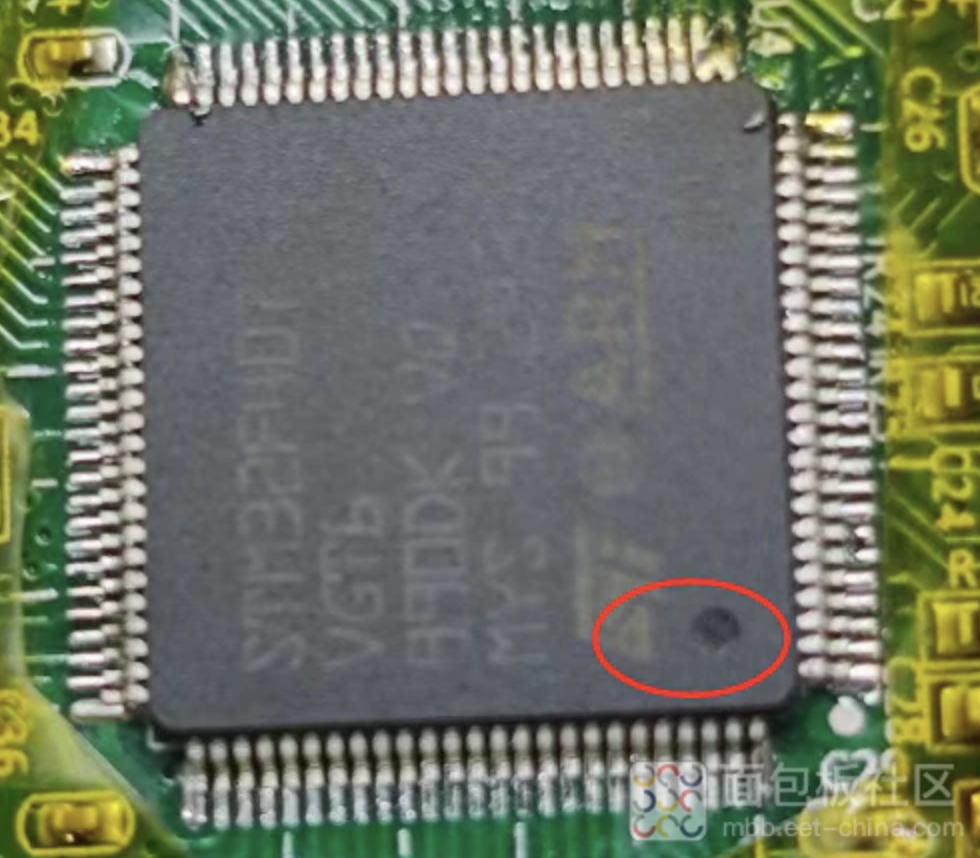

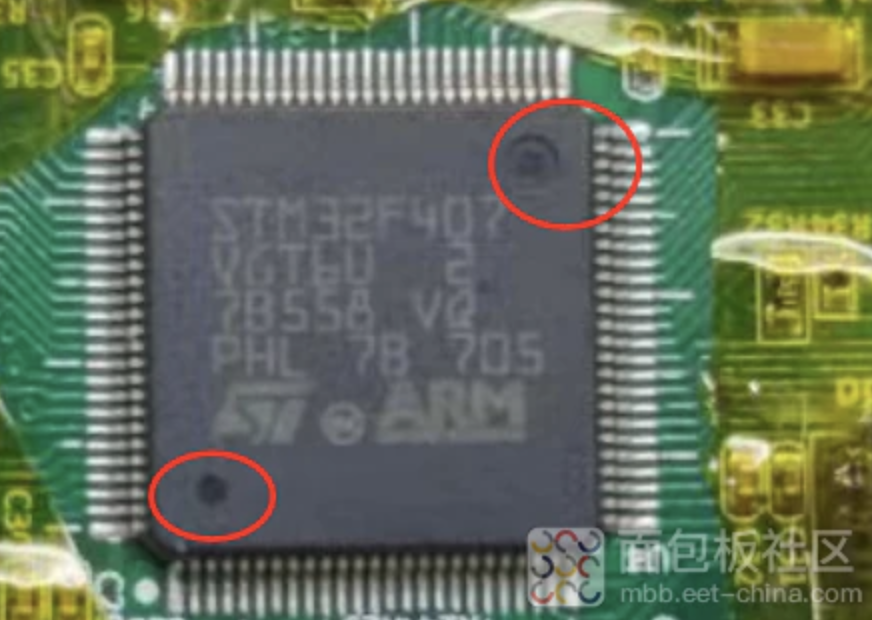

仔細一看這個上面一個mark點，吹下來得原裝有兩個，絲印也不同買的原裝的。
事已至此沒有回頭路了，只能硬著頭皮繼續幹了。
對齊後先用用錫固定四角，注意小心別碰到引腳導致位移。

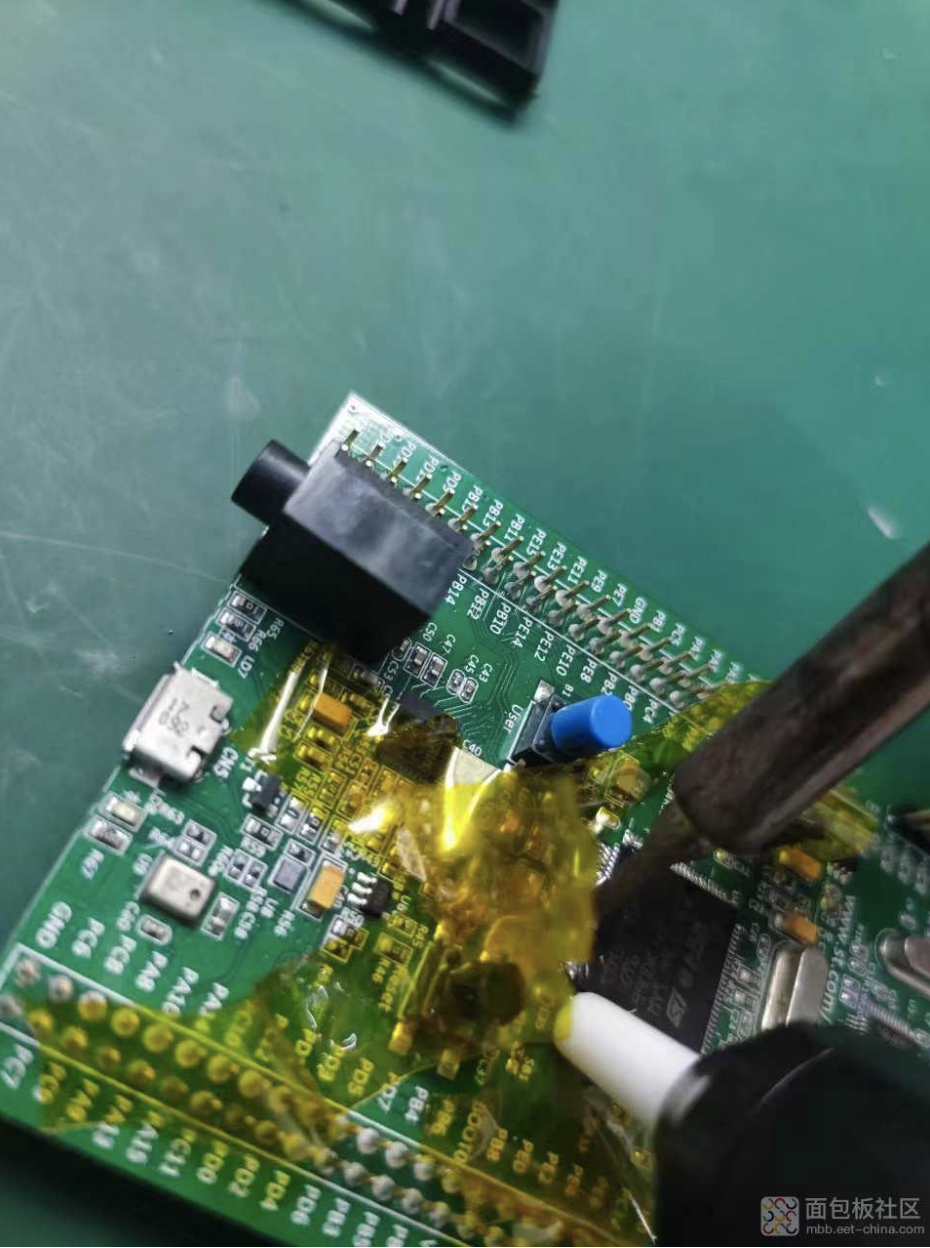

然後就是用大量得錫，四邊拖焊幾次，不要小氣，咱有錢，不缺這點錫，錫越多流動性越好，然後將錫拖動一邊，最後用吸錫器吸掉

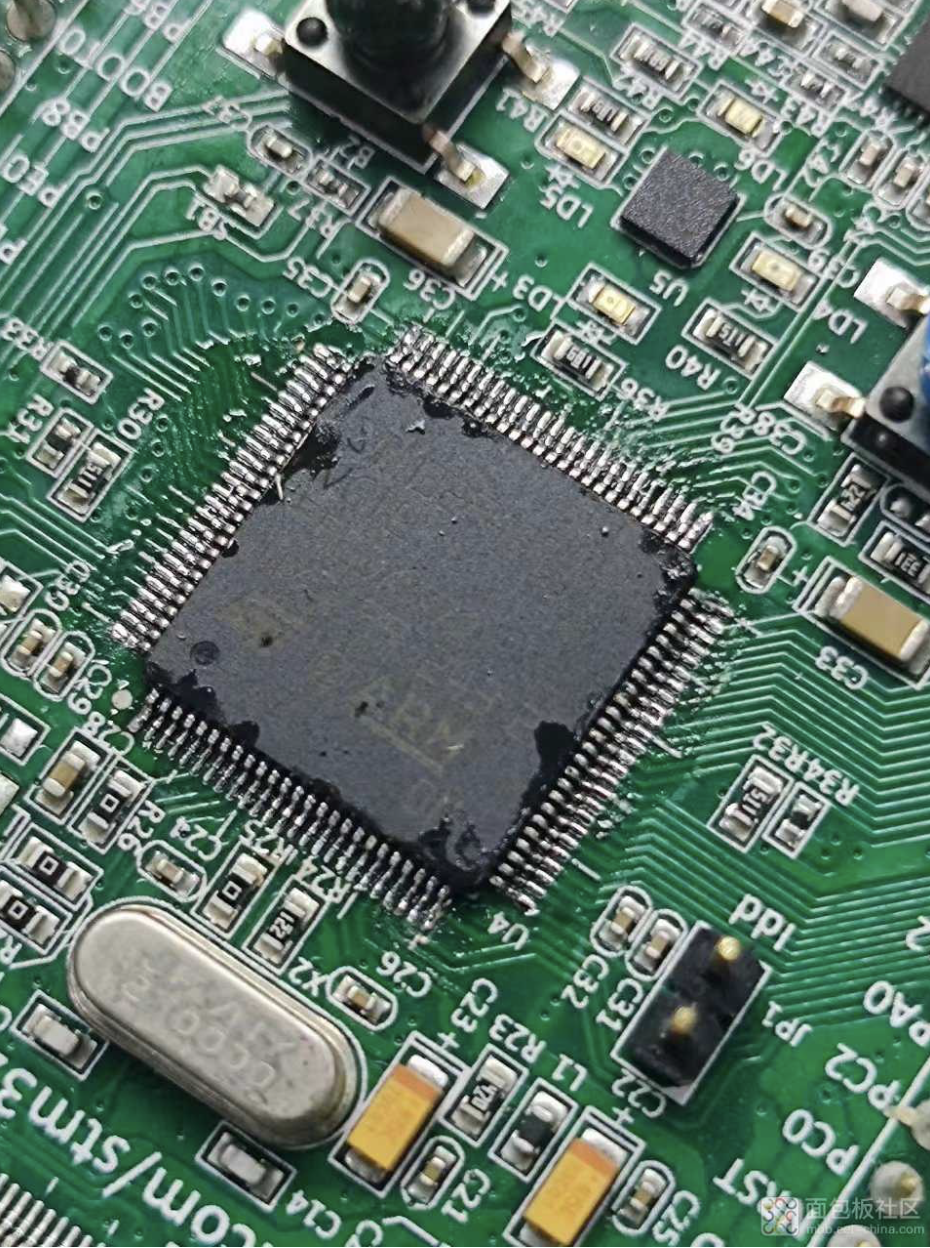

最後效果如下，檢查有沒有短路的。

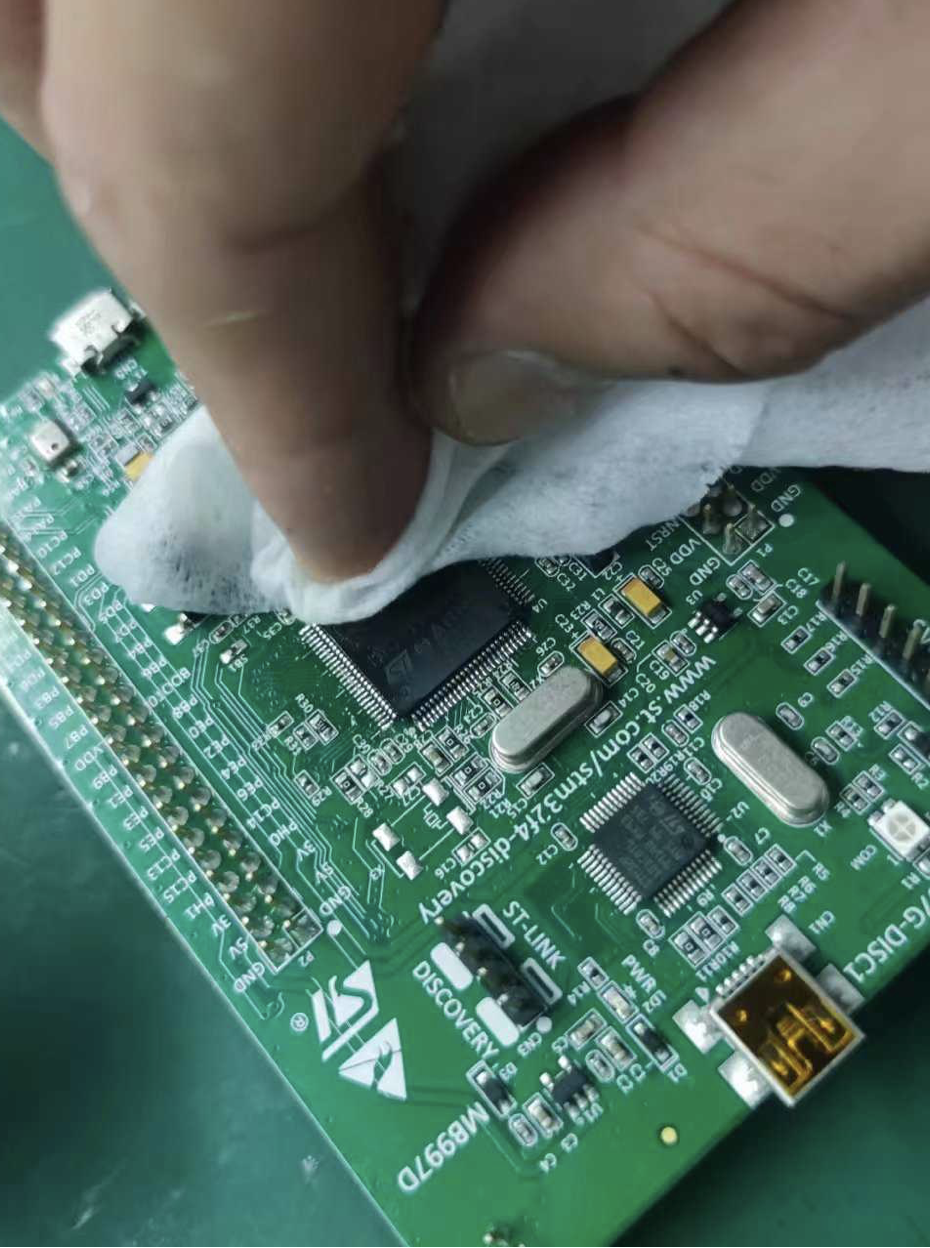

最後用酒精擦洗下。

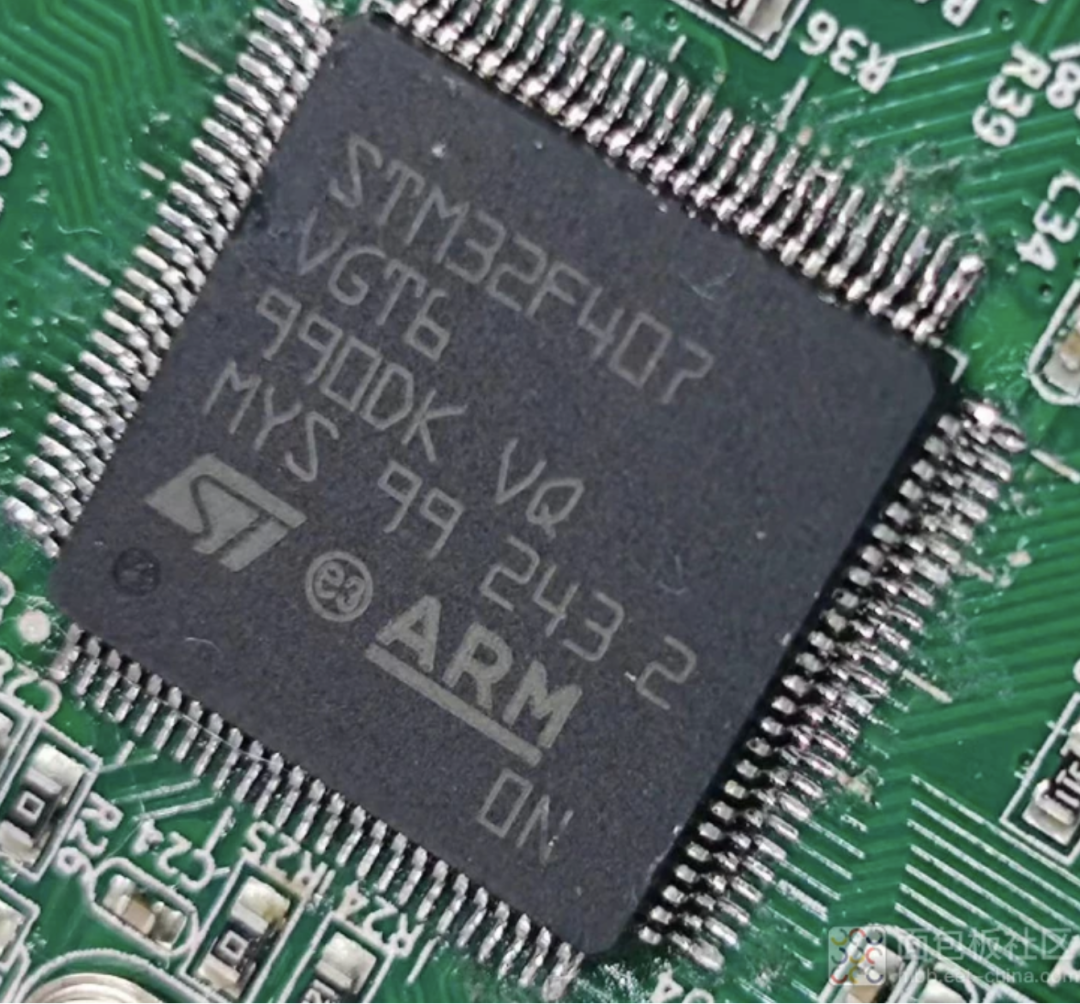

最後效果如下，還算可以，如果有洗板水清洗下更乾淨好看，四周的引腳也可以用電絡鐵再平整下，我們就不在乎這麼多外表了，先試一試再說，畢竟感覺這個片子不那麼靠譜了。
接上USB線，ST-LINK連線下，可以識別晶片，到底是不是山寨片，欲知後事如何請聽後回吧。
