今天我們來使用此前學到的
布林相關建模技術
來使我們的模型更加貼近原型。
請確保你已經自己嘗試過一次，積累出問題之後，再按本期教程走一遍，可以對相關的技術留下更深刻的印象。
從下一個章節開始，我們將進入 blender 實際意義上的建模階段——
網格編輯（很多教程是在一開始就講這個的）
，你會遇到更多的功能和快捷鍵
（當然也就能做出更多造型）
，我比較建議你可以先把目前的
堆疊體塊+布林運算
用熟了之後再進入那個環節。
用熟技能的最好的方法，是要找到一些
“能用上這些技能的應用場景”
。如果你會創作，直接用目前已經講過的3D技巧去輔助你的創作；如果創作經驗不足，可以找類似此前案例那樣的圖片去嘗試建模。
總之，除了基本功能的學習，3D軟體是“玩”會的，不是“記”住的。
首先，從這裡下載本節教程的相關檔案：
也可以點選文末“閱讀原文”的連結。
大綱：
-
觀察與分析；
-
前部總體結構； -
側面結構； -
挖取後部，製作縫隙； -
正側面小細節； -
後部結構。
1.觀察與分析
對照影片——《6-8.觀察與分析》
在做模型之前，最重要的就是好好想想，
什麼樣的結構可以用什麼方法來做
，考慮好程式，可以避免不必要的返工
（尤其是布林，切割的順序是很重要的）
，因此
觀察和分析
是第一步。

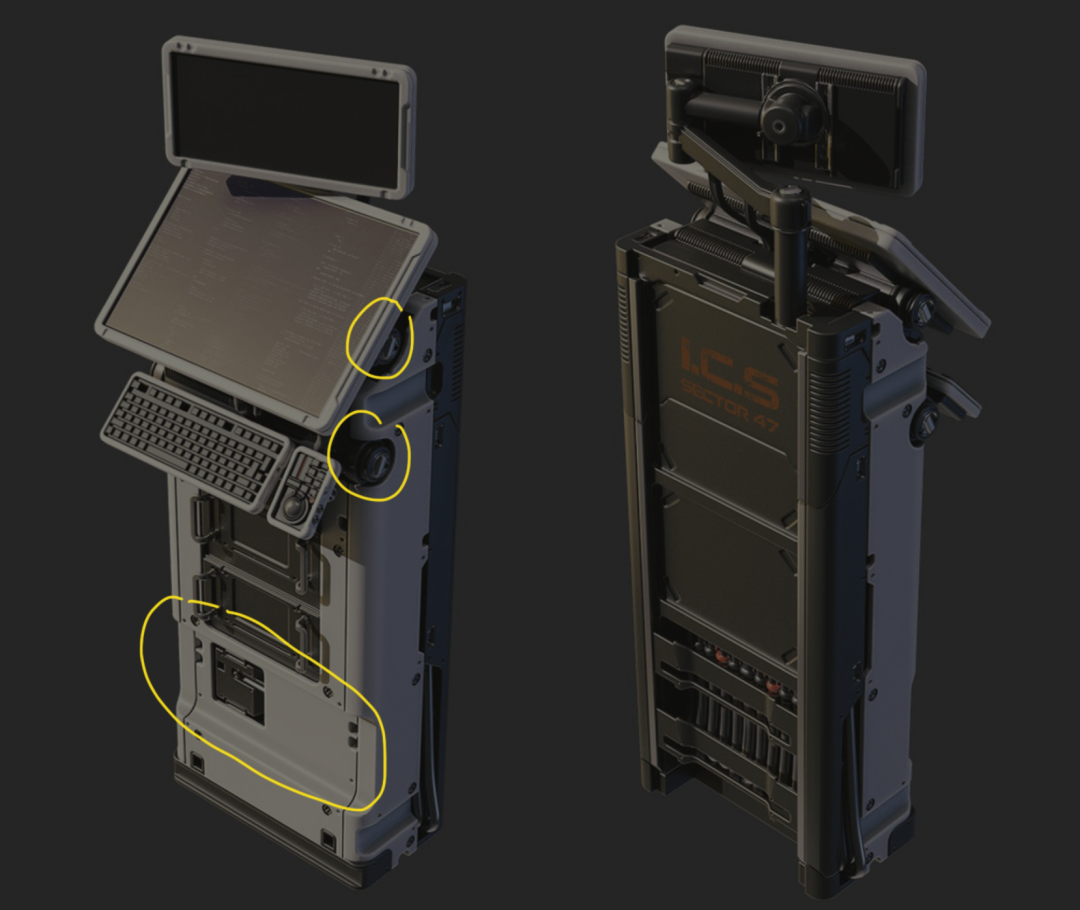

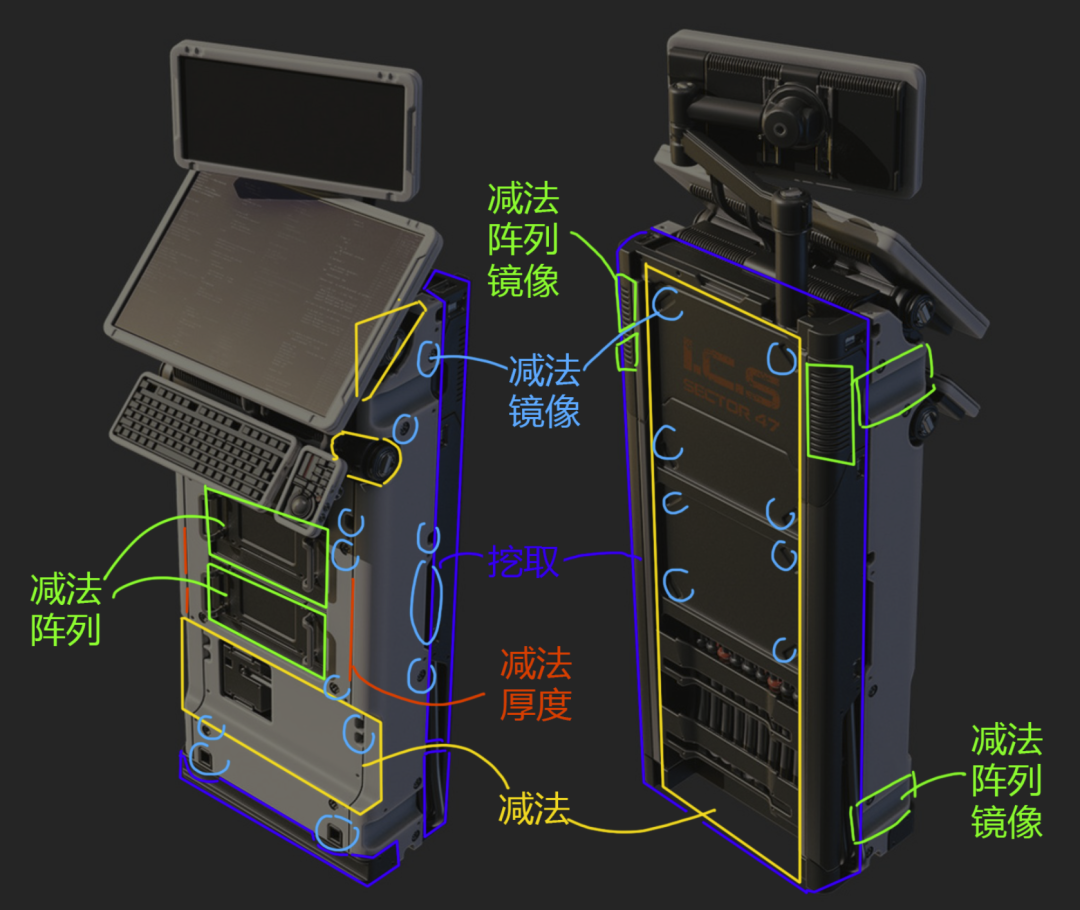

從布林的角度，我發現了這些特徵：
這些結構會讓我想起 Boxcutter 裡的對應功能，在腦子裡要過一遍，然後是想想先做什麼，再做什麼，舉個例子：

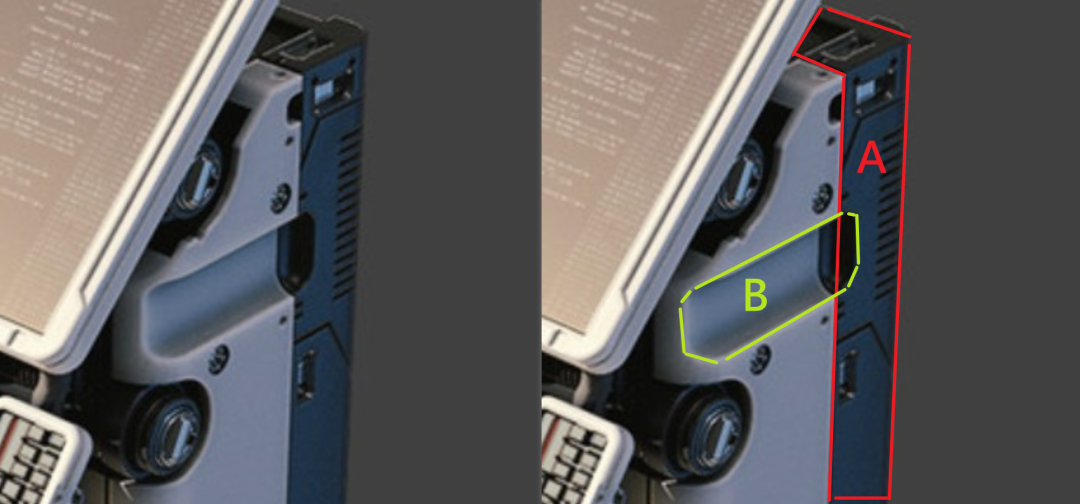

看A、B結構，如果你熟悉 Boxcutter 的布林功能，應該能看出 A 可以用挖取做出來，B 則是用 減法+倒角，那麼先做 A 還是先做 B 呢？
應該先做 B ，因為 B 結構是穿透到 A 裡面去的，如果先做了挖取，A 已經是另一個物體了，布林的減法
（B）
不能在兩個物體上進行。
這類思考需要在布林之前提前過一下腦子。
2.前部總體結構
對照影片——《6-9.前部總體結構》
我們從前部的結構做起，一般來說要優先做能影響大造型的結構，比如下圖中的這幾個結構：
其餘的結構都是一些附庸，不太影響大型，可以後面再做
先看上面的部分：

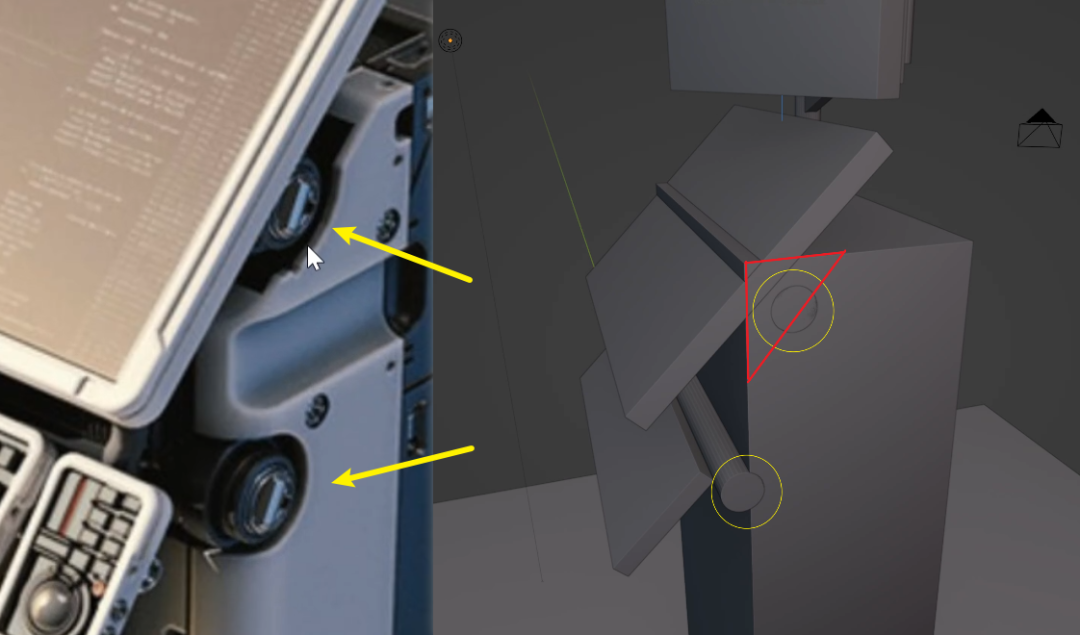

要概括地看待結構，我的習慣是用簡化的形去理解布林，就像上圖這樣能幾何化儘量幾何化理解，非要我按照結構做到一模一樣，我當然也做得到，但是對於時間支出來說，我認為是不必要的（注意，如果你的目標是3D設計師，或者建模師的化，就不能按我這樣想了）。
總之，如果作為輔助設計用，千萬不要有
“這個小結構/小比例我沒做對，所以做不下去了”
這種心態，你就告訴自己，我只要做出來的效果差不多就夠用。
多邊形布林減法做倒角
PS：如果是自由創作，倒角這類造型我一般會在編輯網格（還沒講）裡做，但目前我們還是可以用布林來完成它。
先做主體塊的倒角，按 alt+W 進入布林外掛後，按 ctrl+D 選擇 Ngon多邊形布林工具：
按
~

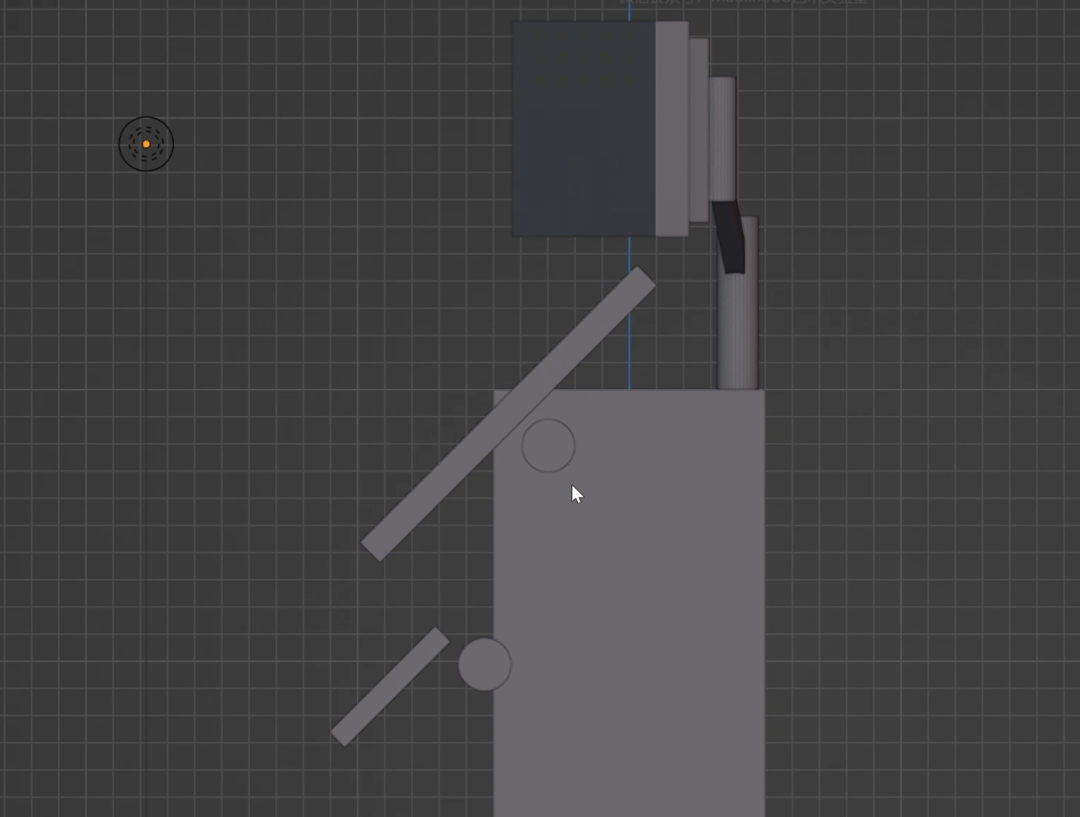

進入到立面圖裡：
選擇主體塊，然後

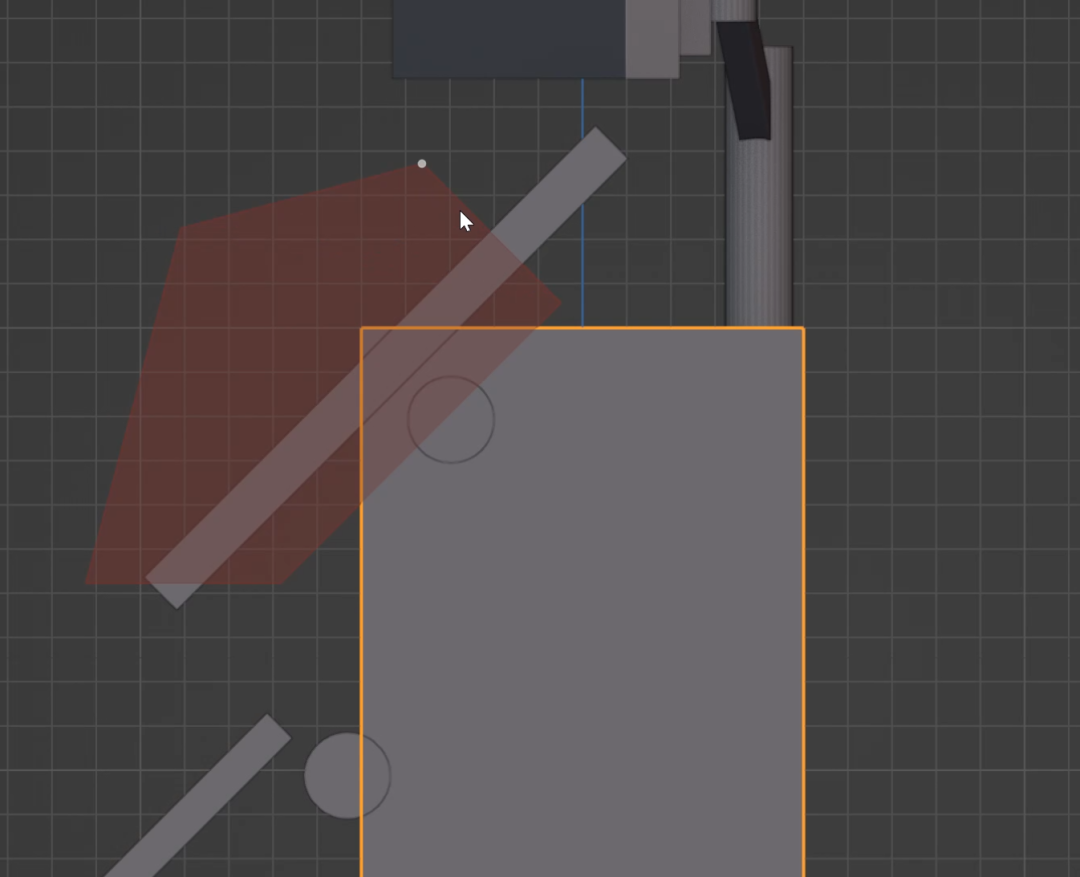

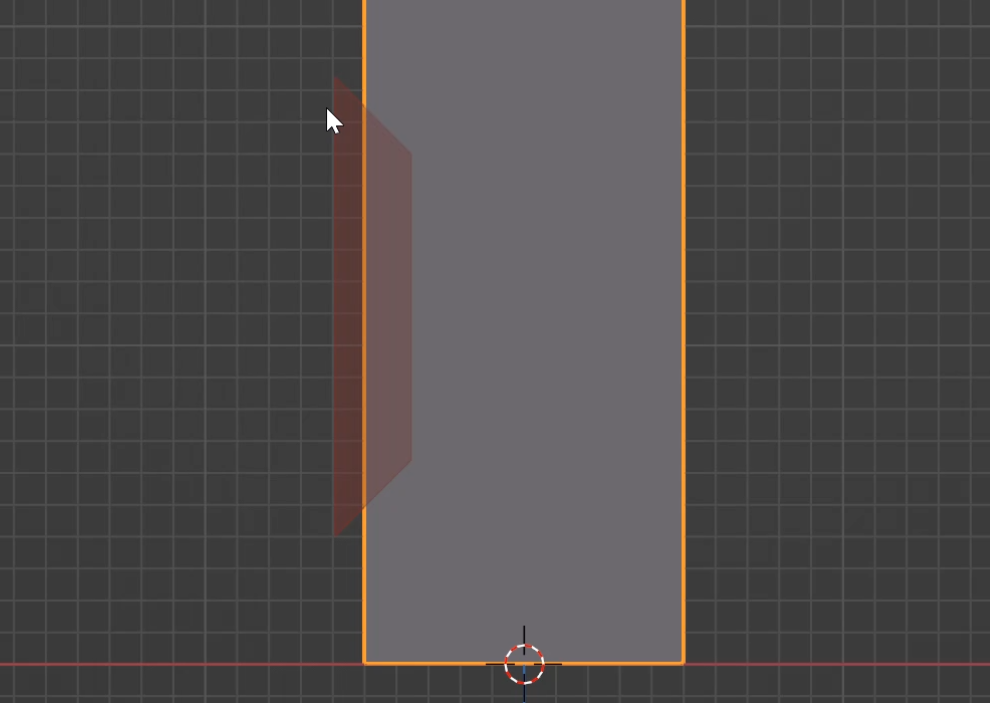

使用多邊形切割二維圖形
，預設都是帶有角度捕捉的，目測45度就對了
（螢幕那個體塊之前也是旋轉了45度）
，切的時候圖形外部稍微畫大一點，如果多邊形的位置沒對，你可以按
G
移動：

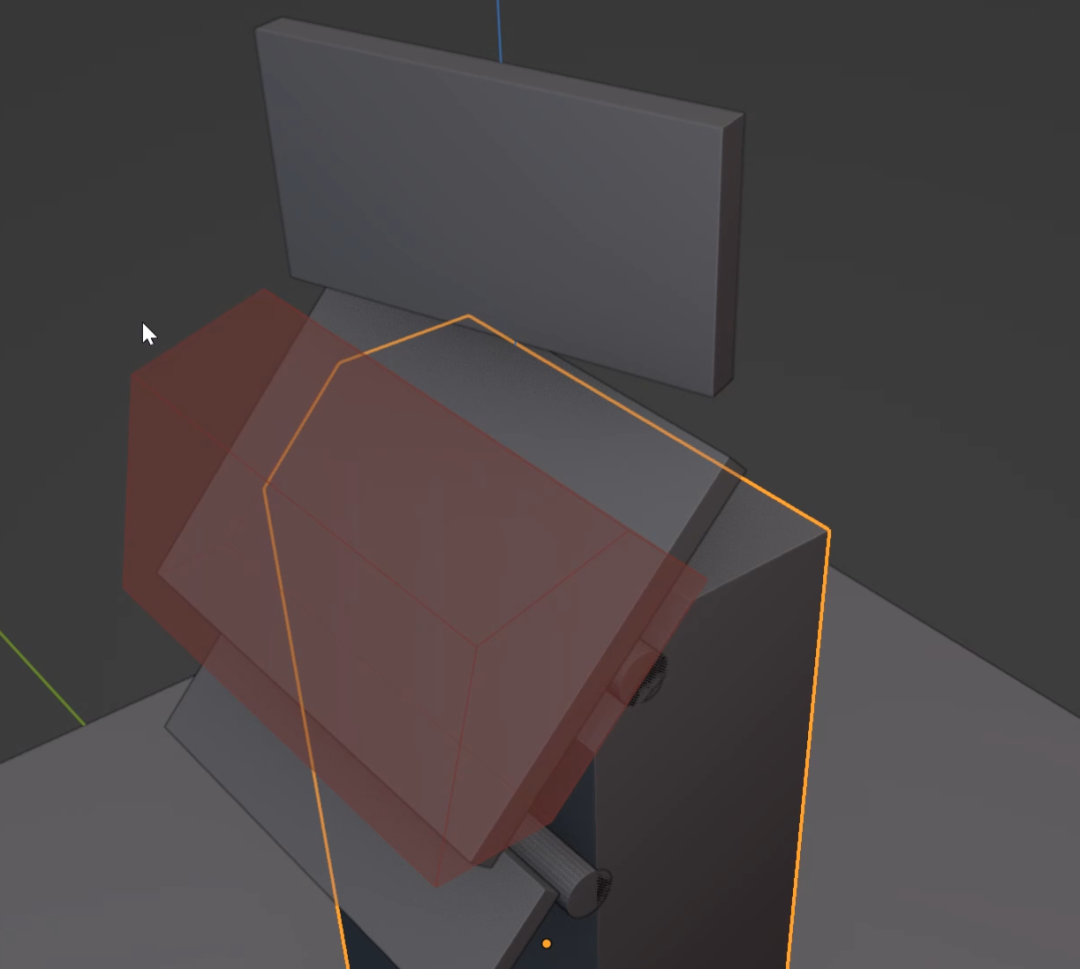

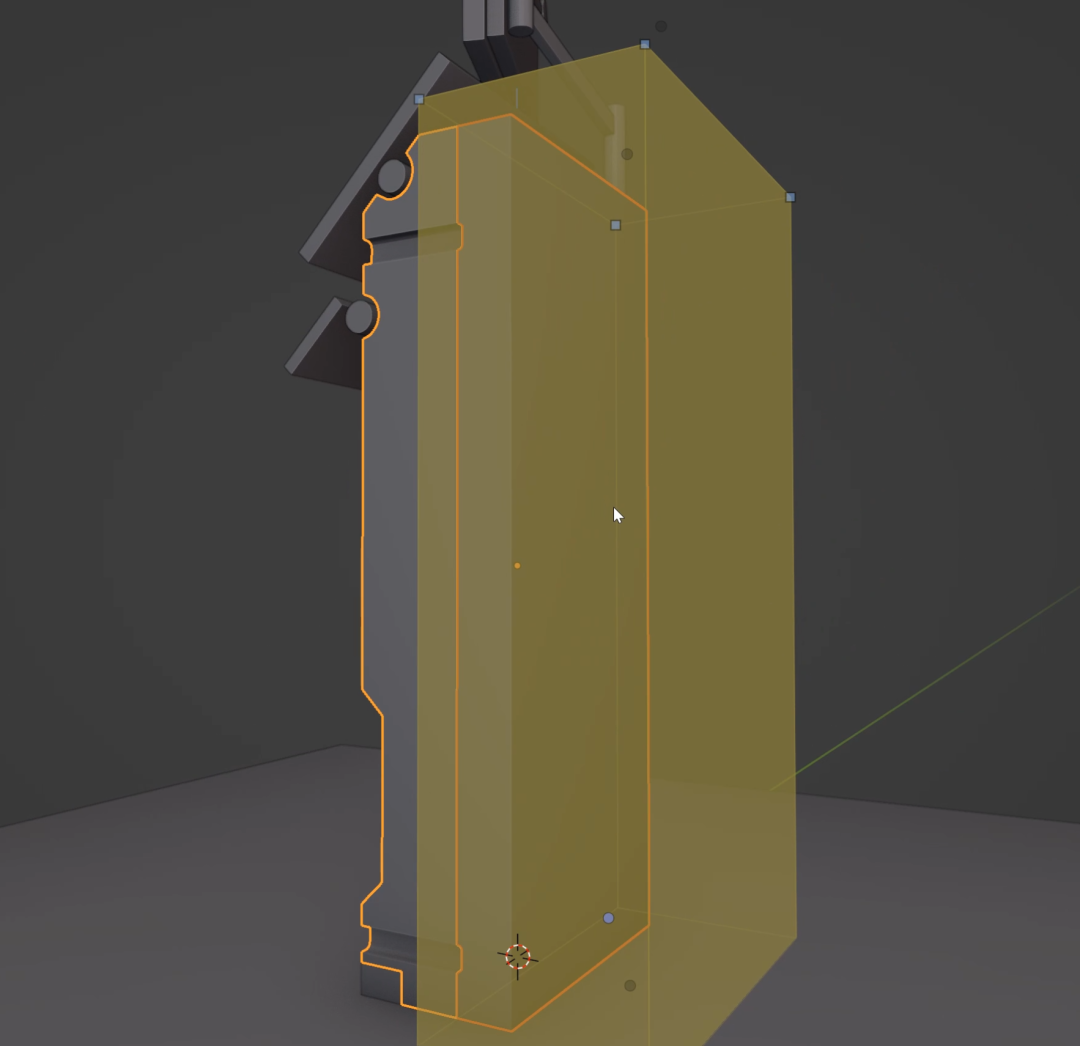

雙擊可以圍合成完整多邊形，然後按滑鼠滾輪轉到透檢視，拉出三維體塊：
完成切割。
圓形布林減法做圓弧結構

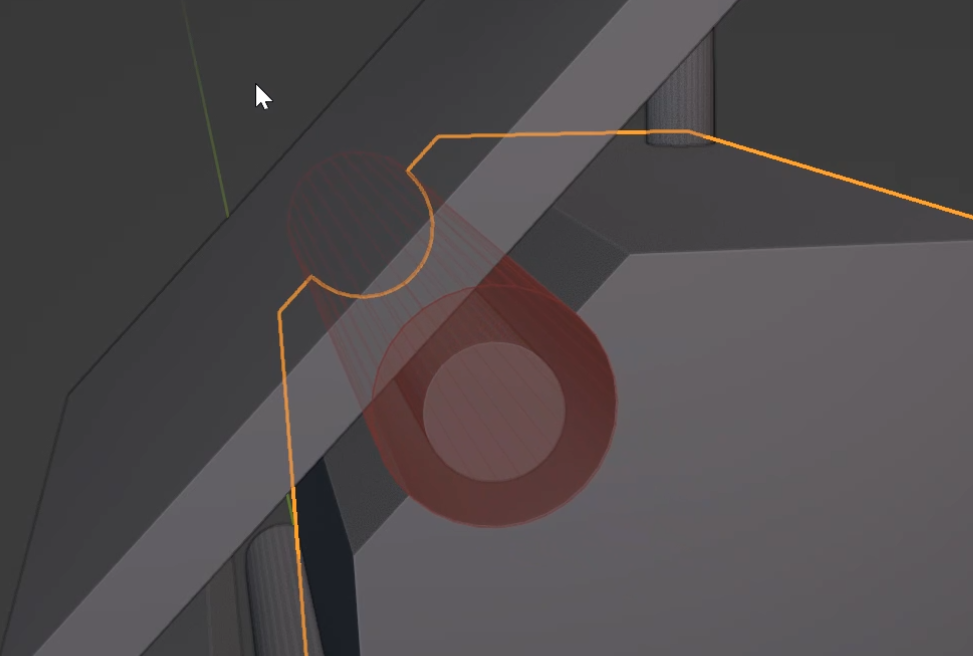

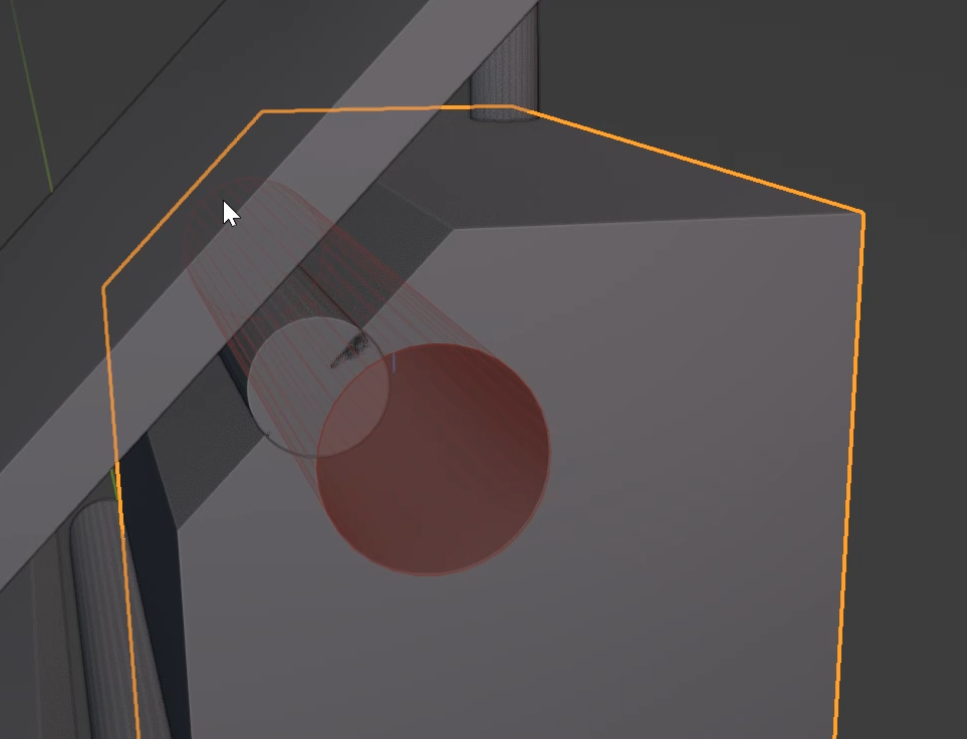

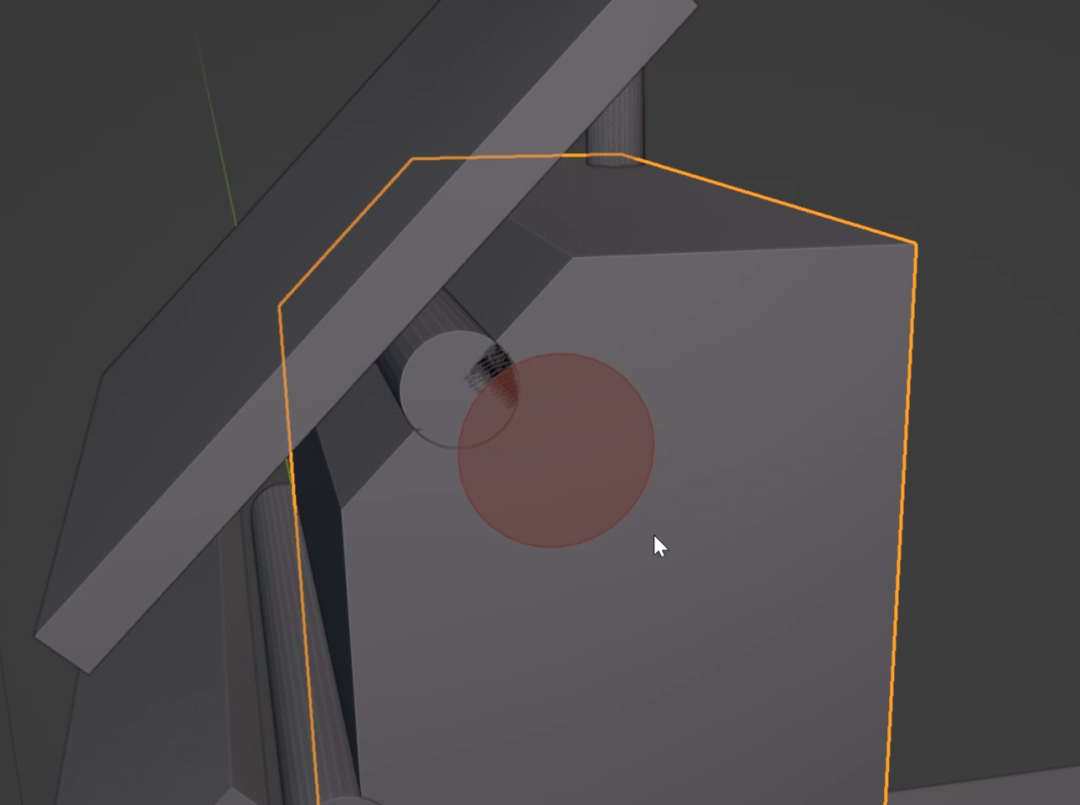

按 ctrl+D 換成 圓形布林工具，在主體塊側面隨便畫一個差不多大小的圓：

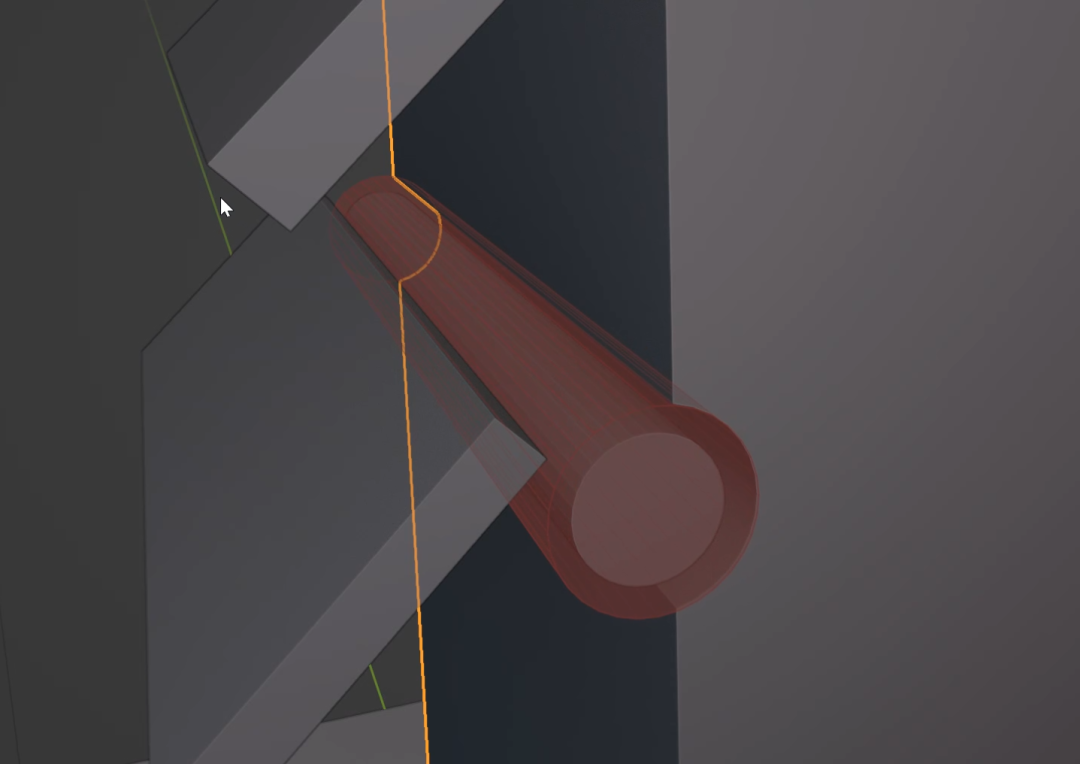

拉成三維體塊
，貫穿過去，注意不要確認下來：
然後你可以按
G移動
到合適的位置
（你也可以在拉二維圓的時候就按G移動）
：

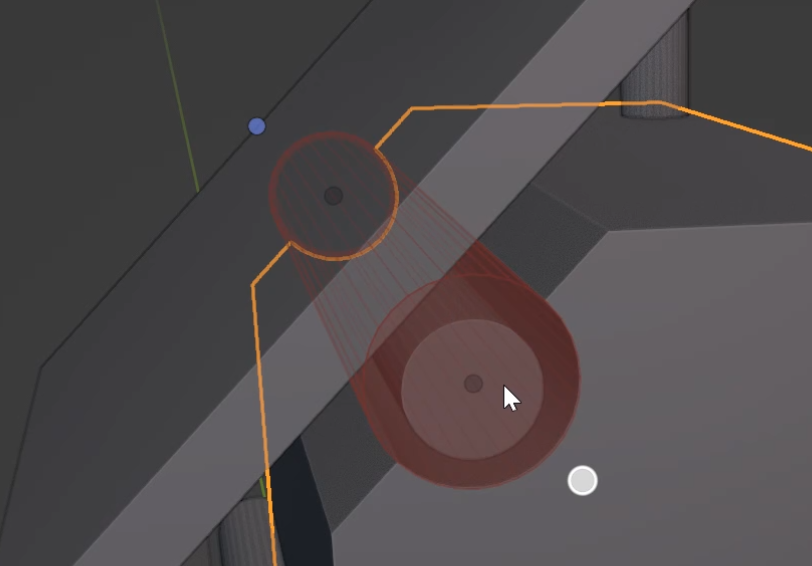

如果對形狀不滿意，按下
tab
鍵，控制點就會出現，你可以拉一拉控制點來調整形狀：
滿意後雙擊外部，完成切割。
下方的圓弧結構也按這個方法做出來：
多邊形布林減法做下部梯形結構
做法和上部相同，用多邊形布林工具，在立面
畫出二維圖形
：
然後
拉成三維體塊
完成：
3.側面結構
對照影片——《6-10.側面結構》

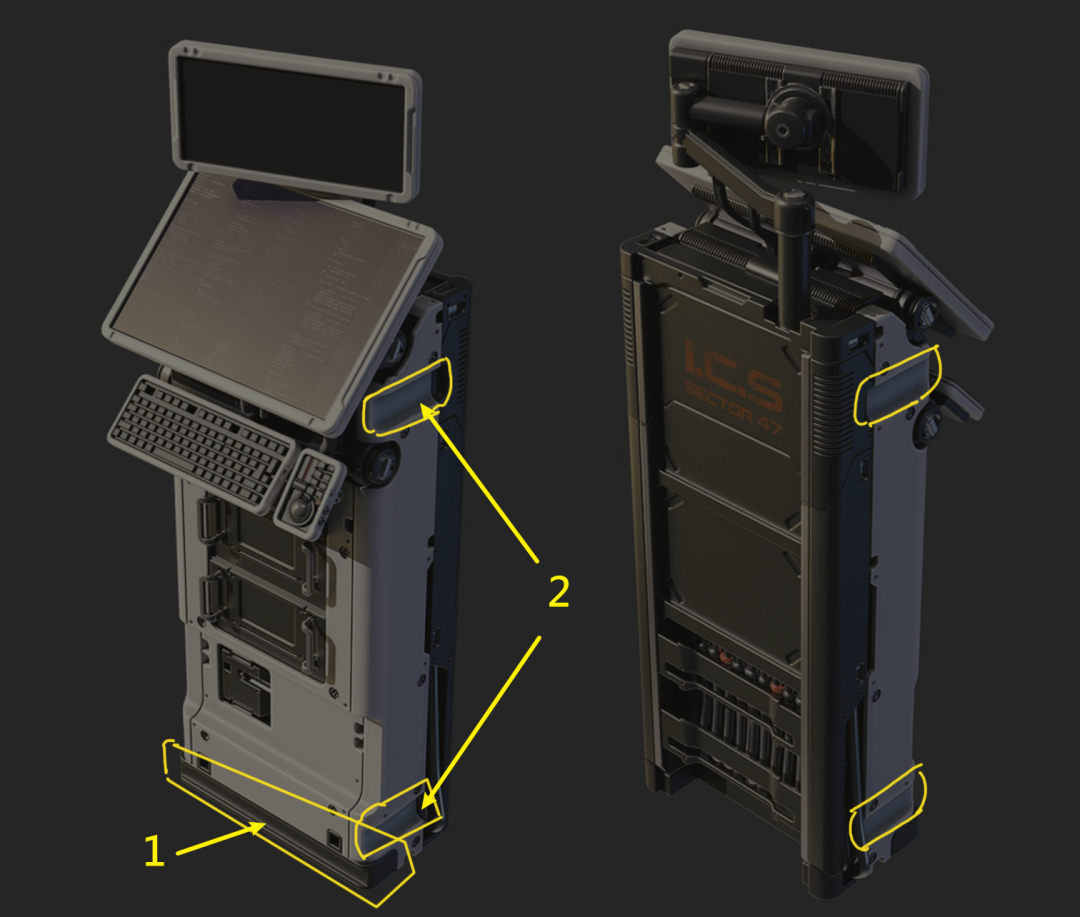

側面主要結構就是下面這兩個結構：
底部結構（1）看著明顯和主體塊是“一體”分出來的，應該要馬上反應出可以使用
“挖取”
功能；（2）處的結構，是一個元素
上下陣列（為何上下不是映象，後面會說）
，然後
左右映象
。考慮個差不多就可以開始做了。
方形布林挖取底部結構

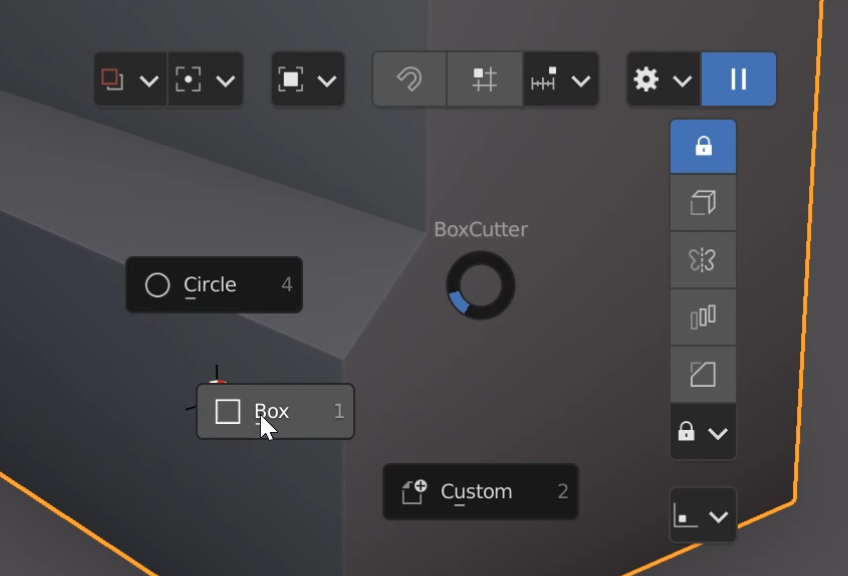

按 ctrl+D 選擇 Box方形布林工具：

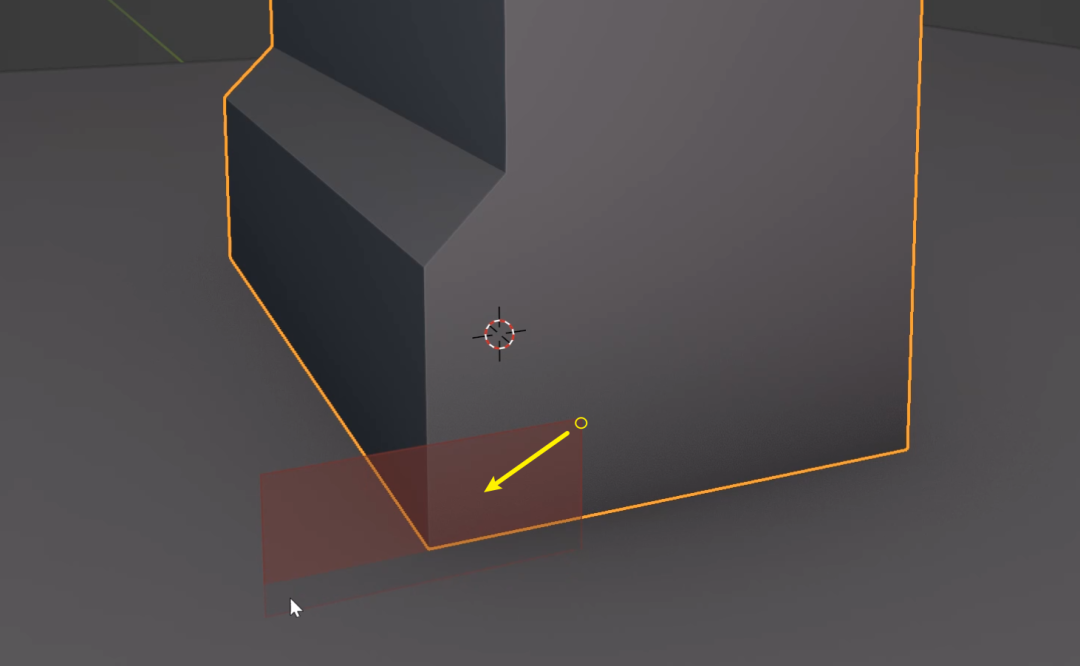

到底部，
從內到外
畫方形，畫大一點：

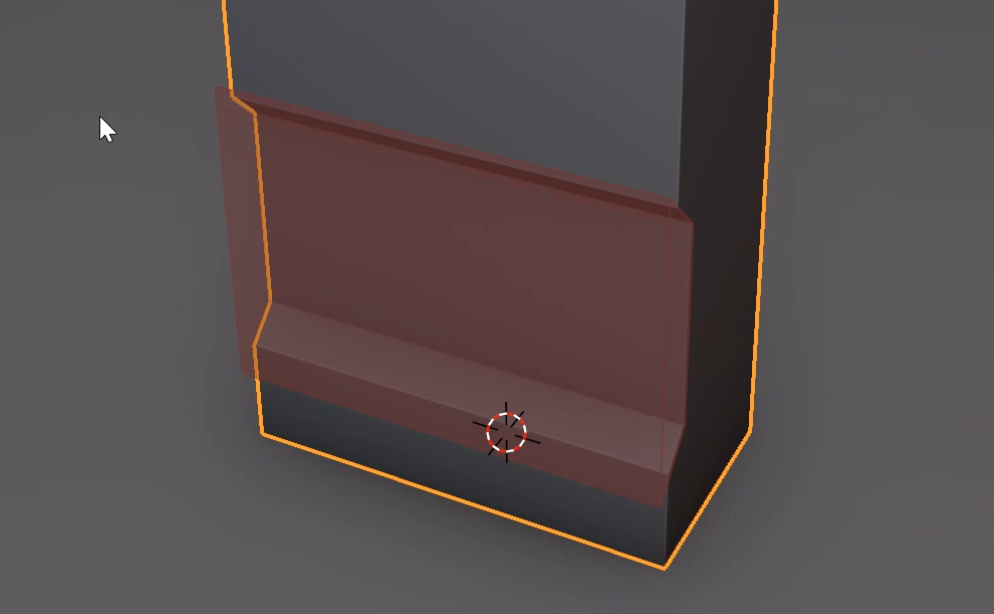

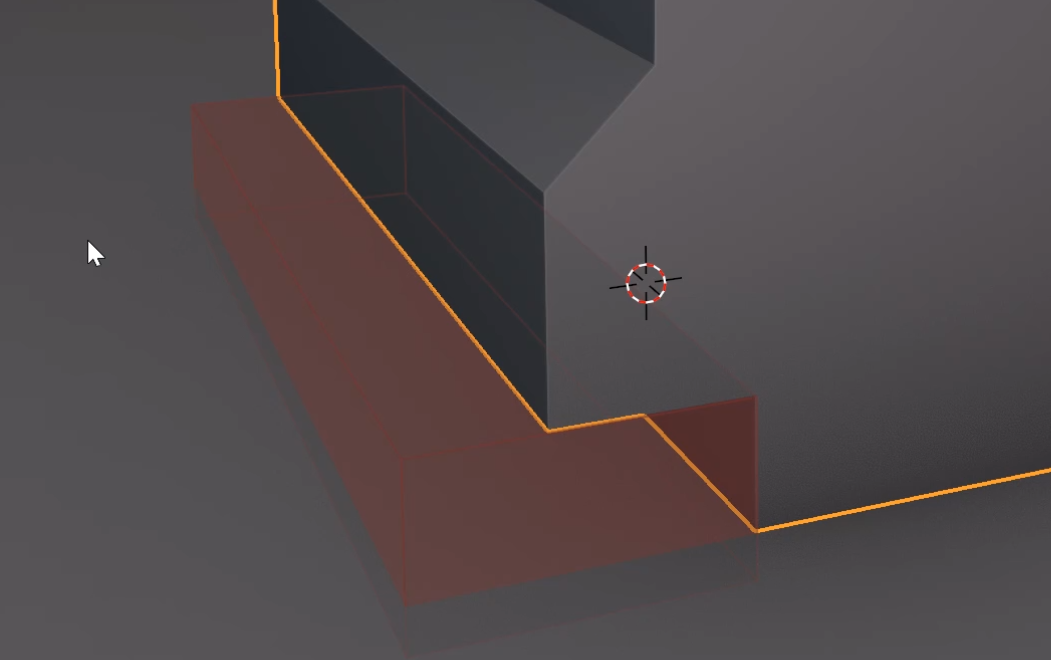

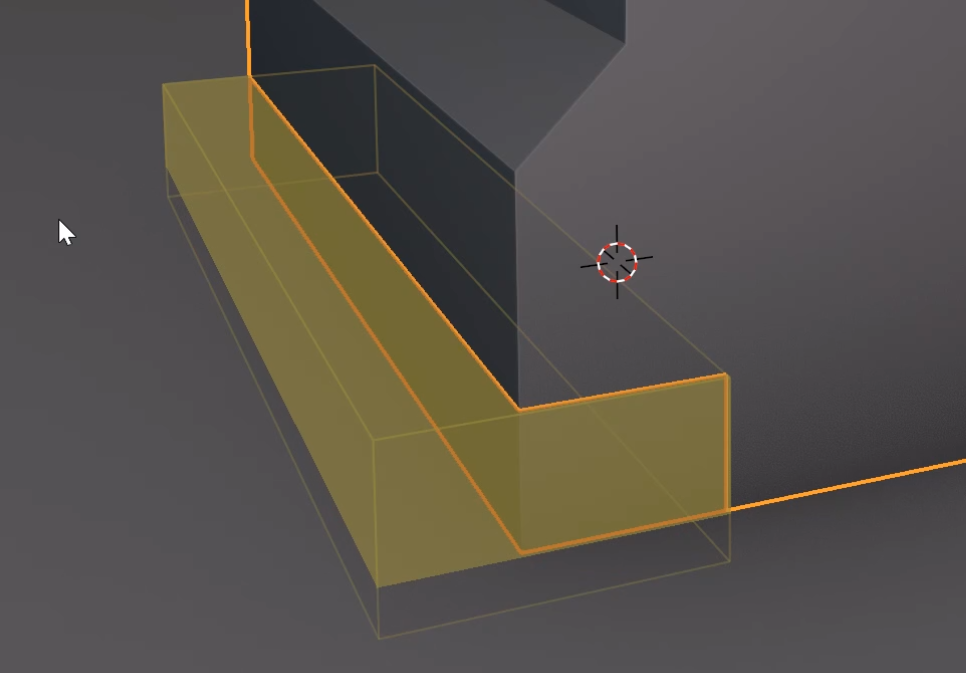

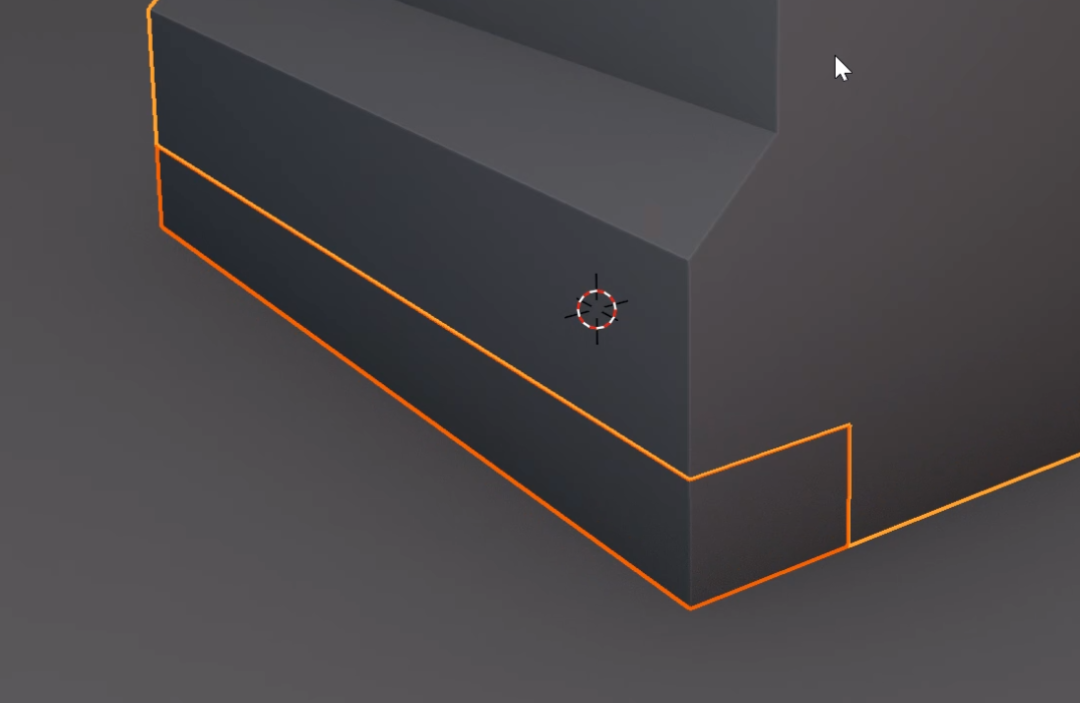

拉成三維體塊：

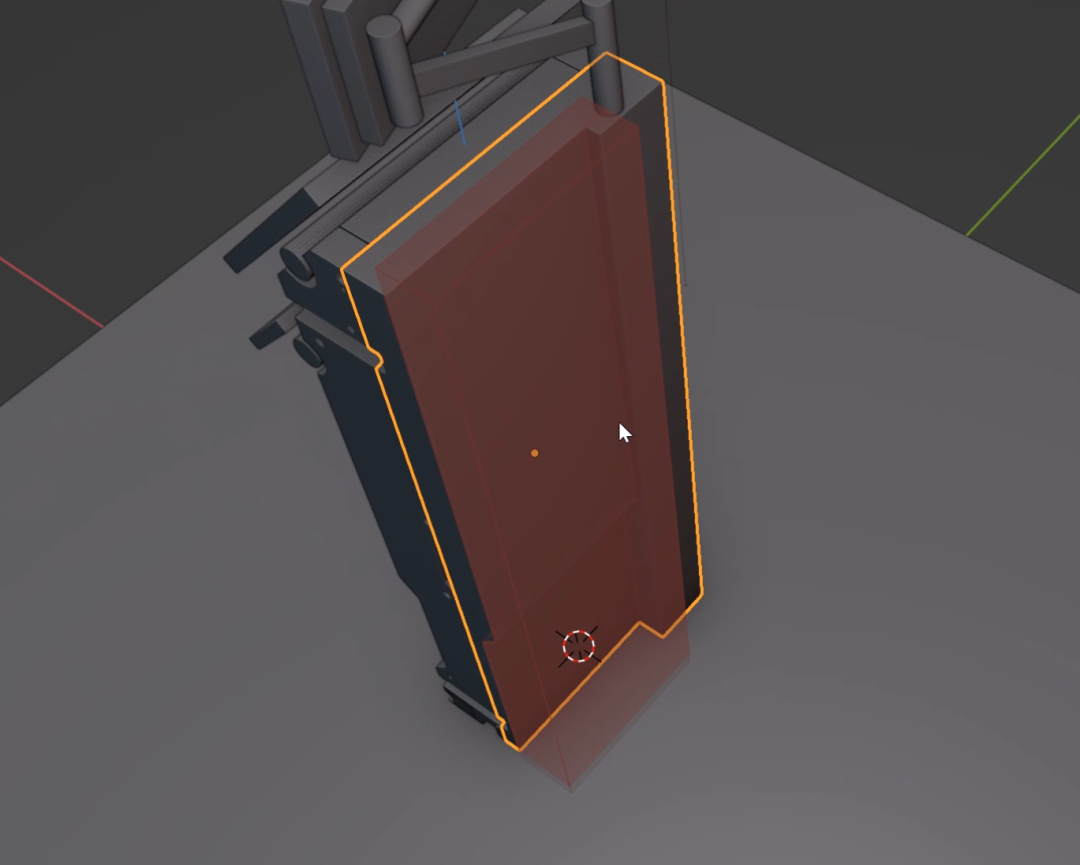

按 X 切換成 挖取：

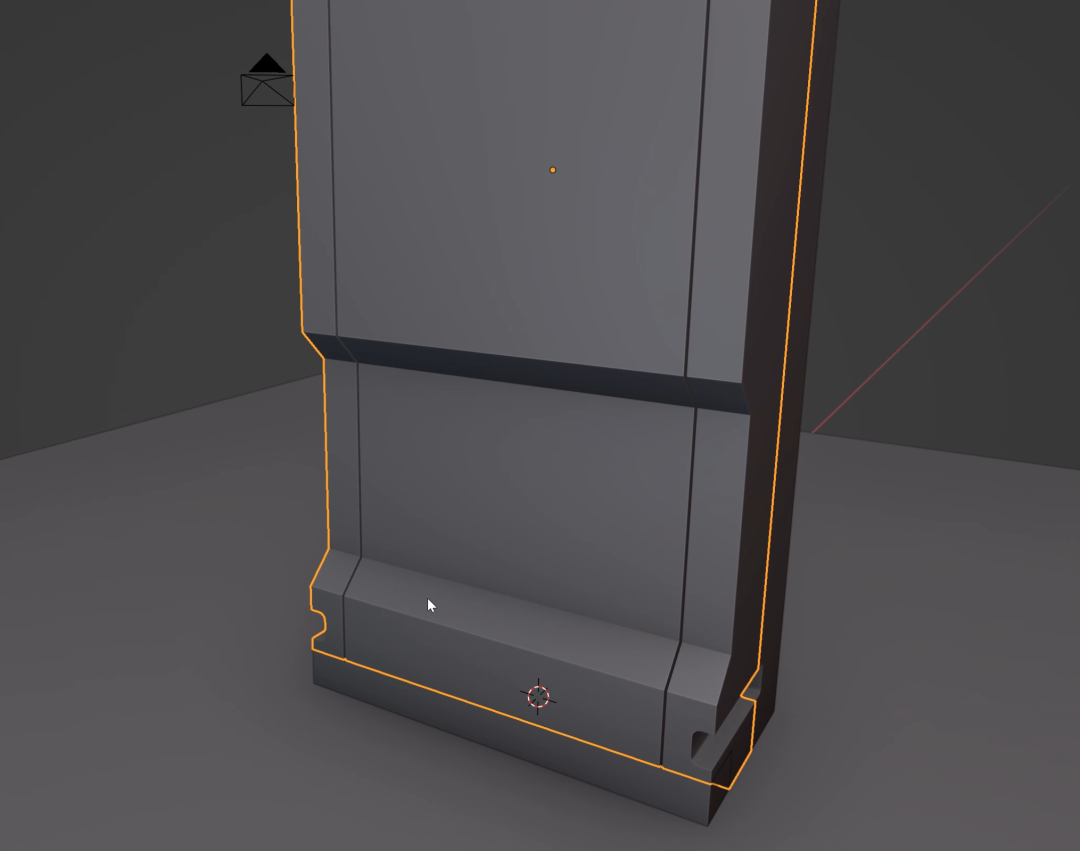

完成。
方形布林減法倒角陣列映象側面結構

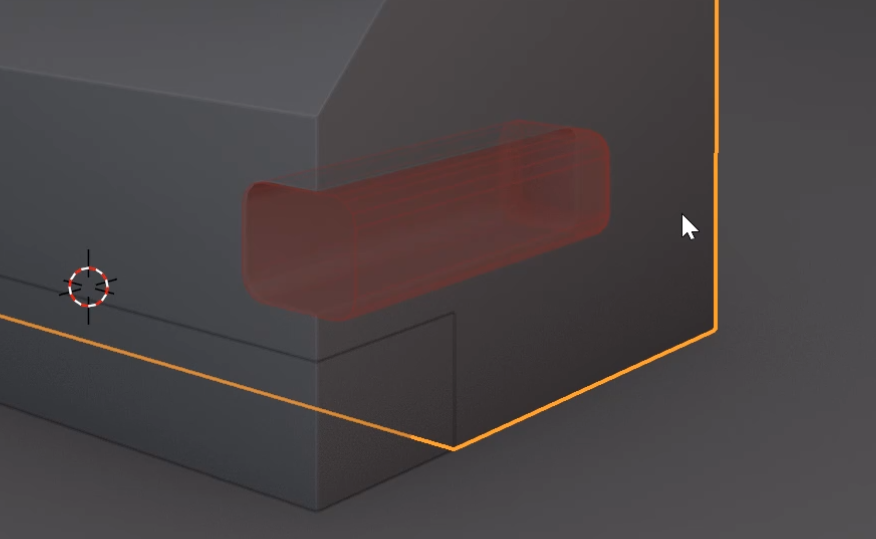

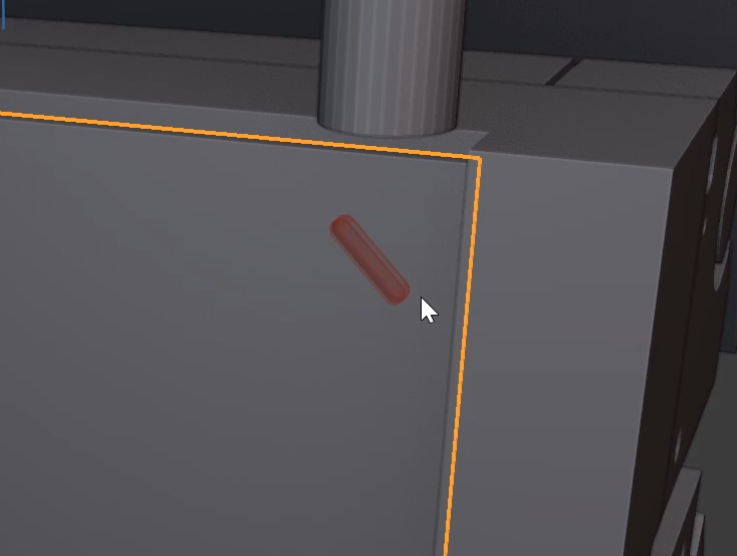

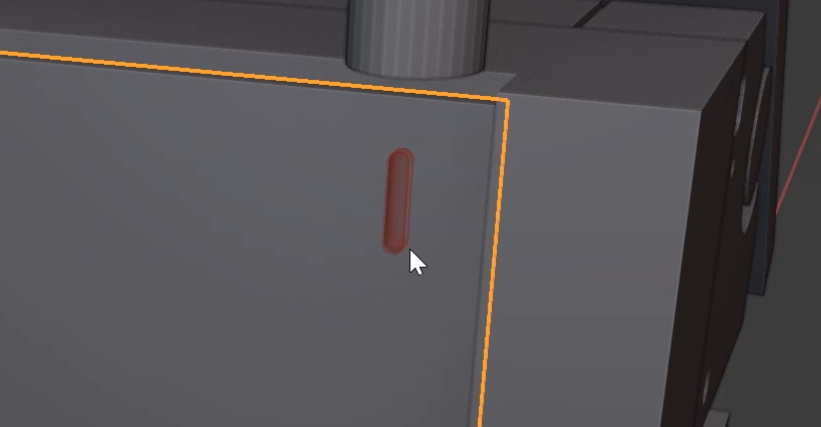

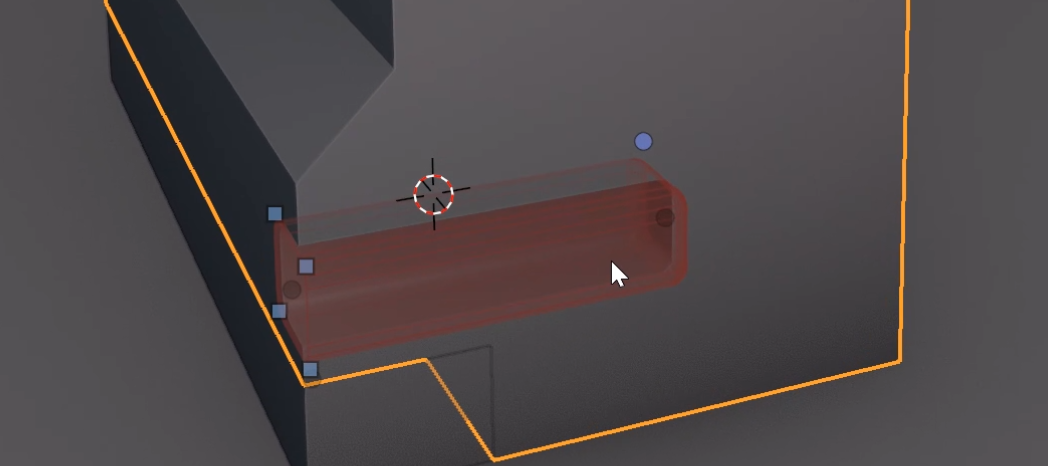

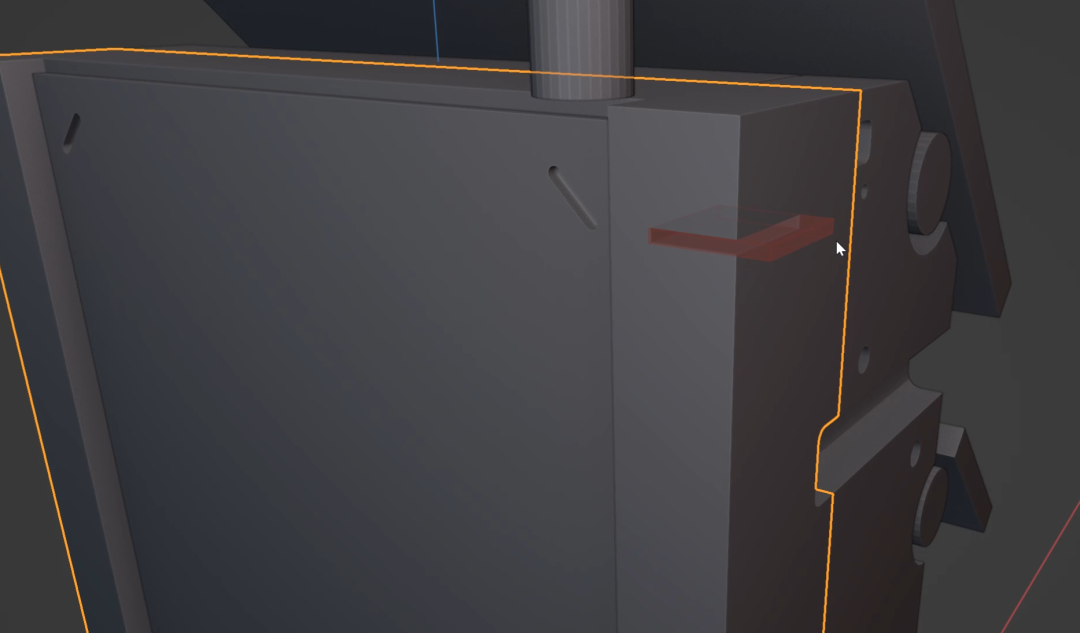

仍然使用方形布林工具，在下圖位置拉出三維體塊，先不要雙擊確認：
按
B
做
倒角
，按
Q
把底面也做成倒角
（再次按Q會恢復）
：

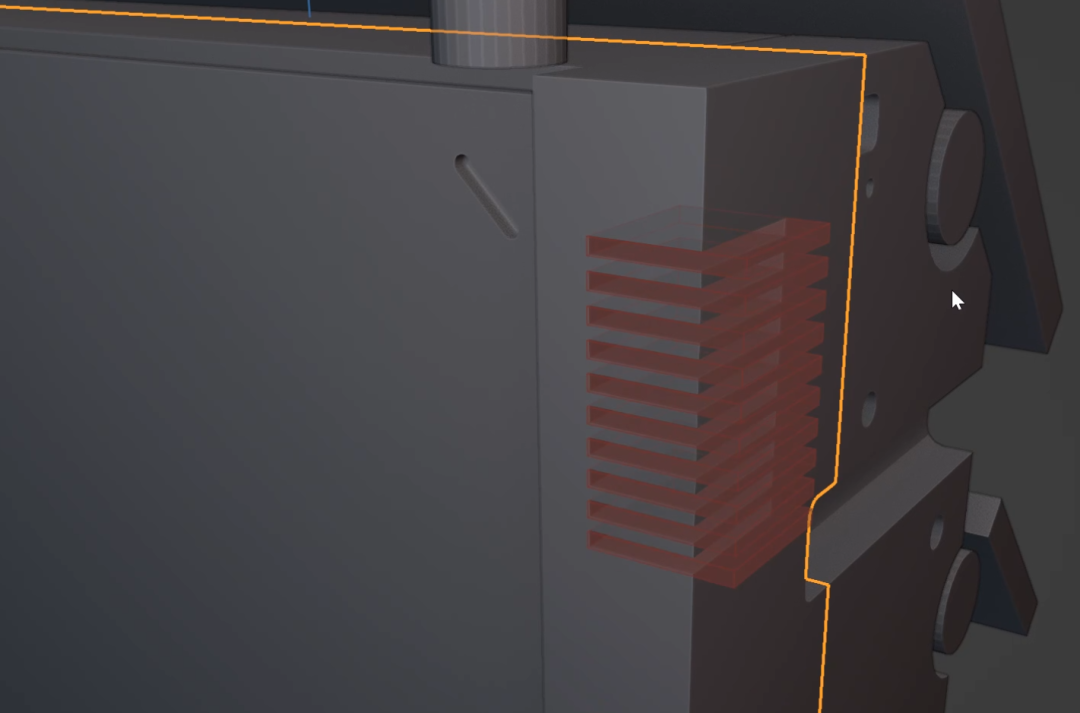

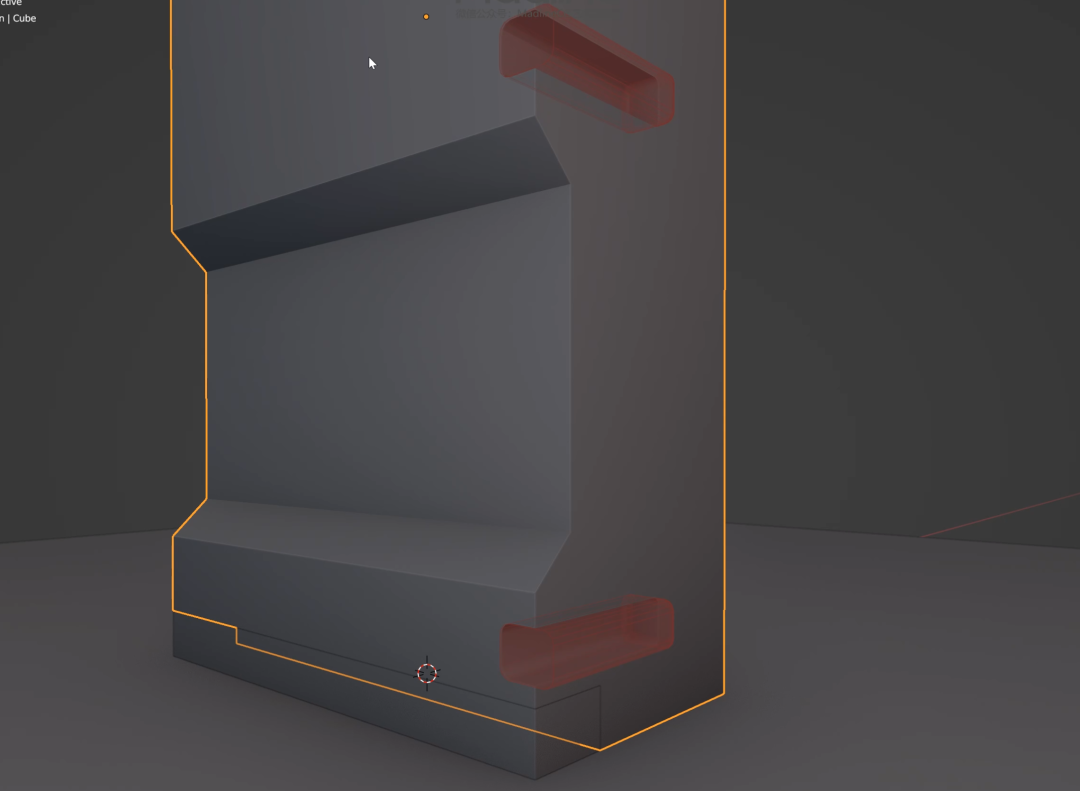

按 V 做陣列，選擇一個軸，布林中向上的軸不一定是 Z，你得在 X/Y/Z 裡試一試，不一定要陣列到頂部的準確位置：
為什麼不用（上下）映象呢？
因為映象是基於
軸心點
的，目前主體塊軸心點
不能保證映象完成後元素在頂部的位置是正確的
，當然你可以移動軸心點，但那就有可能影響其他真正必須要用映象去做的結構了，所以這裡我們用陣列。
接著，按
2
做左右的
映象（按123，可以做XYZ軸的映象）
，你得試試，你的有時候不一定是2：
然後按
tab
鍵，用
控制點
調整這個形狀的倒角狀態和長度什麼的：

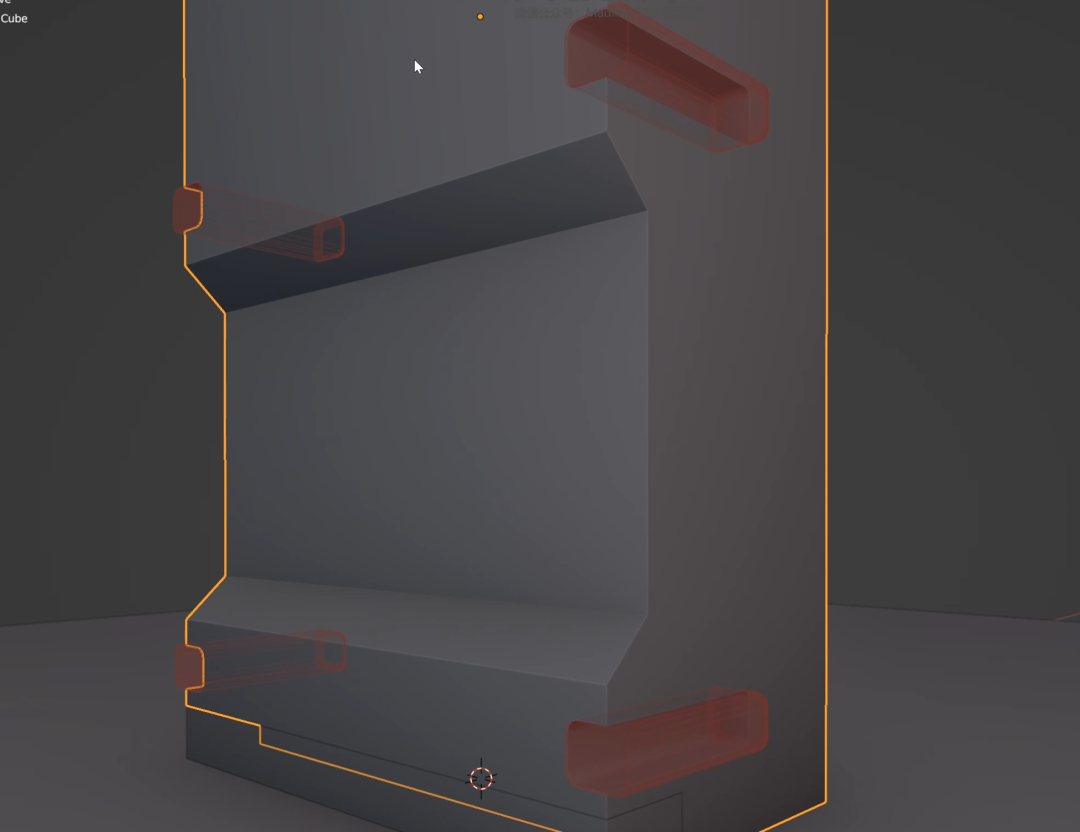

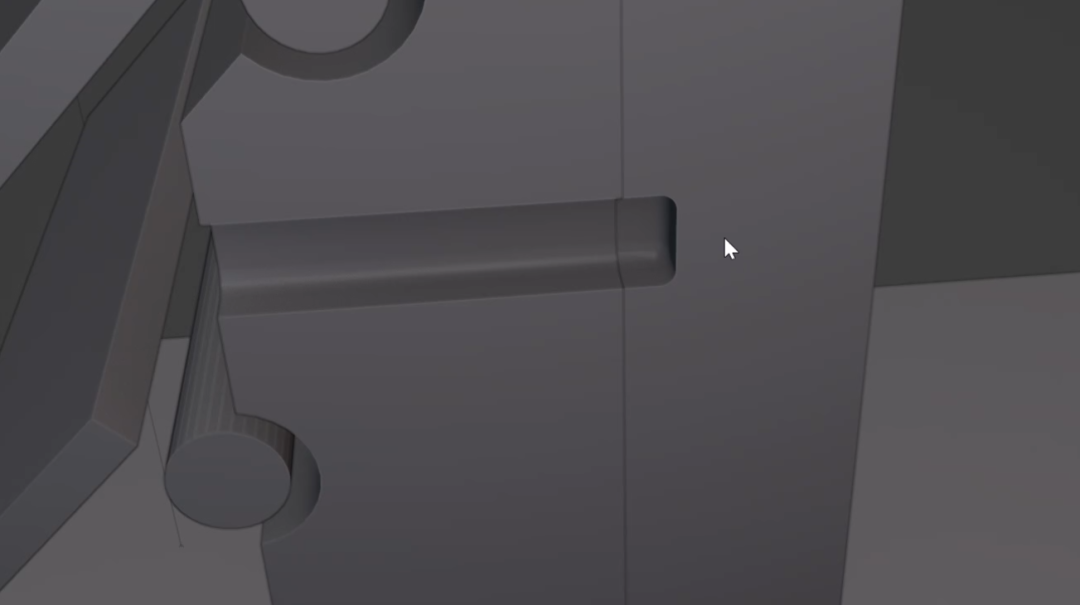

然後雙擊外部空間，確認布林完成：

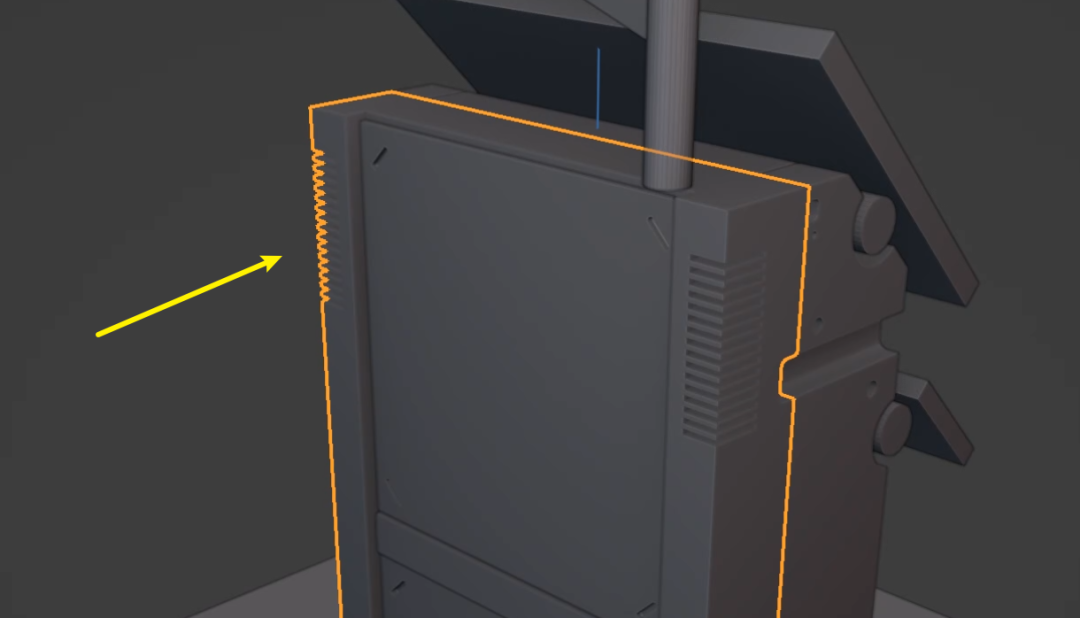

然後，我們要把上圖中游標所指的元素移到正確的地方，其實就是需要調整陣列的間距。
你要知道，這個元素其實是
“刀”
本身存在一個
“陣列修改器”
——換句話說，你剛剛的操作，其實就是用一個
“經過陣列修改器修改的刀去做布林運算”

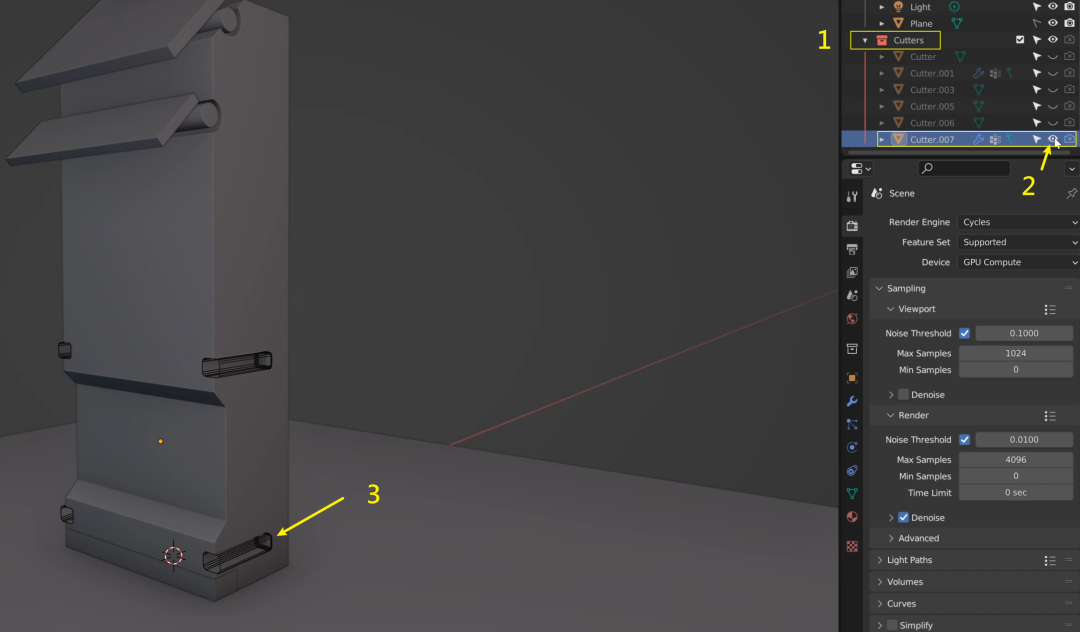

。所以，到大綱視圖裡，找到
Cutters 集合
（1）
（這裡面全是刀）
，透過切換眼睛圖示（2），找到這個布林的刀，顯示這個刀的線框（3），選擇它：

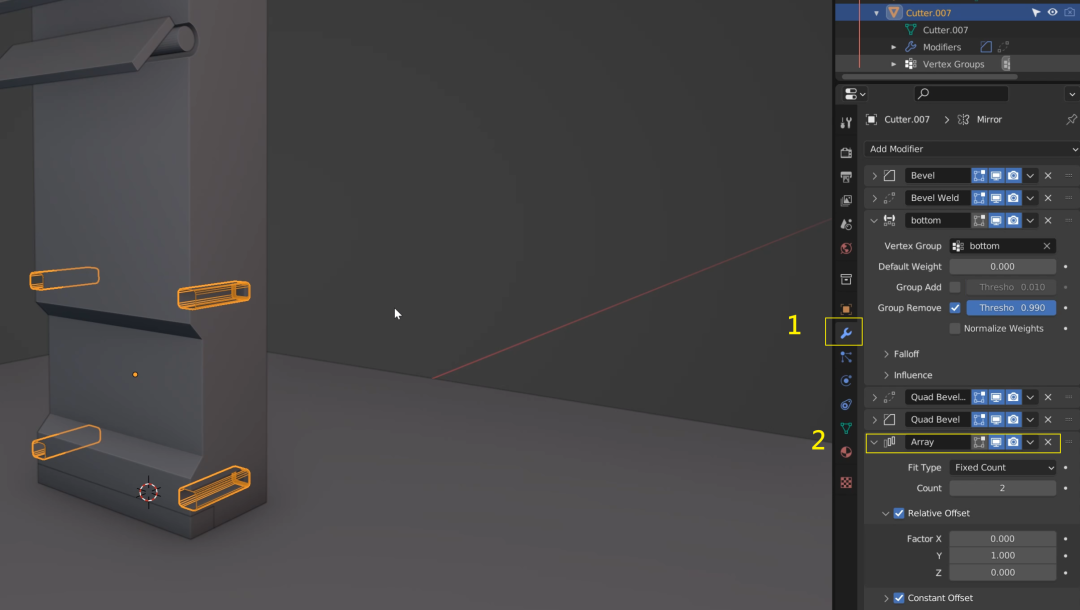

點選修改器圖示（1），進入修改器選單，你會發現這個刀確實被添加了很多修改器，其中就有陣列修改器（2）：

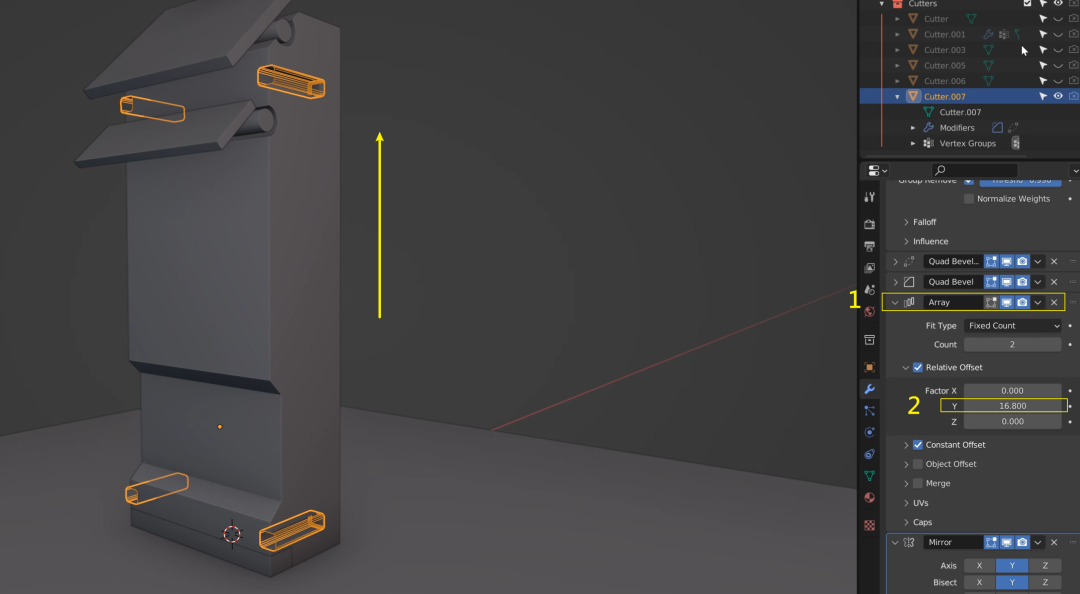

你可以調整陣列修改器（1）裡的
陣列間距
，在這裡是Y值（1），拉動它，直到元素位置正確：
然後到大綱集合裡把線框顯示關掉即可：
完成。
3.挖取後部，製作縫隙
對照影片——《6-11.挖取後部，製作縫隙》

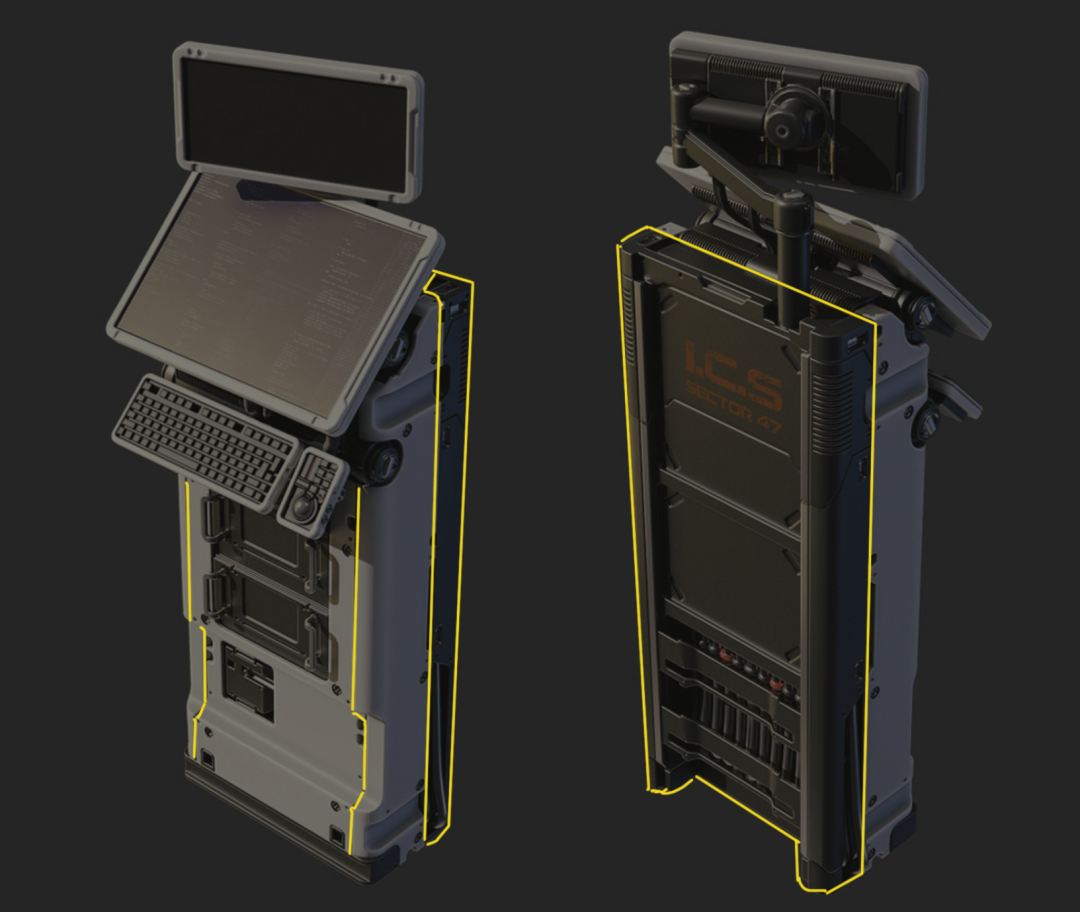

接下來，我們要做的是下面這兩個結構：
分別是後部的挖取，以及前部兩邊的縫隙——只要涉及
縫隙
，你應該要反應出
“厚度”（修改器）
這個概念來。

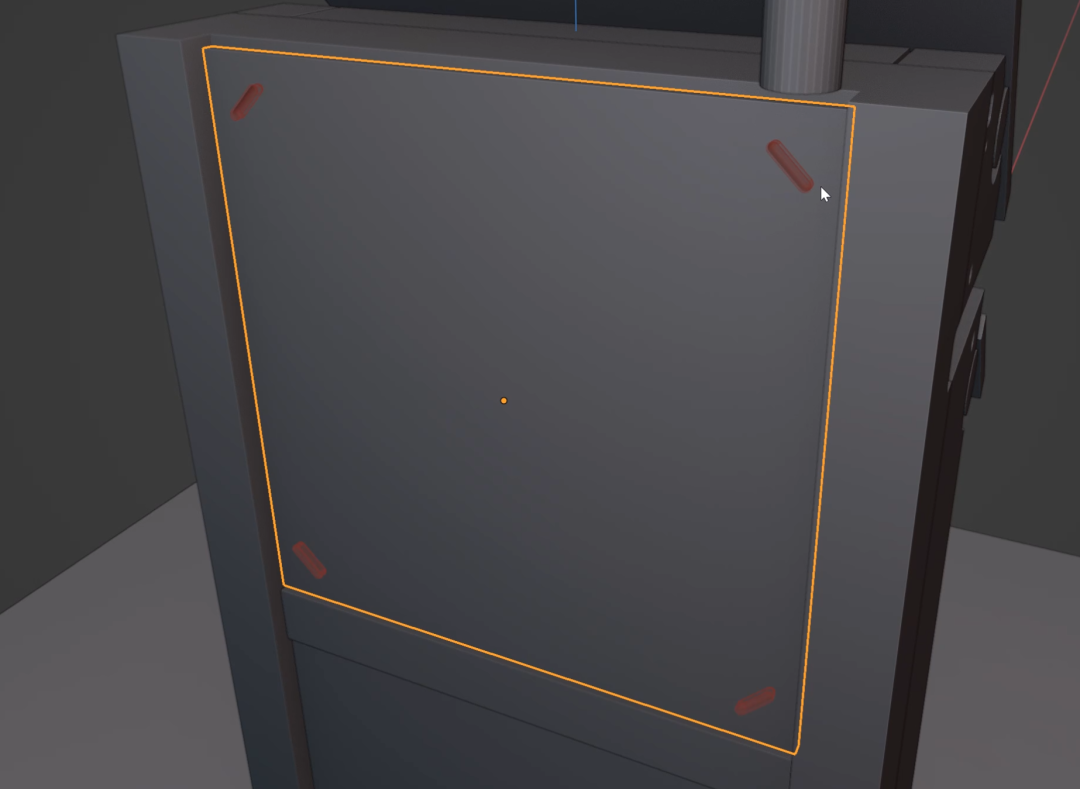

方形布林挖取後部結構

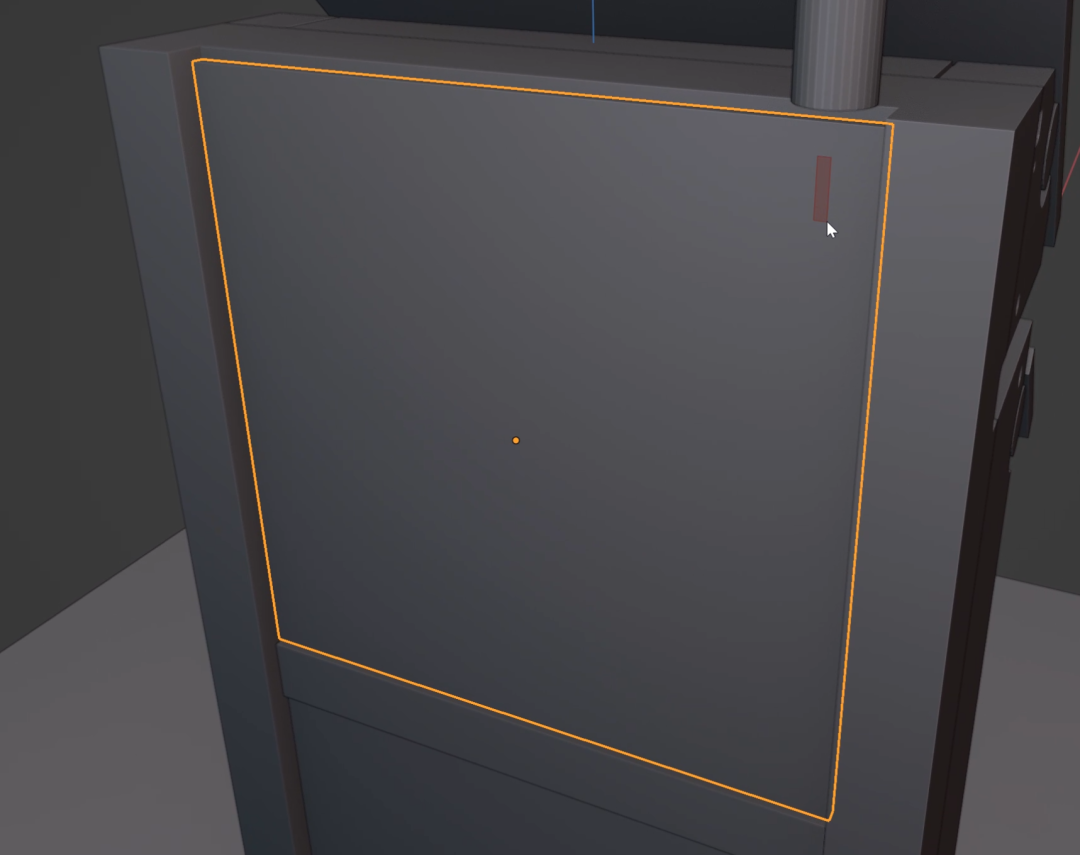

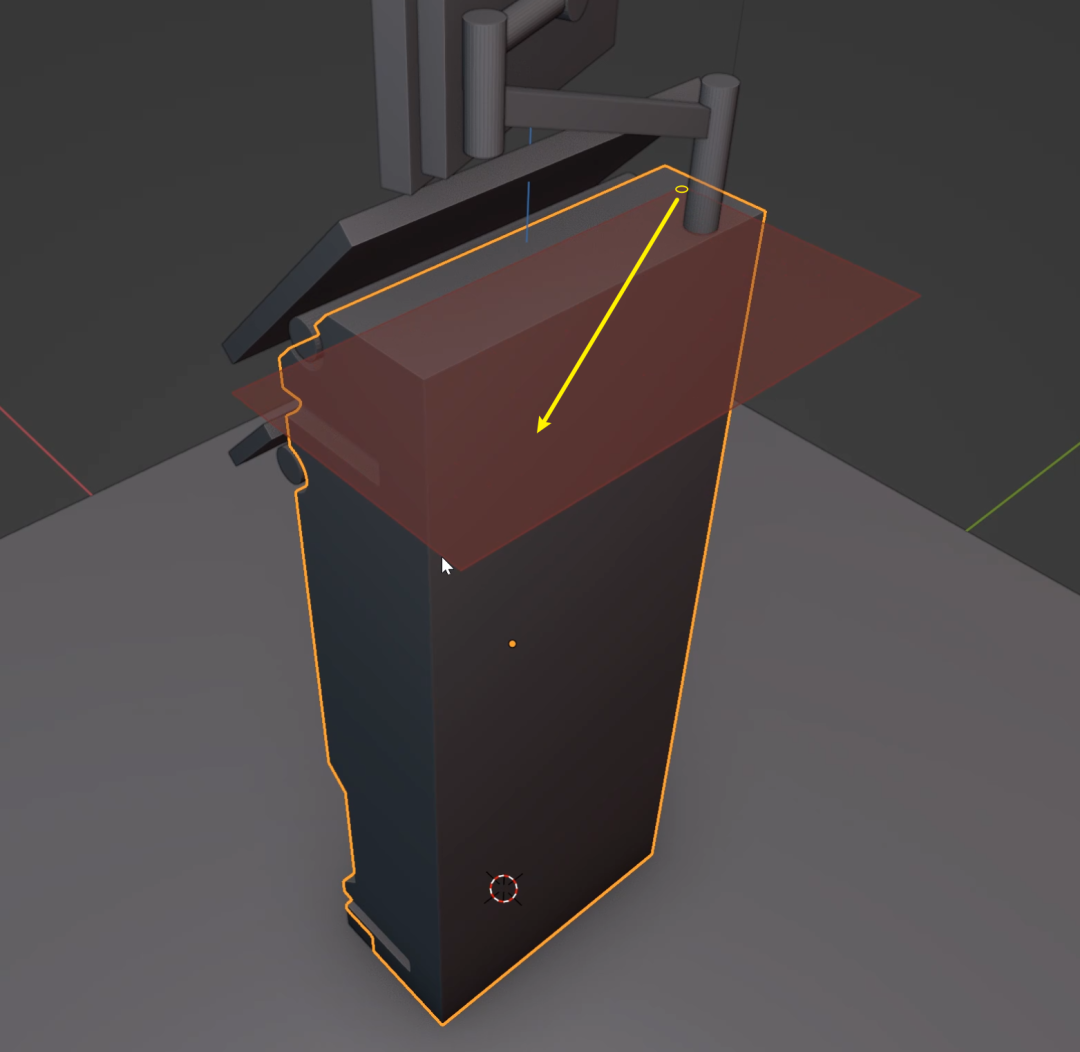

選擇方形布林工具，到頂面上，
畫出大一點的二維圖形
：

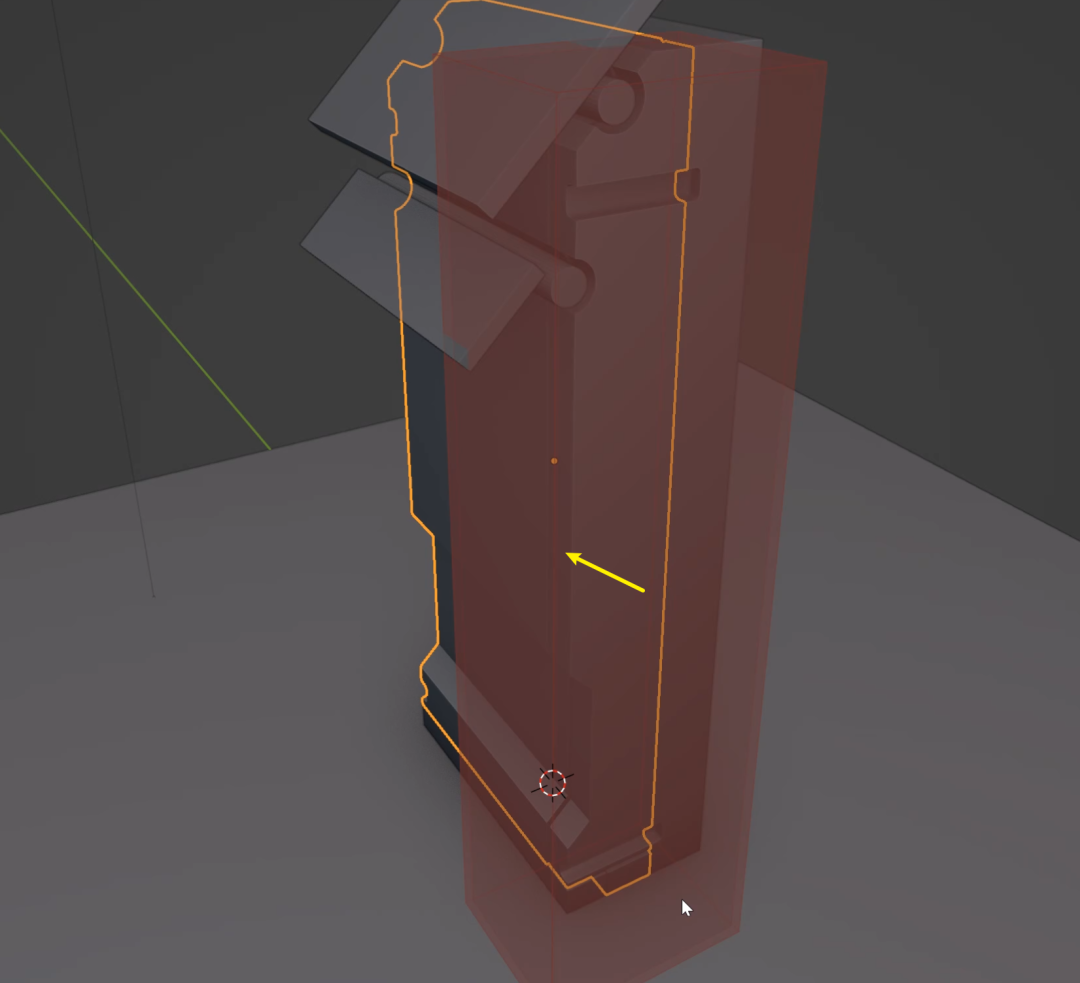

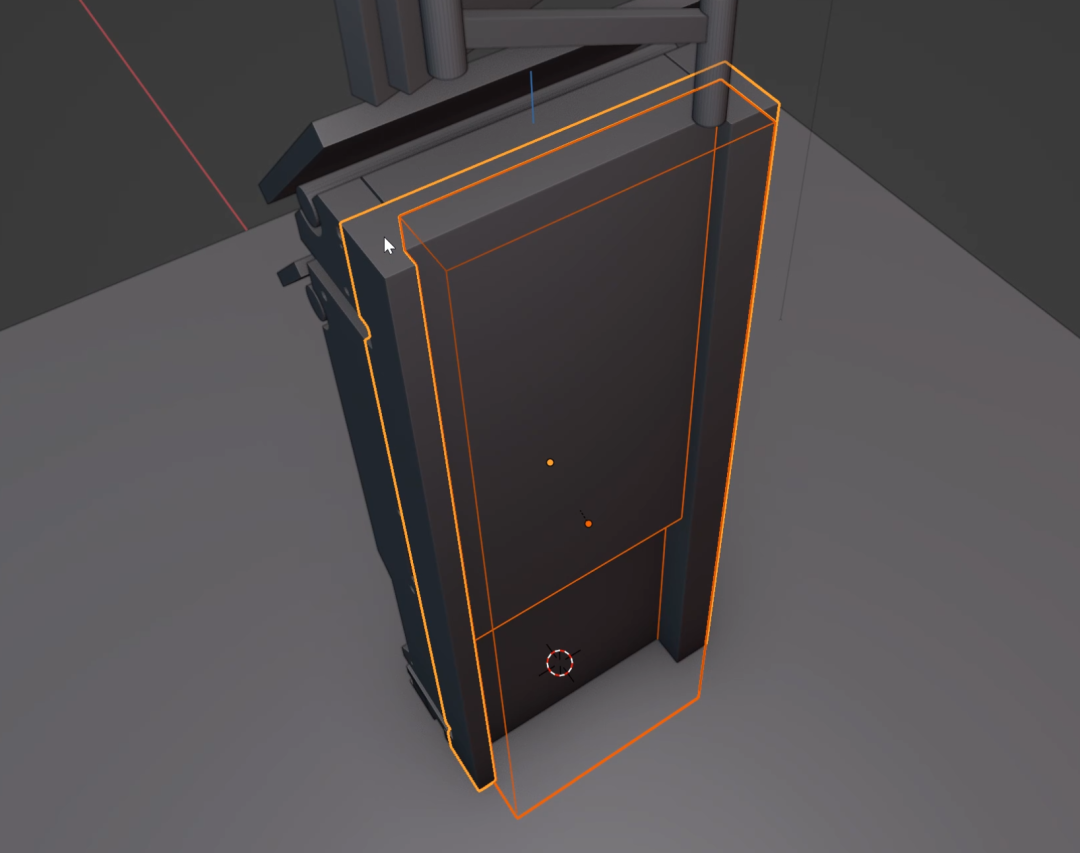

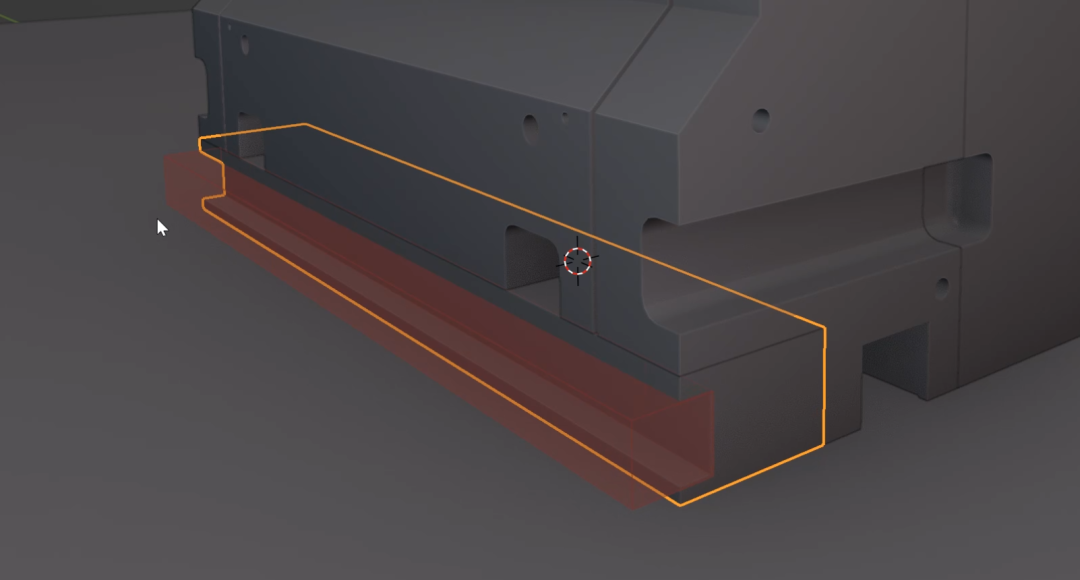

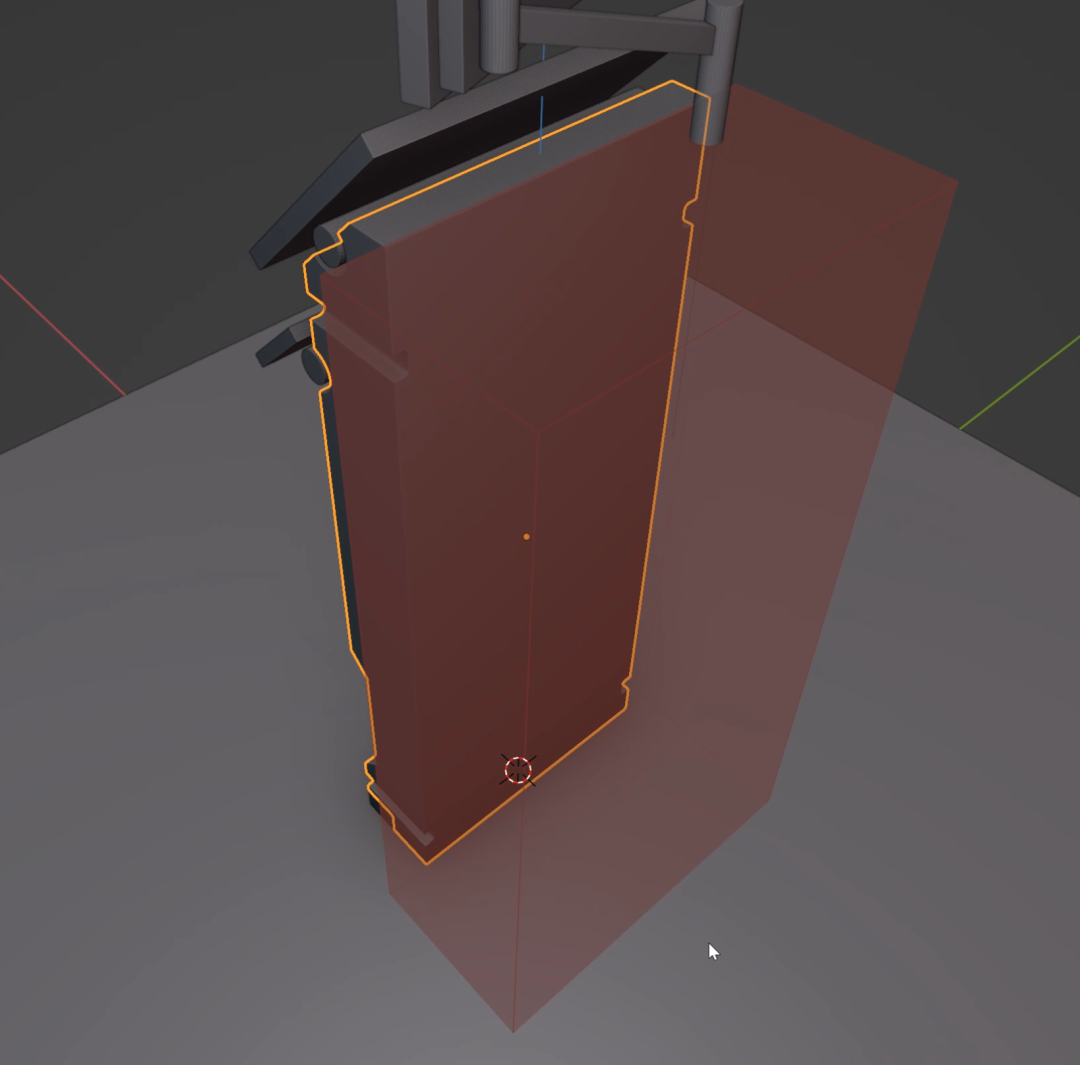

拉成三維體塊
，配合
G/R/S
，調整位置大小，把要挖取的部分完全包含進去：
按
X
切換成
挖取
模式，再按
tab
，然後你可以繼續調整它的位置了：

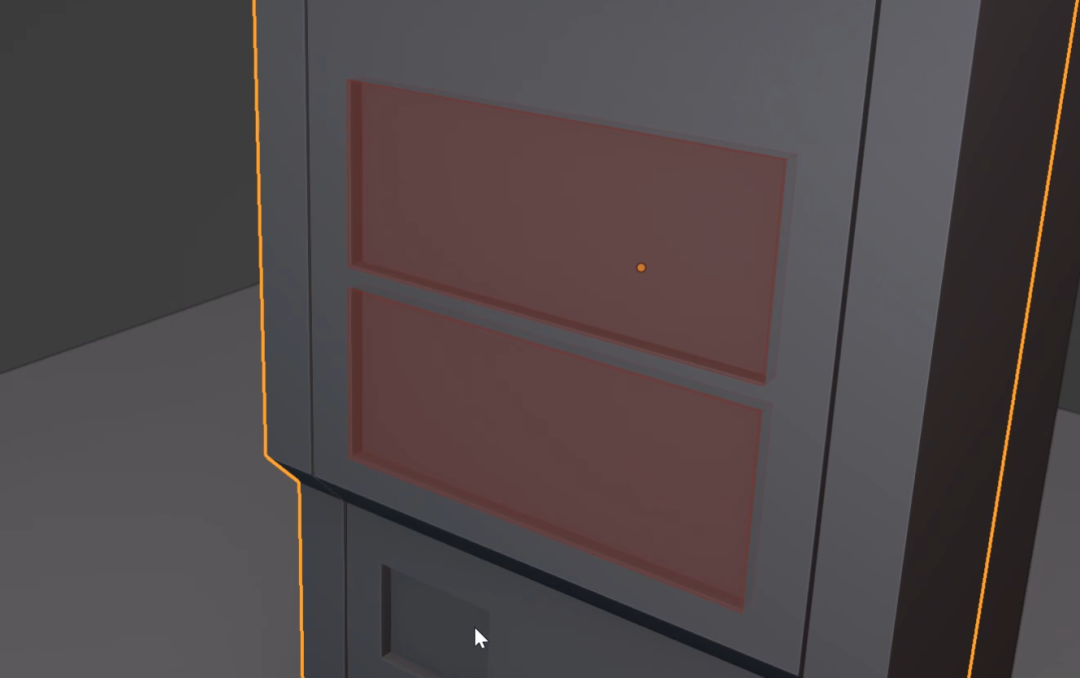

在外部雙擊把效果確定下來：

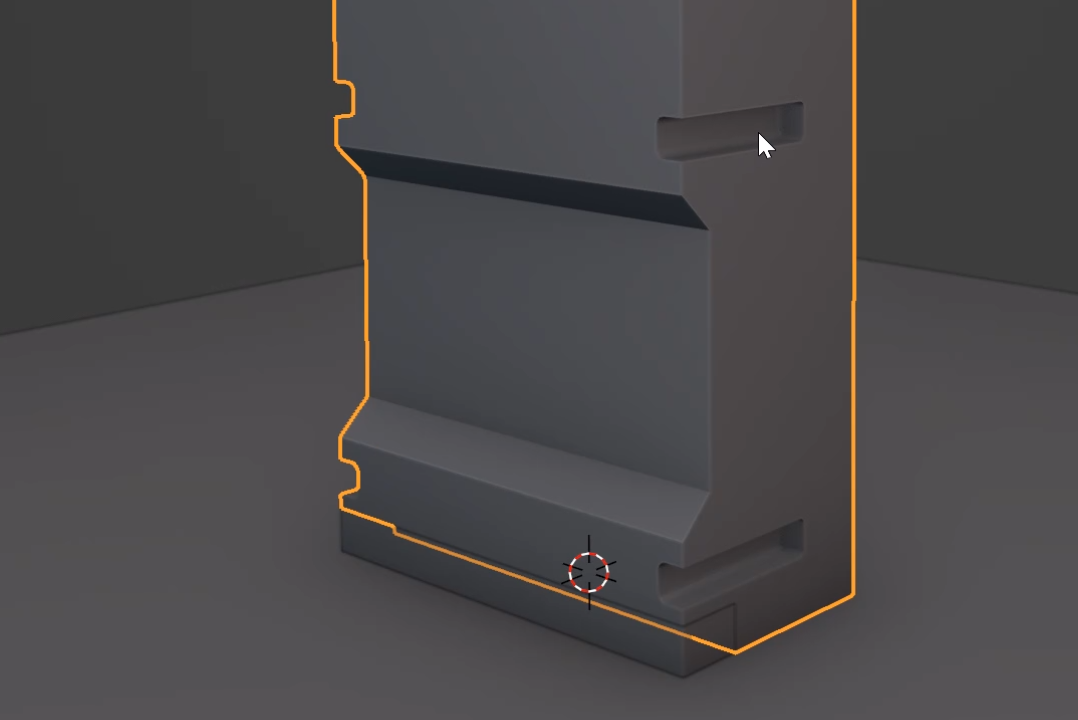

看，我們很好地還原了這個細節：
方形布林減法厚度做前部縫隙

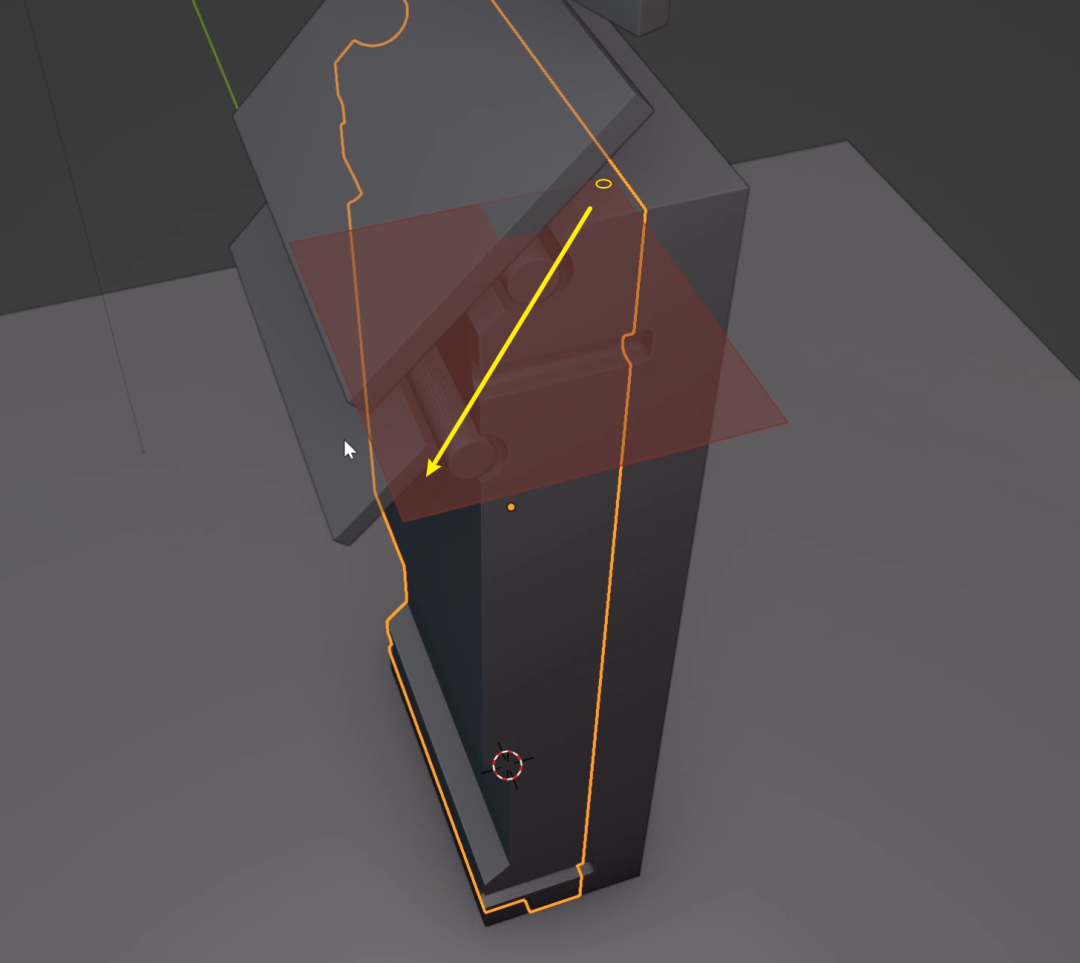

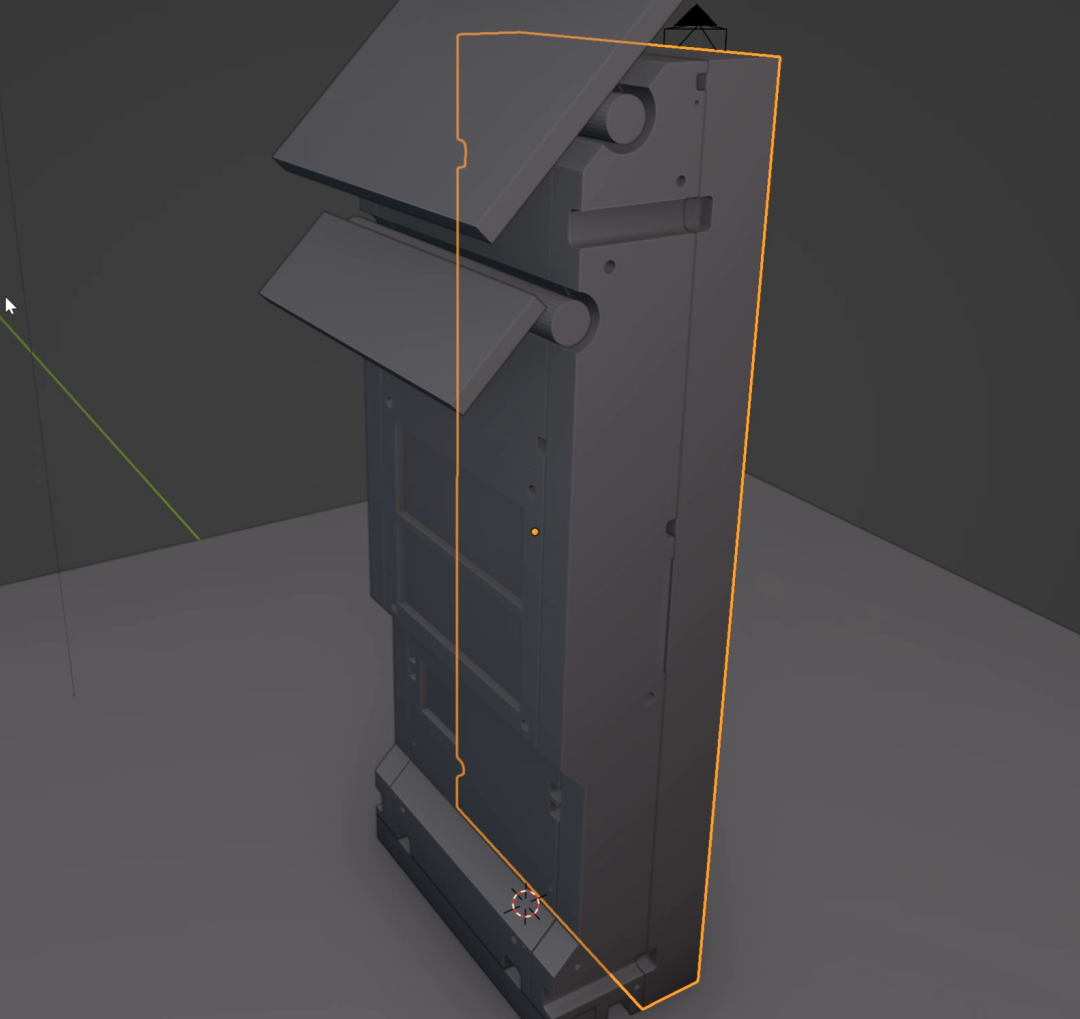

選擇前部的體塊，從頂部拉一個大的
二維圖形
：
拉出三維體塊，
G/R/S
調整位置，
按
T
讓方塊形成
厚度

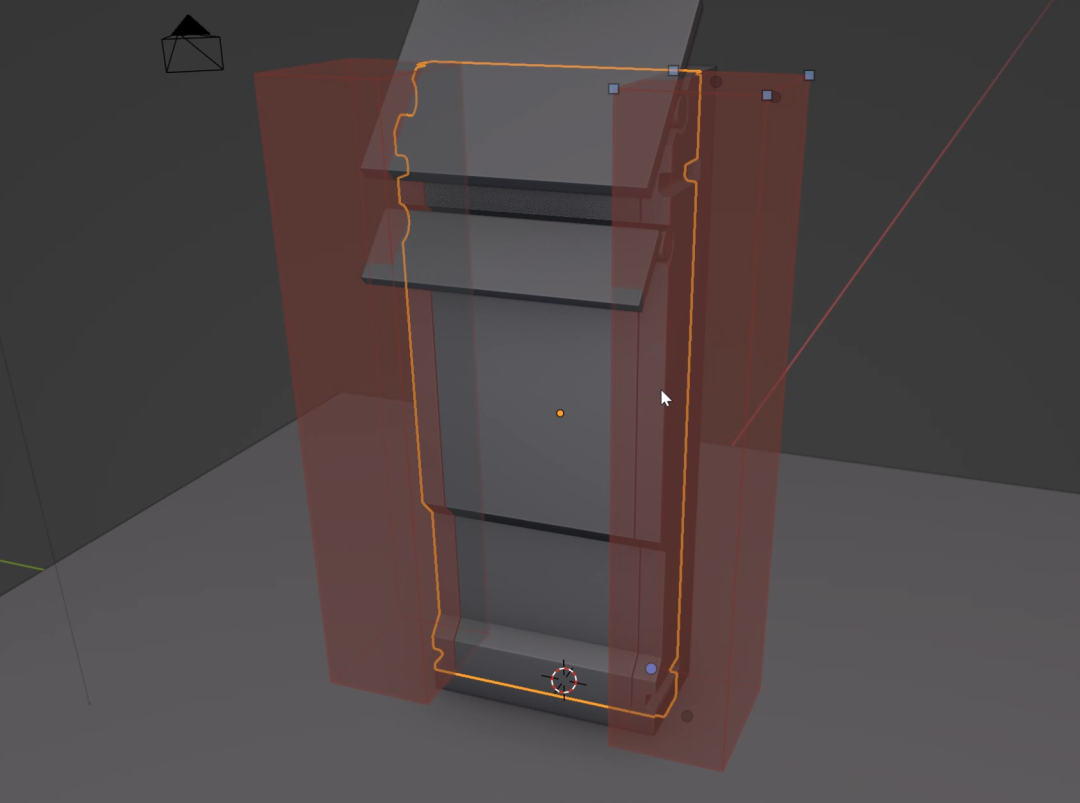

，移動滑鼠調整厚度，此時方塊就是一個
“殼”
，用殼去做減法，當然出來的就是
縫隙
了：
先不要確認效果，轉到正面，看看位置是否合適。
合適之後，按 2 做出映象，讓正面兩邊都有縫隙：
然後在外部雙擊確認效果，這樣這個結構就做好了：
5.正側面小細節
對照影片——《6-12.正側面小細節》
這個部分比較簡單，主要就是用不同形狀布林的減法，把細節做出來，有些需要映象的，就在拉完結構之後按 2 做左右的映象（具體是不是2，你得試試，反正123裡有一個）。
下面只提示一些比較重要的技術要點，常規減法操作請看影片。
捕捉方塊布林減法陣列
上圖中這個結構是陣列的，並且它是居中的，這時我們可以開啟
捕捉
去畫最初的元素。

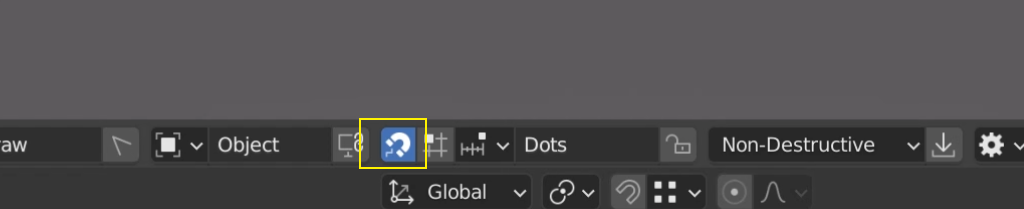

點亮 Boxcutter 工具條裡的
磁鐵（捕捉）
按鈕，開啟捕捉
（用完記得關掉）
：
選擇前部體塊後，按住
ctrl
鍵，
輔助捕捉點

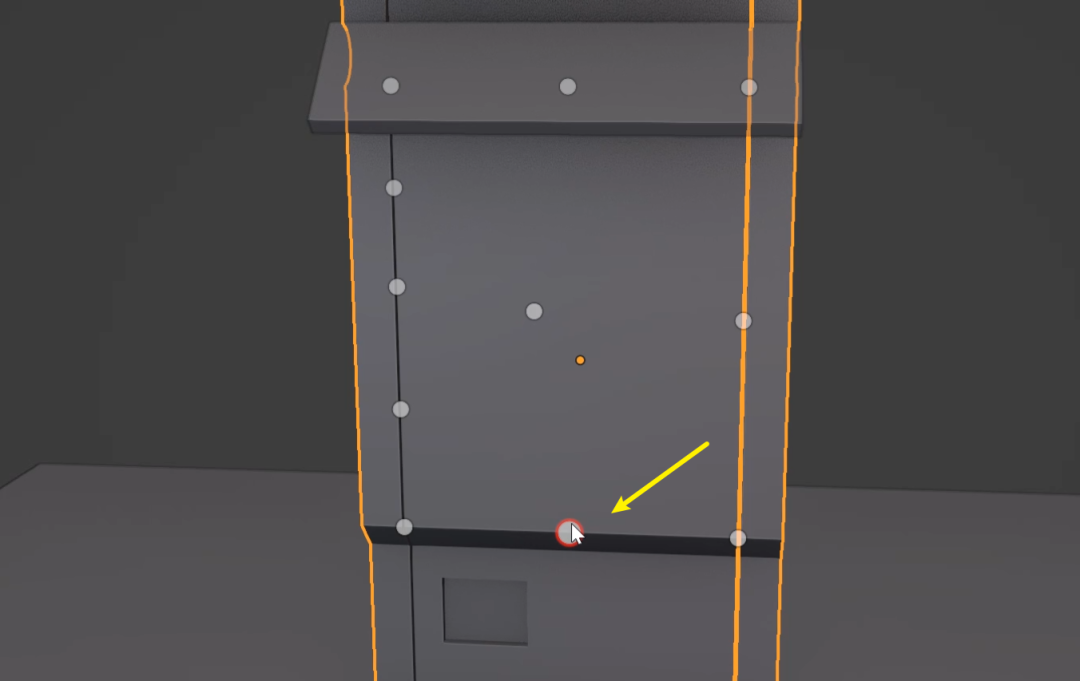

就出現了，由於做過切割，你會發現中間的捕捉點並不在正中，沒關係，我們可以捕捉邊的中心點，從這個點開始畫：
畫的時候，按住
alt
鍵，可以畫出
對稱
的形狀：
按
G
，鎖定一個軸
（XYZ你得試試）
，移動到合適的地方，然後按
V
做上下陣列：
這樣就行了。

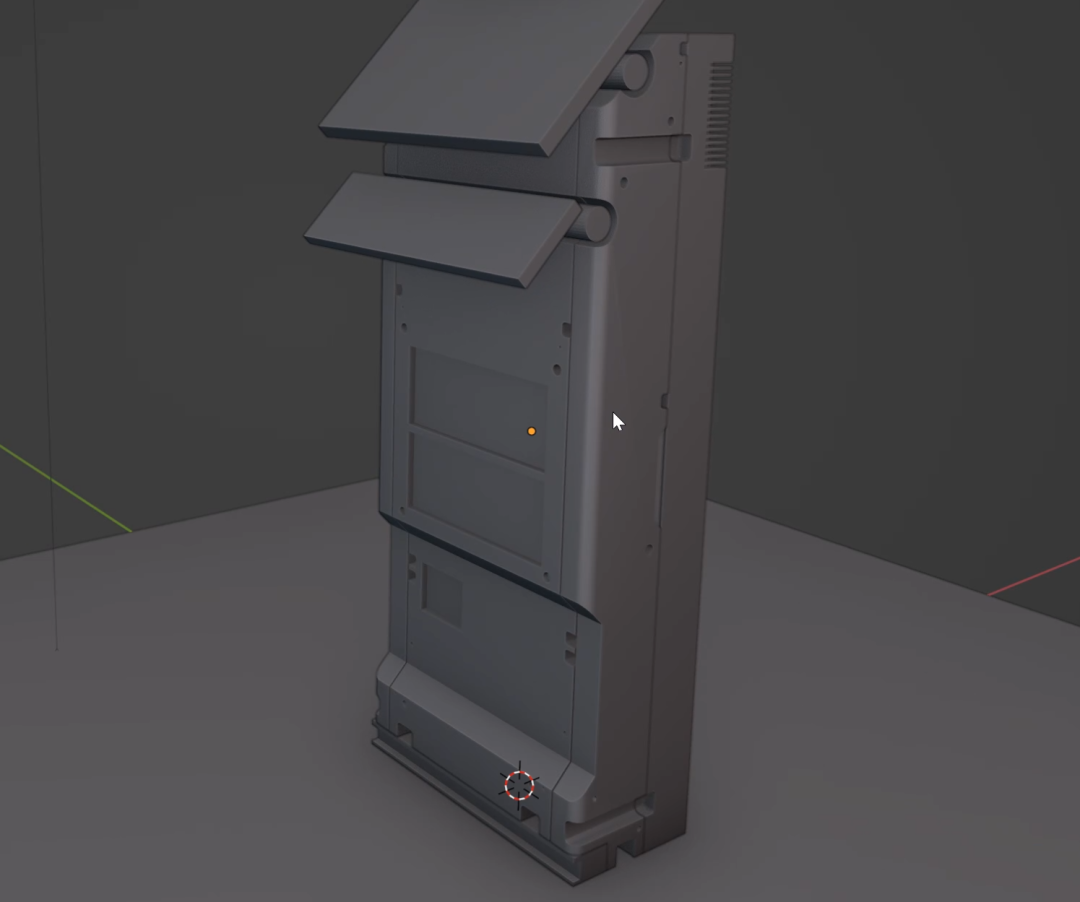

其他的小部件沒有什麼難度，苦力活兒，按照圖片裡逐一減出來即可，做完之後是這樣的：
6.後部結構
對照影片——《6-13.後部結構》

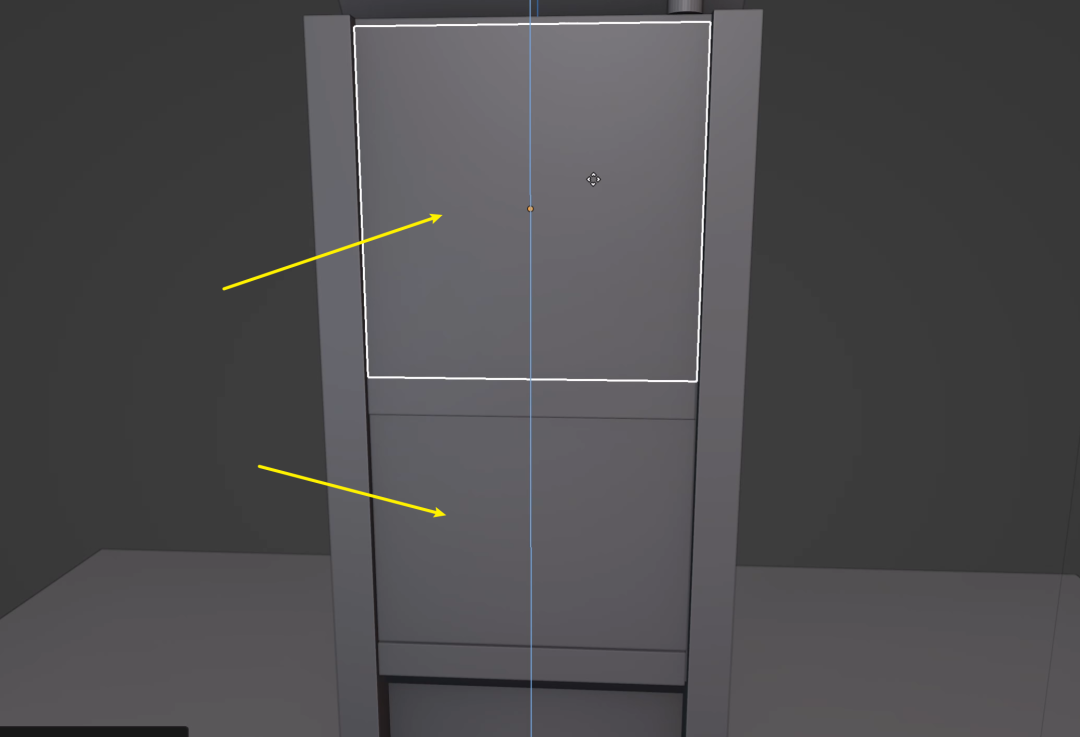

後部結構裡，下圖中這個部分的凹陷，對你的空間感有些考驗，如果你能看出這個階梯狀結構，做出它就非常簡單了：
其餘的部分沒有難度。

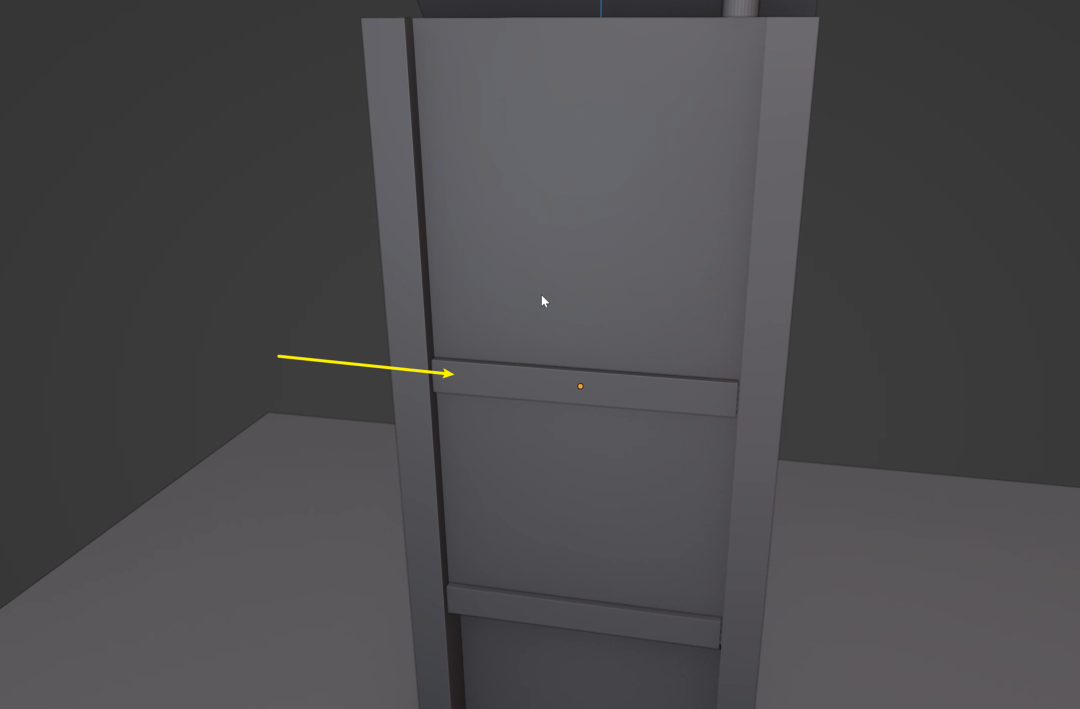

發現了前部一處漏掉的細節，先把它減出來：

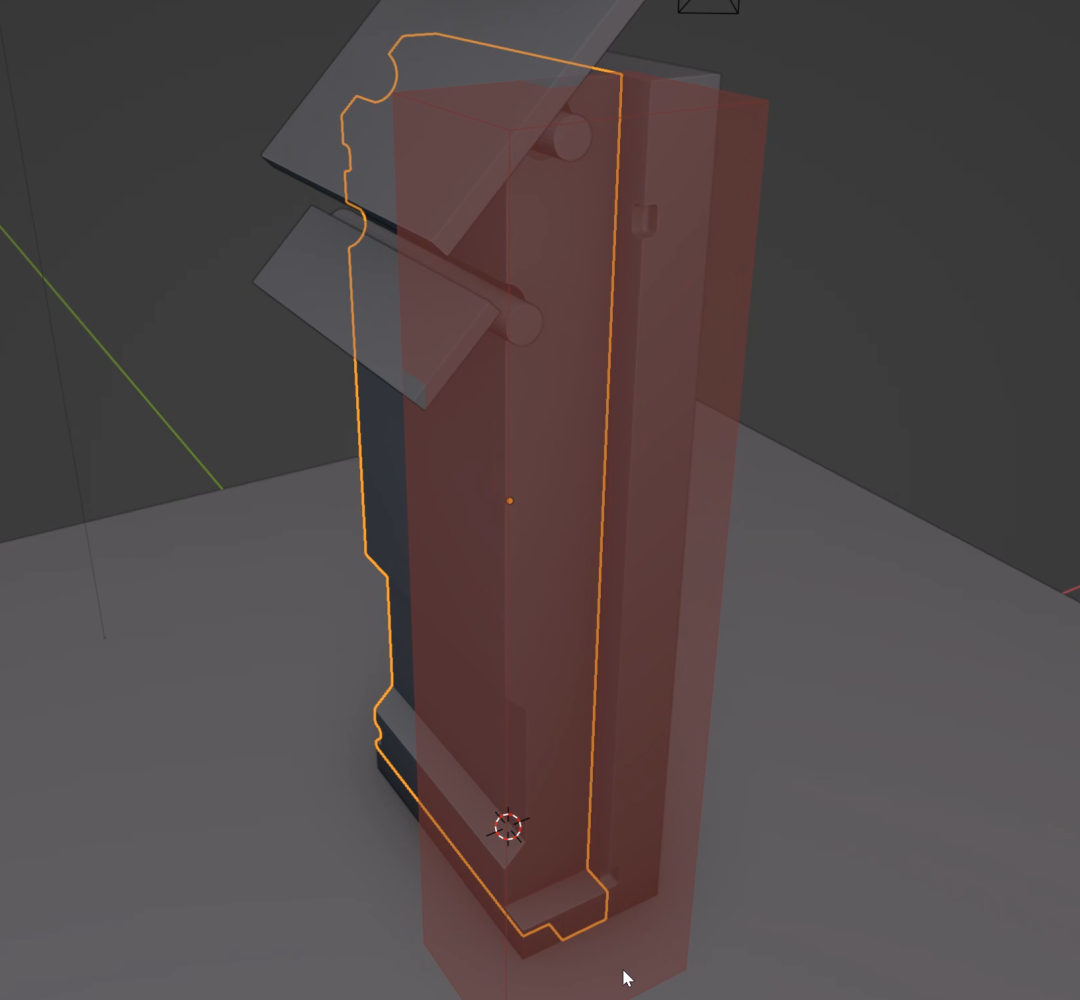

多邊形布林減法做後部階梯結構
按
~

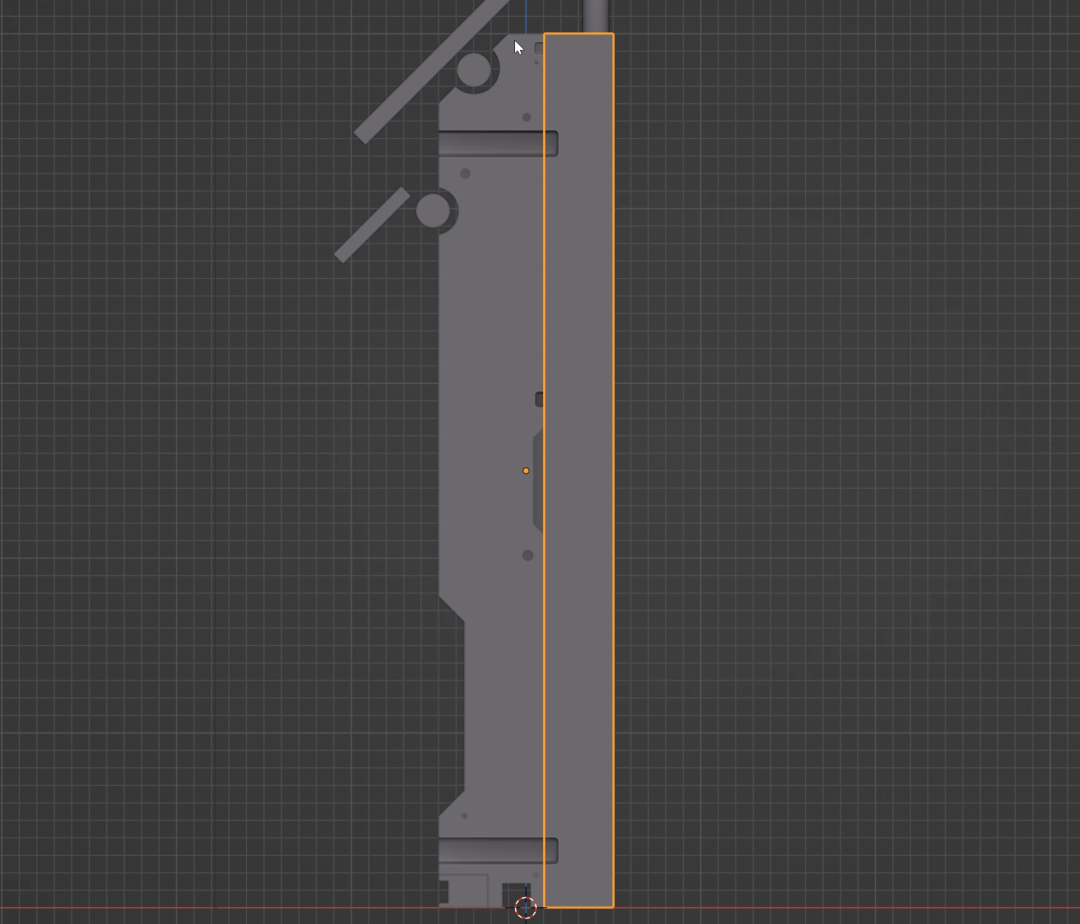

進入立面圖，選擇後部體塊：
按
ctrl+D
選擇
多邊形布林工具

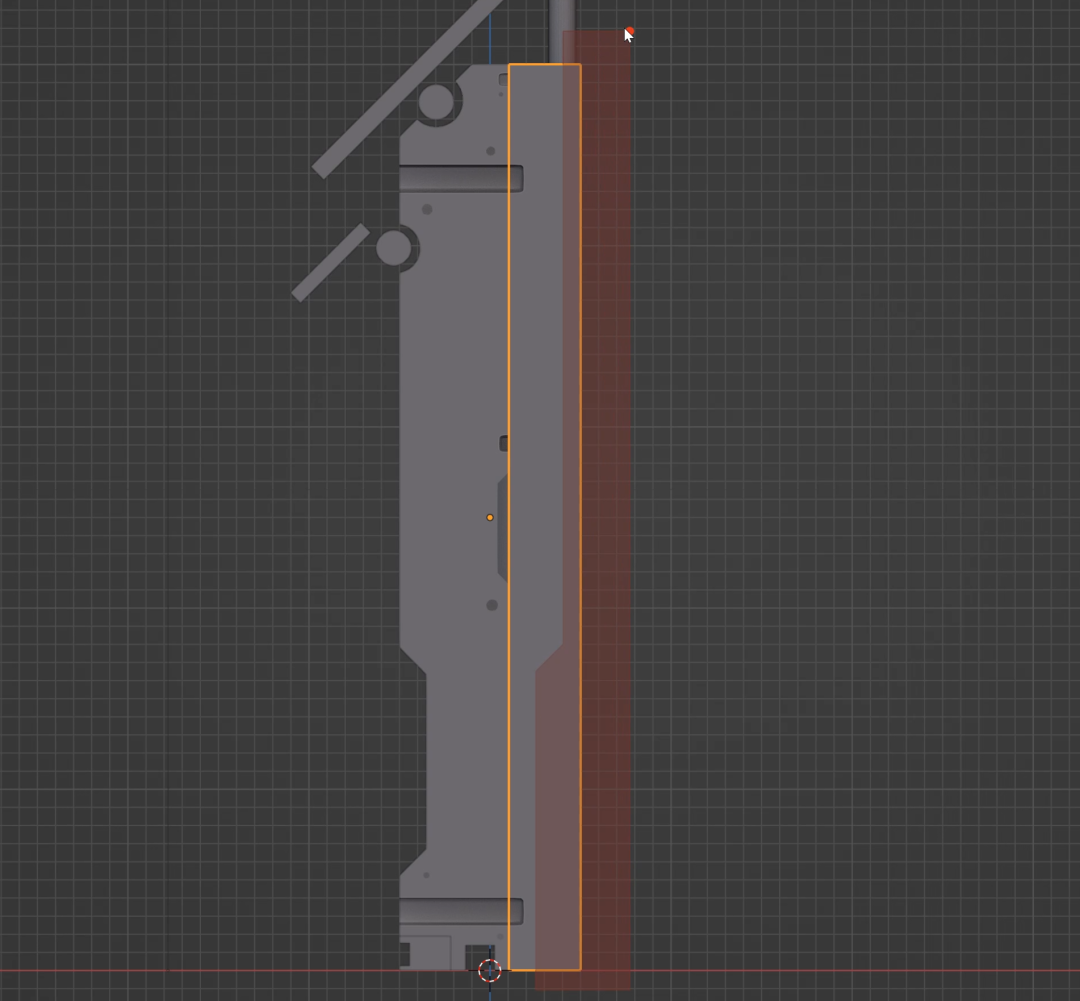

，畫出
階梯狀二維圖形
：
按住滾輪轉到透視檢視，
拉出三維體塊
：
按
G
大致移動到合適的位置，
無需對齊
，確認布林效果：
到大綱檢視
Cutters 集合

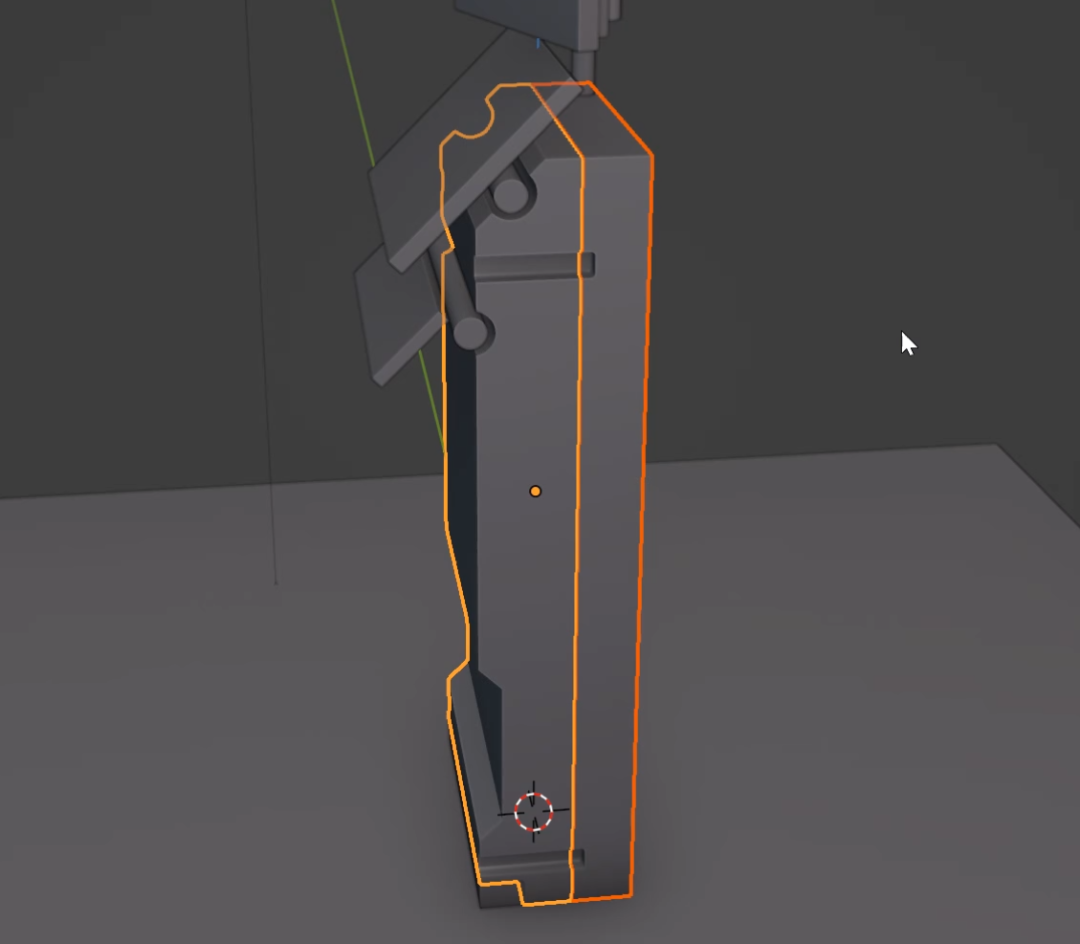

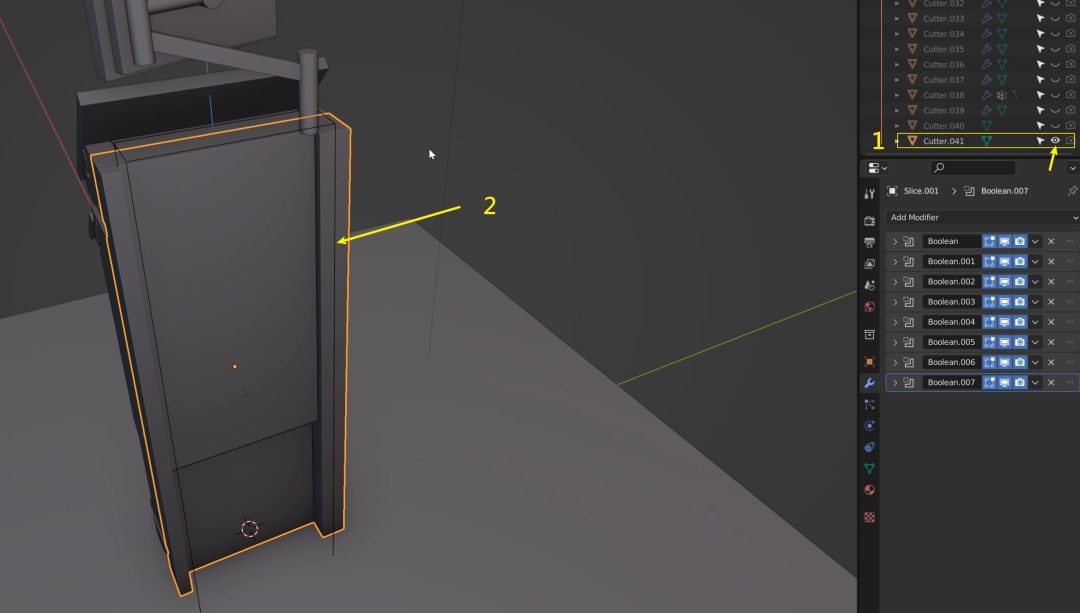

中，找到這個體塊的刀，然後把眼睛點開（1），使刀的線框顯示出來（2）：
然後我們要把刀和後部體塊
對齊
，
先選擇刀，再選擇後部體塊
，確保後者被
啟用（高亮顯示）
：
按 shift+alt+A，開啟對齊選單，選擇 Active 按活動物體對齊（1）；關閉 Rotation （2），因為我們不需要對齊旋轉角度；選擇對齊的軸（3）（你的不一定是Y軸，自己試試）：

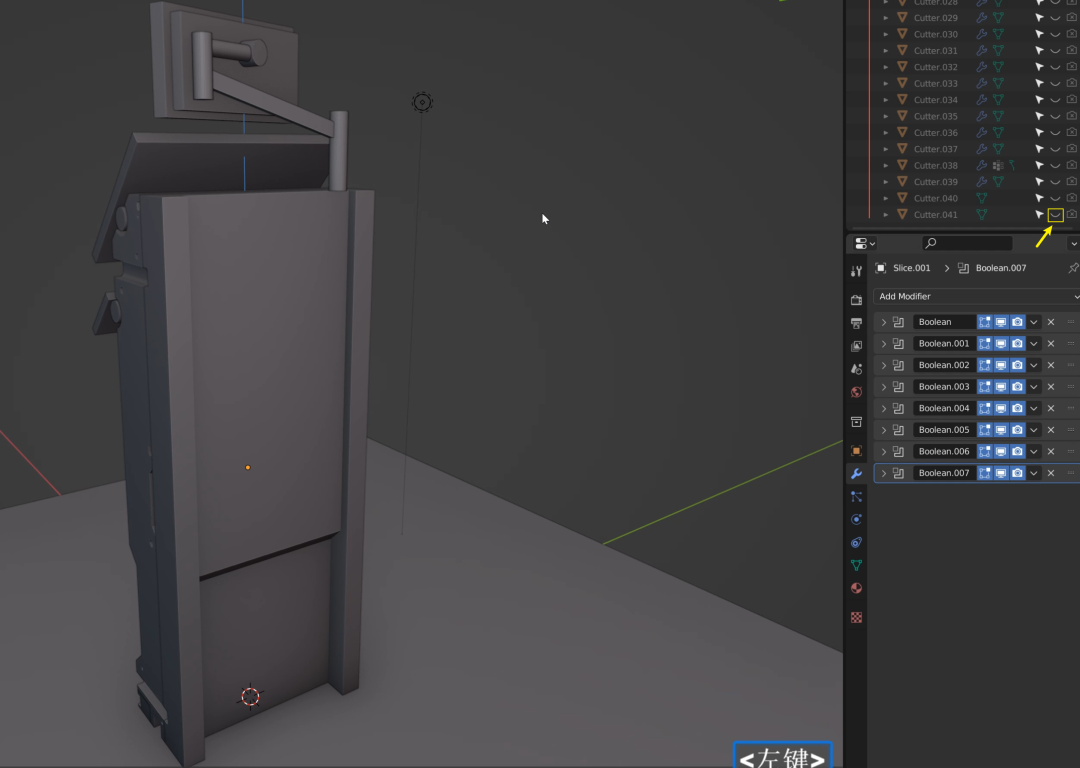

對齊之後，點選大綱視圖裡刀的眼睛圖示，隱藏刀的線框：
就完成了。
新增後部上方的幾個體塊
按
W

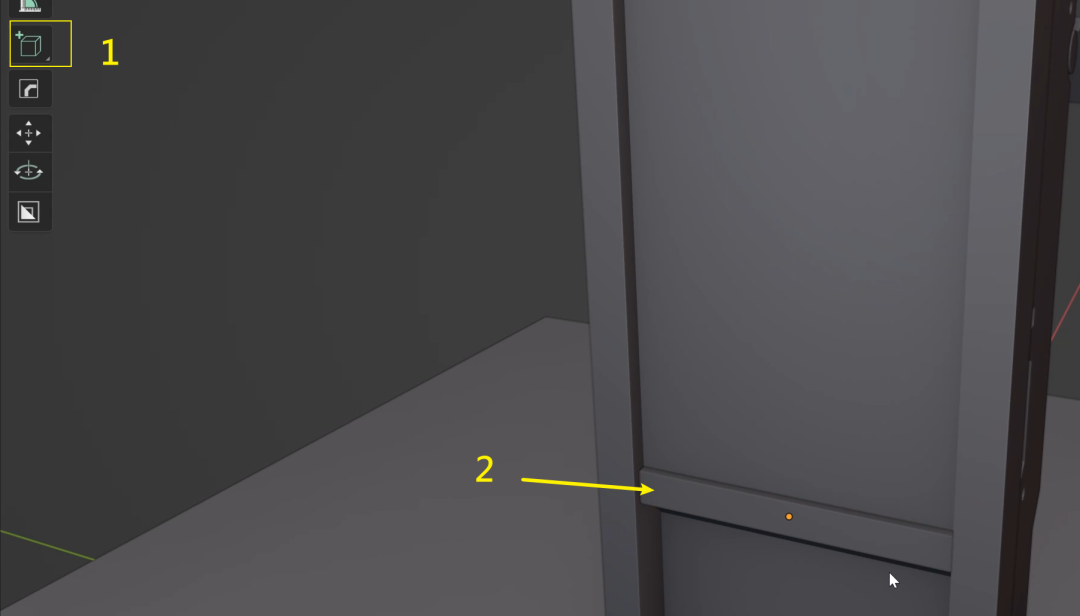

退出 Boxcutter外掛，用工具條上的
Make
（1），拉出後部橫樑結構（2）：
選擇它，
alt+D關聯複製
一個，按
Z
軸往上拉到合適的位置：
這兩塊也同樣拉出來：

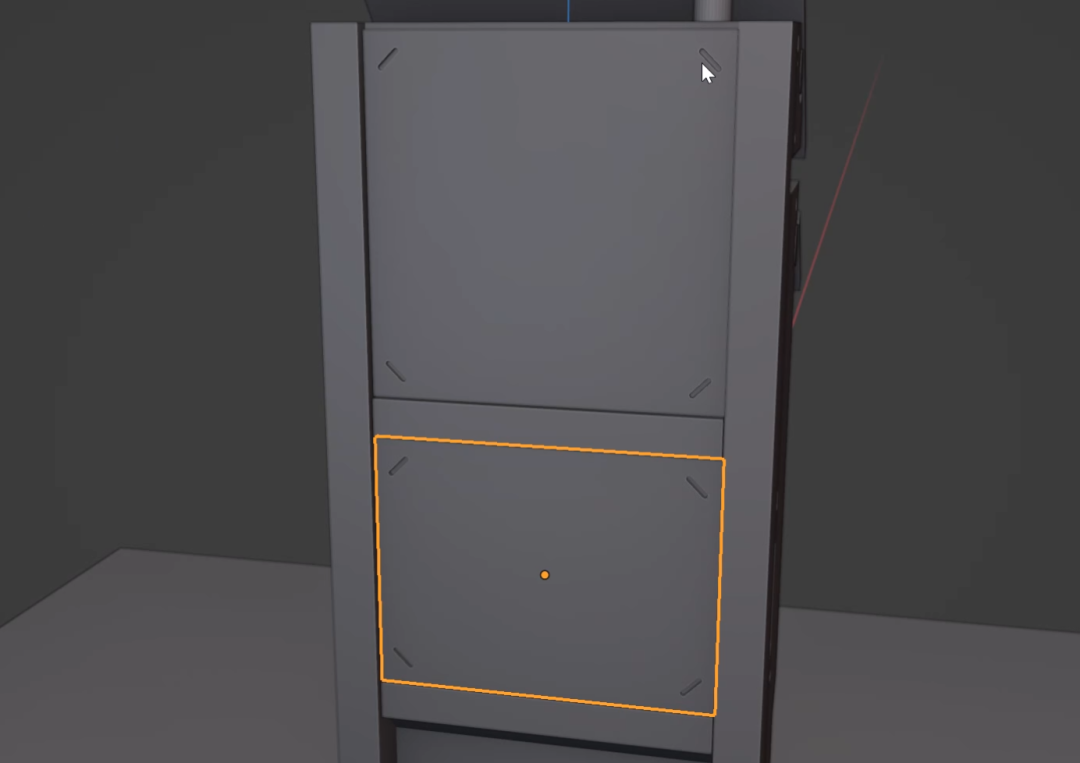

方形倒角減法映象做小元素
選擇上面那塊物體，用方形布林工具，在一個角的位置
減出一個三維體塊
：
按
B 倒角
：
按
R旋轉
45度，它是自帶捕捉的，輕易就能轉對位置：
按
1
，
2
在兩個軸上都做出
映象
：
確認完成。
另一個也同樣的方法做好。
方形布林減法陣列做小元素
在後部上方側邊處，用
方形布林工具
，減法拉出一個三維體塊：
按
V陣列
，按 X/Y/Z 選好正確的軸，拉到合適間距後，滾動滾輪增加數量：
按
2
映象到另一側去：
確認布林效果，完成。

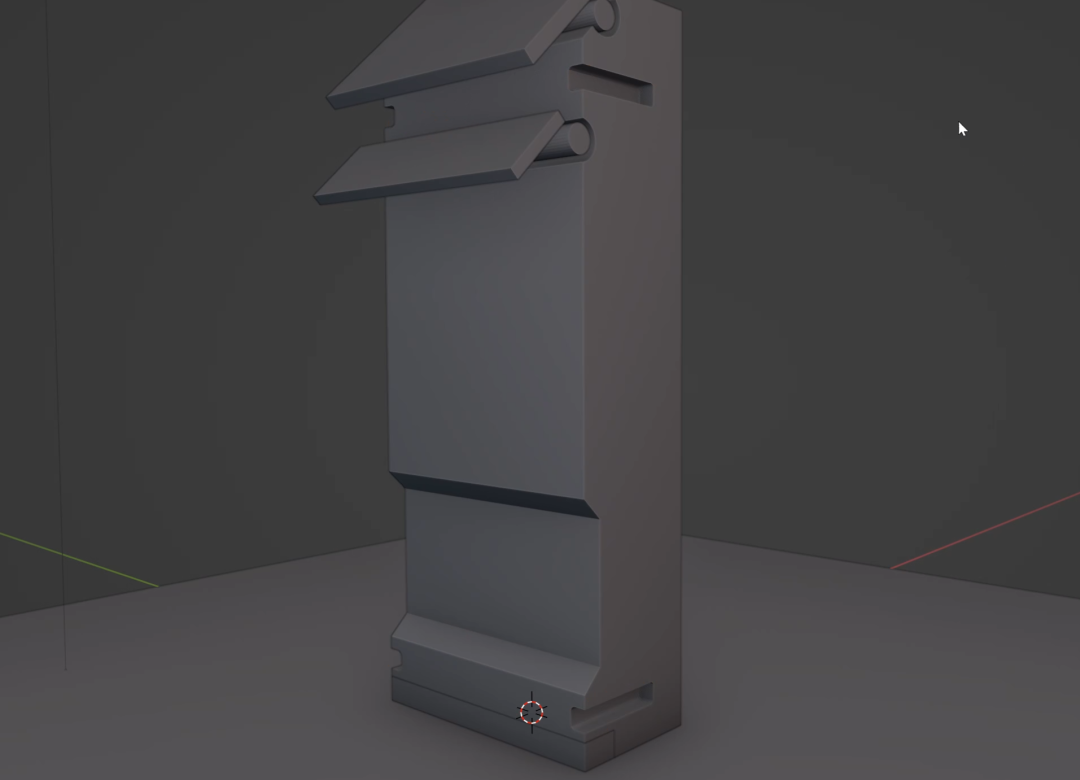

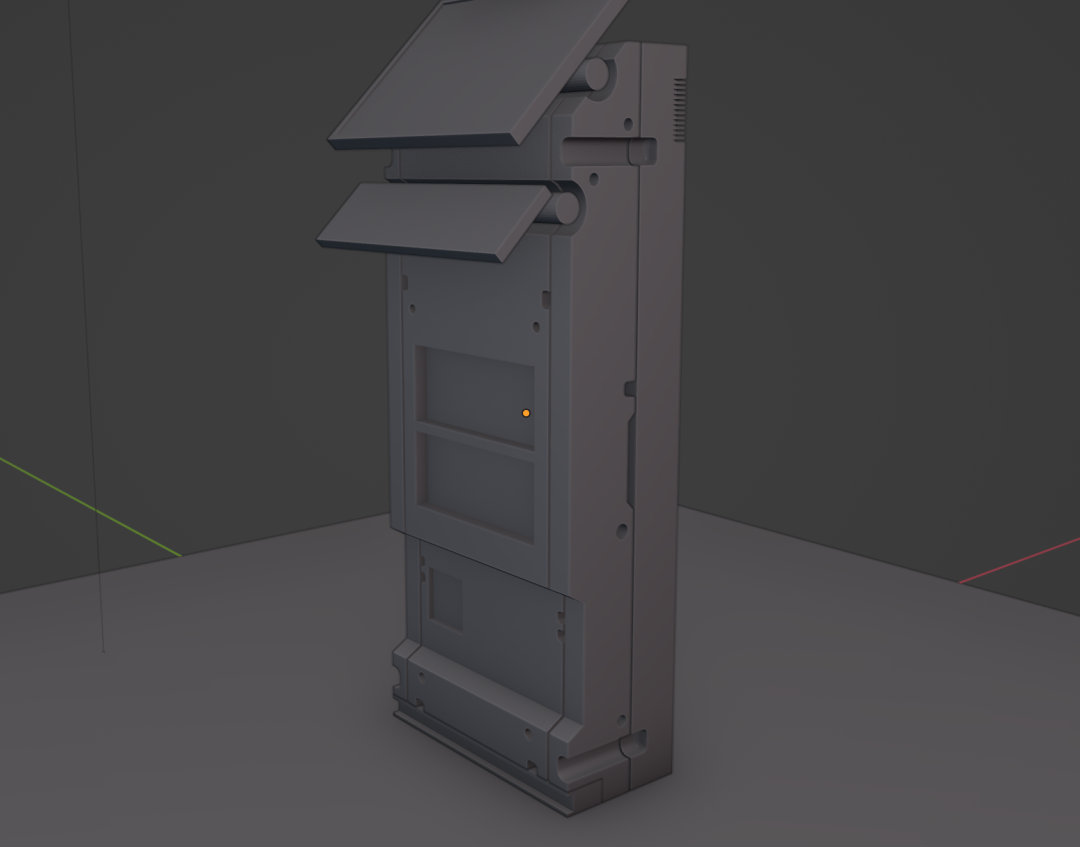

我們這一頓猛虎操作，最後的效果是這樣：
看著似乎還不夠接近原型，但其實只要你在
原體塊上做個倒角
：
感覺就出來了。
所以可以期待一下後續的網格編輯技術。
PS：在影片中，我對兩個螢幕也做了布林減法，這一步你們可以不做，因為在網格編輯裡做它們會更容易。
今天就到這兒吧，下次見。
