妥妥的桌面好物了。
你可以使用手機電源介面卡或者直接從電腦的USB埠供電。反應爐使用的ESP32是標準的Micro USB介面，所以也可以使用USB – Micro USB的線。
作者使用了黑色和透明PLA材料來製作不同的零件。
作者提供的購買套裝：
https://jeje-linge.fr/pages/iron-man-arc-reactor-clock所需材料
元件：
-
1個LED環 -
1個迷你ESP32 -
1個藍色顯示屏 -
2個藍色LED -
2個47歐姆電阻器 -
10米銅線 -
電線 -
3顆3×10毫米的螺絲
或者在這裡購買套裝：
https://jeje-linge.fr/pages/iron-man-arc-reactor-clock步驟1：列印
列印以下每個零件。
你應該用透明的PLA材料列印Part_4和Part_2，其他部分用黑色PLA材料列印。
Part_10必須列印10次。
-
層高：0.2mm -
填充率：20% -
無需支撐
所有列印STL檔案可以在文末下載。
步驟2：安裝跳線
剪下兩段銅線：一段用於外圓，另一段用於內圓。
在"跳線"(Part_10)上有兩個小孔，你需要將銅線穿過這些孔。
然後，你需要將跳線放在Part_1上，剪掉一些過長的線。
步驟3：安裝環形LED
將環形LED放入Part_4中。
一旦焊接完成，有一個小凹槽可容納導線。
因此，需要將LED環放置在焊接接點靠近該凹槽的位置。
步驟4：線軸
對於每個線軸，你需要剪下大約90cm長的銅線。
你會看到我在每個跳線上鑽了一些孔，你需要將線插入孔中，以便開始時將其固定在原位。
然後，只需將其纏繞起來。
最後，你可以將線滑入線軸下面，然後將其摺疊起來以鎖定在原位。
步驟5：LED和電阻器
將兩個47歐姆電阻器焊接在負極上。
使用絕緣材料以避免短路。
步驟6：在ESP32上安裝LED
需要將兩個LED直接焊接在ESP32上。
之後，你可以檢查ESP是否適合放在支架（Part_1）中。
步驟7：佈置導線

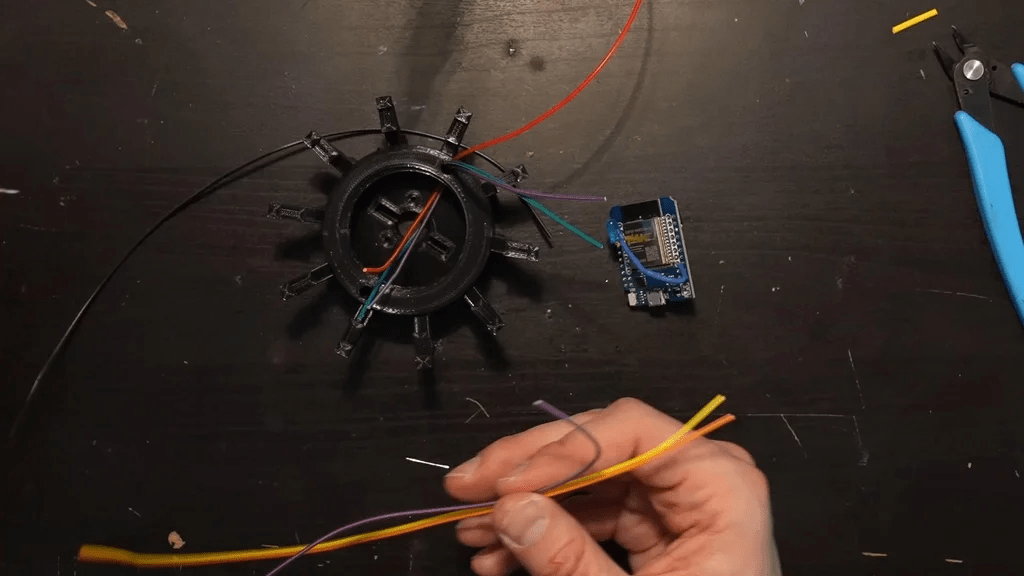

將導線插入孔中：環形LED需要3根導線，顯示屏需要4根導線。
步驟8：焊接環形LED導線
將三根導線焊接在ESP32上（GND，VCC和IO17）。
步驟9：焊接顯示屏導線
將四根導線焊接在ESP32上（GND，VCC，IO19和IO18）。
步驟10：將ESP32放入內部
你需要輕輕拉動導線將ESP放入位。
然後，擰緊Part_2。
步驟11：焊接顯示屏
將四根導線焊接在顯示屏上。
1、將Part_3放在Part_1上
2、將Part_5放在Part_3上
3、將Part_8和Part_9螺絲固定在Part_3上
2、將Part_5放在Part_3上
3、將Part_8和Part_9螺絲固定在Part_3上
步驟12：焊接LED環
將三根導線焊接在LED環上，並將其組裝到其他部分上。
步驟13：支架
將Part_6和Part_7貼上到Part_1上。
步驟14：傳送程式碼
將USB電纜連線到電腦上，併發送程式碼：
https://github.com/jejelinge/IRON_MAN_ARC_REACTOR步驟15：Wi-Fi設定
如果你傳送了這段程式碼：
IRON_MAN_ARC_REACTOR_Web_portal_wifi_setup.ino你可以按照影片中的步驟進行操作。
步驟16：完成！
原文作者：jerome95
原文連結：https://www.instructables.com/Iron-Man-Arc-Reactor-Clock/
譯文首發於公眾號：DF創客社群
轉載請註明來源資訊
