[第十屆機王爭霸賽]專業MOD組——Xbyyangly

CHH ID：yangly

機王大賽不知不覺都10年了，這次的參賽作品就做一臺關於“10”的主題，來紀念CHH雞王爭霸賽的第一個10年。為了更好地融入“10”，採用了羅馬數字“X”，整個機箱外觀基於“X”形設計，當然還是繼續做我最喜歡的小型化主機，嘗試點之前沒試過的玩法和材料。成品照片

CHH LOGO 做成的TPU材質，但比想象的要硬很多，層紋也很明顯，LOGO做成徽章形式嵌入了頂部框架。

——2024.12硬體開箱今年繼續使用銘凡的新款MINI主機，UM890 PRO，算是UM780 PRO的繼任機型，更新了AMD的8945HS外觀還是簡潔的黑色包裝+燙金字型

背面是配置清單，選的是32G+1T版本，還有一張能耗標識

內層是純黑色

開啟蓋子上面一層是主機

所有配件，主機，介面卡，卡片*3，顯示器背掛支架，oculink轉接板，線材

主機本體基本跟780XTXT一致，從左到右依次是重啟按鈕、耳機介面、USB TYPE-C、USB TUPE-A*2、開機按鈕、麥克風孔

背面，依舊是豐富的擴充套件介面，配備了兩個USB 3.2 Gen2 Type-A介面，一個DP 1.4輸出，一個HDMI 2.1輸出，一個USB4 type c介面，一個oculink介面，2個2.5Gbps有線網口，一個電源介面

側面是大面積的散熱開孔

電源採用的航嘉120W，19V，6.5A。

頂蓋為磁吸式，相比780XTX取消了燈板，那個燈板確實比較雞肋，明智的選擇，但並沒有因此降低整機高度，感覺這個空位可以裝一塊2.5寸硬碟

拆下螺絲開啟中間一層蓋板，內部可以說和780XTX一模一樣

記憶體，硬碟，網絡卡都是可以自行更換的

網絡卡來自intel 的killer AX1675x

固態是金士頓 1T PCIE 4.0盤，但是是一張2240盤加長來的

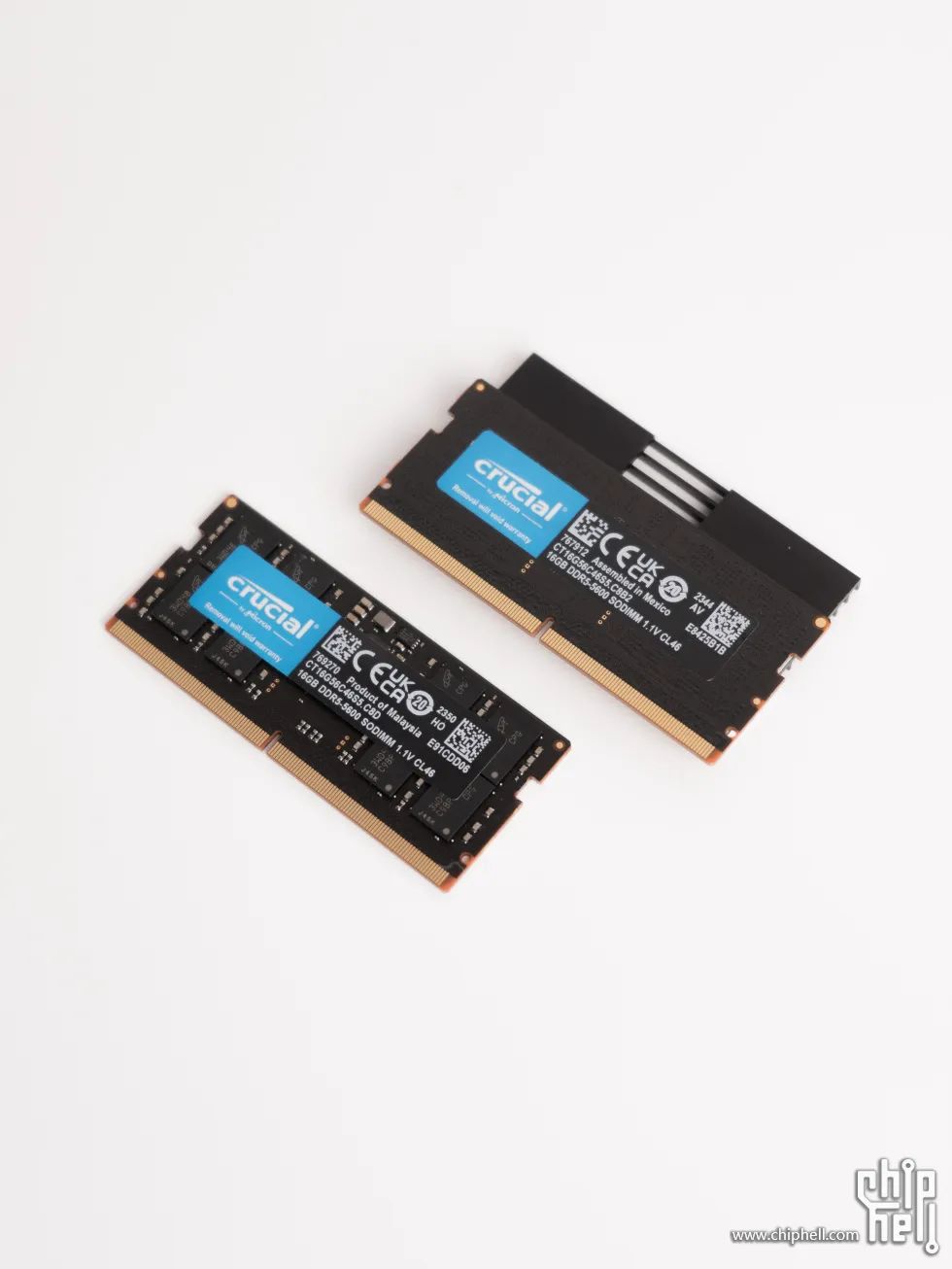

記憶體為英睿達的DDR5 16G 5600MHz *2

繼續往下拆，拆掉四個角的螺絲和遮蔽膠帶，找準方向就可以拆下主機板

主機板為全黑色

正面是各種擴充套件介面和元器件

背面就是一顆幾乎跟主機板一樣大的渦輪風扇，散熱鰭片也做了黑化處理

這顆渦輪風扇雙面都有進氣孔，貼近主機板的那一面開孔更大是主要進氣的一側，風扇也因此採用架空固定的，五顏六色的風扇線，和風扇的蓋子也能做成黑色就好了

主機板的做工，用料看著很紮實，元器件排列整齊，什麼時候能把電池用個底座固定就好了。

外殼的中框是鋁合金CNC來的，兩側的防塵網是鋼板衝壓，扣在中框上的

此此購買的是帶顯示卡塢的版本所以還有一套銘凡的DEG1顯示卡擴充套件塢

簡單看看

盒子內配備了：顯示卡塢本體、顯示卡固定支架、OCULINK連線線、手擰螺絲和一些紙質說明書

右側面帶一個開關，連線顯示卡塢使用時需要先按下此開關給顯示卡供電，再開主機

另一側只有一個OCULINK的介面，顯示卡塢主體採用的是定製鋁型材，左右蓋板為螺絲固定，做工很不錯。

顯示卡塢供電是靠主機板的24PIN同樣的介面

顯示卡插槽，安裝電源的位置也貼了緩衝泡棉，支援SFX和ATX兩種規格的電源

風扇採用的九州風神新上市的FT12，三連包盒子外觀為白色包裝

背面是各種引數

開啟盒子，上層是配件盒

所有配件包含：風扇*3，螺絲*3包，線材*3，說明書

做工不錯，也算是自家的旗艦產品了

引數方面與同價位品牌的差異不大，這款風扇最大亮點便是中心透明PC視窗設計，可以看到內部定子的線圈和黃銅軸承，並且在通電後是可以亮白光的，跟這次的方案十分契合。

四個角的螺孔位置有軟橡膠包覆，安裝後可提供一定的減震能力

背面有電機的引數，12025規格，12V 0.3A，在側面還提供了LED燈的開關

多把風扇並聯使用的時候可以透過線材連線

顯示卡因為會小幅度改造，選了入門級的華碩巨齒鯊ATS RTX4060 OC 8G，包裝正面是巨齒鯊二次元形象，支援PCIE 4.0

RTX4060應付我日常的畫圖建模，偶爾遊戲完全足夠了，整體包裝配色是灰色系搭配了亮眼的黃綠色

背面是產品規格，超合金供電、三風扇設計、8GB DDR6視訊記憶體支援光追、DLSS、等

開啟包裝，內部為純黑色，顯示卡本體被黑色珍珠棉包裹

盒子內包含顯示卡與快速上手指南

顯示卡表面包覆了一層膜

撕掉膜質感就來了，整體為黑色，點綴了部分銀色，整體設計風格還是偏向炫酷的機甲風格

三風扇設計，三個風扇為相同轉向的軸流風扇

三把風扇尺寸相同

金手指部分也有風塵蓋保護

顯示卡背面全覆蓋的金屬背板，表面也有一層保護膜

撕掉後能明顯看到更豐富的設計元素

頭部大大的白色“GEFORCE RTX”字樣，背板表面印有機甲設計風格的暗紋

尾部是鏤空造型，內部沒有PCB，使得風扇能更好得吹透顯示卡，提高散熱效能

顯示卡側面有一個切換效能模式與靜音模式的撥動開關，方便硬體層面切換模式

往後是單8PIN供電插頭，可以看到PCB本體的長度也就只到了插頭位置

擋板位置，可以看到略微越肩，厚度也略微超過了雙槽擋板

側面，可以看到銀色的散熱鰭片

尾部側面，透過折彎背板，提供了4個螺孔，可以上顯示卡支撐架，避免顯示卡變彎

透過拆掉背板上的部分螺絲就可以卸下風扇

因為發熱量不算很大，使用了雙熱管設計

但熱管一直向尾端延申，配備了較大寬大的散熱鰭片

尾部鏤空背板位置的鰭片可以被吹透

三把風扇是透過螺絲逐一固定到框架上的

三八風扇使用插頭串聯，看樣子是比較容易替換的

電源，用了閒置的ROG STRIX 850W 白金牌電源，850W給4060供電，完全過剩。盒子為ROG一貫的紅黑配色，以及產品本體圖

側面是多語言產品規格，以及所提供的電源線規格數量

背面是更多的電源技術規格，使用了第三代的氮化鎵電晶體，為顯示卡專門設計的智慧電壓穩定器，ROG設計散熱片，以及ROG貼紙與模組電源線設計

開蓋看到的便是ROG貼紙

下面是電源本體與線材包

所有物品，包含了電源本體，電源線，模組線材，紮帶，貼紙，說明書等卡片

電源本體，頂面是STRIX字樣鏤空散熱出風口

正面是STRIX 850W字眼與ROG LOGO，雙層設計，底層是鏡面的

背面則為相同的單層設計

底面是產品規格與各類標識

側面的電源開關、插頭、以及0噪音風扇的開關

從頂面可以看到幾乎與整個電源一樣大的風扇，目測是一把14CM風扇

角落的ROG標

模組線材特別的地方，在於這組12+4PIN顯示卡供電線上的ROG電源穩定器的線，並用了粉色的端子

對應的在電源上的插頭位置

線材上與其中兩根線並在了一起

顯示卡模組線出場自帶理線梳，可能也是考慮到顯示卡供電線比較容易露出來

這次還順便買了ADT的oculink顯示卡擴充套件板，以防銘凡的擴充套件塢不便改造備用

ADT的F9G整體比較小巧

幾乎就是剛好放下了PCIE插槽，24PIN端子和OCULINK的插頭，尾部帶了一個波動開關用於切換自動模式與強制啟動模式

硬體到齊了，先組裝起來測試一下，期間遇到一些問題，聯絡銘凡的客服也解決了，順利啟動，測試了下使用顯示卡擴充套件塢狀態下的顯示卡跑分3D MARK TIME SPY 10669分

機箱製作

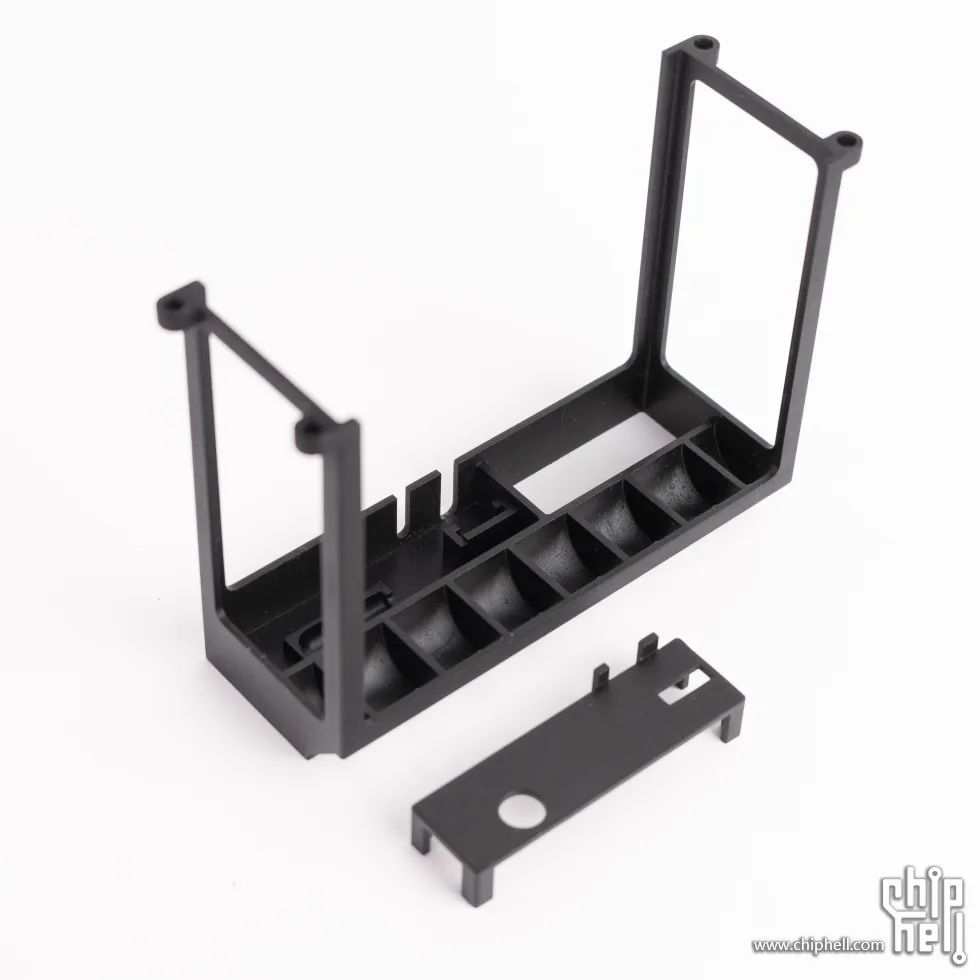

2024.12-2025.1這次的作品想嘗試一些之前沒做過的設計，全開放式，碳纖維，3D列印與鈑金工藝的結合；第一次做難免會有失敗的風險，但做之前做過的形式，又沒什麼意思。經歷了斷斷續續一個月的設計+建模，完成了整個虛擬方案，主體採用碳纖維圓管制作框架，前後兩個相連的“ X ”形框架，再透過頂部和底部的鋁合金板強化整個結構，也為硬體提供安裝孔位；因為使用的成品碳纖維管，轉角連線結構則使用3D列印高強度尼龍材質；剩下的裸露位置用鈑金件包覆，主要起個統一外觀和防止誤觸風扇對手造成傷害的作用。另外，風扇採了鋼絲固定，具有一定靈活性，可根據顯示卡厚度以及顯示卡的熱量集中區域調節風扇位置。
