在臺積電早起那的北美技術研討會上，臺積電業務發展和海外運營辦公室高階副總裁兼副聯席營運長Kevin Zhang稱其為“最後也是最好的 FinFET 節點”。臺積電的戰略是開發N3工藝的多種變體，打造一個全面可定製的矽片資源。

Kevin Zhang表示：“我們的目標是將整合矽片效能打造成為一個平臺。” 截至目前，N3 現有或計劃推出的版本包括N3B、N3E、N3P、N3X、N3S、N3RF、N3A和N3C。

換而言之，自英特爾在2009 年的開發者大會上推出了 22 奈米 FinFET 晶圓後，這個改變了晶片行業的設計，從某種程度看，走到了盡頭。

FinFET，英特爾掀起革命

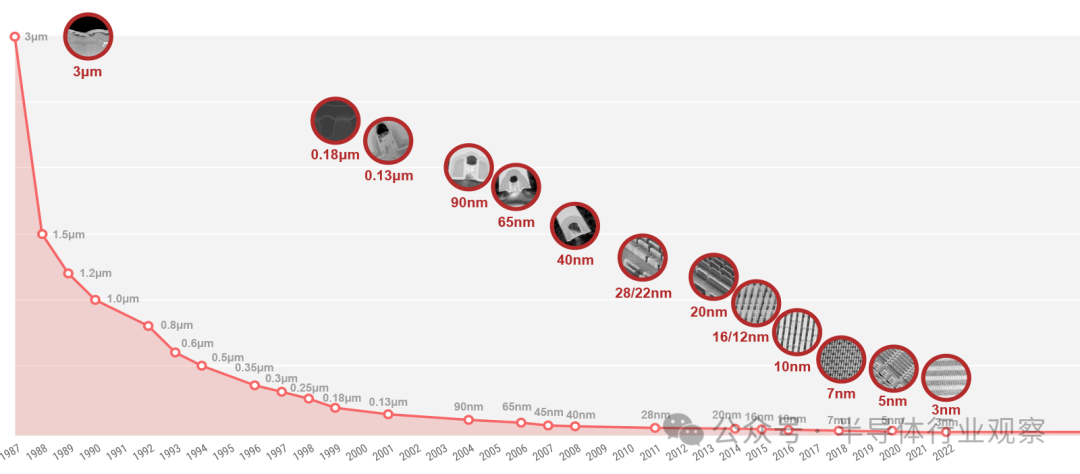

對晶片製造行業的讀者應該知道，在過去幾十年裡，晶片的電晶體已經從planer走向了FinFet。至於為什麼用FinFet，以及這個進步的意義，我們需要從電晶體的原理說起。

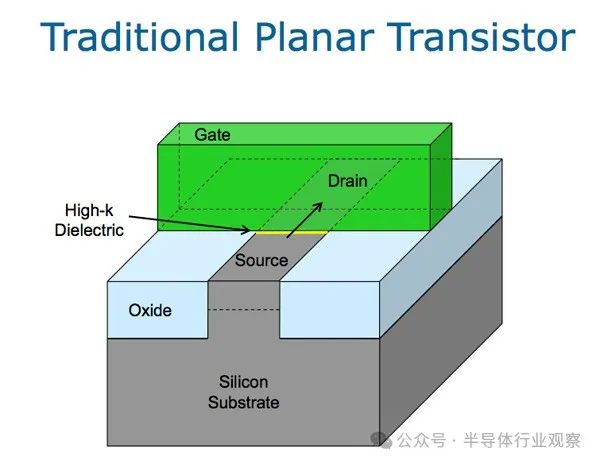

本質上，在一顆晶片中，電晶體的目標是充當一個高速電子開關。導通時，電流從電晶體的源極流向漏極。截止時，電流停止。反型層（上圖藍線）是電流實際流動的地方。

在理想情況下，電晶體需要做三件事：

1) 開啟時允許儘可能多的電流流動（有效電流）

2) 關閉時允許儘可能少的電流流動（漏電流）

3) 儘快在開啟和關閉狀態之間切換（效能）

第一項影響 CPU 在主動工作時消耗的電量，第二項影響 CPU 在空閒時消耗的電量，第三項影響時鐘速度。

事實證明，在傳統的平面電晶體中，矽襯底上的電壓會對漏電流產生負面影響。全耗盡型SOI（絕緣體上矽）是克服這種影響的一種選擇。而隨著電晶體來越小，在提高電晶體密度的同時，在這三個方面取得進展就越困難。畢竟，你不僅要擔心功耗，縮小電晶體尺寸的關鍵在於將更多電晶體塞進相同的物理芯片面積，從而為更高的效能（更多核心、更大快取、更高效能結構、更高整合度）鋪平道路。

面對這些挑戰，英特爾率先在22nm 引入了三位的FinFET工藝。

如上圖所示，3D 三柵極電晶體外觀與平面電晶體非常相似，但有一個根本性的變化。英特爾的 3D 三柵極電晶體不再採用平面反轉層（電流實際流動的地方），而是建立了一個三面矽鰭片，柵極環繞其周圍，從而形成了一個表面積更大的反轉層。

此舉將帶來五大成果：

柵極現在對流經電晶體的電流施加了更強大的控制力。
電晶體關閉時，矽襯底電壓不再影響電流。
由於反轉層面積更大，電晶體開啟時可以流過更多電流。
電晶體密度不會受到負面影響。
您可以調整鰭片數量以提升驅動強度和效能。

前兩點可以降低漏電流。當英特爾的 22 奈米 3D 三柵極電晶體關閉時，其功耗將低於假設的平面 22 奈米工藝。而第三點尤其令人興奮，因為它可以提高電晶體效能，同時降低總功耗。其好處令人震驚：

因為在相同的開關速度下，英特爾 22 奈米 3D 三柵極電晶體的工作電壓僅為英特爾 32 奈米電晶體的 75% 到 80%。這意味著在相同頻率下可降低有效功耗，或在更高效能水平下保持相同的有效功耗。英特爾聲稱，與 32 奈米工藝相比，有效功耗可降低 50% 以上。

英特爾聲稱，在較低電壓下，其效能較其32奈米工藝提升37%，在1V電壓下提升18%。

而且，轉向3D三柵極電晶體，還不會對電晶體密度產生負面影響。事實上，英特爾聲稱從32奈米到22奈米，電晶體密度提升了兩倍（在22奈米工藝中，相同芯片面積上可以容納的電晶體數量大約是英特爾32奈米工藝的兩倍）。

這種新設計還可以透過改變鰭片的數量來影響驅動強度和效能，從而使英特爾能夠更精細地調整/定位其 22nm 工藝以適應各種產品。對製造成本的影響也微乎其微。英特爾表示，與公司的 22nm 平面工藝相比，3D 三柵極工藝的成本僅會再增加 2-3%。

新技術的引入，對英特爾帶來極大利好，而且，按照英特爾預計，其競爭對手要到 14 奈米才會轉向類似技術。這就掀開了新一輪的爭奪戰。

三雄爭霸，臺積電實現反超

如果按照當時的格局看，有希望推進FinFet工藝的除了英特爾、臺積電和三星這“三雄”外，還有聯電和格羅方德。但考慮到後者最後都退出了先進工藝的競爭，關於他們部分我們在本文就不提及。

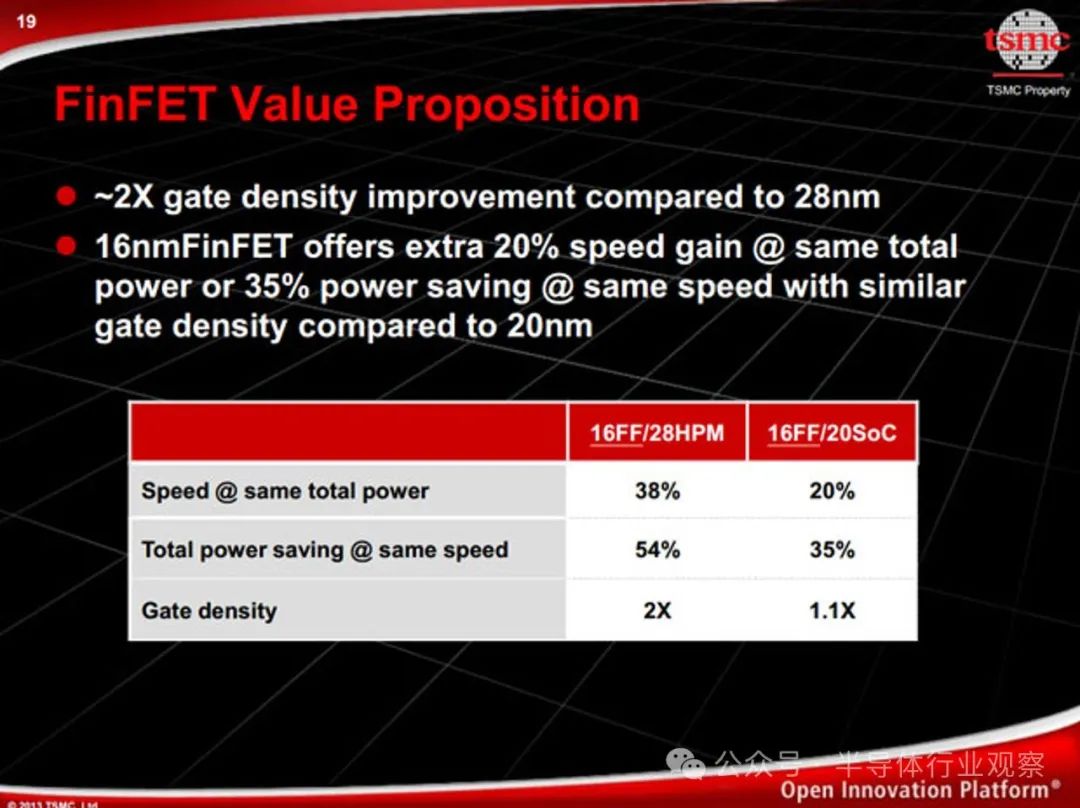

回到三雄爭霸FinFet時代，其實英特爾的預測也不全對，因為競爭對手臺積電並沒有推出14nm，而是在2013年成為首家開始16奈米鰭式場效應電晶體（Fin FET）風險生產的晶圓代工廠。此外，臺積電還成為首家為其客戶生產業界首款16奈米FinFET全功能網路處理器的晶圓代工廠。

據相關資料顯示，臺積電的FinFet工藝是在掌握了 20nm 的雙重曝光技術後才推出的，而之所以將其命名為 16nm，是因為其密度低於英特爾的 14nm，因此名稱有所不同。該製程使用更小的電晶體，但具有相同的後端金屬層，作為向 FinFET 過渡的過渡基石。它不會像傳統的微縮製程那樣帶來面積縮小的優勢，但確實提升了效能和功耗。此外，它使用的工具與 20nm 平面製程相同，為 95%。

值得一提的是，華為海思半導體有限公司是臺積電指定的第一家採用先進這個晶片製造工藝的公司，而該公司已從臺灣半導體制造有限公司（臺灣新竹）生產出採用 16nm FinFET 製造工藝實現的基於 ARM 的 32 核 64 位網路處理器。

時任海思半導體總裁何庭波在臺積電釋出的一份宣告中表示：“我們很高興看到臺積電的FinFET技術和CoWoS解決方案成功地將我們的創新設計應用於實際晶片。” 她表示，這款32核ARM Cortex-A57處理器面向無線通訊和路由器應用，主頻高達2.6 GHz。她補充道：“這款網路處理器的效能較上一代提升了三倍。這款極具競爭力的產品能夠支援下一代基站、路由器和其他網路裝置的虛擬化、SDN（軟體定義網路）和NFV（網路功能虛擬化）應用，並滿足我們的上市時間目標。”

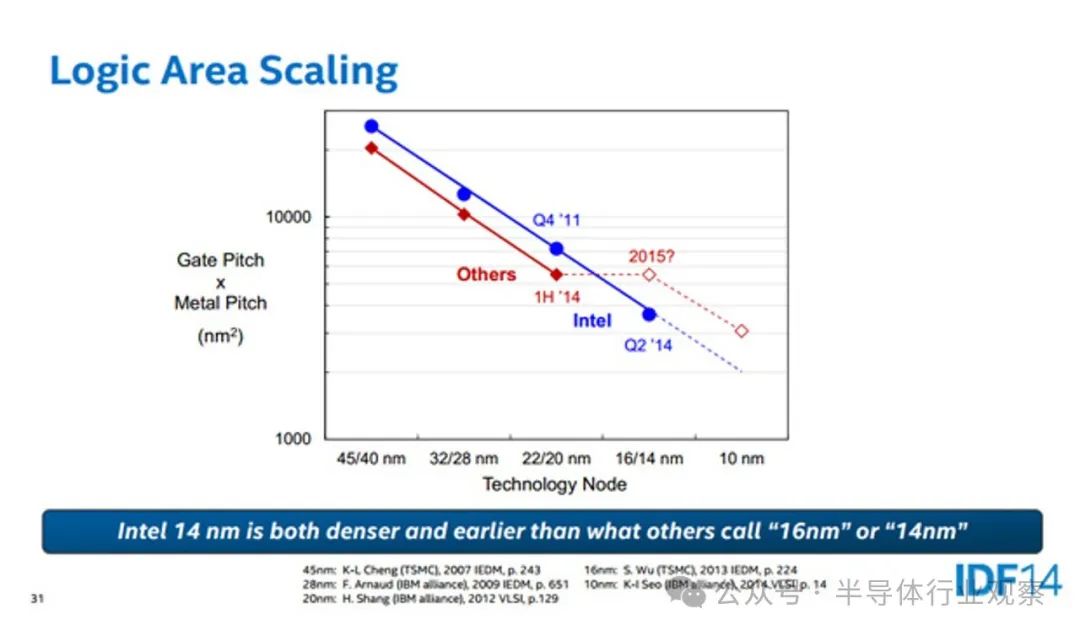

而作為首先推出FinFet的企業，英特爾緊隨 22 奈米工藝之後推出了 14 奈米工藝，但由於工藝落後且良率受限（雙重圖案化 FinFET），使得代工廠得以迎頭趕上。在當時，英特爾還於14奈米工藝上開啟了“英特爾對臺積電”的營銷戰。英特爾堅稱臺積電20奈米工藝失敗，因為它沒有采用FinFET技術，而代工廠無法效仿英特爾，因為英特爾是IDM。而臺積電只是一家沒有內部設計經驗的代工廠。

至於該時段的另一個主角三星，他們也同樣有一段故事在上演。

其實三星 14nm 的密度與臺積電 16nm 相似，但三星選擇了低調的路線，假裝自己與英特爾競爭。

據瞭解，三星於 2013 年 12 月流片了其首款 14nm 測試晶片——Cortex-A7 處理器。該工藝被稱為 14LPE，並於次年2 月獲得認證；據時任三星代工業務營銷經理 Kelvin Low 稱，三星已完成多款產品的流片，並已為部分客戶開啟了早期商業化生產。

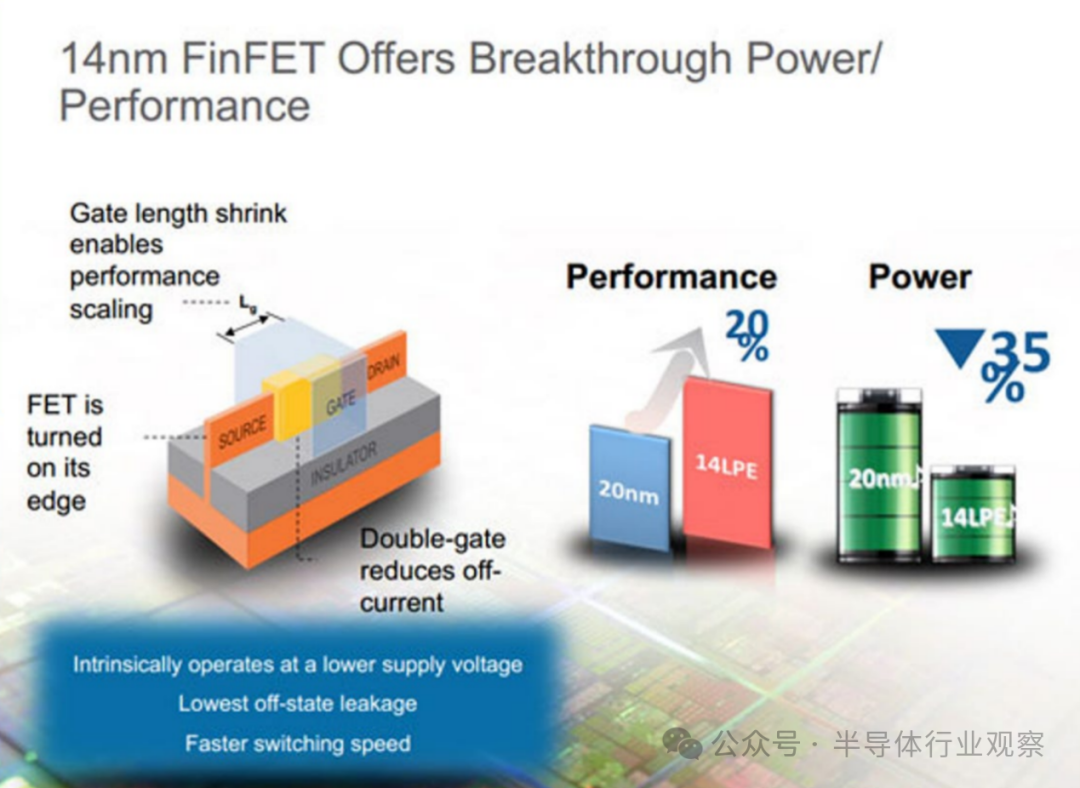

具體而言，三星14奈米的電晶體的溝道、源極和漏極區域形成在從襯底直立的矽鰭片上，柵極環繞鰭片的三側。電晶體的柵極長度定義與普通平面CMOS電晶體相同，但柵極寬度現在包含了鰭片的兩側和頂部。據介紹，14nm 晶片的尺寸將比 20nm 平面工藝製造的晶片小 15%，而臺積電的 16nm FinFET 工藝在微縮方面不會比 20nm 工藝更具優勢。

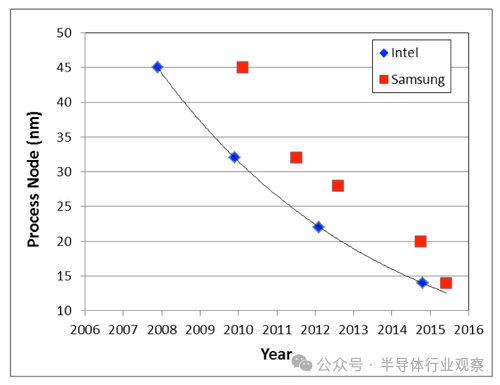

如下圖所示，三星在製程節點發布方面落後於英特爾，尤其是在20納米制程節點的釋出上，比英特爾晚了兩年多。值得注意的是，三星將14納米制程的落後時間縮短至約6個月。

但後續的歷史發展說明，英特爾且戰且退，而臺積電從10nm、7nm、5nm再到現在當家的3nm，一路領先，最終成就了難以撼動的晶圓代工巨頭。至於三星，無論怎麼佈局，似乎都在重複追趕的過程。

3nm長存，GAA時代接班

從文章開頭的臺積電有關3nm的描述，可以看到在這個全節點上，公司有了很多的佈局。公司也堅信這個工藝在未來能夠成為一個長壽命節點。

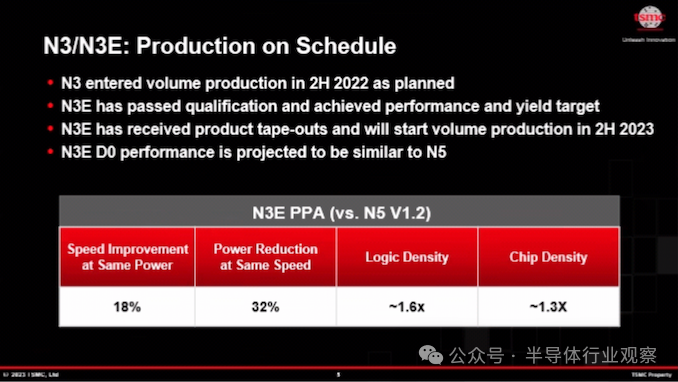

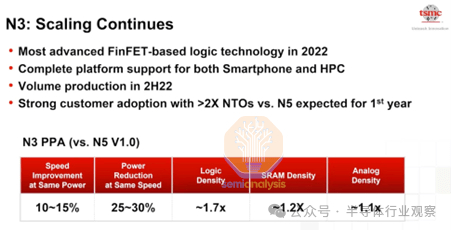

簡單回顧一下，臺積電的 N3（3nm 級）工藝技術系列包含多個變體，包括基準 N3（又名 N3B）、成本更低的寬鬆 N3E、效能和晶片密度更高的 N3P，以及電壓耐受性更高的 N3X。如上文提到，另外還有N3S、N3RF、N3A和N3C。具體而言：

N3B：基準 3nm 工藝。

N3E：成本最佳化版本，EUV層數更少，且無需EUV雙重曝光。其邏輯密度低於N3，但良率更高。

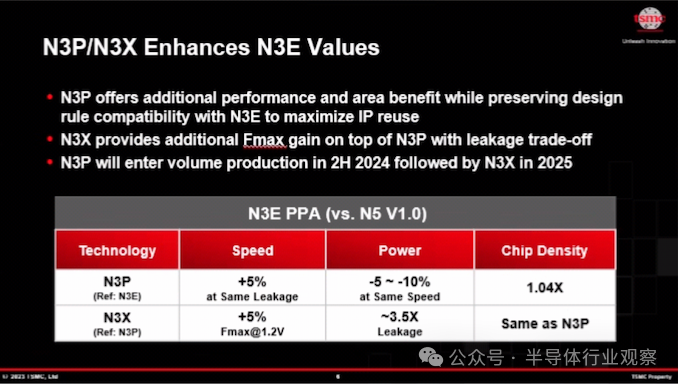

N3P：N3E 的增強版，在相同速度下效能提高 5% 或功耗降低 5-10%，此外混合設計的電晶體密度提高 4%。

N3X：面向高效能計算 (HPC)，支援更高的電壓和最大時鐘頻率。在 1.2V 電壓下，其速度比 N3P 提升 5%。

N3S：一種高密度變體，旨在最大化電晶體密度，可能使用單鰭庫並可能採用背面供電。

N3RF：適用於射頻產品

N3A：適用於汽車產品

N3C：適用於高價值產品

關於後面這幾個節點，我們沒能找到更多深入的資料。但我們相信臺積電還會在這個工藝上做更多深耕。但是，和文章開頭所說，FinFET走到了盡頭，這主要是因為鰭片高度和並排放置的鰭片數量已達極限，無法在不遭遇電氣挑戰的情況下提升其載流能力。

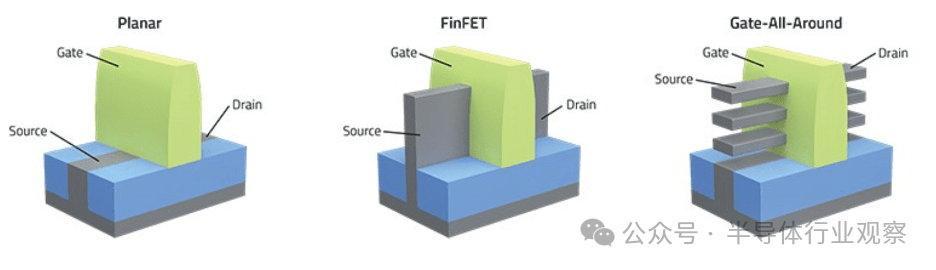

於是，為了進一步改善電晶體溝道的控制，工程師們找到了一種用堆疊的水平薄片取代垂直鰭片的方法，從而創造了一種名為“環柵場效應電晶體”（GAA 電晶體或 GAAFET）的新概念。

環柵電晶體使用堆疊的奈米片。這些獨立的水平薄片垂直堆疊，使得柵極從四面環繞溝道，進一步減少了漏電並增加了驅動電流。這意味著更優質的電訊號能夠穿過電晶體並在電晶體之間傳輸，從而提高晶片效能。此外，晶片製造商現在可以靈活地調整奈米片的寬度，以最適合特定的晶片設計。具體而言，寬奈米片可以提供更高、更優的驅動電流，而窄奈米片則可以最佳化功耗。

於是包括臺積電、三星和Intel在內的三家巨頭，開始了下一代電晶體GAA的探索。

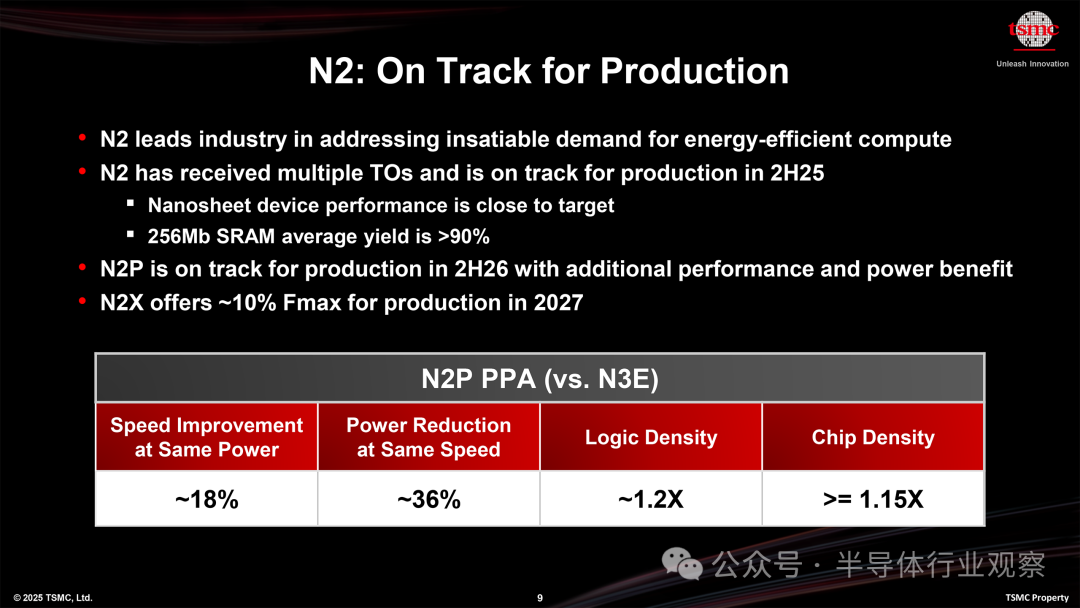

對臺積電來說，N2 將是公司首個採用 GAA 奈米片電晶體的節點。由於柵極 360 度環繞溝道（N2 的溝道形狀為多個水平奈米片），該技術有望提升效能並降低漏電。這種結構可以最大限度地增強對溝道的靜電控制，從而在不影響效能或功耗的情況下最小化電晶體尺寸，最終實現更高的電晶體密度。

此外，臺積電表示，N2工藝將超高效能金屬-絕緣體-金屬 (SHPMIM) 電容器融入電晶體的功率傳輸電路，以增強功率穩定性和效能。與該公司之前的超高密度金屬-絕緣體-金屬 (SHDMIM) 設計相比，這些新型電容器的電容密度提高了一倍以上，並且與上一代產品相比，薄層電阻 (Rs) 和過孔電阻 (Rc) 均降低了 50%，這將對效能和功耗產生切實的改善。

英特爾則會在公司的Intel 18A工藝上首次引入環柵 (GAA) RibbonFET 電晶體。

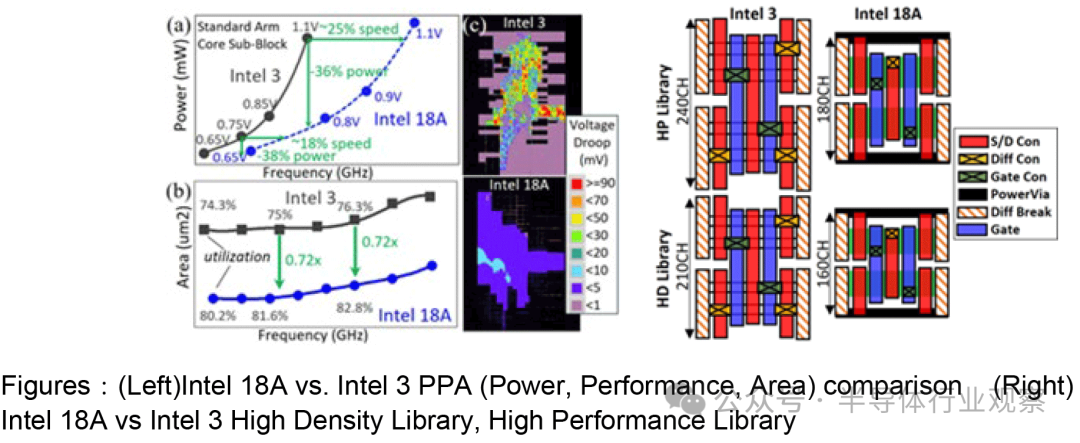

英特爾聲稱，與採用intel 3工藝技術製造的相同模組相比，其18A製造工藝在相同電壓（1.1V）和複雜度下，效能提升25%，在相同頻率和1.1V電壓下，標準Arm核心子模組的功耗降低36%。在較低電壓（0.75V）下，Intel 18A工藝效能提升18%，功耗降低38%。此外，與Intel 3工藝相比，18A工藝始終能夠實現0.72倍的面積縮小。
