導語
在柔性電子時代,高效能有機薄膜電晶體(OTFT)的研發成為關鍵。然而,金屬與有機半導體介面的接觸問題一直是制約其效能的瓶頸。最近,蘇州大學的研究團隊提出了一種創新的分子修飾技術,成功將有機電晶體的效能推向新高度!這項成果不僅解決了長期存在的介面陷阱問題,還實現了近乎理想的電荷傳輸效果。
1
為什麼金屬-半導體接觸如此重要?
想象一下,電流就像水流,而金屬與半導體的接觸介面就像水管的閥門。如果閥門生鏽(介面陷阱)或口徑太小(高接觸電阻),水流就會受阻。在有機電晶體中,傳統的金屬沉積工藝(如熱蒸發)容易損傷脆弱的有機單晶薄膜表面,導致介面陷阱和費米能級釘扎效應,從而大幅降低器件效能。
2
分子修復技術的突破
研究團隊巧妙利用一種名為五氟苯硫酚(PFBT)的小分子,透過“原位自發反應”修飾銀電極與有機半導體(C8-BTBT)的埋入式接觸介面。

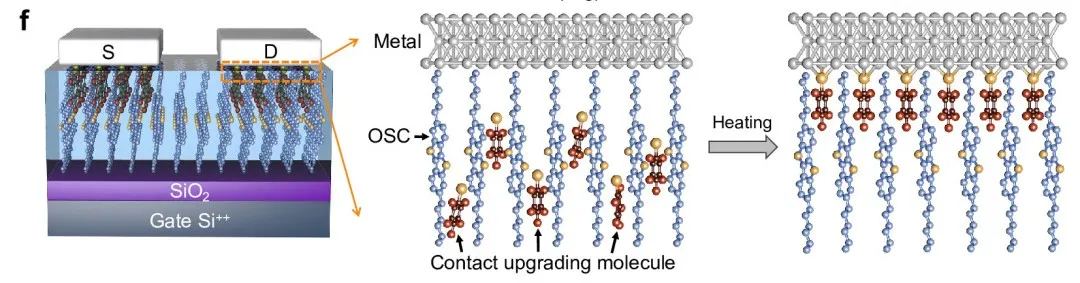

分子修飾接觸介面示意圖:PFBT分子遷移至銀電極介面,形成Ag-S鍵並修復陷阱態。
這種“分子修復”具有雙重功效
  1. 降低勢壘PFBT與銀形成Ag-S鍵,將電極功函式從4.12 eV提升至5.14 eV,使肖特基勢壘高度降低73.3%
  2. 填充陷阱:PFBT的富氟基團作為電子供體,透過電荷轉移填充半導體能隙中的陷阱態,緩解費米能級釘扎。
3
效能飛躍:資料說話
  • 接觸電阻(Rc):低至79.7 Ω·cm,比未修飾器件降低16.5倍!
  • 遷移率(μ):平均可靠遷移率達13.2 cm2V-1 s-1,最高值16.1 cm2 V-1s-1,遠超同類報道。
  • 理想性(r):平均可靠性因子高達89%,最高值接近100%理想值。
  • 低功耗:閾值電壓近乎零(-0.47 V),亞閾值擺幅低至136 mV/dec,可在-5 V超低電壓下工作。

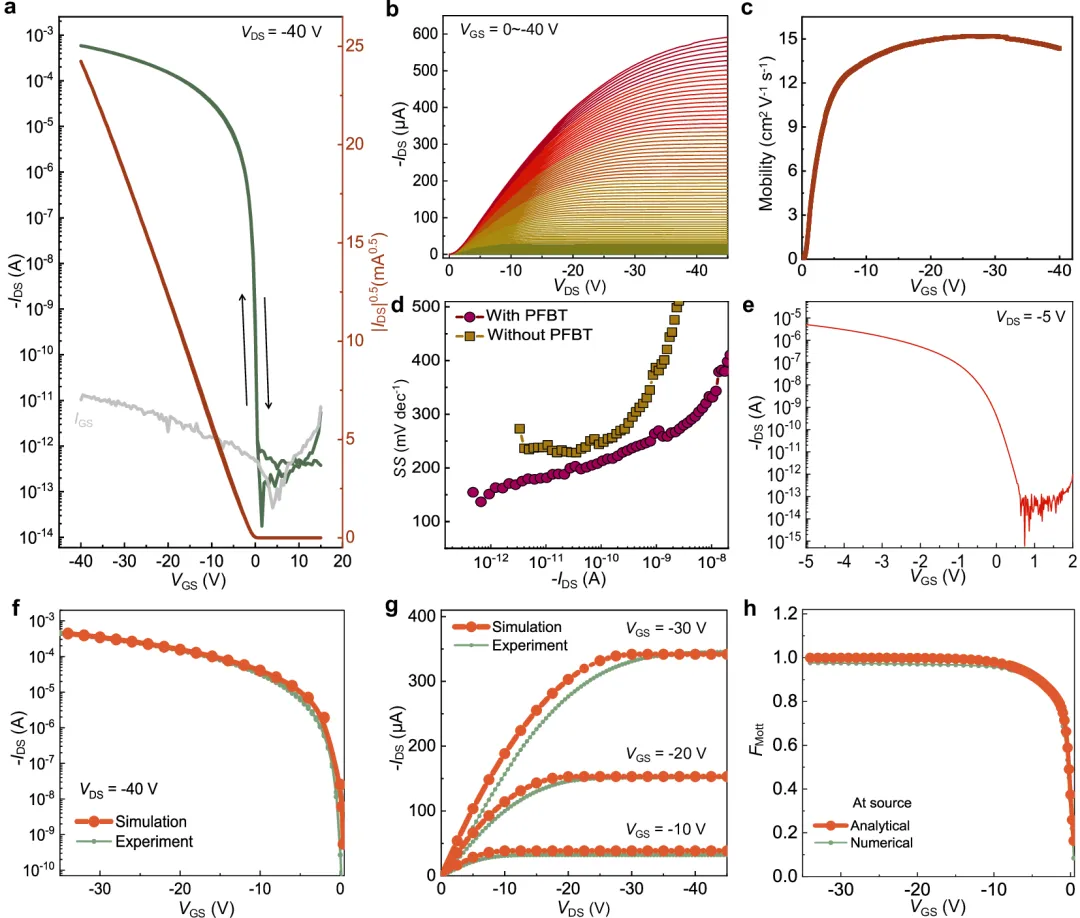

(a) SC-OTFT的轉移特性;(b) 對應的SC-OTFT輸出特性;(c)飽和遷移率隨VGS的變化;(d) SSIDS的變化;(e) VDS(-5 V) SC-OTFT的轉移特性。
4
為什麼這項技術如此厲害?
1.透明”接觸PFBT分子嵌入C8-BTBT的烷基鏈間,不影響單晶結構,同時不會額外增加通道電阻。

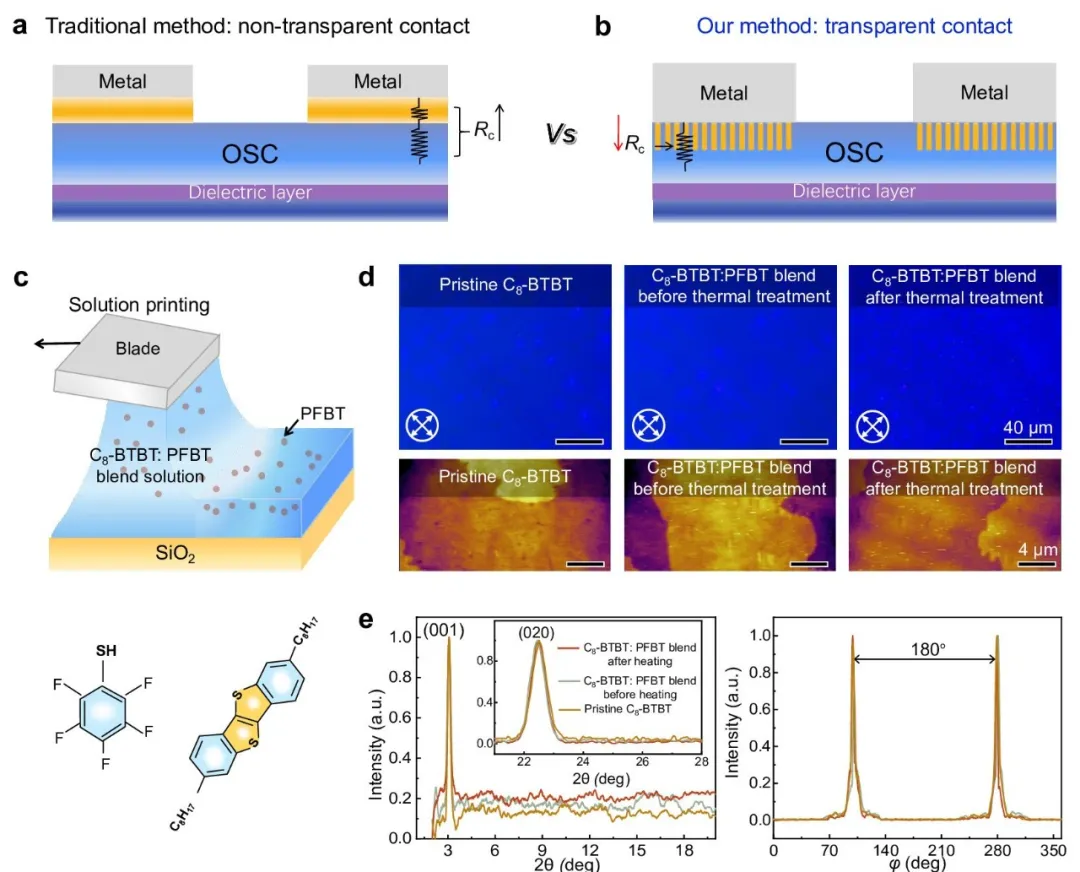

(d) 原始C8-BTBT單晶薄膜和C8-BTBTPFBT共混薄膜熱處理前後的CPOM影像、AFM形貌及相應的(e)XRD圖譜
2. 無需額外工藝:利用PFBT的揮發性和自發性反應,實現溶劑免處理的埋入式介面升級。
3. 普適性強:該技術還可應用於n型半導體和聚合物半導體,展現廣泛適用性。
5
未來應用前景
這項技術為柔性電子、可穿戴裝置和醫療監測裝置提供了高效能解決方案,其溶液印刷工藝更具備規模化生產潛力。
結語
蘇州大學團隊透過“分子手術”般的精準修飾,大幅提升有機電晶體的效能。這項技術為有機電子器件的理想物理模型實現提供了可行路徑。這項成果發表於《國家科學評論》(National Science Review, NSR),蘇州大學功能奈米與軟物質研究院博士生王永吉為論文第一作者,張曉宏教授、張秀娟教授、鄧巍教授為論文通訊作者。
點選“閱讀原文”閱讀原文。
