各位朋友好，PCB、電路圖設計過程中，難免要和電路符號打交道。
給大家整理了一批電氣電子、電路符號以及名稱，包括他們的一些基本說明和功能。
01

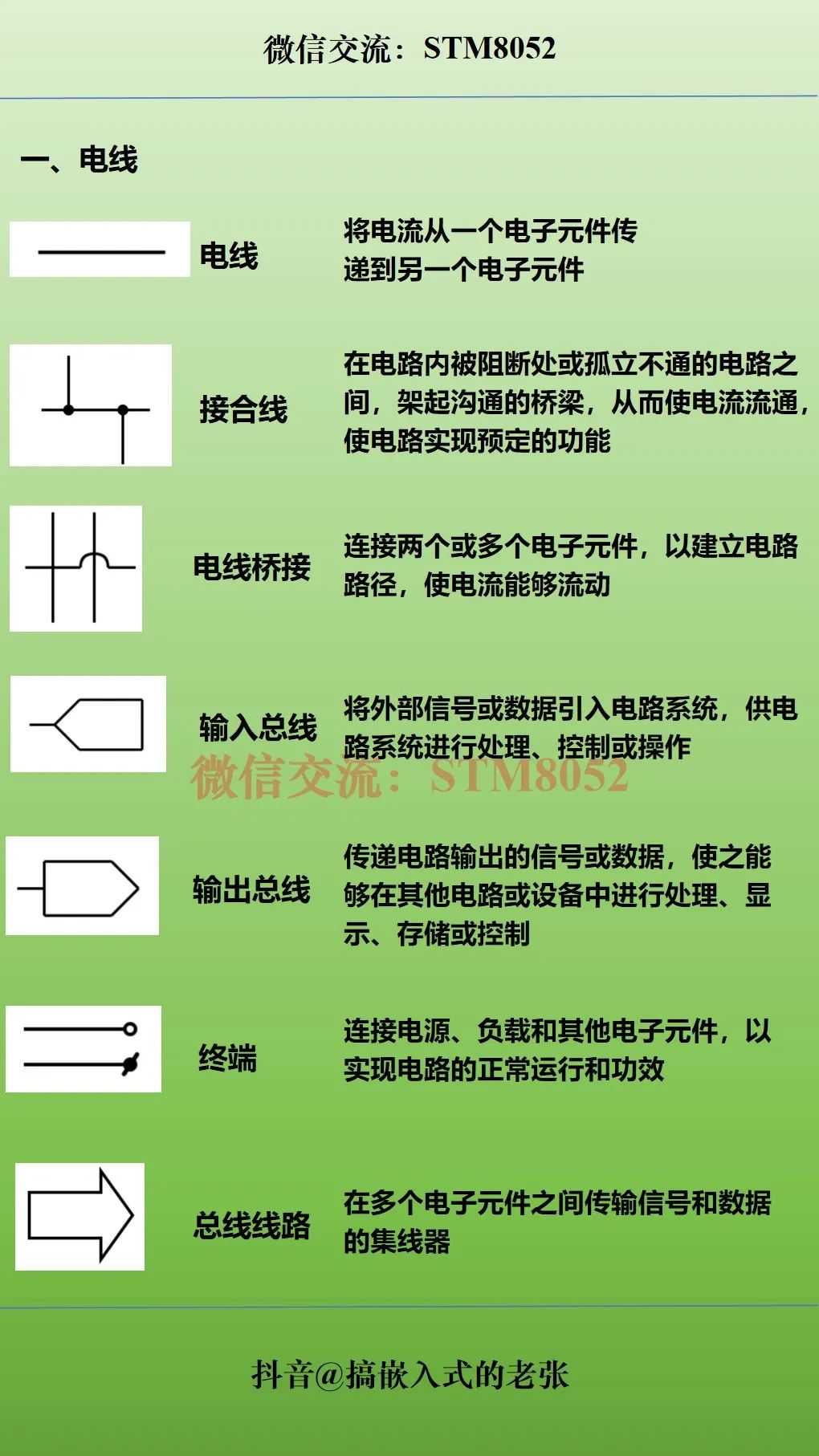

電線
02

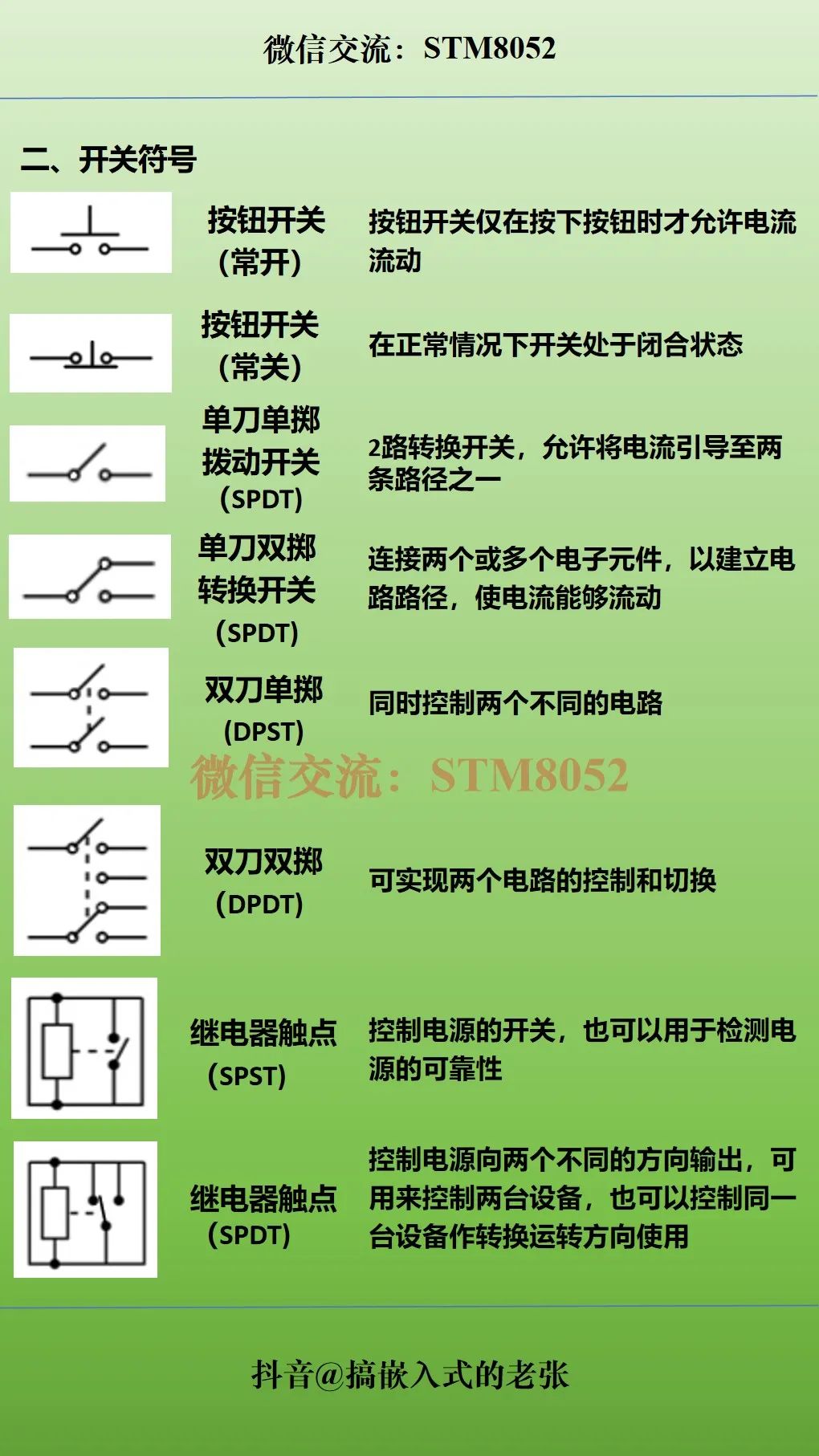

開關符號
03

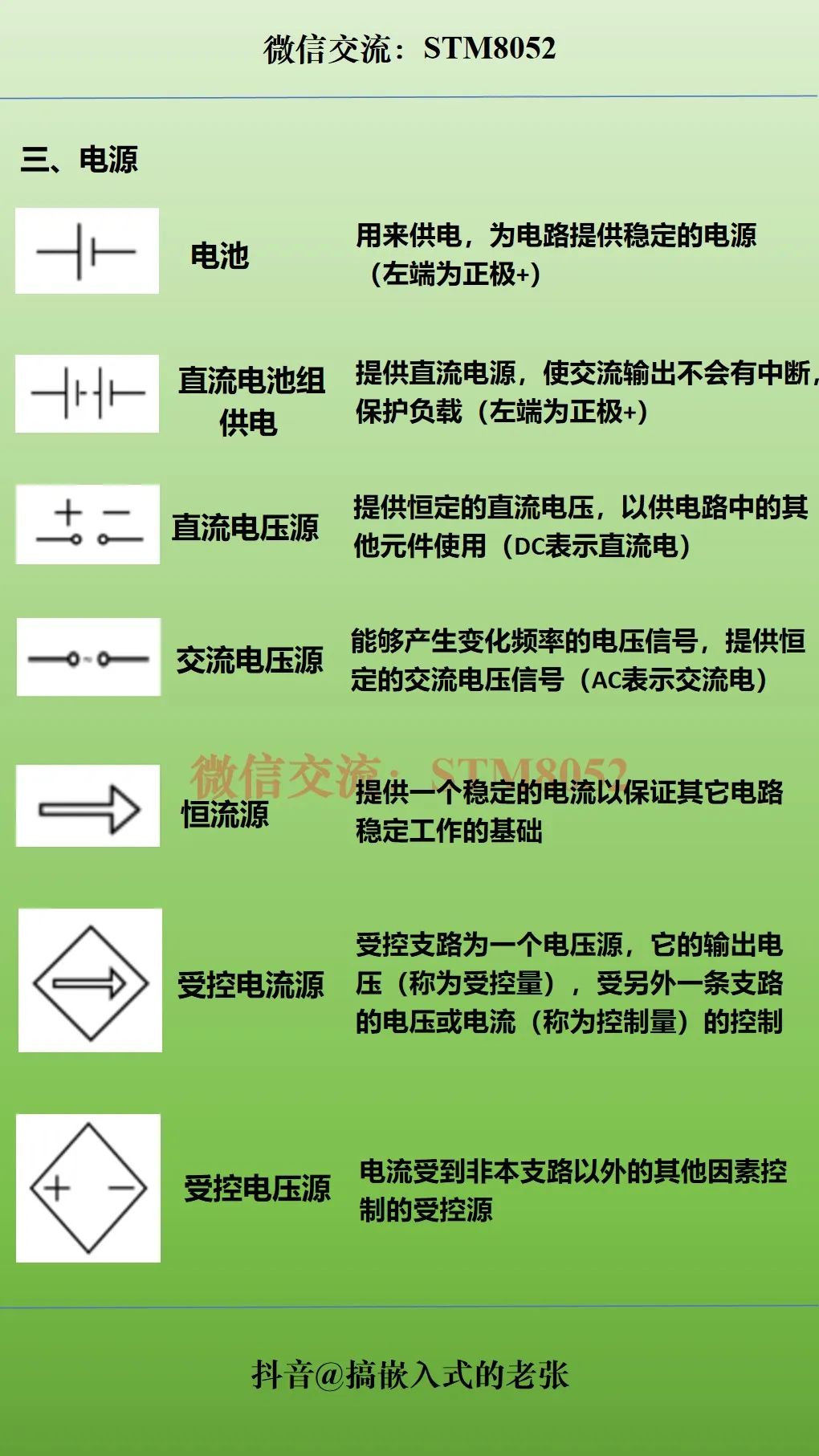

電源
04

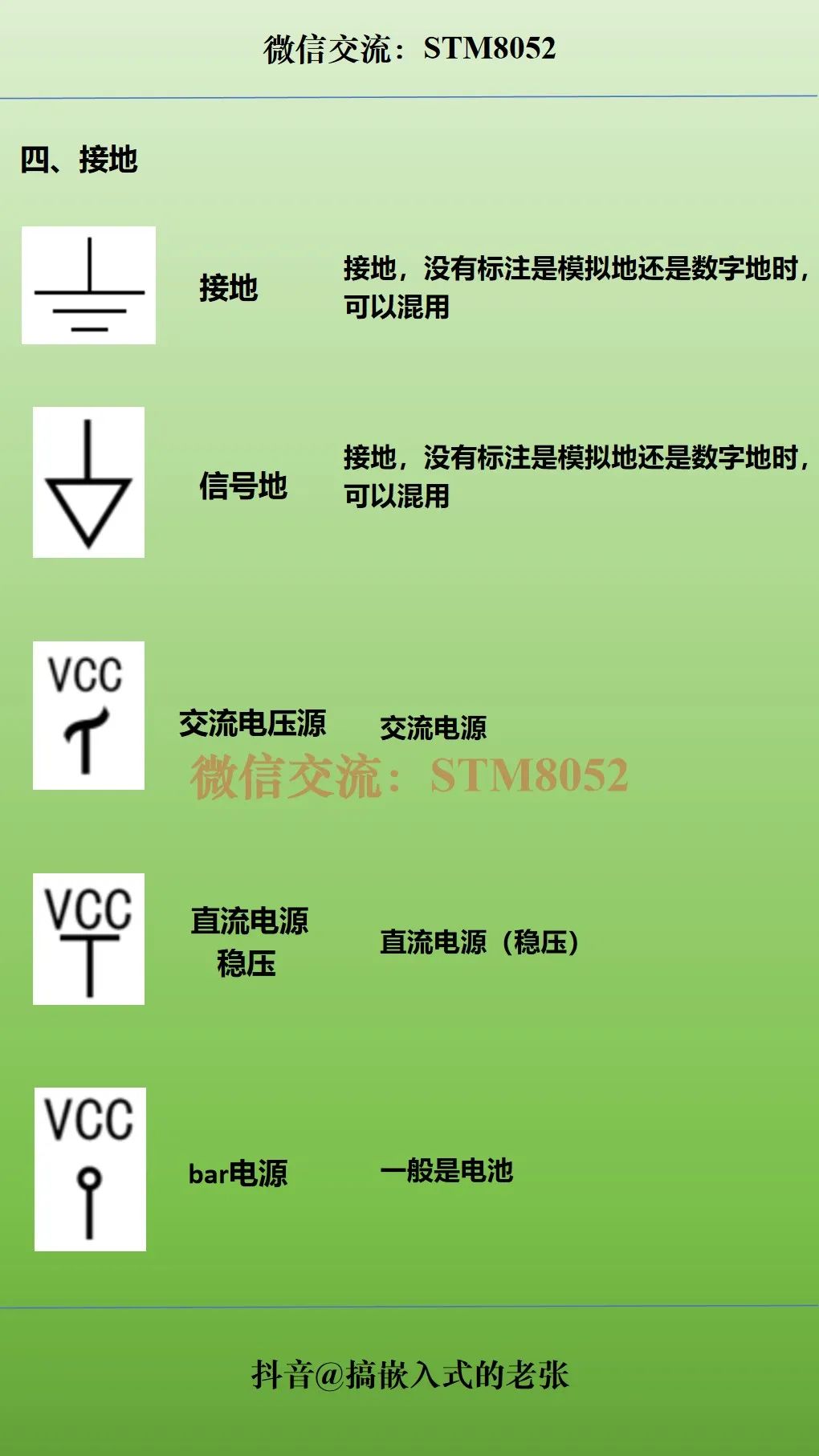

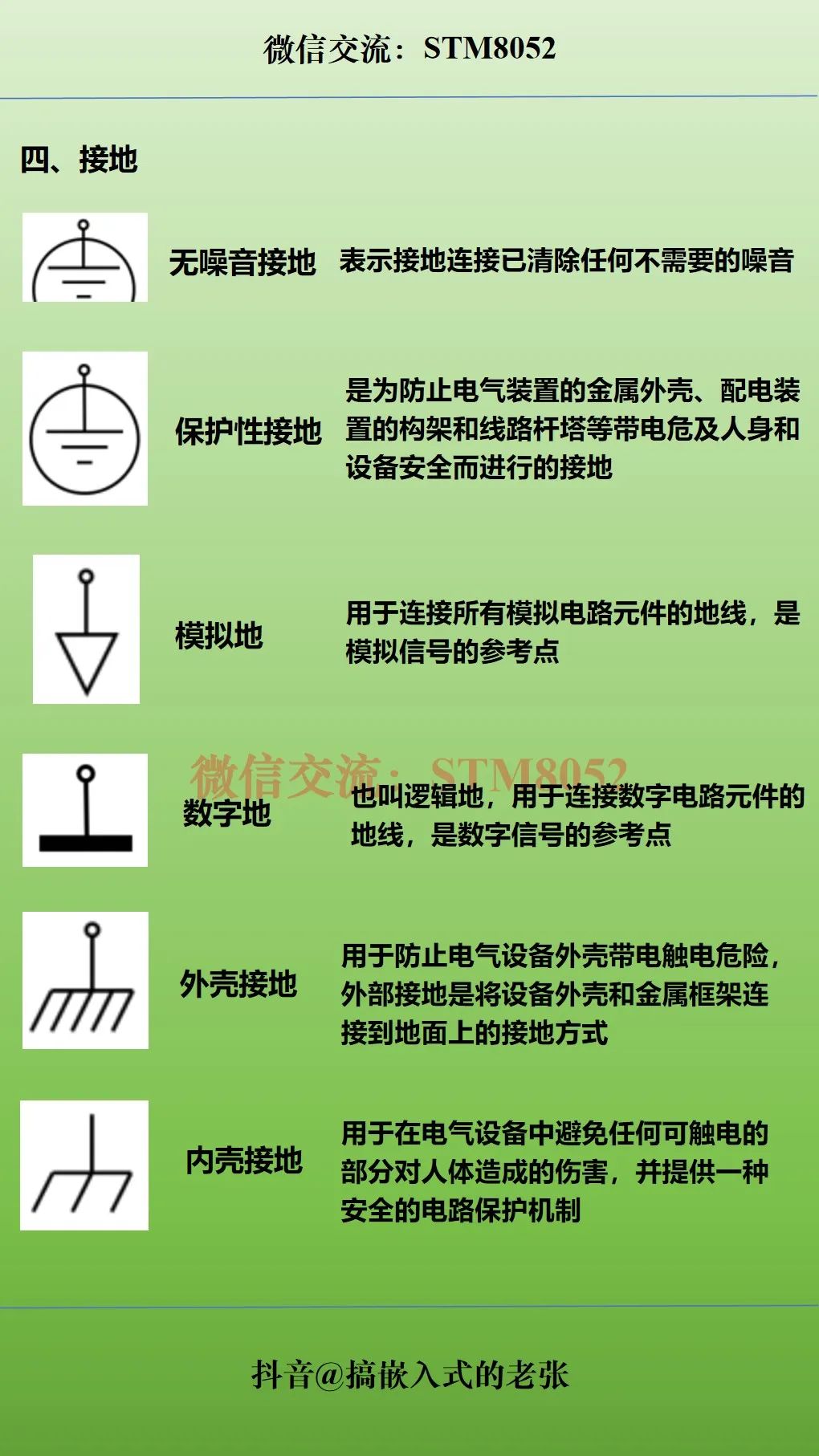

接地符號
將電路中的一個點定義為參考點。該參考點稱為地 (GND)。
電壓測量是相對測量。
電壓測量必須與電路中的另一點進行比較。如果不是，測量就沒有意義。
05

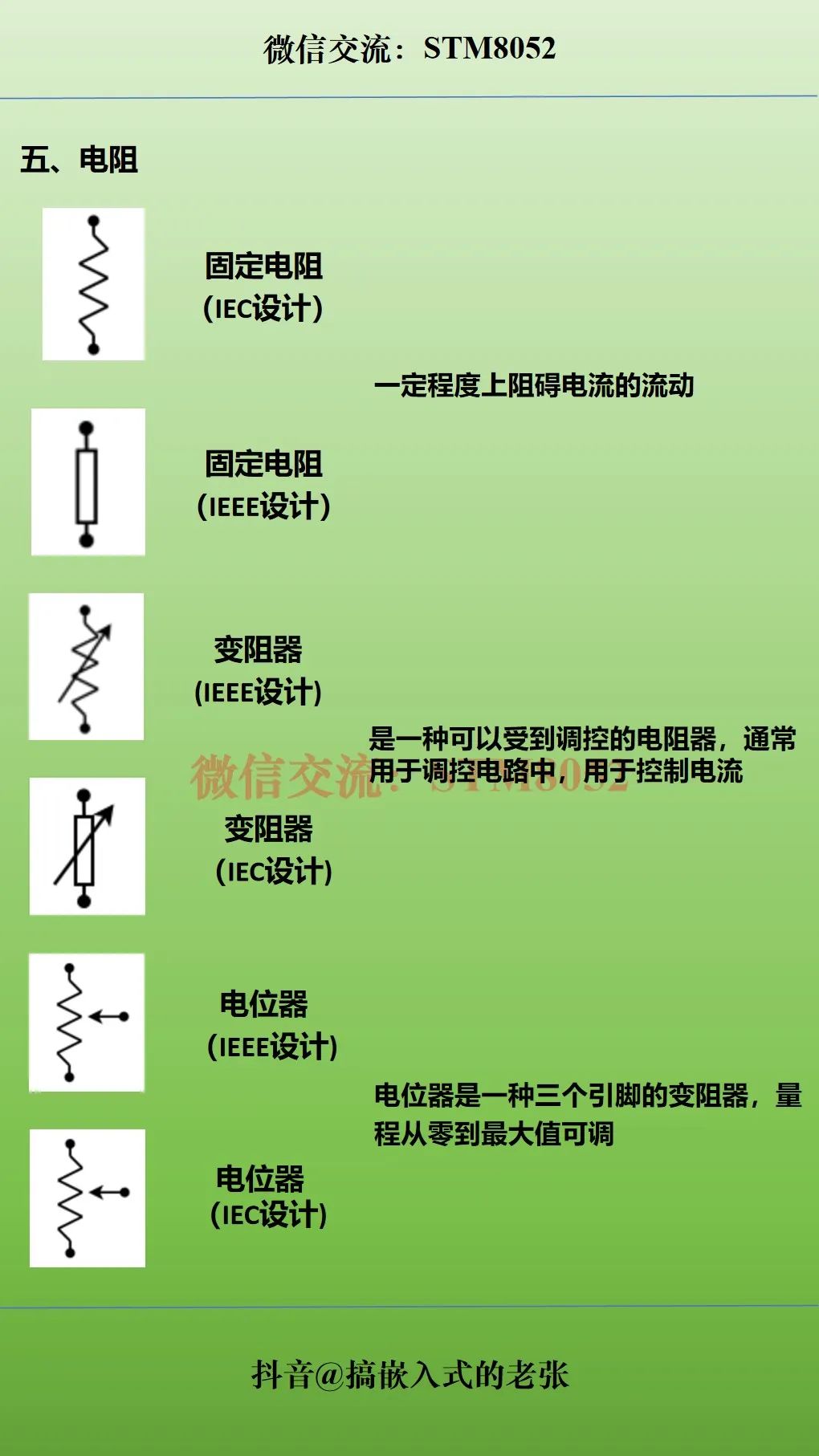

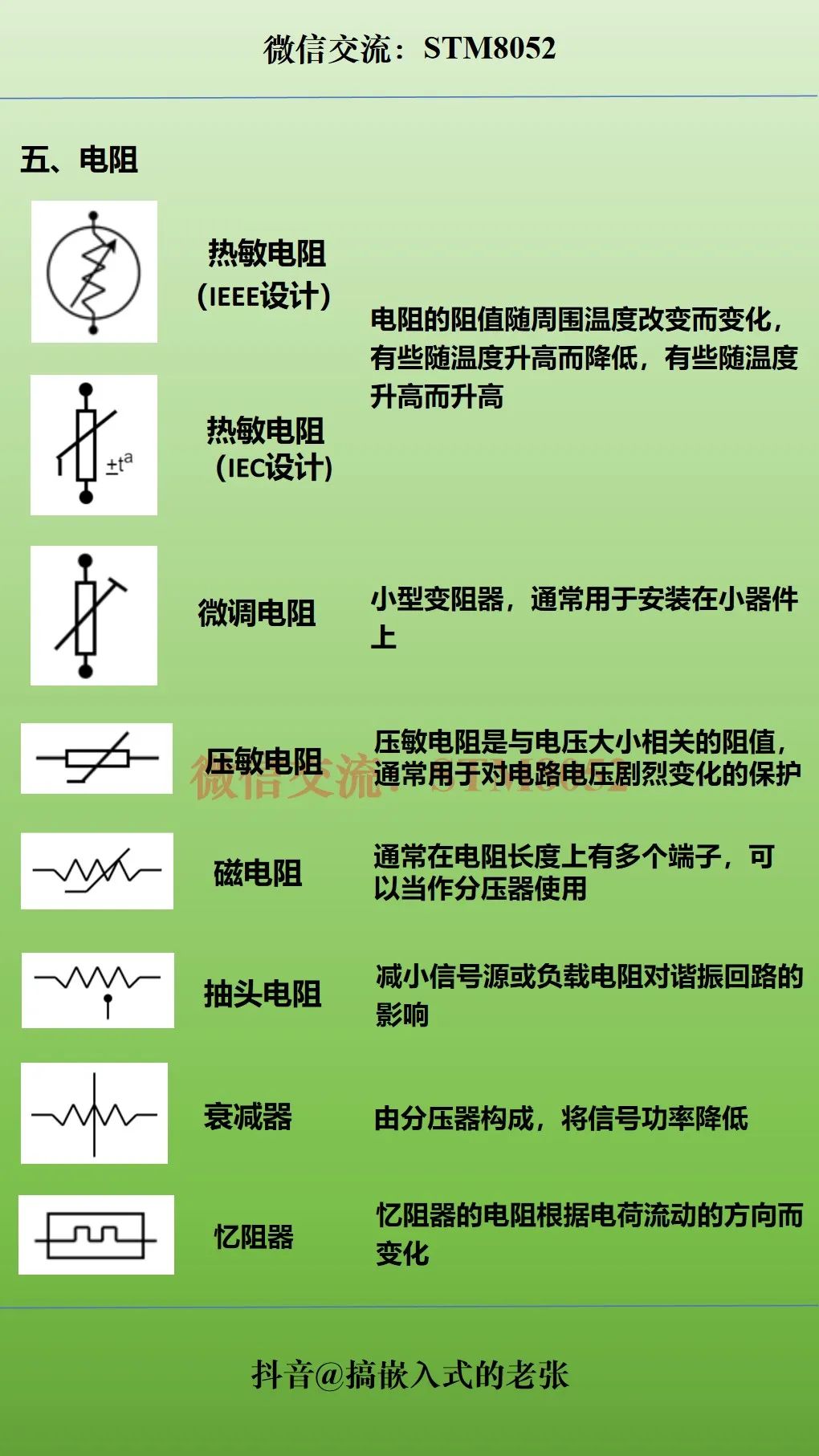

電阻
06

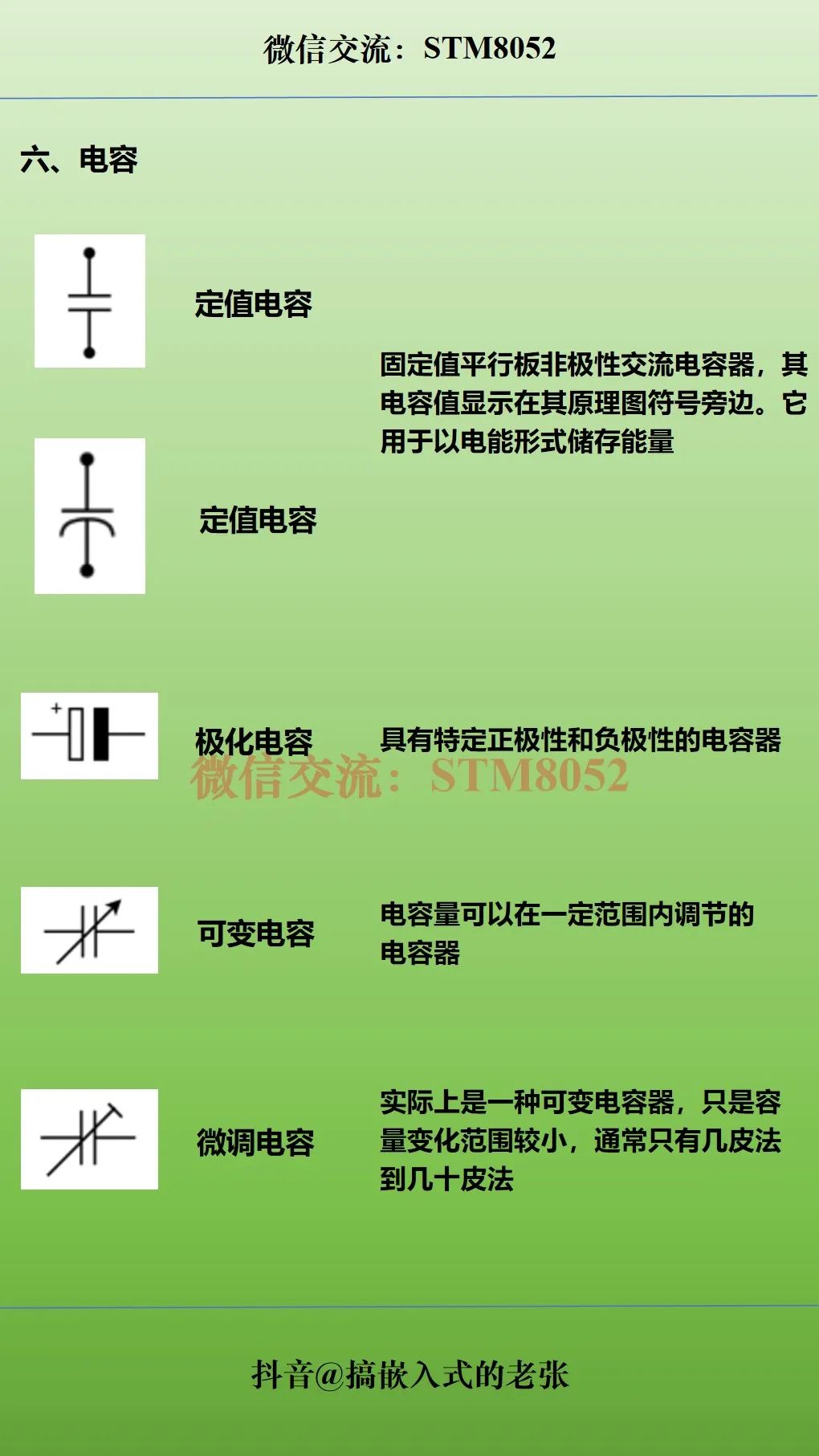

電容
07

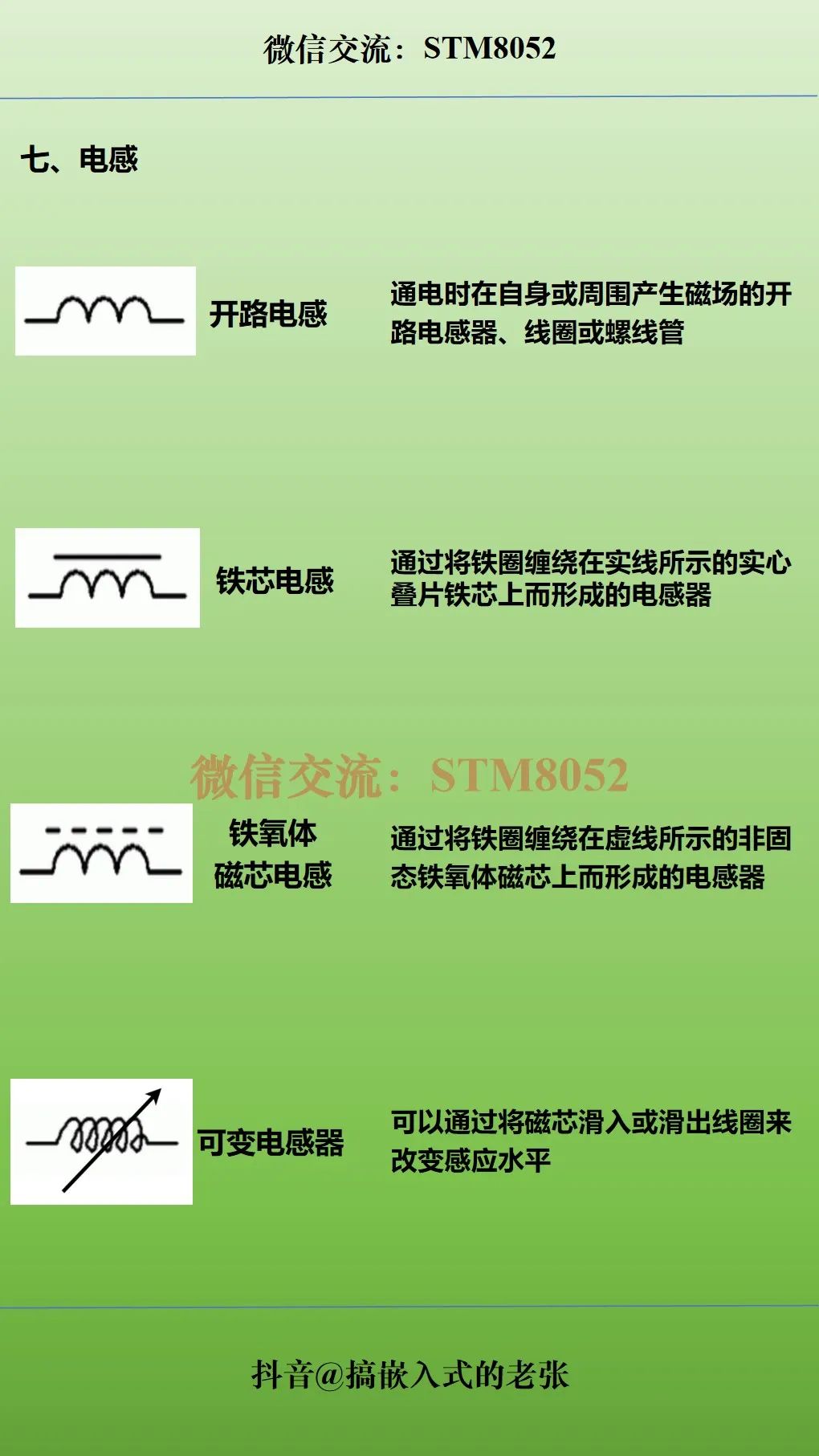

電感
08

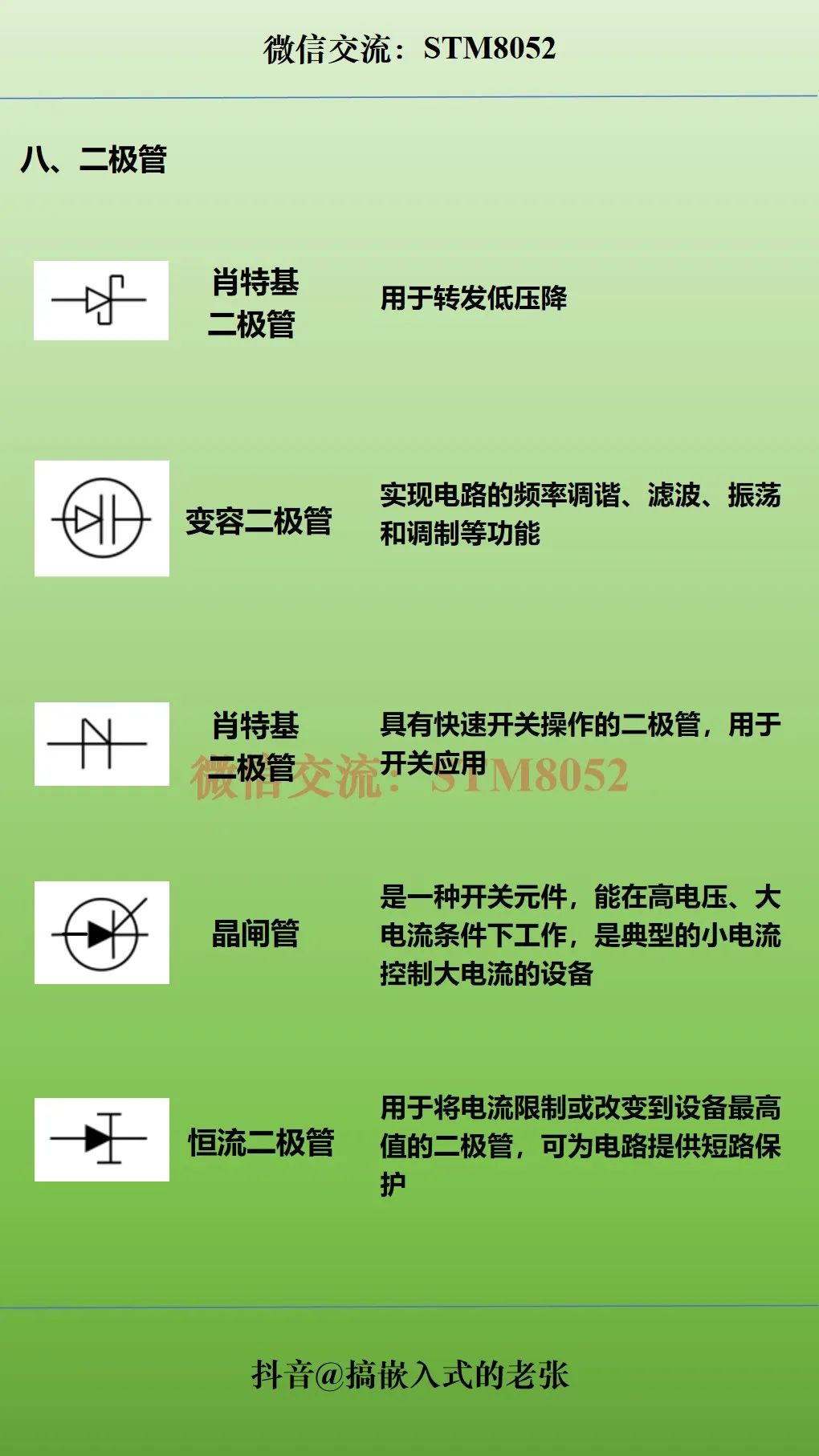

二極體
09

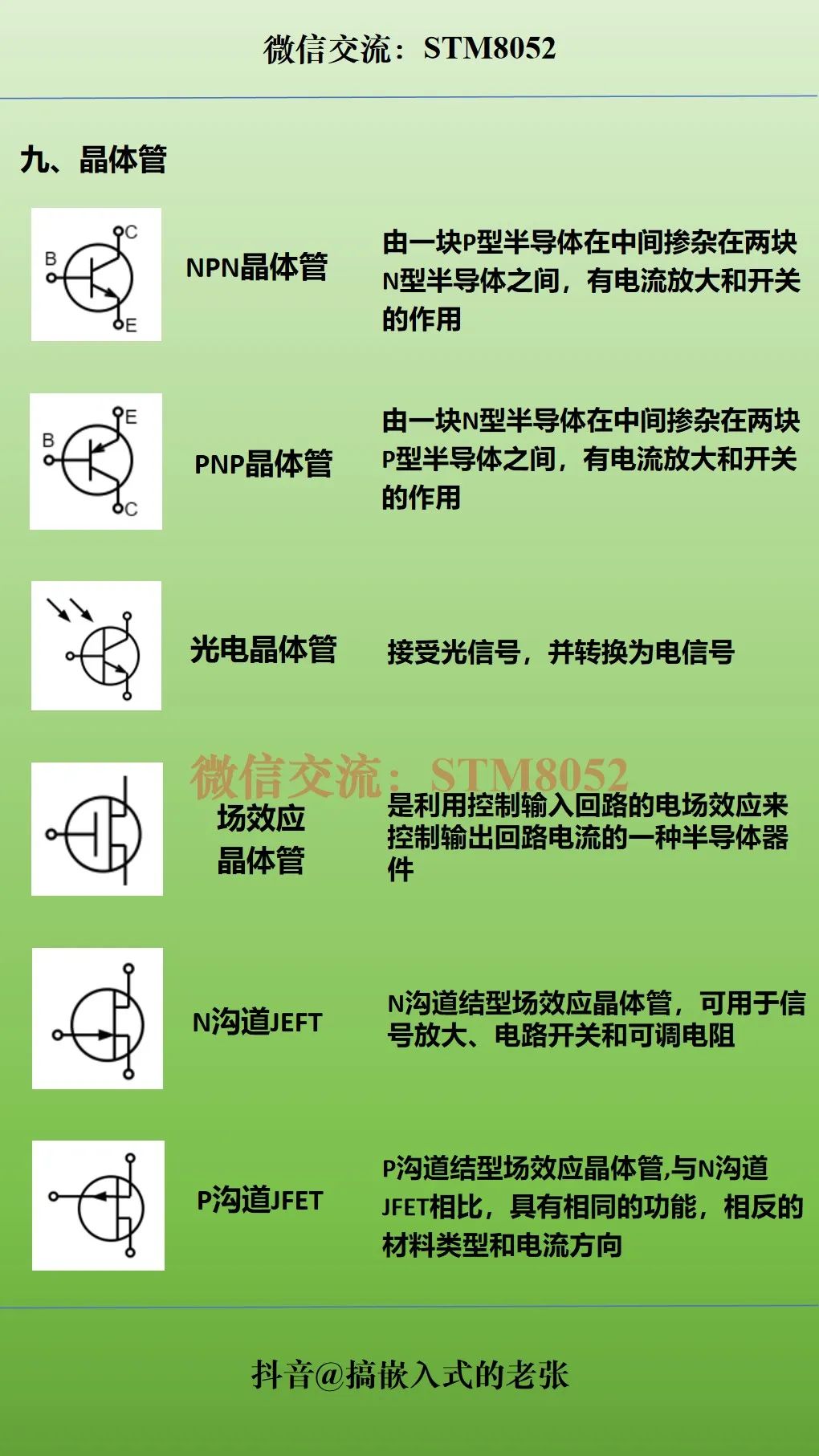

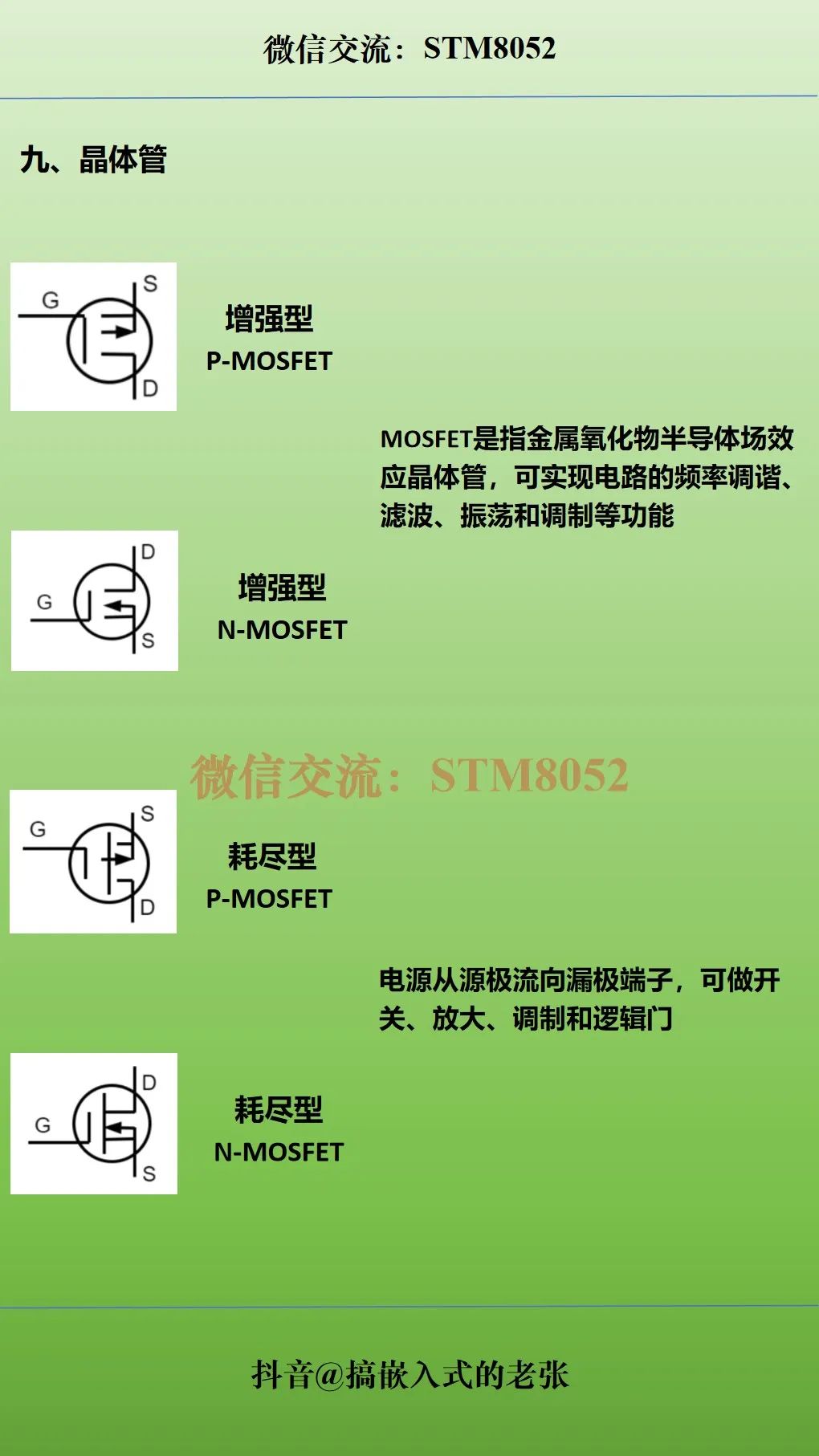

電晶體
10

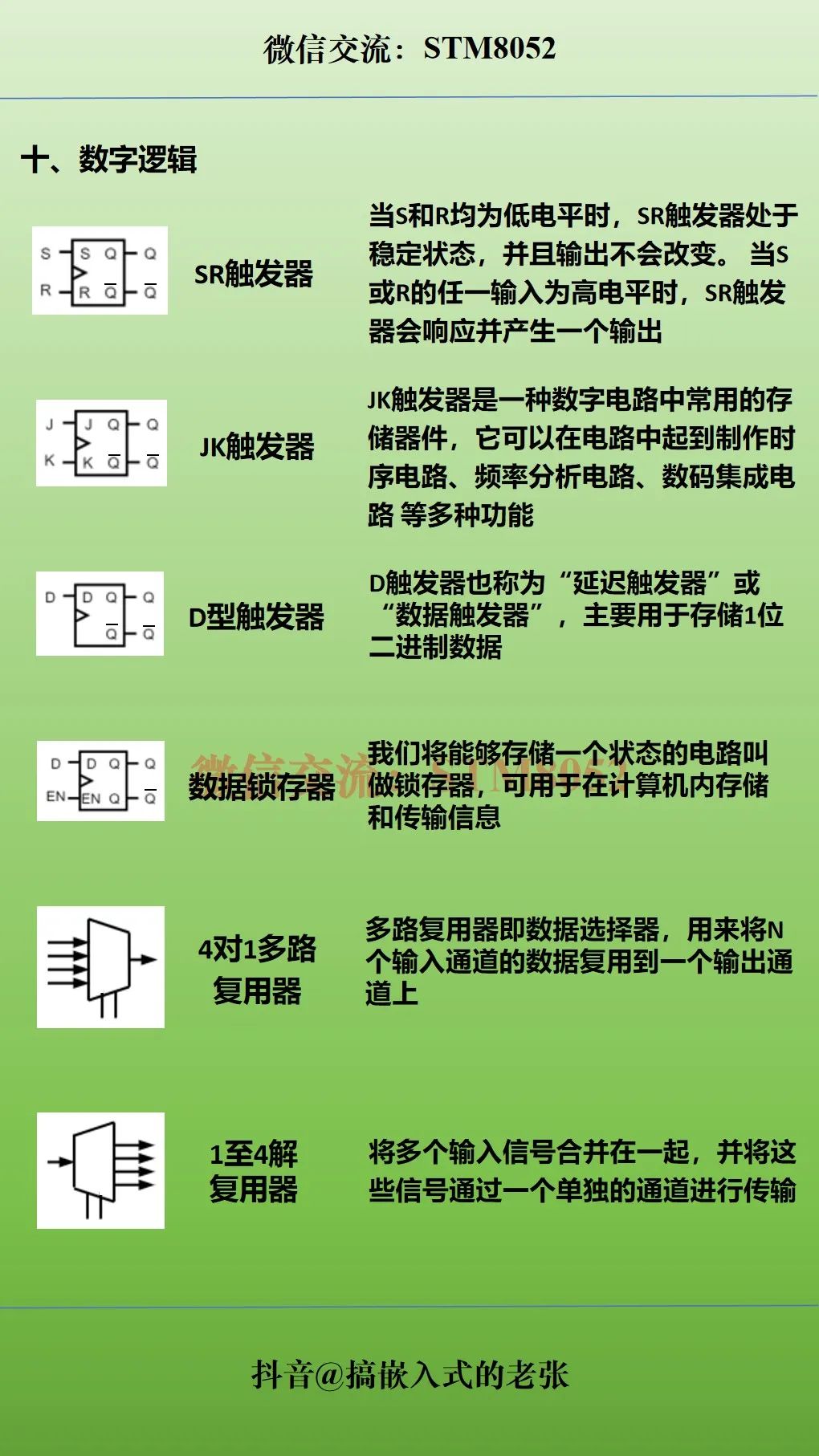

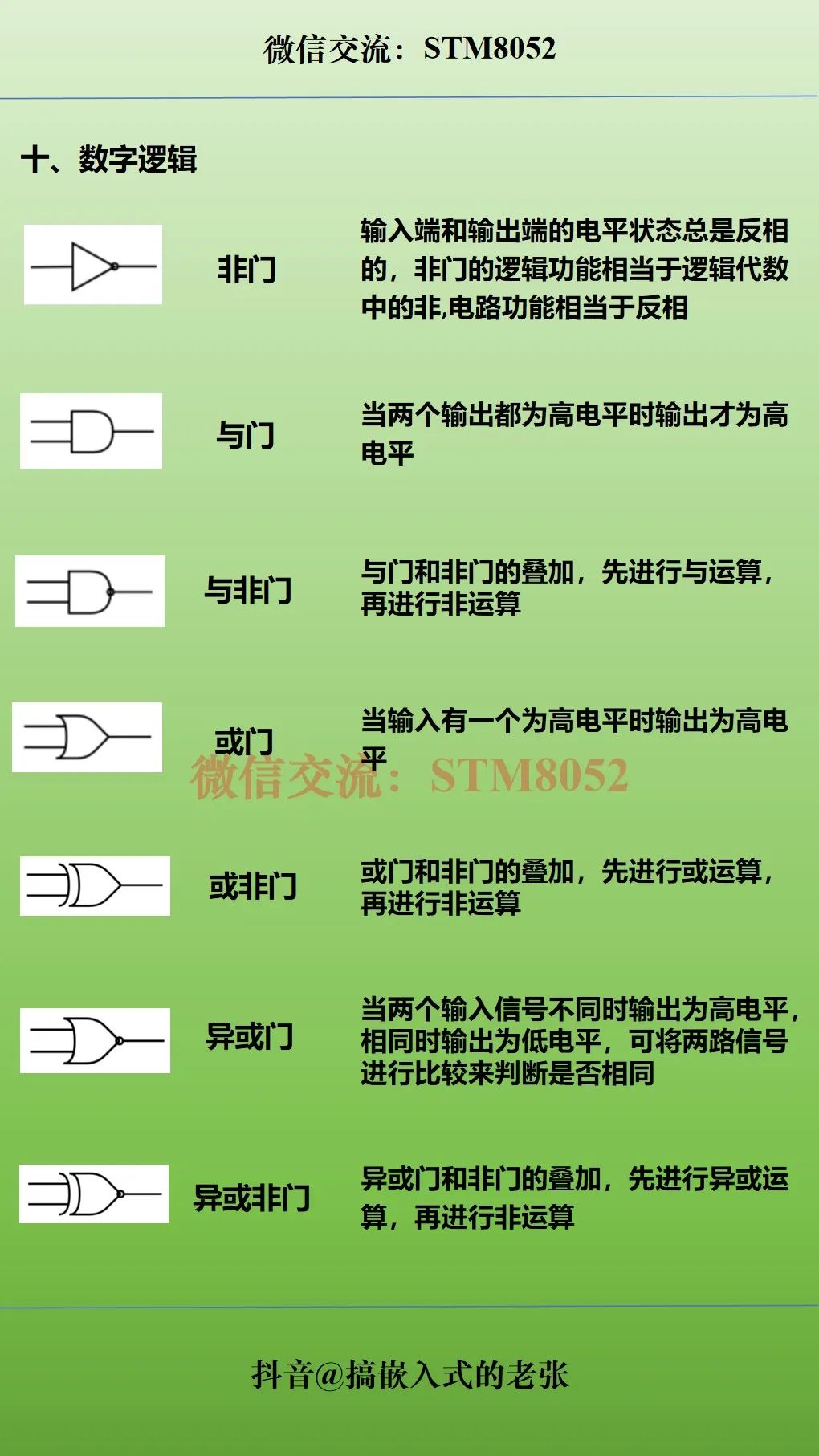

數字邏輯
11

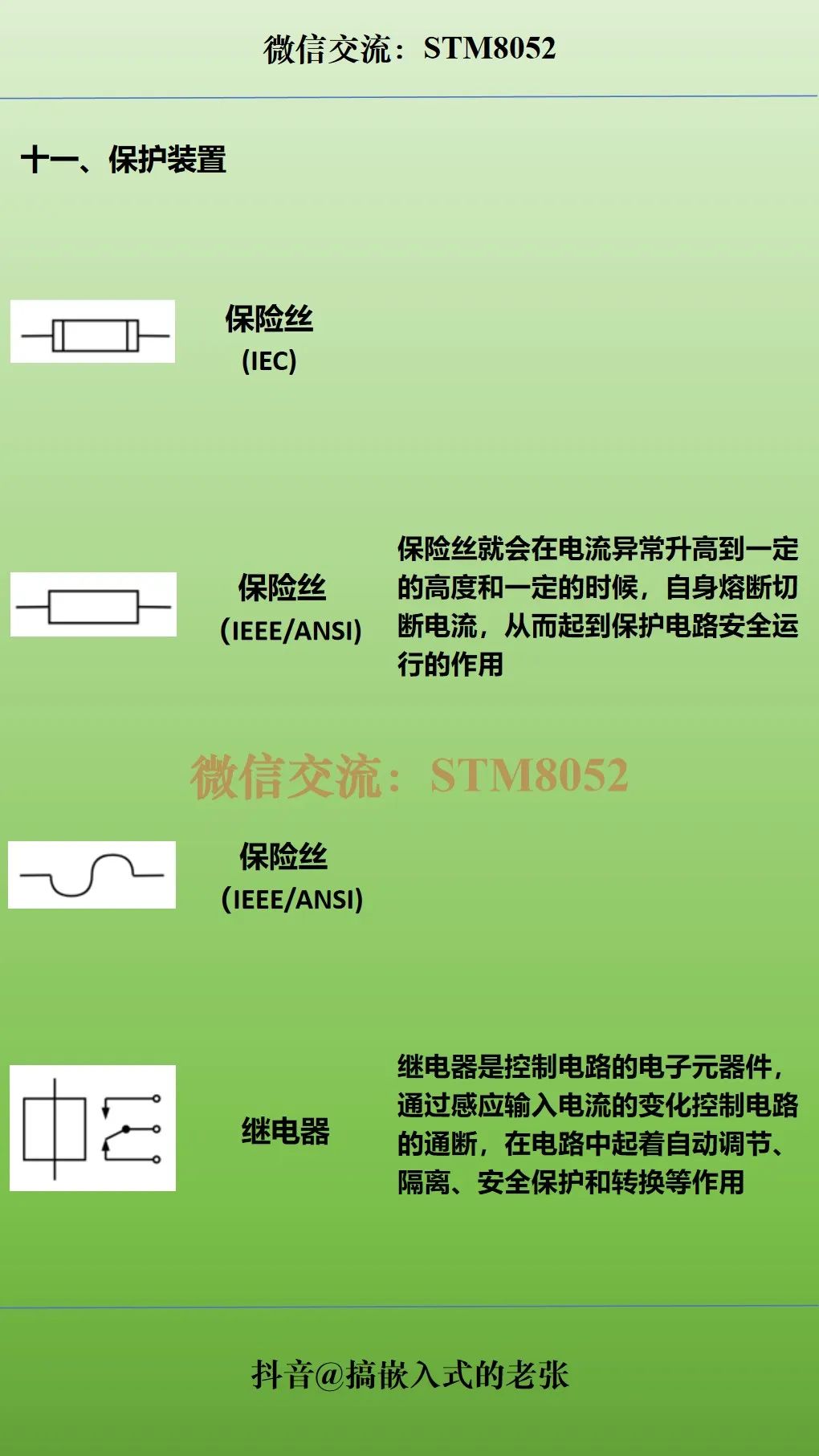

保護裝置
12

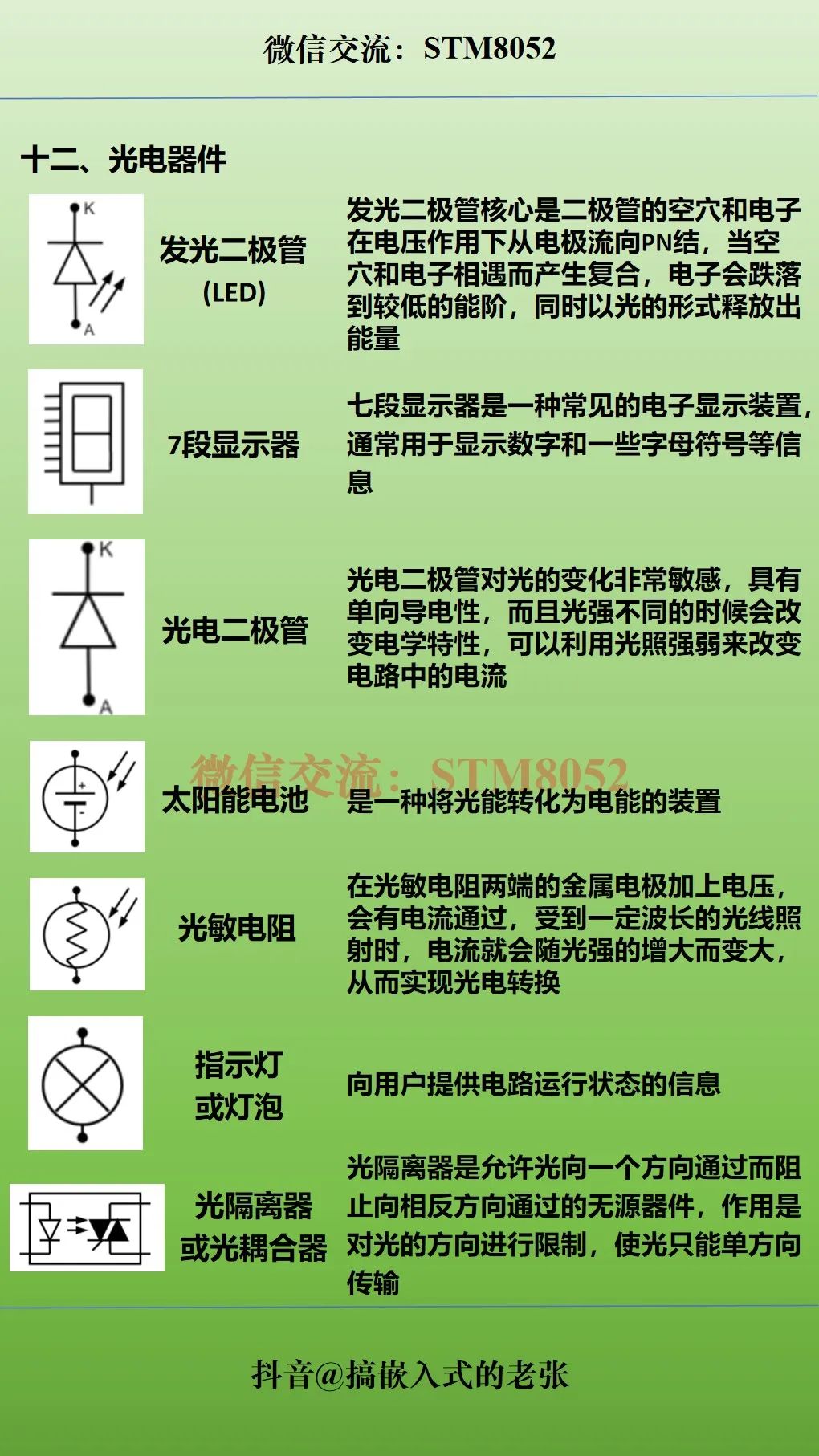

光電器件
13

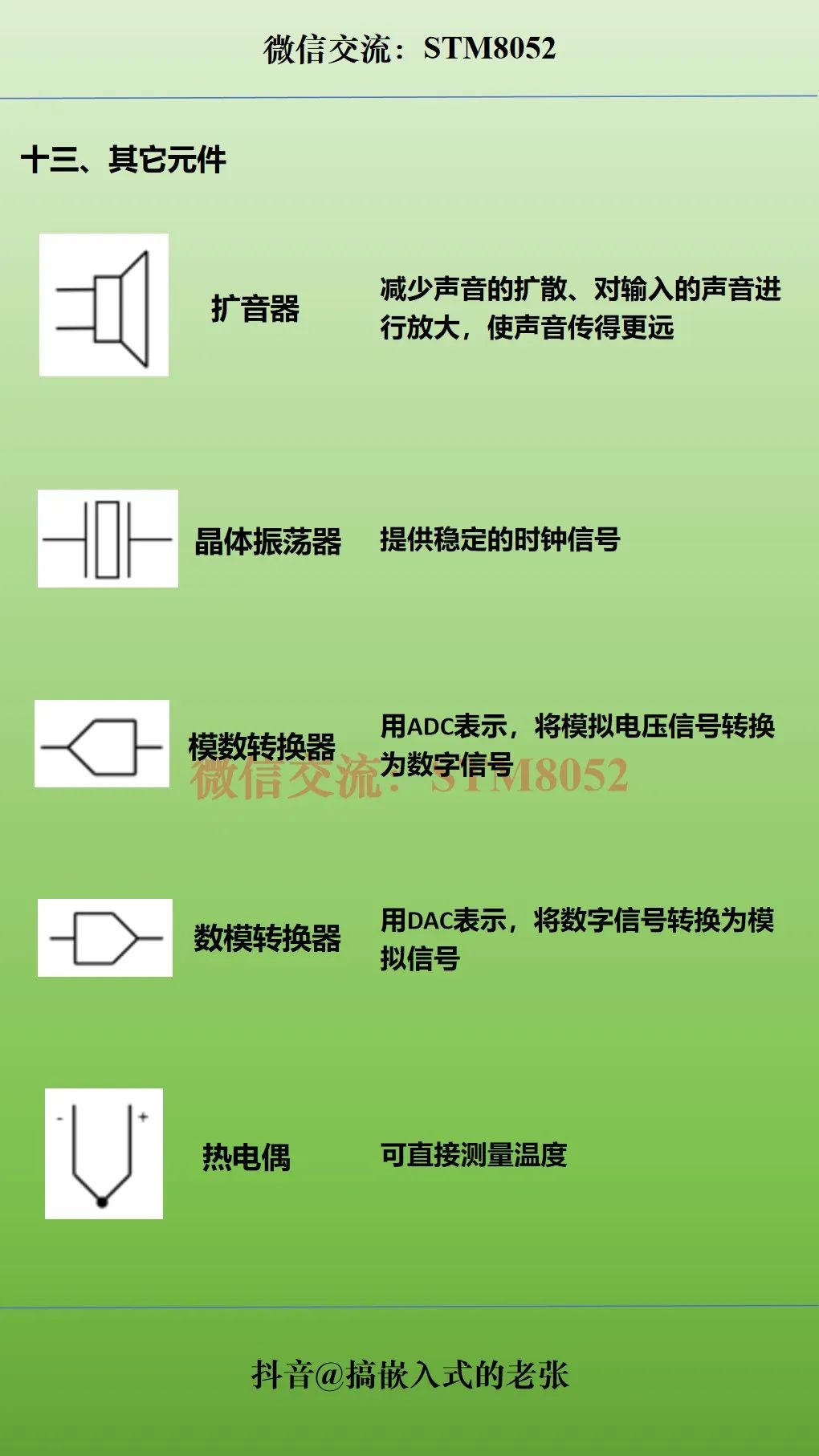

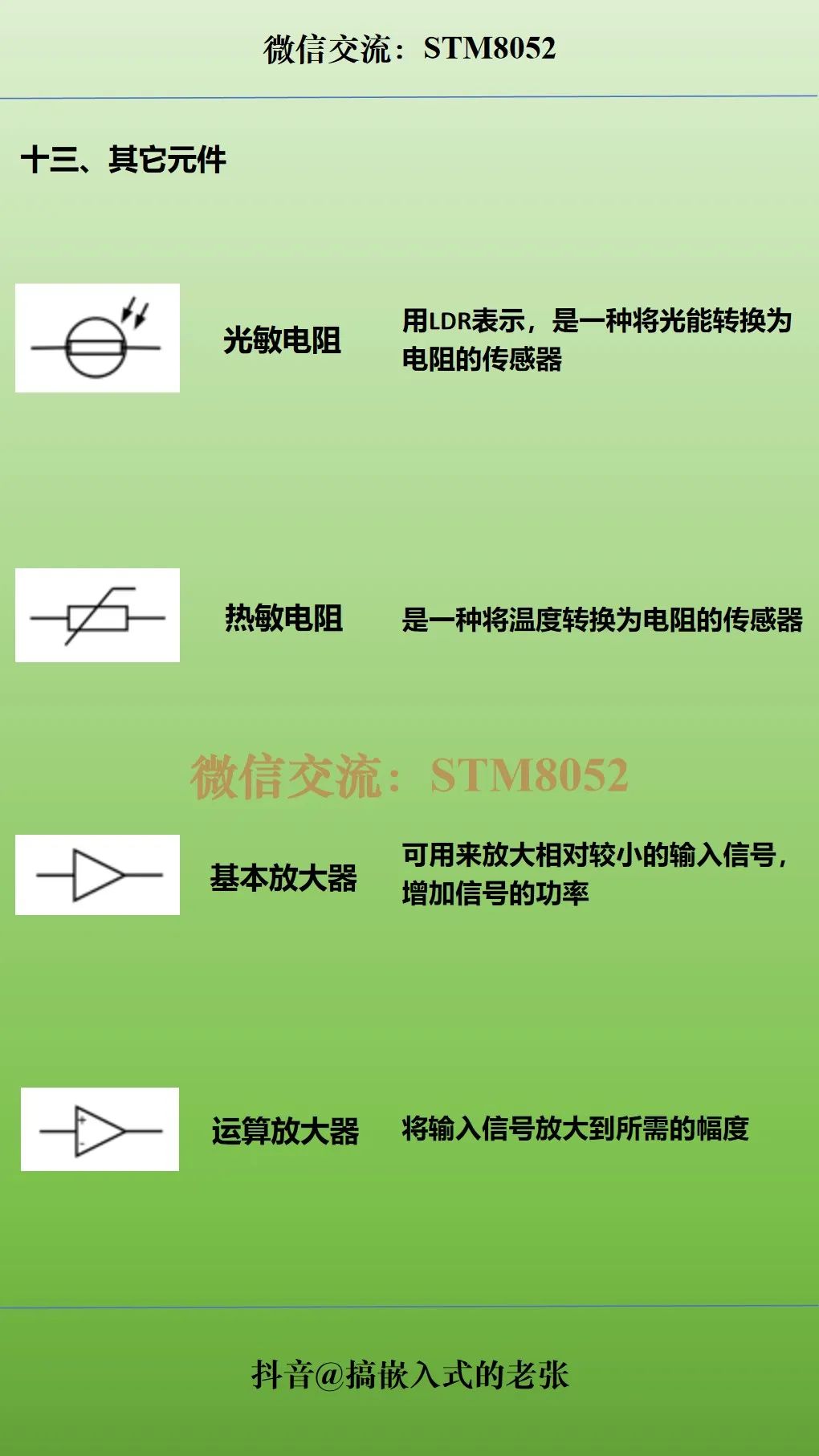

其他元件
14

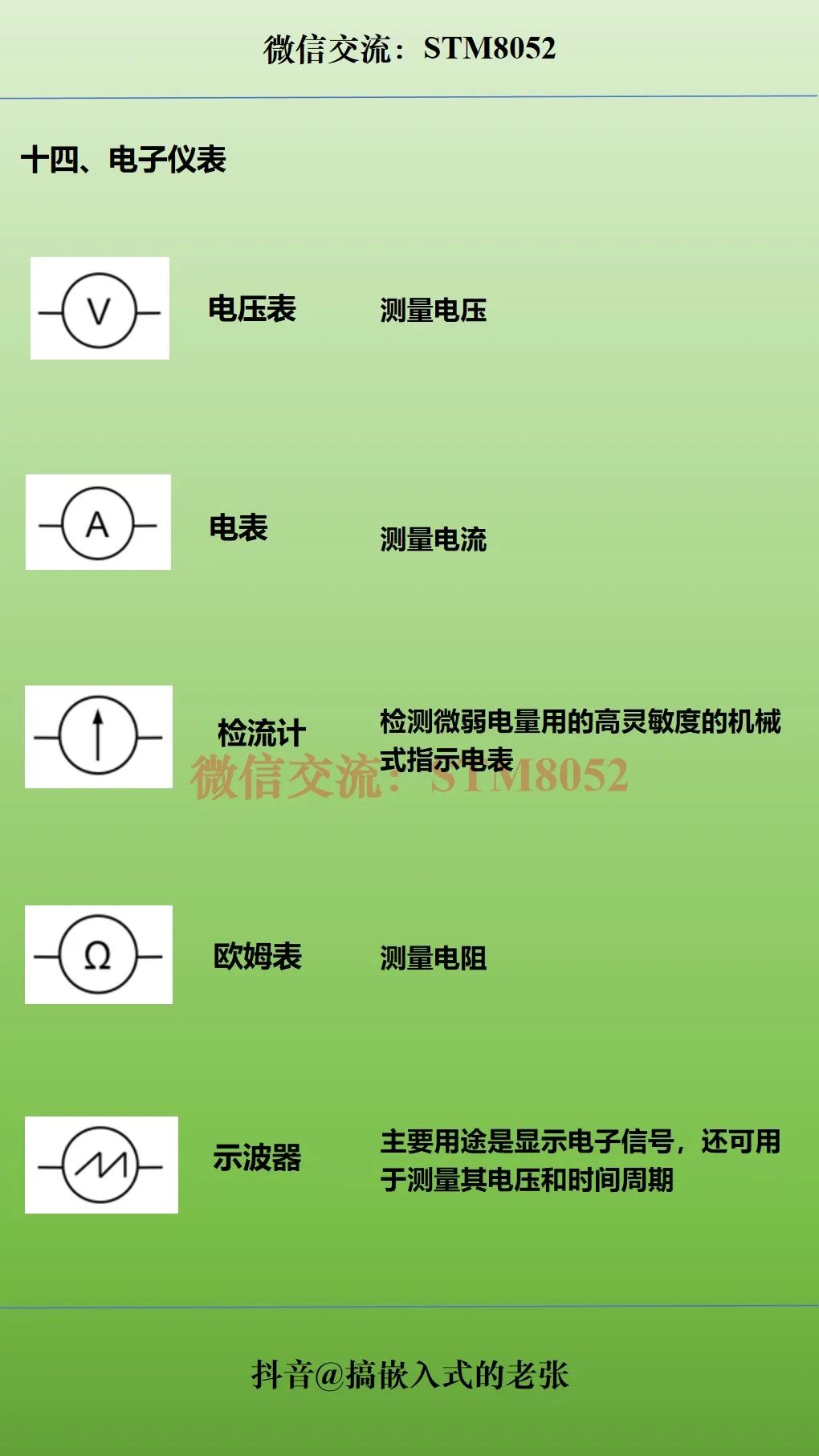

電子儀器儀表
15

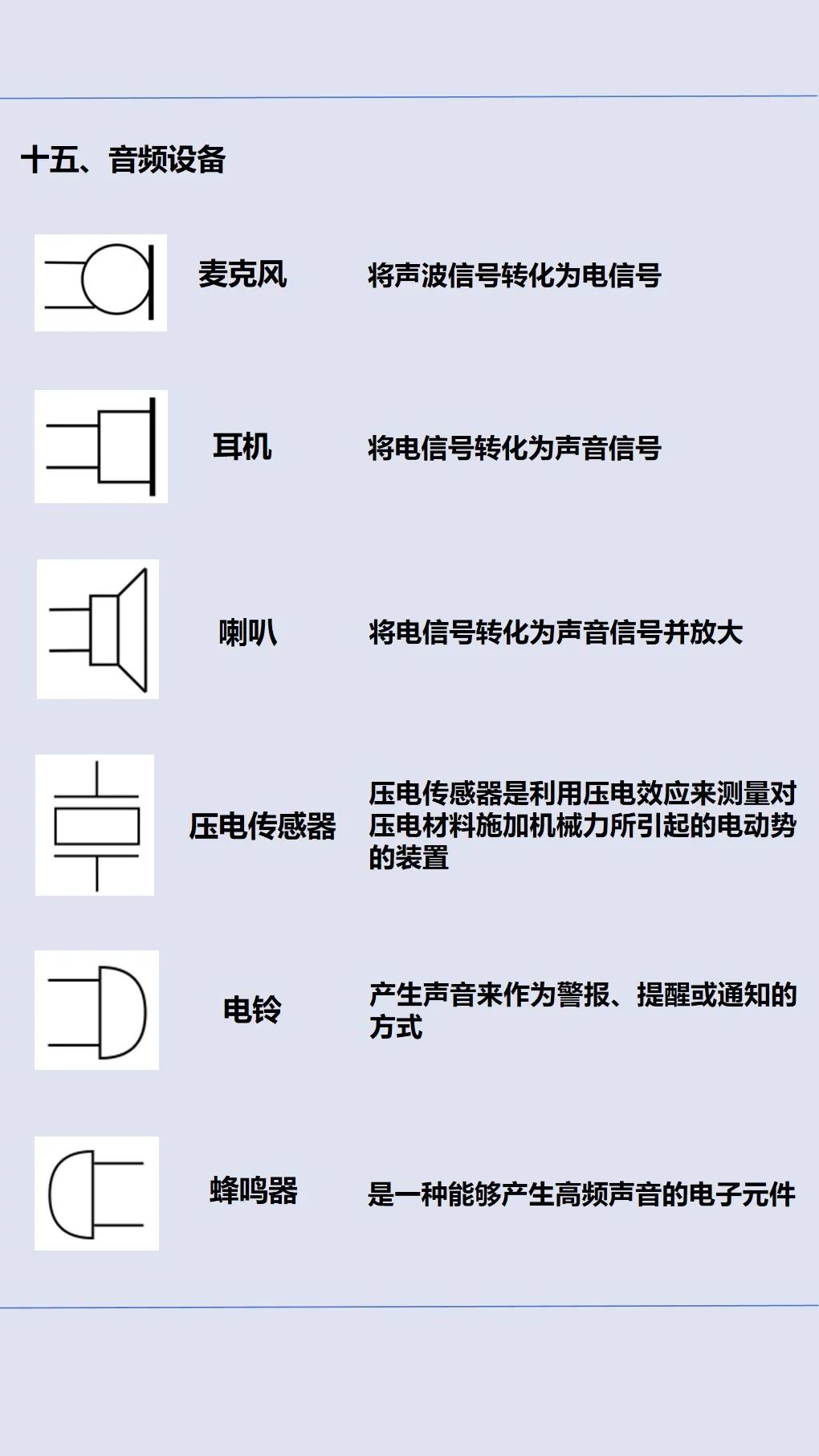

音訊裝置
16

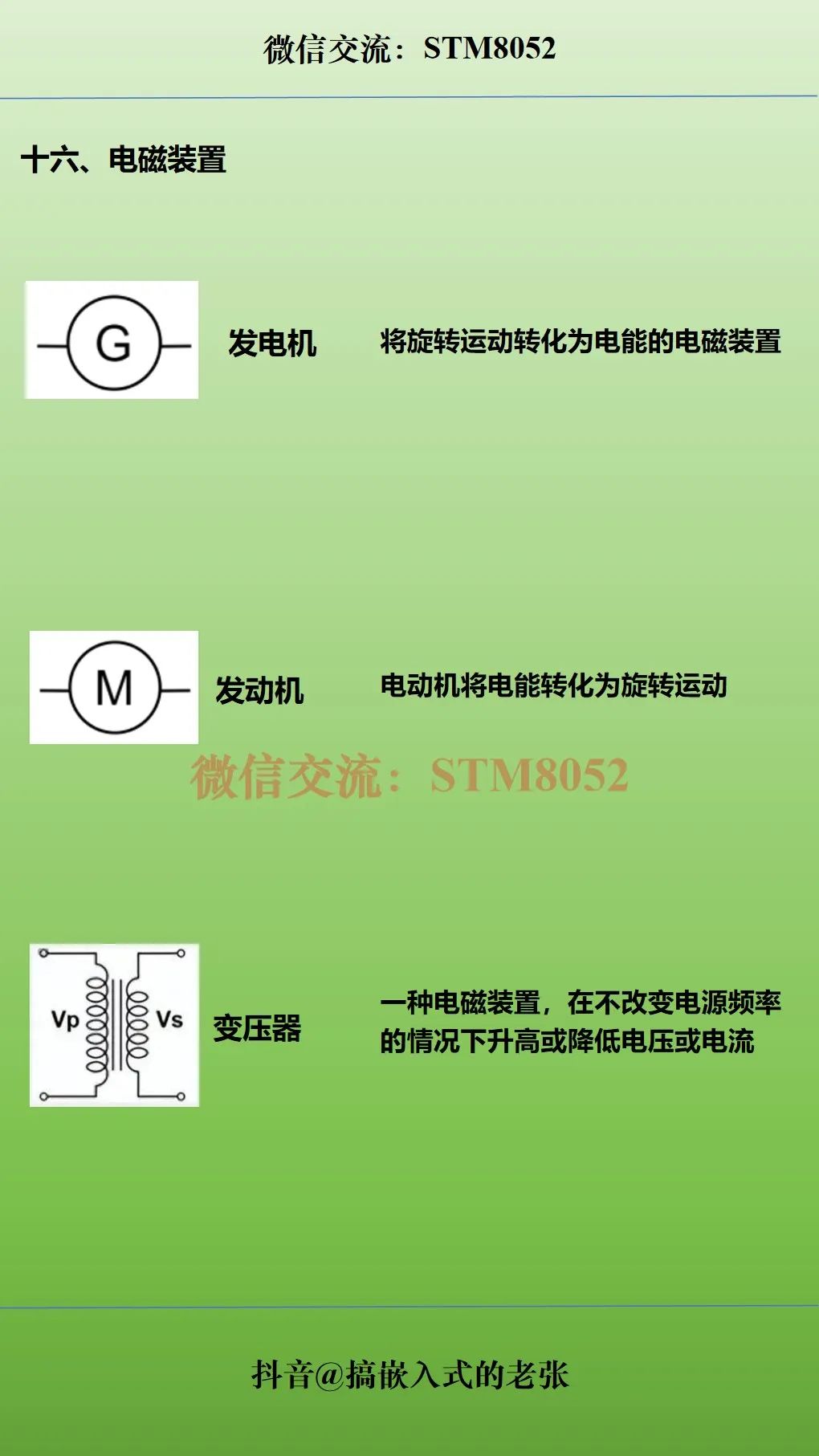

電磁裝置
17

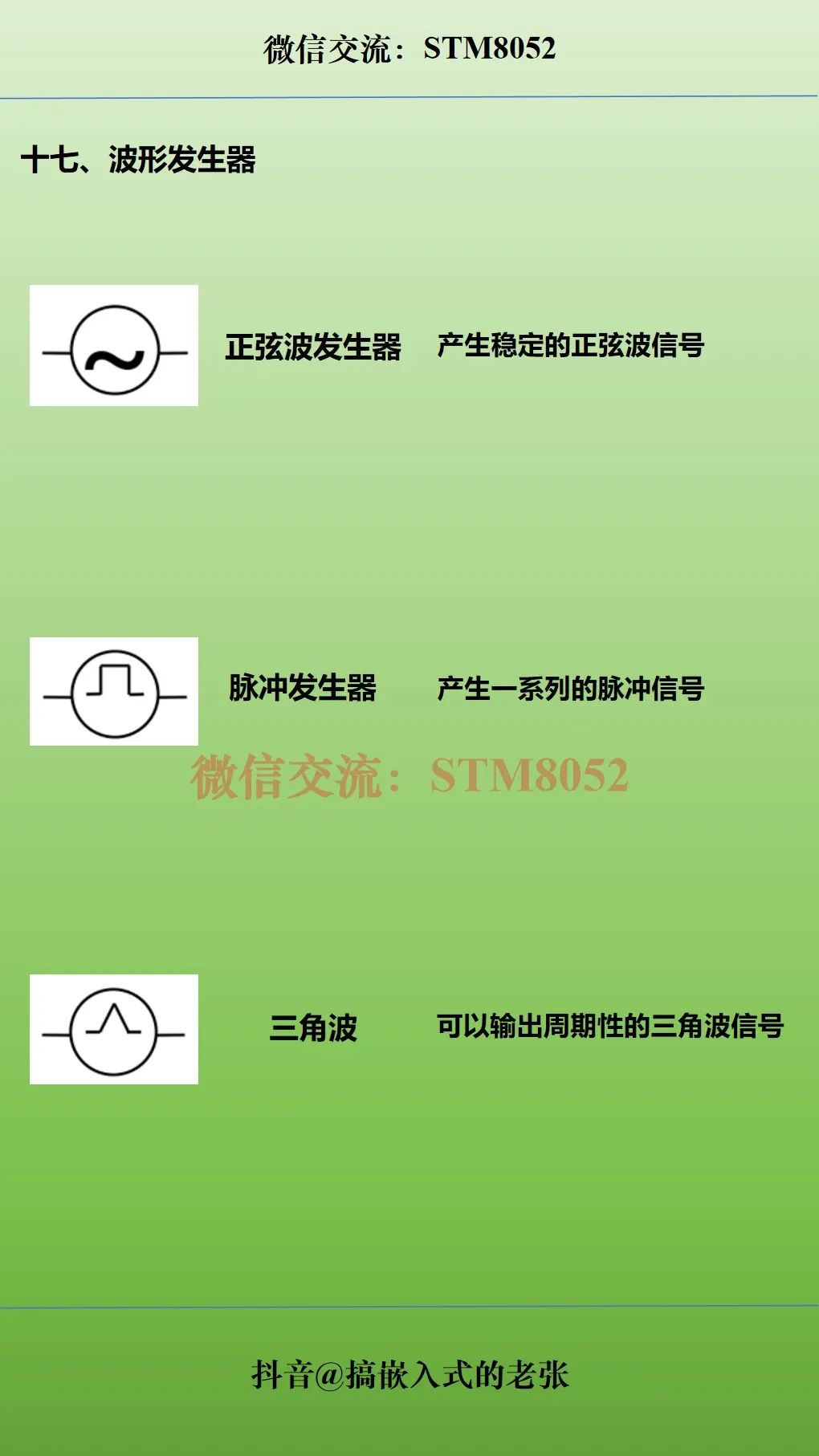

波形發生器
本文參考了其他的一些網路資源，在此感謝。
如果還有遺漏的符號，歡迎大家繼續在評論區補充。
歡迎大家轉發，點贊，收藏。
