本文參考自“《算力基礎知識：AI晶片基礎關鍵引數》”，算力是衡量計算機處理資訊能力的重要指標，其中AI算力專注於AI應用，常見單位為TOPS和TFLOPS，透過GPU、ASIC、FPGA等專用晶片提供演算法模型訓練和推理。算力精度作為衡量算力水平的一種方式，其中FP16、FP32應用於模型訓練，FP16、INT8應用於模型推理。

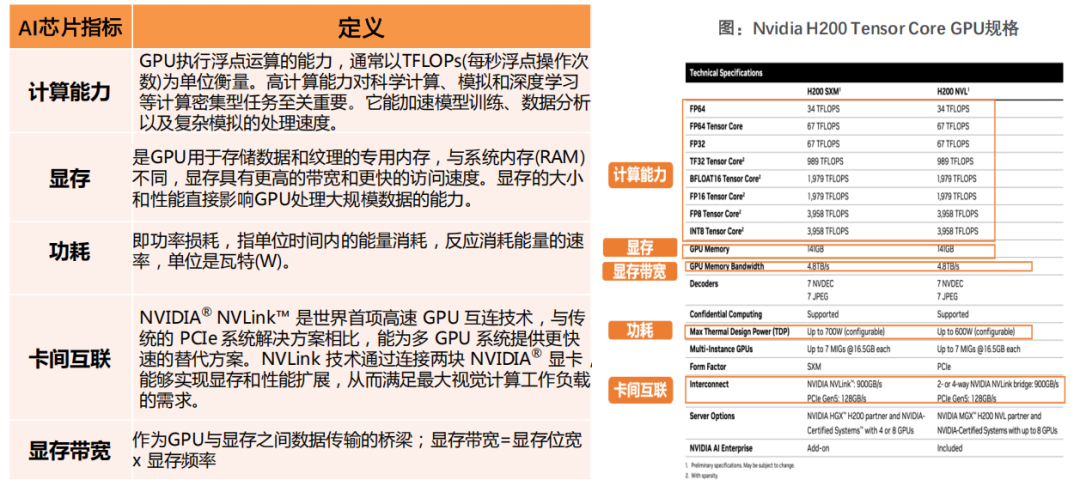

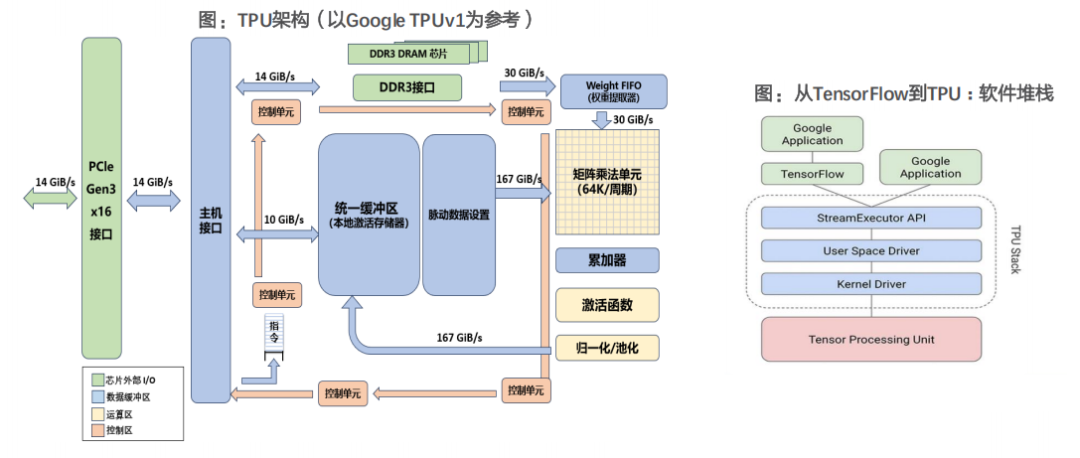

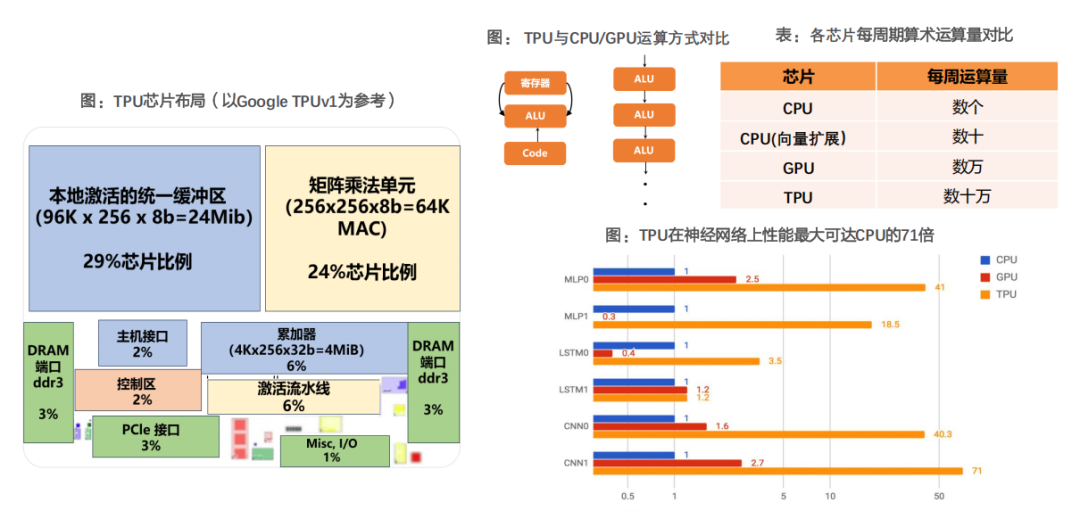

AI晶片通常採用GPU和ASIC架構。GPU因其在運算和並行任務處理上的優勢成為AI計算中的關鍵元件，它的算力和視訊記憶體、頻寬決定了GPU的運算能力。GPU的核心可分為CudaCore、Tensor Core等；Tensor Core是增強AI計算的核心，相較於平行計算表現卓越的Cuda Core，它更專注於深度學習領域，透過最佳化矩陣運算來加速AI深度學習的訓練和推理任務，其中Nvidia Volta Tensor Core架構較Pascal架構（Cuda Core) 的AI吞吐量增加了12倍。此外，TPU作為ASIC的一種專為機器學習設計的AI晶片，相比於CPU、GPU，其在機器學習任務中的高能效脫穎而出，其中TPU v1在神經網路效能上最大可達同時期CPU的71倍、GPU的2.7倍。

1、算力基礎

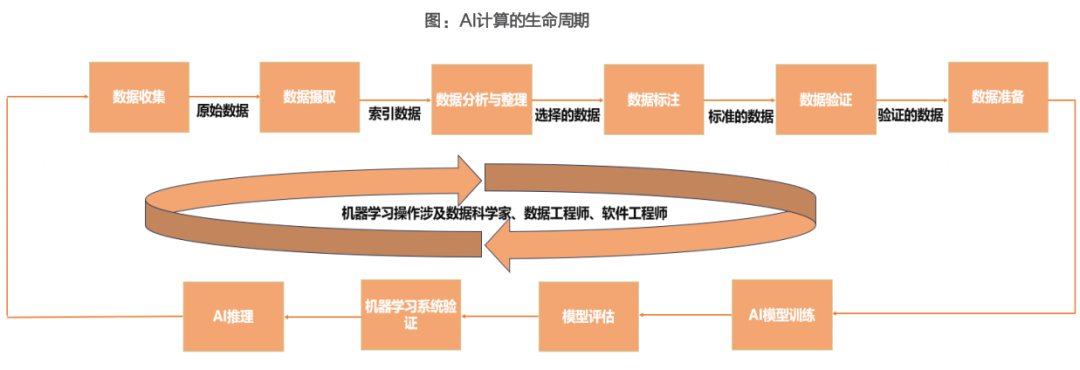

AI計算的生命週期

AI計算是一種計算機器學習演算法的數學密集型流程，透過加速系統和軟體，從大量資料集中提取新的見解並在此過程中學習新能力。

AI計算的三個主要過程包括：1）提取/轉換/載入資料（ETL）：資料科學家需要整理和準備資料集。2）選擇或設計AI模型：資料科學家選擇或設計最適合其應用的AI模型，一些公司會從一開始就設計並訓練自己的模型，另一些公司可能採用預訓練模型並根據需求進行自定義。3）AI推理：企業透過模型對資料進行篩選，AI在此過程中提供可行的洞察與見解。

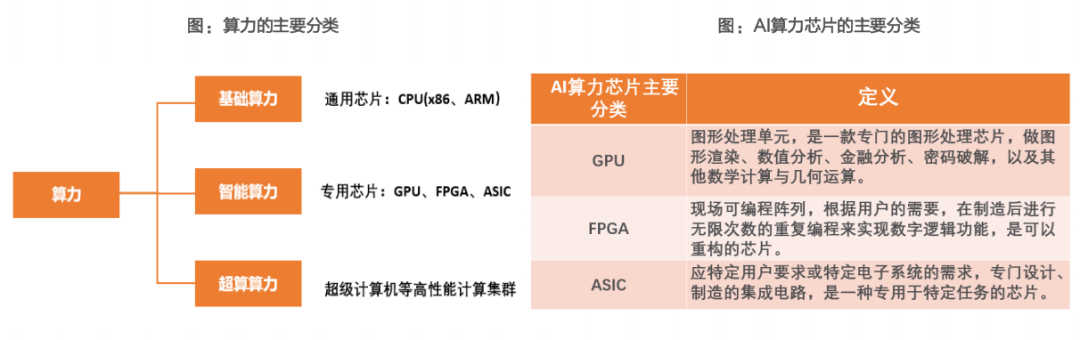

算力及AI算力主要晶片的分類

算力通常是指計算機處理資訊的能力，特別是在進行數學運算、資料處理和執行程式時的速度和效率。根據使用裝置和提供算力強度的不同，算力可分為：基礎算力、智慧算力、超算算力。智慧算力即AI算力，是面向AI應用，提供AI演算法模型訓練與模型執行服務的計算機系統能力，其算力晶片通常包括GPU、ASIC、FPGA、NPU等各類專用晶片。

1) 基礎算力：由基於CPU晶片的伺服器所提供的算力，主要用於基礎通用計算，如移動計算和物聯網等。日常提到的雲計算、邊緣計算等均屬於基礎算力。

2) 智慧算力：基於GPU（影像處理器）、FPGA（現場可程式設計邏輯閘陣列）、ASIC（專用積體電路）等AI晶片的加速計算平臺提供的算力，主要用於AI的訓練和推理計算，比如語音、影像和影片的處理。

3) 超算算力：由超級計算機等高效能計算叢集所提供的算力，主要用於尖端科學領域的計算，比如行星模擬、藥物分子設計、基因分析等。

算力的常見單位

在計算機領域，常用算力的衡量指標包括FLOPS (每秒浮點運算次數）、OPS （每秒運算次數）。FLOPS特別適用於評估超級計算機、高效能計算伺服器和GPU等裝置的計算效能。

在計算效能的度量中，常見單位包括Kilo/Mega/Giga/Tera/Peta/Exa，算力通常以 PetaFlOPS（每秒千萬億次浮點運算）單位來衡量。

AI 算力常見單位分為TOPS和TFLOPS。推理算力，即通常用裝置處理即時任務的能力，通常以TOPS（每秒萬億次操作）為單位來衡量。而訓練算力，即裝置的學習能力和資料處理能力，常用TFLOPS（每秒萬億次浮點操作）來衡量。TFLOPS數值越高，反映了模型在訓練時的效率越高。

不同場景對應算力精度表示不同

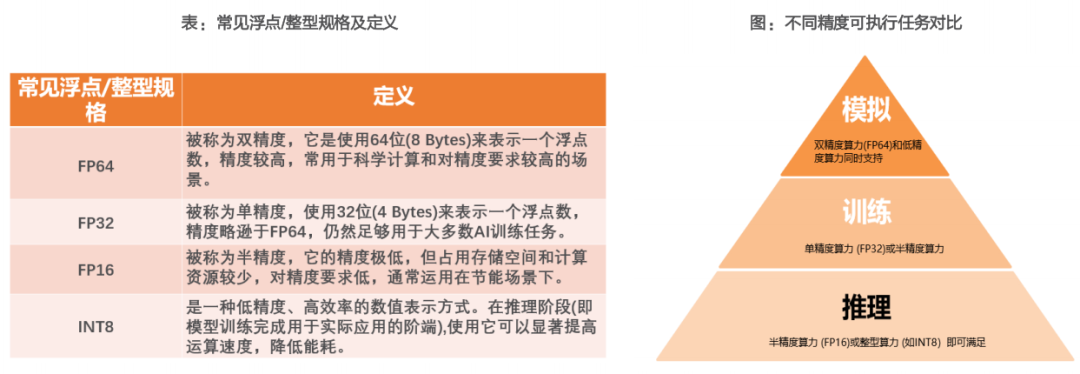

力精度作為可以衡量算力水平的一種方式，可分為浮點計算和整型計算。其中浮點計算可細分為半精度（2Bytes，FP16）、單精度（4Bytes，FP32）和雙精度（8Bytes，FP64）浮點計算，加上整型精度（1Byte，INT8）。

不同場景對應算力精度表示不同。FP64主要用於對精度要求很高的科學計算，如製造產品設計、機械模擬和Ansys應用中的流體動力學，AI訓練場景下支援FP32和FP16，模型推理階段支援FP16和INT8。

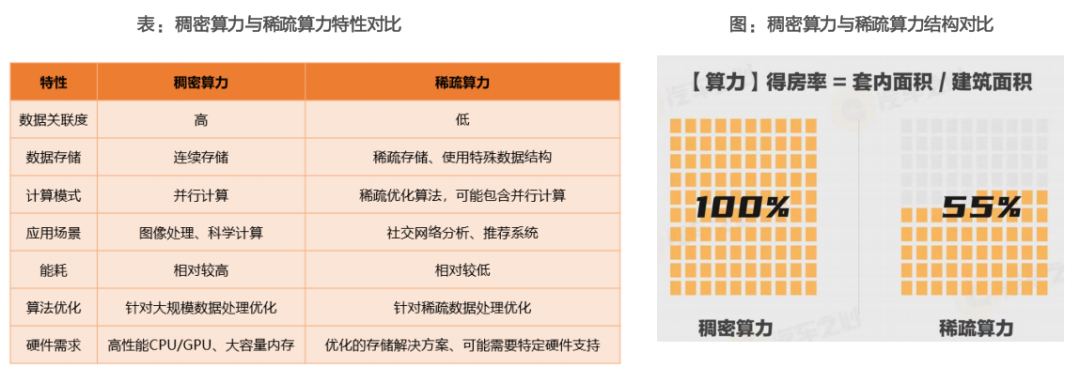

稀疏算力和稠密算力

稀疏算力和稠密算力用於描述計算資源的利用程度。在實際場景中，稀疏算力和稠密算力存在互補關係與轉換關係。

• 稠密算力：指的是在計算過程中，資料點之間的管理都較高，需要處理大量連續的資料。通常用於需要密集型計算的任務，如影像處理、影片編碼、大規模數值模擬等

• 稀疏算力：指在計算過程中，資料點之間的關聯度較低，資料分佈稀疏。這種算力常用於處理稀疏矩陣或者稀疏資料集，如社交網路分析、推薦系統、基因序列分析等。

2、AI晶片架構與引數

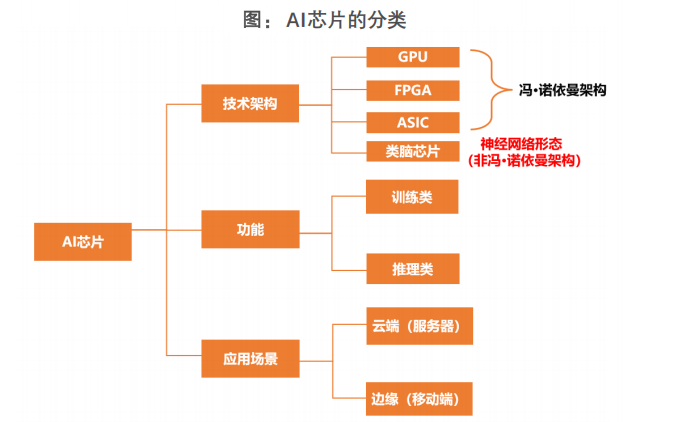

AI晶片通常採用GPU與ASIC架構

目前通用的CPU、GPU、FPGA等都能執行AI演算法，只是執行效率差異較大。但狹義上講一般將AI晶片定義為“專門針對AI演算法做了特殊加速設計的晶片”。AI晶片可以分為GPU、FPGA和ASIC架構，根據場景可以分為雲端和端側。和其他晶片相比，AI晶片重點增強了執行AI演算法的能力。

目前主流AI晶片為GPU和ASIC。國際上，Nvidia的H200 Tensor Core GPU以其卓越的計算效能和能效比領先市場，而Google的第六代TPU Trillium ASIC晶片則以其專為機器學習最佳化的設計提供高速資料處理。在國內，寒武紀的思元370晶片(ASIC)憑藉其先進的計算處理能力在智慧計算領域佔據重要地位，已與主流網際網路廠商開展深入適配; 海光資訊的DCU系列基於GPGPU架構，以其類“CUDA”通用平行計算架構較好地適配、適應國際主流商業計算軟體和AI軟體。

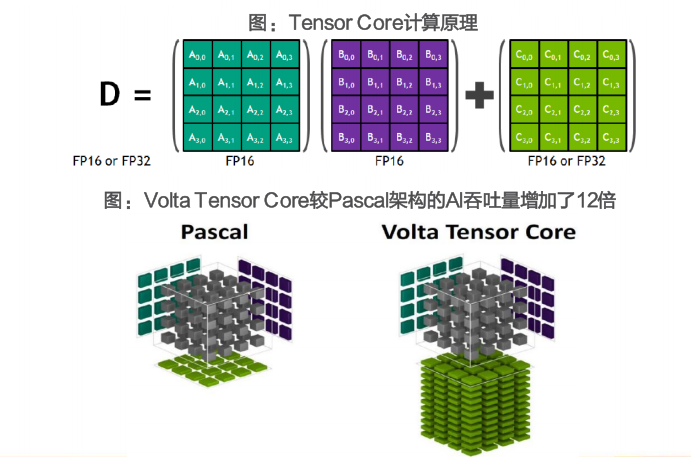

Tensor Core是增強AI計算的核心，能更好的處理矩陣乘運算

Tensor Core是用於加速深度學習計算的關鍵技術，其主要功能是執行深度神經網路中的矩陣乘法和卷積計算。

與傳統CUDA Core相比，Tensor Core在每個時鐘週期能執行多達4x4x4的GEMM運算，相當於同時進行64個浮點乘法累加（FMA）運算。其計算原理是採用半精度（FP16）作為輸入和輸出（矩陣Ax矩陣B），並利用全精度（矩陣C）進行儲存中間結果計算，以確保計算精度的同時最大限度地提高計算效率。

GPU在運算及並行任務處理能力上具有顯著優勢

圖片處理器GPU又稱顯示核心、視覺處理器、顯示晶片，是一種專門在個人電腦、工作站、遊戲機和一些移動裝置（如平板電腦、智慧手機等）上做影像運算工作的微處理器，是顯示卡或GPU卡的“心臟”。

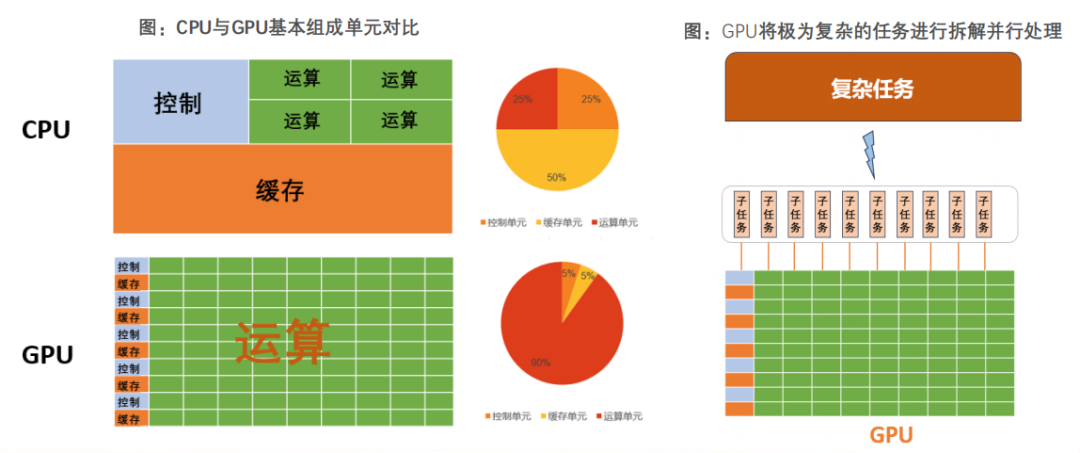

CPU和GPU在架構組成上都包括3個部分：運算單元（ALU）、控制單元（Control）、快取單元（Cache）。從結構上看，在CPU中，快取單元佔50%，控制單元佔25%，運算單元佔25%；然而在GPU中，運算單元佔90%比重，快取、控制各佔5%；由此可見，CPU運算能力更加均衡，GPU更適合做大量運算。GPU透過將複雜的數學任務拆解成簡單的小任務，並利用其多流處理器來並行處理，從而高效地執行圖形渲染、數值分析和AI推理。

GPU核心分類及CUDA Core結構特點

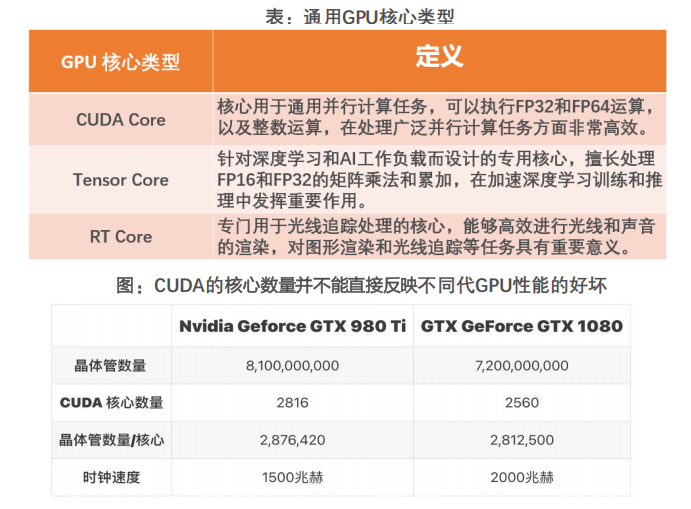

常GPU核心可分為三種：CUDA Core、Tensor Core、RTCore。每個CUDA核心含有一個ALU(整數單元)和一個浮點單元，並且提供了對於單精度和雙精度浮點數的FMA指令。

如果將GPU處理器比作玩具工廠，CUDA核心就是其中的流水線。流水線越多，生產的玩具就越多，雖然“玩具工廠”的效能可能會越好，但也受限於每個流水線的生產效率、生產裝置的架構、生產儲存資源能力等。反應在GPU上，還需考慮顯示卡架構、時鐘速度、記憶體頻寬、記憶體速度、VRAM等因素。

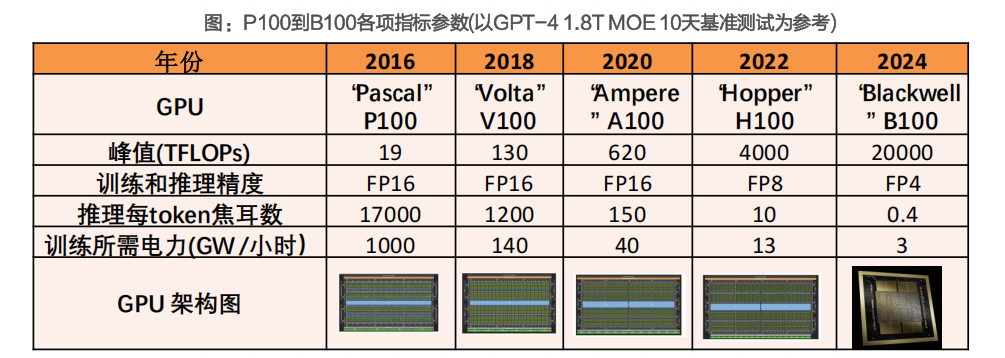

Nvidia AI晶片的技術演進

Nvidia的AI晶片在過去八年中實現了顯著的技術進步。從“Pascal” P100 GPU到“Blackwell” B100 GPU，效能提升了1053倍。透過降低浮點精度（從FP16到FP4），實現了更高效的計算，同時每單位能耗顯著下降，從P100的17000焦耳/token降低到B100的0.4焦耳/token。儘管GPU價格上漲了約7.5倍，但效能的大幅提升使得其在十天內訓練1.8萬億引數的大模型成為可能。
