人工智慧（AI）的浪潮正以前所未有的速度重塑各行各業，其背後離不開海量算力的支撐。當AI模型引數從億級躍升至萬億級，傳統伺服器已難以滿足日益增長的算力需求與效率要求。為了打破這個瓶頸，一個全新的概念應運而生——超節點 (Super Node)。

不止於“大”：什麼是超節點伺服器？

簡單來說，超節點伺服器就是大量高速計算晶片的高效統一結構，面對AI算力大潮的最優解。它並非計算硬體的簡單堆砌，而是將海量的計算單元（CPU/GPU/TPU等）以前所未有的密度和效率整合在一起，專門為應對人工智慧任務帶來的龐大算力需求而生。

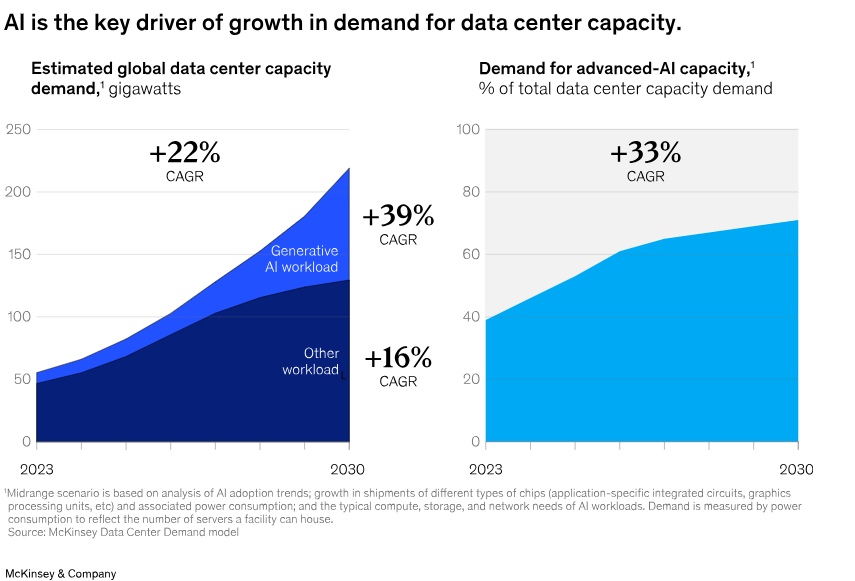

AI算力需求大幅增長，帶動AI智算中心需求增長

來源：麥肯錫

傳統AI伺服器雖然也集成了CPU、GPU等部件，但當AI模型引數動輒千億、訓練資料浩如煙海時，單個GPU的視訊記憶體和算力就如同杯水車薪。模型並行（將一個大模型拆分給多個GPU協同處理）成為必然選擇。但問題來了：參與模型並行的伺服器之間需要進行海量、高速的資料交換，伺服器間的乙太網/InfiniBand網路頻寬不足，往往成為“資訊高速公路”上的堵點。

AI超節點的核心使命，正是要解決這個問題。它的顯著特徵在於：

1.極致的計算密度：在有限的空間內塞入儘可能多的算力和視訊記憶體容量

2.強大的內部互聯：採用NVLink等高速傳輸技術，讓節點內的GPU之間能夠“融為一體”，以最快的速度互相通訊。

3. 為AI負載深度最佳化：從硬體到軟體，都為發揮AI訓練和推理的最佳效能而設計。

超節點的“進化史”：從密度到智慧

超節點的概念並非憑空出現。早期，資料中心就在追求更高的伺服器密度以節省成本，例如刀鋒伺服器和整機櫃伺服器（谷歌在1999年就定製了“軟木板伺服器”，堪稱早期整機櫃的雛形）。但這些早期嘗試主要關注的是資源池化和空間效率，與今天的超節點在設計理念上有本質區別。

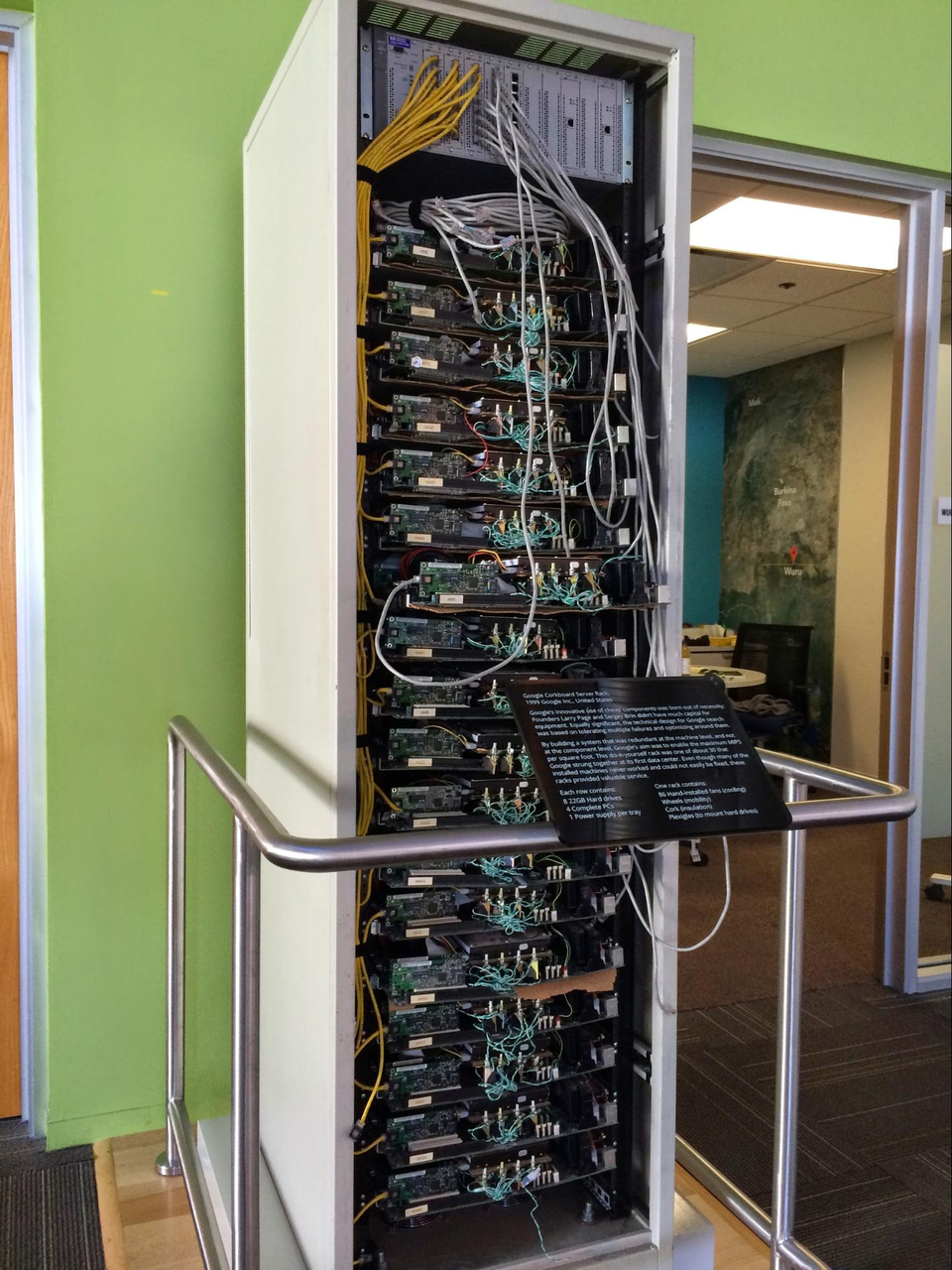

1999年, Google定製的"corkboard server"可能是網際網路行業最早的整機櫃伺服器。

來源：X @Google Cloud

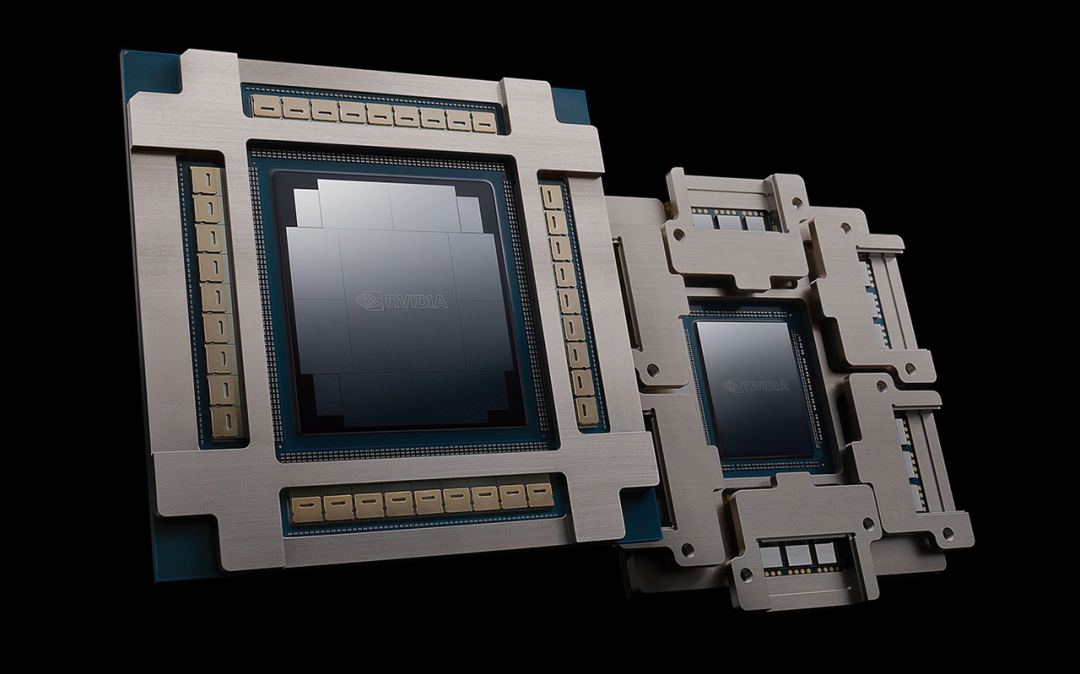

真正的轉折點在於GPU的崛起。最初為遊戲圖形渲染而生的GPU，其強大的平行計算能力被發現是通用計算（GPGPU）的利器，尤其契合AI演算法的需求。當Transformer這樣的大型神經網路模型橫空出世，對算力和視訊記憶體的需求呈爆炸式增長時，單個GPU甚至單個伺服器都難以招架。這時，不僅需要GPU內部的強大算力，更需要GPU之間、伺服器之間的超高速互聯來降低平行計算的開銷，將大量GPU融為一體，共同承擔訓練和推理任務。

於是，像NVIDIA的NVLink這樣的“內部高速專線”技術應運而生，它直接在GPU之間搭建起超寬車道。基於此，NVIDIA的DGX/HGX系列產品，將多顆GPU、CPU、高速記憶體、NVLink/NVSwitch等高度整合在一個最佳化設計的機箱內，這便可以看作一個典型的8卡“超節點”單元。

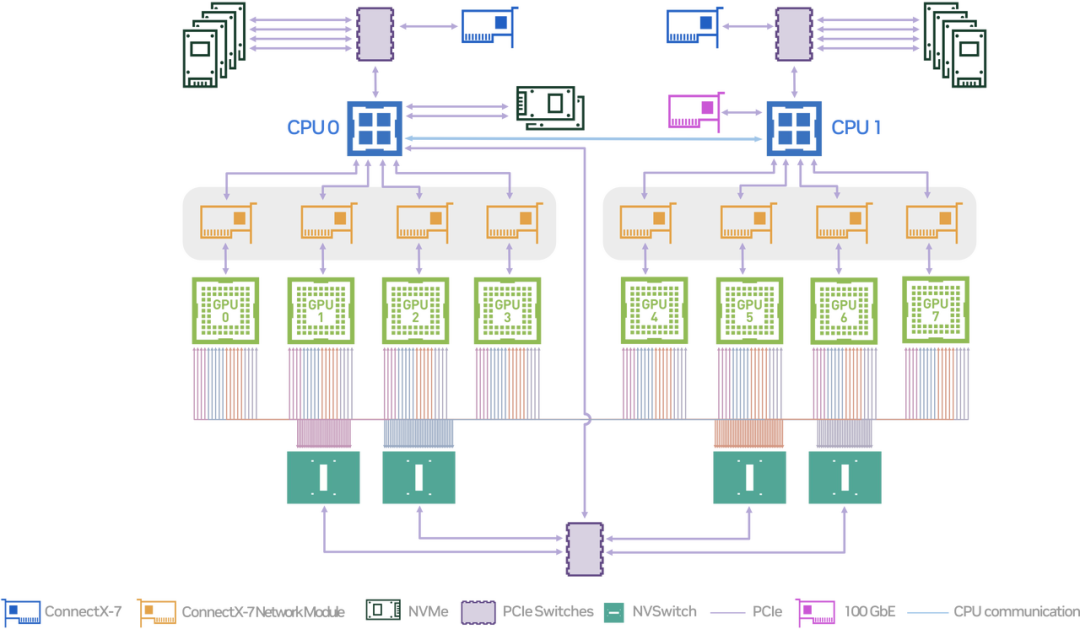

英偉達DGX H100系統內，8張GPU能透過NVSwitch兩兩互相通訊

來源：英偉達

超節點的“殺手鐧”：

為什麼它是AI時代的必然選擇？

AI大模型的發展遵循著規模定律（Scaling Law）：更大的模型規模、更多的訓練資料，直接帶來更強的智慧和效能。這意味著，對算力和視訊記憶體的需求將持續指數級增長。同時，處理更長的資訊序列（Sequence Length）也是AI提升記憶和處理複雜能力的關鍵，這同樣會急劇增加對算力，特別是視訊記憶體的需求。

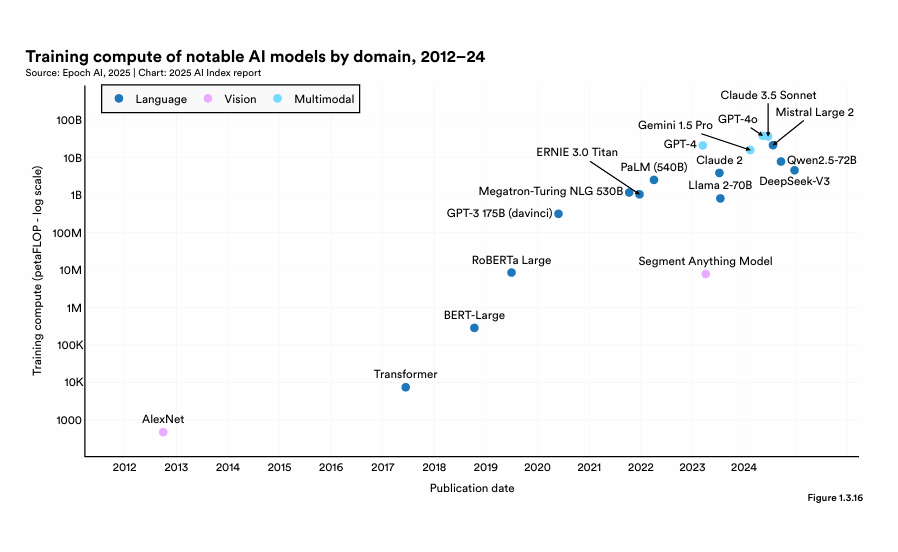

訓練模型需要的算力不斷增長

來源：2025斯坦福AI報告

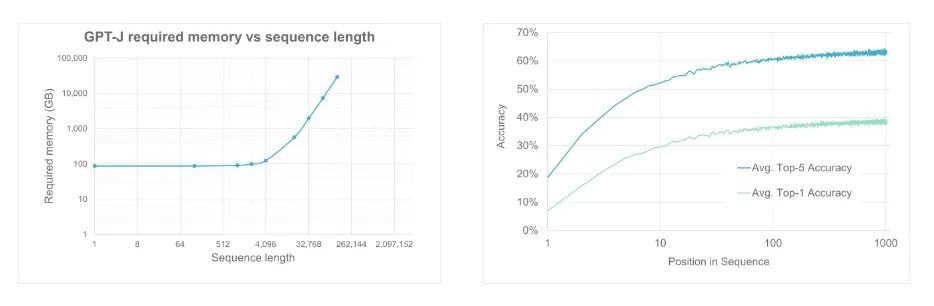

長序列帶來的準確率收益以及視訊記憶體需求

來源：Cerebras Systems

然而，提升叢集算力面臨幾大障礙：

1.“記憶體牆”：晶片通訊速度的增長跟不上晶片算力的增長，GPU核心沒有足夠的資料用於計算就只能乾等著，這就是“記憶體牆”問題。有時新一代晶片的實際有效算力（HFU, Hardware FLOPS Utilization）甚至因為資料喂不飽而不如上一代。

2.“規模牆”：透過簡單堆疊伺服器（Scale out）來擴大叢集規模，當叢集達到一定程度後，全域性批處理大小（GBS）不能無限增加，伺服器間的通訊開銷會抵消算力增加的收益，導致硬體有效算力不升反降。

3.“通訊牆”：大模型並行（如張量並行或MoE模型的專家並行）會在GPU間產生巨量的通訊，這部分通訊很難與計算過程並行處理（簡單來說就是讓計算、通訊任務同時進行，節省時間）。如果使用伺服器間的低速網路通訊，頻寬瓶頸會嚴重拖累效率。

為了突破這些瓶頸，業界將目光投向了“縱向擴充套件”（Scale-Up），致力於構建更大的超大頻寬域 (HBD，High Bandwidth Domain)。在這個網路內的GPU，彼此間的通訊頻寬遠超普通網路。當AI模型需要多個GPU協同工作時（即模型並行），如果這些GPU都在同一個HBD內，它們就能像一個配合默契的團隊一樣高效溝通，大大減少資料傳輸的延遲。目前，典型的HBD通常侷限在單臺8GPU伺服器內。但隨著模型越來越大、序列越來越長，這種規模的HBD也開始捉襟見肘。

因此，構建擁有更多GPU的、更大的HBD，即“超節點”，成為了提升AI叢集整體戰鬥力的關鍵。

超節點的優勢，不僅僅是“快”：更優的部署、供電與冷卻方案

1.更優的部署與運維效率 -> 成本節約：

供電：傳統伺服器各自配冗餘電源，資源利用率不高。超節點將電源集中管理，用更少的冗餘部件覆蓋整個機櫃，還能用上效率更高的大功率電源模組。
散熱：高密度排列允許使用大型風扇牆或先進液冷系統，對整個機櫃進行高效散熱。大風扇比小風扇在同等風量下更節能。
管理：更為先進的高整合度、模組化設計降低了運維難度。

2. 更低的能耗與更高的能效 -> 運營成本降低：

雖然超節點是“耗電巨獸”，發熱量驚人，但其PUE（資料中心總能耗/IT裝置能耗，越接近1越好）反而可能更低。奧秘在於其不得不採用的液體冷卻技術。液體的高傳熱效率使液冷技術遠勝傳統風冷，儘管初期投資較高，但長期運營的能效優勢顯著。對於資料中心這類重資產投資，更低的PUE意味著更低的運營成本和更高的投資回報率。

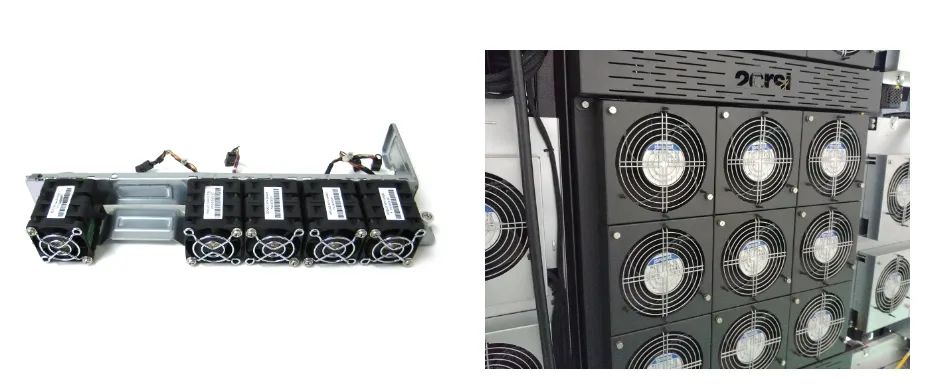

左側：單個伺服器使用的小風扇

右側：超節點的大風扇牆

來源：HP、2CRSI

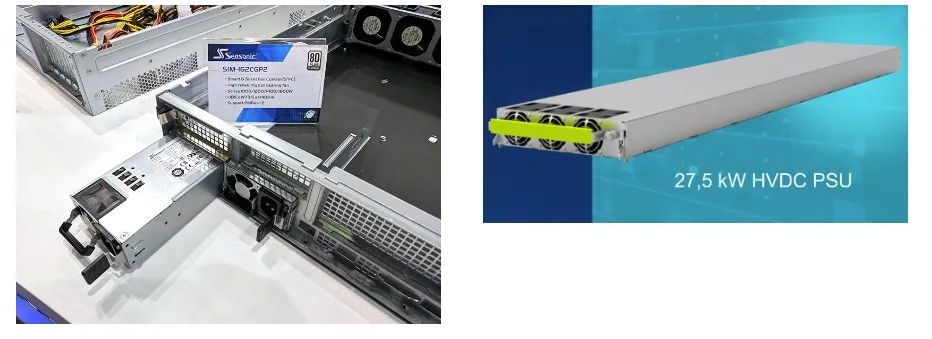

左側：單節點伺服器需要多個小電源模組

右側：超節點的整合式大功率電源模組

來源：海韻、臺達

前進路上的“三座大山”：

超節點面臨的技術挑戰

儘管超節點威力無窮，但要駕馭這頭“算力巨獸”，還需克服幾大技術挑戰：

1. 供電系統：如何餵飽“吞電獸”？傳統伺服器機櫃功耗通常在幾千瓦，而AI超節點機櫃功耗可達100千瓦甚至更高！單個包含2CPU+4GPU的AI機架的功耗可達相同體積傳統伺服器機架的數倍乃至數十倍。如此巨大的功耗，對供電系統提出了嚴峻考驗。我們知道功率 P=UI。要提升功率，要麼升電壓，要麼增電流。但電流過大會導致線材發熱嚴重（Q ∝ I²R），甚至引發安全問題。因此，提升輸入電壓（例如從傳統的48V向400/800V甚至更高電壓演進）和最佳化配電架構成為必然。電力成本佔資料中心運營成本的30-50%，超節點的出現只會增加這一比重。因此，任何能夠提升供電效率、減少損耗的技術，都具有巨大的商業價值。

2.冷卻系統：給“發燒”的晶片降溫晶片功率密度持續攀升，當單晶片TDP（熱設計功耗）超過數百瓦，甚至上千瓦時，傳統空氣冷卻已獨木難支。風冷在應對單機櫃30kW以上高熱密度時就已捉襟見肘，而超節點機櫃奔著100kW+去了。液體冷卻（液冷）因其卓越的散熱效率，成為下一代超節點的標配。無論是冷板式液冷還是浸沒式液冷，都能輕鬆應對超高熱密度。高效的冷卻不僅能保證晶片不因過熱而降頻（效能下降），還能延長硬體壽命，降低故障率。液冷技術雖然初始投資不菲，但其帶來的PUE改善和對更高功率密度的支援，使其成為未來資料中心的主流。

3. 網路系統：構建暢通無阻的“資料動脈”在超節點內部，GPU間能透過NVLink等技術高速互聯，但互聯的物理介質也需權衡：銅纜便宜、功耗低，但傳輸距離受限；光纜成本高、功耗稍大。而在超節點之間，以及超節點與儲存、外部網路之間，依然需要高速、低延遲的互聯技術。InfiniBand和高速乙太網是目前主流的選擇。如何設計高效的叢集網路拓撲，避免通訊瓶頸，是一門複雜的藝術。

群雄逐鹿：超節點技術現狀

主流技術趨勢概覽：

供電：在機櫃間，技術趨勢是將伺服器電源集中到機櫃級，採用更高效率的集中供電單元，減少冗餘，降低成本。在機櫃內部，目前的超節點系統（如GB200 NVL72）使用48V直流母線槽（Busbar）取代傳統的12V供電。更高的電壓能減少轉換損耗，同時簡化設計。對供電系統的功耗、效率、溫度、備電狀態等引數進行精細化監控和管理也是重要趨勢。
冷卻：直觸液冷（Direct Liquid Cooling, DLC），特別是冷板式液冷，是超高功率密度AI超節點使用的主流技術。它將冷卻液直接送到CPU、GPU等發熱大戶，散熱效率遠超風冷。後門熱交換器（RDHx）作為風冷資料中心向液冷方案轉型的過渡方案，也有較多應用。
節點間網路互聯：InfiniBand憑藉其低延遲、高頻寬特性，又背靠NVIDIA的深厚軟硬體技術壁壘，長期是AI領域通訊方案的首選。以RoCE（RDMA over Converged Ethernet）為代表的高速乙太網憑藉其廣泛的生態系統和不斷提升的效能，也是AI領域的重要選擇。

巨頭們的“超節點答卷”：

英偉達 GB200 NVL72：行業風向標

在一個液冷機櫃內，GB200 NVL72透過NVLink將36個Grace CPU和72個Blackwell GPU緊密整合，形成一個邏輯上的“巨型GPU”，擁有高達130TB/s的GPU間總頻寬和海量統一視訊記憶體。
NVIDIA憑藉其強大的硬體和CUDA生態，幾乎定義了AI超節點的遊戲規則。GB200 NVL72不僅是技術的集大成者，更是市場風向標。其極高的整合度和計算密度，以及在能效上的突破，使其成為構建頂級AI基礎設施的首選。

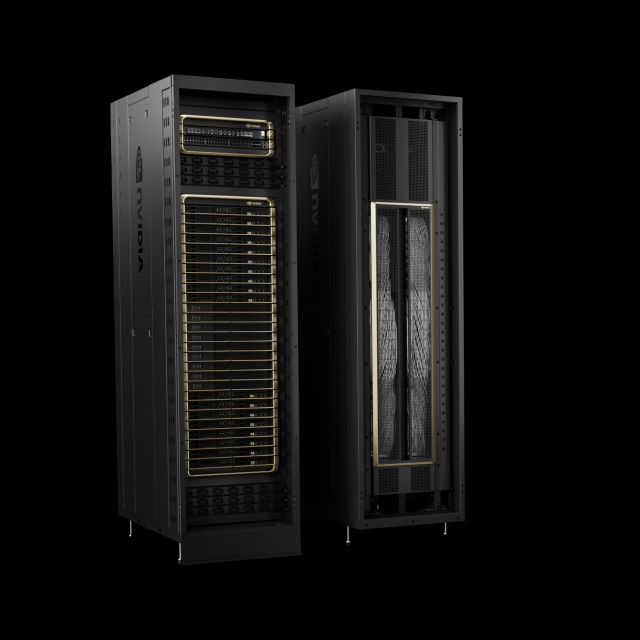

英偉達 GB200 NVL72

來源：英偉達

華為 CloudMatrix 384：“大力出奇跡”與自主可控

CM384由384個昇騰910C 晶片構成，橫跨16個機櫃（12個計算櫃，4個網路櫃），採用全光互連的All-to-All網路。
CloudMatrix 384代表了在當前地緣政治背景下，追求算力自主可控的戰略選擇。其設計思路是在單晶片效能可能存在差距時，透過“大力出奇跡”式的晶片規模，配合先進的系統級互聯，來實現具有國際競爭力的整體系統效能。當然，“大力出奇跡”也有代價，就是整個系統的功耗遠高於GB200 NVL72。

華為 CloudMatrix 384

來源：華為

決勝未來：超節點的技術演進方向

超節點的技術仍在飛速發展，以下幾個方向預示著未來的變革，也孕育著新的投資機遇：

1. 直流高壓輸電 (HVDC)：為資料中心“心臟”注入強勁動力

資料中心內部供電正從傳統交流（AC）向400V/800V甚至更高電壓的直流（DC）轉變。市電以高壓交流電形式引入資料中心，需經變壓器降壓至適合使用的低壓。傳統UPS系統需多次進行AC-DC-AC轉換，而HVDC方案透過高壓輸電省去一次交直流轉換，市電經AC/DC整流直接輸出240V直流電，減少轉換損耗，顯著提升供電效率，直接降低電力成本。

2. 下一代液冷方案：與熱量的終極較量

隨著晶片功耗密度不斷重新整理上限，對冷卻技術的要求也水漲船高。除了主流的冷板式液冷，更前沿的方案正在湧現：

微流控冷卻：在晶片表面蝕刻微通道，讓冷卻液直接流過熱源，實現極致的散熱效率和溫控精度。挑戰在於製造成本和微通道的可靠性。
相變液冷：利用冷卻液在受熱時從液態變為氣態吸收大量潛熱的原理散熱。包括兩相浸沒式和直接到晶片的兩相系統。傳熱係數極高，但系統管理複雜。
浸沒式液冷：將整個伺服器或發熱部件完全浸泡在不導電的冷卻液中。分為單相（液體不相變）和兩相（液體相變）兩種。散熱能力極強，能支援高密度節點部署，還能起到防塵防溼的作用。缺點在於浸沒式冷卻方案使用的冷卻液較為昂貴，設施改造投入大，並且維護流程較為複雜。

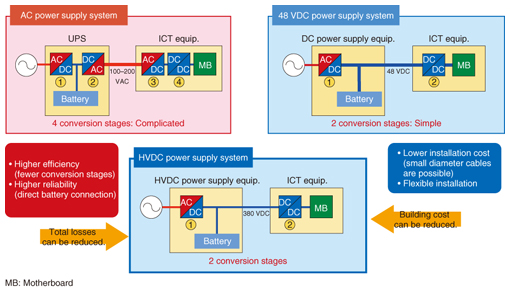

HVDC供電系統示意圖

來源：NTT Group

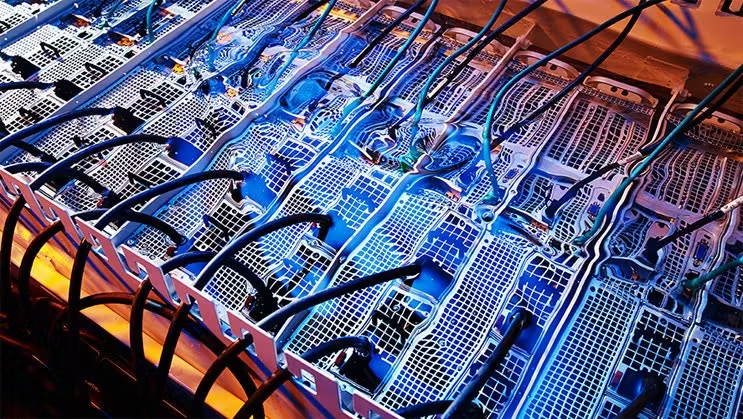

浸沒式液冷示意圖

來源：Green Revolution Cooling

3. CPO光互聯 (Co-Packaged Optics)：光聯萬物，突破I/O瓶頸

隨著晶片算力飆升，晶片與晶片之間、晶片與網路之間的資料傳輸速率（I/O）成為新的瓶頸。CPO技術將光模組儘可能地靠近（甚至整合到）CPU/GPU/交換晶片的封裝內部，用光互連取代部分電互連。
CPO能提供超高的頻寬密度、更低的I/O功耗和更短的延遲。這不僅能提升現有系統效能，更有可能催生全新的系統架構，如資源解耦（計算、記憶體、儲存資源池化並透過高速光路互聯）。
儘管CPO旨在降低I/O功耗，但光學元件本身也會發熱，並且有著敏感的工作溫度要求。將它們放置在已經非常熱的計算晶片附近，會產生複雜的熱管理挑戰。
