DeepSeek帶動推理需求爆發，英偉達的“算力霸權”被撕開一道口子，一個新世界的大門逐漸開啟——由ASIC晶片主導的算力革命，正從靜默走向喧囂。
日前，芯流智庫援引知情人士的訊息，稱DeepSeek正在籌備AI晶片自研。相比這個後起之秀，國內大廠如阿里、百度、位元組們更早就跨過了“自研”的大門。
大洋彼岸，OpenAI自研晶片的新進展也在年初釋出，外媒披露博通為其定製的首款晶片幾個月內將在臺積電流片。
此前更是一度傳出Sam Altman計劃籌集70000億美元打造“晶片帝國”，設計與製造通吃。此外，谷歌、亞馬遜、微軟、Meta也都先後加入了這場“自研熱潮”。
一個明顯的訊號是——無論DeepSeek、OpenAI，還是中國公司和矽谷大廠，誰都不希望在算力時代掉隊。而ASIC晶片，可能會成為他們跨越新世界大門的入場券。
這會不會“殺死”英偉達？或者，會不會“再造”第二個英偉達？現在還沒有答案。
不過可以明確的是，這場轟轟烈烈的“自研浪潮”，其上游的產業鏈企業已經“春江水暖鴨先知”，例如給各家大廠提供設計定製服務的博通，業績已經“起飛”：2024年AI業務收入同比240%，達到37億美元；2025Q1AI業務營收41億美元，同比增77%；其中80%來自ASIC晶片設計。
在博通的眼裡，ASIC晶片這塊蛋糕，價值超過900億美元。
01
從GPU到ASIC，
算力經濟學走向分水嶺
低成本是AI推理爆發的必要條件，與之相對的是——通用GPU晶片成了AI爆發的黃金枷鎖。
英偉達的H100和A100是大模型訓練的絕對王者，甚至連B200、H200也讓科技巨頭們趨之若鶩。金融時報此前援引Omdia的資料，2024年，英偉達Hopper架構晶片的主要客戶包括微軟、Meta、Tesla/xAI等，其中微軟的訂單量達到50萬張。
但是，作為通用GPU的絕對統治者，英偉達產品方案其“硬幣的另一面”已逐漸顯現：高昂的成本與冗餘的能耗。
成本方面，單個H100售價超3萬美元，訓練千億引數模型需上萬張GPU，再加上網路硬體、儲存和安全等後續的投入，總計超5億美元。根據滙豐的資料，最新一代的GB200 NVL72方案，單機櫃超過300萬美元，NVL36也在180萬美元左右。
可以說，基於通用GPU的模型訓練太貴了，只不過是算力不受限制的矽谷，仍然偏向於“力大磚飛”的敘事，資本支出並未就此減速。就在日前，馬斯克旗下xAI，不久之前公佈的Grok-3，訓練的伺服器規模，已經達到了20萬張GPU的規模。
騰訊科技聯合矽兔賽跑推出的《兩萬字詳解最全2025 AI關鍵洞察》一文提到，超大規模資料中心運營商預計2024年資本支出（CapEx）超過2000億美元，到2025年這一數字預計將接近2500億美元，且主要資源都將傾斜給人工智慧。
能耗方面，根據SemiAnalysis的測算，10萬卡H100叢集，總功耗為150MW，每年耗費1.59TWh的電量，按0.078美元/千瓦時計算，每年電費高達1.239億美元。
對照OpenAI公佈的資料，推理階段GPU的算力利用率僅30%-50%，“邊算邊等”現象顯著，如此低效的效能利用率，在推理時代，確實是大材小用，浪費過於嚴重。

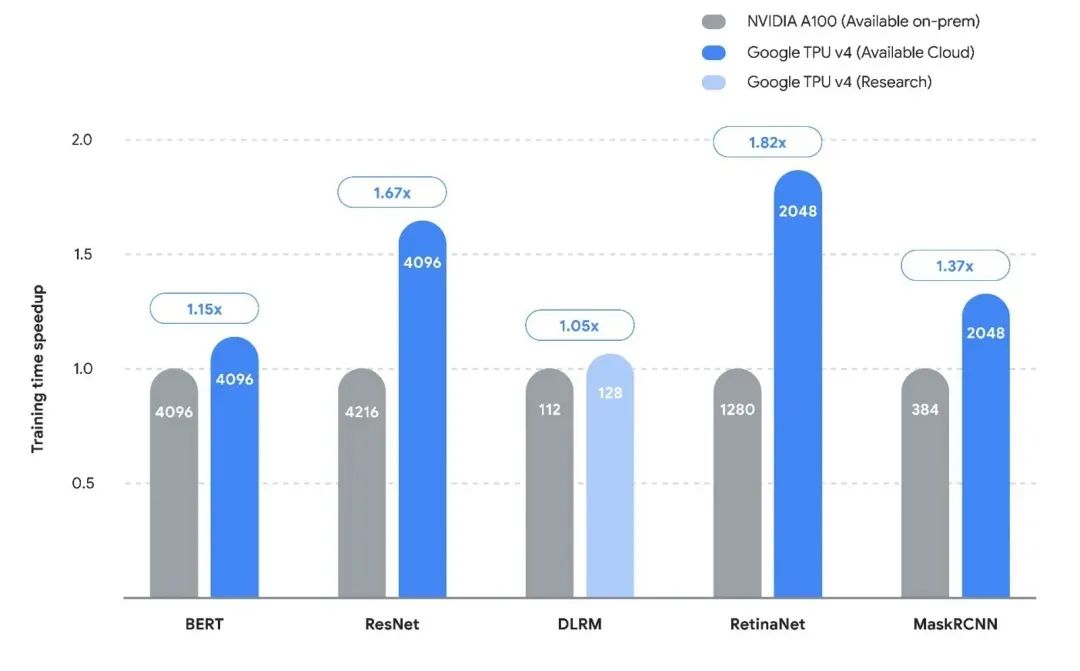

谷歌此前公佈的TPU V4與A100針對不同架構模型的訓練速度
效能領先、價格昂貴，效率不佳，外加生態壁壘，過去一年業內都在喊“天下苦英偉達久矣”——雲廠商逐漸喪失硬體自主權，疊加供應鏈風險，再加上AMD暫時還“扶不起來”，諸多因素倒逼巨頭開始自研ASIC專用晶片。
自此，AI晶片戰場，從技術競賽轉向經濟性博弈。
正如西南證券的研究結論，“當模型架構進入收斂期，算力投入的每一美元都必須產出可量化的經濟收益。”
從北美雲廠商最近反饋的進展看，ASIC已體現出一定的替代優勢：
-
谷歌：博通為谷歌定製的TPU v5晶片在Llama-3推理場景中，單位算力成本較H100降低70%。
-
亞馬遜：3nm製程的AWS Trainium 3，同等算力下能耗僅為通用GPU的1/3，年節省電費超千萬美元；據瞭解，亞馬遜Trainium晶片2024年出貨量已超50萬片。
-
微軟：根據IDC資料，微軟Azure自研ASIC後，硬體採購成本佔比從75%降至58%，擺脫長期被動的議價困境。
作為北美ASIC鏈的最大受益者，博通這一趨勢在資料中愈發顯著。
博通2024年AI業務收入37億美元，同比增240%，其中80%來自ASIC設計服務。2025Q1，其AI業務營收41億美元，同比增77%，同時預計第二季度AI營收44億美元，同比增44%。
早在年報期間，博通指引2027年ASIC收入將大爆發，給市場畫了3年之後ASIC晶片將有望達到900億美元的市場規模這個大餅。Q1電話會期間，公司再次重申了這一點。
憑藉這個大的產業趨勢，博通也成為全球繼英偉達、臺積電之後，第三家市值破1萬億美元的半導體公司，同時也帶動了海外對於Marvell、AIchip等公司的關注。

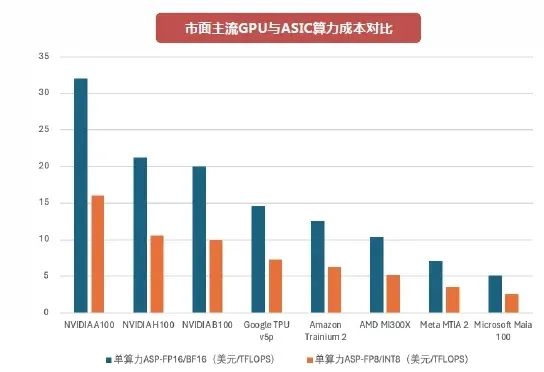

圖：市面主流GPU與ASIC算力成本對比
資料來源：西南證券
不過，有一點需要強調——“ASIC雖好，但也不會殺死GPU”。
微軟、谷歌、Meta都在下場自研，但同時又都在搶英偉達B200的首發，這其實說明了雙方之間不是直接的競爭關係。
更客觀的結論應該是，GPU仍將主導高效能的訓練市場，推理場景中由於GPU的通用性仍將是最主要的晶片，但在未來接近4000億美元的AI晶片藍海市場中，ASIC的滲透路徑已清晰可見。
IDC預測，2024-2026年推理場景中，ASIC佔比從15%提升至40%，即最高1600億美元。
這場變革的終局或許是：ASIC接管80%的推理市場，GPU退守訓練和圖形領域。真正的贏家將是那些既懂矽片、又懂場景的“雙棲玩家”，英偉達顯然是其中一員，看好ASIC斷然不是唱空英偉達。
而新世界的指南，是去尋找除英偉達之外的雙棲玩家，如何掘金ASIC新紀元。
02
ASIC的“手術刀”：
非核心模組，通通砍掉
我們曾詳解過SoC，而CPU、GPU使用者早已耳熟能詳，FPGA應用市場小眾，最為陌生的當屬ASIC。

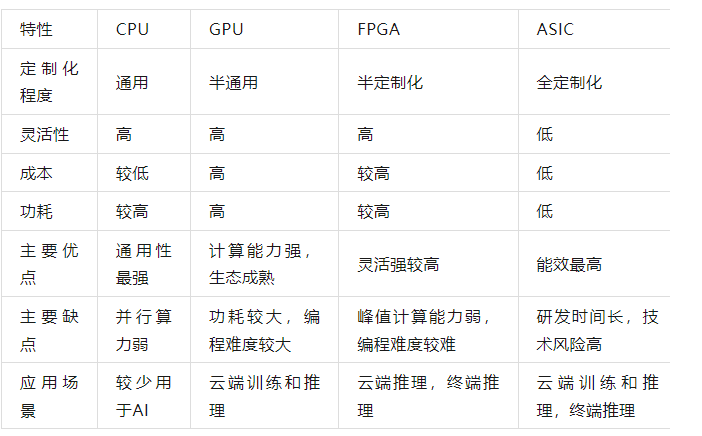

圖：算力晶片對比
資料來源：中泰證券
那麼，都說ASIC利好AI推理，究竟它是一個什麼樣的晶片？
從架構上來說，GPU這樣的通用晶片，其侷限在於“以一敵百”的設計——需要兼顧圖形渲染、科學計算、不同的模型架構等多元需求，導致大量電晶體資源浪費在非核心功能模組。
英偉達GPU最大的特點，就是有眾多“小核”，這些“小核”可以類比成獵鷹火箭多臺發動機，開發者可以憑藉CUDA多年積累的運算元庫，平穩、高效且靈活地呼叫這些小核用於平行計算。
但如果下游模型相對確定，計算任務就是相對確定的，不需要那麼多小核來保持靈活性，ASIC最底層的原理正是如此，所以也被稱為全定製化高算力晶片。
透過“手術刀式”精準裁剪，僅保留與目標場景強相關的硬體單元，釋放出驚人的效率，這在谷歌、亞馬遜都已經在產品上得到了驗證。

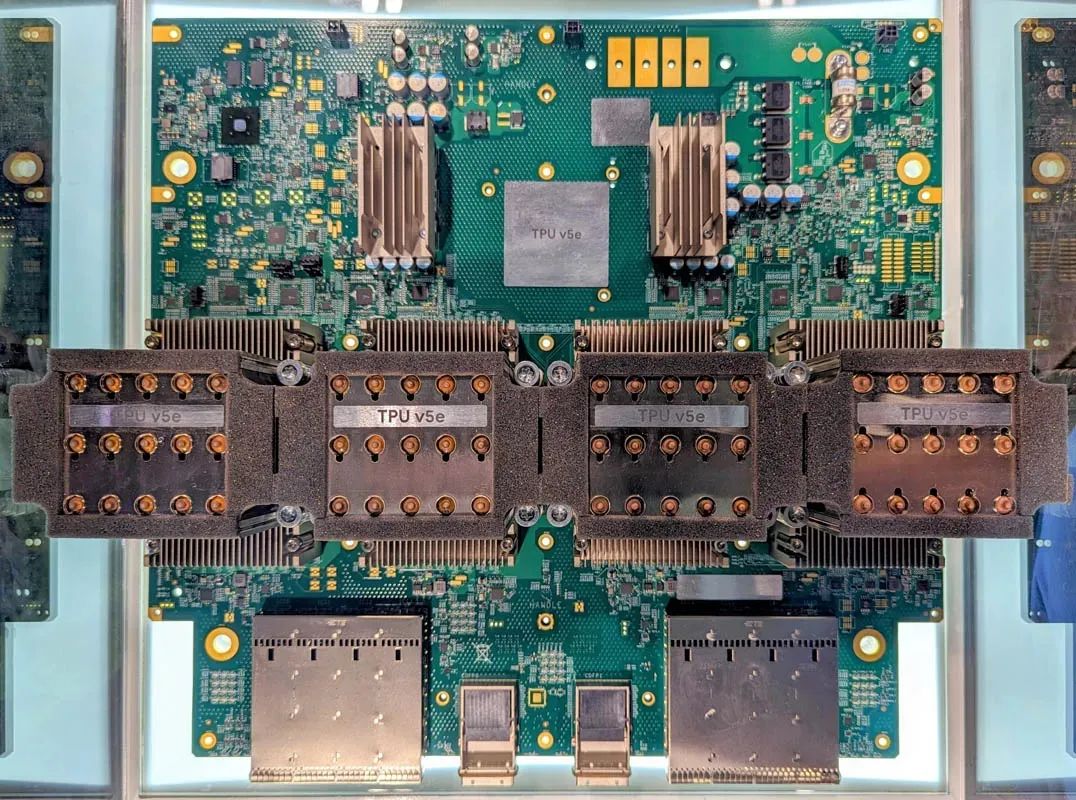

谷歌TPU v5e AI加速器實拍
對於GPU來說，呼叫它們最好的工具是英偉達的CUDA，而對於ASIC晶片，呼叫它們的是雲廠商自研的演算法，這對於軟體起家的大廠來說，並不是什麼難事：
-
谷歌TPU v4中，95%的電晶體資源用於矩陣乘法單元和向量處理單元，專為神經網路計算最佳化，而GPU中類似單元的佔比不足60%。
-
不同於傳統馮·諾依曼架構的“計算-儲存”分離模式，ASIC可圍繞演算法特徵定製資料流。例如在博通為Meta定製的推薦系統晶片中，計算單元直接嵌入儲存控制器周圍，資料移動距離縮短70%，延遲降低至GPU的1/8。
-
針對AI模型中50%-90%的權重稀疏特性，亞馬遜Trainium2晶片嵌入稀疏計算引擎，可跳過零值計算環節，理論效能提升300%。
當演算法趨於固定，對於確定性的垂直場景，ASIC就是具有天然的優勢，ASIC設計的終極目標是讓晶片本身成為演算法的“物理化身”。
在過去的歷史和正在發生的現實中，我們都能夠找到ASIC成功的力證，比如礦機晶片。
早期，行業都是用英偉達的GPU挖礦，後期隨著挖礦難度提升，電力消耗超過挖礦收益（非常類似現在的推理需求），挖礦專用ASIC晶片爆發。雖然通用性遠不如GPU，但礦機ASIC將並行度極致化。
例如，位元大陸的比特幣礦機ASIC，同時部署數萬個SHA-256雜湊計算單元，實現單一演算法下的超線性加速，算力密度達到GPU的1000倍以上。不僅專用能力大幅提升，而且能耗實現了系統級節省。
此外，使用ASIC可精簡外圍電路（如不再需要PCIe介面的複雜協議棧），主機板面積減少40%，整機成本下降25%。
低成本、高效率，支援硬體與場景深度咬合，這些ASIC技術核心，天然適配AI產業從“暴力堆算力”到“精細化效率革命”的轉型需求。
隨著推理時代的到來，ASIC成本優勢將重演礦機的歷史，實現規模效應下的“死亡交叉”——儘管初期研發成本高昂（單晶片設計費用約5000萬美元），但其邊際成本下降曲線遠陡於通用GPU。
以谷歌TPU v4為例，當出貨量從10萬片增至100萬片時，單顆成本從3800美元驟降至1200美元，降幅接近70%，而GPU的成本降幅通常不超過30%。根據產業鏈最新資訊，谷歌TPU v6預計2025年出貨160萬片，單片算力較前代提升3倍，ASIC的價效比，還在快速提升。
這又引申出一個新的話題，是否所有人都可以湧入自研ASIC大潮中去？這取決於自研成本與需求量。
按照7nm工藝的ASIC推理加速卡來計算，涉及IP授權費用、人力成本、設計工具、掩模板在內的一次流片費用等，量級可能就在億元的級別，還不包括後期的量產成本。在這方面，大廠更具有資金優勢。
目前，像谷歌、亞馬遜這樣的雲廠商，因為有成熟的客戶體系，能夠形成研發、銷售閉環，自研上擁有先天的優勢。
Meta這種企業，自研的邏輯則在於內部本身就有天量級的算力需求。今年初，扎克伯格就曾透露，計劃在2025年上線約1GW的計算能力，並在年底前擁有超過130萬張GPU。
03
“新地圖”價值遠不止1000億美元
僅僅是挖礦需求就帶來了近100億美元的市場，所以當博通2024年底喊出AI ASIC市場空間700-900億美元的時候，我們並不意外，甚至認為可能這個數字都保守了。
現在，ASIC晶片的產業趨勢不應當再被質疑，重點應該是如何掌握“新地圖”的博弈法則。
近千億美元的AI ASIC市場中，已經形成清晰的三大梯隊——“制定規則的ASIC晶片設計者和製造者”、“產業鏈配套”、“垂直場景下的Fabless”。
第一梯隊，是制定規則的ASIC晶片設計者和製造者，他們可以製造單價超過1萬美元的ASIC晶片，並與下游的雲廠商合作商用，代表玩家有博通、Marvell、AIchip，以及不管是什麼先進晶片都會受益的代工王者——臺積電。
第二梯隊，產業鏈配套，已經被市場關注到的配套邏輯包括先進封裝與更下游的產業鏈。
-
先進封裝：臺積電CoWoS產能的35%已轉向ASIC客戶，國產對應的中芯國際、長電科技、通富微電等。
-
雲廠商英偉達硬體方案解耦帶來的新硬體機會：如AEC銅纜，亞馬遜自研單顆ASIC需配3根AEC，若2027年ASIC出貨700萬顆，對應市場超50億美元，其他還包括伺服器、PCB均是受益於相似邏輯。
第三梯隊，是正在醞釀的垂直場景的Fabless。ASIC的本質是需求驅動型市場，誰能最先捕捉到場景痛點，誰就掌握定價權。ASIC的基因就是定製化，與垂直場景天然適配。以智駕晶片為例，作為典型的ASIC晶片，隨著比亞迪等All in智駕，這類產品開始進入爆發期。
對映全球ASIC產業鏈三大梯隊對應的機會，可以看作是國產的“三把秘鑰”。
受制於禁令的限制，國產GPU與英偉達的差距仍然巨大，生態建設也是一個漫長的路程，但是對於ASIC，我們甚至與海外在同一起跑線上，再結合垂直場景，中國不少Fabless能夠做出更有能效比的產品，前面提及的礦機ASIC、智駕ASIC以及阿里平頭哥的含光、百度的崑崙芯這些AI ASIC。
與之配套的晶片製造，主要依賴中芯國際，中興旗下的中興微等則是新入場的“玩家”，不排除未來他們將與國內廠商合作，上演一場“誰將是中國博通”的戲碼。

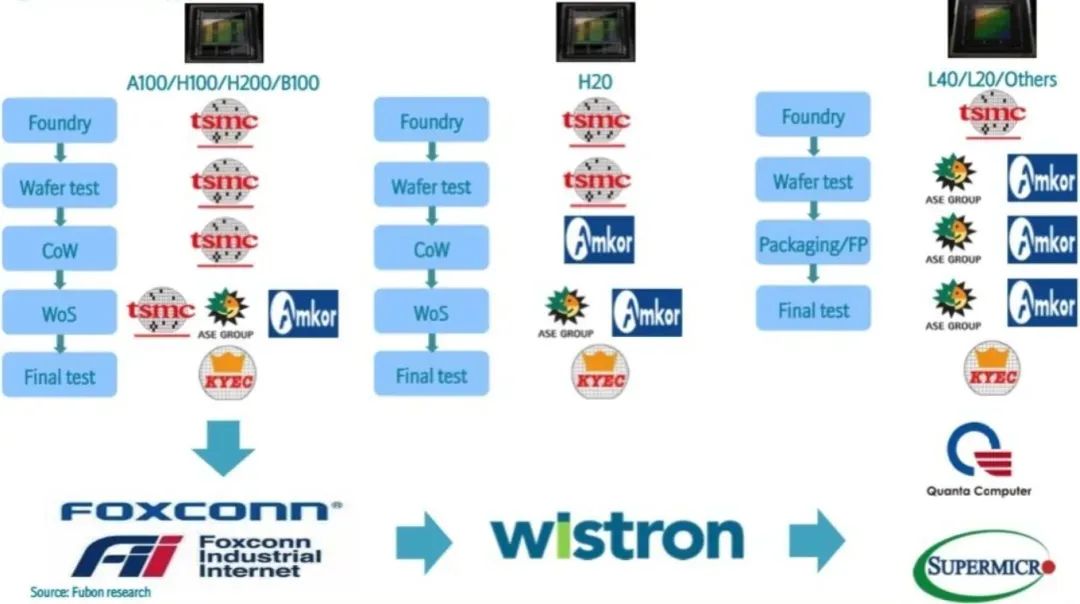

英偉達主要上游供應商，來源Fubon Research

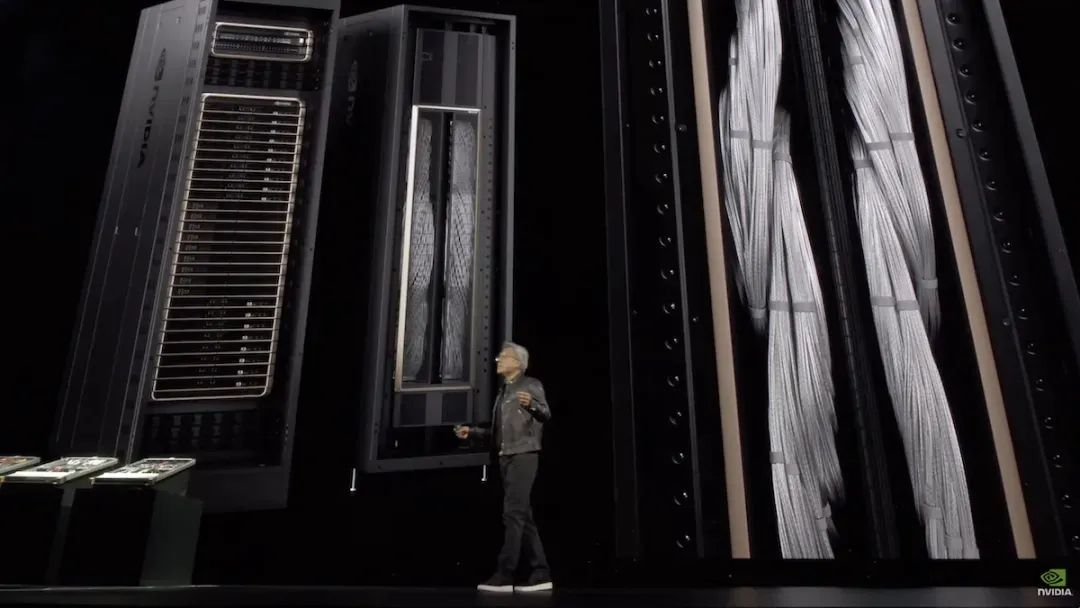

GB200 NV72L機櫃的總長接近2英里的
NVlink Spine銅纜
產業鏈配套部分難度相對較低，對應的伺服器、光模組、交換機、PCB、銅纜，由於技術難度低，國內企業本來競爭力就比較強。與此同時，這些產業鏈企業與國產算力屬於“共生”關係，ASIC晶片產業鏈也不會缺席。
應用場景上，除了反覆提及的智駕晶片和AI推理加速卡，其他國產設計公司的機會，取決於什麼場景能爆發，對應哪些公司又能把握住機遇。
04
結 語
當AI從大力出奇跡的訓練軍備競賽，躍進推理追求能效的深水區，算力戰爭的下半場註定屬於那些能將技術狂想，轉化為經濟賬本的公司。
ASIC晶片的逆襲，不僅是一場技術革命，更是一本關於效率、成本和話語權的商業啟示錄。
在這場新的牌局中，中國選手的籌碼正在悄然增加——機會永遠留給準備好的人。
