[第十屆機王爭霸賽]無光亂鬥組——「靜·雅」byfu.

2025-04-22 21:58 Chiphell

CHH ID：fu.

前言：


一年一度的機王爭霸升級計劃又來了！這次的裝機方案圍繞“靜音”與“精緻”兩大核心展開。我一直想要一臺可以方便更換硬體的機架平臺，早在 B 站種草了未來馬赫這款機架機箱，而當輪大分享了他的裝機影片後，更加堅定了我的決心，就裝它了！

在整機方案方面，前段時間以不錯的價格入手了影馳星耀 4080S 顯示卡（當時 50 系尚未釋出），因此整體搭配以白色系為主，主機板、記憶體等硬體均選擇了銀白色調。不過，連續幾年都裝純白主題，審美已有些疲勞，這次決定在配色上加入一些新的元素：白色+貓頭鷹經典咖啡色，同時在散熱器上增添了一些胡桃木材質配件，使整機風格更顯精緻與華貴，獨具格調。

配置：
CPU : intel Ultra 7 265K
記憶體：阿斯加特 雷神索爾 DDR5 6800Mhz 16Gx2
主機板：微星MPG Z890 EDGE TI WIFI
顯示卡：影馳星耀GeForce RTX 4080 SUPER
電源：海韻 PRIME NOCTUA  TX-1600
機箱：Future Mach SF-A
硬碟：西部資料SN850X 1TB M.2
散熱：NOCTUA NH-D15 G2
風扇：NOCTUA NF-A14x25 G2













WorkLog
12月13日 微星MPG Z890 EDGE TI WIFI

圍繞著白色硬體，主機板選擇了微星MPG 刀鋒系列，時尚的純白與銀白外觀設計，MPG相比於微星的頂級 MEG系列，MPG系列更注重價效比和實用性。

整體採用伺服器級8層白色PCB搭配銀白色散熱裝甲，專為白色愛好者打造，視覺效果簡潔、優雅而高階。

I/O非常豐富，包括1個 HDMI 2.1介面、2個雷電4介面（各支援40Gbps高速傳輸）1個 USB 10Gbps Type-C介面、4個 USB 10Gbps Type-A介面、4個 USB 5Gbps Type-A介面、1個 USB 2.0介面內建 5G有線網口（Intel® Killer™ E5000B）整合 Wi-Fi 7無線網絡卡及藍牙5.4一組音訊介面（包括高品質音訊輸出與S/PDIF光纖輸出）還配備有Clear CMOS和Flash BIOS按鍵，方便快速恢復與更新BIOS設定

第二代M.2冰霜鎧甲免工具快拆設計，便於升級或更換SSD

旗艦級DRPS供電方案，16+1+1+1共19相數字供電，16相專用於CPU核心，最大可達90A，另外1相用於系統代理（SA）供電，1相用於圖形核心（GT）供電，及1相用於其他數字邏輯供電（VNNAON）

寬大的散熱裝甲有效增強供電的散熱效能，同時散熱裝甲上精緻的龍紋Logo支援RGB燈效同步

採用 LGA 1851插槽



4個DDR5 UDIMM記憶體插槽，支援9200MHz+，總記憶體容量最高可達256GB

雙8PinCPU供電介面以及風扇水泵介面集中在右上角，優化了走線

4個SATA 6Gb/s 介面

主機板右下角還有2個風扇介面，整個主機板共6個小4P供電介面，滿足多個風扇拓展需求

主機板底部那個單獨的8-pin介面是PCIe輔助供電介面，主要作用是為顯示卡（尤其是未來高功耗的50系顯示卡）提供額外的電源支援

PCI-E方面，2個全尺寸PCI-E x16，第一個有插座金屬加固設計，CPU直連支援PCIe 5.0 x16，最底下PCIe 4.0 x4，由晶片組提供通道，適用於其他擴充套件卡。另外提供5個M.2插槽，3個2280，一個22110，最後一個 支援22110/2280/2260
微星MAG CORELIQUID I360 WHITE

為白色主題裝機而準備的

微星CORELIQUID I360白色水冷，不過由於後期決定使用定製機箱的緣故，只能參加無光組，水冷方案只能PASS了


CORELIQUID I360採用全白色設計，從冷排、風扇到水管和線材，均以白色為主色調，完美契合各種白色主題裝機

360冷排規格，滿足高功耗平臺散熱需求




預裝3個120mm LDB環形動態軸承風扇，最大風量70.7 CFM，最大靜壓3.61 mmH₂O，噪音水平32.8 dB(A)




冷頭採用冷頭內嵌水泵，採用三相馬達設計。外觀設計靈感源自鑽石切面，可呈現雙面無限鏡RGB燈效。風扇和水泵的使用壽命分別達到30,000小時和50,000小時，提供持久可靠的散熱保障



內部高密度微水道和50mm直徑銅底設計，顯著提升熱傳導效率，能夠輕鬆應對高功耗處理器的散熱需求




配件包裝方式建議全行業學習！

12月14日 影馳星耀GeForce RTX 4080 SUPER


這次已不錯的價格入手了影馳星耀，本以為**入果軍，後面50系發生的事情大家也知道了，40系並沒有掉價多少。

星耀是影馳為喜歡二次元與獨特設計的使用者打造的系列，同時還配備高效的散熱系統，包裝裡除了顯示卡外還附贈了顯示卡支架，

星曜系列獨特的鏡面設計，外觀時尚，兼具美觀與功能性。4080S散熱規格和4090一樣，散熱體積非常大，好處就是溫度更低噪音更小了，目前江浙滬氣溫烤機溫度都不超過60度


金屬背板設計


三個直徑為102mm的高效散熱風扇，11片靜霜扇葉設計，同時支援低負載停轉，提供更極致的噪音表現。

三槽厚度，含擋板尺寸：352 毫米（長）× 153 毫米（寬）× 69 毫米（厚）


星耀信仰燈

星卓III散熱系統，配備了4根8mm熱管+5根6mm熱管+均熱板+大面積散熱鰭片+3個102mm風扇的組合，實現了高效的散熱效能




16Pin介面小4pin縮短，應該是最新的12V-2X6介面，沒插好電源不上電，有效防止介面燒燬

一個HDMI 2.1，3個DP 1.4a
12月20日 NOCTUA NH-D15 G2

時隔10年，貓頭鷹終於發售新一代D15，經過多年打磨（鴿了幾年）帶來更多新的技術與設計。


包裝側面提供了與前一代D15的測試對比，從溫度、噪音、熱解能力的全面提升


NH-D15 G2延續了貓頭鷹經典的棕色和米色配色，尺寸、熱管、風扇和相容性等方面也進行了全面最佳化。D15 G2熱管從初代的6根升級至8根6mm熱管，鰭片間距從1.9mm縮減至1.6mm，整體鰭片面積增加了20%，風扇也升級到新一代NF-A14x25r G2風扇。

8根6mm熱管，迴流焊接工藝。作為風冷天花板，做工無可挑剔，

帶來的全新的NF-A14x25r G2風扇，採用Sterrox液晶聚合物扇葉，扇葉與邊框間隙縮減至0.7mm，風壓和風量表現更優

底座面積從上一代的39×37mm增大至44×53mm，提高熱傳導，相容更多CPU，另外還提供了標準版、LBC低凸度版、HBC高凸度版，適應不同CPU的頂蓋



G2進一步優化了與高記憶體模組的相容性，提供更大的安裝間隙


高密度導流型鰭片，從上一代的1.9mm縮減至1.6mm，整體鰭片面積增加了20%，進一步提升了散熱表面積


散熱器原裝是非標準方形風扇


標配兩顆NF-A14x25r G2風扇之間存在50RPM的轉速差，減少共振噪音，提升靜音效果


採用9片漸進彎曲扇葉設計，結合Sterrox液晶聚合物材料，扇葉與邊框間隙縮減至0.7mm，顯著提升了風壓和風量表現。

獨特的漸進式彎曲葉輪，帶有流量加速通道和尖端翼片

豐富的附件，附帶SecuFirm2+安裝系統、NM-SD1螺絲刀和NT-H2導熱矽脂

從圈裡知名貓粉那邊購入了自制的胡桃木散熱頂蓋，目前官方還沒有推出D15 G2官方散熱頂蓋，對這款頂杆感興趣的小夥伴可小紅薯或者某魚自行圖片搜尋

透過磁吸方式安裝，安裝起來非常方便

頂蓋很好規避熱管

裝上顏值與格調又進一步提高

NF-A14x25 G2 PWM Sx2-PP


將貓頭鷹進行到底，機箱風扇也選擇NF-A14x25 G2零售版，其先進的材料、創新的設計和卓越的效能，一直是高階風扇市場的標杆產品


零售有提供Sx2-PP版本，兩個風扇有50rpm轉速差，避免不良諧波現象導致的間歇性振動或週期性嗡嗡聲

140mm × 140mm × 25mm，標準方形框架設計

9片漸進彎曲扇葉，採用Sterrox液晶聚合物材料，扇葉與邊框間隙縮減至0.7mm，提升風壓和風量表現

一個1445轉，一個1525轉，轉速差降低振動與噪音

AAO框架設計，內框邊緣採用三層階梯狀設計，最佳化氣流，降低噪音，提升效率，並配備

防振墊圈和減震角墊


另外軸承採用貓頭鷹引以為傲的SSO2軸承，完全使用由黃銅製的CNC研磨軸承殼，確保高轉速下的穩定性和低噪音

豐富的配件，矽膠防振角墊、降噪線、一分二轉接線、30cm延長線、金屬固定螺絲、軟膠螺釘

12月25日 西部資料SN850X 1TB M.2

SSD選用西數旗艦級SN850X，M.2 2280，支援PCIe 4.0 NVMe協議

1TB版可提供7300 MB/s順序讀取速度以及6300 MB/s順序寫入速度



5年保修

主控為西部資料自研的SANDISK 20-82-20035-B2，4通道設計，TSMC 16nm製程工藝，快閃記憶體顆粒為西數112層 TLC NAND快閃記憶體

1月18日 Future Mach SF-A

本次裝機真正的主角，我選購的立式+顯示卡豎裝+水冷支架版本，不過後續因為定製機箱，只能參加無光組，沒有用上AIO水冷



他們家每個配件都是單獨用氣泡信封袋，外包裝紙箱是一次性封裝，唯一缺點沒有說明書，還需要從未來馬赫b站看安裝影片，但是安裝影片吧一些細節還是拍的不到位

支架是需要自己組裝的，安裝過程還是有點費工夫的

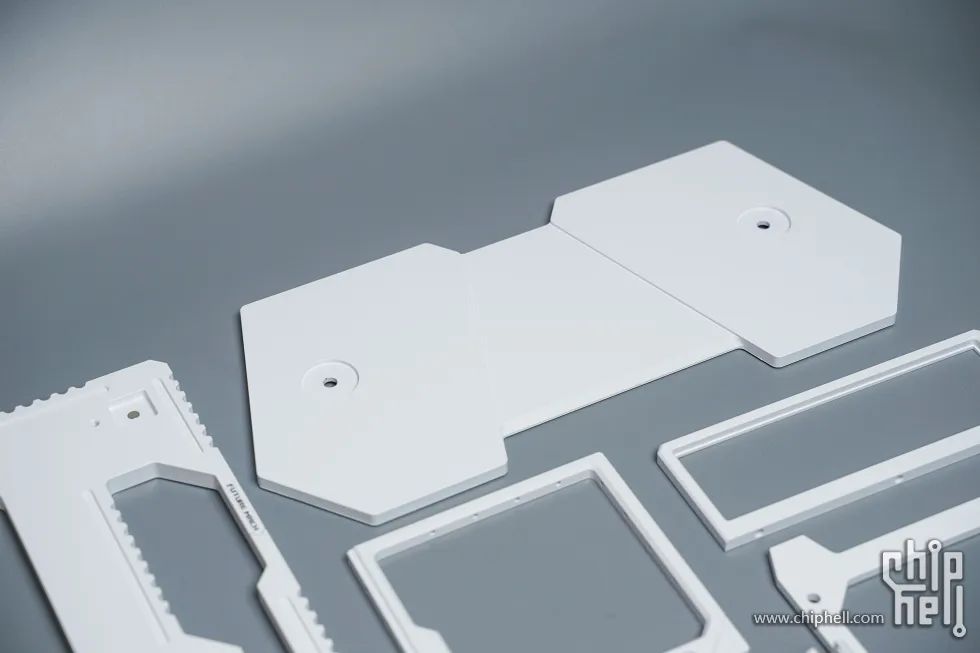

全鋁CNC出來的，板子非常厚重

最大的是主架子

安裝底座

顯示卡與提手配件

PCI-E 4.0顯示卡轉接線



電源支架


電源開關

280冷排支架




和客服說用來參加CHH機王，老闆還贈送了CHH 銘牌，好評！

每個附件單獨包裝，很用心。



1月22日  intel Ultra 7 265K


中間一直在鴿，CPU後面才選購，這一代intel處理器命名方式改了，多少還有點不習慣


Ultra 7 265K採用Arrow Lake架構，首次使用臺積電 N3B 工藝，基本引數20核心（8個性能核 + 12個能效核）基頻3.9 GHz，睿頻5.5 GHz ，250 W的PL2功耗，

阿斯加特 雷神索爾 DDR5 6800Mhz 16Gx2


記憶體選擇與未來馬赫機架風格非常相近的阿斯加特雷神索爾，同時採用海力士原廠A-Die顆粒

阿斯加特雷神索爾有黑色 銀色兩個顏色，並提供多個頻率方案可選




記憶體右側大大的Thor logo，整個記憶體都採用精加工的CNC工藝，並且表面採用高目數噴砂工藝，非常精緻。


背面鋸齒狀散熱鰭片設計，增加散熱面積提升散熱效率，外觀設計非常適合本次裝機


6800Mhz CL32-45-45-105時序 1.4V，索爾最高有8000Mhz版，但是自營沒貨，不過海力士A-die顆粒優異的超頻效能，可以自己去折騰

CHH經典姿勢

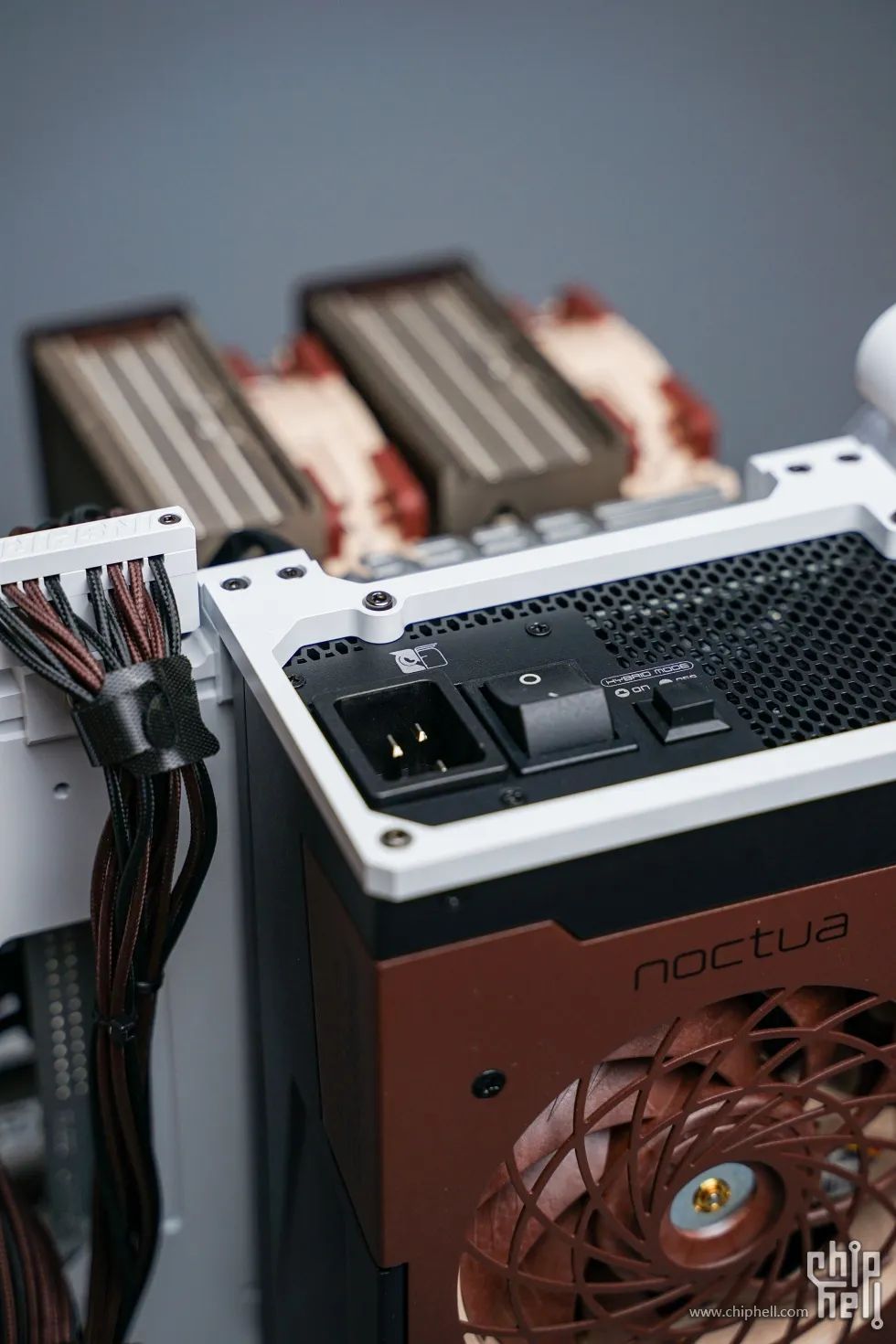

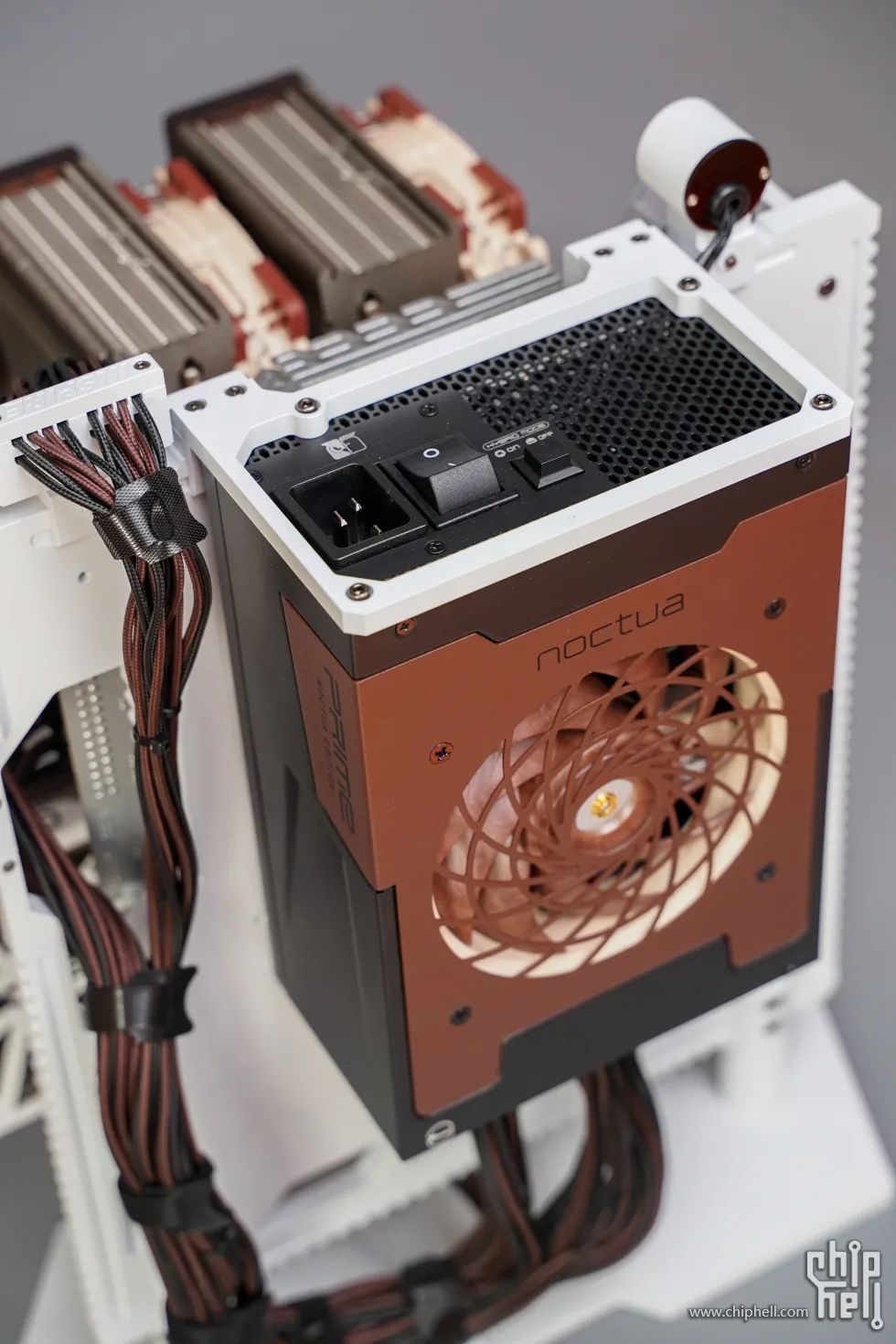

海韻 PRIME TX-1600 NOCTUA Edition

電源選擇海韻x貓頭鷹聯名電源，1600W帶目前頂級配置都有非常大余量了，這次完全為了提高整機“含貓量”以及貓頭鷹的極致靜音技術。




貓頭鷹待遇是不一樣，電源本體直接用高品質的眼鏡布袋包裹，線材包與附件使用的是尼龍收納袋


TX1600貓頭鷹版採用貓頭鷹經典的棕色和米色配色，尺寸與TX1600標準版一致，21cm長，對於一些小機箱來說相容性不太友好，但正是體積大，能獲得更大的散熱空間提供散熱效率降低噪音。


TX1600貓頭鷹版散熱方案是由貓頭鷹來操刀，為電源特殊定製的高轉速版A12x25貓扇與風扇格柵，特別是這個風扇格柵，貓頭鷹聲稱對比普通風扇格柵能降低2分貝。在貓頭鷹A12風扇與定製格柵組合下，TX1600貓頭鷹版比TX1600標準版降低8-10分貝，25℃環溫滿載下噪音也僅約24分貝。

本身TX1600方案屬於ATX3.0與ATX3.1電源裡的天花板，使用無橋交錯式PFC+全橋LLC的類比電路方案就做到比肩AX1600i數位電路方案，這幾年來一直霸榜各大電源評測認證榜首。這次在貓頭鷹技術加持下，極致效能+極致靜音，做到了1+1＞2的效果。

不過由於貓頭鷹版是全球型號，AC介面採用C20，而不是TX1600國行C14介面




模組端介面非常豐富，提供2個原生12V-2×6 16Pin介面，9個8Pin，6個6Pin介面

線材也是特別定製，貓頭鷹主題編織線，全部是16AWG高規格線徑的純銅線，耐高電流鍍金端子

最新的H++等級12V-2×6介面，具備沒插好不會通電的防燒設計



2個原生12V-2×6插座

附贈一條1.5平AC電源線，不過注意是16A插頭，國內使用只能插在16A空調插座上，不過國內是高壓，建議用C19轉10A電源線

海韻24Pin開機檢測/24Pin轉接頭，可以作為的檢測工具，還可以作為24Pin主機板轉接頭，最佳化理線，會更美觀。

貓頭鷹x海韻聯名魔術紮帶與金屬貼紙




海韻PRIME至尊旗艦系列現在都原裝了cablemod同款線梳

裝機環節：

由於顯示卡尺寸太長，導致280冷排支架安裝風扇無法安裝在機架正面，只好再購入一個14cm風扇支架

效能測試

CPU與記憶體測試

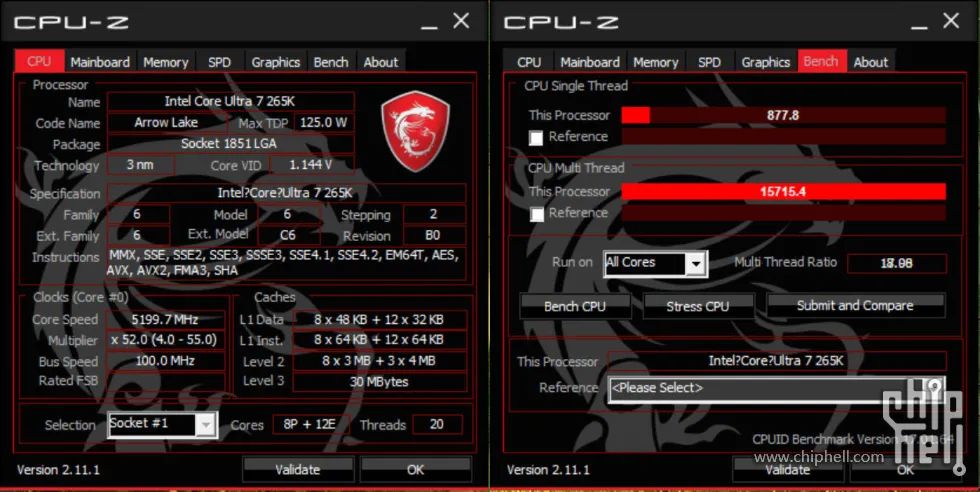

CPU-Z Bench:




CINEBENCH R23：




3D Mark CPU PROFILE：




AIDA64 Cache&Memory Benchamrk：




硬碟效能測試

AS SSD Benchamrk:




CrystalDiskInfo硬碟溫度：




3D Mark儲存基準效能：




顯示卡效能測試

3D Mark Speed way：




3D Mark Steel Nomad：




3D Mark Time spy Extreme：




3DMark Fire Strike Ultra：




3DMark Port Royal光追測試：




3D Mark Time spy壓力測試：




AIDA64 FPU+Furmark雙烤：顯示卡59℃ CPU90℃



最近江浙滬回溫，20多度閣樓室溫，250W功耗的CPU，風冷壓力還是有點大



待機與模擬遊戲跑分噪音



無光驗證


燈效軟體關閉所有燈光
