研究團隊發現冰表面在零下153攝氏度就會開始融化，並結合理論計算揭示了該過程的微觀機制，結束了有關冰表面預融化問題長達170多年的爭論。該工作以“冰表面結構和預融化過程的原子分辨成像”（Imaging
surface structure and premelting of ice Ih with atomic resolution）為題，於5月22日發表在國際頂級學術期刊Nature上。《自然》雜誌編輯部還以“從原子尺度揭示冰表面融化的奧秘”（Atomic-scale insights into the mystery of
how ice surfaces melt）為題配發研究簡報（Research Briefing），對文章進行專題報道。
surface structure and premelting of ice Ih with atomic resolution）為題，於5月22日發表在國際頂級學術期刊Nature上。《自然》雜誌編輯部還以“從原子尺度揭示冰表面融化的奧秘”（Atomic-scale insights into the mystery of
how ice surfaces melt）為題配發研究簡報（Research Briefing），對文章進行專題報道。
熟悉又神秘的冰表面
水是生命之源，而冰作為水重要的固體形態，廣泛存在於自然界中。全球冰川面積約佔陸地面積的十分之一，且近半數的地表上空被含有大量冰晶的雲層所覆蓋。作為自然界中最普遍的表面之一，冰面承載著多種重要的大氣反應，並影響著眾多自然現象，如：冰的形成、臭氧的分解、雷雲的帶電等。此外，在星際空間中，被冰覆蓋的塵埃顆粒是複雜有機分子生成的關鍵載體，因此，冰表面的研究對探索生命起源和物質來源具有重要意義。然而，由於缺乏原子尺度的實驗表徵手段，我們對冰表面的瞭解仍處於非常初步的階段，甚至連一個基本問題——冰的表面結構是什麼，也尚未弄清楚。
此外，冰表面常在低於其熔點（0 ℃）的溫度下開始融化，這一現象稱為冰的預融化。預融化現象對於理解冰面的潤滑現象、雲的形成與壽命、以及冰川的消融過程等至關重要。自從19世紀中期法拉第首次提出預融化層的概念以來，圍繞其結構和機制的爭論已經持續了170多年。這種持續的爭論原因在於相關研究主要依賴於譜學手段，而這些手段受到衍射極限的限制，無法得到準確的原子尺度資訊。因此，在實空間中對體相冰表面和預融化過程進行原子級分辨成像，是理解預融化層的關鍵，也是科學家們一直以來追求的目標。
揭開冰表面的神秘面紗
江穎課題組長期致力於高分辨掃描探針顯微鏡的自主研發和應用，創新性發展出了一套基於高階靜電力的qPlus掃描探針技術，並在國際上率先實現氫核的成像。2022年，課題組完成了qPlus型掃描探針顯微鏡的國產化樣機 [Cheng et al., Rev.
Sci. Instrum.93, 043701 (2022)]，隨後將相關核心專利轉讓給中科艾科米（北京）科技有限公司，透過校企聯合攻關，實現了該系統的整機國產化（圖1）。在本工作中，研究團隊進一步突破了絕緣體表面無法進行原位針尖修飾的限制，開發了一種通用的一氧化碳分子修飾針尖技術，可對各種絕緣體表面實現穩定的原子級分辨成像。值得一提的是，國產掃描探針顯微鏡得到了比進口裝置更高質量的資料，為冰表面的結構解析提供了關鍵支撐。基於該國產化裝置，研究人員首次得到了自然界最常見的六角冰（ice Ih）表面的原子級分辨影像，實現了對錶面氫鍵網路的精確識別和氫核分佈的精準定位。
Sci. Instrum.93, 043701 (2022)]，隨後將相關核心專利轉讓給中科艾科米（北京）科技有限公司，透過校企聯合攻關，實現了該系統的整機國產化（圖1）。在本工作中，研究團隊進一步突破了絕緣體表面無法進行原位針尖修飾的限制，開發了一種通用的一氧化碳分子修飾針尖技術，可對各種絕緣體表面實現穩定的原子級分辨成像。值得一提的是，國產掃描探針顯微鏡得到了比進口裝置更高質量的資料，為冰表面的結構解析提供了關鍵支撐。基於該國產化裝置，研究人員首次得到了自然界最常見的六角冰（ice Ih）表面的原子級分辨影像，實現了對錶面氫鍵網路的精確識別和氫核分佈的精準定位。

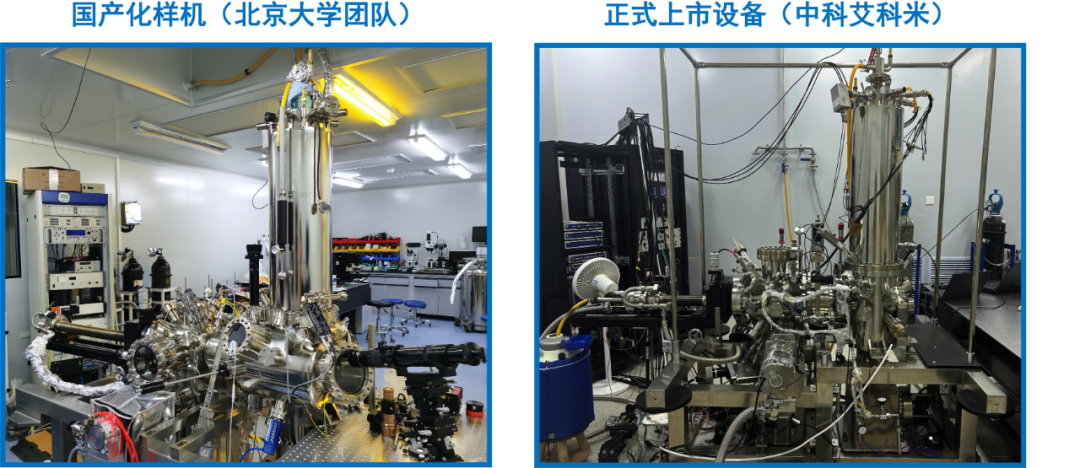

圖1. 自行研製的qPlus型光耦合掃描探針顯微鏡國產化樣機（左）和正式上市裝置（右）
該研究發現六角冰的基面（basal plane）存在六角密堆積（Ih）和立方密堆積（Ic） 兩種堆疊方式（圖2），不同於過去普遍認為的只存在Ih一種堆疊方式的理想冰表面。Ih和Ic 晶疇透過水分子五、八元環缺陷連線，在奈米尺度上實現無縫的層內堆疊。透過精確控制冰的生長溫度與氣壓，研究人員在冰表面發現了一種長程有序的週期性超結構，其中大小規則的Ic和Ih奈米晶疇交替排列（圖2）。透過分析超結構表面的氫核分佈，並結合第一性原理計算，研究人員發現這種獨特的氫鍵網路結構能顯著減少冰表面懸掛氫核之間的靜電排斥能，從而使其比理想冰表面更加穩定。這一突破性發現重新整理了人們對冰表面的傳統認知，結束了關於冰表面結構及氫序的長期爭論。

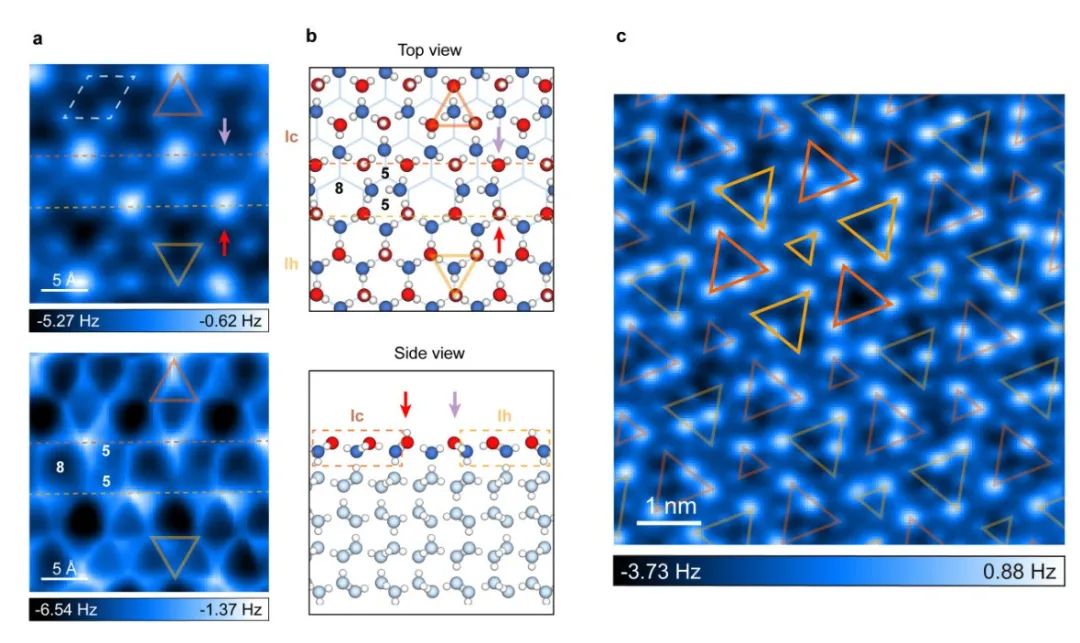

圖2. 冰表面的Ih和Ic 晶疇的原子力顯微鏡實驗圖（a），對應的結構模型示意圖（b），以及週期性超結構的原子力顯微鏡實驗圖（c）
捕捉預融化的微觀過程
為了進一步探究冰表面的預融化過程，研究人員進行了系統的變溫生長實驗，發現冰表面在零下153
℃（120 K）時就開始融化（圖3）。在融化初期，原本長程有序的超結構中區域性開始出現大小不一的晶疇。隨著生長溫度的進一步升高，冰表面的超結構序完全消失。與此同時，在疇界附近，出現了大面積的表面無序，這些區域中經常可以觀察到一種局域的平面化團簇結構。理論計算表明，該結構是一種亞穩態，其形成過程涉及到表面水分子層內氫鍵網路的調整和層間氫鍵的斷裂，從而引起大面積的表面無序。在冰表面的初期預融化過程中，這種結構起到了關鍵作用。
℃（120 K）時就開始融化（圖3）。在融化初期，原本長程有序的超結構中區域性開始出現大小不一的晶疇。隨著生長溫度的進一步升高，冰表面的超結構序完全消失。與此同時，在疇界附近，出現了大面積的表面無序，這些區域中經常可以觀察到一種局域的平面化團簇結構。理論計算表明，該結構是一種亞穩態，其形成過程涉及到表面水分子層內氫鍵網路的調整和層間氫鍵的斷裂，從而引起大面積的表面無序。在冰表面的初期預融化過程中，這種結構起到了關鍵作用。

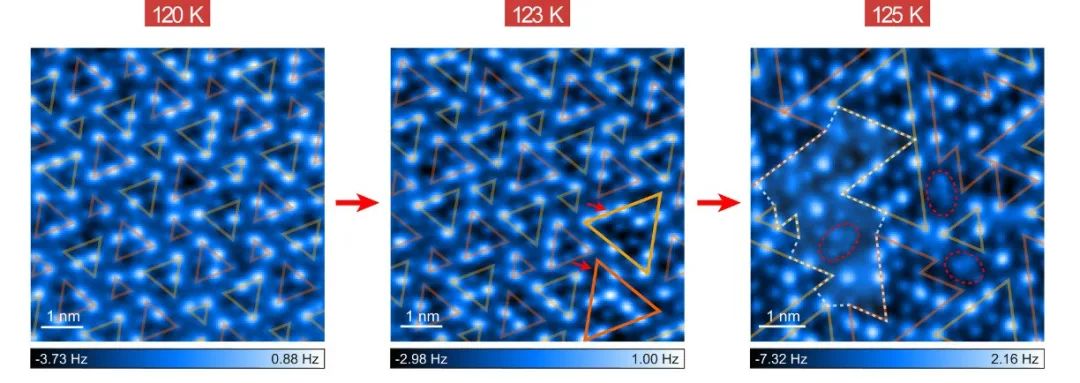

圖3. 隨著溫度升高冰表面預融化過程的原子級分辨成像
意義和展望
該工作顛覆了長期以來人們對冰表面結構和預融化機制的傳統認識。冰表面重構所引入的高密度分佈的疇界，促進了預融化的發生，使得冰表面在極低的溫度（120 K）下就開始變得無序，這個溫度遠低於之前研究普遍認為的預融化起始溫度（大於200 K）。考慮到預融化開始的溫度與大氣層中的地球最低溫度相當，這表明在自然環境中，大多數冰表面已經處於預融化的無序狀態或者準液態。因此，理解地球上與冰相關的各種物理和化學性質，需考慮預融化過程中形成的表面缺陷和亞穩態的作用。這些發現開啟了冰科學研究的新篇章，將對材料學、摩擦學、生物學、大氣科學、星際化學等眾多學科領域產生深刻的影響。
北京大學物理學院量子材料科學中心2018級博士研究生洪嘉妮（現為北京大學物理學院博士後，入選中國博士後創新人才支援計劃）、2016級博士研究生田野（現為北京大學物理學院特聘研究員）、2020級博士研究生梁天成和2020級博士研究生劉心萌為文章的共同第一作者，江穎、徐莉梅、田野和王恩哥為文章的共同通訊作者。其中洪嘉妮、田野、劉心萌、江穎主要貢獻為掃描探針實驗，梁天成、潘鼎、徐莉梅、王恩哥主要貢獻為第一性原理計算和模擬。
上述工作得到了國家自然科學基金委、科學技術部、教育部、北京市科學技術委員會、北京市發展和改革委員會和新基石科學基金會的經費支援。
專家點評
-
該工作得到了Nature三位審稿人的高度認可和讚賞：This
is one of the most impressive and complete papers I have read in many years（這是我多年來閱讀過的最令人印象深刻且完整的論文之一）。
-
肯定了國產qPlus型原子力顯微鏡在冰表面研究的創新性應用和前所未有的解析度：The use of qPlus-based cryogenic atomic force microscopy to achieve atomic-resolution
imaging of the ice surface is a noteworthy methodological achievement（採用qPlus型低溫原子力顯微鏡技術對冰表面進行原子級成像是一項重大技術創新）；The
resolution obtained is unprecedented for an ice surface（所獲得的解析度在冰表面成像中是前所未有的）。
-
同時指出能夠探究冰表面的微觀結構和預融化過程具有廣泛意義：These findings may
have broad implications, extending to atmospheric science, material science,
and beyond（這些發現可能對大氣科學、材料科學等多個領域產生深遠的影響）。
