這裡畫兩個實驗中常用的東西，Ep管和注射器，之所以把這兩個放在一起，是因為畫法差不多，先詳解Ep管的畫法，這個簡單，有了基礎之後再畫注射器就更簡單了。

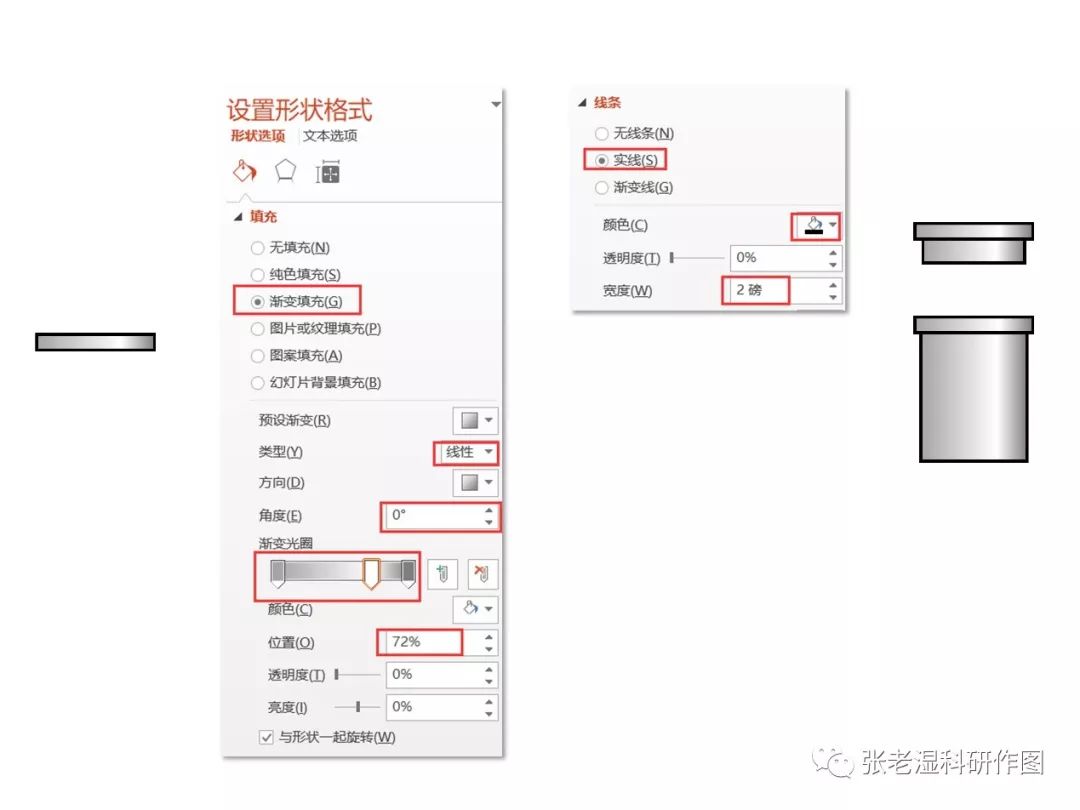

1、插入一個矩形，線性漸變填充，角度為0，中間用白色（位置在72%），兩端用第5個灰色；線條為實線，黑色，寬度為2磅；然後將該矩形複製為四個，第二個和第四個進行寬度和高度調節，如下圖所示。

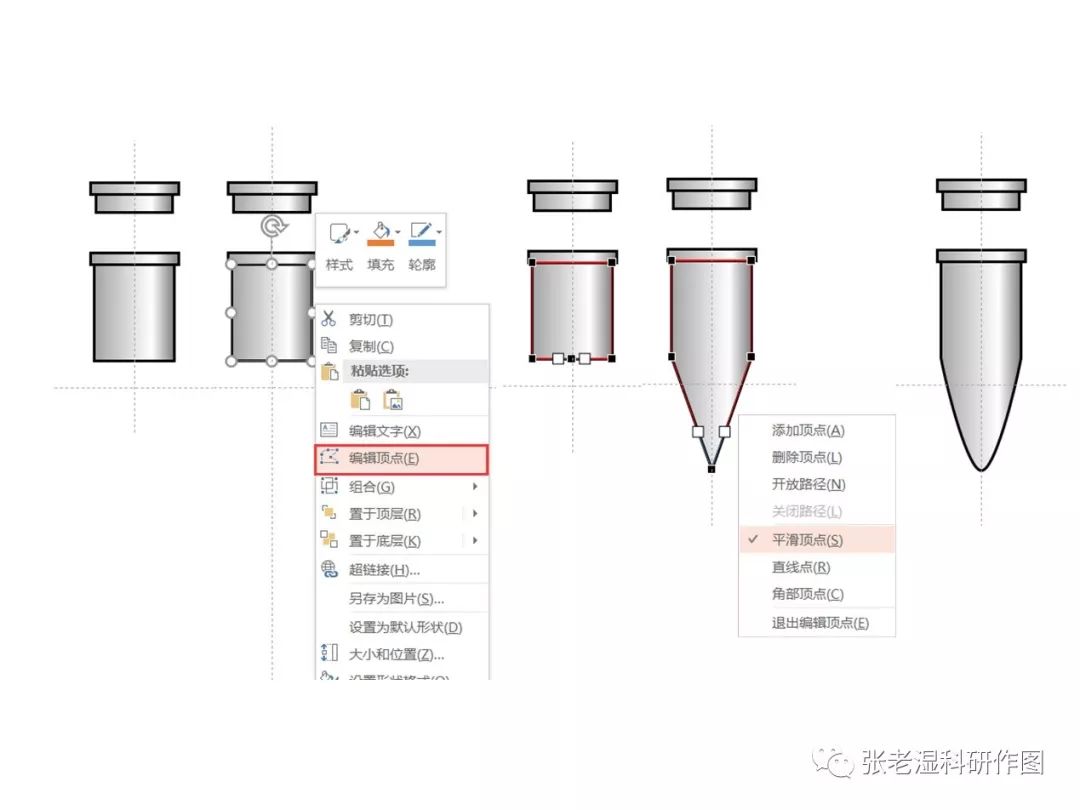

2、將第4個矩形進行頂點編輯，利用參考線在該矩形底邊正中新增一個錨點，然後向下拖動該錨點，拖動距離與該矩形高度差不多（這是細節，畫得不太像可能是這裡的原因，下同），最後將該錨點改成平滑頂點，並對該矩形下面三個錨點的控制柄進行微調（細節），畫出Ep管管體部分。

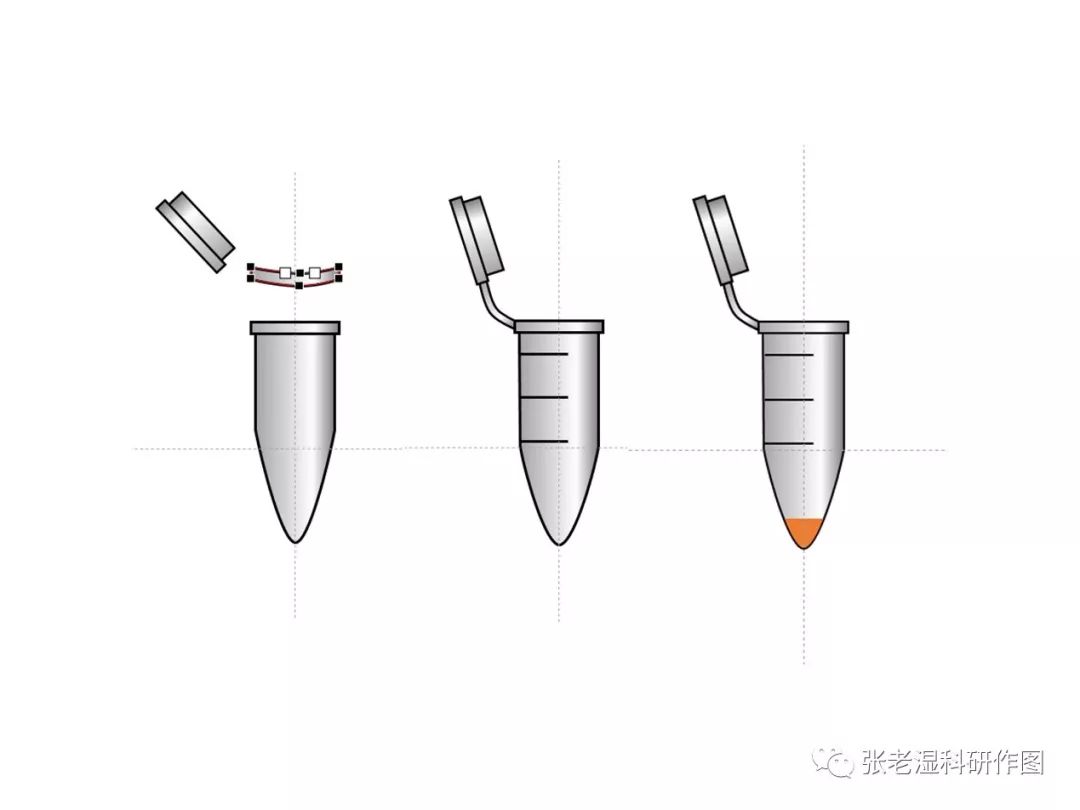

3、將最上面代表Ep管蓋子的兩個矩形Ctrl+G組合，旋轉合適的角度；將代表管口的矩形複製一次，並在新矩形的中間新增兩個平滑錨點，移動這兩個錨點使矩形形成一定彎曲，微調大小之後，與Ep管蓋和管體進行組合並置於底層；最後新增刻度線和管底溶液（利用管體進行形狀剪除，然後更改填充顏色、去掉線條即可）。

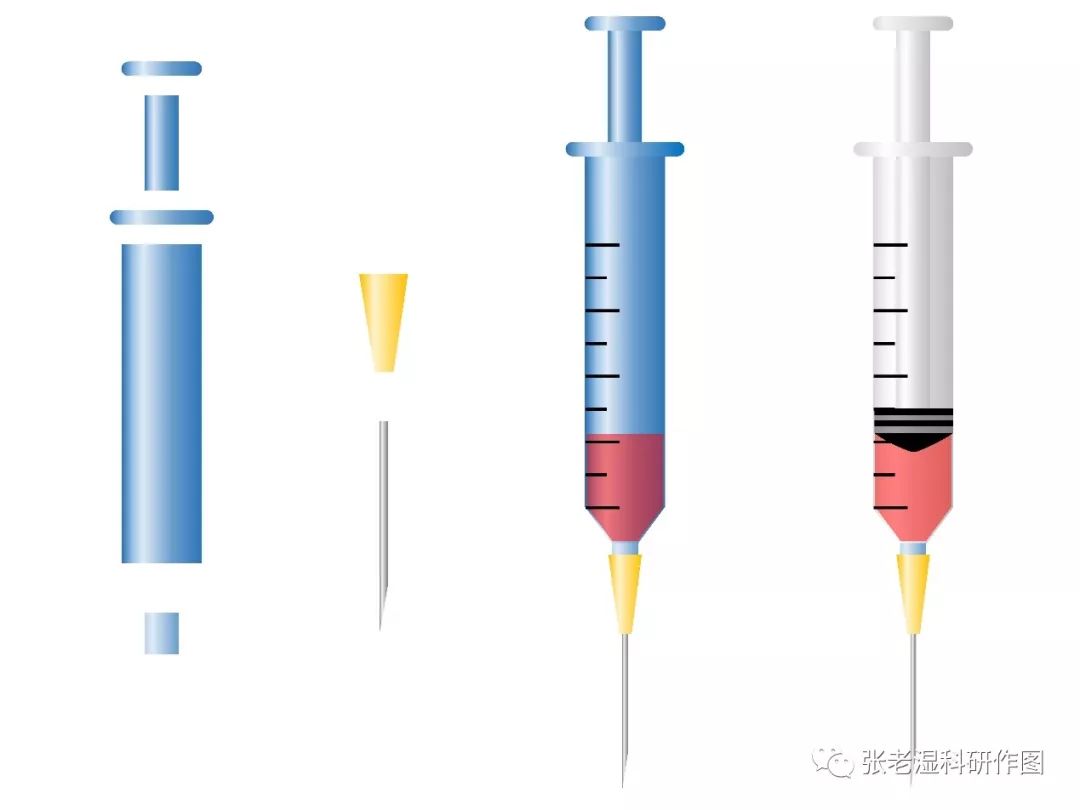

4、同樣的操作流程，利用圓角矩形、矩形、梯形等形狀，設定合理的漸變填充，以及編輯頂點可以畫出注射器的各部分，最後新增刻度線和紅色的注射溶液；當然也可以把注射器設定為50%透明，然後在注射器裡面把黑色的活塞畫一下，都是一些簡單圖形拼接，就不多說了。如果想繪製高度逼真的注射器， 可以自己找個注射器或者圖片琢磨下~

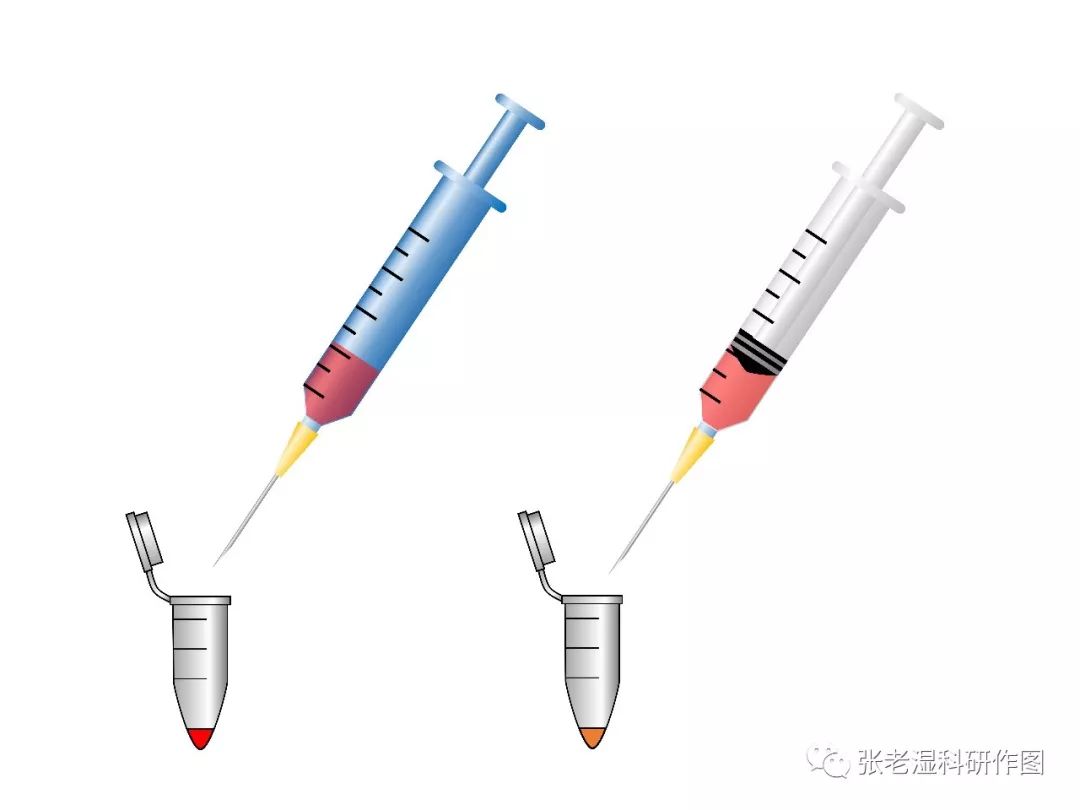

5、最後把Ep管和注射器放到一起（比例不協調主要是為了展示Ep管，實際應用中可以把Ep管再拉小一點）。
6、最後的最後，難道不應該是Ep管和移液槍放到一起嗎？那就當是作業吧，有興趣的同學可以畫畫移液槍試試，二維的和三維的都可以試下。
