Image J軟體：Windows 版本
第一步：軟體安裝
1. 下載地址：http://rsb.info.nih.gov/ij/download.html
2. 下載windows 32位帶Java版本，雙擊軟體安裝。
第二步：介面介紹

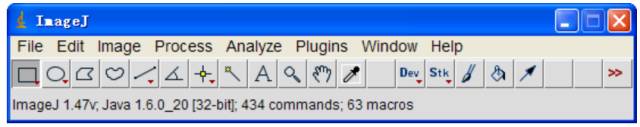

軟體介面
第三步：圖片分析

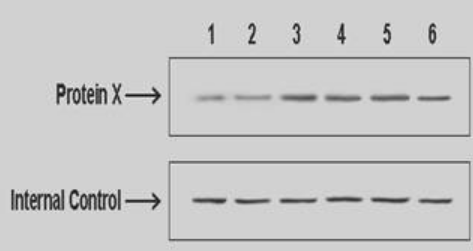

1.下圖為樣板圖片

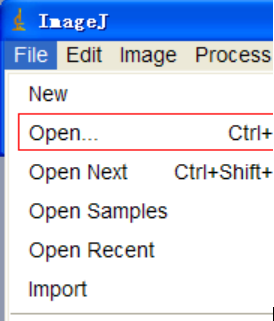

2. 匯入圖片：File> Open> Sample1.jpg

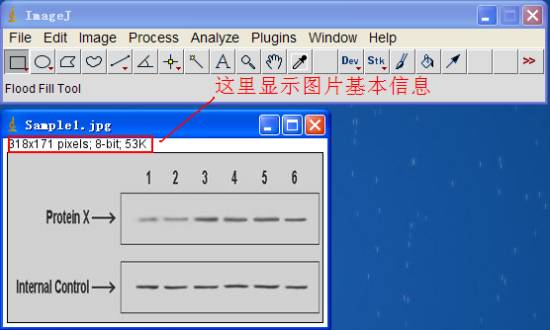

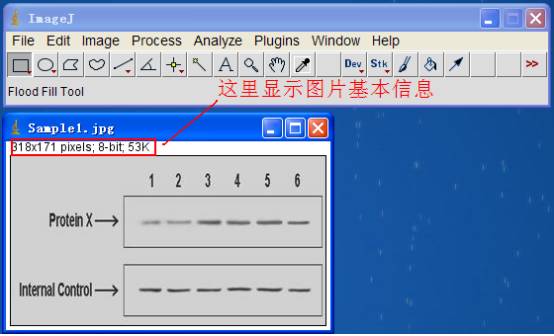

圖片匯入後，Sample1.jpg在新的視窗中開啟

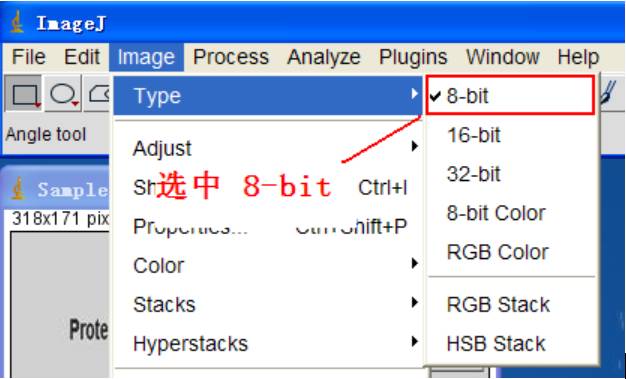

3. 圖片型別設定：Image> Type> 8 bit
4. 去除圖片背景：Process> Subtract Background> …

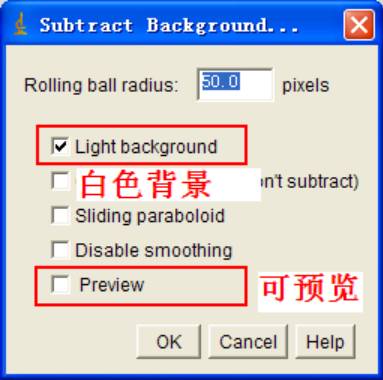

4.1 Subtract Background 視窗：Rolling ball radius 設為50 pixels，勾選light background，可選preview，點選“OK”確定

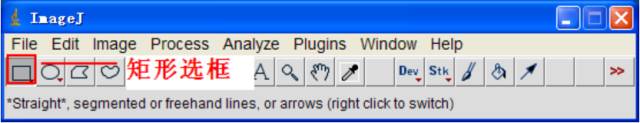

5. 工具欄:選擇“矩形選框”
6. 最大化“Sample1.jpg”視窗，便於矩形選擇，矩形選擇第一個泳道

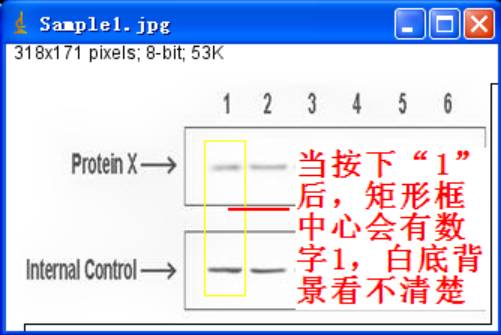

7. 標記“矩形選框”為1：矩形選擇後，調整矩形至合適大小，按下數字鍵“1”，或者Analyze> Gels> Select Fist Lane。

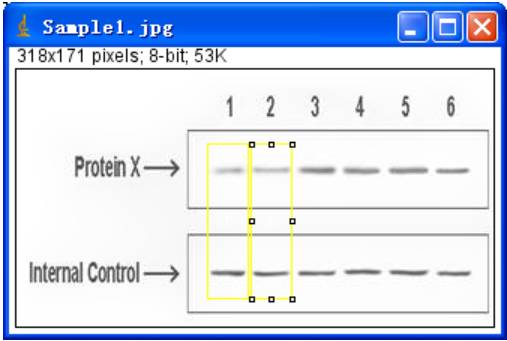

8. 選擇“泳道2”：拖動“1”的矩形框，會出現兩個矩形選框，拖動矩形框至泳道2，調整位置，並按下數字鍵“2”，Image J 會自動調整大小使“矩形框2”與“矩形框1”保持同一水平。

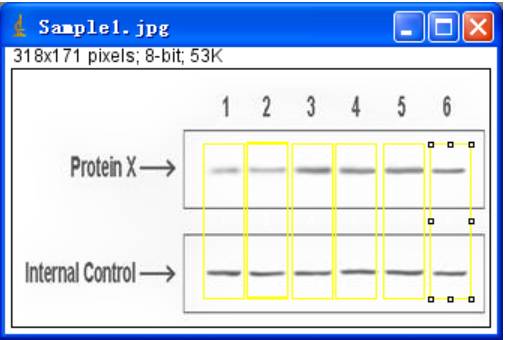

9. 繼續拖動，會出項新的“矩形選框”，調增至泳道3，並按下數字鍵“2”（注意：是按下數字鍵“2”），重複9至6個泳道全部選擇。

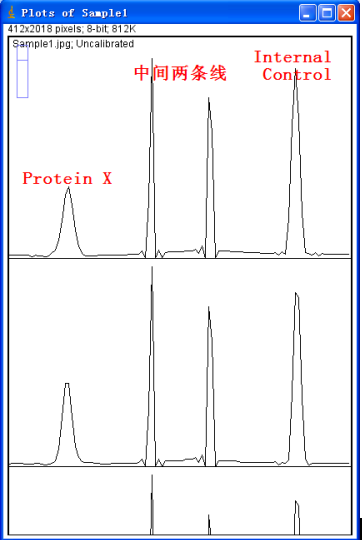

10. 所有泳道選擇後，按下數字鍵“3”，出現分析圖譜。
注：最好先不要對電泳圖加黑色線框，做完灰度分析之後再進行，就不會有下面所謂中間兩條線了。

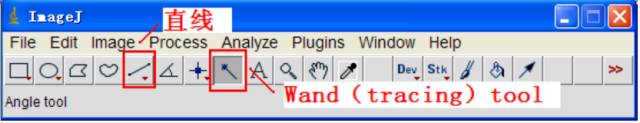

11.“直線”封閉峰：工具欄選擇“直線”，從起峰處至落峰處。

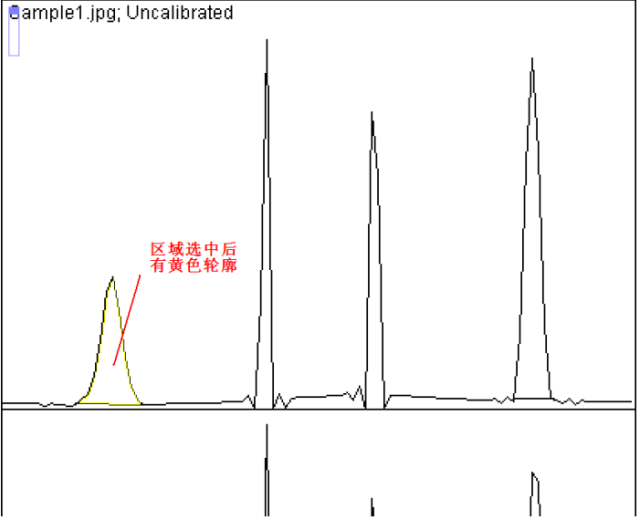

12. 計算峰值：工具欄> Wand(tracing) tool,點下剛才封閉的區域，峰值結果出現在新的視窗中。

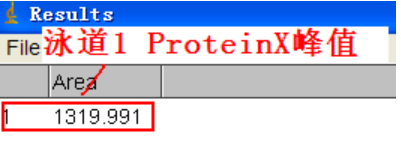

計算結果：
12.其他泳道，以此類推
剩下的就是將各條帶的資料繪圖啦，如果你有重複電泳就能畫出帶誤差線的柱狀圖來了。
