在分子生物學的一些綜述裡，漂亮的插圖是能夠為文章加分的。像下圖表示lncRNA的幾種作用機制，這樣的圖能夠讓讀者直觀明瞭地獲得文章的重要資訊。而這樣的圖畫起來其實非常簡單，用PPT就能很方便地搞定。
下面把核酸相關的示意圖畫法一起講一講。
先來看RNA的畫法。
一、RNA的畫法
可以用規則的波浪線來表示mRNA。
最簡單的就是用一條波浪線來表示RNA（尤其是mRNA），不過波浪線在PPT裡面沒有現成的圖形，需要自己拼湊。

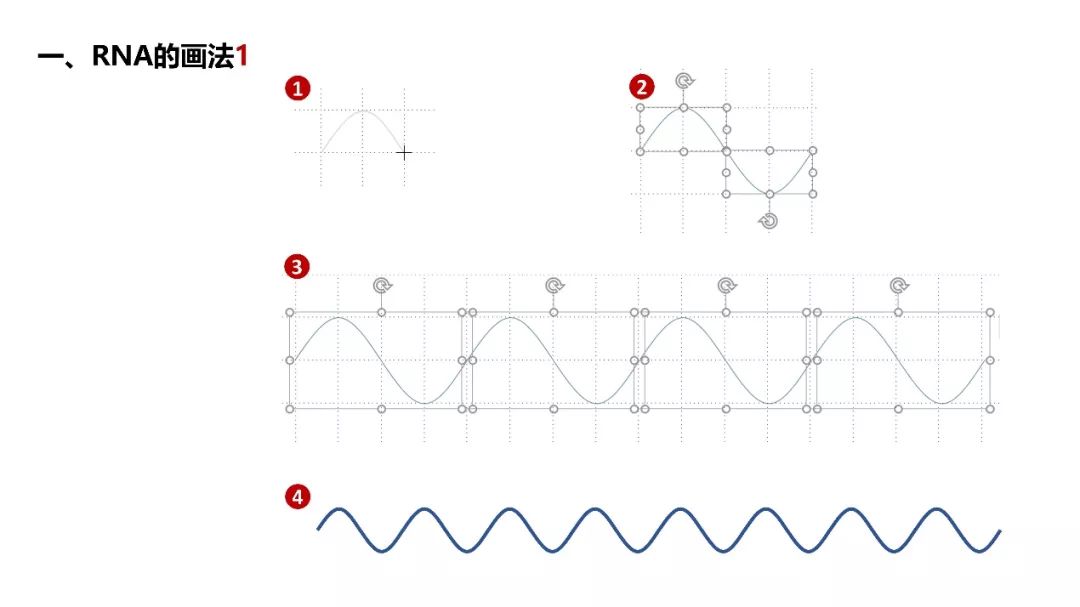

①、調出網格線，利用曲線工具在三個網格線交點處點選，繪製出一個拱形，這就是波浪線的最基本單元了；
②、將拱形複製一份、垂直翻轉，拼湊到一起就出來了一個S形，將S形狀複製多次，並形拼接到一起就是一條波浪線；在此過程中可能要用到滑鼠滾輪將PPT檢視放大，小心地進行無縫拼接，還要使用垂直居中對齊，將多個S形狀對齊。
半規則畫法可以表示其他RNA。

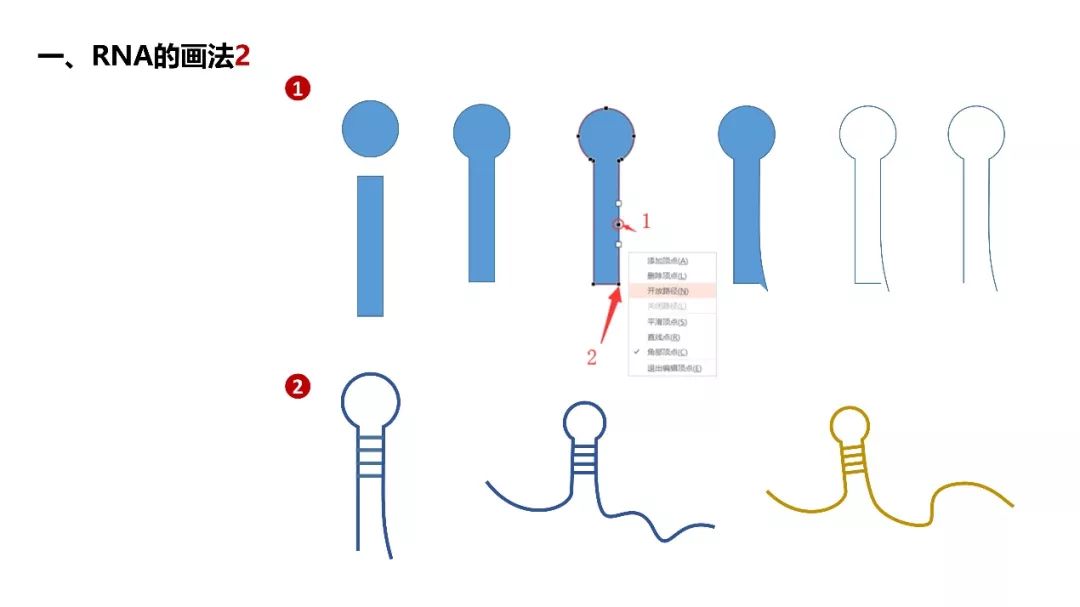

①、按住shift鍵插入一正圓，再插入一個矩形，將兩者擺放到合適位置，聯合形狀成為一個杵狀形狀；
②、右鍵-編輯頂點，在聯合後的杵柄新增一個錨點，然後將右下角的錨點右鍵改成開放路徑，此時杵柄右邊將會撇開原來位置新生成一個錨點，順手刪掉原來的錨點，將形狀改成無填充；
③、更改線條粗細（3磅）和顏色（藍色系中比較深的一個），加上幾條表示氫鍵的橫線即可獲得一個RNA，還可以對RNA的兩端進行頂點編輯，讓其形態更自由多變；

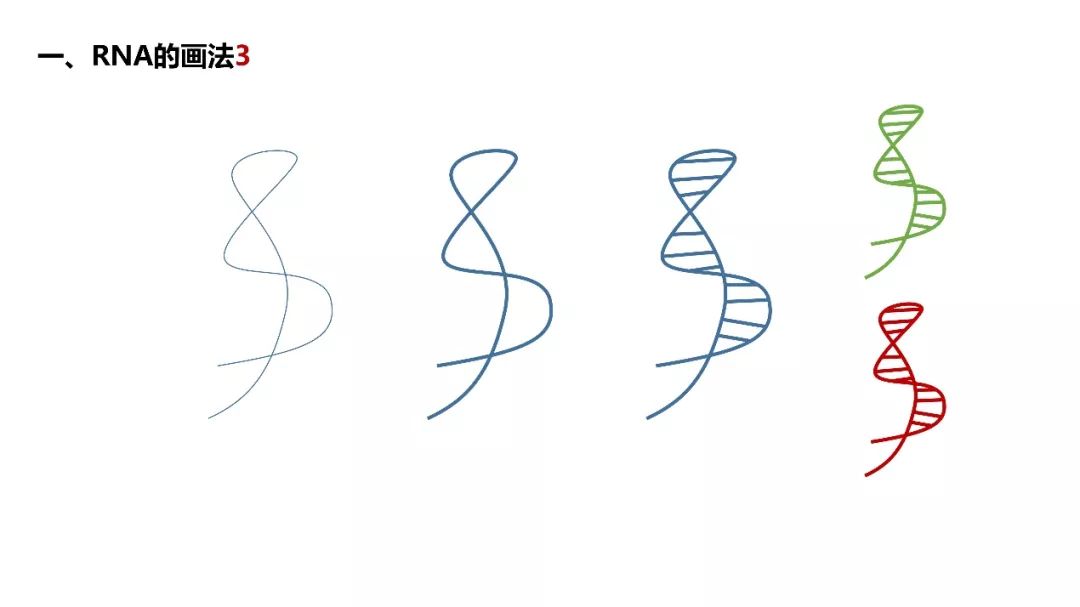

或者直接用曲線工具隨手畫，然後畫一點橫線表示氫鍵即可。
二、DNA的畫法

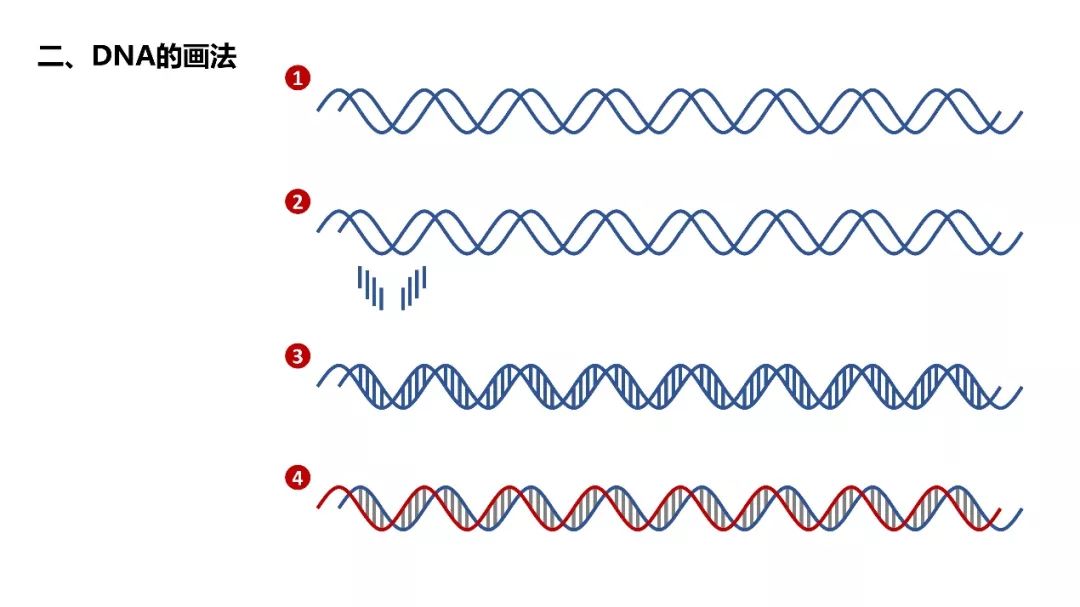

將上面獲得的波浪線複製一份，兩條波浪線錯開一點位置，即可表示DNA的雙鏈；再插入直線表示鹼基對的氫鍵，即可獲得DNA的簡筆畫；最後還可以改變DNA雙鏈和氫鍵的顏色，獲得想要的效果和區分。
另一類風格的DNA畫法見：Come on~用PPT畫條祖傳的DNA！
三、基因結構示意圖
基因結構示意圖在研究中應用比例也非常高，看下常見的一些畫法。
第一種是最簡單的，就是一條直線，然後加幾個矩形框，可以填充漸變也可以填充純色。
-
圖中表示轉錄方向的轉角箭頭的畫法：同時按住Ctrl鍵和Shift鍵，用曲線在交點和拐點點選即可，畫出來的折線就是一個橫平豎直的直角；
-
表示選擇性剪接的虛線也是使用曲線畫，但只用按住Ctrl鍵，然後在兩個外顯子中間位置描拐點即可；
-
最後轉角箭頭和虛線折線調整到高度相等。
也可以在DNA雙鏈上面用帶顏色的半透明矩形表示外顯子；
單獨畫這種示意圖可能不太好看，但放到一起弄成個論文插圖的樣子，其實還是比較好看的。
還可以透過兩條直線夾幾個矩形來表示基因結構。
這裡注意的是，左邊表示截斷的位置是分兩次畫的，並不是利用白色色塊來遮蓋兩條DNA單鏈，其他並沒有什麼好說的。
嗯，我弄的配色還比較耐看~
好了，到此講完了RNA、DNA以及基因結構的畫法。
那麼，下面再回到開頭的示意圖（不知道哪篇文章的，我用PPT仿的），稍微思考一下是不是就毫無難度了？
DNA、RNA和基因結構的畫法已經講過了，而表示蛋白質的那些圖形無非就是用圓或者橢圓進行形狀剪除。至於lncRNA和mRNA或者蛋白質相互作用的地方，用頂點編輯+短線條就好。唯一需要操心的是，配色可能比較難，如果沒天賦就要學點配色方法。
我還是喜歡ggplot式的非正色配色，小清新又耐看。
