來源：內容編譯自serverthehome，謝謝。

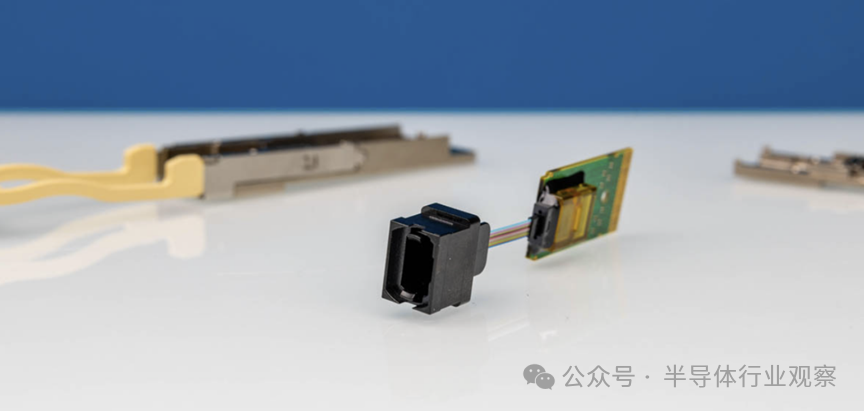

幾天前，我們釋出了使用 Marvell COLORZ 800 實現高達 1000 公里的 800Gbps 傳輸速度，並在其中簡要展示了另外兩個模組。其中一個我們已經在100G QSFP28 DAC 內部介紹過（參考《拆解Marvell 800G 光模組》）。另一個，100G SR4 QSFP28 模組肯定比 100G QSFP28 DAC更復雜，所以我們也想展示它。通常，如果你想確保光學模組繼續工作，拆開它們並不是最好的主意，所以我們決定犧牲一個。

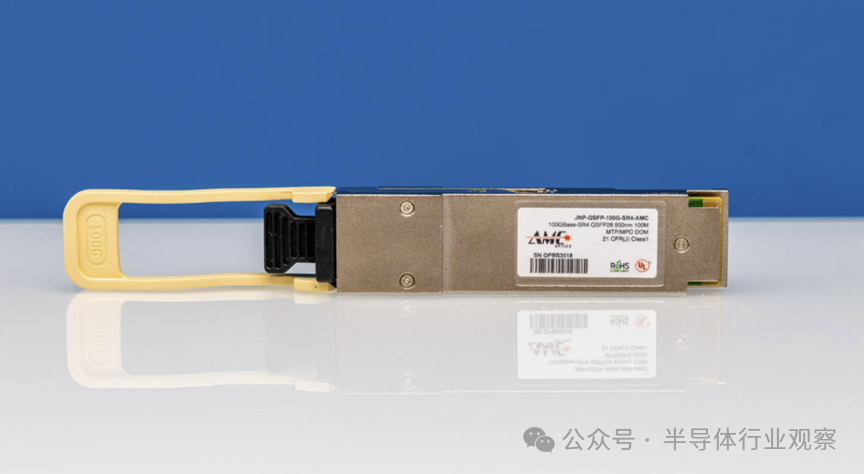

這是 AMC 光學模組，其編碼為 Juniper 的 JNP 部件號。我們可以看到，這是一個 MTP/MPO-12 光學器件，因此它適用於 12 根光纖多模電纜。它在另一端也是一個 QSFP28 聯結器，因此它與我們之前展示的 100G QSFP28 DAC 安裝在同一個插槽中。

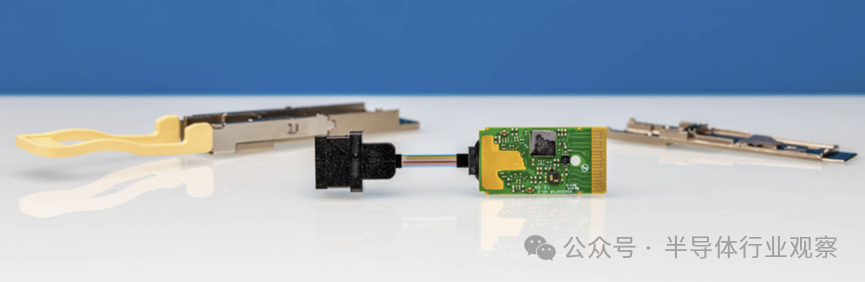

拆開外殼很容易，因為只需使用螺絲即可。請注意，這些螺絲通常帶有用於固定閂鎖的彈簧，這些彈簧可以感知從外殼中解放出來的自由，並且喜歡跳出工作臺並跳到地板上。拉下金屬外殼，這是 PCB 的一側。

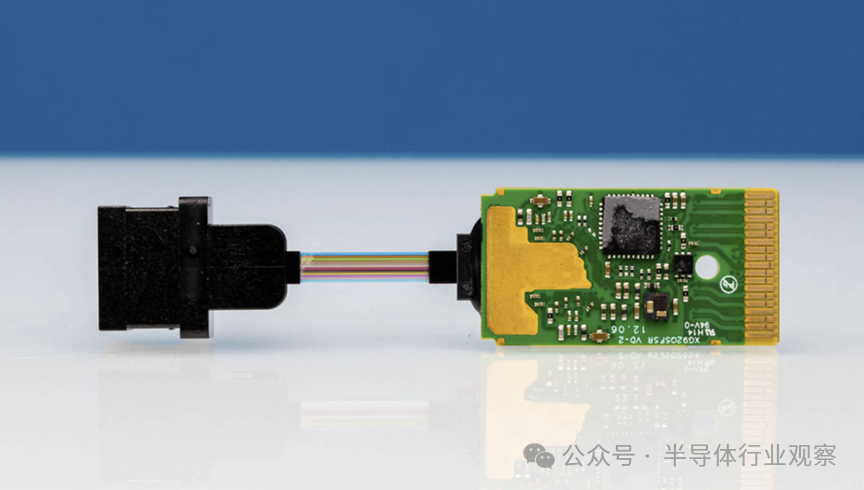

從這方面看，這看起來像是一個低成本的 DSP，但是晶片資訊被抹去了。

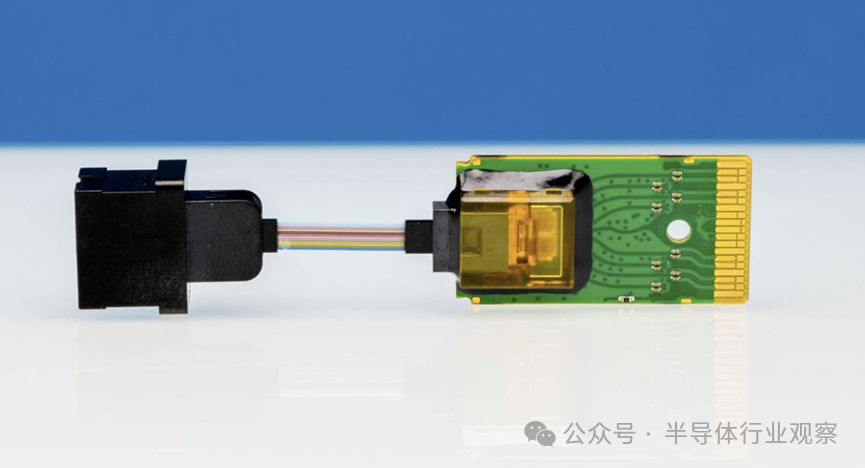

在另一端，我們可以看到帶有光子元件的 PIC，包括雷射器和調製器以及光電探測器，可能還有 TIA。您可以看到，用於轉換電和光的傳送和接收光學元件被粘在 PCB 上。

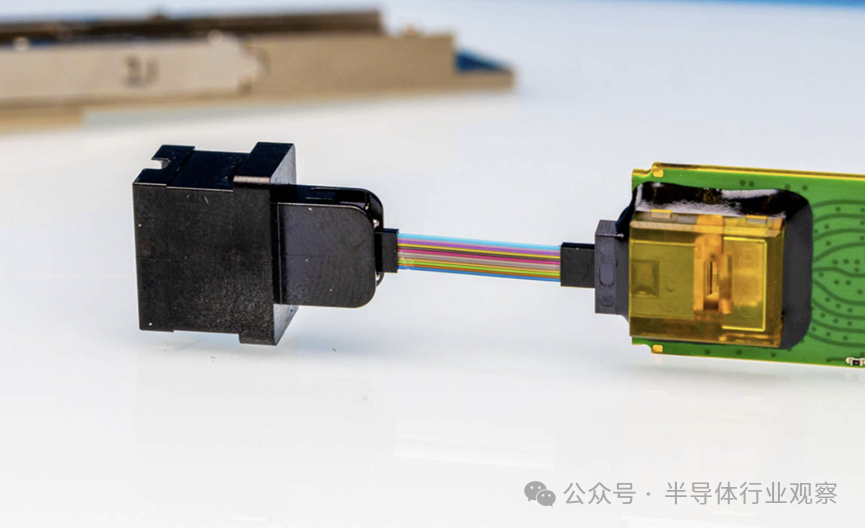

其中有一條非常短的彩色編碼 12x 光纖線路，然後連線至後部聯結器。
後部聯結器暴露在 QSFP28 模組的外部，您可以將 MTP/MPO-12 電纜連線到該聯結器。

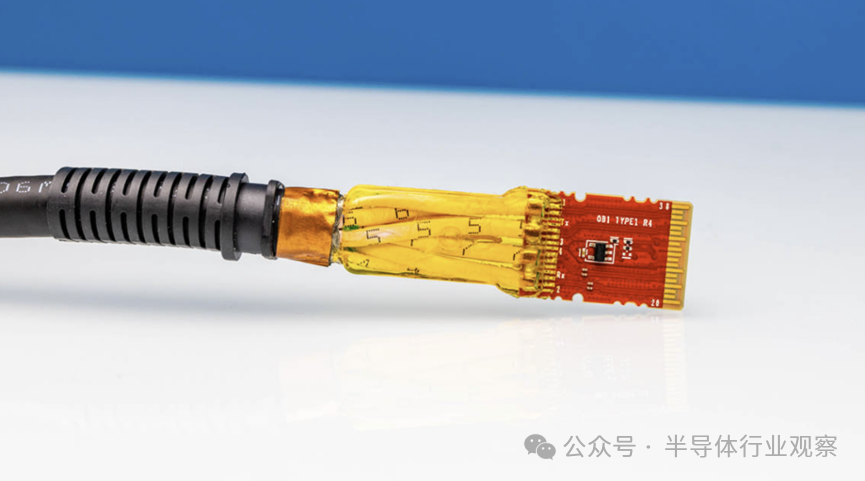

僅作為比較點，以下是我們展示的 100G DAC 內部的情況。
從中可以看出，光學模組中的內容比 DAC 中的內容多得多。
100G SR4 光模組設計成本低廉，因此可以廣泛部署。它不需要更復雜的長距離光學設定，因為它只需要跨越 100 米。不過，它與 DAC 以及我們研究過的 800G OSFP 1000km 模組形成了鮮明的對比。
參考連結
https://www.servethehome.com/inside-a-100g-sr4-qsfp28-module-a-quick-teardown/
