龍芯3A5000是龍芯中科研發的首款支援龍芯自主指令集（LoongArch）的通用多核處理器，主要面向桌面計算機和伺服器應用。龍芯3A5000片內整合4個64位LA464高效能處理器核、16MB的分體共享三級Cache、2個DDR4記憶體控制器（支援DDR4-3200）、2個16位HT（HyperTransport）控制器、2個I2C、1個UART、1個SPI、16路GPIO介面等。龍芯3A5000中多個LA464核及共享三級Cache模組，透過AXI互連網路形成一個分散式共享片上末級Cache的多核結構。

採用基於目錄的Cache一致性協議來維護Cache一致性。另外，龍芯3A5000還支援多片擴充套件，將多個晶片的HT匯流排直接互連就形成更大規模的共享儲存系統（最多可支援16片互連）。

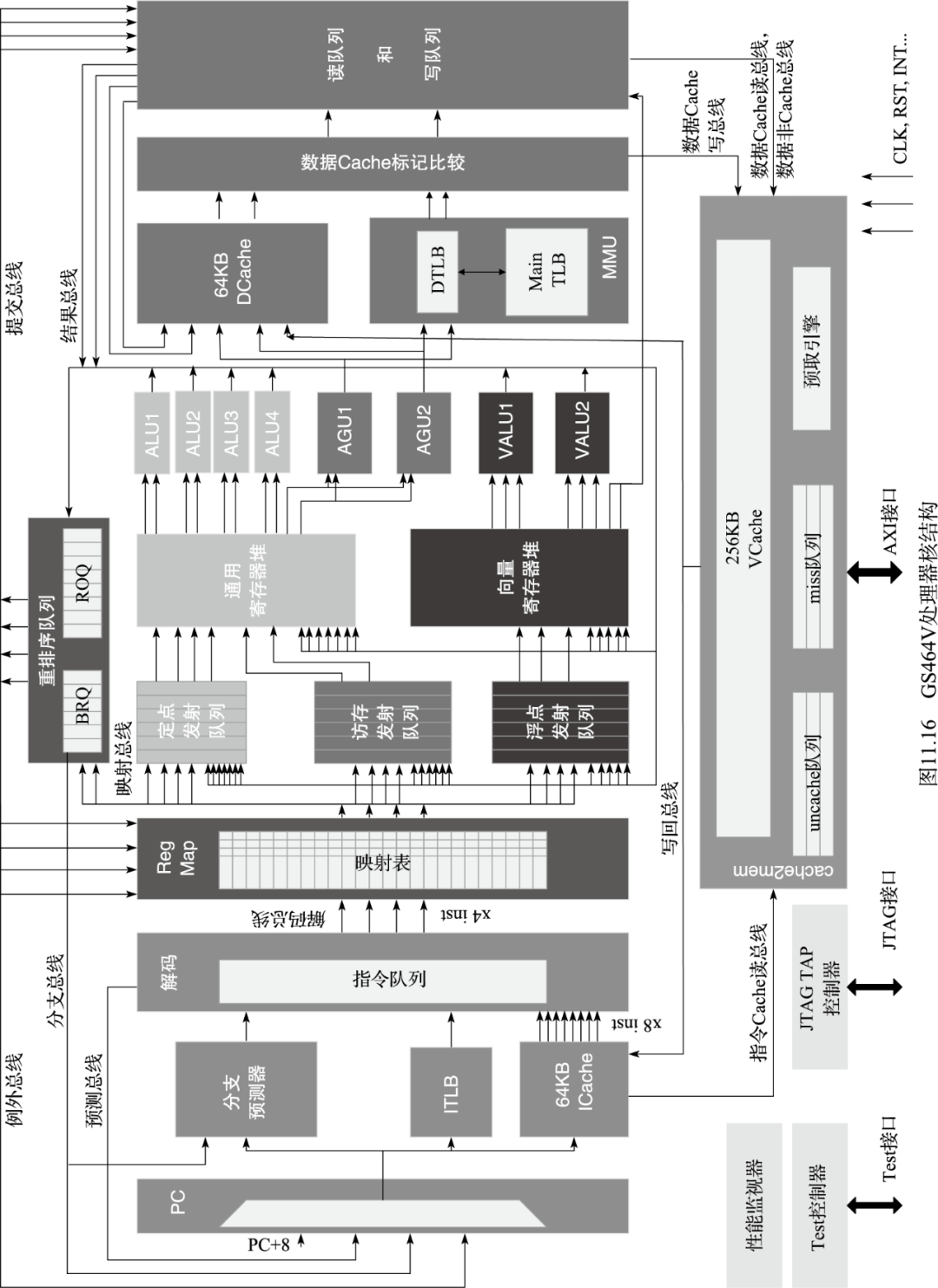

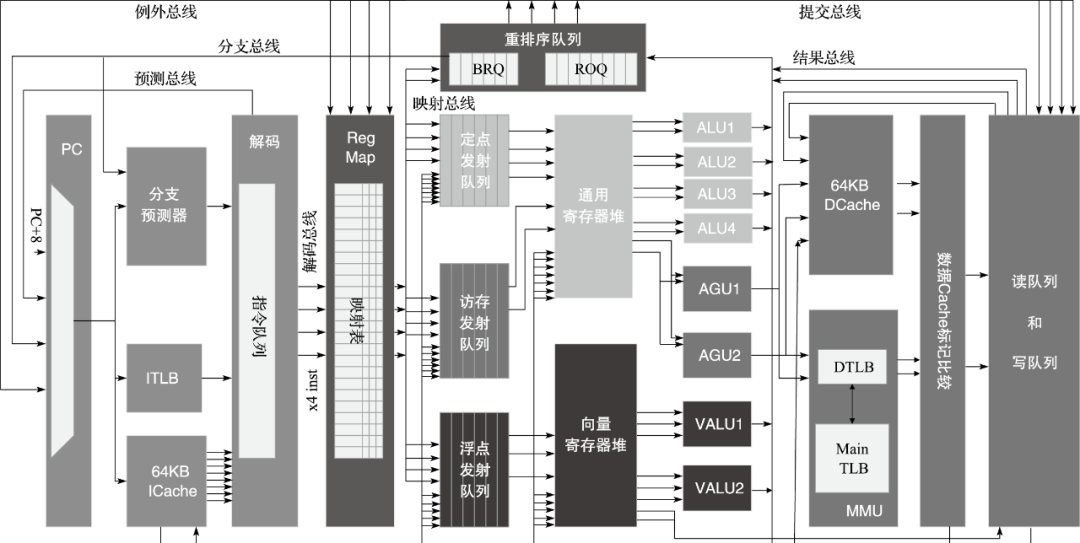

LA464是支援Loongarch指令集的四發射64位高效能處理器核，具有256位向量部件。LA464的結構如圖所示，主要特點如下：

四發射超標量結構，具有四個定點、兩個向量、兩個訪存部件；支援暫存器重新命名、動態排程、轉移預測等亂序執行技術；每個向量部件寬度為256位，可支援8個雙32位浮點乘加運算或4個64位浮點運算；一級指令Cache和資料Cache大小各為64KB，4路組相聯；犧牲者Cache（Victim Cache）作為私有二級Cache，大小為256KB，16路組相連；支援非阻塞（Non-blocking）訪問及裝入猜測（Load Speculation）等訪存最佳化技術；支援標準的JTAG除錯介面，方便軟硬體除錯。

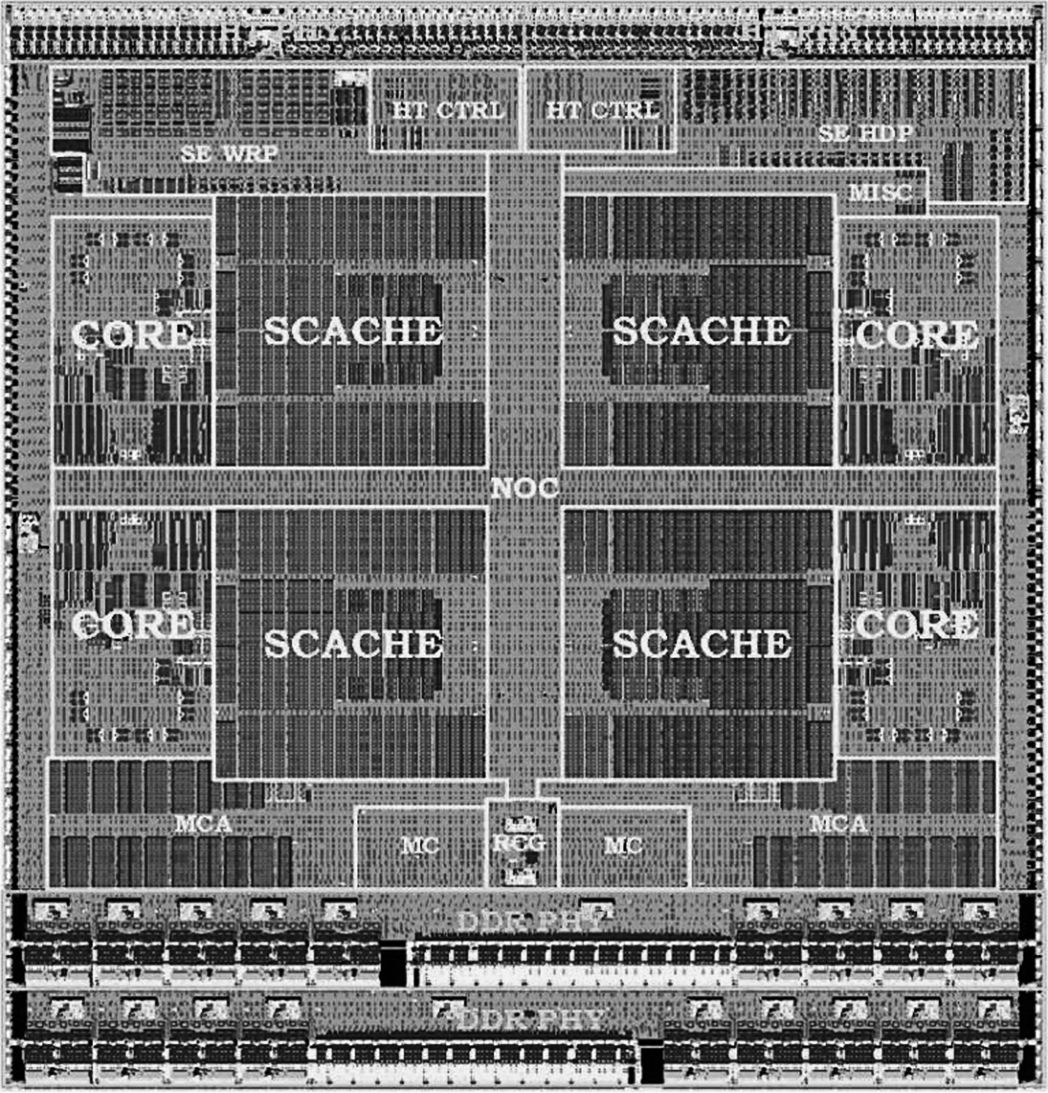

龍芯3A5000晶片整體架構基於多級互連實現，結構如上圖所示（圖為晶片版圖）。

第一級互連採用5×5的交叉開關，用於連線四個LA464核（作為主裝置）、四個共享Cache模組（作為從裝置）、以及一個IO埠連線IO-RING。IO埠使用一個Master和一個Slave。第二級互連採用5×3的交叉開關，連線4個共享Cache模組（作為主裝置），兩個DDR3/4記憶體控制器、以及一個IO埠連線IO-RING。IO-RING連線包括4個HT控制器，MISC模組，SE模組與兩級交叉開關。兩個HT控制器（lo/hi）共用16位HT匯流排，作為兩個8位的HT匯流排使用，也可以由lo獨佔16位HT匯流排。HT控制器內整合一個DMA控制器，DMA控制器負責IO的DMA控制並負責片間一致性的維護。上述互連結構都採用讀寫分離的資料通道，資料通道寬度為128bit，與處理器核同頻，用以提供高速的片上資料傳輸。此外，一級交叉開關連線4個處理器核與Scache的讀資料通道為256位，以提高片內處理器核訪問Scache的讀頻寬。

龍芯3A5000主頻可達2.5GHz，峰值浮點運算能力達到160GFLOPS。

龍芯3A3000+7A1000橋片中CPU、GPU、DC間的同步與通訊為例說明處理器與IO間的通訊。如圖所示，龍芯3A3000處理器和龍芯7A1000橋片透過HyperTransport匯流排相連，7A1000橋片中整合GPU、DC（顯示控制器）以及專供GPU和DC使用的視訊記憶體控制器。CPU可以透過PIO方式讀寫GPU中的控制暫存器、DC中的控制暫存器以及視訊記憶體；GPU和DC可以透過DMA方式讀寫記憶體，GPU和DC還可以讀寫視訊記憶體。

CPU或GPU週期性地把要顯示的資料寫入幀快取（Frame Buffer），DC根據幀快取的內容進行顯示。幀快取可以分配在記憶體中，GPU和DC透過DMA方式訪問記憶體中的幀快取；在獨立視訊記憶體的情況下，幀快取分配在獨立視訊記憶體中，CPU直接把要顯示的資料寫入幀快取，或者GPU透過DMA方式從記憶體中讀取資料並把計算結果寫入幀快取，DC直接讀取幀快取的內容進行顯示。根據是否由GPU完成圖形計算以及幀快取是否分配在記憶體中，常見的顯示模式有以下四種。

模式一：不使用GPU，CPU與DC共享記憶體。不使用橋片上的視訊記憶體，而在記憶體中分配一個區域專供顯示使用，這個區域稱之為幀快取（framebuffer）。需要顯示時，CPU透過正常記憶體訪問將需要顯示的內容寫入記憶體中的幀快取，然後透過PIO方式讀寫DC中的控制暫存器啟動DMA，DC透過DMA操作讀記憶體中的幀快取並進行顯示，如圖a所示。

模式二：不使用GPU，DC使用獨立視訊記憶體。DC使用橋片上的視訊記憶體，這個區域稱之為幀快取。需要顯示時，CPU將需要顯示的內容從記憶體讀出，再透過PIO方式寫入獨立視訊記憶體上的幀快取，然後透過PIO操作讀寫DC中的控制暫存器啟動DMA，DC讀視訊記憶體上的幀快取並進行顯示，如圖b所示。

模式三：CPU與GPU/DC共享記憶體。需要顯示時，CPU在記憶體中分配GPU使用的空間，並將相關資料填入，然後CPU透過PIO讀寫GPU中的控制暫存器啟動DMA操作，GPU透過DMA讀記憶體並將計算結果透過DMA寫入記憶體中的幀快取，CPU透過PIO方式讀寫DC中的控制暫存器啟動DMA，DC透過DMA方式讀記憶體中的幀快取並完成顯示，如圖c所示。

模式四：GPU/DC使用獨立視訊記憶體。需要顯示時，CPU在記憶體中分配GPU使用的空間，並將相關資料填入，然後CPU透過PIO讀寫GPU中的控制暫存器啟動DMA操作，GPU透過DMA讀記憶體並將計算結果寫入視訊記憶體中的幀快取，DC讀視訊記憶體中的幀快取並完成顯示，如圖d所示。

參考來源：https://foxsen.github.io/archbase
