本文主要介紹netflix conductor的基本概念和主要執行機制。

一  簡介

netflix conductor是基於JAVA語言編寫的開源流程引擎，用於架構基於微服務的流程。它具備如下特性：
  • 允許建立複雜的業務流程，流程中每個獨立的任務都是由一個微服務所實現。
  • 基於JSON DSL 建立工作流，對任務的執行進行編排。
  • 工作流在執行的過程中可見、可追溯。
  • 提供暫停、恢復、重啟等多種控制模型。
  • 提供一種簡單的方式來最大限度重用微服務。
  • 擁有擴充套件到百萬流程併發執行的服務能力。
  • 透過佇列服務實現客戶端與服務端的分離。
  • 支援 HTTP 或其他RPC協議進行資料傳送

二  基本概念

1  Task

Task是最小執行單元，承載了一段執行邏輯，如傳送HTTP請求等。
  • System Task：被conductor服務執行，這些任務的執行與引擎在同一個JVM中。
  • Worker Task：被worker服務執行，執行與引擎隔離開，worker透過佇列獲取任務後，執行並更新結果狀態到引擎。Worker的實現是跨語言的，其使用Http協議與Server通訊。
conductor提供了若干內建SystemTask:
  • 功能性Task：
    • HTTP：傳送http請求
    • JSON_JQ_TRANSFORM：jq命令執行，一般使用者json的轉換，具體可見jq官方文件
    • KAFKA_PUBLISH: 釋出kafka訊息
  • 流程控制Task：
    • SWITCH（原Decision）：條件判斷分支，類似於程式碼中的switch case
    • FORK：啟動並行分支，用於排程並行任務
    • JOIN：彙總並行分支，用於彙總並行任務
    • DO_WHILE：迴圈，類似於程式碼中的do while
    • WAIT：一直在執行中，直到外部時間觸發更新節點狀態，可用於等待外部操作
    • SUB_WORKFLOW：子流程，執行其他的流程
    • TERMINATE：結束流程，以指定輸出提前結束流程，可以與SWITCH節點配合使用，類似程式碼中的提前return語句
自定義Task：
  • 對於System Task，Conductor提供了WorkflowSystemTask 抽象類，可以自定義擴充套件實現。
  • 對於Worker Task，可以實現conductor的client Worker介面實現執行邏輯。

2  Workflow

  • Workflow由一系列需要執行的Task組成，conductor採用json來描述Task的流轉關係。
  • 除基本的順序流程外，藉助內建的SWITCH、FORK、JOIN、DO_WIHLE、TERMINATE任務，還能實現分支、並行、迴圈、提前結束等流程控制。

3  Input&Output

Task的輸入是一種對映，其作為工作流例項化的一部分或某些其他Task的輸出。允許將來自工作流或其他Task的輸入/輸出作為隨後執行的Task的輸入。
  • Task有自己的輸入和輸出，輸入輸出都是jsonobject型別。
  • Task可以引用其他Task的輸入輸出，使用${taskxxx.output}的方式引用。引用語法為json-path，除最基礎的${taskxxx.output}的值解析方式外，還支援其他複雜操作，如過濾等，具體見json-path語法。
  • 啟動Workflow時可以傳入流程的輸入資料，Task可以透過${workflow.input}的方式引用。
Task實現原子操作的處理以及流程控制操作，Workflow定義描述Task的流轉關係，Task引用Workflow或者其它Task的輸入輸出。透過這些機制，conductor實現了JSON DSL對流程的描述。

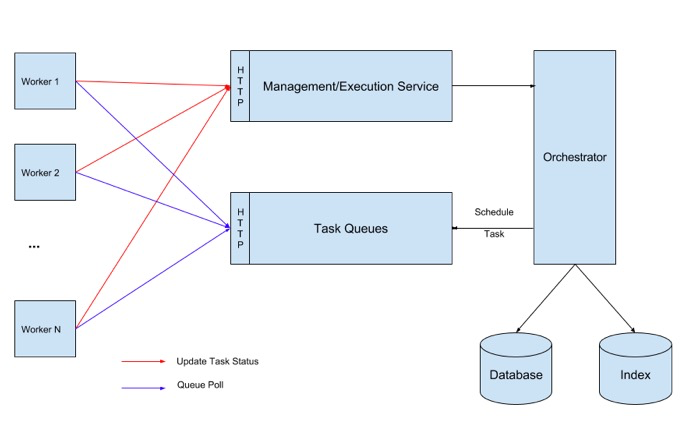

三  整體架構

主要分為幾個部分：
  • Orchestrator: 負責流程的流轉排程工作；
  • Management/Execution Service: 提供流程、任務的管理更新等操作；
  • TaskQueues: 任務佇列，Orchestrator解析出來的待執行Task會放到佇列中；
  • Worker: 任務執行worker，從TaskQueues中獲取任務，透過Execution Service更新任務狀態與結果資料；
  • Database: 元資料&執行時資料庫，用於儲存執行時的Workflow、Task等狀態資訊，以及流程任務定義的等原資訊；
  • Index: 索引資料庫，用於儲存執行歷史；

四  執行模型

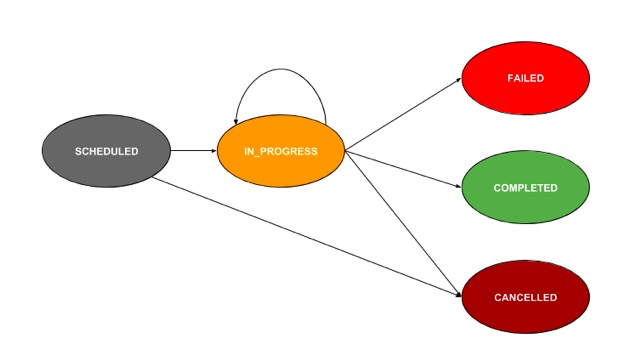

1  Task狀態轉移

  • SCHEDULED：待排程，task放到佇列中還沒有被poll出來執行時的狀態
  • IN_PROGRESS：執行中，被poll出來執行但還沒有完成時的狀態
  • COMPLETED：執行完成
  • FAILED：執行失敗
  • CANCELLED：被中止時為此狀態，一般出現在兩種情況：
    • 1.手動中止流程時，正在執行中的task會被置為此狀態；
    • 2.多個fork分支，當某個分支的task失敗時，其它分支中正在執行的task會被置為此狀態；

2  任務佇列

任務的執行（同步的系統任務除外）都會先新增到任務佇列中，是典型的生產者消費者模式。
  • 任務佇列，是一個帶有延遲、優先順序功能的佇列；
  • 每種型別的Task是一個單獨的佇列，此外，如果配置了domain、isolationGroup，還會拆分成多個佇列實現執行隔離；
  • decider service是生產者，其根據流程配置與當前執行情況，解析出可執行的task後，新增到佇列；
  • 任務執行器(SystemTaskWorker、Worker)是消費者，其長輪詢對應的佇列，從佇列中獲取任務執行；
佇列介面可插拔，conductor提供了Dynomite 、MySQL、PostgreSQL的實現。

3  核心功能實現機制

conductor排程的核心是decider service，其根據當前流程執行的狀態，解析出將要執行的任務列表，將任務入隊交給worker執行。

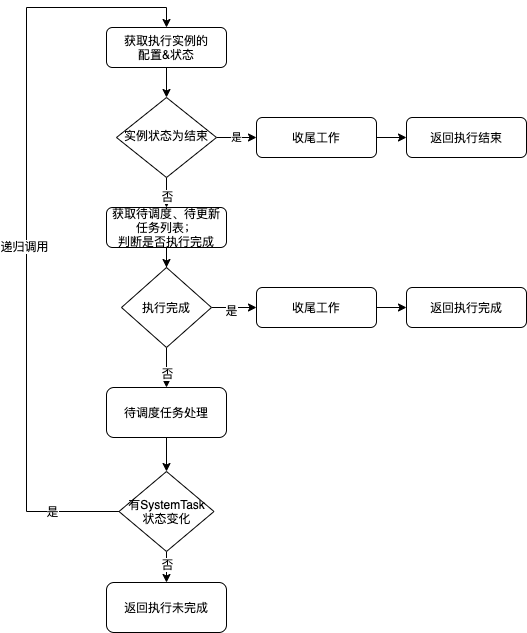

decide主要流程簡化如下，詳細程式碼見WorkflowExecutor.java的decide方法：

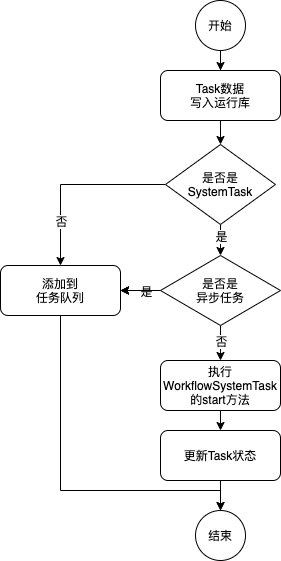

其中，排程任務處理流程簡化如下，詳細程式碼見WorkflowExecutor.java的scheduleTask方法：

decide的觸發時機

最主要的觸發時機：
  1. 新啟動執行時，會觸發decide操作
  2. 系統任務執行完成時，會觸發decide操作
  3. Workder任務透過ExecutionService更新任務狀態時，會觸發decide操作

流程控制節點的實現機制

1）Task & TaskMapper

對於每一個Task來說，都有Task和TaskMapper兩部分:
  • Task：任務的執行邏輯程式碼，它的作用是Task的執行
  • TaskMapper：任務的對映邏輯程式碼，它透過Task的定義配置、當前例項的執行狀態等資訊，返回實際需要執行的Task列表
對於一般的任務來說，TaskMapper返回的是就是Task本身，補充一些執行例項的狀態資訊。但是對於控制節點來說，會有不同的邏輯。

2）條件分支(SWITCH)的實現機制

SWITCH用於根據條件判斷，執行不同的分支。
實際上，該節點的Task不做任何操作，TaskMapper根據分支條件，判斷出要走的分之後，返回對應分支的第一個Task。
SwitchTaskMapper.java getMappedTasks方法關鍵程式碼：
// 待排程的Task list，最終返回結果List<Task> tasksToBeScheduled = new LinkedList<>();// evalResult是分支條件變數的值(case)// decisionCases是一個Map結構，key為分支的case值，value為對應分支的任務定義list（分支內的任務定義會有多個）// 根據分支變數的實際值，獲取對應分支的任務定義listList<WorkflowTask> selectedTasks = taskToSchedule.getDecisionCases().get(evalResult);// default的邏輯：如果獲取不到對應的分支或者分支為空，則用預設的分支if (selectedTasks == null || selectedTasks.isEmpty()) { selectedTasks = taskToSchedule.getDefaultCase();}if (selectedTasks != null && !selectedTasks.isEmpty()) { // 獲取分支的第一個(下標0)task，返回給decider service去做排程（decider會把任務新增到佇列裡，交給worker去執行） WorkflowTask selectedTask = selectedTasks.get(0); // 呼叫了deciderService的getTasksToBeScheduled方法，此方法裡又獲取到TaskMapper呼叫了getMappedTasks。這裡採用了遞迴呼叫的方式，解析巢狀的Task List<Task> caseTasks = taskMapperContext.getDeciderService() .getTasksToBeScheduled(workflowInstance, selectedTask, retryCount, taskMapperContext.getRetryTaskId()); tasksToBeScheduled.addAll(caseTasks); switchTask.getInputData().put("hasChildren", "true");}return tasksToBeScheduled;

3）並行(FORK)的實現機制

FORK用於開啟多個並行分支。
實際上，該節點的Task不做任何操作，TaskMapper返回所有並行分支的第一個Task。
ForkJoinTaskMapper.java getMappedTasks關鍵程式碼：
// 待排程的Task list，最終返回結果List<Task> tasksToBeScheduled = new LinkedList<>();// 配置中的所有fork分支List<List<WorkflowTask>> forkTasks = taskToSchedule.getForkTasks();for (List<WorkflowTask> wfts : forkTasks) { // 每個分支取第一個Task WorkflowTask wft = wfts.get(0); // 呼叫了deciderService的getTasksToBeScheduled方法，此方法裡又獲取到TaskMapper呼叫了getMappedTasks。這裡採用了遞迴呼叫的方式，解析巢狀的Task List<Task> tasks2 = taskMapperContext.getDeciderService() .getTasksToBeScheduled(workflowInstance, wft, retryCount); tasksToBeScheduled.addAll(tasks2);}return tasksToBeScheduled;
總的來說，分支(SWITCH)、並行(FORK)節點本身沒有執行邏輯，其透過TaskMapper返回到實際要執行的Task，然後交給Decider Service處理。

重試的實現機制

重試和其延遲時間設定，都是藉助任務佇列的功能實現的。
重試：將任務重新新增到任務佇列
重試的延遲時間：新增到任務佇列時設定延遲時間，延遲時間過後，任務才能在佇列中被poll出來執行

五  完整性保障機制

由於排程過程中可能會出現因機器重啟、網路異常、JVM崩潰等偶發情況，這些會導致的decide過程意外終止，流程執行不完整，展現出如流程一直執行中（實際已經沒有在排程），或者其它狀態錯誤等異常現象。

1  WorkflowReconciler

針對這種情況，conductor有一個WorkflowReconciler，會定期嘗試decide所有正在執行中的流程，修復流程執行的一致性。此外，它還有一個作用是校驗流程超時時間。

2  decideQueue

那麼WorkflowReconciler是如何獲取到當前執行中的流程呢，答案是decideQueue。
decideQueue和任務佇列相同，也是一個具有延遲功能的佇列，其存放的是正在執行中的流程的例項id。在任務開始執行時（包括新啟動執行、重試執行、恢復執行、重跑執行等），會將例項id push到decideQueue中；在執行結束（成功、失敗）時，會從decideQueue中刪除例項id。

3  ExecutionLockService

WorkflowReconciler會定期嘗試decide所有正在執行中的流程用於超時判斷、維護流程一致性。但是流程本身正常執行也會觸發decide，如果同一個執行同時觸發兩個decide，可能會導致狀態混亂，執行卡住等問題。
conductor採用了鎖來解決這個問題，其提供了單機LocalOnlyLock（基於訊號量實現）、redis分散式鎖（基於redission實現）、zookeeper分散式鎖三種實現。
decide方法中最開始會嘗試獲取鎖，如果獲取失敗則直接返回。透過鎖來保障不會對同一個流程例項併發執行decide。
if (!executionLockService.acquireLock(workflowId)) { return false;}
由於鎖是可配置的，可能會導致一個誤區：單臺機器的話不用配置鎖。其實單機也是需要配置鎖的，因為WorkflowReconciler和流程正常執行會產生衝突，可能會導致偶發的流程狀態混亂問題。
參考：
Github: https://github.com/Netflix/conductor
官方文件：https://netflix.github.io/conductor/
WorkflowReconciler：https://github.com/Netflix/conductor/blob/main/core/src/main/java/com/netflix/conductor/core/reconciliation/WorkflowReconciler.java
WorkflowSystemTask：https://github.com/Netflix/conductor/blob/main/core/src/main/java/com/netflix/conductor/core/execution/tasks/WorkflowSystemTask.java?spm=ata.21736010.0.0.2b501a3cYnrSfT&file=WorkflowSystemTask.java
