華為展示eFlash的替代方案，VLSI2025亮點曝光

👆如果您希望可以時常見面，歡迎標星🌟收藏哦~

最新訊息顯示，第 45 屆 VLSI 技術與電路研討會將於 2025 年 6 月 8 日至 12 日在日本京都麗嘉皇家酒店舉行。

按照VLSI官方所說，今年研討會的主題是“培育超大規模積體電路花園：從創新種子到蓬勃發展”，旨在整合先進技術發展、創新電路設計及其所賦能的應用，共同推動全球社會向智慧互聯裝置、基礎設施和系統新時代轉型，從而改變人類互動方式。

據“芯思想”總結道，VLSI 2025共錄用常規論文251篇（包括1篇Late News論文），其中VLSI技術組錄用常規論文104篇（包括1篇Late News論文，來自imec）；VLSI電路組錄用常規論文141篇。另有邀請論文12篇，以及4篇全體報告。

當中，美國錄用57篇，排名第一；韓國錄用54篇，排名第二；中國大陸（包括內地、香港、澳門）共錄用52篇，排名第三；中國臺灣錄用23篇，排名第四；日本錄用20篇，排名第五；比利時錄用15篇，排名第六；新加坡錄用10篇，排名第七；荷蘭錄用9篇，排名第八；愛爾蘭、瑞士、義大利各錄用3篇，並列第九；德國、法國各錄用1篇，並列第十二位。

值得一提的是，當中有一篇邀請論文來自華為，在論文中，華為展示了採用氧化鉿鋯 (HZO) 材料的高效能 1T1C 3D FeRAM 測試晶片。該測試晶片採用在 40nm CMOS 平臺上形成的 7nm 厚 HZO 薄膜構成的溝槽結構鐵電電容器 (FeCAP)。

下面，我們從CMOS技術開始，瞭解這次盛會的技術分享。

先進的CMOS技術

據介紹，在VLSI 2025中，英特爾將在一篇論文中詳細介紹公司的 18A 平臺技術。按他們所說，這個採用 RibbonFET (GAA) 和 Power Via 技術的工藝能助力實現高階高效能計算。

英特爾聲稱，與採用intel 3工藝技術製造的相同模組相比，其18A製造工藝在相同電壓（1.1V）和複雜度下，效能提升25%，在相同頻率和1.1V電壓下，標準Arm核心子模組的功耗降低36%。在較低電壓（0.75V）下，英特爾18A工藝效能提升18%，功耗降低38%。此外，與英特爾3工藝相比，18A工藝始終能夠實現0.72倍的面積縮小。

外媒Tomshardware在報道中指出，標準單元佈局對比凸顯了英特爾 18A 在高效能 (HP) 和高密度 (HD) 庫中較intel 3 實現的顯著物理擴充套件。英特爾 18A 將 HP 庫中的單元高度從 240CH 降低到 180CH，將 HD 庫中的單元高度從 210CH 降低到 160CH，這意味著垂直尺寸減少了約 25%。這種更緊湊的單元架構可以提高電晶體密度，從而直接有助於提高面積效率。

來到先進封裝方面，imec 演示了採用 250 奈米間距面對面混合鍵合和 120 奈米間距背面電介質通孔的高密度晶圓級連線。演示了透過超越淺溝槽隔離層，實現晶圓背面的極薄化。

臺積電在本次大會上了也帶來了CMOS縮放和新器件的工藝和材料的分享。

據臺積電介紹，公司實現了具有單層 (1L) WSe2 溝道且等效柵氧化層厚度為 1.2 nm 的背柵 PMOS 器件，在 VDS 為 -1 V 時，導通電流達到 400 µA/µm，亞閾值擺幅為 72 mV/dec，導通/關斷比為 7 個數量級，並且在增強模式下工作時幾乎無滯後。這些結果使 1L WSe2 作為可擴充套件 p 溝道候選器件更具競爭力。

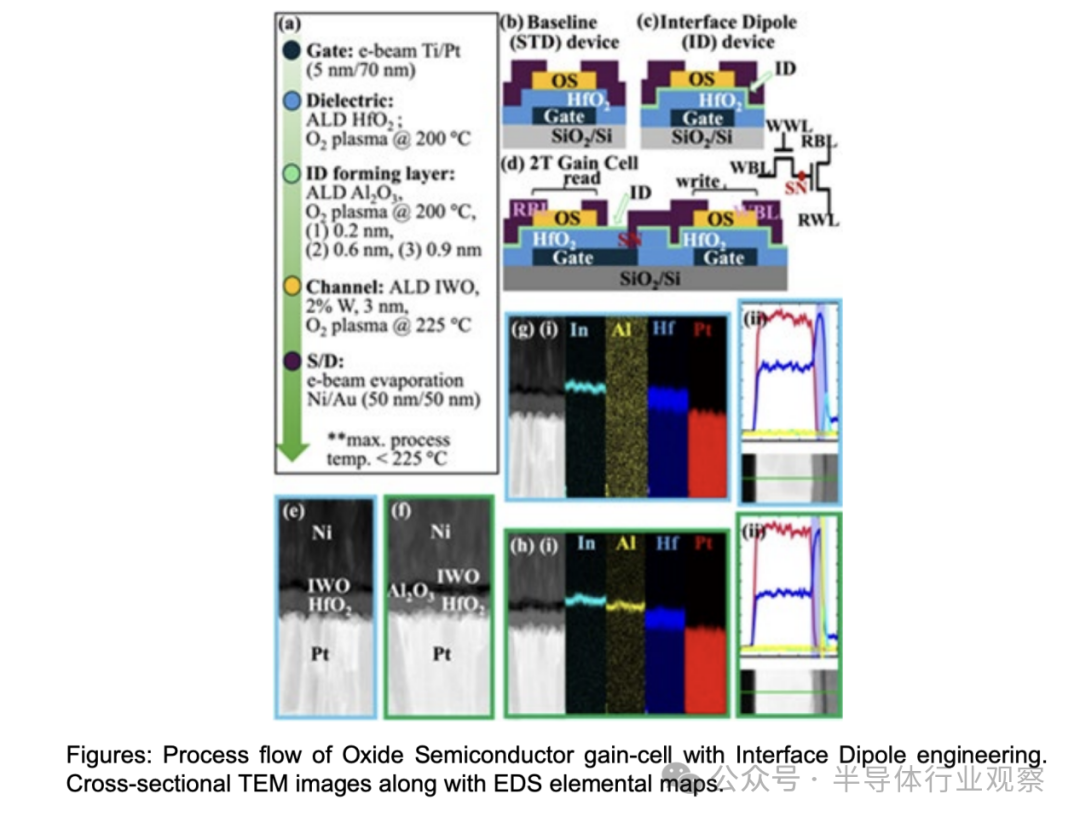

臺積電在另一篇論文中則透露，公司能將柵極電介質作為獨立旋鈕（nindependent knob）進行介面工程設計，用於調節雙電晶體增益單元儲存器氧化物半導體場效應電晶體 (FET) 的閾值電壓。透過利用氧化銦鎢 (IWO) 場效應電晶體 (FET) 的介面偶極子工程設計，與標準 HfO2 場效應電晶體相比，閾值電壓提高了 450-500mV，並在 85℃ 至低溫範圍內保持 ΔVt。

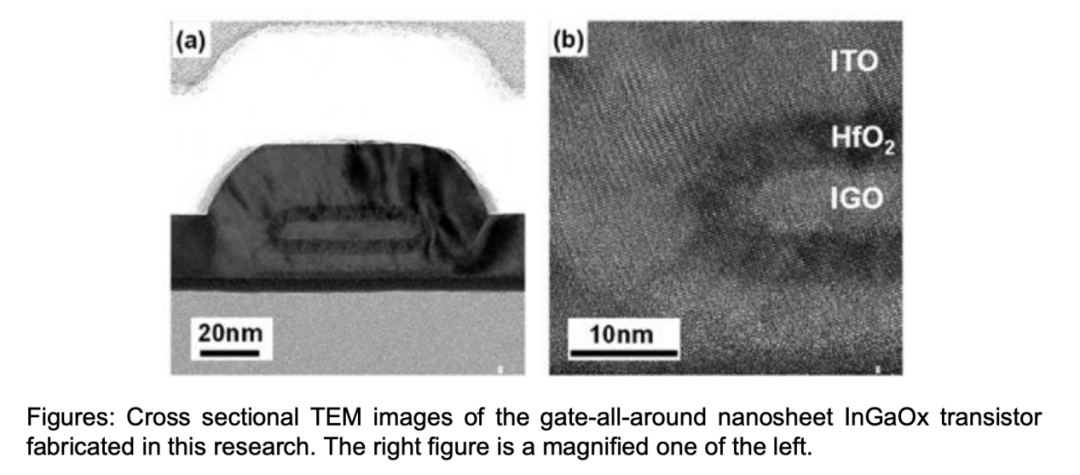

東京大學和奈良先端科學技術大學院大學則利用原子層沉積 (ALD) 工藝生長的晶體 InGaOx 材料。據介紹與傳統的非晶態材料相比，顯著提升了遷移率。他們還找到了遷移率和偏置應力可靠性的最佳成分比。此外，他們開發了環繞柵極奈米片電晶體與晶體 InGaOx 的整合工藝流程，並展示了常關操作和高偏置應力可靠性。這項研究成果將推動大規模積體電路 (LSI) 應用中氧化物半導體電晶體器件的微縮。

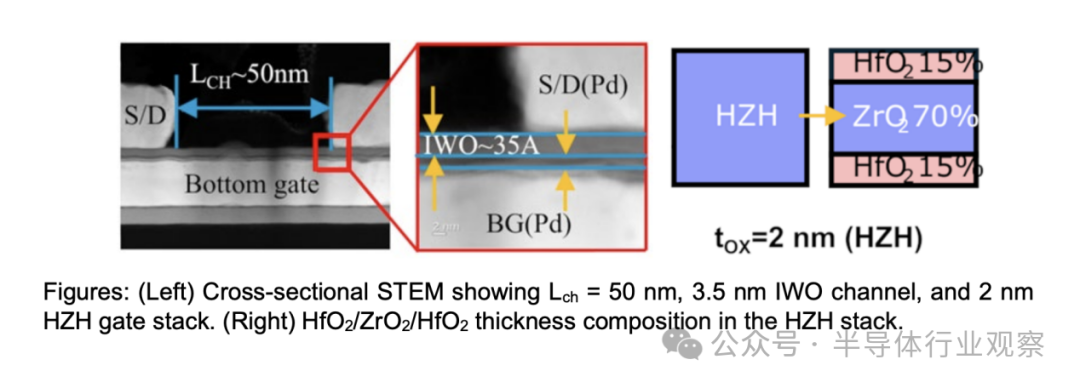

三星電子則在和佐治亞理工學院合作的研究中展示了摻鎢氧化銦 (IWO) 溝道 MOSFET 的高導通電流和更高的穩定性。據介紹，採用 HfO2-ZrO2-HfO2 (HZH) 疊層柵極電介質，可將 EOT 尺寸縮小至 0.3 奈米，從而實現 244 μA/μm 的高導通電流。此外，HZH 柵極堆疊有效抑制了正負偏壓不穩定性。所提出的採用 HZO 柵極堆疊的 IWO MOSFET 為利用 BEOL 工藝開發可靠的 3D 積體電路奠定了基礎。

儲存技術的研發方向

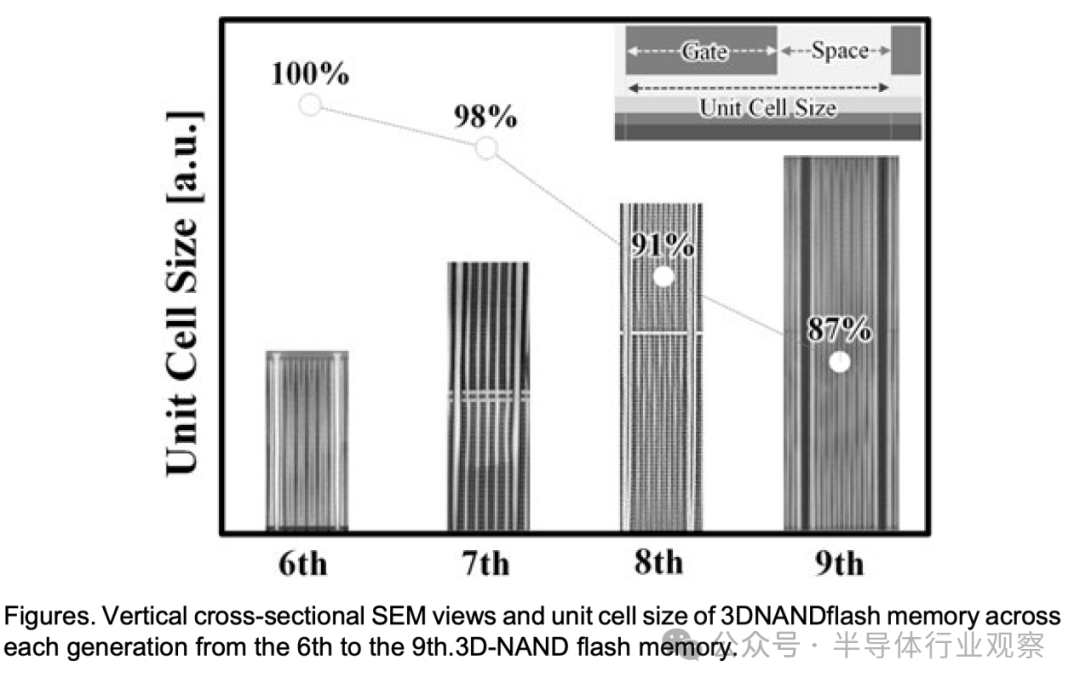

來到儲存技術方面，首先亮相的是三星。據介紹，這家行業巨頭詳細介紹了286層第九代3D-NAND快閃記憶體。由於縱向和橫向尺寸的大幅縮減，位密度相比上一代提升了50%。先進的ONO材料工程克服了極端縮減帶來的可靠性問題，從而以最小的單元體積實現了高可靠性的3D-NAND。

來自中國的華為則展示了一個1T1C 3D HZO FeRAM。據介紹，該裝置具有高保持性（>125℃）和高耐久性（>1E13），適用於嵌入式非易失性儲存器應用。

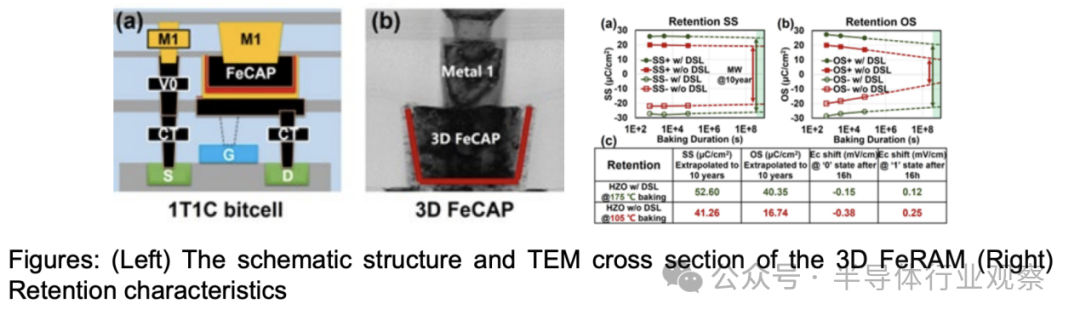

據介紹，華為展示了採用氧化鉿鋯 (HZO) 材料的高效能 1T1C 3D FeRAM 測試晶片。該測試晶片採用在 40nm CMOS 平臺上形成的 7nm 厚 HZO 薄膜構成的溝槽結構鐵電電容器 (FeCAP)，實現了 10 年的資料儲存時間，並在 125°C 下穩定執行。

此外，得益於 HZO 薄膜兩側均設定缺陷遮蔽層 (DSL：defect shielding layers) 的全新堆疊設計，該晶片有效抑制了鐵電儲存器中常見的疲勞、壓印和收縮現象等問題。該儲存器陣列容量為 32Mb，即使在 -5.2σ (0.1ppm) 下也能保持約 340mV 的儲存視窗，並且在 10^11 次寫入和 10^13 次讀取以及 125°C 高溫烘烤後仍能保持超過 200mV 的儲存視窗。這些結果顯著增強了其在嵌入式非易失性儲存器 (eNVM) 應用中替代 eFlash 的潛力。

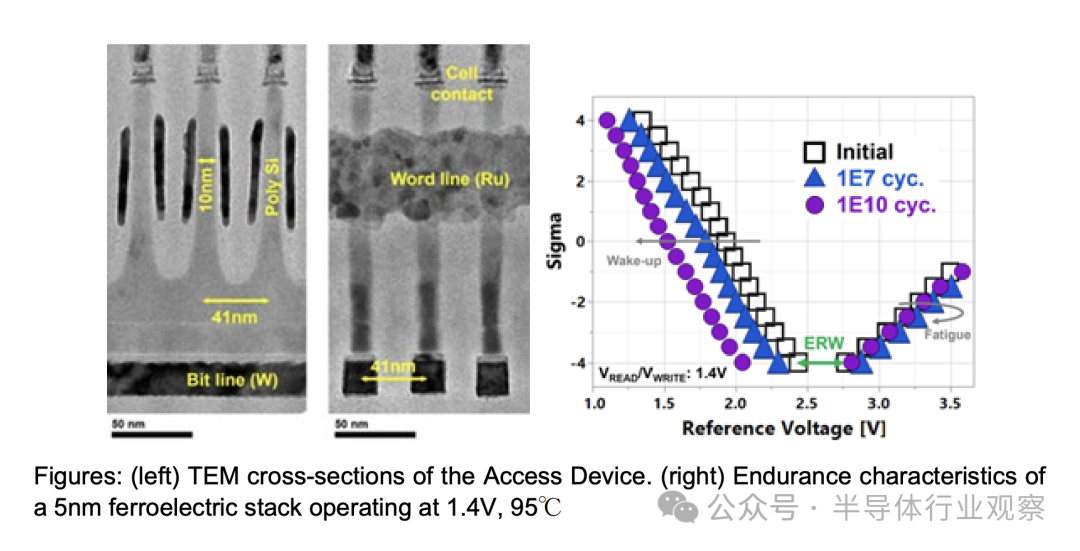

美光則展示了第二代微縮鐵電NVDRAM。據介紹，新一代解決方案具有更小的x和y方向間距（41奈米）、更薄的鐵電堆疊（5奈米）以及更低的陣列工作電壓（讀寫電壓為1.4V）。全晶片陣列資料顯示，在1E10次迴圈後，-4σ處的電壓視窗大於250mV。據美光強調，這是目前效能如此高、密度最高的1T1C鐵電技術。我們解決了多項材料和電氣難題，以確保在減小尺寸的情況下保持效能。

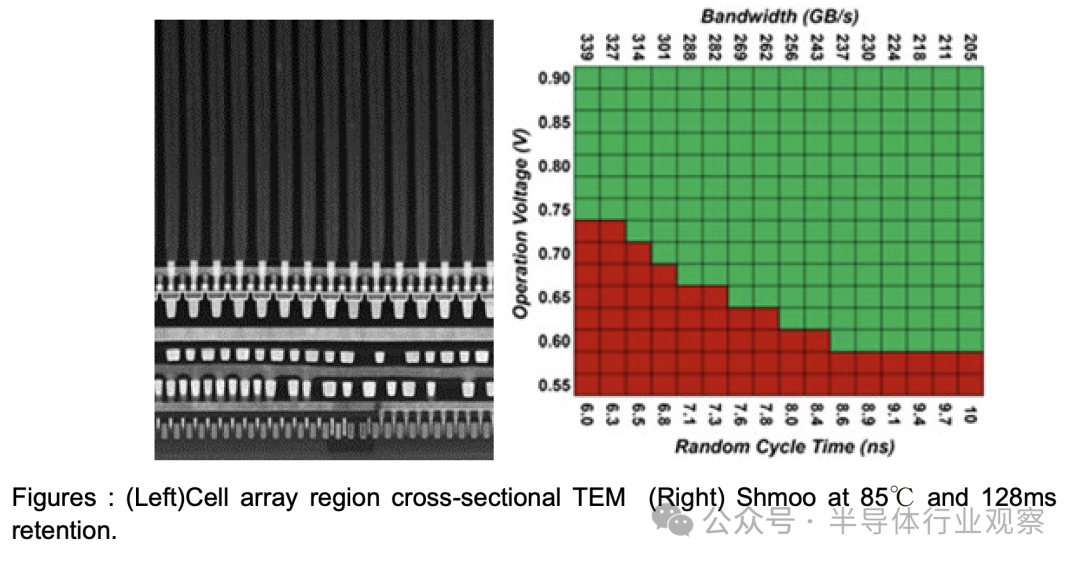

作為全球最大的晶圓廠，臺積電在儲存領域也成功演示了BEOL儲存器與先進邏輯的單片整合。據介紹，儲存器陣列完全嵌入BEOL工藝中，並採用氧化物半導體通道選擇器和低溫工藝電容器。這項相容先進邏輯的BEOL儲存器技術提供了一種可定製、超低功耗、低延遲的快取解決方案，其密度高於SRAM。

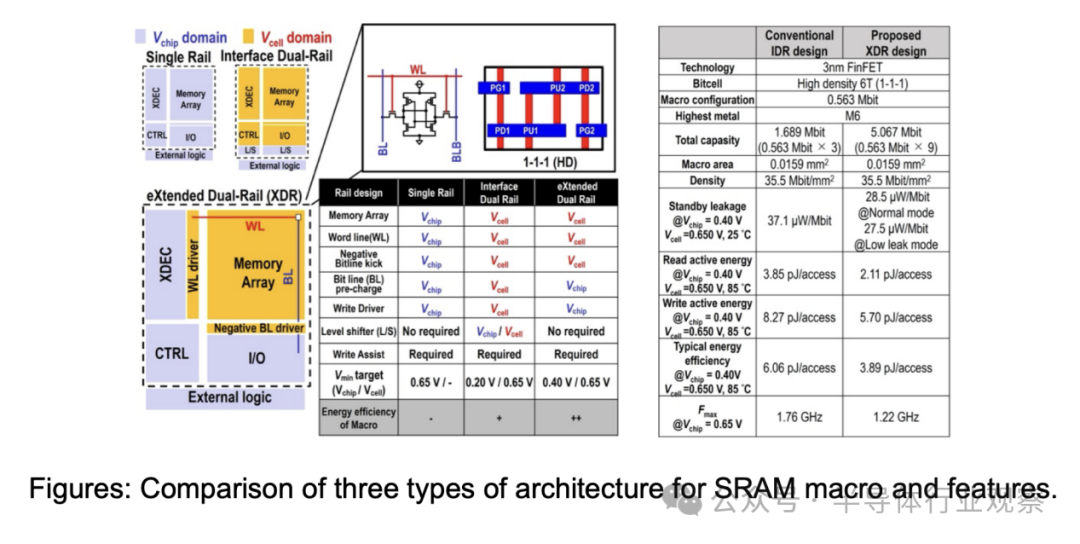

臺積電的研究人員還展示了一款適用於移動應用的高密度 (HD) 6T SRAM，該器件採用 eXtended Dual Rail XDR 架構和兩項關鍵技術。延遲寫入防寫 (DeWL) 技術解決了單元與寫入驅動器 (WDRV) 之間的爭用問題，而 1-cycle 延遲低漏電模式 (1-CLM) 透過在無操作 (NOP) 期間關閉 BL 預充電器來降低功耗。3 奈米 FinFET 測試晶片實現了有功功耗降低 17%，待機漏電降低 10%。

影像感測器的追逐

在官方文稿中，還分享了包括影像感測器領域的不少分享。

首先，索尼會展示一款採用最佳化摻雜設計的背照式 10 微米間距 SPAD 深度感測器。據介紹，該感測器在 940 nm 波長下 PDE 為 42.5%。

索尼指出，該研究採用300 mm CMOS平臺上的10 μm間距單光子雪崩二極體（SPAD）深度感測器，該感測器採用背照式（BI）結構。為了提高光子探測效率（PDE），優化了倍增區設計以提高蓋革模式的觸發機率，並引入了最佳化的摻雜設計以實現更高效的電荷收集。最終，在940 nm波長下實現了42.5%的世界最高PDE。

索尼半導體還展示了一個lidar解決方案，該方案透過流水線化直方圖處理和資料輸出，並透過提取晶片內部的距離資訊來減少輸出資料量，實現了每秒25M點的距離測量。這實現了120°/26°視場角、0.05°角解析度和20 fps幀率的距離測量，這些效能是3級以上自動駕駛所需的LiDAR效能。此外，透過採用多相時鐘的等效時間取樣方法，在不增加資料量的情況下提高了測量精度。該感測器可在250米距離處檢測高度為25釐米的物體，在300米距離處的最大距離精度為17釐米。

佳能推出了一款用於汽車應用的SPAD影像感測器。其新穎的加權光子計數技術實現了156 dB的動態範圍，並具有LED閃爍抑制和無縫全域性快門操作。此外，透過無讀取噪聲操作，可確保在0.1勒克斯以下的目標上進行影像捕獲。

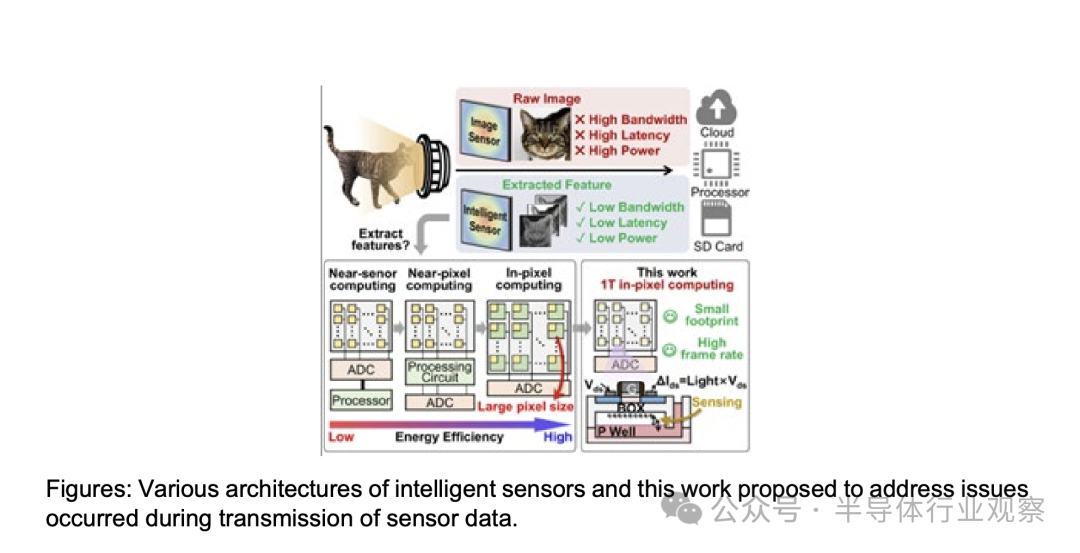

北京大學則展示了一款基於1T 22nm FDSOI畫素的128×128影像感測器，該感測器利用掩埋氧化物下的深耗盡區進行光學感測。其主要特性包括：(1) 由於場效應電晶體（FET）的放大效應，實現了5×105 A/W的極高光敏度；(2) 光敏度可透過柵極/漏極電壓進行調節，從而在1T結構中實現畫素內計算能力；(3) 該晶片利用畫素內處理能力和提出的曝光/取樣/讀出解耦流水線設計，可實現超過1000 fps的成像和特徵提取速度。

更多技術展示

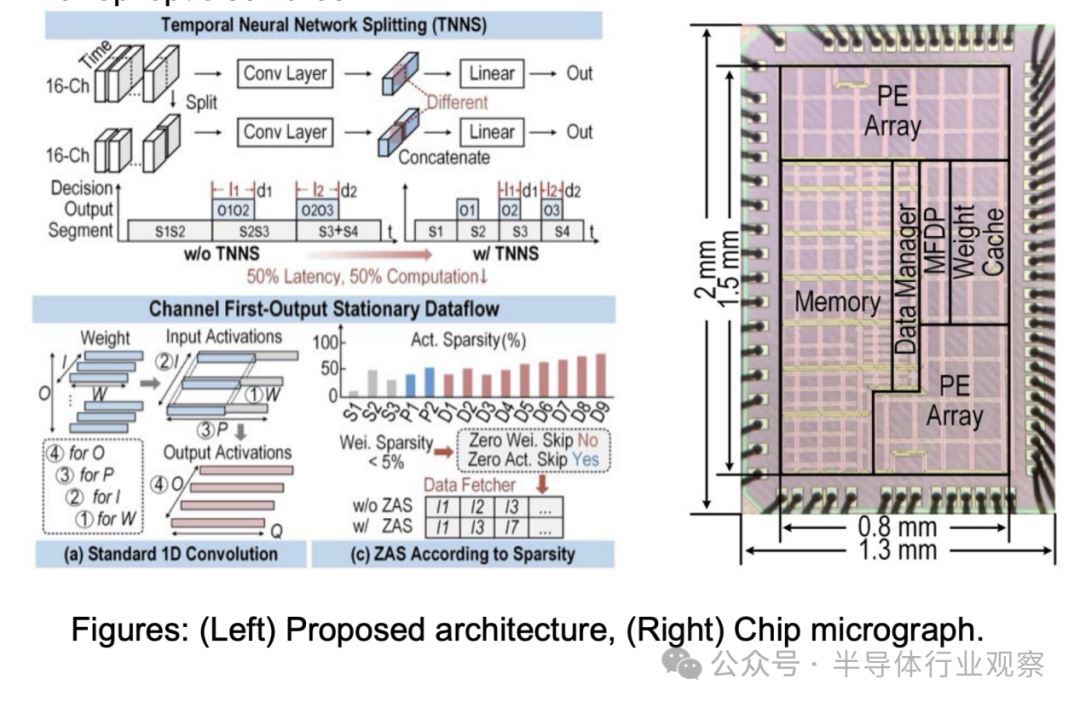

在生物醫學裝置、電路和系統方面，來自北京大學、南方醫科大學和南方科技大學的團隊將展示一種用於癲癇發作檢測和預測的可重構神經網路加速器——PANDA。作者透過對神經網路進行時間劃分，並利用統計資訊改進資料流，提高了檢測/預測運算的效率。該加速器對癲癇發作的靈敏度達到99%，假陽性率為0.43次/小時，效率為3.178 TOPS/W。

Imec 也報告了一種用於 3D 類器官介面的有源矽穿孔微電極陣列 (MEA：Micro-Electrode Array)，該陣列集成了 CMOS 電子元件，可實現低噪聲、高解析度記錄、刺激和電化學阻抗譜 (EIS)。該 MEA 具有可擴充套件的 256 島網格和多路複用操作，可實現低輸入參考噪聲（9.1±1.5 µVrms、300Hz~10kHz）和低功耗（每個島 11.3 µW）。心肌細胞體外測試表明，該 MEA 可透過電壓刺激實現精確記錄、網路傳播對映和細胞內記錄。該穿孔 MEA 為推進器官晶片研究提供了無與倫比的功能性和可擴充套件性。

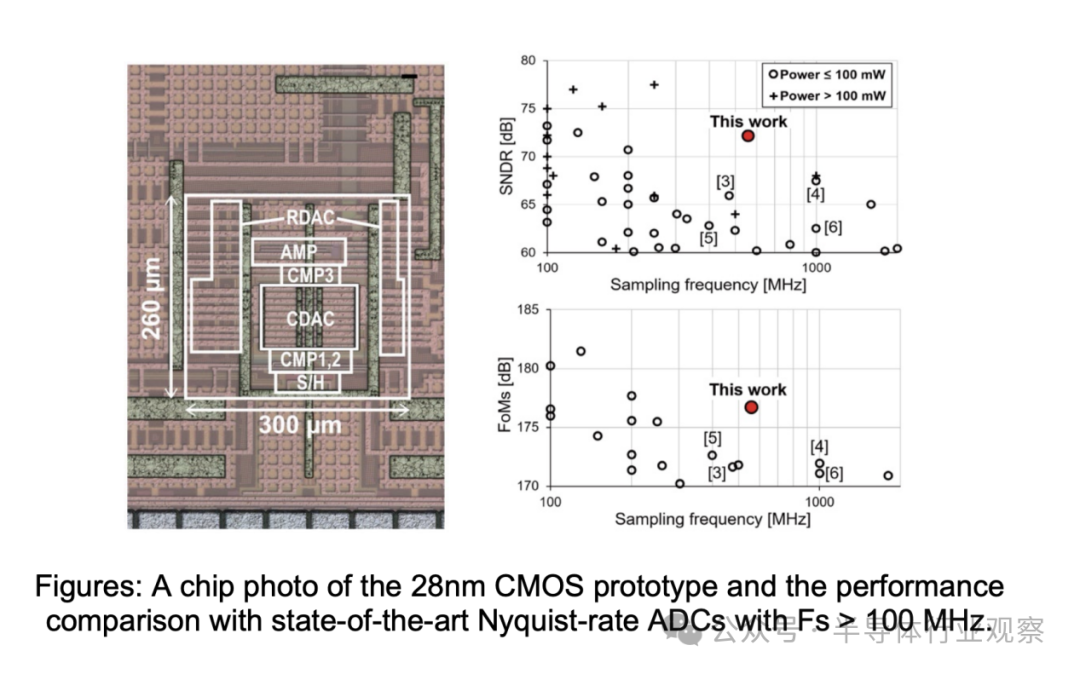

資料轉換方面，東京大學提出了一款14位560 MS/s ADC，採用放大器開關分級架構。此外，還提出了一種帶有時間鎖存級的多閾值比較器，可實現單輸入對16級判決。該器件採用28nm CMOS工藝製造，在奈奎斯特輸入下實現了72.14 dB的信噪比(SNDR)，在560 MS/s下功耗為9.76 mW，從而實現了176.7 dB的Schreier FoM。

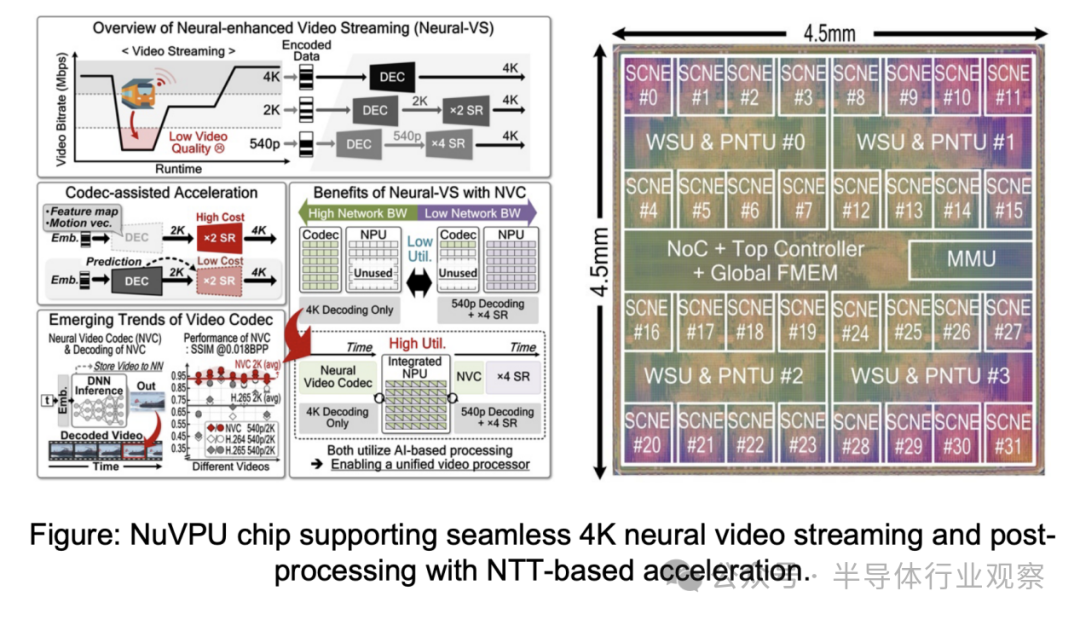

在用於 ML/DL 和新計算的裝置和加速器的章節，韓國科學技術研究院 (KAIST) 的研究人員推出了首款統一神經影片處理器 NuVPU，它能夠同時加速神經影片編解碼器 (NVC) 的流媒體傳輸和後處理，效能高達 36.9 TOPS/W，比之前的設計效能提升高達 9.2 倍。NuVPU 利用選擇性卷積模式神經引擎 (SCNE) 和漸進式神經網路時間轉換單元 (PNTU)，自適應地切換計算域，將邏輯和記憶體開銷降低高達 80%，吞吐量提升 3.35 倍。其採用頻率感知壓縮和自適應排程的新型記憶體架構，將外部記憶體訪問量降低了 81.3%，從而能夠在各種網路條件下穩定地傳輸 4K 影片。

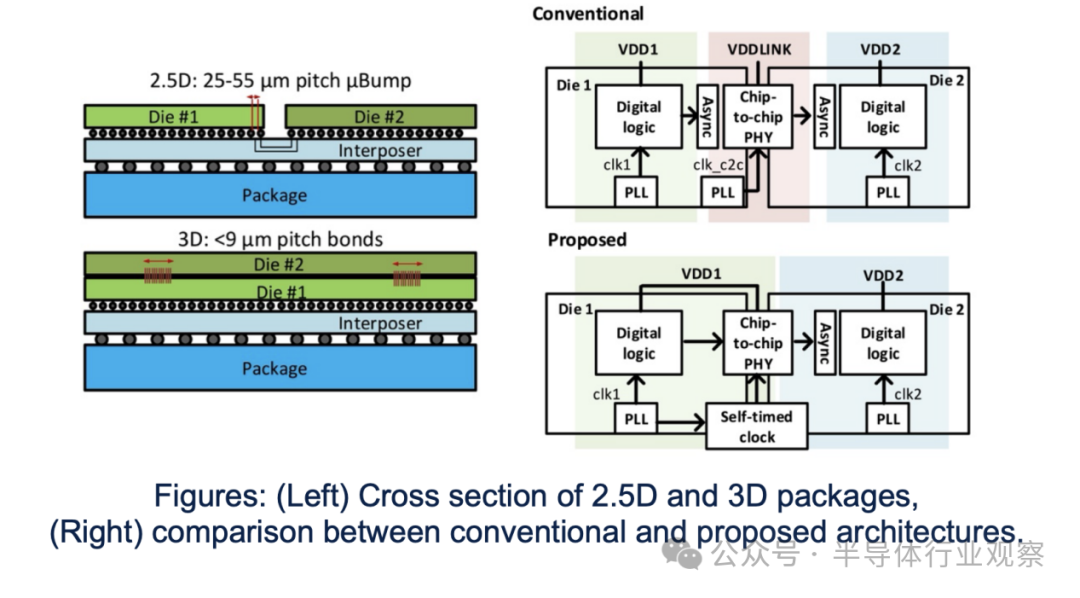

在數位電路、硬體安全、訊號完整性、Los方面，NVIDIA 研究人員展示了一種用於 2.5D 和 3D 堆疊晶片互連的自定時晶片間序列鏈路，該鏈路採用標準自適應數字時鐘和電源供電。該鏈路在 3nm 工藝下實現了 8Gbps/pin 頻寬，延遲僅為 1 個週期，能效為 77fJ/b，並在 0.7V 電壓下實現了 44 Tbps/mm² 的傳輸速率。

密歇根大學提出了一種採用模擬浮點實現的256點FFT引擎。該方法利用電壓和脈衝寬度以及4位數字指數對尾數值進行編碼。該晶片採用22nm CMOS工藝實現，在1.53 GS/s的高吞吐量下，實現了0.71nJ/FFT的低能耗。

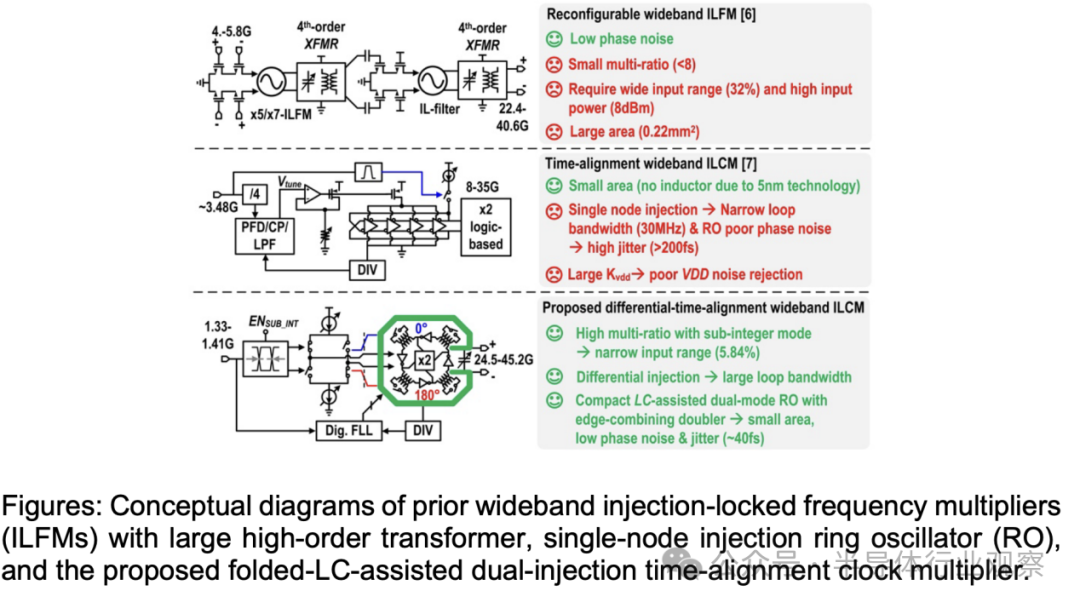

來到頻率生成和時鐘電路方面，都柏林大學學院提出了一種注入鎖定時鐘倍頻器 (ILCM)，它具有寬頻率調諧範圍和低抖動。LC 串聯雙模正交環形振盪器與倍頻器共同設計，以同時擴充套件頻率調諧範圍並降低毫米波頻段的相位噪聲。採用差分時間對準技術實現較大的環路頻寬。該電路採用 28nm CMOS 工藝製造，核心面積為 0.037 mm²，輸出頻率範圍為 24.5 至 45.23 GHz，在 39.5 GHz 時測得的 RMS 抖動為 32.83 fs。

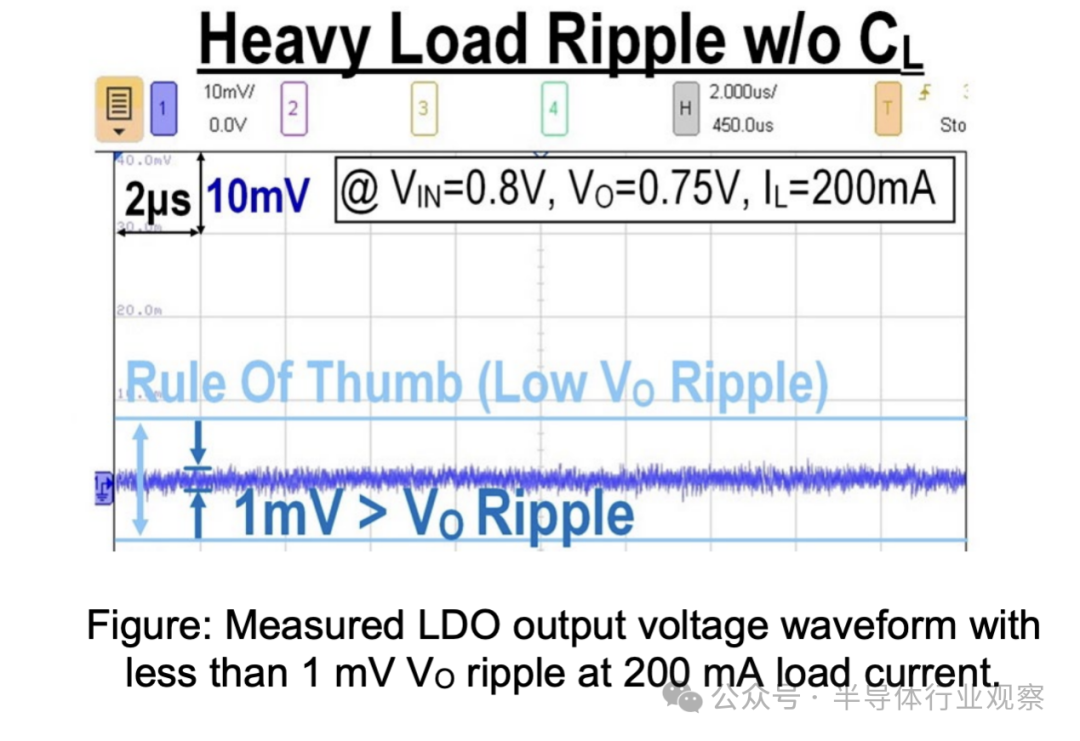

在電源管理器件和電路方面，Sogang大學展示了一款基於電流鏡的模擬輔助 (CBAA) 數字低壓差穩壓器 (DLDO)，該穩壓器實現了快速瞬態響應和輸出電壓 (VO) 紋波最佳化。在 200 mA 負載電流下，其 VO 紋波小於 1 mV。該 CBAA DLDO 採用 28 nm CMOS 工藝製造，在低輸入電壓 DLDO 中展現出優異的品質因數 (FOM)，高達 0.087 fs。

來到處理器和 SoC方面，加州大學伯克利分校的研究人員報告了一款異構系統級晶片 (MAVERIC)，它擁有 4 個核心和 13 個 INT8/FP32 加速器單元，適用於機器學習和機器人應用。3D 重建機器人應用結合了深度估計 (DE) 和同步定位與地圖構建 (SLAM) 等感知任務，這帶來了計算需求、加速器整合和排程方面的挑戰。MAVERIC 的執行頻率高達 1 GHz，峰值能效達到 8 TOPS/W。它支援環路閉合，在端到端 DE 和 SLAM 模式下可提供 10 mJ/幀和 72 FPS 的幀率。

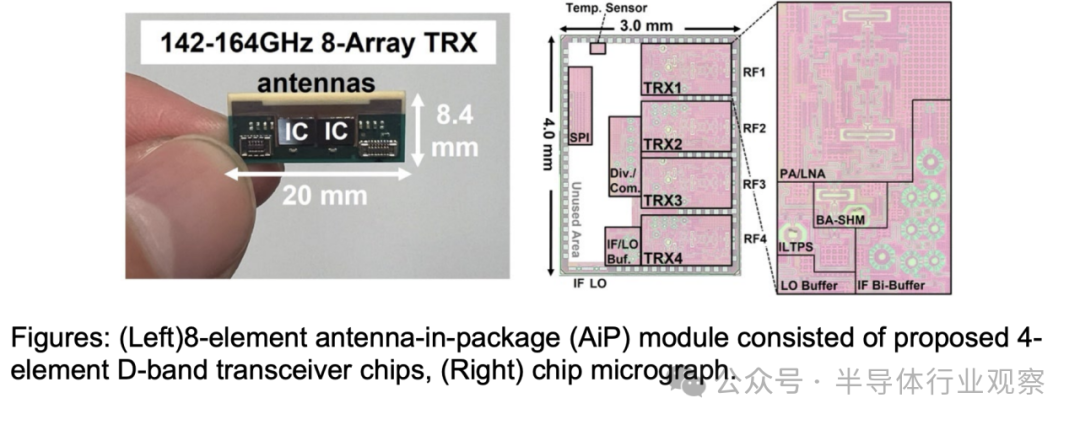

在無線和射頻裝置電路和系統方面，由東京科學研究所牽頭的一項合作專案推出了一款用於移動裝置的超緊湊型無線模組積體電路 (IC)，該積體電路設計用於預計將用於第六代移動通訊系統 (6G) 的 150 GHz（D 波段）頻率範圍。該天線封裝 (AiP) 集成了兩個採用 65nm CMOS 技術製造的相控陣收發器積體電路。每條天線路徑的功耗為發射時 150 mW，接收時 93 mW，實現了 56 Gb/s 的資料傳輸速率。

在有線和光纖收發器、光互連和處理器方面，英特爾研究人員展示了一款基於 DAC 的全整合 128 Gb/s 發射器 (TX)，專為長距離有線應用而設計，採用 18A CMOS 工藝，配備 RibbonFET、PowerVia 和背面供電網路。背面電源層也用於電感和時鐘分配。該 TX 實現了 0.67 pJ/bit 的最佳能效（帶 PLL 時為 0.75 pJ/bit），並且佔位面積是業內最小，同時滿足 PAM-4 標準的關鍵電氣合規性規範。

寫在最後

在會議上，來自SK海力士、英偉達、聯發科和ST的專家也會對產業的未來發展，分享他們的觀點。

據瞭解，SK 海力士首席技術官、研發主管 Seon-Young Cha 會在“推動 DRAM 技術創新：邁向可持續的未來”的演講中介紹說，自 2010 年代初推出 6F2埋柵方案以來，DRAM 技術一直在基於可不斷微縮至 10nm 技術的平臺不斷發展。然而，在 10nm 之後，DRAM 技術的演進已到達一個轉折點，使用現有的單元方案構建可擴充套件平臺並滿足 AI 時代的高效能需求已變得愈發困難。為了應對這一轉折點，他將在演講將回顧單元方案將如何演變以確保平臺的可擴充套件性，並闡述 DRAM 技術如何透過創新在 AI 時代創造新的價值。

英偉達技術與代工管理副總裁 John Chen 主講“創新 VLSI 以促進 AI 發展”。

他表示，人工智慧建立在超大規模積體電路（VLSI）的基礎上，這是令人驚歎的摩爾定律，但摩爾定律已經終結，但在人工智慧時代，我們比以往任何時候都更需要VLSI。那麼，下一步是什麼？在John Chen看來，那是是創新，從材料、器件、模組到系統，全方位創新。

在這次演講中，他將介紹VLSI在過去十年的發展，並重點介紹了當今最複雜的VLSI晶片。創新說起來容易做起來難。成功的標準和障礙是什麼？培育創新需要什麼樣的領導力？演講者的職業生涯經歷了VLSI與人工智慧之間的關係，它們之間的相似性、協同作用和強化作用加速了它們的蓬勃發展。隨著人工智慧取代了常規和複雜的任務，這引出了一個問題：年輕人應該做什麼？在人工智慧成為如此強大的工具的同時，領導者和工程師必須幫助提升人類的倫理道德。

聯發科技公司高階副總裁 Kou-Hung Lawrence Loh則將發表題為《實現生成式人工智慧：半導體設計技術的創新與挑戰》的演講。

如他所說，近年來，生成式人工智慧深刻地改變了各個領域，從我們的日常生活到先進的科學探索，”Loh寫道，“這種轉變引發了京都VLSI技術與電路研討會資料中心、基礎設施和邊緣裝置對計算、連線/通訊以及記憶體/資料儲存的需求空前增長。這種增長催化了蓬勃發展的產業投資，涵蓋了基於先進材料、封裝和半導體工藝技術的一系列‘硬科技’，例如硬體加速器、有線和無線連線/通訊以及從晶片到分立器件的異構整合，所有這些都得到了大量研發投資的支援，以迎接人工智慧時代。

在本次演講中，他將帶領我們探索尖端技術的前沿，並應對在開發高效能計算和高速連線解決方案以實現嚴苛的能效方面所面臨的挑戰。此外，他還將談到應對配電和其他工程複雜性帶來的日益增長的需求。以及公司未來將重點強調創新和投資在確保未來幾十年長期可持續發展方面的關鍵作用。”

意法半導體執行副總裁兼首席創新官 Alessandro Cremonesi 將做題為“邊緣 AI 的演變：情境感知和生成智慧”的演講。

Cremonesi 寫道：“我們正見證著從傳統人工智慧到雲端生成式人工智慧的快速轉變，這推動了高效能計算領域的需求增長。然而，為了可持續地支援這一轉變，邊緣人工智慧技術正在不斷發展，包括微控制器中的硬體加速器 (NPU) 以及記憶體計算和神經形態計算等顛覆性技術。這些發展，加上最佳化的大型語言模型，為邊緣產品帶來了更高效的人工智慧和生成式人工智慧解決方案。

本次主題演講中，Cremonesi將探討情境感知在邊緣裝置人工智慧中的變革潛力。先進的感測技術和生成式人工智慧將徹底改變人與世界的互動，使人工智慧能夠根據本地化經驗進行調整，並在裝置之間無縫遷移。這些創新將推動技術的未來發展，使其更具認知性、生成性和互動性，最終帶來更智慧、更互聯、更可持續的解決方案。”
