真的只有三步：先畫線稿，再做三維對映，最後組合

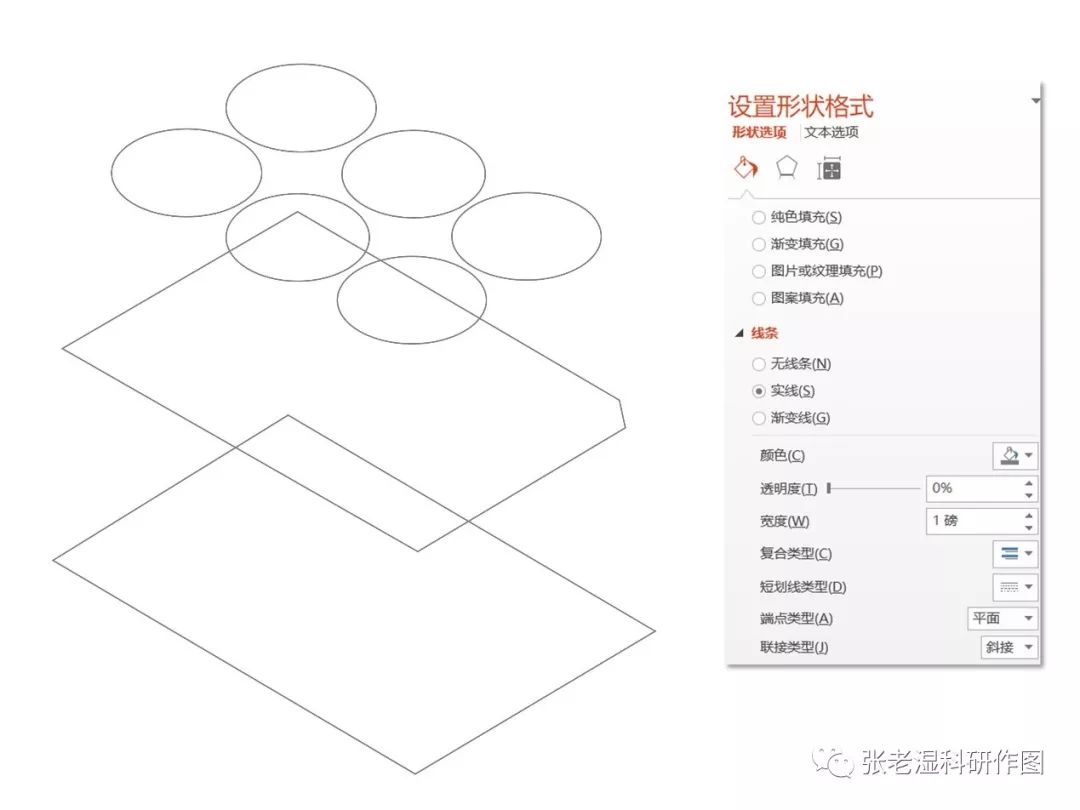

1、利用曲線工具繪製兩個透視矩形，如果不會畫，去找張培養板的圖片，描一下輪廓即可，將其中一個矩形略微縮小，剪除一個角，在小矩形裡面繪製6個橢圓；
2、把橢圓組合成一個圖層，總共三個圖層，且把線條顏色改成第5個灰色，1磅大小；

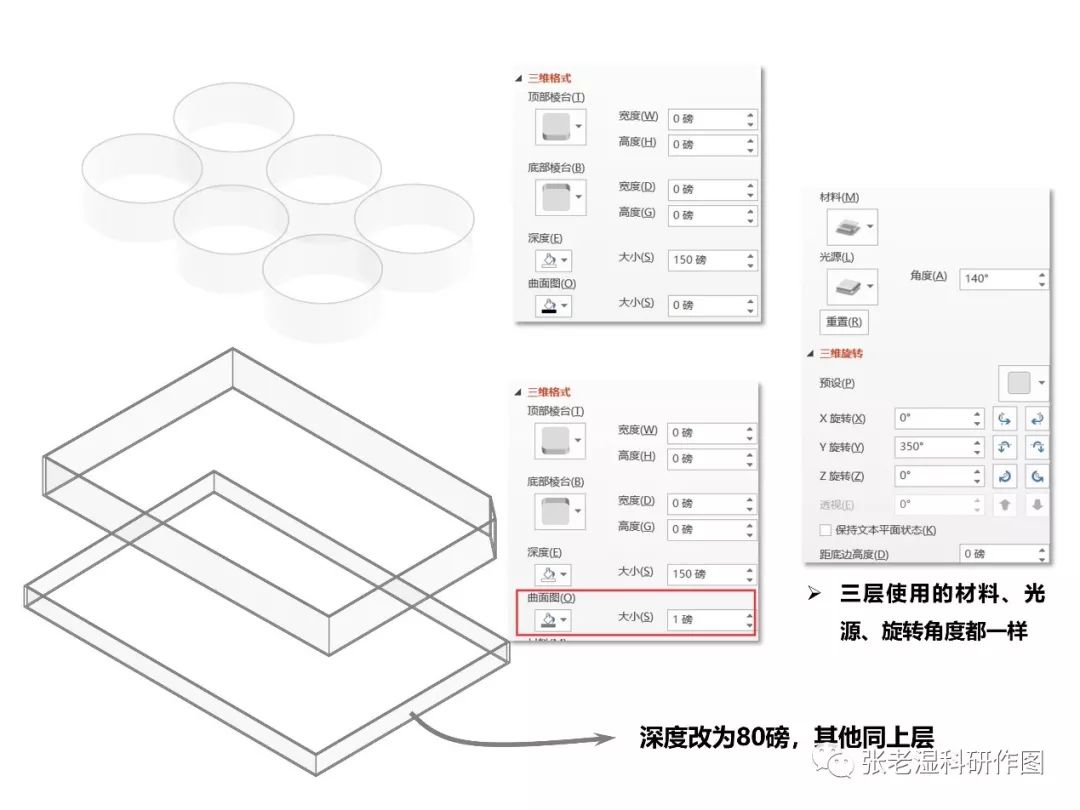

3、按照如下三維引數設定各個圖層，上面兩個圖層深度為150磅，最下面的圖層為80磅，且第二和第三個圖層的曲面為第2個灰色、1磅；注意的是，三個圖層使用的材料為半透明粉，光源為三點，角度為140°

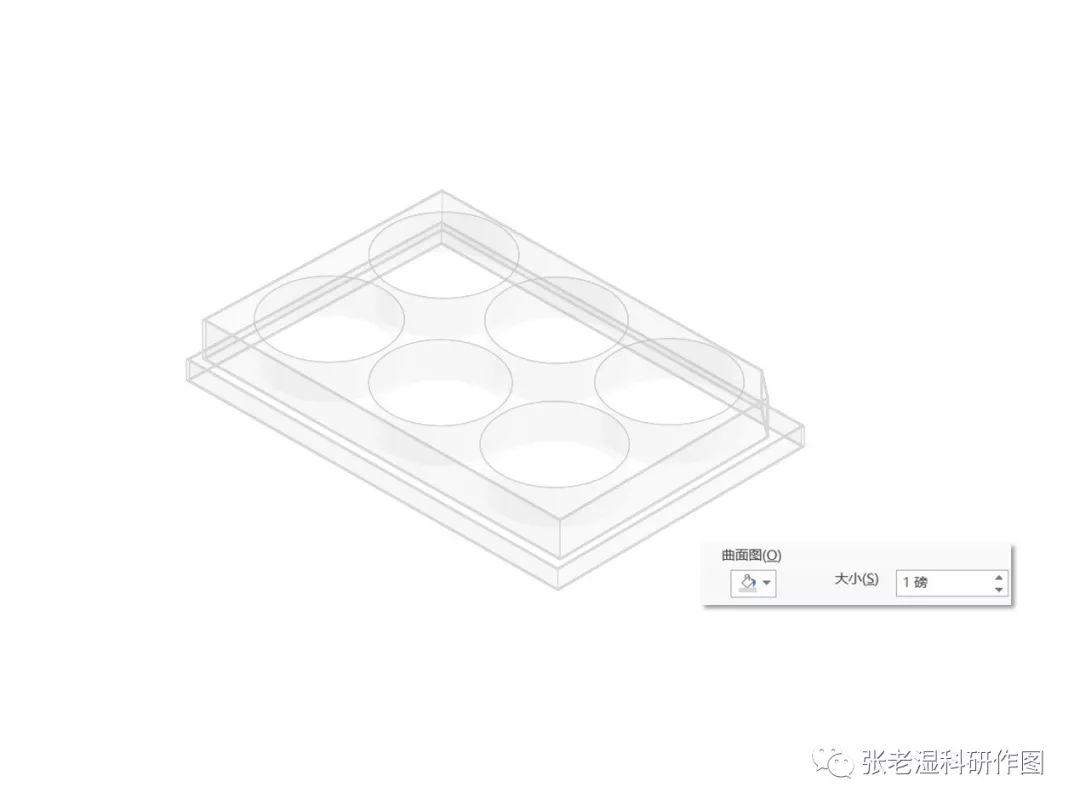

4、調整三個圖層位置，使之形成一個細胞培養板，在此過程中，可能需要右鍵-編輯頂點，拖動頂點位置，使得三個圖層的透視關係更符合實際情況；

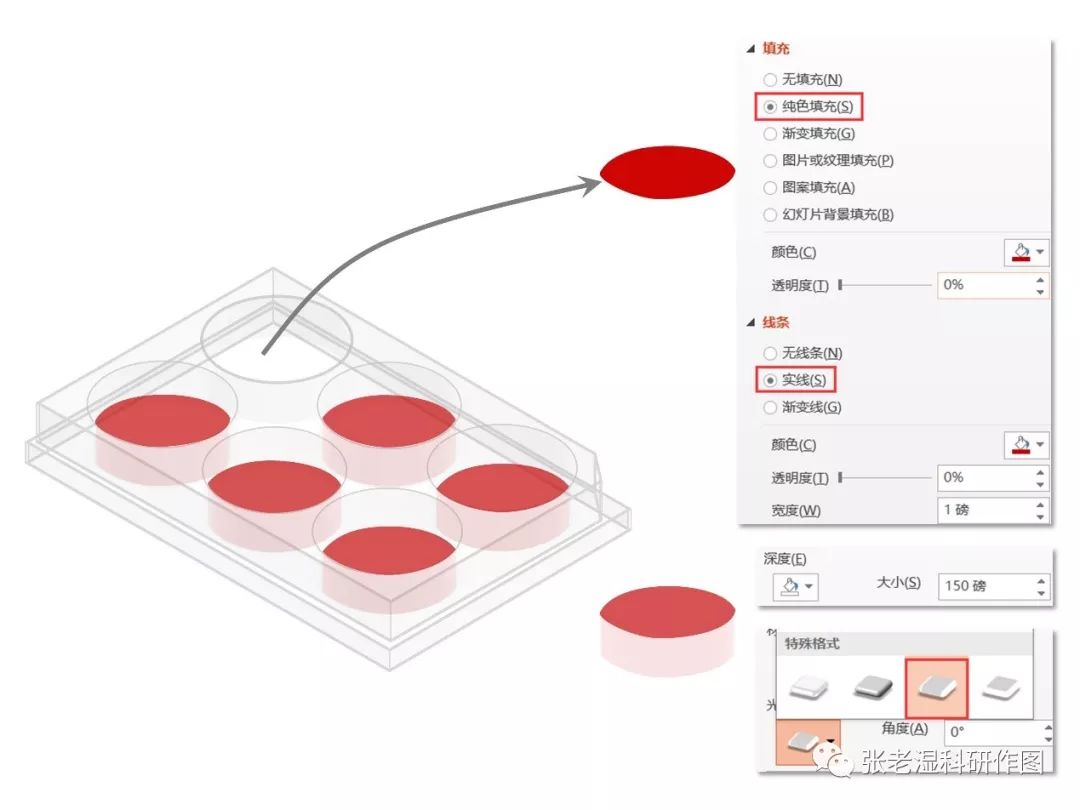

5、繪製培養板裡面的溶液：先根據每個空所產生的白色空白區域（下圖箭頭所示部分）用曲線工具描出形狀，然後紅色色填充、紅色1磅實線，設定深度為150磅、光源設定為發光（0°），材料和旋轉角度和前面圖形相同；

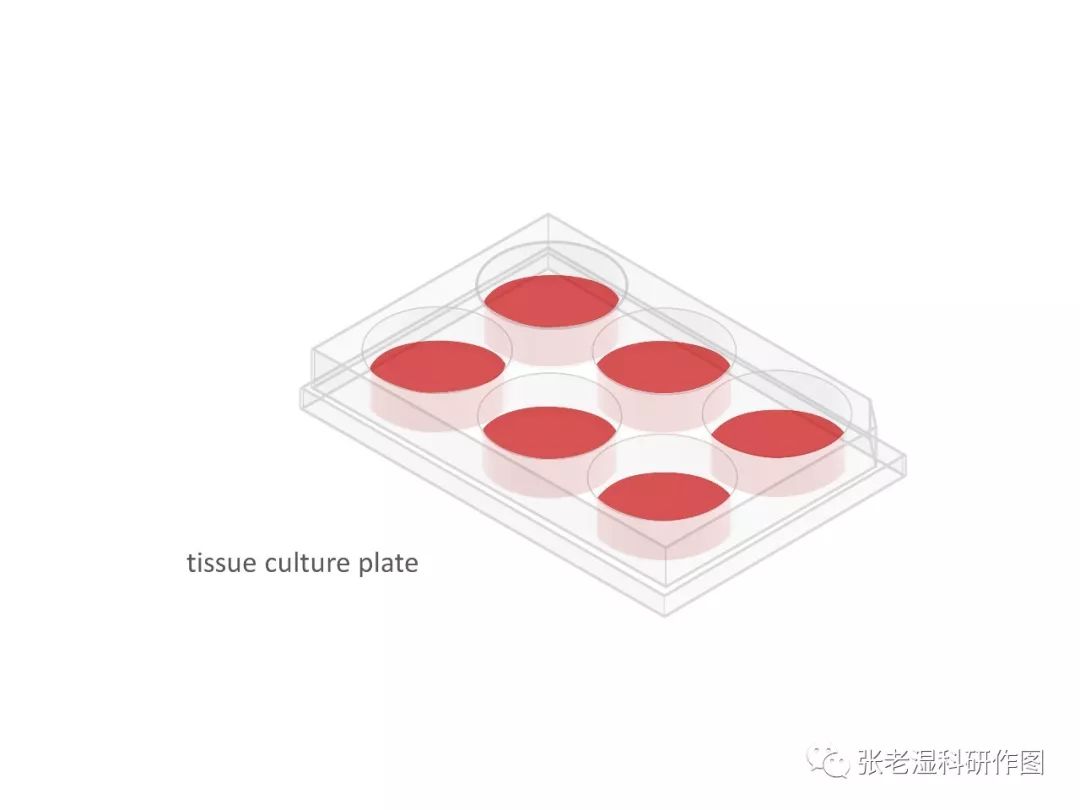

6、6個孔都繪製上溶液，最終效果圖如下。
